Расчет теплого пола: водяного, электрического, таблицы, примеры

Подогрев пола — удивительно комфортная вещь. Понимаешь это побывав в доме с таким отоплением и невольно задумываешься о том, а не сделать ли себе. Чтобы принять решение, да и выбрать способ подогрева, нужно прикинуть объем работ, материалов и стоимость всей затеи. Поможет в этом расчет теплого пола. Это только часть всего что надо. Ведь нужны будут еще термостаты, датчики температуры, в водяном полу — коллекторы и расходомеры.

Содержание статьи

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

Теплопотери что это и где их взять

Расчет теплого пола делают по каждому помещению, в котором он будет уложен. Основан он на том, что вы знаете теплопотери дома в целом и в каждом помещении конкретно.

Теплопотери — это то количество тепла, которое требуется возместить, чтобы поддерживать определенную/желаемую температуру. Теплопотери зависят от толщины и материала стен, от типа окон/дверей, от того как сделан пол, отапливаемое внизу помещение или нет, какой потолок, чердак, как это все утеплено. В общем, критериев масса. Учитывается все это в теплотехническом расчете.

Количество тепла для поддержания нужной температуры очень зависит от материала наружных стен и утепления

Теплотехнический расчет можно сделать самостоятельно (есть достаточное количество калькуляторов, методик), можно заказать в строительной организации. Для примерных прикидок можно воспользоваться усредненными нормами. Так считают, что для отопления одного квадратного метра в Средней полосе России требуется 100 Вт на квадратный метр площади. Это при условии, что утепление — среднее, высота потолков — 2,2-2,7 м, наружных стен не более чем две.

Примерные теплопотери для разных технологий строительства

Если утепление ниже среднего или потолки выше, регион более северный — эти показатели приводят к увеличению теплопотерь. Соответственно, наоборот, чем менее суровые зимы и лучше утепление, тем меньше требуется тепла. Подкорректировав таким образом норму, можно сделать более-менее точный расчет теплого пола, но всегда лучше взять с запасом — чтобы не мерзнуть.

Расчет водяного теплого пола

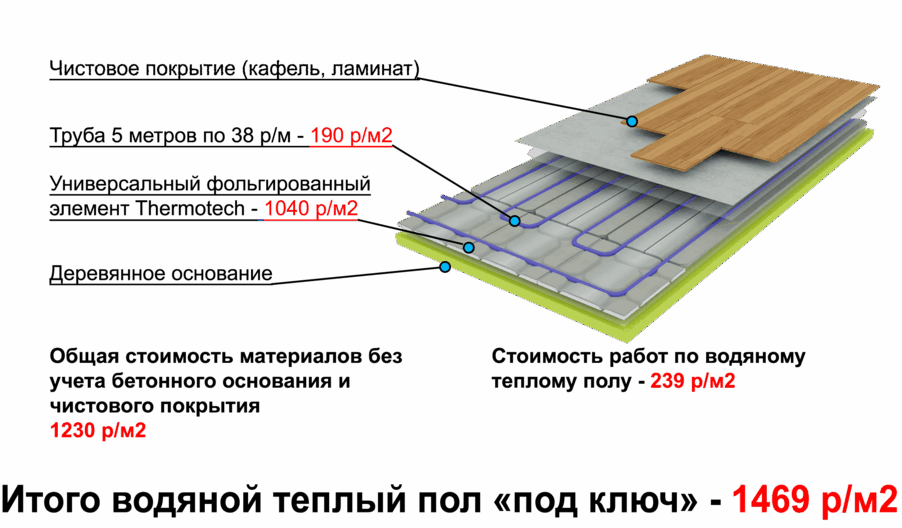

Водяной теплый пол — это трубы, уложенные в конструкции пола, по которым бежит теплоноситель. Это сложная система с большим количеством материалов и узлов. Обустройство водяного теплого пола — длительная и дорогостоящая затея. Но, в процессе эксплуатации, тепло обходится дешевле. По этим причинам водяной подогрев пола, обычно, делают в качестве основного или дополнительного источника тепла. Слишком много возни и затрат «только ради комфорта», но бывают и такие варианты. Водяной комфортный пол делают в процессе капитального ремонта или строительства.  В таком случае слишком большой разницы нет.

Расчет водяного теплого пола проводят по каждой комнате

Методика расчета водяного пола как основного источника тепла

При планировании теплого пола стоит заранее определиться с тем, где будут стоять крупные предметы мебели. Делать подогрев под шкафом или диваном не слишком разумно. К тому же это может повредить мебели. Определив зоны без подогрева, высчитываем «площадь рабочей поверхности» теплого пола. Этот тот участок, на котором будут укладываться трубы. В случае с водяным полом этим можно пренебречь, так как перегрев пола ни к чему не приведет. Если вы знаете, что теплопотери большие, то разумнее за «рабочую» принимать всю площадь. Так как метраж трубы получится большим, а ее надо как-то уложить.

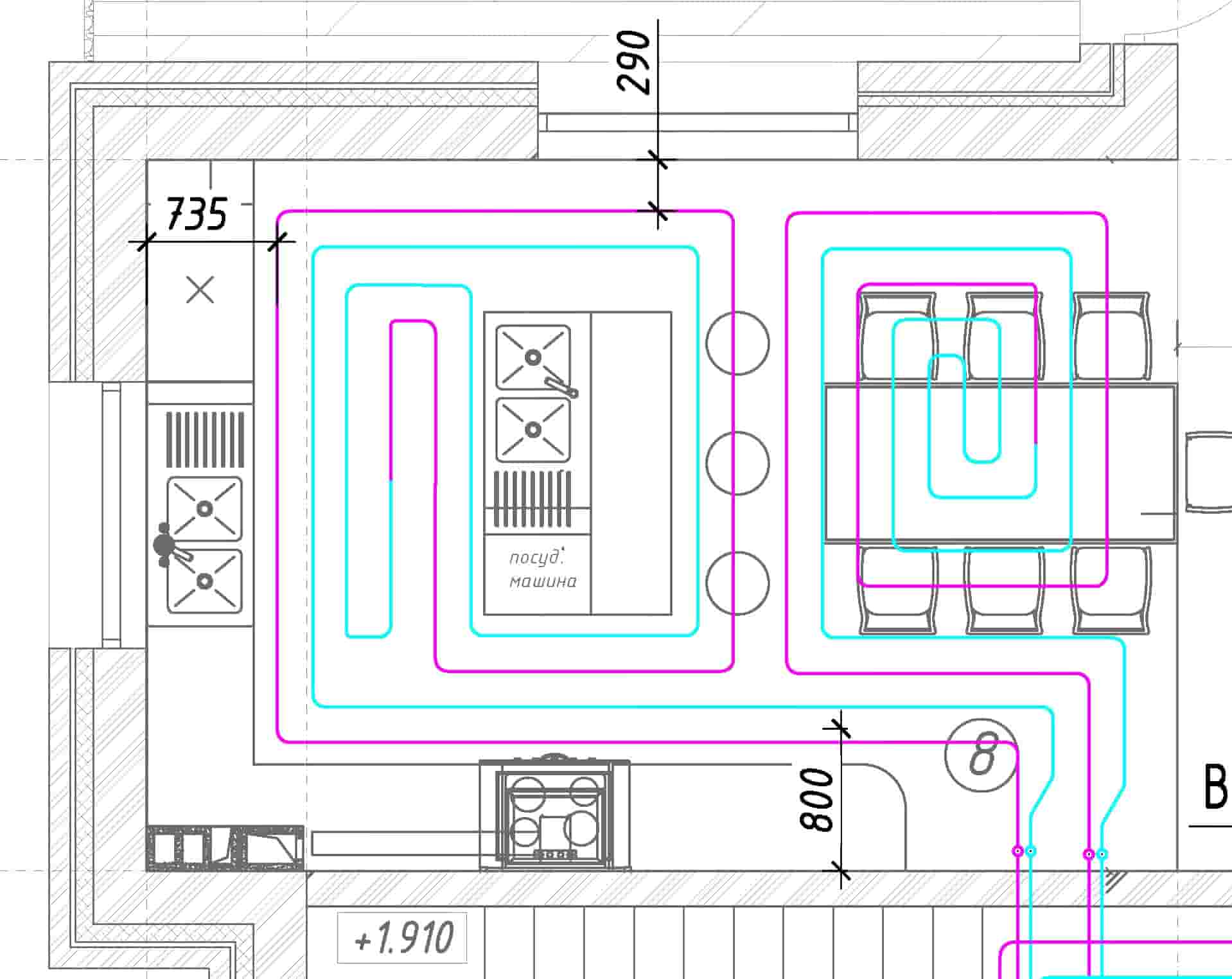

Наиболее популярные схемы укладки труб водяного теплого пола. Оптимальный — улитка

Далее расчет теплого пола водяного типа такой:

  1. Выясняем какую температуру будем поддерживать в помещении.
  2. Находим теплопотери помещения.
  3. Делим теплопотери на «рабочую» поверхность. Получаем сколько тепла должны получать с квадратного метра площади теплого пола.

В принципе, уже тут можно подбирать диаметр трубы теплого пола, разрабатывать схему и шаг укладки труб, рассчитывать режимы работы котельного оборудования.

Но стоит еще учесть тип напольного покрытия. Каждое покрытие «отбирает» часть тепла. Какие-то больше (ламинат, линолеум), какие-то меньше (плитка). Соответственно, требуется учесть и эти теплопотери.

Максимальная температура пола в зависимости от назначения помещения

При расчетах надо будет определить температуру пола. Она не должна превышать нормы. Они регламентированы СНиПом. Выдержка приведена в таблице. Указаны максимально допустимые значения. Можно, конечно, и больше — если вы теплолюбивы, но закладывают более высокие значения редко. Если при расчетах оказывается, что температура пола слишком высока, надо либо уменьшать срочно теплопотери, либо устанавливать дополнительные источники тепла. Так расчет теплого пола помогает оптимально организовать отопление.

Пример расчета и подбора параметров водяного теплого пола

Пусть надо сделать подогрев пола в помещении площадью 18,2 квадратных метров (в таблице это помещение под номером 8) и теплопотерями 1,37 кВт. Для начала рассчитываем сколько тепла должен давать квадратный метр подогреваемого пола. Переводим К Вт в ватты. Для этого умножаем цифру на 1000. Получаем 1370 Вт. Теперь делим на площадь комнаты (или отапливаемой части, если они отличаются). В нашем случае 1370 Вт / 18,2 м² = 75 Вт/м².  То есть, нам надо получать 75 Вт тепла с каждого квадратного метра.

Пример расчета теплопотерь по помещениям

Идем на сайт выбранного производителя труб для теплого пола и смотрим, какие трубы вам подходят. Найти эти данные не так просто, так как зависит от толщины стяжки и рабочих температур теплоносителя. Исходя из этого считают теплоотдачу одного квадратного метра. Для простоты можно воспользоваться готовыми данными, сведенными в таблице. Например, для PE-X трубы диаметром 16 мм и толщиной стенки 2 мм.

В спальне нам нужна температура пола около 26°C, будет уложен ламинат. Теперь смотрим в таблице соответствующий столбик. Видим, что обеспечить такой режим можно только с шагом укладки трубы 100 мм и температуре подачи и обратки 50 и 40°C.

С таким шагом при схеме укладки змейкой на один квадратный метр уйдет 9 метров трубы. А на всю площадь потребуется 9 м*18,2 = 163,8 метра трубы. Это очень длинный контур. Придется на одну комнату делать несколько контуров, а это дополнительные расходы на оборудование (гребенка, смесительные клапана, термостаты и т.д.). «Нормальной» считается длина одного контура 60-70 метров. Так что придется делать 2 контура.

Расчет трубы PE-X диаметром 16 мм и толщиной стенки 2 мм для теплого пола

Есть еще несколько вариантов. Первый — использовать трубу большего диаметра. 20 мм или 22-24 мм. Тогда можно будет уменьшить шаг укладки, сократить расход трубы и сделать  меньшее количество контуров. Второй — сделать стяжку теплого пола с повышенной теплопроводностью. Для этого в раствор добавляют специальные добавки.

Если использовать «средние показатели»

На основании работы многих полов с водяным подогревом, опытным путем выведены «средние показатели»  для различных напольных покрытий. Так известно, что используя трубу 16 мм в диаметре, с шагом 250 мм, со слоем ЦСП 30 мм над поверхностью трубы можно получить такое количество тепла:

  • 50-65 Вт с квадрата если напольное покрытие керамическая плитка.
  • 25-35 Вт с квадратного метра если использован ламинат.
  • 35-45 Вт для линолеума, предназначенного под укладку на теплый пол.
Это коллекторы (гребенка) теплого пола с подключенными к ним трубами. Параметры труб определяет расчет теплого пола, а затем их через коллекторы подключают к котлу

Если использовать эти данные расчет теплого пола вообще простой. Берете квадратуру комнаты, умножаете на количество тепла, которое можно «снять» с квадрата. Если цифра больше либо равна теплопотерям, значит можно делать так *шаг 250 мм, труба 16 мм, ЦСП толщиной 30 мм над трубой. Если полученное значение меньше, можно проблему решить следующими способами:

  • Добавить другой тип отопления.
  • Взять большего диаметра трубу.
  • Уменьшить шаг укладки трубы.
  • Улучшить теплопроводность стяжки.
  • Улучшить теплоизоляцию.

В принципе, можно применить один из вариантов, можно несколько. Самый здравый — улучшить теплоизоляцию, но сделать это далеко не просто, не быстро и далеко не дешево. Но это вложение позволит сэкономить на счетах за отопление, так что в длительной перспективе это самый разумный выход.

Как рассчитать как рассчитать мощность теплого пола для комфорта

Если теплый пол лишь для комфорта, особенно заботиться о его мощности нет необходимости. Надо исходить из комфортной температуры пола.

Средние температуры пола для разных покрытий, которые люди считают комфортными

Вообще для создания комфортной температуры шаг укладки трубы теплого пола берут 250 мм (межосевое расстояние). Выбирают любую схему укладки. Важно сделать пол без явно выраженных перепадов температур. Это достигается, если над трубой слой стяжки будет порядка 30-35 мм. Можно и больше, прогрев будет равномернее, но система будет более инерционной (дольше будет греться и остывать). Вообще, система водяного подогрева пола очень гибкая. Одну задачу можно решить несколькими способами. Важно найти оптимальное решение.

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине. Важно чтобы нагревательные элементы не перегревались.

Тепловой и гидравлический расчет теплого пола.

Примерное кол-во тепла, необходимое для обогрева помещения.
Единицы измерения — Ватт. Теплопотери помещения Вт

При указании площади учитывать необходимые отступы от стен.
Единицы измерения — квадратные метры. Площадь теплого пола м2

Назначение рассчитываемого помещения Назначение помещения Постоянное пребывание людейПостоянное пребывание людей (Влажное помещение)Временное пребывание людейВременное пребывание людей (Влажное помещение)Детское учреждение

Необходимая температура воздуха в рассчитываемом помещении.
Единицы измерения — градусы цельсия. Требуемая t°С воздуха в помещении °С

Температура воздуха в нижерасположенном помещении.
Если помещение отсутствует, указывать 0.
Единицы измерения — градусы цельсия. t°С воздуха в нижнем помещении °С

Шаг укладки трубы ТП.
Единицы измерения — сантиметры. Шаг трубы 1015202530см

Тип труб используемых в системе ТП, внешний диаметр и толщина стенок. Тип труб Металлопластиковые 16х1.5Металлопластиковые 16х2.0Металлопластиковые 20х2.0Металлопластиковые 26х3.0Металлопластиковые 32х3.0Металлопластиковые 40х3.5Полиэтиленовые 16х2.2Полиэтиленовые 16х2.0Полиэтиленовые 20х2.0Полиэтиленовые 25х2.3Полиэтиленовые 32х 3.0Полипропиленовые 16х1.8Полипропиленовые 16х2.7Полипропиленовые 20х1.9Полипропиленовые PPR 20х3.4Полипропиленовые 25х2.3Полипропиленовые PPR 25х4.2Полипропиленовые 32х3.0Полипропиленовые PPR 32х5. 4Полипропиленовые PPR 40х6.7Полипропиленовые PPR 50х8.3Полипропиленовые PPR-FIBER 20х2.8Полипропиленовые PPR-FIBER 20х3.4Полипропиленовые PPR-FIBER 25х3.5Полипропиленовые PPR-FIBER 25х4.2Полипропиленовые PPR-FIBER 32х4.4Полипропиленовые PPR-FIBER 32х5.4Полипропиленовые PPR-FIBER 40х5.5Полипропиленовые PPR-FIBER 40х6.7Полипропиленовые PPR-FIBER 50х6.9Полипропиленовые PPR-FIBER 50х8.3Полипропиленовые PPR-ALUX 20х3.4Полипропиленовые PPR-ALUX 25х4.2Полипропиленовые PPR-ALUX 32х5.4Полипропиленовые PPR-ALUX 40х6.7Полипропиленовые PPR-ALUX 50х8.3Медные 10х1Медные 12х1Медные 15х1Медные 18х1Медные 22х1Медные 28х1Медные 35х1.5Стальные ВГП легкие 1/2″Стальные ВГП обыкновенные 1/2″Стальные ВГП усиленные 1/2″Стальные ВГП легкие 3/4″Стальные ВГП обыкновенные 3/4″Стальные ВГП усиленные 3/4″Стальные ВГП легкие 1″Стальные ВГП обыкновенные 1″Стальные ВГП усиленные 1″

Температура теплоносителя на выходе из котла в систему ТП.
Единицы измерения — градусы цельсия. Температура теплоносителя на входе°С

Температура теплоносителя на входе в котел из системы ТП. В среднем ниже на 5-10°С температуры теплоносителя на входе в систему ТП.
Единицы измерения — градусы цельсия. Температура теплоносителя на выходе°С

Длина трубы от котла до рассчитываемого помещения «туда-обратно».
Единицы измерения — метры. Длина подводящей магистрали метров

Слои НАД трубами:

↑ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители мм

↑ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиКовролин (0.07 λ Вт/м К)Линолеум многослойный ρ1600 (0.33 λ Вт/м К)Линолеум многослойный ρ1800 (0.38 λ Вт/м К)Линолеум на тканевой основе ρ1400 (0.23 λ Вт/м К)Линолеум на тканевой основе ρ1600 (0.29 λ Вт/м К)Линолеум на тканевой основе ρ1800 (0. 35 λ Вт/м К)Паркет (0.2 λ Вт/м К)Ламинат (0.3 λ Вт/м К)Плитка ПВХ (0.38 λ Вт/м К)Плитка керамическая (1 λ Вт/м К)Пробка (0.047 λ Вт/м К) мм

↥ БетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиРаствор гипсоперлитовый ρ600 (0.23 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ400 (0.15 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ500 (0.19 λ Вт/м К)Раствор известково-песчаный ρ1600 (0.81 λ Вт/м К)Раствор сложный (цемент+песок+известь) ρ1700 (0.87 λ Вт/м К)Раствор цементно-перлитовый ρ1000 (0.3 λ Вт/м К)Раствор цементно-перлитовый ρ800 (0.26 λ Вт/м К)Раствор цементно-песчаный ρ1800 (0.93 λ Вт/м К)Раствор цементно-шлаковый ρ1200 (0.58 λ Вт/м К)Раствор цементно-шлаковый ρ1400 (0.64 λ Вт/м К) мм

Слои ПОД трубами (начиная от трубы):

↧ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители мм

↓ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАрмопенобетон (0. 13 λ Вт/м К)Асбест (0.08 λ Вт/м К)Асбозурит ρ600 (0.15 λ Вт/м К)Битумокерамзит (0.13 λ Вт/м К)Битумоперлит ρ400 (0.13 λ Вт/м К)Изделия перлитофосфогелиевые ρ200 (0.09 λ Вт/м К)Изделия перлитофосфогелиевые ρ300 (0.12 λ Вт/м К)Каучук вспененный Аэрофлекс ρ80 (0.054 λ Вт/м К)Каучук вспененный Кайманфлекс ST ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕС ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕСО ρ95 (0.041 λ Вт/м К)Куцчук вспененный Армафлекс ρ80 (0.04 λ Вт/м К)Маты алюминиево-кремниевые волокнистые Сибрал ρ300 (0.085 λ Вт/м К)Маты из супертонкого стекловолокна ρ20 (0.036 λ Вт/м К)Маты минераловатные Парок (0.042 λ Вт/м К)Маты минераловатные Роквул ρ35 (0.048 λ Вт/м К)Маты минераловатные Роквул ρ50 (0.047 λ Вт/м К)Маты минераловатные Флайдер ρ11 (0.055 λ Вт/м К)Маты минераловатные Флайдер ρ15 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ25 (0.05 λ Вт/м К)Маты стекловолоконные ρ150 (0.07 λ Вт/м К)Маты стекловолоконные ρ50 (0.064 λ Вт/м К)Опилки древесные (0. 08 λ Вт/м К)Пакля ρ150 (0.07 λ Вт/м К)Пенопласт ППУ ρ80 (0.025 λ Вт/м К)Пенопласт ПХВ-1 ρ100 (0.052 λ Вт/м К)Пенопласт ПХВ-1 ρ125 (0.064 λ Вт/м К)Пенопласт ЦУСПОР ρ50 (0.025 λ Вт/м К)Пенопласт ЦУСПОР ρ70 (0.028 λ Вт/м К)Пенопласт карбамидный Мэттэмпласт (пеноизол) ρ20 (0.03 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ100 (0.076 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ40 (0.06 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ50 (0.064 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ75 (0.07 λ Вт/м К)Пенополистирол ρ100 (0.052 λ Вт/м К)Пенополистирол ρ150 (0.06 λ Вт/м К)Пенополистирол ρ40 (0.05 λ Вт/м К)Пенополистирол Пеноплекс ρ35 (0.03 λ Вт/м К)Пенополистирол Пеноплекс ρ43 (0.032 λ Вт/м К)Пенополистирол Радослав ρ18 (0.043 λ Вт/м К)Пенополистирол Радослав ρ24 (0.041 λ Вт/м К)Пенополистирол Стиродур 2500С ρ25 (0.031 λ Вт/м К)Пенополистирол Стиродур 2800С ρ28 (0.031 λ Вт/м К)Пенополистирол Стиродур 3035С ρ33 (0.031 λ Вт/м К)Пенополистирол Стиродур 4000С ρ35 (0.031 λ Вт/м К)Пенополистирол Стиродур 5000С ρ45 (0. 031 λ Вт/м К)Пенополистирол Стиропор PS15 ρ15 (0.044 λ Вт/м К)Пенополистирол Стиропор PS20 ρ20 (0.042 λ Вт/м К)Пенополистирол Стиропор PS30 ρ30 (0.04 λ Вт/м К)Пенополиуретан ρ40 (0.04 λ Вт/м К)Пенополиуретан ρ60 (0.041 λ Вт/м К)Пенополиуретан ρ80 (0.05 λ Вт/м К)Пенополиуретан Изолан 101 (2) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 101 (3) ρ70 (0.028 λ Вт/м К)Пенополиуретан Изолан 105 (2) ρ70 (0.025 λ Вт/м К)Пенополиуретан Изолан 105 (3) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 123 (2) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 123 (3) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 18М ρ65 (0.026 λ Вт/м К)Пенополиуретан Изолан 210 ρ65 (0.025 λ Вт/м К)Пенополиуретан Корунд ρ70 (0.027 λ Вт/м К)Пеностекло ρ200 (0.09 λ Вт/м К)Пеностекло ρ300 (0.12 λ Вт/м К)Пеностекло ρ400 (0.14 λ Вт/м К)Перлитопластбетон ρ100 (0.05 λ Вт/м К)Перлитопластбетон ρ200 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ125 (0.07 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ50 (0. 06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ75 (0.064 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ40 (0.044 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ55 (0.043 λ Вт/м К)Плиты базальтовые Термовент ρ90 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ110 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ160 (0.043 λ Вт/м К)Плиты базальтовые Термокровля ρ185 (0.045 λ Вт/м К)Плиты базальтовые Термокровля ρ210 (0.045 λ Вт/м К)Плиты базальтовые Термомонолит ρ130 (0.041 λ Вт/м К)Плиты базальтовые Термопол ρ150 (0.041 λ Вт/м К)Плиты базальтовые Термостена ρ70 (0.043 λ Вт/м К)Плиты базальтовые Термофасад ρ150 (0.043 λ Вт/м К)Плиты камышитовые ρ200 (0.09 λ Вт/м К)Плиты камышитовые ρ300 (0.14 λ Вт/м К)Плиты минераловатные ППЖ ρ200 (0.054 λ Вт/м К)Плиты минераловатные Роквул ρ100 (0.045 λ Вт/м К)Плиты минераловатные Роквул ρ150 (0.047 λ Вт/м К)Плиты минераловатные Роквул ρ200 (0.05 λ Вт/м К)Плиты минераловатные Флайдер ρ15 (0.055 λ Вт/м К)Плиты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Плиты минераловатные Флайдер ρ20 (0. 048 λ Вт/м К)Плиты минераловатные Флайдер ρ30 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ35 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ45 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ60 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ75 (0.047 λ Вт/м К)Плиты минераловатные Флайдер ρ85 (0.05 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ125 (0.064 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ100 (0.07 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ300 (0.09 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ350 (0.11 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные полужесткие ρ90 (0.045 λ Вт/м К)Плиты минераловатные полужесткие гидрофобизированные ρ100 (0.045 λ Вт/м К)Плиты минераловатные фасадные ПФ ρ180 (0. 053 λ Вт/м К)Плиты стекловолоконные ρ50 (0.064 λ Вт/м К)Плиты торфяные ρ200 (0.064 λ Вт/м К)Плиты торфяные ρ300 (0.08 λ Вт/м К)Плиты торфяные Геокар ρ380 (0.072 λ Вт/м К)Плиты фибролитовые ρ300 (0.14 λ Вт/м К)Плиты фибролитовые ρ400 (0.16 λ Вт/м К)Плиты фибролитовые ρ600 (0.23 λ Вт/м К)Плиты фибролитовые ρ800 (0.3 λ Вт/м К)Полиэтилен вспененный (0.044 λ Вт/м К)Полиэтилен вспененный Пенофол ρ60 (0.04 λ Вт/м К)Пух гагчий (0.008 λ Вт/м К)Совелит ρ400 (0.087 λ Вт/м К)Шевелин (0.045 λ Вт/м К)Эковата ρ40 (0.043 λ Вт/м К)Эковата ρ50 (0.048 λ Вт/м К)Эковата ρ60 (0.052 λ Вт/м К) мм

↓ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАсфальтобетон ρ2100 (1.05 λ Вт/м К)Бетон тяжелый ρ2400 (1.51 λ Вт/м К)Железобетон ρ2500 (1.69 λ Вт/м К)Плиты железобетонные пустотные при потоке сверху-вниз (1.11 λ Вт/м К)Плиты железобетонные пустотные при потоке снизу-вверх (1.27 λ Вт/м К)Силикатный бетон ρ1800 (1. 16 λ Вт/м К) мм

Как рассчитать теплый пол электрический

Электрический теплый пол имеет несомненные преимущества в плане комфорта и удобства. Те помещения, в которых оборудованы теплые полы, сразу становятся центром притяжения всех домочадцев, ведь по полу можно не только ходить, но сидеть и даже лежать на нем. Но прежде чем их монтировать и эксплуатировать следует узнать, как рассчитать теплый пол электрический самостоятельно либо обратиться за помощью к специалистам. В противном случае дорогостоящие нагревательные кабели и маты могут быть просто бесполезно замурованы в бетон без возможности их извлечения и восстановления.

Как рассчитать теплый пол электрический

Разновидности электрических теплых полов и их характеристики, учитываемые при расчетах

Главными деталями любых теплых полов являются нагревательные элементы или их сочетание. Они имеют различную конструкцию. Отметим особенность каждой системы.

Резистивный нагревающий кабель

Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.

Резистивные кабели — просты, надежны и неприхотливы

Основными характеристиками резистивных кабелей являются:

  • Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение.
  • Напряжение питания и мощность. Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex™ DTIP−18, длиной в 22 метра имеет мощность 360/395 Ватт соответственно.
  • Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В. Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м.

Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано в последующих разделах.

Нагревательные маты

Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!

Нагревательные маты очень удобны в расчетах и монтаже

Основными характеристиками нагревательных матов являются:

  • Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата.
  • Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м.
  • Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 метр квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2.
Саморегулирующийся нагревательный кабель

Основным недостатком резистивных кабелей и нагревательных матов на их основе является необходимость постоянного теплоотвода от них, так как от температуры окружающей среды практически не зависит их сопротивление и соответственно количество генерируемого тепла. Если от кабеля не отвести тепло, то он перегреется и выйдет из строя. Именно поэтому теплые полы резистивными кабелями нельзя оборудовать под стационарно стоящей мебелью без ножек.

Саморегулирующийся кабель в теплых полах применяется крайне редко

Такого недостатка лишен саморегулирующийся кабель, погонная мощность которого зависит от температуры. Греющим элементом является полупроводниковый полимер, способный менять свое сопротивление в зависимости от температуры. Такие кабели можно без страха отрезать любой длины, это не приведет к перегреву и выходу из строя. Однако, высокая цена ограничивает их применение в качестве теплых полов, поэтому их используют в основном для обогрева трубопроводов.

Пленочный инфракрасный теплый пол

Сравнительно новым видом подогрева полов являются инфракрасные (ИК) теплые полы, которые имеют в своей основе излучатели в виде поперечных графитовых полос, подключенных к продольным медно-серебряным проводникам. Вся конструкция располагается в полиэстеровой пленке, которая имеет толщину не более 0,4 мм. Особенностью пленочных полов является то, что большая часть генерируемой энергии приходится на лучевую составляющую — инфракрасные волны в диапазоне от 4 до 20 нм. Известно, что лучевое инфракрасное тепло нагревает не воздух, а окружающие предметы, а это воспринимается человеком очень комфортно.

Пленочный инфракрасный пол не любит «мокрых» процессов в строительстве

Основными характеристиками инфракрасных пленочных полов нужных в расчетах являются:

  • Напряжение питания 220/230 В и удельная потребляемая мощность, которая может составлять 130, 150, 170, 200, 230 Вт/м2, — в зависимости от помещения и его назначения.
  • Ширина рулона пленочного ИК пола: 0,5, 0,8 или 1 метр. Длина от 1 до 20 метров. Это позволяет «подогнать» пленку под любые помещения.

Пленочный пол также требует укладки только на ту площадь пола, которая не занята стационарной мебелью без ножек. Еще одним серьезным ограничением применения является невозможность укладки в стяжку, так как ИК пленки не «любят» мокрых процессов в строительстве. Лучшее применение для таких нагревателей – это укладка «сухим» способом на абсолютно ровные поверхности с последующим настилом ламината, предназначенного для теплого пола, линолеума или ковролина.

Стержневой инфракрасный теплый пол

Самой инновационной и современной системой теплого пола являются стержневые инфракрасные полы, где применяются в качестве нагревателей гибкие элементы из композиции карбона, графита и серебра. Такие стержни имеют очень полезные свойства – при повышении температуры пола от 20 до 60°C их пиковая потребляемая мощность уменьшается в 1,5 раза. Это позволяет использовать подогрев пола даже там, где будет стационарно расположена мебель, которую можно периодически переставлять.

Стержневые инфракрасные маты — самое современное решение в подогреве полов

Греющие стержни параллельно подключены к продольным медным проводникам, образуя греющий мат. Даже если какой-то один из них выйдет из строя, то другие продолжат работу. Ширина мата 83 см, шаг между стержнями может составлять 9 или 10 см. Главными характеристиками ИК стержневого пола являются:

  • Пиковая потребляемая мощность, которая может измеряться или Вт/м2или Вт/м. Она может составлять или 130, или 160 Вт/м2 при погонной мощности 116 или 138 Вт/м соответственно. Эти данные приведены для системы UNIMAT RAIL или UNIMAT BOOST.
  • Минимальная и максимальная длина термомата – от 0,5 до 25 метров.
  • Длина волны ИК излучения: 8—14 мкм.
  • Напряжение питания 220/230 В.

Стержневой ИК теплый пол предназначен для монтажа в основном в тонкие — 2—3 см стяжки и в слой плиточного клея. Его новизна, технологичность и замечательные характеристики определяют и высокие цены, поэтому и применяется такой теплый пол пока достаточно редко.

Цены на различные виды электрических теплых полов

Электрический теплый пол

Варианты применения теплых электрических полов

Специалисты-теплотехники и производители нагревательных электрических систем теплого пола рекомендуют использовать кабельное отопление в двух основных режимах:

  • Кабельную систему отопления устанавливают в бетонную стяжку, толщиной не менее 3—5 см с возможностью ее использования в качестве полного отопления, без применения дополнительных обогревательных приборов. В этом случае электрическое отопление может компенсировать все теплопотери и поддерживать нужную температуру воздуха в помещениях. Еще одним вариантом является применение кабельного отопления в термоаккумулирующих толстых бетонных полах (10—15 см), когда во время действия сниженных тарифов на электроэнергию идет нагрев пола, а в остальное время за счет большой тепловой инерции массивной стяжки, тепло отдается в помещение.
Кабельные системы обогрева могут применяться в массивных термоаккумулирующих бетонных стяжках
  • Систему отопления в виде электрических нагревательных кабелей, матов, трубчатых нагревателей или инфракрасных пленочных полов используют в основном только для поддержания комфортной температуры поверхности пола. При этом теплые полы работают совместно с основной системой отопления, которая компенсирует львиную долю теплопотерь квартиры или дома. Для этого применяют нагревательные кабели и маты, монтируемые прямо в слой плиточного клея или в воздушный зазор деревянных полов, а также инфракрасные пленочные полы, укладываемые прямо под покрытие.

Расчет тепловых потерь здания или помещений

При проектировании любой системы отопления, в том числе и электрического теплого пола в качестве основного, весьма желательно рассчитать теплопотери каждого помещения в квартире или в доме. В этих расчетах исходными данными являются:

  • Заданная температура в каждом помещении и их взаимное расположение.
  • Географическое положение.
  • Конструкция стен: какие материалы, какой толщины применены в стенах, какие именно стены являются наружными.
  • Конструкция пола и потолка.
  • Наличие и площадь окон, их конструкция и теплопотери через них.
  • Ориентация здания по сторонам света.
  • Наружная температура воздуха (с учетом самых холодных температур года).
  • Потери тепла через вентиляцию.

Все вышеперечисленное является далеко не полным списком исходных данных для оценки теплопотерь. Эти расчеты делают специалисты-теплотехники, но существует множество специальных бесплатных программ или онлайн-расчетов в интернете, поэтому каждый может произвести оценку самостоятельно. Главной задачей этих расчетов является то, что любая система отопления должна полностью компенсировать все тепловые потери, даже с учетом самых холодных зимних дней.

Теплопотери зданий или помещений очень удобно рассчитывать при помощи специальных программ

Из анализа статистических данных о теплопотерях множества домов и квартир можно сказать о том, что в большинстве современных квартир и домов, построенных с учетом требований по теплозащите, удельная мощность отопления на квадратный метр площади должна составлять 100—130 Вт/м2 для всех помещений, а в ванных и санузлах 130—150 Вт/м2. В старых домах удельная мощность может доходить до 180 Вт/м2 и в этом случае уже не обойтись без других источников тепла.

Обоснованность применения теплоизоляции в системах теплых электрических полов

Утепление конструктивных элементов здания в дальнейшем будет сильно влиять на комфорт в помещениях и значительно снизит расходы на отопление. И одним из главных является утепление конструкции пола. Электрические теплые полы могут монтироваться непосредственно под напольное покрытие как с применением различных тонких утеплителей, так и без них, что является чаще всего вынужденной мерой – когда невозможно пожертвовать высотой помещения.

Потери тепла через какую-либо ограждающую конструкцию происходят тем интенсивнее, чем больше разница температур и меньше термическое сопротивление. Даже если в соседних помещениях между этажами будут одинаковые температуры, тепло все равно неизбежно будет передаваться бетонной плите пола. Поэтому, если есть возможность, то надо использовать утеплители и чем они толще – тем лучше. Приведенная диаграмма наглядно демонстрирует это.

Применение теплоизоляции повышает эффективность теплых электрических полов

Если система электрический теплый пол будет использоваться как основное отопление в виде термоаккумулирующего пола, то применение утеплителей обязательно, так как мощностей нагревательных кабелей и матов будет просто недостаточно для компенсации теплопотерь.

Как рассчитать теплый пол электрический

После того как получено представление об основных системах электрического теплого пола и их характеристиках, можно приступать к расчету.

Составление плана помещения и вычисление отапливаемой площади

Прежде чем переходить к расчетам и выбору комплектующих, желательно начертить план каждого отдельного помещения квартиры или дома в удобном масштабе на миллиметровой бумаге формата А3 или в компьютерной программе.

Пример самостоятельно нарисованного помещения с расстановкой мебели и схемой укладки кабельного теплого пола

После этого вычисляется общая площадь помещения – Sобщ. Далее, на том же плане делается расстановка всей стационарной мебели без ножек и высчитывается площадь, занимаемая мебелью – Sмеб. Теперь можно получить площадь, на которую будет укладываться электрический теплый пол – Sу:

Sу=Sобщ— Sмеб.

Желательно, чтобы отапливаемая площадь занимала не менее 50% от общей площади помещения, а лучше 70—80%, то есть должно соблюдаться условие:

Sу*100%/Sобщ≥50%.

Если в качестве отопительных приборов будут использованы стержневые ИК полы, то их можно укладывать по всей площади, то есть:

Sу=Sобщ.

Приведем пример. Есть кухня общей площадью 12 м2, а площадь занятая мебелью и оборудованием 5 м2, значит: Sу=12—5=7 м2.

Расчет установленной и удельной мощности электрического отопления

При расчетах электрических теплых полов обязательно надо вычислить установленную мощность, называемую еще присоединенной мощностью, того электронагревательного элемента, который будет обогревать пол. Как это можно сделать?

Использование теплого пола в качестве основного отопления

Если электрический теплый пол будет использоваться как основная система отопления, то установленная мощность Pуст должна быть, по крайней мере, не меньше мощности теплопотерь в этом помещении Pп, которые получают в процессе теплотехнических расчетов. Специалисты рекомендуют установленную мощность вычислять с запасом в 30%:

Pуст=1.3* Pп.

Если нагревательный кабель будет проложен в термоаккумулирующей стяжке, то коэффициент запаса следует применять 1,4:

Pуст=1.4* Pп.

Например, в вышеописанной кухне теплопотери составляют 1000 Вт, значит, для их компенсации с учетом запаса понадобится обогреватель с установленной мощностью: Pуст=1.3*1000 Вт=1300 Вт, а в случае с термоаккумулирующими полами Pуст=1.4*1000 Вт=1400 Вт.

Удельную мощность Pуд можно определить как отношение устанавливаемой мощности к обогреваемой площади:

Pуд=Pуст/Sу.

В нашем примере: Pуд=1300 Вт/7=186 Вт/мили для аккумулирующих полов — Pуд=1400 Вт/7=200 Вт/м2.

Использование теплого пола в качестве комфортного подогрева

В этом случае подразумевается, что теплые полы созданы для комфорта, а компенсацию теплопотерь осуществляет основная система отопления. Расчет установленной мощности производят от удельной, которая прописана в нормативах и рекомендациях производителей теплых полов. Данные о требованиях к удельной мощности в зависимости от вида помещения сведены в следующую таблицу.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

В этом случае надо выбранную из таблицы удельную мощность умножить на отапливаемую (устанавливаемую) площадь:

Pуст=Pуд*Sу.

В нашем примере кухни для создания теплого комфортного пола выбираем Pуд=100 Вт/м2, а отапливаемая площадь Sу=7м2 получаем: Pуст=100*7=700 Вт.

Выбор и расчет нагревательных элементов теплого пола

После определения необходимой установленной мощности электрического теплого пола необходимо определиться с тем, какие нагреватели наиболее целесообразно использовать в каждом конкретном случае. Для основного отопления следует применять резистивные кабели, а для комфорта: нагревательные маты, пленочные или стержневые ИК полы. Рассмотрим особенности выбора.

Выбор резистивного греющего кабеля и определение шага укладки

Рассмотрим такой выбор на нашем примере отопления кухни с использованием ассортимента греющих кабелей deviflex™ компании Devi. Методика выбора совершенно одинакова для всех резистивных кабелей всех производителей.

Допустим, что запланирована термоаккумулирующая стяжка в качестве основного источника тепла. Ранее было выяснено, что установленная мощность должна быть не менее Pуст=1400 Вт. Из вышеприведенной таблицы видно, что кабели должны применяться с погонной мощностью 18—20 Вт/м, в ассортименте компании Devi есть кабели deviflex™ DSIG−20 (20 Вт/м при 230 В), которые лучше подходят для решения поставленной задачи.

Ассортимент греющих резистивных кабелей deviflex™ DSIG−20

Из предложенного перечня следует выбирать кабель, мощность которого не меньше установленной мощности. Этому требованию подходит кабель с мощностью 1465 Вт при 230 В и длиной в 74 метра: Lкаб=74 м.

Для греющих кабелей существует очень важный параметр – шаг укладки (h), — расстояние между линиями кабеля в укладке. Он измеряется в сантиметрах. Для его нахождения следует обогреваемую площадь в квадратных метрах Sу умножить на 100 и поделить на длину кабеля в метрах Lкаб:

h= Sу*100/ Lкаб.

Наглядное представление шага укладки

В рассмотренном примере h=7*100/74=9,46 см. Часто при укладке используют специальную монтажную ленту, сильно упрощающей монтаж. Шаг крепления кабеля на монтажной ленте составляет 2,5 см. Ближайшее значение 10 см, которое и нужно использовать. Если шаг укладки будет лежать где-то посередине диапазона, то можно чередовать соседние петли теплого пола с шагами 7,5 и 10 см.

Расчет резистивного кабеля для комфортного обогрева пола осуществляется по той же методике. Напомним ее пошагово.

  • Исходя из требований к удельной и погонной мощности, типа помещения и вида отопления (полное или комфортное) выбирается у какого-либо производителя тип кабеля, отвечающий всем условиям.
  • Исходя из ранее рассчитанной установленной мощности, выбирается конкретный кабель, мощность которого не меньше установленной.
  • Исходя из отапливаемой площади помещения и длины выбранного кабеля, рассчитывается шаг укладки.

На этом этапе может сильно пригодиться план помещения, нарисованный на миллиметровой бумаге. Можно карандашом нарисовать различные варианты укладки греющего кабеля, а потом выбрать оптимальный.

Калькуляторы расчета длины нагревательного кабеля и шага его укладки

Предлагаем читателю воспользоваться встроенным калькулятором — он быстро и точно подсчитает  и длину требуемого кабеля, и шаг укладки:

Перейти к расчётам

По полученному значению  выбирается нужный комплект с длиной кабеля, наиболее близкой к найденному показателю. Теперь осталось только рассчитать шаг укладки:

Перейти к расчётам

Выбор и расчет греющего мата

Греющие маты в теплых полах используются в основном как дополнительное или комфортное отопление, монтируемое в тонких бетонных стяжках или слое плиточного клея. Выбор нужного мата сильно упрощается, так у производителей представлен широкий ассортимент таких нагревателей. Рассмотрим на нашем примере.

Для комфортного обогрева пола кухни ранее было установлено, что достаточно удельной мощности Pуд=100 Вт/м2. На отапливаемой площади в 7 м2 установленная мощность будет Pуст=700 Вт. Из ассортимента компании Devi выбираем греющие маты devimat™ DТVF−100 (100 Вт/м2).

Ассортимент греющих матов devimat™ DТVF−100

Для наших целей как нельзя лучше подходит греющий мат нужной площади в 7 м2. Расчета шага укладки греющие маты не требуют, так как на них уже закреплен кабель с нужным шагом. Но при укладке в помещениях, особенно сложной конфигурации, возникают некоторые нюансы.

Для того чтобы уложить греющий мат в помещениях существуют определенные приемы, которые позволят сделать это. Главное правило – можно разрезать только полимерную сетку, но не сам кабель! Приемы укладки наглядно представлены на рисунке.

Греющие маты можно уложить в любом помещении, даже самой сложной конфигурации

Очевидно, что выбор и расчет греющего мата для отопления пола гораздо проще, чем резистивного кабеля. Для выбора тактики правильной укладки поможет план на миллиметровой бумаге. Здесь как нельзя лучше подходит пословица: «Семь раз отмерь и один раз отрежь!»

Особенности расчетов инфракрасных пленочных полов

Пленочные теплые полы имеют ряд особенностей, которые требуют грамотного подхода.

  • Во-первых, они, как и резистивный кабель должны укладываться только на свободном от мебели месте.
  • Во-вторых, минимальная дистанция от пленки до краев (стен или стационарной мебели) должна составлять 20 см.
  • В-третьих, пленочные полы могут укладываться только «сухим» способом под подходящие для этого покрытия (ламинат, линолеум, ковролин). Хоть и существуют технологии укладки плитки на пленочные полы, но это предполагает наличие промежуточного гидроизолирующего слоя. В итоге стоимость теплого пола с ИК пленками будет гораздо выше, чем с резистивными кабелями или матами.
  • В-четвертых, пленочные полы могут резаться с определенной кратностью – чаще всего 25 см. Это не повлияет на удельную мощность.
  • И, наконец, кажущаяся легкость расчета и особенно монтажа пленочного пола обманчива. Под поверхностью ИК пола находится масса электрических соединений, которые требуют только высококвалифицированного монтажа.
Видео: Квалифицированный монтаж пленочного инфракрасного пола

Для правильного расчета пленочного пола необходимо выполнить ряд шагов:

  • Рассчитывается площадь обогрева помещения. Для этого на листе миллиметровой бумаги вычерчивается план, «расставляется» стационарная мебель и учитываются минимальные 20 см отступы от границ. В итоге должна получиться обогреваемая площадь — Sу, допустим, что в конкретном примере Sу=15 м2, а общая площадь 24.
  • Высчитывается доля обогреваемой площади в общей площади помещения: Sу*100%/Sобщ=15 м2*100%/24 м2=62,5%. Если этот показатель более 60% (как в нашем случае), то удельная мощность обогревательных ИК пленок может быть от 160 до 220 Вт/м2. Если же доля обогреваемой площади менее 60%, то Pуд=220 Вт/м2. Для нашего случая выбираем Pуд=160 Вт/м2.
  • Для помещений, имеющих большие теплопотери через пол: первые этажи, помещения над арками, дома старой застройки с полами без теплоизоляции, — в любом случае Pуд=220 Вт/м2.
  • Рассчитывается установленная мощность теплого пола. Для этого удельную мощность перемножают с обогреваемой площадью: Pуст=Pуд* Sу=160 Вт/м2*15 м2=2400 Вт.
  • Из ассортимента любого производителя ИК пленок выбираются с заданной удельной мощностью нужной длины и ширины, которые могут покрыть полностью всю обогреваемую площадь. Нужно учесть, что ширина рулонов пленок 50, 80 и 100 см, а кратность резки пленки – через каждые 25 см. При этом существуют ограничения, представленные в таблице. При этом лучше не выбирать максимальную длину, а набирать меньшими отрезками. Главное правило — меньшее количество отдельных пленок (план на миллиметровой бумаге будет большим подспорьем).
Максимальная длина отрезка инфракрасной пленки в зависимости от ширины
  • На каждый отдельный отрезок пленки подбирается соединительный комплект, а на весь комплект – терморегулятор, рекомендованный производителем.
Особенности расчетов стержневых инфракрасных полов

Главной отличительной чертой стержневых ИК полов является то, что они саморегулирующиеся, то есть при повышении наружной температуры их пиковая мощность снижается примерно в 1,5 раза. Это позволяет применять их на всей площади помещения, независимо от положения мебели. Для расчета стержневых теплых полов воспользуемся предыдущим примером комнаты с Sобщ=24 м2 и рассчитаем их для всей площади: Sу=Sобщ=24 м2.

  • Для комфортного обогрева пола выбирается система теплых стержневых ИК полов UNIMAT RAIL, имеющая пиковую погонную мощность 116 Вт/м. Ширина мата равна 83 см, они укладываются с интервалом до 10 см, поэтому их длина выбирается исходя из требуемой обогреваемой площади.
  • Из ассортимента UNIMAT RAIL выбирается комплект UNIMAT HR-S-2500, длиной в 25 метров, пиковой мощностью 2900 Вт, способный отопить площадь до 25 м2.
  • На плане помещения, предварительно нарисованным на миллиметровой бумаге, делается раскладка нагревательных матов. Причем силовые кабели могут разрезаться в любом месте посередине между нагревательными стержнями. Нагревательные стержни разрезать нельзя.
Пример раскладки стержневых инфракрасных нагревательных матов со схемой подключения
  • Определяется количество дополнительных комплектующих.
  • Выбирается терморегулятор, рекомендованный производителем.
Требования к напольному покрытию при эксплуатации теплых электрических полов

При проектировании электрической системы обогрева полов зачастую забывают о том, что с ней могут работать далеко не все покрытия. И к этому вопросу надо отнестись со всей внимательностью и серьезностью. С какими покрытиями работа теплых электрических полов противопоказана:

  • Линолеум на резиновой или войлочной основе.
  • Толстые ковры или ковры на резиновой основе.
  • Дощатый пол толщиной более 25 мм.

При выборе линолеума, ламината, паркетной доски или ковролина следует обязательно поинтересоваться, могут ли работать эти покрытия с системой теплых полов. Ведущие производители указывают это всегда на маркировке и в сопроводительной документации.

Такими значками обозначаются напольные покрытия, способные работать с теплым полом

Для контроля отопления деревянных полов, а также тонких полов рекомендуется использовать терморегуляторы с двумя датчиками: температуры поверхности пола и воздуха в помещении. Если известно термическое сопротивление напольного покрытия RT, которое может быть указано в документации, то лучше руководствоваться следующими правилами:

  • При удельной мощности 150 Вт/м2 максимальное термическое сопротивление(RTmax) может быть до 0,13 м2*K/Вт.
  • При Pуд=125 Вт/м2 – RTmaxне более 0,16 м2*K/Вт.
  • При Pуд=100 Вт/м2 – RTmaxне более 0,18 м2*K/Вт.

Если в конструкции пола применяются многослойные покрытия, например – ламинат с подложкой, то их термические сопротивления складываются, и проверяется соответствие вышеперечисленным условиям.

Расчет электрической системы теплого пола

При самостоятельном проектировании системы электрических теплых полов иногда забывают о том, что не всякая электропроводка выдержит нагрузки от мощного потребителя энергии. Вдобавок не всякая энергоснабжающая организация выдаст технические условия на выделение требуемой мощности. Именно поэтому проект электроснабжения и получение всей разрешительной документации необходимо доверить профессионалам, а сосредоточиться только на том, что по силам сделать самому.

Выбор терморегулятора

Сердцем системы теплых полов является терморегулятор, который следит за температурой поверхности или воздуха, или за тем и другим одновременно, — и на основании этого производит включение или отключение контуров обогрева. Кроме этого, терморегулятор может иметь встроенный таймер и включать обогрев в назначенное время или иметь программу включения в определенные дни недели и часы. В терморегуляторах бывают еще и другие полезные и бесполезные функции. При его выборе, прежде всего надо руководствоваться набором правил:

Без терморегулятора немыслима работа электрического теплого пола
  • Каждый производитель любой системы теплых полов всегда рекомендует определенные модели терморегуляторов и работающих с ними датчиков. Лучше этими рекомендациями не пренебрегать.
  • Все терморегуляторы могут работать только с определенным током нагрузки: 10 A– для обогревателей с установленной мощностью до 2300 Вт, и 16 Aс Pуст≥2300 Вт. Именно по этим показателям прежде всего и надо выбирать терморегулятор.
  • Если планируется использовать систему теплый пол только для комфорта, то нужно выбирать терморегулятор с датчиком температуры пола.
  • Если теплый пол используется в целях полного отопления, то необходимо использовать терморегулятор с датчиком температуры воздуха или с комбинацией датчиков температуры пола и воздуха.
  • Для работы систем отопления с деревянным покрытием обязательно использовать терморегуляторы с комбинацией датчиков температуры воздуха и пола.
  • Если в близлежащих помещениях тоже планируется система электрических теплых полов, то целесообразно использовать многозональный терморегулятор с выносными датчиками.

Цены на различные модели терморегуляторов

Терморегулятор

Общие правила проектирования электропроводки теплого пола

При проектировании электропроводки теплого пола следует обязательно учесть несколько правил:

  • Все соединения кабелей системы теплый пол между собой и с электропроводкой должны выполняться только на специальных клеммах, на контактах терморегуляторов, в распределительных коробках и электрических щитах. Следует избегать любых соединений в конструкции пола кроме тех, что неизбежны, и рекомендованы производителем.
  • Экраны нагревательных кабелей и матов должны соединяться с проводом защитного заземления (PE) и должны быть включены в общую систему уравнивания потенциалов – СУП.
  • Питающие провода и кабели должны быть площадью поперечного сечения не меньше, чем подводящие «холодные» концы нагревателей теплого пола. При установленной мощности до 2300 Вт площадь поперечного сечения медного провода должна быть 1,5 мм2, а свыше 2300 Вт – 2,5 мм2.
  • Для защиты человека от поражения электрическим током обязательно применение устройств защитного отключения (УЗО) с дифференциальным током срабатывания не более 30 мА, а для санузлов – 10 мА. Не менее 1 раза в месяц необходимо проводить испытание УЗО.
Без УЗО эксплуатация электрических теплых полов запрещена
  • Проводка для питания системы электрического теплого пола должна быть проложена непосредственно от электрощитов или вводно-распределительных устройств (ВРУ) до терморегуляторов. При этом в щитах для защиты проводки обязательно должны стоять автоматические выключатели: для медных кабелей с площадью поперечного сечения 1,5 мм2 номиналом в 10 A, а для 2,5 мм2– 16 A.
  • Если нагревательные элементы теплого пола укладываются на металлическую сетку, то она обязательно должна быть подключена к общей системе уравнивания потенциалов.

Итоги
  • Рассчитать теплый пол электрический вполне по силам самостоятельно, пользуясь рекомендациями производителя оборудования.
  • Электрический теплый пол является системой повышенной опасности, поэтому при проектировании и монтаже обязательно руководствоваться Правилами устройства электроустановок последней редакции.
Видео — Какие расчеты необходимы перед устройством теплого пола

Cколько стоит теплый пол электрический? Онлайн калькулятор мощности и цены теплого пола м2 Москва → ЧТК

Cколько стоит теплый пол электрический? Онлайн калькулятор мощности и цены теплого пола м2 Москва → ЧТК

Казахстан

  • Актау
  • Актобе
  • Алматы
  • Атырау
  • Караганда
  • Кокшетау
  • Семей
  • Усть-Каменогорск
  • Шымкент
  • Щучинск
  • Россия

    • Абакан
    • Ангарск
    • Барнаул
    • Белгород
    • Бердск
    • Бийск
    • Братск
    • Брянск
    • Вешенская
    • Владивосток
    • Владимир
    • Волгоград
    • Волгодонск
    • Волжский
    • Вологда
    • Воронеж
    • Георгиевск
    • Грозный
    • Димитровград
    • Донецк
    • Екатеринбург
    • Жуковский
    • Иваново
    • Ижевск
    • Иркутск
    • Искитим
    • Ишим
    • Йошкар-Ола
    • Казань
    • Калининград
    • Кемерово
    • Кемь
    • Киров
    • Кострома
    • Котлас
    • Краснодар
    • Красноярск
    • Люберцы
    • Магадан
    • Майкоп
    • Махачкала
    • Миллерово
    • Минусинск
    • Москва
    • Набережные Челны
    • Нижний Новгород
    • Новокузнецк
    • Новосибирск
    • Новочебоксарск
    • Новочеркасск
    • Новошахтинск
    • Омск
    • Оренбург
    • Пенза
    • Пермь
    • Пятигорск
    • Ростов-на-Дону
    • Самара
    • Санкт-Петербург
    • Саранск
    • Сарапул
    • Саратов
    • Севастополь
    • Серов
    • Смоленск
    • Сочи
    • Ставрополь
    • Сургут
    • Сыктывкар
    • Таганрог
    • Тольятти
    • Томск
    • Тюмень
    • Ульяновск
    • Уфа
    • Хабаровск
    • Чебоксары
    • Челябинск
    • Череповец
    • Чистополь
    • Шахты
    • Ядрин
    • Якутск
    • Ярославль

Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Автор Монтажник На чтение 10 мин Просмотров 20. 4к. Обновлено

Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах, для их монтажа используют трубопровод из различных материалов, который помещают под стяжку или укладывают открытым методом. Перед проведением работ составляют план и делают расчет необходимых материалов, при этом одним из важных показателей является расход трубы теплого пола на 1 м2 таблица значений которого может оказаться полезной специалистам или заказчикам.

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода. Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов —  радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

  • Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
  • Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
  • Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
  • Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
  • Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
  • Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
  • Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска — стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток — высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена — высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

  • для жилых помещений 29 — 32 °С;
  • для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
  • для мастерских или рабочих кабинетов с активной физической деятельностью 26 — 28 °С;
  • в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 — 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С — именно его придерживаются при настройке и регулировке отопительной системы.

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм — 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не

укладывают 16 мм трубопровод длиной более 80 м, а 20 мм — свыше 100 м.

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров — зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток — разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки — ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм. Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов — 150 мм.

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Статья по теме:

Подключение теплого пола к системе отопления – варианты, схемы, узлы системы. Если читаете про расход трубы теплого пола на 1 м2 таблица, то, возможно, будет также интересно узнать про варианты подключения труб теплого пола к системе отопления, то можете почитать об это м в отдельной статье на нашем сайте.

Расход трубы теплого пола на 1 м

2 таблица

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

  • общую площадь помещений в квадратных метрах под обогрев;
  • и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м2 на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м2 можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м2 площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

Расчет электрического теплого пола

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

Подогрев пола значительно повышает уровень комфорта

Содержание статьи

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля). Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопленияНазвание объектаТребуемая мощность
Дополнительное отоплениеКухня, жилые комнаты на первом этаже140-150 Вт/м2
Дополнительное отоплениеКухня, жилые комнаты на втором этаже и выше120-130 Вт/м2
Дополнительное отоплениеВанная комната140-150 Вт/м2
Дополнительное отоплениеБалкон, лоджия180 Вт/м2
Основное отоплениеВсе помещения, независимо от назначения180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Что может повлиять на теплоотдачу

На то, насколько хорошо будет работать подогрев пола, оказывает влияние не только мощность нагревательных элементов, но и то, насколько правильно разработан и сделан весь «пирог», как верно подобраны материалы.

Покрытие

В первую очередь на теплоотдачу влияет покрытие, которое укладывают поверх нагревательных элементов. Например, если используется для обогрева резистивный или саморегулирующийся кабель, маты из него или стержневой инфракрасный пол, чаще всего их заливают в стяжку. При этом используют специальные смеси для теплого пола. Другой вариант — в стандартный цементно-песчаный раствор добавлять присадки, которые повышают теплопроводность бетона. Второй вариант дешевле, но придется искать информацию о необходимых добавках. Зато можно сэкономить.

Покрытие теплого пола во многом определяет насколько комфортно будет им пользоваться

Затем на стяжку укладывают керамическую плитку — в ванной, коридоре, на кухне. В жилых комнатах чаще используют ламинат, линолеум, ковролин.

Независимо от того, какое напольное покрытие вы планируете приобрести, надо использовать только те материалы, которые предназначены для укладки на теплый пол. Они имеют повышенную теплопроводность, нормально переносят длительный нагрев. Так что повышенная цена обоснована, да и обогрев будет более эффективным.

Самый неудачный выбор финишного покрытия для теплого пола — ковролин. Даже специальный, он хуже всех других проводит тепло. Для того чтобы нагреть его до приемлемых 28-29°C, приходится поднимать температуру нагревательных элементов на 4-5°C  больше, чем при других типах отделки.

Самый удачный выбор — керамическая плитка или керамогранит. У них хорошая теплопроводность, но они также отличаются повышенной теплоемкостью — много времени проходит, пока они прогреются. Укладывать плитку а теплый пол надо на специальный клей.

При использовании греющих кабелей (любых) или стержневого теплого пола, технология укладки одинакова. Сначала заливается стяжка, бетон набирает прочность на протяжении 28 дней, потом укладывается плитка. При использовании матов из греющего кабеля процесс изменяется, причем значительно: плитку можно класть сразу поверх матов на требуемый слой клея. Расход клея в этом случае большой (минимальный слой плитка+клей   3 см), но времени требуется значительно меньше.

Под ламинат лучше использовать пленочный теплый пол

Пленочный теплый пол можно делать без стяжки. Его кладут под ламинат. Поверх пленки расстилают только специальную подложку (для теплого пола) и можно укладывать ламинат. Под линолеум или тот же ковролин, делают жесткое основание — кладут листы фанеры, ДСП или ОСП (OSB), а уже на них укладывают финишное покрытие. Такое устройство электрического теплого пола — без стяжки — возможно только в случае, если есть радиаторное отопление. Укладывается все быстро, но отопление неэффективно — большой теплоотдачи не добиться никакими средствами.

Теплоизоляция

Чем лучше теплоизоляция пола под электрическими нагревателями, тем меньше электроэнергии потребуется для поддержания нормальной температуры. Если при строительстве пол уже был достаточно утеплен, можно утепление не укладывать. Хотя любая система — кабельный или пленочный пол вы укладываете — говорит о необходимости использования теплоизолирующей подложки. Они разные в разных системах, но их присутствие желательно. Тогда, делая расчет электрического теплого пола по среднестатистическим данным, можно брать требуемую мощность по нижнему краю или даже еще немного ниже. А это — сэкономленные деньги и при устройстве, и при эксплуатации (меньше тепла уходит на нецелевой обогрев).

Немного о теплоизоляционных материалах, которые рекомендуют использовать при устройстве теплого пола. Самый оптимальный — экструдированный пенополистирол (ЭППС). Он имеет достаточную плотность и прочность, чтобы выдержать давление стяжки и всего, что на ней будет находиться. Второй вариант — напыляемая теплоизоляция высокой плотности. Способ еще лучше, но и еще дороже. Плотность под стяжку требуется высокая 60-80 кг/куб, а стоит такая напыляемая теплоизоляция еще дороже, чем ЭППС. Правда, имеет лучшие на сегодня характеристики (теплопроводность почти как у воздуха 0,2-0,3 в зависимости от производителя).

Стандартная схема устройства электрического теплого пола с греющими кабелями или матами

Часто при укладке электрического теплого пола советуют использовать теплоизоляцию с фольгированной поверхностью. Аргументируют это тем, что фольга отражает тепловые лучи внутрь помещения. Она так и работает, но при наличии воздушного зазора между нагревателем и фольгой (не менее 3 см). В пироге теплого пола нет и не может быть никаких воздушных прослоек. Так что укладка этого материала — просто пустая трата денег и времени. Есть и еще один аргумент против укладки слоя фольги под теплый пол. Фольга в бетоне разрушается в пыль через несколько недель и становится совсем уж бесполезной. Даже перераспределять равномернее тепло в таком состоянии они не может.

Терморегуляторы и датчики

Схема электрического теплого пола предполагает наличие терморегулятора и датчика температуры. Их наличие не обязательно — можно вручную включать и выключать нагреватели. Но только вместе с этими устройствами система будет работать нормально, длительный срок, обеспечит требуемый уровень комфорта, рационально будет использовать электроэнергию, избегать перегрева. На расчет электрического теплого пола наличие или отсутствие терморегулятора с датчиком никак не влияют, а вот на сроке службы сказываются очень сильно. Как уже говорили, подавляющее большинство нагревательных элементов боится перегрева, а его при ручном управлении избежать очень сложно. Пару раз не успеете вовремя выключить, кабели/пленка/маты расплавятся.

Расчет водяного теплого пола, онлайн калькулятор теплопотери


Желаемая температура воздуха

Это комфортная для жильцов температура в помещении. Желаемая температура — очень индивидуальный параметр, ведь кому-то нравится высокая температура в помещении, а кому-то прохлада.

Европейские нормы указывают, что в спальне, кабинете, гостиной, столовой и кухне оптимальной является температура 20-24°С; в туалете, кладовой, гардеробной — 17-23°С; в ванной — 24-25°С.

Усредненно можно задать 20°С.


Вверх

Температура подачи / температура обратки

Температура подачи — температура теплоносителя в подающем коллекторе. Т.е. на входе в контур теплого пола.

Температура обратки — температура теплоносителя в обратном коллекторе (на выходе из контура).





Для того, чтобы теплый пол отапливал помещение, он должен отдавать тепло, т.е. температура подачи должна быть выше температуры обратки. Оптимально, если разница температуры подачи и обратки составляет 10°С (например, подача — 45°С, обратка — 35°С).

Для обогрева помещения температура подачи должна быть выше желаемой температуры в помещении.


Вверх

Температура в нижнем помещении

Эта температура необходима для учета тепла, идущего вниз, т.е. теплопотерь.

Если теплый пол располагается над помещением (нижний этаж, подвал), то используется температура, поддерживаемая в нем. Если пол располагается над грунтом или на грунте, то для расчета используется температура воздуха для самой холодной пятидневки года. Этот показатель автоматически подставляется для выбранного города.


Вверх

Шаг укладки труб теплого пола

Это расстояние между трубами, залитыми в стяжку пола. От шага укладки зависит теплоотдача теплых полов — чем меньше шаг, тем больше удельная теплоотдача, и наоборот.

Оптимальный шаг укладки труб теплого пола лежит в пределах 10-30 см. При меньшем шаге возможна отдача тепла из подачи в обратку. При большем — неравномерный прогрев пола, когда на поверхности пола над трубой ощущается тепло, а между трубами — холод.


Вверх

Длина подводящей магистрали теплого пола

Это сумма длин труб от подающего коллектора до начала контура теплого пола и от конца контура до обратного коллектора.


При размещении коллектора теплого пола в том же помещении, где и теплые полы, влияние подводящей магистрали незначительно. Если же они находятся в разных помещениях, то длина подводящей магистрали может быть большой и ее гидравлическое сопротивление может составлять половину сопротивления всего контура.


Вверх

Толщина стяжки над трубами теплого пола

Назначение стяжки над трубами теплых полов — воспринимать нагрузку от людей и предметов в отапливаемом помещении и равномерно распределять тепло от труб по поверхности пола.


Минимально допустимая толщина стяжки над трубой составляет 30 мм при наличии армирования. При меньшей толщине стяжка будет обладать недостаточной прочностью. Также, малая толщина стяжки не обеспечивает равномерный нагрев поверхности пола — возникают полосы горячего пола над трубой и холодного между трубами.

Заливать стяжку толще 100 мм не стоит, т.к. это увеличивает инерционность теплых полов, исключает возможность быстрого регулирования температуры пола. При большой толщине изменение температуры поверхности пола будет происходить спустя несколько часов, а то и суток.

Исходя из этих условий, оптимальная толщина стяжки теплого пола — 60-70 мм над трубой. Добавление в раствор фибры и пластификатора позволяет уменьшить толщину до 30-40 мм.


Вверх

Максимальная температура поверхности пола

Это температура поверхности пола непосредственно над трубой контура. По нормативным требованиям этот параметр не должен превышать 35°С.


Вверх

Минимальная температура поверхности пола

Это температура поверхности пола на равном расстоянии от труб (посередине).


Вверх

Средняя температура поверхности пола

Этот параметр является основным критерием расчета теплого пола в плане комфорта для жильцов. Он представляет собой среднее значение между максимальной и минимальной температурой пола.

По нормам в помещениях с постоянным нахождением людей (жилые комнаты, кабинеты и т.д.) средняя температура пола должна быть не выше 26°С. В помещениях с повышенной влажностью (ванные, бассейны) или с непостоянным нахождением людей температура пола может составлять до 31°С.

Температура пола в 26°С не обеспечивает ожидаемого комфорта для ступней. В частном доме, где никто не вправе владельцу указывать какой температурой обогревать жилье, можно настраивать среднюю температуру пола в 29°С. При этом ступни будут ощущать комфортное тепло. Поднимать температуру выше 31°С не стоит — это приводит к высушиваю воздуха.


Вверх

Тепловой поток вверх

Тепловой поток вверх — тепло, отдаваемое теплым полом на обогрев помещения.

Если водяной теплый пол является единственным источником тепла, то тепловой поток вверх должен немного превышать теплопотери помещения.

При использовании теплого пола в комбинации с радиаторами, он компенсирует лишь некоторую часть теплопотерь.


Вверх

Тепловой поток вниз

Это тепло, уходящее в перекрытие и нижнее помещение, т.е. тепловые потери. Тепловой поток вниз должен быть как можно меньше. Добиться этого можно увеличением толщины утеплителя.


Вверх

Суммарный тепловой поток

Мощность теплого пола, включающая полезное тепло (обогрев помещения) и теплопотери (тепловой поток вниз).


Вверх

Удельный тепловой поток вверх

Полезное тепло, идущее на обогрев помещения, выделяемое каждым квадратным метром теплого пола.


Вверх

Удельный тепловой поток вниз

Теплопотери каждого квадратного метра теплого пола.


Вверх

Суммарный удельный тепловой поток

Количество тепла, выделяемого каждым квадратным метром теплого пола, на обогрев помещения и на теплопотери вниз.


Вверх

Расход теплоносителя

Величина расхода необходима для правильной балансировки нескольких контуров теплых полов, подключенных к одному коллектору. Полученное значение нужно выставить на шкале расходомера.



Вверх

Скорость теплоносителя

От скорости движения теплоносителя по трубе теплого пола зависит акустический комфорт в отапливаемом помещении. Если скорость теплоносителя превышает 0,5 м/с, то возможно образование посторонних звуков от циркуляции теплоносителя. Снижения скорости теплоносителя можно добиться увеличением диаметра трубы или уменьшением ее длины.


Вверх

Перепад давления

По перепаду давления в контуре теплого пола (между подающим и обратным коллектором) подбирается циркуляционный насос. Напор насоса должен быть не меньше, чем перепад давления в самом нагруженном контуре. Если напор насоса ниже перепада давления в контуре, то следует выбрать более мощную модель или уменьшить длину контура.


Вверх

Зачем и как рассчитывать использование нагрузки в киловаттах для пола

Когда дело доходит до лучистого теплого пола, нужно знать множество цифр. Мощность, напряжение, сила тока, киловатт-часы (кВтч), квадратные метры (или квадратные метры), стоимость материалов — это лишь некоторые из основных нарушителей. Так зачем добавлять в список «использование киловаттной нагрузки»?

Если у вас есть один из новых термостатов с сенсорным экраном WarmlyYours Radiant Heating, вы уже заметили, что в процессе настройки есть этап, на котором запрашивается нагрузка на пол.Эта информация используется, чтобы помочь программируемому термостату отслеживать статистику использования, которая затем выводится через встроенный журнал энергии, который поставляется с термостатами nSpire Touch и nSpire Touch WiFi. В конечном итоге это поможет вам отслеживать потребление энергии, что, в свою очередь, поможет вам внести коррективы, чтобы сэкономить на счетах за электроэнергию. Если вы приобрели систему теплого пола самостоятельно, этот номер нагрузки на пол уже будет указан в документации по заказу. Но если ваша система подогрева пола поставляется вместе с домом или вы только что приобрели новый термостат и не располагаете информацией об использовании киловаттной нагрузки, вот как узнать, что это такое.

Если ваша система подогрева пола расположена под плиткой или камнем, ее мощность должна составлять 15 Вт на квадратный фут. Следовательно, следует умножить 15 на квадратный метр отапливаемой площади в комнате (а не на всю площадь комнаты). Это дает вам общую мощность комнаты. Разделите это число на 1000, чтобы получить киловатты.

Если ваша система подогрева пола расположена под ковром или ламинатом, ее мощность должна составлять 12 Вт на квадратный фут. В этом случае умножьте 12 на квадратные метры отапливаемой площади в комнате и разделите на 1000, чтобы получить киловаттную нагрузку.

Например, на приведенном выше плане этажа ванной комнаты показана комната площадью 86 квадратных футов с примерно 49 квадратных футов кабеля TempZone ™, проложенного под плиткой или камнем. Используя приведенную выше формулу, потребляемая нагрузка в киловаттах составит 0,735.

15 x 49 = 735
735 ÷ 1000 = 0,735 киловатт

На этом плане кухни показана комната площадью 169 квадратных футов с примерно 67 квадратных футов Environ ™ Flex Rolls, установленных под ламинатом. Используя приведенную выше формулу, потребление киловаттной нагрузки будет равно 0.804.

12 x 67 = 804
804 ÷ 1000 = 0,804 киловатта

Если вы только что заказали или получили систему теплого пола, вы можете узнать потребление киловаттной нагрузки, а также мощность продукта, силу тока и т. Д. в разделе плана этажа вашей индивидуальной установки SmartPlan и электрическом плане.

Имея эту информацию под рукой, вы можете быстро и легко пройти процесс настройки термостата и в кратчайшие сроки подключить систему теплого пола.

Чтобы увидеть, как работает процесс настройки термостата Wi-Fi nSpire Touch от WarmlyYours Radiant Heating, посмотрите это видео. Вы также можете узнать больше о наших термостатах с сенсорным экраном и электрических системах теплого пола, посетив сайт www.warmlyyours.com.

Калькулятор кабеля

WarmWire | SunTouch

Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».

Доступное напряжение 120 В переменного тока 240 В переменного тока Желаемое расстояние между проводами 3.532,5 Тип чернового пола под отапливаемым помещением БетонДерево Предложите комплект, соответствующий вашему проекту. Да нет

Рассчитать

Требуемая площадь слишком мала для установки продуктов Sun Touch. Для наших продуктов требуется минимум 12 квадратных футов покрытия.

Предоставленная площадь превышает максимально допустимую для этого калькулятора.

Ваш расчет

Расчетные дневные эксплуатационные расходы:

Рассчитано с использованием {центов} ¢ / кВтч. Изменять

Расчетные суточные эксплуатационные расходы

Вот ваш список запчастей для печати:

Требуется более или менее утеплить пол в этой комнате?

ST WarmWire можно расположить по-разному, чтобы обеспечить большее или меньшее количество тепла в комнате.Измените настройку расстояния на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3,5 дюйма, чтобы обеспечить меньше тепла на квадратный фут. Наше расстояние по умолчанию составляет 3 дюйма.

Нет доступных комплектов для указанной области. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотрите наши варианты комплекта для 240 В. Если вы не знаете, каковы электрические требования / возможности вашего места установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области. Этот проект слишком велик для нашего самого большого комплекта 240v. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не знаете, каковы электрические требования / возможности вашего места установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.

Наборы WarmWire недоступны для расстояния между проводами 2,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Наборы WarmWire недоступны для расстояния между проводами 3,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Доступные комплекты

Комплекты

SunTouch WarmWire Kits включают важные компоненты, необходимые для установки теплого пола. В каждый комплект входят: кабель (и) WarmWire, командный термостат SunStat ™, фиксатор CableStrap, монитор установки Loudmouth®, двусторонний скотч и руководство по установке.Комплекты WarmWire также доступны с термостатами SunStat View. Свяжитесь с вашим представителем для получения подробной информации.

Выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Или выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Результаты печати

Количество: {{Quantity}}

{{ShortDescription}}

Код заказа: {{OrderingCode}}

Номер модели: {{Name}}

{{/каждый}}

Размеры электрических ковриков и кабелей для обогрева пола

Коврики для подогрева пола:


Шаг 1. Создайте план этажа.

Начните с рисования плана отапливаемой зоны на сетке. Обязательно точно отмерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как умывальники, шкафы, прилавки, душевые, ванны, туалеты и т. Д. Под этими приспособлениями нельзя устанавливать ни коврики HeatTech, ни кабель. Четко обведите маркером нагретую область.

Шаг 2: Рассчитайте размер отапливаемой площади.

Рассчитайте общий размер теплого пола, используя данные из шага 1.При необходимости разбейте область на более мелкие части (квадраты, прямоугольники) и сложите их индивидуальные размеры (A, B и C, как показано на образце справа). Запишите результаты. Для матов на 120 В общая площадь пола с подогревом не должна превышать 150 квадратных футов. Для матов на 240 В оно не должно превышать

кв. Футов.

Как видно на примере, все 3 зоны — A, B и C — это зоны, где необходимо отопление. Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.

Показанная буферная зона (где обогрев не является существенным) рекомендуется, но не обязательна, и поэтому не учитывается при расчетах места. Эта область может быть использована для установки излучающего тепла мата излишков длины.
Совет: чтобы рассчитать размер треугольника, умножьте его стороны и разделите результат на 2.

Шаг 3: Определите расположение термостата.

Термостат следует размещать дальше от мест, которые могут подвергнуть его разбрызгиванию или разбрызгиванию водой, например, ванны, душевые и раковины.Расположение термостата также важно, поскольку оно определяет начальную точку мата. На показанном примере показано расположение термостата «Т» возле входа.

Шаг 4: Нарисуйте макет мата на плане этажа.

План этажа важен при выборе коврика для подогрева пола подходящего размера. Учтите, что коврик имеет постоянную ширину 20 дюймов, однако перемещение в более узких местах может быть достигнуто путем обрезки стекловолоконной сетки (не обрезайте нагревательный провод!). Убедитесь, что нагревательный коврик покрывает важные зоны, например, прямо перед душем / ванной / туалетом и в пространстве для ног под шкафами.Любые корректировки покрытия и длины коврика должны производиться в местах, где тепло не требуется, например, за дверью, возле стен или за унитазом. В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на макете.

Для получения дополнительной информации о том, как обрезать и установить электрические коврики для теплого пола, щелкните здесь.

Шаг 5: Выберите нагревательный мат (-а) подходящего размера.

Сложите общую длину коврика для лучистого обогрева и найдите соответствующую длину в таблице с техническими характеристиками продукта.Сравните общую площадь покрытия мата (в квадратных футах) из таблицы с размером обогреваемой площади из шага 2. Она не должна превышать размер обогреваемого пола.

Примечание: можно использовать более простой метод определения размеров, который включает согласование общей площади пола с подогревом с имеющимися размерами ковриков. Этот вариант, хотя и приемлем, менее точен и рекомендуется только для прямоугольных участков с минимальным количеством препятствий и поворотов или без них.


Кабель для обогрева пола


Шаг 1. Создайте план этажа.

Нарисуйте план обогреваемого помещения, как описано выше в разделе «Коврики для подогрева пола».

Шаг 2: Рассчитайте размер отапливаемой площади.

Следуйте инструкциям, приведенным выше в разделе «Нагревательные маты».

Пример, показанный справа, показывает 5 областей, где требуется обогрев: A, B, C, D и E. Буферная зона (не является частью секции «E») не включается в расчет площади и используется для прокладки избыточного нагревательного кабеля. , если представить.

Шаг 3: Выберите нагревательный кабель подходящего размера.

Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Общее покрытие кабеля на выбранном расстоянии должно быть не меньше размера обогреваемой зоны. Это гарантирует, что не останется лишнего нагревательного кабеля.

Для показанного примера, общая площадь покрытия кабеля теплого пола (на расстоянии 3 дюймов) превышает площадь обогрева, а это означает, что кабели избыточной длины будут проложены в буферной зоне, указанной на плане этажа.

Советы по установке для обоих типов систем:

  • Настоятельно рекомендуется создать «буферную» зону на плане этажа, где обогрев не является необходимым и которую можно использовать для прокладки оставшегося кабеля или оставить без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
  • Не используйте ленту — изолента не рекомендуется для крепления кабеля электрического теплого пола, так как она не гарантирует правильного расстояния между кабелями и может привести к недостаточной / оставшейся длине кабеля и неравномерной тепловой мощности.Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет проложить кабель точно на расстоянии 2, 3 или 4 дюйма. Направляющие для кабелей включены в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.

Чтобы получить помощь с определением размеров и выбором продукта, свяжитесь с нашей командой разработчиков по адресу [email protected], используйте нашу форму запроса предложения. Кроме того, вы также можете просмотреть нашу подборку продуктов для подогрева пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.

Калькулятор затрат

Прямой кондуктивный нагрев

Вместо обогрева и повторного ввода теплого воздуха в комнату Nuheat непосредственно нагревает находящихся в ней людей за счет теплопроводности, а также регулирует температуру воздуха, направляя тепло непосредственно в комнату. Поскольку это тепло исходит от всей поверхности пола, оно равномерное, постоянное и наиболее сконцентрированное на глубине 6 футов — там, где большинство из нас проводит свое время. Это обеспечивает постоянный комфорт, несмотря на более низкую температуру окружающего воздуха.А за счет поддержания более низкой температуры окружающей среды — при сохранении комфорта — затраты на энергию снижаются, а отопление становится более эффективным.

Остаточное отопление

В силу метода установки Nuheat заключен в термальную массу (тонкие слои над и под системой Nuheat). Эта тепловая масса удерживает и накапливает тепло, выделяемое системой. Даже после выключения Nuheat эта тепловая масса продолжает ощущаться теплой и выделять накопленное тепло, что снова повышает эффективность и снижает затраты на электроэнергию.

Безопасность

Nuheat — это продукт, не требующий обслуживания, с 25-летней гарантией и не требующий обслуживания. Поскольку источник тепла надежно закреплен между слоями тонкого материала, не стоит беспокоиться о том, что мебель, занавески или дети могут контактировать с источником тепла.

Дизайнерская гостиная

Обогреватели для плинтусов имеют неприглядный вид и выступают из стены на высоту от 4 до 5 дюймов. Nuheat, с другой стороны, представляет собой почти невидимый продукт, аккуратно спрятанный под поверхностью пола — его стильные термостаты являются единственным видимым аспектом системы.А учитывая тот факт, что тепло исходит от всего пола, не нужно беспокоиться о том, что мебель закрывает обогреватели или находится рядом с обогревателем плинтуса. Nuheat дает полную свободу при декорировании, поддерживая при этом комфортную температуру в помещении.

Как заменить обогреватель плинтуса на систему теплого пола Nuheat

Перед тем, как начать, убедитесь, что основная плата подключена к выделенному контуру (Nuheat требует выделенного контура). Если мощность Nuheat Mat больше, чем у вашего обогревателя плинтуса, убедитесь, что общая нагрузка не превышает размер выключателя.

Онлайн-калькулятор водяного теплого пола в зависимости от помещения

Калькулятор для систем теплых полов и отопления. Разгрузите радиатор отопления дома или полностью замените его, при достаточной тепловой мощности водяного теплого пола хватит для компенсации потерь тепла и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяной пол может служить как основным источником обогрева помещения, так и выполнять дополнительную отопительную функцию.Делая расчет дизайна, нужно заранее определиться с основными моментами, для чего будет использоваться изделие, чтобы полностью обеспечить дом теплой или охлаждающей поверхностью для комфорта помещения.

Если вопрос решен, следует переходить к составлению проекта и расчету мощности теплого водяного пола. Все ошибки, которые будут допущены на этапе проектирования, могут быть исправлены только открыв галстуки. Именно поэтому важно правильно и максимально точно произвести предварительный расчет.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленной онлайн-платежной системе сегодня можно определить удельную мощность теплого пола за несколько секунд и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет отдельные параметры в таблицу и получает базовый расчет с определенными характеристиками.

После внесения всех приведенных коэффициентов можно максимально точно получить рассчитанные точные характеристики пола.Для этого вам необходимо знать реквизиты:

  • температура подаваемой воды;
  • Температура обработки
  • ;
  • смола и профильная труба;
  • который будет настилом;
  • толщина стяжки по трубе.

В результате пользователь получает информацию об удельной расчетной мощности, средней температуре получаемого теплого пола, удельном расходе теплоносителя. выгодно, быстро и очень четко за несколько секунд!

Помимо основных данных следует учесть ряд второстепенных, которые максимально влияют на конечный результат теплого пола:

  • наличие или отсутствие остекления балконов и эркеров;
  • Высота потолка
  • этажей в здании;
  • наличие специальных материалов для теплоизоляции стен;
  • уровень утепления в доме.

Внимание: делая калькулятор расчета водяного теплого пола, следует учитывать тип напольного покрытия, если вы планируете укладывать деревянную конструкцию, мощность системы отопления необходимо увеличивать из-за низкой теплопроводности древесины. При высоких тепловых потерях устройство теплого пола как единственной системы отопления будет нецелесообразным и невыгодным по стоимости.

Особенности расчета калькулятора водяного пола.

Перед тем, как произвести предварительный расчет системы водяного теплого пола, следует учесть перечень особенностей:

  1. Какой тип трубы использовать мастера, гофрированная с эффективным коэффициентом излучения, медь, с высокой теплопроводностью, сшитый полиэтилен, металлический или пенопропиленовый, с низким коэффициентом излучения.
  2. Расчет длины обогрева заданной площади на основе определения длины контура по поверхности в режиме равномерного распределения тепловой энергии с учетом пределов покрытия тепловой нагрузки.

Важно! Если вы планируете делать набивку более ступенчатой, то необходимо повысить температуру охлаждающей жидкости. Допустимый шаг выполнения — от 5 до 60 см. Его можно использовать как с постоянными, так и с переменными ступенями.

ошибки новичков — рекомендации профессионалов

Многие пользователи онлайн-калькулятора для расчета водяного пола допускают существенные ошибки, которые влияют на конечный результат.Вот некоторые ошибки пользователя:

  • В одном контуре длина трубы рассчитывается не более 120 м.
  • Если теплый пол будет в нескольких комнатах, средняя длина пути должна быть примерно такой же, отклонение не должно превышать 15 м.
  • Расстояние между ответвлениями выбирается в соответствии с температурным режимом системы отопления, большая его часть будет зависеть от региона.
  • Среднее значение расстояния от стен до контура 20 см, плюс-минус 5 см.

Что нужно знать, покупая необходимые строительные материалы?

экструдированный пенополистирол Лучший материал для утепления полов, отличается прочностью и монолитностью. Поверх утеплителя следует уложить гидроизоляцию, для этого будет достаточно полиэтиленовой пленки, а вдоль стен нужно положить демпферную ленту.

Арматура — основа для крепления труб и бетонной стяжки, зажимы для труб — еще один обязательный элемент. Также следует взять разводящий коллектор, позволяющий экономно и эффективно распределять теплоноситель.

заключение

Делая расчет секса в воде онлайн, следует учитывать разницу в данных коэффициента 10%, таким образом данные будут более реалистичными и достоверными.

Удачи Вам в строительных работах!

Как рассчитать количество проводов, необходимых для установки DITRA-HEAT

Итак, ваши клиенты выбрали роскошный пол с подогревом для вашего следующего проекта напольного покрытия и готовы получить коврик, кабель и термостат.Перед началом работы важно спланировать установку, и одной из самых сложных задач может быть заказ необходимого количества кабеля. Прочтите наши лучшие советы по определению того, где вы хотите разместить нагревательные кабели, и о том, как рассчитать правильное количество проволоки.

Совет 1: Кабель не перерезать! Это правило номер один, а это значит, что правильные размеры нагревательного кабеля жизненно важны.

Совет 2: Мембрану Schluter®-DITRA-HEAT следует выбирать в соответствии с размером области, которая будет облицована плиткой, а кабель выбирается в соответствии с размером области, которая должна быть обогреваемой .Не покупайте нагревательный кабель того же размера, что и площадь, которую вы планируете облицевать плиткой, иначе у вас останется слишком много кабеля. (И все мы знаем, что нельзя делать, если это произойдет… вернитесь к совету 1!)

Совет 3: Знайте, где не топить ! Минимальное расстояние между нагревательными кабелями составляет 2 дюйма от стен, перегородок и стационарных шкафов, 8 дюймов от любого источника тепла и 4 дюйма от водостоков. Кабели также не следует прокладывать под шкафами или мебелью.

Совет 4: Планируйте буферную зону! Не всегда можно предсказать, где закончится нагревательный кабель. Эта буферная зона — это область, где нагревание не является необходимым, но дает некоторое пространство для маневра, если вы в конечном итоге получите немного больше, чем вы ожидали. Оставив 6-дюйм. зазор между стеной и кабелем не повлияет на теплоту пола и оставит вам необходимую гибкость.

Если сомневаетесь, воспользуйтесь калькулятором! Калькулятор Ditra-Heat был специально создан, чтобы не гадать, сколько кабеля вам понадобится.Это даст вам окончательный расчет, который включает, сколько кабеля и мембраны вам действительно понадобится, с учетом минимального расстояния в три шпильки (3-1 / 2 дюйма или 9 см) между трассами нагревательного кабеля. Нужны еще советы? Посмотрите видео из серии «Советы и приемы»: «Советы по расчету длины кабеля для DITRA-HEAT», чтобы получить более точные советы по расчету длины кабеля для вашего следующего проекта по утеплению пола.

Стоимость водяного теплого пола | Стоимость полов с подогревом в 2021 г.

5 долларов США.От 80 до 8,85 долларов за квадратный фут

Средняя стоимость установки лучистого теплого пола составляет от 5,80 до 8,85 долларов за квадратный фут для гидронной системы , включая бойлер . Если у вас уже есть бойлер с достаточной мощностью, чтобы добавить теплый пол, стоимость труб и установленных принадлежностей составит от 2,75 до 4,25 доллара за квадратный фут.

Стоимость электрического лучистого напольного отопления составляет от 9,80 до 14,25 долларов за квадратный фут. установлен и подключен к электрической панели вашего дома.

Как рассчитать затраты на теплый пол

Низкая стоимость Средняя стоимость Высокая стоимость
$ 2,75 — $ 6,25 / кв. Фут. $ 6.20 — $ 11.00 / кв. Фут. $ 11.00 — $ 14.25 / кв. Фут.
Сделай сам Частично
Тип Гидроник Гидравлический или электрический Электрический
Котел в комплекте Да или нет НЕТ
Размер системы любой Менее 500 кв.фут Более 500 кв. Футов
Стоимость проживания любой Низкое — Среднее Среднее — высокое
Зональный Да или Нет Да или Нет

Нужна консультация по напольным покрытиям или бесплатное предложение?

У нас есть профессионалы в вашем районе!

Нажмите здесь


Начало работы

На 1 000 квадратных футов водяной теплый пол для котла, материалы и затраты на установку составят от 5 800 до 7 900 долларов .Эти цены покрывают расходы на установку лучистого теплого пола в бетонную плиту, наиболее распространенный тип установки полов. Один только котел стоит от 1750 до 5100 долларов за котел такой мощности. Средняя стоимость котла, установленного на 1000 квадратных футов, составляет 3300 долларов.

Стоимость электрического лучистого теплого пола на 1 000 квадратных футов составляет 9800 долларов США 11 500 долларов США .

Для обоих типов стоимость квадратного фута немного снижается по мере увеличения размера системы полов.

Типы систем теплого пола и принцип их работы

В этой статье обсуждаются два типа систем лучистого отопления: жидкостное лучистое отопление и электрическое лучистое отопление.

Гидравлический водяной теплый пол

Гидравлическое отопление — водяное . Источником тепла является котел, работающий на газе, масле, дровах или на сочетании топлива. Также доступны электрические котлы, но они имеют более высокие эксплуатационные расходы.

Котел в этих системах нагревает воду и использует насос для ее циркуляции по коррозионно-стойким трубкам , часто по трубам PEX, проложенным под существующим полом. Котел нагревает воду примерно до температуры от 90 до 130 градусов по Фаренгейту , что, в свою очередь, нагревает поверхность пола.Допустимый диапазон температур определяется типом напольного покрытия и используемым материалом труб.

Многие котельные системы регулируют всю систему лучистого теплого пола с помощью программируемого термостата дома — и все помещения получают одинаковое количество тепла.

В зонированных системах используются зонирующие клапаны, которые распределяют и регулируют поток воды из комнаты в комнату. Это дает вам возможность сократить расходы на отопление за счет обогрева жилых помещений, а не пустующих.

Электрический теплый пол

Электрическое отопление — это то, на что это похоже: его источник энергии — электричество.По этой причине для системы электрического отопления не требуется бойлер , а вместо этого используются заряженные кабели (резистивные провода, покрытые водостойким полимером), которые проводят тепло. Эти кабели могут проходить непосредственно через слой бетона или гипса между черным полом и поверхностью пола, либо они крепятся к пластиковым или металлическим матам под поверхностью пола.

Электрические лучистые напольные покрытия регулируются термостатом .

Примечание по типам основания : Стоимость эксплуатации водяного водяного обогрева пола ниже при использовании твердого пола.Обе системы лучистого отопления, водяная и электрическая, являются наиболее рентабельными с бетонными, плиточными и деревянными полами . Эти материалы лучше удерживают тепло, чем, например, виниловые полы и ковровые покрытия, покрытые OSB или фанерой, что позволяет теплу рассеиваться намного быстрее.

В результате системы теплого пола с мягкими напольными покрытиями, такими как ковролин, имеют гораздо более высокие эксплуатационные расходы. Это особенно проблематично для электрических излучающих полов из-за более высокой стоимости электроэнергии в большинстве регионов.

Коэффициенты затрат на теплый пол

Сколько стоит лучистый пол с подогревом? Учтите эти вопросы, когда будете составлять приблизительную оценку ваших затрат на установку лучистого теплого пола:

  • Установка «сделай сам» или «Профессионал» : Мы рекомендуем профессионалу установить котел или подключить проводку к панели для электрической системы. Тем не менее, если у вас есть хорошие навыки и внимание к деталям, вы можете сделать своими руками трубку для гидронной системы или электрические коврики для электрической системы.Экономия затрат на рабочую силу может составлять 15-25% от общей стоимости.
  • Тип — Гидравлический против электрического : Гидравлические системы стоят меньше, особенно когда бойлер уже установлен. Стоит отметить, что стоимость эксплуатации электрического лучистого теплого пола также выше. Преимущество электрики в том, что нет риска взрыва, утечки газа или утечки угарного газа.
  • Добавлен ли бойлер : Если у вас есть бойлер, стоимость вашего лучистого теплого пола, очевидно, будет ниже.Ваш установщик должен определить, достаточно ли мощности вашего котла для работы с поверхностным отоплением.
  • Котел типа : См. Относительную стоимость типов котлов в приведенной ниже таблице.
  • Размер системы : Более крупные системы, конечно, имеют более высокую общую стоимость, но цена за квадратный фут снижается по мере увеличения размера системы. Например, стоимость установки лучистого теплого пола будет ближе к 8,85 долларов за квадратный фут в ванной и ближе к 5 долларам.80 на квадратный фут большой комнаты или всего дома.
  • Где вы живете : Стоимость жизни в вашем районе может повлиять на стоимость установки и эксплуатации водяного теплого пола на 30%. Цены выше на восточном побережье, северо-востоке и северо-западе, чем в крупных мегаполисах Среднего Запада и Юга. Самые низкие затраты в небольших городах и сельской местности.

Таблица затрат и дополнительная информация о ценах

В этой таблице затрат представлены общие цены и стоимость квадратного фута для каждой системы теплого пола, а также некоторые дополнительные расходы.

Гидравлический теплый пол
Стоимость квадратного фута 5,80–8,85 долл. США 9,80–14,25 долларов +
Общая стоимость — 1500 кв. Футов 5800–7900 долларов 9800–11 500 долл. США
Газовый котел 2900–6600 долларов НЕТ
Пропановый котел 2 750–8 100 долл. США НЕТ
Масляный котел 3500–7000 долларов НЕТ
Электрокотел 1750–3300 долларов НЕТ
Солнечная лучистая система полов 7600–11000 долларов НЕТ
Принадлежности
Электрические излучающие напольные покрытия НЕТ $ 5.25 — $ 12.00 / кв. Фут.
Трубки PEX и принадлежности 0,50–1,15 долл. США за погонный фут НЕТ

Эксплуатационные расходы на электрическое и водяное отопление

Эксплуатационные расходы — важный фактор, который следует учитывать.

Гидравлическое отопление — наиболее экономичный и популярный вариант . Стоимость эксплуатации водяного водяного водяного отопления также ниже, поскольку газовое отопление всех типов дешевле, чем электрическое.Вода лучше проводит тепло, поэтому система водяного лучистого отопления более эффективна .

Стоимость эксплуатации электрического водяного теплого пола выше. Вы можете снизить ежемесячные расходы на лучистые полы с подогревом, если ваш поставщик электроэнергии предлагает более низкие тарифы в непиковые часы, например, ночью или ранним утром. Однако отопление только в это время не сделает ваш дом комфортным.

Если вы выберете электрические, коврики нагреваются быстрее, чем кабели, поэтому более эффективны.Первоначальная стоимость матов выше, но вы окупите дополнительные расходы за +/- 5 лет за счет повышения эффективности. Коврики также позволяют оптимально управлять отоплением за счет зонирования, экономя деньги на электричестве, давая вам возможность регулировать, какие комнаты и когда отапливаются.

Воспользуйтесь этим калькулятором стоимости электрического лучистого теплого пола, чтобы определить приблизительную сумму денег, которую вы бы потратили на использование вашей системы лучистого отопления.

Нужна консультация по напольным покрытиям или бесплатное предложение?

У нас есть профессионалы в вашем районе!

Нажмите здесь


Начало работы

Перед покупкой системы теплого пола

Перед тем, как купить систему лучистого отопления, вам следует учесть следующие моменты:

Предварительные вложения : Водяной теплый пол со временем сэкономит вам деньги на счетах за коммунальные услуги, но установка одного требует значительных предварительных затрат, даже если у вас уже есть бойлер.Если нет, см. Нашу таблицу затрат выше для получения дополнительной информации о ценах.

Возможные проблемы безопасности : Системы водяного и электрического отопления в целом безопасны и надежны , но это не означает, что они надежны.

  • Для водяного отопления утечка может произойти, если система установлена ​​неправильно, например, при перегибе гибкой трубки PEX или надрезании одной застежкой.
  • Электрический обогреватель может вызвать пожар, если проводка на черновом полу не изолирована должным образом, или если электрические маты соприкасаются с древесными отходами, пылью или другим воспламеняющимся мусором.

Этих специфических проблем можно избежать, приняв надлежащие меры предосторожности и наняв подрядчика излучающего теплого пола с проверенной репутацией в области качественного монтажа.

Затруднения с ремонтом системы : Котлы очень доступны для обслуживания и ремонта. Но утечки жидкости, короткое замыкание или разрывы под чистым полом трудно найти, и их ремонт требует больших затрат. Стоит отметить, что необходимость в ремонте пола возникает редко.

Связаться со специалистом

Вот советы по получению конкурентоспособных профессиональных оценок за качественную работу:

Спросите более чем у одного профессионала .Наличие вариантов — это хорошо. Если вы запросите котировки у нескольких компаний, вы сможете сравнить / сопоставить цены, решив, какая компания лучше всего соответствует вашим потребностям и бюджету.

Конкурс . Скажите профессионалам, с которыми вы разговариваете, что вы получаете несколько оценок лучистого теплого пола. Если профессионалы знают, что они конкурируют, они с меньшей вероятностью будут переоценивать вас.

Не соглашайтесь на дешевые . Не выбирайте самые дешевые предложения, если считаете, что качество пострадает.Напольное отопление может вызвать ряд проблем, от незначительной проблемы с плесенью до пожара в доме, поэтому совершенно необходимо не жертвовать качеством работы ради более низкой начальной цены.

Прошлые работы . Когда вы решите, какую компанию выбрать, посмотрите, как другие оценили их работу. Остальные клиенты остались довольны? Вы можете обнаружить, что компания с самым дешевым предложением имеет лучшие отзывы, в то время как компания с более высокими оценками имеет более низкий рейтинг качества.

Проанализируйте комплексную проверку компаний, которые вы рассматриваете, чтобы обеспечить безопасность вашего дома и наилучшие результаты для вашего проекта.

Нужна консультация по напольным покрытиям или бесплатное предложение?

У нас есть профессионалы в вашем районе!

Нажмите здесь


Начало работы

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
