Укрепление опалубки ленточного фундамента шпильками, подкосами

Строительство ленточного фундамента зачастую начинается с установки опалубки – формы для заливки бетона. Она может быть съемной или несъемной, однако в большинстве случаев предпочтение отдается первому варианту.

Все ошибки, допущенные при монтаже временной щитовой конструкции, в конечном счете, отражаются на качестве фундамента.

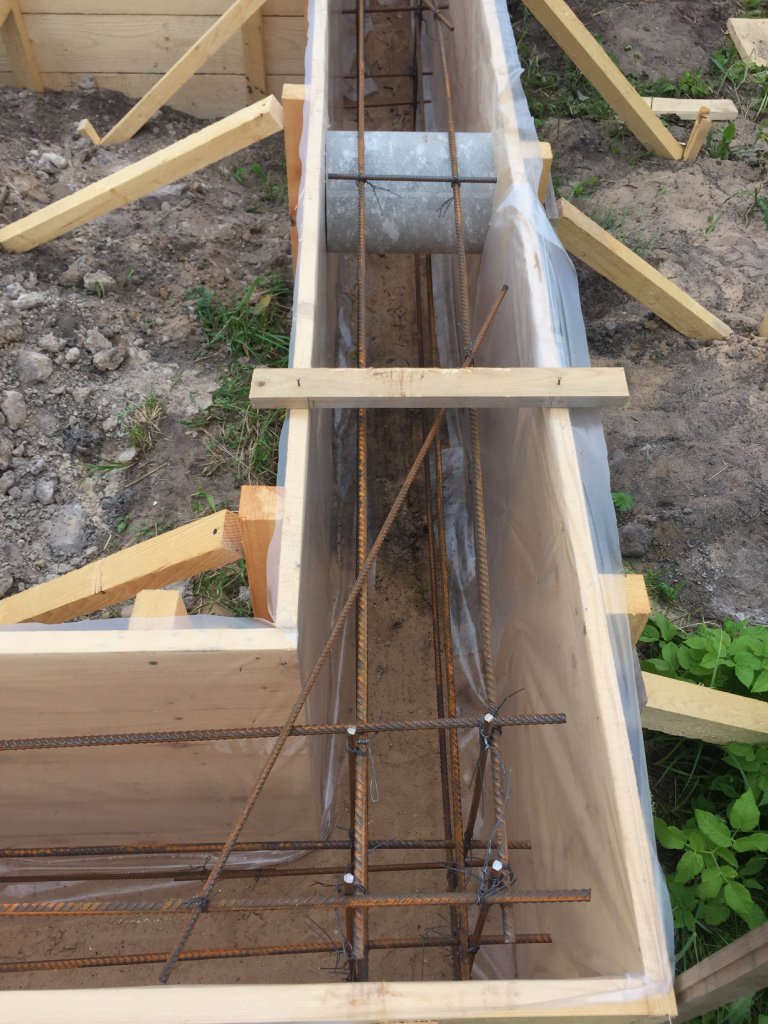

Способы укрепления опалубки

Укрепить опалубку можно несколькими способами (как сделать опалубку для фундамента правильно):

  • установкой подкосов;
  • использованием деревянных хомутов;
  • при помощи стягивания противоположных элементов шпильками.

Деревянные хомуты изготавливаются сразу после установки щитов в рабочее положение. Они представляют собой П – образные конструкции, «ножки» которых в два раза короче высоты щита.

Внутренний размер перекладины хомута должен соответствовать наружному размеру опалубки по ширине – расстоянию между щитами плюс две толщины доски.

Хомуты после установки на место прибиваются к доскам гвоздями либо прикручиваются саморезами.

Но подобные стяжки редко используются в одиночку. Чаще всего они применяются в комбинации с подкосами.

Подкосы

Подкосом называется брусок, устанавливаемый в местах расположения вертикальных стоек щита. В рабочем положении он составляет с плоскостью опалубки 45 градусов.

Крепится подкос в двух точках:

  • вверху – к вертикальной стойке щита при помощи крепежных элементов;
  • внизу – посредством колышков, которые забиваются в землю на 150 мм.

Хомуты располагаются между подкосами.

Укрепление опалубки шпильками: нюансы

Стягивание противоположных элементов опалубки производится следующим образом:

  • между щитами помещается кусок трубы, длина которой равна ширине будущего фундамента;
  • через предварительно просверленные отверстия в опалубке и трубу продевается шпилька, на резьбовые концы которой навинчиваются гайки;
  • после застывания бетона шпильки удаляются, а оставшиеся внутри монолита трубы – распорки заполняются цементным раствором.

Как видите, технология укрепления опалубки посредством шпилек весьма проста. Однако здесь есть ряд нюансов, которые необходимо учитывать. В противном случае при заливке либо резьбу на шпильке сомнет, либо гайку «отстрелит». Чем объясняется такой казус?

Дело в том, что частные строители покупают крепежные элементы в первом попавшемся строительном магазине (или на рынке). Их часто изготавливают с нарушением требований ГОСТа – и металл используют низкокачественный, и форма резьбы может отличаться от стандартной.

В результате наиболее ходовые шпильки диаметром 10 мм способны выдержать не более 1,5-тонной нагрузки. А стандартное изделие класса 8,8 согласно ГОСТ должна выдержать 6,7 тонны.

Кроме того, для стягивания промышленной опалубки применяются специальные шпильки комплектуемые усиленными гайками и шайбами увеличенного диаметра.

Некоторые умельцы выходят из положения, накручивая на концы шпилек по две гайки. Резьбу в таком случае тоже может смять, но гайки останутся на месте.

Еще один вариант: к одному из концов шпильки приваривается перекладина, которая образует с телом крепежного элемента букву «Т». Гайки накручиваются на противоположный конец. Таким образом вы сэкономите на количестве гаек – их понадобится в два раза меньше.

Ниже статьи, полезные для тех, кто занялся изготовлением опалубки для фундамента:

Видео об ошибках при монтаже опалубки, укрепление опалубки ленточного фундамента.


Как укрепить опалубку ленточного фундамента своими руками, технология

Укрепление опалубок является обязательным этапом бетонирования монолитных вертикальных конструкций, как погруженных в землю, так и выступающих выше нулевой отметки грунта. Методика предусматривает наличие плотно примыкающих или установленных под углом в 45° дополнительных подпорок и стягивание противоположных стенок шпильками или проволокой, выбор конкретного варианта зависит от габаритов ленточного фундамента или стен.

Чаще всего эти меры проводятся в комплексе, одновременно с размещением щитов и непосредственно перед этапом заливки.

Оглавление:

  1. Необходимость упрочнения
  2. Описание технологии
  3. Полезные рекомендации

Основные цели укрепления

Потребность в надежной фиксации оснастки объясняется большим весом смеси, ориентировочное давление находится по простой формуле: 2500 кг/м3 умножается на их площадь или высоту щита в п.м. При выгрузке бетонного раствора из вибронасоса к полученному значению согласно требованиям СНиП добавляют еще 400 кгс/м2. Связь между высотой фундамента или ленты цоколя с оказываемой нагрузкой очевидна, при этом максимальное давление испытывают нижние участки. Чем выше и массивнее заливается система, тем серьезнее требования к элементам поддержки.

При небольшой высоте и ширине ленты и заложении ее ниже или на уровне нулевой отметки укрепить опалубку просто: достаточно установки вертикальных брусков с шагом в 50 см или обычной засыпки щитов грунтом. Для сильно выступающих и крупногабаритных конструкций эта техника не подходит из-за усложнения земляных работ, невозможности контроля веса земли и риска смещения досок.

Зафиксировать каркас под основание дома или цокольные стены способны только толстые подпорки и шпильки с четко отмерянной длиной.

Данные требования актуальны как для разборных, так и несъемных систем. Особые правила действуют по отношению к опалубке ленточного фундамента, она должна в точности совпадать с проектом, смещения по диагонали и сторонам недопустимы. Такая оснастка нуждается в укреплении нижней части (именно по этой причине доски или фанеру слегла вдавливают в подушку на дне траншеи и внутреннюю поверхность застилают рубероидом) и контроле за равноудаленностью параллельных щитов.

Надежно зафиксировать и укрепить конструкцию позволяют:

  • Деревянные колья, размещаемые с шагом от 0,5 до 1 м и углубляемые на 40-50 см.
  • Подпорки из бруса или досок, устанавливаемые под углом с наружных и внутренних щитов с интервалом около 70-90 см.
  • П-образные хомуты из дерева или арматуры, надеваемые сверху.
  • Стяжки из обычной проволоки, соединяющие верхние края.
  • Сквозные резьбовые шпильки, размещаемые в пластиковых трубках и закрепляемые с наружных сторон опалубки гайками с широким основанием.

Нюансы технологии укрепления

Первый способ считается обязательным при заложении ленты. Для укрепления используются квадратные или прямоугольные брусья, слегка заостренные снизу и прибиваемые с наружной стороны, для ускорения работ соответствующие заготовки стоит сделать заранее. Шаг размещения зависит от веса бетона и варьируется от 50 до 100 см, рекомендуемое углубление составляет 50, к длине кольев добавляют около 10-15 для обеспечения выступа подпорок сверку с последующей обвязкой их проволокой. Набиваемые брусья усиливают жесткость каркаса и четко фиксируют в пределах разметки.

При выступе ленточного фундамента выше нулевой отметки вертикальных подпор недостаточно, по всему периметру устанавливаются подкосы, вбиваемые под острым углом по отношению щитам и фиксируемыми у грунта небольшими колышками, загружаемыми на 15 см.

Такие опоры рекомендуют сооружать из толстых досок или из бруса, ориентировочный шаг их размещения составляет 70-90 см. При сильном выступе ленты (заливки цокольного этажа) подпорки выполняются сдвоенными.

Особые сложности возникают при сооружении крупногабаритных монолитных фундаментов, укрепление такой опалубки невозможно без использования стяжных винтов. Для их заложения в щитах следует заранее сделать отверстия под пластиковые трубы, оставляемые внутри и закрываемые впоследствии резиновыми заглушками с тем же диаметром или заливаемые бетоном. При выборе этого варианта следует помнить о прямой связи выдержки шпилькой нагрузки с ее сечением, при небольшой ширине ленты и малом объеме конструкции прутья 8-12 мм допустимы, но ожидать хорошего результата от них не стоит. Приблизительно такой же эффект достигается при фиксации верхних краев хомутами, но последние хуже контролируют давление на нижних слоях.

Советы

Для получения правильного результата на этапах установки опалубки и бетонирования рекомендуется:

  • Исключить риски протечки раствора в грунт путем замазывания всех возможных щелей.
  • Делать все подпорки одинакового размера и размещать их с равномерным шагом.
  • Заливать и уплотнять бетон с максимальной осторожностью.
  • Контролировать уровень и диагональность щитов на всех этапах сборки и укрепления.
  • Обращать внимание на рыхлость грунта, при необходимости – углублять поддерживающие брусья сильнее.



Укрепление опалубки фундамента — блог ООО Эльба

12 апреля 2021 г.

В монолитном строительстве укрепление опалубки является одним из ключевых моментов. Оно обеспечивает оборудованию требуемую несущую способность, которая, во-первых, позволяет последнему сохранять заданное положение под напором бетона в процессе заливки и его весовым давлением во время застывания, а значит, в результате получать конструкции с соответствующими проекту геометрическими параметрами. Во-вторых же, усиление минимизирует риски расползания и обрушения формовочных полотен, благодаря чему не приходится делать дополнительные затраты времени, труда и денег на исправление ошибок. Другими словами, укреплению опалубки фундамента или другой монолитной конструкции стоит уделять особое внимание, причём делать это нужно перед заливкой бетона.

Чем и как можно укрепить опалубку

Укрепление опалубки фундамента, стены, перекрытия или другого элемента архитектурного объекта может выполняться разными средствами. Самые популярные среди них:

  • деревянные колья или арматурные пруты. Вбиваются в грунт вертикально на глубину 40–50 см. Размещаются вдоль наружных сторон формовочной конструкции равномерно с шагом 50–100 см;

  • металлические подкосы толщиной 4–5 см и длиной от 3,1 до 6 м. Устанавливаются под углом в среднем 45°. Опираются вверху на вертикальные колья, а внизу на грунт или на дополнительные вбитые в грунт наискосок колья меньшего размера. Располагаются вдоль наружных стенок опалубки с тем же интервалом, что и вертикальные колья;

  • поперечные стяжки. Имеют вид П-образных деревянных или арматурных хомутов, надеваемых на противоположные продольные края опалубочных стенок, либо досок или вязальной проволоки, закрепляемых на тех же краях с помощью гвоздей или саморезов. Размещаются между точками опор подкосов;
  • металлические резьбовые шпильки-распорки диаметром 17 мм. Продеваются сквозь отверстия в щитах и размещаются в расположенные между последними пластиковые трубки. Фиксируются снаружи посредством гаек с широким основанием.

Иногда укрепление опалубки ленточного, столбчатого или плитного фундамента обходится без использования перечисленного выше оборудования. Такое чаще всего случается при обустройстве оснований под лёгкие ограждения, когда вполне достаточно обычного вдавливания щитов руками в грунт или песчаную подушку. Также допускается монтаж без специальных укрепляющих элементов, если речь идёт об установке блочной несъёмной опалубки из бетона или арболита с пазогребневой системой соединения. Данный вид оборудования не подвергается распиранию благодаря прочности материала, не расползается благодаря плотности соединений, не теряет устойчивости и правильности конфигурации при механических нагрузках благодаря большому весу.

Как укрепить опалубку ленточного фундамента: рекомендации и советы

Укрепление опалубки фундамента ленточного типа, как и любого другого, требует правильного подхода. Это значит, что при его выполнении следует учитывать:

  • тип опалубки. Съёмная усиливается без оглядки на эстетичность образующейся конструкции. Несъёмная требует осуществления аккуратных, а порой и невидимых креплений, поскольку является органичной частью будущего сооружения и во многих случаях несёт на себе декоративную нагрузку;
  • материал опалубочного оборудования. Для фиксации дощатых щитов подходят как деревянные, так и металлические элементы. Бетонные плиты объединяются путём сваривания предусмотренных в их конструкции закладных деталей. Устройство опалубок определённой формы из пенополистирольных панелей обычно производится пазогребневым способом сборки с последующим усилением резьбовыми стяжками;
  • давление бетона. На его значение влияют ширина и глубина строящегося фундамента, состав рабочей смеси, а также высота, с которой придётся её заливать.

Это только часть факторов, анализ и сопоставление которых помогают определить, как именно укрепить опалубку под фундамент частного дома, промышленного цеха или другого объекта. Подбор видов и количества укрепляющих элементов требуют ещё и проведения расчётов. Неспециалисту сделать их сложно, а скорее, нереально. Какой выход? При сооружении простейших заборов или хозпостроек можно сориентироваться по вышеизложенным сведениям. Если же дело касается ответственного строительства, лучше не рисковать, а воспользоваться консультацией специалистов, в частности сотрудников компании «Эльба».

Ещё проще купить или арендовать готовый комплект оборудования. Такой вариант позволит установить и укрепить опалубку гарантированно правильно, поскольку все элементы скомбинированы с учётом требований соответствующих ГОСТов. Вы не только избавитесь от многих рисков, но и облегчите решение строительных задач в целом!

Как правильно установить опалубку фундамент

Отлично подготовленная подушка и отличный качественный бетон не стоят ничего, если опалубка для фундамента сделана из рук вон плохо. Понятно, что точность геометрии опорной плиты или ленты зависит от многих факторов, но в первую очередь от исправного и прочного каркаса под заливку бетона. Поэтому, кроме нормальной подушки, бетона и арматуры для установки опалубки под фундамент хорошего качества, скорее всего, потребуется купить нормальный пиловочник и не собирать горбыль по ближайшим запасникам, даже если это одноразовая опалубка.

Основные элементы опалубки под фундамент

Стандартное устройство формы под заливку фундамента предполагает использование следующих материалов:

  • Разметочных шнуров и кольев, направляющих досок. Доски и колья потребуется пришить к подушке на дне траншеи, после чего можно устанавливать боковые щиты и крепеж опалубки фундамента;
  • Обрезная доска, толщиной не менее 30 мм, и брус сечением 50х50. Количество пиловочника, необходимого для сборки бортовых щитов, рассчитывают, исходя из глубины фундамента, ширины ленты и размеров периметра;
  • Боковые подкосы, подпоры, распорки и стяжки для опалубки фундамента, шпильки, полиэтиленовая пленка, стальные уголки и гвозди покупаются с запасом, старый неликвид лучше не использовать.

Если вы решили установить опалубку под фундамент на саморезах, запаситесь электрическим шуруповертом и парой сменных аккумуляторов, а запас саморезов можно промыть керосином, это поможет правильно крепить материал без перекосов в древесине.

Забудьте о ламинированных ДСП и стальных трубчатых каркасах, такой вариант многоразовой опалубки не всегда можно правильно установить на своем фундаменте. Если вам приглянулся стальной, алюминиевый или пластиковый каркас, то нанимайте сразу бригаду из работников, способных правильно собрать и установить его по вашим требованиям.

Правильно собираем и устанавливаем опалубку фундамента

В подавляющем большинстве случаев строители предпочитают собрать боковые щиты, подкосы, привести весь набор к траншее фундамента и только потом собрать – установить готовые детали по выполненной разметке.

Оптимальным вариантом будет следующий порядок работ:

Перенести все характеристики и размеры будущего фундамента в точный эскиз опалубки, при необходимости проверить размеры траншеи и правильно увеличить ширину в местах установки подкосов:

  1. Собрать боковые щиты из обрезной доски. Для обычной опалубки под МЗЛФ потребуется установить щит в 60-70 см высотой. Длина при правильном подборе материала сильно на качество опалубки не влияет и, как правило, зависит от возможностей транспорта;
  2. Нарезаем из бруса распорки и отмечаем на щитах места под их установку, в траншее фундамента зарубки помогут правильно установить бруски так, чтобы выдержать нужную ширину ленты;
  3. Изготавливаем необходимое количество подкосов, их потребуется не менее одной пары на метр длины щита.

Осталось немного – забить опорные колья по разметке, установить щиты и правильно зафиксировать их с учетом показаний строительного уровня и отвеса.

Как правильно поставить опалубку фундамента на грунт

Самым ответственным этапом монтажа опалубки всегда был и остается процесс юстировки положения стоек и щитов относительно линий разметки. В первую очередь по натянутым шнурам нужно установить и забить ряд разметочных кольев, лучше изготовленных из обрезков доски, использованной для сборки боковых щитов. Плоский колышек режется, как минимум, на 20-30 см длиннее вертикальных стоек бортовых щитов опалубки.

Каждый такой кол необходимо установить на дно траншеи фундамента, при этом боковую плоскость и высоту кола выравнивают по направлению разметочного шнура и вертикальному отвесу. Устанавливать разметочный кол необходимо очень надежно, при необходимости сделать внешнюю подпорку.

На следующем этапе необходимо установить внешние щиты опалубки. С наружной стороны щиты будут опираться на разметочные колья, с внутренней потребуется установить временный крепеж из таких же колышков, забитых в шахматном порядке с разметочными, как на фото. После выравнивания щитов саморезами прихватываем их к разметочным стойкам.

Далее устанавливаем внутренний периметр из боковых щитов, на время зафиксируем внутренний ряд с помощью распорок и подкосов. Проверяем и подгоняем положение щитов по строительному уровню, натянутым разметочным шнурам и вертикальному отвесу, после чего верхние доски соседних щитов соединяем планками.

Завершающие операции

После настройки и подгонки отдельных элементов опалубки под разметку и размеры фундамента потребуется выполнить еще один важный элемент – закрепить и усилить основание боковых щитов опалубки. Именно на нижнюю часть боковой поверхности приходится максимальная распирающая нагрузка, поэтому каждый щит понизу, с внешней стороны, необходимо подшить брусом или донной доской, желательно это сделать еще на этапе сборки щитов, так как бить гвозди под углом, раскорячившись в траншее, не очень удобно. Установленные подкосы, как правило, удерживают борта, но не спасают от деформации нижней части, поэтому установить клинья в донной части жизненно важно.

Вдоль подшитой донной доски через каждые 60-70 см в грунт забивают клиновидные колышки, их задача — зафиксировать донную часть опалубки и не дать разойтись щитам под давлением бетона.

На завершающем этапе специалисты рекомендуют закрыть деревянную опалубку обмазкой или выложить толстой полиэтиленовой пленкой. Правильно уложенное покрытие защитит дерево опалубки, будет меньше впитываться воды, и после схватывания бетона снять доски будет достаточно легко.

Заливка бетона, подбой досок и снятие опалубки

Целостность и стойкость опалубки к гидравлической нагрузке от жидкого бетона во многом зависит от умения аккуратно заливать бетонный раствор в форму. Правильно регулировать процесс заливки можно перестановкой направляющих желобов, по которым раствор стекает в форму. Главное — после заливки фундамента раствор должен перетекать равномерно по всей опалубке, постепенно увеличивая уровень залитой массы.

Иногда складывается ситуация, когда нижние и средние доски выгибаются под давлением бетона. Катастрофы в этом нет, если это не влияет на общие размеры и положение опалубки, хотя, по всем канонам, такой дефект необходимо устранять. Если есть угроза отрыва доски или деформации всей плоскости щита, то необходимо срочно предпринимать срочные меры по укреплению поверхности и конкретной доски. Во-первых, врезаются дополнительные саморезы и правильно устанавливаются усиливающие распорки. Во-вторых, необходимо в полуметре от места выгиба завернуть или забить сваю, установить горизонтально автомобильный домкрат, и через стальную плиту или толстую деревянную доску аккуратно придавить дефект. Созывать на помощь всех присутствующих будет не совсем правильно, толку от них мало, достаточно одного грамотного помощника с домкратом и сваей.

Снимать опалубку после заливки для ленточного фундамента правильно будет через неделю при средней температуре воздуха не менее 15-17оС, в холодное время срок до начала разборки необходимо удваивать. Чтобы правильно разбирать конструкцию, потребуется сначала удалить подкосы, вытащить клинья вдоль донной доски и сбить верхние планки, стягивающие щиты. Если была уложена пленка или рубероид, достаточно осторожно забить несколько клиньев в щель между щитом и лентой фундамента.

Заключение

Все варианты опалубки из дерева строятся по одной схеме, поэтому, освоив самый сложный ленточный вариант, можно, не колеблясь, правильно собрать и установить форму под сваи, МЗЛФ или плитный фундамент. Наибольшей проблемой при сборке формы любого типа фундамента будет проблема правильно собрать конструкцию под ступени, печь или пристройку сложной конструкции. Любой из перечисленных элементов потребует немало времени,чтобы придумать и установить каркас нужной формы и размеров.

устройство опалубки, установка опалубки, монтаж и укрепление

Ленточный фундамент состоит из ж/б основания, залитого по всему периметру будущего здания. Необходимость в такой основе очевидна: установка опалубки для ленточного фундамента позволит застывшему раствору иметь правильную форму и достаточную прочность. Безопасность, надежность и не замысловатое устройство — все это аспекты, описывающие, как устроена опалубка для ленточного фундамента. Далее рассмотрим в каких случаях она устанавливается, а также тонкости её устройства и монтажа. Как выставить опалубку ленточного фундамента самостоятельно? Так же вы можете прочитать как возвести ленточный фундамент на склоне тут.

Зачем нужна опалубка под ленточный фундамент

Обычно, любые строительные работы, будь то строительство большого особняка или возведение обычного забора, начинаются с анализа грунта. Такое исследование важно проводить самостоятельно, так как информация от соответствующих организаций не всегда достоверна. Результаты анализа грунта покажут, какие характеристики он имеет и на какую ширину будет производиться монтаж опалубки ленточного фундамента. Обратите особенное внимание на пласты песка, глины и скалистые наслоения.  Про правильный расчет ленточного фундамента вы сможете почитать здесь.

Нужна ли опалубка для ленточного фундамента? В некоторых случаях, без нее можно обойтись. Если дом строится в местности, где почва в достаточной мере прочна, то вырытой траншеи может быть вполне достаточно. Тем не менее, такие случаи — скорее исключение, чем правило. Если в местности, где проектируется будущее здание, грунт мягкий, тогда заливка основания без опалубки может привести к плачевным последствиям. Устройство опалубки ленточного фундамента.

Для начала, нужно определиться с выбором породы древесины, которая будет зависеть от планируемой нагрузки железо-бетонной смеси. В идеале, это должны быть лиственные породы, так как хвойная древесина имеет низкую удельную прочность. А так же прочтите как построить ленточный фундамент под забор.

Важно! Правильный выбор древесины не только содействует укреплению опалубки ленточного фундамента, но и поможет снизить объем последующих косметических работ.

В том, как изготовить опалубку для заливки ленточного фундамента, нет ничего трудного. Для этого из обрезных досок монтируются специальные щиты. Толщина досок зависит от типа древесины и ширины заливки. В качестве скрепляющих расходных материалов, лучше использовать саморезы, так как в труднодоступных местах гвозди особенно трудно выгибать наружу. Кроме того, при использовании саморезов, проще устранить зазоры между досками — вы же не хотите, чтобы весь ваш бетон вытек наружу.

Важно! Влажность древесины, выбранной в качестве опалубки, не должна превышать 22%. Таким образом, при отсутствии достаточного количества обрезной доски, можно использовать ДСП или влагостойкую фанеру.

После монтажа направляющих досок, закрепленных небольшими колышками, с одной и с другой стороны, ставятся и выравниваются заранее приготовленные щиты. На этом установка опалубки для ленточного фундамента не заканчивается. Остается закрепить конструкцию распорками между щитами, а с обеих сторон щитов специальными подпорками. Ту же самую процедуру нужно произвести по всему периметру (напомним, что вся конструкция скрепляется гвоздями или саморезами). Как правильно залить ленточный фундамент вы найдете на этой странице.

После того как раствор в достаточной мере застынет, можно произвести снятие опалубки ленточного фундамента. Оставшиеся материалы можно использовать для прочих строительных нужд.

Важно! Жесткость и прочность опалубки — это определяющий момент. Отклонение в ее геометрии не должно превышать 2 мм. Используйте двухметровую рейку для фиксации.

Ленточный фундамент опалубка несъемная

В некоторых случаях, для придания общей конструкции основания большей прочности используется ленточный фундамент с несъемной опалубкой.

Преимущества данной конструкции:

  • очень простая установка;
  • дополнительная теплоизоляция для фундамента;
  • повышенная герметичность стыков;
  • хорошая удельная прочность.

Заранее подготовленные (под заказ) блоки пенополистирола значительно упростят возведение конструкции. Поэтому, для новичков, ленточный фундамент из несъемной опалубки — это идеальное решение. Как сделать опалубку для ленточного фундамента, которая в последствие сниматься не будет? Обычно изготовитель предоставляет соответствующие инструкции, которые мы в этой статье рассматривать не будем. Какие есть способы утепления ленточного фундамента вы узнаете перейдя по этой ссылке.

Опалубка ленточного фундамента — выбор типа

Определяющим моментом, в выборе между съемной и несъемной конструкцией, конечно же является большая крепость второй. Если фундамент ставится для 2-х или 3-х этажного дома, то предпочтительнее будет выбрать её.

Важно! Перед тем как приступить к строительным работам рекомендуется посмотреть видео или изображение опалубки ленточного фундамента.

Тем не менее, немаловажна цена опалубки для ленточного фундамента, так как несъемный её вариант стоит гораздо дороже. Дело также в вашем опыте работы с такими проектами, ведь важна правильная сборка опалубки ленточного фундамента.

Итак, как мы увидели, каждый может разобраться в том, как построить опалубку для ленточного фундамента. Главное уделить достаточно времени, чтобы понять принцип и не бояться трудоемкого процесса.

устройство, укрепление, когда можно снимать

Содержание статьи

Опалубка – это форма для укладки бетона. При её установке используется система несущих и формообразующих конструкций, которая должна обеспечить характеристики бетонного сооружения, согласно проектной документации. Устройство опалубки для заливки ленточного фундамента предполагает соблюдение специальных строительных норм, важнейшими из которых являются требования герметичности, прочности, жёсткости и соответствия расчётной геометрической форме. Существует ряд стандартных технологических приёмов, способных обеспечить все необходимые технические характеристики опалубки и оптимизировать расходы на её строительство.

Виды опалубки для ленточного фундамента

Выбор конструкции опалубки зависит от формы и расчётных параметров ленточного фундамента, особенностей грунта, характеристик используемого материала и факторов внешней среды. Для ленточного фундамента можно использовать следующие виды опалубки:

  • Съёмная опалубка, конструкция которой предусматривает возможность её разборки на составные элементы после затвердевания бетона.
  • Несъёмная опалубка, элементы которой являются составной частью ленточного фундамента и могут обладать дополнительными функциями теплоизоляции, гидроизоляции, декоративным и защитным назначением. Комплект модульных элементов позволяет сократить время на монтаж и его не нужно снимать после затвердевания бетона.

Если грунт не осыпается и имеет достаточную твёрдость и вязкость, то допускается бетонное литьё непосредственно в траншею ленточного фундамента, что может сократить расход материала.

Материал для опалубки

В качестве материала для изготовления форм под укладку бетона используется дерево, металл, пластик, или их сочетания. Конструкции из пластика характерны для высокотехнологичной модульной щитовой опалубки, которую очень удобно использовать при возведении ленточных фундаментов. Она позволяет сделать быструю сборку и разборку, а также допускает многократное использование (ГОСТ Р 52085-2003).

Пенополистирольные, пенопластовые и пенобетонные блоки могут применяться в качестве несъёмных элементов и учитываться при определении расчётного сечения ленточного фундамента. Пластиковые, или металлические щиты применяются для получения гладкой, или текстурной поверхности стенок цоколя, что может сократить расходы на отделку. Самым доступным материалом для устройства опалубки является дерево.

Деревянная опалубка

Дерево, фанера водостойких марок, ДВП и ДСП являются наиболее доступным и наименее затратным материалом, позволяющим сделать опалубку. Мелкощитовая опалубка из досок способна выдержать до 15 циклов при соблюдении требований технологии. Толщина досок, из которых изготавливаются щиты для фундамента (палуба) должна составлять 4-5 см, а их ширина – не менее 15 см. Наиболее подходящими сортами древесины для этих целей являются хвойные породы с влажностью не менее 22 %. Зазоры между досками палубы не должны превышать 2 мм. Перед заливкой бетона допускается обработать установленные щиты водой для набухания древесины и уменьшения щелевых зазоров. Щиты из фанеры, ДСП, или ДВП выдерживают до 30 циклов заливки.

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:

Опалубка из фанеры

Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.

Опалубка из досок

Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.

Опалубка с утеплителем на всю глубину

Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.

Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.

Опалубка с утеплителем в подземной части

Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.

Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой

Если грунт не позволяет заливать бетон непосредственно в траншею, или для установки фундамента требуется бетонная подготовка, то деревянная опалубка устанавливается на всю глубину траншеи, ширина которой увеличивается на 2 величины среза фундамента, а стенки траншеи выполняются в форме откосов.

В качестве материала для палубы лучше всего установить водостойкие марки фанеры (9), но допускается также применение досок толщиной 4-5 см и шириной от 15 см. Листы фанеры крепятся на каркас из деревянного бруса (10). Для стягивания щитов используется специальное приспособление, состоящее из металлической трубки (5), устанавливаемой между щитами. В трубку вставляется резьбовая шпилька, на концах которой устанавливаются бруски для опоры, гайки, или резьбовые пластины (4), при помощи которых производится стяжка щитов. Резьбовые стяжки устанавливаются на расстоянии 0,5 м друг от друга. В качестве направляющих при установке щитов используются краевые струны (7). При помощи распорок (3) и раскосов (11) обеспечивается вертикальная устойчивость конструкции. Колья (12) для упора раскосов забиваются на расстоянии не менее 1 м от краёв траншеи.

Опалубка может устанавливаться либо на песчаную подушку (1), либо на бетонную подготовку, в которой оборудуются анкеры (2). Согласно таблице 1 показателей качества опалубки (ГОСТ Р 52085-2003), погрешность конструкции по вертикали не должна превышать 5 мм на каждый метр высоты. Неровности на каждый метр длины не должны превышать 3 мм для палубы, собранной из досок, и 2 мм для палубы, изготовленной из фанерных щитов. Снимать несущие и формообразующие деревянные конструкции нужно без использования ударных нагрузок.

Рекомендуем: Виды несъемной опалубки.

Ошибки, возникающие при монтаже опалубки

Если перед застройщиком встала задача правильно сделать ленточный фундамент, то необходимо учитывать типичные ошибки, которые совершают строители без соответствующего опыта:

  • Отсутствие достаточного расстояния между опорными кольями и краями траншеи может привести к обрушению её стенок во время заливки бетона в опалубку и потере целостности конструкции.
  • Использование незакреплённых клиньев для выравнивания боковых щитов при помощи раскосов и упоров создаёт угрозу их развала при выполнении работ по вибрационному воздействию на залитый в опалубку бетон.
  • Применение материалов, характеристики прочности и упругости которых недостаточны для сопротивления давлению заливаемого бетона, либо ошибки в конструкции опорных элементов могут привести к недопустимому смещению осей фундамента по отношению к проектному положению.

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Опалубка для ленточного фундамента — основные правила монтажа

Опалубка позволяет сделать бетонный монолит ровным, улучшает качество монолита, обеспечивая бетону оптимальные условия для затвердевания. Опалубка для ленточного фундамента гарантирует неизменность его формы. Она должна быть прочной, удобной для установки и демонтажа.

Что такое опалубка

Опалубка может быть съемной или несъемной. Несъемная опалубка изготавливается из пенополистирола – листы этого материала обеспечивают фундаменту теплоизоляцию, что особенно актуально для регионов с неблагоприятными климатическими условиями. Листы пенополистирола герметично соединяются, не позволяя бетону терять влагу. Они достаточно жесткие. Такая опалубка становится частью фундамента, укрепляя его и обеспечивая тепло- и гидроизоляцию.

Несъемная опалубка для фундамента

Съемная опалубка обычно изготавливается из древесины. Это химически нейтральный и доступный материал, достаточно прочный и жесткий. Для строительства дома по канадской технологии или СИП дома, достаточно мелкозаглубленного ленточного фундамента. Такой фундамент изготавливают при помощи разборной щитовой опалубки.

Деревянная опалубка изготавливается из фанеры или досок. Доски для опалубки должны быть толщиной не меньше 20 мм, шириной около 150 мм, а влажность древесины должна быть не больше 22%. Опалубка должна быть жесткой, прогибы нежелательны.

Установка опалубки

Изготовление опалубки начинается со сборки щитов из досок. Щели между досками не должны быть шире 3 мм, чтобы избежать утечек влаги из бетона. Соединяются доски между собой на гвозди или саморезы. Для создания ленточного фундамента может быть использована и опалубочная фанера, которая обладает высокой механической прочностью на изгиб и устойчива к влаге.

Схема монтажа опалубки

Монтаж опалубки глубиной не больше 20 см можно вести при помощи колышков, а если глубина больше, то необходимы опорные доски. К этим опорным доскам крепятся щиты опалубки. Вертикальное положение фиксируется колышками. Внутри опалубки устанавливаются распорки, которые не дадут щитам изменить своё положение при заливке бетона. Между щитами и грунтовыми стенками можно установить подкосы. Укрепление возможно также при помощи планок, которые крепятся к верхним доскам опалубки через равные промежутки.

Дерево – пористый материал, который может оттягивать влагу из бетона, поэтому стоит использовать гидроизоляцию для опалубки. В качестве изоляции можно использовать полиэтилен, ПВХ и другие материалы.

Разъемную опалубку можно изготавливать из любых досок, которые после монтажа фундамента можно использовать повторно. Устройство ленточного фундамента – простой способ сделать надежную основу под дом, баню или забор.

Фото-примеры

Ленточный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому их необходимо переносить на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) — это тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн. в центре над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он больше всего подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как многие малоэтажные или средние жилые дома, где можно использовать ленточный фундамент из массивного бетона .В других ситуациях может потребоваться железобетон.

Старые здания могут иметь ленточный фундамент из кирпича.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или больше общей ширины стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. Это приводит к тому, что нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ A Строительных норм определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно рекомендуется проконсультироваться с инженером-строителем при проектировании фундаментов.

Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать воздействия мороза; например, не менее 450 мм, если они не опираются на скалу, и не менее 1 м на глинах с высокой усадкой.

Глубокие ленточные фундаменты могут потребоваться, если грунт с подходящей несущей способностью более глубокий.

Широкий ленточный фундамент может потребоваться, если грунт мягкий или с низкой несущей способностью, чтобы распределить нагрузку на большую площадь. Широкий ленточный фундамент обычно требует армирования.

Там, где есть более высокие локальные нагрузки, например, колонны, можно использовать опорные основания. Для получения дополнительной информации см. Основания колодок.

Там, где грунтовые условия плохие, вероятна оседание, или там, где может быть нецелесообразно создавать отдельные ленточные или подушечные фундаменты для большого количества отдельных нагрузок, могут использоваться плоты.См. Фундаменты на плотах для получения дополнительной информации.

Если несущая способность грунтов на поверхности недостаточна для выдерживания нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты. См. Свайные фундаменты для получения дополнительной информации.

В больших или более сложных зданиях может использоваться несколько различных типов фундаментов.

Дополнительное руководство доступно в BRE’s Простые основы для малоэтажного жилья: «практическое правило» дизайна.

важных функций спасут ваш дом

Что такое ленточный фундамент.Его виды, особенности конструкции, достоинства и недостатки применения. Этапы строительства ленточного фундамента.

Ленточный фундамент — это сплошная бетонная полоса, на которой по центру возводятся несущие стены. Он представляет собой ровное основание для стен, и его размеры должны быть достаточными для распределения нагрузки, передаваемой на фундамент, на участок грунта, способный выдержать вес здания без чрезмерного уплотнения. Сегодня для строительства фундаментов застройщики в основном используют бетон, так как его легко укладывать, насыпать и выравнивать в траншеи фундамента.Благодаря своей способности к затвердеванию бетон создает основу для стен и развивает надлежащую прочность на сжатие, чтобы выдерживать нагрузку на фундамент. Раньше ленточный фундамент строили из кирпича. Их устанавливали прямо на твердый грунт или возводили на ложе из натурального камня.

Какая ширина ленточного фундамента? Это предопределено несущей способностью грунта и предполагаемой нагрузкой. Чем больше несущая способность грунта, тем меньше ширина фундамента требуется для такой же конструкции.

Если ленточный фундамент должен быть построен на наклонной поверхности, вам, вероятно, потребуется создать ступенчатую конструкцию. Для правильной ступеньки фундамента общая толщина верхней части фундамента должна быть вдвое больше высоты ступеньки; или он должен быть равен 12 дюймам, если больше. Чтобы избежать возможной необходимости резать блоки или кирпичи, а также для обеспечения устойчивости будущей стены, кирпичную кладку или блочную кладку, выполняемую в дальнейшем, вяжут прямо на ступеньке.

Глубокий ленточный фундамент известен как наиболее используемый тип и самый дешевый метод при подходящих почвенных условиях.Полоса железобетона поддерживает стены. Глубина траншеи может варьироваться, хотя она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Минимальная глубина бетона должна составлять 9 дюймов.

Ширина фундамента определяется особенностями грунта, но обычно составляет 18 дюймов. Однако ваш строитель, скорее всего, укажет 24 дюйма; это условная ширина, применяемая при строительстве двухэтажных домов.

Широкий ленточный фундамент. Конструкции фундамента, построенные на грунтах с низкой несущей способностью, например, из мягких песчаных глин, должны быть значительно шире традиционных ленточных фундаментов, поскольку для большей устойчивости необходимо распределять нагрузку на большую площадь грунта.Чрезмерное увеличение ширины и глубины конструкции во избежание сдвига стен экономически не оправдано. Разумный вариант — построить фундамент из железобетона. Арматурные стержни добавляют фундаменту свойства прочности на растяжение, делая всю конструкцию способной противостоять растяжению и сжатию.

Преимущества и недостатки ленточного фундамента

Ленточный фундамент имеет как положительные, так и отрицательные качества. К положительным моментам можно отнести простоту конструкции, возможность возведения фундамента без дорогостоящих инструментов, а также его длительную эксплуатацию.К отрицательным качествам можно отнести сравнительно невысокую прочность, дороговизну на завершающих этапах строительства (необходимо выполнять дополнительные ручные работы, такие как засыпка грунта между полосами и его выравнивание, пол здания и т. Д.), Невозможность выполнить монолитную обвязку из этаж до подвала.

Когда можно использовать ленточный фундамент?

Чтобы узнать, при каких условиях можно использовать ленточный фундамент, ознакомьтесь со строительными нормами.Подробно обратите внимание на следующее:

  1. При планировании строительства учитывайте требуемую ширину фундаментной ленты, указанную в строительных нормах.
  2. Бетонный раствор должен соответствовать требованиям совместимости с почвенными химикатами.
  3. Толщина бетонной полосы должна быть равной или превышать выступ внешней стороны стены, но не менее 6 дюймов.
  4. Высота ступеньки не должна превышать толщину фундамента.
  5. Фундамент выступает за край опор, дымоход образует сторону стены, а также выступает за внешнюю поверхность стены.

Разбиение на разделы

Уберите мусор с места и начните перегородку, положив на землю как внешние, так и внутренние границы будущего фундамента. Используйте колышки или арматурные стержни и веревки.

Когда разметка выполнена, вам следует изучить вариации на поверхности строительной площадки и выбрать самую низкую точку, к которой следует обращаться при разметке глубины траншеи и для устранения разницы в высоте фундамента.

Подготовка к возведению ленточного фундамента

  1. Когда траншея будет готова, засыпьте песчаную основу, дно с гравием.
  2. Опалубка фундамента изготавливается из строганных досок толщиной примерно 40-50 мм. При возведении опалубки следует все время следить за ее вертикальностью. Рекомендуемый выступ рамы над землей — 12 дюймов. Необходимо построить небольшую базу.
  3. Следующий шаг — усиление фундамента.Арматурные стержни сечением 10-12 мм связываются вязальной проволокой специальной конструкции так, чтобы стороны квадратных ячеек составляли 12-16 дюймов. Для армирования можно использовать арматурные стержни из стали или стекловолокна. Укладывая арматуру в траншею, следите за выступами с краев. Оптимальная набивка — 50 мм. В этом случае наиболее эффективно в монолите будет расположена арматура.

Заливка бетонного ленточного фундамента

Заливку бетона производят сразу в случае товарного бетона или слоями, если бетон готовится самостоятельно.

  1. Приготовление бетона: цемент смешивают с просеянным речным песком в соотношении 1: 2 — 1: 2,5, разбавляют водой до консистенции жидкого крема, после чего насыпают на подготовленный щебень. Количество щебня соответствует количеству песка. Перемешайте смесь так, чтобы весь щебень смочился раствором.
  2. Залить бетон в подготовленную опалубку. Проколите бетон в нескольких местах металлическим бруском и утрамбуйте его деревянным бруском, чтобы удалить остатки воздуха из пустот.
  3. Залить бетон до уровня, указанного на опалубке. Таким образом опалубку следует задвигать снаружи для лучшего оседания бетона.
  4. Верхний слой выравнивается правилом или шпателем.
  5. Посыпать бетон просеянным сухим цементом; можно через сито. Этот метод позволяет верхнему слою бетона немного затвердеть и предотвращает его эрозию и растрескивание.
  6. Накройте бетон мешковиной или укрывным материалом и оставьте на 3-4 недели. В сухую погоду нужно смочить верхний слой бетона, чтобы он не пересыхал.

Рекомендовать:

Типы фундаментов домов.

Как построить ленточный железобетонный фундамент

Самая важная часть армирования в ленточном фундаменте — это арматура между фундаментом и стеной фундамента в случае, если стена фундамента построена из железобетона. В этом случае бетонная арматура может быть арматурой фундаментной стены. Армирование фундаментной стены в этой ситуации напоминает армирование бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента под действием горизонтальных сил; и фундамент может быть построен из бетона или без него, при условии, что наверху, вдоль его средней оси, подготовлен паз для предотвращения скольжения фундаментной стены по опоре.

Фундаментная стена должна быть залита деревянной опалубкой.

Самая простая форма арматуры получается путем размещения двух стальных стержней (арматурных стержней, арматуры, стержней арматуры) внизу опалубки, отделенных на несколько сантиметров (около 3) от нижней части опалубки и примерно на 2 см от боковых сторон. .

Стержни должны быть прочными во время укладки бетона, привязав их к маленьким бетонным блокам, связанным стальной проволокой, образующей основу.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку.

Самым простым способом настройки стержней является следующий, но он может быть поврежден.

Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, непрерывных под углом, угол которого меньше 180 ° градусов.

Наиболее продуманным и надежным решением для усиления фундамента является строительство целого арматурного стального каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и стальными стержнями меньшего диаметра. согнуты поперечно продольным стержням на расстоянии около 30 см.

Бетон всегда должен содержать и покрывать арматурные стержни, чтобы он защищал их от ржавчины, оставаясь рядом с углом бетонной секции, чтобы противостоять изгибу.

Еще более эффективное решение — укрепить весь фундамент. В этом случае можно выполнить описанную выше процедуру для усиления системы, состоящей из опор и фундамента. Это также самое затратное решение.

Есть два случая. В растворе железобетонные опоры и стены железобетонного фундамента отливаются раздельно, в два раза.Это решение проще, но на его создание уходит больше времени, и оно слабее последнего.

В последнем варианте фундамент и фундаментная стена усилены, так что клетка между ними является непрерывной.

Также можно использовать железобетон для равномерного распределения нагрузок на неармированные ленточные фундаменты.

Авторские права: Джан Лука Брунетти, 2016 г. ([email protected]).

Создайте ленточный фундамент самостоятельно — 3 шага инструкции — 2021

Ленточный фундамент используется в нескольких случаях: как цельная фундаментная лента, например, для садовой стены, но также как многополосный фундамент при строительстве дома или как субстрат для садового сарая.Что вам нужно для ленточного фундамента , как сделать его профессионально и где можно разумно его использовать, можно найти здесь.

Общая информация

В ленточном фундаменте отдельные фундаментные ленты лежат в незамерзающей зоне и обычно поддерживают тонкую фундаментную плиту, прикрепленную выше. Структурные нагрузки передаются от фундаментной плиты к фундаментным лентам, где они отводятся в окружающий грунт. Это очень устойчивая конструкция.

Преимущества ленточных фундаментов

Точечные фундаменты подходят только для относительно низких нагрузок на конструкцию — ленточные фундаменты, с другой стороны, обладают высокой упругостью, но также должны быть точно спланированы. Для неподвальных домов архитектор или инженер-строитель разрабатывает план фундамента, которого необходимо точно придерживаться. Для больших садовых навесов у производителя обычно уже есть план подходящего ленточного фундамента.

Без плана можно приложить полоски фундамента к внешним краям планируемого фундамента для простых планов этажей и не слишком большой поверхности земли, так как в большинстве случаев наибольшие структурные нагрузки все равно возникают вдоль внешних стен.Затем следует залить прикрепленную бетонную плиту немного толще.

производство бетона

Поскольку в большинстве случаев для ленточного фундамента требуется значительное количество бетона, имеет смысл поставлять бетон надлежащего качества. Затем вы можете позволить ему закачиваться прямо в опалубку, и не только получать неизменно хорошее качество бетона, но и равномерно вносить свой вклад, что очень полезно для устойчивости фундаментной плиты.

Отдельные планки фундамента

Конечно, для возведения садовой стены вам понадобится всего одна полоса фундамента.Здесь тоже говорят о ленточном фундаменте.

Пошаговая инструкция по устройству ленточного фундамента под садовый сарай

  • Гравий морозостойкий
  • Пленка ПЭ
  • бетон
  • Опалубочный материал и крепление для опалубки
  • Армирующий материал при необходимости — Арматурные корзины и арматура маты
  • стяжная проволока
  • лопата
  • бетон Stampfer
  • спиртовой уровень
  • рулетка
  • rüttelplatte
  • Строительная пленка для покрытия

1.Планирование фундамента и отсыпка грунта

Если у вас есть план фундамента, сначала срежьте участок фундамента с помощью каменной веревки и деревянных колышков, а затем таким же образом отметьте расположение котлованов. Если нет плана, устраивают котлованы в районе наружных стен будущего садового домика. Котлованы должны быть шириной около 30 см и глубиной не менее 80 см.

Первое, что вы делаете, это поднимаете Эдрейх на глубину примерно 20 см перед тем, как выкапывать котлован.Еще раз проверьте правильность положения.

2. Установите опалубку

Теперь вы можете прикрепить и закрепить опалубку котлованов и фундаментной плиты. Особенно по углам следует дополнительно прикрутить опалубку.

Поместите так называемый слой чистоты между траншеями фундамента плотного гравийного полотна и уложенной поверх него полиэтиленовой пленкой.

3. Залить бетон

Теперь можно заливать бетон в готовую опалубку. Это должно происходить как можно более равномерно.Сначала заполните траншеи фундамента, а затем целиком залейте нижнюю плиту.

Рекомендуется наносить бетон слоями, а промежуточные слои уплотнять трамбовкой для бетона снова и снова. Если вы используете арматуру, вы должны уже вставить их перед заливкой и связать их стальной проволокой.

Затем бетон должен затвердеть около четырнадцати дней, в зависимости от типа бетона. Чтобы защитить его от непогоды, накройте строительной пленкой.

Советы и хитрости

Всегда наносите бетон только с одной стороны — это позволит ему лучше растекаться и сделает бетонное покрытие более гладким и устойчивым. При желании можно также залить сплошную фундаментную плиту соответственно большей толщины. Это немного проще и к тому же очень стабильно.

Видеоплата

: Как построить сарай — Как подготовить гравийную подушку для сарая — Видео 1 из 15

Как укрепить фундамент старых деревянных и кирпичных домов

Как известно, под луной ничто не длится вечно.Это касается и фундамента домов. Причины перекоса проемов, трещин или даже разрушения фундамента могут быть разными: ошибки в проектировании, неправильные строительные работы, внешнее воздействие, проблемные грунты. Но в любом случае его нужно срочно усилить. Проще это сделать хозяину дома, который он построил и знает все особенности. Человеку, который уже купил построенный дом и придется разбираться в проблеме «с нуля», будет сложно.Конечно, вы можете обратиться к специалистам, которые помогут Фонду укрепиться, но это можно сделать в том случае, если позволяет ваше финансовое положение.

Есть «устаревшая» методика оценки изменения состояния фонда. Дело в том, что если трещины в стенах (в первую очередь, это касается кирпичных домов), то появились потрескавшиеся наклеить «маячки» из бумаги. Наблюдение за этими «маяками» покажет, что происходит на самом деле. Рваная бумага — процесс разрушения продолжается и нужно срочно проводить работы по укреплению.

Если «маяки» не рвутся долгое время, непосредственная угроза уходит, фундамент никогда не разрушается и может быть ограничен заделкой трещин цементным раствором.

Прежде чем приступить к работе по укреплению основания проблемы, необходимо предпринять некоторые действия профилактического характера.

Для укрепления земли под ним. Поведение почвы обычно является основной причиной проблемы. Почва может быть склонна к вспучиванию, что не учитывалось при строительстве.Или не были учтены его недостаточная несущая способность, что привело к проседанию грунта под тяжестью дома. Некоторые из этих проблем с почвой можно убрать, устроив дренаж, и утеплить фундамент и почву вокруг него:

Сделать защиту дренажа ↑

  • Для этого выкопайте вокруг дома кольцевую траншею глубиной до уровня, на котором на вашем участке выступают грунтовые воды.
  • Траншея, соединяющая канаву с дренажным колодцем. Колодец, построенный из колец, желательно построить за пределами своего участка.
  • Выложите нижнюю часть геотекстиля, оставив свободный конец. Геотекстиль должен иметь проницаемость только в одном направлении. Насыпьте слой гравия, чтобы уложить на него слой водосточной трубы.
  • Подсоединить сливной колодец к магистральной трубе к сливной трубе, проложенной в траншее. Спросите обычный «сантехнический» уклон: трубы от 10 мм до 2000 мм.
  • Залить трубу еще одним слоем щебня и закрыть эту конструкцию свободным концом геотекстиля. Сверху залить траншейную дренажную смесь.

Дренаж заберет лишнюю влагу с участка, что уменьшит деформацию набухания. В результате снизится давление почвы и уменьшится негативное влияние чрезмерной влажности.

Важно! Обязательно нужно дойти до уровня грунтовых вод.

Для утепления фундамента ↑

  • Выкопайте вокруг дома траншею глубиной около 200 мм и шириной 800 мм.
  • Дно траншеи засыпано песком.Слой песка выложен плитами из экструдированного пенополистирола.
  • В траншее монтируется панель опалубки того типа, которая должна быть над уровнем земли на 100-150 мм.
  • Затем расстояние между кожухом щита и стеной армируется сеткой с ячейками 10 × 10 мм. Для строительства кирпичного фундамента в муфте забивают шпилькой и связывают арматурный каркас.
  • Это пространство залито бетоном М300 с уклоном 10-20 мм от фундамента до доски опалубки.

Эта защита защищает почву в этом районе от дождя и изменяет глубину промерзания почвы.

Главное в работе по укреплению старого ленточного фундамента — это достижение баланса всех воздействующих сил. Этого можно добиться увеличением его площади.

Это очень важно! Такие работы следует проводить поэтапно и сначала только с одной стороны. Копать фундамент с двух сторон и по периметру нельзя.

Вы выбираете дом сечением до 3000 мм, по которому выкапывается траншея на глубину фундамента дома с шириной, равной его ширине. В старых фундаментах просверливаются отверстия под примерку. В траншее монтируется опалубка и каркас арматуры для нового пояса. Эта стяжка вокруг каркаса устанавливается в подготовленные отверстия для армирования. Конструкция залита бетоном. Копать этот участок можно только после полного высыхания бетона. Затем устраивают новую траншею и работа продолжается.После завершения работ по укреплению основания с одной стороны (внешней) вы готовы при необходимости к этим работам с внутренней стороны.

Для решения этой проблемы вам необходимо построить прочную конвейерную ленту из железобетона. С этой целью вытащили траншею глубиной из подушек старого фундамента. Подушка не должна быть повреждена. Ширина траншеи примерно 500 мм, рыть траншею следует под углом 35 °. Старый фундамент (при необходимости и подвал) очищают, удаляют поврежденные фрагменты, затем обрабатывают грунтовкой глубокого проникновения.После этого в старом фундаменте дома просверливаются отверстия под арматуру в три ряда с зазором 600 мм. Для вбивания анкеров горизонтально приваривается арматура, к которой крепится металлическая сетка. Затем в 150 мм от сетки устанавливают опалубку и заливают конструкцию бетоном. Заливка производится после полного высыхания бетона. В результате получилась цельная конвейерная лента из железобетона.

Сначала необходимо осмотреть существующий фундамент, определить характер повреждений и установить объем необходимых работ.Может потребоваться полный или частичный ремонт.

Для работы с домкратами поднять и отремонтировать деревянный дом или укрепить существующий фундамент, вплоть до его полной замены. Соблюдать правила техники безопасности и провести домкрат дома, чтобы не была нарушена целостность его конструкции.

Эта работа потребует точных расчетов, специального оборудования и высокого мастерства строителей. Настоятельно не рекомендуется укреплять фундамент дома сваями самостоятельно.

В большинстве случаев укрепление фундамента старого дома, речь идет о кирпичном доме или деревянном доме, по душе любому домовладельцу. Требуется соблюдать определенные правила и постараться выполнить эту работу комплексно, чтобы исключить все возможные причины возникновения подобных проблем в будущем.

Связанные с контентом

4 метода укрепления фундамента существующего дома
