Строительство домов из арболита. Проекты. Цены. Технология.

Производство арболитовых блоков сейчас налажено очень серьезно. Все потому что в настоящее время мастера по возведению зданий стараются отыскать альтернативные варианты привычным строительным материалам, таким, как кирпич и дерево. Подобным вариантом может быть как раз арболит. Он вновь возвращается на специализированный рынок, потому что на самом деле это далеко не инновационная технология, она известна достаточно давно, просто сейчас вновь набирает популярность.

Возведение зданий из арболитовых блоков

Арболитовый дом – теплое и надежное сооружение, которое прослужит длительный срок. Возведение подобного сооружения выйдет меньше по затратам, нежели подобное здание из кирпича. Что же можно возвести из арболитовых блоков?
  • жилой дом;
  • гараж;
  • летний домик, например, кухню;
  • любую хозяйственную постройку на участке.
Важное требование: чтобы в сооружении, возведенном из арболитовых блоков, процент влажности не превышал показатель 75. Это объясняется тем, что обозначенный материал хорошо берет влагу из окружающего пространства и под воздействием ее разрушается. Поэтому если, например, Вы приняли решение возвести арболитовую баню, необходимо позаботиться о качественной гидроизоляции. Немаловажна также вентиляция в сооружении.

Как правило, арболитовые дома возводят по двум методикам:

  1. Используются собственно арболитовые блоки. Методика похожа на возведение кирпичных сооружений. Подобное здание можно возвести даже самостоятельно, важно только изучить технологию и этапы, разобрать все риски и подводные камни строительного процесса.

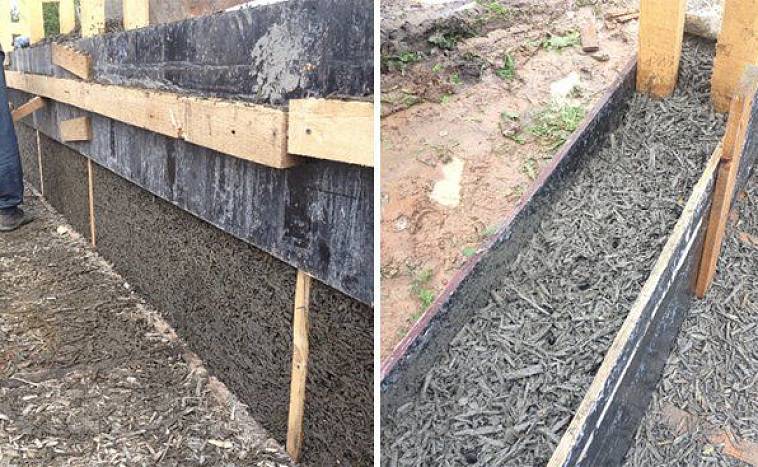

  2. Монолитные стены. Подобная методика предполагает создание опалубки, что не убирается, в нее помещается состав для изготовления арболита. Подобное возведение технически сложнее предыдущего варианта, поэтому лучше не браться за нее самостоятельно. Лучше перепоручить это дело профессионалам

Кладка арболитовых блоков

Кладка арболита в один блок

При кладке стены шириной в один блок, рекомендуется применять перевязку не меньше, чем на 10 см.

Кладка арболита в два блока

При кладки в два блока рекомендуется смещение вертикальных швов у внешних блоков относительно внутренних на пол-блока или не меньше, чем на 100 мм.

Облицовка стен из арболита

Однослойная кладка с наружным декоративным штукатурным слоем

Арболит – это пористый материал щероховатой поверхностью. Поверхность блока позволяет не использовать армирующую сетку. Такое покрытие держится очень долго и не расстрескивается.

Двухслойная кладка с облицовочным слоем из кирпича

Дом с такой облицовкой внешне не отличается от кирпичного. Толщина стены будет меньше, чем у кирпичного дома, соответственно, внутри помещения будет больше полезного пространства.

Арболитовое здание – этапы возведения

Если Вы решили, что материалом для возведения станет арболит, проект здания будет играть не последнюю роль. Сами же этапы строительства напоминают процесс возведения сооружения из любого другого блочного материала. Важно соблюдать все правила, чтобы процесс строительства прошел гладко и беспроблемно. Выбор проекта – важнейший этап всякого возведения здания. Когда Вы определитесь с тем, как будет выглядеть Ваш дом, можно будет определиться и с фундаментом, и с объемом материала. Проекты зданий из арболитовых блоков почти ничем не отличаются от проектов сооружений из остальных строительных материалов, поэтому несложно отыскать уже готовый проект в Интернете. При подборе проекта следует помнить о том, что из арболитовых блоков не возводят сооружения, высота которых превышает 7 метров. Оптимально будет построить дом в 1 или 2 этажа.

Подбор материала

Арболит имеет определенные отличия, как и любой другой материал. Данный материал можно купить, цена куба арболита небольшая. Можно также сделать его самостоятельно. Методика изготовления несложная, однако, при малейшем нарушении процесса производства запросто можно получить ненадежный блок.
Поэтому если вы не уверены в своих силах, лучше приобрести готовый арболит.

Когда приобретаете арболит, важно учитывать следующие моменты:

  1. Цена. Не нужно брать самый дешевый, который только можно отыскать на специализированном рынке. Обычно такой арболит изготовлен любителем из не слишком надежного сырья. Это чревато нарушением технологий строительства и плохим результатом.
  2. Наружный вид. Арболит должен быть однородным по структуре, параметры щепы приблизительно одинаковые, оттенок тоже должен совпадать. Никаких слишком светлых и слишком темных пятен по всему периметру блока.
  3. Форма. Блок необязательно должен быть ровным, однако важно, чтобы параметры соответствовали заданному размеру.
Чтобы точно быть уверенным в качестве материала, просите сертификаты качества на местах продажи. Если Вас интересуют хорошие арболитовые блоки, цена за куб
не может быть слишком низкой. Материал очень сильно влияет на долговечность получившегося в конечном итоге дома.

Технологии строительства

Арболит (деревобетон) – это легкий бетон, представляющий собой смесь цемента, воды и органических заполнителей (древесная щепа) – смесь, которую можно формовать как угодно. Эта особенность позволяет успешно применять различные технологии строительства из арболита.

Кладка из блоков – самая простая, недорогая и универсальная технология строительства. Сроки возведения коробки зависят от мастерства строителей и сложности проекта.

Панельное домостроение – самый быстрый способ построить тёплый и прочный дом. Несложный проект — 1 этаж за 24 часа. Минимальное количество «мостиков холода» по сравнению с блоками.

Монолитное строительство (монолитный арболит) – самая «тёплая» и энергоэффективная технология. Нет кладочных швов, нет бетонных перемычек – нет «мостиков холода». Арбомонолит открывает простор для любых архитектурных и дизайнерских решений – эркеры, башни, арочные окна и многое другое.

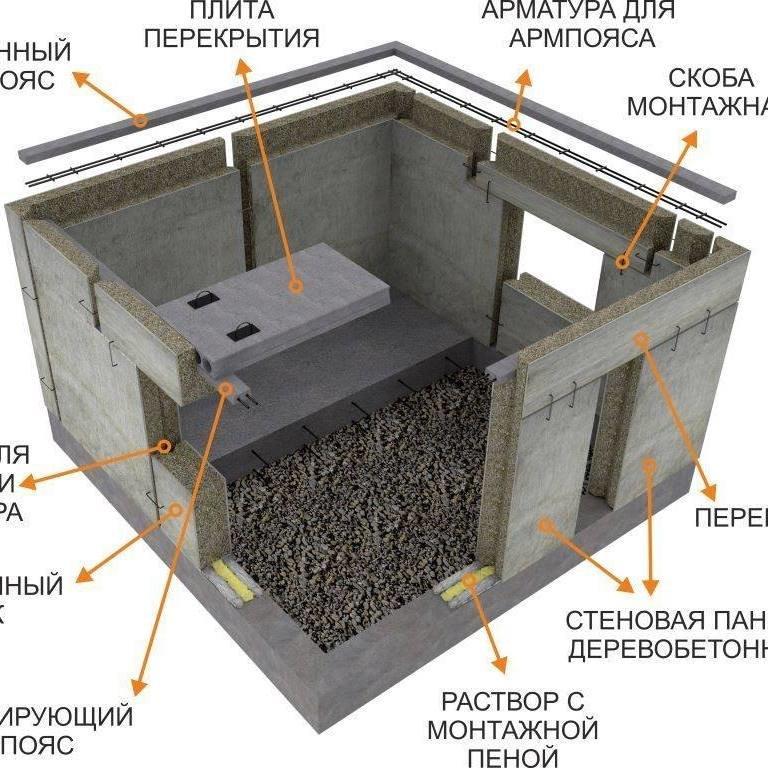

Панельное домостроение. Монтаж стеновых панелей из арболита



Достоинства технологии строительства дома из арболитовых панелей



1. СКОРОСТЬ

Монтаж комплекта панелей (стеновых и перемычечных) одного этажа – 2-4 смены (в зависимости от габаритов дома и сложности конфигурации). В нашем видеоролике практически в режиме реального времени Вы увидите, сколько минут занимает установка одной панели… и как фиксируются L-образные перемычки.

Смотреть видеоролик…

2. ДОЛГОВЕЧНОСТЬ

Первые дома из арболитовых панелей, построенные в СССР в 50-60-х годах 20 века, до сих пор служат людям. Более того, у нас есть уникальный видеоролик, снятый нашим заказчиком Олегом Г., ценителем арболита из Владимирской области. Главный «герой» ролика – дом из арболитовых панелей, которому около 60 лет. 20 последних лет у него нет хозяев, его не красят, не отапливают, его поливает дождями, засыпает снегом, над ним «издеваются» бомжи и вандалы… Но посмотрите, в каком отличном состоянии арболит! Какой еще материал выдержит такие испытания?!

Смотреть видеоролик…

3.

ЭНЕРГОЭФФЕКТИВНОСТЬ

В отличие от кирпичной кладки или кладки из блоков в стене из арболитовых панелей минимум швов (так называемых «мостиков холода»), толщина стены 400 мм. А L-образная перемычка из арболита, помимо конструктивных функций, выполняет функцию теплозащиты для армопояса и перекрытий. Технология монтажа арболитовых панелей обеспечивает теплотехническую однородность наружных стен. Теплотехнические расчеты показывают: панельная технология + свойства самого арболита = гарантированно теплые стены дома (без дополнительного утепления). В итоге, теплопотери здания снижены, а значит, и энергозатраты на обогрев.



4. ЭКОНОМИЧНОСТЬ

Арболитовые панели позволяют экономить на каждом этапе: от доставки на объект до отопления дома.

  • При транспортировке, разгрузке упругий арболит не дает трещин и сколов – в отличие от хрупких газосиликата, керамзитобетона, кирпича и проч. не требуется запас материала на, так называемый, «бой».
  • При соответствующих геологических условиях возможно применение мелкозаглубленных ленточных фундаментов с толщиной ленты 400 мм – в отличие от кирпичных домов не требуется массивный фундамент.
  • Экономия на утеплителях (см. п. 3 Энергоэффективность).
  • Мы осуществляем четкий расчет количества стеновых панелей в составе домокомплекта – не требуется запас материала на распил, подгонку и проч.
  • Стеновые панели из арболита являются несущими – при возведении стен не требуется каркас в отличие от сэндвич-панелей, фибролитовых плит и проч.
  • Минимум швов – экономия на кладочной смеси.
  • Арболит хорошо держит крепеж, дружит со штукатуркой – не требуется специальный дорогостоящий крепеж и армирующая сетка для штукатурки.
  • Экономия на отоплении (см. п. 3 Энергоэффективность).



4. УНИВЕРСАЛЬНОСТЬ

Панельная технология позволяет строить здания самого различного назначения – жилые, общественные, сельскохозяйственные, промышленные. Технология применима в различных климатических регионах. Но главное преимущество – независимость от традиционного понятия «строительный сезон». Дома из арболитовых панелей МЫ СТРОИМ ДАЖЕ ЗИМОЙ. Работы производятся в соответствии с требованиями действующих строительных норм и правил.

Панели из арболита – технология строительства домов бизнес- и премиум-класса!

Узнать больше о панелях из арболита…



Как заказать комплект арболитовых панелей и строительство дома?

1. Свяжитесь с нами одним из удобных для Вас способов:
— по телефону 8(920)924-43-00
— по электронной почте [email protected]
— по Viber 89209244300
— через форму обратной связи



2. Направьте по электронной почте или прикрепите к заявке эскиз планировок от руки либо картинки с планами этажей из интернета либо проект (при наличии). На планах обязательно укажите наружные размеры дома, расположение и желаемую ширину оконных и дверных проемов.
Если Вы пока не определились с планировками – просто напишите нам. Мы с удовольствием поможем, посоветуем, предложим варианты. И, наконец, если пожелаете, наши инженеры-проектировщики разработают для Вас индивидуальный проект – проект дома, который будет только Вашим, уникальным и неповторимым.

3. По Вашей заявке наши специалисты подготовят монтажный план панелей, сделают предварительный расчет количества и стоимости стеновых панелей и направят Вам.

4. Следующий этап – согласование с Вами условий договора и заключение договора на изготовление изделий из арболита.

5. Пока комплект панелей находится в производстве, вместе с Вами мы прорабатываем техническое задание на строительство, готовим смету.

6. Далее – согласование условий и заключение договора строительного подряда.

7. Приступаем к строительству!

Возможен и иной порядок взаимодействия.

Мы всегда готовы к диалогу с Вами!





что такое, монтаж, достоинства и недостатки, производство

Строительство собственного дома – ответственный шаг. В первую очередь нужно определиться с материалом и составить проект. Хорошо проявили себя арболитовые блоки. Этот материал позволяет возвести надежный устойчивый дом с небольшими затратами. Строительство домов из арболита – это выгодное решение и рентабельное вложение денег.

Что такое арболит и его свойства

Арболитовые блоки – это современный материал на основе легких бетонов и древесной щепы. Их делают:

  • из сухих древесных щепок и стружки;
  • цемента;
  • различных модифицирующих добавок, улучшающих качество исходного материала.

Арболитовые блоки классифицируют по следующим параметрам:

  • плотность;
  • теплоизоляция;
  • структура;
  • прочность на сжатие;
  • назначение;
  • размеры.

Строительство домов из арболитовых блоков низкой плотности допускается только для одноэтажных зданий.

Стандартный размер арболитовых блоков в сантиметрах:

  • длина – от 30 до 50;
  • ширина от 20 до 40;
  • высота – от 20 до 25.

Производители арболита выпускают также доборные блоки – это разные детали востребованных форм. Купить готовые изделия можно в специализированных магазинах.

Достоинства и недостатки

Арболит очень удобный материал. К его достоинствам относятся:

  • небольшой вес;
  • хорошие показатели теплоизоляционных свойств;
  • высокий коэффициент теплопередачи;
  • не гниет и не плесневеет, даже без специальной обработки;
  • держит гвозди;
  • «дышит», его паропроницаемость свыше 35 %, впитывает влагу и при необходимости ее отдает. Это обеспечивает оптимальный уровень влажности в помещении;
  • не дает усадку;
  • имеет высокую прочность на изгиб, поэтому при подвижках фундамента в плитах не появляются трещины;
  • постройки из этого материала можно возводить на любых грунтах;
  • легко режется, пилится и сверлится;
  • для не требуется подъемная техника, все этапы строительства легко выполнимы своими силами;
  • имеет длительный срок эксплуатации;
  • доступная цена.

Все положительные свойства относятся к качественным и используемым по назначению арболитовым блокам.

Арболит, как и любой другой материал, имеет недостатки:

  • гигроскопичен, поэтому при строительстве необходимо обустройство цоколя и вынос кровли, это позволит защитить стены от излишнего увлажнения и не допустить их разрушения;
  • в помещениях, имеющих повышенную влажность, необходимо устройство пароизоляции;
  • требуется увлажнять перед укладкой, так как сухой материал вытягивает влагу из раствора;
  • нужно проводить внешнюю и внутреннюю отделку стен;
  • арболитовые панели могут служить убежищем и пищей для грызунов. Чтобы избежать неприятного соседства перед оштукатуриванием закладывают сетку рабицу.

При воздействии низких температур некачественный арболит теряет прочность.

Технологии строительства частных домов из арболита

Строительство – это очень ответственное мероприятие. Перед тем как приступить к сооружению здания требуется учесть массу моментов. При строительстве домов из арболита используют стандартный порядок действий:

  • разработка проекта;
  • обустройство фундамента и подведение коммуникаций;
  • кладка стен;
  • возведение крыши;
  • настил полов;
  • проведение утеплительных работ;
  • подключение коммуникаций;
  • отделка.

Технология строительства дома из арболита обязательно должна соблюдаться, чтобы получить в итоге качественный дом.

Проектирование домов

Главная цель проектирования дома заключается в создании максимально комфортных условий и расчете количества строительных материалов. Проект должен учитывать все специфические особенности данной местности. Для расчета фундамента исследуют состав и свойства грунта. Затем определяют форму здания, толщину и количество панелей, отмечают, где будут расположены окна и двери, также учитывают другие параметры.

Составление проекта дома – трудновыполнимое задание. От него зависит правильность постройки, поэтому лучше заказать проект профессионалам. Следуя грамотно составленному проекту, впоследствии не придется заниматься переделками.

Выбор материала для строительства

Для возведения несущих стен берут блоки размером 30 х 20 х 50 см. Для внутренних перегородок берут менее прочные – размерами 20 х 20 х 30 см.

Строительство из арболитовых блоков не обходится без раствора. Обычно их кладут на цементно-песчаную смесь. Для повышения теплоизоляции в раствор добавляют перлит. Также, чтобы сделать шов более теплым, в раствор добавляют опилки.

Из готовых смесей для кладки арболита подходят:

  • сухая кладочная смесь «ПЕМИКС» в ее основе лежит вспученный перлит;
  • смесь Quick-mix имеет водоудерживающую способность, поэтому не надо увлажнять арболитовые детали.

При выборе готовых смесей необходимо внимательно читать инструкцию.

Устройство фундамента под дом из арболита

Так как арболитовые плиты имеют небольшой вес, стены из них не сильно давят на грунт. Под постройку такого дома можно использовать малозаглубленный ленточный фундамент.

Для его обустройства проводят следующие работы:

  • проводят разметку будущего здания в соответствии с проектом;
  • роют траншею по периметру;
  • обустраивают подушку из песка и щебня;
  • устанавливают армированную сетку;
  • делают опалубку;
  • заливают и утрамбовывают бетон.

Через месяц проводят гидроизоляцию фундамента. Его смазывают битумом и стелют три слоя рубероида. Такой фундамент позволяет снизить стоимость и трудоемкость работ

Возведение цоколя дома из арболита

Цоколь защищает арболитовые плиты от проникновения капиллярной влаги. Он выступает в качестве прослойки между фундаментом и стенами. Цоколь можно сделать из кирпичей или монолитного бетона. Высота должна составлять не менее 50 см.

На цоколе размещают две гидроизоляции, укладывая на него рубероид на битумной мастике. Для защиты цоколя от увлажнения и придания декоративных свойств его облицовывают.

Строительство стен из арболита

После строительства цоколя приступают к возведению стен. Порядок выполнения кладки следующий:

  • выставляют угловые блоки с помощью строительного уровня;
  • между углами натягивают шнур или леску;
  • выкладывают следующий ряд, подгоняя арболитовые блоки под уровень лески. Шов между ними должен быть равномерным;
  • для надежности сцепления второй ряд делают в шахматном порядке. Раствор наносят на края блока предыдущего ряда;
  • через каждые три или четыре ряда по всему периметру устанавливают арматуру для укрепления стен. Для этого используют полимерную сетку;
  • если требуется подгонка, арболит разрезают бензопилой;
  • после выкладывания по периметру трех рядов делают перерыв на сутки, чтобы дать высохнуть раствору.

При строительстве из арболитовых блоков необходимо увлажнить их перед началом работы, чтобы они не забирали влагу из раствора. Он должен иметь нормальную густоту, чтобы не выдавливались излишки раствора.

Строительство крыши

Когда стены будут готовы, необходимо приступить к обустройству кровли. На арболитовые стены допускается устанавливать любую стропильную систему. Для кровли также подходит различный кровельный материал.

По всему периметру делают бетонную стяжку и на нее укладывают деревянный брус. На него устанавливают балки и стропила. Все деревянные поверхности обрабатывают антисептиком. Чтобы защитить стены от попадания влаги, кровлю выносят на 30 – 50 см. Кровлю крепят мощными саморезами, чтобы она могла выдержать даже сильные ветра.

Отделка дома

Усадка арболитового дома минимальна, она составляет 0,4 %. Поэтому к отделке приступают сразу же после завершения строительства.

Внутренняя

Отделка стен внутри дома допускается любая. Так как поверхность арболита шероховатая, его штукатурят без подготовки. Также популярна обивка внутренних стен листами гипсокартона или ДВП. Если стены неровные лучше выполнить сначала обрешетку из дерева.

Внешняя

Для внешней отделки подойдет сайдинг, вагонка и другие отделочные материалы. Наиболее распространено оштукатуривание внешних арболитовых плит. Если вы купили арболит с декоративной облицовкой, внешняя отделка не потребуется

Читайте также: Облицовка фасада дома: виды и какой материал лучше

Способ самостоятельного приготовления арболита

Арболитовые блоки можно изготовить самостоятельно. Для этого потребуются древесные отходы, которые деревоперерабатывающие организации часто отдают бесплатно или очень дешево. После этого они должны вылежать на улице четыре месяца. Периодически щепу нужно перемешивать. После этого срока сырье поливают известковым раствором и тщательно перемешивают. Когда древесные отходы высохнут, замешивают раствор.

Для приготовления кубометра раствора потребуются:

  • древесные щепки – 300 кг;
  • вода – 400 л;
  • портландцемент М-400 или выше – 300 кг;
  • химические добавки – 20 – 35 кг;

Для замеса лучше воспользоваться бетономешалкой. Готовый раствор выливают в деревянные формы, обшитые металлическими листами. Смесь в формах нужно тщательно утрамбовать. Когда смесь немного подсохнет, ее нужно сверху залить цементным раствором. Строительство из арболитовых блоков начинают спустя три недели.

Распространенные ошибки

Многие начинающие строители пугаются, прочитав негативные отзывы про арболитовые блоки. Технология строительства из этого материала во многом зависит от его качества. Если из него сыплется цемент, или даже щепки, такой материал нельзя использовать для строительства. Он не соответствует ГОСТу, поэтому эксплуатационные характеристики новостройки будут низкими. Обычно такие блоки продают «шабашники». Стараясь купить материал дешевле, можно приобрести непригодный для строительства арболит.

Чтобы построить теплый и надежный арболитовый дом, необходимо не допустить появления мостиков холода. Состав для кладки должен иметь теплоизоляционные добавки. Обычный цементно-песчаный раствор для сцепления арболитовых блоков не подходит.

Даже если кладочный раствор был выбран правильно, но шов между блоками слишком широкий, в дом будет проникать холод.

Прокладку коммуникаций лучше проводить при строительстве фундамента.

Постарайтесь не допустить этих распространенных ошибок, из-за которых многие отказываются от строительства арболитового дома.

Читайте также: Типичные ошибки при строительстве частного дома

Строительство дома из арболитовых блоков

                     Проекты домов из арболита

   Для постройки дома из арболита можно взять любой типовой проект, адаптировать его под свои нужды или разработать индивидуальное решение. Для удачной реализации проекта дома из арболита нужно учитывать некоторые особенности:

  • нет необходимости использовать дополнительные теплоизолирующие материалы;
  • появляется потребность в надежной гидроизоляции: блоки имеют в составе древесную стружку, которая способна впитывать избыточную влагу;
  • нужно провести геодезические работы: близкое залегание грунтовых вод становится причиной увеличения высоты или изменения типа фундамента;
  • отпадают ограничения во внутренней и внешней отделке: блоки хорошо держат крепежи, а потому остается только выбрать материал — вагонку, декоративный кирпич, блок-хаус или штукатурку;
  • арболит — это прочный материал, способный выдержать как каменные, так и деревянные перекрытия, поэтому не бойтесь выбирать проекты двух- или трехэтажных домов.

  Виды проектов

 Цена на арболит нашего производства позволяет не экономить средства на разработку индивидуального или улучшение типового проекта будущего дома: выбрав этот материал, вы не выйдете за пределы сметы.

Специалисты «Эко-Арболит» располагают множеством вариантов типовых решений под разный бюджет и особенности эксплуатации, они подберут вам подходящий проект или разработают новый, учитывающий все ваши пожелания.

  Важные моменты реализации проектов

 В зависимости от архитектурных особенностей дома и места строительства, фундамент может быть:

  • ленточным;
  • плитным;
  • монолитным.

 Расчет нужного количества блоков производится с учетом размеров стен, дверных и оконных проемов. Мы гарантируем точность подсчетов, не стараемся навязать лишнего, но и не допускаем остановки строительства по причине нехватки материала. Самый большой плюс — доступная цена арболитовых блоков, поставляемых непосредственно от производителя.

 Выбрав этот материал в качестве основного строительного сырья, вы неоднократно похвалите себя за рациональность, экономность и дальновидность. Материал отлично сохраняет тепло, не нуждается в тщательной подготовке к финишной отделке, не дает усадку и не повреждается грызунами / насекомыми.

В таком доме легко дышится, всегда царит комфортная атмосфера, отсутствует избыточная влажность.

Приводим расчет дома из арболитовых блоков

    Дом из Арболита. Типовой 1 этажный Дом 10 х 10.

Наименование материалов Размеры Ед изм. Кол-во Цена за единицу Сумма
в (руб) в (руб)
 Монтаж фундамента 10*10 куб. м. 17 4500 76 500 ₽
Бетон с доставкой М-300 куб. м. 17 5200 88 400 ₽
Песок речной 1 маш.-8 куб.м. очень сильно 1 8000 8 000 ₽
Арматура O12 пог.м 350 80 28000 ₽
— «- О8 пог.м 390 75 29250 ₽
Вязальная проволока кг. 10 120 1200 ₽
Доски на опалубку (затем на леса) 50 * 150 * 6м. куб. м. 2 12500 25 000 ₽
Гвозди черные 80-150 кг. 20 150 3000 ₽
Саморезы 90 -100мм. кг. 5 280 1400 ₽
Итого материала: 184 250 ₽
Сборка стен дома из арболитовых блоков 150 580 ₽
-монтаж стен дома (вкл. Фронтоны из арболита) 300мм куб.м. 38 2000 76 000 ₽
-монтаж внутренней несущей перегородки (30 см) куб.м. 7 1500 10 500 ₽
-монтаж внутренних перегородок 150 мм. кв.м. 55 600 33 000 ₽
-кладка вентканалов пог.м. 11,2 1900 21 280 ₽
-перемычки (окна/двери) шт. 14 700 9 800 ₽
Материалы
Блоки 500*300*200 (стены +фронтоны) куб.м. 45 4500 202 500 ₽
U-образные 500*300*200 (армопояс и перемычки) шт. 66 150 9 900 ₽
Блоки на внутренние перегородки 500*150*200 куб.м. 8 5000 40 000 ₽
Гидростеклоизол Рул.-9м руль. 6 500 3 000 ₽
Кладочная перлитовая смесь меш.-50кг. меш. 65 550 35 750 ₽
Арматура /перемычки, армопояс/ Æ12 пог.м. 260 80 20 800 ₽
Цемент 500 меш.-50кг. меш. 4 380 1 520 ₽
Кладочная смесь М-200 меш. 50 160 8 000 ₽
Кирпич полнотелый на вентканалы шт. 1200 24 28 800 ₽
Колпаки на вентканалы под заказ шт. 2 8000 16 000 ₽
Доски на леса (из фундамента) 50 * 100 * 6м. куб.м. 2 0 0 ₽
Гвозди черные 80-150 кг. 10 150 1500 ₽
Саморезы 90 -100мм. кг. 5 280 1400 ₽
Итого материала 369 170
Монтаж балок перекрытия кв.м. 98 750 73 500 ₽
Доски на балки перекр. /по 2 доски на балку/. 50 * 200 * 6м. куб.м. 4 12500 50 000 ₽
Настил / впоследствии-черный потолок/ 25 * 150 * 6м. куб.м. 2,5 12500 31 250 ₽
Оцинкованные гвозди, ершенные 90 = 100 мм кг. 25 280 7000 ₽
Итого материала 49 650 ₽
Монтаж крыши металлочерепица 120 1500 180 000
Доски на стропила 50 * 200 * 6м. куб.м. 6 12500 75 000 ₽
Брус на мауэрлат 150 * 150 * 6м. куб.м. 1 12500 12 500 ₽
Доски на коньковую балку 50 * 200 * 6м. куб.м. 0,5 12500 6 250 ₽
Доски на обрешетку /50 % / 25 * 150 * 6м. куб.м. 3 12500 37 500 ₽
Гвозди черные кг. 15 150 2 250 ₽
Комплект металлочерепица 150 000 ₽
Расходные материалы 20 000 ₽
Итого материала 311 000 ₽
Всего материалов 914 070 ₽
Транспортные расходы /по факту/ блоки, арматура, дерево, смеси и т.д. 50 000 ₽
Аренда крана 1 18000 18 000 ₽
Разгрузка материала 12 000 ₽
Стоимость работ 480 580 ₽
ИТОГО по объекту 1 474 650

                   Не требует дальнейшего утепления!!!

 Арболит экологически чистый и безопасный строительный материал на основе природных компонентов (древесной щепы). Безвреден для здоровья и окружающей среды. Арболит не горит, не гниёт, имеет минимальную поражаемость микрофлорой, грибками, плесенью и химическими веществами в условиях агрессивной среды. Обладает низкой теплопроводностью. Стена из арболитового блока толщиной 30 см соответствует по теплопроводности толщине стены из кирпича в 1 м.

 Если вы относитесь к людям, которым тяжело определиться  с материалом для строительства дома своей мечты, вам стоит внимательно изучить технические характеристики арболита. При огромном выборе стройматериалов, именно он отлично зарекомендовал себя в строительстве малоэтажных зданий. Компания Эко-Арболит  на протяжении многих лет занимается производством качественного арболита. В отличие от большинства производителей, которые используют далеко несовершенную технологию мгновенной распалубки,  мы занимаемся изготовлением блоков по технологии несъемных форм, что подразумевает распалубку по истечении суток. Данная технология позволяет получать блоки одинакового веса с идеальной геометрией блока, а также гарантирует высокую прочность и долговечность, и низкую теплопроводность наших арболитовых блоков. Делая выбор в пользу блоков от компании Эко-Арболит, вы обеспечиваете себе проживание в достойных условиях, в доме, который будет оставаться теплым и радовать своих обитателей многие десятилетия.

 У нас вы можете получить не только грамотную консультацию специалистов по строительству, но и произвести расчет стоимости, обсудить условия доставки и ознакомиться с сертификатами соответствия. Чтобы оформить заявку, вам нужно зайти в соответствующий раздел сайта и заключить договор о приобретении нужного количества блоков.  Независимо от региона проживания, вы получите свой арболит в сроки, указанные в договоре. Мы осуществляем доставку арболита по Московской области, а в остальных случаях организуем поиск транспорта, который доставит нашу продукцию в любое место назначения.

Дома из арболита под ключ в Москве и Московской области с гарантией. Официальный договор.

С каждым годом арболит начинает приобретать все большую популярность,

но как и всех материалов у арболита есть свои достоинства и недостатки.

Преимущества арболита:

  • Высокая теплоизоляция – теплопроводность материала равна 0,07-017 Вт/м², что значительно ниже, чем у кирпича и подобных материалов;
  • Пожаробезопасность – не является горючим материалом;
  • Высокая прочность – применяется при строительстве двух и трехэтажных домов, материал отлично удерживает в себе шурупы и прочие метизы;
  • Легкость в обработке-арболитовые блоки легко можно распилить даже ручной ножовкой.
  • Небольшой вес и размер блоков – позволяют сэкономить на фундаменте, уменьшить трудозатраты при строительстве.

Деревянная щепа, которая является основой арболита, находится в оболочке из цемента, поэтому в арболитовых домах не появляется плесень и гниль;

Недостатки арболита

Для более сознательного выбор стоит поговорить и о недостатках таких блоков.

  • Низкая влагостойкость – рекомендуется, чтобы в помещении со стенами из арболита была влажность не выше 75%, поэтому ванные комнаты и кухни надо дополнительно отделывать пароизоляционными материалами;
  • Невозможно полностью автоматизировать технологию производства блоков, поэтому иногда, чтобы приобрести качественный арболит, приходится ждать в очереди.

Технология строительства частных домов из арболита

Есть два способа возведения домов из арболита – это строительство из готовых блоков или технология изготовления монолитных стен из арболита.

При строительстве дома из арболитовых блоков, последние изначально изготавливаются на производстве, а уже на месте постройки из них формируют стены и перекрытия.

У технологии возведения монолитных стен есть свои преимущества. В первую очередь это возможность создавать конструкции любых форм и конфигураций; если вы хотите футуристический контур, то это точно ваш вариант. Во-вторых, у стен нет швов, что значит отсутствие мостиков холода и максимальную герметичность конструкции.

Технологию монолитного строительства домов из арболита можно осуществлять этими способами:

  • Беспрерывная поэтажная заливка, в таком случае на пол или фундамент монтируется несъёмная опалубка, смесь при строительстве производят из автомиксера или локального бетонно-растворного узла;
  • Заливка поясов, в момент формирования опалубки конкретной ширины сразу по всему периметру здания и планомерно продвигается снизу вверх;
  • Сегментная заливка, в этом случае участок стены определённой высоты и протяжённости заливается за один подход.

Профессионалы согласовывают вопрос технологии возведение еще до его начала.

Так как арболит хорошо впитывает влагу, то над фундаментом возводится цоколь, высотой 50 см. Здесь нельзя забывать про хорошую гидроизоляцию, в противном случае пористый материал стен будет «тянуть» влагу из фундамента и грунта.

Стены (самонесущие и несущие) делают из арболита, с конструкционным каркасом или без. Толщина внешней стены должна составлять от 30 см, внутренние стены не обязательно делать такими широкими.

Можно использовать арболит как утеплитель. Здесь один из вариантов это двойные стены из кирпича, проемы между которыми заполняют деревобетоном. Этот вариант намного теплее стандартной кирпичной стены.

В некоторых случаях кирпич используют в качестве облицовки арболитового дома.

Наши работы:

Заказать услугу

Заполните форму и наш специалист свяжется с вами в кратчайшие сроки и подготовит индивидуальное предложение

Стеновые арболитовые панели

При строительстве дома часто встают вопросы: как сэкономить на строительных и отделочных материалах и ускорить процесс строительства. Отличным решением является строительство дома из арболитовых панелей.

Арболитовые панели – выполнены из экологически чистого материала, обладают отличными, теплотехническими и звукоизоляционными свойствами, а также хорошим воздухообменом. Арболит представляет собой сочетание дробленой древесины и специально подготовленного высокосортного цемента. Этот строительный материал характеризуется высокими показателями прочности и биостойкости, низкой теплопроводностью, высокой огнестойкостью.

Характеристики арболита

  • Арболит является экологически чистым материалом.
  • Это достаточно прочный материал. Прочность арболита составляет 30 кг на кв. см. кв, у него повышенная сопротивляемость ударным нагрузкам и высокая прочность при изгибе (0,7–1 МПа). Это единственный строительный материал, который работает на изгиб.
  • Арболит имеет V класс биостойкости, т. е. он устойчив к поражениям грибком или плесенью.
  • Показатель теплопроводности составляет от 0,07 до 0,16 м°С в зависимости от плотности арболита. Это гораздо выше, чем у других традиционных стройматериалов (кирпич, шлакоблок, газобетон, керамзитобетон).
  • Влагопоглощение 75–85%. Это, пожалуй, один из самых существенных недостатков арболита. Поэтому важно, чтобы фундамент был несколько выше, чем у домов из других материалов, а также необходимо обеспечить его тщательную гидроизоляцию.
  • Паропроницаемость арболита составляет от 0.11 до 0,35 мг/(м*ч*Па). Это значит, что стены такого дома обладают хорошими показателями воздухообмена, а влажность воздуха в нем всегда будет комфортной.
  • Арболит устойчив к морозам и способен выдерживать до 35 циклов замерзания-размораживания. Этот показатель является важным для дачных домов, не отапливаемых в холодное время года.
  • Отличные показатели звукопроницаемости (126–2000 Гц).
  • Некритичные показатели усадки – 0,4–0,5%.
  • Арболит обладает высокой огнестойкостью 0,75–1,5 ч. Это трудновоспламеняемый, трудно горючий и малодымообразующий материал.
  • Простотой в эксплуатации: его легко резать, сверлить в нем отверстия, забивать гвозди, высокая скорость строительства.
  • Легкость материала позволит существенно сократить затраты на возведение фундамента.

Использование готовых панелей для строительства дома позволит существенно ускорить процесс возведения стен. Панели быстро монтируются, при наличии определенных навыков, монтажной техники и терпения построить дом можно своими руками. Но, конечно лучше доверить это профессионалам.

Технология строительства дома из арболитовых панелей

Схема дома из стеновых панелей

Технология строительства дома включает несколько этапов:

  • Создание проекта.
  • Строительство фундамента.
  • Монтирование панелей.
  • Установка балок перекрытий и крыши дома.
  • Облицовка и наружная отделка.

Особенностью фундамента для дома из арболита является то, что он должен быть достаточно высоким, чтобы защитить от лишней грунтовой влаги стены, ведь материал достаточно хорошо впитывает влагу. Арболит гораздо легче привычных строительных материалов, поэтому углубление фундамента достаточно сделать на глубину промерзания грунта. Фундамент необходимо утеплить и выполнить гидроизоляцию.

Процесс монтирования панелей достаточно прост. Их изготавливают на заводе в точном соответствии с типоразмерами. Арболит обладает пластичными свойствами, поэтому можно говорить об отсутствии последующей усадки.

При создании крыши следует правильно распределить нагрузку по всей поверхности стен. Для этого используется армопояс, который заливается на стеновые панели. Покрытием может служить любой из видов черепицы. После возведения стен и крыши, выполняют отделку поверхностей. Для облицовки арболитовых стен подойдут любые материалы: кирпич, камень, штукатурка, сайдинговые панели и пр.

Строительство дома из панелей

Строительство дома из панелей

Перед началом установки выполняют гидроизоляцию фундамента. Монтирование панелей начинают с углов. Стеновые панели устанавливаются на фундаментные плиты и закрепляются при помощи деревянных брусков. Соединение панелей производится путем состыковывания их торцами друг с другом, а окончательное закрепление специальными скобами. Каждая панель соединяется с соседней двумя скобами. В зависимости от производителя плиты могут обладать торцевыми соединениями «шип-паз» или «паз-паз», для более прочного соединения. Плиты из деревобетона следует укладывать на известковый раствор, в который добавляется небольшое количество цемента. Для исключения мостиков холода в паз между панелями заливают монтажную пену.

Когда стены первого этажа возведены, выполняется армирование для придания дополнительной прочности конструкции. Здесь также есть несколько способов. Наиболее простой способ – закрепление арматуры (например, А3–12), и установка специальных блоков, которые послужат перемычками между этажами. Необходимо также позаботиться заранее о вентиляции помещения. Вентиляционные каналы монтируются в одном из внутренних перекрытий при помощи специально изготовленных блоков.
Следующим этапом является перекрытие между этажами. Его выполняют из многопустотных плит. По периметру укладывают ряд блоков и приступают к монтажу плит второго этажа, все швы обрабатывают раствором из специальной перлитовой сухой смеси, которая позволяет исключить эффект «мостиков холода». После этого выполняют армирование второго этажа и приступают к монтированию чердачного перекрытия. Завершающим этапом является установка крыши и внешняя отделка.

Можно ли сделать панели своими руками

Технология создания плит из арболита достаточно простая, а ингредиенты вполне доступны. Основная сложность состоит в том, что плиты достаточно объемные и для их создания понадобится достаточно большое помещение, утрамбовывать раствор также проблематично, а для перемещения плит понадобится специальная подъемно-монтажное оборудование. Поэтому в домашних условиях лучше сделать арболитовые блоки, но для строительства дома из блоков понадобится гораздо больше времени.

Доверить производство плит лучше специализированным фирмам. Некоторые производители предлагают арболитовые плиты с уже оштукатуренными поверхностями. Несмотря на кажущийся на первый взгляд довольно простой процесс монтажа дома из таких панелей, все же не обойтись без специальных знаний и умений, а также без специальной строительной техники. Зачастую фирма-производитель арболитовых панелей предоставляет полный перечень услуг по возведению дома, включая квалифицированных специалистов и подъемно-транспортную технику.

Строительство дома из арболитовых панелей выполняется достаточно быстро. Такой дом прослужит очень долго, поскольку материал, использующийся для строительства, обладает отличными показателями надежности и долговечности, исключает возможность гниения, устойчив к возгоранию и экологически безопасен.

Особенности строительства из арболита | Деловой квартал

При возведении дома из арболита (деревобетона), следует учитывать некоторые особенности данного строительного материала.

Для предотвращения попадания влаги на стеновые  блоки, цоколь здания необходимо сделать из бетона или кирпича, приподняв его на 50 сантиметров выше отмостки. Швы при кладке стен из арболитовых блоков делают шириной от 10 до 15 мм. А непосредственно кладку рекомендуется производить, используя раствор марки 10.

Из данного строительного материала помимо блоков, изготавливают перемычки для дверных и оконных проемов. Причем, их армирование не является обязательным. На специализированных предприятиях так же налажен выпуск плит перекрытия. Для производства плит необходимо провести сложные расчеты и строго соблюдать все технологические требования. По это причине, кустарное изготовление наладить крайне сложно и не рекомендуется специалистами.

Арболит можно использовать и в качестве материала для монолитного строительства. Процесс возведения стен не сложен. Необходимо сделать опалубку высотой от 1 до 1,2 метра и шириной не более 50 сантиметров. Затем в готовую опалубку закладывается арболитовая смесь и должным образом утрамбовывается. При нарушении этой технологии качество стен может значительно ухудшиться.

Технические характеристики арболита

Арболит выигрывает (а в сравнении с кирпичом значительно) в теплопроводности и плотности.

Если произвести несложные расчеты, то станет ясно, что стена возведенная из арболитовых блоков имеющая ширину 30 см. будет соответствовать по теплопроводности кирпичной стене шириной от одного до двух метров. И так же нужно помнить о «мостиках холода», которых при строительстве из арболита будет значительно меньше (приблизительно в 2 раза), что значительно увеличивает теплосбережение дома.

При сравнении плотности нельзя отрицать тот факт, что стена, сложенная из деревобетона будет легче кирпичной в 2,5 — 3,5 раза. А это значительная экономия при возведении фундамента.

Строительство зданий из арболитовых панелей

Арболитовая плита — это экологически чистый строительный материал, устойчивый к поражению грибком и плесенью, не горит и не гниет. Панели из арболита обладают повышенной пластичностью и легко возвращают первоначальную форму после незначительных нагрузок, что играет важную роль при усадке здания и при незначительных подвижках фундамента. Плиты имеют небольшой вес, что ускоряет время строительства, а также имеют возможность любой механической обработки.

Данный строительный материал обладает пористой структурой и имеет такие свойства, как естественная вентиляция, морозостойкость, повышенная звукоизоляция и низкая теплопроводность. Дома, построенные из деревобетона, не требуют дополнительного утепления стен. Арболитовые панели – это оптимальный вариант для постройки малоэтажных домов, складских и сельскохозяйственных помещений, а также гаражей, бань и даже заборов.

На рынке материалов для строительства аналогами деревобетона являются опилкобетон и фибролит. Классический опилкобетон в качестве наполнителя предполагает использование опилок, а для изготовления фибролита используется древесная шерсть.

Русская баня из арболита

Многие люди любят париться в бане, омолаживая тем самым свой организм, и получая долгожданное расслабление после напряженных рабочих будней. Некоторые, имея свой дачный участок, или частный дом, задумываются, а какая баня все – таки лучше?

Существует огромное многообразие стройматериалов для постройки, отделки бани. Все имеют свои плюсы и минусы. Однако каждый человек хочет получать максимум удовольствия от бани при абсолютном отсутствии вредного влияния на организм при нагревании. Здесь достаточно сказать, что наилучшим и проверенным стройматериалом для постройки бани является – арболит (деревобетон).

Арболит – универсальный строительный материал, удовлетворяющий всем требованиям, которые строитель предъявляет к бане, а именно, он теплый и пожаробезопасный. Стоит отметить, что в сравнении с обычной древесиной этот строительный материал  выигрывает в 6 раз, а по сравнению с кирпичом в 15 раз.

Отличительная особенность арболита, это его способность исключительно взаимодействовать с паром. Во влажном горячем воздухе он не выделяет никаких вредных веществ, так как считается одним из самых экологически чистых стройматериалов.

Арболитовые блоки являются также биостойкими,  благодаря своим свойствам. Так, используя деревобетон при постройке бани можно забыть о возможных образованиях гнили, плесени. Даже вредители не способны испортить вам настроение, так как не в силах контактировать с  арболитовыми материалами, так как нет для них подходящей среды обитания.

Важная особенность и преимущество арболита в сравнении с чистой древесиной является его гибкость, пластичность. Так, размеры будут оставаться всегда в одном положении, изменяясь при нагрузках и восстанавливаясь по их завершении. Древесина же при влажном горячем воздухе имеет склонность к набуханию, вследствие чего увеличивается в размерах. Деревобетон не набухнет при нагревании, а создаeт комфортное времяпрепровождение своему владельцу, сохраняя все тепло и первоначальные размеры.

Баня из арболита будет стоить чуть дороже бани из простого пеноблока, хотя по качеству превышает характеристики пеноблока во много раз. Конечно, дерево чуть дешевле, но при изготовлении арболита, даже не допускается возможность размножения различных микроорганизмов и вредителей. Соответственно натуральная древесина, к сожалению, сильно подвержена гниению, поражению грибка и не устоит перед вредителями.

Арболит в современном строительстве

При всем многообразии строительных материалов, когда можно сделать выбор на любой вкус и кошелек,стоит обратить внимание на арболит (деревобетон). Этот материал был разработан советскими учеными в 60-е годы прошлого века и сейчас переживает свое второе рождение. Первоначально его использовали для строительства хозяйственных помещений, а со временем обратив внимание на отличные теплоизолирующие качества, а также прочность и устойчивость к воздействию влаги и огня, деревобетон стали применять в жилищном строительстве. Но в связи с ускоряющимися темпами строительства, стране нужны были более современные материалы, и арболит постепенно забыли. Однако, здания, возведенные из этого материала полвека назад, живы и сегодня.

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Задать вопрос

В наше время деревобетон снова набирает популярность. Основной сферой его применения является малоэтажное строительство, в частности, дачные дома, а его технико-экономические характеристики превышают в совокупности показатели любого другого материала. Арболит представляет собой уникальный строительный материал и имеет ряд преимуществ перед другими материалами.

Низкая себестоимость

Деревобетон является относительно недорогим строительным материалом, что объясняется его составом: вода, цемент и древесная щепа, либо отходы деревообработки (можно также использовать рисовую солому и камыш), составляющие более 80% от всего объема. Для улучшения эксплуатационных качеств этого строительного материала, к полученной смеси добавляют химическое соединение – сульфат алюминия, обеспечивающий прочное сцепление составляющих и устойчивость к гниению.

Арболитовые блоки можно изготавливать в домашних условиях без особых навыков и спецтехники (единственное приспособление, необходимое для этого, — это принудительная бетономешалка). Себестоимость жилого дома из данных строительных блоков намного ниже средней себестоимости такого же дома, выполненного из любого другого материала.

Легкость строительства

Дома из арболита не требуют времени на усадку перед началом отделочных работ. Стены из этого материала легко штукатурить и красить, а также – пилить, сверлить и т.п. При этом деревобетон хорошо держит в себе шурупы и гвозди. Блоки из деревобетона имеют небольшую массу и позволяют производить строительство без привлечения дополнительных работников. Например, вес 1 кв.м. арболитового блока в 8 раз меньше кирпича. Величина блоков способствует быстрому возведению объекта.

Экологическая безопасность

В современных условиях всеобщей заботы об окружающей среде, арболит является одним из самых экологически чистых материалов. Он полностью поддерживает идею безотходного производства, т.к. сам является результатом переработки отходов деревообрабатывающей промышленности. Таким образом, использование деревобетона в строительстве позволяет сохранять природные ресурсы. При этом древесно-цементные блоки устойчивы к биологическому воздействию (гниению, развитию микроорганизмов, плесени и грибка) и создают благоприятный микроклимат в помещении по уровню влажности, тепло- и шумоизоляции. А благодаря своей ячеистой структуре деревобетон хорошо удерживает тепло и поглощает звуки.

Высокая огнеупорность

Несмотря на то, что в состав арболита входит древесная стружка — он не горит. При всех положительных моментах не стоит списывать со счетов и сложности, которые возникают при использовании деревобетона. Во-первых, для строительства дома из данного строительного материала требуется высокий фундамент, не менее 50 см над уровнем грунта. Это необходимо для защиты от влаги, которая может проникнуть из почвы. Во-вторых, производство этого материала недостаточно распространено, поэтому могут возникнуть трудности в поиске. Решением проблемы может стать самостоятельное изготовление блоков из деревобетона.

Смотрите также:

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Исследование

: древесно-бетонные композитные системы | Строительство и строительные технологии

Описание

Древесно-бетонные композиты — это системы полов и настилов, которые состоят из бетонной плиты, неразрывно соединенной с деревянными балками, или ламинированной деревянной плиты внизу с помощью соединителя, работающего на сдвиг. Использование соединителя, работающего на сдвиг, может значительно улучшить прочность и жесткость настила (примерно в 2 и 4 раза соответственно) по сравнению с несвязанной конструкцией, что приводит к высокоэффективному использованию материалов.Звуковые и вибрационные характеристики, а также огнестойкость также улучшены по сравнению с деревянными полами. Добавленная бетонная плита также часто может придать зданию дополнительную боковую жесткость. Эта система хорошо подходит как для реставрации, так и для нового строительства.

Основным преимуществом целостного соединения бетона с деревом является композитное действие. Дерево и бетон действуют в унисон и, таким образом, достигают общей жесткости и прочности, которые превосходят характеристики любого из компонентов, действующих по отдельности.В результате действия композита бетонная плита испытывает преимущественно сжимающие напряжения, а древесина — преимущественно растягивающие, что позволяет наилучшим образом использовать структурные характеристики каждого материала. Конечный результат — исключительная прочность и жесткость, а также меньший вес по сравнению с аналогичной цельнобетонной секцией.

Современное использование WCC широко распространено по всей Европе. Некоторые компании предлагают металлические соединители, специально предназначенные для соединения бетонных плит с деревянными балками для достижения композитного действия.Среди них вклеенный растянутый металл, диагонально вставленные винты, армированные арматурой стальные или бетонные ключи и многие другие. Примеры недавних проектов в Европе можно найти здесь: TICOMTEC

Экономические преимущества этой системы заключаются в экономии трудозатрат за счет использования древесины в качестве несъемной опалубки, использования меньшего количества материала для фундамента в результате более низких собственных нагрузок на перекрытие (древесина легче бетона или стали), а также в случае реставрации , сочетающие в себе структурные функции (улучшенная система пола и добавленная жесткая диафрагма), а также более быстрое время оборачиваемости по сравнению с заменой пола.

BCT изучил множество различных аспектов древесно-бетонных композитных систем. Мы проверили прочность на сдвиг и жесткость различных крепежных элементов, а также общие характеристики древесно-бетонной плиты как для внутреннего, так и для наружного использования. Мы также накопили опыт анализа и проектирования этих систем. См. Список публикаций ниже для получения дополнительной информации.

Эта технология была использована при строительстве здания Olver Design Building в Университете Массачусетса Амхерст, где на площади около 50 000 квадратных футов используется система BCT, испытанная и опубликованная в прошлом.См. Верхнее изображение на этой странице для изображения этой установки.

Документы

  • CLOUSTON, P .; SCHREYER, A. 2012. « Экспериментальная оценка соединительных систем для систем полов из древесно-бетонных композитов при ремонте зданий завода ». Международный журнал искусственной среды, Vol. 2
  • CLOUSTON, P .; SCHREYER, A. 2011. Анкерные пластины для использования в качестве соединителей, работающих на сдвиг, в композитных системах из клееного бруса и бетона. Proceedings, 2011 ASCE SEI Structures Congress, Лас-Вегас, Невада, США
  • КЛОУСТОН, П.; SCHREYER, A. 2008. Разработка и использование древесно-бетонных композитов . Практическое издание ASCE по структурному проектированию и строительству., 13 (4), стр. 167-175
  • CLOUSTON, P .; SCHREYER, A. 2006. Древесно-бетонные композиты: конструктивно эффективный материал . Гражданское строительство. Секция Бостонского общества инженеров-строителей (BSCE) / Американское общество инженеров-строителей (ASCE). Весна / Лето 2006
  • CLOUSTON, P .; BATHON, L .; SCHREYER, A. 2005. Характеристики сдвига и изгиба новой древесно-бетонной композитной системы .Журнал ASCE по проектированию конструкций. 131 (9), с. 1404-1412
  • CLOUSTON, P .; CIVJAN, S; БАТОН, Л. 2004. Экспериментальное поведение сплошного металлического соединителя для древесно-бетонной композитной системы . Журнал «Лесные товары». 54 (6) с. 76-84
  • Другие публикации…

Привлеченный факультет

Загрузки

Экологичное здание: Самый популярный новый материал — это дерево

Архитекторы, строители и сторонники устойчивого развития — все озабочены новым строительным материалом, который, по их словам, может существенно снизить выбросы парниковых газов (ПГ) в строительном секторе, сократить количество отходов, загрязнение и затраты, связанные со строительством, а также создать более физически, психологически и эстетически здоровая искусственная среда.

Этот материал известен как дерево.

Деревья использовались для строительства сооружений с доисторических времен, но особенно после бедствий, таких как Великий чикагский пожар 1871 года, древесина стала рассматриваться как небезопасная и нестабильная по сравнению с двумя материалами, которые с тех пор стали основными продуктами строительной индустрии во всем мире: бетон и стали.

Однако новый способ использования дерева снова привлек внимание к этому материалу. Шумиха сосредоточена на конструкционной древесине или, как ее чаще называют, «массивной древесине» (сокращенно от «массивной древесины»).Вкратце, он заключается в склеивании кусков мягкой древесины — обычно хвойных, таких как сосна, ель или пихта, но также иногда и лиственных пород, таких как береза, ясень и бук, — вместе для образования более крупных кусков.

Да, самая популярная вещь в архитектуре этого века — это «дерево, но как Лего».

Массивная древесина — это общий термин, который охватывает изделия различных размеров и функций, такие как клееный брус (клееный брус), клееный брус (LVL), клееный брус с гвоздями (NLT) и брус, клееный дюбелями (DLT).Но наиболее распространенная и наиболее известная форма массивной древесины, открывшая самые новые архитектурные возможности, — это поперечно-клееная древесина (CLT).

Arch Daily

Для создания CLT обрезанные и высушенные в печи пиломатериалы приклеиваются друг на друга слоями, крест-накрест, при этом волокна каждого слоя обращены к волокнам соседнего слоя. Складывая доски таким образом, можно получить большие плиты, толщиной до фута и размером от 18 футов в длину на 98 футов в ширину, хотя в среднем это примерно 10 на 40.(На данный момент размер плит ограничен в меньшей степени производственными ограничениями, чем ограничениями транспортировки.)

Деревянные плиты такого размера могут соответствовать характеристикам бетона и стали или превосходить их. Из CLT можно делать полы, стены, потолки — целые здания. Самое высокое массивное деревянное сооружение в мире, высотой 18 этажей и более 280 футов, было недавно построено в Норвегии; для Чикаго предлагается 80-этажная деревянная башня.

Я разговаривал со множеством людей, которые чрезвычайно воодушевлены массовым лесом, как из-за его архитектурных качеств, так и из-за его потенциала для обезуглероживания строительного сектора, и некоторые из них высказали важные предостережения.Мы сразу же рассмотрим все преимущества и недостатки. Но сначала давайте кратко рассмотрим историю массового производства древесины и ее нынешнее положение.

Haut, самое высокое деревянное жилое здание в Нидерландах. Arup

Массовая древесина (наконец) поступает в Америку

CLT был впервые разработан в начале 1990-х годов в Австрии, где лесоводство хвойных пород чрезвычайно распространено. Ее поддержал исследователь Герхард Шикхофер, который все еще активен и в прошлом году получил престижную награду в области лесоводства за свою работу по стандартизации и обеспечению общественной поддержки нового материала.

В Австрии и в Европе в целом, где он распространился в 2000-х годах, CLT был разработан для использования в жилищном строительстве. Европейцам не нравится хрупкая конструкция деревянного каркаса, используемая для строительства многих домов в США; они предпочитают более прочные материалы, такие как бетон или кирпич. CLT был призван сделать жилищное строительство более устойчивым.

Но в США CLT (пока) не может конкурировать с конструкцией со стержневой рамой, которая является дешевой и широко распространенной. Только когда у североамериканских архитекторов появилась идея использовать CLT в больших зданиях в качестве замены бетона и стали, он начал появляться в Северной Америке в 2010-х годах.

В 2015 году CLT был включен в Международный строительный кодекс (IBC), который в юрисдикциях США принят по умолчанию. Принят ряд новых изменений, которые позволят создавать массовые деревянные конструкции высотой до 18 этажей, и ожидается, что они будут формализованы в новейшем кодексе IBC в 2021 году.

Некоторые юрисдикции в США агрессивно поддерживают массовую заготовку древесины, в том числе Вашингтон и Орегон (которые заблаговременно приняли новые изменения в IBC; Орегон включил CLT в качестве «альтернативного метода для всего штата» в 2018 году).

Кондоминиумы Carbon 12 в Портленде, штат Орегон. Хочу. Углерод 12

Тихоокеанский Северо-Запад по понятным причинам взволнован возможным переходом на деревянные строительные материалы, так как здесь есть густые леса и простаивающие лесопилки.

«Заготовка древесины на [северо-западном тихоокеанском регионе] значительно снизилась в результате слабого внутреннего спроса во время жилищного кризиса, который имел разрушительные последствия для лесной промышленности», — говорится в недавнем исследовании выбросов в течение жизненного цикла CLT.«В штате Вашингтон объем производства пиломатериалов снизился на 17% в период с 2014 по 2016 год, и по сравнению с 10 годами назад лесопилки (крупнейший сектор по потреблению древесины) производили на треть меньше досок».

В масштабах страны леса настолько переполнены, что Департамент лесного хозяйства выделяет 9 миллионов долларов в виде грантов на новые идеи по использованию древесины. Многие местные сообщества приветствовали бы новый спрос.

В то время как CLT продолжает бурно развиваться в Европе и ускоряется в Канаде, в США ему по-прежнему препятствуют анахроничные и чрезмерно предписывающие строительные нормы, ограниченное внутреннее предложение и консервативное мышление строительной отрасли.

Что касается поставок, Vaagen Brothers, известная вашингтонская лесопилка, уже выделила вторую компанию, специализирующуюся на CLT; ожидается, что другие заводы последуют этому примеру. Компания под названием Katerra недавно открыла крупнейший в Северной Америке завод по производству CLT в Спокане, штат Вашингтон, и законодатели штата готовы отметить это событие. Это может помочь в массовом производстве древесины в регионе.

На данный момент существует ряд ярких разовых проектов CLT в США: инновационный центр Catalyst в Спокане, офисное здание T3 в Миннеаполисе, кондоминиумы Carbon 12 в Портленде, штат Орегон, начальная школа Франклина в Западной Вирджинии и более.Но поскольку они разовые, они требуют много дополнительной работы по тестированию, проектированию и получению разрешений. И не хватает как подходящих материалов, так и знакомых с ними подрядчиков и строителей. «Это еще не развитая отрасль», — говорит архитектор Майкл Грин, чье основополагающее выступление на TED Talk 2013 года о массовом производстве древесины помогло поднять интерес в США. (Примечание: Катерра недавно приобрела Michael Green Architecture.)

Тем не менее, растущий энтузиазм строителей и защитников, похоже, ослабляет сопротивление.Почему они так настроены?

Преимущества массового бруса

1. Хорошо работает в условиях пожара

Особенно в США люди ассоциируют дерево в зданиях с конструкцией стержневого каркаса, 2X4 и фанеру, которые являются легковоспламеняющимися AF. Ничего не помогает и то, что в последнее время в средствах массовой информации пестрят изображениями горящих домов и жилых кварталов в Калифорнии. О массовых лесах это первый вопрос: а как насчет огня?

Дело в том, что большие, твердые, сжатые массы дерева на самом деле довольно трудно воспламенить.(Поднесите спичку к большому бревну некоторое время.) В случае пожара внешний слой массивной древесины будет иметь тенденцию обугливаться предсказуемым образом, что эффективно самозатухает и защищает внутреннюю часть, позволяя ей сохранять структурную целостность в течение долгого времени. несколько часов даже при сильном огне.

Отчеты об испытаниях CLT на огнестойкость поступают от Лесной службы США, Совета по международным кодексам и Фонда исследований противопожарной защиты. (Лесная служба также провела обширные взрывные испытания CLT, которые она успешно прошла, открыв дверь для его использования на военных объектах.Суть в том, что все строительные материалы должны соответствовать нормам, а CLT — нормам пожарной безопасности.

Интересное замечание: большинство людей не осознают, что «сталь ужасна в огне», — говорит Грин. «Как только он достигает умеренной температуры, это становится очень непредсказуемым, и дело сделано. Ваше здание должно быть снесено ». Когда Грин действительно использует сталь, он часто окружает ее CLT, чтобы защитить ее в случае пожара.

2. Снижает выбросы углерода

Примерно 11 процентов мировых выбросов парниковых газов приходится на строительные материалы и строительство; еще 28 процентов приходится на строительные работы, которые в основном связаны с энергоснабжением.По мере того как в ближайшие годы энергия станет чище, материалы и конструкции будут представлять все большую долю углеродного воздействия на здания. Именно на это и направлена ​​масса древесины.

Определение воздействия массивной древесины на выбросы углерода в течение всего жизненного цикла — непростая задача. Необходимо подсчитать не менее трех углеродных эффектов.

Во-первых, некоторые выбросы парниковых газов производятся цепочкой поставок, начиная с лесного хозяйства. При лесозаготовках нарушается и высвобождается почвенный углерод, образуются растительные и древесные отходы, которые в конечном итоге гниют и выделяют углерод, а выбросы производятся транспортными средствами и механизмами, необходимыми для распиловки древесины, транспортировки ее на комбинат и обработки.Примечательно, что в большинстве традиционных анализов жизненного цикла поставки древесины считаются углеродно-нейтральными, если предполагается, что они поступают из устойчиво управляемых лесов; как мы увидим позже, это не всегда надежное предположение.

Во-вторых, некоторое количество углерода содержится в самой древесине, где он удерживается в зданиях, которые могут прослужить от 50 до сотен лет. Хотя точное количество будет зависеть от породы деревьев, методов ведения лесного хозяйства, транспортных расходов и ряда других факторов, Грин говорит, что хорошее практическое правило (подтвержденное этим исследованием) заключается в том, что один кубический метр древесины CLT связывает примерно одну тонну (1). .1 тонна США) CO2.

(Опять же, как мы увидим позже, это зависит от некоторых предположений о лесном хозяйстве.)

Это имеет значение. Shutterstock

В-третьих, что наиболее важно, замена бетона и стали массивной древесиной позволяет избежать включения углерода в эти материалы, что является существенным. На производство цемента и бетона приходится около 8 процентов мировых выбросов парниковых газов, больше, чем любая другая страна, кроме США и Китая.На долю мировой черной металлургии приходится еще 5 процентов. Примерно полтонны CO2 выбрасывается для производства тонны бетона; При производстве одной тонны стали выбрасывается 2 тонны CO2. Все эти воплощенные выбросы избегаются при замене CLT.

То, как эти три углеродных эффекта уравновешиваются, будет зависеть от индивидуальных случаев, но исследования показывают, что для всех, кроме самых плохо управляемых лесов, общим воздействием использования CLT вместо бетона и стали будет сокращение выбросов парниковых газов.В исследовании 2014 года, опубликованном в Journal of Sustainable Forestry, был подробно рассмотрен вопрос о влиянии углерода на крупномасштабную замену лесных товаров на альтернативные продукты и сделан вывод: «В глобальном масштабе можно устойчиво заготавливать как достаточное количество дополнительной древесины, так и достаточную инфраструктуру зданий и мостов будут построены так, чтобы сократить годовые выбросы CO2 на 14–31% и потребление FF на 12–19%, если часть этой инфраструктуры будет сделана из дерева ». По его словам, наибольшее сокращение выбросов CO2 произошло за счет «отказа от избыточной энергии [ископаемого топлива], используемой для изготовления стальных и бетонных конструкций.”

Совсем недавно группа из Вашингтонского университета попыталась провести полный комплексный анализ жизненного цикла, сравнивая «гибридное, среднеэтажное коммерческое здание из кросс-клееной древесины (CLT)» с «железобетонным зданием с аналогичными функциями. характеристики.» Подсчитав все факторы, они пришли к выводу, что здание CLT представляет «26,5% -ное снижение потенциала глобального потепления».

Это, вероятно, неплохая оценка, основанная на практическом опыте, хотя, опять же, эта цифра может быть увеличена в любом направлении за счет лучших или худших методов ведения лесного хозяйства, транспорта, фрезерования, строительства и удаления.

3. Позволяет строить здания быстрее, с меньшими затратами на рабочую силу и меньшими отходами

Вместо того, чтобы заказывать материалы в массовых количествах, разрезать по размеру на месте и собирать, как при традиционном строительстве, большая часть труда и изготовления зданий CLT выполняется на заводе, часто с использованием станков с числовым программным управлением чтобы обеспечить точные разрезы.

Если архитекторы и дизайнеры предоставят подробные планы, фабрика может изготовить, например.g., стена CLT точно по спецификации, с дверными и оконными проемами в нужных местах и ​​с местом для водопровода и электричества. Это практически исключает отходы материала — нет вырезов в дверях и окнах, которые можно было бы выбросить, потому что древесина никогда не закладывалась в них. При производстве с компьютерным управлением древесина укладывается только там, где это необходимо.

Поскольку эти сборные элементы могут быть собраны по несколько за раз, последовательно, с относительно небольшими трудозатратами, они могут быть доставлены на строительную площадку точно в срок, что позволяет избежать массовых запасов на месте и минимизировать затраты на месте. срыв.Строительные проекты можно втиснуть в тесные, своеобразные городские пространства.

Даже высокие башни можно построить за несколько недель с низкими затратами на рабочую силу. По данным производителей пиломатериалов из хвойных пород, «массивные деревянные дома строятся примерно на 25% быстрее, чем бетонные, и требуют на 90% меньше строительного трафика».

Заводское производство «создаст высокий уровень повторяемости, который приведет к сокращению отходов и потраченных впустую затрат» обычного строительства, говорит Грин, что в конечном итоге сделает что-то вроде набора запчастей для дома невероятно дешевым.

Действительно, в статье для National Geographic журналист Сол Элбейн пишет о Джоне Кляйне, архитекторе из Массачусетского технологического института, который считает, что «его фирма могла бы предложить многолюдным городам 2020-х годов линейку стандартизированных, настраиваемых квартир средней этажности и офисных зданий. , в основном сделанных из модульной массивной древесины, которую разработчики могли заказать в спецификациях, как диваны IKEA ».

Прямо сейчас, говорит Кляйн, «каждое здание — это прототип», спроектированный и построенный один раз. Массовая древесина поможет это изменить.

4.Фантастичен при землетрясениях

Эффективность массивной древесины при землетрясениях была многократно проверена (и проверена и проверена) и оказалась чрезвычайно хорошей.

В то время как бетон просто трескается при землетрясениях, что означает, что бетонные здания необходимо сносить и заменять, деревянные здания можно ремонтировать после землетрясений.

Массивная древесина также легче и может быть построена на городских землях, например. заброшенные поля, не подходящие для тяжелого бетонного строительства.

5. Это эстетически и даже духовно привлекательно

Древесина часто остается открытой в массовых деревянных зданиях — ее не нужно обертывать или укреплять, чтобы соответствовать нормам — и нет ничего более красивого, чем большие участки открытой древесины. Это привлекательно на первичном уровне, это связь с природой. По словам Грин, дерево — это «отпечаток пальца природы в зданиях», который оказывает глубокое успокаивающее действие.

Архитектор Сьюзан Джонс из Atelierjones LLC руководила строительством одной из первых односемейных резиденций CLT — ее дома в Сиэтле, построенного пять лет в соответствии с суперэффективными стандартами пассивных домов.(Об этом было рассказано в журнале Dwell Magazine.) «Нам нравится там жить», — говорит она. Интерьер полностью отделан деревом, а «акустика невероятно богатая, есть красивый тон, в воздухе все еще чувствуется легкий запах сосны, а то, как он улавливает свет, просто волшебно». Джонс говорит, что, учитывая все обстоятельства, строительство ее дома с использованием CLT увеличило общие затраты примерно на 8 процентов.

Внутри дома CLT Сьюзан Джонс. Ателье Джонс

(См. Также этот очень крутой дом CLT в Атланте, который вы можете арендовать через Airbnb.)

Массивная древесина также является хорошим естественным изолятором: «Хвойная древесина в целом имеет примерно одну треть теплоизоляционной способности сопоставимой толщины стекловолоконной изоляции, но примерно в 10 раз больше, чем у бетона и кирпичной кладки, и в 400 раз больше, чем цельная сталь. ” Это делает его особенно подходящим для окон и дверей.

6. Это может помочь заплатить за хорошее управление лесным хозяйством на государственной земле

Леса на Западе превратились в пороховые бочки отчасти из-за изменения климата, а отчасти из-за многих лет плохого управления.Они засыпаны мертвыми или ослабленными от нашествия сосновыми жуками деревьями. Десятилетия чрезмерно усердной противопожарной защиты заставили их задыхаться от густых деревьев небольшого диаметра. В последнее время, когда вокруг все эти разжигания, «так много топлива, что интенсивность огня стирает все с лица земли», — говорит Хилари Франц, уполномоченный по делам общественных земель в штате Вашингтон. Земля постоянно покрыта шрамами.

Леса на государственных землях остро нуждаются в прореживании, но финансирования всегда не хватает. Это натолкнуло Франца на мысль: использовать слабые и маленькие деревья, для которых нет другого рынка, для массового производства древесины.(Подойдут бревна с вершиной всего 4,5 дюйма.) Достаточно большой рынок массивной древесины создаст финансирование для прореживания этих деревьев. В качестве бонуса Франц хочет использовать массивную древесину для строительства недорогого доступного жилья на государственной земле.

7. Он может создать рабочие места в неблагополучных сельских районах

Хвойные (в основном сосновые, еловые или пихтовые) леса в США в основном встречаются на северо-западе и юго-востоке, и общины, которые живут и работают в них, испытывают трудности, особенно после жилищного кризиса и большой рецессии.

Новый спрос на хвойную древесину может помочь открыть некоторые из закрытых заводов и возродить некоторые из этих сообществ, согласовав их интересы с программой национального возрождения в стиле Green New Deal.

8. Другого выбора нет

В своем выступлении на TED Грин отмечает, что миллиарды людей во всем мире не имеют дома — полмиллиона в Северной Америке — и в грядущем столетии им придется поселиться в основном в городах. Если все это городское жилье будет построено из бетона и стали, климат будет омрачен.

«В течение следующих 20 лет будет построено более половины новых зданий, ожидаемых к 2060 году», — сообщает Программа ООН по окружающей среде (ЮНЕП). «Что еще более тревожно, две трети этих дополнений, как ожидается, произойдут в странах, которые в настоящее время не имеют обязательных строительных норм в области энергетики».

Необходимо найти более устойчивую альтернативу. А древесина — единственный материал, в достаточном количестве и возобновляемый, чтобы выполнять эту работу. Нам нужно выяснить, как заставить его работать.«У нас нет выбора, — сказал мне Грин. «Это единственный вариант».

«Улыбка», общественный павильон из CLT, спроектированный и построенный в Лондоне в 2016 году архитектором Элисон Брукс. Архитекторы Элисон Брукс

Оговорки о массовой древесине

Из всего, что я читал и среди всех, с кем я говорил о массовом дереве, я не встречал ничего, кроме энтузиазма по поводу его архитектурных свойств. Единственным исключением может быть коалиция Build With Strength, которая выступила против массового включения древесины в IBC, охарактеризовав ее как хрупкую, легковоспламеняющуюся и экологически неустойчивую.Но Build With Strength, кхм, спонсируется бетонной промышленностью.

В целом, архитекторы и строители в восторге от массового производства древесины, равно как и лесозаготовительные предприятия и сообщества, политики лесопромышленных штатов, ястребы, занимающиеся вопросами климата, обеспокоенные углеродным воздействием зданий, а городские власти ищут способы ускорить декарбонизацию PR).

Не все шло гладко — несколько панелей CLT треснули и рухнули во время строительства здания Университета штата Орегон в марте 2018 года; планы строительства деревянной башни в Портленде, штат Орегон, провалились, но попутный ветер, стоящий за массивной древесиной, очень силен.Материал, который можно выращивать в изобилии, создает рабочие места в сельской местности, снижает строительные отходы и затраты на рабочую силу, а также замедляет рост бетона и стали, кажется беспроигрышным вариантом.

Существующие добросовестные оговорки касаются цепочки поставок, и они бывают двух видов.

Во-первых, защита и правильное управление лесами — это огромная часть борьбы с изменением климата и сохранения пригодного для жизни мира. Нетронутые лесные экосистемы обеспечивают не только связывание углерода, но и экосистемные услуги, среду обитания диких животных, отдых и красоту.

Сплошная рубка в Орегоне. Shutterstock

Экологи опасаются, что леса Северной Америки недостаточно защищены, чтобы выдержать резкий скачок спроса. Совет по защите природных ресурсов опубликовал ужасающий отчет о (систематически заниженном) количестве парниковых газов, выбрасываемых в результате сплошных рубок в бореальных лесах Канады, поскольку нетронутые экосистемы заменяются управляемыми лесными монокультурами. (Подробнее о повреждении бореальной зоны в этом отчете.В Oregon Wild есть аналогичный отчет об устаревших правилах лесного хозяйства в этом штате, которые являются одними из самых слабых в стране.

Существует два конкурирующих стандарта сертификации заготавливаемой древесины: Инициатива устойчивого лесного хозяйства (SFI), спонсируемая отраслью, и Лесной попечительский совет (FSC), независимый орган, созданный защитниками окружающей среды. Неудивительно, что стандарты FSC значительно строже в отношении сплошных рубок, использования пестицидов и многого другого. Хотя у SFI есть свои защитники и недавно были проведены реформы, на экологов это не произвело впечатления, и несколько архитекторов и строителей, с которыми я разговаривал, решительно предпочли использовать древесину FSC.(Джонс сказала, что предлагает это клиентам, но это добавляет 10-процентную надбавку, поэтому они не всегда идут на это.)

Во-вторых, некоторые защитники окружающей среды обеспокоены тем, что преимущества древесины как строительного материала в отношении секвестрации переоцениваются.

Международный институт устойчивого развития опубликовал в прошлом году отчет, в котором рассматриваются пробелы и недостатки в анализе жизненного цикла применительно к строительным материалам, в частности к дереву. Они обнаружили, что «существующие LCA дают сильно различающиеся результаты даже для аналогичных зданий», что существуют широкие региональные различия в характеристиках зданий, и, что особенно важно, что LCA имеет тенденцию преувеличивать важность «воплощенного углерода» в древесине, игнорируя или недооценка выбросов в других частях жизненного цикла.

В частности, говорится в сообщении, наиболее неопределенные части большинства ОЖЦ связаны с углеродом, секвестрированным в древесине , и углеродом, высвобождающимся в конце срока службы — двумя вопросами, имеющими центральное значение для массового производства древесины.

Многочисленные экологические группы, возглавляемые Sierra Club, подписали в 2018 году открытое письмо официальным лицам штата Калифорния, призывая проявлять осторожность в отношении массовой древесины. Примечательно, что они не возражали категорически. Они утверждали, что благодаря современным методам ведения лесного хозяйства его климатические преимущества преувеличены.«CLT не может быть экологически безопасным, если он не исходит из экологически безопасного лесного хозяйства», — заявили они.

В письме приводится краткий список принципов, которыми следует руководствоваться в экологически безопасном лесном хозяйстве, в том числе: «Вырубка оставшихся спелых и девственных лесов мира, а также непроходимых / неосвоенных и других нетронутых лесных ландшафтов должна быть прекращена». И: «Посадки деревьев не должны создаваться за счет естественных лесов».

Хотя это и не идеально, они пришли к выводу, что «FSC-сертификация частных лесных угодий может способствовать прогрессу в правильном направлении.”

«Нет никаких сомнений в том, что [FSC] является золотым стандартом, — говорит Джонс, — но все это лучше, чем ничего не делать».

Массовая древесина должна сочетаться с устойчивым лесным хозяйством

Что мы должны сделать из всего этого?

Есть много способов уменьшить воздействие строительного сектора на окружающую среду и климат, некоторые из которых, возможно, более важны, по крайней мере на данный момент, чем воплощенный углерод материалов. К ним относятся плотные городские засыпки и мультимодальные перевозки, более устойчивые цепочки поставок и методы строительства, электрификация систем отопления и охлаждения, а также более высокие характеристики зданий (эффективное тепло, свет и циркуляция воздуха).

Но, тем не менее, математика ясна: это будет катастрофа, если мы попытаемся приспособить растущее, урбанизирующееся население 21-го века зданиями из бетона и стали, точно так же, как это будет катастрофой, если мы попытаемся сделать это с помощью генерируемой энергии. из ископаемого топлива.

Массовая древесина представляется единственной жизнеспособной альтернативой. И это круто! Это сокращает отходы и затраты, открывает возможность массового производства недорогого жилья на заводе и пробуждает интерес и творческий потенциал строительного сообщества.»Это так весело!» Джонс говорит.

T3 Bayside в Торонто — после завершения строительства в 2021 году, самая высокая офисная башня из дерева в Северной Америке. 3XN

Как бы круто это ни было, было бы катастрофой, если бы переход на массовую древесину привел к дальнейшей потере зрелых лесов и усилению сплошных рубок. Воздействие неустойчивого лесного хозяйства может свести на нет остальные выгоды.

Для меня моральные, экономические и стратегические аргументы указывают на одно и то же: массовая древесина стоит прославлять и поддерживать, но она всегда и везде должна идти рука об руку с новым акцентом на экологически безопасное лесное хозяйство.По крайней мере, каждый, кто выступает за массовую древесину или участвует в ее производстве, должен добиваться того, чтобы стандарты сертификации FSC стали нормативным уровнем, а не добровольным потолком.

Дров достаточно; По оценкам Грина, 20 лесам Северной Америки требуется около 13 минут, чтобы в совокупности вырастить достаточно древесины для 20-этажного здания. Но если мы хотим, чтобы леса приносили нам больше пользы, предоставляли все наши квартиры, офисы и дома, мы должны заботиться о них, чтобы они могли делать то же самое для будущих поколений.


Дополнительная литература

Некоторые подробные ресурсы для людей, которые хотят заняться массовым лесом:

  • Отраслевая группа Think Wood имеет руководство по CLT, которое охватывает «производство, конструктивное проектирование, соединения, пожарные и экологические характеристики, а также подъем и перемещение элементов CLT». Он также предлагает множество страниц по конкретным темам, связанным с таймером массы, например, CLT.
  • Фирма Fast + Epp, занимающаяся проектированием строительных конструкций, имеет «Руководство разработчика по массивной древесине», «краткий обзор различных типов массивной древесины, примеры недавних массовых деревянных башен, маркетинговые возможности, а также преимущества и риски строительства.”
  • В журнале «
  • Canadian Architect» есть чрезвычайно подробный учебник по массивной древесине с точки зрения строительной инженерии.
  • У
  • Central City Association of Los Angeles есть красивый технический документ, обобщающий массовый таймер.
  • У
  • Utility Dive есть интервью с архитектором Эндрю Цэем Джейкобсом, которое он называет «массовой древесиной 101».

Несколько хорошо сделанных и доступных для СМИ знакомств с массовой древесиной:

И не пропустите выступление Майкла Грина на TED Talk.

Древесина против бетона: лучший выбор для строителей и промышленных предприятий

Дерево и бетон используются в строительстве на протяжении тысячелетий и не зря. Оба материала обладают свойствами, которые делают их привлекательными строительными материалами.

В этом блоге мы затронем извечную дискуссию между деревом и бетоном. Но прежде чем мы погрузимся в эту горячую дискуссию, нам нужно иметь в виду несколько соображений.

Как профессионалы в строительстве, мы знаем, что вы можете взглянуть на этот вопрос с разных точек зрения, что в конечном итоге повлияет на вашу интерпретацию преимуществ и недостатков, перечисленных ниже.Мы также осознаем разницу между немедленными преимуществами и долгосрочными выгодами. Другими словами, преимущества, которые дает материал в долгосрочной перспективе, могут перевесить недостатки, с которыми вы сталкиваетесь сегодня. Следовательно, читая этот пост, вы должны помнить о своих приоритетах.

Углубленный взгляд на бетонную конструкцию

Согласно этому исследованию, бетон является вторым по популярности материалом после воды, и есть много причин, почему он так популярен. Тем не менее, у использования бетона в качестве строительного материала есть свои преимущества и недостатки:

Преимущества бетона

  • Очень прочный
  • Низкие эксплуатационные расходы
  • Не ржавеет, не гниет и не горит
  • Поглощает и удерживает тепло (повышает эффективность зданий и снижает счета за отопление / охлаждение)
  • Ветрозащитная и водонепроницаемая
  • Негорючие (пожаробезопасные)
  • Эффективный звукоизоляционный материал

Недостатки бетона

  • Дороже
  • Тяжелый и сложный для транспортировки (хотя легкий бетон существует)
  • Ограниченная универсальность
  • Строить медленнее с
  • Чувствительность к высолам

Углубленный взгляд на деревянное строительство

Так же, как бетон, дерево или древесина имеет свои преимущества и недостатки как строительный материал:

Преимущества древесины

  • Легкость и удобство работы с
  • Недорого
  • Природный ресурс (легкодоступный, с многообещающими возможностями)

Недостатки дерева

Как и бетон, деревянное строительство имеет свои преимущества и недостатки.

Устойчивое развитие и окружающая среда

Когда мы думаем о дереве, мы часто представляем себе натуральный, устойчивый и экологически чистый строительный материал. И во многом это так. Древесина накапливает углекислый газ, что приводит к сокращению выбросов углекислого газа на 2432 метрические тонны (что эквивалентно снятию с дороги 500 автомобилей в год).

Бетон часто критикуют за его неустойчивость, поскольку для его производства требуется много ресурсов. Цемент, основной компонент бетона, является одним из крупнейших в мире источников выбросов парниковых газов.Многие считают, что производство цемента вредно для окружающей среды, так как производство бетона вредно. Но правда намного сложнее.

Рассмотрим подробнее…

  • Бетон долговечен. — его срок службы в два или три раза больше, чем у других обычных строительных материалов.
  • Бетон
  • отлично поглощает и удерживает тепло, а это означает, что он увеличит энергоэффективность здания и снизит расходы на ОВК.
  • Его отражающие свойства снизят затраты на кондиционирование воздуха в жаркие летние месяцы.
  • Бетон производит мало отходов , так как его можно производить партиями в соответствии с потребностями проекта.

Что безопаснее: бетон или дерево?

И последнее, но не менее важное: безопасность. В целом деревянные конструкции не так безопасны, как бетонные. Дерево уязвимо для внешних угроз, таких как огонь, ветер, насекомые, влага и плесень — все это может привести к повреждению конструкции и угрозам безопасности.

Хотя бетон — прочный и прочный материал, он также представляет определенные риски для безопасности. Например, в случае обрушения бетонной конструкции либо на строительной площадке, либо после того, как здание будет занято, падение бетона может серьезно повредить любому, кто находится поблизости.

Кроме того, если вы строитель, работающий с сухим или влажным бетоном, у вас может возникнуть раздражение глаз, носа, горла или кожи. Кроме того, воздействие кремнезема, основного ингредиента сухого бетона, может даже вызвать гораздо более серьезные проблемы со здоровьем, включая рак легких.

Теперь, когда вы знаете все о строительстве из бетона и дерева, что бы вы выбрали? Дайте нам знать, оставив комментарий ниже!

Источники

Цемент и бетон как инженерный материал: историческая оценка и анализ конкретного случая
Mold Busters
Страхование наследия

** Примечание редактора. Этот пост был первоначально опубликован 25 апреля 2018 г. и был обновлен для обеспечения точности и полноты.

% PDF-1.6 % 30 0 obj> эндобдж xref 30 3169 0000000016 00000 н. 0000066088 00000 п. 0000066166 00000 п. 0000066290 00000 п. 0000066485 00000 п. 0000100196 00000 н. 0000100670 00000 н. 0000101077 00000 н. 0000101857 00000 н. 0000101921 00000 н. 0000101968 00000 н. 0000102015 00000 н. 0000102062 00000 н. 0000102109 00000 п. 0000102156 00000 п. 0000102203 00000 н. 0000102250 00000 н. 0000102297 00000 н. 0000102344 00000 п. 0000102391 00000 н. 0000102438 00000 п. 0000102485 00000 н. 0000102532 00000 н. 0000102579 00000 п. 0000102626 00000 н. 0000102673 00000 п. 0000102720 00000 н. 0000102767 00000 н. 0000102814 00000 н. 0000102861 00000 п. 0000102908 00000 н. 0000102955 00000 н. 0000103002 00000 п. 0000103049 00000 н. 0000103096 00000 н. 0000103143 00000 п. 0000103190 00000 п. 0000103237 00000 н. 0000103284 00000 н. 0000103331 00000 н. 0000103378 00000 н. 0000103425 00000 п. 0000103472 00000 н. 0000103519 00000 п. 0000103566 00000 п. 0000103613 00000 н. 0000103660 00000 н. 0000103707 00000 н. 0000103754 00000 н. 0000103801 00000 п. 0000103848 00000 н. 0000103895 00000 п. 0000103942 00000 н. 0000103989 00000 н. 0000104036 00000 н. 0000104083 00000 п. 0000104130 00000 н. 0000104177 00000 н. 0000104224 00000 н. 0000104271 00000 н. 0000104318 00000 н. 0000104365 00000 н. 0000104412 00000 н. 0000104459 00000 п. 0000104506 00000 н. 0000104553 00000 п. 0000104600 00000 н. 0000104647 00000 н. 0000104694 00000 н. 0000104741 00000 н. 0000104788 00000 н. 0000104836 00000 н. 0000104884 00000 н. 0000104932 00000 н. 0000104980 00000 н. 0000105028 00000 н. 0000105076 00000 н. 0000105124 00000 п. 0000105172 00000 н. 0000105220 00000 н. 0000105268 00000 п. 0000105316 00000 п. 0000105364 00000 н. 0000105412 00000 н. 0000105460 00000 н. 0000105508 00000 н. 0000105556 00000 п. 0000105604 00000 н. 0000105652 00000 п. 0000105700 00000 н. 0000105748 00000 н. 0000105796 00000 н. 0000105844 00000 н. 0000105892 00000 н. 0000105940 00000 н. 0000105988 00000 н. 0000106036 00000 н. 0000106084 00000 н. 0000106132 00000 н. 0000106180 00000 п. 0000106228 00000 п. 0000106276 00000 н. 0000106324 00000 п. 0000106372 00000 п. 0000106420 00000 н. 0000106468 00000 н. 0000106516 00000 н. 0000106564 00000 н. 0000106612 00000 н. 0000106660 00000 н. 0000106708 00000 п. 0000106756 00000 н. 0000106804 00000 п. 0000106852 00000 н. 0000106900 00000 н. 0000106948 00000 н. 0000106996 00000 п. 0000107044 00000 н. 0000107092 00000 п. 0000107140 00000 п. 0000107188 00000 п. 0000107236 00000 п. 0000107284 00000 н. 0000107332 00000 н. 0000107380 00000 н. 0000107428 00000 н. 0000107476 00000 н. 0000107524 00000 н. 0000107572 00000 н. 0000107620 00000 н. 0000107668 00000 н. 0000107716 00000 п. 0000107764 00000 н. 0000107812 00000 н. 0000107860 00000 п. 0000107908 00000 н. 0000107956 00000 п. 0000108004 00000 н. 0000108052 00000 н. 0000108100 00000 п. 0000108148 00000 п. 0000108196 00000 п. 0000108244 00000 н. 0000108292 00000 н. 0000108340 00000 н. 0000108388 00000 п. 0000108436 00000 н. 0000108484 00000 н. 0000108532 00000 н. 0000108580 00000 п. 0000108628 00000 п. 0000108676 00000 н. 0000108724 00000 н. 0000108772 00000 н. 0000108820 00000 н. 0000108868 00000 н. 0000108916 00000 н. 0000108964 00000 н. 0000109012 00000 н. 0000109060 00000 н. 0000109108 00000 п. 0000109156 00000 п. 0000109204 00000 н. 0000109252 00000 н. 0000109300 00000 н. 0000109348 00000 п. 0000109396 00000 п. 0000109444 00000 п. 0000109492 00000 п. 0000109540 00000 н. 0000109588 00000 н. 0000109636 00000 н. 0000109684 00000 п. 0000109732 00000 н. 0000109780 00000 п. 0000109828 00000 п. 0000109876 00000 п. 0000109924 00000 н. 0000109972 00000 н. 0000110020 00000 н. 0000110068 00000 н. 0000110116 00000 п. 0000110164 00000 п. 0000110212 00000 п. 0000110260 00000 н. 0000110308 00000 п. 0000110356 00000 п. 0000110404 00000 п. 0000110452 00000 п. 0000110500 00000 н. 0000110548 00000 н. 0000110596 00000 н. 0000110644 00000 п. 0000110692 00000 п. 0000110740 00000 н. 0000110788 00000 н. 0000110836 00000 н. 0000110884 00000 н. 0000110932 00000 н. 0000110980 00000 н. 0000111028 00000 н. 0000111076 00000 н. 0000111124 00000 н. 0000111172 00000 н. 0000111220 00000 н. 0000111268 00000 н. 0000111316 00000 н. 0000111364 00000 н. 0000111412 00000 н. 0000111460 00000 н. 0000111508 00000 н. 0000111556 00000 н. 0000111604 00000 н. 0000111652 00000 н. 0000111700 00000 н. 0000111748 00000 н. 0000111796 00000 н. 0000111844 00000 н. 0000111892 00000 н. 0000111940 00000 н. 0000111988 00000 н. 0000112036 00000 н. 0000112084 00000 н. 0000112132 00000 н. 0000112180 00000 н. 0000112228 00000 н. 0000112276 00000 н. 0000112324 00000 н. 0000112372 00000 н. 0000112420 00000 н. 0000112468 00000 н. 0000112516 00000 н. 0000112564 00000 н. 0000112612 00000 н. 0000112660 00000 н. 0000112708 00000 н. 0000112756 00000 н. 0000112804 00000 н. 0000112852 00000 н. 0000112900 00000 н. 0000112948 00000 н. 0000112996 00000 н. 0000113044 00000 н. 0000113092 00000 н. 0000113140 00000 н. 0000113188 00000 п. 0000113236 00000 н. 0000113284 00000 н. 0000113332 00000 н. 0000113380 00000 н. 0000113428 00000 н. 0000113476 00000 н. 0000113524 00000 н. 0000113572 00000 н. 0000113620 00000 н. 0000113668 00000 н. 0000113716 00000 н. 0000113764 00000 н. 0000113812 00000 н. 0000113860 00000 н. 0000113908 00000 н. 0000113956 00000 н. 0000114003 00000 н. 0000114050 00000 н. 0000114098 00000 н. 0000114146 00000 п. 0000114194 00000 н. 0000114242 00000 н. 0000114290 00000 н. 0000114338 00000 н. 0000114386 00000 п. 0000114434 00000 н. 0000114482 00000 н. 0000114530 00000 н. 0000114578 00000 н. 0000114626 00000 н. 0000114674 00000 н. 0000114722 00000 н. 0000114770 00000 н. 0000114818 00000 н. 0000114866 00000 н. 0000114914 00000 н. 0000114962 00000 н. 0000115010 00000 н. 0000115058 00000 н. 0000115106 00000 н. 0000115154 00000 н. 0000115202 00000 н. 0000115250 00000 н. 0000115298 00000 н. 0000115346 00000 п. 0000115394 00000 н. 0000115442 00000 н. 0000115490 00000 н. 0000115538 00000 п. 0000115586 00000 н. 0000115634 00000 п. 0000115682 00000 н. 0000115730 00000 н. 0000115778 00000 н. 0000115826 00000 н. 0000115874 00000 н. 0000115922 00000 н. 0000115970 00000 н. 0000116018 00000 н. 0000116066 00000 н. 0000116114 00000 н. 0000116162 00000 п. 0000116210 00000 н. 0000116258 00000 н. 0000116306 00000 н. 0000116354 00000 п. 0000116402 00000 н. 0000116450 00000 н. 0000116498 00000 н. 0000116546 00000 н. 0000116594 00000 н. 0000116642 00000 н. 0000116690 00000 н. 0000116738 00000 н. 0000116786 00000 н. 0000116834 00000 н. 0000116882 00000 н. 0000116930 00000 н. 0000116978 00000 н. 0000117026 00000 н. 0000117074 00000 н. 0000117122 00000 н. 0000117170 00000 н. 0000117218 00000 н. 0000117266 00000 н. 0000117314 00000 н. 0000117362 00000 н. 0000117410 00000 н. 0000117458 00000 н. 0000117506 00000 н. 0000117554 00000 н. 0000117602 00000 н. 0000117650 00000 н. 0000117698 00000 н. 0000117746 00000 н. 0000117794 00000 н. 0000117842 00000 н. 0000117890 00000 н. 0000117938 00000 п. 0000117986 00000 п. 0000118034 00000 н. 0000118082 00000 н. 0000118130 00000 н. 0000118178 00000 н. 0000118226 00000 н. 0000118274 00000 н. 0000118322 00000 н. 0000118370 00000 н. 0000118418 00000 н. 0000118466 00000 н. 0000118514 00000 н. 0000118562 00000 н. 0000118610 00000 п. 0000118658 00000 н. 0000118706 00000 н. 0000118754 00000 н. 0000118802 00000 н. 0000118850 00000 н. 0000118898 00000 н. 0000118946 00000 н. 0000118994 00000 н. 0000119042 00000 н. 0000119090 00000 н. 0000119138 00000 н. 0000119186 00000 н. 0000119234 00000 н. 0000119282 00000 н. 0000119330 00000 н. 0000119378 00000 н. 0000119426 00000 н. 0000119474 00000 н. 0000119522 00000 н. 0000119570 00000 п. 0000119618 00000 н. 0000119666 00000 н. 0000119714 00000 н. 0000119762 00000 н. 0000119810 00000 п. 0000119858 00000 н. 0000119906 00000 н. 0000119954 00000 н. 0000120002 00000 н. 0000120050 00000 н. 0000120098 00000 н. 0000120146 00000 н. 0000120194 00000 н. 0000120242 00000 н. 0000120290 00000 н. 0000120338 00000 н. 0000120386 00000 н. 0000120434 00000 н. 0000120482 00000 н. 0000120530 00000 н. 0000120578 00000 н. 0000120626 00000 н. 0000120674 00000 н. 0000120722 00000 н. 0000120770 00000 н. 0000120818 00000 н. 0000120866 00000 н. 0000120914 00000 н. 0000120962 00000 н. 0000121010 00000 н. 0000121058 00000 н. 0000121106 00000 н. 0000121154 00000 н. 0000121202 00000 н. 0000121250 00000 н. 0000121298 00000 н. 0000121346 00000 н. 0000121394 00000 н. 0000121442 00000 н. 0000121490 00000 н. 0000121538 00000 н. 0000121586 00000 н. 0000121634 00000 н. 0000121682 00000 н. 0000121730 00000 н. 0000121778 00000 н. 0000121826 00000 н. 0000121874 00000 н. 0000121922 00000 н. 0000121970 00000 н. 0000122018 00000 н. 0000122066 00000 н. 0000122114 00000 н. 0000122162 00000 н. 0000122210 00000 н. 0000122258 00000 н. 0000122306 00000 н. 0000122354 00000 п. 0000122402 00000 н. 0000122450 00000 н. 0000122498 00000 н. 0000122546 00000 н. 0000122594 00000 н. 0000122642 00000 н. 0000122690 00000 н. 0000122738 00000 н. 0000122786 00000 н. 0000122834 00000 н. 0000122882 00000 н. 0000122930 00000 н. 0000122978 00000 н. 0000123026 00000 н. 0000123074 00000 н. 0000123122 00000 н. 0000123170 00000 н. 0000123218 00000 н. 0000123266 00000 н. 0000123314 00000 н. 0000123362 00000 н. 0000123410 00000 н. 0000123458 00000 н. 0000123506 00000 н. 0000123554 00000 н. 0000123602 00000 н. 0000123650 00000 н. 0000123698 00000 н. 0000123746 00000 н. 0000123794 00000 н. 0000123842 00000 н. 0000123890 00000 н. 0000123938 00000 н. 0000123986 00000 н. 0000124034 00000 н. 0000124082 00000 н. 0000124130 00000 н. 0000124178 00000 н. 0000124226 00000 н. 0000124274 00000 н. 0000124322 00000 н. 0000124370 00000 н. 0000124418 00000 н. 0000124466 00000 н. 0000124514 00000 н. 0000124562 00000 н. 0000124610 00000 н. 0000124658 00000 н. 0000124706 00000 н. 0000124754 00000 н. 0000124802 00000 н. 0000124850 00000 н. 0000124898 00000 н. 0000124946 00000 н. 0000124994 00000 н. 0000125042 00000 н. 0000125090 00000 н. 0000125138 00000 н. 0000125186 00000 н. 0000125234 00000 н. 0000125282 00000 н. 0000125330 00000 н. 0000125378 00000 н. 0000125426 00000 н. 0000125474 00000 н. 0000125522 00000 н. 0000125570 00000 н. 0000125618 00000 н. 0000125666 00000 н. 0000125714 00000 н. 0000125762 00000 н. 0000125810 00000 н. 0000125858 00000 н. 0000125906 00000 н. 0000125954 00000 н. 0000126002 00000 н. 0000126050 00000 н. 0000126098 00000 н. 0000126146 00000 н. 0000126194 00000 н. 0000126242 00000 н. 0000126290 00000 н. 0000126338 00000 н. 0000126386 00000 п. 0000126434 00000 н. 0000126482 00000 н. 0000126530 00000 н. 0000126578 00000 н. 0000126626 00000 н. 0000126674 00000 н. 0000126722 00000 н. 0000126770 00000 н. 0000126818 00000 н. 0000126866 00000 н. 0000126914 00000 н. 0000126962 00000 н. 0000127010 00000 н. 0000127058 00000 н. 0000127106 00000 н. 0000127154 00000 н. 0000127202 00000 н. 0000127250 00000 н. 0000127298 00000 н. 0000127346 00000 н. 0000127394 00000 н. 0000127442 00000 н. 0000127490 00000 н. 0000127538 00000 п. 0000127586 00000 н. 0000127634 00000 н. 0000127682 00000 н. 0000127730 00000 н. 0000127778 00000 н. 0000127826 00000 н. 0000127874 00000 н. 0000127922 00000 н. 0000127970 00000 н. 0000128018 00000 н. 0000128066 00000 н. 0000128114 00000 н. 0000128162 00000 н. 0000128210 00000 н. 0000128258 00000 н. 0000128306 00000 н. 0000128354 00000 н. 0000128402 00000 н. 0000128450 00000 н. 0000128498 00000 н. 0000128546 00000 н. 0000128594 00000 н. 0000128642 00000 н. 0000128690 00000 н. 0000128738 00000 н. 0000128786 00000 н. 0000128834 00000 н. 0000128882 00000 н. 0000128930 00000 н. 0000128978 00000 н. 0000129026 00000 н. 0000129074 00000 н. 0000129122 00000 н. 0000129170 00000 н. 0000129218 00000 н. 0000129266 00000 н. 0000129314 00000 н. 0000129362 00000 н. 0000129410 00000 н. 0000129458 00000 н. 0000129506 00000 н. 0000129554 00000 н. 0000129602 00000 н. 0000129650 00000 н. 0000129698 00000 н. 0000129746 00000 н. 0000129794 00000 н. 0000129842 00000 н. 0000129890 00000 н. 0000129938 00000 н. 0000129986 00000 н. 0000130034 00000 н. 0000130082 00000 н. 0000130130 00000 н. 0000130178 00000 н. 0000130226 00000 н. 0000130274 00000 н. 0000130322 00000 н. 0000130370 00000 н. 0000130418 00000 н. 0000130466 00000 н. 0000130514 00000 н. 0000130562 00000 н. 0000130610 00000 п. 0000130658 00000 н. 0000130706 00000 н. 0000130754 00000 н. 0000130802 00000 н. 0000130850 00000 н. 0000130898 00000 н. 0000130946 00000 н. 0000130994 00000 н. 0000131042 00000 н. 0000131090 00000 н. 0000131138 00000 н. 0000131186 00000 н. 0000131234 00000 н. 0000131282 00000 н. 0000131330 00000 н. 0000131378 00000 н. 0000131426 00000 н. 0000131474 00000 н. 0000131522 00000 н. 0000131570 00000 н. 0000131618 00000 н. 0000131666 00000 н. 0000131714 00000 н. 0000131762 00000 н. 0000131810 00000 н. 0000131858 00000 н. 0000131906 00000 н. 0000131954 00000 н. 0000132002 00000 н. 0000132050 00000 н. 0000132098 00000 н. 0000132146 00000 н. 0000132194 00000 н. 0000132242 00000 н. 0000132290 00000 н. 0000132338 00000 н. 0000132386 00000 н. 0000132434 00000 н. 0000132482 00000 н. 0000132530 00000 н. 0000132578 00000 н. 0000132626 00000 н. 0000132674 00000 н. 0000132722 00000 н. 0000132770 00000 н. 0000132818 00000 н. 0000132866 00000 н. 0000132914 00000 н. 0000132962 00000 н. 0000133010 00000 н. 0000133058 00000 н. 0000133106 00000 п. 0000133154 00000 н. 0000133202 00000 н. 0000133250 00000 н. 0000133298 00000 н. 0000133346 00000 н. 0000133394 00000 н. 0000133442 00000 н. 0000133490 00000 н. 0000133538 00000 н. 0000133586 00000 н. 0000133634 00000 н. 0000133682 00000 н. 0000133730 00000 н. 0000133778 00000 н. 0000133826 00000 н. 0000133874 00000 н. 0000133922 00000 н. 0000133970 00000 н. 0000134018 00000 н. 0000134066 00000 н. 0000134114 00000 п. 0000134162 00000 н. 0000134210 00000 п. 0000134258 00000 н. 0000134306 00000 н. 0000134343 00000 п. 0000134391 00000 н. 0000134439 00000 н. 0000134487 00000 н. 0000134535 00000 н. 0000134583 00000 н. 0000134631 00000 н. 0000134679 00000 н. 0000134727 00000 н. 0000134775 00000 п. 0000134823 00000 н. 0000134871 00000 н. 0000134919 00000 н. 0000134967 00000 н. 0000135015 00000 н. 0000135063 00000 н. 0000135111 00000 п. 0000135159 00000 н. 0000135207 00000 н. 0000135255 00000 н. 0000135303 00000 н. 0000135351 00000 н. 0000135399 00000 н. 0000135447 00000 н. 0000135495 00000 н. 0000135543 00000 н. 0000135591 00000 н. 0000135639 00000 п. 0000135687 00000 н. 0000135735 00000 н. 0000135783 00000 н. 0000135831 00000 н. 0000135879 00000 п. 0000135927 00000 н. 0000135975 00000 н. 0000136023 00000 н. 0000136071 00000 н. 0000136119 00000 н. 0000136167 00000 н. 0000136215 00000 н. 0000136263 00000 н. 0000136311 00000 н. 0000136359 00000 н. 0000136407 00000 н. 0000136455 00000 н. 0000136503 00000 н. 0000136551 00000 н. 0000136599 00000 н. 0000136647 00000 н. 0000136695 00000 н. 0000136743 00000 н. 0000136791 00000 н. 0000136839 00000 н. 0000136887 00000 н. 0000136935 00000 п. 0000136983 00000 н. 0000137031 00000 н. 0000137079 00000 п. 0000137127 00000 н. 0000137175 00000 н. 0000137223 00000 н. 0000137271 00000 н. 0000137319 00000 н. 0000137367 00000 н. 0000137415 00000 н. 0000137463 00000 н. 0000137511 00000 н. 0000137559 00000 н. 0000137607 00000 н. 0000137655 00000 н. 0000137703 00000 н. 0000137751 00000 н. 0000137799 00000 н. 0000137847 00000 н. 0000137895 00000 н. 0000137943 00000 п. 0000137991 00000 н. 0000138039 00000 н. 0000138087 00000 н. 0000138135 00000 н. 0000138183 00000 п. 0000138231 00000 п. 0000138279 00000 н. 0000138327 00000 н. 0000138375 00000 н. 0000138423 00000 н. 0000138471 00000 н. 0000138519 00000 н. 0000138567 00000 н. 0000138615 00000 н. 0000138663 00000 н. 0000138711 00000 н. 0000138759 00000 н. 0000138807 00000 н. 0000138855 00000 н. 0000138903 00000 н. 0000138951 00000 п. 0000138999 00000 н. 0000139047 00000 н. 0000139095 00000 н. 0000139143 00000 п. 0000139191 00000 н. 0000139239 00000 н. 0000139287 00000 н. 0000139335 00000 п. 0000139383 00000 п. 0000139431 00000 н. 0000139479 00000 н. 0000139527 00000 н. 0000139575 00000 п. 0000139623 00000 н. 0000139671 00000 н. 0000139719 00000 н. 0000139767 00000 н. 0000139815 00000 н. 0000139863 00000 н. 0000139911 00000 н. 0000139959 00000 н. 0000140007 00000 н. 0000140055 00000 н. 0000140103 00000 п. 0000140151 00000 н. 0000140199 00000 н. 0000140247 00000 н. 0000140295 00000 н. 0000140343 00000 п. 0000140391 00000 н. 0000140439 00000 п. 0000140487 00000 н. 0000140535 00000 н. 0000140583 00000 н. 0000140631 00000 н. 0000140679 00000 н. 0000140727 00000 н. 0000140775 00000 н. 0000140823 00000 н. 0000140871 00000 н. 0000140919 00000 п. 0000140967 00000 н. 0000141015 00000 н. 0000141063 00000 н. 0000141111 00000 н. 0000141159 00000 н. 0000141207 00000 н. 0000141255 00000 н. 0000141303 00000 н. 0000141351 00000 н. 0000141399 00000 н. 0000141447 00000 н. 0000141495 00000 н. 0000141543 00000 н. 0000141591 00000 н. 0000141639 00000 н. 0000141687 00000 н. 0000141735 00000 н. 0000141783 00000 н. 0000141831 00000 н. 0000141879 00000 п. 0000141927 00000 н. 0000141975 00000 н. 0000142023 00000 н 0000142071 00000 н. 0000142119 00000 н. 0000142167 00000 н. 0000142215 00000 н. 0000142263 00000 н. 0000142311 00000 н. 0000142359 00000 н. 0000142407 00000 н. 0000142455 00000 н. 0000142503 00000 н. 0000142551 00000 н. 0000142599 00000 н. 0000142647 00000 н. 0000142695 00000 н. 0000142743 00000 н. 0000142791 00000 н. 0000142839 00000 н. 0000142887 00000 н. 0000142935 00000 н. 0000142983 00000 н. 0000143031 00000 н. 0000143079 00000 п. 0000143127 00000 н. 0000143175 00000 н. 0000143223 00000 н. 0000143271 00000 н. 0000143319 00000 н. 0000143367 00000 н. 0000143415 00000 н. 0000143463 00000 н. 0000143511 00000 н. 0000143559 00000 н. 0000143607 00000 н. 0000143655 00000 н. 0000143703 00000 н. 0000143751 00000 п. 0000143799 00000 н. 0000143847 00000 н. 0000143895 00000 н. 0000143943 00000 н. 0000143991 00000 н. 0000144039 00000 н. 0000144087 00000 н. 0000144135 00000 н. 0000144183 00000 п. 0000144231 00000 п. 0000144279 00000 н. 0000144327 00000 н. 0000144375 00000 н. 0000144423 00000 н. 0000144471 00000 н. 0000144519 00000 п. 0000144567 00000 н. 0000144615 00000 н. 0000144663 00000 н. 0000144711 00000 н. 0000144759 00000 н. 0000144807 00000 н. 0000144855 00000 н. 0000144903 00000 н. 0000144951 00000 н. 0000144999 00000 н. 0000145047 00000 н. 0000145095 00000 н. 0000145143 00000 н. 0000145191 00000 п. 0000145239 00000 н. 0000145287 00000 н. 0000145335 00000 н. 0000145383 00000 п. 0000145431 00000 н. 0000145479 00000 н. 0000145527 00000 н. 0000145575 00000 п. 0000145623 00000 п. 0000145671 00000 н. 0000145719 00000 н. 0000145767 00000 н. 0000145815 00000 н. 0000145863 00000 н. 0000145911 00000 н. 0000145959 00000 н. 0000146007 00000 н. 0000146055 00000 н. 0000146103 00000 н. 0000146151 00000 н. 0000146199 00000 п. 0000146247 00000 н. 0000146295 00000 н. 0000146343 00000 п. 0000146391 00000 н. 0000146439 00000 н. 0000146487 00000 н. 0000146535 00000 н. 0000146583 00000 н. 0000146631 00000 н. 0000146679 00000 п. 0000146727 00000 н. 0000146775 00000 н. 0000146823 00000 н. 0000146871 00000 н. 0000146919 00000 п. 0000146967 00000 н. 0000147015 00000 н. 0000147063 00000 н. 0000147111 00000 н. 0000147159 00000 н. 0000147207 00000 н. 0000147255 00000 н. 0000147303 00000 н. 0000147351 00000 п. 0000147399 00000 н. 0000147447 00000 н. 0000147495 00000 н. 0000147543 00000 н. 0000147591 00000 н. 0000147639 00000 н. 0000147687 00000 н. 0000147735 00000 н. 0000147783 00000 н. 0000147831 00000 н. 0000147879 00000 н. 0000147927 00000 н. 0000147975 00000 п. 0000148024 00000 н. 0000148073 00000 н. 0000148122 00000 н. 0000148171 00000 н. 0000148220 00000 н. 0000148269 00000 н. 0000148318 00000 н. 0000148367 00000 н. 0000148416 00000 н. 0000148465 00000 н. 0000148514 00000 н. 0000148563 00000 н. 0000148612 00000 н. 0000148661 00000 н. 0000148710 00000 н. 0000148759 00000 н. 0000148808 00000 н. 0000148857 00000 н. 0000148906 00000 н. 0000148955 00000 н. 0000149004 00000 н. 0000149053 00000 н. 0000149102 00000 н. 0000149151 00000 п. 0000149200 00000 н. 0000149249 00000 н. 0000149298 00000 н. 0000149347 00000 н. 0000149396 00000 н. 0000149445 00000 н. 0000149494 00000 п. 0000149543 00000 н. 0000149592 00000 н. 0000149641 00000 п. 0000149690 00000 н. 0000149739 00000 н. 0000149788 00000 н. 0000149837 00000 п. 0000149886 00000 н. 0000149935 00000 н. 0000149984 00000 н. 0000150033 00000 н. 0000150082 00000 н. 0000150131 00000 п. 0000150180 00000 н. 0000150229 00000 н. 0000150278 00000 н. 0000150327 00000 н. 0000150376 00000 н. 0000150425 00000 н. 0000150474 00000 н. 0000150523 00000 н. 0000150572 00000 н. 0000150621 00000 н. 0000150670 00000 н. 0000150719 00000 н. 0000150768 00000 н. 0000150817 00000 н. 0000150866 00000 н. 0000150915 00000 н. 0000150964 00000 н. 0000151013 00000 н. 0000151062 00000 н. 0000151111 00000 н. 0000151160 00000 н. 0000151209 00000 н. 0000151258 00000 н. 0000151307 00000 н. 0000151356 00000 н. 0000151405 00000 н. 0000151454 00000 н. 0000151503 00000 н. 0000151552 00000 н. 0000151601 00000 н. 0000151650 00000 н. 0000151699 00000 н. 0000151748 00000 н. 0000151797 00000 н. 0000151846 00000 н. 0000151895 00000 н. 0000151944 00000 н. 0000151993 00000 н. 0000152042 00000 н. 0000152091 00000 н. 0000152140 00000 н. 0000152189 00000 н. 0000152390 00000 н. 0000152597 00000 н. 0000154818 00000 н. 0000156136 00000 н. 0000157447 ​​00000 н. 0000158766 00000 н. 0000160089 00000 н. 0000161412 00000 н. 0000162177 00000 н. 0000162397 00000 н. 0000163713 00000 н. 0000166650 00000 н. 0000207747 00000 н. 0000236786 00000 н. 0000265043 00000 н. 0000267714 00000 н. 0000268173 00000 п. 0000268482 00000 н. 0000268951 00000 п. 0000269260 00000 н. 0000269714 00000 н. 0000270024 00000 н. 0000270492 00000 н. 0000270800 00000 н. 0000271270 00000 н. 0000271580 00000 н. 0000272052 00000 н. 0000272366 00000 н. 0000272837 00000 н. 0000273152 00000 н. 0000273617 00000 н. 0000273932 00000 н. 0000274397 00000 н. 0000274708 00000 н. 0000275174 00000 н. 0000275486 00000 н. 0000276070 00000 н. 0000276415 00000 н. 0000277011 00000 н. 0000277358 00000 н. 0000277939 00000 н. 0000278285 00000 н. 0000278869 00000 н. 0000279215 00000 н. 0000279784 00000 н. 0000280133 00000 п. 0000280708 00000 н. 0000281056 00000 п. 0000281637 00000 н. 0000281985 00000 н. 0000282557 00000 н. 0000282904 00000 н. 0000283476 00000 н. 0000283823 00000 н. 0000284404 00000 н. 0000284751 00000 н. 0000285342 00000 п. 0000285696 00000 н. 0000286285 00000 н. 0000286639 00000 н. 0000287229 00000 н. 0000287583 00000 н. 0000288167 00000 н. 0000288521 00000 н. 0000288980 00000 н. 0000289287 00000 н. 0000289875 00000 п. 00002

00000 н. 0000290682 00000 н. 0000290990 00000 н. 0000291583 00000 н. 0000291937 00000 н. 0000292383 00000 н. 0000292687 00000 н. 0000293284 00000 н. 0000293638 00000 н. 0000294083 00000 н. 0000294388 00000 п. 0000294990 00000 н. 0000295344 00000 п. 0000295793 00000 н. 0000296096 00000 н. 0000296697 00000 н. 0000297051 00000 н. 0000297507 00000 н. 0000297814 00000 н. 0000298408 00000 н. 0000298762 00000 н. 0000299207 00000 н. 0000299515 00000 н. 0000299958 00000 н. 0000300268 00000 н. 0000300716 00000 н. 0000301025 00000 н. 0000301476 00000 н. 0000301785 00000 н. 0000302360 00000 н. 0000302707 00000 н. 0000303294 00000 н. 0000303642 00000 н. 0000304220 00000 н. 0000304567 00000 н. 0000305130 00000 н. 0000305477 00000 н. 0000306037 00000 н. 0000306384 00000 п. 0000306965 00000 н. 0000307316 00000 н. 0000307906 00000 н. 0000308257 00000 н. 0000308853 00000 н. 0000309207 00000 н. 0000309803 00000 н. 0000310157 00000 н. 0000310756 00000 н. 0000311110 00000 н. 0000311716 00000 н. 0000312070 00000 н. 0000312678 00000 н. 0000313032 00000 н. 0000313638 00000 п. 0000313992 00000 н. 0000314605 00000 н. 0000314959 00000 н. 0000315412 00000 н. 0000315721 00000 н. 0000316324 00000 н. 0000316678 00000 н. 0000317133 00000 н. 0000317443 00000 н. 0000318059 00000 н. 0000318413 00000 н. 0000318882 00000 н. 0000319192 00000 н. 0000319804 00000 н. 0000320158 00000 н. 0000320633 00000 н. 0000320947 00000 н. 0000321561 00000 н. 0000321915 00000 н. 0000322389 00000 н. 0000322701 00000 н. 0000323315 00000 н. 0000323669 00000 н. 0000324154 00000 н. 0000324468 00000 н. 0000325083 00000 н. 0000325437 00000 н. 0000325924 00000 н. 0000326243 00000 н. 0000326720 00000 н. 0000327039 00000 н. 0000327520 00000 н. 0000327838 00000 н. 0000328312 00000 н. 0000328627 00000 н. 0000329211 00000 н. 0000329562 00000 н. 0000330149 00000 н. 0000330500 00000 н. 0000331099 00000 н. 0000331453 00000 н. 0000332061 00000 н. 0000332415 00000 н. 0000333017 00000 н. 0000333371 00000 н. 0000333982 00000 н. 0000334336 00000 н. 0000334929 00000 н. 0000335283 00000 п. 0000335882 00000 н. 0000336236 00000 п. 0000336850 00000 н. 0000337204 00000 н. 0000337821 00000 н. 0000338175 00000 н. 0000338793 00000 н. 0000339147 00000 н. 0000339768 00000 н. 0000340122 00000 н. 0000340743 00000 н. 0000341097 00000 н. 0000341715 00000 н. 0000342069 00000 н. 0000342552 00000 н. 0000342872 00000 н. 0000343492 00000 н. 0000343846 00000 н. 0000344322 00000 п. 0000344645 00000 н. 0000345263 00000 п. 0000345617 00000 н. 0000346100 00000 п 0000346422 00000 н. 0000347039 00000 п. 0000347393 00000 н. 0000347874 00000 н. 0000348201 00000 н. 0000348813 00000 н. 0000349167 00000 н. 0000349654 00000 н. 0000349982 00000 н. 0000350598 00000 н. 0000350952 00000 н. 0000351455 00000 н. 0000351790 00000 н. 0000352404 00000 н. 0000352758 00000 н. 0000353268 00000 н. 0000353603 00000 н. 0000354110 00000 н. 0000354444 00000 н. 0000354939 00000 н. 0000355272 00000 н. 0000355762 00000 н. 0000356095 00000 н. 0000356703 00000 н. 0000357057 00000 н. 0000357668 00000 н. 0000358022 00000 н. 0000358606 00000 н. 0000358960 00000 н. 0000359562 00000 н. 0000359916 00000 н. 0000360533 00000 н. 0000360887 00000 н. 0000361492 00000 н. 0000361843 00000 н. 0000362448 00000 н. 0000362800 00000 н. 0000363402 00000 н. 0000363753 00000 н. 0000364346 00000 н. 0000364695 00000 н. 0000365279 00000 н. 0000365630 00000 н. 0000366253 00000 н. 0000366607 00000 н. 0000367220 00000 н. 0000367574 00000 н. 0000368190 00000 н. 0000368544 00000 н. 0000369164 00000 н. 0000369518 00000 п. 0000369982 00000 н. 0000370312 00000 н. 0000370921 00000 н. 0000371275 00000 н. 0000371749 00000 н. 0000372082 00000 н. 0000372704 00000 н. 0000373058 00000 н. 0000373531 00000 н. 0000373862 00000 н. 0000374476 00000 н. 0000374830 00000 н. 0000375304 00000 н. 0000375638 00000 п. 0000376252 00000 н. 0000376606 00000 н. 0000377085 00000 п. 0000377418 00000 н. 0000378043 00000 н. 0000378397 00000 н. 0000378870 00000 н. 0000379199 00000 н. 0000379812 00000 н. 0000380166 00000 н. 0000380644 00000 н. 0000380977 00000 н. 0000381447 00000 н. 0000381781 00000 н. 0000382246 00000 н. 0000382580 00000 н. 0000383064 00000 н. 0000383401 00000 п. 0000384006 00000 н. 0000384360 00000 н. 0000384965 00000 н. 0000385319 00000 н. 0000385921 00000 н. 0000386275 00000 н. 0000386886 00000 н. 0000387240 00000 н. 0000387851 00000 п. 0000388205 00000 н. 0000388816 00000 н. 0000389170 00000 н. 0000389778 00000 п. 00003

00000 н. 0000390740 00000 н. 0000391092 00000 н. 0000391691 00000 н. 0000392045 00000 н. 0000392647 00000 н. 0000393001 00000 п. 0000393614 00000 н. 0000393968 00000 н. 0000394586 00000 н. 0000394940 00000 н. 0000395554 00000 н. 0000395908 00000 н. 0000396534 00000 н. 0000396888 00000 н. 0000397368 00000 н. 0000397704 00000 н. 0000398323 00000 н. 0000398677 00000 н. 0000399150 00000 н. 0000399489 00000 н. 0000400109 00000 п. 0000400463 00000 п. 0000400950 00000 н. 0000401290 00000 н. 0000401908 00000 н. 0000402262 00000 н. 0000402758 00000 н. 0000403102 00000 п. 0000403719 00000 н. 0000404073 00000 н. 0000404572 00000 н. 0000404916 00000 н. 0000405529 00000 н. 0000405883 00000 н. 0000406383 00000 п. 0000406728 00000 н. 0000407338 00000 н. 0000407692 00000 н. 0000408199 00000 н. 0000408543 00000 н. 0000409054 00000 н. 0000409398 00000 н. 0000409914 00000 н. 0000410260 00000 п. 0000410773 00000 п. 0000411120 00000 н. 0000411725 00000 н. 0000412079 00000 н. 0000412690 00000 н. 0000413044 00000 н. 0000413655 00000 н. 0000414009 00000 н. 0000414629 00000 н. 0000414983 00000 п. 0000415597 00000 н. 0000415951 00000 п. 0000416556 00000 н. 0000416910 00000 н. 0000417530 00000 н. 0000417884 00000 н. 0000418483 00000 н. 0000418837 00000 н. 0000419436 00000 н. 0000419790 00000 н. 0000420401 00000 н. 0000420755 00000 н. 0000421377 00000 н. 0000421731 00000 н. 0000422346 00000 п. 0000422700 00000 н. 0000423320 00000 н. 0000423674 00000 н. 0000424291 00000 н. 0000424645 00000 н. 0000425175 00000 н. 0000425525 00000 н. 0000426133 00000 н. 0000426487 00000 н. 0000427012 00000 н. 0000427361 00000 п. 0000427981 00000 н. 0000428335 00000 п. 0000428862 00000 н. 0000429211 00000 п. 0000429824 00000 н. 0000430178 00000 п. 0000430705 00000 н. 0000431052 00000 н. 0000431677 00000 н. 0000432031 00000 н. 0000432569 00000 н. 0000432920 00000 н. 0000433528 00000 н. 0000433882 00000 н. 0000434428 00000 н. 0000434783 00000 н. 0000435406 00000 п. 0000435760 00000 н. 0000436312 00000 н. 0000436667 00000 н. 0000437209 00000 н. 0000437562 00000 н. 0000438114 00000 п. 0000438467 00000 н. 0000439014 00000 н. 0000439367 00000 н. 0000439972 00000 н. 0000440326 00000 н. 0000440928 00000 н. 0000441282 00000 н. 0000441869 00000 н. 0000442223 00000 н. 0000442834 00000 н. 0000443188 00000 п. 0000443802 00000 н. 0000444156 00000 н. 0000444755 00000 н. 0000445109 00000 п. 0000445717 00000 н. 0000446071 00000 н. 0000446673 00000 н. 0000447027 00000 н. 0000447626 00000 н. 0000447980 00000 н. 0000448582 00000 н. 0000448936 00000 н. 0000449558 00000 н. 0000449912 00000 н. 0000450525 00000 н. 0000450879 00000 н. 0000451497 00000 н. 0000451851 00000 н. 0000452474 00000 н. 0000452828 00000 н. 0000453385 00000 н. 0000453738 00000 н. 0000454358 00000 п. 0000454712 00000 н. 0000455261 00000 п. 0000455614 00000 н. 0000456230 00000 н. 0000456584 00000 н. 0000457145 00000 н. 0000457498 00000 н. 0000458116 00000 п. 0000458470 00000 н. 0000459022 00000 н. 0000459375 00000 п. 0000459989 00000 н. 0000460343 00000 п. 0000460911 00000 н. 0000461264 00000 н. 0000461883 00000 н. 0000462237 00000 н. 0000462806 00000 н. 0000463159 00000 н. 0000463781 00000 п. 0000464135 00000 н. 0000464699 00000 н. 0000465052 00000 н. 0000465624 00000 н. 0000465977 00000 н. 0000466539 00000 н. 0000466892 00000 н. 0000467458 00000 н. 0000467811 00000 п. 0000468425 00000 н. 0000468779 00000 н. 0000469363 00000 п. 0000469717 00000 н. 0000470319 00000 п. 0000470673 00000 п. 0000471266 00000 н. 0000471620 00000 н. 0000472201 00000 н. 0000472555 00000 н. 0000473142 00000 н. 0000473496 00000 н. 0000474086 00000 н. 0000474437 00000 н. 0000475015 00000 н. 0000475364 00000 н. 0000475957 00000 н. 0000476307 00000 н. 0000476900 00000 н. 0000477254 00000 н. 0000477875 00000 н. 0000478229 00000 н. 0000478840 00000 н. 0000479194 00000 н. 0000479812 00000 н. 0000480166 00000 н. 0000480777 00000 н. 0000481131 00000 н. 0000481702 00000 н. 0000482055 00000 н. 0000482674 00000 н. 0000483028 00000 н. 0000483596 00000 н. 0000483949 00000 н. 0000484574 00000 н. 0000484928 00000 н. 0000485504 00000 н. 0000485857 00000 н. 0000486476 00000 н. 0000486830 00000 н. 0000487398 00000 н. 0000487752 00000 н. 0000488368 00000 н. 0000488722 00000 н. 0000489304 00000 н. 0000489658 00000 н. 00004

00000 н. 00004

  • 00000 н. 0000491196 00000 н. 0000491550 00000 н. 0000492165 00000 н. 0000492519 00000 н. 0000493098 00000 н. 0000493450 00000 н. 0000494020 00000 н. 0000494368 00000 н. 0000494942 00000 н. 0000495290 00000 н. 0000495857 00000 н. 0000496205 00000 н. 0000496792 00000 н. 0000497144 00000 н. 0000497710 00000 н. 0000498057 00000 н. 0000498626 00000 н. 0000498971 00000 п. 0000499546 00000 н. 0000499892 00000 н. 0000500452 00000 н. 0000500796 00000 н. 0000501371 00000 н. 0000501717 00000 н. 0000502274 00000 н. 0000502618 00000 н. 0000503187 00000 н. 0000503532 00000 н. 0000504083 00000 н. 0000504426 00000 н. 0000504968 00000 н. 0000505314 00000 н. 0000505926 00000 н. 0000506280 00000 н. 0000506897 00000 н. 0000507251 00000 н. 0000507860 00000 н. 0000508214 00000 н. 0000508820 00000 н. 0000509174 00000 н. 0000509741 00000 н. 0000510088 00000 н. 0000510701 00000 п. 0000511055 00000 н. 0000511635 00000 н. 0000511982 00000 п. 0000512593 00000 н. 0000512947 00000 н. 0000513521 00000 н. 0000513868 00000 н. 0000514486 00000 н. 0000514840 00000 н. 0000515415 00000 н. 0000515762 00000 н. 0000516368 00000 н. 0000516722 00000 н. 0000517294 00000 н. 0000517637 00000 н. 0000518246 00000 н. 0000518600 00000 н. 0000519173 00000 н. 0000519516 00000 н. 0000520138 00000 н. 0000520492 00000 н. 0000521059 00000 н. 0000521402 00000 н. 0000521971 00000 п. 0000522314 00000 н. 0000522892 00000 н. 0000523236 00000 н. 0000523821 00000 н. 0000524168 00000 н. 0000524728 00000 н. 0000525075 00000 н. 0000525614 00000 н. 0000525957 00000 н. 0000526505 00000 н. 0000526850 00000 н. 0000527392 00000 н. 0000527734 00000 н. 0000528279 00000 н. 0000528624 00000 н. 0000529169 00000 н. 0000529514 00000 н. 0000530071 00000 н. 0000530419 00000 н. 0000530964 00000 н. 0000531308 00000 н. 0000531850 00000 н. 0000532190 00000 н. 0000532735 00000 н. 0000533078 00000 н. 0000533689 00000 н. 0000534043 00000 н. 0000534657 00000 н. 0000535011 00000 н. 0000535627 00000 н. 0000535981 00000 п. 0000536593 00000 н. 0000536947 00000 н. 0000537565 00000 н. 0000537919 00000 п. 0000538534 00000 п. 0000538888 00000 н. 0000539510 00000 н. 0000539864 00000 н. 0000540481 00000 н. 0000540835 00000 н. 0000541437 00000 н. 0000541791 00000 н. 0000542405 00000 н. 0000542759 00000 н. 0000543388 00000 н. 0000543742 00000 н. 0000544374 00000 н. 0000544728 00000 н. 0000545354 00000 п. 0000545708 00000 н. 0000546340 00000 н. 0000546694 00000 н. 0000547320 00000 н. 0000547674 00000 н. 0000548303 00000 н. 0000548657 00000 н. 0000549286 00000 п. 0000549640 00000 н. 0000550266 00000 н. 0000550620 00000 н. 0000551243 00000 н. 0000551597 00000 н. 0000552226 00000 н. 0000552580 00000 н. 0000553149 00000 н. 0000553490 00000 н. 0000554065 00000 н. 0000554407 00000 н. 0000554973 00000 н. 0000555311 00000 н. 0000555889 00000 н. 0000556230 00000 н. 0000556793 00000 н. 0000557130 00000 н. 0000557690 00000 н. 0000558030 00000 н. 0000558581 00000 н. 0000558920 00000 н. 0000559471 00000 п. 0000559811 00000 н. 0000560359 00000 н. 0000560693 00000 п. 0000561241 00000 н. 0000561578 00000 н. 0000562178 00000 п. 0000562531 00000 н. 0000563136 00000 п. 0000563489 00000 н. 0000564083 00000 н. 0000564436 00000 н. 0000565032 00000 н. 0000565385 00000 н. 0000566017 00000 н. 0000566371 00000 п. 0000566970 00000 н. 0000567323 00000 н. 0000567958 00000 н. 0000568312 00000 н. 0000568910 00000 н. 0000569263 00000 н. 0000569895 00000 н. 0000570249 00000 н. 0000570842 00000 н. 0000571195 00000 н. 0000571827 00000 н. 0000572181 00000 п. 0000572771 00000 н. 0000573124 00000 н. 0000573756 00000 н. 0000574110 00000 н. 0000574707 00000 н. 0000575060 00000 н. 0000575686 00000 н. 0000576040 00000 н. 0000576637 00000 н. 0000576990 00000 н. 0000577622 00000 н. 0000577976 00000 н. 0000578602 00000 н. 0000578956 00000 н. 0000579582 00000 н. 0000579936 00000 н. 0000580568 00000 н. 0000580922 00000 н. 0000581470 00000 н. 0000581805 00000 н. 0000582344 00000 н. 0000582679 00000 н. 0000583212 00000 н. 0000583549 00000 н. 0000584088 00000 н. 0000584428 00000 н. 0000584967 00000 н. 0000585308 00000 н. 0000585850 00000 н. 0000586189 00000 п. 0000586737 00000 н. 0000587073 00000 п. 0000587618 00000 н. 0000587956 00000 н. 0000588510 00000 н. 0000588849 00000 н. 0000589397 00000 н. 0000589737 00000 н. 00005
      00000 п. 0000590694 00000 н. 0000591285 00000 н. 0000591638 00000 н. 0000592222 00000 н. 0000592575 00000 н. 0000593171 00000 н. 0000593524 00000 н. 0000594147 00000 н. 0000594501 00000 н. 0000595091 00000 н. 0000595445 00000 н. 0000596080 00000 н. 0000596434 00000 н. 0000597020 00000 н. 0000597374 00000 н. 0000598006 00000 н. 0000598360 00000 н. 0000598950 00000 н. 0000599304 00000 н. 0000599933 00000 н. 0000600287 00000 п. 0000600879 00000 н. 0000601233 00000 н. 0000601862 00000 н. 0000602216 00000 н. 0000602815 00000 н. 0000603169 00000 н. 0000603804 00000 н. 0000604158 00000 н. 0000604755 00000 н. 0000605109 00000 п. 0000605741 00000 н. 0000606095 00000 н. 0000606724 00000 н. 0000607078 00000 н. 0000607710 00000 н. 0000608064 00000 н. 0000608696 00000 п. 0000609050 00000 н. 0000609581 00000 н. 0000609917 00000 н. 0000610445 00000 н. 0000610782 00000 н. 0000611321 00000 н. 0000611654 00000 п. 0000612190 00000 н. 0000612523 00000 н. 0000613062 00000 н. 0000613397 00000 н. 0000613936 00000 н. 0000614269 00000 н. 0000614805 00000 н. 0000615142 00000 н. 0000615693 00000 н. 0000616030 00000 н. 0000616584 00000 н. 0000616927 00000 н. 0000617481 00000 н. 0000617826 00000 н. 0000618414 00000 н. 0000618768 00000 н. 0000619354 00000 п. 0000619708 00000 н. 0000620287 00000 н. 0000620641 00000 н. 0000621224 00000 н. 0000621578 00000 н. 0000622201 00000 н. 0000622555 00000 н. 0000623135 00000 п. 0000623489 00000 н. 0000624121 00000 н. 0000624475 00000 н. 0000625054 00000 н. 0000625408 00000 н. 0000626040 00000 н. 0000626394 00000 п. 0000626979 00000 п. 0000627333 00000 н. 0000627962 00000 н. 0000628316 00000 н. 0000628904 00000 н. 0000629258 00000 н. 0000629893 00000 н. 0000630247 00000 н. 0000630831 00000 н. 0000631185 00000 н. 0000631817 00000 п. 0000632171 00000 п. 0000632756 00000 н. 0000633110 00000 н. 0000633730 00000 н. 0000634084 00000 н. 0000634713 00000 н. 0000635067 00000 н. 0000635690 00000 н. 0000636044 00000 н. 0000636673 00000 н. 0000637027 00000 н. 0000637572 00000 н. 0000637916 00000 п. 0000638458 00000 п. 0000638795 00000 н. 0000639346 00000 п. 0000639684 00000 н. 0000640226 00000 п. 0000640566 00000 н. 0000641090 00000 н. 0000641427 00000 н. 0000641948 00000 н. 0000642287 00000 н. 0000642799 00000 н. 0000643137 00000 н. 0000643646 00000 н. 0000643982 00000 н. 0000644482 00000 н. 0000644816 00000 н. 0000645343 00000 п. 0000645681 00000 п. 0000646272 00000 н. 0000646626 00000 н. 0000647210 00000 н. 0000647564 00000 н. 0000648158 00000 н. 0000648512 00000 н. 0000649107 00000 н. 0000649461 00000 п. 0000650090 00000 н. 0000650444 00000 н. 0000651031 00000 н. 0000651385 00000 н. 0000652020 00000 н. 0000652374 00000 н. 0000652956 00000 н. 0000653310 00000 н. 0000653939 00000 н. 0000654293 00000 н. 0000654864 00000 н. 0000655218 00000 п. 0000655841 00000 н. 0000656195 00000 н. 0000656777 00000 н. 0000657131 00000 н. 0000657751 00000 н. 0000658105 00000 н. 0000658690 00000 н. 0000659044 00000 н. 0000659676 00000 н. 0000660030 00000 н. 0000660617 00000 н. 0000660971 00000 п. 0000661594 00000 н. 0000661948 00000 н. 0000662577 00000 н. 0000662931 00000 н. 0000663566 00000 н. 0000663920 00000 н. 0000664546 00000 н. 0000664900 00000 н. 0000665427 00000 н. 0000665764 00000 н. 0000666300 00000 н. 0000666639 00000 н. 0000667157 00000 н. 0000667494 00000 н. 0000668003 00000 н. 0000668338 00000 н. 0000668838 00000 п. 0000669168 00000 н. 0000669668 00000 н. 0000669998 00000 н. 0000670507 00000 н. 0000670836 00000 н. 0000671357 00000 н. 0000671690 00000 н. 0000672220 00000 н. 0000672555 00000 н. 0000673070 00000 н. 0000673403 00000 н. 0000673974 00000 н. 0000674328 00000 н. 0000674906 00000 н. 0000675260 00000 н. 0000675826 00000 н. 0000676180 00000 н. 0000676744 00000 н. 0000677098 00000 н. 0000677721 00000 н. 0000678075 00000 н. 0000678644 00000 н. 0000678998 00000 н. 0000679615 00000 н. 0000679969 00000 н. 0000680533 00000 п. 0000680887 00000 н. 0000681516 00000 н. 0000681870 00000 н. 0000682433 00000 н. 0000682787 00000 н. 0000683416 00000 н. 0000683770 00000 н. 0000684330 00000 н. 0000684684 00000 н. 0000685304 00000 н. 0000685658 00000 н. 0000686206 00000 н. 0000686555 00000 н. 0000687177 00000 н. 0000687531 00000 н. 0000688078 00000 н. 0000688428 00000 н. 0000689063 00000 н. 0000689417 00000 н. 00006 00000 н. 00006

      00000 н. 0000691026 00000 н. 0000691380 00000 н. 0000692000 00000 н. 0000692354 00000 п. 0000692875 00000 п. 0000693206 00000 н. 0000699488 00000 н. 0000699988 00000 н. 0000700318 00000 н. 0000700944 00000 н. 0000701298 00000 н. 0000701804 00000 н. 0000702133 00000 п. 0000702768 00000 н. 0000703122 00000 н. 0000703610 00000 н. 0000703942 00000 н. 0000704571 00000 н. 0000704925 00000 н. 0000705425 00000 н. 0000705755 00000 н. 0000706387 00000 н. 0000706741 00000 н. 0000707229 00000 н. 0000707559 00000 н. 0000708188 00000 п. 0000708542 00000 н. 0000709009 00000 н. 0000709337 00000 н. 0000709807 00000 н. 0000710131 00000 п. 0000710610 00000 н. 0000710934 00000 п. 0000711401 00000 н. 0000711724 00000 н. 0000712280 00000 н. 0000712631 00000 н. 0000713184 00000 н. 0000713534 00000 н. 0000714089 00000 н. 0000714440 00000 н. 0000714999 00000 н. 0000715353 00000 н. 0000715979 00000 н. 0000716333 00000 н. 0000716886 00000 н. 0000717240 00000 н. 0000717872 00000 н. 0000718226 00000 п. 0000718789 00000 н. 0000719138 00000 н. 0000719767 00000 н. 0000720121 00000 н. 0000720680 00000 н. 0000721034 00000 н. 0000721663 00000 н. 0000722017 00000 н. 0000722567 00000 н. 0000722921 00000 н. 0000723544 00000 н. 0000723898 00000 н. 0000724456 00000 н. 0000724807 00000 н. 0000725424 00000 н. 0000725778 00000 н. 0000726333 00000 н. 0000726684 00000 н. 0000727307 00000 н. 0000727661 00000 н. 0000728284 00000 н. 0000728638 00000 н. 0000729273 00000 н. 0000729627 00000 н. 0000730256 00000 н. 0000730610 00000 н. 0000731245 00000 н. 0000731599 00000 н. 0000732228 00000 н. 0000732582 00000 н. 0000733202 00000 н. 0000733556 00000 н. 0000734185 00000 п. 0000734539 00000 п. 0000735018 00000 н. 0000735341 00000 п. 0000735967 00000 н. 0000736321 00000 н. 0000736791 00000 н. 0000737117 00000 н. 0000737746 00000 н. 0000738100 00000 н. 0000738573 00000 п. 0000738902 00000 н. 0000739534 00000 н. 0000739888 00000 н. 0000740364 00000 н. 0000740691 00000 п. 0000741314 00000 н. 0000741668 00000 н. 0000742132 00000 н. 0000742458 00000 н. 0000743090 00000 н. 0000743444 00000 н. 0000743906 00000 н. 0000744235 00000 н. 0000744867 00000 н. 0000745221 00000 н. 0000745671 00000 н. 0000745997 00000 н. 0000746448 00000 н. 0000746775 00000 н. 0000747225 00000 н. 0000747546 00000 н. 0000747988 00000 н. 0000748304 00000 н. 0000748865 00000 н. 0000749216 00000 н. 0000749792 00000 н. 0000750139 00000 н. 0000750700 00000 н. 0000751047 00000 н. 0000751610 00000 н. 0000751957 00000 н. 0000752589 00000 н. 0000752943 00000 н. 0000753516 00000 н. 0000753863 00000 н. 0000754482 00000 н. 0000754836 00000 н. 0000755418 00000 н. 0000755767 00000 н. 0000756393 00000 н. 0000756747 00000 н. 0000757320 00000 н. 0000757665 00000 н. 0000758295 00000 н. 0000758649 00000 н. 0000759217 00000 н. 0000759562 00000 н. 0000760184 00000 н. 0000760538 00000 п. 0000761114 00000 н. 0000761459 00000 н. 0000762079 00000 п. 0000762433 00000 н. 0000763015 00000 н. 0000763360 00000 н. 0000763981 00000 н. 0000764335 00000 н. 0000764944 00000 н. 0000765298 00000 н. 0000765925 00000 н. 0000766279 00000 н. 0000766904 00000 н. 0000767258 00000 н. 0000767884 00000 н. 0000768238 00000 п. 0000768867 00000 н. 0000769221 00000 н. 0000769856 00000 н. 0000770210 00000 н. 0000770845 00000 н. 0000771199 00000 н. 0000771643 00000 н. 0000771957 00000 н. 0000772589 00000 н. 0000772943 00000 н. 0000773376 00000 н. 0000773692 00000 н. 0000774324 00000 н. 0000774678 00000 н. 0000775117 00000 н. 0000775432 00000 н. 0000776059 00000 н. 0000776413 00000 н. 0000776846 00000 н. 0000777167 00000 н. 0000777792 00000 н. 0000778146 00000 н. 0000778594 00000 н. 0000778923 00000 н. 0000779541 00000 н. 0000779895 00000 н. 0000780330 00000 н. 0000780652 00000 н. 0000781274 00000 н. 0000781628 00000 н. 0000782063 00000 н. 0000782384 00000 н. 0000782824 00000 н. 0000783144 00000 н. 0000783578 00000 п. 0000783894 00000 н. 0000784332 00000 н. 0000784647 00000 н. 0000785219 00000 п. 0000785561 00000 п. 0000786148 00000 п. 0000786494 00000 н. 0000787093 00000 п. 0000787442 00000 н. 0000788038 00000 п. 0000788389 00000 п. 0000789007 00000 н. 0000789361 00000 н. 0000789960 00000 н. 00007

      00000 н. 0000790941 00000 н. 0000791295 00000 н. 0000791894 00000 н. 0000792245 00000 н. 0000792860 00000 п. 0000793214 00000 н. 0000793816 00000 п. 0000794164 00000 п. 0000794789 00000 н. 0000795143 00000 п. 0000795739 00000 н. 0000796088 00000 н. 0000796708 00000 п. 0000797062 00000 п. 0000797646 00000 н. 0000797991 00000 н. 0000798600 00000 п. 0000798954 00000 п. 0000799538 00000 н. 0000799885 00000 н. 0000800503 00000 н. 0000800857 00000 н. 0000801475 00000 н. 0000801829 00000 н. 0000802450 00000 н. 0000802804 00000 н. 0000803415 00000 н. 0000803769 00000 н. 0000804386 00000 н. 0000804740 00000 н. 0000805365 00000 н. 0000805719 00000 н. 0000806350 00000 н. 0000806704 00000 н. 0000807336 00000 н. 0000807690 00000 н. 0000808114 00000 н. 0000808423 00000 н. 0000809058 00000 н. 0000809412 00000 н. 0000809844 00000 н. 0000810154 00000 п. 0000810785 00000 н. 0000811139 00000 н. 0000811569 00000 н. 0000811878 00000 н. 0000812213 00000 н. 0000812463 00000 н. 0000812893 00000 н. 0000813201 00000 н. 0000813569 00000 н. 0000813832 00000 н. 0000814255 00000 н. 0000814565 00000 н. 0000815191 00000 н. 0000815545 00000 н. 0000815971 00000 п. 0000816283 00000 н. 0000816912 00000 н. 0000817266 00000 н. 0000817697 00000 н. 0000818004 00000 н. 0000818428 00000 н. 0000818738 00000 н. 0000819179 00000 н. 0000819496 00000 н. 0000819928 00000 н. 0000820245 00000 н. 0000820832 00000 н. 0000821177 00000 н. 0000821779 00000 н. 0000822129 00000 н. 0000822725 00000 н. 0000823076 00000 н. 0000823681 00000 п. 0000824035 00000 н. 0000824652 00000 н. 0000825006 00000 н. 0000825599 00000 н. 0000825950 00000 н. 0000826568 00000 н. 0000826922 00000 н. 0000827512 00000 н. 0000827860 00000 н. 0000828480 00000 н. 0000828834 00000 н. 0000829412 00000 н. 0000829757 00000 н. 0000830373 00000 п. 0000830727 00000 н. 0000831281 00000 н. 0000831624 00000 н. 0000832241 00000 н. 0000832595 00000 н. 0000833170 00000 н. 0000833514 00000 н. 0000834126 00000 п. 0000834480 00000 н. 0000835058 00000 н. 0000835402 00000 н. 0000836008 00000 н. 0000836362 00000 н. 0000836968 00000 н. 0000837322 00000 н. 0000837927 00000 н. 0000838281 00000 п. 0000838888 00000 н. 0000839242 00000 н. 0000839866 00000 н. 0000840220 00000 н. 0000840849 00000 н. 0000841203 00000 н. 0000841830 00000 н. 0000842184 00000 п. 0000842811 00000 н. 0000843165 00000 н. 0000843608 00000 п. 0000843919 00000 н. 0000844540 00000 н. 0000844894 00000 н. 0000845341 00000 п. 0000845654 00000 н. 0000846274 00000 н. 0000846628 00000 н. 0000847088 00000 н. 0000847407 00000 н. 0000848032 00000 н. 0000848386 00000 н. 0000848843 00000 н. 0000849159 00000 н. 0000849777 00000 п. 0000850131 00000 п. 0000850592 00000 н. 0000850907 00000 н. 0000851525 00000 н. 0000851879 00000 н. 0000852324 00000 н. 0000852632 00000 н. 0000853241 00000 н. 0000853595 00000 н. 0000854047 00000 н. 0000854356 00000 п. 0000854824 00000 н. 0000855134 00000 п. 0000855598 00000 н. 0000855908 00000 н. 0000856371 00000 п. 0000856682 00000 н. 0000857257 00000 н. 0000857602 00000 н. 0000858180 00000 п. 0000858529 00000 н. 0000859122 00000 н. 0000859471 00000 н. 0000860055 00000 н. 0000860398 00000 н. 0000860976 00000 п. 0000861318 00000 н. 0000861899 00000 н. 0000862241 00000 п. 0000862831 00000 н. 0000863175 00000 н. 0000863760 00000 н. 0000864104 00000 п. 0000864688 00000 н. 0000865032 00000 н. 0000865619 00000 н. 0000865963 00000 н. 0000866569 00000 н. 0000866923 00000 п. 0000867528 00000 н. 0000867882 00000 н. 0000868478 00000 н. 0000868832 00000 н. 0000869419 00000 п. 0000869773 00000 п. 0000870357 00000 н. 0000870711 00000 н. 0000871289 00000 н. 0000871643 00000 н. 0000872220 00000 н. 0000872574 00000 н. 0000873162 00000 н. 0000873516 00000 н. 0000874101 00000 п. 0000874455 00000 н. 0000875034 00000 н. 0000875388 00000 п. 0000876002 00000 н. 0000876356 00000 п. 0000876960 00000 н. 0000877314 00000 н. 0000877928 00000 н. 0000878282 00000 н. 0000878889 00000 н. 0000879243 00000 н. 0000879852 00000 н. 0000880206 00000 н. 0000880812 00000 н. 0000881166 00000 н. 0000881767 00000 н. 0000882121 00000 н. 0000882721 00000 н. 0000883075 00000 н. 0000883678 00000 н. 0000884032 00000 н. 0000884634 00000 н. 0000884988 00000 н. 0000885589 00000 н. 0000885943 00000 н. 0000886540 00000 н. 0000886894 00000 н. 0000887499 00000 н. 0000887853 00000 п. 0000888446 00000 н. 0000888800 00000 н. 0000889403 00000 н. 0000889757 00000 н. 00008
    • 00000 н. 0000890716 00000 н. 0000891320 00000 н. 0000891674 00000 н. 0000892279 00000 н. 0000892633 00000 н. 0000893232 00000 н. 0000893586 00000 н. 0000894183 00000 н. 0000894537 00000 н. 0000895131 00000 п. 0000895485 00000 н. 0000896078 00000 н. 0000896432 00000 н. 0000897032 00000 н. 0000897386 00000 п. 0000897978 00000 п. 0000898332 00000 н. 0000898938 00000 п. 0000899292 00000 н. 0000899896 00000 н. 0000
    • 0 00000 н. 0000

      0 00000 н. 0000

      4 00000 н. 00008 00000 н. 0000

      2 00000 н. 0000

      7 00000 н. 0000

      1 00000 н. 0000

      6 00000 н. 0000
      0 00000 н. 0000
    • 2 00000 н. 0000

      6 00000 н. 0000

      6 00000 н. 0000

    • 0 00000 н. 00006 00000 н. 0000906940 00000 н. 0000907545 00000 н. 0000907899 00000 н. 0000908511 00000 н. 0000908865 00000 н. 0000909472 00000 н. 0000909826 00000 н. 0000910423 00000 п. 0000910777 00000 п. 0000911368 00000 н. 0000911723 00000 н. 0000912319 00000 п. 0000912674 00000 н. 0000913277 00000 н. 0000913632 00000 н. 0000914207 00000 н. 0000914555 00000 н. 0000915146 00000 н. 0000915495 00000 н. 0000916085 00000 н. 0000916432 00000 н. 0000917032 00000 н. 0000917380 00000 н. 0000917982 00000 н. 0000918332 00000 н. 0000918926 00000 н. 0000919274 00000 н. 0000919878 00000 н. 0000920226 00000 н. 0000920826 00000 н. 0000921174 00000 н. 0000921774 00000 н. 0000922121 00000 п. 0000922728 00000 н. 0000923076 00000 н. 0000923642 00000 п. 0000923986 00000 п. 0000924540 00000 н. 0000924878 00000 н. 0000925426 00000 н. 0000925764 00000 н. 0000926356 00000 н. 0000926711 00000 н. 0000927256 00000 н. 0000927593 00000 п. 0000928192 00000 н. 0000928547 00000 н. 0000929086 00000 н. 0000929422 00000 н. 0000930023 00000 п. 0000930378 00000 п. 0000930917 00000 н. 0000931251 00000 п. 0000931845 00000 н. 0000932200 00000 н. 0000932748 00000 н. 0000933082 00000 п. 0000933678 00000 п. 0000934033 00000 п. 0000934631 00000 н. 0000934986 00000 п. 0000935525 00000 н. 0000935865 00000 н. 0000936453 00000 п. 0000936808 00000 н. 0000937368 00000 н. 0000937707 00000 н. 0000938301 00000 п. 0000938656 00000 п. 0000939204 00000 н. 0000939541 00000 н. 0000940144 00000 п. 0000940499 00000 н. 0000941103 00000 п. 0000941458 00000 н. 0000942072 00000 н. 0000942426 00000 н. 0000943036 00000 н. 0000943390 00000 н. 0000944006 00000 н. 0000944360 00000 н. 0000944983 00000 п. 0000945337 00000 н. 0000945945 00000 п. 0000946293 00000 п. 0000946891 00000 н. 0000947245 00000 н. 0000947853 00000 п. 0000948202 00000 н. 0000948797 00000 н. 0000949151 00000 п. 0000949765 00000 н. 0000950114 00000 н. 0000950717 00000 н. 0000951071 00000 н. 0000951676 00000 н. 0000952026 00000 н. 0000952642 00000 н. 0000952996 00000 н. 0000953604 00000 н. 0000953955 00000 н. 0000954568 00000 н. 0000954922 00000 н. 0000955525 00000 п. 0000955877 00000 н. 0000956490 00000 н. 0000956844 00000 н. 0000957455 00000 н. 0000957806 00000 н. 0000958417 00000 н. 0000958768 00000 н. 0000959385 00000 п. 0000959736 00000 н. 0000960341 00000 п. 0000960692 00000 п. 0000961234 00000 н. 0000961569 00000 н. 0000962123 00000 н. 0000962461 00000 н. 0000963054 00000 н. 0000963409 00000 н. 0000963969 00000 н. 0000964307 00000 н. 0000964903 00000 н. 0000965258 00000 н. 0000965812 00000 н. 0000966150 00000 н. 0000966742 00000 н. 0000967092 00000 н. 0000967640 00000 н. 0000967983 00000 п. 0000968564 00000 н. 0000968912 00000 н. 0000969466 00000 н. 0000969808 00000 н. 0000970394 00000 п. 0000970742 00000 п. 0000971308 00000 н. 0000971652 00000 н. 0000972237 00000 н. 0000972586 00000 н. 0000973155 00000 н. 0000973498 00000 н. 0000974089 00000 н. 0000974438 00000 н. 0000975010 00000 н. 0000975351 00000 п. 0000975941 00000 п. 0000976290 00000 н. 0000976853 00000 н. 0000977189 00000 п. 0000977776 00000 п. 0000978125 00000 н. 0000978713 00000 н. 0000979061 00000 н. 0000979676 00000 н. 0000980030 00000 н. 0000980636 00000 н. 0000980990 00000 н. 0000981601 00000 п. 0000981955 00000 н. 0000982567 00000 н. 0000982921 00000 н. 0000983519 00000 п. 0000983873 00000 н. 0000984488 00000 н. 0000984839 00000 н. 0000985434 00000 п. 0000985788 00000 н. 0000986411 00000 н. 0000986765 00000 н. 0000987373 00000 п. 0000987727 00000 н. 0000988350 00000 н. 0000988704 00000 п. 0000989290 00000 н. 0000989644 00000 п. 00009

      00000 н. 00009 00000 н. 0000991229 00000 н. 0000991583 00000 н. 0000992215 00000 н. 0000992569 00000 н. 0000993182 00000 н. 0000993536 00000 н. 0000994171 00000 н. 0000994525 00000 н. 0000995157 00000 н. 0000995511 00000 н. 0000996143 00000 н. 0000996497 00000 н. 0000997129 00000 н. 0000997483 00000 н. 0000998106 00000 н. 0000998460 00000 н. 0000999020 00000 н. 0000999360 00000 н. 0000999929 00000 н. 0001000269 00000 п. 0001000832 00000 п. 0001001167 00000 п. 0001001748 00000 н. 0001002096 00000 н. 0001002647 00000 п. 0001002980 00000 п. 0001003565 00000 п. 0001003913 00000 н. 0001004479 00000 п. 0001004813 00000 н. 0001005398 00000 п. 0001005745 00000 п. 0001006314 00000 п. 0001006654 00000 п. 0001007236 00000 п. 0001007583 00000 п. 0001008158 00000 п. 0001008502 00000 п. 0001009081 00000 п. 0001009427 00000 п. 0001010011 00000 п. 0001010354 00000 п. 0001010929 00000 п. 0001011275 00000 п. 0001011862 00000 п. 0001012209 00000 п. 0001012786 00000 п. 0001013131 00000 п. 0001013718 00000 п. 0001014065 00000 п. 0001014639 00000 п. 0001014984 00000 п. 0001015562 00000 п. 0001015907 00000 п. 0001016482 00000 н. 0001016827 00000 п. 0001017426 00000 п. 0001017780 00000 п. 0001018381 00000 п. 0001018735 00000 п. 0001019336 00000 п. 0001019690 00000 п. 0001020299 00000 п. 0001020653 00000 п. 0001021248 00000 п. 0001021602 00000 п. 0001022237 00000 п. 0001022591 00000 п. 0001023186 00000 п. 0001023540 00000 п. 0001024172 00000 п. 0001024526 00000 п. 0001025116 00000 п. 0001025470 00000 п. 0001026096 00000 п. 0001026450 00000 п. 0001027035 00000 п. 0001027389 00000 п. 0001028009 00000 п. 0001028363 00000 п. 0001028958 00000 п. 0001029312 00000 п. 0001029941 00000 п. 0001030295 00000 п. 0001030887 00000 п. 0001031241 00000 п. 0001031867 00000 п. 0001032221 00000 п. 0001032847 00000 п. 0001033201 00000 п. 0001033828 00000 п. 0001034182 00000 п. 0001034799 00000 п. 0001035153 00000 п. 0001035782 00000 п. 0001036136 00000 п. 0001036717 00000 п. 0001037063 00000 п. 0001037650 00000 п. 0001037997 00000 п. 0001038584 00000 п. 0001038930 00000 п. 0001039504 00000 п. 0001039849 00000 п. 0001040439 00000 п. 0001040786 00000 п. 0001041357 00000 п. 0001041701 00000 п. 0001042300 00000 п. 0001042649 00000 п. 0001043225 00000 п. 0001043569 00000 п. 0001044162 00000 п. 0001044510 00000 п. 0001045085 00000 п. 0001045426 00000 п. 0001046013 00000 п. 0001046361 00000 п. 0001046935 00000 п. 0001047276 00000 п. 0001047878 00000 п. 0001048226 00000 п. 0001048808 00000 п. 0001049149 00000 п. 0001049748 00000 п. 0001050096 00000 п. 0001050676 00000 п. 0001051017 00000 п. 0001051613 00000 п. 0001051961 00000 п. 0001052532 00000 п. 0001052872 00000 п. 0001053436 00000 п. 0001053775 00000 п. 0001054350 00000 п. 0001054690 00000 п. 0001055277 00000 п. 0001055631 00000 п. 0001056218 00000 п. 0001056572 00000 п. 0001057169 00000 п. 0001057523 00000 п. 0001058115 00000 п. 0001058469 00000 п. 0001059052 00000 п. 0001059406 00000 п. 0001060029 00000 п. 0001060383 00000 п. 0001060971 00000 п. 0001061325 00000 п. 0001061953 00000 п. 0001062307 00000 п. 0001062893 00000 п. 0001063247 00000 п. 0001063876 00000 п. 0001064230 00000 п. 0001064814 00000 п. 0001065168 00000 п. 0001065797 00000 п. 0001066151 00000 п. 0001066738 00000 п. 0001067092 00000 п. 0001067715 00000 п. 0001068069 00000 п. 0001068642 00000 п. 0001068996 00000 п. 0001069625 00000 п. 0001069979 00000 п. 0001070614 00000 п. 0001070968 00000 п. 0001071600 00000 п. 0001071954 00000 п. 0001072586 00000 п. 0001072940 00000 п. 0001073566 00000 п. 0001073920 00000 п. 0001074507 00000 п. 0001074855 00000 п. 0001075445 00000 п. 0001075793 00000 п. 0001076389 00000 п. 0001076740 00000 п. 0001077301 00000 п. 0001077639 00000 п. 0001078232 00000 п. 0001078586 00000 п. 0001079163 00000 п. 0001079502 00000 п. 0001080104 00000 п. 0001080458 00000 п. 0001081028 00000 п. 0001081367 00000 п. 0001081957 00000 п. 0001082309 00000 п. 0001082873 00000 п. 0001083211 00000 п. 0001083828 00000 п. 0001084182 00000 п. 0001084753 00000 п. 0001085092 00000 п. 0001085703 00000 п. 0001086057 00000 п. 0001086624 00000 п. 0001086962 00000 п. 0001087570 00000 п. 0001087924 00000 п. 0001088488 00000 п. 0001088826 00000 п. 0001089437 00000 п. 0001089791 00000 п. 00010 00000 п. 0001090678 00000 п. 0001091224 00000 п. 0001091561 00000 п. 0001092106 00000 п. 0001092443 00000 п. 0001093029 00000 п. 0001093383 00000 п. 0001093974 00000 п. 0001094328 00000 п. 0001094904 00000 п. 0001095258 00000 п. 0001095844 00000 п. 0001096198 00000 п. 0001096782 00000 п. 0001097136 00000 п. 0001097765 00000 п. 0001098119 00000 п. 0001098696 00000 п. 0001099050 00000 п. 0001099673 00000 п. 0001100027 00000 н. 0001100623 00000 п. 0001100977 00000 п. 0001101606 00000 п. 0001101960 00000 п. 0001102535 00000 п. 0001102889 00000 п. 0001103524 00000 п. 0001103878 00000 п. 0001104469 00000 п. 0001104823 00000 п. 0001105446 00000 п. 0001105800 00000 п. 0001106381 00000 п. 0001106735 00000 п. 0001107361 00000 п. 0001107715 00000 п. 0001108341 00000 п. 0001108695 00000 п. 0001109324 00000 п. 0001109678 00000 п. 0001110298 00000 п. 0001110652 00000 п. 0001111284 00000 п. 0001111638 00000 п. 0001112231 00000 п. 0001112585 00000 п. 0001113190 00000 п. 0001113544 00000 п. 0001114128 00000 п. 0001114480 00000 п. 0001115018 00000 п. 0001115355 00000 п. 0001115933 00000 п. 0001116284 00000 п. 0001135510 00000 п. 0001136100 00000 п. 0001136454 00000 п. 0001137047 00000 п. 0001137401 00000 п. 0001137973 00000 п. 0001138322 00000 п. 0001138906 00000 п. 0001139260 00000 п. 0001139826 00000 п. 0001140177 00000 п. 0001140746 00000 п. 0001141098 00000 п. 0001141678 00000 п. 0001142032 00000 п. 0001142616 00000 п. 0001142970 00000 п. 0001143545 00000 п. 0001143899 00000 п. 0001144485 00000 п. 0001144839 00000 п. 0001145416 00000 п. 0001145770 00000 п. 0001146402 00000 п. 0001146756 00000 п. 0001147355 00000 п. 0001147709 00000 п. 0001148341 00000 п. 0001148695 00000 п. 0001149279 00000 п. 0001149633 00000 п. 0001150265 00000 п. 0001150619 00000 п. 0001151214 00000 п. 0001151568 00000 п. 0001152200 00000 п. 0001152554 00000 п. 0001153133 00000 п. 0001153487 00000 п. 0001154113 00000 п. 0001154467 00000 п. 0001155058 00000 п. 0001155412 00000 п. 0001156038 00000 п. 0001156392 00000 п. 0001157024 00000 п. 0001157378 00000 п. 0001158010 00000 п. 0001158364 00000 п. 0001158996 00000 п. 0001159350 00000 п. 0001159973 00000 п. 0001160327 00000 п. 0001160899 00000 п. 0001161251 00000 п. 0001161823 00000 п. 0001162170 00000 п. 0001162742 00000 п. 0001163091 00000 п. 0001163678 00000 п. 0001164027 00000 п. 0001164599 00000 п. 0001164947 00000 п. 0001165519 00000 п. 0001165863 00000 п. 0001166429 00000 п. 0001166776 00000 п. 0001167351 00000 п. 0001167699 00000 н. 0001168274 00000 п. 0001168624 00000 п. 0001169208 00000 п. 0001169562 00000 п. 0001170144 00000 п. 0001170498 00000 п. 0001171086 00000 п. 0001171440 00000 п. 0001172031 00000 н. 0001172385 00000 п. 0001172968 00000 п. 0001173322 00000 п. 0001173907 00000 н. 0001174261 00000 п. 0001174890 00000 н. 0001175244 00000 п. 0001175827 00000 п. 0001176181 00000 п. 0001176810 00000 п. 0001177164 00000 п. 0001177758 00000 п. 0001178112 00000 п. 0001178738 00000 п. 0001179092 00000 п. 0001179677 00000 п. 0001180031 00000 п. 0001180657 00000 п. 0001181011 00000 п. 0001181599 00000 н. 0001181953 00000 п. 0001182570 00000 п. 0001182924 00000 н. 0001183517 00000 п. 0001183871 00000 п. 0001184494 00000 п. 0001184848 00000 н. 0001185471 00000 п. 0001185825 00000 п. 0001186457 00000 п. 0001186811 00000 п. 0001187437 00000 п. 0001187791 00000 п. 0001188423 00000 п. 0001188777 00000 п. 0001189346 00000 п. 0001189697 00000 п. 00011

      00000 п. 00011

      00000 н. 0001191198 00000 п. 0001191552 00000 п. 0001192139 00000 п. 0001192493 00000 п. 0001193086 00000 п. 0001193438 00000 п. 0001194028 00000 п. 0001194382 00000 п. 0001194984 00000 п. 0001195338 00000 п. 0001195934 00000 п. 0001196288 00000 п. 0001196875 00000 п. 0001197227 00000 п. 0001197811 00000 п. 0001198165 00000 п. 0001198756 00000 п. 0001199110 00000 п. 0001199711 00000 п. 0001200065 00000 н. 0001200664 00000 п. 0001201018 00000 п. 0001201609 00000 п. 0001201963 00000 н. 0001202561 00000 п. 0001202915 00000 н. 0001203541 00000 п. 0001203895 00000 п. 0001204492 00000 п. 0001204846 00000 н. 0001205475 00000 п. 0001205829 00000 п. 0001206410 00000 п. 0001206764 00000 п. 0001207393 00000 п. 0001207747 00000 п. 0001208338 00000 п. 0001208692 00000 п. 0001209324 00000 п. 0001209678 00000 п. 0001210274 00000 п. 0001210628 00000 п. 0001211254 00000 п. 0001211608 00000 п. 0001212204 00000 п. 0001212558 00000 п. 0001213181 00000 п. 0001213535 00000 п. 0001214164 00000 п. 0001214518 00000 п. 0001215147 00000 п. 0001215501 00000 п. 0001216121 00000 п. 0001216475 00000 п. 0001217098 00000 п. 0001217452 00000 п. 0001218030 00000 п. 0001218379 00000 п. 0001218954 00000 п. 0001219303 00000 п. 0001219890 00000 н. 0001220238 00000 п. 0001220822 00000 н. 0001221169 00000 п. 0001221759 00000 н. 0001222109 00000 п. 0001222696 00000 п. 0001223046 00000 п. 0001223624 00000 п. 0001223968 00000 п. 0001224543 00000 п. 0001224883 00000 п. 0001225458 00000 п. 0001225800 00000 н. 0001226372 00000 п. 0001226714 00000 п. 0001227321 00000 п. 0001227675 00000 п. 0001228284 00000 п. 0001228638 00000 п. 0001229238 00000 п. 0001229592 00000 п. 0001230203 00000 п. 0001230557 00000 п. 0001231154 00000 п. 0001231508 00000 п. 0001232128 00000 н. 0001232482 00000 н. 0001233082 00000 п. 0001233436 00000 п. 0001234068 00000 п. 0001234422 00000 п. 0001235031 00000 п. 0001235385 00000 п. 0001236014 00000 п. 0001236368 00000 п. 0001236973 00000 п. 0001237327 00000 п. 0001237956 00000 п. 0001238310 00000 п. 0001238911 00000 п. 0001239265 00000 н. 0001239900 00000 н. 0001240254 00000 п. 0001240851 00000 п. 0001241205 00000 п. 0001241831 00000 п. 0001242185 00000 п. 0001242820 00000 п. 0001243174 00000 п. 0001243806 00000 п. 0001244160 00000 п. 0001244783 00000 п. 0001245137 00000 п. 0001245766 00000 п. 0001246120 00000 н. 0001246686 00000 п. 0001247026 00000 п. 0001247583 00000 п. 0001247921 00000 п. 0001248481 00000 п. 0001248819 00000 п. 0001249382 00000 п. 0001249720 00000 н. 0001250283 00000 п. 0001250622 00000 п. 0001251188 00000 п. 0001251528 00000 п. 0001252103 00000 п. 0001252443 00000 п. 0001253018 00000 п. 0001253358 00000 п. 0001253918 00000 п. 0001254258 00000 п. 0001254839 00000 п. 0001255183 00000 п. 0001255778 00000 п. 0001256132 00000 п. 0001256731 00000 п. 0001257085 00000 п. 0001257678 00000 п. 0001258032 00000 п. 0001258634 00000 п. 0001258988 00000 н. 0001259580 00000 п. 0001259935 00000 н. 0001260539 00000 п. 0001260894 00000 п. 0001261499 00000 н. 0001261854 00000 п. 0001262454 00000 п. 0001262809 00000 п. 0001263417 00000 п. 0001263772 00000 п. 0001264386 00000 п. 0001264741 00000 п. 0001280773 00000 п. 0000063676 00000 п. трейлер ] >> startxref 0 %% EOF 3198 0 obj> поток xZklcW> siu6y8s ؎ & HxJ_ @ bnPPP (-TJC -? @ b% CE @ + U (.2] l ݯځݺ wiuWw ~ l # a7? UW0 = F!

      Типовые конструкционные системы | Изделия из дерева

      Изделия из дерева подходят практически для всех новостроек и реконструкций. Деревянные конструкции можно использовать в различных зданиях, будь то высокие многоэтажки, большие холлы или мосты. Помимо конструкций, изделия из дерева обычно используются для окон и дверей, внутренней отделки и мебели. Строительные стандарты, регулирующие использование древесины, варьируются от страны к стране.

      Существует множество промышленных альтернатив возведения деревянных построек, из которых можно выбрать оптимальное решение для конкретного случая.Общими для них являются высокоразвитые промышленные сборные конструкции и быстрое строительство. Деревянное здание можно построить вдвое быстрее, чем при традиционном строительстве.

      НАГРУЗОЧНЫЕ СТЕНКИ

      В деревянных домах чаще всего используется каркасная система на основе несущих стен. Несущие стены могут быть построены из крупногабаритных столбчатых элементов или элементов из массива дерева. С деревянными конструкциями межэтажных перекрытий можно достичь пролетов до семи метров.Несущими линиями обычно являются внешние стены здания и некоторые его перегородки, обычно стены между квартирами. Полы и некоторые стены служат конструкциями, повышающими жесткость дома.

      ДОМ С ОПОРНЫМ КАРКАСОМ

      Опорно-каркасный элемент — наиболее распространенный способ изготовления деревянного каркаса. В высотных зданиях каркас стены изготавливается из клееного бруса стандартных размеров. Это может быть использовано для строительства зданий более четырех этажей.Несущие и ненесущие стены конструктивно идентичны. Конструкции промежуточных этажей можно выбирать произвольно. Это может быть, например, перекрытие из балок, коробчатая плита или ребристая плита. Возможны большие пролеты за счет увеличения высоты несущей конструкции. Пролеты также можно увеличить с помощью композитной конструкции из бетона и дерева или так называемой гибридной конструкции. Опыт работы с опорными конструкциями очень большой. Благодаря конструкции столбов можно достичь превосходной энергоэффективности и герметичности вплоть до уровня пассивного дома.Технология гибкая для разных нужд. Структурные решения и типы могут быть оптимизированы в зависимости от области применения. Деревянные конструкции также работают вместе с бетонными конструкциями. Вместе с другими материалами гибридные конструкции еще больше расширяют возможности использования конструкции. У изделий из инженерной древесины прогиб конструкций незначительный. Высокая степень заводской готовности элементов гарантирует быстрый монтаж. Дом можно возводить из расчета один этаж в неделю.Монтаж на строительной площадке можно производить в защищенном от непогоды.

      ДЕРЕВЯННЫЙ БЛОК КВАРТИРЫ С ИСПОЛЬЗОВАНИЕМ ТЕХНОЛОГИИ CLT

      Несущие стены могут быть построены из массивной древесины CLT, в которой слои древесины склеены крест-накрест (CLT: поперечно-клееный брус). Доска действует как метод строительства деревянных многоквартирных домов, так и как структура жесткости в стенах и полах. Отверстия и стыки выполняются на досках на заводе с использованием точной технологии фрезерования с компьютерным управлением.Максимальный размер доски CLT составляет 3 x 16 метров, и она доступна в различных вариантах прочности. Использование плиты CLT позволяет гибко открывать стены, межэтажные перекрытия и консольные конструкции. Емкости доски хватает для зданий до 12 этажей. Элементы поставляются в желаемой степени готовности, включая изоляцию, материалы поверхностей, окна и двери. В поставку также может входить установка. CLT — распространенная строительная технология, например, в Германии и Австрии.В немецкоязычных странах эта технология носит название KLH (Kross Laminate Holz).

      КОЛОННО-БАЛКОВАЯ СИСТЕМА

      В колонно-балочной системе каркас здания состоит из колонн и балок из клееного бруса, на которых возводятся промежуточный этаж, конструкции крыши и внешние стены. Жесткость каркаса обычно достигается с помощью диагонально установленных узлов жесткости или мачтовых колонн. Колонно-балочная система позволяет получить открытый трансформируемый пол и большие проемы в фасадах.Система позволяет свободно и гибко планировать пространство и открывать стены. Поскольку нет несущих перегородок, легко изменить положение стен между квартирами в течение жизненного цикла здания. Структурная система предлагает хорошую гибкость при преобразовании. Благодаря одномерным вертикальным конструкциям здание нигде не проседает. Этап строительства на строительной площадке очень быстрый. Крышу можно установить всего за несколько дней, после чего у дома появится защита от непогоды.Наружные стены устанавливаются в виде крупных легких элементов. Толщина утеплителя и наружного облицовочного материала может быть выбрана заказчиком.

      ОБЪЕМНЫЕ ЭЛЕМЕНТЫ

      Технология объемных элементов — это метод строительства, при котором здание собирается отдельно на заводе из готовых к сборке коробчатых элементов. Объемный элемент обычно состоит из несущего каркаса и ограничивающих поверхностей: готовых стен, перекрытий и крыши. Элементы полностью изготовлены в заводских условиях, защищены от атмосферных воздействий.Окна, система отопления, вентиляции и кондиционирования воздуха, электрическое оборудование и фурнитура устанавливаются в элементе на заводе. Несущая конструкция объемного элемента может быть построена множеством различных способов, например, с использованием колонно-балочной технологии, рамной конструкции или крупных плитоподобных элементов. Благодаря технологии объемных элементов достигается отличная звукоизоляция благодаря двойной конструкции. Типичные максимальные размеры объемных элементов составляют 12 х 4,2 х 3,2 метра. При планировании размеров элементов и модульных систем необходимо учитывать ограничения, накладываемые транспортировкой элементов.Технология объемных элементов очень подходит для жилых домов и жилых домов. Этап строительства на строительной площадке очень быстрый. Благодаря своей скорости система отлично подходит для застройки заполнения и, например, строительства дополнительных этажей. Он также подходит для строительства с низким энергопотреблением. Например, технология объемных элементов является распространенным методом строительства деревянных многоквартирных домов в Швеции.

      БРЕВАННЫЕ КОНСТРУКЦИИ

      Бревенчатое строительство — это традиционный метод деревянного строительства, особенно в странах, где имеется изобилие прямой древесины подходящего поперечного сечения.В бревенчатом доме как минимум несущие конструкции сооружены из бревна.

      Типы бревен, используемых в срубах:

      • Оцилиндрованное бревно: круглое бревно, сформированное вручную или механическим способом. Диаметр промышленного круглого бревна одинаков от основания до кончика.
      • Бревно бруса: бревно, сформированное с плоскими сторонами. Также можно резать вручную вручную с помощью косой пилы.
      • Бревно сухостой: бревно из сушеной сосны
      • Клееный брус: изделие из дерева, полученное путем склеивания нескольких слоев древесины

      Оцилиндрованное бревно в основном используется в дачных домах, складских помещениях и сараях.Оцилиндрованное бревно встраивают в углы, используя метод, при котором бревно пересекает бревно на поперечной стене и выступает из угла на некоторое расстояние.

      Ламинированные бревна изготавливаются путем склеивания нескольких слоев древесины и строгания бревна по желаемому профилю. Преимущества этой структуры включают однородные свойства и, в некоторых типах бревен, также очень небольшую проседание или оседание.

      Брус — это традиционное трудоемкое строительство. Обычно он используется в зданиях, которые должны быть герметичными, таких как жилые и дачные дома, зернохранилища, сауны и т. Д.Бревенчатый дом более ровный по стенам, чем бревенчатый, поэтому, например, к стенам легче прикрепить шкафы. Угловые перекрытия бревен также обычно короче, чем у оцилиндрованного бревна, что позволяет сэкономить на древесине. Короткие угловые секции бывают, например, типа «ласточкин хвост» и фиксирующего типа.

      В Финляндии бревна обычно делают из сосны.

      Бетон из дерева — ScienceDaily

      Дома могут быть деревянными, как раньше, или бетонными, как сегодня.Чтобы построить завтрашний день, комбинируются два метода строительства: эти гибридные конструкции, содержащие как деревянные, так и бетонные элементы, становятся все более популярными в современной архитектуре.

      В контексте Национальной ресурсной программы «Ресурс древесины» (NRP 66) швейцарские исследователи разработали еще более радикальный подход к сочетанию дерева и бетона: они производят несущий бетон, который сам состоит в основном из дерева. Во многих смесях объемная доля древесины превышает 50 процентов.

      Изделия из древесины на цементной основе существуют уже более ста лет. Однако раньше они использовались только для ненесущих целей, например, для изоляции. Дайя Цвикки, руководитель Института строительных и экологических технологий Школы инженерии и архитектуры Фрибурга, задалась вопросом, не пришло ли время для более амбициозного использования деревянного бетона.

      Плавающий бетон

      Вместе со своей командой Цвикки экспериментировал с составом и зернистостью древесины, а также с различными добавками, а затем подверг различные смеси строгим испытаниям.Основное отличие от классического бетона в том, что щебень и песок заменены мелко измельченной древесиной. Другими словами, с цементом примешиваются не мелкие камни, а опилки. Благодаря высокому содержанию древесины новые строительные материалы обладают хорошей огнестойкостью и действуют как теплоизоляция. «Они весят почти половину того, что весит обычный бетон — самые легкие из них даже плавают!» — говорит Цвикки. Более того, поскольку материалы в основном основаны на возобновляемых ресурсах, после демонтажа их можно повторно использовать в качестве источника тепла и электричества.Древесину можно сжигать при сжигании отходов, хотя для повседневного использования она соответствует стандартам противопожарной защиты.

      Первоначальные стресс-тесты 1: 1 показывают, что новый бетон на древесной основе также подходит для плит и стеновых элементов и может выполнять несущие функции в строительстве. Этот процесс также подходит для сборных блоков. В этом контексте, в частности, группа Фрибург хотела бы углубить свой опыт с помощью более широкого спектра тестов. Исследователи хотят выяснить, какой древесно-бетонный композит лучше всего подходит для каких областей применения и как его можно эффективно производить.

      «Пройдет несколько лет, прежде чем мы увидим первые здания, в которых легкий бетон, содержащий дерево, играет важную роль в строительстве», — говорит Цвикки. «Уровень знаний, необходимый для широкого применения, все еще слишком ограничен».

      История Источник:

      Материалы предоставлены Швейцарским национальным научным фондом (SNSF) . Примечание. Содержимое можно редактировать по стилю и длине.

      Сталь, дерево и бетон: сравнение

      ширина: 80%;
      }
      ]]>

      Какие материалы чаще всего используются в строительстве?

      Конструктивное проектирование зависит от знания материалов и соответствующих им свойств, чтобы мы могли лучше предсказать поведение различных материалов при нанесении на конструкцию.Как правило, три (3) наиболее часто используемых строительных материала — это сталь марки , бетон и древесина / древесина . Знание преимуществ и недостатков каждого материала важно для обеспечения безопасного и экономичного подхода к проектированию конструкций.

      Конструкционная сталь

      Сталь — это сплав, состоящий в основном из железа и углерода. Другие элементы также примешиваются к сплаву для получения других свойств. Одним из примеров является добавление хрома и никеля для создания нержавеющей стали.Увеличение содержания углерода в стали имеет предполагаемый эффект увеличения прочности материала на разрыв. Увеличение содержания углерода делает сталь более хрупкой, что нежелательно для конструкционной стали.

      Преимущества конструкционной стали

      1. Сталь имеет высокое соотношение прочности и веса. Таким образом, собственный вес металлоконструкций относительно невелик. Это свойство делает сталь очень привлекательным конструкционным материалом для высотных зданий, длиннопролетных мостов, сооружений, расположенных на земле с низким содержанием грунта и в районах с высокой сейсмической активностью.
      2. Пластичность. Перед разрушением сталь может подвергаться значительной пластической деформации, что обеспечивает большой резерв прочности.
      3. Прогнозируемые свойства материала. Свойства стали можно предсказать с высокой степенью уверенности. На самом деле сталь демонстрирует упругие свойства до относительно высокого и обычно четко определенного уровня напряжения. В отличие от железобетона свойства стали существенно не меняются со временем.
      4. Скорость возведения. Стальные элементы просто устанавливаются на конструкцию, что сокращает время строительства.Обычно это приводит к более быстрой окупаемости в таких областях, как затраты на рабочую силу.
      5. Легкость ремонта. Стальные конструкции в целом можно легко и быстро отремонтировать.
      6. Адаптация заводского изготовления. Сталь отлично подходит для заводского изготовления и массового производства.
      7. Многократное использование. Сталь можно повторно использовать после разборки конструкции.
      8. Расширение существующих структур. Стальные здания можно легко расширить, добавив новые отсеки или флигели. Стальные мосты можно расширять.
      9. Усталостная прочность. Металлоконструкции обладают относительно хорошей усталостной прочностью.

      Недостатки конструкционной стали

      1. Общая стоимость. Сталь очень энергоемкая и, естественно, более дорогая в производстве. Строительство стальных конструкций может быть более дорогостоящим, чем строительство других типов конструкций.
      2. Противопожарная защита. Прочность стали существенно снижается при нагревании до температур, обычно наблюдаемых при пожарах в зданиях. Сталь также довольно быстро проводит и передает тепло от горящей части здания.Следовательно, стальные конструкции в зданиях должны иметь соответствующую противопожарную защиту.
      3. Техническое обслуживание. Сталь, подвергающаяся воздействию окружающей среды, может повредить материал и даже загрязнить конструкцию из-за коррозии. Стальные конструкции, подверженные воздействию воздуха и воды, такие как мосты и башни, регулярно окрашиваются. Применение устойчивых к атмосферным воздействиям и коррозионно-стойких сталей может устранить эту проблему.
      4. Склонность к короблению. Из-за высокого отношения прочности к весу стальные сжимающие элементы, как правило, более тонкие и, следовательно, более подвержены короблению, чем, скажем, железобетонные сжимающие элементы.В результате требуется больше конструктивных решений для улучшения сопротивления продольному изгибу тонких стальных компрессионных элементов.

      Программное обеспечение SkyCiv Steel Design

      Рис. 1. Обзор стальных конструкций

      Железобетон

      Бетон представляет собой смесь воды, цемента и заполнителей. Пропорция трех основных компонентов важна для создания бетонной смеси желаемой прочности на сжатие. Когда арматурные стальные стержни добавляются в бетон, два материала работают вместе с бетоном, обеспечивающим прочность на сжатие, и сталью, обеспечивающей прочность на растяжение.

      Преимущества железобетона

      1. Прочность на сжатие. Железобетон имеет высокую прочность на сжатие по сравнению с другими строительными материалами.
      2. Прочность на разрыв. Благодаря предусмотренной арматуре железобетон также может выдерживать значительную величину растягивающего напряжения.
      3. Огнестойкость. Бетон обладает хорошей способностью защищать арматурные стальные стержни от огня в течение длительного времени. Это выиграет время для арматурных стержней, пока огонь не потушат.
      4. Материалы местного производства. Большинство материалов, необходимых для производства бетона, можно легко найти на месте, что делает бетон популярным и экономичным выбором.
      5. Прочность. Система здания из железобетона более долговечна, чем любая другая система здания.
      6. Формуемость. Железобетон, изначально как текучий материал, можно экономично формовать в практически неограниченном диапазоне форм.
      7. Низкие эксплуатационные расходы. Железобетон является прочным с использованием недорогих материалов, таких как песок и вода, не требующих обширного обслуживания.Бетон предназначен для того, чтобы полностью покрыть арматурный стержень, так что он не будет нарушен. Это делает стоимость обслуживания железобетонных конструкций очень низкой.
      8. По конструкции, такой как фундаменты, дамбы, опоры и т. Д., Железобетон является наиболее экономичным строительным материалом.
      9. Жесткость. Он действует как жесткий элемент с минимальным прогибом. Минимальный прогиб хорош для удобства эксплуатации зданий.
      10. Удобство в использовании. По сравнению с использованием стали в конструкции, при строительстве железобетонных конструкций может быть задействована менее квалифицированная рабочая сила.

      Недостатки железобетона

      1. Долгосрочное хранение. Бетон нельзя хранить после смешивания, так как цемент вступает в реакцию с водой и смесь затвердевает. Его основные ингредиенты нужно хранить отдельно.
      2. Время отверждения. Бетон выдерживает тридцать дней. Этот фактор сильно влияет на график строительства здания. Это снижает скорость возведения монолитного бетона по сравнению со сталью, однако ее можно значительно улучшить с помощью сборного железобетона.
      3. Стоимость форм. Стоимость форм, используемых для отливки ЖБИ, относительно выше.
      4. Увеличенное поперечное сечение. Для многоэтажного здания секция железобетонной колонны (RCC) больше, чем стальная секция, так как в случае RCC прочность на сжатие ниже.
      5. Усадка. Усадка вызывает развитие трещин и потерю прочности.

      Программное обеспечение SkyCiv RC для проектирования

      Рис. 2. Типичный пример железобетона

      Древесина

      Древесина — это органический, гигроскопичный и анизотропный материал.Его тепловые, акустические, электрические, механические, эстетические, рабочие и т. Д. Свойства очень подходят для использования, можно построить комфортный дом, используя только деревянные изделия. С другими материалами это практически невозможно. Очевидно, что дерево — это и распространенный, и исторический выбор в качестве конструкционного инженерного материала. Однако в последние несколько десятилетий произошел отход от дерева в пользу инженерных изделий или металлов, таких как алюминий.

      Преимущества древесины

      1. Прочность на разрыв.Поскольку древесина является относительно легким строительным материалом, она превосходит даже сталь по разрывной длине (или длине самонесущей конструкции). Проще говоря, он может лучше выдерживать собственный вес, что позволяет использовать большие пространства и меньше необходимых опор в некоторых конструкциях зданий.
      2. Электрическое и тепловое сопротивление. Он обладает естественным сопротивлением электропроводности при сушке до стандартного уровня содержания влаги (MC), обычно от 7% до 12% для большинства пород древесины. Его прочность и размеры также не подвержены значительному влиянию тепла, обеспечивая устойчивость готового здания и даже безопасность при определенных пожарных ситуациях.
      3. Звукопоглощение. Его акустические свойства делают его идеальным для минимизации эха в жилых или офисных помещениях. Дерево поглощает звук, а не отражает или усиливает его, и может помочь значительно снизить уровень шума для дополнительного комфорта.
      4. Из местных источников. Дерево — это строительный материал, который можно выращивать и повторно выращивать с помощью естественных процессов, а также с помощью программ пересадки и лесного хозяйства. Выборочная уборка и другие методы позволяют продолжать рост, пока собираются более крупные деревья.
      5. Экологически чистый. Одна из самых больших проблем для многих строительных материалов, включая бетон, металл и пластик, заключается в том, что, когда они выброшены, они разлагаются невероятно долго. В естественных климатических условиях древесина разрушается намного быстрее и фактически пополняет почву.

      Недостатки бруса

      Усадка и разбухание древесины — один из ее основных недостатков.

      Дерево — гигроскопичный материал.Это означает, что он будет поглощать окружающие конденсируемые пары и терять влагу в воздух ниже точки насыщения волокна. Еще один недостаток — его износ. Агенты, вызывающие порчу и разрушение древесины, делятся на две категории: биотические (биологические) и абиотические (небиологические). Биотические агенты включают гниющие и плесневые грибы, бактерии и насекомые. К абиотическим агентам относятся солнце, ветер, вода, некоторые химические вещества и огонь.

      Программное обеспечение SkyCiv Wood Design

      Рисунок 3.Деревянный конструкционный каркас

      Сводка

      Для лучшего описания стали, бетона и дерева. Обобщим их основные характеристики, чтобы выделить каждый материал.

      Сталь очень прочна как на растяжение, так и на сжатие и, следовательно, имеет высокую прочность на сжатие и растяжение. Сталь имеет предел прочности от 400 до 500 МПа (58 — 72,5 тыс. Фунтов на квадратный дюйм). Это также пластичный материал, который поддается или прогибается перед разрушением. Сталь выделяется своей скоростью и эффективностью в строительстве.Его сравнительно легкий вес и простота конструкции позволяют сократить рабочую силу примерно на 10-20% по сравнению с аналогичной строящейся структурой на основе бетона. Стальные конструкции также обладают отличной прочностью.

      Бетон чрезвычайно прочен на сжатие и, следовательно, имеет высокую прочность на сжатие от 17 МПа до 28 МПа. С более высокой прочностью до 70 МПа или выше. Бетон позволяет проектировать очень прочные и долговечные здания, а использование его тепловой массы, удерживая его внутри оболочки здания, может помочь регулировать внутреннюю температуру.Также в строительстве все чаще используется сборный железобетон, что дает преимущества с точки зрения воздействия на окружающую среду, стоимости и скорости строительства.

      Древесина устойчива к электрическим токам, что делает ее оптимальным материалом для электроизоляции. Прочность на разрыв также является одной из основных причин выбора древесины в качестве строительного материала; его исключительно сильные качества делают его идеальным выбором для тяжелых строительных материалов, таких как конструкционные балки.Дерево намного легче по объему, чем бетон и сталь, с ним легко работать и легко адаптировать на месте. Он прочен, дает меньше тепловых мостиков, чем его аналоги, и легко включает в себя готовые элементы. Его структурные характеристики очень высоки, а его прочность на сжатие аналогична прочности бетона. Несмотря на все это, древесина все шире используется для жилых и малоэтажных построек. Его редко используют в качестве основного материала для высотных конструкций.

      Это самые распространенные строительные материалы, используемые для строительства.У каждого материала есть свой уникальный набор достоинств и недостатков.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
