Строительные леса своими руками из профильной трубы, чертежи

Сложно без лессов выполнять строительные работы, особенно, если производить их необходимо на большой высоте. Конструкция поможет безопасно взобраться на возвышение, сделать все необходимое, поставить рядом материалы, которые помогут в деле. Брать в аренду строительные лесса из профильной трубы неудобно, так как это постоянно будет тянуть средства, что некоторым может не понравиться. Как вариант, лесса можно сделать своими руками. Они будут выполнены как удобно хозяину, обеспечат возможность подниматься на желаемую высоту.

Виды лессов

Существует несколько разновидностей лессов, которые вполне можно сделать самостоятельно. Для изготовления подойдут металлические трубы, можно добавлять в конструкцию доски. Если делать все из дерева, получится гораздо дешевле металлических.  Но такие установки не смогут выдерживать значительную нагрузку, есть вероятность надлома при большом весе, установленном на них.

Пример строительных лессов

По времени, каркас из металла будет выполняться дольше, но постепенно затраты на его изготовление будут перекрыты надежной службой. Если нужно конструкцию можно будет разобрать, перестроить. Кроме деревянных, имеются и другие виды лессов:

1. Хомутовые. Приоритетно, их используют для работы со зданиями, имеющими сложную конфигурацию. Собрать такие изделия проблематично, но есть вариант изгибать их, как того требует необходимость.

2. Клиновые. На них можно укладывать значительную массу.

3. Штыревые. Их достаточно просто собрать-разобрать. Они пойдут для мелких строительных работ, не требующих серьезной подготовки.

4. Рамные. Их преимущество в легкости, простоте сборки. Собрать их можно очень высокими, до 50 метров. Выдержать они смогут около 200 кг на каждый метр поверхности основания. В стройке их используют чаще всего, потому как сделать их своими руками несложно.

Важно: строительные лесса, сделанные своими руками из профильной трубы, не стоит подвергать значительным нагрузкам. Вдвоем становиться на них не рекомендуется.

Изготовление лессов

Сделать лесса из труб вовсе несложно. Для этого необходимо подобрать требуемые элементы, соединить их в правильной последовательности. Чтобы работа проходила быстрей, рекомендуется заранее приобрести и подготовить требуемые части. После нужно будет только проделать определенные действия с ними и соединить в одну конструкцию.

Материалы для изготовления лессов

Чтобы изготовить лесса, чертежи которых приведены в материале, нужны стальные стойки и рамы. Подставку для ног делают из досок. Можно сделать из алюминия, но выдержать получится меньшую нагрузку. Рекомендованная высота одной секции составляет 150 см, по ширине удобней всего делать около метра. Длина будет составлять 1,5-2 метра. По высоте, делать леса необходимо в зависимости от высоты дома.

До начала сбора конструкции, необходимо приобрести материалы для изготовления. Нужны будут:

  1. Профили длиной по 1,5 м и сечением 3х3 см. Они подойдут, чтобы сделать вертикальные грани.
  2. Трубы по диаметру 15 мм, которые послужат для сооружения распорок.
  3. Профиль для соединительных элементов. Сечение 2,5х2,5 см. На эти элементы будет осуществляться опора настила.
  4. Лестница. Можно вставить готовую, но если нет, выполнить ее можно тоже из профиля.
  5. Болты, гайки и шайбы, которыми будет закрепляться каждый элемент. Саморезы, чтобы соединить ими деревянные части.
Простые лесса

Для работы использовать нужно будет сверло, болгарку или ножовку по металлу, сварку. Соединения можно производить, делая в необходимых элементах резьбу. Земля в месте установки должна быть хорошо утрамбована, чтобы не возникало перекосов в процессе изготовления. Если работа проходит в дождь, стоит подумать над изготовлением водоотвода. Земля под лессами будет крепкой, никакой опасности для людей на высоте возникать не будет.

Важно помнить, что даже минимальное шатание в местах соединений частей приводит к сильному наклону элементов повыше и стройка может замедлиться по причине невозможности подняться на высоту. Потому все элементы должны соединяться надежно, качественно.

Сбор лессов

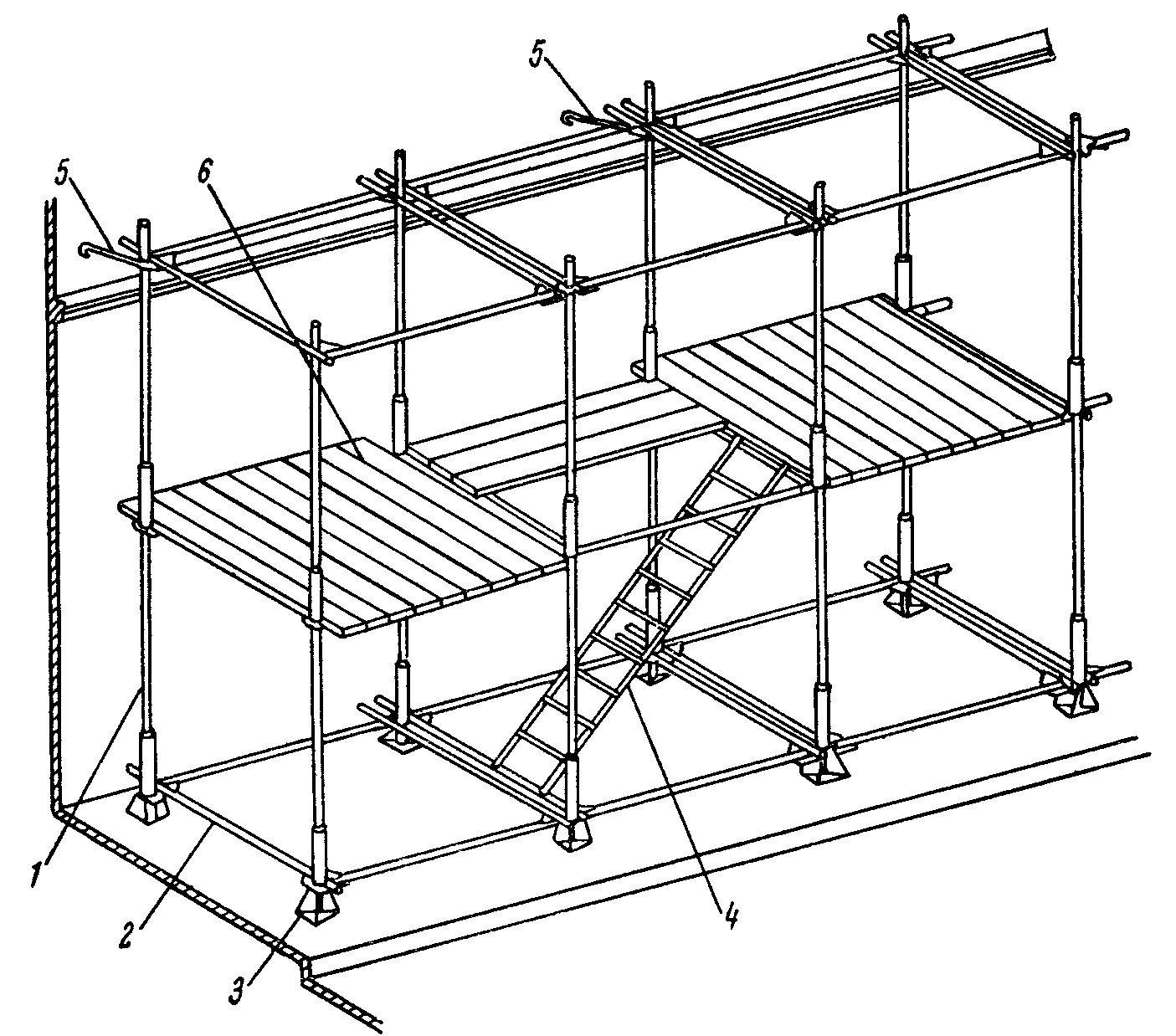

Схема конструкции

Собираются строительные лесса в следующем порядке:

1. Вначале необходимо нарезать заготовки: диагональные части, скрепляющие конструкцию, по 2 метра. Их нужно надрезать по краям и сплющить примерно 6-7 см. Горизонтальные элементы – по 1 метру.

2. 2 стойки, располагающиеся по вертикали, соединяются с помощью распорок. Находиться они должны строго горизонтально.

3. Горизонтальные части соединяются с помощью стяжек, на расстоянии примерно 30 см. Потом туда будут укладываться доски.

4. Соединительные части закрепляются.

5. На опорах необходимо проделать отверстия для болтов.

6. Конструкция собирается полностью, с досками. Деревянные элементы соединяются саморезами. Схемы помогут понять, что и как делать.

Имеет смысл покрыть подмости краской, чтобы они прослужили дольше. Если конструкцию планируется часто разбирать-собирать, можно соединять элементы с помощью переходников. Необходимо нарезать трубы 3х3 см по 10 см. В них вставляется кусок профиля 2,5х2,5 см и элементы свариваются. Схема строительного сооружения

Многие задумываются, стоит ли самостоятельно делать строительные лесса. С одной стороны, эта конструкция громоздкая, придется искать место для хранения всех частей. Если делать все из дерева, можно просто разобрать части, но это долго. Деревянные лесса соединяются только гвоздями, не саморезами. Доски будут целыми после работ, их можно использовать в других нуждах.

С другой стороны, если работы по строительству будут производиться часто, а высота на уровне второго этажа и дальше, здесь не обойтись без собственных лессов.

Инструкция по изготовлению строительных лесов из труб и досок своими руками

При возведении своего дома без строительных лесов не обойтись. Они нужны и при кладке стен, и при их отделке, пригодятся при кровельных работах и установке водостока. Надежность – главное требование, предъявляемое к лесам, ведь именно от него зависит безопасность  строителей.

Если есть возможность, стоит арендовать строительные леса промышленного изготовления. Но если стройка растягивается надолго, или финансы очень ограничены, леса можно смастерить своими руками. Конструкция их проста, ведь для частного строительства редко требуются леса высотой более двух этажей.

Сильно нагружать самодельные леса все-таки не стоит, максимум работающих на них людей — двое.

Виды строительных лесов и их особенности

Леса могут быть полностью деревянными или состоящими из металлических труб и досок. Первые дешевле и проще в сборке, но выдерживают меньший вес. Вторые потребуют больших затрат денег и времени на сооружение, но могут использоваться дольше, разбираться и перестраиваться при необходимости. Различают 4 типа лесов в зависимости от конструкции и используемых креплений.

  • Хомутовые наиболее тяжело собираются, но могут иметь разнообразную конфигурацию, подходящую для работы на зданиях с самой различной архитектурой.
  • Клиновые леса способны поддерживать больший вес.
  • Штыревые леса быстро разбираются и собираются.
  • Рамные леса отличаются экономичностью в сооружении и легким весом, они способны выдерживать вес до 200 кг на квадратном метре своей поверхности. Максимальная высота – 50 м. Больше всего подходят для самостоятельной сборки и использования в индивидуальном строительстве.

Особенности конструкции и материалы

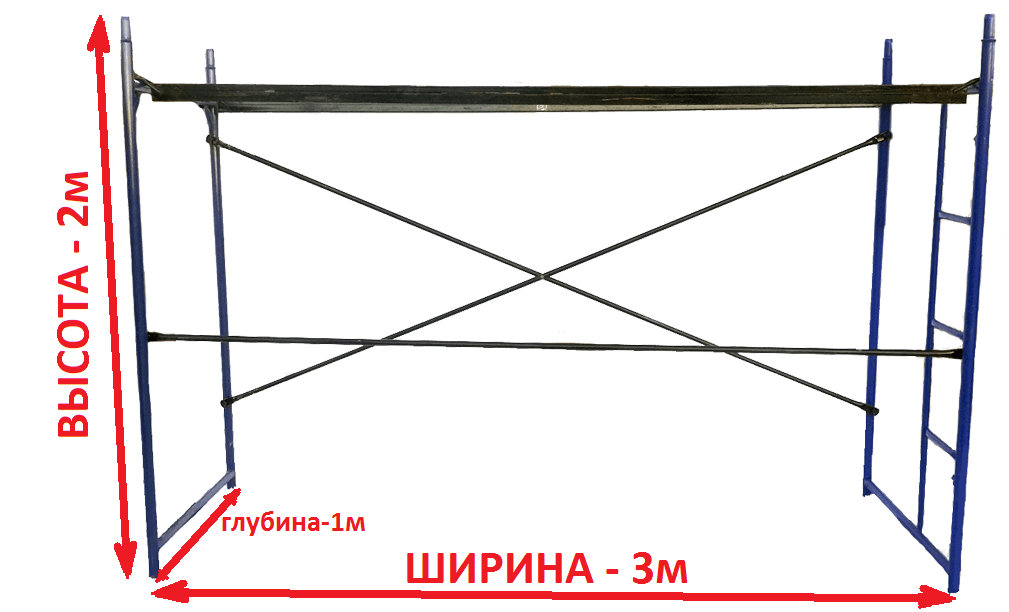

Рамные леса возводятся из стальных стоек и рам, настил выполняют из древесины. Алюминиевые конструкции имеют меньший вес, но и нагрузку способны выдержать меньшую. Рекомендуемые параметры для одной секции:

  • высота – 150 см,
  • ширина – 100 см,
  • длина – 165-200 см.

Количество же секций зависит от высоты дома и протяженности его стен.

Для работы нужно запастись материалами. Понадобится:

  • профиль с квадратным сечением 3*3 см, длиной 150 см для вертикальных стоек,
  • труба диаметром 15 мм для диагональных и горизонтальных распорок,
  • профиль с квадратным сечением 2,5*2,5 см для соединительных вставок, на которые будет опираться настил, и ограждений,
  • доски толщиной 4-5 см и длиной 2-2,5 м для настила,
  • лестница для подъема (может использоваться готовая, а может собираться из профиля между боковыми стойками).
  • Болты с шайбами и гайками для соединения элементов, саморезы для крепления досок.

Из инструментов понадобиться ножовка по металлу или болгарка, дрель со сверлом для металла, сварочный аппарат. Соединения также могут выполняться при помощи специальных резьбовых креплений.

Сооружаем леса из труб и досок

Подготовительный этап перед сборкой строительных лесок заключается в том, что участок земли там, где они будут стоять хорошо утрамбовывается. Так вся конструкция будет стоять более надежно. Если строительные работы проводятся в дождливое время, то можно предусмотреть водоотвод, чтобы земля под лесами не размывалась. В местах расположения опор подкладывают доски для большей стабильности.

Важно! Даже небольшой люфт в соединениях или недостаточно навернутая резьба могут привести к разрушению лесов и травмам.

Первым делом нарезают профиль и трубы. Трубу нарезают на заготовки по 200 см для диагональных распорок и по 96 для горизонтальных, которые будут соединять боковые стороны. Они надрезаются с концов на 7-8 см и расплющиваются. В этих местах они будут потом соединяться с профилем.

Вертикальные стойки связывают отрезками профиля, следя за тем, чтобы они располагались строго горизонтально. Затем горизонтальные участки лесов соединяют стяжками, на которых будут лежать доски, приваривая их каждые 30 см. На стойках и распорках просверливаются отверстия под болты. Выставляют стойки по уровню и крепят на них распорки.

Для соединения нескольких секций лесов используют переходники. Их можно сделать самостоятельно.  Отрезают 8-10 см профиля сечением 3*3 см, продевают в него участки профиля сечением 2,5*2,5 см и соединяют их сваркой.

На горизонтальные стяжки укладывают доски и фиксируют их саморезами. Для защиты от коррозии строительные леса можно покрасить.

Статьи на Строительном портале Украины

Ни один объект строительства, высота которого превышает один этаж, независимо от того частный ли это дом или офисное здание, не в состоянии обойтись без строительных лесов. Так как эта, казалось бы, довольно простая конструкция значительно облегчает проведение как отделочных, так и строительных работ. Но когда дело доходит непосредственно до вопроса, где же взять строительные леса? — каждый строитель (или любитель, который решил самостоятельно проводить строительство своего дома) начинает задумываться, как лучше поступить. Существует несколько вариантов: строительные леса можно купить, можно на время арендовать, а для тех, кто хочет сэкономить и не боится работы, существует еще один вариант — изготовить строительные леса своими руками.

Именно о том как сделать строительные леса своими руками мы и расскажем в данной статье.

Итак, строительные леса представляют собой небольшую каркасную конструкцию, которая состоит из металлических или деревянных элементов. Соответственно, Вы можете выбирать один из двух материалов, который Вам больше нравится, либо Вам легче его достать: это дерево или металл (точнее металлические трубы). Именно о втором варианте, а точнее о том, как самостоятельно построить металлические строительные леса мы и расскажем далее.

Как построить строительные леса из металла?

Для изготовления металлических строительных лесов обычно используют алюминиевые или стальные трубы. Перед началом изготовления и установки лесов необходимо подготовить ровную устойчивую площадку: хорошо утрамбуйте землю, а также сделайте водоотвод. Такие подготовительные действия уберегут Вашу конструкцию от подтопления и разрушения во время сильных осадков, а также сделают ее более устойчивой.

Перед тем как построить строительные леса из металла, необходимо детально продумать их конструкцию (расположение лестниц, этажей и остальных составляющих элементов), а также желательно предусмотреть такой нюанс как чертежи строительных лесов, которые вы можете составить самостоятельно либо воспользоваться помощью специалиста.



Для того чтобы построить металлические строительные леса  среднего размера  (чтобы одну секцию с места на место можно было перенести в одиночку), Вам потребуется:

для изготовления распорок — труба диаметром 15 мм.; для стоек — профильная труба 30 мм.; для соединительных вставок — кусочек профильной трубы диаметром 25 мм.

Основные этапы изготовления металлических строительных лесов своими руками

Этап 1.

Нарежьте пятнадцатимиллиметровую  трубу на отрезки длинной по два метра каждый. Затем с двух сторон подрежьте концовки так, чтобы  их было легче  расплющить.



Этап 2.

Cтойки для конструкции нарежьте длинной по  1.5 метра, а поперечные перекладины — по 0.74 метра. После этого следует сделать окончательную разметку и поварить все части в одно целое. В результате расстояние между поперечными балками должно получиться около 30 см.

Этап 3.

Затем необходимо подготовить переходники, которые необходимы для сборки наших строительных лесов. Их мы сначала нарезаем из трубы диаметром 25 мм., а затем собираем.

Этап 4.

На завершающем этапе изготовления металлических лесов необходимо просверлить отверстия под болты, после чего можно смело собирать нашу конструкцию.



Если у Вас останутся силы и желание, Вы можете подшлифовать Ваши строительные леса, а затем покрасить их.





Строительные леса своими руками из дерева — чертежи, фото и видео от IVD.ru

Сделать деревянные строительные леса своими руками довольно легко. Они менее надежны, чем стальные, но материал позволяет создать устойчивую и безопасную конструкцию, пригодную для работы. Есть возможность задавать любые технические параметры, не привязанные к стандартным размерам. Предельно допустимая нагрузка зависит от толщины стоек и настила, а также материала, из которого они изготовлены. Не следует использовать подгнившие доски и брусья. Если они применялись раньше, необходимо проверить их качество. Найти заготовки самому будет легко. Подойдут любые породы — как хвойные, так и лиственные. Как правило, это сосна или ель. Допускается проводить монтаж из изделий третьего сорта. Внешний вид в данном случае не имеет значения.

Все о сборке деревянных строительных лесов

Преимущества и недостатки дерева
Детали конструкции
Варианты сборки
Сборка рамы на четырех вертикальных опорах

Установка приставных подмостков

Разбираем особенности дерева и сравниваем его с металлическими лесами.

Плюсы

  • Главное преимущество заключается в простоте сборки. Для стыковки сборных элементов не нужен сварочный аппарат или другое профессиональное оборудование. Специальных навыков не требуется. С работой справится любой человек, умеющий обращаться с молотком. Смонтировать металлическое основание гораздо сложнее. Чтобы правильно сварить шов, нужна практика. Научиться владеть электродом по фото и видеоинструкциям невозможно. Аренда или покупка моделей с винтовыми соединениями не всегда бывает возможна.
  • В качестве заготовок можно использовать обычные доски и брусья. Вышку легко сконструировать из подручных средств. Единственное требование к заготовкам — их надежность. Часто в ход идут лишние стройматериалы, оставшиеся после ремонта, поддоны, использующиеся при перевозке и хранении.
  • По окончании ремонтных работ раму разбирают, а детали используют по мере надобности. Стальные трубки сложнее приспособить для хозяйственных нужд.

Минусы

  • Большая гибкость, по сравнению с металлом. Настил, уложенный на каркас из профиля или прутьев, будет прогибаться под ногами.
  • Металл прочнее, поэтому для придания основанию из брусьев устойчивости и жесткости придется делать его более массивным.
  • Один из недостатков — пожароопасность. Даже после обработки антипиренами — составами, затрудняющими горение, — детали поддерживают пламя.
  • Все элементы крепятся на гвозди и саморезы, ослабляющие края, поэтому использовать массив больше двух раз не рекомендуется.
  • Несущий каркас — к нему крепятся все остальные детали.
  • Настил — он выдерживает вес одного или нескольких человек. Чтобы было удобнее работать, наверх затаскивают инструменты и материалы. Общая нагрузка составляет несколько сотен килограммов.
  • Лестницы на нижний ярус и между ярусами.
  • Ограды.
  • Ребра жесткости, представляющие собой распорки, расположенные по вертикали и по диагонали.
  • Упоры — диагональные балки, поддерживающие платформу. Их низ упирается в землю, верх — в площадку или основание.
  • Вышки на четырех опорах — чтобы увеличить поверхность, их соединяют вместе. Основание представляет собой раму из досок или брусьев. Такой способ позволяет создавать многоярусные сооружения и обычные двухметровые тумбы. Его часто применяют, когда нужно добраться до кровли или третьего этажа.
  • В качестве опор, расположенных с внутренней стороны рамы, иногда используют стену. Гвозди не оставляют заметных следов на неокрашенных и неотделанных поверхностях. Любую облицовку после такого вмешательства придется менять или ремонтировать.
  • А-образные козлы представляют собой две самодельные стремянки, на которые сверху уложен настил. Подходят только для малоэтажных строений и применяются в основном при отделке. Конструкция проста и ненадежна. Горизонтальную площадку желательно приколотить гвоздями — иначе ее придется постоянно поправлять. Она довольно узкая и рассчитана только на одного человека. Перила и ступеньки отсутствуют. Наверх забираются по стремянке или приставной лестнице. Чтобы собрать такие деревянные строительные леса своими руками, чертежи не нужны, но контроль качества пиломатериалов все же необходим.
  • Приставные подмостки — их еще называют армянскими. Вместо рамы на четырех ногах здесь используются диагональные держатели. Низ упирается в грунт, верх — в угол, закрепленный на стену здания. К держателям прибиваются перпендикулярные им доски. Одной стороной они крепятся к стене, другая служит основанием для рабочей поверхности.
  • Полки, отличающиеся от армянских стропил способом крепления. У них нет центрального диагонального держателя. Нагрузку воспринимает система из перпендикулярных брусьев. Вертикальный ряд прибивается снизу к стене, горизонтальный располагается сверху под прямым углом к нему. Горизонтальный вместе с настилом удерживают доски, образующие с ним острый угол. Полки рассчитаны на небольшую нагрузку. После них на поверхности останутся заметные следы от широких гвоздей, анкеров или саморезов. Без диагонального держателя толщину и количество крепежей придется увеличить.

Самыми надежными являются рамные и приставные подмостки. Рассмотрим их монтаж более подробно. А для тех, кому нужны обычные козлы, предложим соответствующее видео.

Она способна выдерживать большие нагрузки и подходит для любых работ. Есть возможность создания многоярусной системы. Перед тем как сделать строительные леса своими руками, нужно продумать их схему. Лучше начертить ее с указанием всех размеров — так будет проще рассчитать количество материалов и правильно выполнить монтаж с первого раза.

Необходимые материалы и инструменты

  • Доски толщиной 4-5 см. Стандартная длина — 6 м.
  • Брус 10х10 и 5х5 см.
  • Молоток.
  • Пила по дереву.
  • Гвозди или саморезы.
  • Уровень.
  • Рулетка.

Обработка антисептиками и лаком не потребуется, если система нужна только на один раз. Не допускается наличие трещин и участков, пораженных плесенью. Главное требование — безопасность. При падении есть риск получить серьезные травмы. Настил должен быть устойчивым и выдерживать нагрузки, на которые он рассчитан.

Сборка каркаса

Перед началом работ площадку следует осушить и разровнять — иначе конструкция будет шататься. Если его не удастся выровнять и устранить все лужи, под ножки придется подкладывать обрезки, щебень или кирпичи.

Сначала монтируют четыре вертикальные стойки из бруса 10х10 см или досок. Их обрезают по высоте, если это необходимо, и скрепляют горизонтальными элементами. Удобнее сначала собрать на земле две боковины — внутреннюю и внешнюю. Затем их приводят в вертикальное положение и соединяют параллелями, задавая необходимую ширину. Конструкция станет более устойчивой, если боковинам придать форму трапеции. Например, нижняя распорка может иметь длину 1,2 м, верхняя — 1 м.

Работать удобнее вдвоем. Один человек держит деталь в нужном положении, другой прибивает ее молотком. Чтобы справиться в одиночку, внутреннюю сторону сначала придется зафиксировать на стене.

Прямоугольные секции легко объединять. Каждая пара стоек в этом случае служит опорой для щитов, находящихся от нее с двух сторон. Если нужно собрать одиночную трапецию, вертикали располагают под небольшим углом, наклонив их друг к другу. Длина верхней горизонтали должна быть меньше, чем нижней. При длине секции 4 м верх можно сделать короче на 20-40 см с каждой стороны.

Для придания устойчивости к боковинам прибивают диагональные распорки, служащие ребрами жесткости. Без них рама будет шататься.

Положение горизонтальных частей следует проверять с помощью строительного уровня. При наличии неровностей работу придется переделывать — ведь с кривых подмостей легко упасть или уронить инструмент. Кроме того, кривые опоры быстро расшатаются из-за неравномерно распределенных нагрузок.

Укладка настила

Его крепят к верхним боковинам на гвозди. Они должны полностью заполнять пространство между стойками. Чем меньше щелей, тем меньше шансов, что гвоздь или молоток упадет вниз. При толщине 4-5 см допускается устраивать пролет длиной 3-4 м. Из более тонких щитов лучше сделать короткие пролеты длиной до 2 м.

Монтаж люков и лестниц

Чтобы попасть наверх, используют стремянку либо создают самодельную лестницу, прибивая к боковинам ступеньки 5х5 см. Интервал между ними выбирают так, чтобы было удобно подниматься.

Подъем на второй ярус делают сбоку либо вырезают в «потолке». Лучше разместить его на краю — сквозная дыра в полу в центре секции может мешать. К люку приделывают самодельную лестницу — две рейки, соединенные ступеньками.

Чтобы установить облегченные строительные леса из дерева своими руками, потребуется такой же набор инструментов. В качестве материалов будем использовать брусья 5х15 см и доски толщиной 3-4 см. Все элементы крепим на гвозди. При необходимости подмости достают до третьего этажа, но сделать второй ярус не удастся. Им не нужна ровная сухая площадка, так как основная часть конструкции находится в «подвешенном состоянии».

Из двух элементов длиной 1 м сколачиваем опоры. Для этого располагаем их под прямым углом, фиксируем и монтируем на стену. Вертикальный направлен вниз, горизонтальный — в сторону. Вместе они образуют основание для настила. Их расставляют с шагом 1-2 м. В угол вставляют укосины — диагональные брусья, нижней стороной упирающиеся в землю. Низ фиксируют, забивая в землю кол, верх приколачивают гвоздями или привязывают проволокой.

Пространство между сторонами угла заколачивают щитами с обеих сторон. Они выполняют функцию ребер жесткости и дополнительного крепления для диагонального держателя. Сверху укладывают щит.

Одна секция выдерживает вес человека. Чтобы стойки не ушли в сторону, монтируют боковые держатели либо сколачивают диагонали между собой дополнительными перемычками. Один из способов — повесить основание на длинные анкеры, способные выдерживать большие нагрузки. Не исключено, что отверстия от них придется заделывать цементным раствором.

Также предлагаем посмотреть видео, как построить строительные леса (козлы) из досок своими руками.

  • Материал подготовил: Артем Филимонов

Строительные леса из профильных труб

Строительные леса используют в строительно-монтажных и отделочных работах, требующих выполнения производственных заданий на высоте. Необходимость в использовании лесов возникает там, нужно безопасно продвигаться вдоль фасадов зданий и объектов на высоте до 50 м, а также содержать на рабочей площадке инструмент и материалы. Строительные леса из металла, в отличие от традиционных деревянных конструкций, позволяют выполнять работы на сложных поверхностях и большой высоте.

В зависимости от сложности задач, металлические леса могут иметь хомутовую конструкцию, позволяющую работать на поверхностях с различной геометрией, клиновую для способности выдерживать высокие нагрузки, штыревую для быстрой разборки и монтажа. Самые распространенные рамные конструкции обладают легким весом, отличаются удобным монтажом и чаще других лесов используются в индивидуальном строительстве, с успехом заменяя деревянные аналоги.

Материалы для монтажа лесов из металлического профиля

Возведение рамных строительных лесов из профильных труб требует применения следующих материалов:

  • Металлический профиль для оборудования вертикальных стоек, с сечением 30х30 мм;
  • Труба диаметром от 15 мм для установки горизонтальных и диагональных стяжек, обеспечивающих устойчивость и прочность конструкции;
  • Профиль с сечением 25х25 мм, который используется для устройства опор рабочей зоны, а также создания защитного ограждения;
  • Доска толщиной от 5 см для выполнения настила рабочей площадки.

Монтаж и фиксация металлических элементов конструкции выполняется болтовым соединением, для закрепления досок используются винты-саморезы. Сборка лесов выполняется в соответствии с проектной схемой по заранее разработанным чертежам. В зависимости от длины и высоты фасада производится расчет габаритов конструкции. Рамные леса имеют шаг между стойками до 3 м, ширину – не более 1 м. Высота между ярусами составляет 2 м.

Преимущества строительных лесов из металла

Современные строительные разборные леса с каркасом из металлического профиля и труб, в отличие от деревянных прототипов, обладают рядом преимуществ, облегчающих выполнение работ на высоте и обеспечивающих высокий уровень безопасности. Такие конструкции имеют:

  • Отличную жесткость, обеспечивающую устойчивость и позволяющую конструкции нести высокие нагрузки. На металлических лесах одновременно могут производить работы несколько человек, позволяя также размещать на рабочих площадках запас материала и строительный инструмент;
  • Удобной сборки и выполнения фиксации элементов конструкции надежными креплениями;
  • Долговечный материал, обеспечивающий возможность многократной разборки и монтажа лесов для выполнения работ на разных объектах;
  • Высокую пожаробезопасность – металл, в отличие от древесины, не является источником распространения огня.

Если деревянные леса позволяют выполнять работы на высоте до второго этажа, то строительные конструкции из металла обеспечат возможность доступа к зонам до 50 м.

Можно ли собрать леса из металла своими руками

Простота конструкции обычных рамных лесов позволяет выполнить их самостоятельную сборку и установку, что особенно важно при индивидуальной застройке. Строительные леса своими руками могут быть разработаны и сделаны, если вы обладаете навыками проектирования, а также имеете специальный инструмент и оборудование для обработки металла. При этом следует соблюдать все требования, регламентируемые строительными нормами и государственными стандартами, уметь производить расчет площади и прочности конструкции. Также следует помнить, что:

  • Самодельные строительные леса можно использовать на высоте не более 2-го этажа;
  • Леса, созданные своими руками, не рассчитаны на высокие нагрузки;
  • Не допускается, чтобы на них одновременно находилось более 2 рабочих.

Если есть малейшие сомнения в возможности разработать и создать самодельные вспомогательные приспособления, обеспечивающие надежность и безопасность проведения строительных работ, лучше купить строительные леса у производителя или взять их в аренду.

Чертежи строительных лесов из металлических труб компании Версона в Москве

Выполнение строительных работ на высоте без использования подходящего оборудования крайне затруднительно. В такой ситуации приходится думать, у кого взять напрокат или где купить строительные леса и еще один выход состоит в том, чтобы используя чертежи строительных лесов из металлических труб изготовить конструкцию самостоятельно. Поскольку в доступных на сетевых ресурсах готовых разработках размеры указаны на чертежах довольно подробно, ригельные строительные леса изготовить по ним не так трудно.

Страницы:

Виды чертежей и размеры лесов из труб

Все схемы опорных конструкций для работы на высоте условно группируются в два класса:

  • установочные – определяют порядок монтажа изделия;
  • чертежи конструкционных элементов – указывают на параметры отдельных частей.

Анализ готового проекта требует особой внимательности, потому что в нем может отражаться то, что металлические трубы, используемые в конструкции, выполнены из металла различной толщины и отличаются по размерам. Металл стенок труб не может быть подобран наугад, а лишь согласно указанной рекомендации.

Возможные просчеты в личных проектах

Кто считает, что лучший выход — это трубчатые леса, в основу которых положен чертеж трубчатых элементов, тот ошибается, поскольку подобные изделия строго стандартизированы.

Изготовленные по чертежам личного образца ригельные конструкции могут оказаться непригодным из-за наличия незаметных отклонений, что делает их использование небезопасным и даже угрожающим. Несмотря на прочный металлический каркас, особенно сложные строительные леса, становятся источником скрытой угрозы.

Преимущество использования заказных разработок

Разработанный профессионалом проект максимально оптимизирован и безопасен. Выполненный на заказ, он в точности отразит ваши потребности и может быть эффективно использован в известных заказчику условиях. Кто платит за безопасность – живет дольше и спокойнее.

Деревянные строительные леса своими руками чертежи. Строительные леса своими руками – чертежи и практическое воплощение. Передвижные строительные леса на колесах

Все фото из статьи

Существуют ли какие-то нормативные требования к подмосткам, использующимся при кладке стен и отделке фасадов? В этой статье мы познакомимся с документами, регламентирующими их сооружение, а также выясним, как правильно собираются самодельные леса из дерева.

Нормативные документы

Вскользь требования к лесам упоминаются в бесчисленных руководствах по охране труда; однако сколь-нибудь серьезное внимание их конструкции уделяется всего в двух документах:

  1. ГОСТ 24258-88 описывает использованию при строительстве средств подмащивания;
  2. СНиП 12-03-99 посвящен безопасности труда в строительстве; средства подмащивания упоминаются в разделе 7.4 этого документа.

Уточним: раздел посвящен не только лесам, но и безопасности при использовании средств малой механизации и подсобных приспособлений в целом.

Давайте углубимся в изучение требований.

ГОСТ 24258-88

В первую очередь ГОСТом нормируется расчетная нагрузка на леса в зависимости от их типа и высоты площадки над уровнем грунта.

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

  • опорные стойки;
  • лестницы;
  • настилы и перемычки для него;
  • ограждающие перила;
  • упоры;
  • горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.


Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесовОписание
рамныеметаллические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревыередко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовыеэто универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.


Для работы потребуется:

  • брус 100х100 мм;
  • доски толщиной 30 мм;
  • доски сечением 100х50 мм;
  • гвозди;
  • молоток;
  • уровень;
  • рулетка;
  • дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы


4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.



Цены на различные виды строительных досок

Доски строительные

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:


Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.


Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Шаг 3.

Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде . Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции


Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают и красят, чтобы защитить от влаги и гниения.

Цены на столбы, профильные трубы

Столбы, профильные трубы

Видео — Строительные леса своими руками

Постройка дома — это ответственное мероприятие, требующее обдуманного подхода, материалов, инструментов и приспособлений. Именно к последним можно причислить строительные леса. Эти конструкции служат для того, чтобы возможно было делать отделочные работы на большой высоте.

Строительные леса позволяют на высоте от 4 до 10 метров осуществить такие работы:

  • подшить фронтоны,
  • сделать сайдинг,
  • установить водосток и так далее.

В действительности, отделочных работ более чем достаточно. Мало того, строительные леса можно сделать и выше 10 метров, но есть одно но, такая конструкция требует промышленных мощностей и соответствующих инженерных знаний. Вряд ли у вас получится сделать её своими руками в соответствии со всеми нормами.

Внимание ! Вы должны учитывать, что работа на строительных лесах сопряжена с риском. Поэтому их прочность не должна поддаваться сомнениям.

Многие решают сделать строительные леса своими руками потому, что их аренда до сих пор является весьма дорогостоящим удовольствием. Мало того, приходится немало заплатить за доставку. С учётом того, что отделочные работы могут длиться порядка нескольких месяцев — более выгодно соорудить конструкцию самостоятельно.

Выбираем материал

В принципе, существует всего две альтернативы. Вы можете сделать строительные леса своими руками из металла или из дерева. Причём у каждого варианта есть как свои плюсы, так и минусы.

В качестве примера возьмём металлические леса. Сделать их своими руками не так-то уж и просто. Мало того, это требует специального оборудования и материалов, которые скорей всего придётся купить. Но одновременно с этим конструкция такого типа обладает просто невероятной устойчивостью и сроком эксплуатации. Оно позволяет делать самые сложные работы на немалой высоте.

Совет ! После того как закончите работы металлические строительные леса можно сдавать в аренду. В крайнем случае их можно раскрутить и положить в гараж.

Если же опираться на опыт людей, который сталкивались с этим вопросом, то большинство склоняется к тому, что металлические строительные леса можно сделать только в том случае, если у вас есть необходимый металл. Покупка получается довольно затратной. Но если вы хотите сделать из этого бизнес, затраты должны окупиться.

Строительные леса из дерева сделать своими руками довольно просто. К тому же после использования их можно легко разобрать, а доски, к примеру, спалить в камине или печке. По факту — это одноразовое строение, которое уничтожается после одного цикла эксплуатации или отдаётся соседу.

Само собой, по надёжности деревянные леса, которые можно сделать своими руками в разы уступают металлическому аналогу. Но и стоят они практически ничего. К тому же на каждом дачном участке можно отыскать подходящие материалы. Главными вашими инструментами в данном контексте будут молоток и гвозди.

Главный недостаток деревянных лесов это их малая прочность и невысокая устойчивость. Конечно, если сделать всё добротно, то этой конструкцией можно будет пользоваться. Поэтому так важно в точности следовать инструкции.

Внимание ! Деревянные строительные леса, сделанные своими руками довольно тяжело сохранить, так как древесина без обработки легко поддаётся гниению.

Пластик — реальность или вымысел

Сейчас всё чаще не строительных форумах можно увидеть целые темы, посвящённые пластиковым строительным лесам. Конечно же, они существуют и обладают массой важных преимуществ перед деревянными и металлическими изделиями. Но изготовить их не в промышленных условьях пока что не представляется возможным.

Внимание ! Конечно, если у вас есть 3-D принтер, то вы сможете сделать пластиковые строительные леса своими руками.

Возведение разных видов конструкций

Делаем деревянные леса

Это простейшая конструкция, которую можно сделать своими руками буквально за день. Чтобы в итоге получить прочное и надёжное строение просто следуйте этой инструкции:

  1. Возьмите доску длиной в шесть метров поставьте её к стене.
  2. Параллельно поставьте вторую доску.
  3. Скрепите их между собой перекладинами. Таким же образом сделайте вторую опору.
  4. Уложите настил.
  5. Чтобы обеспечить повышенную жёсткость возьмите доски-раскосы. В качестве упора используйте землю.
  6. Наращивайте уровень за уровнем до тех пор, пока не достигните достаточной высоты.

Как видите, сделать деревянные строительные леса своими руками не так-то уж и сложно, но есть множество нюансов, которые необходимо участь. В противном случае конструкция может не простоять и нескольких дней.

Очень важно делать пролёты оптимальных для конструкции размеров. За канон принято считать расстояние в два метра между стояками. При необходимости его можно увеличить до двух с половиной. Ширина настила составляет ровно метр.

Ещё один важный нюанс при сооружении строительных лесов заключается в том, какие крепёжные элементы использовать. Обычно вариантов всего два: гвозди и саморезы. Стоит признать, что у обоих есть как свои плюсы, так и свои минусы.

Возьмём, к примеру, саморезы. На первый взгляд — это идеальные крепежи для того чтобы сделать строительные леса своими руками. Но не всё так однозначно. Их главным минусом является излишняя хрупкость.

Также саморезы, с помощью которых можно сделать строительные леса своими руками довольно восприимчивы к ударным нагрузкам. У них просто отлетает шляпка. Естественно, это может повлечь за собой полное разрушение конструкции.

Поэтому лучшим вариантом для того чтобы сделать строительные леса своими руками будут именно гвозди. Причём лучше всего использовать 120-миллиметровые изделия. Для лучшей фиксации их кончики загибаются.

Основная причина хрупкости саморезов заключается в том, что их делают из закалённого металла. Именно поэтому при сильных нагрузках они часто ломаются. Совсем другое дело гвозди. В их основе лежит мягкий металл. Он может согнуться, но не сломаться. Именно поэтому, если вы хотите сделать строительные леса своими руками, лучше всего использовать именно их.

К сожалению, несмотря на свои неоспоримые достоинства, гвозди не идеальны. Главным недостатком этих крепёжных элементов является то, что разобрать конструкцию аккуратно не получится. Придётся её разбить. Естественно, что во второй раз изделие использовать не получится.

Поэтом опытные строители всем тем, кто решил сделать строительные леса своими руками рекомендуют базовый вариант скрепить с помощью саморезов, а финальный зафиксировать гвоздями.

Делаем леса из металла своими руками

Для начала нужно дать одно важное уточнение. В этом варианте основная конструкция делается из металла, а настилы из дерева. Это оптимальное сочетание, позволяющее добиться высоких эксплуатационных качеств.

Внимание ! Исключительно металлическими строительные леса своими руками не делаются.

В качестве металла для каркаса можно использовать алюминий. Он имеет небольшой вес, поэтому сложностей с монтажом возникнуть не должно. Тем не менее он не способен выдерживать слишком большие нагрузки и это нужно учитывать. Лучше всего, чтобы каждый пролёт имел следующие параметры:

  • ширина — 100 см;
  • высота — 150 см;
  • длина от 165 до 200 см.

Это тот канон, который позволит обеспечить постройке, созданной своими руками нужную устойчивость.

При создании сооружения из металла нужно как следует подготовиться, так как здесь особое значение имеет качество материалов, вам понадобится:

  • квадратный профиль,
  • трубы для распорок,
  • профиль для соединительных вставок,
  • доски для настила,
  • лестница,
  • соединительные элементы.

Естественно, что одними материалами ограничиться не удастся, чтобы создать намеченный проект своими руками вам также понадобится ряд инструментов, среди которых:

  • ножовка для металла,
  • дрель,
  • болгарка,
  • сварочный аппарат.

При помощи этого инструментария вы сможете построить металлическое вспомогательное устройство своими руками.

Сооружение строительного леса своими руками начинается с утрамбовки земли, где будет стоять изделие. Это позволит обеспечить повышенную надёжность всей конструкции. Мало того, не помешает сделать водоотвод.

Внимание ! Водоотвод является необходимым элементом, если отделка фасадов будет длиться продолжительный период времени.

Там, где будут стоять опоры вы должны своими руками подложить доски. Это обеспечит большую устойчивость. В данное случае ни одна предосторожность не будет излишней, так как малейший люфт может привести к тому, что строительные леса разрушатся, и вы ничего не сможете сделать.

Чтобы сделать строительные леса из профильной трубы своими руками, следуйте этому алгоритму:


Чтобы защитить строительные леса от коррозии, нужно сделать защитное покрытие. Достаточно антикоррозийной жидкости и специальной краски.

Итоги

Сделать строительные леса можно своими руками. Сложность конструкции напрямую зависит от того материала, который вы выберите, к примеру, пластиковые сооружения можно сделать только в условиях промышленного производства. Самым простым вариантом является конструкция из дерева.

При возведении своего дома без строительных лесов не обойтись. Они нужны и при кладке стен, и при их отделке, пригодятся при кровельных работах и установке водостока. Надежность – главное требование, предъявляемое к лесам, ведь именно от него зависит безопасность строителей.

Если есть возможность, стоит арендовать строительные леса промышленного изготовления. Но если стройка растягивается надолго, или финансы очень ограничены, леса можно смастерить своими руками. Конструкция их проста, ведь для частного строительства редко требуются леса высотой более двух этажей.

Сильно нагружать самодельные леса все-таки не стоит, максимум работающих на них людей — двое.

Виды строительных лесов и их особенности

Леса могут быть полностью деревянными или состоящими из металлических труб и досок. Первые дешевле и проще в сборке, но выдерживают меньший вес. Вторые потребуют больших затрат денег и времени на сооружение, но могут использоваться дольше, разбираться и перестраиваться при необходимости. Различают 4 типа лесов в зависимости от конструкции и используемых креплений.

  • Хомутовые наиболее тяжело собираются, но могут иметь разнообразную конфигурацию, подходящую для работы на зданиях с самой различной архитектурой.
  • Клиновые леса способны поддерживать больший вес.
  • Штыревые леса быстро разбираются и собираются.
  • Рамные леса отличаются экономичностью в сооружении и легким весом, они способны выдерживать вес до 200 кг на квадратном метре своей поверхности. Максимальная высота – 50 м. Больше всего подходят для самостоятельной сборки и использования в индивидуальном строительстве.

Особенности конструкции и материалы

Рамные леса возводятся из стальных стоек и рам, настил выполняют из древесины. Алюминиевые конструкции имеют меньший вес, но и нагрузку способны выдержать меньшую. Рекомендуемые параметры для одной секции:

  • высота – 150 см,
  • ширина – 100 см,
  • длина – 165-200 см.

Количество же секций зависит от высоты дома и протяженности его стен.

Для работы нужно запастись материалами. Понадобится:

  • профиль с квадратным сечением 3*3 см, длиной 150 см для вертикальных стоек,
  • труба диаметром 15 мм для диагональных и горизонтальных распорок,
  • профиль с квадратным сечением 2,5*2,5 см для соединительных вставок, на которые будет опираться настил, и ограждений,
  • доски толщиной 4-5 см и длиной 2-2,5 м для настила,
  • для подъема (может использоваться готовая, а может собираться из профиля между боковыми стойками).
  • Болты с шайбами и гайками для соединения элементов, саморезы для крепления досок.

Из инструментов понадобиться ножовка по металлу или болгарка, дрель со сверлом для металла, сварочный аппарат. Соединения также могут выполняться при помощи специальных резьбовых креплений.

Сооружаем леса из труб и досок

Подготовительный этап перед сборкой строительных лесок заключается в том, что участок земли там, где они будут стоять хорошо утрамбовывается. Так вся конструкция будет стоять более надежно. Если строительные работы проводятся в дождливое время, то можно предусмотреть водоотвод, чтобы земля под лесами не размывалась. В местах расположения опор подкладывают доски для большей стабильности.

Важно! Даже небольшой люфт в соединениях или недостаточно навернутая резьба могут привести к разрушению лесов и травмам.

Первым делом нарезают профиль и трубы. Трубу нарезают на заготовки по 200 см для диагональных распорок и по 96 для горизонтальных, которые будут соединять боковые стороны. Они надрезаются с концов на 7-8 см и расплющиваются. В этих местах они будут потом соединяться с профилем.

Вертикальные стойки связывают отрезками профиля, следя за тем, чтобы они располагались строго горизонтально. Затем горизонтальные участки лесов соединяют стяжками, на которых будут лежать доски, приваривая их каждые 30 см. На стойках и распорках просверливаются отверстия под болты. Выставляют стойки по уровню и крепят на них распорки.

Для соединения нескольких секций лесов используют переходники. Их можно сделать самостоятельно. Отрезают 8-10 см профиля сечением 3*3 см, продевают в него участки профиля сечением 2,5*2,5 см и соединяют их сваркой.

На горизонтальные стяжки укладывают доски и фиксируют их саморезами. Для строительные леса можно покрасить.

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

Строительные леса состоят из нескольких элементов:

  • опорные рамы – это каркас, на него приходится основная нагрузка;
  • настилы (подмостки), на которых находятся строители и рабочий материал;
  • перила для защиты от несчастного случая;
  • упоры – для устойчивого положения;
  • распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
  • лестницы для подъема и спуска.

Строительные чертежи перепрофилированных лесов, поддонов, металлических труб.

Бесплатные строительные чертежи самодельной мебели.
Посмотрите, как можно сделать кровать с балдахином с каркасом из труб для строительных лесов и Kee Klamps

Как сделать грядки с каркасом из стальных труб.

Несколько простых примеров изготовления кровати с балдахином из труб для строительных лесов
Все инструкции по сборке и чертежи можно использовать бесплатно.
Вы можете скачать планы строительства бесплатно, но не имеете права продавать их или использовать на веб-сайтах или в любых других публикациях.

Бесплатные строительные чертежи кроватей из деревянных и стальных труб.

Простые строительные планы и инструкции по сборке самодельных кроватей и мебели для спальни.
Большинство этих конструкций сделано из труб, образующих каркас лесов, в сочетании с досками строительных лесов.
Изготовить эти каркасы кроватей очень просто, но не думайте, что эти кровати дешевы.
Вам понадобится много Kee Klamps, а эти трубные соединения совсем не дешевы.
С другой стороны, это хорошее вложение.

Долговечность этих оцинкованных трубок и Kee Klamps огромна.
И не забывайте о возможности перепрофилирования трубок и зажимов на другую самодельную мебель. Читать далее «Кровати из переработанной древесины и трубы для строительных лесов».

Сделайте раму и столешницу стального трубопрокатного стола из древесины для строительных лесов нового назначения.

Эта конструкция подвижного стола очень похожа на нашу конструкцию чертежа, как сделать кухонный стол из труб для строительных лесов.
Отличие этого строительного чертежа — колеса под ножками стола.
У нашей предыдущей модели были круглые металлические подножки под ножками, что затрудняло перемещение стола.

Колеса с тормозами полностью исключают трудность перемещения этих столов.
Это также предотвратит появление царапин на полу.
Ведь трубы вместе с деревянной столешницей строительных лесов и всеми зажимами для труб имеют значительный вес. Читать далее «Роликовый стол на колесах, сделанный из строительных лесов.”

Пример для трубного стола лесов своими руками.

Каркас стола из 42 мм. толстые трубы для строительных лесов.

Сделайте эти столы с каркасными трубками 42 мм. в диаметре.
Это сделает рамы очень прочными, поэтому вам не потребуется дополнительное усиление.
Тем не менее, вы можете использовать те же строительные чертежи для более тонких труб.
Но в этом случае стол из труб подмостей не должен быть слишком большим.

Такая конструкция хорошо подходит как для самодельных обеденных столов, так и для журнальных столиков.
Просто измените размеры труб для строительных лесов, чтобы стол стал больше или выше. Продолжайте читать «Строительный чертеж и руководство по сборке стола из труб для строительных лесов».

Сделайте собственное оборудование для фитнеса из труб для строительных лесов.

Несколько примеров рам и стоек для фитнеса.
Адаптируйте формы и размеры в соответствии со своими потребностями.
Одно из больших преимуществ этих кроссфит-стоек — их универсальность.
Все детали каркаса широко доступны практически в любом строительном магазине.
Вы можете разобрать соединения трубок и снова использовать их для новой настройки фитнеса. Читать далее «Стойка для фитнеса Crossfit из строительных лесов».

Стальные штанги и опоры для гамака.

Самодельная каркасная опора для гамака, сделанная из трубок лесов.

Примеры изготовления прочного каркаса для поддержки гамаков и качелей.
Трубы от строительных лесов являются основным материалом для изготовления этих рам.
Рамы можно разобрать, если вы не пользуетесь гамаком долгое время.

Зажимы для труб доступны для многих размеров труб для строительных лесов.
Мы рекомендуем использовать для изготовления этих конструкций достаточно большой диаметр.
Трубка диаметром около 40 мм — прочная и по-прежнему довольно доступная.
Имейте в виду, что цена на трубы и зажимы для лесов растет экспоненциально с увеличением диаметра трубы. Читать далее «Гамак и опоры для качелей, изготовленные из стальных труб от строительных лесов».

Простой способ сборки ворот для футбола или хоккея.

Сборка самодельных футбольных ворот.

Вы можете адаптировать эти строительные чертежи и методы сборки к воротам любого размера.
Вероятно, вам не нужны полноразмерные футбольные ворота в саду.
Сделайте цели больше, когда дети вырастут, вам нужно только изменить длину некоторых трубок.
Одно из больших преимуществ труб и зажимов для строительных лесов заключается в том, что вы можете менять назначение всех частей.

Может быть, вы уже раньше делали такие футбольные ворота из ПВХ труб.
Это также очень распространенный материал для этих целей, но ПВХ намного менее прочен.
Поэтому мы предпочитаем использовать стальные трубы от строительных лесов.
Продолжить чтение «Ворота для футбола и хоккея, конструкция своими руками с использованием строительных лесов и хомутов».

План строительства прочной кухонной тележки.

Эту кухонную тележку несложно собрать самостоятельно.
Воспользуйтесь нашим списком покупок для всех хомутов для труб, и позвольте строительному магазину отрезать все трубки за вас.
Адаптируйте размеры под свои нужды.
Сделайте большую или маленькую тележку, с крышкой для мусорного бака или без нее.

Этот строительный чертеж в основном предназначен для демонстрации того, как изготавливаются эти тележки.
Используйте план строительства в качестве вдохновения, чтобы вы могли модифицировать модель тележки в соответствии с вашими потребностями.

Альтернатива оцинкованным или алюминиевым трубам для строительных лесов — круглая древесина выглядит более деревенской.

У вас есть три варианта трубок.
В первую очередь и наиболее часто используемые — это оцинкованные трубы от строительных лесов.
Во-вторых, вы можете выбрать трубы из алюминия.
Эти алюминиевые трубы для строительных лесов более гладкие, имеют цвет и легкий вес.

И, наконец, вы можете использовать дерево для каркаса.
Круглый лес доступен по размерам для зажимов лесов, но не в каждом строительном магазине.
Вы можете найти больше примеров на нашей доске Pinterest о Tube Furniture
