Печь каменка своими руками – Печи каменки для русской бани, проекты печей. Печь-каменка для русской бани своими руками

виды, инструкция по изготовлению, порядовка

Для достижения большого количества парообразования и создания особого микроклимата в банях используют печь-каменку. Способность поддерживать нужную температуру в помещении сделали ее наиболее востребованным элементом банного интерьера.

Печь-каменка – это прибор для нагрева помещения, который состоит из кирпичной основы и некоторых металлических элементов: колосника, дверок топки и зольника.  В топке сжигаются дрова с помощью воздуха, который поступает из поддувала.

Они выделяют тепло и нагревают камни, которые расположены над топкой. За счет увлажнения каменки водой происходит выделение пара и воздух нагревается. Углекислый газ при правильной конструкции устройства отводится через дымоход. А все присутствующие в бане наслаждаются ароматом дерева и паром от раскаленных камней.

Виды

к содержанию ↑

Открытые каменки

Для бань с маленькой площадью допустимо использование открытых каменок. Это отделения для камней, которые находятся наружу и лежат горкой. Их располагают над топкой. Довольно часто для камней делается специальная крышка, которую поднимают только для подачи воды.

Такая деталь помогает удержать тепло от камней после выработки необходимого количества пара. Камни находятся в открытом пространстве, что обеспечивает максимально быстрый набор нужной температуры.

Схема открытой печи-каменки из кирпича:

к содержанию ↑

Закрытая каменка

Кирпичная печь для бани с закрытой каменкой оборудована окошком для подачи воды на поверхность камней. Для более быстрого нагрева помещения дверцу можно открыть.

Одним из минусов такого устройства является то, что его нужно растапливать длительное время. Но отсюда вытекает и главное достоинство: тепло остается в печи очень долго. Поэтому печи закрытого типа имеют большую популярность у мастеров и владельцев бань.

Схема закрытой печи-каменки из кирпича:

к содержанию ↑

Подготовительные работы

к содержанию ↑

Выбор бака для воды

Одной из главных составляющих обогревательного устройства является бак или емкость для воды. Объём бака следует выбрать еще до начала всех строительных работ.

Он зависит от количества людей и посещения бани: чем больше желающих попариться, тем больший объём бака нужно использовать. На одного человека обычно расходуется один литр воды.

В качестве бака лучше всего использовать открытый резервуар. Такую емкость будет удобнее заполнять водой. В процессе эксплуатации на баке может появиться накипь. Ее легче устранить, если емкость будет открытой.

Если вы не пользуетесь баней в зимнее время, всю жидкость из емкости лучше удалить. Так вы препятствуете замерзанию воды и порчи или деформации самого бака.

к содержанию ↑

Фундамент будущей печи

Одной из наиболее важных составляющих любой печи является ее фундамент. Кирпичная печь с закрытой каменкой для русской бани изготовленная своими руками должна находиться на качественном основании.

Следует делать глубин фундамента ниже уровня промерзания грунта в среднем на полметра. Площадь фундамента должна быть больше печи на несколько сантиметров по периметру.

Этапы построения фундамента:

• нужно выкопать углубление для установки опалубки.
• дно засыпать песком (примерно 15 см) и залить его водой для уплотнения. На поверхность укладываются мелкие камни, после чего они утрамбовываются.
• Опалубка делается из досок. Внутренний размер опалубки должен быть идентичным размеру фундамента. Для построения важно использовать уровень.
• Опалубка закрепляется в котловане, а внутрь вставляется прочная арматура.
• После этого остается только забетонировать площадь и оставить на несколько дней. Деревянный каркас снимается, а щели между землей и бетоном засыпаются песком или гравием. Конструкция накрывается пленкой и оставляется примерно на семь дней.

к содержанию ↑

Какой кирпич использовать?

Уместно использовать в бане керамический огнеупорный кирпич. Он имеет красный окрас и отличается прочностью и стойкостью к высоким температурам.

Как выбрать качественный кирпич? Прежде чем закупать целую партию кирпича удадитесь в его качестве. Для этого приобретите несколько кирпичей и разбейте их. Если у вас останутся несколько больших кусков – это отличный материал.

Если же он рассыпается на мелкие детали – это плохой материал.  Важен не сам размер кирпича, а одинаковые параметры каждого отдельного прямоугольника.

Есть еще один вид кирпича, который используют только в топливной зоне печи. Он имеет название шамотный. Такой материал отличается стойкостью к нагреванию. Шамотный имеет больший, по сравнению с другими, размер.  Но его можно легко подпилить и сделать нужного размера.

к содержанию ↑

Приготовление раствора

Печка-каменка для бани своими руками делается с помощью двух видов раствора:

• для наружной кладки
• для топки и дымохода.

Первый делается достаточно легко. Основное внимание в этом процессе следует уделить составляющим: песку и глине. Перед приготовлением песок просеивают.

Он должен быть мелким и однородным. А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой.

Пропорции компонентов могут быть различными. Это зависит от того, насколько качественная глина используется. Но обычно это соотношение равно 1 к 2 (1 части глины и 2 песка), воды должно быть примерно 1/4 часть от количества глины.

Чтобы укрепить шамотный кирпич (для кладки топки) используют раствор из термостойкой глины (она имеет белый цвет). При воздействии высоких температур он плотно сжимается и образовывает надежную защиту от жара. Все растворы нужно вымешивать постепенно до консистенции жидкой сметаны.

к содержанию ↑

Инструменты

Для построения каменки не требуется особых инструментов. Нужны лишь уровень, мастерок, емкость для замешивания раствора. Они есть в каждого хозяина, поэтому не придётся тратить средства на рабочий инвентарь. Если выбранная вами кладка требует обрезки кирпича, воспользуйтесь болгаркой и молотком.

к содержанию ↑

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

к содержанию ↑

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

к содержанию ↑

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

к содержанию ↑

Вывод

Для обогрева банного помещения очень часто используют печи-каменки, сделанные своими руками. Оны надёжны, экономичны и очень красивы. Существует два вида печей-каменок.

Печь для бани с открытой каменкой нагревает помещение быстро, но устройство с закрытой каменкой удерживает тепло намного дольше. Поэтому, если вы имеете достаточно большое помещение для бани, лучше отдать предпочтение второму типу. Сделать подобную печь не очень сложно. Достаточно запастись временем, нужными материалами и инструментами.

В литературе или интернете можно найти огромное количество порядовых схем кирпичной банной печи с закрытой каменкой. Они помогут вам создать красивое и удобное в использовании устройство для обогрева бани.

pechnoy.guru

как установить своими руками чугунную или кирпичную банную печь с внутренней каменкой

Традиционная русская баня имеет более чем тысячелетнюю историю, а положительное и целебное воздействие банных процедур известно многим людям.

Отличительные черты русской бани – высокая влажность, большое количество горячего пара. Температура воздуха в парной может достигать 50–70 градусов при влажности до 60 процентов.

Сами банные печи значительно отличаются от обычных приборов, использующихся для отопления дома.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Какую печь можно построить для бани?

По типу устройства выделяют две конструкции:

• С закрытой каменкой — традиционный вариант, позволяющий долго сохранять тепло в парной. Камни располагаются внутри печи на решетке, обычно в несколько уровней, и нагреваются от воздействия пламени и горячего воздуха. Печь протапливается в течение четырех часов, после чего высокая температура в помещении сохраняется до двух суток.

Фото 1. Кирпичная банная печь с закрытой каменкой. Конструкции такого размера хватит, чтобы протопить все помещение.

• С отрытой каменкой — камни засыпаются сверху и остаются открытыми. Устройство позволяет быстро прогреть помещение, но такая печь быстро остывает.

Наиболее распространена банная печь с закрытой каменкой. Ее сложное устройство и большие габариты позволяют качественно натопить помещение, а затем продолжительное время удерживать уровень тепла и обеспечивать образование пара.

ogon.guru

Печь для бани с закрытой каменкой своими руками

Краткое содержание

Хорошо попариться в бане. Полезно и для здоровья, и для чистоты, и просто для отдыха и расслабления. Все это благодаря целебному пару. Он способен проникнуть в каждую пору организма, очищая и омолаживая его. Насыщенный густой пар получают при помощи печи для бани с закрытой каменкой. К обустройству следует подойти со всей серьезностью дела – ведь это главный элемент парной.

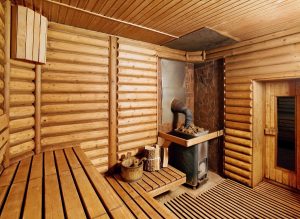

Устройство бани – общие сведения

Место, где можно помыться и попариться, называется баней. С инженерной точки зрения – это помещение, чаще всего обшитое деревом, в котором имеются сиденья или лежаки, источник воды и генератор тепла – попросту печь.

Баня прогревается до очень высоких температур, плюс присутствует влажность за счет пара, получаемого на специальной печи – каменке.

Банной каменкой печь стали называть потому, что в ее конструкции применяется камень. Булыжник имеет свойство долго держать тепло. Если его раскалить, а затем обдать водой, получится отличный генератор пара. Этот принцип как раз применяется в бане. Есть печи с открытой и закрытой каменкой, в зависимости от того, по какому принципу в ее конструкции располагаются камни, имеют ли они открытое положение или сокрыты внутри.

Какими бывают печи с закрытым типом каменки

Печь-каменка стала настоящим произведением искусства в современной парной. Мастера стараются придать ей эстетически привлекательный вид, при этом ничуть не снижая ее функциональности. Основная задача печи – создать высокую, но комфортную для организма температуру и пар. Важно, чтобы такая печь не сжигала слишком много кислорода, была пожаробезопасной, поэтому обычно их делают с закрытым топочным отделением.

Печи периодического действия

Классическая конструкция печи с закрытой каменкой для бани русского типа предполагает периодическую работу с длительным сохранением тепла (на время до двух суток). В ней груда камней располагается на жаровне в середине, и нагрев происходит за счет открытого огня топки либо от дыма, который сквозь них движется в дымоход.

Это самое удачное инженерное решение в плане прогрева булыжника, верхний слой которого может быть доведен до температуры в 650 градусов при температуре нижнего 1000 градусов!

Сажа, которая оседает на камнях, должна полностью сгореть, прежде чем баней можно будет воспользоваться. Для этого каменку хорошо протапливают, ждут, когда дрова окончательно истлеют. Если же в момент горения полить такую каменку водой, то сажа поднимется – помещение наполнится угарным газом и ядовитыми частицами. Поэтому по правилам парную посещают только минимум через три, а то и пять часов от момента растопки печи.

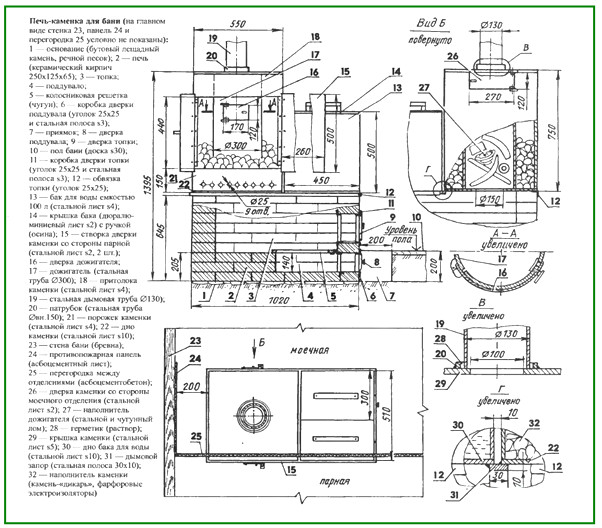

Чертеж печи-каменки для русской бани

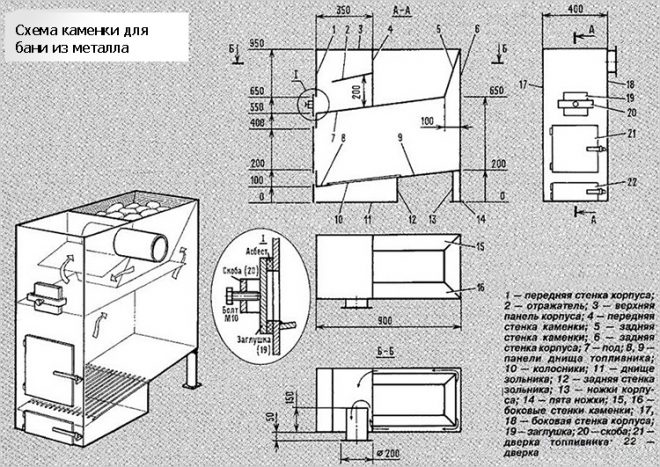

Печи постоянного действия

Конструкция печи такого типа предполагает наличие отдельной камеры сгорания, поддувала, дымохода и отсека для камней. Стальные стенки 4 мм толщиной, которые являются разделяющим элементом между топкой и булыжниками, способны передать последним температуру в 400-500 градусов. Этого достаточно, чтобы хорошо прогреть парилку перед приемом банных процедур.

В печах с закрытой каменкой дымоход не имеет прямого контакта с камнями, а разделен с ними чугунной либо стальной плитой. Поэтому такую печь можно топить постоянно, поливать ее водой, не переживая, что в помещение попадет угарный газ или сажа.

Баня, оснащенная закрытой каменкой – особенности установки, преимущества

Печь с закрытым типом каменки – серьезное сооружение, особенно, когда она выполнена из кирпича. Но даже металлическая печь имеет большую массу. Поэтому, если решено применить ее в парной, следует предусмотреть надежный фундамент. Второе, на что нужно обратить внимание, это пожарная безопасность помещения, где практически вся внутренняя отделка выполнена из дерева. Каменка должна находиться не ближе полуметра от любых поверхностей, которые могут возгореться.

Правильно выполненная каменка закрытого типа будет только радовать своих хозяев, она:

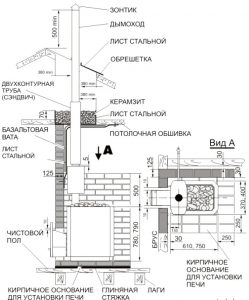

Установка печи в баню

• Более равномерно прогревает парную, чем любые другие печи, за счет чего микроклимат в помещении комфортнее для организма;
• Способствует долгой генерации тепла в течение нескольких дней благодаря хорошо раскаленным камням;
• Не приводит к перегреву помещения, легко регулируется открытием и закрытием дверцы поддувала;
• Обеспечивает создание мелкодисперсного пара с оптимальными показателями сухости и легкости;
• Имеет систему подачи пара, исключающую риск получения ожога;
• Обладает высокой пожаробезопасностью;
• Подходит для обогрева как маленьких, так и больших помещений.

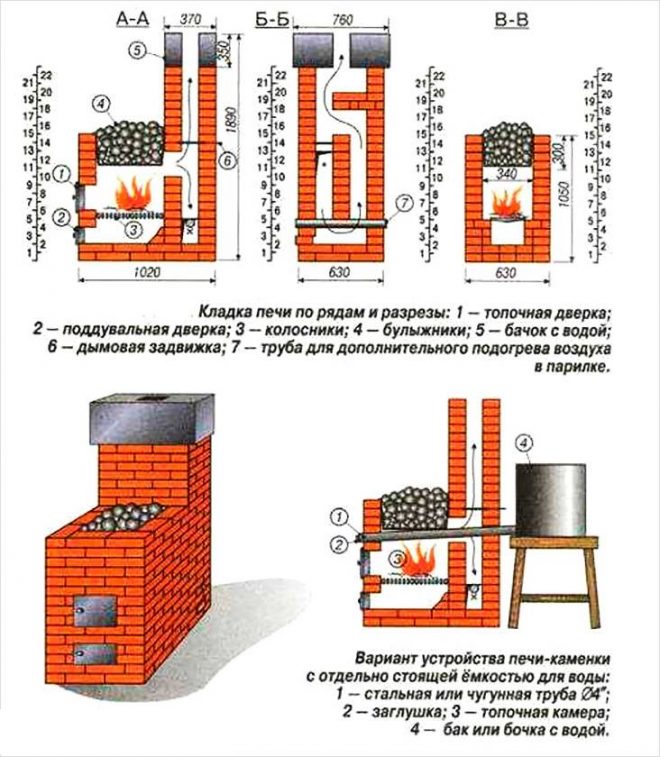

Изготовление печи с закрытой каменкой своими руками

Прежде чем преступить к изготовлению печи с закрытым типом каменки, нужно четко представлять себе, из каких основные элементов она состоит, это:

• Камера сгорания с дверцей, выполненная с наклонными стенками для того, чтобы продукты сгорания легче осыпались вниз;
• Колосниковая решетка из чугуна, способствующая удержанию дров и доступу воздуха в камеру сгорания;
• Поддувало ниже колосниковой решетки, оно может быть автономным, либо совмещенным с зольником;
• Зольник – металлический приемник продуктов сгорания, который можно вытащить и почистить;
• Решетка удержания камней, выполненная над камерой сгорания ниже дымохода. Диаметр ее прутьев должен быть не менее 4 см;
• Паровая дверца;
• Дымоход, выполненный из сэндвич-модулей.

Это упрощенная конструкция печи с периодическим действием. Фундамент под нее закладывают на глубину не менее полуметра, из бетона, сверху которого выстилают изоляцию и слой кирпича. На каркас кирпич нужно брать огнеупорный, и такую же сталь. Самый прочный булыжник для каменки — черного и серого цветов, лучше, если он будет округлой формы. Для получения пара в нижнюю часть каменной груды встраивают паровую пушку.

Как правильно ухаживать за каменкой

Печь, чтобы она исправно работала и служила долго, требует определенного ухода и правильной эксплуатации. Если не следить за каменкой, можно столкнуться с ситуацией, когда в бане будет присутствовать запах гари, сажи. В условиях высоких температур при открытости и незащищенности организма любой такой неблагоприятный фактор может негативно отразиться на здоровье. Избежать этого помогут следующие правила:

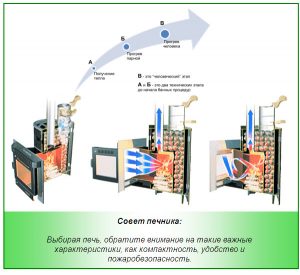

Совет печника

• Целесообразнее использовать в печи с закрытой каменкой только тщательно высушенные дрова – уменьшается время прогрева помещения;
• Желательно избегать таких пород деревьев как тополь, ива и осина, которые имеют повышенную зольность;
• Обязательно прочищать зольник после каждого использования печи, чтобы продукты сгорания с влагой не приводили к коррозии металла;
• При частом использовании парной следует проводить ревизию дымохода как минимум два раза в год;
• Нужно периодически перебирать камни с целью очистки от несгоревшей сажи и замены пришедших в негодность на новые;
• Во время использования бани, чтобы получить пар, желательно лить на камни теплую воду – это снизит риск разрушения печи вследствие тепловых ударов;
• Не следует чрезмерно перетапливать печь, чтобы избежать перекала камней и возможного их растрескивания.

Основные недостатки конструкции печи с закрытой каменкой

Кроме положительных моментов, печь с закрытым типом каменки естественно имеет свои недостатки. С ними можно мириться, ведь они, можно сказать, незначительны.

Это:

• Более длительное в сравнении с открытой каменкой время прогрева помещения парной, вызванное особенностью конструкции печи;
• Маленькая экономичность в отношении использования топлива, что напрямую зависит от первого пункта;
• Сложная конструкция, как для изготовления, так и в вопросах обслуживания, где есть труднодоступные места при проведении ревизии.

Более простой с эстетической точки зрения внешний вид, если сравнивать с разнообразием дизайнерских решений открытой каменки.

Видео: Круглая кирпичная банная печь с закрытой каменкой
