Видео на тему установки и монтажа фундамента на винтовых сваях

На этой странице мы поместили видео, на которых наглядно показан процесс установки винтовых свай.

Установка винтовых свай вручную: видео

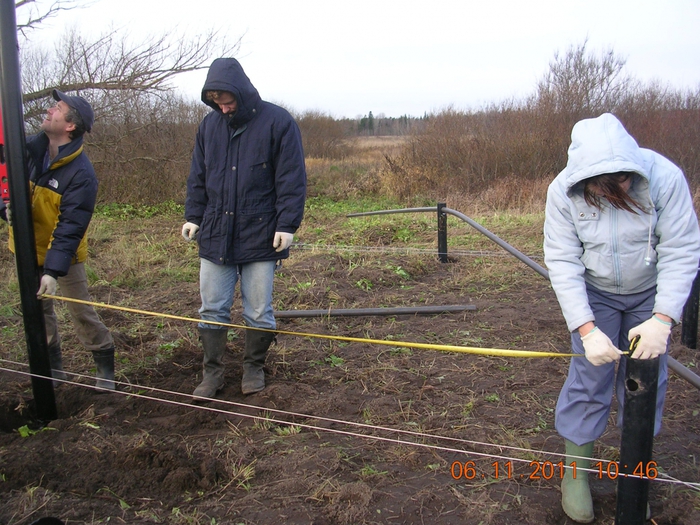

На видеозаписи хорошо видно, как через верхний конец сваи продевают две металлические арматуры – рычаги, при помощи которых двое рабочих осуществляют вращение. Третий рабочий надавливает на винтовую сваю сверху для придания поступательного движения. Один человек всегда должен находиться рядом и осуществлять визуальный контроль: смотреть, насколько ровно свая входит в грунт.

Продемонстрированный монтаж винтовых свай своими руками на видео может производиться самостоятельно без найма рабочих и без специального оборудования. Однако такой способ является достаточно долгим и трудоемким.

Как устанавливать винтовые сваи: видео с применением специальной техники

Здесь мы видим, как свайно винтовой фундамент на видео монтируют при помощи специального автоматического сваекрута, представляющего собой навесное оборудование для трактора. Сваекрут надевают на верхний конец сваи и погружают последнюю в грунт. При этом один человек постоянно находится рядом и контролирует процесс. Свая должна входить в грунт строго вертикально.

Обвязка свайного фундамента брусом: видео

Отдельные этапы обвязки брусом свайно-винтового фундамента показаны на видео:

Итак, свайный фундамент своими руками по видео установить, в принципе, можно. Но здесь всегда существует определенный риск. Если установить сваи недостаточно ровно или недостаточно глубоко, то в дальнейшем это грозит перекосами и образованием трещин в стенах.

Работа профессионалов – гарантия высокого качества. Предлагаем вам воспользоваться услугами наших специалистов, а также заказать винтовые сваи недорого от производителя компании «РадоСваи».

Как установить винтовые сваи своими руками (видео)

Видео о том, как монтировать винтовые сваи своими руками, можно найти в интернете. Ролики на строительных сайтах помогают понять технологию новичкам и ориентируют в пошаговых действиях. Однако по видео нельзя полностью усвоить детали установки. Чтобы сделать прочный фундамент, необходима инструкция. Начинать нужно с изучения выбора  свай и последовательности  монтажа винтовых фундаментов.

Как выбрать винтовые сваи?

Перед покупкой нужно знать параметры и конструкцию. Винтовые сваи состоят из трех основных частей. Это: винт, стальной ствол и оголовок, изготовленные по государственному стандарту. Не все производители работают по ГОСТу, и на рынке много металлических опор низкого качества. Новички в строительстве, которые никогда не имели дела со сваями, могут запросто их купить.

Если они дешевые, то недостатки у них точно есть. Мастера определяют их визуально.

Некачественные сваи изготовлены из тонкого металла. Они непрочные и имеют дефекты лопастей винта. Это одна из проблемных зон, на которую новички почти не смотрят. Для начинающих строителей все сваи выглядят одинаково. Дешевые стальные опоры приобретают для легких конструкций: ангаров, заборов, беседок без возможности демонтажа и установки в другом месте. Такие сооружения не слишком тяжелые, и тонкие сваи их удерживают. Если проблема в винте, можно ожидать разрушение фундамента. Нормальные винтовые сваи можно демонтировать несколько раз и использовать заново.

Где найти видео и как получить опыт монтажа свай?

Новички спрашивают, что лучше  поможет освоить технологию установки винтовых свай: видео или опыт? Ценные знания получают во время процесса и просмотре. Поэтому в интернете востребованы записи с пошаговым вкручиванием  винтовых  стрежней. Выбирая ролик о том, как устанавливать свайные фундаменты, не нужно ориентироваться на опыт компаний, поскольку они используют спецтехнику. Надо найти видео на тщательно выбранном ресурсе, где работу выполняют вручную мастера. На видеохостингах такие ролики есть. Некоторое строительные порталы подбирают специально с пошаговыми этапами и развернутыми комментариями.

Чтобы получить практику в установке свай, записей с мастер-классами недостаточно. Только на реальном опыте новичок сможет узнать о тонкостях ввинчивания опор. Проделать такую работу несложно. Не надо сразу браться за строительство дома. Для начала подойдет монтаж свайного фундамента под пристройку или подсобку. При завинчивании опор новичок получает нужный опыт, а мастера есть возможность проанализировать свои ошибки.

Установка фундамента своими руками

Завинчивание стержневых опор проводят ниже уровня промерзания почвы. В среднем глубина замерзания грунта в России составляет 1,3-1,6 метра. Ее помогают установить геодезические исследования участка. Конструкции выбирают с учетом холодной зоны. В расчет идут: длина , диаметр изделий, несущая способность, толщина стенок. Одна свая выдерживает от 7 тонн нагрузки. Этапы монтажа:

  1. Опоры обработают защитным раствором от коррозии. Иначе металл быстро разрушится в почве под воздействием влаги и кислот.
  2. После ввинчивания концы выравнивают. После подрезки на поверхности остается примерно 50 см стального ствола.
  3. К этому остатку привариваются оголовок.
  4. Заливку свай бетоном выполняют для укрепления опор изнутри. Сваи, внутри которых бетон, почти вечны. Они могут служить полтора века.
  5. Ростверк фундамента делают из дерева или металла. Стальная обвязка из швеллера более прочная. Для этого пластины и уголки приваривают к оголовкам или укладывают брус.

Винтовые сваи своими руками: видео об ошибках

В записи можно посмотреть моменты, где при установке допускаются погрешности. Ошибки при установке свай бывают разными. Такие оплошности допускают новички и неопытные мастера.

Существует целый список, которые часто приводят к уменьшению прочности фундамента.

Одна из таких — установка сваи под углом к поверхности. Это происходит, когда мастер во время вкручивания опоры обнаруживает, что винт наткнулся на препятствие и дальше не идет. Не нужно ставить опору под наклоном, лучше выбрать другое место.

Часто при монтаже не делают заливку полости свай бетоном. Некоторые мастера заполнят трубу частично. Не стоит совершать такую ошибку, поскольку  раствор нужен для стабильности и антикоррозийной защиты полости. Из-за его отсутствия она потеряет прочность, что ставит под угрозу всю постройку.

Ошибкой считают установку сваи в предварительно проделанное отверстие в земле. Особенность технологии состоит в том, что винт и лопасти утрамбовывают в грунт при вкручивании в землю. Если углубление уже готово, плотно спрессовать грунт вокруг ствола невозможно, и у сваи элементарно отсутствует стабильность. По этой причине ее не следует вывинчивать, чтобы отрегулировать высоту. Это приводит к разрыхлению грунта и проседанию. Земля под ней не выдерживает тяжесть строения.

Не нужно забывать срезать технологические отверстия свай. Если длины не хватает, ее можно нарастить, сварочный шов и приваренный оголовок окрасить.

Рекомендуем посетить другие разделы сайта:

Вернуться на главную страницу.

Вкручивание своими руками без техники. — Домина


Возможность закрутить винтовую сваю своими руками интересует многих наших заказчиков. И речь идет не о коротких, как Вы могли подумать, а именно о длинных трехметровых свай. Бывают такие места, где просто нет возможности пройти технике или если Вы живете очень далеко, так же поводом может послужить и завышенная стоимость доставки техники до Вашего населенного пункта. В этой ситуации может помочь только вкручивание свай своими силами.

upd 2019: на данный момент, уже появились разные чертежи переходников, которые помогают нашим заказчикам из других городов, а тем, кто живет в г. Хабаровск, можем предоставить специальную насадку бесплатно. Если Вы из другого города, можно приобрести эту насадку у нас, но и простой чертеж из первого варианта будет дешевле.


Еще поводом воспользоваться данным приспособлением могут послужить труднодоступные участки или закрытые другими постройками. Оцинкованные винтовые сваи с наконечником в виде огромного самореза заходят в грунт легче, чем лопастной тип, но сложности все ровно есть.

Нельзя забывать тот факт, что она уплотняет грунт вокруг себя. Если лопастную сваю постоянно вращать, рано или поздно, она раскопает себе путь и погрузится на нужную глубину, а многовитковая, при правильном вращении не прокручивается и постоянно погружается сдавливая грунты.


Один из наших заказчиков запланировал построить небольшой каркасный домик за основным домом на участке. Все подъездные пути отрезаны садовыми насаждениями. Выбора нет, только как закручивать самому. Грунты на участке суглинистые, средней влажности. Свай всего 6 штук F76 длиной 3 метра. С большим трудом, но все же, их удалось ввинтить в грунт на нужную глубину!

Вот краткий инструктаж о проделанной работы:
Для начала в стволе каждой сваи сверлится отверстие нужного диаметра (чтобы входил лом).


Заранее, в комплект к лому можно запастись трубами, которые на него можно одеть и увеличить тем самым длину рычага для наибольшего давления.
Пригодится и небольшой садовый бур, для «просверливания» небольшого отверстия глубиной 500…700мм, чтобы легче было на начальном этапе.
Садовый бур позволит задать винту нужную траекторию и быстрее выйти на самостоятельное закручивание (без давления сверху), да и дотянуться до рычага в самом начале закручивания можно будет без стремянки.
После подготовки отверстия и прохождения относительно простых ~2 метра наступает самый сложный процесс. С каждым оборотом вращать становится все труднее и труднее.
Примерно на глубине около 2.4 метра, начинает казаться, что сил просто не хватит пройти еще хотя бы 5 сантиметров, и победит природа.
Стоит отметить, что сваи закручиваются всегда по-разному. Например, был момент, когда при подходе к заветным 2,6м понадобилась сила 6 ти человек и был погнут очень прочный лом, но в итоге — свая была закручена. Другие поддавались силе 2-4х человек без проблем.

По мере погружения, стало очень неудобно толкать рычаги, приходилось работать почти ползком. При разметке необходимо учесть тот факт, что на всю длину рычага не желательно расположение каких либо насаждений или возвышенностей. Первые скорее всего будут все затоптаны, а второе добавит много нецензурной брани в процесс закручивания возле препятствия.


По средним подсчетам, на одну единицу уходит от 30 до 60 минут с учетом кратких интервалов отдыха. Т.е. фундамент из 6-10 больших саморезных свай вполне реально закрутить за один день вручную. Самое главное это – пластичные грунты, наличие физической силы и воды в запасе.

Данная работа была завершена за полтора дня, включая работы по сверлению отверстий в свае. Хотите больше ручных монтажей? Можете посмотреть в блоге здесь.

монтаж ручным способом. (фото, видео) — Домина


Хотите создать надежную опору для временного сооружения? Вам может подойти вариант — ввинчивание многовитковых свай своими руками. В этой записи приведен один из методов монтажа там, где нет доступа к проезду технике. Винты были выбраны небольшой длины, а именно – F76х1600х220.
Конечно же, для капитальной постройки такие сваи не подходят, а в этом случае они предназначены, чтобы держать на себе временную (или сезонную) постройку, в данном случае — это будет летняя кухня. Несмотря на, казалось бы, свою небольшую длину (всего 1.6 метра!), такая опора способна выдержать около 1,5 Т! При этом, погружение происходит на глубину всего чуть более метра.
Сам процесс разметки и нивелировки мало чем отличается от типового закручивания спецтехникой. Переходник под рычаг (в роли рычага выступает закаленный лом) был изготовлен из старого переходника для буровой. Сверху основательно приварен отрезок трубы с толщиной стенки около 4 мм. Этого вполне достаточно.

Проблем с данным монтажом не возникало. Несмотря на пасмурную погоду процесс шел достаточно быстро. На одну сваю понадобилось около 15 минут. Для бОльшей длины (от 2.5 м и далее) рекомендуется изготовить более надежную насадку (ссылка имеется в конце).


При закручивании руками нужно знать один очень важный момент – если чувствуете, что свая идет туго, а до финальной отметки глубины осталось совсем немного – лучше не прерывайте закручивание! Дело в том, что она на глубине испытывает огромное давление, и для продолжения закручивания (сам момент срыва) может понадобиться намного больше сил! Бывает, что и ломы не выдерживают момента и сгибаются.
После увиденного, пожалуй, лучшего и надежного решения просто не найти, бытовка, в которой Вы будете жить, пока строится основной дом, кухни, любые другие не капитальные сооружения, такая небольшая длина отлично подойдет для таких целей. На этом плюсы не заканчиваются.. Недлинные винтовые сваи серии F или N можно без проблем ввинтить повторно, оцинкованная поверхность столба практически не страдает! При наличии крепких рук и желания, можно без проблем закрутить и бОльшей длины, например 2. 5 или 3 метра, такие сваи уже выдерживают нагрузку в несколько тонн и пригодны для малоэтажного строительства.

Специально для заинтересованных видеоролик с места вкручивания:


На данном заказе был применён один из способов ручного закручивания, а их несколько и самые распространенные можно посмотреть здесь.

фото, видео. Установка своими руками

Винтовые сваи не являются абсолютной новинкой, хотя особо популярны в использовании в связи с распространенным строительством загородных домов из древесины и с малыми материальными затратами от заказчика, при том, что такое основание по уровню устойчивости не менее прочное и надежное, чем многие традиционные виды фундаментов. Можно заказать винтовые сваи как с установкой, так и поставив их самостоятельно, используя видео по установке винтовых свай.

Содержание:
  • Содержание

  • Установка винтовых свай
  •  Установка винтовых свай своими руками
  • Установка винтовых свай: видео
  • Установка винтовых свай: цена

Установка винтовых свай

Монтаж винтовых свай – процесс, требующий опыта и профессионализма, хотя достаточно быстрый. При установке такого фундамента следует придерживаться инструкции во избежание серьёзных ошибок, которые впоследствии могут привести к низкому качеству и снижению уровня срока службы конструкции. Даже самое малое вывинчивание сваи при возникшей необходимости выровнять траекторию движения может привести к оседанию конструкции, пробоинам в стенах, неисправности теплоизоляции и т.п. Именно грамотное завинчивание сваи приводит к уплотнению грунта и, в следствии, обеспечению долговечности и высокому качеству фундамента. Выкручивая сваю, разрыхляется грунт, и впоследствии под нагрузкой почва оседается на глубину вывинчивания.

Для выравнивания неровной траектории существуют правила установки сваи:

  • винтовые сваи не устанавливаются под углом. При упоре в подземную преграду, уйдя в сторону на 2 и больше градусов, устойчивость сваи будет минимальной. Следует заменить диаметр сваи, придавая вертикальное положение;
  • запрещается закручивание сваи в намеренно созданное углубление. Такие действия препятствуют достижению прочного грунта;
  • бетонировать сваи следует до самого верха, дабы не спровоцировать внутреннюю коррозию, что уменьшит срок годности конструкции.

Процесс монтажа свай можно разделить на поочередные шаги установки:

  1. На начале идет подготовка проекта планированного фундамента. Сперва нужно определить вид грунта для будущего фундамента, потому как почва различных типов имеет соответствующую несущую способность. В связи с этим, необходимо зафиксировать глубину устанавливаемых винтовых свай. Также следует учесть ровность поверхности участка и изучить перепады высот. Далее определяется длина винтовых свай. Их количество и диаметр зависят от материала будущей конструкции, перегородок внутреннего здания и пр. факторов. Необходимо также определить, нужны ли дополнительные работы на этом этапе строительства: например, обвязывание свай по основанию профильной трубой или стягивание оголовков винтовых свай металлическим швеллером и т. п.
  2. Далее производится пометка пятна застройки. Сперва завинчивают угловые сваи, потом остальные.
  3. После установки свай идет выравнивание их по высоте. Следует учесть факт вкручивания в грунт винтовых свай до упора. Лопасти сваи могут располагаться на неодинаковой глубине, а оголовки — на различной высоте над поверхностью почвы.
  4. В периметр установленных свай вливается песчано-цементный раствор для вытеснения воздуха и предотвращения возникновения коррозий металла внутри фундамента. Снаружи винтовые сваи уже защищены профильной трубой, что продлевает их срок службы.
  5. Следующим этапом будет финальная часть постройки фундамента. То есть происходит приварка к свае металлического швеллера с целью прикрепления к ней обвязочного бруса. Швы при сварке прикрывают, обрабатывая их антикоррозийным препаратом.

Самостоятельная, ручная установка винтовых свай может быть совершена без помощи специалистов.

 Установка винтовых свай своими руками

Фундамент на винтовых сваях можно сделать собственноручно, придерживаясь правил. Сваи вполне возможно сварить самому, используя при этом чертежи, которые можно найти в Интернете. Технология установки винтовых свай базируется на таких основных принципах:

  1. Делать сваи необходимо, используя новые трубы нужной толщины, очистив их предварительно от ржавчины и покрыв защитным средством. Особое внимание нужно уделить прочной сварке основы свая с лопастью, дабы швы в плотной почве при большой нагрузке не лопнули.
  2. Чтобы облегчить ввинчивание сваи, на ее оголовке нужно сделать два отверстия, в которые будут вдеваться «штанги», помогающие вкручиванию сваи в почву.

Сам фундамент на винтовых сваях конструируется в такой последовательности:

  1. Колышками наметьте места, где планируется расположения свай. Сверьте ровность всех углов, расстояния между сваями в соответствии с чертежом.
  2. На намеченных местах нужно выкопать лидер-лунки (снятие верхнего слоя грунта с травой) глубиной 10-15 см и шириной на 2-3 см больше от диаметра лопасти сваи. Можно и не выкапывать лидер-лунки, что может повысить устойчивость сваи, но вместе с этим увеличивается сложность ввинчивания свай в почву вручную. Запрещается выкапывать глубокие лунки, просто устанавливая в них сваи. Трогать грунт вокруг свай нельзя, свая должна передавать нагрузку от погружения не только лопастью, но и всей своей основой.
  3. При ввинчивании нужно постоянно проверять вертикальность положения свай. Они должны быть погружены ниже уровня промерзания почвы зимой.
  4. После вкручивания выравниваются верхушки свай под один уровень, используя нивелир. Лишнюю длину спиливают «болгаркой».
  5. Далее заливается в фундамент бетонная масса.

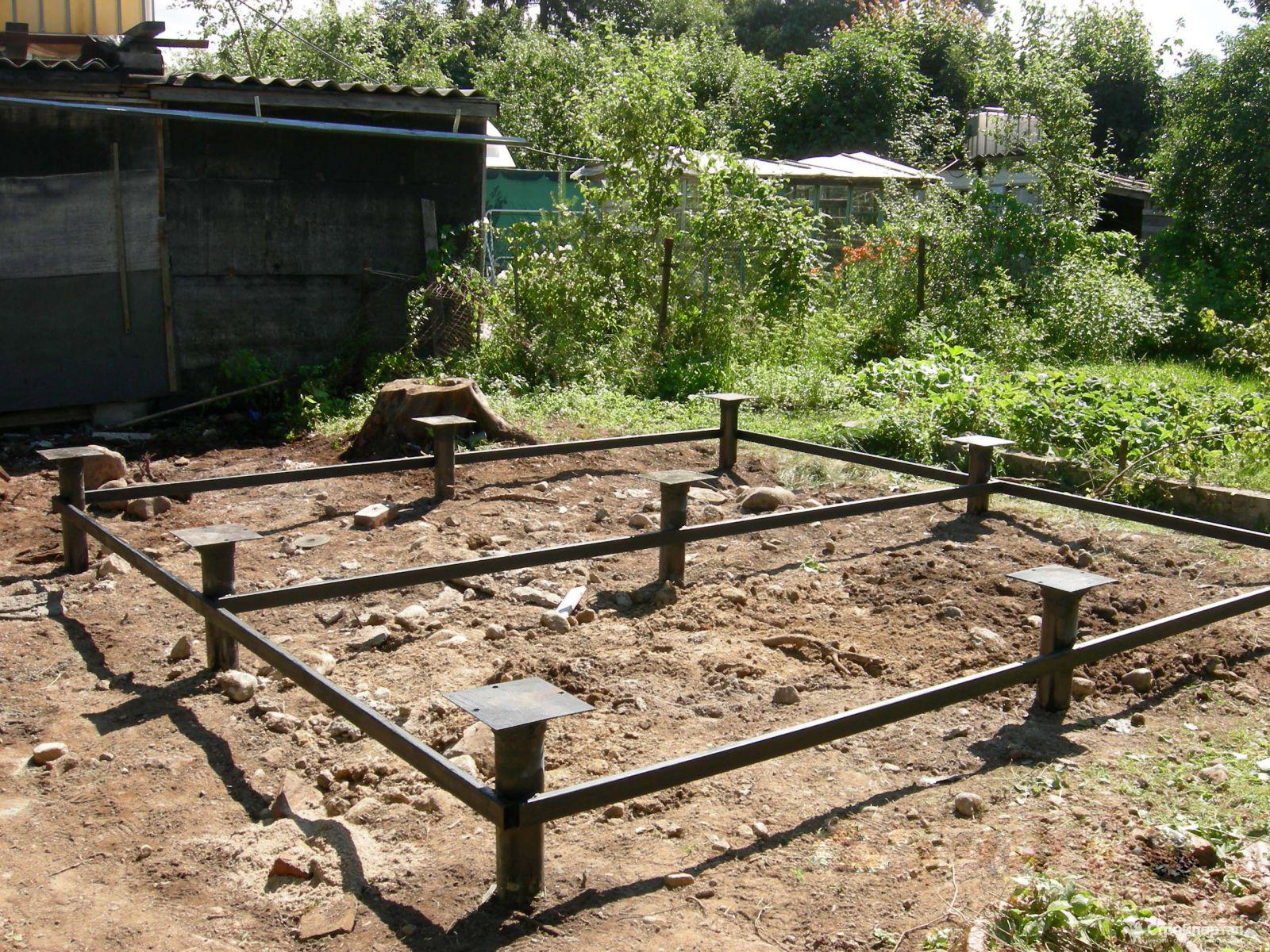

  6. К оголовкам приварите металлический швеллер так, чтоб он выступал за границы оголовка на несколько сантиметров.
  7. Сделайте ростверк, сваривая балки к швеллеру либо прикрепляя их к нему болтами.

Установка винтовых свай своими руками завершена. Можно приступать к дальнейшей постройке дома.

Установка винтовых свай: видео

Технология установки винтовых свай – очень деликатный процесс, требующий теоретических и, желательно, практических знаний. Более детальную технологию монтажа винтового фундамента можно узнать, посмотрев видео по правильной установке винтовых свай.

Установка винтовых свай: цена

Цена установки винтовых свай, с учетом ситуации колебания курса доллара в стране, часто меняется – дорожает металл.

Стоимость сваи зависит также и от ее конструкции (диаметр основания, толщина стенки, диаметр лопасти, длина всей сваи). Также можно заказывать винтовые сваи вместе с установкой.

Похожие статьи
  • Панно на стену своими руками: фото, видео инструкция

    Красивое панно на стене квартиры способно украсить помещение, сделать интерьер эксклюзивным . При этом, выполнить его самостоятельно совсем не сложно….

  • Забор из металлического штакетника своими руками: фото, видео инструкция

    Забор из металлического штакетника является очень актуальным в наше время, поскольку он отличается от остальных ограждений тем, что не нужно тратить…

  • Домик для кошки своими руками: фото, чертежи, схемы, видео

    Кошки очень любят подвижные игры, прыгать по полкам и лазить по занавескам. Но после их игр хозяину приходится пересаживать цветы из опрокинутых…

Винтовые сваи как закручивать в ручную видео

Использование для создания фундамента винтовых свай является часто неизбежным выбором при строительстве на неустойчивых грунтах. Часто закручивание винтовых свай может быть выполнено самостоятельно. Это возможно при решении закручивать винтовые сваи самостоятельно при создании небольших по размеру летних загородных строений или хозяйственных построек.

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники. Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

  • Шпагат.
  • Рулетку.
  • Металлическую арматуру (прутья).
  • Лом.
  • Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай.

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

  1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
  2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

  • Вставляется лом в отверстие, существующее на изделии.
  • Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

  1. Дрель.
  2. Редукторный гайковерт.
  3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт. Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня.

Удобным вариантом вкручивания становится использование компактного сваекрута. Такое оборудование можно получить в аренду.

На какую глубину важно погружать опоры

При создании данного фундамента большая роль уделяется глубине погружения винтовых опор. Вводимые в грунт ввинчиванием, они закручиваются до того момента, когда грунт начинает оказывать максимальное сопротивление при введении свай. Работа продолжается до того момента, пока оборудование позволяет продолжать ввинчивание сваи. Если работы будут прекращены ранее, отсутствие нагрузки на плотный слой грунта станет причиной возможного проседания фундамента под весом строения.

Какие ошибки могут стать причиной некачественного выполнения свайного фундамента?

Самостоятельный монтаж свайного фундамента при несоблюдении некоторых правил выполнения работ может стать причиной ненадежности конструкции. В число самых распространенных входит:

Предварительное выкапывание вручную ям или лидерное бурение на месте будущей установки вкручиваемых свай признается самой частой ошибкой. Надежность конструкции способно обеспечить только варианты, когда сваи именно вкручены в грунт. Предварительные работы исключают процесс уплотнения грунта при вкручивании, что снижает качество надежности основания строения.

Отказ от вкручивания дополнительной сваи рядом с той, что прекратила погружаться в грунт раньше соседних. Это показывает, что прут мог столкнуться с камнем или осколком прочной породы. Работы по вкручиванию лучше остановить, верхушку подрезать до общего уровня и рядом вкрутить дополнительную сваю.

Итоговая установка свайного фундамента на основе

  • Создавая итоговый фундамент, стоит проследить, чтобы верхние концы опор образовывали ровную горизонтальную поверхность.
  • Выравненное основание заливается бетоном.
  • На них навариваются головки.
  • Устанавливается швеллер и брус, создающие обвязку.

Далее, на основании такого фундамента можно начинать выполнение работ по строительству бытовых сооружение или небольшого по площади летнего домика. Особенности конструкции свайного фундамента, как правило, исключают создание подвала или подземного этажа. Такое основание для строения просто это не подразумевает. Но создать небольшой подпол в таком случае вполне реально.

Качественно выполненный свайный фундамент отличается долговечностью использования и удобен бюджетной стоимостью изготовления.

Как Закрутить Винтовые Сваи своими руками. Свайно винтовой фундамент строительства Sekretmastera. Показан реальн В данном видео вы увидите монтаж винтовых свай диаметра длинной метра. Свайный фундамент будет смонтир. Установка винтовых свай своим руками. Видео. Похожие статьи Чем глубже тем лучше если грунт песок будет очень тяжело в крутить вручную положено закручивать сваи каждые 1,5 метра плюс середину пробить для того чтобы не гуляли полы и зависит будет ли веранда или. Показано как своими руками закрутить винтовую сваю в грунт. На видео видны все особенности работы при установке и закручивании винтовых свай. Время ролика фактическое, сокращений нет.

Похожее видео

Тест драйв фольксваген гольф 5 видео

Как держать электрод при электросварке видео

Как снять рулевую рейку фольксваген шаран видео

Как сварить пшено на прикормку видео

Как сварить коптильню своими руками видео

Как снять магнитолу с фольксваген поло седан видео

Смотреть видео Как закрутить винтовые сваи вручную в стесненных условиях. на v4k бесплатно

41 | 17

Артём Колотов | 4 год.

Узнай больше о строительстве деревянных домов и бань, канализации, а так же о счастье и бизнесе.

★ ПОДПИШИСЬ НА КАНАЛ ► http://goo.gl/Y4zC5H
★Так мы строим септики и колодцы ► http://goo.gl/2BsVwN
★Так мы строим деревянные дома, бани ► http://goo.gl/zFkhLV

Мы зашли на объект, который находится в очень стесненных условиях и к которому не может подъехать буроям и закрутить сваи.

Что делать в такой ситуации?

Мы закручиваем сваи 89*3000 мм
Для этого используем:
1. «Мясорубку» (приспособление для откручивания гаек на колесах большегрузных машин)
2. Малооборотистая дрель 2 кВт
3. Магнитный уровень, который крепится на сваю и помогает закрутить её четко
4. Укосина, помогающая держать прямо сваю, и не дающая ей проворачиваться.

Как устанавливают винтовые сваи под дом видео

От качества фундамента зависит надежность и долговечность всей постройки. Строительство дома на винтовых сваях можно вести на неустойчивых грунтах, в подтопляемой зоне, на участке со сложным рельефом, в сейсмически активных районах.

Эта технология является одной из самых экономически выгодных. Достаточно легко осуществить монтаж винтовых свай своими руками. Из этой статьи можно почерпнуть информацию, как правильно установить винтовые сваи, чтобы постройка служила долгие годы без ремонта.

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Завинчивание винтовых свай не под силу одному человеку, для выполнения работ понадобятся подсобные рабочие.

С чего начать

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

При обнаружении обводненного участка нужно расположить сваи для винтового фундамента так, чтобы его обойти.

Препятствия для монтажа

Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

  • наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
  • залегание в грунте бетонных конструкций от старых построек;
  • корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Определяем длину сваи

Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

В сейсмически активных районах длина скважины должна быть не менее 4 м. Приобретают опоры на полметра длиннее расчетных. Лучше потом обрезать излишек, чем в процессе бурения, окажется, что длины сваи не хватает.

Выбор правильного диаметра

Изготавливаемые в производстве диаметры свай и их назначения указаны в таблице:

Диаметр Назначение
1 5,7 см Подходят для монтажа забора из сетки рабицы.
2 7,6 см Используют в качестве опор для бетонных заборов, небольших построек хозяйственного назначения, дачных домиков.
3 8,9 см Подходят для строительства одноэтажных домов. Одна такая свая может выдерживать нагрузку от 3 до 5 тонн.
4 10,8 Применяют в строительстве домов в 2 этажа из легких строительных материалов. Опора такого диаметра способна выдержать нагрузку от 5 до 7 тонн.

Расчет массы дома

Рассчитывают общий вес всех строительных и отделочных материалов, которые будут применять при возведении. Берут в расчет предположительный максимальный вес мебели, предметов быта, людей, которые будут находиться в доме. Рассчитывают массу ванной или бассейна с учетом того, что резервуар будет наполнен водой.

Учитывают нагрузку снежного пласта, который может лежать на крыше в зимнее время. Этот показатель рассчитывают по карте в зависимости от региона:

Расчет количество свай

Количество опор, которые понадобятся для устройства основания, будет зависеть от проекта и несущей нагрузки дома.

Нормативные требования:

Материал постройки и др. факторы Расстояние между опорами
1 Каркасные и деревянные дома Не более 3 м
2 Дом из пеноблоков, газоблоков и др. легких материалов Не более 2 м

При ведении строительства в климатической зоне с сильными ветрами расстояние между опорами уменьшают до 2,5 м.

Количество свай рассчитывают по формуле: складывают все возможные нагрузки, а полученное значение делят на несущую нагрузку одной сваи.

Правила размещения свай

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:

Если проектом предусмотрены колонны или камин, под ними обязательно должна находиться опора.

Разметка на местности

Переносят план расстановки опор с чертежа на местность.

Места установки намечают деревянными брусьями с заостренным нижним концом (для более легкого заглубления в грунт), между кольями протягивают бечевку по всему периметру постройки и диагоналям.

Нужно, чтобы разметка периметра и диагоналей фундамента из винтовых свай располагалась строго по плану.

Монтаж свай своими руками

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

  • толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
  • рулетка, магнитный уровень;
  • лопата, лом, кувалда, молоток;
  • мел или маркер;
  • деревянные колышки или прутья арматуры;
  • болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

  1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
  2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
  3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
  4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
  5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
  6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
  7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

При строительстве дома на свайно-винтовом фундаменте нужно четко придерживаться технологии установки винтовых свай.

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

  • в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
  • устанавливают конструкцию с установленным в ней механизмом на размеченное место;
  • к гидровращателю крепят рычаг, конец которого укрепляют на земле;
  • включают станцию, она начинает ввинчивать опору.

Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

Свайный фундамент — это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Типы свайных фундаментов

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам:

  • Способ действия (висячие и сваи-стойки).
  • Тип ствола (монолитные и оболочечные)
  • Материал (деревянные, металлические, железобетонные)
  • Способ погружения (забивные, буронабивные или винтовые).

Виды свай

Винтовые сваи имеют два основных вида:

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи:

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра:

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используются.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод.

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Общая схема установки свайно-винтового фундамента

Пошаговая инструкция по установке свай своими руками состоит из следующих этапов:

  • Подготовительные работы. Разметка участка, проверка параллельности линий и соответствия прямым углам.
  • Погружение угловых стволов.
  • Установка промежуточных опор.
  • Обрезка стволов. Поверхность опор должна образовать ровную горизонтальную плоскость.
  • Бетонирование внутренних полостей свай для усиления прочности.
  • Монтаж оголовков. Они устанавливаются на верхний торец, привариваются и служат точками крепления ростверка. Все места, расположенные рядом со сваркой или участки с поврежденным защитным покрытием сразу же подкрашиваются.

Как рассчитать количество материала?

Расчет количества опор производится по двум направлениям:

  • По линиям наибольшей нагрузки.
  • По несущей способности сваи.

Первый этап состоит в подсчете количества свай по всем линиям расположения наружных и внутренних несущих стен. Расстояние между ними не должно превышать 2-3 м (чем тяжелее дом, тем ближе друг к другу надо установить опоры).

Второй этап состоит в проверке полученного числа опор. Общий вес дома вместе с расчетными дополнительными нагрузками (вес снега, мебели и бытовой техники, перекрытий, людей и т.д.) надо разделить на величину допустимой нагрузки на одну сваю.

Если полученное число меньше, чем то, что найдено на первом этапе, то расчет правильный. Если второй этап показывает большее значение, надо увеличить количество свай по линиям нагрузки.

Можно поступить проще и воспользоваться онлайн-калькулятором, который весь расчет выполнит самостоятельно. Надо лишь подставить в нужные поля свои параметры и получить ответ.

Как правильно разметить места установки?

Для выполнения этой операции понадобится план первого этажа дома. Сначала отмечаются угловые точки, места примыкания несущих стен внутренние и наружные. Затем остальное количество свай равномерно распределяется по всем линиям.

Если имеются большие промежутки, предусматривают промежуточные опоры для поддержки балок перекрытия.

Как определить глубину погружения?

Определение глубины погружения опор можно делать только на основании анализа грунта и его состава. Кроме того, важным фактором является глубина промерзания грунта, выше которой сваи заглублять не рекомендуется, особенно, для ответственных (жилых) строений.

Для вспомогательных построек и сооружений (беседки, заборы, сараи и т.д.), возводимых на подходящих грунтах, минимальная глубина погружения принимается 1,5 м.

Для жилых построек рекомендуемая глубина погружения должна быть равна высоте дома. На практике она часто бывает меньше, что в первую очередь обусловлено неграмотностью или желанием сократить время строителей.

При погружении необходимо знать предельную величину сопротивления грунта и не превышать допустимых пределов, установленных заводом-изготовителем. В противном случае есть риск свернуть технологическое отверстие до момента достижения нужной глубины, что означает вывод сваи из строя и необходимость ее замены.

Погружение свай в почву

Существует два способа погружения свай:

  • Ручное погружение.
  • Механический способ.

Ручной монтаж допускается только для относительно тонких свай и при строительстве неответственных вспомогательных сооружений. Для жилых домов необходимо использовать строительную технику. Прежде всего, это обусловлено невозможностью качественно завинтить сваю диаметром 108 мм вручную.

Слишком велик процент отказа свай, а реверс недопустим из-за потери должной прочности соединения. Кроме того, допустимый перекос ствола по вертикали составляет всего 2°, что обеспечить вручную невозможно.

Механический способ позволяет обеспечить качественное погружение с соблюдением вертикали и заданной величины усилия. Для жилых построек допустим только механический способ, хотя рекламные объявления всячески утверждают о возможности в любых ситуациях действовать с помощью мускульной силы.

Это создает возможность для различных нарушений, когда неопытные строители начинают действовать самостоятельно и в результате получают неустойчивый и подвижный фундамент. На практике обычно используется мини-экскаватор с установленным навесным сваезаворачивателем.

Он способен погружать стволы диаметром до 159 мм на глубину до 12 м, чего в большинстве случаев вполне достаточно при частном строительстве.

Как выровнять по горизонтали

Погруженные винтовые сваи необходимо выровнять по горизонтали. Для этого устанавливается лазерный строительный уровень (нужна модель, способная обрисовать горизонтальную плоскость) на нужной высоте от поверхности почвы.

По имеющейся отметке производится подрезка всех стволов. Если какие-либо из них оказываются слишком короткими, производят предварительное наращивание.

К подрезанной части ствола (отрезается участок с технологическим отверстием) приваривается дополнительная труба, увеличивающая недостающую длину, после чего производится подрезка на общем уровне.

Все сварные швы и открывшиеся при подрезке участки металла необходимо сразу же подкрасить защитной полимерной краской. Надо выбирать непроницаемые для влаги виды или использовать битумную мастику.

Заливка бетоном

Внутренние полости свай заполняются бетоном. Это позволяет значительно усилить механическую жесткость трубы, снизить опасность коррозии внутри ствола.

Бетонирование увеличивает несущую способность ствола на треть, позволяя получить некий запас прочности фундамента, необходимый для устойчивости к возникновению непредвиденных ситуаций. Для заливки используются плотные марки бетона — М200 и выше. Заливку производят на уровень несколько меньший высоты подрезки.

В первые часы бетон в скважине просядет на несколько сантиметров, поэтому после заполнения до верха ствола насыпают сухую песчано-цементную смесь. Она впитает выдавленные при просадке частицы воды и образует пробку, запечатывающую ствол перед монтажом оголовка.

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

  • Швеллер.
  • Двутавр.
  • Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Полезное видео

В данном видео вы увидите технологию установки свайно-винтового фундамента:

Заключение

Фундамент из винтовых свай — быстрый и дешевый вариант создания основания для частных домов или вспомогательных построек. Простота монтажа и высокая скорость создания конструкции привлекают многих пользователей, но необходимость постоянного обслуживания металлических деталей является недостатком.

Если принимается решение использовать винтовые сваи, очень важно найти бригаду профессионалов, имеющих опыт работ с подобными основаниями, иначе вместо прочного и надежного фундамента появится неустойчивый частокол из недостаточно глубоко погруженных стволов.

При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет.

С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.

Отличия свайного основания от плитного или ленточного состоят в следующем:

  • каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
  • сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

    Читайте также:  Урожайные сорта винограда 2018

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Винтовая свая — Paalupiste Oy

PRO ™ — Винтовые сваи машинного монтажа

ГАРАНТИЯ ДО 100 ЛЕТ — Предназначен для фундаментных работ любого размера. Они в основном используются для больших зданий с более тяжелыми нагрузками, такими как; большие гаражи, коттеджи, дома, шумозащитные экраны, купола и т. д. — существует бесчисленное множество применений. PRO ™ — Винтовые сваи поставляются с трубами различных размеров и имеют четыре стандартных диаметра спирали (150 мм, 250 мм, 400 мм и 500 мм), а также могут быть настроены в соответствии с требованиями проекта.Винтовые сваи PRO ™ поставляются без специальной обработки поверхности в соответствии с требованиями проекта. Сваи PRO ™ — это высококачественная продукция, произведенная в Финляндии компанией PAALUPISTE. PAALUPISTE также предлагает услуги по проектированию и имеет обширную сеть сертифицированных установщиков, поэтому не стесняйтесь спрашивать, есть ли у вас проект и вам нужна помощь в проектировании или установке PRO — Винтовые сваи . Вы также можете арендовать приводы для винтовых свай у нас или у партнеров и выполнить установку на собственном оборудовании.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВАЙ PRO ™

  • Быстрая установка, экономия труда и затрат на оборудование
  • Запрещены крупномасштабные земляные работы, изоляция от замерзания, дренаж, заливка и опалубка
  • Недорого в транспортировке и хранении
  • Идеально для удаленных мест
  • Несущая способность спирали позволяет сэкономить на длине сваи
  • Почти всегда требуется только одно посещение объекта
  • Светотехническое оборудование
  • Окружающая среда остается чистой и неповрежденной

100 ЛЕТ ГАРАНТИИ

ПРИМЕНЕНИЕ ВИНТОВЫХ СВАЙ PRO

Большие гаражи

Коттеджи

дома

Шумозащитные экраны

Основа

Производственные цеха

Ветряные турбины

Воздушные купола

Солнечные панели

Пилоны

УСТАНОВКА ВИНТОВЫХ СВАЙ PRO

Винтовая свая

PRO ™ устанавливается в землю с помощью гидравлического двигателя вращения, который обычно прикрепляется к экскаватору, фронтальному погрузчику или подобному транспортному средству.Одиночная винтовая свая, устанавливаемая на машине, немного дешевле, чем винтовая свая, устанавливаемая вручную, и хорошо подходит для применений, где требуется большое количество свай.

Также все сваи со спиралью 250 мм и 400 мм являются машинами. При машинной установке сваи можно устанавливать на более твердых и каменистых почвах, чем при ручной установке. Вы можете заказать установку винтовых свай для машинной установки в компании Paalupiste Oy или у местного продавца.

МОДЕЛИ УСТАНОВЛЕННЫХ НА МАШИНУ:

  • Стандартные размеры труб: 60.3 × 2,9 мм, 60,3 × 5 мм, 76,1 × 6,3 мм, 88,9 × 3,2 мм, 88,9 × 6,3 мм, 114,3 × 3,6 мм, 114,3 × 6,3 мм, 139,7 × 6-8 мм, 168,3 × 6-10 мм, 219,1 × 6-12 мм , 323,9 × 6-12мм
  • Марка стали: S355 или S420, индивидуально до S550
  • Стандартный диаметр фланца: 150-400 мм, по индивидуальному заказу до 1200 мм
  • Толщина фланца: 8-12 мм
  • Стандартные длины: 1,50 м, 2,00 м, 2,40 м, 3,00 м, 4,00 м, 5,00 м, 6,00 м, 12,00 м
  • Стандартная длина удлинителя: 1,00 м, 1,50 м, 2,00 м, 3,00 м, 4,00 м, 6,00 м, 12,00 м
  • Гарантия: 100 лет

Как построить палубу — Винтовые сваи

После статьи об установке и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельной установки свай.

Палубные винтовые сваи

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом щелчке мышью и при каждом изменении, внесенном в ваш проект. Установка винтовых свай внутреннего дворика, в частности, сваи нашего партнера Pylex, — более простой способ сделать фундамент, чем бетонные опалубочные трубы.

Для этого метода вы должны выкопать яму глубиной от 4 до 5 футов под зоной замерзания диаметром около 14 дюймов. Для этого нужна особая лопата. Также вам необходимо купить бетон, перевезти его, замесить и заварить.Бетонный мешок весит около 60 фунтов, и это для одной стопки (8 дюймов), и на него потребуется как минимум 4-5 мешков. Так что, если у вас 4 сваи, этот метод потребует нескольких часов транспортировки, перемешивания…

Рассчитать количество свай

По всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу. Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор создается последовательно, поэтому он мгновенно вычисляет нужное количество винтовых свай (см. Рисунок ниже).

Установка винтовых свай под настил

Установка проста: с помощью рычага и удлинителя для облегчения поворотов и забивания свай на большую глубину. Они совместимы с удлинителем на 24 дюйма. Более того, они регулируются; они могут заработать до 3 дюймов в высоту. Их можно использовать с опорами 3 ¼ дюйма и 3 ½ дюйма. Сваи Pylex очень прочные и долговечные, потому что деревянный столб находится вне земли.

Характеристики винтовой сваи

Сваи Pylex (регулируемые на 50 дюймов) могут выдерживать тысячи фунтов.Все зависит от типа грунта, на котором они размещены. Обратите внимание, что глинистые почвы могут нести меньше зарядов, чем песчаные. Благодаря своей стальной конструкции и винтовой передаче сваи обеспечивают исключительную устойчивость. Таким образом, они устойчивы к перемещению грунта и замерзанию / оттаиванию.

Винтовые сваи на солнечных батареях — как бум солнечной энергетики диверсифицирует экономику

Но мы приехали в Claresholm Solar Project не только для развлечения. Мы были там, чтобы изучить, как быстро развиваются предприятия, связанные с возобновляемой энергией, и как винтовые сваи играют важную роль.

Винтовая свая Timelapse — 5-минутная установка винтовой сваи, сжатой за 16 секунд (слева), и Танец винтовых свай — ускоренное видео четырех экскаваторов, устанавливающих винтовые сваи на крупнейшем в мире проекте Claresholm Solar Project. Канадская история. Видео Дэвид Додж, GreenEnergyFutures.ca

Винтовые сваи потеряны во времени?

Винтовые сваи были изобретены Александром Митчеллом, ирландским инженером в 1833 году, как способ создания безопасного и прочного фундамента для маяков.Они просты и рентабельны, и они несколько потеряны во времени.

До недавнего времени.

В 1980-х годах некоторые инженеры начали расширять использование винтовых свай в других контекстах. Но когда Брайс Бернхард приехал в Альберту в 2010 году, он понял, что эта технология по-прежнему остаётся крайне малоиспользуемой.

Бернхард встретил свою жену-альберта Чарлин в Техасе. Пара переехала в Альберту в 2010 году с очень небольшим количеством буксиров. «У меня было 1800 долларов и… пикап Dodge 1999 года, прицеп U-Haul и одна сумка с инструментами», — говорит Бернхард.

Его план состоял в том, чтобы открыть строительную компанию в провинции, но с такой большой конкуренцией в этой области Бернхарду требовалось конкурентное преимущество.

Ввести винтовые сваи.

Это обманчиво простая технология: каждая свая представляет собой стальную трубу с лезвиями на одном конце (представьте себе гигантский винт). Вы буквально ввинчиваете сваи в землю и за считанные минуты устанавливаете невероятно прочный фундамент.

С самого начала Бернхард понял, что винтовые сваи — это простой и очень экономичный способ возведения фундаментов для любых проектов.Он также признал, что, несмотря на то, что эта технология существует уже долгое время, она мало используется.

Винтовые сваи стали секретным соусом Бернхарда, давая ему конкурентное преимущество и позволяя выполнять важные работы в строительстве.

Это побудило Бернхарда основать компанию Alberta Screw Piles Ltd. в 2010 году. После нескольких лет борьбы за свое присутствие на рынке они приступили к реализации таких проектов, как настилы на заднем дворе, муниципальные здания, солнечные и другие приложения на фермах.

Дощатый настил на озере Телфорд — поддерживается винтовыми сваями (слева) и заводом Amazon в Ниску (справа), Альберта также поддерживается винтовыми сваями, установленными Alberta Screw Piles Ltd.

Затем: «В 2017 году мы начали проводить более масштабные промышленные работы, а затем в этом году действительно начали появляться предприятия по производству каннабиса, и мы сделали несколько таких, я думаю, начиная с Aurora Sky и Aurora Sun.Так что это были тысячи свай за пару лет », — говорит Бернхард.

С тех пор это был стремительный рост. Они сделали склад Amazon в Ниску и, в частности, променад через озеро, подчеркнув еще одно прекрасное применение винтовых свай. Сваи могут быть установлены, когда озеро замерзло, и они не причинят вреда хрупкой экосистеме.

Винтовые сваи для солнечных батарей Фотогалерея

Фотогалерея — Винтовые сваи для солнечных батарей

Божий дар солнечной энергии

Благодаря всему этому Бернхард обнаружил, что винтовые сваи — это Божий дар солнечной энергии.Это самый быстрый, эффективный и экономичный способ построить солнечную ферму. Более того, когда дела идут хорошо, сваи ввинчиваются в землю без постороннего воздействия на землю, как шуруп в дерево, обеспечивая еще один уровень защиты окружающей среды для солнечных проектов.

В конце концов компания Бернхарда реализовала солнечный проект в Кларесхольме и намеревалась установить 53 000 винтовых свай в прерии к востоку от Кларесхольма, Альберта.

Клэресхольм мощностью 132 мегаватта является крупнейшим проектом в области солнечной энергетики в истории Канады, и после его завершения будет установлено более 477 000 солнечных модулей на тех 53 000 винтовых сваях, которые устанавливает компания Бернхарда.

Мы поехали в Кларесхольм, чтобы увидеть проект, и остановились в комнате RCMP в мотеле Bluebird. (Нет, нас не арестовывали — это тематическая комната в одном из старейших мотелей города, с множеством чрезвычайно романтичных произведений искусства, предшествующих примирению, униформой в рамке и украшениями, которые выглядели так, как будто они были взяты у моих бабушки и дедушки. «Дом, 40-50 лет назад! Не поймите меня неправильно, это была действительно классная комната.)

Мы встретились с Ли Дромбровски, одним из менеджеров участка Бернхарда, чтобы осмотреть солнечную ферму.Масштаб этого проекта захватывает дух. Ли использует грузовик и квадроцикл, чтобы обойти территорию площадью несколько квадратных километров.

Винтовые сваи Альберты, строительство солнечного проекта Кларесхольм в Альберте. Фото Дэвида Доджа, GreenEnergyFutures.ca

Тысячи винтовых свай лежали подряд на земле, готовые к установке. Десятки тысяч уже были установлены.

Бригада может установить до 400 винтовых свай в сутки.В тот день, когда мы осмотрели солнечный проект, в танце экскаваторов с винтовыми сваями участвовало около десяти экскаваторов.

Солнечная энергия — это рабочие места, даже в условиях экономического кризиса

Довольно рано в проекте команда Бернхарда выросла до 60 человек, поскольку проблемы ландшафта стали более ощутимыми. Хотя предыдущие испытания показали, что будет несколько скалистых участков, они столкнулись с некоторыми большими камнями, которые потребовали некоторых земляных работ, чтобы завершить установку некоторых винтовых свай.

Мы также видели ряды припаркованных машин. Помимо команды Бернхарда, были также бригады, устанавливающие солнечные стеллажи, и бригады, устанавливающие солнечные батареи.

Тем не менее, когда я сидел в строительном офисе, ребята говорили о том, что строительной компании нужно еще 100 рабочих для установки солнечных модулей. Ага, им нужно было заполнить еще больше рабочих мест.

Компания Бернхарда, Alberta Screw Piles Ltd., сейчас очень загружена. Даже в эти тяжелые экономические времена, разозленные пандемией COVID-19, Брайс Бернхард каждый день считает свои благословения успехами своей компании.

«Ой, он огромен. Я никогда не ожидал, что окажусь здесь в хороший день и окажусь здесь в плохой, с COVID, с экономикой и проблемами, которые Альберта должна диверсифицировать и сохранить занятость людей. Это огромное благословение — быть частью этого в хороший день и быть здесь с невероятными проблемами мирового масштаба », — говорит Бернхард.

Бернхард сейчас принимает участие в торгах по ряду других солнечных проектов (один из которых в четыре раза превышает масштаб проекта Кларесхольм!), Но он также очень воодушевлен невероятным потенциалом винтовых свай во всех аспектах строительной индустрии.

«Когда я только начинал, мне сказали, что три процента в индустрии глубоких фундаментов используют винтовые сваи. Таким образом, у нас есть 90-процентные возможности для роста в рамках существующей отрасли », — говорит Бернхард.

Хорошо, это кажется забавной математикой, но одно определенно верно: в этой отрасли есть огромный потенциал для роста, и каждый день, когда команда Бернхарда работает над большими проектами, такими как проект Кларесхольм, они становятся все лучше и лучше в выполнении работать более эффективно.

Яркое солнечное будущее для винтовых свай

Бернхард видит гораздо больший потенциал в возобновляемых источниках энергии.Он говорит, что есть огромная возможность вырастить «винтовые сваи и фундаменты на винтовых сваях для всей инфраструктуры возобновляемых источников энергии, будь то линии электропередач, будь то подстанции, будь то солнечные или ветряные башни — все это можно поддерживать с помощью винтовых свай. . »

Да, ветроэнергетика тоже переживает бум, и Бернхард даже не начал работать на этом рынке.

Именно Колин Гриндл из Alberta Screw Piles впервые рассказал нам об этой истории.

Должен признаться, что в то время, когда он заговорил о винтовых сваях с одинарной спиралью или о сваях с двойной спиралью, мои глаза начали стекленеть.Теперь, увидев их в действии и увидев, как индустрия процветает вместе с солнечной, он определенно привлек наше внимание.

Фундаменты на спиральных винтовых сваях — Сваи Hubbell Chance — Ground Sun UK

Винтовые сваи — Легкость доступа к удаленным объектам

Винтовые / спиральные анкеры наиболее подходят для проектов, расположенных в удаленных районах, где любые затраты на мобилизацию будут особенно высока, а вспомогательных услуг мало. К сожалению, на некоторых сайтах проектов перегрузка вызывает проблемы с инженерами, и любые проекты, связанные с выполнением с ограниченным свободным пространством, также усугубляют любые проблемы.Поскольку эти фундаменты состоят из удлинителей и выводных секций, они идеально подходят для любых ситуаций, когда требуется низкий или ограниченный доступ.


Винтовые винтовые сваи — идеально подходят для мягких грунтов

Эти фундаменты обычно не требуют выемки грунта при установке. Если, однако, они используются для поддержки существующей конструкции, то для обнажения существующих фундаментов используется неглубокая. Использование этих свай поможет устранить необходимость в каких-либо насосах, а также снизит затраты.


Винтовые сваи с винтовой опорой можно устанавливать под любым углом

Обычно они устанавливаются вертикально, но на самом деле они могут быть установлены под любым углом в соответствии с требованиями проекта. Установка на тесто при необходимости обеспечит дополнительное сопротивление. Это так просто.


Очень универсальная система

Уникальной особенностью наших свай является их способность увеличивать несущую способность за счет изменения конфигурации винтовых / спиральных элементов.

Как упоминалось ранее в руководстве, использование этой опции дает экологические преимущества.Сваи были установлены, чтобы оставаться в течение нескольких лет, прежде чем их удалили и использовали кто-то еще. Высококачественная сталь, используемая для экономии энергии и общего снижения углеродного следа. Поэтому неудивительно, почему это выбор номер один для многих инженеров.

Как видите, такие фонды имеют множество преимуществ. В нынешнем экономическом климате предприятия, включая инженеров, ищут способы сократить расходы, и этот вариант — ответ, которого они ждали.

Хотите узнать, принесут ли пользу вашему проекту наши варианты фундамента? Поговорите с представителем, который будет более чем готов помочь.

Установка в любую погоду, может использоваться рядом с деревьями и быстро устанавливать то, что не нравится в наших винтовых сваях.

Винтовые опоры — Винтовые сваи / фундаменты опор

Techno Metal Post произвел для меня революцию в сборке колод. Возможность устанавливать стальные сваи и строить в один день значительно увеличивает производство.Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно удалять смещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы.

Поль Лафранс (Disaster Decks and Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И СПИРАЛЬНЫЕ ЯКОРЯ УНИКАЛЬНЫ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ, КАК ИСПОЛЬЗУЕМЫЕ ПРИМЕРЫ СОЕДИНИТЕЛЬНЫХ ТРУБ. ОНИ МОЖНО ЗАГРУЗИТЬ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО ЖДАТЬ ЗАВЕРШЕНИЯ БЕТОНА ИЛИ ШЛАНГА.

ИСТОРИЯ СПИРАЛЬНЫХ КОСТЕЙ

Винтовые опоры, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и стала успешным фундаментом для маяков, мостов и опор.

После более чем 170 лет разработки и использования эти спиральные фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых помещений до поддержки различных крупномасштабных строительных конструкций.Опоры настилов, основания столбов ограждений, опоры опор, фундаменты металлических столбов для крыльца или солярия, заземляющие винтовые анкеры для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях. Спиральные опоры являются технологией фундамента и могут быть рассмотрены для использования в любом приложении, требующем фундаментной опоры.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, пожалуй, самым важным событием в строительстве фундаментов геотехнической инженерии в середине-конце девятнадцатого века.Они сделали возможным строительство маяков в местах, где в противном случае, несомненно, были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в тех местах, где они могли бы не строиться еще 40 лет; они превратили строительство прогулочных пирсов на берегу океана в отрасль, которая необратимо изменила бы досуг целой нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ СПИРАЛЬНЫХ ПАР.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПРАВОЧНИКОВ TECHNO METAL POST

Признавая применение и использование этих стальных металлических столбов, винтовая опора Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых опор Techno Metal Post следующие:

  • Быстрая установка
  • Готовность к немедленному строительству
  • Без раскопок
  • Бетон не требуется
  • Съемный
  • Минимальное воздействие на окружающую среду
  • Малая занимаемая площадь на стройплощадке
  • Непосредственная несущая способность
  • Установка в удаленных местах или на объектах с ограниченным доступом
  • Контроль установки и проверка несущей способности при установке
  • Установка в условиях высоких грунтовых вод
  • Широкий спектр применения в почве и нагрузках
  • Модульная конструкция, винтовые сваи и винтовые анкеры производятся секциями, что дает модульный тип конструкции, что означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.
  • Установка не зависит от погодных условий, большинство установок может продолжаться даже в предельных условиях
  • При сжатых графиках строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
  • Система катодной защиты может быть добавлена ​​для увеличения срока службы винтовых опор
  • Низкий уровень шума, связанный с установкой
  • Установка обеспечивает минимальную вибрацию и нарушение грунта
  • Приложение ABC Deck
  • Закрытый доступ
  • Собственное оборудование, позволяющее устанавливать винтовые опоры внутри помещений за счет наличия у нашего оборудования опции электродвигателя
  • Наша специально разработанная сверхпрочная полиэтиленовая втулка закрывает стойку и предотвращает ее воздействие при движении грунта.

Обеспокоены МОРОЗОМ? МЫ РЕШЛИ ЭТУ ПРОБЛЕМУ С ПОЛИЭТИЛЕНОВЫМ РУКАВОМ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРЕДОТВРАЩЕНИЯ НАШИХ ПОЛОЖЕНИЙ НАШИХ ПОЛОЖЕНИЙ ОТ НАПРАВЛЕНИЯ НАЗЕМНОГО ДВИЖЕНИЯ.

Одной из основных проблем, с которой должен столкнуться фундамент винтовой опоры, является сопротивление движению грунта. Когда земля движется, она имеет тенденцию тянуть или толкать стержень сваи. Techno Metal Post спроектировал и разработал этот патентованный рукав зеленого цвета, который снижает сцепление с грунтом на пирсе.Размер гильзы адаптирован к размеру сваи и устанавливается вокруг опоры, когда она ввинчивается в грунт. На месте рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться совершенно устойчивой в периоды замерзания, оттаивания или засухи.

НАШИ СПИРАЛЬНЫЕ СВАИ ОТЛИЧАЮТСЯ ИЗ ВЫСОКОКАЧЕСТВЕННОЙ СТАЛИ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится покупать североамериканскую сталь для производства своих свай.Наши сваи производятся из конструкционной стали в соответствии со стандартами ASTM A500, класс C, CAN / CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать вместимость почвы. Они были испытаны под нагрузкой в ​​соответствии со стандартами ASTM-D1143 и ASTM-D3689 в нескольких типах почв по всему миру.

ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ РАЗРЕШЕНИЯ

Несколько размеров опор и спиралей были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел к вашим услугам, чтобы помочь вам выбрать винтовой опор, наиболее подходящий для вашего проекта.Опоры могут быть оцинкованы для обеспечения защиты от коррозии в соответствии со стандартом ASTM A123 / 123M-13 (минимум 610 г / м²) или могут быть установлены с системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ, ПОДХОДЯЩИЕ И ПОДХОДЯЩИЕ ДЛЯ ПОДДЕРЖКИ КОНСТРУКЦИИ.

Для патио и настилов доступны регулируемые по высоте стандартные соединители между сваями и конструкциями. Techno Metal Post также разработала опорные системы с арматурными стержнями при использовании свай с бетонным фундаментом для работы по опорному основанию.Для любого конкретного проекта наша производственная группа может быстро изготовить индивидуальную систему поддержки.

МОНИТОРИНГ УСТАНОВКИ И ПРОВЕРКА МОЩНОСТИ ПРИ УСТАНОВКЕ — ЭТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ОТ ВСЕХ ДРУГИХ КОМПАНИЙ HELICAL PIER.

С Techno Metal Post отпадает необходимость в мобилизации специального оборудования, такого как подъемный кран с сваебойным молотком или большая буровая установка для бурения стволов. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, улучшения и модификации. Для наших клиентов это означает большую производительность и экономическую эффективность.

С НАШИМИ ТЕХНОМЕТАЛЛОМ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ ВАШИ ПРОЕКТЫ И / ИЛИ КОНСТРУКЦИИ, ЭКОНОМИЧНО, ПРОСТО В УСТАНОВКЕ.

Для солярия нужен фундамент […] с бетонной плитой на уровне земли и столбиками, продетыми через плиту, чтобы зафиксировать ее на месте, чтобы она не сдвинулась или сдвинулась со временем.Но все зависит от того, какие должности использует ваш подрядчик. Мы использовали спиральную опору Techno Metal Post — три в задней части солярия (та часть, которая находится вдали от дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и вытащить. Только сертифицированный специалист может установить эти стойки, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы.

Майк Холмс (HGTV)

Стоимость оборудования для установки мобильных винтовых свай

Код ТН ВЭД 84306. Оборудование для установки винтовых свай.

Наша компания АНТ Экспортный Департамент (Россия) может продать и отгрузить своим зарубежным клиентам оборудование для установки винтовых свай. Оборудование построено на базе 4-тактного 15-часового одноцилиндрового двигателя с гидроагрегатом. Гидравлический блок может делегировать крутящий момент широкому кругу пользователей, работающих с гидравликой. В нашем случае гидравлический блок передает крутящий момент на гидравлическую головку, которая затем присоединяется к винтовой свае.Все оборудование и аксессуары к нему производятся в России и имеют все необходимые сертификаты, запатентованные права и товарный знак.

ANT Logistics / Export может отправить оборудование AM в любую точку мира.

Оборудование для установки винтовых свай поможет быстро, надежно, просто и качественно выполнить установку фундамента на винтовые сваи диаметром 57-159 мм. Такая установка даст возможность работать практически на любых почвах и круглый год, а также сократит количество рабочих и сроки строительства.



Комплект оборудования для установки винтовых свай — мобильный и довольно компактный, его можно перемещать на целину и на строительные площадки с ограниченными рабочими площадями. Он также может работать только с одним рычагом, поставленным на острый угол. Такое препятствие (острый угол) недоступно в случае ручных операций, когда рабочая сила задействована на обоих рычагах.

КОМПОНЕНТЫ БАЗОВОЙ КОНФИГУРАЦИИ
Гидравлический силовой агрегат серии «Норма» — 1шт.
Головка гидропривода — 1 шт.
Шланг высокого давления с быстроразъемными соединениями (L = 5м) — 2шт.
Адаптер (для соединения винтовой сваи с головкой) — 1шт.
Руководство пользователя — 1шт.

Чтобы узнать больше о нашем комплекте оборудования для установки винтовых свай, нажмите на ссылку ниже с номером модели.

Комплект базового оборудования:
Комплект оборудования для установки винтовых свай TIEH-4300, номинальный крутящий момент 4300 Нм
Комплект оборудования для монтажа винтовых свай TIEH-5600, номинальный крутящий момент 5600 Нм
Комплект оборудования для монтажа винтовых свай TIEH-7000, номинальный крутящий момент 7000 Нм
Комплект оборудования для установки винтовых свай TIEH-8700, номинальный крутящий момент 8700 Нм
Комплект оборудования для монтажа винтовых свай TIEH-11000, номинальный крутящий момент 11000 Нм
Комплект оборудования для монтажа винтовых свай TIEH-13000, номинальный крутящий момент 13000 Нм

Нажав на гиперссылку с указанием типа модели, Вы будете перенаправлены на другую нашу веб-страницу rusexportstore.ru, который представляет собой наш онлайн-магазин с исчерпывающей информацией о каждом представленном продукте, включая цены, фото, видео, условия доставки, условия оплаты и т. д. Зайдя в наш онлайн-магазин, Вы можете получить полную информацию и продолжить работу с операции по закупке и доставке.


Оборудование для устройства винтовых и кринерных свай в грунт
Оборудование для устройства фундаментов домов и малых архитектурных сооружений.



Оборудование для установки винтовых свай в эксплуатации.Видео материалы.

СВЯЗАННОЕ ОБОРУДОВАНИЕ

Винтовые винтовые сваи Код ТН ВЭД 7308400009 и Код ТН ВЭД 7308909809

Мини-экскаватор Код ГС РФ 84306

Гидравлический буровой станок Код ТН ВЭД 84306

Стойка для крепления винтовых свай Код ТН ВЭД 84306

Тренога для крепления винтовых свай Код ТН ВЭД 84306

Для тех клиентов и покупателей, которые хотели бы получить полный сервис «от двери до двери», мы можем организовать полный сервис на стороне получателя, т.е.е. портовая экспедиция в порту назначения, таможенное оформление в пункте назначения, транспортировка по территории заказчика, доставка на склад или площадку заказчика и выгрузка тары (контейнерного оборудования). У нас большой опыт в логистических операциях, и у нас есть около 70 агентов в более чем 50 странах, которые могут организовать «дверные» услуги по запросу.

Если у Вас возникнут какие-либо вопросы относительно покупки, логистики и / или таможенного оформления, просьба ответить по электронной почте, на мобильный (whatsup, viber, skype).Мы говорим по-английски: + 7 961 800 27 36

Опоры с винтовой свайной опорой — Fine Homebuilding

Сводка: Винтовые сваи — это стальные опоры, которые ввинчиваются в землю. Автор Джереми Хесс устанавливает их для поддержки таких конструкций, как палубы, подъезды и тротуары; для укрепления фундаментов разрушающегося дома; и для опоры бетонных плит. Здесь он обсуждает части винтовой сваи, как ее установить и как прикрепить к конструкции.

После почти 20 лет строительства я стал дилером Techno Metal Post (TMP), производителя винтовых свай.Спиральные сваи можно забивать практически в любом месте, устанавливать за считанные минуты, они не создают беспорядка и имеют размеры, способные выдержать огромное количество разнообразных конструкций. Став дилером, я установил сваи для поддержки палуб , подъездов, тротуаров на заболоченных территориях, промышленного оборудования и торговых знаков; для укрепления фундаментов разрушающегося дома; и для поддержки оседающих бетонных плит. Некоторые машины, используемые для забивки свай, достаточно малы, чтобы их можно было использовать внутри дома — например, чтобы добавить опору в подвал.Я и мой помощник нередко подъезжаем к месту работы утром, устанавливаем 10 или 12 свай для большой палубы и уезжаем к полудню без каких-либо доказательств того, что мы были там, кроме самих свай.

Винтовые сваи — это, по сути, большие стальные винты, которые вкручиваются в землю и служат в качестве опор, и они используются с начала 1830-х годов. Машины, используемые для привода современных версий, бывают разных размеров, от мотоблока, который я использую, до версий, которые устанавливаются на экскаваторы.Все они работают примерно одинаково. Бензиновый или дизельный двигатель приводит в действие гидравлический насос, который обеспечивает вращение сваи в земле.

Первый проект, который я когда-либо делал — 30-футовый. на 80 футов колода для винодельни — наглядно демонстрирует некоторые преимущества винтовых свай. Первоначальный дизайн предусматривал бетонные опоры. Однако, поскольку палуба должна была быть построена на неуплотненном насыпи, эти опоры должны были иметь глубину 14 футов, чтобы достичь несущего грунта. Владелец почти отказался от проекта, обнаружив, что бетонные опоры будут стоить 20 000 долларов.Мне удалось сэкономить ему 8000 долларов на винтовых сваях. И даже на крутом склоне этого участка установка заняла не неделю, а пару дней.

Если учесть все затраты на обычные опоры, винтовые сваи на удивление доступны по цене. Примите во внимание следующие затраты: аренда шнека или экскаватора или время, необходимое для копания вручную; удаление добычи из раскопок; и устранение повреждений, нанесенных тяжелым оборудованием. Если бетон будет доставлен из грузовика, как его переместят в яму? Как узнать, что почва будет поддерживать конструкцию? Что делать, если между земляными работами и осмотром фундамента идет дождь, так что в яме будет 6 дюймов?воды на дне? Спиральные сваи решают все эти проблемы. Хотя цены на сваи могут сильно различаться в зависимости от наличия, подрядчика и местоположения, моя компания может установить четыре сваи для типичной жилой террасы за 600–900 долларов.

Хотя существуют и другие монтажники с винтовой сваей, большинство из них не занимается бытовыми работами, как это делает TMP. При этом у вас может быть местный подрядчик, который выполняет бытовые работы с использованием продукции других производителей. Многие из обсуждаемых здесь преимуществ распространены среди производителей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
