Опалубка своими руками для столбчатого фундамента: Опалубка для столбчатого фундамента: из чего сделать

Содержание

Опалубка для столбчатого фундамента: из чего сделать


Большой популярностью в индивидуальном строительстве пользуется столбчатый фундамент. Это связано с его простотой и доступностью, а также довольно широкой сферой использования. Этот тип основания подходит для нетяжёлых деревянных домов, каркасных и каркасно-щитовых строений, хозяйственных построек, беседок, летних кухонь и т.п. Такой фундамент можно использовать на пучинистых, слабопучинистых, песчаных, торфянистых и болотистых грунтах. Если для изготовления опор вы выбрали бетон или железобетон, то вам понадобится опалубка для столбчатого фундамента. В нашей статье мы расскажем, как правильно и из чего её сделать.

Разновидности опалубок

Главное назначение опалубки – формирование конструктивного изделия и придание дополнительной прочности всей конструкции

Главное назначение опалубки – формирование конструктивного изделия и придание дополнительной прочности всей конструкции. Любая опалубка должна справляться со следующими задачами:

  • Опалубочное изделие должно легко выдерживать давление бетонного раствора без подвижек и прогибов.
  • В процессе заливки и застывания бетона заданная опалубкой конфигурация конструкции не должна меняться.
  • Монтаж и демонтаж изделия должен выполняться максимально просто и быстро.
  • Опалубочная конструкция должна обеспечивать высокую герметичность и не допускать утечек бетона.

Все опалубки делятся на два вида:

  1. Несъёмные – такие изделия быстро и просто монтируются, не нуждаются в демонтаже после застывания бетона. Они остаются частью фундаментной конструкции. Преимущества этих конструкций состоит в дополнительном усилении фундамента за счёт используемого для опалубки материала.
  2. Съёмные – обычно изготавливаются из досок или деревянных щитов. После схватывания бетона конструкция разбирается.

Выбор материала

Опалубку для столбчатого фундамента можно сделать из разных материалов

Опалубку для столбчатого фундамента можно сделать из разных материалов. Это может быть конструкция из стали или древесины. Также применяются металлические, асбестоцементные или пластиковые трубы, которые являются несъёмной частью фундамента.

Для изготовления съёмной опалубки чаще всего используют древесину. Для этих целей подходят доски шириной 15-20 см и толщиной 25-40 мм. Доски крепятся к каркасу из деревянных брусков. Таким образом, формируется коробка для заливки бетонного раствора.

Рекомендуем к прочтению:

Помимо досок для этих целей можно использовать:

  • ДСП;
  • водостойкую ламинированную фанеру;
  • стальные листы (они собираются в единую конструкцию при помощи болтов и стальных уголков, устанавливаемых с внешней стороны).

В некоторых случаях (плотный не осыпающийся грунт) используется опалубка из рубероида. Но такой вариант подходит больше для буронабивных свай, монтируемых на большой глубине. Такая несъёмная опалубка будет одновременно выполнять функции гидроизоляции фундамента. Однако при устройстве мелкозаглублённого фундамента на пучинистых грунтах такой вариант лучше не использовать по следующим причинам:

  • поскольку силы пучения направлены вверх по касательной к опорам, они могут вызывать то, что несвязанные с грунтом опоры будут выдавливаться из земли;
  • в итоге под подошву или плиту будет набиваться земля, что не позволит столбу стать на проектный уровень;
  • всё это приведёт к постепенной деформации конструкций здания и растрескиванию.

Совет: если вы хотите сэкономить, то опалубку можно сделать из горбыля. Его ровные гладкие стороны можно использовать для формирования внутренней поверхности короба под опоры.

Технология изготовления опалубки из досок

Чтобы сделать опалубку своими руками, вам нужно запастись следующими инструментами и материалами:

  • гвозди;
  • молоток;
  • рулетка и уровень, карандаш;
  • ножовка;
  • доски и бруски.

Проще всего сделать опалубку для столбчатого фундамента из досок, поэтому именно такой вариант изготовления этой конструкции мы и рассмотрим поэтапно:

Рекомендуем к прочтению:

Подготовительные работы

При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения

  1. Сначала нужно подготовить территорию для строительства. Участок очищается от мусора, ненужных зелёных насаждений. При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения. Определяются и помечаются места выполнения ям под столбы.
  2. Приступаем к копанию ямы. Её глубина зависит от типа используемого фундамента (заглублённый, мелкозаглублённый или незаглублённый). При этом стоит учесть, что дно ямы должно быть ниже отметки установки опоры на 100-150 мм для выполнения песчаной подушки. Ширина ямы зависит от используемой опалубки. Для установки досок и распорок ширина котлована должна быть больше на 20 см с каждой стороны, чем габариты опор. Если используется несъёмная опалубка из труб, то яма бурится на 2-5 см больше, чем диаметр опоры.
  3. После этого дно котлована трамбуется и засыпается песком либо смесью песка и щебня. Высота слоя 100-150 мм. Прослойка смачивается водой и тщательно трамбуется.
  4. Чтобы в процессе заливки бетона влага из него не впитывалась в грунт (это может привести к снижению прочности конструкции), поверх песчаной подушки укладывается слой рубероида или плотного полиэтилена.

Подготовка и сборка опалубки

Формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов

  1. Доски для опалубочной конструкции необходимо подготовить.
    Если их поверхность неровная, её ошкуривают для получения нужной гладкости. В случае использования труб для несъёмной опалубки их нарезают на отрезки нужной длины.
  2. Для формирования каркаса в углы ямы вбивают деревянные бруски нужной высоты.
  3. После этого формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов. Для получения большей герметичности конструкции и более гладкой поверхности доски с внутренней стороны покрываются полиэтиленовой плёнкой. Это дополнительная мера облегчит процесс снятия опалубки после застывания бетона.
  4. Чтобы после заливки бетонного раствора доски не распёрло, с обратной стороны устанавливаются косые распорки из деревянных брусков. Обычно такие распорки крепятся по углам конструкции и в центральной части каждого щита.

Совет: вместо распорок можно использовать шпильки, которыми стягиваются стенки опалубки.

В процессе установки опалубочного изделия необходимо строго контролировать вертикальность всех конструкций при помощи уровня. Также стоит стараться не допускать возникновения больших щелей между досками, в которые может вытекать раствор. Щели шириной более 4 мм лучше заделать подручными средствами, чтобы защититься от утечек бетона. Высота щитов опалубки должна быть на несколько сантиметров выше уровня заливки бетонного раствора.

Заключительный этап

Перед тем как заливать бетон, стоит выполнить гидроизоляцию

  1. После установки опалубочной конструкции необходимо проверить короб на герметичность и вертикальность.
  2. Перед тем как заливать бетон, стоит выполнить гидроизоляцию. Для этого внутренняя поверхность короба выстилается рубероидом. Швы межу отдельными листами соединяются методом горячего плавления.
  3. После этого в подготовленную опалубочную конструкцию можно опускать арматурный каркас. Он выставляется при помощи уровня по вертикали и фиксируется распорками. При его установке стоит помнить, что все металлические конструкции каркаса должны быть защищены от коррозии не менее чем 5-ти сантиметровыми слоем бетона.
  4. После этого можно приступать к заливке бетонного раствора.
  5. Опалубка снимается через 4-5 дней.

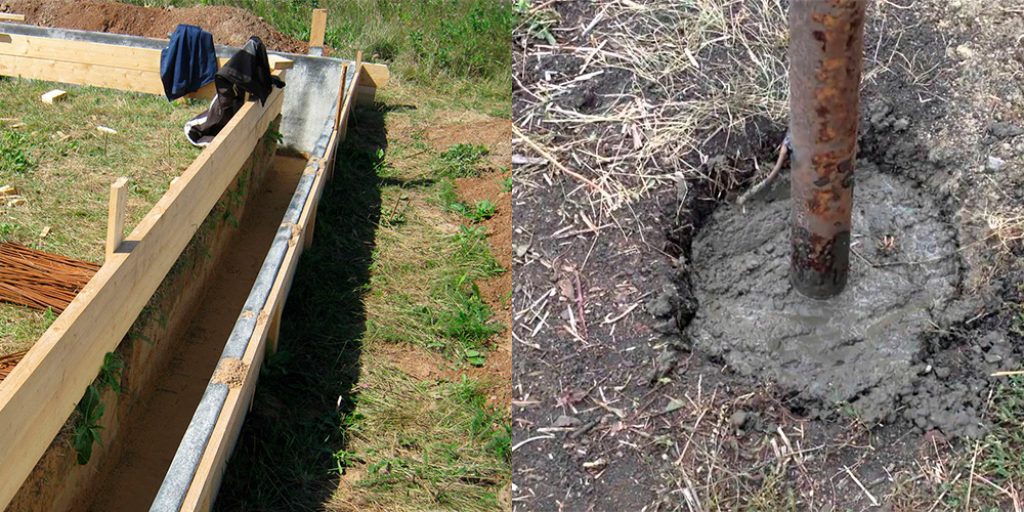

Опалубочная конструкция из труб

Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок

Поскольку основная нагрузка воспринимается железобетонной начинкой несъёмной опалубки, выбор материала для её изготовления не ограничен. Это могут быть и пластиковые канализационные трубы, и изделия из асбестоцемента. Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок.

Работы по установке опалубки ведут в такой последовательности:

  1. После подготовки территории для строительства и выполнения разметки можно бурить скважины под опоры. Глубина скважины должна быть на 10-15 см больше проектной отметки низа опор для выполнения подошвы, которая защитит всю конструкцию от сил пучения. Ширина скважины подбирается, исходя из диаметра опор и труб, и должна быть на 5-10 см больше.
  2. После этого в скважину опускается труба.
  3. В неё заливается немного цементно-щебёночной смеси. Затем труба приподнимается на 10 см и фиксируется в таком положении. При этом нужно контролировать и вертикальность трубы. Она фиксируется распорками в скважине.
  4. После застывания бетона на дне можно устанавливать арматурный каркас в трубу и заливать бетон.
  5. Такую опалубку снимать не нужно.

конструкции, используемые материалы, инструкция по возведению

Какой бы тип фундаментного основания не использовался бы, эта составляющая является основной опорой всего здания. В связи с этим, особое внимание следует обратить на его надёжность и прочностные качества. Одним из самых распространённых является столбчатый фундамент, который обладает достаточно широкой областью его использования. Использование такого типа основания вполне актуально в тех случаях, когда необходимо возвести лёгкие постройки, каркасные дома, а также каркасно-щитовые и деревянные сооружения, которые будут расположены в местности, характеризующейся почвой, перенасыщенной влагой. Кроме того, используется такой фундамент и на болотистых, песчаных и торфяных типах почвы. Одной из важнейших составляющих является опалубка для столбчатого фундамента.

Принцип устройства опалубки

В рамках нашей сегодняшней статьи мы познакомимся с существующими вариантами опалубочной конструкции, а также узнаем то, каким образом может быть подобрано наиболее оптимальное решение для каждого конкретного случая.

Разновидности опалубок

Каждая опалубочная конструкция выполняет ряд задач, причём основная из них заключается в придании возводимой постройке наилучших прочностных характеристик, а также лучшей структурной формы. Конечно же, это далеко не единственная задача, поставленная перед опалубкой. К числу целей, которые преследует опалубочная конструкция, можно отнести следующие:

  • Любая опалубка, для какого фундамента она бы не строилась, должна выдерживать определённое давление, которое оказывает на неё бетонная смесь;
  • В процессе обустройства фундаментного основания не допускается изменение изначально заданной формы опалубки;
  • Опалубочная конструкция должна достаточно просто устанавливаться и демонтироваться;
  • Следует отметить также и требования к герметичной и плотной изоляции от почвы. Делается это для того чтобы не допустить возможность утечки бетонного раствора;

В настоящее время известны две основные разновидности опалубочных конструкций. Сюда относятся следующие:

Стоб для фундамента после снятия опалубки

  1. Конструкция несъёмного типа. Её основное преимущество заключается в высокой скорости установки и лёгкостью выполнения этого процесса. После того, как такая опалубка будет залита бетонной смесью, она продолжит своё существование в качестве составляющей фундаментного основания. В целях возведения такой конструкции применяют подручный материал. Ещё одним достоинством такого типа конструкции можно назвать то, что подобная опалубка под столбчатый фундамент может быть укреплена посредством использованного материала.
  2. Конструкция съёмного типа. В большинстве случаев её выполняют из древесины. Основное отличие от первого варианта заключается в том, что после того, как бетонирование будет закончено, её необходимо будет демонтировать.

Материалы, используемые для изготовления опалубки

С целью производства опалубочной конструкции могут использоваться самые разнообразные исходные материалы. В их роли могут выступать каркасы, выполненные из дерева или из стали. Также сюда можно отнести и конструкции, которые использовались всего один раз, но способные повысить общие качества стойкости основания. В то же время, они являются его непосредственным основанием. В качестве примера опалубочной конструкции несъёмного типа можно привести металлические трубы.

Опалубка для фундамента из столбов

С целью осуществления строительных работ по возведению опалубки может использоваться дерево, являющееся базовым материалом, который доступен для осуществления самостоятельной работы. Для этого пригодится использование доски, ширина которой составит от ста до ста пятидесяти миллиметров. Что касается её толщины, то этот показатель не должен превышать сорока миллиметров. Можно также использовать и другие материалы, среди которых:

  • ДСП;
  • Фанера, отличающаяся плотной структурой и оснащённая ламинированной поверхностью, которая обладает водоотталкивающими свойствами;
  • Металлические листы, которые собирают в короб с помощью сборных уголков, оснащённых болтами. Сборка должна проводиться с внешней стороны.

Очень редко возникают ситуации, при которых может использоваться опалубочная конструкция, выполненная из рубероида. Рассматриваемый исходный материал отличается тем, что он представляет собой несъёмную опалубку, поскольку рубероид позволяет обеспечить гидроизоляционный слой столбов из бетона. Если имеет место плотная и неосыпающаяся почва, то становится возможным уложить рубероид в котлованы или ямы, причём отпадает всякая необходимость в предварительном монтаже опалубочной конструкции столбчатого основания.

Самостоятельно сделать опалубку для столбчатого фундамента можно и с использованием горбыля. Его ровные стороны применяют в роли внутренней поверхности сооружения. Используют его для того чтобы сократить финансовые затраты.

Технология возведения опалубочной конструкции

Настал черёд рассмотреть основную, базовую часть всех наших работ – непосредственно изготовление опалубки для фундаментного основания столбчатого типа. На самом деле, это не самая сложная задача, любой желающий сможет с лёгкостью с ней справиться. Технология производства отличается своей простотой, её составляют некоторые немаловажные этапы. К их числу можно отнести следующие:

  1. Первым делом осуществляется подготовка котлована. Выполняется рытьё ямы и дальнейшее трамбование.
  2. Устройство основания. В рамках данного этапа необходимо заняться созданием подушки. Для этой цели можно использовать различные материалы, включая песок, щебёнку и гравий. Один из трёх исходных сыпучих материалов следует засыпать на дно, причём толщина слоя должна находиться в диапазоне от десяти и до пятнадцати сантиметров. В завершении данного этапа не забывайте об утрамбовке.

    Самодельная опалубка столба фундамента

  3. Следующий шаг, нацеленный на то, чтобы была выполнена самодельная опалубка для столбчатого фундамента, заключается в подготовке досок либо других исходных материалов. Необходимо ошкурить поверхность, чтобы она стала безупречно гладкой. С этой целью прикрепляем к коробу клеёнку или строительный целлофан. Для этого должно хватить использования степлера. Можно прибегнуть и к другому способу, который заключается в применении труб большого диаметра, которые выполнены из асбеста или металла. Их следует нарезать отдельными отрезками.
  4. Очередной этап заключается в осуществлении сборки каркасной конструкции. К нему мы обращаемся после того, как строительная площадка будет окончательно подготовлена, а также после осуществления разметочных мероприятий. Итак, в рамках данного этапа следует вбить древесные брусья по углам возводимой опалубки. Сделать это необходимо таким образом, чтобы они оставались бы с наружной стороны. После всего этого по замерам следует подготовить щитки, выполненные из древесины. Их необходимо соединить с брусьями посредством гвоздей и шурупов. Подобным образом и будет создан каркас.
  5. Каркас нельзя считать полностью готовым, пока не будет осуществлено его утепление. В том случае, если имеют место большие объёмы заливаемой бетонной смеси, следует осуществить укрепление конструкции с помощью установки специальных распорок с наружной стороны. Их выполняют на некоторой дистанции между ними, которая нередко составляет что-то около восьмидесяти сантиметров.

Заключительные действия

Важно осуществить проверку на герметичность. В процессе установки следует следить за тем, чтобы было соблюдено вертикальное положение опалубки. Ни в коем случае нельзя допускать возникновение крупных щелей. Если они всё же появились, то для их заделывания можно воспользоваться подручным средством.

Отвечая на вопрос о том, как сделать опалубку для столбчатого фундамента, мы нередко упоминали о гидроизоляции. Так вот, для того чтобы конструкция была оснащена гидроизоляцией, следует выстелить рубероидом внутреннюю поверхность короба. Между его листами вы сможете обнаружить швы, их соединяем с помощью способа горячего плавления.

На этом всё. Главное помните, что грамотно выполненная опалубочная конструкция является гарантией обеспечения верной формы всей конструкции здания. В связи с этим, особо важно соблюдать технологию возведения опалубки для столбчатого фундамента. Отнеситесь к этому процессу со всей серьёзностью.

Опалубка из рубероида для столбчатого фундамента своими руками

Опалубка из рубероида для столбчатого фундамента

Современное домостроение обладает таким набором технологий и материалов, что построить сегодня дом можно быстро, качественно и с умеренными затратами. Существующие методики ведения строительства позволяют достигать отличных результатов. Например, фундамент, который может иметь множество вариантов исполнения с разными характеристиками и особенностями возведения. Среди прочих разновидностей оснований растущим спросом сейчас пользуются столбчатые типы. При правильном создании, такое основание станет прекрасным решением для многих проектов.

Опалубка для столбчатого фундамента становится ключевым элементом – она задает прочность конструкции и направленность опор. Поэтому правильно подобранная и качественно собранная опалубка под столбчатый фундамент гарантирует достижение необходимой прочности конструкции.



Столбчатый фундамент – особенности и разновидности

Опалубка столбчатого фундамента определяется конкретным типом основания, потому что опоры могут возводиться различными способами:

Разновидность столбчатого фундамента

  1. Деревянный столбчатый фундамент. Этот тип конструкции является устаревшим способом, хотя сейчас часто применяется для возведения временных и хозяйственно-бытовых сооружений. Имеет малый срок эксплуатации и сниженную прочность, также подвержен разрушению под воздействием внешних факторов.
  2. Кирпичный тип. Здесь применяется кирпич, который прошел термическую обработку. Диаметр сечения устанавливаемых столбов должен быть не менее 400 мм.
  3. Бетонные сваи с армированием. В данном типе основания диаметр свай может широко изменяться. Прост и доступен в производстве. Важной составляющей является выбор материала и типа опалубки. К примеру, можно использовать несколько слоев плотного рубероида, которые обвязываются проволокой, а полость внутри укрепляется арматурой.
  4. Металлическая (или асбестовая) труба. Этот тип фундамента использует несъемную опалубку, которая бетонируется и закрепляется на все время эксплуатации здания.

Монтаж изготовленной опалубки на участке строительства осуществляется в соответствии с проектом. Ее устанавливают в ключевых местах будущего здания или сооружения – углы дома, соединения перегородок. Для дополнительного укрепления между узлами устанавливают вспомогательные опоры. Расстояние между столбами не должно быть больше 2 метров. При проектировании расположения столбов фундамента учитывается множество показателей, таких как свойства грунтов, нагрузка, создаваемая домом и прочее. Поэтому при выносе в натуру и возведении столбов нельзя отступать от проекта, чтобы не снижать надежность фундамента.

Особенности возведения столбчатого фундамента

Диаметр возводимого столба может быть различным, но наиболее популярным является 200 мм. Такой диаметр позволяет гарантировать прочность конструкции при минимальных затратах.

Важный параметр при возведении столбчатого фундамента – отметка глубины, на которую должна выйти опора. Для выявления данной величины существует 2 способа:

  1. Если почва расположена к пучению, то необходимо выходить ниже глубины промерзания грунта.
  2. Если грунт нестабильный, то важно дойти до несущего грунта.



к оглавлению ↑

Технология изготовления опалубки из рубероида для столбчатого фундамента своими руками

Перед тем, как сделать опалубку для столбчатого фундамента своими руками, следует детально обсудить технологию с опытным архитектором и строителем. На каждом объекте есть свои особенности, которые накладывают ограничения на производство работ и вносят свои коррективы. Популярный вариант основания требует внимательного подхода к подготовительным работам.

Опалубка из рубероида для столбчатого фундамента имеет низкую себестоимость и при этом обеспечивает высокую надежность и прочность конструкции.

Перед тем, как приступать к работе, нужно точно определиться из чего сделать опалубку для столбчатого фундамента. Если принято решение использовать рубероид, то порядок выполнения работ следующий.

  1. Подготовка материалов. На этом этапе необходимо выбрать прочный и целый лист рубероида. Длина должна быть около 2 метров, потому что примерно 25% рулона окажется под землей. После этого лист скручивают до диаметра 200 мм. При сматывании толщина должна равняться минимум 2 листам рубероида. Для крепления рулона используют проволоку.
  2. Нижняя часть скрученного рубероида закрывается пакетом для изоляции. Таким образом рулон предохраняется от проникновения воды из котлована или ямы. Также пакет служит разделением между раствором и землей.
  3. Если в возводимой конструкции предусмотрено расширение в нижней части ствола, то необходимо заготовить 4 арматуры, имеющие длину около 2,5 метров. Для правильного и точного армирования нижний край прута согнуть под прямым углом.
  4. Для определения размера загиба края следует учитывать диаметр предполагаемого расширения. После этого каждый прут, который заготовлен соответствующим образом, сшивается в объединенный каркас для бетонирования. В этом случае необходимо использовать вязальные проволоки, потому что сварочные работы недопустимы. Прочность вязки должна быть умеренной, чтобы при установке каркаса в рубероид можно было подкорректировать его конфигурацию.
  5. Полученный армированный каркас опускается в рубероидный рулон до самого дна, чтобы он уперся в основание. Бетонную смесь заливают в несколько стадий, чтобы получить оптимальный и прочный результат.
  6. Сначала формируется пяточка опоры. Для этого в ствол сваи заливают небольшое количество бетона. Лить смесь нужно медленно, чтобы не повредить рубероид и не сместить расположение ствола опалубки.
  7. После того, как первая стадия заливки завершена, нужно чуть приподнять рубероид. Таким образом, раствор заполнит основание колонны и создаст надежный упор для последующих работ.
  8. Трубу рубероида опускают вниз. После этого армировочный каркас постепенно опускают на свое место и закрепляют. Важно достичь установленной глубины усадки арматуры в бетонную смесь.
  9. Далее следует залить основание и выждать положенное время на застывание смеси. После этого можно переходить к следующему этапу строительства.

Важным параметром при создании столбчатого фундамента, является правильное соблюдение технологии. Особенности начинаются со стадии подготовки участка. Строителям необходимо сделать точную разбивку проектированного фундамента на участке застройки. После этого, в указанных точках выкапывают ямы необходимых габаритов.

На дне ямы устраивают утрамбованные подушки, имеющие мощность в 150 мм. Материалами служат щебень и гравий.

Рубероид часто применяют для гидроизоляции бетона. Собранная с его применением опалубка автоматически будет надежно защищена от влаги.

Сделанная по всем правилам опалубка для столбчатого фундамента своими руками способна гарантировать прочность конструкции и ее долговечность. При этом, строители сокращают финансовые затраты на строительство и ускоряют процесс возведения фундамента.

Столбчатый фундамент из рубероида может оказаться неожиданным решением, но на практике этот вариант выступает прекрасным решением для организации строительства. Съемная опалубка для столбчатого фундамента позволяет сократить расходы на возведение основания дома, при этом обеспечить прочность и долговечность конструкции.



Опалубка для столбчатого фундамента своими руками

При строительстве сооружений с небольшим весом удачным решением может стать сооружение фундамента из столбиков. Это связано с тем, что его постройка отличается простотой и доступностью.

Эта разновидность фундамента рекомендована для возведения зданий в сложных грунтах – болотистых, торфянистых, песчаных. Для сооружения железобетонных столбов фундамента необходимо использование опалубки для столбчатого фундамента.

Описание опалубки

Главное назначение любой опалубки – это придание формы бетонному раствору. Поэтому необходимо, чтобы опалубочные системы соответствовали следующим требованиям:

  • они должны быть надежными и устойчивыми, чтобы выдерживать давление бетонной смеси;
  • монтаж и демонтаж должен осуществляться просто и быстро;
  • формы должны быть герметичными, чтобы исключить утечки бетонного раствора.

Опалубка для фундамента столбчатого типа может быть:

  • Несъемной. Это решение удобно тем, что системы быстро монтируются и не требуют проведения демонтажа после завершения процесса строительства. Формы навсегда остаются частью конструкции и дополнительно укрепляют отлитую конструкцию.
  • Съемной. Формы изготавливаются из деревянных или фанерных щитов. После застывания бетонного раствора опалубка демонтируется.

Материалы для изготовления

Опалубочные формы для столбчатых фундаментов можно сделать из разных материалов. Чаще всего, для её создания применяют дерево или фанеру, реже – металлические листы. Очень удобно применять в качестве форм готовые трубы из полимерных материалов либо асбестоцемента.

Используют их в качестве несъемных форм. Если планируется использование съемных форм, то, как правило, используется древесину. Этот же материал отлично подходит для изготовления опалубки для столбчатого фундамента своими руками.

Собрать опалубочную конструкцию можно из досок шириной 15-20 см и толщиной 25-40 мм. Крепятся доски к деревянным брускам. Помимо досок, для сборки щитов используют:

  • ДСП;
  • фанеру с ламинированной поверхностью;
  • стальные листы.

Совет! Для монтажа форм из стальных листов используют болтовые соединения и стальные уголки.

При устройстве столбчатого фундамента в плотном грунте может быть использована опалубка из рубероида. Такой вариант чаще используется для буронабивных свай, устанавливаемых на большой глубине.

Щитовая опалубка

Штатная щитовая опалубка заводского изготовления может быть использована для строительства столбчатого фундамента. Это щиты из ламинированной фанеры в металлических рамках, скрепленные специальным крепежом.

Из щитов собирают формы размером равным наружному диаметру будущего столба. При использовании штатной опалубки не нужно покупать материалы для сборки форм, но придется заплатить за аренду комплекта оборудования.

Металлический лист и трубы

Для создания столбиков столбчатого фундамента могут быть применены металлические трубы или свернутые в трубы металлические листы. Этот материал используют для сооружения несъемных форм. Металлические формы дополнительно укрепляют конструкцию фундамента и защищают их от негативных внешних воздействий.

Проще всего использовать трубы необходимого диаметра. Из металлических листов толщиной не более 0,8 мм выгибают формы круглого и квадратного сечения. Соединение кромок выполняют при помощи саморезов. Можно использовать для сборки монтажные уголки, устанавливаемые с наружной стороны.

Дерево и фанера

Дерево и фанера – это самые популярные материалы для создания опалубки, в том числе и для столбчатого фундамента. Материалы доступны по цене и удобны в работе. Из материала собирают щиты, из которых потом формируют короба.

Чтобы поверхности короба были гладкими и легче отделялись от бетонных поверхностей, для монтажа используют струганные доски или ламинированную фанеру.

Монтаж и демонтаж опалубки

Монтаж опалубки из досок проводится так:

  • выполняется разметка расположения столбиков;
  • производится копка ям, размер которых превышает размер проектного столбика не менее чем в три раза;

  • устраивается песчаная подушка;
  • собирается каркас из стальной фурнитуры;
  • производится нарезка досок и бруса для сборки щитов;
  • сколачиваются щиты по заданным размерам;

Совет! На внутренней поверхности щитов закрепляется полиэтиленовая пленка, чтобы щиты было легче отделить после застывания бетона.

  • теперь можно приступать к возведению опалубки, из щитов собирают столбчатые формы;
  • производится заливка бетона;
  • к разборке можно приступать после застывания раствора.

Итак, опалубка для строительства столбчатого фундамента может быть собрана из разных материалов. Для создания несъемных форм идеально подходят готовые трубы, они могут быть выполнены из металла, асбестоцемента или полимерных материалов. Для создания съемных форм, чаще всего, используется древесина или древесные материалы, например, фанера.

Как правильно делать опалубку фундамента

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

  • Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
  • Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки. Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
  • Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

  • для подземной части фундамента – 1/250 длины;
  • для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

  • необрезной доски;
  • клееной фанеры;
  • обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции. Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей.  Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры. Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

  • рубероид, форма которого сохраняется за счет арматурного каркаса;
  • различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

  • ДСП;
  • плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
  • стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

  • Под столбы готовятся ямы соответствующих размеров.
  • На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить. Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

  • Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
  • Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
  • Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
  • Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

  • Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
  • Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

  • Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
  • Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
  • Траншея под фундамент выкапывается поэтапно.
  • Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
  • Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
  • Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

Столбчатый фундамент своими руками: материалы, инструкция

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида
Создаем арматурные каркасы для наших свай с возможностью армирования пятки сваи
Поэтапная инструкция по работам формирования сваи в скважине с уширением
Подборка видео по столбчатому фундаменту

Достоинства и недостатки столбчатого фундамента

Преимущества

  • Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
  • Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
  • Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

  • В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
  • Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Проектирование столбчатого фундамента из буронабивных свай

  1. Рассчитывается общий вес будущего дома.
  2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
  3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:
  • Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
  • Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 — проектирование столбчатого фундамента.

    Материалы

    Несъемная опалубка:

    РубероидПВХ трубыА/Ц трубыТрубы дымохода

    Материалы для столба с уширением. Несъемная опалубка: рубероид

    1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
    2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
    3. Несъемная опалубка: рубероид.
    4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
    5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

    Инструменты

    1. Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.
    2. Бур ТИСЭ с удлинителемБур садовый с удлинителем
    3. Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.
    4. Уширение буром ТИСЭУширение штыковой лопатой
    5. Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:
      1. Бетономешалка
      2. Мастерок
      3. Ведро
      4. Лопата совковая
      БетономешалкаМастерокСтроительное ведроСовковая лопата

    Инструкция по строительству буронабивного свайного фундамента с уширением

    Разметка участка

    1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

    Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

    2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

    3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

    В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

    Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

    Бурение скважин

    Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

    Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.  © www.gvozdem.ru

    Для бурения можно использовать бур ТИСЭ  с диаметром 25см, садовый бур  диаметром 25см либо автоматизированную технику.

    Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

    Делаем уширения  внизу скважин

    Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

    План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

    Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

    Создание несъемной опалубки из рубероида

    1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

    Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

    После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

    2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

    Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru

    3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
    Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

    Создаем арматурные каркасы для наших свай

    Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

    План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

    Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

    План работ по формированию столба с уширением

    1. Опускаем нашу опалубку в скважину до конца.

    2. Заливать столб бетоном будем в два приема.
    Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
    Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

    3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

    4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

    5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

    6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

    7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

    После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

    Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.

    8. Подрезаем нашу опалубку по отмеченному уровню.

    Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru

    Заключение

    Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его  достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

    Похожие статьи:

    Опалубка под столбчатый фундамент: из чего сделать?

    При постройке легковесных сооружений, таких как дачи, гаражи, бани, каркасные, деревянные дома и прочее, целесообразно применять столбчатый тип фундамента. Этот тип является простым и экономичным вариантом, который в тоже время обеспечивает достаточный уровень прочности и надежности конструкции.

    В зависимости от типа постройки, требований к ее прочности и финансового положения хозяев, столбчатый фундамент может быть устроен из:

    • дерева;
    • кирпича;
    • камня;
    • плитняка;
    • бетона.

    Наиболее популярным и надежным вариантом исполнения столбчатого фундамента является армированный бетонный монолитный тип.

    Заливка такого фундамента производится после того, как предварительно будет смонтирована опалубка под столбчатый фундамент.

    Варианты исполнения опалубки

    Основной функцией опалубки для фундамента является формирование геометрической поверхности столбов во время заливки жидкого бетонного раствора и в процессе застывания.

    Устройство опалубки столбчатого фундамента:

    • съемная, имеющая специфическую конструкцию, позволяющую собирать, а после заливки и затвердевания бетона разбирать опалубку. То есть, это опалубка многоразового применения;
    • несъемная, выполняющая укрепляющую роль для фундамента опалубка. Монтируется вплотную к грунту и является максимально простой.



    Опалубка столбчатого фундамента должна соответствовать таким требованиям:

    • после монтажа, опалубка не должна менять свои геометрические размеры под воздействием бетона;
    • внутреннее пространство опалубки не должно иметь преград для заливки бетона;
    • между опалубкой и песчано-гравийным основанием не должно быть щелей, чтобы предотвратить утечку раствора;
    • в случае применения съемной опалубки, ее конструкция должна быть максимально упрощена, что позволяет быстро смонтировать/демонтировать ее.

    Из чего сделать опалубку?

    В качестве материалов изготовления опалубок столбчатого фундамента применяют весьма широкий спектр материалов: деревянные доски, многослойная фанера, ДСП, листовой металл, рубероид и прочее. Создание несъемного типа опалубки можно упростить, применяя стальную или асбестовую трубу, но самым простым и популярным способом является применение деревянных досок.

    Пример опалубки из деревянных досок:

    • используется обрезная доска габаритами (10х4)-(15х4) см. Снаружи эти доски сколачиваются брусками, образуя коробки, которые можно переносить с помощью специальных ручек;
    • при наличии соответствующих материалов, может быть использована труба для опалубки столбчатого фундамента, внутри которой помещается стальной каркас арматуры;
    • также эффективно применение опалубки из рубероида, который помещается в прочный каркас или плотно прилегает к грунту. Такая опалубка не только позволяет соблюсти геометрию столбов, но также играет роль гидроизолирующего слоя столбов.

    Нюансы монтажа опалубки для столбчатого фундамента

    Перед монтажом опалубки следует произвести комплекс подготовительных работ на строительном участке:

    • выкапываются ямы планируемой глубины с учетом песчано-гравийной подушки;
    • дно ям утрамбовывается и засыпается песок, мелкий щебень или гравий слоем 10-15 см, который также утрамбовывается;
    • внутренняя поверхность досок опалубки обрабатывается наждачной бумагой, если применяются стальные или асбестовые трубы, то их нарезают под размер столбов фундамента.

    После подготовительных работ производится сам монтаж опалубки, конструкцию которой подгоняют по высоте и уровню. Крепеж опалубки осуществляется с помощью распорок брусков и гвоздей/саморезов. Если появляются щели, то их заделывают, чтобы не было утечки раствора при заливке. Гидроизоляция бетонных столбов осуществляется путем установки вдоль внутренней стенки опалубки листов из рубероида (соединяются листы путем оплавления краев).

    Опалубка для столбчатого фундамента под колонну выполняется из стальных, асбестовых труб или рубероида. Внутрь опалубки помещается каркас стальной арматуры для обеспечения высокой прочности фундамента.

    Таким образом, качественно смонтированная опалубка будет залогом получения высокопрочного и надежного столбчатого фундамента для построек различных типов и назначений.

    Ступенька опалубки до края плиты перекрытия

    Сделать ступеньку опалубки в бетонной плите-перекрытии двумя способами.



    У меня вопрос от Дэйва В., который живет в Уэйкфилде в Великобритании.

    «Привет, Билл
    Отличный сайт!
    Моя проблема в том, как построить опалубку для фундамента на плоту для моего двойного гаража с одинарной обшивкой. Плита была нарисована с внешней ступенькой, на которой можно было бы сесть на кирпичную кладку. (300 мм x 300 мм) с другой На 300 мм ниже. Если это имеет смысл? Как мне построить опалубку, чтобы бетон находился в нужном месте?
    Спасибо
    Дэйв

    Ступень опалубки — Требуемый макет.

    Дэйв прислал мне набросок того, что он должен был сделать, он выглядел примерно как эскиз справа.
    Думаю, что если в перекрытии приходилось сооружать ступеньку опалубки, то по периметру проще всего. Довольно сложно поддерживать что-то подобное в середине плиты.


    Эскиз желаемой кромки плиты

    • Этот первый макет идеален, когда у вас уже есть стандартная форма кромки, которую вы не хотите изменять, или если вы нанимаете модульную опалубка для основной внешней формы.
    • В этом случае, чтобы сформировать большой фальц на краю опалубки, я бы сказал, что нужно положить в форму дно.
    • Причина этого в том, что если вы не поместите основание на форму, тогда у вас будет бетон, выступающий между опорами, и будет трудно получить ровный и аккуратный уровень для следующей сделки.
    • Также, если бетон хорошо поднимается вокруг формы, будет очень сложно выполнить
    • Если есть дно, вам нужно хорошо его вибрировать, и вы все равно будете получать пузырьки воздуха, но это не должно иметь большого значения.
    Возможный способ сделать это, если это действительно правильно выставленный шаг.

    • Если плоская поверхность должна быть открыта для просмотра, то следует использовать другую компоновку, чтобы можно было снять распорки и т. Д., Чтобы инструменты для чистовой обработки могли попасть на поверхность.
    • В этом случае внешняя форма будет обрезана до уменьшенной высоты, а ступенчатая форма будет закреплена, как показано на рисунке ниже.
    • Вертикальная поверхность бруса, образующего ступеньку, имеет угол 45 град.сделайте фаску снизу, чтобы инструменты бетонщика могли попасть прямо в угол.
    • Поверхность ступеньки будет обработана так же, как если бы это была лестница.
    • Сделав это таким образом, как ступеньку лестницы, выемка, вероятно, должна была бы быть шире и потребовалось бы больше опалубочного материала.

    Пожалуйста, не воспринимайте это как лучший или единственный способ выполнить такой шаг. Вот я просто думаю, почесываю затылок, достаю из-за уха карандаш и рисую.
    На реальной работе я в первую очередь думаю о том, какие материалы мне нужно передать.Что можно взять напрокат и т. Д. Иногда творческий подход позволяет сэкономить деньги.


    Строительство фундамента дома своими руками — виды и материалы | Сделай сам

    Мало кто поспорит, что фундамент — это фундамент дома. А в вопросе строительства фундамента, как нигде, имеется в виду принцип, озвученный в одном из советских мультфильмов — «как вы называете яхту, она будет плавать».

    Неправильно спроектированный и сделанный фундамент может в будущем доставить домовладельцу массу проблем, из которых появление, например, воды в подвале является самым незначительным.

    На страницах сайта kak-sdelat-samomu.ru тема фондов неоднократно поднималась именно из-за важности этого вопроса, а также из-за того, что большая часть размещенных здесь инструкций рассчитана на работу с их своими руками, не привлекая дорогостоящие строительные бригады, а потому просчитаться в таком важном деле, как возведение фундамента, хозяин дома не имеет прав.

    В этой статье мы постараемся ответить на следующие вопросы.

    • Какие есть схемы фундаментов, какие из них наиболее подходят для строительства своими руками, то есть удобны в строительстве для начинающего мастера
    • Из каких материалов чаще всего делают фундаменты?
    • Каким образом применение того или иного материала для них зависит от грунтовых условий?
    • Можно ли построить монолитный фундамент без опалубки?
    • Как конструкция надземной части здания влияет на выбор материала?
    • Какие строятся быстрее?
    • Какая гидроизоляция лучше подходит для определенных условий?

    Итак, приступим к вопросу о фундаментных стенах.

    Это:

    Монолит, бетон.

    Характеристики их устройства следующие:

    Рекомендуются к применению при строительстве зданий, возведение которых происходит на территориях с повышенным уровнем грунтовых вод, грунтовых вод, на почвах, склонных к большой осадке (так называемая пучина), а также в случаях, когда грунт под зданием неоднородный (случаи, когда, например, здание стоит на песчаном грунте, и, к сожалению, некоторые углы дома на глине не редкость, особенно если речь идет о больших домах, например, жилом коттедже на два-три собственника).


    В монолитном фундаменте армирование производится с помощью так называемого пространственного каркаса, это отличает их от обычных, бетонных, состоящих из блоков опалубки или строительных материалов для кладки, где армирование обычно осуществляется сетками и только по горизонтали.

    В устройстве своими руками монолитный фундамент сложнее всех остальных видов, при работе над ним всегда понадобится пара лишних рук, которые пригодятся для того, чтобы быть изготовленным, а по завершению можно демонтировать опалубку.По времени это тоже не очень быстро, потому что требует полного высыхания бетонного раствора.

    В финансовом отношении он далеко не дешевый.

    Рисунок 1: Фундамент из монолитного бетона. На рисунке цифрами обозначены:

    1. цокольный этаж

    2. монолитно-бетонная фундаментная стена

    3. вертикальная гидроизоляция

    4. горизонтальная гидроизоляция

    5. Подушка фундамента

    6. внешняя стена

    Фундаменты из материалов для кладки (кладки).Его структура и особенности следующие:

    Этот тип фундамента изготавливается на обычном участке, когда нет ограничений для строительства в нормальном режиме, например, уровень грунтовых вод намного глубже нижней границы фундамента, так называемой «подушки» или «подошвы». » Их делают из керамзита или бетонных блоков, как заполненных (сплошных), так и пустотелых.

    Этот вид фундамента чаще всего встречается при строительстве небольших частных коттеджей и домов.

    Возведение кладочного фундамента намного проще в исполнении, по сравнению с таким же монолитным, при достаточном мастерстве своими руками их можно построить без особых проблем.Также их несомненным преимуществом является более низкая цена, чем у «монолита», а также экономия времени при их установке — не тратятся деньги на монтаж и демонтаж строительной опалубки, а также то, что решение успевает схватиться. продолжить строительство «сейсмического пояса» и кладки стен.

    Рисунок 2: Вариант фундамента из элементов кладки. В цифре:

    1. цокольный этаж

    2. вертикальная гидроизоляция

    3. кладка фундаментной стены (блоки)

    4. горизонтальная гидроизоляция

    5. Подушка фундамента

    6. внешняя стена

    Материалы, из которых изготовлены эти типы фундаментов

    Бетон монолитный.

    Построен из бетона B15, B20, B25. Бетон для этой цели обычно заказывают заводской, Б15-й в принципе можно сделать самому, своими руками.

    (О марках бетона и рецептах приготовления растворов подробнее здесь).

    Как уже отмечалось выше, для домашнего мастера при возведении монолитного фундамента основной сложностью будет устройство опалубки. Многие привыкли работать в одиночестве — дети уже работают или еще не выросли, и при строительстве опалубки необходимо «опора здесь, обратно сюда», что, естественно, занимает много времени.Кроме того, его часто делают одноразовым, что значительно увеличивает стоимость строительства, дерево теперь «кусается».

    Выход один — арендовать многоразовую опалубку. В зависимости от площади строящегося объекта, на изготовление монолитного фундамента самостоятельно уходит от 5 дней до двух недель (очень условно, конечно, можно немного справиться за пару дней), поэтому аренда бригады , многоразовая опалубка будет не так дорого. К тому же такая опалубка в работе намного удобнее, не нужно бегать по участку и подпирать крохотные доски, что часто встречается у начинающих строителей.

    К армированию монолитного фундамента стоит прибегать при строительстве фундамента, а также при строительстве на почвах, склонных к большой осадке (это становится понятным при составлении генплана, например, и в целом, умный архитектор всегда привлекает ваше внимание).

    Если ваша строительная площадка расположена на участке с высоким уровнем грунтовых вод, то вы можете (и даже нуждаетесь) заказать бетон для заливки фундамента, который имеет гораздо более низкую степень поглощения влаги.Здесь лучше не экономить, водопоглощение бетона при его установке на бывших «затопленных участках», осушенных болотах и ​​«писсуарах» — это вопрос первичной влажности!

    Главный плюс монолитного фундамента очевиден из его названия — это повышенная прочность, плохое (в данном случае со знаком плюс) водопоглощение, которое можно свести к нулю при правильно проведенных гидроизоляционных работах.

    Бетонные и керамзитовые блоки при строительстве фундаментов.

    Для устройства фундамента лучше выбирать первый тип блоков.Их вес обычно составляет от 20 до 30 килограммов (керамзитобетон на порядок легче — 15-20 килограмм).

    Их степень водопоглощения также невысока, но их характеристики, такие как, например, прочность на сжатие и морозостойкость, высокие, что позволяет использовать их для строительства практически любого желаемого размера, длины и требуемой прочности фундамента. Но по боковым нагрузкам фундамент из блоков все же уступает монолитному.

    Фото 1: 1- фундамент из кирпича и блоков, 2- фундамент бетонный

    Пустотные бетонные блоки

    Они удобны тем, что их пустоты после установки можно залить вышеупомянутым бетоном Б-15, и таким образом вы получите дополнительный прирост прочности конструкции, так как получается своего рода несъемная опалубка.

    Размеры их, как правило, следующие: 51: 40: 25, 51: 20: 25, 51: 25: 25

    При строительстве с их применением рекомендуется армирование горизонтальным швом, но многие прекрасно дополняют его (как и обычную несъемную опалубку) вертикальным армированием — арматура перед заливкой бетона просто вставляется в полости блоков.

    Стены фундамента выполнены из пустотелых бетонных блоков, с дополнительным вертикальным армированием обладают повышенными прочностными характеристиками при боковых нагрузках и «сжатии», повышенной морозостойкостью, плохим водопоглощением (почти как у полнотелого).

    Рисунок 3. Фундаментные стены из пустотелых бетонных блоков. Цифры, обозначенные как:

    1. цокольный этаж

    2. вертикальная гидроизоляция

    3. пустотелые бетонные блоки для опалубки

    4. бетон в пустоты опалубочных блоков

    5. горизонтальная гидроизоляция

    6. Подушка фундамента

    7. внешняя стена

    Фундамент из керамзитоблоков

    Как было сказано выше, эти блоки следует использовать только тогда, когда нет ограничений и предупреждений для строительной площадки, например, такие же высокоуровневые грунтовые воды, которые могут подниматься, например, весной.В таких случаях не стоит рисковать и даже не делать из них стены подвала, хотя обычно их производители не накладывают таких ограничений на свою продукцию. Но жить в доме тогда тебе.

    Если вы все-таки приступили к работе над фундаментом из этого материала, то помните — ему обязательно нужно устройство так называемого сейсмического пояса, в противном случае разводка, которая производится на уровне перекрытия, отделяющего цоколь от основного. комнату, а в самом подвале все швы образовавшейся кладки необходимо залить раствором.

    Керамзит с высоким, я бы даже сказал, высоким водопоглощением, поэтому требует особенно тщательной работы по его гидроизоляции.

    Фундамент — это главная опора дома.

    Поскольку фундамент является фундаментом дома, хотя и скрыт в земле, необходимо уделять особое внимание его строительным и строительным работам:

    Нагрузка — это главное! Прочность фундамента должна быть такой, чтобы он мог безопасно выдерживать вес всего дома со всем, что в нем находится, и будет после завершения всех строительно-монтажных работ.Ситуация, когда вы заложили фундамент для маяка из оцилиндрованного бревна, а потом передумали и решили построить дом из бетонных блоков, невозможна в принципе. Иначе не будет ни того, ни того, то есть нет.

    Помните, что герметичность и гидроизоляция фундамента напрямую связаны с его долговечностью и сроком службы — поэтому к работе с ними нужно подходить наиболее ответственно. Попадание влаги из внешней среды в фундамент и ее распространение недопустимо, попросту говоря, это разрушение вашего дома.Также внимательно отнеситесь к вопросу о горизонтальной гидроизоляции, которая даже в случае любых форс-мажорных ситуаций не позволит влаге подниматься от подвала к стенам.


    См. Также: Конструкция фундамента и его связь с массой этажей и стен дома


    То же самое можно сказать и о промерзании фундамента.

    Теплоизоляция и фундамент вещей тоже неразделимы. Правильная изоляция нужна в первую очередь для удержания тепла в подвале, чтобы оно не уходило в землю, для предотвращения появления мостиков холода, которые могут возникнуть при ошибках в строительстве.

    Исходя из того, что было сказано перед началом строительства, взвесьте все и выберите для себя вариант, который учитывает все вышеперечисленное, подходит вам по материальным возможностям, которые вы можете сделать сами, своими руками, а желательно без посторонних помощь.

    Если вы заказали проект на строительство дома и там указан материал, который вам рекомендует автор проекта (особенно если проводились исследования участка), то этот материал следует менять на ваш страх и риск.

    Если все же такая потребность назрела, то необходимо будет внести соответствующие изменения в проект. Как правило, такие изменения влекут за собой габариты всего фундамента, его ширину, высоту и соответственно изменение суммы денег, которые придется на это потратить.

    Самый простой вариант такой замены — это замена материалов для укладки на монолит, из которых можно заливать фундамент любой желаемой толщины, нужно лишь немного подогнать подкосы опалубки.

    Сказать, что самостоятельные изменения, внесенные в проект в отношении фундамента и других «независимых действий» в этой части, недопустимы и могут очень плохо закончиться. Мельчайшие — это трещины, большая, не рассчитанная ранее усадка, и максимальное разрушение всех конструкций — примеров тому масса.

    Когда дом строится по индивидуальному проекту, решение проектировщиков о конструкции и материале фундамента уже заложено в проект.Это упрощает задачу.

    Дизайн дома не создает ограничений

    Из чего сделать фундамент для какой постройки дома?

    Тип фундамента и материал, из которого он изготовлен — монолитный бетон или кладочные материалы — не зависят от конструкции дома.

    Для зданий как с однослойными, так и с двухслойными стенами лучше подходит монолитный фундамент, хотя это требование отнюдь не является обязательным.

    Просто монолитный фундамент можно сделать точно по размерам и подогнать под миллиметровый проект дома, а с его блочными собратьями сделать это будет сложнее, потому что их ширина зависит от размера, под который производитель их выпускает. , и они могут не всегда совпадать с проектом (возьмите один и тот же сейсмический пояс, подушку — они могут быть как шире, так и уже, и вам придется регулировать ширину утеплителя, а также, что более важно, ширину стены будут выбиты впоследствии).

    Здания с трехслойными стенами можно возводить на фундаменте шириной до полуметра. Правда, все устройство такого фундамента тоже будет трехслойным — срединная стена, слой утеплителя, вагонка.

    Сама стена может быть сделана из любого из рассмотренных выше строительных материалов, будь то пустотелые или полнотелые блоки или отлита из монолитного бетона, возможно, их можно комбинировать. Например, несущая изготавливается из блоков и облицовывается кирпичными или керамзитобетонными блоками.

    Каркасные деревянные дома изготавливаются как на обычном простейшем ленточном фундаменте толщиной 25-35 сантиметров, блочно, так и на неглубоком монолитном. Разница здесь небольшая, потому что деревянный дом очень мало весит (конечно, по сравнению с капитальными каменными постройками).

    Если в доме планируется подвал, то на пятерку подойдет глубокий монолитный фундамент, причем хорошо армированный, чтобы выдерживать большое внешнее давление грунта на стены подвала.Некоторые используют FSKI, но у них есть один существенный недостаток — отделка. Даже при очень аккуратной укладке потом оштукатурить их очень сложно.

    Фундамент и типы грунтов, на которых они построены, требуют правильного баланса.

    Тип материала, из которого в дальнейшем будет изготовлен фундамент, зависит не в последнюю очередь от того, на каком грунте идет строительство объекта, а также от того, как, как уже было сказано выше, уровень грунтовых вод на участке.

    Для запуска закладки вас должны заинтересовать 2 характеристики: влажность почвы и ее плотность.

    Если постройка на глинистом грунте, то можете считать, что вам повезло, ведь выбор у вас широк — на глинистых грунтах можно сделать любой фундамент из вышеперечисленных. Прочность конструкции будет зависеть только от ее качества (в первую очередь качества самих материалов), ширины и других конструктивных характеристик.

    Если уровень грунтовых вод переменный или высокий, то все строительные работы лучше выполнять из монолитного бетона. У него незначительное водопоглощение, впитывает очень мало воды, и это количество не влияет на его прочность, да и зимой это небольшое количество не сломает — не такое количество.Для гидроизоляции используйте водостойкий бетон, но хорошая гидроизоляция в этом случае все же необходима.

    Если вы строите здание, в котором нет подвала, то на плотных глинистых грунтах работы по заливке уже не проще — выкапывается траншея, армируется пучками арматуры и заливается бетон, часть которого засыпана пленкой, чтобы вода не уходила в раствор — слишком быстро, но опять же, если почва очень плотная и траншеи не осыпаются, а глину приходится буквально «срубать» лопатой, то можно обойтись и без нее .

    Таким образом, вы обойдетесь без опалубки и сэкономите много времени и конечно сил. Основным недостатком этого метода заливки является то, что на него потребуется немного больше бетона, чем при методе «опалубки». Второй недостаток этого метода — усложняются работы по гидро- и теплоизоляции. Для того чтобы их сделать, внешнюю часть стен придется выкопать и очистить.

    Что касается песчаных грунтов, то к ним относится то же самое, что и к глине — к ним применимы любые методы и материалы.Песок имеет отличный дренаж, вода в нем не держит и фундамент в таких грунтах ничем не угрожает.

    Если строительство жилого объекта ведется на склоне или другом неудобном для строительства месте, то выбор очевиден — здесь подойдет только монолитный железобетонный фундамент, так как он прочнее и, следовательно, лучше подходит для неравномерных нагрузок. по структуре.

    Гидроизоляция — как и чем?

    Фундамент и вода, пожалуй, один из ярких примеров несовместимости во всей строительной терминологии.

    Выполняя работы по закладке и заливке необходимо обеспечить максимально возможную гидроизоляцию всех ее стен по периметру.

    Гидроизоляция для фундамента может быть покрыта и приклеена.

    Первая не похожа на минеральную или битумную мастику, она просто наносится на бетон и расход ее минимален, хотя при использовании кладочных материалов он выше из-за их естественных неровностей, возникающих в процессе укладки.

    Второй вид влагоизоляции — клееный просто рубероид или пленка.Способ его установки происходит от его названия.

    Для гидроизоляции стыковых подушек фундамента и стен используются ленты-герметики. Они действительно дорогие, но иногда без них просто не обойтись.

    От безнапорных грунтовых вод, когда их уровень находится ниже основания фундамента, гидроизоляция является надежной защитой фундамента. Это может быть оклеивание (из рубероида или пленки) и покрытие (из битумных или минеральных мастик).

    4 чертеж (вверху): Правильная изоляция монолитной фундаментной стены

    Цифрами на схеме обозначены:

    1. этаж наземный, с изоляцией ниже

    2. монолитная фундаментная стена

    3. Горизонтальная гидроизоляция

      защищает наружные стены дома от поднимающейся по капиллярам влаги. Обычно его делают из двух слоев рубероида, склеенных мастикой

      .
    4. Подушка монолитная базовая

    5. Теплоизоляция

      снижает утечку тепла через фундамент и защищает гидроизоляцию от повреждений при засыпании траншей

    6. Вертикальная гидроизоляция

      защищает фундаментные стены от поглощения влаги.Это может быть битум или минеральный компаунд либо из рубероида, либо из пленок, которые прикрепляются к пенам с помощью битумного клея.

    Рисунок 5 (внизу). На схеме изображено устройство для утепления стены подвала из бетонных блоков, цифры на чертеже обозначают:

    1. внешняя стена

    2. потолок над подвалом

    3. фундаментная стена из бетонных блоков (одновременно является стеной подвала)

    4. треугольный галтель из водостойкого цемента

    5. горизонтальная гидроизоляция

    6. Подушка фундамента

    7. поддон

    8. Теплоизоляция

      может быть из иминвата, пенополистирола или экструдированного пенополистирола.Плиты утеплителя крепятся битумным клеем. Для пенополистирола или экструдированного полистирола необходимо использовать клей без растворителя вертикальный

    9. Гидроизоляция фундамента из пенопласта из двух слоев рубероида или пленки. Он должен загибаться поверх фундамента для образования дополнительного слоя горизонтальной изоляции

    10. Утеплитель цокольного этажа

    Все эти способы влагоизоляции фундаментной конструкции хороши, когда грунтовые воды безнапорные, то есть не оказывают давления на конструкцию или их уровень не слишком высок.В таком случае придется прибегнуть к антинапорной гидроизоляции. Он сделан из рубероида, пленок и тех же мастик, но многослойен, так что гидростатическое давление не может протолкнуть сквозь них влагу.

    Утепление фундамента требуется не меньше, чем гидроизоляция, и если планируется обогревать подсобные помещения подвала, без него просто не обойтись, иначе может понадобиться вот эта статья, что нежелательно.

    По строительным нормам рекомендуется делать на глубину промерзания грунта, но лучше не экономить и делать на всю высоту подвального помещения, цена на газ все равно больше.

    Теплоизоляция стен подвала необходима всегда, особенно стен отапливаемого подвала.

    Для устройства теплоизоляции в стенах фундамента все чаще используют такой строительный материал, как экструдированный пенополистирол, который в последнее время все чаще заменяет обычный. Его использование не зависит от типа строительных материалов, из которых сделан фундамент.

    Срочно нужны дренажные устройства. Сам по себе дренаж — это просто система труб, которые собирают воду, скапливающуюся в зоне заливки, и отводят ее от здания.

    Дренаж также необходимо производить на любом грунте и при любом типе устройства фундамента.

    Рисунок 6. Дренаж вокруг подвала и его конструкция, на схеме показаны цифры:

    1. внешняя стена

    2. потолок над подвалом

    3. фундаментная стена из бетонных блоков (одновременно является стеной подвала)

    4. вертикальная гидроизоляция

    5. филе

    6. Утеплитель цокольного этажа

    7. горизонтальная гидроизоляция

    8. Подушка фундамента

    9. слив засыпной

    10. Глиняная почва мощная

    11. изоляционные плиты из экструдированного полистирола

    12. геотекстиль

    13. сливная труба

    14. щебень для предотвращения засорения отверстий в сливной трубе

    Сейсмопояс и его строительство

    Часто для усиления конструкции строящегося дома и устройства отдельного фундамента может оказаться полезным сделать такую ​​добавку, как сейсмический пояс.

    Сейсмический пояс — это не что иное, как защитный слой из монолитного железобетона, армированного арматурой.

    Такие ленты, например, прокладывают между этажами здания. Как правило, сейсмопояса делают при строительстве дома в сложных геологических условиях, если нет, то потребность в нем в основном отпадает, хотя мне часто приходится видеть, как мастера, особенно пожилые и опытные, делают это для «покоя». ».

    Заливается по мере необходимости, вне зависимости от материала, из которого возведен сам фундамент, и, как правило, это завершающий этап возведения стен фундамента.

    Какой фундамент дешевле?

    Из чего бы вы не построили фундамент, главный критерий цены — это, конечно же, площадь дома. Но косвенно это отразится и на стоимости (а точнее, ее увеличении в определенных пропорциях) при изготовлении стен фундамента обоих типов.

    Цена на бетон, засыпку фундамента будет зависеть (помимо стоимости самих работ) и от опалубки — это может как снизить стоимость, так и значительно увеличить стоимость работ — лучший вариант — это аренда, например, как бетономешалка и бетононасос, а если вы делаете это самостоятельно из бруса, то делайте это с тем, чтобы потом разобрать конструкцию опалубки и применить используемую в ней древесину в остальной части конструкции дома.

    Если фундамент большой, то бетон все равно лучше заказывать заводской, цена строительства может не снижаться. Но то, что это положительно скажется на экономии времени и качестве фундамента — это точно (равномерно, фундамент сразу заливают намного крепче, чем по частям — сегодня метр, завтра метр и т. Д. )

    Фундаменты из блоков конечно в целом дешевле и по цене строительных материалов и по стоимости работ.Если вы выбрали для себя этот вариант, то в этом случае будьте осторожны только с шириной бетонной площадки — вам нужно будет заранее сделать это с шириной для приобретенных вами блоков.

    Стены фундамента из бетонных блоков дороже, чем второй вариант, и в целом почти равны стоимости полностью залитого бетона — и их цена будет варьироваться в зависимости от того, как вы решите заполнить их пустоты — в целом или частично — по-прежнему существует значительный поток решений.Что ж, стоит добавить в арматуру, арматура сейчас очень дорогая.

    В заметке:

    Как узнать глубину фундамента

    Часто бывает, что купили дом и глубина фундамента (реальная) неизвестна, и в этом случае невозможно спланировать дальнейшую перестройку или ремонт дома.

    В последнее время в индивидуальном строительстве получили широкое распространение столбчатые фундаменты с уширением в основании, выполненные по технологии TISE.Определяющим параметром этих строительных опор, хорошо сопротивляющихся силам пучения грунта, является глубина их заделки. Шапка «грибка» должна располагаться ниже глубины промерзания почвы.

    Если застройщик строит фундамент своими руками, то жульничать ему незачем. Однако гораздо чаще для таких операций привлекаются строительные фирмы или нанимается бригада. В таких случаях без должного присмотра сложно быть уверенным в том, что работа сделана хорошо.

    К сожалению, недобросовестные исполнители (для облегчения задачи) часто уменьшают глубину колонны фундамента. По окончании работы заказчик видит только головы, но это ему ни о чем не говорит. Некоторые разработчики даже пытаются выкопать контрольные ямы возле столбов для проверки. Это неблагодарное занятие — вырыть возле столба яму глубиной более 1,5 м.

    Самый простой способ контроля — использовать проволочный зонд. Вам просто нужно воткнуть его рядом с опорой в землю — немного под углом к ​​упору в шапке «грибка».Глубина погружения зонда сразу покажет качество прилегания опоры.

    как измерить глубину фундамента

    Фундамент с уширением: 1 — шляпка грибка; 2 — ножка «грибок»; 3 — наконечник; 4 — Зонд.

    Удачи в строительстве и пусть фундамент будет крепким.

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Как создать фундамент пирса своими руками

    Сущность фундамента столбчатого типа

    Фундамент столбчатого типа строится из различных строительных материалов, о которых мы поговорим позже. Назначение фундамента опоры — принимать нагрузки от конструкции легких садовых построек и распределять эти нагрузки на почву.

    Фундамент пирса своими руками

    Среди садовых построек, которые рекомендуется строить на опорном фундаменте, выделяют:

    Кроме того, можно возвести даже одноэтажный каркасный дом.

    Не допускается строительство опоры. Фундамент под высотное здание или жилой дом из сверхпрочных материалов: кирпич, шлакоблок, бетон и др.

    Преимущества пирсового фундамента следующие:

    • Легкость возведения фундамента (можно построить самостоятельно без специальных навыков строительства, зная только азы)
    • Нет необходимости в специальном оборудовании и знаниях
    • Подходит для любых почв (кроме покупных и с высоким расположением грунтовых вод)
    • Возможность строительства даже на участках, расположенных на холмистой местности и на склонах
    • Не требует сложных подготовительных работ ландшафта
    • Экономия материальной базы: строительство фундамента пирса самое дешевое (его строительство экономичнее в 2 раза)
    • Скоростная сборка — время от тренировочной площадки до заливки колонн не более двух недель
    • Минимальная гидроизоляция колонн
    • Достаточная прочность конструкции
    • Долговечность (при правильной конструкции с соблюдением всех рекомендаций фундамент выдерживает более 50 лет)

    Это далеко не все преимущества пирсового фундамента, их реально меньше в 2 раза, но статья не об этом.

    Недостатками опорного фундамента являются:

    • Неспособность выдерживать значительные нагрузки
    • Исключение создания подвала под дом

    Как видите, недостатки практически несущественны и никак не повлияют на легкую конструкцию, которой является фундамент.

    Из чего сделать фундамент для пирса своими руками?

    Еще один приятный плюс — фундамент пирса имеет несколько различных вариантов стройматериалов, из которых можно строить.

    На сегодняшний день фундамент пирса рекомендуется из следующих материалов, которые мы рассматриваем:

    Асбестовые трубы . Этот материал очень удобен и прост в сборке, тем более что не требует больших затрат. Ниже мы рассмотрим вариант устройства простеночного фундамента из асбестовых труб своими руками.

    Создание фундамента из асбестовых труб

    Кирпич . Является популярным вариантом опоры фундамента. Но следует отметить, что недостатков у этого материала скорее больше, чем преимуществ.Преимущество кирпича в прочности и высокой прочности. Недостатком является сложность кладки кирпича в яме, дороговизна материала и искажения экспозиции из-за пучения грунтов (т.к. конструкция не монолитная).

    Фундамент опоры из шлакоблоков

    Дерево . Фундамент пирса из деревянных брусков — самый дешевый и экономичный вариант, который подходит для возведения легких конструкций (например, беседок). Еще одно преимущество дерева — простота монтажа, но у этого материала есть существенные недостатки.К ним можно отнести небольшой срок службы фундамента (лишь бы бревна обработать не хорошим антисептиком и тщательно изолировать от воздействия воды), а также сложную систему гидроизоляции, без которой не обойтись.

    Бетонный фундамент . Также это хороший вариант под фундамент для пирса, о строительстве которого пойдет речь ниже. Достоинством бетонного опорного фундамента является хорошая прочность, долговечность и хорошее соотношение цена-качество. Недостатком этого фундамента является сложность устройства съемной опалубки для колонн.

    Исходя из вышеперечисленных материалов для фундамента опор, следует обратить внимание на то, что основание может быть как монолитным, так и сборным.

    Безусловно, предпочтение следует отдавать монолитному фундаменту, т.к. в его состав обязательно входит арматура, позволяющая выдерживать не только растяжение, но и изгиб.

    Если выбрать сборный опорный фундамент, который состоит из кирпича, следует понимать, что во время морозов грунт многократно разберается / промерзает, результатом будет процесс выталкивания колонн на поверхность.Эти деформации способствуют ослаблению швов кирпичей, что приведет к тому, что кирпичные колонны потрескаются и конструкция будет подвергаться перекосу, а это очень большая проблема, т.к. Ремонт фундамента — дело не только очень сложное, но и финансово затратное.

    Именно поэтому мы рекомендуем строить монолитный опорный фундамент, но перед этим обязательно сделайте расчет фундамента, который мы сейчас обсудим.

    Расчет столбчатого фундамента

    В отличие от простого пирсного фундамента — ленточно-свайного фундамента, для которого совершенно необходима помощь специалистов в расчетах, этот тип фундамента можно рассчитать самостоятельно.Для этого необходимо руководствоваться основными факторами, влияющими на прочность и конструкцию фундамента, а именно:

    Тип грунта . Исходя из того, какой грунт преобладает на вашем дачном участке, нужно выбирать конструкцию колонн. Если в почве много грунтовых вод, необходимо принять дополнительные меры, к которым уже обязательно привлечь специалистов. Если не соблюдается высокий уровень грунтовых вод и почва не почама, то можно смело строить фундамент пирса.

    Глубина промерзания грунта .Этот фактор зависит от многих вещей. Столбы необходимо утопить ниже глубины промерзания, иначе зимой они будут сильно деформироваться. Глубина промерзания грунта в нашем регионе составляет около 1 метра, поэтому столбы необходимо заглублять на 1,2, 1,5 метра.

    Тип фундамента и вес конструкции . Это тоже немаловажный фактор, определяющий шаг между стойками, а также их глубину. Для нормальных условий принято устанавливать планки на расстоянии 2 метра друг от друга.Также следует отметить, что установка колонн производится на наиболее важных узлах конструкции: внешних углах, пересечении и примыкании к внутренним стенам, под печью (если они есть) и т. Д. Столбики одинаковые для каждого отдельного участка, но глубину решили выбрать от 1,5 до 2 метров (не забывайте, какой размер подходит для облегченного строительства).

    Фундамент пирса своими руками: пользовательская сборка

    Самыми популярными видами опорного фундамента являются свайный фундамент из асбестовых и железобетонных труб, сейчас мы рассмотрим.

    Фундамент пирса своими руками

    Подготовительные работы для обоих типов одинаковы. Сначала создайте чертежную схему фундамента, в которой укажите все точные размеры между колоннами, а также форму всей площади фундамента. Далее провоцировал смету стройматериалов и приобрел все необходимое.

    После этого перейдите к зоне подготовки. Сначала с помощью колышков и веревки разметьте территорию, на которой будет создан фундамент пирса своими руками.

    Затем удалите дерна всю площадь на глубину 30 см. Это нужно сделать для того, чтобы в будущем можно было создать дренажный слой из песка и гравия, а также защитить место под будущей постройкой (где будет небольшая пустота между полом и землей) от прорастания. растений.

    Как известно, тогда ручной дрелью вытягивает необходимое количество отверстий под колонны. Следует отметить, сечение валов не должно превышать 10-15 см сечения стержней, т.к.понадобится место под гидроизоляцию, кладку кирпича и другие технологические мероприятия.

    После подготовки ям создайте колонны.

    Создание стержневого фундамента из асбестовых труб

    После того, как все подготовительные работы будут выполнены, переходим к основному процессу.

    Видео пример создания стержневого фундамента из асбестовых труб

    Первым делом создается подсыпка на дне котлована из песка и гравия, которую тщательно утрамбовывают. Далее берем асбестовые трубы диаметром не менее 20 см и устанавливаем на дно ямы.Внутри труб необходимо поместить 2-3 стержня арматуры, которые должны быть плотно прижаты к грунту (в который они вошли на 15 см ниже). Диаметр стержней должен составлять 12-14 см, а арматура должна быть ребристой, чтобы обеспечить хорошее сцепление арматуры с бетонным раствором. Забыл сказать, что стержни клапанов убедительно просят привязать к поверхности проволоки через каждые 50 см. Длина стержней должна быть 20 см + глубина ямы + 20 см. Последние 20 см необходимы для того, чтобы вертикальные стержни сообщались с горизонтальными, которые будут уложены на горизонтальную составляющую фундамента.После этого внутри трубы и вокруг них заливают бетонный раствор и, пока он не схватится, строят уровень для проверки ровности фундамента и, при необходимости, корректировки.

    Вот решетки и готово, их нельзя трогать, пока они полностью не затвердеют. В это время можно привлечь к возведению различных коммуникаций, а когда раствор застынет, создать горизонтальную составляющую фундамента — плотный фундамент, который создается из сборных железобетонных блоков или монолитной конструкции с арматурой и раствором, в которые вносят съемную деревянную опалубку. .

    Создание монолитного фундамента опоры своими руками

    Видеоурок создания монолитного фундамента пирса своими руками

    Создание монолитного опорного фундамента своими руками мало чем отличается от описанного выше метода. Все, что вам нужно, это установить в ямах вертикальные съемные кожухи, надуть их между стенками ямы и перейти к созданию собственно брусьев. Для этого используется бетонный раствор (марка цемента М200 и выше).Обязательно внутри опалубки создать арматурный трубопровод, как и в предыдущем случае, и залить бетонным раствором. Не забывайте, стержни арматуры обязательно должны выходить на поверхность минимум на 20 см.

    Армирование связки

    Как только поручни, обрушьте опалубку и переходите к гидроизоляции опор. В этом случае рекомендуется использовать рубероид, который обволакивает колонны в 2-3 раза. После этого приступаем к созданию второй составляющей столбчатого ростверка фундамента.Устанавливаем опалубку, перевязываем турники вертикальной арматуры и заливаем бетонный раствор. Оставляем плот до полного застывания, затем создаем де гидроизоляционный рубероид и укладываем его поверх плиты. Вот собственно весь процесс создания столбчатого монолитного фундамента своими руками.

    Обратите внимание, что раствор необходимо замешивать в миксере, чтобы получить однородную консистенцию.

    Также обязательно оборудуйте фундамент забиркой, которая защитит его от попадания под сооружение снега и порывов ветра.Забирко из кирпича или бутового камня.

    Создание забирки своими руками

    Что касается опалубки, то она изготавливается из строганых досок толщиной не менее 3 см (лучше 5).

    Как построить опалубку | HowToSpecialist

    В этой статье рассказывается о , как построить опалубку для фундамента дома, гаража или других построек, но вы также можете использовать эти методы для заливки больших пролетов бетона, таких как террасы или террасы.Строительство опалубки для бетона — не сложная работа, но работать нужно терпеливо и с большой осторожностью, иначе вы не сможете заливать бетон профессионально. Существует сильное заблуждение, что все, что нельзя увидеть, неважно. Нет ничего более ложного, и в этом пошаговом руководстве, сделанном своими руками, мы покажем вам, насколько важно построить правильную опалубку для бетонного фундамента. Следовательно, вы должны следовать нашим рекомендациям и использовать только лучшие материалы и инструменты, особенно если у вас нет опыта.Кроме того, мы рекомендуем нанять квалифицированного специалиста, потому что это одна из тех вещей, с которыми мы не можем играть.

    Строительство фундамента вашего дома имеет важное значение для его долговечности, поэтому убедитесь, что вы наняли квалифицированного инженера, который определит количество арматурных стержней, которые вам нужно использовать, и глубину вашего фундамента. Вы должны найти эти детали в планах фундамента, поэтому обязательно соблюдайте их, иначе вы рискуете получить серьезный штраф или построить небезопасный дом. Тем не менее, первый этап строительства бетонного фундамента — это научиться рыть фундамент .

    Для того, чтобы построить жесткую форму , вы должны использовать деревянные доски 2 × 10 и закрепить их скобами 2 × 4. Исходя из нашего опыта, мы можем заверить вас, что плохая работа напрямую повлияет на качество и долговечность вашего фундамента, поэтому следуйте нашим советам, чтобы сделать работу профессионально. Бетон будет оказывать большое усилие на деревянную опалубку, поэтому вы должны закрепить ее прочными скобами. Кроме того, убедитесь, что между деревянными досками нет видимых зазоров, так как через них может просочиться бетонный сок.

    Построение опалубки под фундамент вашего дома — идеальная возможность для установки листового утеплителя из полистирола. Поэтому изучите местные нормы и правила и выберите листы, которые удовлетворяют ваши потребности и соответствуют местным нормам. Используйте ножовку, чтобы разрезать листы, когда вам нужно отрегулировать их размеры. Работайте с большой осторожностью и следуйте плану дома, если хотите получить профессиональный результат.

    Сделано по этому плану

    Для того, чтобы построить опалубку для фундамента , необходимо:

    Материалы

    • Доска деревянная 1 × 4 для строительства опалубки
    • Деревянные стойки 2 × 4 для фиксации опалубки для бетона
    • Брус 2 × 4 для крепления опалубки
    • гвозди / шурупы для крепления опалубки
    • листы полистирола для утепления фундамента (опция)

    Инструменты

    • защитные перчатки, очки
    • рулетка, столярный карандаш, l-квадрат
    • циркулярная пила / лобзик для сборки опалубки
    • молоток

    подсказок

    • Используйте обувь, чтобы не испачкать одежду и кожу бетоном
    • тщательно очистите ваши инструменты после завершения проекта
    • носить защитные очки и перчатки, чтобы избежать возможных травм

    Время

    • от нескольких часов до дня, в зависимости от поверхности вашего фундамента и количества рабочих

    Установка арматурной конструкции в фундамент

    Установка арматурной конструкции в траншеи фундамента

    Первым шагом этого проекта является установка арматурной конструкции в траншеи фундамента.Тем не менее, есть случаи, когда вы не можете установить такую ​​сложную арматурную конструкцию (в случае легких конструкций — большие пролеты из бетона).

    Умный совет: сначала необходимо соединить вместе все арматурные балки над траншеями фундамента. Следовательно, используйте пиломатериалы 2 × 4 через каждые 2 фута над траншеями, чтобы убедиться, что они выдержат вес арматурной конструкции.

    Арматурные балки в фундаменте

    После того, как вы правильно соединили арматурные балки, вы должны установить всю конструкцию на дно фундамента.Следовательно, вам нужно вытащить все доски 2 × 4 (на которых находится арматурная конструкция) одну за другой, пока арматурная конструкция не упадет в фундамент.

    Умный совет: еще раз проверьте, правильно ли выполнены соединения между арматурной конструкцией, иначе фундамент не выдержит вес дома.

    Стык арматурной конструкции

    На этом изображении вы можете увидеть крупный план стыка арматурной конструкции. Вы должны заметить, что соединение жесткое и надежно закреплено проволокой.Убедитесь, что армирующие балки правильно выровнены, так как стены будут возводиться точно над ними. Если арматурные балки не сделаны должным образом, стены вашего дома не будут поддерживаться должным образом.

    Умный совет: Во время строительства фундамента процесс должен контролироваться квалифицированным специалистом в этой области.

    Опалубка фундамента

    После того, как вы убедились, что армирующая конструкция сделана правильно и выровнена в соответствии с планом фундамента, вы должны построить опалубку, чтобы можно было заливать бетон.

    Умный совет: опалубка должна быть построена профессионально, так как при заливке бетона ей придется выдерживать огромные усилия.

    Устройство опалубки бетонного фундамента

    Опалубка

    Для изготовления опалубки фундамента необходимо использовать качественные деревянные доски 2х10 и столбы 2х4. Следовательно, вы должны прочитать планы фундамента, чтобы увидеть высоту отметки фундамента от земли.Далее вам нужно построить панели опалубки, как вы можете видеть на изображении.

    Умный наконечник: при закреплении штифтов 2 × 4 следует использовать l-образный угольник, чтобы убедиться, что они установлены вертикально. Заглушки необходимо закрепить через каждые 2 фута с помощью гвоздей.

    Крепление опалубки раскосами

    Чтобы закрепить опалубку, необходимо установить распорки на колышки. Следовательно, на одном конце вы должны прикрепить распорки к штифтам с помощью шурупов / гвоздей, а на другом конце вы должны вставить его в землю как минимум на 30 см.

    Умный наконечник: при установке опалубки необходимо использовать спиртовой уровень, чтобы убедиться, что она установлена ​​вертикально. Кроме того, если вам нужно соединить вместе несколько панелей опалубки, вы должны использовать веревочные линии, чтобы убедиться, что они выровнены.

    Крепление опалубки

    Затем, после того, как вы установили опалубку, вы должны убедиться, что она жесткая и надежно закреплена скобами. Кроме того, вы можете прикрепить внутреннюю опалубку к внешней опалубке, установив брус 2 × 4 через каждые 2 фута, как вы можете видеть на изображении.

    Умный наконечник: для надлежащей изоляции фундамента вы можете установить листы полистирола (толщиной 4 дюйма / 10 см) по внешнему периметру траншей. Таким образом, зимой температура в помещении не упадет из-за холодного пола.

    Крепление опалубки брусом 2 × 2

    На этом изображении вы можете увидеть крупный план с опалубкой, а также с арматурными стержнями. Вы должны заметить, что балки арматурных стержней выровнены правильно, а опалубка является отвесной и жесткой из-за ранее установленных раскосов и колышков.

    Строительство опалубки для фундамента — это очень серьезный проект, поэтому вам должен руководить квалифицированный специалист. Кроме того, помните, что вы должны соблюдать местные нормы и правила строительства, иначе вы подвергнете себя большой опасности.

    Помните, что наша статья носит исключительно информативный характер, чтобы вы ознакомились с процессом строительства опалубки для бетонного фундамента. Мы не несем ответственности за ваши действия и не утверждаем, что именно так следует поступать.Напротив, мы показываем вам, как мы работаем только в некоторых случаях.

    Заливка бетона в опалубку

    После того, как вы проверили жесткость опалубки фундамента и убедились, что она выровнена и вертикальна, вы должны залить бетон. Вы можете заливать бетон разными способами: вы можете приготовить его с помощью механического миксера и транспортировать его на тачке, вы можете залить его прямо из автобетоносмесителя или вы можете использовать помпу и 4-дюймовые шланги.

    Если место недоступно для автобетоносмесителя, так как заливать бетон напрямую, также необходимо арендовать помпу для бетона.После этого к помпе нужно подвести несколько шлангов, чтобы иметь доступ к опалубке. После того, как вы залили фундамент бетоном, вам нужно использовать вибратор для бетона, чтобы убедиться, что не осталось воздушных карманов. В большинстве случаев компания, поставляющая бетон, также предоставит вам вибратор для бетона, но бывают ситуации, когда вам необходимо арендовать инструмент.

    Узнайте больше о как залить бетонный фундамент .

    Спасибо, что прочитали нашу статью о , как построить опалубку для бетонного фундамента, и мы рекомендуем вам поделиться нашим проектом с друзьями с помощью виджетов социальных сетей.

    Связанные проекты:

    Как вырыть фундамент

    Как залить бетонный фундамент

    Заливка фундамента

    После выбора подрядчика необходимо выполнить 7 основных шагов при заливке фундамента:


    (щелкните каждый элемент для подробного описания)
    1. Раскопки

    2. Опоры (опалубка и бетонная заливка)

    3. Стены (опалубка и бетонная заливка)

    4. Гидроизоляция

    5. Дренажная труба / Плакучая плитка

    6. Засыпка

    7. Заливка / отделка бетонного пола

    Обычно на создание фундамента уходит 4-5 дней.

    Обратите внимание, что несколько этапов заливки фундамента выполняются в один день.

    Погода может играть роль в определении общей продолжительности работы.

    День 1: Раскопки

    Яма вырыта экскаватором. Если вы еще не нанимали экскаватор, мы порекомендуем экскаватор, с которым мы работали ранее. Яма должна быть больше, чем площадь фундамента, чтобы в ней могли разместиться рабочие, которые будут заливать ваш фонд.

    Фундаменты изготавливаются из форм, размещаются на ненарушенной земле. Фундамент всегда шире бетонных стен. Также в это время обычно заливают несколько опор меньшего размера для поддержки различных столбов внутри дома.

    Опоры воспринимают нагрузку дома через несущие стены и столбы. Тип и размер фундамента зависят от ряда факторов, включая почвенные условия, размер дома и уклон участка.Есть три вида опор: стеновые, колонные и ступенчатые. Стеновые опоры поддерживают стены. Фундаменты колонн поддерживают стойки, которые, в свою очередь, поддерживают балки, поддерживающие, например, полы. На крутых склонах для опоры используются крутые опоры

    День 3: Заливка бетонных стен

    Перед тем, как залить стены, мы снимем опалубку — это означает, что мы удалим формы, теперь, когда бетонные основания высохли и затверделы. Как и опоры, формы используются для заливных бетонных стен.M&C Foundation Forming использует Resi-ply формы из R. Desilets Бетонные формы и аксессуары. Мы также являемся дилером и дистрибьютором R. Desilets, поставляющий бетонные формы и аксессуары нашим партнерам по отрасли по всей Атлантической Канаде.

    День 4: Зачистка стен, гидроизоляция, установка дренажной трубы

    Опять же, формы снимаются, и бетонные стены затвердевают перед следующим этапом.После зачистки стены мы нанесем жизненно важную часть вашего фундамента: гидроизоляцию.

    Гидроизоляцию не следует путать с гидроизоляцией. В то время как гидроизоляция поможет уменьшить проникновение влаги в ваши стены и фундамент, гидроизоляция полностью отводит воду, тем самым предотвращая проникновение воды в ваши стены или основы. При нанесении этого продукта образуется густая липкая смолистая субстанция, которая затвердевает и действует как непроницаемая мембрана, обеспечивая сухой фундамент на многие-многие годы вперед.Мы используем продукцию Tremco, в частности Tuff n Dri. и сторожевые системы. Для получения дополнительной информации посетите наш раздел «Гидроизоляция».

    Есть несколько разных терминов для этого процесса, но все они означают одно и то же, и установка дренажной плитки абсолютно необходима для сохранения сухого фундамента. Эта «плачущая плитка» отводит воду от фундамента, и гарантирует, что любая вода, просачивающаяся в почву, будет стекать из фундамента, тем самым предотвращая попадание влаги или воды в ваш подвал.

    День 5 (при необходимости): Заливка бетонного пола и засыпка фундамента

    Вы почти закончили строительство фундамента своего дома!

    После установки дренажной трубы и нанесения гидроизоляции бетонный пол заливается.

    В последующие дни при строительстве вашего нового дома будет выполнено еще несколько шагов, ведущих к устройству черного пола.После того, как укладка этого черного пола будет завершена, область вокруг вашего фундамента будет засыпана. Засыпанный грунт градуируется таким образом, чтобы он отклонялся от фундамента, чтобы вода стекала со стены. Это последний этап строительства фундамента и подвала.

    Если идея построить новый дом с нуля пугает вас, только представьте: вскоре вы будете сидеть в своей сухой, уютной комнате отдыха, смотреть финал Кубка Стэнли, пока метель бушует за вашим окном, и все твои усилия работа, строительство дома своей мечты, окупится !!

    Использование ткани в бетонной опалубке

    Кензо Унно, японский архитектор из Токио, разработал методы литья стен красивой формы из тонких гибких текстильных листов.Эти методы вместе называются «Неармированный бетон». Фото Марка Уэста

    Зеленая, чистая, относительно недорогая и невероятно практичная тканевая опалубка может использоваться с бетоном для производства конструктивно эффективных и архитектурно привлекательных компонентов всех форм и размеров, от опор, колонн и балок до стен, раковин, мебели и множества аксессуаров. .

    «Это позволило нам создать архитектуру каменной кладки, используя очень простые навыки», — говорит Сэнди Лоутон, владелец ArroDesign, компании по проектированию и строительству в Уэйтсфилде, штат Вент.По словам Лоутона, имея опыт работы в плотницком деле, жесткая опалубка показалась ему сложной и трудоемкой. «Тканевая опалубка дала нам возможность выполнять сложные конструкционные работы совершенно иным, несложным способом. Это большее преимущество. Эта система намного более гибкая ». Тканевые формы могут использоваться для изготовления сложных бетонных форм, которые было бы чрезвычайно дорого или почти невозможно создать с помощью традиционной жесткой опалубки. Анне-Метте Манелиус, архитектор и докторант из Копенгагена, Дания, создала этот стул в рамках своей дипломной работы по тканевой опалубке для бетона.Она хотела, чтобы кресло выглядело мягким, чтобы вводить в заблуждение сиделок.

    Тканевая опалубка также имеет преимущества с точки зрения экологичности, говорит Лоутон. «Тканевая опалубка в основном сокращает количество всего, что требуется для чего-либо — размещения, хранения и даже создания форм. На каждом этапе есть огромная экономия ».

    Кроме того, отмечает он, в зависимости от типа ткани, используемой для опалубки, можно получить действительно красивую отделку. «Вам не нужно заниматься ремонтом». Вместо использования жестких форм из древесины, фанеры, картона, стали или алюминия, тканевые формы используют гибкую текстильную мембрану для формирования бетона на месте.Влажный бетон заливается в эластичную мембрану, которая создает эффективные структурные кривые и необычайную отделку поверхности.

    Форма определяется ограничением материала. Это может происходить по-разному: от творческого использования завязок для изготовления петель для пуговиц до помещения кирпича под тканевую форму для создания рельефа. Ряд 2х4 с тканью между каждым куском дерева может образовывать решетчатую стену с узором из небольших выпуклостей. Раковина из GFRC Stingray толщиной 1 дюйм была создана студентами Gore’s Pioneering Sink Workshop методом закаленной ткани.

    Краткая история
    По данным Международного общества формовки тканей, первые практические применения тканевой опалубки были представлены в середине 1960-х годов для борьбы с эрозией и для линейных бассейнов, хотя есть несколько патентов на 19 и начало 20 века. -вековые тканевые формы. В 1970-х годах испанский архитектор Мигель Фисак использовал тонкие пластиковые листы в качестве опалубки для текстурированных стеновых панелей.

    В конце 1980-х — начале 1990-х годов трое мужчин, каждый в одиночку, изобрели множество методов формирования наземных структур из ткани.

    Кензо Унно, японский архитектор из Токио, изобрел систему тканевой опалубки для стен из монолитного бетона.

    Рик Фирн, строитель и бизнесмен из Канады, изобрел ряд методов тканевой опалубки. Это побудило его разработать серию изделий для фундаментов и колонн, которые сейчас производятся и продаются Fab-Form Industries в Суррее, Британская Колумбия, Канада. Он президент компании.

    Марк Уэст — художник, преподаватель архитектуры и строитель, который в настоящее время является директором Центра архитектурных конструкций и технологий на архитектурном факультете Университета Манитобы в Виннипеге — изобрел ряд методов строительства стен и балок из ткани. , колонны, плиты и панели.CAST — это первый исследовательский центр, посвященный технологиям и обучению тканевой опалубке.

    Визуализация конечного результата
    «Ткань намного эффективнее фанеры (для форм), но отрасль меняется медленно», — говорит Фирн. «Поразительно, сколько времени нужно, чтобы новые идеи попали на рынок».

    Он считает, что самым большим камнем преткновения на пути к принятию тканевой опалубки является то, что многие подрядчики не могут представить себе конечный результат до того, как приступят к работе. «(В отличие от жесткой опалубки), это просто кусок ткани.Вы получаете не то, что видите ».

    Чтобы помочь подрядчикам визуализировать конечный продукт, у Fearn есть компьютерная программа, которая предсказывает формы, которые будут образовывать ткани. Он надеется, что по мере того, как все больше подрядчиков будут принимать компьютерные сценарии виртуальной реальности, использование тканевой опалубки будет расти. «Ткань — это натяжная мембрана», — говорит Фирн. «Если вы используете другую ткань, она даст вам другую текстуру, но форма останется той же».

    Кроме того, некоторые ткани не имеют покрытия, поэтому излишки воды стекают, отмечает он.Это может сделать изделия из тканевого бетона более прочными, чем изделия из традиционных пиломатериалов.

    В мире, где ресурсы истощаются, отмечает он, формы ткани, подобные тем, которые он продает для колонн, имеют смысл. Fast-Tubes, изготовленные из высокопрочного полиэтилена, поставляются в 120-футовых рулонах, которые легко помещаются за сиденьем грузовика и могут быть отрезаны до любой длины с минимальными отходами.

    «Они такие экологически чистые, такие эффективные. Они занимают 1 процент от объема картона и составляют 1/10 веса.К тому же, в отличие от картона, нет отходов, которые нужно вывозить на свалку после обрезки форм для колонн или их зачистки. «Fast-Tubes можно положить под плиту после того, как они будут сняты. Они действуют как защита от влаги ».

    Помимо того, что подрядчики могут формировать прочные колонны различной длины — Лоутон использовал Fast-Tubes, чтобы сделать 29-футовые колонны для дома на дереве, который он построил в Вермонте — Колонны Fearn, сформированные из ткани, можно легко украсить, просто связав веревки или обвив ленты вокруг образуется, пока бетон еще влажный.

    Fab-Form Industries из Суррея, Британская Колумбия, производит колонны на тканевой основе под названием Fast-Tube. Fast-Tube, изготовленный из высокопрочной ткани, выпускается в рулонах длиной 60 и 120 футов и диаметром от 8 до 24 дюймов. Форма временно закрепляется 2х4 и полосами за секунды. Декоративные изгибы колонн создаются путем связывания веревок или лент вокруг

    Гибкая ткань и закаленные формы
    В то время как тканевые формы Fearn используют гибкую ткань, которая позволяет весу бетона определять окончательную форму, Брэндон Гор из Gore Design Co.из Темпе, Аризона, предпочитает использовать ткань и отвердители ткани для создания точной формы, которую можно использовать многократно. Он в основном использует эти формы для высококачественных раковин на заказ, но, по его словам, в настоящее время он работает над интеграцией структурных стен из ткани в свое новое пространство студии.

    «Использование ткани в качестве формы очень хорошо подходит для бетона, в частности, для высокотехнологичного декоративного сектора», — говорит Гор. «Наличие этого набора навыков открывает мир возможностей дизайна, которые нельзя получить никаким другим методом.”

    Под руководством Кайла Бергмана и Сэнди Лоутона студенты-архитекторы из Yestermorrow Design / Build School спроектировали и построили тканевые стены для антропологического заповедника Помье-Кейвс в Доминиканской Республике в 2007 году.

    Gore использует ткань для образования бетона двумя способами. Он либо натягивает ткань на сделанный им каркас, либо позволяет ткани свободно течь через отверстия каркаса. «На этом этапе вы можете заливать бетон или укреплять ткань и доводить конструкцию до определенной формы, а затем заливать бетон», — говорит Гор.По его словам, тканевые опалубки можно использовать со всеми типами бетона, включая бетон, армированный стекловолокном, и традиционный бетон, полученный методом мокрого литья, со стальной арматурой. Бетон может быть цветным, содержать заполнитель, быть сильно пластифицированным для получения сверхгладкой отделки или даже содержать вставки. «Формование тканей — это одна из важнейших задач в производстве бетона, и каждый день мы учимся многому», — говорит Гор. Он рекомендует потренироваться на нескольких элементах, чтобы понять процесс и научиться правильно использовать силы, создаваемые бетоном, когда он используется таким образом.

    «Формы в виде ткани невозможно воспроизвести в продвинутых программах компьютерного дизайна, — добавляет он, — и мне даже один дизайнер сказал мне, что эти формы совершенно невозможно создать — их не существует. Я показал ему фотографии моих тканевых форм, и он изменил свое заявление: «Эти формы невозможно создать с помощью компьютера», с чем я согласился ».

    Чтобы помочь как новичкам, так и опытным мастерам по бетону узнать о формовании ткани с использованием метода закаленной ткани, Gore собрал 38-минутный DVD-диск, в котором описаны все этапы, инструменты и материалы, необходимые для создания специальной формы для раковины из ткани. .DVD можно приобрести на ConcreteApothecary.com.

    Прошлым летом студенты закладывают бетон в тканевую опалубку во время строительства стен гостевой хижины в кампусе школы дизайна и строительства Yestermorrow в Уоррене, штат Вирджиния. В этом году, совместно со Школой архитектуры Норвичского университета, школа предложит «Инновации в формовании тканей с использованием бетона». Практические занятия, намеченные на 27 июня — 2 июля, будут включать формирование и заливку ряда инновационных бетонных архитектурных компонентов с упором на формирование стен.

    Обучение без отрыва от производства
    Тканевая опалубка используется не только для изготовления высококачественных деталей, но и в проектах третьего мира. Например, в 2007 и 2008 годах Кайл Бергман, житель Нью-Йорка и владелец архитектурной фирмы Bergman Design Team из Уоррена, штат Вирджиния, объединился с Лоутоном из ArroDesign, чтобы построить общественные проекты в сельской местности Эль-Ринкон и Антропологические пещеры Помье. Заповедник в Доминикане. Работы включали тканевые бетонные стены, скамейки и места для сидения.

    В каждой поездке две группы студентов-архитекторов возглавляли 18-дневное приключение, предлагаемое Yestermorrow, школой дизайна / строительства со штаб-квартирой в Вермонте. Миссия школы — вдохновлять людей на создание более устойчивого мира, предоставляя практическое образование, которое объединяет дизайн и ремесло как интерактивный процесс. Во время поездки студенты проектируют проект на месте, а затем строят его.

    Бергман, чей опыт работы с тканевым бетоном ограничен тем, что он узнал во время этих поездок, говорит, что имело смысл использовать тканевые формы и арматуру там, где было мало древесины.«Ткань — очень щадящий материал, а созданные нами стены и скамейки были очень скульптурными», — говорит он. «Мы использовали арматуру, чтобы удерживать ткань на месте. Когда его убрали, у нас остались извилистые, волнистые стены ».

    Бергман признает, что тканевая опалубка не так однородна, как стандартная опалубка. «Нам пришлось создать некоторую структуру, чтобы придать нам вид, который мы хотели, но в то же время это дало нам большую свободу дизайна. Это действительно захватывающая среда, — говорит он.Что касается ограничений тканевой опалубки: «Она широко открыта. Мы еще не проверили его пределы ».

    Для тех, кто хочет узнать больше о тканевых формах, Yestermorrow совместно со Школой архитектуры Норвичского университета проведет недельный семинар в кампусе Yestermorrow в Вермонте в июне. Лоутон будет одним из инструкторов вместе с Марком Уэстом, который в настоящее время находится в творческом отпуске.

    cretely.blogspot.com
    www.fabricforming.org
    www.goredesignco.com
    www.umanitoba.ca/cast_building
    www.yestermorrow.org

    Есть еще вопросы о вашем проекте?

    Фундамент ленточный столбчатый с монолитной стяжкой. Фундамент ленточно-столбчатый своими руками

    В контакте с

    Одноклассники


    Не зря возведение классического фундамента — одна из самых дорогих и трудоемких работ.

    Процесс строительства сложный — важно строго соблюдать принятую последовательность работ .

    Необходимо заранее закупить стройматериалы, подготовить участок под фундамент.

    Чтобы фундамент получился прочным и прослужил долгие годы, необходимо обратить внимание на проектные мероприятия, которые включают выбор типа фундамента, расчет нагрузок … Этот этап является одним из самых важных. самое важное.От того, насколько качественным будет проект, зависит устойчивость постройки и общая безопасность постройки.

    Существует несколько технологий строительства фундаментов, позволяющих снизить трудозатраты. … Это устройство столбчато-ленточного фундамента и его разновидностей. Работы могут немного отличаться, но общий принцип остается прежним.


    Монолитный столбчато-ленточный фундамент — это гибрид, сочетающий достоинства и причины. Опоры изготавливаются из железобетона и столбов. на столбы, отличается тем, что в землю упираются несколько столбов, а не вся лента. Над столбами возводится железобетонная стяжка, в результате лента и столбы объединяются в единую конструкцию.

    Фундамент свайно-ленточный монолитный — это тип столбчато-ленточного фундамента. При возведении конструкции используются винтовые и буронабивные сваи. Первые придают основанию дополнительную жесткость, которая достигается за счет наличия винтовой резьбы.Диаметр винтовой сваи разный, его выбирают с учетом нагрузки. Для установки таких опор потребуется специальное оборудование, но вы можете выполнить работу вручную.


    При установке буронабивных свай сначала нужно проделать яму в земле, позже в нее заливается бетон.

    Для придания конструкции жесткости в колодец устанавливаются трубы из стали или асбестоцемента. .

    Над сваями делают ленту. Когда опоры будут вкручены в землю, привяжите к ним арматуру.Затем просверлите отверстия в верхней части свай, пропустите через них закладные. Они необходимы для закрепления плетей арматуры, которая будет бегать в продольном направлении.

    После этого можно переходить к армированию ленточного каркаса.

    Важно! Осторожно поместите арматуру внутрь опорного вала, осторожно свяжите верхнюю и нижнюю плети вместе. Если этого не сделать, то после бетонирования монолит изнутри начнет трескаться.

    Работа можно сделать самому .

    Приложение


    Фундамент столбчато-ленточный возводится на пучинистых грунтах. Такой фундамент нельзя делать для тяжелых построек, но он отлично подходит для построек из пеноблоков, дерева и газобетона. Материалы легкие, ростверк их без труда выдержит.

    Фундамент свайно-ленточный изготавливается на мягких грунтах. Пригоден для возведения зданий на торфяном болоте, возможно строительство на заболоченных участках.Обычный ленточный фундамент на таких участках строить нельзя, потому что плотный слой грунта находится на большой глубине, но сваи до него дойдут без труда, ленточный монолитный фундамент на сваях будет прочным .

    Столбно-ленточный фундамент своими руками

    Возведение такого фундамента состоит из следующих этапов :

    1. Необходимо подготовить проект , в котором следует учитывать тип здания и его вес, характеристики грунта.Следует.

    Наглядный пример расчета столбчато-ленточного основания представлен на видео ниже:

    2. По углам здания необходимо установить опоры. … Расстояние между стойками не должно превышать 2 м. В нижней части опор необходимо сделать уширение. Это увеличит площадь опоры, предотвратит выдавливание столбов в холодную погоду.

    3. При строительстве заглубленного ростверка под сделайте траншею … Если лента будет проходить по земле, надо сделать бетонную насыпь … После завершения строительства ее необходимо удалить.

    4. Сделайте опалубку для опор, уложите арматуру … Предварительно свяжите ее в форме параллелепипеда. Размеры каркаса должны быть такими, чтобы при его укладке в опалубку до стен из доски оставалось не более 50 мм. Отдельно стоит сделать арматуру ростверка … Здесь необходимо поставить два пояса арматуры, связывая верхнюю и нижнюю вместе.


    5. Залить бетон в опалубку , лучше всего использовать M200. В колодцы заливается бетон на 30 см, затем поднимается опалубочная труба. Раствор растекается, в результате диаметр подошвы увеличивается.

    Заливается смесь, начиная с колодцев, затем переходя к другим частям фундамента. За один подход заливается весь раствор. Необходимо выпустить воздух из бетона — для этого он пробит в нескольких местах.После этого раствор уплотняется, в результате должно появиться цементное молочко.

    6. Когда бетон застынет, снимите опалубку .

    7. Покрытие ростверка с гидроизоляционным материалом .

    Стяжка монолитная


    В строительстве часто используется столбчато-ленточный фундамент с монолитной стяжкой. Стяжка называется ростверком … Единственное отличие ростверка от обычного ленточного фундамента в том, что он опирается на столбы, а не на землю .

    Важно: тип стяжки зависит от типа почвы. Если он немного бугристый, то его можно закопать на 0,5 м в землю. Пучкование требует иного подхода. В этом случае стяжку следует делать над землей — между ней и ростверком должен быть зазор.

    Как опустить под ленту фундамента поднятые столбы?

    В этом случае вы можете действовать двумя способами. Каждый из них потребует значительных финансовых вложений.

    Первый предполагает устройство свайно-винтовой базы рядом со старым , после чего под конструкцию закладываются металлические швеллеры, которые будут опираться на сваи.

    Второй вариант: усиление фундамента. … Выкопайте траншеи под всеми точками крепления, а затем заново засыпьте армированный фундамент. В результате получилась массивная база. Поскольку его вес будет большим, выдавить его не получится.

    Преимущества и недостатки

    При строительстве фундамента на сваях или столбах плюсы :

    • высокая скорость строительства и небольшой объем земельных работ;
    • довольно низкая стоимость;
    • возможность застройки на сильно торфянистых и торфяных почвах;
    • не требует специального оборудования и найма профессиональных строителей.
    • подходит для строительства дачи и гаража;
    • не нужно подсыпать щебеночно-песчаные подушки под все основание;
    • дренажная система не требуется;
    • малый расход бетона и других строительных материалов;
    • снижение тепловых потерь;
    • виброизоляция здания.

    К К недостаткам можно отнести то, что такой фундамент не подходит для кирпичных домов … Многое зависит от площади: в регионах с суровым климатом потребуется дополнительное утепление основания .

    Полезное видео

    Дополнительная информация о том, как делается монолитная стяжка: ленточный фундамент и особенности конструкции, представлена ​​в видео ниже:

    выводы

    Колонно-ленточный фундамент можно возводить под зданиями, стены которых выполнены из легких материалов. Перед началом строительства следует подготовить проект. Базовое устройство не потребует больших финансовых затрат, все работы можно выполнить самостоятельно.

    В контакте с

    В современном частном домостроении преобладает возведение монолитных ленточных фундаментов.Такой тип фундамента обеспечивает достижение оптимальных технических и эксплуатационных характеристик для зданий разного типа … В большинстве ситуаций этот вариант обеспечивает требуемые прочностные и эксплуатационные характеристики конструкции. Несущая способность очень высокая. Но иногда его использование ограничено или недопустимо, тогда приходится прибегать к альтернативным вариантам, среди которых особенно выделяется столбчато-ленточный фундамент.

    Ограничения на использование ленточной основы

    Одним из ключевых определяющих параметров строительства является геологическая ситуация на участке.Ленточный фундамент придется закладывать на значительную глубину или проводить разного рода изменения, которые неудобны и невыгодны. Среди ограничивающих использование фундамента можно выделить следующие геологические характеристики:

    1. Верхние горизонты подстилающего грунта могут иметь высокий коэффициент морозного пучения, что приводит к сезонному разрушению основания.
    2. Если в районе строительства зимой большая глубина промерзания грунта, то эту отметку придется проходить мощной бетонной полосой, что очень дорого.
    3. Глубокая залегание сильных и устойчивых горизонтов.
    4. Наличие значительного уклона местности на участке требует альтернативного решения, чтобы не оборудовать ленту огромной высоты базовой лентой.

    При тщательном анализе ситуации на участке и изучении имеющихся данных предпроектных проработок архитектор поможет выбрать оптимальный вариант базовых конструкций.

    Если для хозяина дома важно наличие подвала или подземного гаража, то заложение фундамента на значительную глубину неизбежно.Но если такая конструкция вам не нужна, то достаточно ограничиться оптимально подобранными столбчатыми основаниями.

    Этот тип фундамента обеспечивает отличные характеристики фундамента за счет равномерного распределения нагрузки при минимальных затратах на прохождение грунта.

    Комбинированный фундамент — когда использовать и варианты

    Ленточный фундамент со столбами сочетает в себе преимущества сразу двух популярных и активно используемых фундаментов. Таким образом, можно грамотно применить достоинства для достижения наилучшего результата.

    Комбинированный ленточно-столбчатый фундамент представляет собой простой гибрид широко известных вариантов конструкции. Основной принцип, лежащий в основе этого типа фундамента, — проходить слабые грунты и выходить на несущий горизонт не всей полосой основания, а только несущими опорами, которые поддерживают здание, гарантируя его устойчивость и прочность.

    Достигнув поверхности, опоры связываются монолитной лентой, что позволяет создать единую конструкцию, в которой вес равномерно переносится на созданные столбы.Называется такая соединительная стяжка, которая упирается не в землю, как в стандартной форме, а на созданные столбы фундамента.

    В целом столбчато-ленточный фундамент представляет собой разновидность свайно-ленточного фундамента, на котором возводится.

    Использование описанного типа фундамента для строительства зданий и сооружений разного типа позволяет добиться следующих преимуществ:

    • Уменьшение объемов работ, использование строительных материалов, что приводит к удешевлению работ и падению сметной стоимости всего строительства.
    • Ускорение работы, что способствует скорейшему достижению желаемого результата.
    • Выполнение работ на всех этапах строительства фундамента не представляет особой технической сложности и позволяет самостоятельно решить поставленную задачу.

    Комбинированный фундамент

    Ленточно-столбчатый фундамент — отличный пример удачного сочетания нескольких популярных типов фундамента.

    Виды столбов для столбчато-ленточного фундамента

    Столбчато-ленточный фундамент своими руками можно возвести в кратчайшие сроки, если правильно сделана подготовка проекта и соблюдены правила строительства.На этапе проектирования столбчато-ленточного фундамента с максимальной точностью определяется расстояние между столбами и параметры самих опор — ведь это будущие опоры всей конструкции.

    Разнообразие типов свай, используемых в качестве опор для фундамента, определяет разновидности этого комбинированного фундамента. Опоры могут изготавливаться как на заводе, так и непосредственно на месте. Буронабивной тип конструкции оптимален для возведения такого фундамента.

    Иногда используются одинарные опорные конструкции, позволяющие максимально точно и эффективно распределять основную нагрузку.

    Ленточно-столбчатый фундамент возводится в кратчайшие сроки своими руками, обеспечивая при этом достаточную прочность и эстетичность конструкции.

    Процесс устройства столбчато-ленточного фундамента

    Комбинированный фундамент дома дает отличные результаты. На практике простые столбы для ленточного фундамента обеспечивают высокие технические характеристики.Построить базу можно самостоятельно, для этого нужно выполнить несколько этапов строительства:

    Этапы строительства

    1. Подготовка строительной площадки. На этом этапе участок следует тщательно очистить, выровнять грунт и разметить на участке основание. Делается это либо самостоятельно, либо с помощью геодезистов. Положение каждой опоры на сайте точно определено.
    2. для будущих опор. Осуществляется с помощью специальных ручных дрелей или дополнительного оборудования, в зависимости от параметров создаваемых колодцев и технических характеристик грунта.Колодец обычно расширяется внизу, чтобы обеспечить дополнительную поддержку и силу. Сверление ведется строго по проекту, выдерживая расчетный шаг между опорами.
    3. Гидроизоляция каждого колодца. Для обеспечения безопасности опор важно обеспечить прочность и защиту столбов. Они находятся под постоянным давлением извне. грунтовые воды, что приводит к разрушению основной конструкции. Следовательно, или другие гидрофильные материалы, чтобы предотвратить разрушение основы.
    4. Дно колодца засыпается песчано-гравийной смесью, после чего выполняется необходимое. Якорь устанавливается вертикально и обычно достаточно 4 стержней.
    5. Установлена ​​опалубка, которая становится опорой.
    6. После завершения оборудования колодцев для каждого столба переходят к аналогичным работам по устройству соединительного ростверка. Также делают основную подушку, гидроизоляцию, опалубку — получившуюся конструкцию просто заливают бетоном.

    Комбинированный фундамент прост в строительстве и эффективен в эксплуатации. Простой столбчато-ленточный фундамент с монолитной стяжкой имеет ряд практически ценных преимуществ:

    • Низкая стоимость работ и закупки материалов. В конечном итоге такой выбор фундамента позволяет в несколько раз снизить затраты на создание прочного фундамента.
    • Простота установки опор и ростверка, что позволяет не только выполнять работы в короткие сроки, но и выполнять большую часть работ самостоятельно, без привлечения дополнительных рабочих и специалистов.
    • Возведение фундамента может полностью выполняться бригадой из 2-3 человек.

    Таким образом, комбинированный тип базы позволяет добиться отличных характеристик при ограниченных затратах. Такой подход — лучшее решение в некоторых ситуациях, позволяющее оптимизировать весь процесс строительства дома.

    Построить столбчатый фундамент своими руками несложно. Главное — это разница между обычной лентой и несущей конструкцией на основе столбов.В первом случае ленточный фундамент возводится прямо на земле, а во втором монтируются столбы, а сверху устанавливается ростверк.

    Тип столбчатого фундамента выбирается в зависимости от типа грунта.

    Они делятся на два типа:

    • сборные;
    • монолитный.

    Сборные столбчатые фундаменты возводятся в местах, где есть грунтовые воды или очень промерзает почва … Этот тип можно сделать быстрее, чем монолитный. Но если сравнивать по прочности, последний, несомненно, лучше.

    Фундамент на столбах для участков с большими уклонами

    В зависимости от степени проникновения в землю они могут быть:

    • похоронен;
    • мелкий;
    • не похоронен.

    Их конструкция несколько отличается по технологии. В этой статье речь пойдет о том, как своими руками сделать незаглубленный ленточно-столбчатый фундамент.

    Расчет и разметка столбчато-ленточного фундамента

    Один из основных моментов, на которые следует обратить внимание при возведении деревянных построек — подготовка территории и правильная разметка … Ведь от этого в будущем зависит прочность всей конструкции.

    Расчет и разметка столбчато-ленточного основания можно выполнить самостоятельно, с минимумом инструментов. Перед проведением любых работ следует тщательно подготовить место для строительства … Оптимальный вариант в этом случае — когда почва будет сухой и однородной. Специалисты рекомендуют дополнительно узнать, насколько может промерзать грунт на этом участке, чтобы не допустить разрушения стен.

    Фундамент обычно закладывают ниже глубины промерзания на 20 см. … Допустим небольшой уклон строительной площадки в любую сторону, кроме северной. Это предусмотрено для отвода дождевой и талой воды.

    Необходимые материалы и инструменты

    Для разметка столбчатого фундамента с ростверком не обойтись без следующего набора инструментов и материалов:

    • лента строительная;
    • шнур льняной;
    • строительный уровень;
    • колышек деревянный, длина которого 50 см;
    • прямоугольных треугольника.

    Схема расчета столбчато-ленточного фундамента

    Разметка начинается с внутренней , именно здесь обнажается первый угол будущей конструкции и забивается колышек. Далее отмерьте треугольником размеры внешней части фундамента.

    Необходимо разметить участок с точностью до нескольких сантиметров при разнице диагоналей

    С одной стороны, длина будет равна размеру продольной стороны стены, а с другой — поперечной.На пересечении топоров забивают еще два деревянных колышка. Остальные углы будущей конструкции измеряются аналогичным образом.

    Следующим шагом является выполнение сброса.

    Это выглядит следующим образом:

    • закрепите доски на специальных столбах, установленных рядом с забитыми колышками. Их закрепляют на высоте будущего этажа здания, не выше 1,5 см от самого грунта;
    • проверьте правильность наклеек;
    • при строительстве столбчатого типа своими руками важно обращать внимание на осевые размеры.Их накладывают по верху тряпок, а затем вбивают гвозди и со всех сторон натягивают бельевую веревку или шнур.

    Расчет столбчатого фундамента с ростверком

    Если вам необходимо построить столбчатый фундамент с ростверком своими руками, в первую очередь следует рассчитать, сколько опор нужно сделать, чтобы его можно было использовать длительное время.

    Как и в предыдущем случае, работы начинаются с геологоразведочных работ. , чтобы узнать несущую способность грунта.Этот показатель сможет помочь рассчитать площадь опоры, информацию о которой можно легко найти в Интернете или специализированной литературе.

    Затем нужно рассчитать вес всего здания … Это зависит от веса используемых материалов плюс ветровых и снеговых нагрузок. Полученное число нужно разделить на вес, выдерживающий 1 см2 грунта. Это будет показатель площади фундамента. Для окончательного результата необходимо прибавить к полученному значению 30% к запасу прочности .

    Для того, чтобы рассчитать необходимое количество столбов для столбчатого основания с ростверком, площадь опоры делится на площадь опорной базы.

    Этот вид фундамента пользуется особой популярностью именно благодаря своей простоте, прочности и возможности выполнить все работы своими руками в кратчайшие сроки, даже не имея большого опыта строительства. А сравнив цены на материал, можно подсчитать, что будет стоить 1.В 5-2 раза дешевле любого другого типа.

    Но у него есть и недостаток, который необходимо учитывать на этапе проектирования. Настоятельно не рекомендуется устанавливать его на движущемся грунте, а также в местах, где протекают грунтовые воды или есть большие перепады высот.

    Как сделать столбчатый фундамент своими руками

    По своей сути фундамент представляет собой систему опор, расположенных:

    • в углах здания;
    • в точке пересечения стен;
    • под несущие конструкции.

    Если на первом этаже планируется каменная печь, то под нее также лучше заложить опорные сваи

    Перед выполнением любых работ обязательно составьте рабочий проект будущего и затем постарайтесь его точно придерживаться с учетом всей проектной документации. Тогда постройка гарантированно сможет простоять долгое время.

    Возможная нагрузка на фундамент также имеет большое значение при выборе опоры.

    Итак, нужно учесть следующие параметры:

    • примерный вес будущего здания, мебели;
    • количество жителей;
    • вес основания и всего здания;
    • снеговая нагрузка.

    Это зависит от того, какой материал лучше выбрать и сколько его потребуется. Его нужно заполнить вовремя до наступления зимы. так как осталось на этот период, он деформирован и приходится начинать все сначала.

    Чтобы построить столбчатое основание своими руками, необходимо запастись следующими инструментами и материалами:

    • опоры железобетонные, бетонные или кирпичные;
    • штуцера;
    • опалубочная доска;
    • песок;
    • щебня;
    • цемент.

    Для опалубки лучше взять доску толщиной 20 мм … Можно, конечно, приобрести для этих целей специальные металлические плиты или ДСП, но стоимость древесины намного ниже.

    • собрать щиты из досок, а из них — ящики;
    • вставить их в заранее подготовленное углубление в почве в местах расположения опор;
    • Полностью смочите водой внутреннюю часть поверхности коробки.Это предотвратит впитывание воды из бетона и упростит демонтаж коробки после высыхания бетона.

    Затем необходимо укрепить фундамент арматурой диаметром 12-16 мм. Лучше разместить внутри коробки, чтобы край арматуры не доходил до стенок коробки на 5 мм. Для продольного расположения используются стержни диаметром 6 мм, приваренные через 30-40 см. … После сборки каркаса ростверка лишние стержни просто снимаются.

    И последнее, но не менее важное: столбчатый фундамент утеплен и гидроизолирован. … Эти работы увеличивают срок службы фундамента. Но не для всех типов фундаментов. Например, винтовой фундамент не требует гидроизоляционных и изоляционных работ.

    Стоимость возведения столбчатого фундамента

    Стоимость готовой продукции зависит от многих показателей:

    • участок, на котором будет располагаться будущее здание;
    • по типу грунта;
    • ширина основания и его глубина;
    • из материалов, использованных для строительства столбчатого фундамента (их качество, размер, производитель и тип).

    При приеме на работу специалистов помимо этих параметров учитывается объем работы и количество рабочих дней. Следует отметить, что цена на строительство монолитного ленточного фундамента несколько выше по сравнению с другими вариантами.

    Цены на устройство столбчатого фундамента за 1 погонный метр с учетом разных видов бетона указаны в таблице:

    Размер фундамента Марка бетона (диаметр арматуры, мм) Цена за 1 погонный метр

    (руб)

    300 x 500 М-200, (Б-7.5) 4200
    300 x 500 М-300, (Б-22,5) 4100
    300 га 800 М-200, (Б-7,5) 6750
    300 x 800 М-300, (Б-22,5) 6850
    300 x 1000 М-200, (Б-7,5) 8400
    300 x 1000 М-300, (Б-22,5) 8500
    300 x 1200 М-200, (Б-7.5) 10100
    300 x 1200 М-300, (Б-22,5) 10200

    Стоимость самого фундамента относительно невелика, что снизит общую стоимость строительства деревянного дома или бани на дачном участке.

    Подробнее об этапах строительства столбчатого ленточного фундамента своими руками можно увидеть в видео:

    Среди всех разновидностей бетонных фундаментов, применяемых сегодня, столбчато-ленточный фундамент заслуживает особого внимания.Чаще всего такую ​​конструкцию используют при обустройстве тяжелых и массивных строительных объектов.

    При грамотном строительстве столбчато-ленточная конструкция будет иметь самые высокие характеристики. При этом на устройство такого фундамента уходит относительно мало времени и средств, а все необходимые работы можно выполнить своими силами.


    Ознакомьтесь с общими сведениями о столбчато-ленточных основаниях, изучите руководство по устройству таких конструкций и приступайте к работе.

    Общие сведения об основаниях столбчато-ленточного типа

    Использование такой конструкции будет оправдано при выполнении строительных работ на участках с большой глубиной промерзания грунта.

    В таких ситуациях строительство обычного заглубленного ленточного фундамента потребует нерациональных финансовых вложений, а неглубокая конструкция просто не справится с возложенными на нее задачами.

    В таких условиях столбчато-ленточный фундамент — отличный вариант.С обустройством такой конструкции справится даже новичок.


    Дополнительным преимуществом рассматриваемого фундамента является возможность его устройства на наклонных участках. Но если подземный водоносный горизонт расположен слишком близко к поверхности почвы, от такого решения рекомендуется воздержаться.

    В рассматриваемой конструкции большая часть нагрузки приходится на основание столбов. В этом случае столбы необходимо закладывать в землю минимум на 200 мм ниже точки промерзания почвы.Это обеспечит максимальную долговечность и надежность конструкции.

    Чтобы в дальнейшем лента не поднималась под действием естественных изменений структуры почвы, ее нижнюю часть необходимо сделать несколько расширенной.

    В конструкции столбчато-ленточного типа лента выполняет функции исключительно верхнего ростверка, необходимого для соединения столбов в единую конструкцию и дополнительного повышения прочности основания. В этом случае лента не оказывает нагрузки на землю.


    С помощью ленты обеспечивается максимально равномерное распределение нагрузки на основные столбы фундамента.

    Фундамент должен быть спроектирован так, чтобы после полного завершения устройства конструкции между нижним краем ростверка и верхним слоем грунта оставалось не менее 150-200 мм свободного пространства. Из-за наличия такого зазора фундамент не получит значительных повреждений даже при сильном пучении земли.

    Из чего сделаны столбы?

    Прежде чем приступить к самостоятельному устройству столбчато-ленточного основания, необходимо выбрать оптимальный материал для изготовления опор. Доступные решения включают дерево, бетонные блоки, кирпич, асбестоцемент и металлические трубы. Ознакомьтесь с особенностями каждого варианта и выберите решение, наиболее подходящее для вашей ситуации.


    Применяются крайне редко из-за относительно невысокой прочности.Столбы из дерева подходят только для устройства фундамента, предназначенного для установки террасы или другого подобного сооружения.

    Оптимальный диаметр деревянных столбов 150-200 см.

    Перед тем, как заглубить столбы из рассматриваемого материала в землю, их необходимо обработать антисептической и огнезащитной пропиткой. Благодаря такой обработке значительно повысится устойчивость материала к гниению, поражению вредителями и возгоранию.

    Мастики на битумной основе идеально подходят для гидроизоляции древесины.


    Кирпич железорудный хорошо подходит для устройства столбчато-ленточной конструкции. С его использованием возводятся и неглубокие столбчатые фундаменты.


    Опоры в виде бетонных столбов, дополнительно усиленных арматурой, считаются наиболее надежными. В связи с этим наибольшей популярностью пользуются именно такие опоры.


    Бетонные столбы могут быть неразъемными (монолитными) или состоять из нескольких блоков.

    Важно, чтобы ширина столбов была не менее 40 см.


    Трубы из асбестоцемента или металла очень просты в установке. Монтаж сводится к помещению пустотелых труб в заранее подготовленные углубления, установке стержней арматуры внутри труб и отделке полости бетоном.

    Работа выполняется очень быстро и легко. Оптимальный диаметр трубы подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.

    Этапы устройства фундамента

    Строительство фундамента данного типа осуществляется в два этапа. Сначала вам нужно будет создать основу конструкции из столбов, а затем обустроить неглубокую бетонную ленту.

    Столбы

    Перед началом работ определите оптимальную глубину столбчато-ленточного основания. На этом этапе учитывайте следующие параметры:

    • тип и особенности строения грунта;
    • уровень промерзания земли;
    • глубина прохождения грунтовых вод.

    Фундаменты бывают мелкие и утопленные. При устройстве неглубокого основания столбы обычно погружают в землю на 40 см, тогда как в случае сооружения заглубленного основания опоры заглубляют на 10-50 см ниже точки промерзания грунта.


    Выдержать шаг установки опор в пределах 100-250 см в соответствии с будущей нагрузкой. Чем выше нагрузка на основание, тем меньше должно быть пространство между установленными опорами.Профессиональные строители категорически не рекомендуют ставить опоры с шагом более 250 см, поскольку это приведет к значительному снижению прочности готовой конструкции.

    Приступите к установке опорных стоек. Это довольно простая работа, выполняемая в несколько шагов.

    Шаг первый. Подготовьте сайт к предстоящим событиям. Для этого удалите плодородный комок земли и разровняйте участок. Если верхний слой почвы на вашем участке глинистый, удалите его больше и залейте полученное основание небольшим слоем песка.

    Шаг второй. Отметьте сайт. Подойдут любые подходящие колышки и видимая веревка. Натяните нить на расстояние, соответствующее ширине будущей бетонной ленты.

    Обратите внимание на угол пересечения шнуров. Важно, чтобы нити пересекались строго перпендикулярно.

    Обозначить участки пересечения и примыкания внутренних перегородок и наружных стен здания, углы будущей конструкции и участки, которые будут подвергаться наиболее серьезным нагрузкам.



    Шаг третий. Выройте траншею на месте ленточной части фундамента. Достаточно будет ямы глубиной около 400 мм. Траншея должна быть на 70-100 мм шире ширины ленты. Этот зазор необходим для установки досок опалубки.


    Шаг четвертый. Сделайте углубления в местах установки опорных стоек. В этом вам поможет дрель или другое подходящее приспособление. Диаметр углублений подбирайте индивидуально в соответствии с ожидаемыми нагрузками на фундамент.Чем выше нагрузки, тем больше должен быть диаметр опорных стоек.


    Если по проекту столбы будут лежать более чем на 100 см, обязательно установите опоры из прочных досок. Они предотвратят осыпание почвы. Если ямы глубиной до 100 см, от установки опор можно отказаться.

    Шаг пятый. Заполните дно каждой полости слоем просеянного песка 100 мм.

    Шаг шестой. Начните расставлять столбы.В этом примере опоры выполнены из асбоцементных труб.


    Сначала гидроизоляция опор. Для этого накройте их двойным слоем рубероида или другого подобного материала. Вставьте гидроизоляционную трубу в углубление до упора.

    Обвяжите арматурный каркас стальными прутьями и вязальной проволокой. Используйте стержни диаметром 12-14 мм. Арматура должна быть такой длины, чтобы ее верхние концы выступали из труб на 150-250 мм.


    Начать заполнение.Сначала нужно залить бетоном свободное пространство в ямах вокруг опор примерно на 20 см от высоты ниш, а затем непосредственно залить трубы.

    Оставьте готовые столбы высохнуть и набраться прочности.



    Лента

    Приступить к расположению ленточной части конструкции.

    Шаг первый. Обвяжите каркас арматурными прутьями и стальной проволокой. Приварить конструкцию и прикрутить к арматурным стержням, выступающим из забетонированных опорных стоек.

    Шаг второй. Установите ленточную опалубку. Соберите опалубку из досок толщиной 40 мм и шириной около 150 мм. Доски можно заменить ДСП, фанерой или листовым металлом.


    Шаг третий. Покройте внутреннюю поверхность опалубки влагостойким материалом. Полиэтилен подходит для гидроизоляции; также могут использоваться более современные мембранные материалы.

    Шаг четвертый. Заполните опалубку бетоном. Чтобы сэкономить время и силы, вы можете заказать товарный бетон.При желании раствор можно приготовить своими руками. Заполните один проход. Вылейте раствор горизонтально. Вертикальные швы категорически запрещены — они потрескаются еще до полного затвердевания бетона.


    Заливаемый бетон обрабатывают специальным вибратором. Эта обработка устранит пустоты и лишний воздух. При отсутствии вибратора хотя бы в нескольких местах проткните бетон арматурой, а затем тщательно заделайте отверстия бетоном.

    Заливка высохнет в течение месяца. Демонтировать опалубку рекомендуется только после полного затвердевания отливки. Некоторое время (обычно 1-1,5 недели) заливаемый бетон необходимо дополнительно увлажнять, иначе он потрескается.

    Частоту и продолжительность увлажнения определяют индивидуально в соответствии с «поведением» бетона и погодными условиями.


    Сделайте гидроизоляцию затвердевшего и затвердевшего бетона, засыпьте оставшиеся траншеи землей и продолжите запланированные строительные работы.

    Удачной работы!

    Видео — Колонно-ленточный фундамент

    своими руками

    Фундамент — это фундамент всего здания, поэтому очень важно, чтобы он был прочным и долговечным. Ленточно-столбчатый фундамент — это фундамент монолитного типа, который идеально подходит для его возведения на пучинистой, заболоченной или песчаной почве. Такой тип строительства подходит для частных домов с деревянными или каркасными стенами. Он достаточно прочен и не требует значительных затрат.В этой статье пойдет речь о том, как сделать ленточно-столбчатый фундамент своими руками, без использования специального оборудования и без привлечения высококвалифицированных рабочих.

    Этот тип фундамента состоит из двух основных компонентов — несущих конструкций и ростверка. Столбы выступают в роли несущих конструкций, а ленточная система — ростверком.

    Ленточный элемент позволяет закрыть черновой пол здания надежной конструкцией, позволяющей выдерживать лишнюю влагу.Кроме того, лента ростверка создает поверхность, которую очень удобно использовать для укладки таких стеновых материалов, как пеноблоки и кирпич.

    Преимущества столбчато-ленточного фундамента

    Преимущество этого типа фундамента — наличие виброзащиты. Опора конструкции оснащена боковыми секциями, которые плотно крепятся к ленточному элементу, что создает «систему виброизоляции». Основная цель этой системы — уменьшить влияние вибрации от транспортных средств или железных дорог, расположенных рядом со зданием.

    Основное положительное качество фундамента данного типа — низкая трудоемкость. Манипуляции с подготовкой места под строительство и заливкой конструкции бетоном могут производить даже непрофессионалы, поэтому сделать столбчато-ленточный фундамент своими руками довольно просто. Ленточный элемент фундаментной конструкции размещается над землей, поэтому количество используемой бетонной смеси сокращается, что позволяет прилично сэкономить на строительном бюджете.

    Кроме того, еще одним преимуществом этой конструкции являются низкие тепловые потери. Объясняется это качество тем, что основная часть конструкции не будет соприкасаться с мерзлым грунтом, что примерно вдвое снизит теплопотери.

    Компоненты столбчато-ленточного фундамента:

    1. Несущая конструкция — столбы. Количество столбов зависит от веса конструкции.
    2. Арматурный каркас.
    3. Конструкция ремня.
    4. Внутренние сваи.

    Виды столбов для столбчато-ленточного фундамента

    Утрамбованные опоры изготавливаются непосредственно на строительной площадке и устанавливаются в специальные колодцы, в которые заливается бетонный раствор. Особенно популярны скучные посты. Это можно объяснить тем, что данная конструкция не требует особых затрат и обладает хорошей несущей способностью. Этот тип конструкции можно бетонировать без опалубки.

    В некоторых случаях используются одинарные опорные конструкции.Такие столбы подходят для мест, на которые будет приходиться основная нагрузка.

    Выбор материала для строительства столбов

    При возведении ленточно-столбчатого фундамента в первую очередь нужно обратить внимание на то, какие материалы будут использоваться при возведении опор. Для этого можно использовать кирпич, бетонные блоки, трубы из металла или асбестоцемента, а также дерева.

    Особенности:

    1. Опоры деревянные. Этот вид столбов не пользуется большой популярностью из-за того, что дерево — материал недолговечный.Тем не менее, деревянные опоры используются для строительства деревянных террас. Столбы для этого должны иметь диаметр 0,15-0,2 м. Кроме того, древесину лучше обработать пропитками, которые предотвратят разрушение.
    2. Столбы из труб из асбестобетона или металла. Из этих элементов часто делают монолитные столбчато-ленточные фундаменты, так как такие трубы хорошо подходят для несъемной опалубки.
    3. Столбы кирпичные. Опоры из этого материала используются в том случае, если столбчатый фундамент желательно сделать незаглубленным.Ширина кирпичных конструкций должна составлять полметра.
    4. Бетонные столбы. Этот вид опор считается наиболее надежным, поэтому их чаще всего используют при самостоятельном возведении столбчато-ленточных фундаментов. Есть столбы монолитные бетонные и из готовых блоков. Ширина такой конструкции не должна быть меньше полуметра.

    Процесс устройства столбчато-ленточного фундамента

    Этот процесс состоит из двух основных этапов:

    Первый шаг — выбрать правильную глубину фундамента.Делать это нужно с учетом структуры почвы, степени промерзания земли и глубины залегания грунтовых вод. По мере погружения фундамент делится на два типа: неглубокий и заглубленный. Заглубленный столбчато-ленточный фундамент погружают примерно на полметра ниже уровня промерзания грунта.

    Необходимо обратить внимание на то, что столбы необходимо устанавливать на расстоянии одного-двух метров друг от друга. Большее расстояние может привести к тому, что конструкция станет не очень прочной.

    Монтаж фундаментных опор необходимо начинать с подготовительного этапа, который заключается в подготовке площадки для строительства. Первым делом нужно удалить лишний слой почвы, сделав участок ровным. Если грунт на стройплощадке глинистый, то нужно удалить большую часть и засыпать участок песком.

    Затем размечаем место под строительство. Для этого нужно использовать специальную нить, используемую в строительстве. Растягиваем его в виде двух непересекающихся полос, расстояние между которыми равно толщине нашего ленточного фундамента.

    Не забывайте следить за углом пересечения ниток, он должен быть равен 90⁰. Также не забудьте отметить пересечение поверхностей стен и углов здания.

    Следующим шагом будет рытье траншей в местах расположения ленточной конструкции нашего фундамента. Глубина траншеи должна быть примерно 40 см, а ширина должна быть сделана так, чтобы для установки опалубки оставалось еще около 10 см.

    Для установки столбов используем бетонную смесь, но не забываем о создании гидроизоляционного слоя.Для него при помощи скрученного в пару слоев рубероида делаем трубу. Соединяем его скотчем и вставляем эту конструкцию в землю до упора.

    Перед тем, как сделать столбчато-ленточный фундамент, нужно позаботиться о создании каркаса из арматуры и проволоки, а затем вставить его в просверленное отверстие так, чтобы арматура выступала наружу примерно на 15-20 см.

    Далее приступим к заливке получившейся опоры бетоном. Для начала заливаем в колодец слой бетонной смеси толщиной примерно 20 см.Затем поднимаем трубу из рубероида, чтобы смесь образовала подошву. Следующим шагом будет полностью заполнить колодец и дать бетону высохнуть.

    • Создание ленточной части фундамента.

    Первым делом снова вяжем армирующий каркас. Затем привариваем и прикрепляем к арматуре, торчащей из бетонных столбов.

    Завершив все описанные выше этапы возведения столбчато-ленточного фундамента, займемся установкой опалубки, входящей в состав ленточного фундамента.Для этого возьмите несколько досок, ширина которых составляет 10 см, и сбейте с них опалубку. Затем внутри опалубки уложили гидроизоляцию, это может быть полиэтиленовая пленка.

    После проведения этих манипуляций заливаем опалубку бетоном. Вы можете сделать это вручную, а можете воспользоваться специальной миксером. Опалубку можно снимать через три недели, когда бетон затвердеет.

    После затвердевания бетона на фундамент необходимо нанести слой гидроизоляции.Вам нужно обработать боковые части поясной конструкции. Для этого можно использовать нагретый битум. Лучше всего проделать эту процедуру пару раз.

    Насыпанный под ленточный элемент песок лучше убирать, иначе конструкция будет стоять на незакопленной конструкции. В результате должна получиться траншея глубиной около двух сантиметров. После заливки бетона смесь, попавшая в эту траншею, создаст выступ, который поможет закрепить конструкцию на месте.

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
