Монтаж коллектора теплого пола своими руками: Коллектор для теплого пола своими руками: из чего сделать

Содержание

устройство, принцип работы, схемы подключения, сборка, монтаж и регулировка своими руками

Отопительная система «тёплые полы» невероятно популярна и обеспечивает эффективный прогрев воздуха в помещениях снизу, что обусловлено наличием нагревательных элементов под настилом. Гребёнка для тёплого пола представляет собой единый узел, который выполняет управление одним отдельным или сразу несколькими замкнутыми контурами отопления.

Что такое гребёнка для тёплого пола: роль узла и принцип работы

Как правило, современная схема «тёплых полов» достаточно сложна, представлена несколькими контурами с разной протяжённостью труб и количеством теплового носителя, поэтому роль такого узла, как гребёнка, не должна недооцениваться.

Грамотно отрегулированная гребёнка позволяет контролировать показатели расхода воды на отдельных участках системы «тёплые полы», поэтому монтируется согласно потребностям в тепловом носителе

С двухходовым клапаном

Основное отличие стандартной схемы «гребёнки», оснащённой двухходовым клапаном, представлено непрерывной подачей воды из «обратки» без применения специальной арматуры отсекающего типа. В этом случае смесительным узлом для системы «тёплые полы» выполняется периодическое подмешивание кипятка в условиях остывания теплового носителя ниже заданных параметров. Этот тип схемы прекрасно зарекомендовал себя на практике, но только при отсутствии чрезмерной величины контуров.

Устройство обладает довольно малым диапазоном регулирования температурного режима

На схеме представлены:

  • 1 — двухходовой питающий клапан;
  • 2 — циркуляционное насосное оборудование;
  • 3 — температурный датчик;
  • 4 — балансировочного типа клапанное устройство;
  • 5 — обратный клапан.

Клапанное устройство питающего типа отличается наличием встроенного в него жидкостного датчика-термостата, отсекающего или добавляющего определённое количество горячего теплового носителя при необходимости. Стабильные температурные показатели по периметру делают эксплуатационный ресурс конструкции максимально высоким. Преимущества такого варианта представлены сглаживанием резких скачков в условиях незначительной пропускной способности клапанного устройства.

С трёхходовым клапаном

К категории универсального оборудования относятся современные и высокоэффективные смесительные узлы, монтируемые в системе «тёплый пол» с наличием трёхходового клапанного устройства. Этой конструкцией предполагается смешивание кипятка с «обраткой» непосредственно внутри корпуса, а также наличие объединённой функции питающего клапанного устройства с балансировкой байпасного типа. Заслонка, имеющая регулируемое положение, встраивается в кран.

Монтаж погодозависимой арматуры позволяет осуществлять саморегулирование обогревательных контуров в соответствии с показателями уличной температуры

Этот вид регулирующей арматуры имеет оснащение в виде специальных погодозависимых контроллеров, термостатов и сервоприводов, поэтому является оптимальным вариантом для установки во множественных контурах для обогрева очень больших по площади помещений.

Основной минус конструкции с трёхходовым клапаном заключается в возможности впуска горячего теплового носителя и риске появления чрезмерного давления внутри системы, что отрицательно сказывается на трубах и заметно понижает их эксплуатационный период. При этом сложность максимально точного регулирования температурных показателей обусловлена наличием повышенной пропускной способности, поэтому даже слабый поворот заслонки может вызвать ощутимое изменение температуры внутри системы «тёплый пол» на 3–5˚С.

Для управления системами теплого пола применяются специальные терморегуляторы. О том, что это такое и как выбрать термостат для своих нужд, расскажем в статье: https://pol-master.com/tepliy-pol/termoregulyator-dlya-teplogo-pola.html.

Как выбрать устройство

При самостоятельном выборе гребёнки для тёплого пола необходимо правильно определиться с функциональным назначением этого узла, выполнить расчёт количества подключаемых к устройству петель или входов, а также обратить внимание на материал изготовления и наличие автоматизации, делающей эксплуатацию удобной и максимально эффективной.

Материал коллекторов подачи и «обратки»

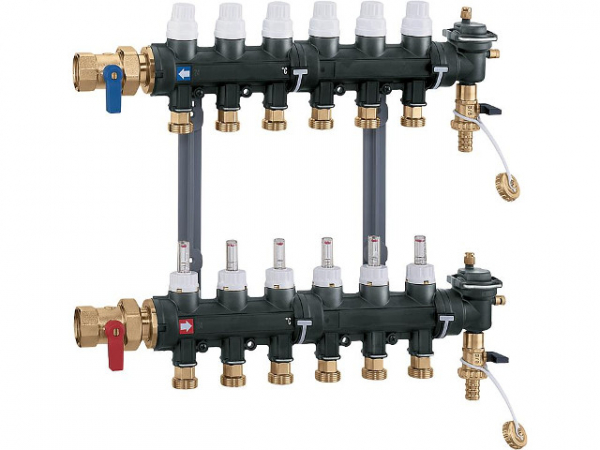

Выпускаемые на сегодняшний день коллекторы могут быть выполнены с использованием традиционной нержавейки, латуни и высокопрочного пластика.

Оптимальный вариант — приобретение изделия из высокопрочного пластика от проверенных и хорошо себя зарекомендовавших производителей

Нержавейка является практически идеальным, но довольно дорогим вариантом. Латунные узлы более дешёвые, но менее надёжные, отличающиеся повышенной хрупкостью.

Количество контуров на коллекторах, допустимый уровень давления и потока воды

Отопительные коллекторы, разделяющие потоки теплового носителя, чаще всего представлены двумя распределительными гребёнками. По первой осуществляется поступление теплоносителя, а по второй производится его обратный отвод. Торцевая часть снабжается подключением к подающей или обратной магистрали, а непосредственно вдоль корпуса находятся штуцеры для петель (контуров) монтируемой отопительной системы «тёплый пол».

При подборе агрегата нужно учитывать уровень потока воды

При выборе прибора нужно обязательно помнить, что стандартное давление обычно составляет примерно полторы или две атмосферы, но при использовании воздуха в процессе опрессовки такие показатели должны быть в диапазоне 4–5 атм.

Степень автоматизации изделия

Современный рынок сантехнических изделий готов представить отечественным и зарубежным потребителям технически совершенные конструкции гребёнок, подключаемых к термостатам и программируемому контроллеру, что позволяет осуществлять регулировку температурного режима и потока теплового носителя на контурах согласно изменяющимся потребностям.

Комплекты, имеющие автоматический тип регулирования термодатчиками, должны монтироваться непосредственно в обогреваемых помещениях

Довольно высокая стоимость автоматизированного узла на практике, как правило, очень быстро окупается, что обусловлено экономичным расходом теплового носителя в процессе эксплуатации.

Фирма-производитель

Самые качественные изделия выпускаются европейскими производителями, но их стоимость очень высока, поэтому цена современного и качественного коллектора, как правило, начинается от 1000–1200$. Приобретение доступных по стоимости китайских устройств довольно часто является рискованным мероприятием, так как такие гребёнки обычно не слишком долговечны. Тем не менее существует ряд брендов, которые хорошо зарекомендовали себя и востребованы потребителями.

Таблица: достоинства и характеристики различных марок коллекторов

НаименованиеХарактеристикиОсновные достоинства
MillenniumКоллекторная группа китайского производства для эффективного и безопасного использования в системе «тёплый пол».Гребёнка характеризуется идеальным соотношением между доступной ценой и функциональностью.
TIMКоллекторная группа с расходомерами китайского производства для обустройства водяного тёплого пола и использования в коллекторно-лучевой отопительной разводке.Гребёнка производится на Европейском оборудовании, имеет высокое качество, очень надёжная в процессе всего срока эксплуатации. Выполняется литьём под давлением с применением высококачественной латуни.
Oventrop MultidisНемецкий распределитель для системы напольного отопления с циркуляцией принудительного типа. Гребёнка выполнена из нержавеющей стали и предназначена для напольного отопления с наличием встроенных ротаметров и регулирующих вставок.
StoutИтальянский коллектор в сборе, изготовленный из нержавеющей стали, оснащённый расходомерами, которые производятся под тщательным контролем.Высокая надёжность обусловлена качественными материалами, оптимальной комплектацией блока в варианте исполнения для обустройства тёплого пола.
ValtecИтальянский никелированный латунный коллектор для распределения потоков теплового носителя в контурной системе тёплого пола.На выходах гребёнки есть регулирующий вентиль для контроля расхода теплоносителя со средними показателями полного ресурса на уровне восемь тысяч циклов.

Немаловажное значение имеет также приобретение специального шкафа, или так называемого монтажного ящика, в который и устанавливается коллектор системы «тёплый пол».

Специальный шкаф маскирует подводку и устройство, совершенно не препятствуя их техническому обслуживанию или ремонту

Инструкция по сборке и монтажу

Самостоятельная сборка распределительной гребёнки вполне возможна, так как все изделия заводского изготовления всегда полностью комплектны и сопровождаются интуитивно понятной инструкцией.

Можно руководствоваться грамотными схемами монтажа с пошаговыми пояснениями для правильной установки оборудования

Стандартная комплектация коллектора для обустройства системы «тёплый пол» представлена:

  • металлическим шкафом;
  • термометром;
  • сливным краном с пробкой;
  • автоматическим воздухоотводчиком для каждой ветки;
  • арматурой;
  • термостатическими вентилями;
  • расходомерами.

Контроль температурного режима выполняют термостатические вентиляторы, настройка которых может быть ручной или полностью автоматической. Второй вариант более удобный и практичный, что сказывается на общей стоимости оборудования.

Необходимые инструменты

Для самостоятельной сборки заводского изделия необходимо подготовить стандартный набор инструментов, а также традиционную паклю или ФУМ-ленту для получения максимально надёжного соединения всех элементов. Дополнительно может использоваться специальная смазка, увеличивающая качественные показатели скрутки на резьбовых соединениях.

Сборка фабричной гребёнки

Для сборки коллектора фабричного производства необходимо выполнить следующие шаги:

  1. После того как будет распакована коробка, необходимо проверить комплектацию и убедиться в целостности всех элементов.

    Распаковать коллектор и проверить целостность всех деталей

  2. Затем все детали раскладываются на ровной и горизонтальной поверхности в последовательности сборки.

    Разложить все детали в последовательности сборки

  3. Собрать вместе все отдельные элементы гребёнки для системы «тёплый пол» в соответствии с прилагаемой к агрегату инструкцией.

    Собрать элементы гребёнки

  4. На заключительном этапе сборки следует подсоединить малые узлы на подающий и отводящий коллекторы.

Теплоизоляция – один из важных компонентов систем теплых полов, позволяющий рационально расходовать энергию. Про различные утеплители и варианты их укладки вы можете прочитать тут: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola. html.

Монтаж приспособления

Монтаж агрегата включает следующие этапы:

  1. Для самостоятельного монтажа гребёнки в систему «тёплый пол» необходимо распаковать крепёжные кронштейны и убедиться в полной комплектности.

    В комплекте с другими элементами обязательно должны быть крепёжные кронштейны

  2. Коллекторную часть гребёнки зафиксировать на кронштейнах крупными и малыми скобами.

    Закрепитьколлекторную часть на кронштейнах

  3. В соответствии с выполненной на стене разметкой просверлить отверстия и выполнить монтаж коллекторов, запорной арматуры, термометров, сливных кранов и воздушных спусков.

    Сделать отверстия и закрепить коллекторы, запорную арматуру и другие элементы

  4. На заключительном этапе осуществляется монтаж клапанного устройства двух- или трёхходового типа, установка насосного оборудования и других узлов, входящих в полную комплектацию гребёнки для отопительной системы «тёплый пол».

Настройка гребёнки для тёплого пола

Заводские изделия проходят стендовую опрессовку, о чём свидетельствуют сопроводительные документы, содержащие полную информацию обо всех выполненных в специальных условиях гидроиспытаниях. Использование таких компактных устройств с гарантией герметичности сварных и резьбовых соединений является оптимальным вариантом в любых внутридомовых системах отопления. Такие узлы характеризуются эргономичным расположением органов управления, а установка внутри специальных монтажных шкафов не препятствует доступу к регулирующей арматуре.

После монтажа осуществляется настройка коллектора в условиях снятого сервопривода и термоголовки

Тепловой носитель из подающей трубы и «обратки» смешивается внутри каждого отвода или же непосредственно перед коллектором, но расчёт оптимальной схемы целесообразно доверить специалистам.

Регулирование температурного режима напольной поверхности предполагает выполнение нескольких последовательных действий:

  1. Установить перепускной клапан на max, переведя его в положение 0,6 бара. Срабатывание этого узла в процессе настройки вызывает ошибочный результат.
  2. Рассчитать балансировочный клапан, используя с этой целью температурные показатели на обратке, подающей линии и выходе из отопительного устройства, в условиях стандартного коэффициента 0,9 и по формуле пропускной способности: К = 0,9 × [(tk – to/tp – to) – 1]).
  3. Настроить насосное оборудование, рассчитав расход кипятка и показатели потери давления на контурах. Допускается выставлять минимальную подачу с постепенным добавлением скорости.
  4. Сбалансировать ветки, полностью открыв регулирующие узлы и плавно закрывая их до требуемого положения.

    Необходимо максимально правильно отрегулировать положение балансировочного клапана

На заключительном этапе настройки гребёнки для системы «тёплый пол» выполняется увязка расхода узла подмешивания с другими приборами отопления.

Следует отметить, что установка расходомера значительно облегчит получение точности при настройке всех узлов. Показатели обработки перепускного клапанного устройства рекомендуется выставлять примерно на десять процентов ниже, чем установленные максимальные значения давления насосного оборудования.

Подробнее о самостоятельном монтаже водяного теплого пола и разбор различных систем укладки вы узнаете в материале: https://pol-master. com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Как изготовить устройство своими руками

Самостоятельное изготовление распределительного узла — занятие не слишком хлопотное и совсем не затратное, поэтому такой вариант всё чаще выбирают домашние умельцы, желающие сэкономить денежные средства на приобретении такого дорогостоящего устройства.

Составление чертежа

Прежде чем приступить к сборке гребёнки своими руками, необходимо составить грамотный чертёж или схему такого устройства с учётом количества контуров, нагрузки и других основных параметров.

Предварительно составленная схема сборки распределительного узла позволяет произвести все работы правильно, максимально качественно и быстро

Подбор необходимого материала

Для изготовления гребёнки своими руками потребуется приобрести несколько самых простых деталей, представленных:

  • тройником латунным на ½ дюйма — четыре штуки;
  • шаровым краном с резьбовым соединением на ½ дюйма — пять штук;
  • силиконовым герметиком;
  • стандартной заглушкой на ½ дюйма.

Приобретаемые тройники обязательно должны иметь конфигурацию, при которой на одной стороне изделия присутствует внутренняя резьба, а на противоположной части располагается наружная резьба.

Изготовление

Последовательность самостоятельного изготовления распределительной гребёнки для отопительной системы «тёплый пол»:

  1. Собрать тройники в единую линию. Для подсоединения каждого последующего тройника к предыдущему используется наружная и внутренняя резьба, что позволяет получить прямую трубу с наличием боковых отводков. Надёжная герметизация всех соединений предполагает обработку мест резьбовых подсоединений силиконовыми герметиками, наносимыми на внешнюю резьбу. Все излишки герметика необходимо удалить при помощи ветоши.
  2. На входную часть полученной прямой трубы устанавливается, при помощи силиконового герметика и резьбового соединения, стандартный кран.
  3. С противоположной стороны основания на самодельной гребёнке устанавливается заглушка.
  4. Все боковые ответвления обеспечиваются вкручиваемыми и герметизируемыми кранами.

    Вполне возможно изготовить своими руками конструкцию для любого количества кранов

Полученная таким образом самодельная распределительная гребёнка прекрасно подходит для обустройства четырёхконтурной системы «тёплый пол».

Не менее популярным вариантом является самостоятельная спайка гребёнки на основе обычных полипропиленовых труб и дополнительных фитингов. Количество тройников подбирается индивидуально, а отрезки ППР-труб должны иметь аналогичный с ними диаметр. При таком варианте нарезанные трубы служат соединительными ниппелями для состыковки тройников.

Видео: самодельный коллектор

Обогрев помещения посредством современной и высокоэффективной системы «тёплый пол» является одним из наиболее практичных вариантов с точки зрения экономии энергетических ресурсов и равномерности распределения тепловой энергии. При обустройстве такого вида отопления на большой площади в обязательном порядке используется специальная гребёнка с ручным или автоматическим регулированием.

Использование автоматики в системе управления гребёнкой является идеальным вариантом, позволяющим получать максимальный уровень экономической выгоды при расходе тепловой энергии. Тем не менее такое устройство относится к категории не общедоступных и инерционных, поэтому прогрев и остывание напольной отопительной системы потребуют некоторого времени.

Оцените статью: Поделитесь с друзьями!

16 самых опасных ошибок монтажа теплого пола своими руками

В этой статье мы расскажем о 16 распространенных ошибках, которые чаще всего допускаются при монтаже водяного теплого пола. В результате мы получаем дополнительные затраты на оборудование более высокой мощности, затраты на электроэнергию, повторный монтаж теплого пола и системы отопления, некомфортную температуру в комнате, неравномерный прогрев пола и деформацию напольного покрытия.  И все это делаем своими руками

Отсутствие расчета тепловых потерь для отопления

Это самая грубая ошибка при установке теплого пола (и любой другой системы отопления). При установке радиаторов системы отопления не следует ориентироваться на те же нормы, какие считаются общепринятыми в доме без теплых полов. Не следует устанавливать секционные батареи по количеству окон в комнате и исходя из расчета площади комнаты. Это может привести к неработающей системе или к увеличению ненужных затрат на монтаж системы отопления.

Если установить тепловые приборы меньшей мощности, чем требуется, то отопление в итоге придется полностью переделывать: ставить дополнительные радиаторы либо увеличивать количество секций в уже установленных.

По правилам монтажник сам обязан производить расчеты количества и мощности радиаторов, и теплых полов. Если специалист предлагает вам поставить радиаторы под каждый оконный проем, а количество секций определяется вашим желанием или бюджетом, то лучше сразу отказаться. В этом случае есть вероятность того, что вы зимой замерзнете. В итоге вам придется менять радиаторы на более мощные, либо наращивать уже имеющиеся. С учетом стоимости работ по монтажу и демонтажу отопления получается внушительная сумма. Кроме этого вам, возможно, придется переделывать и сами теплые полы.

Первое, что нужно сделать перед монтажом теплого пола – это рассчитать теплопотери. Такой расчет покажет, хватит ли мощности теплых полов для обогрева здания или нет. Он позволит определить необходимую мощность дополнительных тепловых приборов. Данный расчет позволяет избежать многих ошибок.

В расчете принимаются во внимание такие позиции, как шаг трубы теплого пола, толщина стенки и внутренний диаметр трубы, толщина арматурной сетки, общая толщина стяжки, отступ от несущей стены, толщина утеплителя, толщина стяжки над трубой, толщина и тип напольного покрытия, толщина подложки или слоя плиточного клея.

Неправильный шаг трубы теплого пола

Шаг трубы теплого пола в большинстве случаев рассчитывается монтажниками произвольно. Он может составлять 20 см, а может и 25 см. Иногда даже делают шаг трубы  по 30 и даже по 40 см.

Это вторая по частоте ошибка установки теплого пола своими руками. Она происходит из-за отсутствия расчета теплопотерь. Однако в конструкции теплого пола шаг трубы имеет точную величину. Увеличивая шаг трубы более 20 см, можно получить температурную зебру, когда поверхность пола будет прогреваться полосами.

Плохая изоляция между трубами теплого пола или ее отсутствие

Укладка теплоизоляции для теплого пола

Зачастую монтаж водяного теплого пола производится без изоляции.

Монтажники считают, что тепло идет вверх и в связи с этим делают укладку трубы непосредственно на бетон или на грунт. Такой подход недопустим. Дело в том, что теплопроводность бетонной стяжки в 30 и более раз больше, чем у воздуха. В связи с этим тепловая энергия, по законам физики, будет рассеиваться по конструкции и уходить в грунт.

У Вас возникнут большие затраты на отопление и вряд ли вам будет тепло

Отсутствие демпфера

При нагреве материалы, как правило, расширяются. Стяжка, в которой смонтированы трубы теплого пола, при нагреве также будет расширяться. Это может привести к тому, что труба просто лопнет. В итоге напольное покрытие деформируется. В связи с этим  по периметру установки теплого пола нужно устанавливать специальные демпферные ленты. При площади одной зоны теплого пола больше 40 м2, ее целесообразно поделить на части. Поэтому должны быть обязательно компенсационные зазоры.

Длина контура труб теплого пола

Если вы собираетесь делать монтаж теплого пола своими руками, то следует учесть, что длинные контуры создают большое гидравлическое сопротивление. В итоге теплоноситель в трубах начинает плохо циркулировать. В связи с этим рекомендуется при укладке труб диаметром 16 мм, делать контуры не больше 100 м длинной, чтобы не покупать более дорогой мощный циркуляционный насос. В результате установки такого насоса:

  1. Износ труб увеличивается.
  2. Насос большей мощности стоит дороже.
  3. Увеличивается перерасход электроэнергии.
  4. В трубах пола появляются шумы.

Все это может привести к тому, что такая система не будет работать.

Смотрите видео про длину монтажа трубы теплого пола:

Большое количество контуров на одну коллекторную группу

По строительным правилам разрешается применять в одном коллекторе не более 8 контуров. Европейские стандарты допускают установку 12 контуров. С увеличением контуров понижаются шансы на адекватную работу системы.

Неправильно подобран циркуляционный насос

Покупка более мощного, чем требуется, насоса может ослабить ваш бюджет в связи с ненужным перерасходом электроэнергии.  Установка слабого насоса, приводит зачастую к тому, что часть теплого пола, а иногда и вся система в целом не прогревается. В итоге вы можете получить теплый пол частями или неработающую систему.

Неправильно сделана регуляция теплых полов

На коллекторе теплого пола чаще всего производят регулировку

Часто неопытные монтажники производят монтаж водяного теплого пола дома без регуляторов, подключая коллекторы напрямую. Это приводит к увеличению температуры в помещении. В итоге вам будет либо жарко, либо душно. Необходимо запомнить, что температура поверхности полов не должна быть выше 350С. Этого невозможно достигнуть без правильно установленных смесительных узлов и регуляторов.

Слишком тонкая или слишком толстая стяжка

Слишком тонкая стяжка может препятствовать равномерному прогреву теплого пола. Толстая стяжка может существенно увеличить срок нагрева и остывания теплого пола. Это очень неудобно. Особенно возникают проблемы с остыванием. При прогреве дома до нужной температуры, котел автоматически отключится, а полы продолжат отдавать тепло в помещение. В итоге напольное покрытие к вечеру станет очень горячим. Ночью, когда температура в помещении понизится и котел включится, пол останется холодным до утра.

Неправильно подобранное напольное покрытие

Даже правильная установка теплого пола может не гарантировать вам комфорт. Чаще всего температура теплого пола зависит от напольного покрытия. Чем выше теплопроводность у покрытия, тем лучше. На теплых полах очень часто оказываются не очень подходящие материалы из дерева или ковры. При расчете теплопотерь системы нужно учитывать, какие материалы используются в напольных покрытиях. Этот пункт часто упускают из виду.

Отсутствие воздухоотводчиков в распределительных коллекторах

Пример воздухоотводчика

Воздух – враг любой гидравлической системы отопления. Из системы должен периодически выходить воздух. Если нет возможности его выпустить, рано или поздно появляется воздушная пробка, которая заблокирует циркуляцию теплоносителя в системе. В результате вы получаете плохо работающую или вообще не работающую систему. В связи с этим на коллекторах устанавливают либо краны Маевского, либо автовоздушники.

Неправильный порядок подключения контуров к коллектору

Установка теплого пола своими руками нередко приводит к этой самой типичной ошибке. Она происходит, когда сам контур и обратку контура сажают на один и тот же коллектор. В итоге этот контур не работает. Это выглядит следующим образом. Сверху находится подающий коллектор. Труба от него идет к подаче воды в систему и возвращается на этот же коллектор, на другой выход. В итоге получается мертвая петля.

Иногда при монтаже нарушают последовательность подключения контуров на коллекторы. Желательно при монтаже коллектора, чтобы каждый контур по порядку подключался к коллектору, то есть подача этого контура должна совпадать с этим же местом подключения на обратном коллекторе. Следующий контур – второй вентиль на подающем и второй вентиль на обратном коллекторе. Из-за смены порядка монтажниками могут возникать сложности с регуляцией контура, что может привести к неработающему контуру или целой зоны. Такую систему теплого пола бывает очень сложно настроить.

Повреждение или засорение труб в процессе работ

Это могут быть:

  1. Заломы труб в процессе монтажа теплого пола.
  2. Сдавление труб при монтаже стяжки.
  3. Засверливание или всевозможные проколы.
  4. Засорение трубы песком или цементными растворами в процессе строительных работ.

В общем, сюда можно отнести все, что будет препятствовать нормальной циркуляции теплоносителя.

По нашей статистике довольно часто делают прокол трубы. То кто-нибудь зачем-нибудь засверлит полы, или делает какие-то штробы. Подобное возможно и при последующих ремонтных работах по дому. То  какой-нибудь маляр или электрик поставит помосты на трубы теплого пола до того, как сделают стяжку. За этим нужно следить.

Неправильное подключение труб теплого пола и радиаторов

 Нужно помнить, что трубы радиатора и трубы теплого пола имеют разный температурный режим.

Монтаж водяного теплого пола требует  дополнительной установки коллекторов. Подключение теплого пола своими руками и системы отопления к одному коллектору затруднит в последующем балансировку системы. Это связано с тем, что теплоноситель в радиаторах должен прогреваться до 600С –  800С, а температура теплого пола не должна превышать 350С.

Поэтому не следует совмещать эти системы в одном коллекторном узле.

Использование некачественных материалов

В данном случае следует всегда помнить, что экономия должна быть разумной. Так, установив некачественные узлы или вентили, вы гарантированно получите через некоторое время потоп. Сэкономив на качестве цемента, используемого для стяжки пола или на его количестве, вы рискуете установкой всей системы с нуля.

Отсутствие гидравлического испытания системы после ее монтажа

Это самая распространенная ошибка. Систему отопления в процессе монтажа своими руками рекомендуется проверять несколько раз. При установке новой системы отопления в доме или при капитальном ремонте, опрессовку следует делать несколько раз. Первый раз она производится в тот момент, когда только смонтировали систему. Второй раз опрессовку следует производить после установки гипсокартона в том же помещении, где устанавливаем теплые полы. Третья опрессовка происходит после выполнения черновых отделочных работ. Желательно ее выполнить до момента укладки плитки, поклейки обоев, установки плинтусов.

Читайте так же:

Коллектор для теплого пола: смесительный узел для водяного пола, насосная группа своими руками, установка

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

  • Подводку греющих контуров следует прокладывать с шагом в 100мм.
  • Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.
  • В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять. После заполнения всех контуров, можно приступать к подаче воды в распределительную систему через тепловой узел или сам котел.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

  1. В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.
  2. Герметичность каждого соединения при этом проверяется пенящимся составом.
  3. Гидравлические испытания обычно оформляются протоколом.

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.

При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

  • Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.
  • Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.
  • Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.
  • Она монтируется непосредственно над распределительным коллектором.
  • Сначала к этой колодке подводите сетевое напряжение.
  • Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.
  • Они присоединяются двухжильными кабелями, к соответствующим клеммам.
  • Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

  • под прямыми лучами солнца
  • в местах с высокой влажностью
  • вблизи посторонних источников света или тепла

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов. К колодке можно подключать до 12 сервоприводов и 6 терморегуляторов напряжением 220В и 24В.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

  • управлять несколькими сервоприводами
  • отображать текущую температуру
  • устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник — Forumhouse

Источник: https://domikelectrica.ru/7-oshibok-pri-podklyuchenii-kollektora-teplogo-pola/

Варианты монтажа коллектора теплого пола своими руками

Коллектор отопления тёплого пола это своего рода узел по подготовке и подачи теплоносителя в контуры тёплого пола. От правильного монтажа и установки коллектора зависит качество прогрева всей площади пола.

Как работает коллектор

Коллектор тёплого пола практически всегда работает взаимосвязано со смесительным и насосным узлом. Учитывая то, что длина трубы тёплого пола не должна превышать 120 метров, а при устройстве тёплого пола по всей площади квартиры или дома одним контуром не обойтись, здесь то и призван коллектор решить эту задачу.

Коллектор состоит из подающего и обратного элемента. Функция подающего и обратного коллектора это распределить теплоноситель с учетом длинны контуров и собрать отработавший (остывший) теплоноситель обратно для транспортировки к источнику нагрева.

В свою очередь смесительный узел регулирует температуру этого самого теплоносителя, а циркуляционный насос обеспечивает движение его по системе тёплого пола.

Простая схема коллектора

Место установки коллектора

Еще на этапе проектирования водяного теплого пола нужно определиться с местонахождением будущего «сердца» вашего отопления. Коллектор устанавливается до укладки трубы в пол. Выбор места определяется с учетом планировки жилища.

Желательно чтобы он находился где-то в центре относительно петель пола, что бы расстояние до них было приблизительно одинаковым. Это нужно для того, что бы гидросопротивление будущих контуров было примерно одинаковое, при условии и одинаковой общей длинны контуров.

Конечно коллектор можно поставить где-то сбоку, при этом «сыграть» разностью длины трубы каждого контура. Но не заморачивайтесь обязательностью этого условия, ведь в любом случае потоками теплоносителя в полу можно управлять с помощью вентилей или расходомеров.

Если в доме имеется котельная, логичнее всего установить его именно там, рядом с котлом. Если это квартира то ставить коллектор нужно в том месте, где он не будет мешаться. Например это будет какая-то кладовка, любая ниша в стене отлично подойдет для этой цели.

При наличии ниши в стене, его можно установить даже в спальне, грамотно потом закрыв его и задекорировав. Если дом имеет подвал, то разместить его можно там, но здесь есть свои нюансы, которые мы рассмотрим чуть ниже. При наличии двух и более этажей в доме и свободного пространства под лестницей является хорошим местом для его размещения.

Коллекторный шкаф для теплого пола

Коллекторный шкаф–это металлический ящик, который устанавливается на место расположения будущего коллектора и в который монтируется непосредственно сам коллектор и все его дополняющие составляющие, в частности смесительный узел, насос, выводы петель тёплого пола и т. д. Бывает открытого и закрытого типа.

При монтаже коллектора теплого пола желательно разместить его в коллекторном шкафу.

Так вся установка будет иметь эстетический вид, придаст «вес» мастерству хозяина, да и вообще защитит дорогостоящие элементы узла от непредвиденных механических повреждений в виде падений каких-то тяжелых предметов или любопытства ваших любимых детишек. Шкафы закрытого типа имеют возможность закрываться на ключ.

При наличии ниши в стене можно конечно обойтись без шкафа, но при этом всё равно требуется в месте крепления всех элементов прикрепить например лист плиты OSB в качестве стенда, на которую в свою очередь будут крепиться все элементы коллектора, а уже потом всё это закроется решеткой радиатора (это мы вам привели в качестве примера)

Выбор размера шкафа зависит от размера коллектора с насосным и смесительным узлом, а так же с учетом всех дополнительных элементов в виде манометра, термометра, воздухоотводчика и т.д.

Высота крепления коллекторного шкафа выбирается с учетом того, на какой высоте окажется коллектор после установки в него. Оптимальная высота нижнего коллектора 50 см от основания будущего пола.

Не делайте слишком низко его, так как неудобно будет вставлять трубы в коллектор.

Коллектор тёплого пола в подвале

Бывают такие ситуации, когда необходимо установить тёплый пол выше коллектора. Например когда планируется смонтировать коллектор тёплого пола в подвале, либо гребёнка рассчитана на два этажа дома.

Многих интересует вопрос: можно ли выгнать воздух из контуров, находящихся выше установленного коллектора? Мы вам ответим так: выгнать воздух с петель находящихся выше гребенки на уровень следующего этажа легко. Это приблизительно три метра. Но проблема не в этом.

Возможно в дальнейшем в процессе эксплуатации начнутся проблемы с постоянным скоплением воздуха в петлях.

Здесь всё зависит от множества факторов, а именно количества петель отходящих от коллектора, мощности насоса, комбинирования с радиаторным отоплением, режима работы котла, типа отопления (закрытого, открытого). Сказать однозначно, что вот этот тёплый пол будет завоздушиваться, а тот нет, нельзя. Каждый случай индивидуален.

Исходя из всего вышеизложенного советуем сделать так: если тёплый пол планируется сделать в двухэтажном доме на первом и втором этаже, то конечно же правильным вариантом будет сделать коллектор, либо один общий на втором этаже, либо два меньшего размера, но на каждом этаже.

Кстати насосно-смесительный узел в таком случае может быть один на два этажа.

Но когда речь заходит об эстетических проблемах, в частности при наличии свободного подвала, где эта гребёнка, со всеми своими составляющими не «мозолила» бы глаза ни хозяевам, ни гостям дома, а так же когда всё-таки решили сделать один коллектор на два этажа, тогда уж придется на каждый контур трубы ставить воздухоотводчик или краны.

Делаются они в конце каждого контура, спрятав их аккуратно в стене, так что бы к ним был легкий доступ. Опять же в процессе отделки всё красиво задекорировав. Воздухоудалитель встраивается в петлю пола по средством тройника. Ни в коем случае не делайте соединения внутри стяжки пола, лучше выведите трубки с тройником выше стяжки.

Кстати учтите, гидросопротивление петли в которой вмонтирован воздухоудалитель или запорный кран таким вот образом, возрастает.

Для того чтобы выгнать воздух из системы отопления тёплого пола в случае если вы решили сделать его выше коллектора без автоматических воздухоотводчиков или запорных кранов на каждой петле, необходимо при заполнении впервые водой до опрессовки, либо другим теплоносителем, закрыть все краны контуров подающего, либо обратного коллектора, открыть всего один кран одного контура. Все дальнейшие действия, которые нужно выполнить, вы найдете в статье по опрессовке тёплого пола. Здесь важно напором выдавить воздух, который находится выше гребёнки. В случае завоздушивания в процессе эксплуатации отопления пола этих участков трубы, сделайте следующие действия. Закройте все краны коллектора петель пола, кроме того, который хотите развоздушить, включите насос (автоматические удалители воздуха на коллекторе в это время должны быть открыты полностью), прокачать систему в таком режиме несколько минут. Котёл в это время можно выключить. Если имеются ещё контуры, которые необходимо прокачать, тогда откройте нужный кран и закройте предыдущий. Повторяйте действия по схеме выше. Перед тем, как развоздушивать систему, при наличии расходомеров, запомните, либо запишите расход теплоносителя по каждому датчику.

После закрывайте контура желательно не расходомерами, а другими запорными устройствами. Это могут быть обычные краны, клапаны, сервоприводы (зависит от коллектора).

Это нужно для того, чтобы не сбить настройки регулировки расхода теплоносителя по контурам. В это же время расходомер прокачиваемого контура необходимо открыть по максимуму для свободного прохождения теплоносителя через него.

После каждого прокаченного контура показатели расходомеров нужно возвращать в исходное положение.

Сборка коллектора для теплого пола

В принципе если вы купили коллектор вместе со смесительно-насосной группой, собрать коллектор по инструкции прилагаемой к нему не составит никакого труда.

Важно лишь следить за соединяемыми вами элементами, а именно при наличии резиновой, либо прокладки, выполненной из другого материала, обходиться только ей. Если прокладки в месте соединения не имеется, тогда подматывается фумка или другое средство для герметичности.

Так же обратите внимание с какой стороны у вас будут подходить трубы от котла, что бы сразу собирать коллектор в нужную сторону.

В этой статье мы больше рассмотрим вопрос по сборке самодельного коллектора со смесителем и насосом своими руками. Так как готовый заводской коллектор стоит очень дорого, тогда как собрав его своим руками из отдельных элементов можно неплохо сэкономить в два, а то и больше денег на нём.

Полипропиленовый коллектор своими руками

Сборка его из полипропилена пожалуй самый дешевый вариант исполнения. Собирается он из обычных полипропиленовых элементов, применяемых в отоплении и водоснабжении. На него так же ставится воздухоотводчик, сливные отверстия, краны. Правда у такого коллектора есть минусы.

Он получается намного больше в размерах, чём если бы это был фирменный. Так же в него нельзя будет встроить расходомеры. Расход теплоносителя придется регулировать с помощью вентилей или других клапанов, что не совсем удобно, так как наглядно не видно конкретный расход по каждому контуру.

Что бы вам было более понятно посмотрите на фотографии ниже.

Латунный коллектор своими руками

Вторым вариантом для сборки бюджетного коллектора это собрать его из латунных фитингов, тройников, футорок и т. д.

Собирается такая система дольше полипропиленовой, так как каждое соединение нужно промотать фумкой, льняным волокном или специальным средством для герметизации резьбовых соединений.

Такой вариант немного дороже первого, но смотрится он чуть симпатичнее, и занимает меньше места.

Сборка смесительно-насосного узла

Основными частями насосно-смесительного узла является трехходовой клапан для смешения горячей и холодной воды и непосредственно сам насос для циркуляции теплоносителя. Дополнительными элементами могут быть термометры на подающей и обратной гребёнки и манометр. Самой популярной схемой является такая:

Как видите вся система сделана из полипропилена, здесь важно правильно подключить трехходовой клапан. На самом клапане есть маркировка каждого входа.

Горячий вход идёт от котла, а холодный от обратной гребёнки тёплого пола, насос стоит после трехходового клапана. Термометры на подаче и обратке нужны для контроля температуры воды подающей в пол и температуры отработавших теплоносителя.

Многие «трехходовики» имеют возможность оснащаться сервоприводом, при установке которого появляется возможность контролировать в автоматическом режиме температуру тёплого пола.

Так же есть возможность установить на него термостатическую головку, с помощью которой можно выставлять нужную температуру непосредственно на головке. Выносная капсула термоголовки прикладывается к корпусу обратного коллектора.

Непосредственно после монтажа насосно-смесительного узла с коллектором и укладки трубы тёплого пола в обязательном порядке необходимо произвести опрессовку системы

Источник: http://domotopil.ru/teplyi_pol/vodjanoj/montazh-kollektora.html

Коллектор (смесительный узел) для водяного теплого пола

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко.

Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода.

После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов.

Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола.

Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
    Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос.

Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы.

В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола.

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!).

Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса.

Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты.

То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть.

При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла.

Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной.

Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м3/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

  • клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
  • если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
  • для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

НазваниеПодсоединительный размерМатериал корпуса/штокаПроизводительность (KVS)Максимальная температура воды Цена
Danfoss трехходовой VMV 15 1/2″ дюйм латунь/нержавеющая сталь 2,5 м3/ч 120°C 146€ 10690 руб
Danfoss трехходовой VMV-20 3/4″ дюйм латунь/нержавеющая сталь 4 м3/ч 120°C 152€ 11127 руб
Danfoss трехходовой VMV-25 1″ дюйм латунь/нержавеющая сталь 6,5 м3/ч 120°C 166€ 12152 руб
Esbe трехходовой VRG 131-15 1/2″ дюйм латунь/композит 2.5 м3/ч 110°C 52€ 3806 руб
Esbe трехходовой VRG 131-20 3/4″ дюйм латунь/композит 4 м3/ч 110°C 48€ 3514 руб
Barberi V07M20NAA 3/4″ дюйм латунь 1.6 м3/ч предел регулировки — 20-43°C 48€ 3514 руб
Barberi V07M25NAA 1″ дюйм латунь 1.6 м3/ч предел регулировки — 20-43°C 48€ 3514 руб
Barberi 46002000MB 3/4″ дюйм латунь 4 м3/ч 110°C 31€ 2307руб
Barberi 46002500MD 1″ дюйм латунь 8 м3/ч 110°C 40€ 2984руб

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко).

В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

Источник: https://stroychik.ru/pol/kollektor-dlya-teplogo-pola

Как установить коллектор для теплого пола своими руками

Содержание:

1. Необходимость установки коллекторного шкафа

2. Коллектор как элемент отопительной системы 3. Назначение коллектора и особенности его монтажа 4. Составные элементы коллекторной группы Принято, что установка коллектора теплого пола начинается с обустройства ниши в стене, где предполагается расположить шкаф для него. Размеры этого специального ящика обычно составляют 60х40х12 сантиметров. Место, где монтируют распределительный коллектор для теплого пола, должно находиться непосредственно у поверхности напольного покрытия.  Шкаф, в котором будет располагаться коллектор для отопления и теплого пола, изображенный на фото, необходим, чтобы скрыть этот элемент отопительной системы. Он также является местом, где производят стыковку нагревательных труб с другими деталями конструкции для теплоснабжения помещений. Здесь же устанавливают приборы для регулировки подачи теплоносителя и функционирования теплого пола.  Некоторые владельцы частных домов предпочитают устанавливать коллектор для теплого пола своими руками. После того, как специальный шкаф готов, в него заводятся подающая теплоноситель и возвратная трубы. Первая из них поставляет горячую воду в систему от котла, а вторая — собирает остывший теплоноситель и возвращает его обратно к месту нагрева.

Чтобы движение воды было непрерывным, выполняют установку циркуляционного насоса в системе отопления. На концы подающего и возвратного трубопровода ставят запорные вентили.

Таким образом, в случае необходимости отключить отопление в одной из комнат или в определенной части здания нужно закрыть два этих крана, что не отразится на теплоснабжении остальных помещений в доме.

Для соединения пластикового трубопровода с металлическим вентилем используют компрессионный элемент – фитинг.

Вентили необходимо подключить к коллектору. Он представляет собой отрезок трубы, имеющий несколько выходов с одной стороны. Вход коллектора нужно соединить с вентилем. При помощи специальных фитингов выполняют подключение коллектора теплого пола к металлопластиковым отопительным контурам системы теплоснабжения.    У распределительного коллектора с несколькими ответвлениями на противоположном конце трубы имеется выход. Его закрывают либо обычной заглушкой, либо устанавливают разветвитель — у него с одной стороны располагается сливной кран, а с другой – воздухоотводчик, в автоматическом режиме удаляющий случайно образовавшийся в системе воздух.

Подобным образом обустраивают конструкцию водяного теплого пола обеих трубопроводов – как подающего направления, так и возвратного. По этой причине, когда устанавливается коллектор для теплого пола своими руками или бригадой специалистов, гребенку и другие необходимые детали приобретают в паре.

  Конструкцию для обогрева дома при помощи водяного пола монтируют отдельно от всей системы теплоснабжения. Монтаж коллектора теплого пола необходим для изоляции водяной установки от подающей и обратной трубы. В комплект данного узла также входит насосная группа (прочитайте также: «Электрокамин своими руками: просто о сложном»).    Устанавливают коллектор теплого пола и отопления с учетом расположения системы магистральных труб, предназначенных для отопительного котла, и конфигурации трубопроводов для обеспечения теплом отдельных помещений. Желательно, чтобы сборка коллектора отопления выполнялась опытным специалистом. Как правило, коллектор теплого пола своими руками монтируется в стенном пространстве таким образом, чтобы место ее расположения было равноудалено от конечных точек теплопроводов. Благодаря такой схеме подключения теплого пола можно обеспечить оптимальный рабочий режим для отопительной системы. В том случае, когда теплоснабжение необходимо для большого количества комнат и подсобных помещений, желательно заранее предусмотреть несколько распределительных узлов для жидкого теплоносителя (прочитайте также: «Как сделать пиролизные котлы своими руками»).

Устройство теплого водяного пола, подробно на видео:

Коллекторная группа для теплого пола в своем составе имеет:

  • гребенки-трубопроводы, которые представляют соединенные по схеме «ТТТ» тройники;
  • смесительный узел с трехходовым клапаном;
  • подающий коллектор с регулировочными клапанами расхода воды на ветки;
  • возвратный коллектор – регулировочные, работающие в автоматическом режиме, клапана с сервоприводом;
  • циркуляционный насос, имеющий дренажное устройство;
  • расходомер для коллектора теплого пола;
  • устройства для регулировки водяного теплого пола и автоматизации процесса теплоснабжения.

Иногда при необходимости коллекторная группа может содержать гребенки, предназначенные для системы радиаторного отопления.  Как предусматривает схема подключения коллектора теплого пола, горячий теплоноситель попадает в узел подмеса для системы водяного обогрева, в котором подающаяся и обратная вода смешиваются для обеспечения режима теплоснабжения (прочитайте также: «Схема отопления с теплыми полами: от простого к сложному»).  Арматура, установленная на гребенках, отвечает за подачу источника тепла в отдельные контуры смонтированной системы и одновременно управляет конструкцией водяного пола с обогревом. При достижении определенной (заданной) температуры в комнате, автоматические клапана перекрывают доступ жидкого теплоносителя в отопительные контуры. Коллектор для теплого пола с расходомерами обеспечивает экономное потребление энергоресурсов.

Как уже ранее говорилось, непрерывное движение теплоносителя по трубопроводам обеспечивается за счет функционирования циркуляционного насоса, который соединяет обе гребенки (прочитайте также: «Распределительная гребенка системы отопления — назначение и принцип работы»).

Приобрести коллектор для теплого водяного пола можно как полностью в комплекте, так и каждую его деталь отдельно. Когда принято решение установить коллекторную группу, следует помнить, что насосный узел необходимо снабдить сливным вентилем для обеспечения дренажа на одном из участков отопительной системы. Кроме дренажного устройства у коллектора в его верхней точке должна быть установлена система воздухоотвода.  Помимо этого, гребенки-трубопроводы нужно укомплектовать специальными показательными и измерительными устройствами, такими как манометры – термометры, импульсные приборы, связанные с датчиками нагрева в стяжке.  Правильности установки коллекторного узла для системы водяного напольного обогрева следует уделить особое внимание – от его работы зависит, насколько тепло и уютно будет находиться в доме (прочитайте: «Как сделать водяные теплые полы своими руками»). До того, как подключить коллектор теплого пола, необходимо выполнить подробную схему расположения всех элементов, обеспечивающих теплоснабжение, и осуществлять монтаж в соответствии с планом. В противном случае устранение недостатков обойдется в значительную сумму.    После завершения установки всех элементов коллекторного шкафа выполняют пробный запуск системы с целью обнаружения ошибок и дефектов. Рабочее давление в ней при этом должно примерно на 25% превышать данный показатель, необходимый для постоянной эксплуатации.

Источник: https://teplospec.com/teplyy-pol/kak-ustanovit-kollektor-dlya-teplogo-pola-svoimi-rukami.html

Коллектор для водяного теплого пола своими руками

В наше время, чтобы хорошо экономить на отоплении, многие используют дополнительную функцию, которая значительно снижает затраты. Чтобы распределить нагрузку на систему правильно, потребуется коллектор для водяного теплого пола и способствующие элементы.

Собственноручное проектирование, а также проведение монтажных работ конструкции обогрева пола, по мнению специалистов, считается серьёзным мероприятием. Устанавливая коллектор для теплого пола своими руками, следует помнить о том, что каждая мелочь в монтаже требует ответственного подхода.

Часто используемые схемы конструкции

Все потоки теплого пола должны быть соединены в один

Коллектор обогреваемой конструкции пола считается ключевым узлом устройства, который дополнительно прогревает помещение.

Наглядно схема коллектора теплого пола представляет собой определенное количество труб, размещенных так, чтобы все потоки воды были соединены в один.

В обустройстве широко пользуются только 3-мя способами установки труб:

  • устанавливаемое устройство по параллельной схеме приводит к смешиванию ветвей;
  • последовательный способ монтажа;
  • наиболее сложный вариант устройства – комбинированный.

Нередко при параллельном соединении теряется много тепла

Как лучше установить коллектор теплого пола своими руками в жилом помещении? В случае, если будет выполнен монтаж конструкции по способу параллельного соединения, нередко совершается небольшая потеря тепла. При таком способе, благодаря устройству соединения 2-х клапанов, появляется возможность регулировать тепло.

Выполняется настройка коллектора теплого пола довольно просто. Второй способ имеет усиленную работоспособность. Последний способ – «комбинированный», он обладает несложной конструкцией, в связи с этим выполнить устройство можно собственноручно без дополнительной помощи экспертов.

Размещение отделов конструкции

Систему устройства коллектора водяного теплого пола можно изготовить для каждого обогревательного контура или же сделать один на все.

В случае установки коллектора перед каждым элементом обогрева следует оснащать регулятором температуры, который показывает уровень расходов, а также такими элементами, как:

  1. Смеситель. Он необходим для учёта степени обогрева элемента в отапливаемом контуре.
  2. Затворный рычаг для выполнения балансировки ёмкости, которая связывает коллекторный узел с отопительной конструкцией. Суть этого элемента заключается в полном контроле открытия и закрытия набора воды.
  3. Механизм, отвечающий за стабильное давление в контуре.

На каждом элементе нагрева должен быть регулятор температуры

В период проведения монтажа схема подключения может быть разнообразной. При устройстве конструкции, состоящей на основе одного радиаторного элемента, в обязательном порядке должен присутствовать байпас.

При этом необходимо его постоянно держать в открытом положении. Принцип работы заключается в том, чтобы образующийся избыток тепла стал направляться сразу же в радиатор.

Если в системе имеется контур обратного вида, то установка байпаса не требуется. При обогреве небольшого по площади помещения устройство коллектора устанавливается во вторичном элементе системы.

Монтаж коллекторов пола теплого вида должен выполняться с клапанами, установленными на разъёмную муфту. Это связано с настроем на последующую его замену ввиду интенсивности работы. Установив в таком положении, его без труда можно заменить.

Принцип работы коллекторов

Суть работы коллекторов для водяного теплого пола заключается в том, что по трубам через его конструкцию распределяется вода в обогреваемую систему, которая размещена под полом.

Устройство этого прибора довольно простое как в использовании, так и в монтаже. В момент, когда производится нагрев помещения, суть работы выглядит так:

  1. Жидкость, нагретая до температуры 70 градусов, направляется в узлы коллектора, минуя клапан термостатического назначения.
  2. От распределяющего элемента также приходит нагретая жидкость, как и от термостатического клапана.
  3. Клапан оснащен головкой определенной величины, которая позволяет управлять температурой нагревания в пределах от 20-70 градусов.
  4. В распределяющий элемент коллекторного узла, который размещен снизу конструкции, приходит нагретая жидкость, но с более пониженным градусом. Небольшой объем воды попадает в специальный распределитель, после чего возвращается в первоначальное положение.
  5. Выполняется смешивание нескольких потоков при помощи специального элемента, а затем вновь равномерно распределяется по всем секциям тёплого пола.
  6. Чтобы температура нагрева передавалась равномерно по всей системе, необходимо устанавливать специальный элемент, выполняющий балансировку.
  7. За корректировочные работы несет прямую ответственность расходомер. Благодаря этому, совершается регулировка и полная настройка отопительной системы.

    Между шкафом коллектора и полом должно оставаться расстояние для изгиба труб

    Размещается он поблизости к магистральным трубам обязательно на небольшой высоте. Также в момент устройства шкафа следует помнить о том, что должно оставаться небольшое расстояние под изгиб труб, которые подводятся к коллектору для водяного пола. Конструкцию шкафа можно устанавливать одинаково как на стену, так и вмонтировать в нишу.

    Выполнить установку системы обогрева достаточно просто. Провести монтаж сможет даже тот человек, который не обладает специальными навыками. Чтобы проще было понять, как собрать коллектор для теплого пола, можно воспользоваться специальной инструкцией:

    1. Выполнять сборку коллектора для теплого пола следует с распаковки всех элементов, которые потребуются для установки системы обогрева. В заводском варианте сборной конструкции имеются все составляющие, поэтому дополнительно приобретать элементы не понадобится.
    2. Затем подключается коллектор теплого пола, то есть выполняется соединение всех элементов труб и секций.
    3. Собранные в одно целое элементы труб закрепляются на кронштейны к стене. После этого выполнять все подсоединения гораздо удобнее. Теперь визуально конструкция из труб, будет представлять собой единый узел.
    4. Устанавливаются все необходимые заглушки.
    5. Проводится установка коллектора на стену. В обязательном порядке выполнять монтаж циркуляционного насоса и клапана только после закрепления коллектора. В противном случае весь процесс будет связан с неудобством в свободном перемещении элементов.
    6. После чего соединяется своими руками теплый пол с отопительным узлом системы. О том, как сделать теплый пол своими руками, смотрите в этом видео:

    Устанавливая свой теплый пол, все работы необходимо выполнять до того, как произведётся бетонирование, в противном случае монтаж отопительного оборудования потребует дополнительной штробовки.

Из чего состоит коллектор теплого пола и его схема, сбор своими руками

Автор: Юрий Дата: 08.09.2020 Просмотров: 1901 Комментарии: 0

Коллектором водяного теплого пола называем полный сбор системы, который включает в себя составные части способные создавать необходимую температуру и давление внутри теплого пола. Расмотрим его схему подключения и возможность сбора своими руками.

 Лучший выбор коллекторов для теплого пола для вашего ознакомления

Итак, классический коллектор теплого пола имеет следующие составные части:



— гребенку теплого пола, которая строит с двух балок имеющих краны и расходомеры – обычно имеет диметр 1 дюйм и сделана с латуни, но большое распространение имеют и гребенки с нержавейки

— автоспускник Маевского на гребенке – выполняет функцию стравливателя воздуха

— насосно-смесительный узел с термометрами подачи и обратки и гайками для крепления насоса – крепежная деталь, которая соединяет собой насос, гребенку и клапан с термоголовкой, своего рода соединительный посредник.

— клапан термоголовки – специальное запорное устройство, реагирующее на давление созданное термоголовкой для перекрытия  подачи горячей воды

— термоголовка с погружным датчиком – сама термоголовка надевается на клапан и давит на него после того как капсюль датчика сильно расширяется под воздействием повышения температуры, ведь внутри газ.

евроконус – крепежная гайка позволяющая удобно и надежно соединить трубу теплого пола из сшитого полиэтилена с коллектором

— возможно футорки, краны американки и пр.

— ну и конечно де крепеж

— возможно так же использование байпаса, который при автозакрытии контуров гоняет воду по малому кругу

Если вы используете дешевую ПЕРТ 1 трубу, то стоит использовать, как защитную систему, —  байпас с трехходовым клапаном и термоголовкой.




Принцип роботы достаточно простой, горячая вода течет через магистраль подачи в коллектор минуя открытый клапан с термоголовкой (до поры до времени, пока не будет достигнута заданная температура, при ее достижении клапан перекрывает подачу горячей воды,). Далее насос гонит воду на балку подачи с расходомерами откуда та устремляется по конурам. Для того чтоб вода протекала равномерно и равномерно распределяла тепло.

Наиболее рентабельно использовать коллектора с латуни, которые покрытые более плотным металлом, например, — никелированный  итп.

Коллектора бывают с количеством контуров от 2 до 12 и способны покрывать площадь до 240 м2

Желательно не делать контура с длинной труб более 100 м, оптимально до 80 м/п.

Коллектор для теплого пола

Хорошо спроектированный и уложенный теплый пол позволит избавиться от использования радиаторов в домашнем обиходе. Мастера знаю, что укладывать все одним контуром – плохой тон. От этого может пострадать вся конструкция. Температура может не достигнуть требуемых значений, также на выходе будут большие потери по давлению. Чтобы такого не происходило, монтируется коллекторная группа для теплого пола. Именно она позволяет правильно распределить поток по нескольким контурам и выбрать требуемую температуру. Что собой представляет коллектор и какие есть разновидности? Это, а также нюансы по монтажным работам будут обсуждаться в этой статье.

Общие понятия о коллекторе

Площадь каждой комнаты отличается своими размерами. Это означает, что контур для каждого помещения будет также иметь различные размеры. Следствием такого положения дел станет то, что труба в одном контуре будет короче или длиннее, чем в другом. Горячая вода будет циркулировать в них с различной скоростью, а значит будет происходить различная теплоотдача. На выходе в обратный ток будет выходить жидкость с различной температурой. Это создает определенную сложность для котла, т. к. возникают перепады и приходится часто производить корректировку расхода топлива, что увеличивает износ.

Ситуация ухудшается еще двумя факторами. Один из них заключается в том, что теплый пол – низкотемпературная конструкция, где поддерживается уровень в 45‒55°. Другим нюансом является частая установка теплого пола в паре с обычными радиаторами или батареями. Для последних приходится держать на выходе значение в 60° и выше. Поэтому должен быть какой-то узел, который мог бы отдельно контролировать температуру теплого пола, своевременно проводя подмес горячей воды из общего тока. Именно для таких целей и устанавливается коллектор для теплого пола.

Принцип функционирования

Коллекторный узел для теплого пола состоит из нескольких основных компонентов, которые, взаимодействуя между собой, и обеспечивают требуемый результат. Сюда относятся:

  • коллекторная гребенка;
  • манометр;
  • терморегулятор;
  • клапан;
  • циркуляционный насос;
  • клапаны для сброса воздуха.

Именно такие компоненты находятся в коллекторном шкафу для теплого пола. Гребенка для коллектора представляет собой полую трубку с резьбой, от которой есть множество отводов с отдельными кранами для регулировки. Манометры позволяют поддерживать внутри коллектора и контуров требуемое давление. Терморегулятор определяет необходимость выполнения подмеса в коллектор. Он открывает или закрывает двухходовые, или трехходовые клапаны, которые также присутствуют в коллекторе. Циркуляционный насос является важным узлом коллектора. Он ускоряет прохождение жидкости по контурам теплого пола, что улучшает теплоотдачу и уменьшает теплопотери. В коллекторе обязательно должен присутствовать один или два автоматических крана Маевского. Они удаляют пузырьки воздуха, которые снижают эффективность всей системы теплого пола.

Обратите внимание! Дополнительным модулем для коллектора являются расходомеры. Их предназначением является выровнять скорость прохождения жидкости по различным контурам теплого пола. Они могут устанавливаться как на гребенку подачи, так и на гребенку обратки. Отличить их можно по нахождению поплавков. Если поплавки по умолчанию находятся сверху, то это гребенка для коллектора на подачу, если снизу, то на обратку.

Какой материал лучше

Комплектующие для коллектора могут быть изготовлены из различного материала. Часто встречающимися является:

  • латунь;
  • хромированная латунь;
  • нержавеющая сталь;
  • силумин;
  • полипропилен.

Коллектор из латуни очень просто отличить по характерному желтому цвету. Именно такие изделия можно встретить чаще всего. Их цена является довольно демократичной, поэтому при монтаже теплого пола выбор падает именно на такие коллекторы. Хромированная латунь по внешнему виду похожа на серебро. Хром создает дополнительное защитное покрытие, которое продлевает срок службы каждого узла. Ценник на такой коллектор будет несколько выше, но и изготавливают их обычно более качественно. Нержавеющая сталь – отличный вариант материала для коллектора. Она устойчива к воздействию различных химических веществ, а также имеет продолжительный срок службы. Цена такого коллектора будет еще выше, чем из хромированной латуни. Полипропиленовые изделия используются с одноименными трубами, хотя лучшим решением будет латунный коллектор.

Обратите внимание! Всеми способами старайтесь избегать изделий из силумина. По внешнему виду он может напоминать хромированную латунь, но очень хрупкий и ненадежный. Отличить такие компоненты для коллектора можно по характерному красноватому цвету под основным покрытием. Достаточно просто взглянуть на резьбу или внутрь.

Различные конструктивные решения

Нет особых проблем в том, чтобы собрать и подключить коллектор для теплого пола своими руками. Для этого необходимо знать, какая схема потребуется в конкретном случае. Если вся протяженность контуров в общем превышает по площади 200 м2, тогда используется трехходовой клапан, в других случаях подойдет и двухходовой. Но способ и место их установки будут разными.

Работа с трехходовым клапаном

Если все делать поэтапно и в согласии с инструкцией, то собрать и выполнить подключение коллектора теплого пола своими руками будет несложно. Основная задача – выбрать место для его расположения, а также сделать подвод труб от котла. Чаще всего коллектор располагают в центральном месте между всеми контурами. Это может быть участок в ванной или какой-нибудь кладовке. Реже его помещают непосредственно под котлом. Аккуратнее смотрится, когда шкаф, в котором будет осуществляться монтаж утоплен в стену. Для этого делается разметка в согласии с его размерами и с помощью болгарки и перфоратора делается ниша. Шкаф монтируется на свое место и закрепляется к стене.

Кроме шкафа для всей конструкции, понадобится основа, которая будет ее удерживать. Металлическую рамку можно докупить отдельно, также в некоторых случаях она поставляется в комплекте. К рамке закрепляется две гребенки. Одна располагается выше, другая ниже. К той, которая выше, обычно подводится подача, а нижней обратка. К гребенкам подводятся трубы, которые идут от контура теплого пола. Они подключаются методом опрессовки специальным инструментом или резьбовыми фитингами.

Обратите внимание! Отрезки труб, которые входят в коллектор должны находиться в специальном утеплителе. Если этого не сделать, тогда участок пола возле него будет нагреваться сильнее, чем в других частях, что приведет к неверным показателям термометра и разрушению стяжки.

На противоположные концы гребенки от трубы подвода закрепляются автоматические краны Маевского. Это следует сделать для каждого контура. На трубу подачи от котла монтируется тройник и производится подключение гребенки коллектора, к которой будет возвращаться обратка от всех контуров. В среднюю часть тройника подключается трехходовой клапан. К трехходовому клапану подводится подача, а на выход к трехходовому клапану подключается циркуляционный насос. От насоса делается подвод к гребенке, которая будет подающей.

Обратите внимание! Для насоса, который будет находиться в коллекторном шкафу, стоит предусмотреть заземление. Это важно, чтобы в случае его выхода из строя, он не повлиял на котел отопления.

Запуск производится по следующим шагам. Открываются краны подачи и обратки. В насосе выкручивается болт, через который стравливается воздух. Производится полное заполнение системы. Когда становится очевидно, что весь воздух стравлен, тогда в распределительном коллекторе следует открыть все расходомеры на максимальное значение. Насос выставляется в среднее положение и запускается. Трехходовой клапан также выставляется на среднее значение. Теперь стоит дождаться, когда все контуры выйдут на рабочую температуру. Далее на гребенке с расходомерами для теплого пола делается регулировка по шкале, чтобы поток воды для каждого контура был одинаковым. Для наглядности посмотрите видео, которое приведено ниже.

Так как изначально все настройки проводятся в средних положениях, дальнейшая регулировка будет упрощена. Если температуры потребуется добавить, то можно усилить ток насосом или трехходовым клапаном. Роль последнего в коллекторе состоит в том, чтобы дозировать подачу горячей воды. Он определяет температуру приходящей воды от котла и подмешивает в нее воду из обратного тока. Таким образом удается достичь идеальной температуры для теплого пола. Общую схему монтажа можно посмотреть на картинке.

Использование клапана на два хода

Схема подключения коллектора теплого пола с двухходовым клапаном очень схожа, но есть свои нюансы. Монтаж гребенок, труб и шкафа происходит по тому же алгоритму. А вот сам клапан устанавливается не в коллекторном шкафу, а после котла. Если говорить точнее, то на контуре подачи, который должен уходить к теплому полу. После двухходового клапана делается перемычка между обраткой и подачей. На этой перемычке монтируется еще один запорный механизм, который называют балансировочным. Если задача двухходового клапана контролировать температуру и подачу горячей воды, то балансировочный отвечает за подмес холодной воды.

Ниже перемычки с балансировочным клапаном к подающей трубе подключается циркуляционный насос. Он и осуществляет принудительную прокачку всего коллекторного узла. После насоса также монтируется термодатчик, который будет осуществлять управление двухходовым клапаном. Суть функционирования такого коллекторного узла сводится к следующему. От котла подается горячая вода, она проходит сквозь двухходовой клапан. На перемычке к ней подмешивается часть холодной воды, и готовая смесь идет к циркуляционному насосу. Если датчик, который стоит после него, определяет, что температура слишком высокая, то он прекращает подачу горячей воды, а подмес холодной продолжает свое движение. Как только значение выравнивается, все возвращается к норме. Дополнительную информацию такой схеме подключения можно посмотреть в видео.

Об ограничении такой схемы на общую площадь говорилось выше. В остальном же такая схема коллектора надежнее, чем предыдущая. Если произойдет сбой трехходового клапана, то вода будет подаваться с высокой температурой ко всем контурам. Это означает, что трубы могут попросту выйти из строя. В коллекторе с двухходовым клапаном, даже если сам клапан выйдет из строя, то последствия не будут таким плачевными. Это объясняется непрерывным подмесом холодной воды. А если на балансировочный клапан также установить термодатчик, тогда он будет страховать и самостоятельно увеличивать подачу воды из обратки.

Обратите внимание! В специализированных магазинах можно приобрести всю конструкцию коллектора в сборе. После достаточно просто осуществить монтаж без сборки.

Вывод

Как видно, коллектор является незаменимым узлом для теплого пола. К его сборке и монтажу нельзя подходить легкомысленно. Именно он будет залогом того, что комнаты будут прогреваться равномерно и на котел не будет оказываться чрезмерная нагрузка.

Сделай сам — Установочные пакеты с лучистым обогревом Сделай сам

Сделай сам — Сделай сам — с установочными пакетами Radiantec

УСТАНОВОЧНЫЕ ПАКЕТЫ RADIANTEC позволяют
«РАЗУМНО КОМПЕТЕНТНО СДЕЛАТЬ САМ [сделай сам]»
пользоваться преимуществами РАДИАЦИОННОГО ТЕПЛА по РАЗУМНОЙ СТОИМОСТИ.

Это то, что вы можете СДЕЛАТЬ САМ (DIY), СВОИМИ СОБСТВЕННЫМИ ИНСТРУМЕНТАМИ и СОБСТВЕННЫМ ТРУДОМ .Вы можете обнаружить, что установка лучистого тепла — один из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СЛУЧАЙ ДОБАВИТ В ВАШЕМ ДОМЕ.

  • Новый уровень комфорта и экономичности . Комфорт — это всегда приятно, а энергоэффективность становится все важнее с каждым днем.
  • Здоровье сильно улучшилось . Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы продувают весь дом грязью, пылью, микробами, вирусами, аллергенами и перхотью домашних животных всю зиму.Легко понять, почему люди обычно болеют зимой. Дизайн вашей системы отопления имеет очень большое значение .
  • Положительный вклад в охрану окружающей среды . Вы можете сделать что-то напрямую, своими руками, чтобы сделать мир лучше для следующего поколения.
  • Ценная энергетическая система за небольшую часть стоимости, которую приходится платить другим. Покупайте напрямую у производителя, без посредников. Вы будете контролировать проект от начала до конца.
  • Последние достижения в области энергоэффективных технологий.
  • Повышенная стоимость вашего дома при перепродаже.
  • Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
  • Повышенная гордость за свой дом и за себя.
  • Щелкните здесь, чтобы получить дополнительную информацию о преимуществах лучистого тепла.

СЛИШКОМ МНОГО ЛЮДЕЙ СЛЫШАЛИ, ЧТО ИЗЛУЧАЕМОЕ ТЕПЛО ЯВЛЯЕТСЯ ПРЕВОСХОДНЫМ ИЗДЕЛИЕМ


, НЕ ДОСТУПНЫМ ДЛЯ БОЛЬШИНСТВА.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ИСТИННЫМ.

Вы можете использовать свои собственные инструменты, собственный труд и простые установочные пакеты от Radiantec и получить ценное дополнение к своему дому примерно за половинной стоимости .

Щелкните здесь, чтобы просмотреть установочные пакеты и узнать, как такие же люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнить работу быстрее и с меньшими затратами.

ЗДЕСЬ КАК НАЧАТЬ!

С ИЗЛУЧЕНИЕМ ВЫ МОЖЕТЕ ДЕЛАТЬ МНОГОЕ!

утеплить полы снизу нагреть свои потолки обогреть свои стены

Некоторые люди просто обогревают небольшую площадь, например, ванную комнату или небольшую пристройку.
Другие люди обогревают весь дом. Это твой выбор.

ИСПОЛЬЗУЙТЕ СОЛНЕЧНУЮ ЭНЕРГИЮ СЕЙЧАС ИЛИ В БУДУЩЕМ.

Если у вас есть место для нескольких солнечных коллекторов, вы можете получить налоговые льготы и снизить счета за электроэнергию. Не стесняйтесь просматривать остальную часть нашего сайта для получения дополнительной информации. Посмотрите на множество доступных вам вариантов.

Технические специалисты Radiantec всегда готовы помочь.

Установка самодельной излучающей напольной трубы в плиту перекрытий

Хороший вопрос, но сложный, поэтому сначала я начну с простой части — при питании от электричества между этими двумя системами практически не будет разницы в эксплуатационных расходах.Любая форма выработки тепла электрическим сопротивлением (полы с подогревом, печи, фены, чайники, обогреватели плинтусов и т. Д.) Будет стоить столько же по шкале «БТЕ на ватт».

Имейте в виду, что котел для водяного пола может работать от электричества или газа, поэтому любая разница в эксплуатационных расходах будет определяться вашими местными тарифами на газ и электроэнергию. Тарифы на электроэнергию в Квебеке одни из самых низких, а в Онтарио одни из самых высоких, по этой причине очень мало людей в настоящее время устанавливают источники электрического тепла в Онтарио, но это самый распространенный источник тепла в Квебеке.Житель Онтарио, устанавливающий теплый пол, вероятно, выберет водяную систему с газовым котлом.

Что касается стоимости установки, вы можете обнаружить, что системы электропроводки немного дешевле, но, чтобы быть уверенным, получите расценки на каждую из них. Если вы планируете сделать это самостоятельно, посмотрите несколько видеороликов, сделанных своими руками, и посмотрите, что вам будет проще, вот наше видео по установке гидронной трубы, это действительно довольно просто, но немного сложнее подключить коллектор и котел.

Полы с подогревом могут быть выполнены с помощью электрических проводов, гидравлических труб, но есть также одна компания, которая устанавливает трубы с воздушным обогревом в плитах на фундаменте, работающем от электричества или газа.Лучистое тепло — это очень удобный источник тепла, поэтому, если вы выберете более доступный источник топлива, а система будет правильно спроектирована для обогрева помещения, а стоимость установки будет доступной, вы, вероятно, будете довольны результатами.

Последняя мысль, которую мы поделились бы — будьте осторожны, чтобы вас не уговорили установить недостаточное количество изоляции под плитой. Не соблюдайте базовые требования Строительного кодекса. Мы бы рекомендовали по крайней мере на 6 дюймов ниже обогреваемой плиты в большинстве частей Канады и даже больше в более холодных регионах.Подробнее об утеплении подкладки читайте здесь.

План солнечного отопления для любого дома

Сократите счета за отопление дома с помощью этого захватывающего плана солнечного отопления для любого дома. Вы можете использовать воду, нагретую солнечными батареями, для обогрева вашего дома с помощью лучистого напольного отопления или обогревателей плинтуса, или вы можете использовать ее для предварительного нагрева воды, поступающей в водонагреватель. Если вы можете собрать колоду, вы сможете построить эту супер солнечную систему!

Пора воспользоваться преимуществами солнечного тепла, чтобы уменьшить вашу зависимость от ископаемого топлива и снизить счета за отопление.Эту простую, но эффективную систему можно использовать практически в любом доме. Поскольку солнечные коллекторы и резервуар для хранения тепла для системы встроены в небольшую новую пристройку, вам не нужно полностью переделывать свой дом для использования солнечного тепла. В солнечные дни (или даже частично солнечные) коллекторы нагревают накопительный бак. Когда дому требуется тепло, горячая вода из накопительного бака передается в дом по подземной трубе в систему лучистого теплого пола. (См. Иллюстрацию в галерее изображений.) Новое здание, в котором размещаются наши коллекционеры, — это складское помещение, но ваше может быть студией, театром или мастерской.

• Коллекторы монтируются на уровне земли, где их легко построить и обслужить.

• Коллекторы можно ориентировать и наклонять для максимального сбора солнечной энергии.

• Коллекторы и здание могут иметь общую конструкцию таким образом, что материальные затраты и время на строительство сокращаются как для коллекторов, так и для навеса.

• Коллекторы хорошо смотрятся в комплекте с навесом (см. Фото, Галерея изображений).

• Вам не нужно искать в доме место для большого резервуара для хранения тепла.

• Круто наклоненные или вертикальные коллекторы, расположенные близко к земле, получают выгоду от света, отраженного от земли, особенно когда земля покрыта снегом. Вертикальные или почти вертикальные коллекторы менее подвержены перегреву летом.

Соображения

Есть много способов построить эту систему, но помните эти рекомендации по проектированию, чтобы ваша система работала хорошо:

• Коллекторы должны быть обращены в пределах 30 градусов от истинного юга и не должны быть затенены деревьями или строениями в течение трех часов до и после солнечного полудня.Обязательно внимательно проверьте наличие каких-либо препятствий, которые могут затенять коллекторы (см. «Обследование солнечной площадки» в разделе «Ресурсы» ниже).

• Чтобы минимизировать потери тепла из труб, по которым вода идет в дом, коллекторы должны располагаться как можно ближе к дому. Трубы должны быть хорошо изолированы, а траншея должна быть достаточно глубокой, чтобы трубы проходили ниже линии замерзания в вашем районе.

• Резервуар для тепловой воды должен быть хорошо изолирован. Для этого требуется тщательная изоляция и тщательная герметизация крышки резервуара.

Система, распределяющая тепло внутри дома, должна иметь возможность использовать воду с минимально возможной температурой. Вода с более низкой температурой для отопления позволит солнечным коллекторам работать более эффективно и собирать больше тепла. Мы добавили систему лучистого теплого пола, чтобы распределять солнечное тепло по всему дому. Этот сияющий пол может использовать воду с температурой до 85 градусов для нагрева пола.

Наша система разработана максимально простой. В нем используется конструкция, в которой вода стекает обратно из коллекторов в резервуар для хранения для защиты от замерзания.Поскольку здесь используется обычная вода, а система выбрасывается в атмосферу, нет необходимости в расширительных баках, предохранительных клапанах, вакуумных прерывателях, антифризах или теплообменниках. Водопровод коллекторного контура состоит из нескольких футов трубы и циркуляционного насоса — вот и все. Эта простота снижает стоимость и трудозатраты на сборку системы, а отсутствие теплообменников увеличивает эффективность.


Общий объем работы действительно складывается, поэтому не забудьте выделить достаточно времени — это не один проект на выходные.Но это не ракетостроение. Если вы можете собрать колоду, вы можете построить и эту систему.

Проектирование системы

Сарай может быть практически любой конструкции. Мы выбрали модифицированную решетчатую крышу, чтобы она соответствовала стилю нашего существующего гаража и обеспечила чердак с хорошим складским помещением. Единственное требование: у сарая должна быть южная стена или крутая южная крыша, доходящая до уровня земли, и чтобы она была достаточно большой, чтобы обеспечить желаемую площадь коллектора.

Чтобы упростить объединение коллекторов с южной стеной сарая, выберите ширину, высоту и расстояние между стойками южной стены в соответствии с коллекторами.Это может привести к немного нестандартным размерам. Лучше всего отталкиваться от размеров пластин поглотителя коллектора и панелей остекления и работать оттуда.

Мы выбрали ширину рамы отсека коллектора 48-1 / 4 дюйма, чтобы стандартные 48-дюймовые панели остекления можно было установить непосредственно на раму коллектора без резки. Четверть дюйма позволяет расширить панель остекления. (См. «Поперечное сечение коллектора» ниже.)

Пластины поглотителя являются сердцем коллектора, и большая часть его характеристик зависит от поглотителя.Изготовление пластин также довольно сложно и требует много времени, поскольку они состоят из ряда медных трубок, припаянных к медному листу. Медные трубки соединены коллекторами. Пластины абсорбера можно приобрести с выборочной отделкой, которая снижает потери тепла и делает их более эффективными. Мы решили купить предварительно изготовленные пластины поглотителя коллектора StarFire, а затем изготовить остальную часть рамы коллектора и покрытия из стандартных пиломатериалов и комплектующих для теплицы. Мы использовали двухслойное остекление из поликарбоната, которое немного эффективнее однослойного остекления и с ним легко работать (см. «Ресурсы» ниже).

Для того, чтобы коллекторы стекали обратно в резервуар при отключении насоса, коллекторы должны наклоняться вниз к резервуару. Для этого необходимо, чтобы вся группа коллекторов имела уклон к одному концу с уклоном не менее одной восьмой дюйма на фут. Сантехника также должна быть наклонной, и ни одна линия не должна быть меньше трех четвертей дюйма в диаметре. Мы использовали медную трубку диаметром 1 дюйм.

Построй сарай и коллектор

Южная стена нашего сарая представляет собой обычную каркасную конструкцию размером 2 на 6 с обшивкой из фанеры толщиной в полдюйма.С южной стороны сайдинга нет, а обшивка также служит задней стенкой коллектора. Каркас коллектора выкладывается прямо над обшивкой южной стены. Лучше всего выложить полную раму коллектора на плоской поверхности, чтобы вы могли убедиться, что все подходит, и вырежьте вместе выемки в раме для коллекторов абсорбера и горизонтальных опор остекления. При вырезании опорных пазов коллектора в раме обязательно учитывайте тот факт, что коллекторы абсорбера должны иметь наклон, а самый нижний угол панелей абсорбера должен быть на несколько дюймов выше уровня воды в резервуаре для слива.

Установить раму коллектора на обшивку южной стены. Используйте стопорные болты с головками в расточенных отверстиях, чтобы они находились заподлицо с передней частью рамы. Закупорите все внешние края, чтобы предотвратить утечку воздуха. Передняя поверхность рамы — это поверхность, на которой будут установлены панели остекления, поэтому убедитесь, что она гладкая.

Установите изоляцию из полиизоцианурата в каждый отсек коллектора. Прибейте его к обшивке крупными гвоздями. Не используйте внутри коллектора пенополистирольный утеплитель — он расплавится.

Просверлите полудюймовые дренажные отверстия в нижней панели каждого отсека коллектора, чтобы могла вытечь вся вода, которая может попасть внутрь.

Обрежьте концы труб коллектора абсорбера так, чтобы они соответствовали друг другу при установке в раму, затем поместите пластины абсорбера в выемки в раме. Мы спаяли коллекторы вместе с помощью обычных медных паяных муфт.

Подающая линия от насоса резервуара прикреплена к нижнему коллектору на нижнем конце. Возвратный трубопровод прикреплен к верхнему коллектору на верхнем конце.Остальные открытые концы каждого коллектора закрыты крышками. Проверить коллектор на герметичность.

Мы включили вентиляционные отверстия в каждый отсек коллектора, чтобы снизить вероятность перегрева коллектора, когда через него не течет вода. Вентиляционные отверстия состоят из высоких и низких отверстий в задней стенке каждого отсека коллектора. Воздух из навеса попадает в нижнее отверстие, проходит через коллектор и выходит из верхнего отверстия. Этот поток воздуха обеспечивает охлаждение коллектора. В верхних отверстиях есть дверцы для контроля воздушного потока. (Аналогичную концепцию дизайна см. В выпуске за декабрь 2006 г. / январь 2007 г. — «Построение простого солнечного обогревателя». — МАТЬ.)

Установите горизонтальные опоры остекления в вырезанные ранее пазы. Они расположены сразу за панелями остекления, чтобы поддерживать их и предотвращать коробление. Мы использовали электрические металлические трубы (EMT) для опор.

Установить панели остекления. Мы использовали двухслойные остекленные панели из поликарбоната размером 4 на 12 футов и закрепили их вертикальными полосами размером 1 на 2 дюйма, прикрученными к раме коллектора.Эти планки для крышек вырваны из композитных досок настила, которые, вероятно, прослужат дольше, чем обычные деревянные планки. Мы использовали винты из нержавеющей стали, чтобы предотвратить появление пятен ржавчины. Между панелями остекления и рамой коллектора не использовались герметик или лента для остекления — они работали нормально, без протечек — и это значительно упрощает снятие панелей остекления.

Резервуар для хранения

Резервуар достаточно большой, чтобы вместить собранное количество солнечного света примерно за один солнечный день. В солнечный день резервуар может хранить достаточно энергии, чтобы обогревать дом в течение ночи и часть следующего дня, если будет облачно.Общее практическое правило — на квадратный фут коллектора должно приходиться от 1,5 до 2 галлонов воды.

Ватерлиния резервуара должна быть на несколько дюймов ниже нижнего коллектора коллекторов, чтобы коллекторы могли полностью стекать обратно в резервуар. В нашем случае резервуар высотой 3 фута погружен в землю примерно на 2 фута, так что коллекторы могут быть установлены чуть выше фута над нижней частью южной стены.

Мы решили построить резервуар с фанерными стенками, облицованными резиновой мембраной (облицовка пруда) из этилен-пропилен-диенового мономера (EPDM).Дно и стенки резервуара изготовлены из внешней фанеры толщиной три четверти дюйма. Фанера поддерживается рамой 2 на 4 вокруг основания стен и второй рамой 2 на 4 вокруг верхней части стен. В центре длинных стен используется один вертикальный элемент жесткости 2 на 4. Вертикальные скосы размером 2 на 3 используются в каждом углу резервуара, чтобы связать между собой торцевые и боковые стенки. Металлическая стяжка проходит через верхнюю часть резервуара посередине длинных стенок и связывает верхнюю часть длинных стенок вместе.Эта натяжная стяжка необходима для предотвращения разрушения длинных стенок резервуара из-за внешнего давления воды.

Конструкция резервуара важна; он будет вмещать около 4000 фунтов воды! Все стыки следует тщательно проклеить и скрутить. Резервуар должен стоять на ровной и твердой поверхности. Мы поместили резервуар на примерно 3 дюйма промытого гравия, который был выровнен и утрамбован.

Когда фанерная оболочка резервуара будет завершена, отрежьте кусок материала для облицовки водоема EPDM, достаточно большой, чтобы покрыть весь резервуар без швов.Положите лайнер на верхнюю часть резервуара и осторожно втяните его в резервуар. После того, как лайнер коснется дна резервуара, снимите обувь и приступайте к работе изнутри резервуара. Продолжайте вбивать лайнер в резервуар, пока он не упрется в стенки. Сложите весь лишний материал в каждом углу в одну аккуратную складку. Затем прикрепите лайнер к верхней раме силиконовым герметиком, удерживаемым на месте несколькими скобами, и обрежьте излишки.

Крышка бака сделана из двух слоев жесткого пенопласта толщиной 2 дюйма, приклеенных к жесткому картону.Дно покрыто слоем EPDM. Крышка должна быть плотно прижата к резервуару, чтобы водяной пар не выходил — мы использовали стяжные винты.

Обязательно устанавливайте насос и контроллер в местах, защищенных от низких температур. Мы сделали это, разместив оба в отсеке рядом с резервуаром для хранения, при этом большая часть изоляции огибает его снаружи, чтобы отсек оставался теплым за счет тепла от резервуара.

Большинство труб, входящих в резервуар, проходят через верхний край, а затем опускаются в резервуар.Это исключает проникновение футеровки из EPDM и снижает вероятность утечек. Исключением является впускной патрубок насоса, который проходит сквозь стенку резервуара. Это необходимо, потому что насос должен быть установлен ниже ватерлинии бака, чтобы сохранить его заливку. Для соединения через облицовку резервуара используйте качественную переборку.

Желоб для теплопередачи

Траншея для перекачивающих труб должна проходить ниже линии замерзания, поэтому изоляция трубы очень важна.Для нашей 120-футовой трубы около 3 процентов тепловой энергии воды теряется на пути туда и обратно. Для линий подачи и возврата мы использовали трубу из хлорированного поливинилхлорида (ХПВХ) диаметром три четверти дюйма. Труба PEX, вероятно, также подойдет.

Мы сделали изоляцию для труб, разрезав полосы шириной 8 дюймов из изоляционной плиты из экструдированного полистирола (розового цвета) толщиной 2 дюйма. По длине каждой полосы прорезаются две канавки диаметром три четверти дюйма, чтобы в них можно было вставлять трубы. Одна 8-дюймовая полоса проходит под трубами.Сверху на трубы укладывается еще одна полоска. Полосы склеены пенополиуретановым утеплителем из баллончика. Полоски можно утяжелить или связать, пока пена не затвердеет.

Распределение солнечного тепла

Мы решили модернизировать наши полы, чтобы включить в них водяное излучающее тепло. Солнечное отопление и лучистые полы составляют эффективное сочетание, к тому же нам не нравились наши старые полы. Мы сделали это, удалив существующий чистовой пол и установив проставки из фанеры толщиной три четверти дюйма с прорезями между распорками для труб из PEX.Алюминиевые пластины теплоотвода использовались для повышения эффективности и устранения горячих точек непосредственно над PEX-Aluminium-PEX. Это тип трубок PEX, в которых между двумя слоями PEX помещен слой алюминия. Преимущество заключается в том, что при нагревании он расширяется намного меньше, чем стандартный PEX, поэтому шумы от пола менее вероятны. Его также проще установить, поскольку он сохраняет форму при изгибе. После установки PEX мы покрыли полы ламинатом.

В качестве приблизительного ориентира, трех петель примерно по 250 футов каждая (всего 750 футов) было достаточно для распределения тепла от солнечных коллекторов площадью 240 квадратных футов.

Все контуры теплого пола начинаются и заканчиваются в одной точке. Один конец каждой петли подсоединен к подающему коллектору; другой конец — к обратному коллектору. Вода из резервуара для хранения закачивается в подающий коллектор, затем выходит через петли пола и обратно в обратный коллектор, где по трубе она возвращается в резервуар для хранения. Если вода из накопительного бака слишком горячая, чтобы идти прямо на пол, смесительный клапан, установленный в линии подачи, смешивает воду, возвращающуюся из контуров пола, с водой подачи, чтобы снизить температуру до уровня, безопасного для пола.Мы использовали коммерческий набор коллекторов подачи и возврата, который включал в себя всю арматуру, вентиляционные отверстия, клапаны и датчики температуры.

Автоматика

Элементы управления системой просты и обеспечивают эффективное управление системой. Стандартный дифференциальный контроллер Goldline используется для управления насосом, который перекачивает воду в коллекторы. Он определяет, когда коллектор горячее, чем вода в баке, и включает насос.

В первый месяц мы только что отметили, когда температура в баке была выше 90 градусов, и вручную подключили насос для циркуляции горячей воды по полам.Когда бак опустился ниже 90 градусов, мы отключили насос. Это на удивление эффективно и дает вам хорошее представление о том, как работает система.

С тех пор я установил два электронных термостата. Первый включается, когда температура в баке выше 90 градусов, а второй включается, когда температура в помещении опускается ниже 70 градусов. Эти два термостата подключены последовательно, так что насос включается только тогда, когда в резервуаре жарко, а в доме холодно. А поскольку оба термостата работают от 120 вольт переменного тока, нет необходимости в низковольтной проводке управления или реле.

Система управления настроена на использование тепла, как только накопительный бак нагревается достаточно для подачи полезного тепла. Использование тепла, как только резервуар достигает 90 градусов, вместо того, чтобы ждать, пока резервуар нагреется, повышает эффективность коллекторов, а также снижает потери во всей системе. Например, в день с температурой 35 градусов и полным солнцем коллекторы будут работать с КПД примерно 59 процентов, если температура воды в резервуаре составляет 90 градусов, по сравнению с эффективностью 42 процента, если температура резервуара составляет 150 градусов.(Щелкните здесь, чтобы просмотреть схему управления солнечным навесом в формате PDF.)

Рабочие характеристики

Вот данные о производительности за два дня выборки с прошлой зимы.

, 12 января 2007 г .: очень холодный солнечный день. В 10 часов утра, когда коллектор начал собирать тепло, температура на улице была 20 градусов ниже нуля! Коллектор прогревал воду в накопительном баке с утренней низкой температуры 85 градусов до 125 градусов днем. Эта тепловая энергия, хранящаяся в воде, эквивалентна 2 галлонам пропана, сжигаемым в печи с типичным (85%) КПД.

, 27 января 2007 г .: Типичный солнечный зимний день с температурой 30 градусов. Танк прогрелся с утреннего минимума в 85 градусов до дневного максимума в 132 градуса. Это эквивалент энергии 2 1/2 галлона пропана, сжигаемого в обычной печи.

Стоимость и доход от солнечной энергии

Общая стоимость компонентов солнечной системы составила около 4200 долларов. Это включает налоговые льготы Монтаны и скидку на сайдинг, который потребовался бы для сарая, если бы сборщики не покрыли южную стену.По моим оценкам, эта система сократит потребление пропана примерно на 340 галлонов в год, что в настоящее время стоит около 740 долларов в нашем районе. Простой срок окупаемости составляет около 5 1/2 лет (по цене на пропан 2007 г.). Вы можете найти PDF-файл с полным анализом затрат здесь.

Другие возможности использования солнечной энергии

В проект может быть включен солнечный нагрев воды для бытовых нужд. За счет предварительного нагрева воды, когда полная мощность коллектора не требуется для обогрева помещения, система принесет большую прибыль.

Вы можете использовать часть тепла коллектора для обогрева вашего нового здания коллектора. Вы можете использовать схему вентиляции, описанную выше, для обеспечения обогрева. Используя часть мощности коллектора для отопления нового здания, в дом собирается несколько меньше тепла. Но коллектор будет работать более эффективно, если воздух будет проходить через вентиляционную систему. Если вы решите сделать это, убедитесь, что новое здание хорошо утеплено и герметично.


Ресурсы солнечного отопления

Веб-сайт Гэри Рейсы

Исследование участка солнечной энергии (для проверки затенения)

Пластины абсорбера коллектора

Дифференциальный контроллер Goldline GL30

Электронные термостаты
Johnson Controls A419
(можно получить из нескольких источников)

Двухстенное остекление из поликарбоната
(также можно приобрести в других магазинах теплицы)

Коллекторный насос и циркуляционный насос
Taco Hydronic Systems
Grundfos


Извлеченные уроки: вы можете построить свою солнечную систему еще лучше!

Хотя проект оказался успешным, и мы вполне довольны его работой, всегда есть возможности для улучшения.Вот некоторые вещи, которые мы бы сделали иначе:

Используйте вертикальные панели коллектора (а не наклоненные под углом 70 градусов). Это должно:
• Собирать примерно такое же количество энергии.
• Меньше вероятность перегрева летом.
• Собирайте меньше снега во время метели.
• Легче построить и легче полностью интегрировать коллектор в стену.
• Включите небольшой выступ с желобом над коллекторами. Это затеняет верх коллекторов летом, а желоб предотвращает попадание талого снега на остекление коллектора.
• Сделайте рамы коллектора размером 2 на 6 вместо 2 на 4, что даст больше места для большей изоляции за пластинами поглотителя и немного больше места между остеклением и пластинами поглотителя.
• Полностью интегрируйте коллектор в стену сарая, чтобы каркас коллектора был таким же, как и каркас стены. Это можно сделать с помощью шпилек 2 на 6 на расстоянии 4 фута — возможно, с более тяжелыми верхним и нижним порогами — в зависимости от размера сарая. На внутреннюю поверхность стоек можно наносить комбинированную обшивку и заднюю часть коллектора.Это позволит сэкономить дополнительные деньги, материалы и труд.
• Включите слой полиизоциануратной изоляции внутри фанерных стенок резервуара для хранения. Это лучшее место для установки теплоизоляции, так как нет ни каркаса резервуара, который подходил бы для изоляции, ни тепловых мостов. Танк можно было сделать немного выше, чтобы компенсировать потерянный объем.
• Сократите потери при передаче тепла в дом, построив навес для солнечных батарей ближе к дому и / или еще лучше изолировав подземные трубы.
• Соедините коллекторы вместе с помощью штуцеров или высокотемпературного силиконового шланга вместо паяных муфт.


Гэри Рейса увлечен солнечным отоплением. Он борется со Стариком Зимой с помощью солнечного тепла с тех пор, как переехал в Монтану. Если у вас есть комментарии или вопросы по этому проекту, оставьте их в разделе комментариев ниже или напишите автору по адресу [email protected]


Покажите свою солнечную батарею

Мы всегда ищем фотографии привлекательных домов на солнечных батареях, чтобы их можно было профилировать или разместить на обложке Mother Earth News .Если у вас есть фотографии, которыми вы хотите поделиться с нами, разместите их в Интернете на сайте MotherEarthNews.com.


Первоначально опубликовано: декабрь 2007 г. / январь 2008 г.

Как установить теплый пол


Какой лучистый теплый пол лучше всего подходит для вашего дома? Эта непредвзятая статья о покупке поможет вам выбрать подходящий тип и установить его шаг за шагом.

В отличие от воздушного отопления, лучистое напольное отопление не поднимает пыль или аллергены и снижает потери тепла за счет инфильтрации.Система воздушного отопления вытягивает воздух из комнат, нагревает его и вдувает обратно в комнаты. Это создает давление в доме, выталкивая теплый воздух через щели и отверстия.

Теплый пол согревает ваше тело, а не только воздух. © Рон Чаппл | Dreamstime.com

Поскольку дом, обогреваемый исключительно за счет лучистого тепла, не находится под давлением, комнатный воздух — и тепло — остаются внутри. А благодаря тому, как работает лучистое отопление, вам не нужно беспокоиться о выходе теплого воздуха, когда вы открываете дверь. Несмотря на то, что вы все равно будете чувствовать сквозняк, отапливаемая комната быстро восстанавливается.

Лучистое тепло согревает ваше тело и другие предметы, а не только воздух в комнате. Это означает, что вы можете держать термостат на 2–3 градуса ниже, чем обычно, без потери комфорта. Это все равно что стоять на теплом солнышке в холодный день.

Конечно, лучистое отопление — это просто отопление. Это не охладит ваш дом и не очистит воздух. Если вы живете в климате, где необходимо охлаждение, вам понадобится дополнительное оборудование для работы, например, комнатные кондиционеры. Исключение составляет система лучистого отопления, использующая воду, нагретую тепловым насосом, которая также может обеспечивать охлаждение летом.Схема излучающего теплого пола

Если вы рассматриваете систему водяного теплого пола, вам нужно будет выбрать между электрическими и водяными (гидравлическими) системами. Вам также необходимо решить, будет ли установка «мокрой» (заделанная в бетонную плиту или легкий бетон) или «сухой» (прикрепленной сверху или под черным полом или зажатой между двумя слоями чернового пола).

Правильный выбор будет зависеть от того, имеете ли вы дело с новым или существующим строительством, типа отделочного пола, который вы используете или хотите установить, затрат на электроэнергию в вашем районе и вашего бюджета.

Другой тип лучистого отопления — это система водяного отопления старого образца, в которой используется бойлер и сеть труб, по которым нагретая вода (или пар) подается к конвекторам или радиаторам, расположенным в помещениях. Если у вас есть такая система и вам нужен совет по обслуживанию, см. Ремонт системы парового отопления.

Гидравлический теплый пол с подогревом

В системе водяного теплого пола горячая вода циркулирует по трубам, петляющим назад и вперед по черному полу. Трубы обычно заключаются в плиту из бетона или более легкого гипсового цемента.В некоторых случаях вместо этого трубу можно прикрепить к нижней стороне чернового пола.

Явным преимуществом гидравлических систем перед другими видами отопления является то, что вы можете использовать различные источники энергии для нагрева воды: газовый водонагреватель, электрический бойлер, дровяной котел, тепловой насос, солнечный коллектор или даже геотермальную энергию. Если через несколько лет ваш источник тепла, такой как масло для котла, станет слишком дорогим, вы можете переключиться на солнечный или какой-либо другой источник.

Еще одно преимущество заключается в том, что вода дольше сохраняет остаточное тепло, чем электрические провода.Подогретая вода нагревает пол примерно до 85 градусов по Фаренгейту (или холоднее — это обычно похоже на плиточный пол, нагретый прямым солнечным светом). С помощью зонального управления полы в различных комнатах регулируются до желаемой температуры. Схема гидравлических систем водяного отопления

Репутация систем водяного отопления была запятнана в 1940-х и 1950-х годах, когда регулирование температуры было предельным, а металлические трубы корродировали, оставив негерметичные трубы, которые было трудно, если не невозможно, отремонтировать.

Но производители современных систем циркуляции воды извлекли уроки из этих ошибок и воспользовались преимуществами современных технологий и материалов для производства высококачественных систем, не требующих особого обслуживания. В них используются сложные регулирующие коллекторы и трубки из полибутилена или синтетического каучука, которые доказали свою долговечность в экстремальных условиях испытаний. Гидравлические трубки могут быть прикреплены ремнями к твердой пеноизоляции на бетонной плите перед заливкой легкого бетона. Учтите, что это значительно поднимает уровень пола.Фил Холмс / Shutterstock.com

Излучающий пол с электрическим сопротивлением

Излучающий пол с электрическим сопротивлением работает как тостер. Когда электрический ток проходит через электрическую проводку, он выделяет тепло. Эта инфракрасно-углеродная электрическая нагревательная пленка предназначена для прокладки непосредственно под поверхностным полом, не требующим прибивания — в данном случае это ламинатный плавающий пол. Ronstik / Shutterstock.com

При использовании этого типа системы отопления специальные кабели для обогрева пола или тканые маты, пленки или панели со встроенными проводами устанавливаются на, внутри или под черным полом.Затем их подключают к электрической цепи и контролю, например термостату.

Когда регулятор включен, электрический ток, проходящий по кабелям или проводам, нагревает пол.

В кабельных системах довольно большой электрический нагревательный кабель наматывается вперед и назад на черный пол. Поверх него заливают бетон или гипсовый цемент, в результате получается плита с кабелями внутри. Электрические кабели можно проложить через плиту, как в гидронных системах.

Это основание, идеально подходящее для отделки полов, например, плитки или камня, является плоским, прочным и наполнено тепловой массой для удержания и медленного отвода тепла.Если ваша коммунальная компания предлагает более низкие тарифы в непиковые часы, вы можете сэкономить, обогрев такой пол в эти часы; пол будет сохранять тепло, а затем медленно его выделять в часы пик.

Из-за высокой стоимости электроэнергии в большинстве регионов электрические лучистые полы с подогревом обычно предназначены для ванных комнат, кухонь или небольших дополнительных помещений, которые дорого или трудно отапливать за счет расширения существующей системы отопления.

Лучистые полы с подогревом идеально подходят для ванных комнат с каменными или плиточными полами, которые иначе были бы холодными под ногами.Производители предполагают, что отопление комнаты площадью 120 квадратных футов может стоить всего около 40 центов в день, но фактическая стоимость в вашем доме будет полностью зависеть от стоимости вашей электроэнергии.

Электроотопительная пленка для укладки под пол.

Большинство матов, пленок и панелей крепятся между балками пола, укладываются между балками поверх изоляционного материала из стекловолокна или заделываются в черный пол. Относительно новый продукт из фольги, система Environ II от WarmlyYours, имеет рейтинг UL, что позволяет безопасно устанавливать его непосредственно под ковром или ламинатом на подкладке.Во вселенной лучистого напольного отопления его очень легко и недорого установить, и, поскольку он расположен так близко к поверхности пола, он очень отзывчив и эффективен при обогреве.

Как установить теплый пол

Из различных типов тепловых обогревателей одним из самых простых в установке является мат на основе стекловолоконной сетки, в который входят кабели электрического сопротивления.

Здесь мы покажем вам основы установки этого типа. (Показан продукт TempZone от WarmlyYours.) Эта система лучистого теплого пола включает маты с сеткой из стекловолокна и термостат. WarmlyYours

Для получения информации о типах систем лучистого теплого пола, пожалуйста, прочтите статью Как купить водяной теплый пол.

Перед заказом вам необходимо выяснить, сколько материала потребуется для вашего пола. Для этого создайте на миллиметровой бумаге базовый план вашей площади пола, отметив основные размеры, и рассчитайте свои потребности в материалах в соответствии с размером сетки. Пропустить сетку можно везде, где теплый пол не нужен: под шкафами, за туалетом и т. Д.

Для показанной системы вы можете просто отправить производителю план помещения; Компания рассчитает количество необходимого материала и пришлет вам план с точным указанием того, где разрезать и расположить сетку, чтобы обеспечить наилучшее покрытие и упростить установку.

Пошаговая установка теплого пола

Перед тем, как начать, обсудите электрические требования с подрядчиком по электрике. Для вашей системы может потребоваться выделенная цепь и определенно потребуется защита с помощью прерывателя цепи замыкания на землю (GFCI).Вы также хотите, чтобы электрик выполнил последнее подключение (шаг 4).

Обратите внимание: строго следуйте инструкциям производителя. Приведенные ниже шаги предназначены для общего обзора последовательности установки.

Перед тем, как начать, посмотрите это видео, которое проведет вас через процесс установки сияющего пола Warmly Yours, включая несколько полезных советов.

1 Ножницами разрежьте сетчатую основу в соответствии с макетом. Это создает прямоугольные панели, которые можно размещать на полу и устанавливать вокруг светильников и шкафов.Обрежьте только сетку, а не кабели. Обрежьте сетку, но не провода лучистого обогрева!

2 Нанесите тонкий отвердитель или клей. После использования прилагаемого тестера, чтобы убедиться, что кабели не повреждены и работают, нанесите слой тонкого цемента или клея для пола толщиной 1/8 дюйма поверх сетки. (Вы можете прикрепить или приклеить сетку — но не кабели — к черному полу, чтобы удерживать ее на месте перед нанесением тонкого набора.) Нанесите раствор тонкого отверждения в качестве основы для напольной плитки.

3 Застелить напольную плитку дополнительным слоем тонкосвященного цемента.(Для получения дополнительной информации см. Укладка пола из керамической плитки.)

Положите плитку на верхнюю часть ремня.

4 Подключите систему к термостату , который установлен в стандартной настенной коробке размером 2 на 4 или 4 на 4 дюйма. Показанная здесь закругленная пластиковая деталь представляет собой тестер, используемый для проверки работоспособности системы. Установите регулятор термостата системы лучистого отопления. © Дон Вандерворт, HomeTips


Рекомендуемый ресурс: Найдите местного подрядчика по системе теплого пола с предварительным экраном

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Подключение вашей системы излучения | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо котла Electro, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) . Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, а насос (-ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем.Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак … .. Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W.Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме означает, что напряжение 24 В переменного тока поступает от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах.Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)


Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения.Эта функция может помешать кому-либо «играть» с вашими термостатами и отправлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая проводка по существу одинакова для всех контроллеров с несколькими зонами.Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)


Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат излучающей зоны требует тепла. Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)


Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)


Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.

Это схема для использования с теплообменником или системой первичного контура .Насос, управляющий теплообменником / первичным контуром, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. Все провода заземления будут соединены гайкой внутри коробки реле.Провода заземления будут заземлены на / от источника питания, протекать через коробку реле (через гайку провода) и заканчиваться на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)


Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении. Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18.Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «включено»), и вы хотите установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Положения проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры и в своем непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)


Управление насосом с помощью «датчика температуры пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру окружающего воздуха или для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы клемм термостата «R&W / TT» на реле подключите к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫТАЕМЫ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликолята, отлитую в излучающую плиту. Конечно, датчик также можно установить в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона
Датчик пола
Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, в которых используется датчик / реле отключения низкого напряжения , показано на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.
Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой носитель тепла, включая горячие ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.

Чаще всего этот подход используется для отвода тепла , водопроводной системы, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — находятся в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)


Дифференциальный контроллер солнечной энергии

Resol DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер включает необходимый насос (-ы) и забирает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важно то, что разница между температурами воды в этих двух местах составляет . В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Если удерживать кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T — это разница между температурой ваших солнечных коллекторов и температурой на дне накопительного бака. Когда достигается Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ВКЛ
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.


Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку ВПЕРЕД две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).


Выбор дельты Т

Почему обычно лучше использовать широкий дифференциал

Коллекторная петля — это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Труба в короткой петле вмещает тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение какого-либо периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации свела бы к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 откачанных труб), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткая коллекторная петля = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Подробная информация об установке солнечного излучения

| | Теплый пол своими руками

Солнечные панели практичны везде, где светит солнце.Главный вопрос: сколько панелей мне понадобится?

В пустынях на юго-западе Америки и в большинстве южных регионов страны от трех до пяти панелей может обеспечить достаточно горячей воды, чтобы обеспечить до 90% всех потребностей в горячей воде и обогреве помещений. В штатах северного уровня (например, в Вермонте) может потребоваться шесть или более панелей. Выбор правильного количества коллекторов всегда будет зависеть от того, насколько хорошо изолирован ваш дом, какую площадь вы планируете отапливать и сколько горячей воды вы используете.Обладая этой информацией, технические специалисты Radiant Floor Company учтут все переменные и порекомендуют правильное количество панелей для вашей индивидуальной ситуации.

На следующих фотографиях показана полная установка солнечного водонагревателя в высокогорной пустыне на юго-востоке Аризоны. Это может вас удивить, но в зимние месяцы температуры здесь обычно достигают подросткового возраста. Высота 5000 футов, ясные ночи и редкая растительность вызывают резкое падение температуры после захода солнца.Снег здесь выпадает несколько раз в год… а Мексика находится менее чем в 20 милях к югу!

Плоские солнечные коллекторы горячей воды

Указанные выше панели обеспечивают площадь коллектора более 64 кв. Футов. Закаленное стекло с низким содержанием железа обеспечивает коэффициент пропускания более 91% (что, по сути, является способом инженеров сказать, что, в отличие от обычного стекла, больше света попадает на медную пластину поглотителя и меньше отражается). Панели утеплены стекловолокном и пенополиизоциануратом до R-12.Жидкость входит в панели в правом нижнем углу и выходит из верхнего левого угла.

Собираем все вместе

Множество различных элементов объединяются, чтобы создать успешную систему солнечного отопления. Сначала вы платите за объединение этих элементов, а затем каждый рабочий день система окупает ваши инвестиции. Приятно осознавать, что с каждым солнечным днем ​​система обходится вам все меньше и меньше. И когда будет достигнута точка безубыточности, разумно ожидать, что система будет продолжать выплачивать энергетические дивиденды в течение многих лет.

Когда вы смотрите на всю систему, полностью подключенную к водопроводу и проводке, поначалу это может показаться пугающим. Но после тщательного изучения схемы Солнца и этих фотографий все станет ясно. Во-первых, вот разбивка необходимых элементов:

  1. Способ сбора и передачи свободного солнечного тепла в накопительный / резервный бак (панели и циркуляционные насосы)
  2. Способ предотвращения замерзания теплоносителя (незамерзание и теплообменник)
  3. Резервная система для гарантированного горячего водоснабжения в безветренные дни (пропан / электрический резервный резервуар)
  4. Способ регулирования чрезвычайно горячей воды, которую могут производить солнечные батареи (смесительный клапан)
  5. Конструкция для предотвращения застоя в трубке при отключенной системе отопления в летние месяцы (обратный клапан)
  6. Датчики для включения насосов при наличии тепла и отключения их при заполнении резервуара горячей водой
  7. Предохранительные клапаны сброса давления для защиты системы
  8. Приборы для контроля работы системы
  9. Способ управления расширением и сжатием, вызванным ежедневным нагревом и охлаждением антифриза (расширительного бачка)
  10. Способ заполнения и опорожнения системы, а также непрерывной продувки воздухом (солнечный EPK / воздухоотделитель)

Сантехника солнечной радиаторной системы — (и вы также получаете горячее водоснабжение)

На первых нескольких фотографиях показана сантехника в постепенном приращении, начиная с комплекта для расширения и продувки солнечной энергии (EPK).

Это позволит легче понять общую конфигурацию водопровода и не увязнуть в несколько устрашающем внешнем виде полностью выполненной работы. Это действительно проще, чем может показаться … .. особенно когда солнечная схема используется в качестве дорожной карты.

Солнечный EPK — это предварительно собранный и испытанный на заводе компонент. Циркуляционный насос Grundfos монтируется в набор фланцев, и вся сборка легко прикрепляется к стене. Обратите внимание на две вертикальные медные трубы. Это подводящая и обратная линии от излучающей плиты, которая вскоре будет нагрета.Резервуар справа — водонагреватель Bradford / White на 75 галлонов, работающий на пропане. В периоды ограниченного или полного отсутствия солнца водонагреватель обеспечивает достаточное количество тепла для отопления жилых помещений и помещений. Следующим этапом сантехнического процесса является установка теплообменника (внизу слева). Соединение в верхней левой части теплообменника будет получать подогретый антифриз от солнечных батарей (следующее фото). Эта жидкость нагревает теплообменник, выходит снизу слева, течет вверх через солнечный EPK, затем возвращается к панелям для повторного нагрева.Обратите внимание, что внутренняя (питьевая) сторона теплообменника подключена по водопроводу для подачи горячей воды в верхнюю часть резервуара. Я уверен, что вы видите, что следующее соединение будет от нижнего выхода резервуара для хранения к правому нижнему входному отверстию теплообменника (см. Фото ниже). На этой фотографии показан накопительный / резервный бак, подключенный к теплообменнику, полностью подключенному к трубопроводу. Горизонтальная труба непосредственно под теплообменником обеспечивает подачу холода в систему. Помните, что это «открытая» лучистая система.Бак для хранения подает горячую воду как в обогреваемую плиту, так и в бытовую систему. Таким образом, когда горячая вода удаляется из бака для душа, посуды и т. Д., Холодная подпиточная вода должна поступать в систему, чтобы заменить ее. На следующем фото показано, как это делается.

Эта элегантная конфигурация водопровода была удостоена награды Southeastern Arizona Regional Plumbing as Performance Art Award.

Ну, ладно, мы составили награду и вручили ее себе (вместе с пивом на радость).Но факт остается фактом, сантехника — ЭТО искусство, и оно, безусловно, работает. Я постараюсь кратко рассказать о его более функциональных и художественных элементах.

Прежде всего, обратите внимание, как горячая вода из бака попадает в трехходовой смесительный клапан. Подключение напротив горячего — это обратка холода от лучистого пола. Обратите внимание на тройник, ответвляющийся от той же обратной линии. Он проходит мимо датчика температуры и давления и попадает в холодный вход резервуара. Эта деталь водопровода позволяет возвратной воде как смягчить ошпаривающую горячую воду из резервуара с солнечным обогревом, так и пополнять резервуар свежей водой всякий раз, когда горячая вода поступает для бытовых нужд.Выход «смешивания» смесительного клапана (направленный прямо вверх) направляет темперированную воду на пол и в бытовую систему дома.

Солнечная лучистая сантехника
Вот та же фотография с цветной маркировкой и этикеткой, сделанной одним из наших более грамотных клиентов.

Последняя деталь водопровода, которую следует отметить, — это односторонний клапан, показанный здесь, выходящий из тройника, подключенного к линии «смешивания».Сразу после одностороннего клапана вы можете увидеть входящую в систему ветвь домашнего хладагента. Односторонний клапан заставляет холодную воду течь влево, через циркуляционный насос (циркуляционный насос течет свободно, позволяя воде течь через него даже в выключенном состоянии), а затем вниз на пол. Конечно, холодная вода может поступать в излучающую систему только тогда, когда горячая вода удаляется из резервуара для горячего водоснабжения. Когда в доме нет открытых кранов, излучающая система, по сути, «закрыта».Если пол требует тепла, циркуляционный насос набирает горячую воду из бака, но не может забирать холодную воду из холодоснабжения.

Здесь вы можете спросить: почему холодная подпиточная вода к водонагревателю сначала проходит через пол?

Ответ — предотвратить застаивание воды в трубке в межсезонье. Обычно при использовании горячей воды для замены в водонагреватель поступает соответствующее количество пресной воды. В «открытой» излучающей системе свежая подпиточная вода поступает в водонагреватель через пол.Это сохраняет воду в трубке свежей круглый год.

Для более подробного объяснения того, почему это имеет смысл, см. Открытую системную страницу этого веб-сайта.

Контроллер и датчики

Этот контроллер активирует соответствующие циркуляционные насосы, когда доступно тепло, и отключает те же насосы, когда бак наполняется горячей водой или когда садится солнце.

Один датчик контролирует обратную (самую холодную) линию в нижней части резервуара.
Другой датчик контролирует линию подачи (самую горячую) сверху панели.

Недорогой буровой насос можно использовать для заправки системы антифризом. Следуйте инструкциям, изложенным в нашем Руководстве по проектированию и установке или в разделе «Заполнение замкнутой системы антифризом» на этом веб-сайте.

Теплый пол 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Лучистые полы с подогревом, возможно, являются идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас самих.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в холодный солнечный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали веками, от гипокауста — пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его выполнимым — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черным полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические панели для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите подтянуть существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей черного пола. Поверх него можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, изгибов или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

+

Больше комфорта, меньше затрат на энергию

Лучистое отопление более комфортно, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не включается и не выключается постоянно, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. К тому же лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванная или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку излучаемое тепло комфортно при более низких температурах воздуха, что позволяет снизить термостат. Дополнительная экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет сделала излучающие полы более простыми в установке и герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны при обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Warmboard, например, производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственный минус лучистого напольного отопления заключается в том, что его не так просто использовать для охлаждения. В традиционной системе воздушного отопления те же каналы, по которым горячий воздух через каналы из печи, могут быть использованы для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубку для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Затраты на системы теплого пола

Для нового строительства, жидкостная система теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черновому полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от места работы и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, его эксплуатация обходится дороже, и поэтому его можно использовать в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — простая задача, если вы строите новый дом — также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где они будут более эффективными, простыми в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть не слишком старый эффективный котел, его, вероятно, можно использовать для обогрева ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также может нагревать вашу воду для бытового потребления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
