Лучшим вариантом обустройства въезда в гараж являются подъемные ворота для гаража своими руками. Конечно, можно заказать подъемные, распашные, откатные или подъемно-поворотные ворота с доставкой и монтажом, но лучше запастись материалами, инструментами и установить такие самому.
Какие бывают ворота для гаража
Ворота, которые устанавливают в гаражи, различаются конструкцией, габаритами, используемыми материалами. Самыми распространенными являются ворота следующих типов:
Распашные
Конструкция этого типа относится к самым простым и надежным. Ворота состоят из рамы и двух створок на шарнирных петлях, которые открываются наружу. Плюсы распашных ворот — прочность, долговечность, простота монтажа. Минусы — для открывания створок перед гаражом должно быть достаточно места, нужно регулярно убирать снег зимой, иначе ворота не открыть.
Откатные
Раздвижные ворота состоят из рамы и воротной створки, которая движется параллельно стене, открывая проем для въезда или выезда. Полотно монтируется тремя способами — на нижнюю опору, на верхнюю опору, на консоль. Плюсы откатных ворот — практичные, удобные в эксплуатации, не требуют пространства для открывания. Минусы — гараж должен иметь достаточную ширину для сдвигания полотна в сторону.
Роллетные
Такие ворота имеют вид рамной конструкции с полотном, которое состоит из отдельных ламелей. При открывании ворот створка движется вверх по боковым направляющим на роликах и сворачивается в рулон на вал, который расположен в защитном коробе. Сам короб размещается вверху проема. Преимущества роллетных конструкций — долговечные и удобные в эксплуатации, в открытом положении полотно не занимает место ни внутри, ни снаружи гаража. Минусы — трудоемкий монтаж, необходима высокая точность в расчетах.
Подъемно-поворотные
Проем закрывает полотно, которое при открывании одновременно осуществляет подъем и поворот. Когда створка завершает движение, то она принимает положение, параллельное потолку. При закрывании створка заходит в раму, обеспечивая герметичность ворот. Плюсы поворотной конструкции — взломостойкая, компактная, эргономичная с хорошей звуко- и теплоизоляцией. Минусы — такая конструкция «съедает» не менее 20 см высоты, поэтому не подходит для низких проемов. Из-за выноса створки машину нужно оставлять за 2 м от гаража.
Секционные подъемные
Основные элементы конструкции: створка из металлических панелей с утеплителем и Г-образные направляющие. Полотно сдвигается вверх по направляющим, горизонтальная часть которых располагается внутри гаража параллельно потолку. Преимущества установки секционных ворот — компактные, обеспечивают герметичность, хорошую тепло- и шумоизоляцию. Минус, пожалуй, только один — необходимо точно рассчитать размеры направляющих и полотна.
Гаражные подъемные ворота являются самыми удобными в использовании. Конструкции секционного, роллетного и подъемно-поворотного типа не требуют пространства для открывания, в открытом положении не загораживают обзор водителю, имеют хорошие изоляционные свойства, характеризуются устойчивостью к взлому. При небольшой ширине гаража ворота можно сделать со встроенной дверью. Установка электропривода сделает поднимающиеся вверх ворота еще более удобными.
Размеры ворот для гаража
При расчете ширины и высоты полотна нужно учитывать габариты машины с учетом боковых зеркал, бамперов, высоты автомобиля с багажником на крыше. Нужно учитывать, что в будущем возможна модернизации машины или приобретение новой. Не стоит забывать об особенностях подъезда к гаражу. Речь идет о наличии углового поворота, расположении гаража относительно выезда с участка, угла обзора при выезде на проезжую часть. Также необходимо учитывать конструктивные особенности разных механизмов, расположение полотна в открытом положении, расстояние от него до стен и пола.
Если говорить о стандартных размерах ворот, то они должны быть такими, чтобы машина свободно проехала в проем. То есть к ширине самой машины нужно прибавить по 25-30 см с каждой стороны. В среднем для легковых автомобилей это составляет 2,5-2,7 м.
Если у вас гараж на две машины, то высота проема не меняется, а его ширину делают 4,5-5,0 м. При этом подразумевается, что расстояние между машинами будет не менее 0,5 м.
Материалы для изготовления гаражных ворот
В зависимости от типа конструкции для изготовления воротных створок используется дерево, профнастил, металлическое полотно, алюминиевый профиль, сэндвич-панели. К самым популярным материалам относится легкий и прочный профиль из алюминия. Он бывает:
- Пенозаполненным. Это трехслойные алюминиевые панели с прослойкой из пенополиуретана. Такие ворота обеспечивают тепло- и шумоизоляцию.
- Экструдированным. Благодаря поперечным ребрам жесткости полотно обладает повышенной прочностью и взломоустойчивостью, стойкостью к статическим и ударным нагрузкам.
- Перфорированным. Алюминиевый профиль выпускается с перфорацией или со смотровыми отверстиями, в которые устанавливаются поликарбонатные вставки. Конструкции этого типа обеспечивают воздухообмен и попадание дневного света в помещение.
Для сборки каркаса используется профильная труба с квадратным и прямоугольным сечением. Внутреннюю часть рамы делают из профиля с сечением С или П-образной формы
Как сделать ворота в гараж
Выбор типа механизма
Открывание и закрывание ворот с пружиной без автоматики выполняется с помощью рычагов, закрепленных снизу полотна. Створка скользит на роликах по направляющим, которые расположены на торцевой части полотна. Чтобы открыть ворота, нужно без усилия потянуть створку вперед и вверх, при этом пружинный механизм возьмет на себя большую часть нагрузки.
Существует еще один вариант механизма для гаражных ворот — с противовесами, которые подвешиваются на тросах с блоками.
Подготовительные работы
Перед началом работ обязательно нужно нарисовать чертеж конструкции, сделать замеры проема, нанести разметку на стены. После этого нужно закупить необходимые материалы с небольшим запасом, освободить рабочее место, подготовить инструменты — инверторный аппарат, болгарку, шуруповерт, отвес, пузырьковый уровень, рулетку, угольник, карандаш, дрель с комплектом сверл.
Для сборки ворот потребуется:
- Для коробки — стальной равнополочный уголок 63х63 мм.
- Для внешней части каркаса — 17,2 м профтрубы 60х30 мм. Шесть метров ляжет по всей длине направляющих, для боковин потребуется по 1,84 м, для верхней части 4,3 м, для диагонали противовеса 2,8 м и плюс 0,4 м в запас.
- Для внутренней рамы — 20 м профильных труб 30х20 мм. Это 4 стойки по 1,8 м и 3 горизонтальных профиля по 4,25 м.
- Для направляющих нужно 6 м труб 60х70 мм.
Также потребуется приобрести профлист для наполнения створки, ролики, пружины, саморезы, анкера, резиновую ленту для уплотнения, грунт-эмаль и алкидную эмаль.
Последовательность монтажа поворотно-откидных ворот
- Из уголка сваривают коробку в форме буквы П и вставляют ее в проем, крепят анкерными болтами.
- Конструируют раму для створки. Профтрубу нарезают по размеру, укладывают на ровную поверхность, проверяют углы линейкой, сваривают стыки.
- Места сварки зачищают, покрывают раму сначала грунт-эмалью, а затем алкидной эмалью в два слоя.
- На торцевые части верхних углов рамы приваривают кронштейны с роликами. На раму крепят профлист саморезами.
- Следующий этап — установка направляющих с обязательной проверкой прямых углов.
- На время устанавливают полотно в проем, для того, чтобы отметить точки крепежа подъемного механизма. После этого полотно убирают и закрепляют рычаги.
- Устанавливают пружины и регулируют их натяжение.
- Во всей длине проема прикрепляют уплотнитель для герметизации стыков.
- Заключительный этап — врезка дверного замка. После этого можно утеплить створку минераловатными или полистирольными плитами.
Отзывы покупателей
Секционные ворота для гаража по цене от 22 000 рублей: производство и монтаж в Москве
Секционные ворота надежны и удобны в эксплуатации. Полотно легко сгибается при поднятии и ровно расправляется при закрытии. Для открывания секционных ворот не нужно свободное место перед гаражом. Модели устанавливаются в любой проем.

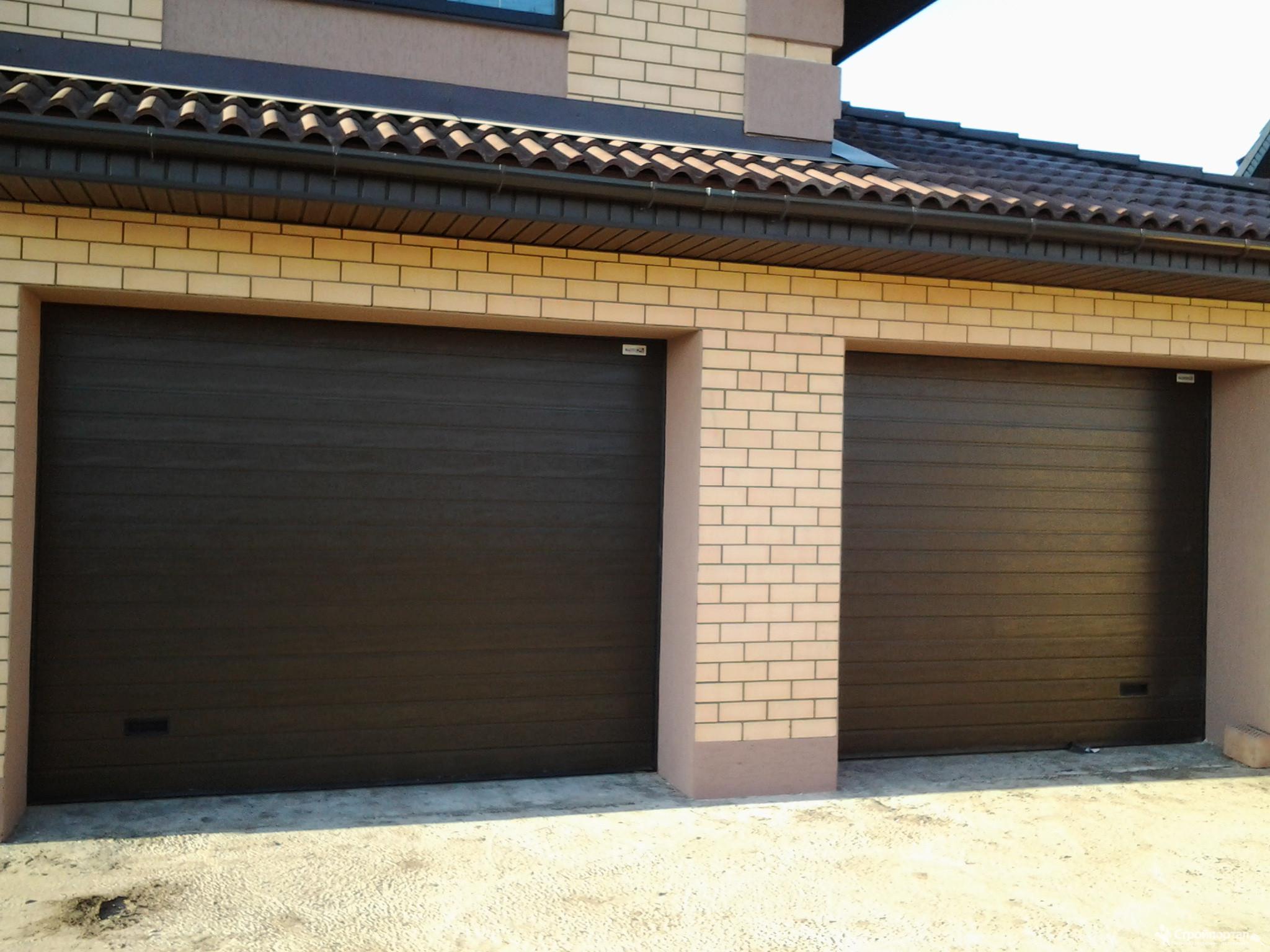

Фото наших работ
Цены на секционные ворота для гаража
Секционные бытовые, 42 мм, пружины растяжения (механика). Указанная цена не является публичной офертой. Стоимость может меняться в зависимости от вида управления, материала панелей и допкомплектации (например — калитка). Чтобы узнать точную стоимость оформите заявку или позвоните по номеру тел.: 8(495)152-52-51
Ширина | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 400 | 2 500 | 2 600 | 2 700 | 2 800 | 2 900 | 3 000 | 3 100 | 3 200 | 3 300 | 3 400 | 3 500 | |||
Высота |
1 800 | 26 207 | 26 868 | 27 225 | 27 533 | 28 301 | 27 944 | 28 350 | 29 118 | 30 163 | 32 659 | 35 105 | 37 253 | |
1 900 | 27 685 | 28 301 | 29 015 | 29 779 | 30 618 | 30 828 | 30 681 | 31 395 | 32 087 | 34 837 | 37 543 | 40 012 | ||
2 000 | 25 721 | 25 841 | 27 841 | 28 774 | 30 645 | 32 967 | 34 652 | 34 958 | 34 735 | 36 163 | 38 003 | 40 066 | ||
2 100 | 26 221 | 27 381 | 28 140 | 29 042 | 30 944 | 32 489 | 34 244 | 34 632 | 34 632 | 36 422 | 37 422 | 38 833 | ||
2 200 | 26 899 | 28 118 | 28 640 | 29 292 | 31 217 | 31 864 | 33 918 | 34 328 | 34 583 | 36 695 | 36 208 | 37 668 | ||
2 300 | 27 618 | 28 435 | 29 007 | 29 690 | 31 467 | 31 824 | 33 766 | 34 480 | 35 641 | 37 878 | 36 445 | 39 351 | ||
2 400 | 28 913 | 29 038 | 29 685 | 30 181 | 31 516 | 33 052 | 34 931 | 36 079 | 37 445 | 40 655 | 35 949 | 39 458 | ||
2 500 | 33 846 | 30 136 | 31 007 | 31 882 | 35 208 | 33 650 | 35 614 | 37 088 | 38 753 | 42 463 | 46 432 | 48 437 | ||
2 600 | 34 480 | 30 694 | 31 551 | 33 043 | 35 565 | 34 275 | 35 994 | 37 351 | 38 967 | 42 450 | 46 789 | 48 794 | ||
2 700 | 34 989 | 30 940 | 32 663 | 33 583 | 35 985 | 34 820 | 36 373 | 37 672 | 39 128 | 42 601 | 47 048 | 48 897 | ||
2 800 | 34 940 | 31 806 | 33 458 | 34 346 | 36 538 | 34 976 | 36 570 | 37 440 | 39 405 | 42 829 | 47 508 | 50 035 | ||
2 900 | 38 414 | 34 788 | 36 096 | 37 266 | 40 878 | 38 204 | 46 178 | 46 280 | 46 687 | 47 044 | 50 008 | 52 187 | ||
3 000 | 40 508 | 43 419 | 42 856 | 42 253 | 44 945 | 46 383 | 45 566 | 46 075 | 46 843 | 49 294 | 52 968 | 56 746 |
Пульты для дистанционного управления секционными воротами.
Конструкция секционных гаражных ворот
Полотно выполнено по типу сэндвича: между наружными металлическими стенами помещается прослойка утеплителя. На лицевую поверхность наносится защитное покрытие. Полотна состоят из нескольких секций, которые скрепляются между собой петлями. Шарнирное соединение обеспечивает нужную степень свободы и подвижности элементов. Сбоку проема устанавливаются направляющие, переходящие также и в потолок.
Схемы монтажа
- Низкий. При короткой перемычке и минимальном размере притолоки 100–130 мм. Вал с пружинами расположен в дальнем конце направляющих.
- Стандартный. Притолока превышает 210 мм.
- Высокий. Притолока превышает 500 мм. Для установки не требуются длинные подвесы. Полотно уходит непосредственно под потолок.
Цветовая палитра
Представлено 9 стандартных оттенков — от белого и слоновой кости до шоколадного и антрацита. Возможна окраска в любой цвет по каталогу RAL, имитация фактуры натурального дерева (дуб, вишня и другие варианты).
Дополнительные элементы секционных ворот для гаража
Калитка
Секционные ворота нужно поднимать только тогда, когда в гараж заезжает автомобиль, человек же заходит через калитку. Это сохраняет тепло внутри помещения и продлевает срок эксплуатации изделия. На открытие и закрытие расходуется меньше сил или электроэнергии (если привод автоматический). Размер и конструкция калитки выбираются заказчиком. Высота порога — 95 или 140 мм.
Окна
На окна можно установить декорированные вставки в виде расходящихся лучей или перекрещивающихся перекладин. Перекличка дизайна с формой и особенностями рам в доме смотрится элегантно. Такие ворота обеспечивают естественное освещение внутри помещения и, соответственно, экономию электроэнергии.
Замки и засовы
Возможна установка надежных засовов внутри помещения, а также ригельных замков. При необходимости выполняется их соединение с электрическим приводом. Тогда конструкцию можно легко открывать автоматически. При отключении электричества это делается вручную.
Автоматика
Для закрывания или открывания автоматических секционных ворот требуется только нажать кнопку на пульте дистанционного управления. Это особенно удобно в непогоду. Автоматизация происходит за счет установки электропривода на потолке и рейки, приводящей в движение полотно. Возможно дополнительное оснащение фотоэлементами и панелью управления.
Цены на автоматические ворота на гараж и секционные подъемные гаражные ворота
Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «Алюминиевые системы», расположенному по адресу 121596, Россия, г. Москва, ул. Горбунова, д. 2, стр. 3 согласие на обработку:
- персональных данных, сбор которых ООО «Алюминиевые системы» осуществляет при использовании сайта в сети «Интернет» https://www.vorota365.ru: IP-адрес, информация из cookie, информация о браузере пользователя (или иной программе, с помощью которой осуществляется доступ к https://www. vorota365.ru), время доступа, адрес запрашиваемой страницы сайта https://www.vorota365.ru, адрес ранее посещенной страницы сайта сети «Интернет», в целях: Маркетинговая аналитика.
- персональных данных, указанных мной на страницах сайта https://www.vorota365.ru в сети «Интернет», характер информации которых предполагает или допускает включение в них следующих персональных данных: ФИО, дата рождения, паспортные данные, адрес регистрации, контактный номер телефона, контактный адрес электронной почты, в целях: Ведение бухгалтерского учета, ведение базы данных клиентов, регистрация клиентов и потенциальных клиентов в базе данных клиентов..
Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).
Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.
Согласие может быть отозвано мною в любое время на основании моего письменного заявления.
Как называются ворота которые поднимаются вверх. Подъемные ворота для гаража: Цена
Как называются ворота которые поднимаются вверх. Подъемные ворота для гаража: Цена
Ворота — это самое уязвимое место в гараже, которое угонщики при взломе используют чаще всего. Закрыть брешь можно только одним способом — установить современную гаражную конструкцию, которую невозможно вскрыть никакими способами. Хорошо зарекомендовали себя ворота с подъемными механизмами: они надежны, удобны в использовании и имеют отличный дизайн.
Подъемно-поворотное устройство
Этот вид ворот представляет собой цельное металлическое полотно. При открывании нижняя часть ворот начинает подниматься вверх, а верхняя движется внутри помещения вдоль потолка производится поворот двери. В открытом положении она располагается под потолком гаража, а некоторая часть нависает над входом в виде козырька, поэтому конструкция не занимает пространство перед гаражом и не мешает, если нужно произвести какие-либо работы.
Открываются ворота автоматически, но если нужно, их легко поднять вручную. Если вход в гараж есть со двора или из дома, наружную калитку делать не обязательно. Но если постройка располагается вдали от жилья, ворота лучше снабдить калиткой или сделать запасной вход на случай заклинивания механизма, например, как на гараже на фото ниже. Этот совет можно дать и для тех, кто выбирает секционные или рулонные модификации.
Преимущества подъемно-поворотных ворот:
- Надежность.
- Возможность открывать в автоматическом и ручном режиме.
- Отличный дизайн.
- Защита от коррозии.
- Возможность установки в проемах разных размеров.
Стоимость подъемно-поворотных ворот, как и в случае со всеми остальными вариантами, зависит от размеров изделия и материала изготовления.
Секционная конструкция
Этот тип ворот состоит из горизонтальных панелей, скрепленных между собой петлями. В результате получается устройство с продольно подвижными полосами. При открывании ворот, секции поднимаются по вертикали, и в верхней точке проема разворачиваются в горизонтальное положение, а затем продвигаются вдоль потолка вглубь помещения.
Их можно установить на проемы любых размеров (см.), главное, чтобы высота конструкции не превышала длины помещения, что практически не встречается.
Ширина в мм | Высота в мм | Приблизительная стоимость в рублях |
2250 | 28100 | |
2750 | 36300 | |
2500 | 37000 | |
3000 | 47000 | |
2125 | 39600 | |
2250 | 40800 | |
2125 | 47300 | |
2250 | 47800 | |
2125 | 49500 | |
2250 | 50300 |
Преимущества секционных ворот:
- Для их открывания не нужно свободное пространство перед гаражом.
- Секции хорошо герметизированы, поэтому в гараже сохраняется тепло.
- Открывание и закрывание проходит бесшумно.
- Невозможность взлома.
Для монтажа секционных ворот, над входом устанавливаются две параллельные направляющие, по которым движется дверное полотно.
Средняя цена на подъемные ворота для гаража колеблется в зависимости от производителя и размера изделия. Ниже приведена таблица приблизительной стоимости для разной ширины и высоты секционных ворот.
Рулонные модели
Этот тип ворот собран из вертикальных нешироких полос, составляющих гибкое полотно. При открывании гаража полосы наматываются на вал, расположенный в верхней части проема.
Как и все подъемные конструкции, рулонный вариант позволяет подъехать транспорту вплотную к гаражу. Выбирая такие ворота, следует обратить внимание на их недостатки: они не могут использоваться в гаражах с высокими проемами, так как в силу конструктивных особенностей для их производства невозможно применять металл толще 2,5 мм. Изготавливаются рулонные ворота по индивидуальным размерам заказчика.
Ширина в мм | Высота в мм | Цена на изделие с механическим приводом | Цена на изделие с автоматическим приводом |
Рулонные ворота самые недорогие из всех вариантов гаражных конструкций с подъемным механизмом, но и самые непрочные. Поэтому их использование рекомендуется на охраняемых объектах или в частном секторе, где проникновение посторонних лиц исключено дополнительными методами защиты.
Виды гаражных ворот. Подъемно – поворотные ворота
Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.
Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.
Здесь возможно устройство подъемного механизма в двух вариантах:
- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.
Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.
Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.
Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.
Достоинства подъемно – поворотных гаражных ворот:
- Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
- При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
- Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
- Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
- Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
- В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
- Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
- После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот
Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить.
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.
А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
Секционные ворота своими руками: установка секционных ворот поэтапно
Секционные ворота используются сегодня для утепления и герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закры
Секционные ворота
Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.
Конструкция секционных гаражных ворот
Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.
При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).
Конструкция ворот
Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать секционные ворота своими руками .
Схема ворот
Разновидности конструкции
Современные секционные ворота подойдут для помещений всех типов.
Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.
Варианты ворот
Конструкции вертикального подъема
Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.
Конструкции высокого подъема
Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.
Узнайте мастер класс от подписчика, как увеличить высоту гаража , из нашей новой статьи.
Конструкции стандартного подъема
Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.
Конструкции низкого подъема
Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:
- торсионного вала;
- наматывающих шкивов;
- балансировочных пружин.
После выбора подходящей конструкции можно приступать к подготовительным работам.
Цены на секционные ворота
Секционные ворота
Этап 1. Подготовка оборудования
Инструменты
До того как приступить к работе, следует подготовить все необходимые инструменты.
- Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
- Электродрель для крепления отдельных элементов на высоте.
- Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
- Другие инструменты: отвертка, кусачки, плоскогубцы.
Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.
Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.
Фурнитура
Этап 2. Замеры
Схема для замеров
Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.
Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.
Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.
Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.
Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.
Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.
Этап 3. Подготовка проема
Подготовка проема
Замеры
После замеров и подготовки инструментов заказываются сами ворота . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.
Ворота в гараж. Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж
Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.
Виды гаражных ворот
Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.
- Стоимость конструкции дешевле, чем у всех других моделей.
- Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
- Можно установить в ограниченном пространстве.
- Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
- Возможность установки электродвигателя для автоматического открывания.
Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.
Минус распашных ворот – перед ними приходиться очищать от снега площадку
Кроме распашных ворот в гаражах устанавливают и другие разновидности.
Складные
Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.
Плюсы конструкции:
- необычный внешний вид,
- удобство открытия и закрытия,
- не занимают в открытом состоянии много места,
- секции по отдельности можно менять, ремонтировать,
- невысокая цена.
Минусы: быстрый износ и низкие защитные функции.
Складные ворота
Подъемно-поворотные
Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.
Плюсы модели:
- высокая надежность,
- в открытом виде ворота не занимают никакого места,
- поддаются утеплению,
- поддаются автоматизации.
Минусы:
- требуется высокая точность установки,
- ворота остаются в проеме, уменьшая его высоту на 20-30 см,
- не рекомендуется использовать их интенсивно.
Подъемно-поворотные ворота
Подъемно-секционные
Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.
Плюсы модели:
- универсальность в плане размеров проема,
- экономия свободного места при открытии,
- неплохая устойчивость к деформациям и механическим нагрузкам,
- полная автоматизация,
- презентабельный внешний вид,
- высокие тепло- и звукоизоляционные качества,
- долгосрочная эксплуатация.
Минусы:
- высокая цена,
- требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
- низкая взломоустойчивость.
Подъемно-секционные ворота
Рулонные
Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.
Преимущества:
- компактность,
- приемлемая цена,
- простота монтажа,
- долгосрочная служба,
- презентабельный внешний вид,
- возможность автоматизации.
Минусы:
- практически нулевая взломостойкость,
- нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
- плохо работают при низких температурах.
Рулонные ворота
Откатные
В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.
К плюсам можно отнести:
- функциональность е зависит от сугробов,
- не занимает места при открытии,
- высокая взломостойкость,
- возможность провести автоматизацию.
Минусы:
- быстрый износ роликов,
- ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.
Делаем подъемные ворота в гараж своими руками
Содержание статьи
Гаражные подъемные ворота
Подъемные ворота в гараж – это удобная, надежная, практичная конструкция для защиты помещения от проникновения посторонних лиц. При открытии они занимают горизонтальное положение, немного выдвигаясь вперед, образуют над въездом небольших размеров козырек.
Как сделать гаражные подъемные ворота своими руками, их преимущества и недостатки пойдет речь в предлагаемой статье.
Типы подъемных ворот, их достоинства и недостатки
Поднимающиеся ворота для гаража бывают двух типов:
- Устройства, у которых полотно имеет несколько секций высотой около полметра. При открывании такое полотно, состоящее из панелей, «затягивается» внутрь гаража под потолок, а затем опускается обратно вертикально вниз. Материалом для изготовления элементов могут быть:
- дерево;
- пластмасса;
- металл.
Ворота поднимающиеся для гаража
Пространство внутри дверного полотна заполняются утеплителем – полиуретаном, обеспечивающим эффективную теплоизоляцию конструкции.
Панели ворот, в этом случае, соединяются на петлях шарнирного типа. В таких изделиях ролики, муфты и прочие подвижные элементы изготавливаются из металла или пластика, для направляющих полозьев используется материалы, обладающие стойкостью к коррозии.
Преимущества такой конструкции:
- простые при эксплуатации;
- достаточная надежность.
Недостатки:
- небольшая устойчивость к взлому;
- нереально такое устройство изготовить самостоятельно полностью.
Для уменьшения стоимости можно:
- оставить ручной привод, но отказ от механического устройства, ухудшает удобства при эксплуатации;
- уменьшить размеры проема ворот – подогнать их ширину и высоту под минимальное количество панелей.
Совет: При желании установить в гараже конструкцию подобного типа своими руками, следует приобрести комплект элементов уже подготовленных к сборке, а монтаж их выполнить самому.
- Подъемные ворота для гаража поворотные. В этом случае цельная створка при открывании поднимается под потолок. Движение элемента выполняется за счет действия шарнирно-рычажного механизма. Схема такого устройства показана на фото.
Схема устройства подъемно-поворотных ворот для гаража
Преимуществами такой конструкции являются:
- высокая прочность изделия;
- устройство отлично защищает гараж от проникновения посторонних;
- бесшумность работы ворот при движении полотна – здесь нет роликов и направляющих, которые могли бы создавать шум;
- поворотно-подъемные ворота для гаража своими руками изготовить вполне реально. Для этого можно не иметь специальных технических знаний, при этом цена их значительно ниже, расходы будут связаны лишь с приобретением материала.
К недостаткам конструкции относятся:
- установка их возможна лишь в прямоугольные проемы;
- высота проема в открытом состоянии уменьшается примерно на 20 сантиметров;
- цельное полотно устройства не позволяет выполнять ремонт отдельных участков, что при повреждении требует полной замены всего элемента;
- ворота имеют пружинный механизм, рассчитанный на определенную массу изделия, поэтому при необходимости выполнения теплоизоляции следует учитывать массу утеплителя: если она намного увеличит общий вес утепленных ворот, нужна будет установка противовесов;
- между рамой и полотном возможно наличие щелей, устранить их можно резиновым уплотнителем, но такие ворота стоит устанавливать лишь в неотапливаемых гаражах.
По какому принципу работают подъемно-поворотные ворота
Поворотно-подъемные ворота на гараж состоят из:
- Рамы. Это основа конструкции, устраивается в проеме гаража или непосредственно за ним и служит ведущей частью изделия при перемещении ворот. Изготовление рамы обычно производится из труб прямоугольного сечения.
- Системы роликов и подъемных рычагов, служащих для открывание ворот. С их помощью створка конструкции перемещается по направляющим, а затем закрепляется под потолком гаража.
- Полотна. Нижняя его часть поднимается вверх и над проемом гаража образует козырек. Для утепления гаража дверное полотно обклеивается прессованным пенопластом, утепляется пенополистиролом или другими теплоизоляционными материалами. Для красоты их можно обшить панелями из пластика или дерева.
- Направляющих, которые служат для поворота рамы вокруг своей оси. При этом она переходит из вертикального положения в горизонтальное и обратно.
- Компенсационные пружины, которые в закрытом положении устройства растягиваются, а в открытом остаются свободными.
В данном виде ворот механизм открывания может быть двух типов:
- Шарнирно-рычажный или простой, является наиболее надежным и самым популярным устройством, которое обеспечивает простое перемещение щита и предотвращает его блокировку.
Совет: Обязательно следует аккуратно выполнять регулировку натяжения пружин и обеспечить высокую точность монтажа направляющих. В этом случае для предотвращения заклинивания щита, необходимо направляющие выставлять строго вертикально и обязательно обе параллельно между собой.
- Механизм на противовесах. В этой конструкции трос крепится внизу к углам рамы, идет через блок к шкиву лебедки, на конце размещается противовес. С увеличением веса щита ворот, увеличивается масса противовеса. В этом случае каркас ворот и рама сильно нагружены, а механизм используется для установки в массивных воротах.
Как своими силами изготовить подъемные гаражные ворота
Перед тем, как начать изготавливать подъемные гаражные ворота своими руками необходимо определиться с механизмом открывания. После выбора его типа, снимаются размеры проема ворот, проектируется эскиз конструкции, приобретаются материалы и инструмент.
youtube.com/embed/Y1ByGuXAoFs?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Для работы понадобятся:
- Деревянные бруски, для изготовления коробки – сечением 12 х 8 сантиметров и на потолок 10 х 10 сантиметров.
- Металлические штыри.
- Уголки равносторонние: для рельсов, сечением 40 х 4 и для рамы 35 х 4.
- Швеллер №8 для кронштейна.
- Пружина.
- Металлический прут, диаметром 8 миллиметров.
Схема установки ворот
Инструкция, по которой изготавливаются ворота гаражные подъемные своими руками предлагает:
- Собрать каркас из двух вертикальных брусков и одного поперечного. Детали соединяются стальными угольниками или пластинами.
- Вертикальные стойки заглубить в стяжку пола на два сантиметра.
- В проеме каркас зафиксировать стальными штырями.
- Собрать раму для полотна ворот.
- Полотно ворот собирается из досок, снаружи покрывается стальным листом.
- Пенополистирол, пенопласт можно использовать для теплоизоляции.
- Изготовить опору для узла: в одной из полок уголка сверлятся два отверстия диаметром 10 миллиметров для крепления опоры к стойкам, в другой полке еще три отверстия под фиксацию пружинного кронштейна. Для пружины опору лучше делать из швеллера.
- Из полосы металла изготовить регулировочную пластину, для соединения пружины и кронштейна.
- Крайние витки пружины выгибаются в виде зацепов, снизу присоединяется регулятор напряжения, изготовленный из прутка. На одной стороне получается кольцо, на другой выполняется нарезка резьбы.
- Из уголка изготовить шарнирный узел для низа конструкции с отверстием диаметром 8,5 миллиметров и приварить его к раме между ребром, расположенным снизу и серединой отверстия, предназначенного для установки рычага механизма подъема, расположенного на 120-миллиметровом шарнире.
Детали и узлы для сборки гаражных ворот
- К торцу рычага приварить пластину для установки регулятора напряжения.
- Изготовить рельсы, по которым будут перемещаться ворота. Для этого соединяются два уголка, а затем свариваются таким образом, чтобы между их вершинами оставалось внутреннее пространство в пять сантиметров и свариваются по одному краю.
- Рельс приварить к пластинке с отверстиями. Между осью направляющего и ребром, установленным внизу поперечины, следует оставить промежуток 8 сантиметров.
- На другом конце рельсы приварить кусок швеллера, отступив от конца примерно 15 сантиметров.
- Швеллер фиксируется болтом к потолочному бруску.
- В процессе монтажа следует проводить постоянный контроль горизонтальности направляющих.
- Полотно дополнительно можно оснастить стопорными системами, которые увеличат его безопасность, а установка разных предохраняющих механизмов защитит от взлома.
- Увеличить количество света в гараже, можно установкой в полотне вставок из полупрозрачного материала.
- Для придания конструкции дополнительной устойчивости можно наклеить компенсирующие накладки и установить резиновую окантовку.
Как правильно сделать ворота подъемные для гаража более подробно покажет видео. Так же на нашем ресурсе Вы можете подробно узнать о распашных гаражных металлических воротах с калиткой.
Ворота поднимающиеся вверх. Подъемные ворота для гаража: Цена
Ворота поднимающиеся вверх. Подъемные ворота для гаража: Цена
Ворота — это самое уязвимое место в гараже, которое угонщики при взломе используют чаще всего. Закрыть брешь можно только одним способом — установить современную гаражную конструкцию, которую невозможно вскрыть никакими способами. Хорошо зарекомендовали себя ворота с подъемными механизмами: они надежны, удобны в использовании и имеют отличный дизайн.
Подъемно-поворотное устройство
Этот вид ворот представляет собой цельное металлическое полотно. При открывании нижняя часть ворот начинает подниматься вверх, а верхняя движется внутри помещения вдоль потолка производится поворот двери. В открытом положении она располагается под потолком гаража, а некоторая часть нависает над входом в виде козырька, поэтому конструкция не занимает пространство перед гаражом и не мешает, если нужно произвести какие-либо работы.
Открываются ворота автоматически, но если нужно, их легко поднять вручную. Если вход в гараж есть со двора или из дома, наружную калитку делать не обязательно. Но если постройка располагается вдали от жилья, ворота лучше снабдить калиткой или сделать запасной вход на случай заклинивания механизма, например, как на гараже на фото ниже. Этот совет можно дать и для тех, кто выбирает секционные или рулонные модификации.
Преимущества подъемно-поворотных ворот:
- Надежность.
- Возможность открывать в автоматическом и ручном режиме.
- Отличный дизайн.
- Защита от коррозии.
- Возможность установки в проемах разных размеров.
Стоимость подъемно-поворотных ворот, как и в случае со всеми остальными вариантами, зависит от размеров изделия и материала изготовления.
Секционная конструкция
Этот тип ворот состоит из горизонтальных панелей, скрепленных между собой петлями. В результате получается устройство с продольно подвижными полосами. При открывании ворот, секции поднимаются по вертикали, и в верхней точке проема разворачиваются в горизонтальное положение, а затем продвигаются вдоль потолка вглубь помещения.
Их можно установить на проемы любых размеров (см.), главное, чтобы высота конструкции не превышала длины помещения, что практически не встречается.
Ширина в мм | Высота в мм | Приблизительная стоимость в рублях |
2250 | 28100 | |
2750 | 36300 | |
2500 | 37000 | |
3000 | 47000 | |
2125 | 39600 | |
2250 | 40800 | |
2125 | 47300 | |
2250 | 47800 | |
2125 | 49500 | |
2250 | 50300 |
Преимущества секционных ворот:
- Для их открывания не нужно свободное пространство перед гаражом.
- Секции хорошо герметизированы, поэтому в гараже сохраняется тепло.
- Открывание и закрывание проходит бесшумно.
- Невозможность взлома.
Для монтажа секционных ворот, над входом устанавливаются две параллельные направляющие, по которым движется дверное полотно.
Средняя цена на подъемные ворота для гаража колеблется в зависимости от производителя и размера изделия. Ниже приведена таблица приблизительной стоимости для разной ширины и высоты секционных ворот.
Рулонные модели
Этот тип ворот собран из вертикальных нешироких полос, составляющих гибкое полотно. При открывании гаража полосы наматываются на вал, расположенный в верхней части проема.
Как и все подъемные конструкции, рулонный вариант позволяет подъехать транспорту вплотную к гаражу. Выбирая такие ворота, следует обратить внимание на их недостатки: они не могут использоваться в гаражах с высокими проемами, так как в силу конструктивных особенностей для их производства невозможно применять металл толще 2,5 мм. Изготавливаются рулонные ворота по индивидуальным размерам заказчика.
Ширина в мм | Высота в мм | Цена на изделие с механическим приводом | Цена на изделие с автоматическим приводом |
Рулонные ворота самые недорогие из всех вариантов гаражных конструкций с подъемным механизмом, но и самые непрочные. Поэтому их использование рекомендуется на охраняемых объектах или в частном секторе, где проникновение посторонних лиц исключено дополнительными методами защиты.
Гаражные ворота поднимающиеся вверх. Подъемные ворота в гараж своими руками
Posted on
Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах. В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).
Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.
Направляющая для ворот
Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.
Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком. Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм. Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.
Подшипники для ворот
Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль
Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.
Вид изнутри гаража.
Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.
Сверху направляющую держит уголок
Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.
Подъемно складные ворота своими руками чертежи. Последовательность проведения работы по создании подъемных гаражных ворот своими руками
Пример выполнения с чертежом
- Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
- Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
- Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
- Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
- Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
- Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
- Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
- Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
- Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
- 10. Монтаж замка.
Подъемные ворота. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками
Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.
Преимущества
В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:
- подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
- конструкция применяется для одинарных и двойных типов гаражей;
- возможность установки автоматической системы открытия;
- сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
- могут использоваться разные виды внешней отделки и декора;
- автоматической калиткой гараж надежно защищен от взломщиков;
- при открытии и закрытии створок не возникает шум.
При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.
Устройство и принцип функционирования откидных ворот
При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.
Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.
Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.
Виды подъемных ворот
Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.
Секционные
Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.
Поворотные
Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.
Подготовка к строительству
После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.
Рассчитываем размеры
Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:
- ширину проема;
- высоту проема;
- притолоку;
- боковину левую;
- боковину правую;
- глубину помещения.
Выбираем материал
Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.
При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.
На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.
Расчет количества материала
Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:
- размером проема;
- высотой ворот;
- фундаментом;
- зашивкой полотна.
Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:
- Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
- Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
- Направляющие элементы составляют 6 метров с параметрами 60х70.
Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.
При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.
Подъемно поворотные гаражные ворота чертежи и схемы. Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж
Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.
Виды гаражных ворот
Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.
- Стоимость конструкции дешевле, чем у всех других моделей.
- Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
- Можно установить в ограниченном пространстве.
- Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
- Возможность установки электродвигателя для автоматического открывания.
Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.
Минус распашных ворот – перед ними приходиться очищать от снега площадку
Кроме распашных ворот в гаражах устанавливают и другие разновидности.
Складные
Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.
Плюсы конструкции:
- необычный внешний вид,
- удобство открытия и закрытия,
- не занимают в открытом состоянии много места,
- секции по отдельности можно менять, ремонтировать,
- невысокая цена.
Минусы: быстрый износ и низкие защитные функции.
Складные ворота
Подъемно-поворотные
Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.
Плюсы модели:
- высокая надежность,
- в открытом виде ворота не занимают никакого места,
- поддаются утеплению,
- поддаются автоматизации.
Минусы:
- требуется высокая точность установки,
- ворота остаются в проеме, уменьшая его высоту на 20-30 см,
- не рекомендуется использовать их интенсивно.
Подъемно-поворотные ворота
Подъемно-секционные
Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.
Плюсы модели:
- универсальность в плане размеров проема,
- экономия свободного места при открытии,
- неплохая устойчивость к деформациям и механическим нагрузкам,
- полная автоматизация,
- презентабельный внешний вид,
- высокие тепло- и звукоизоляционные качества,
- долгосрочная эксплуатация.
Минусы:
- высокая цена,
- требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
- низкая взломоустойчивость.
Подъемно-секционные ворота
Рулонные
Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.
Преимущества:
- компактность,
- приемлемая цена,
- простота монтажа,
- долгосрочная служба,
- презентабельный внешний вид,
- возможность автоматизации.
Минусы:
- практически нулевая взломостойкость,
- нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
- плохо работают при низких температурах.
Рулонные ворота
Откатные
В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.
К плюсам можно отнести:
- функциональность е зависит от сугробов,
- не занимает места при открытии,
- высокая взломостойкость,
- возможность провести автоматизацию.
Минусы:
- быстрый износ роликов,
- ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.
Видео самые лучшие ПОДЪЁМНЫЕ ворота в мире. The best gates (garage doors) in the world
Выбираем ворота для гаража | Строительный портал
Массивные, ржаво-скрипящие створки, покрытые шелушащейся масляной краской. Угрюмо-топорная тяжеловесная конструкция. Такими были ворота для гаража еще 10-15 лет назад. Отечественная промышленность того времени в большинстве случаев ничего лучше предложить, увы, не могла. С появлением на постсоветском пространстве изделий зарубежных производителей, ситуация в корне поменялась. Сегодня, кроме надежности, к гаражным воротам предъявляют еще целый ряд требований – функциональность, удобство, эстетичный внешний вид, безопасность в эксплуатации, надежная теплоизоляция.
Содержание:
- Ворота для гаража секционные
- Подъемные ворота для гаража
- Рулонные ворота для гаража
- Ворота для гаража распашные
- Металлические ворота для гаража
- Автоматические ворота для гаража
Главным критерием выбора гаражных ворот была и остается надежность защиты автомобиля от угона. При этом гаражные ворота не должны доставлять хозяину никаких неудобств, их конструкция должна быть надежной и удобной.
В рамках данной статьи мы рассмотрим разные виды и конструкции ворот, и, надеемся, поможем выбрать оптимальный вариант для вашего гаража.
Ворота для гаража секционные
Секционные гаражные ворота пользуются довольно большой популярностью, и пока остаются наиболее распространенными. Полотно секционных ворот изготовлено из нескольких (от 4 до 6-ти) горизонтальных секций. Ширина секций варьируется от 35 до 61 сантиметров, а максимальная длина секции – около 5-ти метров. Высота полотна может быть произвольной – в зависимости от проема гаражных ворот. Материалом для изготовления секций чаще всего служит алюминий, грунтованная и оцинкованная листовая сталь толщиной до 1 миллиметра. Для самых дорогих элитных моделей секционных ворот может использоваться дерево.
Для повышения теплоизоляции изготавливаются двустенные секции толщиной 42 миллиметра, а по всему контуру ворот укладывают эластичный уплотнитель. Утеплитель между стенками секций должен обладать минимальным влагопоглощением. В противном случае внутри утеплителя будет образовываться конденсат, нарушающий функциональность ворот. Одним из лучших утеплителей для секционных ворот считается пенополиуретан.
Когда ворота открывают, все полотно сдвигается вертикально вверх, и укладывается под потолком. Все секции полотна ворот соединены шарнирными петлями. По обоим краям каждой секции есть ролики на подшипниках, которые двигаются по направляющим вверх, и разворачиваются под потолком. Для дополнительной защиты от взлома для самой верхней секции делают дополнительные боковые направляющие.
Конструкция секционных ворот позволяет устанавливать их в помещения самых разных размеров, с практически любой формой скатов крыши и видом проема. Проще говоря, секционные ворота наиболее универсальны с архитектурной точки зрения. Ворота можно открывать как вручную, так и с помощью встроенной автоматики.
Вариантов отделки секционных ворот достаточно много – секции могут быть покрыты краской, пластиком, алюминием, термостойким стеклом. При желании можно заказать секционные ворота с встроенной калиткой. Правда, такой вариант обойдется заказчику намного дороже.
Преимущества секционных ворот:
- Экономия места в гараже и на подъезде к гаражу;
- При использовании утеплителя достаточно хорошая звуко – и теплоизоляция;
- Универсальность, возможность установки в помещениях с высотой проема ворот до 6-ти метров, и шириной до 7-ми метров.
Недостатки секционных ворот:
- Высокая стоимость;
- Достаточно сложная конструкция;
- Слабая защищенность от взлома.
Подъемные ворота для гаража
Подъемные ворота для гаража (полотно ворот поднимается вертикально вверх), особой популярностью не пользуются. Это обусловлено тем, что такая конструкция ворот требует наличия свободного пространства над проемом. Гораздо большее распространение получили подъемно-поворотные гаражные ворота.
Объем продаж подемно-поворотных ворот на территории России в последнее время сильно вырос. Данная конструкция ворот удачно сочетает прочность и легкость эксплуатации в ручном и автоматическом режиме с относительно низкой стоимостью. Ворота представляют собой плоское полотно, занимающее всю площадь проема. Максимальные допустимые размеры подъемно-поворотных ворот – 6 х 2.2 метра. Полотно ворот оснащено шарнирно-рычажным механизмом, с помощью которого оно поднимается и укладывается под потолком. Вес ворот уравновешен пружинами, которые установлены по обеим сторонам полотна, и защищены чехлами.
Благодаря отсутствию направляющих, вся конструкция работает практически бесшумно. Полотно плотно прижимается к раме, что улучшает герметичность подъемно-поворотных ворот. Но схема движения конструкции может причинить некоторые неудобства.
Так, автомобиль не может подъехать к воротам ближе, чем на один метр. В противном случае поднимающееся полотно может задеть авто. Со стороны необходимо устроить небольшой порожек для того, чтобы можно было плотно прижать к нему полотно. Порожек не должен быть высоким – около 3-х сантиметров, но толчок при переезде через него все равно чувствуется. Кроме того, полотно ворот не подлежит ремонту – при повреждении часть полотна заменить не получится, только все полотно целиком. Форма проема для данной конструкции ворот должна быть прямоугольной, и арочные и сегментные проемы применять невозможно.
Правда, широкие возможности в плане отделки и украшения полотна рисунками частично компенсируют данный недостаток. Кроме того, в полотно ворот можно встроить небольшие смотровые окна из прочного армированного стекла, или заказать дверь-калитку. Установка калитки потребует дополнительных трат (около 700 у.е.), но иногда возникает необходимость в дополнительном входе, диктуемая местными условиями размещения гаража.
Преимущества подъемно поворотной конструкции гаражных ворот:
- Компактность, экономия места;
- Удобство в монтаже;
- Легко оснащаются автоматикой;
- Не нужно расчищать снег перед гаражом.
Недостатки:
- Недостаточная защищенность от взлома;
- Высокая потеря тепла;
- Ворота не рекомендуется поднимать/опускать более 10-ти раз в сутки;
- Нельзя подъехать вплотную к гаражу;
- Устанавливаются только в прямоугольный проем;
- Невозможно заменить часть поврежденного полотна;
Рулонные ворота для гаража
Рулонные ворота – современная, сравнительно новая для России конструкция.Она состоит из профилированных горизонтальных полос – ламелей, имеющих максимальную ширину 1.5 сантиметра. Ламели соединяются между собой с помощью шарниров в одно гибкое полотно. Полотно наматывается на вал, который размещается над проемом ворот. Так как рулонные ворота поднимаются строго вертикально вверх, им не страшны снежные сугробы, и к таким воротам автомобиль может подъехать вплотную.
Существенный недостаток данной конструкции – толщина двустенного ламеля, наполненного теплоизолятором, не может превышать 2.5 сантиметра. Если ламель будет толще, то рулон, в который укладывается полотно ворот, станет слишком большим в диаметре, полотно будет изгибаться, и застрянет в боковых направляющих.
Обычно рулонные ворота устанавливают в проемы, имеющие высоту 2-2.5 метра. Производители поставляют рулонные ворота с автоматическим электрическим приводом, но если проем не превышает 3-х метров в ширину, то ворота можно легко открывать вручную.
Преимущества рулонных ворот:
- Нет необходимости в свободном месте перед гаражом;
- Легкость, удобство конструкции;
- Возможность установки автоматики.
Недостатки:
- Высокая цена;
- Недостаточная теплоизоляция;
- Низкая защищенность от взлома.
Ворота для гаража распашные
Данный вид гаражных ворот наиболее популярен и распространен из-за своей простоты и относительно низкой стоимости. Створки распашных ворот чаще всего открываются наружу – для экономии места внутри гаража. Распашные ворота в большинстве случаев делают двустворчатыми. Одностворчатые конструкции тоже есть, но они имеют большой недостаток – створка начинает провисать из-за большого веса и крутящего момента. Чтобы защитить конструкцию от зимнего пучения грунта, ворота ставят выше уровня земли приблизительно на 10 сантиметров.Для удобства в распашные ворота можно встроить небольшую дверь-калитку.
Основа створок распашных ворот представляет собой простой каркас из профиля или уголка, закрытый металлическими листами. Для достижения большей теплоизоляции створки могут быть сделаны по типу сэндвич-панелей – с использованием минваты или пенопласта между листами металла.
Конструкция распашных ворот требует наличия жесткой рамы и сдвоенного привода. Также для нормальной работы распашных ворот необходимо довольно большое свободное пространство перед гаражом, очищенное от снега и мусора.
Преимущества распашной конструкции:
- Простота в изготовлении;
- Низкая стоимость;
- Хорошая устойчивость к взлому.
Недостатки:
- Непривлекательный внешний вид;
- Большой вес конструкции, необходимость в жесткой раме;
- Нужно большое свободное пространство перед гаражом.
Ворота металлические для гаража
По сути, самая простая и дешевая разновидность гаражных ворот, которые можно вынести в отдельную категорию – однолистовые металлические ворота. Их главные достоинства — низкая цена и возможность установки в проем с тонкими стенами. Изготовление ворот для гаража – дело, требующее определенных навыков и опыта, но что касается данной конструкции, то ее осилит любой квалифицированный сварщик. При наличии опыта в сварном деле, гаражные однолистовые ворота вполне можно изготовить самостоятельно.
Автоматические ворота для гаража
Практически все вышеописанные виды гаражных ворот можно автоматизировать путем установки необходимого электрооборудования. Электропривод ворот можно включать как вручную, так и с помощью пульта управления на расстоянии до 50-ти метров, не выходя из автомобиля.
Что делать, если гараж закрыт с помощью пульта управления, а в доме внезапно пропало электричество? Кстати, фирмы, реализующие автоматику для гаражных ворот, о таких ситуациях деликатно помалкивают.
Выходов из таких ситуаций ровно три:
- Наличие в гараже двери, которую можно открыть ключом;
- Установка на автоматические ворота устройства, с помощью которого можно отсоединить тягу электропривода от полотна. Тогда ворота можно открыть ключом снаружи;
- Ну и третий выход – банально подождать, когда появится электричество.
Устройство, и конструкция систем автоматического управления гаражными воротами сильно влияют на стоимость готовых ворот. Чаще всего продавец называет стоимость стандартного базового комплекта – рама, полотно, запоры и ручной привод. За каждый дополнительно установленный элемент придется заплатить отдельно.
Напоследок необходимо отметить, что установка ворот в гараже – довольно сложный технологический процесс. И какой бы тип гаражных ворот вы бы не выбрали, за помощью в установке обращайтесь только в проверенные специализированные фирмы.
Переоборудование гаражных ворот с высоким подъемом
Содержание
- Введение в переоборудование с большой высотой подъема
- Измерения и расчеты
- Начало работы: безопасность прежде всего!
- Удалите оборудование
- Подготовка к установке оборудования высокого подъема
- Установка оборудования высокого подъема
- Установите гусеницу и опорную пластину на место
- Установите пружинный анкерный кронштейн
- Установите крепеж на вал
- Установите торсионную пружину и трос
- Заводная пружина кручения
- Базовое обслуживание гаражных ворот
- Заключение
1.Введение в конверсии с высоким подъемом
Следующие инструкции по переоборудованию ваших гаражных ворот на систему высокого подъема написаны только для опытных механиков. Задача посложнее, чем установка гаражных ворот от начала до конца. «Могу ли я это сделать?» вы можете спросить. Эти инструкции должны помочь вам ответить на этот вопрос для себя.
Внизу этой страницы есть ссылка для подачи запроса на расценки на высокий подъемник. Перед заполнением формы мы рекомендуем вам прочитать наш блог о High Lift Kit FAQs .
Эти инструкции применимы только к гаражным воротам стандартного типа, изображенным ниже. Ваши кабельные барабаны и кабели должны выглядеть примерно так. Следующая деталь за концом пружинного узла — тросовый барабан. Барабан отлит из алюминиевого сплава диаметром 4 дюйма и окружностью 13 дюймов вокруг плоской части. Сразу за кабельным барабаном находится концевая опорная плита. Кабель разматывается с задней стороны барабана между барабаном и стеной и проходит вниз рядом с дверью, внутри кронштейнов гусеницы и за стержнями роликов, как показано.
При переходе от стандартных гусениц к системе высокого подъема вам потребуются:
- Новые кабели
- Новые барабаны с высоким подъемом (см., Как работают барабаны с высоким подъемом)
- Новая торсионная пружина или пружины
- Дополнительная вертикальная направляющая
- Уголки
- Опорные кронштейны
Для большинства гаражных ворот высота подъема составляет менее 54 дюймов, чтобы соответствовать высоте потолка 12 футов или меньше. Стоимость сборки этих деталей с высоким подъемом составляет 200 долларов.00 плюс стоимость гусениц, пружин и доплаты. Обычно они отправляются в тот же или на следующий день. Вы также можете укоротить горизонтальные направляющие, чтобы обеспечить направляющие для участка с большим подъемом, и собрать их самостоятельно. Детали для этого стоят 125 долларов вместо 200 долларов плюс стоимость дополнительных гусениц.
Сборку гусениц высокого подъемника лучше производить на верстаке. Как вы можете видеть, удлинитель рельсового пути расположен слева, чтобы дверь не заедала за жатку при открытии и закрытии двери.
На некоторые типы гаражных ворот потребуются дополнительные детали.
Например, если вы переходите с пружин растяжения на гусеницу с высоким подъемом и пружины кручения, вам также потребуется дополнительное оборудование, включая вал, концевые опорные пластины и центральный опорный кронштейн.
Если у вас есть система торсионных пружин Clopay или Ideal EZ-Set, вам необходимо будет перейти на стандартное торсионное оборудование, которое включает в себя концевые опорные пластины и анкерный кронштейн пружины (или кронштейны, если у вас есть соединенный вал на более широкой двери).
Третий тип дверной системы, требующий дополнительных деталей, — это торсионная пружина Wayne Dalton Torquemaster в сборе. На этих гаражных воротах весь торсионный узел необходимо будет заменить новым валом, анкерным кронштейном пружины и концевыми опорными пластинами.
Стандартные комплекты пружинных анкерных кронштейнов стоят 7,50 долларов США, а комплекты концевых опорных пластин — 9 долларов США. Вы можете просмотреть другие варианты и цены на нашей странице подшипников и пластин для гаражных ворот.
Если вам нужна шахта для преобразования в систему высокого подъема, мы рекомендуем покупать шахту на месте в центре поставки стали или на складе металлолома.Чтобы установить стандартную фурнитуру для гаражных ворот, вам понадобится полый 14 га трубка с внешним диаметром один дюйм. А 16 га. трубка будет работать на одной двери автомобиля весом менее 150 фунтов; мы рекомендуем 11 га. или цельнометаллические валы с шпонками на дверях весом более 450 фунтов. Вал для дверей шириной 8 футов может быть доставлен UPS; валы для более широких дверей также могут быть доставлены UPS, но они должны быть разрезаны посередине и соединены, что потребует муфты и двух комплектов пружинных анкерных кронштейнов для двух пружин.
Преобразование гаражных ворот в высокий подъемник — опасная работа.
Невозможно охватить каждую опасную ситуацию, с которой вы можете столкнуться. Мы надеемся, что приведенные ниже инструкции помогут вам безопасно преобразовать вашу дверь в систему с высоким подъемом, но нет никаких гарантий. Обратите особое внимание на предупреждения, которые отображаются красным цветом.
2. Измерения и расчеты для переоборудования в высокоподъемную
2.1 Чтобы изготовить нестандартный узел направляющей с высоким подъемом и определить необходимую длину троса и пружины, вам необходимо предоставить нам информацию в этом и следующих шагах.Измерьте ширину и высоту вашей двери. Измерьте расстояние от косяка до задней части верха вертикальной направляющей. Это ваш размер от траектории до косяка. Примечание. Этот кронштейн флага будет заменен новым кронштейном гусеницы. | |
2.2 Измерьте радиус криволинейной части горизонтальной направляющей. Это можно сделать, поместив уровень на стыке горизонтальной и вертикальной направляющих, удерживая его ровно и измерив расстояние между нижней частью горизонтальной направляющей и уровнем, как показано.Обычно это 12 или 15 дюймов. | |
2.3 Измерьте расстояние от пола до потолка на обоих концах проема ворот гаража. Если одна сторона короче другой, используйте меньшее расстояние. Вычтите пространство, которое вам понадобится над воротами гаража, для фонарей, открывателя или других предметов. Это ваш размер от пола до потолка. | |
2.4 Измерьте расстояние от пола до верха прямого участка горизонтальной направляющей.Это измерение следует проводить сразу за концом изогнутой части пути. | |
2,5 Следующие несколько шагов помогут вам определить вес ваших гаражных ворот. Есть два способа сделать это. Один из них — определить барабаны для кабелей и высоту двери, а также измерить пружину или пружины. Посмотрите на свои кабельные барабаны. На них должна быть указана информация, написанная на внутренней стороне барабана (как показано на рисунке) или на ободе барабана (на той части, которая имеет черно-белую краску на рисунке). | |
2.6 Измерьте имеющиеся у вас торсионные пружины. Для получения дополнительной информации о том, как это сделать, перейдите на нашу страницу «Как измерить торсионные пружины». Если вы предоставите информацию о размерах пружины, высоте двери и барабане для троса, мы определим вес двери. Этот метод будет работать только в том случае, если вы уверены в размерах и в том, что дверь нормально работает с имеющейся пружиной или пружинами. | |
2.7 Второй способ определить вес гаражных ворот — это взвесить.Используйте аналоговую шкалу. Цифровые весы имеют тенденцию быть менее точными, потому что они обычно не изменяют отображаемый вес после первоначального расчета. Как показано на рисунке, вам может потребоваться положить доски под весы, чтобы поверхность была ровной. Проще было бы сделать это с размотанной пружиной. См. Наши инструкции по взвешиванию гаражных ворот для получения дополнительной информации. | |
2,8 Встряхнуть дверь гаража. Иногда дверь застревает на рельсе, и встряхивание двери дает вам нужный вес.Считайте вес гаражных ворот по шкале. Это помогает нам определить, какие пружины вам нужны. Также проверьте наличие внешних ручек или замков. Если они есть, можно ли их удалить? Если их невозможно снять, потребуются дополнительные детали и работа, чтобы обеспечить зазор для ручек. |
Таким образом, вы должны предоставить нам следующую информацию, когда вы связываетесь с нами по поводу цены на комплект для переоборудования высокого подъема для ваших гаражных ворот:
- Ширина и высота ворот (2.1)
- Расстояние от направляющей до косяка (2,1)
- Радиус горизонтальной направляющей (2,2)
- Размер от пола до потолка (2,3)
- От пола до верха горизонтальной направляющей (2,4)
- Номер барабана и размеры пружины или вес заслонки (2.5, 2.6, 2.7, 2.8)
- Информация о внешнем замке и ручке
Вы также захотите учесть ветер пружины, если у вас только одна, и преобразование одной пружины в две, если это необходимо. В этих инструкциях мы заменили одну пружину другой простой пружиной, имеющей такой же ветер.Сверху заказчик установил подушку и закончил ее гипсокартоном. Вам нужно будет проверить область над жаткой на наличие шпилек или подушек для установки пружинного анкерного кронштейна, а также угол гусеницы, поддерживающий удлинение гусеницы. Часто необходимо дополнительное обрамление.
Кроме того, мы часто рекомендуем использовать две пружины для высокого подъема. Если вы переходите на две пружины или у вас уже есть две пружины, рекомендуем ознакомиться с нашими инструкциями по замене пружин гаражных ворот.Обратите особое внимание на ветер пружин. Обмоточный конус с красной краской на нем обычно устанавливается с левой стороны центрального опорного кронштейна, а пружина с черной краской на заводном конусе устанавливается с правой стороны кронштейна.
3. Начало работы: безопасность превыше всего!
Как и в случае с нашей страницей о замене торсионных пружин и прайс-листами на торсионные пружины, мы начинаем это руководство с самого строгого предупреждения:
ВНИМАНИЕ: Замена торсионной пружины опасна, так как пружины находятся под напряжением.Если вы не используете правильные инструменты и не будете соблюдать безопасные процедуры, вы можете потерять пальцы, конечности или даже жизнь. Вы также можете повредить имущество. Нам нужен ваш бизнес, но не за счет вашего благополучия. Вы обязаны делать свою работу правильно. Если вы сомневаетесь в своей способности безопасно выполнять работу, рекомендуем нанять профессионала.
3.1 Два важных предположения помогут вам безопасно выполнить эту работу. Во-первых, предположим, что пружина сломается, когда вы ее разматываете или заводите.Чтобы избежать травм, крепко сожмите перекладины на концах, наиболее удаленных от конусов, и надежно стойте на прочной лестнице, а не на стульях или перевернутых банках. Держите одежду и части тела подальше от пружины. Надевайте защитные очки. | |
3,2 Во-вторых, предположим, что конус может соскользнуть или взорваться, когда вы разматываете и заводите пружину. Держите голову подальше от пути извилистого конуса. Держите руки подальше от конусов, чтобы, если и когда заводной стержень выскользнет из конуса, а ваша рука дернется вверх, конус не разорвет вашу плоть и не обернет вашу одежду и части тела пружиной. | |
3.3 Остерегайтесь старых штекеров обмотки. Эти более старые пружинные конусы Crawford и McKee были сделаны для стержней диаметром 5/8 дюйма. Не пытайтесь раскрутить или намотать одну из этих пружин с помощью стержней 1/2 дюйма. | |
3.4 У старых накладных конусов, намоточных конусов BarCol и Raynor часто бывают несовместимые размеры отверстий. Если вы вставите стержень 1/2 «X 18» в некоторые из этих отверстий, вы можете переместить противоположный конец стержня на 4 дюйма. Штанги в новых конусах двигаются менее чем на 1 1/2 дюйма. Многие старые конусы откручивались от стержней, последний из которых приносил счет за отделение неотложной помощи в размере 1800 долларов.Если у вас такие же конусы или у них люфт более 2 дюймов, доверьте установку торсионных пружин профессионалу. | |
3.5 Для начала соберите все необходимые инструменты. Вам понадобится как минимум один или два 10-дюймовых зажима для тисков, разводной ключ и две намоточные планки 1/2 «X 18». В большинстве хозяйственных магазинов продаются стальные прутки 1/2 «X 36», которые можно разрезать пополам. Вам также понадобится прочная лестница.Также могут потребоваться линейка и напильник, а торцевой ключ и головки сократят необходимое время.Также вам понадобятся ножовка, дрель и электрический гайковерт, если таковой имеется. |
4. Снимите торсионное крепление
5. Подготовка к установке оборудования высокого подъема
6. Установите оборудование высокого подъема
7. Установите гусеницу и опорную пластину на место
7.1 От задней части горизонтальной гусеницы измерьте расстояние до конверсии в высоту подъема.Это дополнительная высота, на которую откроются ваши гаражные ворота. Добавьте к этому расстоянию длину пути, оставшуюся после того, как вы откроете дверь гаража. Если отрезать такое количество путей, ворота гаража, скорее всего, не откроются полностью. Вероятно, вы захотите вычесть из этого расстояния до шести дюймов. Сделайте отметку на треке на этом новом расстоянии. Если вы не уверены в этих расстояниях, вы можете подождать, чтобы обрезать гусеницу, до тех пор, пока не закончите преобразование в высокий подъем. | |
7.2 Отрежьте горизонтальную направляющую по сделанной вами отметке. Сделайте это для обоих участков горизонтальной дорожки. | |
7.3 Отрежьте два куска уголка длиной около 2 дюймов. На этом рисунке я использую специальный угловой резак для железа, но вместо него вы можете использовать ножовку. | |
7.4 Поместите один из металлических уголков внутрь конца направляющей, как показано. Просверлите отверстия в дорожке. | |
7,5 Прикрепите уголок к гусенице двумя болтами. | |
7.6 Повторите этот процесс для другого участка горизонтальной направляющей. | |
7.7 Поскольку вершина гусеницы с большим подъемом находится дальше от откоса, чем вершина вертикальной направляющей, необходимо увеличить угол горизонтальной направляющей, чтобы достичь вертикального угла большого подъема. Соедините угол 12 дюймов с горизонтальным уголком с помощью болта с квадратным подголовком 5/16 дюйма и гайки. Не затягивайте сейчас. | |
7,8 Сделайте то же самое для другой горизонтальной колеи. | |
7.9 Поднимите горизонтальную направляющую и поместите ее поверх направляющей высокого подъема, чтобы убедиться, что она подходит / | |
7.10 Присоедините горизонтальную направляющую к верхнему пазу плиты высокого подъема с помощью болта гусеницы, но не затягивайте болт. | |
7.11 Прикрутите удлинитель уголка к вертикальному уголку с помощью болта 5/16 «и гайки. | |
7.12 Убедитесь, что горизонтальная направляющая ровная. | |
7.13 Если гусеница неровная, отрегулируйте положение болта, который соединяет горизонтальный угол гусеницы с удлинителем угла. При необходимости просверлите еще одно отверстие. | |
7.14 Прикрепите нижнюю часть горизонтальной направляющей к верхней части плиты высокого подъема, как показано. | |
7.15 В зависимости от гаражных ворот высотная эстакада может перекрываться горизонтальной. Если не устранить эту проблему, можно повредить ролики. | |
7.16 Если есть перекрытие, снимите кусок гусеницы для переоборудования с высоким подъемом с пластин с высоким подъемом. Запишите конец трека. | |
7.17 Установите на место гусеницу высокого подъема, убедившись, что части гусеницы не перекрываются. | |
7.18 После внесения изменений убедитесь, что горизонтальная дорожка остается ровной. | |
7.19 Установите болты, соединяющие концевую опорную пластину с уголком, как показано.Не затягивайте болты. | |
7.20 Убедитесь, что концевая опорная плита не касается косяка. Если это не так, вам нужно будет внести некоторые изменения. | |
7.21 Если вы не можете приблизить концевую опорную пластину к стене, не перекрывая ее с утюгом с большим углом подъема, вам необходимо снять концевую опорную пластину и обрезать часть большого угла подъема. | |
7.22 Установите на место концевую опорную пластину. От руки затяните два болта и гайки в нижней части пластины.Предварительно просверлите отверстие под концевую опорную пластину. | |
7.23 Прикрепите верхнюю часть опорной плиты к стене с помощью винта с растяжкой 3 «x 5/16». | |
7.24 Затяните болты, которые соединяют концевую опорную пластину с уголком. | |
7.25 Поместите новый барабан для троса высокого подъема над дорожкой подшипника, чтобы было достаточно места, чтобы барабан для троса не трулся о потолок.При необходимости отрегулируйте длину гусеницы высокого подъема. | |
7.26 Установите горизонтальную направляющую с другой стороны ворот гаража. | |
7.27 Обрежьте гусеницу, если необходимо. | |
7.28 Установите концевую опорную пластину. При необходимости обрежьте вертикальный угол. | |
7.29 Проверьте шпильки над концом горизонтальной направляющей. | |
7.30 Предварительно просверлите отверстия для установки уголка.Этот уголок будет использоваться для поддержки задней части горизонтальной направляющей. В идеале горизонтальная направляющая будет поддерживаться на расстоянии примерно шести дюймов от конца направляющей. | |
7.31 Прикрепите угловой элемент к потолку с помощью 3-дюймовых шурупов. | |
7.32 Соедините подвески, чтобы закрепить горизонтальную направляющую. Осторожно: при открытии ворот гаража верх ворот будет над направляющей. Следовательно, вы хотите установить диагональный уголок снаружи горизонтальной направляющей. | |
7.33 Повторите этот процесс для задней части другой горизонтальной направляющей. | |
7.34 Удалите гвоздь над воротами гаража. |
8. Установите анкерный кронштейн пружины
9. Установите крепеж на вал
9.1 Наденьте втулку на вал. Если вал выпуклый, деформированный или на нем есть краска, возможно, вам потребуется подпилить вал для установки втулки.На этой работе мы заменили втулку на высококачественный подшипник автострады. Если новая торсионная пружина левосторонняя, правая сторона этого вала будет проходить с правой стороны ворот гаража. С другой стороны, если новая торсионная пружина является правым ветром, правая сторона этого вала будет проходить с левой стороны ворот гаража. | |
9.2 Наденьте новую торсионную пружину на вал так, чтобы неподвижный конус подошел к подшипнику. Если вы устанавливаете пару пружин, наденьте вторую пружину на вал с другой стороны подшипника.Правая ветровая пружина идет с левой стороны двери и имеет красный цвет на заводном конусе, а левая ветровая пружина идет с правой стороны двери и имеет черный цвет на заводном конусе. Примечание. Если вы устанавливаете две пружины, вам понадобится только одна втулка или подшипник, если у вас только один анкерный кронштейн пружины. Установка двух втулок может привести к поломке неподвижного конуса. | |
9.3 Наденьте новый барабан для троса высокого подъема на вал. Обратите внимание, что этот тросовый барабан окрашен в черный цвет, так как он находится с правой стороны ворот гаража.Кроме того, обратите внимание на направление, в котором будет наматываться кабель. Если ваш кабельный барабан наматывается в противоположном направлении, вам необходимо поменять барабаны. | |
9.4 Наденьте второй тросовый барабан на другой конец вала. Поскольку этот тросовый барабан находится слева от ворот гаража, он окрашен в красный цвет. Кабель наматывается на этом барабане в противоположном направлении. | |
9,5 Поднимите вал до верхней части двери. | |
9.6 Вставьте концы вала в концевые опорные пластины. |
10. Установите торсионную пружину и трос
10.1 Вставьте болты в неподвижные конусы новой торсионной пружины и вставьте болты в прорези на анкерном кронштейне пружины. Убедитесь, что подшипник находится внутри неподвижного конуса. От руки затяните гайки на болтах до тех пор, пока неподвижный конус не будет на одном уровне с центральной опорной пластиной. | |
10.2 Прикосновение к конусам путем затягивания болтов может привести к поломке конуса, если он заедает за подшипник. Обмотка пружин гаражных ворот с треснувшими конусами может привести к тому, что пружины раскрутятся, а штанги разлетятся. Затяните болты. | |
10.3 Если неподвижные конусы не могут быть затянуты вручную относительно центрального кронштейна, мы рекомендуем установить шайбы между намоточным конусом, в котором находится подшипник, и кронштейном пружины. Это обычная проблема с пружинами кручения на старых гаражных воротах Windsor, потому что их стальные подшипники часто шире и выходят за пределы неподвижного конуса.Гаражные ворота Raynor также имеют более широкие подшипники, которые правильно подходят к их стационарным конусам 2 1/4 дюйма, но может потребоваться установка шайб, если их подшипники установлены в стационарных конусах 1 3/4 дюйма или 2 дюйма, или если некоторые из их старых подшипники устанавливаются в их новые конусы, которые устанавливаются на старые кронштейны. | |
10.4 Измерьте длину вала, выступающего из концевых опорных пластин. Вал должен быть отцентрован на воротах гаража. | |
10.5 Удалите старый кабель из нижнего приспособления. Возможно, вам понадобится отвертка, чтобы отсоединить кабель. | |
10.6 Установите новый кабель. | |
10.7 Проденьте трос вверх по воротам гаража с внешней стороны роликов, как показано. | |
10.8 Повторите этот процесс с кабелем на другой стороне гаражных ворот. | |
10.9 Если вы устанавливаете устройство открывания гаражных ворот с промежуточным валом, подобное этому, вам может потребоваться сделать это сейчас.На этой работе мне пришлось пробить маленькую дыру в стене, чтобы оператор мог там поместиться. Поскольку у большинства гаражных ворот с высоким подъемом не так много места по бокам, у вас также могут возникнуть проблемы с установкой открывателя. На этом сошнике я вставил торсионный вал на 3 дюйма в приводной вал сошника. | |
10.10 Следующий шаг — сдвинуть тросовый барабан по дорожке подшипника. | |
10.11 От руки затяните установочные винты на тросовом барабане до тех пор, пока барабан не будет вращаться на валу. | |
10.12 Закрепите установочные винты, затянув их еще на 1/2 — 3/4 оборота. | |
10.13 Частой проблемой для домашних мастеров и неопытных мастеров по ремонту гаражных ворот является правильная посадка конца троса в паз барабана для троса. Обычно я сгибаю конец кабеля на 90 градусов плоскогубцами, как показано на рисунке. Кабели с высоким подъемом обычно имеют дополнительный наконечник, который действует как шайба между наконечником на верхнем конце кабеля и барабаном для кабеля. | |
10.14 Сгибание троса поможет вам избежать проблем, когда конец троса зацепится за концевую опорную пластину и приведет к тому, что трос оторвется, а дверь гаража заклинит, взорвется или упадет. Убедитесь, что кабель вставлен прямо в разъем и не торчит сбоку. Также край упора троса не должен быть направлен в сторону, как показано. Наконечник кабеля должен полностью входить в барабан, а закругленная часть должна быть обращена наружу, чтобы наконечник не мог поцарапать концевую опорную пластину. | |
10.15 Вставив кабель в барабан для кабеля, поверните вал, чтобы обернуть кабель вокруг барабана. Примечание. Тросы высокого подъема длиннее, чем тросы для стандартных подъемных барабанов. Клиенты часто обращаются к нам, думая, что их кабели слишком длинные, или недоумевают, почему их более короткие кабели не работают. Те же тросы используются для двери с высотой подъема 54 дюйма, что и для двери с высотой подъема 12 дюймов. Чем ближе барабаны к верхней части двери, тем больше кабеля нужно будет намотать на барабаны.Например, трос на двери с высотой подъема 54 дюйма будет наматываться только наполовину вокруг внешней канавки барабана. На двери с высотой подъема всего семь дюймов каждый трос будет наматывать на все конические канавки, за исключением последних семи дюймов каждой. Вам никогда не придется разрезать кабели, которые мы поставляем с нашими наборами для переоборудования для подъема на высоту. | |
10.16 Натягивая барабан для троса, чтобы трос оставался натянутым, зажимайте вал в тисках, чтобы он не мог вращаться. | |
10.17 Перейдите к другому барабану с тросом. Согните кабель. Оберните кабель вокруг кабельного барабана. | |
10.18 Иногда кабель отсоединяется и не входит в канавки. | |
10.19 В этом случае поверните барабан для троса и задвиньте трос обратно в канавки. | |
10.20 Потянув вниз барабан с тросом, чтобы трос оставался натянутым, вручную затяните установочные винты. | |
10.21 Затяните установочные винты еще на 1/2 — 3/4 оборота. |
11. Заверните торсионную пружину
11.1 Нарисуйте белую или светлую линию поперек пружины кручения. Если вы потеряете счет, сколько витков на торсионной пружине вы наматываете, вы можете подсчитать, сколько раз белая полоска краски наматывалась на пружину. | |
11.2 Заверните торсионную пружину. Когда вы заказывали комплект, вы должны были получить электронное письмо с указанием количества оборотов для завода пружины или пружин.Для получения инструкций по намотке одной торсионной пружины перейдите к шагу 65 нашего руководства по замене одной торсионной пружины. Если вы устанавливаете две пружины, см. Раздел 10 нашего руководства по замене торсионной пружины. | |
11.3 Снимите зажим с вала тисками. |
12. Базовое обслуживание гаражных ворот
Заключение
С момента публикации этого руководства мы разработали несколько сокращений, чтобы упростить ваш проект.Вы можете найти их в нашем блоге под названием «Модификации сборки с высоким подъемом».
Мы слышим от многих механиков, которым нравится подобное испытание. Вероятно, чаще всего это профессиональные люди, такие как инженеры, врачи или юристы, которым нужно дополнительное пространство для своих Porsche или Lamborghini. К тому времени, когда они заказывают у нас оборудование, они уже заказали подъемник, необходимый для поднятия их машины в то пустое место, где когда-то находился их открывалка. Приветствую вас, мужчины.Я изо всех сил стараюсь помочь вам сделать то, что вы могли бы выяснить сами. Надеюсь, информация на этой странице поможет вам сэкономить хотя бы одну поездку в строительный магазин. Выражаю вам мое глубочайшее уважение и наилучшие пожелания.
Дэн Мусик
Президент и владелец, DDM Garage Doors, Inc.
Получите индивидуальное предложение по переоборудованию вашей двери с высоким подъемом!
Что такое гаражные ворота с высоким подъемом? (Стоимость и комплекты для переоборудования)
Я хочу, чтобы на полу моего гаража было как можно больше вещей.Для этого у материала есть только одно место: вверх.
Проблема в том, что мешают рельсы для ворот гаража. Изображение: cloplaydoor.com
Итак, я начал искать способ получить больше свободного пространства. Именно тогда я узнал о комплектах для гаражных ворот с высоким подъемом.
Высокие гаражные ворота расширяют колею ваших гаражных ворот, так что дверь плотно прилегает к стене и поднимается выше перед горизонтальным поворотом. Это позволяет лучше использовать вертикальное пространство в вашем гараже и дает вам по крайней мере на 12-15 дюймов больше места в гараже за счет перемещения рельса ворот гаража ближе к потолку.
Это больше, чем просто присоединение дополнительного участка пути к существующей установке.
Я имею в виду … это было бы слишком просто, не так ли? Итак, давайте поговорим о том, что вам нужно знать.
Что входит в комплект гаражных ворот с высоким подъемом?
Гаражные ворота с высоким подъемом изменяют ход ваших гаражных ворот по рельсам. Если вы думаете об этом, вы заставляете дверь подниматься дальше, прежде чем она откроется.
Это создает другую нагрузку на компоненты.Это означает, что некоторые детали тоже нужно поменять.
Гаражная дорожка: Каждая установка будет отличаться в зависимости от вашего гаража. В моем случае у меня в гараже 10-футовые потолки, но высота рельса от ворот гаража составляет около 7 1/2 футов. Я надеюсь получить еще 24 дюйма в высоту, установив комплект для подъема на высоту.
Это означает, что мне понадобятся дополнительные два фута пути больше, чем у меня есть сейчас.
Изображение предоставлено: garagedoorswichita.comЕсли вы посмотрите на изображения, вы заметите, что часть этого пути будет прямой, а часть обычно немного отклонена от стены.Чем менее прямолинейна гусеница, тем меньше нагрузка на устройство открывания гаражных ворот и торсионную пружину. Как правило, если вы добавляете более 12-15 дюймов дополнительной вертикальной направляющей, вам понадобится новый механизм открывания гаражных ворот.
Торсионная пружина: Если ваш строитель серьезно не переоценил вес ваших гаражных ворот, торсионную пружину необходимо заменить на более тяжелую. Торсионная пружина — это то, что делает тяжелый подъем (каламбур).Он должен быть правильно сбалансирован, чтобы ваши гаражные ворота открывались плавно. Торсионная пружина image: overheaddooromaha.com
Барабаны: Барабаны — это часть гаражных ворот, по которой трос наматывается при открытии и закрытии двери.
Не вдаваясь в технические подробности (физика была одним из моих худших предметов), дверь тратит больше времени на перемещение вверх и вниз, а не вперед и назад. Из-за этого трос должен наматываться на барабан по-разному, чтобы обеспечить постоянное натяжение троса.Это означает, что их также необходимо заменить. Барабан
Разные детали: В рамках процесса вы также получите новые тросы, пружинные стержни и опорные пластины. Это просто обычное оборудование, которое лучше заменить, чем использовать старое.
Зачем нужны гаражные ворота с высоким подъемом?
Есть несколько очевидных вариантов использования гаражных ворот с высоким подъемом.
Если вы хотите поставить автомобильный подъемник в своем гараже, вам понадобится как можно больше свободного пространства.Большинство гаражей имеют потолки высотой 10 футов, чего обычно достаточно, чтобы разместить две машины, поставленные друг на друга. Очевидно, вы не можете сделать это с внедорожником или пикапом. Однако вы сможете припарковать спортивный автомобиль и большинство седанов вместе таким образом.
Я не планирую устанавливать лифт, но я не хочу, чтобы гаражные рельсы загораживали мое ценное потолочное пространство. Я хочу убрать с пола как можно больше вещей. Чем больше места на потолке у меня в гараже, тем больше места для хранения вещей я могу использовать.
Даже если вам не нужен лифт или дополнительное место для хранения вещей, вам может потребоваться дополнительное пространство для гаража или дополнительное пространство для отдыха в пещере.
Изображение предоставлено: planooverhead.comСколько стоит переоборудование гаражных ворот с высоким подъемом?
Если вы любитель «сделай сам», у вас может возникнуть соблазн удешевиться и просто купить лишний кусок гусеницы и наклеить его на себя.
Не надо.
Это будет стоить немного дороже, чтобы сделать все правильно, но в конце концов оно того стоит.
Дополнительный кусок гусеницы будет стоить вам , может быть, всего 20 долларов. Комплект для гаражных ворот с высоким подъемом должен стоить от 300 до 500 долларов за детали и дополнительно от 300 до 400 долларов за работу по его установке.
Кажется, что и ежу понятно, правда? Просто установить трек и закончить?
Помните, раньше, когда я говорил о том, чем отличаются высокоподъемные гаражные ворота от стандартных гаражных ворот? Если вы сэкономите на установке, то что-то пойдет не так, это лишь вопрос времени.
Вам нужна новая дверь гаража или устройство открывания двери?
Хорошие новости \ плохие новости.
Хорошая новость в том, что любые гаражные ворота можно переоборудовать в гаражные ворота с высоким подъемом.
Вы меняете гусеницу и некоторые механизмы, но не касаетесь самой двери. Некоторые двери, конечно, будет легче переоборудовать, чем другие.
Обычно чем легче дверь, тем лучше, поэтому подойдут двери из алюминия, стекловолокна и стали. Если у вас цельнодеревянная дверь каретки, которая весит несколько сотен фунтов, это может вызвать некоторые проблемы.
Плохая новость в том, что вам, вероятно, понадобится новый механизм открывания гаражных ворот.
По крайней мере, вам понадобится новый механизм открывания гаражных ворот. Изображение: klaverweiden.com
Поскольку у открывателей ворот гаража есть дорожка, идущая вниз по центру потолка, у большинства открывателей ворот гаража есть двигатели малой мощности, потому что они открывают дверь в горизонтальном направлении больше, чем в вертикальном. Мы меняем это, помнишь?
В зависимости от веса двери и самого открывателя вы можете использовать имеющийся у вас механизм открывания гаражных ворот. В моем случае я ищу больше места для хранения над головой, я хочу полностью избавиться от этой центральной направляющей.
Итак, я смотрю на устройство открывания гаражных ворот с промежуточным валом, которое широко используется в коммерческих целях. Самое интересное в том, что открывалка крепится на стене рядом с самой дверью, что полностью устраняет центральную направляющую.
В частности, я смотрю на LiftMaster 8500 Elite . Он тише, чем обычная система с цепным приводом, имеет автоматический механизм блокировки для дополнительной безопасности и обладает достаточной мощностью для работы с подъемными и вертикальными дверями.
Это будет моя….о да. Это будет мое.
Важно помнить, что если вы уже покупаете новый механизм открывания гаражных ворот, вы можете одновременно подумать о двери с высоким подъемом, чтобы сэкономить деньги на трудозатратах.
Переоборудование гаражных ворот с высоким подъемом
19 марта 2018 г. Опубликовано в: Общие советы и уловкиУ вас высокий потолок гаража, но гаражные ворота намного ниже? Ограничивает ли это количество или типы транспортных средств, которые вы можете припарковать в гараже?
Если вы ответили «Да!» ответив на любой из этих вопросов, вы можете быть разочарованы своей неспособностью использовать весь этот дополнительный просвет в своем гараже.Хорошая новость заключается в том, что при переоборудовании гаражных ворот с высоким подъемом вы можете начать пользоваться этим дополнительным зазором!
Допустим, у вас есть фургон среднего или высокого клиренса, и вы хотите припарковать его в своем гараже, но обычная семифутовая дверь не дает вам достаточного пространства. Или, возможно, у вас есть гараж на одну машину с высоким потолком, и вы хотите установить четырехстоечный автомобильный подъемник, чтобы можно было добавить дополнительный уровень парковочного места, но дверь гаража не дает вам достаточного пространства для верхняя машина.Или, может быть, вы купили недвижимость для коммерческих целей и вам нужно больше свободного пространства, чтобы вы могли парковать большие коммерческие автомобили в гараже.
В подобных случаях переоборудование гаражных ворот с высоким подъемом может устранить ограничения, присущие низким воротам, и вы сможете использовать гараж на полную мощность.
Преобразование гаражных ворот с высоким подъемом — это модификация существующей системы гаражных ворот, позволяющая им управлять с более высокого положения. Это изменение дает вам больше свободного пространства, позволяя парковать более высокие автомобили в гараже или использовать автомобильный подъемник.Хотя модификация не предусматривает замену гаражных ворот, она требует замены подъемного оборудования, которое необходимо закрепить на более высоком уровне внутри гаража.
Идеальные места для гаражных ворот с высоким подъемом- Высокие потолки гаражных ворот
- Использование автоподъемников (хранение или обслуживание)
- Требуется дополнительное пространство для гаражных ворот
Чтобы определить идеальную ситуацию для установки гаражных ворот с высоким подъемом , вам нужно сначала понять, как они работают.Большинство жилых гаражей имеют потолок высотой восемь футов и дверь гаража высотой семь футов, которая открывается и закрывается вдоль рельсов, которые имеют пологий изгиб между горизонтальной и вертикальной плоскостями.
Рельсы гаражных ворот с высоким подъемом, однако, сначала проходят вертикально вверх за дверной проем, чтобы освободить больше места. Затем они возвращаются в гараж. Из-за этого процесса их можно устанавливать только в гаражах, которые оставляют дополнительный фут зазора между рельсами и потолком гаража.Этот дополнительный зазор также позволяет устанавливать пружинный стержень, пружины, концевые опорные пластины и барабаны.
Другими словами, если вы хотите установить гаражные ворота с высоким подъемом, вам необходимо убедиться, что у вас есть хотя бы фут свободного пространства сверх желаемой высоты. Все, что меньше 12 дюймов, сделает невозможным размещение необходимого оборудования.
Например, у вас есть гараж с одним киоском с 10-футовым потолком и обычной гаражной дверью высотой 7 футов.Вы хотите установить автомобильный подъемник, чтобы поставить два классических спортивных автомобиля друг на друга. Из-за высоты транспортных средств вам потребуется девять футов вертикального пространства для подъемника. Для установки гаражных ворот с высоким подъемом вам понадобится дополнительный фут зазора, который идеально подходит для вашего 10-футового потолка.
Что может сделать для вас Garage Door ProКогда вы думаете о преобразовании имеющихся гаражных ворот в высокоподъемные или о установке гаражных ворот с высоким подъемом, вам лучше всего позвонить в гараж дверь про.Хотя доступны наборы для самостоятельной сборки, ни переоборудование, ни установка не являются простой задачей.
Более того, поскольку механизмы гаражных ворот содержат либо пружины растяжения, либо пружины крутящего момента, риск получения травмы относительно высок, если вы не являетесь опытным механиком по гаражным воротам. Вот почему всегда лучше обратиться к профессионалу, чтобы убедиться, что ваши гаражные ворота установлены правильно и безопасно.
Профессиональный специалист по гаражным воротам сначала задаст вопросы, чтобы определить, достаточно ли зазора для установки гаражных ворот с высоким подъемом, поэтому убедитесь, что у вас под рукой есть размеры вашего гаража и размеры ваших нынешних гаражных ворот.Затем профессионал спросит, какой высоты должна быть дверь с высоким подъемом, чтобы проверить, возможна ли переоборудование или установка.
Если это возможно, профессионал объяснит, какие детали необходимо заменить. В случае переоборудования гаражных ворот с высоким подъемом, вы обычно можете оставить те же самые гаражные ворота. Для новой установки вам потребуется приобрести и дверь, и подъемный механизм. Обратите внимание, что ваша гаражная дверь Pro должна не только дать вам оценку всех материалов, деталей и работ, но также объяснить, какой тип гарантии вы получите.
Детали, которые могут быть изменены Во-первых, необходимо будет заменить много оборудования, которое составляет подъемный механизм. Причина этого в том, что изменяется вся траектория движения двери, к тому же механизму требуется дополнительная мощность, чтобы поднять дверь выше.Вам понадобятся новые направляющие, чтобы дверь можно было поднять на дополнительную высоту. Вам также понадобятся новые барабаны, тросы, пружинный стержень, пружины и концевые опорные пластины. Кроме того, вам понадобится устройство для открывания домкрата, которое перемещает двигатель на одну сторону двери и устраняет необходимость в направляющей для открывания.
Вам не понадобятся новые гаражные ворота, так как фактические размеры дверного проема не изменятся.
Техническое обслуживание гаражных ворот с высоким подъемомЕсли у вас гаражные ворота с высоким подъемом, вы должны знать, насколько важно поддерживать их должным образом.В конце концов, механизм состоит из множества движущихся частей, и если одна из них выйдет из строя, вы застрянете с гаражной дверью, которая не будет открываться или закрываться. Более того, если пружина гаражных ворот изнашивается, это может создать опасную ситуацию, если она откажется.
Самый ответственный способ обеспечить, чтобы ваши гаражные ворота всегда были в хорошем рабочем состоянии, — это запланировать регулярное обслуживание гаражных ворот pro. Выполняя обслуживание гаражных ворот один раз в год, вы будете незамедлительно уведомлены, если какие-либо детали изнашиваются или необходимо выполнить какие-либо дополнительные работы.Этот процесс будет поддерживать ваши гаражные ворота в хорошем рабочем состоянии на долгие годы.
С 1982 года компания Quality Overhead Door предоставляет домовладельцам и владельцам бизнеса в районе Толедо высококачественные гаражные ворота и переоборудованные гаражные ворота с высоким подъемом. Мы являемся аккредитованной компанией Better Business Bureau и победителем премии Angie’s List Super Service Award 2016, поэтому вы можете положиться на нас, чтобы дать вам лучший совет и первоклассное обслуживание. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию и бесплатную оценку переоборудования, установки и обслуживания гаражных ворот высокого подъема.
Высокие гаражные ворота | Гаражные ворота с вертикальным подъемом
- Дом
- Гаражные ворота
- Гаражные ворота с высоким и вертикальным подъемом на заказ
Высокие гаражные ворота
Гаражные ворота с высоким подъемом могут быть достойным вложением средств для автолюбителей. Гаражные ворота с высоким подъемом — это в основном то, на что они похожи! В контексте гаражных ворот «лифт» относится к высоте над дверным проемом, на которой находится гаражная дверь, когда она полностью открыта.
В воротах жилых гаражей используются две направляющие, соединенные изогнутой направляющей. Когда дверь закрыта, она находится между вертикальными направляющими, а когда дверь гаража открыта, она опирается на горизонтальные направляющие, свисающие с потолка. Радиус изогнутой дорожки — вот что определяет подъем двери. Чем больше радиус окружности, тем выше будет подъемник у гаражных ворот.
Стандартный радиус окружности изогнутой направляющей для гаражных ворот составляет 12 дюймов. В большинстве жилых домов с гаражами есть гаражные ворота со стандартным лифтом.Гаражные ворота с низким подъемом будут иметь изгиб с радиусом 10 дюймов, тогда как гаражные ворота с высоким подъемом имеют изгиб с радиусом 15 дюймов. Чем больше окружность круга, тем выше и пологее изгиб, создавая больший подъем.
Преимущества гаражных ворот с вертикальным подъемом
Высокие гаражные ворота создают в вашем гараже вертикальное пространство. Поскольку горизонтальные направляющие подняты выше, под ними остается больше места для хранения предметов.
Самая распространенная причина, по которой люди предпочитают устанавливать гаражные ворота с высоким подъемом в своих домах, заключается в том, что гаражные ворота с высоким подъемом позволяют добавить автомобильный подъемник.Поклонники спортивных автомобилей смогут складывать свои машины для хранения, удваивая пространство в гараже и защищая их от непогоды. Автомобильный подъемник также позволяет мастерам легко и удобно попасть под свои машины. Безусловно, намного проще и приятнее работать с автомобилем, когда вам не нужно ковырять под ним по земле!
Автомобильные подъемники обеспечивают домовладельцам большую функциональность и гибкость, когда дело касается их автомобилей. Хотя это решение не для всех, если вам это кажется привлекательной идеей, вы можете быть тем человеком, которому могут быть полезны гаражные ворота с высоким подъемом.
Установка гаражных ворот высокого подъема в вашем доме
Установка гаражных ворот — это не та задача по благоустройству дома, которой должен заниматься кто угодно. Гаражные ворота могут быть опасны при неправильной установке, поэтому важно обратиться за помощью к профессионалам, если вы думаете о попытке такого рода ремонта своей собственности.
Позвоните нам сегодня, чтобы обсудить, как мы можем вам помочь. Мы специализируемся на установке, ремонте и обслуживании гаражных ворот и являемся профессионалами в создании индивидуальных решений для наших клиентов.Мы хотим, чтобы ваш гараж работал на вас, и мы всегда рады, когда можем помочь клиентам увидеть их планы в действии. Позвоните нам сегодня и узнайте, что мы можем для вас сделать!
Обслуживание гаражных ворот с вертикальным подъемником
Обслуживание гаражных ворот с высоким подъемом не сильно отличается от обслуживания обычных гаражных ворот. После завершения установки гаражных ворот с высоким подъемом потребуется регулярное обслуживание, чтобы обеспечить их наилучшее функционирование.
Периодически проверяйте, поднимаются ли и опускаются ли ваши гаражные ворота с высоким подъемом, как положено. Когда гаражные ворота полностью опущены, они должны плотно прилегать по всей длине. Если он не поднимается и опускается равномерно или не закрывается, возможно, вам потребуется его отрегулировать. Хотя вы можете не подумать, что это большая проблема — какое значение имеет дюйм открытого пространства в гараже? — обеспечение равномерного подъема и опускания ворот вашего гаража имеет жизненно важное значение для сохранения их целостности и длительного срока службы.
Гаражные ворота также должны подниматься и опускаться равномерно и удерживаться в частично поднятом положении. Если ваши гаражные ворота с высоким подъемом поднимаются или опускаются неравномерно или не могут оставаться частично поднятыми, вам следует обратиться за профессиональными услугами (например, предлагаемыми Above & Beyond Garage Doors), чтобы исправить эту потенциально опасную ситуацию.
Смазка и почему это важно
Гаражные ворота, и особенно гаражные ворота с высоким подъемом, иногда требуют смазки для поддержания их работоспособности в оптимальном состоянии.Если вы заметили, что ваши гаражные ворота с высоким подъемом не поднимаются и не опускаются плавно, или если вы слышите скрип, скрежет, стук, стон или визг, когда ваши гаражные ворота с высоким подъемом находятся в движении, это означает, что ваши гаражные ворота с высоким подъемом нуждаются в серьезной смазке.
Смазка позволяет роликам плавно и свободно перемещаться по направляющей ворот гаража. Он предотвращает трение, которое является основным фактором износа гаражных ворот с высоким подъемом. У ваших гаражных ворот с высоким подъемом есть ряд областей, где необходима смазка: пружины, ролики, направляющие и петли требуют регулярной смазки.Каждый из этих элементов выполнен из металла. Без смазки трение приведет к образованию пятен износа на металле, что может способствовать преждевременному выходу из строя гаражных ворот с высоким подъемом. Когда ваши гаражные ворота с высоким подъемом нуждаются в смазке, вы тоже это услышите. Трудно ошибиться в звуках трения металла о металл.
Вы можете самостоятельно смазать рабочие части своих гаражных ворот высокого подъема, но если вы не знаете, что делать, важно обратиться к профессионалу.Вы не хотите рисковать случайно повредить гаражные ворота, а неправильное самостоятельное обслуживание может фактически создать опасную ситуацию.
Как выполнять текущее обслуживание ворот гаража высокого подъемника
Чтобы выполнять плановое техническое обслуживание ворот вашего гаража с высоким подъемом, вам следует сосредоточить внимание на нескольких областях:
- Гусеницы: гусеницы не нужно смазывать. Тем не менее, вам необходимо убедиться, что они чистые и свободные от грязи или мусора, которые могут препятствовать движению ролика по ним.Используйте мягкую влажную ткань, чтобы протереть дорожки по всей длине. Ролики
- : то, как вы ухаживаете за роликами гаражных ворот высокого подъема, будет зависеть от материала, из которого они сделаны. Если в ваших гаражных воротах с высоким подъемом используются нейлоновые ролики, вы не хотите смазывать сами ролики. Нейлон уже плавно скользит по металлическим дорожкам, а масло может фактически разрушить нейлоновый материал. С помощью нейлоновых роликов смажьте внутренние подшипники, но сотрите излишки масла с нейлона.Если в ваших гаражных воротах с высоким подъемом используются металлические ролики, вы можете смазать весь элемент, включая колеса и подшипники. Однако когда вы это сделаете, вы захотите стереть излишки смазки. Таким образом вы не будете капать на пол или машину.
- Петли: Ваши гаражные ворота с высоким подъемом зависят от плавно движущихся петель, которые поворачивают дверь вверх и вниз. Как и в случае с роликами, то, как вы ухаживаете за петлями гаражных ворот высокого подъема, будет зависеть от материала, из которого они сделаны.Если в ваших гаражных воротах с высоким подъемом используются пластиковые петли, не смазывайте их. Они разработаны так, чтобы плавно двигаться сами по себе, без постороннего вмешательства, и в некоторых случаях масло может действительно разрушить пластик. Однако убедитесь, что пластиковые петли чистые, протерев их влажной тканью и используя небольшой инструмент, чтобы вытолкнуть любой мусор, который может быть захвачен.
Если в ваших гаражных воротах с высоким подъемом используются металлические петли, вам следует периодически смазывать их в точках поворота. Это сохранит их в рабочем состоянии и продлит срок их службы. - Замки: Если на воротах вашего гаража с высоким подъемником есть замок, вам необходимо периодически смазывать внутренние детали. Если ваш ключ заедает, это верный знак того, что пора уделить замку немного внимания и заботы. Добавьте немного смазки внутрь замка, затем несколько раз поверните ключ в замке вперед и назад, чтобы равномерно распределить смазку по внутреннему механизму замка.
После того, как вы очистили и смазали движущиеся части гаражных ворот высокого подъема, поднимите и опустите их несколько раз.Это служит двум целям. Во-первых, это поможет равномерно распределить смазку по механизмам. Во-вторых, он предупредит вас о любых дальнейших проблемах.
Если после тщательной очистки и смазки каждой движущейся части ворот гаража с высоким подъемом дверь все еще движется не плавно или равномерно, или если она все еще издает неприятно громкий скрежет или скрежет, пора позвонить нам.
В компании Above & Beyond Garage Doors мы являемся экспертами в выявлении, диагностике и исправлении любых неисправностей, которые могут возникнуть у ваших гаражных ворот.Неправильное обслуживание гаражных ворот может быть опасным, так как оно может привести к неожиданному падению или закрытию двери, поэтому при необходимости важно вызвать профессионала. Если вы сомневаетесь в своей способности самостоятельно отремонтировать гаражные ворота, нет ничего постыдного в том, чтобы попросить специалистов сделать это за вас!
Ремонт гаражных ворот вертикального подъемника
Никто не хочет, чтобы дверь гаража ломалась! К сожалению, время от времени такое случается. Будь то отсутствие регулярного технического обслуживания или непредвиденная причина, такая как стихийное бедствие, в какой-то момент вам может потребоваться ремонт гаражных ворот с высоким подъемом.
Не откладывайте починку гаражных ворот высокого подъемника. Бездействие может привести к большему ущербу не только самой двери гаража с высоким подъемом, но и вашей машине (автомобилям) и другим предметам, хранящимся в гараже. Кроме того, отсрочка ремонта может вызвать опасную ситуацию, если дверь неожиданно упадет. У вас есть гаражные ворота с высоким подъемом, потому что вы заботитесь об автомобилях — поэтому не рискуйте подвергать их или себя опасности.
Если ваша дверь гаража требует ремонта, позвоните нам сегодня, чтобы получить консультацию и назначить встречу.Будь то серьезная проблема или незначительная, мы сможем вернуть ваши гаражные ворота в отличную форму в кратчайшие сроки — у вас останется больше времени, чтобы сосредоточиться на своих машинах.
Фотогалерея гаражных ворот с высоким подъемом
Как открыть дверь гаража со сломанной пружиной
Если вам интересно, можно ли открыть дверь гаража, даже если пружина сломана, есть большая вероятность, что вы застряли с одной или с другой стороны. Извини за это.
Хорошая новость в том, что можно открыть дверь .Плохая новость в том, что это может быть нелегко — и было бы лучше, если бы вы этого не сделали.
Если вы можете добраться туда, куда собираетесь, сделайте это и свяжитесь с нами через Интернет или позвоните нам по телефону 888-459-3720, чтобы поговорить о быстром и безопасном ремонте ворот гаража, доступном 24 часа в сутки.
Если вам абсолютно необходимо открыть дверь прямо сейчас, вот что вам нужно знать.
Свяжитесь с нами!
Как узнать, сломалась ли пружина в двери гаража?
Прежде всего, попробуйте определить, почему ваша дверь не открывается.Есть несколько распространенных причин, по которым ваши гаражные ворота не открываются или не закрываются, для некоторых из них не нужно звонить в ремонтную мастерскую.
Есть два основных способа узнать, что у вас проблема с пружиной:
- Электродвигатель открывателя работает, но дверь не движется. Или вы можете услышать, как открыватель пытается поднять дверь.
- Вы слышите громкий хлопок, похожий на фейерверк. Это были весенние каникулы, и это была, вероятно, самая захватывающая часть вашего дня.
Могу ли я открыть дверь гаража с помощью пульта дистанционного управления?
Если у вас сломана пружина , не пытайтесь использовать открыватель, чтобы открыть дверь гаража .Неважно, если у вас лучший открывалка на рынке: вообще не используйте открывалку.
Использование ножа со сломанной пружиной может привести к разного рода дорогостоящим проблемам, например:
- Трещины или смятия дверных панелей
- Зачистка шестерен сошника
- Выгорание мотора открывалки
- Гибка рельсов
- Отламывающиеся части каретки сошника
- В редких случаях открывалка может оторваться от потолка
Безопасно ли открывать гаражные ворота со сломанной пружиной?
Как профессионалы в отрасли, мы советуем вам не пытаться открыть дверь гаража , если пружина сломана.
Краткое руководство по дверям и пружинам поможет объяснить, почему.
Ваша дверь оснащена двумя типами пружин:
- Пружины растяжения по обе стороны двери вдоль направляющих помогают уравновесить вес двери при ее подъеме или опускании.
- Торсионные пружины в верхней части двери помогают выполнять тяжелую работу.
Гаражные ворота обычно изготавливаются из дерева или металла; они могут весить около 500 фунтов.Если одна или несколько из этих пружин сломаются, вы будете поднимать этот вес самостоятельно.
Из соображений безопасности лучше обращаться в качественную и безопасную ремонтную службу, такую как наша.
Как открыть дверь гаража без открывателя
Если вам необходимо открыть дверь гаража, но вы не можете использовать открыватель из-за сломанной пружины, мы рекомендуем:
- Обратитесь за помощью к другому человеку. Опять же, дверь будет очень тяжелой.
- Соблюдайте особую осторожность! Защитите свою спину, будьте осторожны, чтобы не прищемить пальцы, и не позволяйте двери упасть вам на ноги.
- Придется открыть дверь вручную. Возможно, вы сделали это в случае сгоревшего двигателя или отключения электроэнергии, но помните, что раньше вам помогали пружины растяжения. На этот раз вам нужно будет поднять дверь полностью.
- Отсоедините дверь от открывателя. Для этого найдите ручку на веревке, свисающей на 18 дюймов или около того с J-образного рычага открывателя, и потяните за нее, пока механизм не откроется.
- Осторожно поднимите дверцу, пока она не встанет на место вдоль горизонтальных направляющих.
При подъеме помните:
- Дверь может оказаться слишком тяжелой для подъема. Не пытайся быть героем.
- Не сгибайте панели, давя на них или слишком сильно дергая.
- Следите за пальцами между панелями.
- Держите дверь ровно, чтобы не погнуть поручни.
Чтобы закрыть за собой дверь, просто выполните шаги в обратном порядке. Имейте в виду, что это может быть труднее, потому что вам придется удерживать дверь полностью вниз.
Не дайте ему сломаться , иначе вы замените не только пружины. Опять же, мы рекомендуем вам найти второго человека, который поможет. Более того, мы рекомендуем обратиться к профессионалу, чтобы быстро решить проблему с гаражными воротами.
Опасно ли заменять пружину гаражных ворот?
Помните ту хлопушку с петардой, о которой мы вам рассказывали? Это был звук не только ломающегося металла, но и высвобождения целого сгустка энергии. Если вы не знаете, как правильно заменить пружину гаражных ворот, вы рискуете получить травму из-за того, что пружины оторвутся от вас, или дверь упадет.
Прежде чем пытаться самостоятельно заменить пружину гаражных ворот, вы можете прочитать эту краткую статью о том, почему вам следует нанять профессионала.
Сколько стоит замена пружины гаражных ворот?
Сами пружины обычно стоят от 20 до 30 долларов каждая. Общие затраты на установку обычно составляют от 100 до 200 долларов.
Как долго прослужит пружина гаражных ворот?
Большинство пружин отлично работают в течение 10 000 и более циклов. В зависимости от того, как часто вы возите и возвращаете машину, это может быть от 6 до 10 лет.
Контактные потолочные ворота гаража для быстрого весеннего ремонта!
Если вы не хотите рисковать (и мы вас не виним), свяжитесь с нами через Интернет или позвоните по телефону 888-459-3720. Мы бесплатно дадим вам оценку и вернем вас к старым добрым временам, когда вы нажимали сошник, не вставая с водительского сиденья.
Гараж с высоким подъемом Дверь для вас?
Часто треки изгиба гаражных ворот и пройдите чуть ниже потолка вашего гаража. Однако, если у вас есть дополнительное пространство между дорожками и потолка, стандартная установка ворот гаража может напрасно тратить часть вашего космос.Решением является переоборудование гаражных ворот с высоким подъемом.
Узнайте, есть ли такой преобразование может быть правильным шагом для вас.
Стандартные размеры гаража
Размеры гаража могут отличаться широко в зависимости от вашего плана дома. Однако большинство дизайнеров допускают примерно от 9 до 10 футов в ширину и от 18 до 20 футов в длину на автомобиль с гаражными воротами шириной около 8 футов
Гараж на две машины обычно 20 футов шириной и длиной с гаражными воротами шириной около 16 футов если вы вмещаете обе машины, хотя вы также можете выбрать два стандартные гаражные ворота.
Вы могли заметить, что стандартных размеров по высоте гаража нет. Этот аспект измерения обычно зависит от конкретного дома. строить планы. Минимальная высота — 7 футов, а в некоторых гаражах есть более высокие потолки, до 11 футов и более.
Даже с более высоким потолки, правда, дорожки для гаражных ворот часто устанавливаются с потолком от 7 до 8 футов. Но что, если тебе нужна твоя дверь выше?
Переоборудование гаражных ворот с высоким подъемом
Если у вас есть гараж дверь установлена на высоте 8 футов, но у вас потолок 11 футов или выше, тогда вы теряете какое-то пространство над головой в своем гараже.Здесь пригодится переоборудование гаражных ворот с высоким подъемом.
Как следует из названия, переход на высокий подъемник означает преобразование существующих система, не заменяя ее. Мало того, что вы можете сохранить ту же дверь гаража но вы просто расширяете существующие дорожки, а не заменяете их.
Обычно вам понадобится заказать комплект для переоборудования высокого подъема. Дистрибьютор комплекта запросит точная высота вашего гаража и размеры двери. В важной частью уравнения является разница в высоте между верхняя часть гаражных ворот и потолок.Вам также понадобится 12 дюймов место для установки.
со стандартными гусеницами, дверь начинает изгибаться по горизонтали, как только вы включаете механизм открытия. После того, как вы превратили дорожки для ворот гаража в высокий подъемник, дверь идет вертикально по рельсам для этого дополнительный зазор перед изгибом по горизонтали чуть ниже высокого потолок. Однако снаружи ничего не меняется.
Причины переоборудования гаражных ворот с высоким подъемом
Основная причина преобразовать стандартную установку гаражных ворот в вариант с большим подъемником — это потому что вы хотите установить автомобильный подъемник, что вы видите на механический цех.Вы заводите машину на платформу, и она поднимает машина в воздух.
Подъемники автомобильные разные стили. Однако для жилого гаража вы, вероятно, глядя на вариант с двумя или четырьмя столбами. Любой стиль будет поднимите автомобиль чуть ниже потолка, оставив свободное пространство внизу.
Если установить автомобиль лифтом, вы можете работать на своем автомобиле с открытой дверью гаража или закрыто. Вы также можете использовать автомобильный подъемник для хранения автомобиля зимой или машина для хобби, когда она не нужна.
Принятие решения о переоборудовании с высоким подъемом
Преобразование высотного подъемника не большая или сложная работа. Однако лучше всего оставить профессионалы. Тем не менее, если у вас есть лишняя машина по какой-либо причине, Преобразование в высокий подъемник — хороший способ получить эту машину из вашего подъездная дорожка и под охраной вашего гаража. Высокий лифт преобразование также идеально, если вы устанавливаете автомобильный подъемник, чтобы вы могли работайте над своей машиной дома.
Если у вас высокий потолок гаража и у вас нет запасной машины, возможно, вам не понадобится конверсия с высоким подъемом.Вместо этого вы можете изучить способы использования дополнительное место для хранения вещей. Однако проконсультируйтесь с вашей гаражной дверью специалистов, чтобы вы не мешали работе вашего гаража дверь.
Свяжитесь с нами в Hub City Overhead Door Co Inc для всех ваших гаражных ворот.
Гаражные ворота с высоким подъемом | Блог о ремонте ворот гаража чемпионов
Это потолок вашего гаража довольно высокий, а дверь — гораздо ниже? Ограничивает ли это каким-то образом количество автомобилей — или даже их типы — которые вы можете припарковать внутри? Если ваш ответ на эти вопросы утвердительный, то вы определенно разочарованы невозможностью использовать все это дополнительное пространство в вашем гараже.Интересно, что есть решение, с помощью которого можно преодолеть этот подвиг.
Типичная дверь гаража имеет арочный проем примерно 7-8 футов, что в основном является отраслевым стандартом. Что касается интерьера, это зависит от домовладельца, но идеальный диапазон составляет от 12 до 15 футов. Это только доказывает, что осталось еще много места и что его можно использовать как дополнительное пространство. Именно здесь начинается переоборудование гаражных ворот с высоким подъемом.
Что такое переоборудование гаражных ворот с высоким подъемом?
Установка или переоборудование гаражных ворот с высоким подъемом — это все, что связано с изменением существующих гаражных ворот и их рабочих компонентов.Это сделано для того, чтобы дверь открывалась на еще более высоком уровне в вашем гаражном пространстве. В результате вы открываете дополнительное пространство, которое можно использовать для множества вещей. Конверсия, в частности, требует установки новых гусениц, новых барабанов, новых пружин и новых тросов, хотя и с использованием существующей двери в вашем гараже.
Преобразование гаражных ворот с высоким подъемом спроектировано таким образом, чтобы все операции не выходили за пределы потолка. Вместо этого его ставят в самую стену вашего гаража, чтобы освободить место.Проще говоря, преобразование позволяет воротам гаража открываться под углом арки, который находится на более высоком уровне, ближе к потолку.
Идеальные места для переоборудования гаражных ворот с высоким подъемом
- Гараж с высоким потолком.
- Необходимость использования автомобильного подъемника для обслуживания или хранения.
- Требуется дополнительное место для ворот гаража.
Важно сначала определить, требуется ли в вашем гараже установка гаражных ворот с высоким подъемом.Конечно, это при условии, что вы уже понимаете, как работает это преобразование. Большинство жилых гаражей построены с указанными выше размерами потолка и гаражных ворот. Гаражные ворота в этой установке могут открываться и закрываться по рельсам, имеющим плавный изгиб между вертикальной и горизонтальной плоскостями.
Что касается гаражных ворот высокого подъема, то рельсы вытянуты вертикально вверх. Он проходит мимо дверного проема, чтобы создать пространство. Оттуда их аккуратно загибают обратно в гараж.При такой установке преобразователь следует устанавливать только в гараже, у которого есть дополнительный зазор между потолком и рельсами. Указанный зазор затем будет использован для установки, среди прочего, пружин, пружинного стержня, барабанов и концевых опорных пластин.
Специалист по ремонту гаражных ворот задаст вам вопросы, которые помогут определить, достаточно ли зазора в вашем гараже. Это позволит ему проверить, выполнима ли установка переоборудования гаражных ворот с высоким подъемом.Поэтому важно заранее иметь при себе размеры и / или размеры ваших гаражных ворот. Как только все будет подтверждено, вас спросят, какой высоты должна быть дверь с высоким подъемом. Имейте в виду, что этот вопрос также определит, насколько осуществима переоборудование или установка.
После того, как вам сказали, что установка осуществима, обязательно спросите, какие части ваших гаражных ворот будут заменены. Хотя очень вероятно, что вы оставите ту же дверь, техник по ремонту гаражных ворот может попросить вас приобрести подъемный механизм.
Чтобы дать вам представление о том, какие детали могут быть заменены в процессе, см. Ниже:
- Кабели и барабаны
- Устройство открывания гаражных ворот
- Пружина, пружинный стержень и опорные пластины
- Гусеницы
Преобразование обычных гаражные ворота к высокому лифту потребуют замены большого количества оборудования, особенно того, что входит в состав подъемного устройства. Почему? Это потому, что вся траектория ваших гаражных ворот изменяется, не говоря уже о том, что механизму требуется больше энергии, чтобы поднять дверь выше.
Как поддерживать гаражные ворота с высоким подъемом
В отличие от обычных гаражных ворот, владение гаражными воротами с высоким подъемом очень важно с точки зрения технического обслуживания. Во-первых, задействованный механизм состоит из ряда движущихся частей. Если один из них выйдет из строя, то ожидайте, что его застрянет сломанная дверь гаража. А если пружина ваших гаражных ворот изнашивается, это может привести к опасной ситуации, когда она откажется. Что-то худшее случится с вами или вашей семьей — лишь вопрос времени.
Лучшее, что вам нужно сделать, это регулярно проводить техническое обслуживание ваших ворот высокого подъема, так как это обеспечивает идеальное рабочее состояние механизма. Конечно, вы можете сделать это самостоятельно, например, нанести смазку на пружины. Тем не менее, лучше всего обратиться за помощью к профессиональному мастеру по ремонту гаражных ворот. После того, как вы отремонтируете его у профессионального специалиста, вы будете немедленно уведомлены о деталях, которые изнашиваются, и / или о необходимости проведения дополнительных работ. Подумайте об этом процессе как о необходимости поддерживать хороший внешний вид ваших инвестиций.В конце концов, вы хотите, чтобы ваши гаражные ворота с высоким подъемником прослужили долгие годы.
