Как подключить терморегулятор теплого пола

терморегулятор для теплого полаТерморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.отличие термостата для газового котла и теплого пола

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

обозначение термостата для теплого пола

как отличить терморегулятор для теплого пола

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.как подключить термостат к газовому котлу

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

как подключить термостат к газовому котлу

куда подключать датчик теплого пола

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.неправильное расположение температурного датчика теплого пола

Это связано с глубиной залегания датчика в стяжку.заливка стяжки для укладки теплого пола

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.механический терморегулятор теплых полов

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

механический терморегулятор со встроенным датчиком температуры

схема терморегулятора

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.модульный контактор АББ

Схема подключения в этом случае изменится на следующую.модульный контактор АББ

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно. место повреждения кабеля нагревательного мата как найти

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.куда подключать фазу и ноль на термостате теплого пола

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!нужно ли подключать заземление на термостат или терморегулятор

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.знак двойной изоляции на терморегуляторе теплых полов что значит

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?разница между терморегуляторами для теплых полов какой лучше

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.какйо пол лучше водяной или электрический

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.шим регулирование в термостатах теплого пола зачем нужно

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).сколько электроэнергии потребялет электрический теплый пол как рассчитать

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.шим регулирование теплых полов через термостат

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.терморегулятор для теплого пола

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.не греет теплый пол как найти причину и починить своими руками

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

проверка работоспособности терморегулятора своими руками

как проверить термостат теплого пола своими руками

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.проверка датчика терморегулятора теплого пола

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

перевод работы термостата на датчик воздуха

встроенный в корпус терморегулятора датчик воздуха

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.как переключить терморегулятор с датчика пола на датчик воздуха

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?как правильно измерять температуру пирометром

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.монтаж и подключение электрического и водяного теплого плинтуса

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.паспортные данные сопротивления термостата теплого пола при температуре 25 градусов

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.показания тестера при замере сопротивления неисправного датчика температуры

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром. mini

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?зона регулирования теплыми полами в каждой комнате

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.два термостата в одной комнате для разных теплых полов

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.термостат в одной комнате датчик в другой

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

датчик температуры пола или воздуха
датчик температуры пола или воздуха

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье. 111_roz

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей. недорогой качественный терморегулятор для теплого пола

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.режим энергосбережения термостата

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.ручной режим работы термостата

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.автоматический режим работы термостата

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).день недели для регулирования температуры на термостате

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.настройка вайфай на термостате для теплого пола

При рабочем состоянии отопления, над домиком появляется дымок.рабочее состояние термостата

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.программа Smart Life для управления термостата теплого пола

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Регуляторы для тёплых полов Devireg

Видео

Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.

Простое программирование температуры пола

Программируемый регулятор — это более сложная в управлении
модель регулятора по сравнению с механическими терморегуляторами.

Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.

Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:

  1. поддержание одинаковой температуры на полу и днем и ночью в любой день недели
  2. автоматическое понижение температуры пола днем и ночью
  3. автоматическое понижение температуры пола только ночью
  4. автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.

Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.

Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:

  • работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
  • работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
  • работа тёплого пола без датчика пола по одному датчику воздуха.

В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).

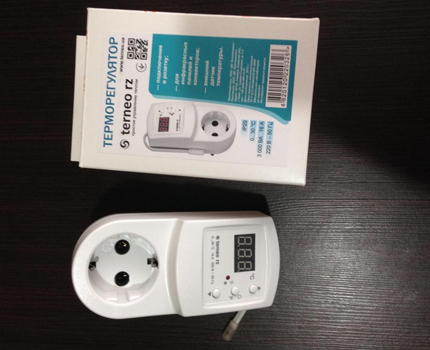

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения

Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.


Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.


Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Поддержание постоянной температуры пола

Механические регуляторы для внутренней проводки (для скрытого монтажа в квартирах, когда проводка скрыта в стене под штукатуркой). Модели различаются по количеству и характеру температурных датчиков пола.

Все механические терморегуляторы работают примерно по одному принципу: поддержание постоянной теплой температуры на полу. Включается и выключается тёплый пол при помощи кнопки, а температура пола регулируется колесиком.

Температурный датчик у терморегулятора :

  • располагается в полу (это выносной датчик),
  • температурный датчик в регуляторе встроен внутрь корпуса и реагирует он на изменение температуры воздуха (а не пола),
  • имеет два термодатчика — выносной датчик пола и встроенный датчики воздуха, соответственно работает регулятор от комбинации этих двух термодатчиков.

Дополнительная функция у терморегуляторов — контроль термодатчика, зеленый светодиод зеленого цвета в момент, когда нагрев тёплого пола не осуществляется сигнализирует о том, что все в порядке.

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

  1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.

    Терморегулятор для теплого пола

  2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
  3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
    • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
    • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

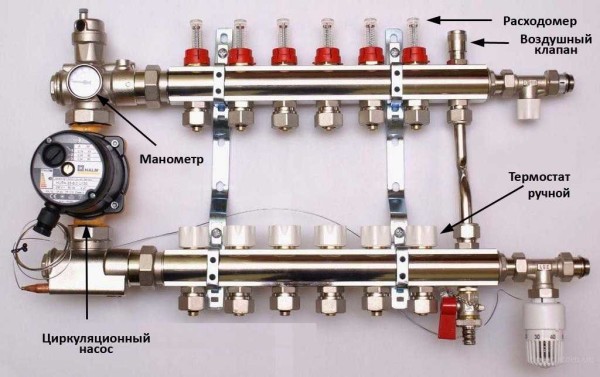

К подобному коллектору подключаются петли водяного теплого пола

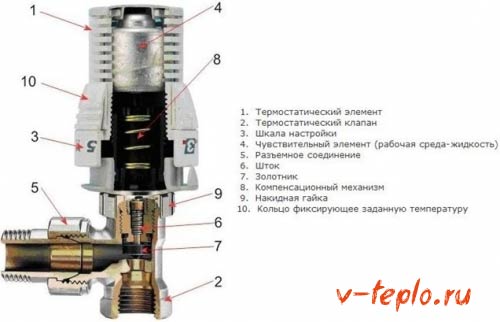

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив

В случае с инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Классификация терморегуляторов

Регуляторы, используемые в отоплении, могут быть:

  1. электронными;
  2. механическими;
  3. электромеханическими.

У каждого варианта есть свои сильные и слабые стороны, рассмотрим их более детально.

Электронные приборы

В таком случае регулятор состоит из трех основных частей:

  1. термодатчика;
  2. микропроцессора;
  3. ключа.

Термодатчик необходим для измерения температуры воздуха, процессор получает и преобразует сигнал, а ключ создает коммуникацию контроля. К преимуществам электронных моделей можно отнести:

  1. высокую точность;
  2. простоту настроек и управления системами отопления.

Они используются не только для контроля системы отопления или регулировки работы кондиционеров, но и в другом оборудовании, предназначенном для создания комфортного микроклимата. Что характерно, их можно даже вмонтировать в систему «умного дома»

Механические приборы

Регулятор температуры отопления подобного вида состоит из:

  1. термической головки;
  2. клапана.

Обе детали слаженно функционируют, посторонняя энергия при этом не используется. В свою очередь, головка включает в себя:

  1. привод;
  2. газовый либо жидкостный элемент;
  3. и, наконец, регулятор.

Схема его работы предельно проста: посредством ручного управления небольшое колесо с температурой выставляют на требуемый уровень. Характерно, что вместо такого колесика может быть использована и клавиша выключения/включения, но в любом случае управление приборов осуществляется вручную.

Приборы электромеханического типа

Они по праву считаются наиболее простыми регуляторами температуры. Их основной конструктивный элемент – реле – может быть нескольких типов, но в отоплении применяется тот из них, в котором при нагревании происходит расширение некоторых элементов.

Может использоваться в водонагревателях и масляных радиаторах, в которых реле имеет форму цилиндра, наполненного чувствительным веществом. Сама трубка размещается в небольшой емкости с нагревающейся водой.

Хотите узнать какой радиатор отопления лучше ?

Ранее мы сравнивали различные виды радиаторов отопления между собой, что из этого получилось

Схема подключения терморегулятора теплого пола самостоятельная установка

Подключение теплого пола к терморегулятору, несмотря на его, возможно, сложную конструкцию, осуществляется достаточно просто – намного сложнее изготовить для него посадочное отверстие и подвести все необходимые провода, которых не так уж и мало. Для начала разберемся с ними – в установленный подрозетник их придется провести три пары.

Именно эти три пары вам придется подключить к терморегулятору. Совсем забыл, в некоторых очень сложных моделях этих устройств возможно использование не одного температурного датчика, а двух. Второй следит за температурой окружающего воздуха, и он используется только в том случае, когда теплые полы применяются в качестве основного отопления для дома.

Теперь поговорим о самом монтаже терморегулятора теплого пола. Он выполняется легко, особенно если все провода проложены и подрозетник установлен. По сути, вам нужно будет только правильно, согласно предоставленной производителем схеме, подсоединить к соответствующим клеммам провода. Если умеете читать электрические принципиальные схемы, то разобраться с вопросом, как подключить терморегулятор теплого пола, не составит никакого труда.

Схема монтажа терморегулятора теплого пола

Что еще нужно знать о подключении терморегулятора, так это о правильной подводке проводов питания. От этого в полной мере зависит безопасность эксплуатации теплого пола. Как и все мощные потребители электроэнергии, энергоснабжающий провод должен оборудоваться некоторой защитой в виде автоматического выключателя. Кроме того, важную роль в процессе безопасной работы устройства играет – питающий теплые воды провод должен иметь три жилы, одна из которых обеспечивает надежное заземление. Категорически запрещено выполнять повторное заземление или, как его еще называют, зануление – в случае пробоя провода могут произойти серьезные неприятности.

В заключение несколько советов по выбору терморегулятора. Во-первых, если в семье имеются дети, то лучше отдать предпочтение механическому устройству – если ребенок поломает терморегулятор, то, по крайней мере, прибор будет не жалко. Кроме того, существуют такие модели, которые позволяют отключать поворотный механизм – он будет просто вращаться, а температуру регулировать не будет. Как вариант, можно просмотреть устанавливаемые в электрический щиток терморегуляторы. Во-вторых, если вы все же решите приобрести программируемый терморегулятор для теплого пола, то позаботьтесь установить его в недоступном для детей месте. Что же касается качества этих устройств, то здесь ошибиться невозможно, особенно если вы будете приобретать его в надежной компании. Они все изготавливаются по одному принципу.

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Какими бывают терморегуляторы

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений

Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:

  • Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
  • Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
  • Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
  • Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.

Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.

Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран

Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.

Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.

Facebook

Twitter

Вконтакте

Одноклассники

виды, советы по выбору, подключение

Коллектор теплого пола и термостатВ качестве основного, дополнительного отопления домов и квартир большую популярность набирает теплый пол. Не у всех владельцев есть финансовая возможность положить такую конструкцию во всем доме, поэтому чаще всего устанавливают их в ванной комнате. Она, как правило, не включена в конструкцию обогрева дома. Согласитесь, на холодной плитке стоять босиком довольно неприятно.

А с теплым полом принятие водных процедур становится комфортнее, при чем затраты не так велики. Важным преимуществом такого пола, это то, что можно регулировать температуру в комнате как ручным, так и автоматическим способом.

Современные устройства автоматом включаются, когда в комнату входит человек, и выключаться, когда в комнате никого нет. Это очень удобно и позволят экономить электричество, что важно в наше время.

За сохранение постоянной температуры в данной случае отвечают терморегуляторы (термостаты). От того, какой вариант подключения будет использоваться, зависит какой прибор выбрать.

Виды терморегуляторов

Различают три вида регуляторов:

  1. Дешевые и простые в работе электромеханические устройства, внешне похожи на те, которые установлены на электрическом утюге. Они имеют такой же поворотный переключатель для регулировки;
  2. В дорогих цифровых приборах есть сенсорный экран, отображающим реальную температуру;
  3. Самые дорогие, программируемые имеют различную модификацикацию. Одни имеют встроенный Wi-fi и могут управляться удаленно с планшета и с вашего персонального компьютера, на других установить необходимое термозначение на несколько дней вперед, многие комплектуются дистанционными пультами;Разновидности терморегуляторов

Виды и типы датчиков

Регулирование нагрева теплоносителей зависит от датчиков. От того какой функционал выполняет нагрев, зависит и их выбор.

Существует три вида: датчик воздуха, пола и инфракрасный. Они могут располагаться непосредственно внутри прибора и отдельно снаружи (выносные). Есть еще одна классификация по видам:

  1. Те, которые работают в экономном режиме. Они снижают температуру, когда в комнате нет никого.
  2. Интеллектуальные, контролируют состояние воздуха и влажность за пределами данного помещения, присутствие людей в комнате и другое.
  3. С таймером с программой автоматического включения и отключения нагрева.
  4. Ограничители отключают подогрев, когда реальное значение достигнет заданного.

Выбирать нужно в зависимости от того какой будет использоваться подогрев. Дополнительная, нужна для создания и сохранения оптимального нагрева, для этих целей применяют выносной датчик пола, подключенный к клеммам.Датчики разновидности

Контролирующий прибор находится на конце кабеля, при монтаже он помещается между проводами нагревающего элемента от стены 500 мм.не менее.

Когда нагревающие элементы располагаются в бетонной стяжке, необходимо поместить его в гофрошланг или трубу, потому что при неисправности его без особых проблем можно будет достать и заменить на новый.

Для пленочного пола прибор не нужно помещать в трубу, но все же советуем потратить время при монтаже, чтобы проштрабить для трубы полость. Это сэкономит вам в дальнейшем время на замену неисправного.

Если в доме основная система обогрева теплый пол, Вам необходим будет приборчик, который отвечает и за температуру воздуха. Такие располагаются непосредственно в корпусе термостата.Термолегуляторы для теплых полов

Существуют терморегуляторы с двумя, которые одновременно регулируют температуру, как воздуха, так и напольного покрытия.

Расположить такие приборы рекомендуется вдали от прямых солнечных лучей, сквозняков и устройств, которые выделяют тепло, иначе прибор будет неверно указывать температуру.

Принцип работы регулятора

Под названием терморегулятор понимается прибор, регулирующий и контролирующий температуру нагревания в, в котором установлен механизм.

Термостат подключается с одной стороны к розетке, а с другой стороны непосредственно к системе нагревания.

Если подключение произведено правильно, то происходят определенные действия: термостату от измерителя приходит информация о реальной температуре в данный момент времени.

Он производит сравнение ее, с запрограммированной в своих настройках, далее происходит включение или отключение нагрева. Соответственно если температура повысилась, он отключает систему, если понизилась наоборот включает.Рабочая схема пеплых полов с терморегулятором

Температурный режим следует выбирать, в зависимости от напольного покрытия в помещении. Так под плитку работает при 30 градусах, а под ламинатом 27 достаточно. При сильном нагреве может сломаться не только вся конструкция, но и деформироваться напольное покрытие.

Аспекты выбора термостата

Необходимо обратить внимание на то, для чего используется отапливаемое помещение, выполняемые функции цену. Тем, кто большое количество времени находится дома и тем, у кого есть малолетние дети, подойдут надежные и дешевые механические регуляторы.

Для занятых людей можно посоветовать программируемые приборы, которые регулируют самостоятельно.

Термостат и коллектор теплых половПо мнению экспертов оптимально выбрать термостат с недельными регулировками. Это наилучшее соотношение цены и качества.

Механизмы с расширенными возможностями настройки покупать не стоит. Напольная поверхность нагретая выше чем 30С, это дорого и некомфортно.

Высокая температура негативным образом влияет на состояние самого напольного покрытия, а также мебели, расположенной на нем. Вы же не хотите платить за ненужные функции?

Терморегуляторы можно устанавливать по отдельности в каждом помещении, но они обойдутся вам дороже и целесообразно устанавливать такие в больших помещениях.  У термостатов устанавливаемых в электрощит трудоемкий процесс монтажа однако они дешевле.

Выбор в первую очередь зависит от удобства эксплуатации, возможных функций и его стоимости. Дорогие приборы с программированием и различными наворотами изготавливаются в Германии компаниями-производителями Kermi и Legrand.

Огромное преимущество имеет термостат для теплого пола серии Legrand Etika. Среди их продукции можно найти простые и бюджетные устройства. Оптимальные по простоте эксплуатации и цене механические модели немецкой марки Eberle.

Подключение термостата

Как подключить термостат системы теплого пола с датчиком, без помощи специалиста?

Перед монтажом убедитесь что в помещении от 0оС до +45оС. Терморегулятор крепится к стене комнаты на высоте 40-170 см.

Избегайте зон попадания солнечных лучей, сквозняков и различных брызг. Высоту выбирают учитывая, есть ли в доме дети. Если таковые имеются, то прибор рекомендуется установить на недосягаемой для них высоте.Схема подключения терморегулятор теплого пола

Итак, вы определились с точкой установки. В этом месте необходимо сделать полость, размеры которого соответствуют монтажному коробу.

Если для вас интерьер не важен, то можно установить коробку непосредственно на стене. Первым делом установите датчик либо в корпус термостата, либо в специальной канал в стяжке.

Чтобы не было короткого замыкания и для защиты от поражения током нужно установить устройство защитного отключения или обычный выключатель-автомат.

Например, в ванной комнате, где повышенная влажность, это оборудование необходимо для человеческой безопасности. Для этой работы с электричеством советуем пригласить электрика.Помните с электричеством работают люди со специальной подготовкой и допуском!Схемы подключения термостата к теплому полу

После установки монтажного короба, в стене сделайте перфоратором или дрелью ударного типа канавки, от коробки к нагревательным элементам.

В штрабу укладывается труба, куда помещается используемый датчик. Можно проштрабить отдельный канал для проводов к отопительному контору, но их тоже можно уложить в трубы по соседству с измерителем и остальными проводами.

Это даже удобнее на случай ремонта, так как не придется ломать стену, а можно будет просто вынуть провода от неисправного контура и заменить их.

Схемы подключения термостатаНа оборотной стороне устройства есть обязательная инструкция по подключению, ее строгое соблюдение позволит вам качественно произвести монтаж.

Необходимо исключить окисление оголенных концов проводки. Для этого произведите лужение зачищенных концов припоем. Если вы все сделаете правильно и качественно, то установленная вами система теплого водяного пола будет исправно работать и без перебоев будет много лет.

Зачастую термозначение на термостате может не соответствовать реальной обстановке в помещении. Поэтому, после монтажа регулятора необходимо проверить его на срабатывания.

Чтобы проверить его установите рядом с ним обычный комнатный термометр для сравнения показаний. Если обнаружится разница, можно будет сделать корректировку в процессе регулирования, на выявленную величину.

Пользователей часто интересует вопрос, как проверить термостат теплого пола?

Убедится в том, что всё работает правильно можно протестировав оборудование и всю установленную структуру в целом, до того как вы положите напольное покрытие или зальете бетонную стяжку. Для этого на регуляторе выбираем минимально-возможную температуру и включаем УЗО.

Потом указываем максимальную 30оС. Услышали щелчок, значит контур начал работать. Соответственно все функционирует правильно.

Проверка работы термостатаПроверьте все элементы теплоносителя, они должны постепенно начинать нагреваться. Снова понижая, мы услышим звук выключения питания.

Испытайте установленную конструкцию 6-8 часов в различных режимах и только потом можете залить стяжку или положить например, ламинат.

Если не работает должным образом, вероятнее всего что неисправен датчик. Для проведения ремонтных работ достаточно заменить неработающий измеритель на новый и повторить тестирование.

Для нескольких комнат или больших помещений, когда устанавливаются несколько нагревательных веток, профессионалы советуют выбрать термостаты с сервоприводами.

Схема подключения терморегулятора с сервоприводами:

  1. На гребенку коллектора помещается сервопривод;
  2. Далее к термостату прокладываются проводка напрямую от коллектора;
  3. В шкафу коллектора монтируется распределительный короб для термостата и привода;
  4. Кабель от коробки выводится к распределительному щитку.Схема подключения терморегуляторов к коллектору с сервомотором

Без сервоприводов терморегуляторов невозможно управление нагревом водного теплоносителя. Это небольшие приспособления, которые закрывают и открывают подачу тепла.

Они работают на основе сильфона, цилиндрической формы, заполненного специальным веществом, которое под действием изменения температур изменяет свой объем.

Производители предлагают сервоприводы закрытого и открытого типа, которые отличаются между собой положением пропускного клапана:

  • в закрытом клапане, после получения сигнала нагрева или охлаждения, клапан открывается;
  • в открытый клапан открыт, до получения сигнала.Разновидности сервоприводов

Выбрать можно и первый и второй, но предпочтительнее сервомоторы с открытым клапаном, потому что если мотор сломается, то пол не заморозится так как вода будет продолжать циркулировать.

Не стоит большого труда подключить сервопривод. Подсоединение от типа терморегулятора бывает:

  1. Проводами, если устройство управляет одним контуром теплого пола;
  2. Клеммами, если прибор на несколько отопительных веток.

Поэтому, сервоприводы выполняют защитную и функцию закрытия/пропуска носителя тепла. От того какой у вас установлен мотор, закрытое или открытое положение сигнализирует насосу о прекращении работы, что благоприятно сказывается на длительности эксплуатации всей системы.Схема подключения сервопривода

Важно отметить, что теплые полы, где используются насосы твердотопливного типа, отключать нельзя: котел будет работать по-прежнему, а это чревато разрывом всей структуры. Спасти в данной ситуации поможет установка перепускного специального клапана и байпаса.

Подведем итоги. Термостаты теплого водного пола нужно выбирать, учитывая систему, которая будет использоваться для нагревания теплоносителей.

Чтобы наслаждаться комфортом в собственном доме или квартире, вполне достаточно приобрести прибор, отвечающий техническим требованиям.

Монтаж и установка термостата теплого пола вполне под силу сделать своими руками. Единственно, для части работы, связанной с электричеством необходимо пригласить знающего человека. С остальной работой, вооружившись нашей статьёй, мы уверены, что вы справитесь сами.





Термоголовка для тёплого водяного пола

Внутри отапливаемой комнаты должна быть постоянно комфортная для человека температура воздуха. С этой целью в проект обогрева помещения включается термоголовка для теплого пола водяного.

Элемент в процессе функционирования непрерывно отслеживает градус воды или антифриза в системе, проводит корректировку интенсивности циркуляции.

Термоголовка для теплого водяного пола

Термоголовка и термоклапан – неотъемлемые части конструктивного узла. Без клапана системе не обойтись, поскольку он управляет работой термостата и его чувствительностью к колебаниям тепла в воздухе снаружи или в воде внутри контура. Функции узла с термоагрегатами – отсекающие или смешивающие.

Термоголовка для теплого пола водяного крайне необходима, поскольку теплые полы – низкотемпературные системы, а попадание в них слишком горячей воды испортит контур и вызовет сбой работы.

Читайте в статье:

Как выбрать термоголовку?

В системе нагрева напольного покрытия есть миксерный узел, важнейший элемент, отвечающий за изменение параметров греющего контура. Это связано с тем, что влага с отопительного оборудования поступает в трубопровод слишком горячей, порой до 90 градусов тепла, а внутри стяжки может быть только максимум 40 градусов тепла.

Чтобы не перегреть систему, на заслонке обустраивается термоголовка, поддерживающая допустимые параметры теплоносителя. Смеситель отвечает за сведение температур разных потоков, в итоге в водяной контур поступает антифриз или вода нужной и допустимой температуры.

Термоклапан системы отопления

Термоголовка устанавливается строго горизонтально и имеет в составе специфический измеритель, передающий в электропривод сигналы о закрытии или открытии клапана. Гидроклапан имеет три хода для теплоносителя, из которых два используется для подачи воды в смеситель, а третий отвечает за подачу общего потока в трубопровод.

Термоголовка для теплого водяного пола

Блок изготавливается из нержавейки, поскольку работать устройству приходится в постоянно влажной среде и есть риск образования коррозии. В рабочем режим полы чутко отвечают на изменения тепла в помещении, автоматически регулируя подогрев циркулирующей жидкости внутри.

Как работает термоголовка?

Терморегулятор состоит из механизма с термодинамическими параметрами, основанными на элементарных физических качествах вещества – расширении при высоких температурах. В корпусе термоголовки есть специальная емкость с веществом, отвечающим на нагрев, а под ней – толкатель для клапанного штока.

Термоголовка для теплого пола работает следующим образом:

  1. Внутри термостата находится сильфон с твердым или жидким веществом. Стенки его сделаны гофрированными, что дает емкости способность к растяжению;
  2. Когда повышается градус, сильфон расширяется, стенки растягиваются и давят на клапанный шток. Баланс системы поддерживается пружиной;
  3. Когда сильфон остывает, его размеры восстанавливаются и перестают оказывать давление на шток.

Термоголовка для теплого пола продается отдельно или с вентилем в комплекте. Покупка комплекта оптимальна, потому что в таком случае резьба и посадочные места кранов и головки идеально совпадают.

Термоголовка для теплого водяного пола

Комплектация производится разными типами вентилей, поэтому бывают прямыми или угловыми термоголовками. Выбрать нужный вариант можно по конфигурации отопительной системы.

Виды термоголовок

По веществу в сильфоне термоголовки бывают газовые, жидкостные или на парафиновой основе. Жидкостные – инерционные, работающие медленнее, долго нагревающиеся и остывающие, но самые точные.

Газовые имеют большую погрешность и уязвимы для сквозняков. Внутри головки есть мнемосхема, на которой отмечены зоны с температурами.

Термоголовка может управляться механически или электронно. Ручные, с механическим управлением, имеют радиальную шкалу с отметками по 2…5 градусов. Поворот ручки увеличит расстояние между элементами и повысит давление на шток.

Электронные устройства управляются дисплеем, а на шток давит электропривод. Такое оборудование дороже, но отличается высокой точностью.

Термостат контактирует с поверхностью несколькими способами, поэтому термоголовка может быть накладной, с воздушным датчиком или погружного типа.

Терморегулятор нагревается на месте фиксации, а накладные и воздушные соединяются с датчиком запаянной трубкой капиллярного типа. Сильфон расширяется от нагрева баллончика, расположенного дистанционно – такие агрегаты используются в теплых полах.

Изменение рабочих режимов теплого пола

Терморегулятор – эффективное решение для отслеживания температуры воды в греющем контуре. Этот способ недорог и доступен практически каждому владельцу. Котел нагревает воду до 90 градусов, а в полы должна поступать вода с температурой в два раза ниже.

Термоголовка для теплого водяного пола

Нужного градуса можно достигнуть благодаря термостатической головке:

  • Подача горячей воды кратковременно – вода заполняет трубопровод, подача заканчивается до момента ее остывания до приемлемой температуры;
  • Постоянная подача воды с подмешиванием прохладного теплоносителя из возвратной трубы.

Периодическая кратковременная подача

При кратковременной подаче воды система работает на небольшом пространстве – ванная, керамический пол в туалете, душевая и другие места. В месте подачи работает клапан с двумя ходами, датчиком пола выносного типа и термоголовкой.

Как только контур заполняется теплоносителем, срабатывает датчик, поток перекрывается клапаном. Через некоторое время стяжка остынет, клапан вновь откроется и систему заполнит горячая вода. Эта схема экономична и может заменить блок смесителя.

Для теплых полов разработаны специальные термоголовки из RTL-серии, без выносного датчика. Их устанавливают на обратку для поддержания заданной температуры воды без зависимости от прогрева полов. Устанавливая эту модель терморегулятора, автоматика меняет пороговые значения тепла (не более 40 градусов тепла).

Особенность монтажа – установка в исключительно горизонтальном положении. Специалисты из г. Москва не рекомендуют ставить значения воды в полах ниже, чем градус тепла в комнате.

Периодические кратковременные впрыски воды в контур позволяют сохранить стабильное движение по контуру теплоносителя без перегрева системы.

Постоянная подача теплоносителя

Постоянная подача воды требует монтажа трехходового клапана в систему, дополненного датчиком пола и термоголовкой. С использованием тройника делают подводку от обратки к третьему ходу смесительного агрегата. Выход на прямую подачу воды должен быть всегда открыт, поэтому клапан должен быть установлен профессионально и правильно.

Специалисты рекомендуют ставить термоголовку на трехходовой клапан с использованием буксы запирающего типа. Когда датчик нагревается, смещается шток клапана и внутри образуется просвет. В этот просвет поступает прохладная вода из возвратной линии.

Такая последовательность работ позволяет теплоносителю стабильно поступать в контур, при этом температура остается в допустимых пределах. Из-за непрерывности потока напольное покрытие быстро нагревается до 28 градусов тепла и остается комфортным для владельца, а контур не перегревается.

Термоголовка для теплого пола водяного

Трубы и стяжка прослужат дольше из-за отсутствия чрезмерно высоких температур. Подмес холодного теплоносителя важен для обогрева больших помещений, где нужна комфортная температура.

функции, типы регуляторов температуры, схема подключения комнатного термостата

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.

Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.

Как и зачем регулировать водяной пол

Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.

Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.

Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.

Основная задача подобных устройств:

  • Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.
  • Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
  • Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
  • Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
  • Он создает комфортные условия для проживания на весь отопительный период.

Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

  • Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
  • низкая стоимость;
  • возможность ремонта при выходе из строя;
  • легко монтировать;
  • прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

  • Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
  • Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
  • Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
  • Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
  • Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно  взаимодействовать следующие приборы:

  • Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
  • Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
  • Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
  • Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Типы датчиков для водяных теплых полов

Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:

  • Датчики температуры пола.
  • Контроллеры нагрева воздуха в помещении.

Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:

  • Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
  • Он не должен находиться под прямыми солнечными лучами.
  • Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.

Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:

  • Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
  • Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
  • Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
  • Датчик заливается стяжкой вместе с элементами водяного теплого пола.

Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.

Критерии выбора терморегулятора для водяного пола

Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:

  • Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.
  • Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
  • Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.

Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.

Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.

принцип работы, установка, схема подключения

Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

    • Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
    • Способ регулирования температуры – автоматический или ручной.

  • Различия по способу монтажа — накладные или встраиваемые.
  • Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

  • Электронно-механический. Он работает по принципу, аналогичному работе обычного утюга – без задания конкретной температуры. После того как температура в комнате нагреется до установленной, рег

Термостаты для водяного теплого пола

Терморегулятор для водяного теплого пола

Теплый пол представляет собой альтернативную систему отопления, где теплоноситель движется под поверхностью пола, обеспечивая равномерный прогрев всего помещения. Выделяют 2 основных типа теплых полов – водяные и электрические, в том числе инфракрасные.

Одним из основных элементов работы системы является терморегулятор (термостат), управляющий собственно работой всего комплекса и регулирующий температуру обогрева. Говоря иными словами, именно терморегулятор запускает работу теплых полов и контролирует ее на протяжении всего времени.

Термостаты для водяного теплого пола

Фото 1 Терморегулятор для водяного теплого пола

Выбор терморегулятора является определяющим фактором, от которого зависит качество работы и комфорт обитателей. Именно поэтому стоит уделить особое внимание его характеристикам и техническим параметрам.

Разновидности

Основная функция прибора заключается не только в обеспечении работы системы, но и в поддержании заданной температуры в помещении с учетом коммутации мощности. Оптимальная мощность термостата теплых полов для бытового использования не превышает 3 кВт.

Не стоит устанавливать программируемый термостат в помещениях площадью до 50 кв.м. В этом случае невозможно будет обеспечить быстрый прогрев за короткое время.

При выборе моделей для промышленного производства следует ориентироваться на суммарную мощность свыше 3 кВт, что позволит минимизировать затраты на отопление.

Видео 1 Обзор терморегуляторов для водяного теплого пола

Классификация

Для того, чтобы выбрать наиболее подходящий вид термостата под конкретную систему существует следующая классификация:

  • мощность;
  • управление системой;
  • функциональные характеристики;
  • тип монтажа.

В целом, для всей линейки бытового оборудования достаточно мощности в 3 кВт. В тех случаях, когда площадь помещения будет превышать заявленную по номинальной мощности, рекомендуется использовать либо несколько терморегуляторов, либо приобрести магнитный пускатель, который предотвращает перегрузку термостата.

Теплые полы не должны устанавливаться под действующими радиаторами отопления. Схему расположения вы найдете в отдельной статье.

Управление системой

На современном рынке отопительных приборов представлены модели со встроенными температурными датчиками и с выносными. При необходимости можно приобрести универсальные модели, оборудованные двумя типами датчиков.

Тип монтажа

Определяется по прилагаемой к оборудованию схеме и соответствует типу приборов. Выделяют следующие виды:

  • накладной термостат, закрытый в короб и установленный на стене;
  • встраиваемые, которые устанавливаются непосредственно в стену.

При установке теплых полов в помещениях с повышенной влажностью (предбанник, ванная), термостат следует устанавливать в примыкающем помещении.

Функциональные характеристики

Этот показатель ориентирован на возможность программирования работы оборудования.

Выделяют 4 основных группы термостатов:

  • механические;
  • электронные;
  • с программным управлением;
  • с дистанционным управлением (сенсорные).

Механический регулятор

Самая бюджетная модель термостатов, где работа оборудования и температура в помещении регулируются механически поворотом колеса. В последующем система работает автономно, поддерживая температуру на заданной отметке.

Термостаты для водяного теплого пола

Фото 2 Механический терморегулятор

Из преимуществ механических терморегуляторов стоит отметить низкую стоимость и простоту эксплуатации. Недостатки – необходимость постоянного мониторинга температуры в помещении – на день убавлять, на ночь прибавлять и т.д.

Видео 2 Механический терморегулятор

Электронный

Не менее простой в работе аппарат, но при этом гораздо удобнее. На таких моделях температура задается на конкретный промежуток времени, при этом можно определять несколько периодов – в 21-00 +24, в 8-00 +20, в 15-00 +16 и т.д. Такой режим позволяет значительно экономить расход топлива, при этом обеспечивая комфортную для домочадцев температуру в помещении.

Термостаты для водяного теплого пола

Фото 3 Электронный регулятор

Электронные терморегуляторы являются самыми популярными среди потребителей и отличаются высоким качеством работы при более чем доступной цене.

Видео 3 Что такое электронный терморегулятор

Дистанционный

Технические характеристики аналогичные электрическому термостату, с тем лишь исключением, что программировать температуру и время можно на некотором удалении, то есть дистанционно.

Термостаты для водяного теплого пола

Фото 4 Регулятор с дистанционным управлением

Для определения разницы температур непосредственно на полу и в помещении на термостаты с ДУ монтируется одновременно 2 датчика, что позволяет устанавливать оптимальный температурный режим и регулировать количество потребляемой энергии.

При этом на таких программируемых моделях можно ознакомиться с таблицей расхода топлива по часам, устанавливая наиболее подходящий режим.

Видео 4 Удаленное управление водяным теплым полом

Полезные советы

Выбирать любой тип терморегулятора следует, исходя из максимальной температуры системы «теплый пол». В бытовых моделях этот показатель не превышает 60 0 C – это температурный предел для теплых полов под плитку. О том, как правильно сделать монтаж теплого пола под плитку. вы узнаете в нашей статье.

Видео 5 Советы по выбору терморегулятора для теплого пола

Среди всего разнообразия моделей специалисты самыми надежными называют механические термостаты. Чем меньше электроники, тем больше срок службы. Мы не будем оспаривать данное утверждение, отметим лишь, что механический терморегулятор следует использовать в тех домах, где живут дети или в доме постоянно кто-то есть, кто может отрегулировать температуру. Во всех остальных случаях предпочтение стоит отдать электронным или дистанционным моделям. Уже через месяц можно будет убедиться, насколько экономнее расходуется топлива без малейшего дискомфорта для проживающих в доме.

Терморегулятор для водяного теплого пола


Что такое терморегулятор для водяного теплого пола, какие его основные функции. Как выбрать терморегулятор. Разновидности термостатов. Что лучше – механический или электрический терморегулятор.

Источник: www.portaltepla.ru

Найдено в интернете по запросу «термостаты для водяного теплого пола»


Терморегулятор для теплого водяного пола

Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее. В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы. Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.

Термостаты для водяного теплого пола

Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.

Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса. Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола. Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-45 0 С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Термостаты для водяного теплого пола

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

  • Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Термостаты для водяного теплого пола

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

Термостаты для водяного теплого пола

По своей функциональности все термостатические устройства можно разделить на три вида:

  • модели, оснащенные индикаторами температуры воздуха;
  • модели, оборудованные датчиками температуры нагрева водяного пола;
  • устройства, имеющие на вооружении два датчика.

Условия для монтажа термостатического клапана

Термостатический клапан, используемый для теплого пола, устанавливается, как правило, в доступных местах, что бы было удобнее ими управлять.
Важно! При использовании в системе отопления нескольких термостатов, необходимо их установить на некотором расстоянии друг от друга. Приборы не должны создавать технологических препятствий друг для друга.

Термостаты для водяного теплого пола

Важно! При оборудовании теплого пола в ванной комнате или в сауне, терморегуляторы выносятся за пределы помещений с повышенной влажностью.

Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.

Термостаты для водяного теплого пола

Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.

К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.

Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.

Термостаты для водяного теплого пола

Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие. Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины). Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.

Термостаты для водяного теплого пола

На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.

На заметку: термостат устанавливается на систему уже по окончанию монтажных работ по установке теплых полов. Подключив прибор к датчику температуры, ваша система регулировки готова к использованию.

Критерии выбора терморегуляторов для теплых полов

Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.

Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.

В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:

  • делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
  • допустимый температурный порог действия термостата составляет 60 0 С;
  • монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.

Заключение

Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.

Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.

Терморегулятор для теплого водяного пола


Статья на тему: «Терморегулятор для теплого водяного пола» — энциклопедия отопления ZnatokTepla.ru

Источник: znatoktepla.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
