Как сделать теплый пол в частном доме

В последнее время все более популярным способом обогрева загородного дома становится теплый пол. Эта отопительная система может использоваться как основной и единственный источник тепла, а может служить для создания дополнительного комфорта.

Теплый пол в частном доме равномерно распределяет тепло по всей комнате, в отличие от радиаторной системы отопления. Нагревается сам пол и нижние слои воздуха, которые, постепенно поднимаясь вверх, увеличивают температуру помещения в целом.

Многообразие систем позволяет выбрать ту единственную, которая оптимально подходит для конкретного частного дома и потребностей его хозяина. Одним из преимуществ такого способа обогревать помещение является сочетание повышенного комфорта и привлекательного внешнего вида. Все составляющие системы спрятаны от глаз, при этом эффективно выполняя свою работу. Это не только радует глаз, но и делает дом надежным: нагревательные элементы размещены под покрытием. Таким образом, помещения полностью безопасны, что особенно важно, если в доме есть дети.





Разнообразие систем отопления

За создание теплого благоприятного микроклимата в доме отвечает отопительная система. В частном доме это могут быть батареи или теплый пол. Недостатком батареи является ее небольшая поверхность устройства. За счет повышения температуры увеличивается скорость движения воздуха. К тому же в батареях часто накапливается пыль.

Зато у теплого пола большая площадь теплоотдачи, что позволяет быстрее нагреть большие объемы воздуха. Наиболее распространенным видом теплого пола считается водяной пол, который работает от газового котла: тот нагревает воду, она идет по трубам и становится источником тепла для пола.

Все разнообразие видов теплых полов разделяется по следующим критериям:

  • по принципу действия: инфракрасные или конвективные;
  • по виду котла:
    онможет работать на твердом или дизельном топливе, на газу или электричестве;
  • по теплоносителю: ими выступаютвоздух, вода, электричество.

Выбор необходимой нагревательной системы – сложное и ответственное дело, которое стоит доверить профессионалам. Они могут учесть все достоинства и недостатки типов отопления и условия конкретного жилища. Система обогрева выбирается на этапе проектирования. Ведь одним из факторов, влияющих на выбор, является материал, из которого построено здание. Это также важно учитывать.



Устройство теплого пола с жидким теплоносителем

Если вы проживаете в загородном доме постоянно, стоит воспользоваться наличием централизованного газоснабжения и выбрать воду как теплоноситель. Если загородный дом используется как дача, на выходные, стоит присмотреться к антифризу. Он позволит вам не спускать воду каждый раз, когда вы приезжаете на дачу.

Теплые полы водяные в частном доме представляют собой замкнутый контур. Он выкладывается из труб и монтируется под напольным покрытием. Теплоноситель-вода циркулирует по трубам, которые вмонтированы в стяжку. Котел нагревает воду, из него она проходит в главный коллектор и попадает в распределительный узел. Отсюда равномерно распределяется по трубам, передавая тепло стяжкам. Потеряв температуру, уходит обратно в котел для следующего цикла.

Отопительная система с жидким теплоносителем бывает с открытым и с закрытым контуром. Различие между ними состоит в конструкции расширительного бачка.

В открытом контуре бачок сообщается с окружающей средой, в него при нагревании можно добавить жидкость, чтобы компенсировать ее недостаток.

Конструкция закрытого типа обладает особенностями, в частности наличием мембранного бака.

Водяная система укладывается одним из трех способов:

  • на грунт;
  • на основание, обычно это бетонная плита;
  • на деревянный пол.

На деревянный пол укладывают довольно редко. Чаще всего его убирают, заливают стяжку, после чего укладывают систему. Более простой вариант – когда все элементы системы укладываются на черновой пол (основание) и заливаются самовыравнивающимися смесями. Правда, при этом уменьшается полезный объем пола за счет увеличения его толщины. Этот вариант не будет удобен для помещений с низкими потолками.

Теплый деревянный пол в частном доме обычно устраивается на грунт. Теплый пол по грунту укладывается так: снимают верхний слой, формируют подушку до 10 см из песка и щебня, сверху стелют материал с гидроизолирующими свойствами. Как правило, это рубероид, специальная мембрана. На все это укладывается черновая стяжка, а на нее размещают трубы и утеплитель.

Проще всего с бетонным основанием. Его выравнивают, трещины заделывают, и основание для укладки теплого пола готово.

Система состоит из следующих компонентов:

  • труб, которые обычно изготавливают из полипропилена или металлопластика;
  • крепежей;
  • теплоизоляционных материалов;
  • коллектора и фитингов, с помощью которых подключают.

Для нагревания используется двухконтурный котел. Он же обеспечивает также горячую воду в жилище.

Водяной теплый пол не нагревает более 55°, обычно температура теплоносителя составляет 35-45° максимум. При этом температура поверхности пола – 26-31°: 26° в местах, где люди находятся постоянно, и 31° в помещениях, где пребывание временное.

Циркуляционный насос монтируется вне котла или встроен в него. Он позволяет выдерживать одно из требований, которые предъявляются к водяному полу: перепад температуры между поданной водой и обраткой должен быть не более 10°.

Существует большое количество вариантов подключения водяного теплого пола к системе отопления. Рассмотрим четыре схемы водяного теплого пола в частном доме.

  • Схема прямого подключения.

  • Схема с трехкодовым клапаном.

  • Схема с насосно-смесительным узлом.

  • Схема с терморегулирующим комплектом для одной петли.

В этой таблице мы увидим небольшой сравнительный анализ достоинств и недостатков этих схем. Это поможет выбрать лучшую схему для конкретного жилья.



Особенности монтажа водяного теплого пола

Перед тем, как залить теплый пол в частном доме, необходимо проложить качественную гидроизоляцию и обеспечить защиту от протечек. При монтаже теплого пола требуется оформить стяжку толстым слоем, только так можно хорошо скрыть трубы. Система складывается из нескольких слоев и представляет собой объемную конструкцию.

Так выглядит строение водяного теплого пола в загородном доме.

Укладка теплого пола осуществляется несколькими способами:

  • змейкой;
  • двойной змейкой;
  • угловой змейкой;
  • улиткой, или спиралью.

Монтаж водяного теплого пола в частном доме самостоятельно делать не стоит, слишком велик риск ошибиться. Лучше оставить это дело специалистам с опытом работы с подобными системами.



Плюсы и минусы использования водяных полов

Технология теплого пола водяного в частном доме обладает следующими преимуществами:

  • экономное расходование электроэнергии: устройство водяного теплого пола в частном доме позволяет существенно сократить расходы на обогрев;
  • равномерное прогревание всех помещений;
  • устранение вероятности ожога;
  • возможность использования такой системы обогрева как единственной во всем доме;
  • не создается электромагнитное поле;
  • воздух в комнатах не высушивается;
  • возможность регулирования микроклимата, если в каждой комнате будет свой отопительный контур;
  • его обслуживание обходится недорого;
  • для покрытия пола можно использовать любую технологию: нагрев поверхности не повредит ее и не приведет к выбросу токсичных веществ;
  • создается комфортное проживание всех жильцов. Особенно приятен теплый пол маленьким детям, которые большую часть своего времени проводят сидя на его поверхности.

При водяном отоплении намного проще производить перепланировку.

Для справедливости следует обозначить и недостатки водяного теплого пола:

  • монтаж довольно сложный и представляет собой длительный процесс. Например, бетонная стяжка сохнет не менее месяца;
  • иногда возникают протечки, для ликвидации их необходим полный демонтаж покрытия;
  • существует риск снижения давления в отопительной системе;
  • нужно устанавливать смесители, чтобы регулировать температуру;
  • на лестничных площадках загородного дома его установка невозможна;
  • цена водяных теплых полов в частном доме намного выше, чем электрической системы.



Используемые виды труб

Для обустройства теплого пола применяют трубы из металлопластика или пластика. Отличным выбором считается также полипропилен: он герметичен, устойчив к деформации, обладает высокой теплопроводностью.

При выборе труб важны их технические характеристики. Следует обращать внимание, пригодны ли они для систем обогрева или подходят только для водопровода. Поможет сориентироваться в этих тонкостях маркировка на изделии. На трубах для систем отопления должны быть указаны следующие показатели:

  • линейное расширение: до 0,025 мм/м;
  • теплопроводность: от 0,43 Вт/м°С.

Чтобы высчитать количество труб, необходимых для конкретной отопительной системы, нужно знать диаметр трубы и шаг укладки. Подбирать трубы лучше со специалистом, который обратит внимание и на качество, и на технические нюансы.



Устройство электрического теплого пола

Устройство теплого пола в частном доме бывает нескольких видов:

  • кабельные;
  • нагревательные маты;
  • инфракрасные пленочные полы.

В кабельных теплых полах обогрев осуществляется с помощью кабеля в стяжке. Для этого используется одножильный кабель, менее дорогой, но более сложный в монтаже, или двужильный. Последний проще в монтаже, так как подключение нужно только с одной стороны, тогда как одножильный подключается с двух сторон. Кабельный пол хорошо подходит для любых комнат: кабель легко укладывается в различные формы, важно только определить шаг укладки.

Нагревательные маты представляют собой закрепленные на крупноячеистой сетке нагревательные провода. Эта разновидность электрического теплого пола более удобна, так как в ней уже высчитан шаг укладки и спланирована раскладка и крепления. К тому же кабели в такой системе тоньше, поэтому их можно укладывать в плиточный клей, а не в стяжку. Это упрощает монтаж и не делает пол слишком высоким.

Сам монтаж матов прост: рулон раскатывается на поверхность пола, затем подключается питание.

Инфракрасные пленочные полы создают микроклимат в помещении за счет воздействия на мебель и составляющие интерьера инфракрасным излучением. Далее уже эти предметы нагревают воздух, поэтому он не пересушивается. Такой пол состоит из тонкой пленки, включающей токопроводящие углеродные полосы. Вместо них может быть сплошной слой углерода. Плюсом системы является ее мгновенный разогрев, однако так же быстро система и остывает после выключения.



Плюсы и минусы электрического теплого пола

Электрический теплый пол обладает большим количеством достоинств:

  • надежность и отсутствие протечек;
  • бесшумное функционирование;
  • эстетичный внешний вид;
  • длительность использования системы;
  • вся территория прогревается равномерно;
  • система проста в управлении.
  • простота монтажа;
  • низкая стоимость;
  • не поднимают пол слишком высоко.

Недостатки электрического теплого пола состоят в следующем:

  • большой расход электроэнергии;
  • возникает слабое электромагнитное излучение;
  • для эффективного обогрева всех помещений электрические полы используют параллельно с классическими радиаторами.

Электрические теплые полы иногда включают в только некоторых помещениях, к примеру, пол в которых покрыт кафелем. Таким образом они увеличивают комфорт отдельных комнат.



Особенности монтажа теплого пола в деревянном доме

Как сделать теплый пол в деревянном частном доме? Необходимо учитывать особенности древесины и помнить, что в целом температура в доме из дерева не должна быть выше 30°. В противном случае древесина будет высыхать, растрескиваться и терять свои свойства.

Чтобы сократить расходы на монтаж, следует обустраивать теплый дом любого вида во время строительства. Можно воспользоваться капитальным ремонтом.

Черновой пол утепляют. Для работ по укладке и подключению к системе обогрева рекомендуем приглашать специалистов, чтобы избежать ошибок и рисков.

Если монтируется электрический теплый пол, кабель обязательно должен быть в наружной металлической оплетке. Она защитит кабель от внешних повреждений, в том числе от грызунов. Электросеть при подключении должна обладать соответствующими параметрами. Необходимо установить приборы для защиты системы от короткого замыкания.

Если устанавливается водяной теплый пол, важно тщательно разровнять основание. Трубы для обогрева выкладывают в специальные короба, которые изготавливают из гипсокартона, дерева или материала, впитывающего влагу. Затем их накрывают досками и сверху укладывают покрытие для теплого пола, как правило ламинат.



Проектирование теплого пола

При проектировании системы теплого пола важно учитывать такие параметры:

  • высоту помещения. Система водяного теплого пола поднимает уровень пола на 100-120 мм;
  • месторасположения дверей. Из-за поднятия пола необходимо или сохранить стандартную высоту дверного проема 2200 м, или рассмотреть возможность его увеличения. Третий путь – изготовление двери на заказ исходя из полученных размеров;
  • ориентацию окон. В некоторых случаях потребуется увеличение мощности системы: если окна ориентированы на север – северо-запад, на ветреную сторону, имеют размеры крупнее стандартных;
  • насколько балки и плиты перекрытия способны выдерживать нагрузку. Теплый пол на 2 этаже частного дома можно выбрать настильный водяной, чтобы облегчить вес конструкции.

Для загородных домов чаще выбирают водяные полы, которые больше соответствуют требования частного дома.



Утеплители системы теплого пола

Как делают теплый пол в частном доме, чтобы монтаж был правильным, а результат радовал уютом? С использованием утеплителя, рекомендуют специалисты. Система теплого пола, как водяная, так и электрическая, часть тепла отдает материалу самих полов. Такие теплопотери дадут дополнительные расходы. Теплоизоляция, выполняя функцию теплового экрана, поможет предотвратить энергопотери и сэкономить.

Теплоизоляционный слой также обеспечивает равномерное прогревание комнаты. Качественная теплоизоляция должна отвечать следующим требованиям:

  • обеспечивать формирование теплового потока, идущего вверх;
  • снижать или устранять теплопотери вниз, на перекрытие;
  • быть устойчивым и прочным материалом, не разрушающимся со временем;
  • иметь низкий коэффициент теплопроводности;
  • быть устойчивым к нагрузке от труб наполненных водой, и стяжки поверх них;
  • восстанавливать исходную форму после снижения давления в процессе эксплуатации.

При выборе утеплителя важно правильно определить его толщину. Если она будет меньше необходимой, тепло будет теряться в направлении вниз. А нужная толщина позволит утеплителю окупиться за 3 года использования теплого пола, если источником энергии будет природный газ.

Приобретая утеплитель, ориентируйтесь на такие параметры:

  • советы специалистов и продавцов;
  • обзоры в интернете;
  • стоимость материала;
  • производитель и его репутация.

Виды утеплителя для теплых полов:

  • пенопласт. Имеет малый вес, высокую паропроницаемость, но не очень плотный, подвержен деформации при нагрузках, с течением времени слишком быстро стареет, к тому же выделяет токсичный газ. Рекомендуется укладывать пенопласт для повышения прочности между лагами;
  • пенополистирол. С высокой прочностью, способен выдерживать большие механические нагрузки. Однако при этом практически нулевая паропроницаемость;
  • пробковые утеплители. Имеет высокий уровень прочности на сжатие благодаря особой структуре. Материал довольно дорогой, поэтому обычно используется в помещениях с утепленным базовым основанием. В этом случае расход материала будет существенно ниже, что не так ударит по бюджету. Однако материал гигроскопичный, поэтому потребуется дополнительная гидро- и парозащита;
  • минеральная вата. Производится матами или твердыми плитами. Так как теплоизоляционные свойства минваты снижаются, когда она приминается под весом при укладке, то советуют ее сочетать с настильными конструкциями, которые собираются из деревянных лаг. Из минусов этого материала – низкая влагоустойчивость и наличие в составе пенофола, вредного для здоровья человека.

Поверхность пола для укладки теплоизоляции должна быть максимально выровнена.



Как выбрать теплый пол для дома

Нужен ли теплый пол во всех комнатах или в каких-то конкретных помещениях? В каких случаях можно обойтись без него, а когда он просто необходим?

Если напольное покрытие – плитка или керамогранит, теплый пол будет просто незаменим. Кухня, туалет, ванная нуждаются больше остальных помещений в обогреве. Ведь иногда все отопление в ванной – это полотенцесушитель и трубы с горячей водой. Теплый пол также станет отличным решением для детских комнат: дети много времени проводят в играх на полу.

С чего начать выбор вида теплого пола? С определения, для каких целей он нужен и в каких помещениях будет уложен. При этом учитывайте, что в помещении он будет проложен не везде: в местах, где расположена мебель, бытовая техника, нет необходимости в обогреве. Соответственно это влияет на количество требуемого кабеля или пленки.

Пленочный пол не нуждается в стяжке из цемента, но отлично подходит под ковролин или паркет. Главное, чтобы поверхность для пленочного пола была идеально выровнена. Чтобы помещение обогревалось эффективно, под теплый пол следует отвести более 70% всей площади.

В каждом конкретном случае есть свои плюсы и минусы для различных видов полов. Существует 12 параметров сравнения, которые помогут определить оптимальный вид теплого пола для вашего дома:

  • насколько сложный монтаж;
  • долговечность;
  • надежность;
  • пригодность к ремонту отдельных элементов нагревающей системы;
  • инерционность;
  • экономичность;
  • законно ли использование;
  • производит ли шум в процессе функционирования;
  • цена;
  • совместимость: с финишными покрытиями, помещениями с повышенной влажностью, мебелью.

Увидеть сравнение этих параметров вы можете в приведенной ниже таблице.



Выводы

Любой теплый пол следует устанавливать начиная с проекта. Водяной теплый пол можно использовать в частных домах, а пленочный – в любых жилищах. Каждый из видов теплого пола безопасен для здоровья. Важно установку системы отопления поручить специалистам с большим опытом монтажа подобных систем.

технология устройства, схемы + руководство по монтажу


Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

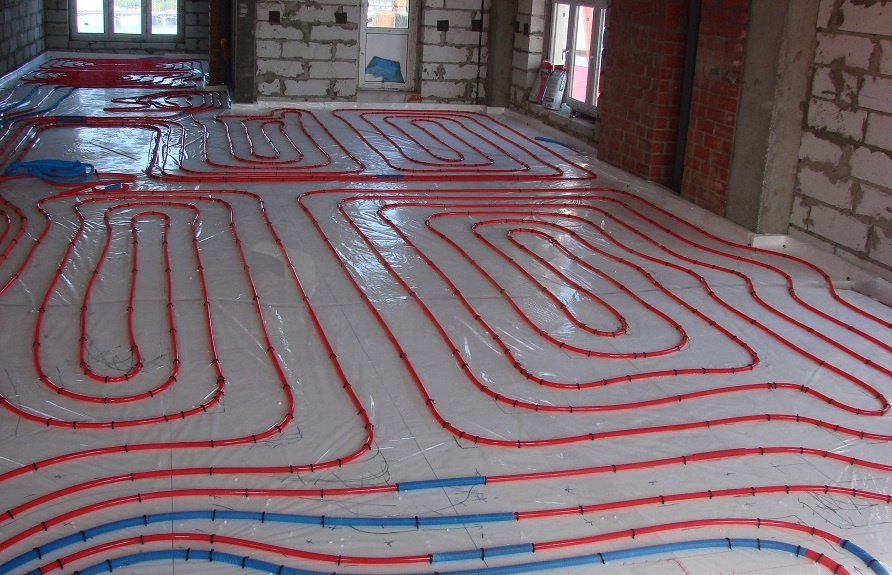

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Схема теплого пола в деревянном доме

Нужен ли тёплый пол в деревянном доме, ведь само по себе дерево сохраняет тепло лучше, чем бетон или кирпич. Оказывается, и такие дома нуждаются в продуманной и эффективной отопительной системе. При этом рациональным дополнением к существующему отоплению является схема теплого пола в деревянном доме. Наша статья поможет домовладельцам разобраться в нюансах его монтажа.

Краткое содержание статьи:

Особенности теплого пола в деревянном доме

Его реально смонтировать не только при строительстве или реконструкции деревянного дома. Для установки достаточно провести демонтаж напольного покрытия в готовом доме. В крайнем случае может понадобится частичная разборка перекрытия, и то в целях качественного утепления. Поэтому практически в любом доме можно заиметь один из доступных вариантов отопительной системы – «теплый пол»:

  • водяной;
  • электрический кабельный;
  • электрический инфракрасный (пленочный).

Водяной и кабельный пол монтируется: в песчано-цементную стяжку, между деревянными лагами или непосредственно под половое покрытие.

При достаточно высокой эффективности электрического отопления у него есть два основных недостатка: привязка к электроэнергии и опасность пожара при коротком замыкании. Естественно, что при установке в деревянный пол риск пожара повышен. Рациональным и безопасным можно считать устройство электрического теплого пола в стяжку перекрытия или применение инфракрасных матов.

Водяной теплый пол в идеале тоже требует создания стяжки, однако его можно смонтировать и «на дерево». Он более универсален – нагревать теплоноситель можно от любого котла – газового, твердотопливного или комбинированного. Удобно то, что проект водяного теплого пола в коттедже хорошо дополняет отопление радиаторами.

Устройство теплого пола – трубы с теплоносителем

Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:

  • Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
  • «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.



Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.

Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы.

Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.

Особенности подготовки основания под теплый пол

Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.



Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.

Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.

Удобства и проблемы монтажа

Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».



Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются.

При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.

Схема

Плюсы

Минусы

Применение

Змейка

Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка

Разница температур в начале и конце участка

Используется для небольших помещений, где различие температур несущественно

Сдвоенная змейка

За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола

Сложнее в монтаже, требует большого числа поворотов

Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов

Спираль (улитка)

Чередование холодных и теплых участков обеспечивает ровный нагрев

Неприменима для маленьких помещений

За счет меньшего числа поворотов допускает уменьшение расстояния между трубами

Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.

Используемые материалы

Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.

При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.

Устройство электрического теплого пола

Для укладки кабельного или выполненного в виде матов электрического теплого пола, также необходима стяжка или теплоотражающий слой поверх утеплителя.

Стяжка «плавающий пол» выполняется на предварительно подготовленное черновое основание деревянного пола. после укладки кабеля выполняется повторная заливка более тонким слоем. Допускается применение самовыравнивающей смеси – при таком устройстве пол готов к укладке чистового напольного покрытия.



Если стяжку устраивать не планируется, пространство между лагами заполняется утеплителем. Поверх него, в качестве базы для паркета или ламината применяется гипсоволоконный лист, либо фанера. А на отражающий слой монтируется кабель или кабельные маты с пониженной мощностью. Толщина подложки под ламинат выбирается минимальной, поскольку ее теплоизолирующие свойства снижают эффективность контура тёплого пола.

Пленочные (инфракрасные) модели отопительных матов укладываются непосредственно под чистовое покрытие, поверх чернового настила на лагах. Так же обязательно устройство теплоотражающего слоя (фольгированные пленки), для повышения теплоотдачи.

Плюсы и минусы электрического теплого пола

Преимуществом электрической системы отопления считаются:

  • сравнительная быстрота и простота монтажа;
  • равномерность нагрева по всей площади укладки.

Недостатки электрического теплого пола:

  • риск пожара при коротком замыкании;
  • высокая стоимость электричества;
  • необходимость заземления.

В частном доме устройство электрического и водяного теплого пола сравнимо по монтажным затратам, поэтому домовладельцу следует делать выбор на основании собственных предпочтений и конкретных условий эксплуатации.

Совмещение технологий

Не стоит слишком категорично делить «тёплые полы» на электрические и водяные. Возможны компромиссные варианты, в которых удачно соседствуют оба вида.

Еще одним вариантом комбинации может считаться наличие в отопительной схеме резервных источников энергии для электрических теплых полов или дополнительного (работающего на другом топливе) котла для водяных систем отопления.

Эффективная экономия

Разрабатывая проект теплого пола в коттедже, важно понимать: эффективность использования источника энергии зависит от точности расчёта, а подтверждается удобством эксплуатации. Качественный реализация проекта водяного или электрического теплого пола в коттедже с учетом особенностей конструкции здания и его теплоизоляции, поможет сэкономить на обогреве жилья и обеспечить необходимый уровень комфорта.

Нужен ли водяной теплый пол в частном доме?

Тёплый пол, станет ли он основным отоплением в вашем доме, так ли он нужен в частном доме?
Многие слышали о таком понятии, как тёплый пол, но возможно не каждый знает, как эта система работает и что она из себя представляет.
С давних времён люди старались сделать пол своего жилища тёплым, так как сидели и спали на нём. В древние времена система теплого пола представляла собой системы каналов, выложенных из камня под полом хижины, в которые нагнетался горячий воздух, нагретый костром или печью. Но отопление воздухом было очень дорогим, так как у него слишком маленький КПД и для хорошего прогрева нужно было сжечь много дров.
Так были придуманы водяные тёплые полы, у горячей воды КПД был намного выше, но и они были дорогими, потому как, до открытия полиэтиленовых труб в конце двадцатого века, трубы изготавливались из меди. Что могли себе позволить лишь состоятельные люди.
Электрические полы появились в середине 20-го века, работник ремонтного цеха придумал как реализовать подогреваемый пол с помощью нагревательного элемента. Им стала тонкая металлическая жила с большим сопротивлением, и если через нее подавался ток, то она нагревалась.
В нынешнем мире существует 3 основных типа тёплых полов:
1) Электрический тип.
Он представляет собой электрический кабель в изоляции, заранее приготовленные маты или же плёнку. Их укладывают в стяжку или под ламинат. Основным принципом остаётся пропускание электрического тока через металлические нити, с высоким сопротивлением, которые в результате нагреваются. Такой тип тёплого пола можно применить в качестве основного отопления, но, даже при условии установки хорошего терморегулятора — такой тип отопления будет ощутимо бить по вашему карману. Поэтому чаще всего его используют как дополнительный обогрев в малых помещениях типа ванной или коридора.
2) Инфракрасный тип.
Это плёнка в толщину не превышающая 0.5 мм, из карбонового волокна. Принцип работы тот же что и у электрических тёплых полов, но вместо металла используется карбон, это позволяет сделать плёнку такой тонкой и использовать под финишным покрытием пола(ковролин, ламинат, линолеум и т. д.). Но у этого типа обогрева есть недостатки, на такой пол нельзя ставить мебель и тяжёлые предметы, а также большой расход электроэнергии.
3) Водяной тип.
Полипропиленовая труба, которая укладывается в стяжку, и подключается к котлу любого типа или центральному отоплению. Не работает без электрических насосов. Теплоноситель, разогревающийся в котле, насосы прогоняют по трубам и создают равномерное прогревание пола. В отличие от других типов, сложнее и дороже в монтаже, но более надёжен и прост в эксплуатации.
Хороший вариант для основного отопления каждый выберет для себя сам, ориентируясь на потребности и возможности!

как сделать стяжки и перекрытия своими руками, монтажные схемы установки в деревянном доме

Обладатели частных загородных домов зачастую задаются вопросом, какие теплые полы установить, чтобы помещение хорошо отапливалось, и выбранная система отопления соответствовала необходимым требованиям по эксплуатации.

Особенности

В частных домах обычно монтируют теплые полы двух конструкций:

  • водяной;
  • электрический.

Водяной теплый пол в последнее время стал пользоваться большим спросом. Он представляет собой жидкостную систему отопления, конструкцию настила пола с системой труб и специально оборудованным теплоносителем. Водяной пол состоит из полимерных труб, по которым циркулирует теплая вода. Стоит отметить, что нижний слой воздуха прогревается больше и лучше, чем верхний. Это способствует созданию комфортабельных условий для проживания.

Такая система отопления может использоваться не только как основной источник тепла, но и как дополнительный. В том случае, если отапливаемое помещение отличается небольшими размерами, предпочтительнее будет эксплуатирование электрической системы.

Теплый водяной пол разрешается устанавливать только в частных домах, ведь если какая-либо из труб прохудится, в многоэтажном доме квартира снизу будет затоплена. Эту систему отопления рекомендуют к использованию в холодное время года, когда полноценное обогревание помещений необходимо.

Теплый электрический пол представляет собой кабельную систему отопления помещений, эксплуатируемую и для основного отопления, и для дополнительного. Данную систему легко установить, кроме того, она пользуется большой популярностью при выборе отопления в ванную комнату, на лоджию, в баню или на веранду. Эксплуатация теплого электрического пола подразумевает постоянное ощущение комфорта и тепла. Подобная система отопления чаще всего находит свое применение в определенных зонах, однако так же хорошо подходит и для обогрева всего жилого помещения. При соблюдении определенных условий эксплуатация теплого электрического пола может стать вполне экономичной и не уступать в этом водяной системе отопления.

Преимущества и недостатки

Плюсы водяного пола состоят в следующем:

  • экономичность является одним из главных плюсов теплого пола с водным прогревом. Есть возможность легко экономить энергию посредством индивидуальной регулировки температуры воздуха.
  • При использовании водяного теплого пола нагрев воздуха осуществляется таким образом, чтобы тепло по отапливаемому помещению распределялось равномерно.
  • Поскольку контакт с теплоносителями исключен, низок риск получения ожогов и травм. Таким образом, обогреваемое помещение является абсолютно безопасным даже для маленьких детей.
  • Отсутствие видимых частей конструкции не может негативно сказаться на подобранном интерьере, в результате чего внешний вид может быть максимально эстетичным. Также возможны любые проекты по перепланировке помещений, так как это никак не затронет данную отопительную систему.

Теплому водяному полу, помимо очевидных на взгляд профессионала плюсов, характерны и некоторые минусы, например:

  • Монтаж конструкции водной системы отопления является трудоемким процессом, который требует достаточно сил, времени и умений.
  • Трубопровод может протекать, вследствие чего приходится полностью демонтировать напольное покрытие с целью устранить возникшую проблему.
  • В результате эксплуатации теплого водяного пола общее давление в отопительном центре дома может понизиться.
  • Кроме того, причиной недостаточного обогрева может быть то, что после прохождения по контурным трубам в другое отапливаемое помещение вода охлаждается.
  • Если открыть окно с целью проветривания комнаты, то холоднее не станет.
  • Данная система отопления не является хорошим вариантом для помещений, в которых люди находятся постоянно, так как ноги не всегда стоит держать в тепле.

Плюсы электрического пола многочисленны:

  • Он может быть использован как в качестве основной системы отопления, так и дополнительной.
  • Эксплуатируется с любым видом напольных покрытий.
  • Обеспечивает равномерное прогревание поверхности всего пола.
  • Необходимые элементы монтажа не портят внешний вид, так как скрыты от глаз.
  • В случае поломки электрического пола на определение причины не уйдет много времени.
  • При верном обращении с системой, она прослужит долго.
  • Поскольку кабель не предполагает прямого контакта с атмосферой, воздух в помещении не высушивается.

Минусы тоже имеют место быть:

  • Будьте готовы к тому, что обслуживание теплого электрического пола обойдется недешево.
  • Напольное покрытие может деформироваться.
  • Требуется мощная электропроводка в случае использования данной системы отопления как основной.
  • Организм человека получает весьма негативное влияние посредством создающегося электромагнитного поля.
  • При установке электрического пола в преимущественно влажном помещении имейте в виду, что вероятность поражения током достаточно высока.

Производим расчеты

Расчеты для водяного теплого пола и для электрической системы немного отличаются.

Водяной пол

Для успешного функционирования данной системы рекомендуется оснастить каждый этаж одним насосом и сделать прокладку своими руками. Расчеты количества плитки и мощности теплого пола с водным подогревом стоит начинать с подготовки чертежа комнаты, при этом не забывая о действительном расположении оконных рам и дверей. Далее можно приступить к вычислению шага расположения и диаметра труб, а после — перейти к расчету количества подложки, для чего нужно знать площадь комнаты. Для каждой комнаты нужно произвести отдельный расчет протяженности трубы и шага ее установки.

Для наиболее точного расчета следует заострить внимание на таких важных параметрах, как:

  • Материал, из которого изготовлены перекрытия, стены.
  • Материал напольного покрытия.
  • Размер отапливаемого помещения.
  • Теплоизоляция под сам пол.
  • Диаметр труб трубопровода в системе и материал, из которого изготовлены трубы.

Не нужно забывать про настройку и регулировку — показатели, являющиеся наиболее важными среди всех остальных.

Это особенно актуально, если в доме живут дети. Кроме того, при вычислениях всегда следует помнить о количестве этажей, о виде напольного покрытия. Немаловажен и тот факт, что максимальная температура воды в трубах не должна превышать 50 градусов. Это необходимо для поддержания наиболее комфортабельных условий проживания в доме.

Электрический пол

Перед установкой какой бы то ни было системы отопления рекомендуется рассчитать теплопотери. Для этого необходимо учитывать многие факторы: от географического положения до площади имеющихся окон. После этого можно приступать к вычислению площади помещения, расчеты можно сделать при помощи специальной программы на компьютере. Желательно, чтобы площадь, нуждающаяся в отоплении, была больше 50% общей площади помещения.

На этапе планировки электрического теплого пола следует определить мощность нагревательного элемента. В случае использования электрического пола как основной отопительной системы важно, чтобы теплопотери в помещении были больше, чем ранее определенная мощность.

Далее следует решить, какие нагревательные элементы будут использоваться. К примеру, если вы выбрали греющий мат, то имейте в виду, что оптимальным является вариант размером 7 кв. м. При укладке мата следует разрезать саму сетку, но ни в коем случае не кабель.

Монтаж

Не стоит забывать о том, что сухой теплый водяной пол будет эффективнее в частном доме, а электрический — в городской квартире, однако многое зависит от правильности проведения монтажных работ. Для осуществления монтажа располагать какими-то специфическими знаниями не обязательно, достаточно предварительно ознакомиться с определенной литературой.

Монтаж теплого водяного пола представляет собой процесс, выполняемый по классической схеме, — укладку трубопровода в цементную стяжку. Перед укладкой трубопровода необходимо подготовить непосредственно теплоизоляционный слой. Если возник вопрос по поводу крепления трубопровода к основанию, то всегда можно обратиться за помощью в магазин, где помогут подобрать необходимые ленты для крепежа и клипсы. Стоит учесть, что в случае, если вы монтируете трубопровод с помощью проволоки, она может деформироваться спустя несколько лет.

Если вы располагаете всеми нужными элементами и материалами для осуществления монтажа теплого водяного пола, можно приступить к закреплению трубопровода, после чего – перейти к укладке контура. Далее следует подключить конец используемого трубопровода к коллектору, а затем – осуществить заливку бетонной стяжки, слой которой должен быть не более 7 см.

Если вы хотите, чтобы теплый водяной пол безотказно служил долгие годы, старайтесь каждые 12 месяцев проводить профилактику.

В процессе монтажа теплого электрического пола, в основе которого лежат нагревательные маты, первым делом следует установить в стене специальный температурный регулятор, подготовить канавки для проведения электропроводки, а также трубки для датчика температуры. Канавка в полу понадобится для прокладывания соединительного провода между системой и температурным датчиком.

После проведения монтажа электрического датчика следует перейти к установке специального нагревательного мата. Он имеет клейкую сеточную сторону, посредством которой его легко приклеить к поверхности. Кроме того, может пригодиться и алюминиевая самоклеящаяся лента. Рекомендуется убедиться в исправности всех элементов, проведя проверку установленного температурного датчика и нагревательного мата. Далее необходима установка терморегулятора, после чего можно перейти к заливке мата раствором для крепления на нем плитки; раствор понадобится и для заделывания канавки в стене. После того, как раствор окончательно высохнет, уложите на него плитку.

Советы по выбору

Если ваша цель – обогреть целый деревянный частный дом немалого метража, то правильнее будет выбрать именно теплый водный пол с подогревом, а не электрический. Несмотря на относительную высокую стоимость и сложность системы теплооборудования, водное отопление – самый оптимальный вариант. Имейте в виду, что подключение теплых водяных полов возможно исключительно к центральному отоплению, а не к горячему водоснабжению: это строго запрещено. Также установка такой системы подразумевает многие трудности, связанные с эксплуатированием тепловых регуляторов.

Если же вам необходимо прогреть какой-либо небольшой участок помещения, наиболее оптимальным вариантом послужит теплый электрический пол.

Производители и отзывы

Стоит отметить, что выбор производителя, у которого можно купить хорошие качественные элементы для монтажа, — не всегда легкая задача, особенно если имеются какие-либо индивидуальные предпочтения. Впрочем, если говорить о марках, производящих теплые водяные и электрические полы, то нельзя не отметить некоторые наиболее популярные, как, например, Rehau, Sanext и Aquatherm,

  • Немецкая компания Rehau существует уже около 70 лет, считаясь прославленной благодаря своим инновационным полимерным разработкам. Rehau выпускает не только теплые полы, но и двери, мебель, окна. Кроме того, фирма производит все необходимые для работы элементы, используемые в процессе монтажа теплых водяных и электрических полов.
  • Sanext – популярная в России итальянская компания. Главный упор сделан непосредственно на производстве продукции в виде труб из сшитого полиэтилена, как и у марки Rehau. Продукция компании Sanext имеет отличные характеристики и может прослужить более 50 лет (с гарантией до 10 лет). Помимо теплых водяных полов, Sanext производит качественные коллекторы и коллекторные шкафы.
  • Если говорить о лидерах среди компаний, выпускающих необходимые комплектующие элементы для монтажа теплых полов, то на первом месте, безусловно, находится немецкая компания Aquatherm, датой основания которой является 1973 год. Отличительная черта данного предприятия именно в том, что оно специализируется преимущественно на производстве систем трубопровода.
  • Компания Uponor из Финляндии существует уже 60 лет. Uponor пользуется успехом в европейских государствах, а не только в России. Следует заметить, что одна из причин быстрого роста востребованности продукции данной компании состоит в том, что она предлагает комплексные решения для комфортабельного обустройства теплого электрического пола в доме или в квартире.
  • Предприятие, основанное в 1976 году в Италии и имеющее свои сформировавшиеся традиции, — Emmeti. Производство этой марки ориентировано на любые необходимые при монтаже теплых полов элементы, какие только могут понадобиться в процессе работы. Сюда относится все: от коллекторов и фитингов до бойлеров и термостатов. Компания предлагает обширный ассортимент выпускаемой продукции.
  • Немецкая компания Oventrop не является молодой, так как была основана еще в далеком 1851 году. Если в самом начале своего существования данное предприятие специализировалось на производстве фурнитуры для мебели, то позже оно стало выпускать преимущественно продукцию для отопления и водоснабжения. Спустя многие годы работы, получив достаточное количество опыта в этой сфере и сильно расширив ассортимент, предлагаемый на рынке, компания стала одной из самых известных. Продукция фирмы совершенствуется, в нее своевременно вносятся необходимые изменения.
  • Kermi — предприятие из Германии. Наряду с техникой, служащей для отопления, Kermi также производит душевые кабины. Стоит отметить поистине широкий ассортимент выпускаемой данной компанией продукции. Это является несомненным преимуществом, особенно если вам хотелось бы приобрести все детали для монтажа теплого пола у одного производителя.
  • Henco Industries — это компания, начавшая свою истории в Бельгии в 1948 году. Спрос на товары данного предприятия всегда рос достаточно быстро. В наше время трубопроводы от Henco Industries, производимые для теплого водяного пола, признаны одними из лучших. Кроме труб, данная компания активно занимается производством такой продукции, как коллекторы, термометры, решетки и многие другие элементы, необходимые при монтаже.
  • Предприятие Purmo основано в 50-х годах в Финляндии. Сначала оно производило только панельные радиаторы, однако позже ассортимент сильно увеличился, расширился. На сегодняшний день данная компания является известной во всех странах мира. Главным направлением до сей поры остается производство радиаторов, с которых и началась история этой компании. Purmo дает гарантию сроком 10 лет на всю выпускаемую продукцию, которая соответствует самым строгим стандартам качества мирового уровня.
  • Продукция, выпускаемая известным предприятием Valtec, активно эксплуатируется в России. Главные производственные мощности компании располагаются в Италии. Данная организация всегда располагает самым новым и современным оборудованием, в результате чего производство никогда не стоит на месте, а уверенно идет вперед. Кроме того, в Valtec предлагаются комплексные решения с целью создания разных видов водяных полов на даче, в коттедже.
  • Компания Compipe основана относительно недавно – в 2006 году, она активно расширяет ассортимент всей выпускаемой продукции. Compipe предлагает потребителям целый спектр необходимых товаров и монтажных элементов для полного обустройства теплых водяных и электрических полов. Так, вы можете приобрести любые требуемые детали для проведения монтажа.
  • Нельзя не сказать отдельно о такой известной компании, как «Миллениум». Соотношение цены и качества делают выпускаемую продукцию данной фирмы достойной внимания не только российских потребителей, но и европейских. «Миллениум» предлагает бюджетные варианты, которые изготовлены с применением передовых технологий, обладают хорошим качеством и отличаются долгим сроком эксплуатации.

Удачные примеры и варианты

Еще раз стоит отметить, что устройство, монтаж теплых водяных полов в доме подразумевает эстетичность покрытия, поскольку никакие, даже самые маленькие части конструкции не будут заметны глазу, как, например, на этих изображениях. Качественно смонтированный теплый водяной пол позволяет хорошо отапливать помещение.

Правильно установленные полы не оказывают негативного влияния на внешний вид комнаты. То же самое правило применимо и к электрическим системам.

О том, какие плюсы и минусы у разных видов теплого пола, смотрите в следующем видео.

виды, достоинства и недостатки, способы укладки, отзывы

Сейчас мало кто знает, что тёплые полы появились в очень древние времена примерно в 80 веке до нашей эры. Спустя столько столетий люди усовершенствовали процесс подогрева полов. В случае, если Вы не имеете каких-либо специальных навыков по установке тёплых полов, то не стоит расстраиваться, ведь это можно сделать своими руками без особых трудностей. Частный дом — это не квартира, пол которой подогревают нижние этажи. От земли постоянно идёт холод, поэтому нужно серьёзно позаботиться о том, чтобы Вашим ногам было тепло и комфортно. Для этого существует много вариантов, как можно утеплить полы в доме.

Разновидности теплого пола

Существует множество видов тёплого пола. Различают их по нескольким признакам.

В зависимости от способа, которым обогревается пол:

  • Жидкостные полы. Это такая система, представляющая собой пол, под которым находятся целая комплектация труб, которая подключена к местному или центральному отоплению и перегоняющая воду, тем самым обеспечивая дом тёплым полом. «Водяные» трубы могут прослужить различный срок, так как изготавливаются из различных материалов, например, из металлического пластика, меди или полипропиленовых материалов. Лидирующие позиции в плане выбора материала, из которого предпочитают изготавливать тёплый пол, занимает медь. Это всё потому что медные трубы могут прослужить столько, сколько Вы собираетесь жить в доме. Сразу за медью по предпочтениям располагается металлический пластик, так как обладает высокой степенью теплопроводности. Полипропиленовыми трубами пользуются же гораздо реже, несмотря на их относительно низкую стоимость, ведь он относится к мене долговечным материалам. Что касается установки, то монтировать такие жидкостные полы сложно, тем более, что необходима постоянная регулировка, именно поэтому «водяные» полы пользуются меньшей популярностью, нежели электрические.
  • Электрические полы. Но их также различают по нескольким видам. По внутреннему устройству выделяют:
Разновидности тёплых электрических полов Свойства
Кабельные полы Выглядит в виде двуветкового кабеля, который вполне можно установить под любые напольные покрытия, к примеру, линолеум, ковролин, ламинат, крагиус, плитка и т. д. Устанавливать такие полы нужно только тогда, когда Вы затеяли капитальный ремонт, а не мелкую отделку, так как поверх кабельных труб нужно будет залить цементный раствор. Является очень хорошей установкой для создания тёплого пола. Цена зависит, конечно от площади. Чем меньше площадь, тем меньше и цена. Ориентировочный срок службы составляет 50 лет.
Полы с нагревательными матами В основании таких полов лежит стеклосетка, поверх которой установлена специальная нагревательная секция. Такие полы пользуются наибольшим спросом, нежели кабельные полы, потому что стеклосетку с нагревательными секциями можно установить как под цементным слоем, так и над ним. Служат подольше кабельных полов, более 50 лет.
Инфракрасные полы По другому их ещё называют плёночными полами. Состоит из тоненькой теплопроводной плёнки, в которую впаяна сама нагревательная система, именно благодаря этому, её почти невозможно почувствовать под напольными покрытиями. Срок службы маленьких, в отличие от других полов, около 15 — 20 лет.

Достоинства и недостатки теплого пола

Достоинства:

  1. Установка тёплых полов не требует специального оборудования. Если впоследствии возникла неисправность, то есть возможность местного ремонта полов.
  2. По сравнению с другими полами имеют длительный срок службы.
  3. Нет радиаторов.
  4. Широкий выбор функций регуляции температуры.
  5. Нагреватель обладает низкой температурой.
  6. Преподносит высокую комфортность, в отличие от иных обогревательных полов.

Недостатки:

  1. Чтобы установить такие полы, нужно сначала приподнять пол примерно на 6 — 10 см. Если Вы работаете с электрическими полами, то данную высоту можно заполнить клеем, на который насаживается нагревательный мат или плёнка, нагреваемая под покрытием.
  2. Полы при постоянном нагреве способны выделять некие вредные вещества, конечно, не в большом количестве, но всё же будут, поэтому мебель в доме желательно иметь из натурального дерева.
  3. Полы можно покрывать не всеми видами напольных покрытий для дома. Коэффициент, показывающий сопротивление теплоотдачи, не должен быть больше 0,15 м2*К/Вт.

Способы укладки теплого пола в частном доме

В основном существует четыре способа хотя бы немного утеплить пол: напольная стяжка, настил из дерева и другие системы, позволяющие сделать пол теплее, то есть те же самые жидкостные и электрические полы.

Стяжка является, пожалуй, самым дешёвым способом утепления. Не только материалы стоят дёшево, но и сам процесс наложения стяжки на пол. Очень существенный недостаток — после утепления всё равно будет веять холодом, то есть особого утепления стяжка обеспечить не может. Укладывается она довольно просто: под стяжкой закладывается пенопласт. Он выступает в качестве утеплителя. Современная стяжка включает в себя и арматуру, без которой стяжка не прослужить много лет. Итак, более подробная инструкция по укладке армированной стяжки:

  • Перед укладкой утеплителя и стяжки сначала необходимо подумать о гидроизоляции, так как влага, находящаяся в грунте, может просочиться в основание дома, что вполне может привести к появлению плесени. Гидроизоляцией может быть обычная полиэтиленовая плёнка.
  • Нужен специальный шов. А нужен он для того, чтобы при температурный воздействиях стяжка, расположенная над пенопластом, не потрескалась. Шов изготавливается из вспененного объёмного винила, укладываемого по всей площади дома высотой около 15 см от самого фундамента.
  • Наложение на шов пенопласта. Накладывается плотно друг на друга слоями. Если остались щели, заполняем их монтажной пеной.
  • Армирование. На пенопласте стяжка долго обычно не лежит, поэтому необходимо армирование. Для обеспечения долговечности стяжки также можно использовать вместо арматуры металлическую сетку.
  • Непосредственно установление самой стяжки. Её толщина не должна быть меньше 5 см. Раствор лучше сделать в соотношении 1:3 для более прочной стяжки.

Если же Вы желаете утеплить пол в доме деревянным настилом, то следует знать, что существует три основных способа утепления деревом:

  1. В основе конструкции под напольное покрытие — опорные столбы. Такие полы устанавливают при достаточно высоком уровне грунтовых и сточных вод. Укладка данных полов уместна лишь тогда, когда напольные материалы никак не будут связаны со стенами, то есть будет «плавающая» конструкция.
  2. Дощатый пол (одинарный). Является самым простым в монтаже и последующем использовании. Однако пол остаётся холодным, поэтому подходит для тех, кто в холодные времена не собирается жить в доме.
  3. Двойной дощечный пол. Вся установка состоит в том, что друг на друга накладывается два слоя деревянных досок. Данная конструкция позволяет хорошо утеплить дом.

Как было описано выше, хорошим вариантом утеплить полы в частном доме может быть установка водяных и электрических полов. Их укладка, конечно, посложнее, чем стяжка или деревянный настил, однако они долговечнее и обеспечивают сохранение теплоты и комфорта для Ваших ног в суровую холодную погоду.

Отзывы о теплых полах

Два года назад установили тёплый пол в своём доме. Вроде пока всё хорошо, не жалуемся. Вот только укладывать такой пол очень рекомендую в перчатках, иначе руки потом долгое время будут чесаться. Видимо слишком много в таких полах химикатов.

Алик

Инфракрасные теплые полы — это отличный способ утепления. После установки пол сразу же начать функционировать, греет превосходно. Я думаю, такие полы вообще можно использовать как основную систему отопления. Плюс к этому, они не чувствуются под ногами.

Игорь

По своему опыту могу сказать, что наиболее подходящим вариантом для установки тёплых полов являются полы с нагревательными матами, так как отлично греют и никаких механических сбоев не наблюдалось.

Михаил

В заключение, хотелось бы, конечно, ещё раз отметить тот факт, что частным домикам, особенно расположенным по близости к воде, настоятельно рекомендуется утеплять полы в доме, иначе весь холод постоянно будет проходить к Вам через грунт. Утеплить полы можно многими способами и из различных материалов, поэтому в зависимости от своих предпочтений, Вы можете выбрать подходящий вид тёплого пола, удовлетворяющий Вашим желаниям и потребностям.

Водяной теплый пол в деревянном доме: виды конструкций, установка

Напольные системы отопления за последние годы приобрели огромную популярность как среди владельцев коттеджей, так и среди владельцев частных домов. Водяной теплый пол в деревянном доме имеет множество нюансов, так как для возведения коттеджей редко используется бетон для создания крепкого и качественного основания. Для строительства подобных зданий и сооружений зачастую используются более традиционные материалы и способы.

Мало кого можно удивить наличием бетонной стяжки и установленным в ней низкотемпературным отоплением. Благодаря многочисленным положительным отзывам, такие системы стали часто использоваться в качестве дополнительной и даже основной системы отопления отдельных комнат и всего дома в целом. До недавнего времени многие владельцы домов задавались вопросом: а можно ли устанавливать водяные теплые полы в деревянных домах с деревянными перекрытиями, ведь они попросту не рассчитаны на вес, который составляет более 200 кг на метр квадратный. Оптимальная схема подобного устройства появилась относительно недавно.

Общее изображение системы

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

  • паркетная доска;
  • ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Виды конструкций, предназначенных для деревянных домов

Обустроить теплые полы можно несколькими способами. Если речь идет исключительно о теплых водяных полах, то монтаж труб можно провести такими способами:

  • Использование классического метода, при котором трубы закладываются непосредственно в бетонный раствор.

Схема стяжки по лагам

  • А вот использование сухого способа монтажа подразумевает закладку труб непосредственно по лагам или имеющимся балкам перекрытия.

Закладка труб по лагам

Поверх такого контура укладывается слой цементной стяжки, толщина которого должна составлять не менее 25 см. Перед тем, как сделать выбор в пользу того или иного способа, следует более детально изучить конструкцию и основные характеристики деревянных домов. Бетонный пол может залить на первом этаже. Он будет играть роль перекрытия, ведущего в подвал. В этом случае теплый водяной пол следует уложить непосредственно под стяжку, а не придумывать заново велосипед.

Верхним слоем может быть любой настил, вплоть до обычных деревянных досок. Однако это приведет к дополнительным затратам, так как отсутствие бетонного основания осложнит процесс монтажа системы. А вот если в доме находятся деревянные перекрытия, то рекомендуется использовать исключительно сухой способ установки.

Это обусловлено тем что:

  1. Вес бетонного основания внушителен. Он производит существенную нагрузку на деревянные балки, которые могут и не выдержать вес подобного материала. Помимо теплых водяных полов в деревянном доме так же необходимо учитывать вес мебели.
  2. Если деревянный дом построен правильно, то он должен «дышать» самостоятельно, выполняя функцию легких дома. Если воздух слишком пересушен или наоборот сильно влажный, то со временем материал может повести. Последствия могут быть весьма существенными, так как это приводит к растрескиванию имеющейся стяжки. Во избежание подобного результата следует принять ряд важных мер, которые бы смогли компенсировать последующее расширение контура. Помимо дополнительных затрат это чревато и усложненным монтажом. Если в основании уже пошли трещины, остановить их невозможно.
  3. Особое внимание следует уделить постройкам из деревянного бруса, который пользуется немалой популярностью в современном строительстве. Зачастую используемый материал не досушивается до конца. Со временем он начнет высыхать, что неминуемо приведет к деформации или полному разрушению бетонного слоя. Теплый пол водяной этой проблемы избежать не поможет.

Теплый пол под балками — общее изображение

Устройство системы

  1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
  2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании произвели и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польша, Россия, Франция.более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. …

более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем.. Это отличное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома….

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

человек. более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….

более

«Шварцвальд» — стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на большие расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и …

более

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме — та, о которой вы даже не подозреваете. Радиаторы не лязгали по ночам.Никаких свистящих вентиляционных отверстий, как у самолета, готовящегося к взлету. Никаких пылеулавливающих воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

Этот старый дом Эксперт по сантехнике и отоплению Ричард Третеви поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

В этом и заключается привлекательность лучистого теплого пола, — говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником.«Это действительно невидимо», — говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также высокоэффективный способ обогрева дома, повышающий комфорт, поскольку он снижает затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем он отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в зоне замерзания. Тогда есть проблема езды на велосипеде.«Вы включаете печь, она быстро доводит вас до 68 или 70, а затем отключается», — говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день. Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество.Электрический луч, в котором используются зигзагообразные петли из резистивного провода, как правило, модифицируют в отдельной комнате, например в ванной или кухне. «Гидравлические» системы горячего водоснабжения — самый популярный и экономичный способ обогрева всего дома — обеспечивают циркуляцию воды от бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или залитые в заливной бетон.После того, как система установлена, вы можете покрыть ее большинством видов отделочного напольного покрытия, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард. «Это как надеть свитер на радиатор».

Излучатель горячей воды стоит дороже, чем установка других типов систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете.(Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас смущает цена, подумайте вот о чем: как только она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом. И когда дело доходит до комфорта, нет никакого сравнения. В этой категории всегда побеждает Radiant.

Гидравлический водяной теплый пол

Гарри Кэмпбелл
Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

Как это работает

Горячая вода перекачивается из бойлера через петлю из гибких трубок, встроенных в пол.

Зачем нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Управление сбросом наружного блока

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубка Pex

Специально обработанный полиэтилен переносит горячую воду для гидравлических систем. В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, стоит ожидать, что за водяные излучающие полы вы заплатите на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления.Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению. С электрическими излучателями легко найти системы под ключ.

Электрический теплый пол

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки. Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делает обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

Много веков спустя в этой стране Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конце концов проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком для своих полов.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

Ресурсы

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Коврики излучающие электрические:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft.com

С уважением,
Цюрихское озеро, Иллинойс
800-875-5258
тепловаш.com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www.speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Larry Drake
Radiant Panel Association
Loveland, CO
800-660-7187
radiantpanelassociation.org

Почему лучистое тепло может иметь смысл в доме вашей новой мечты

Система обогрева полов и стен — удобная альтернатива отопления дома

Разве не удивительно, что некоторые из чудес 21 века, 90–188 и 90–189 гг., Восходят к древним цивилизациям?

Возьмем, к примеру, лучистый пол.Эта технология, которая становится все более популярной тенденцией в современном строительстве, существует уже много столетий. От выкопанных напольных дымоходов древней Кореи и Китая до гипокаустов древних греков и римлян и до гибридной технологии Фрэнка Ллойда Райта для его домов в прериях — эта концепция претерпела глобальную эволюцию, что делает ее актуальной в современных домах.

В Древнем Риме изображены полы, поднятые на столбах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня.Римляне, разработавшие первую в Европе технологию теплого пола, использовали эту систему для ванн и в частных домах. В то время как к 20-му веку дом Бахмана Уилсона Фрэнка Ллойда Райта, первоначально построенный в 1954 году вдоль реки Миллстоун в Миллстоуне, штат Нью-Джерси, был оснащен элементами экологичного строительства, такими как пассивное солнечное тепло за счет обильного использования естественного света и жидкостная система в полу. лучистое тепло.

Что такое лучистое отопление?

Лучистое отопление, являющееся альтернативой традиционному воздушному отоплению и водяному плинтусу, обеспечивает подачу тепла непосредственно к полу или панелям в стене или потолке дома от водяных труб или электрических проводов под полом — непосредственно к полу. люди и предметы в комнате через инфракрасное излучение.Как только предметы поглощают тепло, они излучают его другим в комнате — эффективный способ передачи тепла. Некоторые источники излучения в доме — это камин, дровяная печь, переносные обогреватели и радиаторы, подключенные к центральному котлу.

Вот как выглядит внутренняя излучающая тепловая панель при установке в строящемся доме (любезно предоставлено Energy.gov).

Типы теплых полов

Существует три категории систем лучистого теплого пола: водяные или водяные, электрические и воздушные.

1. Hydronic Heat

Наиболее универсальный, экономичный, энергоэффективный и лучший для холодного климата, этот вариант использует нагретую воду для передачи тепла жилым помещениям. Гидравлические системы могут работать с электричеством, природным газом, маслом, пропаном, дровами или солнечной энергией. Блок центрального отопления может использоваться как для отопления воды, так и для отопления помещений, чтобы снизить общие затраты.

Из-за большого разнообразия источников энергии в гидравлических системах могут использоваться:

Центральные котлы , перекачивающие нагретую воду через сеть труб, которые могут работать на природном газе, пропане, масле или биомассе

Электрические тепловые насосы — лучшая альтернатива электрическим бойлерам сопротивления, так как они могут соответствовать мощности эквивалентного нагревателя сопротивления с долей потребляемой энергии; и может конкурировать с газовыми котлами из-за их превосходной эффективности.

• Вода, нагреваемая с помощью солнечных коллекторов , которые дают наилучшие результаты, когда водопроводные трубы встроены в бетонную плиту, поскольку они позволяют накапливать солнечную энергию в тепле для обогрева в ночное время. Можно добавить бойлер или тепловой насос — если доступного солнечного излучения недостаточно для удовлетворения тепловой нагрузки.

2. Электрообогрев

Эта система обеспечивает тепло с помощью электрических проводов или катушек, проложенных прямо под полом.Эти электрические катушки, изготовленные из металлов, обладающих высокой устойчивостью к электричеству, обернуты полимером, который хорошо проводит тепло. Поскольку тепло проходит по проводам, они нагревают пол, стену или потолок, в зависимости от того, где они установлены. Оптимальный выбор для этого варианта — толстый бетонный пол, который надолго сохранит тепло; Деревянные полы или полы с ковровым покрытием требуют большего количества электроэнергии для выработки тепла и быстрой его потери.

Полимерный нагревательный элемент может быть установлен непосредственно под напольным покрытием, что ускоряет и упрощает установку по сравнению с другими системами теплого пола (любезно предоставлено Pal N Paul Inc.).

Добавьте тепла на кухню, «зонируя» ее для электрического водяного теплого пола. Этот прекрасный уголок для завтрака в просторной кухне двухэтажного дома с 4 спальнями и 3,5 ванными комнатами с элементами ремесленника — идеальное место для этой концепции (план № 161-1067).

Хотя системы электрического лучистого отопления просты и относительно недороги в установке, они сопряжены с высокими эксплуатационными расходами из-за постоянно растущей цены на электроэнергию.Они могут быть экономически эффективными, если отопление используется всего несколько месяцев в году. По этой причине электрические лучистые системы отопления доступны по цене, если они используются на небольших участках или участках дома.

Встаньте с теплой постели в этой роскошной главной спальне (вверху) 2-этажного современного дома с 4 спальнями и 3,5 ванными комнатами… и пройдите прямо в главную ванну (внизу), которую можно оборудовать электрическим излучателем. напольное отопление для максимального комфорта, обслуживания и доступности (план № 161-1085).

3. Полы с воздушным отоплением

Наименее эффективная из всех излучающих систем, полы с воздушным подогревом редко устанавливаются в жилых домах. Их можно комбинировать с солнечными системами воздушного отопления, но есть очевидные проблемы. Прежде всего, это неэффективность отопления дома с помощью обычной печи путем прокачки воздуха через полы ночью и использования солнечного тепла в течение дня.

Преимущества / преимущества лучистого тепла

Задумайтесь на мгновение о лучистом тепле, комфорте и тепле, которые оно может обеспечить вашему дому и семье.Вы можете попрощаться с шумными вентиляторами, которые включаются и выключаются, с бесчисленными регулировками термостата и с множеством слоев одеял.

1. Энергоэффективность и рентабельность

Системы лучистого обогрева могут снизить затраты на электроэнергию и обеспечить исключительный комфорт. В отличие от традиционных радиаторов, которые излучают неравномерную температуру в жилых помещениях, лучистое тепло генерируется из-под пола и, поскольку горячий воздух поднимается вверх, до потолка и по всей комнате, обеспечивая нужную температуру с регулировкой стены. термостат.Из-за улучшенного восприятия тепла и уровня комфорта вы можете немного уменьшить свой термостат. Лучистое тепло может обеспечить домовладельцам среднюю экономию до 15 процентов на счетах за отопление.

2. Простота эксплуатации и обслуживания

После установки системы вы можете убедиться, что отопление работает эффективно, используя автоматический термостат, который работает со смартфоном, или программируемый термостат, который позволяет вам планировать, когда вы хотите, чтобы тепло включалось и выключалось.

Вот несколько вариантов термостатов для подогрева пола, обеспечивающих бесперебойную работу системы (любезно предоставлено Warmup).

3. Универсальный

Лучистое тепло позволяет вам спроектировать дом своей мечты в соответствии с вашими требованиями и выбрать напольное покрытие, соответствующее вашему образу жизни. Система работает со всеми напольными покрытиями, такими как дерево, ламинат, плитка, бетон, ковролин и т. Д.

4. Надежно и комфортно

С системой обогрева, установленной под полом, все в доме защищены от острых краев или горячих поверхностей.А поскольку тепло исходит от пола, в жилых помещениях тепло распределяется равномерно. Это приводит к созданию более комфортабельных комнат по всему дому.

5. Чистое и лучшее качество воздуха в помещении

В отличие от принудительного воздушного отопления и его тенденции к циркуляции пыли, аллергенов, запахов и микробов, лучистое тепло приводит к медленной и щадящей циркуляции воздуха, которая предотвращает перенос аллергенов в течение длительного времени. Улучшение качества воздуха в помещении является важным фактором для детей и взрослых, страдающих аллергией, астмой и другими заболеваниями, которые могут усугубляться загрязнением помещений.

6. Тихо и вне поля зрения

Что может быть прекраснее системы, в которой вам просто тепло и комфортно, без шума труб? Лучистое тепло полностью скрыто под полом, стены и комнаты не загромождены радиаторами, вентиляционными отверстиями и плинтусами.

7. Больше места и свободы дизайна

Отсутствие настенных радиаторов означает меньше ограничений по размещению мебели, а также дополнительное пространство в жилых помещениях и чистые стены, которые можно украсить простыми или более сложными элементами декора.

8. Легко локализовать или Зона

Системы лучистого обогрева предоставляют потенциал для большей экономии энергии, потому что они предназначены для зонирования от комнаты к комнате. У домовладельцев есть возможность группировать комнаты вместе и создавать свою собственную зону. При зонировании разные комнаты могут иметь разную температуру в разное время, что позволяет экономить энергию и обеспечивать максимальный комфорт для всех членов семьи.

Эта большая комната — гостиная, кухня, столовая и уголок для завтрака — в 4-комнатном, 3.Дом в стиле Мастера с 5 ванными комнатами может быть создан как одна отопительная зона в роскошном доме (План №161-1067).

Недостатки лучистого теплого пола

Хотя лучистое отопление пола имеет очевидные преимущества, есть также ряд недостатков, о которых следует подумать.

1. Высокая стоимость установки Специалисты

предлагают стоимость от 10 до 20 долларов за квадратный фут — в зависимости от типа лучистого теплого пола, который вы выберете, а также от расположения и планировки дома.Попробуйте добавить от 200 до 250 долларов на квалифицированного электрика, который подключит вашу электрическую систему к источнику питания. Исходя из этого диапазона, общая стоимость отопления дома площадью 1500 квадратных футов может обойтись домовладельцу от 15 000 до 30 000 долларов. Имейте в виду, что гидравлические системы могут стоить в два-три раза дороже, чем электрические. Также стоит отметить, что в долгосрочной перспективе системы лучистого теплого пола могут окупить себя из-за более низких счетов за коммунальные услуги.

2. Время установки

Если вы выбираете электрические системы, учитывайте время для нанесения самовыравнивающегося состава и дайте ему высохнуть до укладки напольного покрытия.Хорошая оценка — один-два дня. Завершение строительства гидронных систем обычно занимает около недели.

3. Более длительный нагрев

Хотя системе лучистого пола может потребоваться немного больше времени для обогрева внутреннего пространства, современные технологии обеспечивают лучшую подкладку. Интеллектуальный термостат можно запрограммировать на предварительный нагрев помещений при использовании самых низких тарифов на электроэнергию.

4. Сложный ремонт

Поскольку большая часть проводки или трубопроводов проложена под полом или в стенах, ремонтные работы могут быть дорогими и неудобными.

Лучистое тепло — вариант для вас?

Хотя не все популярные тенденции понятны для всех, есть что сказать о преимуществах лучистого тепла. Да, это дороже в установке, особенно в старых домах, но если вы готовы — и можете — взять на себя существенные первоначальные затраты и продолжительность установки, лучистое тепло может быть вариантом, который стоит рассмотреть. Напомните себе о потенциальной экономии энергии, а также о гибкости для создания «зон» в доме вместо того, чтобы делать теплый пол во всем доме.

Забудьте о холодных полах и резких перепадах температуры в вашем доме. . . и подумайте о теплой, удобной и роскошной альтернативе систем теплого пола.

Сноска : Основное изображение в этой статье представляет собой впечатляющую светлую гостиную двухэтажного дома в современном стиле с тремя спальнями и 2,5 ванными комнатами. Для получения дополнительной информации щелкните здесь (План № 126-1190).

ДОПОЛНИТЕЛЬНЫЕ ИСТОЧНИКИ:

Pex Heat

Убийцы денег

Инженеры МООС

Системы нагрева с высокими картами

Бамбуковые полы для теплых полов

Полы с подогревом становятся все более популярным методом обогрева помещений в жилых домах как из соображений экономии энергии, так и из соображений комфорта.Полы с подогревом могут стать отличной альтернативой радиаторам в ванных комнатах, кухнях или во всем доме. В холодные зимние месяцы это особенно полезно, так как термостат можно установить на определенную температуру перед сном, чтобы вы могли наслаждаться теплом на полу по утрам. Поскольку бамбуковые полы — это натуральный продукт, они намного лучше сохраняют тепло, чем что-то искусственное, например, ламинат. Такая продолжительная теплопередача означает, что вы не только выиграете от того, что пол будет дольше оставаться теплым, но и при этом будет немного дешевле в эксплуатации.

Обычно системы теплых полов связаны с использованием плиточных или каменных полов, но все наши инженерные и цельные бамбуковые полы Uniclic также полностью совместимы. При укладке наших спроектированных или массивных бамбуковых полов Uniclic поверх системы теплого пола можно использовать либо специальную подкладку для теплого пола (с низким коэффициентом вязкости), либо вы можете приклеивать доски непосредственно к бетонному основанию с помощью гибкого клея для пола. При установке бамбукового пола нельзя использовать гвозди или шурупы, если они пробьют трубы теплого пола.

Наши спроектированные и прочные бамбуковые напольные покрытия Uniclic очень стабильны и могут использоваться с обоими типами полов с подогревом при условии, что уровни температуры соответствуют рекомендациям производителей полов.

Щелкните здесь, чтобы просмотреть все наши бамбуковые полы, совместимые с системой «теплый пол».

Различные типы систем теплого пола

Существует два основных типа полов с подогревом: водяные полы с подогревом и электрические полы с подогревом.Названия систем говорят о том, как они работают: они питаются либо от теплой воды, протекающей по трубам, либо от электрических нагревательных кабелей, проложенных под полом. Основной принцип выработки тепла от системы теплого пола остается неизменным независимо от того, какой тип системы используется. Поскольку тепло излучается от пола, оно равномерно распределяется по комнате и естественным образом поднимается вверх, по сравнению с радиаторами, где много энергии тратится впустую, поскольку тепло сначала излучается в окружающую среду.

Водяной теплый пол

При установке водяного теплого пола необходимо убедиться, что ваш котел совместим. Как только это будет одобрено, к вашему котлу будет подключена серия труб, по которым теплая вода будет циркулировать по всей площади пола, в свою очередь, нагревая ее. В качестве альтернативы вы можете использовать солнечную систему нагрева воды, но снова вам нужно будет проверить, совместима ли ваша конкретная система отопления.

Эффективность — одна из многих причин, по которым люди решают использовать системы водяного теплого пола. Их покупка и установка могут быть более дорогими, но в долгосрочной перспективе они гораздо более эффективны с финансовой точки зрения по сравнению с электрическими системами теплого пола. Это связано с тем, что система водяного теплого пола создает большую поверхность излучающего тепла, которая для того, чтобы быть эффективной, должна быть всего на несколько градусов выше температуры воздуха в комнате. Это означает, что температура воды в системе отопления может быть значительно ниже, чем если бы использовались обычные радиаторы.На основании испытаний, проведенных в рамках стандартной процедуры оценки (SAP) в 2009 году, системы водяного теплого пола обычно повышают КПД конденсационного котла на 3% по сравнению с радиаторами.

Как это работает

При установке системы водяного теплого пола необходимо убедиться, что под полом достаточно места для установки трубопроводов. Скорее всего, это будет означать, что вам придется поднять уровень пола, что сделает ретроспективную установку в существующие комнаты сложной и дорогой.Поэтому обычно считается, что системы водяного теплого пола лучше всего подходят для новых зданий или конструкций пола, где пол может быть спроектирован специально для удержания трубопроводов. Все системы водяного теплого пола должны быть установлены профессионалом, который поможет посоветовать лучший тип системы для размера и формы вашей комнаты. Они также должны провести испытания котла, чтобы убедиться, что он может поддерживать желаемую систему.

Затраты

Хотя установка водяного теплого пола изначально является дорогой в установке, она более эффективна, чем использование радиаторов для отвода тепла.Кроме того, поскольку для установки системы водоснабжения всегда следует использовать квалифицированного инженера-теплотехника или специалиста по теплому полу, стоимость может исчисляться тысячами, если вы устанавливаете систему в большом количестве комнат. Согласно Energy Saving Trust (EST), водяные полы с подогревом обходятся дешевле и более эффективны, чем использование радиаторов (хотя цифра экономии всегда будет зависеть от того, насколько энергоэффективен ваш дом). При этом экономия очень минимальна; Смежный дом среднего размера с тремя спальнями может сэкономить около 20 фунтов стерлингов в год на счетах за электроэнергию по сравнению с домом, в котором используется новый конденсационный котел с радиаторами.

Электрический теплый пол

Система электрического теплого пола представляет собой серию электрических проводов, проложенных под полом для равномерного распределения тепла. Доступны различные электрические системы, в том числе нагревательные маты, система электрических кабелей и незакрепленная проводка. Выбор в конечном итоге будет зависеть от размера и формы комнаты.

Как это работает

Электрическая система теплого пола, состоящая из ряда листов, матов или кабелей, устанавливается под полом.Системы электрического теплого пола обычно довольно плоские, и их легче установить в существующем помещении, а это означает, что нет необходимости изменять высоту пола. По этой причине они становятся все более популярными при ретроспективной установке теплого пола, поскольку вызывают меньше повреждений, чем системы водоснабжения. Небольшую площадь электрических полов с подогревом может грамотно установить опытный домашний мастер, так как они требуют меньшего количества компонентов и их проще установить, чем системы с водяным питанием.Однако, если необходимо установить большую площадь или целую собственность, рекомендуется использовать квалифицированного инженера-теплотехника или специалиста по теплому полу.

Затраты

Электрические полы с подогревом обычно дешевле купить и установить, чем водяные полы с подогревом, но они могут иметь значительно более высокие эксплуатационные расходы. Поскольку установка очень проста, ее может выполнить компетентный домашний мастер, что снижает затраты, однако следует привлечь квалифицированного электрика, чтобы убедиться, что провода правильно подключены к вашей электросети.Поскольку электрические системы считаются более дорогими в эксплуатации, Energy Saving Trust (EST) не рекомендует их для больших территорий или для длительного использования.

Плюсы и минусы теплого пола

Плюсы теплых полов

  • Придает дому современный вид
  • Комфортная среда с теплыми полами в холодные зимние месяцы
  • Более эффективно распределяет тепло
  • Нет необходимости в радиаторах, если система теплых полов достаточно большая
  • Водяной теплый пол — более эффективный способ обогрева помещения (по сравнению с радиаторами)
  • В зависимости от потребностей доступны различные системы теплого пола
  • После установки требуется минимальное обслуживание
  • Возможна установка в новостройке, ремонте или ретроспективно под полом
  • Можно рассматривать как хороший аргумент для продажи недвижимости

Минусы теплых полов

  • Может иметь более медленное время нагрева по сравнению с другими методами нагрева
  • Не всех систем достаточно для обогрева всего помещения (поэтому могут потребоваться радиаторы)
  • Покупка и установка могут быть дорогими
  • Электрический теплый пол может быть дорогим в эксплуатации

Проверка вашего дома на пригодность для проживания

Ваш дом должен быть безопасным, прочным и в хорошем состоянии, чтобы вы, ваша семья и все посетители были в безопасности.Если вы арендуете дом у частного арендодателя, ваше жилье должно соответствовать стандартам физической подготовки.

Структурная устойчивость

В доме не должно быть никаких прогрессивных структурных движений, которые могут привести к обрушению или разрушению какой-либо части здания. Вам следует искать:

  • дымоходы и горшки наклонные
  • провисающие крыши
  • Выпуклая кирпичная кладка основных внешних стен
  • осадки трещин над окнами и дверными проемами
  • перекос оконных и дверных проемов
  • полы наклонные

Прежде чем сдавать дом в аренду арендодателю, домовладелец должен попросить квалифицированного геодезиста проверить состояние собственности.

Влажный

В доме не должно быть восходящей и проникающей сырости, которая может нанести вред вашему здоровью. Вам следует проверить:

  • Повышение влажности до стен первого этажа — обычно на это указывает отметка влажного прилива, обычно на высоте около 18 дюймов над уровнем пола
  • Повышение влажности до первых этажей — особенно восприимчивы старые полы из карьерной плитки и плохо построенные твердые бетонные полы без влагонепроницаемой мембраны
  • Проникающая сырость в стены и потолки из-за протекающих крыш и водостоков, поврежденных наружных швов кирпичной кладки и раствора, протечки труб горячего или холодного водоснабжения

Конденсация может привести к росту плесени на стенах и потолках кухонь и ванных комнат.Конденсат также собирается на стенах спальни за шкафами и под окнами.

Отопление

Ваша система отопления должна быть эффективной, безопасной и экономичной в эксплуатации.

Газовые или электрические камины по-прежнему широко используются, но эти методы отопления не всегда эффективны или экономичны. Они также нуждаются в постоянном обслуживании, чтобы убедиться, что они находятся в безопасном и рабочем состоянии.

Газовая или масляная система центрального отопления — самый эффективный способ обогреть весь дом.

Изоляция

Важно иметь хорошую теплоизоляцию.

В собственности, сдаваемой в аренду арендаторам, арендодатель должен:

  • Убедитесь, что пространства на крыше изолированы
  • заменить сквозняки, плохо подогнанные окна и двери; Окна с жалюзи особенно расточительны с точки зрения потери тепла, а также представляют собой дополнительный риск для безопасности
  • наружные двери и окна с защитой от сквозняков (но не помещения, в которых есть дымоходы
  • убедитесь, что все водопроводные трубы, которые могут подвергнуться воздействию мороза, например, те, которые находятся в пространстве под крышей, должным образом изолированы, или примите другие подходящие меры для предотвращения разрыва труб зимой, особенно когда дом пуст; убедитесь, что ваши арендаторы знают, где находится запорный кран на случай прорыва трубы
  • убедитесь, что бак для горячей воды снабжен изоляционной рубашкой хорошего качества.

Чтобы получить совет о том, как сделать вашу собственность более энергоэффективной, обращайтесь по телефону:

Освещение

Все комнаты нуждаются в достаточном естественном освещении, чтобы люди могли безопасно заниматься домашними делами.Обычно достаточно прозрачного застекленного окна размером в одну десятую площади комнаты.

Все лестницы, площадки, кухни, ванные комнаты и туалеты должны иметь окна, где это возможно.

Во всех доступных частях дома должно быть соответствующее электрическое освещение, в том числе:

  • переключатели света расположены так, чтобы вы могли быстро включиться при входе в любую комнату, коридор или площадку
  • двухпозиционные переключатели, которые включаются и выключаются вверху и внизу лестницы

Вентиляция

Все жилые помещения должны вентилироваться прямо на открытый воздух, открыв окно.Кухни, ванные комнаты и туалеты должны иметь окна, которые открываются везде, где это возможно.

Если это невозможно, должна быть предусмотрена соответствующая механическая вентиляция. На кухнях и ванных комнатах с окнами хорошо установить автоматический вытяжной вентилятор для влажного воздуха, прежде чем он конденсируется на стенах и потолках.

Все помещения, в которых есть газовый обогреватель с открытым дымовым газом, а также все кухни, ванные комнаты и туалеты должны быть обеспечены достаточной постоянной вентиляцией из кирпича или аналогичного материала.

Фитнес-стандарт

Существует минимальный стандарт пригодности для всей арендуемой частной собственности. Чтобы соответствовать стандарту фитнеса, арендуемое жилье должно:

  • быть структурно стабильным
  • не иметь серьезного повреждения
  • не иметь сырости, которая может нанести вред здоровью пассажира
  • иметь необходимые условия для освещения, отопления и вентиляции
  • имеют надлежащую водопроводную питьевую воду
  • иметь в доме удовлетворительные условия для приготовления и приготовления пищи, в том числе раковину с горячей и холодной водой
  • имеют удобно расположенный унитаз для исключительного использования жильцами
  • иметь, для исключительного пользования жильцов, подходящую фиксированную ванну или душ и умывальник с горячей и холодной водой в каждой.
  • имеют эффективную систему отвода загрязненных, сточных и поверхностных вод

Сдаваемое жилье, не отвечающее требованиям фитнес-стандарта

Если частный дом не соответствует одному или нескольким из вышеперечисленных критериев, он не соответствует стандарту пригодности.Не подходит для проживания людей.

Если вы считаете, что ваш арендованный дом не соответствует стандарту пригодности, вам следует сообщить об этом в отдел гигиены окружающей среды муниципального совета.

Еще полезные ссылки

Более пристальный взгляд на обслуживание вашей системы горячего водоснабжения — не подключайте свое здание к горячей воде

Когда дело доходит до снижения затрат на электроэнергию в большинстве зданий, система отопления помещений привлекает львиную долю внимания. Работоспособность системы горячего водоснабжения редко рассматривается до тех пор, пока не поступит жалоба.И все же на водяное отопление приходится пятая часть энергии, потребляемой в многоквартирных домах. Общий КПД системы отопления составляет около 50%, а это означает, что только половина покупаемой энергии оказывается горячей водой из-под крана. Хотя большая часть этой потери энергии теряется из-за старых или вышедших из строя котлов, почти столько же отходов может образоваться в трубах, распределяющих горячую воду по всему зданию. Плохие системы распределения не только несут ответственность за более высокие затраты из-за потерь энергии, но и могут вызывать недовольство жителей.

Рециркуляция горячей воды: управление для комфорта и экономии

В большинстве многоквартирных домов используется система рециркуляции, при которой один или несколько контуров трубопроводов постоянно подают горячую воду в квартиры от водонагревателя в подвале. Насос поддерживает поток горячей воды по трубам, поскольку они постепенно теряют тепло в окружающий воздух. Это сводит к минимуму время ожидания горячей воды в душе, но приводит к большим потерям энергии. Существует множество вариантов систем управления, позволяющих сократить эти отходы, но наиболее эффективным является управление, при котором рециркуляционный насос работает только тогда, когда это необходимо для поддержания комфорта жильцов.Эти «регуляторы потребления» делают это, определяя, когда используется горячая вода и достаточно ли теплый контур рециркуляции. Помимо изоляции открытых труб и доведения горячей воды до постоянной минимальной температуры, это наиболее экономичный способ уменьшить потери энергии в вашей системе горячего водоснабжения. Модернизация существующего здания с помощью этих средств управления стоит всего несколько тысяч долларов и может быть завершена менее чем за день. Было показано, что контроль спроса снижает счета за электроэнергию для нагрева воды на 10–15%, включая снижение потребления электроэнергии насосами и топлива для нагрева воды.

Перекресток горячей и холодной воды и дисбаланс трубопровода

Возможно, вы слышали жалобу акционера на холодную воду, которая никогда не становилась холодной, или горячая вода, которая никогда не становилась горячей; возможно, у вас был такой опыт. Обход, кроссовер и «призрачный поток» — все это относится к непреднамеренному смешиванию горячей и холодной воды, которое может произойти в кранах, насадках для душа и стиральных машинах. Приспособления с одной ручкой часто бывают неисправными, поскольку смесительный картридж в этих клапанах может со временем изнашиваться и обеспечивать возможность перехода.Это может неуклонно увеличивать счета за горячее водоснабжение в течение многих лет и вызывать жалобы от жителей, чей комфорт затрагивает проблема. Ремонт может быть очень простым и часто требует только замены неисправных смесительных картриджей и обратных клапанов. Однако обнаружение источников перекрестного потока может быть затруднено. Использование регистраторов данных и профессиональных измерительных инструментов позволяет проводить всесторонние исследования для точного определения источников кроссовера. Заметив, что солнечная система горячего водоснабжения на крыше, установленная в многоквартирном доме в Бронксе, работает неэффективно, исследователи обнаружили, что кроссовер заставлял более 80% горячей воды в здании уходить в обход солнечных батарей и вместо этого полностью нагревался котлом.Другое многоквартирное здание продемонстрировало годовую экономию более 60% годовой энергии, потребляемой на горячую воду, после замены всех смесительных картриджей душевого клапана.

Несбалансированное распределение — еще одна потенциальная проблема в системах рециркуляции. Из-за оригинальной конструкции трубопроводов или более поздних изменений в лоскутном одеянии температура воды может сильно различаться в разных частях здания. Персонал, обслуживающий здание, часто в ответ увеличивает температуру подачи или расход насоса, чтобы обеспечить квартиру самой холодной водой, что может привести к большему потреблению энергии, рискам безопасности и / или повреждению самих труб.В некоторых случаях перекрестный поток горячего и холодного потока может быть ошибочно принят за дисбаланс или наоборот. Повышение энергопотребления системы не является эффективным решением. Это тот случай, когда имеет смысл обратиться за профессиональным советом.

Настройка вашей системы горячего водоснабжения

В следующем списке описаны основные проблемы с горячей водой и способы их решения. Опытный суперинтендант может решить некоторые из этих исправлений самостоятельно или, по крайней мере, выявить проблемы.

• Изоляция: заизолируйте все открытые трубопроводы горячей воды и резервуары для хранения.

• Температура подачи: Обратите внимание на жалобы жителей на чрезмерно горячую воду. Температура воды, выходящей из-под крана, составляет 140 ° F или выше (мы измерили почти 200 ° F в кухонной раковине!), Указывает на то, что что-то нужно исправить. Заданное значение может быть слишком высоким, может быть сломан смесительный клапан, или резервуар для хранения не перемешивает должным образом.

• Элементы управления: какие элементы управления установлены; они работают правильно или отменены?

• Усилитель давления: если он установлен, проверьте давление воды на креплении на верхнем этаже — оно не должно превышать 30 фунтов на квадратный дюйм. Убедитесь, что подкачивающие насосы не выключаются и не включаются каждые несколько секунд. То же самое касается насосов, оснащенных частотно-регулируемыми приводами; убедитесь, что они не переведены в «ручной» или обходной режим.

• Насосы котла: убедитесь, что насосы котла (если есть) работают только при работающем котле. Иногда они не контролируются должным образом и могут пропускать лишнюю горячую воду через бойлеры и контур рециркуляции, увеличивая потери энергии.

Важнейшим элементом поддержания работоспособности и эффективности систем горячего водоснабжения является обучение персонала здания.Персонал здания должен быть знаком с основными принципами эксплуатации, обслуживания и устранения неисправностей органов управления и оборудования. Существует несколько вариантов обучения операторов зданий по энергоэффективности, в том числе программа 32BJ Green Supers и сертификация EEBOPS от Building Performance Institute.

Отопление горячей воды — дорогое удовольствие и, как правило, крайне неэффективно. Однако существуют решения и возможности для решения этих проблем и сокращения отходов.Ввод в эксплуатацию и модернизация системы управления могут сделать системы более эффективными при приемлемых затратах. Клапаны для душа и другие изделия с защитой от перекрещивания могут предотвратить попадание холодной воды в трубопроводы горячей воды. Кое-что из этого может быть достигнуто с помощью строительного персонала; для некоторых требуется опыт профессионалов, специализирующихся на многоквартирных системах горячего водоснабжения. Каждое здание может получить выгоду от проверки системы горячего водоснабжения, чтобы убедиться, что горячая вода производится и доставляется с максимальной эффективностью, безопасностью и комфортом.

Эрик Ансанелли работает в The Levy Partnership в Нью-Йорке, где специализируется на строительстве энергетических систем.Свяжитесь с ним на levypartnership.com.

Плюсы и минусы теплого пола

Ох уж эти холодные пальцы ног.

Полы с твердой поверхностью могут чувствовать себя совершенно неудобно под босиком холодным утром.

Вы можете сбросить коврики и купить уютные тапочки. Или вы можете установить в пол лучистое тепло и больше никогда не бояться своих полов.

Системы полов с подогревом бывают двух видов — электрические змеевики и трубы с подогревом воды.У обоих вариантов есть свои плюсы и минусы. Понимание преимуществ и недостатков лучистого теплого пола поможет убедиться, что вы принимаете правильное решение, когда дело доходит до этого решения для холодного пола.

Преимущества

Системы лучистого обогрева пола долговечны и надежны, они способны прослужить дольше домашней печи. При правильном уходе и обслуживании система теплого пола может прослужить до 35 лет.

Это тоже может сэкономить деньги. Теплый пол с подогревом согревает комнату от пола вверх.В результате большинство людей будут чувствовать себя более комфортно, если их термостат установлен на более низкую температуру.

Для лучистого обогрева пола не используется вентилятор, поэтому он не создает лишнего шума. Сведение к минимуму использования системы центрального воздушного отопления, которая может выталкивать пыль, грязь, пыльцу и другие аллергены через вентиляционные отверстия, также лучше для страдающих аллергией.

Электрические излучающие напольные системы, представляющие собой маты, которые можно легко установить под напольным покрытием снизу. Это хорошее решение, если вам нужны полы с подогревом только в определенных комнатах.

Недостатки

Полы с подогревом обходятся недешево. Вы заплатите много за установку системы — больше, чем стоимость замены печи, — а гидронные системы дороже, чем электрические.

Поскольку змеевики или трубы проходят под полом, вам, вероятно, придется разорвать существующий пол, чтобы установить их. Самый простой способ установить их — во время реконструкции или при строительстве дома — некоторые системы, например, в ванной комнате, предполагают укладку труб в бетонный пол.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
