Сколько светильников и ламп в них нужно в каждой комнате?
Предлагаем удобную таблицу, которая поможет правильно выбрать типы ламп и светильников для разных комнат вашего дома или квартиры.
На фото:
Сложно решить, какие именно нужны светильники, если назначение комнаты двойственно. В данном случае гостиная выполняет роль… прихожей.
Какие типы ламп и светильников существуют?
Типы ламп. Для бытовых нужд чаще всего используются два типа источников света: лампы накаливания (ЛН) и люминесцентные лампы (ЛЛ). Но те лампочки, что хороши для спальни, не подходят, скажем, для кабинета. Наша таблица поможет определиться с типом лампочек для каждой комнаты в квартире.
Типы светильников. Помимо источника освещения, важно учитывать и тип светильника (подвесной, потолочный, настенный и др.), в котором он будет работать. От этого зависит способ распространения света и его направление.
Выбирайте: общее, местное или комбинированное освещение.
Какие лампочки и светильники лучше использовать?
Зависит от конкретного помещения! Например, для общего освещения кухни лучше всего подойдут лампы накаливания, а также потолочные и настенные светильники. Еще один вариант — светильники с энергосберегающими лампами, дающими такой же желтый цвет, как и лампы накаливания. Такой оттенок света создаст уютную обстановку. В качестве светильника можно выбрать потолочные (люстры) или настенные (бра) модели любых типов: как на подвесе, так и компактные приповерхностные модели.
Иная ситуация с местным освещением. Для освещения рабочей зоны кухни (в нашем случае для освещения столешницы) светильник под лампу накаливания не подойдет: лампочка сильно греется. Лучше использовать люминесцентные лампы. Светильник здесь может быть практически любой, лишь бы не занимал много места и не мешался под рукой.
Как пользоваться таблицей?
- Найдите интересующий вас тип лампочки (лампа накаливания или люминесцентная).
- Определитесь с видом светильника: потолочный, настенный, настольный, напольный, точечный.
- Выберите жилую комнату или нужную зону местного освещения.
Виды лампочек |
|
||||||||
ЛН |
ЛЛ |
Потолочный |
Настенный |
Настоль |
Наполь |
Точеч |
|||
подвес |
при |
подвес |
при |
||||||
Подходят для общего освещения | |||||||||
Жилые |
++ |
+ |
++ |
++ |
++ |
— |
++ |
++ |
|
Кухни |
++ |
+ |
++ |
++ |
+ |
++ |
— |
— |
|
Ванные |
++ |
+ |
— |
++ |
++ |
++ |
— |
|
— |
Подсоб |
++ |
+ |
+ |
++ |
+ |
++ |
— |
— |
— |
Подходят для местного освещения |
|||||||||
Рабочие |
+ |
++ |
— |
+ |
— |
++ |
++ |
+ |
+ |
Зоны |
++ |
+ |
+ |
++ |
++ |
++ |
++ |
++ |
+ |
Локаль |
++ |
++ |
+ |
|
+ |
++ |
++ |
+ |
++ |
Для ориента |
++ |
— |
— |
+ |
+ |
++ |
+ |
+ |
++ |
Условные обозначения: ЛН — лампа накаливания Пример использования таблицы: строка «кухни». Рекомендовано использовать лампы накаливания во всех видах потолочных светильников. Из настенных моделей следует предпочесть приповерхностные светильники. Не следует использовать напольные, настольные и точечные светильники для нужд общего освещения. |
Светильники. Виды и классификация. Применение и особенности
Светильники – разновидность осветительного оборудования, применяемая в интерьере и экстерьере. Используются для направленного освещения, а также выполняют декоративную функцию.
Классификация светильников
Ассортимент осветительного оборудования крайне обширный, что вызвано их широким применением. В зависимости от места использования они разделяются на 2 группы:
- Внутренние.
- Уличные.
Уличный светильник отличается достаточно крепким корпусом. Его внутреннее электрооборудование защищено от проникновения влаги. Корпус, как правило, имеет высокую устойчивость к ультрафиолету.
Также осветительное оборудование можно классифицировать на 2 вида по применяемому источнику света:
- Встроенный.
- Сменяемые лампы.
Большинство современных светильников оснащаются встроенными светодиодами. Такой источник света имеет большой ресурс, но является несменяемым. При его выходе со строя покупается новый светильник, или же он ремонтируется путем впайки светодиодов не совсем аналогичных параметров. Гарантийный срок на такие устройства обычно не превышает 3 года.
Светильник со сменяемой лампой может оснащаться лампой накаливания, галогенной, LED и другими. Он дешевле и долговечней. При перегорании одного источника света просто закручивается или вставляется другой. Это делает такой светильник практически вечным.
Светильники для помещенийГруппа светильников для помещений является самой обширной. В нее можно отнести такие их подвиды:
- Обычные потолочные.
- Точечные.
- Подвесные.
- Настенные.
- Споты.
- Офисно-промышленные.
- Трековые.
- Для мебели.
- Для картин.
Обычные потолочные представлены светодиодными с встроенным источником света, а также устройствами с плафоном рассеивателем, за которым находится сменяемая лампа. Подобные устройства обычно используются как главный или единственный источник света. Их устанавливают в коридоры, ванные комнаты. Это достаточно недорогие устройства, особенно в сравнении с люстрами. Нередко светильники могут оснащаться пультом дистанционного управления. Обычный потолочный светильник совместимый с любыми типами потолков, в том числе натяжными и всеми подвесными.
Точечный светильник имеет малый угол рассеивания. Он устанавливается на потолок для подсветки определенной зоны. Такое устройство также может работать на сменных лампочках или встроенных светодиодах. Точечный светильник совместим только с подвесными потолками. Его корпус размещается за потолком. Видимым из помещения является только рассеиватель или лампочка, если он не предусмотрен конструкцией.
Подвесной имеет много общего с люстрами, но отличается более компактным размером. Обычно он состоит из нескольких абажуров. Такой вариант подходит для использования в помещении с достаточной высотой потолков. В противном случае, свисающий светильник можно зацепить головой.
Настенный (БРА) применяется для монтажа на стену. Нередко у таких устройств предусматривается отдельная кнопка включения. То есть если они не управляются общим выключателем в помещении. Кнопка может располагаться на их проводе или они могут оснащаться включателем на шнурке. Такое осветительное оборудование часто используется для подсветки зеркал. Его можно устанавливать в спальне возле кровати и т.д. Прибор дает слабый рассеянный свет. Многие подобные светильники выполняют функцию ночника.
Споты – это одновременно потолочные и настенные точечные устройства. Их отличительным качеством является изменяемый угол наклона плафона. В своем большинстве споты оснащаются тремя плафонами, каждый из которых можно направить в нужную сторону. Их удобно использовать для подсветки рабочей зоны, к примеру, на кухне.
Офисно-промышленные – это практически обычные потолочные устройства, но в более грубом крепком корпусе. У них используется надежный стеклянный плафон. Нередко он защищается решеткой. Такие приборы обычно не несут декоративную функцию. В них ценится сугубо практичность и качество освещения.
Трековый светильник достаточно новый прибор, часто используемый для подсветки кухни. Он монтируется на потолок. Отличительным качеством трековых светильников является возможность смещения плафонов. Внешне такие устройства очень похожи на споты. При этом они могут помимо изменения угла наклона, еще и двигаться иногда на несколько метров в сторону. Под таким освещением можно выполнять любые задачи. Если света в определенной зоне окажется недостаточно, нужно просто сдвигать один или несколько плафонов по направляющий и сделать необходимую настройку угла падения света.
Для мебели используются линейные и другие подобные осветительные приборы. Они устанавливаются на карниз шкафов купе, подвесные шкафчики и т.д. Ими осуществляется подсветка внутри мебели для более комфортного поиска вещей. Это приборы для дополнительной подсветки. Они не мощные, поэтому дать достаточно света для освещения всего помещения не могут. Нередко устройства данного класса оснащаются автономным источником питания. Это позволяет не портить мебель отверстиями для ввода внутрь кабеля. За счет использования светодиодов устройство на батарейке способно давать свет без ее замены несколько месяцев. Конечно все зависит от частоты использования шкафов и продолжительности работы подсветки за один цикл.
Для картин применяются очень компактные легкие светильники, прикрепляемые к стене. Обычно они имеют Т-образную форму. Их свет позволяет подсветить картину или зеркало. Данные устройства в своем большинстве оснащаются встроенным источником света.
Разновидности уличных светильниковУличное освещение также представлено большим ассортиментом светильников разных типов. Они бывают:
- Настенные.
- Подвесные.
- Встраиваемые.
- Грунтовые.
- Плавучие.
- Торшеры.

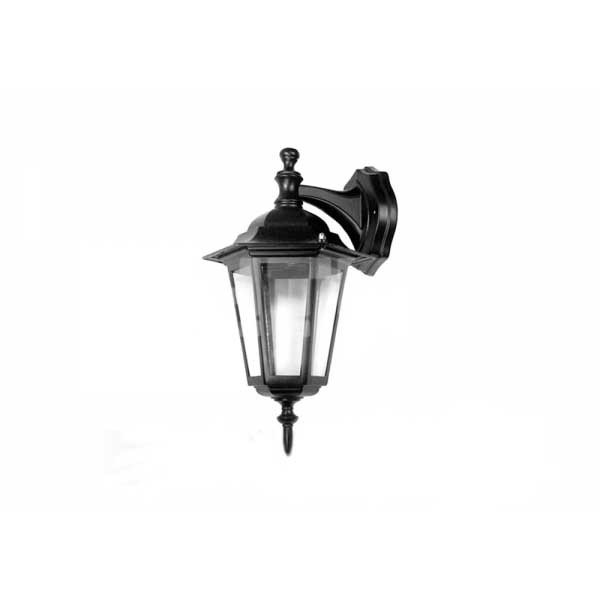

Настенные светильники для улицы по принципу монтажа и размещения схожи на аналог для внутреннего использования. Однако они отличаются более высокой мощностью и степенью защиты. Такие устройства могут оснащаться прожектором или плафонами других форм. Таким образом, можно подобрать прибор как с хорошим рассеиванием, так и направленным свечением. Настенные устройства часто оснащаются датчиком движения. Это позволяет экономить на потреблении энергии. Они автоматически включаются только если возле светильника кто-то находится.
Подвесные предусматривают подвешивания под навесами, в беседках, на верандах и т.д. В силу своей особенности такие устройства работают на рассеивание света на определенную площадь. Причем чем выше их монтаж, тем больше освещаемый контур. Подвесной светильник в силу того что находится перед перекрытием, зачастую не рассчитан на прямой контакт с осадками.
Встраиваемый подразумевает врезку подобно точечному для помещений. Он также имеет малый угол рассеивания. Как правило, его применяют для декоративной подсветки фасадов зданий, фонтанов, памятников, деревьев. Монтаж может выполняться в подшивку навесов, садовые дорожки, стены. Это достаточно защищенные от осадков устройства, часто оснащенные усиленным стеклом рассеивателем, которое способно переносить прямое механическое воздействие. Это позволяет врезать светильник в дорожки или террасную доску, а потом без опаски на него наступать.
Грунтовые светильники представлены очень обширной группой устройств. Они отличаются надежной защитой корпуса от проникновения осадков. Такое осветительное оборудование рассчитано на размещение прямо на грунте с целью подсветки садовых дорожек, цветов, кустарников. Они имеют слабое свечение, поскольку служат только для обозначения объектов. По сути, они выполняют такую же функцию как взлетно-посадочные огни в аэропорту.Ориентируясь по грунтовым светильникам можно легко найти в темноте дорожку или аллею. Подключение грунтовых светильников осуществляется через кабель, проложенный в грунте. Нередко такие устройства оснащаются небольшой солнечной панелью и аккумулятором. Они заряжаются от солнечного света днем, а потом светят ночь за счет накопленной энергии. Включение подсветки выполняется автоматически датчиком освещенности.
Плавающие уличные светильники являются полностью автономными. Они применяются для декоративной подсветки бассейнов и садовых прудов. Такие устройства имеют встроенный источник питания, что продиктовано требованиями безопасности. Их корпус герметичный. Светильник плавает по поверхности воды и источает слабое свечение. Оно может быть стандартным белым или цветным. В продаже также встречаются устройства предусматривающие подключение к блоку питания 12В. Такое напряжение не опасное для человека. То есть, если изоляция провода и окажется со временем поврежденной, то сила разряда не сможет навредить.
Уличные торшеры выступают составной частью паркового фонаря. Они монтируются на столбик, в качестве которого может использоваться обычная стальная труба. Торшеры подразумевают установку достаточно мощных ламп с крупным патроном. Мощность такого устройства обычно избыточная для применения на частном участке. Обычно торшеры можно встретить в парках, скверах.
Похожие темы:
Какие бывают виды светильников
Как выбрать светильник, чтобы решить сразу несколько проблем: осветить комнату и создать пространство и уют? Для этого при выборе светильника стоит ориентироваться не только его дизайном, моделью и красотой, но и обратить внимание, насколько выгодно он будет смотреться в комнате.
В зависимости от места расположения светильники делятся на потолочные, настенные, настольные и напольные. Также они бывают как общего, так и местного (точечного) освещения. К первой группе относятся люстры и споты. Точечные светильники могут быть настенными (бра), настольными (лампа) и напольными (торшер). В общем, выбрать есть из чего, но самое главное — разобраться, сколько и каких светильников нужно приобрести для каждого из помещений дома.
Потолочный светильник (люстра)Можно отдать предпочтение подвесной или потолочной модели. Первая обычно выполняется с витыми рожками и занимает много места. Поэтому ее лучше покупать для большой комнаты с высокими потолками.
Для маленьких комнат лучшим решением будут потолочные люстры. Они представляют собой небольшие плафоны, тарелки, светильники, которые прилегают к потолку, а не свешиваются на цепи или пружине. Такие люстры занимают минимум места и не уменьшают комнату.
А еще:
- Для уютной спальни миниатюрная потолочная люстра будет уместнее подвесной с роскошными рожками.
- Люстры с цветными или стеклянными плафонами дают цветное освещение, которое влияет не только на зрительно-цветовое восприятие комнаты, но и на зрение.
- Если вы хотите приобрести люстру с пластиковым плафоном, то не стоит оснащать ее мощной лампой, так как светильник легко может расплавиться.
На стену лучше всего вешать небольшие светильники типа бра. Такой светильник будет очень хорошо смотреться и над кроватью в спальне, и в темной прихожей.
Для подсветки зеркал применяют бра с направленным освещением. Над журнальным столиком или обеденным уголком лучше всего повесить бра с прямым освещением, чтобы поток света устремлялся вниз. Для создания фонового освещения используются бра с шарообразными плафонами из матового или цветного стекла. Такие светильники создают равномерное освещение всей комнаты.
Напольный светильник (торшер)Торшер очень удобен благодаря тому, что, в отличие от люстры или бра, его всегда можно переместить в другую часть комнаты. Классический торшер состоит из опоры и абажура. А вот современные модели напольных светильников очень разнообразны: есть модели без абажура, модели, в которых несколько светильников закреплены на общей основе.
Торшеры лучше всего размещать по углам темных комнат. Тогда они будут их «высветлять» и делать комнату просторнее.
Для небольшой комнаты лучше выбрать компактный торшер. А вот высокие торшеры будут хорошо смотреться в больших комнатах с высокими потолками.
Такие светильники хорошо подходят для спальных комнат, так как их свет является приглушенным и мягким. Хорошо будет смотреться торшер и в гостиной.
Для фонового освещения подходят торшеры с направленными вверх плафонами. Если же торшер необходим как источник света для работы или чтения, то лучше выбрать светильник с плафоном смотрящим вниз.
Настольный светильник (лампа)Настольные светильники можно разделить на две группы: декоративные лампы и лампы для работы.
Выбор декоративной настольной лампы ограничен лишь вашей фантазией. Единственное условие – она должна вписываться в интерьер. Декоративные настольные лампы с матовыми плафонами или тканевыми абажурами будут хорошо смотреться, например, в спальне, где нежелательно яркое прямое освещение.Если вам нужно лампа для работы, то здесь в первую очередь стоит обратить внимание на ее практичность, а потом уже на дизайн. Свет в таких приборах отражается от внутренней стороны абажура, поэтому они отлично подходят для чтения. Такой свет более рассеянный, чем свет обычного светильника, поэтому от него меньше утомляются глаза. Лучше всего отражают свет плафоны в форме сферы или конуса.
Желательно, чтобы высота лампы для работы регулировалась. Обратите мнимание и на подставку для лампы: чем она тяжелее, тем меньше шансов ее уронить, случайно задев рукой.
СпотСпот – это небольшой светильник на подвижной «ножке». Нередко производители устанавливают несколько спотов на одном основании. Направив оси нескольких светильников на потолок, можно получить прекрасный рассеянный умиротворяющий свет. Освещение станет более ярким, если споты будут «смотреть» вертикально вниз.
Такой «пластичный свет» – замечательный способ сделать оформление интерьера «гибким», когда можно не только уменьшить или увеличить яркость освещения, но и изменить его конфигурацию. Устанавливаются споты в спальнях и детских комнатах, на кухнях и в рабочих кабинетах, – словом, везде, где есть необходимость в ярком свете.
Что необходимо знать про абажурАбажур играет важную роль в светильнике: он не только закрывает лампочку, но и обеспечивает равномерное распределение света.
Абажуры бывают полностью закрытыми и частично открытыми. Свет от прибора с закрытым абажуром не будет слепить глаза, он более комфортный. Что касается материалов, из которых производят абажуры, то чаще всего это пластик, стекло, ткань. Лучше всего пропускают свет пластик и стекло, хуже — ткань. Стеклянные абажуры просты в уходе и долговечнее пластика, да и пожаробезопаснее, чем ткань. Металл не рассеивает свет вообще, из него делают только частично открытые светильники направленного света, например, кухонные.
А еще:
- Чтобы в большой комнате было достаточно света, лучше использовать люстру с прямым освещением.
- Для зрительного уменьшения высоты потолка лучше всего использовать спотовые светильники, лучи которого направить на стену. Тогда потолок окажется в тени и будет казаться немного ниже.
- Если вы хотите зрительно увеличить потолок, то его нужно осветить как можно ярче. Люстры с поднятыми плафонами будут идеальны для этой цели.
- Для визуального расширения коридора можно расположить светильники по прямой линии вдоль одной из его стен. Хорошо будут смотреться здесь бра.
- Светильники изготавливают из различных материалов: хрусталя, стекла, пластмассы, пластика, дерева, ткани и даже бумаги. Главное, чтобы материал светильника был качественным и прочным.
- Для освещения можно использовать лампы разных цветов. Для зон отдыха больше подойдет свет зеленых оттенков, который поможет расслабиться. А вот оттенки красного помогут взбодриться и поднимут настроение.
Приобретая светильники, необходимо учитывать, что стиль у них должен быть единый, или в стиле одной комнаты для полного сочетания интерьера. Тогда совершенный вид вашей квартире гарантирован.
Юрий Алисиевич, Торговый портал Shop.by
Преимущества и характеристики светодиодных светильников.
В этой статье мы бы хотели разобрать сходства и отличия светодиодных светильников и светильников под светодиодную лампу. Технически, это два разных вида светильников и их не следует путать.
На фото сверху вы видите светодиодный светильник с SMD Led чипами, которые служат около 30 000 часов. При круглосуточной работе 3 года равняется 27 000 часов. Такие светильники идут в комплекте с источником питания и не требуют покупки лампочек. Это же относится к светодиодным точечным светильникам и спотам этого типа, только в них используется единичный COB-диод. При выборе люди часто сравнивают led светильники и светильники под лампу по одним и тем же критериям, что конечно же не совсем корректно.
LED чип и светодиодная лампочка
В качестве источника света в обоих типах светильника будет использоваться светодиоды – LED, однако их принцип работы значительно отличается.
Светодиодные светильники. В случае, со светодиодными светильниками желтые светодиоды будут располагаться на монтажной алюминиевой плате (диоды на плате называются чипами), которая стационарно вмонтирована в светильник и «закрыта» оптикой, рассеивателем, отражателем в зависимости от конструкции светильника. Чипы бывают двух видов:
1. COB LED представляет собой крупный единичный мощный диод. Характерно для точечных светильников.
2. SMD LED содержит множество маломощных мелких диодиков, равномерно расположенных на диодной плате. Обычно используется в светильниках для рассеянного освещения с большой осветительной поверхностью.
То есть когда вы покупаете светодиодный светильник, вы покупаете цельный конечный продукт, который готов к использованию. Вам не требуется докупать к нему лампочки и источник питания. Подключаете и готово. Если вы выбрали качественный прибор, он прослужит более 30 000 часов без сервисного обслуживания и значительной потери светового потока.
Светильники под LED лампу. В случае со светильниками под светодиодную лампу ситуация несколько иная. Корпус светильника продается отдельно, лампы – отдельно. Это нужно учитывать при сравнении стоимости: нельзя сравнивать цену на готовый светодиодный светильник с ценой на корпус светильника без источника.
Цоколи ламп. В зависимости от модели, вам понадобится лампочка с определенным цоколем, чаще всего лампы E14, E27, Е27, G9, MR16 и GU10. Первые три типа имеют винтовой цоколь знакомый всем по лампам накаливания. Среди миниатюрных капсульных модификаций самый популярный цоколь – это G9 (похож на розетку), широко используется в декоративных целях.
Лампы GU10 имеют штырьковый цоколь (в маркировке буква G означает штырьковый тип, а буква U – определенную модификацию), цифра означает расстояние между штырьками, в данном случае – 10 мм. Именно этот тип чаще всего используется в светильниках коммерческого типа: даунлайтах, карданных и трековых светильниках.
Источник питания
В светодиодных светильниках источником питания служит драйвер, который преобразует напряжение переменного тока в сети 220В в напряжение постоянного тока определенной величины, соответствующей параметрам светодиодов, установленных в светильнике. Стабилизированный ток заданной величины обеспечивает работу светодиодам и их долговечность.
Что касается светодиодных и других видов лампочек, то они работают напрямую от сети 220В. Их можно подключать без дополнительных блоков т.к. драйвер уже встроен в конструкцию лампочки. Бывают низковольтные приборы, например, на 12В или 24В, которые требуют дополнительного трансформатора, который располагается в схеме перед источником света. Эта категория более экономична и пожаробезопасна во влажных помещениях, но это устройство достаточно больших габаритов и не всегда возможно его подключить.
Еще один важный момент – это регулировка яркости (диммирование). Эту опцию обеспечивает диммируемый драйвер. Если источник питания не встроен в корпус светильника, то почти любой светодиодный светильник может быть диммируемый. Если встроен, то с этим могут быть проблемы, т.к. размер диммируемого драйвера больше чем у обычного, и он может просто не влезть в конпус светильника.
Лампы накаливания и галогенные лампы на 220В и 12В диммируются очень просто, люминисцентные редко только если это предусмотрено в конструктиве светильника. Светодиодные лампочки будут диммируемые, если есть соответсвующая маркировка на упаковке: Dimmable.
Нюансы применения обоих типов светильников
Стоит начать с того, что светодиодное освещение должно быть либо качественным, либо лучше вообще отказаться от светодиодных технологий в пользу более доступных классических источников света. Каждый случай индивидуален. Далеко не всегда LED-лучшее решение. У ведущих мировых брендов профессионального освещения уровня hi- end до сих пор в продуктовой линейке присутствует не мало светильников с традиционными источниками света из-за их высокой цветопередачи – CRI близится к значению 100. В основном, галогенными. Однако они потребляют больше энергии, щелкают и греются. Их нельзя использовать в натяжных потолках, деревянных перекрытиях и декоративных светильниках, которые могут плавится. Часто в помещении от них становится жарко.
Если вы все-таки решили остановиться на светодиодных источниках света, то здесь выбор зависит от типа светильника. Если вы выбираете декоративный светильник, то более предпочтителен выбор моделей со светодиодными лампочками, нежели со стационарными монтажными светодиодными платами.
Дело в том, что производители декоративного света редко слишком сильно концентрируются на качестве компонентов, поэтому в случае поломки, такой светильник будет дорого починить, в то время как светодиодную лампочку можно просто поменять и забыть.
Совсем другая история, если светильники используются для базового освещения, особенно на коммерческих объектах. Галогенные светильники энергозатратны, имеют низкую светоотдачу (15-20 Лм/Вт), греются и служат всего 2-4 тыс. часов. Замена ламп при высоких потолках требует вызова и работы мастера, что дорого и не удобно. Для коммерческих объектов мы рекомендуем использовать светодиодные светильники с led чипами.
Преимущества качественных светодиодных светильников со светодиодной платой перед светильниками с лампочками:
- Долгий срок службы по сравнению со приборами всех остальных представленных на рынке технологий. Качественный светильник будет светить около 30 000 часов (при круглосуточной работе 3 года равняется 27 000 часов.) при этом под конец этого срока он потеряет не более 30% от первоначальной яркости (стандарт L70 / LM70). Еще 20 000 часов он будет светить до полного затухания.
Вы скажете, что те же самые показатели можно прочитать на упаковках от светодиодных лампочек, однако это редко бывает правда. Найти хорошие лампочки в России очень сложно. У достойных производителей они никогда не будут дешевыми, потому что там будут установлены качественные чипы, хороший теплоотвод из алюминия и надежный драйвер.
Рынок настолько захламлен светодиодной некачественной продукцией и подделками, что поставщики в целях выделиться завышают мощность, световой поток, срок службы ламп. На деле они работают максимум 3-5 тыс. часов. (1-2 года). Далее надо будет покупать новые за свой свет и оплачивать монтаж. На плохую продукцию поставщик редко дает гарантию больше года. А чтобы вернуть по гарантии, вам следует сохранить фабричную упаковку и соблюсти прочие совершенно абсурдные формальности. Прочтите условия гарантии.
- Возможность создать направленный световой поток под определенным углом для акцентной подсветки при низких энергозатратах. Светодиодные светильники с линзами позволяют сфокусировать луч очень четко и при этом сделать свет мягким и рассеянным за счет сложной оптики и отражателей, что практически невозможно реализовать другими технологиями.
- Практически не греются
- Имеют небольшие габариты и массу
- Прочны. Светильники с маркировкой IP65 герметичны, и могут быть использованы во влажных помещениях.
