Стены из пеноблока толщина: Какой должна быть толщина стен из пеноблока при строительстве дома?

Содержание

Стены какой толщины лучше выбрать для постоянного проживания в доме из пеноблоков?

Чем толще стены, тем меньше потери тепла. Но экономия тепла достигается ценой увеличения стоимости строительства. В этой статье мы обсудим вопросы, связанные с разумным выбором толщины стен из газосиликатных и пенобетонных блоков в доме, предназначенном для постоянного проживания.

Толщины стен в 300 мм достаточно для постоянного проживания

Разумный выбор толщины стен зависит от Ваших критериев: заложенного бюджета строительства, будущих расходов на отопление и уровня комфорта.

Стены из пеноблоков марки 400-500, из которых можно построить загородный коттедж, согласно современным нормам по теплоудержанию должны иметь толщину порядка 400 мм. Эти нормы, действующие с 2000 года, были установлены ради экономии энергии.

Однако по прежним нормам, принятым в конце 70-х годов прошлого века, толщины стен из пеноблоков в 300 мм было более чем достаточно. Такие стены не промерзают, и в отапливаемых помещениях тепло в самый лютый мороз на улице.

Таким образом, дома из пеноблоков с толщиной стен 300 мм вполне пригодны для постоянного проживания, но надо иметь в виду, что мощность отопительного котла и расходы на отопление окажутся на 25-30% выше, чем в домах, построенных в соответствии с современными стандартами. Экономия бюджета строительства приводит к росту эксплуатационных расходов.

Стены из пеноблоков толщиной 300 мм в сравнении со стенами из дерева

Для сравнения, пенобетонные и газосиликатные блоки толщиной 300 мм по своей теплопроводности эквивалентны клееному брусу толщиной 240 мм или оцилиндрованному бревну диаметром около 300 мм. Оцилиндрованное бревно диаметром 220-240 мм и клееный брус толщиной 180-200 мм, из которых строится большинство деревянных загородных коттеджей, примерно вдвое не соответствуют современным официальным теплотехническим требованиям.

И ничего – в таких домах люди живут без каких-либо заметных неудобств. Их даже порой называют теплыми. А деревянные дома с толщиной стен более 400 мм, которые полагались бы по современным нормам, практически никто не строит.

Толщина стен в 375 мм и выше

Если позволяет бюджет, то, по логике, следует ориентироваться на современные нормы. Ведь расходы на отопление неуклонно растут по мере роста цен на энергоносители, и лучше заранее позаботиться об экономии. В этом случае целесообразно применять для строительства загородных домов газосиликатные блоки толщиной 375 мм и выше.

Почему именно 375 мм? Это – один из стандартных размеров, что связано с технологией производства газосиликатных блоков. На существующих заводах, выпускающих высококачественные блоки, таких как Ytong, затвердевшая в автоклаве газосиликатная масса пилится на блоки такой толщины без остатка. Поэтому цена этих блоков оптимальна.

25 мм толщины, на которые 375-миллиметровые стены не дотягивают до современных требований, означают увеличение потерь тепла сквозь ограждающие стены всего лишь на несколько дополнительных процентов.

С учетом того, что есть еще потери через окна, кровлю, пол, вытяжную вентиляцию и т.д., разница оказывается пренебрежимо малой. Поэтому дом из пеноблоков со стенами толщиной 375 мм вполне можно считать теплосберегающим даже по современным требованиям.

Но все же имеет смысл стоить дома из пеноблоков еще большей толщины, скажем, 500 мм. Ведь дом строится на десятилетия. В этом случае мы опережаем время и минимизируем будущие расходы, поскольку цена на энергоносители будет, несомненно, повышаться и далее.

Компания «Загородный дом» проектирует и строит коттеджи из пенобетонных и газосиликатных блоков. Эти коттеджи обладают высокими характеристиками по теплосбережению, а также всеми основными качествами каменных домов: прочностью, основательностью, пожаробезопасностью, красивым и разнообразным внешним видом.

Какой толщины стены выбрать для постоянного проживания в доме из пеноблоков

Оптимальная толщина стен в домах на основе пенобетона!

Существует простое правило. Многим известно, что чем толще стена, тем лучше в здании сохраняется тепло. Но существует и иная взаимосвязь: чем толще стены, тем дороже становится жилье в результате. Потому важно отыскать оптимальное соотношение. Компромисс – сведение к минимуму и затрат на строительство, и теплопотерь. Но также помните о наличии норм, которые регламентируют удержание тепла. Именно их надо учитывать при выборе толщины стен. Принимать во внимание нужно два значения:

советский технический регламент – 300 мм;

современная норма – от 400 мм.

Но также учитываются потери тепла. Для дома, в котором вы будете проживать постоянно, достаточно стен в 300 миллиметров. Они не будут промерзать, и в помещении будет достаточно тепло даже зимой, конечно, при наличии отопления. Но при этом есть и теплопотери. Так, для стен 300 мм толщиной, данный показатель, актуальный сейчас, будет чрезмерно высоким. Это станет причиной повышения затрат на отопление.

В подобной постройке теплопотери будут примерно на 30% выше, чем в зданиях, где стены имеют толщину 400 мм. Современные нормы, кстати, были установлены именно с учетом надобности снижения теплопотерь.

Ввиду этого можно сделать нехитрое сравнение. Другой популярный сегодня материал – деревянный брус. Сравним теплопотери данных материалов. По результатам исследований стены из пеноблоков 300 мм толщиной по теплопроводности идентичны аналогичной конструкции из оцилиндрованного бревна. Но существует важное уточнение. Большинство деревянных построек сегодня возводят из оцилиндрованного бревна либо клееного бруса, который имеет диаметр/толщину 220-240 и 180-200 мм соответственно. Можно сделать вывод, что в таких зданиях уровни теплопотери существенно меньше, чем декларируют сегодняшние нормы. Однако масса людей живет в таких домах, не испытывая дискомфорта. Для соответствия деревянного дома нормам стена должна иметь толщину от 400 мм. Но сегодня такие здания почти не строятся.

Если руководствоваться практичными соображениями, то лучше учитывать нынешние нормы, поскольку теплопотери – актуальный сегодня вопрос.

Однако помните, что цена теплоносителей постоянно увеличивается, и чем больше будет потеря тепла, тем дороже будет отопление постройки. А это важно, ведь дом должен быть достаточно теплым. Потому возможность сэкономить стоит предусмотреть заранее. Это, прежде всего, касается толщины стен. Так, для домашнего строительства лучше брать пеноблоки толщиной не меньше 375 мм.

Почему именно такой показатель, ведь по современным нормам он должен начинаться от 400 мм. Во-первых, это стандартный размер, что связано с технологией изготовления блоков. По причине отсутствия потерь блоки, имеющие стандартную толщину, буду стоить довольно дешево. При покупке такого материала можно существенно сэкономить на процессе строительства в общем.

Другой момент: недостающие до установленной нормы 25 мм – совсем незначительная теплопотеря. Это лишь несколько процентов. При этом помните, что тепло также уходит через двери, окна, пол, крышу, вентиляцию и так далее. Таким образом, можно пренебречь несколькими процентами, которые не окажут особого влияния на ситуацию в целом. Стены с толщиной 375 мм почти отвечают нынешним нормам, а несущественное увеличение теплопотери может быть проигнорировано. Соответственно, это неплохой вариант для дома, где планируется жить постоянно.

Эксперты все же рекомендуют отказаться от экономии на стенах. Они настаивают на том, что вложения в строительство непременно окупятся в дальнейшем. Исходя из этой точки зрения, лучше стоить дома из пеноблока толщиной не менее 500 мм. Это объясняется и прогнозами, в соответствии с которыми стоимость энергоносителей будет увеличиваться. Отсюда простой вывод: чем меньше тепла теряется, тем больше можно сэкономить на отоплении. Но финальное решение, конечно, каждый выбирает сам.

Основное правило, на которое стоит ориентироваться – стены из пеноблока должны быть не тоньше 375 мм. Это минимальное значение, которое допустимо. Также стоит учитывать особенности климата в конкретном регионе и той местности, где будет возводиться постройка. Можно обратиться к специалисту, который возьмет на себя все нужные расчеты.

Это, конечно, потребует дополнительных затрат, но зато вы получите лучший вариант с оптимальным соотношением затрат на строительство и теплопотерь в здании.

Определяем толщину стен из пеноблоков для жилого дома, пример расчета

При возведении дома из пенобетона необходимо не только вложить средства и усилия, но провести точные расчеты, позволяющие создать надежное и прочное здание. Кроме того, что будут использоваться хорошие материалы, нужно учитывать некоторые их качества и особенности монтажа. Одним из наиболее важных вопросов является то, какой толщины должна быть стена и как проводить расчет согласно всем нормам и стандартам.

Оглавление:

Характеристики пеноблока
Критерии выбора
Сооружение несущих стен
Варианты облицовки
Оптимальный размер конструкций
Пример расчета толщины

Технические параметры

Перед возведением следует знать основные технические характеристики:

Пеноблок имеет малый вес, при этом плотность достаточно низкая (в несколько раз по отношению к керамзиту). Она может варьироваться в пределах 500-1600 кг/м, в зависимости от качества.
Прочность на сжатие составляет около 4-5 МПа. Благодаря этим показателям можно возводить дом в 2-3 этажа.
При соблюдении технологии можно обеспечить отличную защиту от внешнего шума, так как пенобетон отличается высокой звукоизоляцией, что позволяет существенно сэкономить на специальных звукоизолирующих материалах.
Низкие теплопроводные качества по сравнению с древесиной и керамзитом. Стена из пеноблоков толщиной в 200 мм способна сохранять тепло так же, как из глиняных в 600 мм.
Стоит отметить низкую ценовую категорию. Материал в количестве 1 м³ будет гораздо дешевле других кладочных изделий.

Критерии подбора толщины

При нахождении толщины стен можно подвергнуться многим рассуждениям и рекомендациям, которые в большинстве случаев оказываются недостоверными. Чтобы обеспечить безопасность и устойчивость здания к различным факторам, необходимо основываться на некоторых правилах подбора. Первым делом следует знать, насколько способна понижаться температура окружающей среды в холодное время. При показателях менее -25°C нужно возводить утолщенные стены.

Также важно определиться с использованием утеплителя. Если толщина пеноблока составляет 300 мм, то оптимально устраивать теплоизоляцию до 100 мм. При толщине более 300 мм можно обойтись простой штукатуркой. Блоки подвержены воздействию УФ-лучей, что плохо сказывается на эксплуатационных качествах, поэтому теплоизолятор будет обеспечивать должную защиту.

Существуют факторы, помогающие в подборе марки:

Климатические особенности региона, в котором проводится строительство. За основу берется температурный диапазон, при этом учитываются самые крайние показатели этой области. Также толщина стен определяется от вероятности и интенсивности появления внешних воздействий. Это могут быть атмосферные осадки, давление и среднестатистическая влажность воздуха.
Технические характеристики стройматериала. В качестве основных показателей учитываются звуко- и теплоизоляционные свойства, сопротивление теплоотдаче, а также максимальный результат проверки прочности на сжатие.

При возведении дома из пенобетона с умеренными климатическими условиями толщина несущих стен должна равняться 400-450 мм с дополнительной отделкой штукатурным слоем. При этом показатели теплопроводности и звуконепроницаемости будут соответствовать нормам.

Даже используя неавтоклавные блоки, стены будут выдерживать любые атмосферные явления и не терять несущей способности в процессе эксплуатации. Благодаря этому преимуществу их можно применять в условиях повышенной влажности. Годовое количество осадков никак не повлияет на надежность и прочность здания.

Выбирая изделия высокой марки, стоит учесть, что и теплопроводность их будет выше, соответственно, толщина стен тоже должна быть больше. Однако рекомендуется выбирать среднюю маркировку, так как она обладает достаточной прочностью и небольшим весом, что весьма важно для одно- или двухэтажного дома. Можно применять марку D500.

Возведение несущих стен

Кроме прочности не менее важным параметром при выборе материала является плотность и метод изготовления. К наиболее распространенным маркам неавтоклавного пенобетона относятся D600 и D800 плотностью 600 и 800 кг/м³. Толщина перегородки для климата в Московской или Санкт-Петербургской областях оптимально составит 400-500 мм без учета утеплителя. Несущие стены могут быть сооружены с габаритами 300х400х600 мм.

D600-800 наиболее эффективны при строительстве многоэтажных зданий (до 3-4 этажей), тогда соотношение теплоизоляционных, прочностных качеств и стоимости выйдет более практичным. Внутренние самонесущие перегородки можно возводить из той же марки, однако толщина будет гораздо меньше, например, 100х300х600 мм. Использование малогабаритных элементов позволит сэкономить пространство без уменьшения эксплуатационных характеристик, а также обеспечит должную звукоизоляцию, поэтому лишний шум в соседнем помещении не будет мешать.

Выбрав некачественный пенобетон, можно ухудшить характеристики стен и межкомнатных перегородок, что в дальнейшем выльется в дополнительные затраты на звуко- и теплоизоляцию. Чтобы не ошибиться с выбором при покупке, необходимо узнать о наличии сертификата, тогда при укладке блоки не будут лопаться и трескаться после возведения всего сооружения.

Нахождение толщины с расчетом на облицовку

С учетом того, что стены и межкомнатные перегородки облицовываются кирпичом или штукатуркой, конечная толщина получается немного больше. Поэтому перед началом строительства следует провести расчеты с финишной отделкой. Не менее важно сразу определиться с типом утеплителя и отделочным слоем. Наиболее часто используются такие комбинации:

Пеноблок толщиной 400 мм и штукатурка 2-5 см.
Элемент 400 мм и облицовочный кирпич.
Изделие 400 мм и вентилируемый фасад.
Два по 200 мм и штукатурка (или кирпичная кладка).
Блоки 200 мм, штукатурка + кирпич.
Кирпич + блок 200 мм + облицовочный кирпич + вентилируемый фасад.

Разновидностей компоновки гораздо больше, например, пеноблок с отделкой из керамической плитки для внутренних ненесущих перегородок или натурального камня для фасада. Однако важно учитывать условия климатической зоны, чтобы обеспечить максимальную надежность сооружения.

Оптимальные размеры для обеспечения несущей способности

В основном штукатурный слой занимает около 20 мм, таким образом, при стандартной толщине стены 400 мм общая составит 420-430 мм. Если использовать облицовочный кирпич с размерами 120 мм, то она будет 520 мм. Устраивая вентилируемый фасад, толщина увеличится до 560-700 мм. Это достаточно большие значения для стен одно- или двухэтажного здания.

В связи с этим самым практичным вариантом блоков, которые способны обеспечить и прочность, и низкую теплопроводность, является применение марки D600-D800. От выбора изделий и конструкции самой стены и межкомнатной перегородки будет зависеть не только долговечность возводимого сооружения, но и уровень комфорта при проживании в нем. Использование сертифицированного строительного материала позволит избежать лишних затрат времени и средств на восстановление или укрепление стен после значительных деформаций, которые были вызваны низким качеством изделий.

Расчет толщины для Московской области

Показатель сопротивления теплопередаче внешней стены с учетом всех отделочных слоев и материалов должен составлять 3,5°Cˑм/Вт. На основе технических характеристик можно сказать, что коэффициент для пеноблоков марки D600 и D800 равняется 0,14 и 0,21°Cˑм/Вт соответственно. Сопротивление у облицовочного кирпича не превышает 0,56°Cˑм/Вт, а у декоративной штукатурки – не более 0,58°Cˑм/Вт. Все показатели основаны на нормальных климатических условиях в регионе.

Далее проводится расчет:

Находится толщина штукатурки или кирпичной кладки. Как правило, для фасадов без дополнительной теплоизоляции элементы укладываются в два ряда – 120 мм.
Показатель разделить на коэффициент теплопроводности кирпича, тем самым определяется сопротивление, равное 0,21°Cˑм/Вт.
Повторно вычисляется формула для штукатурного слоя – 0,03°Cˑм/Вт.

Полученные числа необходимо подставить в формулу для определения толщины блока. Пенобетон плотностью 600 кг/м³ имеет общее сопротивление теплопередаче 3,5. От этого значения вычитается кирпич (0,21) и штукатурка (0,03), затем все умножается на коэффициент блока 0,14 и выходит 450 мм. Это конечный показатель, согласно которому должен выбираться материал. Важно сразу изменить единицы измерения.

Соответственно для D800: (3,5-0,21-0,03)х0,21=680 мм. В этом случае понадобится изделие значительно толще, поэтому расходы будут также больше. Однако вместо кирпичной кладки можно использовать высокоэффективный пенополистирол в качестве утеплителя, таким образом, есть возможность получить гораздо меньшую толщину фасада.

Статьи на Строительном портале Украины

Чтобы Ваш дом из пеноблоков был достаточно теплым и прочным, очень важно еще в процессе проектирования правильно определить необходимую толщину стен. Наиболее простой способ не теряться в догадках, а оперировать фактами — это обратиться к официальной документации, в частности, к СТО (стандартам организаций). Этим документом регламентируются нормы строительства и проектирования построек из ячеистых бетонов, к разряду которых и относятся пеноблоки.

Толщина стен из пеноблоков

Этажность возводимого сооружения не является главным фактором при выборе толщины наружных стен дома из пеноблоков. Основным параметром в данном случае является теплопроводность. Значение теплопроводности стен зависит от конструкции стены и марки применяемого материала.

Толщина стен дома из пеноблоков:

в один слой с наружной штукатуркой;
в два слоя с теплоизоляцией и наружной штукатуркой;
в два слоя с облицовкой кирпичом;
в три слоя с тепловой изоляцией и системой «вентилируемый фасад».

Сразу же отметим, что использование дополнительного утеплителя с одной стороны позволяет уменьшить необходимую толщину стены из пеноблоков, но с другой — может сказываться на ее несущей способности. Детальнее об этом читайте в статье Утепление дома из пеноблоков.

Так, на практике общепринятой считается минимальная толщина, равная 450 мм. В качестве подтверждения данного факта приведем следующий пример: теплопроводность стены из пенобетона марки 600 толщиной в 450 мм. равна теплопроводности стены из кирпича толщиной в 2 м. Более точно в каждом конкретном случае можно рассчитать теплопроводность стен из пенобетона, воспользовавшись формулами расчета и дополнительными данными, необходимыми для расчетов, поданными в строительных справочниках и СНиП.

Толщина стен из пеноблоков: как правильно рассчитать

Для того, чтобы определить какой должна быть толщина стен из пеноблоков, чтобы обеспечить допустимый уровень прочности и достаточную теплоизоляция дома, рекомендуем произвести тщательные теплофизические и прочностные расчеты. В качестве примера, произведем расчеты толщины стен для пенобетона с применимой плотностью D600.

Не вдаваясь в сложнейшие расчеты, отметим, что при габаритах сооружения в 10х10 м каждые 100 мм толщины стены могут выдержать нагрузку в 10 тонн. При этом плиты перекрытий, кровля и стены второго этажа весят не более 15-18 тонн. Прибавив общий вес всех обиходных предметов, которые будут находиться на втором этаже, возможную снеговую нагрузку, учитывая дефекты кладки и предусмотрев физический износ стройматериалов в процессе эксплуатации, можно смело заложить в проект толщину стены из пеноблоков в 300 мм.

Далее можно проанализировать способность данной толщины наружных стен обеспечивать должный уровень теплоизоляции дома.

Для точного расчета теплового сопротивления используют коэффициент теплопроводности пенобетона D600, равный 0,14 Ккал/м2чоС. Чтобы обеспечить необходимый уровень теплоизоляции стена должна иметь тепловое сопротивление в R=3,14.

Воспользовавшись формулой R = d/λ, где d — расчетная толщина стены, а λ – теплопроводность, легко определить d. В нашем случае расчетная толщина стены приблизительно равна 450 мм. Впрочем, подобное тепловое сопротивление рассчитывается исходя из температуры 40 С. При этом если учесть использование дополнительных средств теплоизоляции и достаточно редкие морозы, то толщина стены в 300 мм будет самой оптимальной.

Далее поданы примерные данные для стен из пеноблока марок 600, 800, 1000, которые используются для возведения наружных стен различных сооружений наиболее часто.

Однослойная кладка с наружной облицовкой из кирпича:

Марка пеноблока	Необходимая толщина слоя пенобетона
600	450 мм.
800	680 мм.
1000	940 мм.

Однослойная кладка с наружной штукатуркой:

Марка пеноблока	Необходимая толщина слоя пенобетона
600	480 мм.
800	720 мм.
1000	1000 мм.

Расчеты вышеуказанных данных были рассчитаны для сооружений, возводимых из пеноблока в средней полосе, поэтому они действительны и могут применяться для большинства климатических зон. Таблица свидетельствует о том, что чем выше марка изделия, тем большей должна быть необходимая толщина стены, а следовательно, увеличиваются и затраты на возведение стен. Лишних расходов можно избежать, используя блоки оптимальной марки для выбранного вида строения.

Пеноблоки довольно часто используются также и для возведения перегородок и простенков внутри сооружения. В таких случаях толщину конструкций стен выбирают в зависимости от условий эксплуатации, и зачастую она составляет 100 — 150 мм.

особенности кладки, толщина, армирование и отделка

Достоинства и недостатки стен из газосиликатных блоков

Крупные размеры блоков позволяют возводить стены из газосиликата гораздо быстрее по сравнению с, например, классическим кирпичом
Газосиликат имеет малый вес
Хорошо обрабатывается
Является негорючим материалом

Одним из важных недостатков газосиликата явлется его гидроскапичность, что влечет за собой необходимость в организации его защиты от влаги, как на этапе строительства, так и в дальнейшей эксплуатации.

Толщина стен из газобетона также считается одним из основных недостатков данного материала.

Необходимость в дополнительном армировании и перемычках над дверными и окнонными проемами

Толщина стен из газобетона

Перед началом работ по сооружению газобетонных конструкций необходимо произвести расчеты на прочность. Оптимальная толщина газобетонной стены определяется, исходя из необходимого уровня теплоизоляции и прочности сооружения.

Для определения толщины стены из газобетонных блоков приняты следующие нормы:

Минимальная толщина несущих стен для сооружений с сезонным проживанием — 200 мм (блок D300 – D400)
Для возведения подвала и цокольного этажа рекомендуется применять газобетон толщиной 400 мм (блок D600, класс B3,5)
Межкомнатные перегородки 100-200 мм (D300)

Исходя из формулы Т = Rreg*λ, для несущей конструкции, возводимой в Москве и области, толщины стены из газобетона должна быть не менее 44 см (при использовании блока D500) и 37,5 см (для блока D400).

Толщина стены в зависимости от характера постройки:

Хозблок или гараж, дачный домик достаточно будет 20 см
Для круглогодичного проживания данный показатель увеличивается в 2 раза. Толщина несущих стен для сооружений, используемых для круглогодичного проживания, рассчитывается с учетом теплопроводности материала. Толщина может быть или увеличена, исходя из полученных расчетов, или быть аналогичной летнему варианту, но дополнительно утеплена.
При строительстве сооружения более 1 этажа, толщина стен может достигать 30-40 см
Несущие стены должны быть шире внутренних перегородок из газобетона на 10-15 см

Как выполнять возведение газобетонных стен своими руками

Как выкладывать первый ряд — особенности

Важно! Газобетон является гидроскапичным материалом и при повышенной влажности снижается качество его свойств. Поэтому важно на этапе подготовки к кладке произвести работы по отсечной горизонтальной гидроизоляции. Чаще всего для этого применяется рубероид или подобный рулонный материал, так же подойдет полимерный раствор.

Качество будущей конструкции зависит от того насколько хорошо выложен первый ряд кладки, поэтому важно произвести выравнивание поверхности при помощи цементного раствора и кельмы (или гребенки), оценить при помощи строительного уровня отсутствие каких-либо перекосов.

Кладка газобетона может производится в один или в два ряда. При двухрядной кладке можно использовать обычный цементный раствор, так как мостики холода будут перекрываться вторым рядом. При одноблочной кладке специалисты рекомендуют использовать специальный клеевой раствор, замесить его в соответствием с инструкцией производителя. Консистенция кладочного раствора должна быть похожа на густую сметану. Наносят его специальным ковшом или мастерком, после чего выравнивают гребенкой. Если клей выступает, его удаляют мастерком, но ни в коем случае не затирают.

Важно! Толщина шва между фундаментом или перекрытием и первым рядом кладки должна быть не менее 20 мм! Толщина шва между рядами должны быть не более 3 мм, иначе это ухудшит тепло- и звукоизоляционные качества кладки.

Каждый новый ряд кладки осуществляется с одного и того же угла. Ряды относительно друг друга должны укладываться с перевязкой (то есть со смещением 8-10 см). Торцы блоков бывают гладкими (бюджетный вариант) и с пазами. Во втором случае нет необходимости из промазывать раствором, если же блоки гладкие, на их стыки необходимо наносить клей.

В конце ряда укладывают доборный блок, края которого прмазывают клеевым раствором с двух сторон. Обрезка блоков производится специальной ножовкой. После кладки необходимо произвести обработку поверхности специальным рубанком. По окончании кладки ряда его ровность проверяют строительным уровнем.

Важно! Возведение стен последующих тажей недопустимо без установки междуэтажного перекрытия.

Для того, чтобы защитить блоки от дождя, распаковывать их рекомендуется по мере необходимости, выложенные ряды — прикрывать пленкой. Так же выжно соблюдать температурный режим, оптимальным считается диапазон от +5 до +35 С.

Кладка газосиликатного блока Ytong — видео

Инструменты , необходимые для кладки газосиликатных блоков:

штроборез
строительный уровень
мастерок
рубанок
каретка для клеевого раствора
молоток из резины
ножовка
терка с металлическими зубьями
угольник

Армирование газосиликатной кладки

Для укрепления кладки как правило используют арматуру не менее 8 мм, для повышения качества ее предварительно обрабатывают антикоррозийным составом.

Далее в блоках при помощи штробореза прорезают специальные канавки, глубина которых должны быть достаточной для полного погружения стержня. Перед укладкой арматуры штробу заполняют клеем, убирая излишки мастерком. По технологии в блокам до 200 мм проделывают штробу в 1 ряд, более 200 мм — в два ряда с одинковым расстоянием от краев блока.

Первый пояс арматуры рекомендуется укладывать в первом же ряду газосиликатной кладки, далее повторять его через каждые 3-4 ряда.

Обязательно усиливают арматурой:

верхний ряд кладки, на который будет опираться перекрытие
ряды под оконными проемами
дополнительно арматурой можно укрепить углы сооружения

Для однородности кладки дверные и оконные проемы устраивают при помощи U-образные блоки, в которые укладыют армирующие конструкции, например ж/б балки.

Обратите внимание! Армирование газосиликата своими руками без расчета по СНиП применяется для уменьшения риска образования трещин, и не может увеличить несущую способность конструкции.

Наружняя и внутренняя отделка газосиликатных стен

Для того, чтобы стена из газобетонных блоков прослужила как можно больше, ее обязательно необходимо защитить от воздействий внешней среды, особенно от осадков. В качестве отделочного материала для газобетона с внешней стороны как правило применяют:

штукатурку с высокой адгезией
кирпич (важно знать, что при отделке кирпичом необходимо проделывать вентиляционные отверстия и защищать газобетон гидроизоляцинным материалом, чтобы избежать отсыревания блоков)
сайдинг
в условиях сурового климата дополнительно используют утеплитель

Схема внешней отделки отделки стены из газобетона кирпичом

Для внутренней отделки чаще всего применяют гипсокартон или штукатурку с последующей покраской или поклейкой обоев. Отделка газобетона должны быть осуществлена таким образом, чтобы не нарушить его главное преимущество — способность «дышать».

Поэтому внутреннюю отделку газобетонных стен производят паронепроницаемыми материалами, а внешнюю — наоборот (варианты отделки газобетона).

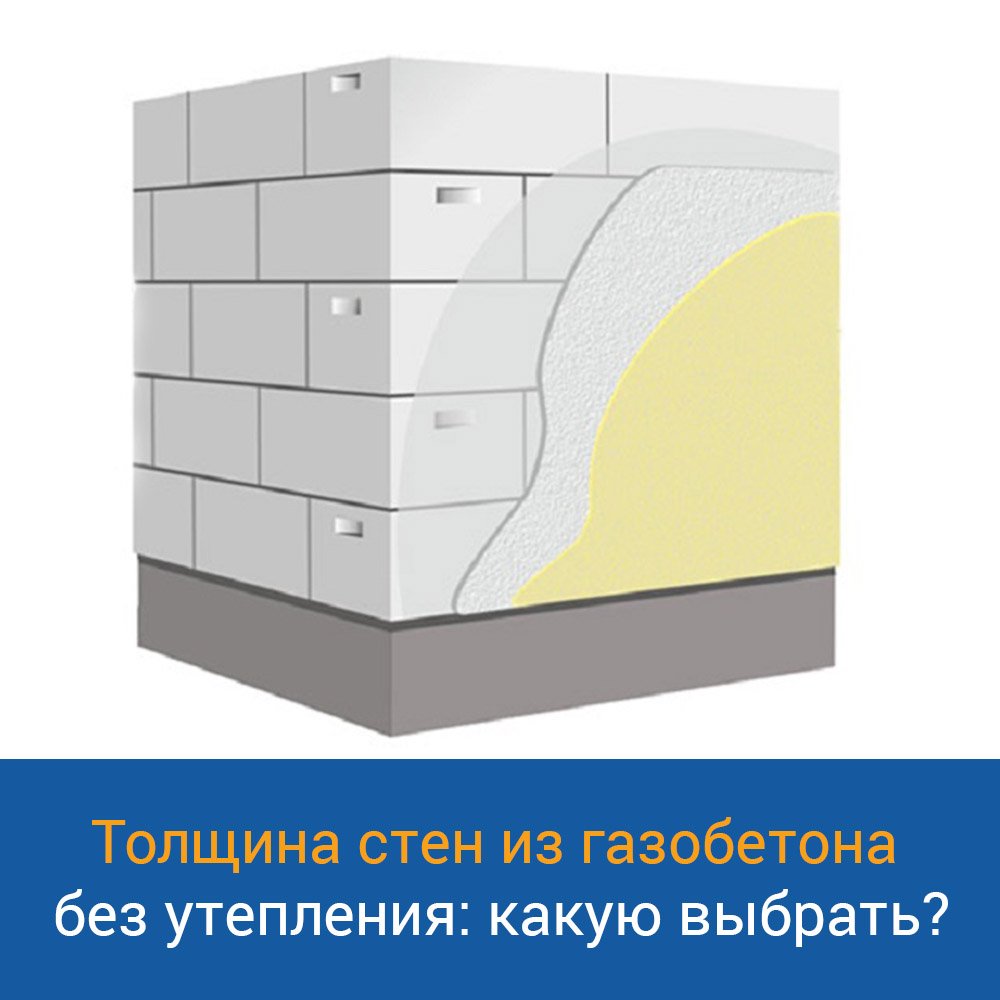

Какой толщины должна быть стена из газобетона

Газобетон является самым популярным строительным материалом, благодаря своим теплотехническим характеристикам, низкой стоимости и высокой скорости возведения стен.

Одним из самых главных вопросов при строительстве дома является следующий – «какой толщины должна быть стена из газобетона». Ведь вопрос об экономии денег на отопление актуален как никогда. Если ответить быстро, то чем стена толще, тем она прочнее, и тем лучше сохраняет тепло. Но не все так просто, важна экономическая целесообразность.

На теплотехнику стены, помимо ее толщины, влияет еще и плотность газобетона. Чем плотность ниже, тем лучше сохраняется тепло. Скорее всего, вы бы хотели просто узнать, какой толщины должна быть газобетонная стена, но помимо всего перечисленного, на выбор толщины стены влияет еще и регион, в котором вы проживаете, так как разница в температурах Сибири и Сочи огромная.

Для средней полосы России считается, что сопротивление стены теплопередаче (по СНИП) должна быть около 3,2 Вт/м•С°. Для более холодных регионов страны, этот показатель должен быть выше. Отметим, что для частного строительства, соблюдать данные нормы не обязательно.

Такую теплозащиту (3,2 м2 С°/Вт) обеспечивают следующие варианты однослойных газобетонных стен.

D300 – 300 мм.
D400 – 400 мм.
D500 – 500 мм.

Стоит отметить, что на общую тепловую эффективность здания влияют не только стены, но и утепление пола, крыши, перекрытий, армопоясов, перемычек, и окон. Из этого следует, что тепловые потери здания через стены составляют от 30 до 40%. То есть, делать слишком толстые стены не рационально. Нужен некоторый баланс между затратами на толщину стены, и на отопление дома.

Если речь идет о доме постоянного проживания, то при текущих затратах на отопление, оптимальная толщина однослойной стены из газобетона составляет: D400 – 400мм, D500 – 500 мм.

Для дачного дома, который посещают довольно редко, будет достаточно стены толщиной 250-300 мм из газобетона D400.

Толщина газобетона с утеплителем

Теперь что касается многослойных стен, то есть, утепленных. В качестве утеплителей обычно применяют каменную вату, пенопласт и газобетон низкой плотности.

Применяя утеплитель, толщину несущих стен можно уменьшить, добиваясь определенного значения теплового сопротивления. То есть, затраты на газобетон уменьшаться, а на утеплитель повысятся. Таким образом, нужно искать баланс между толщиной газобетона и стоимостью материалов на утепление.

Чтобы вам было проще определиться с толщиной газобетона и утеплителем, мы нашли таблицы по теплотехническим параметрам стеновых материалов.

Сопротивление теплопередаче (R0) газобетона в зависимости от толщины кладки.

Чем значение выше, тем лучше.

Таблица (коэффициент теплопроводности газобетона)

Чем значение ниже, тем лучше.

Для большей наглядности произведем расчеты.

К примеру, вы хотите построить дом в Московской области. Требуемое значение по тепловому сопротивлению в Москве R=3.28. Дом у вас из автоклавного газобетона D500 толщиной 300 мм, и вам нужно определиться с толщиной утеплителя.

Толщину газобетонной стены (0. 3 м) делим на коэффициент теплопроводности газобетона D500 (0.14).

Тепловая сопротивляемость стены R = 0.3/0.14=2.14 м2·°C/Вт.

Далее от требуемого значения R(3.28) отнимаем полученное тепловое сопротивление R (2.14).

3.28-2.14=1.14.

Значит тепловая сопротивляемость утеплителя должен быть 1.14 м2·°C/Вт.

Коэффициент теплопроводности минваты = 0.04.

Умножаем 1.14 на 0.04 = 0.0456 метра, то есть 45 мм.

То есть, нужная толщина утеплителя у нас получилась 50 мм.

Таким образом, вы можете рассчитать требуемое утепление для любой стены.

Нужно ли утеплять газобетон?

Пример расчета затрат на отопление дома

Дом 10 x 10 метров из газобетона D400, толщиной 400 мм.
Высота потолков – 2.5 м.
Площадь стен – 230 м2.
Площадь пола, потолков и окон — 220 м2.
На улице -20, в доме + 20.
Разница температур составляет 40 градусов.
Тепловое сопротивление газобетонных стен – 3.4 м2·°C/Вт
Среднее тепловое сопротивление пола, потолков и окон – 3 м2·°C/Вт.
230/3.4 * 40 = 2700 Вт/час.
220/3*40 = 3000 Вт/час.
То есть за один час, на отопление дома будет потребляться почти 6 Квт энергии.
За сутки – 144 кВт.
1 Квт энергии стоит в среднем 3 рубля.
За месяц на отопление уйдет 144*30= 4320 кВт.
Месячные зимние расходы на электрическое отопление примерно 10-15 т.р.

Но это, если температура будет постоянно стабильной, в реальности же, температура постоянно меняется. Весной и осенью затраты на отопление сократятся в несколько раз. В любом случае, такие расчеты покажут вам примерную картину по стоимости отопления дома электричеством.

Оптимальная толщина стен из пеноблоков (газобетона) для постоянного проживания

Все больше и больше людей, выбирая материал для строительства своего загородного дома, отдают предпочтение пеноблокам. Это отличный современный стройматериал с хорошими эксплуатационными характеристиками. В чем же его преимущества?

Высокая прочность на сжатие. Это позволяет использовать пеноблоки при строительстве 2-х и 3-хэтажных домов.
Легкий вес.
Низкая плотность (в 2-3 раза ниже, чем у керамзита).
Хорошая теплопроводность.
Достаточный уровень звукоизоляции – если блоки уложены правильно, дополнительная защита от шума не потребуется.
Низкий уровень поглощения воды. Это значит, что в доме из этого материала не будет повышенной влажности, сырости, плесени и грибка.
Износостойкость. Со временем прочность пеноблоков только возрастает, в отличие, например, от прочности кирпича.
Низкая цена. Даже с учетом транспортировки пеноблоки обойжутся вам дешевле любого другого стройматериала, и их использование позволяет существенно удешевить строительство вашего дома.

Однако в погоне за экономией не приобретайте подозрительно дешевые материалы, так как пеноблоки иногда делают из отходов качественного сырья, присваивают ему 2-й сорт и продают дешевле обычного.

Не удивляйтесь, что представители фирмы-подрядчика обязательно предложат вам облицовку здания кирпичом: это обычная практика.>

Какой должна быть толщина стен в доме из пеноблоков?

При проектировании здания потребуется расчет толщины его стен. Какова она должна быть? Толщина стен в кирпичном или панельном доме в данном случае не ориентир – слишком уж разные характеристики у этих материалов с пеноблоками.

Если вам все же интересны сравнительные характеристики пеноблока и других материалов, то знайте, что для того, чтобы обеспечить тот же уровень теплопроводности, как стена из пеноблока в 60 см, потребуется 101 см керамзитобетона, 230 см кирпича или 450 см бетона. Вот почему толщина стен в панельном и кирпичном доме несопоставимы с толщиной стен в доме из пеноблока.

Из каких же особенностей исходить, выбирая толщину стен из пеноблоков?

важно понять, насколько опускается в вашей местности температура в холодное время года. При суровых зимах обязательно потребуются утолщенные стены с дополнительной теплоизоляцией;
утеплитель монтируется на внешние стены, и не только из эстетических соображений: он защищает пеноблок от разрушения под воздействием солнечных лучей;
определитесь, обойдетесь ли вы только штукатуркой или будете монтировать утеплитель. С расчетами помогут специалисты: к примеру, стену из пеноблока толщиной 300 мм лучше дополнить утеплителем толщиной 50-100 мм. Именно такова рекомендуемая толщина внешних стен из пеноблока для районов с умеренно холодными зимами. Это «золотая середина», которая подходит для большинства регионов России.

Изоляционные бетонные формы (ICF)

Вид с торца типичной предварительно собранной плоской стены Блок ICF

Изоляционные бетонные формы (ICF) приводят к монолитным бетонным стенам, которые зажаты между двумя слоями изоляционного материала. Эти системы прочны и энергоэффективны. Обычно этот метод строительства применяется в малоэтажных зданиях, от жилых до коммерческих и промышленных. Традиционная отделка применяется к внутренним и внешним граням, поэтому здания выглядят как типичные постройки, хотя стены обычно толще.

Обзор и история

Изоляционные бетонные формы, или ICF, представляют собой формы, используемые для удержания свежего бетона, которые остаются на месте постоянно, чтобы обеспечить изоляцию для конструкции, которую они окружают. Их история началась после Второй мировой войны, когда в Швейцарии использовались блоки обработанных древесных волокон, скрепленных цементом. В 1940-х и 1950-х годах химические компании разработали пенопласт, который к 1960-м годам позволил канадскому изобретателю разработать пеноблок, напоминающий современные типичные ICF.Примерно в то же время европейцы разрабатывали аналогичные продукты.

В 1980-х и 1990-х годах некоторые американские компании начали заниматься этой технологией, производя блоки и панели или доски. К середине 1990-х годов была основана Ассоциация изоляционных бетонных форм (ICFA) для проведения исследований и продвижения продуктов, направленных на принятие строительных норм. Они также работали с Портлендской цементной ассоциацией, чтобы привлечь внимание к этому типу строительства. Хотя были некоторые препятствия — затраты могли быть больше, чем затраты на строительство каркаса, потому что люди не понимали систему, строителям приходилось тесно сотрудничать, чтобы получить одобрение норм, а материалы были проприетарными — число производителей изоляционных бетонных форм росло.В результате конкуренция возросла, а затраты снизились.

Новые компании разработали вариации и инновации, чтобы отличать одну систему от другой. Со временем некоторые производители ICF объединились, что привело к уменьшению числа более крупных компаний. Поскольку системы изоляционных бетонных опалубок предлагали такие преимущества в производительности, как прочность и энергоэффективность, и изначально были более дорогими в строительстве, первым целевым рынком было строительство домов высокого класса. Клиенты Custom Home были готовы и могли доплачивать за высокое качество.По мере того, как слухи о ICF росли, а инновации снижали затраты на производство и установку, строители начали использовать формы для домов средней ценовой категории. Некоторые застройщики сейчас создают целые крупные застройки, используя изоляционные бетонные формы.

В прошлом односемейные жилые дома составляли около 70 процентов строительства ICF — по сравнению с примерно 30 процентами для коммерческого или многоквартирного использования, — но продукты подходят для всех этих применений, и более крупные здания, похоже, являются растущим рынком для ICF.Они стали популярными для множества коммерческих проектов, включая квартиры или кондоминиумы, гостиницы / мотели, магазины и даже кинотеатры.

Стены ICF высотой 30 футов для проекта многоэкранного театра в Юте.

Преимущества

Изоляционные бетонные формы приносят пользу как строителям, так и владельцам зданий.

Владельцы ценят:

Прочные стены
Устойчивость к стихийным бедствиям и безопасность
Устойчивость к плесени, гниению, плесени и насекомым (ниже уровня может потребоваться защита от термитов)
Способность блокировать звук
общий комфорт
энергия эффективность и, как следствие, экономия затрат

Подрядчики и строители, такие как :

быстрое и простое строительство
гибкость
легкий вес для легкой транспортировки и монтажа
совместимость со столярными профессиями
способность выполнять более высокие требования энергетического кодекса с менее сложная конструкция

Размеры, компоненты, конфигурации, системы

Системы изоляционных бетонных форм могут различаться по своей конструкции.«Плоские» системы дают сплошную толщину бетона, как у стены, залитой обычным способом. Стена, произведенная с помощью «решетчатых» систем, имеет вафельный рисунок, где бетон в некоторых точках толще, чем в других. Системы «столб и балка» имеют именно это — дискретные горизонтальные и вертикальные колонны из бетона, полностью заключенные в пенопласт. Какими бы ни были различия, все основные системы ICF спроектированы инженерами, приняты с соблюдением правил и проверены на практике.

Две изолирующие поверхности разделены каким-либо соединителем или перемычкой.Крупные предварительно собранные блоки быстро складываются на месте. Панели или доски поставляются более компактно, но их необходимо собирать в опалубку прямо на работе. Пенопласт — это чаще всего пенополистирол (EPS). Это может быть экструдированный полистирол (XPS), который прочнее, но и дороже. Некоторые изделия изготавливаются из переработанной пены или древесного волокна в знак экологичного строительства. Утилизированный материал формируется в блоки с цементом, что делает агрегаты идеальными для непосредственного нанесения штукатурки.

Стяжки, соединяющие два слоя изоляционного формовочного материала, могут быть пластиковыми, металлическими или дополнительными выступами изоляции.У каждого типа материала есть свои преимущества, но одна из современных тенденций включает в себя петли в стяжках, которые позволяют предварительно собранным формам складываться плоско для легкой и менее дорогостоящей доставки.

Соединения между отдельными формами могут иметь соединяющиеся друг с другом зубцы или конфигурацию гребня и паза, отформованную в формовочном материале, или простые стыковые швы. Многие производители разработали блоки с универсальными блокировками, которые позволяют штабелировать формы независимо от того, переворачивается ли форма в одну или другую сторону.Эти «обратимые» формы экономят время при размещении и предотвращают неправильное выравнивание. Специальные элементы для углов, полов и кровли завершают линейку продуктов и улучшают инженерные решения системы и повышают энергоэффективность окончательной конструкции.

Укладка предварительно собранной опалубки ICF Пример предварительно собранных угловых блоков

Размеры блоков обычно составляют порядка 16 дюймов в высоту и 48 дюймов в длину. Полости обычно имеют ширину шесть или восемь дюймов, но при необходимости могут быть больше или меньше.Поверхности из вспененного материала также могут быть изменены, но обычно их толщина составляет от 1-7 / 8- до 2-3 / 4 дюйма. Таким образом, 8-дюймовая полость с двухдюймовыми поверхностями из пенопласта с каждой стороны приведет к 12-дюймовой стене. Совсем недавно в некоторых системах появилась возможность предлагать более толстые слои пены для повышения производительности.

После нанесения внутренней и внешней отделки типичная конечная толщина стенки превышает один фут. Это означает, что глубина оконных и дверных рамок должна быть шире, чем та, которая используется для традиционных рамных конструкций, в результате чего получаются глубокие подоконники — приятная особенность для домовладельцев или других жителей здания.

Монтаж, соединения, отделка

Монтаж изоляционных бетонных опалубочных систем аналогичен возведению кирпичной кладки. Строители обычно начинают с углов и кладут слой за слоем, чтобы построить стену. Некоторые элементы, особенно те, которые образуют «вафельный» или стоечно-балочный бетонный стеновой профиль, необходимо склеивать или заклеивать на стыках во время сборки. Большинство современных систем имеют однородные полости, которые улучшают текучесть бетона, уменьшают потребность в клеях при штабелировании, в результате чего получаются плоские бетонные стены постоянной толщины.

Вафельная сетка Блок ICF создает переменную толщину бетонной стены.

После того, как опалубка установлена, закреплена и установлена необходимая арматура, в опалубку закачивается бетон. Даже с использованием распорок формы необходимо заполнять с надлежащей скоростью в соответствии с рекомендациями производителя опалубки, чтобы предотвратить перекосы и выбросы. Усовершенствованная продукция и улучшенные методы строительства значительно снизили вероятность разрушения формы. Это редко происходит при соблюдении рекомендаций производителя.Армирование в обоих направлениях поддерживает прочность стены. Для проемов дверей и окон требуются баксы, чтобы окружать проем, удерживать свежий бетон во время укладки и обеспечивать подходящий материал для крепления оконных или дверных рам.

Заливка бетона в ICF с помощью насоса

Блокировка необходима, когда требуются гнезда для подшипников для элементов пола или крыши. Изоляционные бетонные опалубочные системы совместимы с бетонными полами, деревянными или стальными балками перекрытий. В небольших зданиях распространены блоки ригелей для крепления каркаса перекрытий, устанавливаемые сбоку от опалубки.В больших зданиях или зданиях коммерческого назначения стальные сварные пластины или пластины с болтами можно предварительно установить в опалубку, чтобы они заделались в свежий бетон.

Встроенные сварные пластины для опоры из конструкционной стали

Отделочные покрытия обычно прикрепляются с помощью плоских концов металлических или пластиковых стяжек, встроенных в формовочный материал. Поочередно отделку можно отделать полосами обшивки. С этими системами можно использовать практически любую отделку.Стеновые плиты остаются наиболее распространенной внутренней отделкой и наиболее типичным средством удовлетворения требований кодекса для 15-минутного противопожарного барьера над пенопластом, окружающим жилые помещения. Экстерьер намного разнообразнее и зависит от предпочтений клиента. Цементные штукатурки наносятся на ICF аналогично другим системам с оболочкой.

Коммунальные сооружения обычно встраиваются в вырезы в пенопласте после укладки бетона.

Устойчивое развитие и энергия

Главной привлекательностью ICF является возможность снижения потребления энергии для обогрева и охлаждения здания.По некоторым оценкам, экономия составляет 20 и более процентов. Значение R для типичной изоляционной бетонной формы составляет около 20. Стены часто могут иметь высокую воздухонепроницаемость на 10-30 процентов лучше, чем рама с совместимыми окнами, дверями и крышей. В результате, предполагая 100-летний срок службы, один односемейный дом ICF может сэкономить около 110 тонн CO2 по сравнению с традиционным домом с деревянным каркасом. Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона.См. График ниже.

C02 Экономия ICF по сравнению с Frame Home

Ссылка: PCA Tech Brief 12

Тепловая масса — одна из причин того, что изоляционные бетонные формы работают так хорошо, чтобы поддерживать постоянную температуру; изоляция другой. Как видно из приведенного выше графика, это позволяет сэкономить довольно много энергии, связанной с обогревом и охлаждением, что не только экономит деньги, но и обеспечивает более комфортный интерьер.

Изоляционные бетонные формы спасают деревья, потому что исключается деревянный каркас.Системы изоляционных бетонных форм также могут содержать приличное количество переработанных материалов. Бетон может быть изготовлен с использованием дополнительных вяжущих материалов, таких как летучая зола или шлак, чтобы заменить часть цемента. Заполнитель может быть переработан (дробленый бетон), чтобы снизить потребность в чистом заполнителе. Большая часть стали для армирования перерабатывается. Некоторые полистиролы перерабатываются.

С точки зрения устойчивости, снижение эксплуатационной энергии, сокращение выбросов CO ₂, длительный срок службы и использование местных и переработанных материалов делают строительство ICF экологически выгодным.

Строительные нормы и правила

Когда ICF были впервые представлены в Северной Америке, должностные лица кодексов не были знакомы с системой, поэтому с утверждением требовалось время для обучения. Как и железобетонные стены, изоляционные бетонные формы довольно прочные. Но они построены совершенно иначе, чем стены с деревянным каркасом, и требуют других критериев оценки. Многие производители форм провели испытания и подготовили отчеты об оценочных услугах или что-то подобное, чтобы продемонстрировать целостность стенной системы.Группы, которые создают эти отчеты, включают International Code Council Evaluation Service, Inc. и Канадский центр строительных материалов.

По мере роста популярности изоляционных бетонных форм утверждение норм стало намного проще. Для домов на одну и две семьи Международный жилищный кодекс (IRC) касается фундаментов и стен ниже уровня в Разделе R404 и стен выше уровня в разделе R611 для домов до двух этажей плюс подвал. Для более крупных зданий, таких как многосемейные и коммерческие постройки, для проектирования конструкций обычно требуется инженер, а для окончательного утверждения часто требуется отчет об услугах по оценке, подтверждающий утверждение ICF для типа строительства, предусмотренного для проекта.

ICF Projects

Устойчивый дом мечты

Требования к карьере молодой супружеской пары диктовали необходимость найти подходящее место для проживания в городе, достаточно просторное и находящееся недалеко от центра Чикаго. С более короткой поездкой на работу родители смогут проводить больше времени с семьей со своими двумя детьми. Зная, что они планируют прожить там не менее 15-20 лет, владельцы на раннем этапе осознали, что они хотят, чтобы дом был энергоэффективным, качественным и долговечным.Они определили, что стены из изоляционной бетонной формы (ICF) обеспечивают наилучшие характеристики для их нужд.

9127 9127 Бетон может показаться очевидным. Если вы начнете строительство в Висконсине в октябре, погода может быть сложной.Так было с Центром здравоохранения округа Саук (SCHCC), одноэтажным учреждением для престарелых, расположенным в Ридсбурге, штат Висконсин, в 50 милях к северу от Мэдисона, штат Висконсин. Тем не менее, даже до того, как земля начала падать или температура начала падать, ICF завоевали расположение Совета округа Саук: руководители предприятий твердо считали, что создание пожаробезопасного, устойчивого к стихийным бедствиям здания является самым важным, что они могут сделать для обеспечения благополучия их жители.
Habitat for Humanities, дом Greenbuild в Вокегане, штат Иллинойс, имеет сертификат LEED Platinum, наивысший рейтинг в соответствии с Руководством Совета по экологическому строительству США в области энергетики и экологического проектирования домов.
часто задаваемых вопросов по изолированным бетонным опалубкам
Вы когда-нибудь получали вопрос об изоляционных бетонных формах и просто не знали, как на него ответить? Лайонел Лемей, ЧП, исполнительный вице-президент по структурам и устойчивому развитию NRMCA, дал ответы на эти общие вопросы, чтобы вы были лучше подготовлены для разговоров со своими клиентами и специалистами.
1. Каковы основные преимущества ICF?
а. Идеально подходит для моделей с низкой / средней посадкой
b.Конкурсный по первой цене
c. Быстро — снижена стоимость строительства
дн. Более безопасная рабочая площадка — снижает риск
e. Простота использования — меньше сделок
f. Энергоэффективность — Увеличение операционной прибыли
г. Тихо — держите жильцов довольными
h. Огнестойкость — снижение затрат на страхование
i. Хорошо организовано — тысячи тематических исследований (www.concretetracker.org)
j. Гибкость — легко принимает любую отделку и все строительные системы
2. Какой высоты могут быть здания ICF?
ICF используются в одноэтажных жилых и коммерческих помещениях для высотных зданий
.На сегодняшний день самое высокое здание ICF — 23 этажа, построенное в Ватерлоо, Онтарио. В Нью-Йорке строится 16-этажное здание. ICF идеально подходят для любого здания с несущей стеной, в котором относительно высокий процент прочных стен с перфорированными отверстиями. Тем не менее, они также использовались для зданий навесных стен с перемычками в стенах ICF.
3. Какой высоты стены ICF могут оставаться без опоры?
ICF использовались для стен, высота которых без опоры превышала 40 футов.Сложность не столько в конструктивном исполнении таких стен, сколько в конструкции. Строительство 40 футов высотой, а затем укрепление стен и предоставление рабочей площадки для укладки бетона требует навыков и опыта. Стенки ICF бывают толщиной от 4 до 12 дюймов, поэтому инженеры должны выбирать толщину, соответствующую нагрузке.
4. Какую толщину я могу использовать?
Стены ICF бывают толщиной 4, 6, 8, 10 и 12 дюймов (некоторые производители идут еще толще). Обычно 4-дюймовые стены используются только для ненесущих нагрузок, например, для снятия стен в квартирах, отелях или общежитиях.
5. Как укрепить стены?
Армирование обычно применяется в один слой (в центре) для большинства надземных работ. Однако для более толстых стен (10–12 дюймов) армирование может применяться в два слоя. Для применения под землей с давлением грунта снаружи можно разместить арматуру в один слой рядом с внутренней поверхностью.
6. А как насчет сейсмических сил?
Массивные бетонные стены идеально подходят для противостояния сейсмическим воздействиям, а здания ICF использовались для многих низко- и среднеэтажных зданий в регионах с высокой сейсмичностью.Также не было бы причин не использовать ICF для высотных приложений. Однако во многих более высоких зданиях на западном побережье используется бетонный каркас или гибридная конструкция каркаса стен со сдвигом.
7. Как насчет штормовых укрытий?
ICF идеально подходят для строительства штормовых укрытий от ураганов и торнадо. Несмотря на сильные ветры (200 миль в час и выше) бетонные стены могут легко противостоять силе ветра. Однако ключом к проектированию штормового укрытия является способность противостоять силам летящих обломков.ICF были испытаны с использованием «пушки торнадо», где 2х4 стреляют в стену со скоростью 100 миль в час и, как и ожидалось, они не пробивают стену.
8. Стоимость стен ICF?
Стены ICF обычно дешевле, чем другие коммерческие методы строительства, такие как CMU и стальные шпильки. Поэтому для коммерческих приложений, таких как офисы, школы, промышленные и общественные здания, они быстро становятся предпочтительной системой из-за скорости и простоты строительства по сравнению с другими системами.
Деревянный каркас по-прежнему дешевле, чем конструкция ICF, поэтому для односемейного и многосемейного строительства деревянный каркас часто дешевле. Для одной семьи добавленная стоимость использования ICF обычно составляет 5-7%. Для многоквартирных домов добавленная стоимость обычно составляет 1-3%. Тем не менее, многие владельцы выбирают ICF, несмотря на небольшую добавленную стоимость, поскольку имеют все остальные преимущества.
9. Огнестойкость стен ICF?
Большинство производителей стен ICF провели испытание на огнестойкость ASTM E119, и 4-дюймовые стены обычно выдерживают 2 часа, а стены 6 дюймов и более толстые — 4 часа.Стены должны иметь 15-минутный тепловой барьер, обеспечиваемый гипсовым барьером 1⁄2 дюйма. Пена в ICF обработана огнем и соответствует требованиям по распространению пламени 25 или меньше, а показатель дымности 450 или меньше при испытаниях в соответствии с ASTM E84.
В некоторых случаях может потребоваться испытание NFPA 285 для бокового распространения пламени по наружным стенам. Это сборочный тест, который должен включать все виды отделки.
10. Отделка стен ICF?
Практически любую отделку можно прикрепить к стене ICF, так как на конце каждой опалубки есть планки, на которые можно закрепить винт для крепления отделки.Гипсокартон, кирпич, лепнина, сайдинг, стальные панели и др.
11. Конструктивные связи со стенами ICF?
Соединительные перекрытия или другие конструктивные элементы соединяются со стенами ICF разными способами. Бетонные полы часто кладут поверх стены для соединения несущего типа с помощью арматурных дюбелей, вделанных в стену и плиту. Для соединений, работающих на сдвиг, таких как деревянные балки, обычно балка по краю прикрепляется к стороне стены с помощью анкерных болтов через пену в бетон. Для стальных соединений закладная плита обычно устанавливается в форму с помощью срезных шпилек.
12. Прочность бетона для стен ICF?
Как правило, для большинства применений достаточно бетона мощностью 4000 фунтов на квадратный дюйм. Но это не мешает инженерам при необходимости указывать бетон более высокой прочности.
13. Характеристики смеси для стен ICF?
Прочность, указанная инженером-проектировщиком (измерение через 28 дней). Рекомендуемый максимальный размер заполнителя 1⁄2 дюйма для форм 4 и 6 дюймов и 3⁄4 дюйма для форм 8 дюймов и выше. Рекомендуемая осадка бетона составляет от 4 до 6 дюймов +/- 1 дюйм (от 102 до 152 мм +/- 25 мм).Если это требуется зарегистрированным инженером, рекомендуемые характеристики осадки должны быть достигнуты за счет добавления суперпластификатора / средних водоредукторов для достижения расчетной прочности смеси и текучести бетона.
14. Укладывать бетон в стены ICF?
Уложите бетон, перекачав его максимум на 4-футовом подъемнике. Используйте карандашные вибраторы, чтобы обеспечить уплотнение по форме и вокруг арматурной стали.
15. Термитостойкость
Пенополистирол не поддерживает, не привлекает и не является источником пищи для насекомых (включая термитов).Тем не менее, все здания, построенные в зонах, подверженных термитам, должны соответствовать строительным нормам и стандартам для защиты от термитов и борьбы с ними.
16. Осмотр конструкций (проверка на пустоты)?
Как правило, если бетон укладывается квалифицированным подрядчиком, прошедшим обучение у производителя ICF, после хорошей укладки бетона в формах не будет пустот. Однако при подозрении на пустоты существует несколько методов их обнаружения. Постучав по формам рукой, вы обнаружите пустоты.Другой метод — использование острого жесткого зонда для измерения глубины пены там, где есть подозрения на наличие пустот. Если есть подозрение на наличие значительных пустот, использование георадара является вариантом (дорогостоящим). В крайнем случае убрать пену и заделать пустоты.
17. Энергетическая эффективность?
ICF имеют значительно более высокую изоляционную ценность, чем традиционные конструкции стен, такие как CMU, стальные и деревянные стойки. Около R25 в зависимости от внешней отделки. Кроме того, тепловая масса в стенах помогает регулировать температуру.А поскольку это твердые стены, они, как правило, создают более герметичные конструкции. Все это приводит к зданиям со значительно лучшими энергетическими характеристиками с заявленной экономией энергии от 20% в более теплом климате до 50% и более в более холодном климате.
18. Звуковое сопротивление?
Бетонные стены обеспечивают превосходные звукоизоляционные качества по сравнению с другими формами конструкции
. Класс STC начинается с 50 для 4-дюймовых стен и может доходить до STC 70 с более толстыми стенами и дополнительными гипсовыми плитами.
19. Панелирование?
В недавних проектах начали использовать методы панелизации для повышения эффективности и скорости строительства. Большие панели изготавливаются за пределами площадки в контролируемых заводских условиях, арматура помещается внутрь, доставляется на площадку грузовиком и устанавливается на место. Панели крепятся друг к другу и скрепляются перед укладкой бетона.
20. Армирование волокном (спиральное или другое)?
Некоторые инженеры начинают использовать стальную фибру вместо горизонтальной стали.Это устраняет необходимость относительно медленного размещения горизонтальных стержней и панельной конструкции.
21. Обучение подрядчиков (Формальное отраслевое обучение и сертификация?)
Большинство производителей ICF имеют официальную программу обучения для своей системы. Убедитесь, что вы указали, что подрядчики должны успешно пройти программу обучения. CRMCA проведет учебный курс, одобренный ICF и NRMCA, в феврале 2019 года.
CRMCA — это ресурс для вас, наших уважаемых членов, а также для ваших клиентов и специалистов.Для получения дополнительной информации о помощи в дизайне и предстоящих предложениях по обучению свяжитесь с Джессикой Палмер, директором по развитию бизнеса и образованию. [email protected]
ICF Home Design — Изоляционные бетонные формы BuildBlock
Дверные и оконные проемы
Мы рекомендуем, чтобы расстояние между отверстиями составляло 12 дюймов или больше. Это обеспечивает правильное растекание и уплотнение бетона, а также создание структурной колонны.
Если требуются более близко расположенные отверстия, их следует обработать как единое отверстие.Вы можете использовать пиломатериалы в этих проемах, чтобы уменьшить расстояние между ними.
Узнайте больше о проектировании дверных и оконных проемов ICF, а также о вариантах раскряжевки здесь.
Заголовки и перемычки
Толщина заголовка обычно составляет 12 дюймов или больше, а часто — 16 или 24 дюйма. Работа с шагом 8 дюймов сокращает отходы, а использование 16 дюймов соответствует полной высоте блока BuildBlock ICF, сохраняя простоту процесса.
Кроме того, проектирование перемычек должно основываться на проектировании продукта, предписывающем проектировании или проектировании для конкретного проекта.
Высота плиты
Стены
ICF обычно имеют одинарное покрытие. Если необходимо увеличить высоту стены, можно использовать двойные пластины. Это лучше сделать с помощью самой ICF.
Длина стены
При использовании BuildBlock ICF по возможности выбирайте ровные дюймовые приращения для длины стены. Схема соединения повторяется через каждый дюйм, и с таким интервалом укладка будет намного проще.
Рисунки следует выполнять с шагом 6 дюймов, чтобы все встроенные точки прикрепления в формах BuildBlock были выровнены по вертикали.Это обеспечит плавное и простое добавление отделки.
Если потребуется вертикальный стык или стык штабеля, поместите его над проемом, например, дверью или окном, чтобы минимизировать длину стыка штабеля. В этих точках критически важны правильные распорки и ремни.
Хотя можно спроектировать структуру с нулевыми разрезами в блоке ICF, в этом нет необходимости. Фактически, использование общего шва часто устраняет проблемы с компоновкой и ускоряет сборку.
Высота стен и размеры, подходящие для ICF
Высота стен должна определяться с шагом 8 или 16 дюймов и корректироваться в зависимости от толщины системы пола.
Высоту этажа также можно отрегулировать по естественным точкам вдоль стены ICF с переходами по размеру блоков. Обычно они возникают в системе пола и остаются незамеченными от этажа к этажу. Цель состоит в том, чтобы избежать резки блоков, что увеличивает затраты на рабочую силу и отходы.
Опоры и фундаменты
Размер основания, арматура арматуры и другие спецификации должны быть основаны на предписывающем проектировании или проектировании конкретного проекта.
Extreme R-Value выходит за рамки R-30
ICF имеют репутацию энергоэффективных.Комбинация тепловой массы, воздухонепроницаемой конструкции и двух сплошных слоев из пенополистирола с высокой изоляционной способностью создает стены, которые значительно превосходят стандартные конструкции с деревянным каркасом.
Но все большее число домовладельцев и дизайнеров выходят «за рамки экологичности» и призывают к изоляции, превышающей обычно обеспечиваемую R-23 или R-25 ICF. Они просят R-ценности 30-х годов, а в некоторых случаях даже больше. Наряду с этим Энергетические кодексы Канады и США также призывают к более высоким значениям изоляции.(См. Энергетические коды в пользу ICF на стр. 26.)
Майк Кенно, вице-президент по продажам Fox Blocks, сообщает, что довольно много проектов в США уже идут на нулевой уровень или код с плюсом.
Гэри Браун, вице-президент по продажам и маркетингу Amvic Systems, объясняет: «ICF, каким мы его знаем, по-прежнему является превосходным продуктом, но мы начинаем видеть спрос на продукт с улучшенными характеристиками».
«По мере роста строительных норм и правил, многие строители и владельцы зданий захотят строить без ограничений», — говорит Энди Леннокс, вице-президент по маркетингу Logix ICF.«Десять лет назад выходом за границы стал R-23. Сегодня и завтра эти люди почувствуют, что им нужен R-30 + ».
До недавнего времени это означало механическое крепление листов жесткого пенопласта к внешней стороне ICF. Требуется немалая изобретательность, чтобы обойти создаваемые конструкторские затруднения; Окна, двери, сайдинг, наружные настилы и другие элементы становится трудно прикрепить, когда полосы обшивки скрыты под слоем пенопласта толщиной 2 дюйма (или более). А на многоэтажных домах значительна трудовая составляющая.
Чтобы удовлетворить спрос и упростить установку, ряд производителей ICF представили продукты, которые предлагают готовые решения для экстремальных проектов R-Value. Эти решения варьировались от предложения более толстых боковых панелей или вставок из пенопласта до перехода на усиленный графитом валик из пенополистирола, который обеспечивает несколько более высокие значения R при той же толщине стенки. Некоторые компании использовали несколько альтернатив. Logix ICF, например, предлагает графитовый блок «серии Platinum», панель XRV с боковыми стенками до 8 дюймов и вставку из пенопласта D-Rv.
Рассмотрим подробнее каждый из вариантов:
Пена с улучшенным графитом
В 1990-х годах немецкий химический гигант BASF разработал новый тип шариков из пенополистирола под названием Neopor. Neopor, покрытый порошковым графитом, имеет более высокие значения R и отражает больше тепла, чем обычный пенополистирол, благодаря своему темно-серому цвету. Он был представлен на рынке Северной Америки в 2006 году.
Пена с улучшенным графитом повышает R-значения примерно на 15%.
В 2009 году Logix представила ICF «Платиновой серии», созданный с использованием Neopor.В январе 2011 года Fox Blocks последовали их примеру со своим составом Silver Fox. Пена с усиленным графитом обеспечивает примерно на 15% больше изоляции на дюйм по сравнению с обычным пенополистиролом.
«Самым большим преимуществом является то, что вы переходите с R-25 на R-28 без увеличения толщины стенок», — говорит Леннокс. «А с точки зрения формовщика мы можем использовать те же формы и инструменты». Дополнительный R-3 обходится строителю дополнительно в 0,40 доллара за квадратный фут и не увеличивает толщину стены и не увеличивает расстояние между полосой опалубки и внешней стороной стены.
Однако он не создает продукт с R-30. Кенно признает, что «с учетом предстоящих требований R-Value, графитовая бусина может обеспечить решение только в небольшой части страны».
Вставки из пенопласта
Для того, чтобы повысить R-Value стены ICF выше 30, общее количество пены в ICF должно быть чуть меньше семи дюймов пены. Хотя эта пена может быть приклеена к внешней стороне ICF постфактум, существуют лучшие решения. Использование более толстых боковин или вставок из пенопласта позволяет достичь той же цели с гораздо меньшими трудозатратами.
Вставные панели из пенополистирола
, такие как Boost-R by Reward, позволяют легко увеличить изоляционные свойства с минимальными трудозатратами.
Методы, обсуждаемые в этой статье, часто можно комбинировать. Здесь панель Logix ‘D-Rv используется вместе с их серией Platinum с улучшенным графитом.
Несколько компаний разработали вставки из пенопласта, которые помещаются внутрь сердцевины, эффективно повышая R-Value без необходимости разрабатывать совершенно новую линейку продуктов.
Панель Boost-R от Reward и панель D-Rv от Logix ICF имеют размеры 48 дюймов x 16 дюймов, то же самое, что и их ICF.Обе панели имеют ряд прорезей, которые позволяют ей скользить между перемычками и фиксироваться на месте. Их можно установить с любой стороны сердечника.
«Панели Boost-R представляют собой экономичное решение, как с точки зрения материалов, так и с точки зрения установки, для достижения более высоких фактических значений R», — говорит Хэнк Пфайффер, главный операционный директор, Reward Wall Systems.
«Это действительно экономия труда», — говорит Леннокс. «Вы можете установить панели в блок во время их установки или предварительно установить их.Это занимает очень мало времени, особенно на высоких стенах, а также на средних и высотных зданиях ».
Доступны с шагом в два дюйма (R-8 для белой пены; R-9 для графита), они могут быть установлены с шагом в несколько дюймов для еще более высоких значений R. Например, две 2-дюймовые панели Boost-R будут аккуратно помещаться внутри 10-дюймового Reward ICF (общая ширина 15 дюймов), создавая стену из R-39 с 6-дюймовым бетонным сердечником.
Pro D-Rv
Logix будет создавать значения R от 25 до 33; со вставками серии Platinum он увеличивается до 28–37.
Quad-Lock Building Systems также предлагает вставку толщиной четыре дюйма, которая соответствует размеру их стандартного блока (48 × 12). «Дополнительная панель» позволяет дополнительной изоляции полностью проникать в углы.
Fox Block использует «Energy Stick», ориентированный вертикально. Длинные куски пенопласта (размером 2 дюйма в толщину и 32 дюйма в высоту) имеют ширину чуть менее 8 дюймов, поэтому легко вставляются между стяжками внутри полости стены.
Типичная восьмифутовая стена потребует трех энергетических палочек (96 дюймов) в каждом промежутке между стяжками.
Кенно говорит, что система снижает количество отходов и также может вписаться в угловые блоки под углом 90 и 45 градусов. Как и панели, Energy Sticks можно складывать в два или три раза для получения экстремальных значений R. Три слоя графита Energy Stick внутри блока с полостью 12 дюймов могут создать R-48+ из 6 дюймов бетона.
Руководители
Reward и Fox Blocks говорят, что вставки предназначены исключительно для обеспечения теплоизоляции.
Леннокс из Logix утверждает, что смещение панели D-Rv (охватывающее стыки в блоке) может сделать стену еще более прочной и более щадящей в день заливки.
«Он фиксирует все на месте, и вы можете получить более прочную и прямую стену», — говорит Леннокс. «Он также служит дренажным слоем для сердцевины, когда указан дополнительный дренажный слой».
Более толстые боковины
Как упоминалось ранее, по крайней мере четыре компании удовлетворили спрос на более высокую R-Value, предложив более толстые боковины. Три из них — нокдаун-формы. Другой, Amvic, представил совершенно новый ICF «третьего поколения» под названием Plus 3.30.
Amvic’s Plus 3.30
Одной из первых компаний ICF, предлагающих продукт с улучшенными эксплуатационными характеристиками, является Quad-Lock, которая представила панель PLUS с 4 дюймами пенопласта на каждую сторону в 2005 году. «Все это восходит к нашим европейским корням, — объясняет Дуг Беннион, технический специалист. менеджер по компании. «В то время европейские стандарты были на световые годы впереди США и Канады, и наши директора хотели, чтобы весь продукт для европейского рынка был доступен в США
.
Компания недавно выпустила панель толщиной 3 ⅛ ”, также получившую название QPX3.Панели 3 ”и 4” могут использоваться взаимозаменяемо со стандартной панелью 2 ¼ ”, а также могут использоваться вместе со вставками из пеноматериала компании. Широкий диапазон комбинаций толщины боковых стенок и вставок позволяет дизайнерам легко настраивать параметры изоляции практически на любом уровне.
Нокдаун-форма Logix называется XRV (от «Xtreme R-Value») и может быть смешана и сопоставлена с любой другой формой в линейке Logix KD (knockdown). Это означает, что можно легко встроить конические вершины, кирпичные полки и другие специальные формы.Более толстые панели доступны с шагом в один дюйм от четырех до восьми дюймов и могут быть добавлены с одной (или обеих) сторон. Восемь дюймов платиновой пены с обеих сторон стены дают теоретический R-71!
TF Forming Systems — это вертикальный станок ICF с разной толщиной стенок. Хотя стандартная боковина составляет 2 ½ дюйма, они могут вырезать боковины практически любого размера.
«Поскольку наша пена вырезана из проволоки, а не формована, мы можем легко отрегулировать толщину боковых стенок и значения изоляции практически до любого значения», — говорит Ричард Мортлок, директор по операциям в TF.«Настройка очень мало увеличивает стоимость».
TF использует стяжку по всей высоте, которая входит в паз, вырезанный в пенопласте после определения толщины, поэтому полоса обрешетки остается рядом с внешними поверхностями независимо от толщины пенопласта. А со стяжками для сердечников размером от четырех до 36 дюймов действительно нет никаких ограничений.
«Мы разработали продукт в ответ на запросы более искушенных потребителей, которые ищут дополнительную R-ценность в стене или хотят переместить тепловую массу внутрь», — говорит Мортлок.«Мы видели, как он используется в домах с нулевым уровнем выбросов, пассивных домах, проектах LEED и т. Д. С коммерческой точки зрения он используется в морозильных камерах, холодильных камерах и т. Д.».
Amvic — единственный производитель, который разработал новую форму с более толстыми боковинами и стяжками, отформованными на заводе.
«Мы хотели предоставить комплексное решение, которое не потребовало бы каких-либо дополнительных трудозатрат или затрат со стороны установщика», — говорит Браун. «Мы разработали блок, который значительно прочнее предыдущего, его легче складывать и устанавливать, а наш предыдущий блок был очень надежным.Он утверждает, что Amvic Plus 3.30 обеспечит более прямые стены, более прочные углы и лучший дренаж в замке по сравнению с обычным блоком.
Панели PLUS
Quad-Lock могут использоваться взаимозаменяемо с обычными формами и вставками из пенопласта для создания широкого диапазона значений R.
«Мы изучили все и в конце концов выбрали то, что лучше всего подходит для установщика, общей производительности системы — и с точки зрения затрат — самой большой отдачи», — продолжает он.
Компания вложила несколько сотен тысяч долларов в стоимость пресс-формы.
Две боковые панели из пенополистирола были утолщены на 30% (с 2,5 до 3,30 дюйма на каждую сторону), общая ширина из пенополистирола составила 6,5 дюйма. Более широкий пенополистирол увеличивает R-значение блока с R22 почти до R30, что дает ему наивысшее R-значение среди всех блоков ICF заводской сборки.
90-градусный угол массивен, каждый блок обеспечивает площадь стены 7,78 кв. Футов. Угловой блок под углом 45 градусов — это не менее удивительная цифра 6.22 кв. Фута. Диагональные поперечины и дополнительные планки обрешетки делают их одними из самых прочных угловых блоков в отрасли.
Заключение
«Эти продукты идеально подходят для проектов с нулевым потреблением электроэнергии и пассивных домов», — говорит Пфайффер. «Мы заметили значительный интерес, в первую очередь связанный с экологическими проблемами / проблемами устойчивого развития».
Он признает, что большинство интересующихся в конечном итоге используют обычные ICF. «Это проблема стоимости», — говорит он. «Тем, у кого ограниченный бюджет, трудно оправдать возврат.”
Стандартные ICF намного превышают требования действующих норм, и большая часть потерь энергии в любом случае происходит через крышу и окна. «Я думаю, они считают, что деньги лучше потратить на изоляцию крыши, окна, соединения и проходки. Проникновение воздуха — это большое дело, и его устранение может быть лучшим первым шагом, чем добавление пены », — говорит он.
Тем не менее, желающие построить максимально эффективно, найдутся всегда. «Существенная часть чистого нулевого рынка требует R-40 и выше», — говорит Леннокс.«Кондиционированные хранилища — еще один потенциальный рынок роста для этих продуктов. Для компаний ICF в целом и для Logix в частности наше естественное место находится на переднем крае ».
Лучший способ изолировать существующую стену из бетонных блоков
Вопрос:

У меня кирпичный колониал 1950-х годов с неизолированными стенами из бетонных блоков. Внутри гипсокартон прибивается к планкам, плоско прикрепленным к блоку. Как изолировать стены с помощью отсеков для стоек толщиной всего 1½ дюйма?
— Дэвид Карузо, Спрингфилд, Пенсильвания.

Ответ:

Ты не можешь. И нет эффективного способа заполнить пустоты в существующей стене из бетонных блоков. Единственный вариант — покрыть внутреннюю часть внешних стен сплошным слоем изоляции, как если бы вы утепляли стену подвала. Фактически, это было бы идеальным приложением для пенопластовых панелей InSoFast, которые я установил в подвале телевизионного проекта TOH 2012 года в Кембридже, Массачусетс. Чтобы увидеть, как я их использую, перейдите к S34 E3: Модернизация рамки для воздушных шаров.

Эти панели с пазом и пазом изготовлены из пенополистирола (EPS) — того же материала, что и чашки, которые поддерживают горячий кофе, — и приклеиваются непосредственно к бетонному блоку с помощью полиуретанового клея. К ним можно крепить гипсокартон напрямую, без использования шпилек.

Ваши стены в их нынешнем состоянии имеют рейтинг R около 3. В соответствии с Международным кодексом энергосбережения (IECC) для вашего района, массивные стены — из толстых блоков, кирпича, камня или самана — должны быть не менее R-10.Добавление панелей InSoFast толщиной 2½ дюйма доведет ваши стены до R-13, что на 30 процентов больше, чем минимум IECC.

Прежде чем вы сможете установить эти панели, вам нужно будет их снести. Удалите всю отделку с внешних стен — оконные и дверные коробки, плинтусы, карнизы, вы называете это — и сорвите гипсокартон и шпильки с блочных стен. Затем, чтобы учесть дополнительную толщину пенопласта, добавьте косяки к окнам и дверям и закройте их отверстия мехом.

Теперь, когда вы приклеиваете панели к открытым бетонным блокам, оставьте зазор в ½ дюйма в полу и потолке и вырежьте в панелях отверстия, чтобы они подходили к розеткам и настенным выключателям.После того, как клей застынет, добавьте удлинительные коробки к розеткам и переключателям и распыляйте пену в каждый зазор — сверху, снизу и вокруг каждой коробки. Установите гипсокартон поверх панелей, отделайте его, затем замените обшивку.

Когда вы закончите, держу пари, вы увидите долгожданное снижение ваших счетов за отопление и охлаждение.

с марта 2015 года

Массовая путаница

Доставляют ли бетонные и кирпичные стены?

СИСТЕМА ИЗОЛИРОВАННЫХ БЕТОННЫХ СТЕН состоит из литого бетона или бетонных блоков, утепленных пенополистиролом (EPS) или экструдированным пенополистиролом (XPS).EPS — гораздо более распространенный изолятор, в основном потому, что он стоит намного меньше, чем XPS. Сама стена может состоять из уложенных друг на друга бетонных блоков, называемых бетонными каменными блоками или CMU, или монолитного железобетона. Хотя CMU составляют половину общей доли рынка бетонных стен и особенно популярны на Юге (по оценкам Флориды, это более 80% нового жилищного строительства), монолитные системы неуклонно растут по всей стране.

Самыми известными монолитными системами являются различные опалубочные изделия из изолированного бетона или ICF.Эти формы из пенопласта собираются на месте и заполняются арматурой и бетоном, а затем остаются на месте после заливки бетона и служат изоляцией стен. По словам Донна Томпсона, директора по рыночной стратегии и позиционированию Portland Cement Association, экономический спад уничтожил многих мелких производителей ICF, но, по его оценкам, около 30 из них все еще обслуживают рынок США.

Большинство продуктов ICF можно разделить на две большие категории: пустотелые блоки из пенопласта, которые рабочие складывают, как Lego, и плоские панели из пенопласта, которые собираются и скрепляются как обычные формы.Системы из пеноблоков занимают самую большую долю рынка и требуют меньше навыков для сборки, чем панели.

На протяжении многих лет производители предлагали формы, позволяющие получить бетон различной геометрии, от обычных плоских стен до стоек и балок и решеток, напоминающих вафли для завтрака. В то время как в последних двух используется меньше бетона, Томпсон говорит, что промышленность стандартизировала использование обычных плоских стен, знакомство с которыми делает их приемлемыми как для подрядчиков, так и для домовладельцев.

Менее известной альтернативой ICF является бетонный сэндвич, в котором жесткая пена помещается между многоразовыми формами и бетонной заливкой с обеих сторон, оставляя пену в центре стены. Эти системы являются очень незначительными игроками на рынке жилья, но производители говорят, что от 10% до 30% их бизнеса приходится на жилые дома — в основном это дома, спроектированные на заказ архитекторами. «Архитекторам нравится эта система, потому что она спроектирована», — говорит Брэд Нессет, вице-президент по продажам Thermomass. «Он имеет четко определенные структурные свойства.”

Почему именно бетон?
При использовании изолированной бетонной стены следует помнить о двух вещах: она будет дороже и массивнее, чем стержневой каркас. Надбавки к цене варьируются от 1% до 10%, в зависимости от ряда факторов. Толщина стены может варьироваться от 8 до 15 дюймов, в зависимости от конкретного продукта и количества используемой изоляции, но стена будет шире, чем стена из SIP или каркасной стены с сопоставимым значением R.

Какой результат? Во-первых, твердость.Железобетон хорошо противостоит сильным ветрам, поэтому он полезен в таких местах, как Флорида и побережье Мексиканского залива. Огромная масса бетонной стены — и, в частности, монолитной стены — снижает уличный шум, делая дом внутри более тихим, чем деревянный каркас. Бетон также не загорается и не съедается термитами.

Производители

CWS также заявляют об экономии энергии, но некоторые отраслевые эксперты говорят, что сами по себе показатели R-ценности не слишком впечатляют. Исследование Building Science Corporation в Вестфорде, штат Массачусетс.указывает, что R-20, предлагаемый стеной ICF толщиной 15 дюймов с 5-дюймовым пенополистиролом, не будет считаться высоким в северном климате и «должен быть дополнен внутренними изолированными каркасными стенами, что еще больше увеличивает стоимость». С другой стороны, они добавляют, что значение R для всей стены правильно детализированной стены ICF будет намного ближе к ее номинальному значению, чем для стены со стержневым каркасом, в основном из-за отсутствия теплового моста.

Тепловая масса и климат
Сторонники кирпичной стены возражают, что значение R — это еще не все, потому что бетон предлагает дополнительное преимущество, которого нет у деревянного каркаса: тепловая масса или способность сохранять тепло.Поскольку кладка медленно реагирует на изменения температуры наружного воздуха (см. График 1), температура в доме остается более равномерной, что снижает нагрузку на систему отопления, вентиляции и кондиционирования воздуха. Фактически, производители ICF указывают на тот факт, что Международный кодекс энергосбережения (IECC) устанавливает более низкое минимальное значение R для стен для систем с большой массой, таких как изолированный бетон.

Но преимущество теплоизоляции бетонной стены — и скидка на R-ценность, предлагаемая IECC — будет зависеть от того, где именно построена стена.IECC распознает 8 климатических зон США, из которых зона 1 является самой теплой, а зона 8 — самой холодной. Как показано в Таблице 2, скидки R-значения различаются в зависимости от зоны, от минимального значения 1 до максимального значения 10.

Кроме того, не все страны с жарким климатом одинаковы. В течение дня масса бетонной стены будет впитывать тепло, которое в противном случае попало бы в дом; ночью, когда температура упадет, тепло, оставшееся в стене, уйдет обратно наружу. Теоретически этот процесс лучше всего работает там, где очень жаркие дни и очень прохладные ночи, например, в юго-западной пустыне.

Грег Каллио, профессор машиностроения в Калифорнийском государственном университете в Чико, специализирующийся на теплообмене, недавно проверил эту теорию, моделируя «весь спектр» стеновых систем, от деревянных конструкций до изоляционного бетона, с использованием энергии, соответствующей отраслевым стандартам. программы анализа, такие как EnergyPlus, а также его собственное программное обеспечение. Его вывод? «Эффективность тепловой массы очень зависит от суточных колебаний температуры. Вам нужна ночная температура, которая будет как минимум на 10 градусов ниже уставки термостата.Если вы установите термостат на 78, температура на улице ночью должна опускаться ниже 70 градусов, чтобы действительно использовать тепловую массу ».

Хотя производители не утверждают, что термальная масса работает так же хорошо в Миннеаполисе, как в Фениксе, они настаивают на том, что она по-прежнему полезна в холодные северные зимы. Нессет говорит, что это было задокументировано компьютерным моделированием, проведенным в Национальной лаборатории Ок-Ридж. «Массивная стена может быть в 3 раза более эффективной в Фениксе, чем базовая линия, которую можно ожидать от одной только изоляции, но в Миннеаполисе она все равно будет 1.В 5 раз эффективнее исходного. Здесь у изолированной бетонной стены с материальной ценностью R-11 могут быть такие же тепловые и охлаждающие нагрузки, как у стены с деревянным каркасом, утепленной R-20 »

Нессет говорит, что тепловая масса может быть очень выгодной в домах с электрическим отоплением, расположенных в зонах обслуживания, с оплатой по времени суток. Там, говорит он, вы можете настроить термостат на включение тепла в предрассветные часы, когда показатели самые низкие. Стены будут удерживать тепло в течение некоторого времени.

Размещение изоляции: имеет ли это значение?
Nesset и другие производители сэндвич-систем также заявляют, что размещение изоляции в центре стены делает тепловую массу более эффективной.Они аргументируют это тем, что, когда внутренняя и внешняя поверхности не покрыты изоляцией, они более эффективно поглощают и отводят тепло, не передавая его через стену.

Однако, если модели Каллио верны, размещение изоляции не кажется важным фактором в эффективности тепловой массы. «Мои выводы показывают, что наличие бетонного слоя внутри немного помогает, но это не является большим преимуществом. Важно то, чтобы бетон был у вас, а не там, где он находится.”

Томпсон говорит, что исследование PCA пришло к аналогичному выводу. Ассоциация протестировала различные конфигурации стен в 25 различных климатических условиях и обнаружила, что даже с бетоном, заключенным в пену, все еще сохраняется эффект тепловой массы. «Система [большой массы] с большим количеством изоляции будет превосходить систему с меньшей изоляцией, независимо от того, где размещены бетон и изоляция».

: Бетонные здания :: Коммерческое строительство Бетонные здания, конструкция с возможностью наклона вверх и ICF (изолированные бетонные формы) ::

Финансовые выгоды | Экологические преимущества | Здоровье и безопасность | Долговечность | Комфорт и тишина | Часто задаваемые вопросы

Часто задаваемые вопросы о домостроении | Пенопласт FAQ

1.Что такое изоляционные бетонные формы?

ICF — это пустотелые «блоки» или «панели» из пенопласта, которые строительная бригада складывает по форме стен здания. Затем рабочие заполняют центр железобетоном, чтобы создать структуру. В Северной Америке существует более 20 брендов ICF, каждая из которых отличается дизайном и материалами. Конструкция ICF помещает тяжелый высокопрочный материал (железобетон) между двумя слоями легкого, высокоизоляционного (пенопласт).Эта комбинация создает стену с необычайно хорошим сочетанием желаемых свойств: воздухонепроницаемости, прочности, звукопоглощения, изоляции и массы.

2. Остались ли формы ICF на месте после заливки бетона?

Да. Формы ICF используются, чтобы строители могли заливать прочную бетонную стену. Однако по завершении формы предназначены для обеспечения изоляции, склеивания поверхностей и пароизоляции за один этап.

3. Существуют ли разные типы ICF?

Существует три различных типа конфигураций: 1) плоская стенка, 2) вафельная сетка и 3) экран-сетка.Системы с плоскими стенами позволяют получить бетон непрерывной толщины, как и обычная наливная стена. У решетчатых стеновых систем есть вафельный рисунок, где бетон в некоторых точках толще, чем в других. Системы экранных решеток имеют широко разнесенные горизонтальные и вертикальные бетонные колонны, полностью залитые пеной. Какими бы ни были различия между брендами ICF, все основные системы ICF спроектированы инженерами, приняты с соблюдением правил и проверены на практике.

4. Какая МКФ самая лучшая?

Хотя у некоторых установщиков ICF есть личные предпочтения, реальный вопрос, который следует задать: «Какой ICF лучше всего подойдет для моих нужд?» Очевидно, что каждая отдельная строительная система ICF имеет разные свойства, которые приносят разные преимущества конечному пользователю.У некоторых изоляция толще, чем у других. Одни связаны металлическими стяжками, другие — пластиковыми. Некоторые системы сложены друг над другом, как строительные блоки, другие требуют сборки. Какой бы ни была система, важно отметить, что после того, как дом ICF будет правильно установлен и бетон застынет, вы будете очень довольны своим домом ICF. При выборе системы необходимо учитывать множество моментов.

В их числе:

Если систему устанавливаете самостоятельно, есть ли у компании обучающий курс?

Насколько легко установить систему?

Есть ли в компании технический отдел для решения конкретных вопросов проектирования?

Хорошо ли компания отвечает на вопросы?

Каков послужной список компании в области обслуживания клиентов?

Сколько стоит форма?

Будет ли поддержка на месте во время установки и заливки?

Как быстро доставляются формы?

Будет ли компания предлагать рекомендации в вашем регионе?

Это лишь некоторые из вопросов, которые можно задать.Однако не все будут задавать одни и те же вопросы, в основном потому, что у всех разные потребности. Вот почему так важно составить список, ранжирующий свои собственные проблемы в порядке важности. Хотя об этом еще не упоминалось, налаживание взаимопонимания с поставщиком также имеет решающее значение для успеха конечного продукта. Деловые отношения, которые вы устанавливаете с компанией, продлятся годами и повлияют на конечный продукт, который вы получите. Какую бы компанию вы ни выбрали, она должна быть для вас комфортной.

5. Какой высоты можно построить стены ICF?

ICF были спроектированы и построены до 48 футов (отдельно стоящие / несущие). Важно отметить, что в большинстве приложений проекты ICF могут быть спроектированы с использованием ACI 318 и спроектированы так же, как и любые другие железобетонные стены.

6. Каковы наиболее типичные размеры полости ICF?

Большинство компаний ICF производят формы с полостями шириной 4, 6, 8 и 10 дюймов.Однако некоторые системы, в которых используются незакрепленные соединители, могут быть построены с шагом 2 дюйма до 24 дюймов.

7. Сколько мне нужно стального арматурного стержня (арматуры)?

Это будет определяться проектными параметрами здания и в соответствии с местными строительными нормами. Кроме того, ICFA продает через книжный магазин предписывающий метод изоляции бетонных опалубок в жилищном строительстве (2-е издание), в котором представлены таблицы, содержащие рекомендации для наиболее распространенных применений.Их можно найти в нашем руководстве по продукту, которое можно загрузить с этого веб-сайта.

8. Как прикрепить цементный картон, виниловый сайдинг и кирпичные шпалы к ICF? Так же крепится гипсокартон?

Металлический или пластмассовый фланец проходит от верха формы к низу, обеспечивая крепежную планку для механических креплений, таких как наружный сайдинг, кирпичные стяжки и гипсокартон. Фланец спроектирован так, чтобы выдерживать высокие растягивающие нагрузки, и спроектирован так, чтобы надежно удерживать материалы в течение десятилетий.Во всех случаях большая часть внешней и внутренней облицовки может быть установлена с помощью обычных крепежных винтов.

9. Можно ли наносить акриловую отделку и лепнину на ICF?

Большинство акриловых отделочных систем состоят из усиленного основного покрытия, необязательного грунтовочного покрытия и 100% акрилового полимерного покрытия. Отделка доступна в неограниченном количестве цветов и предлагает варианты повышения производительности. Наружные акриловые системы идеально подходят для ICF, так как для подготовки к нанесению акриловой системы на ICF обычно требуется только растереть пену перед нанесением.Если имеются внешние перемычки / стяжки, перед нанесением акриловой отделочной системы необходимо наклеить дополнительный слой EPS толщиной 1 дюйм поверх ICF. Штукатурка из портландцемента также очень прочна и может создавать бесконечное разнообразие цветов и текстур для экстерьера дома или здания. Когда штукатурка наносится на металлическую обрешетку, три слоя штукатурки образуют общую толщину 7/8 дюйма. Паропроницаемая, водостойкая строительная бумага отделяет штукатурку и планку от ICF. Это проверенная система, работающая в любом климате.

10. Как устанавливаются двери и окна?

Деревянная или виниловая опора сооружается и встраивается в стену во время укладки перед заливкой бетона. После застывания бетона двери и окна устанавливаются в обычном режиме.

11. Как устанавливаются утилиты?

Перед заливкой необходимо определить точки подключения инженерных сетей к зданию. Это позволит проложить трубы через стену, чтобы в них можно было войти.После заливки и отверждения бетона каналы или канавки вырезаются непосредственно в форме с помощью электрического горячего ножа или фрезерного станка. Затем в пазы вставляются водопроводные и электрические провода и покрываются гипсокартоном.

12. Есть ли у рабочих проблемы с изучением чего-то столь нового и необычного?

Обычные бригады домостроителей легко адаптируются к строительству ICF. Укладка блоков является интуитивно понятной для большинства людей, а для резки и выравнивания используются стандартные столярные навыки.Большинству столярных бригад придется освежить в памяти использование бетона, а электрикам необходимо научиться вырезать каналы на поверхности пенопласта для размещения кабеля. Но это несложные задачи, и помощи можно немало. Собственно, строительство ICF дает рабочие большие преимущества. Пена легкая, а бетон сдвигает силовое оборудование. Так что экипажи остаются свежими и внимательными. Фактически, простота сборки и легкость работы позволяют снизить трудозатраты на уровне ниже, чем при каркасном строительстве.

13. Доступно ли обучение установке ICF?

Да. Большинство членов ICFA Primary предлагают обучение в течение года. Просмотрите список основных членов ICFA на сайте www.forms.org, чтобы обсудить, как вы можете участвовать в их программах обучения.

14. Насколько тихие стены ICF?

Стена ICF имеет класс звукопередачи примерно STC 50, что в два раза выше, чем у обычной стены с деревянным каркасом. Громкий шум снаружи здания ICF будет снижен до шепота внутри здания.

15. Как стены ICF живут с термитами, другими насекомыми и даже грызунами?

EPS не представляет пищевой ценности для термитов или грызунов. Независимо от того, является ли конструкция деревянным каркасом или ICF, местные строительные нормы и правила требуют методов защиты пенопласта ниже уровня в зонах с высоким содержанием термитов, которые специально указаны в Международном жилищном кодексе. Те же профилактические меры, что и при строительстве деревянного каркаса, можно использовать и для ICF. Преимущество ICF в том, что термиты не могут повлиять на структурную целостность здания, поскольку оно сделано из бетона.

16. Нужна ли пароизоляция на стенах ICF?

Нет. Комбинация бетона и двух слоев пены означает, что стена ICF действует как естественный барьер против воздуха и влаги.

17. Гидроизолированы ли стены ICF?

Как и в случае любой другой конструкции ниже уровня земли, требуется гидроизоляция. Есть много вариантов, из которых можно очень хорошо выбрать. К ним относятся гидроизоляция, напыляемая латексом, отрывные и липкие мембраны, а также листы картона с ямочками.Всегда сверяйтесь со спецификациями производителя, чтобы определить, можно ли применить их гидроизоляцию к ICF.

18. Можно ли использовать МКФ над классом?

Совершенно верно. Множество функций и преимуществ, которые ICF обеспечивают для грунтовых вод, делают их идеальным выбором для наземного строительства. Фактически, чтобы получить полную выгоду от этого типа качественного строительства и максимизировать энергоэффективность конструкции, следует использовать формы ICF для всех наружных стен.

19. Являются ли здания ICF более безопасными, чем здания с деревянным каркасом?

Да. Здания ICF до 8,5 раз прочнее, чем здания с деревянным каркасом. В результате стены ICF лучше выдерживают суровые погодные условия, такие как ураганы и торнадо. Большинство стен ICF имеют 2 часа огнестойкости по сравнению с 15 минутами для сопоставимой стены с деревянным каркасом.

20. Каким образом можно защитить пену МКФ от заражения термитами?

Лучший метод защиты от заражения термитами — это уничтожить колонию и не дать им открыть магазин на вашей территории.Национальная ассоциация по борьбе с вредителями рекомендует предотвращать появление термитов, «устраняя благоприятные условия, необходимые термитам для выживания». Термиты любят влагу; избегать скопления влаги вокруг фундамента здания. Отводите воду с помощью правильно функционирующих водосточных желобов и водосточных колодцев. Снизьте влажность в подвальных помещениях с помощью хорошей вентиляции. Не допускайте, чтобы кусты, виноградная лоза и другая растительность перерастали и закрывали вентиляционные отверстия. Обязательно удалите старые опалубочные доски, рейки и т. Д., который использовался при строительстве здания. Удалите старые пни и корни вокруг здания и под ним. Самое главное, не допускайте контакта древесины на здании с почвой. 18-дюймовый зазор между землей и древесиной здания идеален. Не помешает регулярно осматривать фундамент здания на предмет повреждений термитами ». Кроме того, Ассоциация изоляционных бетонных форм рекомендует обработку почвы и повторную обработку в течение всего срока службы здания. Тот факт, что конструкция построена из бетона, не означает, что термит откажется от попыток добраться до своего источника пищи: дерева! При использовании ICF ниже класса Международный жилищный кодекс призывает к химической обработке почвы и утвержденному методу защиты пены.Это может включать химические обработки, вплавленные в форму ICF, такие как Perform Guard®, а также физические барьеры.

21. Насколько энергоэффективны ICF?

На основании исследования, проведенного Building Works, Inc, дома, построенные с внешними стенами ICF, требуют примерно на 44% меньше энергии для обогрева и на 32% меньше энергии для охлаждения, чем сопоставимые дома с деревянным каркасом. Типичный дом площадью 2000 квадратных футов в центре США позволит ежегодно экономить около 200 долларов на отоплении и 65 долларов на кондиционировании воздуха.Чем больше дом, тем больше сбережений. В более холодных районах США и Канады экономия на отоплении будет больше, а на охлаждении — меньше. В более жарких регионах экономия на отоплении будет меньше, а на охлаждении — больше. Энергоэффективность в значительной степени достигается за счет пенополистирола на внутренней и внешней стороне стен ICF, который варьируется от R-17 до R-26, по сравнению со стенами с деревянным каркасом от R-9 до R-15. Кроме того, стены ICF более плотные, что снижает проникновение (утечку воздуха) на 50% по сравнению с домами с деревянным каркасом.

22. Являются ли ICF экологичным строительным материалом?

Зеленое строительство или устойчивость — это метод проектирования и строительства здания или дома с наиболее высокими эксплуатационными характеристиками внутри и снаружи с максимальным использованием преимуществ строительных материалов и ресурсов. Энергия, будучи одним из самых ценных ресурсов в мире, является ведущим критерием зеленого строительства. Учитывая, что ICF чрезвычайно энергоэффективны, ICF можно легко включить в экологичные проекты зданий, чтобы максимизировать их производительность.

23. Что такое LEED? Как можно использовать ICF в программе USGBC «Лидерство в области энергетики и экологического дизайна» (LEED)?

LEED был запущен Советом США по экологическому строительству в целях разработки «основанной на консенсусе рыночной рейтинговой системы для ускорения разработки и внедрения практик зеленого строительства». Программа не имеет жесткой структуры, то есть не каждый проект должен соответствовать одинаковым требованиям для прохождения квалификации. Рейтинговая система LEED имеет пять основных кредитных категорий: экологичные объекты, эффективность использования воды, энергия и атмосфера, материалы и ресурсы, а также качество окружающей среды в помещениях.Каждая категория разделена на кредиты. В программе излагаются цели, требования, технологии и стратегии для удовлетворения каждого кредита. Кредиты разбиты на отдельные баллы. Дополнительные баллы можно заработать за инновации и использование в команде проекта профессионала с аккредитацией LEED. Есть пять способов, которыми ICF могут помочь при использовании рейтинговой системы LEED.

В их числе:

ICF оптимизирует энергоэффективность.

Бетон содержит переработанные материалы.

Бетон создает устойчивые участки.

Бетон местного производства.

Бетон создает прочные конструкции.

Помимо баллов, которые можно получить с помощью ICF, есть и другие, которые можно использовать для максимального повышения рейтингов LEED. Чтобы увидеть полный список, посетите веб-сайт Совета по экологическому строительству США www.usgbc.org.

24. Утвержден ли код ICF?

Да. Все основные кодовые органы в Северной Америке, включая ICC и CCMC, одобрили ICF.Кроме того, ICF перечислены как предписывающий метод строительства в Международном жилищном кодексе и могут быть построены в соответствии со спецификацией коммерческого проекта с использованием Международного строительного кодекса. ICF также внесены в список строительных систем в последней редакции Канадского национального строительного кодекса.

25. Где я могу купить ICF?

Большинство брендов ICF продаются по всей Северной Америке. Воспользуйтесь поиском для членов ICFA, чтобы найти человека, представляющего интересующие вас системы, на сайте www.forms.org. Заинтересованные стороны могут искать производителей (основные члены ICFA) или реселлеров формы в вашем регионе (члены-дистрибьюторы ICFA).
