Солнечный коллектор XF-II-18-150 дача-эконом

Качество достойное уважения!

ООО «ОПТОН ИМПЭКС» лауреат Национального Рейтинга качества товаров и услуг «Звезда качества». Почетная награда «Звезда качества» и Экспертное заключение на компанию с правом использования графического изображения «Звезда качества» для маркировки продукции и услуг.

Солнечный коллектор  Дача-Эконом  XF-II-18-150

Бренд АНДИ Групп Серия Дача Модель XF-II

Система без давления сезонной эксплуатации.

Солнечный  водонагреватель для дачи торговой марки АНДИ Групп предназначен для нагрева воды в накопительном баке за счет энергии солнечных лучей.

Преимущества системы:

• низкая цена;
• надежность и простота в эксплуатации,
• легкий монтаж;
• применение дополнительного оборудования (насос, контроллер) необязательно;
• высокая температура воды в баке при полном отсутствии солнечного света поддерживается до 72 часов

Для работы данного типа установки НЕ требуется электроэнергия.

Нагретая вода может быть использована для:

• принятия душа,
• мойки посуды,
• подогрева летнего бассейна,
• полива растений,
• прочих бытовых и хозяйственных нужд.

Комплектация и краткое описание солнечного коллектора для дачи:

• Солнечные вакуумные трубки — 18шт
• Накопительный бак – гидроаккумулятор 150л
• Каркас – опорная рама.
• Электронный контроллер (М-7) с электромагнитным клапаном.

Вакуумные солнечные трубки — поглощают солнечные лучи и нагревают воду.

Накопительный бак — хранит нагретую воду и не дает ей быстро остыть.

Бак: двухконтурный стальной, внешний контур — окрашенный;

• диаметр внешний — 460мм;
• диаметр внутренний — 360мм;
• утеплитель — полиуретан 50мм.

Каркас — удерживает вместе всю конструкцию.

Поддерживающая рама обеспечивает правильный угол наклона трубок, а также необходимую жесткость конструкции. Рама: металлическая с гальваническим покрытием..

Электронный контроллер — Осуществляет интеллектуальный контроль и автоматическую работу системы.

Входящий в комплектацию контроллера электромагнитный клапан предотвращает самопроизвольный слив из солнечного нагревателя при отключении подачи холодной воды к системе



Габаритные размеры и вес коробок для транспортировки.

солнечного коллектора модель XF-II-18-150 серия «Дача-Эконом»

Комплектация	габариты коробок, см			объём, м3	вес брутто, кг	кол-во коробок, шт	общий вес брутто/нетто и объём системы кг/кг/м3
	длина	ширина	высота	коробка	коробка
Бак бойлер	167	48	49	0,39	23	1	85/75/0,68
Рама	176	10	36	0,06	21,2	1
Трубки вакуумные (коробка 9 шт. )	188	22	25,5	0,11	19,5	2
Контроллер М-7	34,5	20	5,5	0,00	1,8	1

ВАЖНО! ООО «ОПТОН ИМПЭКС» официальный партнер Производственной компании «АНДИ Групп». Сертификат дилера. На баке сезонного солнечного коллектора «ДАЧА» стоит логотип торговой марки «АНДИ Групп». Каждая трубка имеет гравировку лазером логотипа «АНДИ Групп» и номера телефона +7(495)748-11-78 в нижней части трубки в районе индикатора вакуума.

Нужно знать! Солнечный коллектор — выбираем правильно! Читать >>

Расширяем дилерскую сеть!

Специальные цены для дилеров и оптовых покупателей!

Виды солнечных коллекторов: полная справка от производителя

Существуют различные виды солнечных коллекторов, однако все они рассчитаны на собирание энергии тепла лучей солнца, которая поступает вместе с видимой и прилежащей инфракрасной зонами спектра.

Они осуществляют нагрев теплоносителя, используются для обогрева, снабжения горячей водой и проветривания построек разного назначения.

Содержание:

1. Коллекторы плоского типа
2. Коллекторы вакуумного типа
3. Вакуумный коллектор с прямой передачей тепла жидкости
4. Вакуумный коллектор с прямой передачей тепла жидкости и встроенным теплообменником
5. Вакуумные коллекторы с теплотрубками
6. Солнечные коллекторы с концентраторами
7. Воздушные коллекторы

Коллекторы плоского типа

Структура солнечных коллекторов плоского типа включает:

• Абсорбер – элемент, отвечающий за вбирание солнечного света и объединенный с теплопроводящей конструкцией. Это наиболее высокотехнологичная часть системы. Для увеличения результативности на него наносят селективное никелевое покрытие, напыление окиси титана либо окрашивают в черный цвет.
• Термоизолирующее покрытие используют для обработки изнаночной стороны гелиопанели. Чаще всего его изготавливают из полиизоцианурата, жесткого полимерного термореактивного материала с закрытыми ячейками.
• Прозрачный слой выполняется из листов поликарбоната с рифлением или закаленного стекла с небольшим количеством железа.
• Трубки для теплоносителя из полимера этилена с поперечно сшитыми молекулами (сшитого полиэтилена) или меди.

Основной принцип работы коллекторов плоского типа заключается в эксплуатации парникового эффекта. Стекло пропускает лучи солнца вовнутрь конструкции и позволяет накопить солнечную энергию, а затем передать ее теплоносителю (воде или незамерзающему раствору) при помощи других деталей (обычно алюминиевых или медных). Гелиопанели этого типа обрабатывают также силиконовым герметиком, достигая полной воздухонепроницаемости.

Эффективность нагрева теплоносителя зависит от количества поступающих на коллектор солнечных лучей. Чем больший объем энергии передается теплоносителю, тем выше результативность работы агрегата.

Ее также можно увеличить, применяя специализированные оптические покрытия, не позволяющие уходить теплу.

Эффективность функционирования гелиопанели характеризуется выработкой нагретой жидкости на 1 кв. м площади поверхности устройства. Плоские разновидности могут нагревать теплоноситель до 200ºC.

Коллекторы вакуумного типа

В коллекторе этого типа поглощающий солнечные лучи элемент разделен с окружающей средой объемом, где создан вакуум. Благодаря этому теплопотери оказываются устранены практически полностью. Использование селективного покрытия, в свою очередь, намного снижает энергопотери на излучение.

На фото солнечного коллектора вакуумного типа видно, что используемые теплонакопители представляют собой трубочки, укомплектованные по принципу термоса. Детали вставляются друг в друга, а в зазоре между ними создается вакуум. Узкоцилиндрическая форма устройств обуславливает падение лучей под углом 90º к оси, что увеличивает количество получаемой с единицы площади энергии даже в вечернее и утреннее время суток.

Трубчатые системы способны эффективно собирать энергию рассеянного солнечного излучения, фактически в этом случае они работают как плоские модели, обустроенные возможностью поворота вслед за солнцем. Применение отражателей также может значительно увеличить рабочее пространство коллектора вакуумного типа.

Практически полное отсутствие пустого расхода энергии в функционировании вакуумного коллектора делает его незаменимым для использования в морозы, а приоритет перед плоскими гелиопанелями он получает уже при температуре ниже 15ºC.

Вакуумный коллектор с прямой передачей тепла жидкости

Конструкции из трубочек в вакуумном коллекторе с непосредственной теплопередачей жидкости располагаются под конкретным углом. Они подсоединяются к баку-накопителю, вода из которого течет непосредственно в трубки, где прогревается и затем возвращается. Отсутствие иных элементов служит важным достоинством агрегата. Коллекторы этой разновидности могут работать также и без бака-накопителя.

Вакуумный коллектор с прямой передачей тепла жидкости и встроенным теплообменником

Коллекторы этой разновидности устроены, в целом, так же, как и приборы с непосредственной передачей тепла жидкости, однако имеют эффективный теплообменник, подсоединенный изнутри бака. Такой аппарат допустимо встраивать в напорную систему снабжения водой.

Для использования оборудования при пониженной температуре (до -10ºC) в контур нагрева воды заливают незамерзающий раствор. Отложений внутри коллектора не формируется, поскольку вода течет исключительно внутри медного теплообменника, а мера ее неизменна.

Вакуумные коллекторы с теплотрубками

Для производства дорогих моделей вакуумных коллекторов используют медные термические трубки, запечатанные и заполненные легкокипящим раствором. Механизм их работы состоит в том, что нагретая жидкость при улетучивании забирает энергию и уносит ее к теплоносителю, конденсируясь вверху. Конденсат затем стекает обратно, и процедура повторяется.

Перенос тепла осуществляется посредством «гильзы» приемника, изготовляемой из меди. Отопительный контур коллектора физически разделен с трубами, поэтому порча одной или нескольких деталей не лишает его работоспособности. Замена элементов не требует полного удаления незамерзающего раствора из контура теплообменника.
Коллектор с применением термотрубок достаточно производителен при морозах до -35ºC (для стеклянных моделей с тепловыми трубками) или -50ºC (изделия с тепловыми трубками из металла).

Солнечные коллекторы с концентраторами

Обустройство солнечных коллекторов концентраторами производится посредством параболоцилиндрических отражателей, которые прокладываются непосредственно под деталями, поглощающими излучение солнца. Процедура позволяет достичь роста эксплуатационных показателей температуры теплоносителя до 120-250ºC и более (если параллельно используются приборы слежения за источником света).

Воздушные коллекторы

Основной характеристикой воздушных солнечных коллекторов служит их способность прогревать воздушную массу. Обычно эти устройства относятся к типу простых плоских гелиопанелей. Теплообменник для их работы не нужен, поскольку воздух не промерзает.

Воздух поступает через поглотитель принудительно или естественным путем. Он проводит тепло не так хорошо, как теплоносители жидкого типа, поэтому применение вентиляторов для улучшения теплопередачи и усиления формирования завихрений в атмосферной массе увеличивает эффективность работы устройства.

Воздушные солнечные коллекторы имеют несложную структуру и высокую отказоустойчивость, их работой легко управлять. При соблюдении правил эксплуатации они могут исправно функционировать более 15-20 лет, не нуждаясь в ремонте и техническом обслуживании.

Виды солнечных коллекторов для прогрева воздуха могут интегрироваться в крыши или стены строений. Они нередко служат основной или дополнительной системой отопления и вентиляции зданий, где доступ к иным источникам энергии затруднен или невозможен.

ООО «Новый полюс» Солнечный коллектор ЯSolar, солнечные батареи, автономное энергоснабжение

Рады приветствовать на нашем сайте. Мы занимаемся солнечной энергетикой уже более 10 лет!

Приглашаем всех желающих посетить наш стенд:

За это время накопили большой опыт и стали лидирующей компанией в России в области солнечной тепловой энергетики. Мы являемся производителем как плоских солнечных коллекторов ЯSolar, так и вакуумных солнечных коллекторов ЯSolar-VU. Также мы выпускаем воздушные солнечные коллекторы ЯSolar-Air для отопления и вентилирования помещений и воздушно-жидкостные солнечные коллекторы ЯSolar-AirW для дополнительного нагрева горячей воды в летний период.

Солнечные коллекторы ЯSolar разработаны по европейским стандартам EN 12975-1 и -2 и производятся нашей компанией ООО »НОВЫЙ ПОЛЮС» в России по полному циклу (включая изготовление абсорбера) на уникальном современном оборудовании.

Наша продукция позволяет получать тепло и электричество от солнечной энергии как в малых, так и в крупных промышленных установках . Мы проектируем, комплектуем и монтируем системы для частных домов, бассейнов, гостиниц, фермерских хозяйств и промышленных объектов.

Частные дома

Бассейны

Гостиницы и санатории

Фермерские хозяйства

Промышленные объекты

Также существуют решения и проекты по получению холода и электроэнергии от тепловой солнечной энергии.

Наши клиенты получили:

• Бесплатную горячую воду и помощь системе отопления
• Надежное оборудование от российского производителя
• Заводскую гарантию 5 лет
• Расширенную клиентскую поддержку
• Уменьшение первоначальных затрат
• Экономию на коммунальных расходах

Почему выбирают нашу компанию:

Успешно работаем 10 лет на рынке

Изготовили 3000 солнечных коллекторов

Оперативно отгрузим и изготовим

Расчет ведут наши опытные проектировщики. Установку — собственная монтажная бригада

Постоянно работаем над улучшением конструкций и выводим новые модели

Участвуем в крупнейших выставках. Получаем патенты и сертификаты

Плоские солнечные коллекторы

В конструкции плоских солнечного коллектора ЯSolar используются самое современное поглощающее энергию покрытие TiNOX, полностью медный абсорбер, сверхпрозрачное антибликовое стекло, максимально эффективные утеплитель (60мм) и средства герметизации. Специально для коллектора ЯSolar был разработаны и запатентованы технология пайки медных абсорберов с профилированным листом TiNOX для улучшенной теплопередачи, специальный корпус и прижим стекла. После улучшений оптический КПД ЯSolar составил 83%, что значительно больше всех российских и многих импортных аналогов (включая вакуумные). Выпускаются как упрощенные модели с поликарбонатом вместо стекла: ЯSolar П1 и ЯSolar П2, так и улучшенные версии ЯSolar Premium.

Панель поглощающая (абсорбер)

Основной элемент коллектора — медная панель максимальной толщины с селективным высокоэффективным покрытием TiNOX и семи медных трубок. Соединение трубной решетки и листа выполнено методом пайки бессвинцовым припоем. Предварительно происходит специальная формовка листа, увеличивается на порядок площадь контакта медного листа и трубок для лучшей теплопередачи.

Вакуумные солнечные коллекторы

Впервые в России мы запустили производство вакуумных солнечных коллекторов ЯSolar VU при этом с наиболее эффективной конструкцией: U-трубкой. Солнечное тепло в коллекторах такой конструкции максимально эффективно передается теплоносителю. Импортеры китайских солнечных коллекторов не завозят их в Россию из-за высокой стоимости и более дорогой доставки. Но благодаря полному циклу производства на нашем предприятии, данная технология теперь стала доступна!

U — трубка

Коллектор медных труб в ЯSolar-VU выполнен в виде современной конструкции с непосредственным протеканием теплоносителя внутри вакуумной трубки и снабжен алюминиевыми теплопередающими элементами.

Благодаря этому, солнечный коллектор ЯSolar-VU обладает большей эффективностью, по сравнению с распространенными импортными аналогами, а именно:

• отсутствует минимальная температура начала работы солнечного коллектора;
• работоспособность сохраняется при любом угле наклона;
• максимальна эффективная теплопередача между стеклом трубки и теплоносителем;
• работает с меньшими потерями при передаче энергии теплоносителю.

Строим солнечный коллектор своими руками (23 фото)

Солнце – это самый мощный источник энергии на Земле. Ежесекундно оно посылает нам более 80 тысяч миллиардов киловатт. Это в несколько тысяч раз больше, чем производят все электростанции мира. Люди всегда старались найти способ применить солнечную энергию для своих нужд. Уже в раннем средневековье они умели добывать огонь при помощи линз, а в наше время емкость на крыше, выкрашенная в черный цвет, нагревает воду и служит летним душем в деревнях и на дачах. Кстати, она является простейшим солнечным коллектором – несложным и оригинальным устройством, позволяющим использовать солнечную энергию для нагрева воды или отопления. Если немного улучшить конструкцию, горячей воды хватит и на все хозяйственные нужды, и на обогрев дома. Для этого нужно понять принцип действия солнечного коллектора.

Как работает солнечный коллектор?

Принцип работы этих устройств основан на трансформации лучистой солнечной энергии в тепловую:

1. солнечные лучи нагревают теплоноситель, циркулирующий в коллекторе по тонким трубкам;
2. нагретый теплоноситель (вода или антифриз) попадает в накопительный бак;
3. в баке он нагревает воду, предназначенную для хозяйственных нужд;
4. остывший теплоноситель возвращается обратно в коллектор.

Принцип действия солнечного коллектора можно сравнить с автомобильной системой охлаждения – излишнее тепло посредством радиатора отводится от работающего двигателя и расходуется на обогрев салона. Но, если для автомобиля важно, в первую очередь, отвести тепло от двигателя, то при устройстве солнечного коллектора необходимо эффективно сохранить его.

Преимущества и недостатки использования солнечных коллекторов

Мировые ученые сходятся во мнении, что доля энергии, получаемой от солнца, будет только возрастать и приводят следующие факты:

• солнце является неиссякаемым и бесплатным источником энергии;
• применение солнечной энергии не приводит к загрязнению окружающей среды и не способствует увеличению парникового эффекта;
• солнечную энергию можно использовать везде, она не нуждается в транспортировке;
• современные научные разработки позволяют эффективно аккумулировать полученную энергию;
• солнечные коллекторы нуждаются в минимальном обслуживании;
• устройство коллектора относительно простое и обходится недорого.

Вместе с тем ученые отмечают и сложности в использовании солнечной энергии:

• эффективность коллекторов напрямую зависит от уровня инсоляции;
• установка оборудования потребует определенных начальных затрат;
• зимой теплопотери ощутимо возрастают.

Еще одним существенным недостатком является возможность получения энергии только в течение светового дня.

Типы солнечных коллекторов

Выше мы кратко описали принцип действия двухконтурного коллектора: по одному контуру течет теплоноситель, по второму – вода. Это устройство может быть и одноконтурным. В нем теплоносителем служит только вода, которая впоследствии и расходуется. Одноконтурный коллектор непригоден для использования зимой, так как вода будет замерзать и разрывать трубки.

Помимо деления коллекторов на одно- и двухконтурные, существуют и другие общепринятые классификации. Так, солнечные коллекторы подразделяют по принципу работы на:

• плоские;
• вакуумные;
• воздушные;
• концентраторы.

Рассмотрим их устройство и принцип действия подробнее.

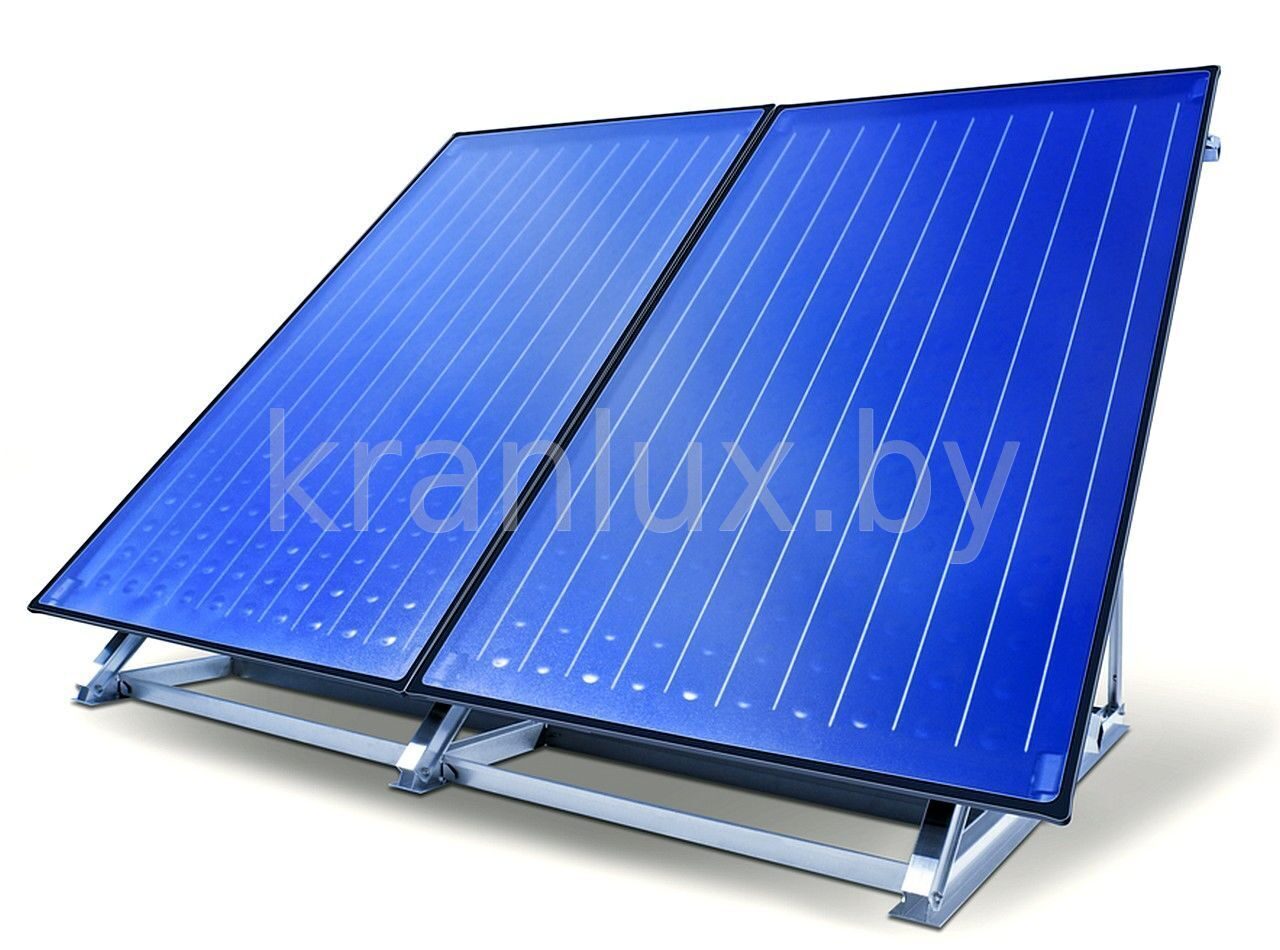

Плоский солнечный коллектор

Это несложное устройство напоминает сендвич со следующими слоями:

• алюминиевая рама с крепежом;
• теплоизоляция;
• поглощающая поверхность-абсорбент;
• медные трубки;
• защитное стекло.

Пластина-абсорбер выкрашена в черный цвет и обеспечивает максимальное поглощение солнечной радиации, а специальное закаленное стекло, закрывающее всю конструкцию, минимизирует потери энергии, создавая эффект парника и прогревая абсорбирующий слой.

Плоские солнечные коллекторы отличаются простой конструкцией, надежны, но имеют невысокий КПД.

Вакуумный солнечный коллектор

Солнечные коллекторы на основе вакуумных трубок имеют другой принцип работы.

В отличие от коллекторов плоского типа, тепло в вакуумных коллекторах аккумулируют герметично запаянные трубки и теплосборник. Стеклянная поверхность трубок со специальным напылением эффективно поглощает солнечную энергию, которая нагревает теплоноситель внутри трубок. Вакуум предотвращает тепловые потери, работая как изолятор. Через теплосборник циркулирующая жидкость поступает в бак-накопитель для нагрева воды и затем возвращается обратно в систему вакуумных трубок.

Вакуумные элементы позволяют обеспечить в коллекторах этого типа более высокий КПД по сравнению с плоскими аналогами.

Воздушный солнечный коллектор

Коллекторы этого типа не обладают высокой эффективностью, так как воздух имеет более низкую теплоемкость. Зато их можно использовать круглый год, так как воздух не способен замерзать зимой.

Конструкция воздушного коллектора проще и отличается высокой надежностью. Коллекторами воздушного типа можно обогревать как жилые дома, так и производственные помещения, овощехранилища, склады, гаражи, подвалы.

Устройство и принцип работы воздушного коллектора мало отличаются от плоских аналогов: систему медных трубок с циркулирующим по ним теплоносителем заменяет панель-теплоприемник с ребрами.

Устройство панели похоже на сотовый поликарбонат. Между ребрами панели проходит воздух и в процессе нагревается. Нагретый воздух подается в помещение, отдает свое тепло и возвращается обратно в коллектор. Панели изготавливают из материалов с высокой теплопроводностью – меди, алюминия, стали.

В условиях российской климатической зоны с морозными зимами воздушный коллектор не обогреет дом полностью, но в качестве дополнительного источника бесплатного тепла может существенно сэкономить затраты на отопление.

Как сделать солнечный коллектор своими руками?

Мощность солнечного коллектора напрямую зависит от его площади, но с увеличением площади будут расти и затраты на приобретение. В некоторых случаях гораздо выгоднее самим изготовить солнечный коллектор из подручных материалов. Эффективность его будет относительно невелика, но и траты на материалы не скажутся на семейном бюджете. Окупится любая самодельная конструкция очень быстро, если удастся предотвратить потери тепла. Проще всего в домашних условиях изготовить воздушный или плоский солнечный коллектор.

Прежде всего нужно определить место для его установки:

• Панели нужно ориентировать строго на юг под определенным углом, обеспечивающим максимальную инсоляцию. КПД устройства будет выше, если угол наклона панели можно изменять, ориентируясь на высоту положения солнца в данный период. Так, зимой угол наклона должен быть максимальным, а летом панели должны стоять под меньшим углом.
• Панели коллектора нужно устанавливать как можно ближе к помещению, которое будет обогреваться, чтобы снизить теплопотери. Эффективна установка коллектора на южный скат крыши дома или на фронтон. Это минимизирует тепловые потери, но в крыше придется делать дополнительные отверстия.
• На выбранное для установки коллектора место не должна падать тень от заборов, деревьев или других строений.

Следует учитывать, что зимой тени намного длиннее за счет низкого положения солнца над горизонтом.

После выбора оптимального места нужно определиться с материалами, которые будут служить теплоприемниками. Для самодельного воздушного коллектора подойдут алюминиевые банки из-под напитков. Удобства очевидны – алюминий имеет высокую теплопроводность и легко режется, банки имеют стандартные размеры и стыкуются друг над другом.

После того, как необходимое количество банок собрано, их необходимо тщательно отмыть, просушить, вырезать отверстия в горлышке и донце, склеить клеем-герметиком и покрасить в черный цвет.

Количество банок в длину и ширину должно соответствовать размеру панели. После укладки батареи банок в панель нужно организовать каналы подачи и отвода воздуха. Для этого можно воспользоваться готовыми трубками, которые продаются для монтажа вентиляции. В процессе сборки системы нужно предусмотреть утепление задней стороны панели и верхнее стекло. Его можно заменить на кусок поликарбоната.

Готовый коллектор можно подключить к системе вентиляции помещения или оставить автономным. Для большей эффективности к нему подключают вентилятор. Разница температур на входе и выходе в таком коллекторе может достигать 35 градусов.

Помимо воздушного можно организовать и водяное отопление. В качестве теплоприемников могут служить чугунные или алюминиевые батареи, труба или шланг ПНД. Если коллектором планируется
пользоваться круглогодично, систему следует делать двухконтурной и в качестве теплоносителя заливать тосол или любую другую охлаждающую жидкость.

Устройство в своем доме или на даче солнечного коллектора способно значительно снизить затраты на отопление и полностью обеспечить потребности в горячей воде.

Отзыв владельца об использовании солнечных коллекторов для отопления (часть 2)

начало отзыва…

Приобретение

Само по себе приобретение прошло без проблем. У Солнечные.РУ нормальная служба логистики. Товар довезли по Москве куда я просил (правда за отдельную плату, но это у многих фирм, не все везут до терминала транспортных компаний бесплатно).

С попутной машиной мне довезли два комплекта коллекторов SCH-30 по 30 трубок каждый. Также приобрёл специальный антифриз — антифроген.

Установка

Как не старался я успеть до морозов, но всё же установка на место коллектора и его трубок пришлась на самые экстремальные условия — начало января.

Дул ветер, температура за бортом была в районе где-то минус 25 гр., а я на крыше беседки самоотверженно вталкивал стеклянные трубки в гнёзда, стараясь не сильно поморозить руки, так как в перчатках вталкивать трубки не получалось вообще. Думаю, что при плюсовой температуре процесс пошёл бы быстрее, а так, только установка трубок у меня растянулась на два дня.

До установки я посмотрел доступные на инете видео об установке коллектора, где всё вроде бы гладко. На практике я сильно помучался, но возможно виной всему мороз в минус 25 гр.

Кроме-того есть нюанс, который я нигде не встречал. Кончик трубки выполнен в виде капли перевёрнутой остриём вниз. Так вот, на некоторых трубках этот кончик смещён в бок и когда пластиковый наконечник внизу закручиваешь, данный кончик просто ломается и трубка становится уже не вакуумная. В результате, я пока это понял, успел потерять 4 или 5 трубок. Благо, что трубки взял сразу с запасом.

Устройство системы отопления

Переходим к самой системе.

Система отопления дома на солнечных коллекторах.

На фотографии видно сам коллектор. Он расположен сверху беседки. Почему именно там, а скажем не на доме? Ведь если бы я разместил коллектор над домом, то капитально сократились бы все затраты на магистраль по которой функционирует теплоноситель от коллектора к бойлеру.

Дом у меня расположен в продольной оси юг–север, то есть один скат крыши выходит на восток, другой на запад. На юг выходит фронтон. Теоретически коллектор можно было бы разместить там. А на практике дом у меня двухэтажный. Поэтому обустройство эстакады на фронтоне над вторым этажом задача крайне сложная и затратная. Лично у меня проводить сварочные и прочие работы на такой высоте нет никакого желания. А нанимать других я не люблю. Однако предположим, что я потратившись нанял бы бригаду и установил коллектор в районе фронтона. Как мне его потом обслуживать? Это каждый раз нужно подниматься на такую высоту! Хочется, чтобы это было как-то пониже. Более того, летом утром и вечером солнце на фронтон не попадает (в это время оно либо на западе либо на востоке).

После долгих раздумий я остановился на беседке. На её крыше и солнце попадает на коллектор с утра и до самого вечера и расположена она не так уж высоко. Для удобства расположения и обслуживания коллектора я сварил целую площадку. Вбетонировав дополнительно два столба. Минусом такого расположения стало значительное удлинение магистрали. Однако этого было и так не миновать ввиду сложности самой системы.

Солнечные коллекторы SCH-30, установленные на крыше беседки.

Итак, на фото видно, как магистраль уходит от коллектора в сторону жилых построек. Затем первоначальная труба, нержавеющая гофра на 25 мм раздваивается. В дальнейшем идёт две магистрали из гофры на 20 мм. Одна магистраль идёт в первый этаж дома, где теплосъём для целей нагрева системы отопления обеспечивает двухконтурный бойлер на 150 литров, интегрированный в систему отопления. На следующем фото он виден.

Двухконтурный бойлер на 150 литров в доме.

Вторая магистраль уходит внутрь бани и подсоединена к такому же двухконтурному бойлеру на 150 литров, в котором обеспечивается теплосъём для целей нагрева воды в бане. Там же, на данном бойлере установлен один из датчиков контролера.

Двухконтурный бойлер на 150 литров в бане.

Баланс поступления теплоносителя между двумя магистралями осуществляется вручную с помощью системы байпасов, обычных шаровых кранов и регулировочных кранов (от радиаторов).

Проще говоря, я могу :

• Направить всё тепло в дом перекрыв шаровый кран на магистрали в баню,
• Направить всё тепло в баню перекрыв шаровый кран на магистрали в дом,
• Открыть оба крана и пустить тепло равномерно в дом и баню,
• Перекрыть шаровый кран, а теплоноситель пустить через байпас и регулировочный кран, распределив потоки в любой пропорции, которая мне нужна. Ну например, 80 % в баню, а 20 % в дом или наоборот.

Далее перейдём в дом.

Двухконтурный бойлер с термодатчиком на входной магистрали.

На фото видно, если приблизить, что на входной магистрали (она с изоляцией) установлен термодатчик. При нагреве до определённой температуры он включает циркуляционный насос, который включает циркуляцию в системе отопления. Начинается съём тепла с данного бойлера системой отопления. В результате начинается нагрев воды в буферной ёмкости объёмом на 350 литров, которая встроена в систему отопления (на фото её не видно). Таким образом общая ёмкость нагреваемой от коллектора воды составляет в доме 150+350, итого 500 литров. Это система отопления. И в бане 150 литров. Это вода на расход. Да в самой системе антифрогена литров около 100. Всего 750 литров.

Это немало. Но нужно учитывать, что как бы в доме бойлеры не были теплоизолированы, теплопотери есть всегда и очень даже немалые. Те же бойлеры пропускают тепло не только через теплоизоляцию, но главным образом через металлические краны и прочие вкрученные в них фитинги. В общем, если у вас за бортом плюс 30, а вы нагрели воду дома в бойлерах градусов скажем до 50, то температура у вас в комнате легко может подскочить до тех же 30 гр., если не выше.

Поэтому, изначально летом в жару основной теплосъём я предполагал производить в бане.

Итак, переходим к бане.

При проектировании магистрали в бане я изначально ставил перед собой определённую цель. А именно — теплосъём и отвод из магистрали лишнего тепла летом.

Все, кто разбирался с вопросами СК знают, что в нашей местности выработка СК тепла летом примерно в 10 раз!!! больше, чем зимой. Отсюда вопрос — куда девать лишнее тепло летом.

Предложения разные:

• Одни предлагают — греть бассейны. Но бассейна у меня нет и мне его не надо. Кроме того, это значительное удлинение магистрали.
• Другие предлагают греть воду на полив. Лично у меня цистерна на 11 кубов хорошо нагревается от солнца. И вести магистраль до неё ну очень далеко.
• Самое кардинальное предложение — закрывать СК тентом, лично мне также не очень нравится.

У нас в предуралье погода скачет очень сильно. Сегодня плюс 30 и нужно избавляться от излишков, а завтра уже ниже 10 гр и нужно отапливать дом. Что же, каждый раз бегать наверх расшнуровывать тент, а потом снова одевать. Нет. Это не по мне. Кроме того, в моей системе тепло всегда может понадобиться для нагрева бани.

Поэтому я подумал и мне в голову пришла следующая мысль.

Где излишки тепла никогда не будут лишними? Даже летом в самую жару? В бане!!! Именно там! Баня по своему назначению ИЗНАЧАЛЬНО предполагает повышенную температуры по сравнению с улицей. В доме плюс 30 или 40 — это не кому не нужная духота, а в бане это самое-то.

В общем, я решил лишним теплом греть воздух в бане.

Однако тут есть проблемы. Дело в том, что мощность теплового излучения приборов, к примеру радиаторов отопления, рассчитывается исходя из разницы температур примерно в 70 гр., то есть температура радиатора берётся в 90 гр, а температура воздуха в помещении 20 гр. Если температура в помещении, к примеру, 40 гр., а температура радиатора 60 гр., то разница в температуре будет всего 20 гр. Что меньше разницы в 70 гр примерно в 3.5 раза. Значит и теплоотдача радиаторов в этом случае будет в 3. 5 раза меньше расчётной.

Температуру теплоносителя в системе СК не желательно поднимать выше 80 гр. Следовательно при нагреве воздуха в бане до 60 гр разница в температуре будет ВСЕГО 20 гр! Следовательно, для обеспечения хорошего теплосъёма нужны мощные установки, иначе бойлер в бане уже закипит (так как тепло воде передается быстрее, чем воздуху), а температура воздуха будет ещё низкая.

Первоначально я пустил магистраль из гофры 20 мм по стенам бани. Всего намотал около 40 метров. В переводе на чугунные радиаторы это примерно 26 секций. На фото видно.

Гофра в качестве радиатора, установленная на стене бани.

Когда запустил СК понял, что это ни о чём. Затем мне на заказ сделали змеевик из нержавейки (также на фото) труба диаметром 50 мм общей длинной около 10 метров.

Змеевик из нержавейки.

Немного эффекта ощутил. И только когда ещё плюсом навесил 30 секций биметаллических радиаторов, а также снял почти всю изоляцию с бойлера, я достиг желаемого результата.

Все радиаторы и бойлер внутри бани.

В заключение хотел сказать о контролере в моей системе. Я не стал покупать китайский контролер. Он хотя и специально создан для системы СК, но он КИТАЙСКИЙ (знаю, у Солнечные.РУ по этому поводу своё мнение, но у меня своё). Тем более ценник у него был за 20 тысяч.

Для себя я решил, что контролер буду покупать только европейский.

Контроллер солнечных коллекторов с обвязкой.

Контроллер солнечных коллекторов ТЭР 9.

Я купил европейского производства (чешский) ТЭР 9 — термостат с функцией дифференциального термостата. По функциям и настройке он практически не отличается от китайского. Но он ЕВРОПЕЙСКИЙ и стоит 7 тысяч. В нём просто нет одной-двух дополнительных функций. К примеру в китайском есть такая функция — при перегреве системы он направляет теплоноситель в резервную систему поглощения тепла (тот же бассейн ).

Из описания моей системы ясно, что мне такая функция ни к чему. Кстати, пресловутый инженер со стажем с первого сайта очень потешался на до мной, когда услышал, что я хочу использовать не специальный контролер, а просто выбрать любой подходящий по функциям. Ох уж, как он многозначительно хмыкал по данному поводу. На деле, подобрать контроллер оказалось делом не таким уж и сложным.

Полученные результаты

В марте я тепло от коллектора в дом не пускал, так как экспериментировал с баней.

В апреле от работы солнечного коллектора в доме в среднем было 20 гр тепла. Для меня это мало. Мне нужно 25. Но нынешний апрель был пасмурный (система установлена в городе Ижевск). В мае тепла от коллектора хватало на отопление дома площадью 100 кв.м., на постоянную температуру 25 гр. Иногда даже с избытком, поэтому хватало и на баню.

В конце мая, при полностью солнечном дне я пускал всё тепло в баню площадью 4.5 кв.м., отключив дом. И примерно к обеду температура в бане С ЗАКРЫТОЙ ДВЕРЬЮ достигает 55-58 гр тепла! А температура в бойлере около 75 гр. При этом теплоноситель в самом коллекторе около 80 гр. После этого процессы теплообмена стабилизируются и дальше температура воздуха и теплоносителя не меняются до самого вечера. Вечером, часов с 19 температура начинает постепенно падать.

Предполагаю, что летом в самый пик можно нагреть воздух и до 60 гр. Также предполагаю, что ПРИ ОТКРЫТОЙ двери в баню даже при 30 градусной жаре будет обеспечен нормальный теплосъём и теплоотведение, поэтому обойдусь без тентов (но один лежит на запасе, сшит на заказ, закрывает 1/4 коллектора).

В полностью пасмурную погоду температура теплоносителя в системе нагревается градусов до 40-45 летом и до 20-30 гр зимой, что уже достаточно к примеру для-того, чтобы в бане температура воздуха не пошла на минус. В частности, я воду в бане не сливал с самого января, как запустил СК.

Предварительные расчёты, которые я делал, на практике в общем и целом подтвердились. Так, я насчитал, что мне нужен будет солнечный коллектор от 60 до 90 вакуумных трубок. Сейчас у меня 60 трубок и я подумываю о том, не взять ли ещё 30.

Как будет далее, покажет время. Окончательные выводы делать рано.

Вот вроде и всё, весь опыт более менее вкратце изложил.

Считаю, что использование солнечного коллектора в целях отопления в средней полосе России возможно, но нужно чётко понимать что мы хотим от системы, не требуя от коллектора слишком много, поменьше слушать манагеров с их небылицами, а брать в руки калькулятор и считать самим.



С уважением,

Дмитрий.

Солнечные коллекторы для отопления

#

Альтернативные источники энергии сегодня популярны как никогда. Одним из них является вакуумный солнечный коллектор, устройство, преобразующее тепловую энергию солнца.

Применение солнечных коллекторов:

Солнечный коллектор позволяют отапливать и снабжать горячей водой любые помещения. Это:

• и коттеджы,
• и бассейны,
• и теплицы,
• и автономные объекты промышленного назначения,
• в том числе, система солнечно отопления широко применяется в популярных сегодня «тёплых полах».





Принцип работы солнечного коллектора:

Преобразование энергии солнца возможно на протяжении круглого года. Солнечные водонагреватели способны обеспечить сбор солнечной энергии в абсолютно любую погоду, невзирая на перепады температуры и прочего.

Устанавливают нагреватели на крыше, ориентируя элементы поглощения солнечной энергии на Юг. При этом угол наклона установки должен быть идентичен градусу широты данной местности. Для Северо-Западного региона РФ рекомендуемый угол равен 70° в зимний период, и 60° в остальные сезоны. Правильная установка системы гарантирует высокий коэффициент поглощения – до 97%.

Таким образом, солнечное отопление позволяет сэкономить до 40% средств, ежегодно тратящихся на обогрев помещения и воды.

Цена на солнечный коллектор от компании Кофулсо:

Цены на солнечные коллекторы зависят от многих показателей, в частности и от того, какой коллектор Вам необходим – сезонный или всесезонный. Первый вариант – это вакуумные коллекторы прямого нагрева воды, второй – косвенного.  Прайс на продукцию компании Кофулсо можно скачать тут:

Прайс-лист/каталог

Солнечные коллектора: фото

Водяной солнечный коллектор

Изобилие солнечного света и тепла летом, страстное желание или потребность добиться реальной экономии в отоплении и горячем водоснабжении заставляют многочисленных умельцев придумывать и реализовывать в металле самые интересные с их точки зрения проекты солнечного водяного коллектора.

Но, как всегда, умные люди советуют – перед тем, как приниматься за изготовление водяного солнечного коллектора своими руками, познакомьтесь с готовыми конструкциями, воплощенными в реальность. Сложно сказать, достигнута ли главная цель и получен требуемый эффект преобразования солнечного тепла в водяное. Как правило, информация об этом у мастеров отсутствует.

Поэтому перед изготовлением водяного солнечного коллектора проанализируйте и ответьте сами себе на простые вопросы:

• Какое количество горячей воды необходимо, и для каких целей предполагается его использовать;
• Какие параметры водяного солнечного коллектора удовлетворят потребителя;
• Оправдают ли себя средства и время, потраченные на поставленные цели.

Совет! Для изготовления водяного солнечного коллектора необходимо иметь хотя бы примитивные знания о водяном солнечном коллекторе и теплопередаче на уровне выпускника советского техникума.

Цели и задачи изготовления водяного солнечного коллектора

Стоит напомнить, что для солнечного потока максимальная падающая тепловая энергия в среднем составляет 800Вт/ч на метр в квадрате в летнее время. Для систем водяного отопления современного дома или квартиры этого явно недостаточно. Например, при отапливаемой площади в 50м² минимальные тепловые потребности составят не менее 7-8кВт/ч, в зависимости от состояния жилья, значит, при 100% КПД устройства потребуется, как минимум, 10м² солнечного коллектора.

А вот как альтернатива электрической бойлерной системе водяной солнечный коллектор вполне потянет. При условии наличия в системе теплоаккумулятора и водяного насоса.

Важно! Цена простейшего китайского плоского водяного коллектора тепловой мощностью в 1,1квт, нормального качества, не превышает 150 евро. Примем для проекта, что стоимость материалов и вспомогательных устройств, использованных для постройки водяного солнечного коллектора, не должна превысить 130-150 евро. В противном случае затраты не оправдывают цели.

Подбираем  конструкцию водяного солнечного коллектора

В качестве рабочей модели используем стандартную и многократно проверенную конструкцию с использованием набора параллельных нагреваемых трубок. Самый сложный вопрос – материалы. Среди многочисленных вариантов солнечных водяных любительских конструкций можно выбрать наиболее подходящую схему, при условии:

1. Длина единичной нагреваемой трубки от подводящей общей трубы до водосборной трубы не должна превышать 70см для горизонтальной схемы и 200см для вертикальной. Размер получен практическим подбором.
2. Шаг между теплоприемными трубами не должен превышать величину 10 диаметров для медного исполнения и 5 диаметров для алюминиевого. Это связано, прежде всего, с необходимостью эффективно собирать тепло с поверхности теплового экрана-поглотителя солнечного тепла. При более высоком шаге ухудшается теплосъем и увеличиваются потери, при меньшем шаге растут затраты на материалы без значительного повышения эффективности водяного коллектора.
3. В комплекте с солнечным водяным коллектором необходимо подключить бойлер с внутренним дополнительным теплообменником и насос с производительностью в пределах 100-150л\ч горячей воды.

Достаточно часто встречаются конструкции водяных коллекторов с использованием разнообразных теплообменников от старых холодильников и подобные им устройства. Сам по себе такой теплообменник, впаянный в лист меди или закрепленный на тепловом экране, даст в солнечный день максимум пол-литра кипятка в час. Более рационально использовать его медную трубку для изготовления нагреваемых трубок водяного солнечного коллектора.

Для солнечного водяного коллектора потребуется определенное количество медных трубок, флюса и оловянно-свинцового припоя, листовой меди.

Для коллектора в габаритах 200х70см необходимо:

• Трубки медной, диаметром 12-15мм — 4,2м, стоимость оценочно в 20-25дол. ;
• Трубки нагреваемой, медной, диаметром 8мм – 30м, стоимость – 90дол;
• Листовой меди, шириной 100мм и толщиной 1мм – 20м, цена — до 20дол;
• Припоя ПОС-9 и спиртово-канифольного флюса 300 и 100гр соответственно -5дол.

Итог: средняя стоимость материалов оценивается в 140-150дол., что примерно сопоставимо с требованиями к себестоимости проекта водяного коллектора солнечного света.

Изготавливаем теплообменник водяного солнечного коллектора

Перед пайкой и сборкой потребуется провести разметку и раскройку материала. Места сверления отмечаем ударом остро заточенного пробойника.

Сверловку отверстий выполняем только на сверлильном станке, аккуратно снимаем заусенцы.

Перед сборкой и пайкой нагреваем места пайки газовой горелкой, обрабатываем флюсом и облуживаем припоем все места пайки. Тонкие нагреваемые трубки лудим по всей длине в местах будущего крепления экрана-поглотителя.

В процессе спаянные места оборачиваем мокрой ветошью для исключения расплавления спая из-за перегрева теплообменника.

Вторым заходом вырезаем полоски меди так, чтобы они образовали сплошной лист. Не пытайтесь припаивать один сплошной лист, это сложнее чем вы думаете, и потребует специального оборудования.

На концах подводной и отводной трубы запаивают штуцера для крепления труб, соединяющих солнечный коллектор с бойлером или водяным теплоаккумулятором.

Для исключения возможных деформаций конструкции коллектора теплообменник можно поместить в коробку или на навесную раму. Как правило, дно коробки выстилают теплоизоляционным матом и дополнительно задувают строительной пеной.

До монтажа в короб необходимо провести проверку герметичности пайки. Для этого следует один из штуцеров заглушить с помощью резьбовой пробки на уплотнительной фум-ленте. Ко второму штуцеру подводится давление от строительного или автомобильного компрессора. Каждый стык пайки последовательно обмазывается мыльным раствором, подобно проверке на утечку газа. В случае наличия пузырей брак необходимо перепаять.

Покрытие для водяного солнечного коллектора

Отдельная тема – нанесение покрытия, чем обычно козыряют все продавцы водяных солнечных коллекторов, промышленного изготовления. Для нанесения абсолютно черного покрытия использует лак в аэрозольной упаковке и кусок резины. Перед выполнением работ поверхность теплообменника необходимо обработать спиртом или ацетоном.

Все работы выполняются на открытом воздухе, на сквозняке, используя респиратор. Перед нанесением покрытия располагаем коллектор так, чтобы нагреваемые трубки стояли вертикально, и зажигаем резину. Последовательно распыляем лак, и через секунду подносим коптящее пламя резины на расстояние, обеспечивающее осаждение сажи на тонкий слой лака. Работу лучше выполнять в несколько заходов, пока не будет получено сплошное черное сажевое покрытие. После окончательного высыхания лака покрытие хорошо держится на медной поверхности. Можно в качестве эксперимента нанести повторный слой лака, но зачастую он не нужен.

Готовый водяной коллектор монтируется в короб и закрывается листом прозрачного поликарбоната. Он лучше и легче стекла, не боится тепловых перегрузок от солнечного света, ударов, благодаря специальной защитной пленке более долговечен в использовании, даже на открытом солнце. Но, в отличие от минерального стекла, поликарбонат имеет высокий коэффициент теплового расширения, примерно на 1м величина изменения составляет 3мм. Поэтому лист крепится на поверхность водяного коллектора с использованием специальных теплокомпенсирующих подкладок и шайб, герметика, устойчивого к солнечному излучению.

Перед герметичной упаковкой коллектора в корпус в нижней части можно уложить пару мешочков с силикагелем или фирменных поглотителей влаги и водяных паров.

Солнечные технологии отопления и охлаждения | Возобновляемое отопление и охлаждение: преимущество тепловой энергии

Солнечные тепловые технологии поглощают солнечное тепло и передают его на полезные цели, такие как отопление зданий или водоснабжение. Используется несколько основных типов гелиотермических технологий:

В дополнение к вышеупомянутым солнечным тепловым технологиям, такие технологии, как солнечные фотоэлектрические модули , могут производить электричество, а здания могут быть спроектированы так, чтобы улавливать пассивного солнечного тепла .

Солнечная энергия считается возобновляемым ресурсом, потому что она постоянно поступает на Землю от Солнца. Посетите веб-сайт EPA Clean Energy, чтобы узнать больше о нетепловых солнечных технологиях, а также о преимуществах и влиянии солнечной энергии на окружающую среду.

---

Солнечные коллекторы неглазурованные

Неостекленный солнечный коллектор на крыше бассейна и фитнес-центра.
Кредит: Альберт Нуньес, NREL 10651

Неглазурованный солнечный коллектор — одна из самых простых форм солнечной тепловой технологии.Теплопроводящий материал, обычно темный металл или пластик, поглощает солнечный свет и передает энергию жидкости, проходящей через теплопроводную поверхность или за ней. Этот процесс аналогичен тому, как садовый шланг, лежащий на открытом воздухе, поглощает солнечную энергию и нагревает воду внутри шланга.

Эти коллекторы описаны как «неглазурованные», потому что они не имеют стеклянного покрытия или «остекления» на коллекторной коробке для улавливания тепла. Отсутствие остекления создает компромисс. Неглазурованные солнечные коллекторы просты и недороги, но, не имея возможности удерживать тепло, они теряют тепло обратно в окружающую среду и работают при относительно низких температурах.Таким образом, неглазурованные коллекторы обычно лучше всего работают с небольшими и умеренными системами отопления или в качестве дополнения к традиционным системам отопления, где они могут снизить топливную нагрузку за счет предварительного нагрева воды или воздуха.

Солнечные коллекторы для обогрева бассейнов — это наиболее часто используемая неглазурованная солнечная технология в Соединенных Штатах. В этих устройствах часто используются черные пластиковые трубчатые панели, установленные на крыше или другой опорной конструкции. Водяной насос обеспечивает циркуляцию воды в бассейне непосредственно через трубчатые панели, а затем возвращает воду в бассейн с более высокой температурой.Хотя эти коллекторы используются в основном для обогрева бассейнов, они также могут предварительно нагревать большие объемы воды для других коммерческих и промышленных применений.

Как это работает

1. Солнечный свет: Солнечный свет попадает на темный материал в коллекторе, который нагревается.
2. Циркуляция: Холодная жидкость (вода) или воздух циркулирует через коллектор, поглощая тепло.
3. Использование: Более теплая жидкость используется для таких применений, как обогрев бассейна.

Узнайте больше о неглазурованных солнечных коллекторах

Начало страницы

Солнечные коллекторы Transpired

На южной стене этого склада установлен солнечный коллектор.
Кредит: Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США

Солнечные коллекторы прозрачного воздуха обычно состоят из перфорированного металлического облицовочного материала темного цвета, установленного на существующей стене на южной стороне здания.Вентилятор втягивает наружный воздух через перфорацию в пространство за металлической обшивкой, где воздух нагревается до температуры на 30–100 ° F выше температуры окружающего воздуха. Затем вентилятор втягивает воздух в здание, где он распределяется через систему вентиляции здания.

Солнечный коллектор — это проверенная, но все еще развивающаяся технология солнечного отопления. Этот вид техники лучше всего подходит для обогрева воздуха и вентиляции помещений. Его также можно применять в различных производственных и сельскохозяйственных целях, например, для сушки сельскохозяйственных культур.

Как это работает

1. Солнечный свет: Солнечный свет попадает на темную перфорированную металлическую облицовку, которая нагревается.
2. Циркуляция: Циркуляционный вентилятор втягивает воздух через отверстия за металлической обшивкой, нагревая воздух, который затем втягивается в здание для распределения.

Узнайте больше о солнечных коллекторах воздуха Transpired

Начало страницы

Плоские солнечные коллекторы

Набор плоских солнечных коллекторов на крыше школы.
Кредит: Джо Райан, NREL 19690

Большинство плоских коллекторов состоят из медных трубок и других теплопоглощающих материалов внутри изолированного каркаса или корпуса, покрытого прозрачным остеклением (стеклом). Теплопоглощающие материалы могут иметь специальное покрытие, которое поглощает тепло более эффективно, чем поверхность без покрытия.

Плоские остекленные коллекторы могут эффективно работать в более широком диапазоне температур, чем неглазурованные коллекторы. Плоские коллекторы часто используются в дополнение к традиционным водогрейным котлам, предварительно нагревая воду, чтобы снизить потребность в топливе.Они также могут быть эффективны для обогрева помещений. Используя систему теплообмена, они могут надежно производить горячий воздух для больших зданий в светлое время суток.

Как это работает

1. Солнечный свет: Солнечный свет проходит сквозь стекло и попадает на темный материал внутри коллектора, который нагревается.
2. Отражение тепла: Прозрачный стеклянный или пластиковый корпус задерживает тепло, которое в противном случае могло бы излучаться. Это похоже на то, как теплица улавливает тепло внутри.
3. Циркуляция: Холодная вода или другая жидкость циркулирует через коллектор, поглощая тепло.

Подробнее о плоских солнечных коллекторах

Начало страницы

Солнечные коллекторы с вакуумными трубками

Вакуумный трубчатый солнечный коллектор на крыше.
Кредит: NREL PIX 09501

Вакуумные трубчатые коллекторы представляют собой тонкие медные трубки, заполненные жидкостью, например водой, помещенные внутри более крупных герметичных прозрачных стеклянных или пластиковых трубок.

Вакуумные трубки более эффективно используют солнечную энергию и могут производить более высокие температуры, чем плоские коллекторы по нескольким причинам. Во-первых, конструкция трубки увеличивает доступную для солнца площадь поверхности, эффективно поглощая прямой солнечный свет под разными углами. Во-вторых, внутри прозрачного стеклянного корпуса трубок также создается частичный вакуум, что значительно снижает потери тепла во внешнюю среду.

Как это работает

1. Солнечный свет: Солнечный свет попадает в темный цилиндр, эффективно нагревая его под любым углом.
2. Отражение тепла: Прозрачный стеклянный или пластиковый корпус задерживает тепло, которое в противном случае могло бы излучаться. Это похоже на то, как теплица улавливает тепло внутри.
3. Конвекция: Медная трубка, проходящая через каждый цилиндр, поглощает накопленное тепло цилиндра, в результате чего жидкость внутри трубки нагревается и поднимается к верхней части цилиндра.
4. Циркуляция: Холодная вода циркулирует через верхнюю часть цилиндров, поглощая тепло.

Системы с вакуумными трубами обычно дороже плоских коллекторов, но они более эффективны и могут обеспечивать более высокие температуры. Вакуумные трубы могут надежно производить очень горячую воду для периодического нагрева воды или нагрева воды по запросу, а также для многих промышленных процессов, и они могут производить достаточно тепла, чтобы справиться практически с любым отоплением или охлаждением помещения.

Подробнее о солнечных коллекторах с вакуумными трубками

Начало страницы

Концентрирующие солнечные системы

Этот набор концентрирующих солнечных коллекторов с параболическим желобом на крыше обеспечивает технологическое тепло для винодельни.Эти коллекторы имеют уникальную конструкцию, которая позволяет им вырабатывать не только тепло, но и электричество.
Кредит: SunWater Solar

Концентрирующие солнечные системы работают, отражая и направляя солнечную энергию с большой площади на маленькую. Меньшие светоотражающие решетки в форме чаши могут производить воду с температурой в несколько сотен градусов для промышленных или сельскохозяйственных процессов или для нагрева больших объемов воды, таких как бассейны курортных комплексов. Некоторые массивы работают с длинными параболическими желобами, которые концентрируют солнечный свет на трубе, проходящей по длине желоба, по которой переносится теплоноситель.Даже в более крупных системах используются поля зеркал для отражения солнечного света на центральную башню. Эти типы массивов производят пар высокого давления или другие перегретые жидкости для различных видов деятельности, от теплоемкой химической обработки до выработки электроэнергии.

Как это работает

1. Солнечный свет: Солнечный свет попадает на отражающий материал (т. Е. На зеркальную поверхность), обычно имеющий форму желоба (показанного здесь) или тарелки.
2. Отражение солнца: Отражающий материал перенаправляет солнечный свет в одну точку (для тарелки) или трубу (для желоба).
3. Циркуляция: Холодная вода или специальный теплоноситель циркулирует по трубе, поглощая тепло.

Концентрационные системы способны производить чрезвычайно горячие жидкости для различных процессов, и они могут производить относительно большое количество энергии на каждый вложенный доллар. Однако эти системы, как правило, намного больше и сложнее, чем другие типы солнечных коллекторов, описанных выше, и имеют более высокую общую стоимость. Таким образом, концентрированная солнечная технология имеет тенденцию быть наиболее эффективной для крупномасштабных высокотемпературных применений, хотя более низкотемпературные применения могут по-прежнему быть рентабельными при определенных обстоятельствах.

Узнайте больше о концентрирующих солнечных системах

Начало страницы

Вакуумный трубчатый коллектор — обзор

7.3.3 U-образный трубчатый коллектор

U-образный трубчатый коллектор ETC может быть без ребра или с ребром, детали показаны на рис. 7.7. U-образная трубка вставляется во внутреннюю трубку (абсорбер), и вода течет в U-образной трубке для сбора и передачи полезной энергии наружу. Вакуумный солнечный коллектор с U-образной трубкой является недавней разработкой, которая также была попыткой решить проблему плохой устойчивости к давлению в цельностеклянных ETC.В него вставлена ​​металлическая трубка в форме буквы U с медным ребром для передачи энергии, собранной трубкой поглотителя, как описано Gao et al. (2014), а также Лян, Ма, Чжан и Чжао (2012).

Рисунок 7.7. Поперечный разрез и продольный вид U-образной трубы (Gao et al., 2014).

Несколько типов ребер были исследованы до настоящего времени в 21 веке в соответствии с экспериментальными или численными методами улучшения тепловых характеристик U-образной трубки, например, Ким и Сео (2007), которые использовали оба метода и предложили четыре модели, сочетающие U-образная трубка с медными круглыми или пластинчатыми оребрениями и с учетом угла падения, рассеянного солнечного излучения и эффекта тени от соседних трубок для проверки их тепловых характеристик.

В последнее время, кажется, более сильной тенденцией стали медные круглые ребра вокруг U-образной трубы. В 2010 году Ма, Лу, Чжан и Лян выполнили анализ тепловых характеристик U-образного коллектора с разрезом, показанным на рис. 7.8 (a), утверждая, что наличие воздушных зазоров между стеклянной трубкой абсорбера и медной круглой трубкой. Ребристая трубка увеличивала тепловое сопротивление и разницу температур по сравнению с селективным поглощающим покрытием и ребром, сильно нарушая процесс теплопередачи в этой части коллектора.Два года спустя некоторые из этих авторов предложили заменить медное ребро, заполнив пространство сжатым графитом, расширяемым в вакуумной трубке, с теплопроводностью 147,4 Вт / (м · К), получив максимальную эффективность коллектора, точку пересечения линии оси η _и на рис. 7.3 («кривая эффективности»), равной 0,84, что на 12% выше, чем у медного ребра.

Рисунок 7.8. Поперечное сечение U-образной трубы (а) с медным круглым ребром (Ma, L., Лу, З., Чжан, Дж., & Amp; Лян, Р. (2010). Анализ тепловых характеристик солнечного коллектора со стеклянной вакуумной трубкой и U-образной трубкой. Строительство и окружающая среда, 45 (9), 1959–1967. http://doi.org/10.1016/j.buildenv.2010.01.015 ) и (b) заполнены компонентом теплопередачи (Liang, R., Ma, L., Zhang, J., & amp; Zhao, D. (2012). Экспериментальное исследование тепловых характеристик откачиваемой трубки заполненного типа с U-образной трубкой. Тепло- и массообмен / Waerme-Und Stoffuebertragung, 48 (6), 989–997. http://doi.org/10.1007/s00231-011-0912-7 ) .

Утверждено Springer.

Годом позже Liang, Ma, Zhang и Zhao (2013) предложили новую альтернативу с двумя U-образными трубками, пересекающимися под углом 90 ° внутри трубки абсорбера, достигая пересечения с линией оси η _i 4 % выше по сравнению с откачиваемой трубкой заполненного типа с одинарной U-образной трубкой.

Другие авторы рассматривали возможность заполнения плоского абсорбера с U-образной трубкой материалом на основе миниканала и селективным покрытием на его внешней стенке, чтобы получить более высокую эффективность по сравнению с аналогичными ETC, описанными в литературе (Sharma & Diaz, 2011).И другие авторы, такие как Zambolin и Del Col (2012), объединили ETCs с CPC. Первые достигли максимальной эффективности от 80% до 85% с использованием этих компонентов и наполнения, тогда как последние достигли около 70% с концентраторами или наполнением и 42% без них, соответственно. Таким образом, между этими значениями тепловых характеристик существует постоянство.

Типы ETC, описанные выше, могут работать как термосифонные системы, если трубопровод от коллектора до резервуара-хранилища не слишком длинный или не имеет большого количества соединений, чрезмерно увеличивающих потери напора.Через термосифон поток по прямым системам направляется прямо в накопительный бак.

Солнечный коллектор против ясного голубого неба

Купите это Стоковое фото RF на солнечном коллекторе против ясного голубого неба Солнечная энергия Солнечная батарея Энергетическая промышленность Энергетическая промышленность Источник питания электростанции Возобновляемая энергия Технология Внешний выстрел Электричество Охрана окружающей среды Продвижение Солнечный свет Небо Высокотехнологичный День будущего Экологически чистое Изменение климата Красивая погода Устойчивость Цветная фотография Кризисная энергетическая революция Deserted Blue Energy для вашего редакционного или рекламного веб-сайта, обложки книги, флаера, статьи, блога WordPress и шаблона из Photocase.

Подобные изображения

wronge57 bit.it Teka77 Teka77 Teka77 Альпенфукс AndreasF. AndreasF. Zettberlin Katyjay Teka77 JingleT акай немного.Это #Alice_D sriesen.ch sally2001 daniel.schoenen наслаждайся этим Налла Падам .marqs view7 сюзе Giftgruen Корнелиус.Хорстманн боинг диоксин .marqs daniel.schoenen Cydonna MarWas00 сюзе Константинос Брациос view7 view7 .marqs боинг view7 Sbonk Sbonk Sbonk Sbonk Sbonk Sbonk Sbonk боинг акай акай .марки акай Плоские солнечные коллекторы

— Solar Tribune

Конструкция плоского солнечного коллектора

Фото: Physics World

Застекленный плоский солнечный коллектор представляет собой изолированный ящик, покрытый стеклом или пластиком, с металлической пластиной-поглотителем на дне для поглощения солнечного излучения. Атмосферостойкие коллекторы обычно покрываются покрытием для лучшего удержания тепла.Жидкий теплоноситель течет по металлическим трубкам, расположенным под пластиной поглотителя. Затем жидкость проходит через теплообменник перед попаданием в резервуар для хранения.

Неглазурованные плоские коллекторы (без изоляции или абсорбирующего покрытия) не работают в прохладном или ветреном климате, но отлично подходят для нагрева воды в бассейне.

КПД плоских солнечных коллекторов

На способность коллектора нагревать воду влияет ряд факторов, включая температуру окружающей среды и доступный солнечный свет.

Плоские солнечные тепловые коллекторы несут большие потери тепла, чем другие типы солнечных коллекторов, и поэтому являются не самым эффективным типом. Однако плоские солнечные водонагреватели подходят для более широкого диапазона климатов. Поскольку эти коллекторы могут использовать теплоноситель, такой как антифриз, а не напрямую нагревать воду для дома, этот тип солнечной тепловой панели можно использовать в более холодном климате.

Установка плоского коллектора. Фото: Viessman

Вакуумные трубчатые коллекторы часто более эффективны, чем плоские пластинчатые коллекторы, поскольку они способны достигать более высоких температур.Однако способность к более высоким температурам не должна быть единственной характеристикой, на которую следует обращать внимание при выборе системы солнечного нагрева воды.

Системы с вакуумированными трубками больше подходят для коммерческих целей, когда требуется большее количество воды при более высоких температурах, например, в прачечной. В большинстве случаев система плоских пластин подходит для нагрева воды в вашем доме.

Стоимость плоских солнечных коллекторов

Хотя это не самые эффективные солнечные коллекторы, плоские пластины служат более 25 лет и являются одним из наиболее экономически эффективных вариантов для бытовой солнечной системы водяного отопления.Коллекторы с плоскими пластинами являются наиболее прочным типом коллекторов и могут быть дешевле систем с вакуумными трубами.

Обычно один коллектор с плоской пластиной может обеспечить достаточное количество энергии для нагрева около 40 галлонов воды для бытового горячего водоснабжения. По данным EnergyStar.gov, семья из четырех человек может получать около половины своей горячей воды из двух коллекторов.

Вакуумные солнечные коллекторы, Солнечный коллектор

Вакуумные трубчатые солнечные коллекторы Apricus ETC преобразуют солнечную энергию в полезное тепло в системе солнечного нагрева воды.Эту энергию можно использовать для нагрева воды для бытовых и коммерческих нужд, обогрева бассейна, обогрева помещений или даже для кондиционирования воздуха.

Обзор продукта

Вакуумные трубчатые солнечные коллекторы Apricus ETC доступны с 10, 20, 22 и 30 размерами трубок (некоторые модели могут быть недоступны на вашем местном рынке).

Загрузите обзорный документ ETC: Международная версия, версия для Северной Америки

В Северной Америке доступен ETC-30C, который отвечает требованиям для проектов Buy American, финансируемых государством.

Строительство

Солнечный коллектор ETC состоит из четырех основных частей:

Вакуумная трубка (ET)

Поглощает солнечную энергию и преобразует ее в полезное тепло. Вакуум между двумя слоями стекла защищает от потери тепла.

Ребро теплопередачи помогает передавать тепло тепловой трубке.

Тепловая трубка (л.с.)

Медная вакуумная трубка, которая передает тепло изнутри ET к коллектору.

Коллектор

Изолированная коробка с медной коллекторной трубой. Коллектор представляет собой пару контурных медных труб с разъемами для сухого соединения, в которые вставляются тепловые трубки.

Монтажная рама

Прочный и простой в установке, с различными вариантами крепления.

Работа коллектора

Step 1: Вакуумный трубчатый солнечный коллектор Apricus преобразует солнечный свет в тепло.Циркуляционный насос перемещает жидкость через коллектор, возвращая тепло в резервуар для хранения солнечной энергии.

Шаг 2: Постепенно в течение дня вода в солнечном накопителе нагревается либо напрямую, либо через теплообменник (как показано).

Шаг 3: Когда используется горячая вода, вода, предварительно нагретая солнечными батареями, подается в традиционный водонагреватель, который повышает температуру, если она еще не достаточно горячая.

Следуя этим ссылкам, вы можете получить дополнительную информацию о: проектировании солнечной системы, вакуумных трубках, тепловых трубках.

Монтажный коллектор

Солнечные коллекторы Apricus ETC могут быть установлены на крыше, стене, земле или построенной по индивидуальному заказу конструкции, как показано ниже на крыше ресторана в Южной Корее. Для получения информации о том, где можно установить солнечный коллектор, щелкните здесь. Примеры фото инсталляций в жилых помещениях можно посмотреть здесь, фотографии коммерческих примеров — здесь.

Преимущества конструкции

Вакуумная трубка и тепловая трубка

Вакуумная трубка и тепловая трубка Apricus собраны в запатентованном формате, который отличается от любого другого продукта на рынке.Вместо расположенной в центре тепловой трубки с теплообменными ребрами, выходящими на стеклянную стену, тепловая трубка расположена прямо напротив стеклянной стены, куда попадает солнце. Алюминиевое ребро теплопередачи плотно прижимается к верхней внутренней стенке откачанной трубки и тепловой трубки с помощью набора пружинных зажимов. Это важная особенность конструкции, так как со временем под воздействием высокой температуры алюминий размягчается. Пружинные зажимы обеспечивают длительный плотный контакт со стеклянной стенкой и тепловой трубкой, что необходимо для оптимальной производительности.

Пассивное отслеживание

Круглая абсорбирующая поверхность вакуумированных трубок пассивно отслеживает солнце в течение дня, поэтому никаких механических устройств отслеживания не требуется. Это обеспечивает оптимальное воздействие на площадь поверхности с 7:00 до 17:00, что покрывает большую часть солнечной радиации каждый день. Вакуумные трубки Apricus получают на> 20% больше солнечного излучения по сравнению с плоским поглотителем, что позволяет больше преобразовывать солнечную энергию в тепло каждый день.

Функция пассивного отслеживания также позволяет устанавливать коллектор в направлениях к востоку или западу от экватора (север или юг) без значительного снижения производительности. Сравнение, проведенное для системы Apricus ETC-30, установленной в Сиднее, Австралия, показало годовое снижение производительности всего на 5% для северо-восточного или северо-западного направления и 16% для восточного или западного направления (процентное снижение может отличаться в других регионах). Это обеспечивает большую гибкость при выборе подходящего места для коллектора в здании.

Для более подробного объяснения пассивного отслеживания и модификаторов угла падения (IAM) щелкните здесь.

Дизайн заголовка

Коллектор в вакуумных солнечных коллекторах серии AP рассчитан на надежность. Значительные колебания рабочих температур от дня к ночи вызывают тепловое расширение и сжатие металла, что в сочетании с высокими рабочими давлениями создает огромную нагрузку на паяные точки соединения.

В отличие от большинства других конструкций коллектора, которые имеют 2 точки пайки на тепловую трубу (60 на 30 трубных коллекторов), в конструкции Apricus используется конструкция коллекторной трубы с двойным контуром, которая позволяет создавать «сухие» соединительные порты, которые не проникают в коллектор. Это означает, что у насадки всего 4 точки пайки. Результатом является чрезвычайно надежная конструкция, способная выдерживать суровые ежедневные термоциклы.

Кожух коллектора

Корпус коллектора изготовлен из прочного, но легкого алюминиевого сплава, который складывается, образуя прочный защитный кожух.Корпус покрыт матовым черным PVDF покрытием, устойчивым к ультрафиолетовому излучению для долговременной стойкости цвета.

Изоляция из стекловаты «запекается как торт», образуя законченную структурную оболочку вокруг коллекторной трубы. Такая конструкция сводит к минимуму количество металла, используемого в кожухе, уменьшая содержание CO ₂ и делая его очень легким. Легкость распределительной коробки — это особенность, которую ценят монтажники при переноске на крышу. Самый большой размер коллектора, ETC-30, составляет 2196 мм / 86.45 дюймов в длину, но всего 9,2 кг / 20,24 фунта

Атмосферостойкость

Работа на открытом воздухе означает, что все компоненты коллектора должны быть способны противостоять всему, что дает Мать-природа, от условий холода до экстремальной жары и ультрафиолетового излучения в пустынных местах.

Коллекционеры Apricus разрабатывают с учетом этого. Хорошим примером является использование силиконового каучука вместо пластика для крышек трубок, резиновых уплотнений коллектора и крышек коллектора.Силиконовый каучук чрезвычайно прочен и сохраняет гибкость в широком диапазоне температур. Он способен выдерживать более 200 ^o C / 392 ^o F и чрезвычайно устойчив к повреждениям от ультрафиолетового излучения.

Улучшения дизайна

Конструкция ETC включает ряд дополнительных улучшений по сравнению с предыдущей моделью AP. Эти изменения основаны на внутренних исследованиях и разработках и на отзывах клиентов.

Вакуумные пробирки: Повышенная абсорбционная эффективность, долговечность покрытия и постоянство цвета.Среднегодовое увеличение производительности коллектора примерно на 5%.

Корпус коллектора: Более современная закругленная конструкция корпуса вместе с высококачественным покрытием PVDF для превосходной коррозионной стойкости и стойкости окраски.

Монтажная рама: Существенно более прочная монтажная рама из анодированного алюминия с высоким пределом прочности и крепежные детали и крепеж из нержавеющей стали 316 (морского класса). Даже в регионах с высокой ветровой нагрузкой требуются только две новые передние гусеницы, так как они прочнее, чем 5 из предыдущей конструкции из нержавеющей стали.

Солнечный коллектор горячей линии | НОВОСТИ МАТЕРИ ЗЕМЛИ

Как и многие изобретатели на заднем дворе, Дэн Лайтфут из Сигурни, штат Айова, некоторое время интересовался концепциями альтернативной энергии — фактически около 22 лет. Однако, в отличие от большинства своих сверстников, Дэн сумел совершить крупный прорыв в своей области — такой, который даже заставил «экспертов» недоверчиво качать головами.

Этот прорыв — солнечный коллектор Hot-Line, который вы видите на фото в галерее изображений.На первый взгляд модуль Hot-Line выглядит примерно как обычный плоский коллектор. Что делает панель Lightfoot весьма нетрадиционной, так это то, что она [1] содержит специально изогнутый отражатель, который концентрирует падающий солнечный свет на клиновидной абсорбционной трубке [2], работает с эффективностью, намного превосходящей эффективность любой «нормальной» плоской солнечной панели. панель, и [3] фактически «отслеживает» солнце по вертикальной дуге в 50 градусов — и через 150 градусов в плоскости восток / запад — без движения!

Невозможно? Так сказал профессор физики Университета Айовы, когда Дэн Лайтфут впервые объяснил ему конструкцию.Но будьте уверены, устройство работает, причем неплохо.

На самом деле так хорошо, что Лайтфут (после продажи эксклюзивных прав на производство своего изобретения NRG Corporation из Айова-Сити) недавно смог уволиться с горнодобывающей компании и посвятить все свое время исследованиям в области энергетики. Лайтфут теперь возглавляет группу под названием Aerco, что является сокращением от компании альтернативных источников энергии.

Дан Лайтфут пришел к идее коллектора Hot-Line совершенно случайно десять лет назад.Похоже, Дэн наблюдал за алюминиевым листом, который опирался на стену его гаража, и заметил, как отражение солнца от этого изогнутого листа образовывало яркое пятно на соседней стене. Более того, он заметил, что яркое пятно оставалось примерно на одном и том же месте в течение дня, несмотря на постоянное движение солнца.

Это заставило Дэна задуматься и поэкспериментировать. С помощью небольшого листа алюминия, нескольких деревянных обрезков и горстки болтов и зажимов Лайтфут обнаружил (методом проб и ошибок), что он может изогнуть металл таким образом, чтобы он фокусировал свет в линию … линия, которая, кроме того, сдвигалась только на небольшое расстояние внутрь или наружу от металла, поскольку рефлектор с жюри наклонялся под разными углами к солнцу.

В этот момент Дэн знал, что, если бы он мог просто согнуть длинный лист отражающего материала до такой же кривизны, проложить канал вдоль фокальной плоскости созданного таким образом отражателя и пропустить через этот канал воздух или воду, он бы то, что никто раньше не разрабатывал: концентрирующий солнечный коллектор с фиксированным положением. (В сборщиках с фокусировкой, конечно, нет ничего нового, но у всех них есть один недостаток: для того, чтобы работать, рефлектор должен всегда быть направлен прямо на солнце. Это, в свою очередь, обычно требует дорогостоящего и сложного моторизованного крепления карданного подвеса. для отслеживания солнца.В отличие от этого, коллектор Лайтфута может фокусировать свет в течение всего дня, оставаясь неподвижным — это действительно «большой прорыв»!)

Итак, в свободное время Дэн строил модели и совершенствовал их в течение многих лет, пока не почувствовал, что оптимизировал все аспекты конструкции необычной солнечной панели. Конечным результатом стал солнечный коллектор Hot-Line.

Имея размеры 26 1/2 на 96 на 10 дюймов, производственная версия модуля Hot-Line имеет площадь поверхности 16,1 квадратных футов. Расположенный в прочной алюминиевой раме или шасси устройства (см. Рис.1 выше) представляет собой предварительно сформированный блок из пенополистирола, который служит для [1] изоляции конструкции и [2] удержания отражателя — листа алюминия с зеркальной полировкой — в надлежащей кривизне. Вдоль самой глубокой части кривой рефлектора проложена алюминиевая абсорбционная трубка треугольного сечения. (Форма клина необходима для увеличения и уменьшения фокусных расстояний, когда свет проникает в панель под разными углами.) Наконец, поверхность панели покрыта листом стекловолоконного остекления Kalwall Sun-Lite, которое, как утверждает Lightfoot, » очень мало отклоняет падающий солнечный свет даже под косым углом.«

Как работает коллектор Hot-Line? Как вы можете видеть на рис. 2 (см. Галерею изображений), когда солнечный свет попадает на панель под почти перпендикулярным углом (например, в период восхода солнца), отражатель фокусирует входящие лучи света либо на самом внешнем крае абсорбционной трубки, либо на часть, ближайшая к самому отражателю, в зависимости от того, попадает ли падающий свет в верхнюю или нижнюю часть коллектора. По мере того, как Оле Соль поднимается выше в небе, фокальная линия, или «горячая линия», ударяющаяся о верхнюю поверхность абсорбирующего клина, приближается к отражателю, в то время как горячая линия на нижней стороне алюминиевого профиля удаляется от пленки отражателя.До тех пор, пока солнце не поднимется над горизонтом более чем на 60 градусов или не смещено более чем на 75 градусов к востоку или западу, падающий свет не перестанет фокусироваться или не будет «погашен» самим шасси.

В случае вертикально установленного блока, обращенного на юг, это означает следующее: коллектор горячей линии [A] начинает работать, как только утреннее солнце выходит за горизонт, [B] продолжает концентрировать световую энергию весь день до тех пор, пока солнце поднимается над горизонтом более чем на 60 градусов (то есть намного больше, чем его максимальная зимняя высота), и [C] делает это с постоянно высокой эффективностью.(На данный момент Дэн Лайтфут не рекламирует какой-либо конкретный набор цифр, когда дело доходит до эффективности его коллектора, но предварительные испытания, проведенные другими специалистами в полевых условиях, указывают на процент рекуперации тепла в очень высоких 80-х или низких 90-х годах, что является примерно вдвое выше КПД большинства коммерческих плоских коллекторов.)

Таким образом, Дэну Лайтфуту легко поверить, когда он уверенно заявляет, что одной из его панелей Hot-Line площадью 16 квадратных футов достаточно для обеспечения полного дневного отопления одной комнаты в обычном доме.«Некоторые комнаты нагреваются больше, чем другие, — объясняет Лайтфут, — в зависимости от степени изоляции, объема нагреваемого воздуха и т. Д. один модуль горячей линии, и в этой комнате нет никакой изоляции и даже стеновых панелей! Тем не менее, 140-градусный воздух, выходящий из этого коллектора, согревает помещение ».

На данный момент Aerco и NRG установили в Айове в общей сложности 18 устройств горячей линии, все из которых имеют воздушное (в отличие от водяного) отопление.То есть в каждой из этих установок используется нагнетатель для нагнетания воздуха в помещении через абсорбционную трубку коллектора и обратно в комнату, без «постукивания» в резервуар для хранения тепла в любой точке. (Однако водная система, использующая аккумуляторы тепла, в настоящее время находится в стадии разработки и скоро появится на рынке.)

Как Дэн Лайтфут любит тратить все свое время (и большую часть своих денежных запасов) на исследования в области энергетики, после того как десятилетия своей взрослой жизни посвятил карьере в угледобывающей промышленности? «Я счастлив, что делаю то, что делаю сейчас — пытаюсь пробудить людей к возможностям альтернативных источников энергии — чем когда-либо», — заявляет он.«Я бы не променял удовлетворение, которое получаю сейчас, ни на что на свете!»

---

Первоначально опубликовано: май / июнь 1976 г.

404 Не найдено — город Бостон

Свяжитесь с нами Городские департаменты Выберите DepartmentAdministration и FinanceAnimal ControlArchives и RecordsArts, Туризм и Специальный EventsAssessingAuditingBikesBoard из AppealsBoston центров для молодежи и FamiliesBoston Жилищного AuthorityBoston Residents Работа PolicyBRA / EDICBudget ManagementCable OfficeCity ClerkCity CouncilCivil RightsConsumer дел и LicensingDisabilities CommissionElderly AffairsElection DepartmentEmergency Медицинский ServicesEmergency ManagementEmergency Укрытие CommissionEnvironmentEnvironmental & Energy ServicesFamily юстиции CenterFireHuman ResourcesHuman ServicesInnovation И технологии priseТранспортКазначейские услугиВетеранские услугиЖенская комиссияКомпенсация работникамМолодежный совет и Молодежный фондМолодежный фонд

404 Не найдено Извините, , вы достигли несуществующей страницы на веб-сервере города Бостон. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Scroll up
