Циркуляционный насос для отопления и автономного горячего водоснабжения предназначен для принудительной циркуляции и рециркуляции жидкого теплоносителя в замкнутых системах закрытого типа. Технические характеристики водяных помп различаются производительностью, диаметром подсоединения, напряжением питающей сети и потребляемой мощностью. Поэтому, чтобы правильно выбрать циркуляционный насос для отопления, цена которого зависит от типа ротора, модификации и производителя, необходимо обращаться в специализированные магазины климатической техники.
Помпы циркуляционного типа обладают следующими отличительными особенностями и преимуществами:
- Минимальное потребление электрической энергии;
- Небольшие тепловые потери и отсутствие воздушных пробок;
- Малошумность при эксплуатации;
- Простота исполнения и установки;
- Фирменная гарантия на эффективность и безопасность работы.
На рынке теплотехнических приборов представлены циркуляционные насосы для систем отопления и автономного горячего водоснабжения двух типов:
- С мокрым ротором, когда крыльчатка непосредственно взаимодействует с горячей водой или другим видом теплоносителя;
- С сухим ротором, когда крыльчатка не соприкасается с теплоносителем.
Агрегаты с мокрым ротором рекомендуется устанавливать в частных домах, где система отопления и горячего водоснабжения имеет небольшой объём теплоносителя. Устройства с сухим ротором, имеющие КПД 70% применяются в крупных системах горячего водоснабжения и отопления.
Выпускаемые бытовые циркуляционные насосы для систем отопления и автономного горячего водоснабжения рассчитаны на работу от однофазной или трёхфазной электрической сети.
В нашем специализированном магазине МирКли представлен широкий спектр высокопроизводительного оборудованияразличных модификаций для отопления и горячего водоснабжения от известных производителей Aquatic, Speroni, Беламос, Джилекс и других.
Циркуляционный насос для отопления: характеристики и установка, расчет
Для чего нужен циркуляционный насос?
Циркуляционный насос нужен для поддержки циркуляции теплоносителя в системах отопления.
Системы, которые могут работать только с его помощью, называются системами с принудительной циркуляцией.
Его применение позволяет уменьшить диаметр труб отопления и улучшить прогрев отдельных приборов отопления — радиаторов, конвекторов и т. д.
Какие бывают циркуляционные насосы?
Циркуляционные насосы бывают двух видов:
Циркуляционный насос с сухим ротором- С сухим ротором — теплоноситель не контактирует с ротором насоса. Обладают хорошим КПД, при высоком уровне шума. Их в основном применяют в больших системах отопления, где возможно выделение отдельного помещения под котельную.
- С мокрым ротором — теплоноситель контактирует с ротором. Чаще всего применяются в частных домах, так как обладают малыми габаритами и малым уровнем шума. У них более низкий КПД, чем у насосов с сухим ротором, но это не критично при их уровнях мощности.
Характеристики циркуляционных насосов для отопления
- Расход (подача) — измеряется в кубометрах в час или в литрах в минуту. Этот параметр показывает какое количество теплоносителя насос перемещает через себя в единицу времени.
- Напор — параметр, который показывает какое давление способен создать насос. Измеряется в метрах водного столба.
- Монтажная длина — монтажный размер насоса. Измеряется в миллиметрах и показывает расстояние между гайками насоса. Для бытовых насосов он чаще всего равен 180 мм.
- Диаметр соединения — диаметр резьбы гаек, которыми насос подключается к системе отопления. В частных домах применяются гайки диаметром 1 дюйм или 1,25 дюйма.
- Регулировка скорости вращения ротора. Насосы могут быть с ручной и автоматической регулировкой скорости вращения ротора. «Ручные» насосы имеют 3 иногда 4 скорости, а у автоматически регулируемых насосов может быть гораздо больше режимов работы. Например, у модели Grundfos Alpha 2 таких режимов 11.
- Рабочая температура теплоносителя до 110° C.
Расчет циркуляционного насоса для отопления
Когда встает вопрос подбора циркуляционного насоса для системы отопления, необходимо рассчитать две важных величины — расход и напор. Давайте поочередно посмотрим как все это считается.
Расчет расхода циркуляционного насоса
Возникает законный вопрос: «А зачем его считать?». Ответ достаточно простой — передача тепловой энергии от котла к приборам отопления осуществляется при помощи теплоносителя (чаще всего это вода), который обладает определенной теплоемкостью.
Соответственно, чтобы приборы получили определенное количество теплоты, нужно чтобы через них прошло определенное количество теплоносителя.
Выражается это следующей формулой:
Здесь:
- G — расход теплоносителя в л/час.
- N — мощность котла в Вт.
- Δt — разность температур между «подачей» и «обраткой».
В результате мы получили необходимый для вашей системы отопления расход теплоносителя.
Теперь нужно определить необходимый напор циркуляционного насоса.
Расчет напора циркуляционного насоса
Напор циркуляционного насоса должен превышать гидравлические потери в системе отопления, иначе теплоноситель не будет циркулировать по всей системе, а по пути наименьшего сопротивления.
Подробно методика расчета гидравлического сопротивления описана мной в отдельной статье.
Здесь я приведу только основную формулу, полученную там:
ΔP =ΔPтрение +ΔPарматура=((λ/d)(v²ρ/2)) + (ξ(v²ρ/2)) = ((λ/α)l(v²ρ/2)) + (ξ*(v²ρ/2)) = R•l + z;
Отсюда получаем следующие равенства для R и z:
- R = (λ/α)*(v²ρ/2) Па/м;
- z = ξ*(v²ρ/2) Па;
Коэффициенты λ, α, ρ — справочные величины, которые приведены в специальной литературе.
Расшифровывать их здесь не буду, если интересно, то переходите по ссылке, которая указана выше.
Определение модели циркуляционного насоса по напору и расходу
После того, как мы получили все вышеперечисленное, нам надо выбрать модель циркуляционного насоса.
Для этого надо обратить внимание на напорно-расходную характеристику насоса.
Она у разных моделей насосов разная и выглядит следующим образом:
Напорно-расходная характеристика циркуляционного насосаПо такой характеристике мы смотрим сможет ли данная модель насоса выдать нужный нам напор при нужном нам расходе теплоносителя.
Если насосу это под силу, то его вполне можно устанавливать на вашу систему отопления.
Установка циркуляционного насоса в системе отопления
Прибор чаще всего устанавливают на «обратке» перед котлом.
В системе с естественной циркуляцией, насос ставится на «байпас» и при необходимости можно его отключить отсечь вентилями и произвести ремонт.
Установка циркуляционного насоса на байпасТакая схема установки подойдет и для систем с принудительной циркуляцией, но там еще необходимо подключать источник бесперебойного питания на случай отключения света.
Направление протока теплоносителя через прибор указывается стрелкой внизу на «улитке».
Его важно не перепутать, иначе ваша система будет работать в обратном направлении.
На современных насосах предусмотрена возможность поворота «улитки», поэтому их не бывает «левых» или «правых».
Тем же способом можно переставить статор, если есть необходимость удобнее расположить коробку, в которую заведен шнур питания. Поясним все с помощью рисунка:
Схема установки циркуляционного насосаПодробные рекомендации по установке написаны в паспорте, который идет в комплекте с прибором. С ним нужно обязательно ознакомиться перед тем как начинать работы!
Ручной насос для отопления в частном доме
Вопрос, для чего необходим циркуляционный насос в системе отопления частного дома, сегодня встречается не так часто. Потребители давно поняли, что этот небольшой прибор решает многие проблемы, связанные с эффективной работой отопительной системы в целом.
Во-первых, с его помощью увеличивается коэффициент полезного действия. Во-вторых, есть возможность сэкономить на материалах и элементах отопления. Обо всем этом ниже.
Особенности принудительной циркуляции
Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.
Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?
Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.
Преимущества
Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.
Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.
Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.
Недостатки
В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.
Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.
Подбор прибора
Ответственный момент – это правильно рассчитать мощность устанавливаемого насоса. Здесь учитывается два показателя:
- объем перегоняемой массы воды, м³/ч;
- напор, измеряемый в метрах.
Сделать правильный расчет, если вы в этом деле неспециалист, очень сложно. Здесь приходится учитывать сложность схемы разводки трубных магистралей, количество радиаторов и запорной арматуры, мощность отопительного котла, материалы, из которых изготовлены трубы и другие приборы отопления. Поэтому этот этап лучше всего переложить на плечи профессионала.
Если все-таки вы решили взять ответственность на себя, тогда лучше всего приобрести насос, в котором можно переключать скорости перемещения теплоносителя.
Идеальный вариант – с автоматической регулировкой. Стоит такой прибор в разы дороже обычного образца, зато вы спокойны, что можете сами настроить его под необходимые параметры отопительной системы дома.
Пример расчета
Перед тем как выбрать насос, необходимо провести следующий расчет. К примеру, отопительный котел установлен в подвальном помещении. Ваш дом – это двухэтажное строение. Система отопления – это однотрубная разводка.
То есть, получается так, что самая высокая точка отопительной системы – это верхние края радиаторов, установленных на втором этаже. Это притом, что в доме установлена закрытая система отопления.
Расчет напора
От трубы обратного контура, которая входит в котел (именно этот участок и является местом установки прибора) необходимо замерить расстояние до верхнего края радиатора второго этажа. Это и будет напор насосного устройства. По сути, получится так:
- 2,5 м – высота подвала;
- 3 м – высота первого этажа;
- два перекрытия – 0,5 м;
- расстояние от пола до верхнего края радиатора – 0,6 м.
Сумма равна 6,6 м. Значит, вам потребуется насос с напором 7 м.
Расчет мощности
Для этого необходимо знать отапливаемую площадь частного дома. Для примера пусть будет 200 м². Чтобы в частном доме было тепло, необходимо придерживаться соотношения: 1 кВт тепловой энергии на 10 м². То есть, вам потребуется 20 кВт.
Следующий показатель – разница температур на подающем и обратном контуре. Специалисты рекомендуют в пределах 10 °C. То есть, если на выходе из котла температура теплоносителя будет +70 °С, то при входе +60 °С. Теперь проводите вот такое математическое действие: 20:10=2. Это и есть мощность насоса, измеряемая в м³/ч.
Как видите, выбрать насос не так уж и сложно. Конечно, это простейший расчет без учета различных нюансов. Но его можно взять за основу, приплюсовав 20% на всякий случай.
Монтаж
Заниматься установкой циркуляционного насоса самостоятельно, если вы не знаете всех нюансов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью нужно.
Место установки
Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – снизить температурные нагрузки на уплотнители, манжеты и прокладки, которые используются в конструкции самого агрегата. Под действием высоких температур они быстро выходят из строя.
Существует два типа устройств: с мокрым ротором и сухим. Обычно первый вариант это маломощные насосы, используемые для отопления небольших частных домов. Его врезают прямо в трубопровод, соединяя с двух сторон резьбой. Второй – это более мощная установка. Такие насосы чаще всего соединяются при помощи фланцев.
Запорная арматура и фильтр
Насос отсекается от трубы двумя вентилями (шаровыми кранами), которые при необходимости проведения ремонта, закрываются.
Обязательно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас обязательно монтируется вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать или в процессе ремонта. То есть, байпас работает в экстренных случаях, чтобы отопление не прекращалось, если остановился сам насос.
Сегодня нередко перед насосом монтируется фильтр грубой очистки. Он отвечает за качество теплоносителя.
Популярные производители
Вопрос, как выбрать, затрагивает не только технические характеристики прибора. Чаще всего под ним потребители понимают марку или производителя. Современный рынок предлагает достаточно широкий ассортимент. Здесь и зарубежные аналоги, и отечественные. Вот только несколько моделей.
Итальянский насос Aquario
Его модель AC204-130 одна из самых популярных. Используют для небольших частных домов. Его мощность – 2,4 м³/ч, напор до 3 м, потребляемая мощность 0,64 кВт, вес 3,4 кг.
Соединение фланцевое, имеет три скоростных режима.
Итальянский прибор DAB VA-VB-VD
У него широкий диапазон технических характеристик: напор до 6 м при мощности от 0,5 до 3,3 м³/ч.
Этот образец снабжен специальным тепловым реле, который отключает насос, если тот начинает перегреваться. Многие специалисты советуют выбрать именно эту модель.
Grundfos
Датская компания Grundfos предлагает насосы пяти модификаций. В России большую популярность завоевала модель UPS, как самая экономичная в плане потребления электроэнергии (0,55 кВт).
При этом ее напор 3 м, и объем перекачиваемого теплоносителя 3 м³/ч.
Российские модели
Из отечественных производителей необходимо выделить насосы марки «Хозяин» из Подольска и «Циркуль» от компании «Джилекс». Несколько технических характеристик:
- Хозяин 4.25.180 – напор 4,2 м, мощность 3 м³/ч;
- Хозяин 8.32.180 – напор 8 м, мощность 9,6 м³/ч;
- Циркуль 25/40 (напор 4 м, объем 2,5 м³/ч) – самый маленький образец;
- Циркуль 32/80 (напор 8 м, объем 3,2 м³/ч) – самый большой.
Обе марки производят насосы, которые соединяются с трубопроводом фланцевым соединением.
Итак, зная марки и модели, предлагаемые производителями, можно правильно выбрать насос, учитывая не только его технические характеристики, но и цену.
При строительстве загородного дома или коттеджа любой хозяин сталкивается с решением вопросов водоснабжения. И неважно, какой в доме будет источник воды: скважина, местный водоем или колодец, в любом случае придется выбирать и устанавливать насос.
Ручные насосы лучшее решение, при отсутствии электроэнергии. Так, например, насос ручной для системы отопления сможет работать в любых непредвиденных ситуациях, и в доме всегда будет тепло. Насосы для откачки воды из подвала лучше иметь среди необходимых в хозяйстве вещей, если коттедж находится в непосредственной близости от водоема и есть опасность затопления.
Ручной насос для заполнения системы отопления – это основная часть отопительной системы частного дома, так как именно благодаря ему происходит распределение теплоносителя по трубам таким образом, чтобы в них сохранялась постоянная температура. Насос ручной для системы отопления работает по такому принципу: он перемещает горячую воду из отопительного котла по ступеням трубопровода в доме и через все отопительные приборы (радиаторы, тепловые конвекторы и др. ), возвращая ее потом обратно в котел. Если температура воды снизилась, то ручной насос для заполнения системы отопления запускает новый цикл. Вода в системах такого рода постоянно осуществляет движение по кругу в замкнутой системе. Роль насоса в данном случае – преодолеть трение.
Насосы, применяемые в настоящее время, имеют три ступени мощности. Частота вращения регулируется вручную, что позволяет избежать применения автоматики.
Насосы для откачки воды из подвала существенно отличаются от других видов подобной техники. Этот насос легко справляется с жидкостями, в которых имеются как твердые, так и волокнистые включения. Так как эти насосы используются в частных домах как средство очистки не только подвальных помещений, но и для чистки бассейна и даже для орошения придомной территории, то сложно ожидать, что вода будет идеально чистой.
Решив приобрести насос для собственного дома, необходимо прежде всего сформулировать те задачи, для которых он будет применяться. Широкий выбор подобного оборудования позволит совершить правильный выбор при покупке.
Здесь вы узнаете:
Циркуляционные насосы становятся все более привычными модулями в домашних системах отопления. Они обеспечивают правильную циркуляцию теплоносителя, что способствует равномерному прогреву всего домовладения. Срок службы современных моделей достигает 10-15 лет. Давайте посмотрим, как правильно выбрать и установить водяной насос для отопления дома и для чего он вообще нужен.
Необходимость циркуляционных насосов
Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления вашего жилища, поговорим немного о том, для чего он нужен в отопительной системе. Тонкие пластиковые трубы появились в продаже совсем недавно. Их предшественниками являются более толстые металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственное протекание теплоносителя по системе отопления.
Водяные насосы раньше были не нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления. Следует отметить и конструкцию старых отопительных приборов – их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только вот монтировать контуры нужно было по особой схеме:
- От котла устанавливалась высокая труба, поднимающая теплоноситель выше всех отопительных приборов;
- В самой высокой точке монтировался расширительный бачок;
- Подающая труба монтировалась под наклоном, чтобы теплоноситель беспрепятственно тек в сторону радиаторов;
- Обратная труба нужно было монтировать под наклоном в сторону отопительного котла.
Такая схема, не включающая в себя водяные насосы, обеспечивала отличную работу отопления.
Проблемы создавались только в том случае, если нужно было обогреть большой дом. В этом случае теплоноситель тек по системе с затруднениями, так как большой контур создает высокое сопротивление. Чем длиннее трубы и чем больше отопительных приборов, тем больше препятствий. В двухэтажных особняках сопротивление и вовсе достигает высочайших величин. Как следствие мы наблюдаем:
Озвученные проблемы решаются двумя способами – более тщательной проработкой схемы системы отопления или применением водяного насоса.
- Неравномерный прогрев системы отопления;
- Холодные ответвления;
- Перегрев котловой воды.
Особенности современных отопительных систем
Водяной отопительный насос представляет собой небольшой прибор с электродвигателем и крыльчаткой, обеспечивающими нормальную циркуляцию теплоносителя в системе. В современном отоплении без него обойтись – сказывается большое количество изгибов, небольшой просвет пластиковых и металлопластиковых труб, а также небольшая емкость отопительных приборов.
Такое количество препятствий становится причиной возрастания гидростатического сопротивления в системе отопления. Сказывается и изобилие дополнительных элементов – это термостатические клапаны, коллекторы, гидрострелки и многое другое. Немало проблем создает стремление запрятать все трубы в стены, чтобы снаружи были видны только радиаторы – в этом случае без водяной помпы для отопления дома не обойтись.
Водяные насосы востребованы в системах отопления закрытого типа. Здесь теплоноситель течет по замкнутому контуру, не контактируя с атмосферой. Для монтажа систем используются тонкие пластиковые трубы, поэтому обеспечить нормальное протекание теплоносителя здесь просто невозможно – необходимо обязательно поставить на отопление водяной насос.
Два насоса в системе отопления и больше
Для того чтобы обеспечить экономичную работу отопления, советуем приобретать более продвинутые энергосберегающие модели водяных насосов.
Водяной насос для циркуляции воды в отоплении частного дома часто является не единственным в системе. Модой последних лет являются водяные теплые полы. Они обеспечивают нагревание напольных покрытий, создавая комфортную атмосферу для пребывания людей. Так как основой для их изготовления служат тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна. Поэтому в систему ставится дополнительный насос.
Системы теплых полов требуют обязательного монтажа водяного насоса. Он ставится в распределительную коробку, рядом с термостатическими клапанами, после чего его нужно подключить к электросети. Работает он только в контуре теплых полов, в то время как второй насос гоняет теплоноситель по остальному контуру отоплению.
Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать независимый обогрев по этажам и комнатам, потребители задумываются – сколько насосов нужно для отопления частного дома. Один электронасос здесь ставится общим, в подачу или на обратку, далее устанавливается по отдельной помпе на каждый контур.
Как выбрать водяной насос для отопления дома
Насос для отопления в частном доме выбирается по нескольким основным параметрам:
- Производительность и напор;
- Тип ротора;
- Потребляемая мощность;
- Тип управления;
- Температура теплоносителя.
Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.
Производительность и напор
Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.
Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.
Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.
Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.
Тип ротора
В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.
Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.
Потребляемая мощность
Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.
Тип управления
Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.
Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.
Температура теплоносителя
Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.
Прочие характеристики
При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить.
Подключение циркуляционного насоса к системе отопления
Установка циркуляционного насоса в системе отопления частного дома начинается с выбора места его размещения. Следует определиться, где делать врезку – в подаче или в обратке. Последний вариант является наиболее распространенным. В системах открытого типа он может ставиться и на подающую трубу, но только сразу же после котла, до расширительного бачка.
Также правила установки гласят о том, что в теплообменнике котла не должно быть разрежения – оно создается водяными насосами. Следовательно, оптимальным местом размещения является именно обратная труба, а не подающая.
Размещение водяных отопительных насосов для дома в обратной трубе обладает очень важным плюсом – температура теплоносителя в этой области более низкая, что обеспечивает хорошее охлаждение электронасоса. В подающей трубе он будет работать при температуре, близкой к максимальному значению, а это уже минут.
В случае с теплыми полами помпа монтируется в распределительном шкафу. При использовании нескольких контуров водяные насосы монтируются как можно дальше от котла, за гидрострелкой – по одному насосу на каждое направление. Размещение на подающей трубе возможно и в том случае, если контур не разветвляется, но он слишком длинный – электронасос в этом случае ставится подальше от отопительного котла.
Положение водяного насоса в пространстве
Мы уже определились, где ставить циркуляционный насос на отопление и разработали краткую инструкцию – если контур не разветвляется, ставим его на обратку. В случае с несколькими контурами схема подключения будет иной – ставим по насосу на подающие трубы каждого направления.
Независимо то того, куда будет ставиться водяной насос для домашнего отопления, ось его ротора должна располагаться строго в горизонтальном положении. По другим осям его положение может быть произвольным. Но его электрическая схема не должна располагаться снизу, чему есть вполне логичное объяснение – при аварии узла электросхема зальется теплоносителем, что вызовет короткое замыкание.
Проведение монтажных работ
Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:
Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.
- Циркуляционный насос (1) – главное действующее «лицо» в системе;
- Отсекающие краны (3) – отключают насос от отопления;
- Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
- Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.
Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.
Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.
Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.
Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку. Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.
Далее остается только отрегулировать скорость вращения вала, чтобы производительность была чуть меньше нормы. Ничего страшного в том, чтобы установить водяной насос в системе отопления своими руками, нет – нужно только уметь работать с инструментами. При возникновении проблем проконсультируйтесь со специалистами.
Циркуляционный насос. Преимущества и недостатки
- Просмотров: 25358
Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя его подбор и монтаж лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. Надо сказать, что правильный подбор насоса – это гарантия того, что вам удастся избежать различных сбоев в процессе работы системы отопления. Кроме того, такой агрегат будет обеспечивать экономию электрической энергии, также он снизит шумы в радиаторах и в трубопроводе. И, конечно, циркуляционный насос повысит в целом теплоотдачу системы.
Согреть помещение можно старинным способом с помощью печи или камина, можно в каждой комнате поставить электронагреватель, но такое отопление — тема не этого сайта. Наша тема — комфортные гидравлические (жидкостные) системы отопления, в которых циркулирует теплоноситель, согревая дом с помощью отопительных приборов.
Если общая площадь отапливаемых помещений исчисляется сотнями квадратных метров и если эти самые метры занимают несколько этажей, то классического отопления, основанного на естественной циркуляции теплоносителя, будет не достаточно. И в этом нет ничего удивительного — давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повысить давление и улучшить циркуляцию воды в таких системах отопления можно лишь двумя способами — строить замкнутую систему трубами большого диаметра либо ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся недешево, поэтому лучшее решение в отоплении площадей от 100-150 м2 — циркуляционный насос. Под качеством системы отопления понимают способность системы поддерживать комфортную температуру в доме при температуре теплоносителя низкой настолько, насколько это возможно. Тепло к отопительным приборам передается по трубам, соединяющим котел и радиаторы в замкнутую сеть — систему отопления, по которой циркулирует теплоноситель.
Устройство и принцип работы циркуляционного насоса
Циркуляционный насос — небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перекачку теплоносителя по трубопроводу. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором». Эти насосы так и называются — циркуляционные. Циркуляционные насосы имеют узкую специализацию — они предназначены для принудительной циркуляции теплоносителя (воды) в замкнутых отопительных системах. Циркуляционный насос состоит из чугунного корпуса, внутри которого расположен ротор (вращающаяся часть) и насаженная на ротор крыльчатка. Ротор вращается — крыльчатка продвигает воду. Одно из основных правил монтажа насоса в системе: ось ротора обязательно должна быть расположена горизонтально . Будучи установленным в отопительную систему, насос засасывает воду с одной стороны и нагнетает ее в трубопровод с другой за счет центробежной силы, возникающей при вращении крыльчатки, во вводном патрубке возникает разрежение, а на выводном- компрессия. При равномерной работе насоса уровень теплоносителя в расширительном бачке не меняется, т.е. с его помощью поднять давление в отопительной системе не удастся — для выполнения этой задачи понадобится повысительный насос. Задача же циркуляционного насоса- в преодолении сопротивления, возникающего на отдельных участках отопительных систем.
Преимущества и особенности использования циркуляционных насосов
Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность. При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой.
Как правильно выбрать циркуляционный насос? Важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам. Прежде всего, необходимо знать сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м3/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом. Такие ЦН самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Самостоятельно произвести расчет для сложной и многоуровневой отопительной системы вам не удастся! Но, если вы все же решили попробовать — формула расчета приводится в СНиП 2.04.05-91*.
Второй очень важный аспект – это напор насоса. Этот параметр связан непосредственно с самой отопительной системой. Он будет равняться общему гидравлическому сопротивлению имеющейся у вас системы. При этом этажность здания во внимание не принимается. Пожалуй, наиболее быстрым и простым способом считается выбор насоса для отопления по каталогам. Это очень удобно, поскольку вы сможете сопоставить различные характеристики самого агрегата, а также характеристики, которые окажутся важными при монтаже насоса и в ходе его непосредственной работы. Выбирая насос для системы отопления, принимайте во внимание один важный момент. Все полученные при вычислениях характеристики рассчитываются на максимум работы насоса. Однако такой режим за весь срок службы агрегата будет использоваться минимальное количество времени. А значит, при выборе циркуляционного насоса для отопления есть смысл немного занизить параметры. Правильным будет выбрать насос, мощность которого превышает необходимую для данной системы отопления на 5-10%. Принимая такое решение, вы сможете сэкономить не только на покупке самого насоса, но и в дальнейшем сохранить немалые средства на оплате электричества. И не стоит беспокоиться о том, что насос с чуть меньшими параметрами не справится с подачей тепла в дом в сильные морозы.
Шум в системе отопления — еще одна проблема. На самом деле, такая проблема вполне может возникнуть, если насос подобран неправильно. Есть и другая причина — шум в трубах из-за наличия в системе воздуха. Поэтому стоит знать, как его удалить из системы отопления. Очень часто домовладельцев волнует вопрос о том, не возникнут ли проблемы во время запуска насоса после теплого времени года, когда агрегатом не пользуются. Современные агрегаты для отопления можно смело отключать на несколько месяцев, вреда им от этого не будет. Даже в том случае, если во время простоя появились отложения, из насоса их удалить очень просто. Нерегулируемый насос для этого нужно переключить в режим максимальной скорости, у регулируемого же агрегата есть функция деблокирования. Еще один важный момент – это материалы, из которых производятся насосы для отопления. Вал и подшипники современных агрегатов производят из керамики. Это позволяет существенно увеличить срок службы насоса, а также обеспечить бесшумность его работы.
Типы циркуляционных насосов
Наиболее распространенными видами являются насосы циркуляционные с «сухим» ротором и «мокрым» ротором.
К насосам циркуляционным с «сухим» ротором относятся моноблочные, консольные, и Inline-насосы. Гарантированную герметичность данному виду насосов обеспечивает наличие скользящего торцевого уплотнения. В конструкциях первого типа ротор не контактирует с перекачиваемой водой, его рабочая часть отделена от электродвигателя уплотнительными кольцами, изготовленными чаще всего из угольного агломерата, реже из нержавеющей стали или керамики, оксида алюминия или карбида вольфрама (материал торцевого уплотнителя зависит от типа теплоносителя). При запуске двигателя насоса уплотнительные кольца вращаются по отношению друг к другу — между отполированными и тщательно пригнанными друг к другу кольцами находится тончайший слой водяной пленки, герметизирующая соединение за счет разницы давлений во внешней атмосфере и в отопительной системе (в системе отопления давление выше). Пружина толкает одно уплотнительное кольцо к другому, в процессе эксплуатации кольца изнашиваются и самоподгоняются друг к другу, срок их службы составит не менее 3-х лет — они более эффективны, чем сальниковая набивка, нуждающаяся в постоянной смазке и охлаждении.
Насосы с сухим ротором издают громкий шум при работе, поэтому их устанавливают в отдельном помещении с хорошей звукоизоляцией. При использовании насосов с сухим ротором со скользящими торцевыми уплотнениями следует тщательно отслеживать наличие взвесей в перекачиваемой воде и состояние запыленности воздуха в помещении, где установлен сам насос. Работа «сухого» насоса вызывает воздушные завихрения, притягивающие частицы пыли — частицы пыли и взвеси в теплоносителе могут повредить поверхности колец уплотнения, нарушая их герметичность. Независимо от типа уплотнения, будь оно сальниковое или скользящее торцевое, в работе «сухого» насоса происходит их разрушение, поэтому им требуется присутствие жидкости на роль смазки — при ее отсутствии разрушение торцевого уплотнения неминуемо.
Для оборудования бытовых систем отопления и водоснабжения в настоящее время наибольшее распространение получили насосы циркуляционные с «мокрым» ротором.
Они являются регулируемыми и обладают высокой производительностью, что позволяет применять в отопительных системах трубопроводы меньшего сечения, и легко управлять параметрами системы. Особенностью этих насосов является отсутствие сальниковых уплотнений, а также смазка и охлаждение встроенного электродвигателя перемещаемой жидкостью. Все модели насосов «мокрого» типа не требуют центрирования при монтаже, не требуют технического обслуживания на протяжении многих лет. Они бесшумны, в отличие от насосов «сухого» типа, где для охлаждения внешних электродвигателей используются достаточно шумные вентиляторы, годами не требуют обслуживания, их проще ремонтировать и выполнять настройку.
Единственным недостатком насосов с «мокрым» ротором является малый К.П.Д. (не более 50%), что и определяет только бытовую сферу их применения. Впрочем, затраты на энергопотери совершенно некритичны, и вполне окупаются несомненными преимуществами данного вида насосов, незаменимых для оборудования систем отопления и горячего водоснабжения для загородных домов.
Конструкция циркуляционных насосов с «мокрым ротором»
Современные «мокрые» циркуляционные насосы имеют модульную конструкцию:
- корпус насоса;
- электромотор со статором;
- коробка с клеммниками;
- рабочее колесо;
- картуш, содержащий ротор и вал с подшипниками.
Единый блок картуша позволяет легко устранять при пуске скопившийся в корпусе насоса воздух, а сама модульная схема конструкции облегчает ремонтные работы — достаточно лишь заменить неисправный модуль на новый.
Как установить циркуляционный насос. Правила монтажа
Циркуляционные насосы в современных закрытых системах (с мембранным баком) лучше устанавливать на обратном трубопроводе и как можно ближе к расширительному мембранному баку. Наиболее распространенная ошибка – неправильная установка насоса на трубопровод, которая может привести к значительному уменьшению срока службы насоса или выходу его из строя. Он должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение. Клеммный модуль насоса должен находиться сверху. Система обязательно должна быть промыта, удалены твердые частицы. Перед пуском насоса с ручной регулировкой часто забывают его развоздушить, что фактически приводит к «сухому ходу». После удаления воздуха из насоса и включения его через несколько минут работы необходимо остановить насос и повторно развоздушить его.
Что такое байпас? Байпас, применяемый в системах отопления, представляет собой небольшой отрезок трубопровода, устанавливаемый параллельно запорной и регулирующей арматуре, его задача — переключение системы отопления на естественную циркуляцию при сбое в энергоснабжении и поломке насоса. Для нормальной работы отопительных приборов диаметр трубы байпаса должен быть равным диаметру стояка, в который врезается. Порядок установки приборов на байпасе, по направлению теплоносителя: фильтр, обратный клапан (если необходим) и циркуляционный насос. Для эффективной работы «мокрого» насоса и для предотвращения накопления воздуха байпас устанавливается строго горизонтально. На всякий случай среди установленных на байпасе приборов можно установить автоматический отводчик воздуха — в любое место, не суть важно, но в вертикальном положении. Преимущества автоотводчика воздуха перед классическим краном Маевского — выпуск и последующее перекрытие этого прибора производится автоматически.
Крупнейшими поставщиками бытовых и промышленных насосов для систем отопления на рынке России являются итальянская компания «DAB» и датская «Grundfos».
Покупка циркуляционного насоса неизвестной фирмы ведет к большому риску выхода насоса из строя и, следовательно, «размораживанию» системы, к значительному материальному ущербу, связанному с заменой радиаторов отопления, котла и др.
Наши специалисты помогут Вам подобрать, а также смонтировать систему отопления, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!
Как выбрать циркуляционный насос для отопительной системы
В настоящий момент, современные водяные системы отопления не могут обходится без принудительной циркуляции жидкости. Для решения этой задачи используют циркуляционные насосы различных конструкций. Это чрезвычайно важный компонент, играющий решающую роль в эффективности обогрева и сокращении времени на отопление коттеджа или дома. Обычно, соответствующее оборудование подбирается еще на моменте проектирования инженерных сетей.
Циркуляционный насос работает непрерывно в течение всего отопительного сезона — он постоянно прокачивает охлаждающую жидкость через систему. Эффективность нагрева тепловых приборов зависит от того, насколько хорошо он это делает. Для этого оборудования важны надежность, легкость, минимально возможный уровень шума и минимальное энергопотребление.
Когда длина теплотрассы превышает 50 метров, котел расположен на цокольном этаже или в подвале, здание имеет два и более этажей, разница температур жидкости на входе и выходе превышает 20 ОС, теплопровод включает перепады высот или водяной теплый пол — отопительная система не будет эффективно работать без насоса для циркуляции воды. На рынке представлены изделия фирм Grundfos, Джилекс, Espa, Unipump — разберемся в особенностях их применения.
Типы циркуляционных насосов.
Циркуляционные насосы имеют два типа размещения двигателя — сухой или мокрый. В первом варианте мотор расположен в отдельном сухом корпусе и с жидкостью контактируют только лопасти крыльчатки. Во втором, ротор находится в воде. Оба варианта имеют свои особенности, на каком именно остановить свой выбор, зависит в первую очередь от размера отопительной системы.
- Сухой тип — применяется в крупных системах (крупные домохозяйства, коттеджные поселки, многоквартирные дома, промышленные постройки), так как обладает большим КПД около 80%, однако нуждается в периодическом обслуживании и имеет высокий шума.
- Мокрый тип — используется в частном строительстве, КПД 50%, низкий уровень шума и не нуждается в обслуживании в течении всего срока службы (8-10 лет).
Параметры выбора циркуляционного насоса.
В принципе, задача циркуляционного насоса как можно лучше соответствовать двум требованиям: снабжать все радиаторы достаточным количеством воды для достижения заданной температуры в помещении и, в тоже время, осуществлять работу с максимальной энергоэффективностью.
При выборе этого оборудования необходимо учитывать следующие параметры:
- Производительность, то есть объем жидкости, прокачиваемой агрегатом за час его работы
- Высота столба воды, обеспечиваемая насосом
- Максимальная температура охлаждающей жидкости
- Диаметр труб в системе отопления (чаще всего это 32 или 25 мм) и размеры корпуса блока, чтобы он соответствовал предполагаемому месту монтажа.
- Количество потребляемой энергии
- Уровень шума
- Возможность подключения ШИП контроллера.
Характеристики циркуляционного насоса
При расчете нагрузок инженеры используют специальные формулы и ПО. Однако, при выборе насоса для отопления частного дома, можно обойтись усредненными данными.
- Производительность — рассчитывается от мощности отопительного котла. Если котел 40кВт, то насос должен иметь пропускную способность около 40л/мин (2,4м3/час).
- Максимальный напор (высота подъема) — рассчитывается по формуле, где на каждые 10 метров трубы должно приходиться 0,6 метров напора. То есть, для контура отопления длиной 100м, необходим напор не меньше 100/10*0,6 = 6 метров.
- Температура — в системе с использованием газового или электрического котла, допустимы насосы с максимальной ТО жидкости 90 ОС. При использовании твердотопливных котлов допустимая температура не ниже 110 ОС.
Управление и безопасность циркуляционных насосов.
Современные циркуляционные насосы (Grundfos, Джилекс, Espa, Unipump…) имеют различные функции ручного, автоматического и цифрового управления мощностью, безопасностью, энергосбережением, которые обеспечивают максимально эффективный обогрев помещения.
- Ручная регулировка мощности.
Большинство насосов с мокрым ротором имеют ручное переключение 3-4 фиксированных режимов скорости вращения. Этого вполне достаточно для регулировки производительности системы частного дома. При увеличении мощности уменьшается разница температуры жидкости на входе и выходе, чем достигается равномерная температура всех тепловых приборов в холодное время. При малых теплопотерях, когда нет необходимости использовать оборудование на полную мощность — скорость вращения ротора уменьшают, за счет чего насос снижает потребление электричества. Также, регулировка мощности насоса позволяет использовать трубы меньшего диаметра, нивелируя гидравлическое сопротивление.
- Защита от сухого хода.
Автоматически выключает циркуляционный насос в случае утечки жидкости в теплотрассе и защищает двигатель от выгорания в результате сухого хода. Ведь, в насосах мокрого типа, именно вода выполняет функцию смазки ротора и охлаждения мотора.
- Защита от перегрева.
В случае нагрева обмотки мотора на температуру значительно превышающую допустимые рабочие характеристики, мотор выключается и его повторное включение возможно только после охлаждения до безопасных параметров. Эта функция особенно важна в высокотемпературных системах использующие твердотопливные котлы.
- Автоматические программы и ШИМ.
Если в доме используется управление с помощью системы «умный дом» и цифровых контроллеров, необходим циркуляционный насос с возможностью подключения ШИМ-сигнала. Так же соответствующий разъем нужен, если в тепловой системе присутствуют солнечные коллекторы. Многие европейские компании выпускают модели с соответствующим функционалом, в верхнем ценовом диапазоне.
Автоматические программы позволяют устройству самостоятельно регулировать мощность потока как в зависимости от давления и температуры в теплотрассе, так и от времени суток. Учитывая высокую стоимость этих приборов их использование имеет смысл в системах со сложным контуром и разными диаметрами труб, например, когда в качестве обогревательного элемента используется «теплый пол», или насос используется в ГВС (горячее водоснабжение).
- Сдвоенные циркуляционные насосы
Сдвоенные циркуляционные насосы позволяют не только значительно увеличить мощность потока, но и, главное, обеспечить бесперебойную работу отопительной системы в случае выхода из строя одного из двигателей. Данная компоновка значительно экономит место в котельной, а так же сокращает расходы на резервный насос, фиттинги и фурнитуру.
Циркуляционный насос для отопления. Покупайте лучшее дешевле!
Циркуляционный насос для отопления
Циркуляционный насос для системы отопления является одной из наиболее важных составляющих — сердцем системы отопления. Без этого насоса передача тепла от котла к отопительным приборам будет практически не возможна. Поэтому к выбору циркуляционного насоса нужно подойти предельно серьезно. Подбирается циркуляционный насос исходя из объема системы отопления и высоты подъема теплоносителя. Если затрудняетесь с подбором — позвоните нам. Наши специалисты помогут Вам с выбором по параметрам и предложат варианты оптимальные по цене и качеству.Наиболее популярные модели циркуляционных насосов:
• Grundfos UPS 25-40 • Grundfos UPS 25-60 • Grundfos ALPHA2 L 25-40 • Grundfos ALPHA2 L 25-60 • DAB A 56/180 M • DAB VA 35/180
Поможем подобрать — звоните +7 (499) 404-08-24
Код товара: 9662 4 611 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 25/130
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9666 4 733 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 35/130 1/2
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9667 4 733 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 35/180
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9663 4 743 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 25/180
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9664 4 788 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 25/180 X
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9665 4 868 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 35/130
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 10941 4 908 руб (под заказ) | |||||||||||||
|
Циркуляционный насос Speroni SCR 25/60 предназначен для продолжительной эксплуатации в системах отопления и кондиционирования.
Код товара: 9668 4 913 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 35/180 X
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 6842 5 200 руб | |||||||||||||||
|
ЦИРКУЛЯЦИОННЫЕ НАСОСЫ СЕРИИ SR3 Циркуляционные электронасосы с мокрым ротором и регулируемой скоростью предназначены для применения в центральных и автономных отопительных системах
Код товара: 10940 5 201 руб (под заказ) | |||||||||||||
|
Циркуляционный насос Speroni SCR 25/40 предназначен для продолжительной эксплуатации в системах отопления и кондиционирования.
Код товара: 9669 5 322 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 55/130
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9670 5 322 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 55/130 1/2
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9671 5 322 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 55/180
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9672 5 516 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 55/180 X
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 6833 5 544 руб (под заказ) | |||||||||||||||
|
Код товара: 10942 5 581 руб (под заказ) | |||||||||||||
|
Циркуляционный насос Speroni SCR предназначен для продолжительной эксплуатации в системах отопления и кондиционирования.
Код товара: 9673 5 899 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 65/130
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9674 5 899 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 65/130 1/2
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9675 5 899 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 65/180
Разработано специально для индивидуальных систем отопления и кондиционирования.
Код товара: 9676 6 108 руб (под заказ) | |||||||||||||||
|
Циркуляционный насос DAB VA 65/180 X
Разработано специально для индивидуальных систем отопления и кондиционирования.
Виды циркуляционных насосов
Главная причина по которой стоит купить циркуляционный насос для системы отопления заключается в принудительной циркуляции теплоносителя. Существует два вида оборудования: с «сухим» и «мокрым» ротором.Помпа с «сухим» ротором не контактирует с теплоносителем и характеризуется сложным обслуживанием. Отделение рабочей части от электрического двигателя происходит за счет уплотнительных колец из нержавеющей стали. Коэффициент полезного действия составляет около 80%. Стоит также отметить повышенный уровень шума при работе.
«Мокрый» ротор имеет непосредственный контакт с теплоносителем. В устройстве циркуляционного насоса между статора и ротора включен «стакан» и нержавеющей стали, который обеспечивает герметизацию электродвигателя. В качестве материала для изготовления корпуса может использоваться латунь или бронза, а ротор в большинстве случаев производится из керамики. Простое оборудование в обслуживании отличается минимальным шумом при работе, но КПД составляет всего 50%.
Какой циркуляционный насос купить
Для создания эффективной отопительной системы при выборе мощности и вида циркуляционного насоса для воды нужно учитывать следующиемоменты:
- протяженность и разветвленность трубопровода;
- этажность здания и мощность котла;
- диаметр труб и тип используемого теплоносителя.
- Размеры посадочного места
- Качество
- Энергоэффективность
Область применения циркуляционных насосов
Насосное оборудование используется в разных сферах: бытовых, коммерческих и промышленных. Для многоэтажных офисов, складских и производственных помещений за счет высокого КПД целесообразней использовать помпы с «сухим ротором». Для жилых домов специалисты рекомендуют купить циркуляционный насос с «мокрым» ротором за счет минимального уровня шума.Преимущества
При рассмотрении возможностей циркуляционных насосов для отопления можно выделить следующие достоинства:- благодаря равномерному распределению теплоносителя во всех помещениях здания будет одна температура;
- при необходимости система регулируется;
- в зависимости от модели помпы могут работать в разной среде при температуре +2-+130 С;
- мы предлагаем широкий ассортимент, различающийся мощностью и функциональностью;
- компактные размеры обеспечивают простой монтаж.
конструктивные особенности и схемы включения
Автор Евгений Апрелев На чтение 5 мин. Просмотров 5k.
Каждый владелец автономной системы отопления (СО) неизбежно сталкивается с проблемой уменьшения количества теплоносителя в отопительном контуре.
В открытых системах это происходит регулярно и достаточно быстро, в закрытых – медленно. Избежать аварийных ситуаций при недостатке теплоносителя в отопительном контуре поможет узел автоматической подпитки.
[contents]Для чего нужна подпитка СО
Несколько слов теории. Существует два типа отопительных систем:
- с естественной циркуляцией теплоносителя по отопительному контуру.
- с принудительным перемещением при помощи установленного циркуляционного насоса в отопление частного дома.
Нагретый теплогенератором теплоноситель циркулирует по контуру, проходя через радиаторы, в которых и отдает часть тепловой энергии в отапливаемые помещения. Только после этого, остывший теплоноситель возвращается в исходную точку – котельную установку. Далее цикл повторяется. Уменьшение объема теплоносителя грозит владельцу многими бедами, среди которых снижение КПД, выход из строя оборудования (вследствие перегрева) и завоздушивание системы.
Данный краткий теоретический экскурс был необходим для того, чтобы читатель имел представление о количестве отопительного оборудования, а значит и о местах его стыковки с магистральным трубопроводом.
Итак, какими же путями жидкость может покидать СО? Если речь идет об открытой отопительной системе, то основное место максимального испарения теплоносителя – это расширительный бак открытого типа. Кроме этого, уменьшение объема теплоносителя может происходить через:
- места стыковки оборудования в виде микропротечек;
- воздухоотводчик в виде пара;
- предохранительный клапан, при сбросе излишнего давления;
- краны Маевского на радиаторах, при удалении воздушных пробок.
Не стоит «сбрасывать со счетов» и слив части теплоносителя, связанный с профилактическими работами (чистка фильтров-грязевиков), ремонтом участка трубопровода или заменой оборудования. Есть и еще одна причина уменьшения объема теплоносителя – коррозия внутренних поверхностей стальных труб, которая приводит к утончению их стенок. В результате – увеличивается проходной диаметр трубы, а значит и ее объем.
Подытожив вышесказанное: Узел автоматической подпитки решает проблему недостатка объема теплоносителя при соблюдении расчетных значений давления в СО.
Устройство подпиточного узла
Существует несколько вариантов создания подпиточного узла. Наиболее распространенным является схема, на основе редукционного и обратного клапана собранная на байпасе.
Работает система так: когда давление в контуре падает ниже минимального, пружина редукционного клапана разжимается, открывая клапан. Он, в свою очередь, открывает проход для движения воды из водопровода.
Важно! Проблема в том, что данная система может работать исключительно в закрытых СО. В СО открытого типа, данная система работать не будет, так как в ней недостаточно давления для работы пружинного механизма редукционного клапана.
Самый простой вариант организации подпитки СО – это соединение водопровода с отопительным контуром через шаровый кран.
Перед краном необходимо установить фильтр, задерживающий возможные механические загрязнения.
Совет: Чтобы теплоноситель не перетекал из отопительного контура в водопровод (при отсутствии в водопроводе давления и ненароком забытого открытым шарового крана) рекомендуем установить на питающий трубопровод подпиточного узла обратный клапан.
Узел подпитки СО с насосом
Что делать, если в доме автономное водоснабжение или существует проблема частого отключения воды? Если нет центрального водопровода, можно установить ручной насос для подпитки системы отопления (альвеер), который будет брать воду из любой емкости, например пластиковой бочки.
Совет: Для организации подпиточного узла можно воспользоваться классическим механическим насосом для опрессовки.
Подключение подпитки: к обратному трубопроводу перед циркуляционным насосом. Такое решение обусловлено тем, что в данном месте самое низкое давление и температура теплоносителя. Данный способ прекрасно зарекомендовал себя в автономных СО небольших частных домов. Не следует забывать и о главных недостатках ручной подпитки: трудозатраты и необходимость отслеживания объема теплоносителя в системе по меткам в расширительном баке или манометру.
Многие наши соотечественники спрашивают: «Как реализовать узел автоматической подпитки, если давление в водопроводе ниже, чем в контуре СО, или по контуру циркулирует антифриз, а не водопроводная вода?»
Решить проблему позволит установка подпиточного насоса для системы отопления частного дома. Для автоматического управления насосом потребуется:
- Манометр электроконтактный или реле давления.
- Обратный клапан.
- Накопительная емкость (для домов с автономным водоснабжением и при циркуляции в контуре антифризов).
Принцип действия узла с насосом для подпитки системы отопления антифризом следующий: при падении давления в контуре до минимального, срабатывает регулируемый датчик давления, который замыкает контакты включения насосной установки. Забор теплоносителя или антифриза производится из накопительного бака.
Важно! Датчик давления и электроконтактный манометр являются устройствами с реализованной функцией настройки срабатывания контактной группы.
Помимо автоматизации и устранения фактора ручного труда у такой конструкции есть и еще одно неоспоримое достоинство: его можно использовать, как насос для закачки теплоносителя в систему отопления.
Подбор подпиточного насоса
В отличие от своего циркуляционного «собрата» насос подпитки должен развивать сравнительно высокое давление большее, чем в контуре отопительной системы при небольшой подаче, так как для подпитки обычно не требуется перекачка большого объема жидкости. Для организации узла автоматической подпитки применяются моноблочное, вихревое и лопастное насосное оборудование.
Важно! Данное оборудование, как правило, обладает низким КПД (45%), что в данном случае несущественно из-за их непродолжительного времени работы.
Итак, как подобрать насос для системы отопления? Первое, на что следует обратить внимание – это на напор, который он должен создавать.
Важно! Необходимо понимать, что насос должен создавать напор, который будет выше давления в обратке СО, а также сможет «продавить» гидравлическое сопротивление датчика давления и трубопровода.
Второй критерий выбора – это расход. Для закрытых СО нормы утечки принимаются, как 0,5% от объема теплоносителя в отопительном и котловом контуре. Объем теплоносителя можно рассчитать, принять приблизительно (15 л/кВт мощности котельной установки), а можно узнать опытным путем.
Совет: Приобретать насос только для подпитки СО – нецелесообразно. Данное устройство при грамотном монтаже и обвязке может выполнять массу вспомогательных функций, например, нагнетать давление во внутреннюю систему водопровода частного дома, выполнять функцию резервного циркуляционного насоса, использоваться для слива и закачки воды в контур.
для жилых помещений
Часто задаваемые вопросы
Q. «Система рециркуляции горячей воды потребляет много энергии?»
A. Оба варианта используют энергию. Но не так сильно, как думает большинство. В системе рециркуляции мы настоятельно рекомендуем изолировать все трубы с горячей водой. Также наличие таймера и / или термостата потребляет еще меньше энергии. Электрический водонагреватель без резервуара не использует и энергии, когда вы не набираете горячую воду.
Q. «Регулируется ли термостат?»
A. Термостатический регулятор автоматически выключает циркуляционный насос, когда температура превышает примерно 105 ° F, и снова включает, когда температура падает ниже примерно 85 ° F. Термостат не регулируется. Вы можете щелкнуть здесь, чтобы узнать больше о термостате.
Q. «Ваш таймер кажется дорогим. Это необходимо?»
A. Большинство настенных таймеров с тремя контактами должны работать, но Grundfos делает фантастический таймер для своей самой популярной модели (# UP15-18SU).Его можно установить с шагом 15 минут, он устанавливается прямо на помпу, и это лучший таймер, который мы когда-либо видели. Вы можете нажать здесь, чтобы узнать больше о таймере.
Q. «О ваших чугунных насосах вы говорите, что они предназначены только для закрытой системы. Что такое« закрытая система »?»
A. Замкнутая система — это контур рециркуляции воды (или другой жидкости), когда после того, как он установлен и работает, новая жидкость не попадает в систему. Если новая жидкость попадает в систему, она увлекает с собой воздух, и со временем это приведет к коррозии чугунного насоса.
Q. «Почему бы вам не порекомендовать заказывать термостаты с сетевыми насосами?»
A. Из-за того, что эти насосы были предварительно смонтированы, для использования термостатов потребуется их повторное подключение, поэтому мы рекомендуем вам приобретать насос, термостат и таймер отдельно, если вы хотите использовать термостат.

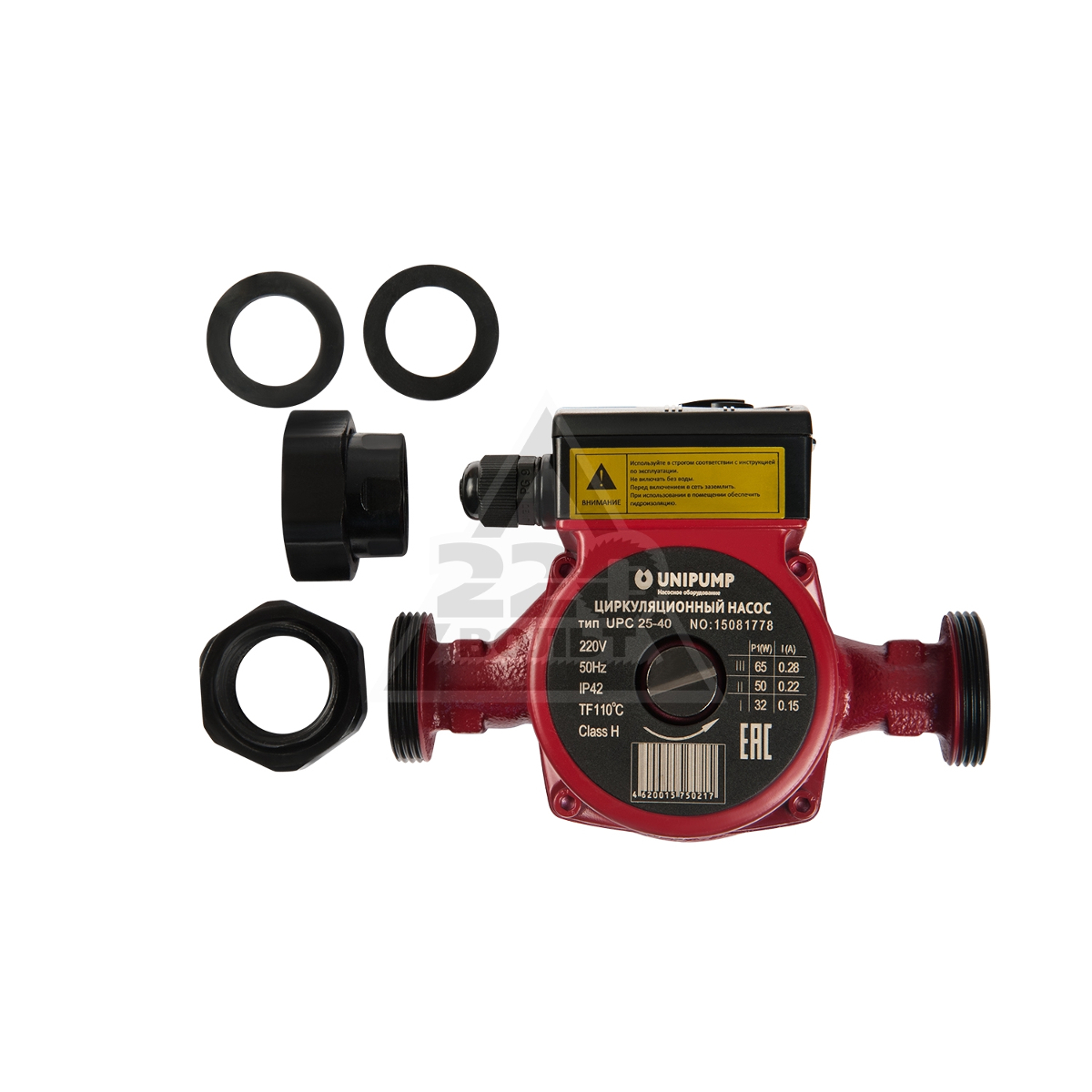

Q. «Зачем мне нужны фланцы / штуцеры?»
A. Резьба на насосах предназначена для присоединения только к фланцам или штуцерам. Есть много разных размеров и типов труб.Использование фланцев / штуцеров означает, что им не нужно делать разные насосы для разных размеров и типов труб.
Q. «Я покупаю насос Grundfos для замены. Рядом с насосом написано:« Требуется один комплект ». Должен ли я (должен ли я) заказывать фланцы / штуцеры вместе с насосом, или я могу просто заказать насос? »
A. Если это идентичный заменяющий насос Grundfos, вам, разумеется, не нужно снова покупать фланцы / штуцеры. Те, которые у вас сейчас есть, «должны» подойти.
Q. «Каково качество насоса марки Grundfos?»
A. Мы не знаем ни одного насоса более тонкой конструкции. При этом мы хотим, чтобы вы понимали, что каждый насос выполняет определенную функцию. Это означает, например, что циркуляционный чугунный насос обычно не предназначен для бытовой питьевой воды. Каждый насос также имеет определенную скорость потока и т. Д., Поэтому не думайте, что вы можете просто заказать насос Grundfos по самой низкой цене и что он будет работать в вашей ситуации. Grundfos отличается высочайшим качеством, но понимает, что велосипед за 20 000 долларов может не ездить так быстро, как автомобиль за 15 000 долларов.
Q. «Что означает« ISO »на фланцах / штуцерах?»
A. В ISO (изоляционные) фланцы встроена запорная отвертка, поэтому насос можно удалить из системы, не отключая подачу воды.
Q. «Какой насос вы бы порекомендовали для большинства бытовых систем рециркуляции?»
A. Самым популярным нашим устройством является #UP 15-29SU (ранее # UP15-18SU). Это очень тихий прибор и потребляет меньше электроэнергии, чем большинство лампочек (65 Вт!).Для еще большей экономии вы также можете установить таймер и / или термостат.
Q. «Вы предлагаете / показываете такой отличный выбор, и, поскольку мне нужен насос сразу, я беспокоюсь, что он не будет доставлен сразу после того, как я его закажу. Как ваш инвентарь?»
A. Более 95% насосов всегда есть в наличии и отправляются в течение 24 часов с момента получения нами вашего заказа (пн-пт).
Q. «В чем преимущество установки дополнительного таймера или термостата?»
А.Любой из них сэкономит энергию (и деньги). Таймер позволяет насосу включаться только в определенное время. Поэтому, если вам нужна горячая вода только утром, вы можете установить таймер на 6-8 часов утра. Тогда в это время насос будет рециркулировать только горячую воду. Термостат отключает насос, когда вода в трубах достигает определенной температуры. Поэтому, когда вода в трубе нагревается, насос выключается. Когда таймер и термостатические регуляторы установлены вместе, последовательно, циркуляционный насос работает ТОЛЬКО в предварительно установленное время, указанное пользователем, И ТОЛЬКО при соблюдении температурных условий термостата.То есть, если таймер или переключатель термостатического управления разомкнут (выключен), циркуляционный насос не будет работать.
Q. «Что еще мне нужно для установки системы рециркуляции горячей воды?»
A. Вам, конечно, понадобится насос и фланцы / штуцеры; поворотный обратный клапан, а также трубы и фитинги для возврата обратной линии к насосу. Таймер и / или термостат не являются обязательными. (щелкните здесь, чтобы получить инструкции и дополнительную информацию по ним).
Q. «Подходят ли насосы Grundfos из нержавеющей стали для питьевой горячей воды?»
А.Абсолютно. Это отличный выбор для питьевой воды.
Q. «Я хочу установить контур циркуляции горячей воды, чтобы я мог быстро набрать горячую воду в свои краны. Моя проблема в том, что мне нужно накачать ее примерно на 20 футов, а у меня только 40 фунтов на квадратный дюйм. / 2 «обратная линия работает нормально?»
A. Вы можете даже использовать 3/8 «на обратной линии (после последнего приспособления). Лучше всего использовать 1/2», но нет причин использовать 3/4 «трубу. Когда ваша система полностью находится под давлением , в то время как насос Grundfos «толкает» вверх, вода также «капает» вниз.Просто убедитесь, что вы удалили ВЕСЬ воздух из возвратной линии и спроектируйте систему так, чтобы в вашей линии не было воздуха.
Типовая система горячего водоснабжения перед циркуляционным насосом.
Обычная установка рециркуляционного насоса.
Крупный план насосной установки.
Указания по установке:
Теперь, когда в ваших трубах постоянно будет горячая вода, мы настоятельно рекомендуем изолировать трубы с горячей водой, а также обратную линию, чтобы избежать потерь тепла в режиме ожидания.
Между линиями горячей и холодной воды должно быть расстояние 2 дюйма.
Отводы от основного горячего водоснабжения должны быть как можно короче.
Местные нормы и правила могут требовать установки расширительного бака горячей воды для вторичного сброса давления на линиях подачи холодной воды с обратными клапанами.
Насос следует устанавливать так, чтобы вал двигателя находился в горизонтальном положении.
Это очень важно , чтобы не было захваченного воздуха в трубе или насосе.Если вы не слишком увеличили размер насоса (что расходует много энергии), захваченный воздух в обратной линии может повредить рециркуляционный насос. В этих рециркуляционных насосах Grundfos удаление воздуха из насоса может осуществляться путем выпуска воздуха из хромированной пробки с прорезью, расположенной на передней части насоса. ВАЖНО: Эта хромированная заглушка должна быть НЕ сниматься. Эта хромированная заглушка с прорезями предназначена для выпуска воздуха только из насоса, а не из всей системы циркуляционных трубопроводов. После заполнения системы водой убедитесь, что питание насоса отключено.Поставьте ведро под насос, потому что вода начнет вытекать из пробки при выпуске воздуха. Медленно открутите хромированную пробку с прорезью против часовой стрелки, пока не появятся маленькие пузырьки воздуха и воды. Как только появятся крошечные пузырьки или вода, прекратите откручивать хромированную пробку. Позвольте всему воздуху выйти. Когда из насоса будет медленно течь только вода, вы поймете, что воздух был удален. Затяните хромированную заглушку с прорезью по часовой стрелке. Чтобы воздух не скапливался в возвратной линии, наклоните все трубы так, чтобы воздух поступал в верхнюю точку возвратной линии, а затем установите там вентиляционное отверстие, чтобы вы могли периодически выпускать воздух.
Обратный трубопровод можно установить как под полом, так и под потолком.
Основы циркуляционного насоса— Принцип работы насоса Нагревательный насос HVAC Принцип работы
Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube
Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.
Посетите stateupply.com, который любезно спонсировал эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco.Просто нажмите здесь, чтобы узнать больше.
State Supply — это ваш источник компонентов паровых и гидравлических систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.
Проверьте циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic
Посмотреть видеоролики о ремонте и техническом обслуживании насоса ➡️ https: // www.youtube.com/statesupply
Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist
Что такое циркуляционный насос и где они используются?
Циркуляционные насосыЦиркуляционные насосы бывают разных форм, цветов и размеров, но обычно выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.
Контур горячей водыМы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что, открывая кран, мы почти мгновенно получаем доступ к горячей воде.В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода не потечет через всю систему.
Системы водяного отопленияВ системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.
Большие системы отопленияМы также можем найти циркуляционные насосы, используемые в более крупных системах отопления, для подачи тепла в различные части или зоны внутри здания.
Основные части циркуляционного насоса
Детали насосаЦиркуляционный насос состоит из двух основных частей: насоса и двигателя.
Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для приведения в действие насоса и перемещения воды.
Вход и выходКогда мы смотрим на корпус насоса, мы видим как вход, так и выход. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.
Поскольку это встроенный насос, впускной и выпускной патрубки выровнены концентрически, это полезно, потому что мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например это необходимо для стандартного центробежного насоса.
Ушка рабочего колесаЭто по-прежнему насос центробежного типа, поэтому вода должна поступать в насос через проушину крыльчатки. Для этого впускное отверстие следует по изогнутой траектории, которая входит в крыльчатку.
Корпус насосаЭта деталь представляет собой корпус насоса. Внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.
УлиткаЗатем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено каналом улитки.Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.
Рабочее колесоЗа рабочим колесом находится задняя пластина. Задняя пластина действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.
BackplateRubber SealТеперь мы собираемся найти вал и ротор.Ротор прикреплен к валу, а вал прикреплен к крыльчатке. Когда ротор вращается, вал и крыльчатка вращаются вместе с ним. Это движущая сила воды внутри насоса.
Ротор и валРотор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды в электрическую цепь асинхронного двигателя.
Роторная банкаВокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно упакованных в статор.Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.
Статор и обмоткиЗащищая статор и обмотки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.
Корпус двигателяВнутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. Обычно внутри этого типа насоса есть конденсатор, конденсатор жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.
Клеммная коробкаОбмотки двигателя и конденсатор
Электродвигатель циркуляционного насоса представляет собой однофазный асинхронный двигатель переменного тока.
Однофазный асинхронный двигатель переменного токаЭлектричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от источников питания, таких как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.
Постоянный токНо в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.
Переменный токКогда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.
Обмотка проволокиКогда провод наматывается на катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами.Нам нужно это расширяющееся и схлопывающееся магнитное поле для создания вращения.
Переменный токЧтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет. Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.
Ротор застрял, требуется вращающееся магнитное полеВ более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 и .
Вращающееся магнитное полеПоэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки.Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.
Конденсатор создает поддельную вторую фазуЭлектричество не проходит через конденсаторы. Цепь разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда. Поэтому конденсатор — это что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны.Когда подача электричества меняет направление, конденсатор высвобождает электроны
.Таким образом, у нас есть электроны, протекающие через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.
Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.
Обмотки многоскоростного двигателя
Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, скорость потока насоса, а также давление напора.
Выбор скоростиВнутри двигателя катушка хода будет иметь различные точки подключения, или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.
Несколько точек подключенияВам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.
Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее.Сила, известная как индуктивное реактивное сопротивление, препятствует изменению тока.
Индуктивное реактивное сопротивлениеКогда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, что затрудняет прохождение тока электронов. Таким образом, по мере уменьшения тока электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.
Максимальное индуктивное реактивное сопротивлениеПо мере того, как мы переходим к минимальному значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.
Минимальное индуктивное реактивное сопротивлениеКогда мы переходим к высокому значению, индуктивное реактивное сопротивление минимально, поэтому ток высокий, а ротор вращается намного быстрее.
Мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов, в нашей предыдущей статье. Проверьте это здесь.
Как работает циркуляционный насос?
Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет задерживаться между лопастями рабочего колеса внутри корпуса насоса.
Циркуляционный насосЭлектричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.
Вал и крыльчатка вращаются вместе с ротором. Когда крыльчатка вращается, она передает воде кинетическую энергию или скорость, и она движется наружу.
Скорость и кинетическая энергия воды увеличивается по мере того, как она достигает края крыльчатки.
К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в спиральную камеру, где ударяется о стенку корпуса насоса.
Этот удар преобразует скорость в потенциальную энергию или давление.
Корпус насоса для гидравлических ударов. Кинетическая энергия преобразуется в потенциальную энергию (давление).
По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток.Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Сзади следует больше воды; скорость потока развивается. Увеличивается диаметр спирального канала; это вызывает уменьшение скорости воды, что увеличивает давление.
Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.
Выходное отверстие нагнетания имеет более высокое давлениеТаким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставлять воду циркулировать по трубопроводам и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас там на следующем уроке. Не забывайте подписываться на нас в Facebook, Instagram, Twitter, linkedin, а также проявлять инженерный склад ума.com
Лучшие циркуляционные насосы для вашего дома в 2021 году
На самом деле, немногие избранные, живущие в больших домах, даже согласны с тем, что они могут ждать до двух минут горячей воды.
Система рециркуляционных насосов мгновенной подачи горячей воды Watts | ||||||||||||||||||||||||||||||||||||||||||||
3 | ||||||||||||||||||||||||||||||||||||||||||||
3 T902 Циркуляционный насос Grundfos Super Brute | ||||||||||||||||||||||||||||||||||||||||||||
Циркуляционный насос Grundfos | ||||||||||||||||||||||||||||||||||||||||||||
9033 Циркуляционный водонагреватель 9033 9033 Baycite 9033 Насос горячей воды Фактор, более важная проблема — потери воды.Каждый раз, когда вы открываете кран в ожидании горячей воды, вы тратите много холодной воды, и в конечном итоге это влияет на ваш счет за коммунальные услуги или увеличивает его. У этой проблемы есть действительно простое решение. Понимаете, при закрытии крана горячей воды горячая вода не возвращается в водонагреватель ; однако он просто остается на том же месте. А значит, через несколько минут снова холодно. Однако эта проблема решается с помощью рециркуляционного насоса горячей воды.Разница в том, что это отправляет воду обратно в нагреватель. Итак, давайте подробнее рассмотрим циркуляционные насосы для горячей воды и то, как именно они работают. Лучший в целом: Система рециркуляционных насосов с мгновенной циркуляцией горячей воды Watts PremierПримечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас. Проверить цену Система рециркуляционных насосов мгновенной подачи горячей воды Watts Premier обеспечивает подачу горячей воды для каждого смесителя или душа по мере необходимости. В конечном итоге это исключает потери воды и позволяет экономить до 15 000 галлонов в год. Его также легко установить на любую водную систему и не требуется дополнительных трубопроводов. Если вы ищете тихую и не требующую обслуживания работу, то вам будет приятно узнать, что уникальный дизайн системы позволяет именно это. Система также поставляется со встроенным программируемым таймером с двумя настройками для включения насоса при необходимости. К сожалению, это не работает с водонагревателем без бака. В комплект входит таймер вместе с двумя переходниками с резиновыми шайбами, крепежными винтами клапана и двумя 12-дюймовыми линиями подачи, а также клапаном датчика. Плюсы
Минусы
Спецификация продукта
Второе место: чугунный циркуляционный насос TacoПроверить цену Чугунный циркуляционный насос Taco разработан для использования в системах водяного отопления. Его также можно использовать в системах с охлажденной пресной водой и в системах бытового водоснабжения. Этот насос обычно используется в системах водяного отопления жилых домов и доступен в исполнении из чугуна или нержавеющей стали с фланцевыми соединениями. Следовательно, он также подходит для систем питьевого водоснабжения.Обладает мощным выходом, компактным дизайном, который в то же время работает тихо и эффективно. Уникальная конструкция сменного картриджа также упрощает использование на долгие годы. Плюсы
Минусы
Спецификация продукта
Альтернатива: Циркулятор Grundfos Super BruteПроверить цену Циркулятор Grundfos Super Brute имеет чугунный корпус с несколькими настройками скорости, которые обеспечивают низкую, среднюю и высокую скорость соответственно. Также есть встроенный съемный обратный клапан. Это одна из самых популярных и универсальных моделей циркуляционных насосов, представленных сегодня на рынке. Параметры производительности насосов охватывают практически все традиционные системы отопления, от плинтусов до лучистых, а также фанкойлов, зонирования и многих других. Благодаря изменению настроек скорости вы можете настроить насос в соответствии с требованиями вашей системы, а конструкция ротора позволит ему работать практически бесшумно. Pros
Технические характеристики изделия
|
