Размер топки банной печи из металла

Размеры печи для бани

Главным критерием при выборе печи для бани является мощность. При её недостатке помещение будет долго нагреваться и быстро остывать, а оборудование из-за постоянных перегрузок за короткий срок выйдет из строя. Если мощность выше необходимой, то температура в парной поднимется быстро, но камни не прогреются, и сбалансированный пар получить не удастся. Поэтому выбирая отопительный прибор нужно заранее определиться с его размерами.

От чего зависит размер печи для бани

Мощность — не единственный критерий при выборе банной печи. Есть ещё немало факторов, влияющих на габариты. К ним нужно отнести следующие:
  • железная или кирпичная печь;
  • вид топлива;
  • конструкция топки;
  • планировка помещения и варианты отделки;
  • какой прогрев используется: холодный или горячий;
  • тип каменки: закрытая или открытая;
  • длительность работы на одной закладке топлива.

Только совокупность всех этих параметров позволит правильно определить реальную величину конструкции.

Как правильно рассчитать размер банной печи

От мощности отопительной конструкции зависят её габариты. Чем выше этот показатель, тем больше требуется сжечь топлива, следовательно, и объём топки тоже должен быть соответствующим. При расчёте мощности учитывают объём помещения. Что же влияет на его нагрев? В первую очередь — это температура окружающего воздуха и качество теплоизоляции стен.

На заметку! Для голого сруба без утепления необходимо использовать увеличивающий коэффициент.

Первоначально вычисляют объём помещения. Для этого перемножаем его длину, ширину и высоту. Полученное значение делим на два и получаем условное количество киловатт, необходимое на обогрев.

Кроме того, требуется нагреть камни для парилки, воду для мытья. При этом часть тепла вылетит в трубу. Потому расчётное количество киловатт следует умножить на 2,5-3. Это вариант расчёта для случая, если в парилке утеплены стены, и она не совмещена с моечной.

Если же сруб голый и нет теплоизоляции, то полученное значение умножаем ещё на 1,5.

Важно! Такие расчёты являются очень приблизительными, так как нет точных коэффициентов.

Теперь можно высчитать объём топки в литрах. Для этого мощность необходимо разделить на 0,5 или 0,6. Чтобы узнать её линейные размеры, нужно извлечь кубический корень из полученного значения. После произведённых расчётов нетрудно представить и габариты самого отопительного агрегата.

Какое оптимальное соотношение размера банной печи и помещения

Для оптимального прогрева воздуха параметры банной печи должны быть следующими:
  • соотношение размера топки к площади обогреваемого помещения 1:50 или же 1:70;
  • глубина топочного отверстия — 1:2 или 2:3;
  • объём топки к сечению дымохода должен находиться в пропорции 1:10.

Наиболее распространённые размеры банных печей:

  • Мощность 16 кВт, размер топки 55х55 см. Их используют в помещениях с объёмом 20–22 м ³. Высота отопительного агрегата от 89 до 143 см. Вместимость каменки от 60 до 150 кг камней. Такая печь, при одинаковой мощности, может выдавать большее количество пара.
  • Мощность до 28 кВт, размер топочного отверстия 63х63 см. С подобными объёмами топки для обогрева парной объёмом до 35 м ³ потребуется час-полтора. Высота печи от 98 до 158 см с загрузкой камня от 70 до 170 кг.
  • Мощность 40 кВт, размер топки 73х73 см, вместимость каменки — 250 кг. Способны отапливать помещения до 50 м ³. Такой агрегат позволяет париться на протяжении шести часов без дополнительной загрузки топлива.

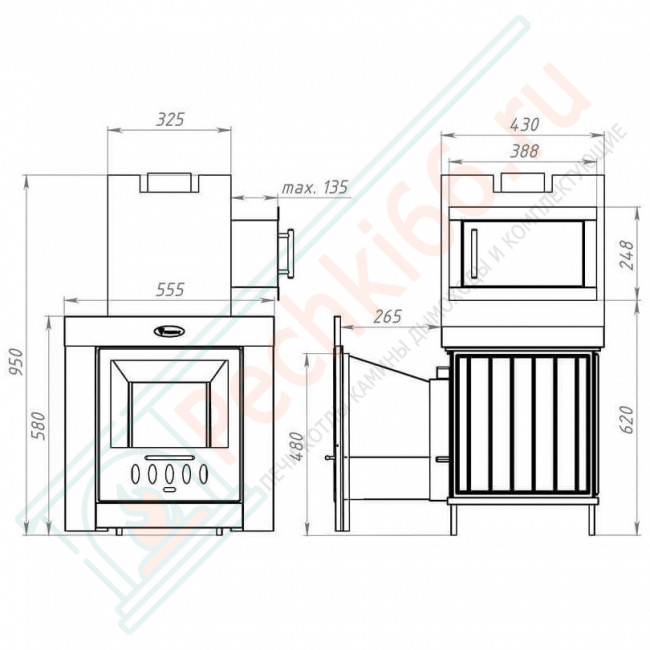

Каким должен быть размер металлической банной печи

Ассортимент металлических отопительных агрегатов для бани на современном рынке велик. Обычно это стальные или же чугунные конструкции, которые бывают дровяными, газовыми, электрическими. Покупая готовую печь, не нужно делать никаких расчётов. За вас это сделал производитель. В паспорте указывается мощность аппарата, габариты и рекомендуемый объём помещения.

Для русской бани в зависимости от модели размеры варьируются: длина от 400 до 680 см, глубина от 415 до 900 см и высота от 700 до 1600 см.

Каким должен быть размер кирпичной печи для бани

Кирпичные конструкции более разнообразны в плане объёмов и дизайна. Что необходимо помнить при кладке такой печи — так это стандарт размера красного кирпича, имеющего габариты (250 х 120 х 65 мм). Основание обычно выкладывается в 3,5 на 4 кирпича (89 х 102 см) или же в 4 х 5 кирпичей (102 х 129 см). Высота без учёта трубы составляет 168 или 210 см.

Чаще всего бак с водой монтируется в печь сразу.

Практические советы, как подбирать размер печи для бани

Есть несколько ключевых факторов, которые нужно принимать во внимание.
  • Самое важное, чтобы габариты отопительного агрегата соответствовали размерам помещения. Для небольшой парилки следует отдавать предпочтение компактной модели, это обезопасит от соприкосновения с горячей поверхностью и убережёт от ожога.
  • Конструкцию нужно продумать заранее, чтобы облегчить работу с нагревательными элементами и иметь возможность регулировать температуру.
  • Мощность должна быть достаточной для хорошего прогрева помещения и образования пара.
  • Чтобы исключить возможность самовозгорания, обязательно соблюдать все правила пожарной безопасности, регламентируемые СНиПом 41-01-01.

Размеры печи для бани – это важный аспект, на который стоит обращать внимание. Ответственно подойдите к изготовлению этого элемента, и ваша баня станет местом лучшего отдыха.

Чертежи печи для бани из металла: простейшие конструкции

Печь в бане является обязательным атрибутом, поскольку именно она отвечает за нагрев и последующее поддержание температуры. При этом существует целый ряд заводских изделий или конструкций из кирпича, которые максимально отвечают необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных печей для бани из металла, которые дают возможность изготовить небольшое устройство, идеально подходящее для конкретных условий.

Любительское фото простейшей самодельной печи из металла

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что принцип изготовление печей из металла довольно пост. При этом существует масса различных конструкций, которые имеют свои определенные особенности и характеристики (см.также статью «Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД»).

Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи.

Расчет размеров печи для бани

При выборе печного оборудования для бани нужно обратить внимание на мощность отопительного агрегата. Если она будет слишком большой, воздух прогреется слишком быстро, пар будет сухим, неподходящим для парной. Если же мощности не хватает, банные помещения будут слишком долго прогреваться. Также важно помнить про размеры печей для бани. От габаритов печного оборудования зависит его производительность, скорость прогрева бани, занимаемое место, другие факторы.

Виды оборудования

Печное оборудование можно разделить на две больших группы:

  1. Кирпичные печи. Классический вариант отопительных агрегатов. Главные преимущества кирпичных конструкций – долгое остывание, оптимальный уровень комфорта в банных помещениях, долговечность, надежность, красивый вид. Помимо сильных сторон, кирпичные печки имеют ряд недостатков — большая масса конструкции, долгий нагрев, большое количество потребляемого топлива для прогревания бани. Сам по себе кирпич является дорогим материалом, да и собрать печное оборудование из него может только высококвалифицированный строитель.
  2. Металлические печи. Могут изготавливаться из разных видов металла. Главные преимущества таких конструкций — малый вес, быстрый нагрев, экономичность. Металл так же быстро остывает, как нагревается. Он подвержен образования ржавчины, из-за чего требует соблюдения правил ухода.

Другое разделение оборудования касается типа конструкции. Выделяется две группы:

  1. Открытые — модели, которые имеют открытую решетку для выкладывания камней. Она находится над камерой сгорания топлива, из-за чего пар получается сухим, температура в парилке поднимается до 100 градусов.
  2. Закрытые — такие модели устанавливаются в настоящих русских банях. Состоят из металлического короба прямоугольной формы, который закрепляется вертикально. Внутри он разделен на три части. Самая нижняя предназначена для закладки топлива, средняя – для камней. На верхней части устанавливается бак с водой. Пар от такой конструкции получается влажным, что является необходимым условием для классической русской бани.

Существует несколько требований, которым должно соответствовать печное оборудование:

  1. Парилка должна прогреваться до 50 градусов в нижней части и до 80–100 в верхней (зависимо от вида бани — финская, русская, турецкая). При этом переход между температурами должен быть плавным.
  2. Камни должны сохранять высокую температуру, быстро нагреваться, не выделять вредных веществ при сильном нагреве.
  3. Конструкция должна соответствовать правилам техники безопасности. Соединения должны быть герметичными. Дополнительно нужно правильно собрать трубопровод, чтобы образующиеся газы выводились наружу после сгорания топлива.

Необходимо позаботиться о том, чтобы размеры печи не мешали посетителям бани свободно перемещаться по банныму помещению.

Какие факторы влияют на показатель?

На габариты печного оборудования виляет несколько параметров:

  • материал, из которого изготовлен отопительный агрегат;
  • тип топки;
  • вид используемого топлива;
  • конструкция каменки;
  • варианты внешней отделки.

Размер портала для печи в баню зависит от габаритов отопительного агрегата. Если на покупном печном оборудовании отсутствует внешняя облицовка, нужно прибавлять к его размерам еще 10–15 см.

Характеристики оборудования из металла

На рынке можно встретить большое количество моделей металлических печей для банных помещений. Чтобы понять, какие средние габариты печного оборудования печного оборудования востребованы, нужно рассмотреть самые популярные модели печей:

  1. Производитель «ИзиСтим», модель «Анапа». Высота — 80 см, глубина — 73 см, длина — 42 см.
  2. «Таймыр» — 80х60,5х41,5 см.
  3. «Термофор» — 90х83х41,5 см.
  4. «Техно Лит» — 53,4х73,1х39,6 см.
  5. «Везувий» — 112х86х66 см.
  6. «Дионис» — 105х63х51 см.
  7. «Ферингер» — 74х79х46 см.
  8. «Магнум» — 111х80х65 см.
  9. «Теплодар» — 90,7х70,1х49,3 см.
  10. «Сварожич» — 90х57х48 см.

Параметры кирпичных отопительных агрегатов

Печи из кирпича могут изготавливаться по произвольным габаритам. При кладке печи нужно учитывать размеры кирпича:

  • длина — 250 мм;
  • ширина — 120 мм;
  • высота — 65 мм.

Основание чаще выкладывают в 3,5 на 4 кирпича (89х102 см) при высоте 168 см. Также допустимо изготавливать основание в 4 на 5 кирпичей (102х129), высота при этом должна составлять 210 см.

Соотношение габаритов помещения и отопительных агрегатов

Чтобы добиться оптимального уровня комфорта, качественного пара, равномерного прогрева банных помещений, нужно правильно подбирать размеры печи относительно габаритов помещения:
  • соотношение площади парилки, размера топки — 50 к 1 или 70 к 1;
  • глубина топки — 2 к 1 или 3 к 2;
  • соотношение сечения дымохода к объему топки — примерно 10 к 1.

Правила расчета

Чтобы подобрать мощность печного оборудования для бани, можно воспользоваться простым способом расчета. Для этого нужно выполнить несколько действий:

  1. Высчитать объем парилки. Требуется умножить высоту, ширину, длину друг на друга. Получившееся число разделить на 2. Получившийся результат является условной мощностью, которой буде достаточно для поддержания оптимального температурного режима в парилке.
  2. Для расчета мощности достаточной для нагрева смежных с парилкой помещений, камней в теплоизолированной бане необходимо умножить предыдущий результата на 3.

После расчета мощности нужно узнать оптимальные размеры топочной камеры. Для этого нужно выполнить еще несколько действий:

  1. Рассчитанный показатель мощности поделить на 0.5. Получившееся число — рекомендуемый объем дровяной топки, который измеряется в литрах.
  2. Чтобы узнать линейные габариты топки, нужно извлечь квадратный корень из предыдущего результата.

Дополнительно необходимо придерживаться некоторых правил:

  1. Важно заранее продумать планировку бани, чтобы можно было свободно перемещаться по банным помещениям, иметь доступ к разным сторонам печи, чтобы проводить обслуживание отопительного агрегата без помех.
  2. При монтаже печного оборудования, обустройстве бани важно соблюдать правила пожарной безопасности, которые указаны в СНиП 41-01-01.
  3. Для парилок небольшой площади нужно выбирать компактные печи, которые не будут мешать посетителям.

Нельзя забывать про защиту окружающих поверхностей от влияния жара, внешнюю облицовку отопительных агрегатов из металла.

При выборе печей для бань нужно внимательно изучить технические характеристики покупной модели, правильно рассчитать требуемую мощность, габариты конструкции. Если бездумно купить или построить отопительный агрегат, можно столкнуться со множеством проблем при его эксплуатации.

Полезное видео

Более подробно о правилах расчета размера и мощности печи можно узнать из видео:

Расчет и размеры печей для бани

Главная страница » Печи для бани » Расчет и размеры печей для бани

Баня без печки не обойдется ни при каких условиях, но какую часть банного пространства она займет? Вопрос далеко не праздный, даже если вы не собираетесь сами заниматься проектированием печей. С покупными печами все более-менее понятно – достаточно заглянуть в каталоги продукции интересующей фирмы, где обычно проставляются размеры.

Тем не менее, мы решили облегчить вашу задачу и привести размеры наиболее востребованных металлических печей. Кирпичные печи бывают разными по конструкции, но их делают пропорциональными параметрам используемых кирпичей.

Расчет печи для бани: необходимая мощность и объем топки

Ни у кого не вызывает сомнения то, что размеры печи для бани как-то зависят от мощности – чем она больше, тем больше топлива нужно сжечь, тем больше должен быть размер топки или количество нагревательных элементов. Справедливо и то, что мощность является производной от размеров помещения, которое предстоит обогревать. Следовательно, чем больше помещение, тем больше печь.

Поэтому первое, что следует сделать правильно – это рассчитать мощность агрегата, способного зимой и летом вывести вашу печь на нужный режим в разумные сроки.

Итак, что такое «разумные сроки»? Кирпичная печь топится долго, меньше 4 часов на нее точно не уйдет. А металлическая может справиться за полчаса-час (в зависимости от времени года и температуры окружающей среды). Вот где-то так и будем считать.

Для начала же установим, что имеет значение при нагреве:

  • наличие теплоизоляции на стенах;
  • температура за окном.
Поэтому для голого сруба без теплоизоляции и даже без отделки вагонкой придется добавлять увеличивающие коэффициенты. А зимой баня всегда топится дольше, чем летом – при той же мощности.

Для начального расчета можно оттолкнуться и от объема помещения. Поделите его на два – получите весьма условное количество киловатт, требуемых от печки. Далее только умножение, ведь нужно нагреть еще и сам агрегат, камни в нем, кому-то надо согреть воду для моечной, а еще часть произведенного тепла обязательно улетит в трубу. Поэтому смело умножаем полученные киловатты на 2,5-3. И это будет цифра, которая верна для хоть как-то теплоизолированной парилки, не совмещенной с моечной. Другая информация о печах для парной представлена в соответствующей статье.

В том случае, если теплоизоляции нет, только голый сруб, еще раз умножаем итог – теперь на 1,5.

Если же вашей печке предстоит греть не только парилку, но и соседние помещения, то пропускаем последний шаг, возвращаемся к данным предпоследнего умножения и множим его на 2. Этой мощности должно хватить и на смежные.

Тем не менее, не располагая более точными коэффициентами, мы продолжим. Наша задача – вычислить объем топки дровяной печи, который бы соответствовал требуемой мощности. В принципе, вычислить требуемое количество ТЭНов вы сможете сами – это намного проще, ведь известна мощность каждого нагревательного элемента.

Так вот, объем топки находится в следующей зависимости от мощности агрегата:

Мощность печи = 0,5 или 0,6 * объем топки в литрах,

Объем топки = мощность печи : 0,5 или 0,6.

Как видите, грубо можно прикинуть литраж топки как в два раза больший, чем требуемая мощность.

Остается только извлечь кубический корень, чтобы получить представление о линейных размерах топки. После этого уже можно представить себе размер печи для бани (сообразно выбранной конструкции).

Что ж, пора переходить к конкретике. Давайте рассмотрим линейные параметры наиболее интересных моделей, которые уже упоминались в наших рейтингах.

Размеры печей для бани: металлических

Все, что можно встретить на рынке – это металлические печи. Они могут быть стальными или чугунными, дровяными, электрическими или газовыми, но все они относятся к упомянутому классу. Так что с ними проблем быть не должно: производитель сам все расскажет.

МодельПроизводительДлина

мм

Глубина

мм

Высота

мм

«Анапа»«ИзиСтим»420730800
«Ангара 2012»«Термофор»415830900
«Таймыр»415605800
«Везувий Русский пар»«Везувий»6608601120

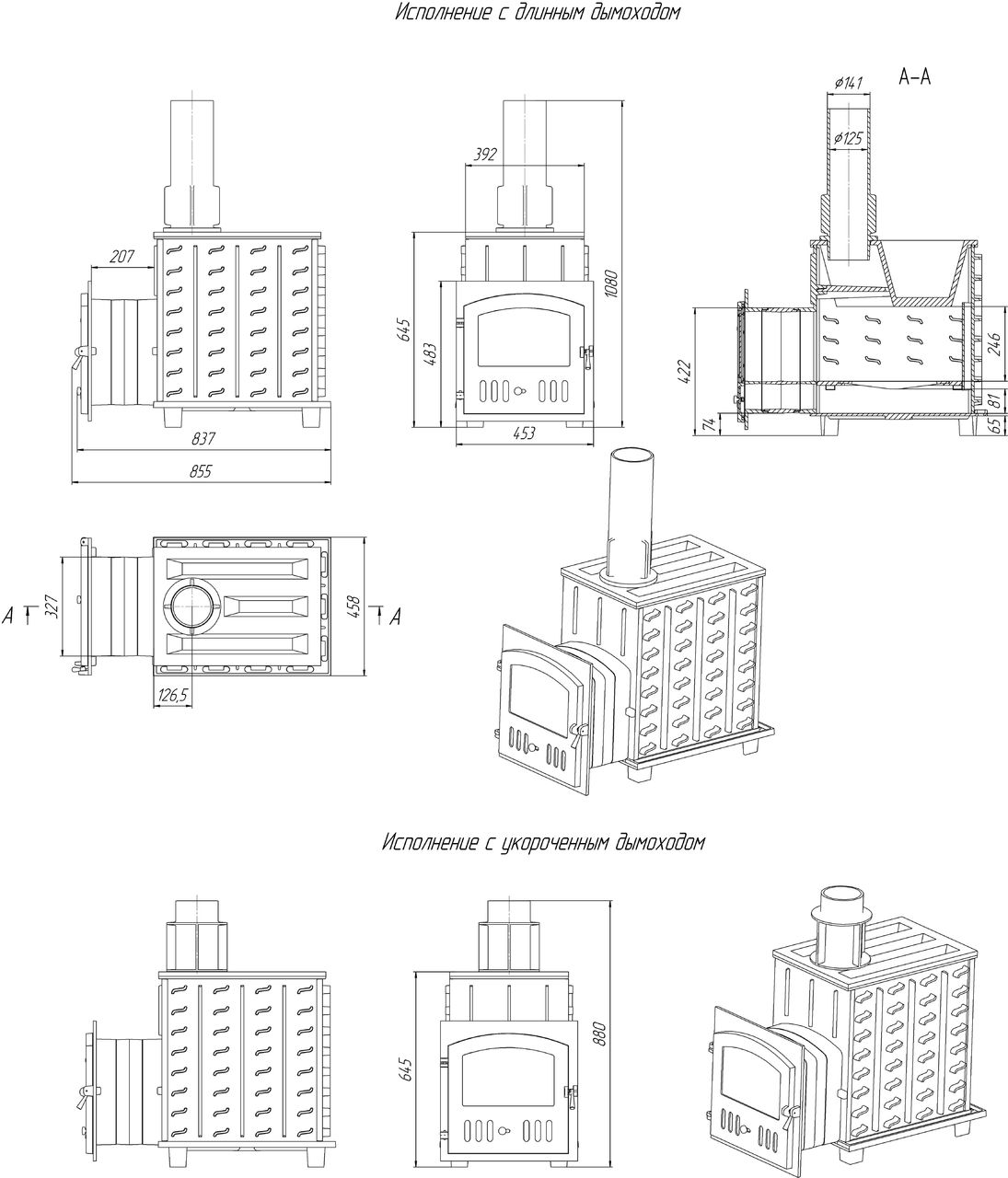

«Гефест ЗК»«Техно Лит»396731534
«Жихарка»«Жар Горыныч»3506501400
«Золушка»5005001800
«Емельяныч»«Дионис»5106301050
«Карелия 4»«Петрозаводскмаш»500500980
«Калита Русский пар»«Магнум»6508001110/

1600

«Сударушка Прима»«Инжкомцентр ВВД»5958601130
«Чародейка Русский пар»6108861042
«Классика паровая»«Ферингер»460790740
«Малютка паровая»460790740
«Гармония паровая»550870900
«Кубань»«Теплодар»493701907
«Лагуна»330690855
Куткин 1. 0«Куткин»460450900
Куткин 1.5450540900
Куткин 2.0450620900
«Славянка Русский пар»«Сварожич»480570900
«Жар-птица Русский Пар»6407701600
«Тройка-06M2»«Тройка»3207001150
«Хангар»«Теклар»440670800
«Этна»5009001306
Harvia Classic 280 TOP«Харвия»485520930
«Вулкан Этна»«Вулканкомплект»610770800
«Ермак Элит 16»«Ермак»450620730
«Кирасир»ТМ Greivari, компания Технотрейд430477688
«Оса»«Термофор»415415605
«Русь 12»«Теплодар»335690810
«Сахара 24»398693800
«Скиф»«Везувий»520710580
«Тунгуска»«Термофор»510740820
AITO AKNarvi5705701160
Harvia M3Harvia390450710
Helo 20 PKHelo/Kastor390470730
Kastor Saga 22585600825
Narvi NM 600Narvi430280580
«Олимп»FireCom500820770
«Торнадо»«Компакт»410620950

Какие модели лучшие для русской бани можно узнать, изучив сведения из отдельной публикации.

Что же касается электрокаменок, то размеры рассматриваемых моделей представлены в обзорах, которые имеются на нашем сайте. Один из них посвящен моделям отечественных производителей, другой – только электрокаменкам финской «Харвии», третий – другим финским компаниям, делающим электрические печки для сауны и бани.

Размеры печи для бани: кирпичной

Так как печка возводится из кирпича, она не может не учитывать его размеры. Поэтому первое, что нужно запомнить или переписать себе – это габариты стандартного красного кирпича (250мм длина, 120 ширина, 65 высота) – из него чаще всего печи и делаются (при том, что внутреннее ядро обычно ставится из шамота).

С этими данными вы легко сможете рассчитать длину и ширину любой банной печки, если у вас есть ее порядовка – просто посмотрите на самый первый ряд, который покажет количество длин и ширин кирпичей на каждой из сторон.

Что касается высоты печи, то нужно лишь посчитать количество рядов в кладке, умножить на высоту кирпича, не забыв добавить по 0,5 см на каждый шов.

Полезное видео

Посмотрите полезный ролик, который помогает лучше вникнуть в тему расчетов размеров печей.

Итак, вы получили представление о том, сколько места в парной может занять та или иная банная печь. Остается только остановить на чем-то свой выбор и поставить подходящую печку в баню. Удачи!

Где купить

Ознакомиться с ассортиментом и сделать свой выбор можно на сайте поставщиков, которые представлены в разделе «Где купить печи для бань и саун».

Размеры печей и законы, обязательные для исполнения при кладке бытовых печей

Технологические рекомендации

1. Первый тепловой подъем в топке печи (подробнее см. рис. 1 и 2, а также п. 5 главы 4).
2. Ширина топки печи. Не менее 25 см и не более 40 см для бытовых печей средней мощности.
Ширина топки печи должна быть равной ширине топочной дверцы (25 см) или (для удобства) чуть более того. Если она будет более 40 см, то скорость теплопотока снизится, что отрицательно скажется на процессе сгорания топлива. В чрезмерно широком топливнике оно всегда будет сгорать медленно и не полностью.
3. Минимальная высота топки печи. В литературе рекомендуется высота 80-100 см. Если по какой-то причине ее достичь невозможно, нужно дополнить недостающий объем топливника так называемой «камерой догорания». Для того чтобы процесс сгорания топлива всегда (на всех режимах работы печи) был полным, горючим газам нужен значительный объем. Если высота топки печи будет менее 80-100 см и «камеры догорания» тоже не будет, то во время фазы интенсивного горения горючим газам просто негде будет сгорать. Поэтому недогоревшие вещества будут уходить в дымовые каналы и осаждаться там в виде смолистых веществ и сажи. Понятно, что и расход топлива в топливнике с недостаточным объемом обязательно повысится.

В старых книгах дается такая рекомендация: высота топки должна быть не менее ее двойной ширины, но не более тройной. Впрочем, при наличии «камеры догорания» последнее условие будет необязательным.
4. Глубина топки печи. Минимальный размер около 70 см, максимальный — не регламентируется.
5. Правильные пропорции поддувальной камеры.

6. Установка верхнего кирпича над дверцей печи. Желательно сложить его «в замок» (рис. 5). При отсутствии кирпичей хорошего качества можно укладывать на две металлические полоски.

Рис. 5. Схема установки замкового кирпича над дверцей печи

А. Замковый кирпич

Рис. 6. Схема правильной укладки полосок металла

A. Полоска 1
Б. Тепловой зазор
В. Полоска 2
Г. Дверца топки

Когда верхний кирпич кладут на одну металлическую полоску, то передняя стенка печи (не всегда, но как правило) начинает «дышать»: коэффициент теплового расширения металла в 6 раз выше коэффициента расширения кирпичной кладки.

Старые печники учили меня: «Металл под дымоходы никогда не закладывай, он тебе потом всю печь разворотит».

При крайней необходимости металл в печь закладывать все-таки можно, но при одном условии: чтобы один конец металлической полоски был обязательно свободным. Однако в зоны с наиболее жесткими температурными нагрузками металл нельзя вкладывать ни в коем случае.

7. Установка рамки топочной дверки. На рамку топочной дверки наклёпываются четыре металлические полоски.

Рис. 7. Схема правильной установки
креплений на рамке топочной дверки, вид сверху

А. Растяжки
Б. Наклепанные полоски
В. Рамка печной дверки

Рис. 8. Схема правильной и неправильной
установки угловых величин проволочных растяжек
относительно рамки топочной дверки, вид сверху

A.

Растяжки правильно «внатяг»
Б. Растяжки правильно «на излом»

Если по каким-то причинам приходится крепить рамку топочной дверки на проволоку (рекомендуемое сечение проволоки — не менее 3,5 мм), то необходимо закреплять проволочные растяжки под углом не менее 45° относительно лицевой поверхности топочной дверки.
При неправильном закреплении топочной дверки проволочные растяжки держат ее рамку не «внатяг», а «на излом». Печной раствор под проволокой быстро выкрашивается, и топочная дверка вываливается из своего посадочного места в течение считанных недель.
При закреплении рамки топочной дверцы также необходимо учитывать вертикальный наклон ее установки. Он должен быть таким, чтобы печная дверка в свободном (незафиксированном) состоянии сама, под воздействием силы земного притяжения стремилась закрыться или (при установке рамки топочной дверки строго по вертикали) хотя бы не открывалась.

Рис. 9. Вертикальный наклон дверки,
вид сбоку

А. Правильный
Б. Неправильный

Рис. 10. Схема установки горизонтального наклона
колосниковой решетки, вид сбоку и спереди

A. Топочная дверка

Б. Колосниковая решетка, неправильно
В. Колосниковая решетка, правильно
Г. Вид спереди, неправильно
Д. Вид спереди, правильно

8. Установка прочистных дверок. Прочистные дверки можно крепить на проволоку.
9. Установка колосниковой решетки. Обязательным условием кладки колосников должно быть соблюдение тепловых зазоров 0,5 см со всех сторон колосника, где он может упираться в кладку печи. В оставленные зазоры засыпается песок или зола (также см. пояснения к п. 4 главы 19 («Мелкий ремонт»), рис. 10, а и б).
Установка колосников «впритирку» приведет к тому, что нижняя часть кладки окажется разломанной при первом же значительном прогреве печи.


10. Толщина пода шанцевой кладки должна быть ровно в два слоя кирпичей на плашку. Если под печью находится деревянная поверхность, то в целях пожарной безопасности необходимо положить один дополнительный слой кирпичей на плашку непосредственно на деревянную поверхность.

Рис. 11. Схема кладки шанцевого пода, вид сбоку

А. Пожарозащитный слой
Б. Под
В. Шанцы
Г. Пол

Один слой шанцевой кладки недопустим по правилам пожарной безопасности (он быстро прогорит), а три слоя не обеспечат интенсивного теплоотбора. Значит, остается только два.

11. Поперечные сечения дымовых колодцев до выхода из помещения (первого этажа) должны быть в любом случае не менее 300 см2 (один кирпич на плашку).
Сужение поперечного сечения дымового канала (более рекомендуемого) заметно снизит тягу печи. Сырые дрова в такой печи будут гореть слабо. Трудно будет добиться и равномерности теплоотдачи.
12. Длина кратчайшего пути по дымовым каналам до выхода их из помещения первого этажа не должна превышать 5-6 м (при наличии сдвоенных и строенных колодцев учитывается не сумма их путей, а только лишь длина кратчайшего пути по дымовым каналам).
Нарушение этого ограничения максимальной длины дымовых каналов значительно ослабит общую тягу печи и, что гораздо хуже, может привести к образованию конденсата внутри дымовых колодцев и выходной трубы печи.
13. Диаметр выходной трубы должен быть не менее 16 см и не более 30 см.
Установка выходной трубы за пределами рекомендуемых диаметров обязательно приведет к заметному ослаблению тяги в печи. 14. Вертикальные внутренние перегородки дымовых каналов с общей кладкой печных стенок не перевязываются.
15. Внутренние перегородки дымовых каналов должны выкладываться в четверть кирпича. Это необходимо для равномерной площади теплоотдачи внешних стен печи.

Установка внутренних перегородок в полкирпича или более будет создавать соответствующие зоны плохой теплоотдачи на общей теплоотдающей поверхности печи.
16. Внутренние перегородки горизонтальных колодцев исполняются в обязательной перевязке с общей кладкой стенок печи.
17. Огнеупорный и красный кирпиче не перевязывается вместе в одну кладку — у них разный коэффициент теплового расширения.
18. В некоторых источниках о печном деле рекомендуется высота трубы не менее 5 м от поверхности колосниковой решетки. В печи, которая сложена с соблюдением вышеуказанных рекомендаций, тяга будет хорошей и при высоте трубы 3-4 м, но 5 м — все-таки лучше.

19. Футеровочный кирпич должен выкладываться с таким учетом, чтобы быть в устойчивом положении и без раствора.
Температурный и технический режим работы футеровочного кирпича таков, что связующий раствор в этой зоне топки печи вынужден скорее играть роль жесткого герметика, чем скреплять кирпичи между собой. Большие температурные перепады отрывают раствор от кирпичей при первом же значительном нагреве печи. Если футеровочный кирпич будет держаться только на сцепляющих свойствах раствора, а не сам по себе, очень скоро он «выползет» из общего ряда кладки.
Футеровочный кирпич нельзя увязывать с общей кладкой печи.

Размеры топки и зольной камеры кирпичной печи

Пляшем от печки

Подскажите правильные размеры зольной, топочной и хлебной камер для деревенской кирпичной печки. Какой лучше всего выбрать размер дверцы.



Отвечает специалист-печник:

Размеры топки печи, для обеспечения положительных характеристик должны находиться в этих рамках. Каждое отклонение будет негативно влиять на процесс горения и снижать эффективность печи. Это первые правила для выполнения печной кладки.

ЗОЛЬНАЯ КАМЕРА

Поток воздуха, поступающего из зольной камеры через колосник в топку, должен максимально участвовать в процессе горения. Количество воздуха не участвующего в горении, снижает температуру в топке и, как следствие, эффективность (КПД) горения. Снижение температуры в топке увеличивает расход дров в процессе нагрева печи до оптимальной температуры. Поэтому размеры такие: глубина в два кирпича (140 мм), ширина 200-250 мм, длина от дверки до задней стенки 300-350 мм. Колосник 200×300 мм.

ТОПКА ПЕЧИ

Ширина 250-400 мм, глубина (от дверки до задней стенки) не менее 700 мм, высота от 800 до 1000 мм. Указанные размеры обеспечат полное сгорание углеводородов (горючих газов), что позволит достичь в топке максимальной температуры. А это позволит быстрее прогреть массив печи за меньший промежуток времени и меньше израсходовать дров.

РАЗМЕР ДВЕРКИ ТОПКИ

Ширина равна или немного уже ширины топки. Высота: 210-280 мм. Размер пода в горниле русской печи, зависит от предназначения печи. Что и в какой по размерам посуде будут готовить. Четкое понимание предназначения печи (отопление, приготовление пищи, форма, дизайн и т.д.) поможет принять правильное решение. Многофункциональность печной конструкции не обязывает, но позволит удовлетворить интересы всех членов семьи в процессе изменения возрастных интересов.



Смотрите также:

Печное отопление загородного дома

Кирпичная печь–каменка в бане

Как устранить причины дымления печи

Ещё по теме ПЕЧИ КАМИНЫ



Важно исполнять правила и нормы пожарной безопасности. И исключить 21 причину дымления печки. Любое негативное проявление при топке — это внешняя сторона, указывающая на неудовлетворительную работу. Есть ещё масса норм и правил, которые следует исполнять.

Любой проект индивидуален и требует от заказчика серьёзного и ответственного подхода на этапе обсуждения и выбора. Способность понять, услышать и прислушаться страхует от не продуманных и поспешных решений.

Многовековой опыт наших предков перешёл в мудрость, которая утверждает, что плясать нужно от печки. И с этим не поспоришь. Всё продумать и решить нужно до начала производства работ.

Черноскутов Владимир Иванович, печных дел мастер

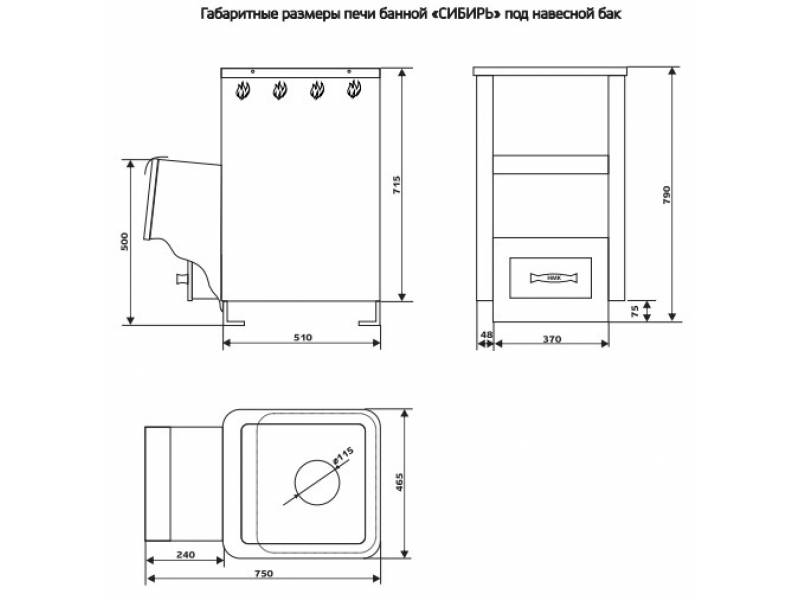

Чертёж банной печи из металла: конструкция и изготовление

Купить печь в баню или сложить каменку из кирпича – достаточно дорогая затея.

Поэтому часто ищут чертёж банной печи из металла, чтобы потом сделать всё самому.

Это позволяет сэкономить деньги на покупке, но доставит много дополнительных хлопот. Кроме того, все элементы печи на чертеже должны быть подобраны правильно, иначе печь просто не будет работать.

Печь под готовый бак

Железная печь в бане

Учитывается также и то, какие стандартные изделия будут использоваться.

Чертёж банной печи из металла с баком для воды делают часто под готовый бак из нержавейки или какого-то другого котельного материала.

Необходимо тщательно обмерить его, продумать, как в него будет заливаться вода, как её брать для пользования, удобно ли будет подлезть с ковшиком, взять тяжёлый ковш с водой и вытащить оттуда, что делать с остатками воды, которые останутся в баке.

Если бак делают самостоятельно – это также нужно продумать. Для бака, если он не имеет контакта с пламенем, можно поставить и обычную аппаратную нержавейку 12Х13 толщиной 3 мм, бак в этом случае изготавливают отдельно. Если же имеет – то также ставят котельную толщиной от 5.

Поддувальные, топочные дверцы, колосник, задвижка на круглую трубу и задвижка для окошка каменки являются также стандартными изделиями.

Для того, чтобы качественно приварить их, их петли должны быть сделаны из стали, рамка – также стальная. В крайнем случае, на петли можно выточить цилиндрические гильзы, которые будут их обхватывать и привариваться к стальной поверхности, но мешать работе или закрыванию дверки плотно на замочек они не должны.

Размеры топливника и поддувала

При определении размера топливника нужно знать, как будут лежать в нём дрова. Примерный распил дров – от 40 до 60 см, лучше, если дрова пилятся по шаблону. Дрова в топку ставятся горизонтально.

Конструкция печи-каменки

Размер банной каменки небольшой, и обычно в неё влезет только 3-4 полена. Чтобы протопить баню, придётся закладывать топку 3-4 раза, поэтому крупная вертикальная топка длительного горения здесь не подойдёт.

Чтобы определить размер топки, нужно просто сложить дрова в примерно такую кучку на полу и измерить её, после этого добавить по 5 см с каждой стороны про запас и ещё с боков толщину кирпичной футеровки. Именно так определяют размер каменки по ширине, обычно он получается около 50 см.

Размеры топливной дверцы в высоту должны позволять засунуть в топку достаточно поленьев. Внизу топки ставится колосник.

Поддувальная дверца берётся по площади примерно равной проходу дымовой трубы. Если брать больше – возможна обратная тяга, если меньше – тяга будет недостаточной, и поленья будут долго гореть. Нужно рассчитать, сколько при топке бани сгорит дров, например, спросив у соседей, у которых примерно такая же парная.

Затем учитывают, сколько при этом образуется золы – это примерно 5-10% от объёма дров. Она должна заполнять зольную камеру не более чем на 20%. Если ставится зольный поддон – то считается исходя из наполнения этого поддона.

Размеры бака, каменки и других частей

Как уже говорилось, бак чаще всего изготавливают отдельно. Из чёрного металла делать бак нельзя – он очень быстро проржавеет, особенно если будет вварен в печь. В тех же целях бак делают съёмным – в случае, когда требуется замена печи, можно использовать бак из дорогой нержавейки, и наоборот – в случае, когда требуется замена бака, не нужно выкидывать всю печку.

Чертежи банных печей

Можно выполнить очень хороший чертёж банной печи из металла своими руками по следующей схеме. В нижней находится поддувало и топка, в середине – каменка, которая также выполняет функцию дымооборотов, и сзади выходит труба. Сверху в печке имеется полость, в которую на крючках или болтах вешается куб для воды с зазором от стенок.

Таким образом, бак греется только от камней и уже остывшего воздуха и не даёт контактной коррозии со стенками печки из чёрного металла. Сзади идёт дымовая труба, не касаясь бака.

Такая конструкция позволяет вынимать бак с крышкой после бани и сливать остатки воды, чистить и сушить его. Закрытый бак в каменке применять нельзя ни в коем случае – он должен иметь свободно лежащую крышку. Если вода в закрытом баке вскипает – он может взорваться.

Каменка – это главная часть любой банной печи. Обычно каменку располагают над топкой. Дверца каменки достаточно большая – в неё удобно попадать водой из ковша, класть внутрь достаточно большие камни. Рациональнее всего сделать так, чтобы камни играли роль теплообменника и через них проходил горячий воздух из топки.

Для этого днище камеры-каменки делают перфорированным с частыми широкими отверстиями. Суммарная их площадь должна быть минимум в 2 раза больше площади дымохода с учётом того, что они будут частично перекрываться камнями.

Однако есть и другие варианты – когда в печи выполняют дымообороты, или обороты идут по боровной схеме, а сверху располагается каменка без контакта с горячими газами. Это позволяет избежать попадания каменной крошки в топку и зольник.

На видео представлен обзор железных печей для бани, их плюсы и минусы:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Источник foxremont.com

Чертежи банных печей из кирпича периодического и постоянного действия

Применяются для нагрева камней, воды, отопления помещения и получения пара. При подготовке бани может потребоваться не одна топка, а 2-2.5, чтобы нагреть камни для создания в парилке температуры 80-100 градусов. Объем камней должен обеспечивать сухой пар на весь период пользования баней. Она считается готовой, когда нагреты камни, а значит и в помещении будет тепло. При пользовании ею в зимний период, для снижения негативного воздействия от перепадов температур, производится подтопка печи накануне мытья (одна топка).
Банные печи оборудуются баком для нагрева воды. От баков с холодной и горячей водой гибкими сантехническими шлангами воду можно собирать в удобное место для ее смешивания. Чертежи банных печей содержат размеры и внешние виды баков.

Банные печи из кирпича периодического действия

Дымовые газы проходят через особым образом уложенный слой камней, нагревая их до температуры 600 градусов. Пар при таком их нагреве получается сухой. При топке печи обязательным условием является полное сгорание топлива и выдерживание ее после топки до устранения угарного газа. Камни подбираются округлые однородного цвета без светлых прожилок, массой не менее 50 кг. На нижний ярус укладываются крупные камни около 15 см., далее – более мелкие. Их закладку производят после полной просушки конструкции.

№46 Банная печь периодического действия

Проект выполнен в 3D

Рассчитана на объем парилки до 20 м3, при высоте потолка не менее 2,1 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 70 л. Отдельным приложением чертеж банной печи содержит порядовки расположения трубного канала с правой стороны конструкции.

Размеры в плане (1020х900) мм.
Размеры топливника (250х700) мм.
Количество кирпича:
Красного — 410 шт;
Фигурного R60 – 4 шт. (Фигурный кирпич можно заменить на обычный красный кирпич).
Объем проекта — 46 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№39 Банная печь периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара за счет того, что дымовые газы непосредственно проходят через камни. Нагрев воды можно производить в съемном баке на чугунном настиле или в стационарном баке.

Размеры в плане (890х630) мм.
Размеры топливника (260х580) мм.
Количество кирпича — 250 шт.
Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№100 Банная печь периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2,05 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 60 л.

Размеры печи в плане (1020х640) мм.
Размеры топливника (260х710) мм.
Количество кирпича — 300 шт.
Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№101 Банная печь периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2,05 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 100 л.

Размеры в плане (1140х640) мм.
Размеры топливника (Ш х Г) (260х840) мм.
Количество кирпича — 310 шт.
Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№124 Банная печь периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 40 л.

Размеры в плане (770х510) мм.
Размеры топливника (260х510) мм.
Количество кирпича — 200 шт.
Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

фото   переключить на зеркальное отображение

№149 Банная печь периодического действия

Рассчитана на объем парилки до 18м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь может устанавливаться в перерубе. Конструкция снабжается баком для нагрева воды емкостью 65 л.

Размеры в плане (1280х640) мм.
Размеры топливника (260х950) мм.
Количество кирпича — 520 шт.
Объем проекта — 31 страница формата А4.

Стоимость проекта — 700 р.

фото   переключить на зеркальное отображение

№51 Банная печь – каменка периодического действияя

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2,05 м и предназначена для отопления помещения, нагрева воды и получения сухого пара за счет того, что дымовые газы непосредственно проходят через камни. Печь снабжается баком для нагрева воды емкостью 60 л.

Размеры в плане (1020х1020) мм.
Размеры топливника (260х700) мм.
Количество кирпича — 360 шт.
Объем проекта — 35 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

Банные печи из кирпича постоянного действия

Каменной засыпкой является щебень средней фракции, находящийся в металлическом ящике над топливником. Температура нагрева засыпки 300-350 градусов. Достоинства этого вида конструкций – во время топки можно пользоваться баней, использовать любой вид топлива. Недостатки – длительный нагрев каменной засыпки и низкая температура ее нагрева.

№119 Банная печь постоянного действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2 м и предназначена для отопления помещения, нагрева воды и получения пара. Камни в печах данного вида заключены в металлический ящик над топочной камерой, что дает возможность пользоваться баней во время топки. Печь снабжена баком для нагрева воды емкостью 60 литров.

Размеры в плане (1020х770) мм.
Размеры топливника (260х710) мм.
Количество кирпича — 300 шт.
Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№52 Банная печь постоянного действия

Рассчитана на объем парилки до 15м3, при высоте потолка не менее 2 м и предназначена для отопления помещения, нагрева воды и получения пара. Камни в печах данного вида заключены в металлический ящик над топочной камерой, что дает возможность пользоваться баней во время топки. Печь снабжена баком для нагрева воды емкостью 80 литров.

Размеры в плане (1020х900) мм.
Размеры топливника (250х700) мм.
Количество кирпича — 340 шт.
Объем проекта — 34 страницы формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

Отопление банного комплекса

В помещениях, имеющих парное, моечное отделение, предбанник, комнату отдыха, т. п., устанавливаются банные комплексы, в составе которых может быть: дровяная банная печь, кухонная плита, камин, в зависимости от назначения помещения. Конструкцией наших комплексов заложена безопасная топка — подогрев камней можно производить от рядом стоящей печи. Вначале, при отсутствии тяги, топится приставная конструкция, дымовые газы от которой пропускаются поверху каменной засыпки, а затем под ней. Это позволяет подготовить камни и печь особенно в зимний период без напряжения в кладке (щадящий режим).

№154 Банный комплекс: банная печь периодического действия — отопительно-варочная плита

переключить на зеркальное отображение

Рассчитана на объем парилки до 18м3 и предназначена для нагрева воды, получения сухого пара, для отопления смежной комнаты отдыха при высоте потолков не менее 1,9 м.
Печь снабжается баком для нагрева воды емкостью 75 л.
Отдельным приложением проект содержит отопительную плиту с боковым расположением топочной дверки.

Размеры печей в плане (1280х1020) мм.
Размеры топливников (Ш х Г):
Банной печи (380х510) мм;
Отопительной плиты (380х380) мм.
Количество кирпича — 700 шт.
Объем проекта — 33 страницы формата А4.

Стоимость проекта — 1300 р.

№99(А) Печное отопление банного комплекса

переключить на зеркальное отображение

Банная печь           Кухонный очаг — 2000

переключить на зеркальное отображение

Отопление банного комплекса состоит из банной печи периодического действия (сухой пар), рассчитанной на объем парилки до 12м3 и кухонного очага. Из кухонного очага дымовые газы выводятся через трубный канал банной печи одним из двух ходов — сверху или снизу камней. Дымоходы печей соединяются патрубками.

Размеры в плане:
1) Банная печь — 1020х640 мм;
2) Кухонный очаг — 1140х640 мм.
Размеры топливников (Ш х Г):
1) Банная печь — (260х710) мм;
2) Кухонный очаг — (380х380) мм.
Количество кирпича — 570 шт.
Объем проекта — 32 страницы формата А4.

Стоимость проекта — 900 р.

Примечания:
Варианты расположения печей проекта №99 (А) и №99 (Б) относительно внутренней стены:
1) в проеме стены -конструкции располагаются вплотную с тепловым зазором 5 мм.
2) с заполнением проема кирпичной кладкой -отступ печи от кирпичной стены не менее 70 мм.
3) у сплошной деревянной стены конструкции располагаются с отступом от нее каждой печи на 250 мм. с изоляцией стены напротив печи кирпичом на ребро.

№99(Б) Печное отопление банного комплекса

переключить на зеркальное отображение

Банная печь          Кухонный очаг — 2000

переключить на зеркальное отображение

Отопление банного комплекса состоит из банной печи периодического действия (сухой пар), рассчитанной на объем парилки до 12м3 и кухонного очага. Из кухонного очага дымовые газы выводятся через трубный канал банной печи одним из двух ходов — сверху или снизу камней. Дымоходы печей соединяются патрубками.

Размеры в плане:
1) Банная печь — 1020х1020 мм;
2) Кухонный очаг — 1140х640 мм.
Размеры топливников:
1) Банная печь — (260х710) мм;
2) Кухонный очаг — (380х380) мм.
Количество кирпича — 630 шт.
Объем проекта — 33 страницы формата А4.

Стоимость проекта — 900 р.

Общие положения

При строительстве бани предусматривается отведение воды из-под пола и вентиляция подполья. Пол моечно-парильного отделения настилается неплотно.
Топят дровяные банные печи только сухими дровами.
Фундамент под кирпичные банные печи делается бетонный выше пола, хотя бы на 1 см. с укладкой поверх него рубероида. Это нужно, чтобы кирпичная кладка не намокала.

Проекты с порядовками отопительных печей для дач и домов.

Быстрый заказ

Что входит в состав проекта?

До приобретения проекта Вы можете ознакомиться с его содержанием.

Видеофильм по кладке печей.

Для заказа проекта отправьте заявку и мы вышлем способы его доставки и оплаты.

Азы строительства банной печи из кирпича

Настоящая русская баня не может обойтись без классической кирпичной печи. Конечно, можно установить малогабаритную покупную металлическую каменку, но эффект от нее совершенно другой, хотя такой прибор при определенных ситуациях имеет ряд преимуществ. Все же сложить печь своими руками мечтает каждый мастеровой хозяин, ведь банная процедура – это не только быстрый разогрев помещения, а целая философия обрядов и традиций.

Преимущества печей из кирпича

1. Главное достоинство кирпичных печей – это творческий подход с возможностью создания настоящего шедевра-очага из сподручных материалов. Бесспорно, для качественной элитной печи понадобятся особые отделочные материалы, но для таковых среднего бытового уровня подойдут самые обычные.

2. Несмотря на то, что кирпич не дает моментального тепла из-за необходимости прогрева каменной массы, она прогревает помещение более равномерно без возникновения конденсата на стенах, и имеет большой энергетический запас после затухания огня. К тому же при небольшой ее доработке металлическими вставками, тепло можно получить с первых минут горения.

3. В ней можно использовать топливо разной калорийности без ущерба конструкции и количества теплопотерь, главное, чтобы такой переход учитывала структура и материалы сооружения.

4. Большая теплоемкость и значительные размеры ее обогреваемых поверхностей позволяет добиться баланса высокой температуры и достаточной влажности в помещении, что весьма проблематично в других видах обогревателей.

Азы печного дела

Возведение печи – дело довольно сложное и проблематичное, но учиться никогда не поздно, чтобы осознать, что это мероприятие по душе и по силам вам . Поэтому стоит хотя бы частично ознакомиться с общими принципами их построения:

1

Для обеспечения долговечности и пожарной безопасности необходимо использовать только соответствующий материал:

Для топки — огнеупорный кирпич и глину.

Для фундамента – цементно-песчаный раствор и пережженный кирпич.

Для внутренней футеровки дымоходов используется глина, а для придания большей крепости конструкции наружные слои и низкотемпературная часть дымохода выкладывается на цементном растворе.

Особенности конструкции

Размеры отопительных плоскостей (количество колодцев) и сечение дымоходов подбирается в зависимости от требуемой мощности печи, подбираемой на основании объема отапливаемого помещения. Стоит учесть, что при недостаточном свободном пространстве недопустимо уменьшать сечения колодцев дымоходов во «благо» повышения КПД сооружения, т.к. это может привести к недостаточной тяге, что в первую очередь — небезопасно, а во вторых – ухудшит горение топлива и снизит полезность обогревателя.

Главной геометрической формой считается внутреннее пространство печи: топка, каналы, дымоходы. Поэтому сохранение заданных параметров обязательно, а все недочеты кирпичной кладки выгоняются наружу. В дальнейшем наружная геометрия выравнивается штукатуркой и облицовкой (кирпич, плитка).

Даже небольших габаритов печь (1*1 м) имеет массу порядка одной тонны, что требует надежного основания (фундамента), который рекомендуется отливать бетоном с армированием на глубину не менее 150 мм. Можно изготавливать «подошву» и из кирпичной кладки, которая должна быть не менее 4 рядов.

Расположение печи в парной должно учитывать рациональность прогрева ее и смежных помещений, а также правила пожарной безопасности:

— дымоходные каналы обычно располагают в стеновой перегородке между комнатами, при этом зона повышенной температуры (первые несколько колодцев и топка) располагают в парной.

— если ваша баня построена или облицована изнутри горючими материалами, то примыкать печь к стенам недопустимо, обязательно должно сохраняться свободное пространство порядка 300 мм.

Толщина кирпичной кладки печи зависит от температурной зоны:

  •  В топке – минимум в четверть кирпича выполняется футеровка из огнеупорного кирпича при общей толщине в кирпич. Свод топки выкладывается в два ряда кирпича, при этом вполне допустима установка конфорок или сплошной чугунной пластины для получения большего жара в помещении.
  •  Переход топки в сборный дымоход также укреплен стенкой минимум в ¾ кирпича, что дает возможность установки нагревательного бака с водой.
  • Первый колодец дымохода жаровой (в него часто затягивает пламя), поэтому его наружная стенка должна быть минимум в полкирпича. Лучше всего выложить ее в два слоя четвертями со смещением швов.
  •  Все остальные колодцы для быстрейшего прогрева и повышения КПД печи рекомендуется выкладывать в четверть кирпича.
  •  Не стоит забывать о переходе дымоходного канала через перекрытие потолка, где толщина стенки должна быть минимум в кирпич, причем увеличение толщины для обеспечения жесткости конструкции выполняется ступенчато. Сама труба обычно выкладывается в полкирпича.
  •  Свод дымоходных колодцев возводится одним рядом в полкирпича,  что обеспечивает достаточную площадь шов между ними для отсутствия проникновения газов.

Чертеж-проект – основа успеха

2

Проект печи дает возможность не только просчитать ее мощность и расход материалов, а заочно предугадать проблемные моменты в возведении конструкции:

  •  Равновесие возводимой колонны дымоходов, масса которых не должна перекашивать печь.
  • Глубину колодцев, дно которых должно быть на одном уровне и выше свода топки.
  •  Сечение дымоходов, особенно в местах переходов верх/низ, уменьшение которых недопустимо, а с учетом того, что в дымоходе постепенно накапливается сажа, то нижний «перелом» выполняется сечением на 30-50% больше.
  •  Общие габариты печи с учетом «кирпичной» размерности, чтобы было минимальное количество нестандартных вставок с обеспечением надежного шва и перевязки.
  •  Высота топки, зольного колодца и количества зольников – тоже ответственный момент, т.к. несоответствие размеров может привести к отсутствию тяги, повышенному скоплению дыма с негативными последствиями.

Именно поэтому перед самостоятельным возведением кирпичной печки необходимо обязательно иметь план отопителя с порядовой росписью укладки кирпича.

Правильный размер и мощность печи для бани

Самые главные характеристики печи для бани — это мощность и размер. Всё равно электрическая, дровяная, газовая ли она, дешевая или дорогая, русская или финская, печь может быть абсолютно любой по всем характеристикам кроме размера и мощности. Поэтому остановимся на расчете этих двух метрик отдельно.

Вычисляем правильный размер печи

Правила безопасности прежде всего, поэтому печь должна стоять так, чтобы минимизировать риск ожогов:
  1. Расстояние от защищенной огнеупорным слоем стены от 5 до 40 см. (в зависимости от использованных материалов)
  2. 1,5 – 2 м от незащищенных стен
  3. Не менее 1 м до потолка

Например, на площадь парилки 2,5х3,5 м берём печь 50 см в ширину и 1,10 – 1,6 в длину, 90-110 см в высоту. То есть каменка не должна занимать более ¼ общей площади помещения парилки. Но чем больше парилка, тем будет больше печь.

Самые компактные печи из листовой стали, без отделки. Более массивные габариты присущи чугунным моделям. Самые большие — это кирпичные печи, работающие на природном газе.

Подбираем мощность печи

В инструкциях к печи производители всегда указывают на какой объем помещения рассчитано оборудование. Мы так же как и другие компании реализующие печи, на сайте делим весь каталог печей по подходящему объёму.Таким образом, для выбора оптимальной мощности нужно только правильно определить объём. Перемножаем ширину, длину, высоту в метрах и получаем фактический объем парной. Затем учитываем возможные теплопотери. Самые распространённые:

Неизолированные поверхности. Например, декоративный камень, кирпичная кладка или окна. Для расчёта теплопотери нужно замерить их площадь, умножить на 1,2 и прибавить к фактической кубатуре.
Стеклянная дверь — это источник теплопотерь. Замеряем её и к фактическому объему помещения прибавляем еще 1,5м2;
Отсутствие теплоизоляции помещения. Для бань без внутренней отделки умножаем фактический объем на коэффициент 1,5.

Итак, вы получили реальный объём нашего помещения. Теперь ищите модели, у которых будет запас мощности. Например, у нас получилось 20 м.куб, значит печь для бани нужна не на 12-20 м2, а не меньше 15-25м2.

Надеемся полученная информация упростит поиски. Кстати мы не только занимаемся отделкой бани, у нас можно заказать услугу подбора оборудования и материала для самостоятельного монтажа. Снимем размеры, подберём и доставим печь, материал.

Читайте ещё на эту тему

Интересуетесь строительством и сервисом бань, хамамов?

Подписывайтесь на нашу рассылку. Полезные для здоровья и души статьи

Нажимая на кнопку «Подписаться», даю свое согласие на обработку моих персональных данных

Спасибо за подписку!

Ожидайте письма из рассылки!

Размеры дровяной печи | Руководства по дому

Дровяные печи могут служить основным источником тепла или резервным источником тепла для дома. В некоторых районах домовладельцы могут рубить и обрабатывать древесину из местных лесов. Другие покупают древесину для сжигания, и этот возобновляемый источник энергии может оказаться менее дорогим, чем ископаемое топливо. Дровяные печи сильно различаются по размеру, форме, размеру и теплопроизводительности.

Топка

Место, где горит дрова, называемое топкой, сильно влияет на габаритные размеры дровяной печи.Топка объемом менее 2 кубических футов обычно обеспечивает достаточно тепла для большой комнаты или маленькой кабины. Топки объемом от 2 до 3 кубических футов могут обеспечить достаточно тепла для дома небольшого и среднего размера. Дровяные печи с топкой более 3 кубических футов могут обогреть большие дома.

Длина дров

Дровяные печи требуют для сжигания кусков дров. Длина топки должна быть на три дюйма больше, чем длина деревянных кусков. Часто бревна разрезают на отрезки от 12 до 20 дюймов для использования в дровяной печи.Средняя длина — 16 дюймов. Следовательно, топки имеют длину от 15 до 23 дюймов и более. С короткими кусками дерева легче обращаться, но с большими обычно горят дольше.

Ширина дров

Дверь топки часто определяет диаметр дров. Средний диаметр бревен или колотых дров составляет от 3 до 6 дюймов, поэтому дверь топки должна быть достаточно большой, чтобы вместить этот размер. Деревянные куски большего диаметра обычно горят дольше, чем куски меньшего диаметра.

Форма топки

Форма топки влияет на количество деревянных кусков, которые вы можете положить внутрь. Например, широкая неглубокая топка шириной 20 дюймов и глубиной 12 дюймов вмещает меньше древесины, чем узкая и глубокая топка шириной 12 дюймов и глубиной 20 дюймов. От размеров зависит, как вы укладываете древесину внутрь. Обычно вы можете заполнить дровами только половину широкой топки, потому что вы складываете поленья параллельно передней части, и высокая стопка может упасть на стеклянные двери. Вы можете складывать больше дров в узкую топку, потому что детали расположены перпендикулярно дверям и не будут упираться в них.

Другие факторы

На размер дровяной печи влияют многие факторы. Старые дома, дома с плохо изолированными стенами или дома в более холодном климате обычно требуют больших печей. Тип дров, сжигаемых в дровяной печи, также влияет на размер печи. Бревна из твердых пород деревьев, таких как дуб и вяз, обычно выделяют больше тепла, чем бревна из хвойных пород, таких как сосна и кедр. Поэтому может понадобиться топка большего размера, если вы будете сжигать дрова хвойных пород.

Ссылки

Writer Bio

Ким Дитер преподавал уроки агрономии, разрабатывал учебную программу и участвовал в процессе аккредитации школ на уровне средних школ и колледжей с 1980 года.Она имеет степень магистра наук в области зоотехники Калифорнийского университета в Дэвисе.

Учебное пособие по оптимальной эксплуатации банной печи на дровах Kuuma

Несколько слов о печи Куума.

Эта печь — наш лучший друг. Эта печь для сауны весит 400 фунтов и была разработана и усовершенствована более чем 3 поколениями строителей саун Lamppa. Печь Куума горит очень эффективно. Из-за эффективного сжигания, когда печь правильно настроена, нам нужно использовать меньше дров, чем с другими печами для сауны, при этом обеспечивая максимальное тепло.

Зажигание печи Куума.

Важно, чтобы в топке не было золы. Используйте грабли для золы, чтобы вытянуть всю золу вперед и вниз по воздушным камерам в зольник внизу.

Опорожните зольник. Пепел может тлеть часами, а иногда и днями, поэтому будьте особенно осторожны при утилизации золы. Выбрасывайте золу в негорючий контейнер вместо стандартного мусорного бака.

Развести огонь.

Держите дверцу зольника открытой. Потяните рычаг демпфера (средний рычаг) до упора вверх.Это обеспечивает максимальное количество кислорода в топке.

Скомканная газета и горсть сухой растопки — все, что нужно, чтобы развести огонь. Когда разжигается хороший огонь, можно добавить 2-3 полоски дров.

ОБНОВЛЕНИЕ

: Альтернативно, многие добиваются огромного успеха с «техникой перевернутого огня», больше информации здесь.

Когда огонь разгорится, примерно через 10 минут добавьте еще пару сухих, приправленных дров. Положите дрова параллельно основанию топки поверх существующих дров и углей.В отличие от костра, печь Куума спроектирована таким образом, чтобы обеспечивать поток воздуха вокруг дров.

Уход за огнем.

Примерно через 20 минут после розжига топка должна быть очень активной, и все дрова должны хорошо воспламениться. В это время закройте дверцу зольника, удерживая заслонку в верхнем / открытом положении.

Примерно через 45 минут после розжига температура в горячей комнате сауны должна быть около 130–140 ° F. По мере того, как печь нагревается и огонь становится голодным для большего количества дров, используйте грабли для золы, чтобы вытащить горячие угли из задней части топки к передней, затем положите на пару дров, опять же параллельно и поверх топки. угли.Вытягивание углей вперед — очень важная процедура. Поскольку печь Kuuma горит спереди назад, подача углей вперед увеличивает скорость горения и эффективность (Kuuma в переводе с финского означает «горячий»!).

Поддержание горячей комнатной температуры.

Как только горячая комната сауны нагреется до желаемой температуры, начните «настраивать» печь, опустив заслонку примерно на ¾. Это уменьшает поток воздуха и скорость горения, но, как ни странно, производит больше тепла. 70% тепла в дровах приходится на газы от горения.Мы улавливаем эту энергию, превращая дым в пламя. Хорошо настроенная Куума производит «танцующее синее пламя». Зрелый огонь с заслонкой, открытой от ¾ до ½, производит наибольшее количество тепла, потребляя при этом наименьшее количество дров, сохраняя тепло в теплом помещении, а не в дымоходе.

Кроме того, можно ухаживать за сауной Куума снаружи, просто наблюдая за дымоходом. Чистое горение означает, что из дымохода не выходит дым. Мы стремимся к тому, чтобы не было дыма, а из дымохода исходили только тепловые шлейфы.Куума должна гореть без дыма примерно через 10 минут после розжига и в течение всего сеанса сауны. Видеть дым означает, что за огнем нужно ухаживать. Больше кислорода и вытягивание угля — два основных решения проблемы дымного пожара.

Если о пожаре не позаботились и в топке осталось только несколько углей, мы можем выполнить «СЛР в печи для бани» и исправить ситуацию, потянув оставшиеся угли вперед, добавив несколько дров, как описано выше, и открыв зольник. на несколько минут.Это снова зажжет и оживит огонь. Это единственный раз, когда мы должны рассмотреть возможность открытия зольника во время посещения сауны.

К концу посещения сауны.

Еще один банный тур? Стоит ли добавить еще один журнал? Вытащите угли вперед и решите, нужно ли вам другое полено. Скорее всего, вам может не понадобиться другой журнал. Зрелые горячие угли дают много тепла и более немедленного нагрева. Вытягивая угли вперед, печь Куума производит очень мало золы.Многим ветеранам сауны нужно не опорожнять свои зольники Куума, а раз в несколько сеансов сауны.

Помимо того, что ветераны сауны видят огонь в печи, они настраиваются на то, чтобы слушать их печи для сауны. При хорошо ухоженном огне, когда мы протягиваем угли вперед и бросаем на другое бревно, мы заметим, что печь отвечает «тк, тк, тк». Это звук расширяющегося металла из наших печей для сауны, когда он реагирует на повышение температуры в топке.

Ищете отличную инструкцию по эксплуатации печки? Есть гости, чтобы воспользоваться вашей сауной? Ищете AirBnB у себя? Этот пейджер отлично подходит для печати, ламинирования и публикации вне сауны.(Спасибо, Джон!) Щелкните здесь и распечатайте:

Инструкции для сауны в формате pdf.

Инструкции для сауны в формате Word.

С дровами в наших печах для сауны есть чем заняться. Некоторые из нас действительно увлекаются процессом обогрева дров и ухаживают за своей печью для сауны.

Для получения дополнительной информации по этой теме ознакомьтесь с этим интервью с Дэрилом Лампой


Дэрил Лампа на разговоре в сауне

Как выбрать лучшую каменку для сауны на дровах — Сауна Finnmark

Выбор подходящей дровяной каменки для сауны, комплекта дымохода и теплозащиты для вашего конкретного проекта сауны может быть трудным, и легко ошибиться, если вы не знаете, что ищете.Ниже приведены некоторые из наших часто задаваемых вопросов о том, какую каменку для сауны на дровах купить:

Какая модель каменки для сауны на дровах мне нужна?

Первое, что нужно учитывать при выборе каменки, — это размер вашей сауны. Внутренний объем вашей сауны будет определять, какой размер дровяной каменки вам потребуется, а также от того, потребуется ли вам защита от тепла или нет. Для каждой из наших каменок размер каменки и рекомендации по размеру сауны включены в таблицу технических характеристик продукта на вкладке «Технические характеристики» каждой страницы продукта.Обычно это выглядит следующим образом (но зависит от модели, поэтому проверьте индивидуальный продукт):

Модель

Айто 16

Резервуар для воды Aito 16

Айто 20

Резервуар для воды Aito 20

Тоннель Айто 20

Айто 24

Вместимость сауны

8–16 м³

8–16 м³

10–20 м³

8–20 м³

10–20 м³

12–24 м³

Важно отметить, что «фактический» объем и «расчетный» объем вашей сауны могут отличаться.«Фактический» объем — это просто длина x ширина x высота, «расчетный» объем также принимает во внимание такие факторы, как степень теплоизоляции сауны и использование большого количества стекла в конструкции. Сауны с большим количеством стекла и / или небольшой изоляцией потребуют более мощной каменки. Отсутствие изоляции, например, в сауне-бочке, может привести к увеличению вычислительного объема на 50%. В случае стекла, как правило, квадратный метр стекла добавляет кубический метр вычислительного объема.Если у вас есть какие-либо вопросы относительно расчета объемов, просто свяжитесь с нами, и мы будем рады проконсультировать вас.

Если расчетный объем вашей сауны пограничный, в большинстве случаев рекомендуется округлить и использовать обогреватель большего размера. Всегда легче замедлить горение или меньше заправить каменку для сауны на дровах, чем иметь полностью разогретую каменку, которая не нагревается до желаемой температуры.

Мы настоятельно рекомендуем вам проконсультироваться с квалифицированным сантехником или инженером HETAS для установки и подсоединения этих обогревателей к дымоходу.Стоит предварительно проконсультироваться, чтобы обсудить маршрут дымохода и убедиться, что вы соблюдаете правила дымохода и пожарной безопасности.

Какой тип дымохода мне нужен для дровяной каменки для сауны?

Мы рекомендуем использовать комплект Kota Steel Flue 15 или Kota Steel Flue Kit 24, поскольку оба предназначены для использования в саунах и предоставляют все необходимое для установки либо в одноэтажном (в случае 15), либо в двухэтажном здании. (в случае с 24).Сюда входят все прокладки и фланцы, обеспечивающие безопасную установку дымохода через пространство крыши и водонепроницаемое уплотнение самой крыши.

В то время как другие комплекты дымохода могут использоваться вместе с каменками для сауны на дровах Narvi, Aito и Kota, мы рекомендуем комплекты дымоходов Kota Steel, поскольку они предназначены для всех трех марок без необходимости адаптации. Дымоход должен соответствовать техническим характеристикам не ниже T600, подходить для непрерывной температуры дымовых газов до 600 ° C для всех дровяных каменок для саун Narvi, Aito и Kota.Комплекты дымохода с более низким номиналом НЕ ДОПУСКАЕТСЯ использовать .

Мы рекомендуем установить комплект дымохода сертифицированным сантехником HETAS или инженером-теплотехником, имеющим опыт монтажа дымоходов.

Нужна ли мне тепловая защита для дровяной каменки для сауны, и если да, то сколько и где ее взять?

Теплозащита необходима там, где не могут быть соблюдены минимальные безопасные расстояния дровяной каменки до горючих материалов. Например, если скамейка или деревянная обшивка расположены ближе к обогревателю, чем минимальные безопасные расстояния, потребуется тепловая защита.Точно так же, если обогреватель установлен на деревянном полу, потребуется теплоизоляционная основа. В таких случаях мы рекомендуем использовать комплект тепловой защиты Kota и монтажную базу.

Отдельностоящая двухслойная стальная конструкция идеально подходит для обеспечения того, чтобы тепло не передавалось на обшивку позади, и, будучи отдельно стоящей, позволяет вам получить доступ, чтобы избежать ожогов — что невозможно с настенным теплозащитным экраном. Важно периодически проверять это, чтобы убедиться, что не произошло ожогов, и это позволит предотвратить возгорание в сауне.

Необходимость в тепловой защите может быть устранена в случае использования негорючих материалов на стенах и полу вокруг обогревателя. Мы рекомендуем, чтобы сама стена вокруг обогревателя была сделана из материала, подобного бризу, который можно облицовывать плиткой или облицовывать. Облицовка деревянной стены плиткой или облицовка деревянной стеной может привести к ожогам и незаметному возгоранию за ней, что может привести к возникновению пожара. Мы рекомендуем, чтобы плитка в сауне была из камня или фарфора, чтобы предотвратить растрескивание при нагревании.

А как насчет дровяных каменок для саун с резервуарами для воды или туннельных моделей, как они работают?

Туннельная каменка для сауны позволяет использовать дровяную каменку вне сауны, в прихожей или соседней комнате.Благодаря этому ваша каменка для сауны на дровах может использоваться как дровяная печь в другой комнате, при этом пламя будет хорошо видно. Туннель легко регулируется, чтобы соответствовать разным типам стен и разной толщине. С каменками туннельной модели нет необходимости подавать дровяное топливо в сауну, что помогает содержать сауну в чистоте. Однако это, в свою очередь, означает, что приятный свет от камина в сауне не будет виден.

Нагреватели резервуара для воды позволяют пользователю нагреть большое количество воды в кабине сауны.Обычно это делается для купания и мытья в сауне. Нагреватели для сауны со встроенными водонагревателями особенно полезны в автономных домах или там, где нет доступа к горячей воде, например, в уличной / садовой сауне. Хотя не все наши обогреватели могут иметь встроенный резервуар для воды, существуют и другие варианты установки водогрейных котлов в автономных кабинах, в том числе водогрейные котлы с дымоходом и котлы для сауны (они особенно популярны в Финляндии). .Вода в водонагревателях очень горячая (до кипения!). Следует соблюдать осторожность при наборе воды из бойлера для горячей воды, и эту воду следует смешать с холодной пресной водой перед использованием для купания.

Какие камни для сауны / уголь мне следует использовать для электрокаменки?

Мы рекомендуем использовать диабаз (также известный как долерит), оливиновый диабаз, габбро или оливин. Можно использовать керамические камни для сауны, они более прочные, но тепло не такое мягкое и приятное.В Finnmark мы продаем только финский оливиновый диабаз класса А для большинства наших каменок для сауны на дровах. Для аккумулирования тепла каменками для саун, такими как серия Aito Kiuas AK47-110, мы используем оливин и керамические камни.

Вы также можете использовать облицовочные камни, они чисто эстетичны и дополняют стиль сауны, особенно используемые в современных конструкциях сауны, где требуется контраст.

Насколько большой объем каменки должен быть у моей электрокаменки?

Мы в Finnmark считаем, что сауна должна быть сделана в традиционном финском стиле.Следуя этой доктрине, финны говорят, что чем больше камня в каменке, тем мягче и приятнее löyly (паровая сауна / атмосфера сауны). По нашему опыту, это очень верно, поэтому ответ на этот вопрос: чем больше камней, тем лучше!

Сколько килограммов камней для сауны мне нужно для дровяной каменки для сауны?

Каждый обогреватель индивидуален, и его количество указано на вкладке «Технические характеристики» на странице продукта.У нас также есть возможность купить каменку с камнями, где мы включаем необходимое количество каменных ящиков для сауны для вашей каменки со скидкой 5 фунтов стерлингов за коробку при покупке вместе (39,99 фунтов стерлингов за коробку при покупке отдельно или 34,99 фунтов стерлингов за коробку при совместной покупке. с утеплителем). Дополнительную информацию о том, сколько камней вмещает каждый из наших нагревателей для сауны, см. На странице продукта.

Можно ли полить водой камни дровяной каменки для сауны?

Со всеми каменками для сауны Narvi, Aito и Kota можно не только поливать камни водой, но и активно поощрять это! Эти нагреватели для сауны рассчитаны на то, чтобы во время использования выдерживать большое количество воды на камни сауны.Это то, что создает непревзойденную характеристику löyly для всех обогревателей Narvi, Aito и Kota. Просто убедитесь, что вы правильно расположили камни для сауны, чтобы большая часть воды испарялась с камней и минимальное количество воды достигало топки внизу.

Почему стоит покупать дровяную печь для сауны Narvi, Aito или Kota?

Узнав больше о наших брендах каменок, вы спросите: «Зачем мне покупать что-нибудь еще!».

Узнайте больше здесь!

Есть еще вопросы?

Если у вас есть другие вопросы, свяжитесь с нами через страницу «Контакты Finnmark». Вы также можете отправить нам письмо по электронной почте info@finnmarksauna.com или позвонить нам по телефону +44 (0) 1768 489273 (север Великобритании) или +44 (0) 20 8050 2895 (юг Великобритании). Не откладывайте, свяжитесь с нами сегодня!

Руководство по покупке дровяной печи

| Как купить правильную дровяную печь

В продаже есть так много видов дровяных печей, что это может сбить с толку нового или вернувшегося покупателя.Маленький, средний или большой? Отдельностоящая печь или каминная топка? Крепление для очага на ножках или в центре комнаты на постаменте? Все эти варианты могут вскружить голову. Понимание всех ваших возможностей и их влияния на вас — лучший способ избежать угрызений совести покупателя. Многие покупатели, ища дровяные печи на продажу, скучают по лесу за деревьями и совершают неправильную покупку. Красивый костер и уютная теплая зима — результат того, как правильно купить дровяную печь.

Чтобы облегчить вам жизнь, мы составили контрольный список того, что вам следует учитывать при покупках, чтобы вы знали, как купить подходящую дровяную печь.

Руководство по покупке дровяной печи:

1. Выберите дровяную печь правильного размера

Насколько большая дровяная печь вам действительно нужна? Многие инстинкты покупателей-новичков подсказывают им купить самую большую плиту из имеющихся. Многие дровяные печи продаются с огромными топками объемом 3, 4, а иногда даже 5 кубических футов и, соответственно, высокой тепловой мощностью.Но с современной изоляцией и дополнительным отоплением, которое есть сейчас в большинстве домов, это обычно излишне. Дровяные печи являются обогревателями и лучше всего подходят для обогрева одной зоны вашего дома. При обогреве помещения площадью около 1500 квадратных футов вам обычно нужна дровяная печь с топкой от 1,5 до 2 кубических футов, с максимальной тепловой мощностью около 50 000 БТЕ / час. Если вы отапливаете большое пространство, до 2500 квадратных футов, вам, как правило, понадобится дровяная печь с топкой от 2 до 2.5 кубических футов, с максимальной тепловой мощностью около 70 000 БТЕ / час.

2. Решите, хотите ли вы отдельно стоящую печь или каминную топку.

В продаже есть два основных типа дровяных печей: отдельно стоящие печи и каминные топки. Отдельностоящие печи обычно устанавливаются в местах, где раньше не было каменных очагов, например, на кирпичном или кафельном полу или на приобретенной в магазине подовой плите. Эти печи доступны во многих конфигурациях, включая низкую до пола с ножками или приподнятую на башне или пьедестале.Некоторые отдельно стоящие печи могут вписаться в каменные камины в качестве опор для очага, но каминные топки идеально подходят для интеграции дровяной печи в камин.

3. Эффективность, экономичность, экономичность

Более высокая эффективность означает меньше денег, потраченных на древесину, меньше работы по рубке и транспортировке древесины, а также продукт, который лучше для окружающей среды. Старые дровяные печи, как правило, неэффективны и расходуют древесину, и в результате многие компании не публикуют информацию о своей эффективности. Поищите для продажи дровяные печи с эффективностью 70% или выше EPA, чтобы получить максимальную отдачу от вложенных средств.Эффективная дровяная печь означает меньше рубок, меньше штабелей и меньше походов к дровам во время зимних штормов.

4. Чистый воздух и новые правила EPA

Прошли те времена, когда буржуйки изрыгали дым. Новые стандарты чистого воздуха установили высокую планку, ограничивая выбросы дыма от дровяной печи до 2,0 граммов в час. Но некоторые производители все еще пытаются выжать свои старые агрегаты раньше срока. Чтобы добиться наиболее чистого и эффективного сжигания, ищите для продажи дровяные печи с выбросами ниже 2, перечисленными Агентством по охране окружающей среды.0 г / час.

5. Каталитические или некаталитические

Когда они были впервые представлены в 80-х годах, каталитические печи или дровяные печи, в которых используется каталитическая камера сгорания для сокращения выбросов, получили плохую репутацию. Эти изначально плохо спроектированные дровяные печи было невозможно запустить, и в них использовались каталитические камеры сгорания, которые загрязнялись и выходили из строя всего через несколько сезонов. У новых каталитических печей таких проблем нет. Большинство каталитических дровяных печей, выставленных на продажу сегодня, значительно чище и эффективнее , чем их некаталитические аналоги, и эти каталитические камеры сгорания могут прослужить 10 и более лет.

6. Некоторым это нравится smart

Сегодня технологии есть во всем: в телефонах, машинах и даже холодильниках. Современные дровяные печи не исключение. Некоторые новые дровяные печи, такие как MF Fire’s Catalyst, включают в себя функции, которые упрощают запуск печи , позволяют удаленно управлять горением и даже защищают вашу семью от пожара в дымоходе. Покупка дровяной печи с этими современными функциями поможет тем из нас, кто встает с годами, делать немного меньше работы и иметь гораздо больше душевного спокойствия.Хотя умные дровяные печи часто стоят немного дороже, покупка дровяной печи с дополнительными функциями обычно окупается.

7. Найдите квалифицированного установщика

Недостаточно знать, как купить подходящую дровяную печь. Если она не установлена ​​должным образом, даже лучшие дровяные печи дадут вам плохие результаты. Нам нравится получать лучший сервис и установку для ваших дровяных печей, поэтому мы рекомендуем трубочисты, сертифицированные Американским институтом безопасности дымоходов (CSIA).CSIA является лидером отрасли в обслуживании дымоходов с 1983 года. В Северной Америке насчитывается более 1800 сертифицированных трубочистов. Чтобы найти ближайшего к вам, используйте локатор сертифицированных специалистов CSIA на их сайте здесь.

8. Запланируйте первую чистку дымохода.

Все дровяные печи нуждаются в надлежащем уходе. Мы рекомендуем чистить дымоход в начале каждого сезона горения и, возможно, чаще, если вы заметите какие-либо проблемы.Поскольку с каждым годом все больше и больше людей переходят на дровяные печи, трубочисты обычно быстро заполняют свой график. После покупки дровяной печи назначьте уборку пораньше, чтобы убедиться, что вы продолжаете гореть счастливым.

Безопасность дровяных печей | III

Если вы один из тысяч тех, кто поддался соблазну дровяной печи, имейте в виду, что возвращение к «старым добрым временам» дровяного печного отопления может иметь некоторые старомодные недостатки.

Пожарная опасность — одна из них.

Возрождение дровяной горелки в качестве дополнительного источника тепла привело к тревожному — и растущему — количеству пожаров, связанных с неосторожной установкой или неправильным использованием.

Цель данной брошюры — помочь восполнить пробел в знаниях о дровяных печах между поколениями, предоставив некоторую базовую информацию о выборе, установке, использовании и обслуживании отопительного оборудования на твердом топливе.

Вот некоторые основные правила, которые можно и нельзя:

DO — убедитесь, что между печью и горючими материалами, включая пол, стены и потолок, достаточно свободного пространства.
DO — разместить печь на негорючем огнеупорном основании.
DO —Попросите каменщика или другого компетентного лица осмотреть дымоход.
DO — сжигать только сухую, хорошо выдержанную древесину.
DO — открыть окно для вентиляции.
DO — выбросить золу в закрытый металлический контейнер вне дома.

НЕ — протяните трубу печи через стену или потолок, если нет альтернативы.
НЕ — подключайте дровяную печь к дымоходу камина, если камин не загерметизирован.
НЕ —подключите дровяную печь к дымоходу, обслуживающему другой прибор, работающий на другом топливе.
НЕ — разжигайте печь с легковоспламеняющимися жидкостями, такими как бензин.
НЕ — мусор сжигать в печи; это может привести к возгоранию дымохода.
НЕ — дайте дровам сгореть без присмотра или на ночь.

Выбор печи

Убедитесь, что ваша печь сделана из прочного подходящего материала, например чугуна или стали.Ищите печи, перечисленные Underwriters Laboratories (UL) или другими признанными испытательными лабораториями.

Если вы покупаете бывшую в употреблении печь, внимательно проверьте ее на наличие трещин и других дефектов. Также следует тщательно проверить ножки, петли, решетки и жалюзи.

Если вы живете в передвижном доме, убедитесь, что ваша печь относится к типу, специально одобренному для использования в таком жилище.

Установка

Перед установкой печи узнайте у местных властей, что вы соблюдаете местные правила пожарной безопасности и строительные нормы.
Дважды подумайте, где вы поставите плиту. Обычно централизованное расположение лучше всего, если печь будет использоваться в качестве обогревателя.

Следует учитывать, что теплый воздух поднимается вверх. Если печь находится слишком близко к лестничной клетке, вы можете потерять большую часть тепла на этаж выше.

Если вы планируете использовать существующий дымоход, его расположение и длина будут определяющими факторами. Обратите внимание на эти рекомендации:

  • Горизонтальная секция неизолированной трубы печи не должна быть более трех четвертей длины секции дымохода выше точки, в которой труба соединяется с дымоходом.
  • Стандарты
  • Национальной ассоциации противопожарной защиты (NFPA) предусматривают наличие зазора в 36 дюймов между печкой комнатного обогревателя и любой горючей поверхностью или стеной или потолком. Если длина горизонтальной части трубы печи не позволяет обеспечить такой большой зазор, защитите горючую стену панелью из какого-либо защитного материала, например листового металла, на расстоянии не менее одного дюйма от стены.

Очень важно уделить особое внимание установке печи на полу. Для соответствия стандартам NFPA:

  • Печи, имеющие менее двух дюймов вентилируемого открытого пространства под топкой или основанием агрегата, никогда не должны устанавливаться на горючие полы или иметь под ними какие-либо горючие материалы, если это не разрешено их списком .
  • Печи, имеющие ножки или подставки, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под топкой или основанием, могут быть установлены на воспламеняемых полах, защищенных четырехдюймовым пустотелым кирпичом, уложенным для обеспечения циркуляции воздуха и покрытым листовым металлом толщиной 24 мм, если это не разрешено по их списку.
  • Если имеется более шести дюймов вентилируемого открытого пространства под топкой или основанием, печь может быть размещена на воспламеняемом полу, защищенном сплошным кирпичом, бетоном или каменной кладкой толщиной не менее двух дюймов.Этот блок должен быть покрыт листом стали 24-го калибра, если это не разрешено перечнем печей.
  • Защита пола должна выступать не менее чем на 18 дюймов со всех сторон печи.

Требования к дымоходу

Если вы используете существующий дымоход камина для вентиляции печи, он должен быть загерметизирован ниже точки входа трубы печи, чтобы предотвратить попадание токсичных газов в комнату. Это можно сделать по:

  • заглушка камина, или
  • герметизирует сам дымоход между соединением трубы печи и проемом камина.

Площадь поперечного сечения дымохода должна быть не менее чем на 25 процентов больше и не более чем в три раза больше, чем у дымовой трубы.

Избегайте подключения более одного нагревательного устройства к одному дымоходу, поскольку дымовые газы и искры могут переходить из одного отверстия в другое, что также может привести к неудовлетворительной работе.

Убедитесь, что дымоход находится в хорошем состоянии и что у него есть дымоход. Проверьте отсутствие плиток дымохода и трещин в кирпичной кладке.Вы можете попросить трубочиста проверить дымоход, а каменщик произведет любой ремонт, который может потребоваться.

При каменном дымоходе дымовая труба должна проходить через стену дымохода до его внутренней поверхности, , но не более . Для крепления трубы к кладке используйте высокотемпературный цемент.

Если у вас нет подходящего дымохода или вы предпочитаете не закрывать камин, то заводской дымоход, внесенный в список признанной испытательной лаборатории, является хорошим решением. Он должен выступать не менее чем на три фута выше самой высокой точки, где он проходит через крышу здания, и как минимум на два фута выше любой части здания в пределах 10 футов.

Печная труба

Печная труба должна быть из коррозионно-стойкой стали подходящей толщины. Это стандарты, установленные NFPA:

26

менее 6

24

от 6 до 10

22

10 до (не включая) 16

16

16

Стандарты NFPA также требуют, чтобы дымовая труба имела внутреннюю площадь поперечного сечения не меньше, чем у воротника дымохода.

Труба должна быть как можно более прямой и короткой, с должным образом закрепленными секциями. Если он должен иметь углы, ограничьте их одним или, самое большее, двумя широкими изгибами под углом 90 градусов или эквивалентными. Горизонтальная часть трубы должна подниматься не менее чем на четверть дюйма до линейного фута, чтобы обеспечить хорошую тягу.

Не следует пропускать дымовую трубу через горючую стену для подключения к дымоходу. Однако, если альтернативы нет, трубу печи необходимо пропустить через наперсток или хомут.NFPA установило следующие стандарты:

— Металлический наперсток вентилируемого типа 24 калибра должен быть как минимум на 12 дюймов больше в диаметре, чем труба печи. (Его может изготовить местная компания по производству листового металла или жестянщик.)
— Металлический или обожженный наперсток из огнеупорной глины должен быть окружен кирпичной кладкой или аналогичным огнестойким материалом не менее восьми дюймов.
— В противном случае весь горючий материал должен быть вырезан из стены, чтобы обеспечить зазор не менее 18 дюймов со всех сторон трубы. Материал для закрытия этого отверстия должен быть негорючим и изолирующим.

Амортизаторы

Если дровяная печь оснащена автоматическим регулятором тяги, управляемым термостатом, необходимо тщательно соблюдать инструкции производителя по его установке. Как вариант, на трубе возле печи можно установить заслонку с ручным управлением. Этот демпфер не должен закрывать более 80 процентов площади трубы.

Вторая заслонка выше на вертикальном участке трубы печи рекомендуется для отключения печи в случае пожара в дымоходе.Вы можете заказать его в местной компании по производству листового металла или у жестянщика.

Твой лес

Зеленая древесина имеет слишком высокое содержание влаги для удовлетворительного использования. Для своей печи выбирайте дрова, предпочтительно твердую древесину, которая выдерживается от шести месяцев до года.

Древесина, расколотая перед сезонным хранением, сохнет за меньшее время и горит более равномерно. Яблоко, красный дуб, сахарный клен, бук и железное дерево обладают лучшими тепловыми качествами, согласно данным службы распространения знаний Университета штата Мэн.

Использование надлежащей древесины — лучшая защита от скопления креозота, маслянистого вещества, образующегося в результате неполного сгорания, на футеровке дымохода.Искра может воспламенить креозот и вызвать чрезвычайно горячий и опасный пожар.

Сухая и хорошо выдержанная древесина не только минимизирует вероятность образования креозота, но и даст вам наиболее эффективный огонь.

Горящая зеленая древесина может вызвать образование такого количества креозота, что он может даже стекать в трубу печи и капать на плиту или пол.

Разжигание огня

Обязательно откройте заслонку возле печи перед розжигом огня .(Если у вас есть второй, более высокий, он может оставаться открытым для использования только в экстренных случаях.)

Разведите огонь на неглубоком слое из золы, обеспечивающем теплоотражающую поверхность. Используйте небольшое количество скомканной бумаги и накройте ее несколькими небольшими полосками древесного топлива, — говорит NFPA. Когда тяга запускается в дымоход, можно добавлять более крупные куски дерева.

Если огонь горит слишком медленно, необходимо открыть тяговые жалюзи печи, а заслонку над трубой печи открыть шире или полностью.Регулируя тягу и добавляя частые, но небольшие количества дров, можно добиться равномерного горения и непрерывного горячего огня.

Прежде всего, никогда не обливайте дерево бензином, керосином или другой легковоспламеняющейся жидкостью, чтобы получить быстрое возгорание .

Еще один способ напугать себя — использовать печь для сжигания мусора. Возникающее пламя может стать причиной пожара в дымоходе.

При пожаре

Если у вас пожар в дымоходе, сначала позвоните в пожарную службу .

Пока вы ждете прибытия пожарных, вы можете помочь контролировать огонь, закрыв жалюзи тяги печи и сплошную заслонку в трубе печи.

Проверки

Ежегодно перед началом отопительного сезона проверяйте и тщательно очищайте дымоход и печную трубу, а также выполняйте необходимый ремонт. Если вы накапливаете креозот и сажу, рекомендуется проводить более частые проверки.

Если вы не являетесь опытным и компетентным мастером своими руками, подумайте дважды, прежде чем пытаться прочистить собственный дымоход — вы можете повредить его облицовку. Лучше потратить немного денег на профессиональные услуги, чем создавать опасность пожара, которая может стоить вам тысяч долларов или даже привести к разрушению вашего дома!

Green Mountain 80 — HearthStone Stoves

Green Mountain 80 — HearthStone Stoves

Наслаждайтесь впечатляющим видом на огонь через широкое стеклянное окно в нашу самую большую чугунную дровяную печь TruHybrid.GM80 также может похвастаться КПД 81%, что является самым высоким показателем среди дровяных печей на рынке.

Характеристики

TruHybrid ™ Efficiency

Наша самая большая и самая эффективная дровяная печь GM80 может похвастаться самой высокой эффективностью, доступной на рынке сегодня, при 81% HHV.

Вид на огонь полностью

Окно в печь спроектировано так, чтобы вы могли видеть как можно больше огня. Наслаждайтесь теплом и видом.

Большая топка

Сжигайте поленья диаметром до 23 дюймов в топке, выложенной мыльным камнем.Тратьте меньше времени на раскалывание дров и больше времени на то, чтобы наслаждаться этим в этой печи объемом 3,1 кубических фута.

СОХРАНИТЕ 26%: ДАННАЯ ПЕЧЬ ПОДХОДИТ ДЛЯ НАЛОГОВОГО КРЕДИТА НА ДЕРЕВЯННУЮ ПЕЧЬ >>

Технические характеристики

БТЕ: До 80,000

Эффективность: 81% HHV

Сертифицировано EPA: 0,7 г / час

Отделка: Матовый черный

Объем топки: 3,1 куб. Фута

Диаметр выхода дымохода: 8

Расположение выхода дымохода: Топ

HeatLife: 30 часов нагрева

Нагрев до: 2500 кв. Футов

Максимальная длина журнала: 23 ″

Модель: 8392

Тип печи: Дровяная печь Green Mountain

Вес: 550 фунтов

Принадлежности

Воздуходувка с задним теплозащитным экраном: 96-57800

Адаптер наружного воздуха: 96-53400

Зазоры

  • Сторона: 13 ″
  • Задняя часть: 8 ″
  • Угол: 7 ″
    Одностенная соединительная труба с включенным задним теплозащитным экраном
  • Сторона: 13 ″
  • Сзади: 5 ″
  • Угол: 7 ″
    Двухстенная соединительная труба с тепловым экраном с вентилятором

EPA 2020

В 2020 году вступает в силу новый стандарт с низким уровнем выбросов для твердотопливных обогревателей .

15 мая 2020 года вступают в силу новые правила EPA, согласно которым дровяные обогреватели должны выделять менее 2 граммов сажи в час. Это новое правило дало HearthStone возможность занять лидирующую позицию и разработать одни из самых чистых и эффективных печей, существующих сегодня, благодаря нашей технологии TruHybrid.

Узнайте больше о стандартах EPA

TruHybrid

Ультра чистые системы сгорания

Все наши дровяные печи превышают стандарты EPA 2020 года, поэтому вы можете быть уверены, что они будут гореть чисто сегодня и на долгие годы вперед.

Наши печи TruHybrid работают чисто и эффективно до и после включения катализатора. Система сочетает в себе первичное и вторичное сжигание с третичным сжиганием с использованием катализатора для удаления любых несгоревших частиц дыма и газов.

Узнайте больше о TruHybrid

Наши материалы

Каждый HearthStone изготавливается вручную с использованием комбинации высокоточных компонентов из чугуна, мыльного камня, стали, керамики и различных других материалов. Наша приверженность качеству и внимание к деталям гарантирует, что ваш продукт будет служить вам верой и правдой долгие годы.

Мыльный камень

Мыльный камень — это натуральный материал, который поглощает высокую температуру огня, а затем излучает мягкое тепло в комнату. Мыльный камень согревает предметы в вашем доме, а не только воздух, в результате чего создается комфортное, пригодное для жизни тепло.

Узнайте больше о нагреве с помощью мыльного камня

Чугун

Наши железные детали производятся на нашем литейном заводе в Испании из отборного сырья и переработанных материалов. Наш современный литейный цех гарантирует долговечные, надежные и высококачественные чугунные детали.

Узнать больше о чугуне

Катализаторы TruHybrid ™

Катализаторы, используемые в нашей системе TruHybrid ™, изготовлены из нержавеющей стали с покрытием, чтобы обеспечить длительный срок службы, минимальное обслуживание и надежное чистое сгорание.

Подробнее о TruHybrid ™

Конфигурация


и опции
Поверхность Выберите вариант Матовый черный

Прозрачный

Воздуходувка с задним теплозащитным экраном: 96-57800

Адаптер наружного воздуха: 96-53400

Green Mountain 80 Руководство пользователя

Загрузить HearthStone Green Mountain 80 Руководство пользователя

Скачать

Установка конвекционного нагнетателя

Загрузить установку конвекционного нагнетателя HearthStone Green Mountain 80

Скачать

Установка огнеупорного камня и перегородки

Загрузите руководство по установке HearthStone Green Mountain 80

Скачать

TruHybrid

TruHybrid ™ Сохраняйте тепло и максимально эффективно используйте свою груду дров, сжигая дровяную печь HearthStone.Наша система TruHybrid ™ обеспечивает КПД HHV до…

Учить больше

Налоговое свидетельство EPA — налоговый кредит 25D

Скачать

{{{data.variation.price_html}}}

{{{data.variation.availability_html}}}

14 ярких идей для лучшей дровяной печи

Alliance For Green Heat недавно объявил 14 финалистов, которые будут соревноваться в первом в истории Wood Stove Design Challenge, международном конкурсе, на котором представлены одни из самых чистых и эффективных дровяных печей нового поколения.«Популярная механика» рассматривает каждого из финалистов и нововведения, которые они планируют привнести в «Десятиборье деревянных печей» в Вашингтоне, округ Колумбия, в ноябре этого года. (Прочтите до конца, чтобы проголосовать за своего фаворита!)

1 Нагреватель дракона: ракета с горизонтальной подачей (США)

Этот агрегат объединяет топку традиционной печи с внутренней трубой ракетного обогревателя. Древесина поступает по горизонтальной трубе в первичную камеру сгорания. Горячие турбулентные газы поступают во вторую вертикальную камеру сгорания, после чего происходит отвод тепла.Половина тепла окружает вторичную камеру, а остальное поступает в заполненную гранитом область для отсроченного высвобождения.

Тип и конструкция печи: Отдельная кладка
Размер топки: Средняя
Предполагаемая розничная цена: TBD
Капитан команды: Sandy Mathieu

2 Firemaster: The IntensiFire (Новая Зеландия)

IntensiFire — это недорогая модернизированная печь с нисходящим потоком, разработанная для улучшения сгорания до 60 процентов.Это добавляет преимущества вторичного воздуха для горения более старым агрегатам; Стоимость модернизации, вероятно, будет примерно такой же, как стоимость замены перегородки, которая больше не потребуется.

Тип и конструкция печи: Модернизированная печь
Размер топки: N / A
Предполагаемая розничная цена: $
Капитан команды: Джейсон Стюарт

3 Печи Helbro: Gymse (Дания)

Gymse демонстрирует присущие каменному обогревателю качества, в том числе удобный дизайн, высокоэффективные и чистые ожоги и 24 часа нагрева от одного огня.Эта печь совместима с дымоходом любого размера и может быть изготовлена ​​из глины и практически любого камня.

Тип и конструкция печи: Кладка на месте
Размер топки: Большая
Планируемая розничная цена: $$$$
Капитан команды: Ларс Хельбро

4 Хвам: Автопилот IHS (Дания)

Интеллектуальная тепловая система автопилота Hwam измеряет условия горения с помощью лямбда-датчика кислорода и термопары.Затем бортовой компьютер распределяет воздух для горения, чтобы добиться наилучшего горения. Температуру можно установить с помощью пульта дистанционного управления. Эта печь уже находится на рынке и соответствует европейским стандартам экологической маркировки.

Тип и конструкция печи: Чугунная автономная
Размер топки: Средняя
Планируемая розничная цена: $$$
Капитан команды: Стивен Родс

5 Межконтинентальный: 2B4W (США)

2B4W — каменный обогреватель, который может быть построен из переработанных материалов.Он состоит из двух списанных стальных нефтяных бочек, установленных друг на друга. Тепло хранится в огнеупорном кирпиче высокой плотности и будет излучать до 24 часов при обжиге дважды в день с высокой скоростью горения. Система управления горением помогает уменьшить ошибку оператора, а внешний вид может быть украшен локализованным узором.

Тип и конструкция печи: Каменная кладка, строится на месте
Размер топки: Средняя
Планируемая розничная цена: $$
Капитан команды: Род Зандер

6 Кимберли Стоув (У.S.A.)

Kimberly Stove — это переносная газогенераторная установка с термоэлектрическим генератором, змеевиками с горячей водой, духовкой и 12-вольтовой системой нагнетания воздуха. Имея высоту 25-1 / 2 дюйма, диаметр 10 дюймов и вес 56 фунтов, он достаточно мал, чтобы поместиться в лодке или жилом доме на колесах. Kimberly почти полностью изготовлен из нержавеющей стали, за исключением дверного стекла и прокладок.

Тип и конструкция печи: Портативная автономная
Размер топки: Маленькая
Предполагаемая розничная цена: $$
Капитан команды: Роджер М.Lehet

7 Мэрилендский университет: Малсибер (США)

Mulciber оснащен автоматизированными системами рекуперации тепла, вентиляции и контроля горения, которые реагируют на изменения в среде горения, а затем регулируют поток воздуха для поддержания идеальных условий горения. Коаксиальный вход собирает избыточное тепло, которое в противном случае уходило бы в дымоход, в то время как термоэлектрические генераторы приводят в действие вентиляторы, которые распространяют тепло по всей комнате.

Тип и конструкция печи: Стальная, отдельно стоящая
Размер топки: Большая
Предполагаемая розничная цена: $
Капитан команды: Тейлор Майерс

8 Ofenbau + Feuerstellen: изразцовая печь с экологической маркировкой (Австрия)

Хотя эта печь основана на традиционной европейской конструкции Kacheloefen , она имеет современную камеру сгорания, аналогичную тем, которые соответствуют требованиям австрийской экологической маркировки.Он обеспечивает низкий уровень выбросов за счет управления движением воздуха в печи. Воздух проходит через плотную перегородку / заслонку, расположенную в основании печи, а затем через щели попадает в камеру сгорания.

Тип и конструкция печи: Каменная плитка, строится на месте
Размер топки: Большая
Планируемая розничная цена: $$$$
Капитан команды: Ричард Джуссел

9 Inven, Inc .: SmartStove (США)

SmartStove — это автоматизированная система, которая анализирует горение, а затем физически управляет тягой и вентиляторами, чтобы управлять количеством воздуха, поступающего в печь.Это максимизирует горение, уменьшая потребность пользователя в постоянных корректировках, чтобы поддерживать эффективное горение огня. SmartStove сочетает в себе электронику и прошивку, разработанную специально для дровяной техники.

Тип и конструкция печи: Модернизированная печь
Размер топки: N / A
Предполагаемая розничная цена: $
Капитан команды: Дэн МакФарланд

10 Travis Industries: Лопи Кейп-Код (U.S.A.)

Cape Cod — это гибрид каталитических и некаталитических технологий. Эта чугунная печь уже находится в производстве и имеет КПД 80 процентов и производит 0,45 грамма в час выбросов, что делает ее самой чистой печью в списке сертифицированных дровяных печей Агентства по охране окружающей среды. Предварительно нагретый воздух для горения повышает эффективность, в то время как трубы вторичного воздуха и каталитическая камера сгорания сжигают почти все оставшиеся твердые частицы.

Тип и конструкция печи: Чугунная, отдельно стоящая
Размер топки: Большая
Планируемая розничная цена: $$
Капитан команды: Алан Атембоски

11 Туликиви: Хииси (Финляндия)

Эта компактная каменная печь может нагревать воду и сжигать дрова или гранулы без электричества и дополнительного оборудования, хотя она будет проверена только на способность сжигать дрова.Он построен из мыльного камня, который сохраняет тепло, а затем медленно его отдает. Высокопроизводительный агрегат с низким уровнем выбросов, Hiisi разработан в соответствии со строгими европейскими стандартами выбросов, установленными на 2015 год.

Тип и конструкция печи: Каменная кладка, отдельно стоящая
Размер топки: Маленькая
Предполагаемая розничная цена: $$$$
Капитан команды: Джереми Джонсон
Веб-сайт команды: tulikivi.com

12 Уокер Плита (У.S.A.)

Печь Walker Stove сочетает в себе характеристики ракетной печи с высокоизолированным ядром сгорания и вторичным впрыском воздуха для достижения полного сгорания. Он также предназначен для устранения опасных ожогов и пожаров в дымоходе путем отсоединения дымохода от камеры сгорания. Его можно установить в качестве автономного обогревателя или в центре системы аккумулирования тепла.

Тип и конструкция печи: Гибридная ракетно-каменная печь или автономная
Размер топки: Н / Д
Предполагаемая розничная цена: $
Капитан команды: Мэтт Ремайн

13 Виттус: Twinfire (У.S.A.)

Эта двухкамерная установка, изначально разработанная для обеспечения эффективных и экологически чистых печей в развивающихся странах, функционирует посредством газификации — процесса, в ходе которого древесина преобразуется в окись углерода и водород за счет реакции сырья при высоких температурах. В результате образуется газовая смесь, называемая древесным газом, которая перегревается и смешивается с воздухом в нижней камере для достижения полного сгорания.

Тип и конструкция печи: Автономная двухкамерная стальная печь
Размер топки: Средняя
Планируемая розничная цена: $$$$
Капитан команды: Нильс Виттус

14 Мыльный камень Вудсток: Union Hybrid (U.S.A.)

Печь Union Hybrid от Woodstock Soapstone использует вторичное сгорание и каталитическую камеру сгорания, а также саморегулирующееся соотношение воздух / топливо, предназначенное для увеличения мощности и повышения эффективности. Печь изготовлена ​​из стали, чугуна и мыльного камня, что обеспечивает ее долговечность и высокую тепловую массу. Большая топка и высокая тепловая мощность делают его подходящим основным источником тепла.

Тип и конструкция печи: Автономная из стали / чугуна / мыльного камня
Размер топки: Большой
Планируемая розничная цена: $$
Капитан команды: Томас Моррисси

15 Голосуйте сейчас за выбор народа

14 финалистов конкурса Wood Stove Design Challenge будут официально оценены во время недельного десятиборья деревянных печей на Национальной аллее в ноябре, когда команда экспертов по печам, качеству воздуха и горению выберет печь-победитель по пяти критериям: выбросы, выбросы эффективность, доступность, инновации и простота использования.

На протяжении всего испытания мы увидим множество инноваций, но их влияние может быть незначительным, если мы — потребители — не воспользуемся технологиями экологически чистого сжигания в значимых количествах. И это с меньшей вероятностью произойдет, если печи следующего поколения не обладают убедительными преимуществами или просто непривлекательны для конечного пользователя.

Здесь вы можете помочь. Мы вручим отдельную награду «Выбор народа» печи, которую вы считаете самой инновационной. Возможно, вы больше всего цените удобство для пользователя — или, возможно, функциональность, практичность, стоимость или даже эстетику.Какими бы ни были ваши критерии оценки ультраэффективной дровяной печи с низким уровнем выбросов, у вас есть шанс заявить о себе.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
