РАСЧЕТ АРМАТУРЫ ДЛЯ ЛЕНТОЧНОГО ФУНДАМЕНТА

В ленточном фундаменте основная нагрузка на разрыв приходится продольные стержни арматуры , то есть направленые горизонтально по всей длине ленты.. Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связок допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

ПРИМЕР РАСЧЕТА
Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

✅Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
✅Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
✅Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.

✅Для коротких сторон 2·6·2·2 = 48 метров.
✅Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
✅Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
✅Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
✅Таким образом, для выполнения армирования ленточного фундамента понадобятся:
144 метров прутка класса A-III D12;
316,2 метров прутка класса A-I D10.
По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.
Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений. Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

Калькулятор арматуры

Расчет арматуры


Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.

По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

Расчет арматуры для разного типа фундаментов

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Расчет и калькулятор арматуры для фундамента от московской компании «АСТИМ

получить скидку
В наши дни на всех строительных площадках, будь то малоэтажная застройка или высотное здание, используется арматура. Для подготовки оснований одно- двухэтажных частных коттеджей обязательно нужно рассчитать количество и тип усиливающих изделий.

Фундамент любого дома должен быть долговечным и прочным — от его правильного устройства будет зависеть срок эксплуатации всего объекта. Огромную роль в увеличении периода службы конструкции играет грамотный расчет арматуры. Для этого необходимо правильно определить тип и объем материала.

Калькулятор расчета арматуры

Длина хлыста611,7

Диаметр
6810121416182022252832

Длина общ. (метры)

Вес (кг.)

Количество (хлыст)

Схема армирования ленточного основания

Чтобы грамотно рассчитать арматуру в железобетонной ленте, рассмотрим типовые случаи ее расположения в таких фундаментах.

При возведении частных малоэтажных объектов используются два основных варианта армирования:

  • шестью усиливающими элементами;
  • четырьмя изделиями.

Какой вариант лучше?

В соответствии с требованиями СП 52-101-2003, при расположении соседних прутов максимальное расстояние должно быть не больше 40 см (400 мм). При расчете арматуры отступают 5–7 см (50–70 мм) между крайним стержнем и боковой стенкой основания. Если ширина опорной конструкции здания больше 50 см, используют схему армирования шестью прутками.

Было выбрано оптимальное расположение стержней, теперь необходимо определить их другие параметры.

Расчет диаметра арматуры

Определение параметров вертикальных и поперечных усиливающих элементов. Для правильного выбора воспользуйтесь информацией из таблицы:

Условия использования арматуры

Минимальный диаметр арматуры, мм

Вертикальная арматура при высоте поперечного сечения ленты менее 80 см

6 мм

Вертикальная арматура при высоте ленты более 80 см

8 мм

Поперечная арматура

6 мм

При строительстве малоэтажных коттеджей (до 2 этажей) для вертикальной и поперечной обвязки используются прутки диаметром 8 мм. Этого показателя достаточно для закладки прочного ленточного фундамента.

Расчет диаметра арматуры продольного типа

В соответствии с требованиями СНиП 52-01-2003, минимальная площадь сечения арматурных прутов в ленточном основании должна быть 0,1 % от общего поперечного размера железобетонной ленты.

Площадь сечения железобетонной конструкции определяем путем умножения ширины на высоту. Например, при параметрах ленты 40 х 100 см, при расчете получается 4000 см². Площадь арматуры составляет 0,1 % от сечения фундамента, поэтому 4000 см²/1000 = 4 см².

Чтобы не рассчитывать показатель для каждого стержня, пользуйтесь таблицей. В ней есть незначительные неточности из-за округления чисел, не влияющие на окончательный результат.

Важно! Если длина ленты составляет менее 3 м, принимают минимальный диаметр арматуры 10 мм. При размере конструкции больше 3 метров выбирают стержни с показателем 12 мм.

Рассчитывая арматуру, мы получили минимальную площадь поперечного сечения прутков в сечении ленточного основания — она равна 4 см² (с учетом числа продольных элементов).

Если ширина фундамента составляет 40 см, достаточно применять схему армирования с четырьмя стержнями. Вернемся к таблице, чтобы узнать значение для 4 стержней и подбираем показатель.

В ходе расчета определяем, что для основания шириной 40 см и высотой 1 м, самой подходящей будет арматура диаметром 12 мм, так как площадь сечения 4 элементов составляет 4,52 см².

Для конструкции с шестью стержнями все действия производятся аналогично. Нужно только воспользоваться значениями из соответствующего столбца.

Продольные усиливающие элементы для ленточного основания должна иметь одинаковый диаметр. Если по каким-то причинам стержни получились с разными диаметрами, то прутки с большим показателем используют в нижнем ряду.

Как рассчитать количество арматуры для основания?

Часто бывает, что арматурные стержни доставили на объект, а при вязке каркаса обнаруживается недостаток материала. Приходится докупать необходимый объем, оплачивать доставку, нести дополнительные расходы, которые ведут к удорожанию возведения частного дома.

Например, у нас есть следующий план:

Схема расчета арматуры

Давайте попробуем рассчитать арматуру для конструкции такого типа.

Определение числа продольных прутков

Проведем грубые вычисления. Для этого находим длину всех стен фундамента:

6 х 3 + 12 х 2 = 42 м,

полученный параметр умножаем на 4:

4 х 42 = 168 м.

Мы получили общую длину продольных прутков. Чтобы правильно рассчитать арматуру, нужно учесть еще несколько факторов. Подсчитывая объем материала, учитывайте запуск арматурных изделий при стыковке, ведь длина одного элемента может составлять 4–6 метров, и для заполнения расстояния 12 м необходимо связывать несколько отрезков. Стыковка прутков производится внахлест с запасом минимум 30 диаметров. Чтобы рассчитать арматуру (при ее диаметре 12 мм) определяем запуск 12 х 30 = 360 мм (36 см).

Как рассчитать арматуру

Чтобы учесть запас, используются два способа:

  • составляется план размещения прутков и осуществляется расчет числа стыков;
  • прибавляем 10–15 % к полученному значению.

Определение количества вертикальной и поперечной арматуры

По плану на один «прямоугольник» необходимо:

2 х 0,35 + 2 х 0,90 = 2,5 м

Рассчитывая арматуру, принимаем значения с запасом (а не 0,3 и 0,8), чтобы обвязка была немного больше получившегося прямоугольника.

Важно! При сборке каркаса в подготовленной траншее вертикальные арматурные пруты устанавливают на дно, иногда их углубляют в грунт для повышения устойчивости конструкции. Тогда при расчете арматуры нужно принимать длину не 0,9 м, а увеличивать ее на 10–20 см.

Находим такие части во всей конструкции, с учетом расположения на местах стыковки стен и углах по 2 «прямоугольника».

Чтобы рассчитать арматуру, рисуем схему фундамента и определяем число получившихся фрагментов.

Расчет вертикальной арматуры

Берем длинную сторону (12 метров), на ней находятся 6 «прямоугольников» и два отрезка стены по 5,4 м, где находится по 10 перемычек. В результате получается:

6 + 10 + 10 = 26 шт.

Рассчитать число перемычек на участке 6 метров можно аналогичным способом, получаем 10 штук. Умножаем значение на количество стен:

2 х 26 + 10 х 3 = 82

Ранее было подсчитано, что на каждую часть получается по 2,5 метра арматуры, поэтому:

82 х 2,5 = 205 м

Итоговое количество материала

Рассчитывая арматуру, определили, что продольные усиливающие элементы имеют диаметр 12 мм, а вертикальные и поперечные — 8 мм. Прутков первого типа необходимо 184,4 м, а второго — 205 м.

Часто при вязке каркаса остаются небольшие обрезки, которые нельзя использовать. Поэтому, рассчитав арматуру, необходимо приобрести материал с запасом. Нужно купить около 190–200 метров прутков 12 мм, а также 210–220 м изделий с диаметром 8 мм. Благодаря таким несложным подсчетам легко определить необходимый объем арматурных стержней.

Как самостоятельно провести расчет арматуры для фундамента

Для восприятия деформационных нагрузок и формирования единой конструкции монолитный фундамент армируется. Если бетон прекрасно воспринимает сжимающие нагрузки, то арматура, как часто говорят, работает на растяжение. При условии, что вы решили своими руками возводить основание для дома, вам придется потрудиться над расчетами не только бетонной смеси, но и арматуры для фундамента. О том, как подсчитать необходимый метраж этого материала, а также рассчитать требуемое сечение арматуры, мы постараемся подробно расписать в этой статье.

Сколько должно быть арматуры в фундаменте

Чтобы процесс расчета был максимально понятным, в качестве примера мы рассмотрим ленточное основание высотой 600 мм с шириной ленты 400 мм для фундамента, схема которого изображена на рисунке ниже.

Схема ленточного фундамента

Минимально допустимое содержание армирующих элементов в ленточном основании определяется по СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В пункте 7.3.5 сказано, что относительное содержание продольной арматуры не должно быть меньше 0,1% от площади сечения железобетонного элемента. Для ленточного фундамента учитывается отношение суммарного сечения арматуры и ленты.

В нашем случае имеем: площадь сечения ленты – 600×400=240 000 мм2. С учетом полученных данных определяем количество стержней, необходимое для продольного армирования ленты. Для этого воспользуемся частью таблицы из прил. 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», представленной на рисунке ниже. Предварительно переведем мм2 в см2 и умножим полученное значение на 0,001 (именно такую часть должна занимать суммарная площадь поперечного сечения продольной арматуры). Получаем: 240000 мм2 = 2400 см2, 2400 см2×0,001=2,4 см2.

Таблица для расчета количества прутков арматуры

Изучая данные таблицы 1, сложно понять, арматуру какого диаметра, и в каком количестве нужно использовать. Ведь при требуемой площади сечения в 2,4 см2, судя по таблице, можно использовать 2 стержня 14 мм арматуры, 3 стержня 12 мм, 4 стержня 10 мм и т.д. От чего отталкиваться при расчетах? В разделе 1 приложения 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» сказано, что при длине стороны более 3 м (как в нашем случае), минимальный диаметр арматуры составляет 12 мм. Для равномерного восприятия нагрузок потребуется два пояса армирования, содержащих по два прутка арматуры диаметром 12 мм.

Диаметр поперечной арматуры выбираем минимально допустимый для каркаса, высотой менее 800 мм (у нас ввиду высоты фундамента и требуемого отступа от наружного слоя бетона в 50 мм – 500 мм=600-2×50) – 6 мм. Он должен быть не меньше четверти диаметра продольных прутков: 12/4=3<6 условие соблюдается. Если бы каркас был высотой от 800 мм и выше,  то минимальный диаметр арматуры составлял бы 8 мм.

Выбор и расчет арматуры для плитного фундамента осуществляют таким же образом. Только данные таблицы 1 нужно будет умножить в зависимости от количества продольных прутков арматуры. А как быть, если необходимо провести арматурный расчет столбчатого фундамента? В этом случае достаточно использовать арматуру диаметром 10 мм: для свай, которые в диаметре меньше 200 мм, достаточно трех прутков, для остальных случаев их количество возрастает по мере увеличения диаметра сваи. Для соединения вертикальных прутков достаточно использовать гладкую арматуру диаметром 6 мм.

Если вы решили армировать основание дома своими руками, то перед покупкой строительных материалов очень важно провести как можно более точные расчеты требуемого количества. В нашем случае мы будем рассматривать расчет количества арматуры под дом 10×6, для которого возводится ленточный, плитный или столбчатый фундамент.

Количество арматуры для ленточного фундамента

Общая длина ленты составит: 10000×2+(6000-2×400)×3=35600 мм или 35,6 м. С учетом общего количества запусков суммарной длиной 40×250=10000 мм или 10 м и использования четырех продольных прутков арматуры суммарный метраж продольных армирующих элементов составит: 35,6×4+10=152,4 м. Это, что касается арматуры периодического профиля, но есть еще гладкая арматура.

Сколько нужно арматуры для ленточного фундамента

При условии отступа от поверхности бетонного основания в 50 мм длина поперечной арматуры (горизонтальной и вертикальной на одно соединение) составит: 300×2+500×2=1600 мм или 1,6 м. Таких соединений при общей длине ленты в 35,6 м и шаге между поперечными прутками в 300 мм будет: 35,6/0,3=119. Итого общая длина поперечной гладкой арматуры составит: 119×1,6=190,4 м.

Количество арматуры для плитного фундамента

Для нашего дома 10×6 толщину плиты принимаем 300 мм (предварительно проводим расчет нагрузки на фундамент). Арматурный каркас будет состоять из двух поясов с шагом сетки 200 мм. Для одного пояса потребуется 10000/200=50 прутков поперек (шестиметровых) и 6000/200=30 прутков вдоль (десятиметровых). Итого на два пояса потребуется арматуры периодического профиля: (50×6+30×10)×2=1200 м

Сколько арматуры необходимо для армирования плитного основания

Если соединять пояса арматурными прутками, то общее количество соединений составит: 50×30=1500 шт. Длина каждого прутка с учетом отступа от края фундамента в 50 мм составит 200 мм. Итого гладкой арматуры потребуется: 1500×200=300000 мм или 300 м.

Количество арматуры для буронабивного свайного основания

В качестве примера приведем основание под тот же дом, только будем использовать буронабивные сваи (расстояние между опорами принимаем 2000 мм) и железобетонную обвязку высотой 400 мм. Нам потребуется 16 свай диаметром 200 мм и высотой 2000 мм. Сколько нужно арматуры для такого фундамента?

Сколько нужно арматуры для буронабивного свайного фундамента

На сваи будем использовать 4 прутка длиной 2250 мм: 2000 мм на собственно сваю и 350 мм на запуск для связки с арматурным каркасом ростверка. Итого на одну буронабивную сваю потребуется 4×2350=9400 мм или 9,4 м арматуры периодического профиля. На 16 свай потребуется 150,4 м. Для формирования каркаса сваи будем использовать гладкую арматуру, которой соединим 4 вертикальных прутка в трех местах. Длина одного соединения составит примерно 3,14×200=628 мм, длина трех – 1884 мм или 1,9 м. Общий метраж гладкой арматуры, необходимый для формирования каркаса столбов составит: 1,9×16=30,4 м.

Расчет арматуры для ростверка проводится так же, как и в случае расчета ленточного фундамента. Прутков периодического профиля потребуется столько же, сколько и в вышеописанном случае (по ленточному основанию), т.е. 152,4 м. А вот на формирование каркаса с учетом высоты ленты нужно будет меньше гладкой арматуры: 119 (количество соединений) ×1,2 (сумма длин поперечной арматуры на одно соединение)= 142,8 м

Надеемся, что приведенная информация поможет вам понять процесс расчета и самостоятельно рассчитать необходимое количество арматуры и диаметр прутков применительно к фундаменту вашего дома.

Сколько нужно арматуры для буронабивного свайного фундамента Загрузка…

Как рассчитать арматуру на монолитную плиту

Информация по назначению калькулятора.

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов.

  • Периметр плиты — Длина всех сторон фундамента
  • Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
  • Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
  • Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
  • Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
  • Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
  • Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
  • Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
  • Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры — Вес арматурного каркаса.
  • Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Необходимый расчёт арматуры на монолитную плиту.

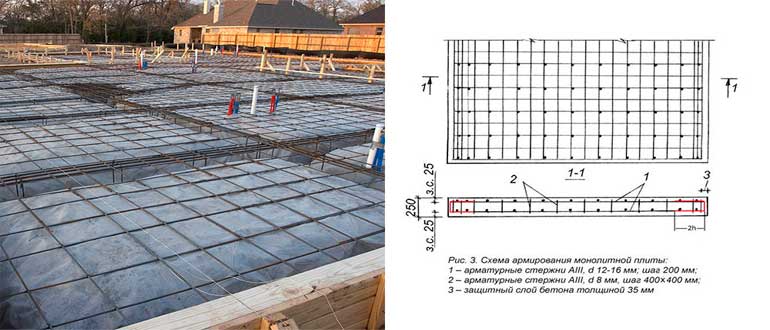

kak-rasschitat-armaturu-na-monolitnuyu-plituКак рассчитать арматуру на монолитную плиту.

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

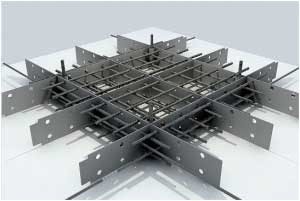

kak-rasschitat-armaturu-na-monolitnuyu-plitu-2Как рассчитать арматуру на монолитную плиту.

Порядок расчета арматуры.

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

  • длина пролета делится на 20 – 25
  • добавляется 1% погрешности
  • получается высота конструкции

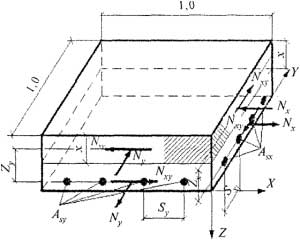

kak-rasschitat-kolichestvo-armatury-dlya-monolitnoy-plityКак рассчитать количество арматуры для монолитной плиты.

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

  • фундамент имеется под проемами
  • нагрузки распределяются равномерно
  • сопротивление грунта минимально возможное 1 кг/м2

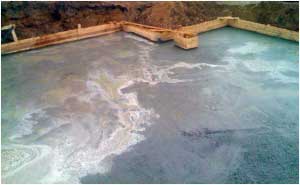

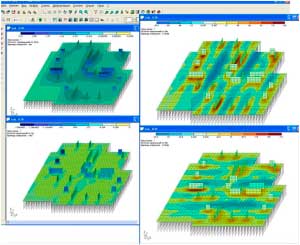

kak-rasschitat-armaturu-dlya-monolitnoy-plity-2Как рассчитать арматуру для монолитной плиты.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

  • вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
  • подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

  • стандартный размер арматуры 6 м либо 12 м
  • доставить на объект легче 6 м прутки
  • если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
  • минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

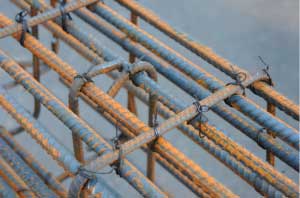

kak-pravilno-rasschitat-armaturu-dlya-monolitnoy-plityКак правильно рассчитать арматуру для монолитной плиты.

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

  • в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
  • они связываются квадратными хомутами через каждые 30 – 60 см
  • ребра обязательны по периметру
  • могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

  • при толщине 5 – 7 см она не требует армирования
  • заливается в один прием
  • выравнивает основание
  • защищает гидроизоляцию от порывов щебнем
  • снижает толщину защитного слоя (нижнего) на 20 – 35 мм
  • использует тощий бетон

kak-rasschitat-armaturu-dlya-monolitnoy-plityКак рассчитать арматуру для монолитной плиты.

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Монолитный плитный фундамент.

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование.

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

  • Объем бетона для заливки плиты.
  • Необходимое количество материалов для приготовления бетона.
  • Количество доски, необходимое для устройства опалубки.
  • Ориентировочную стоимость всех стройматериалов.
  • Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

  • высокая несущая способность;
  • способность противостоять смещению и вспучиванию грунта;
  • простота конструкции;
  • хорошая способность противостоять грунтовым и талым (поверхностным) водам;
  • возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

  • высокая несущая способность;
  • способность противостоять смещению и вспучиванию грунта;
  • простота конструкции;
  • хорошая способность противостоять грунтовым и талым (поверхностным) водам;
  • возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.

Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

  • недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).



Рекомендация: Это всего лишь обзорная статья о том как рассчитать арматуру для плитного фундамента. Для общего развития ее нужно прочитать. Но если вы не хотите получить массу проблем и потерять деньги, то лучше привлечь специалиста и проконтролировать его.

Расчеты диаметра пластиковой арматуры — Строительные инновации

Главная / Статьи / Расчеты равнопрочной замены пластиковой арматуры

Для соотношения стеклопластиковой арматуры и арматуры из стали, применяющихся в строительстве, появилось такое представление, как равнопрочная замена. На растягивание работает любая арматура, используемая для укрепления бетонного изделия. Также она используется для того, чтобы бетонные строения не растрескивались.

Измеряемое в мегапаскалях временное сопротивление арматуры на разрыв называется пределом прочности при растяжении. Если его превысить при прикладывании растягивающих напряжений к арматуре, она разорвется. Следует иметь в виду, что когда стальная и стеклопластиковая арматура достигают временного сопротивления, они разрушаются не одинаково, так как под нагрузкой имеют отличительный вид поведения:

  • Стальная арматура представляется в кривой линии, под нагрузкой которой есть горизонтальный участок графика.
  • Не металлическая арматура представляется в прямой линии, под нагрузкой разрушения которой имеется упруго-линейная зависимость.

Текучесть – термин, означающий разрыв арматуры из стали в какой-то этап.

Равнопрочная замена

«Равнопрочная замена» – процесс замены стальной арматуры на стеклопластиковую, имеющую иной диаметр, но такую же прочность на растяжение. С этого определения вытекает еще одно, которое характеризует стеклопластиковую арматуру –  «равнопрочный диаметр».

Определения «равнопрочная замена» и «равнопрочный диаметр» ввели потому как ранее в России фигурировал нормативный вакуум. Чтобы выйти из данной ситуации было принято решение создать таблицу «равнопрочной замены». С помощью таблицы строители могли бы выполнить счеты конструкции для стальной арматуры, чтобы вместо нее применять композитную арматуру для нахождения нужного ей диаметра. Однако такая система действий  не имеет правильность. Возникают вопросы, связанные с тем, что в таблице не учитывается все особенности стали и композита. К примеру, если произойдет пожар и повышение температуры конструкции, композитная и стальная арматура будут вести себя по-разному.

Следует учесть, что при растяжении модуль упругости у стальной арматуры различается с модулем упругости у композитной. И все же, если не затрагиваются подходящие конструкции, такие как перекрытия, то применение «равнопрочной замены» оправдывается.

Стальная арматура A-III (А400) по ГОСТ 5781-82 Композитная стеклопластиковая арматура равнопрочностная по ГОСТ 31938-2011
Диаметр, мм S, мм² предел прочности при растяжении, Н/мм² Предельное усилие, Н Внутренний диаметр, мм S, мм² предел прочности при растяжении, Н/мм² Предельное усилие, Н
6 28,3 390 11037 3,57 10,03 1100 11037
8 50,3 390 19617 4,77 17,83 1100 19617
10 78,5 390 30615 5,95 27,83 1100 30615
12 113,1 390 44109 7,15 40,1 1100 44109
14 154 390 60060 8,34 54,6 1100 60060
16 201 390 78390 9,53 71,26 1100 78390
18 254 390 99060 10,71 90,05 1100 99060
20 314 390 122460 11,91 111,33 1100 122460
22 380 390 148200 13,1 134,73 1100 148200
25 491 390 191490 14,89 174,08 1100 191490
28 616 390 240240 16,68 218,4 1100 240240
32 801 390 312390 19,02 283,99 1100 312390
36 1018 390 397020 21,44 360,93 1100 397020
40 1257 390 490230 23,83 445,66 1100 490230
45 1500 390 585000 26,03 531,82 1100 585000
50 1963 390 765570 29,78 695,97 1100 765570
55 2376 390 926640 32,76 842,4 1100 926640
60 2827 390 1102530 35,73 1002,3 1100 1102530
70 3848 390 1500720 41,69 1364,29 1100 1500720
80 5027 390 1960530 47,65 1782,3 1100 1960530

С помощью расчетов можно с легкостью рассчитать диаметр стекло-пластиковой арматуры. Это делается довольно логически:

  • Сначала берем принятые для стальной арматуры оригинальные диаметры, которые определены в таблице соответствующей Государственному стандарту РФ 5781-82. Нормы в таблице обязаны соответствовать механическим качествам стальной арматуры. Как значение временного сопротивления разрывов у арматурной стали возьмем предел текучести, так как за его пределами арматура из стали не будет работать.
  • В ней будет выбранное значение диаметров арматуры из стали. Рассчитаем силу, необходимую для приложения к арматуре взятого диаметра, чтобы достичь предел текучести. Эта механическая характеристика материала в таблице измеряется в Ньютонах на 1 мм2 масштаба круга металлического прута. Возьмем усредненный диаметр соответствующий пункту профиля.
  •  В таблице создаем столбец для каждых металлических прутов, диаметры которых выявлены участками круга. Эти данные можно взять из первого столбца таблицы.
  • Чтобы достичь механическую характеристику материала для всех диаметров необходимо приложить рассчитанную силу. Для расчета необходимо нужную площадь круга, измеряемую в мм2 умножить на характерный для определенного значения арматуры предел текучести, измеряемый в Ньютонах на мм2.
  • Затем вычисляем равноправный диаметр стекло-пластиковой арматуры, учитывая ее структуру. Исходя из этого прочность такой арматуры ориентируется исключительно по телу арматурного стержня, который состоит из узла параллельных волокон. Тем самым нам нужен в стекло-пластиковой арматуре исключительно внутренний диаметр, который мерится по телу арматурного стержня. Внешний диаметр, который измеряется по виткам намотанных спиралей, нам не нужен, так как в этих спиралях ребра не оказывают воздействие на прочность при растяжении у стеклопластиковой арматуры.
  • В обратном порядке можно рассчитать равноправный диаметр композитной арматуры. Чтобы достичь предела текучести металла и сделать расчет внутреннего диаметра необходимо брать такую же величину силы, которую необходимо приложить. Внутренний диаметр будет равнозначным по прочности арматуры из стали. Хотя значение предела прочности при растяжении отсутствует, рассчитывается оно легко. Он будет равен 1100 Ньютон на мм2.

Расчет диаметра композитной арматуры

Рассмотрим диаметр стекло-пластиковой арматуры на примере: если требуется замена  арматуры из стали значения A-III (А400), имеющей диаметр 14 мм, необходимо взять стекло-пластиковую арматуру с диаметром измеренного внутри по телу прута, равным 8,34 мм.

Если использовать штангенциркуль и начать рассчитывать диаметр стекло-пластиковой арматуры, необходимо учитывать:

  1. Описанное выше подходит для стекло-пластиковой арматуры с ребрами, намотанными по спирали. В гладкой композитной арматуре, обсыпанной кварцевым песком измерять диаметр стержня невозможно.
  2. Необходимо избегать мест с большим количеством капель и наплывов из застывшей смолы, чтобы рассчитать внутренний диаметр композитной арматуры периодического профиля
  3. Правильная окружность различается видом, представленным сечением стержня стекло-пластиковой арматуры. К примеру, в виде овала становится сечение, если у валов есть протаскивание при незаконченной полимеризации. Следовательно, рассчитать диаметр необходимо в паре перпендикулярных друг другу плоскостях и далее рассчитать усредненный диаметр. Для этого необходимо суммировать 2 конечных итога и разделить на 2.
  4. Данная таблица подходит для арматуры из стали значения A-III (А400) по Государственному стандарту РФ 5781-82 и периодического профиля стекло-пластиковой арматуры по Государственному стандарту РФ 31938-2011. Для остальных видов композитной арматуры и значений буду совсем иные результаты в таблице.

Как пересчитать арматуру плиты на другой диаметр

Любая железобетонная конструкция состоит из бетона и арматуры определенного диаметра. Мало того, эта арматура должна быть установлена с определенным шагом – расстоянием между стержнями.

В этой статье мы не будем рассматривать вопросы проектирования конструкций. Допустим, у нас уже есть проект, и мы знаем, какая арматура и с каким шагом установлена в плите. Но на стройке – как на стройке. Часто случается, что необходимого диаметра арматуры нет, а есть больший или меньший. И появляется задача наиболее экономичным и надежным способом заменить арматуру. Вот этому научит вас статья.



Скажу сразу, 100% экономии не выйдет – замена всегда предполагает перерасход арматуры, но свести его к минимуму мы постараемся.

Итак, разберемся с основами. У плиты есть арматура с определенным диаметром и шагом. Что это нам дает? Зная диаметр, мы узнаем площадь арматуры; зная шаг, мы всегда определим количество стержней на метр плиты.

Допустим, у нас d12 мм шаг 200 мм.

Площадь сечения стержня d12 равна 1,131 см2 (см. таблицу). При шаге 200 мм мы имеем 1000/200=5 стержней в каждом метре плиты (здесь 1000 мм = 1 м).

Теперь найдем площадь арматуры на метр плиты, которая заложена в проекте (это самое важное значение в нашем расчете):

1,131*5=5,655 см2.

Вот эта цифра дает нам возможность пересчитать арматуру на любой диаметр. Рассмотрим на примерах.

Допустим, у нас есть в наличии стержни d14 мм. Конечно, мы можем не заморачиваться и установить их вместо d12 мм с шагом 200 мм. Но по-хорошему, можно и нужно поставить стержни реже. Пересчитаем шаг. Площадь сечения стержня d14 равна 1,539 см2. Найдем количество стержней на 1 метр плиты:

5,655/1,539 = 3,67 = 4 шт. (округляем всегда в большую сторону!)

1000/4 = 250 мм – шаг стержней d14 мм.



Диаметр арматуры, мм

6

8

10

12

14

16

18

20

22

Площадь стержня, см2

0,283

0,503

0,785

1,131

1,539

2,011

2,545

3,142

3,801

Вес 1 п.м стержня, кг

0,222

0,395

0,617

0,888

1,208

1,578

1,998

2,466

2,984



На первый взгляд, мы можем спокойно ставить арматуру d14 с шагом 250 мм. Но нужно проверить еще одно требование (см. «Руководство по конструированию железобетонных конструкций»).

Если в нашем случае, например, плита толщиной 180 мм, то 1,5h = 1,5*180 = 270 мм, т.е. максимально допустимое расстояние между стержнями – 270 мм, а у нас 250 мм – проходит.

Если бы плита была 150 мм толщиной, то сэкономить на увеличении шага не удастся, т.к. максимально допустимый шаг арматуры в этом случае 200 мм не зависимо от диаметра арматуры.

Теперь предположим другой вариант: у нас в наличии есть арматура d10 мм.

Площадь стержней d10 равна 0,785 см2.

5,655/0,785 = 7,2 = 8 шт.

1000/8 = 125 мм.

Здесь нужно еще учитывать, что расстояние между стержнями меньше 100 мм не желательно. Это связано с производством работ: удобством укладки бетона и возможностью просунуть вибратор между ячейками арматуры. У нас 125 мм > 100 мм – все в порядке.

Рассмотрим последний, наиболее редкий пример.

Допустим, у нас есть d8 и d14 (понемногу), одним из них не хватает заменить d12. Что делать? В таком случае, нужно, равномерно чередуя, использовать стержни двух диаметров.

Площадь стержней d8 равна 0,503 см2.

Площадь стержней d14 равна 1,539 см2.

Чтобы получить нужную площадь 5,655 см2, мы можем подобрать два варианта:

1) 2 d14 + 6 d8: 2*1,539 + 6*0,503 = 6,204 > 5.655 см2;

2) 3 d14 + 3 d8: 3*1,539 + 3*0,503 = 6,126 > 5.655 см2.

В первом случае нужно уложить d14 с шагом 500мм (по 2 шт. на метр), а между ними – по 3 шт. ?8 мм. В итоге, получим шаг арматуры 125 мм.

Во втором случае нужно чередовать d14 и d8 с шагом 165 мм (6 стержней на 1 метр).

В обоих случаях нужно учитывать толщину плиты, как это было описано выше.

Теперь посчитаем перерасход металла по весу.



При замене d12 шаг 200 мм на d14 шаг 250 мм. Вес 1 погонного метра d14 равен 1,21 кг, вес d12 равен 0,89 кг.

4*1,21/(5*0,89) = 1,09 – перерасход 9%.



При замене d12 шаг 200 мм на d10 шаг 125 мм. Вес 1 погонного метра d10 равен 0,62 кг, вес d12 равен 0,89 кг.

8*0,62/(5*0,89) = 1,11 – перерасход 11%.



При замене d12 шаг 200 мм на 2d14+6d8. Вес 1 погонного метра d14 равен 1,21 кг, вес d8 равен 0,4 кг.

(2*1,21+6*0,4)/(5*0,89) = 1,08 – перерасход 8%.



При замене d12 шаг 200 мм на 3d14+3d8. Вес 1 погонного метра d14 равен 1,21 кг, вес d8 равен 0,4 кг.

(3*1,21+3*0,4)/(5*0,89) = 1,09 – перерасход 9%.



Надеюсь, статья была вам полезной.











Еще статьи:

«Как выполнить армирование монолитного перекрытия частного дома» — на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).

«Монолитное перекрытие»

«Сборное перекрытие или монолит?»

«Армирование перекрытий в районе отверстий»,

«Монолитное перекрытие по металлическим балкам»,

«Балконы»,

«Монолитный пояс».

«Что нужно знать о ленточном монолитном фундаменте»

«Монолитная лестница в частном доме»



Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

В этом разделе Вы можете задать вопросы и получить на них ответы. Комментарии в этой статье я закрываю. Если есть замечания к содержанию статьи, пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Еще полезные статьи:

class=»eliadunit»>

Комментарии в данной теме закрыты. Чтобы получить бесплатную консультацию, перейдите по этой ссылке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
