ᐈ 3 Способа, как правильно подключить инфракрасную пленку: фото, видео

Способы подключения инфракрасной пленки

Многие пользователи, еще до покупки инфракрасной пленки задаются логичным вопросом: «А как же подключается инфракрасная пленка к питающей сети

Разберем основные способы подключения ик-пленки и выделим их ключевые преимущества.

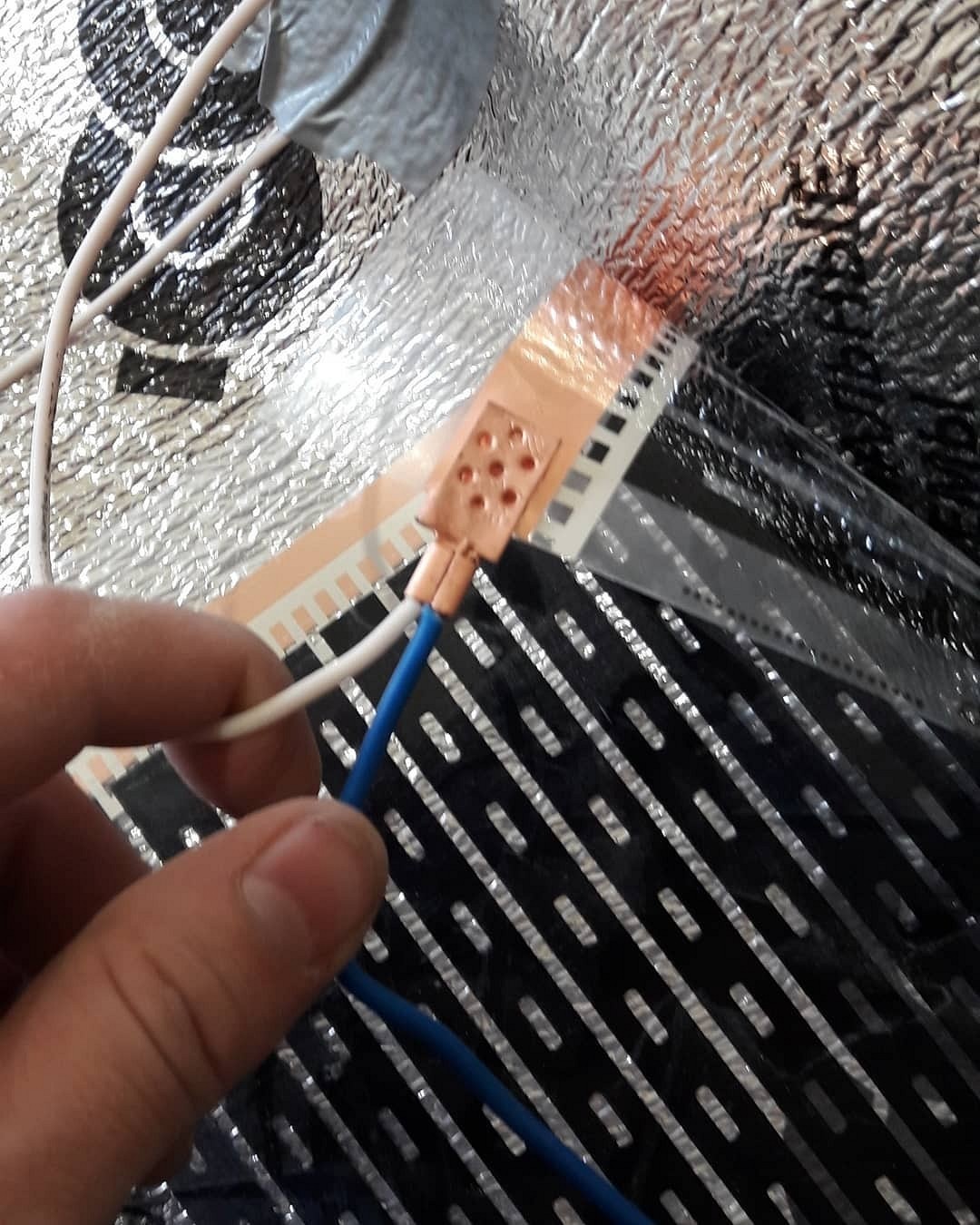

1. Подключение плёночного пола с помощью зажимных клипс-конекторов

Это самый распространенный способ на сегодня. Благодаря простоте монтажа, подключения плёночного пола клипсами осуществляется быстро и без специального инструмента. В большинстве случаев достаточно обычных плоскогубцев.

Самое важное в этом способе подключения, это правильно завести соединительную клипсу в инфракрасную пленку.

Общее правило такое, что крокодил должен обжать своими лопатками медную шину с двух сторон и находиться с ней в непосредственном прямом контакте. Более подробно, смотрите на фото ниже.

Т.е. нужно завести клипсу в инфракрасную пленку таким образом, что бы одна лопатка крокодила находилась в контакте с медной шиной, а другая располагалась поверх внешнего полиэтиленового слоя ик-пленки.

Распространенная ошибка:

  • Зажатие клипсы поверх ИК-пленки, не заводя клипсу внутрь пленки. В таком случае пленка работать будет, но не долго. Спустя некоторое время место контакта перегреться и обуглится.

2. Подключение инфракрасного пола с помощью люверсов и специальных обжимных наконечников

Данный метод менее распространенный в силу того, что требует специального инструмента. Преимуществом подключения ик-пленки с помощью люверс является более крепкая фиксация. Однако весомым недостатком является низкая площадь соприкосновения кольцевого наконечника с медной шиной, за счет чего увеличивается переходное сопротивление между люверсом и ик-пленкой. Это в свою очередь сказывается на надежности работы в первую очередь длинных полос инфракрасной пленки, т. к. чем длиннее полоса, тем больше ток проходит через место подключения.

3. Подключение нагревательной пленки методом пайки

Это один из самых надежныхспособов подключения плёночного пола. Термическое соединение провода и медной шины обеспечивает минимальное переходное сопротивление, а также максимальное механическое сцепление.

К недостаткам данного метода можно лишь отнести высокие трудозатраты и время на подключения.

  • Внимание:

    В процессе пайки, не перегревайте инфракрасную пленку, т.к. это может привести к её расслаиванию в будущем

Выводы: анализируя выше написанное стоит отметить, что самым распространенным способом  подключения инфракрасной пленки является клипса-коннектор, в то время, как самый надежный метод – пайка.

Как провести монтаж пленочного теплого пола самостоятельно

Тепло в доме — главное слагаемое комфорта. Обеспечить его может грамотное обустройство системы отопления. Если раньше вариантов обогрева было немного, теперь это изменилось. Даже в квартире есть альтернатива централизованной отопительной системе. Поговорим о свойствах ИК-пленки и расскажем, как самостоятельно выполнить монтаж электрического теплого пола под разные материалы.

Все о термопленке и ее монтаже

Особенности материала
Принцип работы
Виды
Особенности монтажных работ
Пошаговая монтажная инструкция
— Расчеты и подготовка
— Подготовка основания
— Раскладка полотен
— Подключение оборудования
— Подключение терморегулятора и укладка отделки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В.

Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

Принцип работы ИК-пленки прост. Ток подается на металлические шины, которые нагреваются и разогревают полосы карбона. Они, в свою очередь, при нагреве начинают генерировать инфракрасные волны в безопасном для живых организмов диапазоне. Излучение улавливается любыми непрозрачными предметами, накапливается ими, а затем отдается воздуху. Так помещение быстро и эффективно прогревается.

Производится две разновидности материала: с биметаллическим и углеродным нагревателем. Первая дешевле, изготавливается на основе полиуретанового полимера. Ее нельзя соединять с проводом заземления. Поэтому подключают посредством АВДТ или УЗО. Это обязательное условие, которое усложняет укладку системы. Еще одна особенность разновидности с биметаллом: запрещен монтаж такого электрического теплого пола под плитку.

Модели с углеродным элементом дороже, но никаких ограничений в их использовании и дополнительных сложностей при монтаже нет.

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше). Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП. Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии.

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Их нельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Подготовка основы

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

  1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
  2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
  3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
  4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла.
    Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.

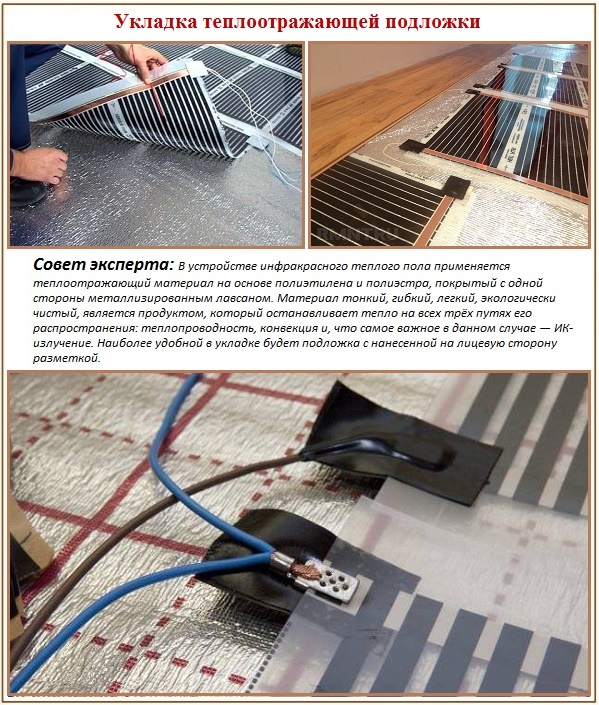

  5. Укладываем гидроизоляцию. Пленочный материал расстилаем по всей поверхности с небольшим нахлестом между полосками. Стыки аккуратно проклеиваем скотчем. Должен получиться цельный гидроизоляционный «ковер», который защитит электрическую систему от влаги.
  6. Укладываем теплоизоляцию. Для этого берем рулонный утеплитель вспененного типа, обязательно фольгированный. Раскладываем его металлизированной стороной вниз. Делаем небольшие нахлесты на стыках, проклеиваем их скотчем.

В некоторых случаях от утепления отказываются. Это не всегда оправданно, особенно если греющая пленка укладывается в частном доме или квартире, расположенной на первом этаже. В любом случае, без фольгированной подложки часть излучения будет уходить в расположенное ниже перекрытие. Это лишние теплопотери, ведущие к перерасходу энергии на бесполезный обогрев перекрытия.

Раскладка полотен

После подготовки основы на нее раскладывают пластины. Подробно разберем укладку инфракрасного теплого пленочного пола под линолеум или любое другое покрытие.

  1. Размечаем основание. Фломастером или кусочками цветного скотча намечаем расположение полосок ИК-пленки. Делаем это, сверяясь с составленным заранее планом. Учитываем при этом, что пластины нельзя укладывать внахлест. Между ними должно быть минимум 50 мм.
  2. Кроим термопленку. Разрезаем ее на куски определенной длины. Важный момент. Режут ее только по прямой линии и только на помеченных производителем участках. На них присутствуют значки-маркировки с рисунком ножниц либо пунктир. Делать фигурные отрезы или резать материал произвольно без учета маркировки запрещено. Это разрушает элементы из карбона, они приходят в негодность.
  3. Внимательно осматриваем разрезанные участки. Производитель помечает, какой стороной укладывать теплый пленочный пол. Обычно стоит поясняющая пометка.
    Если ее нет, полотно переворачивают медными пластинками вниз.
  4. Берем скотч, режем его на небольшие квадраты. Еще раз проверяем, какой стороной класть пленочный теплый пол. Он должен лежать правильно. После того как мы в этом убедились, фиксируем его к теплоизоляции квадратиками скотча. Располагаем их так, чтобы пластина не сдвигалась.

В процессе монтажа инфракрасного теплого пола надо постараться не ходить по термопленке. Если полностью исключить хождение невозможно, стараются это делать как можно меньше. Нельзя ставить на нее увесистые предметы или ронять инструменты. Все это приводит к порче карбонового слоя.

Подключение оборудования

На следующем этапе проводится подключение полотнищ к электросети. Сделать это надо в такой последовательности.

  1. Берем зажимы, которыми комплектовалось оборудование. Использование других нежелательно. Устанавливаем их на кончики шин из меди.
  2. Подсоединяем провода. Лучше всего делать это со стороны ближайшего к терморегулятору края пластины. Так израсходуется меньшее количество провода. Выполняем параллельное подключение. Чтобы не ошибиться, можно поставить на правую и левую часть проводки разного цвета.
  3. Устанавливаем термодатчик. По центру полотнища в подложке вырезаем углубление размером с устройство. Ставим его внутрь, подключаем. Важный момент: минимальное расстояние от датчика до стены должно быть 0,5 м.
  4. Поочередно изолируем каждый участок соединения. Закрываем клеммы с обеих сторон специальными накладками из гудрона. Убедившись, что все соединения изолированы, переходим к отрезанным краям пластин. Изолируем накладками находящиеся здесь медные пластинки.

Установка термоконтроллера и укладка финишного покрытия

Провода от термопленки и детектора подводятся к терморегулятору. Он закрепляется на стену, на высоте не менее 0,2 м от уровня пола. Лучшим считается расстояние в 1 м. Провода подключаются к регулятору. В финале собранная конструкция подключается к электрической сети. Обязательно монтируется дифференциальный автомат-выключатель.

После сборки проводится пробный запуск. На греющую ИК-пленку подают питание. Терморегулятор выставляется на максимальную температуру. В таком режиме оборудованию дают поработать несколько минут. Надо убедиться, что все элементы нагрева теплые. В ходе разогрева конструкции не должно слышаться щелканья, наблюдаться искрения. Неприятного аромата жженой пластмассы тоже быть не должно. Если пробный запуск был успешным, начинают укладывать финишное покрытие. В ином случае исправляют все недочеты.

Укладка пленочного теплого пола под ламинат и другие твердые основания производится именно так. Только для мягких материалов типа ковролина и ему подобных необходима дополнительная подложка из деревянных плит: ДВП либо фанеры. Если нужно, можно уложить финишную облицовку своими руками. Это не очень сложно, если выполнять все рекомендации производителя. По окончании монтажа дают полностью высохнуть клею, если он применялся. После этого греющий пол полностью готов к работе.

Как подключить пленочный инфракрасный пол к электропроводке

Электрический теплый пол – это разновидность систем отопления помещений путем преобразования электрической энергии в тепловую с помощью нагревательных элементов, равномерно размещенных под всей площадью напольного покрытия.

В связи с тем, что свободного доступа для ремонта к нагревательным элементам теплого пола после его монтажа и установки полового покрытия не будет, электрические соединения проводов с нагревательными элементами должно быть достаточно надежным, чтобы обеспечить безотказную работу отопления в течение всего срока эксплуатации.

Электрическая схема и принцип работы теплого пола

Все электрические полы, вне зависимости от типа нагревательных элементов, подключаются по одинаковой электрической схеме. Рассмотрим схему и принцип работы теплого пола на примере пленочного, выполненного на основе углеродных нагревательных элементов, размещенных между двух слоёв лавсановой пленки.

Нагревательная пленка состоит из двух слоев, между которыми по краям всей ее длины уложены медные шины. К ним подсоединены отдельные карбоновые (углеродные) нагревательные элементы. Для нагрева пленки, достаточно подать питающее напряжение с бытовой электропроводки на медные шины.

Для исключения неоправданного расхода электроэнергии, перегрева полового покрытия (ламинат не рекомендуется нагревать выше температуры 27С°) и повышенной температуры в помещении пленку к сети подключают через терморегулятор.

Для того чтобы терморегулятор получал данные о температуре нагрева теплого пола под покрытием устанавливается датчик температуры, представляющий собой термосопротивление, обычно номиналом 10 кОм или 15 кОм.

Хотя на схеме обозначена фазировка подключения греющей пленки F (фаза) и N (ноль) но это условно, полярность ее подключения значения не имеет. Если укладывается параллельно несколько полос нагревательной пленки, то все медные шины подключаются аналогично. Например, все левые шины полос подключаются к фазе, а правые к нулю.

Подключение токоведущих проводов


к медной шине теплого пола

Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.

Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.

Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.

Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.

Как присоединить провода


к медным шинам пленочного теплого пола пайкой

Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.

Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.

Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.

Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.

Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.

Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.

Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.

Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.

Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.

Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.

При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.

Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.

Проверка терморегулятора перед монтажом

Для того, чтобы быть уверенным, в работоспособности терморегулятора перед монтажом и подключением к нему теплого пола, необходимо терморегулятор проверить. Ремонту терморегуляторов для теплого пола посвящена отдельная статья сайта «Как отремонтировать терморегулятор для теплого пола».

На фотографии показан самый простой терморегулятор с датчиком температуры, позволяющий только устанавливать температуру нагрева без возможности изменения ее в течение суток.

На обратной стороне любого терморегулятора имеется клеммная винтовая колодка для подключения проводов и нанесена маркировка их подсоединения. К 1 и 2 контактам подключается термодатчик.

На 3 и 8 контакты подается питающее напряжение бытовой электропроводки. К 4 и 5 подключаются провода, идущие от теплого пола. 6 и 7 контакты клеммы являются заземляющими. К одному из них подключается заземляющий провод PE желто- зеленого цвета электропроводки, а к второму провод, идущий от теплоотражающей алюминиевой подложки, которая стелется под пленку теплого пола. При проверке терморегулятора контакты 6 и 7 оставляются свободными.

Для проверки вместо нагревающих элементов теплого пола к контактам 4 и 5 нужно подключить лампу накаливания любой мощности на напряжение 220 В. Датчик температуры положить сверху на лампочку. Ручкой терморегулятора установить температуру чуть выше, температуры воздуха, подключить терморегулятор к питающей сети и включить его.

На панели терморегулятора сразу должен загореться индикатор подачи напряжения на нагревательный элемент и засветиться подключенная лампочка.

Через несколько минут, когда лампочка нагреет термодатчик до установленной температуры, терморегулятор прекратит подачу питающего напряжения и лампочка должна погаснуть. После остывания, опять включиться и так должно повторяться при исправной работе терморегулятора до бесконечности.

Определение неисправности теплого


электрического пола

Если теплый пол перестал греть, то неисправными может быть терморегулятор, датчик температуры или точки присоединения проводов к нагревательным элементам.

Для определения места неисправности нужно в первую очередь проверить терморегулятор. Если он не подает признаков работы, то нужно убедиться, что на терморегулятор подается питающее напряжение. Вполне возможно сработал автомат защиты или УЗО (если установлено).

Проверить подачу напряжения можно с помощью мультиметра, включенного в режим измерения переменного напряжения непосредственно на контактах клеммной колодки. Если нет прибора, то можно подключить любую лампочку или электроприбор. Заодно нужно подтянуть все винты в клеммной колодке терморегулятора, вполне возможно один из них недостаточно закручен.

Если работает дисплей у цифрового или светится индикатор нагрева пола у простого терморегулятора, значит питающее напряжение подается и нужно подключить вместо проводов, идущих к нагревателю пола любую лампочку на 220 В. Если лампочка светится, значит дело в проводах подвода питающего напряжения на нагреватель пола.

Если лампочка не засветилась, значит неисправен датчик температуры или схема терморегулятора. Датчик температуры представляет собой сопротивление, величина которого изменяется в зависимости от температуры его корпуса. Его можно прозвонить мультиметром, сопротивление должно лежать в пределах от 5 до 20 кОм.

В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Если пол начал через время нагреваться, значит точно неисправен терморегулятор и потребуется его ремонт или замена.

Бывает неисправность теплого пола, при которой нагревается не вся его поверхность. В таком случае терморегулятор исправен и скорее всего неисправность кроется в плохом контакте соединения токоподводящего провода медной шиной. Придется вскрывать пол и восстанавливать контакт.

Если соединение проводов с медными шинами будет сделано с помощью пайки по технологии описанной в статье, то такая неисправность теплого пола будет исключена.

выбираем, подключение пленки, как установить, как сделать

Содержание:

Наиболее простым в плане установки и подключения вариантом теплого пола считается пленочный. Обычно его используют в качестве вспомогательного обогрева помещения.

Тонкости укладки

Пленочные электрический пол особенен тем, что в процессе его монтажа тщательная подготовка основания не требуется. Он может быть установлен по завершении основных ремонтных работ. Для этого вполне подойдет ровная, без перепадов поверхность: желательно, чтобы на ней отсутствовали стыки досок и плит, выступающие шляпки гвоздей или наплывы краски.


Все, что потребуется для укладки пленочного теплого пола – один слой термоизоляции. Далее на пол можно укладывать термопленку, оснащенную тепловыми датчиками. Подключение системы к электрическому напряжению осуществляется посредством терморегулятора. Протестировав смонтированный обогреватель, его покрывают защитным слоем и финишной облицовкой.

Как работает пленочный теплый пол

Основой подогрева пленочной системы выступает энергия инфракрасного излучения, исходящая от графитового напыления под воздействием электричества. Пленочные теплый пол, в отличии от других разновидностей, не нуждается в обустройстве аккумулирующей тепло стяжки и специальной подготовки основания. В качестве накопителя и излучателя тепла в этом случае выступает сама напольная отделка (ковролин, ламинат или линолеум).


Последствия неправильной укладки

Типичная ошибка монтажа пленочного теплого пола – нарушение порядка соединения полос пленки друг с другом. Правильным считается параллельное подключение пленочного теплого пола. Если же использовать последовательной соединение, это заметно снизит эффективность нагрева. Прочие ошибки установки чреваты возникновением короткого замыкания. Разрезание пленки можно проводить только там, где имеются специальные указатели от производителя. При нарушении этого условия электрическая цепь будет разорвана, и нагревание прекратится.

Перед постилкой пленки основание требует тщательной уборки от мусора и грязи. Если имеются перепады высоты и прочие дефекты, необходимо провести качественное выравнивание пола. Дело в том, что в местах контакта с твердыми фракциями или перепадами может наблюдаться перетирание или разрывы нагревательного мата, с угрозой частичного или полного отключения нагрева.


Подключение теплого пола к сети требует наличия отдельного автоматического выключателя дифференциального тока. Это даст возможность системе мгновенно отключаться, если будет зафиксирован обрыв или короткое замыкание. Несоблюдение этого условия чревато возникновением возгораний и физических поражений людей ударами тока.


Еще одна ошибка – это когда неверно размещен температурный датчик. К примеру, если его поставить возле балкона или двери, то пол под датчиком будет быстрее охлаждаться или нагреваться под воздействием солнечных лучей через окно. В итоге на терморегулятор будут поступать искаженные данные по поводу температуры пола, а он, в свою очередь, будет без надобности увеличивать или уменьшать мощность нагревания.

Сильные и слабые стороны

К достоинствам пленочного теплого пола можно отнести следующее:

  • Дешевизна комплектации. Все, что потребуется – пленка, терморегулятор и соединительный кабель. Дорогая стяжка пола в этом случае не понадобиться.
  • Простота установки. На подготовку основания, расстилку пленки и ее подключение не уйдет много времени, так как сделать теплый пленочный пол может человек без всякого специального опыта. В сумме монтаж пленочного пола от начала и до конца занимает несколько часов: никакая другая система теплых полов такой скоростью установки похвалиться не может. К тому же, монтаж пленочного теплого пола можно выполнить самостоятельно.
  • Основное отопление. В случае использование пленочного пола в качестве основного отопления отпадает необходимость установки дорогостоящих радиаторов.


Также имеются и недостатки:

  • Высокие энергозатраты. Для поддержания тепла в комнате площадью 20 м2 потребуется примерно 1,5 кВт/час.
  • Высокая скорость остывания. Так как тепло аккумулируется только верхним отделочным слоем, после отключении системы помещение довольно быстро остывает.
  • Нужда в постоянном питании. Плановое или аварийное отключение электроэнергии приведет к прекращению обогрева. Если такая пауза затягивается, то в зимнее время это вызывает серьезные проблемы.

Оптимальные варианты выбора

Выбирая пленочные теплые полы, первым делом нужно обращать внимание на мощность. В продаже представлены два типа этих систем – мощностью 150 Вт/м2 и 220 Вт/м2. Первая разновидность обычно используется в случае применения теплого пола в качестве дополнительного источника подогрева помещения, для улучшения его комфорта. Второй вариант является оптимальным решением, когда теплый пол планируется, как единственный источник отопления жилища. Коммутация отдельных листов осуществляется мягкими медными проводами. На выбор сечения кабеля влияет конечная мощность всей системы: обычно это – 1,5-2,5 мм.


Терморегуляторы желательно устанавливать только те, которые рекомендуются в сопроводительной документации. При этом параметр допустимого тока терморегулятора должен превышать силу тока, потребляемого системой. При подключении обязательно наличие автоматического выключателя дифференциального тока с установкой тока утечки 10 мА.

Подготовка основания

Первым делом выбирается место, где будет подключаться система. В стене делается углубление под термостат и провода. Основание пола тщательно подметают. Он должен быть чистым и ровным: на поверхности не должно быть даже небольших фрагментов грязи, выступающих шляпок саморезов или гвоздей, и прочих дефектов. Должны отсутствовать также резкие перепады по высоте (допустимое значение — 3 мм) на участках стыковки досок и плит. Далее все основание устилается слоем теплоизоляции, рекомендуемой изготовителем системы.  Для фиксации краев материала используется скотч: это позволит избежать его смещения в процессе эксплуатации. Желательно, чтобы теплоизоляция была не тоньше, чем 3 мм.


Монтаж пленки — как установить правильно

Перед тем, как установить пленочный теплый пол, нужно измерить площадь подогреваемого основания. Сверху пленки не должна находиться массивная тяжелая мебель и техника – шкафы, комоды, стиральные машины, холодильники. Между подобными предметами и краем укладки желательно оставить сантиметров 20. Такая же дистанция должна оставаться по периметру между пленкой и стенами. Для разметки границ будущей укладки используется маркер или яркий скотч.


Начинать укладку нужно с длинного края размеченного участка, что даст возможность свести число электрических соединений до минимума. Чаще всего на верхней части пленки изготовителем наносится специальная маркировка: при ее отсутствии пленка может быть уложена любой стороной. Места допустимого разреза также размечаются: использовать для этого другие участки категорически запрещается.

Между полосами пленочного теплого пола рекомендуется оставлять зазор не менее 5 мм. Запрещается наложение или соприкосновение разных участков пленки между собой. Чтобы материал не смещался, его закрепляют двухсторонним скотчем. Подключение системы проводится по завершению укладки.

Подключение

Первым делом коммутируют различные участки укладки между собой. Для коммутации пригодны только те приспособления, которые входят в комплектацию изделия. Если применить другие зажимы или подручные средства, это может стать причиной выхода системы из строя. Для подключения отдельных полос используется параллельный принцип. Чтобы упростить процедуру, в набор пленки включена специальная схема коммутации, где подробно расписан каждый шаг процесса. В целях экономии кабеля коммутируют только ближайшие к терморегулятору ряды. При этом необходимо провести изоляцию всех контактов на противоположной стороне: это делается с помощью имеющихся в наборе накладок.


Далее необходимо установить термодатчик: рекомендуется располагать его в центральной части полосы пленки, не слишком удаляясь от терморегулятора. Во избежание образования на месте монтажа датчика выступа, в этом месте теплоизоляционная подложка оснащается специальным углублением. Инфракрасные полы подключаются к сети 220 Вт, что предусматривает наличие многоступенчатой защиты.

На завершающем этапе производят подключение термопленки на термодатчик и регулятор температуры. После этого всю систему можно запитать на электрическую сеть с помощью дифференциального автоматического выключателя. По завершению процедуры коммутации пленочный теплый пол необходимо протестировать. Нагрев включают на полную мощность, и выжидают пауза в несколько минут. Нужно убедится, что обогрев происходит без образования неприятных запахов горелого полимера. Недопустимо также искрение и пощелкивание. По завершению успешного испытания можно проводить укладку защитного покрытия и финишной отделки.

Финишная отделка

Очень удобно то, что предварительная заливка стяжки перед укладкой пленочного пола в основном не требуется (исключением является только случаи с очень плохим состоянием основы). В случае использования в качестве финишного покрытия ламината или паркета, для защиты нагревательных элементов можно использовать полиэтиленовую пленку или шумопоглощающую подложку.  Мягкие напольные покрытия типа линолеума или ковролина потребуют дополнительной укладки слоя фанеры или ДСП: таким образом пленка будет защищена на случай повреждения финишного слоя.

Очень удобна мобильность подобных систем – их можно не только быстро укладывать, но и демонтировать, при смене места жительства. В этом случае весь прядок действий повторяется с точностью наоборот. Пленочный теплый пол допускает укладку в любом помещении, включая ванную под керамическую плитку. Довольно часто теплый пленочный пол используют при ремонте социально значимых зданий — школ, детских садов и больничных палат.


При этом важно понимать, что датчики теплого пола корректно работают только при соблюдении равномерности теплоотдачи по всей площади. Это встречается нечасто, ведь комнаты заставляются мебелью, различным декором и т.п. Под предметами наблюдается существенное замедление процесса теплоотдачи, что приводит к большему нагреву покрытия на таких участках по сравнению с соседними. В результате перегреваются все элементы, включая мебель: в итоге она рассыхается и теряет свои характеристики. При этом в таких местах происходит увеличение нагрузки на нагревательные элементы системы: в итоге существенно возрастает вероятность их преждевременного износа. За ремонт перегоревшей нагревательной пленки приходится выкладывать круглые суммы денег.

Желательно предусмотреть использование теплого пола пленки еще на этапе составление проекта и утверждения документации во всех надзорных государственных организациях. Это единственный вид отопления помещений, где технология обустройства не требует использование «мокрых» материалов. В результате значительно расширяются сферы использования пленочных полов.


Инфракрасный пленочный теплый пол своими руками

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера. Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом. Для площади 20 м2 подходит более мощный пленочный пол (220 Вт/м2), для площади более 20 м2 нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

  1. Очистка и выравнивание основания. После очистки проверьте горизонталь поверхности. Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее.
  2. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены. Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.
  3. Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую). Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой. При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.
  4. Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см. Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте). Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.
  5. Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки. Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон. Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия. Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.
  6. Установка зажимов. К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой. Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.
  7. Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой. Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами. Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.
  8. Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления. Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.
  9. Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции. Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании. Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.
  10. Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.
  11. Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола. Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Дальше больше!

Монтаж теплого пола своими руками. Устанавливаем электрический пленочный теплый пол с Леруа Мерлен.

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Мощность тормопленки 150 Вт/м2 220 Вт/м2
Вид ремонта Капитальный, косметический Капитальный, косметический
вариант
отопления
комфортный Не менее 60% площади Не менее 40% площади
основной Не менее 95% площади Не менее 70% площади
Тип напольного покрытия Ламинат, линолеум, ковролин Паркетная доска, ковролин
Тип помещения Не первый этаж, не балкон Все помещения, включая первый этаж и балкон


Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола.
Желаемая температура для комнаты устанавливается терморегулятором.
При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.


4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета. Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

7. Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.


8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.


9. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.


10. Установите и подключите датчик пола к терморегулятору.
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

12. Протестируйте систему обогрева.
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите финишное напольное покрытие.

  • При монтаже под ламинат или паркетную доску:

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции

  • При монтаже под линолеум, ламинат, ковролин:

Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту
Уложите на нее напольное покрытие.


14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Как выполнить подключение инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Понравилась статья — поделись с друзьями!



Системы напольного и потолочного отопления — нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце. Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, создаваемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов.Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе системы отопления LARX CARBON-FILM.COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на стадии проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше обычных полов с подогревом на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос. Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

  1. Полосы Carbon Film распределяются по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля — чередуются горячие и холодные места.
  2. Нагревательный элемент в углеродной пленке представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
  3. В отличие от нагревательного кабеля, нашу систему отопления можно применять под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
  4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
  5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
  6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
  7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без применения мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

  1. Углеродная пленка является локальным источником тепла — тепло вырабатывается непосредственно в месте необходимости, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
  2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
  3. Регулировка каждой комнаты независимая, нет необходимости нагревать воду во всей системе из-за одной комнаты.
  4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
  5. Углеродная пленка не имеет бойлера, поэтому пространство в техническом помещении можно использовать более эффективно.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в случае семейного дома нормального размера с хорошей изоляцией (до 250 м 2 ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие начальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, более низкий срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепловой энергии от электроприборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли карбоновая пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

Какие длины волн излучает углеродная пленка?

Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение — это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле — дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме — вы будете не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

Полный комплект нагревательной пленки 220 Вт / м²

Описание

Нагревательная пленка длиной 1 метр, шириной 1 метр 220 Вт / м² с аксессуарами: соединительная лента, соединительные зажимы, электрический провод, бутиловая лента, пароизоляционная пленка, защитная трубка датчика термостата (для заказа с термостатом), пошаговая инструкция по установке с гарантийный талон.

В этот набор не входит изоляционная пена для пола и инструмент для обжима.

Мощность 220 Вт / м² Напряжение 230 В перем. Тока Макс. 55 ° C Толщина 0,33 мм

Пленку можно разрезать каждые 25 см.

Цена включает НДС и бесплатную доставку на следующий день.

Если вам требуется, например. 3 полных комплекта — пожалуйста, вставьте 3 в поле количества.

Если вам требуется нагревательная пленка шириной 50 см и мощностью 220 Вт / м², пожалуйста, оставьте нам отметку в процессе оформления заказа, что вам требуется нагревательная пленка шириной 50 см.В противном случае ваш заказ будет сделан на нагревательную пленку шириной 1 метр 220Вт / м².

Термостат на 16 А и может использоваться с максимальной площадью нагревательной пленки 220 Вт / м² 14 квадратных метров.

При установке нагревательной пленки убедитесь, что у вас есть соответствующая изоляция пола, чтобы пол не поглощал тепло.

Утеплитель пола необходимо уложить по всей площади пола. Подключение к электросети может выполнять только квалифицированный электрик.

Все наши термостаты откалиброваны для максимального потребления энергии.Термостатом Wi-Fi можно управлять со смартфона или планшета IOS / ANDROID.

Мы являемся производителем, производим нагревательную пленку с соблюдением всех требований и гарантируем высочайшее качество продукции в Европе.

Часто задаваемые вопросы

Q: Могу ли я установить систему самостоятельно или мне нужен специалист?

A: Все наши системы обогрева, кабельные или углеродные, поставляются с полным набором инструкций по установке с простыми пошаговыми инструкциями.Большинство систем можно установить своими руками. Но окончательное электрическое подключение должно выполняться квалифицированным электриком.

В: Дорогое ли использование электрического теплого пола? Почему инфракрасная нагревательная пленка является самой энергоэффективной системой?

Температура в каждой комнате регулируется индивидуально с помощью программируемого термостата.

Тепловых потерь нет, тепло вырабатывается по месту использования.

Точный контроль температуры с вашего смартфона, включает нагрев только при необходимости.

Эта технология использует дальнее инфракрасное излучение, нагревает предметы, а не воздух, это означает, что температура воздуха может быть снижена в среднем на 2 ° C

В домах с высоким энергопотреблением можно использовать нагревательную пленку низкого напряжения 60 Вт / м, 80 Вт / м, 140 Вт / м.

Нагревательную пленку можно подключить к фотоэлектрическим панелям или любому возобновляемому источнику энергии, чтобы снизить стоимость отопления до 0 фунтов стерлингов.

Для повышения эффективности мы настоятельно рекомендуем использовать утеплитель для пола.

Пол 5м2 с нагревательной пленкой и изоляцией из пенопласта 5мм будет стоить примерно 0.15 пенсов в день для работы, это основано на том, что система отопления включается дважды в день на два часа каждый раз, это предполагает 50% рабочий цикл после того, как пол достигнет температуры, и предполагает стоимость 0,13 пенсов за кВтч.

В: Влияет ли мощность нагревательной пленки на потребление электроэнергии?

A: Мощность нагревательной пленки не влияет на потребление энергии, разница только во времени нагрева пола.

Q: Существуют ли какие-либо особые требования к проводке?

A: Для большинства жилых помещений система обычно может быть подключена к существующей кольцевой главной цепи домашнего хозяйства, проводка через ответвление выключателя с предохранителем.Для больших площадей может потребоваться отдельная выделенная цепь от основного блока. Термостат принимает 16 ампер. Все электромонтажные работы должны выполняться квалифицированным электриком. Необходимо следить за тем, чтобы комбинированная нагрузка не превышала коммутационную способность термостата.

Мощность нагревательной пленки Макс.площадь нагревательной пленки для термостата 16А (квадратных метров)
80 Вт / м² 45 м²
140 Вт / м² 25 м²
180 Вт / м² 18 м²
220 Вт / м² 15 м²
400 Вт / м² 8 м²

В: Сколько времени потребуется для разогрева?

A: Это зависит от чернового пола и изоляционного материала.Чем лучше изоляция, тем быстрее она нагреется. Время нагрева зависит от мощности нагревательной пленки. 220 Вт / м нагревают конструкционную древесину толщиной 12 мм за 5 минут, бетонные полы нагреваются около 15 минут, но при этом сохраняют тепло дольше.

Q: Мой пол станет слишком горячим?

A: Термостаты поставляются с датчиком температуры пола, который будет постоянно контролировать температуру вашего пола. Мы всегда рекомендуем устанавливать напольный зонд в пол, особенно если вы используете нагревательную пленку мощностью 200 Вт или 180 Вт, это ключ к контролю температуры пола.

Q: Как мне решить, какую мощность нагревательной пленки мне выбрать?

Более высокий рейтинг энергоэффективности дома = меньшая требуемая мощность нагревательной пленки. Для новостроек в пассивных домах используется мощность 80 Вт / м или 60 Вт / м, что становится очень популярным решением в Германии, Польше, Норвегии, Нидерландах.

Q: Можно ли использовать пол с подогревом в ванной или влажной комнате?

A: Да, обратите внимание, что вы не можете класть керамическую плитку непосредственно на нагревательную пленку, необходима бетонная стяжка, минимум 30 мм.Если вы не можете построить пол с помощью этой часто используемой нагревательной проволоки, это простое решение, позволяющее укладывать керамическую плитку прямо на черновой пол, диаметр проволоки составляет всего 3,6 мм

Q: Нужно ли устанавливать изоляцию?

A: При использовании нагревательной пленки под ламинатом, паркетом или керамической плиткой всегда следует использовать нашу пенопластовую теплоизоляцию. Он не только обеспечивает теплоизоляцию, снижая эксплуатационные расходы, но и действует как метод звукоизоляции и образует подходящую неабразивную поверхность, на которую может сидеть нагревательная пленка.

Это также идеальная подложка, никакой другой подложки или изоляции не требуется.

Не используйте изоляционные материалы с матами для электрических кабелей.

Q: Могу ли я управлять всеми комнатами с 1 устройства

Да, если у вас в доме 5 термостатов, вы можете управлять ими с одного смартфона или планшета из любой точки мира с доступом к Ethernet. Все комнаты / термостаты управляются отдельно.

В: Как подключить систему теплого пола к электросети дома?

A: Подключение должно производиться через УЗО на 30 мА.Мы настоятельно рекомендуем выполнить окончательное подключение квалифицированным электриком в соответствии с действующими правилами электромонтажа.

Q: На эти продукты распространяется гарантия?

A: На нагревательную пленку распространяется гарантия 6 лет. Мы можем предложить пожизненную гарантию, если система установлена ​​авторизованным установщиком с выданным сертификатом.

В: Подходит ли теплый пол для обогрева зимнего сада?

A: Электрические системы теплых полов идеально подходят для зимних садов.При использовании электрического теплого пола в таких помещениях мы настоятельно рекомендуем использовать систему 220 Вт / м² или 180 Вт / м² для деревянных или ламинатных полов. Мы также настоятельно рекомендуем использовать подходящую изоляцию.

В: Можно ли отрезать кабели или маты до нужной длины?

A: Кабели электрического теплого пола нельзя разрезать, маты состоят из кабеля, прикрепленного к нейлоновой ленте. Хотя кабель нельзя разрезать, вы можете разрезать полотно в любой точке, чтобы можно было разложить коврик в соответствии с формой комнаты.Смотрите наши видео по установке.

Углеродная нагревательная пленка, которую можно разрезать каждые 250 мм, доступна в трех вариантах ширины: 1 метр / 50 см / 250 мм.

В: Могу ли я вернуть систему теплого пола, если передумаю?

A: Да, можно. Если вы возвращаете товар в том же состоянии и никоим образом не повреждены, вы можете вернуть нам товар для возврата в течение 14 дней с момента покупки, пожалуйста, ознакомьтесь с нашими условиями.

Q: Что произойдет, если я закажу слишком большую или слишком маленькую систему отопления?

A: Если вы понимаете, что приобрели систему неправильного размера перед распаковкой, вы можете просто вернуть товар нам в течение 14 дней с момента покупки, и мы найдем подходящий вариант отопления, соответствующий вашим требованиям.Если было заказано недостаточное количество фольги, свяжитесь с нами, мы можем отправить недостающий элемент с доставкой на следующий день.

Q: Нужны ли мне специальные инструменты?

A: Для установки нагревательного мата не требуются дополнительные инструменты.

При установке углеродной нагревательной пленки необходим обжимной инструмент.

В: Нужен ли мне специальный клей для напольной плитки?

А: Да. Для любого использования полов с подогревом потребуется гибкий плиточный клей и затирка.Специальные полимеры, добавленные в гибкие клеи, компенсируют любые движения кафельного пола за счет теплового расширения и сжатия.

Пленка для обогрева полов


Пленка для электрического обогрева полов MYHEAT — это простой способ установить комфортный пол с подогревом, который прослужит десятилетия, не требует обслуживания и обеспечивает значительно более низкие эксплуатационные расходы по сравнению с альтернативными системами отопления.

Обеспечивая больший комфорт, чем любая другая система отопления, пленка MYHEAT является наиболее эффективным средством передачи тепла из существующих.Это низкотемпературная система, которая излучает лучистую тепловую энергию (например, от солнца), обеспечивая непревзойденный комфорт. Страдающим аллергией будет полезно практически полное отсутствие циркуляции воздуха, пыли и сухости, характерные для традиционных систем отопления.

Устанавливаемая в рамках проекта реконструкции или нового строительства, электрическая пленка для теплого пола MYHEAT может быть установлена ​​поверх бетонного или деревянного чернового пола или встроена в пол, чтобы вы могли нанести любую отделку пола по своему желанию.Он идеально подходит для установки там, где предполагаемой отделкой пола будет паркет из твердой древесины, дерева, ламината или деревянного паркета. Он также одинаково подходит для ковров, винила и линолеума при использовании с нашей системой накладок.

Нагревательные элементы MYHEAT мощностью 130 Вт / м 2 или 160 Вт / м 2 — это универсальная система теплого пола.

Если вы устанавливаете нагревательные элементы MYHEAT поверх любого деревянного или твердого бетонного пола, вы должны сначала установить слой теплоизоляции MYHEAT толщиной 6 мм, чтобы минимизировать тепловые потери вниз и предотвратить повреждение нагревательных элементов MYHEAT.Теплоизоляция также помогает «успокоить» последующую поверхность пола. Изоляцию можно обрезать для подключения межсоединительной проводки и датчика температуры пола.

После того, как электрические теплые полы MYHEAT уложены и выполнены соединения, весь пол должен быть покрыт слоем пароизоляции из полиэстера, который можно приобрести в MYHEAT.

В местах стыковки краев полиэфирной пленки они должны перекрываться на 200 мм, чтобы вода не попала на нагревательные элементы, если на пол когда-либо прольется вода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Полупроводящая углеродная пленка в ламинированной полиэфирной пленке


Чрезвычайно низкая высота сборки — менее 7 мм

Проводник холодного хвоста csa1,5 мм2

Работа 230/240 В: 50 Гц

Номинальная мощность 130 Вт / м 2 или 160 Вт / м 2

1 x Коричневый 5-метровый соединительный провод для «холодного хвоста» (более длинный по запросу)

1 x синий 5-метровый «холодный хвост» соединительные провода (более длинные по запросу)

Двойная изоляция для конструкции класса 2

Маркировка CE и соответствие всем соответствующим техническим стандартам

КОДЫ ИЗДЕЛИЯ

Для 160 Вт / м 2 просто измените код детали с 130MH- на 160MH — -360
ШИРИНА 300 ММ
Код детали Длина (м) Выход (Ш)
130МН-320 2.0 70
130MH-325 2,5 88
130MH-330 3,0 105
130MH-335 3,5 130MH-335 3,5 4,0 140
130MH-345 4,5 158
130MH-350 5,0 176
130178 9017 9017
130178 9017
6.0 211
130MH-365 6,5 228
130MH-370 7,0 246
130MH-375 8,0 281
130MH-385 8,5 298
130MH-390 9,0 316
130175 -3100 10.0 351
500 мм ШИРИНА
Код детали Длина (м) Выход (Ш) 13017M 9017M 122
130MH-525 2,5 153
130MH-530 3,0 183
130MH-535 213 4.0 244
130MH-545 4.5 275
130MH-550 5,0 306
130MH-555 6,0 367
130MH-565 6,5 397
130MH-570 7,0 428
130178
130175 -580 8.0 489
130MH-585 8,5 519
130MH-590 9,0 550
130MH-595 130MH-595 10,0 611
130MH5
1000 мм ШИРИНА
Код детали Длина (м) Выход (Вт) 10175
2.0 252
130MH-1025 2,5 315
130MH-1030 3,0 378
130MH-1035
4,0 504
130MH-1045 4,5 567
130MH-1050 5,0 631
694
130MH-1060 6,0 757
130MH-1065 6,5 820
1303H-10178 7,5 946
130MH-1080 8,0 1009
130MH-1085 8,5 1072
91780 1135
130MH-1095 9,5 1198
130MH-10100 10,0 1261

и нагревательная пленка

под носиком

Однако следует помнить, что слишком высокая температура также отрицательно сказывается на работе самой стяжки, вызывая большую усадку и релаксацию материала.

Слишком высокая температура пола вызывает дискомфорт при использовании.

Температура пола в системе теплого пола не должна превышать следующие температуры:

— 28 0 C в таких комнатах, как гостиная, кухня, комнаты, коридор

— 34 0 C в санитарных помещениях, таких как ванная и туалет.

Меньшее покрытие нагревательной пленки допускается в зданиях с очень хорошей теплоизоляцией, где потребность в тепле низкая, а нагревательные пленки, используемые под изливом, имеют малую мощность, например 80 Вт / м2.Тем не менее, мы рекомендуем устанавливать нагревательную пленку по всей поверхности помещения, даже в зданиях с очень низким потреблением тепла, потому что ровная поверхность нагрева более удобна в использовании. По равномерно теплому полу ходить приятнее и комфортнее. В случае неравномерного покрытия нагревательной фольгой могут быть места, где мы будем чувствовать дискомфорт при ходьбе из-за разницы в температуре пола. Кроме того, равномерное покрытие нагревательной фольги полов с подогревом вызывает

ТИП ДВИГАТЕЛЕЙ, ИСПОЛЬЗУЕМЫЙ ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ С ФОЛЬГАМИ

Важным элементом теплого пола является выбор подходящей стяжки, которая будет действовать как проводник тепла, обеспечивая надлежащее и постоянное взаимодействие с нагревательной пленкой и структурную функцию соответствующей прочности.

В жилищном строительстве наиболее популярными стяжками для теплых полов являются ангидритные стяжки и цементные стяжки.

Ангидритные стяжки из-за очень хороших параметров электропроводности больше подходят для теплого пола, чем цементные стяжки.

Ангидритная стяжка — это самовыравнивающаяся жидкая смесь, не требующая расширения даже на очень больших поверхностях. Преимущество ангидритной стяжки перед цементной — лучшие параметры теплопроводности и самовыравнивающиеся свойства, что облегчает и ускоряет дальнейшие отделочные работы.Процесс изготовления ангидридной стяжки короче цементной стяжки и сама стяжка делается точнее

Недостатком ангидритной стяжки является способность впитывать воду, это означает, что в помещениях с повышенной влажностью, например в ванной, ангидритная стяжка должна быть тщательно изолирована от влаги с использованием качественных материалов.

При укладке нагревательной пленки под изливом во влажных помещениях, например в ванной комнате, мы рекомендуем делать традиционную цементную стяжку, в других сухих помещениях мы рекомендуем делать ангидритную стяжку.

ОТОПЛЕНИЕ СКЛАДСКИХ И ПРОИЗВОДСТВЕННЫХ ЗАЛОВ

Благодаря очень большой активной поверхности нагрева пленки и широкому диапазону мощности нагрева пленки, мы можем спроектировать и изготовить систему теплого пола в складских и производственных цехах. Конструкция нагревательной пленки позволяет выполнять теплый пол на основе промышленных или традиционных стяжек без риска затопления или разгерметизации системы отопления из-за чрезмерной нагрузки стяжки на нагревательный элемент.По сравнению с нагревательными кабелями, которые нагреваются с малым поперечным сечением и более высокой температурой, нагревательная пленка является низкотемпературной и равномерно нагревает всю поверхность стяжки . Большая поверхность нагрева фольги ускоряет процесс нагрева стяжки и обеспечивает равномерное распределение температуры стяжки в поперечном сечении.

Промышленные стяжки и традиционные цементные стяжки обладают большой теплоемкостью, что означает, что нагревательная пленка под стяжкой работает в накопительной системе.Накопительная система отопления с нагревательной пленкой позволяет использовать более дешевую на электроэнергию по второму тарифу, снижая эксплуатационные расходы на . Энергия, произведенная и сохраненная в желобе во время работы системы отопления в ночное время по более дешевому тарифу на электроэнергию II, доставляется позже в течение дня.

Нагревательная пленка под изливом не требует постоянного обслуживания , как в случае традиционных систем водяного отопления. На нагревательные пленки распространяется долгосрочная гарантия, которая обеспечивает безотказную работу системы отопления на долгие годы.

КАК УСТАНОВИТЬ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ ПОД РАЗЪЕМОМ

Базовая система теплых полов с нагревательной пленкой под стяжкой состоит из нагревательной пленки, пенополистирола, пароизоляционной пленки, соединителей нагревательной пленки, самовулканизирующейся ленты, электрических кабелей, сетки из нержавеющей стали Heat Decor, ангидритной или цементной стяжки и термостата. для управления отоплением.

Мы различаем два типа монтажа нагревательной фольги под изливом.

  1. Установка нагревательной пленки в сухих помещениях.
  2. Установка нагревательной пленки во влажных помещениях.

Сухие помещения будут состоять из таких помещений, как гостиная, спальня, офисные помещения, коридоры и другие помещения, в которых нет влаги. Монтаж нагревательной пленки в помещениях с повышенной влажностью — это в основном ванные комнаты, туалеты, кухни и другие помещения, где может быть влажность.

1. Установка нагревательной пленки под излив — сухие помещения.

Способ установки нагревательной пленки под изливом в сухом помещении вместе с основными материалами для монтажа представлен на многослойной схеме.

Система обогрева ламината 200 Вт / м2 элемент из углеродной пленки

Под ламинат система отопления.

Под ламинатный обогрев или электрические теплые полы 200 Вт / м 2 комплектов термопленки. Предназначен для отопления под дровами, ламинатом и полами. Благодаря сверхравномерному распределению тепла он идеально подходит в качестве основного источника тепла в вашей комнате. Уложенный прямо под деревянным или ламинатным полом с нашей изоляцией Impact Plus, которая отводит тепло в вашу комнату. Пленочные маты можно также укладывать под виниловые полы.С дополнительным слоем нашего дуэта наложения. Изоляцию Impact Plus и двойную накладку можно приобрести в нашем магазине.

Нагревательные маты под ламинат

Пленочные коврики для теплого пола — это индивидуальный продукт, специально созданный для вашей комнаты. Следовательно, для выполнения заказа всегда требуются размеры комнаты или коврика. Мы предлагаем бесплатные дизайнерские услуги, чтобы помочь вам в этом процессе, если это необходимо. Просто отправьте нам по электронной почте примерный размерный эскиз вашей комнаты и укажите, какое напольное покрытие вы будете укладывать, а мы сделаем все остальное.Однако если вы хотите самостоятельно спланировать систему теплого пола. Пленочные маты доступны в трех размерах шириной 1 м, 0,5 м и 0,8 м и могут быть обрезаны с шагом 250 мм по длине. Тепловая пленка 200 Вт / м2 поставляется с 15-летней гарантией и не имеет движущихся частей, поэтому после установки ее можно оставить для собственных устройств. Если вы хотите получить бесплатную услугу без каких-либо обязательств, пожалуйста, свяжитесь с нами по телефону 01803 316060

.

Выбор термостата теплого пола

Мы предлагаем один из самых больших диапазонов вариантов термостатов, которые постоянно расширяются.Все наши термостаты Living Heat подходят для стандартной задней коробки на 1 секцию. И может выдерживать максимальную нагрузку в 16 ампер или 3600 Вт нагрева без необходимости использования контактного или релейного переключателя. Все эти ведущие в отрасли термостаты просты в использовании и установке. Чтобы узнать больше об уникальных характеристиках каждого термостата для теплого пола.


Кабель теплого пола Наращивание пола

Начиная с нижнего этажа, который может быть деревянным или бетонным прямым. Следующим слоем будет удар плюс изоляция.Создание основы для укладки ковриков для подогрева пола, а также изоляция от ударов, а также защита обогрева от любых острых или заостренных предметов с чернового пола. После того, как ваша изоляция будет уложена, тепловые маты можно укладывать прямо на изоляцию. Причем пароизоляция может опуститься на коврики. Под деревянными и ламинатными полами напольное покрытие может идти прямо на пароизоляцию. Однако в случае виниловых полов перед укладкой винила необходимо будет уложить дополнительный слой двойного покрытия.Итак, в заключение, этаж будет повышен в зависимости от нескольких переменных:

  • Удар 6 мм плюс изоляция.
  • Пленочные маты для теплого пола толщиной 0,33 мм.
  • Пароизоляция 0,33 мм.
  • Деревянный или ламинатный пол (в данном примере 10 мм).

Создание общей дополнительной высоты пола 17 мм в зависимости от выбранных переменных толщины дерева или ламината.


В Living Heat мы предлагаем бесплатные дизайнерские услуги, чтобы сделать весь процесс немного проще.Если вы хотите получить бесплатное ценовое предложение или немного дополнительной информации, пожалуйста, свяжитесь с нами по телефону 01803 316131. ​​Мы бесплатно предоставляем время и советы, и мы можем порекомендовать вам лучшую систему теплого пола.

Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы, изоляция, инфракрасный свет, подкладка, термостаты, теплые полы Ирландия, стоимость теплых полов, система теплых полов, маты для теплых полов, установка теплых полов

Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы, изоляция, инфракрасное излучение, подкладка, термостаты, теплые полы в Ирландии, стоимость теплых полов, система теплых полов, теплые полы, установка теплых полов Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы , изоляция, инфракрасный, подкладка, термостаты, теплые полы в Ирландии, стоимость теплого пола, система теплого пола, маты для теплого пола, установка теплого пола

УМНАЯ ТЕХНОЛОГИЯ ИНФРАКРАСНОГО ОБОГРЕВА

Визуализация укладки под ламинатный пол

Визуализация укладки под керамическую плитку

  1. Нагревательная пленка
  2. Электрический кабель для подключения нагревательной пленки
  3. Датчик температуры пола
  4. Управление термостатом
  5. Основной источник питания

Коврики для теплого пола

Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро устанавливается и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Разработаны для общего обогрева вашего пола или альтернативного обогрева теплого пола. Наши коврики имеют выходную мощность 150 Вт на квадратный метр и обеспечивают очень удобный способ обогрева вашего помещения.

Монтаж нагревательного кабеля

Схема установки нагревательного мата

ЧЕМ МЫ ДЕЛАЕМ?

Termofol Group использует только новейшие экологические технологии.Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

СВЯЗАТЬСЯ С НАМИ

Oldbridge Station, Naas
Osberstown, Co. Килдэр


Сайт сторонний

Оценка / на основе отзывов покупателей

,

Телефон:

Политика конфиденциальности и использования файлов cookie

Теплый пол: часто задаваемые вопросы

Q: Могу ли я установить систему самостоятельно или мне нужен эксперт?

A: Все системы пола, будь то кабель, кабельный коврик или углеродная пленка, поставляются с полным набором инструкций по установке с простыми пошаговыми инструкциями.Большинство систем можно установить своими руками. Но окончательное электрическое подключение должно выполняться квалифицированным электриком.

Q: Системы электрического теплого пола предназначены для обогрева комнаты или просто для поддержания тепла?

A: Системы электрического теплого пола подходят для обеих целей. Дополнительное отопление может потребоваться только в плохо изолированных помещениях и в очень холодных условиях, использование теплоизоляции и системы с более высокой теплоотдачей снизят потребность в этом.

Q: Дорогое ли использование электрического теплого пола?

A: Электрический теплый пол может быть наиболее экономичным методом обогрева, поскольку температура в каждой комнате индивидуально регулируется с помощью программируемого термостата. Мы также рекомендуем уложить изоляционные плиты перед укладкой нагревательных элементов, это предотвратит утечку тепла и даст вам максимальный эффект от вашей системы электрического теплого пола.

А 2.Пол 5м2 в ванной комнате, оснащенной изолирующей подкладкой из плитки Ecomax, будет стоить примерно 7 пенсов в день, это основано на том, что система отопления включается дважды в день по два часа каждый раз, это предполагает 50% -ный рабочий цикл после того, как пол будет покрыт. достигнута температура и предполагает стоимость 8 пенсов за кВт · ч.

Q: Существуют ли особые требования к проводке?

A: Для большинства комнат домашнего размера система обычно может быть подключена к существующей кольцевой главной цепи дома, проводка через ответвление выключателя с предохранителем.Для больших площадей может потребоваться отдельная выделенная цепь от вашего потребительского блока. Термостат будет принимать 15 ампер, если площадь пола производит больше, чем это, тогда система должна быть подключена через подрядчика, чтобы принять нагрузку. Все электромонтажные работы должны выполняться квалифицированным электриком, который сможет посоветовать вам, что необходимо.

Q: Насколько безопасна система электрического теплого пола?

A: Системы электрического теплого пола — это особенно безопасный метод обогрева помещения.В системе теплого пола тепло распространяется по всей площади пола, а не концентрируется на относительно небольшой площади, как в случае с обычными радиаторами сегодня. Это означает, что температура поверхности пола намного ниже температуры поверхности радиатора. По этой причине системы теплого пола могут использоваться, например, в таких местах, как «детские ясли», где использование обычных систем отопления недопустимо.

Q: Сколько времени потребуется для разогрева?

A: Это зависит от чернового пола и изоляции.Чем лучше изоляция, тем быстрее она нагреется. В среднем от 30 до 60 минут на деревянном черновом полу, но на неизолированном бетонном полу это может занять несколько часов. Однако на бетонных полах он будет сохранять тепло в бетоне, и поэтому охлаждение займет гораздо больше времени. Время прогрева можно значительно сократить до 15-20 минут, если использовать изолирующую плиточную плиту, такую ​​как Ecomax.

Q: Мой пол станет слишком горячим?

A: Термостаты поставляются с датчиком температуры пола, который будет постоянно контролировать температуру вашего пола.Требуемая температура легко регулируется. Большинству наших клиентов нравится температура пола от 22 до 27 ° C.

Q: Как выбрать нагревательные маты и комплекты кабелей?

A: Коврики для подогрева пола Ecofloor предпочтительнее комплектов кабелей Ecoflex, потому что они быстрее устанавливаются и, поскольку расстояние между кабелями на коврике заранее определено, они обеспечивают равномерное распределение тепла. Однако, поскольку ширина матов составляет 500 мм, которую нельзя уменьшить, это может оказаться затруднительным при установке в помещениях неправильной формы или там, где есть ряд постоянных приспособлений, которые необходимо обойти.В этом случае рекомендуется использовать комплекты кабелей как более подходящий вариант.

Q: Можно ли использовать теплый пол в ванной или влажной комнате?

A: Да, но обычной практикой является размещение термостата на внешней стене (обычно на лестничной площадке или в холле) так, чтобы датчик температуры пола проходил через стену в пол, где установлено отопление.

Q: Нужен ли мне термостат?

A: Да.Th232AF будет контролировать температуру окружающего воздуха, а датчик пола будет контролировать температуру поверхности пола. Th232F будет контролировать температуру пола только с помощью напольного датчика, что идеально подходит для ванных комнат или помещений, где требуется просто удалить холод пола. Оба термостата полностью программируются и предоставят вам полный 7-дневный контроль оптимального запуска и ночного режима.

Q: Нужно ли устанавливать изоляцию?

A: При использовании Ecofilm под ламинатом, паркетом или деревянными полами всегда следует использовать наши теплоизоляционные плиты Ecomax-Lite.Он не только обеспечивает теплоизоляцию, снижая эксплуатационные расходы, но и действует как метод звукоизоляции и образует подходящую неабразивную поверхность, на которой может сидеть Ecofilm.

Коврики для подогрева пола Ecofloor и системы кабельных комплектов Ecoflex для плиточных полов нормально работают без изоляции. Однако изоляционные плиты Ecomax рекомендуются для изоляции при установке продуктов Ecofloor или Ecoflex, они доступны в ширине 600 мм, длине 1250 мм и толщине 6 мм или 10 мм, покрывают площадь поверхности 0.75 м2 на одну доску, что обеспечит оптимальную эффективность вашей системы отопления.

Q: Могу ли я использовать более одного обогревающего коврика в одной комнате?

A: Обычно для заполнения пространства используют более одного мата Ecofloor. Обычно маты подключаются параллельно, и группа управляется одним термостатом. Однако необходимо следить за тем, чтобы суммарная нагрузка не превышала коммутационную способность термостата.Коммутационная способность систем теплого пола Divine составляет 16 А или 3,6 кВт.

Q: Как подключить систему теплого пола к электросети?

A: Подключение должно производиться через УЗО на 30 мА. Мы настоятельно рекомендуем выполнить окончательное подключение квалифицированным электриком в соответствии с действующими правилами электромонтажа.

Q: Покрывается ли гарантия на продукцию Divine heat?

A: Конечно, есть! На все наши изделия с подогревом предоставляется 10-летняя гарантия, а на термостаты — 1 год.

Q: Подходит ли теплый пол для обогрева зимнего сада?

A: Электрические системы теплого пола идеально подходят для зимних садов. При использовании электрического теплого пола в таких помещениях мы настоятельно рекомендуем использовать систему 200 Вт / м2 или 160 Вт / м2 для деревянных или ламинатных полов. Мы также настоятельно рекомендуем использовать подходящую изоляционную плиту, например, подкладку для термоизоляции Ecomax или теплоизоляционную плиту Ecomax-light.

Q: Можно ли отрезать кабели или маты до нужной длины?

A: Кабели электрического теплого пола нельзя разрезать. Коврики Ecofloor состоят из троса, прикрепленного к нейлоновой ткани. Хотя кабель нельзя разрезать, вы можете разрезать полотно в любой точке, чтобы можно было разложить коврик в соответствии с формой комнаты.

Q: Могу ли я вернуть вам систему теплого пола, если передумаю?

A: Да, можно.Если вы возвращаете товар в том же состоянии и никоим образом не повреждены, вы можете вернуть нам товар для возврата в течение 7 дней с момента покупки, пожалуйста, ознакомьтесь с нашими условиями.

Q: Что произойдет, если я закажу слишком большую или слишком маленькую систему отопления?

A: Если перед распаковкой вы поняли, что приобрели систему неправильного размера, вы можете просто вернуть товар нам в течение 7 дней с момента покупки, и мы найдем подходящий вариант отопления, соответствующий вашим требованиям.

Q: Нужны ли мне специальные инструменты?

A: Для установки нагревательного мата Ecofloor или комплекта кабелей Ecoflex под керамическую плитку следует использовать пластиковый зубчатый шпатель, а не стальной шпатель. Это снизит вероятность повреждения нагревательного кабеля. Пластиковые шпатели можно легко приобрести в любом местном магазине плитки.

Для всех установок окончательные электрические соединения ДОЛЖНЫ выполняться квалифицированным электриком в соответствии с действующими правилами электромонтажа.

Q: Нужен ли мне специальный клей для напольной плитки?

A: Да. Для керамики, фарфора, камня и т. Д. Потребуется быстро схватывающийся эластичный клей для плитки и затирка. Специальные полимеры, добавленные в гибкие клеи, компенсируют любые движения кафельного пола за счет теплового расширения и сжатия.

Q: В чем преимущество системы с большей мощностью?

A: Коврики Ecofloor мощностью 200 Вт / м2 и комплекты кабелей Ecoflex, а также пленка Ecoflex 160 Вт / м2 идеально подходят для помещений с высокими потерями тепла, таких как зимние сады и т. Д., Где вам потребуется более высокая мощность, чем стандартная.Это не повлияет на эксплуатационные расходы, так как вы быстрее достигнете требуемой температуры, и оттуда термостат будет точно регулировать потребление энергии в соответствии с выбранной температурой.

Q: Сколько мне нужно ждать, прежде чем использовать систему теплого пола?

A: Экопленку для деревянных или ламинатных полов можно включить через 3-5 дней после завершения укладки, что позволит вашему полу полностью адаптироваться к новому окружению и, если необходимо, полностью отвердеть клею.Коврики с подогревом пола Ecofloor и кабельные системы Ecoflex для плиточных полов можно включать только после того, как клей или смесь, на которую они нанесены, полностью высохнут. Обычно это занимает 2-3 недели, пожалуйста, уточните эту информацию у поставщиков клея или компаунда, эта информация также должна быть доступна на большинстве клеевых упаковок.

Q: Что произойдет, если я повредлю пол с подогревом во время или после укладки пола?

A: В случае ламинатного (или аналогичного) пола решение относительно простое, поскольку пол можно поднять, а отдельную нагревательную пленку можно легко заменить.

Для керамических и каменных полов необходимо поднять плитку или группу плиток, чтобы обнажить поврежденный кабель. Божественный пол с подогревом может предоставить ремонтный комплект, позволяющий отремонтировать кабель, прежде чем вы перекроете выбранную поверхность.

Как вы понимаете, эта процедура может быть довольно обширной, поэтому, пожалуйста, приложите все усилия, чтобы не повредить нагревательный элемент во время или после установки.

Q: Чем Divine heat лучше других поставщиков, которых я видел в Интернете?

A: Здесь, в божественной жаре, наш дружелюбный персонал, обладающий полным опытом и обучением, может предложить вам компетентную и компетентную помощь и совет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
