Подключение дрл лампы – расшифровка, устройство и технические характеристики, схема подключения через дроссель и без него (фото и видео)

расшифровка, подключение через дроссель, светодиодные аналоги

Содержание статьи:

Светотехнические приборы используются для создания подсветки в домах, производственных зданиях, на улице, в музеях и других сферах. Одним из таких изделий для создания искусственного света является лампа ДРЛ. Это прибор, который относится к категории ртутных газоразрядных ламп. ДРЛ имеет отличный от других источников света способ работы, с которым следует заранее разобраться перед покупкой или при выборе аналогов.

Что такое ДРЛ лампа

Внешний вид ламп ДРЛ

В первую очередь, стоит разобраться с названием, ведь именно по нему мастер определяет характеристики и условия работы. Аббревиатуру ДРЛ можно расшифровать следующим образом:

• Д – тип зажигания. Источник загорается под воздействием электрической дуги, которая образуется при подаче напряжения.
• Р – ртутная.
• Л – преобразование ультрафиолетового свечения в видимый свет осуществляется при помощи люминофора.

Также в маркировке после букв можно увидеть цифровой трехзначный код. Он показывает мощность, на которую рассчитана лампа. В продаже можно найти приборы с мощностью 150 Вт, 200 Вт, 250 Вт, 400 Вт и другими значениями нагрузки. В быту обычно применяются лампочки на 250 Вт и 400 Вт.

Конструктивные особенности и принцип действия

Устройство лампы ДРЛ

Лампа ДРЛ имеет стандартную конструкцию для газоразрядных светильников. Она состоит из трех частей – стеклянной колбы, цоколя и горелки. Внутри горелки располагаются электроды и ограничительный резистор. В колбе откачивается воздух, после чего ее наполняют азотом. По внутренней поверхности нанесен люминофор. В горелке находится смесь инертных газов и ртути. Цоколи лампочки бывают разные, стандарт – Е14 и Е27.

Работает ДРЛ лампочка аналогично газоразрядным. При подаче напряжения на токоведующие части возникает тлеющий разряд. В результате накапливаются электроны и ионы и нагревается внутренняя часть трубки. Ртуть испаряется, тлеющий разряд становится дуговым. По мере роста количества паров ртути возрастает яркость свечения. Получаемый ультрафиолетовый свет попадает на люминофор. При прохождении через него он преобразуется в видимое излучение.

При соблюдении условий эксплуатации время включения лампочки и ее выхода на заявленные параметры составляет около 4 минут. С ростом температуры это время уменьшается.

Типы ДРЛ ламп

Лампы ДРЛ 250 и ДРЛ 400

Лампы ДРЛ имеют несколько модификаций, которые имеют различные технические характеристики и условия эксплуатации.

• Классическая ДРЛ лампа. Стандартная модификация. К недостаткам модели можно отнести высокий нагрев при эксплуатации, чувствительность к изменению напряжения, длительное время выхода на оптимальные рабочие характеристики. К наиболее распространенным относятся ДРЛ 250 лампа и ДРЛ 400. Световой поток ДРЛ 250 позволяет использовать устройство в домашней подсветке.
• ДРВ или ДРВЭД – дуговая ртутная вольфрамовая (эритемная вольфрамовая) лампа. Изделие запускается без применения дросселя и имеет улучшенные показатели по излучению света.
• ДРЛФ – в отличие от стандартной лампы имеет улучшенные характеристики благодаря покрытию колбы отражающим материалом.

Все перечисленные типы могут заменять друг друга.

Технические характеристики

Любое светотехническое изделие обязательно должно иметь информацию о мощности. В лампах ДРЛ она указывается в маркировке.

Также важными показателями являются:

• Световой поток. От этого значения зависит, сколько лампочек нужно для создания необходимого уровня освещенности на единице площади. У ДРЛ 400 световой поток составляет 18000 лм.
• Примерное время эксплуатации. Показывает, сколько часов лампочка может проработать в заявленных условиях.
• Цоколь. Задает параметры люстре или другому светильнику.
• Размеры.
• Напряжение питания.

Все эти параметры, а также условия эксплуатации, можно найти в документации к лампе.

Область применения

Осветительные устройства ДРЛ активно применяются в качестве источника искусственного света во внешней и внутренней подсветке: для подсветки проезжих частей, шоссе, парков и скверов, а также производственных помещений и промышленных цехов с мощностью в несколько мегаватт.

ДРВ изделия применяются в тех же объектах, что и ДРЛ, а также в освещении сельскохозяйственных предприятий, которые выращивают различные культуры в утепленном грунте. Это могут быть теплицы, оранжереи, сады.

Подключение лампы

Модификация ДРВ не нуждается в дросселе для подключения. Лампочку можно напрямую подсоединять к электросети. Схема подключения дроссельной лампы требует наличия пускорегулирующего аппарата. Это устройство обеспечивает регулирование силы тока в заданных пределах. С помощью дросселя можно исключить перегорание источника света и создать режим для его запуска. Также дроссель корректирует работу прибора путем стабилизации подаваемого на контакты рабочего напряжения.

Есть два типа дросселей – независимые и встраиваемые. Они устанавливаются в различные конструкции светильников и зависят от места установки пускорегулирующего аппарата (ПРА).

На выбор модели ПРА влияют следующие параметры:

• электрическая мощность лампочки;
• рабочий ток и напряжение;
• температура обмотки;
• наибольший допустимый нагрев;
• наибольшая потеря мощности;
• коэффициент мощности.

Самая распространенная поломка в газоразрядных drl лампах связана именно с неполадками ПРА. Устройство не будет загораться во время эксплуатации. По этой причине важно уметь проверять дроссель на работоспособность. Это можно сделать с помощью мультиметра, который проверит целостность обмоток и наличие межвиткового замыкания.

Другой способ проверки – с помощью лампы накаливания той же мощности, включенной последовательно в цепь. При исправности изделия лампочка загорится в половину накала или будет мигать. При отсутствии света можно судить о повреждении обмотки. Слишком яркий свет говорит о наличии межвиткового короткого замыкания.

Плюсы и минусы

К плюсам лампы можно отнести стандартные цоколи

Лампы ДРЛ являются довольно популярными источниками света. Это связано с их положительными качествами, к которым можно отнести:

• длительный срок эксплуатации;
• компактность;
• стандартные цоколи;
• хороший световой поток;
• уменьшенное потребление электроэнергии.

Недостатки, ограничивающие использование лампочек:

• Восприимчивость к переменам напряжения.
• Наличие пульсаций, которые вредны для человеческого здоровья.
• Долгое время зажигания.
• Наличие вредного ультрафиолетового свечения.
• У модификаций лампы меньший КПД и срок службы.
• Наличие вредных компонентов в составе.
• Хрупкость. Стеклянную колбу легко разбить, поэтому работать с прибором нужно аккуратно.
• Сложность утилизации. Ртуть и другие вредные вещества, содержащиеся в составе прибора, приводят к тому, что лампочку нельзя выбрасывать вместе с бытовыми отходами. Она утилизируется в специальных пунктах приема.

Несмотря на все достоинства таких источников света, большинство потребителей электроэнергии переходят на светодиодные аналоги. Они более безопасны, имеют больший срок службы а также улучшенные характеристики. Лампа светодиодная е40 аналог ДРЛ 400 уже практически вытеснила газоразрядное изделие.

В 2014 году Российская Федерация подписала Минаматскую конвенцию. Согласно этому документу начиная с 2020 года должно быть прекращено производство, использование, экспорт и импорт ртутных изделий. Под запрет попадают газоразрядные приборы, поэтому уже сейчас рекомендуется задуматься о замене ДРЛ 400 на светодиодные лампы с улучшенными характеристиками и высокой степенью экологичности. Это относится как к домашним, так и промышленным и уличным светильникам.

Различие схем подключения ламп дрл. Как работает лампа дрл

Дуговая ртутная лампа (ДРЛ) имеет еще одно название — дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при , напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

• Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты — точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
• Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них — основные, а два других — дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
• Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения — увеличивается.

Горелка изготовлена из прозрачного материала — кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя — ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде . В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Подключение лампы ДРЛ без дросселя

Иногда ДРЛ без дросселя может быть запущена с применением специальной технологии. Это делается в тех случаях, когда прибор вышел из строя, а заменить его в данный момент нечем. Вместо дросселя можно использовать обычную лампу накаливания, обладающей такой же мощностью, что и ДРЛ и обеспечивающей необходимое сопротивление. Другой вариант предполагает установку одного или нескольких . Здесь потребуются точные расчеты выдаваемого ими тока, полностью соответствующему необходимому напряжению для работы.

В последнее время

Дроссель и его назначение для натриевых ламп. Правильное подключение лампы дрл

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

• Цоколь – является основанием и подключается к сети.
• Кварцевая горелка – центральный механизм прибора.
• Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Различные виды

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Люминесцентные светильники намного экономнее ламп накаливания по электропотреблению, поскольку меньше тратят на образование тепла. Свет от них более рассеянный и может быть выбран по цвету в широком диапазоне, хотя наиболее популярны светильники белого дневного спектра.

Что касается недостатков люминесцентных ламп, то для их работы необходимы дополнительные устройства, обеспечивающие высокое напряжение до и ограничение тока после розжига.

Внутри лампы имеется азот, а как известно любой газ является плохим проводником электрического тока. Чтобы облегчить ионизацию газа внутрь закачивают небольшое количество паров ртути. Но для начального пробоя всё равно требуется напряжение выше сетевого. Также для облегчения пробоя внутри делаются спирали, которые во время первых секунд пуска накаляются и испускают массовый поток электронов из металла в газ.

Простое подключение лампы дневного света к сети 220 В не подойдет. Так как при таком подключении, во-первых, не может создаться импульс повышенного напряжения, необходимый для стартового розжига этого источника света; во-вторых, даже если лампа запустится, при искрении в розетке, то сразу же перегорит. Светящаяся лампа с плазмой внутри имеет отрицательное дифференциальное сопротивление, и за неимением в цепи другого импеданса, через неё течет ток короткого замыкания. Поэтому уже давненько придумали простую и надежную схему подключения с дросселем и стартером. Первым по этой схеме срабатывает стартер.

Стартер

Маленький бочонок внутри представляет собой газоразрядную лампу с нормально разомкнутыми биметаллическими электродами с параллельно соединенным конденсатором малой емкости 0,003–0,1 мкФ. Крошечный конденсатор растягивает скачок напряжения по фронту, чтобы хватило времени на создание газового разряда в лампе, а также он подавляет радиопомехи от з

Подключение ДРЛ — Ремонт220

Статьи

Автор Светозар Тюменский На чтение 2 мин. Просмотров 832 Опубликовано 10 марта

ДРЛ (дуговые ртутные лампы) имеют очень высокую световую отдачу (до 60 лм/Вт), эффективно работают при установке на большой высоте (более 4 м), поэтому с успехом применяются для освещения улиц, цехов предприятий, т. е. больших площадей.

Схема подключения ДРЛ представляет собой цепь  из последовательно соединённых  дросселя и самой ДРЛ, подключенных к сети переменного тока  ~ 220 вольт. Полярность подключения роли не играет.

Дроссель в этой схеме служит для стабилизации работы ДРЛ.

Подключение ДРЛ напрямую, без дросселя не допускается – в этом случае лампа  просто сгорит. Эти лампы имеют большой пусковой ток, иногда превышающий номинальный в 2,5 раза.

Устройство ДРЛ:

1 – колба

2 – кварцевая горелка

3 – рабочий электрод

4 – резистор

5 – зажигающий электрод

6 – экран

7 – цоколь

При включении ДРЛ разгораются не сразу – процесс может длиться 5 мин и более, как и при повторном включении работающей лампы – она должна остыть (5 – 15 мин).

Технические характеристики, выпускаемых ДРЛ:

Тип ДРЛ	Мощность,Вт	Напряжение на лампе, В	Цоколь	Длина, мм	Диаметр,мм
ДРЛ125	125	125	Е 27	178	76
ДРЛ250	250	130	Е 40	228	91
ДРЛ400	400	135	–	292	122
ДРЛ700	700	–	–	357	152
ДРЛ1000	1000	–	–	411	167

Схема подключения ДРЛ (светильника)

---

Обзор: Как правильно подключать (собрать) комплект ДНАТ с конденсатором

---

схема подключения к сети, с конденсатором,

Многие люди, изучая электрику, сталкиваются с такой темой как импульсное зажигающее устройство для днат. Зачем нужно ИЗУ для ДНАТ, какие технические характеристики у ИЗУ, какая схема подключения днат 250 и другие моменты представлены далее.

Для чего необходимо

Лампы ДНАТ — старые и проверенные временем светоисточники, излучающие интенсивный свет при минимальном показателе мощности. Активно используются в уличном и тепличном освещении. Из-за недостаточной цветопередачи и сильном мерцании не применяются в освещении жилых комнат.

ИЗУ для ДНАТ

Чтобы подключить ДНАТ, нужно использовать специальное запускающее устройство ИЗУ с пускорегулирующим аппаратом и конденсатором. Первое требуется, чтобы создать импульс высокого напряжения и образовать дугу. При этом его нужно подбирать, учитывая мощность светоисточника до 400 ватт.

Повышение напряжения ДНАТ как функция ИЗУ

Технические параметры ИЗУ

Покупая импульсное зажигающее устройство, необходимо знать значение наибольшего допустимого тока, максимального частотного импульсного показателя напряжения, напряжения, функции автоматического отключения устройства и максимальной длины кабелей. Допустимый ток не должен превышать двукратного показателя рабочего тока, максимальный частотный импульсный показатель напряжения не должен быть до 3,5 киловатт на выходе. В случае поломки устройства, импульсное зажигающее устройство должно иметь функцию автоматического отключения. Максимальная длина кабеля должна быть около 2-3 метров.

Технические характеристики

Достоинства и недостатки

Достоинства подключения импульсного зажигающего устройства к светоисточнику заключается в том, что ДНАТ функционирует на протяжении до 30 тысяч часов и качество освещения не понижается, лампа не потребляет минимум электрической энергии. Коэффициент полезного действия ламп достигает 30%.

Обратите внимание! Минусы подключения этого оборудования заключается в получающейся низкой цветовой передачи, температурном ограничении, чувствительности к электроперепадам, длительном времени включения и сильном токовой пульсации светового источника.

Простота подключения как достоинство

Как правильно подключить и проверить

Осуществить сборку комплекта для подключения светоисточника можно собственноручно. Чтобы ответить на вопрос как подключить натриевую лампу к сети, следует указать, что для этого нужна схема с лампой, балластом, импульсным зажигающим устройством и конденсатом. Обычно схема подключения находится на дроссельном корпусе для светоисточника.

Правильное подключение к сети

Схемы подключения

На схеме находится балласт с поступающей фазой, которая проводится к импульсному зажигающему устройству и потом подсоединяется к источнику. Чтобы лампочка зажглась, необходимы перечисленные выше устройства и напряжение в 220 вольт. В другом случае, запуск источника невозможен.

Схема изу подключения с конденсатором

Двухточечное ИЗУ

Зажигающие устройства, имеющие два вывода, подключаются параллельно прибору освещения. Это значит, что после дроссельной установки заряженный проводник необходимо присоединить к клемме импульсного зажигающего устройства, а другой проводник поднести к жиле, имеющей отрицательный заряд. При этом нулевой кабель можно взять от патронного элемента.

Специалисты не советуют использовать зарядники на несколько контактов, чтобы подключать световые источники, поскольку они могут навредить индуктивному балласту. Поскольку при запуске увеличивается напряжение, поступающее не только на светоисточник, но и на пускорегулирующий аппарат. Как правило, две контактные импульсные зажигающие устройства используют для нескольких ламп малой мощности до двух киловольт.

Двухточечное ИЗУ

Трехточечное ИЗУ

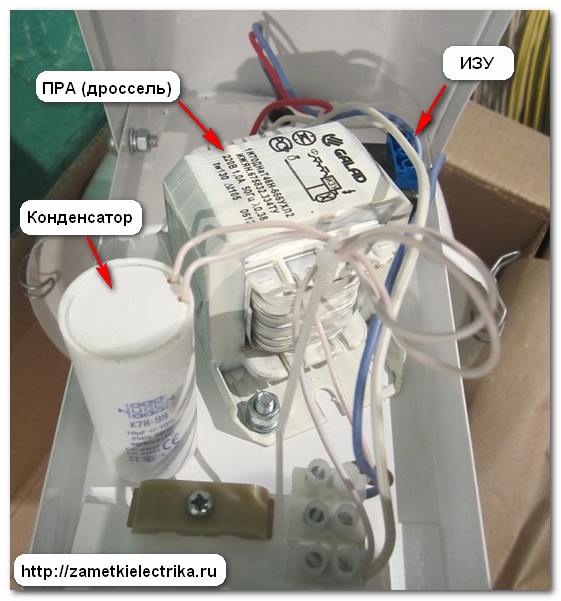

Комплект для подсоединения ДНАТ лампочки возможно собрать в щитке с корпусом светильника. До проведения работ необходимо осуществить проверку изоляции балласта с конденсатором. Для этого осуществить переключение мультиметра на показатель максимального сопротивления. Это нужно для личной безопасности.

Для ламп, имеющих мощность в 400 ватт необходим двухфазный автоматический выключатель. Он нужен, чтобы подавать и отключать электрическое питание, защищать детали. Ставить его нужно до основных работ. Помимо этого, необходимо заземление его корпуса.

Этапы подключения импульсного зажигающего устройства с тремя выводами к натриевой лампе выглядят следующим образом:

1. Проводник, имеющий отрицательный заряд из щитка подключить к светоисточнику, а второй элемент — к однотипному зажиму на зажигающем устройстве.

Обратите внимание! Ставить узел только в разрывную часть фазы, которая проходит к источнику, а не к нулю. В противном случае, будет замыкание и возгорание дросселя.

2. Разомкнуть фазу и присоединить к дросселю. Жилу, которая выходит из контакта, нужно соединить к клемме В на пускорегулирующем аппарате.
3. Средний проводник подключить к патрону светового источника.

Конденсаторный аппарат будет подключаться параллельно всей электроцепи. Для этого кабель нужно подвести к фазному проводнику, а второй — к нулевому.

Трехточечное ИЗУ

Какие бывают ошибки при подключении

При подключении может быть некорректно установлен балласт на четыре контакта. Чтобы не допустить эту ошибку, нужно пользоваться схемой подключения днат 400 с конденсатором.

Неправильное подключение четырехконтактного дросселя

Могут появиться трещины на корпусе устройства в результате установки источника голыми руками. Чтобы этого избежать, следует протереть чистой салфеткой лампу до запуска.

Также может быть применен дроссель от дугового ртутного люминофорного источника при использовании балласта другого типа. Тогда лампа будет негодной для использования. Чтобы этого не происходило, нужно подбирать дроссель, отталкиваясь от типа лампы. Для этого помогут технические параметры.

Технические характеристики ламп днат

В целом, ИЗУ — устройство, нацеленное на повышение напряжения до нескольких киловольт для образования дуги. Оборудование имеет двухконтактное и трехконтактное исполнение. ИЗУ вырабатывает импульсы высокого напряжения для эффективной работы натриевой лампы высокого давления.

Подключение ламп ДРЛ, схема — Освещение — Каталог статей

ДРЛ — это дуговые ртутные лампы. Они имеют на порядок высокую световую отдачу (до 60 лм/Вт) нежели лампы накаливания. ДРЛ эффективно работают при установке на большой высоте (более 4 м), поэтому с успехом применяются для освещения улиц, цехов предприятий, т. е. больших площадей.

Перед вами схема подключения лампы ДРЛ это собственно цепь  из последовательно соединённых лампы ДРЛ(EL-ДРЛ) и дросселя(LL), подключенных к сети переменного тока с включением в цепь конденсатора. Полярность подключения фазы и ноля роли не играет.

Дроссель(обозначенный в схеме — LL)  служит для пуска и стабилизации работы лампы.

Подключение ДРЛ напрямую то-есть как лампу накаливания, без включения в цепь дросселя не допустимо опустимо – лампа  просто-напросто сгорит. Лампы о которых идет речь, имеют большой пусковой ток, в случаях превышающий номинальный в 2,5 раза.

Ознакомимся с устройством ДРЛ:

1 — колба

2 — кварцевая горелка

3 — рабочий электрод

4 — резистор

5 — зажигающий электрод

6 — экран

7 — цоколь



ДРЛ Ламы при включении в цепь разгораются не сразу – процесс может длиться 5 мин и более, как и при повторном включении работающей лампы – она должна остыть (5 – 15 мин) иногда и больше времени уходит на снижение ее температуры. Пока лампа ДРЛ не остынет, она не загорится.

Технические характеристики, выпускаемых ДРЛ:

Тип ДРЛ	Мощность,Вт	Напряжение на лампе, В	Цоколь	Длина, мм	Диаметр,мм
ДРЛ125	125	125	Е 27	178	76
ДРЛ250	250	130	Е 40	228	91
ДРЛ400	400	135	—	292	122
ДРЛ700	700	—	—	357	152
ДРЛ1000	1000	—	—	411	167

.
 RS: GTM Лет 20 использую ДРЛ в уличном освещении.Мощность лампы и дросселя должна быть одинакова,это в идеале,а на практике ввиду отсутствия того или иного элемента приходится выходить из положения.Если дроссель будет мощнее лампы,она точно сгорит ввиду большого тока.А если лампа мощнее дросселя, то лампа будет гореть долго, правда с некоторой потерей мощности.Дроссель конечно будет греться ввиду протекания повышенного тока,но за 20 лет у меня не один дроссель не сгорел. На опорах ул.освещения дроссель не представляет пожарной опастности в виду перегрева,а вот в помещении я бы не стал экспериментировать. Ещё я заметил,что старые дросселя имеют больший запас прочности,чем выпускаемые сейчас. Это относится и к дросселям люминесцентных ламп. Объясняется это борьбой за снижение металлоёмкости дросселя(снижение веса), в результате всё работает на пределе плюс перепады напряжения наших сети -отсюда быстрый выход из строя.
