Очистительные сооружения – Очистные сооружения канализации — устройство, особенности, проектирование, СП, как работает, инструкция как установить с фото и видео

что это такое, разница между очищением и обеззараживанием, требования и нормативные документы, степени и этапы, очистные сооружения

Каждое предприятие и учреждение в процессе работы образует сточные воды, которые содержат минеральные и органические соединения, патогенные микроорганизмы.

Если бы стоки сбрасывались в природные водоемы без очистки, экосистемы давно бы вымерли. Очень важно извлекать из отработанных вод загрязнения, чтобы не причинить ущерб окружающей среде и человеку.

Принципы очистки сточных вод регулируются законодательством.

Что это такое и для чего необходима?

Очистка сточных вод – мероприятия, с помощью которых из промышленных и бытовых стоков извлекаются загрязнения. Комплекс проводится перед спуском жидкости в водоемы.

Каждое предприятие обязано проводить очистку стоков, это прописано в Водном кодексе РФ и Федеральном законе от 2011 года «О водоснабжении и водоотведении».

Если мероприятиями пренебречь, загрязнения попадут в природный водоем и почву, и отравят локальную экосистему. Численность растений и животных уменьшится. Опасные вещества накапливаются в биоте и по пищевой цепи попадают в организм человека.

Промышленные и бытовые сточные воды могут отправляться на одни очистные сооружения.

Их смешивание оптимизирует соотношение карбона и натрия, карбона и фосфора, что повышает эффективность биологической очистки.

Процесс происходит на производственных или городских очистных сооружениях.

Справка. Если жилые постройки не подключены к центральной канализации, для очистки сточных вод используются бытовые локальные сооружения (ЛОС).

Производственные ЛОС необходимы, если в стоках содержатся агрессивные или биотоксические загрязнения. Основная масса примесей удаляется, затем воды поступают на общепроизводственные сооружения.

Общая схема работы очистных сооружений

Подготовка:

• Усреднение – смешивание вод с разной концентрацией загрязняющих веществ. Этап длится 18-24 часа;
• Нейтрализация – в кислые воды добавляют известковое молоко, в щелочные – хлороводород, сульфатную кислоту или углекислый газ;
• Охлаждение горячих стоков, извлечение взрывоопасных газов.

Механическое извлечение примесей:

• Осаждение в отстойниках;
• Центрифугирование;
• Удаление масел, жира, нефтепродуктов;
• Фильтрование через нейтрализующие, абсорбирующие и тканевые материалы;
• Реагентная обработка стоков коагулянтами;
• Аэрация для извлечения сероводорода, аммиака, углекислого газа, диоксида серы;
• Фильтрация через мембраны.

Деструктивная очистка – разрушение загрязнений и расщепление их на безвредные соединения:

• Окисление, восстановление, трансформация, деструкция органики аэробными и анаэробными микроорганизмами;
• Окисление активным хлором или пероксидом водорода, восстановление водородом, фотокаталитическое и электрохимическое окисление;
• Термическая деструкция – сжигание.

Доочистка (глубокая очистка) – физическая, химическая или биологическая обработка сточных вод:

• Осветление;
• Фильтрование через зернистые загрузки;
• Микрофильтрация;
• Дезинфекция.

После полной очистки сточные воды спускают в водоемы или возвращают в производственный цикл. Глубокую очистку можно не проводить при сбросе малого количества стоков в мощный водоем.

Разница между очищением и обеззараживанием

При очистке удаляются механические и химические примеси.

Важно. Цель обеззараживания – удалить живые микроорганизмы, которые причиняют человеку вред.

К вредным микроорганизмам относятся патогенные и условно-патогенные бактерии, их споры, вирусы, грибки, гельминты и их яйца.

Методы обеззараживания:

1. Химические: обработка воды озоном, диоксидом хлора, гипохлоритом натрия, полимерными антисептиками. Эти вещества убивают патогенов или делают их неспособными к размножению;
2. Физические: обработка воды ультрафиолетовыми лучами, ультразвуком;
3. Комплексные: комбинирование химических и физических методов.

Требования и нормативные документы

Сточные воды должны очищаться до уровня ОДУ или ПДК, особенно если их возвращают в рыбохозяйственные водные объекты. Такое правило прописано в СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод».

После биологической очистки БПКп должно снизиться до 15 мг/л, а взвешенные вещества – до 70 мг/л.

После глубокой очистки показатель БПКп не превышает 3-5 мг/л, а концентрация взвесей – 1-2 мг/л.

Другие требования и нормативные документы:

1. ГН 2.1.5.689-98 «Предельно-допустимые концентрации (ПДК) химических веществ в воде водных объектов хозяйственно-питьевого и культурно-бытового водопользования»;
2. ГН 2.1.5.690-98 «Ориентировочно допустимые уровни (ОДУ) химических веществ в воде водных объектов хозяйственно-питьевого и культурно-бытового водопользования».

Этапы извлечения загрязнений

Существует 3 степени извлечения загрязнений из сточных вод:

• Первичная – удаление мусора, крупнодисперсных примесей, поверхностных загрязнений и взвешенных веществ.
• Вторичная – разложение органических стоков.
• Третичная (доочистка) – извлечение взвешенных и коллоидных частиц, пестицидов, фунгицидов, осаждение остатков фосфора, азота, снижение ХПК. Показатели доводятся до норм ОДУ или ПДК.

На этих стадиях прибегают к помощи следующих методов:

1. Механические – использование стационарных или подвижных фильтрующих установок: грубых фильтров, отстойников, ловушек поверхностных загрязнений. После механической очистки количество загрязнений в стоках снижается на 30-60%.
2. Биологический – очистка с помощью живых микроорганизмов: бактерий, грибков, простейших. Микроорганизмы используют органику как пищу и превращают ее в безопасный биогаз, метан и воду. Биологические методы избавляют от 92-96% загрязнений.
3. Физико-химический – очистка стоков от растворенных примесей и взвешенных веществ с помощью законов физики и химических реактивов. Из вод удаляется 96-98% мелкодисперсных частиц.
4. Дезинфекция – уничтожение болезнетворных бактерий, вирусов. По нормативам сточные воды не должны содержать возбудителей заболеваний, поэтому эффективность обеззараживания достигает 99,9%.

Для очистки от бензина, мазута, керосина, нефтяных масел наиболее активно используют нефтеловушки и пористые сорбенты:

• Активированный уголь;
• Глины;
• Кокс;
• Торф;
• Золу;
• Силикагели.

Справка. ПДК нефтепродуктов в стоках не превышает 0,01-0,3 мг/л. Такие малые значения обусловлены токсичностью соединений для живых организмов.

Очищение различных стоков

Промышленных

Производственные и промышленные сточные воды необходимо очищать, чтобы снизить нагрузку на городские сооружения. Технологическая схема принципиально отличается в зависимости от состава стоков. Некоторые стоки насыщены органикой, другие – ионами тяжелых металлов.

Показатели КВЧ (общее количество взвешенных частиц), БПК5 и ХПК могут достигать десятки сотен мг/л. Уровень кислотности часто превышает 6-9.

Перед сбросом стоков в городскую систему очистки БПК5 доводят до 400 мг/л, а рН сокращают до 6-9. Технологическая схема выбирается в зависимости от состава вод.

Вышеописанные методы комбинируются в разной последовательности, некоторые могут упраздняться.

Бытовых

К этой категории стоков относятся воды из санузла, кухни, прачечных и воды, которые образуются после мойки помещений. Около 58% загрязнений – органические, а 42% – минеральные. В бытовых стоках содержатся моющие средства и возбудители заболеваний.

Распространенные методы очистки хозяйственных сточных вод – биологические. Обязательно используются обеззараживатели и реактивы для дезинфекции.

Поверхностных

К этим стокам относятся:

• дождевые;
• талые;
• поливомоечные воды с населенных пунктов и промышленных площадок.

Через дренажную систему жидкость попадает в канализацию, затем поступает в отстойник.

Часть примесей осаживается, после чего стоки перекачиваются к флотатору, где удаляются нефтепродукты.

Потом происходит очистка на механических и сорбционных фильтрах. Стоки обеззараживаются и возвращаются в природные водоемы.

Виды сооружений

В таблице охарактеризовано оборудование, которое применяется на разных этапах очистки стоков.

Для механического этапа:

Установка	Что собой представляет	Принцип работы
Песколовки	Горизонтальные или вертикальные установки продолговатой формы.	Вода движется по оборудованию со скоростью 0,15-0,3 м/с. При таком темпе минеральные примеси диаметром от 0,25 мм оседают на дне, а мелкие частицы органики остаются в воде.
Отстойники	Резервуары, где вода стоит или очень медленно двигается.	Механические примеси оседают на дно под силой земного притяжения.
Решетки	Фильтрующее полотно из металлических стержней, которые находятся на расстоянии 2-8 мм друг от друга.	Вода проходит через стержни, а крупный мусор задерживается.
Нефтеловушки и нефтепескоуловители	3-4 отдельных камеры, соединенных между собой.	В камерах стоки отстаиваются, проходят через решетку и коалесцентный фильтр, сорбционные материалы.

Для физико-химического этапа:

Установка	Что собой представляет	Принцип работы
Флотаторы	Резервуары, в которых образуются пузырьки газа. Они генерируются электронасосом / в процессе электролиза / вращающимися турбинами.	Пузырьки газов поднимаются и захватывают с собой мелкодисперсные частицы.
Флокуляторы	Система труб, в которых коагулянт смешивается со стоками, и происходит химическая реакция.	Коагулянты объединяются с загрязнениями, образуют крупные хлопья и выпадают в осадок.

Для биологического этапа:

Установка	Что собой представляет	Принцип работы
Аэротенки	Прямоугольный резервуар, по которому протекают стоки, смешанные с активным илом.	Аэробные бактерии в присутствии кислорода расщепляют органику. О2 подается механическими или пневматическими аэраторами.
Мембранные биоректоры	Аэротенк с мембраной, которая задерживает активный ил после переработки органики.	Аэробные бактерии в присутствии кислорода расщепляют органику. О2 подается механическими или пневматическими аэраторами.
Биофильтры	Резервуар с загрузочным материалом, на поверхности которого образуется пленка из микроорганизмов.	Воды проходят через пористый фильтр-загрузку. Биологическая пленка на гранулах расщепляет загрязнения.

Фильтрационные системы:

Установка	Что собой представляет	Принцип работы
Неподвижные перегородки	Установки с фильтрующим полотном разной пористости.	Вода проходит через фильтры, и загрязнения остаются за разделительным полотном.
Зернистые фильтры	Гранулированные пористые материалы, которые засыпаются в трубы, резервуары, колбы.	Вода проходит через гранулы абсорбирующего материала, и загрязнения накапливаются на их поверхности.
Ультрафильтрационные системы	Фильтры, оснащенные мембранами – материалами с размером пор до 0,2 мкм.	Мембраны пропускают воду, а высокомолекулярные загрязнения (99,9% примесей) задерживают.

Оборудование для дезинфекции:

Установка	Что собой представляет	Принцип работы
Озонаторы	Электрические установки с длинными шлангами. Приборы генерируют озон, который по трубкам проникает в воду.	Озон окисляет липиды и липопротеины клеточной стенки бактерий. Это приводит к структурным изменениям, несовместимым с жизнью клеток.
УФ-обеззараживатели	Аппараты, оборудованные несколькими лампами. Они погружаются в воду и там излучают УФ-лучи.	Лампы генерируют волны длиной 200-280 нм. Они разрушают генетический аппарат вредоносных бактерий и вирусов, что не дает им размножаться.

Возможные проблемы

Нормы содержания загрязнений в очищенных стоках хотят приравнять к мировым, а на большинстве предприятий России используется физически устаревшее оборудование.

Очистка по технологиям, разработанным в прошлом веке, не снижает уровень примесей до нужных показателей.

Современное оборудование дорогое. Например, УФ-обеззараживатели установлены только в столице и нескольких крупных городах. В большинстве населенных пунктов оборудование изжило себя настолько, что часто стоки сбрасывают в водоемы без очистки.

Некоторые частные предприниматели не хотят вкладывать средства в постройку очистных сооружений. Они сбрасывают в реки загрязненные воды.

Другие проблемы очищения сточных вод:

• Выбор неэффективной технологической схемы;
• Отсутствие возможности утилизировать или захоронить мусор, загрязнения, побочные продукты;
• Нехватка денег на электроэнергию, обслуживание и ремонт оборудования, транспортные расходы.

Существующие проблемы можно решить только на законодательном уровне: увеличить штрафы за нарушения, финансировать городские очистные сооружения и контролировать расход денег, поощрять частников вводить новые технологии, предлагая им различные скидки и льготы.

Чаще должны устраиваться честные проверки, которые могут быть спонтанными – без предупреждения.

Компании

Очисткой городских стоков в столице занимается «Мосводоканал».

Это коммунальное предприятие, в распоряжении которого очистные сооружения:

• Курьяновские;
• Люберецкие;
• Южно-Бутовские;
• Зеленоградские.

Справка. Каждые сутки они принимают больше 3 млн. куб. м хозяйственно-бытовых и ливневых сточных вод.

Во всех крупных городах есть свои очистные сооружения, которые контролирует местный водоканал.

Частные компании проектируют и строят очистные сооружения для промышленных предприятий и хозяйственных комплексов. Крупная фирма в России – Ecolos. Она делает очистные станции разных масштабов под ключ, ориентируясь на потребности заказчиков.

Еще одна крупная компания с аналогичной деятельностью – «РЕАТОРГ». Она занимается экологическим инжинирингом, ремонтно-строительными работами, проектно-сметными расчетами и т.д. Компания ориентирована на промышленные объекты.

Интересное видео

Смотрите полезный видеоматериал, в котором рассказано о принципе работы очистных сооружений.

Заключение

Сточные воды делятся на:

• Промышленные;
• Хозяйственно-бытовые;
• Поверхностные.

В зависимости от их состава используются разные технологии очистки до нормативного уровня. В целом схема стандартная: подготовка стоков, механическая, биологическая, физико-химическая очистка и дезинфекция. В некоторых случаях биологическая очистка не эффективна, например, для стоков гальванического производства.

Все сточные воды должны очищаться до уровня ОДУ и ПДК. Числовые значения прописаны в гигиенических нормативах. Обработанная вода спускается в природные водоемы, и она не должна нести вред экосистеме.

Бытовые сточные воды очищаются на государственных сооружениях. Каждое промышленное предприятие должно иметь свой комплекс для улучшения качества стоков. Оно может скидывать воду в общую систему только после частичного извлечения опасных веществ.

Составлением проекта и производством оборудования для предприятий занимаются частные компании.

o-vode.net

Очистные сооружения — это… Что такое Очистные сооружения?

        комплекс инженерных сооружений в системе канализации (См. Канализация) населённого места или промышленного предприятия, предназначенный для очистки сточных вод от содержащихся в них загрязнений. Целью очистки является подготовка сточных вод (См. Сточные воды) к использованию на производстве или к спуску в водоёмы. Производственные сточные воды, как правило, подвергаются вначале очистке на локальных О. с. для снижения концентрации загрязнений, извлечения и утилизации находящихся в них полезных веществ, а также для подготовки этих вод к очистке на общезаводских О. с. (если это необходимо). После локальной очистки или обработки на общезаводских О. с. сточные воды могут быть снова использованы в технологическом процессе. В отдельных случаях очищенные производственные воды спускаются в водоёмы либо (без полной очистки) в городские канализационные системы. В зависимости от загрязнённости и требуемой степени очистки сточных вод в состав О. с. могут включаться сооружения механической, биологической, физико-химической и дополнительной очистки.          На сооружениях механической очистки из сточных вод удаляют до 75% нерастворимых загрязнений (мелкие минеральные примеси, песок, нефтепродукты, жиры и др.). Всплывающие вещества задерживаются с помощью решёток или сит, извлекаются из воды, измельчаются в дробилках молоткового типа и сбрасываются обратно в поток сточной воды либо подвергаются обработке совместно с осадком. Песок и др. мелкие минеральные примеси задерживаются при пропуске сточных вод через песколовки (См. Песколовка) . Осевший песок перемещается Гидроэлеватором на так называемые песковые площадки либо в бункеры, откуда вывозится и используется для планировки местности. Нерастворённые взвешенные вещества задерживаются главным образом в отстойниках (См. Отстойники)

и Септиках. Для удаления нефтепродуктов, жиров и др. веществ с плотностью, близкой к плотности воды, применяются нефтеловушки (См. Нефтеловушка), жироловки (См. Жироловка), флотаторы.          Органические загрязнения, содержащиеся в сточных водах в виде коллоидов и растворённых веществ, удаляются на 90—95% сооружениями биологической очистки (См. Биологическая очистка).

         Химические методы очистки основаны главным образом на том, что при введении в сточную воду растворов некоторых реагентов образуются хлопья, способствующие осаждению взвешенных веществ. Сооружения физико-химической очистки состоят из устройств для приготовления и дозировки реагента (при реагентной очистке), смесителей для смешения сточных вод с реагентом, камер реакции для первоначального хлопьеобразования, отстойников, в которых выпадают в осадок взвешенные вещества и частично коллоиды. Помимо реагентной очистки, к физико-химическим методам относятся электрохимические, гиперфильтрация, окисление и др. Дополнительной очистке сточные воды подвергаются (в случае надобности) после биологической очистки; при этом используются в основном фильтрация, реагентная обработка и другие методы, обеспечивающие удаление оставшихся органических взвешенных веществ, фосфора и азота.

         Последний этап обработки сточных вод — их дезинфекция (обеззараживание) воздействием хлора на бактериальные загрязнения, оставшиеся после биологической, химической или дополнит, очистки. Сооружения для дезинфекции — Хлораторы, контактные резервуары (в виде первичных отстойников).          В процессе очистки сточных вод в отстойниках накапливается осадок; он плохо сохнет, издаёт неприятный запах и опасен в санитарном отношении. Сброженный (перегнивший) осадок лишён этих отрицательных свойств, поэтому применяются сооружения для обработки и обезвреживания осадка — септики, двухъярусные отстойники, Метантенки, иловые площадки (См. Иловая площадка), вакуум-фильтры, центрифуги и фильтр-прессы.

         Лит.: Максимовский Н. С., Очистка сточных вод, М., 1961; Канализация промышленных предприятий, [ч. 1—2], М., 1962—69.

         З. А. Орловский.

dic.academic.ru

Очистные сооружения канализации — устройство, особенности, проектирование, СП, как работает, инструкция как установить с фото и видео

При установке очистного оборудования для сточных вод необходимо учитывать нормы, документы. Чтобы грамотно поставить очистное сооружение необходимо учитывать также размер площади, сделать расчеты, составить план. После подготовительных работ можно приступать к установке. Для новичка это будет нелегко. Поэтому лучше обратиться за помощью к специалистам.

Принцип действия очистных сооружений канализационной системы: этапы

Механическая стадия очищения стоков:

На первой стадии очистки сточные воды попадают в специальную емкость. Бак компенсирует высокую нагрузку в пиковые часы. А сильный насос размеренно нагнетает подходящий объем воды для прохождения всех степеней очищения.

Затем вода поступает в цех машинного очищения. До 75% загрязнений устраняется непосредственно на данном стадии. Тут имеется ряд устройств для удаления большого мусора:

• Решетки и сита
• Песколовки
• Жироловки

Биологическое очищение:

Биоочистка может представлять собой отдельную конструкцию и также может быть главной стадией в целой системе по очистке сточных вод.

Суть очищения: очистка, удаление из стоков разных нечистот (органики, азота) с помощью активных микроорганизмов.

Данные бактерии насыщаются вредоносными загрязнениями. Как результат происходит очищение воды. Биологическое очищение исполняется в пару стадий:

• Аэротенк
• Цех очистки воздуха
• Вторичные отстойники
• Обработка осадка

Виды систем очистки канализации

ЛОС

Представляет собой комплекс инженерных сооружений, который эффективно справляется с очисткой стоков. Рассмотрим схему работы.

Применяя насос (если есть уклон он не понадобиться) стоки из дома через проложенные трубы проникают в септик. В емкости совершается процедура отстаивания, брожение в анаэробных (при нехватке воздуха). Благодаря локальной очистки происходит очищение около 65%.

К данной цифре необходимо добавить не растворенные фракции. Они залегают на дне емкости. Осветленные подобным способом стоки продолжают очистку уже естественным методом в постройках подземной фильтрации, а нерастворимые фракции вывозят ассенизатором.

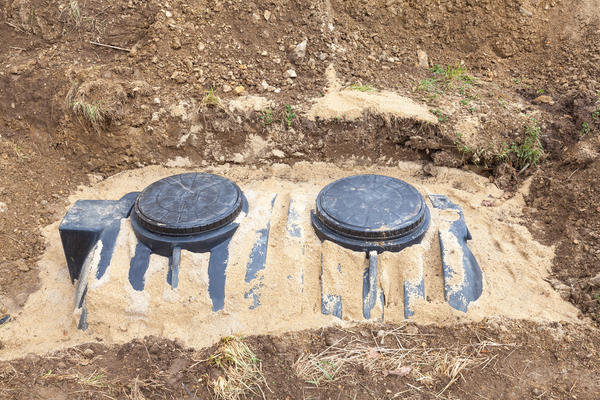

Септики

Местная очистная конструкция, назначенная для обустройства независимой от центральных сеток канализационной системы. Ключевые цели септика- временное накапливание стоков с их дальнейшим фильтрованием.

Функционирование каждого очистного устройства основывается на правилах гравитационного отстаивания и биологического фильтрования.

Поскольку активно развивается биотехнология, то для очистки массово используют ферменты — вещества, выполняющие функцию катализаторов в живых организмах, а также биологические фильтры. Если говорить про фильтры, то здесь важное значение имеет загрузка.

Загрузка биофильтра характеризуется соответствующими главными параметрами: вышиной слоя, удельной площадью поверхности, пористостью и плотностью загрузки.

Очищение проходит четыре этапа:

1. Первая стадия.

По трубе стоки поступают в 1 резервуар либо отсек. Тут совершается грубая очистка от взвешенных больших элементов. Тяжелые взвеси (песчинки) садятся на дно камеры. Легкие фракции (жиры) поднимаются наверх и направляются в другую камеру.

2. Разложение тяжелых элементов.

На дне камеры нечистоты начинают бродить, распадаются до 3 суток. В итоге получается плотная консистенция, СО2 и Н2О.

3. Стадия повторной очистки.

В другой камере происходит процесс разложения загрязнений еще раз. В определенных конструкциях для очистки воды на этой стадии за счет влияния микроорганизмов, вещества проходят процесс распада на химические и органические объединения.

4. Отведение воды.

Здесь важно учитывать конструкцию. Чистая вода далее выкидывается в землю, и использоваться как вода для полива. Когда уровень очищения не полностью окончен, то стоки вновь продолжают стадию очистки, а конкретно доочистку через инфильтрат, дренажную конструкцию, фильтрационное поле.

Инфильтрат нужен для полного очищения вод и их вывод в почву. Благодаря своей системе, устройство реализовывает вывод воды на небольшую глубину земли.

Аэротенки

Эти конструкции обычно имеют форму прямоугольника. В емкости производится биохимическое очищение. Резервуар оснащается аэратором.

Эта система позволяет стокам с илом насыщаться кислородом. А это важное условие для аэробных бактерий. Рассмотрим, как функционирует устройство:

• Загрязненные стоки проникают в центральную часть системы. Другими словами -1 камера.
• После частичного очищения воды перекачиваются с помощью струйного насоса в аэротенк. Здесь сточные воды перемешиваются с активным илом.
• После поступления в сооружение в виде проточного резервуара стоки переливаются во 2 резервуар. При этом микроорганизмы вместе с илом, которые находятся на дне, вернутся в емкость прямоугольного сечения — аэротенка.
• Во 2 емкости стоки остаются дальше. Здесь происходит заключительный этап очистки. Так как микроорганизмы постоянно множатся, их число за определенный период не уменьшается, а результативность очистки аэротенка лишь возрастает.

Другие

Главное задание очистных устройств — избежать проникновения вредоносных элементов в находящуюся вокруг среду. Помимо механической и биологической очистки стоков есть еще и другие варианты:

Химический способ очистки представляет собой реагент, который растворяется в воде. В результате появляются хлопья, которые залегают на дне в варианте взвешенных элементов.

1. Физико-химический способ представляет собою окисление, фильтрование и отведение реагентов. Таким образом, все вещества, в том числе фосфор, азот. А также органические включения удаляются.
2. Дезинфекция. Влияние ультрафиолета относится к лучшим вариантам дезинфекции.

Биологические фильтры для очистных сооружений

Биофильтр — система, которая включает специальный материал. Через данный материал проходит процесс фильтрации. При этом на поверхности формируется оболочка.

Ключевая часть фильтра — материал, который вы выберете для очищения сточных вод. По виду материала биофильтры разделяют на 2 категории: с объемной загрузкой (щебень, галька, керамзит) и с плоскостной (пластик устойчив к температурному режиму в пределах от шести до тридцати градусов).

Особенности ливневой и дренажной систем канализации

Ключевая цель ливневой системы: скапливать с помощью объединенных желобов и труб, с кровли дождевую либо талую воду. Такая конструкция включает две составляющие: наружная (желоба под кровлей) и подземная (трубы).

Дренажная система важна для сбора избыточного количества жидкости из земли. Главная цель дренажа — не позволить увеличение УГВ, избежать затопления участка.

Автономные очистные сооружения

АОС нужны, когда на участке невозможно подключиться к централизованной системе канализации. Главной задачей таких конструкций считается очищение канализационных вод до уровня, что допустим для сброса в природную среду.

При организации локальной системы очистки стоков, сбрасываемые канализационные стоки поступают в резервуары накопители, а оттуда в блоки емкостей.

Правила проектирования и главные регламентирующие документы

В ходе проектирования производится определение технического задания, прилагается требуемая проектная документация, собираются разнообразные сведения о текущем состоянии объекта. После выполняется заключение договора на проектирование.

Когда вся информация будет собрана, документы подписаны можно приступать к началу проектирования. На участок приезжает бригада работников и приступает к проектированию очистных построек.

В проект входят чертежи и схемы, а также расчеты, рисунки без которых невозможно будет установить и построить очистную конструкцию При формировании проекта следует обратиться к нормам ГОСТ Р 21.1101, СП 132.13330, СП 18.13330.

Стоит учитывать целесообразность кооперирования систем канализации объектов, принимать во внимание экономическую, санитарную оценки построек и вероятность их применения.

Рассмотрим руководство этапов проектирования:

Монтаж канализации может быть сделан качественно исключительно тогда, когда эксперты смогли грамотно сформировать план предстоящей конструкции. Поэтому подготовка важна и выглядит таким образом:

• выезд на объект для извлечения топографических данных, выполнения пробного очищения;
• планирование технологии очистки и подбор оснащения;
• клиент и специалисты уточняют все важные моменты, включая смету на очистные постройки;
• проект составляется на базе приобретенной информации;
• окончательное согласование проекта с заказчиком.

Технологические схемы очистных сооружений

Изначально необходимо разобраться в вопросе подбора схемы. При выборе схемы принимать во внимание следующее:

• возможность сокращения размеров загрязненных сточных вод, возникающих в технологических процессах за счет внедрения безотходных и безводных производств;
• последовательное применение воды в разных технологиях;
• условия выпуска производственных сточных вод;
• удаления и применения осадков и отходов.

Особенности выбора очистных сооружений для частного и общего использования

Установка канализации в загородном доме требует кропотливой подготовки. Проанализируем обстоятельства, которые влияют на выбор очистной конструкции:

1. Число особ проживающих в доме постоянно. От числа проживающих особ в доме зависит частота применения конструкции.
2. Залповый сброс (временное поступление в канализацию сточных вод).
3. Производительность системы очищения. Она высчитывается в м3 либо в л за день. 4. Углубленность залегания трубы.
4. Из какого материала будет сделана конструкция.
5. Будет ли зависеть система от электропитания.
6. Характеристика рельефа (уклоны).
7. Вид почвы, состав.
8. Стоит учитывать УГВ, глубину.
9. Масштабы участка.

Правила обслуживания и реконструкции очистных сооружений: периодичность, основные аспекты

Необходимость обслуживания очистных построек заключается в способности обеспечения исправного функционирования и прочности общего локального комплекса очистных построек. Помимо этого нужно своевременно заметить образовавшиеся недостатки в работе службы эксплуатации.

Очищающие постройки могут дать сбой, причем, даже если вы знаете как ею пользоваться. Бывают ситуации, от которых вы не зависите. К примеру, в результате аварии может поломаться также очистное сооружение. В данном случае лучше обратиться к специалистам.

Кроме того со временем оборудование устаревает. В этом случае понадобится выполнить реконструкцию оборудования. Когда появляются условия, по которым следует осуществить ремонт либо реконструкцию очистных построек компания берет на себя надлежащее решение, разрабатывается особый комплекс выполнения подобных трудов.

Для извлечения комплексного решения необходимы сведения о появлении трудностей, степени засорения, размере стоков. Также новая постройка по очистке может дать сбой.

В данном случае лучше обратиться в компанию, у которой вы покупали конструкцию и докупить добавочное оборудование. К эконом варианту относится применение бактерий.

Большинство владельцев частных домов интересуются как часто можно проводить очистку самого резервуара и когда звонить в сервис. Все зависит от модели очистного оборудования.

Когда вы ощутите противный запах, доносящийся из конструкции, стоит сразу же позвонить в сервис. На примере разных конструкций можно охарактеризовать сколько раз в год проводить переработку сточных вод.

Так, энергонезависимый септик нетребователен и потребует слива воды и остатков раз в год. Твердые остатки залегают на дно емкости.

С подобным очистным оснащением нужна не лишь откачка осадка, однако, и верная переработка. Невзирая на то, что энергонезависимый септик имеет простую структуру все же при любых сбоях в работе лучше позвонить специалистам.

При круглогодичном применении, аэробный септик необходимо осматривать до двух раз на протяжении целого года. Однако смены компонентов оснащения не потребуется. К тому же важно проверять хотя бы раз в месяц уровень очистки стоков. Следите за тем, чтобы оттуда не доносились неприятные запахи, а также не было разных включений.

Так, самое лучшее решение от избавления сточных вод — покупка специальной очистной конструкции. С таким оборудованием в частном доме вы будете жить комфортно. Если есть какие-то вопросы о процессе установки очистных сооружений, то всегда можно обратиться за помощью к специалистам.

septikexpert.com

Очистные сооружения канализации: локальные и ливневые

Очистные сооружения канализации необходимы для рационального отвода сточных, хозяйственно-бытовых и ливневых вод. При неправильном функционировании этих конструкций окружающей среде может быть нанесён значительный вред. Именно поэтому работа канализационных систем регламентируется и контролируется на законодательном уровне.

Принцип действия канализационной конструкции

В состав системы канализации могут входить разнообразные устройства. Но, несмотря на это, очистка отходов осуществляется по определённому алгоритму.

Первый этап

На первом этапе сточные воды очищаются механическим способом. Задержка крупных загрязнений, которые имеют минеральное и органическое происхождение, производится решётками и ситом. С помощью песколовок осуществляется фильтрация более мелких частиц – битого стекла, песка и шлака. Мембранным устройством производится более тщательная очистка. В отстойнике отделяются взвешенные вещества. Таким образом удаляются минеральные загрязнения.

Второй этап

На следующем этапе для очистки используются биологические средства. Органические соединения распадаются под воздействием особо активных бактерий. Жидкость пропускается через биофильтр. В результате образуется ил и газообразные соединения.

Третий этап

На окончательной стадии обеззараживания сточных вод используются дополнительные химические соединения. Полученную жидкость уже можно применять в технических целях.

Принцип химического очищения воды

Виды канализационных систем

Очистные сооружения канализации проектируются до начала проведения строительных работ. Важно выбрать правильную канализационную конструкцию, которая сможет решать поставленные задачи по утилизации отходов и обладать достаточным уровнем производительности. Сегодня очистку сточных вод можно производить с помощью следующих устройств:

• локальных очистных аппаратов;
• индивидуальных автономных конструкций;
• блочных систем и модулей.

Локальные системы очистки

Локальные очистные сооружения – это такие конструкции, с помощью которых осуществляется очистка и сбор отходов на различных по размерам объектах. Они могут иметь хозяйственно-бытовое или промышленное назначение и являются основой автономной системы канализации.

Устройство ЛОС — локальное очистительное сооружение

В классических очистных устройствах скорость движения стоков снижается по мере удаления от места сброса. Происходит постепенное оседание твёрдых частиц на дне. Удаление остальных нечистот производится системами доочистки. Для классических очистных сооружений необходимы достаточно большие ёмкости, в которых производится отстаивание отходов. Подобное требование трудно реализовать в индивидуальных строениях.

С помощью локальных очистных систем осуществляется сбор и очистка сточных вод в частных домах или небольших посёлках, где не существует центральной системы канализации. Рассмотрим наиболее распространённые локальные конструкции.

Применение септиков

Для обустройства автономной канализационной системы в загородных домах часто используются септики. Обычно они имеют вид пластиковых ёмкостей. Пластик обладает необходимыми эксплуатационными характеристиками:

• он мало весит — резервуары легко перевозить и монтировать;
• материал выдерживает воздействие агрессивной среды;
• не ржавеет;
• имеет достаточную прочность.

Каждый бак содержит различное количество секций, выполняющих конкретные функции. Одни выступают в роли отстойника, в других производится очистка сточных вод при помощи биологически активных микроорганизмов. Третьи используются для фильтрации.

Септики широко применяются при строительстве частных очистных конструкций. Их удобно эксплуатировать. Они обладают продолжительным сроком службы. Устройство канализационной системы может быть полностью автономным. Для того, чтобы повысить уровень очистки стоков, конструкция оснащается дополнительными элементами – полями, осуществляющими фильтрацию и аэрацию.

Самый простой и эффективный септик

Аэротенки

Данные очистительные устройства являются составной частью крупных канализационных сооружений, осуществляющих переработку сточных вод от промышленных предприятий. Они имеют вид огромных резервуаров. В ёмкостях перемешивается вода и активный ил. Для ускорения реакции используется кислород. Иногда аэротенки применяют при сооружении автономных систем канализации в частном доме. В этом случае они имеют небольшой объём. Обычно их монтируют в септики. В состав аэротенков могут входить специальные уловители. Они удаляют из стоков жир и нефтепродукты.

Аэротенки для очистки сточных вод

Использование биологических фильтров

При устройстве систем канализации также используют биологические фильтры. Наиболее часто они применяются в качестве встроенных конструкций. Биофильтры входят в состав локальных очистных сооружений. В данных устройствах очистка сточных вод производится с помощью специальных бактерий. Микроорганизмы способствуют ускоренному разложению нечистот. На выходе образуется жидкость, которая не нанесёт вред окружающей природной среде и может сливаться в почву.

Ливневые системы канализации

В локальных очистных сооружениях из стоков удаляются вредные примеси, неорганические и органические отходы. В дальнейшем очищенная жидкость используется для орошения полей. Но для того, чтобы собирать, транспортировать и очищать талые и дождевые воды, используются также очистные сооружения ливневой канализации. Обычные канализационные конструкции не справляются с этой задачей.

Система дренажной и ливневой канализации

Очистные сооружения дождевой канализации должны обеспечить безопасность фундаментного основания, дорожного покрытия и газонов, окружающих основное строение.

В их состав входят трубы, желоба и дождеприёмники. Через них осуществляется транспортировка излишков воды в общий коллектор.

Систему размещают ниже уровня промерзания почвы. Конструкция содержит фильтры для задержки песка и других мелких частиц. В коллектор должна попадать очищенная жидкость.

Более тонкая очистка сточных дождевых вод производится с помощью дополнительных устройств: сорбционного блока и фильтра для удаления нефтепродуктов. На конечном этапе очищенная вода спускается в водоёмы или применяется для поливки огорода. Следует учитывать, что в данной канализационной системе необходимо периодически производить замену фильтрационных элементов.

Автономные канализационные сооружения

Устройство автономных систем для канализации очень напоминает конструкцию локальных очистных сооружений. Но они обладают и своими отличительными особенностями. К данному классу канализационных систем относятся септики и резервуары для сбора сточных вод, в которых на начальном этапе осуществляется накапливание стоков, а уже потом производится их фильтрация.

Применение блочных и модульных конструкций

Блочные и модульные канализационные сооружения осуществляют глубокую очистку стоков. Они чаще используются в промышленных и производственных областях. С помощью подобных устройств решаются следующие задачи:

• обеспечивается высокий уровень очистки сточных вод;
• снижается содержание ила в очищенной жидкости;
• окружающая среда защищается от воздействия вредных веществ;
• предоставляется возможность повторного использования воды.

Такие системы обладают повышенной производительностью. Они могут применяться для обслуживания целых районов. Используются в широких температурных диапазонах.

Выбор канализационной конструкции

Чтобы правильно выбрать систему очистки необходимо учитывать ряд факторов:

• суммарный объём суточного потребления жидкости;
• предпочтительный вид канализационной конструкции;
• режим использования канализационной конструкции;
• место размещения объекта.

Работа некоторых устройств может осуществляться в автономном режиме. Для функционирования других требуется электричество или другие виды энергии. Определённые системы нельзя использовать при близком размещении подземных вод.

При обустройстве очистной системы следует руководствоваться существующими санитарными нормами. Если для удаления отходов придётся применять ассенизаторскую машину, необходимо предусмотреть возможность свободного подъезда к месту хранения отходов.

Особенности выполнения проектных работ

Проектируя очистные канализационные сооружения, следует предусмотреть возникновение различных ситуаций, которые впоследствии могут отразиться на эксплуатационных характеристиках системы. Также необходимо учитывать существующую законодательную базу.

Её основой являются охранные функции по защите природной среды. Система очистки должна находиться в санитарно-защищённой зоне. В процессе проектирования следует обратить внимание на следующие показатели:

• размеры и объём канализационной конструкции;
• оптимальный вид устройства;
• расположение грунтовых вод;
• уровень промерзания почвы;
• производительность системы;
• используемый способ очистки;
• оптимизацию выполнения монтажа канализационного устройства.

Схема очистных сооружений

Чтобы впоследствии не возникло конфликта с санитарно-разрешительными службами, перед строительством системы канализации необходимо подготовить ряд документов:

• договор о праве собственности или аренды на земельный участок;
• схему расположения места, где предполагается разместить очистную конструкцию;
• соответствие существующим санитарным нормам;
• технические условия использования водных ресурсов;
• данные об объёме потребляемой и утилизируемой воды;
• общую схему проекта;
• описание системы фильтрации и утилизации сточных вод.

Разрешение санэпидстанции должно присутствовать обязательно. Следует помнить, что при нарушении санитарных норм размещения объекта, собственник может быть привлечён к административной ответственности.

Видео: Очистные сооружения

promzn.ru

Очистные сооружения — виды очистки сточных вод, Промсток

Очистные сооружения представляют собой комплекс инженерных конструкций в канализационной системе определенного населенного пункта, промышленного предприятия и т.п. Они выполняют функцию очищения сточных вод от каких-либо загрязнений.

Прошедшие очистку сточные воды могут использоваться в производстве либо же сбрасываются в водоемы, при условии что параметры сбрасываемого стока удовлетворяют требованиям предъявляемым к качеству поступающей воды.
Обычно все процессы очистки производственных сточных вод сначала производится на локальных очистных сооружениях предприятия, так как этого требует СНиП и действующие законы.
Здесь снижается концентрация загрязнений, извлекаются и утилизируются находящиеся в них полезные вещества и, в случае необходимости, происходит подготовка вод к сбросу в водоем.
После того как воды пройдут общезаводскую очистку, они могут быть использованы снова. Иногда же переработанные производственные воды без полной очистки сбрасываются в канализацию или же водоемы. В состав очистных сооружений могут входить сооружения биологической, механической, физико-химической и дополнительной очистки.

Виды локальных очистных сооружений

Сооружения механической очистки удаляют из поступающего стока до 75 процентов загрязнений, например, песок, жиры, минеральные примеси, нефтепродукты и прочее. Посредством сит или решеток удаляются всплывшие нерастворимые вещества, которые проходят измельчение дробилками и снова спускаются в воду либо же обрабатываются вместе с осадком.

Также существуют специальные песколовки, которые задерживают песок или другие минеральные примеси. В бункеры или на специальные песковые площадки песок перемещает гидроэлеватор.
Нерастворимые вещества обычно остаются в септиках и отстойниках. Для того чтобы удалить соединения, плотность которых близка к плотности воды, например, жиры и нефтепродукты, могут быть использованы жироловки, нефтеловушки, флотаторы.
Сооружения биологической очистки позволяют на 90-95 процентов удалить коллоиды и растворимые вещества. Различные популяции бактерий и других микроорганизмов, используют растворенные и плавающие вещества как источник пищи, воздействуя с помощью ферментов разлагают всю органику. В процессе работы сооружений с биологическим принципом очистки происходит образование излишков биомассы бактерий — так называемого активного ила, который в свою очередь с помощью отстойников и барабанных фильтров выводится за пределы сооружений. Для стабильной работы сооружений необходим не только кислород воздуха но и постоянное поступление «питательных» веществ.
В рамках химического метода очистки в сточную воду вводятся определенные реагенты, превращающие вещества в хлопья, которые оседают. В состав физико-химических сооружений очистки входят:
• Аппараты для изготовления и дозирования реагента;
• Смесители, смешивающие сточные воды и реагент;
• Камеры реакции для образования хлопьев;
• Отстойники, задерживающие твердые вещества и тяжелые соединения.
Среди физико-химических выделяют не только реагентный метод очистки, но и окисление, электрохимический способ, гиперфильтрацию и прочие. После биологической очистки иногда нужна и дополнительная ступень, в которой применяется реагентная обработка, фильтрация и иные методы, гарантирующие удаление азота, фосфора и органических веществ.
Обеззараживание или дезинфекция, – это последний этап всей системы обработки сточной воды, происходит при помощи различных технологий, воздействующих на бактериальные загрязнения, которые все еще остались в водах. Существует несколько основных направлений обеззараживания:
• ультрафиолетовое обеззараживание — самая безопасная технология;
• озонирование — в основном применяется на станциях водоснабжения, в случае возникновения аварийных ситуаций возможно отравление;
• хлорирование — самая опасная технология, любая утечка газа или реагентов вызывает гарантированное отравление вплоть до летального исхода.

Осадок, который остается после очистки вод, издает неприятный запах, плохо сохнет и может быть опасным с точки зрения санитарии. А

сооружения для обеззараживания и обработки осадка призваны избавить его от этих отрицательных свойств. Это вакуум-фильтры, септики, метантенки, фильтр-прессы, двухъярусные отстойники, центрифуги и иловые площадки.

Стоки дождевой и ливневой канализации

Если необходимо произвести очистку стока ливневой канализации, то есть довести ливневые воды до показателей, которые будут соответствовать нормативам, устанавливаются специальные очистные сооружения. Такая обработка позволит производить сброс воды в придорожные кюветы, дренажные канавы или же сразу в водоем.

Очистка сточных вод промышленных предприятий

Такие очистные сооружения используются с целью очищения вод, которые исходят от АЗС, молокозаводов, мясокомбинатов, предприятий пищевой промышленности. Они предназначены удалить нефтепродукты, масла, жиры и взвешенные вещества. В этой сфере применимы такие системы очистки сточных вод, как флотационно-фильтрационные установки и горизонтальные ламинарные флотаторы. Чтобы производительность и эффективность была повышена, нередко в виде промежуточного или заключительного звена используются именно флотаторы.

Обеззараживание сточных вод посредством ультрафиолета

Ультрафиолет деактивирует грибок, вирусы, бактерии и прочие микроорганизмы. При этом нет необходимости использовать реагентный метод. Его можно применять в комплексе с очищающими фильтрами либо же автономно. Используется такой метод, как правило, для обеззараживания питьевой воды в фармакологической и пищевой промышленности (рестораны, коттеджи, отели, больницы, лаборатории и т.п.), хозяйственно-бытовых вод, артезианских вод.

Использование жироуловителей

Жироуловители предназначены для удаления и улавливания различных масел и неэмульгированных жиров из вод, которые направляются в очистные сооружения. Устанавливаются такие аппараты в ресторанах и кафе, на кухнях предприятий, деятельность которых подразумевает загрязнение стоков жирами. Существуют наземные и подземные разновидности жироуловителей.

www.promstok.com

Локальные очистные сооружения для частного дома: обзор разновидностей

Горожанина, в общем-то, заботит только строка «Канализация» в графе предоставленных жильцу услуг в приходящей в конце месяца квитанции. А вот у владельца частного дома есть множество вопросов, связанных с бытовыми стоками. А точнее с тем, куда они деваются или каким образом очищаются.

Если в выборе системы канализации для загородного дома вы остановились на автономном варианте, то информация ниже о том, как подобрать объём очистного сооружения, чем отличается септик от аэрационной очистной станции, вам будет полезна.

Что такое автономная канализация

Под этим термином сегодня понимают очистные сооружения, занимающиеся очисткой бытовых стоков в загородном доме без подключения к магистральной канализации, автономно. Хотя, на мой взгляд, это не совсем точно, потому что автономной канализацией можно назвать и обычную выгребную яму. Поэтому сооружения очистки сточных вод для одного или нескольких домов лучше именовать автономными или локальными очистными станциями, а не канализацией.

В статье рассматриваются именно очистные сооружения, а про различные варианты накопительных или перерабатывающих туалетов можете прочесть в статье Компостирующий туалет непрерывного действия: устройство, принцип работы, преимущества.

Принцип действия очистных сооружений

Сегодня вниманию пользователя на строительном рынке предлагается целый букет различных ЛОС (локальных очистных станций). Каждый производитель заявляет, что только в его продукции производится полная очистка сточных вод чуть ли не до стандартов питьевой воды, однако подавляющее большинство из ассортимента предложений автономных очистных так или иначе использует только 1 способ очистки сточных вод: биологический.

Биологический метод очистки стоков заключается в использовании микроорганизмов, которые превращают органику, присутствующую в стоках, в минеральные вещества, усваивающиеся растениями. Биологическим он назван потому, что этот процесс разложения органики типичный, непрерывно происходящий в природе (почве, водоёме).

Разложение органики — типичный природный процесс, происходящий непрерывно

Так органические соединения, присутствующие в отмерших частях растений, телах мёртвых животных и экскрементах живых существ, превращаются в минеральные вещества: основные, требующиеся для питания растений (азот, фосфор, калий), ну и ещё целый ряд, которые называют микроэлементами. Присутствие их в «рационе» растений необходимо, но в небольших дозах. Это такие элементы, как магний, цинк, и прочие. Так что Природа вполне способна справляться с органическими загрязнениями самостоятельно. В природе они и не называются загрязнениями: мёртвая органика — пища для целых армий представителей микромира.

Значит, можно рассчитывать на Природу и не заморачиваться созданием очистных сооружений? Как бы не так! Естественными силами может минерализоваться только определённый объём органики, а человек производит гораздо больше отходов своей жизнедеятельности, причём, в отличие от всех остальных живых существ, норовит делать это локализованно. Если органических отходов больше, чем способны обработать жители почвы и водоёмов, то природные процессы окисления не ативизируются, а наоборот, угнетаются, и водоём или участок почвы загнивает.

Природа не справляется, и водоём загнивает

Задача искусственных очистных сооружений, функционирующих на природном принципе очистки, — создать условия для микроорганизмов, способствующие интенсификации процесса. В частности — сделать процесс непрерывным, без выходных и зимних каникул. Чем же отличаются предлагаемые в продаже изделия для устройства локальной канализации?

Разные виды ЛОС

Чаще всего при выборе ЛОС можно услышать слово «септик». Производители и продавцы вносят путаницу в понимание пользователями сути процесса. Септиками называют и, собственно, сами септики, и более сложные установки по очистке, и даже просто накопительные ёмкости —  пластиковый аналог выгребной ямы, являющийся по сути просто большим помойным ведром, а никак не очистным сооружением. Попытаюсь упорядочить классификацию предлагаемых конструкций для очистки бытовых стоков.

Септик готов к установке

Большинство сооружений, имеющихся в продаже, используют, как уже говорилось выше, биологический принцип очистки. Различаются они технологическим процессом. Составители «Пособия по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов» (Минстрой) — основополагающего документа для проектирования очистных сооружений, выделяют 4 разновидности заводских очистных станций: работающие на биологическом принципе установки с активным илом, очистные сооружения с биоплёнкой и комбинированные, содержащие в себе элементы обеих конструкций. Четвёртая разновидность — устройства, функционирующие на физико-химическом принципе.

Производители очистных к предложенному Минстроем ассортименту добавляют ещё и просто септики, которые авторами «Пособия» предполагаются к строительству непосредственно на объекте, а не к приобретению в готовом виде. Начнём обзор с этого наиболее простого устройства, к тому же являющегося одним из элементов всех четырёх разновидностей.

Септик

Септик — это ёмкость-отстойник, в которой происходит предварительная очистка стоков. Название происходит от греческого слова septikos (гнилостный). Септики, имеющиеся в продаже, бывают одно, двух и трёхкамерными. Это резервуары из пластика или стеклопластика разнообразной формы — от простой цистерны с трубами-колодцами для ревизии, до конструкций, похожих на гигантскую гранату-лимонку.

Установка нового септика на 4000 л

Если септик имеет больше 1 камеры, отсеки внутри разделены перегородкой и снабжены трубами для перелива стоков из одного отсека в другой, а также для воздухообмена между камерами. Необходимый элемент такой конструкции — труба вентиляции с обратным клапаном, выпускающая наружу выделяющиеся газы.

«Пособие» Минстроя рекомендует использовать однокамерный септик в случае, если объём стоков не превышает 1 м³ в сутки, и двухкамерный, если количество сточных вод больше. Про трёхкамерные септики документ не упоминает, хотя в продаже такие конструкции присутствуют.

Модель септика подбирается в зависимости от спроектированной системы очистных сооружений и объёма стоков. Основной метод очистки, используемый в септиках — гравитационное отстаивание. Заключается он в следующем: поступившие в ёмкость септика нечистоты начинают расслаиваться. Более тяжёлые частицы под действием сил тяготения опускаются на дно, лёгкие остаются плавать сверху, постепенно собираясь в корку. На дне скапливаются достаточно крупные частицы: макароны, попавшие в слив кухонной раковины, другие остатки пищи с тарелок, песок, осколки стекла и прочее.

Иногда на выходе фановой трубы в первую камеру септика дополнительно устанавливают фильтр — обычную сетку, улавливающую крупный мусор, а также жироловку — фильтр, улавливающий жир, которого много в стоках кухни. Жир крайне неохотно разлагается, и большое его количество может нарушить работу очистных. Жироулавливающий фильтр бывает и отдельным устройством, а не частью септика, и стоять в самом начале канализационного пути. Такой вариант предпочтительнее, потому что предохранит от образования жировых пробок в магистрали канализации.

Фильтр для крупного мусора на выходе трубы

Сложные органические вещества, составляющие бытовые стоки, в первой камере септика разлагаются на более простые: альдегиды, спирты, жирные кислоты, углекислоту, водород и аммиак. Частично очищенная жидкость поступает в следующий отсек. В нём происходит разложение органических веществ и средств бытовой химии с помощью микроорганизмов.

Так как доступа кислорода ни в первую, ни во вторую камеру нет (на входе в них установлен гидрозатвор, позволяющий стокам двигаться только в одном направлении), в камерах развиваются анаэробные бактерии. В результате их жизнедеятельности происходит минерализация органики с выделением метана, поэтому вторую камеру септика называют метатэнком. Хотя частично процесс метановой ферментации начинается ещё в первой камере.

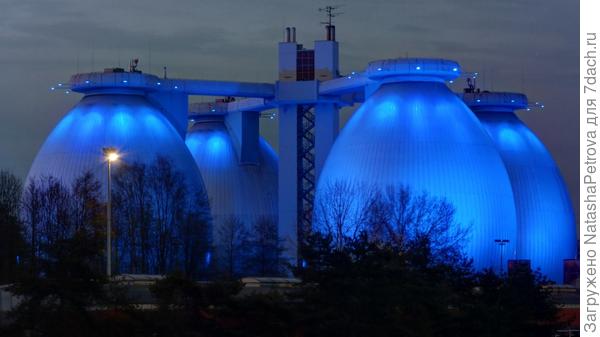

Очистные сооружения и завод по производству биогаза в Байё, Нормандия

На больших очистных сооружениях организуются заводы по выработке биогаза. Конечно, количества органики в стоках одного коттеджа недостаточно для производства сколько-нибудь приличного количества метана, которое бы окупило установку специального оборудования. Поэтому в домашних условиях предпринимать попытки получить выгоду из… ну, из того, что утекло в унитаз, нецелесообразно.

В бытовых септиках метан и небольшое количество других газов улетучивается в атмосферу через вытяжную вентиляционную трубу. Выделяющиеся газы производят также флотационную очистку. Правда, в естественном виде, без дополнительной подачи газа в жидкость, доля флотации в очистке стоков в септиках незначительна.

Пузырьки газа с прилипшими к ним загрязнениями образуют пену

Флотационный метод очистки заключается в подаче в стоки газа. В струях газа образуются пузырьки, к которым прилипают частицы загрязнений. Пузырёк газа с прилипшими к его поверхности загрязнениями поднимается на поверхность, где вместе с такими же пузырьками образует пену. Пену с загрязнениями снимают с поверхности.

Но вернёмся к третьей камере септика. Здесь стоки (уже достаточно осветлённые) ещё раз отстаиваются с выпадением на дно мелкой нерастворимой взвеси и, наконец, выливаются наружу. Но так уж прямо наружу (к примеру, в сточную канаву) направить слив септика нельзя. Это запрещают Санитарные нормы.

Устройство поля фильтрации

Септик — только 1 элемент очистных сооружений. Стоки в септике очищаются процентов на 65 от требуемых санитарных норм, далее требуется доочистка. Наиболее часто используется метод доочистки стоков после септика в почве: на полях фильтрации, в фильтрующих колодцах, траншеях, кассетах.

Очистные с использованием активного ила

Очистные станции с использованием активного ила (о том, что представляет собой активный ил вы можете прочитать в разделе Биологическая очистка в публикации Куда течёт вода из унитаза, или Как очищаются бытовые сточные воды) имеют в своей конструкции следующие элементы: септик, аэротэнк и ещё один вторичный отстойник. Это единый блок. Подвод и отвод сточных вод в нём, как правило, самотёчный. Если с первым компонентом — септиком, мы разобрались выше, то сейчас самое время узнать, что такое аэротэнк.

В отличие от септика, аэрационные очистные сооружения более сложны в своём устройстве. Этот вид очистных задействует в своей работе другой вид бактерий — аэробных. Для их жизни требуется кислород, подачу которого и обеспечивает более сложное, в сравнении с септиками, устройство аэротэнков.

Воздух в аэротэнк может подаваться пневматически или струйно, причем количество его используется довольно большое: на 1 м³ объёма аэротэнка — 2 м³ воздуха в час при пневматической подаче. Для этого применяют компрессор с возможностью непрерывной работы. При струйной подаче используют струйные насосы, рабочим телом в которых используется смесь ила.

Объём отсека аэротэнка зависит от количества сточных вод. Обычно в расчётах он принимается в 150 л на пользователя. Непрерывная подача воздуха — обязательное условие эффективной работы очистных сооружений такого типа. Мало того, что для жизни аэробных бактерий необходим кислород, так и слой активного ила не должен скапливаться в ёмкости и слёживаться, иначе он через довольно непродолжительное время загниёт.

Внутреннее устройство аэрационных очистных. Фото с сайта ubas.ru

Активный ил перемещается между отсеками: как правило, в направлении к выходу самотёком, а обратно, в первую ёмкость — насосами или эрлифтами.

Эти факты — необходимость постоянной аэрации, перемешивания активного ила и потребность вернуть его к начальному этапу движения — относятся к явным и очевидным минусам такого типа очистных. Они энергозависимы, и перебой с электричеством даже на непродолжительное по человеческим меркам время может привести к гибели колоний бактерий, проживающих в недрах ЛОС, а значит, к сбою в работе очистных.

Очистные с биоплёнкой

Как и в описанных выше очистных с использованием активного ила, очистные с биоплёнкой состоят из первичного отстойника — септика, камеры биофильтра и вторичного отстойника. Если в устройствах с использованием активного ила одна из задач конструкции — не дать образоваться застойным явлениям, то в очистных, работающих с биоплёнкой, ситуация обратная. Микроорганизмы, будучи в большинстве своём одноклеточными, в биоплёнке образуют конгломерат, тесно соприкасаясь между собой и образуя внеклеточный матрикс — слизь, состоящую из полимерного вещества, выделяемого отдельными микроорганизмами.

В очистных сооружениях биоплёнка образуется на засыпке, для которой можно использовать, например, гранитный гравий. В современных биофильтрах, помимо природных материалов, применяют пластмассовые или керамические шарики, цилиндрики или иные формы. На засыпке фильтра и образуется биоплёнка. Эта конструкция называется биофильтром.

Биоплёнка состоит из различных микроорганизмов: бактерий, грибов, простейших и микроскопических животных

Прошедшие первоначальную очистку и разложение в септике-отстойнике стоки поступают в секцию с биофильтром. На его поверхность сточные воды подаются капельно, медленно просачиваются через засыпку и утекают в третью камеру — вторичный отстойник. Толщина загрузки биофильтра — около 1 м, а площадь соприкосновения со сточными водами зависит от количества стоков и принимается в 0,2 м² на одного пользующегося канализацией. Периодически осадок из вторичного отстойника возвращается в септик с помощью насоса.

Для более сложной очистки стоков используются комбинированные очистные сооружения и устройства с физико-химическим принципом работы. Как правило, это касается промышленных стоков и для устройства бытовой канализации такие сложные очистные не применяются.

Что же выбрать?

Чтобы ответить на этот вопрос, стоит разобраться, а для какой цели мы выбираем очистные сооружения. Казалось бы, вопрос глупый: как зачем — чтобы чистить хозяйственно-бытовые стоки.

Что такое стоки

Стоки — это любые воды, в том числе и природного происхождения, дожди и талые воды, которые ухудшили свои характеристики в результате деятельности человека, отводимые в природные водоёмы (через систему канализации или самотёком). В данном случае нас не интересуют объекты промышленности и производства, потому что там всё совсем другое: и нормы очистки стоков, и конструкции очистных сооружений, и объёмы. И даже крупные жилые объекты типа города или посёлка в данном ракурсе не рассматриваются: локальная канализация и локальные очистные сооружения устраиваются для того, чтобы обеспечить канализирование и очистку частного дома или нескольких блокированных домов.

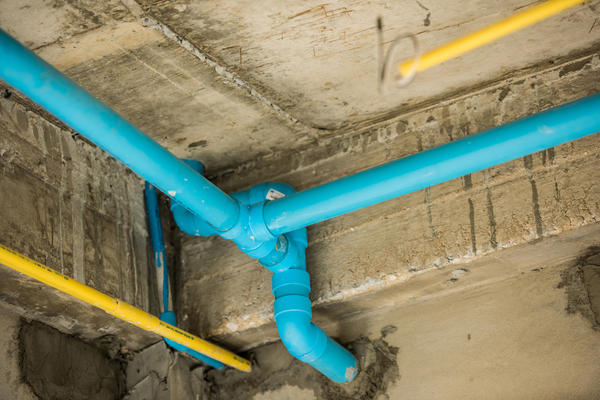

Канализационные трубы частного дома

«Пособие» Минстроя разделяет стоки на:

• хозяйственно-бытовые;
• промышленные;
• производственные;
• дождевые и талые воды

и называет следующие цифры относительно количества загрязнений в хозяйственно-бытовых стоков:

Таблица загрязнений

Более расширенный список загрязнений можно прочитать в «Методических рекомендациях по расчёту количества и качества принимаемых сточных вод и загрязняющих веществ в системе канализации населённых пунктов», утверждённых Госстроем. Из внутренней канализации частного дома при условии, что в нём просто живут (моются, стирают, ходят в туалет), вытекают именно хозяйственно-бытовые стоки. Никаких особо опасных загрязняющих веществ (ну, по крайней мере, в опасном объёме) там нет. В основном это органика животного и растительного происхождения и ПАВы (поверхностно-активные вещества) из бытовой химии.

Биологическим методом убираются только органические загрязнения. Всё остальное — висмут, медь, свинец, ртуть, фенолы, формальдегиды, этиловый спирт и прочее находится в бытовых стоках в незначительной концентрации, и поэтому специально их очисткой не занимаются. Частично прочие загрязнения поглощаются активным илом, частично — просто остаются в осветлённых водах.

Как уже говорилось выше, все эти органические загрязнения вполне привычны для природы: те же процессы постоянно происходят в почве и природных водоёмах. Микроорганизмы завершают пищевую цепочку, минерализируя органические остатки и превращая их в усвояемую растениями форму — так совершается круговорот веществ в природе. Затруднения вызывают только объёмы загрязнений. Именно этим — уничтожением больших объёмов органических загрязнений и занимаются микроорганизмы в очистных сооружениях, работающих на биологическом принципе очистки.

Ещё раз про септик

Для индивидуального дома вполне хватит простого септика. Если объём стоков меньше 1 м³, то однокамерного, если больше — стоит выбирать двухкамерный. Объём самого септика принимают с 2,5 кратным превышением количества суточных стоков. Для простоты подсчётов можно использовать объём в 150 л на человека в сутки. То есть, если в вашей семье 3 человека, размер ёмкости септика должен быть не менее 1125 л. Естественно, стоит брать с небольшим запасом — вдруг к вам приедут гости.

Септик на заднем дворе дома

После очистки в септике стоки вполне пригодны для утилизации прямо на поверхность почвы: азот и фосфор, присутствующие в стоках, усвоятся растениями и они ещё скажут вам «спасибо».

Стоки после септика содержат:

• органическое вещество 40-60%;
• азот — 1-3%;
• фосфор (P(2)O(5)) — 1-4%;
• калий (K(2)O) — 0,2-0,7%;
• кальций (Ca) — 3-5%;
• также имеются магний, сера, другие макро- и микроэлементы, необходимые для питания растений.

Осадок имеет близкую к нейтральной (pH 6.5-8.0) реакцию и может использоваться как органо-минеральное удобрение, аналогичное подстилочному и бесподстилочному навозу или компосту. «Пособие» Минстроя прямо советует использовать стоки после септика для полива.

Экология

Однако есть 2 загвоздки, мешающие напрямую так поступить:

• первая — вода из септика всё же имеет некоторый запах, не слишком приятный для обоняния, особенно в пределах небольшого участка и плотной застройки,
• вторая — этот вариант не подходит для нашего климата и круглогодичного использования очистных по причине банального замерзания. От морозов перемёрзнут трубы, а участок покроется «катком» из стоков.

Поэтому после септика нужно устраивать дополнительные элементы очистных сооружений: поля фильтрации, фильтрационные колодцы, траншеи, кассеты — в зависимости от состава грунта, высоты грунтовых вод, размеров участка и величины кошелька.

Если септик вполне решает задачи по очистке хозяйственно-бытовых стоков небольшого дома, то зачем продают столько разнообразных локальных очистных сооружений? Причин я вижу 5.

1. Аэрационные очистные нужны, когда стоков слишком много — более 25 м³.
2. Если есть необходимость сброса стоков не в почву, а в водоём. В этом случае требования по очистке гораздо строже, а установки с принудительной аэрацией, к примеру, действительно чистят стоки лучше, чем простой септик.
3. Если дом стоит на болоте и грунт участка просто не в состоянии утилизировать и доочистить стоки.
4. Если нет возможности исключить возможность попадания стоков в водоносные горизонты в непосредственной близости к водозабору.
5. Потому что их покупают.

Последняя причина в наше рыночное время, пожалуй, самая веская.

Преимущества выбора септика против других типов автономных очистных сооружений

Как было сказано выше, необходимости покупать аэрационные установки в большинстве случаев нет, потому что степени очистки стоков после септика вполне достаточно. Есть и ещё веские аргументы в пользу выбора септика:

• он не зависит от электричества, все процессы в нём происходят естественно и самотёком: не требуется снабжать бактерии кислородом и перекачивать туда-сюда ил;
• септик не требует регулярного обслуживания — контроля концентрации активного ила или замену засыпки фильтра;
• септик дешевле, ведь это просто ёмкость с перегородками, выпускными и перепускными трубами и вентиляцией;
• конструкция септика предельно проста, никаких дополнительных устройств (механических, электрических или электронных) в нём нет, а значит, и ломаться там нечему;
• септик можно сделать самостоятельно, и авторы «Пособия по проектированию» очистных сооружений именно так и предполагали, описывая варианты автономных очистных.

А устраивать фильтрующие колодцы или поля фильтрации после аэротэнка всё равно придётся: если у вас нет рядом водоёма, то куда девать стоки, даже очень качественно очищенные? И чистить ёмкость от излишков ила, несмотря на заверения продавцов в отсутствии этой необходимости, тоже нужно. И, кстати, санитарные нормы предписывают для аэрационных очистных установок гораздо бОльшие санитарно-защитные зоны, чем для септика (подробнее можно прочитать в статье Туалет в загородном доме: санитарные нормы и правила).

Сантехник всегда останется очень востребованным (г. Братислава)

Конечно, каждый домовладелец делает свой выбор, но, как в известной рекламе: зачем платить больше? А затем становиться «рабом лампы», беспокоясь, не отключили ли электроэнергию, контролируя состояние активного ила и меняя засыпку биофильтра.

7dach.ru

Варианты очистных сооружений для частных домов

Установку очистных сооружений для частных домов следует поручить профессионалам

Сегодня дачная жизнь стала скорее обыденной реальностью, чем недоступной роскошью для большинства людей. Поэтому с течением времени каждый прибегает к решению вопросов удобства и комфорта такого проживания. Это касается и системы канализации, где важно уделить внимание бытовым отходам, оставляемым человеком каждый день. Так как чаще всего простого резервуара или привычной выгребной ямы становится недостаточно, да это и не слишком комфортно, решением становится охранная очистная система канализации.

Содержание статьи

Канализационные очистные сооружения

Начать нужно с того, что всякая очистка сточных вод – это комплексная процедура, где принимают участие сразу несколько различных по природе процессов. В основном это механическая, биологическая, химико-реактивная, а также дезинсектирующая процедура. Благодаря им отходы приобретают максимально схожий состав и вид изначальной консистенции.

Очистные сооружения для частных домов могут существенно отличаться по размеру

Очистка сточных вод необходима для поддержания экологической безопасности и эстетической целостности окружающей среды и, собственно, частных владений.

Это связано с тем, что чаще всего очищаемые воды сливаются в водоемы или почву, что может оказать сильное воздействие на окружающую среду.

Из чего могут состоять канализационные очистные сооружения:

1. На механической стадии очистки это могут быть различные сита, решетки, отстойники, фильтры, а также набирающие популярность септики.
2. На стадии биологической очистки – это так называемая биопленка, то есть очищение с помощью микроорганизмов или даже дождевых червей уже растворенной смеси отходов.
3. На химическом этапе происходит очистка сорбцией (поглощением из окружающей среды различных веществ), флотацией, экстракцией, термической обработкой, в том числе выпариванием, кристаллизацией, центрифугированием, а также многими иными.
4. Наконец, дезинсекция отходов включает в себя заключающую очистку в виде ультрафиолетового облучения или хлорной очистки.

Некоторые модульные конструкции и вовсе прибегают к сжиганию, когда вся сточная вода выпаривается, а остаточные вещества сгорают и распадаются до изначальных или других составляющих. Часто это слишком дорогостоящий метод, поэтому редок на просторах частного пользования.

Локальные системы

Конечно, если брать в учет домашние сточные отходы обычных дачных обитателей, все перечисленные процессы не являются актуальными. Большинство локальных очистных станций базируются на нескольких основных этапах очистки вод. Устройство таких станций чаще всего включает в себя следующие компоненты: насос, фильтры, систему обеззараживания и очистки вод. Конструкция чаще всего вертикальная, что способствует поэтапному процессу очистки.

Принцип работы и действия очистных станций на дачном участке:

1. Поступление отходов в камеру станции, где происходят процессы первоначальной фильтрации под действием гравитации.
2. В аэротенк конструкции уже первично обработанные стоки поступают из камеры, где насыщаются кислородом и активно обогащаются микроорганизмами. Начинается процесс биологической очистки сточных вод.
3. Далее, проходя через кислородные фильтры, лишенные воздуха стоки поступают во вторичную камеру – отстойник. Там ильное покрытие биологической очистки обильно оседает.
4. В дальнейшем уже биологически очищенная вода поступает в отделенный от конструкции водопровод и самостоятельно (или с помощью встроенных насосов) выплескивается в окружающую среду.

В среднем такой процесс очищения вполне приемлем для того, чтобы сохранять целостность окружающей среды. Он позволяет достигать 98% чистоты сточных вод, что вполне допустимо для грунта или слива в водоемы.

Время от времени очистные сооружения следует обслуживать

Также в биологической очистке важен момент содержания называемой ранее биопленки.

Чаще всего микроорганизмы, попадая в отстойник, оседают и фильтруются от очищенной воды, а потом снова переносятся в камеру, где могут подвергаться окислению и образованию нитритов и других азотных остатков. В конечном итоге образуются нерастворимые и неразлагаемые вещества, а также остаются нефильтруемые остатки вроде песка. Все это обуславливает потребность в правильной установке, а главное — в своевременном и систематическом обслуживании локальной очистной системы.

Проектирование сооружений для очистки

Надо отметить, что самыми популярными очистными сооружениями для дачных участков и частных построек являются септики. Септик являет собой по сути отстойник, который является лишь составляющей частью комплексной системы очистки.

Однако при использовании его отдельно для полноценной очистки требуется дополнительная очистка почвой.

Существуют правила установки и эксплуатации подобных сооружений на частных участках. Проектирование и строительство такого оборудования необходимо осуществлять на расстоянии не менее 5 метров от фундамента дома и не менее 30 метров от активного источника воды для питья. Это так называемая санитарно-защитная зона безопасного выброса стоков.

Перед монтажом очистных сооружения следует выполнить чертеж

Какие факторы нужно учесть, составляя проект локальной очистной системы:

1. Количество жителей. Он обуславливает так называемый залповый сброс, а точнее, его объем. Чем больше людей и чем чаще они оставляют отходы, тем больше необходима система.
2. Сам залповый сброс – это то количество отходов, которое способно обслуживать очистное оборудование одновременно. Чем больше потребность в объемном залповом сбросе, тем больше нужно делать ставку на резервные емкости в установке.
3. Производительность конструкции – количество обрабатываемых стоков за единицу времени.
4. Почвы и глубину залегания канализации. Здесь важно учитывать все конструкционные особенности оборудования и условия локального расположения канализационной трубы на участке.
5. Наличие постоянного электроснабжения. Сегодня большинство очистных сооружений имеют электромеханические модули по типу насосов, блоков управления и так далее.
6. Собственно, общую площадь участка и место для установки. Большинство установок могут занимать немалое количество места, поэтому проектирование важно грамотно подстраивать под размеры конкретной территории.

Проект домашнего водопровода

Очевидно, что очистные сооружения города и локальные установки для домашнего использования разнятся в своей планировке. Любой проект очистки стоков необходимо выполнять с учетом внешних факторов, а также характеристик производительности и залпового сброса оборудования.

Проект домашнего водопровода с очистной системой делается с учетом следующих моментов:

1. Очистительные функции и принцип работы устройства. Это может быть как емкость, так и септик.
2. Планируемый объем и длительность земляных работ, глубина помещения канализации, а также все материалы для их проведения.
3. Специфика грунта.
4. Модель сооружения.

На этапе планирования желательно обращаться за консультацией к специалистам в данной области. Неправильное проектирование и строительство может привести не только к постоянным засорам дренажных систем, но даже к загрязнению окружающей среды, то есть – нарушению действующего законодательства.

Этап строительства

Если на этапе планирования производится самый сложный и ответственный объем работ, то сама постройка и внедрение очистной станции — менее сложная, но кропотливая процедура. В среднем при работе 2-ух человек домашняя очистная станция устанавливается в пределах 1-2 дней работ.

Материалы для строительства очистных сооружений можно приобрести в любом специализированном магазине

Монтаж и устройство очистительного оборудования:

• В первую очередь нужно провести земляные работы – очертить территорию и наметить точное место будущего расположения установки;
• Выкопать нужных размеров форму, совпадающую с формой станции;
• Поместить станцию в землю;
• Далее необходимо осуществить врезку водоснабжения канализации в резервуар приемной камеры оборудования.

Особенности: монтаж оборудования нужно осуществлять так, чтобы на участке была видна лишь крышка станции очистки. При этом нужно предусмотреть, чтобы воздухозаборные отверстия модели были обеспечены воздухом.

Особенности локальных станций

Наконец станция установлена и функционирует в заданном режиме без перебоев. Однако существует такая проблема, как загрязнение и накапливание отходов, шлама в процессе осуществления очистки. Если городские системы лишены этой проблемы в силу наличия самоочистки, то большинство локальных очистных сооружений (ЛОС) время от времени требуют вмешательства.

Перед установкой очистных сооружений их следует проверить на герметичность

Как избавить ЛОС от промежуточных продуктов и загрязнений:

1. Необходимо избавить станцию от воды и временно изолировать от снабжения стоками.
2. Далее нужно самостоятельно произвести спуск в систему и ручную очистку камер.
3. Особенного внимания заслуживает илистое содержимое, которое лучше всего высасывать дренажным шлангом.
4. Самой сложной процедурой может оказаться отделение и прочистка коалесцентного модуля в бензоотделителе. Некоторые мастера советуют вовсе заменять их, так как их снятие и очистка может занимать до нескольких суток.

Также важно заменить блочные патронные мини-фильтры в блоке окончательной очистки.

Септики как очистные сооружения

Главной особенностью септиков является необходимость доочистки стоков с помощью почв. В конструкцию таких мини-систем входят дренаж, отстойники, а также фильтрационные поля.

Процесс очистки в таких условиях и его особенности:

• Стоки попадают в герметичный сосуд, где подвергаются первичной обработке и оседанию, брожению;
• Так как брожение происходит с помощью биоорганизмов, их нужно поддерживать специальными биоактиваторами;
• Далее воды попадают в поля фильтрации и проходят механическую очистку щебнем или песком, а после впитываются в землю.

Уровень очистки такой системы составляет около 60%. Однако такие типы очищения используются скорее в промышленных масштабах, чем в локальных, так как требуют больше места на участке.

Следить за состоянием окружающей среды не так уж трудно. Для этого достаточно оборудовать собственную систему очистки сточных вод и поддерживать ее в должном состоянии.

kanaliza.ru
