Как установить вальмовую стропильную систему своими руками | Пошаговая инструкция | Полезные статьи | Санкт-Петербург

Содержание статьи:

Вальмовая крыша — разновидность четырехскатной кровли. Такая крыша состоит из двух типов скатов.

Два треугольных ската (вальмы) заменяют фронтоны. Два ската в виде трапеций — фасадные. Линия, которая соединяет все четыре ската – конек — самая высокая точка крыши.

Такая конструкция выдерживает высокие ветровые нагрузки, надежно защищает строительные объекты от внешних воздействий. Получившееся подкровельное пространство можно использовать как жилое.

Вальмовая крыша предполагает наличие стропильной системы, на которую в дальнейшем монтируется кровельное покрытие.

Подготовительные работы

Прежде, чем приступить к строительству, выполните план стропильной системы. Это поможет вам в процессе монтажа.

Используемый материал

Для стропильной системы выбирают 2 вида стройматериалов:

  • Металл. Из обилия металлопроката выбирают стальные уголки, двутавровые балки и швеллеры. Сталь при обработке от коррозии более долговечный материал и выдерживает высокие нагрузки. Но у стропильной системы из металла есть 2 минуса – большой вес и высокая стоимость. Если вы решили строить стропильную систему из стальных элементов, убедитесь, что конструкция дома ее выдержит.

  • Дерево. Для стропильной системы частного дома больше подходит дерево. Оно легкое, по сравнению с металлом, доступное по цене и простое в обработке. Для строительства выбирайте материал из хвойных пород древесины не более 15% влажности. Перед началом строительства, обработайте древесину специальным средствами от гниения и вредителей.

Элементы системы

Основу ее составляют следующие элементы:

  1. Мауэрлат. Брус. Равномерно распределяет вес кровли на стены дома. К мауэрлату крепят нижние части стропильных ног.
  2. Лежень. Изготавливается из той же древесины, что и мауэрлат. Его устанавливают на внутренние несущие стены, чтобы также равномерно распределить нагрузку. На лежень в дальнейшем монтируют стойки.
  3. Коньковый прогон. Деревянный элемент, на который крепятся верхние части стропильных ног. Его крепят сверху стоек так, что он их соединяет.
  4. Диагональные (накосные) стропила. Формируют ребра вальмовых скатов.  Их всего 2 пары. Крепят к коньковому прогону и краям конструкции. Эти стропила подвергаются большим нагрузкам, поэтому выбирайте прочные доски.
  5. Рядовые (промежуточные) стропила. Служат опорой для кровельного покрытия. Для монтажа выбирают доски. Верхняя часть стропил опирается на коньковый прогон, а нижняя крепится к мауэрлату. Соблюдайте между ними шаг 60-120 см, в зависимости от выбранного утеплителя.
  6. Нарожники. Укороченные стропила. Прикрепляются одной стороной к диагональным стропилам, а другой — к мауэрлату. Монтируйте нарожники с определенным шагом, указанным в чертежах. Материал используют тот же, что и для рядовых стропил, но можно выбрать доски меньшим сечением, т.к. нагрузка на нарожники небольшая.
  7. Стойки. Вертикально расположенные опоры из бруса или досок. Их устанавливают на лежень. Стойки подпирают коньковый прогон. Древесина такая же, что и для мауэрлата и лежня.
  8. Затяжки. Брус или доска, уложенные перпендикулярно мауэрлату. Он скрепляет стропильные ноги, не позволяя конструкции расходится.
  9. Подкосы. Располагаются под углом к стропилам для уменьшения их прогиба под собственным весом.
  10. Шпренгели. Вертикальные подпорки диагональных стропил. Конструкция со стойками и горизонтальными схватками — шпренгельные фермы.

Монтаж стропильной системы

Стропильную систему устанавливают в соответствии с размерами, указанными в проекте дома. Поэтому перед началом строительства сделайте расчеты самостоятельно или доверьте их инженеру-проектировщику.

Укладываем мауэрлат

Первый этап — установка мауэрлата. В дальнейшем на него будет опираться вся стропильная система.

Если дом построен из бруса или бревна, то роль мауэрлата выполняют верхние венцы.

Если дом из камня или кирпича, то сначала укладывают армирующий пояс из железобетона. Он усилит несущие способности стен. По верху стены выставляем опалубку, в которую закладывается каркас из арматуры и заливается бетон. При установке каркаса, вставьте в бетон металлические шпильки диаметром более 1 см. Их длина должна быть такой, чтобы шпильки выступали на 3-5 см из бруса мауэрлата. Расстояние между шпильками рассчитывайте так, чтобы они располагались между местами соединения стропил с мауэрлатом, чтобы не разрушить конструкцию.

Через 2-3 дня, когда бетон наберет прочность, верхнюю его часть промазывают битумом и наклеивают сверху рубероид. Это необходимо, чтобы уберечь древесину от гниения и негативного влияния конденсата.

На месте шпилек в брусьях просверливают сквозные отверстия. После укладки мауэрлата притягивается на шпильки гайками с шайбами.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате не выполняют выпилы под стропила, нарушать его целостность нельзя.

Устанавливаем лежень

На внутреннюю несущую стену параллельно мауэрлату аналогичным образом кладут лежень. Это опора для стоек. Он перераспределяет нагрузку на поверхность перекрытия.

Укладку лежней своими руками делайте по линиям расположения стен чердачного помещения. Если чердак не планируется использовать как жилое помещение, лежень можно уложить непосредственно под коньком для монтажа опорных стоек.

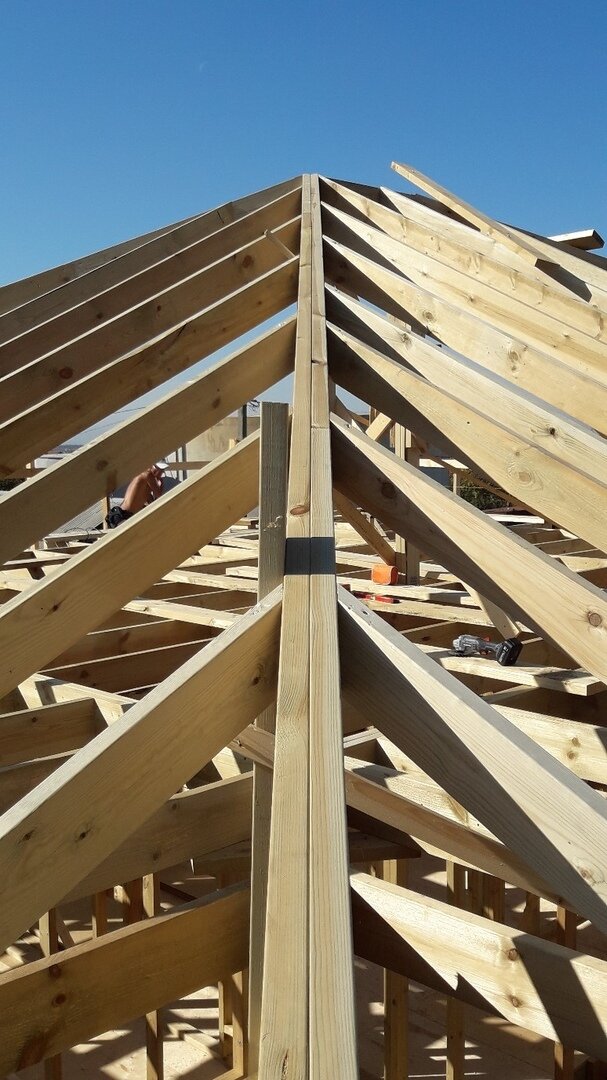

Установка стропильной системы

Четырехскатная крыша с коньковым прогоном может возводиться двумя способами: с наслонными или висячими стропилами.

Использование наслонных позволяет сделать крышу более легкой, упрощает расчет и монтаж. Но в этом случае требуется, чтобы у строения имелась несущая средняя стена. Висячие стропила при строительстве вальмовой крыши могут применяться при небольшой ширине здания и отсутствии внутренних стен.

Установка наслонных стропил

Наслонные стропила монтируют в том случае, если есть средняя несущая стена.

На лежень монтируют стойки. Для сохранения их вертикального положения, используют временные подкосы. Углы проверяйте строительным уровнем.

Сверху на стойки укладывают коньковый прогон и закрепляют его с помощью уголков или гвоздей.

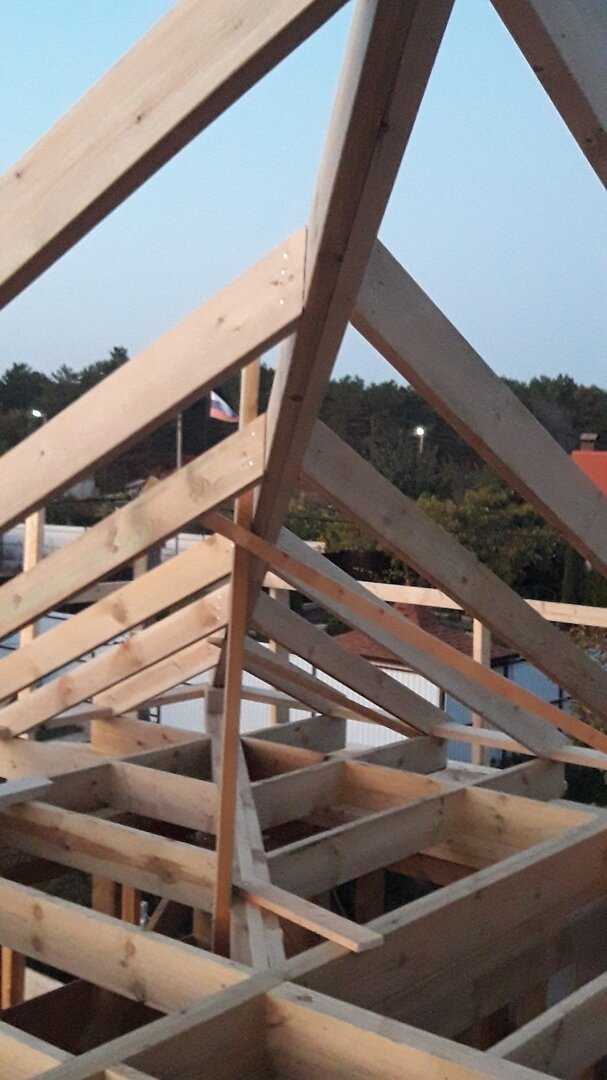

Диагональные (накосные) стропила крепят к коньковому прогону методом двойной врубки под углом 45 градусов. Затем место стыка закрепляют гвоздями или саморезами.

Нижнюю часть «ноги» крепят к краю мауэрлата подвижным соединением (ползуном).

Если требует проект, поставьте подкосы из бруса. Верхнюю часть приколачивают гвоздями к середине стропил, а нижнюю — к основанию стоек.

К диагональным стропилам закрепите по 2 нарожника с определенным шагом с каждой из сторон.  Укороченные стропильные ноги связывают мауэрлат и стропила.

После чего, с определенным шагом монтируются обычные рядовые стропила. Данные стропила закрепляются к коньковому брусу и мауэрлату при помощи саморезов или способа врубки. Также стропила можно дополнительно фиксировать постановкой верхних стяжек и ригелей.

Нарожники и рядовые стропила необходимо устанавливать параллельно друг другу, под прямым углом, то есть 90°.

Также не стоит забывать про шпильки, на которые происходит крепление мауэрлата. Нельзя допустить, что бы рядовые стропила упирались в эти места.

Висячие стропила

Висячие стропила крыши вальмового типа опираются либо на балки перекрытия, либо на мауэрлат.

При строительстве вальмовой крыши с применением висячих стропил коньковый прогон не устанавливается. Вместо этого монтируются центральные фермы – стропильные ноги, соединенные ригелями для жесткости.

Стропильные фермы рекомендуется изготавливать на земле по заранее подготовленному шаблону, чтобы точно соблюсти все размеры. При монтаже ферм необходимо проверять вертикальность каждой конструкции.

Сначала устанавливают 2 крайние фермы. Между ними, по самым верхним точкам, натягивают шнур для контроля уровня последующих стропил.

После монтажа ряда из ферм в коньковой части получившейся системы монтируются бруски или доски, связывающие фермы между собой.

Затем к крайним фермам пристыковываются накосные стропила, опирающиеся на углы здания.

На следующем этапе монтируется центральное стропило вальма (на каждом треугольном скате) и нарожники.

Стропильные фермы могут опираться на мауэрлат либо балки перекрытия. При разработке проекта следует учитывать, что во втором случае шаг укладки балок должен соответствовать шагу стропил.

Диагональные стропила длиннее боковых, они опираются на углы коробки здания, а в верхней части соединяются с коньковым элементом крыши. На накосные опираются стропильные полуноги (укороченные) – нарожники.

Под диагональное стропило устанавливаются одна или две опоры в зависимости от проекта.

Усиление стропильной системы

Если длина пролета составляет 7,5-9 метров, устанавливается опора в нижней части стропилины, либо монтируется шпренгельная ферма.

Для изготовления шпренгельной фермы используется брус 100×150 мм для балок, 100×100 для стоек и 50×100 для подкосов.

Брус следует укладывать на две стороны так, чтобы они сходились углом. На данный брус необходимо установить вертикальные стойки, которые будут поддерживать диагональное стропило.

После завершения монтажа стропильной системы крепится обрешетка под кровельное покрытие.

Стропильная система вальмовой крыши — специфика устройства и описание процесса монтажа

Вальмовой называют крышу с четырьмя и более скатами, образующую скаты с одинаковым наклоном как с торцовых, так и фронтонной стороны постройки. При этом такая крыша более сложна по конструкции, чем обычная двускатная, но лучше сопротивляется ветровым нагрузкам.

Блок: 1/6 | Кол-во символов: 272
Источник: https://stroy-okey.ru/house/roof/stropilnaja-sistema-valmovoj-kryshi/

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Полувальмовая крыша (голландская)

  • Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

  • Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

  • Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Блок: 2/3 | Кол-во символов: 3004
Источник: http://domnomore.com/valmovaia-krysha-stropilnaia-sistema/

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

  • Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
  • Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
  • Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

  1. Из металла. В таком случае используют уголки и двутавры из оцинкованного металла. Это прочный, коррозионностойкий, долговечный материал, который выдерживает большие нагрузки. У металлических стропил есть ли два существенных минуса – значительный вес и высокая стоимость. Поэтому используют металл в строительстве крыши крайне редко, особенно в частном домостроении.

  2. Из древесины. Чаще всего применяют дерево твердых хвойных пород, например, сосны. Преимущества очевидны – легкий вес, невысокая цена, простота в обработке. Слабое место деревянной стропильной системы – это подверженность гниению, действию микроорганизмов и вредителей. Однако, эта проблема решается обработкой антисептическими составами. Кстати, те, кто заботится о пожарной безопасности, применяют еще антипирены.

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

  1. Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
  2. Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
  3. Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
  4. Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.

  5. Рядовых стропил, которые служат опорой трапециевидных скатов. Для изготовления используют доски размера 50х150 мм или 100х150 мм. Верхняя часть рядовых стропильных ног опирается на коньковый прогон, а нижняя на мауэрлат. Шаг между ними берется 60-120 см, на его размер оказывает влияние применяемый утеплитель и вес кровельного материала.
  6. Нарожников, укороченных стропил, прикрепляемых одной стороной к диагональным, а другой к мауэрлату. Расстояние между нарожниками не должно превышать 70-80 см, а размеры пиломатериала не имеют особого значения, так как нагрузка на них не велика.
  7. Стоек, то есть вертикально расположенных опор из бруса. Стойки устанавливают на лежень, они подпирают стропильную ногу в средней части или коньковый прогон в зависимости от характера использования чердачного помещения.
  8. Затяжек, горизонтальный перемычек между ногами каждой стропильной пары. Затяжки стягивают стропила, снимая распирающую нагрузку на стены. Расположенную высоко у конька затяжку называют ригель, а низкорасположенную используют как балку перекрытия.
  9. Подкосов, подстропильных ног, которые располагают под углом к стропилам для уменьшения их прогиба под собственным весом.
  10. Шпренгелей, вертикальных подпорок диагональных стропил. Конструкции с вертикальными стойками и горизонтальными схватками называют шпренгельные фермы.

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

  • На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
  • Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
  • После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
  • Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

Блок: 3/5 | Кол-во символов: 6771
Источник: http://KrovlyaKrishi. ru/vidy-krysh/chetyrexskatnaya-valmovaya/stropilnaya-sistema-valmovoj-kryshi.html

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

  • высота расположения конька;
  • длина ската;
  • угол наклона;
  • количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

  • будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
  • размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
  • нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

  • в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
  • также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

  1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
  2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

  • определяется ширина дома и эта величина делится пополам;
  • полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
  • отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

  1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
  2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
  3. После этого, зная шаг установки стропил, высчитываем их количество.
  4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Блок: 4/4 | Кол-во символов: 6230
Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/chertezh-stropilnoj-sistemy-valmovoj-kryshi/

Этапы работы по монтажу вальмовой крыши

От этапа установки стропильной системы зависит качество всей крыши, ее надежность и срок эксплуатации. Важно подойти к этому вопросу со знанием дела или привлечь специалистов.

Установка мауэрлата

Для монтажа берут дерево первого сорта с внушительным сечением 100*100 или 100*150. Укладывается брус только в внахлест, никак не в стык. Также должны присутствовать точки соединения со стенами дома в большом количестве. Узлы соединения укрепляют скобами из металла.

В постройки из кирпича, пеноблоков и арболита дополнительно сооружается армопояс под мауэрлат. В такой пояс заранее вшиваются шпильки для последующего устилания дерева.

Это может быть интересно! В статье по следующей ссылке читайте о строительстве крыши дома.

Создание прогона

Эта часть в виде балки создается для крепления дополнительных опор под стропильные ноги. Прогон не из главных элементом системы, его внедряют в больших и усложненных проектах вальмовых крыш.

Опорные стойки

Эти стойки являются подпоркой для конька.

Стойки являются обязательной частью стропильной системы

Создание конька

На этот элемент стропильной системы вальмовой крыши опираются все балки. Он расположен в наивысшей центральной части кровли. Образуется он в результате соединения стропильных пар ног. На данный участок каркаса действует очень большая нагрузка, поэтому, чтобы коньковый брус ее выдержал, используют несколько вариантов соединения древесины: встык, внахлест и врубка «вполдерева.

Методы соединения стропильных балок

Монтаж стропильных ног

Стропила можно монтировать в следующем порядке: сначала по диагонали, а потом остальные, или вначале центральные балки, а следом диагональные. На этом этапе монтажных работ стропильные ноги устанавливают на мауэрлат. Способов крепления несколько.

Крепление к мауэрлату тоже можкт быть разным

А также:

Схема крепления стропил к мауэрлату и к коньковому прогону

Важно: от монтажа ног к мауэрлату зависит срок эксплуатации и надежность всей стропильной системы. Так, если установить крепления слабо или допустив ошибку, крышу может просто «снести» ветром полностью.

В видео процесс разметки стропил:

Это может быть интересно! В статье по следующей ссылке читайте про расчет кровли четырехскатной крыши.

Крепление наслонных стропил

Существует две схемы прикрепления наслонных стропил:

По схеме «жесткий низ – свободный верх»

…и «жеский верх – свободный низ»

Для того чтобы создать теплую мансарду монтаж следует проводить по следующему плану на рисунке.

Для теплой крыши применяется своя схема обустройства крыши

Блок: 6/9 | Кол-во символов: 2704
Источник: https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/

Способы крепления стропил вальмовой крыши

На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.

При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.

Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.

Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.

Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.

Блок: 4/6 | Кол-во символов: 835
Источник: https://stroy-okey.ru/house/roof/stropilnaja-sistema-valmovoj-kryshi/

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

  • ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
  • количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
  • вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
  • необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши
Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Блок: 5/10 | Кол-во символов: 2710
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html

Вальмовая крыша – устройство стропильной системы

Для расчета системы из стропил вальмовой кровли необходимо, применив стандартную рейку, определить горизонтальную проекцию (заложение) промежуточной стропильной ноги.

Следом коэффициент уклона перемножить на представленный.

Для нахождения длины стропила, также можно прибегнуть к теореме Пифагора

Для нахождения длины угловых стропил требуется умножить заложение на коэффициент из таблице выше

В видео пример расчета конструкции:

Чтобы определиться с сечением дерева для ног из стропил можно воспользоваться приведенной таблицей

Так, при величине распределенной нагрузки на ноги в 125кг/м и длине пролета в 6 м выбирают брус с сечением одним из: 240*80; 230*90 и 220*100, или кругляк 220 мм.

Пример чертежа вальмовой стропильной системы крыши:

Для неподготовленного человека чертеж достаточно сложный

Стропильная система вальмовой крыши, схема 2:

На первый взгляд схемы не отличаются, но каждая имеет свои особенности

В этом видео полезная информация по стропильной системе вальмовой крыши

Блок: 5/9 | Кол-во символов: 1146
Источник: https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/

Видео-инструкция

Блок: 5/5 | Кол-во символов: 19
Источник: http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/stropilnaya-sistema-valmovoj-kryshi.html

Заключение

При любой конструкции стропил вальмовой крыши правильно устроенная система легко выдерживает нагрузку от собственного веса и атмосферных осадков. Однако сложность построения схемы вальмой кровли и расчет стропильной системы требует работы профессионалов, то же самое касается и монтажа. Браться за самостоятельный расчет и возведение такой крыши стоит только при наличии достаточного опыта строительства.

Пожалуйста, :

Блок: 6/6 | Кол-во символов: 548
Источник: https://stroy-okey.ru/house/roof/stropilnaja-sistema-valmovoj-kryshi/

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

  • Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши Поправочный коэффициент для угловых стропил  Поправочный коэффициент для промежуточных стропил
3:12 1.016 1.031
4:12 1.027 1.054
5:12 1.043 1.083
6:12 1.061 1.118
7:12 1.082 1.158
8:1 2 1.106 1.202
9:1 2 1.131 1.250
10:12 1.161 1.302
11:12 1.192 1.357
12:12 1.225 1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
  3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
  4. Установка опор, конькового прогона и угловых стропильных ног

  5. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  6. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Блок: 3/3 | Кол-во символов: 6598
Источник: http://domnomore.com/valmovaia-krysha-stropilnaia-sistema/

Инструменты для строительства вальмовой крыши

Конструкция крыши и способы обустройства узлов определяют набор инструментов, которые следует подготовить до начала работ.

Для работы с деревом пригодится: уровень, ножовка, молоток, рулетка, разметочный шнурок, степлер.

Для работы с металлическими конструкциями понадобятся электродрель, клепальщик, ножницы просечные.

Инструмент и расходные материалы должны быть подготовлены заранее, т.к. сложный монтаж стропильной системы вальмовой крыши предполагает большое число запилов и установки гвоздей.

Чтобы упростить замеры и иметь возможность делать все детали одинакового размера, мастера советуют заменить рулетку замерной рейкой. Измерительную рейку делают из фанеры шириной в 50 мм, на которую наносят основные размеры.

Блок: 7/10 | Кол-во символов: 770
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html

Варианты устройства вальмовых крыш

Для создания эффектных архитектурных решений и расширения внутреннего полезного пространства мансарды, проектировщики разработали несколько вариантов устройства вальмовых объектов.

Кровля с эркерами

Часть дома в виде выступа за границы фасада является эркером. Такой элемент строят по форме многогранника или прямоугольника и добавляют в общую систему из стропил. Созданное им пространство подходит для продолжения гостиной комнаты, холла или использования в качестве пролета для лестницы.

Вальмовая крыша для дома с козырьком

Проект по форме выглядит, как двускатные щипцы. Козырек имеет иной угол наклона, нежели треугольные скаты основной кровли. Часто проектируется, когда на здании не жилой чердак. Иногда используется в качестве навеса.

Проект четырехскатной крыши с козырьком

Крыша с «кукушкой»

Внешне такая конструкция – это щипец с заниженной частью. Элемент выполняет функцию подачи естественного дополнительного света в жилую площадь. Может сооружать на одинаковом расстоянии от боковых стен дома и выше входа. Также является дополнительным декором здания.

Асимметрия

Проект кровли с различными углами наклона, в основном, используется не для создания жилой площади. Он устанавливается в местности с сильными ветрами. Ассиметрично расположенные скаты и козырек, действует как распределяющие ветровую нагрузку элементы, и предостерегают объект от срыва.

Крыша с неправильной диагональю

Сложные проекты с разными по форме и длине боковыми частями кровли образуют смещение стропильной группы по диагонали. Такие решения, как правило, применяют над гаражом или баней.

Сложные проекты крыши с неправильной диагональю

Это может быть интересно! В статье по следующей ссылке читайте про обрешетку крыши: что это такое и как правильно ее сделать.

Блок: 8/9 | Кол-во символов: 1850
Источник: https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Опора скользящая для стропил (закрытое скользящее крепление)

Блок: 8/10 | Кол-во символов: 714
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html

Итог

Вальмовая крыша украшает практически любое строение. Видов и способов устройства составляющей ее стропильной системы много. При правильном расчете и монтаже, такая кровля служит века. Применять ее возможно для дома, беседки, бани и прочих объектов.

Прочитать позже

Отправим материал на почту

Распечатать

Блок: 9/9 | Кол-во символов: 520
Источник: https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/

Кол-во блоков: 16 | Общее кол-во символов: 35278
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/: использовано 4 блоков из 9, кол-во символов 6220 (18%)
  2. http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/chertezh-stropilnoj-sistemy-valmovoj-kryshi/: использовано 1 блоков из 4, кол-во символов 6230 (18%)
  3. http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html: использовано 3 блоков из 10, кол-во символов 4194 (12%)
  4. http://domnomore.com/valmovaia-krysha-stropilnaia-sistema/: использовано 2 блоков из 3, кол-во символов 9602 (27%)
  5. https://stroy-okey.ru/house/roof/stropilnaja-sistema-valmovoj-kryshi/: использовано 4 блоков из 6, кол-во символов 2242 (6%)
  6. http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/stropilnaya-sistema-valmovoj-kryshi.html: использовано 2 блоков из 5, кол-во символов 6790 (19%)

Источник: m-strana.ru

Вальмовая крыша стропильная система чертеж

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

  • вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы,
  • стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости,
  • вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков,
  • не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

  1. Наслонная.
  2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

  • высота расположения конька,
  • длина ската,
  • угол наклона,
  • количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

  • будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно,
  • размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения,
  • нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

  • в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот,
  • также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

  1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
  2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

  • определяется ширина дома и эта величина делится пополам,
  • полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения,
  • отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

  1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
  2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
  3. После этого, зная шаг установки стропил, высчитываем их количество.
  4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

  • вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы,
  • стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости,
  • вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков,
  • не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

  1. Наслонная.
  2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

  • высота расположения конька,
  • длина ската,
  • угол наклона,
  • количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

  • будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно,
  • размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения,
  • нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

  • в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот,
  • также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

  1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
  2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

  • определяется ширина дома и эта величина делится пополам,
  • полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения,
  • отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

  1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
  2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
  3. После этого, зная шаг установки стропил, высчитываем их количество.
  4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

  • вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы,
  • стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости,
  • вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков,
  • не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

  1. Наслонная.
  2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

  • высота расположения конька,
  • длина ската,
  • угол наклона,
  • количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

  • будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно,
  • размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения,
  • нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

  • в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот,
  • также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

  1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
  2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

  • определяется ширина дома и эта величина делится пополам,
  • полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения,
  • отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

  1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
  2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
  3. После этого, зная шаг установки стропил, высчитываем их количество.
  4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Вальмовая крыша своими руками – устройство стропильной системы

Вальмовая крыша – это разновидность четырехскатной крыши, у которой дваската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.

Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Вальмовая крыша – преимущества и недостатки

Плюсы:

    минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны,
  • большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька,
  • возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома,
  • эстетическая привлекательность.

Минусы:

  • сложность расчета и монтажа,
  • более высокая стоимость реализации проекта,
  • уменьшение площади чердачного помещения (в частности в месте установки диагональных опор),
  • невозможность устройства мансарды,
  • естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Схема устройства стропильной системы и внешний вид вальмовой крыши (обычной, стандартной)

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Схема устройства стропильной системы и внешний вид шатровой вальмовой крыши

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Схема устройства стропильной системы и внешний вид голландской вальмовой крыши Схема устройства стропильной системы и внешний вид датской вальмовой крыши

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Схема устройства стропильной системы и внешний вид ломаной вальмовой крыши (мансардного типа)

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

Схема расположения конькового бруса в стропильной системе вальмовой крыши коньковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила,

Схема расположения диагонального (бокового) стропила вальмовой крыши диагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника,

Схема расположения центрального стропила вальмовой крыши центральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила,

Схема расположения промежуточного стропила вальмовой крыши промежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы,

Схема расположения нарожника вальмовой крыши нарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

  • ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми,
  • количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему,
  • вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования,
  • необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материала Таблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия,
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил,
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила,
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены,
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Стропильная система вальмовой крыши: специфика устройства и описание процесса монтажа

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Содержание

Характерные особенности вальмовых крыш

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши.

Экономический эффект от уменьшения объема – вопрос спорный. При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или монтаж металлочерепицы заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, т.к. примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками.

Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции. Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали.

Направление установки стало причиной получения второго технологического названия — «диагональные». Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, т.к. устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование – нарожники.

Суммируя информацию, получаем, что в сооружении стропильного каркаса для вальмовой крыши будут задействованы:

  • Рядовые стропильные ноги, опирающиеся нижней частью на мауэрлат или на балки перекрытия. В соответствии с типом опоры они могут быть висячими или наслонными.
  • Диагональные стропилины, соединяющие углы крыши и края конькового прогона. Отметим, что используют их не только в обустройстве выпуклых углов вальмовых крыш, но и в сооружении вогнутых углов ендов.
  • Нарожники, формирующие плоскости вальм и примыкающих к накосным стропилам частей больших скатов.

Установка висячих и наслонных стропильных ног выполняется по правилам, согласно которым сооружается стропильная система двухскатной крыши. Разбираться будем с их диагональными собратьями и со стропильными полуногами-нарожниками.

Диагональные стропильные ноги

Принимая во внимание диагональное расположение, несложно догадаться, что длина накосов больше, чем длина обычных стропильных ног. К тому же они служат опорами для нарожников. Ввиду чего нагружены накосные стропила в полтора раза больше, чем рядовые аналоги. Потому их принято делать спаренными из двух досок сечением, равным аналогичному размеру материала для рядовых стропильных ног.

Спаривание накосных стропилин одновременно решает три технические задачи:

  • Позволяет без риска увеличить нагрузку за счет удвоенного сечения несущего элемента.
  • Предоставляет возможность получить диагональный элемент конструкции любой длины без ослабленных наращиванием участков.
  • Устраняет необходимость в целенаправленной покупке бруса для накосных стропил.

Из-за своей длины диагональные стропилины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

Опоры для диагональных стропилин

Независимо от масштабов строительства любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если проектный размер накоса более 9м, т.е. он перекрывает равнозначный по метрам пролет, его непоколебимость обеспечивают двумя дополнительными опорами. Для пролетов поменьше достаточно одной опоры, расположенной в верхней зоне пролета.

В качестве опоры диагональной стропилины могут использоваться:

  • Стойка, устанавливаемая вертикально прямо на перекрытие. Между ней и перекрытием прокладывается кусок гидроизоляции, если стойке предстоит упираться в железобетонную плиту.
  • Подкос. Устанавливается, как и положено подкосным стропилинам, под углом, размеру которого позволено варьировать в пределах от 45º до 53º. Особого значения величина наклона не играет. Важно, чтобы сам подкос поддерживал стропилину на наиболее нагруженном участке. Нижнюю пятку подкоса упирают в лежень.
  • Шпренгель. Представляет собой Т-образную короткую балку из бруса, перевернутую низом вверх. Используется в устройстве больших пролетов, нуждающихся в двух и более усиливающих опорах. Устанавливается шпренгель так, чтобы его основание было перпендикулярно накосной стропилине. Располагают его в нижней части большого пролета ближе к углу крыши. Вместо шпренгеля может быть использована обычная короткая стойка.

Делают дополнительные опоры опять же из сдвоенной доски или бруска, устанавливают в наиболее нагруженных точках.

Нюансы опирания накосных стропилин

Верхняя пятка диагональной стропилины опирается на коньковый прогон различными способами. Выбор способа зависит от конструктивных особенностей стропильной системы:

  • В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опирают непосредственно на консоли прогона.
  • В стропильных системах с двумя прогонами и дощатыми стропильными ногами диагональные стропилины опирают на шпренгель, который в свою очередь опирается на оба прогона.
  • В стропильных каркасах с двумя прогонами и стропилинами из бруса кроме шпренгеля применяется прибоина – дощатый коротыш, сшивающий рядовые стропильные ноги в зоне конька. Толщина усиливающего коротыша от 5 и более см.

Пятка диагональных стропилин для посадки на один из перечисленных верхних упоров подрубается по факту. Крепление производится гвоздями. Усилить при необходимости фиксацию можно скрутками из проволоки или металлическими хомутами.

Нижние пятки накосов можно упереть в угол мауэрлата или специально установленной угловой балки. Можно просто опереть на них. Крепят диагональные стропильные ноги металлическими скобами, гвоздовым боем поверх деревянной накладки или уголками.

Нарожники и способы их устройства

Нарожники формируют вальмы и треугольные части больших скатов. Верх полуноги опирается на накосную стропилину, нижняя пятка на мауэрлат, врезной брус или балку деревянного перекрытия.

Монтаж нарожников может производиться:

  • Посредством врубки. В накосах выбирают гнезда так, чтобы полуноги смежных скатов не располагались друг против друга. Рекомендовано, чтобы между врубками расстояние было минимум 20см. Поэтому в шаге установки нарожникам позволено смещаться, чтобы не вырубать гнезда в одной точке.
  • Путем установки черепных брусков, служащих опорами для полуног. Бруски 50×50мм наращиваются вдоль нижних граней с обеих сторон диагональной стропилины. Их наличие позволяет отказаться от врубок, ощутимо ослабляющих несущий элемент.

Второй вариант проще в работе и предпочтительней из-за увеличения жесткости конструкции. К тому же он абсолютно не обязывает менять шаг установки полустропил: они могут быть расположены друг против друга. К мауэрлату или балкам нарожники крепят тем же методом, что использовали для установки рядовых стропилин.

Элементарная вальмовая стропильная система

Самый простой способ увенчать загородную собственность четырехскатной конструкцией заключается в покупке и установке готовых стропильных ферм. Однако значительно интересней, полезней, дешевле собственноручно заняться устройством вальмовой крыши и подходящей ей по типу стропильной системы.

Тем более если ее запланировано возвести над небольшой хозяйственной постройкой, беседкой или летней кухней. На простых конструкциях очень даже стоит потренироваться перед приложением усилий к более ответственным объектам.

Отметим, что в приведенном ниже примере отсутствует перекрытие, не огорожен чердак и нет утепления. На скатах практически не задерживается снег, т.е. на накосные стропильные ноги действует минимальная по их стандартным меркам нагрузка. Не сохранен принцип разбежки между нарожниками.

Все узловые соединения выполняются гвоздовым прибоем и металлическими уголками. Исполнителю потребуется доска 5×25см для изготовления стропильных ног и прогона, а также влагостойкая фанера для сооружения сплошной обрешетки, потому что постройку планируется покрыть битумной черепицей.

Этап 1: Моделирование и проектирование

Независимо от архитектурной сложности строительной конструкции ей нужен проект. Он поможет определиться с оптимальной формой и избавит от покупки лишних материалов. Для простой вальмовой крыши со стандартной стропильной системой не потребуются суперсложные чертежи, но сделать хотя бы простенький эскиз необходимо.

Инструкция для упрощенного проектирования:

  • Измеряем ширину/высоту/длину строения. Согласно данным вычерчиваем профиль и анфас строения на листе бумаги в масштабе, например 1:50. Это значит, что все размеры необходимо будет поделить на 50. Т.е. стена домика с размерами 5×2,5м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10×5см. Если мелковато выходит, масштаб можно выбрать покрупней — 1:40, 1:25 и т.д. Готовый эскиз желательно продублировать пару раз в запас.
  • Выбираем оптимальную высоту крыши и угол ее крутизны. Для этого на одном из дублей эскиза рисуем несколько вариантов абриса крыши. Определяем наиболее удачный и измеряем транспортиром угол наклона будущих скатов.
  • Отмечаем на дубле эскиза точки установки наслонных стропилин, это шаг. Обе стенки нам необходимо разделить на равные отрезки. Необязательно, чтобы шаг установки под вальмовым и пятиугольным скатом был одинаковым. В примере расстояние между стропильными ногами на обеих стенках строения равно 20 дюймам, это 50,8 см. По факту шаг установки может варьировать от 0,4 до 2,1м. Однако отметим, что слишком часто установленные стропила увеличат в разы расход материала, а слишком редко заставят усиливать конструкцию дополнительной контробрешеткой.
  • Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковый брус должен связывать цельное количество пар стропилин. Отложим от обоих краев длинных стен равные расстояния.
  • Все результаты переносим на основной лист и подсчитываем, сколько понадобится материала. Длину стропилин считаем по внешним сторонам с учетом длины карнизных свесов по 40-50см. Расход фанеры рассчитываем по количеству цельных панелей, приходящихся на каждую плоскость четырехскатной крыши.

По числу стропилин вычисляем количество крепежа. Гвозди нам потребуются буквально во всех узловых креплениях. Уголков на каждую стропильную ногу должно приходиться по паре. Не забываем купить доску с небольшим запасом на случай огрехов в собственной работе.

Для устройства вальмовой крыши по кирпичным и пенобетонным стенам потребуется брусок для сооружения мауэрлата. Он не нужен, если установка стропильной системы выполняется по деревянным стенам.

Этап 2: Устройство основной части вальмовой крыши

Первым делом соорудим вспомогательные леса из расчета, что между плоскостью самодельной подставки типа высокой скамьи и коньковым прогоном должен помещаться домашний мастер в полный рост.

Стартом монтажа стропильной системы для будущей вальмовой кровли является устройство коньковой части конструкции:

  • К сопряженным с вальмами стенкам постройки прибиваем по вспомогательной доске, один край которой должен совпасть с центральной осью. Между досками натягиваем шнурку, повторяющую центральную ось.
  • Примеряем пару стропилин к торцу строения. Пересекаться они должны прямо под шнуркой. Очерчиваем по факту линии спилов верхних пяток, не забывая, что между стропильными ногами будет прогон толщиной 5см.
  • По полученным шаблонам заготавливаем наслонные стропилины.
  • Устанавливаем попарно стропильные ноги по меткам основной части системы. Временно крепим одним гвоздем.
  • Устанавливаем коньковый прогон между верхними пятками, которые до этого свободно опирались друг на друга.
  • Прибиваем гвоздями стропилины к прогону.
  • К мауэрлату или верхнему венцу домика низ стропилин прикрепляем металлическими уголками.

Вспомогательные доски демонтируем, они нам более не понадобятся.

Этап 3: Сооружение вальмовых скатов

Вальмовую часть стропильной системы крепим аналогичным образом: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние закрепляем гвоздями. Работу производим в следующей последовательности:

  • Примеряем к скату первую накосную стропилину, отмечаем по факту линию спила. Нижняя часть стропилины должна точно проходить через угловую точку разметки.
  • Отпиливаем отмеченные излишки. Прибиваем гвоздями диагональную ногу к коньковой консоли, низ фиксируем уголками.
  • Аналогично поступаем с остальными тремя накосами.
  • Заполняем вальмовый скат нарожниками, предварительно примерив каждую деталь к положенному месту и отпилив излишки.
  • Устанавливаем нарожники пятиугольных скатов.

По окончании работ стропила через одну прикручиваются проволочными скрутками к заложенным в стены деревянным пробкам или ко второму венцу, чтобы сильным порывом ветра конструкцию не сорвало.

Есть способ закладки скруток из отожженной проволоки в кладку еще в процессе строительства для последующего фиксирования стропильной системы. Поверх проволочной скрутки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.

По готовой стропильной системе укладывается обрешетка. В случае применения мягкой кровли, как в приведенном случае, в качестве покрытия обрешетку делают сплошной из дюймовки, фанеры или подобных плит. Между плитами или досками оставляют зазор в 3 мм. Под жесткие материалы обрешетку сооружают из бруска с рекомендованным инструкцией шагом.

Строительство сложных вальмовых крыш

Принцип устройства каркасов вальмовых крыш с более сложной архитектурой немногим отличается от приведенного примера. Последовательность работ точно такая же. Правда наслонные стропильные ноги все же разумней и надежней фиксировать с помощью врубок.

Крайне желательно использование опор под диагональные стропилины. И перед монтажом коньковой части устанавливаются опорные рамы с лежнем внизу и коньковым прогоном вверху. Еще изменение угла наклона скатов при опирании врубкой следует учесть на этапе проектирования.

Стропильная система вальмового типа сложнее каркаса обычной двухскатной крыши, но разобраться с ее устройством можно. Четырехскатная конструкция во многих случаях предпочтительней, она интереснее смотрится как над домами, так и над беседками и прочими бытовыми постройками. Описанный вариант сооружения поможет освоить азы в деле возведения вальмовых конструкций, а при удачном результате продолжение обязательно последует.


Теги: #Вальмовая крыша стропильная система чертеж

Вальмовая крыша своими руками пошагово: расчет, чертежи, видео

Вальмовые крыши придают зданию изящный и завершённый облик, её скаты хорошо выдерживают порывы ветра и снеговую нагрузку. Под крышей этого типа можно разместить мансардное помещение большого объёма. Мы расскажем об особенностях стропильной группы вальмовых кровель, о способах расчётов и монтажа стропил, а также о кровельном пироге, вентиляции и утеплении конструкции. Остановимся на описании свойств кровельных материалов и расскажем о том, как сделать вальмовую крышу для беседки своими руками.

Особенности конструкции вальмовых крыш

Вальмовые крыши придают строению определённый шик, но особенность их конструкции в том, что они прекрасно выдерживают разнонаправленные ветровые воздействия. Это происходит благодаря жёсткой стропильной системе и наличию треугольных и трапециевидных скатов. Увеличение высоты конька и уклона скатов даёт возможность разместить под вальмовой крышей обитаемое помещение.

Вальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, которые опираются на коньковый прогон

Особенностями конструкции вальмовых крыш можно считать следующие отличительные черты:

  • наличие четырёх скатов, образованных деталями стропильной системы;
  • отсутствие фронтонов в классическом варианте вальмовой крыши;
  • наличие конькового прогона, опирающегося на брус перекрытия или на внутреннюю стену дома;
  • присутствие диагональных стропильных балок наряду с рядовыми;

    Наличие четырёх скатов, опорного прогона, диагональных стропил и нарожников отличает вальмовые конструкции от других типов крыш

  • использование нарожников и шпренгельных элементов.

Уникальная стропильная система определяет прочностные характеристики крыш вальмового типа и их стойкость к атмосферным воздействиям.

Подготовка проекта крыши

При подготовке проекта вальмовой крыши необходимо определить высоту конька, поскольку от этого параметра будет зависеть угол наклона и длина скатов. Для обитаемого чердачного помещения высота потолка должна быть не менее 2,3 метра в соответствии с противопожарными нормами.

Угол наклона скатов связан с выбором высоты конька, поскольку этот параметр определяет объём зоны комфортного проживания

Для подготовки проекта после выбора высоты конька необходимо произвести замеры, которые помогут рассчитать длину стропил, площадь скатов и объём обитаемого помещения. Для проектирования крыши понадобятся следующие параметры:

  • длина и ширина здания, толщина внешних и внутренних стен;
  • размеры бетонного армопояса, к которому крепится мауэрлат;
  • размеры и местоположение печных и вентиляционных проходов;

    Предварительный чертёж с размерами здания является основой для проектирования конструкции и расчёта основных параметров вальмовой крыши

  • длина центрального прогона, который крепится на балки перекрытия;

  • размер карнизного свеса.

Застройщик определяет, холодным или обитаемым будет чердачное помещение, потому что от этого зависит способ крепления конькового прогона, наличие или отсутствие скатных окон, конструкция и количество стропильных элементов. После подготовки проекта можно приступить к расчёту вальмовой крыши и элементов стропильной системы.

По мнению автора этой статьи, для проектирования вальмовой крыши, особенно усложнённой эркерами, щипцами и шатровыми фрагментами, лучше воспользоваться услугами инженера-проектировщика. При строительстве мансардной крыши загородного дома автору очень помог комплект чертежей с рассчитанной длиной стропильных балок, способом их соединения, углами запилов и количеством крепёжных элементов. Перечень утеплительных и кровельных материалов с указанием площади и порядка монтажа позволил заказать их заранее. Закупка комплектующих по проекту сводит до минимума отходы материалов и экономит время. Рассчитанные размеры стропильной системы и чётко определённая последовательность сборки избавили от брака, лишних расчётов и дополнительной подгонки. Монтажные работы выполняла бригада из четырёх человек с небольшим строительным опытом, которая справилась даже на сложном участке стыковки ската с крышей эркера, правда, с помощью консультации автора проекта.

При самостоятельном проектировании необходимо начинать с расчёта основных параметров крыши и размеров стропильной группы, создавая собственные чертежи и макеты раскладки.

Расчёт вальмовой крыши

При вычислении параметров вальмовой крыши владелец дома задаёт высоту конька из практических соображений. Для холодного чердака она может быть менее двух метров, а при строительстве мансардной крыши нужно помнить о том, что по СНиП высота потолков жилого помещения должна быть не менее 2,3 м.

При предварительных расчётах сначала определяется высота конька, а затем длина центрального прогона, размер основных и диагональных стропил

Длина центрального прогона при равных углах наклона скатов выбирается такой, чтобы концы прогона располагались на одинаковом расстоянии от боковых и торцевых стен. В ходе дальнейших расчётов определяют размеры стропил, нарожников и вспомогательных элементов. Необходимо выбрать тип стропильной системы, поскольку если для вальмовых крыш с необитаемым чердаком более характерны наслонные стропила, то для крыш с мансардой можно применять и наслонные, и висячие типы стропильных соединений.

Расчёт угла наклона скатов и длины стропил

От угла наклона скатов зависит устойчивость крыши к ветровым воздействиям и способность выдерживать снеговую нагрузку. Уклон скатов является важнейшим параметром для расчёта длины основных и диагональных стропил, а также нарожников. За основу расчётов возьмём следующие параметры:

  • высота конька Hк = 3 м;
  • длина здания Lдс = 10 м;
  • ширина здания Lдтс = 6 м. Половину этого размера обозначим за Lптс: Lптс = 3 м;
  • длина конька Lк = 4 м;
  • расстояние от стены дома до конькового прогона T = 3 м.

Вычисления проводятся в несколько этапов.

  1. Угол наклона трапециевидных скатов определяем из треугольника, образованного высотой, проведённой из крайней точки конька, половиной ширины ската и первого рядового стропила: tg a = Hк / Lптс = 1. Этому значению тангенса соответствует угол 45о.
  2. Угол наклона треугольного ската находим из аналогичного треугольника, в котором роль гипотенузы играет среднее рядовое стропило, основание которого находится в середине торцевой стены здания: tg n = Hк / T = 1. Значит, угол n также равен 45о.

    Значения углов наклона скатов определяются с помощью формул расчёта прямоугольных треугольников

  3. Высоту треугольного ската считаем по теореме Пифагора: Н1 = √Hk2 + T2 = √9+9 = √18 = 4,24 м.
  4. Высота трапециевидного ската (отрезок, проведённый из вершины трапеции к её основанию под углом 90o) H2 = √Hk2 + Lптс2= 9+9= √18 = 4,24 м. Поскольку углы скатов в нашем случае одинаковые, то и высоты скатов также равны.
  5. Для дальнейших расчётов понадобится длина диагональных стропил. Из треугольника, образованного половиной треугольного ската, по теореме Пифагора получаем Lc = √H12 + Lптс2= √4,242 + 32 = √ 26,98 = 5,19 м.
Таблица: значения тригонометрических функций для углов наклона скатов мансардной кровли
a, град.tg asin a
200,360,34
250,470,42
300,580,5
350,70,57
400,840,64
4510,71
501,190,77
551,430,82
601,730,87

Расчёт площади скатов вальмовой крыши

Площадь скатов необходимо знать для расчёта количества строительных материалов и составления схемы раскроя. У вальмовой крыши два треугольных и два трапециевидных ската, для вычисления их площади мы воспользуемся стандартными формулами из школьного курса геометрии.

  1. Площадь треугольного ската S = (a · h) / 2, где a − длина, h − высота треугольного ската.
  2. Площадь трапециевидного ската S = (a + b) / 2 · h, где a − длина конька; b и h − длина и высота трапециевидного ската соответственно.

    Расчёт площади вальмовой крыши производится по простым формулам из школьного курса геометрии

Для подсчёта площади необходимо увеличить высоту каждого ската на размер карнизного свеса и иметь в виду, что их длины при этом тоже увеличатся.

Расчёт объёма мансардного помещения

Вычисление объёма обитаемого подкровельного пространства понадобится при расчёте систем теплоснабжения и кондиционирования мансарды. Поскольку под вальмовой крышей располагается многогранное жилое помещение с изменяющейся высотой и формой, то для расчёта объёма его нужно разбить на более простые фигуры. Обычно рассматривают сечение мансарды, образующееся каким-либо стропилом, разбивают его на прямоугольники, треугольники и трапеции, вычисляют их площади по приведённым выше формулам и умножают на длину мансарды. Полученные таким образом объёмы каждой части складывают и получают общий объём мансарды.

Для расчёта объёма мансардного помещения оно разбивается на элементарные фигуры, объём которых вычисляются отдельно и складываются друг с другом

Если при разбиении мансарды выделяются более сложные элементы, то их объём рассчитывается по формуле V = S · H, где S − площадь сечения, H − длина элемента.

Видео: расчёт стропильной системы вальмовой крыши

Макет раскладки крыши

Макет является уменьшенной копией крыши, по нему можно определить оптимальную высоту конька и угол наклона скатов по отношению к размерам здания. Схема стропильной системы вальмовой крыши, выполненная в виде чертежа с указанием размеров и расположением элементов стропильной группы, называется макетом раскладки. На таких схемах указывается местоположение, длина и высота конькового прогона, а также размеры и количество основных, диагональных и нарожных стропил.

На схеме стропильной системы указываются размеры элементов, место их установки, способ монтажа и углы наклона стропильных ног

На чертеже указывается способ крепления деталей, углы и размеры врезки, шаг стропил и схема обустройства карнизного свеса. По схеме можно произвести расчёт количества материалов, раскрой и поштучную раскладку деталей на месте монтажа.

Необходимо учесть, что расчётные данные нуждаются в практической проверке, поэтому перед изготовлением шаблонов для раскроя деталей нужно произвести пробную стыковку основных и диагональных стропил.

Стропильная система вальмовой крыши

Вальмовую крышу образуют четыре ската, а её стропильная система содержит элементы двускатной и шатровой кровли. В основном используются наслонные стропила, которые опираются на коньковый прогон, закреплённый на стойках. Вальмовая крыша состоит из следующих элементов:

  • по периметру стен монтируется мауэрлат, при наличии внутренней капитальной стены на неё крепят лежень;
  • на мауэрлат устанавливаются затяжки или балки перекрытия;
  • на вертикальные стойки крепится коньковый прогон;
  • на мауэрлат и коньковый прогон опираются основные стропила, образующие трапециевидные скаты;
  • диагональные стропила образуют треугольные скаты;
  • нарожники представляют собой укороченные стропила, формирующие силовой каркас между диагональными и рядовыми стропилами;
  • подкосы и шпренгели используются как дополнительные опорные элементы;
  • кобылки применяются для удлинения стропил и нарожников;
  • контробрешётка создаёт вентиляционный зазор;
  • обрешётка используется для крепления кровельного покрытия.

Вальмовая крыша состоит из стандартных элементов и специфических стропильных узлов, которые обеспечивают необходимую прочность конструкции

Кроме того, стропильные ноги усиливаются ригелями и дополнительными стойками. Часто эти элементы образуют стены и потолок мансардного помещения.

Мауэрлат и его размеры

Мауэрлат является связующим звеном между каркасом здания и стропилами и представляет собой цельный брус, прикреплённый к стене резьбовыми шпильками. Для устранения распирающего воздействия стропил на стены брусья мауэрлата необходимо крепить к сплошному армированному поясу. Шпильки с шагом от 80 до 100 см замуровываются в монолитный пояс.

Мауэрлат проходит по верхнему периметру здания и крепится к бетонному армированному поясу шпильками

Мауэрлат равномерно распределяет нагрузку с крыши на стены здания, его длина равна периметру дома. Для его изготовления используют сосновый пиломатериал с сечением равным 150Х150, 150Х200 или 200Х200 мм. На углах дома брус соединяется между собой с помощью резьбовых шпилек.

Установка конькового прогона

Коньковый прогон служит опорой для основных и диагональных стропил и устанавливается на вертикальных стойках, которые опираются на балки перекрытия или лежень. Для придания жёсткости прямоугольной конструкции рекомендуется устанавливать диагональные подкосы между стойками и прогоном. Для монтажа центрального прогона используется брус 100Х100 мм или 50Х150 мм.

Монтаж центрального прогона производится с помощью вертикальных стоек, опирающихся на лежень или на балки перекрытия

Чаще всего используются наслонные стропила, но для обитаемых чердачных помещений можно спроектировать и висячий тип стропил, чтобы освободить жилое пространство от нагромождения вспомогательных конструкций.

Вариант с висячими стропилами максимально освобождает жилое пространство от громоздких конструкций

В этом случае к центральному прогону крепятся основные и диагональные стропила, которые усиливаются ригелями и стойками, образующими стены и потолок мансарды.

Порядок проведения монтажных работ

Перед монтажом стропильной системы вальмовой крыши рабочие места необходимо оборудовать трапами, лесами и лестницами, поскольку удобство работы существенно ускоряет монтаж. Затем приступают к сборке элементов крыши в описанной далее последовательности.

  1. На монолитный армированный пояс раскладывают гидроизолирующий материал и ставят на него заранее рассверленные балки мауэрлата, закрепляя их с помощью резьбовых шпилек, шайб и болтов.

    Балки мауэрлата укладываются на слой гидроизоляции из рубероида и закрепляются шпильками через заранее просверлённые отверстия

  2. На мауэрлат крепятся балки перекрытия или затяжки с шагом от 60 до 120 см и на них устанавливаются вертикальные стойки для центрального прогона.
  3. На вертикальные стойки крепится коньковый прогон, затем вся конструкция усиливается диагональными подкосами. Относительно крайних ног прогон должен иметь выносы по 15 см для крепления диагональных стропил.

    Обустройство крыши начинается с монтажа центрального прогона и основных стропил

  4. Между балками перекрытия и коньковым прогоном выставляются попарно стропильные ноги, производится разметка врезки и осуществляется раскрой стропил. Устанавливаются крайние основные фермы, между ними натягиваются шнуры и по ним выставляются остальные стропильные ноги.
  5. При большой длине стропил их усиливают ригелями, подкосами и стойками. После этого размечаются диагональные стропила.

    Для установки диагональных стропил необходимо произвести тщательную разметку, раскрой и запилы под стыковку с коньком и мауэрлатом

  6. Производится раскрой размеченных диагональных стропил и их монтаж, при необходимости их усиливают шпренгелями и подкосами.
  7. Размечаются и монтируются нарожники, на карнизном свесе концы стропил обрезаются вертикально, к ним прикрепляются лобовые доски.
  8. На стропила и нарожники крепится гидроизолирующая мембрана с нахлёстом 10 см, монтируется контробрешётка и обрешётка.

Исходя из личного опыта, автор этой статьи хотел бы порекомендовать оборудовать на участке строительства место для разметки, раскроя и шаблонирования элементов стропильной системы. Удобно, когда точные угломерные инструменты находятся в одном месте, приспособленном для разметки и распиловки. Оборудованное рабочее место экономит время при заготовке деталей, которые затем поднимаются и монтируются без дополнительной подгонки. Внизу проще подготовить и сборочный комплект крепежа для каждого этапа работ.

Видео: стропильная система вальмовой крыши

Кровельный пирог вальмовой крыши

Кровельный пирог вальмовой крыши состоит из следующих элементов:

  • стропильные ноги;
  • пароизоляционная мембрана;
  • утеплитель, расположенный между стропилами;
  • гидроизолирующая мембрана;
  • обрешётка и контробрешётка;
  • кровельный материал.

Кровельный пирог вальмовой крыши служит для создания определённой последовательности защитных слоёв, на которые сверху укладывается финишное покрытие

Для холодного чердака кровельный пирог состоит из стропильных ног, гидроизолирующей мембраны, контробрешётки, обрешётки и кровельного материала. Теплоизолирующий слой и пароизоляционная плёнка здесь не применяются.

Вентиляция вальмовой крыши

Вентиляция подкровельного пространства утеплённой вальмовой крыши происходит через вентилируемый зазор между утеплителем и гидроизолирующей мембраной. Вентзазор образуется при монтаже мембраны на стропила с провисом 1,5–2 см, поэтому воздух через перфорированную отделку карниза проникает в утеплитель и выходит через отверстия коньковых аэраторов.

Вентиляция кровли производится через софиты карниза и аэраторы конька

От испарений из жилых помещений утеплитель сохраняет пароизолирующая плёнка, а от увлажнения конденсатом утепляющий слой предохраняет гидроизолирующая мембрана. Конденсат, скапливающийся на гидроизоляции, удаляется через вентиляционный зазор высотой в 5 см, который обеспечивает циркуляцию воздуха и сохраняет в целости стропильную систему. При этом слой теплоизолирующего материала не теряет своих свойств от излишней влаги.

Вентиляция холодного чердака

Холодный чердак вентилируется через перфорированные отверстия отделки карнизного свеса и слуховые окна, а также коньковые аэраторы. Разница температур между внешней средой и чердаком сводится к минимуму, поэтому обледенение кровли не происходит.

Преимущество холодного чердака заключается в отсутствии разницы температур кровельного покрытия и чердачного помещения, из-за чего обледенения кровли не происходит

При такой схеме вентиляции вальмовой крыши необходимо помнить о тщательном утеплении потолка и верхней части стен между жилым помещением и холодным чердаком.

Видео: слуховые окна вальмовой крыши — холодный чердак

Утепление вальмовой крыши

Утепление крыши производится после монтажа кровли изнутри чердака или снаружи при укладке кровельного пирога. Такая последовательность работ предохраняет утеплитель от неожиданных осадков. Теплоизоляционный материал помещается между стропильными балками слоем в 20–25 см.

Утепление изнутри происходит путём набивки утеплителя между стропилами и фиксации его с помощью шнура или лески

Для утепления вальмовой крыши можно использовать следующие материалы:

  • пенополистирол размером 600Х1200 мм и толщиной от 20 до 100 мм;
  • волокнистые плиты и маты минеральной ваты размером 600Х3000 мм и толщиной от 50 до 200 мм;
  • вспененные утеплители, к которым относятся эковата и пенополистирол.

Эластичность матов и плит позволяет набивать их между стропилами в несколько слоёв со сдвигом мест стыка, чтобы избавиться от мостиков холода, а вспененные утеплители наносятся методом напыления с использованием специального оборудования.

Доборные элементы для вальмовой крыши

Для разных видов кровельного покрытия выпускаются определённые типы доборных элементов. На вальмовой крыше используются коньковые планки с аэраторами, заглушки для вальмовых стыков и тройники для диагональных стропил. Они закрывают коньковые и скатные стыки, а также карнизные свесы.

На завершающем этапе монтажа вальмовой кровли используются многочисленные доборные элементы

Из остальных доборных элементов на вальмовых кровлях могут быть использованы трапы, лестницы, снегозадержатели, уплотнители и капельники.

Коньковые доборы

Коньковые доборы имеют разную конфигурацию и размеры, например, планка прямая 150Х150Х2000 мм или полукруглая R110Х2000 мм. Коньковые планки могут иметь аэраторы разного типа. Рассмотрим особенности монтажа и стыковки коньковых доборов.

Состыковка коньков

Монтаж прямых коньков на вальмовой крыше производится с нахлёстом не менее 5 см и начинается со стороны, противоположной преобладающим ветрам. Планки крепятся с шагом от 15 до 30 см, а на крайних планках монтируются заглушки. В конструкции некоторых коньковых планок предусмотрены полимерные аэраторы, обеспечивающие вентиляцию подкровельного пространства.

Состыковка горизонтальных коньков происходит с нахлёстом не менее 5 см

Хребтовые планки крепятся, начиная с заглушки, снизу вверх, а в месте соединения вальмовых хребтов и конька стыкуются с тройниковыми Y-планками. При необходимости места стыковки дополнительно герметизируют.

Монтаж круглого конька

В конструкции круглого конька предусмотрены рёбра жёсткости, которые служат замками для стыковки отдельных планок. Такие рёбра препятствуют проникновению воды в подконьковое пространство. Круглый конёк крепится к верхней планке обрешётки через аэроэлемент, который обеспечивает циркуляцию воздуха через вентиляционный зазор.

Монтаж круглого конька производится через уплотнитель с использованием специальных заглушек

При монтаже любого типа коньковых планок важно следить за тем, чтобы не перекрыть вентилируемые продухи и сохранить циркуляцию воздуха между карнизом и коньком.

Ветровые планки и капельники

На карнизном свесе вальмовой крыши устанавливаются капельники для отвода конденсата, а для защиты подкровельного пространства от ветра и дождя на обрешётку монтируют ветровые или карнизные планки.

Капельник на карнизном свесе (поз. 7) используется для отвода конденсата, а ветровая планка (поз. 5) защищает подкровельное пространство от ветра и дождя

Этот вид доборов устанавливают с нахлёстом не менее 5 см, стандартная длина планок равна 2 м.

Видео: монтаж металочерепицы и доборных элементов

Виды кровельного покрытия для вальмовой крыши и их монтаж

Для вальмовой крыши используются разные виды кровельных материалов, которые в большом количестве предлагают производители. При выборе необходимо оценить цветовую гамму, простоту монтажа, вес и долговечность кровельного покрытия. Немалое значение имеют стоимость и эффективная площадь материала. Рассмотрим самые популярные виды кровельного покрытия:

  • керамическая и цементно-песчаная черепица;
  • металлочерепица и кровельный профнастил;
  • шифер и ондулин;
  • мягкая черепица.

По мнению автора статьи, следует обратить внимание на шумопоглощающие свойства кровельного материала. С этой точки зрения металлопрофили проигрывают ондулину и мягкой черепице с их прекрасной шумоизоляцией. Кроме того, на поверхности металла при перепаде температур образуется конденсат, поэтому нужно принимать меры для его удаления. Мягкая черепица отличается простотой монтажа, но для неё необходимо установить сплошную обрешётку из фанеры толщиной 12 мм и положить подкладочный материал, а это несколько удорожает её применение. По этим причинам, а также в силу небольшого веса и простоты укладки автором статьи для покрытия жилого дачного дома был выбран ондулин. В процессе эксплуатации кровли стало ясно, что во время сильного дождя на чердаке слышен небольшой шум, а после утепления мансарды посторонние звуки практически пропали.

Монтаж кровельного покрытия производится на обрешётку. Перед проведением кровельных работ нужно смонтировать капельники, ветровые доски и кронштейны водосточной системы. Крепление листовых материалов производится саморезами с шайбой и резиновой прокладкой в шахматном порядке. Укладка листового покрытия вальмовой крыши начинается от центра ската к краям.

Монтаж кровельного листового покрытия начинается с первого цельного элемента, затем симметрично крепятся листы слева и справа

Монтаж производится по натянутому вдоль карниза шнуру. Мягкая черепица укладывается снизу вверх с рекомендованным производителем нахлёстом.

Металлопрофиль

К металлопрофилю относится кровельный профнастил и металлочерепичное покрытие. Полная ширина листа металлочерепицы 1180 мм, эффективная ширина при этом равна 1080 мм, длина может меняться от 765 до 8000 мм, шаг обрешётки равен 350 мм. Кровельный профнастил имеет монтажную ширину 1000 мм и длину до 6 м. Срок службы этих покрытий достигает 50 лет, при этом материал имеет небольшой вес и просто укладывается.

Профнастил легко монтируется и служит до 50 лет

Шифер

Шифер отличается большим весом и хрупкостью, поэтому в современном строительстве используется его лёгкий (вес листа 6 кг) аналог — ондулин.

Шифер отличается большим весом и хрупкостью, но по-прежнему популярен

Длина листа ондулина составляет 2 м, ширина — 0,95 м, полезная площадь — 1,6 м2. Монтируется ондулин на обрешётку с шагом 45 см, с продольным нахлёстом 20 см, боковой нахлёст составляет одну волну. Дополнительные преимущества: срок службы до 50 лет, хорошее шумопоглощение, простота монтажа.

Срок службы ондулина достигает 50 лет, при этом кровля отличается шумопоглощением и простотой в монтаже

Мягкая черепица

Длина мягкой черепицы составляет 1 м, ширина в среднем равна 333 мм, нахлёст зависит от вида и формы, а толщина составляет 6 мм. Это лёгкий шумопоглощающий материал, который просто монтируется, служит до 35 лет, стоит недорого, но нуждается в сплошной обрешётке и подкладочном слое.

Мягкая черепица придаёт крыше современный вид и просто монтируется на сплошной обрешётке

Вальмовая крыша для беседки своими руками

Беседка с вальмовой крышей создаёт единое архитектурное пространство на участке застройки. Для сооружения необходимо подвести каркас по типу мауэрлата и далее выполнить следующие действия.

  1. Смонтировать балки перекрытия.
  2. Поставить на них вертикальные стойки и закрепить центральный прогон.
  3. Установить основные стропильные ноги.

    Вальмовая крыша беседки представляет собой крышу дома в миниатюре и создаёт с ней единый ансамбль

  4. Установить диагональные стропила и смонтировать обрешётку на скаты.
  5. Настелить кровельное покрытие и установить доборы, гармонирующие по цвету с крышей дома.

Все деревянные детали беседки необходимо обработать антисептическими и антипиреновыми составами и придать им соответствующий цветовой оттенок.

Мы рассказали о конструкции и расчётах вальмовых крыш, о стропильной системе и пошаговом порядке монтажа её элементов. Коснулись вентиляции, утепления и структуры кровельного пирога. Самостоятельный монтаж вальмовой кровли позволит вам сэкономить деньги и быть полностью убеждённым в качестве выполненных работ. Надеемся, что материалы этой статьи помогут вам в строительстве крыши для уютного дома.

Оцените статью:

[Голосов: Среднее: ]

Вальмовая крыша своими руками — расчет крыши, монтаж стропильной системы и другие нюансы

Пример четырехскатной вальмы

Содержание:

Крыша — это один из самых важных элементов в любом доме. Она является опорой и защитой от разных не дуг, например: дождь, ветер, солнечные лучи и т.п.



Виды вальм

Самый простой и классический вариант вальмовой крыши — это когда она имеет два ската, а по торцам присутствуют фронтоны.

Данный вид отличается от других, своим строением. Такая крыша имеет два дополнительных ската, которые удалены от её торца.

А вальмовая называется потому, что скаты имеют треугольную форму, отсюда и пошло название. Но так же, существует несколько видов вальмовой крыши, всего их три:

Шатровая крыша. Данный вид использует только для квадратных построек.

Её особенность заключается в том, что все скаты равны. И самое главное то, что все вальмы должны расходиться в разные стороны под одинаковым углом, это обязательно.

Ломаная крыша. Данный вид крыши имеет тяжелую конструкцию, но при этом очень красивый и эстетичный вид. Состоит она и множества скатов, причём скаты эти разного размера. Что бы возвести данную крышу надо потратить немало усилий на расчёты. Но благодаря неоднократным постройкам профессиональных строителей, все расчёты сделаны заранее. В итоге ломаную крышу, можно устанавливать по готовым разметкам.

Полувальмовая — данный вид предназначает собой, укрыв верхней части ската, а не полностью, как обычно.

Первичная разметка вальмовой крыши

Разметка стропильной системы

Что бы построить вальмовую крышу, надо знать несколько аспектов, особенности её конструкции и все узлы соединения.

Конёк — это деревянный брус. Он располагается посередине и является крепежом, для всех деревянных деталей.

Угловые стропила. Выдерживают большой вес, в итоге изготовляются из такого же бруса, что и коньки. Крепятся с одной стороны к коньку, с другой к углу дома, случаются моменты, когда и выходит за угол здания.

Промежуточные центральные стропила. Берут свой ход от концов конькового бруса, после переходят по всем скатам и вальмам, и выходят на стены дома.

Промежуточные. Выполняют все те же функции, что и промежуточные центральные стропила, только данный вид не затрагивает вальма.

Короткие. К коньковому брусу никогда не крепятся. Бывают абсолютно любой длины. В свою очередь, крепятся они к угловым стропилам, причём, обязательно, всё должно быть под одинаковым углом.

Для построения вальмовой крыши очень важны некоторые пункты, а именно, расчёты, чертежи, разметка и т.п. Всё эти аспекты должны быть максимально точными и без погрешностей. Всё потому что именно от них зависит соотношение длины вальм и скатов.

Самая первая, проводимая линия — это коньковый прогон. Иными словами — это осевая линия, которая проходит по верхней части обвязки и торца дома.

Следующим шагом нужно равномерно поделить коньковый брус, и начать устанавливать первые элементы стропильной системы.

После чего, надо сделать место, где будет находиться остальные элементы стропильной системы. Для этого надо взять замерную рейку, один её конец приложить к уже готовым, размеченным линиям, а второй к боковой стене.

Чтобы рассчитать длину стропильного свеса, нужно следующие. Нужно взять рейку и расположить её с двух концов, а именно: один — на свес кровли, второй, на внешний контур стены.

Следует заметить, что расположены они будут межу двумя элементами: боковой стеной и верхней части обвязки.

Таким же способом необходимо работать и на остальных трёх углах. Это позволит узнать все размеры центральных стропил и торцы конькового бруса.

Есть один совет, который очень помогает. Так как абсолютно все элементы стропильной системы — треугольники, для всех выше перечисленных расчётов очень поможет теорема Пифагора.

Замерная рейка — зачем она нужна и как используется?

Таблица коэффициентов расчета промежуточного и углового стропила

Чтобы построить вальмовую крышу, нужно потратить немало усилий и желания. В том числе и сделать множество замеров и разметки.

Так вот, чтобы не путаться где что, все замеры предлагается записывать на мерку, данный инструмент, избавит любого человека от использования рулетки.

Бывают такие моменты, когда встречаются одинаковые размеры, и вот что бы не измерять их множество раз, нужна рейка.

Также она будет учитывать все погрешности и на деле уже будет без них. В итоге получаются абсолютно точные размеры, готовые для нанесения.

Чтобы всё получилось замерную рейку следует изготавливать из ДСП или бруса, но самое главное, чтобы толщина равнялась 5 см, это нужно для того, чтобы при замерах на большом расстоянии мерку было хорошо видно.

Так же, есть один очень важный элемент для точной разметки. И это таблица коэффициентов стропильной системы. По данной схеме можно определить длину стропильных ног, причём абсолютно точно.

И самое главное, при кровле вальмовой крыши, использовать данную таблицу — это обязательно. Всё потому, что она даёт очень точные расчёты.

Приведём пример расчёта

Для начала, следует измерить горизонтальную проекцию промежуточного стропила. После посмотреть данные в таблице и определиться, что дальше делать.

Измерять длину нужно обязательно по нижней линии. (от одного конца конькового бруса, до другого конца, его крепления)

Таким же самым образом находится длина свеса. Только тут ещё можно, по желанию, воспользоваться теоремой Пифагора: a2+b2=c2, это при том, что а и b — горизонтальная и вертикальная линия.

Накосные угловые элементы вальма

Особенности накосных стропил и угловых элементов

В самом конце следует сделать разметку между угловыми элементами крыши и всеми промежуточными.

У вальмовой крыши есть свои особенности, а именно: она имеют косой срез, к которому крепится коньковый брус.

А вот, что касается конькового бруса, то он имеет два среза для креплений угловых элементов. Чтобы рассчитать накосное стропило надо сделать следующие:

Для начала, найти угол постройки, и от него начать отмерять длину до стропила.

В данном случае стропила — это произведение квадратов длин проекций центральных стропил.

Что бы узнать точную цифру, полученный размер нужно умножить на число — коэффициент (из таблицы) данная цифра и будет длина накосного.

Другие особенности возведения

Варианты опирания стропил

Один из самых важных и в тоже время, простых правил — это то, что коньковый бурс и все стропила должны быть изготовлены из одинакового материала.

К примеру, если коньковый брус 5 см, то и все элементы стропил должны быть 5 см.

Это нужно для того, что бы крыша была прочной на долгие года.

Иначе, со времен каркас будет проседать и деформироваться, а это вртяли кому то надо.

К тому же с одинаковыми размерами, будет очень легко делать все возможные замеры.

Помните: короткие стропила крепятся к угловым, а не так, как при возведении обычной крыши — к коньковому брусу. Но, также надо серьёзное внимание уделить углам коротких стропил, они должны совпадать полностью с углами остальных.

Что касается высоты, то, в принципе, она может быть абсолютно любой. Только вот, желательно, не очень низкой. Иначе в таком случае, придётся устанавливать дополнительную опору, которые будут держать крышу, а это дополнительное время и силы.

Чтобы вальмовая крыша стояла долгие годы, нужно использовать только качественный брус, высушенный и хвойных пород.

Это достаточно крепкий материал, который простоит долгие годы. Также нужно не забыть, про пропитку крыши, это нужно сделать обязательно, иначе она будет подвергаться природным неприятностям.

И последний совет, чтобы построить вальмовую крышу, нужно потратить немало усилий и времени, и то, это ещё не гарантирует успеха. Надо быть действительно профессионалом своего дела, чтобы получилось всё качественно.

Перед работой, обязательно нужно прочитать весь теоретический материал и быть в курсе всего.

По возможности найти помощников, которые смогут чем-то помочь.

Осмотр крыши: каркас крыши, часть 1

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия при осмотре крутых склонов. -скатные, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Мы не будем углубляться в осмотр чердаков, поскольку эта серия статей из Mastering Roof Inspections в основном посвящена распознаванию дефектов кровли, но вы должны иметь представление о двух основных, базовых системах конструкции крыши: обычные кровельные конструкции и стропильные фермы.

Вы будете оценивать каркас крыши изнутри чердачного помещения, но у нас есть технологическое преимущество. Давайте снимем крышу и покрытие стен дома и определим некоторые из наиболее распространенных элементов каркаса крыши.Мы начнем с крыши с традиционным каркасом, в которой отдельные элементы каркаса вырезаются и собираются на месте.

ОБЫЧНЫЕ КРЫШИ

Обычные стропила

Общие стропила

Стропила, которые опираются на внешние стены внизу и соединяются с коньком вверху, называются «общими стропилами» (выделено здесь желтым цветом).

Стропила на противоположных сторонах конька следует устанавливать парами прямо напротив друг друга — хотя, если вы видите несколько несоосных, это не является дефектом.Иногда стропила необходимо немного сдвинуть, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения вентиляционного отверстия.

Если вы видите много стропил, которые не выровнены, вы можете прокомментировать это, но в существующих домах не называйте это дефектом, если вы не заметили разрушения. В более новых домах многие стропила, которые не выступают против, обычно указывают на некачественный каркас. Это признак того, что вам следует внимательно искать другие проблемы в конструкции крыши.

Стропила обычно устанавливаются на 24-дюймовых центрах. Если вы видите стропила, установленные на центрах больше 24 дюймов, обратите внимание на признаки разрушения, такие как провисание стропил. Если вы видите провисание стропил, порекомендуйте выполнить их стабилизацию у квалифицированного подрядчика. Стабилизация обычно включает установку системы прогонов.

Вальмовые

Вальмовые крыши имеют «вальмовые стропила», которые ориентированы по диагонали к коньку и наружным стенам. Бедренные стропила называются просто «бедрами» и показаны здесь коричневым цветом.Бедра опираются на внешний угол внизу и соединяются с гребнем на вершине.

Стропила, которые опираются на внешние стены внизу и соединяются с бедром наверху, называются «опорой для бедра» и показаны здесь фиолетовым цветом.

Долины

Там, где гребни меняют направление, создается внутренний угол, который перекрывается «стропилами долины» или просто «долиной», показанной здесь зеленым цветом. Долины также ориентированы по диагонали к гребню и наружным стенам.Долины опираются на стены во внутреннем углу внизу и соединяются с гребнем наверху.

Стропила, которые соединяются с долиной в нижней части и соединяются с гребнем наверху, называются «долинными домкратами», они показаны здесь голубым цветом.

Обычный гребень

На рисунке показан обычный гребень (окрашен в оранжевый цвет). В домах с обычными коньками стропила поддерживают вес крыши и передают нагрузку на крышу через стены на фундамент и, наконец, на почву.Маршрут, который проходит под весом крыши через элементы каркаса к грунту, называется «путем нагрузки».

Назначение конька состоит в том, чтобы обеспечить простой способ соединения стропил на пике крыши и обеспечить лучшее прибивание гвоздями на пике.

В старых домах может вообще не быть гребня. Когда-то в разных частях Северной Америки это было обычной строительной практикой, и это не является дефектом, пока стропила противостоят друг другу.

Спроектированная древесина, используемая для обрамления крыш, предъявляет очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки этой серии.Производители металлических соединителей для металлоконструкций публикуют спецификации подключения в своих каталогах и на своих сайтах.

Стропила

В домах с плоскими потолками и чердачным пространством основания противоположных стропил должны быть скреплены между собой балками перекрытия, которые образуют «стропильные связи». Когда стропила устанавливаются перпендикулярно балкам потолка, стропильные балки обычно опираются на балки потолка.

Стропильные шпалы не позволяют весу крыши раздвигать верхушки стен и вызывать провисание конька.

Хомуты

Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на все остальные стропила в верхней трети крыши. Их цель — предотвратить подъем. Следует ли их устанавливать — вопрос инженеров. Они не всегда необходимы, поэтому их отсутствие не является дефектом, но когда вы их видите, они должны быть установлены правильно.

Здесь вы можете увидеть хомуты, установленные в верхней трети крыши, и стропильные шпалы, установленные низко и наложенные на стену.

Системы прогонов

Вы также можете увидеть систему прогонов.

Системы Purlin предназначены для уменьшения расстояния, которое должны преодолевать стропила. Они состоят из креплений, прибитых к нижней стороне стропил и поддерживаемых диагональными распорками.

Днища распорок прогонов должны опираться на верхнюю часть несущей стены.Раскосы, которые опираются на балки потолка или каким-то образом передают нагрузку с крыши на нижний потолок, являются дефектными установками. Если вы видите распорки, которые опираются на балки потолка, поищите провисание потолка.

Раскосы обычно устанавливаются на каждое второе стропило и должны быть под углом не более 45 °.

Вот система прогонов, установленная в гараже старого дома. У них нет центральной стены, на которой можно было бы удерживать распорки, они опираются на прочную спинку, опирающуюся на балки потолка.Проседания не было, поэтому в акте осмотра замечаний не было.

Системы Purlin создавались разными способами — одни лучше, другие. Современные строительные нормы и правила призывают к тому, чтобы подпорки были равными или большими по размеру, чем размеры стропил, но большинство балок с подпорками, которые вы увидите, не будут соответствовать этому требованию. Если вы знаете, что дом должен был соответствовать этому кодексу, когда он был построен, назовите это дефектом; в противном случае ограничьте осмотр поиском признаков неисправности, таких как провисание или сломанные стропила и сломанные компоненты.Кроме того, обратите внимание на неправильную установку, такую ​​как распорки, опирающиеся на балки потолка, распорки, но без подпорки, и слишком мало распорок.

В старых домах в некоторых районах обычно не найти защитников. Это проблема качества, если только крыша не провисает; тогда это структурная проблема, и вам следует порекомендовать ее квалифицированному подрядчику.

Термин «прогон» имеет несколько разных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, а также от происхождения человека, с которым вы это обсуждаете, так что не надо. Не удивляйтесь, если кто-то попытается вас поправить.

Структурный гребень

Дома со сводчатыми потолками обычно не имеют стропил, чтобы стены не расширялись, а гребень не провисал, поэтому в них используется структурный гребень. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку на крышу без провисания.

Overframe

Когда вы находитесь внутри чердака, вы можете увидеть состояние, при котором конек и несколько домкратов одной секции крыши обрамлены поверх существующей крыши.

Это называется «оверфрейм» и довольно часто встречается в определенных областях. Построен правильно, конструктивно прочный.

Часто можно увидеть, как часть обшивки крыши снята, чтобы обеспечить проход между чердачными помещениями. Если вы не можете пройти на часть чердака, порекомендуйте, чтобы ее осмотрел квалифицированный инспектор после того, как будет предоставлен доступ. Это особенно важно, если в нем есть сантехника или электрические компоненты.

****************************************** ******


Основы каркаса вальмовой крыши

Как и любой другой тип кровли, вальмовая крыша Обрамление начинается с определения длины и распила обычного стропила. В обычное стропило определит высоту и длину коньковой доски который установит, где будут располагаться вальмовые стропила.

Плюсы

  • Простая вальмовая крыша спускается со всех четырех сторон, связывая внешние стены вместе, делая здание более прочным, чем двускатная крыша.Особенно полезно в районах, подверженных сильному ветру.
  • Повышает общую стоимость и внешний вид дома.
  • Нет высоких двускатных стен, что позволяет сэкономить на обшивке, сайдинге или кирпиче.

Минусы

  • Сложнее построить, чем двускатную крышу .
  • Дороже двускатной крыши.

Детали вальмовой крыши

  • Обычные стропила используются для центрирования коньковой доски в здания, установите высоту и найдите концы конька.Коммонс работает от конька и до вершин наружных стен.
  • Коньковая доска является самой верхней частью вальмовой крыши и используется для прибивания общих и вальмовых стропил.
  • Набедренные стропила прибивают под углом 45 градусов к коньковой доске к четырем внешним углам здания. Также используется для прибивания верхней части стропил домкрата.
  • Стропила домкрата прибиваются к бедру и спускаются к наружным стенам.У них такой же разрез посадки и хвоста, как и у обычных. Верхний отвес — это особый разрез, называемый составной митрой.
  • Расположение частей каркаса вальмовой крыши

    Некоторые из ваших более дорогих домов, изготовленных по индивидуальному заказу, имеют то, что я называю сменной крышей.

    Это тип вальмовой крыши, у которой основной пролет имеет один уклон, а концы бедер имеют более крутой уклон.

    Это делает коньковую доску длиннее, из-за чего здание кажется больше, а крыша круче, чем они есть на самом деле.Это делает дом еще более ценным.

    Ссылки на связанные страницы Carpentry Pro Framer


    Как привязать к вальмовой крыше | Home Guides

    Вальмовая крыша имеет четыре ската к общему карнизу по всему дому. Центральная часть вальмовой крыши обрамлена так же, как двускатная крыша, с общими стропилами от пика до двух внешних стен. Вальмовые концы обрамлены диагональными стропилами от пика до углов стены, с одним общим стропилом в центре от пика до стены и угловыми стропилами-домкратами для соединения скошенных бедер с общими стропилами.Большинство соединений крыши будет выполнено на двускатной стороне.

    Удалите черепицу и обшивку крыши с места, где новая крыша будет врезаться, используя инструмент для снятия черепицы, монтировку и сабельную пилу, чтобы обнажить стропила существующей крыши. Закрепите отдельные стропила на дополнительной стороне, прибив горизонтальные доски между этими стропилами и дополнительными стропилами на другой стороне крыши.

    Отрежьте два стропила 2 на 4 или 2 на 6 дюймов по уклону добавляемой крыши. Подберите размер этих стропил к стропилам или фермам на новой крыше.Используйте квадратик скорости, чтобы обозначить угол; установите точку поворота квадрата в верхней части доски и поворачивайте ее до тех пор, пока угол наклона шкалы «общего верхнего среза» не совпадет с верхней частью доски.

    Прибейте эти «долинные» стропила, чтобы сделать края нового соединения крыши, к существующим стропилам с помощью гвоздей 16d и молотка. Сформируйте стропила долины в виде перевернутой буквы V с точкой на вершине существующей крыши или на высоте добавленного пика крыши и концами на стене дома.

    Установите пару стропил или сборную ферму на стены или другие горизонтальные опоры новой крыши. Прикрепите стропила или ферму по уровню и закрепите концы к стенам или опорам с помощью гвоздей. Сделайте отметки с шагом 24 дюйма с помощью рулетки и карандаша от существующей крыши до первых новых стропил. Измерьте каждое пространство и отрежьте отдельные короткие стропила, чтобы соединить стропила долины и новую крышу. Закрепите эти короткие стропила гвоздями на пальцах ног по диагонали в долине и на внешних стропилах.

    Соединить коньковую доску новой крыши, если таковая имеется, с вершинами стропил ендовы или коньковой доской на существующей кровле; это будет зависеть от стиля соединяемых крыш. Заменить обшивку на старой крыше, разрезать панели так, чтобы они вписывались в ендовы, и положить обшивку на новую крышу. Установить в ендовы металлический фартук с помощью гвоздей. Замените черепицу на старой и новой крышах.

    Писатель Биография

    Боб Харинг был писателем и редактором новостей более 50 лет, в основном в Associated Press, а затем в качестве исполнительного редактора Tulsa, Okla.»Мир.» После выхода на пенсию он пишет рассказы о фрилансе и еженедельно ведет колонку по компьютерной безопасности. Харинг имеет степень бакалавра журналистики Университета Миссури.

    Стропильная система полушатровой кровли — Полувальмовая кровля

    Стропильная система полушатровой крыши: достоинства и недостатки

    Этот вариант известен как «голландская крыша» из-за его очень широкого распространения в Нидерландах. Его главная отличительная черта — наличие укороченного шатрового и трапециевидного фронтона.Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее других разновидностей.

    Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

    Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли. Данная модификация позволила расширить список преимуществ такими функциями:

    1. Чердак.

    Благодаря своей конструкции данная разновидность позволяет использовать это помещение не только как подсобное помещение. После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

    1. Противодействие ураганным порывам ветра.

    Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму. Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

    1. Кастомизация дизайна под индивидуальные требования.

    В общем, это свойство есть у всех типов кровли, и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки она будет возводиться либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

    1. Сложность монтажных работ.

    Данная конструкция не относится к группе наиболее сложно построенных вариантов.Хотя имеет свои конструктивные особенности, немного усложняющие монтажную задачу. А расход материалов в этом случае средний.

    Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся у нее незначительным недостаткам можно отнести любую кровлю. Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

    Процесс сборки каркаса этого типа крыши

    Несмотря на то, что стропильная система полушатровой кровли состоит из двух частей, относящихся к разным типам крыш, установка ее каркаса не так уж и сложна.Этот процесс выглядит следующим образом:

    1. По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс. В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
    2. При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут фиксироваться основные горизонтальные балки. Обратите внимание, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила.В противном случае прочность конструкции будет ослаблена.
    3. Далее наденьте выступающие металлические прутья мауэрлата. Отдельные сегменты соединяются друг с другом методом шип-паз.
    4. Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтоном и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
    5. После фиксации конькового прогона приступают к установке боковых наклонных брусьев. Их верхние края упираются в прогон, а нижние — в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (проще просто отрезать лишнее).
    6. Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями.По нижним краям вырезаются пазы, после чего окончательно фиксируются с помощью металлических уголков.
    7. После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
    8. Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов.Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.
    9. Практически завершающим этапом устройства каркаса будет установка карниза кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

    Последний завершающий этап возведения кровли включает работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами.Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) — на более крутых склонах.

    Конструктивные и монтажные особенности — Советы по ремонту

    В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной.Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки поливальтовой кровли.

    Крыша полускатная для жилого дома

    У всех скатных крыш есть одна общая черта — наличие мансарды, которую при правильной отделке можно использовать как жилую. Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

    В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

    • полускатная двускатная крыша;
    • полускатная четырехскатная крыша.

    Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

    Достоинства и недостатки полаватровой кровли: фото красивых домов

    Чем полувальмовая крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а более мелкие скаты имеют форму треугольников.В полушатровой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

    Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

    Более того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно скапливаться на поверхности пандуса, образуя своеобразную «снежную шапку».Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

    Среди преимуществ полавальтовой крыши:

    • наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
    • эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
    • надежная защита дома от воздействия погодных условий: снег, дождь, сильный ветер.

    Полезный совет!

    Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

    Из недостатков крохи полубедра стоит отметить:

    • наличие определенных сложностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

    Жилой дом, крыша которого покрыта керамической черепицей

    • в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
    • процесс укладки кровли также приобретает определенные сложности.

    Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

    Мансардная крыша полускатная

    Мансардная крыша — это конструкция, имеющая две вершины в форме срезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидной формы. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

    Для этого типа кровли характерны следующие достоинства и недостатки:

    • повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
    • эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
    • Низкий профиль
    • обеспечивает повышенную устойчивость к вибрации;
    • из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
    • мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
    • Необходимо рассмотреть возможность дополнительной принудительной вентиляции
    • , что влечет за собой расходы.
    Как устроена стропильная система полушатровой крыши: схема и примеры фото

    Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены друг за другом. Среди этих конструктивных элементов можно выделить:

    • стропильная система, которая служит основанием для удержания всех элементов;
    • Мауэрлат — балка опорная нижняя для стропил;
    • материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
    • кровельное покрытие, обеспечивающее механическую защиту.

    Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной кровли.

    Схема полавальтовой кровли и стропильной системы

    Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем монтажа.

    Длина шпилек должна быть достаточной для обеспечения уступа в 2–3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

    Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

    Монтаж стропильной системы на несущие стены дома

    Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полуаватная крыша за счет этого этапа более прочная.

    Выбор и установка мауэрлата — один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно быть 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

    Стропильная система полускатной крыши: основы установки

    Устройство полавальтовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

    В идеале диагональные стропила должны быть продолжением конька, который наверху разделяется на две части и спускается к углам дома.К диагональным стропилам крепятся также аутригеры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

    За счет этого повышается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

    Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

    Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, самое время приступить к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

    Полезный совет! Расстояние между стропилами следует учитывать с учетом ширины утеплителя, который вы будете использовать.

    Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы фермы.

    Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае потребуется установка дополнительных подтяжек на балки, иначе конструкция полушатровой крыши окажется ненадежной.

    Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

    Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

    Чтобы стропильная система получилась надежной и полноценно функционировала годами, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото односкатной двускатной крыши при ширине дома 9 метров.

    Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

    1. Измерьте длину ската крыши и разделите на необходимый коэффициент шага между элементами.
    2. Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет то количество стропильных ног, которое необходимо для отделки одного ската крыши заданной длины.
    3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

    Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото двускатной двускатной крыши.

    Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

    .

    В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

    Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное, и в большей степени приходится на несущие стены.

    Как вариант можно использовать специальные онлайн-калькуляторы для расчетов, хотя гораздо лучше, если у вас есть план или чертеж полаватровой кровли своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

    Монтаж полушатровой кровли: завершающие этапы строительства

    Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

    Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно будет хорошо выполнять свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть на чердак.

    В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

    Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиваться грибкам и плесени внутри «пирога».

    Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

    И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной кровли, предоставленными в Интернете.

    Выбор кровельного материала для полушатровой кровли

    Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

    В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

    Асбестоцементные листы, или шифер, — недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

    Сланец — достаточно стойкий кровельный материал.

    Для полушатровой кровли этот материал не подходит по двум причинам:

    • такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
    • Сланец — довольно хрупкий материал, и его точная резка потребует много времени и усилий.

    Металл тоже вполне доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

    Главный плюс металлочерепицы — небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полувальмовой кровли.

    Металл — лучший вариант по соотношению цены и качества

    Из недостатков этого материала можно выделить целостность листов, обрезка которых для полавальтовой кровли требует определенного мастерства и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

    Композитная черепица — один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

    Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

    • легкий материал;
    • огнестойкость и водонепроницаемость;
    • огромный выбор цветовых и стилистических решений;
    • устойчивость к плесени и гниению.

    Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы — до 150 лет.

    Такое покрытие отлично подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень немалый вес.

    Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

    Самый прочный вариант кровли — керамическая черепица

    .

    Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всех видов хвойных пород.

    Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли — экономичность, но есть и другие достоинства:

    • легкий вес;
    • простота транспортировки и укладки;
    • долгий срок службы;
    • устойчивость к коррозионным повреждениям;
    • большой выбор оттенков.

    Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

    Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии при наличии механических повреждений, вызванных неправильной транспортировкой и установкой.К тому же укладка профнастила на полускатную крышу, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

    Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

    Стропильная система и покрытие

    Полуаватная кровля, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

    Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

    Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

    В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

    Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

    Как рассчитать аналогичную крышу?

    Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

    Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

    При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

    Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

    Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

    Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение нужно умножить на 2. Если сложить эти значения, можно получить площадь крыши.

    Вернуться к содержанию

    Существующие типы стропильных систем полускатной кровли

    Схема полушатровой крыши представлена ​​на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

    По типу шатровой кровли делятся на:

    1. Голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
    2. датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым расположены небольшие треугольные фронтоны.

    Голландское кровельное строительство

    Под потолком мансарды располагается чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

    Чтобы построить эту крышу, вам нужно подготовить много материалов. При возведении полувальмовой четырехскатной крыши будут использоваться различные элементы, основными из которых являются: стропила разного типа, упоры, подкосы и фермы.

    Монтаж — дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

    Рисунок 1.Схема поливальтовой крыши.

    1. Перед укладкой мауэрлата потребуется сделать железобетонный пояс по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
    2. Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В этом варианте укладывать мауэрлат следует на боковых откосах. На вальмовых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
    3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
    4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в соответствии с конструкцией. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
    5. Носовые элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой — на конце коньковой планки.
    6. К основному мауэрлату и коньку крепят обычные стропила боковых откосов.
    7. Стропила крепятся наклонными опорами.

    Наиболее подходящей породой для стропильной системы полушатровой кровли является сосна.

    Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Наиболее подходящая порода дерева — сосна.Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

    При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

    Раскосы и упоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

    Далее необходимо будет приступить к завершающему этапу строительных работ: устройству обрешетки, гидроизоляционного материала и кровли.

    Как сделать датскую крышу такого типа?

    Рисунок 2. Схема конструкции датской кровли.

    Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

    Строительство по датскому проекту — более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

    Для установки датской стропильной системы вам потребуются такие элементы:

    • Рейки
    • штанга коньковая;
    • бедренных, обычных и угловых стропильных ног;
    • опорных досок;
    • шпренгелей;
    • затяжек.

    Монтаж этих элементов выполняется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена ​​на рис. 2.

    В датском исполнении стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и крепится к стропилам здания. боковые пандусы.Внизу элементы будут опираться на мауэрлат.

    Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам понадобятся подкосы. Они крепятся снизу основания.

    Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов могут быть встроены световые окна.

    Стропильные ноги, балки и блок конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

    В противном случае конструкция усложнится, могут появиться перекосы и придется проводить ремонтные работы.

    Двускатную крышу или любую другую полаватровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

    Стропильная система полускатной крыши

    Стропильная система полускатной крыши: подробная инструкция по установке

    Полувальмовая двускатная крыша — мансардная (или как ее еще называют «шатровая») крыша домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

    Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половатка прямоугольного плана имеет четыре трапециевидные стенки. Они практически всегда располагаются с одинаковым уклоном, что делает их симметричными относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

    Достоинства и недостатки полаватровой крыши:

    1. При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
    2. Сложнее убирать, проводить плановый ремонт;
    3. Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
    4. Главное достоинство этой конструкции — прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
    5. У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
    6. Благодаря низкому профилю такая крыша обладает хорошей виброустойчивостью.

    Как накачать полубедро

    Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, дома можно бесплатно пользоваться программой AutoCAD.

    Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полавальтовую крышу своими руками с фото:

    1. Измерьте длину общих стропил, вальмовых балок и спинных досок. После этого нужно рассчитать периметр крыши постройки. Обычные стропила — это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части кровли, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
    2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона кровли.
    3. Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создавать;
    4. После этого вырежьте опорные балки и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
    5. Разметить вдоль стены места, где будут располагаться стропила;
    6. Расположите стропила по периметру крыши, установите конек на желаемой высоте;
    7. С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
    8. Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем и со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;
    9. Далее нужно соорудить кровельный пирог.
    Полускатная крыша — СМД своими руками

    Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Устанавливается такая накладка без нахлеста, но стыки желательно обработать герметиком.

    Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем показать свои расчеты, чертежи и схемы специалисту перед началом работ, он поможет проверить правильность и правильность их выполнения.

    Расчет кровли

    Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

    Чтобы узнать высоту крыши необходимо: h = (ß tan a) / 2

    Для расчета диагоналей бедра необходимо использовать следующее уравнение:

    е = b / (2 cosa)

    Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

    d = (h4 + (b / 2) 2 + (b / 2) 2) 2

    Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

    Для более точного результата все проемы в кровле нужно убрать из полученного числа — это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

    Как накрыть крышу

    Устройство половинной крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но для покрытия лучше всего использовать кровельное покрытие. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

    Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

    Такая архитектура отлично смотрится как на одноэтажных домах, так и на двухэтажных. В наше время все более популярной становится двускатная полувальмовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

    Вальмовая крыша: стропильная система

    Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. Кроме того, под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить мансардные окна.

    Три вида четырехскатных крыш.

    Давайте разберемся со всеми конструкциями, а точнее с их стропильными системами.

    Ферма скатной крыши

    Чтобы понять, из каких элементов состоит кровельная система вальмовой кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких — равнобедренные треугольники.

    В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее строительства, тоже будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

    • Элемент, соединяющий балку конька с углом постройки, называется стропилами.
    • Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
    • Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
    • Есть стропильные ноги, упирающиеся верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

    Шатровая крыша (стропильная система) — довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. К тому же существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему вальмовой кровли — схема ее не проста.

    На что еще нужно обратить внимание, приступая к возведению вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, периодичностью установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

    Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена ​​к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

    Ферма полускатная

    Полувальмовая крыша (стропильная система) — это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самая сложная конструкция из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 — голландская конструкция, Рис. 2 — датская.

    Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

    • Подвесные или многослойные стропила, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный скат занимает большое место в кровельной системе дома.
    • Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
    • В полушатровой стропильной системе имеются также укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
    • И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и ​​упираются своими верхними торцами на наклонные наклонные стропила.

    Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием, в которое входят укороченные центральные элементы. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливаются вертикальные стойки, если нет, листовой материал крепится к стропилам.

    Процесс сборки полускатной крыши выглядит следующим образом:

    • Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
    • Затем на него укладывают центральные стропила.
    • Далее, накосные элементы.
    • После чего установка отверстия.
    • И последними будут установлены пауки на всех пандусах.
    Ферменная конструкция крыши

    Стропильная система крыши — самая простая схема, ведь это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

    На самом деле собрать стропильную систему тентовой кровли своими руками несложно. Самый сложный узел — это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

    Помимо стропильных ног в конструкцию тентовой крыши со стропильной системой входят и другие элементы, составляющие ее неотъемлемую часть. А именно:

    • Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
    • Кровати представляют собой мауэрлат, устанавливаемый внутри кровельной конструкции. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, служащие опорными элементами.
    • Прогоны — это турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
    • Шпренгели — это опорные стойки из бревен, брусьев или двойных досок.

    Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие — повышение безопасности эксплуатации кровли в целом.

    Параметры стропильной системы

    Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

    По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

    • Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
    • Длина 3-4 м, сечение 90х100 мм, расстояние 140-170 см.
    • Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
    • Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

    Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

    Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия кровли используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Ведь сам профильный настил имеет большую несущую способность.

    Как видите, стропильная система крыши — это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, каких размеров и форм, важно правильно рассчитать размер ножек, точно подобрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов — важнейшая составляющая, от которой также зависит сохранность конструкции.

    Устройство и расчет стропильной системы полушатровой кровли

    Крыши полускатные (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

    Торт кровельный

    Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного пирога». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

    Обрешетка монтируется прямо на контррешетку и укладывается кровля.

    Расчет каркаса двускатной полускатной крыши

    Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

    Кроме того, в конструкции есть несколько сложных моментов, связанных с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и обшивке полубальтов.

    Именно поэтому расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

    Устройство стропильной системы

    Несмотря на некоторые особенности, стропильная конструкция голландской кровли аналогична любой кровле на основе установки мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

    Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

    Затем следует надеть балку мауэрлата на смонтированные шпильки и закрепить шайбами ​​и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена ​​кладочным или навесным вариантом.

    Устройство стропильной системы

    Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

    Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

    Стропила отличаются упором на мауэрлат — на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. К тому же этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

    Правила установки и монтажа

    Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

    Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

    • фермерская установка;
    • отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;
    • стык конька и подкоса снабжен сложным трехплоскостным разрезом;
    • крепление на установленных участках укороченных стропильных ног с основных откосов, а также на стропилах с полушатровой части;
    • усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

    После крепления поперечных балок процесс монтажа стропильного каркаса завершается и необходимо оборудовать кровельный пирог.

    Обобщить

    Полускатная двускатная крыша имеет некоторые особенности, которые связаны с тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

    Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

    Несмотря на то, что поливальтовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

    Двускатная крыша: стропильная система и конструкция

    Двухскатная двускатная крыша — это не только красиво с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

    Варианты полускатной крыши

    При выборе кровельного материала и угла наклона скатов полавальтовой кровли в первую очередь учитывается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором осуществляется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких — наоборот: уклоны делают более пологими, а свесы увеличиваются.

    Следующим фактором, влияющим на уклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное помещение как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

    Стропильная система

    Единственный недостаток полаватровой кровли — сложность стропильной конструкции, которая включает, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

    Сборка стропильной конструкции начинается с установки мауэрлата, задача которого — равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

    Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной — скобами, к кирпичу — шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

    Шпильки изготавливаются из металлического стержня диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 — 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

    После укладки и фиксации мауэрлата устанавливаются стойки и конек. Главное требование этой относительно простой операции — строгая вертикальность стоек, которая проверяется отвесом.

    На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

    Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепятся к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

    Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

    Пирог с двускатной крышей

    Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть алюминиевой, так как она не подвержена коррозии.

    Следующий слой — утеплитель — чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

    Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

    Как построить вальмовую крышу — Сделай сам

    Вальмовые крыши обеспечивают отличную устойчивость и легко отводят воду.Эти преимущества делают их подходящими для ветреного и влажного климата в долине Делавэр. Выбирая пиломатериалы, когда вы учитесь строить шатровую крышу, помните, что пролет крыши определяет требуемый размер пиломатериалов. Прежде чем строить пристройку, вам следует связаться с отделом кодекса вашего городка.

    Инструменты, которые вам понадобятся

    Вам следует нанять одного или двух помощников для подъема и удержания стропил во время работы.

    • Рулетка
    • Карандаш
    • Карпентерский квадрат
    • Циркулярная пила
    • Пистолет для ногтей

    Как построить вальмовую крышу Направления

    1. Разделите ширину здания на 2, чтобы найти длину для обычных стропил.
    2. Вычтите из этого числа ширину коньковой доски.
    3. Определите уклон крыши.
    4. Введите эти размеры в кровельный калькулятор, чтобы найти длину каждого стропила.
    5. У стропил, размещенных на коротких концах крыши, будет вычтена длина коньковой доски вместо ширины.
    6. Карандашом и плотницким квадратом наметьте линии гребня на каждой доске.
    7. Обозначьте обе линии прорези «Птичья пасть» на другом конце каждого стропила.
      1. Срез сиденья горизонтальный и подходит к стене.
      2. Прорезь уступа будет параллельна стене и будет выходить за пределы стены, создавая выступ крыши.
    8. Сделайте все пропилы циркулярной пилой.
    9. Вырежьте достаточно стропил, чтобы их можно было установить через каждые 20 дюймов.
    10. Прибейте от 4 до 6 центрирующих стропил на самых длинных сторонах здания перпендикулярно коньковой доске.
    11. Прибейте коньковую доску между центрирующими стропилами.
    12. Прибейте более обычные стропила вдоль самых длинных стен.
    13. Прибейте 4 вальмовых стропила к концам коньковой доски с каждой стороны крыши и по углам здания.
    14. Добавьте оставшиеся общие стропила.
    15. Прибейте домкратные стропила к шатровым стропилам и стенам по коротким сторонам кровли.
    16. Измерьте площадь поверхности со всех четырех сторон крыши, чтобы определить, сколько требуется фанерной обшивки.
    17. При укладке фанерной обшивки начинать с угла.
    18. Закрепите первый лист на месте.
    19. Поместите второй лист рядом с ним и совместите края друг с другом и с лицевой панелью.
    20. После того, как вы подтвердите прямое положение, прикрепите листы гвоздями.
    21. Повторяйте процесс до тех пор, пока не будет прикреплена вся оболочка.
    22. Примените кровельную бумагу, черепицу и водосточные края, чтобы завершить новую вальмовую крышу.

    Профессиональные кровельщики из долины Делавэр

    Хотя плотники своими руками могут научиться строить шатровую крышу из сырого бруса, вы можете подумать о преимуществах найма профессионалов для кровельных работ.PJ Fitzpatrick отремонтировал и заменил тысячи крыш с 1980 года. Мы можем выполнить ваши кровельные работы быстро и по доступной цене. Спросите у нас оценку сегодня.

    Устройство для раскладки и распиловки стропил Fast Jack

    Проработав строителем 45 лет, я научился ряду полезных трюков по обрамлению. Один из таких приемов — это техника быстрого обрамления вальмовых крыш — в основном, упрощение процесса выкладки и резки стропил домкрата.Я предполагаю, что довольно много плотников измеряют и устанавливают домкраты по одному после того, как бедренные стропила на месте. Это занимает много времени и в этом нет необходимости. Следующий метод поможет увеличить скорость установки и уменьшить количество обрезков и отходов материала при изготовлении домкратов для стандартной вальмовой крыши.

    Прежде всего следует отметить несколько моментов. Во-первых, вам нужно разложить домкратные стропила на плите в их правильных центрах, чтобы вы могли заранее определить их длину.Вам также необходимо проверить длину обычных стропил (я обычно вырезаю пару пробных стропил и устанавливаю их на место, чтобы убедиться, что они подходят). После того, как я определил длину обычного стропила, я могу установить скамейку и разрезать все домкраты и опоры на земле без особых измерений и царапин на голове.

    Используя выкройку из обычного стропила, я могу быстро выложить все домкраты на моем стропильном складе. Я прорисовываю и обрезаю пасти и хвосты стропил на обоих концах стропильной балки одновременно.Затем я делаю надрезы отвесом, из которых получается два стропила. Эта система работает независимо от того, строите ли вы небольшую шатровую крышу, вроде этой, или монструозную крышу с шатрами и впадинами длиной 40 футов.

    Ремонт бассейна, над которым я недавно работал, дал мне возможность продемонстрировать этот метод в небольшом масштабе. Моя компания добавила второй этаж и шатровую крышу к существующему одноэтажному домику у бассейна. Вальмовая крыша 7: 12 обрамлена простыми и домкратными стропилами 2×6 с центрами 16 дюймов и коньком 2×8.Для «Птичьего пасти» я поставил сиденье 3 ½ дюйма, а для хвоста стропила — 12-дюймовый выступ с подфасцией высотой 2 ½ дюйма (вертикальный разрез), что диктовало ровный разрез на пятке.

    Нажмите для увеличения

    Чтобы выложить домкратные стропила, я использую выкройку, сделанную из обычного стропила. Таким образом, первым шагом в вычислении истинной длины общих стропил является корректировка прогона по толщине конька (см. «Определение скорректированного прогона», расчет выше ).Пролет этого здания составлял 15 футов 8 13/16 дюймов. Я вычел гребень 2×8 (1 1/2 дюйма), что дало мне скорректированный общий пробег 15 футов 7 5/16 дюйма. Я разделил это на 2, чтобы получить скорректированный пробег для обычных стропил 7 футов 9 11/16 дюймов.

    Нажмите для увеличения

    Затем я рассчитываю длину обычного стропила с помощью приложения Construction Master на своем смартфоне (см. Последовательность CM выше ). В результате длина моих обычных стропил составила 9 футов 0-7 / 16 дюймов.Как только это будет сделано, я могу обрезать свои общие стропила и перейти к выкройке стропил. Чтобы разложить выкройку (см. иллюстрацию ниже ), мне сначала нужно определить, где вертикальные разрезы домкрата будут касаться бедра. Для этого обращаюсь к своему обрамляющему квадрату ( фото выше ). Я использую «разницу в длине стропил домкрата на 16 дюймов в секунду». масштаб (фото , выше среднего ), чтобы получить расстояние 18 1/2 дюйма по центру для длинной точки на крыше 7:12 (фото , вверху справа ).Я мог бы использовать функцию «домкрат» на моем Construction Master, чтобы определить это расстояние, но я предпочитаю использовать квадрат обрамления — я считаю, что его использовать быстрее; Кроме того, я могу физически разместить квадрат на схеме стропил, чтобы отметить мои длинные и короткие точки.

    Нажмите для увеличения

    Используя обычное стропило, я размечаю и обрезаю гребень, пасть для птиц и хвост стропила, чтобы создать образец стропила домкрата (см. Иллюстрацию , выше ). Начиная с верхнего конца стропила, я отмечаю 18 1/2 дюймов по центрам — на 18 1/2 дюйма., 37 дюймов, 55 1/2 дюйма и так далее — вдоль одного края стропила (показано на иллюстрации вверху, и на фотографии , внизу справа ). При каждом измерении я отмечаю длинную и короткую точки для домкратов (см. Иллюстрацию , вставку детали и фото , нижний левый ) язычком обрамляющего квадрата шириной 1 1/2 дюйма. Затем я нумерую каждую «коробку» компоновки от «1» до «5» для пяти домкратов, которые будут составлять одну сторону угла этой вальмовой крыши.

    Балки перекрытия для вальмовой крыши

    Сводка: это краткое описание трех методов установки потолочных балок под вальмовой крышей, где стропила у линии стены не дают много места для работы.

    Если вам нужна простая крыша, выбирайте двускатную. Углы простые, и даже каркас потолка несложный, потому что он обычно проходит параллельно стропилам. Однако шатровая крыша — это крыша, с которой нужно считаться, и не только из-за ее углов. Когда стропила идут вверх со всех четырех сторон здания, как сделать балочный потолок?

    «Нет проблем», — скажете вы. Но как насчет балок, идущих перпендикулярно стропилам на противоположных сторонах дома? В зависимости от уклона крыши вполне вероятно, что у вас не будет много места для балки, ближайшей к плите: стропила будут мешать.За 41 год забивания гвоздей я увидел несколько решений проблемы крепления вальмовой крыши.

    Решения, проверенные временем

    В зависимости от размера балок, ближайшим к пластинам, возможно, потребуется заканчиваться у перемычки, чтобы пропустить бедренное стропило. Подобный заголовок иногда требуется для стропила ендовы. Основа для отделки потолка получается путем прибивания двух гвоздей в плоскости к пластинам между стропилами (за фризом), чтобы обеспечить поверхность для крепления гипсокартона потолка.

    Однако бывают случаи, когда первую балку приходится удерживать от плиты на расстояние до 32 дюймов, в зависимости от наклона крыши и размера пиломатериалов, используемых для балок. Традиционный метод заполнения пространства между внешней стеной и этой первой балкой заключается в добавлении коротких балок под прямым углом к ​​основным балкам, параллельно домкратным стропилам. Этот метод часто требует, чтобы первая балка была увеличена вдвое, чтобы выдержать дополнительную нагрузку на потолок. Заглушки балок обычно защелкиваются с одного конца, чтобы они не выступали над каркасом крыши; прижимные блоки на другом конце помогают им поддерживать.

    Лучшее решение

    Есть другой способ решения проблемы, который требует меньше материалов и труда. Установите последнюю балку как можно ближе к плите. Затем установите еще один — плоско — в пределах 16 дюймов от внешней стены. Между ним и нижней частью бедер и домкратов будет достаточно места. Следующий шаг — установить стропила и прибить между ними фриз и подкладочные блоки, как описано ранее. Затем вырежьте из лома 2 штучных крепежа и проденьте их горизонтально от пластины к первой балке по краю.Многие из них вам не понадобятся; достаточно разместить их примерно в 4 футах по центру.

    Прикрепите опоры к опорным блокам и к вертикальной балке с помощью пары 16d на каждом конце. На конце балки подпорки должны поддерживаться снизу. Наконец, подтяните плоскую балку к прочной спинке, закрепив ее еще тремя или четырьмя шестернями 16d, слегка наклонив их для лучшей удерживающей силы. Спинки станут жесткими и будут поддерживать плоскую балку. Когда этот шаг выполнен, потолок готов, и вы можете двигаться дальше.

    Для получения дополнительных фотографий и подробностей нажмите кнопку «Просмотр PDF» ниже:

    Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

    Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

    × Посмотреть PDF .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
