Мауэрлат для двухскатной крыши своими руками

Мауэрлат – это специальный пояс, укладываемый по периметру верхнего торца внешней несущей стены строения и предназначенный для крепления стропильных ног. Древесина считается традиционным материалом для изготовления этого элемента стропильной системы, но если устанавливается металлический каркас под кровлю, то в качестве мауэрлата может укладываться и металлический прокат — двутавр, швеллер или профили.

Мауэрлат для двухскатной крыши своими руками

Мауэрлат для двухскатной крыши своими руками установить относительно несложно – для этого существуют несколько различных технологий. Но при этом следует помнить, что чем надежнее он будет закреплен на стене, тем длительнее станет срок эксплуатации всей конструкции стропильной системы.



Предназначение мауэрлата

Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».

Мауэрлат одновременно выполняет сразу несколько функций

Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.

Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.

Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

  • Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.
Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Таблица размеров деревянных элементов стропильной системы:

Элементы стропильной системыСечение пиломатериала, мм
МауэрлатБрус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ногиДоска или брус 60×150, 80×150, 100×200 – по результатам расчетов
ПрогоныБрус 100×100, 100×150, 100×200.
Затяжки (ригели)Доска 50×100, 50×150.
СтойкиБрус 100×100, 150×150.
Подкосы, кобылки, доска карнизного коробаДоска 50×100.
Ветровые торцевые и подшивные доскиДоска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

  • Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
  • Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.
Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Основные способы установки мауэрлатаСуществует несколько подходов к креплению мауэрлата на стене

Выбрав материал для изготовления основы под стропила, нужно определиться, будет ли заливаться по верхней части стены армирующий пояс. Этот элемент конструкции является укрепляющим и предусматривается, как правило, на блочных, кирпичных или засыпных стенах, давая крыше надежную основу. Если же стены – монолитные, или кладка кирпича выполнена в несколько рядов в толщину, то от армирующего пояса отказываются с целью упрощения работ, экономии средств и облегчения всей конструкции дома.

Таким образом, существует два типа обустройства основы под мауэрлат — с заливкой армирующего пояса и без него.

Чтобы обеспечить качественную вентиляцию чердачного пространства и избежать загнивания деревянных элементов конструкции, специалистами рекомендовано закреплять мауэрлат на 300÷500 мм выше балок чердачного перекрытия.

Сравнительная схема вариантов монтажа мауэрлата на стены

Крепление мауэрлата к стенам может быть произведено различными способами, в зависимости от имеющейся основы:

  • Брус мауэрлата по всему периметру строения жестко связывается в единую раму. Так как пиломатериалы обычно имеют стандартную длину в 6 м, мауэрлат собирают из нескольких отрезков бруса. Их сращивают между собой косым прирубом или вполдерева, а место стыка дополнительно скрепляется саморезами, винтами или деревянными нагелями.
Пример сращивания бруса с использованием нагелей

Угловые узлы рамы скрепляются металлическими пластинами или скобами. Рама может дополнительно фиксироваться скобами и к стене. Одна сторона этого элемента вбивается в мауэрлат, а вторая в стену. В представленной схеме крепления мауэрлата такой вариант фиксации показан с левой стороны.

Соединение в полдерева можно производить на шпильку, вмурованную в стену заранее, или же анкерными креплениями вбиваемыми в сквозные отверстия совмещенных частей бруса.

Место сращивания бруса предусмотрительно рассчитано так, чтобы приходилось на вмурованную шпильку.

Такой вид фиксации мауэрлата на стены возможен без армирующего пояса.

  • С правой стороны представленной выше схемы показан монтаж бруса на армированный бетонный пояс, в который на определенном расстоянии вмуровываются шпильки для закрепления на них мауэрлата.
Для некоторых типов стен верхняя бетонная обвязка является обязательным условием

Этот способ монтажа применяется для легких засыпных стен или для возведенных из пенобетонных и газосиликатных блоков. В подобной конструкции основная нагрузка от стропильной системы выпадает на армирующий пояс, а мауэрлат равномерно ее распределяет по всему периметру.

Рассмотрим оба случая – с армирующим поясом и без него, более подробно

Установка мауэрлата на стену без армирующего пояса
Основные варианты установки и крепленияМауэрлат может фиксироваться на стене без создания армирующего железобетонного пояса

Существует четыре варианта установки мауэрлата на кирпичную стену без армирующего пояса Самый простой и поэтому распространенный, когда брус закрепляется сверху стены на гидроизоляционный материал:

— На всю толщину поверхности стены, когда стены имеют толщину в один кирпич.

Несколько вариантов крепления мауэрлата на кирпичную стену

— На уровне внутренней поверхности стены, в которую ниже верхнего торца вмурована деревянная пробка глубиной ¼ кирпича. В этом случае скоба вбивается в мауэрлат и пробку.

— На уровне внутренней поверхности стены, на верхней грани которой перед мауэрлатом с внешней его стороны закрепляется деревянный брус-пробка меньшего размера в сечении, обработанный битумным праймером.

— На уровне внутренней поверхности стены, поверх заранее зафиксированной на ней доски-пробки, имеющую высоту кирпича.

Монтаж деревянного мауэрлата на стену продумывается заранее, с учетом подготовительного этапа, который осуществляется еще при проведении кладки стен:

  • Кладка поднимается выше балок перекрытия на три или четыре кирпичных ряда. Поверхность стены должна быть ровной. Затем укладывается еще один ряд кирпича, но по внутренней стороне стены вместо кирпича устанавливается обработанный брус-пробка, имеющий толщину, равную высоте кирпича.

Затем сверху производится кладка еще одного кирпичного ряда, перекрывающего вспомогательный деревянный элемент.

Далее, по внутреннему краю стены настилается гидроизоляционный материал, сверху которого укладывается брус мауэрлата. На остальную поверхность ширины стены, рядом с мауэрлатом, производится кладка еще одного ряда кирпича – это защитит деревянную деталь от внешней влаги. С этой горизонтальной стороны брус также должен быть отделен от кирпича слоем гидроизоляции

После того как раствор в кладке полностью отвердеет, в мауэрлат и вспомогательный брус-пробку вбивается скоба, фиксирующая деревянную основу на стене.

крепление для стропил

  • Во втором случае кладка стены производится полностью из кирпича до необходимой высоты. При кладке следующего ряда, примерно посередине толщины стены, монтируются деревянные пробки, обработанный битумом, а с внутренней стороны оставляется «полка» для мауэрлата. По наружной же стороне, рядом с пробкой, кладется кирпич. Далее, по поверхности расстилается гидроизоляция, и сверху нее закрепляется мауэрлат, который фиксируется скобами к пробкам.
  • В третьем варианте все работы проводятся так же, как и втором, но кладка заканчивается за два ряда до нужной высоты. Затем на уровне внутреннего края торца стены вмуровываются пробки, пропитанный битумом, имеющие ширину больше ширины мауэрлата, примерно на 50÷60 мм, а высоту – равную высоте кирпича. Рядом с ними на ширину стены или с выступом наружу кладется ряд кирпича. Сверху деревянной пробки, отступив от ее внутреннего края 10÷15 мм, укладывается мауэрлат, который с наружной стороны прикрывается одним рядом кирпича.

Кладка производится со сдвигом кирпичей наружу на 30÷50 мм, при этом формируется ступенчатый уступ. Благодаря тому, что внешний кирпичный ряд поднимается выше уровня закрепления мауэрлата, обеспечивается дополнительная теплоизоляция конструкции, чего не наблюдается в простейшем варианте закрепления, когда деревянный брус попросту устанавливается на гидроизолированный верхний торец стены.

Стоит заострить внимание на гидроизоляции. Этот материал укладывается так, чтобы он отделял необработанную древесину от кирпича или другого материала кладки. Для гидроизоляции может быть использован не только рубероид, но и линокром, технониколь или гидроизол.

Крепежные элементы

Мауэрлат может быть окончательно зафиксирован на стене различными способами – скобами, проволокой, резьбовыми шпильками или анкерными болтами. Как это делается – будет рассмотрено ниже.

Проволочная скруткаЗакрепление бруса мауэрлата на проволочную скрутку

Если планируется закрепление мауэрлата на проволочную скрутку, то его укладывают по внутреннему краю стены, а по наружному производится кирпичная кладка.

Для работы потребуется стальная проволока — «катанка», имеющая диаметр 5÷6 мм. Ее укладывают на этапе возведения стены за 4÷5 рядов кладки до верха, обычно складывая вдвое. Свободной длины концов проволоки с двух сторон стены должно быть оставлено столько, чтобы ее хватило для скрутки на внутреннем ребре установленного мауэрлата.

На схеме хорошо видно, как расположить проволоку, и в каком месте произвести скрутку ее концов.

Сама скрутка осуществляется с помощью монтировки или лома.

Другой вариант закрепления мауэрлата скруткой – концы вмурованной заранее проволоки пропускаются через просверленные в брусе сквозные отверстия.

Закрепление мауэрлата скруткой проволоки, пропущенной через просверленные в брусе отверстия.

В этом случае проволоку с двух сторон поднимают до края стены, затем ее сгибают и пропускают через сквозные отверстия мауэрлата снизу, а затем скручивают так, чтобы брус плотно был прижат к верхней поверхности стены. Крепление с помощью скрутки производится с шагом, равным шагу установки стропил – соединительные узлы оказываются между соседними стропильными ногами.

Закрепление скобами

Как уже говорилось выше, в некоторых случаях в кирпичную кладку вмуровываются деревянные пробки, которые имеют ширину и высоту, равную размеру кирпича. Иногда практикуют пробку из бруса, идущую вдоль всей стены параллельно мауэрлату.

Крепление бруса мауэрлата скобами к заранее вмурованным деревянным пробкам

Пробки обязательно должны быть самым тщательным образом обработаны (пропитаны) битумным праймером, во избежание впитывания древесиной атмосферной влаги. Вкладка деревянных пробок была уже описана выше, и остается только рассмотреть крепление к ним мауэрлата с помощью скоб.

Схема крепления мауэрлата скобами

Для того чтобы скоба аккуратно вошла в древесину, не расколов ее надвое, рекомендовано по разметкам высверлить отверстия, равные по диаметру концам скобы. Затем скоба устанавливается в намеченные отверстия и забивается в них молотком.

Установка мауэрлата на шпилькиМауэрлат монтируется на шпильки, заранее вмурованные в кладку.

Еще один вариант крепления мауэрлата – это установка его на металлические резьбовые шпильки или на пруты арматуры, вмурованные в кладку. Этот способ закрепления используется в том случае, если на стены строения будет приходиться высокая нагрузка. Шпильки обычно располагают между стропил на расстоянии равном шагу установки стропильных ног. Это расстояние иногда может быть увеличено, но в любом случае оно не должно превышать 1500 мм.

Закрепление выполняется в следующем порядке:

Вмуровывание прутов арматуры в кладку и принцип крепления к ним мауэрлата
  • Подготавливаются отрезки арматуры, согнутые в нижней части в виде буквы Г, или же шпильки, диаметром в 10÷14 мм, в нижней части которых приваривается горизонтальный отрезок, имеющий длину, равную длине кирпича. Такая форма шпильки необходима для более жесткой установки элемента в кладку.
  • Если выбирается Г-образный вариант шпильки или арматуры, то ее будет достаточно углубить в кладку на три ряда, то есть приблизительно 200 мм. Если же будут установлены ровные шпильки, то их рекомендовано вмуровать на 350-400 мм.
  • Следующим шагом на верхний ряд кладки укладывается гидроизоляционный материал. Чтобы гидроизоляция ровно легла на поверхность стены, в местах выхода на поверхность шпилек, в рулонном материале прорезаются отверстия.
  • Далее, на брусе мауэрлата производится разметка для отверстий, через которые он будет надет на шпильки. Этот процесс можно провести достаточно просто, даже без линейки и карандаша. Для этого брус устанавливается сверху, на торчащие шпильки, и его простукивают сверху молотком в областях расположения крепежных деталей. На брусе должны остаться вмятины, по которым будут просверлены сквозные отверстия. Диаметр отверстий должен превышать диаметр шпильки на 2÷3 мм, чтобы брус легко наделся на крепления, без перекосов.
  • Если брус устанавливается на шпильки, имеющие в верхней части резьбу, то на них надевается широкая шайба и закручивается гайка. Если же мауэрлат монтируется на арматуру, то ее свободный конец необходимо согнуть под прямым углом и закрепить к поверхности бруса мощными гвоздями, которые забивают, а затем сгибают.
Анкерные крепленияБрус мауэрлата, зафиксированный на анкерные крепления

Этот вид крепления подходит для мауэрлата, на который будет приходиться как небольшая, так и высокая нагрузка. Главное отличие анкерного крепления бруса к стене в том, что оно не требует никаких предварительных закладных элементов.

Принципиальная схема установки анкера

Анкерное крепление состоит из двух элементов – самого распорного анкера, устанавливаемого в просверленное для него в стене и брусе отверстие, и винта, который вставлен в него, и на котором сверху накручена гайка. При закручивании гайки винт поступательно перемещается вверх, вместе с конической головкой, которая раздвигает «лепестки» и обеспечивает надежную фиксацию крепежного элемента.

Монтажные работы по установке мауэрлата этим способом производятся в следующем порядке:

  • На стену настилается гидроизоляционный материал.
  • Сверху него укладывается брус мауэрлата.
  • Далее, производится разметка, по которой будут просверлены сквозные отверстия.
  • Анкеры должны иметь диаметр 10÷15 мм, соответственно отверстия высверливаются сверлом в 12÷17 мм. Сверло должно пройти сквозь брус и углубиться в стену как минимум на 180÷200 мм.
  • Следующим шагом в отверстия вбиваются анкеры с винтовой частью, на которую затем закручивается с помощью гаечного ключа гайка, под которую подкладывается широкая шайба.

Закрепление мауэрлата на армирующий поясКрепление мауэрлата к предварительно залитому армированному железобетонному поясу

Армирующий пояс под стропильную систему никогда не будет лишним, даже в том случае, если стены строения достаточно прочные, так как крепление на него мауэрлата максимально надежным и прочным. Для некоторых построек армирующий пояс просто необходим, например, это касается засыпных или выстроенных из газобетонных блоков стен. Газобетон достаточно хрупок и очень плохо самостоятельно держит крепежные элементы.

Создание армирующего поясаЗаливка армированного железобетонного пояса – ответственная, но вполне доступная для самостоятельного проведения задача

Армирующий пояс под установку мауэрлата вполне можно сделать без помощников. Конечно, если работу будет проводить один человек, она пойдет намного медленнее, но главное в этом случае — это возможность сэкономить.

Армирующий пояс представляет собой ленту из бетона, внутри которой проходит металлический каркас из арматуры. Ширина пояса должна соответствовать ширине стены, высота его составляет 200÷250 мм, и он проходит по всему периметру строения. Очень важно предусмотреть то, что количество крепежных элементов должно быть равно количеству стропильных ног. Поэтому, рассчитав количество стропил в конструкции крыши, вычисляется шаг месторасположения крепежных закладных деталей.

Для того чтобы пояс был прочным и не крошился, для приготовления раствора берут цемент М400÷500, а готовый бетон из него заливается в опалубку за один заход.

Раствор для заливки армирующего пояса изготавливается из цемента, щебня и песка, в пропорциях 1:3:3. Иногда в смесь добавляются пластификаторы, которые позволяют залитому раствору просыхать равномерно, сокращают количество использования воды при его замешивании.

Вкратце процесс заливки бетонного пояса показан в размещенной ниже таблице:

ИллюстрацияКраткое описание выполняемой операции
Первым шагом для заливки армирующего пояса устанавливается опалубка. Она может быть изготовлена из разных материалов.
Чаще всего для монтажа этой коробки используются доски, а для их скрепления – бруски. Это самый доступный по цене материал, который после застывания пояса может быть снят и использован вторично. Вполне можно использовать пиломатериалы третьего сорта.
Для того чтобы залитый раствор не просачивался в зазоры между досок и в стыки между ними и стеной, необходимо изнутри на деревянных стенках закрепить плотный полиэтилен, который может быть снят после застывания бетона.
Другой вариант опалубки состоит из двух слоев — это фанера, имеющая толщину не менее 10 мм, закрепляемая к стене с наружной стороны, и утеплительный материал, устанавливаемый изнутри конструкции и прижимаемый к бортам из фанеры.
Желательно установить утеплитель на гидроизоляционный герметик, а также склеить с помощью его угловые стыки материала, а затем дождаться его просыхания.
Тогда залитый в опалубку раствор, полностью останется внутри опалубки.
Еще один вариант – это несъемная опалубка из пенополистирола. Она представляет собой пустотелые блоки, которые собираются в единую конструкцию, и их также желательно закрепить на стене с помощью водостойкого герметика.
Такая конструкция одновременно является опалубкой и термоизоляционным слоем, который снизит воздействие мощного моста холода через бетонный пояс, будет сохранять тепло в чердачном помещении.
Однако, использовать пенопластовые блоки или внутренний слой термоизоляции на опалубке есть смысл в том случае, если кровельная система сама по себе будет полностью утепленной.
Из какого бы материала ни возводилась опалубка, верхний ее край должен быть тщательно выверен по горизонтали с помощью уровня.
Следующим шагом собирается армирующая конструкция.
Вдоль внутренних стенок опалубки, по верхнему и нижнему краю, с отступом от верха и низа по 15÷20 мм, устанавливается арматура.
Арматура увязывается более тонкой проволокой, и форма каркаса должна в целом повторять форму внутреннего пространства опалубки.
Между собой отдельные части арматуры скрепляются проволочной скруткой.
Для того чтобы между внутренними стенками и арматурной системой образовался необходимый просвет, и в тоже время конструкция была зафиксирована в одном положении, на пруты арматуры устанавливаются специальные фиксаторы.
Фиксатор «звездочка» чаще всего применяется для создания зазора между стеной опалубки и арматурой, который должен быть обязательно заполнен слоем бетонного раствора.
Фиксаторы производятся под разными номерами, которые определяют толщину слоя бетона, который разделит арматуру и, в данном случае, утеплитель, а в других вариантах – внешний край заливаемой стены или опалубки.
То есть арматурная конструкция — полностью спрятана внутри бетона и будет там в полной безопасности от коррозии.
Расстояние может составлять от 15 до 75 мм.
Устанавливаются фиксаторы с шагом в 500÷750 мм.
Закончив армирование опалубки, на расстоянии, равном шагу между стропилами, устанавливают шпильки, так как в этом варианте их вмуровывают в армирующий здание пояс.
В нижней части шпилька должна иметь Г-образную форму.
На этот загиб она устанавливается на дно опалубки, в средней части арматурной конструкции, и жестко фиксируется проволочными скрутками в двух местах — на горизонтальной нижней и верхней перемычке.
Шпильки должны стоять строго вертикально и на одной линии, и подниматься над будущим поясом на толщину мауэрлата, плюс 50÷80 мм.
Следующим шагом опалубку заполняют бетонным раствором, поверхность которого выравнивают по стенам коробки.
Выравнивание поверхности армированного пояса производится с помощью правила или же ровной доски.

После того как армирующий пояс застынет (на этот процесс следует отвести не менее 15–18 дней, а то и больше в зависимости от его толщины), можно переходить к монтажу мауэрлата. Этот процесс уже ничем не будет отличаться от аналогичной операции, когда шпильки вмуровывались в кирпичную кладку.

Видео: оригинальной решение вопроса создания армированного пояса под мауэрлат на газобетонной стене

Другие способы установки креплений для мауэрлата

Кроме упомянутого выше, существуют и другие способы закрепления шпилек в бетон армированного пояса для установки мауэрлата.

скобы для бревен

Перемычки опалубки могут стать хорошим основанием для установки закладных шпилек

А. Опалубка устанавливается по по тому же принципу – из досок, фанеры или пенопластовых несъемных блоков. Кроме этого, стенки опалубки могут быть даже выполнены из обычного или же газобетонного кирпича.

  • Внутрь опалубки также устанавливается арматурная конструкция, но шпильки перед заливкой в опалубку раствора монтируются по-другому.
  • Деревянные стенки опалубки скрепляются между собой перемычками, устанавливаемые на одинаковом расстоянии друг от друга — оно должно соответствовать шагу закрепления стропил. На рейках определяется середина, в найденной точке просверливается отверстие диаметром на 2÷2,5 мм больше диаметра шпильки.
  • Далее, в отверстие устанавливается сама шпилька, имеющая высоту на 100÷150 мм больше высоты пояса и мауэрлата. Снизу на шпильку накручивают в гайку – в месте упора в дно опалубки, то есть в торец стены дома. Дополнительно шпильку желательно зафиксировать двумя гайками на самой перемычке, чтобы установить ее строго вертикально. Верхнюю гайку будет потом несложно снять во время съема опалубки. Таким же образом устанавливаются и все остальные шпильки.
  • Когда все закладные элементы будут установлены, в опалубку заливается и разравнивается по уровню стенок бетонный раствор.

Если таким образом шпильки будут устанавливаться в опалубку, выложенную из кирпича или газобетона, то деревянные накладки с отверстием для шпильки можно просто установить, даже не закрепляя их к стенкам.

Бетонный раствор в опалубке должен застывать и набирать прочность также не менее 15 дней. Проводить распалубку разрешается только после того, как бетон наберет не менее 70÷75% марочной прочности.

Б. Мауэрлат может быть закреплен анкерами к армирующему поясу таким же образом, как и к стенам, выстроенным из других материалов.

В. Если решено фиксировать деревянный брус с помощью проволоки, то ее прикручивают к арматуре, предусмотрительно установленной внутри опалубки и выступающей с обеих сторон пояса.

Гидроизоляционная прослойка под мауэрлатГидроизоляция под мауэрлат – обязательное условие

Гидроизоляция на торцевую часть стены или на бетонный пояс настилается для сохранения бруса мауэрлата от проникновения в древесину капиллярной от строительных конструкций и, соответственно, предупреждения процессов разложения. Гидроизоляцию рекомендовано укладывать на всю ширину стены, а для лучшего прилегания материала к стеновому материалу, его закрепляют на битумную мастику, которая сама по себе является хорошим гидроизолятором.

Как правильно настилается гидроизоляционный рулонный материал

В гидроизоляционном материале прорезаются отверстия в том случае, если он монтируется сверху вмурованных шпилек. Материал обязательно растягивается, так как на нем не должно быть складок или зазоров между ним и бетонным поясом.

С мастикой нужно работать аккуратно, чтобы не испортить внешнюю сторону стен, особенно если она не будет покрываться отделочным материалом.

Несколько слов о креплении стропил на мауэрлате

Как уже говорилось выше, предназначение мауэрлата состоит в равномерном распределении нагрузки от стропильной системы по всей поверхности стены. И от того, как он будет выполнять свою функцию, будет зависеть, как поведет себя вся конструкция крыши при воздействии на нее дополнительных нагрузок в виде ветра или снежных наносов.

Существует два способа закрепления стропил к мауэрлату — жесткий и скользящий, и какой из них выбрать – в первую очередь зависит от того, какая стропильная система выбрана для монтажа крыши — наслонная или висячая.

  • Жесткое крепление
Примеры стропильных систем наслонного типа

Жесткое крепление предполагает полное исключение смещений любых деталей системы. Оно чаще всего применяется для двускатной наслонной системы стропил, которая имеет дополнительную опору в виде капитальной перегородки внутри строения.

Для монтажа жесткой конструкции используется несколько видов крепления:

Жесткое крепление на уголки, с врубкой или с использованием опорного бруса

— Опорный брус и металлические уголки.

— Врубка стропильной ноги в мауэрлат и дополнительное крепление уголками. Вырез в стропиле не должен быть больше, чем ⅓ его ширины.

Еще две схемы жесткого узла крепления стропильных ног на мауэрлате

— Фиксация стропильной ноги с помощью затяжек и металлического уголка.

Жесткое крепление с использованием стальных скоб

— Врубка с помощью выреза в мауэрлате и скоб, вбиваемых в стропила и мауэрлат.

— Дополнительно, упертый в мауэрлат заруб на стропиле достаточно часто закрепляют гвоздями, вбитыми под углом.

Здесь необходимо отметить, что, если дом возводится из бревна или бруса, роль мауэрлата чаще всего выполняет верхнее бревно, на которое и закрепляются стропильные ноги.

  • Скользящее крепление
Стропильная система висячего типа

Скользящее крепление чаще всего применяется в двускатной висячей системе, где стропила опираются только на внешние несущие стены и не имеют дополнительной промежуточной поддержки. Скользящие элементы, закрепляемые на стропила и мауэрлат, дают возможность конструкции смещаться при усадке дома или же при возрастании действия на нее внешних нагрузок.

Один из вариантов скользящего крепления стропильной ноги на мауэрлате

Особенно такая конструкция важна для деревянных срубов, так как после постройки неизбежна усадка, доходящая порой до 15%, причем, проходит она, как правило, неравномерно.

Деформационные процессы элементов стропильной системы могут сказаться и в период ее эксплуатации. Так, в дождливое время древесина может разбухнуть от влаги, так как достаточно гигроскопична, а в зимние морозы и в сильную жару – усохнуть.

Типичная схема деформации стропильной системы при усадке деревянного дома

Скользящие же крепления помогают сохранить целостность конструкции, потому что при оседании отдельные ее детали имеют возможность сдвигаться вслед за стеной.

крепление для стропил

Стропила, установленные на подвижные крепления и с шарнирным соединением на коньке

Кроме скользящих креплений стропильных ног на мауэрлат, шарнир из подвижных пластин может быть установлен и в качестве конькового соединения. Этот вид скрепления элементов также помогает конструкции крыши оставаться целой при изменении ее геометрии в периоды усадки или других колебаний.

Чтобы крыша была надежной в любых ситуациях, перед началом монтажа необходимо составить ее чертеж и просчитать все параметры. Если процесс возведения стропильной системы производится впервые, то лучшим вариантом будет все же обратиться за помощью к специалистам, так как прочность этой конструкции зависит от многих нюансов, которые новичку по неопытности просто неизвестны.

В завершение публикации – еще один интересный видеосюжет – домашний мастер делится опытом установки мауэрлата на монолитную стену.

Видео: установка мауэрлата своими руками

Как грамотно установить мауэрлат?

Приступаете к строительству крыши? Хотели бы сделать всë так, чтобы кровля прослужила долгие годы, не требуя ремонта? Интересует крепление мауэрлата?

Начать нужно с грамотной установки мауэрлата и стропильной системы. Они послужат своеобразным фундаментом вашей кровли.

В разных источниках этот процесс описывают по-разному. Каждый строитель использует свой способ установки и даëт свои рекомендации.

       Эта статья представляет собой полное руководство по конструкции крыши. Здесь вы сможете узнать о разных способах устройства мауэрлата и стропильной системы и выбрать тот, который больше всего подходит именно вам.

       Крыша – удовольствие не из дешëвых, поэтому лучше сразу сделать всë правильно и избежать возможного ремонта в будущем.

       В первую очередь, вам нужно определить, из какого материала будет сделана ваша кровля. Будет ли это натуральная или металлическая черепица, или может быть гибкая черепица. От этого зависит сама конструкция крыши.

       Если вы выбрали металлочерепицу, необходимо определить еë тип. В зависимости от этого шаг обрешëтки будет различным.

       Например, шаг обрешëтки для металлочерепицы «Монтеррей» — 35 см, для металлочерепицы «Андалузия» — 40 см.

       Если ваш выбор — гибкая черепица, то обрешëтка должна быть сплошной.

       Рассмотрим установку мауэрлата и стропильной системы на примере простой двускатной крыши из металлочерепицы. Это наиболее типичный и показательный вариант.

       Строительство крыши нужно начать с укладки мауэрлата. Это толстая балка, как правило, стандартного в сечении размера 15 x 15 см.

       Мауэрлат представляет собой фундамент крыши, на который будут опираться стропила. Он позволит распределить давление от веса самой кровли, снега и ветра на стены и опоры вашего дома равномерно.

       В зависимости от конструкции вашей крыши мауэрлат необходимо уложить либо по оси стены, либо недалеко от еë наружного или внутреннего края. Сделать это желательно так, чтобы он находился не меньше 5 см от границы наружной стены, и плоскости на которую он укладывается. Затем мауэрлат необходимо закрепить на стене.

       Для чего это нужно?

       В первую очередь, чтобы вашу крышу не смог сдвинуть или сорвать ветер. Тогда ваша кровля сможет сохраниться на долгие годы, а вы сэкономите на еë ремонте.

       Крепление мауэрлата к стенам дома можно осуществить несколькими способами. Отличаются они в основном по объëмам кровли и по стоимости.

       Основные способы крепления мауэрлата

 1.  Для больших крыш по площади (более 250 кв. м.)

        По периметру стен необходимо залить бетонную балку (или ариопояс). В неë сразу же следует вставить шпильки в вертикальном положении под резьбу м12 или похожую на нее.

        Шпильки по одной нужно расставить по длине мауэрлата на расстоянии другу от друга не менее 2 м и обязательно вблизи к торцам мауэрлата. Шпилька должна выходить из бетонной балки на такую высоту, чтобы она, после установки мауэрлата, выходила еще на 3 см из него. Например, если высота мауэрлата у вас будет 15 см, то высота шпильки должна быть 18 см.

        После того, как шпильки готовы, их необходимо воткнуть в мауэрлат так, чтобы они пронзили его насквозь, и притянули гайками с шайбой к верхней части стены.

        Такой вариант более дорогой, но и более надëжный.

 2. Для средних по площади крыш (менее 250 кв.м.)

       Этот способ похож на первый. Основное отличие заключается в том, что вам не потребуется заливать бетонную балку по периметру стены. Шпильки нужно вертикально вмуровать в стену во время кладки.

       Конечно, такое устройство мауэрлата менее надëжно по сравнению с первым способом, когда используется бетон. Однако это можно исправить. Для обеспечения большей надëжности вам следует вмуровать в стену шпильки большей длины.

       3. Для небольших крыш

       Хотите облегчить процесс установки мауэрлата и сократить расходы на него?

       Вам подойдëт этот способ, особенно, если у вас небольшая крыша.Он предполагает крепление мауэрлата к стенам проволокой – катанкой.

       Для этого еще на стадии кладки стен, за 3 ряда до окончания их возведения (либо раньше: чем больше, тем надëжней) вам следует положить середину проволоки между рядами кирпичей. При этом заранее необходимо просчитать длину проволоки так, чтобы длины еë концов хватило для обвязки мауэрлата при завершении кладки стен.

       Можно подумать, что при таком устройстве мауэрлата проволоку будет видно на фасаде или внутри помещения. Но это не так.

       Если вы будете штукатурить стены с двух сторон, то проволоку не должно быть видно. А если этого не предполагается (например, у вас дом из кирпича), то при кладке стен нужно заложить концы проволоки в стену вертикально между кирпичами, заливая раствором.

       Этот способ менее дорогой и достаточно надëжный при условии, что крыша вашего дома небольшая.

       Выберите для себя наиболее приемлемый вариант устройства мауэрлата из трëх предложенных.

       Конечно, если вы хотите сэкономить, то можно обойтись и без мауэрлата и поставить стропила  прямо на балки перекрытия. Тогда следует учесть, что прочность стен и балок должна быть высокой, чтобы выдержать концентрированные нагрузки в местах опоры балок. Мауэрлат же позволит вам распределить нагрузку равномерно по всей стене.

       Мауэрлат вместе со стропильной системой образует некий каркас крыши. На нëм будет держаться ваша кровля.

       Что представляет собой  стропильная часть крыши?

        Стропило – это наклонная балка. Как правило, она имеет размер в сечении 7х15 см. Хотя в целях экономии можно использовать стропило 5х15 см. Такой размер больше подойдëт для крыш небольшой площади.

       Для натуральной черепицы следует использовать стропило больших размеров — 8х20 см, так как этот материал достаточно тяжëлый.

       При установке стропильной части обычно стропила располагают на расстоянии от 60 до 100 см. Чаще всего это дистанция 70-80 см.

       Как закрепить стропило в нижней части?

        1. Способ крепления стропила к балке, поперечной коньку кровли (без мауэрлата)

       Поперечную коньку балку необходимо положить на стену в одной плоскости со стропилом. При таком способе нагрузка от балки не равномерно распределится на стену, а сконцентрируется в месте еë укладки. Поэтому такая конструкция крепления стропила в нижней части кровли больше подойдëт для небольших и легких крыш.

       2. Способ крепления стропила к мауэрлату

       Этот способ более надëжный. В стропиле необходимо сделать вырез, которым стропило будет упираться на мауэрлат и на прогоны.

       Как делать не следует:

       — не следует просто ставить стропило плоской гранью на мауэрлат. Его сцепление с мауэрлатом будет непрочным, и со временем стропило просто соскользнëт вниз.

       — не следует делать отверстие под стропило в мауэрлате. Прочности сцеплению этот вариант не добавляет. Более того, это со временем может ослабить мауэрлат. Такой способ можно применить только в том случае, если мауэрлат сделан из древесины твëрдых лиственных пород, но не хвойных. Тогда в углубление мауэрлата необходимо вставить заранее заготовленный на стропиле прорез, образуя упорный замок. Такой способ применяется очень редко.

       Итак, нужно правильно сделать вырез на стропиле, а не на мауэрлате.

       После этого необходимо вбить 2 гвоздя крест накрест: с одной боковой части стропила, наискосок сквозь него и в мауэрлат, и со второй части стропила, сквозь него наискосок в мауэрлат. Такой способ крепления позволит предотвратить смещение стропила в сторону  от мауэрлата. Для большей надëжности лучше забить дополнительно третий гвоздь перпендикулярно верхней плоскости мауэрлата.

       Закрепив стропило в нижней части, необходимо правильно осуществить соединение стропил в верхней части – в коньке крыши. Есть три основных способа, как это сделать.

       Способы крепления стропил в верхней части:

        1. Соединение встык

 Стропило сверху необходимо обрезать под углом, равным по величине углу ската кровли, и соединить его со стропилом с противоположной стороны. Для создания большей опоры стропил друг на друга их необходимо сначала развести, подперев снизу с внутренней стороны, а затем сделать вертикальный разрез обоих стропил одновременно в месте их пересечения.

       После разреза плоскости стропил нужно соединить и скрепить под коньком 2 гвоздями 150 или более. Нужно забить в верхнюю плоскость каждого стропила по одному гвоздю так, чтобы он вошëл в срез противоположного соединяемого стропила.

       Еще больше укрепить конструкцию можно за счëт дополнительной металлической пластины. Еë необходимо прикрепить к стропилам болтами в месте их стыка.

       2. Крепление стропил на коньковый брус (коньковый прогон)

 Этот вариант достаточно сложный и не часто используется в строительстве.

Конструктивно он похож на первый способ. Но монтаж конькового бруса – достаточно трудоëмкий процесс. Кроме того,   может потребоваться центральная подпорка бруса. А это не совсем удобно, особенно для тех, кто собирается в дальнейшем использовать чердак под жилое помещение.

        В этом способе есть и плюс: осуществить монтаж стропил можно по отдельности, то есть прямо по месту, без заранее заготовленных шаблонов стропил. Нижнюю часть стропила нужно установить на мауэрлат, а верхнюю – на коньковый брус. Тогда стропило будет держаться, и его не нужно будет чем-то подпирать.

        Если длина висящей части стропила равна около 4,5 метра (это максимально допустимая длина), то нужно установить коньковый прогон. Если же коньковая часть чердака потребуется большей ширины, то есть шире 4,5 метров, то необходимо установить брус.

        3. Соединение стропил внахлëст

        Этот способ достаточно простой и часто используется строителями. Стык стропил нужно сделать внахлëст, то есть так, чтобы стропила соединились не торцами, а боковыми плоскостями. Затем их необходимо скрепить болтом или шпилькой под большие шайбы.

  Самый рациональный и точный способ установки стропил на мауэрлат – заготовка шаблонов. Для каждой стороны вашей крыши лучше заготовить свой шаблон.

 Сначала нужно взять доску такой ширины, которая потребуется для стропил (обычно это 15 см). Затем следует расчертить необходимую длину стропила и все вырезы над мауэрлатом и прогонами (брусом). Еще раз проверить все размеры и вырезать по ним готовое стропило. Аналогичный процесс нужно проделать и со всеми остальными стропилами, и затем уже готовые стропила поднять и установить по месту. Этот способ позволяет облегчить работу и свести к минимуму расхождения и ошибки.

        В заключение про стропильную систему стоит сказать следующее: оптимальная длина висящего стропила — 4,5 метра. Если вы хотите использовать более длинное стропило (до 6 метров), то следует применять более толстый брус для стропильной ноги. Если же длина стропильной ноги более 6 метров, то потребуются дополнительные опоры под стропила, или так называемые прогоны.

        Лучше заранее определиться с материалами, размерами и способами установки мауэрлата и стропильной системы кровли, чтобы осуществить грамотный монтаж и не столкнуться с проблемами ремонта кровли в будущем.



       Желаем удачи!

Мауэрлат: что это такое в строительстве крыши, размеры

Содержание:

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

  • деревянного бруса;
  • двутавровой балки;
  • металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

  1. Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса.
    Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
  2. Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
  3. Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

  • без армопояса;
  • монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу.  «Как правильно положить мауэрлат для крыши – устройство на практике».

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания.

Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками — металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

Самым простым способом крепления строители считают использование проволоки-катанки:

  1. За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
  2. Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

Крепление можно осуществить иначе:

  1. В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
  2. К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают.

Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями.

По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

  1. Измеряют расстояние между противолежащими частями мауэрлата.
  2. Полученную величину делят пополам и отмечают середину пролета.
  3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Популярные методы крепления стропил

Ранее в статье уже пояснялось, что такое мауэрлат кровли и зачем он нужен.

Поскольку он распределяет нагрузки на кровлю, надо уделить внимание процессу крепления стропил к нему. От него зависит целостность крыши, которую при некачественном монтаже может со временем повести, она начнет проседать или оказывать на одну из стен повышенную нагрузку.

Применяют две технологии укладки стропил:

  1. Жесткая. Такой вариант не допускает смещения стропильных ног. Для обеспечения стабильности задействуют подшивной брусок, препятствующий сдвигу. Благодаря использованию металлических уголков элементы стропильной конструкции не могут двигаться в стороны.
  2. Скользящая. Данный метод монтажа стропил необходим, когда дом возводился из бревен или бруса, которые через время начинают оседать. В этом случае мауэрлат не задействуют, а только верхний венец деревянного сруба. Если применить жесткую технологию, уже через год крыша лишится около половины своей прочности, поскольку ее поведет.

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

  • южная и северная стороны дома;
  • части постройки, находящиеся постоянно в тени и на солнце;
  • сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
  • обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

  • скоб;
  • скрещивающихся гвоздей в мауэрлате;
  • фиксирующих стальных пластин;
  • вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

  • При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:
  • V = SL и M = RV, где:
  • S – сечение бруса;
  • L – длина или периметр;
  • V – объем;
  • M – масса;
  • R – плотность дерева.
  • В большинстве случаев подходят следующие параметры мауэрлата:
  • ширина минимум 10 сантиметров;
  • отступ бруса от края стены – минимум 5 сантиметров;
  • оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
  • расстояние между брусьями должно быть равномерным на всем протяжении конструкции.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-ustanovit-mauerlat-dlya-dvuskatnoy-kryshi-varianty-montazha-poryadok-provedeniya-krepleniya.html

Мауэрлат для крыши: что это такое и как сделать

Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

Мауэрлат — что это такое и для чего нужен

Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

Для чего необходимо приспособление:

  • обеспечение ровности крыши;
  • предотвращение наклонов и перекосов;
  • устранение парусности;
  • равномерное распределение нагрузки;
  • привязка крыши к дому.

Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

Из каких материалов его можно сделать

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома.

На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать.

Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку.

Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания.

Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами.

Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы.

Обвязка закрепляется с наружной стороны деревянного пояса.

Размеры сечения мауэрлата СНИП

Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.

Есть несколько требований к сечению:

  • древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
  • крепление отдельных элементов происходит за счет прямого замка;
  • брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций.

Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см.

Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

Крепление анкерными болтами

Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

Как крепить проволокой

Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

  1. За 4-5 рядов до конца каменной кладки размещают куски проволоки.
  2. Расстояние между кусочками соблюдается от 60 см.
  3. Концы проволоки поднимаются вверх на 20-30 см.
  4. Окончания проволочного материала прячут в растворе.
  5. Другой конец проволоки используется для привязывания бруса или досок к стене.

Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

Использование деревянных пробок

Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат.

Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления.

Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.

Способы крепления мауэрлата

Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

Крепление без армопояса

Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

Крепление к кирпичной стене

Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:

  • вмурованными шпильками;
  • деревянными пробками;
  • проволокой;
  • анкерами.

На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

Крепление к керамзитоблокам

Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

Крепление к газобетону

Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

  1. За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
  2. Концы проволоки располагают в свисающем виде с двух сторон от блока.
  3. Длина концов должна быть такой, чтобы свободно обвязать брус.
  4. Количество отрезков подбирают исходя из периметра стен.

Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

Крепление к газосиликату

Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба.

Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них.

Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

Крепление к пеноблоку

Крепление к шлакоблоку

Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров.

Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат.

Перед креплением используют изоляционный слой по типу рубероида.

Крепление к армопоясу

Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

Толщина армопояса под мауэрлат

Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены.

Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность.

Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

Как правильно сделать армопояс

Технология сооружения армопояса состоит из следующих этапов:

  1. Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
  2. Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

Как крепить к армопоясу

Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

  • в брусе просверливают отверстия;
  • мауэрлат накладывают на шпильки или анкера;
  • выполняют изоляцию;
  • закрепляют болты шайбами и гайками;
  • подстраховывают соединения контргайками.

Остатки элементов обрезают с помощью болгарки.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

Для односкатной крыши

Для двускатной крыши

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен.

Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен.

Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

Мауэрлат для вальмовой крыши

Установка и крепление стропил на мауэрлат

После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

  • Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
  • В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
  • Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

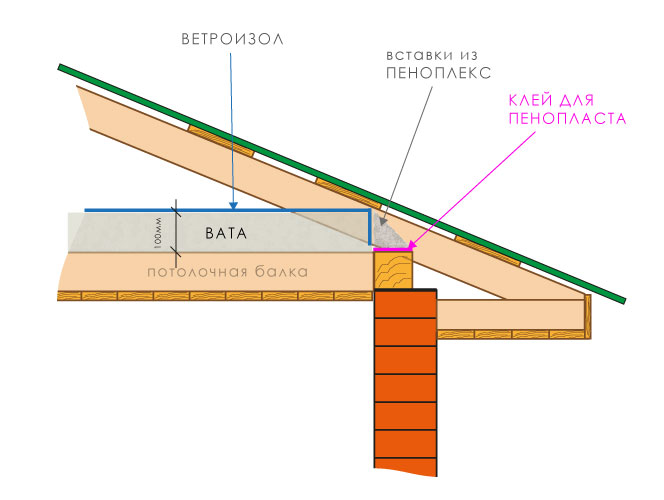

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

Популярное

Источник: https://dvabrevna.ru/krovlya/mauerlat-dlya-kryishi.html

Что такое мауэрлат?

Крыша — неотъемлемая часть любого здания. Она выполнена в виде пространственной конструкции, включающей стропильную решетку с закрепленной кровлей. Кровли отличаются уклоном, а также количеством скатов.

Крыши обеспечивают защиту строений от осадков, подвержены нагрузкам от порывов ветра и давлению снежного покрова. Обязательным элементом конструкции является мауэрлат, предназначенный для жесткой фиксации крыши и равномерного распределения нагрузок.

К его конструкции, размерам и методу крепления к стенам предъявляется комплекс требований. Рассмотрим их подробно.

Мауэрлат – что это?

Профессиональные строители в своей терминологии часто употребляют слово «мауэрлат», говоря о силовой раме, расположенной по верхнему контуру несущих стен строения. Начинающих мастеров и домашних умельцев, которые не сталкивались с решением серьезных строительных задач, может поставить в тупик вопрос о ее назначении, размерах, а также способах установки. Разберемся детально.

Мауэрлат – это демпферный элемент в виде опорной рамы.

Она располагается по наружной стороне торцевой плоскости капитальных стен, и изготавливаются из следующих материалов:

  • стального проката;
  • деревянных брусьев.

Мауэрлат связывает в замкнутый силовой контур фермы кровли с коробкой здания, равномерно распределяет нагрузки по периметру стен, а также прочно соединяет фермы кровли со стенами.

Стропильная система является довольно тяжелой конструкцией, которой нужна прочная основа

Главное назначение опорной конструкции:

  • прочная фиксация элементов кровельной фермы к капитальным стенам;
  • уменьшение величины распорных нагрузок, передаваемых коробке строения;
  • равномерное распределение усилий от стропил на верхнюю плоскость стен;
  • компенсация локально действующих нагрузок в местах соединения элементов.

На верхний ярус кладки действуют различные нагрузки:

  • направленные под углом распорные усилия стропил крыши, пытающиеся вызвать разрушение коробки строения;
  • вертикально направленные нагрузки от веса кровли и массы находящегося на ней снежного покрова.

Силовая конструкция воспринимает нагрузки, обеспечивая целостность кладки и надежную фиксацию крыши. Особенно актуален мауэрлат для крыши, опирающейся на кирпичные, газобетонные и пеноблочные стены.

Профиль, размеры мауэрлата и факторы, на них влияющие

Большинство строителей для изготовления опорной рамы используют древесину вместо стального профиля. Это связано с доступностью материала, уменьшенным весом, легкостью обработки, простотой крепления и приемлемой ценой.

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат

Используются балки различного профиля:

  • квадратного;
  • прямоугольного.

Конфигурация сечения обеспечивает повышенную устойчивость и облегчает монтаж.

Размер поперечного сечения элементов рамы определяется конструкцией и формой кровли, а также ее весом. Применяются определенные виды сортаментов:

  • 10х10 см – для небольших строений;
  • 10х15 см – для крыш двускатного типа;
  • 15х15 см – для нагруженных стропильных ферм;
  • 25х25 см – для массивных мансардных конструкций.

Габариты опорных балок определяются в зависимости от следующих факторов:

  • размера коробки строения;
  • конструктивных особенностей кровли;
  • массы кровельной системы;
  • материала стропил;
  • климатических условий эксплуатации;
  • наличия мансардного этажа.

При возрастании нагрузки от крыши сложной конструкции необходимо использовать балки прямоугольного сечения с увеличенной площадью опорной поверхности.

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры

Мауэрлат для крыши – как производится фиксация стропильных балок

Соединение стропил с опорными брусьями производится различными способами. Используются следующие материалы:

  • уголки из металла. Они привинчиваются саморезами с противоположных сторон стропил, и обеспечивают надежное соединение с силовой рамой;
  • отожженная проволока. С помощью мягкой стальной проволоки диаметром 6 мм легко скрутить соединяемые элементы стропильной конструкции;
  • изогнутые скобы. Крепеж имеет п-образную конфигурацию. Фиксация выполняется молотком путем забивания скобы в опорный брус и стропило;
  • стальные пластины. Обеспечивают надежное соединение металлических стропил. Привинчиваются с помощью резьбовых шпилек или саморезов;
  • специальные кронштейны. Используются покупные и самодельные кронштейны из металла толщиной 2–2,5 мм. Крепятся анкерами или саморезами;
  • лента для монтажа. Она позволяет обеспечить повышенную жесткость соединения. Не ослабляет силовую конструкцию в местах крепления.

Подходящий способ соединения выбирают индивидуально, с учетом конструктивных особенностей строения и используемых материалов.

Монтаж мауэрлата

Необходимые инструменты и применяемые материалы

Для выполнения работ потребуется инструмент, который обычно имеется в арсенале домашних умельцев:

  • болгарка с кругами для работы по стали и древесине;
  • шуруповерт или электрическая дрель с комплектом сверл;
  • ножовка по древесине для выполнения соединительных пазов;
  • молоток;
  • строительный уровень и рулетка для контрольных замеров;
  • плоскогубцы.

Перечень применяемых материалов:

  • брусья из высушенной древесины;
  • материал для гидроизоляции;
  • крепежные элементы.

В зависимости от выбранного метода фиксации, крепеж может осуществляться:

  • гвоздями;
  • саморезами;
  • шурупами;
  • отожженной проволокой;
  • анкерными болтами;
  • резьбовыми шпильками;
  • стальными пластинами.

Потребность в материалах определяется размерами строения, на котором сооружается мауэрлат для крыши.

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить

Как зафиксировать на стене мауэрлат для крыши

Используются различные способы крепления мауэрлата по контуру верхнего яруса коробки:

  • стальной проволокой. Для повышения надежности крепления проволока сечением 5–6 мм многократно скручивается и крепится в глубине кладки. После застывания связующего раствора, применяемого для возведения стен, выступающие части проволочной петли запускаются в отверстия рамы и тщательно перекручиваются. В местах крепления связок брус прочно прижимается к верхней плоскости коробки. Важно правильно подобрать длину проволоки, достаточную для полного охвата бруса. Достоинства проволочного соединения – дешевизна и легкость фиксации;
  • металлическими анкерами. Они крепятся к стальному каркасу до заливки армопояса бетонным раствором. После застывания бетона балка насаживается на резьбовые части анкеров через отверстия соответствующего диаметра. Важно правильно разметить координаты крепежных элементов для совпадений отверстий с анкерным креплением. Фиксация брусья осуществляется путем закручивания гаек. Преимущества анкерного способа соединения – повышенная надежность. Недостаток – увеличенный, по сравнению с проволочным креплением, уровень затрат;
  • специальными шпильками. Они изогнуты под прямым углом и имеют на одной стороне резьбу. Загнутый конец с гладкой поверхностью длиной 40–45 см крепится в кладке при ее возведении. Верх резьбовой части шпильки находится на расстоянии 30–40 см от верхнего края капитальной стены. Длина тела шпильки позволяет закрепить брус благодаря выступанию резьбовой части над уровнем рамы на 30–40 мм. Способ фиксации похож на метод соединения с использованием анкеров. При бетонировании резьбовых шпилек в кладке следует защитить резьбовую часть от засорения.

До начала работ по креплению опорного бруса уложите на опорную поверхность несущих стен гидроизоляционное покрытие.

В первую очередь следует правильно спланировать конструкцию основания для подстропильной балки

Особенности жесткой фиксации

Метод жесткой фиксации стропил к брусьям опорной рамы применяют при установке крыши на капитальных строениях, возведенных из кирпича или бетонных блоков. Особенность жесткой фиксации – предотвращение любого смещения стропильной рамы.

Осуществляйте жесткую фиксацию следующим путем:

  1. Подготовьте посадочную площадку в месте соединения балок.
  2. Совместите балки кровельной фермы с опорным брусом по седлообразному пазу.
  3. Зафиксируйте стропила гвоздями, забив их под углом с разных сторон.

При выполнении соединительного паза обратите внимание на отсутствие перекосов и ровную поверхность посадочного места. Стальные уголки, привинченные саморезами с противоположных сторон стропильных элементов, повысят надежность соединения.

Шарнирный метод крепления

В условиях переменной температуры и колебаний влажности стены деревянного здания всегда деформируются. Шарнирный способ крепления предотвращает перекос кровли при усадке стен дома.

Скользящий метод фиксации используется на бревенчатых строениях или коробках домов, изготовленных из сборных щитов. При опускании стены положение крыши остается постоянным, благодаря возможности скольжения крепежного узла.

Технология используется в районах с влажным климатом, а также на проблемных почвах.

Монтаж мауэрлата на стену

Используются следующие разновидности шарнирного крепежа:

  • открытая конструкция. Включает направляющие пластины, прикрепленные к стропильным балкам, а также уголки, привинченные саморезами к мауэрлату. Узел открытого типа имеет степень свободы, позволяющую смещаться соединенным элементам в интервале от 6 до 16 см;
  • закрытый узел. Соединительный блок закрытой конструкции не разбирается и устанавливается в собранном виде. Принцип его функционирования аналогичен работе открытого крепления. Величина хода соединяемых элементов обусловлена конструкцией закрытого крепления.

Для функционирования крепежа скользящей инструкции следует обратить внимание на ряд моментов:

  • расположение стропил, крайняя часть которых должна выходить за контур коробки здания;
  • равную длину стропильных балок, значительно сокращающую время на подгонку и монтаж;
  • параллельность стропил, благодаря которой предотвращается заклинивание скользящего крепления.

Правильная геометрия фермы крыши обеспечивает безотказное функционирование скользящего механизма.

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов.

После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

Рассмотрим последовательность операций по монтажу мауэрлата, изготовленного из деревянного бруса квадратного профиля:

  1. Произведите тщательную очистку верхней плоскости несущих стен от мусора и наплывов раствора.
  2. Уложите двойную гидроизоляционную прослойку из полиэтиленовой пленки или рубероида.
  3. Разрежьте опорный брус на заготовки, общая длина которых соответствует периметру коробки.
  4. Разделайте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
  5. Нанесите на поверхность древесины антисептический состав и обработайте противопожарной пропиткой.
  6. Выполните разметку точек крепления стропил, используя рулетку или шаблон в виде обычной доски.
  7. Просверлите отверстия в брусе, обеспечив их перпендикулярное расположение относительно опорной поверхности.
  8. Соедините брусья опорной рамы с помощью резьбовых соединений, косого прируба или саморезов.
  9. Усильте перпендикулярно расположенные балки металлическими пластинами или специальными скобами.
  10. Прикрепите мауэрлат для крыши к верхнему ярусу капитальных стен, используя выбранный способ фиксации.
  11. Проверьте правильность расположения опорной конструкции и отсутствие перекосов с помощью уровня.

При необходимости можно использовать подкладки для устранения небольших перекосов. К надежно закрепленному мауэрлату несложно прикрепить стропильные балки любым из понравившихся методов.

Руководствуясь рекомендациями профессиональных строителей, можно своими силами изготовить, надежно смонтировать, а также соединить со стропильными балками опорную раму.

Это ответственная часть конструкции здания, обеспечивающая надежность фиксации крыши и равномерно распределяющая нагрузки по периметру несущих стен.

Желательно использовать цельные куски древесины необходимой длины или стальной профиль, не сращивая балки рамы из отдельных частей. Правильно смонтированная конструкция сможет эксплуатироваться на протяжении длительного времени.

Источник: https://pobetony.expert/stroitelstvo/mauerlat

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев. При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров.

Скрыть содержание

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома. Именно поэтому очень важно точно рассчитать размеры мауэрлата.

Размеры мауэрлата зависят от следующих факторов:

  1. Параметры площади дома – его периметр и площадь.
  2. Тип конструкции крыши.
  3. Материал используемый в стропильной системе и для покрытия кровли.
  4. Климатические условия.
  5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

  1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
  2. Крестообразная.
  3. Складчатая.
  4. Плоская.
  5. Сферическая.
  6. Шатровая, полуовальная и вальмовая.
  7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

  • r – плотность дерева;
  • V – объем мауэрлата;
  • m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

  • S – сечение деревянного бруса;
  • L – его длина или периметр.
  1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
  2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
  3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
  4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Также, при расчете параметров мауэрлата следует учитывать и объем крышной конструкции, массу стропильной системы.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

Расчеты для двухскатной крыши

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Параметры мауэрлата нужно рассчитать так, чтобы он выполнял свою главную задачу – обеспечивал устойчивую и надежную скатную конструкцию для двухскатной крыши.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

  1. Ширина мауэрлата не должна быть меньше 10 см.
  2. Оптимальное сечение деревянных брусьев – 10×15 см.
  3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
  4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
  5. Отступ бруса от края стены должен составлять как минимум 5 см.
  6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Для надежного и долгосрочного крепления крыши, очень важно провести точные замеры мауэрлата. Следуя вышеприведенным советам, вы сможете получить материал для крепления, нужных вам параметров. Далее можете спокойно приступать к монтажу крышной конструкции.

Источник: https://ru-house.net/stroitelstvo/krysha/mauerlat/razmery-sechenie-tolshina-raschet.html

крепление стропил без мауэрлата на односкатной и двухскатной кровле. Можно ли обойтись без мауэрлата?

Многие люди интересуются обустройством крыши без мауэрлата. Для начала надо уточнить, можно ли обойтись без него. В зависимости от этого разбираются уже с креплением стропил без мауэрлата на односкатной и двухскатной кровле.

Можно ли обойтись без мауэрлата?

Строительство домов многие люди стремятся упростить. Это касается и исполнения кровли. Сократить трудности можно путем отказа от мауэрлата. Но не все так легко и элегантно выходит на самом деле. Не всегда удается избавиться от мауэрлатов, потому что это оборачивается серьезными негативными последствиями.

Некоторые мастера и архитекторы даже рекомендуют вовсе избегать подобного упрощения. Во всех каменных постройках во всяком случае мауэрлат надо использовать точно.

Сама эта опора должна делаться с использованием гидроизоляции. В некоторых вариантах, по отзывам опытных кровельщиков, может использоваться замена мауэрлата монолитными поясами сечением 200х250. Рекомендуется насыщать их 4-мя арматурными нитями; потому подходить к этой теме нужно с большой осторожностью.

Каким должно быть основание для стропильной системы?

Независимо от наличия или отсутствия мауэрлата придется использовать максимально прочную и стабильную опору. При отсутствии подпорки для балок допускается формирование стропильных ферм исключительно по висячей схеме. Проще всего выглядит классическая подпорка, в которую входят:

  • затяжка;
  • подкосы;
  • 1 подбалка.

Затяжной узел должен быть расположен посередине. Эти подвесные комплексы востребованы при большой величине пролета. Спаренная подпорка, кроме тех же элементов, включает еще и ригель, оказывающийся распоркой, вставленной в промежутки досок. Изредка применяется тройная подпорка, в которой есть 3 простые или 1 двойная и 1 одинарная система. Такое решение уже достаточно сложное, и прибегать к нему надо только в крайнем случае, консультируясь с профессионалами.

Как крепить стропила?

Односкатная крыша заслуженно считается самой простой и при этом неординарно выглядящей схемой. Выполнить подобную конструкцию могут даже рядовые застройщики собственными руками. Проблема состоит в выборе подходящего проекта, адаптированного под российские погодные условия.

Если дом выполнен из бревен или построен по каркасной технологии, вместо мауэрлата к балкам перекрытия присоединяется завершающий венец или же расположенная сверху обвязка.

Иногда прочности стройматериала не хватает — в этом случае перенос нагрузки на перекрытие обеспечивают стойки, расставляемые с шагом примерно 1 м, по которым крепятся прогоны, и уже к этим прогонам монтируют ноги стропил.

При отсутствии армопояса в деревянном доме закладка шпилек невозможна. Тогда приходится применять штифты с головкой шестигранной формы. В просверленное отверстие забивают стальной стержень. Через него притягивают брус к стене. Затяжка производится шестигранным ключом оптимальной величины.

В средней полосе РФ пролет длиной до 5,5 м создается из балок 5-15 см. Если он не превышает в длину 4 м, можно ограничиться балкой 5-10 см. Однако далеко не все так просто. В норме требуется тщательно рассчитывать нагрузку, учитывать воздействие снега и ветра. Соответственно этому определяют правильные характеристики балочных конструкций.

Двухскатная крыша тоже может быть оформлена с присоединением стропил непосредственно к перекрывающим балкам. Но тогда к стенам и балкам применяются специальные требования — повышенная надежность очень важна. Нагрузки будут сосредоточены там же, где опираются балки перекрытия. Стоит учесть, что во многих случаях правильнее применять все же мауэрлат.

Его обустройство помогает однородно распределить механические воздействия.

Поставить своими руками каркас вальмовой или иной четырехскатной кровли тоже несложно. Оптимальным решением считается наслонное исполнение. Оно увеличивает общую прочность и облегчается сборку. Очень важны точные грамотные расчеты. Даже небольшая ошибка приводит к деформациям или серьезным разрушениям.

Чем выше здание, тем интенсивнее воздействие ветровой энергии. Однако облегчается ситуация со снежными заносами и наледями. Угол наклона рассчитывают индивидуально. Лучше поручить такую работу квалифицированным инженерам. Распространенной ошибкой является опирание крыши второго этажа на стены из газобетона; мауэрлаты и обвязочные пояса в этом случае одинаково обязательны, и обойтись затяжками нельзя.

Стоит учесть и другие нюансы монтажа висячих стропил. Шарнирная арка треугольной формы образуется парой балок, соединяемых в коньке. Нижние основания упирают в брус горизонтальной формы. Используют обязательно затяжки. Высота коньков в конструкциях не может быть менее 1/6 от фермового пролета; врубку конькового узла ведут с эксцентриситетом, что сокращает изгиб балок.

Шарнирные арки с «бабками» отличаются более сложным строением. В них используется длинная затяжка. Нагрузка на нее достаточно велика, и потому прогиб под собственной массой очень вероятен.

Пресловутая «бабка» крепится для компенсации нагрузок и нивелирования прогибов. Важно: это изделие должно монтироваться максимально четко и правильно.

При расчетах висячих стропил внимательно изучают:

  • габариты перекрываемых комнат;
  • наличие мансард и чердачных помещений;
  • ожидаемую предельную нагрузку;
  • углы наклона скатов;
  • типы систем стропил;
  • материалы стен и крыши.

Как сделать вальмовую крышу без мауэрлата, смотрите далее.

Крепление мауэрлата на примере двускатной крыши



Рассмотрим крепление мауэрлата на примере двускатной крыши, крытой металлочерепицей, так как по конструкции она является самой показательной.

Мауэрлат входит в состав стропильной системы, являющейся основой крыши.

Стропильная система крыши

Стропильная система представляет собой каркас крыши, её скелет, на котором держится сама кровля. Состоит стропильная система из мауэрлата, системы стропил и балок.

Мауэрлат – это самая большая и толстая балка, на которую опираются все стропила. Укладывается мауэрлат по осям стен параллельно коньку крыши, и имеет сечение 15х15 см.

По смысловому значению можно сказать, что мауэрлат – это фундамент крыши, который равномерно распределяет давление стропил, всей кровли, силу ветра, вес снега на стены дома и внутренние опоры.

Крепление мауэрлата можно укладывать по оси стены, а так же сместив к внутреннему или наружному краю. В основном это будет зависеть от конструкции стен и крыши. От грани наружной плоскости стены мауэрлат должен находиться не менее чем на 5 см.



Крепление мауэрлата должно касаться стены, потому что таким образом будет более надёжно удерживаться крыша. Ведь это парус, сильные порывы ветра способны даже смещать её. Мауэрлат образно можно назвать якорем крыши.

Способы крепления мауэрлата

Рассмотрим три основных способа крепления мауэрлата.

1. Первый способ касается крыш большой площади, скажем 250 и более кВ м.

По верху стены проходит бетонный сейсмический пояс, в него при заливке вмуровывают болты, которые по высоте должны быть больше, чем толщина мауэрлата.

Скажем, если мауэрлат взят сечением 15х15 см, то болт должен быть выше на 3 см. Это даже не болт, в прямом его смысле, а металлическая шпилька на резьбе.

Шпильки необходимо распределить равномерно по всей длине мауэрлата не меньше, чем на 2 м друг от друга, и обязательно вблизи торцов мауэрлата. Диаметр резьбы шпилек 12-14 мм.

В мауэрлате просверливаются соответствующие отверстия, таким образом, чтобы они совпали с металлическими шпильками. Затем мауэрлат притягивается гайками с шайбами к верхней поверхности стены. Такое крепление мауэрлата можно сделать немного дешевле, если вместо дорогих шпилек с резьбой вварить в сейсмический пояс арматурные штыри высотой на пару сантиметров меньше, чем толщина мауэрлата. Затем приварить к штырям короткие шпильки 4-5 см или болты с отрезанной головкой.

Можно вообще не вмуровывать шпильки и арматурные штыри, а выполнять крепление мауэрлата анкерными болтами прямо в бетон. Такой способ более дорогостоящ.

2. Для крыш меньшей площади может подойти второй способ крепления мауэрлата. Он более простой, так как при этом не выполняется сейсмический пояс. Болты или шпильки вмуровываются непосредственно в стену, поэтому должны быть большей длины для надёжности. Хотя сам способ менее надёжен, чем первый, особенно для районов с повышенной сейсмической активностью.

3. Третий способ крепления мауэрлата ещё более прост, чем два предыдущих. Мауэрлат притягивается к стене не болтами и шпильками, а металлической катаной проволокой. Для этого в процессе кладки стен, за 3-4 ряда до верха, между рядами камня или кирпича прокладывается середина проволоки. С двух сторон остаются концы, которых должно хватить для обвязки и притягивания мауэрлата, когда закончится кладка стены.

Если оштукатуривание внешней поверхности стены сразу не планируется, то конец проволоки с внешней стороны можно скрыть от глаз. Для этого его можно спрятать в стене, уложив вертикально между кирпичами и скрыть в растворе. Этот способ крепления мауэрлата хоть и прост, но достаточно надёжен. Его часто применяют для небольших по площади крыш.

Вообще без крепления мауэрлата обойтись тоже можно, и крепить стропила сразу к балкам перекрытия. Но при этом балки должны быть достаточно крепкими, а стены прочными. Так как в местах креплений опор к балкам происходят усиленные точечные нагрузки, которые мауэрлат распределяет равномерно по всей плоскости стены.



Крепление мауэрлата и особенности этой конструкции

Крыша дома является основным его элементом, который защищает жилище от снега, дождя и других природных явлений. В строительной практике немало вариантов постройки крыши. Но для нашей страны популярным вариантом является остроконечная конструкция.

Мауэрлат что это такое?

Мауэрлатом является одним из важных элементов стропильной системы крыши. При помощи мауэрлата удаётся распределить сосредоточенную нагрузку, которая передаётся точками опоры стропил на всю поверхность верхней части стены. Такая особенность характерна для кирпичной стены.

Также этот элемент необходим для привязки кровельной конструкции к стенам. Укладка мауэрлата осуществляется с сохранением определенного отступа от внешнего края стены. После чего элемент крепится к стене. Необходимо отметить, что монтажу крыши к стенам дома нужно уделять особое внимание. Особенно это касается регионов с сильными ветрами. Если дом кирпичный, то в верхней части стены нужно сделать бетонный армопояс. В него заделываются металлические анкеры. После чего в мауэрлате делают сечение небольшого размера и плотно насаживают сверху на анкер.

Как правило, мауэрлатом является верхний венец сруба. Для деревянного дома неважно, что это брус или бревно. Но, и в этом случае элемент закрепляется на стены по всей длине при помощи анкеров. В доме из дерева для крепления и сборки самого дома применяются деревянные нагели.

Стоит отметить, что мауэрлат для сруба выполняется единой конструкцией. Но, если это условие невозможно будет соблюсти, необходимо увеличить количество анкерных креплений мауэрлата к стене. Есть масса примеров того, как сделать стропильную систему крыши.

Для самого простого способа необходимо сделать небольшие сечения на мауэрлате. После чего положить туда подстропильные балки, на которые монтируются стропила. Такая конструкция образует треугольник, который является самой надёжной и устойчивой фигурой. К тому же треугольная система способна противостоять нагрузкам.

Соединение мауэрлата

В некоторых случаях может понадобиться соединение мауэрлата. Это происходит тогда, когда элемент опирается на колонны или, если необходимо сделать большие пролёты.

Для правильного монтажа мауэрлата необходимо:

  • сделать запилы двух концов. Запил разделяет брус по толщине на 100 мм, по длине на 50 см;
  • наложить два бруса друг на друга. Крепятся они при помощи шпилек диаметром 12 мм;
  • после завершения работы мы сможем получить мауэрлат необходимой длины.

Если элемент опирается на колонну, то соединение нужно делать в точке опоры. Мауэрлат нужно пропитать противопожарным антисептиком и средством против короедов. Таким образом, вы сможете добиться долговечности конструкции.

После того как все работы по соединению будут завершены, можно приступать к креплению мауэрлата к кладке дома. Для этого можно использовать шпильки.

Как происходит крепление стропила к мауэрлату?

В строительстве крыши можно выделить несколько важных этапов. Одним из таких является возведение стропильной системы и крепление её к мауэрлату. От того, как вы соберёте стропильную конструкцию, будет зависеть, как крыша будет защищать ваш дом от снега, дождя и других климатических перепадов природы.

При креплении мауэрлата необходимо учитывать, что стропила выполняются из древесины, которая имеет свои особенности. Например, в сырую погоду она увеличивается в размерах, а в засушливую имеет особенность сжиматься. Именно поэтому для установки не стоит использовать жёсткие крепления. Они могут стать причиной смещения и разрыва материала. В том случае, если вы идеально рассчитаете количество мауэрлата, но ошибётесь при устройстве кровельной конструкции, это будет чревато образованием распорной силы. В итоге эта ошибка приведёт к тому, что вся конструкция дома начнёт рушиться. Чтобы избежать таких ошибок, стропильную конструкцию необходимо крепить либо скользящим креплением, либо жёстким.

Жёсткая установка стропил

Этот вид установки не предполагает никаких сдвигов и поворотов. В этом случае для установки используются следующие элементы:

  1. Брус в виде уголка. С его помощью стропила закрепляют к мауэрлату опорным бруском под оказываемым давлением. Для того чтобы конструкция не сместилась в сторону, необходимо по бокам вбить гвозди.
  2. Также можно сделать запил на стропилах. После чего они вешаются на гвозди или проволоку. Стоит отметить, что такой вид установки используется чаще, чем первый. Так, в этом случае появляется жёсткий узел, который способен соединить стропильную ногу с мауэрлатом. Что касается толщины этого строительного материала, то она не важна. Так как в конструкции вбиваются три гвоздя: два по бокам и один вертикально в поверхность.

Для того чтобы соединить конструкции с материалом из дерева используют проволоку и анкер, который является подстраховывающим элементом. Если у кровли имеется одинаковый угол ската, то для постройки стропил необходимо использовать только один шаблон.

Что такое скользящая установка?

Одной из особенностей этого вида установки является то, что конструкция, точнее, её элементы, могут перемещаться свободно. Это будет зависеть от размеров самого строительного материала и от амплитуды движения. В основном перемещение осуществляется от стропильной ноги до мауэрлата.

Плюсы этого вида установки проявляются при строительстве деревянных домов. Ведь усадка бруса не деформирует кровельную конструкцию. В связи с этим можно подстроиться под новое положение.

Стоит отметить, что конструкция собирается на ровной поверхности. При этом должны соблюдаться все замеры, создание сечений, а также осуществление подгонки всех применяемых элементов. После чего конструкцию можно устанавливать внутрь помещения. Делается это поэтапно.

Как закрепить на стене брус?

Для того чтобы брус держался необходимо каждый элемент крепежа расположить в толще кладки капитальной стены. Самым простым действием является установка скобов из мягкой стальной проволоки в кладке. С ее помощью мауэрлат обхватывается, плотно закручивается. Остатки проволоки загибаются. Необходимо отметить, что болты в этом случае будут намного надёжнее. Но отмечать и высверливать отверстия – это долгое и кропотливое занятие.

Крепится брус при помощи строительных скоб, но, при условии, что под ним высечены деревянные вкладыши. Делать их необходимо таким образом, чтобы скоба забивалась в торец. В противном случае вкладыш может лопнуть.

что это? Подробное описание функций и монтажа этого элемента кровли

Практически в каждом руководстве по строительству, особенно если оно посвящено процессу возведения какого-либо строения, обязательно упоминается такой элемент конструкции, как мауэрлат. Что это такое и обязательно ли он нужен?

Любая постройка, независимо от ее предназначения, по определению должна иметь крышу. Как правило, она обустраивается скатной, так как при таком ее исполнении можно особо не заботиться об отводе воды с кровли, а под ней расположить чердачное или мансардное помещение, что обязательно делается при строительстве домов, предназначенных для проживания.

Но прежде чем соорудить так называемый кровельный «пирог», необходимо возвести «скелет», соответствующую конструкцию, на которой и будут крепиться все используемые материалы (для паро-, гидро-, теплоизоляции, поверхностной отделки). Она называется системой стропил. И тут возникает естественный вопрос – на чем и каким образом ее зафиксировать. Ведь без закрепления стропильных «ног» на стенах постройки крыша держаться не будет, ее буквально «ветром сдует».

Ответ простой – фиксация производится на верхних обрезах стен, расположенных по периметру (наружных). Но в качестве материала, применяемого для монтажа стропильной системы, используется древесина (в основном, толстая доска). И вот тут возникают 2 сложности.

Во-первых, как надежно скрепить «дерево» со стенами, ведь они могут быть различными – из плит ж/б, кирпича, блоков ячеистых бетонов?

Во-вторых, как сделать, чтобы крыша стояла «ровно», а не с некоторым уклоном в какую-либо сторону? Ведь в процессе строительства невозможно добиться идеальной подгонки всех стен по высоте так, чтобы их верхние срезы лежали строго в одной плоскости.

[box type=”info” ]Именно поэтому на их торцы обязательно укладывается мауэрлат. Он представляет собой бревно или брус, который фиксируется по периметру здания сверху.[/box]

Ну а скрепить «дерево» с «деревом» не так уж и сложно. Исходя из этого, становится понятно, что мауэрлат необходимо устанавливать во всех случаях, за исключением возведения зданий из древесины (бруса, бревна), так как у них верхний венец уже играет роль данного элемента конструкции.

Как правило, в качестве заготовок для мауэрлата используется все-таки брус, а не бревно. С ним работать гораздо легче, так как он имеет профиль прямоугольный (реже – квадратный) и помещается на срезах стен достаточно удобно и устойчиво. В зависимости от их толщины его профиль может быть от 80 х 100 до 150 х 150. Если перепад по высоте между стенами значительный (бывает и такое), то вместо того, чтобы укладывать толстый слой стяжки, можно взять заготовку другого сечения.

Кстати, раствор укладывается не только с целью «подровнять» срезы по высоте. В нем надежно фиксируются элементы крепления брусьев к конструкции строения (штыри из металла).

Данной информации вполне достаточно, чтобы понять, зачем нужен опорный брус/мауэрлат. А вот как правильно его установить, можно узнать из этой статьи.

что это за элемент кровельной конструкции?

Дом построен, возведены стены, очередь монтажа кровли. Крыша — один из основных конструктивных элементов дома, выдерживает нагрузки и воздействие неблагоприятных погодных условий. Чтобы крыша была прочной и долговечной, необходимо ее правильно установить. Это зависит от многих факторов. Например, в районах, где выпадает большое количество осадков, необходимо строить крыши с уклоном 45 ° и более, чтобы на них не задерживались вода и снег.В местности, где преобладают сильные ветры, нежелательно проектировать пандусы. Крыши могут быть самыми разными, но они должны соответствовать всем требованиям безопасности, быть прочными и красивыми.

Многие строители знают, что важной составляющей конструкции кровли является мауэрлат, то есть брус, на основе которого держатся стропила. Этапы возведения конструкции следующие: сначала устанавливается мауэрлат, затем стропила, затем установка конькового прогона, затем укладка подкосов и раскосов, затем поворот диагональных стяжек.К стропильной конструкции прибивается ограничитель, на него укладывается обрешетка, далее паро- и гидроизоляция, затем кровля.

Как крепить мауэрлат?

По устройству кровли элемент типа мауэрлата. Что это такое, знают не все. Ответ прост: это конструктивный элемент, соединяющий конструкцию со стропильной конструкцией. Мауэрлатом также называют деревянный брус сечением 100 × 150 (150 × 150) мм или доску (50 × 150). От того, насколько прочен мауэрлат, будет зависеть прочность кровли: понять, что это такое, довольно просто.Это элемент, распределяющий нагрузку по опорной стене от стропильной конструкции. Итак, для строения кровли используются различные породы древесины, и она достаточно тяжелая. Мауэрлат равномерно распределяет нагрузку, и это позволяет в будущем не беспокоиться о стенах дома. Они простоят долгие-долгие годы и не принесут проблем при эксплуатации.

Как крепятся стропила к мауэрлату?

Может происходить двумя способами — с помощью жесткого и раздвижного крепления.Выбор метода зависит от того, что такое стропильная конструкция. При жестком креплении происходит следующее: на стропильных ногах делаются пропилы не более четверти ширины стропил, при этом ноги плотно входят в мауэрлат. Если кладка ведется в древесину твердых пород, то есть возможность укладывать ее колючкой. Во всех случаях соединение дополнительно усиливается уголками или скобами. Скользящее крепление применяется в случае возможной усадки конструкции, потому что тогда целостность конструкции будет нарушена.Стропила к мауэрлату соединяют металлическими деталями. Стропила укладываются на мауэрлат и могут свободно перемещаться в продольном направлении, а верхние концы стропильных ног связываются шпилькой.

И еще важный совет. Обязательно обработайте все деревянные конструкции антисептиком и противопожарным средством, а при необходимости сделайте это дважды. И тогда вы сможете избежать многих проблем в будущем. А дом порадует ваших близких и друзей. Теперь вы знаете, что при строительстве кровли не обойтись без такого элемента, как мауэрлат, который является очень важным компонентом, от которого зависит прочность кровли.

Крыша бани своими руками: устройство, конструкция, утеплитель, фото

Устройство кровельной бани

Крыша бани своими руками

Прежде чем приступить к технологии строительства кровли для бани своими руками разберемся с элементами каркаса кровли, а также с основными условиями, которые используют кровельщики.

Устройство кровельной бани

Основное назначение рамы — выдерживать собственный вес, вес кровельного материала, а также вес снега, дождя и аксессуаров (например, модульных солнечных батарей или спутниковой антенны).Вот почему прочность и устойчивость каркаса являются важными показателями.

Каркас кровли любого здания состоит из мауэрлата, стропильных ферм, обшивки и рубероида.

Мауэрлат — это деревянная балка, предназначенная для соединения основания короба (кузова) с каркасом крыши. Именно с создания мауэрлата начинается монтаж каркаса кровельной ванны. Если помещение выполнено с каркасом, верхним венцом может служить мауэрлат, если баня из бетонных блоков или кирпича, мауэрлат укладывается на наполнитель гидроизоляционного материала.Крепление мауэрлата к стенам осуществляется с помощью длинных анкеров. Перед тем, как установить мауэрлат на стену, необходимо вырезать специальное отверстие для крепления конструкции стропил. Главное требование при установке мауэрлата заключается в его идеальном горизонтальном положении, т.к. это будет зависеть от качества крепления каркаса крыши к строящемуся кузову.

Мауэрлат

Следующий элемент каркасной конструкции кровли — ферма . Назначение фермы — равномерное распределение нагрузки по кровле.Существует несколько форм стропильных ферм, о них мы поговорим чуть позже. Ферма состоит из деревянных досок, родственных. Основной элемент фермы — стропила, к которым крепятся опорные элементы. Что касается последних, то к ним относятся перекладины, стяжки, распорки и перемычки, предназначенные для усиления конструкции стропильных ферм.

Ферма

Обрешетка каркаса Крыша бани в порядке, можно было бы провести качественное крепление рубероида к стропилам.Обрешетка представлена ​​в виде деревянных брусков и досок, приклеенных к сетке. Количество и размер ячеек этой сетки рассчитывается исходя из того, каким материалом покрыта крыша. Например, для перекрытия кровли рубероидом пустого места быть не должно (максимум 1-сантиметровая щель), а чтобы закрыть крышу из профнастила Хамам, можно создать обрешетку с шириной ячеи в 0,5 метра.

Обшивка каркаса кровельной ванны

Рубероид Крыша бани выбирается по желанию собственника постройки.Самыми популярными материалами для кровли ванн являются профнастил, металл, шиферный рубероид. Каждый из этих материалов имеет свои особенности и требования к монтажу угла наклона кровли. Например, рубероид — крыша с углом наклона 5 градусов, профнастил — 8, металл около 30, шифер 20.

Баня металлическая

Двускатная крыша для бани

Двускатная крыша для бани
Двускатная крыша для проекта бани

Чаще всего монтаж двускатной крыши для бани проводится, если хозяин собирается делать бани на чердаке.

Есть два способа установки стропил при создании двускатной крыши:

  • Стропила подвесные. Прикрепите стропила одним концом к конструкции кузова, второй конец закрепите между двумя противоположными стропилами (как показано на рисунке).
  • Стропила наклонная. Конструкция наклонных стропил более устойчива, т.к. стропила дополнительно удерживаются на стойке, расположенной по центру. Пример установки наклонных стропил вы можете увидеть на проекте:

    Как установить стропила

Конструкция двускатной крыши популярнее, чем односкатная, т.к.В этом случае угол наклона кровли будет более острым, что предотвратит образование снежных наметов в кровельном материале. Двускатная крыша представляет собой серию идентичных по размеру и форме равнобедренных треугольников, установленных в одном месте по всей длине кровли. Вверху деревянного треугольника стропила называются конскими, поперечная деревянная балка под вершиной треугольника — болтом. Ригель предназначен для усиления конструкции двускатной кровли. Чем меньше будет шаг при установке стропильных ферм, тем устойчивее будет конструкция крыши бани.Обратите внимание, что стропильные фермы проходят по поверхности земли, а затем подаются на крышу. Крепление стропильных ферм к корпусу бани осуществляется после того, как будут потолочные балки (потолок бани можно сделать позже). Чтобы было проще создать одинаковые деревянные треугольники, мастера-кровельщики прибегают к специальной заготовке.

Устройство двускатной кровли выглядит следующим образом:

  1. Мауэрлат крепится к стене
  2. Созданная ферма
  3. На противоположных концах крыши есть две стропильные фермы.Для крепления стропил к мауэрлату используйте шурупы типа «рябчик».
  4. Для обеспечения устойчивости несъемных стропильных ферм конструкция дополнительно усилена специальными распорками.
  5. Между крайними стропилами на уровне конька натянута веревка, которая покажет точное место установки оставшихся стропильных ферм (что бы шло гладко, в одну линию)
  6. Трос закреплен на остальных фермах аналогично

Односкатная крыша для бани

Монтаж односкатной кровли для бани — мероприятие менее популярное, т.к.в этом случае угол наклона кровли будет более пологим, что приведет к образованию снежных неметов на крыше бань. Очень часто под тяжестью снега крыша начинает деформироваться и ломаться.

Дизайн односкатной кровли Вы можете увидеть в этом проекте:

Односкатная крыша для бани
Односкатная крыша для проекта бани

Как видите, опоры кровельной балки разной высоты опираются на стену ванны и удерживают весь каркас крыши.Чем больше разница в высоте между опорами, тем круче будет угол односкатной крыши для бани. Учтите, что установка скатной крыши обойдется намного дешевле, чем установка крутой крыши.

Рекомендуемый угол односкатной крыши должен составлять от 20 до 30 градусов.

Как и в случае с двускатной крышей, каркасная односкатная крыша для бани монтируется на мауэрлат. Кронштейн должен быть выполнен с использованием металлических уголков и медной проволоки. Шаг установки ферм должен составлять около 0,6 метра.Для защиты наружных стен бани от дождя рекомендуется делать стропила вне бокса бани на расстоянии от 0,3 до 0,5 метра.

Подробнее о строительстве односкатной и двускатной крыши бани своими руками вы можете посмотреть в подробных видео-уроках:

Технология строительства односкатной кровли

http://youtu.be/kX7aFQz8aNI

Устройство двускатной крыши бани

Монтаж кровельной системы бани своими руками

После того, как будет смонтирован каркас кровельной ванны, необходимо провести гидро-, паро- и кровельную изоляцию.

Мероприятия по гидроизоляции, пароизоляции и теплоизоляции кровельных бань

Паро- и гидроизоляция кровель

Паро- и гидроизоляция кровли баней пленкой
Схема паро- и гидроизоляции крыши из пленки для ванны

Изначально следует обратить внимание на то, что каркас крыши должен быть сделан из хорошо высушенного бруса.Кроме того, деревянные балки и доски необходимо вручную вскрыть антисептиками, которые предотвратят гниение древесины и увеличат срок ее службы.

Для паро- и гидроизоляции кровли бани рекомендуется использовать рубероид (для гидроизоляции), мембранную пленку. Кровельный материал крепится к стропилам в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от проникновения.

Что касается мембранной пленки, то это хороший теплоизоляционный и гидроизоляционный материал.Для того, чтобы пленка эффективно эксплуатировалась, ее необходимо уложить на стропила и зафиксировать строительной лентой. Полосы мембранной пленки не должны быть шире 15 см. Каждую новую полосу следует укладывать внахлест предыдущей. Обращаем ваше внимание, что натягивать пленку к стропилам запрещено, это может привести к повреждению в результате деформации пиломатериала (расширение, сужение) при нагреве и охлаждении (жаркое лето).

Теплоизоляция ванн

Утеплитель для ванны пеной
Утепление кровли ванны минеральной ватой.

Говоря об утеплении кровли бани, нужно обратить внимание на некоторые важные нюансы этого мероприятия:

  • Для утепления кровли бань рекомендуется минеральная вата.Он не горит, прочен и хорошо держит тепло.
  • Не рекомендуется использовать пену для утепления крыши бани своими руками, т.к. этот материал при нагревании выделяет вредные вещества.
  • Слой изоляции должен быть не менее 10 см.
  • Поверх утеплителя укладывается утеплитель, затем рубероид

Что бы вы более наглядно узнали, как утеплить крышу бани своими руками, предоставляем вам соответствующий видеоурок:

Вариант ванны с утеплителем крыши 1

http: // youtu.be / SNiTAWK1n3I

Вариант 2 утеплителя крыши

http://youtu.be/xQONVF46Khk

Вариант 3 утеплительной ванны крыши

Вот и все, я хотел бы рассказать вам про постройку кровли бани своими руками! Надеюсь, что эта статья принесла вам много новых знаний!

Основные способы и схемы крепления рафтинговых спусков. Стрела наклонной системы

  • Главным препятствием для начинающих разработчиков, даже если мы говорим о простой кровле, может стать незнание, что такое строповочная система.Как их выполнить, чтобы получить прочную, надежную и устойчивую крышу?

    Начало проектирования скатной кровли — это выбор стропильной системы, которая должна выполнять функции несущей конструкции. Тип конструкций определяется исходя из типа кровли.

    В одном случае стропила представляют собой бруски или доски, выступающие в качестве «каркаса» крыши, выдерживающего вес изоляционного и кровельного материала. В другом они могут быть составными и собираться из отдельных элементов, известных как рафтинговые опоры.

    Доска и брус должны пройти специальную пропитку — огнестрельное и антисептическое. Чем лучше он будет выполнен, тем дольше они прослужат.

    Составные рамы делятся на два типа: токовые и висячие. Выбор конкретной системы, помимо архитектурных предпочтений владельцев, зависит от некоторых параметров кровли:

    • его функционал
    • количество испытаний нагрузок с учетом климатических особенностей региона.

    Подвесные стропила промежуточных опор не имеют, поэтому создают значительную движущую силу, которая в горизонтальной плоскости передается на стены. Для ее уменьшения используется стяжка (деревянная или металлическая), которая, соединяя ножки, завершает треугольную конструкцию. Ноги в нем работают на изгиб и сжатие. Затяжка может располагаться у основания и служит в данном случае балкой перекрытия (такой вариант чаще встречается при устройстве мансарды) или выше.

    Какая схема затяжки выше, она с одной стороны должна быть мощнее, а с другой — надежнее подключаться к быстрым ногам.

    Городские виды располагаются в домах, имеющих среднюю несущую стену или промежуточные опоры бруса. Их концы опираются на внешние стенки, средней частью — на опору или внутреннюю стенку. В результате элементы работают по принципу балок — только гнуть. Вес стропильной системы в случае звука при той же ширине дома меньше: на нее уходит меньше пиломатериалов, а значит, и денежных затрат.

    При установке единой кровельной конструкции над несколькими лонжеронами навесные и хозяйственные фермы могут быть чередующимися: для участков без промежуточных опор — устанавливают навесные, там, где есть согласованные.

    Как установить по-настоящему систему

    Одним из условий надежности будущей конструкции является правильное устройство крепления стропильной системы.

    Щели скатной крыши обычно имеют три наиболее быстрых точки опоры. Их количество может меняться в зависимости от размеров пролета. При ширине пролета до 10 м необходима одна дополнительная опора, при больших значениях их количество увеличивается.
    Конструкция подвеса также зависит от ширины пролета.Если он небольшой, затяжку обычно заменяют ригелем. При увеличении пролета затяжка начинает провисать, и ноги будут подпитываться.

    Для величины пролета
    до 9 м подвесные стропила поддерживает бабушка — специальный вертикальный брус. Концы ножек прикрепляются к ее верхнему концу с помощью скобы или зажимов, стежком натягом — зажимом.
    до 13 м — усиление осуществляется с помощью малотоннажной техники. Верхние концы опираются на ножку, а ее длина между опорами не должна быть больше 5.5 м, а нижняя — у бабушки.
    до 17 метров футов в нижней части укрепляют с помощью подвески, в верхней — с помощью шротел-системы: затяжка фиксируется на двух стержнях и устанавливается между ними.

    Как закрепить стропила

    Независимо от того, проводится ли замена стропильной системы или она монтируется в новом доме, следует соблюдать определенные правила.

    Простое крепление ножки и балки может оказаться даже разрушительным — при создании давления на стропило его конец начинает скользить по балке, что приводит к разрушению кровли .

    Чтобы избежать скольжения и обеспечить надежность, используйте следующие типы составов:

    • зуб с шипом
    • зуб с фокусом
    • сфокусируйтесь на конце луча.

    Можно использовать два зуба — в зависимости от угла наклона. Кроме того, для крепления к этому компаунду также используются металлические уголки.

    Узлы базового каркаса крыши

    Узел крепления к балке

    • В пятке стропил выполнен зуб с шипом, вырезан упор с соответствующим гнездом для шипов.
    • Глубина гнезда примерно 25-30% толщины бруса.
    • Шпаги выполняются на расстоянии 0,25-0,4 м, начиная с края балки, с которой свисает.
    • Одиночный зуб выполняется, как правило, вместе с шипом, не допускающим смещения блока. Поэтому такое соединение называется «зуб с шипом и упором».

    В случае пустотелой кровли угол наклона менее 35 °, стропила устанавливаются так, чтобы площадь опоры до балки увеличивалась.Для этого мы используем слово с двумя зубами:

    • два шипа;
    • упор с шипом и без;
    • два шипа в замке.

    Все соединения в конструкции выполняются с помощью крепежа:

    • металл — шурупы, гвозди, болты с шайбами, разные уголки;
    • деревянные — бруски, накладки треугольные (рабы), шипы.

    До Мауэрлата:

    Есть две технологии по которым.

    Жесткий — в данном варианте возможность полностью исключить любые структуры (сдвиги, повороты, изгибы, перекручивания) между этими элементами конструкции.Для достижения этого результата:

    • при креплении использовать уголки с притаченной опорной планкой;
    • Седло (промывка) выполняется на ноге, полученное соединение дополнительно фиксируется проволокой, гвоздями и скобами. Гвозди — это гвозди сбоку, навстречу друг другу под углом (в мауэрлате они перекрещиваются), затем забивается третий гвоздь в вертикальном положении. Это более распространенный метод крепления.

    Раздвижной (шарнирный) — такое сопряжение, имеющее два уровня свободы, достигается за счет использования специальной застежки, которая дает возможность одному из сопрягаемых элементов свободно перемещаться (как определено).

    Можно выделить следующие варианты ремня и мауролалата:

    • Выполнено, после чего на мауэрлат уложены стропила:
    • элемента соединены двумя гвоздями навстречу друг другу;
    • соединены одним гвоздем, который через ножку вводят вертикально сверху вниз в тело основания основания;
    • Альтернативным гвоздям
    • могут служить стальные пластины с отверстиями под гвозди;
    • скрепить доски к мауэрлату;
    • изготовить стропильную ногу за стеной и выполнить одиночную фиксацию с помощью крепежных пластин;
    • использовать специальный стальной крепеж — «Салазки».

    Во всех этих случаях стопор в мауэрлате обеспечен, но заранее элементы системы имеют возможность перемещаться относительно друг друга.

    Такое спаривание особенно актуально для деревянных домов, возведенных из бруса или бревен, которые со временем подверглись усадке. Использование жесткого сопряжения может вызвать нарушение целостности стен.

    Стропильная система бывает «плавающей» или жестко закрепленной. Плавающий крепится на специальных кронштейнах, которые позволяют деревянному каркасу «сидеть» одновременно с усадкой фронтонов и не позволяют им свисать над бревном конька.

    Узел конькового соединения

    Способов подключения в скунсовой части — три.

    Домкрат
    Верхний край стропила срезается под тем же углом, что и угол наклона кровли, упирается в нужные стропила с противоположной стороны, ее также необходимо подрезать. Опрессовку углов обычно делают по шаблону. Для крепления под конек используют два гвоздя (150 «) и более. Один гвоздь под углом забивается в верхнюю плоскость первого и второго стропил, они должны входить наоборот.Монтажный стык дополнительно укрепляют, накладывая на него деревянную накладку или металлическую пластину, которую притягивают болтами или гвоздями.

В начале проектирования мансардной крыши выбирается стропильная система, выполняющая роль опорной конструкции. Требуемый тип стропильной системы определяется исходя из типа кровли.

В зависимости от выбранной системы это могут быть деревянные брусья, используемые в качестве кровельного каркаса, сдерживающие композитные строительные материалы всей конструкции, или определенные элементы, образующие опоры, называемые быстрыми опорами.Перед началом работ деревянные детали пропитывают специальными составами, защищающими кровлю от возгорания и гниения. От качества выполнения этой процедуры зависит долговечность кровли.

Разновидности стропильных систем и устройство их узлов

Стропильная система делится на два основных типа: Токовая и. Поскольку составные узлы в каждой из систем имеют разные характеристики, выбирается определенный тип стропил, исходя из свойств предпочтительной крыши, включая ее архитектурные особенности.

Основные факторы при выборе желаемого типа системы:

  • общий функционал крыши;
  • сила давления кровельных материалов для строительства;
  • распространенность и повторяемость атмосферных осадков на территории, где расположен дом.

Подвесной тип не имеет опор, расположенных в промежутках. По этой причине возникает армированное пространство, передаваемое на стены конструкции по горизонтали.Для снижения этого показателя в опорный узел вводится протяженный элемент из дерева или металла, предназначенный для совмещения стропильных ног. Таким образом, узлы подвесных стропил приобретают форму треугольника. Вытянутый элемент размещается внизу ножек, он выполняет функцию перекладины (чаще всего используется в бартальных конструкциях кровли) и работает на изгиб и сжатие. От высоты вытянутого элемента зависит прочность соединения опор с основанием.

Стропила городского типа часто ставят в зданиях, где есть центральная опорная колонна или несущая стена.Стропила опираются на конечности в сторонах конструкции, а центральная часть приходится на колонну или другую опору внутри дома. Такой конструктор рассчитан на гибкое функционирование. Опоры Curvas создают меньшую нагрузку на компоненты конструкции, поэтому их установка не так трудоемка, как в случае подвесных рафилов. К тому же не требует больших материальных затрат.

Также существуют варианты устройства крыш, сочетающие оба типа стропил.При этом каждый вид чередуется, то есть зоны без несущих стен оборудуют подвесными стропилами, а участки с необходимыми опорами — перегородками.

Грамотная обустройство стропильной системы

Основным фактором высокой прочности кровли будущего здания является грамотное расположение всех узлов и опорных точек.

В случае городских стропил для мансардной крыши предполагается не менее 3 реперных точек. Это значение может измениться, если величина пролета превышает стандартные нормы.Например, если величина пролета не более 10 м, потребуется всего одна дополнительная опора.

Сцепка подвесной опоры собирается в зависимости от размера пролета. На малых пролетах вытянутый элемент чаще всего заменяют на ригель. При больших размерах пролета сохраняются вытянутые элементы, а опоры идут гнутся.

Таким образом, удары навесного типа могут иметь следующие отличия в размерах пролета:

Рисунок 1.Схема устройства Маузерата.

  1. 9 мес. Опоры необходимо держать с помощью деревянного бруса, установленного перпендикулярно мансардному этажу. В зоне основания его укрепляют скобами, а вытянутые элементы крепят на специальных зажимах.
  2. 13 г. Крепление осуществляется с помощью помпы, верх которой опирается на основание, а нижняя часть — на перпендикулярную штангу. Расстояние между опорами не должно быть более 5,5 м.
  3. 17 г. Основание необходимо наращивать специальными приспособлениями.Для голенищ используется конструкция шпрегеля: к двум деревянным брускам крепятся вытянутые элементы, между ними монтируется ригель.

Способы крепления узлов

Вне зависимости от того, требуется ли существующая стропильная система или ее возведение с нуля, при креплении ее узлов необходимо соблюдать определенный свод правил.

Прежде всего, следует избегать простейшего крепления перекладины и основания опоры, так как это может иметь разрушительные последствия для всей кровельной системы.

Рисунок 2. Крепление рафтовой ноги к мауэрлату.

Другими словами, из-за нагрузки, создаваемой строительными материалами или атмосферными осадками, концы опор срываются, и система подошвы повреждается. Это приводит к его полному обрушению. Чтобы не допустить такого исхода, необходимо повысить надежность этих узлов. Это достигается с помощью следующих типов приспособлений:

  • зубьев в шипе;
  • очага зубов;
  • упор на конец перекладины.

В зависимости от наклона можно использовать один или два зубца. Для повышения надежности соединения можно создать дополнительный крепеж с металлическим уголком.

Узлы крепления кровельной обрешетки

Основными узлами крепления стропильной системы являются:

Застежка-узелок

Рисунок 3. Схема конькового соединения стропильной системы.

В стропильной подошве зубцы выполнены в шипе, а в перекладине прорезана выемка, что соответствует срезанным зубьям.При этом гнездо должно занимать не более 30% всей толщины перекладины.

Если при строительстве кровли используются легкие материалы, а ее уклон менее 35 °, основания опор размещают так, чтобы их площадь упора была значительно больше балки. Этого можно добиться, применив вставку с двумя зубьями по 2 шипа, фокусировкой (с шипом или без), а также двумя шипами в замке.

Системные узлы крепятся либо к метамам с помощью металлических уголков, либо к деревянным стержням, накладкам и шипам.

Узел крепления мауэрлата

Существует 2 технологии опор крепежа мауэрлата: жесткая и скользящая (рис. 1).

В первом случае между стропилами и мауэрлатом устанавливается прочное соединение без возможности проскальзывания, прогиба и выскакивания. Это достигается размещением специальных уголков с опорной планкой. Сформированный узел должен быть выполнен из надежной проволоки с фурнитурой. Ногти забиваются под определенным наклоном в сторону, так что у мауэрлата они находятся в перекрещенном состоянии.Последний гвоздь прибивается вертикально. Этот метод самый популярный.

Во втором случае крепление осуществляется с помощью специального механизма, допускающего конкретный элемент (в этом случае стропила перемещается в нужном направлении (рис. 2).

Для создания такого компаунда потребуется выполнить вставки на опорах, а затем уложить их на Маурилалат. Как и в предыдущем случае, обе части узла закрепляют с помощью двух скрещенных гвоздей и одного вертикального сверху. Доски мауэрлата фиксируются металлическими скобами.После этого опорная база освобождается от стены и крепится с помощью пластин и салазок. Таким образом, упор идет на мауэрлат, но все составляющие стропильной системы могут двигаться в допустимых пределах.

Этот метод чаще всего используется при возведении кровельной системы деревянных построек (бревна, бревенчатые дома), для которой характерно образование отложений. Стоит помнить, что при жестком креплении велика вероятность повреждения стен конструкции.

Узел крепления скунов

Такой узел можно создать двумя способами: домкратом и брезентом (рис.3).

Первый метод подразумевает обрезку верхних частей опор под таким же наклоном, что и угол крыши. Их пьют в противоположные подставки, которые тоже нужно разрезать. Крепление создается с помощью двух гвоздей (150 мм), забиваемых сверху под определенным углом, чтобы они правильно располагались внутри каждого стропила. Для повышения надежности швы между опорами заделывают деревянными пластинами или металлическими пластинами.

Второй способ наиболее популярен. От первого способа отличается способ его стыковки.При этом опоры соединяются не концами, а боковыми частями, после чего фиксируются на болтах.

Для прочной и надежной кровли важно качественно изготовить все узлы стропильной системы. Что это значит, разберем прямо сейчас.

Стропила — это каркас кровли, на котором держится внутреннее и внешнее покрытие, утеплитель, гидроизоляция и другие элементы. Также очень часто они используются как основа для общения. На крышу и соответственно стропила возникают огромные нагрузки, которые могут достигать 200 кг / м 2.Это вес строительных материалов, снега с листвой и прочего мусора. А что такое порывы ветра?

Кровельные стропила как основа для коммуникации

При проведении ремонтных работ эта система должна выдерживать не только вес человека, но и необходимое оборудование. При этом все эти параметры строго индивидуальны и зависят от ряда факторов, начиная от конфигурации и заканчивая климатической зоной. Однако в любом случае крыша и все ее элементы должны быть достаточно надежными, и только тогда мы сможем почувствовать себя по-настоящему защищенными.

Для начала необходимо ознакомиться с терминологией. Фундаментом всей системы можно назвать мауэрлат. Представляет собой балку, на которую крепится конструкция. Его основная функция — равномерное распределение нагрузок на стены. А вот балка, на которой крепится doome, называется стропильной ногой. Это важнейший элемент, определяющий угол наклона конька и общий тип крыши. Между собой рафтинговые ноги скрепляют бег. Располагается как сверху, так и сбоку.В зависимости от этого есть скейт и сайдбары. Внизу ножки фиксируются с помощью затяжки.

Маурилалат для крепления стропильной конструкции

Благодаря шпилькам и стойкам балки сплава располагаются максимально. Перпендикулярно ножкам разделочных досок — лампа. Он служит основой для рубероида. А место соединения кровельных стержней называется коньком. На него натягивают твердую обреченность, чтобы сделать эту часть крыши максимально надежной.Продолжение стропильных ног — Фильм. Они расположены под сценой, защищая стены от атмосферных осадков. Очень часто именно эти элементы конструкции начинают гнить первыми, так как они наиболее подвержены негативному воздействию погоды, а сами ножки могут служить очень долго. От того, насколько качественным будет абсолютно каждый узел крепления, зависит надежность всей конструкции. О них поговорим подробнее.

Эта концепция объединяет ряд конструктивных элементов, так как они состоят из ящиков, стеллажей и раковин .По сути, эта жесткая конструкция представляет собой каркас крыши. В зависимости от размера и личных пожеланий выделяют четыре типа ферм. Если ширина дома колеблется от 12 до 24 м, то сегментная или трапециевидная форма будет наиболее подходящей. Для более габаритных конструкций шириной до 36 м подойдет многоугольник. А вот классический треугольник станет отличным решением при строительстве домов шириной 9-18 м.

Фермы Stropil разных размеров

Материал также играет огромную роль.Чаще всего используется древесина. В этом случае установка балок происходит письменно с последующей фиксацией гвоздями, самозатяжкой и другим крепежом. Однако не во всех случаях актуально использование дерева. Так, если длина пролета превышает 16 м, то фермы с натянутыми металлическими стойками подойдут больше, так как в этом случае будет сложно обеспечить надежное крепление деревянных элементов. Также популярен комбинированный тип, в котором одновременно используются и деревянные, и металлические детали.

Лошадь представляет собой горизонтальную опору на стыке двух склонов. Бывает слабая и стропильная система навесного типа. В первом случае крышка устанавливается на стойки, расположенные параллельно длинным стенкам. Очень важно обеспечить максимально прилегающий сплав к коньку, для этого необходимо промыть соответствующий. Фиксация производится ногтями.

Лошадь в месте соединения двух коньков

Если речь идет о навесной конструкции, то концы стропильных ног соединяются попарно.Для обеспечения такого сопряжения конец каждой балки поднимается под углом, равным уклону крыши. Далее стропила соединяются плоскостями секций и закрепляются гвоздями, забиваемыми под углом. Обязательно закройте место стыка металлической пластиной или деревянной вагонкой.

Пары стропильных ног

При соединении слова в Полтера достигается максимальная прочность. Для этого в месте сопряжения рафтинговые ноги соединяют с уступом. Затем просверливается отверстие под болт 14 мм.Дальнейшая фиксация достигается за счет болтового соединения. Что касается раздвижной системы, то в этом случае концы ножек соединяются с помощью петель из металлических пластин.

Это очередной узел крепления стропильных систем, который необходимо прекратить более подробно. Существует две технологии крепления балок к мауэрлату. Жесткие насадки исключают любые смещения, колебания, повороты, скручивания и другие манипуляции. Чтобы добиться подобного эффекта, делают напиток на ноге.Далее компаунд дополнительно закрепляется гвоздями, проволокой, самозатяжкой и прочими вспомогательными элементами. Обычно забивают несколько гвоздей под углом так, чтобы они перекрещивались внутри мауэрлата. А потом вертикально рванул еще один гвоздь.

Помыл на ногах перед установкой на мауэрлат

Раздвижные застежки получаются благодаря специальным застежкам. Есть одна, две или три степени свободы этого сопряжения. Такое соединение отлично подходит для деревянных домов, так как жесткая фиксация при усадке может сильно пострадать.Обеспечить такое подвижное соединение можно несколькими способами. Стопа опирается на маулелалат ламинированной планкой или выпиленным зубом и жестко фиксируется металлическим уголком. Таким образом достигается жесткость крепления в горизонтальной плоскости. Вверху ножки соединяются складками, а на горизонтальной платформе SCOS выполнен так, чтобы обеспечивать скользящее соединение.

Раздвижные крепления элементов

Если в месте крепления к мауэрлату вбить на место только один гвоздь или использовать специальные гибкие пластины, то соединение будет перемещаться скольжением и в этой части стропильная система.

А теперь остановимся на типовых узлах деревянной системы сплавов. Особенность такой кровли — наличие Valm. Подобный тип имеет ряд преимуществ. Они более прочные, так как нагрузка распределяется равномерно по всей поверхности, не боятся сильных ветров и осадков, экономичны. Однако более сложный в технологическом плане.

Типовые узлы вальмовой крыши

Эта крыша состоит из двух длинных трапециевидных стержней, при этом они не закрывают всю площадь, торцы здания находятся под наклоном, установлены треугольные вальмы.В этом случае появляются типовые элементы — дополнительные опоры для рафтинга, из которых формируются коньки. Соединение диагональных балок может быть разным. Выделяются как подвесные фермы, так и наклонная конструкция, которая крепится к мауэрлату.

Кровля из трапециевидных стержней и треугольных клапанов

Если стропила коньков опираются на лошадь, то острые ножки должны быть бесшовными с консолью бега на коньках. Очень важно, чтобы выпуск консоли был не менее 100 мм, но не более 150 мм.Нижняя часть диагональных стропил крепится к мауэрлату или специальной балке на стене дома. Иногда для изготовления стропильных ног используют деревянный брус, в этом случае недействующие элементы крепят к специальной доске (морскому дну), закрепленной на ферме. А вот установку на крайнюю навесную ферму производит Шпрегель. При этом в обязательном порядке на балках ног необходимо промыть под углом соответствующего наклона полого конька.

Стропила и светильник — каркас крыши, несущий на себе всю тяжесть кровельного пирога, теплоизоляцию, снеговую нагрузку, поэтому они должны иметь высокую несущую способность, прочность.Идея использовать металлические стропила, чтобы конструкция крыши была более жесткой, не нова, но раньше ее применяли в основном для перекрытия промышленных или хозяйственных построек. Сейчас стропильный каркас и резак по металлу считается реальной альтернативой деревянным элементам кровли, если длина конька превышает 10 метров.

Конструкция линий кровли крыши состоит из множества взаимосвязанных элементов, образующих фермы. Шаг, размер сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации.Кровельный каркас выполняет следующие функции:

  1. Распределение нагрузки. Соединяемые между собой узлы, усиленные уголками, равномерно распределяют вес кровли, чего можно добиться с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
  2. Придание наклона и формы. Стропила, расположенные под углом к ​​основанию кровли, образуют наклонную плоскость коньков, благодаря чему на поверхности кровли не скапливается снег и вода.
  3. Формирование основы для крепления рубероида. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Формообразователь выступает в качестве основы для фиксации покрытия, равномерно распределяя его вес по стропильным балкам.

Примечание! Какими должны быть все узлы, стропила и светильник конструкции кровли определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо рассчитать общую нагрузку, которой он будет подвергаться.Для этого складывается вес рубероида, утеплителя, гидроизоляции, максимальная снеговая нагрузка с весом стропильной системы.

Виды стропильных систем

Самым распространенным материалом, из которого изготовлен светильник и стропила каркаса крыши, считается дерево. Однако если вес рубероида достаточно большой, а длина ската больше 6 метров, конструкция получается слишком массивной. Строителям приходится уменьшать шаг между быстрыми опорами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент.Разгрузить несущие стены и фундамент здания можно, используя более прочные, но легкие металлические стропила. По типу используемого материала различают следующие типы стационарных телефонов:

  • Деревянный. На стропила и просушку дерева возводят крышу, длина горки которой не превышает 7-10 метров. Крепление элементов каркаса между собой происходит при помощи саморезов, гвоздей или подвижных металлических элементов. Шаг между ног обычно бывает в пределах 50-80 см.
  • Металл. Металлический кровельный каркас изготавливается из стального металлопроката с цинковым покрытием, не боится влаги. Стропила и светильник из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метров. Крепление металлических изделий выполняется с помощью сварки или крепежа. Металлические кровельные узлы используются при длине ската от 10 метров.
  • Комбинированный. Стропильный каркас, сочетающий в себе металлические и деревянные сучки, называется комбинированным. Комбинация опорных элементов из дерева и оцинкованной стали позволяет изготавливать более дешевую конструкцию с высокой несущей способностью, увеличивая шаг между стропилами.

Обратите внимание, что металлические и деревянные элементы каркаса не могут быть соединены между собой без прокладки из гидроизоляционного материала или антисептического препарата. Поскольку металл обладает высокой теплопроводностью, его соседство с деревом приводит к образованию конденсата и намотке стропил.

Способы крепления

Металлические стропила собирают в ферму треугольной, трапециевидной или арочной формы. Рамы рам прикреплены к внутренним ребрам жесткости, которые образуют углы, значительно увеличивая несущую способность рамы.Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Монтаж металлических элементов каркаса крыши выполняется одним из следующих способов:

  1. Крепление сваркой. Если сварить детали стропильной системы на сварочном аппарате, можно получить жесткую конструкцию с высокой прочностью и несущей способностью. Если правильно рассчитать крышу, можно легко облегчить каркас и снизить нагрузку на фундамент конструкции.Недостатком этого метода является то, что сварку на специальном оборудовании может выполнять только профессионал.
  2. Крепление болтами. Крепление стропил с помощью крепежа позволяет выполнить менее жесткий монтаж. Такой способ сборки стропильного каркаса на основе металлических изделий применяется в частном домашнем хозяйстве, где длина коньков не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж кровли.

Опытные мастера делают расчет на то, что стропила выдерживают больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения сечения.Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых производилось сваркой, подходящих для перекрытия конструктивной ширины построек.

Преимущества

Металлический рафтинг-каркас применяется для строительства крыш любой формы, любого объема с уклоном 1-2 градуса. В качестве материала, из которого изготавливаются стропила и балка, используются стальные уголки, круглые и прямоугольные трубы, латунные трубы. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполните расчет конструкции кровли, учитывающий постоянные и временные нагрузки, которые передаются на балки сплава в процессе эксплуатации.Рассмотрены преимущества стропильной системы из этого материала:

  • Пожарная безопасность. В отличие от деревянных, металлические балки каркаса не подвержены возгоранию, что увеличивает пожаробезопасность здания.
  • Простое обслуживание. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течение всего срока службы. Они, в отличие от деревянных, не требуют ежегодной обработки антисептиками.
  • Отъезд. Хотя металлоконструкции стоят довольно дорого, это считается экономически выгодным, так как монтаж выполняется методом сварки, а отходы практически не имеют отходов.
  • Длительный срок службы. Если правильно произвести расчет нагрузок, кровельный каркас из металла прослужит более 100 лет, что превышает срок службы даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что для изготовления рафтингового каркаса крыши целесообразно использовать сварные металлоконструкции при длине ската от 10-12 метров. В этом случае главная задача — правильно рассчитать нагрузки, а затем определить шаг между ног в соответствии с климатическими характеристиками и свойствами рубероида.

недостатки

Несмотря на очевидные преимущества, металлические сплавные системы не являются самым популярным конструктивным решением в частном домостроении. Даже большой шаг между стропилами и разреженный каркас при дороговизне металла не может сделать конструкцию дешевле деревянной. К недостаткам металлических стропил считаются:

  1. Высокая теплопроводность. Металл имеет высокий коэффициент теплопроводности, поэтому стропила и образующие мосты холодные.С точки зрения энергоэффективности каркас из металла — не лучшее решение.
  2. Проблема транспортировки и монтажа. Выбирая металлическую стропильную систему, учтите, что переносить, поднимать на высоту и крепить длинные и тяжелые элементы сложнее, чем стропила из бруса стандартной длины.
  3. Сложность монтажа. Для подъема на высоту и закрепления ферм используется специальная техника, аренда или покупка которой стоит дорого.
  4. Деформация под действием высокой температуры.Хотя металл считается негорючим материалом, при пожаре он сильно деформируется, что обычно приводит к обрушению кровли.

Чтобы определить, есть ли смысл использовать более дорогие элементы сплава из металлопродукции, необходимо произвести расчет каркаса крыши. Если длина конька превышает 10 метров, а нагрузка больше 450-600 кг, то установка металлического каркаса экономически целесообразна.

Видеоинструкция

Стропила — важнейшая часть кровельного каркаса.Ноги стропила передают назад к Маурилалату и несущим стенам дома. От чего зависит качество всей системы рафтинга и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, прежде всего, от качества крепления стропил к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как прикрепить стропила к мауэрлате своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: Некоторые «Матчи»

Для начала предлагаем рассмотреть иллюстрацию, на которой показаны два типа стропильных систем:

Место крепления стропильной стопы к основанию называется опорным узлом.Таких узлов в системе много, но мы подробно коснемся нижних креплений каркаса со стропилами. Ноги для маурилаля и рафтинга практически всегда деревянные, реже — из металла. Дерево выгоднее и удобнее, так как этот материал легкий по весу, прост в установке и долговечен при правильном монтаже и эксплуатации.

Типы опорных узлов по твердости

Опорных узлов — места крепления стропил к элементам кровли:

В случае железных соединений узлы фиксированные, жесткие (сварка или болты).Дерево — материал более мягкий и динамичный, который может разбухать, рассыпаться и деформироваться. В связи с этим специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разные модификации:

  • Узел с нулевой подвижностью — Жесткое крепление с углами с обеих сторон, при котором крепление стропила к мауэрлату остается фиксированным.
  • Первая степень мобильности — Луч может вращаться по кругу.
  • Соединение второй степени подвижности — Круговое вращение со смещением, предполагается установка специальных горок или салазок.
  • Мобильная связь третьей степени — Возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он мобильный или нет, следует применять как минимум два типа фиксации. Например, отрезные планки дополнительно фиксируются изнутри с помощью опорной планки, а динамические соединения укрепляются болтами и специальными стальными уголками.

О типах крепления Стропилина к основанию

Поговорим о современном креплении.Для прочности и долговечности опорных узлов применяют самые разные металлические крепежи: балочные держатели, равносторонние, крепежные, анкерные, армированные уголки, пластины, опоры, профили, соединители, анкеры и т. Д. Все эти детали изготавливаются из высокопрочной стали. качественный металл. Для динамических узлов (1,2 и 3 типа) используются ползунки, уголки и перфорированные пластины. Стационарные соединители, анкер и уголки используются для жесткого крепления.

Чаще всего используются такие крепления для стропильной системы:

Для самостоятельной установки больше других подходят перфорированные крепления, так как в них много отверстий под саморезы и болты.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут иметь разную степень подвижности: от «0» до «3». Нулевой градус — это жесткие насадки, исключающие любые изменения расположения балок.

Жесткие соединения: когда они нужны

Мауэрлат устанавливается при необходимости переноса распорки с стропила на несущие стены. В основном это делают в домах из кирпича, панелей и блоков.Деформацию и пересыхание кровли в этом случае стараются исключить, чтобы не допустить изменения нагрузки на несущие стены. Здесь возникает необходимость в несъемном соединении стропильной системы с мауэрлатом.

Неподвижные блоки, фиксированные с помощью

Многие специалисты рекомендуют делать соответствующие кованые места крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти шарики необходимо плотно застелить мауэрлатом.Дополнительно такие узлы усилены болтами, анкерами и металлическими пластинами:

или длинные винты:

И еще один важный момент: размер кластера не должен превышать 1/3 его поперечного сечения. В противном случае стропильная система может потерять несущие способности:

Крепкие сучки без распиловки стропил

В револьверных рафалинговых системах применяется метод крепления с помощью ударной планки. Рафалин прорезается в шаблоне и монтируется (чтобы получилась крыша с нужным уклоном) в месте подгонки к мауэрлату.Изнутри такие стропила усилены опорными брусьями и с двух сторон укреплены уголками к каркасу основания:

Другой вариант — не стыковой узел — жесткое крепление стропила, усиленное брусками-накладками с двух сторон. Две доски длиной не менее метра просверливают каждую стропильную ногу. Один конец таких опор срезан под углом, который соответствует примыканию кровли к кровле (включая стринглин). Доски крепятся к прорези к мауэрлату длинными болтами и армированными стальными уголками.Бруски прикрепляются к местам заранее, сначала по одной. Затем вплотную к обшивке с одной стороны монтируются сами стропила, которые сразу же укрепляются такой же обшивкой с другой стороны. Есть вариант установки сразу двух брусьев вагонки, а после — стропила, но этот способ применяется реже, так как требует более точных расчетов.

Когда нужно делать подвижные соединения?

Итак, мы подошли к узлам динамической поддержки — соединениям, которые могут менять свое положение.Для чего это? Помните о физических свойствах материалов — многие из них дают набухание или набухание. В первую очередь, это касается построек из чистого дерева — бруса, спилов и т. Д. Натуральное дерево обязательно дает усадку, благодаря чему ваша кровля может не только деформироваться, но и основательно обрушиться. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять строповое крепление рафтинговых ног мауэрлатом (или верхним венцом среза).

Обязательное условие при установке раздвижных узлов — опора стропильного каркаса на прочный коньковый брус.Поскольку опорные нижние узлы являются динамическими, то максимальной жесткости следует добиться на стержне кровли. Верхние кромки стропила очищаются для плотного соединения между собой и перекладиной конька, соединяются и усиливаются за счет взяток, металлических лент, пластин и уголков. Лучше соединить венцом из бревна, которое уже закреплено на коньке.

Что такое раздвижная застежка?

Подвижное соединение выполняется с помощью установки скользящей застежки, называемой «Салазкс» или «Чистка».Такой узел обеспечивает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных построек:

Вот какие бывают скользящие опоры:

Ли ткнул ли Ли в стропила, если дом из бруса: альтернативное мнение эксперта

Предлагаю набивку, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропила, во-вторых, уменьшается «мост холода», в-третьих, касательное давление на Маурилалат (верхний брус церкви) и в-четвертых упрощается — упрощается утепление кровли.Недостаток такого способа — при написании верхнего венца балки высота конька уменьшается, поэтому, если высоту потолка планируется поднять, следует предусмотреть на 1 корону больше. Но! Такие схемы подходят только для домов из дерева, так как в кирпичных и бетонных постройках мауэрлат должен быть целочисленным, чтобы сохранить несущие качества.

Как закрепить стропила к балкам?

В простых домах, в основном каркасных, Маурилалат можно отменить. В этом случае к балкам перекрытия крепятся стропила.Самый надежный вариант сборки такой системы — подготовка рафтинговых ферм. Каждая ферма состоит из двух рафтинговых опор, соединяющего риглеля и нижнего затяжки. Для прочности фермы усилить центральными балками и шпильками:

Балки перекрытия укладываются в этом направлении так, чтобы стропильные фермы пересекали их перпендикулярно разным плоскостям. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, при помощи болтов, пяток и усиливается пластинами и металлическими уголками.

Можно крепить стропильные ноги прямо к балке, что дополнительно выполнит стягивающие функции. Для создания качественных опорных узлов в такой системе рекомендуется два способа:

  1. Соединение стропила с балкой двойным зубом — вымытым от балки и сливом стропильной стопы (по два стыковых отвода на каждой).
  2. Болт крепления и зажим. Может быть предусмотрено сквозное крепление, но если доски имеют большое сечение, то нет срока службы и детали соединяются длинными болтами.

Крепление стропил к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо отрезать рафтинговые опоры заданной длины и сделать разметку их ступеней на основе. Оптимальная длина гребного шага стопы — 60-200 см. Также следует определить угол наклона стропила.

Мастер-класс по установке мауэрлата:

II. Создание промытого

Выполняем на каждой стропильной ноге по плотному стыку с основанием. Для повышения прочности можно предусмотреть на каркасе или рафироиде дополнительное пузырение и установить под каждую стропильную ногу упорный брус.

III. Установка стропил по мауэрлату

Ставить рафироиды необходимо, чтобы не повредить остальные элементы постройки (окна, стены и т. Д.)). Приносим доску с прорезью на балки и укладываем на лыжную планку. Сначала устанавливаем крайние рафтинговые ноги, между которыми нужно протянуть нить, чтобы выровнять все остальные рафалины.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Мы используем для этого некоторые из предложенных креплений:

  • Гвозди + Стальные уголки с левой и правой стороны стыков между доской и основанием.
  • Сквозные болты или шпильки + Опора для древесины под шропилин.
  • Анкер или болты + уголки или стальные пластины и т. Д.

Две накладные доски по обе стороны от ножек сантехники, установленные на заранее уложенные места мауэрлата, помогут укрепить крепление. Вы также можете использовать проволочное крепление в качестве усилителя прочности. Для этого нужно подготовить стальную скрутку из 2-3 проволок. Его длины должно хватить на то, чтобы стропильная стопа в месте стыка с мауэрлатом и фиксация концов скрутки на металлическом костыле.В качестве костыля можно взять длинный стальной болт, который монтируется в стене на 30-40 см ниже Муролата, строго под узлом опоры.

Так же рассмотрим одну из дедушек — крепление скобами:

И в заключение предлагаем посмотреть видео:

В чем секрет качества стропильной системы: три основных правила Мастера

  • Качественный пиломатериал — половина пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучьев.
  • Не менее важна точность измерений, маркировка и равномерность положения насадок. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить выкройку для выполнения пропилов и подводок.
  • Питье на мауэрлате — потеря опорных функций на 50% и выше. Процент снижения силы зависит от глубины спины.

Когда система рафтинга готова, стоит очередь на установку обрешетки, утеплителя и настила рубероида.Но это еще одна интересная тема, о которой мы обязательно расскажем в следующей статье. А пока желаем качественных материалов, легкой работы и хороших помощников!

Как построить двускатную крышу

Крыша — неотъемлемый элемент любого здания и сооружения. От его правильного расположения зависят не только технические характеристики, но и эстетические качества. Есть много форм конструкции крыши. Самый простой способ построить крышу самостоятельно — это двускатная крыша. Ее устройство требует минимум материалов и строительных навыков.

Как самому построить двускатную крышу

Этот тип кровельной конструкции известен с давних времен. Она самая оптимальная и простая. Такая крыша имеет две наклонные плоскости, расположенные под углом. Вы можете увидеть множество фото двускатных крыш различных конструкций, но все они делятся на 3 основных типа:

  1. Симметричный. Сечение имеет форму равнобедренного прямоугольника. Идеальный вариант — когда треугольник равносторонний, то есть наклоны расположены под углом 45 градусов к основанию.
  2. Асимметричный. Имеет пандусы разной длины. Решение оригинальное, но на чердаке остается мало места.
  3. Сломан. Эту крышу еще называют мансардой. Разрез выглядит как пятиугольник. Наклоны, как будто преломленные по отношению к основанию. Такая конструкция оставляет на чердаке большое пространство, что дает возможность установить мансардный этаж.

Для строительства двускатной крыши любого из этих типов своими руками необходимо знать детали ее конструкции и представить схему подключения каждого элемента.

Конструкция двускатной крыши

Любая кровля состоит из 4-х основных элементов: стропильной системы, обрешетки, кровли и фронтонов. Что это за элементы конструкции?

Стропильная система

Это основные несущие элементы, составляющие каркас крыши. Стропильная система бывает многослойной и навесной. При накладном устройстве конструкция имеет центральные стойки, опирающиеся на балку, лежащую на опорной перегородке в центре конструкции. По ним пролегает гребень, идущий вдоль всего дома.На внешние несущие стены постройки укладывают мауэрлат параллельно коньковому прогону. Коньковый прогон и оба мауэрлата соединяются лагами, называемыми стропильными ногами. Для жесткости стропила крепятся к центральным подкосам подкосами. Это хорошо видно на фото двускатной крыши.

При навесном типе установки стропильной системы центральные стойки могут вообще отсутствовать. Это хорошо, когда на чердаке нужно открытое пространство. Таким способом изготавливают стропила при отсутствии внутренней несущей стены.Стропила в нижней части соединяются затяжкой бруса. В верхней части жесткость придает болт, скрепляющий их вместе.

Полезный совет! E Если цемент очень широкий, поместите под гребень в составную стойку стропил, называемую шпиндельной бабкой. Внизу он лежит в затяжке.

Для возведения стропильной системы нужна качественная древесина, а именно: балки 150 × 150 и доски сечением 50 × 150 мм. Для строительства двускатной крыши своими руками помимо стропил нужно соорудить обрешетку.

Сплошная крыша — предметы интерьера

Деревянная обрешетка, фронтоны и кровля

Эта конструкция представляет собой не что иное, как плоскость всей рампы. Изготавливается из теса толщиной до 25 мм. Доски прибивают к стропилам параллельно гребню конька, начиная снизу. Типы мягкой кровли требуют сплошной обрешетки или укладки поверх нее слоя фанеры или другого листового материала. К обрешетке также крепят пароизоляцию и утеплитель при необходимости.

Фронтонами называют боковые треугольники, образованные стропильными ногами и боковой стенкой или затяжкой.Они должны быть покрыты досками или другими материалами. В них можно прорезать проемы для окон или дверей.

Кровля — это последний верхний слой кровли, который предназначен для защиты всей конструкции от атмосферных осадков и ветра. Его монтируют на обрешетку поверх пароизоляции или утеплителя. Крыша изготавливается из различных кровельных материалов. Помимо этих основных элементов кровли существует множество мелких: коньковые и ветровые доски, карнизы и водосточные системы. Чтобы построить двускатную крышу своими руками, необходимо изучить пошаговую инструкцию этого процесса.

Пошаговая инструкция по двускатной крыше

Перед тем, как приступить к монтажу двускатной крыши своими руками, нужно проделать все необходимые расчеты. Высота крыши зависит от региона постройки. В южных широтах, где нет большого снежного покрова, крыша может быть плоской. В районах, где требуется много осадков, для строительства высокой крыши. В этом случае необходимо учитывать скорость преобладающих ветров. В обычных условиях выступ крыши должен быть близок к равностороннему треугольнику.

Основные параметры кровли можно рассчитать по теореме Пифагора

Полезный совет! Все вычисления производятся по теореме Пифагора. С его помощью можно рассчитать все основные параметры кровли.

После приобретения необходимых материалов монтаж производится в следующем порядке:

  • На наружных стенах устанавливаются бруски мауэрлата. Если дом деревянный, то в этом нет необходимости, так как мауэрлат — это верхняя балка наружных стен.Если стены завалены кирпичом или блоками, то мауэрлат крепится к ним с помощью болтов. В этом случае болты должны быть надежно ввинчены в кладку стены. Между мауэрлатом и стеной устраивают гидроизоляцию из рубероида;
  • если конструкция многослойная, то прогон аналогичным образом закрепляется на центральной несущей стене;
  • Центральные стойки
  • устанавливаются и закрепляются уголками или «в шип». Устанавливаются через каждые 2-3 метра;
  • на них надевают коньковый брус и надежно закрепляют.При этом необходимо строительным уровнем отдать стойки стойкам и горизонтальному коньковому брусу. Тогда идеально подойдет фото двускатной крыши;
  • К мауэрлату и коньковой балке прикрепляют
  • крайние стропильные ноги. Они сделаны из досок. В нижней части на них делают надрезы, которыми стропила упираются в мауэрлат. Это не дает им съехать вниз. Монтаж крайних стропил — самый ответственный момент. Необходимо следить за тем, чтобы образованный ими треугольник фронтона лежал в одной плоскости.Нижняя часть стропил должна немного свешиваться за стены здания, образуя отвес. Если такой возможности нет, то к каждому стропила снизу прибивают свисающие со стен доски. Их называют кобылками. Затем прибиваются карнизные доски для защиты от дождя и ветра;
  • для дальнейшего монтажа двускатной крыши своими руками необходимо установить промежуточные стропильные ноги. Они устанавливаются аналогично крайним напротив каждой стойки;
  • вся конструкция усилена распорками;
  • в местах, где будут окна, армирование производится набивкой для жесткости.

С подвесной конструкцией процедура аналогична, но с некоторыми особенностями. Поскольку часто центральные стойки могут отсутствовать, коньковый брус выполняется из досок. У него нет опоры, поэтому он прибивается к вершине стропил ниже места их соединения. Сами стропила крепятся между собой перекладиной из доски. Заранее скрепляют стропила по чертежу под необходимым углом. Только потом установите на место. После завершения монтажа стропильной системы фронтоны зашивают.Если они уходят под сайдинг, то плотно зашивать нельзя.

Утеплив крышу и обустроив чердак, можно получить полноценную гостиную

Полезный совет! Сшивать фронтоны желательно еще до установки обрешетки, так как доски можно разрезать бензопилой строго по контуру треугольника. Это избавляет от необходимости измерять каждую доску.

Устройство обрешетки начинается с нижней доски. Его необходимо обрезать, чтобы можно было равномерно прикрепить к нему крючки водосточной системы.Первую доску укладывают строго параллельно мауэрлату на таком же расстоянии от него. Следующие доски укладываются параллельно ему с зазорами или без них. Это зависит от типа кровли.

Качественно сделанная двускатная крыша прослужит долго

Если крыша мансарда, то необходимо сделать ее утепление. Для этого под стропила подшиваются доски, на которые укладывается пароизоляция, а на нем утеплитель из минеральной ваты или пенополистирола. Только после этого делается основная обрешетка, на которую уже уложена крыша.Установка коньков и ветровых досок, а также водоотведение завершает весь процесс.

Двускатная кровля своими руками, сделанная по всем строительным правилам под углом, прослужит долго и без нареканий.

Как сделать кровлю поэтапно в 2021 году

Кровля — это последний штрих в строительстве любого дома. Основную роль в этой сложной работе играет конструкция крыши. Поэтому от правильного размещения конструкции зависит жесткость, прочность и внешний вид кровли.Сегодня есть много материалов, которые можно использовать для покрытия крыш. А как сделать крышу на свой дом — мы постараемся объяснить в несколько простых шагов.

Виды крыш

источник: modernize.com

Крыша — это конструктивный элемент, придающий вашему дому неповторимый вид. Возможности построения этого конструктивного элемента практически безграничны. А если хозяева решат построить крышу сами — то идей и вариантов может быть еще больше! Наиболее распространены плоские и скатные крыши.Давайте остановимся и рассмотрим некоторые из этих вариантов.

Плоские крыши

источник: modernize.com

Мы можем найти похожие крыши на жилых домах, и они не так распространены при строительстве домов. Его конструкция обычно зависит от веса и толщины снежного покрова зимой. В таких ситуациях мы должны учитывать материал — в основном потому, что он должен выдерживать часы снега и собственный вес. Сложность его возведения заключается в том, что возведение плоской крыши требует использования крана и специальной строительной техники.

Плоская крыша облицована особо износостойким материалом и при правильной установке прослужит 15 лет без капитального ремонта. Исключение составляют эксплуатируемые плоские крыши, на которых размещаются всевозможные зеленые насаждения или даже активные игровые площадки. Выход обычен на таких крышах, как на террасу. Однако не всегда можно построить такую ​​крышу самостоятельно — ведь для этого требуется слишком большой точный расчет.

Классические жилые крыши

Источник: landlordnews.co.uk

Строительство таких крыш разной формы и угла наклона широко распространено в жилищном строительстве. Самый простой вариант — двускатная крыша. Одна подпорная стена была сделана выше другой по углу наклона кровли, затем был установлен деревянный каркас и рубероид.

В зависимости от расстояния между опорами — принято выбирать форму каркаса. Этот узор выглядит не очень представительно, хотя он популярен в некоторых частях частного сектора из-за невысокой стоимости строительства крыш.Но наиболее распространенным решением является конструкция с двускатным концом, внешний вид которой варьируется и зависит от угла наклона.

Кровельные процедуры — шаг за шагом

источник: familyhandyman.com

Крышу можно сделать самому. Однако, если вы не уверены, всегда лучше работать с профессионалами, согласно hawaii-roofing.com. Установка новой крыши — это большие вложения. Поэтому при замене — хочется, чтобы это было сделано быстро, удобно и максимально безболезненно.

1. Создание строительного проекта

источник: technologyadvice.com

Перед тем, как приступить к этим работам, необходимо сделать детальный чертеж будущей постройки. Это позволит вам определить необходимое количество строительного материала и подготовить необходимые инструменты. Крыши могут быть наклонными, наклонными только в одну сторону, двускатными и более сложными конструкциями (гипер, шатровыми и шатровыми).

2. Выбор кровельного материала

источник: ель.com

Разнообразие кровельного материала необходимо определять еще на этапе проектирования, так как конструкция кровли требует соблюдения всех без исключения параметров, указанных в проекте. Разнообразие таких материалов позволяет выбрать тот, который подходит по составу, внешнему виду и ценовой категории.

источник: thespruce.com

3. Монтаж на раме

Как правило, каркас кровельной конструкции выполняется поэтапно в строгом порядке.Установить рожки можно двумя способами. Специалисты советуют придерживаться таких правил. Для экономии средств система кровли устанавливается на стены, находящиеся в разных плоскостях. Таким образом вы сможете избежать ненужных расходов на древесину и деревянные балки. Но важно, чтобы одна сторона стены была на 20 градусов выше другой. Затем остается разместить брусья на шасси и вывести конструкцию крыши.

4. Способ установки

источник: thespruce.com

В любом случае выбранный способ установки не повлияет на срок службы несущей рамы.Поэтому все зависит от вкуса хозяина. Как правило — штанги крепятся на вспомогательных рессорах и полках. Их количество зависит от следующих факторов:

  • Масса балки
  • вид кровли
  • длина рогов
  • градус уклона кровли
  • вид теплоизоляционного материала

Поэтому нужно учесть все тонкости, так как для тяжелой крыши потребуется дополнительное усиление.

5. Процедура установки

Вся система устанавливается на мауэрлат — это основной элемент кровли. Сделайте это так: возьмите балки и поместите их на поверхность несущих стен. Монтаж может производиться анкерным креплением или тросом. В местах соединения крепятся уголки и металлические пластины. Важно надежно закрепить конструкцию, так как вся конструкция крыши будет стоять на мауэрлате. Вы можете найти больше информации на Camerotile.com.

6.Облицовка крыши

источник: unsplash.com

Облицовка является не только основанием крыши, но и придает жесткость конструкции. Расстояние между панелями также делается в зависимости от типа кровельного материала. Для увеличения срока службы конструкции крыши иногда требуется обрезка деревянных балок. Для этого применяются специальные пропитки. В случае планировки мансардного помещения — следует проделать оконные проемы.

7. Укладка изоляции

источник: ecohome.нетто

Теплая кровля позволяет сэкономить на отоплении дома. Сегодня почти все кровли делают теплыми. В качестве утеплителя используются утеплители и листы из минеральной ваты. Обратите внимание, что изоляционный материал должен быть устойчивым к воде, замерзанию и не выделять вредных веществ и запахов. Утеплитель крыши устанавливается в пространстве между балками. Для этого можно использовать различные изоляционные материалы. Утеплитель обрезается до необходимого размера, но должен иметь так называемое межрасовое расстояние.Это обеспечит фиксацию материала «на месте».

8. Устройство кровли

источник: modernize.com

Сюда входит установка рубероида. Из всех доступных материалов кровли большим спросом пользуется металлочерепица или профнастил, но есть и другие материалы, которые можно использовать в зависимости от типа крыши, типа дома, климата и погодных условий. Фиксация материала обычно осуществляется по стандартной технологии. Листья укладываются снизу вверх.В местах их соединения фиксируется стык. Если крыша не имеет сложной формы — над кровлей сможет работать даже новичок.

назначение, установка, укладка и усиление. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен.Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание бронепояса обязательно.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки по поверхности стен.

Армопояс — это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса составляет около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру здания.
  2. Изготовление бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетоном.
  6. Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При кладке балок необходимо соединить их в местах стыков металлическими скобами.


Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

  • Крепление шпильками. Этот вид крепления может быть использован в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидкий дюбель», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для обычного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
  • Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газоблоков возможно без устройства бронепояса. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • бруса будут армированы металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем районе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?


На сайтах производителей встречаются противоречивые утверждения относительно необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит жизнь постройки.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса … Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • Защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат размещают с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

  • с использованием стальной проволоки;
  • с помощью анкеров;
  • шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Крепление

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на этапе заливки. Их закрепляют в желобе, который будет заполнен бетонной смесью с помощью проволоки. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить двумя способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с углублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отступить.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие формы решеток. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

  • Гофрокартон
  • Медный лист
  • Металлочерепица
  • Оцинкованное железо

Особенности устройства свесов и откосов

При возведении крыши дома из газобетона немаловажную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Это скоро приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли — сложный процесс. Перед началом работы запомните некоторые особенности установки:

  • Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
  • Между стенами и мауэрлатом обязательно проложить слой гидроизоляции.
  • Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
  • Древесина, используемая для элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
  • Лучше отдать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего

Этап 1 — гидроизоляция точки стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

2 этап — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если мансардные дома из газобетона будут иметь два ската, то нужно два мауэрлата, если четыре ската, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 — строительство стропильной системы

Стропильная система должна быть собрана идеально, ведь это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше делать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

При пролете между стенами не более шести метров можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Устанавливаем стропила с шагом 60 сантиметров, оставляя отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С ранее выбранным шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек
Стойки

Ridge могут быть установлены сразу.Между ними будет смонтирован сам конек, но без них можно обойтись.

Установка нижних стропил

Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в сплошную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли — желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства крыши

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае необходимо жестко закрепленное устройство мауэрлата, непосредственно связанное в единый контур по периметру здания или жестко привязанное к единому контуру опорного контура монолитной железобетонной обвязки. Поэтому рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех один раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом мокрая древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Сдвиг в этом шарнире также невозможен из-за жесткого крепления стропила уголком и плоского металла вкупе с подшитой снизу опорной планкой. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

  1. Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
  2. К мауэрлату, закрепленному на стенах, крыше.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус твердой древесины, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на пенобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

  1. Площадь и длина периметра здания.
  2. Тип крыши.
  3. Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
  4. Климатические условия региона.
  5. Есть ли в доме чердак.

Главное для правильного расчета — это тип конструкции крыши.

Может быть любой:

  1. Classic — крыша с 1, 2, 3 или 4 скатами.
  2. Крестообразная.
  3. В форме шпиля.
  4. Бедро, полуовальное или бедро.
  5. Сферический.
  6. Квартира.
  7. В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

  • L — периметр дома или длина бруса;
  • S — сечение стержня.
  • В — объем;
  • r — плотность материала;
  • м — масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

  • Для изготовления мауэрлата использовать брус сечением 10х10 — 15х15 см, желательно использовать материал из лиственной древесины, обработанный антисептиком.
    Бруски необходимо уложить равномерно по всему периметру стен; для соединения их между собой делается прямой замок на стыках планки.
    Желательно дополнительно укрепить, закрепив замки большими гвоздями.
  • В результате получится жесткая цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
    Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.
  • Не забывайте, что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве применяются следующие виды крепления этого элемента:

  1. Трос стальной прочный
  2. Анкеры встраиваемые в стену.
  3. Металлические шпильки.
  4. Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывают стальную проволоку так, чтобы она была прочно закреплена газобетонными блоками. Он должен выступать с двух сторон на такую ​​длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата могут быть сделаны путем создания армированного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выравнивать горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, имеют низкую прочность — это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных П-образных железобетонных изделий, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно поставить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их нужно устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует обозначить как можно точнее. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу для конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точное вычисление точек В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае вам также потребуется привязать к стержням арматуры анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление — закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже при кладке стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщину бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.

Технология работы:

  • в пенобетоне просверлено отверстия с шагом 1 — 1,5 м;
  • в них вставляют шпильку и заполняют отверстие цементным молоком;
  • затем делается гидроизоляция , чтобы не было контакта газобетона с деревом;
  • сверху кладут мауэрлат и закрепляют гайками;
  • После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы потребуется приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер — клей на синтетической основе, проникающий на большую глубину и скрепляющий очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания должен быть сделан гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие средства гидроизоляции.

Необходимость в этой работе важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Как крепить стропила к мауэрлату

Важность правильного крепления стропил к мауэрлату трудно переоценить. Стропильная нога, опирающаяся на мауэрлат, передает всю нагрузку с кровли непосредственно на конструкцию наружной стены здания. Кроме того, такое соединение должно предотвратить возможную поломку кровли от сильных ветровых нагрузок..

Крепежные изделия

Для крепления деревянных конструкций используются крепежные изделия из листовой или профильной стали, метрические крепежи, гвозди, скобы.

Для гвоздевых соединений используются: болты, гвозди, стержни, шайбы.

Если диаметр гвоздя меньше 6 мм, то для мягких пород древесины они вбиваются без предварительного сверления втулки. При диаметрах более 6 мм, во избежание образования трещин в древесине, розетка размером 0.Под гвоздь просверливается 9 диаметра гвоздя.

Кронштейны используются только для соединения бревен или деревянных элементов при отсутствии возможности расколоть дерево. Желательно размещать их в предварительно просверленных отверстиях меньшего диаметра.

Виды стропильных опор на мауэрлат

Стропила бывают двух типов: навесные и наслоенные. Это зависит от способности опереться на стены. Подвесные стропила имеют одну точку опоры на мауэрлат, а другой конец образует гребневой узел с передним упором двух стропил.Наклонные стропила опираются снаружи с одной стороны, а с другой — на внутреннюю стену здания. Подвешивание, не имеющее второй точки опоры, создает тягу от прогиба стропильной конструкции. Поэтому внизу у них есть затяжка, которая принимает на себя разрывные силы.

Стропила

Стропила крепятся непосредственно к мауэрлату. Чаще всего для этого делают вставку в стропильных ногах. Его глубина предусмотрена менее чем на 1/4 высоты стропил.Их фиксируют с двух сторон уголками.

Стропильная система кровли: 1 — мауэрлат; 2 — перфорированный уголок; 3 — кровать; 4 — стропильная нога; 5 — стойка; 6 — гребневой ход; 7 — крестовина; 8 — гидроизоляция; 9 — продольная скоба

Иногда эта фиксация осуществляется скобами. Скобы вбиваются как в стропила, так и в мауэрлат.

Данный способ крепления стропил и мауэрлата осуществляется с помощью держателей балок, прикрепленных с двух сторон:

Часто в стропила вбивают три гвоздя для увеличения жесткости соединения.Один вертикально и два крест-накрест. Причем длина забитой части гвоздя должна превышать 10 диаметров гвоздя и 2 толщины элемента, который гвоздь протыкает.

Важно! Из-за того, что лиственница легко раскалывается, для нее нельзя использовать соединения на гвоздях и скобах.

Подвесные стропила

Подвесные стропила используются для зданий шириной от 6 до 12 метров. При варианте подвесной стропильной ноги нагрузка от стропил передается на мауэрлат через затяжку.Здесь прочность стропил не ослабляется устройством врезки.

Стропильная система подвесная: 1 — мауэрлат; 2 — затяжка; 3 — перфорированный уголок; 4 — ригель; 5 — гребневой ход; 6 — стропила; 7 — болты крепления

Когда длины стропильной ноги недостаточно для создания необходимого свеса кровли, ее срезают на уровне мауэрлата. Свес делается из деревянных брусков (кобылка).

Соединение стропил с мауэрлатом в зависимости от материала и конструкции стены

Конструкция стен, как и материал, из которого они сделаны, напрямую влияет на способ крепления стропил к мауэрлату.

Кирпичные стены

В кирпичных стенах стропильные ноги крепятся к мауэрлату с помощью уголков, скоб, гвоздей и т. Д.

Для защиты от отрыва кровли в ветреную погоду стропильные ноги крепятся через одну. в стене с помощью скрутки (O 2–3 мм) 2–3 проволок к костылю. Металлический костыль заранее заделывают в кладку на 200–300 мм ниже мауэрлата. Все части деревянной крыши, относящиеся к кирпичной кладке, должны быть защищены от влаги гидроизоляционными прокладками в 2 слоя (рубероид, гидроизоляция и т. Д.).).

Важно! Не кладите кирпичи полностью и не заделывайте щели между деревянными элементами стропильных опор и кирпичными стенами. Они должны быть открытыми, но защищенными от влаги.

Деревянные стены

Существенным отличием спаривания стропил и мауэрлата для деревянных стен является необходимость определенной подвижности стропил по отношению к мауэрлату. Деревянный дом сразу после постройки дает усадку, что может нарушить конструкцию крыши, если жестко прикрепить деревянные элементы.

Здесь используется подвижная насадка. Это позволяет стропильной ноге иметь некоторую свободу в двух направлениях. Для таких соединений используется крепеж заводского изготовления.

Мауэрлат защищен от ветровых нагрузок путем соединения его с предпоследним венцом бревенчатой ​​стены или стены из бруса. Для этого в мауэрлат и стену вбивают скобы. В домах из бруса или бревна последний венец стены часто служит мауэрлатом.

Стены из газобетонных блоков

Газобетонные блоки не обладают достаточной прочностью для крепления крыши к стенам.Поэтому в них делают монолитный армированный пояс, в который закладываются металлические шпильки.

Мауэрлат устанавливается на них через предварительно просверленное отверстие и прикручивается к ремню. Нельзя забывать о гидроизоляции между деревом и бетоном. В остальном принцип крепления мауэрлата и стропил остается прежним.

Соединение стропил с мауэрлатом в зависимости от стропильной конструкции

Стропильная система кровли может иметь огромное множество вариантов.Это обеспечивается достаточно простой обработкой древесины как строительного материала. В целом можно выделить несколько типов таких систем: балки, арки, фермы и даже рамы.

В любом конкретном варианте стропильной кровли есть отличия в устройстве сопряжения стропил с мауэрлатом. Для небольших построек (сарай, гараж, небольшой загородный дом и т. Д.) Вы можете сделать это соединение самостоятельно, руководствуясь описанными выше способами крепления.

Для более ответственных зданий и сооружений рассчитываются все элементы сопряжения, включая металлический крепеж.Согласно сделанному расчету подбираются материал, размер и количество необходимых конструктивных деталей. Поэтому расчет конструкции в таких случаях лучше доверить специалистам.

Несколько правил выбора способа соединения стропил с мауэрлатом

1. Нормативная влажность древесины — 12%. Влажность свежесрубленной древесины может составлять до 100%. Когда древесина сжимается, она деформируется. Если для стропил используются изделия, не достигшие нормативной влажности, то при жестком соединении мауэрлата и стропил может произойти нарушение целостности древесины.Желательно использовать продукты стандартной влажности, а также исключить возможность намокания деревянных деталей обработкой влагозащитными покрытиями.

2. Если часть стропильной ноги находится в теплом помещении, а часть — в холодном, то разные температурно-влажностные условия эксплуатации также влияют на работу всей конструкции крыши.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
