как сделать коптилку из 200 литровой бочки своими руками чертежи и фото пошаговая инструкция

Для того, чтобы полакомиться вкусными копченостями, не обязательно покупать профессиональную коптильню. Изготовить ее можно самостоятельно из подручных средств, например, из обычной бочки.

Что необходимо знать о коптильне из бочки

Бочка

Бочка идеально подходит для самодельной коптильни.

Бочка идеально подходит для самодельной коптильни. Для изготовления конструкции понадобится минимальный набор инструментов и материалов, которые без проблем можно найти в любом хозяйстве.

Какую бочку лучше выбрать

Для коптильного оборудования идеально подходит металлическая бочка, объем которой составляет двести литров. При этом не играет никакой роли то, что именно в ней раньше хранилось. Главное, что металл был качественным, что позволит увеличить срок эксплуатации готового устройства.

Как подготовить бочку

Сначала бочка обжигается изнутри, чтобы устранить все вредные вещества, которые могут в ней находиться.

В том случае, если в бочке раньше хранилось масло или горючее, ее нужно тщательно вытереть. После этого емкость обжигается на костре. Другого способа устранить неприятный запах нет. После этого бочка снова чистится, но на этот раз уже от копоти и появившейся сажи. Если в наличии есть гидродинамическая мини-мойка, то с ее помощью еще раз тщательно промывается емкость. После этих простых действий очищенную бочку можно использовать для копчения разнообразных продуктов.

Разновидности изготовления

Изготовить коптильню из бочки можно несколькими разными способами. Все они имеют свои преимущества и недостатки, с которыми стоит ознакомиться до начала сборки оборудования для копчения. Это позволит подобрать наиболее приемлемый в каждом индивидуальном случае вариант.

Горизонтальное расположение коптильни

Горизонтальное расположение коптильниДля того, чтобы изготовить такую коптильню, емкость располагается горизонтально. Если у нее нет верха, то предварительно бочка заваривается с помощью листового железа. После этого нужно действовать по следующей инструкции.

  1. В бочке вырезается крышка. Емкость будет открываться кверху, поэтому верхняя часть крышки должна находиться по верхнему краю емкости. Вырезанная крышка затем крепится к конструкции с помощью петель. Для удобства дополнительно приваривается ручка. Также можно сделать задвижку или небольшой замок.
  2. Края люка нужно закрепить с помощью листового железа, которые должны немного выходить за края полученного отверстия. Это не позволит крышке проваливаться внутрь устройства.
  3. С любой стороны аппарата нужно сделать небольшое отверстие и сделать дымоход, используя для этого трубы или фитинги.
  4. Внутри конструкции, немного ниже нижней части люка, необходимо приварить или же прикрепить болтами направляющие, на которые будут устанавливаться решетки во время копчения.
  5. Для того, чтобы чистить конструкцию было проще, необходимо сделать поддон, в который будет собираться жир. Для него также предварительно делаются направляющие внутри устройства.
  6. Щепу можно насыпать непосредственно на дно емкости.

Конструкция полностью готовая. Ее можно ставить на огонь, загружать продукты и приступать к процессу копчения.

С внутренней топкой

С внутренней топкойТакую конструкцию можно использовать исключительно для горячего метода копчения. Для сборки стоит выполнить следующие действия.

  1. Бочка устанавливается в вертикальном положении.
  2. В дне емкости делается несколько отверстий, чтобы в готовом устройстве получилась функция поддува.
  3. В нижней части корпуса необходимо вырезать небольшой фрагмент прямоугольной формы. Сквозь полученный люк можно будет загружать топливо. Вырезанный кусок крепится сбоку на петли. Свободные края конструкции дополнительно укрепляются с помощью небольшой полоски железа.
  4. От дна емкости нужно отступить примерно треть всей высоту и сделать еще одно дно, которое должно иметь достаточно большую толщину.
  5. В боковой части корпуса устанавливается дымоход. Для этого нужно сделать отверстие и провести сквозь него трубу.
  6. В верхней части бочки необходимо сделать крепления, на которых будут находиться решетки.
  7. Дальше изготавливается из листа металла или деревянного круга перфорированная крышка.

С применением паяльной лампы

Схема

Схема коптильни с применением паяльной лампы

Устройство невероятно простое, а паяльную ламу нужно использовать исключительно во время процесса копчения. Для того, чтобы получить самодельную коптильню, достаточно выполнить следующие действия.

  1. Подготавливается бочка. Если она цельная, то предварительно срезается верхушка.
  2. В верхней части емкости нужно приварить прутья, с помощью которых будут подвешиваться подготовленные продукты для копчения.
  3. В дней бочки делается небольшое отверстие. Затем приваривается муфта, которая имеет внутреннюю резьбу.
  4. Затем подготавливается соответствующая по размеру труба. Один ее конец заваривается наглухо, а на втором делается резьба.
  5. Из листового железа делается крышка для конструкции. Круг желательно вырезать чуть больше, чем диаметр используемой бочки. Перпендикулярно нужно приварить полоску металла. Для более удобной эксплуатации делается ручка.

Коптильня такого типа устанавливается или на кирпичи, или же на специальную подставку.

Коптить продукты очень легко. Их нужно поместить внутрь конструкции, в трубу засыпается топливо. Для того, чтобы начал выделяться дым, на трубу направляется паяльная лампа.

Из двух бочек

Коптильня из двух бочекВ этом случае одна из бочек будет устанавливаться вертикально и выполнять роль топки. Вторая бочка становится горизонтально и является корпусом готовой конструкции. Для изготовления такой коптильни стоит выполнить следующие действия.

  1. У вертикальной бочки срезается верхушка. Элементы, которые выступают кверху, лучше оставить.
  2. В нижней части горизонтальной емкости необходимо сделать отверстие. Дальше обе бочки свариваются между собой.
  3. В нижней части вертикальной емкости делается дверца. Для этого вырезается квадратный кусок и вешается с помощью петель. После того, как задвижка будет готова, края закрепляются с помощью тонкой полоски железа.
  4. В горизонтальной бочке делается люк по такому же принципу, как во время изготовления горизонтальной коптильни.

Отличительной чертой этого устройства есть то, что дополнительно устанавливается фильтр. Установить его нужно в то место, где бочки соединяются между собой. Использовать можно мешковину или самую обычную мокрую ткань.

Электрическая коптильня

Электрическая коптильня

Кроме обычных инструментов и материалов, в этом случае нужно будет использовать специальный нагревательный элемент, термостат с регулировкой температуры, кабель и штепсель. Изготавливается электрическая коптильня по следующему принципу.

  1. Бочка ставится вертикально. От низа емкости нужно отступить около 10 см и сделать несколько отверстий по всей окружности бочки. Диаметр отверстий должен быть не более одного сантиметра.
  2. Внутри емкости крепится нагревательный элемент в центральной части корпуса. Дальше он подсоединяется к термостату. Датчик необходимо установить немного ниже верхнего края емкости. Рядом с ним крепится термометр.
  3. Для емкости, в которую будет засыпаться щепа, можно использовать старую чугунную сковородку или кастрюлю.
  4. В центральной части корпуса необходимо сделать крепления, на которых будет находиться поддон для жира.
  5. Чуть выше делаются крепления для решеток.
  6. В крышке делается небольшое отверстие, в которое помещается труба или фитинг для дымоотвода.

Чтобы готовая коптильня была более мобильной, дополнительно можно прикрепить к корпусу колесики.

Универсальная коптильня

Универсальная коптильняДля изготовления универсальной коптильни, которую можно использовать как для холодного метода копчения, так и для горячего, можно использовать исключительно металлическую бочку. Делать необходимо все точно так, как в случае с вертикальным вариантом копчения, но не нужно добавлять топку.

В стенке корпуса необходимо сделать небольшое отверстие, сквозь которое можно будет провести трубу, идущую от дымогенератора. Если универсальная коптильня будет устанавливаться на специальную площадку, то отверстие для трубы дымогенератора можно будет сделать в нижней части корпуса.

Как правильно сделать коптильню из бочки

Для того, чтобы сделать коптильню из бочки, не нужно иметь никаких специальных знаний. Достаточно подготовить все необходимые инструменты и материалы, которые могут понадобиться во время выполнения работ.

Схемы и чертежи с размерами

Схема

Схема коптильни из бочки

Для того, чтобы сборка отнимала меньше времени и при этом была более легкой, можно воспользоваться специальными схемами и чертежами с размерами.

Их без проблем можно найти в Интернете и выбрать наиболее подходящий вариант в каждом индивидуальном случае.

Инструменты и материалы

Чтобы во время рабочего процесса не возникало остановок, стоит заранее подготовить все, что может понадобиться.

  • Болгарка и аппарат для сварки;
  • Лист железа;
  • Уголки, с которых можно будет сделать направляющие;
  • Арматура;
  • Петли, ручки, замки для дверок;
  • Муфта, труба и фитинг для устройства дымохода;
  • Линейка, мел или специальный карандаш для того, чтобы проще было делать разметку;
  • Термометр.

Список инструментов и материалов может немного меняться в зависимости от того, какой именно вариант коптильни из бочки будет изготавливаться.

Изготовление крышки

В конструкции без крышки не получится коптить продукты, ведь дым не будет держаться внутри емкости. Использовать для крышки можно лист прочного металла или же сбить ее из небольших кусков древесины.

Как сделать дымоход

ДымоходДымоход может идти под землей или над ней. Сделать дымоход можно из обычной металлической трубы. Также можно сделать траншею, которая укрывается досками или грунтом. Дымоход с долгим сроком эксплуатации изготавливается из камня или же кирпича.

Выбирать какой вариант дымохода подходит больше всего, необходимо с учетом типа коптильни. Важно помнить о том, что длина дымохода может достигать трех метров, а высота до 30 см, ширина – не более полуметра. За счет такой длины дым будет успевать охлаждаться до нужной температуры, что позволит приготовить вкусные и ароматные копчености.

Как сделать топку

Щепу можно насыпать непосредственно на дно конструкции или же использовать для этого старую кастрюлю, сковородку. Также можно применить любую другую емкость из прочного металла.

Подготовка основания камеры

Сначала бочка тщательно вымывается и очищается от продуктов, которые хранились в ней ранее. Проще всего оставить бочку такой, какая она есть. Достаточно сделать внутри крепления, на которых будут находиться емкость для топлива и для сбора жира, а также решетки, на которые будут ставиться решетки.

Как сделать поддон для сбора жира

Поддон для сбора жираВ любой коптильне, вне зависимости от того, самодельная это конструкция или покупная, обязательно должен присутствовать поддон, в который будет собираться жир. В противном случае он попадает на топливо, что приводит к постоянному затуханию. Самым простым вариантом считается использование металлической емкости подходящего размера или противня. Также можно воспользоваться обычным железным диском, которому предварительно придается немного вогнутая форма. Посередине диска нужно дополнительно сделать небольшое отверстие, в которое закрепляется болт. За счет этого поддон будет удобнее вынимать из готовой самодельной коптильни.

Изготовление опоры

Изготовление опорыУстановить используемые емкости можно непосредственно на топливо, но такой способ не считается самым лучшим. Лучше всего потратить еще немного времени и сделать простую опору для поддона, который должен располагаться немного выше тлеющей щепы.

  • На дно конструкции выкладывается три кирпича и на них устанавливается емкость для сбора жира.
  • На высоте 15 сантиметров от дна в стенках делаются три отверстия, в которые вставляются длинные болты. Их нужно дополнительно зафиксировать гайками. На такие болты и устанавливается поддон.
  • Можно сделать четыре отверстия и в них протянуть прутья из арматуры. Они будут выступать в качестве надежной опоры для используемого поддона.
  • Непосредственно к поддону можно приварить ножки и установить его на дно самодельной коптильни.

Приспособления для крепления продуктов

Приспособления для крепления продуктовСамым простым вариантом считаются обычные палки или же прутья, которые располагаются в верхней части конструкции.

Также в стенках можно сделать отверстия, в которые протягиваются пруты.

На них кладется сетка или решетка. Еще один вариант – сделать крепеж для решетки, предполагающий крепление нескольких крючков по окружности используемой бочки.

Как готовить в коптильне из бочки

Готовить копчености в самодельной коптильне очень легко. Достаточно разместить подготовленные продукты на решетки или крюки, закрыть конструкцию и подпалить через дверцу используемое топливо.

Подготовка коптильни и закладка продуктов

Конструкция закрывается крышкойВ нижнюю часть готовой конструкции засыпаются опилки или щепа. Дальше выставляется поддон, в который будет стекать жир из продуктов. Сами продукты, предварительно замаринованные и подготовленные, выкладываются на решетку или же подвешиваются с помощью крючков.

Конструкция закрывается крышкой, а дрова под бочкой поджигаются. Когда дно коптильни нагреется до нужно температуры, щепа начнет постепенно дымить. Процесс копчения запущен, осталось только немного подождать.

Какую щепу лучше использовать

ЩепаИдеально для копчения в домашних условиях подойдут опилки фруктовых деревьев или ольхи. Нельзя использовать щепу из хвойных деревьев, ведь готовые копчености будут иметь горький вкус и неприятный запах.

Для того, чтобы продукты получались еще более вкусными и ароматными, в используемую щепу можно добавить небольшое количество можжевельника. Дым, который будет от него исходить, придаст копченостям изысканный и оригинальный вкус.

Рекомендации по копчению

Для того, чтобы процесс копчения был более простым и приносил исключительно положительные эмоции, стоит придерживаться некоторых простых советов.

  • Во время выбора щепы стоит проследить, чтобы она имела одинаковый размер. В противном случае мелкие опилки будут сгорать быстрее, что приведет к неравномерной обработке продуктов.
  • Коптить лучше те продукты, которые содержат в себе минимальное количество влаги. Также обязательно нужно, чтобы подготовленное мясо или рыба были достаточно солеными. В противном случае готовые копчености будут невкусными.
  • Важно учитывать особенности продуктов. Например, большие куски мяса будут готовиться намного дольше и в них дополнительно нужно делать надрезы.
  • Предварительной подготовке продукции нужно уделить достаточное количество внимания. Чем лучше пропитаются продукты маринадом и специями, тем вкуснее получатся копчености.
  • Обязательно нужно использовать поддоны для жира, чтобы во время процесса копчения он не капал на щепу, ведь это станет причиной постоянного затухания.
  • Не нужно сыпать слишком много топлива.
  • Щепу обязательно нужно немного увлажнить перед использованием, чтобы не произошло возгорания.

Если нет финансов, чтобы приобрести профессиональную коптильню заводского изготовления, то ее без проблем можно соорудить самостоятельно, используя для этого старую бочку. Достаточно следовать простым инструкциям и даже у человека без опыта получится сделать простую и эффективную конструкцию для приготовления вкуснейших домашних копченостей.

1pokopcheniyu.ru

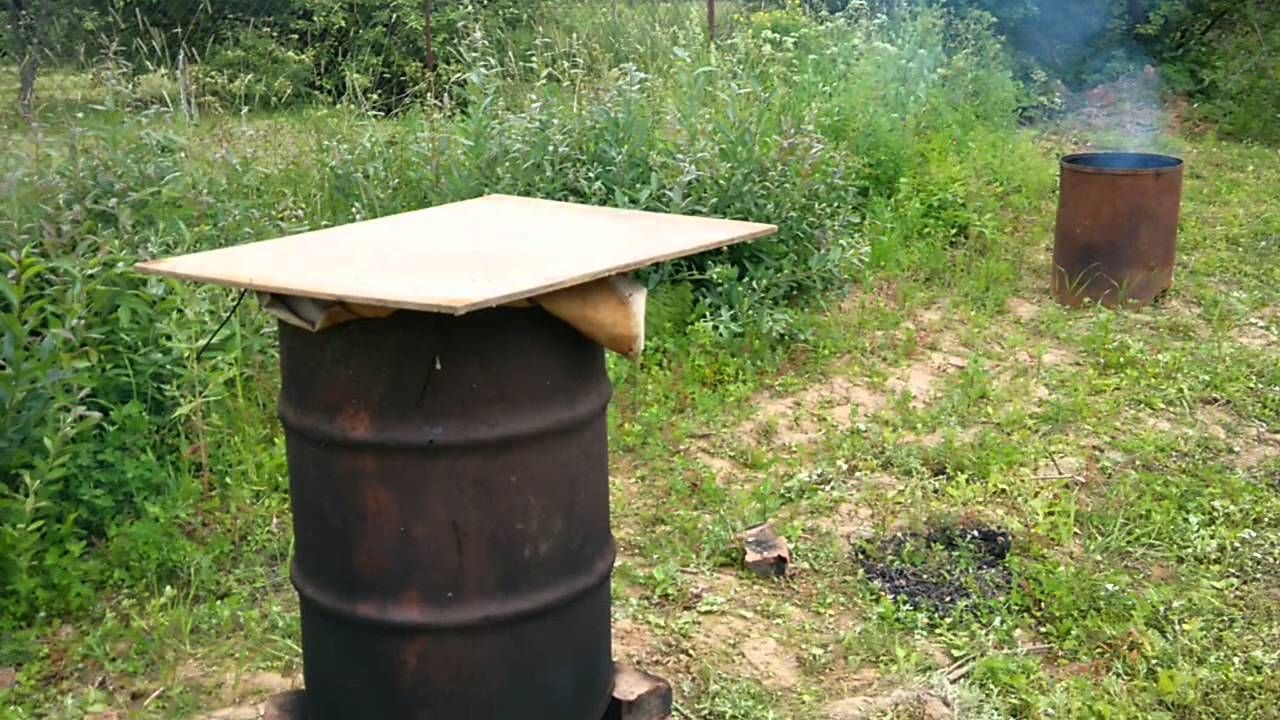

Коптильня горячего копчения из бочки

Ещё от далеких предков досталась нам традиция коптить добычу. В тек времена стоял остро вопрос сохранения продуктов. Сегодня появились новейшие технологии, которые позволяют не прибегать к радикальным мерам. Но, несмотря на это, количество поклонников копченой пищи не уменьшается, в первую очередь, благодаря уникальному вкусу и аромату таких продуктов. Простая коптильня, сделанная своими руками из подручных материалов, позволяет самостоятельно готовить копчености в любой удобный момент. Самый простой пример такого приспособления — коптильня, изготовленная из деревянной или металлической бочки.



Как правильно коптить в бочке?

С помощью бочки можно закоптить практически любые продукты питания. Для копчения рыбы требуется от 40 до 50 мин. На мясо уходит от 50 до 70 мин. На выходе копчености становятся сочными, приятными по внешнему виду и имеют ароматный запах. Чтобы детально ознакомиться с процессом приготовления коптильни из бочки, читайте далее.

Рыба горячего копчения

Рыба, приготовленная из самодельной коптильни, получается ничем не хуже, чем та, которую делают в фирменных коптильнях. Надо разморозить рыбу, если вы купили ее в магазине. Свежевыловленную рыбу можно сразу натереть солью и оставить на 2 ч. Перед этим надо вычистить все внутренности. По прошествии указанного времени рыбу моют водой и вымачивают в холодной воде 30 мин.

На дно бочки укладывают опилки. Это могут быть фруктовые породы, допустим, яблоня, абрикос, груша. Бочку нужно поставить на подставку, под которой и будет разгораться костёр. На дно бочки насыпают опилки, а сверху укладывают металлический поддон. Весь процесс копчения рыбы в бочке занимает около часа и не более. На протяжении этого периода опилки тлеют, создавая дым. Именно под его воздействием и происходит копчение рыбы. Огонь может быть достаточно сильным, но всё же разжигать слишком сильный костер тоже не рекомендуется, т. к. это скажется на вкусе итогового продукта. Подготовленную рыбу перевязывают нитью и подвешивают на деревянных жердочках по 5 или 6 шт на каждой. Укладывают жердочки с рыбой на верхнюю часть бочки, а сверху закрывают. Плотно закрывать бочку не обязательно, достаточно взять холщовый мешок и накрыть им сверху бочку. Какая-то часть дыма будет выходить, а какая-то — воздействовать непосредственно на рыбное филе.

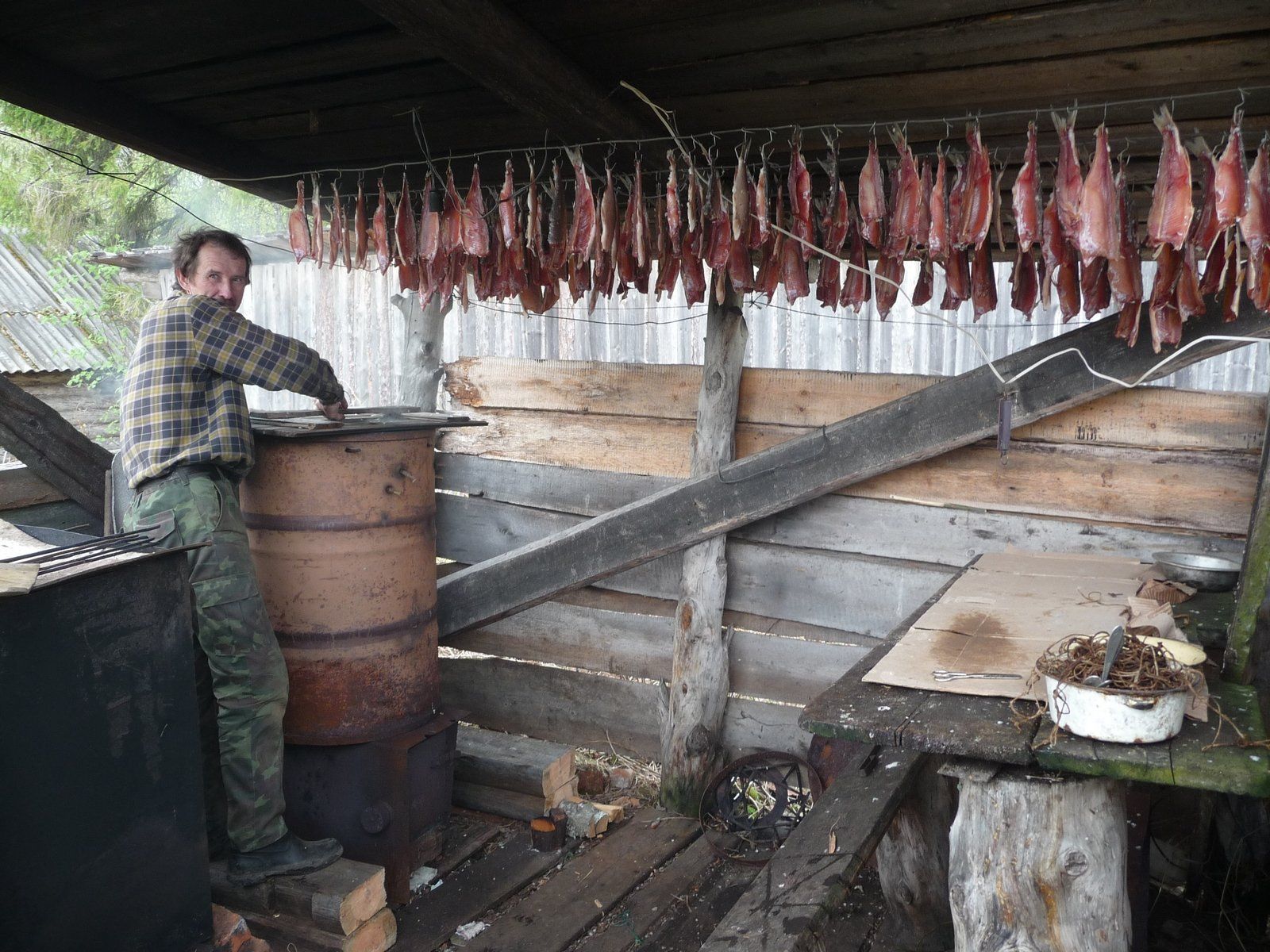

Мясо горячего копчения в бочке

Потребуются бочка металлическая, прутья или решётка, на которую можно было бы выложить мясо, немного кирпичей и древесина. Сначала подбирают место, где можно обустроить яму для костра. Глубина ее должна составить примерно 35 см. Яму можно обложить кирпичом, но необязательно. Также используются кирпичные трубы, которые могли бы удержать аппарат над костром. Примерно посередине устанавливается сетка, на неё укладывают мясо.

Одну сетку можно расположить ближе ко дну бочки. Сюда ставится поддон со слоем опилок для отопления. Температура для горячего копчения выше, нежели при холодном. Она составляет минимум 50 град. Разжигается костер, после чего бочка накрывается крышкой. Теперь можно ждать приготовления мяса.

Существует множество вариантов приготовления мяса для копчения. Можно просто натереть его любимыми специями, но ещё лучше замариновать куски в специальном растворе. Такое блюдо будет шикарно смотреться на праздничном столе и удивит ваших гостей.

Как коптить сало в бочке?

Коптильня, сделанная из бочки, является отличным вариантом для копчения сала. Процесс приготовления примерно такой же, как и предыдущие, но предполагает более длительную обработку. Сало надо коптить примерно пять с половиной часов. Температура, при которой идет обработка сала, находится на уровне от 60 до 80 град. Предварительная обработка сала предусматривает засолку. Самым нежным и вкусным получается копченое сало из корейки. Помимо соли, допускается использование различных специй на свой вкус.

Чтобы получить лучший результат, желательно поддерживать медленное горение. Тление горючего материала гарантирует самый густой дым. Сало замачивается 3 суток в рассоле. На 1 л воды берется 100 гр соли и столько же сахара. Около 3 сут проводит сырье для копчения в рассоле, после чего его вымачивают в проточной воде и высушивают для достижения идеального состояния продукта.

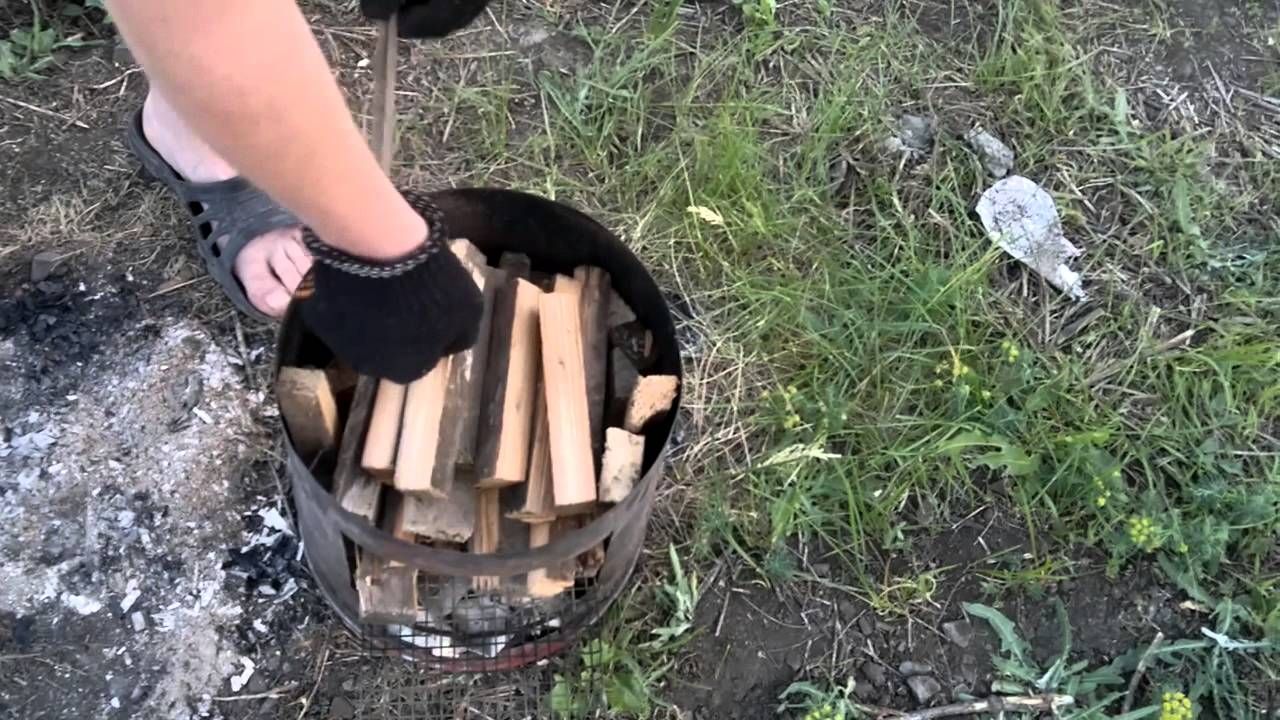

Сначала в топку кладут сухие дрова, после чего надо будет подкладывать сырые для копчения. Идеальным выбором будет использование веток вишни, сливы, виноградной лозы. Всё это остаётся после обрезки деревьев. Фруктовые породы деревьев придают салу интенсивный вкус и аромат. Благодаря нему у продукта также будет более интенсивная окраска. Можно брать опилки, собранные самостоятельно, если есть возможность. Кто-то предпочитает покупать готовые опилки, но всё же собранные своими руками ветки обеспечивают приготовление более вкусного продукта.

Как сделать коптильню горячего копчения из бочки?

Независимо от выбранной модели, вам не потребуется много времени для проектировки, сборки и монтажа. Не обязательно обладать навыками сварщика. Можно выделить несколько последовательных этапов:

  • Подбор материалов.
  • Составление плана и схемы конструкции.
  • Сборка и установка.

Надо определиться с выбором материалов, которые потребуются во время конструирования коптильни. К ним относятся:

  • металлическая бочка;
  • нержавеющий кег;
  • деревянная бочка;
  • кирпичи; цементный раствор;
  • шифер;
  • металлические прутья и решетки;
  • металлические листы.

Самый востребованный у наших соотечественников вариант —коптильня из бочки 200 л. Вспомогательные материалы подбираются в зависимости от проекта, который вам больше нравится. Можно обойтись минимальным набором в виде мешковины или крышки, также тряпкой-фильтром и прутьями для подвешивания продуктов. Для обустройства площадки, где будет стоять бочка, нужны следующие инструменты:

  • лопата;
  • болгарка; рулетка; уровень;
  • сварочный аппарат (только для некоторых типов моделей, где используются сварные элементы).

Составление проекта будущего изделия необходимо для четкого понимания специфики работы. Топка должна входить в землю на глубину около полуметра. Отсюда выводится дымоход, после чего его направляют в сторону коптильной камеры. Входить в неё он может посредством специального подвода.

Фильтровальный барьер обязателен для предотвращения загрязнений. При горячем копчении расстояние от топки до продуктов не должно быть меньше 30 см, иначе мясо и рыба будут подгорать и покрываться сажей. Жир, стекающий с мяса и рыба, перемещается на металлический поддон. Периодически все указанные элементы конструкции надо чистить. Но процесс копчения при этом прерывать нельзя. Хорошо, если вы сможете встроить в камеру термометр для контроля температуры.

Следующий этап — установка и сборка. Сборка осуществляется на месте. Сначала выкапывают углубление для топки. Глубина печи в оптимальном варианте составляет 40 см. Дымопровод должен располагаться на глубине 20 см.

Дымоходная траншея должна иметь такую ширину, чтобы в ней можно было обустраивать канал диаметром не меньше 60 мм. Чтобы сохранить тепло, углубление обкладывают кирпичами. Можно прокладывать в дополнительном порядке трубу. Она обеспечит прямое поступление прямо в камеру. После этого надо приступить к внутреннему наполнению бочки. Лучше всего изготовить черную решетку или использовать отдельные, предназначенные для взвешивания продуктов на крючках. Поставьте обязательно под ними поддон для стекания жира. Что касается фильтра, к нему надо обеспечивать свободный доступ во время копчения продуктов . Это позволит своевременно чистить его.

Вы можете отдельно обустраивать смотровое окошко. Нужно обеспечить и небольшую тягу для поддержания требуемого уровня влажности по технологии. Конструкция устанавливается в заранее подготовленный котлован. Бочку опускают в углубление, ставят ее на кирпичи и выводят прорезанное под дымопровод отверстие в сторону траншеи. Можно взять трняпичную обмотку для герметизации стыка.

Фиксация конструкции осуществляется кирпичной кладкой, выступающей над уровнем почвы. Топка оборудуется в форме кострового углубления, выложенного кирпичами или же отдельной камерой. Изготовить ее можно из среза меньшей по размерам бочки или сварить короб из стальных листов. Подвод воздуха для обеспечения тления щепки является обязательным. С обратной стороны следует обустраивать выход воздуха, чтобы дым вытягивался в коптильную камеру. Если температура копчения не должна быть слишком большой, можно не накрывать коптильную крышкой, а просто накрыть ее мешковиной.

Как коптильня вводится в эксплуатацию? Сделать это можно сразу после установки и высыхания раствора. Закладывают дрова или уголь в топку, после чего разводится костер. Далее насыпают древесную щепу поверх углей, желательно из фруктовых пород. Необходимо добиться тления и обильного образования дыма.

Продукты закладывают в камеру, после чего их загораживают влажной тряпкой для улавливания сажи. Наверху бочки кладут крышку или накрывают мешковиной.

Коптильня из бочки — отличный вариант для дачного участка. Это бюджетное изделие, которое позволит вам готовить вкусные продукты на горячем или холодном дыму.

Горячее копчение в бочке видео



kopch.ru

Как сделать коптильню из бочки, инструкции по изготовлению

Копчение придает различным продуктам особый вкус и аромат. Для этого способа приготовления используют коптильни. Изготовить такой агрегат можно самостоятельно из бочки, вариантов исполнения устройства несколько.

Самодельный агрегатСамодельный агрегат

Необходимые материалы и инструменты

Для изготовления коптильни нужна достаточно вместительная бочка. Оптимальный объем – 200 л. Емкость должна быть металлической и жаропрочной, особенно при использовании для горячего копчения. Лучше найти бочку из нержавеющей стали. Если она покрыта краской или другим составом, то необходимо это покрытие удалить.

Использовать бочки от топлива нежелательно. Если другого варианта нет, то емкость надо тщательно промыть и выдержать на огне, чтобы сгорели остатки горючего.

Подготовка тарыПодготовка тары

Кроме бочки нужно подготовить также инструмент и вспомогательные материалы. Конкретный список зависит от способа изготовления коптильни и может включать следующие позиции:

  • болгарка;
  • сварочный аппарат;
  • листовое железо – для крышки, укрепления отдельных участков;
  • уголки в качестве направляющих для решеток и противня;
  • арматура;
  • ручка, петли и замок (задвижка) для дверцы;
  • трубы, фитинги, муфты для дымохода;
  • линейка и мел для разметки;
  • термометр.

Схема работыСхема работы

Варианты изготовления

Изготовить коптильню своими руками достаточно просто. Есть несколько вариантов исполнения такого устройства – для этого даже не обязательно иметь каких-либо специальных навыков.

Горизонтальная коптильня для горячего копчения

Для изготовления такой коптильни бочку нужно разместить горизонтально. Если верх у нее отсутствует, то надо заварить его листовым железом. Далее действуют по следующему алгоритму:

  1. Вырезать крышку. Открываться она будет кверху. Верхняя ее часть должна располагать по верхнему краю бочки.
  2. Прикрепить получившуюся крышку на петли. Приварить ручку для удобства, при необходимости сделать замок или задвижку.
  3. Края люка закрепить листовым железом, слегка выходя за края отверстия, что предотвратит проваливание крышки внутрь.
  4. С любого бока корпуса коптильни вверху сделать отверстие и выполнить с помощью труб или фитингов небольшой дымоход.
  5. Внутри коптильни чуть ниже нижней части люка приварить или прикрепить болтами направляющие для установки решетки.
  6. Для облегчения чистки следует изготовить также поддон для сбора жира и сделать направляющие для него. Щепу можно насыпать прямо на дно коптильни.
  7. Сделать подставку для коптильни. Для этого можно выполнить стойку в форме табуретки без сидения. Для устойчивости ножки можно сделать крест-накрест.
  8. Готовую коптильню можно ставить на открытый огонь. Можно устанавливать ее на большой мангал или топку из кирпичей – делать подставку в таком случае не надо, но следует приварить к дну два уголка для устойчивости корпуса.

Горизонтальный вариантГоризонтальный вариант

Копчение продуктов в такой коптильне осуществляется стандартным способом:

  • Насыпать щепу на дно коптильни.
  • Установить поддон для сбора жира.
  • Установить решетки и выложить на них заранее подготовленные продукты.
  • Закрыть крышку коптильни.
  • Разжечь огонь.
  • Сначала для подсушивания продуктов придерживаться температуры в 90°C градусов, после поднять ее до 120°C градусов.

Деревянный агрегатДеревянный агрегат

С внутренней топкой

Устройство используют только для горячего копчения. Коптильня выполняется по следующему алгоритму:

  1. Установить бочку вертикально.
  2. Сделать в дне несколько отверстий – такая перфорация необходима для поддува.
  3. В нижней части корпуса вырезать прямоугольный или квадратный фрагмент – люк будет использоваться для загрузки дров. Вырезанную часть прикрепить сбоку петлями. Свободные края отверстия укрепить полоской железа. В нижней части дверцы можно также сделать ряд отверстий.
  4. Отступить от дна бочки примерно треть высоты и сделать второе дно, оно должно быть достаточно толстым.
  5. В боковой части корпуса установить дымоход – сделать отверстие и прикрепить трубу.
  6. Сделать поддон для сбора жира. Он должен быть на ножках, а для удобства следует выполнить ручку, что позволит легко вынимать емкость для чистки.
  7. В верхней части корпуса сделать крепления для решетки.
  8. Изготовить перфорированную крышку. Для этого можно использовать лист металла или деревянный круг.

Агрегат с внутренней топкойАгрегат с внутренней топкой

Для копчения продуктов необходимо действовать по следующему алгоритму:

  • Насыпать на дно щепу.
  • Установить поддон для сбора жира.
  • Установить решетку и выложить заранее подготовленные продукты.
  • Плотно закрыть крышку.
  • Развести огонь и поддерживать его в процессе копчения.

Готов к использованию Готов к использованию

По такому же алгоритму можно выполнить коптильню с отдельной топкой. Для этого не нужно делать второе дно и перфорацию в нижней части. Это обеспечивает больше свободного пространства внутри коптильни, что позволяет устанавливать решетки в несколько ярусов либо использовать стойку с крюками для подвеса.

Из бочки и паяльной лампы

Конструкция очень простая, а паяльная лампа необходима уже в процессе копчения. Изготавливается коптильня по следующему алгоритму:

  1. Подготовить подходящую бочку. Если она цельная, то верхушку необходимо срезать.
  2. Приварить в верхней части прутья, на которые можно будет подвешивать продукты для копчения. Вместо этого можно изготовить мобильную стойку – сделать из трех прутьев треногу и приварить к ее верхушке крюки или короткие прутки для подвешивания.
  3. В дне сделать отверстие и приварить муфту с внутренней резьбой.
  4. Подготовить трубу подходящего диаметра, заварить наглухо один ее конец, а на другом сделать резьбу для закручивания в муфту. Получается подобие стакана.
  5. Сделать из листового железа крышку. Для этого можно вырезать круг чуть больше диаметра бочки и перпендикулярно приварить по его окружности полоску металла, сделать ручку для удобства.
  6. Устанавливать такую коптильню можно на кирпичи либо специально сделать подставку.

Схема изготовленияСхема изготовления

Коптить продукты в получившейся коптильне довольно просто:

  • Подвесить подготовленные продукты в бочку, закрыть крышкой.
  • Коптильню установить на кирпичи или подставку.
  • В стакан из трубы насыпать щепу или опилки и закрутить его в муфту.
  • Направить на стакан паяльную лампу.
  • Для приготовления рыбы достаточно 40 минут, мясо коптится не менее часа.

Агрегат из бочки и паяльной лампыАгрегат из бочки и паяльной лампы

Читайте также: Особенности использования коптилен марки «Старый очаг»

Из двух бочек

В этом варианте исполнения одна бочка устанавливается вертикально и служит топкой. Вторая бочка устанавливается горизонтально и служит основным корпусом коптильни. Изготавливается такое устройство по следующему алгоритму:

  1. Срезать верх вертикальной бочки. Лучше оставить выступающие кверху конусообразные фрагменты.
  2. В нижней части горизонтальной бочки сделать отверстие.
  3. Сварить обе бочки.
  4. В нижней части вертикальной бочки сделать дверцу – вырезать квадратный фрагмент и закрепить его на петли. Выполнить задвижку, края отверстия при необходимости закрепить полоской железа.
  5. В горизонтальной бочке выполнить люк – алгоритм такой же, как при изготовлении горизонтальной коптильни. Точно так же устанавливаются и решетки с поддоном для сбора жира.

Агрегат из двух бочекАгрегат из двух бочек

Отличительной особенностью такой коптильни является использование фильтра. Его необходимо устанавливать в месте соединения двух бочек. В качестве фильтра используют мешковину или мокрую ткань.

Копчение осуществляется просто – в горизонтальную бочку устанавливают поддон для сбора жира и решетку, на которую выкладывают продукты. Крышку корпуса закрыть, в топку поместить мелкие дрова с опилками – они должны тлеть, но не гореть. Копчение осуществляется горячим способом.

Электрический вариант

Помимо стандартного набора материалов и инструментов для изготовления такой коптильни понадобится нагревательный элемент (ТЭН), кабель (сечение минимум 2,5 кв. мм), штепсель и термостат с регулировкой от 20°C до 90-120°C градусов.

Действовать надо по следующему алгоритму:

  1. Установить бочку вертикально.
  2. Отступить от низа 5-10 см и выполнить несколько отверстий по окружности бочки с диметром до 1 см.
  3. Прикрепить внутри бочки нагревательный элемент, установить его по центру дна корпуса.
  4. Соединить последовательно нагревательный элемент и термостат – датчик установить чуть ниже верхнего края бочки. Рядом установить термометр.
  5. Сделать емкость для щепы (опила). Вместо нее можно использовать старую кастрюлю или сковороду из чугуна.
  6. Примерно в центральной части корпуса сделать крепления для поддона, куда будет стекать жир.
  7. Отступив от верха бочки примерно четверть ее длины, сделать крепления для решетки, куда будут укладываться продукты.
  8. Если у бочки нет крышки, то сделать ее из листового железа.
  9. В крышке выполнить отверстие диаметром примерно в 5 см. С помощью трубы или фитинга сделать дымоотвод.
  10. Для мобильности устройства можно прикрепить к нему колесики.

Использовать электрическую коптильню довольно просто:

  1. Установить на нагревательный элемент емкость со щепой.
  2. Установить поддон для сбора жира.
  3. В этот же поддон поставить емкость с водой – она не даст продуктам пересушиваться.
  4. Установить решетку и выложить подготовленные продукты.
  5. Закрыть коптильню крышкой и включить в розетку. Через 10-15 минут ТЭН достаточно разогреется.

Читайте также: Как самостоятельно сделать коптилку с гидрозамком

Для холодного копчения

Холодное копчение позволяет сохранить больше полезных веществ в продукте и увеличить срок его хранения в готовом виде. Стационарная коптильня для холодного копчения предполагает отдельное обустройство топки. Сделать ее можно из камня или кирпича. Очаг следует углубить примерно на 40 см.

Дым будет поступать в коптильню через трубу, которая должна быть заглублена одинаково с топкой. Коптильня устанавливается в 2-3 м от источника огня.

Дачный вариантДачный вариант

Делается устройство по следующему алгоритму:

  1. Вырезать дно бочки.
  2. В нижней части корпуса сделать отверстие для соединения с трубой, оно должно быть герметичным. Конец трубы следует загнуть кверху, чтобы дым поступал в коптильню равномерно.
  3. Бочку заглубить. Можно обложить ее кирпичом, чтобы снизить теплопотери.
  4. В верхней части бочки сделать крепления для решетки или крюков. Можно осуществлять укладку продуктов в несколько уровней.
  5. Крышку можно сделать деревянную, выполнив в ней несколько отверстий. Вместо этого можно использовать джутовый мешок.

Продукты выкладываются на решетку либо подвешиваются на крючья, после коптильня плотно закрывается. В топке разводят огонь – дым в коптильню будет поступать по трубе. Такое копчение занимает несколько часов, так как температура в коптильне невысокая – важное условие для холодного копчения.

Один из распространенных способов самостоятельного изготовления коптильни – использование бочки и других подручных материалов. Выбрав один из вариантов исполнения, можно сделать устройства для горячего или холодного копчения и даже электрический агрегат.

kopchen.ru

как сделать, схемы и чертежи

Самодельный агрегат горячего копчения поможет готовить ароматные, вкусные копчености в домашних условиях с минимальными затратами. Продукты в такой коптильне получаются безопасными, а сборка самой установки займет немного времени. Детальные чертежи, фото, пошаговое описание процесса сборки поможет соорудить установку своими руками.

Виды коптилен из бочки

КоптильняСамым распространенным вариантом домашнего агрегата считается коптильня из бочки. Возможно собрать простой агрегат или более усовершенствованный с возможностью регулировки температуры, дополнительными функциями. Лучше всего собирать коптилку из 200 литровой бочки. В таком аппарате удастся закоптить большое количество продуктов за одну загрузку.

Вертикальная с топкой

Вертикальная с топкойКоптильня горячего копчения может быть нескольких видов. Простым вариантом считается вертикальная установка. Топка может быть отделена от камеры или иметь внутреннее расположение. Агрегат подходит исключительно для горячего копчения. Перед началом сборки коптильни горячего копчения следует тщательно очистить бочку от остатков содержимого, чтобы оно в дальнейшем не отобразилось на вкусе копченостей.

Горизонтальная

ГоризонтальнаяВ том случае, если требуется более универсальный вариант, выбирают горизонтальную установку. Такая коптилка горячего копчения может использовать в качестве мангала, барбекю. Процесс сборки схож с коптильней из газового баллона, но имеются и особенности. Плюсом такого аппарат считается то, что дым распределяется равномерно. Минус коптилки – низкая степень герметизации.

Из двух бочек

Из бочек можно соорудить обе главные части коптилки.

Вертикальная емкость послужит топкой, а горизонтальная – камерой для продуктов. Аппарат считается практичным и эффективным. Процесс приготовления в такой коптильне горячего копчения быстрый и удобный.

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Листы металла разной толщиныКроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

  • металлическую арматуру;
  • листы металла разной толщины;
  • трубу.

Из приспособлений потребуется:

  • болгарка;
  • сварка;
  • рулетка;
  • маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

Схема коптильни из бочкиНа схеме коптильни отображается расположение основных элементов:

  • внешних: топка, крышка, ручки, дверца, дымоотвод;
  • внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек.

Разметка и распиловка

  1. Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
  2. Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
  3. В дне бочки просверливаются отверстия для притока воздуха в топку.
  4. Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
  5. Напротив дверцы высверливается отверстие для дымохода.

Возможно разместить топку отдельно от бочки. В таком случае увеличивается полезный объем коптильни горячего копчения, в камере удастся поместить больший объем продуктов.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Изготовление крышкиКоптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

  1. Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
  2. Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
  3. Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
  4. Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
  5. Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

ТопкаОтверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу. Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Вариант 2

Горизонтальная коптильняДля изготовления горизонтального варианта верхняя и нижняя части бочки должны быть закрытыми. Если одна часть открыта, то перед тем как сделать коптильню, ее необходимо заварить листом металла.

Чертеж и схема

На схеме обязательно следует отметить крышку. Возможно разрезать емкость пополам, тогда верхняя часть будет служить крышкой. При этом устройство сможет использоваться в качестве барбекю. На чертеже отмечаются дымоотвод, а также ножки, на которые агрегат будет устанавливаться на костер. Схема внутреннего строения не отличается от вертикального варианта. Внутри устанавливается поддон для сбора жира, решетки и крючки для продуктов.

Изготовление опоры

В качестве опоры используется подставка, сваренная из металлических прутьев.

Для повышения устойчивости она изготавливается в форме табурета без сиденья с перекрещенными ножками. Подставка может привариваться к нижней части коптильни или быть съемной. Для этого используются болты. Повысить устойчивость можно с помощью уголков, прикрученных в нижней части подставки.

Вариант на колёсах

Вариант на колёсахЧтобы сделать конструкцию более мобильной, внизу к ножкам привариваются колеса. Использовать можно старые детали от мебели или приобрести небольшие колесики в магазине. В обоих случаях возможно дополнить конструкцию полочкой для дров.

Как сделать решетку

В коптильне может быть один ярус или несколько. В качестве решеток используются готовые приспособления, к примеру, от холодильника. Также возможно применить кладочную сетку или сварить решетку из металлических прутьев самостоятельно. Чем больше шаг, тем крупнее придется нарезать куски. Оптимально сделать решетку под продукты с мелким шагом, чтобы удалось разместить мелкие продукты, а для больших кусков и тушек соорудить подставки под крючки.

Из двух металлических бочек

Из двух металлических бочекВертикальная или горизонтальная коптильня горячего копчения своими руками из бочки считаются эффективными и функциональными. Более практичным является агрегат, собранный из двух емкостей, одна из которых служит топкой, другая – камерой для продуктов.

Схема и чертежи

Схематическое изображение такой коптильни напоминает букву Т: топка располагается вертикально, камера – горизонтально. По сути, такая установка – комбинация горизонтального и вертикального варианта коптилен. Чертеж включает основные составляющие: дверцы топки, крышку камеры, дымоотвод. Возможно создать более совершенный вариант. Приваренная сбоку полочка сделает установку более практичной. На ней удобно размещать посуду или продукты. На схеме стоит указать расположение фильтра, разделяющего топку и емкость с едой, чтобы предотвратить загрязнение пищи. В крышке может быть предусмотрен врезной термометр.

Самое главное – правильная разметка

Схема поможет правильно осуществить разметку. Крышка вырезается по аналогии с горизонтальной коптильней.

Изготавливая установку горячего копчения своими руками, важно подумать про удобство эксплуатации. Поскольку в качестве топки используется отдельная большая емкость, то дверцу для загрузки топлива и поджига можно сделать большой. Чтобы конструкция была вырезана правильно, следует предварительно очистить бочки от старой краски, сделать разметку мелом или маркером и произвести распил лобзиком.

Соединяем воедино обе конструкции

Электроды небольшого диаметра,Бочки схватываются сваркой. При работе с емкостями из тонкого металла, лучше использовать электроды небольшого диаметра, что поможет избежать деформации. Для обеспечения идеального прилегания двух деталей предварительно на бумаге делается рисунок полукругов верхней бочки в натуральную величину. Они прикладываются к вертикальной емкости, и делаются вырезы с помощью лобзика. Перед соединением следует проверить края, чтобы они были ровными, без заусениц.

Изготовление крышек

Крышка вырезается в верхней части горизонтальной бочки. Срезается около 80% поверхности. Для соединения ее с основанием используют петли. Чтобы обеспечить плотное прилегание, лучше обрезать элемент не полностью, а только с трех сторон. Четвертая срезается после подсоединения петель. Для исключения температурной деформации дверца усиливается по периметру металлическим уголком или полоской, вырезанной из листового металла. По аналогичной схеме можно укрепить и дверцу топки.

Дорабатываем топку

Топка представляет собой простую конструкцию, куда на дно засыпаются опилки.

Нюансом является ее непосредственное соединения с коптилкой, из-за чего продукты горения могут попасть на продукты и испортить вкус или внешний вид. Для исключения данного явления используется самодельный фильтр, который устанавливается на стыке двух емкостей. В качестве фильтрующего элемента используют мешковину или мокрую ткань, способную задержать продукты горения, смолы и канцерогены.

Шлифовка и покраска

Черная краскаОкончательный этап – шлифовка и покраска. Правильный подход позволит сделать коптильню горячего копчения из бочки не только практичной и функциональной, но и эстетически привлекательной. После сборки поверхность покрывается краской. Лучше выбирать для этого термостойкие составы. Цвет может быть любой, но практичным считается черный, поскольку на нем меньше видны следы копчения. Чтобы обеспечить надежное сцепление краски с поверхностью, сварочные швы и поверхность коптильни зачищаются.

Для каких продуктов подойдут данные коптильни

Говяжье мясоВ коптильне из бочки, сделанной своими руками возможно приготовить всевозможные деликатесы из:

  • куриного, свиного, говяжьего, кроличьего мяса;
  • овощей и фруктов;
  • грибов;
  • рыбы;
  • орехов;
  • сыров и колбасных изделий.

При обработке из продуктов удаляются патогенные микроорганизмы, поверхность становится золотистой, пища приобретает копченый вкус и аромат дымка. Хранить такие продукты можно короткое время. Что касается размеров помещаемых в коптилку блюд, то все зависит от размеров конструкции. При использовании 200-литровой бочки, удастся закоптить даже крупные тушки и большое количество целых рыбин.

Отзывы пользователей

Как по мне самый удачный вариант самодельной коптилки. Пользоваться удобно, коптит хорошо. Вместительный агрегат, можно готовить даже на продажу. Единственное, мы приспособили его под электрический нагреватель. Безопасно и комфортно. Еще врезали не один термометр, а несколько, в разных местах. Удобно контролировать температуру во всей камере.

Готовим рыбу и мясо в такой коптильне уже не первый год. Экономно и эффективно.

Нравится идея с подставкой на колесиках. Надо попробовать, чтобы прятать агрегат от дождя. К горячему копчению претензий никаких. Блюда получаются изумительно вкусными. Нравятся всем. Да и в качестве сомнений никаких, в отличие от магазинных.

Прочитал про идею с гидрозатвором на вертикальную коптильню из бочки. Решил доработать свой аппарат. Результат превзошел ожидания. Штука действительно работает. Копчености готовятся еще быстрей, дым сохраняется и равномерно распределяется в бочке.

КопчениеУ нас примитивная конструкция для горячего копчения из бочки. Просто ставим на костер и помещаем внутрь продукты. Сверху прикрываем, чем придется. Но увидев крутые фото коптилен, захотелось смастерить такой шедевр. Процесс сборки понятный. Думаю, справлюсь. Ничего сложного, главное – желание и немного времени.

Собирал коптильню по второму варианту, горизонтальную. Классный аппарат получился. Коптим в нем все. На праздники готовим шашлык и рыбку на барбекю. Доделал полочки сбоку для посуды. Удобно закладывать и вынимать еду. Снизу на ножках тоже поставил полки для топлива. Поддон для жира установил с ручками, чтоб удобней вынимать было, а в крышке термометр вставил. Колесики на подставке – бомба. Когда нужно – выкатил из гаража, потом обратно спрятал. Пользуемся уже почти год. Краска не прогорела, такая же красивая коптилка и осталась.

1pokopcheniyu.ru

Коптильня из бочки

Мало сегодня найдется тех, кто ни разу не пробовал копченостей или не является их поклонником. Приобретая в магазине продукт такого типа, сложно быть уверенным в высоком его качестве. Кто-то использует жидкий дым для ускорения процесса, кто-то вместо качественных опилок применяет то, что есть под рукой. Чтобы сэкономить и иметь именно то, что хочется, может быть собрана коптильня из бочки своими руками. В статье будут приведены несколько вариантов как для горячего, так и для холодного копчения.

Зачем коптить

Копчение не только улучшает и делает уникальными вкусовые качества мяса и других продуктов. Благодаря копчению уничтожаются болезнетворные бактерии, которые уменьшали срок хранения мяса и рыбы. Продукт холодного копчения может сохранять свою свежеть несколько месяцев и больше. Есть приверженцы горячего копчения. Во время такого процесса мясо большей степенью пропекается, чем провяливается. Это связано с температурной внутри камеры копчения. Она может достигать 100 градусов. Вкус мяса и рыбы получаются несколько другими, чем в случае с холодным копчением. В этом случае температура внутри камеры копчения еле дотягивает до 30 градусов. Мясо проходит глубокую обработку. На такое копчение может уйти несколько дней и даже неделя. Все будет зависеть от куска мяса, который подвергается копчению.

Обратите внимание! Чернослив получается только методом холодного копчения. При горячем копчении он потеряет свои свойства, витамины и попросту испортится.

Для горячего копчения

Температура дыма при горячем копчении достигается за счет близости расположения источника огня. Чаще всего такая коптильная камера устанавливается непосредственно на костер, электрическую плиту, газовую или бензиновую горелку. Именно поэтому такая коптильня не может быть выполнена из нежаростойких материалов. Идеальным вариантом будет металлическая основа, которая будет быстро отдавать полученную температуру.

Вертикальный вариант

Вертикальный вариант коптильни горячего копчения является одним из самых распространенных, его легко изготовить своими руками. Основным элементом, который будет использован для коптильни является бочка на 200 литров из металла. Чаще всего такие емкости используются для каких-то целей, например, для хранения автомобильного масла и других жидкостей. Это означает, что перед тем, как соорудить из нее коптильню, необходимо позаботиться о первичной подготовке бочки. Для начала ее необходимо хорошо вымыть с различными мыльными и дезинфицирующими средствами. Возможно, для этого понадобится ни один день. Если поверхность бочки окрашена, то необходимо счистить и краску. Это можно сделать длительным способом с использованием строительного фена и шпателя или болгарки. Кто-то предпочитает все сделать быстрее. Достаточно разжечь хороший костер и опалить бочку в нем.

Во время такой обработки краска выгорит и отпадет лохмотьями. Подойдет также и паяльная лампа, которая способна выдавать высокую температуру. После температурной обработки будущей коптильни необходимо дать ей остыть. Следующим шагом бочку необходимо зачистить с использованием вибрационной или эксцентриковой машинки. Это даст возможность избавиться от нагара, а также от ржавчины. Внешние стенки бочки можно зачистить до металла, если далее планируется покрыть ее огнеупорной краской. Дальнейшая сборка коптильни потребует наличия такого инструмента и материалов:

  • сварочный аппарат;
  • болгарка;
  • рулетка;
  • труба для дымохода;
  • разметочный инструмент;
  • металлическая арматура;
  • листовой металл толщиной 4 мм;
  • листовой металл толщиной 10 мм.

Обычно бочка запаяна с двух концов. Потребуется избавиться от торца, в котором находится отверстие для забора масла или другой жидкости. Бочка для коптильни кладется набок, фиксируется, чтобы не перекатывалась и обрезается верхняя часть с крышкой. Лучше нанести разметку с помощью мелка, чтобы срез получился однородным. Выбрасывать эту часть не стоит, т. к. ее можно будет задействовать позже. Удобнее всего расположить топку непосредственно в бочке. В таком случае не придется постоянно устанавливать коптильню на источник огня. На расстоянии 5 см от низа делается разметка дверцы. Она может быть размером 25х20 см или большим. С помощью болгарки вырезается размеченный прямоугольник в бочке. Он будет служить дверцей для топки, поэтому его необходимо сделать подвижным. Дверца примеряется на сове место и фиксируется. Прикладываются петли и прихватываются сварочным аппаратом. Проверяется работоспособность дверцы и полностью провариваются петли. Также монтируется рукоятка.

Чтобы поддерживалось горение, необходимо поступление воздуха в топку. Для этих целей необходимо просверлить в днище несколько отверстий для притока. Топка должна быть конструктивно отделена от камеры, где будет происходить копчение. Чтобы добиться этого, необходимо из подготовленного листового материала вырезать круг, который поместится внутрь бочки. Его необходимо закрепить с помощью сварочного аппарата на высоте в 25 см от дна. Выровнять его можно с помощью короткого уровня. Делается несколько прихваток, осуществляются поправки по уровню, а потом проваривается по кругу.

К днищу коптильни необходимо приварить несколько ножек. Они создадут зазор между топкой коптильни и землей, чтобы воздух свободно поступал. С противоположной стороны от дверцы делается еще одно отверстие, через которое будет выведен дымоход. Его необходимо поднять на достаточную высоту, чтобы в топке поддерживалось хорошее горение, но чтобы его интенсивность была средней. В противном случае это приведет к поднятию температуры в коптильне и с мяса будет обильно скапывать жир, что высушит его.

Обратите внимание! Если вы хотите увеличить внутреннее пространство самой коптильни, тогда нет необходимости отнимать одну треть топкой. Можно соорудить небольшой кирпичный постамент для коптильни, который и будет служить топкой.

В процессе копчения жир в любом случае будет скапывать. Если это будет происходить на щепу, то в какой-то момент она просто вспыхнет и испортит весь продукт в коптильне. Чтобы такого не произошло, потребуется поддон. Его можно изготовить из верхней части, которая была срезана с бочки. К поддону приделываются подставки, и он просто опускается на днище коптильной камеры. Это даст возможность при необходимости очистить его. Теперь стоит позаботиться о решетке или держателях для копчения. Если это будет решетка для копчения, тогда для нее необходимо сделать несколько петелек, которые будут удерживать ее на требуемом уровне. Для этого сверлится несколько отверстий и через них продевается загнутая проволока. Можно поступить иначе и, просверлив отверстия, вставить в них металлические пруты, на которые будет подвешиваться мясо для копчения.

Одни из сложных этапов будет изготовление крышки. Она не просто должна закрывать коптильню, но и создавать условия, при которых воздух не будет просачиваться внутрь. Для этого необходимо будет сделать водяной затвор на коптильне. Чтобы реализовать его, необходимо с помощью болгарки вырезать полоску металла шириной 5 см. Она приваривается ближе кверху бочки, по ее периметру под углом в 45 градусов, чтобы получилась небольшая канавка, куда можно будет налить воды. Из листового материала толщиной в 4 мм вырезается крышка. Ее диаметр должен на 1 см быть больше диаметра бочки для коптильни. Из этого же листового материала вырезается полоса шириной 10 см. Она приваривается к крышке, чтобы получилась конструкция, похожая на миску. Сверху на крышку для коптильни закрепляется рукоятка.

Совет! В крышку можно установить специальный термометр, который будет отслеживать температуру внутри коптильни. Он подскажет о необходимости подкинуть дров или дать конструкции остыть.

Горизонтальный вариант

Коптильню можно изготовить и в горизонтальном варианте из бочки. Здесь нет возможности предусмотреть гидрозатвор, поэтому копчение в ней будет происходить при более низкой температуре. Обработка бочки не отличается от предыдущего варианта. В горизонтальном варианте нет необходимости срезать верхнюю стенку. Бочка укладывается набок и хорошо фиксируется. После этого делается разметка отверстия коптильни, которое должно занять 80% стенки бочки. Например, его можно сделать размерами 70×40 см. Вырезается прямоугольник. С помощью сварочного аппарата и петель он фиксируется, чтобы его можно было открывать. Чтобы крышка коптильни не проваливалась внутрь, необходимо сделать ограничители. Для этого из листового металла в 4 мм вырезаются две полосы с шириной в 3 см. Они изгибаются по дуге бочки и привариваются по краям отверстия коптильни.

Из металлических прутьев или из решеток от холодильника собирается конструкция, на которую будет помещено мясо для копчения. Получившаяся конструкция закрепляется примерно посередине бочки. Она должна быть съемной, чтобы можно было свободно добавить щепу для копчения. Под решетку устанавливается поддон, который будет собирать капающий при копчении жир. Снизу можно сделать небольшие ножки, на которых конструкция будет установлена на костер. Под такую бочку для копчения также можно соорудить кирпичную топку. Преимуществом такого решения будет более быстрый прогрев и равномерное распределение мяса при копчении.

Совет! Можно не вырезать отверстие в бочке. Вместо этого, бочку можно располовинить, чтобы верхняя часть коптильни открывалась и служили крышкой. Это избавит от лишней мороки. Также такой прибор можно будет использовать в качестве барбекю.

Две бочки

Коптильня из двух бочек является очень интересным вариантом не только с точки зрения удобства, но и функциональности. По внешнему виду она будет напоминать похожа на букву «Т». Чтобы верхняя горизонтальная бочка, в которой будет осуществляться копчение легла без особых трудностей, под нее необходимо будет сделать посадочное место. Для этого на бумаге можно нарисовать два полукруга бочки в натуральную величину и приложить их строго друг напротив друга к бочке, которая будет стоять вертикально. После с помощью лобзика, в который будет установлена пилочка по металлу, делается вырез согласно чертежу. Бочки для коптильни необходимо очистить от краски, что можно сделать с помощью пескоструя или огнем.

Горизонтальная бочка помещается на свое место и прихватывается сварочным аппаратом, чтобы зафиксировать ее. Металл бочек довольно тонкий, поэтому придется использовать электроды с диаметром в 2 или 3 мм. В вертикальной емкости, которая будет выступать топкой вырезается дверца по примеру, который описан выше, но ее можно сделать больших размеров. Чтобы дверца не деформировалась от постоянного воздействия огня, ее необходимо укрепить по периметру уголком или листовым металлом. Подложку из полоски металла также стоит сделать в месте, где будет производиться крепление петель. К дверце также приделывается ручка.

Обратите внимание! Если говорить строго, то эта коптильня не является таковой в классическом понимании. Она объединяет в себе и барбекю.

В горизонтальной бочке изготавливается дверца по схеме, как было описано выше, внутрь монтируется решетка для мяса. Дополнительно делается несколько отверстий диаметром в 10 мм. Они необходимы для того, чтобы дым от сгорающих дров просачивался в камеру, где будет происходить копчение. На боковой грани горизонтальной бочки делается три отверстия, которые располагаются рядом. Из листового материала вырезается кружок, который сможет закрыть их. В нем также делаются отверстия таким образом, чтобы при его смещении, он мог закрыть отверстия в боковой стенке емкости. Для придания хорошего внешнего вида конструкция покрывается черной огнеупорной краской.

Для холодного копчения

Конструкции из бочек для холодного копчения, которую можно собрать своими руками во много схожи с теми, которые приводились для горячего копчения. Основная разница заключается в том, что камера сгорания вынесена от камеры копчения, чтобы дым успевал охлаждаться. Для холодного копчения доступно большее разнообразие материалов в силу отсутствия высокой температуры. Коптильни можно изготовить из металлических или деревянных бочек.

Из металлической бочки

Для такой конструкции коптильни понадобится немного свободного места на заднем дворе. Первым делом необходимо выкопать две ямы и соединить их небольшой траншеей, куда будет уложена труба. Днища обеих ям заливаются бетоном. Стенки укрепляются кладкой из огнеупорного кирпича. Одна яма будет служить топкой. Труба заводится в нее и место стыка делается герметичным, чтобы дым не уходил. Если труба не металлическая, то сверху на нее можно уложить доски и засыпать землей, чтобы ее не продавили во время хождения. Отдельно можно купить чугунную дверцу, которая обычно используется в печках, и вмуровать ее в топку. В днище бочки делается отверстие под трубу, которая будет идти от топки. Чтобы соединить бочку и трубу необходимо будет к трубе приварить уголок под 90 градусов. Камера для копчения монтируется на подготовленное кирпичное основание.

Коптильня оборудуется поддоном для сбора жира, а также решетками или прутками, на которые будет уложено мясо для копчения. Крышка не должна быть герметичной. Вместо нее, можно использовать мешковину. Ткань довольно плотная, поэтому дым не будет уходить слишком быстро. Дополнительно можно установить термометр, чтобы отслеживать положение дел. Точно таким же способом изготавливается коптильня из деревянной бочки. Последняя дополнит мясо приятным ароматом, особенно если раньше в ней выстаивались спиртные напитки.

Универсальная коптильня

Универсальная коптильня для холодного и горячего копчения изготавливается только из металлической бочки. В ней все делается как в случае с вертикальным вариантом для копчения из одной бочки, но без топки. Дополнительно в стенке делается отверстие, через которое можно будет завести трубу от генератора дыма. Отверстие можно сделать и снизу, если планируется установка коптильни на подготовленную площадку, но потребуется придумать способ, благодаря которому можно будет плотно закрыть отверстие во время горячего копчения. Еще один пример конструкции такой коптильни можно посмотреть на видео:

Вывод

Прочитав статью, теперь вы знаете, как сделать коптильню для холодного или горячего копчения из бочки. Особый интерес представляет универсальный вариант, который позволит наслаждаться двумя видами копчения, имея только одно приспособление. Всегда можно изготовить походный вариант коптильни из маленького бочонка, который можно будет взять с собой, выезжая на природу с друзьями или семьей.

Отправить комментарий

2proraba.com

Коптильня из бочки своими руками

Коптильня из бочки своими руками Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как из простой 200 литровой бочки сделать полноценную коптильню холодного копчения.

Предварительно в обязательном порядке нужно избавить бочку от окрасочного покрытия и остатков содержимого скопившегося на стенках, а делается это все предельно просто, нужно ее просто обжечь на костре и вся краска, остатки внутри, просто сгорят. Далее бочку необходимо отмыть от сажи и копоти, лучше всего воспользоваться мойкой высокого давления, все отлетит в считанные секунды)) Таким нехитрым способом можно подготовить коптильную камеру к последующему этапу строительства.

Далее делается топка и дымоход, для чего роется траншея и вкапывается металлическая труба, саму топочную камеру тоже можно сделать из металла, либо кирпича, камня. Затем создается небольшой подиум для бочки и соединяется дымоход с коптильной камерой. Внутри размещается сетка, поддон для сбора жира, крюки и арматура для подвешивания продуктов, сверху накрывается деревянной крышкой сколоченной из доски.

Для регулирования температуры установлен термометр. Чтоб придать более привлекательный внешний вид бочке, ее можно отделать дощечками снаружи, или же одеть сверху старую деревянную бочку.

И так, давайте рассмотрим, что конкретно понадобилось автору для создания своей коптильни?

Материалы
1. металлическая бочка 200 л
2. арматура
3. доска 25 мм
4. проволока
5. листовой металл
6. металлическая труба
7. деревянная бочка
8. термометр
9. клепка
10. жердь
11. маскировочная сеть

Инструменты
1. болгарка
2. дрель
3. ножовка
4. молоток
5. лопата
6. ножницы по металлу
7. линейка
8. плоскогубцы
9. мойка высокого давления

Пошаговая инструкция по строительству коптильни холодного копчения своими руками.
Первым делом следует определится с месторасположением коптильни на вашем участке, она должна быть расположена на удалении от капитальных построек, а так же не создавать задымления для окружающих и соседей естественно)

Далее автор роет траншею и размещает в ней трубу-дымоход, она должна располагаться под небольшим уклоном, дабы тяга была лучше.

Коптильня из бочки своими рукамиДля топки тоже роется яма, а стенки изготавливаются из металла, так же можно использовать кирпич либо камень.Коптильня из бочки своими рукамиЗатем следует соединить топочную камеру с трубой дымохода, автор это сделал следующим образом.Коптильня из бочки своими рукамиВ процессе строительства обязательно необходимо проверить тягу, а именно разжечь дрова в топке и посмотреть как ведет себя огонь и дым, если все уходит в трубу то тяга отличная. Лучше проверку делать пока труба не закопана, чтоб в процессе можно было все исправить.Коптильня из бочки своими рукамиВсе работает отлично, тяга нормальная.Коптильня из бочки своими рукамиДля бочки делается небольшой подиум, потому как она должна располагаться выше уровня топки. Дымоход с коптильной камерой соединяется в нижней части, для чего в дне бочки проделано специальное отверстие. Так же нужно установить металлическую сетку, дабы упавший с крюка продукт не застрял в трубе и перегородил тем самым путь дыму, а упав на сетку он просто так же будет коптиться.Коптильня из бочки своими рукамиДля предания более привлекательного вида коптильне, автор надел поверх старую деревянную бочку.Коптильня из бочки своими рукамиТак же обязательно нужно сделать крышку, для чего можно использовать обычную доску, к примеру автор взял 25 мм. На крышку желательно сделать ручку для удобного открывания.Коптильня из бочки своими рукамиНемаловажным будет и установка термометра.Коптильня из бочки своими рукамиКоптильню с термометром будет легче контролировать и поддерживать оптимальную температуру.Коптильня из бочки своими рукамиНад коптильней автор соорудил бюджетный каркас из жердей и покрыл маскировочной сеткой, дабы враги не раскрыли секретов копчения автора))Коптильня из бочки своими рукамиПосле того как все готово, мастер испытывает свое творение и коптит первую партию продукта. Разжигает дрова в топке и накрывает крышкой, оставляя небольшой зазор для поступления воздуха. Горение должно быть слабым (тлеющим)Коптильня из бочки своими рукамиЗакладывается продукт и накрывается крышкой.Коптильня из бочки своими рукамиДля удобного подвешивания продукта, автор сделал из арматуры жердочки, а из стальной проволоки согнул крючки. Так же продукт нужно помещать в сеточку либо обвязывать натуральной веревочкой, так надежно и мясо точно не упадет в процессе копчения.Коптильня из бочки своими рукамиПериодически следует заглядывать под крышку и наблюдать за состоянием рыбы и мяса.Коптильня из бочки своими рукамиВремя копчения зависит от продукта и температуры, рыба будет коптиться естественно меньше чем мясо и сало.Коптильня из бочки своими рукамиВот собственно что получилось в итоге. Золотиться и играет жирком на солнце.Коптильня из бочки своими рукамиТаким нехитрым способом автор обзавелся своей личной коптильней и теперь сможет коптить мясо, сало, рыбу, в любое удобное время и баловать копченостями свою семью. Как видите все довольно просто и очень бюджетно, вполне под силу человеку желающему иметь у себя на участке коптилку.

И напоследок, не в коем случае не используйте оцинкованный металл при постройке коптильни, потому как цинк при нагреве будет выделять пары, которые в итоге осядут на продукт, а вместе с ним попадут к вам в организм и нечего хорошего для вашего здоровья это не принесет! Берите материалы без краски и напылений.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!


Источник Коптильня из бочки своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Коптильня для горячего копчения из бочки своими руками

Речь пойдет о коптильне для именно для горячего копчения, я копчу в ней рыбу, преимущественно скумбрию, а также делаю куриные крылья, сделать ее можно самому из бочки 200 литров, нам понадобится даже не вся бочка, а лишь ее третья часть, самая нижняя, бочка разделена кольцами на три части, вот из нижней мы и будем делать коптильню.

Нам понадобится

  1. УШМ, она же болгарка
  2. Защитные очки (обязательно!!!!)
  3. Шуруповерт или дрель
  4. Сверло на 5 мм по металлу
  5. Лопата (если зимой — то кирка)

Для изготовления и успешной работы коптильни понадобится

  1. Бочка металлическая 200 литров (конечно б/у)
  2. Кирпичи (4-6 шт)
  3. Паяльная лампа
  4. Доски или листовой материал для крышки
  5. Старое одеяло
  6. Решетка для продуктов (у меня сетка кладочная просечно-вытяжная)

И так приступим, сначала нужно отрезать бочку, к сожалению свою бочку я не сфоткал перед тем как ее распилить на коптильню, поэтому взял фото в интернете. И так одели очки, взяли болгарку — отпиливаем.

Нам нужна только нижняя часть, перечеркнутое не беремНам нужна только нижняя часть, перечеркнутое не берем

После того как мы отпилили бочку, ее скорее всего нужно прожечь, для этого накидаем в нее дров и сделаем в ней костер, после того как все что было в бочке выгорело, наша заготовка под коптильню продолжает преображаться дальше.

Что бы можно было положить побольше продуктов в коптильню, я сделал двухярусные решетки из кладочной сетки, ее можно купить в любом строительном магазине, стоит не великих денег, но если есть решетка от старого холодильника, можно поставить ее.

3

После прожига бочка становится больше похожей на коптильню-самоделку. Замечу что полки (решетка) для продуктов должны быть съемными, для того что бы можно было достать поддон и заложить щепу для копчения. Для этого я просверлил отверстия в стенках коптильни, и вставил в них металлические пруты, на которые в последствии можно положить решетки для продуктов под копчение.

2

Обязательно нужно сделать поддон для сбора жира и прочих излишеств, выделяющихся с продуктов во время копчения, в противном случае они попадут на щепу и будет выделяться древесный дым вместе с продуктами горения жиров.

Зелеными стрелками показан поддон для жира на дне бочки, он так же выполняет функцию частичной заслонки кислорода, что бы щепа не горела а дымила. Поддон я согнул из листа жести, не очень красиво, но не было под рукой тазика, да именно тазик можно использовать для сбора жира, естественно металлический.

4

Вот фотография с тазиком, он был найден позже, и заменил собой этот поддон.

2

Коптильня готова, осталось сделать крышку, можно накрывать каждый раз одеялами, но это не очень удобно.

Подготовка к копчению

Теперь на дно бочки высыпаем щепу для копчения или кладем обрезки фруктовых веток, в интернете много пишут о том что щепу нужно замочить перед тем как использовать, я разницы не заметил, так что не заморачивайтесь. В такую коптильню я высыпаю примерно 3 жмени щепы в центр, там куда будет греть лампа.

И так засыпали щепу или заложили ветки,

в случае с ветками по периметру веток лучше вложить что то не горючее чтобы поставить поддон ровно на эти предметы (я кладу 3-4 куска колотого кирпича), потому как при прогорании веток, поддон перекосит, и есть риск вылить всю каку на материал для копчения.

Просовываем металлические прутья в отверстия, и устанавливаем на них решетку, на решетку выкладываем продукты, в данном случае это куриные крылышки.

6

Дальше ставим коптильню на заранее подготовленные кирпичи, между которых я заранее выкопал не большую ямку для того что бы в нее встала паяльная лампа.

5

Перед тем как поставить паяльную лампу под коптильню, разжигаем ее и выводим в режим, что бы пламя было синим и гудела как трансформатор.

5-1

Лампу ставим немного под углом к горизонту, направляем ее на центр дня коптильни, ведь именно туда мы положили щепу/ветки

Коптильню накрываем крышкой, заранее сделанную из листового материала или досок сбитых в щит, оббитую старым одеялом, для плотного прилегания к неровному краю отпиленной бочки (мы ж не ювелиры).

1

и еще

Фотографировал на паяльную лампу, прошу прощения за качество.

3

Так вс оставляем и наблюдаем периодически за процессом.

Процесс копчения в коптильни из бочки

Удобство копчения лампой, в том что она не нуждается в постоянной подкачки давления в ручную, если ее не затушит ветром (а у нас это продумано, для этого мы капнули ямку), и не забьется сопло, она будет «гудеть» около 3х часов, пока не израсходует весь бензин.

Процесс копчения по времени может занимать от 40 минут до нескольких часов, это зависит от температуры окружающего воздуха, естественно что мы коптим на улице, поэтому зимой процесс может затянуться, потому что температура в самой коптильне остается слишком низкой, идеальная температура на мой взгляд, это когда ладонь терпит но не долго (руку прикладывать сбоку на бочку). Если же температура будет не достаточной, то вы можете получить резиновую курицу. Повлиять на температуру можно накрыв коптильню из бочки одеялом, но так что бы оно не загорелось, для этого кирпичи под коптильней должны стоять по периметру, это тоже сохранит тепло под самой бочкой, при таких условия как я описал копчение крыльев 1-2 часа, рыба около часа.

Кстати можете коптить рыбу с мясом, и не боятся передачи запаха. Только рыба пусть лежит на нижней решетке.

Результат копчения:

Скумбрия

7

Куриные крылья

8

На последок поделюсь рецептом для копчения крыльев который мне очень нравится, делаю только так:

  • Засыпаем в промытые крылья следующие:
  • соль, сахар, перец, лимонную кислоту в пропорции 1:1:1:0,5
  • Перемешиваем, ждем 1-2 часа, коптим.

(Visited 1 749 times, 1 visits today)

samoblog.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
