Правильная Кирпичная Кладка Углов [Инструкция]

правильная кирпичная кладка угловправильная кирпичная кладка углов

Кирпичная кладка долгое время была основным способом возведения стен. В настоящее время благодаря появлению бетонных конструкций, кирпичи используются преимущественно для облицовочных работ.

В любом случае, независимо от того, как используется кирпич в строительстве, он должен быть правильно уложен. Ошибки при кладке кирпичей приводят к неровностям внешней части стены.

Иногда это приводит только к косметическим проблемам, но в более серьёзных случаях возможны даже обрушения отдельных элементов конструкции кладки.

Одной из основных проблем при работе с кирпичом является неправильная кладка углов. В данной статье рассмотрены наиболее часто встречающиеся ошибки в этом процессе и описаны способы, как их избежать.

Содержание:

Последовательность действий при кладке угла

Первый ряд кирпичей при возведении углаПервый ряд кирпичей при возведении угла

Первый ряд кирпичей при возведении угла

При возведении первого ряда кирпичей, как правило, никаких проблем не возникает. Первый ряд является основой для всей конструкции стены, и ошибиться при его создании достаточно проблематично.

В первую очередь это связано с тем, что отсутствует выравнивание кирпичей в вертикальной плоскости, и правильность кладки проверяется относительно просто – достаточно лишь соблюсти ровную укладку кирпича по периметру.



Кладка второго ряда производится в следующей последовательности:

back to menu ↑

Действие №1 Нанесение раствора

Нанесение раствора для второго рядаНанесение раствора для второго ряда

Нанесение раствора для второго ряда

Раствор наносится на угловую зону при помощи мастерка. Здесь нет ничего сложного: раствор укладывается тонким слоем; при этом он должен покрывать вертикальный шов, ближайший к углу.

back to menu ↑

Действие №2 Установка углового (заводного) кирпича

Установка углового кирпича
Установка углового кирпича

Установка углового кирпича

1

Далее на раствор устанавливается первый кирпич второго ряда. Его называют заводным, потому что по нему будет выравниваться (заводиться) второй ряд.

Проверка укладки вначале производится в горизонтальной плоскостиПроверка укладки вначале производится в горизонтальной плоскости

Проверка укладки вначале производится в горизонтальной плоскости

2

После установки кирпич следует выровнять при помощи уровня по вертикали.

  После этого кирпич проверяют в вертикальной плоскости
После этого кирпич проверяют в вертикальной плоскости

После этого кирпич проверяют в вертикальной плоскости

3

И выровнять при помощи уровня по горизонтали.

   При неточностях в ориентации кирпича его выравнивают в каждой из проверяемых плоскостей посредством постукивания по нему мастеркомПри неточностях в ориентации кирпича его выравнивают в каждой из проверяемых плоскостей посредством постукивания по нему мастерком

При неточностях в ориентации кирпича его выравнивают в каждой из проверяемых плоскостей посредством постукивания по нему мастерком

back to menu ↑

Действие №3 Установка стеновых кирпичей

Неправильный метод установки стенового кирпичаНеправильный метод установки стенового кирпича

Неправильный метод установки стенового кирпича

1

После того, как установлен заводной кирпич, следует установить стеновые кирпичи, выровняв их по нему. Стеновой кирпич кладётся на раствор в торец угловому, и именно на этом этапе возникает первая распространённая ошибка. Заключается она в том, что на торец первого стенового кирпича наносится раствор.

  2

Ошибка на первый взгляд кажется несущественной.

Действительно, такой способ укладки кажется логичным и правильным, поскольку существенно ускоряет процесс кладки. Но именно в этом растворе, нанесённом на торец стенового кирпича, и кроется главная проблема.

Удары мастерком по торцу стенового кирпича смещают угловой кирпичУдары мастерком по торцу стенового кирпича смещают угловой кирпич

Удары мастерком по торцу стенового кирпича смещают угловой кирпич

3

Заключается она в том, что при выравнивании стенового кирпича благодаря его механическому контакту с угловым кирпичом через раствор, осуществляется смещение углового кирпича за линию первого ряда.

Аналогичные действия с другой стороны также перемещают угловой кирпич, но в перпендикулярном направлении
Аналогичные действия с другой стороны также перемещают угловой кирпич, но в перпендикулярном направлении

Аналогичные действия с другой стороны также перемещают угловой кирпич, но в перпендикулярном направлении

4

Всё это приводит к тому, что угловой кирпич смещается за линию первого ряда в двух направлениях и это становится заметно уже даже на первом ряду.

Проверка уровнем показывает «вываливание» угла наружуПроверка уровнем показывает «вываливание» угла наружу

Проверка уровнем показывает «вываливание» угла наружу

5

Выровнять угловой кирпич обратно очень сложно, а в большинстве случаев и невозможно, поскольку раствор в швах и снизу кирпича уже затвердел и его движение будет затруднено. А с каждым последующим рядом ситуация будет только ухудшаться: вертикальные швы возле углового кирпича будут становиться от ряда кряду все больше, и вся конструкция будет сильнее «заваливаться» наружу.

Установка стенового кирпича без нанесения раствора на торецУстановка стенового кирпича без нанесения раствора на торец

Установка стенового кирпича без нанесения раствора на торец

6

Правильнее будет поступить иначе: установив угловой кирпич, первый стеновой ставить без замазывания торца раствором.

Нанесение раствора на противоположный торец стенового кирпичаНанесение раствора на противоположный торец стенового кирпича

Нанесение раствора на противоположный торец стенового кирпича

7

При этом остальные стеновые кирпичи (не имеющие контакта с угловым) могут иметь раствор на торце. Это можно делать абсолютно безопасно, поскольку при выравнивании стеновых кирпичей они не будут смещать угловой.

  Другая стена устанавливается аналогично – ближайший к угловому кирпич устанавливается без торцевого раствора, остальные с торцевым раствором
Другая стена устанавливается аналогично – ближайший к угловому кирпич устанавливается без торцевого раствора, остальные с торцевым раствором

Другая стена устанавливается аналогично – ближайший к угловому кирпич устанавливается без торцевого раствора, остальные с торцевым раствором

back to menu ↑

Действие №4 Заделка пустых швов

Забивка швов растворомЗабивка швов раствором

Забивка швов раствором

1

Когда все кирпичи второго ряда будут установлены, производится забивка раствором вертикальных швов возле углового кирпича.

  2

Забивка осуществляется при помощи мастерка, развернутого перпендикулярно.

При этом раствор никак не будет смещать угловой кирпич, то есть угол кладки останется ровным.

back to menu ↑

Правильное использование уровня

Выравнивание ряда по одной стороне уровняВыравнивание ряда по одной стороне уровня

Выравнивание ряда по одной стороне уровня

1

Идеальных строительных уровней не существует. Даже дорогие уровни имеют небольшие погрешности, достигающие 2-3 мм на 3 м длины. При большой высоте стен неровности будут достаточно хорошо заметны. Чтобы этого избежать, применяют очень простой, но действенный приём – используют для выравнивания кирпича не одну сторону уровня, а обе стороны поочерёдно.

2

Действительно, поскольку при заводском изготовлении уровня его противоположные стороны практически параллельны,

то поворот уровня в какой-то плоскости на 180° будет изменять погрешность уровня на противоположную.

То есть, если уровень давал погрешность 1 мм на 1 м, допустим, во внешнюю сторону кладки, то уровень, перевёрнутый на 180°, будет уже давать погрешность в тот же 1 мм на 1 м, но во внутреннюю сторону кладки.

Выравнивание последующего ряда по перевёрнутому уровнюВыравнивание последующего ряда по перевёрнутому уровню

Выравнивание последующего ряда по перевёрнутому уровню

3

Если при этом укладывать 3 ряда, выравнивая их одной стороной уровня, а последующих 3 ряда – другой стороной, то общая погрешность хоть и не исчезнет полностью, но уменьшится в два раза.

Идеальный вариант – менять сторону уровня после каждого ряда.

  back to menu ↑
ВИДЕО: Кладка кирпичного угла.ошибки и их решения

9 Total Score

Какой материал вы предпочитаете использовать при возведении стен для частного строительства?

Добавить свой отзыв

krrot.net

Кирпичная кладка углов

При возведении кирпичных стен особое внимание следует уделить правильной кладке углов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строите ли вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.

В начале строительства в углах по отвесу устанавливают порядовки. Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.

В статье Как сделать кирпичные стены для бани уже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладки вы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.

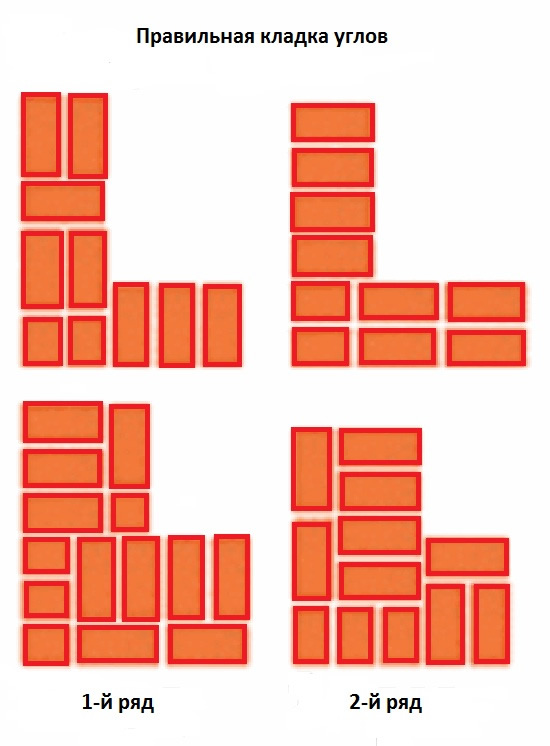

Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.

Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:

Кладка угла в 1 кирпич

Наиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:

При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:

Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.


Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:


Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…
  • < Утепление кирпичной бани
  • Системы перевязки кирпичной кладки >

russkaya-banja.ru

видео-инструкция как выложить своими руками, цена, фото

Когда строятся кирпичные объекты, независимо от его назначения и типа, к примеру, дом или забор, всегда возникает вопрос, связанный с правильной кладкой угла.

Именно от того, насколько качественно выполнена кирпичная кладка углов, определяется возможность ровной кладки самой стены, крепость и устойчивость сложенного объекта.

Фото красивой угловой кладки

Фото красивой угловой кладки

Совет: Если Вы выступаете в роли начинающего каменщика, то следует перед непосредственно работой выполнить пробную, «сухую», кладку, то есть без использования раствора.
Иначе цена ошибки превысит экономию.

Готовим неполномерный материал

Чтобы перевязать швы кладки в таких местах как вертикальные ограничения, места примыкания и пересечения стен. И конечно там, где выполняется кладка кирпичная углов, нужны неполномерные кирпичи.

Это материал в одну четверть, половину и три четверти от целого. Для их получения обычно используют материал, у которого отбиты углы или есть какие-либо другие дефекты. Делается это ради экономии.

Одним из качеств каменщика является умение, состоящее в точном определении размера такого неполномерного кирпича и в правильном его отрубании.

В противном случае, если такой материал будет иметь неточные размеры, произойдет нарушение перевязки швов, увеличение расхода раствора. Все это приведет к снижению прочности кирпичной кладки.

Неполномерный материал и его условные обозначения

Неполномерный материал и его условные обозначения

На следующем рисунке показано, как можно рубить и тесать кирпич, соответственно, инструкция по рубке кирпича своими руками:

  1. Для правильного определения длины неполномерного брикета, ручка молотка содержит специальные зарубки, которые соответствуют длине необходимых частей.
  2. Линия, по которой кирпич будет обрубаться, отмечается лезвием молотка.
  3. Потом делается насечка, для чего наносят удары молотка по ложку с двух сторон.
  4. Затем, с помощью сильного удара кирпич перерубается согласно отмеченной линии.

Внимание: В процессе рубки, направление молотка при ударе, должно быть перпендикулярно ложку.
Иначе у полученного брикета будет косой торец.

  1. При необходимости рубки вдоль, сначала наносятся несильные удары по всем четырем плоскостям, после чего совершается сильный и короткий удар по линии обрубки.
Как правильно обрубить материал

Как правильно обрубить материал

Угловая кирпичная кладка

Угловая кладка делится на два типа, в зависимости от использования метода перевязки.

Однорядная перевязка

Когда используется однорядная перевязка, решая вопрос о том, как выложить угол из кирпича, выполняют следующие действия:

  1. Необходимо через основную стену и до лицевой стороны пропустить кладку примыкающей стены. Она заканчивается трехчетвертным или тычковым материалом, если применяются четверки или трехчетверки.
  2. В следующий ряд к ложкам основной стены укладывают ряд стены, которая примыкает.
  3. Следующие действия совершаются попеременно.
Конструирование углов с использованием однорядной перевязки

Конструирование углов с использованием однорядной перевязки

Многорядная перевязка

Действия следующие:

  1. Первый ряд выкладывается так же, как и осуществлялись действия во время однорядной перевязки, правда только в том случае, если толщина стен исчисляется в целых кирпичах. Обращается внимание на то, что забутка второго ряда выкладывается кирпичами, а внутренняя и наружная верста – ложками.
    Если толщина стен не кратна кирпичу, то тычки первого ряда выкладываются наружу фасада, а тычки второго ряда смотрят внутрь помещения, а значит, ложки соответственно располагаются наружу.
  2. Далее, третий и вплоть до шестого ряда, выкладываются только ложками. И при этом выполняется перевязка вертикальных поперечных швов либо на четверть, либо на половину брикета.
  3. После того, как уложен шестой ряд, цикл повторяется, начиная с первого пункта.

Совет: В том случае, если нагрузки на стену будут небольшими, то на участках, где располагаются окна, забутку можно заполнить либо половинками, либо кирпичным боем.
Также может использоваться угловая плитка под кирпич.

Многорядная перевязка угла в 1,5 кирпича

Многорядная перевязка угла в 1,5 кирпича

Многорядная перевязка угла в 2 кирпича

Многорядная перевязка угла в 2 кирпича

Некоторые нюансы угловой кладки

Нужно сказать, что вертикальное ограничение задается в первых двух рядах, выкладываемых трехчетверками, начинающими и первый, и второй ряд. Для остальных ложковых рядов у ограничений чередуются. Из них кладется ложком неполномерный кирпич с целым, при этом ложки должны перекрываться на половину кирпича.

Прямой угол выкладывают с использованием четвертных и трехчетвертных кирпичей. Начинается угол с двух трехчетвертных, при этом каждый из них кладется ложком в направлении внешней версты соответствующей стены. Между тычковыми и трехчетвертными брикетами появившийся промежуток заполняется четвертными.

Забутка следующего ряда обычно выполняется тычками, а версты – ложками. После этого делают перевязку вертикальных швов, при этом применяются ложковые ряды.

Если же происходит примыкание внутренней стены к внешней,используя двойной силикатный кирпич М 150, то такое примыкание выполняют как однорядную или многорядную штрабу. Поэтому через каждые метр или полтора закладывается стальная сетка.

Штрабы для примыкания стен

Штрабы для примыкания стен

Нужно помнить, что угловая кладка (неважно, какой строительный кирпич использовался) должна быть обязательно вертикальной. Для проверки вертикальности стоит использовать отвес, так как вертикаль он показывает лучше, чем строительный уровень. Иначе угол может быть завален и при наличии большой нагрузки возможно заваливание на бок всей стены.

Для того же самого возможно использование прямого металлического уголка, который прикрепляется нижней частью самое меньшее к пяти кладочным рядам. И тогда выравнивание вертикали займет у Вас гораздо меньше времени.

Вывод

К угловой кладке стоит отнестись очень ответственно, потому что от ее выполнения зависит то, какими ровными, красивыми и устойчивыми будут ваши стены.В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

klademkirpich.ru

Как класть углы из кирпича: советы мастера

На сегодняшний день в нашей стране возводится огромное количество объектов. Особое внимание при строительстве кирпичных стен необходимо уделить кладке углов. Именно эти элементы являются основой возведения здания. Неважно, что вы строите – коттедж, гараж или баню. Допущенные при выкладывании углов ошибки могут нарушить симметрию стен, отрицательно сказаться на их устойчивости и прочности. В данном обзоре мы подробно рассмотрим, как класть углы из кирпича.

Начало работ

как выложить из кирпича угол

На первом этапе возведения сооружений следует установить в углах по отвесу порядовки. При строительстве кладка углов должна опережать возведение стен на 3-4 ряда. Для выполнения перевязки швов по углам используются не только полномерные кирпичи, но также и куски по половине и четверти.

Особенности работы

Давайте на этом остановимся более подробно. Далеко не все мастера знают, как правильно вывести углы дома. Считается, что это довольно простой процесс, но на самом деле он имеет множество особенностей. Вам предстоит заранее выбрать способ перевязки, технику укладки и даже материалы для будущей отделки. Несущая способность стен будет зависеть от целевого назначения постройки.

Кирпич имеет стандартные размеры и правильную геометрию. Исходя из этого и проводится проектирование и расчет будущей конструкции.

К наиболее важным требованиям технологии работы с этим материалом относятся:

  1. Использование высококачественных компонентов, строгое соблюдение пропорций. Строительные растворы должны готовиться в строгом соответствии с инструкциями производителя.
  2. Раствор должен быть равномерно распределен между соседними изделиями и рядами конструкций. При нарушении этого требования может наблюдаться перерасход смеси и отклонения от уровня.
  3. Контроль за линейным расположением рядов, созданием исключительно вертикальных или горизонтальных швов.
  4. Проверка каждого угла и ряда строительным уровнем.

Работа при низких температурах

кладка кирпичом угла дома

Итак, что об этом необходимо знать? Особого внимания заслуживают погодные условия. Не всем известно, но кирпичная кладка может осуществляться далеко не при любой температуре. Мороз и жара способны оказывать серьезное воздействие на правильность затвердевания строительной смеси. Зимних работ следует избегать из-за риска промерзания воды в растворе и нарушения гидратации. При температурах ниже -5 градусов использовать обычные методы укладки кирпичей запрещено. Допустимо продолжать возведение стен при условии прогрева конструкций и ввода специальных морозостойких примесей. Однако при отсутствии опыта проводить работы самостоятельно в таких условиях не стоит.

Нюансы укладки кирпичей различных типов

Этому аспекту стоит уделить особое значение. Для полно- и пустотелых разновидностей строительных кирпичей схема действий по укладке будет приблизительно одинаковой. Существуют специальные разновидности пустотелого кирпича с отверстиями, облегчающими проведение работ. Это существенно упростит процесс для новичков. Вид перевязки при этом следует выбирать таким образом, чтобы пустоты были скрыты внутри кирпичной кладки.

Сложнее всего правильно выложить облицовочный материал. Такая кирпичная кладка не допускает отклонения от ширины швов. Они должны быть аккуратными, чистыми и плотно заполненными. Недопустимы следы раствора на лицевой поверхности, поскольку материал из-за этого может изменить свой цвет. Лучше всего контролировать процесс нанесения раствора при помощи специальных шаблонов. Подбивать такой кирпич можно только идеально чистым молотком.

Способ кладки будет зависеть от размеров кирпича: для несущих стен – в один, полтора или два, для перегородок – в четверть.

Инструменты

как правильно вывести углы дома

Что об этом необходимо знать? Прежде чем разбираться, как класть углы из кирпича, необходимо привести обязательный перечень строительных инструментов для проведения работ:

  • кельма;
  • емкость для приготовления раствора;
  • расшивка;
  • приспособление для подачи раствора на кладку;
  • шабровка;
  • молоток;
  • рулетка;
  • уровень;
  • отвес;
  • угольник.

При выполнении работ вам наверняка потребуются строительные леса. При работе с ними соблюдайте предельную осторожность.

Особенности возведения углов

как класть углы из кирпича

Теперь более подробно рассмотрим, как заводить углы из кирпича. Сперва необходимо взять два блока и уложить их на раствор. При этом кирпичи должны образовывать прямой угол. Их следует слегка пристукнуть рукояткой кельмы. Промежуток между ними заполняется строительным раствором. Горизонтали обязательно следует выверить при помощи уровня. После этого кладка выполняется по заранее определенной схеме. Толщина швов между рядами после затвердевания строительного раствора не должна составлять более 10-15 мм по горизонтали и 6-8 мм по вертикали. На каждую сторону угла укладывается по 3-4 кирпича. При этом следите за ровностью вертикалей и горизонталей. После этого укладывается второй, третий ряд и так далее.

Помните о необходимости выравнивания углов. Делается это при помощи расшивки и шабровки, пока раствор не застыл. Проще всего немного утопить швы в кладку. Достаточно будет провести по ним расшивкой и убрать со стены остатки раствора.

Что касается направления работы, то оно особого значения не имеет: вы можете делать так, как удобнее вам. Правшам легче будет осуществлять выгонку строения справа налево, а левшам наоборот. Если возведение стен осуществляет бригада каменщиков, то производится кладка кирпичом угла дома сразу по четырем сторонам. Таким образом выгоняются 5-6 рядов. После этого осуществляется наращивание стен с соблюдением первоначального разрыва. Углы на 5-6 рядов должны опережать стены.

Кладка стен колодцем

схема кладки из кирпича

В чем особенность такого метода? Данный способ укладки подходит только в том случае, если работы проводятся не в одиночку. Используется следующий порядок действий. Сперва два угла выгоняются на нужную высоту. После этого между ними кладется 1-2 ряда кирпичей. После этого выкладывается третий угол, его соединяют со вторым. Ну и, наконец, выгоняется четвертый и соединяется с первым и третьим. Таким образом следует вести работу, поднимая по кругу стены из кирпича по периметру на 1-2 ряда до полного завершения кирпичной кладки. При выгонке углов неизбежно придется делать штрабы и ступенчатые обрывы. Частично это будет из-за использования урезанных кирпичей, а частично – из-за необходимости обеспечения прочного соединения стен и углов.

Контроль вертикальности

Вам уже известно, как выложить из кирпича угол. Чтобы вся постройка получилась прочной и ровной, необходимо делать углы строго прямыми и вертикальными. Для проверки можно использовать угольник. Кирпич должен плотно прилегать к инструменту. Вертикальность углов высотой 7-8 рядов следует контролировать при помощи отвеса. Для выгонки горизонтальности используется строительный уровень. Профессиональные строители проводят измерения каждые 4-5 рядов. При отсутствии опыта следует почаще проверять вертикальность и горизонтальность.

Схемы кладки

Давайте остановимся на этом более подробно. Чтобы придать кирпичной кладке нужную прочность, ее следует перевязывать продольными, поперечными и вертикальными швами. В большинстве схем укладки используются не только целые кирпичи, но также и вставки из половинок и четвертинок. Чтобы изготовить неполномер, пользуются киркой. Лучше брать для этой цели кирпичи с дефектами. Такие блоки укладываются отколотым краем внутрь кладки. Целая сторона должна смотреть наружу.

схема кладки

Швы, идущие по горизонтали, называют продольными. Перевязывать их необходимо для того, чтобы равномерно распределить идущее по ширине стены напряжение. К тому же горизонтальная перевязка не позволяет кирпичной кладке разделиться на более тонкие слои. Для выполнения перевязки используются ряды, выложенные поперек основного направления укладки. По-другому их называют тычковыми. Возводить такие ряды следует из расчета один тычковый на 4-5 рядов простой кладки.

Швы между кирпичами внутри кладки называют поперечными. Они придают возведенной стене монолитность и прочность. Для перевязки поперечных швов в основном используются ложковые ряды. В них кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого укладываемого ряда на четверть или половину кирпича.

Однорядная и многорядная кладка

кладка углов

В чем их особенность? Вне зависимости от схемы перевязки, необходимо соблюдать одно важное правило: начинать и заканчивать стену следует тычковым рядом. Причем брать для такой кладки необходимо только целые кирпичи.

Как класть углы из кирпича? Самой прочной, но и самой трудоемкой считается однорядная кладка. В ней чередуются ложковые и тычковые ряды. При использовании такого вида кладки потребуется большое количество трехчетверток. Выполнить ее под силу только опытному каменщику.

Более простой считается многорядная кладка. Угол в два кирпича, как это ни удивительно, выложить проще. При применении таких схем необходимо вертикально ограничить стены путем выкладывания в начале двух первых рядов трехчетверток. При дальнейшем возведении в ложковых рядах чередуют неполномерные и целые блоки. Ложковые ряды в процессе кладки должны перекрывать уложенные ниже на полкирпича.

Еще одной разновидностью многорядной является трехрядная кладка. Особенность ее заключается в чередовании трех ложковых рядов с одним тычковым. Это единственная схема, при которой вертикальные швы во всех трех ложковых рядах могут совпадать.

Следует также учитывать, что многорядные и однорядные схемы рассчитаны на разные нагрузки. Кладка в один кирпич ценится за прочность. Трехрядная схема используется в том случае, если необходимо возвести надежные простенки и столбы. Кладка угла в полтора кирпича придает поверхности необычный вид.

Заключение

как заводить углы из кирпича

В данном обзоре мы подробно рассмотрели, как класть углы из кирпича, какие схемы для укладки могут использоваться и в каких случаях они применяются. Главное — помнить, что без перевязки класть кирпич запрещено. Нужной прочности конструкции без смещения верхних блоков хотя бы на четверть достигнуть не получится. Перед проведением работ желательно выполнять необходимые расчеты. Это позволит вам правильно определить количество материала. Если приложить максимум трудолюбия и ответственности, выгонка углов постройки из кирпича обязательно завершится успешно.

handskill.ru

Схема кладки углов кирпичных стен

Схема кладки стен с каналамиКладку углов стен — выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки. Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой — наружу.

Неполномерные кирпичи

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.



Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.



Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.



Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.




Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич.



Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.



Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.



Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.

Подробности
Категория: Кирпичная кладка
Просмотров: 20090
Добавить комментарий

www.kamenschik.info

Как выкладывать углы в кирпичной стене, и сделать ровные стены

Прежде чем начать что-либо строить из кирпича, рекомендуется освоить приемы, которыми пользуются опытные каменщики. Важно построить стены ровными, прямолинейными и вертикально стоящими. Особенная точность нужна при выкладке углов здания. Угол должен быть положен строго вертикально, а схема размещения кирпичей (порядовки) должна обеспечивать надежную перевязку швов. Существуют ряд нюансов, которые будут описаны далее.

Обычная стена из кирпича – как выкладывается

Обычная технология возведения стен из кирпича заключается в первоначальной выкладке углов на 5 – 10 рядов, после чего ведется выкладка рядов стены по натянутым между углами нитям.

  • Обязательна гидроизоляция между фундаментом (цоколем) и рядами стеновой кладки. Обычно ее делают из битумных (рубероидных) рулонных материалов, но в сейсмоопасных районах – из полимерного материала, который должен связать стены с фундаментом, чтобы дом просто не съехал с фундамента по этому слою.
  • Второй нюанс – закладка первого ряда кирпича, обязательно полнотелого и укладываемого тычками (тычковый ряд). Его роль – лучше перераспределить нагрузку от стен на фундамент. Если первый ряд будет уложен ложковым, да еще и пустотелым, заподлицо или нависающим над цоколем, то это грозит разрушением, растрескиванием материала.
  • Толщина шва над горизонтальной гидроизоляцией может быть не одинаковой. Здесь кладочным раствором нивелируются неровности бетонных конструкций таким образом, чтобы первый ряд кирпичной кладки был бы горизонтальным и уложенным ровно. Чем и задается ровность всей вышележащей кладки.

Еще информация о правильной укладке стен и углов на фундамент, приведена на видео.



Типовые порядовки при кладке стены в 1 кирпич и в 1,5 кирпича приведены на рисунках.



Приемы кладки углов из кирпича

Возле угла на лесах подвешиваются отвесы, по которым и ориентируется вся выкладка. Отвес является эталонным инструментом, даже если показания расходятся с уровнем. Для корректировки ряда или нескольких рядов кирпичной кладки у угла пользуются пузырьковым уровнем хорошего качества.

Также используется инструмент для нанесения одинакового количества раствора в горизонтальных швах. Это значительно упрощает работу и выверяет положение каждого кирпича.

  • Положение кирпича в ряду проверяется уровнем и корректируется легкими ударами молотка или ручки мастерка. После выставления углового кирпича не рекомендуется как-либо воздействовать на него, в том числе и при пристукивании соседних кирпичей в ряду. Обычно, при подстукивании соседних, происходит сдвижение стартового наружу и угол оказывается заваленным…

Для предотвращения этого, вертикальные швы с первым кирпичем оставляют пустыми, и заполняются раствором после того, как оказываются выставленными другие кирпичи в ряду.

  • Также рекомендуется при замерах вертикальности кладки с помощью пузырькового уровня, прикладывать его к плоскости стены разными (противоположными) рабочими поверхностями, чтобы нивелировать погрешность самого прибора, которая неизбежно имеется.









stroy-block.com.ua

Выбор материала для кирпичной кладки углов. Как выложить угол из кирпича

Подготовка неполномерных кирпичей. Для перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки. Их заготовляют каменщики. Для четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи с отбитыми углами или другими дефектами.

Каждый каменщик должен уметь точно определять размер неполномерного кирпича и правильно отрубать его. Это необходимо потому, что при неточных размерах неполномерных кирпичей нарушается перевязка швов, увеличивается расход раствора, а это снижает прочность кладки.

Чтобы правильно отмерить длину неполномерного кирпича, на ручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и, наконец, сильным ударом перерубают кирпич по отмеченной линии.

При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части. Кирпич рубят и ребром кельмы.

Общие правила кладки стен. Кладку начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости.

Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10…15 м друг от друга.

После закрепления и выверки порядовок выкладывают маяки в виде убежной штрабы, располагая их на углах и на границе возводимого участка.

Затем к порядовкам зачаливают шнуры-причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3…4 мм. Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение шнур-причалку натягивают для следующего ряда. Чтобы шнур причалка не провисала между маяками, под шнур подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур. Маячные клинья укладывают через 4…5 м с выступом за вертикальную плоскость стены на 3…4 мм. Шнур-причалку можно укреплять также, привязывая его за гвозди, закрепляемые в швах кладки.

После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают наружную версту. Дальнейшие операции зависят от принятого порядка кладки: порядного, ступенчатого или смешанного.

В процессе кладки соблюдают следующие общие правила .

Стены и простенки выполняют по единой с

kupildoma.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
