RGB лента на диодах SMD 5050 5 метров с димером, пультом, блоком питания.

Набор для творчества — все в одном в виде светодиодной RGB ленте с димером, пультом и блоком питания. Была куплена для декоративной подсветки в квартире, а также машине.

В машине я планирую сделать подсветку багажника, педалей и бардачка. Возможно декоративную подсветку радиаторной решетки. Дома — подсветить шкаф на всю стену. Именно для этих целей я и заказал ленту.
Лента была упакована в пакет

На которой наклейка с рабочими характеристиками.

Лента накручена на пластиковую бобину. Длина — 5 метров, плотность — 30 диодов на метр. Светодиоды — SMD5050. При максимальной нагрузке лента потребляет около 30W.

Лента покрыта резиной и имеет влагозащиту. Запах от резины неприятный, но через пару дней выветривается.

Лента режется и соединяется в специальных местах. Резать нужно аккуратно, иначе есть риск, что крайние светодиоды (3 штуки) не будут работать.

На обратной стороне двухсторонний скотч. Липнет хорошо, но местами бумага от него уже отошла, что может повлиять на клейкость.

Разъем для соединения с контроллером.

Контроллер в комплекте.

К нему прилагается стандартный пульт.

Верхняя часть отвечает за переключения цветов, нижняя — режимы.

При использовании в машине лента подключается напрямую к проводке. А вот для дома — нужен блок питания, который преобразует напряжение 220V в 12v. Блок питания, кабель питания, а также адаптер под наши розетки — все на месте.

Такая вот полная комплектация. (еще где то была инструкция, которую я успешно потерял).

Но и безо всякой инструкции лента очень просто и интуитивно подключается. Даже самая блондинистая блондинка справится с этой задачей. Справился и я))

Предлагаю посмотреть видеоролик, который я снял, на котором видны все режимы работы ленты.

Часть ленты я установил на шкаф для декоративной подсветки. При белом цвете можно даже читать, но оттенок холодный. Цветные — светят слабее, но зато приятнее.

До авто еще не дошел, т.к там возни больше, а пока времени не хватает.
На этом все, не бойтесь экспериментировать со светом. Всем спасибо!

Светодиодная лента SMD 5050 — 5 видов, характеристики, сравнение, rgb и монохромная

светодиодная лентаСветодиодная лента SMD 5050 самая популярная модель среди всей линейки лент. Объясняется это ее универсальностью.

Что такое SMD и цифры 5050? SMD расшифровывается с английского как Surface Mounted Device, т.е. устройство поверхностного монтажа. Ввиду того, что светодиод запаивается сверху подложки.

Ну а числа обозначают длину и ширину самого светодиода. 5мм — ширина и 5мм — длина.размеры у светодиода SMD 5050

Светодиод SMD-5050 трехкристальный. То есть в нем находится сразу три источника света, три кристалла.трехкристальный светодиод 5050

Из-за большего размера и количества кристаллов, 5050 теоретически должен быть в 3 раза ярче, чем SMD 3528. На практике это не всегда так.

Такая трехкристальная технология имеет существенное преимущество. Именно благодаря ей, можно получить многоцветной светодиод RGB, а соответственно и многоцветную ленту.многоцветной светодиод SMD RGB

Вы не встретите RGB ленты на основе малых светодиодов SMD 3528 и других. Только 5050 и более.

В многоцветной ленте светодиоды залиты прозрачным компаундом, за счет чего мы и видим изменения цветов. А в монохромных, они полностью покрыты люминофором.21

Хоть кристалик в них и синего цвета, но за счет заливки люминофором он дает разные оттенки:

  • тепло-белый — когда люминофор более желтый
  • холодно-белый — менее желтый

24Кроме того, в RGB чисто белого цвета вы не получите, он будет всегда с оттенком. Так как белый свет здесь получается комбинированием, путем задействования всех трех кристаллов красного-зеленого-синего.

Зато в них можно получить фиолетовый, не покупая специальную фитоленту. Говорят он благоприятно сказывается на росте комнатных растений.фитолента для роста растений

А еще белый свет в монохромных лентах всегда будет в 2 раза ярче, чем в RGB. Поэтому если хотите нормальный белый свет и одновременно разноцветную ленту, то покупайте RGB+W или RGB+WW.лента RGBW

  • RGBW — цветная + белый холодный
  • RGBWW — цветная + белый теплый

разноцветная RGBWWЕстественный и приятный для восприятия белый свет это — Natural Whik 3800-4300К.наглядная демонстрация разницы освещения в кельвинах

С этими лентами всегда идут контролеры и пульты дистанционного управления.пульт и контроллер для rgb ленты

В монохромных, их могут комплектовать диммерами только для регулировки яркости.диммер только для регулировки яркости в монохромной ленте

Лента SMD 5050 бывает:

  • 30 светодиодов на 1 метр
  • 60 светодиодов на 1 метр
  • 72 светодиода на 1 метр
  • 120 светодиодов на 1 метр

Начнем с первой.

светодиодная лента SMD 5050 на 30 светодиодовВ ней, как следует из названия, в одном метре впаяно 30 диодов. Мощность одного метра такой ленты — 7,2Вт.мощность ленты смд 5050 на 30 диодов 7,2Вт

Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.

То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.

Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.

угол рассеивания света у светодиодной лентыУ лампочки накаливания угол 270 градусов и выше. При этом она освещает все пространство вокруг себя.

Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.

СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.подсветка низа светодиодной лентой

Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.

Еще одно немаловажное преимущество СМД 5050-30 — ее в крайних случаях можно наклеивать даже без алюминиевого профиля.

В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.46

Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.неравномерное свечение светодиодной ленты почему

Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.

Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.

Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.

Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.количество диодов на 1 метр и кратность резки для лент SMD5050/30

Отдельный сегмент или модуль — это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.места где можно отрезать светодиодную ленту

У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины — всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.

SMD 5050 на 60 светодиодов

светодиодная лента SMD 5050 led 60Этот вид самый популярный. Она яркая, мощная и на потолке дает плотный световой поток.

Ее мощность — 14,4 Вт/м.мощность светодиодной ленты smd 5050/60

Конечно все эти мощности не абсолютный показатель, который обязан быть у всех лент. На практике они всегда могут отличаться даже на несколько ватт, в большую или меньшую (чаще всего) сторону.

Многие совершают ошибку, когда хотят сравнить фактическую мощность подсветки с заявленными цифрами на упаковке. Подключают ленту с одного конца, замеряют силу тока и напряжение от блока питания.замер мощности светодиодной ленты

После чего перемножают все и получают результат. Более верные данные получатся если ленту, в особенности протяженную, подключить с обеих сторон, а не с одной.

Световой поток у смд 5050/60 — 1200 люмен, что соответствует обычной лампочке на 85-90 Вт.

Ее используют как для частичной, так и в некоторых случаях для полной замены основного освещения. То есть при определенных условиях, она может заменить обычную люстру, простые и люминесцентные лампы.светодиодная подсветка

Еще она очень хорошо подходит для подсветки рабочей поверхности на кухне.
Если у вас в подсветке потолка постоянно перегорают люминесцентные лампы, то можете их заменить на данный вид.

Эта лента уже обязательно клеится на алюминиевый профиль, в противном случае она быстро перегорит и потеряет яркость. При этом не важно будет, качественная она была или нет.

На ленты разного качества магазины дают разный срок гарантии. Однако все это строго оговаривается условиями эксплуатации.сроки гарантии на разного качества светодиодные ленты

Расстояние между светодиодами здесь чуть больше 1см. Это создает сплошную световую полосу.кратность ленты смд 5050 60 диодов

Например при использовании ленты 5050/30, на потолке возможны отдельные световые пятнышки из-за большой разбежки.

В ленте на 60 диодов такого уже не будет.

Эту ленту выпускают не все производители. Объясняется это тем, что чаще всего она присутствует в премиум и элит классе.лента смд 5050 на 72 диода премиум

И как же говорилось выше, каждый ее светодиод — это отдельный рабочий модуль.

То есть, резать ее можно буквально по «диодно».

Это очень удобно, потому что вы уже не будете привязаны к определенной кратности 5 или 10см. Вы можете ее резать там где необходимо., без всяких запасов и лишних сантиметров.светодиодная лента smd 5050 72 диода

А ведь именно они зачастую мешают и портят весь рисунок подсветки, если вы не угадали с общим метражом.

Также с ее помощью легко составлять отдельные надписи или буквы. Некоторые применяют 5050/72 для обрамления задних автомобильных фонарей.

Мощность ленты СМД на 72 диода — 17,2 Вт/м. Она еще больше греется чем предыдущая, поэтому алюминиевый профиль здесь нужен на 100%.как светит лента smd5050 на 72 диода

Ее световой поток 1440 люмен. Световая полоса еще плотнее, чем у вида на 60 диодов.

светодиодная лента smd 5050 на 120 диодовНа этой ленте светодиоды расположены в два ряда. Ширина подложки 19мм.ширина подложки на ленте смд 5050/120

У всех прошлых моделей ширина не превышает 10мм.

Мощность ленты 28,8Вт/м, а световой поток — 2400 Люмен. Это больше чем у обычной 200 ваттной лампочки.

Ввиду своей мощности, лента на 120 диодов уже идет не двенадцати вольтовая, а на 24 Вольт. Здесь вам понадобятся другие блоки питания, чем у предыдущих.

Ее выбирают для очень яркой подсветки и полноценной замены люминесцентных ламп, например в светильниках Armstrong. Также ее можно использовать для экономного освещения в гараже.лента smd 5050 на 120 диодов в гараже

Правда, одного 5-ти метрового отрезка для нормальной освещенности все же будет недостаточно.

Ее мощность и яркость являются одновременно как достоинством так и недостатком. Из-за них идет постоянный нагрев и профиль для охлаждения здесь нужен более широкий и дорогой.52

Помимо этого, мощность блока питания и его цена тоже будут отличаться в разы.

Вот общая таблица сравнения характеристик всех вышеперечисленных светодиодных лент.сравнение технических характеристик светодиодной ленты SMD 5050 на 30,60,72,120 диодов

Выбирайте согласно ваших потребностей и условий монтажа.

Как выбрать блок питания для светодиодной ленты на 12 В

С помощью блока питания напряжение 220 Вольт понижается до 12 В, необходимых для свечения большинства светодиодных светильников, в том числе и лент. На сегодняшний день существует широкий ассортимент БП, различных по мощности, размеру и степени защиты корпуса. Само собой, для каждого отдельного случая нужно правильно подобрать характеристики устройства, чтобы оно прослужило долго и без причинения неудобств. В этой статье мы расскажем вам, как выбрать блок питания для светодиодной ленты на 12 В.

Мощность

Первое, с чем нужно определиться — какой мощности должен быть источник питания. Существуют блоки от 20 до 400 Вт. Чтобы правильно подобрать характеристики необходимо сначала определить мощность светодиодной ленты, после чего к этому значению прибавить еще 20% запаса.

Потребление светодиодов вы можете узнать из таблицы:

Сколько потребляют светодиоды

К сожалению, в ней не указано, сколько потребляют светодиоды 5630, которые также достаточно часто используются населением. Как правило, светодиодная лента 5630 потребляет около 18 Ватт на метр (60 светодиодов на метр).

Для примера рассмотрим, как выбрать мощность блока питания для источника освещения со светодиодами 5050 (60 штук на метр). Согласно данным таблицы, такая модель потребляет 15 Вт/м. Для 5-метрового отрезка мощность составит 75 Вт (15*5) и +20%, получим 90 Вт. Лучше подобрать БП на 100 Вт, которого будет вполне достаточно для питания подсветки.

Кстати, выбор контроллера для RGB ленты осуществляется по такому же принципу!

Степень защиты

Второй, не менее важный критерий выбора — степень защищенности, тип корпуса. На сегодняшний день в продаже можно найти блок питания для светодиодной ленты со степенью защиты IP20, который можно выбрать только для сухих помещений и IP67, применение которого допустимо даже в местах с повышенной влажностью.

Виды БП

Незащищенное устройство (на фото под номером 1) рекомендуется выбрать для подсветки интерьеров, к примеру, скрытое освещение потолка на кухне. Преимущество такого БП в том, что его можно спрятать в карниз, он имеет компактные размеры.

Алюминиевый герметичный корпус (второй на фото) более габаритный и к тому же может весить больше 1 кг, поэтому его достаточно проблематично спрятать в комнате. Такой тип корпуса лучше выбрать для установки в помещениях с повышенной влажностью. Достаточно часто блок в алюминиевом корпусе используют в наружной рекламе для подсветки вывесок.

Открытый тип исполнения (3) применяется редко, особенно для подключения LED ленты. Это связано с тем, что его нужно дополнительно защищать от пыли и к тому же размеры устройства самые большие. Единственное преимущества такого варианта исполнения — низкая стоимость.

Также рекомендуем просмотреть:

Это, собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, вам стало понятно, как выбрать блок питания для светодиодной ленты 12 В. Напоследок хотим обратить внимание на очень важный нюанс — источник питания должен быть рассчитан на напряжение именно 12 Вольт, а не 24 либо 36. Проверить это можно в характеристиках, должно быть написано 220/12!

Как подобрать блок питания для светодиодной ленты

Как подобрать блок питания для светодиодной ленты

Светодиодные ленты рассчитаны на относительно невысокое напряжение питания 5, 12, 24 или 36В. У нас в сети 220В, поэтому подключение подсветки напрямую к розетке невозможно. Чтобы система LED освещения работала, подключать ее нужно только через блок питания (драйвер, трансформатор). Это сравнительно недорогое устройство, которое преобразует 220 В сети в напряжение, которое необходимо ленте. Так трансформатор обеспечивает надежную и долговечную работу LED подсветки. Когда покупатель определился с системой освещения, обычно появляется вопрос о том, как подобрать блок питания для светодиодной ленты. Эта статья как раз посвящена решению данной проблемы.

Для выбора нужно знать параметры вашей LED подсветки и предлагаемых БП. К основным характеристикам драйверов относятся:

  • напряжение;
  • мощность;
  • класс защиты;
  • габариты;
  • наличие диммирования.

Рассмотрим каждый из этих параметров подробнее, чтобы вы смогли наверняка рассчитать, какой блок питания нужен для светодиодной ленты в вашем случае.

Выбор напряжения питания

Для начала при выборе драйвера стоит узнать напряжение питания LED ленты. Обычно распространены изделия с напряжением 12 или 24В. Трансформатор должен иметь такое же значение. Принцип здесь простой:

  • откройте технические характеристики ленты и найдите нужный вам параметр;
  • допустим, лента питается от напряжения 12В;
  • тогда выбирайте блок питания 12В.

Для светодиодной подсветки с напряжением 24В, соответственно, подходит БП на 24В.

Как узнать минимальную мощность блока

Следующий критерий выбора – значение мощности драйвера. Это очень важный момент, так как от расчета мощности блока питания для светодиодной ленты зависит, сколько он проработает.

У каждой ленты своя яркость, а значит и своя потребляемая мощность на 1 погонный метр. Обычно, чем ярче диоды, тем выше показатель потребляемой мощности. Обычно вы можете найти этот параметр перед покупкой в характеристиках LED ленты на сайте. А если вы уже купили подсветку, то смотрите значение на упаковке, например, 4,2 или 28,8 Вт/м.

Теперь приведем пример того, как рассчитать мощность блока питания для светодиодной ленты:

  1. Допустим, у нас есть 10 метров ленты с потреблением 9,6 Вт/м.
  2. Определяем потребление следующим образом: 10 м * 9,6 Вт = 96 Вт.
  3. К полученному значению прибавляем 15–20% запаса мощности – обязательное условие, чтобы БП прослужил достаточно долго. Запас в 20% рассчитывается следующим образом: 96 Вт * 0,2 = 19,2 Вт. Теперь прибавляем это значение: 96 Вт + 19,2 Вт = 115,2 Вт.
  4. Согласно расчетам, для работы 10 м ленты с удельным потреблением 9,6 Вт нужен трансформатор питания мощностью не меньше 115 Вт. Полученное значение нужно сравнить с параметрами имеющихся на рынке драйверов.
  5. Заходим в каталог интернет-магазина LedRus и выбираем ближайший по мощности трансформатор с округлением в большую сторону. В нашем случае идеально подходит БП на 120 Вт, но можно поставить и более мощный драйвер. Трансформатор с меньшей нагрузкой проработает дольше, но он может быть больше и стоить дороже, поэтому слишком мощный БП тоже не лучший вариант.

Теперь, зная эту схему на примере, вы можете рассчитать блок питания для светодиодной ленты самостоятельно с учетом параметров своей подсветки. Методика определения получается сравнительно простая.

Обратите внимание! Все БП мощностью от 250 Вт имеют встроенный вентилятор, который шумит при работе. Вы слышали, какие звуки издает кулер системного блока компьютера? Вентилятор драйвера работает примерно так же, и этот шум придется слышать всякий раз, когда вы включаете свет. Если вас это не устраивает, вместо одного мощного драйвера можно установить блоки мощностью поменьше, которые идут без кулера. Например, вместо трансформатора на 500 Вт можно подключить два БП по 250 Вт без системы охлаждения. Как видите, при любой ситуации есть выбор.

Блок питания с кулером

Класс IP защиты

Следующий шаг подбора блока питания для светодиодной ленты заключается в выборе класса ip защиты. Этот параметр показывает, насколько драйвер защищен от внешних воздействий, то есть пыли, грязи и влаги.

Блоки питания выпускают со следующими классами защиты:

  • IP20-33 – открытые БП с минимальной защитой. Такие модели обычно имеют перфорированный (дырявый) корпус, из которого хорошо отводится тепло. Эти драйвера подходят только для сухих отапливаемых помещений, но даже в таком случае это не лучший вариант, так как внутренние части прибора не защищены от пыли, мелких предметов, шерсти домашних животных и т. п. Все это негативно влияет на систему в целом. Зато открытые драйверы наиболее экономичные.
  • Блок питания IP20
  • IP65 – закрытые БП (обычно в пластиковом корпусе). Такой вариант хорошо подходит для размещения внутри помещений или автомобилей. Такой драйвер внешне напоминает БП от ноутбука. Прибор хорошо защищен от проникновения воды под любым углом, поэтому подходит для комнат с высокой влажностью. Если собираетесь организовать подсветку в ванне или на кухне, стоит купить как раз такой драйвер. Но трансформатор с классом ip65 нельзя использовать для наружного применения и погружения под воду.
  • Блок питания IP65
  • IP67-68 – герметичные БП с максимальной защитой. Корпус обычно выполнен из алюминия и полностью герметичен. Попадание влаги или пыли ему не грозит, благодаря чему трансформатор одинаково хорошо подходит для размещения внутри и снаружи зданий. Такие драйвера используют для подсветки наружных рекламных вывесок, фасадов зданий, а также в условиях очень высокой влажности. Устройства выдерживают погружение под воду на определенную глубину и время, а также работают при широком диапазоне температур от -25 до +85 градусов.
Блок питания IP68

Таким образом, выбор блока питания для светодиодной ленты в данном случае зависит от условий размещения. Если вы организуете подсветку на улице или в комнатах с высоким уровнем влажности, стоит однозначно выбирать герметичный прибор. А для закрытых помещений с нормальной влажностью можно сэкономить и взять открытый БП.

Габариты

Когда вы решили, какой блок питания выбрать для светодиодной ленты по напряжению, мощности и классу защиты, самое время задуматься о его габаритах. Размеры драйвера имеют немаловажное значение, если его нужно спрятать. Производители позаботились об этом и предусмотрели несколько вариантов БП с разными габаритами, но одинаковыми параметрами.

При оценке размеров возможны следующие варианты:

  • габариты устраивают, устройство помещается, например, за карниз или под плинтус – оставляем как есть;
  • слишком большой прибор, непонятно, куда его спрятать – можно сделать специальную нишу, полку или полость в стене, которая закрывается декоративной дверцей;
  • все равно не помещается – выводим трансформатор в техническое помещение.

Стоит учитывать, что мощный драйвер может иметь достаточно большие габариты, так что в порой разумнее пересмотреть схему подключения подсветки. Возможно, один трансформатор стоит заменить несколькими маленькими БП с меньшей мощностью, которые намного легче спрятать. Кроме того, существуют модели драйверов с одинаковыми параметрами, но разной формой: прямоугольные широкие или вытянутые в длину, квадратные. В продаже также бывают компактные БП, но они стоят дороже обычных.

Обратите внимание! Устанавливать трансформатор нужно в месте, где предусмотрена циркуляция воздуха для естественного охлаждения прибора. Кроме того, нужно предусмотреть удобный доступ к устройству для обслуживания и замены. При правильном выборе БП прослужит долго, но случаи выхода из строя все же нельзя полностью исключать.

Выбор сечения кабеля для подключения

Устанавливать драйвер стоит не вплотную к LED ленте, а на некотором расстоянии от нее, но не больше 15–20 метров. Чем дальше трансформатор от источников света, те большее сечение кабеля требуется.

Если прибор находится на значительном расстоянии, нужно учитывать потери мощности, которые может создать соединяющий провод. Зависимость в этом случае простая: кабели с большим сечением дают меньшие потери мощности.

Диммирование

Сейчас многие пользователи отдают предпочтение LED лентам с диммером. Устройство позволяет менять интенсивность подсветки, регулируя количество энергии, которое передается от сети к подсветке.

Владельцы светодиодных лент часто ищут диммируемые БП, полагая, что яркость светодиодного освещения можно менять с помощью реостатного диммера, который располагается в цепи перед блоком. Это распространенная ошибка, так как LED лента в действительности управляется отдельными контроллерами и диммерами, которые устанавливаются между трансформатором и источником света. То есть диммируемые БП не нужны, так как управление осуществляется после блока.

Однако спрос порождает предложение, и теперь в продаже широко распространены диммируемые драйверы. Но их использование сопровождается сложностями, так как такие БП работают нестабильно и менее надежны, чем стандартные устройства. Кроме того, диммирование происходит не плавно, а рывками, а пользователь не может снизить яркость ниже определенного порога в 10-30% от общей яркости источника света.

Так происходит, потому что основное количество современных LED лент с классическими диммерами работают некорректно. Старые диммеры рассчитаны на более мощные источники света, они не воспринимают минимальную нагрузку от светодиодов на сниженной яркости. «Регуляторы» начинают работать, только когда потребление источника света преодолевает какой-то порог, который индивидуален для каждого диммера.


Ещё один очередной обзор LED ленты на диодах SMD 5050 с влагозащитой IP65

Привет друзья. Сегодня мой обзор посвящен LED ленте с влагозащитой на светодиодах 5050. Последнее время у многих появилась мания клеить и вешать LED ленты везде и всюду. Так посмотрим что это такое, сколько ест и как светит.
Лента пришла в стандартном пакетике, намотана на бобину.



Наклейка с параметрами ленты

Характеристики:
— цвет: теплый белый 3000-3500K
— длина: 5M
— напряжение (V): DC12
— количество светодиодов: 300шт
— тип: SMD 5050
— вес продукта: 0,11 кг
— размер продукта (Д х Ш х В): 16,7 х 16,7 х 1,2 см
— размер упаковки (Д х Ш х В): 24,5 х 22,5 х 2,5 см
— класс защиты(IP): 67

Светодиодная лента поставляется в катушках длиной 5 метров и имеет модуль резки 50 мм.Лента на самоклеящейся основе, на которой установлены светодиоды. Покрыта прозрачным силиконом, с возможностью установки вне помещений. Количество светодиодов на ленте в нашем варианте 60шт на метр. С помощью светодиодных лент можно подсветить мебель, плинтуса, кровати, короче кому что в голову придет. Главное рассчитать правильно мощность блока питания.

мощность одного метра ленты



Лента поближе.


Лента укомплектована разъемом подключения. Место пайки кабеля к ленте заизолировано термоусадочной трубкой.


Для проверки работы ленты будем использовать LED драйвер.(Был куплен давно)

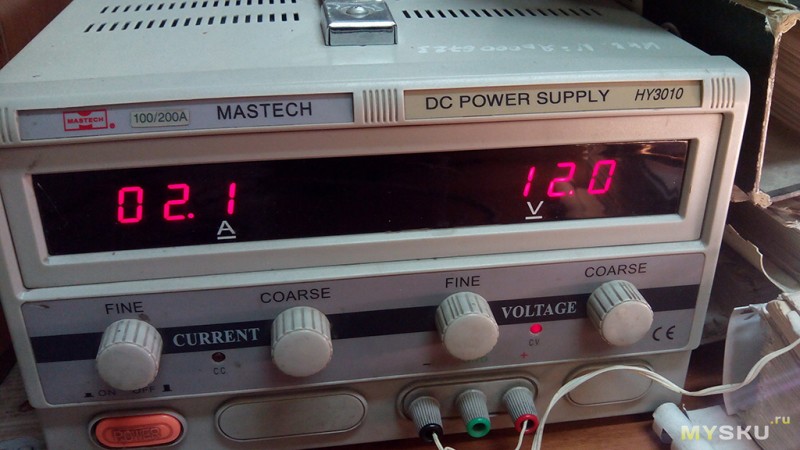

Замеры тока при 12V и небольших отклонениях.



На сайте магазина указана мощность 75W. Замер тока на этой ленте получился 2.1А при 12V. 12*2.1=25.2W Ток меньше указанного в 3 раза, а значит и световой поток будет меньше. Световой поток SMD 5050 примерно составляет 15 люмен.

Значит лента должна выдавать поток равный 15*300=4500Лм. Делим на 3 и получаем 1500Лм. Но светит лента Очень ярко, т.е. даже при заниженной мощности, света будет хватать.

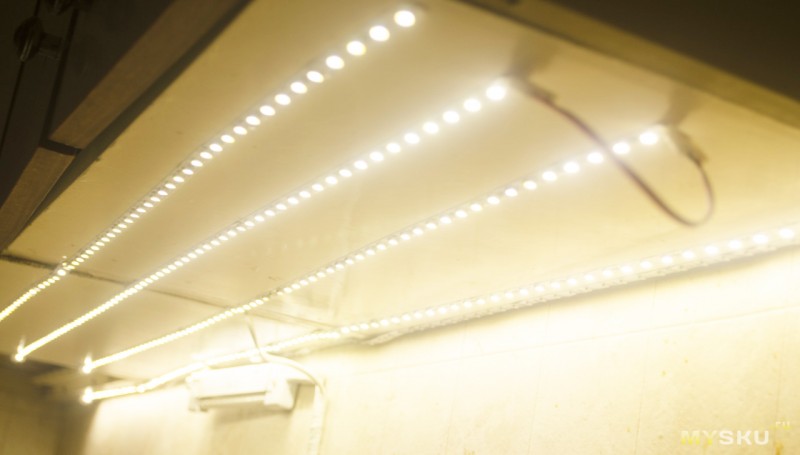

Наклеил ленту на низ шкафов на кухне, светит очень ярко и свет мягкий.

Небольшое видео работы драйвера.

В целом, лентой очень доволен. Свет дает очень приятный, мягкий. Лента цельная, а не спаянная как многие и влагозащищенная. Всегда пригодится для самоделкиных.
Всем спасибо.
P.S. На почту пришло письмо с рекламой, там небольшая скидка на ленту: купон 5MDH

Сколько можно подключить одновременно светодиодных лент паралельно к одному блоку питания

Последовательно — сколько угодно можешь подключить (но яркость при этом снизится) А вот параллельно —зависит от плотности расположения светодиодов . Их три : Если на 1 метр длины ленты 5050 — 30 светодиодов, то потребляемая мощность одного метра — 7,2 ватт. Соответственно 5 метров — 36 ватт 60 светодиодов — на 1 метр —15 ватт. На 5 метров — 75 ватт 120 светодиодов — на 1 метр —25 ватт. На 5 метров — 125 ватт То есть :если у тебя первый вариант (30 штук на метр) — и три пятиметровых ленты, включенных параллельно, нормально будет

таких лент как у тебя- одну. хоть параллельно . хоть как!

Последовательно ленты не подключаются. То, что ты называешь последовательным подключением на самом деле — параллельное подключение

Две летны будут кушать 150 Вт, твой блок их не потянет (не включится)

если подключать последовательно то нужен блок питания 24 вольта 6 ампер. для двух лент

Светодиодная лента 5050, 12 В, 5 метров, вся лента потребляет 75 Вт и 6 А Блок питания 12 В 8А 96 ват . Какие тут ещё могут быть вопросы?

Всё зависит конечно же от максимального тока БП. Еще нужно учитывать запас по мощности, т. е. на БП нужно подключать нагрузку не более того что он может дать. Если твой БП выдает максимум 8 А значит можно подключить только одну ленту на 6 А.

Последовательно надо 24 вольта, а параллельно только одну 5 метров, больше этот блок не потянет….

Может ты перепутал с ваттами, если так, то тебе нужно 72 ватта. Можешь посмотреть светодиодные ленты и блоки питания тут <a rel=»nofollow» href=»http://ledcentral.ru/collection/svetodiodnye-lenty» target=»_blank»>http://ledcentral.ru/collection/svetodiodnye-lenty</a>

Отправить ответ

avatar
  Подписаться
Уведомление о
