Как устроен дверной глазок – Как собрать глазок дверной — типы конструкций и рекомендации по установке. Дверной глазок — виды конструкций и технология установки

Как собрать глазок дверной — типы конструкций и рекомендации по установке. Дверной глазок — виды конструкций и технология установки

Дверной глазок – простое и популярное устройство, обеспечивающее возможность идентифицировать посетителя. При его наличии нет надобности открывать дверь визитеру, только для того, чтобы его опознать, что намного безопасней. Большое разнообразие этих приспособлений позволяет найти оптимальный вариант и по функциональности, и по стоимости.

Дверной глазок: устройство

Как и всякий оптический прибор, он состоит из окуляра и объектива, помещенных в корпус – пластиковый или металлический. Для получения увеличенного изображения в приборе устанавливается специальный объектив – «рыбий глаз». А для полноценной светопередачи в корпусе размещаются линзы – от 2 до 15 шт. Количество последних определяется длиной корпуса.

Так как дверное полотно может сильно отличаться по толщине, то и глазки выпускаются разной длины.

  • 30–55 мм – стандартная длина корпуса для обычной двери.
  • 55–100 мм – как правило, в моделях с такой длиной нуждаются двери с облицовкой или декорированные объемными деталями.
  • 100 мм и выше – сверхдлинные, для усиленных конструкций. Очевидно, что в этом случае количество линз будет максимальным.

Диаметр корпуса колеблется от 13 до 16 мм и зависит от угла обзора, который обеспечивает прибор. Оптимальным полагается угол в 180 градусов, так как позволяет увидеть не только лицо визитера, но и достаточно большую часть площадки.

Линзы могут изготавливаться из стекла или пластика. Последний материал весьма доступен по стоимости, но отличается более низким показателем светопередачи и недолговечен – теряет прозрачность примерно через 3 года эксплуатации. Стекло, особенно используемое для изготовления очков, характеризуется куда большей прочностью и долговечностью. Изображение, получаемое посредством стеклянной оптической системы намного выше по качеству.

Материал и особенности устройства сказываются на стоимости изделия. Наиболее прочными и дорогими являются глазки из стекла и металла – в отдельных случаях для увеличения безопасности применяется дополнительная вставка из бронебойного стекла. Но такое устройство вряд ли стоит монтировать на дверь из МДФ в офисе. В то же время достаточно дешевый пластиковый глазок в металлической двери 3-го класса безопасности превратится в слабое звено, снижая показатели всего дверного блока.

Основные виды дверных глазков

  • Классический – объектив и окуляр находится на одной линии. Это самый распространенный и самый доступный по цене вариант, так как его устройство не требует никаких дополнительных решений. Выбирается в зависимости от толщины двери и желаемого угла обзора. Рекомендуется максимальный – 180–200 градусов, для того чтобы иметь возможность увидеть всю лестничную площадку. На фото – образец классического дверного глазка.

  • Перископический – состоит из одного внешнего фрагмента – объектива, и двух внутренних – окуляров. Установить конструкцию сложнее, так как передача изображению на второй окуляр осуществляется при помощи системы зеркальных линз. Обустраивается в случаях, когда в семье есть ребенок, который не в состоянии воспользоваться стандартным приспособлением. Первый окуляр монтируется на уровне глаз взрослого, а второй – для ребенка.
  • Потайной – устройство, в котором объектив располагается не на дверном полотне, а на торцах двери и замаскировано.

  • Панорамный – наиболее сложный в установке прибор, так как отличается большим диаметром корпуса и крупным окуляром. В его конструкции предусмотрены передающие линзы для правого и левого глаза, что обеспечивает очень широкий угол обзора.
  • Глазок с видеокамерой – вместе с собственно оптическим устройством монтируется небольшая камера для слежения за визитерами и записи.

Монтаж устройства в металлическую дверь

Технология процесса одинакова для любого типа дверного полотна – металлического, из массива дерева или шпонированного. Разница состоит в длительности процедуры, так как сверление дерева требует меньшей усилий, чем работа с металлом, и установить прибор в металлической створке сложнее. Так как металлическая дверь характеризуется большой толщиной, и как правило, отделана декоративными материалами, то при выборе следует обратить внимание на длину корпуса.

  1. Отмечается место установки – на уровне глаз или в верхней четверти створки.
  2. На уровне отметки наклеивается малярная или какая-либо другая клейкая лента, для того чтобы при работе не повредить отделку.
  3. Измеряется диаметр корпуса – по детали с внутренней резьбой, выбирается сверло с диаметром больше на 0,3-0,5 мм. Рекомендуется использовать винтовое.
  4. Высверливается отверстие требуемого диаметра, но таким образом, чтобы конец сверла не вышел насквозь, а только сформировал отметку на внешней стороне полотна. Затем с внешней стороны продолжается свер

Как устроен глазок в двери. Дверные глазки

Дверной глазок – часть входной двери, без которой мы давно не представляем жизни. Это своеобразный пропуск в наше жилище: мы видим гостя и решаем, хотим его пускать внутрь или нет. Современные модели дверного глазка и вовсе позволяют следить за происходящим на лестничной площадке дистанционно, из офиса или находясь на отдыхе. Рынок предоставляет огромный выбор, поэтому вы можете найти что-то по душе, запросам и кошельку.

Как устроен дверной глазок

Не стоит забывать, что дверной глазок – это оптический прибор. Поэтому он не может функционировать без двух основных составляющих: окуляра и объектива. Корпус глазка может быть изготовлен из металла или пластика. Выбирая качество, отдайте предпочтение металлу.

«Рыбий глаз» — также неотъемлемая часть классического дверного глазка. Он предназначен для увеличения изображения, поэтому люди через глазок кажутся значительно больше. Так же в корпусе размещены линзы, от двух до пятнадцати штук. Количество линз зависит от длины устройства и отвечает за светопередачу.

Линзы в свою очередь тоже могут быть двух видов: стеклянные и пластиковые. Пластик сравнительно дешевле стекла, но быстро выходит из строя, теряет кристальную прозрачность. Первые признаки старения вы обнаружите через 2-3 года. Поэтому лучше приобрести глазок со стеклянными линзами. Дополнительно некоторые дверные глазки оснащены линзами из бронебойного стекла.

Размер устройства варьируется от толщины дверного полотна. Металлическое полотно тоньше деревянного, но в современных дверях практикуется многослойность, поэтому стальная дверь может оказаться толще старой деревянной. Различают дверные глазки следующего размера:

  • 30-55 мм. Это толщина стандартной входной двери;
  • 55-100 мм. Двери с обшивкой или декоративными элементами;
  • Более 100 мм. Бронированные двери, которые чаще используются на охраняемых объектах, в складах для особо ценных грузов.

Угол обзора глазка колеблется от 150 до 200 градусов. Оптимальным принято считать обзор в 180 градусов: так вы увидите и лицо, и значительную часть лестничной площадки.

При выборе дверного глазка особое внимание уделите классу самой двери.

Дверной глазок: виды

Стандарт . Окуляр и объектив образуют единую линию, и расположены друг напротив друга. Самый простой и доступный по цене вариант глазка. Его принято устанавливать на простые модели дверей. Но даже с учетом доступности этой модели, рекомендуем выбирать глазки со стеклянными линзами и металлическим корпусом – они прослужат дольше.

Перископический . Представляет собой более сложную конструкцию. С внутренней стороны расположено два окуляра, а с внешней – объектив. Передача изображения на второй окуляр производится с помощью зеркальных линз. Зачем нужна такая конструкция? Для удобной эксплуатации жителями разного роста. Если в семье есть ребенок и вы боитесь оставлять его одного из-за того, что он не сможет смотреть в дверной глазок – установите перископическую модель, для его удобства.

Тайный . Внешняя часть такого глазка расположена за пределами дверного полотна, обычно, сверху или на торцах. Снаружи никто не догадается, что за ним может наблюдать житель дома.

Панорамный . Крупный окуляр, большой диаметр корпуса и возможность смотреть «в оба глаза» омрачаются сложностями в установке. Внутри конструкции расположены передающие линзы. Зато угол обзора чрезвычайно велик – вы видите всю лестничную площадку.

Дверной глазок — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 1 июня 2015; проверки требуют 6 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 1 июня 2015; проверки требуют 6 правок. Дверной глазок
Вид посетителя, подошедшего к двери, через дверной глазок

Дверной глазок — отверстие в двери, с помощью которого можно осматривать пространство непосредственно за дверью.

Для той же цели используются дверные цепочки и другие дверные ограничители. Преимущество глазка в том, что для осмотра не требуется открывать дверь и тем самым выдавать своё присутствие в помещении.

Издавна глазками оснащали двери камер в тюрьмах, чтобы надзиратели могли контролировать поведение заключенных. На русском тюремном сленге такой глазок называют волчком[1].

Глазки обычно используются для входных дверей в жилые помещения. Как правило, они размещаются на уровне глаз и оснащаются сдвижной крышкой.

Современные дверные глазки — оптические приборы с широким углом обзора (рыбий глаз), позволяющие наблюдателю глядеть изнутри, оставаясь незаметным извне[2]. Существуют также глазки, проецирующие изображение на матовое стекло. Чтобы изображение на стекле не было перевёрнутым, используется призма[3].

Известны случаи, когда взломщики проникали в помещения, воспользовавшись отверстием для дверного глазка. Если у глазка нет крышки, то при помощи специального оптического оборудования можно извне осмотреть помещение.

Вместо глазка миниатюрная цифровая или аналоговая видеокамера изображение выводится на специальный экран или телевизор, так же есть видеодомофоны с камерой-глазком и беспроводные домофоны (en).

видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

Установив глазок на дверь, вы сможете контролировать ситуацию около входа в дом или квартиру

Установив глазок на дверь, вы сможете контролировать ситуацию около входа в дом или квартиру

Думаете, что установить дверной глазок сложно? Накопленный опыт позволяет мне утверждать, что эта работа по силам даже неопытному мастеру. Я расскажу, как выбрать качественное оборудование и дам инструкцию с иллюстрациями, которая позволит справиться с работой даже тем, кто ни разу не ставил глазок в дверь.

Видео глазок — новый вариант, который приобретает все большую популярность

Видео глазок — новый вариант, который приобретает все большую популярность

Рекомендации по выбору изделия

Главный элемент обычных глазков — широкоугольная линза «рыбий глаз», которая обеспечивает качественный обзор пространства. У электронных вариантов используется камера.

Для начала разберем, какие типы глазков бывают:

Иллюстрация Описание
table_pic_att14918369832 Стандартный глазок двери. Этот вариант отличается простотой и состоит из двух частей — наружной и внутренней, которые скручиваются между собой. В конструкции может присутствовать крышечка, чтобы закрывать отверстие от проникновения света.
table_pic_att14918369833 Панорамный дверной глазок. Его отличительная особенность — объектив, поделенный на две линзы. Такая конструкция позволяет пропускать больший световой поток.

Чтобы видеть изображение, необязательно стоять вплотную, можно располагаться сбоку от конструкции.

table_pic_att14918369844 Система для двойной двери. Это может быть как стандартный, так и панорамный вариант. Конструкция состоит из двух частей, при установке следует соблюдать особую точность, чтобы элементы совпадали.
table_pic_att14918369895 Пуленепробиваемый вариант. Используется на пуленепробиваемых дверных полотнах, чтобы обеспечить надежность конструкции. По методике монтажа ничем не отличается от обычного варианта.
table_pic_att14918369906 Глазок-перископ. Этот вариант идеален для тех, у кого есть маленькие дети. Смотреть можно как в обычном положении, так и внизу, что очень удобно, если нужно исключить вариант открывания двери незнакомым людям.

Система достаточно сложна в монтаже, поэтому чаще всего работу выполняют специалисты.

table_pic_att14918369927 Видеоглазок электронного типа. Раньше варианты с видео требовали настройки сигнала для передачи его на монитор или телевизор. Современные технологии позволили сделать компактный и простой вариант, который без труда установит любой человек.

Если вы определились с типом, стоит разобраться с несколькими критериями, которые учитываются при выборе:

  1. Угол обзора. Чем он больше, тем лучше видно пространство перед входом. У дешевых вариантов угол равен 120 градусам, у более совершенных — 180 градусов. Самые качественные модификации имеют обзор свыше 200 градусов, это позволяет устранить искажения по границам изображения;
Угол обзора зависит от формы и расположения линзы

Угол обзора зависит от формы и расположения линзы

  1. Толщина дверного полотна. Тут может быть три варианта изделий:
  • до 60 мм;
  • до 100 мм;
  • свыше 100 мм.

Любой вариант глазка регулируется на 20-30 мм за счет резьбы. В некоторых моделях поставляются разные втулки, чтобы вы смогли подобрать оптимальное решение под свою дверь;

Резьбовое соединение позволяет подстроиться под толщину дверного полотна

Резьбовое соединение позволяет подстроиться под толщину дверного полотна

  1. Диаметр глазка. Этот показатель определяет, какого размера отверстие нужно сверлить. Если в новых конструкциях вы можете выбрать любой вариант, то при замене старых элементов проще всего выбирать изделия того же размера. Чаще всего диаметр внутренней части равен 20 мм;
  2. Материал изготовления. Оптика может быть пластиковой или стеклянной, цена первого варианта намного ниже, зато второй намного прочнее и долговечнее. Корпус может изготавливаться из пластика или металла, второй вариант предпочтительнее, хоть и стоит дороже.

Рекомендации по монтажу

Я расскажу про два варианта проведения работ: установку обычного глазка и варианта с видеонаблюдением.

Монтаж стандартного глазка

Мы разберемся, как производится установка глазка в металлическую дверь.

Иллюстрация Описание этапа
table_pic_att149183699510 Производятся замеры. Нас в первую очередь интересует толщина полотна, остальные размеры не так важны.

Зная толщину, вы сможете выбрать подходящий дверной глазок, а не приобретать его наугад.

table_pic_att149183699511 Подготавливается инструмент. Для выполнения работ своими руками нужно следующее:
  • Шуруповерт со сверлом по металлу диаметром 5 мм;
  • Перьевое сверло диаметром 20 мм;
  • Корончатое сверло по металлу диаметром 20 мм;
  • Рулетка строительная.

Если диаметр вашего глазка больше, то перьевое и корончатое сверло подбирается в соответствии с параметрами изделия.

table_pic_att149183699612 Отмечается центр дверного полотна. Глазок обычно располагается посередине, поэтому с помощью рулетки и карандаша отметьте середину.
table_pic_att149183699613 Отмечается высота расположения глазка. Стандартный вариант — это 150 см от уровня пола, но вы можете поднять или опустить глазок так, чтобы его использование было максимально комфортным.
table_pic_att149183699714 Производится сверление. В первую очередь в металлической двери надо просверлить сквозное отверстие диаметром 5 мм.

Очень важно использовать сверло достаточной длины, чтобы оно вышло с обратной стороны двери.

При сверлении особое внимание уделите горизонтальному положению шуруповерта. Если отверстие получится перекошенным, то и глазок станет криво.

table_pic_att149183699715 Сверлится отверстие с наружной стороны. В шуруповерт или электродрель вставляется коронка по металлу, с помощью которой отверстие расширяется до требуемого нам диаметра. Важно работать аккуратно, чтобы не повредить дверное полотно и не погнуть его.
table_pic_att149183699816 Сверлится облицовка с внутренней стороны. Для работы используется перьевое сверло, главное — ровно держать шуруповерт, чтобы не уйти в сторону.
table_pic_att149183699817 Отверстие очищается от мусора и проверяется. Просто посмотрите через него, если нет перекосов, значит, все сделано как нужно.
table_pic_att149183699818 Закрепляется глазок. Для этого его следует придерживать с внешней стороны и вкручивать с внутренней. Если в комплекте есть ключик, то можно дополнительно зажать узел изнутри.
table_pic_att149183699919 Проверяется работа системы. Закройте дверь и посмотрите в глазок. На этом монтаж завершен.

Установка электронного глазка

Рассмотрим, как производится установка камеры:

Иллюстрация Описание этапа
table_pic_att149183700020 Так выглядит комплект камеры. В него входят:
  • Монитор с кнопками управления;
  • Аккумуляторная батарея;
  • Карта памяти;
  • Камера;
  • Крепежная платформа.

Для работы нужна только отвертка.

table_pic_att149183700021 Вставляется аккумулятор. Если у вас система работает от батареек, то ставятся элементы питания.
table_pic_att149183700122 Ставится карта памяти. Под нее предусмотрен специальный слот, вы ничего не перепутаете в любом случае.
table_pic_att149183700123 Снимается защитная пленка между контактами питания. Обычно снаружи есть язычок, за который нужно потянуть и тем самым снять защиту с контактов.
table_pic_att149183700224 С камеры скручивается втулка. Она будет держать элемент изнутри, поэтому ее стоит заранее снять.
table_pic_att149183700225 Втулка вставляется в крепежную платформу камеры. На этом подготовительные работы завершены.
table_pic_att149183700326 Платформа с втулкой ставится на дверное полотно. Для наглядности работа показывается на прозрачном модуле, имитирующем двери толщиной 70 мм.

Естественно, перед тем как поменять систему, нужно снять старый глазок. Если же у вас новая дверь, то все особенности сверления отверстий описаны выше, технология подходит и для этого случая.

table_pic_att149183700327 С внешней стороны вставляется камера. Она аккуратно заводится в отверстие, шлейф протягивается во втулку. После этого производится закручивание втулки до самого упора. На крепежной пластине и камере может быть двухсторонний скотч для приклеивания к дверному полотну, перед монтажом элементов снимите с него защитный слой.
table_pic_att149183700528 В разъем подключается шлейф камеры. На фото видно, как выглядит соединение в нашем случае, но его конфигурация может отличаться у разных моделей оборудования.
table_pic_att149183700529 Устанавливается камера. Она аккуратно совмещается с разъемом, после чего защелкивается на пластине.
table_pic_att149183700530 Камера фиксируется шурупами. Для надежности корпус фиксируется на пластине двумя шурупами.
table_pic_att149183700631 Камера включается. Все особенности настройки работы системы подскажет инструкция. Вы можете использовать камеру по мере необходимости, а можете настроить датчик движения, и камера всегда будет включаться, когда перед дверью будет кто-то проходить или стоять.

Вывод

Вы узнали, как установить дверной глазок и сможете провести работу без посторонней помощи. Видео в этой статье поможет еще лучше разобраться в теме, а если что-то непонятно — спрашивайте в комментариях.

Глазок дверной: основные разновидности, их особенности и установка

Оглавление:
Глазок дверной: особенности стандартной оптики
Видео глазок для двери: изыски современной электроники

Входные двери без глазка можно считать в некотором роде даже неполноценными – в наше время открывать двери неизвестно кому как минимум небезопасно. Именно поэтому, шагая в ногу со временем, производители разработали несколько разновидностей подобных устройств, которые способны удовлетворить запросы любого человека. В этой статье вместе с сайтом dveridoma.net мы изучим глазок дверной вдоль и поперек – разберемся с его разновидностями, определимся с присущими им особенностями и изучим их на предмет самостоятельной установки.

глазок дверной фото

Глазок дверной фото

Глазок дверной: особенности стандартной оптики

Эта разновидность дверных глазков от своего предшественника (смотрового окошка) ушла так же далеко, как и отстала от нынешних электронных инструментов, обеспечивающих обзор лестничной клетки. Но, несмотря на это, подобные изделия применяются полным ходом и уходить в забытье даже не думают – виной всему их вполне доступная стоимость и способность хорошо справляться с поставленными задачами. За время своей популярности, в силу некоторых конструктивных особенностей, данные глазки для дверей не смогли развиться в огромную сеть всевозможных подвидов – на их место пришло новое поколение. О нем мы поговорим немного позже, а пока разберемся с разновидностями обычной, или, как ее еще называют, стандартной оптики.

  1. Обычный глазок для металлической или деревянной входной двери – это стандартный вариант, и на многое здесь рассчитывать не приходится. Как правило, основным недостатком подобных изделий является небольшой угол обзора – если человек, постучавший в двери, расположится рядом с ней, то наверняка вы его не увидите.
  2. Панорамный дверной глазок. Это оптическое устройство обеспечивает обзор пространства перед дверью в диапазоне до 200° – а это видимость практически всей лестничной клетки, в том числе и с обеих сторон дверей. Именно эти дверные глазки используются современными людьми.
  3. Потаенный дверной глазок. Позволяет человеку, стучащему в дверь, думать, что изнутри его никто не видит – как правило, это миниатюрное устройство, которое в большинстве случаев совмещается с кнопкой звонка и номером квартиры. Такие глазки могут быть как стандартными, так и панорамными – в любом случае в силу своих миниатюрных размеров такая оптика не позволяет обеспечить нормальный обзор пространства перед дверями. Человеку с недостаточно хорошим зрением рассмотреть что-либо через такой объектив практически невозможно. панорамный дверной глазок фото

    Панорамный дверной глазок фото

Практически всегда описанные выше устройства для наблюдения через двери имеют однотипную конструкцию и состоят из двух частей: увеличивающей линзы, в которую вкручивается окуляр. Монтируются такие устройства достаточно просто, чтобы выполнить их установку самостоятельно – в двери сверлится отверстие, в которое с одной стороны вставляется сама линза, а с другой стороны в нее вкручивается ответная часть глазка.

О том, как выбрать дверной глазок, смотрите видео.

Видео глазок для двери: изыски современной электроники

На сегодняшний день устройства подобного типа считаются наиболее продвинутыми – в этой группе дверных глазков вы сможете встретить как простые устройства, обеспечивающие только обзор пространства за дверью, так и сложные, которые позволяют вести фото- или видеосъемку всего происходящего с другой стороны двери устройства. Мало того, существует даже такое оборудование, которое позволяет передавать изображение на удаленный монитор – например, на планшет или телефон.

Давайте подробнее ознакомимся с данными типами глазков, или, наверное, правильнее их будет назвать миниатюрными системами видео наблюдения с различными возможностями. И по этой причине их нужно рассматривать не как отдельные виды, а как один вид, имеющий различный функционал. Так что же умеет современная камера глазок в дверь? А умеет она следующее.

  1. Подключаться к компьютерам – вам даже не придется вставать из-за рабочего стола, чтобы посмотреть, кто стучится в дверь. Данный тип техники уже дошел до того, что его можно подсоединить к компьютеру не только с помощью системы кабелей, но и посредством современных систем беспроводной передачи данных.
  2. На сегодняшний день это, можно сказать, самый продвинутый электронный дверной глазок, управляемый специальной компьютерной программой без вашего участия – когда кто-то проходит мимо ваших входных дверей, срабатывает датчик движения, и программа открывает на экране небольшое окошко, в которое вы сможете наблюдать происходящее за дверью. Одновременно с открытием окошка запускается режим записи.
  3. Самые продвинутые модели этого типа позволяют наладить голосовое общение с той стороной двери, но это устройство у нас получило другое название – электронный домофон.
  4. Мало того, некоторые системы видео глазков позволяют передавать звук и изображение не только на расположенный вблизи компьютер, но и на мобильное устройство, посредством которого вы сможете наблюдать картинку перед вашей дверью и сообщить гостю, что в данный момент вас нет дома, а квартира поставлена под сигнализацию. Как говорится, безопасность превыше всего! камера глазок в дверь фото

    Камера глазок в дверь фото

Что еще умеет современный дверной глазок с видеокамерой? По большому счету, многое – как и говорилось выше, они могут быть очень простыми и очень сложными, напичканными всевозможными функциональными возможностями. Самое простое устройство данного типа представляет собой электронную видеокамеру, установленную снаружи двери, а также небольшой монитор, смонтированный на внутренней стороне двери. Если говорить о наиболее сложном глазе видеонаблюдения, то это так называемый глазок перископного типа, разработанный специально для неполноценных людей и детей. Это настоящая оптическая система, включающая в себя и стандартный набор линз, и систему зеркал. Кстати, такое устройство может быть как исключительно оптическим, так и электронным – последний вариант довольно сложно назвать «перископом». Просто принимающая изображение камера монтируется на стандартной высоте, а экран, принимающий изображения, несколько ниже стандартного уровня.

Наибольший интерес с точки зрения конструкции представляет собой именно оптический перископный глазок, работа которого основана на передаче пучка света посредством линз и зеркал. Установить такое устройство, не разобрав входные двери, не получится – для этого придется снять внутреннюю обшивку (карточку для двери). Только после этого можно будет осуществить монтаж перископного глазка наблюдения.

перископный глазок для металлической двери фото

Перископный глазок для металлической двери фото

Что еще можно сказать по поводу такого устройства, как дверной глазок? Наверное, не лишним будет добавить о существовании пуленепробиваемого глазка для параноиков и людей, чья профессиональная деятельность непосредственно связана с риском быть застреленными. Чем отличается такой глазок от стандартной дверной оптики? Всего-навсего одним элементом – он оборудован длинной цельной линзой из пуленепробиваемого стекла.

И напоследок несколько слов о технологии установки дверного глазка – она остается практически неизменной для всех разновидностей подобных изделий. Выглядит она не так уж и сложно – для начала на дверном полотне делается отметка места установки. На нее обязательно нужно наклеить малярный скотч, чтобы в процессе работ не повредить отделку двери. Дальше сверлится отверстие, диаметр которого должен быть немного больше (примерно на 0,3-0,5мм), чем диаметр глазка. Сразу насквозь сверлить не стоит – для начала нужно выполнить отверстие ровно настолько, чтобы с другой стороны двери образовалось небольшое отверстие (так сказать, метка). После этого сверление продолжается с другой стороны двери. Теперь все просто – с наружной стороны двери устанавливаем объектив глазка (он имеет наружную резьбу), а с внутренней стороны дверного полотна фиксируем его окуляром с внутренней резьбой. При этом не забываем установить пластиковую шторку, если такая предусмотрена конструкцией глазка.

В принципе, это все, что можно сказать по поводу такого полезного устройства, как дверной глазок. Единственное, что остается добавить, так это то, что высота его установки не стандартизируется – здесь уже делайте как вам удобно. Его местоположение нужно выбирать исходя из двух факторов: широты обзора и вашего роста.

Дверной глазок VS Digital eye: кто кому натянет глазок?

— Тук-тук!
— Кто там?
— Это я, почтальон Печкин, принес за писку вашего мальчика


Так уж вышло, что мои «мальчики» стремительно растут и старший уже пересек критичный пятилетний порог. И сейчас, при каждом характерном «Динь-Дон» в коридоре, он стремглав бросается открывать входную дверь. И тут уж как повезет: либо меня застанет в трусах вернувшаяся из магазина супруга либо пришедшая за солью соседка Галина Петровна! Во избежание подобного конфуза, наследничку было строго наказано не открывать дверь без визуальной идентификации. НО КАК??!!! До дверного глазка ему расти еще года три. Как оказалось, выход есть. И за это — мой нижайший православный поклон китайским производителям. Как Вы поняли, речь сегодня пойдет о Digitalизированном дверном глазке.
В целях оптимизации затратна покупку, было решено расчехлить призовой фонд за предыдущие обзоры. В остатке числилось $58 целковых на PAYPAL. Хоть на эти средства особо не разгуляться, я все же предпринял робкую попытку найти улучшайзер для входной двери.

Задача:

1. Цена не выше $50 с возможностью оплаты PAYPAL
2. Простой монтаж и использование гаджета чтобы понял даже ребенок
3. Дисплей не менее 3,2» с неплохими углами обзора
4. Дизайн глазка/кнопки и монитора максимально приближен к европейскому «хайтэк» для поддержания эстетики.

Как стало ясно…
… искушенному читателю, варианты, работающие от сети в 380Вт на базе дисплея Nokia 3310, с золочеными драконами и стоимостью в $200 я сразу отбросил.
Я остановился на этом варианте. Почему? Потому, что он соответствует всем моим притязаниям. К тому же, он обладает самым большим дисплеем в данном ценовом сегменте.
Что же мы получаем за кровные $46,5???

Марка: Danmini
Модель: YB-35A
Цвет: Черный
Материал: ABS
Размер экрана: 3.5-дюймовый
Адаптер питания: нет
Аккумулятор: да (не входит в комплект)
Количество батарей 3 шт., 3.7V
Размер 11,5 см х 8,3 см х 3,1 см
Вес 136 г
Комплект
1 х дверей просмотра
1 х дверной рамы
1 х винтов
1 х Английский Руководство пользователя

Теперь обо всем по порядку

Посылка пришла…
… только в конверте из пупырышек. Внутри находилась коробка с устройством. Коробка из плотного ламинированного картона с магнитными замками.

Особо наблюдательные покупатели отметят, что в такие коробки китайцы упаковывают практически любой товар, дороже $25. Придраться к данной таре я не могу, ибо не к чему — смотрится весьма достойно, сойдет даже для отдаривания. На упаковке комфортно разместились параметры практически всей модельной линейки данного видеоглазка, даже те, которые не имеют к данному продукту отношения:

В общем, «и жук, и жаба» Ну, в конце-концов, не тару же покупаю, а содержимое… Уж если телефоны суют в коробку из отходов, то мне грех жаловаться!

На лицевой части пафосно провозглашен слоган сего концепта — «Bringing the spyhole into the digital era». Если мы обратимся к популярному китайскому переводчику…

… то это «погружение шпионской дырки в цифровой век».
Представили?
Улыбнулись?
Тогда поехали дальше!

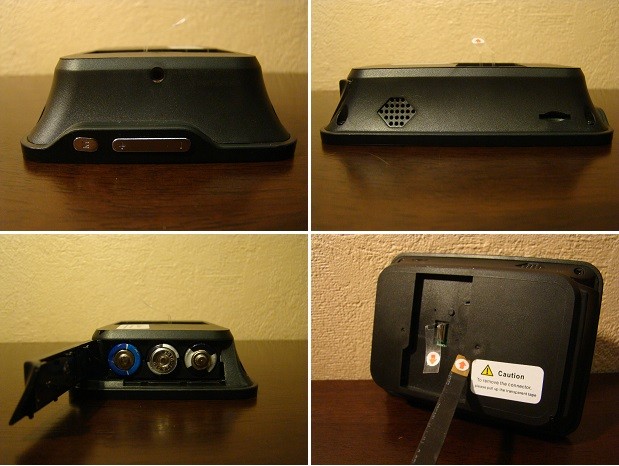

Внутри…
… находится вкладыш из вспененного полиэтилена в котором сделаны ячейки для составляющих частей видеоглазка – непосредственно глазок и дисплей.

Под основными агрегатами из картона сделана ниша для крепежа.

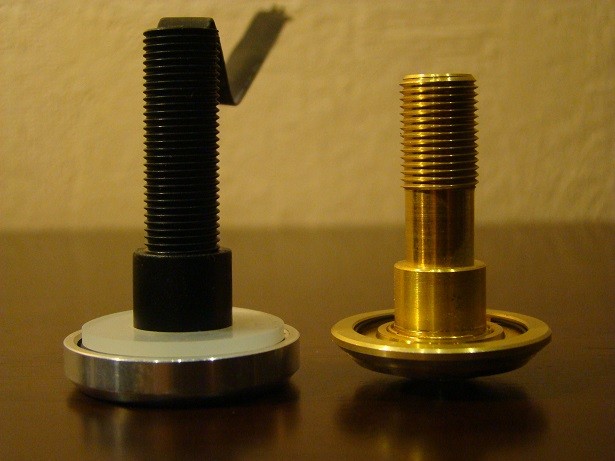

В частности, крепление состоит из салазок, фиксирующего шурупа и зажимных проставок. Последних, к слову, аж 3 штуки для дверей различной толщины. Так что обладатели бункеров могут облегченно выдохнуть, про них не забыли. Кроме прочего, в коробке есть инструкция. Все «друзья» в сборе.

Теперь обо всем подробнее.

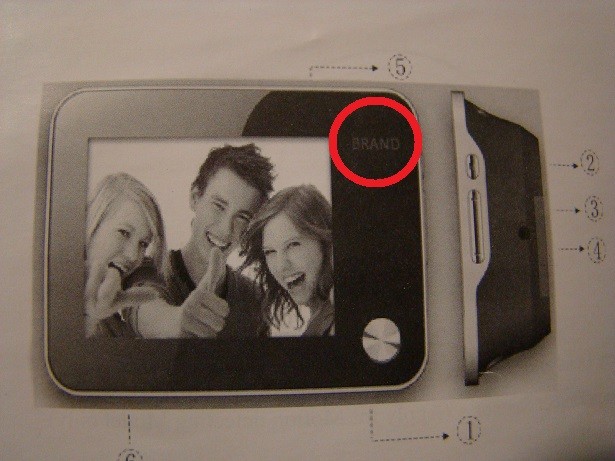

Инструкция…
…по признаку универсальность набрала 100 баллов из 100 возможных.
Уже с первой страницы появляется тревожное чувство, что эта книжица нам совсем не помощник. Мануал подробно описывает, как пользоваться подобным устройством, НО с огромным количеством других опций: датчик движения, встроенный дверной звонок и т.д.

На фото, в частности, мы видим ссылку на глазок, оснащенный ИК-подсветкой для ночного виденья.

Короче, «тема с*сек» раскрыта слишком подробно и искать нужные сведения в потоке лишней информации утомительно. Единственное, что реально пригодилось — инструкция по монтажу.

Вывод: китайцы, как всегда, переборщили с универсальностью. Наверняка у них уже давно имеется ЕДИНАЯ Инструкция и для пользования китайскими палочками, и проведения коронарного шунтирования в домашних условиях.

В мануале повеселила вот эта фотография:

Здесь четко прослеживается реализация великой китайской идеи «NO NAME». На фото показано в каком секторе производится брэндирование устройства. В интернете полно примеров идентичных устройств с разными именами.

В нашем случае обошлось без заморочек, поэтому полет фантазии может быть безграничным. «Свято место» логотипа — пусто и Вы можете нанести свой. Например…

Принцип крепления…
…устройства незатейливый. Основным крепежным элементом глазка является один из трех зажимов. Подойдут для установки даже в туалетную дверь: толщина варьируется от 25 до 71 мм.

Монитор крепится на салазки, которые крепятся к двери зажимом.

Вот такая «Репка»!

Глазок…
… внешне ничем не отличается от обычного, изготовлен из пластика алюминия и оргстекла.

Основной корпус пластмассовый, окантовка алюминиевая, окуляр прозрачный.

Размеры соответственно: Ш33хД50 (в максимальных точках)

Конструкция глазка напоминает штуцер: на внешнем радиусе нанесена резьба для крепления «зажимной гайкой» в двери. Роль «зажимной гайки» играет один из трех проставок. Внутри глазка имеется отверстие в которое помещен шлейф от камеры с разъемом для подключения к монитору.

На разъем наклеена «напоминайка» о направлении крепления разъема к монитору, помощь от которой сомнительная: расшифровать логику сопоставления стрелок я не смог. В моем случае сработал «метод Тыка». В комплекте глазка имеется силиконовая прокладка наподобие сантехнической.

Она нужна для более плотного прилегания к двери и служит небольшой страховкой от любителей «дожать еще полоборотика».

Дисплей…
… выполнен в минималистичном стиле. Корпус сделан из черного пластика: глянцевая лицевая и матовая оборотная сторона. Размеры всего монитора соответственно: 116х81

В сечении он напоминает трапецию, причем, вершина крепится к двери, а в основании размещен экран. Матрица экрана, как и заявлено, 3,5 дюйма. На фронтальной части дисплея расположилась только кнопка активации (справа внизу). Благодаря выносу всех остальных дырок-кнопок «за периметр», дисплей выглядит органично и дорого. Кнопка же активации хороша: хромированный пластик с кольцевидной текстурой. Данный концепт рисунка сейчас широко используется во многих китайских гаджетах (задумка успешно заимствована, кажется, у ASUS).

При нажатии издает сухой, довольно громкий, щелчок. Дисплей оклеен прозрачной защитной пленкой.

Все кнопки и разъемы.
… вынесены на торцы.

Слева расположился отсек для элементов питания: 3 х АА. В верхней части затаился слот для Micro SD и небольшой спикер. Спикер нужен для более «крутой» модели. В нашем случае — это пылесборник. Справа находятся кнопки меню «М» и зума «+» / «-«. Кнопки прямоугольные, серебристого цвета.

Монтаж…
… устройства до безобразия прост. Для начала, демонтируем прежний «морально устаревший» дверной глазок.

Он, кстати, оказался «земляком»: в груди у меня защемило, но процесс прерывать не стал.
C обратной стороны двери инсталлируем глазок-камеру пропуская шлейф внутри отверстия двери. Далее зажимаем глазок наиболее подходящим (в зависимости от толщины двери) зажимом не забыв при этом продеть его в крепеж-салазки для дисплея. Салазки в месте примыкания к двери оснащены двусторонним скотчем ЗМ.

По этой причине, советую сразу разобраться с установкой т.к. переклеить может не получиться — ЗМ, с*ка, МОГУЧ!

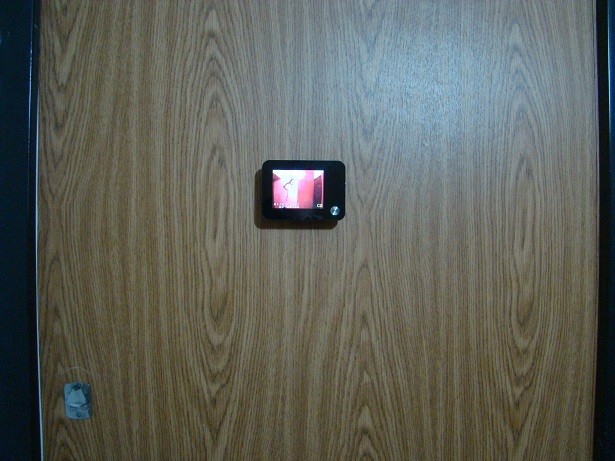

Вот что мы получаем на промежуточном этапе:

Затем коннектим разъем глазка с монитором. Если разъем вставлен некорректно, на экране после включения появляется надпись SENSOR FAIL! Не пугайтесь! Надпись означает, что Вы только что активировали оперативно-тактический ракетный комплект «Искандер» и 2 ракеты класса «Земля-земля» приведены в полную боевую готовность. Теперь задержите дыхание и просто переверните разъем. Фууух… Если все ОК, дисплей заиграет всеми 3,5 дюймами и Вы можете смело водружать его на исконное место — салазки. Ацкая шарманка готова к работе.

Первое включение…

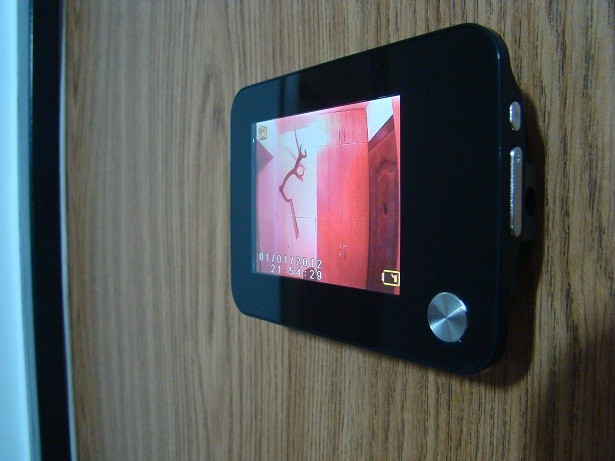

… происходит с замиранием сердца. Вот экран загорелся и мы видим «зазеркалье» тамбура.

Немного непривычно лицезреть вместо глазка дисплей, но ощущение необратимости инноваций уже не покидает. Айда, полазим в меню!

Меню…
… можно вызвать «разбудив» монитор центральной кнопкой, а потом нажав кнопку «М» на правом торце.

Бегунок по разделам МЕНЮ (SETUP) — кнопки «±», выбор подходящего пункта — кнопка «M».
Это самое меню SETUP содержит следующие разделы:
— DATE (Дата) -> можно установить актуальные год/месяц/день/час/минуту/секунду
— AUTO SCREEN OFF (время до перехода дисплея в спящий режим) -> можно установить тайм-аут выключения дисплея от 10 до 30 секунд, а также установить режим OFF при котором дисплей работает постоянно (чревато безбожным жором батарейки)
LANGUAGE (язык) — Есть все (включая редкие наречия языков Банту), кроме Русского. Печалька. Благо, английский также имеется.
FREQUENCY (частота мерцания) -> 50/60Hz соответственно.
MODE -> Camera/Video — режим записи изображения фото/видео
PREVEW — > просмотр записанных файлов. Если таковые имеются, вы проваливаетесь в меню удаления: 1) Удалить 1 файл, 2) Удалить все файлы, 3) Вернуться к просмотру и 3) Выход
EXIT -> ну, тут ясно

К барьеру!
Для чистоты эксперимента, сравним угол обзора каждого подопытного.
Образец №1 — старообрядный дверной глазок, родом из ХХ-го века.
Сделать качественную фотографию картинки с помощью фотоаппарата у меня не получилось. Вышло вот что.

Справедливости ради надо отметить, что углы обзора у образца №1 несколько шире отображенных на фото.

Образец №2 — приобретенный в китайском магазине Digital Eye

Опытным путем было установлено, что углы обзора глазка у образца №2 шире (хоть и незначительно).

С учетом роста ребенка, для которого все это сделано, проверил углы обзора дисплея на предмет искажения цветов. Фотоотчет:

Оттенки хоть и меняются, но незначительно. На распознавание лица это никак не влияет.

Выводы…
… о целесообразности приобретения данного девайса делайте сами. Если у Вас стоИт картонная дверь, которая закрывается на крючок — Вам наверняка есть куда потратить нелишние $50. Лично я цунами по имени «РЕМОНТ» почти пережил. Теперь хочется потратить деньги как девочка на шопинге — не «чтобы носить», а «чтобы купить». Тем более, что денюшки фартовые (читай: призовые). Из всего вышеизложенного я лично резюмирую:

Минусы
— автономность работы ниже чем обычного глазка: здесь все же иногда нужно менять батарейки.
— нет регулировки яркости, контраста и т.д. и прочих улучшайзеров картинки. Приходится мириться с режимом «Авто»

Плюсы
+ Основным и ощутимым плюсом является возможность пользоваться видеоглазком ребенку, читай БЕЗОПАСНОСТЬ
+ Удобство установки и эксплуатации
+ Возможность сохранить фото/видео гостя с привязкой к дате и времени
+ Более широкие углы обзора в отличие от традиционного дверного глазка.
+ Потенциальная возможность постоянного контроля входной группы (при обеспечении бесперебойного питания)
+ Элементарный монтаж и демонтаж без необходимости «бурения дырок», протягивания проводов и тд. то есть, если не понравится устройство, его можно просто снять и поставить прежний глазок.

На этом — всё. Рад, если я помог Вам с выбором!

За сим прощаюсь.

Дополнено 18 октября:
Уважаемые Друзья, Читатели и Почитатели заморских покупок! Выражаю искреннюю и огромную благодарность за проявленный интерес к статье и Вашу поддержку, благодаря которой 16.10.2014 мне был торжественно вручен приз в размере $25! Видя оживление вокруг подобных статей, посвященных организации безопасности жилища, я незамедлительно сделал заказ вот такого домофона:

Обзор сего девайса сделаю незамедлительно после получения и ввода в эксплуатацию.

Добавить комментарий

Ваш адрес email не будет опубликован.
