Как выбрать и установить снегозадержатели на крышу — Рамблер/новости

При строительстве скатной крыши надо побеспокоиться о выборе и установке снегозадержателей. Рассчитать количество снеговых барьеров и правильно смонтировать их — задача не менее важная, чем подобрать кровельное покрытие.

Установка снегозадержателя на крыше

В последнее время при покупке кровельного материала в качестве дополнительного бонуса дают и набор снегозадержателей. И не всегда продавец может четко аргументировать, для чего они вообще нужны на крыше. К тому же бесплатные модели бывают плохого качества, так как их не всегда производят с учетом технических требований. А ведь весной или зимой во время оттепели, когда температура воздуха выше нуля, скопившаяся на кровле снежная масса может рухнуть в любой момент. Например, в Московской области вес снежного сугроба на крыше может составить 130-180 кг/м² — этого достаточно, чтобы покалечить человека или нанести серьезный ущерб имуществу. Во избежание подобных происшествий и устанавливают специальные защитные элементы. Они не дают снежной массе упасть с крыши, а удерживают ее до тех пор, пока она не растает от солнечного тепла.

Какими они бывают

Чтобы правильно выбрать снегозадержатели, надо знать, какими они бывают и на какую нагрузку рассчитаны.

Уголковый снегозадержатель

Такой снегостопор еще называют пластинчатым. Это самая дешевая и простая конструкция. Она представляет собой тонкий стальной лист (пластину), согнутый под острым углом. Сделать его несложно и своими руками. Большое скопление заледеневшего снежного покрова он, скорее всего, не выдержит, но в тех местах, где осадков не очень много, вполне сгодится. Устанавливать его можно только на металлическую черепицу или профнастил!

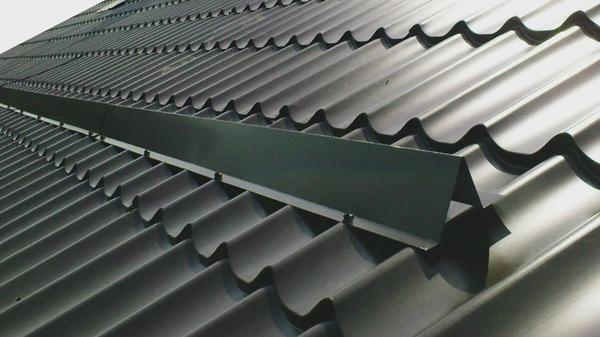

Уголковый снегозадержатель. Фото с сайта kaptur.club

Бугель

Для подстраховки систему из уголков часто дополняют бугелями — металлическими приспособлениями в виде треугольника, которые точечно задерживают сход снежной массы и гасят скорость ее движения. Они подходят не только для металлической, но и для битумной кровли.

Снегостопоры в виде треугольника. Фото с сайта tegola24.by Снегорез-зуб Специально для мягкой черепицы разработаны так называемые зубы — стальные или пластиковые (из поликарбоната) снегорезы маленького размера. Их в большом количестве крепят по всему скату в несколько рядов.

Снегорезы – «зубы». Фото с сайта budlux.in.ua Снегозадержатель решетчатого типа

Он напоминает декоративную ограду для газонов и садовых растений. Проходя через него, снежная масса разбивается на множество мелких неопасных частей и падает вниз, а то, что остается на крыше, тает и стекает в водосток. Благодаря высоте в 10-20 см и надежному способу крепления, барьер способен выдержать значительную нагрузку и поэтому рекомендован к установке на скатах большой площади.

Решётчатый снеговой барьер. Фото с сайта d-bork.ru Трубчатый снегозадержатель

Эффективность и функциональность трубчатого приспособления ничуть не хуже. Оно состоит из набора трубок, два ряда которых связывают между собой систему кронштейнов с крепежной полкой. Чем шире крыша, тем больше секций необходимо установить. Основное преимущество изделия — его универсальность: как и решетчатый барьер, его можно использовать на кровельном покрытии любого вида. Из недостатков можно отметить трудоемкий монтаж, который может потребовать много времени и сил.

Трубчатый снегозадержатель. Фото с сайта krovmart.ru Как выбрать

Принимая решение о выборе снегозадержателя, следует руководствоваться тремя критериями — уклоном кровли, материалом покрытия и снеговой нагрузкой в конкретном регионе. С уклоном все просто: если он не более 60°, без барьеров не обойтись. Чтобы определить снеговую нагрузку, воспользуйтесь картой Росгидромета, она поможет понять, как много снега бывает именно в вашем населенном пункте (см. табл. 1). В районах, отмеченных на карте как I и II, можно смело монтировать уголковые, пластиковые снегозадержатели или металлические зубы. Во всех остальных областях целесообразно применять барьеры, способные выдержать более серьезное давление, то есть трубчатые и решетчатые.

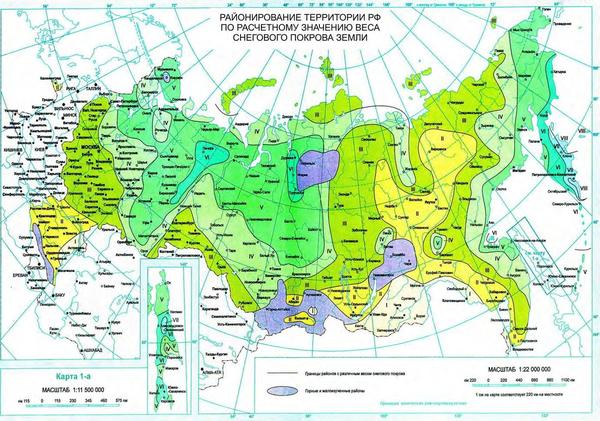

Карта снеговых нагрузок по данным Гидрометцентра РФ. Фото с сайта atomstroymodul.ru Таблица 1. Категории снеговых районов согласно СНиП 2.01.07-85 Снеговой район

Снеговая нагрузка, кг/м² Указанные в таблице данные — усредненная статистика. Чаще всего снега бывает меньше. Но раз в 8-10 лет вес снежного покрова на крыше может оказаться и значительно больше средних показателей, так что экономить на защитных элементах все же не стоит. На мягкой кровле рекомендуется устанавливать приспособления универсального типа или те, которые предназначены именно для этого вида покрытия. На натуральной черепице чаще всего ставят бугели и изделия из труб, а с недавних пор и пластиковые стопоры. Для металлической — подойдут барьеры любой конструкции.

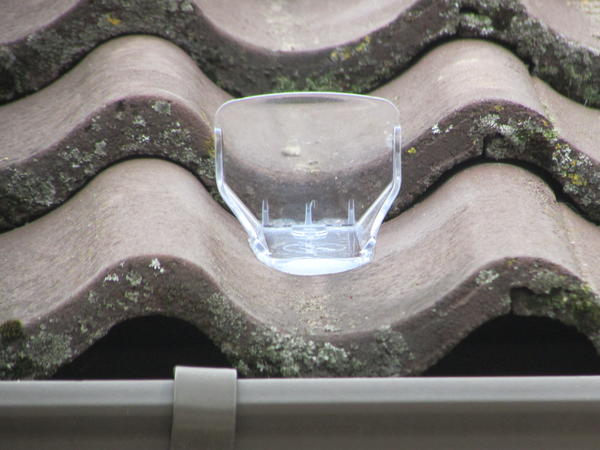

Пластиковый стопор на крыше из натуральной черепицы. Фото с сайта stopsneg.ee Сколько их надо?

Во многих случаях одного ряда снегозадержателей может не хватить. Количество необходимого оборудования зависит от той снеговой нагрузки, которую будет испытывать линия приспособлений, находящаяся непосредственно возле карниза. Рассчитать давление можно с помощью одного из онлайн-калькуляторов, каких в Сети немало. Предположим, речь идет о районе № 1. С учетом длины ската 4 м и угла его наклона в 45° нагрузка на стопор составит 182 кг. Это слишком много, даже если на крыше стоит трубчатый барьер, способный выдержать до 120 кг. А уж если он не трубчатый, а уголковый, который едва ли сможет удержать более 100 кг, тем более. Решение простое: надо ставить еще один ряд. По этой же схеме рассчитываем и количество рядов любых других приспособлений, задерживающих снег. Их прочностные характеристики лучше заранее уточнить у продавцов или же узнать из технической документации.

Особенности монтажа

Перед установкой снегозадержателей желательно ознакомиться с инструкцией фирмы-изготовителя, а также с рекомендациями, указанными в пп. 9.12-9.13 СП 17.13330.2011. Проще всего устанавливаются модели из поликарбоната: их монтируют на клей того же производителя или на кровельные саморезы. Допускается и комбинированное крепление: клеевой состав плюс шурупы. В случае монтажа на поликарбонатную поверхность (козырек над входом) используют только клей. Барьеры фиксируют в шахматном порядке из расчета по 45 шт. на каждый метр ската, если иного не показывают расчеты по нагрузке. Уголковые изделия крепят исключительно с помощью самонарезающего метиза и резиновых прокладок. Для фиксации той стороны уголка, на которую будет приходиться основная нагрузка, применяют саморезы длиной 50-70 см. Снегозадержатели этого типа ставят над несущей стеной, как правило, в несколько рядов, усиливая каждый из них опорной планкой. Расстояние между уголками обычно не превышает 1 м.

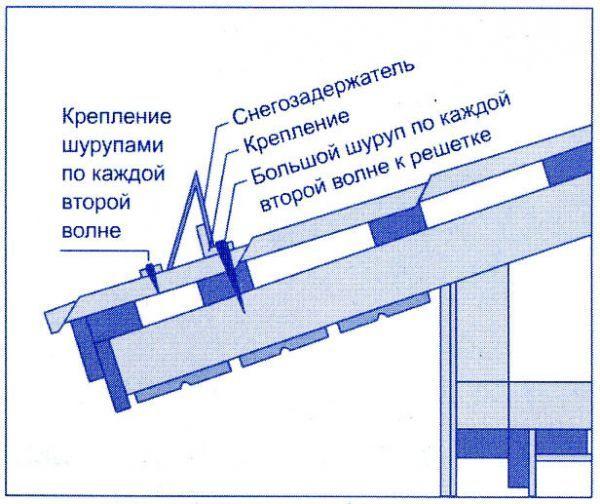

Монтаж уголкового снегозадержателя. Фото с сайта expert-dacha.pro При установке на мягкую черепицу бугелей их монтажную пластину маскируют покрытием. Конечно, делать это можно только в процессе укладки кровельного материала. Барьеры из решеток и трубок наиболее популярны, поскольку способны выдерживать нагрузку более 100 кг/м². Но монтировать их надо на сплошную или усиленную обрешетку, в идеале — тоже еще при строительстве кровли.

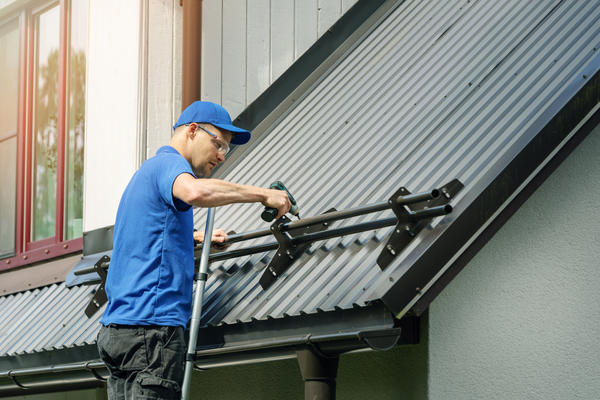

Монтаж снегового барьера трубчатого типа. Фото с сайта 1pocherepice.ru Для начала размечают места для крепления кронштейнов. Отступ от края карниза не должен превышать 1 м., оптимально — 60 см, меньшее расстояние тоже нежелательно. Затем в соответствии с разметкой сверлят отверстия под крепеж. Держатели устанавливают в нижнюю часть «волны» — туда, где покрытие соприкасается с обрешеткой. Интервал между кронштейнами можно уточнить в инструкции производителя, но, как правило, он тоже не больше 1 м. Для фиксации применяют болты-шурупы или кровельные саморезы (8×60 мм). Либо то, либо другое поставляют вместе со снегозадержателями, но первый вариант предпочтительнее. Перед закручиванием крепежа между держателем и кровлей всегда ставят резиновую амортизацию. Последний этап сборки — установка трубок или решетки на закрепленные кронштейны. Эти элементы крепят при помощи болтов. Если конструкция крыши предполагает мансардные окна, защиту от снега рекомендуется ставить не только по краям кровли, но и немного выше окон. Как уже говорилось, количество рядов зависит от расчетной нагрузки, но по опыту, если длина ската превышает восемь метров, барьеры надо ставить как минимум в два ряда. Монтировать снегозадержатели лучше в сухую погоду и, конечно, до появления первого снега. Перед началом работ на высоте нужно обязательно обезопасить себя от риска падения, используя страховочный трос. Что еще нужно знать про устройство кровли:

Как уложить металлочерепицу

Как утеплить крышу

Как монтировать гибкую черепицу

Что такое битумная черепица

news.rambler.ru

Как установить снегозадержатели — монтаж снегозадержателей на крышу

Кровля дома – это весьма сложная конструкция. Здесь могут присутствовать различные приспособления и устройства. Одной из конструкций крыши являются снегозадержатели. Это необязательный, но необходимый элемент. Дело в том, что во время снежной зимы на крыше может скапливаться много снега, и если эта масса внезапно сойдет, то может наделать много беды. В этой статье мы расскажем о том, как установить снегозадержатели. Поговорим об их разновидностях и особенностях.

Типы снегозадержателей

Установить снегозадержатель необходимо обязательно. Он сможет уберечь вас от несчастных случаев и судебных разбирательств, в случае порчи чужого имущества во время схода «лавины». А какой выбрать? Какие виды снегозадержателей имеются в продаже?

РешетчатыеРешетчатые

Самым распространенным вариантом являются решетчатые конструкции. Они выполнены из металла и могут быть установлены практически на любом виде кровли. Решетки довольно эффективны и именно их, как правило, применяют для защиты от схода снеговых масс в многоэтажных домах. Такие конструкции можно монтировать как прибивным, так и навесным способом.

ПластинчатыеПластинчатые

На металлочерепицу и профлисты можно устанавливать пластинчатый тип снегозадержателей.

Такие конструкции плохо работают, если угол наклона кровли более 30°.

Пластинчатые конструкции изготавливаются из того же материала, что и кровля, и стоят относительно недорого.

Монтаж пластинчатого снегозадержателяМонтаж пластинчатого снегозадержателя

На кровле из мягкого материала можно смонтировать снегостопоры. Они имеют конструкцию в виде крюка. Очень часто такие снегозадержатели устанавливают в качестве дополнительной защиты. Благодаря использованию современных технологий снегостопоры изготавливаются из прозрачного материала, что делает их менее заметными.

СнегостопорСнегостопор

Еще одним универсальным (не зависимым от типа кровли) снегозадержателем является трубчатый. Он представляет собой кронштейн с прикрепленными трубками. Такая конструкция задерживает снег не хуже, чем решетчатая.

Среди всего разнообразия конструкций снегозадержателей наиболее распространенными являются решетчатые и трубчатые. Они довольно эффективны и прекрасно подходят для всех типов кровли. Именно о монтаже таких изделий своими руками мы и поговорим.

Где следует устанавливать

Снегозадержатели удерживают массу снегаСнегозадержатели удерживают массу снега

Прежде чем начать монтаж снегозадержателей,необходимо определится с местом их установки. Монтаж можно производить как во время возведения крыши, так и уже на эксплуатируемых объектах.

Количество и место установки снегозадержателей определяется исходя из нескольких факторов. А именно:

  • площадь крыши;
  • материал изготовления кровли;
  • угол наклона;
  • количества осадков в зимний период.

Монтаж в два рядаМонтаж в два ряда

Если площадь крыши большая, да еще и снега выпадает значительное количество, то снегозадержателей должно быть много. Они могут быть установлены в несколько рядов, в шахматном порядке или только на опасных участках. По рекомендациям специалистов, при длине ската более пяти метров, устройства для задержки снега нужно ставить в два ряда. В остальных случаях в зависимости от количества осадков.

Также количество устройств будет зависеть от типа кровли. Популярные сегодня металлочерепица и профлист – это гладкий материал. При небольшом нагреве (например, в солнечный день), снег с такой крыши будет сходить активно. Поэтому именно на такой кровле снегозадержатели просто необходимы.

Как правило, устройства для задержания снега монтируют над мансардными окнами, пешеходными дорожками, подъездами и другими участками, где сход большой массы снега может навредить имуществу или здоровью человека.

При монтаже необходимо отступать от карниза минимум 50 см. Исключение могут составить только установка решетчатых конструкций, и то при условии, что карниз образован стропильными ногами крыши.

Монтаж снегозадержателей

Снегозадержатели в виде решеток в последнее время стали уступать пальму первенства трубчатым конструкциям. Но все же они также широко применяются, как и раньше. Именно решетчатые изделия можно часто встретить на кровле из черепицы.

Монтаж трубчатого снегозадержателяМонтаж трубчатого снегозадержателя

Принцип монтажа обоих типов одинаков. Единственно, что решетчатые конструкции могут быть установлены непосредственно на карнизе крыши.

Решетчатый снегозадержатель на карнизеРешетчатый снегозадержатель на карнизе

Установка происходит в следующей последовательности:

  • делаем разметку будущего местонахождения конструкций;
  • в этих местах обрешетка усиливается дополнительными брусками;
  • производим сборку снегозадержателей. При этом туго затягивать болты пока не надо;
  • в кровельном материале сверлим отверстия под крепления. Если покрытие выполнено из металлочерепицы, то крепить необходимо в нижней волне, которая прилегает к обрешетке;
  • монтируем кронштейн к обрешетке. При этом необходимо соблюдать определенный шаг. Он будет зависеть от уклона ската. Чем он больше, тем меньше должен быть шаг установки кронштейнов. Как правило, расстояния в 50 см вполне достаточно даже для самого крутого ската. Крепеж производится при помощи болтов, с установкой дополнительных уплотнителей из резины;
  • теперь к кронштейнам крепим сами конструкции снегозадержателей.

Таким способом можно устанавливать устройства для задержки снега практически на любом типе кровле.

Снегостопоры на крышеСнегостопоры на крыше

Немного отличается установка снегозадержателей на мягкую кровлю.

Если наклон ската меньше 15°, то монтаж таких устройств вообще не целесообразен. Также образование «лавины» маловероятно при наличии посыпки из каменной крошки. Именно поэтому на мягкую кровлю не устанавливают мощные снегозадержателеи, вполне достаточно наличие снегостопоров.

Снегостопоры на мягкой кровлеСнегостопоры на мягкой кровле

Такие устройства располагают в шахматном порядке. Сам монтаж производится простыми саморезами. При этом усиливать обрешетку не нужно. Во-первых, снегостопоры мало весят. А во-вторых, мягкая кровля укладывается на сплошной вид обрешетки. Если уклон ската большой, то можно смонтировать и трубчатые, и решетчатые снегозадержатели.

ТрубчатыеТрубчатые

При монтаже подобных конструкций на мягкой кровле, всегда есть риск навредить герметичности. Поэтому монтажные отверстия необходимо тщательно загерметизировать. Это можно сделать при помощи резиновых прокладок либо любого герметика.

Видео

Инструкция по монтажу трубчатых снегозадержателей:

Инструкция по монтажу гибкой черепицы, в том числе и по монтажу снегостопоров:

kakpravilnosdelat.ru

Снегозадержатели для крыши: виды и способы монтажа

При покупке кровельного материала практически каждый задается вопросом: стоит ли приобретать снегозадержатели на крышу или можно обойтись без них? Разберем, в каких случаях следует в обязательном порядке установить элементы безопасности, для чего они нужны и какой тип снегозадержателя подходит для определенной кровли.

Содержание статьи:

Виды снегозадержателей: трубчатые и решетчатые элементы

Снегозадержатель или снегостопор — дополнительный элемент кровли, препятствующий резкому сходу снежной массы. Другими словами, материал рассекает большие «шапки» снега и наледи, защищая объекты, находящиеся в непосредственной близости от здания. Поэтому правильней было бы называть такой элемент — снегорассекателем. По форме и назначению все кровельные снегозадержатели можно условно разделить на следующие виды:

  • Трубчатые снегозадержатели;
  • Решетчатые снегозадержатели;
  • Металлические планки снегозадержателя;
  • Элементы снегозадержания для определенного кровельного материала.

Первые два типа можно отнести к универсальным элементам безопасности, поскольку они подходят практически для любой кровли. Трубчатые снегозадержатели состоят из двух труб круглого или овального сечения, кронштейнов (опор) для фиксации труб к кровельному материалу, креплений и резиновых EPDM уплотнителей.

Элементы трубчатого снегозадержателя: шурупы и уплотнителиКрепеж и прокладки

В качестве метизов обычно используются шурупы для крепления лаг размером 10х60 мм. Длина трубы обычно составляет 1 или 3 метра, а количество опор 2 или 4 шт., соответственно. Обычно строители приобретают 3-х метровые элементы, которые при необходимости можно порезать на нужные размеры. Трубчатые виды снегозадержателей обычно отличаются конструкцией опор. У универсального типа она имеет плоскую ровную поверхность, что позволяет устанавливать элемент как на металлическую кровлю (металлочерепица, профнастил, фальцевая кровля), так и на плоский материал (например, гибкая черепица).

Плоские опоры снегозадержателяУниверсальные опоры трубчатого снегозадержателя

Решетчатые снегозадержатели, помимо основных функций, часто используют как кровельные системы ограждения. Благодаря наличию решетки значительно эффективнее других видов. Крепления и способ установки аналогичен трубчатому типу снегозадержания.

Решетчатый снегозадержательСнегозадержатели решетчатого типа

Благодаря своей функциональности решетчатые элементы часто используются в крупных многоэтажных зданиях со скатной кровлей. Для больших объектов дополнительную роль снегозадержателей могут выполнять ограждения на крыше.

Снегозадержатель для фальцевой кровли

В случае фальцевой кровли опоры несколько отличаются от универсальных и прижимаются с двух сторон торцевой области шва при помощи спеицальных скоб, которые стягиваются болтами.

Вид опоры снегозадержателя для фальцевой кровлиСнегозадержатель для фальцевой кровли

В комплект материала дополнительно входят скобы и болты для фиксации на шве фальцевой кровли.

Трубчатый снегозадержатель для керамической и цементно-песчаной черепицы

Важный момент заключается в том, что снегозадержатели для натуральной черепицы (керамическая, цементно-песчаная), а точнее кронштейны для труб необходимо устанавливать в момент монтажа кровли, поскольку они крепятся на доску обрешетки.

Кронштены снегозадержателя для керамической или цементно-песчаной черепицыСнегозадержатель для керамической кровли

Теперь перейдем к снегозадержателям для самых популярных кровельных материалов.

Снегозадержатели для металлочерепицы и профнастила

В случае металлочерепицы или профнастила предлагается несколько видов снегостопоров.

Специализированные опоры снегозадержателя для металлочерепицы профиля Монтеррей имеют характерную ступеньку для удобного крепления нижней части опоры через кровлю к обрешетке.

Опора снегозадержателя для металлочерепицыСнегозадержатель для металлочерепицы

В ассортименте доборных элементов металлочерепицы присутствуют металлические планки для снегозадержания. Выпускаются длиной 2 метра.

Планка снегозадержателяМеталлическая планка снегозадержания

Планка комплектуется дополнительной стальной опорой, которая усиливает всю конструкцию снегозадержателя. Металлическая планка входит в состав комплектующих металлочерепицы или кровельного профнастила, поэтому выполнена в том же покрытии, что и сам материал. Элемент крепится в верхней части волны кровельными саморезами длиной 50 мм.

Рекомендуем использовать металлические планки снегозадержания только на небольших строениях, т.к. элементы могут не выдержать снеговой нагрузки.

Компания Аквасистем, специализирующаяся на производстве водосточных систем и кровельных аксессуаров, предлагает еще одно решения для металлических черепиц.

снегозадержатели для металлочерепицы АквасистемСнегозадержатели Aquasystem

Производитель рекомендует устанавливать элементы в шахматном порядке следующим образом: 5 штук на 1 м/п при уклоне крыши 30-40° в 2 ряда, 6 штук при уклоне ската крыши > 40° в 3 ряда.

Элементы снегозадержания для гибкой черепицы (мягкой кровли)

В статье о расчете гибкой черепицы мы уже упоминали о специализированных снегозадержателях на мягкую кровлю. Снегостопоры представляют собой небольшие элементы треугольной формы с перфорированным основаниям для крепления на поверхность ОСП или влагостойкой фанеры.

Элементы снегозадержания для мягкой кровлиСнегостопор гибкой черепицы

После установки место крепления закрывается следующим слоем гибкой черепицы. Такое решение выглядит очень аккуратно и давно полюбилось архитекторам и строителям. Таблица с данными для расчета снегозадержателей:

Угол наклона ската, °Кол-во на 1 м/пЧисло рядов
30-4042
40-7063

Если в момент монтажа кровли снегостопоры не были установлены, можно в последующем закрепить на мягкой черепице обычные трубчатые снегозадержатели с универсальной ровной опорой (кронштейном).

Снегозадержание на Ондулин

Для разных видов волнистых битумных листов типа «еврошифер» (Ондулин, Nuline и т.д.) также устанавливаются снегозадержатели трубчатого вида по аналогии с металлической черепицей или профнастилом. Чтобы не повредить кровлю, для Ондулина необходимо подбирать снегозадержатель, кронштейн которого имеет узкое основание. В таком случае элемент безопасности можно закрепить в нижней части волны. Не стоит забывать о специальных прокладках в местах крепления для герметичного монтажа к обрешетке.

В качестве снегозадержателей также можно использовать металлические планки или решетчатые системы.

Расчет количества снегозадержателей

Для определения количества трубчатых  снегозадержателей воспользуемся инструкцией от производителя кровельных и фасадных материалов — Grand Line. Компания предлагает таблицу, где указаны значения угла наклона ската крыши и снегового района России. Пересечение этих двух значений будет максимальная длина ската, при котором 1 ряда снегозадержателей будет достаточно. Если длина ската в таблице меньше исходного — устанавливаем элементы снегозадержания в 2 ряда, если меньше исходного в 2 раза — 3 ряда и т.д.

Данные для расчета количества снегозадержателейТаблица расчета снегозадержателей

Для определения снегового района воспользуемся картой со значениями от 1 до 8.

Карта для определения снеговых районов РоссииКарта снеговых районов

Например, имеем дом, расположенный в Москве, уклон крыши которого составляет 30°, а длина ската 6,5 метров. По карте регион Москвы находится в снеговом районе №3.

Показатели снеговой нагрузки в РоссииСнеговые районы России

Совмещаем значения и получаем, что при монтаже кронштейнов (опор) снегозадержателя через 800 мм необходим 1 ряд элементов при длине ската до 7,2 метра. Поскольку наше 6,5<7,2 в нашем случае устанавливаем снегозадержатели в один ряд. Но мы не можем монтировать кронштейны через 1200 мм, т.к. длина нашего ската больше 5,2 метров. По аналогии количество рядов и расстояние между опорами можно определить для любого региона России.

Таблица значений максимальной длины ската при установке снегозадержателей в зависимости от уклона кровли и снегового района:

таблица максимальной длины ската для снегозадержателейЗначения максимальной длины ската от конька до снегозадержателей

Инструкция по монтажу трубчатых снегозадержателей

Прежде чем приступить к монтажу кровельных снегозадержателей ознакомьтесь с рядом рекомендаций:

  • Желательно применить сплошную обрешетку в месте крепления кронштейнов (СНиП II-26-76 «Кровли»).
  • Нельзя резать трубы снегозадержания с помощью абразивного инструмента типа «болгарка».
  • Для достижения необходимой длины и улучшения жесткости трубчатые системы снегозадержания устанавливаются в одну линию, а не в шахматном порядке.
  • Дополнительный ряд устанавливается над выступающими объектами кровли (мансардное окно, труба дымохода или вентиляции и т.д.) или рядом с уязвимыми местами крыши (ендовы, примыкания).

Снегозадержатель монтируется в нижней части кровли на одном уровне со стеной фасада здания или чуть выше (с учетом шага волны в случае металлочерепицы).

Место монтажа снегозадержателейСнегозадержатели устанавливаются рядом с карнизом на уровне стены. Фото: grandline.ru

Важно: при монтаже на металлочерепицу кронштейны крепятся строго вниз волны кровельного материала!

Правила монтажа трубчатых снегозадержателейРасстояния при монтаже снегозадержателей

Допускается расстояние не более 500 мм от края ската до трубы снегозадержателя. Расстояние между кронштейнами не должно быть более 900 мм, а между крайним кронштейном и краем трубы не более 300 мм.

Основные ошибки при устройстве систем снегозадержания:

  • Не следует устанавливать элементы безопасности в шахматном порядке. Правильно — в один ряд, стыкуя между собой.
  • Не соблюдение расстояний, приведенных на изображении выше.
  • Использование обычных кровельных саморезов в качестве крепления опоры снегозадержателя к обрешетке значительно уменьшает уровень снеговой нагрузки. Используйте крепеж, входящий к комплект материалов.

Эта инструкция и рекомендации помогут правильно установить систему снегозадержания на крышу вне зависимости от вида кровли и формы крыши.

Предлагаем также ознакомиться с краткой видео инструкцией по установке снегозадержателей от производителя кровельных материалов Grand Line.

krovportal.ru

Грамотный выбор и установка снегозадержателей на крыше

Регулярный сход снега с наклонных кровель — настоящая проблема центральных и северных регионов СНГ. При малейшей оттепели массивные пласты срываются вниз, рискуя причинить вред имуществу и здоровью случайных прохожих.

Это неприятное явление могут предотвратить снегозадержатели — ограждающие конструктивные элементы, которые устанавливают на крышу. О них и расскажем в нашей статье.

В разговорной речи устройства называют по-всякому: снегостопами, снегоупорами, снегобарьерами, снегоблокирующими ограждениями, снегорезами и даже снегостопорами.

Зачем на крыше нужны снегозадержатели

Так для чего нужны снегозадержатели? Все просто: они не дают ледяному покрову соскальзывать с крыши. Есть 2 основных класса по принципу защиты:

  1. Снегорезы. Делят крупный пласт на более мелкие «порции». Это способствует удержанию покрова на крыше. Но даже если малая часть упадет, серьезных повреждений не будет.

  2. Снегобарьеры. Фиксируют весь снег на кровле, позволяя ему медленно таять под солнечными лучами. Образовавшаяся вода беспрепятственно попадает в сточный желоб.

Виды снегозадержателей

Выбор конструктивного исполнения снегостопоров зависит от следующих факторов:

  • Величина угла наклона крыши.

  • Материал кровли.

  • Высота снежного покрова в регионе.

Установка снегозадержателей уместна лишь тогда, когда угол наклона кровли не превышает 60°. В противном случае снегу ничто не сможет помешать обвалиться.

Трубчатые снегоупоры

Типовые трубчатые снегозадержатели — металлические сборные конструкции, состоящие из 3 кронштейнов с креплениями, предназначенными для монтажа на кровлю. Крепеж — саморезы 8×60 мм. В отверстия на опорах вставляются трубы. Их диаметр варьируется в пределах от 15 до 30 мм. Высота устройств достигает 150 мм.

Минимальное расстояние от кровельного материала до первой трубы должно составлять 2030 мм, а разбег между двумя трубами — 80100 мм. Высокая прочность барьера позволяет устанавливать его на крышах с уклоном вплоть до 60°. Относится к классу снегорезов. Подходит для любой кровли.

На видео показан монтаж продукции бренда «Гранд Лайн»:

Монтируют трубчатые устройства сплошной линией по периметру крыши на расстоянии 400500 мм от карниза. В регионах с высоким уровнем снежного покрова может понадобиться второй ряд с разбегом от 2 до 3 метров.

Решетчатые снегобарьеры

Стандартные решетчатые снегозадержатели состоят из стальных кронштейнов и вертикально закрепленной на них металлической сетки. Показатели высоты находятся в диапазоне от малых — 50-70 мм до крупных — 150-200 мм.

Относятся к классу снегобарьеров. По надежности уступают трубчатым изделиям. «Решетки» монтируют в ряд, располагая их на небольшом расстоянии от карниза крыши.

Информация о снегостопах доступна на видео:

При длине ската кровли более 5,5 метра в тандеме с решетчатыми устройствами используют дополнительные — уголковые.

Пластинчатые или уголковые снегостопы

Если крыша занесена осадками незначительно, целесообразно использовать пластинчатые снегозадержатели, которые еще называют уголковыми. Это треугольники с монтажными креплениями, выполненные из тонкого металла, напоминающего профнастил.

Высота изделий не превышает 40-60 мм. Из-за низкой жесткости, их устанавливают только на кровли с углом уклона до 30°. Уголковые барьеры размещают в шахматном порядке. Необходимо минимум 2 ряда с разбегом от 0,5 до 1 метра между ними.

Общее впечатление о конструкциях можно составить после просмотра видео:

Точечные ограждения — бугели

Точечные снегозадержатели представляют собой узкие металлические крюки. В силу низкой барьерной функции, устройства применяют только в паре с трубчатыми и решетчатыми конструкциями, или в регионах с малым уровнем снежного покрова.

Снегостопы хороши для мягких кровельных материалов. Бугели монтируют в шахматном порядке, соблюдая минимальный отступ между ними — 500700 мм.

Дополнительные сведения о продукции можно узнать на видео:

Точечные изделия крепят на обрешетку крыши еще до установки кровельных материалов.

Как правильно устанавливать снегозадержатели

Идеальным решением будет установка снегозадержателей по всему периметру крыши. Но если финансов и времени недостаточно — можно ограничиться защитой главных участков: пешеходных зон, мест стоянки автомобилей, балконов и мансардных окон.

С кровли уклоном 35° снег может упасть на расстояние 0,4-1,5 метра от сточного желоба.

Снегобарьеры следует монтировать с отступом от карнизного свеса, если он не примыкает к стропилам. Минимальное расстояние от края крыши составляет 500-800 мм.

Крыши из металлочерепицы

Гладкая поверхность металлочерепицы — идеальный фактор для регулярных сходов «лавин». Чтобы защитить имущество и домочадцев, следует использовать трубчатые, решетчатые или пластинчатые снегозадержатели. Последние — только в регионах с малым уровнем снежного покрова.

Процесс установки состоит их следующих этапов:

  1. Разметка. Отмечаем место, где будет снегостоп.

  2. Усиление. Добавляем к обрешетке армирующий брусок.

  3. Сборка. Соединяем все элементы воедино.

  4. Сверление. Делаем отверстия в нижней волне металлочерепицы.

  5. Закрепление. Фиксируем снегобарьер саморезами 8×60 с резиновыми прокладками.

  6. Завершение. Вставляем в кронштейны трубы или соединяем решетчатые конструкции в блок.

Чем сильнее выражен угол уклона, тем чаще следует устанавливать кронштейны. Минимальный разбег — 500 мм. На длинных скатах, размером больше 5,5 метра, необходим второй ряд снегозадержателей.

Крыши из профнастила

Как видно на фото, профлист — гладкий материал. Соскальзывая, снег не только падает вниз, но и царапает защитное покрытие металла. Для этого типа кровли подходят трубчатые, решетчатые и уголковые снегозадержатели.

Процесс монтажа ничем не отличается от того, что характерен для металлочерепицы. Нужно укреплять обрешетку, сверлить отверстия в нижней волне, прикручивать снегостопоры болтами с герметичными прокладками.

Уголковые конструкции не нуждаются в усилении основания, поскольку обладают малым весом и держатся в верхней волне профнастила на саморезах, вкрученных сквозь металл в древесину обрешетки.

Фальцевые крыши

Для защиты фальцевых кровель от чрезмерного скопления осадков применяют только трубчатые и решетчатые снегозадержатели. При этом кронштейны монтируются прямо на фальц в такой последовательности:

  1. Установка зажима. Кронштейн навешиваем на фальц.

  2. Сверление. Делаем отверстия в зажиме.

  3. Фиксация. В отверстия вставляем болты и закручиваем гайки.

Решение хорошо тем, что для его реализации не нужно укреплять обрешетку кровли дополнительным бруском. Расстояние между кронштейнами зависит от угла наклона, но надежнее устанавливать зажим на каждый фальц.

Шиферные крыши

Хотя шифер — шероховатый материал, но в оттепель снег все-таки может соскользнуть по нему вниз. Поэтому на кровлях нужны легковесные уголковые снегозадержатели. Их жесткости вполне хватит для того, чтобы справиться со средним давлением. Следует монтировать конструкцию только на верхнюю волну.

Шифер — очень хрупкий. Его необходимо сверлить с особой аккуратностью. В качестве крепежа можно применять саморезы, вкрученные сквозь лист в деревянную обрешетку. Главное — не перетянуть, иначе снегозадержатель продырявит крышу. Обязательно нужно использовать резиновые прокладки.

Крыши из мягких материалов

На мягких кровлях из ондулина, битумной черепицы и других материалов есть посыпка, которая защищает от схода снежных масс. Угол уклона на таких крышах не превышает 15°, а обрешетка выполнена сплошняком из влагостойкой фанеры. Поэтому целесообразно применять бугели.

Точечные ограждения размещают в шахматном порядке. Оптимальное число рядов — от 2 до 3. А расстояние между двумя крюками не должно быть меньше 500-700 мм.

В исключительных случаях можно выполнить на мягкой кровле монтаж трубчатых стопперов. Желательно использовать оцинкованную продукцию, например, торговой марки «Гранд Лайн».

Расчет количества рядов снегозадержателей

Порой сложно определиться с выбором и точно понять сколько рядов снегозадержателей нужно установить на крышу. Есть методика расчета, основанная на 3 параметрах:

  1. Снеговой район. Определяется в значениях от 1 до 8. Для России мы подготовили подробную карту — карта снеговых районов по СП 20.13330.2016.

  2. Длина ската. От этого расстояния зависит масса и плотность снежного покрова. Его можно посмотреть в проектной документации на дом. Единица измерения — метры.

  3. Угол наклона. Угол, на который крыша отклонена относительно горизонта. Значение можно узнать в строительных чертежах на жилье.

Таблица:

Снеговой район  1 2 3 4 5 6 7 8
Расстояние между кронштейнами, см 80 120 80 120 80  120 80 120 80 120 80 120 80 120 80 120
Угол наклона кровли, град.
Меньше 15 37,7 27,1 25,2 18,3 16,8 12,2 12,6 9,1 9,4 6,9 7,5 5,5 6,3 4,6 5.4 3.9
от 15 до 25 23,1 16,8 15,4 11,2 10,3 7,5 7,7 5,6 5,8 4,2 4.6 3.4 3,9 2,8 3,3 2,4
От 26 до 37 16,2 11.8 10,8 7,9 7,2 5,2 5,4 3,9 4,1 3,0 3.2 2,4 2,7 2,0 2,3 1,7
От 38 до 45 13,8 10,0 9,2 6,7 6,1 4,5 4.6 3,3 3,5 2,5 2,8 2,0 2,3 1,7 2,0 1,4
От 46 до 55 11,9 8,7 7,9 5,8 5,3 3,9 4,0 2,9 3,0 2,2 2,4 1,7 2,0 1,4 1,7 1,2

Находим в таблице цифру снегового района. Пусть это будет Санкт-Петербург — 3. Определяем угол наклона. У нас — 20°. Смотрим на точку пересечения показателей. Оказывается, хватит одного ряда стопперов, если длина ската не больше 10,3 м и расстояние между кронштейнами равняется 80 см.

Если длина вашего ската меньше табличного значения — одного ряда достаточно. Когда параметр в таблице меньше, чем у вас — требуется второй ряд. Если он меньше более, чем в 2 раза — нужен третий ряд снегозадержателей.







Распродажа (-53%):

bydom.ru

монтаж, установка, инструкция как крепить

Русская зима отличается особой суровостью, в виду чего владельцы частных домов каждый год получают определенные убытки – и все из-за снега. Белая шапка на доме только с виду кажется легкой и безобидной, даже художественной, но на самом деле без должных действий – это источник опасности. Сорвавшийся снег способен не только повредить садовые постройки, сломать забор или прибить собаку, но и покалечить человека.

А поэтому действующими СНиП предусмотрена система безопасности крыши, в которую в обязательном порядке входят снегозадержатели на металлочерепицу как на одно из особенно скользких кровельных покрытий. У вас именно такая кровлю? Установите их обязательно!

Вот что это за приспособления, которые сравнительно недавно появились на российском рынке:

Неспроста каждую весну в периодических изданиях можно встретить сообщения о проблемах из-за схождения ледяных и снежных масс с крыш, как частных, так и многоквартирных домов. Обычно последствия лавинообразного схождение снега не особо трагичны, зато ущерб от них всегда есть. Вот почему снегу на крыше необходимо уделить особое внимание, и не только в плане очистки от него.

Ведь вы не всегда бываете дома, у вас есть деловые поездки, отпуск и, в конце концов, обычный человек не застрахован от того, чтобы попасть в больницу. Куда лучше поставить специальное оборудование или ограждающие элементы, которые, на минутку, предусмотрены современными строительными нормами и правилами. Ваша кровля – из металлочерепицы? Вы и вовсе в зоне риска!

Судите сами:

Буквально еще пять лет назад о снегозадержателях на отечественном рынке почти не было слышно. На то время кое-какие снегостоппоры устанавливать на крыше предлагали только крупные застройщики, хотя в западных странах подобные элементы давно считаются обязательными при устройстве любых скатных крыш.

В этих странах дом, который был построен без снегозадержателей, считается незаконченным и не соответствует законодательным нормам по безопасности. Таковой даже нельзя застраховать. Задумайтесь, ведь средняя толщина снежного покрова на кровлях в Российском климате составляют полтора метра!

Разъясним поподробнее. Если вы когда-то имели счастье разгребать у ворот дачи белый и пушистый снег, тогда наверняка вы знаете, насколько тяжелый он на самом деле. А поэтому хорошо понимаете, как опасно падение толстого снежного пласта кому-нибудь на голову или на ваш любимый автомобиль. Да нередко и сама кровля не выдерживает подобных нагрузок, от чего разрушается целостность ее покрытия и происходят протечки. Скажем так: в России снегозадержатели устанавливать нужно на любую скатную кровлю, особенно – на металлическую.

Несмотря на все преимущества этого современного кровельного материала, металлочерепица обладает рядом минусов. Так, у нее высокая теплопроводность, она быстро нагревается в период оттепели и снег на ней так же быстро тает. А ночью, при первом же похолодании, быстро замерзает – на утро вы получаете готовые ледяные глыбы. И главная опасность состоит в том, что лавинообразный сход снега и льда с такой крыши может произойти в абсолютно любой момент.

Сами же снегозадержатели, вместе с кровельными мостиками, лестницами, парапетом и ограждениями составляют систему безопасности кровли. Благодаря их прочности работа на самой кровле становится более безопасной, ведь стандартный снегозадержатель способен выдержать давление от 70 до 300 килограмм. Два зайца – одной установкой!

А теперь давайте разберемся в том, что именно предлагает из этой серии современный рынок. Так, отдельные виды современных снегозадержателей имеют свои конкретные функции:

  • первые частично пропускать снег, небольшими количествами;
  • другие задерживают его полностью и зовутся снегобаръерами;
  • третий вид снегозадержателей предназначен только лишь для небольшого увеличения трения имеющегося кровельного покрытия. Как вы догадались, для того, чтобы снизить скорость движения снега вниз. Таковые обычно ставятся только на мягких кровлях.

И в каждом отдельном случае на металлочерепицу нужен свой конкретный вид снегозадержателей. Поясним подробнее на примере. Так, по официальным данным, снежная шапка крыш на территории центрального региона России способна достигать нескольких десятков тонн в среднем на одно здание. Поэтому в таких местностях нет никакого смысла ставить стандартные снегозадержатели – здесь нужны такие, каковые смогут препятствовать частичному схода снега, а частично будут его пропускать.

Почему именно такие? Дело в том, что если снега уж слишком много на крыше, он создает сильное давление на стропильную систему, а когда тает – доставляет еще больше проблем. Поэтому есть смысл снижать его объем, при этом не избавляясь от него полностью. И из частично блокирующих снег наиболее популярны пластинчатые снегозадержатели, решетчатые и трубчатые.

В других случаях, когда снегопады в местности не доставляют особых проблем, рациональнее поставить снегостопоры или зубья. Такие равномерно распределят снеговую шапку по всей поверхности крыши и сохранят целостность ее конструкции.

Современные снегозадержатели, помимо их функций, имеют отличия также по форме и конструкции. И для кровли из металлочерепицы этот момент имеет огромное значение. Все из-за профилирования: далеко не каждый снегозадержатель, который легко можно нацепить на плоскую фальцевую кровлю, вы сможете приспособить на волны или между ними. А ведь крепить к одному только кровельному покрытию и вовсе нельзя.

Снегобарьерные системы: удержать, как можно больше

Снегозадержатели-снегостопоры встречаются на кровлях из металлочерепицы чаще всего. Издавна в странах с щедрым на снег зимами использовались простые бревна на крюках (сегодня тоже, но больше в декоративных целях), но сегодня в массовом производстве – только их металлические аналоги.

Их главная задача состоит в том, чтобы удержать на кровле как можно больше снега, и как можно меньше дать ему упасть вниз, где находится пешеходная зона и ставится автомобиль. Но подходят такие только для тех кровель, угол наклона которых не превышает 30 градусов.

Снегозадержатели-планки: облегченный вариант

Пластинчатые, или уголковые снегозадержатели – это самые доступные и простые по своей конструкции снегостоппоры. Их еще называют снегобарьерами. Это длинные планки, которое согнуты в виде треугольника. Как правило, такие изделия включают в стандартный кровельный ассортимент уже с готовой металлочерепицей. Естественно, значительной прочностью они не обладают, и ко всему ограничиваются общей высотой самого кровельного покрытия. А закрепляется такой уголок на металлочерепице тремя кровельными болтами.

Изготавливаются уголковые снегозадержатели, как и точечные, о которых мы говорили выше, из того же кровельного материала, что и металлочерепица, и тоже отличаются экономичностью и достаточно высокой эффективностью. Хотя чаще всего на кровле из металлочерепицы устанавливают именно уголковые снегозадержатели.

Заметим, что если речь идет именно о металлочерепице, то пластинчатые и уголковые снегозадержатели установить на ней довольно сложно. Дело в том, что металлочерепица имеет волнистый профиль, поэтому есть возможность прибить такие только лишь в верхнюю часть волны, а она далека от обрешетки. А если снегозадержатели не закрепить прямо к обрешетке, в особо снежные зимы при схождении снежных масс их его просто вырвет прямо из кровельного покрытия, и, представьте себе, какого масштаба ремонт вам будет предстоять.

Трубчатые снегозадержатели: для особых нагрузок

Современные трубчатые снегозадержатели представляют собой прочную сборную конструкцию из длинных труб и опор-кронштейнов. Изготавливают их обычно из алюминиевой или оцинкованной стали, с защитным полимерным покрытием. Диаметр таких труб варьируется от 20 до 35 мм, а стенки труб имеют толщину около 1,5 мм.

Трубчатые снегозадержатели обычно устанавливается 3-х метровой длины, сплошной линией, на вторую волну от карниза. Они лучше всех существующих снегозадерживающих систем препятствует лавинному сходу снега, не ломаясь при этом, и не выгибаясь под его тяжестью.

Точечные системы: для равномерного распределения снега

Довольно новый вид снегозадержателей для крыши из металлочерепицы – точечные. Речь идет о так называемых снегостопорах. Рекомендовано устанавливать от 5 до 8 снегостопоров на каждый квадратный метр, дополняя их снегозадерживающей решеткой. Главная их задача состоит в равномерном распределении снега и его давления на конструкцию крыши. Второстепенная – служить некими опорами,  на которые вы сможете опереться ногами во время кровельных работ, и вам не придется наступать на хрупкие волны металлочерепицы.

Для каждого отдельного вида кровли снегостопоры изготавливаются своей формы, и со своим кронштейном. Поэтому никогда не покупайте для металлочерепицы те точечные снегозадержатели, которые изначально шли, например, для мягкой кровли.

“Подковы” для металлочерепицы

Сравнительно недавно на российском рынке появились снегостопоры, которые предназначены именно для кровли из металлочерепицы и изготавливаются методом холодного формирования.

Они имеют изогнутый вид, который повторяет радиус стандартной волны, и замечательно крепятся почти на любой участок такой кровли. Благодаря этому инновационному техническому решению полностью решается проблема с креплением снегозадержателей на профилированные кровли в сфере их надежности крепления и эстетичности внешнего вида. Сами места креплений таких элементов необходимо обрабатывать полиуретановым герметиком.

Такие снегозадержатели имеют больше преимуществ в частном случае с металлочерепицей, чем уголковые. Дело в том, что у таких снегостопоров больше креплений (четыре, если точнее), и сами они куда меньших размеров. Да и в эстетическом плане такие кровельные элементы выигрывают, оставаясь менее заметными.

Поликарбонатные “зубки”

А вот это уже новинка рынка:

Монтаж поликарбонатных снегозадержателей на металлочерепицуМонтаж поликарбонатных снегозадержателей на металлочерепицу

Перед тем, как крепить снегозадержатели на металлочерепицу, обязательно составьте проект расположения снегозадержателей на крыше. Зачем? Это необходимо для того, чтобы в будущем устанавливаемый вами кронштейн случайно не оказался в тех местах кровли, где на самом деле нет реек обрешетки, а вы уже просверлили отверстие и теперь думаете, что с этим делать.

Далее, перед установкой снегозадержателей на металлочерепицу вам необходимо продумать все моменты и взять во внимание все данные. Ведь от грамотной установки снегозадержателей напрямую зависит их долговечность и функциональность. А поэтому рассчитывать нужное их количество необходимо в соответствии со СНиПами 2.0.10.07.85 по таким конкретным этапам:

  • Наклон кровли. Для получения таких данных задействуйте обычный угломер или примените специальные формулы. Если скаты кровли имеет уклон более 15 градусов, значит, на будущие снегозадержатели будет воздействовать большая нагрузка. Поэтому в этом случае лучше отдать предпочтение трубчатому снегозадержателю, который обычно отличается высокой прочностью.
  • Тип кровельного покрытия, а именно особенности металлочерепицы. Для всех ее типов подходят универсальное крепление снегозадержателей, но если на вашей крыше уложена металлочерепица «Монтеррей», тогда у опор металлочерепицы должен быть выступ, и благодаря ему уже не придется усиливать обрешетку.
  • Цвет металлочерепицы. Мы рекомендуем вам выбирать снегозадержатели под оттенок имеющегося кровельного покрытия, чтобы сами снегозадержатели потом не бросались в глаза, если только вы не планируете их специально выделить. Вполне подходит также вариант кровельных элементов, которые темнее на тон-два.
  • Обратите внимание, что в комплекте с выбранным снегозадержателем должны идти резиновые прокладки и специальные кровельные саморезы. Очень важно, чтобы все участки крепежа на металлочерепице обладали потом 100% герметичностью.
  • Узнайте присущие погодные условия в вашем регионе. Например, по карте снеговой и ветровой нагрузки.
  • Определите количество рядов снегозадержателей. Это проще всего сделать по специальной таблице, где указан ваш снеговой регион, угол наклона кровли и расстояние между кронштейнами.

Ваша главная задача при расчете снегозадержатели для вашей крыши – это равномерно распределить нагрузку на эти кровельные элементы и на всю стропильную систему. И помните, кронштейны нельзя монтировать близко к свесу кровли, в этом плане существуют строгие правила:

Подробный монтаж снегозадержателей своими рукамиПодробный монтаж снегозадержателей своими руками

В случае с металлочерепицей, надежнее всего монтировать снегозадержатели, как и любые другие кровельные элементы безопасности, еще на этапе строительства такой крыши:

Подробная установка снегоуловителей на металлочерепицуПодробная установка снегоуловителей на металлочерепицу

Но даже в противном случае вы убедитесь, что установка снегозадержателей на крыше из металлочерепицы – работа из приятных. Единственная сложность – это вкрутить кровельные саморезы в металлическую кровлю, и правильно их потом герметизировать.

Проще всего заделать дырку от кровельного самореза современным силиконовым герметиком, термостойкость которого находится в пределах от -50°С до +180°С. Как вы понимаете, даже в суровых российских широтах редко бывают более жесткие климатические условия.

Монтаж снегозадержателей своими рукамиМонтаж снегозадержателей своими руками

Саму установку снегозадержателей производите по таким конкретным шагам:

  • Шаг 1. Монтаж снегозадержателей, как правило, начинается с определения места установки. Если мы говорим о металлочерепице, тогда это район первой или второй волны от карниза. Главное, чтобы снегозадержатели были расположены над несущей стеной, с целью равномерно распределить нагрузки. Установить снегозадержатели можно как по всему периметру крыши, так и выборочно, в нужных местах.
  • Шаг 2. Опоры крепятся к крыше при помощи метизов, которые идут в комплект по 2 штуки на одну опору. И важно, чтобы метизы попали в стропила или хотя бы в обрешетку крыши. Иначе при большом схождении снега уловители могут не выдержать нагрузок, и сойдут вместе с лавиной.
  • Шаг 3. Как только снегозадержатели будут установлены, в них вставляются трубки. Трубки соединяются между собой и наращиваются до нужной длины, а их стык фиксируется саморезами. От крайних опор до концов трубок расстояние должно составлять 15-20 сантиметров. В итоге общий шаг установки не должен превышать 70 сантиметров.

Правильный монтаж снегозадержателей на металлочерепицу гарантирует долгий срок службы этих элементов!

Вот еще один такой процесс в деталях:

Как установить снегозадержатели на металлочерепицу?Как установить снегозадержатели на металлочерепицу?

И более подробный видео-урок от одного из производителей таких снегозадержателей:

А сейчас мы разберем с вами, что нельзя делать при монтаже снегозадержателей на крышу из металлочерепицы. Прислушайтесь, это – ценные советы.

Ошибка №1. Почему срывает кронштейны?

Если вы слышали о том, как вместе со снегом сорвало кронштейны, здесь может быть несколько причин:

  1. Неверно распределены снеговые нагрузки на крышу.
  2. Был произведен неправильный монтаж.
  3. Саморез вкручивался только в покрытие, или же не предусмотрели дополнительный брусок.
  4. На длинные скаты поставили всего один ряд снегозадержателей.

Да, металлочерепица в плане монтажа кровельных элементов – самое капризное покрытие. Здесь действительно волны не дают легко установить ту же планку, но все равно ни в коем случае нельзя производить монтаж только в металл.

Ошибка №2. Откуда берутся протечки?

Рассмотрим также такой момент. Во время монтажа листов металлочерепицы саморез ввинчивается в торец волны. И, чтобы отвести от него дождевую воду и мусор, его необходимо защитить простой ЭПДМ-прокладкой.

Долговечность такой резинки намного ниже, чем у самого металла, и через 5-10 лет на этом месте попросту будет прорешь для попадания воды внутрь кровельного пирога. Поэтому единственный выход – это либо обрабатывать дополнительными герметиками такие соединения, либо использовать трубчатые снегозадержатели, и только у карниза.

Ошибка №3. Отчего вылетает крепление?

Еще одна ошибка – это малый вынос снегозадерживающего элемента за пределы опоры, что при малейшем боковом сдвиге способно привести к вылету всей трубки или решетки из крепления. Оптимальным считается расстояние в 15-20 сантиметров, где элемент выступает за пределы крайней части опоры.

Ошибка №4. Что приводит к деформации опор?

Нельзя также устанавливать одни только опоры, без самих снегозадерживающих элементов. Дело в том, что опоры рассчитаны только на нагрузки по направлению со ската, а если горизонтальные элементы в виде решеток бревен или трубок отсутствуют, то давление снега может быть иногда и боковым. Особенно в районе ендов на сложных крышах. И все это приведет к повреждению опор. К проблемам приводит также недостаточное количество метизов и их малая длина.

Ошибка №5. Когда снег прорывает ограждение?

Еще одна распространенная ошибка – это плохое крепление соединительных элементов между решетками или трубами, либо их полное отсутствие. Есть большой риск, что в таких местах, где соединение слабое или оно отсутствует, произойдет прорыв снежной массы, и она согнет сопутствующие кровельные элементы.

Ошибка №6. Если снегозадержатели не справились?

И, наконец, последняя ошибка, если установка снегозадержателей производится по слишком разреженной схеме, на каждую из опор уже приходится более увеличенная нагрузка. Это неизменно приведет к повреждению самой опоры и кровельного покрытия, которая находится под ней.

Главная причина подобных ошибок состоит в неправильном расчете монтажа системы снегозадержания, ошибок монтажников и неразумном желании сэкономить. Если на консоль воздействует слишком большая снеговая масса, повреждаются всегда крайние опоры, и из-за них вполне может возникнуть даже цепная реакция по всей линии.

Вот хороший и подробный видео-урок, как все-таки правильно устанавливать современные снегозадержатели на такой кровле, как металлочерепица:

И напоследок ценный совет: не забывайте о том, что в течение первого года эксплуатации снегозадержателей необходимо проверять натяжение болтов кронштейнов примерно раз в 4 месяца. После этого проверку можно проводить всего лишь раз в год, во время планового осмотра всей крыши.

Вот почему устанавливать снегозадержатели удобнее в первый же год эксплуатации кровли, так как металлочерепица все-равно предусматривает частый осмотр ее всех креплений в первое время, и удобнее все эти задачи совмещать по времени. Удачи!

krovgid.com

Как выбрать и установить снегозадержатели на крышу

При строительстве скатной крыши надо побеспокоиться о выборе и установке снегозадержателей. Рассчитать количество снеговых барьеров и правильно смонтировать их — задача не менее важная, чем подобрать кровельное покрытие.

Установка снегозадержателя на крыше
Установка снегозадержателя на крыше

В последнее время при покупке кровельного материала в качестве дополнительного бонуса дают и набор снегозадержателей. И не всегда продавец может четко аргументировать, для чего они вообще нужны на крыше. К тому же бесплатные модели бывают плохого качества, так как их не всегда производят с учетом технических требований. А ведь весной или зимой во время оттепели, когда температура воздуха выше нуля, скопившаяся на кровле снежная масса может рухнуть в любой момент. Например, в Московской области вес снежного сугроба на крыше может составить 130-180 кг/м² — этого достаточно, чтобы покалечить человека или нанести серьезный ущерб имуществу. Во избежание подобных происшествий и устанавливают специальные защитные элементы. Они не дают снежной массе упасть с крыши, а удерживают ее до тех пор, пока она не растает от солнечного тепла.


Какими они бывают

Чтобы правильно выбрать снегозадержатели, надо знать, какими они бывают и на какую нагрузку рассчитаны.

Уголковый снегозадержатель

Такой снегостопор еще называют пластинчатым. Это самая дешевая и простая конструкция. Она представляет собой тонкий стальной лист (пластину), согнутый под острым углом. Сделать его несложно и своими руками. Большое скопление заледеневшего снежного покрова он, скорее всего, не выдержит, но в тех местах, где осадков не очень много, вполне сгодится. Устанавливать его можно только на металлическую черепицу или профнастил!

Уголковый снегозадержатель. Фото с сайта kaptur.club
Уголковый снегозадержатель. Фото с сайта kaptur.club

Бугель

Для подстраховки систему из уголков часто дополняют бугелями — металлическими приспособлениями в виде треугольника, которые точечно задерживают сход снежной массы и гасят скорость ее движения. Они подходят не только для металлической, но и для битумной кровли.

Снегостопоры в виде треугольника. Фото с сайта tegola24.by
Снегостопоры в виде треугольника. Фото с сайта tegola24.by

Снегорез-зуб

Специально для мягкой черепицы разработаны так называемые зубы — стальные или пластиковые (из поликарбоната) снегорезы маленького размера. Их в большом количестве крепят по всему скату в несколько рядов.

Снегорезы &amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;ndash; &amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;laquo;зубы&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;raquo;. Фото с сайта budlux.in.ua
Снегорез-зуб. Фото с сайта budlux.in.ua

Снегозадержатель решетчатого типа

Он напоминает декоративную ограду для газонов и садовых растений. Проходя через него, снежная масса разбивается на множество мелких неопасных частей и падает вниз, а то, что остается на крыше, тает и стекает в водосток. Благодаря высоте в 10-20 см и надежному способу крепления, барьер способен выдержать значительную нагрузку и поэтому рекомендован к установке на скатах большой площади.

Решётчатый снеговой барьер. Фото с сайта d-bork.ru
Решетчатый снеговой барьер. Фото с сайта d-bork.ru

Трубчатый снегозадержатель

Эффективность и функциональность трубчатого приспособления ничуть не хуже. Оно состоит из набора трубок, два ряда которых связывают между собой систему кронштейнов с крепежной полкой. Чем шире крыша, тем больше секций необходимо установить. Основное преимущество изделия — его универсальность: как и решетчатый барьер, его можно использовать на кровельном покрытии любого вида. Из недостатков можно отметить трудоемкий монтаж, который может потребовать много времени и сил.

Трубчатый снегозадержатель. Фото с сайта krovmart.ru
Трубчатый снегозадержатель. Фото с сайта krovmart.ru

Как выбрать

Принимая решение о выборе снегозадержателя, следует руководствоваться тремя критериями — уклоном кровли, материалом покрытия и снеговой нагрузкой в конкретном регионе. С уклоном все просто: если он не более 60°, без барьеров не обойтись.

Чтобы определить снеговую нагрузку, воспользуйтесь картой Росгидромета, она поможет понять, как много снега бывает именно в вашем населенном пункте (см. табл. 1). В районах, отмеченных на карте как I и II, можно смело монтировать уголковые, пластиковые снегозадержатели или металлические зубы. Во всех остальных областях целесообразно применять барьеры, способные выдержать более серьезное давление, то есть трубчатые и решетчатые.

Карта снеговых нагрузок по данным Гидрометцентра РФ.
Фото с сайта atomstroymodul.ru
Карта снеговых нагрузок (по данным Гидрометцентра РФ). Фото с сайта atomstroymodul.ru

Таблица 1. Категории снеговых районов согласно СНиП 2.01.07-85

Снеговой районIIIIIIIVVVIVIIVIII
Снеговая нагрузка, кг/м²80120180240320400480560

Указанные в таблице данные — усредненная статистика. Чаще всего снега бывает меньше. Но раз в 8-10 лет вес снежного покрова на крыше может оказаться и значительно больше средних показателей, так что экономить на защитных элементах все же не стоит.

На мягкой кровле рекомендуется устанавливать приспособления универсального типа или те, которые предназначены именно для этого вида покрытия. На натуральной черепице чаще всего ставят бугели и изделия из труб, а с недавних пор и пластиковые стопоры. Для металлической — подойдут барьеры любой конструкции.

Пластиковый стопор на крыше из натуральной черепицы. Фото с сайта stopsneg.ee
Пластиковый стопор на крыше из натуральной черепицы. Фото с сайта stopsneg.ee

Сколько их надо?

Во многих случаях одного ряда снегозадержателей может не хватить. Количество необходимого оборудования зависит от той снеговой нагрузки, которую будет испытывать линия приспособлений, находящаяся непосредственно возле карниза. Рассчитать давление можно с помощью одного из онлайн-калькуляторов, каких в Сети немало.

Предположим, речь идет о районе № 1. С учетом длины ската 4 м и угла его наклона в 45° нагрузка на стопор составит 182 кг. Это слишком много, даже если на крыше стоит трубчатый барьер, способный выдержать до 120 кг. А уж если он не трубчатый, а уголковый, который едва ли сможет удержать более 100 кг, тем более. Решение простое: надо ставить еще один ряд. По этой же схеме рассчитываем и количество рядов любых других приспособлений, задерживающих снег. Их прочностные характеристики лучше заранее уточнить у продавцов или же узнать из технической документации.

Особенности монтажа

Перед установкой снегозадержателей желательно ознакомиться с инструкцией фирмы-изготовителя, а также с рекомендациями, указанными в пп. 9.12-9.13 СП 17.13330.2011.

Проще всего устанавливаются модели из поликарбоната: их монтируют на клей того же производителя или на кровельные саморезы. Допускается и комбинированное крепление: клеевой состав плюс шурупы. В случае монтажа на поликарбонатную поверхность (козырек над входом) используют только клей. Барьеры фиксируют в шахматном порядке из расчета по 45 шт. на каждый метр ската, если иного не показывают расчеты по нагрузке.

Уголковые изделия крепят исключительно с помощью самонарезающего метиза и резиновых прокладок. Для фиксации той стороны уголка, на которую будет приходиться основная нагрузка, применяют саморезы длиной 50-70 см. Снегозадержатели этого типа ставят над несущей стеной, как правило, в несколько рядов, усиливая каждый из них опорной планкой. Расстояние между уголками обычно не превышает 1 м.

Монтаж уголкового снегозадержателя. Фото с сайта expert-dacha.pro
Монтаж уголкового снегозадержателя. Фото с сайта expert-dacha.pro

При установке на мягкую черепицу бугелей их монтажную пластину маскируют покрытием. Конечно, делать это можно только в процессе укладки кровельного материала.

Барьеры из решеток и трубок наиболее популярны, поскольку способны выдерживать нагрузку более 100 кг/м². Но монтировать их надо на сплошную или усиленную обрешетку, в идеале — тоже еще при строительстве кровли.

Монтаж снегового барьера трубчатого типа. Фото с сайта 1pocherepice.ru
Монтаж снегового барьера трубчатого типа. Фото с сайта 1pocherepice.ru

Для начала размечают места для крепления кронштейнов. Отступ от края карниза не должен превышать 1 м., оптимально — 60 см, меньшее расстояние тоже нежелательно. Затем в соответствии с разметкой сверлят отверстия под крепеж. Держатели устанавливают в нижнюю часть «волны» — туда, где покрытие соприкасается с обрешеткой. Интервал между кронштейнами можно уточнить в инструкции производителя, но, как правило, он тоже не больше 1 м.

Для фиксации применяют болты-шурупы или кровельные саморезы (8×60 мм). Либо то, либо другое поставляют вместе со снегозадержателями, но первый вариант предпочтительнее. Перед закручиванием крепежа между держателем и кровлей всегда ставят резиновую амортизацию.

Последний этап сборки — установка трубок или решетки на закрепленные кронштейны. Эти элементы крепят при помощи болтов. Если конструкция крыши предполагает мансардные окна, защиту от снега рекомендуется ставить не только по краям кровли, но и немного выше окон. Как уже говорилось, количество рядов зависит от расчетной нагрузки, но по опыту, если длина ската превышает восемь метров, барьеры надо ставить как минимум в два ряда.

Монтировать снегозадержатели лучше в сухую погоду и, конечно, до появления первого снега. Перед началом работ на высоте нужно обязательно обезопасить себя от риска падения, используя страховочный трос.

Что еще нужно знать про устройство кровли:

7dach.ru

Инструкция по установке снегозадержателей на крышу, их виды и порядок монтажа

Безопасность крыши – одно из обязательных ее качеств, наряду с функциональностью, долговечностью и красотой. Обеспечивать эту безопасность призваны системы снегозадержания. Что это такое, для чего они нужны и какими бывают – об этом мы и расскажем, а также дадим советы, как установить снегозадержатели своими руками.

Для чего нужны снегозадержатели на крыше?

Русские зимы богаты на сюрпризы: то снегопад, то мороз, то оттепель. А это часто приводит к чрезвычайным ситуациям и травмам. Особенно опасны бывают внезапные сходы с крыш снега и льда. Они могут наделать много бед: травмировать случайных прохожих, повредить кровлю, водостоки, климатическую технику (кондиционеры), автомобили, стоящие около здания, оборвать электропровода.

Чтобы предотвратить эти неприятные, а иногда и трагические, происшествия, необходимо на крышах зданий устанавливать системы снегозадержания. Для российской действительности они пока не стали общепризнанным явлением, хотя на Западе для принятия в эксплуатацию строящегося дома снегозадержатели являются необходимым условием. Без них и застраховать строение будет невозможно.

sistema_snegozaderzhaniya

Значит ли это, что снегозадержатели необходимы всегда и на любых кровлях? Вовсе нет. Без них можно обойтись в тех случаях, когда крыша имеет большой уклон (больше 60°), снег на ней просто не будет задерживаться. А вот самый опасный наклон крыши – это от 20° до 35° – на таких крышах снегозадержатели необходимы.

Эти устройства могут выполнять и еще одну функцию: выступать в качестве одного из страховочных элементов для человека, который очищает крышу от снега. В случае необходимости, они удержат человека от падения. Более всего это касается решетчатых и трубчатых снегозадерживающих систем.

Виды снегозадержателей

Снегозадержатели могут быть приспособленными к определенному виду кровли или являться универсальными и применяться на кровле из любых материалов: листовых, рулонных, натуральной черепицы.

Трубчатые

Впервые подобные системы были использованы достаточно давно в Альпах и Баварии, и называли их «снегозадерживающее бревно».  Сегодня подобная конструкция состоит из металлических труб в один или два ряда и кронштейнов, к которым трубы жестко крепятся. В свою очередь кронштейны закрепляются на кровлю – к обрешетке или стропилам. Чем меньше расстояние между креплениями, тем прочнее трубчатый снегозадержатель.

trubchaty-snegozaderzhatel

Решетчатые

Изготавливаются из металлического профиля, который собирается в виде решетки, укрепленной вертикальными поперечинами. К крыше такая конструкция крепится также на кронштейны.

snegozaderzhatel-reshet

Уголковые или пластинчатые

Выполняются из металлических оцинкованных листов или кровельного металлического профиля, крепятся параллельно коньку на кровлю из того же материала, что и они сами. Такие снегозадержатели менее прочны, большую массу снега они задержать не смогут. Поэтому устанавливать их следует на крышах, у которых угол наклона менее 30° и, лучше всего, в таких районах, где снежный покров невелик.

ugolkovie

Металлические бугели (крюки-снегостопоры)

Самые малоэффективные снегозадержатели. Предназначены они для крыш с минимальным уклоном (до 15°) и покрытых мягкой кровлей, например рубероидом. Устанавливаются крюки лишь в процессе строительства или капитального ремонта кровли: по мере того, как кровельное покрытие крепится к обрешетке, монтируют крюки в один или несколько рядов, или же по всей поверхности крыши в шахматном порядке.

kruki

Особенности монтажа снегозадержателей

Самые прочные снегозадержатели – трубчатые и решетчатые – рекомендуется устанавливать на крыши, на которых в большом количестве скапливается снег. Обычно их монтируют по всему периметру кровли на уровне карниза или немного выше. Эти системы можно монтировать как во время строительства, так и в процессе эксплуатации.

montazh-snegozaderzhatelya01

montazh-snegozaderzhatelya02

Если бюджет ограничен, устройства для задержки снега можно устанавливать лишь в наиболее опасных местах: над пешеходными дорожками, входами, автомобильными парковками и т.д.

Установку следует начинать от края карниза, отступив от кромки крыши около 50 см. Трубчатые снегозадержатели располагают обычно вдоль линии несущих стен, чтобы нагрузка на крышу была равномерной. Кронштейны крепят таким образом, чтобы расстояние между ними было 60-110 см. Монтируют их с помощью длинных саморезов с резиновыми уплотнителями, чтобы добиться герметичности на месте крепления.

Нужно отметить, что снегозадержатели не только необходимы для безопасности, но они прекрасно смотрятся на крыше, придают зданию архитектурную законченность. А справиться с их монтажом сможет практически любой. Только не нужно забывать о технике безопасности: установка снегозадерживающих конструкций, очистка крыши от снега и любые другие высотные работы нужно вести с использованием страховочного троса, монтажного пояса, в нескользящей обуви.

roof-gid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
