Как правильно пользоваться ручным лобзиком – как это выглядит, для чего нужен электролобзик, из каких основных частей состоит слесарный, устройство, виды, по дереву, техника безопасности

Основные приемы работы с ручным лобзиком

Порядок работы с ручным лобзиком

На этом занятии мы покажем вам начальные азы работы с обычным ручным лобзиком. Конечно, лобзик бывает и электрический, но стоит он значительных денег, да и работа на нем это уже погоня за скоростью, а не спокойное умеренное созидание прекрасного.

Для работы нам понадобится: ручной лобзик, пилка, подставка на стол, струбцина для крепления подставки на стол, шило, карандаш, два зажима для бумаги, лист кальки, лист копировальной бумаги, наждачная бумага и конечно же кусок фанеры нужных размеров. Мы будем выпиливать елочку, в этой работе кроме техники выпиливания мы освоим и технику сборки фанерных деталей в объемную фигуру елочки и самый простой способ отделки готового изделия, с помощью обычной акварельной краски.

Размер фанеры должен соответствовать выбранному вами рисунку, старайтесь располагать выпиливаемые детали компактнее, плотнее друг к другу, так как все что остается после выпиливания, как правило уже не может быть использовано в дальнейшей работе из-за своей хрупкости. И так выбранный кусок фанеры зачищаем наждачной бумагой, стараясь водить ее вдоль волокон, так как поперечные царапины будут сильно видны на готовом изделии и их очень трудно потом удалить, да и обработанная воль волокон фанера выглядит бархатисто и мягко.

Наждачная бумага должна быть средней зернистости, чтобы меньше царапать фанеру.



Закрепи с помощью зажимов лист кальки и рисунок, далее карандашом скопируем рисунок на кальку. Эта операция нужна для того, чтобы не повредить оригинал рисунка при переводе его на фанеру.

Сразу следует заметить, что при современном уровне распространения и доступности копировальной, при масштабных и сложных рисунках для выпиливания хорошо воспользоваться копировальным аппаратом и необходимый рисунок просто нужно скопировать на чистый лист бумаги и с него далее переводить рисунок на фанеру. Преимущество этого способа еще и в том, что так довольно легко можно увеличивать или уменьшать выбранный для работы рисунок.  Мы же накладываем кальку с рисунком на фанеру и карандашом, через копирку переводим его на лицевую сторону ее.

Переведя весь рисунок на фанеру, внимательно проверяем все ли линии рисунка, хорошо видимы на фанере.

На следующем этапе очень важно проверить будущие узлы взаимного соединения деталей елочки. Для этого кусочек фанеры такой же толщины, какую мы используем нужно приложить к нарисованному пазу детали елочки и убедиться, что она точно умещается в нарисованных границах. Если размеры паза и толщина фанерки не совпадают, ширина паза корректируется – чертится равной толщине используемой фанеры. В противном случае при сборке готовых деталей они будут болтаться или же просто не войдут друг в друга. Так проверяются все пазы на всех рисунках деталей.

Берем подставку и вставляем в центральное отверстие ее струбцину.

Крепим струбциной подставку на край стола, подоконника или рабочего верстака.

Если у вас пилка в лобзик не вставлена, то проделываем это в следующей последовательности. Ослабляем барашек нижнего зажима лобзика (предварительно повернув ручку в низ – в рабочее положение). Вставляем пилку в нижний зажим.

Направление зубьев пилки должно быть как на рисунке «б» — это очень важно.

Затем ослабив, барашек верхнего зажима, вставляем в него верхний конец пилки и поставив лобзик на подставку, с усилием нажимаем на него и туго завинчиваем барашек. Пилка должна быть туго натянута. Но чрезмерно сильное натяжение может привести к поломке пилки при фигурном выпиливании, к этому же приведет и слабое натяжении пилки. Так что все должно быть в меру.

Положение тела при выпиливании должно быть как на рисунке.

При выпиливании лобзиком, нужно плавно перемещать руку вверх-вниз, вверх-вниз, следя за положением пилки, чтобы она не наклонялась от вертикального положения. При выпиливании по фигурной линии в процессе пиления поворачивайте фанерку, а не лобзик– это уменьшит вероятность сломать пилку.

При выпиливании острых углов, делайте движения пилки на месте, постепенно поворачивая фанерку.

У вас должно получиться свободное пространство- отверстие, в котором пилка повернется, теперь продолжайте пилить в нужном направлении.

Свободное пространство для поворота пилки делайте на той части фанерки, которая будет выбрасываться и у вас без особого труда будут получаться острые углы.

После того, как выпилили весь контур рисунка, выпиленная деталь свободно вынется их фанерки.

Теперь, чтобы не сломать пилку, введите ее в рез, с которого начинали выпиливание деталь и плавно двигая лобзик вверх-вниз, но только задней стороной пилки вытащите ее из фанерки.

Аналогично выпилите вторую деталь елочки.

Полученные детали обработайте наждачной бумагой.

Теперь мы имеем две готовые к сборке детали елочки.

Собираем их в одну конструкцию.

Теперь раскрасим елочку акварельными красками или гуашью.

Все наша елочка готова.

И в конце занятия, мы покажем вам, последовательность выпиливания внутренних отверстий в деталях. Допустим нам нужно выпилить часть круга.

В середине удаляемой части детали, шилом прокалываем отверстие. Не старейтесь делать отверстие близко к нарисованной линии, это может вызвать скалывание фанеры, что будет довольно некрасиво.

Ослабив верхний зажим лобзика, и освободив пилку, вводим ее верхний конец снизу в проколотую дырку.

Зажимаем пилку в верхний зажим лобзика и выпиливаем удаляемую часть рисунка.

После чего снова освобождаем пилку из верхнего зажима. И эту операцию повторяем с каждым внутренним отверстием рисунка.

Елочка получилась устойчивая и довольно крепкая, для большей устойчивости стыкуемые части деталей можно промазать каким-нибудь клеем, который не оставляет следов на дереве- это клей ПВА, столярный или казеиновый.

Как пользоваться электрическим или ручным лобзиком правильно?

1 Область применения

По IEC 60745-1 со следующими изменениями:Дополнение:Настоящий стандарт распространяется на пилы с возвратно-поступательным движением инструмента, такие, как лобзики и ножовочные пилы.

Технология работы с электрическим лобзиком

По IEC 60745-1.

Современные производители выпускают различные модели электролобзиков. Конструкция любого вида инструмента состоит из таких основных элементов:

1. Режущее полотно. Все электрические лобзики оснащены специальной пилкой, с помощью которой осуществляется раскрой материала. Процесс обработки выполняется за счет быстрых возвратно-поступательных движений режущего элемента. При этом в зависимости от модели устройство совершает от 43 до 58 оборотов в одну секунду.
2. Опорная подошва. Такая деталь конструкции обеспечивает точность резки. У большинства выпускаемых электрических лобзиков направляющая плоскость поворачивается пол любым удобным углом до 45 градусов. Некоторые модели имеют фиксированное значение уклона.
3. Двигатель. Электрический инструмент обязательно оснащен специальной движущей системой, которая приводит в действие вращающийся механизм. Чем больше мощность прибора, тем выше его эксплуатационные возможности.
4. Держатель. Такой элемент позволяет удерживать инструмент в правильном положении во время всего рабочего процесса.

Некоторые модели электрических лобзиков имеют дополнительное оснащение. Это может быть подсветка или устройства для автоматического удаления стружки. Многие инструменты имеют регуляторы реза, которые дают возможность самостоятельно установить обороты вращения режущего элемента для каждого отдельного вида, обрабатываемого материала.

С помощью электролобзика можно без особых усилий распилить различный материал. Но все же качество работы требует особого подхода к каждому типу полотна.

Электролобзиком можно распилить полотна различной плотности. Материалом для выпиливания может быть изделия из дерева, пластик или плитка. Также с помощью электрического инструмента можно распилить металл.

Заготовки для распиливания должны иметь быть однородной структуры. Если используется древесные полотна, то следует исключить наличие сучков или металлических элементов, таких как скоб, гвоздей или шурупов. Заготовки из дерева используют для распила только в просушенном виде. Для вырезания рисунка рекомендуется подбирать материал с ровной поверхностью.

Отобранное для обработки полотно фиксируется в горизонтальном положении. На его поверхность с помощью карандаша наносятся линии для распила.

Пилим дерево

Для работы с древесными материалами в инструмент устанавливаются специальные пилки с довольно крупными зубьями – от 2 до 6 миллиметров. Чем сложней форма разреза, тем меньше должен быть их размер.

Прямой раскрой деревянного полотна можно осуществлять на самых высоких оборотах. При более точном выпиливании изделий скорость вращения режущего элемента можно снизить.

Для работы с древесиной потребуются пилки с крупными зубьями

Для увеличения скорости обработки материала рекомендуется включить маятниковый ход. Его применяют, если качество распила не имеет особого значения.

Пилить следует плавно без особых усилий. Во время работы инструмент должен ровно прижиматься к поверхности заготовки.

Обработка металла

Режущее полотно в таком случае должно иметь мелкие зубья, расстояние между которыми не превышает 1 -2 миллиметров. В процессе пиления металлических полотен маятниковый ход полностью отключается. Обработка материала выполняется при самой низкой скорости.

Передвигать лобзик нужно очень медленно, исключив какое-либо давление на инструмент. Перед обработкой материал фиксируется так, чтобы линия разреза находилась как можно ближе к опоре.

Пилим пластик

Режущее полотно для пластиковых заготовок не отличатся от пилки для металла. В процессе выпиливания устанавливается минимальное положение маятникового хода. Для более ровных срезов его полностью отключают.

Обработка пластика выполняется на невысоких оборотах. Инструмент плотно прижимается к полотну и плавно передвигается по его поверхности.

Такие изделия требуют специальной пилки, у которой на месте зубьев нанесено абразивный материал. При этом маятниковый ход не используется. Весь рабочий процесс производится на максимально выставленной скорости.

Резка кафельной плитки электрическим лобзиком применяется только при необходимости выполнения небольших срезов. Это обусловлено тем, что пилы быстро портятся и требуют частой замены.

Электрический лобзик легко справляется с прямолинейным пилением. Также с помощью инструмента можно выполнить различные разрезы под углом и вырезать в заготовке овал или круг. Выполнение каждого вида разреза имеет свои особенности.

Контур фигуры наносится на подготовленное полотно. После этого с помощью дрели в заготовке проделывается отверстие, в которое устанавливается режущий элемент лобзика.

Процесс распила начинается и заканчивается в проделанной дыре. Если просверлить несколько отверстий, то круг или овал можно выпилить по частям.

Прямолинейные

С таким видом среза электрический лобзик справляется легче всего. На полотне делается разметка, по которой плавно ведется инструмент.

Для прямого распиливания материала можно устанавливать самую высокую скорость. Перед началом работы заготовку рекомендуется закрепить.

Под углом

Такой распил материала выполняется при предварительной установке подошвы под необходимым градусом уклона. После фиксации требуемого угла выполняются те же действия что и при прямолинейной резке.

Выпиливание лобзиком под углом

Для раскроя материала по прямой линии часто используют направляющую шину или параллельный упор. Такие дополнительные приспособления намного облегчают рабочий процесс и позволяют повысить качество разреза.

Направляющая шина

Такое вспомогательное устройство представляет собой металлическую  линейку, в которой находится паз для установки специальной подошвы и  электролобзик.

Перед началом работы выполняется разметка материала. После этого

Изначально выполняется разметка материала. После этого по линии фиксируется шина. Электрический инструмент легко движется по приспособлению, осуществляя точные и ровные разрезы.

Параллельный упор

Все модели электрических лобзиков в опорной подошве имеют специальное отверстие для установки специальной штанги параллельного упора. Приспособление можно приобрести в специализированном магазине, но часто оно входит в комплектацию к инструменту.

Параллельный упор обеспечивает ровный раскрой различных заготовок. Но использование такого устройства требует некоторых условий:

• при передвижении инструмента по полотну необходимо достаточно плотно прижимать подошву;
• поверхность, по которой будет передвигаться прибор должна быть абсолютно ровной.

Конструкция параллельного упора должна быть достаточно прочной и крепкой. Установка приспособления на приборы, которые могут при резке отходить в сторону не рекомендуется.

Общие правила и особенности эксплуатации

Качество выпиливания изделий как ручным, так и электрическим лобзиком зависит от правильного его использования. Каждый вид инструмента имеет свои эксплуатационные особенности, которые следует учитывать в процессе работы.

Ручной лобзик

Существует несколько моментов, которые следует учитывать при распиливании материала простым лобзиком:

1. Все движения инструментом должны быть вертикальными. Лобзик следует держать прямо, иначе пила быстро испортится, а сам процесс распила несколько затянется. Движения при этом выполняются только в двух направлениях – вверх и вниз.
2. Не следует сильно нажимать на инструмент. Чрезмерные усилия могут значительно снизить качество выпиливания. Опускать лобзик нужно с аккуратным и легким давлением, а при подъеме рекомендуется совершенно свободно.
3. При вырезании рисунка выполняется вращение только полотна. Лобзик при этом должен оставаться в первоначальном положении. При этом одной рукой необходимо удерживать инструмент, а второй обеспечивать повороты материала соответственно намеченному эскизу.

На ручной лобзик не следует сильно нажимать

Режущее полотно рекомендуется размещать с краю линии разреза. Это обеспечит точность выпиливания фигурных линий.

Использование электролобзика требует соблюдения своих правил, которые помогут качественно выполнить резку материала:

1. Чтобы привести инструмент в действие нужно подключить его к сети и нажать пусковую кнопку.
2. Во время резки следует всегда прижимать опорную подошву к материалу. Это позволит выполнить раскрой полотна точно по намеченной линии.
3. Опорная планка всегда должна находиться в перпендикулярном положении относительно обрабатываемого материала. Неправильное расположение направляющей подошвы может привести к порче изделия и самого режущего элемента.
4. При фигурном раскрое полотна следует осуществлять минимум усилий. Любое излишнее нажатие на инструмент может испортить заготовку.
5. При необходимости выполнения срезов под углом необходимо предварительно отрегулировать опорную подошву.
6. При работе электрическим лобзиком следует делать небольшие перерывы на десять минут через каждые полчаса. Такое действие поможет оградить прибор от перегрева и намного продлит его эксплуатационный срок.

При первом использовании электрического инструмента следует выставить небольшие обороты. Это позволит ощутить,  как работает лобзик и привыкнуть к нему.

Параллельный упор

3 Термины и определения

3.101 пила возвратно-поступательного действия (reciprocating saw): Машина, предназначенная для резки различных материалов полотном или полотнами, совершающими возвратно-поступательное или колебательное движение.

3.102 лобзик (jigsaw): Пила возвратно-поступательного действия, оснащенная опорной плитой, обеспечивающей регулирование угла наклона рабочего инструмента к обрабатываемому материалу.Примечание — Типовые конструкции лобзиковых пил показаны на рисунке 102.

3.103 ножовочная пила (sabre saw): Пила возвратно-поступательного действия с направляющей плитой, в том числе имеющей возможность установки рабочего инструмента под углом к обрабатываемому материалу.Примечание — Типовые конструкции ножовочных пил показаны на рисунке 103.

8 Маркировка и инструкции

8.12.1.1 ДополнениеСледует удерживать машину за изолированные поверхности захвата, поскольку режущий инструмент при работе может прикоснуться к скрытой проводке или к кабелю машины.При прикосновении режущего инструмента к находящемуся под напряжением проводу открытые металлические части ручной машины могут попасть под напряжение и вызвать поражение оператора электрическим током.

Техника безопасности

a) Для лобзиков:Необходимо предусмотреть ограждение для недопущения случайного касания режущей кромкой пильного полотна над опорной плитой.Соответствие требованию проверяют путем осмотра и посредством следующего испытания.Лобзик настраивается на выполнение пропила под прямым углом. Испытательный палец, показанный на рисунке 101 (позиция а), помещается над опорной плитой, как показано на рисунке 101 (позиции б, в).

b) Для других видов возвратно-поступательных пил:Если пила возвратно-поступательного действия конструктивно имеет зону захвата, примыкающую к движущемуся возвратно-поступательно пильному полотну и находящуюся позади него, то должно быть предусмотрено ограждение, не допускающее случайного прикосновения к пильному полотну.

Ограждение должно иметь высоту не менее 6 мм (при измерении высоты от поверхности захвата) и располагаться между зоной захвата и пильным полотном. При поставке машины с дополнительной передней рукояткой ограждение не требуется.Соответствие требованию проверяют путем осмотра и посредством измерения.

По IEC 60745-1.

Лобзик относится к достаточно простым в применении инструментам. Но все же наличие достаточно острого режущего элемента требует соблюдения некоторых правил безопасности:

1. Распил любых материалов следует осуществлять на ровной устойчивой поверхности при предварительном закреплении полотна. При этом полностью исключается резка деталей на весу.
2. Выпиливать заготовки следует на расстоянии от глаз не менее 40 сантиметров. Для защиты рекомендуется использовать специальные очки.
3. Перед работой следует убедиться в прочности фиксации пилки и остальных прилегающих к ней деталей.
4. Перед включением электролобзика в сеть необходимо проверить целостность электрического кабеля.
5. Ручка режущего устройства должна быть надежно закреплена. В противном случае инструмент может соскользнуть и нанести травму.

При выпиливании заготовок из различных материалов следует всегда учитывать технические возможности инструмента. Грамотное использование лобзика и соблюдения всех правил безопасности в процесс его эксплуатации позволит без проблем вырезать по намеченному эскизу любую деталь.

технология, подготовка, основные операции и техника безопасности

Выпиливание ручным лобзиком из фанеры представляет собой технологию, которая дает возможность изготавливать самые причудливые формы. Причем использовать ее можно как в производстве авторской мебели, делая достаточно крупные элементы, так и в декоре.

Азы выпиливания освоить довольно легко, да и оборудования для них практически не требуется. Ну а чтобы сделать действительно сложную вещь, придется потрудиться – впрочем, это утверждения справедливо практически для любого хобби.

С помощью лобзика и умелых рук можно сделать практически что угодно!

Материальная база

Из чего выпиливаем?

Если целью нашей работы является создание предмета с высокими эстетическими характеристиками (а именно так обстоит дело в большинстве случаев), то начинать нужно именно с выбора материала.

Фанера для выпиливания лобзиком должна соответствовать ряду требований:

• Во-первых, следует подбирать оптимальную толщину листа. Если мы вырезаем своими руками фигурный элемент мебели из фанеры, то можно использовать панели толщиной 12-15 мм, и даже более толстые. Если же нашей целью является более тонкая работа, то соответственно нужно приобретать материал в 5 мм или даже меньше.

Для разных задач разная толщина

• Цвет шпона, из которого изготовлена фанера, играет роль только в том случае, если мы не планируем проводить финишную обработку готового изделия морилкой, лаком или краской. Но чаще всего на цвет не обращают внимания – все равно видно не будет!
• Влажность материала является критичным параметром именно для выпиливания лобзиком. Фанерные листы необходимо тщательно просушить, иначе основным нашим занятием будет замена пилок.

Что качается качества, то для художественного выпиливания подойдет только фанера первого или второго сорта:

• На листе не должно быть сучков или пятен.
• Внутри плиты должны отсутствовать «карманы» со смолой.
• Следует выбирать только те панели, у которых шпон проклеен достаточно качественно.

Расслоение шпона

Совет!
Чтобы определить качество проклейки шпона, достаточно отпилить от края листа обычной пилой полосу шириной 10-20 мм.
Если такой тонкий фрагмент не будет расслаиваться, лист можно пускать в работу.

Чем работаем?

Итак, с материалом разобрались. Теперь давайте остановимся на инвентаре, который поможет нам делать мебель и фигурки из фанеры.

Место во главе нашего списка займет, естественно, сам лобзик.

Выбор модели инструмента зависит в первую очередь от тех целей и задач, которые вы ставите перед собой:

Обратите внимание!
Большинство моделей выпускается с обычной деревянной ручкой, но со временем вы можете подобрать оптимальную конфигурацию рукояти и заменить ее «под себя».

• Выбирая ручной лобзик для выпиливания из фанеры, обратите внимание также на качество крепления для пилы. Надежные винты позволят нам не тратить время на исправление положения полотна через каждые пять минут работы.

Ручной лобзик с правильно установленной пилкой

• Обычный электролобзик используется только для достаточно «грубых» работ, таких как изготовление мебели и крупных аксессуаров. Связано это с тем, что при высокой скорости движения пилы неизбежно образуются сколы на торцевой части фанеры, а потому работать с тонким материалом практически невозможно.

Такой инструмент подойдет только для грубой работы

• При выборе электролобзика для художественного выпиливания следует помнить о том, что цена изделия прямо пропорциональна качеству линии реза. Все дело в том, что у недорогих моделей буквально через пару месяцев активной эксплуатации полотно начинает «гулять» в горизонтальной плоскости, и точность распиливания падает. (см. также статью Выпиливаем лобзиком из фанеры: чертежи и технология)
• Отдельную категорию составляют электрически лобзики с ленточной пилой, которые можно использовать и для художественных работ. Эти устройства представляют собой небольшие станки, в которых заготовка располагается на специальной площадке.

Станок с ленточной пилой

Кроме собственно лобзика (а желательно двух: электрического и ручного) нам понадобятся:

• Пилки по фанере. Чем больше запас, тем лучше, поскольку пилка – это в прямом смысле слова «расходный материал».

Фото увеличенной пилки для лобзика

• Дрель с набором сверл по дереву (ниже мы расскажем, как она мам может пригодиться).
• Набор напильников для выравнивания краев. Желательно подобрать напильники разной формы: как минимум прямой, полукруглый и треугольный должны быть обязательно.
• Ручной инструмент – молоток, стамески, пассатижи и т.д. Используется для сборки выпиленных деталей.
• Шило и карандаш для перенесения чертежей на фанеру.

Работать лучше всего на специальном верстаке, оборудованном выступом для размещения заготовки под выпиливание. Если же верстака нет, можно приспособить для работы обычный стол, закрепив на нем специальную выпиловочную площадку.

Площадка представляет собой деревянный или пластиковый брусок с отверстием особой формы, который крепится к столешнице с помощью струбцины.

Технология выпиливания

Подготовка

Когда мы выпиливаем лобзиком из фанеры, качество готового изделия во многом зависит от того, насколько ответственно мы подошли к процессу подготовки.

Чтобы избежать эксцессов в ходе работы, нужно потратить всего несколько минут:

• Фанеру, предназначенную для работы, осматриваем на предмет наличия повреждений и отслоений шпона.
• Проверяем качество просушки, производя пробный распил.
• Прикладываем к фанере распечатанный на принтере шаблон и закрепляем его с помощью скотча или канцелярских кнопок.
• Простые формы можно переводить на фанеру путем прокалывания, оставляя на материале отметки от шила.

Совет!
Пилить фанеру удобнее поперек волокон, потому размещать рисунок на заготовке нужно таким образом, чтобы максимально количество пропилов пришлось делать именно в этом положении.

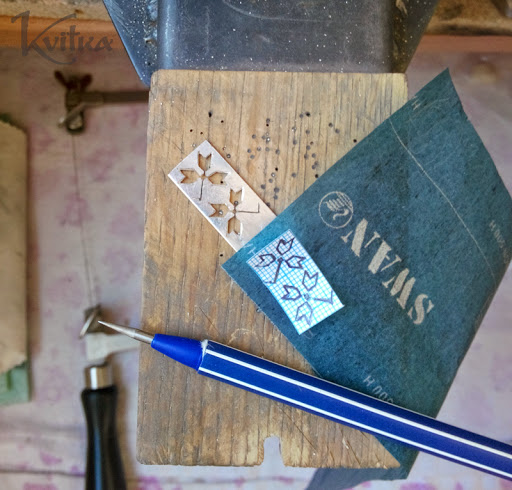

• Более сложные орнаменты переводим через копировальную бумагу, обводя контуры распечатанного шаблона карандашом средней твердости.

Копируем рисунок

• Для наглядности закрашиваем карандашом на заготовке те места, которые должны быть удалены после выпиливания. Сделать это лучше сразу после переведения шаблона, поскольку потом разобраться в сплетении линий будет сложнее.

Основные операции

Итак, подготовка завершена, и можно приступать к первым попыткам выпилить что-нибудь из фанеры своими руками. Конечно, если вы раньше никогда не брали в руки лобзик, то потренироваться стоит на простых изделиях, прежде чем приступать к масштабному проекту. Мебельные работы с помощью электролобзика

Работа начинается с выпиливания контура заготовки, после чего выполняются внутренние пропилы. Чтобы проделать сквозное отверстие, вначале просверливаем фанеру дрелью, и только потом вставляем полотно лобзика.

Совет!
Если нужно сделать несколько сквозных замкнутых пропилов, то отверстия для них нужно сверлить сразу.
Связано это с тем, что после выпиливания части материала заготовка теряет прочность, и при сверлении может треснуть.

Ниже мы опишем последовательность выполнения основных операций с помощью ручного лобзика. Применение электрической или ленточной пилы имеет свои нюансы, но освоив азы, вы не будете испытывать затруднений при работе с более совершенной техникой. Прямой рез

Самая простая операция – это выпиливание по прямой линии.

Инструкция для этой операции следующая:

• Пилку лобзика вставляем в просверленное отверстие таким образом, чтобы зубья были направлены к ручке.
• Натягиваем полотно так, чтобы оно не вибрировало при работе, и фиксируем винтом.
• Укладываем заготовку на верстак, прижимаем левой рукой к выпиловочному столику и постепенно начинаем пропиливать.
• При выпиливании прямой линии лобзик двигаем вверх и вниз, постепенно подавая заготовку под пилу.
• Контроль прямолинейности реза можно обеспечить, уложив на верстак направляющую планку.

Положение инструмента при выпиливании

Фигурное выпиливание является более сложным, и приступать к нему стоит только тогда, когда вы в полной мере освоили прямой рез:

• Закрепляем пилку лобзика так же, как и в предыдущем случае.
• Укладываем заготовку с четко прочерченной линией на верстак.
• Пилим движениями сверху вниз, подавая левой рукой фанеру таким образом, чтобы полотно не выходило за пределы линии.
• При смещении пилки по отношению к линии шаблона прекращаем движение левой рукой до тех пор, пока пилка не начнет ходить свободно. После этого корректируем положение фанеры и продолжаем работу.

По этому принципу выпиливаются все элементы, включая тупые углы. А вот острый угол выпиливать путем поворота заготовки не стоит, поскольку велик риск откалывания конечного фрагмента. В этом случае следует проделать две прорези, соединив их в вершине угла. Край заготовки обрабатываем напильником

После выпиливания всех элементов заготовку нужно обработать напильником, поскольку даже самая аккуратная работа не позволяет изготовить изделие с идеально ровными краями. Напильниками по дереву тщательно шлифуем наружные и внутренние линии распила, после чего обрабатываем всю заготовку шкуркой и наждачной бумагой.

Завершающий этап — финишная обработка изделия. Фанеру можно покрыть морилкой, покрасить или залакировать.

Техника безопасности

Выпиливание из фанеры не относится к травмоопасным занятиям, но все же правила техники безопасности соблюдать нужно обязательно:

• Для работы следует использовать только исправный инструмент.
• Запрещается производить выпиливание с применением обломков полотна или фрагментов ленточной пилы.
• При работе с электроинструментом следует проверять качество изоляции во избежание поражения током.

Глаза и руки должны быть защищены

• Выпиливание электролобзиком или ленточной пилой производится только на специальном верстаке, при этом режущая часть инструмента должна быть ограничена специальными приспособлениями (рамки, щитки и т.д.).
• В ходе выполнения работы нужно использовать средства индивидуальной защиты: очки, перчатки, противопылевую маску или респиратор.

Вывод

Художественное выпиливание лобзиком по фанере – это достаточно простая, но в то же время эффективная технология. Освоив основные приемы работы с лобзиком, вы сможете самостоятельно изготавливать мебель, предметы обихода, игрушки, сувениры и т.д.

При этом внешний вид изделий будет ограничен лишь вашим мастерством и вашей фантазией. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Учимся выпиливать лобзиком | Журнал Ярмарки Мастеров

С этим «зверьком» я познакомилась меньше года назад. До этого я преспокойно обходилась без него…

Мог ли он помочь мне в работе раньше? Когда работаешь только с проволокой, он не критичен. Хотя отрезать кусок толстой проволоки с минимальными потерями (что актуально для драгметаллов) или сделать острый угол не так уж и легко без лобзика. А если вы работаете с пластинами, то без лобзика совсем никак!

Перед началом работы с лобзиком нужно его подготовить – заправить.
Берем пилку. Зубья должны быть направлены вниз (к ручке лобзика) и наружу от инструмента. Закрепляем верхнюю часть пилки в лобзик. Упираем лобзик во что-то твердое, нижнюю часть пилки вставляем в крепление, надавливаем на ручку лобзика и только потом фиксируем крепление. По науке, в зафиксированном состоянии, пилка лобзика при несильном нажатии не должна отклонять не более, чем на 3 мм.

Для того, чтобы ход лобзика был плавнее, его иногда нужно «смазывать» воском. Подойдет даже кусок парафиновой свечки. Перед началом работы и периодически во время нее, нужно просто проводить пару раз вверх-вниз кусочком материала по пилке лобзика.

Далее готовим материал для работы.
Если это простая фигура – квадрат, круг, то можно нарисовать его прямо на металле. Если это более сложный узор, то лучше его перенести с бумаги. Я делаю это с помощью миллиметровки и обычной копирки.

Контуры рисунка затем навожу по металлу чертиткой (это может быть любой царапающий инструмент, пусть даже наточенный гвоздь). На фото она у меня почти как ручка.

Чертилка (Wiki) – ручной инструмент, служит для нанесения линий (рисок) на размечаемую поверхность с помощью линейки, угольника или шаблона.

Если рисунок не сквозной, а внутри элемента, то нам нужно отверстие, через которое мы вставим лобзик. В моем случае, по рисунку я определила одно отверстие, из которого я смогу выпилить потом весь узор. Отверстие мы просверлим дрелью или бормашинкой со сверлом. Но точку для отверстия лучше наметить (углубить), чтобы сверло вначале не «съехало» с нужного нам места. Для этого используется кернер или опять таки не слишком острый гвоздь, по которому мы стукнем молотком (ваша фантазия в помощь, что можно для этого использовать). Главная цель – оставить на металле небольшое углубление, из которого потом не выскочит сверло.

Кернер, керн (Wiki) – ручной слесарный инструмент, предназначен для разметки центральных лунок (кернов) для начальной установки сверла и иной визуальной разметки.

Теперь можно начинать пилить!
Но лобзик сразу показывает свои «зубы». И не дает вам так просто вгрызться в металл. Нужно либо максимально ослабить давление на лобзик, но в этом случае начало пропила может скользить и не будет четким. Либо можно поставить пилку лобзика на металл самым верхом под углом к материалу и сделать с усилием один «пропил» вверх, от начала до конца пилки. Теперь у вас образовался паз, который удерживает пилку и можно начинать пилить.

Во время пиления вы должны держать лобзик исключительно вертикально! Никаких углов по отношении к изделию. В первое время проверяйте себя постоянно. Наклонитесь, и с боку оцените на сколько ровно стоит ваш лобзик. Ибо с веру может казаться, что угодно!
Рука не должна вихлять ни в право, ни в лево!
Кисть на ручке лобзика должна быть расслаблена! Не зажимайте ее, не думайте, что чем сильнее вы ее зажмете, тем меньше она будет вихлять! Нет!
Вы не должны прикладывать никакого усилия при пилении! Лобзик должен идти сам.
И не работаете лобзиком как пилочкой для ногтей. Ход лобзика должен быть от начала до конца пилки каждый раз.
Изделие мы удерживаем другой рукой, что бы оно не двигалось. Со временем вы научитесь делать это так, что бы рука не отваливалась через 10 минут работы 🙂 Можно использовать тисочки, но это не всегда удобно.

Повторю основы еще раз. Потому как пока вы не освоите эти азы, вы будете ломать кучу пилок и просто возненавидите этот инструмент! Поверьте.
Лобзик держим вертикально, не вихляем рукой, кисть расслаблена, без всяческого усилия и проход пилки каждый раз от начала до конца.
Повторяйте это как мантру каждый раз, когда двигаете лобзик!
Начинать тренироваться лучше на обычных ровных линиях. Расчертили себе кусочек металла и поехали развлекаться.

Далее возникает вопрос как выпилить угол лобзиком.
Если угол тупой, то мы поступает так. Допиливаем до точки угла. Затем есть два варианта. Можно либо поворачивать само изделие, либо поворачивать лобзик. Мне ближе второй вариант. Попробуйте, что будет проще вам. Я прижимаю изделие пальцами и во время пиления (т.е. рука продолжает двигаться вверх-вниз) за несколько проходов лобзика (3-4 раза) поворачиваю лобзик на нужный угол). Поворот происходит на месте. Т.е. пропил никуда не сдвигается. Мы просто в точке угла делаем себе «дырочку» с другой ориентацией зубьев лобзика.
Если же угол острый, и если есть возможность, то лучше «зайти» к нему дважды с разных сторон. Если нет, то поворачиваем так же, как и на тупом угле – на месте.
По фото видно, что край рисунка у меня с острым углом. Вот как я его выпиливала.

Когда я публиковала в своем блоге этот мастер-класс, то мне давали еще комментарии как лучше выпиливать угол. Люди советовали более опытные, но я так пока не делала и рассказывать вам как это делать лучше по своему опыту не могу. Поэтому пробуйте и учитесь на своих «шишках»

А вообще, по работе с лобзиком есть еще масса нюансов, но я думаю, что для начала хватит.

А, ну и в виде похвастушек кольцо, на котором писался мастер-класс.

Памятка по работе с ручным лобзиком. — Студопедия.Нет

Подготовка лобзика к работе.

1.Подготовь пилку и отпусти гайки-барашки.

2.Закрепи нижнюю часть рамки в зажиме верстака, чтобы были свободны руки.

3.Закрепи пилку в нижнем зажиме у ручки. Зубья полотна должны быть наклонены к ручке.

4.Сожми рамку свободной рукой, вставь полотно в верхний зажим и прочно закрепи.

5.Проверь натяжение на «музыкальность». Слегка оттяни ногтем полотно и резко отпусти; если услышишь музыкальный звук, значит, ты хорошо подготовил лобзик к работе.



Основные правила при работе с лобзиком.

1.Сидеть или стоять нужно прямо, при этом заготовка должна быть на уровне груди.

2.Не начинай работу сразу, проверь рабочую позу, убери левую руку с линии распила.

3.Начинай работу медленными движениями, равномерно и без рывков.

Пилка обязательно должна располагаться вертикально.

Левой рукой придерживай и поворачивай фанеру, а правой двигай вверх-вниз пилку, старайся не нажимать на неё слишком сильно. Если пилку необходимо вынуть из полотна – это делается также пилящими движениями, но в обратную сторону.

4.Сначала выпили внутренний контур, а затем наружный. Отверстие для пилки можно наколоть шилом, пробить гвоздиком, просверлить.

5.В местах изгиба линии рисунка медленно поворачивай заготовку, не прекращая движений лобзиком.

6.Заготовки после выпиливания обрабатывают напильником, надфилем, шлифовальной шкуркой.



Правила безопасной работы с лобзиком.

1.Работу выполняй хорошо подготовленным лобзиком.

2.Во время работы не наклоняйся низко над изделием; следи, чтобы лобзик располагался вертикально.

3.Во время выпиливания нельзя держать левую руку близко к полотну пилки.

4.При выпиливании не делай рывков лобзиком и не допускай изгибов пилки.

5.Не сдувай опилки, применяй для этого щётку-смётку.

Лист с заданием для обучающихся.

Перенести с помощью копировальной бумаги и карандаша изображение звёздочки с рисунка на заготовку из фанеры 110 х 110 х 4 мм. Выпилить звёздочку из фанеры лобзиком. Зачистить поверхность после выпиливания.

Выпиливание лобзиком: вдохновляющие примеры и интересные сведения. Часть 1

С выпиливания лобзиком многие начинают свой путь в столярничестве. С помощью этого безопасного и простого инструмента можно делать очень и очень красивые и непростые вещи.

А что для этого нужно, мы и попробуем разобраться.

Начнем непосредственно с лобзиков. Самый простой лобзик — это известная многим (а можем уже и не многим) по урокам труда в школе чаще всего металлическая рамка с натянутой пилкой (copier saw).

Сейчас его используют в редких случаях при стыковке фигурных профилей, и энтузиасты ручного инструмента для некоторых других операций.

Для криволинейных резов на больших заготовках используются электричекие лобзики вот такого вида (jig saw).

С их помощью выпиливают отверстия под мойки в столешницах и т.д.

Для небольших заготовок и, не побоюсь этого слова, тонкой работы, применяют настольные электролобзики вот такого типа (scroll saw). По-русски, все эти достаточно разные инструменты называют лобзиками, в скобках я привожу их английские названия. Вы спросите, зачем. Для правильного поиска в интернете, так как переводчики выдают чёрт знает что.

Именно для этих лобзиков и придумано огромное количество трафаретов для выпиливания, множество различных приёмов и техник. О них я напишу в следующей публикации.

А пока хочу упомянуть ещё о двух видах пил, очень похожих на лобзиковые. Это ленточная пила для работы с толстыми заготовками (band saw).

И специальная французская пила для маркетри.

И, конечно, в наше время на производствах, и уже в некоторых мастерских, подобные работы выполняются лазерными станками с ЧПУ

Выпиливание лобзиком из фанеры своими руками

Выпиливание ручным лобзиком из фанеры требует внимания и затрат времени. В результате получаются красивые практичные изделия.

Что можно сделать из фанеры: интересные идеи, рисунки, чертежи

Для обработки материала с целью создания декоративных элементов используется ручная пила. В результате обработки дерева, фанеры, пластмассы создаются поделки, которые имеют практическое применение и эстетическое значение.

Фигурное выпиливание- увлекательное хобби, которое приносит практическую, моральную и материальную пользу. Из фанеры и деревянной заготовки можно сделать:

• вазу для конфет;
• корзинку;
• настольную подставку для открыток;
• светильник;
• вешалку в прихожую, гостиную;
• рамку для фотографий;
• игольницу;
• хлебницу;
• панно;
• подсвечник;
• подставку под горячее, для яиц;
• шкатулку.

Начинающим для резьбы можно выбирать легкие рисунки, простые схемы, чертежи поделок, эскизы, которые обладают приятным внешним видом. После освоения техники выпиливания можно попробовать силы на ювелирных моделях с ажурных фрагментами.

С помощью лобзика можно изготовить наличники для дизайна дома. Разнообразие эскизов позволяет создать данный элемент, который обеспечит художественное оформление интерьера. Путем фигурного вырезания можно сделать поделки из дерева.

Выпилить красивые элементы декора можно из фанеры. Используя трафареты для лобзика, из заготовок легко сделать рамки под фотографию, зеркала и многое другое. Хендмейд дополнит дизайн комнаты, подчеркнет выбранный стиль.

Порядок работы

Чтобы получить качественное изделие и минимизировать образование дефектов, требуется медленно выполнять работу, сосредоточиться на процессе. Перед началом работы рекомендуется убедиться, что толщина фанеры равна высоте паза на распечатанном эскизе.

Подготовка трафарета

Схемы для выпиливания инструментом могут быть различного размера. Для создания чертежа предмета интерьера, например полки, потребуется использовать ватман формата А1 или А0, а для игрушек можно использовать стандартный лист картона.

На поверхность наносится контур изделия с соблюдением точных размеров. Шаблоны для выпиливания ручным лобзиком можно найти на специальных ресурсах. Но проще придумать свои композиции исходя из типа заготовки. Индивидуальный подход к разработке схемы изделия позволит подчеркнуть текстуру дерева.

Перенос изображения на поверхность фанеры или досок

Чтобы качественно нанести контур на поверхность фанеры или древесины, распечатывайте шаблон на плотной бумаге. Перенос рисунка с чертежа формата А4 может доставить много хлопот, если рисовать орнамент карандашом.

Для того чтобы нанести контуры, сложные узоры, можно воспользоваться вспомогательными методами. Один из способов предусматривает использование копировальной бумаги. Для этого копирку располагают на заготовке. Сверху помещают шаблон и обрисовывают линии.

Чертеж можно приклеить к фанере 2-сторонним скотчем. При использовании клея требуется очистить поверхность с помощью наждачной бумаги. Доступный способ предусматривает использование трафарета, изготовленного с помощью маникюрных ножниц. После подготовки шаблон прикладывают к поверхности и обрисовывают карандашом каждый фрагмент.

Для удобства лист закрепляют скотчем или изоляционной лентой. Рисунок можно нанести термическим способом. Для этого используется струйный принтер, с помощью которого распечатывается схема. После этого рисунок прикладывается к поверхности лицевой стороной и обрабатывается разогретым утюгом.

Технология процесса пиления

Выпиливание из фанеры проводится после нанесения чертежа на заготовку. Обработку начинают с внутренних элементов изделия, а затем выпиливают внешний контур. Такой порядок выполнения работ позволяет получить ровную линию, обеспечивает удобное закрепление заготовки.

Отверстия под полотно нужно сверлить в острых местах внутреннего контура. Это требует внимания, поскольку с тыльной стороны могут образоваться сколы. Чтобы избежать этого, рекомендуется не полностью делать отверстия.

Ограничить глубину можно с помощью изоляционной ленты, которой обматывают сверло. После этого переворачивают заготовку и обрабатывают отверстие шилом. После окончания работы изделие шлифуют с помощью напильника или надфиля.

Мелкие элементы требуют деликатного обращения, поэтому рекомендуется проявить смекалку при обработке. Для этого отрезают тонкую полоску наждачной бумаги и вставляют в пилку лобзика вместо полотна.

Выпиливание ручным инструментом требует оборудования специального станка со струбциной. Это приспособление используется в качестве основания. При обработке заготовку закрепляют на уровне груди, что обеспечивает удобство и позволяет внимательно следить за процессом.

Для начинающих важно в процессе использования лобзика соблюдать аккуратность, чтобы отработать плавные движения. Режущее полотно для лобзика хрупкое, поэтому рекомендуется избегать перекосов, резких движений, перегрева.

При обработке заготовки движения должны быть возвратно-поступательными, а инструмент необходимо расположить вертикально. Применение электрического лобзика требует закрепления заготовки к верстаку. При использовании этого оборудования можно обрабатывать заготовки толщиной 5 см.

Дефекты в работе

При нарушении технологии обработки заготовки возможно смещение инструмента. Лобзик может пилить криво при наклоне инструмента или неправильном креплении. Если лезвие застряло на этапе формирования фигурных элементов, то потребуется аккуратно вести новую линию, расположенную параллельно фрагменту с дефектом.

Немного о технике безопасности

Лобзик для фигурного выпиливания представляет собой дугообразную раму. Инструмент снабжен ручкой, 2 креплениями под режущее полотно, которые позволяют вырезать узоры разной сложности.

В зависимости от типа работы выбирают различные насадки. Для выпиливания контуров используются толстые пилы, а для ажурной работы применяются тонкие полотна. Механизировать процесс обработки заготовок можно с помощью электрического инструмента. Для ускорения процесса отдельные модели снабжаются механизмом с маятниковым ходом.

Стационарный электрический инструмент, который монтируется на статичной поверхности, по принципу действия напоминает швейную машинку. Использование оборудования этого типа исключает погрешности перпендикулярного среза.

Выпиливание лобзиком требует соблюдения правил безопасности. Рабочее место должно быть правильно оборудовано. При работе рекомендуется использовать средства индивидуальной защиты.
