Что такое источник бесперебойного питания, ИБП, UPS
Источник бесперебойного питания (ИБП). Блок бесперебойного питания. Система бесперебойного питания (электропитания). Агрегат бесперебойного питания (АБП).
Uninterruptible Power Supply (UPS) – англ.
Gruppo di continuita (GDC) – итал.
Unterbrechungsfreie SpannungsVersorgung (USV) – нем.
Unterbrechungsfreie StromVersorgung (USV) – нем.
В широком смысле источник бесперебойного питания – это любое устройство, запасающее энергию для непрерывного электропитания нагрузки как при наличии основного источника энергии, так и при его временном отключении. Поэтому, в общем случае к данному понятию можно отнести такие устройства как гидроаккумулирующие электростанции, маховиковые системы типа «мотор-генератор» и даже аккумуляторные батареи ноутбука.
Купить новый ИБП можно здесь: www.230V.ru (интернет-магазин)
В силовой электротехнике источником бесперебойного питания (ИБП) принято считать электронное устройство, предназначенное для аварийного электропитания критичной нагрузки с помощью аккумуляторных батарей при возникновении перебоев с электроснабжением. Его основной задачей является поддержка работоспособности нагрузки в течение определенного времени (времени резервирования, времени автономной работы). Оно в свою очередь может быть от нескольких минут до нескольких суток в зависимости от мощности нагрузки и емкости батарейного комплекта. Его должно хватить для устранения аварии в линии электропередачи, или для штатного отключения критичной нагрузки, или для пуска резервных устройств электропитания, например, дизель-генераторной установки (ДГУ).
Повышенный интерес к блокам бесперебойного питания в настоящее время обусловлен растущим спросом на компьютерные и телекоммуникационные системы бесперебойного питания для защиты вычислительных залов и промышленных объектов, а также «бесперебойники» для работы с ПК, системами охраны и видеонаблюдения, энергозависимыми отопительными газовыми котлами коттеджей и загородных домов.
|
Наиболее распространенные типы ИБП:
- ИБП резервного типа (Off-Line или Standby)
- Линейно-интерактивные ИБП (Line-Interactive)
- ИБП с двойным преобразованием напряжения (On-Line) *
Редко встречающиеся типы ИБП:
- ИБП с дельта-преобразованием (Delta Conversion)
- Феррорезонансные ИБП
- Комбинированные ИБП (On-Line – Static Stanbdby), принцип работы которых заключается в следующем:

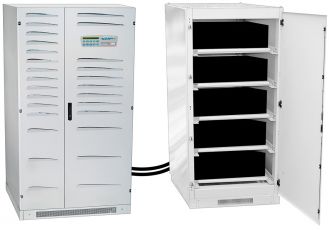

* Современные мощные ИБП, например, N-Power Evo могут работать как в режиме On-Line с двойным преобразованием, так и в комбинированном экономичном режиме (EcoMode).
Источники бесперебойного питания (ИБП) можно условно разделить на маломощные, средние и мощные. Бывают также однофазные ИБП (1ф вход / 1ф выход), трехфазные ИБП (3ф вход / 3ф выход) и комбинированные (3ф вход / 1ф выход).
Основные международные стандарты по источника бесперебойного питания:
IEC 62040-3 определяет 3 типа ИБП:
- Passive Standby (IEC 62040-3.2.20)
- Line-Interactive (IEC 62040-3.2.18)
- Double Conversion On-Line (IEC 62040-3.2.16)
Стандарты:
- EN62040-1-2: Uninterruptible Power Supply (UPS)
Part 1-2: General and safety requirements for UPS used in restricted access locations
- IEC62040-1-2: Uninterruptible Power Supply (UPS)
Part 1-2: General and safety requirements for UPS used in restricted access locations
- EN50091-1-2: Uninterruptible Power Supply systems (UPS)
Part 1-2: General and safety requirements for UPS units used in restricted-access locations
- EN50091-2: Uninterruptible Power Systems (UPS)
Part 2: Electromagnetic compatibility (EMC) requirements
- IEC62040-2: Uninterruptible Power Systems
Part 2: Electromagnetic compatibility (EMC) requirements
- EN62040-3: Uninterruptible Power Supply systems (UPS)
Part 3: Specific performance methods and test requirements
- IEC62040-3: Uninterruptible Power Systems
Part 3: Protection requirements and test methods
- EN50091-3: Uninterruptible Power Systems (UPS)
Part 3: Protection requirements and test methods)
Зачем нужен источник бесперебойного питания (ИБП), как его выбрать?
Приобретая компьютер, многие часто забывают, что помимо системного блока, монитора и мыши с клавиатурой очень важно приобретение такой составляющей, как ИБП (т. е. источник бесперебойного питания). Это дополнительное устройство позволяет обеспечивать временное автономное питание для работы компьютера, обусловлено это наличием аккумулятора в ИБП.
Вы можете спросить, зачем вообще нужен ИБП? Ответ на самом деле прост. Бытует мнение, что необходим ИБП только в случае частого отключения электричества. Однако иметь «бесперебойник» желательно даже просто для перестраховки, в случаях когда вдруг произойдет короткое замыкание в сети, либо от скачка напряжения свет будет отключен.
Благодаря ИБП, во время резкого отключения света, Вы сможете выключить ваш компьютер без потери данных и различных сбоев, которые часто встречаются во время резкого прекращения подачи электричества. За счет аккумулятора встроенного в бесперебойник, ваш компьютер может работать автономно некоторое время, все зависит от емкости аккумулятора и мощности самого ИБП.
Как же работает устройство? ИБП следует подключить к сети, а затем подключить уже к ИБП системный блок и монитор. Если есть большая необходимость, то можно подключить так же принтер, колонки и другое оборудование, но лучше не стоит, ведь это лишняя нагрузка на ИБП, все это сильно урежет время его автономной работы. После отключения света, вам будет предоставлено минут 5-10 для того, чтобы можно было успеть все сохранить, закрыть нужные документы и приложения и отключить компьютер.
Один из самых главных моментов при выборе данного устройства — это правильный выбор принципа устройства его работы. Именно на этом моменте мы и остановимся более подробно.
Резервные ИБП. Принцип работы подобных ИБП основан на подзарядке аккумулятора, пока напряжение стабильное, при этом техника работает на сетевом обычном питании. В периоды, когда сетевое электричество отсутствует, питание компьютера переключается на заряженный аккумулятор ИБП. Среднее время нормальной работы ИБП в автономном режиме составляет около 10 минут. Это достаточно простой классический принцип работы бесперебойника, в результате чего он имеет и не слишком высокую цену. Все это обуславливает популярность приобретения именно таких ИБП для домашнего пользования. При этом есть и минус работы резервного ИБП: во время скачков напряжения ИБП не поможет, т. к. не обладает функциями стабилизатора напряжения.
Существуют ИБП с линейно-интерактивным принципом работы. У таких бесперебойников куда более сложная система, зато такие ИБП включают в свои функции необходимость стабилизации напряжения в случае скачков. В таком ИБП есть трансформаторы, которые при необходимости выравнивают напряжение, не переводя режим работы в автономный, т. е. питание компьютера продолжается от сети.
Таким образом, выбирать бесперебойник для постоянного использования
необходимо в зависимости от потребностей, учитывая также и разброс цен
на них. Всего хорошего и бесперебойной работы вам вашего компьютера.
Что такое источник бесперебойного питания для компьютера?
В любом магазине, торгующем вычислительной техникой, на витринах можно увидеть источники бесперебойного питания для компьютера. Всего десяток лет назад подобные устройства считались прерогативой серьезных серверных и научных систем.
Бесперебойный источник питания для компьютера присутствовал только в портативных моделях – ноутбуках. Но в инструкции его найти не удастся. Причина банальна – используются разные названия одного и того же электротехнического решения.Одно из отличий стационарного персонального компьютера от ноутбука заключается в том, что последний имеет возможность определенное время работать без наличия подключения к внешней электросети – от встроенного блока аккумуляторов. Собственно, именно этим и объясняется его портативность. А вот компьютеры в этом отношении полностью зависимы от наличия напряжения в розетке. Даже кратковременное нарушение ее подачи приводит к перезагрузке и потере всех несохраненных результатов работы. Такие операции, как прошивка новой версии системного БИОС, запись компакт диска, работа с разделами винчестера требуют бесперебойного снабжения системы электроэнергией. Нарушение этого условия недопустимо.
Выход найден…
Решение, все же, существовало — источник бесперебойного питания для компьютера, однако, как уже указывалось выше, данное устройство через торговую сеть не реализовывалось, а было доступно лишь некоторым. Причина – высокая стоимость (технология производства батарей несовершенна, емкость внушительна, мощности вычислительных систем огромны). Через время указанные ограничения были преодолены, и рынок стал предлагать источник бесперебойного питания для компьютера. Фактически, это тот же самый аккумуляторный блок, который установлен в ноутбуках, только внешний. При исчезновении напряжения в сети схема контроллера автоматически переключается на питание от аккумуляторных батарей. Коммутация происходит настолько быстро, что перезагрузки не происходит. Теоретически, источник бесперебойного питания для компьютера может обеспечить неограниченное время работы системы.Виды бесперебойников
Как всегда бывает, со временем простая идея «обросла» множеством нюансов, поэтому, чтобы выбрать источник бесперебойного питания для компьютера, необходимо ознакомиться с основными разновидностями.
Наиболее простое решение – устройства OffLine. Принцип работы крайне прост: при снижении напряжения ниже определенного уровня внутренняя схема отключает внешнюю линию 220 В и задействует внутреннюю батарею с инвертором.Более дорогостоящие Line-Interactive устройства представляют собой те же OffLine с дополнительной функцией стабилизатора напряжения. То есть прежде чем переключиться на батарею, выполняется попытка уменьшить/увеличить входящий вольтаж до 220.
Наиболее технологичное решение – OnLine устройства. Их внутренняя схема сначала выполняет преобразование входящих переменных 220 В в постоянное напряжение, которое затем инвертируется снова в переменное. При этом на каждом этапе используется автоматический контроль параметров на основе обратной связи. Это решение обеспечивает высочайшую стабильность электропитания и более рациональное использование ресурсов батареи (при переключении на нее).
резервные или интерактивные? 🚩 как работает ибп 🚩 Квартира и дача 🚩 Другое
Применение источников бесперебойного питания в России особенно актуально, поэтому важно правильно разобраться в типах ИБП и сделать верный выбор при покупке.Наиболее простая разновидность устройств подобного рода. Именно такие ИБП впервые появились на рынке. Суть работы прибора несложна — при нормальном напряжении резервный источник питания работает как промежуточное звено, фильтрующее электромагнитные помехи. В случае исчезновения питающего напряжения или падении его ниже заданного значения, ИБП подключает к компьютеру батареи, рассчитанные на поддержку нормального напряжения в течение 6-15-ти минут. Этого времени достаточно, чтобы сохранить данные и плавно завершить работу.
Резервные ИБП хорошо подходят для защиты отдельных ПК, несложных электронных устройств, работающих в условиях более-менее стабильного напряжения. Отличительными особенностями подобных устройств является высокий КПД, приемлемая стоимость, отсутствие шума (он проявляется лишь при переходе на батарейное питание). Однако при постоянных резких скачках напряжения батарея будет быстро разряжаться и в ответственный момент может возникнуть ситуация, когда ИБП не сможет поддерживать напряжение в течение заявленного производителем времени.
Это логическое, в конструктивном плане, продолжение предыдущей конструкции. Элементная база линейно-интерактивных устройств более сложная; введен регулирующий элемент (чаще всего это автотрансформатор). Дополнительный компонент схемы позволяет работать ИБП в диапазоне повышенного, пониженного напряжения без подключения аккумуляторной батареи.
Еще один плюс – синусоидальное напряжение на выходе, что серьезно уменьшает всплески напряжения, лишние импульсы при переключении способа питания. Все это в целом стабилизирует работу ПК или какого-либо иного периферийного устройства. В автономном режиме приборы тоже работают недолго – от 6-ти до 20-ти минут.
Линейно-интерактивные ИБП рекомендуется применять при постоянных скачках напряжения, когда отклонения от номинала значительны. Высокие эксплуатационные характеристики этих приборов обусловили их применение для защиты не только персональных компьютеров, но и файловых серверов, рабочих станций. Очевидно, что интерактивные ИБП по техническим параметрам превышают созданные ранее резервные источники питания.
