Что такое косвенный нагрев бойлера: Что такое бойлер косвенного нагрева

Что такое бойлер косвенного нагрева

Бойлеры косвенного нагрева отличаются от других типов водонагревателей тем, что их конструкция не предусматривает нагревательного элемента. Нагрев воды в баках косвенного нагрева осуществляется за счет отопительной системы, например газового котла или центрального отопления. Бойлер косвенного нагрева представляет собой водонагреватель, который способен обеспечить бесперебойной подачей горячей воды все точки водоразбора одновременно.

От системы отопления по змеевику, который расположен внутри бойлера, подается теплоноситель. При помощи работающего насоса, теплоноситель циркулирует и нагревает воду в баке. Вся система закрывается теплоизоляционными материалами для уменьшения тепло потерь. Среди покупателей, популярна модель бойлера косвенный Drazice OKC 80 навесной вертикальный+тен 220в. Холодная вода поступает в резервуар бойлера через трубы водоснабжения.

Установленные специальные патрубки служат для подключения к источнику подачи теплоносителя.

Специалисты советуют при выборе бойлера обращать внимание на мощность источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.

Специалисты рекомендуют обращать большое внимание на правила подключения аппарата. Рекомендуется устраивать подачу воды в агрегат снизу, однако существуют бойлеры, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.

Разработчиками предусмотрено утепление между баком и корпусом самого бойлера, в результате чего коэффициент теплопотерь составляет 3-4ºС в сутки, как у бойлера косвенного нагрева Reflex AH 400/1 B. Термометр позволяет контролировать заданную температуру воды в баке. Производители создают теплообменники из стали или латуни, спиралевидной формы, устанавливают его в нижней части самого оборудование. Такой факт способствует равномерному нагреву воды в ёмкости. Внутренняя часть бака изготавливается из стали или пластика. На сегодняшний день производители создают модели разные по форме, дизайну и способу установки.

Например, бак косвенный Drazice OKCV 125 навесной горизонтальный+тен 220в.

Существуют типы водонагревателей такого типа, с двумя и даже тремя змеевиками, способны работать от двух и больше отопительных аппаратов одновременно. К таким моделям относят бойлер косвенного нагрева Reflex AH 400/2 С.

Для чего нужен косвенный бойлер

В частных и загородных домах, где установка электроводонагревателей невыгодна из-за высокой стоимости электроэнергии, часто используют бойлеры косвенного нагрева, обеспечивающие нужды потребителей в горячей воде. Накопительный бак с теплообменником, запитывающимся от автономного котла отопления отлично справляется с нагревом большого количества жидкости без дополнительных энергозатрат и обеспечивает бесперебойную подачу горячего потока в нужном объеме и заданной температуры.

Несмотря на все эти достоинства, многие владельцы загородных домов нередко считают приобретение косвенного бойлера излишней тратой денег и отдают предпочтение другим вариантам. Например, двухконтурным котлам, справедливо полагая, что они стоят дешевле и занимают меньше места, обеспечивая жилье сразу и ГВС, и отоплением. В этой статье мы расскажем, для чего нужен косвенный бойлер и чем он лучше остального оборудования.

Принцип действия прибора

Ключевое отличие бойлера косвенного нагрев от других видов накопительных водонагревателей — отсутствие собственного нагревательного элемента. Визуально это тот же резервуар, но внутри вместо ТЭНа или газовой горелки стоит теплообменник, подключенный к внешнему источнику тепла — контуру котла, системе центрального отопления или солнечному коллектору.

Теплоноситель, циркулирующий по трубопроводу, постоянно подогревает воду в баке до заданной температуры, не затрачивая при этом дополнительных энергоресурсов. При условии, что резервуары косвенного бойлера обычно на 300-400 литров, владелец дома значительно сэкономит на оплате газа или электроэнергии.

Плюсы и минусы оборудования

Помимо энергонезависимости приборы имеют и другие достоинства:

• В бойлерах косвенного нагрева не нужно долго ждать, когда протечет холодная вода или нагреется израсходованный объем (как в газовых или электрических моделях). Благодаря конструктивным особенностям прибора жидкость здесь прогревается равномерно по всему резервуару, а если в доме реализована система обратной циркуляции ГВС, горячая вода потечет из крана буквально сразу после его открытия.
• Оборудование обеспечивает все точки водоразбора потоком с одинаковым напором и температурой, в том числе и в период пиковой нагрузки. Это позволяет использовать горячую воду из бойлера сразу нескольким потребителям, не причиняя дискомфорта другим пользователям.
• Конструкция прибора позволяет подключать оборудование к альтернативным источникам энергии — гелиосистеме, термодинамическим панелям или тепловому насосу, которые будут обеспечивать передачу тепла воде при невозможности косвенного нагрева.

Минус такой конструкции — нагрев жидкости происходит только при поступлении тепла извне. Прибор не может работать, когда отопление отсутствует, и бойлер косвенного нагрева становится не нужным. Многие производители компенсируют этот недостаток, предлагая усовершенствованное оборудование с встроенными ТЭНами. В период, когда нет отопления или невозможно использовать альтернативный источник энергии, вода нагревается с помощью электрического нагревателя, как в типовых электроводонагревателях.

Посмотрите подробное видео, как работают разные типы бойлеров косвенного нагрева:

Устройство косвенных бойлеров разных видов

Вне зависимости от типа бойлер представляет собой резервуар, заключенный в декоративный корпус из нержавеющей стали, пластика или металла с эмалью. Внутренний накопительный бак может быть:

• со стеклокерамическим или эмалевым защитным слоем;
• из нержавеющей стали;
• с титановым напылением.

Покрытие из керамики и эмали обеспечивает защиту бака от коррозии, что продлевает срок эксплуатации резервуара. Однако наиболее долговечны нержавеющие и титановые емкости, они прослужат до 7-12 лет. В качестве дополнительной антикоррозийной защиты в емкости устанавливается магниевый или титановый анод.

Между корпусом и накопительным баком устроен слой теплоизоляции из пенополистирола или полиуретана, снижающий потери тепла в резервуаре до 2-3°С за 24 часа.

Каждый прибор предусматривает возможность присоединения труб с теплоносителем, входа холодной и выхода горячей воды, для чего бойлер косвенного нагрева оснащается соответствующими патрубками.

Внутреннее устройство оборудования зависит от его типа.

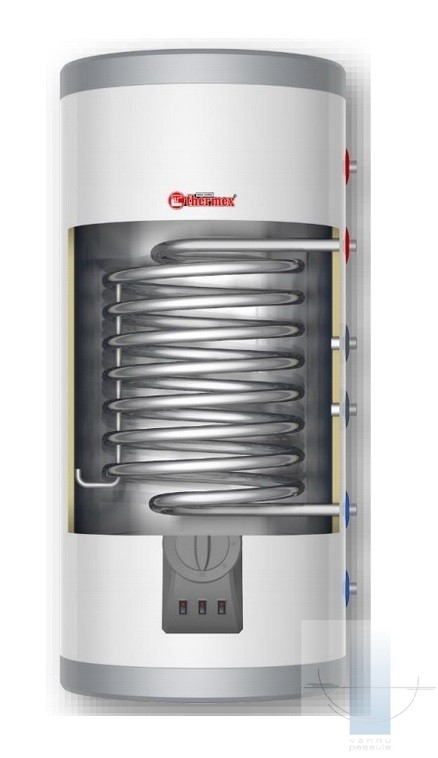

Приборы со змеевиком

Наиболее распространены приборы теплообменником из стали или латуни, по которому проходит теплоноситель. Первый вариант отличается длительным сроком службы, второй эффективнее в нагреве и легче чистится от накипи. От количество витков змеевика зависит скорость нагрева воды — чем их больше, тем быстрее прогревается жидкость.

Принцип работы оборудования: теплоноситель поступает в теплообменник через верхний патрубок, нагревает объем жидкости в баке и возвращается охлажденным обратно в котел отопления через нижнюю трубу подключения. Такая система позволяет постоянно поддерживать заданную температуру в месте отвода горячей воды. За циркуляцию теплоносителя отвечает встроенный в контур насос.

Забор нагретой жидкости выполняется из верхней части резервуара, холодной водой емкость пополняется через нижний патрубок. По середине бака может находится подвод системы рециркуляции. Температура нагрева отслеживается автоматически, для чего на косвенный бойлер монтируется термостат, отключающий насос при достижении заданных параметров.

На патрубок холодной воды устанавливается обратный клапан, препятствующий вытеканию жидкости при снижении давления в системе. При наличии контура обратной циркуляции прибор оснащается мембранным расширительным баком вместимостью в ⅕ от объема основного резервуара. Он будет отводить излишек горячей воды при повышении давления в контуре. Рядом с бачком монтируют воздухоотводчик для стравливания образующегося пара и предохранительный клапан.

Посмотрите подробное видео, чтобы понять, как работает система рециркуляции и зачем она нужна:

Бойлеры «бак в баке»

Некоторые производители предлагают другое конструктивное исполнение оборудования — здесь в качестве нагревательного устройства используются два резервуара разной емкости, вставленные друг в друга. По большему проходит теплоноситель температурой +90…+95°С, подогревающий воду в меньшем баке с гофрированными стенками.

Для чего нужен бойлер косвенного нагрева такого типа: эти модели предпочтительны для применения в домах с большим количеством проживающих и точек водоразбора. Благодаря большой площади теплообмена вода в приборе быстро прогревается, что позволяет прибору обеспечивать бесперебойную подачу горячего потока.

Подобная конструкция бойлера обладает следующими преимуществами:

• Вся вода в баке имеет одинаковую температуру, так как здесь нет непрогреваемых зон. Это позволяет ориентировать резервуар в любом пространственном положении как горизонтальном, так и вертикальном.
• В сравнении с классическим вариантом, оснащенным змеевиком, бойлеры «бак в баке» имеют меньший объем при одинаковой производительности.
• В отличие от спиральных теплообменников, склонных к образованию накипи, внутренняя емкость бойлера самоочищается в процессе эксплуатации. Это обеспечивает прибору экономичность в потребление электроэнергии и длительный службы — до 5-10 лет.

Полезный объем, отведенный под ГВС, составляет примерно 70% от общего вместительности устройства. Дополнительный плюс оборудования — для такого косвенного бойлера не нужна установка магниевого анода, что значительно упрощает его обслуживание.

Особенности монтажа «косвенников»

Бойлеры косвенного нагрева монтируют недалеко от котла отопления, чтобы сократить потери тепла при транспортировке теплоносителя. Навесные модели крепятся на несущую стену, напольные устанавливают на ровную поверхность.

Водонагреватель подключается по следующим схемам:

• Через трехходовой клапан, который устанавливается на подводе горячей воды после циркуляционного насоса и управляется термостатом бойлера. При включении котла поток теплоносителя, циркулирующий по общему отопительному контуру, перенаправляется в водонагреватель. После подогрева воды до заданной температуры в баке срабатывает термодатчик и ГВС отключается от схемы отопления. Для корректной работы подобной системы важно правильно настроить термостат, чтобы его параметры не были ниже, чем в котельном терморегуляторе.




• Запараллеливание отопительного котла и бойлера косвенного нагрева, для чего на отопительной магистрали и подводящей трубе прибора устанавливается два насоса. Они обеспечивают принудительную циркуляцию теплоносителя по одному из контуров в зависимости от сигнала термостата. При необходимости нагрева ГВС радиаторы временно отключаются и весь ресурс системы идет в водонагреватель.




• Многоконтурная система подключения бойлера применяется, если кроме радиаторов в доме есть другие потребители тепла. В этом случае устанавливают гидравлический распределитель, который предупредит поломки насосов и выход из строя приборов отопления.

Независимо от схемы подключения за насосами последовательно обязательно монтируется обратный клапан, позволяющий работать оборудованию независимо друг от друга.

Какой бойлер выбрать

Подбирая бойлер косвенного нагрева, нужно в первую очередь определиться с его емкостью. Этот параметр зависит от предполагаемого объема горячей воды, которая будет потребляться в доме. В среднем на семью из 2-3 человек расходуется 80-100 литров в сутки. По точкам водоразбора в среднем может тратиться:

• 6-16 л на умывание;
• 60-85 л на принятие душа;
• 160-180 л на ванну;
• 20-25 л на мытье посуды;
• 20-30 л на другие бытовые нужды.

Объем накопительного бака рассчитывают исходя из этих значений и потребностей проживающих людей в доме. При этом учитывают, что производительность прибора напрямую зависит от мощности котла отопления и на нагрев объема воды требуется некоторое время.

При выборе стоит обратить внимание на следующие моменты:

• Особенности конструкции прибора и возможность подключения дополнительных устройств, расширяющих функциональность прибора — ТЭНа, второго теплообменника, системы рециркуляции, альтернативных источников энергии.
• Из каких материалов изготовлены элементы косвенного бойлера, для чего ознакомьтесь с инструкцией производителя. Здесь указывается информация по внутреннему покрытию бака и декоративному корпусу, типу теплоизоляции, используемому аноду, теплообменнику и т.д. От качества этих компонентов зависит срок эксплуатации прибора.
• Конструкционные особенности изделия: способ монтажа — настенный или напольный, ориентация бака — горизонтальная или вертикальная, размеры устройства. Как правило, бойлер устанавливается рядом с котлом в отдельном помещении, где места хватает для всего оборудования. Но иногда габариты тоже играют роль.
• Тип управления — механическое или электронное с возможностью программирования.

Особое внимание при выборе водонагревателя обратите на производителя — продукция малоизвестных компаний доступнее по цене, но недолговечна. Поэтому лучше отдать предпочтение таким проверенным европейским брендам, как Thermona, Viessmann, Buderus, Drazice и т. д. В надежности этого оборудования нет никаких сомнений — специалисты компании «Мособлгаз» давно работают с продукцией этих производителей и уверены в ее качестве.

Зачем нужен бойлер косвенного нагрева и как он работает

В этой статье я расскажу о бойлерах косвенного нагрева. Бойлер (от англ. boiler), ещё одно название накопительный водонагреватель ― это утеплённая ёмкость, в которую встроен теплообменник. Конструкция теплообменника бывает разная, как и их количество. Наиболее распространённая конструкция теплообменника спираль.

Содержание статьи

Бойлер косвенного нагрева — конфигурации

Я знаю около десятка конфигураций. Её я подбираю она в зависимости от того, какую задачу мне нужно решить.

Бойлер косвенного нагрева с одним теплообменником я устанавливаю, если нужно приготавливать горячую воду от единственного источника энергии. Это может быть твердотопливный, электрический или газовый котёл с одним контуром.

Бойлер косвенного нагрева Tesy

Бойлеры с двумя теплообменниками монтирую, когда источников тепла – два. Например, я установил в частном доме твердотопливный котёл и солнечные коллекторы. Или, например, электрический и твердотопливный котёл. В этом случае один источник тепла подключается к одной спирали бойлера, а другой источник ко второму теплообменнику.

Водонагреватель косвенного нагрева Tesy

Принцип работы бойлера

Принцип работы я думаю понятен – вода для ГВС нагревается от того источника, который более удобен или выгоден в определённое время.

Приведу пример: дом отапливается электрическим котлом и есть гелиосистема. Днём солнце бесплатно нагревает воду. Ночью вода в бойлере нагревается от электрического котла, который работает по ночному тарифу.

Меньше распространены бойлеры с теплообменником огромного размера. Такие водонагреватели ставлю там, где источник тепла низкотемпературный, например, тепловой насос.

Водонагреватель косвенного нагрева с мультиспиралью

Большая спираль у такого водонагревателя позволяет быстро нагревать воду. Если мне нужен большой теплообменник в бойлере, но такого я найти не могу или он дорого стоит, то я делаю так:

Покупаю водонагреватель косвенного нагрева с двумя теплообменниками и соединяю эти спирали в одну с помощью фитингов и трубы.

Также распространены бойлеры с конструкцией бак в баке, это когда вместо спирали установлен меньший бак внутри самой ёмкости.

Водонагреватель косвенного нагрева Tesy бак в баке

Водонагреватель с конструкцией бак в баке эффективнее, чем водонагреватель со спиральными теплообменниками. Например, бойлер ACV, объёмом 300 л, по эффективности производства горячей воды можно сравнить с бойлером Tesy, объёмом 500 литров.

Это связано с тем, что внутренний бак в бойлере ACV сделан из нержавеющей стали, а теплообменник в Tesy, покрыт специальным композитным материалом. У нержавейки теплопередача больше и площадь теплообмена больше, чем у спирального. Больше площадь-больше теплообмен за единицу времени. Поэтому воду нагреть такой бойлер сможет быстрее.

Но у бойлеров бак в баке есть большой недостаток. Они не очень надёжны и очень прихотливы к качеству монтажа и эксплуатации. За последние 10 лет я видел 7 лопнувших баков в бойлерах и буферах. А вот поломанного бойлера со спиральным теплообменником ещё ни разу не видел.

Зачем нужны бойлеры косвенного нагрева

Бойлер косвенного нагрева приготавливает и сохраняет горячую воду в процессе своей работы. С помощью бойлера можно получить поток горячей воды в любой точке дома, с постоянной температурой. И даже если люди в доме откроют одновременно 3 крана с горячей водой, то во всех кранах температура горячей воды будет одинакова.

Водонагреватель косвенного нагрева 200 литров

Если вы купаетесь в душевой и в это время кто-то включает воду в соседнем помещении (например, кухне), и вас ошпаривает кипятком ― то в этом доме, 100% нет бойлера косвенного нагрева.

В домах, где несколько санузлов, без бойлера косвенного нагрева получить воду одинаковым напором и температурой просто невозможно.

Я много раз видел, как люди в двух или трёхэтажный дом ставят двухконтурный газовый котел и думают, что его хватит для приготовления горячей воды на весь дом.

Потом заселяются и нервничают, потому что котёл не справляется.

Двухконтурный котел, мощностью 24 кВт, сможет нагреть воду в протоке максимум для двух точек водоразбора. Я открыл 2 крана с горячей водой: на кухне и в ванной. Если котел стоит недалеко, то его мощности хватит, чтобы нагревать воду в протоке.

А если котел стоит в подвале, кто-то открыл кран на кухне и ванной, то на втором этаже, открыв кран с горячей водой вы её не дождётесь. Вот для таких случаев ставят бойлер косвенного нагрева и делают рециркуляцию

Что такое рециркуляция и зачем она нужна

С помощью бойлера косвенного нагрева несложно сделать рециркуляцию горячей воды. Это нужно там, где точки водоразбора находятся далеко от источника горячего водоснабжения. Приведу простой пример: двухэтажный дом, котельная в подвале. Открываете кран с горячей водой в санузле на втором этаже и ждёте пару минут, когда появится горячая вода.

С реализованной системой рециркуляции ГВС, горячая вода из крана появится через несколько секунд после открытия. Это решение намного повысит комфорт. А также значительно снизит общий расход воды, что является экономией.

Посмотрите какие ошибки совершают люди, когда строят частный дом.

Схема подключения бойлера

А если у вас нет газа и смонтирован твердотопливный котёл, как тогда греть горячую воду? Тоже с помощью водонагревателя косвенного нагрева. В последнее время набирают популярность солнечные коллекторы и панели. Тут тоже применяется бойлер косвенного нагрева, только уже с двумя теплообменниками.

Один теплообменник присоединён к котлу, а второй теплообменник присоединён к гелиосистеме. Когда светит солнце, горячая вода в бойлере нагревается солнечной энергией. Когда солнца нет, горячую воду нагревает котёл.

Схема подключения котла и гелиосистемы

Вы уже догадались, почему такое название — бойлер косвенного нагрева. Потому что нагрев воды в бойлере осуществляется косвенно, за счёт другого источника энергии. Например, котла, солнечного коллектора, теплового насоса и т.д.

Зачем накапливать горячую воду?

Главный из них — недостаточная тепловая мощность источника энергии. С этой проблемой сталкиваются не только владельцы гостиниц и гостевых домов, но и люди, в домах которых больше одного санузла.

Потребление горячей воды очень большое. Значит, котлы имеют недостаточную мощность в моменты пиковых нагрузок. Поэтому и используют бойлеры косвенного нагрева. Они при небольшой мощности котла успевают накопить достаточное количество горячей воды.



Косвенный бойлер-водонагреватель. Конструкции и принцип работы

Бойлер косвенного нагрева — это накопительный водонагреватель, который использует тепло отопительной сети. В отопительный сезон аппарат снабжает владельцев горячей водой, работает автоматически, без дополнительных настроек и затрат на электроэнергию.

Варианты конструкции бойлера косвенного нагрева:

1. Классический, нагрев от котла. Работает только одновременно с системой отопления.
2. Комбинированная модель с ТЭНом. Внутри установлен электрический нагреватель, который поддерживает температуру летом и ускоряет восстановление при пиковом расходе.
3. Бойлер для нагрева воды от солнечных панелей. Дополнительный нагревательный элемент подключен к теплоносителю солнечного коллектора.

Принцип работы

Модели без ТЭНа

В нижнюю часть корпуса встроен змеевик, который подключается к отопительному котлу. Горячий теплоноситель проходит по трубке, нагревает воду внутри емкости и уходит в систему отопления. Потери тепла минимальны — теплоноситель проходит по спиральной трубке быстро, остыть не успевает.

Емкость установлена вертикально, холодная вода подается снизу, горячая выходит сверху. Во время интенсивного водоразбора холодный поток заполняет нижнюю часть емкости, но с горячим смешивается медленно — поэтому из крана течет горячая вода пока не израсходуется весь запас. В спокойном состоянии змеевик постепенно нагревает содержимое бака.

Корпус обязательно утепляется — теплоизоляция помогает дольше сохранить нужную температуру.

Бойлер с электрическим подогревом

Одновременно со змеевиком используется один или несколько ТЭНов. Электронагреватели — основной источник тепла летом, а в отопительный сезон включаются только чтобы новая порция воды нагрелась поскорее. Запуск ТЭНа происходит автоматически — когда вода в котле опустится ниже установленного значения.

Модель с дополнительным змеевиком от солнечного коллектора

Теплообменник устанавливают в верхней части — это не основной нагреватель, а способ снижения затрат на поддержание нужной температуры. Зимой аппарат работает на 90-95% за счет отопления. Летом действие коллектора более заметно — днем температура бойлера для воды может поддерживаться на 40-50% за счет солнечного излучения.

Как выбрать бойлер косвенного нагрева

Модель

В нашем магазине водонагреватели представлены пятью линейками:

1. MEGA. Цилиндрические напольные косвенные аппараты большого объема (до 1000 л). Съемная теплоизоляция для удобного монтажа, возможна установка встроенного ТЭНа. Изделия с числом «81» в конце маркировки — с одним змеевиком, «82» — с двумя.
2. SPIRO. Водонагреватели с встроенным ТЭНом. Навесные, корпус цилиндрический. Модели OW-E — с бесступенчатой регулировкой температуры. W-E — полностью автоматические, без регулировки.
3. QUATTRO. Устройства классического и комбинированного типа. Стильный прямоугольный корпус, возможна напольная и настенная установка. Изделия с маркировкой W — косвенные, WO — с электроподогревом.
4. VLM KS. Прямоугольные напольные аппараты. Объем — до 500 л (по спецзаказу — до 2000 л). Бак из нержавеющей стали, змеевик из гребенчатой меди для ускорения работы. В модели с маркировкой «EM» встроен ТЭН.
5. SOLAR X. Напольная конструкция, цилиндрический бак из нержавейки с прямоугольным защитным корпусом. Используются 3 технологии: трубка из гребенчатой меди для подключения отопительной сети, ТЭН и змеевик из нержавейки для солнечного коллектора.

Объем бойлера: 50, 80, 100 или больше?

Выбор объема зависит от точек водоразбора: если в доме 3 ванных комнаты, то при одновременном включении вода в емкости на 80 л закончится за несколько минут. Для расчетов можно пользоваться формулой:

За 10 минут при среднем напоре (например, для душа) уходит примерно 80 л воды. Если у вас 3 ванные комнаты, в которых одновременно принимают душ, то минимальный объем бойлера — 240 л. И это без учета крана на кухне.

Как купить водонагреватель

Чтобы купить косвенный бойлер выберите подходящую модель и объем. Нужна помощь? Позвоните нашему консультанту и получите подробную информацию по любому товару из каталога. Поможем выбрать, соберем комплект дополнительного оборудования, оформим покупку, организуем доставку.

Как и какой бойлер косвенного нагрева выбрать для дома? | Stout

Критерии выбора

Объем бака

Устройство теплообменника

Наличие ТЭН

Материал бака

Рабочее давление

Лучшие модели STOUT в зависимости от объема

Какой бойлер косвенного нагрева лучше: с баком из нержавеющей стали, с титановым или эмалированным покрытием?

Нержавеющая сталь

Титановые баки

Эмалированные баки

Какой бойлер выбрать в зависимости от давления воды

Какой бойлер косвенного нагрева выбрать из каталога: выводы

Если в частном доме или квартире некачественное отопление, проблему решает котел. Но не всегда одного такого оборудования достаточно для обеспечения еще и систем ГВС. Необходимо подключать дополнительные устройства. Давайте вместе разберемся, как выбрать бойлер косвенного нагрева – один из приборов, позволяющих обеспечить всех членов семьи горячей водой.

Множество повседневных дел трудно осуществить без использования горячей воды:

• принятие ванны, душа, купание детей;
• стирка одежды и белья, особенно из деликатной ткани;
• приготовление пищи;
• уборка дома, мытье полов;
• мойка посуды.

Это только основные задачи, с которыми люди сталкиваются ежедневно. И в каждом случае необходима горячая вода в достаточно больших объемах.

Если в доме отсутствует центральная подача горячей воды или вы недовольны ее качеством, выручает бойлер косвенного нагрева. Благодаря использованию этого устройства удается наладить стабильную и бесперебойную подачу горячей воды для обеспечения нескольких точек водоразбора, для частного использования. Постараемся разобраться, как выбрать хороший бойлер косвенного нагрева и на что следует обращать внимание.

Критерии выбора

Прежде всего не стоит путать бойлеры косвенного нагрева с водонагревателями. Водонагреватели работают только от электричества, устройства данного типа долго набирают температуру, затрачивая при этом большое количество электроэнергии. Бойлеры – это накопительные устройства различных модификаций, осуществляющие нагрев воды через трубчатый теплообменник, установленный внутри бака, при помощи которого осуществляется передача тепла от теплоносителя нагреваемой воде.

Чтобы понять, какой бойлер косвенного нагрева лучше, необходимо оценить его возможности по нескольким ключевым критериям.

Объем бака

Этот параметр зависит от того, какой котел работает в общем контуре, а также от ежедневной потребности в горячей воде. Если выбрать неподходящий объем, это может привести к тому, что не получится одновременно использовать горячую воду в нескольких точках водозабора.

Объем бака рассчитывается с тем учетом, что на каждого потребителя должно приходиться около 80 литров. С применением такого бойлера удается свободно принимать ванну или мыть посуду, не беспокоясь о том, что температура воды в определенный момент окажется некомфортной.

Устройство теплообменника

Следующий важный параметр – тип исполнения теплообменника. Эти узлы выпускаются в 2 стандартных вариантах:

• один бак внутри другого – во внутреннем находится вода, а во внешнем контуре циркулирует теплоноситель, который и нагревает эту воду;
• в ассортименте STOUT представлены бойлеры со змеевиком – вода внутри бака нагревается посредством нагревательного элемента – спирального змеевика, в большинстве моделей он один, но есть баки объемом 300 литров с двумя теплообменниками.

Наличие ТЭН

Если вы намерены использовать горячую воду круглый год, независимо от сезонности, важно учитывать, присутствует ли в приборе ТЭН. Когда недоступна подача альтернативного теплоносителя, оборудование будет работать от электросети подобно обычному электрическому бойлеру.

Материал бака

Рынок предлагает три главных версии – нержавеющая сталь, эмалированное или титановое покрытие. Чтобы определить, какой из вариантов бака бойлера косвенного нагрева выбрать, стоит учесть антикоррозийные свойства и стоимость каждого из вариантов.

Рабочее давление

Особенно важно смотреть на эту характеристику, если подыскиваете бойлер для установки в квартире или частном доме. Все модели бойлеров STOUT работают при давлении до 6 бар и дополнительно укомплектованы предохранительным клапаном, защищающим оборудование от разрушения при перепадах давления.

Лучшие модели STOUT в зависимости от объема

Среди бойлеров косвенного нагрева STOUT вы найдете массу вариантов оборудования с различными вариантами исполнения и объемами баков.

Предлагаем обзор четырех самых популярных моделей накопительных водонагревателей:

1. 75 литров. Прибор сравнительно небольшого объема с уникальным дизайном корпуса. Может нагреваться от котлов и ТЭНа мощностью 2,4 кВт, подолгу сохраняя необходимую температуру воды. Бойлер оснащен теплоизоляцией без применения фреона, покрыт высокотемпературной эмалью, оборудован активным магниевым анодом для надежной защиты от коррозии и продления срока эксплуатации.
2. 100 литров. Многофункциональный бойлер STOUT, способный работать от разных источников энергии нагрева. Устанавливается в систему с трехходовым клапаном, с помощью которого удобно управлять насосом и температурой бойлера. Оснащен линией рециркуляции. Нагреватель имеет современный эстетичный вид, оснащен пластиковой крышкой, за счет которой использование и обслуживание становятся безопаснее и удобнее.
3. 150 литров. Аппарат объемом 150 литров изготовлен из прочных материалов, внутренняя плоскость бака и теплообменник покрыты высокотемпературной стеклоэмалью, которая препятствует развитию коррозии и на десятки лет продлевает срок эксплуатации.  Устройство рассчитано на нагрев от различных источников энергии, на его поверхностях предусмотрены ответные элементы для подключения электрических ТЭНов. В приборе присутствует линия рециркуляции. Оборудование выполнено в соответствии с современными тенденциями дизайна, имеет эстетичный корпус с термоизоляцией, отлично вписывающийся в любое помещение.
4. 200 литров. Бойлер с высоким показателем энергоэффективности, способный обеспечить нагрев воды от разных традиционных источников энергии. Выполнен из высокопрочных современных материалов, внутренняя плоскость бака и теплообменник покрыты высокотемпературной эмалью, благодаря которой обеспечивается надежная защита конструкции от коррозии. Для поддержания установленной температуры требуется установка в систему с бойлером трехходового клапана с сервоприводом. Пластиковая крышка позволяет не только скрыть электрические подключения, но и обеспечить безопасность использования бойлера.

При выборе варианта оборудования учитывайте, сколько человек будет пользоваться горячей водой. Также нелишне обратить внимание на другие эксплуатационные характеристики бойлера: например, материал также должен соответствовать расчетным параметрам.



Какой бойлер косвенного нагрева лучше: с баком из нержавеющей стали, с титановым или эмалированным покрытием?

Все три варианта разработаны с одной целью – обеспечение антикоррозийной защиты устройства и, как следствие, продление его срока работы. Но у каждого типа есть свои особенности, разобраться в которых рядовому покупателю бывает трудно. Рассмотрим возможности всех версий и попробуем определить, какая из них оптимальна.

Нержавеющая сталь

Бойлеры с внутренним баком из нержавейки относятся к разряду дорогостоящих. У немагнитной стали стойкость к образованию коррозии обеспечивается присутствием в ее составе легирующих компонентов – никеля, свинца, алюминия, хрома или олова. За счет их присутствия в стальном сплаве образуется плотный защитный антикоррозийный слой. В итоге бак ничем дополнительно не покрывают, и вода контактирует непосредственно с нержавеющей сталью его стенок.

Устройства подобного рода стоят дорого, но не это главный недостаток. Дело в том, что их собирают методом сварки. В результате неизбежно остаются сварные швы. А это – главное уязвимое место. Поскольку в зоне соединения нарушается изначальная структура нержавеющего материала, именно здесь коррозия все-таки образуется со временем. Современные производители в стремлении избежать подобных проблем применяют все новые технологии сварки, но полностью исключить вероятность образования коррозии не удается.

Титановые баки

Подобные устройства встречаются редко, потому что в принципе относятся к малочисленной категории. Поверхности баков покрываются легким и устойчивым к агрессивным средам металлом путем электростатики. В итоге бак приобретает довольно надежный слой защиты от коррозии.

Баки с титановым покрытием способны стабильно работать при довольно высоких температурах, при этом нет никакой опасности, что покрытие из титана отслоится – это исключено благодаря его повышенной адгезии и прочности. Но сварные швы подводят и в этом случае.

Коррозия проявляется именно в местах сварки стыков: как и в случае с нержавейкой, целостность покрытия нарушается. Соответственно, небольшие участки основного материала бака не защищены от прямого контакта с водой. По истечении сравнительно небольшого срока эксплуатации в баках с титановым покрытием также может образоваться коррозия. В совокупности с высокой стоимостью таких устройств это свойство заставляет поискать другие варианты.

Эмалированные баки

Остается последний тип – баки с эмалированными стенками. Они изготавливаются из обычной стали, которая покрывается высокопрочной стеклоэмалью. Например, в каталоге STOUT к таким приборам относится настенный бойлер на 150 литров.

Специальная стеклоэмаль – это инертный материал, устойчивый не только к образованию коррозии, но и к высоким температурам. Ее состав разрабатывается с учетом коэффициента линейного расширения металла при нагреве. Эта характеристика должна совпадать у металла и эмали, чтобы последняя не потрескалась при первом же использовании.

Во избежание нарушения целостности покрытия эмалированные баки комплектуются магниевым анодом. Он нужен, чтобы защитить металл от коррозии: анод окисляется вместо него во время электрохимических процессов.

Эмалированные баки получаются долговечными при вполне приемлемой цене. Состав покрытия можно испортить только слишком агрессивными средами, которых в баке попросту не бывает. Кроме того, эмаль гораздо проще очищать от загрязнений во время профилактических работ, чем нержавеющую сталь или титановый слой: достаточно воспользоваться обычным моющим средством, чтобы убрать с эмалированной поверхности все лишнее.

Какой бойлер выбрать в зависимости от давления воды

Рабочее давление воды – характеристика, которая показывает, какую максимальную нагрузку способно выдержать оборудование при работе.

Для защиты от теплового расширения воды и компенсации давления в систему ГВС с бойлерами косвенного нагрева рекомендуется установка расширительного бака. При нагреве объем воды естественным образом увеличивается, и возрастает давление. В результате возникают излишки воды, которым в иной ситуации некуда было бы деться. Бак при этом постепенно набирает в себя прибавившуюся воду, чтобы давление в системе пришло в норму. Кроме того, приборы похожим путем компенсируют давление воздуха с помощью предохранительного клапана.

Чем больше величина максимально допустимого давления в бойлере косвенного нагрева, тем он практичнее и безопаснее в использовании. Главное – выбирать продукцию с запасом давления, иначе при его избытке устройство может взорваться. Производители предлагают самые разные варианты устройств с максимальным рабочим давлением 0,1 мПа, 0,2 мПа и т.д. Выбор зависит от условий эксплуатации оборудования. Но лучше всего воспользоваться универсальным прибором с большим запасом прочности.

В ассортименте STOUT представлены приборы, рабочее давление в которых составляет не менее 0,6 мПа или 6 бар. К таким устройствам относится, например, напольный бойлер на 100 литров. Обратите внимание на эту модель, оцените ее технические и эксплуатационные характеристики и решите, подходит ли она для вашей  системы.

Какой бойлер косвенного нагрева выбрать из каталога: выводы

Чтобы грамотно выбрать бойлер косвенного нагрева, необходимо принимать во внимание несколько стандартных параметров. Они могут меняться в зависимости от того, сколько человек будет пользоваться устройством, в каких условиях, каков бюджет на приобретение.

Важно смотреть на такие ключевые характеристики, как:

• объем бака;
• устройство теплообменника;
• наличие ТЭН;
• материал бака;
• максимальное рабочее давление.

Ознакомьтесь с каталогом продукции STOUT, где вы найдете несколько надежных моделей оборудования для разнообразных жизненных ситуаций. Какой бы товар ни был выбран, в любом случае вы получаете сертифицированный агрегат, выполненный в соответствии с международными стандартами качества. Оборудование STOUT обеспечит всех членов семьи стабильной подачей горячей воды в необходимом объеме.

Наши покупатели больше не испытывают неудобств, связанных с перебоями подачи горячей воды в централизованной системе и при обустройстве систем ГВС в частном доме. Благодаря бойлерам косвенного нагрева STOUT вы всегда сможете принимать душ с водой комфортной температуры и заниматься хозяйственными делами.

При возникновении вопросов, связанных с приобретением продукции STOUT, свяжитесь с нашими менеджерами по телефону или электронной почте. Они помогут сориентироваться в ассортименте и выбрать бойлер косвенного нагрева в полном соответствии с вашими требованиями и возможностями. Организуем оптовые поставки товаров по всей России с гарантией от производителя.





Бойлеры косвенного нагрева, косвенные водонагреватели 60-10000 литров



Выбор по параметрам

Объем бака, л

Объем бака для горячей воды.

Суммарная мощность змеевиков, кВт

Количество тепловой энергии, которую теплообменник передает воде в единицу времени. Влияет на скорость нагрева воды в баке.

Мощность ТЭН, кВт

Тепловая мощность, необходимая для приготовления заданного количества горячей воды в единицу времени. Чем выше мощность — тем быстрее нагреется вода.

Установка

В зависимости от конфигурации помещения, где будет установлено оборудование, можно выбрать водонагреватель настенного или напольного размещения.

ТЭН

Электронагревательный элемент делает котел универсальным, что позволяет поддерживать температуру в помещении в положительном диапазоне и не допускает вымораживания помещения в случае невозможности использования твердого топлива.

Число змеевиков

Теплообменник передает воде тепловую энергию от теплоносителя, и вода в баке нагревается. Водонагреватель может быть оснащен 1, 2 и более теплообменниками для подключения, соответственно, к 1, 2 и более источникам тепла

Материал бака

Бак изготавливается из высокопрочной стали и покрывается износостойкой эмалью. Некоторые модели оснащены баком из нержавеющей стали.

Бойлеры косвенного нагрева – это энергоэффективные приборы, использущие для нагрева воды мощность установленного отопительного оборудования, не потребляющие при этом никакой дополнительной энергии. Предназначены для обеспечения ГВС жилых, производственных, административно-хозяйственных и других помещений. Все модели бойлеров косвенного нагрева «ЭВАН» работают с любыми видами отопительных котлов, также в модельном ряду есть бойлеры для работы с тепловыми насосами и солнечными коллекторами.

Сортировка: По популярностиПо датеПо имениПо цене Отображать на страницу по: 61836

Бойлеры косвенного нагрева

В ассортименте косвенных водонагревателей «ЭВАН» представлены приборы двух видов: со стальными эмалированными баками среднего ценового сегмента и премиум-оборудование с баками из нержавеющей стали. В группу бойлеров со стальными внутренними баками входят серии водонагревателей косвенного нагрева Mega, Quattro и Spiro. Все они производятся на одном из заводов NIBE в Польше.

Spiro — это косвенные водонагреватели для бытового использования, выпускаются объемом 80, 100 и 120 литров. Для бесперебойного нагрева воды в случае отключения основного источника отопления комплектуются встроенным ТЭНом.

Mega — серия косвенных водонагревателей, выпускающаяся в широчайшем диапазоне объемов от 100 до 1000 литров. Подходит как для бытового, так и для промышленного использования. Исполняются в двух вариантах – с одним или двумя змеевиками. Опционально предусмотрено подключение ТЭНа.

Водонагреватели серии Quattro представлены в двух вариантах исполнения: со встроенным бесконтактным керамическим ТЭНом и без. Объем бака – от 60 до 200 литров. Большая площадь змеевика, установленного в водонагревателе, обеспечивает максимально быстрый нагрев воды. Возможность напольного и настенного монтажа и стильный дизайн позволяют легко вписать косвенный водонагреватель Quattro в интерьер.

Бойлеры серий Mega, Quattro и Spiro со стальными внутренними баками обладают дополнительной защитой от коррозии за счет специального термостойкого покрытия внутреннего резервуара и магниевого анода увеличенного сечения.

Бойлеры косвенного нагрева c резервуарами из нержавеющей стали в ассортименте «ЭВАН» представлены следующими моделями: VLM KS со змеевиком из гребенчатой меди и его модификация – бойлер VLM KS EM, оснащенный полной клапанной группой с термостатическим смесителем и предохранительным клапаном на 10 бар и резервным ТЭНом; VLM KS STAR, разработанный специально для работы с тепловым насосом; Solar X – водонагреватель косвенного нагрева, разработанный для обеспечения ГВС при помощи солнечной энергии, оснащенный двумя змеевиками и ТЭНом для эффективной работы в любых условиях.

Преимущества водонагревателей косвенного нагрева ЭВАН:

• Широкий модельный ряд бойлеров — от 60 до 1000 литров
• Работают со всеми видами отопительных котлов, тепловых насосов и солнечных коллекторов
• Позволяют питать несколько точек водопотребления
• Могут быть использованы для получения горячей воды в больших объемах, в том числе и для промышленных целей
• Нагревают воду за счет мощности работающего отопительного котла, не потребляя при этом никакой дополнительной энергии
• Бойлеры обеспечивают высокую скорость нагрева воды
• Минимизируют тепловые потери благодаря внутренней теплоизоляции
• Укомплектованы либо имеют возможность установки ТЭН — могут использоваться как накопительные бойлеры, когда нет необходимости включать отопительное оборудование
• Безопасны и надежны, что подтверждается специальными испытаниями внутреннего стального резервуара
• Защищены от коррозии – ЭВАН предлагает бойлеры либо с баком из нержавеющей стали, либо со специальным термостойким покрытием внутреннего резервуара и магниевым анодом увеличенного сечения, обеспечивающим защиту от коррозии.

Бойлеры косвенного нагрева

Выбор бойлера

Косвенный водонагревательный бойлер служит для приготовления горячей воды. При строительстве дома неизбежно встает вопрос о горячем водоснабжении. Есть несколько вариантов решения этой задачи:
— установка двухконтурного котла на отопление и горячее водоснабжение;
— установка газовой колонки или газового накопительного водонагревателя;
— установка электрического водонагревателя;
— установка бойлера косвенного нагрева;

У каждого варианта есть свои минусы и плюсы. Давайте разберемся по порядку:

 1. Двухконтурный котел:

• Плюсы: Удобно 2 в 1 «поставил и забыл». Вам не нужно проводить работы по монтажу дополнительной обвязки. Относительно низкая стоимость;

• Минусы: При пользовании горячей воды котел переключается в режим ГВС и работает только на нагрев воды, отопление в этот момент не работает. При использовании жесткой воды очень быстро забиваются теплообменники, а это дорогостоящий ремонт и отключенное отопление на время ремонта котла;

 2. Установка газовой колонки или накопительного газового водонагревателя:

• Плюсы: Автономное горячее водоснабжение, не зависимо от котла отопления;

• Минусы: Этот вариант требует строительства отдельного дымохода для удаления дымовых газов, что значительно повышает конечную стоимость. Увеличение потребления газа и расходов;

 3. Установка электрического водонагревателя:

• Плюсы: Низкая стоимость оборудования;

• Минусы: Затраты на электроэнергию. Электроводонагреватель потребляет значительное количество электроэнергии и экономически невыгоден в дальнейшем;

 4. Установка бойлера косвенного нагрева:

• Плюсы: Высокая производительность горячей воды в любых объемах;

• Минусы: Затраты на оборудование и монтаж;

Устройство бойлера

Свое название «косвенный» получил за отсутствие прямого нагрева. В бак с холодной водой помещается герметичный змеевик по которому циркулирует горячий теплоноситель из системы отопления. Жидкости между собой не пересекаются, теплообмен происходит через стенки змеевика. Такую конструкцию можно сравнить с батарей которая помещена в емкость с водой. Стенки бака могут изготавливаться из нержавеющей стали либо покрытые эмалью, для защиты от коррозии. Между стенками бака и наружным кожухом расположен слой теплоизоляции, что позволяет значительно сократить теплопотери. Некоторые производители свели их к 1-2 градусам Цельсия в сутки. В продаже есть модели с возможностью дополнительного подключения электрического ТЭНа. Он может получать энергию как от сети электропитания, так и от солнечного коллектора или теплового насоса.

Покупка бойлера косвенного нагрева

Бойлер использует часть тепла производимую котлом для нагрева холодной воды и это необходимо учитывать. Перед покупкой следует убедиться, что ваш котел имеет определенный запас по мощности. Этого запаса должно хватать на отопление и бойлер. Иначе придется менять котел отопления либо дополнительно использовать ТЭН. Стоимость бойлеров зависит от их объема. Вы можете подобрать емкость необходимую для ваших нужд из таблицы потребления горячей воды или получить консультацию у нашего менеджера. Цена так же зависит от объема водонагревателя.

Таблица потребления горячей воды

Наименование потребителя воды	Расход количества воды	Средняя температура потребляемой воды	Расход объемов воды температуры 60°С
Кухонная раковина	10-20 л	50°С	8-16 л
Ванна	150-180 л	40°С	90-108 л
Душ	30-50 л	37°С	16-27 л
Раковина	10-15 л	37°С	5-8 л
Мытье для рук	2-5 л	37°С	1-3 л

После расчетов или замеров следует прибавить некоторый запасной объем к полученному, достаточно 10-20 %. В итоге получается необходимый объем водонагревателя.

Информация о прямом, косвенном или проточном водонагревателе

Один из самых важных и дорогих предметов оборудования в вашем доме — это водонагреватель! Водонагреватели могут составлять почти 25% энергопотребления вашего дома, что делает их очень важным оборудованием, которым нельзя пренебрегать. Мы рекомендуем заменять водонагреватель каждые 7–9 лет, этот срок может варьироваться в зависимости от использования и уровня, на котором он поддерживался. Если вам нужен новый водонагреватель, у вас есть несколько вариантов.Самым популярным является водонагреватель накопительного бака. Он может варьироваться от 30 галлонов до более 100 галлонов и может работать прямо или косвенно. В резервуарах большего размера поместится больше людей в вашем доме и больше бытовой техники, использующей горячую воду, например, посудомоечных и стиральных машин. Бак косвенного хранения нагревается через бойлер, для этого необходимо, чтобы ваш бойлер нагрелся до нужной температуры для правильного нагрева воды.

Водонагреватель прямого нагрева может нагреваться пропаном, маслом или природным газом и имеет собственную горелку.Эти виды водонагревателей традиционно самые энергоэффективные. Они более энергоэффективны, чем косвенный водонагреватель, поскольку нагревают саму воду. Водонагреватели косвенного нагрева полагаются на печь или бойлер для подачи тепла, необходимого для воды.

Водонагреватели по запросу нагревают воду на месте. Их обычно называют безрезервуарными водонагревателями, поскольку нет необходимости хранить воду. Безбаковый водонагреватель может нагреваться пропаном, природным газом или маслом, если в вашем котле установлен безбаковый змеевик.Хотя эти водонагреватели нагревают воду только по запросу, они не работают так же хорошо, если более одного человека или устройства запрашивают горячую воду. Они отлично подходят для домов на 1-2 человек, в то время как водонагреватели с накопительными баками являются лучшим выбором для больших семей

Позвоните нам сегодня (508) 753-1475 • Офисы, расположенные в Вустере / Миллбери

99 Crescent Street, Вустер, Массачусетс 01605
ckSmithSuperior — предоставление топлива и сервис высочайшего качества на протяжении более века
Масло для отопления дома, Установка оборудования, Обслуживание и установка кондиционеров, Пропан и многое другое

© 2021 ckSmithSuperior | Условия использования | Политика конфиденциальности | Лицензия главного сантехника № 15263 | Все права защищены.Подразделение PETROLEX II LLC и гордый член семьи компаний Santoro

Преимущества и как это работает?

Выбор подходящего водонагревателя для установки в доме может быть трудным, поскольку существует очень много вариантов. Возможно, вы слышали о косвенном водонагревателе и хотите знать, какое место он занимает в спектре доступных продуктов. В правильных условиях это может быть эффективным решением для нагрева воды в вашем доме.

Если вы планируете установить одну из этих систем, знайте, что она не обязательно подходит для всех. Во-первых, вам нужно убедиться, что ваш дом и системы отопления, вентиляции и кондиционирования подходят правильно. Однако, если все в порядке, косвенный переход может дать вам множество преимуществ.

Давайте глубже рассмотрим систему косвенного нагрева воды и то, как она может работать и быть установлена ​​в вашем доме.

Что такое косвенный водонагреватель?

В данной системе водяного отопления используется резервуар для хранения воды и внешний источник тепла для ее нагрева.Косвенные модели не имеют нагревательных элементов внутри резервуара для воды. Вместо этого они будут использовать домашнюю систему отопления (печь или бойлер) для нагрева воды. Использование системы обогрева помещения для подачи воды называется интегрированной или комбинированной системой обогрева, поскольку два разных устройства работают вместе.

В основном косвенная система использует внешний источник тепла вместо собственных газовых или электрических нагревательных элементов. Эта интегрированная система использования теплопередачи в различных компонентах становится все более популярной.Важно понимать, что не все дома подойдут для одного из них. Тем не менее, те, кто это делает, могут пользоваться рядом преимуществ, которые дает эта система, которые мы обсудим позже в этой статье.

Подводя итог, косвенный водонагреватель:

• Использует внешний источник (печь или бойлер) для нагрева воды
• Его бак не содержит никаких нагревательных элементов
• Является частью интегрированной системы отопления
• Работает только хорошо при определенных условиях

Как работает система обогрева?

Изображение из U.S. Boiler Company

Для косвенных водонагревателей требуется накопительный бак, хотя он фактически не нагревает воду. Вместо этого горячая вода создается за счет передачи тепла с помощью домашнего котла или печи.

Это достигается путем соединения ряда змеевиков теплопередачи между резервуаром для воды и котлом или печью (источником тепла). Жидкость, которая проходит через эти змеевики, нагревается от источника тепла, а затем охлаждается в резервуаре для воды. Этот процесс продолжается в цикле.

В источнике тепла вода в системе превратится в пар, так как температура здесь очень высокая. Когда эта вода возвращается в резервуар для хранения, более холодная вода, окружающая ее, забирает тепло от змеевиков, конденсируя пар обратно в жидкость. Затем он возвращается в систему подачи тепла для продолжения процесса.

Не все печи можно использовать в системе косвенного нагрева воды. Причина этого в том, что некоторые из старых моделей несовместимы с более новыми интегрированными системами HVAC.Использование бойлера в этой системе более распространено. Котлы также более эффективны за счет более высокой интенсивности нагрева пара.

Поскольку изолированный резервуар для воды накапливает энергию, печь или бойлер не нужно будет включать и выключать так часто, как обычно. Это может сэкономить много энергии. В сочетании с тем фактом, что в баке не используются нагревательные элементы, системы косвенного нагрева могут быть наиболее энергоэффективными доступными решениями.

Водонагреватели косвенного нагрева могут работать от электричества, солнечной энергии, газа, пропана, масла или их комбинации.

Вкратце, как работает эта система:

• Использует резервуар для хранения воды без нагревательных элементов
• Вода нагревается с помощью системы теплообменника
• Он подключен между резервуаром для хранения и котлом или печью
• Резервуар накапливает энергию, уменьшая количество включений котла / печи
• Косвенные модели могут быть невероятно энергоэффективными

Преимущества использования косвенного водонагревателя

При правильных обстоятельствах использование косвенной системы может привести к много преимуществ.Вот некоторые из преимуществ использования этих обогревателей.

Повышенная эффективность

Используя систему косвенного нагрева воды, вы можете сэкономить много энергии. Благодаря системе, значительно сокращающей количество теряемого тепла в режиме ожидания, косвенный нагреватель оказывается намного более эффективным. Это также проявляется в уменьшении работы котла или печи. По сравнению со стандартным нагревателем бака непрямые модели очень энергоэффективны и снижают потери тепла.

Легче в обслуживании

После установки этот тип водонагревателя действительно прост в обслуживании.Эти агрегаты не содержат нагревательных элементов в баках или дополнительных горелок. Это означает, что меньше деталей, о которых нужно беспокоиться, — создание более простого и эффективного решения с точки зрения обслуживания.

Снижение потерь дымовых газов

Если вы используете газовый водонагреватель косвенного действия, потери дымовых газов значительно снижаются. На самом деле это основная причина потерь тепла в стандартных котлах, поэтому использование косвенной системы может иметь здесь большое значение.

Доступность

Помимо большей энергоэффективности, эти системы не требуют вентиляции или дополнительных топливопроводов.Отсутствие независимой стоимости энергии делает их более доступными по сравнению с другими водонагревателями. Тот факт, что они используют уже существующий источник тепла, означает, что они могут сэкономить большую сумму денег в долгосрочной перспективе.

Удобство установки

Если в вашем доме созданы правильные условия, подходящие для этих систем, установка косвенного обогревателя будет простой задачей. Они также удобного размера для домашнего использования.

Более высокая скорость рекуперации

Качество горячей воды, безусловно, не ухудшается при использовании косвенных систем.Фактически они могут производить больше горячей воды, чем средний водонагреватель, с более высокой степенью регенерации. Это означает, что, используя правильную систему, вы могли бы быстрее получить доступ к большему количеству горячей воды при использовании непрямого водоснабжения.

Прямые нагреватели и косвенные нагреватели

Выбор между этими двумя типами водонагревателей может быть трудным, поскольку каждый стиль предлагает уникальные преимущества. Стандартные водонагреватели прямого действия не нуждаются в транспортировке воды на расстояние, поэтому с одной стороны они могут считаться более эффективными.Однако косвенные нагреватели более эффективны в других отношениях.

Основным преимуществом стандартных обогревателей прямого действия является то, что их можно использовать в любом доме и в любом месте. Непрямые блоки действительно хорошо подходят только для домов с дополнительной системой отопления, вентиляции и кондиционирования воздуха.

Непрямые нагреватели и безбаковые нагреватели

Явное различие между этими двумя системами заключается в том, что в косвенных нагревателях используется резервуар для хранения воды, а в безбакерных нагревателях резервуара нет вообще. Это означает, что косвенные агрегаты ограничены в количестве горячей воды, которую они могут произвести, в то время как нагреватели без резервуара могут производить неограниченную подачу.

Важно отметить, что безбаковые обогреватели могут подавать только определенное количество галлонов в минуту. Непрямые нагреватели могут подавать столько горячей воды в минуту, сколько вам нужно — при условии, что она соответствует вместимости резервуара.

Когда использовать косвенную систему

Использование косвенного водонагревателя — отличный совет для загруженных домов с большими семьями. Это связано с тем, что количество галлонов в минуту не ограничено (как у безбаквальных обогревателей). Если вы рассматриваете возможность его установки, вам необходимо убедиться, что внешний источник тепла будет работать с вашей системой.

Непрямые / комбинированные системы обычно устанавливаются во время новых строительных работ. Можно подключить уже существующие блоки к вашему водонагревателю, но это может стать более сложным.

Некоторые старые модели печей нельзя использовать со встроенными системами отопления, вентиляции и кондиционирования воздуха. Это можно увидеть в таких моделях, как печи с принудительной подачей воздуха, в которых теплообменные трубы не нагреваются. Если у вас небольшой дом или вам не требуется много горячей воды, то непрямая система — не всегда лучший выбор. В этом случае может быть лучше использовать безбаковый нагреватель (так как вам не понадобится большой накопительный бак).

Нет необходимости беспокоиться об использовании косвенного нагревателя с бойлером в жарком климате. Если он слишком горячий для использования бойлера, он все равно будет работать только тогда, когда это необходимо, в то время как косвенная система все еще будет отбирать тепло от него. Это системы, которые можно использовать круглый год.

Установка комбинированного водонагревателя

Установка комбинированной системы водяного отопления и отопления помещения может быть довольно дорогостоящим. Как правило, дешевле установить отдельный водонагреватель и отдельный котел или печь, чем комбинированный агрегат.Однако со временем это изменится. Комбинированные системы водяного отопления должны значительно сэкономить со временем.

Установка комбинированной системы водяного отопления — непростая задача, и всегда рекомендуется привлекать для этого профессионала. При установке этих систем учитывается множество различных факторов (тип топлива, безопасность, требования строительных норм и т. Д.), Что делает установку довольно сложной задачей.

The Bottom Line

Использование системы косвенного нагрева воды может быть инновационным и высокоэффективным решением для вашего дома.Это не всегда самый распространенный тип водонагревательной системы, так как он требует довольно определенного места и настроен для оптимальной работы. Однако при использовании в правильном пространстве ваша семья может извлечь большую пользу из такой системы.

Водонагреватели косвенного нагрева могут быть значительно дешевле в долгосрочной перспективе, а также более экологически эффективными. Комбинированная установка — это разумный способ максимально эффективно использовать отопительные системы вашего дома.

Если вы строите новый дом или у вас есть подходящий бойлер, вы можете подумать об установке косвенного водонагревателя.

Статьи по теме:

Узнайте, как работает водонагреватель

Размер имеет значение при добавлении косвенного водонагревателя

Недавно я получил ряд вопросов, например следующий, от читателей о выборе размеров косвенных водонагревателей: Я рассматриваю непрямые водонагреватели и смотрю на Triangle Tube Smart 50 или 40. Котел, который я рассматриваю, также является Triangle Tube Prestige 110 на 110 000 Бту. Следующий размер, Prestige, составляет 160 000 британских британских фунтов или более.Мощность бойлера Triangle Tube Smart 50 составляет 140 000 британских тепловых единиц. Мощность бойлера Smart 40 составляет 112 000 БТЕ. Должен ли котел, который я выбираю, иметь мощность, указанную для косвенного нагрева, или близкую к ней?

Непрямой водонагреватель Triangle Tube имеет очень низкую потерю напора, что означает, что подрядчик может использовать один из ряда имеющихся в настоящее время циркуляционных насосов малой мощности, что позволяет сэкономить на паразитных расходах на электроэнергию. Это может привести к экономии 21,60 доллара в год и может добавить до 1435 долларов с учетом прогнозируемого 30-летнего срока службы непрямого покрытия из нержавеющей стали и исторического увеличения стоимости электроэнергии на 5%.

Есть два основных подхода к добавлению косвенного в микс. Не обращайте внимания на его нагрузку и рассчитайте котел с учетом теплопотерь дома или прибавьте часть или всю требуемую мощность к тепловым потерям Btus и увеличьте размер котла.

Я предпочитаю придерживаться теплопотерь дома и игнорировать косвенную добавленную нагрузку, потому что нагрев воды для бытового потребления составляет около 5% от 24-часового цикла, и мы работаем только в проектных условиях примерно раз в 10-20 лет (как и раньше. этой прошлой зимой).

Вот как я подхожу к этому вопросу

Возьмите то, что производитель дает вам с недоверием. Проверьте, и вы, вероятно, обнаружите, что они использовали котловую воду на 180 ° F или более в сочетании с бойлером указанного размера, 100% от его рейтинга Btu использовались для производства горячей воды для бытового потребления. Это лабораторный мир, а не реальный мир, в котором мы с вами живем.

Использование котлов Modcon, многие из которых теперь имеют право на получение федерального налогового кредита в размере 1500 долларов, дает установщику возможность установить верхний предел температуры воды в котле и время ожидания для гидравлической стороны, и это вряд ли будет 180 ° F. или выше.

Пиковая эффективность котлов Modcon достигается за счет извлечения скрытой тепловой энергии из конденсата, что обычно ограничивает температуру на выходе до 160 ° F или ниже. Это, в свою очередь, приводит к снижению коэффициента извлечения для непрямого источника и возможной необходимости увеличения его размера, чтобы приспособиться к сокращению выбросов в час пик.

Начните с пиковой нагрузки, спросив вашего клиента об его личных привычках: длине душа, одновременном использовании горячей воды и т. Д. Попросите его отрегулировать температуру (или используйте допущение 115 ° F для душа).Измерьте галлоны в минуту для каждой точки использования, чтобы знать, сколько галлонов потребуется в течение периода пикового спроса. Общее количество галлонов × 0,85 даст вам количество горячей воды из самого резервуара (в среднем для хранения 120 ° F и температуры на входе 40 ° F).

Скорее всего, это количество превысит объем бака. Затем я рассчитываю фактическую степень рекуперации для комбинации бака и котла, которую я использую, при любой температуре, которую я позволяю котлу использовать в режиме домашнего производства.Рассчитайте скорость извлечения галлонов в минуту и ​​умножьте это значение на ожидаемое потребление во время пикового потребления, чтобы определить возможное общее извлечение, а затем вычтите от 10% до 15% для смешивания, которое будет происходить внутри резервуара между холодной поступающей водой и горячей водой в хранилище.

Номинальные значения Triangle основаны на минимальном давлении 50 ° F на входе и 200 ° F на выходе из котла. Практически повсюду в США в самую холодную погоду мы увидим температуру 40 ° F, а, на мой взгляд, 200 ° F нереально для современных котлов Modcon и снижает эффективность.Для производства горячей воды для бытового потребления я установил температуру на выходе из бойлера как минимум на 20 ° F выше температуры хранения моего водонагревателя.

Как правило, это означает, что я буду устанавливать более крупный непрямой мост, чтобы после его полного восстановления и готовности к этому пиковому спросу мои клиенты могли сократить добавленный объем для удовлетворения спроса при пиковой нагрузке. Мой котел просто будет работать дольше, чтобы восполнить дополнительный объем, необходимый для всех.

Возьмите 110 ° F при 95%, что предполагает, что вы находитесь в режиме полной конденсации.Если вы собираетесь разогнаться до 180 ° F, эффективность, скорее всего, упадет примерно до 87%. Но, просто для аргументации, мы будем придерживаться 95%, что дает нам 104 500 Btus. Вода, поступающая при 40 ° F и заканчивающая при 120 ° F, требует повышения на 80 ° F и 80 × 8,34 = 667,2 БТЕ на галлон. Следовательно, 104 500 ÷ 667,2 = 156,625 ÷ 60 = 2,61 галлона в минуту. На самом деле, не вся почасовая чистая мощность котла будет изменена, но я буду чувствовать себя в безопасности с 80% -ной скоростью передачи для чистых 2 галлонов в минуту. Треугольная трубка показывает коэффициент передачи 88% при мощности котла 200 ° F по сравнению сПодача холодной питьевой воды при температуре 50 ° F.

Вы начинаете с 50 галлонов воды, и предположим, что у вас есть три человека, которые хотят принять душ по утрам: мама, папа и младший. Две насадки для душа производят 2,5 галлона в минуту каждая. Мама и папа идут спиной к спине в общей сложности 20 минут, а младший принимает душ не менее 15 минут. Теоретически мы можем ожидать, что они будут использовать в общей сложности 87,5 галлонов, смешанных с примерно 85% из резервуара, в расчетных условиях, или примерно 74,5 галлона горячей воды всего за 20 минут работы.У нас 46 галлонов на складе, но мы потеряем примерно 10% из-за смешивания, чтобы получить 41,5 галлона нетто. Мы можем добавить обратно 2 × 20 для восстановления, что даст в общей сложности 81,5 галлона. Похоже, мы можем справиться с нагрузкой пикового спроса, но не так много места для ошибки или изменения времени купания, как когда младший становится подростком!

Лучшая часть этого упражнения — обучить клиента, поэтому, если у него закончится горячая вода, он будет знать, почему, и саморегулируется. Кроме того, вы можете прикрыть свою задницу, позволив им решить, какое непрямое средство они хотят, после того, как точно объясните, что каждый может дать.

Дэйв Йейтс владеет компанией F.W. Behler из Йорка, штат Пенсильвания. С ним можно связаться по телефону 717 / 843-4920 или по электронной почте [email protected] .

Все материалы Дэйва Йейтса на этом веб-сайте защищены авторским правом 2008. Любое повторное использование этого материала (печатное или электронное) должно быть предварительно получено с письменного разрешения Дейва Йейтса. Свяжитесь с нами по электронной почте: [email protected]

Другие статьи по сантехнике Дэвида Йейтса

Что должен знать каждый владелец котла о водонагревателях косвенного нагрева

Водонагреватели косвенного действия используются в этой стране с 1970-х годов, но почему-то, даже по прошествии всего этого времени, они, кажется, не очень хорошо изучены.Они получили свое название от того факта, что обогреваются «косвенно» вашим бойлером. Они соединены трубопроводами с вашим бойлером и направляют относительно горячую (обычно от 180 до 200 ° F) воду от вашего бойлера к теплообменнику внутри водонагревателя. Вода окружает змеевики теплообменника для производства горячей воды для бытового потребления. Это отличается от обычного газового или масляного водонагревателя, который нагревает воду за счет использования «прямого» пламени или источника тепла внутри водонагревателя.

Если ваш дом отапливается котлом — любым бойлером (водогрейным или паровым, масляным или газовым, среднего или высокого КПД) — у вас есть все основания для нагрева воды для бытового потребления с помощью водонагревателя косвенного нагрева.Вот некоторые из преимуществ:

• Высокая эффективность — Когда вы используете котел в качестве источника тепла для производства горячей воды, вода нагревается с той же эффективностью, что и ваш бойлер. Некоторые высокоэффективные котлы достигают 96%. Средний газовый водонагреватель имеет КПД 60-70%.
• Сниженные тепловые потери — Водонагреватель косвенного нагрева очень хорошо изолирован и теряет очень мало тепла в течение длительного периода ожидания (ночью или во время вашего отсутствия).Газовый водонагреватель всегда теряет энергию вверх по дымоходу.
• Высокая производительность — Производительность водонагревателя косвенного нагрева напрямую зависит от того, к какому котлу он подключен. Учитывая размер большинства бытовых котлов, водонагреватель косвенного нагрева обычно производит в два-три раза больше горячей воды, чем стандартный газовый водонагреватель.
• Более длительный срок службы — На большинство водонагревателей непрямого действия распространяется пожизненная гарантия на бак. Скорее всего, это будет последний водонагреватель, который вам когда-либо понадобится.Производители могут предложить эту гарантию, потому что их резервуары не подвержены злоупотреблениям, как газовый водонагреватель прямого нагрева. И многие из них сделаны из нержавеющей стали, чтобы предотвратить коррозию.
• Накопитель горячей воды . Доступная в размерах от 30 до 200 галлонов и более, горячая вода может храниться для использования с большим расходом, когда вам это нужно.

На фотографии справа показан вид в разрезе типичного водонагревателя косвенного нагрева со змеевиком, расположенным внизу.Котловая вода циркулирует через змеевик и окружается горячей водой в баке.

«Но, Уэйн, — спросите вы, — разве это не значит, что мне тоже нужно запустить котел все лето?» Разве это не будет стоить мне пачки? » Наоборот, мой энергичный друг. Котел загорается только тогда, когда вам нужна горячая вода. И когда он загорается, он производит горячую воду с большей эффективностью, чем обычный водонагреватель. В остальном он тихо сидит и ждет. Убеждение, что котел работает все лето, может быть возвращением к временам использования безбакерных змеевиков в старых котлах.У них не было емкости для хранения, поэтому бойлер должен был постоянно оставаться горячим, чтобы производить горячую воду по запросу.

«Это все хорошо, — говорит бесстрашный интернет-путешественник, — но я слышал, что новые безбаквальные обогреватели — это величайшая вещь с тех пор, как Apple стала публичной. Разве я не могу сэкономить намного больше денег с одним из них? »

Ну, если говорить о яблоках, это действительно сравнение яблок и апельсинов. Бесконтактный обогреватель обычно имеет небольшую емкость или вообще не имеет емкости, что означает, что он должен мгновенно нагревать воду.И он может это сделать — с некоторыми ограничениями. Старые безбаквальные нагреватели понижают температуру при высоких расходах (работают две арматуры). Новые модели ограничивают расход для поддержания температуры подачи. Нагреватель косвенного нагрева может справиться с такой высокой скоростью потока без снижения температуры или потока. И, в зависимости от размера вашего бойлера, он может подавать почти неограниченное количество горячей воды.

Лучшие безрезервуарные нагреватели имеют КПД в диапазоне 80–95%, но обычно служат всего 15–20 лет.Водонагреватель косвенного нагрева, подключенный к чугунному котлу 15-летней давности, будет обеспечивать горячую воду с эффективностью 80-82%. А один, подключенный к современному модулирующему / конденсационному котлу, может обеспечить КПД 96%. Таким образом, хотя безрезервуарные водонагреватели эффективны, они не могут превзойти косвенные водонагреватели.

Водонагреватели косвенного действия также могут снизить ваши затраты на техническое обслуживание. Наличие только одного газового или масляного прибора означает меньшие затраты на обслуживание. Бесконтактный обогреватель необходимо обслуживать каждый год. В противном случае вы можете рассчитывать на снижение выработки горячей воды, возможный отказ теплообменника и потерю гарантии.Водонагреватель косвенного нагрева требует небольшого дополнительного обслуживания, помимо ежегодной проверки безопасности и производительности котла.

В следующий раз, когда вы будете в подвале, взгляните на имеющийся у вас стандартный водонагреватель. Если он немного хуже изношен, вы можете помнить, что типичный срок службы водонагревателя составляет 12 лет. Было бы неплохо заменить его — раз и навсегда?

Heidronically yours,

Wayne

Почему выбирают косвенное отопление воды для бытовых нужд?

Проверка водонагревателей прямого нагрева

Неудивительно, что технический прогресс в водонагревательной промышленности позволил производителям разрабатывать высокоэффективные коммерческие котлы, обеспечивающие всесторонний комфорт нагрева.Использование коммерческих котельных платформ для производства тепла в зданиях и горячего водоснабжения стало тенденцией в отрасли, но что это означает для коммерческих единиц?

Использование котла для производства горячей воды может сократить срок службы теплового двигателя, если не позаботиться о неблагоприятных условиях с водой. Типичные установки водогрейных котлов достигают максимальной эффективности в промежуточные месяцы года, когда котел работает стабильно, вырабатывая комфортное тепло и горячей воды для бытового потребления.Однако в теплые месяцы коммерческий котел вынужден работать только тогда, когда требуется горячая вода. И то, и другое, изменяющиеся водные нагрузки и меняющиеся температуры, могут стать трудно управляемыми и вызвать термический шок на приборе с прямым огнем. Кроме того, в этой конфигурации теплообменник может подвергаться воздействию воды плохого качества . Если не применяется надлежащая водоподготовка, высокие уровни накипи и коррозии могут сократить ожидаемый срок службы двигателя.

Зачем отделять бойлер от системы горячего водоснабжения?

Водонагреватели косвенного действия сыграли важную роль в индустрии HVAC.В этих водонагревателях используется внешний источник тепла, например, бойлер, для производства горячей воды для бытовых нужд в оборудовании в здании. Водонагреватель подключен к котлу через замкнутый водяной контур, позволяя горячей котловой воде перемещаться между тепловым двигателем котла и косвенным теплообменником горячей воды, отдельно от контура бытовой воды. Такая конфигурация предотвращает попадание жесткой воды на поверхность нагрева с самой высокой температурой (тепловой двигатель котла), что продлевает срок службы обеих систем отопления за счет смягчения быстро меняющихся температур, достигающих непосредственно котельного оборудования, и уменьшения теплового удара.

Эффективность водонагревателя косвенного нагрева зависит от эффективности и производительности внешнего источника тепла. Водонагреватели косвенного нагрева не требуют дополнительного источника топлива для работы, что упрощает подключение газа в вашем доме. Кроме того, к одному тепловому двигателю котла можно присоединить несколько теплообменников для достижения различных рабочих температур и приспособления к различным нагрузкам. Площадь поверхности теплообменника также может быть увеличена, чтобы обеспечить более низкие температуры топки котла, увеличивая ваш потенциал конденсации в любом рабочем режиме и максимизируя эффективность конденсационного котла .

Решения P-K

Комбинация высокоэффективного коммерческого бойлера и водонагревателя косвенного действия может быть долгосрочным вложением средств. Patterson-Kelley предлагает несколько вариантов, которые поддерживают косвенный нагрев воды и могут продлить срок службы вашей системы отопления.

Конденсационный водонагреватель косвенного нагрева P-K MACH ^® ‘n’ Roll вырабатывает как горячую воду, так и комфортное тепло. Этот агрегат отделяет горячую воду от теплообменника котла за счет включения секции косвенного теплообменника.Эта комбинация увеличивает срок службы обеих систем.

Насосный агрегат Duration ™ III — отличный вариант для косвенного нагрева воды и может быть легко добавлен к любой другой системе комфортного отопления P-K. Установка комбинации из нескольких блоков Duration ™ III может отлично подойти для зданий, требующих различных нагрузок и различных температур. P-K Compact ^® и Duration ™ III Instantaneous идеально подходят для больших котельных контуров и могут быть легко активированы в зонах, где требуется горячее водоснабжение.

Использование бойлеров для нагрева воды — Able Distributors

Если ваши клиенты с водяным или паровым отоплением используют газовые или электрические водонагреватели, они могут упустить значительную экономию энергии. Когда придет время заменить существующий водонагреватель, вы можете оказать им огромную услугу, предложив водонагреватель косвенного нагрева. Использование существующего котла для отопления помещений в качестве источника тепла для бытовой воды может повысить эффективность и сократить время восстановления, обеспечивая больше горячей воды за меньшие деньги.В этом блоге мы коснемся преимуществ водонагревателей косвенного нагрева, а также наших любимых вариантов в Able Distributors.

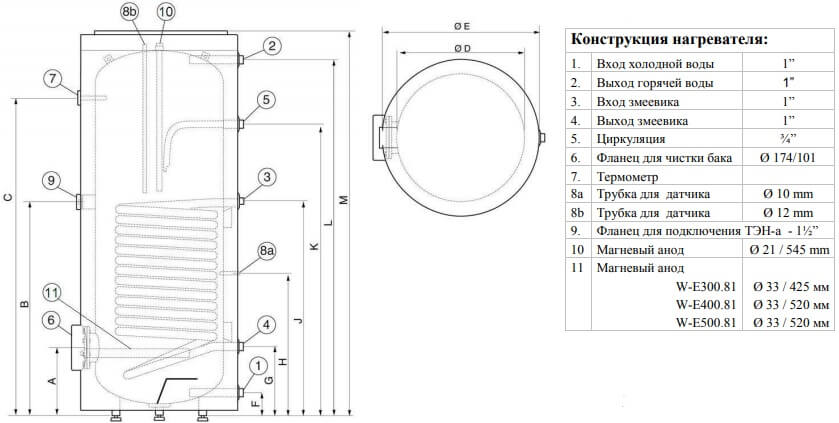

Основной принцип косвенного нагрева воды прост. Водонагреватели косвенного нагрева по сути представляют собой накопительный бак с теплообменником. Вода или пар нагреваются бойлером, а затем циркулируют через теплообменник косвенного водонагревателя, который отбирает тепло и передает его воде, хранящейся в резервуаре. Если у вас есть клиенты, которые уже вложили средства в высокоэффективный котел, почему бы им не позволить им использовать преимущества этого оборудования в как можно большем количестве приложений? Хотя высокоэффективные котлы, очевидно, обладают этим преимуществом, это не означает, что подключение котла среднего класса также не принесет серьезных преимуществ.Скорее всего, котлы ваших клиентов имеют большую мощность, чем их водонагреватели. Используя эту мощность для нагрева воды, они сократят время простоя до подачи горячей воды в случае высокого спроса.

С точки зрения рекомендаций по водонагревателям косвенного нагрева серия Trin & Stor S от NTI находится в верхней части нашего списка. В серии S используется нержавеющая сталь для резервуара, теплообменника и фитингов. Такой выбор материалов обеспечивает идеальный баланс прочности и эффективности теплопередачи.Бак пассивируется перед отправкой с завода, чтобы обеспечить дополнительный слой защиты от коррозии. Чтобы снизить тепловые потери в режиме ожидания, NTI использует слой пенополистирола толщиной 2 дюйма. NTI поддерживает свои водонагреватели косвенного нагрева с семилетней гарантией на детали и ограниченной пожизненной гарантией на резервуар, что означает, что ваши клиенты будут защищены до тех пор, пока они живут в своем нынешнем доме. Серия S доступна в моделях на 40, 53, 79 и 119 галлонов.

Преимущества косвенного нагрева воды многочисленны и очевидны, но многие домовладельцы не знают о них.В следующий раз, когда у вас будет клиент с бойлером, который хочет заменить свой водонагреватель, найдите время, чтобы обучить его этому варианту. Это может даже послужить шлюзом для обсуждения модернизации их системы отопления с помощью котла с более высоким КПД для максимальной долгосрочной экономии. Как всегда, вы можете связаться с местным отделением Able Distributors для получения дополнительной информации или разместить заказ сегодня.

Распечатать эту страницу

Система косвенного нагрева — обзор

3.1 Введение

Энергия необходима для промышленных процессов во всем мире и является неотъемлемой частью совершенствования технологий, экономического роста и модернизации промышленного сектора.Фактически, промышленный сектор является одним из крупнейших потребителей энергии во многих странах, и около 35% общего потребления энергии в мире приходится на промышленный сектор (Suleman et al., 2014a, b). Это, конечно, зависит от факторов, связанных с каждой страной, таких как уровень технологического и экономического развития.

Отопление и охлаждение часто являются крупными потребителями энергии в промышленном секторе. В промышленном отоплении широко распространено технологическое нагревание, при котором энергия передается процессу или обрабатываемому материалу.В промышленном секторе используются различные материалы, в том числе металлы, пластмассы, резина, бетон, стекло и керамика. Точно так же промышленное охлаждение широко используется в таких приложениях, как охлаждение или замораживание скоропортящихся продуктов, криогенных процессах, таких как сжижение воздуха и других. Кроме того, промышленный сектор требует обогрева и охлаждения объектов, на которых расположены производственные предприятия.

Существуют различные методы промышленного нагрева, например прямой или косвенный.В системах прямого нагрева тепло генерируется непосредственно внутри материала, пропуская через него электрический ток, или вызывая контролируемые экзотермические реакции, или возбуждая атомы или молекулы внутри материала электромагнитным излучением (например, микроволнами). В системах косвенного нагрева энергия передается материалам от источников тепла посредством теплопередачи в форме теплопроводности, конвекции, излучения или их комбинации. Номенклатура промышленных систем отопления представлена ​​на рис.3.1.

Рисунок 3.1. Классификации промышленных систем отопления.

В промышленных системах отопления и охлаждения часто используется ископаемое топливо, прямо или косвенно через другие процессы преобразования энергии. Но за последние несколько десятилетий энергетические проблемы, такие как безопасность поставок и воздействие на окружающую среду, побудили многие страны предложить стимулы для использования возобновляемых источников энергии в промышленном и других секторах экономики. Целью таких стимулов часто является замена или сокращение использования ископаемого топлива, полностью или частично компенсируя их выбросы загрязняющих веществ и парниковых газов, таких как двуокись углерода (Suleman et al., 2014а, б). Природные энергоресурсы, такие как солнечный свет, ветер, дождь, приливы, волны, геотермальное тепло и биомасса, являются возобновляемыми и, таким образом, могут способствовать достижению этих целей.

Забота об энергоресурсах также повысила интерес к лучшему пониманию и повышению эффективности устройств преобразования энергии. Согласно первому закону термодинамики, который касается количества энергии и принципа сохранения энергии, можно выделить некоторые улучшения в области энергоэффективности.Но диапазон улучшений, демонстрируемых с помощью энергетических методов, ограничен, поскольку энергетический анализ часто не дает значимой оценки термодинамических потерь и эффективности. Как следствие, энергетические методы часто не указывают средств эффективного использования топлива и ресурсов. Но методы эксергии, основанные на первом и втором законах термодинамики, помогают преодолеть эти недостатки. Сохранение эксергии и повышение эффективности эксергии являются логичными и значимыми термодинамическими целями, если целью является более эффективное использование ресурсов.Как указывалось ранее, преимущества методов эксергии во многом проистекают из их основания во втором законе, который касается качества энергии. Как указывалось ранее, эксергия определяется как максимальная полезная работа, которая может быть получена от системы в данном состоянии в определенной среде. Эксергия не сохраняется, за исключением обратимых (идеальных) процессов, но сокращение использования эксергии может быть достигнуто с помощью соответствующих мер.

Анализ эксергии, следовательно, является эффективным методом повышения эффективности и производительности промышленных систем отопления и охлаждения.Это достигается за счет использования принципов сохранения массы и сохранения энергии вместе со вторым законом при проектировании и анализе энергетических систем.
