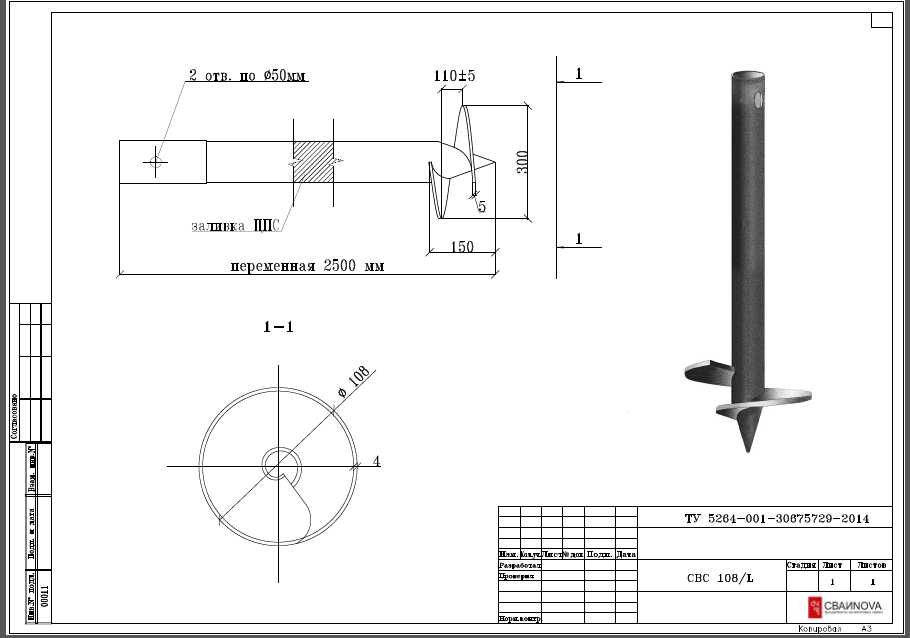

Чертеж лопасти винтовой сваи

В основе современной методики проектирования фундаментов (СП 24.13330.2011) лежат упрощенные модели взаимодействия грунтов и винтовых свай (модель Мариупольского для анкеров), разработанные еще в 60-ых годах прошлого века и не учитывающих целый ряд особенностей работы винтовых свай. Поэтому увеличение диаметра лопасти (площади опирания) до сих пор рассматривается как один из основных способов повышения несущей способности.

Конечно, нельзя отрицать, что диаметр влияет на несущую способность сваи. Но не менее важно добиться того, чтобы во время погружения структура грунта нарушилась минимально. Тогда в работу сваи будет включен максимальный объем околосвайного массива грунта естественного сложения. Добиться этого можно, подобрав конфигурацию лопасти под конкретные грунтовые условия.

Чтобы подтвердить это, специалисты отдела научно-исследовательских и опытно-конструкторских разработок компании «ГлавФундамент» в рамках испытаний, проводившихся на опытном полигоне, подробно исследовали работу двух свай с лопастью:

  1. в 1,25 витка, которая начинается на скошенной части ствола и плавно увеличивается в диаметре (наиболее распространенная конфигурация).
  2. аналогичного диаметра, но имеющей конфигурацию, подобранную на основании данных о грунтовых условиях.

Обе конструкции были погружены на площадке сложенной глинистыми грунтами мягкопластичной консистенции. По результатам статических испытаний вторая свая показала большую несущую способность (на 20 %), хотя совокупная площадь поверхности первой конструкции была выше. Причина кроется в том, что лопасть в 1,25 витка при погружении рыхлит грунт в гораздо большей степени, а это приводит к снижению несущей способности.

Конструктивное исполнение однолопастных винтовых свай с лопастью в 1,25 витка, расположенной на конусе, было ориентировано прежде всего на решение задачи по облегчению их погружения в грунт. Это было важно для энергетического строительства, в котором ранее применялись такие конструкции. При этом несущая способность обеспечивалась за счет увеличения длины и диаметра ствола.


Конечно, относительно конструкции с лопастью в 1,25 витка свая с конструктивными параметрами, соответствующими грунтовым условиям потребует несколько большего крутящего момента для установки. Но в итоге при меньшей материалоемкости обеспечит большую несущую способность.

Чтобы определить характеристики грунтов, необходимые для назначения конфигурации лопасти, достаточно провести геотехнические и геолого-литологические исследования (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).
