Чертеж вальмовой крыши: Вальмовая крыша своими руками чертежи

Содержание

Стропильная система вальмовой крыши, схема

Когда планируется строительство дома, необходимо продумывать не только внешний вид, планировку помещений, а и конструкцию кровли. Это касается в первую очередь таких непростых конструкций, как четырехскатная крыша. Как правило, стропильные системы такого типа использовались при многоэтажном строительстве, но последних несколько десятков лет вальмовые крыши становятся все популярнее.

Содержание:

  1. Применение вальмовой кровли
  2. Особенности проектировки стропильной системы вальмовой кровли
  3. Принципы устройства стропильной конструкции
  4. Значение чертежей и цена монтажа

Применение вальмовой кровли

Не самая простая стропильная система вальмовой крыши схема которой в нескольких вариациях приведена на странице, имеет, однако, своих поклонников. Изначально в глаза бросается разнообразие конфигураций и интересный внешний вид всего здания, которое имеет вальмовую крышу. Но из-за одного внешнего вида застройщики не стали бы так усложнять себе жизнь.

Четыре ската, два из которых треугольные, а два — трапецеидальные, конек разной длины, в зависимости от размеров дома и, конечно большое чердачное пространство, которое может легко трансформироваться в мансардный этаж. Это то, что отличает вальмовую кровлю от других видов стропильных систем. Изначально, такая конструкция разрабатывалась с учетом придания ей хороших аэродинамических свойств, что снижает воздействие на кровлю ветровых нагрузок. Очень часто можно видеть вальмовую крышу еще более сложной конструкции, когда два из четырех скатов имеют изломы, в скатах установлены мансардные окна. Такая кровля носит название датской.

Особенности проектировки стропильной системы вальмовой кровли

Стропильная система вальмовой кровли гораздо сложнее привычной двускатной конструкции, поэтому без точного расчета построить ее не получится. Кроме того, необходимо иметь массу инженерных знаний, которые позволят распределить кронштейны, раскосы, подпорки и крепления для фиксации всех элементов конструкции.

Перед началом работ по устройству вальмовой кровли в обязательном порядке выполняют детальный чертеж. Он необходим не только для того, чтобы максимально точно повторить проектную конструкцию, но и рассчитать расход материалов. Количество материалов будет напрямую зависеть от того, на сколько высоко поднят конек над уровнем несущей стены. С одной стороны, чем выше крыша, тем больший объем предоставляется на мансардном этаже. С другой стороны — на это уйдет больше материалов, надежность стропильной системы со временем может ослабевать, а стоить такая конструкция будет дороже.

Принципы устройства стропильной конструкции

Принцип устройства стропильной системы вальмовой крыши мало чем отличается от установки стропил для двускатной кровли. Тем не менее, есть некоторые нюансы, которые отличают именно вальмовую кровлю от остальных систем.

  1.  При сборке стропильной системы вальмовой кровли очень важно соблюдать технологию, основное правило которой — древесина только хвойных пород. Причем подготовительной просушке при отборе лесоматериала уделяют максимум внимания. Как правило, влажность не должна выходить за двадцатипроцентный порог.
  2.  В зависимости от размеров дома, могут понадобиться стропила такой длины, которых найти будет проблематично. Это издержки конструкции. В этом случае необходимо сращивать стропильные ноги. Стропила могут фиксироваться между собой любым способом, главное, соблюдать инженерные нормы, которые должны быть учтены в чертеже.
  3.  Антисептическая обработка стропил — обязательный этап подготовки материала, а проводят его за несколько дней до начала сборки стропильной системы. В случае, когда планируется устройство мансардного этажа, следует уделять особой внимание стойкам, которые будут служить каркасом для простенков и стен.

Значение чертежей и цена монтажа

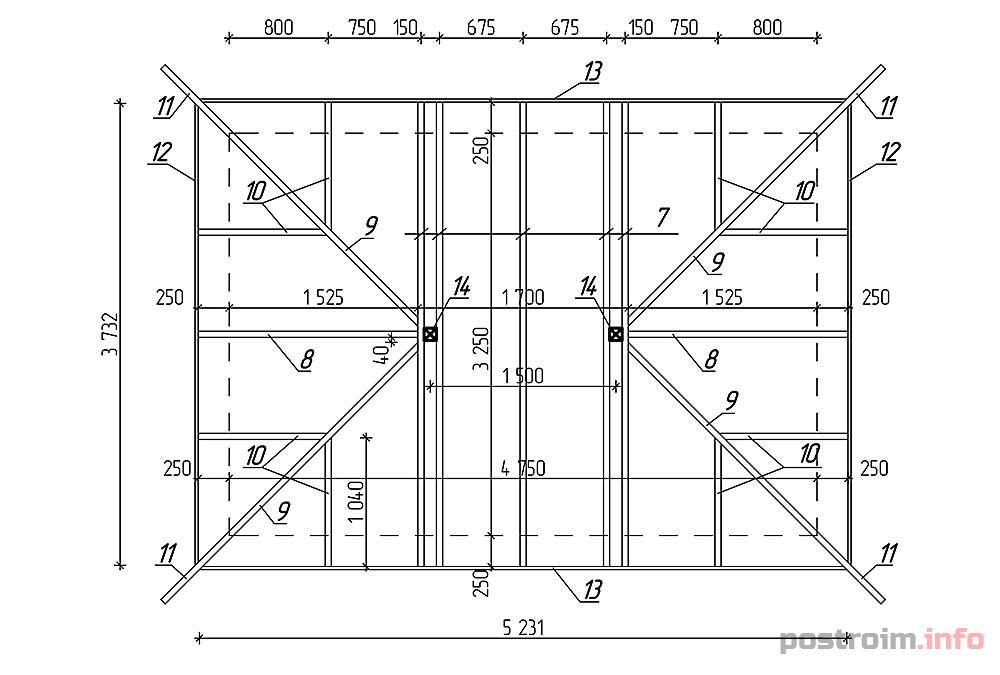

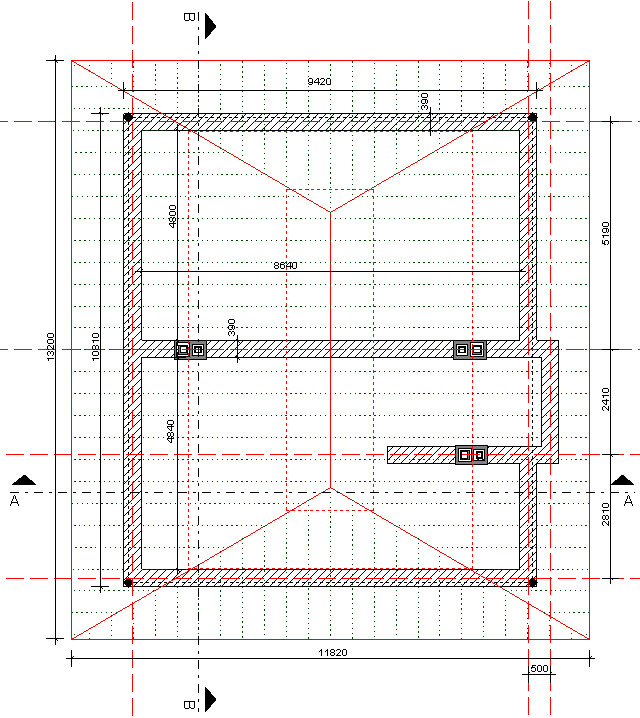

Составляющие элементы стропильной системы наглядно показаны на чертежах и схемах, которые мы прикрепили к тексту. Однако стоит помнить о том, что универсальных схем и чертежей быть не может, а каждая стропильная система разрабатывается индивидуально для конкретного здания и под конкретные функциональные предназначения полученных помещений. Как видно из примеров схем и чертежей, конструкция кажется непростой. Однако сборка стропильной системы вальмовой крыши вполне может быть осуществлена своими руками.

Цена монтажа системы может подкосить строительный бюджет, но если чертеж разработан правильно и с учетом технологических требований и инженерных норм, тогда самостоятельная сборка кровли — вопрос времени и навыков. Все узлы, которые отвечают за обеспечение жесткости конструкции, в принципе, стандартны. Это касается фиксации стропил, подкосов, затяжек и нарожников. В чертеже точно должны быть указаны те элементы и кронштейны, которые имеют нестандартные формы. В этом случае они изготавливаются по месту.

Вальмовая крыша — отличный выбор для расширения функций жилого дома и для подчеркивания индивидуальных особенностей постройки, а выполнить ее можно не спеша и своими руками. Удачной работы!

Читайте также Стропильная система четырехскатной крыши

Вальмовая крыша стропильная система — пошагово схемы, чертежи, фото

Вальмовая крыша – одна из разновидностей четырехскатной кровли, торцовые скаты которой имеют треугольную форму, а продольные скаты выполнены в виде трапеции.

В этой статье мы расскажем, как самостоятельно рассчитать и построить такую крышу, какие материалы использовать и покажем наиболее частые ошибки, которые допускают при возведении каркаса.

Конструкция вальмовой крыши

Для крепления всей конструкции к стенам дома используют мауэрлат – доску, прикрепленную к верхнему венцу или верхнему ряду кирпичей. Если под крышей нет потолка, то лаги (поперечные балки) крепят к стропильной системе выше мауэрлата, а для поддержки конька подпорки крепят к лагам. Если же мауэрлат закреплен поверх лаг потолка, то лаги и конек соединяют вертикальными стойками. Это обеспечивает жесткое крепление конька при любых конфигурациях крыши и потолка. Как и в двускатной крыше, несущая конструкция образована коньком и стропилами, соединенными мауэрлатом, лагами потолка или специальными затяжками, перемычками и распорками.

Как рассчитать вальмовую крышу

При расчете вальмовой крыши определяют следующие параметры:

  • размеры;
  • площадь всех скатов;
  • длину свесов;
  • общую высоту крыши;
  • длину и толщину досок для различных элементов;
  • общее число досок;
  • количество, форму и расположение смотровых и слуховых окон;
  • количество и расположение системы водостоков.

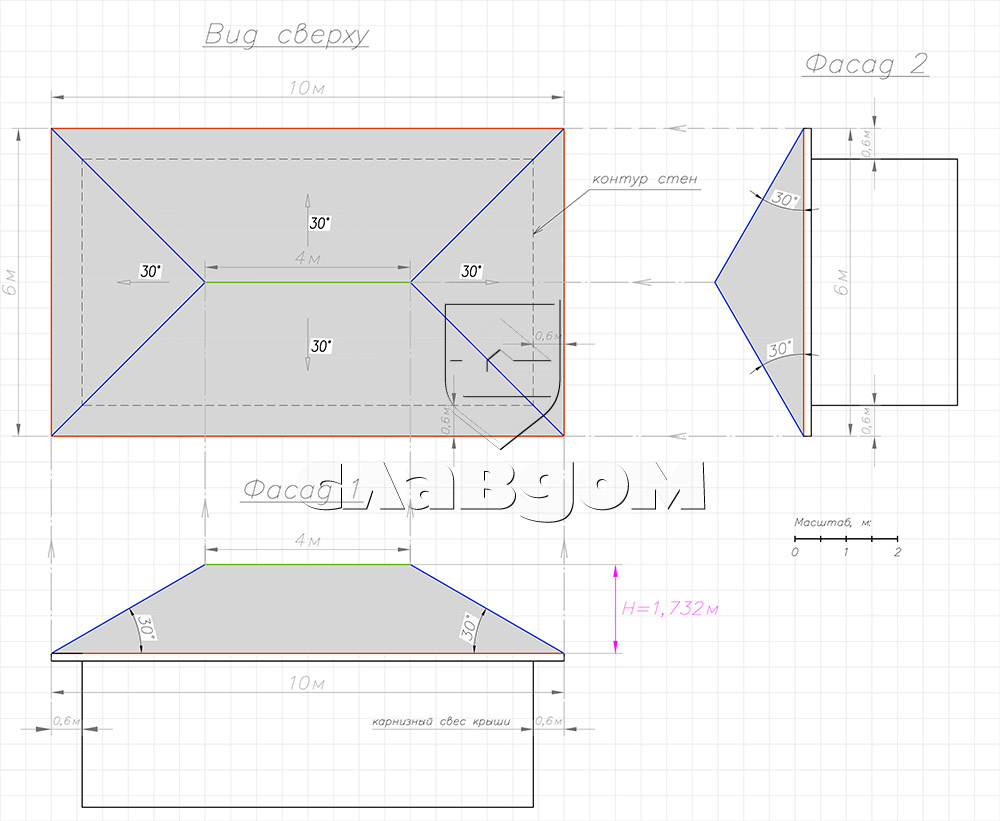

Все необходимые для расчета вальмовой крыши формулы есть в школьном учебнике геометрии, ведь все ее элементы образуют треугольники и трапеции. Вот основные формулы, которые потребуются вам для расчета:

  1. Высота конька над мауэрлатом – h = 1/2В*tgα, где
    h
    – высота конька, В – ширина дома (длина торцовой стены), а α – угол между лагами потолка и стропилом. Оптимальный угол составляет 45º, однако, допускается его изменение. При угле 45º высота конька равна половине ширины дома.
  2. Длина конькового прогона – Lк = L-В, где – длина прогона, L – длина дома, а В – ширина дома.
  3. Длина промежуточного стропила Lпст = , где Lпст – длина стропила, h – высота конька над мауэрлатом, Lсв – длина свеса.
  4. Длина углового стропила Lуг = , где Lпст – длина промежуточного стропила, а В – ширина дома.
  5. Площадь ската Sс = (Lк + Lсв)*hсв/2, где длина конькового прогона, Lсв длина крыши по свесам, hсв высота крыши от свеса до конька.
  6. Площадь вальмы (Sв = Нсв*h2)/2 где Всв – ширина дома по свесам, h2 – расстояние от свеса до конька.

Выбор материалов

Выбирая материалы для строительства вальмовой крыши необходимо ориентироваться на те же параметры, что и для любой другой двух и четырехскатной крыши. В первую очередь это жесткость и несущая способность балок, кроме того, важное значение имеют направление и сила ветра, температура зимой и количество осадков. Для большинства российских регионов, где средняя скорость ветра не превышает 5 метров в секунду, для домов площадью 20–40 квадратных метров стропильную систему, включая конек, строят из доски толщиной 25 мм и шириной 100–125 мм. Если же средняя скорость ветра выше, или больше размеры здания, то для строительства стропильной системы используют доску размерами 50х100 мм.

Если же вы строите крышу большого дома в регионе с сильными ветрами, то для строительства каркаса необходимо использовать доску размерами от 50х150 до 50х200 мм.

Как и для строительства любых других крыш необходимо использовать высушенный до 14–16% влажности, это защитит конструкцию от перекоса. Доски изготавливают из древесины мягких хвойных пород – ели, сосны, пихты с небольшим количеством сучков. Если же сучок занимает больше четверти ширины доски, то доску можно использовать только для вертикальных подпорок. Кроме того, доски не должны иметь трещин, сколов, темных пятен, гнили и плесени. Также вам потребуются различные крепежные элементы и усилители, которые вы приобретете в ближайшем строительном магазине. Все крепежные элементы и усилители должны быть изготовлены из оцинкованной стали, если детали не покрыты цинкованием, то быстро покроются ржавчиной.

Подготовка к монтажу крыши

Закупив все материалы, приступайте к расчетам, чтобы определить длину основных элементов – конька, стропил, подпорок. Внимательно отнеситесь к углам стропил на стыке с коньком. В зависимости от способа крепления стропил к мауэрлату, подготовьте замки. Оптимальный способ крепления – создание замка, который позволит уложить 2/3 торца стропила на мауэрлат, оставшаяся 1/3 ширины послужит основой для крепления менее толстых досок свесов. Если вы строите крышу в регионе с сильными ветрами, то усилить крепление стропил к мауэрлату можно с помощью деревянных бобышек, подпирающих каждую доску стропил. Если мауэрлат еще не установлен на стены дома, то делайте потолок и крепите мауэрлат, после чего крепите на нем элементы замков для фиксации стропил. Оптимальное расстояние между стропилами зависит от ветровой нагрузки, кровельного покрытия, толщины досок обрешетки, количества снега выпадающего зимой, но в среднем составляет 60–90 см.

Монтаж крыши

Проведя все подготовительные мероприятия, разметьте местоположение конькового бруса и установите 2–4 вертикальные стойки (в зависимости от длины прогона) и закрепите на них конек. Обязательно используйте металлические усилители в форме уголков, без них собирать крышу сложней, да и ее жесткость будет меньше. Затем устанавливайте центральные и центральные промежуточные стропила, не забывая применять металлические усилители. Для соединения деревянных деталей между собой используйте гвозди или саморезы – первые проще в работе, но вторые обеспечивают более жесткую фиксацию, хотя и не могут заменить собой усилители.

Некоторые мастера придерживаются другого порядка – сначала устанавливают коньковый прогон, затем крепят к нему угловые стропила и лишь после этого устанавливают остальные элементы стропильной конструкции. Второй метод сложней в отношении монтажа, потому что требует более точных расчетов, зато позволяет сразу же сделать очень жесткую конструкцию, которую не сдует даже сильным ветром. Если вы планируете под крышей сделать мансарду, то необходимо перемычками и распорками очертить контуры комнаты. Перемычки и распорки будут выполнять функцию несущей конструкции стен и потолка, а также увеличат жесткость стропильной системы. Не забывайте устанавливать диагональные распорки, в том числе ветровые, которые сохранят крышу от складывания и расшатывания под ветровой нагрузкой.

Если вы планируете установку слуховых и смотровых окон, то каркасы для них необходимо делать на этапе создания стропильной конструкции, это позволит обойтись без переделок во время настила кровли и установки самих окон. Врезая слуховые и смотровые окна в крышу, которую планируется утеплить, вы должны делать каркас с учетом типа и толщины утеплителя. После окончания сборки каркаса (стропильной системы) приступайте к созданию обрешетки. Для нее используйте доски толщиной 25 мм. Расстояние между досками определяйте исходя из типа кровли, скорости ветра и количества снега зимой. Не делайте расстояние между досками обрешетки больше 50 см, это сильно ослабит кровлю. Если вы решили стелить натуральную черепицу, то необходимо создавать сплошную обрешетку.

устройство и монтаж своими руками пошагово, видео

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

    Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

    Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

  • гвозди и саморезы для кровельных работ;
  • анкерные болты;
  • стальные уголки;
  • другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

  1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
  2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
  3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

  • молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
  • шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
  • рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
  • карандаш, рулетка, линейка для нанесения разметки;
  • уровень и отвес;

    Отвес служит для выравнивания элементов конструкции по вертикали

  • электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;

    Электролобзиком можно пилить доски толщиной до 50 мм

  • электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.
Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

  1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
  2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
  3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
  4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
  5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.

При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

  1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.

    Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек

  2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.

    Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно

  3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.

    Балки перекрытий (затяжки) можно крепить на мауэрлат

  4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.

    Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

  5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

    Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил

  6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
  7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
  8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

    Промежуточные стропила устанавливаются с фронтальной стороны

  9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

    Диагональные стропила соединяют коньковый элемент крыши с углами

  10. К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.

    Нарожники соединяют диагональные стропила с мауэрлатом

  11. В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
  12. Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

  • металлическими уголками, фиксируемыми по бокам стропильных ног;
  • гвоздями, которые необходимо вбивать так, чтобы они прошли наискосок со стропила в мауэрлат;
  • специальной скобой;
  • скользящим креплением.

    Скользящее крепление даёт стропилам определённую свободу перемещения при деформациях здания

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

  1. Соединение ног друг над другом и над брусом с последующим креплением на болты.
  2. Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
  3. Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

  1. Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
  2. Далее монтируется кровельный пирог в приведённой ниже последовательности:
    1. На стропила натягивается и крепится слой пароизоляционной плёнки.
    2. Следующим слоем устанавливается обрешётка.
    3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
    4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Рекомендуется строго соблюдать правила укладки кровельного материала

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

  • веса всех стропил и их дополнительных элементов;
  • массы кровельного покрытия и гидроизоляции;
  • уровня климатических нагрузок, слоя снежных масс;
  • веса строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

  1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

    Строительство крыши начинается с установки конькового бруса на вертикальных стойках

  2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
  3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

    Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки

  4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
  5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

    Контробрешётка устанавливается для того, чтобы обеспечить вентиляцию подкровельного пространства

  6. На завершающем этапе работы крепят кровельный материал.

    Установка кровельного покрытия завершает процесс постройки беседки

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Вальмовая крыша стропильная система чертеж. Некоторые особенности вальмовой крыши

Вальмовая крыша стропильная система чертеж. Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия — четырехскатная крыша.

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название — диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, основными элементами вальмовой стропильной системы являются:

  • Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
  • Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
  • Нарожники — элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Вальмовая крыша беседки. Крыши для дачной беседки

Вспомните, сколько времени уходит, чтобы заложить качественный фундамент при возведении дома! Что касается беседки, основное внимание всегда уделяется крыше. Она защищает вас от осадков, создает приятную атмосферу, подчеркивает уникальный дизайн. Круглая крыша вашей беседки видна соседям, а значит, ее нужно делать симпатичной.

Разновидностей действительно много, на их перечисление ушел бы не один час времени. Расскажем о наиболее популярных:

Односкатная. Самый простой вариант, который хорошо зарекомендовал себя на четырехугольных конструкциях. На стропила настилают поликарбонат и закрепляют его.

Двускатная. Данный тип актуален для прямоугольной формы. Делается из висячих стропил. Единственный недостаток двускатного варианта в том, что он немного сужает обзор.

Полукруглая. Беседка с полукруглой крышей – отличный вариант для дачи. Ее основой являются сварная решетка из металла.

Четырехскатная, вальмовая крыша . Отличается простотой установки и удобством эксплуатации, легко вписывается в любой дачный ландшафт. Основа – наслонные и накосные стропила.

Шестигранная. Обычно ее ставят на округлые либо квадратные вариации. Крыша шестигранной беседки выглядит очень презентабельно, но отличается определенными сложностями установки. Одна из интересных вариаций шестигранной крыши, это крыша для беседки в восточном стиле.

Шатровая крыша. Пожалуй, один из самых оригинальных вариантов исполнения. Даже самая однообразная дачная беседка мгновенно преображается благодаря шатровой крыше. Это тот же четырехскатный вариант, только трапециевидные скаты делаются в виде треугольников. Конек отсутствует как таковой, за счет увеличения свеса улучшается защита от ветра и дождя.

Круглая. Сложнейший в исполнении и вместе с тем один из самых красивых вариантов. Сделайте минимальный уклон – и кровля приобретет причудливую форму шара.

Вальмовая крыша пошаговая инструкция. Вальмовые крыши: устройство стропильной системы

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

  • выбора оптимального материала для обустройства кровельной конструкции;
  • определения интенсивности осадков, характерных для места постройки;
  • установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

  • Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
  • Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
  • Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
  • Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
  • Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
  • Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Вальмовая крыша расчет. Расчет вальмовой крыши: минимизируем затраты и отходы

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши  – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Расчет вальмовой крыши с чертежом. Расчет стропильной системы вальмовой крыши: как все сделать правильно и избежать ошибок

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком.

Звучит сложно, хотя на деле все проще – не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

  • Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
  • Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
  • Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
  • Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
  • Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
  • Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
  • Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

  • Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
  • Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
  • Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
  • Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Видео ВАЛЬМОВАЯ КРЫША (КАРКАС)

Вальмовая крыша и характерные особенности устройства ее конструкции

Вальмовую крышу можно сделать и своими руками – это несложная работа, как может показаться в первую очередь человеку, не обладающему опытом в строительстве и не имеющему соответствующих знаний.

Работа по возведению вальмовой крыши – не такая простая как при устройстве односкатной кровли, но выполнимая, никаких сверхъестественных усилий здесь применять не потребуется.

Тем, кому интересна тема вальмовой конструкции – видео с инструкциями по ее возведению и общей информацией можно найти на этой странице ниже, но все же главное в строительстве – это грамотная планировка и четкая разметка. Это позволяет избежать сложностей, которые могут возникнуть в ходе выполнения рабочих действий.
До того, как начать строительство вальмовой крыши своими руками, требуется узнать о данном виде крыши все подробности, в частности, какова стропильная система у вальмовых крыш, а также грамотно все замерить и детально разметить.

Видео «общие сведения о конструкции вальмовых крыш»

Принципиальное отличие крыш вальмового типа заключается в том, что их конструкция имеет вид совокупности двух элементов, из которых кровля и сооружается:

  • 1. Первый элемент имеет вид двух обычных скатов, которые встречаются и на других крышах.
  • 2. Второй элемент – это и есть неповторимость вальмовых крыш: ввиду того, что скаты не покрывают всю площадь дома в длину, незакрытое пространство можно закрыть при использовании двух боковых вальм, от которых и происходит название данной конструкции.

Чертежи для строительства вальмовой крыши можно сделать при помощи разметочной рейки и при использовании теоремы Пифагора, которая известна еще со школы. Главное правило здесь – не торопиться, действовать тщательно и обдумывать каждый шаг.

Если правильно подготовить проект вальмовой кровли и грамотно сделать разметку, то надрезы можно произвести самостоятельно на конструкции из стропил, которые потребуются для процесса строительства.

Рисунок 1. Конструкция и схема вальмовой крыши

Технологию по устройству и возведению вальмовых крыш принято считать наиболее точной, ведь основная часть замеров для нее начинается с нижнего ребра стропил, равно как и при монтаже стропил односкатной крыши.

Самые важные правила по выполнению конструкции вальмовой кровли:

  • 1. Важно знать, что промежуточные элементы стропил являются наиболее крутыми всегда, нежели угловые элементы, ввиду этого размер досок, используемых для изготовления стропильной системы должен быть не менее 50×150 мм, это же качается и бревен.
  • 2. Малые элементы в конструкции стропил нужно крепить не к коньковой доске как при строительстве скатной крыши, а к угловым деталям системы стропил. Причем уклон промежуточных элементов системы данного типа должен совпадать с уклоном ее малых элементов.
  • 3. Строительством вальмовой крыши подразумевается, что для подготовки коньковой доски и стропил используется один вид материала.
  • 4. При возведении вальмовой крыши требуется использовать промежуточный центральный вид стропил, их необходимо крепить по двум краям коньковой доски.
  • 5. Упираться промежуточные стропила будут и в коньковую доску, и в расположенный выше уровень задействованной обвязки.

Совет:
При осуществлении замеров специалисты рекомендуют использовать разметочную рейку, отложив в сторону обычную рулетку. Это позволит сделать разметку более качественной и набросать чертеж вальмовой крыши более грамотно, чем при задействовании для замеров обычной рулетки.

Рисунок 2. Разметка вальмовой кровли

Перед тем, как начать строительство вальмовой кровли, понадобится произвести ее разметку. В первую очередь нужно разметить осевую линию, она располагается на верхнем уровне обвязки той стены, которая находится с торца здания.

На следующем этапе необходимо произвести грамотное измерение половинной толщины доски коньковой, а еще сделать разметку местоположения первой заготовки стропильной системы промежуточного вида.
В дальнейшем разметочную рейку одним концом нужно приложить к размеченной линии для первой заготовки стропил, а на другой конец перекинуть линию боковой внутренней стенки, она будет служить отметкой для размещения промежуточной заготовки системы стропил.

Точность длины свеса стропил можно уточнить при помощи переноса разметочной рейки на ту линию, которая идентична внешнему контуру той же стены, причем конец второй рейки нужно поставить на образовавшийся свес кровли.

Рисунок 3. Пример конструкции вальмовой кровли

Затем нужно разметить местоположение второй детали стропил центрального промежуточного вида. С этой целью рейку нужно расположить на краю боковой стенки, отметить на ней верное расположение той стропильной заготовки, которую предполагается расположить между боковой стенкой и верхним концом обвязки, что и предусматривается схемой вальмовой крыши.

В остальных углах здания нужно проделать те же действия, это позволит грамотно и точно выполнить разметку всех деталей центровой части системы стропил и сделать коньковую доску точных размеров.

Основное преимущество такой процедуры разметки заключается в том, что конструкция вальмовой кровли и ее устройство будут спроектированы без построения гипотез о том, нужно ли организовывать опускание стропильных угловых деталей, потому что вся стропильная система будет впоследствии собрана из одного материала, обладающего единой шириной и одинаковым сечением.

Рисунок 4. Пример устройства конструкции вальмовой кровли

За счет использования в системе стропил вальмовой крыши одинаковых досок размера 150×50 мм конструкция крыши получается такой, что верхние части деталей стропил располагаются чуть выше верхних частей угловых деталей. В итоге между стропилами и материалом кровли образуется промежуток, который способствует дополнительной циркуляции воздуха на чердаке.

Ввиду того, что все детали стропильной системы, на которых ведется строительство вальмовой крыши, по форме являются треугольниками, их самый верный расчет можно сделать при помощи теоремы Пифагора, о которой велась речь выше.

Рисунок 5. Схема разметки вальмовой крыши при помощи размерной рейки

Перед тем, как начать осуществление замеров и наносить разметку, нужно детально изучить все элементы, из которых образуется вальмовая крыша – скаты, вальма и т.д. После разбора ее устройства нужно заранее определиться со способом соединения заготовок системы стропил меж собой.

Разобрав устройство вальмовой кровли требуется перейти к процедуре изготовления рейки, при помощи которой в дальнейшем и будут осуществляться замеры.

Чтобы разметка крыши была на порядок удобнее при нахождении метки на рейке, расположенной на значительном удалении от глаз работника, ширину рейки нужно выбирать примерно 5 сантиметров. Расположение промежуточной детали в стропильной системе нужно отметить способом накладывания рейки к мауэрлату боковой стенки.

Кроме того, нужно произвести замер толщины стены, это позволит сделать грамотную выборку на опорную часть системы стропил, свеса кровли.

Чтобы не осуществлять замеры несколько раз, можно просто нанести на рейку все используемые размеры при разметке. Это даст возможность сэкономить время и исключить ошибки даже в несколько миллиметров. При использовании рулетки при повторных замерах участка ошибки избежать сложно.

Эти ошибки в конечном итоге вполне могут привести к тому, что не будет стыковаться вся система стропил, а это потребует времени на устранение неточностей.

Помимо этого, нужно заранее составить перечень всех используемых для разметки стропильной системы коэффициентов, чтобы более детально и точно построить конструкцию крыши.
К этим коэффициентам следует отнести и такие, как соотношения между расположением используемых элементов стропил и их длиной, а также ряд различных пропорций наряду с характеристиками различных уклонов и скатов. Двигаемся дальше.

Рисунок 6. Таблица угловых деталей стропильной конструкции вальмовой кровли

Чтобы получилось удобно, весь список коэффициентов следует разбить на два столбца. В первом указаны коэффициенты, используемые для разметки промежуточных деталей стропил, а во втором – значения, которые используются для угловых деталей стропильной конструкции.
Ниже приведен пример такой таблицы.

Например, расчет необходимой длины ноги заготовки стропил вальмовой кровли осуществляется путем умножения выбранного коэффициента на заложение ноги.

Такая таблица коэффициентов нужна в строительстве вальмовой крыши ввиду того, что вычисления длины стропил без ее применения могут отнять массу времени или в результате оказаться неверными.

На сегодняшний день в строительстве используется ряд способов для вычисления длины стропил как вальмовой, так и любой другой кровли. Все они основываются на трансформации горизонтальной проекции в длину стропильной заготовки, здесь опять же выручает теорема Пифагора.

Если подготовить заранее таблицу коэффициентов, то это позволит ускорить процесс и упростить ведение расчетов. Кроме того, расчеты получатся намного точнее, равно как и при возведении крыши из шифера.

Рисунок 7. Пример расчета конструкции вальмовой кровли

При использовании разметочной рейки требуется измерить горизонтальную проекцию промежуточной стропильной заготовки.
Далее в таблице коэффициентов нужно найти значение, которое соответствует выбранному уклону кровли. Выбранные значения нужно перемножить между собой, в результате получится значение длины детали стропильной системы.
Далее можно измерять стропильную длину нижней грани.

Стропильная длина – это совокупное расстояние между выборками на коньковой доске и той, которая выбирается для фиксирования опорной части ноги стропильного элемента.

Длину стропильного свеса можно вычислить методом умножения его горизонтальной проекции на тот коэффициент, который выбран в таблице. Дополнительный способ вычисления стропильной длины – это использование теоремы:

Рисунок 8. Теорема Пифагора

 а – вертикальная проекция заготовки, b – горизонтальная проекция.

Найденное в результате вычислений значение c и будет приниматься за искомую стропильную длину. Теорему можно использовать для строительства вальмовых крыш нестандартного типа, когда в таблице нельзя отыскать нужных коэффициентов.

Рисунок 9. Разметка угловых деталей вальмовой кровли

Разметку угловых деталей в системе стропил вальмовых крыш следует выполнять в следующем порядке:

  • Пометить место соприкосновения разметочного контура и высочайшей внутренней части обвязки;
  • Измерить длину от выбранной точки до контура разметки, а также до ближайшей промежуточной заготовки системы стропил, это позволит вычислить горизонтальную проекцию, необходимую для расчета стропильной длины угловой детали системы;
  • Упрощает разметочные работы рейка для разметки, при помощи ее выполненную разметку боковых стенок нужно перенести на торцевые стены дома. Это поможет в соблюдении правильного расстояния между центровыми заготовками системы стропил;

Если рассмотреть детали проекта вальмовой кровли на схеме жилища, то можно сделать вывод о том, что получившееся расстояние от выборки опорной плоскости угловых элементов до разметочного контура малых заготовок системы стропил есть не что иное, как горизонтальная проекция короткого элемента.

Рисунок 10. Схема разметки угловых деталей вальмовой кровли

Оптимального удобства разметки можно достигнуть после изготовления специального шаблона, например, из листа фанеры, который имеет прямые углы.
Например, если уклон равен 612, то шаблон делается следующим образом: с одной части угла отмеряется 0,30 м, а с другой – 0,60 м, затем путем соединения отметок можно получить треугольник, по контурам которого лист фанеры нужно обрезать.
К большей стороне треугольника крепится брус размеров 50×50 мм и на этой же стороне фиксируется коэффициент уклона скатов.

Вальмовую крышу несложно построить своими руками. Самое главное при ее строительстве заключается в правильном проведении всех расчетов и разметок, для этих целей нужно использовать специальную рейку и таблицу коэффициентов.

http://krovlya-krysha.ru/ustrojstvo-kryshi/preimushhestva-i-sposoby-ustrojstva-odnoskatnoj-kryshi.html

чертеж, проект, схема и план стропил вальмовой крыши

Презентабельный внешний вид, надежность, долговечность – все это  четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

По своей структуре стропильная система четырехскатной крыши бывает шатровая и вальмовая, но обе эти структуры очень похожи по конструкции.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Основные разновидности четырехскатных крыш

Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а  у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.

Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов  требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного  материала.

Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.

  • Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.
  • Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.

Создание проекта четырехскатной крыши

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать,  осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия;  14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами,  проверяется их несущая способность.

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они  заметно мощнееи длиннее обычных).

Воздействие нагрузок на систему стропил

Способы усиления стропильной системы

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Принято считать, что четырехскатная крыша своими руками, построенная по вальмовой технологии, более надежна, нежели чем четырехскатная шатровая крыша, и это правда. Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Монтаж и установка стропильной системы

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная  рейка и т.д.

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии  устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Не забывайте проверять правильность установки с помощью строительного уровня.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать  верхний  венец сруба.

Устройство и расчет диагональных стропил

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек.Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши  регулируется посредством  длины диагональных стропил.

Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом — для угловых стропильных ног.Для того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки  от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться.  Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной балки.Сделать это возможно с помощью досок с сечением не меньше 4*12 см.

Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.

Основные рекомендации по установке вальмовой конструкции:

  • дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
  • наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
  • совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
  • для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
  • повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.

Завершающий этап возведения четырехскатной крыши

После монтажа всей конструкции четырехскатная крыша (как и любая другая) предусматривает создание обрешетки. Для этой цели используют деревянные доски толщиной 50 или 40 мм.  Главное, чтобы материал был высококачественный и хорошо просушенный.

Обрешетка крыши

Перед устройством обрешетки необходимо простелить пленку, изолирующую крышу от пара и влажности. Такая пленка крепится с помощью степлера. Кроме этого, ни в коем случае нельзя упустить из виду теплоизоляцию, которая должна быть обустроена в чердачном помещении. Теплоизоляция необходима, чтобы поддерживать в здании нормальный температурный режим. И уже после этого производится установка четырехскатной кровли.

И последний этап — укладка кровельного покрытия. В выборе вы не ограничены, руководствуйтесь собственным вкусом, материальными возможностями и конструктивными особенностями вашей крыши. Главное, прикрепите материал достаточно прочно, аккуратно, чтобы дождь не мог проникать внутрь помещения через стыки, а ветер – срывать фрагменты кровли.

Схема стропильной системы вальмовой крыши весьма сложна, как уже не раз говорилось выше, но не стоит её пугаться. Самое главное произвести все расчеты и замеры правильно, а также не ошибиться с разметкой. Досконально разобравшись в этом один раз, вы сможете без труда повторить аналогичное строительство. Конечно, одному человеку будет довольно сложно справиться с предстоящим объемом работ, так что пара помощников не помешает.

Вальмовая крыша чертеж — Дизайн мастер Fixmaster74.ru

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

  1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
  2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
  3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
  5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

  • Коньковый прогон. Брус, на котором соединяются стропильные пары.
  • Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
  • Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
  • Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
  • Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
  • Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
  • Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
  • Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
  • Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

  1. Высоту конька.
    h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
  2. Длину рядовых стропил.
    e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
  3. Площадь скатов.
    S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

  • Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
  • На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
  • После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
  • Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
  • Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
  • Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

  1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
  2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Видео-инстркция

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

  • вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
  • стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
  • вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
  • не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы
  1. Наслонная.
  2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

  • высота расположения конька;
  • длина ската;
  • угол наклона;
  • количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

  • будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
  • размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
  • нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж
  • в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
  • также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

  1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
  2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

  • определяется ширина дома и эта величина делится пополам;
  • полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
  • отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли
  1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
  2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
  3. После этого, зная шаг установки стропил, высчитываем их количество.
  4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Калькулятор каркаса вальмовой крыши


Калькулятор каркаса вальмовой крыши — с шаблонами для резки угла стропил и планами расположения — дюймы Схема калькулятора каркаса вальмовой крыши
в натуральную величину
Детали соединения стропил

Каркас вальмовой крыши — схема соединения от бедра к общему краю


Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 1 С квадратной крышей гребень становится квадратным центральным элементом (шкворнем) с длинами сторон, равными толщине обычных стропил.

Чтобы удалить этот центральный элемент конька, вы можете удлинить 2 (только) противостоящих обычных стропила и соединить их вершины вместе в центре.

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 2

Для получения хорошей прямой фасции добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина).После того, как они подняты, вы можете провести линию, чтобы отметить, и обрезать хвосты по прямой линии, чтобы компенсировать деформацию гребня или ошибки маркировки, обрезки и исправления.
2-х концевые стропила King Common немного отличаются по длине от других Commons, потому что толщина гребня и стропила не одинакова.
Если толщина конька и общих стропил идентичны, 2-х концевые общие стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и разрез в соответствии с требованиями.

Разметка беговых планок до общих мест: (от нижнего конца стропил до каждой рейки) Разметка + выступление

Расстановка беговых планок вверх. Бедро: (от нижнего конца центра бедра до каждой рейки) Разметка + речь

Длина планки (длинная сторона планки — до центра бедер)



Текущие измерения выполняются — И НА — от начальной точки до ближней стороны каждого стропила.
Щелкните списки для вертикального форматирования.

Бегущий хребет: отметка + речь


Длина стены: разметка + речь
Ширина стены: разметка + речь
Беговое бедро: отметка + речь

Измерение бедра до ближней и дальней стороны каждого стропила.
Начинайте бег от бедра с верхнего края бокового разреза бедра (после разреза), а не конечной точки — см. Детали бедра ниже.
Перед установкой проверьте все зазоры и квадраты!

Схема расстановки стропильных стен вальмовой крыши


Отметьте, разрежьте (и проверьте соответствие) 1 Обычный и 1 Бедренный, затем используйте в качестве выкройки, чтобы разметить и обрезать остальные.

Схема общих стропил с полными размерами

Схема Hip Rafter с полными размерами



Положите устройство на наклон и нажмите «Начать измерение», чтобы напрямую измерить шаг.Нажмите Stop + Calculate, чтобы зафиксировать текущий угол наклона и рассчитать крышу. Нажмите «Речь», чтобы постоянно говорить под определенным углом.
Щелкните левой кнопкой мыши, отпустите, затем перетащите, чтобы измерить масштаб на диаграмме ниже — Увеличьте масштаб диаграммы для более точных измерений.

Угол крыши Свес Масштаб


Каркас вальмовой крыши — схема секций крыши


Детальная схема Hip Rafter Детальная схема Jack Rafter — правая сторона Чтобы разметить и вырезать отвесные и боковые разрезы с помощью циркулярной пилы — Распечатайте бумажный шаблон (простой + точный) ИЛИ:
1: Отметьте крайнюю линию угла отвеса (назад от квадрата) с обеих сторон бедра.Это заостренный конец. (Пока не вырезайте)
2: Отмерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно разрезать)
3: Установите угол наклона полотна циркулярной пилы на 45 °, отрежьте одну сторону по второй линии, наклонив полотно к острому концу, затем переверните и обрежьте другую сторону так же.


Схема снятия фаски стропила бедра


Распечатайте и вырежьте полноразмерные бумажные шаблоны — согните дерево, чтобы отметить и вырезать углы (легко)

Полномасштабный шаблон для резки Hip Rafter Шаблон для полномасштабной резки Jack Rafter Стандартный шаблон для полномасштабной резки стропил



Угол обшивки слоёв и отступ среза
Обе ориентации листов ↔ ↕

1138.93 фут² = 35,6 листов + 5% 10% 15% отходы = 40 листов
листов с округлением до следующего полного листа

Калькулятор обрезки бедра

Диаграмма угла среза ската вальмовой крыши



Крыши крыльца
Для пристройки крыльца вальмовой крыши к стене существующего здания вы можете использовать половину результатов калькулятора.Введите длину пристройки в «Длина стены» и удвойте ширину пристройки, затем минус толщину конька, в записи «Ширина стены». (за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — Толщина конька должна быть такой же, как и у Common).
Полученная диаграмма крыши затем «разрезается пополам» по линии верхней части конька , причем нижняя половина является продолжением крыши, с коньком и двумя концевыми стропилами King Common Rafters, которые становятся опорными плитами, которые прикрепляются к стене существующего здания.①

Длина надстройки крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра встретятся прежде, чем достигнут стены существующего здания. Если длина надстройки составляет половину длины надстройки, 2 бедра будут соответствовать на существующей стены, и крыша достигнет пика. (без гребня), как половина пирамиды. ②

Если длина удлинителя на меньше удвоенной ширины, 2 бедра встретятся прежде, чем достигнут существующей стены, и вам понадобится выступ, выходящий из существующая стена под углом 90 °, чтобы соединить бедра там, где они встречаются.В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширину пристройки в «длину стены», затем «разрежьте диаграмму пополам» по длине в центре. (переместите или добавьте 2 общих объекта, чтобы они стали табличками для голосования на существующей стене) ③
Наверх ↑



Что-то построили с помощью наших калькуляторов? Пожалуйста, пришлите фотографии! Посмотреть примеры


Соединение крыш с неравномерным скатом | JLC Онлайн

После борьбы с бедренными стропилами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж сложно — для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

Тогда случается: та заявка, которую вы подали на работу с примыкающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамить.

Один из подходов состоит в том, чтобы заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока не добьетесь нужного результата. Другой — купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал продвинутую конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания., и я считаю, что его метод наиболее прост для понимания и использования в полевых условиях.

Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей основных углов и разрезов с последующим переносом измерений с эскиза на пиломатериал. Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина.В рамках этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

Щелкните здесь, чтобы увеличить изображение

Любой сложный проект крыши автор начинает с построения масштабного плана каркаса крыши (слева). Это полезно при отборе материалов и в качестве справочника на стройплощадке. На перспективном эскизе (справа) показано расположение неравного вальмового стропила.

Перед тем, как начать, вы получите максимальную отдачу от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, так что вы сможете выполнить некоторые расчеты макета.

Ориентация

Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе. Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне.Выступ составляет 16 дюймов (по горизонтали), а фасадная панель проходит на постоянной высоте по всему дому.

Соединение этих двух крыш создает две основные проблемы: первая — это соединение двух плоскостей с разным углом наклона у бедренного (или долинного) стропила. Другой — выровнять фасции.

Установить участки . Сначала мы должны установить уклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной кровли?

В этой статье, когда я использую слово «шаг», я имею в виду коэффициент подъема в дюймах на 12 дюймов хода.Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши — 6 футов. Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

12 дюймов ÷ общий пробег x общий подъем = дюймы подъема (единичный подъем)

или

12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

Таким образом, 9 5/8/12 — это дополнительный уклон крыши.

Выравнивание фасции

Посмотрите на рис. 2А, на котором показаны два общих стропила с разным уклоном.Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами. Но на самом деле это не так уж и сложно.

В местах стыковки крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда планировка крыши начинается с внешнего края внешних стен.На чертеже Б показано, как автор решает эту проблему, начав раскладку кровли с концов стропил и подняв стеновые плиты под кровлю с более крутым скатом.

Объединение лицевой панели. Чтобы сохранить такой же свес и выровнять облицовку, вы должны начинать компоновку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши.В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, пластина должна быть увеличена на 1,6 дюйма на каждый горизонтальный фут свеса.

Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

Вместо того, чтобы наращивать пластину точно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропила на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

Щелкните здесь, чтобы увеличить изображение

Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол пересечения неоднородных крыш с последующим переносом измерений с чертежа на пиломатериал. На листе фанеры он сначала определяет угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он рассчитывает единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж со стенами и потолками, чтобы установить критические размеры для разрезания бедра (C).

Определение высоты бедра

После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры. Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид сверху угла крыши. На этом чертеже я могу получить точные размеры для моих разрезов под углом.

Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3A.Проведите диагональную линию между 9 футами (прогон основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на лопасти. Это дает угол наклона стропила бедра.

Единичный бег бедра. В четырехскатной крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, так как вальмовый стропил не лежит под углом 45 градусов к общему месту.

Уклон неравномерного вальмового стропила можно выразить относительно основной или вспомогательной кровли. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

Найдите бег бедра, как показано на Рисунке 3B. Положите квадрат в углу рисунка из фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, сдвиньте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром.Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка — это бег бедра. Он должен иметь размер 15 5/8 дюйма.

Единичный пробег от бедра = 15 5/8 дюйма

Между прочим, единичный пробег для крыши с более мелким скатом всегда будет меньше 17 дюймов, в то время как пробег агрегата для более крутого склона всегда будет больше 17 дюймов .

Итак, теперь мы знаем шаг стропила вальмы по отношению к основной крыше:

Шаг вальмы = 8/15 5/8

Разметка бедра

Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на Рисунке 3C.Найдите центральную линию бедренного стропила не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной пластины и за ее пределы. Вы заметите, что стропила не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным уклоном вальм всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. После завершения чертежа в натуральную величину пора начинать наносить отметки на кусок пиломатериала.

Чтобы наметить разрезы под углом в хвостовой части бедренного стропила, возьмите расстояния «A» и «B» из полномасштабного чертежа компоновки на Рисунке 3.

Хвост бедра. Сначала выложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный подъем и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа — расстояния «A» и «B» на рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

Чтобы найти разрез «Птичья пасть», сначала измерьте горизонтальное расстояние от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Линия отвеса представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить отвес, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Так как бедренная балка не пересекает угол стены (C), вертикальный разрез «Птичья пасть» делается под углом (D).

Птичий рот . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы использовали любое стропило.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

Порезы в области пятки и сиденья. Затем разложите отвес и выровняйте прорези для птичьего рта. Здесь мы снова просто украдем измерения с нашего полномасштабного чертежа.

Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рисунок 2B) по средней линии «птичьего рта» и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3C) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего рта», как показано на рис. 5B. Опять же, измеряйте перпендикулярно отметке средней линии рта птицы, а не по длине стропила.

Для изображения щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит размеры.

Нарезка по длине. После того, как пасть птицы выложена, сделайте полномасштабный чертеж соединения бедра с гребнем, как показано на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и протяните ее полностью вокруг стропила.

Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C», перпендикулярное этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем добавить и вычесть букву «А» перпендикулярно к отвесу истинной длины.

«Задняя часть», или скос, стропила обеспечивает плотное прилегание кровельного покрытия к бедру.Используйте квадрат обрамления и шаг стропила бедра, чтобы определить линию поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

Поддержка бедра

Как и в случае любого тазобедренного стропила, у неравного тазобедренного стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на стороне вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

Повторите ту же процедуру на стороне бедра, обращенной к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами по отдельности, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

Для разметки домкратов автор делает натурный рисунок первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

Одно важное замечание: подождите, пока вся ваша разметка не будет завершена и вы не проведете тестовую установку стропила для бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важную опорную кромку.

Установка стропил домкрата

Перед тем, как прибить вальмовое стропило, обязательно разметьте положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рисунке 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемника, используя наклон основного ската крыши 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

Долины

Стропило ендовы с неравным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины сидят на внутренних углах, а вальмовые стропила — на внешних углах.

Каждая крыша будет немного отличаться. Иногда вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это по-прежнему дает большую поддержку обшивке. Кроме того, я часто удваиваю бедра для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но, как бы ни были детали могут отличаться, метод Zepp предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

План крыши

Планировка плана крыши здания — это проблема, требующая небольшого размышления и навыков, и, возможно, было бы хорошо выделить немного места для рассмотрения наилучшего способа решения этой проблемы. . Предположим, что у нас есть каркасное здание, общий контур которого в плане показан на рис.

175, и на котором мы хотим спланировать вальмовую крышу. Мы скажем, что есть два выступа или крыла на передней части здания в точке A A, еще одно крыло с правой стороны здания в точке B и еще одно крыло с задней стороны здания в точке C.

Первое, что нужно сделать, это нарисовать прямоугольник A B C D на рис.

176, охватывающий основную часть здания, но не обращая внимания на крылья или выступы. Из каждого угла прямоугольника ABCD может быть проведена линия под углом сорок пять градусов со стороной прямоугольника, каждая пара которой будет встречаться в точках RR, и эти точки RR могут быть соединены линией, параллельной прямой. длинные стороны прямоугольника. Это план простой вальмовой крыши, покрывающей основную часть здания, где E — конек, а G G G G — линии бедра.Однако выступающие части или крылья еще не закрыты, и для того, чтобы позаботиться о них, необходимо дальнейшее планирование. Давайте рассмотрим два крыла на передней части здания, обозначенные буквой A A на рис. 175. Мы решим покрыть их простой двускатной крышей, и для этого первым делом нужно нарисовать гребни. Эти гребни, конечно, будут проходить точно по центру крыльев и будут показаны на плане линией в центре плана крыльев, перпендикулярной линии передней части.Эти линии должны быть проведены, как показано на рис. 177, где они обозначены E E. Линии EE пересекают линии бедер, обозначенные GG на рис. 176, в точке примерно на полпути между углами D и C, и пики R R. Чтобы хорошо выглядеть, наклон или уклон сторон скатной крыши, закрывающей крылья AA, должен быть таким же, как уклон или уклон конца скатной крыши, показанный на рис. 176 и отмеченный на нем. SS, и, таким образом, крыша крыла A с этой стороны станет частью крыши над основной частью здания, а нижняя часть линии бедра G может быть стерта, оставив только верхнюю часть, показывающуюся в виде бедра. , как показано на рис.177. Другая сторона скатной крыши над крылом А, однако, не будет соответствовать какому-либо уклону крыши над основной частью здания и должна пересекать ее по некоторой линии. Поскольку гребень E находится наверху этой поверхности крыши, а линия стены крыла A находится в нижней части поверхности крыши, линия, проведенная из угла, в котором линия стены крыла пересекает линию стены основного Часть здания до точки, в которой линия конька пересекает линию бедра основной крыши, будет линией пересечения двух крыш.Эта линия показана на рис. 177, где она отмечена буквой F. Линия F на плане, рис. 177, представляет собой долину. Таким образом, у нас есть два крыла, A A, рис. 175, полностью покрытые крышей, и маленькие крыши, соединенные с большой главной крышей.

Рис. 175. План здания, на который нужно ставить стропила.

Рис. 176. План перекрытия основных частей здания.

Рис. 177. Добавлена ​​разработка плана крыши, закрывающего крылья A, B и C на рис. 175.

Предположим, что мы хотим закрыть крыло с правой стороны здания также простой двускатной крышей.Это крыло обозначено буквой B на рис. 175. Мы действуем так же, как описано для крыльев AA, рисуя линию гребня E на рис. 177, пока она не пересекает линию бедра основной крыши G, а затем рисуем впадину. линия F. Уклон задней стороны крыши над крылом B должен иметь такой же уклон, как и задняя сторона основной вальмовой крыши, и, следовательно, нижняя часть линии бедра G, начиная с точки B, может можно стереть, оставив только три линии, E, F и G, показанные на рис. 177. Таким образом, крыло B полностью закрыто крышей и показано на плане.Линия F в этом случае также представляет собой долину. Предположим, что мы хотим покрыть крыло позади здания, обозначенное буквой C на рис. 175, шатровой крышей вместо двускатной.

Начнем с внешних углов и из этих точек проведем линии G G на рис. 177 под углом 45 градусов с линиями передней и боковой стенок крыла, пока они не встретятся. Линии должны пересекаться точно в центре крыла между двумя линиями боковых стенок, и от этой точки должна проводиться линия под прямым углом к ​​линии передней стенки крыла, но от этой линии стены, а не по направлению к ней.Эта линия обозначена буквой E на рис. 177. Она будет пересекать линию бедра G основной крыши, и от этой точки пересечения следует провести линию F под углом 45 градусов, которая будет соответствовать линии боковой стенки крыла на точка, в которой линия боковой стены пересекает основную стену здания. Один уклон крыши над крылом C (рис. 175) будет таким же, как уклон конца основной вальмовой крыши, поэтому нижняя часть линии G, начинающаяся в точке A, может быть стерта и только верхняя часть осталась видимой как линия бедра.Линия F в этом случае также будет линией впадины. Таким образом, крыло C, рис. 175, будет полностью покрыто крышей и показано на плане. Наш план крыши теперь завершен в общих чертах: все линии, отмеченные E, являются гребнями, все линии, отмеченные G, являются линиями бедер, а все линии, отмеченные F, являются линиями впадин. Тот же самый метод процедуры может применяться в случае любого плана крыши, а окончательный полный план получается последовательными шагами, как описано выше. Первым делом всегда нужно выложить крышу над основной частью здания, а затем приступить к покрытию выступающих частей или крыльев.

Комплексная вальмовая крыша

Работа по плану упрощения сложной вальмовой крыши



Вот вопрос от Коджо А.

У меня сейчас строится здание в Гане, Западная Африка. Я хотел бы, чтобы у него была вальмовая крыша, и у меня проблемы с ее проектированием. Я искал в сети и наткнулся на ваш веб-сайт, который мне очень помог. Я столкнулся с несколькими проблемными зонами на своей крыше и, кажется, не могу понять, в чем проблема.Я был бы более чем счастлив отправить вам копию моего плана крыши, если вы захотите помочь. Спасибо.

После пары писем у меня было несколько планов посмотреть. Обратите внимание, что в подобных случаях я высказываю только свое личное мнение о том, чего оно стоит. Я не квалифицированный архитектор и не хотел бы им быть.

Комплексная вальмовая крыша — репродукция одного из фасадов предлагаемого дома.

  • Как правило, я не возражаю против двускатных концов, двускатные крыши строить очень быстро и легко.
  • Но мне не очень нравится внешний вид этого возвышения. На мой взгляд, это выглядит несбалансированным и немного сложным.
  • Я снова не против увидеть дом с разными скатными крышами, но они должны быть частью общей идеи. Настоящая особенность.
Комплексная вальмовая крыша — Предлагаемый план кровли.

Дом строится в тропиках, и двускатные крыши не затеняют двускатные стены, поэтому они не обеспечивают круглую тень, которую делают шатровые крыши с ровным карнизом.(В Австралии, где я живу, из соображений энергосбережения обязательно затенять все окна и двери). Таким образом, в этом случае шатровая крыша будет затенять все окна верхнего этажа.

  • Здания с прямыми углами образуют параллельные стены, и это позволяет довольно просто спроектировать крыши для них.
  • Поскольку на этом плане нет лишних углов, я могу смело нарисовать на нем стандартную вальмовую крышу .
  • Стандартные вальмовые крыши имеют одинаковый наклон или угол наклона крыши с любой поверхностью крыши.
  • Для этого устанавливают конек к любой секции посередине между противоположными стенами.
  • С выступами на центральных линиях между стенами, бедра и впадины находятся под 45 градусами в плане . (они делят углы на 90 градусов пополам).
  • Все это базовые вещи, но не помешает напомнить себе, рисуя крышу с таким количеством углов, как показанный здесь.
  • Я рисую план верхнего этажа в масштабе, а затем, чтобы помочь мне разработать крышу, рисую вспомогательными линиями (пунктирными красными), которые могут быть положениями коньков.

К любому зданию можно применить такой простой эскиз, чтобы проанализировать, как оно будет выглядеть. Архитекторам и дизайнерам нравится создавать эти необычные формы для создания визуальных эффектов.

На этом эскизе показана только покрытая площадь дома, и мы должны еще учесть выступ на карнизе, что в данном случае, я думаю, Коджо будет использовать 3 фута.

Даже сейчас без выступов план кажется мне лоскутным, и на его строительство будет неэффективно по времени и материалам.

Я не вижу смысла в углублении между спальнями, продолжающемся до крыши. (В верхней части плана, как вы это видите.) Это, безусловно, хорошая особенность в стенах, потому что она обеспечивает больше окон, что, в свою очередь, означает большую поперечную вентиляцию в тропическом климате, но продолжение крыши было бы намного проще также построить и затенить окна.

Я также продолжил это упрощение для другого выреза слева, и я не нарисовал крышу над небольшим выступом в нижней части плана, который представляет собой открытый внутренний дворик, и я говорю, что свеса крыши там должно быть достаточно.

Это означает использование балок через открытые секции для несения стропил.

Я не могу припомнить, чтобы использовались деревянные балки для подобных работ со времен Трейси до циклона. Мы всегда используем сталь.

Другой вариант для Коджо — формировать и заливать бетонные балки. По чертежам, которые он мне прислал, я знаю, что она строит из полых бетонных блоков, так что он мог бы их использовать. В доме используются арки, поэтому, возможно, их можно будет использовать и с новыми балками.

Всегда есть компромисс между внешним видом и стоимостью, и я не говорю, что это единственный способ построить такую ​​крышу.Одна основная вещь, которую я всегда делаю, когда приступаю к разработке плана, — это работа над ним в целом. То есть я думаю о последствиях для крыши, пока рисую планы стен. Небольшое углубление в стене может иметь огромное влияние на стоимость или внешний вид крыши. Это постепенный процесс, и на первый взгляд то, что выглядело как довольно сложная вальмовая крыша, действительно можно сделать довольно легко.

Если вы не нашли именно то, что искали, попробуйте этот инструмент поиска, который будет выполнять поиск на сайте и в Интернете.


Вальмовая крыша против двускатной крыши

Многие люди мало думают о форме крыши, кроме ее эстетической привлекательности. Однако форма крыши на самом деле играет важную роль в ее ветроустойчивости и долговечности. Двумя наиболее распространенными скатными крышами являются двускатная и вальмовая. В этом руководстве мы обсудим разницу в долговечности и эксплуатационных характеристиках между этими двумя типами крыш.

Как показано ниже, у двускатной и вальмовой крыши много практических преимуществ; однако в районах с сильными ветрами и экстремальными погодными условиями двускатные крыши задерживают больше ветра и дождя, что делает их менее надежным выбором.Это руководство не предназначено для того, чтобы отвлечь вас от двускатных крыш, а скорее для того, чтобы подчеркнуть, что они требуют более тщательной оценки и, возможно, дополнительных распорок, чтобы смягчить их недостатки, чтобы они могли противостоять сильным ветрам. Между вальмовой крышей и двускатной крышей всегда найдется компромисс между стоимостью, эстетикой и долговечностью.

Понимание преимуществ и недостатков двускатной крыши по сравнению с четырехскатной крышей

Достоинства вальмовой крыши:

  • Лучше работает при сильном ветре и экстремальной погоде
  • Имеет карнизы и желоба по периметру для лучшего дренажа
  • Предлагает потенциально более низкие ставки страхования жилья.

Недостатки вальмовой крыши

  • Проектировать и строить сравнительно сложнее
  • Дороже двускатной крыши
  • Меньше места для хранения на чердаке из-за наклонов со всех сторон
  • Ограниченное пространство для солнечных фотоэлектрических панелей

Преимущества двускатной крыши

  • Простота проектирования и изготовления
  • Очень экономичная конструкция крыши
  • Мансардные площадки
  • Легче превратить в дополнительное жилое пространство
  • Легко вентилируется.

Недостатки двускатной крыши

  • Склонность к повреждениям при подъеме и раскачивании при сильном ветре
  • Концы фронтонов, подверженные повреждениям от воды
  • Простой дизайн можно считать менее эстетичным.

Вальмовая крыша имеет скаты со всех четырех сторон, которые наверху сливаются в гребень. В результате конструкция вальмовой крыши по своей сути закреплена против стеллажа, тогда как двускатная крыша должна быть правильно закреплена, чтобы иметь достаточную прочность.Испытания в аэродинамической трубе шатровой и двускатной крыш Мичем (1992) и Шао и др. (2018) обнаружили, что пиковое давление ветра может быть на 50% ниже в шатровой крыше по сравнению с двускатной крышей. Разница в давлении ветра показана на Рисунке 1.

Рисунок 1 . Ветровой путь и подъемная сила для двускатной, вальмовой и пирамидальной (другой вариант вальмовой) конструкции кровли. (Источник: Keote 2015).

Подкрепите фермы и стропила для крыши, чтобы они могли противостоять ветру и сейсмическим нагрузкам независимо от направления

Независимо от типа крыши она должна быть соответствующим образом закреплена.Производители ферм используют программное обеспечение для анализа того, как силы ветра, указанные в ASCE 7 для конечной расчетной скорости ветра в доме, будут передаваться через стропильную систему и, следовательно, там, где необходимы распорки, как показано на Рисунке 2. Место, где требуются распорки, указано в документация на комплект ферм, и некоторые производители ферм также отмечают места на фермах, где требуются распорки; пример такого тега показан на рисунке 3.

Рисунок 2 . Пример крепления фермы для противодействия ветровым нагрузкам, как определено программным обеспечением для проектирования, используемым производителями фермы.(Источник: BCSI 2006). Рисунок 3 . Пример бирки требований к распоркам фермы, которую некоторые производители фермы стратегически размещают на ферме, чтобы напоминать установщикам. (Источник: BCSI 2006).

Несмотря на то, что Раздел R802.10.3 Международного жилищного кодекса (IRC) требует наличия проектной документации ферм, он не требует, чтобы в этих документах указывались метод и детали использования ограничений или распорок. Таким образом, наклейки, подобные показанной на Рисунке 3, показывают различные варианты сдерживания. В отличие от IRC, Международный Строительный Кодекс (IBC) требует полного указания метода и деталей удержания / распорок.Многие производители ферм будут придерживаться более высоких стандартов IBC даже в отношении ферм, идущих к жилому проекту.

IRC действительно имеет спецификации по креплению стропильной фермы к верхним плитам в Разделе R602.10.8.2, который делит спецификацию в зависимости от того, относится ли дом к категориям сейсмического проектирования A, B и C или категориям D 0 , D 1 и D 2 . Один из вариантов сейсмостойкости стропильных ферм в IRC показан на рисунке 4 (Рисунок R602.10.8.2 (3) в IRC).

Рисунок 4 . Один из вариантов сейсмического крепления фермы крыши к верхней плите в IRC. (IRC 2018).

Распорка фронтона и свес фронтона

Двускатные крыши по своей природе не устойчивы к силам, вызванным ураганами, сильными ветрами и землетрясениями. Соединение между крышей и торцевой стеной фронтона особенно уязвимо и требует крепления. На изображении ниже (рис. 5) показано разрушение стены из-за недостаточного крепления торцевой стены фронтона.

Рисунок 5 . Разрушение торцевой стены из-за недостаточного крепления торцевой стены фронтона. (Источник: FEMA 1993).

Даже при нормальных погодных условиях разница между домом с двускатной крышей и домом с шатровой крышей очевидна. Двускатная торцевая стена дома с двускатной крышей имеет тенденцию испытывать более сильные атмосферные воздействия, чем дом с шатровой крышей. Ниже приведен более яркий пример (рис. 6).

Рисунок 6 . Эта двускатная торцевая стена показывает значительные погодные условия из-за воздействия внешних факторов.(Луи 2020).

Для предотвращения разрушения торцевой стены фронтона, показанного на Рисунке 5, торцевая стена фронтона должна быть правильно закреплена. Эти распорки показаны на рисунках 7, 8 и 9. Прочность требуемых распорок зависит от пиковых ветровых нагрузок, которые будет испытывать дом в месте своего расположения. Эти ветровые нагрузки определяются с помощью ASCE 7, в котором представлены методы расчета этих давлений ветровой нагрузки. На рисунке 7 показаны крепления, типичные для дома, расположенного не в зоне, подверженной ураганам.

Отрицательная сила всасывания, а также циклическая ветровая нагрузка, передаваемая на дом во время урагана или сильного ветра, часто бывают достаточно высокими, поэтому одних только гвоздевых соединений недостаточно, чтобы удерживать элементы вместе. Вместо этого используются металлические соединители, такие как те, что показаны на рисунках 8 и 9. Концевая стена фронтона должна выдерживать три силы за счет прочности соединителя и распорок: 1) подъемное и опускающее давление со стороны крыши, 2) горизонтальное давление и всасывание. силы на стену, и 3) усилия сдвига / сдвига на стену, которые в противном случае опрокинут двускатную крышу, как домино, начиная с торцевой стены фронтона.

Фронтальные торцевые стены в регионах, подверженных ураганам, испытывают на себе силы от давления ветра, которые настолько высоки, что часто требуются металлические соединители, а не гвозди, чтобы противостоять высоким силам, как показано в деталях примера на Рисунках 8 и 9.

Рисунок 8 . Пример A двускатной фермы и распорки торцевой стены для дома в районе урагана. (Источник: FEMA 1993). Рисунок 9 . Пример B фермы фронтона и распорки торцевой стены фронтона для дома в районе урагана.(Источник: FEMA 1993).

Поскольку шатровые крыши, как правило, работают лучше, чем двускатные в ураганах и сильных ветрах, многие компании по страхованию жилья предлагают скидки на дома с шатровыми крышами. Страховой брокер Колуччи (2013) оценивает эту экономию в диапазоне от 100 до 800 долларов в зависимости от других факторов, которые могут изменить размер премии на 50%. Некоторые страховые компании требуют проведения инспекции по снижению воздействия ветра, чтобы получить эту скидку, в то время как у других есть агенты, которые имеют квалификацию, чтобы принять решение самостоятельно.Как правило, дом должен иметь четырехскатную крышу для более чем 90% дома, чтобы соответствовать требованиям.

Для более сложных вариантов этих двух типов крыш, таких как скрещенный двускатный, передний двускатный, голландский двускатный или перекрестно-шатровая крыша, следует помнить о впадинах и открытых вертикальных стенах. Утечки наиболее вероятны в долинах и там, где стена встречается с крышей. Открытые вертикальные стены подвергаются сильному ветровому давлению и ветровому дождю, из-за чего вода может попасть за сайдинг. К тому же сайдинговые материалы и отделка зачастую не так долговечны, как кровельные.В целом, чем сложнее конструкция крыши, тем больше у нее возможностей для протечки воды и тем больше поверхностей будет улавливаться ветром.

Общие типы крыш и способы их моделирования в Autodesk Revit — Программное обеспечение BIM и приложения Autodesk Revit T4R (Инструменты для Revit)

Проектирование крыш в Revit может вызвать определенные трудности, особенно для пользователей, менее знакомых с инструментами моделирования крыш. Создание точной геометрии и размера крыши для новой постройки или моделирование существующей крыши с заданными размерами не всегда просто.Однако, если мы будем следовать некоторым ключевым принципам, мы сможем смоделировать довольно много крыш, просто используя инструмент Revit «Roof by Footprint». Для профилей более сложных форм обычно используется «Кровля экструзией», о которой мы расскажем в следующих статьях. Другими способами создания крыш являются трехмерное массирование с использованием инструмента «Крыша по граням», который позволяет создавать большее разнообразие сложных конструкций крыш, а также массовое массирование на месте или массовые семейства, позволяющие проектировать крыши неправильной формы и растяжения. кровельные конструкции.

На данный момент мы сосредоточимся на некоторых наиболее распространенных типах крыш, используемых для небольших жилых, коммерческих и промышленных проектов.

Чтобы создать простую вальмовую крышу с помощью инструмента «Крыша по контуру», выполните следующие действия.

  1. Подготовьте стены и уровни по периметру
  2. На вкладке «Архитектура» выберите инструмент «Крыша — Крыша по контуру» и выберите нужный тип крыши
  3. Выберите соответствующий уровень для нижней грани крыши
  4. Используйте инструменты «Выбрать стены» и наведите указатель мыши на стена — нажмите вкладку, чтобы выбрать все соединенные стены по периметру.
  5. Определите параметры крыши, такие как свесы, уклоны, смещение от уровня, срез стропил
  6. Завершите кровлю, выйдя из редактора крыш


1.Используйте инструмент для рисования стен.

2. Каждую границу можно редактировать индивидуально.

3. Уклон крыши задается в параметрах.

4. Наклон крыши можно регулировать с помощью поручней.

5. Могут быть добавлены дополнительные функции.

Для другого варианта вальмовой крыши выполните те же шаги, указанные выше, и настройте несколько параметров, как показано ниже.


1.Форма крыши может быть дополнительно изменена

.

2. Определите свесы и отключите параметр уклона
для линий границы
двускатной крыши.

3. Стена может быть прикреплена по линии крыши.

4. Выберите несколько стен и используйте функцию
Присоединить верх / основание.

В следующем примере мы увидим, как мансардные окна, односкатные и двускатные торцевые крыши могут быть смоделированы с помощью функции «Крыша по площади основания».Чтобы получить эти более сложные формы, снова выполните шаги, приведенные в первом примере, и настройте некоторые параметры.

9. Выберите стены с нижних уровней и прикрепите к крыше. Вы также можете создать стены на соответствующем уровне чердака и прикрепить их.

10. Чтобы сделать двухскатную мансардную крышу, создайте крышу по контуру на соответствующем уровне, снимите отметку с параметра уклона для линии границы фронтона, соедините углы, проведите новую линию сзади и выключите параметр уклона прикрепить к крыше двускатную торцевую стену.

11. Используйте функцию «Присоединить / отсоединить крышу» на вкладке «Геометрия» и выберите как основную крышу, так и слуховую крышу — затем создайте слуховой проем для основной крыши. Выберите края крыши / стены и обрежьте углы линий модели.

12. Для слуховых окон с одношаговым шагом повторите процесс, но удалите определение уклона и вместо этого добавьте стрелку уклона, которую можно дополнительно определить в свойствах.

13.Для оставшихся односкатных скатов повторите тот же процесс и либо используйте стрелку уклона, либо добавьте уклон к одной из линий границы периметра крыши. Вырежьте проемы в крыше, как в предыдущем примере.

14. Чтобы создать вытянутую крышу, добавьте крышу по контуру и удалите определение уклона с внутренних ограничивающих линий. Шаг можно регулировать.

Чтобы создать шатровую мансардную крышу или полуаватную крышу, создайте крышу по контуру, как в предыдущих примерах, и выполните следующие действия.

1. Создайте крышу с определением уклона
для всех трех внешних граничных линий.


2. Для половины фронтона бедра — разделите
всю линию на три и удалите определение уклона для двух боковых граничных линий
.

3. Определите уклон для средней граничной линии
и запишите параметр «Смещение от основания крыши».


4. В результате получилась полувальмовая крыша
со слуховыми окнами.
Другие типы слуховых окон могут быть созданы по тем же принципам, что и в предыдущих примерах. Используйте команду «Создать крышу по контуру» и добавьте дополнительные элементы, как показано ниже.

1. Выберите внешние стены для создания крыши — разорвите границы, чтобы определить, где будут находиться ваши слуховые окна.

2. Добавьте 10-градусный уклон к средней граничной линии с граничными линиями с каждой стороны без определения уклона и со стрелкой уклона.

3.Сохраняйте нулевое смещение от основания крыши для первой и последней ограничивающих линий.

4. Постепенно увеличивайте смещение для следующих двух линий, идущих к центру — смещение 1000 мм.

5. Используйте смещение 1200 мм от основания крыши для верхней части линии слухового окна.

6. Вырежьте мансардное отверстие основной крыши, взяв стены по периметру.

7. Создайте крышу по контуру для верхней части и при необходимости прикрепите стены к крыше.

8. Для перевернутой крыши добавьте отрицательное значение уклона к боковым граничным линиям.

9. Перевернутые крыши могут применяться в различных сценариях и в дальнейшем модифицироваться.

Чтобы смоделировать крышу мансардного типа, Revit позволяет определить уровень отсечения, при котором крыша срезается по горизонтали, и можно создать дополнительную кровлю от уровня отсечения вверх. Давайте рассмотрим это более подробно на следующем примере.

11. Набор инструментов Revit Roof позволяет добавлять перекрытия, облицовку и желоба к существующей крыше, выбирая линию края крыши.

Неровные двускатные крыши также довольно просто создать. Принимая во внимание шаги, предпринятые в приведенных выше примерах, нарисуйте стены и создайте крышу по контуру на соответствующем уровне.

1. Разделите линию границы фронтона
пополам
.

2. Добавьте стрелки наклона, указывающие друг на друга.


3. Определите параметры стрелки наклона.

4. Подготовить мансардные стены и нарисовать крышу
.

5. Соедините две крыши и прорежьте слуховой проем в основной крыше.

Моделирование крыш по площади основания может также использоваться для других типологий. Массив односкатных крыш может быть спроектирован таким образом, чтобы можно было размещать окна в коридоре через определенные промежутки времени.

1. Боковые стенки можно отрегулировать
, перемещая линию профиля до желаемой линии крыши.


2. Нарисуйте прямоугольник крыши и добавьте стрелку уклона
.

3. Разделите боковые граничные линии и
добавьте стрелки уклона, чтобы они пересекались на желаемых расстояниях.


4. Уклон и свес крыши
можно дополнительно изменять.

Другой пример использования параметра уровня отсечки — соединение двух типов крыш. В данном случае мы имеем гибрид вальмовой и двускатной крыши.Как и в предыдущих случаях, подготовьте внешние стены, на которых будет моделироваться крыша. Убедитесь, что у вас есть уровни нужной высоты.


1. Нарисуйте крышу с уровнем отсечения
на желаемой высоте
.

2. Нарисуйте двускатную крышу с базовым уровнем
на уровне отсечки.
Прикрепите двускатные торцевые стены к крыше и создайте боковые стены.

3. Создайте слуховой проем для основной крыши, указав граничные линии верхней крыши и боковых стен.


Итак, выше мы видели, как можно создавать различные типы крыш с помощью инструмента «Крыша по контуру» в Revit, но к этим крышам можно добавить еще более сложные детали. Приходите посмотреть, как полностью построить крышу из Revit, создать рабочие чертежи и экспортировать в ЧПУ в нашем БЕСПЛАТНОМ ВЕБИНАРЕ по обрамлению кровельных панелей, ферм и стропил 3 июня 2020 г.

Мы также приглашаем вас загрузить нашу док-станцию ​​TOOLS4BIM, чтобы воспользуйтесь БЕСПЛАТНОЙ пробной версией наших инструментов для кровли с деревянным каркасом или кровли с металлическим каркасом.И мы рекомендуем вам запросить бесплатную личную демонстрацию программного обеспечения для создания рам с одним из наших консультантов по BIM. Просто отправьте нам записку, и мы ее возьмем.

Свяжитесь с нами


Подпишитесь на нашу рассылку в БЛОГЕ и будьте в курсе предстоящих бесплатных вебинаров, советов и рекомендаций по Revit, а также последних новостей о разработке и приложениях AGACAD TOOLS4BIM!

Похожие сообщения в блоге:



Крыши

Крыши

Из этого туториала Вы узнаете, как рисовать. крыши на ваших зданиях.Можно создать практически любой мыслимый тип кровли. в plan3D с помощью нескольких инструментов.

Содержание

Кровельные инструменты

Остроконечные и скатные крыши

Крестовина и бедра

Плоская, односкатная и наклонная крыша

Другие типы крыш

Специальные кровельные инструменты

Построить крышу (на заказ)


Кровельные инструменты

Если вы создаете простую конструкцию с шатровым или остроконечная крыша, используйте Файл> Мастер строительства.Если вам нужен больший контроль над тем, как выглядит ваша крыша, есть ряд других инструментов:

Draw Roof предназначен для рисования Gabled, Шатровая, соляная, односкатная и скатная крыши с помощью нескольких щелчков мышью. Отрегулируйте пик, бедро, выступ и многое другое.

Построить крышу (на заказ): Создавайте собственные типы крыш, Гамбрель, Мансарда и т. Д.

Розыгрыш мансардного окна: Создавайте слуховые окна на крышах.

Некоторые из многих типов крыш, которые вы можете сделать с этих инструментов:


Остроконечные, шатровые и пирамидальные крыши

Раздвижная крыша используется для изготовления эти типы общей кровли.Следуйте инструкциям ниже для создания Gabled, Шатровые, соляные, односкатные и пирамидальные крыши:

  1. Нарисуйте стены для своей конструкции. Эти типы крыш лучше всего подходят для квадратных, прямоугольных, L-образных или П-образные конструкции.

  2. Выберите «Сборка»> «Нарисовать». Крышу и нарисуйте крышу на стенах.

Пример двускатной и шатровой крыши:


Cross Gable и Cross Hipped

Скрещенные крыши — это две крыши, пересекающиеся под углом.Пример скрещивания двускатной крыши с шатровой крыша:


Плоская, односкатная и наклонная крыша

Если есть шаг, используйте Build> Construct Крыша (нестандартная), как показано ниже:


Другие типы крыш

Используйте комбинацию Construct Крыша (на заказ), Нарисовать крышу и Нарисовать Пол для создания практически любой крыши, которую вы можете себе представить:

Мансарда: Создайте набор из четырех стен на расстоянии около 3 футов от внешних стен — или четыре колонны, вставленные из углов.Поднимите их до максимального уровня. Выберите «Крыша (нестандартная)» и щелкните красные ручки в четырех наборах для каждой стороны. Вам нужно будет выбрать крышу (индивидуальную) для каждого набора. Удаляем внутренние стены после создания крыши — по желанию.

восьмисторонний Пользовательский: Нарисуйте восьмиугольное здание со стенами с помощью сетки. Затем поместите столбик в центр и поднимите его до максимального уровня. Тогда выбирай Крыша (нестандартная) и щелкните две нижние красные ручки крыши и верхнюю часть ручка колонны для каждой стороны здания.Вам нужно будет выбрать Крыша (нестандартная) с каждой из восьми сторон. Это также работает для 4, 5, 6, 9 и более односторонних построек.

Соляной ящик : Нарисуйте обычную двускатную крышу. Shift-перетащите рукоятка пика для создания нужных вам звуков солянки.

Гамбрель : См. Пример в разделе «Построить» Крыша (под заказ). Нарисуйте стороны с установленными остриями гамбрела. Q-Drag эту стену, чтобы создать копию.Нарисуйте другие стороны стены, убедившись, что они выстроены прямо. Затем используйте инструмент Крыша (пользовательский), чтобы нарисовать каждый плоскостей кровли.


Специальный кровельный инструмент

Hide Roof (Скрыть крышу) Ключ : Используйте букву «R» ключ, чтобы спрятать крышу. Это проще, чем щелкнуть правой кнопкой мыши по крыше, чтобы скрыть ее. так как это скрывает только одну сторону крыши.

Сброс Кромки крыши : если вы редактируете кромки крыши, и они не синхронизируются, щелкните правой кнопкой мыши по крыше и сбросьте края. Предупреждение : Вы потеряете изменения, сделанные при нажатии Ctrl.

Мансардные окна : У нас есть мансардные окна Velux, которые могут быть сброшены на вашу крышу. Добавьте шахту от мансардного окна к потолку под мансардным окном, щелкнув правой кнопкой мыши по просвету и выбрав «Вал» и тип вала и угла вы хотите.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
