Технологии строительства каркасных домов | Усадьба

В современном обществе, где в тренде – экологичность и экономическая целесообразность, на смену технологиям строительства из бетона и кирпича приходят традиционные формы – возведение деревянных каркасных домов.

Благодаря высокой степени заводской готовности деталей каркаса цикл работ на строительной площадке значительно сокращен. Специалисты «Зодчего» возводят каркасные дома быстро и максимально качественно в любое время года!

ОСОБЕННОСТИ СТРОИТЕЛЬСТВА КАРКАСНОГО ДОМА

Каркас стен организуют деревянные стойки, между которыми проложен негорючий утеплитель. Материал имеет двустороннюю защиту из гидро-ветроизоляционной пленки с одной стороны и пароизоляционной – с другой. Снаружи стены дома обшиваются сайдингом, а также блокхаусом, фальшбрусом (с внешней и внутренней стороны).

Для получения качественного строения очень важно строго соблюдать технологии строительства на всех этапах, начиная с изготовления материалов, заканчивая возведением конструкции и отелочными работами.

Компания «Зодчий» выделяется тем, что имеет полный цикл производства. Мы гарантируем высокое качество изготовления деталей на всех уровнях производства.

Высокое качество стройматериалов

Все конструкционные материалы (перекрытия, лаги пола, стойки каркаса, стропила, обрешетка) обрабатываются в специальных сушильных камерах. Данная технология позволяет снизить содержание влаги в древесине до 10-12%, что в дальнейшем благоприятно сказывается на «поведении» материала – в период эксплуатации он не деформируется, защищен от образования плесени, грибков и повреждений жуками-древоточцами.
Стройматериалы проходят процесс тщательной калибровки для придания необходимой геометрической формы. Калиброванный материал лучше примыкает к другим деталям и обеспечивает плотное сочленение элементов конструкции. Использование калиброванного материала обеспечивает жесткость и прочность конструкции.
Элемент каркаса должен пройти огнеупорную обработку: древесина подвергается специальной огнезащитной пропитке, что повышает устойчивость конструкции к возгоранию.

Огнезащитные вещества безопасны для здоровья человека.
Выбор фундамента

Так как каркасный дом «легче», чем дом из кирпича или оцилиндрованного бревна, то ему подойдет экономичный мелкозаглубленный фундамент. Дачные дома небольших размеров (даже с различными пристройками) можно возводить на опорных столбах. Этого будет достаточно для устойчивости конструкции, так как такие строения не требуют мощных фундаментов. Отметим, что даже в полной комплектации крупногабаритные постройки по строительным меркам весят немного.

На суглинистых, глинистых, супесчаных и песчаных грунтах при допустимом перепаде высот от 200 мм. ставят, как правило, мелкозаглубленный монолитный фундамент. Дома от «Зодчего» устойчивы к колебаниям грунта, и ставить такие постройки можно в самых разнообразных геолого-геморфологических условиях.

Утепление дома

В процессе каркасного строительства очень важно подобрать соответствующий утеплитель – ошибка при теплоизоляции можете привести к негативным последствиям: зимой будете замерзать, а летом мучиться от духоты и жары. Специалисты «Зодчего» помогут подобрать оптимальный материал.

Если Вы планируете дом для круглогодичного проживания, то необходимо проложить утеплитель толщиной от 150 мм. Не стоит забывать и про утепление мансардной части постройки, ведь от нее зависит температура во всем доме.

Материал должен иметь систему защиты в виде пароизоляционной пленки с одной стороны и гидро-ветрозащитной – с другой. Не используйте пенопласт, так как этот материал токсичен и не обладает огнеустойчивостью. Компания «Зодчий» использует только экологически чистые негорючие утеплители!

Такие современные утеплители как минеральная вата (Isover, Isoroc, Knauf) не только хорошо держат тепло, но и обеспечивают высокие звукоизоляционные свойства помещений.

Отделка

Большой плюс каркасных домов в том, что они не подвержены усадке. А значит, отделку можно проводить практически сразу после монтажа конструкций. Специалисты рекомендуют дополнительно обшивать каркас влагостойкой панелью ОСП с внешней стороны – это увеличивает жесткость конструкции, повышает звукоизоляционные свойства и дает необходимую ровную поверхность для дальнейшей отделки стен.

Пользуются популярностью такие недорогие отделочные материалы как виниловый сайдинг или вагонка. В ходу и элитные изделия, такие как фальшбрус, блокхаус, имитирующие брусовую кладку. В ассортименте «Зодчего» представлен широкий выбор фасадных панелей под камень или кирпич. Наши специалисты помогут вам подобрать материал для отделки вашего дома, который вас полностью устроит как эстетически, так и своими технологическими свойствами.

ПРЕИМУЩЕСТВА СТРОИТЕЛЬСТВА КАРКАСНЫХ ДОМОВ ОТ «ЗОДЧЕГО»

  • Скорость возведения. Каркасные дома не имеют усадки, поэтому сразу по завершению возведения здания можно приниматься за отделку, электропроводку и инженерные коммуникации. Дом габаритами 9,0 на 12,0 м. можно построить в короткие сроки: 25-40 дней уйдет на строительство каркасного коттеджа «Балчуг-4 КТ».
  • Возможность изменения планировки в ходе строительства.
    В каркасных домах можно легко изменять планировку в ходе строительства или в период проживания, чего не скажешь о кирпичных, брусовых или бревенчатых постройках.
  • Экономия при строительстве. Возведение каркасных домов обходится дешевле брусовых, бревенчатых, кирпичных или пеноблочных. Нет необходимости заказывать дорогостоящий фундамент, так как это легковесные строения, и они не требуют дорогих заглубленных фундаментов.
  • Экономия при эксплуатации. Каркасный дом отапливается быстрее, чем аналогичные по площади постройки из кирпича. При он этом лучше держит тепло, «остывая» всего на 2 градуса. А в горячую летнюю пору вы не будете изнывать от жары в каркасном доме. И это не просто слова. Сотрудники «Зодчего» проверили на себе условия проживания в каркасных домах в аномальную жару летом 2010-го.
  • Большой выбор проектов. Компания «Зодчий» предлагает большой выбор проектов каркасных коттеджей, дачных домов, садовых домов и беседок, бытовок и душевых кабин. Примеры построек представлены на выставочных площадках «Зодчего.

Специалисты компании «Зодчий» будут рады ответить на все Ваши вопросы! Вы можете позвонить по телефону 8 (495) 921-33-01 или заказать обратную связь. Следите за нашими скидками и акциями! «Зодчий» поможет Вам построить хороший дом по разумной цене!

1. Сборка несущего каркаса (наружные стены).2. Сборка несущего каркаса (наружные стены).3. Лаги пола обработанные огнебиозащитным составом.4. Сборка несущего каркаса (внутренние перегородки).5. Перевязка наружных стен и внутренних перегородок.6. Несущий каркас первого этажа.7. Сборка несущего каркаса.8. Сборка несущего каркаса (наружные стены).9. Сборка несущего каркаса.10. Сборка несущего каркаса.11. Устройство углов наружных стен.12. Сборка несущего каркаса (первый и второй этаж).13. Каркас дома (первый, второй этажи и кровля).14. Установка обрешетки на кровлю.15. Каркас дома (первый, второй этажи и кровля).16. Устройство и внешний облик каркасного дома.17. Устройство карнизных свесов.18. Нанесение защитно-декоративного покрытия на наружные стены.19. Укладка мягкой кровли.20. Нанесение защитно-декоративного покрытия на карнизы.22. Укладка мягкой кровли.23. Утепление перекрытия.24. Пароизоляция наружных стен.
25. Утепление наружных и внутренних стен.26. Установленные окна в каркасной стене.27. Вагонка.28. Внутренняя отделка вагонкой.

Устройство каркасного дома в деталях

Почему строительство каркасного дома пошло с ошибками? Заказчик оказался занятым человеком и полностью доверился прорабу. А прораб оказался совершенно не компетентным. Это тот вариант, что называется не повезло.

Недавно ездили к друзьям попариться в хорошей бане и один из них попросил посмотреть на строительство соседского дома и высказать свое мнение. Не очень, конечно же, хотелось, но это было очень близко и не заняло много времени.

Итак, строится дом по каркасной технологии. Мы как раз увидели завершение работ по монтажу каркаса. Посмотрев на такую работу, мы расстроились. Ну, вот где приличные люди и за хорошие деньги находят таких раздолбаев?! По другому бы еще сказать. А так как говорил поэт «…гвозди бы делать из этих людей…»

Хозяин соседнего участка как раз был на стройке и очень обрадовался гостям и даже попросил высказать замечания и пожелания по строительству дома.

Много глупостей сразу бросилось в глаза, поэтому мы попросили у прораба проект дома. На что он ответил вопросом:

  • — Какой проект?
  • — Проект дома!
  • — Он у меня в голове. И прораб показал пальцем где.
  • Да, очень интересно!
  • — А как Вы будете оформлять строение? Это уже вопрос к хозяину.
  • — А мы потом сделаем проект, ведь после постройки уже будет видно, что получилось! Еще интереснее!
  • — И кто же так посоветовал?
  • — Прораб.

Да это уже и видно. Ну ладно. Как говорится хозяин – барин.

Мы переглянулись в недоумении. Ну, что ты будешь делать. У человека идет строительство первого в его жизни дома. Он на подъеме от предвкушения скорого получения ключей. А мы тут со своими советами.

Кое что, конечно же, посоветовали. Прежде всего, устранить строительные глупости:

  • — вентиляция подполья отсутствует — сделать иначе сгниет пол.
  • — заменить бруски на нормальные лаги – весь мансардный этаж как батут!!! /li>
  • — гидроизоляция фундамента веранды — сделать
  • — заменить, начавшие гнить, стойки каркаса
  • — заменить подкосы жесткости: вместо горбыля и отходов установить хороший материал.
  • — ЗАМЕНИТЬ ПРОРАБА С ВОЗМЕЩЕНИЕМ УБЫТКОВ!!!
  • — СДЕЛАТЬ ПРОЕКТ

И это все на виду!!! Действительно глупо.

отсутствие гидроизоляции на фундаменте

брусья нижней обвязки не обработаны

не выдержан уровень фундамента

вместо обвязочного бруса применен набор из досок

подкладочные доски торцами упираются в фундамент (гидроизоляции в местах стыка нет)

вентиляции подполья нет по всему периметру фундамента

это перекрытие мансардного этажа

бруски в три ряда якобы являются балками перекрытия

это перекрытие работает как батут, уже видно как оно прогнулось под собственным весом

это же перекрытие: чернота на досках — предпосылки к плесени

дерево очень влажное и при начавшемся провисании закрепляется форма изгиба

  увеличить
что это лага или балка? Но на этом лежат доски перекрытия мансардного этажа!!!
стойки каркаса тоже черные
а это подкосы жесткости: доска почти вагонка, так еще и в сучки забиты гвозди
а этот подкос жесткости вообще сделан из отходов. И это силовой элемент каркаса!!!
горбыль, гобылем такие подкосы годятся не для жесткости каркаса, а для растопки камина
еще один силовой элемент конструкции — уже треснувший без нагрузки

Много там еще можно было бы советовать. Но такого брака не доводилось видеть. С другой стороны дом стоять будет и не один год. Последующая внутренняя и наружная обшивки укрепят всю конструкцию. Но такая стройка дискредитирует не только горе строителей, но и саму технологию в последствии. Ведь как этот дом будет выглядеть через несколько лет? Хотя как сказать, добротно сделанные каркасные дома стоят и стоят на радость владельцам по всему миру. И люди их строят.

Почему так пошла стройка? Заказчик оказался занятым человеком и полностью доверился прорабу. А прораб оказался совершенно не компетентным. Это тот вариант, что называется не повезло. И только намеки соседей подвигли заказчика на то, что бы еще посоветоваться и с другими строителями.

А сколько статей и фотоматериалов по каркасному домостроению в Интернете и даже на нашем сайте? Целая энциклопедия и школа строительства.

Еще не понятна цена времени заказчика. Насколько она высока, чтобы даже предварительно не ознакомиться с основными технологиями, не отходя от компьютера? И сколько будут стоить эти все недоделки и переделки сейчас?

При эксплуатации дома? И при продаже? А разбирательства с прорабом и строителями? Как оказалось за дом уже на этом этапе выплачено 90% суммы!!!

Вот и получилось, что за свои деньги человеком были приобретены проблемы и со стройкой и с домом.

Да, все эти проблемы решаемы, но ценой дополнительных денег, нервов и времени!!!

Материалы для внешней облицовки каркасного дома

Кирпичные, газобетонные, деревянные – изобилие строительных материалов позволяет выбрать дом на любой вкус и финансовые возможности. Последние, зачастую играют решающую роль, что отчасти объясняет тот факт, что популярности набирают каркасные дома, цены на которые значительно ниже при достаточно высоких технических характеристиках. В технологии строительства каркасных, или, как их еще называют «канадских» домов, есть много нюансов и особенностей. Один из них – необходимость внешней облицовки стен, у которой есть как минимум две причины: во–первых, наружная отделка позволяет дополнительно утеплить стены, а во-вторых, стены из каркасных панелей без отделки выглядят просто не эстетично.

А если вопрос о целесообразности облицовки снят, то остается только определиться с тем, какой именно материал для этого использовать. Одним из существенных достоинств каркасного строительства является то, что для наружной отделки можно применять практически все существующие облицовочные материалы. В целом, выбор здесь зависит в основном от предпочтений по внешнему виду и финансовых возможностей.

Наиболее дорогостоящим материалом является облицовочный кирпич. Стены такого каркасного дома вполне сойдут за кирпичные даже при ближайшем рассмотрении, так что у вас есть все шансы получить «кирпичный» статусный дом, при минимальных капиталовложениях.

Что касается популярности, то здесь на первом месте отделка при помощи винилового сайдинга. Стоимость материала в данном случае невысокая, кроме того, сайдинг достаточно прост в монтаже, не нуждается в тщательном уходе и имеет огромный ассортимент разнообразных текстур и цветовых решений.

В случае, если вы мечтали о деревянном доме, вам, несомненно, понравится вариант отделки вагонкой или блокхаусом. По завершении монтажа облицовочный материал нужно покрыть лаком и можно наслаждаться видом настоящего деревянного сруба.

Не исключен также вариант оштукатуривания стен. Обычную штукатурку можно покрасить в любой цвет, причем, меняя расцветку хоть каждое время года. А можно воспользоваться декоративной штукатуркой, имеющей своеобразную фактуру и придающей дому особенный шарм.

Существует еще и такой вариант, как профилированный навесной кирпич. Он значительно дешевле облицовочного, да и монтаж его не требует таких больших трудозатрат, а особая форма кирпичей, которые фиксируются на стенах при помощи профилей, позволяет сэкономить на количестве используемого материала.

Готовые проекты домов помогут вам определиться с выбором, однако, следует помнить, что при выборе облицовочного материала нужно учитывать не только личные эстетические предпочтения, но и особенности конструкции дома.

КБ. Технологическая карта на устройство стен домов с деревянным каркасом, утепленных плитами ПЕНОПЛЭКС®

1. Область применения.

— устройство теплоизолированных стен с деревянным каркасом в домах жилых одноквартирных.

2. Основные положения.

2.1. Конструктивные особенности.

Каркасные стены относятся к легковозводимым конструкциям, основную несущую функцию в которых выполняет каркас, чаще всего сформированный из деревянных балок различного сечения.

В настоящее время разделяют в основном два технологических направления в каркасном домостроении:

Канадская (а также США) технология строительства каркасных домов.

В связи с особенностью региона строительства (Канада и США) при реализации данной технологии применяются местные распространенные материалы — клееные стружечные плиты (ОСП), полимерная теплоизоляция (например, экструзионный пенополистирол), SIP-панели заводского изготовления. Несущий каркас выполняется из материалов худшего качества в сравнении с финской технологией. Также существуют особенности конструктивного исполнения (наличие или отсутствие дополнительных ригелей, различные сечения и шаг несущих стоек). Внешняя отделка зачастую — виниловый сайдинг. В связи с применением ОСП (практически паронепроницаемый материал), остро не стоит проблема защиты от влагонакопления.

Скандинавская (финская) технология строительства каркасных домов.

Особенностью технологии является применение местных высококачественных пиломатериалов, несущий каркас выполняется из балок более крупного сечения. В качестве утеплителя зачастую применяется минеральная вата. В качестве внешней отделки практически не применяется виниловый сайдинг, наиболее распространена отделка фасадной доской под покраску. В качестве дополнительного утепления применяется полимерная теплоизоляция (например, экструзионный пенополистирол). Слой дополнительного утепления фиксируют между поперечными направляющими (перекрестно по отношению к вертикальным несущим стойкам) — как снаружи, так и изнутри строящегося дома. В качестве обшивки каркаса практически не применяется ОСП, чаще — фасадный и влагостойкий гипсокартон. В процессе проектирования и строительства соблюдается очередность слоев в конструкции – увеличение коэффициентов паропроницаемости используемых материалов по направлению – во внешнюю среду (предотвращение влагонакопления).

В целом технология строительства каркасных домов практически одинакова для обоих технологических направлений, основные отличия из-за доступности тех или иных материалов, а также культуры местного строительства.

Несущие балки каркаса рекомендуется изготавливать из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения. Наиболее эффективно применение ЛВЛ бруса (клееный шпон), т.к. стойки из данного материала обладают однородной структурой (с отсутствием естественных дефектов) и высокой прочностью при восприятии нагрузок.

Применение дополнительного утепления плитами ПЕНОПЛЭКС для каркасных домов на территории РФ позволит сократить объем древесины, используемой для устройства каркаса в среднем на 25-35%, благодаря уменьшению сечения несущего бруса (с учетом соответствующего расчетного обоснования), а также значительно повысить энергоэффективность сооружения.

В каркасных конструктивных системах основными вертикальными несущими конструкциями являются колонны каркаса, на которые передается нагрузка от перекрытий непосредственно (безригельный каркас) или через ригели (ригельный каркас). Прочность,

устойчивость и пространственная жесткость каркасных зданий обеспечивается совместной работой перекрытий, вертикальных конструкций и жесткой листовой обшивки.

Несущие конструкции каркасных домов изготовляются из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения.

Деревянные элементы конструкций, отметка низа которых в проектном положении ниже планировочной отметки земли или превышает ее менее чем на 250 мм, должны быть изготовлены из пиломатериалов, обработанных антисептиками в соответствии с требованиями СП 28.13330.2012. Пиломатериалы, применяемые для изготовления других элементов конструкций, не нуждаются в антисептировании, если используются пиломатериалы хвойных пород.

Применяемые при строительстве плитные материалы на основе древесины, в которых содержание свободного формальдегида превышает 5 мг на 100 г плиты, должны быть обработаны специальными детоксицирующими грунтовками.

Применяемые при строительстве асбестосодержащие материалы, предназначенные для использования внутри помещений домов, должны быть в процессе строительства либо облицованы глазурованной плиткой, либо покрыты двумя или тремя слоями масляной краски или другим водостойким покрытием, выдерживающим воздействия дезинфицирующих растворов и бытовые воздействия.

Древесина нагелей, вкладышей и других деталей должна быть прямослойной, без сучков и других пороков, влажность древесины не должна превышать 12 %. Такие детали из древесины малостойких в отношении загнивания пород (береза, бук) должны подвергаться антисептированию.

Наибольшее приращение массового содержания влаги в строительных конструкциях приходится обычно на отопительный сезон, в связи с высокой разницей парциальных давлений водяного пара внутри и снаружи жилого помещения. Для наружных стен помещений с повышенной влажностью воздуха (душевые и ванные комнаты, сауны, парные) необходимо при внутренней отделке предусматривать защиту от диффузии водяных паров в толщу конструкции (например, полиэтилен 200мкм). В случае с ванными комнатами такой преградой может служить кафельная плитка с паронепроницаемой затиркой швов. В помещениях бань в качестве пароизоляции наилучшим образом подходят фольгированные материалы (пенополиэтилен). Также пароизоляцию изнутри помещений предусматривают при применении внешнего утепления материалами с низким коэффициентом паропроницаемости (например, плитами ПЕНОПЛЭКС).

краткое описание, схема и рекомендации

Стены каркасного дома – это многослойная конструкция, особенности которой полностью известны только профессионалам. Однако домашний мастер сможет освоить такую технологию, чтобы осуществить работы без посторонней профессиональной помощи.

Устройство каркасных стен

Устройство стен каркасного дома предусматривает несколько слоев. Данная технология, по которой осуществляется подобное строительство, нашла свое широкое распространение, сегодня она стала понятна даже частному застройщику. Важно перед началом работ решить, какие материалы использовать, а также в какой последовательности их расположить. Без каркаса при этом не обойтись, ведь именно такая схема дала название технологии.

Понадобится пароизоляционный слой, обрешетка, отделочные материалы, ОСП, минеральный утеплитель, который может иметь вид матов. Имея данные материалы, можно создать из них правильный «пирог». Формирование многослойной стены начинается со строительства каркаса, который выполняется из бруса. Между стойками следует расположить слой теплоизоляции, а дальше двигаться в направлении к фасаду. Там будет располагаться 15-миллиметровая ориентированно-стружечная плита, а далее – вертикальная и горизонтальная обрешетки, между которыми располагается мембрана. Последним идет декоративный материал. Мембрана же будет выполнять функцию ветрозащиты. Устройство стен каркасного дома внутри окажется несколько проще, для этого нужно использовать пароизоляцию и обшивку.

Для справки

Для того чтобы исключить застаивание воздуха внутри помещений, необходимо будет установить принудительную вентиляцию. Ведь ориентированно-стружечная плита – это материал, который плохо пропускает воздух.

Рекомендации по каркасному строительству

Если вами будет осуществляться устройство стен каркасного дома, то важно на первом этапе определить, будет постройка жилой ив холодное время года или ее предполагается использовать в качестве дачи. Это влияет на толщину стен. Если речь идет о летней загородной постройке, то можно сэкономить на стойках, которые будут иметь меньшее сечение. А вот с домом для круглогодичного проживания дело обстоит иначе. Кроме того, для дачного дома можно использовать более дешевые финишные материалы, ведь к внешнему виду постройки предъявляются не столь серьезные требования.

Когда осуществляется устройство стен каркасного дома, подбирается, конечно же, еще и тепло-, а также пароизоляция. В этом случае многое зависит от региона, где вы собираетесь осуществлять строительство. Если речь идет о северной части страны, то акцент необходимо сделать на энергосбережении, конструкция должна иметь два слоя утеплителя. Однако если за окном большую часть года жара и повышенная влажность, то следует дополнительно использовать пароизоляцию, которая укладывается с внешней стороны утеплителя, тогда как для холодных регионов подобная схема «пирога» противопоказана.

Описание каркасных стен: плюсы и минусы

Устройство стен каркасного дома своими руками вполне может быть осуществлено. Но перед этим рекомендуется рассмотреть все плюсы и минусы таких построек. Главным достоинством является скорость, ведь дом можно собрать за несколько месяцев, что обеспечивается отсутствие усадки, которая в других случаях требует выжидания того момента, пока стены примут окончательное положение. Помимо прочего, приведенный метод является относительно недорогим.

Благодаря современным материалам можно за несколько месяцев воплотить в жизнь сколь угодно смелую фантазию, а дом получится прочным и надежным. Но следует обратить внимание на слабые места. Бесспорно, сегодня существует множество средств, которые используются для повышения качеств пожаробезопасности материалов. Но при всем при этом в древесине все равно могут завестись насекомые и грызуны. Поэтому перед началом строительства необходимо осуществить мероприятия по борьбе с этими вредителями.

Возведение каркасных стен

Устройство несущей стены каркасного дома было описано выше, теперь можно перейти к практической части вопроса. На первом этапе осуществляется подготовка, при этом необходимо определиться с количеством строительного материала. Важно подготовить определенные инструменты, среди них:

  • дрель;
  • отвес;
  • строительная линейка;
  • молоток;
  • шуруповерт;
  • уровень;
  • угольник;
  • ножницы по металлу;
  • электролобзик.

Помимо прочего, не стоит забывать о приобретении антисептических средств, с помощью которых производится обработка деревянных элементов, чтобы придать им огнеупорность и защитить от вредителей. Толщина стен будет зависеть от назначения постройки, на этот параметр влияет сечение стоек. Поэтому площадь опоры должна быть равна 50 см2. Сначала нужно установить нижнюю обвязку, которая укладывается на гидроизоляционный слой фундамента. После в пазы устанавливаются лаги. Все углы должны быть прямыми, помимо прочего, элементы выравниваются по горизонтали. Для упрощения работ следует выдерживать расстояние между лагами, которое будет эквивалентно толщине теплоизоляции. Все элементы обрабатываются антисептическими средствами. После этого можно приступать к установке угловых стоек. Они фиксируются верхней обвязкой, только после мастер может монтировать промежуточные брусья. Специалисты советуют на каждом этапе проверять, соблюдаются ли вертикаль и горизонталь, ведь именно от этого будет зависеть конечный результат.

Работа над углами, верхним перекрытием. Проведение отделки

Устройство стен каркасного дома в деталях, которое описано в статье, позволит вам исключить ошибки. Таким образом, следующим этапом станет обработка углов, к которым можно отнести оконные и дверные проемы. Фиксация осуществляется металлическими уголками, которые укрепляются шурупами. На следующем этапе монтируются лаги перекрытия, технология будет аналогична той, которая используется при укладке напольных элементов. Однако в данном случае их длина должна оказаться несколько больше. Стойки фиксируются с помощью укосин.

Выше было упомянуто, что в составе каркасных стен имеется утеплитель по типу минеральной ваты. Однако вы можете выбрать любую подходящую теплоизоляцию. Если вы хотите, чтобы в вашем доме было достаточно тепло даже в морозную зиму, слой теплоизоляции нужно укрепить между стойками каркаса. На следующем этапе укладывается гидроизоляция, при этом необходимо следить за тем, чтобы каждый последующий слой перекрывал предыдущий. Укладка ведется по направлению снизу вверх. Специалисты рекомендуют набивать поверх тонкие бруски, с помощью которых образуется вентиляционный зазор. На заключительном этапе укладываются наружные отделочные материалы.

Внутренние работы

Стены каркасного дома, устройство и основные элементы которых описаны в статье, должны быть отделаны еще и изнутри. При этом используется меньшее количество слоев, нужно применить только пароизоляцию и отделочный материал. В роли последнего может выступить ДСП или фанера, а при желании – гипсокартон. Если помещение планируется сделать жилым, то следует обратить внимание на экологичность финишного покрытия. Если оно содержит вредные вещества, то может оказать негативное влияние на здоровье человека. Например, некоторые разновидности ДСП являются непригодными для подобного использования.

Устройство внутренних стен

Устройство внутренних стен каркасного дома может осуществляться с применением брусков, сечение которых может быть равно 40×60 или 30×50 мм. Собрать каркас можно на саморезы или гвозди, реже используются крепежные пластины. Каркасная стена может быть выполнена из обычного профиля для гипсокартона. Можно создать каркас с ребрами жесткости, сверху на него нашивается листовой материал.

Строительство каркасных домов

Устройство каркасного дома от фундамента до крыши предусматривает создание на первом этапе дешевого фундамента (возможно — ленточного). Крепление здания к фундаменту может осуществляться болтами, костылями с «ласточкиным хвостом», связками-анкерами или клином. Возведение несущих стен было описано выше, а вот после завершения этого этапа можно заняться кровлей. Для этого используются потолочные балки с квадратным сечением, сторона которых составляет 150 мм. По углам устанавливаются постоянные ветровые связи заподлицо со стойками. На них укладывается доска с сечением 150×50 мм. Каркас крыши подкрепляется стяжками, шаг между стропилами должен быть равен удвоенному расстоянию между стойками каркаса.

Какой должна быть толщина стен в каркасном доме?

Толщина стен каркасного дома непосредственно влияет на сезонность его эксплуатации. Для постройки теплых зимних домов используют пиломатериалы большего сечения – от 40х150 мм. Брус такой толщины позволяет установить утеплительные материалы большей толщины, ведь их монтируют встык с опорными стойками, плотно прокладывая между ними без образования зазоров. Если плиты минеральной ваты не будут установлены вровень с поверхностью бруса, образуются мостики холода – стены промерзнут.

Материалы постройки стен в доме постоянного проживания

СК «Стремление» использует для строительства всесезонных каркасных зданий брус естественной влажности и современные базальтовые утеплители (ISOVER или ROCKWOOL). Оптимальная толщина бруса – 40х200 мм. Дома из таких пиломатериалов способствуют экономии до 40% на обогреве в холодный сезон. В них можно установить не традиционную отопительную систему с жидким теплоносителем и разведенными вдоль стен трубами, а прогрессивные аналоги: конвекционные обогреватели, теплые полы и др.

Для экономии на пиломатериалах без отказа от тепла и комфорта специалисты компании используют брус меньшего сечения в сочетании с более тонкими плитами минеральной ваты. Разница в стоимость проектов составляетколо 10 %, а улучшить теплоизоляционные характеристики дома помогает обшивка стен плитами OSB-3. Ориентировочно-стружечные плиты состоят из нескольких слоев с разнонаправленным расположением древесных волокон, поэтому отлично защищают от холода. При желании дополнительно утеплить здание можно поверх обшивки, обустроив мокрые фасады.

В основе мокрых фасадов – жесткие утеплители с плотностью от 18 – 20 кг/кв.м. (преимущественно пенополистирол), которые приклеивают к фасаду посредством армирующего клея. В дальнейшем утеплитель оштукатуривают. При использование такой отделки важна качественная герметизация швов (стыков между плитами), иначе в них затечет вода, которая губительна для пиломатериалов и обшивки на основе древесной стружки.

Стены в домах сезонного проживания

Для постройки дачных домов, которые используют в теплый период (с начала мая до середины октября) не обязательно использовать дорогостоящие пиломатериалы с большим сечением. Для их постройки достаточно обрезной доски 40х100 мм и плит утеплителя толщиной всего 10 см. Еще больше сэкономить позволит строительство из бруса естественной влажности, не прошедшего сушку в конвекционных камерах. Он дает незначительную усадку (в пределах 1,5 – 2%), но дома из него стоят дешевле своих «сухих» аналогов примерно на 5%.

Дачные дома можно эксплуатировать без утеплителя, но в них будет шумно и дискомфортно в летнюю жару, ведь минеральная вата обладает звукоизоляционными свойствами и способствует сохранению прохлады внутри помещений. В таком доме не нужна система отопления, что также снижает расходы на проектирование и строительство.

Строительство частного дома связано с большими затратами на подготовку земельного участка, закупку строительных материалов и оплату труда профессиональных строителей. …

Читать далее…

Иметь на дачном участке домик – не роскошь, а средство первой необходимости, позволяющее укрыться от знойной жары, дождя и просто отдохнуть. Технология каркасного строения …

Читать далее…

Средний срок службы домов из бруса составляет полвека. Но важно понимать, что эта цифра приблизительная. Многое зависит от качества материалов, соблюдения технологии …

Читать далее…

Каркасная

Для нашего климата очень важно, чтобы стены дома хорошо сберегали тепло, и одним из самых лучших вариантов, является каркасная конструкция которая состоит из слоев.

Можно приобрести готовые стеновые конструкции или сделать их самостоятельно, в любом случае, вам надо сначала узнать, как они устроены, какие есть у них преимущества и недостатки.

Конструкция внешних и внутренних стен

Независимо от того, будете вы приобретать готовые панели или делать их самостоятельно, конструкция остается одинаковой. Она рассчитана на то, чтобы хорошо сохранять тепло, имеет небольшой вес, просто и быстро монтируется.

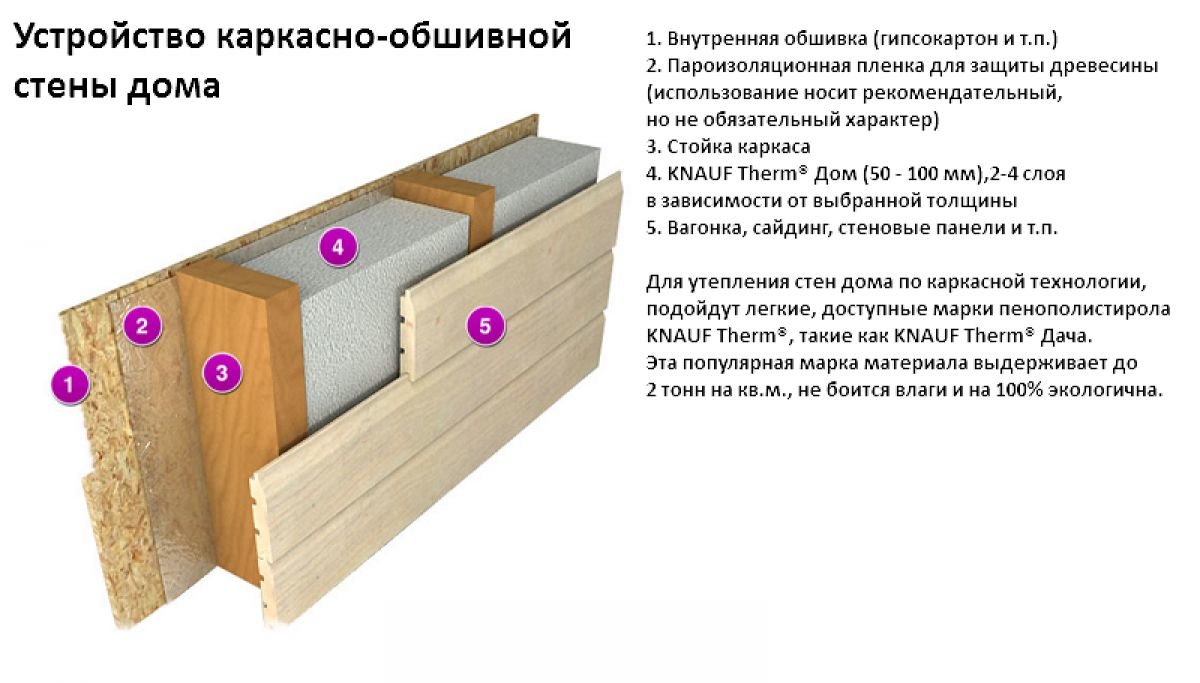

Конструкция внешней каркасной стены содержит следующие слои:

  • каркас, выполненный из бруса сечением 150х50 мм;
  • утеплитель, который может быть плитным или рулонным, он укладывается между стойками
  • ОСП (OSB) плита, толщина которой 15 мм;
  • горизонтальная обрешетка;
  • утеплитель, уложенный между горизонтальной обрешеткой;
  • паро и ветроизоляция;
  • вертикальная контробрешетка;
  • отделочный материал.

Перед монтажом внешнего отделочного материала, специалисты рекомендуют делать контробрешетку, она позволяет создавать вентилируемый фасад, и образовавшийся конденсат будет полностью испаряться.

Ниже вы можете увидеть на фото правильный пирог, в разрезе с минватой:


Некоторые мастера не делают контробрешетку, что приводит к тому, что вследствие действия конденсата, утеплитель постепенно утрачивает свои свойства, и теплоизоляционные характеристики здания ухудшаются.

Для обшивки стен внутри дома, чаще всего используют гипсокартон или стекломагниевые плиты, под ними располагаются различные коммуникации. Большинство производителей, при создании панелей на заводе, в качестве утеплителя используют пенополистирол.

Они называются SIP-панели, хорошо сохраняют тепло, но показатели воздухообмена у них невысокие. Если дом выполнен из SIP панелей, то для создания в нем нормального воздухообмена, надо предусмотреть принудительную вентиляцию, чтобы воздух не застаивался.

Если вы решили приобрести готовые каркасные элементы для создания дома, то обращайтесь к проверенным производителям, которые гарантируют высокое качество и точность изготовления всех элементов будущего дома.

Устройство своими руками

Особенностью строительства каркасных стен является то, что практически все работы по их возведению, вы можете сделать самостоятельно, а это позволяет сэкономить еще больше средств.

Выполнить самостоятельный монтаж каркасной стены под силу любому. Сначала делают чертеж, на нем отмечают все узлы конструкции, затем рассчитывается количество необходимого материала, наносится разметка, после чего собирают каркас

Утепление и звукоизоляция

Одним из самых важных этапов при возведении каркасного дома является утепление его стен. Для этого могут использовать различные материалы, но их монтаж достаточно простой, поэтому справиться с ним может любой домашний мастер.

Обшивка

Правильно выполненная обшивка дома защищает его снаружи и внутри от воздействия различных негативных факторов. Часто обшивочный материал выступает в роли основы для отделки стен, но он может быть одновременно и финишным декоративным покрытием.

Внутренние перегородки — технология

Для их создания обычно используют брус такого же сечения, как и для наружных, но может применяться и брус сечением 100х50 мм.Внутренние перегородки должны обеспечивать высокие звукоизоляционные характеристики, которые повышают комфорт в доме.

Учитывайте, что стены должны быть прочными, чтобы выдержать нагрузку навесных полок, техники и других предметов.


Если сравнивать внешние и внутренние стены каркасного дома, то последние будет иметь следующие отличия:
  1. можно использовать стойки каркаса меньшего сечения;
  2. вместо минеральной ваты, обычно используют стекловату, так как она имеет лучшие показатели звукоизоляции;
  3. многофункциональная мембрана устанавливается с обеих сторон плиты;
  4. могут использоваться как ОСП (OSB), так и гипсокартон.

Готовые каркасные панели просто и быстро монтировать, а также в них вы сможете легко сделать необходимое отверстие.

Если вы решили строить каркасный дом самостоятельно, то необходимо соблюдать структуру и последовательность создания слоев, только так вы получите надежное и долговечное здание, которое имеет высокие теплоизоляционные характеристики.

Из чего делают

Материалы для внешней отделки

Для внешней отделки стен каркасного дома могут использовать различные материалы.
Рассмотрим самые распространенные:

Сайдинг

Используются металлические или пластиковые панели. Если сравнивать эти два материала, то металлический сайдинг более прочный, а благодаря наличию специального покрытия, он имеет высокие антикоррозионные показатели, но его вес достаточно большой и на солнце этот материал сильно нагревается.

Если говорить о виниловом сайдинге, то он имеет небольшой вес, не повреждается коррозией, не выгорает на солнце, но его прочностные характеристики не очень высокие.

Если вы самостоятельно не можете рассчитать необходимое количество материала, то можете обратиться к специалистам, им надо предоставить проект дома, и они сделают необходимые расчеты материала и доборных элементов. Во время монтажа сайдинга, чтобы не завалить углы, надо контролировать плоскостность его установки.

Дерево

В этом случае может использовать блок хаус или фальш брус, которые между собой отличаются внешним видом. В первом случае, панели имеют выпуклую форму, а во втором они плоские.

После отделки таким материалом создается впечатление, что дом деревянный. Проводить монтаж просто, так как панели имеют специальные замки.

После отделки дома, дерево надо обязательно покрыть антисептиками, антипиренами и защитным покрытием, чаще всего это лак.

При использовании в качестве отделочного материала блок хауса или фальш бруса, периодически придется проводить обработку поверхности, только так вы сможете обеспечить длительный период эксплуатации указанных материалов.

Штукатура и акриловые материалы

Достаточно часто используются для отделки каркасных домов. Если соблюдать правила нанесения, то штукатурка имеет большой срок эксплуатации, а чтобы получить более привлекательный вид, в нее можно добавлять различные красители.

Используя покрытия на основе акрила, вы получаете надежную и долговечную отделку, при помощи этого материала можно имитировать натуральный камень;

Искусственный камень или облицовочный кирпич

С их помощью создается впечатление, что дом каменный или кирпичный.

Искусственный камень укладывается как обычная плитка, а в случае повреждения одного из элементов, его можно просто и быстро заменить.

Сейчас можно приобрести готовые каркасные панели, на которых уже есть облицовочный материал и вам останется только выполнить их монтаж.

Для внутренней отделки

Особенностью каркасного дома является то, что его стены не монолитные, а сделаны в виде обрешетки, поэтому отделочные материалы могут крепиться непосредственно к каркасу или к черновой обшивке.

Если вы используете натуральную деревянную вагонку или МДФ панели, то их можно крепить непосредственно на обрешетку.
Смотрите схему на фото ниже.

Это удобно, так как материал сразу выступает в качестве чистовой и черновой отделки внутри помещения. Кроме этого, вагонка имеет красивый внешний вид, большой срок службы и ее просто монтировать.

Для большинства других отделочных материалов, например для обоев, плитки, сначала необходимо выполнять черновую отделку каркасных стен. Для этого часто используют гипсокартон. Это долговечный материал, с его помощью стены выравниваются, но прочность гипсокартона не очень высокая.

Кроме этого, стены внутри дома могут обшиваться магнезитовыми плитами. Это прочный материал, который имеет высокую влагоустойчивость, шумопоглощающие свойства, он не боится перепадов температуры. В составе такой плиты опилки, целлюлоза и перлит, которые связаны между собой магнезитовым составом.

Цементно-стружечная плита, для ее изготовления используют древесные стружки, цемент и добавки. Данный материал имеет высокую прочность, влагоустойчивость и долговечность, он устойчив к образованию грибка, легко обрабатывается.

ЦСП можно штукатурить или красить, они не боятся перепадов температуры, их не повреждают грызуны и насекомые.

ОСБ-3 представляет плиту, которую получают путем прессования древесной стружки с применением влагостойких смол. Этот материал обладает высокой прочностью и влагостойкостью, поэтому может использоваться как внутри, так и снаружи помещения.

Утеплитель и ветрозащита

Утеплитель может быть в рулонах или в виде плит, есть напыляемый материал, но чаще всего используется минеральная вата. Это объясняется тем, что у нее высокие теплоизоляционные характеристики, она не горит и не гниет.

Если используется утеплитель в матах, с его укладкой можно справиться и самостоятельно, а если он в рулонах, то лучше пригласить помощника. Любой утеплитель должен полностью заполнить пространство стены, чтобы не было никаких щелей.

Ветрозащита защищает здание от ветра, но она должна пропускать пар, иначе утеплитель будет намокать, а во время морозов замерзать. Пленку нельзя повреждать, а все стыки надо качественно проклеивать скотчем.
Важно! Швы ветрозащиты не должны совпадать со швами утеплителя.

Какую выбрать пароизоляцию

Пароизоляция представляет собой пленку, которая крепится к каркасу с внутренней стороны стены при помощи степлера, после чего монтируют отделочный материал. Пароизоляция не дает влаге изнутри помещения попадать на утеплитель.

Пароизоляция укладывается на стену, после чего все стыки проклеивают скотчем, при ее выборе, надо обращать внимание на такую характеристику как прочность, иначе во время монтажа, материал будет повреждаться и после этого, не сможет полноценно выполнять свою функцию.
Существуют следующие пароизоляционные материалы:

  • армированный полиэтилен, имеет невысокую стоимость, но он легко деформируется и в последнее время используется редко;
  • мастики, для внешней отделки используется битумно-кукерсольная мастика. Этот материал имеет невысокую стоимость, пропускает воздух, хорошо защищает от влаги. Поверхность стены надо предварительно защитить и наносить его не очень удобно;
  • рубероид подходит для внешнего пароизоляционного слоя, для него надо делать обрешетку, это простой и доступный материал. Работать с ним надо аккуратно, чтобы не получились неравномерные швы;
  • пароизоляционная пленка, имеет большой срок службы, высокую надежность, ее просто и легко монтировать. Основной недостаток указанного материала — высокая стоимость, но она окупается высоким качеством и долговечностью пароизоляционной пленки.

Особенности финской технологии

Главное отличие от общепринятой технологии монтажа каркасных стен заключается в применении натуральных материалов для каркаса, утеплителя и отделки. И в качественном исполнении.

Есть некоторые отличия от строительства в США и Канаде, в финских домах не делают двойную обвязку, а используют для усиления ригель прибитый к верхней части каркаса. Также в северных районах практикуется дополнительное утепление изнутри дома.

Вывод

Каркасный дом является одним из самых оптимальных решений при выборе конструкции здания. Выбрав данный вариант, вы получаете прочное, надежное и долговечное здание, которое имеет высокие тепло и звукоизоляционные характеристики. Так как вес дома небольшой, он не требует массивного фундамента, а выполнить его монтажа можно своими силами.

Полезное видео

Правильный пирог каркасной стены, видео:

Стены домов каркасного типа, устроены как своеобразный «слоеный пирог», с начинкой из нескольких видов различных строительных материалов. Правильный подбор его составляющих и строгое следование строительным технологиям – гарант надежности, долговечности, звуко и холодо непроницаемости сооружения.

Устройство «сэндвича» стен в здании на основе каркаса

Стена «каркасника», изготовленная по правильной технологии включает: каркас, утеплитель, изоляционные мембраны, внутреннюю и наружную облицовку стен. Такой «сэндвич» обеспечивает коттеджу следующие преимущества:

  • Сравнительно небольшой вес конструкции позволяет избежать ненужных трат на возведение мощного фундамента.
  • Высокая скорость возведения – достаточно всего нескольких недель для установки и обшивки каркаса..
  • «Каркасник» не подвержен усадке – приступать к отделке стен можно сразу после их возведения..
  • Экономия на аренде специальной технологии и инструмента – все элементы каркаса легкие и компактные, благодаря чему строительные работы могут выполняться своими силами бригадой из нескольких человек.
  • Отличная сейсмоустойчивость — отсутствие капитальных, жестких соединение между отдельными элементами, делает их устойчивыми к внешним воздействиям.
  •  В «пироге» каркасных стен можно спрятать все коммуникации, тем самым повысив привлекательность интерьера.
  • Отличные звуко и теплоизоляционные характеристики, позволяющие использовать каркасную технологию даже в регионах с суровыми климатическими условиями.

В числе недостатков каркасников можно назвать высокую пожароопасность и восприимчивость к негативным факторам среды. Однако, в настоящее время на строительном рынке можно без труда отыскать различные пропитки и составы, призванные повысить огнестойкие свойства материалов, защитить их от воздействия влаги, плесени и грибка.

Разнообразны технологии установки стен в «каркаснике»:

  1. «Платформа» — монтаж стен выполняется поверх чернового пола на цокольном перекрытии первого этажа.
  2. «Сухой монтаж» — каркас стеновой конструкции устанавливается на лежни. Они кладутся на цокольное перекрытие и к нему потом крепятся доски чернового пола.
  3. Монтаж стен на бетонный фундамент – крепление лежней осуществляется непосредственно к ленте основания. Для выполнения работ используются специальные разжимные анкер-болты.

Правильная стена дома каркасного типа

«Пирог» стеновых конструкций каркасного дома может различаться, его состав выбирает заказчик, в зависимости от финансовых возможностей, внешних условий а так же нагрузок, которым будет подвергаться здание в процессе эксплуатации.

В том случае, если при возведении здания соблюдается классическая канадская технология и используются высококачественные материалы, в будущем жильцы имеют возможность значительно сэкономить на оплате коммунальных услуг.

Естественно, что толщина стен коттеджа, предназначенного для круглогодичного проживания, будет в два-три раза больше, чем аналогичные параметры летних и дачных домиков.

Элементы, составляющие стену каркасного строения

Прежде чем приступать к строительству, нужно потратить время на разработку проектной документации и составления чертежей. Каркасную стену необходимо изобразить в разрезе. Чтобы избежать возможных ошибок, нужно еще в процессе проектирования определиться со следующим:

  1. Какими будут габариты и внешний вид стены;
  2. Как будет выполняться соединение между собой стен, основания пола и крыши;
  3. Выбрать место расположения оконных и дверных проёмов;
  4. Составить схему слоев «сэндвича», с указанием их толщины.

Слои стены здания на каркасной основе состоят из:

  • Фасадная обшивка – ее толщина может варьироваться от нескольких миллиметров до нескольких сантиметров;
  • Вентзазор между фасадной обшивкой и утеплителем — для свободного перемещения воздуха зазор должен составлять 30-50 миллиметров;
  • Утеплитель и мембранная защита – именно теплоизоляционные материалы определяют толщину стеновых конструкций. Ширина утеплителя выбирается исходя из назначения дома (сезонное или круглогодичное проживание) и климата региона, в котором ведется строительство. Толщина теплоизоляционных материалов может составлять 50-250 миллиметров.
  • Внутренняя стеновая обшивка — чаще всего для этих целей используется фанера, панели МДФ или гипсокартон.

Таким образом, у нас получается многослойный «пирог» наружных стен с высокими теплоизоляционными и прочностными характеристиками.

Используемые материалы (состав стен)

Пожалуй, самым важным слоем стенового пирога является утеплитель, от его выбора зависят эксплуатационные характеристики будущего дома. В качестве утеплителя при строительстве каркасного коттеджа могут применяться:

  • Пенопласт – один из самых дешевых изоляторов. Его отличает повышенная хрупкость и горючесть. Кроме того, пенопласт может быть поврежден грызунами.
  • Минеральная вата – популярный теплоизоляционный минерал, преимуществами которого является экологичность, долговечность, простота использования и высокая энергоэффективность.
  • Эковата и пенополиуретан – относятся к долговечным и дорогостоящим изоляторам, которые обеспечивают зданию превосходные теплоизоляционные характеристики.

Для пароизоляции могут использоваться специальные мембраны и фолгированные, рулонные материалы. Современный строительный рынок способен предложить частным застройщиком огромный выбор товаров для внутренней и внешней обшивки.

Материалы для внешней обшивки:

  • Виниловый сайдинг – не подвержен гниению, отличается длительным сроком службы, простой и удобством ухода.
  • Сайдинг из металлических сплавов – обладает привлекательным внешним видом, отличается долгим сроком службы, устойчив к воздействию негативных внешних факторов.
  • Блокхаус и вагонка – натуральный и экологичный материал, без применения специальных пропиток деревянная доска разбухает и рассыхается.

Искусственный камень, керамогранит, штукатурка – атмосфероустойчивые материалы. Поверхности, зашитые ими, имеют очень эстетичный внешний вид. Внутренняя отделка коттеджа выполняется вагонкой, гипсокартоном, древоволокнистыми плитами. В современном строительстве для внутренней отделки используют новые инновационные материалы и модернизированные, давно известные и используемые:

  • OSB плиты – производят из древесной стружки, несколько слоёв которой прессуют и склеивают между собой. Влагостойкий, пластичный материал, с которым легко работать.
  • ЦСП плиты – комбинация из древесной стружки и цементной смеси. Цемент для ЦСП используют только высоких марок.
  • ДВП – жёсткая плита, спрессованная из волокон древесины.
  • Фанера — представляет собой долговечный и удобный в использовании материал.

Каркас быстровозводимых зданий может возводиться не только из деревянных брусьев, но и из металлических профилей. Применение инновационных технологий позволяет выполнять крепление без использования сварочного аппарата.

Легкие стальные тонкостенные конструкции (ЛСТК) — профили и листы из высокопрочной оцинкованной стали. Позволяют в кратчайшие сроки возводить надежные здания «на века».

Перегородки каркасного дома

Межкомнатные перегородки позволяют зонировать пространство дома, удовлетворяя потребности жильцов. Кроме того, они обеспечивают:

  • Звукоизоляцию помещений;
  • Теплоизоляцию помещений.

Для этого в конструкцию межкомнатных перегородок укладывается утепляющая прослойка. Используют минеральную вату, пеноизол, пенопласт. Обязательно нужно учесть следующие детали:

  1. 90 мм гвоздями укрепляют стыки несущих стен и пола. Для скрепления лаги и каркасной стойки понадобится три гвоздя.
  2. Чтобы скрепить с полом внутреннюю перегородку, достаточно одного 90 мм гвоздя.
  3. Чтобы скрепить фронтальные и боковые стены, используют дополнительную стойку. Её прибивают перпендикулярно углу стыка стен.
  4. Для последующего обустройства теплоизоляции на стыках стен на крайнюю стойку каркаса прибиваются еще одна или две доски под углом в 90 градусов к стойке.

Наружная обшивка стен каркасника

Должна не только поддерживать жёсткость здания и обеспечивать его устойчивость, но и на протяжении долгих лет сохранять первоначальные эксплуатационные характеристики и привлекательный вид.

  1. Между обшивкой и каркасом необходимо оставить зазор не менее 3 мм.
  2. Стыки обшивочного листа располагаются строго по центру бруса.
  3. Фасадные материалы крепятся саморезами длиной не менее 50 мм.
  4. Шаг фиксации обшивочных листов составляет 15 см на внешнем крае и не более 30 см в центре.

Чтобы защитить утеплитель от влаги, на наружную обшивку размещают гидро и ветрозащитную мембрану. Она препятствует проникновению внутрь каркасного «пирога» наружной влаги и не даёт утеплителю впитывать пар.

Благодаря минимальным показателям воздухопроницаемости мембраны отлично справляются с ветрозащитными функциями. Влагозащитная плёнка скручена в рулон и укладывается на обшивку внахлест, без зазоров. Крепится с помощью строительного степлера. Места соединений проклеиваются перфорированной лентой или скотчем.

Утеплителем обычно служит минеральная вата и её разновидности. Кроме теплозащитных свойств она обеспечивает еще и неплохую звукоизоляцию. Работать с минеральной ватой можно только со средствами индивидуальной защиты. Утеплитель плотно укладывается в ячейки, образованные стойками каркаса.

От пара, проникающего изнутри помещения, утеплитель защищает плотная полиэтиленовая плёнка. Слой пароизоляции степлером закрепляют на каркасе. Места стыков обязательно проклеиваются и герметизируются.

Как идеально собрать стену – основные узлы

Возведение каркасной постройки часто сравнивают с игрушечным конструктором. По схеме, из подготовленных заранее элементов, возводится постройка. Качество основных узлов «каркасника» определяет качество всего сооружения.

Нижняя обвязка – алгоритм сборки узлов

Перед работами по нижней обвязке нужно гидроизолировать фундамент. Это делается с помощью рубероида или битумной мастики. Лежни с нижней обвязкой должны иметь надёжное соединение – этим определяется надёжность всего строения.

Нижняя обвязка «каркасника» – деревянная рама из бруса. Она может укладываться непосредственно на сваи фундамента, но лучше, когда между основанием и обвязкой есть промежуточный слой. Промежуточным слоем выступают лежни. Это слой досок, который сглаживает дефекты заливки фундамента.

К основанию лежни крепятся анкерами. Под них сверлятся отверстия заданной глубины. Для коттеджей с высотой до 3-х метров, анкер заглубляется в бетон не менее чем на 20 см. Для надежности, ещё на стадии заливки фундамента, бетонируют металлические шпильки, предназначенные под анкера.

Узлы каркасных стен

Сразу над нижней обвязкой вертикально устанавливают каркасные стойки. Они крепятся обычными гвоздями. При самостоятельном строительстве «каркасника», конструктив можно фиксировать металлическими уголками и пластинами.

Опытные строители для стыков используют метод частичной врезки, который позволяет свести к минимуму возможные подвижки при высыхании досок и пиломатериала.

Для дополнительной фиксации вертикальных стоек выполняется установка укосин. Они могут быть временными и постоянными. Есть элементы, которые монтируются лишь на небольшой период, для их крепежа используются обычные металлические гвозди. Укосины монтируются снаружи каркаса, благодаря чему после завершения строительства они легко демонтируются.

Верхняя обвязка – алгоритм сборки узлов

Вертикальные стойки приколачиваются к обвязке над фундаментом, после прикрепляется ригель, следом укосины. Теперь можно приступать к монтажу верхней обвязки. Она делается на вертикальные опорные стойки каркаса.

Верхнюю обвязку можно сделать дважды для максимально прочного соединения. Там, где нагрузка сосредоточена более всего, должно выполняться усиление каркаса. Это можно сделать с помощью стальных опор или скреплением нескольких деревянных стоек.

Обрешетка каркаса.

Для достижения требуемой толщины утеплителя потребуется сборка обрешетки. Она может располагаться как с внутренней, так и с наружной стороны каркаса, при этом направление обрешетки (вертикальное или горизонтальное) выбирается строителем самостоятельно.

При монтаже обрешетке не стоит забывать про вентиляционный зазор, который обеспечивает естественную вентиляцию пространства между утеплителем и наружной обшивкой. Вентзазор монтируется из реек толщиной 19-23 миллиметров.

Технология устройства и возведения стен

Конструктивные элементы и порядок их сборки зависят от используемой технологии. Классикой считается канадский способ каркасного строительства, его называют рамочно-каркасной сборкой.

Ее особенностью является тот факт, что  все основные элементы здания – каркас, балки и фермы производятся в заводских условиях и доставляются на строительную площадку в виде отдельных элементов.  Для  наружной обшивки используются листы OSB.

В основе финского каркаса лежит  сухая строганная доска стандартного размера: 195х45 мм — для наружных стен, для внутренних несущих стен – 145х145,  для межкомнатных перегородок – 95*45. В скандинавских странах не используются пиломатериалы естественной влажности, СИП-панели и ОСБ панели.  В качестве утеплителя используется минеральная или базальтовая вата.

Коттеджи, которые собираются по немецкой технологии, также получили название щитовых.  Их отличие заключается в том, что домокомплект полностью изготавливается на заводе, после чего доставляется на строительную площадку в виде отдельных плит с утеплителем.  Для сборки каркаса в Германии применяется клееный брус, изготовленный из калиброванной и высушенной древесины хвойных пород деревьев.

Американские каркасные дома также  собираются из модулей высокой степени заводской готовности. В среднем на возведение такого коттеджа достаточно всего несколько дней. Отличительной чертой американской технологии  может считаться то, что она применяется для массовой застройки – каркасники отстраиваются небольшими поселками специализированные компаниями.

Вопросы и ответы

  • 1. Можно ли обойтись без нижней обвязки при использовании бетонного фундамента и крепить стены сразу на гидроизоляцию основания?

Данный вариант сборки каркаса жилого дома возможен. Однако, здесь важно понимать, что использование обвязки имеет  целый ряд преимуществ. В частности, позволяет выполнять крепление укосов, ригелей и других элементов каркаса силами одного-двух человек.

  • 2. Как рассчитывается утеплитель для каркасных домов, возводимых по скандинавской технологии?

В Финляндии, Норвегии и в других североевропейских странах применяется стандартное решение, предусматривающее перекрестное утепление по схеме 50+150 мм. Чтобы снизить  возможное влияние воздушной конвекции два слоя утеплителя по 100 мм можно разделить слоем бумаги.  В некоторых регионах толщина утеплителя достигает 350 мм. Для расчета экономической целесообразности толщины стен используются специальные программы, например, U-wert.

  • 3. Чем лучше всего крепить стойки и нижнюю обвязку: гвоздями, металлическими уголками или в паз?

Проще всего выполнять крепление на гвозди. Три гвоздя уйдет на крепление первой и последней стойки к обвязке, и по два гвоздя на поперечные крепления проёмов.

  • 4. Возможно ли использование в качестве плит ветрозащиты специальный регипс типа Gyproc GTS?

В России этот материал пока еще не получил широкое распространение, тогда как в Европе «Gyproc GU 9»  широко применяется в качестве ветрозащитных плит.  Однако отметим, что для дополнительной защиты угловые стыки стен могут проклеиваться изоляционными мембранами.

Основы каркаса дома

Основные принципы, которые лежат в основе надежного строительства дома, с экспертной визуализацией

У дома есть каркас, который придает ему опору, форму и каркас для внешних покрытий. Эта конструкция называется каркасом. Хотя в некоторых новых домах используется стальной каркас, большинство домов, построенных с 1920-х годов, состоят из деревянных балок, балок перекрытий, каркасов стен, стропил и связанных с ними компонентов.

Для обеспечения прочности конструкции размеры этих частей подбираются и они соединяются в соответствии со строительными нормами, основанными на основных принципах расчета нагрузок.

Важно знать, какие части критически важны для конструкции дома, чтобы не подвергать риску ее прочность при реконструкции или выполнении любой другой работы, связанной с разрезанием элементов каркаса. Например, если вы удалите часть или всю несущую стену без усиления конструкции, пол и крыша могут провиснуть, а окна и двери могут застрять. Хуже всего то, что часть дома может обрушиться. Каркас дома

Ненесущие стены могут быть перпендикулярны или параллельны балкам или стропилам.Их часто можно определить из-под дома, потому что они не поддерживаются фундаментом или балкой. Поскольку они не выдерживают нагрузок, их обычно можно снять без ущерба для прочности конструкции.

Несущие стены несут нагрузки потолка, крыши или верхнего этажа на фундамент. Внутренние стены, которые поддерживают балки в середине пролета и передают нагрузки вниз на фундамент, также являются несущими стенами. Несущие стены обычно имеют перпендикулярные балки или стропила, пересекающие их или опирающиеся на них, и основания под ними.Исключение составляют торцевые стены дома с двускатной крышей; они обычно проходят параллельно стропилам и балкам, но должны выдерживать вес стенового каркаса.

Ветровые и сейсмические нагрузки , которые создают боковые напряжения в доме, управляются плотно сцепленными элементами каркаса. Обшивка из фанеры или деревянные или металлические поперечные распорки соединяют элементы каркаса, создавая прочную треугольную форму и вместе с фундаментными болтами прикрепляя стены к фундаменту. Крыша защищена от ветрового подъема стальной обвязкой.Болты обшивки, обвязки и фундамента контролируют поперечные напряжения. © Дон Вандерворт, HomeTips

Фундамент и опора переносят грузы из дома на твердую почву. Фундамент шире фундамента для распределения нагрузок. Традиционный фундамент по периметру с плитой © Дон Вандерворт, HomeTips

Каркас пола. Фальшпол состоит из деревянного каркаса, который соединяет фундамент, балки, балки и / или стены.

На верхних уровнях дома нижняя сторона каркаса пола обычно поддерживает потолочные материалы для комнаты ниже.Потолки обычно строят так же, как полы, но из более легких материалов, потому что им не нужно нести такие же нагрузки. Для получения дополнительной информации см. Каркас и конструкция пола. Балки перекрытия и черный пол © Дон Вандерворт, HomeTips

Каркас кровли. Вес кровельных материалов и нагрузки давят на стропила, которые с каждой стороны натягивают балки перекрытия, создавая их растяжение. Образовавшийся треугольник переносит нагрузки с крыши на концы стропил, где вес переносится опорными стенами.Для получения дополнительной информации см. Основы каркаса крыши. Типичный каркас крыши © Дон Вандерворт, HomeTips

Получите предварительно отобранного местного подрядчика по каркасу дома

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Книги, старший редактор домашнего журнала, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Основы структурного проектирования жилого строительства для домашнего инспектора

Каменная кладка

Конструкционные изделия и компоненты из дерева (см. Рис. 1.3) приобрели значительную популярность в последние годы. Конструкционные изделия и компоненты из древесины включают материалы на основе древесины и комплекты изделий из древесины со структурными свойствами, аналогичными или лучше, чем сумма их составных частей. Примеры включают в себя деревянные фермы, соединенные металлическими пластинами, деревянные двутавровые балки, клееный брус, фанеру, ориентированно-стружечную плиту (OSB), клееный брус и пиломатериал из параллельных прядей.Конструкционные панели OSB быстро вытесняют фанеру в качестве предпочтительного продукта для обшивки стен, пола и крыши. Деревянные двутавровые балки и деревянные фермы сейчас используются в большинстве новых домов. Более широкое использование изделий из конструкционной древесины является результатом многолетних исследований и разработок продукции и, что более важно, отражает экономику рынка строительных материалов. Конструкционные изделия из дерева обычно обеспечивают улучшенную стабильность размеров, повышенную конструктивную способность, простоту строительства и более эффективное использование лесных ресурсов страны.И они не требуют значительного изменения техники строительства. Тем не менее, проектировщик должен тщательно рассмотреть уникальные требования к деталям и соединениям, связанные с конструктивными деревянными изделиями, и обеспечить четкое понимание требований в конструкторском бюро и на стройплощадке. Руководства по проектированию, такие как таблицы пролетов и детали конструкции, обычно можно получить у производителей этих преимущественно патентованных продуктов.

РИСУНОК 1.3 Строительство дома с использованием инженерных деревянных компонентов

Холодногнутый стальной каркас (ранее известный как легкий стальной каркас) в течение многих лет производился фрагментированной отраслью промышленности с нестандартизированной продукцией, служащей в первую очередь коммерческому дизайну и строительный рынок.Однако недавние совместные усилия между промышленностью и Министерством жилищного строительства и городского развития США (HUD) привели к разработке стандартных минимальных размеров и структурных свойств для основных материалов холодногнутого стального каркаса. Конкретной целью этого предприятия было создание предписывающих строительных требований для жилищного рынка. Холодногнутый стальной каркас в настоящее время используется в наружных и внутренних стенах новых жилых домов. Преимущества холодногнутой стали включают стоимость, долговечность, легкий вес и прочность.На рис. 1.4 показано использование холодногнутого стального каркаса в доме.

РИСУНОК 1.4 Строительство дома с использованием холодногнутого стального каркаса

Изображение из LTH Steel Structures

Конструкция из изоляционной бетонной опалубки (ICF), как показано на Рисунке 1.5, сочетает в себе формовочные и изоляционные функции бетонной конструкции в одном месте. один шаг. Хотя этот класс продуктов является относительно новым в Соединенных Штатах, похоже, он получает признание. Совместными усилиями промышленности и HUD этот класс продукции был недавно включен в строительные нормы после установления минимальных размеров и стандартов для бетонных конструкций ICF.Преимущества конструкции ICF включают долговечность, прочность, контроль шума и энергоэффективность.

РИСУНОК 1.5 Изоляционные бетонные формы

Конструкция из бетонной кладки, показанная на Рисунке 1.6, практически не изменилась в основных методах строительства; однако недавно представленные продукты предлагают инновации, которые обеспечивают как конструктивные, так и архитектурные преимущества. Кладка хорошо известна своими противопожарными качествами, долговечностью, шумоизоляцией и прочностью.Как и в случае с большинством альтернатив традиционному деревянному каркасу, стоимость установки может быть местной проблемой, которую необходимо сопоставить с другими факторами. Например, в районах, подверженных ураганам, таких как Флорида, стандартная бетонная кладка доминирует на рынке, где ее характеристики во время сильных ураганов были благоприятными при номинальном армировании с использованием традиционных методов. Тем не менее, на национальном уровне строительство каменных стен над уровнем земли составляет менее 10 процентов от ежегодного строительства нового жилья.

РИСУНОК 1.6 Строительство домов с использованием бетонной кладки

Строительные нормы и правила

Практически все регионы Соединенных Штатов подпадают под юридически обязательный строительный кодекс, который регулирует проектирование и строительство зданий, включая жилые дома. Хотя строительные нормы и правила являются юридически полномочиями полиции штата, большинство штатов позволяет местным политическим юрисдикциям принимать или изменять строительные нормы и правила в соответствии со своими «особыми потребностями» или, в некоторых случаях, писать свои собственные нормы.Почти все юрисдикции принимают один из основных типовых кодексов законодательными актами вместо того, чтобы пытаться написать свой собственный кодекс.

В Соединенных Штатах есть пара основных строительных норм и правил, которые являются исчерпывающими; то есть они охватывают все типы зданий и помещений. Ниже приведены два основных всеобъемлющих строительных кодекса:

  • Международный строительный кодекс (IBC)
  • Международный жилищный кодекс для одно- и двухквартирных домов (IRC)

Эти коды можно прочитать по адресу http: // publicecodes.cyberregs.com/icod/.

РИСУНОК 1.7 Использование кодов построения моделей в Соединенных Штатах


Посетите http://www.iccsafe.org/gr/Pages/adoptions.aspx, чтобы получить последнюю информацию о внедрении кодов сборки в Соединенных Штатах. Строительные нормы

не содержат подробных спецификаций для всех строительных материалов и продуктов, а вместо этого ссылаются на установленные отраслевые стандарты. Несколько стандартов посвящены измерению, классификации и классификации свойств древесины для применения в строительстве, а также практически всех других строительных материалов, включая сталь, бетон и кирпич.Стандарты проектирования и руководящие принципы для дерева, стали, бетонных материалов и других материалов или приложений также поддерживаются в качестве справочных стандартов в строительных нормах и правилах.

Опытные дизайнеры проводят бесчисленные часы в тщательном изучении и применении строительных норм и правил и избранных стандартов, относящихся к их области практики. Что еще более важно, эти проектировщики развивают четкое понимание технического обоснования и намерений, стоящих за различными положениями применимых строительных норм и правил и стандартов проектирования.Однако этот опыт и знания могут стать еще более прибыльными в сочетании с практическим опытом в этой области. Один из наиболее ценных источников практического опыта — это успехи и неудачи прошлых проектов и методов строительства, представленные далее в этой статье.

Роль профессионала в области дизайна

Важно понимать роль, которую профессионалы дизайна могут играть в процессе жилищного строительства, особенно с учетом последних тенденций.Специалисты по проектированию предлагают строителю или застройщику широкий спектр услуг в области освоения земель, оценки воздействия на окружающую среду, геотехнического и фундаментного проектирования, архитектурного проектирования, проектирования конструкций и мониторинга строительства. Однако в этом руководстве основное внимание уделяется двум подходам к проектированию конструкций:

  • Обычное проектирование. Традиционное проектирование, которое иногда называют «непроектированным» строительством, основывается на стандартной практике, которая регулируется предписывающими требованиями строительных норм и правил для обычных жилых домов; некоторые части конструкции могут быть специально спроектированы инженером или архитектором.
  • Инженерный дизайн. Инженерное проектирование обычно включает в себя применение условностей инженерной практики, представленных в существующих строительных нормах и стандартах проектирования.

Некоторые из условий, которые обычно вызывают беспокойство на этапах планирования и подготовки к строительству дома и, таким образом, иногда вызывают потребность в профессиональных услугах по проектированию, включают:
  • структурные конфигурации, такие как необычно длинные пролеты пола, неподдерживаемая высота стен, большие проемы, либо длиннопролетные соборные потолки;
  • условия нагрузки, такие как сильный ветер, высокий сейсмический риск, сильный снегопад или ненормальная нагрузка на оборудование;
  • нетрадиционные строительные системы или материалы, такие как композитные материалы, конструкционная сталь или необычные соединения и крепежные детали;
  • геотехнические условия или условия площадки, такие как обширная почва, неоднородный грунт или каменный фундамент, районы, подверженные наводнениям, высокий уровень грунтовых вод или участки с крутым уклоном; и
  • требования владельца, такие как специальные материалы, нагрузки на приспособления или приспособления, атриумы и другие особые характеристики.

Жилищные структурные характеристики

Общие

В Соединенных Штатах насчитывается более 130 миллионов единиц жилья, и более половины — это дома на одну семью. Каждый год строится не менее 1 миллиона новых домов на одну семью и таунхаусов, а также тысячи многоквартирных домов, большинство из которых представляют собой малоэтажные квартиры. Следовательно, можно ожидать, что у небольшого процента всех новых жилых домов будут проблемы с производительностью, большинство из которых представляют собой незначительные дефекты, которые легко обнаружить и устранить.Другие проблемы с производительностью являются непредвиденными или необнаруженными и могут не быть реализованы в течение нескольких лет, например, проблемы с фундаментом, связанные с подземными условиями грунта.

В национальном масштабе несколько домов подвергаются экстремальным климатическим или геологическим явлениям в любой год. Некоторые из них будут повреждены из-за редкого события, превышающего ожидаемые характеристики строительных норм и правил (например, прямой удар торнадо, ураган большой силы, гроза или землетрясение). Некоторые проблемы могут быть связаны с дефектом изготовления, преждевременным выходом продукта из строя, конструктивными недостатками или проблемами с долговечностью (т.е., гниль, термиты или коррозия). Часто сочетание факторов приводит к наиболее серьезным повреждениям. Поскольку причины и следствия этих проблем обычно не укладываются в простые обобщения, важно рассматривать причинно-следственные связи объективно с точки зрения общей инвентаризации жилья.

Чтобы ограничить опасные для жизни проблемы с производительностью до разумных уровней, роль строительных норм и правил заключается в обеспечении приемлемого уровня безопасности в течение всего срока службы дома.Поскольку общественность не может извлечь выгоду из чрезмерной степени безопасности, которую она не может себе позволить, требования кодекса также должны поддерживать разумный баланс между доступностью и безопасностью. Как подразумевается любой рациональной интерпретацией строительных норм или целей проекта, безопасность подразумевает наличие приемлемого уровня риска. В этом смысле экономия или доступность в широком смысле могут рассматриваться как конкурирующие требования к производительности. Для проектировщика задача состоит в том, чтобы рассмотреть оптимальную стоимость и использовать рентабельные методы проектирования, которые приводят к приемлемой производительности в соответствии с целью или минимальными требованиями строительных норм.В некоторых случаях проектировщики могут предложить строителям и владельцам рентабельные варианты, которые улучшат производительность намного выше общепринятых норм.

Общие проблемы с производительностью

Объективная информация из репрезентативной выборки жилищного фонда недоступна для определения масштабов и частоты общих проблем с производительностью. Вместо этого информацию необходимо собирать и интерпретировать из косвенных источников.

Следующие данные взяты из опубликованного исследования записей гарантийного страхования домовладельцев.Эти данные отражают не частоту проблем у населения в целом, а, скорее, частоту различных типов проблем, с которыми сталкиваются те дома, которые являются предметом страхового возмещения. Однако эти данные дают ценную информацию о проблемах производительности, вызывающих наибольшую озабоченность — по крайней мере, с точки зрения гарантийного бизнеса домовладельца.

В таблице 1.1 показаны пять основных проблем с производительностью, которые обычно встречаются в претензиях по гарантии, в зависимости от частоты и стоимости претензий.

Учитывая частоту претензий, наиболее частой претензией были дефекты монтажа и отделки гипсокартона.

Вторая по частоте претензия была связана с фундаментными стенами; 90 процентов таких претензий были связаны с трещинами и протечкой воды. Другие претензии касались в первую очередь дефектов установки, таких как отсутствие отделки, плохая отделка и заклинивание окон и дверей. Что касается затрат на исправление, проблемы со стеной фундамента (обычно связанные с проникновением влаги) были, безусловно, самыми дорогостоящими.

Второй по значимости дефект связан с гаражной плитой, которая обычно трескается в результате морозного пучения или осадки.

Претензии по поводу керамической плитки для пола (третья по величине претензия) обычно были связаны с плохой укладкой, которая приводила к неровным поверхностям, непоследовательному выравниванию или растрескиванию.

Претензии, касающиеся септических дренажных полей, были связаны с неправильной сортировкой и малыми размерами полей выщелачивания.

Хотя не показано в таблице 1.1, проблемы в вышестоящей конструкции (т. Е. Дефекты каркаса) привели к примерно 6 процентам всех заявленных претензий.

Несмотря на то, что частота структурных дефектов сравнительно невелика, их количество по-прежнему велико с учетом общего количества домов, построенных за год. Даже если многие из дефектов можно считать непоследовательными по своему характеру, другие могут не быть, а некоторые могут остаться незамеченными в течение всего срока службы конструкции. В конечном счете, значение этих типов дефектов следует рассматривать с точки зрения известных последствий, связанных с характеристиками жилья и рисками.

ТАБЛИЦА 1.1. Пять основных дефектов домов, основанных на претензиях домовладельцев по гарантии предусмотрено строительными нормами. И наоборот, анекдотические исследования ущерба часто подвержены заметной предвзятости. Тем не менее, как объективные, так и субъективные исследования ущерба предоставляют полезную обратную связь строителям, проектировщикам, должностным лицам кодекса и другим лицам, интересующимся эксплуатационными характеристиками жилья.В этом разделе резюмируются результаты недавних научных исследований характеристик жилищных условий при ураганах и землетрясениях.

Вероятно, что проблема качества жилья в зонах повышенной опасности будет продолжать приобретать все большее значение, поскольку непропорциональная концентрация застройки вдоль побережья США вызывает опасения по поводу безопасности, доступности и долговечности жилья. Следовательно, важно, чтобы эксплуатационные характеристики жилья воспринимались объективно как предпосылка для принятия рациональных решений по проектированию и строительству.Надлежащее проектирование, учитывающее нагрузки ветра и землетрясения, а также процедуры структурного анализа, должно привести к созданию эффективных проектов, которые решают проблемы производительности, обсуждаемые ниже. Однако, независимо от усилий, приложенных при проектировании, намеченные характеристики могут быть реализованы только при должном внимании к качеству монтажа. По этой причине некоторые строители в зонах повышенной опасности прибегают к услугам профессиональных проектировщиков для проведения проверок соответствия на месте, а также для своих проектных услуг.Эта практика предлагает дополнительную гарантию качества строителю, проектировщику и владельцу в зонах повышенной опасности страны.

Ураган Эндрю

Без сомнения, показатели жилищного строительства во время сильных ураганов являются убедительным свидетельством проблем, которые могут быть решены за счет более эффективных методов проектирования и строительства. В то же время дезинформация и реакция после сильных ураганов часто создают искаженную картину масштабов, причин и значения ущерба по отношению к населению пострадавших структур.В этом разделе обсуждаются фактические характеристики жилищного фонда на основе обследования повреждений и инженерного анализа репрезентативной выборки домов, подвергшихся сильнейшим ветрам урагана Эндрю.

Ураган «Эндрю» обрушился на густонаселенный район на юге Флориды 24 августа 1992 года, при этом максимальная зарегистрированная скорость ветра превысила 175 миль в час. По оценкам, ураган Эндрю со скоростью от 160 до 165 миль в час над относительно большой густонаселенной территории имеет повторяемость около 300 лет (см. Рисунок 1.8). Учитывая расстояние между береговой линией и жилым фондом, наибольший ущерб был нанесен ветром, дождем и переносимым ветром мусором, а не штормовым нагоном. В таблице 1.2 приведены основные строительные характеристики домов, которые пережили сильнейшие ветры урагана «Эндрю». Большинство домов были одноэтажными с номинально усиленными каменными стенами, двускатными крышами с деревянным каркасом и композиционной черепичной кровлей.

В таблице 1.3 приведены основные статистические данные о повреждениях выбранных домов. Как и ожидалось, наиболее частые повреждения были связаны с окнами и кровлей: 77 процентов отобранных домов серьезно пострадали от кровельных материалов.Разрушение окон и разрушение кровельных материалов привело к обширным и дорогостоящим повреждениям внутренних помещений и их содержимого от воды.

ТАБЛИЦА 1.2. Строительные характеристики выбранных односемейных частных домов во время урагана Andrew

РИСУНОК 1.8 Максимальные скорости порывистого ветра, испытанные во время урагана Andrew

ТАБЛИЦА 1.3. Рейтинги повреждений при урагане Эндрю

Учитывая масштабы урагана Эндрю, структурные (с точки зрения безопасности жизни) характеристики жилого фонда преимущественно из каменной кладки в южной Флориде были, за заметным исключением крепления обшивки крыши, вполне разумными.В то время как подмножество домов с деревянными каркасными стенами не подвергалось столь же строгой оценке, отдельные наблюдения показали, что для достижения приемлемых уровней производительности для домов нового стиля потребуются дополнительные улучшения дизайна и конструкции, такие как улучшение креплений стен. которые, как правило, использовали деревянную раму. Действительно, простое использование деревянных структурных панелей для обшивки всех домов с деревянным каркасом могло предотвратить многие из наиболее серьезных неудач. Многие из этих проблем усугублялись недостатками в обеспечении соблюдения и соблюдении кодекса (т.равенство).

Ниже приводится краткое изложение основных результатов и выводов статистических данных и оценки производительности:
  • Хотя ураган «Эндрю» нанес заметный ущерб, общие жилищные характеристики были в пределах ожиданий, учитывая масштаб события и минимальные требования к креплению кровельной обшивки согласно нормам. (гвоздь 6d) относительно ветрового климата южной Флориды.
  • Строительство каменной стены с номинальным армированием (меньшим, чем требуется в соответствии с текущими техническими условиями) и соединениями для крепления крыши, выполнялись достаточно хорошо и свидетельствовали о низкой частоте повреждений, даже если в большинстве домов наблюдались прорывы ограждающих конструкций (т.э., разбитые окна).
  • Отказ требуемых норм стяжных ремней крыши происходил нечасто (т.е. менее 10 процентов жилого фонда).
  • Двухэтажным домам был нанесен значительно больший ущерб, чем одноэтажным (уровень достоверности 95%).
  • Вальмовые крыши пострадали значительно меньше, чем двускатные крыши домов с аналогичными характеристиками (уровень достоверности 95%).
Некоторые ключевые рекомендации по ветроустойчивому проектированию и строительству включают следующее:
  • Значительные преимущества в сокращении наиболее частых форм повреждения ураганом могут быть достигнуты, если сосредоточить внимание на критических конструктивных деталях, связанных с оболочкой здания, таких как правильный шаг крыши гвозди для обшивки (особенно на концах фронтона), надлежащее использование креплений на крыше и защита окон в наиболее подверженных ураганам условиях вдоль южной части U.С. берег.
  • Хотя качество строительства не было основным фактором, определяющим эффективность строительства в целом по населению, это важный фактор, на который следует обратить внимание путем надлежащей проверки ключевых компонентов, связанных с характеристиками конструкции, особенно соединений.
  • Разумные допущения необходимы при реалистичном определении ветровых нагрузок, чтобы обеспечить эффективную конструкцию ветрозащитного кожуха.

Ураган Опал
Ураган Опал обрушился на ручку Флориды возле Пенсаколы 4 октября 1995 г., скорость ветра составляла от 100 до 115 миль в час при пиковом порыве (нормированном на открытую экспозицию и высоту 33 фута) над областью образца жилищный фонд.Опять же, кровля (т. Е. Черепица) была наиболее частым источником повреждений, имевших место в 4 процентах отобранного жилищного фонда. Повреждение кровли произошло менее чем в 2% пострадавшего жилого фонда.

Анализ урагана Опал резко контрастирует с исследованием урагана Эндрю. Помимо гораздо более низких скоростей ветра урагана Опал, большинство домов было закрыто деревьями, тогда как дома в южной Флориде подвергались воздействию типичного пригородного жилого помещения с относительно небольшим количеством деревьев (воздействие ветра B).Ураган Эндрю оголил все деревья на пути сильнейших ветров. Очевидно, что эксплуатационные характеристики жилищ в защищенных зонах, не находящихся на побережье, улучшаются из-за, как правило, менее сильного ветрового воздействия и защиты, обеспечиваемой при наличии деревьев. Однако деревья становятся менее надежным источником защиты в районах, наиболее подверженных ураганам.

Землетрясение в Нортридже
В то время как характеристики домов при землетрясениях предоставляют объективные данные для измерения приемлемости прошлых и настоящих сейсмических расчетов и методов строительства зданий, типичные оценки ущерба основывались на наблюдениях наиболее катастрофических форм повреждений в наихудшем случае. , что приводит к искаженному представлению о производительности всего набора структур.Информация, представленная в этом разделе, однако, основана на двух связанных исследованиях, которые, как и исследования ураганов, опираются на объективные методы для документирования и оценки общей эффективности односемейных пристроенных и отдельно стоящих жилищ.

Землетрясение в Нортридже недалеко от Лос-Анджелеса, штат Калифорния, произошло в 4:31 утра 17 января 1994 года. По оценкам серьезности события, оно составляет 6,4 балла по шкале Рихтера. Землетрясение в Нортридже, хотя и считается умеренно сильным, вызвало одни из самых сильных колебаний грунта в истории Соединенных Штатов с предполагаемым периодом повторяемости более 10 000 лет.По большей части эти экстремальные колебания грунта были сильно локализованы и не обязательно отражали общие условия ближнего поля, которые вызывали колебания грунта, характерные для события с периодом повторяемости от 200 до 500 лет.

В таблице 1.4 обобщены характеристики отдельных домов на одну семью, задокументированные в исследовании. Около 90 процентов домов в выборке были построены до землетрясения в Сан-Фернандо-Вэлли в 1971 году, когда простые предписывающие требования были нормальными для строительства индивидуальных домов на одну семью.Около 60 процентов домов были построены в 1950-1960-х годах, а остальные построены в период между 1920-ми и началом 1990-х годов. Стили варьировались от сложных домов на заказ до простых доступных домов. Во всех домах в выборке был деревянный каркас наружных стен, и в большинстве из них не использовалась структурная обшивка для крепления стен. Вместо этого деревянные распорки, портландцементная штукатурка и внутренняя отделка стен из гипса или гипсокартона обеспечивали сопротивление боковому сдвигу. В большинстве фундаментов подвесных пространств использовались бетонные или каменные стены в полную высоту, а не стены из поврежденной древесины, которые, как известно, подвержены повреждениям, если они не закреплены должным образом.

ТАБЛИЦА 1.4 Строительные характеристики отобранных отдельно стоящих домов на одну семью

В таблице 1.5 показаны характеристики отобранных отдельно стоящих домов на одну семью. Производительность представлена ​​процентом от общей выборки домов, которые попали в четыре категории рейтинга повреждений для различных компонентов конструкции.

ТАБЛИЦА 1.5 Ущерб отобранным индивидуальным домам в результате землетрясения в Нортридже (процент отобранных домов)

Серьезные структурные повреждения фундамента, каркаса стен и каркаса крыши были ограничены небольшой частью обследованных домов.В целом дома получили минимальный ущерб элементам, которые имеют решающее значение для безопасности жильцов. Из конструктивных элементов чаще всего возникали повреждения фундаментных систем. Небольшой процент обследованных домов (около 2 процентов), которые испытали умеренное или сильное повреждение фундамента, был расположен в районах, которые испытали локальные воздействия грунта (например, трещины или разжижение) или проблемы, связанные с участками крутых склонов.

Внутренняя и внешняя отделка пострадала в большей степени, и только около половины жилых домов остались невредимыми.Однако большая часть повреждений внутренней / внешней отделки частных домов на одну семью была ограничена самыми низкими категориями оценки. Повреждения штукатурки обычно проявлялись в виде микротрещин, исходящих из углов проемов — особенно больших проемов, таких как гаражные ворота — или вдоль верхних частей фундамента. Повреждение внутренней отделки происходило параллельно с повреждением внешней отделки (штукатурки). Упругая отделка, такая как деревянные панели и сайдинг из фанеры, работала хорошо и часто не показывала никаких признаков повреждения, даже когда штукатурка на других частях того же дома была повреждена умеренно.Однако эти, казалось бы, незначительные виды повреждений, несомненно, были основным источником экономических последствий с точки зрения страховых требований и затрат на ремонт. Кроме того, часто бывает трудно разделить повреждения на категории структурных и неструктурных, особенно когда некоторые системы, такие как портландцементная штукатурка, используются в качестве внешней облицовки, а также структурных связей. Также важно понимать, что землетрясение в Нортридже не считается событием максимального землетрясения.

Основные результаты оценки вышеперечисленных данных о производительности кратко изложены ниже.В целом, повреждение, связанное с ключевыми конструктивными особенностями, не показало видимой закономерности, что подразумевает большую неопределенность в сейсмическом проектировании и характеристиках здания, которые не могут быть эффективно устранены простым укреплением зданий.

Объем стеновых распорок с использованием обычной штукатурки и распорок для пропускания обычно составлял от 30 до 60 процентов длины стены (исходя из ориентированных на улицу стен выбранных одноэтажных домов). Однако не было наблюдаемой или статистически значимой тенденции между количеством повреждений и количеством штукатурных связей стен.Поскольку текущая теория сейсмического проектирования подразумевает, что чем больше жесткость, тем лучше, выводы Нортриджа принципиально сложны, но мало что предлагают в плане лучшей теории проектирования. В лучшем случае результат можно объяснить тем фактом, что многие факторы влияют на характеристики конкретного здания при крупном сейсмическом событии. Например, традиционный сейсмический расчет, хотя и намеревается сделать это, может не эффективно учитывать оптимизацию гибкости, пластичности, демпфирования и прочности — все из которых кажутся важными.

Горизонтальные колебания грунта, испытанные над исследуемой областью образца, варьировались от 0,26 до 2,7 g для короткопериодического (0,2 секунды) ускорения спектрального отклика и от 0,10 до 1,17 g для длительного периода (1 секунда). спектральное ускорение отклика. Смещения грунта в ближней зоне представляют собой диапазон повторяемости от 100 до 14 000 лет, но период повторяемости от 200 до 500 лет более репрезентативен для общего наблюдаемого колебания грунта. Короткопериодические колебания грунта (обычно используемые при проектировании конструкций с легким каркасом) не имели явной корреляции с количеством повреждений, наблюдаемых в выбранных домах, хотя небольшая тенденция по отношению к долгопериодическим колебаниям грунта наблюдалась в данные.

Обзор повреждений Northridge и оценка статистических данных позволяют сделать следующие выводы и рекомендации (HUD, 1994; HUD, 1999):

  • Серьезные структурные повреждения частных домов на одну семью были редкими и в основном ограничивались фундаментными системами. Менее 2 процентов частных домов на одну семью пострадали от умеренного или высокого уровня повреждения фундамента, и большинство случаев было связано с локальными условиями на площадке, включая разжижение, трещины и крутые склоны.
  • Структурные повреждения стен и каркаса крыши в частных домах на одну семью были ограничены низкими уровнями примерно для 2 процентов стен и менее 1 процента всех крыш.
  • Наружная штукатурка и внутренняя отделка пострадали больше всего: 50 процентов всех отдельных домов на одну семью пострадали, по крайней мере, от незначительных повреждений, и примерно 4 процента домов получили повреждения от умеренных до высоких. Обычные повреждения отделки были связаны с трещинами штукатурки и гипсокартона / штукатурки, исходящими от фундамента или стеновых проемов.
  • Дома на плиточном фундаменте пострадали в некоторой степени от внешней штукатурной отделки примерно в 30 процентах выборки; В домах-ползунках уровень повреждения штукатурки приближался к 60%, что обычно ассоциировалось с гибкостью интерфейса стена-пол-фундамент.
  • Пиковые колебания грунта в ближнем поле не оказались значительным фактором по отношению к уровню повреждений, о чем свидетельствует появление трещин в штукатурке. Пиковое ускорение грунта само по себе не может быть надежным расчетным параметром по отношению к сейсмическим характеристикам домов с легким каркасом.Точно так же количество штукатурных подкосов на стенах, выходящих на улицу, показало незначительную взаимосвязь с переменным размером повреждений, нанесенных выбранному жилью.

Некоторые основные рекомендации по проектированию требуют:
  • упрощения требований к сейсмическому проектированию до степени, соизмеримой со знаниями и неопределенностью в отношении того, как дома на самом деле работают;
  • с использованием полностью защищенных конструкций в сейсмоопасных регионах;
  • принятие мер предосторожности при проектировании или избегание участков с крутым уклоном или участков со слабым грунтом; и, по возможности,
  • , избегая хрупких систем внутренней и внешней отделки стен в сейсмических регионах с высокой опасностью.

Резюме
Жилье в Соединенных Штатах со временем эволюционировало под влиянием множества факторов. В то время как доступные ресурсы и экономика продолжают играть важную роль, строительные нормы и правила, предпочтения потребителей и альтернативные строительные материалы становятся все более важными факторами. В частности, многие местные строительные нормы и правила в Соединенных Штатах теперь требуют, чтобы дома были специально спроектированы, а не следовали обычным строительным практикам.Частично эту очевидную тенденцию можно объяснить изменением представлений о жилищных показателях в районах повышенного риска. Поэтому больше внимания следует уделять эффективному конструктивному проектированию жилья. В то время как эффективный дизайн также должен стремиться к повышению качества строительства за счет упрощения конструкции, он также придает большее значение качеству монтажа, необходимому для достижения намеченных характеристик, не полагаясь в противном случае на чрезмерный дизайн, чтобы частично компенсировать реальные или предполагаемые проблемы с качеством монтажа.

Плюсы и минусы дома с каркасом на столбах

В Walters Buildings мы построили замечательные жилые дома, используя конструкции с каркасом. Эти проекты варьируются от простых домиков до сложных домов. Сегодня для описания некоторых из этих проектов вы встретите различные термины, такие как «шаус», «барндоминиум», «амбар на шесте» или «шоме».

Эти термины относятся к домостроению с опорными каркасами в отличие от традиционного строительства с рамками. Чтобы объяснить преимущества каждого типа зданий — нам нужно начать с некоторых определений.

Конструкция с палкой-рамой: Это традиционный метод жилищного строительства. Каркас здания обычно возводится над подвалом с каркасными стойками и фермами через каждые 16 или 24 дюйма по центру. Конструкция каркасной стены передает нагрузку на фундамент.

Конструкция с опорой: Исторически использовавшаяся для сараев с столбами и сельских построек, конструкция опоры с опорой состоит из рамы 8 футов в центре. В конструкции столбов-каркасов используются большие стойки и фермы, которые передают нагрузку на землю или возводятся непосредственно на бетонной плите.

Плюсы и минусы каркасного дома

Плюсы:

  • Каркасные дома имеют более низкую стоимость фундамента, поскольку они обычно строятся на бетонной плите, а не на фундаменте подвала. Бетонный пол может быть добавлен после того, как стойки были вмонтированы в землю, или стойки могут быть закреплены непосредственно на бетонной плите.
  • Каркасные дома обладают превосходной энергоэффективностью. Дом с рамой из стержней имеет шпильки через каждые 16–24 дюйма по центру.Это оставляет меньше места для изоляции и создает больше мест для передачи тепла и холода. В доме с каркасом стойки стойки расположены на расстоянии 8 футов или более друг от друга, что обеспечивает лучшую изоляцию и меньшую теплопередачу.
  • Каркасные дома не требуют внутренних поддерживающих стен. «Каркас» в каркасных зданиях состоит из столбов и ферм, составляющих одну конструктивную единицу. Это создает большие открытые пространства в доме и более широкие проемы для дверей и окон.
  • Каркасный дом строится быстрее, чем традиционный дом из палки.При меньшем количестве работ по обрамлению экономия на трудозатратах переходит в окончательную стоимость проекта.
  • Обычно каркасные здания строятся со стальными панелями снаружи. Эти панели не требуют особого ухода, что нравится многим домовладельцам.
  • Многие жилые дома на опорных каркасах строятся для индивидуальных предпринимателей. Их интересуют планы и оболочка здания, чтобы они могли закончить внутреннюю часть здания.

Минусы:

  • Дом с каркасом может быть на дешевле.Но это зависит от того, что вы разрабатываете в качестве окончательного проекта. Отказ от подвала позволит сэкономить на затратах на фундамент. Post-frame использует меньше материалов, чем stick-frame, чтобы немного сэкономить. Сантехника, электрика, гипсокартон, кухня и ванная будут стоить одинаково. В зависимости от вашего окончательного дизайна экономия средств может быть незначительной.
  • В зависимости от вашего местоположения получение разрешений может быть проблемой для домов с каркасом. Доски для зонирования могут не допускать стального сайдинга или каркасных домов.
  • Кредиторы и оценщики могут бороться с тем, как оценить дом с каркасом.Но из-за этого при работе с оценщиком многим легче идентифицировать свое здание как «деревянное обрамление», а не как столбик.
  • Для того, чтобы претендовать на ипотеку Fannie Mae или Freddie Mac, по крайней мере, 50% проекта должно составлять жилое пространство, и требуется бетонное основание ниже уровня земли.

После того, как вы примете решение, назначьте время для встречи с районным менеджером Уолтерс Билдингс. Они могут предложить вам множество различных вариантов, или вы можете просмотреть некоторые из наших прошлых проектов в поисках идей.

Тушение пожара при строительстве аэростата

Успешная операция по пожаротушению начинается с надлежащего увеличения размера, позволяющего определить тип задействованного строительства. Конструкция в виде баллонного каркаса — один из двух наиболее распространенных стилей традиционного деревянного каркаса, а строительство каркаса платформы является следующим по распространенности.

Каркас воздушного шара, который строился с начала 19 века до Второй мировой войны, создает уникальные проблемы пожаротушения, поскольку в нем отсутствуют горизонтальные противопожарные упоры между стойками внутри внешних стен.

Большинство домов, построенных из воздушных шаров, имеют высоту в два или три этажа. Это позволяет за считанные минуты беспрепятственно распространить огонь из подвала на чердак через внутренние каналы каркасов наружных стен.

Обратите внимание на то, что каналы балок перекрытия соединены с каналами стоек внешней стены.Это позволяет не только быстро распространяться по вертикали внутри стены, но и по горизонтали распространяться под полом и над потолком. Диаграмма любезно предоставлена ​​Дэвидом А. Кроппом из DAK Home Inspections.

Каркас платформы стал популярным после Второй мировой войны, он сократил внешние стены до 8 или 10 футов и обеспечил защиту от огня между этажами.

Путь пожара
Отсутствие средств пожаротушения за внешними стенами может стать серьезной проблемой для пожарных.Кроме того, каналы балок под полом соединены с каналами стоек внешней стены. Подвальный или внутренний пожар, который проникает в это пустое пространство, может привести к вертикальному и боковому распространению огня по всей конструкции.

Если позволяют условия, проверьте пустоту чердака вскоре после прибытия. Как только огонь захватывает пустоты в стене и полу, он часто разрушает структуру. Обычно на чердаке таких домов можно найти большую законченную комнату.Это еще больше затрудняет доступ к пожару, который распространился в пустоту чердака.

Однажды вечером я отреагировал на пожар в доме, построенном из воздушных шаров, когда пожар возник в подвале. Через несколько минут после того, как экипажи проникли в подвал, огонь начал выходить из чердачных окон.

Мы обнаружили, что в чердаке над полом был установлен законченный каток из твердой древесины, покрывающий весь верхний этаж резиденции.

Другой распространенный путь распространения огня в конструкции баллонного каркаса — это фрамуги. Транец — это рабочее окно над дверями межкомнатных дверей, обеспечивающее циркуляцию воздуха при закрытой двери. Огонь может быстро пробить фрамугу и беспрепятственно распространиться из помещения происхождения в коридоры и соседние комнаты.

Кроме того, дома с баллонным каркасом часто имеют открытые лестничные клетки, которые быстро подвергаются воздействию тепла, дыма и огня.Это может потребовать использования лестницы для спасения пассажиров. У них также есть большие зоны поиска.

Волк в овечьей шкуре
До недавнего времени было разумно предположить, что большинство двухэтажных домов с деревянным каркасом, построенных до Второй мировой войны, были каркасными из воздушных шаров. Тем не менее, современные методы строительства с использованием легких деревянных каркасов могут создать вид старых построек в викторианском стиле.

Не обманывайтесь. Характеристики распространения огня и потенциал обрушения у легких деревянных каркасных конструкций сильно отличаются от домов эпохи баллонных каркасов.

Часто дома, построенные на основе настоящих воздушных шаров, располагаются в старых кварталах, построенных в ту эпоху, и могут превышать 5 000 квадратных футов. Принимая во внимание, что новые легкие дома, скорее всего, будут расположены в недавно разработанных местах.Их средний размер составляет от 2500 до 3000 квадратных футов.

При более внимательном рассмотрении недавно построенного дома можно обнаружить строительные материалы, недоступные в начале 20-го -го века, такие как виниловый сайдинг, виниловые окна, синтетический настил крыльца и декоративная отделка.

Техника безопасности
Часто строились традиционные каркасные дома из воздушных шаров, которые можно идентифицировать с местным камнем или блоками, использованными в фундаменте.Первоначальные размеры участков, которые можно найти во многих традиционных домах, как правило, узкие и глубокие, по сравнению с участками, построенными в последние годы, которые имеют тенденцию быть более широкими и менее глубокими.

Кроме того, эти единицы также превращаются из односемейного жилья в многоквартирные дома, общежития и общежития типа «постель и завтрак». В таких переоборудованных помещениях следует ожидать наличия нескольких человек, часто единственным выходом из которых является единственная узкая внутренняя лестница.

Пожары в домах с баллонным каркасом могут быстро распространяться по всему строению различными способами, захватывая ничего не подозревающих жителей. Так было в случае пожара в доме рано утром в Стэмфорде, штат Коннектикут, на Рождество 2011 года, в результате которого погибли пять членов семьи.

Пожарные должны быть готовы к различным вызовам с ограниченным персоналом, когда прибывают на место возгорания конструкции с воздушным шаром.Эти пожары будут трудозатратными и станут серьезной проблемой для пожарных. Обучение и предаварийное планирование необходимы для успешной работы.

Кроме того, жильцам важно пройти обучение населения важности дымовой сигнализации и планирования эвакуации. Использование спасательных лестниц для жилых помещений из спален на верхнем этаже — хорошая рекомендация для обсуждения с домовладельцами.

Лучший способ построить высокие стены

Сводка: Карпентер Тим Улер описывает свой метод обрамления воздушных шаров, который он определяет как высокие стены, не прерываемые системой перекрытий.Он объясняет преимущества строительства высоких стен, в том числе безопасность для рабочих, которые могут строить больше на земле; сокращение количества необходимого оборудования; и улучшенные характеристики, поскольку диафрагма крыши крепится непосредственно к стеновой системе. Статья включает в себя рисунок анатомии стен Улера, обрамленных воздушными шарами, подробное объяснение математических расчетов, необходимых для разметки торцов фронтона, а также обсуждение механизмов, необходимых для подъема и закрепления стен.


Посетите сайт почти любого нового дома, который строится в Соединенных Штатах, и есть вероятность, что он строится с использованием метода, известного как «каркасная платформа».«Каждая история развивается независимо, начиная с системы полов, образующей так называемую« платформу ». Затем строители обрамляют и поднимают стены первого этажа на вершине этой платформы. Чтобы добавить еще один этаж, они просто добавляют еще одну платформу, а затем еще стены. В этом методе есть много достоинств, поэтому большинство строителей дома, в том числе наша компания Pioneer Builders Inc., используют его. Но это не единственный способ строить.

За последнее десятилетие мы стали использовать все больше и больше того, что известно как «каркас из воздушных шаров», в наши новые дома.Это оригинальный метод строительства с легким каркасом, и его самая заметная особенность — длинные шпильки, идущие непрерывно от низа дома до крыши. В то время как каркас платформы, как правило, быстрее и безопаснее, мы находим, что каркас из воздушного шара — это эффективный и безопасный способ возвести многие из наших высоких стен, особенно стены с двускатным концом (также известные как грабли). Мы можем каркасать и обшивать их на земле, строить свесы и потолки и даже устанавливать сайдинг и окна, прежде чем поднять их на место.Это сокращает время, которое мы тратим на лестницы, что снижает вероятность падений и износ нашего тела. Наши методы строительства этих высоких стен со временем эволюционировали в процесс, показанный здесь, который включает в себя уроки, которые мы извлекли на этом пути.

Детали, делающие стену более прочной

Это не классический метод обрамления баллонов, когда балки прибивают к бокам шпилек и опираются на ригель, вставленный в шпильки. Это просто высокие стены, не прерываемые системой перекрытий, и строительство таким образом имеет преимущества, помимо эффективности и безопасности.Во-первых, это может уменьшить количество оборудования, необходимого для соединения стен. А на наклонных стенах обшивка крыши прибивается к двойным верхним пластинам в верхней части стены, напрямую прикрепляя диафрагму крыши к стеновой системе, чтобы обеспечить значительное улучшение характеристик во время сильных ветров.

Высокие стены могут быть рассчитаны на ветровые нагрузки и должны быть достаточно прочными, чтобы их можно было поднять на место. Обычно у нас есть пол и / или потолок, которые прикрепляются к этим стенам для придания жесткости, но мы также добавляем дополнительные пиломатериалы для жесткости как во время подъема, так и в течение срока службы стены.Для одноэтажных двускатных стен это просто означает удвоение королевских шпилек по обе стороны от проемов. Если стена двухэтажная, мы часто уменьшаем расстояние между стойками до 12 дюймов по центру, втрое больше королей и удваиваем концевые стойки — в зависимости от того, какую дополнительную поддержку стена получит от полов и перегородок. Для центральных столбов, которые поддерживают структурный гребень крыши, я предпочитаю заказывать полные клееные колонны, если высота столба превышает 10 футов. Мы будем использовать 6×6 для более коротких центральных стоек, но более длинные 6×6, как правило, имеют слишком много дефектов, чтобы работать.

Коды

требуют блокировки огня на каждом этаже и потолке. Этим занимаются верхняя и нижняя пластины в каркасе платформы, но они должны устанавливаться отдельно в каркасах баллонов. Номинальный материал 2x на той же глубине, что и стойка, удовлетворяет требованиям норм, но я предпочитаю использовать для этого блокировку 4×6, потому что она делает стену жесткой для подъема и обеспечивает большую подкладку краев панели для структурной обшивки и дополнительных гвоздей для пола. или потолочные бухгалтерские книги. Мне нравится, чтобы верхняя часть этих блоков была заподлицо с внутренними перегородками, чтобы я мог прикрепить верхние пластины к блокировке.

Наши внешние стены всегда имеют размер 2 × 6, и я заказываю весь материал стоек достаточной длины для самой длинной стойки и использую обрезки для подоконников, повреждений и блокировки. Если более чем пара стоек превышает 16 футов, я заказываю стойки LSL вместо массивной древесины. Они стоят примерно вдвое дороже, чем пиломатериалы из пихты Дугласа, но они совершенно прямые, и я могу заказать их длиной до 40 футов. Независимо от материала, выбирайте самые прямые пиломатериалы для шпилек и выступайте против коронок при соединении королевских шпилек или столбцы.

Обычно мы используем заголовки 4 × 10 в стенах карниза, и мы также используем их в двускатных стенах, потому что так проще поддерживать согласованность. Я заказываю 16 футов. 2×6 для всех стеновых панелей — я не нашел никаких преимуществ в переходе на LSL, чтобы они оставались непрерывными на длинных стенах. Обшивка очень хорошо связывает все вместе, а нижняя пластина прибивается на 6 дюймов по центру через пол к ободу, когда стена поднимается.


Анатомия стенки с баллонным каркасом


Где математика встречается с реальностью

Наши высокие стены обычно имеют двускатный конец.Хотя я знаю, что математика совершенна, я — нет, как и большинство пиломатериалов. Поэтому вместо того, чтобы рассчитывать все длины шпилек для торцов фронтона, я предпочитаю выложить нижнюю плиту, обрезать верхние плиты до той же длины, что и теоретическая длина стропил для этого участка крыши, а затем использовать исторический столб для концов крыши. стена. Сюжетный столб включает в себя все слои пересекающейся стены карниза — плиты, стойки, балки и обшивку пола — чтобы я всегда учитывал все при вычислении высоты концевых стоек.Я хочу, чтобы верхние части двойных верхних пластин совпадали с вершинами стропил или стропильных ферм, поэтому я рассчитываю длину концевых шпилек, идущую от нижней пластины до первой верхней пластины (см. « Разметка концов фронтона , » оставил). Распространенным правилом в обрамлении является то, что все растет, поэтому я вычитаю 1⁄8 дюйма из этой высоты гвоздика — при необходимости гораздо легче подкладывать подкладку, чем выравнивать. Мы прибиваем скелет вместе, выровняем его и затем прикрепляем к полу.

Оттуда переносим макет с нижней пластины на нижнюю сторону верхней пластины.Один рамщик измеряет по нижней пластине до верхней стороны всех королей вокруг проемов, вводит это как RUN в строительном калькуляторе, пробивает PITCH крыши и просто нажимает кнопку DIAG, чтобы определить, как далеко нужно разметить грабли. После того, как все проемы будут выложены, мы вырезаем и устанавливаем промежуточную стойку — примерно на полпути между пиком фронтона и концом стены. Я обнаружил, что вытягивание макета вверх и вниз с этой стойки сводит к минимуму любую накопленную ошибку, и, выполняя это с обеих сторон фронтона, позволяет нам свести к нулю любую ошибку.Несмотря на то, что калькулятор отслеживает округление, стоит потратить время, чтобы сделать это правильно.

После того, как верхние пластины отмечены, мы измеряем все шпильки полной высоты на месте, протягивая ленту между отметками разметки на нижней пластине и наклонной верхней пластине.


Разметка фронтонов

Расчет угловых шпилек. Мы устанавливаем угловые стойки для столбов, чтобы обеспечить учет всех слоев в пересекающейся стене карниза, а также чтобы проверить нашу математику при расчете высоты концевых стоек.Формула этих шпилек проста:

Высота пересекающейся стены карниза

+

Высота над плитой для стропил

нижняя пластина

глубина диагонали двойных верхних пластин

Чтобы получить глубину диагонали двойных верхних пластин, введите толщину пластин (обычно 1–1⁄2 дюйма каждая) в качестве прохода, введите уклон кровли и нажмите DIAG.

Пример: для шага 8 из 12 с двойной верхней пластиной 2x введите:

Расположение шпилек по центру

После того, как промежуточная стойка размещена, мы рассчитываем единицу длины (расстояние между стойками вдоль наклонной верхней пластины) между длинными точками стоек и проводим измерения вверх и вниз от промежуточной стойки.Чтобы получить такую ​​единицу длины, просто вбейте в центр шпильки расстояние (в нашем случае обычно 24 дюйма), уклон крыши и нажмите DIAG.

Мы не хотим просто отказываться от них; Чтобы свести к минимуму погрешность, мы протягиваем ленту вверх и вниз от отметки расположения промежуточной стойки. Итак, после нажатия DIAG нажмите STORE, затем M +.

Чтобы легко добавить расстояние до последующих отметок разметки, нажмите

Продолжайте нажимать =, чтобы получить расстояние от промежуточной стойки до каждого последующего местоположения стойки.


Вырезать и собрать

Наш метод очень хорошо работает для двух фреймеров. Один отвечает за большую часть резки, а другой собирает детали. В то время как первый занимается шпильками и оконными пакетами, второй разрезает заголовки и начинает склеивать части вместе. Мы всегда начинаем с окон, потому что они занимают больше всего места и содержат больше всего деталей.

После того, как стена обрамлена, делаем линии для противопожарного перекрытия на высоте потолка. Мы разрезаем и устанавливаем все блоки обычной длины, затем собираем более мелкие.Все время тянем ленту и наглазили штучки, чтобы шпильки оставались прямыми.

Вся внешняя часть каждого из наших домов обшита структурной оболочкой Zip System, чтобы противостоять боковым нагрузкам от землетрясений и обеспечивать водостойкий барьер. Чтобы минимизировать блокировку, мы всегда устанавливаем панели вертикально. Хотя доступны более длинные длины, я заказываю 8 футов. листов для лучшей цены за единицу и минимизации отходов из-за нестандартных размеров пола, например 14 дюймов. балки. Начать планировку обшивки и блокировки с верха стены второго этажа и работать вниз означает, что я могу соединить нижний ряд обшивки от блокировки с грязевым отливом.

Мы вырезаем все отверстия и вершины граблей фрезером и долотом для панели, это быстро и чисто. После того, как стена обшита и прибита гвоздями, мы склеиваем и закатываем швы, чтобы лента держалась для герметичной и водонепроницаемой сборки. На каждом конце стены приклеиваем обшивку Zip к внешней стороне стойки.


Буровая установка, подъемник, скоба

Сделано для подъема. Вместо того, чтобы подвергать износу подъемных стен наши собственные тела, мы ставим их на машины, созданные для этой работы.

Эти стены созданы для того, чтобы их поднимали машины, а не человеческая сила. Мы можем поднять большую часть этих стен с помощью телескопического погрузчика, но когда у нас нет возможности правильно установить его, мы нанимаем кран. Я спроектировал специальные кронштейны, а затем изготовил их сертифицированным сварщиком. Изготовлен из 3⁄8 дюйма. из стали, каждая из которых рассчитана на больший вес, чем самая тяжелая стена, которую мы когда-либо поднимали. Это соединение, которое вы не хотите выдумать — падение такой большой стены может испортить гораздо больше, чем вашу систему пола.

Одной техники и оборудования недостаточно — мы также сертифицированы для вилочных погрузчиков и такелажных работ.Я бы не рекомендовал поднимать эти тяжелые стены без этой тренировки. Таблицы нагрузки на машину показывают ее грузоподъемность при любой заданной длине и высоте стрелы.

Мы ничего не делаем, кроме как пригвоздить нижнюю пластину к полу, чтобы предотвратить выброс. За все эти годы подъема больших стен мы ни разу не оторвались от пластин при их наклоне — это может стать проблемой, если машина смещена по центру из-за доступа. Способ подъема сводит к минимуму нагрузку на нижнюю пластину; с телескопическим погрузчиком мы начинаем с подъема, затем немного втягиваем стрелу и повторяем до тех пор, пока стена не станет вертикальной.Когда стена находится на полпути, машина «видит» меньшую нагрузку, поскольку распределение веса смещается в сторону нижней плиты.

После того, как стена поднята, мы используем лазерный отвес, чтобы отвесить ее, и закрепить ее с помощью 2x6s, прикрепленных структурными винтами. Особенно важно использовать достаточное количество скоб и размещать их таким образом, чтобы они могли оставаться на месте, пока крыша не будет обрамлена и обшита. Мы заранее обрамляем все пересекающиеся стены, чтобы они были готовы немедленно встать на место (опять же, с помощью машины), чтобы обеспечить дополнительную устойчивость и укрепить эти высокие стены.


Воспользуйтесь преимуществами простых дополнений

С обшитой стеной и по-прежнему плоской на настиле мы можем повысить эффективность и безопасность на рабочем месте, добавив другие элементы сейчас, а не позже из лестниц, лифтов или подмостков. Будь то фронтон или карниз, мы устанавливаем почти все свесы перед подъемом стены. Поскольку верхние пластины были прикреплены к полу прямо, наши свесы будут прямыми. Мы обрамляем свесы из 2×6 с откидными спинками через каждые 4 фута и полагаемся на 16-футовый софит LP, который мы используем во всех наших конструкциях, чтобы помочь выпрямить и укрепить стену.Затем устанавливаем обшивку.

Устанавливать большие окна высоко сложно и опасно, поэтому я также люблю устанавливать окна до того, как мы поднимем их (если они прибыли). Обычно у нас не бывает окон больше 6 футов в длину, но мне было бы удобно пойти и больше, потому что эти стены достаточно жесткие, чтобы не беспокоиться о прогибе окна. Прошиваем подоконник, затем навешиваем окно днищем параллельно нижней пластине и центрируем в проеме. Затем квадратное окно и скрепляем шурупами.Позже, когда стена будет поднята, мы можем внести незначительные изменения, если это необходимо, и добавить прокладки.

Если дом облицован сайдингом внахлест, мы устанавливаем и его, потому что он прост в установке и остается ровным по отношению к уложенной стене. Мне нравится начинать сайдинг примерно в 6 футах от низа, что оставляет место для торговли, чтобы грубо закрепить их сквозные соединения, и достаточно низок, чтобы мы могли подняться к нему снизу позже без лестниц (последний ряд заправляется под существующий сайдинг и забиты гвоздями).Мы прожигаем 1–1⁄2 дюйма ниже грязевого отвала, а затем отмечаем вершину каждого ряда сайдинговых линий и линий привязки. Помимо обеспечения прямого курса, линии позволяют установщику не использовать ленту для постоянной проверки курсинга. Мы удерживаем сайдинг на расстоянии 1 дюйма от углов, чтобы позволить ленте от пересекающейся стены перекрывать на 1 дюйм. После того, как все стены подняты и сайдинг наложен, мы устанавливаем угловые доски поверх сайдинга, чтобы сделать эти стыки прочными и прочными. низкие эксплуатационные расходы.

Это кажется мелочью, но позволяет сэкономить много времени.В целом, добавление свесов, потолка, окон и сайдинга к стене, уложенной ровно, вероятно, займет половину времени, чем если бы стена стояла. И мы можем сделать все это, даже не взбираясь по лестнице или пристегнувшись ремнями безопасности.


Современное обрамление пола из воздушных шаров

Когда каркас пола прикрепляется к этим высоким стенам, мы вешаем балки на балки, которые крепятся к стене с помощью конструкционных винтов, таких как FastenMaster FlatLok или Simpson Strong-Drive SDWS Timber.Инженер указывает количество и расстояние между винтами, которые являются важными деталями, потому что это крепление соединяет диафрагму пола со стеной. Когда бухгалтерская книга установлена, легко проверить, насколько прямая стена. Несмотря на то, что он расположен вертикально на скобах, нам необходимо выпрямить его в системе пола.


Тим Улер — ведущий плотник в Pioneer Builders в Порт-Орчард, Вашингтон. Фото автора.

От FineHomebuilding № 294

Чтобы просмотреть всю статью, нажмите кнопку Просмотреть PDF ниже.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Как построить дополнение

  • Определите бюджет и объем

    Знайте масштаб своего проекта. Пристройка дома похожа на строительство дома и включает в себя проектирование, составление бюджета, получение разрешений, подрядчиков и субподрядчиков, а также строительство конструкции с нуля.Важно быть готовым к работе и реалистично оценивать свой бюджет. В то время как некоторые домовладельцы сообщают, что заплатили от 50 000 до 75 000 долларов за полномасштабное строительство многокомнатного дома, более реалистичная цифра, вероятно, выражается в шестизначных цифрах.

  • Безопасное финансирование

    Большинство домовладельцев не могут оплатить полные пристройки наличными. Таким образом, необходима ссуда или кредитная линия. Обычно это включает получение ссуды под залог собственного капитала, второй ипотеки или кредитной линии в зависимости от суммы собственного капитала или стоимости их домов.

  • Выберите генерального подрядчика

    Все зависит от поиска хорошего подрядчика, с которым вы сможете работать. Получите реальные рекомендации от соседей, друзей или родственников. Если они не могут порекомендовать подрядчика, избавьтесь от застенчивости и постучите в двери домов, в которых недавно были пристроены пристройки.

    Важность подрядчика нельзя недооценивать. Эта работа слишком велика для вас, если у вас нет профессионального опыта и достаточно времени.На первом собрании устанавливаются масштаб проекта, временные рамки подрядчика, общие вопросы проектирования и стратегии экономии.

    Знайте, что вы можете спросить подрядчика о вариантах контроля затрат в процессе. В конце концов, это ваши деньги, причем огромная. Подрядчик берет на себя процент от валовых затрат. Например, при добавлении 100 000 долларов генеральный подрядчик может взимать от 10 до 20 процентов, в результате чего общая стоимость составит от 110 000 до 120 000 долларов.

  • Работа с архитектором

    Хотя некоторые подрядчики могут спроектировать вашу пристройку или могут работать с планами пополнения запасов, во многих случаях лучше нанять архитектора. Есть определенная ценность в том, чтобы обратиться к архитектору, рекомендованному подрядчиком. При таком расположении у вас есть две стороны, которые привыкли работать друг с другом. Однако, если вы рассматриваете этот вариант, вам следует проявить такую ​​же должную осмотрительность, как и при выборе архитектора, не связанного с подрядчиком.

  • Получить разрешения и подготовить участок

    Ваш подрядчик получит разрешения и должен будет вывесить утвержденные разрешения на видном месте на вашей территории. Бригада придет и выронит портативный туалет и, возможно, повесит табличку, сообщающую миру, какая компания строит ваше дополнение. Чтобы подготовить площадку, необходимо снести, удалить и отсортировать все, кроме ровной, голой земли. Препятствия будут удалены, даже деревья (если это разрешено вашим сообществом).Заборы будут временно сняты, чтобы позволить тяжелому оборудованию получить доступ к площадке.

  • Постройте фундамент

    Пристройка получит полноценный фундамент, как новый дом. В зависимости от планов бригада начнет заливку бетонной плиты или выемку грунта или подвала с последующей заливкой бетонных оснований и стен фундамента.

  • Рамка конструкции

    Как только бетон фундамента затвердеет, полы, стены и кровля обрамляют.Однажды вы приходите домой с работы, и внезапно у вашего прибавления две, три или даже четыре стены. Каркас — скелет дома — поднимается довольно быстро. В некоторых случаях часть каркаса даже возводится вне строительной площадки. На этом этапе вы можете почувствовать, что до завершения проекта осталось всего несколько дней, хотя впереди еще долгий путь.

  • Добавить обшивку и кровлю

    Обшивка стен и кровля необходимы для защиты всех последующих работ. Панели обшивки стен, обычно OSB, устанавливаются быстро и обычно покрываются домашней пленкой с внешней стороны панелей. Поскольку кровля завершена, проект, похоже, продвигается быстрыми темпами.

  • Установить окна и двери

    Установлены новые окна и двери. Подобно крыше и наружным стенам, они дополнительно застегивают конструкцию и сохраняют ее водонепроницаемость для последующих работ. Профи строительства описывают здание как «высохшее» после этого этапа, что означает, что интерьер защищен от непогоды.

  • Приблизительная работа в области электрооборудования, сантехники и отопления, вентиляции и кондиционирования воздуха

    Важнейшие услуги, такие как электричество, водопровод и отопление / охлаждение, проходят «грубую обработку», то есть устанавливаются скрытые элементы, такие как трубы, проводка и воздуховоды. Когда в проект входят электрики, сантехники и техники по ОВК, это нормально, но эти профессии, как правило, работают довольно быстро. Фактические препятствия, как правило, связаны с ожиданием городских инспекторов для проверки и утверждения работы.

  • Добавить изоляцию и гипсокартон

    С добавлением утеплителя и гипсокартона проект начинает выглядеть как реальная конструкция. Изоляция может быть одного или нескольких из множества различных типов, от стандартных стекловолоконных войлок до распыляемой пены и выдувной целлюлозы. Гипсокартон — это многоступенчатый процесс: навешивание листов, «замазка» швов влажным составом гипсокартона, дающий ему высохнуть, а затем шлифовка швов.

  • Отделка интерьера

    Установлены полы и столярные изделия, потолки и стены покрашены.Напольное покрытие может быть установлено до нанесения краски, или может быть сначала нанесена краска. Обычно это выбор наиболее эффективного метода (с точки зрения чистоты), поэтому это часто диктуется расписанием. Подрядчики по покраске имеют опыт в чистоте покраски после укладки чистового пола. Приходят плотники и проводят детальную отделку, такую ​​как плинтусы, оконная отделка, лепнина и так далее. Двери навешены.

  • Завершите соединение

    Сантехники, электрики и установщики HVAC вставляют свои приспособления и оборудование и выполняют окончательные сервисные подключения.Однако некоторые из этих работ, например, установка отопления и водоснабжения здания, могут быть выполнены до завершения внутренней отделки.

  • Заполните перфок-лист

    Перфорированный список — это запись того, что еще осталось сделать. Многие из них — это последние штрихи, которые пришлось отложить до выполнения других работ или которые были просто упущены в процессе. Часто и подрядчик, и домовладельцы составляют свои собственные списки и объединяют их в общий контрольный список.

  • Создайте стену галереи за 8 простых шагов

    Стена галереи — это тщательно отобранный стенд с фотографиями, постерами или принтами, творчески размещенный на стене с помощью фоторамок.

    Галерейные стены или фотостены стали довольно популярными за последние несколько лет, обеспечивая простой способ обновить ваш интерьер, преобразить мягкие стены, создать фокус в вашем доме и привнести характер и индивидуальность в ваше жилое пространство. . Вместо того, чтобы использовать краску или обои для декоративной стены, вы можете сделать это со стеной галереи, и ее можно разместить в любом месте вашего дома, хотя популярные места часто находятся в коридоре, на лестнице или в гостиной.

    «Если создание стены галереи в вашем доме — это работа, которую вы некоторое время откладывали, теперь у вас есть шанс сделать это», — говорит Клэр Моретон, фотоэксперт CEWE.«Создание стены галереи не должно быть сложным или занимать часы. Все дело в том, чтобы объединить ваши любимые вещи, которые также продемонстрируют вашу индивидуальность. Поэкспериментируйте с разными стилями и типами настенного искусства — будь то смесь ярких блочных цветных принтов, ярких причудливых узоров, типографских изображений или ваших любимых семейных фотографий ».

    Голубая стена летней галереи, Desenio

    Desenio

    Существует два основных варианта стен галереи:

    • Вы можете создать стену галереи, используя свои собственные фотографии и искусство, и приобрести рамки для картин подходящего размера, чтобы повесить на стену.
    • Вы можете купить тщательно подобранный набор настенных рисунков в рамках (часто это тематические рисунки, например, ботанические или пейзажные), которые можно просто повесить на стену.

      Хотите показать свои самые ценные произведения искусства, любимые гравюры или особые семейные моменты от дней рождения до свадеб и новоприбывших? Команда Artfinder расскажет нам, как построить идеальную стену галереи …

      1. Co Собирай, собирай, собирай

      Начни создавать коллекцию вещей, которые тебе нравятся, от оригинального искусства до принтов ручной работы и фотографий.Когда вы начнете собирать, подумайте о масштабе вашей возможной коллекции и желаемом расположении. Хотите, чтобы все они были одного размера? Или работать в смеси разных размеров? Ищите вдохновение в Интернете, в ваших любимых кафе и ресторанах или на домашних шоу и выставках.

      Картины в галерее — Абстрактные гравюры

      Живописный абстрактный принт в рамке и крепления, 6 шт.

      Наташа Барнс Джонлевис.ком

      200,00 фунтов стерлингов

      Джон Льюис и партнеры

      Искусство стены галереи — Фотография

      Настенный набор для галереи, Франция, фотопринты, набор из 6 репродукций

      CarolineMint etsy.com

      33,95 доллара США

      Etsy

      Картины в галерее — Картины

      Винтажная галерея Wall Art Prints Toco Toucan в рамке

      Музей естественной истории сделал.ком

      159,00 фунтов стерлингов

      MADE.com

      Картины в галерее — Картина на холсте

      Абстрактный холст в плавающей рамке, набор из 9 шт.

      Элис Шеридан johnlewis.com

      295,00 фунтов стерлингов

      Джон Льюис и партнеры

      Картины в галерее — Картины

      Отпечатки и крепления в рамах с тропическими листьями, набор из 6 шт.

      Линда Вуд Джонлевис.ком

      160,00 фунтов стерлингов

      Джон Льюис и партнеры

      2. Создайте тему

      Когда у вас есть выбор, который вам нравится, выберите свои избранные и сгруппируйте их по темам, например семья, памятные места, счастливые события или другое сочетание, которое что-то для вас значит. Для произведений искусства или принтов выберите цвета, которые подходят к декору вашей комнаты или подходят к тону комнаты, в которой вы хотите их разместить. Или просто те, которые делают вас счастливыми!

      Взгляните на несколько идей стен галереи в Instagram:

      Этот контент импортирован из Instagram.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

      Этот контент импортирован из Instagram. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

      Этот контент импортирован из Instagram. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

      Этот контент импортирован из Instagram.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

      Этот контент импортирован из Instagram. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

      3. Четное или нечетное?

      Определите, какие числа лучше всего подходят — нечетные или четные. Иногда четные числа хорошо работают в упорядоченных группах одинакового размера, но более случайные расстановки или коллекции лучше работают с нечетными числами.

      4. Измерьте

      Измерьте пространство на стене и положите свою коллекцию на пол. Отойдите назад и посмотрите на них всех вместе (оставьте между ними немного места для рамок). Что-нибудь выскакивает как не то? Если да, достаньте. Или есть возможность добавить еще? Сфотографируйте свои возможные комбинации.

      Цветочная пыльно-розовая стена галереи, Desenio

      Desenio

      5. Выберите рамки

      Когда вы будете довольны макетом, получите свои рамки.Вам нужно решить, хотите ли вы, чтобы они гармонировали со стеной, контрастировали с ней или выделялись сами по себе. Решите, хотите ли вы, чтобы все они были одинаковыми, или вам нужно много разных цветов. Белая или нейтральная рама идеально подходит для интерьеров в скандинавском стиле, а черные рамы для картин больше подходят для интерьеров с современной или промышленной тематикой.

      Может быть, даже подумайте о том, чтобы собрать разные стили оправ в один цвет; это тоже может добавить интереса. Они будут разных размеров? Если вы покупаете произведения искусства, возможно, будет проще купить их в рамах или готовые для развешивания на холстах.

      Мультирамки для фотографий — Рамки для фотографий из орехового дерева

      Галерея Набор фоторамок с несколькими диафрагмами, 8 фото

      Джон Льюис и партнеры johnlewis.com

      70,00 фунтов стерлингов

      Джон Льюис и партнеры

      Мультирамки для фотографий — Рамки для смешанных фотографий

      Коллекция лестниц с рамой смешанной галереи

      не на улице.ком

      375,00 фунтов стерлингов

      Notonthehighstreet.com

      Мультирамки для фотографий — винтажные фоторамки

      Набор из 10 винтажных фоторамок Коллекция

      ABmHome etsy.com

      49,00 долларов США

      Etsy

      Мультирамки для фотографий — Черные рамки для фотографий

      Галерея Frame Wall Коллекция

      ИЗОБРАЖЕНИЕ, ЧТО РАМКА не на улице.ком

      US $ 145.00

      Notonthehighstreet.com

      Мультирамки для фотографий — Медные рамки для фотографий

      Набор из 5 медных металлических рам для картин

      Среда обитания

      Ограниченное издание архитектурных фотографий Кэмерона Р. Нилсона для Artfinder

      Artfinder

      6. Определитесь с макетом

      Вам нужны аккуратные ряды или органичное расположение? Посмотрите на свои оригинальные фотографии — соответствуют ли части в рамке вашему плану? Вам нужно что-нибудь менять? Когда вы будете счастливы, сделайте еще один снимок.

      7. Подвешивание

      Вам понадобятся гвозди или крючки для картин и молоток. Некоторые люди делают все возможное и делают бумажные шаблоны, которые помогут, если вы новичок! Также вам понадобятся карандаш и резинка, линейка и настенный наполнитель на случай ошибок. Слегка прорисуйте стены там, где будут верхние углы рам. Измерьте и отметьте, насколько ниже в рамке рисунка должны быть отверстия для ногтей. Начни забивать и подними их всех. Используйте спиртовой уровень, чтобы убедиться, что все ровно.

      8. Окончательный вид

      Отойдите, наслаждайтесь и наслаждайтесь славой своего творения. Помните, что вашу галерею можно легко поменять местами или пополнить новыми избранными, когда захотите. Например, если у вас есть репродукции картин, вы можете переключить их на новый сезон, чтобы представить осеннюю / зимнюю тему. Просто решите, что вы хотите снять, и либо переустановите, либо замените его частью аналогичного размера.

      Понравилась статья? Подпишитесь на нашу рассылку, чтобы получать больше подобных статей прямо на ваш почтовый ящик.

      ПОДПИСАТЬСЯ


      23 аксессуара для гостиной для мгновенного обновления стиля

      Часы — Лучшие аксессуары для гостиной

      Металлические настенные часы Karlsson Hue Silent Sweep, 40см, зеленые

      Карлссон johnlewis.com

      58,00 фунтов стерлингов

      Украсьте свою гостиную без особых усилий с этими великолепными настенными часами цвета шалфея. Благодаря бесшумному движению и быстрой секундной стрелке он идеально подходит для создания минималистичного ощущения дома.

      Подставки для горшков — Лучшие аксессуары для гостиной

      Золотой декоративный горшок для цветов с подставкой

      Элла Джеймс notonthehighstreet.com

      75,00 долларов США

      Этот стоящий горшок с декоративными элементами идеально подходит для ваших комнатных растений. Он доступен в малых и больших размерах.

      Наволочки — Лучшие аксессуары для гостиной

      Чехол на подушку с кисточками

      Настенное зеркало — Лучшие аксессуары для гостиной

      Зеркало из гальки, розовое золото, очень большое

      Настенное зеркало для гостиной отлично отражает свет, и вы найдете это особенно полезным в небольшой гостиной.Это зеркало от Оливера Бонаса, сделанное из металла и стекла, станет отличным дополнением.

      Wall Art — Лучшие аксессуары для гостиной

      Сэди Геометрический набор из 2 гравюр в рамке, 40 x 60 см

      Каждой мягкой стене нужен яркий образец настенного искусства, который украсит пространство. MADE предлагает действительно хороший выбор художественных репродукций — нам нравятся эти две версии в рамке, которые вы можете повесить на стену или разместить на буфете.

      Ваза — Лучшие аксессуары для гостиной

      Гонсалес Настольная ваза

      Эта ваза в виде кувшина идеально подходит для ваших новых цветов. Разместите на шкафу или буфете или в центре обеденного стола, если у вас гостиная открытой планировки.

      Подставки для книг — Лучшие аксессуары для гостиной

      Резные держатели для книг из мрамора — Набор из 2 — Белый

      A от AMARA амара.ком

      50,00 фунтов стерлингов

      Держите ваши любимые романы аккуратными и вертикальными с этими шикарными мраморными подставками для книг.

      Настольная лампа — Лучшие аксессуары для гостиной

      Настольная лампа из латуни и черного стекла

      Украсьте темный угол гостиной этой привлекательной настольной лампой из латуни и черного стекла. Покрытый абажуром из натурального хлопка на подкладке, он обеспечит великолепное сияние в доме.

      Пуф — Лучшие аксессуары для гостиной

      Пуф Elian, натуральный и темно-синий

      Если вам нужно дополнительное место для сидения или просто переодеться с дивана, этот потрясающий пуф подойдет для всех. Его легко перемещать из комнаты в комнату, вы также можете использовать его как журнальный столик.

      Коврик для гостиной — Лучшие аксессуары для гостиной

      John Lewis & Partners Modasa Rug, Paprika

      Джон Льюис и партнеры Джонлевис.ком

      120,00 фунтов стерлингов

      Коврик необходим в гостиной — он помогает зонировать определенные области, что особенно полезно для открытых пространств, но также помогает создать фокус. Этот современный ковер с геометрическими фигурами от John Lewis добавит яркости нейтральной гостиной.

      Свечные фонари — Лучшие аксессуары для гостиной

      Стеклянный фонарь Effi Artisan Duo

      Добавьте атмосферу в свою гостиную с этими великолепными стеклянными фонарями от Lights4Fun.Просто вставьте внутрь светодиодную свечу и наслаждайтесь небольшой атмосферой вечером.

      Книги — Лучшие аксессуары для гостиной

      30 000 лет книги по искусству

      Phaidon amara.com

      20,00 фунтов стерлингов

      Одна для журнального столика, создайте тщательно подобранную стопку книг, которые необходимо прочитать, начиная с этой — праздник искусства с более чем 600 работами, от наскальных рисунков до культовых современных шедевров.

      Ваза — Лучшие аксессуары для гостиной

      Ваза с ручками Detsu

      Нам очень нравится эта ваза с ручками для взрослых, которая идеально подходит для демонстрации листвы и цветов. Купите по одному в каждом цвете, чтобы получить действительно стильный дисплей.

      Наволочки — Лучшие аксессуары для гостиной

      3 пары наволочек из хлопка

      Наволочки — недорогой способ обновить диван.Вы не ошибетесь с этим прекрасным темно-синим комплектом.

      Корзины для хранения — Лучшие аксессуары для гостиной

      Корзина для водорослей Noko

      Мебель nkuku.com

      29,95 фунтов стерлингов

      Естественный цвет этих корзин с водорослями делает их идеальным фоном для растений. Разместите их на полу у буфетов и шкафов, чтобы создать уютную гостиную.

      Свечи — Лучшие аксессуары для гостиной

      DIPTYQUE Baies ароматическая свеча 190г

      ДИПТИК селфи-мосты.ком

      49,00 фунтов стерлингов

      Эта свеча DIPTYQUE, достойная Insta, станет довольно декоративным элементом. Выбирайте из ряда освежающих ароматов.

      Фоторамка — Лучшие аксессуары для гостиной

      Набор фоторамок John Lewis & Partners с несколькими диафрагмами, 8 фото, серые

      Джон Льюис johnlewis.com

      50,00 фунтов стерлингов

      Создайте стену галереи, достойную Insta, с помощью этого набора из восьми серых фоторамок от Джона Льюиса.В ассортименте разных размеров просто наполните своими любимыми воспоминаниями, повесьте и наслаждайтесь.

      Настенное зеркало — Лучшие аксессуары для гостиной

      Зеркало из ротанга Sass & Belle

      Sass & Belle very.co.uk

      25,00 фунтов стерлингов

      Это современное зеркало из ротанга станет настоящим украшением стены вашей гостиной. Современный вариант классического стиля бохо, он идеально подходит, если вы ищете что-то уникальное.

      Одеяло — Лучшие аксессуары для гостиной

      Плед терракотовый

      notonthehighstreet.com

      85,00 долларов США

      Создайте на своем диване уютную и гостеприимную обстановку с помощью теплого пледа. Нам нравится этот терракотовый стиль, сделанный из льна и хлопка.

      Корзины для хранения — Лучшие аксессуары для гостиной

      Корзина для водорослей John Lewis & Partners с белым узором

      Джон Льюис Джонлевис.ком

      25,00 фунтов стерлингов

      Корзины для хранения незаменимы в доме. Нам нравится этот натуральный бело-бежевый дизайн, который идеально подходит к любой интерьерной схеме.

      Вазы — Лучшие аксессуары для гостиной

      Квадратная ваза для бутылок из прессованного стекла

      CLEM & CO notonthehighstreet.com

      15,25 фунтов стерлингов

      С этим набором из четырех квадратных ваз для бутылок будет проще на подоконнике.Выровняйте их вместе и вставьте несколько стеблей, чтобы получился цельный образ.

      Хранение — Лучшие аксессуары для гостиной

      Корзина KBX Tissue Box — Светлый ротанг

      Декор Вальтер amara.com

      40,00 фунтов стерлингов

      Преобразите коробку для салфеток с помощью этого замысловатого плетеного дизайна в стиле ротанга.

      Семейные настольные игры — Лучшие аксессуары для гостиной

      Набор карт и игральных костей из дерева манго

      Мебель нкуку.ком

      36,95 фунтов стерлингов

      Эта стильная коробка, сделанная из экологически чистой древесины манго, вмещает два набора карт и четыре кубика из дерева манго, которые можно аккуратно хранить подальше.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
