Насос погружной для водоснабжения дома: знакомимся, подбираем

При отсутствии магистрали центрального водоснабжения в частных домах, водозабор производят из скважины или колодца, используя при этом поверхностные или погружные электрические насосы. Если уровень воды в водозаборном источнике от верха земли больше 9 метров (предел работы поверхностного насосного оборудования), выбирается насос погружной для водоснабжения, позволяющий поднимать жидкость с больших глубин (200 метров в бытовых артезианских скважинах).

На строительном рынке широко представлены модели погружных электронасосов отечественного и зарубежного производителя для забора воды из скважин и колодцев. Они одинаково успешно используются для работы в любых глубинных источниках, некоторые виды для колодцев конструктивно отличается от скважинных аналогов.

Насос погружной для водоснабжения дома

Рис.1 Глубинные насосы для колодцев

Содержание статьи

Что такое погружной колодезный насос, его достоинства и область применения

В отличие от скважин, колодцы имеют невысокую глубину залегания до 15 метров, если при их устройстве используют бетонные кольца, а также глубиной до 25 метров и более в конструкциях пластиковых колодцев со стенками из высокопрочных гофрированных полиэтиленовых труб (Корсис).

Для водозабора из колодцев при расстоянии водного зеркала от поверхности менее 9 метров широко применяют поверхностные водопроводные насосы или насосные станции центробежного принципа действия с автоматикой, отличающиеся бюджетной стоимостью и простотой эксплуатации. Если статический уровень источника водоснабжения больше 9 метров, или он опускается при водозаборе на большую глубину (динамический уровень), приходится использовать в колодце погружной электронасос.

Главное отличие погружных видов от поверхностных – водяное охлаждение электродвигателя, если агрегат не опущен в жидкость, он быстро выходит из строя (перегорает обмотка), когда  отсутствует встроенная защита от перегрева или автоматика отключения при холостом ходу.

Основной параметр погружных видов – высокие напорные характеристики, позволяющие подавать воду на большие расстояния при удаленном расположении источника от дома.

Специально предназначенные для водозабора из колодцев центробежные электронасосы оснащены поплавковыми выключателями, предотвращающими их работу при понижении водного уровня в источнике до определенных границ.

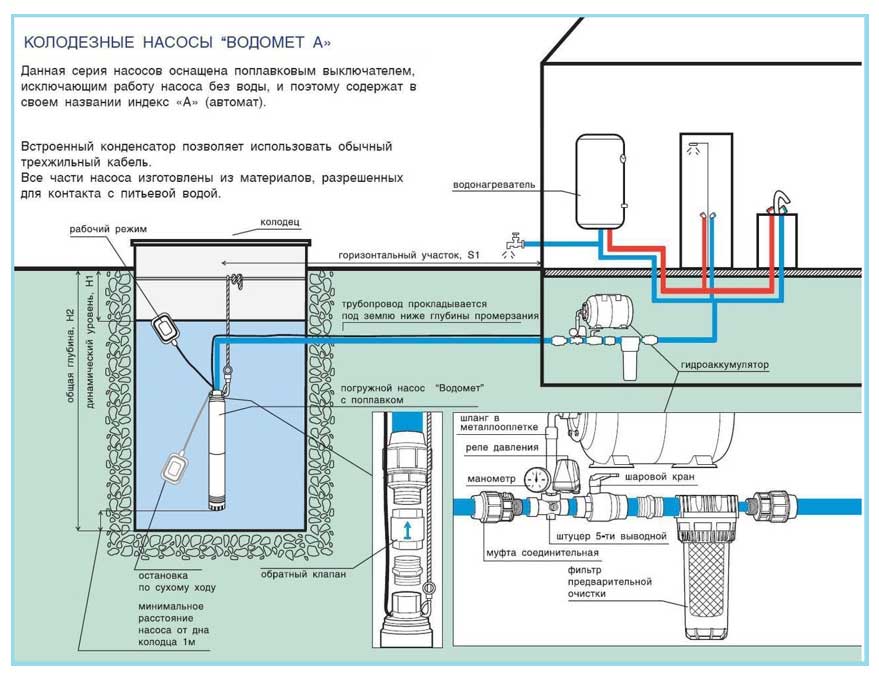

Схема домашнего водоснабжения с водозабором из колодца

Рис.2 Схема домашнего водоснабжения с водозабором из колодца электронасосом Джилекс

Погружной колодезный насос для систем индивидуального водоснабжения при бытовом использовании может выполнять следующие функции:

  • Производить водозабор для снабжения частного дома с глубин более 9 метров, обеспечивая объем подачи в широких пределах.
  • Подавать воду на поверхность для полива, с его помощью можно наполнять бочки, цистерны и различные емкости водой, которой после прогрева на воздухе поливают огород. Если на участке организован капельный полив, с помощью погружного электронасоса можно наполнять цистерну большого объема и отключать его поплавковым выключателем, установленным на стенках емкости, при заполнении.
  • Погружной колодезной помпой можно наполнять бассейны, искусственные водоемы, пруды или откачивать из них воду.
  • В критических ситуациях при затоплении во время весеннего паводка подземных подвалов, гаражей, погребов и других помещений, электронасосом можно откачать воду, если она не сильно загрязнена, или установить на его всасывающий патрубок самодельный фильтр, препятствующий попаданию частиц грязи в рабочий механизм.
  • Погружным электронасосом можно сразу залить теплоноситель в систему отопления непосредственно из колодца или бочки, с необходимым для ее работы давлением около 1,5 бара, или наполнить с его помощью расширительный бак, расположенный на чердаке дома.
  • Некоторые виды погружных насосов (вибрационные, винтовые) эффективно используют для борьбы с заиливанием источников водоснабжения – для этого агрегат отпускают в колодец на небольшое расстояние от дна и с его помощью выкачивают замутненную жидкость.

Колодцы собирают воду из неглубоких водяных пластов (верховодка), и рассчитаны на при

Правильный расчет и подбор насоса для обустройства водоснабжения в частном доме

Организовать включение в систему централизованного водоснабжения частного дома, дачи или коттеджа удается нечасто. Обычно их владельцам приходится решать вопрос об автономной системе водообеспечения своего жилища.

Но, даже если есть возможность подключения к проходящему рядом с домом городскому или поселковому водопроводу, иметь при этом на участке независимый источник воды — не самая плохая идея как с точки зрения экономической, например, используя его для полива, так и в качестве гарантии от внезапных отключений центральной системы.

Общая информация

Система автономного водоснабжения частного дома состоит из нескольких компонентов:

  1. Водный источник:
  • Колодец — искусственная выработка‑шахта, выкопанная для сбора подземных грунтовых вод в поверхностном водоносном слое до глубины 10~15 м и укрепленная от осыпания.
  • Скважины. Выполняются методом бурения и бывают нескольких типов:
    • Безнапорные: «на песок» — до 50 м, «на известняк» — до 150 м.
    • Артезианские — свыше 150 м.
    • Абиссинские и др.
  • Искусственные водоемы. Емкости для сбора талых, дождевых вод. При имеющемся поблизости ключе или роднике можно организовать углубленный отвод его русла.
  • Естественные водоемы. Ручьи, реки, озера.

Источники водоснабжения частного дома и их влияние на подбор насоса

  • Потребители воды на участке и в доме: мойки, раковины, ванны, сауны‑бани, бассейны, полив.
  • Система подачи и распределения: насосы, накопительные емкости,
  • Водяной насос для частного дома: для домашнего водопровода- Как правильно выбрать? Инструкция +Видео

    Насос для дачиДалеко не каждый частный дом подключен к системе центрального водоснабжения. Владельцам приходится самостоятельно обустраивать водопроводную систему.

    Для непрерывной подачи воды применяют водяной насос для частного дома.

    Содержание статьи:

    Разновидности насосов

    Насосы делятся на три вида:

    • Погружные
    • Поверхностные
    • Автоматические станции

    Погружные насосы

    Насосы этого типа погружаются непосредственно в перекачиваемую жидкость. Все изделия имеют цилиндрическую форму. Насос данной категории может поставлять воду с глубины до 150 метров.

    Конструкция и механизм действия
    • Центробежный
    • Шнековый
    • Винтовой
    • Штанговый
    Насосы центробежного типа

    Центробежный насос для дачиЯвляются самыми востребованными. Действие устройства основывается на перемещение лопаток рабочего колеса во внутренней камере вместе с подаваемой водой, на которые действует центробежная сила. Она и доставляет воду в систему. В центральной камере образуется разряжение воздуха, что создает всасываемость через входной патрубок.

    Наибольшим КПД обладают центробежные насосы – многоступенчатые.

    Плюсы

    • Хороший напор
    • Высокий КПД
    • Универсальность

    Шнековые насосы

    Насосы относятся к классу специализированных – перекачивает жидкости, содержащие большое количество разного рода примесей.

    Основной элемент – шнек, отвечает за подачу воды в магистраль. Перемещение воды происходит за счет силы трения, лопасти двигаются по своей оси и с каждым поворотом поднимают жидкость.

    В случае установки шнекового насоса для системы водоснабжения, диаметр корпуса должен быть на 1 см меньше сечения обсадной трубы. В противном случае, агрегат будет постоянно засоряться.

    Плюсы

    • Равномерная подача
    • Самовсасывание
    • Хорошее давление

    Минусы

    • Нет регулировки рабочего объема
    • Холостой ход недопустим
    Винтовой насос

    Процесс перекачки жидкости происходит, благодаря вращению рабочего колеса с большим количеством лопастей.

    Насос винтового типа способен создать хороший напор на подачу, даже при малом количестве воды в резервуаре.

    Существует три подвида

    1. Винтовой насос для дачиОднавинтовой –горизонтальная система. Состоит из резиновой обоймы с однозаходным винтом и двухзаходную винтовую поверхность из металла. В процессе работы образуются полости, в них всасывается вода, винт двигается по оси и происходит подача воды.
    2. Двухвинтовоой – обладает автоматической заливкой. Баланс у такого насоса продольный. Все системы функционируют без контакта
    3. Трехвинтовой насос включает в себя горизонтальный и вертикальный трехвинтовой виды. Двигатель монтирован на платформе, оснащен соединением при помощи муфт.

    Внимание!

    Глубинный винтовой водяной насос подойдет в тех случаях, когда вода в колодце или скважине содержит минимальное количество нерастворимых примесей.

    Достоинства

    • Равномерная подача
    • Самовсасывание
    • Низкий шум
    • Минимальный износ

    Самым востребованным на рынке является трехвинтовой насос.

    Штанговый насос

    Штанговый агрегат поставляет воду по принципу возвратно – поступательного движения плунжера в неподвижном цилиндре. Плунжер приводят в рабочее состояние штанги и качалка.

    Штанговые насосы в своем большинстве применяют в промышленности, чтобы доставить жидкость с большой глубины. В частных домах устанавливается очень редко.

    Плюсы

    • Штанговый насос для дачиПоднимает жидкость с большой глубины
    • Хорошее давление

    Погружные насосы обладают хорошими характеристиками, высоким КПД, отсутствует проблема с охлаждением, морозоустойчивы.

    Недостатки погружных насосов

    • Ремонт требует демонтажа
    • Подвержены коррозии
    • Могут утонуть из-за обрыва троса.

    Поверхностные насосы

    Поверхностные насосы устанавливаются у оголовка или в цоколе. Труба погружается в источник, она обязательно заполняется водой, иначе агрегат работать не станет, при включении насоса происходит подача воды.

    Все насосы имеют одну конструкцию

    • Поверхностный насос для дачиСиловой блок – основа электродвигатель
    • Нагнетательный блок. Создает разряжение воздуха и напор
    • Блок управления силовым и нагнетательным узлами.

    Агрегаты бывают трех типов

    • Вихревой
    • Центробежный
    • С внешним эжетором.

    Вихревые типы – недорогие, малогабаритные изделия с довольно низким КПД, несмотря на это, насос организует хороший поток с давлением. Жидкость поступает в магистраль при помощи рабочего колеса с множеством лопаток.

    Центробежные насосы не подойдут для водной магистрали частного дома. Хотя и обладают хорошим КПД. Они хороши для полива и для дачи, где нет большого потребления жидкости.

    Поверхностные насосы в своем большинстве обладают малой мощностью, по этой причине их иногда оборудуют эжекторами.

    Автоматические станции

    Автономная станция перекачивает воду из любого доступного источника, насос гарантирует постоянное давление в водопроводной системе и транспортировку воды ко всей домашней сантехнике.

    Как работает автономная водяная станция?

    Помповая станция для частного дома состоит из

    • Станция-насос для дачиНасоса
    • Мембранного бака
    • Автоматики и группы контроля

    Бесперебойная работы станции, зависит от постоянной подачи электроэнергии. Сам агрегат полностью автоматический и исключает стороннее вмешательство.

    Станции с мембранным баком имеют цилиндрическую форму, он разделен на две части мембраной. Одна часть наполняется газом на заводе, в ней создается давление.

    Когда автоматический насос включается, вода попадает в первую часть мембранного бака. По мере заполнения, мембрана растягивается, газ во второй емкости сжимается. Так образуется давление. Контроль за показателями давления осуществляется с помощью датчиков. Если давление достигает 2-4 атмосфер, система сигнализируют об отключении агрегата.

    Когда водой не пользуются, давление в трубах стабильно и автономная система не работает. Если открыли кран, в него подается вода из первой части бака, по мере того, как в гидроаккумуляторе снижается уровень воды, а соответственно и давление (фиксируется низкий уровень давления), насос включается и заполняет мембранный бак и выравнивает давление.

    Когда пользование жидкостью завершено, насос продолжает качать непродолжительное время, после происходит отключение.

    Насосы для автономной системы имеют два вида конструкции

    • Вихревого типа насос для дачиВихревые. Создают минимальный шум, но доставить жидкость расположенную на глубине не способны.

    Монтаж рекомендуется строго в помещении, высокая чувствительность к перепаду температуры. При переохлаждении возможен окончательный выход из рабочего состояния.

    • Центробежные. Шумные, но способны поднять жидкость находящуюся на большой глубине. Не устойчив к температурным изменениям. Установка в отдельном помещении.

    Почти все автономные станции поступают в готовом виде (собранном) и оборудованы поверхностным видом насоса. Насос, мембранный бак и группу контроля монтируют к одной раме. Насос имеет трубопровод, что опускается в любой источник.

    Плюсы

    • Возможность эксплуатации в узких скважинах (32мм)
    • Поднятие жидкости с 7-10 метров

    Скважины обладающие большой глубиной требуют установки погружных насосов.

    Как вариант допустима установка эжектора. Опустив его в источник с двумя подключенными шлангами. Само устройство останется на поверхности. Такой нюанс позволит доставить жидкость с 40-45 метровой глубины.

    Внимание!!! Автономная система очень чувствительна к наличию воздуха в шлангах, ее запуск ответственная процедура.

    Как выбрать

    Все насосные станции обладают определенными параметрами. Именно на них стоит обратить внимание.

    • Мощность
    • КПД
    • Объем мембранного бака
    • Высота подъема воды

    Чтобы узнать точные характеристики агрегата, стоит воспользоваться таблицей, что прилагается к паспорту устройства.

    Также стоит заострить внимание на доп-функциях. Работа в холостом режиме и защита от перегрева. Они не будут лишними.



    Насосная станция для частного дома: как выбрать + рейтинг

    Вспомните, сколько времени, сил, а порой и нервов отнимает банальное обеспечение загородной собственности водой. Попробуйте перенести немалый объем вручную к точкам водоразбора и не устать. А если еще нужно наполнить емкости для полива сада/огорода, бассейн и баки в бане, то легче вообще отказаться от затеи, чем ее реализовать. Правда?

    Совсем другое дело, если вместо вас столь трудоемкий процесс осуществляется насосным оборудованием. Неутомимые «труженики» предельно оперативно обеспечат все объекты водой. Потому насосная станция для дома или обожаемой дачки просто необходима. А как ее выбрать, мы детально расскажем в следующей статье.

    Предложенная нами информация в тончайших подробностях освещает нюансы устройства и принцип работы системы. Вашему вниманию представлены критерии выбора агрегата и самые востребованные модели. Предложенные нами сведения подкреплены полезными схемами, фото и видео.

    Содержание статьи:

    Выбираем лучший вариант для водоснабжения

    Собственный источник на загородном участке может полностью обеспечить водой жилое здание, придомовую территорию, огород, сад.

    Чтобы создать бесперебойную, хорошо функционирующую систему водообеспечения, необходимо продумать процесс подачи, то есть для перекачки жидкости из источника в дом или к другим точкам водоразбора и проложить коммуникации.

    Существует три общепринятых способа устройства передачи воды:

    • перекачка с помощью насоса напрямую к потребителю;
    • использование накопительного бака и насоса;
    • применение и насоса.

    Схема подключения насоса считается наиболее простой, так как вода подается непосредственно от скважины к месту использования – кухонному крану, поливочному шлангу и т.д.

    Выбирая оборудование для подключения, необходимо тщательно изучить его технические характеристики и обеспечить наличие источника питания. Частое включение (если предусмотрена автоматизация, то при каждом открытии крана) приводит к тому, что насос быстро выходит из строя.

    Полив с помощью насосаПолив с помощью насоса

    Пример установки поверхностного насоса, с помощью которого осуществляется полив газонов, клумб, грядок. Для обеспечения садового водоснабжения достаточно модели средней мощности

    Насос без дополнительного оборудования хорош для небольших дачных участков, которые посещают в теплое время года или наведываются изредка, например, по выходным.

    Второй вариант отличается наличием накопительной емкости – бака, установленного в верхней части здания (чаще всего на чердаке).

    Преимуществом данной конструкции является запас воды, равный объему бака. Даже во время перебоев электроэнергии можно свободно мыть посуду или принимать душ.

    Галерея изображений

    Фото из

    Насос — основной агрегат насосной станции

    Комплекс оборудования в насосной станции

    Реле давления с манометром в составе системы

    Гидроаккумуляторы в комплектации насосной станции

    Минусы подобной конструкции:

    • необходимым условием является наличие утепленного чердака достаточной для установки бака площади;
    • важен большой размер емкости, поэтому придется укрепить перекрытия;
    • на случай аварии следует произвести качественную гидроизоляцию.

    Иногда требуются дополнительные затраты для покупки второго насоса. Он необходим, чтобы поддерживать определенные параметры давления.

    Чем больше механизмов, тем сложнее система и тем выше вероятность сбоев в процессе эксплуатации.

    Сравнительная схема водоснабженияСравнительная схема водоснабжения

    Сравнительная схема двух вариантов водоснабжения дома: 1 – с погружным насосом и накопительным баком, 2 – с насосной станцией, подающей воду из скважины

    Третий вариант является наиболее приемлемым для тех, кто постоянно живет за городом и хочет благоустроить свой дом по максимуму.

    Гидроаккумулятор обеспечивает здание и другие объекты потребления необходимым количеством воды, создавая нужное давление. Кроме того, соблюдаются два важнейших для техники принципа – экономичность и высокая производительность.

    Принцип устройства насосной станции

    Насосную станцию можно приобрести в готовом виде или самостоятельно собрать из составных частей: гидроаккумуляторного бака, ( или ), реле давления и автоматического блока регулировки.

    Специалисты рекомендуют остановиться на готовой насосной станции, в которой все элементы идеально подходят друг другу по техническим характеристикам, материалу и размерам.

    Схема монтажа насосной станцииСхема монтажа насосной станции

    Примерная схема монтажа насосной станции с обозначением всех необходимых деталей (включая трубы и соединительные элементы) и указанием места установки оборудования – в цокольном этаже

    Погружной насос с фильтром и можно заменить поверхностной моделью – оба варианта имеют свои преимущества.

    Фильтр необходим для защиты коммуникаций от попаданий песка, лежащего на дне, и взвешенных примесей, обратный клапан препятствует оттоку воды в противоположном направлении, когда агрегат автоматически отключается.

    Отключение происходит по сигналу реле давления, которое срабатывает, когда давление достигает максимальной отметки. Как только жидкости в гидроаккумуляторном баке становится меньше, давление стабилизируется, механизм снова включается и начинает качать воду.

    Для работы станции необходима подача электроэнергии 220 В. Сечение труб необходимо подобрать так, чтобы вода беспрепятственно перемещалась по каналам, соединяющим насосное оборудование и точки потребления.

    Мощное оборудование способно обеспечить водой здание, в котором проживает семья из 5-6 человек, и точки водоразбора за пределами дома (в гараже, в летней кухне, в огороде или саду).

    Галерея изображений

    Фото из

    Использование в транспортировке воды в пределах дома

    Применения в системах дачного водоснабжения

    Заполнение пожарных и садовых емкостей

    Уборка территории и мойка авто

    Применение в качестве повысительного насоса в водоснабжении

    Соственноручная сборка насосной станции

    Установка насоса-автомата отдельно от гидробака

    Обособленное расположение гидробака и реле

    Выбор модели по конкретным характеристикам

    Разнообразие моделей на рынке объясняется тем, что условия для подключения могут быть совершенно разными: одним необходим вариант (с поверхностным насосом, установленным в кессоне), другим нужен погружной механизм или более мощная модель с эжектором, способная качать воду из скважины с глубины 20-25 м.

    При выборе насосного оборудования в магазине свойства предоставленных образцов обязательно следует сопоставить с индивидуальными требованиями.

    Расчет производительности насоса

    С расчетом производительности бывают сложности, потому что многие не знают, от чего следует отталкиваться. На самом деле для объективных расчетов следует рассмотреть несколько факторов.

    Например, важно учитывать объем понижения скважины – единовременный забор воды при нулевом дебите, скорость восстановления объема жидкости в источнике, режим активной работы системы водоснабжения и др.

    Чтобы выяснить средний показатель, достаточно данных за 1 сутки. Это возможно по причине полного восстановления объема воды в скважине за 5-6 ч (время, когда жидкость вообще не расходуется).

    Наиболее загруженные «часы пик» – это отрезки времени, когда происходит активное пользование санузлами или производится полив приусадебного участка. Именно они наиболее подходят для объективности расчетов.

    Расчет производительностиРасчет производительности

    Для вычисления необходимо сложить параметры всех точек потребления, не забывая про поправочный коэффициент, вывести единицу производительности – л/мин или л/час

    Предположим, скважина имеет дебит 200 л, а объем понижения – 50 л. Если последовательно произойдет принятие ванны (по 200 л) тремя членами семьи, а нам необходимо, чтобы вода свободно поступала и к другим точкам водоразбора, производительность не должна быть ниже 300 л/ч.

    Иногда расчет производят, исходя из суммы потребления воды всеми членами семьи или путем вычисления максимального водопользования – пикового потребления.

    Предполагают, что одновременно задействованы все точки водоразбора, средний расход которых составляет:

    • смеситель умывальника – 0,1 л/с;
    • кухонный смеситель – 0,15 м/с;
    • сливной бачок – 0,1 м/с;
    • душ – 0,25 л/с;
    • стиральная машина – 0,3 л/с.

    Максимально возможной принято считать производительность 800-1000 л/ч (и более), однако далеко не каждая скважина имеет такой запас воды и высокую скорость восстановления.

    Максимальная глубина водозабора

    Чтобы выяснить данный параметр, необходимо точно знать размеры скважины (колодца) и измерить расстояние от места установки гидроаккумулятора до источника.

    За основное значение берется высота от водной поверхности до оси насоса, установленного около скважины или колодца. Если станция расположена на каком-либо расстоянии, например, в подвале дома, то горизонтальный участок также необходимо иметь в виду.

    Схема устройства насосной станции

    какой выбрать для частного дома

    Для бесперебойной работы автономной системы водоснабжения нужно не только вырыть колодец или пробурить скважину – следует установить насос погружной для водоснабжения, который будет доставать воду из источника и транспортировать ее в дом. Вопрос выбора оборудования для водоснабжения дома упирается в широкий диапазон моделей и такую же широкую линейку их функциональных и конструктивных возможностей.

    линейка погружных насосов

    Кроме того, насос для водоснабжения должен соответствовать параметрам колодца или скважины – его мощности должно хватать для подъема столба воды, но слишком большая производительность, которую имеют некоторые колодезные насосы для водоснабжения дома, будет способствовать быстрой откачке воды и ожиданию наполнения колодца заново.

    Поэтому выбирать насос для водоснабжения лучше из всех имеющихся моделей, поставленных на отечественный рынок:

    1. Глубинные аппараты, которые опускаются глубокие колодцы или отверстия скважин – ниже 10 метров;
    2. Обычный погружной колодезный насос для систем водоснабжения, который идеально поставляет воду из неглубоких источников воды – менее 10 метров глубиной;
    3. Последняя модель — поверхностные насосы, работающие также в колодцах небольшой глубины, но устанавливаются на поверхности.

    Все эти модели также можно классифицировать на варианты центробежного типа, вихревые агрегаты и установки вибрационного типа. И последняя классификация: все вышеперечисленные механизмы и их подклассы делятся на управляемые автоматикой и работающие в режиме ручного управления.

    Какой насос выбрать — поверхностный или погружной

    Поверхностный колодезный насос крепится или в подвале дома, или у оголовка скважины. Агрегат транспортирует воду в систему водоснабжения дома по трубе, опущенной в колодец или в скважину. Главное условие работы – постоянное присутствие воды в трубе, иначе система работать не будет. Достоинства работы и установки этой модели — простой монтаж и несложное обслуживание. Недостатки – шумность, перегрев при длительной работе, малая мощность.

    поверхностный насос

    Более мощный и лучший в плане производительности — погружной насос для системы водоснабжения дома.

    погружной насос

    Разновидности: ординарный (для погружения на глубину менее 10 м) и глубинный насос (для погружения на глубину более 10-30 м). Вопрос, какой насос лучше, при выборе из этих двух вариантов не стоит — погружные агрегаты имеют намного более превосходящую производительность – до 100 л/мин. Кроме того, они не перегреваются и не выкачивают всю воду. Еще одно значительное преимущество – погружные водяные насосы для домашнего водоснабжения не замерзнут на поверхности, как поверхностные станции, так как всегда находятся в плюсовой температуре.

    Недостатки: – сложный ремонт, более быстрая коррозия корпуса, риск обрыва троса и утери агрегата.

    Центробежный или вибрационный, автоматический или ручной

    1. Центробежный колодезный или скважинный насос, в отличие от вибрационного, напорное усилие генерирует вращение лопасти, центробежная сила которого выталкивает жидкость в трубу. Преимущества первого варианта – большая производительность, ограничивающаяся только возможным перегревом двигателя и уровнем загрязнения перекачиваемой жидкости;

      центробежный насос

    2. После установки вибрационного агрегата напорная сила генерируется при помощи резиновой диафрагмы, движимой якорем в виде поршня. Достоинства: может работать в сильно загрязненной воде. Недостатки: небольшая глубина откачки и малая мощность, а также заиливание колодца из-за постоянного движения воды от вибраций корпуса.

    Если поставить в один ряд автоматические и ручные установки для водоснабжения дома, то за автоматические модели вы больше заплатите, но работать они будут намного дольше. Поэтому применительно к загородному дому лучше устанавливать автоматическое оборудование, а ручным агрегатом – поливать сад или огород.

    автоматическая станция водоснабжения

    Лидеры продаж для домашнего водопровода

    Модель «Зубр» ЗНВП-300-25 «Родничок» — погружной вибрационный насос для неглубоких скважин – до 5 метров. Мощность — 1400 л/час, давление — 55 м. Для мелкого колодца или родника – идеальный вариант, но после установки устройства придется устанавливать и фильтры — грубые и тонкие, так как вода часто будет мутной. Плюс к этому, возможно заиливание источника из-за постоянных вибраций в небольшом объеме воды.

    «Калибр» НВТ-210/16 – вибрационный погружной механизм, способен поставить наверх до 720 литров в час с глубины не более 10 метров. Напорное давление устройства — 40 метров. Положительные качества: низкая стоимость и малое энергопотребление — 210 Ватт.

    Агрегат вибрационного типа «Patriot» 10М «Лесной ручей» — погружной насос. Стоит еще дешевле предыдущей модели, но обладает большей мощностью – до 1000 л/час. Глубина подъема (высота водяного столба) – до 8 метров. Напорное давление — 70 м.

    Насос «Karcher» SPP 33 Inox 1.645-409 – погружного типа, мощное и производительное оборудование немецкого производства. Производительность модели – 6000 л/час, высота столба воды – 9 метров. Напорное давление – максимум 33 метра, при этом устройство работает бесшумно, не заиливает источник, не боится грязной воды до уровня загрязнения 220 граммов на 1000 литров. В полном объеме автоматизированное оборудование достаточно высокой стоимости, окупается именно на счет длительности эксплуатации и надежности бесперебойной работы. Корпус- нержавейка, полный комплект датчиков от перегрева, снижения уровня воды, и т.д.

    Дополнительное оборудование

    Безопасную и бесперебойную работу любого насоса по доставке воды в дом помогут гарантировать такие вспомогательные устройства и механизмы, как:

    1. Датчики уровня воды и полимерные поплавки, защищающие камеру насоса от попадания воздуха, от работы без воды и возникновения воздушных пробок. Особенно актуальна такая защита для поверхностных агрегатов;
    2. Накопительный резервуар или гидравлический аккумулятор обеспечат постоянную и бесперебойную доставку воды к точкам водоразбора, а также создадут экономичный режим работы насоса;
    3. Реле давления для гидроаккумуляторов – для контроля режима включения/выключения насоса.

    Вывод

    Самостоятельный выбор модели насоса – процесс ответственный, поэтому правильнее будет воспользоваться услугами консультантов, а лучше всего – обратиться в специализированную компанию, сотрудники которой не только рассчитают и подберут модель, но и правильно его установят, подключат и запустят в работу, дав соответствующие гарантии.

    Водоснабжение частного дома своими руками: схема устройства системы

    Чтобы система водоснабжения смогла обеспечить максимальный комфорт жителям, необходимо учесть множество нюансов, правильно рассчитать все рабочие параметры и инженерные узлы. Очень желательно начинать разработку еще на стадии архитектурного проекта.

    Воплощать замыслы в жизнь и обустраивать водоснабжение частного дома своими руками должен если не профессионал, то человек, который вник во все тонкости.

    Мы поможем вам разобраться в принципах работы автономной системы, обозначим устройство различных источников водозабора и предоставим рекомендации по выбору оборудования. Поэтапная инструкция по обустройству водоснабжения дополнена наглядными изображениями и видео-роликами.

    Содержание статьи:

    Принцип работы автономной системы водоснабжения

    Система водоснабжения – один из самых главных элементов в благоустройстве дома. Суть ее работы заключается в автоматизированной поставке требующегося объема воды, для чего пользователю сейчас необходимо лишь запустить оборудование, а затем просто периодически контролировать.

    Независимая от центрального водоснабжения автономная сеть должна быть грамотно спроектирована и рассчитана, для того чтобы дом был полноценно обеспечен водой согласно потребностям владельцев. Организовать систему надо так, чтобы вода беспрепятственно поступала во все водозаборные точки.

    Галерея изображений

    Фото из

    Организация независимой системы водоснабжения частного дома позволяет существенно снизить расходы на содержание жилища

    Система водоснабжения частных построек включает две взаимосвязанные части: наружную и внутреннюю. Наружная часть состоит из источника и водопровода, как правило, проложенного под землей

    Внутреннюю часть системы составляют трубопровод, оборудование для откачки, формирования запаса воды, точек водоразбора, расположение которых определяется согласно удобству пользования и обслуживания

    При включении в систему гидроаккумулятора и реле давления, предназначенных для автоматизации запуска и остановки насоса, процесс подачи воды в краны осуществляется без участия хозяев

    Если не планируется автоматизация работы системы, в схему водоснабжения включают накопительный бак, наполнение которого необходимо контролировать

    Откачиваемая из автономного источника вода может использоваться для обеспечения контура водяного отопления теплоносителем после подготовки ее котлом

    На базе частного источника воды могут быть организованы все основные виды инженерных систем: ХВС, отопление, ГВС

    Шаг 3: Организация водоснабжения из независимого источника обеспечит поставку требующегося количества воды для ухода за участком

    Экономические плюсы автономного водоснабжения

    Устройство наружной части системы

    Внутренняя часть автономного водоснабжения

    Оборудование для автоматизации системы

    Накопительные емкости в схеме водоснабжения

    Использование воды в качестве теплоносителя

    Инженерные системы частного дома

    Вода для уборки и ухода за территорией

    Для нормального функционирования система поставки воды оснащается приспособлениями и техническими устройствами, обеспечивающими автоматический или частично автоматический режим эксплуатации.

    Для автоматизации процесса используют . Он применяется как буферная емкость для запаса воды и как устройство для поддержания стабильного напора.

    В мембранном баке есть два отсека — для воздуха и воды, их разделяет резиновая мембрана. При наполнении емкости водой все сильнее сжимается воздушная камера, из-за чего возрастает давление.

    Внутренняя часть системы водоснабжения частного домаВнутренняя часть системы водоснабжения частного дома

    Автономные системы водоснабжения состоят из внутренней и наружной частей. Включают одноименные ветки трубопровода, проложенные от источника водозабора до точек водоразбора, арматуру, сантехнику, насос, накопительный бак или гидроаккумулятор

    Реагируя на повышение давления, электрореле отключает насос. Как только кто-либо из хозяев откроет кран, давление в системе начинает падать. На понижение напора опять реагирует реле и включает насосный агрегат для пополнения израсходованной воды.

    Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды и обеспечить ее запас. Ощутимо продлевается ресурс насосного оборудования благодаря сокращению циклов вкл./выкл.

    Водоснабжение частного домаВодоснабжение частного дома

    Водоснабжение — основа жизнеобеспечения дома. От него зависит, насколько комфортно человеку будет проживать в своем жилище

    Чтобы правильно подобрать параметры системы, необходимо:

    • Сформулировать требования к интенсивности и регулярности водоснабжения. Возможно, что в маленьком дачном домике можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
    • Определить возможные источники, целесообразность и стоимость их сооружения, качество воды.
    • Выбрать оборудование и рассчитать варианты прокладки инженерных сетей.

    Хорошо спроектированная система требует профессионального выполнения монтажа, использования качественных комплектующих.

    Выбор источников и устройство водозабора

    Для организации водопроводной системы дома чаще всего используют подземные воды, отдавая предпочтение защищенным водонепроницаемыми породами водоносным горизонтам.

    Точки их забора и месторасположение на загородном участке необязательно согласовывать с органами СЭС, если эксплуатироваться будет не артезианская скважина. Для использования поверхностных источников необходимы специальные обоснования.

    Вероятные источники водоснабжения загородного домаВероятные источники водоснабжения загородного дома

    Водозаборные сооружения следует сооружать на повышенном участке. Скважины и колодцы с питьевой водой должны быть удалены от мест потенциального загрязнения (уборных, компостных куч, свалок и т.д.) не менее чем на 50 м (+)

    Выбор вида водозаборного сооружения в основном зависит от особенностей геологической обстановки местности, глубины расположения водоносных горизонтов, количества потребляемой воды.

    Чаще всего используют , реже — каптажи родников и др. От конструкции сооружения зависит выбор определенного водоподъемного оборудования.

    Сооружения для забора воды технической категории размещают не ближе 20 метров от очистных систем, компостных ям, уличных туалетов канализационных трубопроводов, а также других потенциальных источников загрязнений.

    Участок для их устройства выбирают не подтапливаемый, исключающий затопление и возможное заражение источника паводковыми водами.

    Водозаборное сооружение должно быть окружено отмосткой шириной около 2 м, а затем глиняным замком шириной 50 см и глубиной 100 см. Его наземная часть должна возвышаться на 80 см и иметь защищающую от осадков и пыли крышку.

    При заборе, транспортировке и хранении воды необходимо использовать безопасные материалы, которые не будут ухудшать ее качество.

    Галерея изображений

    Фото из

    Выбор источника для организации водоснабжения

    Колодец в качестве основы системы поставки воды

    Обустройство водозаборной скважины

    Абиссинский колодец для откачки технической воды

    Использование скважины для организации водоснабжения

    Выбор в пользу скважины чаще всего осуществляют, если вода залегает на двадцатиметровой глубине.

    Скважины бывают двух типов:

    • Артезианские. Могут быть глубиной от 100 м и больше. Изредка бывают фонтанирующими, если устроены в распадке. Недостатком является высокая стоимость работ. Кроме того, вода может оказаться сильно минерализованной, что негативно скажется на работе насоса и сантехнических приборов.
    • Скважины неглубокого заглубления (в т. ч. абиссинские). Их установка стоит значительно меньше, но недостатком является то, что со временем они могут заиливаться, особенно если не используются постоянно. Для подъема воды требуется установка специального насосного оборудования.

    Скважины — это наиболее часто встречающиеся водозаборные сооружения.

    Бурение скважиныБурение скважины

    Бурение скважин требует наличия места для подъезда и манипуляций крупной техники. Часто отсутствие такого пространства делает очень затруднительным механизированную разработку источника воды

    Их конструкция может отличаться, но общий сохраняется.

    Они состоят из таких частей:

    • Устья и надземной части. По правилам, устье обустраивается в подземной камере – кессоне. Если кессон не используется, чтобы предотвратить про

    виды, как выбрать, схема монтажа

    Низкое давление в водопроводе способно вывести не только вас из себя, но и дорогостоящее оборудование из строя. Согласитесь, и то, и другое просто необходимо беречь. Подобные ситуации в основном угнетают владельцев частных домов, но случаются и в квартирах, подключенных к централизованным сетям. Как же с ними бороться?

    Навсегда избавят от указанных неприятностей насосы для повышения давления воды. Они обеспечат рабочие параметры, требующиеся для нормального функционала бытовой техники. Компактные, практически незаметные устройства защитят ваши нервы и продлят рабочий ресурс агрегатов.

    В представленной вашему вниманию статье подробно изложены принципы подбора оборудования и правила его установки. Желающим провести работы собственноручно или проконтролировать нанятых сантехников помогут полезные схемы. Дополняют информацию фото-подборки и видео.

    Содержание статьи:

    Работа насоса по повышению давления в сети

    Проблему низкого давления в водопроводе решают с помощью двух типов устройств: циркуляционных и самовсасывающих насосов. Первые проще устроены и легче монтируются в систему.

    Обычный циркуляционный насос состоит из ротора, закрепленной на нем крыльчатки и двигателя, который все это вращает. Обычно если вода в системе есть, но напор ее слабый, достаточно одного или двух насосов.

    Варианты установки насосов повышения давленияВарианты установки насосов повышения давления

    Задача повышения давления в водопроводной системе решается двумя путями: установкой циркуляционного или центробежного самовсасывающего насоса (кликните для увеличения)

    А вот если к верхним этажам вода вовсе не поступает, придется поставить высокомощную с гидробаком. Такое устройство просто устанавливают как часть водопроводной системы в подходящем месте. Крыльчатка крутится, придавая потоку воды дополнительное ускорение.

    В результате трубы быстрее заполняются водой, обеспечивая необходимый уровень давления в водопроводе. Это компактные устройства малой мощности, призванные решать проблемы местного характера. Всасывающие насосы отличаются более высокой производительностью и более сложным устройством.

    Галерея изображений

    Фото из

    Самовсасывающий насос-автомат

    Специфика эксплуатации насосной станции

    Всасывающие способности поверхностных насосов

    Применение для повышения давления на водоразборах

    Обслуживание сантехнических приборов

    Подключение двух и более линий

    Создаваемый насосным оборудованием напор

    Агрегаты с защитными системами

    Помимо всасывающего насоса, способного перекачивать воду на значительную высоту, система комплектуется также , снабженным специальной мембраной.

    Работа этой техники автоматизирована, используется . Вода сначала подается в накопительный бак, а затем поступает в водопровод, обеспечивая необходимые характеристики внутри системы.

    Таким образом, если центробежный насос позволяет устранить проблему на каком-то отдельном участке, то всасывающее оборудование используется для регулирования всего водопровода в доме или в квартире.

    Самовсасывающие повышающие насосы способны поднимать жидкость на высоту до 12 м, при этом их мощность стартует с 2 м3/ч.

    Схема подключения насосной станцииСхема подключения насосной станции

    Этот схематический рисунок позволяет составить представление о порядке подключения насосной станции с гидроаккумулятором. Это дорогостоящая система, но она дает стабильное давление в водопроводной системе

    Повышающий насос работает следующим образом. Когда расход воды достигает 1,5 куб.м лепесток датчика движения изменяет положение.

    Это приводит к автоматическому включению насоса. Когда поток воды прекращается, насос выключается. Технику этого типа используют и в частных коттеджах, и в многоквартирных домах.

    Особенно она актуальна в высотных жилых зданиях, где обеспечить нормальную доставку воды на верхние этажи без специального насоса по разным причинам невозможно. Установка одного насоса или даже специальной станции с повышенной мощностью может стать настоящим спасением для жителей верхних этажей.

    Иногда приходится задействовать не один повышающий насос, а два или больше. С такой необходимостью порой сталкиваются владельцы домов, в которых водопроводная система была изначально спроектирована с ошибками.

    В таком случае придется просчитать стоимость переделки водопровода (если такая возможность вообще имеется) и затраты на установку дополнительной техники.

    Схема подключения насоса для повышения давленияСхема подключения насоса для повышения давления

    Небольшая насосная станция, установленная перед бытовыми приборами, обеспечит нормальную поставку воды

    Следует помнить, что для перекачивания горячей воды предназначены особые виды техники. Они выполнены из специальных термостойких материалов, поэтому стоят дороже, чем более простые модели, рассчитанные на контакт только с холодной водой. Существуют и универсальные повышающие насосы, которые подходят и для холодной, и для горячей воды.

    Мощность обычного невелика, он потребляет меньше энергии, чем некоторые лампы накаливания.

    При его включении в систему можно добиться повышения давления примерно на 2-3 атмосферы. Если же требуется более серьезная коррекция характеристик, следует отдать предпочтение более мощному оборудованию.

    Галерея изображений

    Фото из

    Насосы для горячей и холодной воды

    Варианты установки повышающих насосов

    Работа в паре с газовым оборудованием

    Прибор с длительным сроком эксплуатации

    Циркуляционные насосы обладают свойством работать “в тупик”, т.е. их не нужно отключать даже если все краны закрыты и вода из системы не забирается. Примерно так же функционируют приточные насосы для повышения давления воды. Эти устройства по конструкции похожи на циркуляционные модели.

    Если такой насос отключен, вода будет свободно циркулировать через его корпус. Как только к двигателю поступает питание, насос включается. Крыльчатка начинает вращаться и напор воды в системе возрастает. Если встает выбор между системами с автоматическим или ручным управлением, обычно предпочтение отдается первым.

    Водопровод с насосом и безВодопровод с насосом и без

    Сравнение схемы водопроводной системы с повышающим насосом и без него позволяет более точно представить порядок монтажа такого оборудования

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
