Как одним камином отопить двухэтажный дом. Схема устройства системы отопления

Но год на год не приходится — бывает лето, больше похожее на осень, да и дачники проживают в разных климатических регионах. Ну и конец и начало сезона у всех разные — кто-то заканчивает садово-огородные дела с началом учебного года, а другой ориентируется на первый снег. Поэтому источник тепла в загородном доме не помешает, даже если это только летняя дача.

Камин может быть единственным обогревательным прибором на двухэтажный дом
Камин может быть единственным обогревательным прибором на двухэтажный дом

Один из вариантов обогрева в не слишком жаркое время — устройство камина. В этой статье хочу рассказать об устройстве каминного отопления в одном дачном домике.

Реальная история отопления одного дачного домика

Хозяева этого дома в дачном посёлке под Санкт-Петербургом начинали дачный сезон рано — в марте-апреле. В это время на Северо-западе ещё уверенно лежит снег. А уезжали в город уже с новым снегом, в ноябре. Наличие отопления при таком режиме эксплуатации дачного дома — обязательное условие.

Первый снег на дороге к дачному посёлку
Первый снег на дороге к дачному посёлку

Магистрального газа в посёлке не было, площадь участка не позволяла установить газгольдер (резервуар для хранения газа), использовать баллонный газ по расчётам владельца получалось не экономично. Количество киловатт, выделенных на дом, было недостаточным для устройства системы отопления на базе электрического котла или использования электрообогревателей. Выбор отопительного прибора сузился до твёрдотопливного котла или печного отопления.

Вариант с котлом не подошёл, потому что предполагалось, что в основном в доме будет жить тёща с внуками, а пожилой женщине сложно управляться с такой отопительной техникой. Традиционная печь оказалась слишком громоздкой для небольшого домика.

В конце концов выбор пал на камин, и заказчика интересовал вопрос, можно ли использовать только его для отопления небольшого каркасного дачного дома в период с ранней весны до поздней осени. К тому же, решив проблему с обогревом, можно получить и украшение гостиной — камин, возле которого так приятно собираться на зимние семейные праздники.

Новогодние праздники с теплом камина
Новогодние праздники с теплом камина

Камин как отопительный прибор

Итак, выбрав камин, следовало выяснить, подойдёт ли он в качестве решения поставленной задачи. Камин как отопительный прибор? А почему бы и нет.

Хотя в последнее время камин из вполне утилитарного отопительного устройства, каковым он традиционно являлся, например, в Англии и европейских странах (русские предпочитали печи), стал, скорее, дизайнерской «штучкой» в интерьере, плюс демонстрацией достатка владельца. Чаще всего камин — недешёвое удовольствие, а в некоторых случаях может стать и истинным предметом роскоши, стоимость которого вполне сравнима с ценой целой дачи в престижном районе.

Камин - как предмет роскоши
Камин как предмет роскоши

Современный камин может легко выполнять разные функции: быть только отличным украшением интерьера (например, биокамины) или, помимо декоративной роли, служить ещё и источником тепла. Главное — правильно подобрать модель и выполнить монтаж с учётом потребностей.


Виды каминов

Так как эта статья про камин как отопительный прибор, не станем терять время на рассмотрение сугубо интерьерных вариантов и декоративных способов оформления наружной части. Направим внимание на топочную часть.
  • традиционный английский камин
Английским камином называется камин с открытой прямоугольной топкой. Камин Рамфорда — усовершенствованная вариация классического английского камина, имеет топку трапециевидной формы. С точки зрения отопления, это наименее эффективное устройство. Его КПД, как правило, очень низок: от 5 до 20%. Открытая топка не позволяет регулировать силу горения, очаг сжигает много топлива, выдавая сильный жар в процессе работы, и быстро остывает, когда активное горение прекращается.

Открытый камин
Классический открытый камин английского типа с прямоугольной топкой

  •   современный закрытый камин
Сегодня потребители чаще выбирают камины закрытого типа — имеющие плотно закрывающуюся дверку с огнеупорным стеклом. Дверка позволяет более экономно расходовать топливо. Кроме того, «продвинутые» модели имеют встроенные задвижки, регулирующие интенсивность горения. Производители некоторых топок утверждают, что КПД их изделий достигает 85%.

Конечно, они лукавят: коэффициент полезного действия для приборов, работающих на таком нестабильном топливе, как дрова, — понятие очень субъективное. КПД камина или печи зависит не только от устройства самой топки, но и от сорта дров (жаркие берёзовые, дубовые или лиственничные, или так себе дрова — ольха или тополь), от их влажности и прочего.


Камины закрытого типа: много разных, но все ли хороши?

В современном исполнении камин представляет собой металлический ящик — каминную топку или каминную кассету заводского исполнения с плотной дверкой, оборудованной стеклом и ручками регулировки (различными задвижками, поддувалом, шиберами). Также имеется патрубок для присоединения к дымоходу. Камера топки может быть чугунная или стальная, футерованная шамотными пластинами.

В зависимости от модели топка может быть оснащена дымосборником разной конструкции, камерой второго дожига, тепловым кожухом, конвективными каналами, контуром для устройства системы водяного отопления и другими нужными и полезными приспособлениями, повышающими эффективность работы прибора и комфортность его использования.

Камин Invicta Gaya ardoise
Камин Invicta Gaya Ardoise. Фото с сайта invicta.su

Кроме каминных вставок и каминных кассет, есть ещё печи-камины, каминетти (самодостаточные каминные топки, не нуждающиеся в дополнительном декоративном обрамлении), просто печи и просто камины. То есть, помимо традиционного печного изделия, сложенного мастером-печником из кирпичей непосредственно на объекте, в продаже предлагаются хорошие готовые варианты, сделанные в производственных условиях, с использованием современных инженерных решений.



Более подробно об устройстве каминных топок и муках выбора самой-самой лучшей топки, камина или печи нужно писать отдельно. Здесь же хочу рассказать о том варианте, который выбрали для этого конкретного проекта.


Шведский взгляд на приборы отопления

Чтобы решить поставленную задачу — организацию отопления при помощи одного камина, выбрали продукцию компании Keddy. Швеция — страна северная, и что такое тёплый дом шведы понимают превосходно. Эта скандинавская компания более сорока лет разрабатывает и выпускает чугунные каминные кассеты и другое печное оборудование.

Производство чугуна. Фото сайта keddy.se
Производство чугуна. Фото с сайта keddy.se

На момент строительства камина для этого дачного дома (более 10 лет назад) продукция компании Keddy была одной из самых эффективных с точки зрения отопления. Сегодня в нашей стране на рынке появилось много других предложений. Но кассеты Keddy, на мой взгляд, продолжают оставаться в лидерах среди отопительных приборов. Для описываемого дачного дома выбрали модель Keddy SK 203.

Каминные кассеты производства этой компании имеют цельнолитой корпус из высококачественного чугуна. Чугун — самый лучший материал для изготовления топки, так как обладает высокой теплопроводностью. Чугунная каминная топка позволит нагреть помещение на треть эффективнее, чем стальные собратья.
Топка SK 203 (KEDDY). Фото сайта keddy.se
Топка SK 203 (Keddy). Фото с сайта keddy.se

Чугун более всего приспособлен к работе с высокими температурами — от нагрева корпус кассеты из этого сплава не подвержен деформации. А среди других подобных изделий каминные кассеты Keddy особо выделяются своим качеством и технологичностью.

Чугунная топка Keddy очень правильной геометрии: даже в дверцах нет уплотнительного асбестового шнура, который со временем разрушается и требует замены. Дверки настолько точно выполнены и имеют продуманную конструкцию, что наглухо закрываются даже без дополнительного уплотнения.

Топки шведского производства имеют один из наиболее высоких показателей КПД: производители говорят о почти 70%. Такая высокая эффективность устройства обусловлена применёнными инженерными решениями:

  • монолитность конструкции
Отсутствие сварных или болтовых соединений повышает надёжность конструкции. Производителем предусмотрено постоянное использование топки неограниченно длительное время. Это значит, что её можно топить непрерывно весь отопительный сезон: заводская гарантия на кассеты — 20 лет, хотя приборы будут без проблем работать гораздо дольше.

Цельный чугунный корпус — одно из главных преимуществ кассет Keddy. При высоких температурных нагрузках корпус каминной кассеты не перекашивается, а его герметичность позволяет добиться при горении белее высоких температур, что увеличивает энергоэффективность камина. В паспорте кассеты SK 203 указана мощность в 14 кВт.

  • оптимальная форма
Призматическая форма кассеты дополнительно отражает тепло от стенок внутрь, что тоже увеличивает теплоэффективность отопительного прибора. Корпус кассеты Keddy имеет двойные цельные стенки с воздушной полостью между ними. Воздух между стенками охлаждает кассету, нагреваясь сам — это дополнительно предохраняет конструкцию от возможной деформации, увеличивает эффективность процесса горения и повышает теплоотдачу прибора.

Вид кассеты Keddy изнутри
Вид кассеты Keddy изнутри

  • регулировка поддува
На лицевой стороне кассеты имеются рукоятки для регулировки притока воздуха, поступающего в топку для горения (см. на схеме элемент «1»). Регулировка позволяет использовать кассету в двух режимах: быстрого, жаркого горения и режима тления. Одной закладки дров хватает почти на 10 часов в медленном режиме. Регулировка осуществляется с помощью 2 рукояток, поворачивающих небольшие задвижки.
  • предварительный нагрев воздуха для поддува
Воздух, который поступает внутрь кассеты для горения, перед попаданием в топку предварительно подогревается в конвективных каналах, расположенных по бокам внутри корпуса (см. на схеме элемент «2»). Проходя через каналы, воздух подогревается теплом кассеты, поэтому на работу топки расходуется меньше дров, что повышает КПД. Нагретый воздух попадает в топку через узкие щели по вертикальным сторонам кассеты, расположенные перед стеклом.

Схема устройства кассеты Keddy.
Схема устройства кассеты Keddy

Кроме того, нагретый воздух, попадая в топку, омывает стекло, предотвращая осаждение сажи — это называется система «чистое стекло» (см. на схеме элемент «3»).

  • высокие рёбра теплообменника
На корпусе кассеты сзади и сверху, а также на внутренней части кассеты сделаны чугунные рёбра (см. на схеме элемент «5»), увеличивающие теплоотдачу прибора.
  • камера второго дожига
Каминный «зуб» образует камеру второго дожига (см. на схеме элемент «4»). Продуты сгорания не сразу отправляются в дымоход: упираясь в каминный «зуб», дым попадает в камеру второго дожига, где догорают частицы, не сгоревшие в основной топке. Таким образом, во-первых, экономится топливо, а во-вторых, выделяется дополнительное тепло, увеличивающее эффективность теплоотдачи прибора, его КПД.
  • простой механизм закрывания дверки
Безупречно подогнанные дверки с керамическим стеклом закрываются простым и эффективным механизмом (см. на схеме элемент «6»)

Схема устройства системы отопления в дачном доме

Итак, в качестве основного источника тепла выбрали каминную кассету шведского бренда Keddy модели SK 203. А теперь о том, как было устроено всё остальное, приведшее к требуемому результату — успешному отоплению дома общей площадью в 90 м²: гостиная и кухня на первом этаже, 2 спальни на втором.

Учитывая, что этот камин планировался единственным отопительным прибором, выбрали модель с запасом мощности. Для её расчёта обычно пользуются следующей формулой: 1 кВт на 10 м² площади при высоте потолков не более 3 м. То есть при паспортном значении в 14 кВт имелся почти 50% запас по тепловой мощности.

Отопление первого этажа

Сам камин разместили в гостиной. Обогрев этого помещения происходит за счет лучистой тепловой энергии, испускаемой от горящего огня через стекло дверки.

План первого этажа
План первого этажа

Чтобы отопительный прибор работал эффективно, помимо источника тепла нужен тепловой аккумулятор — что-то, имеющее довольно большую массу и сделанное из материала с большой теплоёмкостью. Один из таких материалов — глина, а значит, и изделия из неё, к примеру, кирпичи. Печное отопление основано на большой массе кирпичей, нагретых горячими газами продуктов сгорания, постепенно отдающих тепло в помещение, когда основная топка уже закончена.

В этом проекте тепловым аккумулятором стала кирпичная перегородка между гостиной и кухней, содержащая в себе дымоход камина. Облицовка кассеты тоже кирпичная, дополнительно накапливающая тепло. Отопительный щиток-перегородку сделали по принципу двухколпаковой печи примерно вот по такой схеме.

Схема движения газов. Источник книга автора П. Смухнина, Ленинград, 1925
Принципы и приемы проектирования печей большой теплоемкости
Схема движения газов. Источник — книга П. Смухнина, Ленинград, 1925 г. Принципы и приёмы проектирования печей большой теплоёмкости

Колпаковая конструкция, на мой взгляд, имеет преимущество по сравнению с канальными печами: из-за более простого внутреннего устройства их проще чистить, то есть облегчается эксплуатация и повышается долговечность. Бесканальные печи имеют лучший прогрев в нижней части.

Отопление второго этажа

На втором этаже требовали обогрева 2 небольшие спальни и лестничный холл. Для отопления спален использовали тепло, полученное в результате конвекции в тепловом коробе. Воздух, омывающий нагретую каминную кассету, нагревается сам, и, как любой тёплый воздух, стремится вверх. Температура в тепловом кожухе вокруг кассеты достигает 500-600°С.

Из теплового короба по воздуховодным каналам нагретый воздух подаётся в спальни второго этажа. На фото показан этап монтажа камина на стадии установки фланцев для подключения воздуховодов.

Монтаж камина
Монтаж камина

Воздуховоды были выведены в перекрытиях в спальные комнаты. По всей трассе эти каналы обеспечили теплоизоляцией для пожарной безопасности и исключения потерь тепла.

Воздуховоды заканчивались решётками, выведенными в районе пола. Стоит хорошо продумать расположение решёток воздуховодов, чтобы они находились в таких местах, где нагретый воздух мог бы беспрепятственно выходить сквозь отверстия, но не на ходу у людей, потому что он может быть довольно горячим.

Решётка воздуховода, подающего тепло в комнаты
Решётка воздуховода, подающего тепло в комнаты

Результатом заказчик остался доволен — в доме было тепло даже зимой, семья приезжала на дачу на новогодние каникулы. Использование каминной кассеты позволяет обогреть дом в морозы очень быстро, что актуально именно для дачников, выбирающихся за город в холода время от времени. А тепловой щиток-аккумулятор надёжно удерживает тепло.

Кроме этого способа есть и другие варианты использовать каминную кассету для обогрева небольшого дачного дома: устройство водяной рубашки и батарей в качестве дополнительных источников тепла, тёплые полы типа ондоль и другие. Тема отопления очень обширна, поэтому в рамках одной статьи рассмотреть подробно все способы невозможно.


Камин с воздушным отоплением — установка своими руками

Камин – это уют, тепло и в определённой степени изысканность. В большом загородном доме долгими зимними вечерами комната, в которой установлен камин, наверняка будет пользоваться особым расположением для всей семьи, включая домашних животных. Вот только остальные помещения при этом могут остаться холодными, так как очаг с прямым дымоходом в состоянии обогреть лишь ограниченное пространство. В остальных помещениях придётся ставить свои источники тепла, что довольно затратно во всех смыслах этого слова. Но если немного подумать и соорудить камин с воздушным отоплением, появиться возможность обогреть сразу весь дом. Это и удобно и экономично и стильно.

Как это работает

Камин с системой воздушного отопленияКамин с системой воздушного отопления

Многие люди думают, что расположенный над топкой камина кожух служит лишь для того, чтобы дым не рассеивался по помещению. Такое имеет место по отношению к каминам с открытой топкой, но встречаются такие камины довольно редко. Современные камины предусматривают любование живым пламенем, но только через прозрачную заслонку и в этом случае кожух, казалось бы, теряет все свои необходимые функции.

Это неверное суждение. Именно кожух наравне с пламенем выполняет обогрев комнаты. И если его оборудовать системой воздушного отопления, то и весь дом. Расположенный в нём вкладыш, окружённый трубками, подключёнными к разводу отопительных труб, обеспечивает конвекцию горячего воздуха при помощи одного или нескольких вентиляторов. Иначе говоря, гонит нагретый воздух по всему дому, отапливая его от подвала, до второго этажа.

Небольшой одноэтажный дом можно обогреть и без принудительной циркуляции воздуха. Перепад температур обеспечит этот процесс естественным образом.

Главное правильно спроектировать систему труб, без излишних загибов и продолжительности.

Достоинства

Если настроиться на романтический лад, то достоинства камина с воздушным отоплением можно перечислять довольно долго. Но главная задача его не в этом, хотя сбрасывать романтику со счетов никогда не следует. И всё-таки камин в первую очередь для обогрева, а уж потом для всего остального. Так что перечислим чисто практические достоинства:

  • Во-первых, установка такого камина обойдётся значительно дешевле, чем, например, камина с водяной системой отопления.
  • Во-вторых, расход топлива сократится примерно на 20-25 %.
  • И, в-третьих, КПД такого камина 80-85 %, в то время как обычный камин даёт не больше 35 %.

Этих трёх факторов вполне достаточно, чтобы на этапе строительства загородного дома или дачи, задумать и спроектировать камин с именно такой системой отопления.

Конструкция камина и всей системы отопления

Топка каминаТопка камина

Традиционно сам камин мало чем отличается от своих более простых собратьев. Принцип работы у них один и тот же – обеспечивать качественное сгорание топлива и поэтому состоит он из:

  • Топки.
  • Подставки под топку.
  • Дымоотвода.
  • Кожуха.

А вот дальше начинаются усовершенствования, для которых необходимы следующие детали:

  • Вентилятор или даже несколько.
  • Патрубки, повышающие тепловую эффективность.
  • Распределитель и воздушные тройники.
  • Фильтр.
  • Вентиляционные решётки, расположенные и в кожухе и в комнатах.

Спроектировать и провести самостоятельно установку камина с воздушным отоплением – задача не из простых. Делать это нужно во время проектирования самого дома, а значит лучше поручить решение этого вопроса специалистам, которые смогут правильно рассчитать не только расположение воздуховодов, но и размеры самого камина.

Выбираем сам камин

Разнообразие каминовРазнообразие каминов

Величина камина играет существенную роль в отоплении всего дома. Только в случае с воздушной системой принцип: чем больше топка – тем лучше, не подойдёт. Учитывать придётся ещё некоторые факторы, как то:

  • Ширина и высота портала.
  • Габариты топливника.
  • Высота дымосборника.
  • Сечение дымохода в зависимости от конфигурации его стенок.

Всё это учитывается в зависимости от количества отапливаемых помещений, этажей, окон и типа вентиляции. Существуют специальные таблицы, помогающие произвести эти расчёты, но, повторим ещё раз, если нет опыта в этом деле, лучше обратиться за консультацией к специалистам. И уже под их руководством или просто следуя советам, можно приступать к установке камина с воздушной вентиляцией своими руками.

Правила, которых следует придерживаться при монтаже

Этих правил не так уж и много, но не соблюдение их может привести не только к неэффективной работе камина, но и к другим более опасным последствиям.

  • Основной вентилятор должен быть выбран и установлен с таким расчётом, чтобы его шум не мешал комфорту.
  • По этой же причине трубы воздуховода должны быть круглого сечения.
  • Конвекционная камера должна быть выполнена из оцинкованного железа и обшита гипсокартоном.
  • Нельзя включать в систему воздушного отопления помещения, в которых предусмотрена автономная вентиляция. Кухня, ванная комната. Встречные потоки могут нарушить правильную циркуляцию воздуха, что приведёт к нехорошим последствиям в виде неприятных запахов и повышенной влажности.
  • Для обеспечения пожарной безопасности необходимо соорудить отсечку жара от потолка.

Эти нюансы соблюдать просто необходимо.

Готовимся к работе

Огнеупорный кирпичОгнеупорный кирпич

Этот этап не менее важен, чем само строительство. Подготовка инструментов, материалов и помощников – залог успеха. И если с помощниками вопрос можно решить полюбовно, то за инструментами и материалами придётся ехать в магазин и скорее всего не один раз, потому что список и того и другого довольно большой. Итак, материалы:

  • Огнеупорный кирпич.
  • Красный керамический кирпич.
  • Раствор для кладки или его составляющие (песок, глина, цемент).
  • Составляющие для фундамента (гравий, цемент, песок).
  • Доски для опалубки.
  • Керамическая декоративная плитка.
  • Рубероид.
  • Армированная сетка.
  • Фольга.
  • Чугунная закрытая топка.
  • Металлический уголок.
  • Вентиляционные патрубки.
  • Трубы толстостенные.
  • Трубы гибкие.
  • Трубы типа сэндвич.
  • Вентиляторы.
  • В зависимости от художественных предпочтений плитка для облицовки портала и кожуха.

Это всё придётся покупать в строительных магазинах, или доставать другими способами, не нарушающими закон. А теперь инструменты и приспособления:

  • Совковая лопата.
  • Уровень.
  • Отвес.
  • Угломер.
  • Рулетка.
  • Молоток.
  • Зубило.
  • Мастерок.
  • Дрель.
  • «болгарка».

Приобрести и достать этого всё можно заранее, но приступать непосредственно к работе только после того, как будет точно выбрано место установки камина и имея в руках детальный план проведения отопительного контура.

Правила заливки фундамента

Настоятельно рекомендуется провести эту несложную, но ответственную операцию в одно время с заливкой общего фундамента под дом. Или на раннем этапе возведения стен.

Место для камина уже должно быть определено при проектировании.

Главное и нерушимое условие заключается в том, что фундамент под камин или печь ни в коем случае не должен быть совмещён с фундаментом дома. Любое строение со временем даст осадку, что приведёт если не к полному разрушению камина, то к его деформации, не совместимой с функционированием. В остальном больших различий между фундаментами нет, кроме размера, естественно.

Кладка основания

Проверив строительным уровнем ровность пола, и убедившись в его идеальности, можно приступать к укладке кафельной плитки. Плитка укладывается на специальный грунт с таким расчётом, чтобы получившаяся площадка была на 15-20 см шире основания камина.

Термозащита стены

Если у вас спроектирован пристенный или угловой камин, необходимо обезопасить стены от перегрева. Для этого отлично подойдёт та же плитка, которая использовалась для основания камина или любой другой теплоизоляционный материал.

Основание под топку

Кладка печей и каминов – это искусство, требующее обучения и многолетней практики. Для того чтобы осуществить монтаж камина с воздушным отоплением своими руками лучше выбрать готовую чугунную топку, установка которой выполняется на специально подготовленное основание из кирпича или газобетонных блоков.

Установка топки

Чугунную топку из-за её немалого веса лучше устанавливать с помощником, тщательно проверяя горизонтальность строительным уровнем. Так же следует учитывать, что между топкой и основанием должно быть небольшое воздушное пространство. В случае с готовой покупной топкой он достигается за счёт ножек. Если топка делается самостоятельно этот момент надо учитывать при укладке основания.

Кирпичный фартук

Фартук делается из красных, смоченных в воде кирпичей. В зависимости от места расположения камина он делается или по периметру или с тех сторон, которые не прилегают к стене.

 Монтаж дымохода

В зависимости от расположения камина и конструкции всего дома, дымоход, собранный из двойных труб типа сэндвич, можно вывести или через крышу, или через стену. В любом случае надо следить, чтобы дымоход не заужался, разветвлений и загибов было как можно меньше, все стыки хорошо герметизированы, а проход сквозь крышу или стену был выполнен через проходной патрубок с минеральной изоляцией.

Воздушный кожух

Кожух – это каркас из уголков, обшитый гипсокартоном, расположенный надо топкой вокруг дымохода. Именно здесь будет нагреваться воздух, который потом с помощью встроенных патрубков, соединённых с отопительным контуром из гибких металлических труб, обеспечит тепло во всём доме. Изнутри кожух необходимо проклеить минеральной ватой, а дымоход обернуть радиатором для большей теплоотдачи.

Изящество и стиль

И вот камин готов для того чтобы отапливать ваш дом. Но вид у него не очень-то презентабельный. Самое время подумать, как его украсить, чтобы он соответствовал общему стилю, да при этом ещё использовать такие материалы, которые не только украсят камин, но и укрепят его. Очень хорошо для этой цели подойдут керамическая плитка, декоративный камень или всё тот же красный кирпич. Выбор зависит только от фантазии и художественных предпочтений хозяев дома.

Выполнив и эти работы, не стоит сразу же загружать топку дровами, или специальными брикетами, если вы выбрали пиллетный воздушный камин. Выждав несколько дней, вы позволите затвердеть всем смесям и растворам, которые были использованы. И уже по истечении этого срока можно впервые растопить камин и проверить, что у вас получилось. Если всё было выполнено правильно и качественно, живое тепло очень быстро распространится по всем комнатам, делая ваш дом уютным.



дровянные с воздушным отоплением и другие виды, постройка своими руками

Использование каминов популярно среди владельцев частной недвижимости. Кроме поддержания тепла в жилище, такие конструкции обеспечивают уют и удобство, добавляя независимость от погодных условий и действий коммунальных служб. Чтобы камин в доме функционировал без перебоев и нормально обогревал помещение, при его монтаже необходимо четко соблюдать технологию установки.

Схема отопления

Отопление дома может вестись с помощью агрегатов разных категорий. Камины прерывистого горения при однократной закладке дров обеспечивают комнату теплом до четверти суток.

Камин

Устройства продолжительного горения при равном количестве топлива повышают этот срок до 8 часов. Даже на минимальной мощности объемы выдаваемого тепла будут колебаться от 3 до 6 кВт. Высокие уровни отопления достигаются при широко открытом поддуве воздуха. При этом в зависимости от конструкции в час будет сгорать от 2 до 4 килограммов дров.

Отопительный камин

Мощность, с которой будут работать отопительные камины, можно рассчитать исходя из размеров обогреваемого помещения. В комнате с высотой потолка равной 2,8 метра для отопления 10 м2 площади хватит 1 кВт тепла. Соответственно, при мощности в 10 кВт, такая печь сможет обслужить 100 м2 площади.

Для передачи тепла от камина к другим комнатам используются отопительные системы, основанные на циркуляции воды или воздуха.

Воздушное

При перемещении энергии из одной среды в другую количество передаваемого тепла существенно уменьшается. Правильно спроектированный камин с воздушным отоплением способен решить эту проблему за счет малого количества тепловых переходов. Его устройство подразумевает сжигание топлива в отдельной камере, нагрев металлической части топки и воздуха внутри помещения. Передача энергии при этом осуществляется с помощью гибких теплоизолированных каналов, связанных с другими частями жилого дома.

Воздушное отопление дома

Воздушные потоки могут перемещаться естественным образом или подгоняться в нужную сторону системой принудительного нагнетания. При вертикальной направленности для качественного обогрева хватит обычного течения воздуха. Если расположение каминов с воздушным отоплением далеко от помещений, до которых нужно доставить тепло, рекомендуется монтаж специальных вентиляторов.

Водяное

Если в доме стоит обычный дровяной агрегат, к нему можно подключить отопительную систему и добиться хорошего результата в плане теплоэффективности. Внутри камина такой конструкции установлен водяной контур, подключенный к общим обогревательным коммуникациям жилища. Горение дров в его топке повышает температуру теплоносителя в трубах и за счет этого дает качественный обогрев всего здания. Две главных схемы подключения подразумевают действие открытой и закрытой систем соответственно.

Камин с водяным контуром

Чтобы установить камин в доме и подключить к нему открытое отопление, понадобится повесить над ним расширительный бак, работающий по принципу сообщающихся сосудов. При закрытом способе подключения печи в конструкции применяется общий бак, а не встраивается отдельная расширительная емкость.

Конструктивные особенности каминов

Разные виды каминов, установленных в частных домах, обладают разной эффективностью. По этой причине перед их монтажом необходимо определиться с желаемой частотой разжигания, размерами площади, что будет отапливаться, регулярностью включения печи и поиском места для хранения дров.

Камин

В зависимости от функций и строения, камины делятся на открытые, кумулятивные, конвекционные и водонагревательные.

Открытые

Главной функцией подобного агрегата является украшение помещения. По сравнению с другими устройствами, применение такого нагревателя будет сопровождаться отсутствием контроля над режимом горения.

Открытые камины

Раскаленные газы, несущие в себе основную часть тепла, будут улетучиваться в дымоход слишком быстро, и эффективность камина с воздушным отоплением существенно понизится.

Кумулятивные

Камины кумулятивного типа соединяют в себе открытый огонь и длительность обогрева. Подобный эффект обеспечивается короткими печными каналами и колпаковой кумуляционной массой. Ее составляют специальные керамические круги, вбирающие тепло печных газов, проходящих сквозь них.

Кумулятивный камин

Теплоемкость дровяного камина повышена за счет применения кирпича и керамических панелей, которые постоянно накапливают производимую в топке энергию и отдают ее в течение многих часов. За счет участия больших объемов кислорода в процессе горения топливо сжигается очень быстро и дает ровное пламя, а стекло каминной двери остается чистым и не покрывается сажей.

Конвекционные

Аппараты конвекционного обогрева лидируют на рынке за счет больших объемов производимого теплого воздуха. Попадая сквозь отверстие в нижней части агрегата, кислород входит в камеру сгорания и обдувает топливные картриджи. Нагретый воздух выходит сквозь решетчатые проемы в верхней части устройства.

Конвекционные камины

Такие виды каминов обладают системами передачи горячего воздуха, проводя сквозь вентиляционные каналы большое количество произведенного тепла и донося его до всех помещений жилого здания. Дополнительным преимуществом выступает высокая скорость горения.

Водонагревательные

Для частного дома подойдет не только камин с воздушным отоплением, но еще и аппарат с водонагревательной функцией. Его особенность заключается в передаче теплоносителю части энергии, произведенной во время сжигания дров.

Водонагревательные камины

Уловленная теплота поддерживает центральную отопительную систему и частично тратится на нагрев горячей воды для бытовых нужд. Транспортировка проводится сквозь плитные теплообменники или послойные буферные резервуары.

Монтаж

Строительство камина может быть проведено своими руками, но для этого понадобится правильно составить проектную документацию и точно рассчитать количество стройматериала. Также необходимо определить тип обустраиваемого нагревателя и его предполагаемые размеры.

Строительство каминов

Стандартные камины пристраиваются к кирпичным стенам, устанавливаются в их глубине или монтируются отдельно. Топку дровяного агрегата нежелательно размещать напротив стены с окнами. Если их теплоизоляция не находится на достаточном уровне, это приведет к сквознякам и потерям энергии.

При обустройстве деревянного здания также понадобится учесть нормы пожарной безопасности.

Подготовка

Перед началом кладки необходимо вычислить площадь помещения, в котором пройдет монтаж. Объем топочного отверстия не должен превышать пятидесятой части размера комнаты. Глубина топливной камеры и высота каминного портала соотносятся между собой как 1 к 2. Избыточная емкость топки приведет к снижению теплоотдачи, а малые размеры спровоцируют задымление.

Кладка камин

Габариты дымового канала зависят от размеров печи и должны быть меньше ее в 10-15 раз. Оптимальный диаметр трубы составляет 10 сантиметров при длине в 4-5 метров.

Материал

Изготовление своими руками каминов с воздушным отоплением для эффективного обогрева помещений предполагает выбор качественных материалов. Для монтажа понадобятся:

Кладка печи

  • целые печные кирпичи;
  • заранее промытый крупный песок;
  • глина для отделки очага;
  • портландцемент для заливки фундамента;
  • щебень среднего размера;
  • два десятка арматурных стержней диаметром 8 мм и длиной 70 см;
  • дымовая заслонка подходящего размера.

Фундамент

Все виды каминов, которые можно сложить в домашних условиях, подразумевают предварительную заливку фундамента, который строится отдельно от основания здания. Его ширина равна лицевому цокольному ряду с добавлением пяти сантиметров запаса.

Фундамент

Перед заливкой понадобится вырыть яму с габаритами на 10-15 сантиметров шире фундамента дома и глубиной в 60 см. После засыпки щебня на днище и его утрамбовки проводится измерение горизонтальности основания.

Изготовив опалубочный ящик без дна, его нужно обшить изнутри рубероидом, прочно разместить на основание и залить цементно-песчаным раствором. Выровняв верхушку фундамента, ее накрывают пленкой и оставляют до полного засыхания.

Кладка кирпича

Следующим пунктом устройства дровяной печи является укладка отдельных кирпичей ребром на раствор. Геометрические размеры будущего камина при этом контролируются с помощью угольника. Все диагонали должны держать равенство, углы – быть четко вертикальными, а ряды – лежать в горизонтальной плоскости.

Кладка кирпича

Укладка сплошных слоев ведется с помощью мастерка или любого подходящего строительного инструмента. Деревянные рейки, ограничивающие размеры будущего камина, удаляются после сооружения нескольких рядов плотно уложенного кирпича. В третьем слое также закладывается пара штырей, на которые позже наденут каминную решетку. Толщина боковых выступов портала составляет полкирпича, причем кладутся они сразу начисто.

Внутреннее обустройство

Поскольку устройство камина исключает необходимость внутреннего оштукатуривания, стенки дровяной камеры и дымосборника обтираются изнутри и тщательно очищаются от выступившего раствора. Дымосборники и своды с криволинейными поверхностями выкладываются с постепенным напуском кирпичей до шести сантиметров. Портальные отверстия перекрываются кирпичными перемычками, которые устанавливаются в отдельном порядке.

В процессе кладки дымовой трубы своими руками необходимо контролировать ее вертикальность, перейдя на цементно-песчаную смесь, как только монтаж переместится на крышу. Чтобы обеспечить лучшее теплоотражение, каминные стенки изнутри размещаются под углом. Боковые части при этом разворачиваются наружу, а задняя немного наклоняется вперед. Дымовая камера устраивается над топкой с размещением дополнительного карниза. Его устройство не дает искрам и саже вылетать наружу и надежно защищает комнату от проникновения дыма.

Камин для отопления из кирпича своими руками: видео, схемы, инструкция

Опубликовал: Виктория Митина 826 Просмотров

Камин из кирпича– это не только устройство для отопления помещения, но и красивый элемент интерьера, который некоторые умельцы на зависть другим строят своими руками. Несмотря на кажущуюся сложность устройства самостоятельно изготовить его сможет даже новичок, зная все нюансы, особенности и при этом строго следуя инструкции.

Из чего состоит камин?

Фото 1Фото 1

Фото 2Фото 2

Фото 3Фото 3

Фото 4Фото 4

Фото 5Фото 5

Фото 6Фото 6

Фото 7Фото 7

Фото 8Фото 8

Каминопечь с котлом и обогревателем 2 этажа

Сегодня закончил каминопечь с котлом

Всего рабочих дней получилось 10.  Работали вдвоем с Максимом Ледко. Были перерывы в работе после заливки фундамента и 6 дней ждали пока сварят котел. Далее небольшой фотоотчет.

Сначала залили фундамент

Первый ряд печи. В качестве гидроизоляции сложенная вдвое целлофановая упаковка от базальтового картона. Кирпич Витебский со снятием фаски.

Установлены прочистные дверки

Установлен колосник

Под выложен из шамотного кирпича ШБ-8

Привезли котел

Установили его на место

При проходе через кирпич труба обмотана каолиновой ватой

Подача от котла идет с небольшим уклоном, чтобы воздух выходил из котла

Проход подачи котла через кирпич

Между котлом и кирпичом зазоры, заполненные базальтовым картоном

Собрана перемычка на шпильку

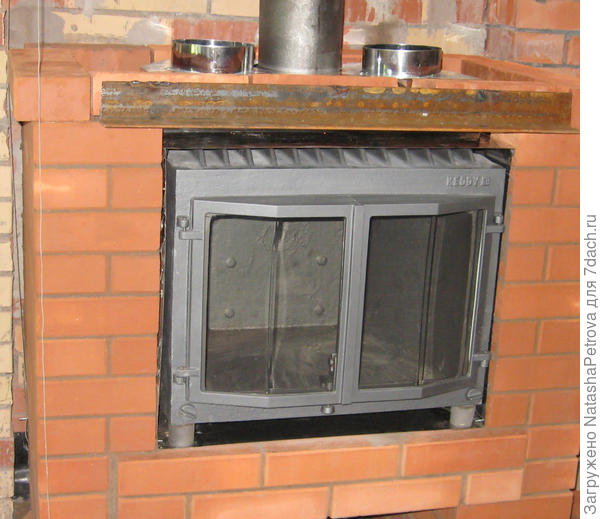

Перекрыта топка. На перекрытии лежит задвижка прямого хода, которая направляет газы в колпак второго этажа.

Поводок задвижки при проходе через кирпич обернут базальтовым картоном.

Перекрытие первого яруса по уголкам через базальтовую плиту.

Второй ярус.

Так выполнен проход через потолок 1 этажа

Обогреватель второго этажа или 3 ярус. Так выглядит внутри

А так снаружи

Ну и готовая каминопечь.  Пробная топка.

Почти после каждой публикации фотоотчета на блоге приходят письма о приобретении проекта. На этот раз проект я сделал. Кроме порядовки туда входит смета в программе Excel, где перечислены все материалы с ценами и стоимость видов работ.  В эту таблицу вы можете внести цены на материалы в вашем регионе и свои расценки и у вас будет готовая смета.

Выбрать вариант этого проекта можно здесь  http://poryadovki.ru/?p=64

Проекты других печей можно посмотреть здесь   http://poryadovki.ru/

Желающие приобрести этот проект, пишите на  [email protected]

Печка камин для дома своими руками: виды, дизайн, фото, топки

Камин — комнатная печь, которая генерирует тепло для отопления. Отличительное свойство такой печи — открытая топка, которая сообщается с обогреваемым пространством комнаты. Камины для дома не дают стабильного тепла, но позволяют быстро обогреть холодную комнату, а также создают уют и дарят эстетическое наслаждение. Как устроены дровяные камины, и какой из них лучше выбрать для жилого дома?

Принцип работы

Работа камина основана на излучении тепла от сгорания дров непосредственно в окружающее пространство. Это позволяет быстро прогреть комнату, но нагрев происходит только во время горения пламени. Как только топливо сгорает, очаг начинает остывать.

Примечание: Поскольку топка каминов открыта, к дымоходу предъявляются повышенные требования. Его тяга должна гарантировать непопадание дымовых газов внутрь помещения. Поэтому открытые печи имеют дымосборники и непосредственно дымоходы (трубы для удаления дымовых газов).

Открытыми являются классические камины. У них пространство топки не отгорожено от комнаты. Их тепло нигде не аккумулируется и полностью излучается внутрь помещения.

Открытый камин современного формата

Существуют другие виды — закрытые. У них пространство топки оборудовано закрывающейся дверцей из закалённого жаропрочного стекла. Это позволяет аккумулировать тепло и расходовать его на подогрев воды в теплообменнике.

Закрытый камин современного образца

Дровяные камины с закрытой топкой можно использовать в качестве дополнительного отопления. Они не отдают тепло непосредственно жилому пространству, но нагревают теплоноситель, который в дальнейшем греет радиаторы (трубы и батареи). При этом сохраняется декорирующая функция очага — он украшает пространство видом живого пламени за прозрачной дверцей.

Камин с трубами водяного отопления

Где нужен камин?

Примечание: КПД работы камина — наименьший среди других тепловых генераторов (обогревающих котлов, печей). Отопление комнаты открытой печью возможно при температурах выше +10ºC. Поэтому открытый камин в доме может быть только дополнительным обогревом, который помогает быстро поднять температуру в холодном помещении (за полчаса — на 10-15ºС).

Кроме того, открытые дровяные печки отличаются ещё одним — они используют для горения дров воздух комнаты и этим вентилируют пространство. Такое движение воздуха необходимо в помещениях с неприятным запахом.

Камин с дровами

Таким образом, дровяные камины выполняют тир функции:

  • Декоративную. При любом приезде гостей очаг становится центром, вокруг которого собирается вся компания.
  • Быстрый обогрев помещения — необходим в доме с периодическим проживанием (дача, в загородный коттедж).
  • Вентилирование — очистка комнаты от застоявшегося запаха.

Особенности монтажа камина в доме

Устройство открытой печи

Камин для дома состоит из следующих деталей:

  • Передняя часть (или декорирующая панель, портал). Его дизайн должен соответствовать внутреннему стилю комнаты.
  • Топка (или камера сгорания). У классической каминной топки пространство открыто, оно сообщается с пространством комнатой, излучает в неё тепло.
  • Дымосборник — это камера над топкой, она вмонтирована в стену и необходима для вовлечения образующихся при горении газов в трубу.
  • Дымоход — вертикальная высокая труба, которая обеспечивает вывод газов сгорания наружу. От размера дымохода зависит наличие тяги и ограничение попадания дыма в комнату. Кроме того, для каминных дымоходов необходим правильный расчёт размеров и качество исполнения. Иначе газы от сгорания дров будут попадать в комнату, коптить потолок и оседать в виде сажи.
Камин с открытой топкой

Виды каминов

Перечислим, какие виды каминов можно сложить или установить в доме:

  • Закрытый — заглублен в нишу стены. Второе название — английский.
Закрытый камин в доме
  • Открытый — расположен посредине помещения, его топливник открыт со всех сторон. Другие названия — швейцарский, альпийский.
Открытый камин в центре помещения
  • Полуоткрытый — аналог закрытого вида каминов, его пристраивают рядом со стеной без сооружения в ней ниши. При этом дымоход поднимается вверх вдоль стены.
Полуоткрытый камин в частном доме
  • Камин Томпсона — разновидность камина открытого вида, в котором геометрия топки устроена так, что все вертикальные стены отражают тепло от сгорания дров в комнату. Имеет увеличенный размер топки. Отличается лучшей теплоотдачей и изолирует помещения от попадания дыма.
Камин Томпсона
  • Камин с дверцей и теплоприёмником (позволяет аккумулировать тепло и использовать его на обогрев дома, подогрев водопровода). Обеспечивает дополнительный обогрев помещения.
Камин с дверцей
  • Печь-камин — устройство, в котором совмещены функции отопительного котла и декоративного камина. Работает в качестве основного отопления.
Печь-камин

Современные модели открытых печей могут расходовать на обогрев и образование тепла разные виды энергоносителей — электричество, газ, биотопливо. По признаку используемого топлива их классифицируют на дровяные, электрические, пеллетные, биотопливные, газовые.

Также различают внешний стиль оформления. По этому признаку камины называют классическими, современными, изразцовыми, сельскими и др.

Электро- и биокамин: имитация огня

Какие виды каминов популярны в продажах? В век имитаций широко распространяются различные заменители. Так дровяные камины, которые демонстрируют живое пламя, вытесняются более дешёвыми устройствами с имитацией огня. Они изображают вид натурального пламени и работают на других видах энергоносителей. К ним относят электрокамины и модели на биотопливе.

Электрокамин

Электрокамин — устройство, которое излучает тепло от инфракрасного обогревателя. Он имитирует присутствие пламени (лоскутами ткани в потоках поднимающегося воздуха, или пластиковыми копиями дров, в которые встроены мигающие лампочки).

Биокамин в доме

Ещё один вид устройства, которое имитирует живое пламя — биокамин. Он работает на основе биотоплива (спирта). При сгорании его паров количество углекислых газов ничтожно мало, поэтому такому устройству не нужен дымоход. Ещё одно преимущество биокаминов — пламя действительно настоящее.

Основной обогрева дома: печь-камин

Обыкновенный камин образует недостаточно тепла для зимнего обогрева. В нём нет аккумулирующей камеры, стенки которой могли бы нагреваться и после — отдавать тепло. Поэтому традиционные дровяные камины слабо обогревают жилое пространство.

Для того чтобы любоваться живым пламенем и обеспечить дом надёжным теплом, камины совмещают с отопительными котлами. Такие конструкции получили название каминных печей.

Печь-камин нового формата

Существуют различные варианты таких отопительных устройств — дровяные стационарные печи-камины из кирпича (их можно сложить своими руками) и металлические котлы с дополнительной открытой камерой (их лучше приобрести в готовом виде). Печка камин для дома может иметь встроен духовой шкаф и варочную поверхность для приготовления еды, два дымохода и две топки.

Мнение специалиста о камине в доме

В таких устройствах печь и камин могут работать по отдельности или вместе. Для этого в конструкции предусмотрено несколько задвижек, которые регулируют поток горячего газа и направление его движения.

Камин с водяным контуром

Существуют другие конструкции открытых печей, которые могут использоваться для дополнительного обогрева. В них устанавливают дверцу и теплообменник с водяным контуром. Дровяные камины с дополнительным водяным контуром называют термокаминами.

В качестве водяного контура используются трубы или ёмкости, внутри которых подогревается вода или другой жидкий антифриз. Водяной контур (теплообменник) встраивается в общую систему отопления и является её элементом. Он аккумулирует тепло и передаёт его в общую систему.

Печь-камин с водяным контуром отопления

Камин с водяным контуром сложен в установке. Чтобы подключить его своими руками — необходимы строительные и инженерные знания. В конструкцию входит теплообменник, трубы для подачи и отвода воды, защитные устройства (термодатчик, аварийный клапан). Кроме того, топка для такого камина выполняется в виде закрытой камеры. Для этого наружную сторону топки ограничивают дверцей с прозрачным жаростойким стеклом. Цена камина с водяным контуром выше, чем классической открытой печи.

Различные модели открытых печей декорируют и обогревают помещение. Камин для дома — элемент уюта и роскоши, устройство дополнительного отопления. Он не может быть основным котлом, но позволяет улучшить работу отопления, ускорить прогрев помещения после длительного отсутствия, избавить комнату от неприятного застоявшегося запаха.

Сложности монтажа камина в загородном доме

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
