Каркасный дом сделать самому своими руками: пошаговая инструкция. Технология строительства

Дома в нашей стране традиционно возводились в виде бревенчатых срубов или каменных построек. Однако существуют другие варианты малоэтажного строительства, которым можно отдать предпочтение. Например, разработаны способы, как построить каркасный дом своими руками. Пошаговая инструкция включает 4 основных этапа:

  • заливка фундамента;
  • установка каркаса;
  • возведение стен и утепление;
  • строительство крыши.

Такие строения возводятся быстро и без использования специальной подъемной техники. Каркасные дома недорого обходятся и собираются за один сезон, и они получаются не менее теплыми и комфортными, чем капитальные из бревна или камня.

Выбор места для дома

Применение дерева подразумевает, что земля под домом не будет содержать много влаги. А само место должно быть сухим и хорошо продуваться, чтобы сырость не привела к быстрому гниению.

Чертежи каркасных домов должны быть основаны на расчетах и привязаны к месту строительства. Описания из интернета понятны только специалистам, имеющим определенный багаж теоретических знаний и практических навыков. Фундамент должен возводиться в соответствии с характером грунта, а дом — из расчета эксплуатационных нагрузок.

Необходимость наличия проекта дома

У застройщика должен быть проект дома, созданный специалистами. Кроме того, он согласовывается со многими службами, которые могут внести в него свои изменения и дополнения.

На первом этапе эскиз дома можно сделать самостоятельно, но в дальнейшем под него придется подобрать подходящий проект. Для строительства всегда нужны чертежи каркасных домов, основанные на необходимых расчетах. За проект придется заплатить. Дешевле обходится типовой, но можно заказать и свой, где будут учтены требования застройщика. В нем также заложена технология строительства, которой следует строго придерживаться. Это также касается создания инженерных систем.

Инженерные системы дома

В проекте должны быть указаны все инженерные сети, когда возводится каркасный дом своими руками. Пошаговая инструкция предусматривает прокладку коммуникаций на определенных этапах строительства, начиная с фундамента. При его заливке сразу делаются технологические отверстия. Бурить их потом в бетоне будет гораздо сложней.

В электрическую систему входят распределительный щит, электропроводка, приборы, розетки и заземление. Розетки располагаются на расстоянии не дальше 4 м друг от друга. Они содержат защитные крышки, если рядом находятся источники воды.

От правильности прокладки систем водоснабжения и канализации зависит удобство пользования питьевой и горячей водой, а также вывод и переработка стоков.

Система вентиляции содержит воздуховоды с отверстиями.

Возведение фундамента

Фундамент выбирают столбчатый, мелкозаглубленный ленточный или из бетонных блоков. Для повышения прочности применяют армирование и монолитную обвязку. Каркасные деревянные дома возводятся с небольшим фундаментом, рассчитанным на невысокие нагрузки. На него уходит немного материалов. За счет их экономии стоимость каркасного дома становится ниже. Для него роется траншея или бурятся скважины, а затем делается подушка из песка. Перед бетонированием устанавливают арматуру и опалубку. Заливку ленточного фундамента целесообразно произвести с тщательной трамбовкой. Для монтажа каркаса дома в жидкий бетон устанавливаются с шагом около 2 м вертикальные шпильки длиной 500 мм. Плоскость ростверка выравнивают раствором.

Монтаж нижней обвязки дома

Через неделю после заливки бетона поверх всего фундамента укладывают нижнюю обвязку — деревянный брус сечением не менее 150х150 мм. Его предварительно пропитывают антисептиком, а снизу делают гидроизоляцию из двух слоев рубероида. Брус крепится на шпильки фундамента или анкерные болты, под которые сверлятся отверстия глубиной более 100 мм. По длине и на углах делается соединение в полдерева и крепится гвоздями.

Брусья должны быть полностью уложены и соединены между собой и фундаментом. После этого в них вырубаются пазы и вставляются половые лаги из доски 50х150 мм. Их верхнюю часть следует выставить в горизонтальной плоскости, а в нижней части прибиваются бруски, на которые укладывается черновой пол. К нему степлером крепится пароизоляция, а затем пространство между лагами заполняется утеплителем (минеральная вата или пенопласт). Сверху делается настил из обрезной доски 40х150 мм.

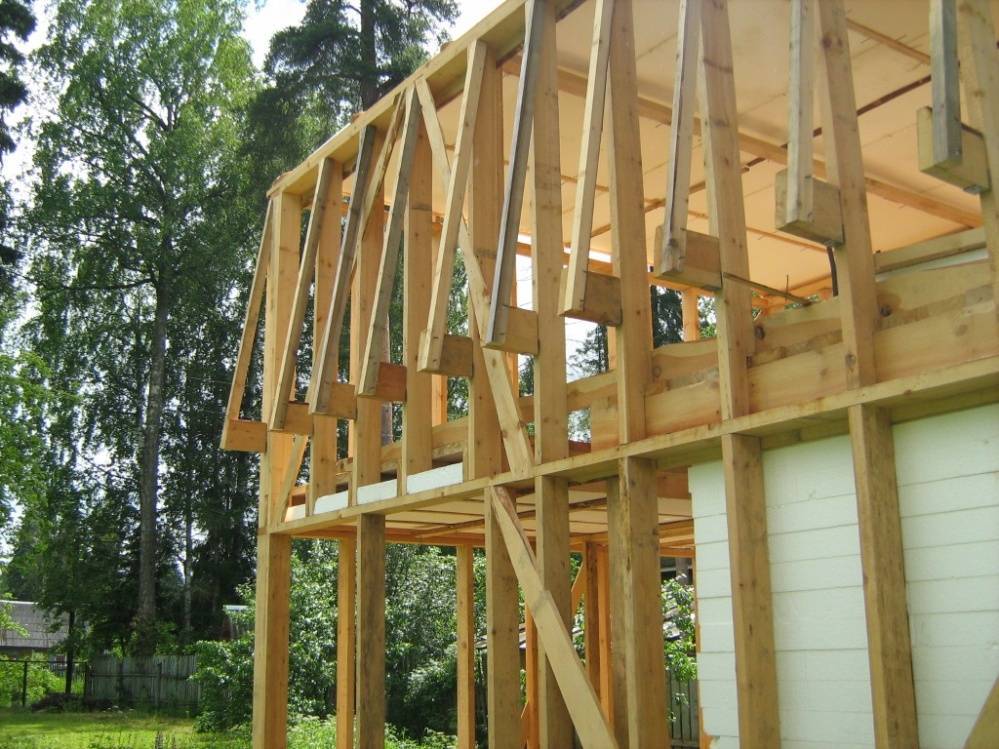

Сборка каркаса

Каркас является основой, удерживающей всю конструкцию дома. Он представляет собой вертикальные стойки, связанные горизонтальными обвязками и ригелями. Когда возводится каркасный дом своими руками, пошаговая инструкция предусматривает строгую последовательность монтажа. Материалом может быть металлический профиль или дерево. Применение металла требует наличия сварочного оборудования и умения работать с ним. Для деревянного каркаса применяют твердые породы дерева, например, дуб или лиственницу. Стойки делают размером в высоту помещения. Их соединяют с нижней обвязкой способом «шип-паз». Подгонка делается точно, без зазоров.

Выбирать размеры и расстояние между стойками следует, прежде всего, в зависимости от нагрузки, передаваемой сверху. Для них подбирают размеры материала, который применяют для обшивки. Стойки с нижней обвязкой соединяются временными раскосами, что придает дополнительную жесткость сооружению.

После того как будет выставлен вертикальный брус, укладывается верхняя обвязка. Принцип ее соединения тот же самый — с помощью пазов, идентичных нижнему брусу. Крепление сверху к каждой стойке делается двумя гвоздями, заглубленными не менее чем на 10 см. Каркас окончательно укрепляется постоянными укосами, а временные демонтируются.

Возведение и утепление стен

Снаружи дом обшивают досками, вагонкой, сайдингом, псевдобрусом. Утепление производят пенополистиролом, пенопластом, минеральной ватой и другими материалами. Они берут на себя теплозащитные свойства распространенных строительных материалов. В связи с этим, каркасные дома недорого обходятся. Для проживания круглый год толщина теплоизоляции должна быть не менее 5 см. Этим материалом заполняют все пространство между балками, чтобы не было пустот. Для предотвращения смещения утеплитель фиксируют специальным крепежом.

Когда мы строим каркасный дом, необходимо защищать деревянные конструкции от действия влаги.Поверх утеплителя на стойки крепится пленка гидроизоляции, после чего набивается обрешетка из реек для вентиляции под внешней обшивкой.

Стены каркасного дома изнутри обшиваются гипсоволокнистыми плитами или ОСП.

Монтаж потолка

Потолок держится на потолочных балках, смонтированных на брусе верхней обвязки, в котором для них вырубаются пазы. Крепление может также делаться с помощью стальных кронштейнов. Разметку делают предварительно на земле. Балки вставляются в пазы и крепятся к обвязке гвоздями. В местах межкомнатных перегородок устанавливаются подпирающие опорные брусья. Они также соединяются в общую конструкцию с верхней и нижней обвязками. В местах расположения вертикальных стоек прибивается гвоздями потолочный щит из шпунтованных досок.

Устройство теплоизоляции потолка

Сверху на потолочный щит настилается пароизоляционный материал. Его располагают с напуском на балки и крепят степлером или рейками. Для пароизоляции служат полимерные мембраны или специальные пленки.

Вровень с балками перекрытия плотно укладывается утеплитель: минеральная или стекловата, керамзит, пенопласт. Он закрывается сверху пленкой гидроизоляции и застилается поперек балок щитом из досок. При расстоянии между ними более 500 мм перпендикулярно укладываются лаги, а затем уже делается пол.

Проем для входа на 2-й этаж делается посредством врезки из двух поперечин между балками.

Возведение крыши

Кровля имеет значительный вес, поэтому она должна опираться на стены дома, которые уже закончены, но не имеют декоративной отделки. Когда строим каркасный дом (а также любой другой), для изготовления крыши необходимо определить уклон, количество скатов, кровельный материал, размеры, количество и шаг стропил.

Крыша выглядит красивой, если она имеет сложную форму. Но при этом возрастает трудоемкость изготовления и стоимость каркасного дома. Наиболее распространена двухскатная крыша, которая подходит для мансарды и чердака. Конструкция ее проста и содержит всего один конек. Отсутствие ендов (вогнутых углов) является преимуществом, поскольку эти места являются самыми уязвимыми и сложными в изготовлении.

Уклон крыши нужно выбирать более 28º, чтобы с нее сползал снег. Если его сделать более 50º, значительно выше будет ветровая нагрузка. Оптимальной величиной уклона считается 35-45º, что прекрасно с точки зрения дизайна: тогда крыша не пологая, но и не слишком острая. Многие каркасные деревянные дома выполняются с мансардами, позволяющими получить дополнительную жилую площадь. Для удобства там нужно возвести небольшие стены высотой 1,1-1,6 м. Тогда в самых низких местах можно расположить кровати или шкафы.

Дом каркасный с мансардой является легким и прочным сооружением, которое при правильном возведении позволяет создать комфортные условия с минимальной затратой времени и средств.

Сечение стропил выбирается из расчета размещения между ними утеплителя, толщина которого обычно составляет 100-150 мм. Для подстраховки берут доску размером 150х50 мм. Ее длина составляет 6 м. Две доски сбиваются гвоздем с одной стороны в виде буквы Л. Затем их поднимают на крышу и подбирают нужный угол, опираясь на брус верхней обвязки. При этом свесы должны выступать за стену на расстояние 30-55 см. После доски соединяются ригелем, и получается образец стропил. В местах опоры делаются треугольные вырезы на треть высоты. Технология строительства каркасных домов предусматривает использование в качестве мауэрлата верхнюю обвязку каркаса. По образцу делаются стропила на всю крышу, чтобы шаг между ними составлял 70-80 см.

Ригель располагается не ниже, чем уровень первого этажа. Слишком высоко размещать его не следует, так как соединение не получится достаточно жестким. Стропила в коньке соединяются в пол-лапы. Сначала их устанавливают на фронтонах, затем протягивают шнуры между ними и по ним выставляют остальные.

Тип обрешетки зависит от вида кровельного материала. Она бывает прореженной или сплошной. Для любого вида крыши обрешетку крепят в области конькового бруса без зазора.

Устройство кровли

Удобным материалом для покрытия кровли каркасного дома является битумная черепица. Она легкая, пластичная, легко монтируется и дешева. Недостатками являются возгораемость и быстрое выцветание.

Металлочерепица и профнастил являются универсальными материалами и придают крыше эффектный вид. Они легко монтируются, имеют небольшой вес и невысокую стоимость. К минусам можно отнести шумность во время дождя и града.

Когда крыша будет готова, монтируются системы водостока и дренажа для отвода осадков подальше от дома.

Заключение

Для того кто всерьез задумался о надежном и комфортном жилье, сегодня не является проблемой возвести каркасный дом своими руками. Пошаговая инструкция дает возможность сделать работу быстро, качественно, недорого и без ошибок.

пошаговая инструкция строительства в одиночку.

Технология строительства каркасного дома

Каркасный дом: пошаговая инструкция

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.


Схема стены каркасника.

Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.

  • Грунтовые работы – это подготовка почвы под фундамент и собственно сооружение свайного фундамента.
  • Сбор каркаса стен из вертикальных стоек и обвязок.
  • Монтаж межэтажных перекрытий.
  • Кровля с обрешеткой, монтирование стропильной системы и укладка кровельного материала.
  • Сооружение стен, которые надо обшивать листами плитного материала.
  • Монтирование чернового пола и потолка.
  • Наружные двери, окна, простенки и перегородки.
  • Разводка коммуникаций внутри стен дома.
  • Внутренняя обшивка и отделка.

А теперь перейдём непосредственно к вопросу, как сделать каркасный дом  своими руками, что учесть для качественного строительства и правильного выполнения работ.

Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

  1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
  2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
  3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
  4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
  5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
  6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

  • по грунту;
  • по лагам;
  • по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

  • опирают на лежень и укрепляют с внешней стороны фасадной доской;
  • устанавливают в вырезанные в нижней обвязки пазы;
  • монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

  1. Раскраивают и нарезают балки нужной длины.
  2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
  3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
  4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

  • 2,5-3,5 м — 1 элемент;
  • 3,5-5,4 — 2 доски;
  • 5,4-7,2 — 3 распорки;
  • больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности. Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций.

Для утепления деревянных полов используются материалы:

  • гранулированные — керамзит, шлак, вермикулит;
  • рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
  • плиты из минеральной ваты, пенополистирола, ДСП;
  • жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Важно. Если не создать условия для испарения воды в подпольном пространстве, со временем утеплитель отсыреет, а древесина начнет гнить.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.


Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

  • Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
  • Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.


Навес для хранения досок.
  • Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях, для защиты от намокания.
  • Возможно, участок необходимо выровнять, для этого надо сделать расчет рельефа и вызвать строительную технику.
  • Для некоторых участков, где ведется каркасное строительство, дополнительно будет актуальна инструкция, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок.

Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен по периметру.


Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Пароизоляция стен – прихоть или необходимость?

Во избежание попадания водяных паров внутрь утеплителя, что влечет за собой его повреждение и утрату теплоизолирующих свойств, производится монтаж пароизоляции стен каркасного дома. Пароизоляционная мембрана имеет многослойную пористую структуру, благодаря чему обеспечивается циркуляция воздуха не только через вентиляцию в каркасном доме, двери и окна, но еще и через стены.

Мембрана с одной стороны имеет гладкую поверхность, с другой – шершавую. Влага, оседающая на шершавой стороне, постепенно испаряется, препятствуя образованию плесени и грибка внутри стены. Следует помнить, что монтаж мембраны производится гладкой стороной к утеплителю, а шершавой внутрь помещения.

На заметку: Приклеивать пароизоляционную мембрану следует специальным скотчем, исключая образование порывов и складок. В противном случае утеплитель придет в негодность через 2-3 сезона.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.


Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.


Опалубка ленточного фундамента с арматурной сеткойНа заметкуМожно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.


Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.


Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент

Инженерные системы

Чтобы построить каркасный дом, необходимо предусмотреть внесение в проект всех инженерных сетей. Они прокладываются в строгой последовательности, и начинать нужно с фундамента. В случае применения бетонного основания все технологические отверстия под коммуникационные системы нужно сделать в момент заливки, чтобы после застывания не заниматься сложным сверлением отверстий.

Электрическая система состоит из распределительного щита, электропроводки, розеток и заземления. Расстояние между точками под розетки должно составлять не более 4 м. Рядом с источниками воды устанавливаются розетки с крышками. Вентиляционная система включает в себя воздуховоды с отверстиями. Стоит ли напоминать, что от правильной разводки труб и проводов зависит удобство доступа и пользования кранами, выключателями, а также функционирование стоков и отвод канализации?

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки. Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.


Варианты соединения в полдерева
Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу . Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.


Черновой пол из бетона — бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.


Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

Выбор места строительства дома на участке

О выборе места возведения жилого дома стоит задуматься еще на стадии покупки участка. Имеет значение не только рельеф, но и удаленность от шоссе, линий электропередач, соседних строений, наличие поблизости водоемов, оврагов, зеленых насаждений. На самом участке также нужно правильно разместить дом. Здесь есть обязательные для исполнения нормативы. Это:

  • Санитарные строительные нормы. В них оговорено нормативное расстояние до проезжей дороги, ЛЭП, подземных инженерных коммуникаций, соседских домов, хозпостроек, колодцев, деревьев.
  • Ограничения по пожарной безопасности. Противопожарные нормы регламентируют расстояние до пожароопасных объектов и между домостроениями. При этом учитывают, из чего построен дом.

Расположение будущего дома выбирают при проектировании. Для ввода здания в эксплуатацию проект должен быть согласован с ответственными службами.


Рисунок 3. Схема свайно-винтового фундамента. Проект Всеволожск Д-15

Кроме того, есть более общие рекомендации, которые помогут повысить комфортабельность будущего дома. При выборе места строительства учитывают:

  • ориентацию по сторонам света – влияет на освещенность комнат;
  • розу ветров – с ветреной стороны лучше уменьшить степень остекления;
  • наличие источников шума (дорога, детские площадки) – с этой стороны лучше не делать окна.

При выборе расположения комнат желательно заранее продумать вид, который будет открываться из окон.

Достоинства и недостатки каркасной технологии

Технологию каркасного строительства нельзя назвать идеальной, у нее есть не только преимущества, но отрицательные стороны.

Достоинства быстровозводимых домов

  1. Сроки строительства — главный, и зачастую, решающий аргумент для заказчика. После того как застынет фундамент, простой проект собирают за две недели. Строительство дома большой площади со сложным архитектурным решением занимает несколько месяцев.
  2. Материалы, используемые в каркасном строительстве: клееный брус, доски, ОСП-плиты, SIP-панели, не деформируются от перемены влажности. Можно сразу приступать к чистовой отделке.
  3. Экономия на всех этапах: облегченный фундамент, невысокие транспортные расходы, недорогие материалы и монтаж.
  4. Использование мелкозаглубленных фундаментов.
  5. Возможность строительства на сложных грунтах.
  6. Современные утеплители обеспечивают хорошую теплоизоляцию и позволяют жить в каркасном доме круглый год.
  7. Всесезонность строительных работ.
  8. Допускается прокладывание коммуникаций в полостях стен.

Недостатки и слабые стороны

  1. Основной недостаток — небольшой срок эксплуатации, 50-80 лет. Однако любую деревянную постройку нужно ремонтировать, при должном уходе дом простоит дольше.
  2. Каркасные дома — малоэтажные. Исключение — проекты с каркасом из металлических профилей. При деревянном каркасе не рекомендуется делать три этажа, но мансарда вполне допустима.
  3. Перепланировка в щитовых домах невозможна, а в каркасно-рамочных зависит от проекта: некоторые стены убираются, если они не несущие. Но вопрос нужно обязательно согласовать с авторами проекта.
  4. Низкая шумоизоляция.
  5. Если в качестве утеплителя используется пенопласт, дом может пострадать от грызунов.
  6. Низкая пожаробезопасность — относительный недостаток. Существуют утеплители, стойкие к возгоранию, например, базальтовая вата. Деревянные части строения обрабатываются защитными составами.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.

  • Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
  • Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
  • Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
  • Монтаж каркасного дома выполняется из собранных заранее на земле элементов — шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.


Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

  • Укладывают нижнюю обвязку.
  • Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
  • Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши.

На заметку Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями  .

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.


Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.


Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.


Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть выполнены из доски меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – готовое пвх окно вместе с монтажом в оконный проём. Что касается дверных проемов, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии.  Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев.  На что же обратить  внимание?

  1. Одинарная обвязка по верху стены.
  2.  Силовой ригель, врезанный в стойки на протяжении всей стены.
  3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете.  Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит.  От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают.  Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители.  А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий.  Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры.  А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский.  Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку.

Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.


Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши.

Стропильная система состоит из следующих элементов:

  • мауэрлат
  • стропильные ноги
  • стойки
  • прогоны
  • затяжка
  • лежень
  • подкосы
  • обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена.

Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.


Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ.

Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений.

Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Основные правила каркасного строительства

Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:

  • Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение древесине камерной сушки, чем дереву естественной влажности, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.
  • Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем — к аварийным ситуациям. И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.
  • Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.

Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.


Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен. Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Цокольное перекрытие

Нет необходимости обустраивать цокольное перекрытие в каркасном доме при использовании монолитной фундаментной плиты и полах по грунту.

Цокольное перекрытие каркасного дома

Первое что необходимо это выровнять в уровень обвязку. Для этого подойдет электрический рубанок. Перекрытие в основном собирают из доски 50 на 200, но все требует расчетов. Калькуляторы которые потребуются для расчета конструкций дома. В зависимости от расчетов, выбирается шаг балок. Зачастую это 58-59 см. под размер плитного утеплителя. При использовании эковаты шаг можно сделать уже более удобным для крепления плитного материала чернового пола (ОСП, ЦСП, фанера).

Все слои каркасного дома должны перекрывать друг друга. Гвозди забиваются с учетом один гвоздь на каждые 5 см. и 2.5 см. от края доски. Для менее податливых досок можно использовать саморез для того чтобы плотно стянуть их. И не забывать снимать обзол, чтоб вредители не завелись.

В местах установки перегородок , лестниц и других тяжелых конструкций лаги пола монтируются двойными. Для дополнительной жесткости и в местах к примыканию к стенам, устанавливаются перемычки. После сборки перекрытие его также выравнивают в уровень. Для удобства последующего сбора стен, на перекрытие монтируют временный пол. Это может быть доска 25 на 100, 25 на 150 с шагом 2-3 см.

Два варианта одной технологии

Возведение каркасных домов проводится двумя способами:

  • Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.
  • Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Краткая Технология строительства каркасного дома

  • Каркасный дом возводится на любой вид фундамента.
  • Основой конструкции служит каркас, выполненный из несущих материалов. Самыми распространённым материалами для сбора каркаса дома являются:  пиломатериалы различного диаметра и типа. Часто используется металлопрофиль различных марок. Каждый из каркасных материалов имеет свои особенности и различия, но одинаково эффективно образуют прочную конструкцию.
  • Пустоты стен, смонтированного каркаса заполняются утеплительными материалами: минеральная вата, пенополистирол, древесно-волокнистые материалы, другие виды утеплительных материалов. Дополнительно, между облицовочной поверхностью стен и утеплителем закладывается пароизоляционные и гидроизоляционные материалы.
  • Затем, каркас дома вместе со всем содержимым стен, обшивается с внутренней и внешней сторон, стеновыми материалами, такими как ОСБ плиты, цементно-стружечные панели и подобного рода материалы.
  • Заключительным этапом каркасного строительства является внешняя отделка стен дома, материалами защищающими строение от разрушающих проявлений внешней среды, продлевая его долголетие. Такими материалами могут быть, все виды сайдинга, штукатурка и прочие.

слои стены каркасного дома

Ниже рассмотрим основные виды каркасных конструкций, их достоинства и имеющие недостатки.

Возведение стен каркасного дома

Прежде чем ставить стены, нужно внимательно осмотреть основание, оно должно быть идеально ровным. Если на основании будут иметься неровности, это негативно скажется на конструкции дома в целом, могут появиться перекосы.

При строительстве дома по канадской технологии для возведения стен лучше всего применять СИП панели. Их установка не представляет значительный сложности и не требует больших временных затрат, а готовый дом будет тёплым.

  1. Так, сначала необходимо выполнить нижнюю обвязку, на неё потом будут устанавливаться sip-панели. Выполнять обвязку необходимо в полном соответствии с чертежами будущего жилья. Фиксация обвязочных досок осуществляется по всему дому и по периметру таким образом, чтобы они полностью соответствовали существующей конструкции стен. Очень важно чтобы ширина досок позволяла, чтобы панель могла в неё свободно втиснуться, потому что строительство стен осуществляется способом в «шип-паз».
  2. Теперь нужно будет обвязку надёжно зафиксировать к основанию, для этого рекомендуется использовать саморезы, а вот для того чтоб её разместить правильно обычно применяют шаблон, изготовленный из обрезка СИП панели. Чтобы обеспечить более высокий уровень надёжности, в основании потребуется проделать небольшое отверстие до самого фундамента и всё закрепить. Для крепления используют анкерные болты.
  3. Специалисты советуют ставить стены начиная с углов дома. По уровню необходимо установить первую СИП панель и зафиксировать ее к брусу с помощью саморезов и пены. Место соединения запенивают и монтируют следующую панель таким образом, чтобы получился угол дома. На углу сип-панели соединяют друг с другом с помощью саморезов длиной в двести двадцать миллиметров. Далее, следуя чертежам строим конструкцию точно так же, как ранее обустраивали в доме пол.

Чтобы выполнить фиксацию плит одну к другой используют брус, это будет шип. Шип вставляется в паз плиты. Как только каркас будет сделан, необходимо запенить пеной пазы панелей и потом аккуратно засунуть в них доску обвязочную. Следующий шаг, это создание перекрытия. Для его устройства могут быть использованы простые доски.

В случае если вы планируете построить деревянное жильё в два этажа, тогда после установки перекрытия строительство стен осуществляется точно также, как и строительство стен первого этажа.

Как строить каркасный дом своими руками?

Практически каждая молодая семья нуждается в собственном жилье. Далеко не все знают о том, что технология каркасного строительства сможет осуществить эту мечту (и не надо влезать ни в какие ипотеки).

Построить каркасный дом в СПБ можно и самостоятельно. Но имеется ли в этом смысл. Ведь если Вы ни разу в жизни не занимались подобной деятельностью, Вы потратите гораздо больше денег, чем если бы заказали строительство каркасного дома «под ключ».

Канадская технология тёплых домов



Ниже будут перечислены преимущества каркасных домов:

  • быстрота возведения конструкции;
  • относительно доступная стоимость;
  • возможность дальнейшей перестройки;
  • хорошая теплоизоляция;
  • долговечность при корректном строительстве.

Многие обыватели наивно полагают, что означенные дома не подойдут для климата России (разве, что для средней полосы, где морозы не опускаются ниже -20 градусов). Это не так.

Означенная технология строительства домов применяется в Канаде и США уже на протяжении 60 лет. До сих пор многие дома первой волны застройки стоят, не требуя даже небольшого ремонта.

Хотя конечно, специфику России с весенними паводками так же нужно учитывать.

Довод в пользу обращения к специалистам



Вы не сможете самостоятельно разработать проект дома. Домашние мастера, которые привыкли делать всё самостоятельно, наивно полагают, что смогут скачать проект из Интернета и самостоятельно его возвести.

Глупости! Каркасный дом должен выстраиваться на фундаменте. А ленточный фундамент должен разрабатываться исходя из почв Вашего приусадебного участка. С большой вероятностью можно предположить, чем закончится самостоятельное строительство: неправильно рассчитанный фундамент будет слишком лёгкий и под действием выталкивающих сил зимой (влага в грунте расширяется) будут наблюдаться неравномерные выпячивания фундамента.

Это в свою очередь приведёт к появлению трещины на стенах или того хуже – частичному обрушению кровли.

Другими словами, если Вы не являетесь профессионалом в строительстве, а о каркасных домах знаете только из Интернета, ни в коем случае не начинайте самостоятельного строительства. Это обойдётся значительно дороже.

Смотрите также:

В видео подробно расскажут о технологии строительства каркасного дома:

Tweet

Советы по строительству каркасного дома

Технология изготовления каркасного дома – это многовековые традиции деревянного домостроения в сочетании с современными технологиями строительства. Базовой конструкцией каркасного дома является деревянный каркас, заполненный теплоизоляционными материалами, такими как каменная вата, эковата и т. д. Эта конструкция дома известна своей быстрой сборкой и, в зависимости от проекта, сборка каркаса может занять всего 3 дней. Кроме того, здание можно собирать и зимой, так как панели деревянного каркаса изготавливаются заводским способом и не подвержены влиянию изменяющихся погодных условий.

Поиск подходящего партнера является одним из первых и наиболее важных шагов перед строительством и планированием. Поскольку каркасные дома становятся все более популярными, компаний, предлагающих строительство каркасных домов, становится все больше с каждым днем, поэтому этот выбор не так прост. Исследование рынка и понимание типов каркасных домов помогут вам принять решение. Сравнивая предложения, вы обнаружите много общего, но стоит обратить внимание на некоторые детали, например, производит ли компания конструкции на собственном заводе или является лишь посредником для другой компании; обрабатывается ли древесина с помощью оборудования или вручную и т. д.

Предложения по поиску строительной компании из деревянного каркаса:

  1.  Строительство деревянного дома, вероятно, тот случай, когда вы хотите работать с компаниями, которые практиковали, например, в Скандинавии или Канаде, потому что в В этих странах очень высокие стандарты качества каркасных домов, что может дать дополнительное чувство безопасности и гарантии.
  2. Также желательно проверить отзывы об уже построенных объектах, как долго компания работает в сфере каркасного домостроения и каким стандартам они соответствуют.
  3. Некоторые производители предлагают бесплатное предложение, мы рекомендуем им воспользоваться.
  4.    Попросите три или четыре компании принять участие в торгах по вашему проекту и сравните их (сроки, материалы, стоимость, спектр услуг и т. д.)
  5.    После того, как вы выберете компаний, договоритесь о встрече на заводе-изготовителе или на строящемся объекте, где вы сможете ознакомиться с технологиями производства и профессионализмом компании.
   6. Обязательно спросите об альтернативах, которые сэкономят вам деньги.

Сборные проекты и индивидуальные заказы

Несмотря на то, что существует множество компаний, занимающихся проектированием и строительством каркасных домов, предложение во многом зависит от пожеланий заказчика. В настоящее время на рынке есть несколько компаний, которые предлагают выбрать среди готовых проектов, а также есть компании, которые в сотрудничестве с дипломированным архитектором предлагают разработать уникальный проект по индивидуальным пожеланиям каждого клиента.Также полезно знать, что есть компании, которые продают готовые проекты или только обеспечивают установку каркаса дома, и компании, которые предлагают полный набор продуктов от проектирования и разработки до обустройства дома и экстерьера. В зависимости от того, какие услуги вы выберете, изменится и цена каркасного дома.

Процесс строительства каркасного дома

Подготовительные работы. Перед началом строительства необходимо выполнить несколько предварительных задач.Во-первых, вам предстоит выбрать подходящий участок под застройку и выяснить возможности его развития, а также провести геолого-геодезическое обследование земельного участка. Если выбранный земельный участок соответствует требованиям, следующим шагом является разработка проекта дома, затем получение разрешения на строительство и наем сертифицированного подрядчика. При получении разрешения на строительство необходимо сделать подъезд к строительной площадке, провести водо- и электроснабжение, а также застраховать строительные работы.

Первый этап. Когда подготовительные работы завершены, пора приступать к строительству. В первую очередь заливают фундамент дома, затем монтируют деревянный каркас и фермы, а затем проводят водосточные системы и инженерные сети.

Второй этап. После возведения каркаса дома дом необходимо подключить к общей системе водоснабжения и электроснабжения, после чего следуют внутренние работы. На этом этапе необходимо провести уборку строительной площадки и работы по внешнему благоустройству.

Третий этап. Третий заключительный этап связан с оформлением документации и сдачей дома в эксплуатацию, поэтому после завершения строительных работ важно заказать кадастровое дело и выяснить, какие документы необходимы для сдачи дома в эксплуатацию. После того, как документы поданы, необходимо подписать с подрядчиком акт приема-передачи и зарегистрировать недвижимость.

Технологии строительства деревянных каркасных домов

Существуют две различные технологии строительства деревянных каркасных домов – разработка каркасных конструкций на месте или сборная подготовка конструкций.Монтаж на месте немного дешевле, но требует больших трудозатрат, а промышленный деревянный каркас немного дороже по стоимости, но обеспечивает качество и соответствие стандартам, значительно снижает затраты на сборку и время, затрачиваемое на строительство. Выбор метода строительства в основном определяется размером проекта, сложностью проекта и пожеланиями клиента. Независимо от выбранной технологии стоимость строительства каркасного дома будет примерно одинаковой в обоих случаях.

Типы деревянных рам

Существует несколько типов деревянных рам. В настоящее время наиболее популярными типами деревянных каркасов являются открытая панельная система, закрытая панельная система и технология SIP.

Система с открытой рамой

Большинство компаний используют систему с открытой панелью. Открытые деревянные каркасы изготавливаются с внутренней стороной стеновых элементов без обшивки, а это означает, что панель по сути состоит из каркаса из хвойных пород дерева, покрытого снаружи OSB.Выбирая этот каркас, вы быстрее получите материалы для деревянного каркаса, но он требует большего участия на месте. На месте устанавливаются оконные и дверные рамы, а после гидроизоляции каркаса дома в стены монтируются электропроводка и сантехнические трубы, производятся работы по утеплению, и завершается процесс герметизацией панелей влагонепроницаемым барьером. или гипсокартон.

Закрытая рамочная система

Это современная система, очень популярная в Скандинавии.Панели каркаса дома поставляются со всеми необходимыми установками. В процессе производства в панели закладываются все необходимые коммуникации, выполняются работы по утеплению и даже устанавливаются окна и двери. Из-за этого фактора дома закрытых панельных систем часто называют панельными. Закрытая панельная система обеспечивает меньший объем работы на объекте, но если производственный процесс допустит ошибку или вы захотите внести изменения в проект, это будет практически невозможно.

SIP-панели

SIP-панели (Структурные теплоизоляционные панели) изготавливаются промышленным способом и состоят из каркаса из коры, заполненного пенополистиролом и покрытого OSB с обеих сторон. Выбирая этот способ, дом не нуждается в отдельном каркасе дома, так как СИП-панели являются основным несущим элементом конструкции.

Монтаж деревянного каркаса своими руками

Конечно, можно построить каркасный дом самостоятельно, используя открытую панельную систему и даже SIP-технологию, но в этом случае вы должны принять во внимание несколько вещей, которые в противном случае были бы выполнение профессиональной компанией по деревянному каркасному строительству, например, транспортировка материалов, предоставление строительной техники, предоставление рабочей силы и подготовка необходимой документации. Помните, что компания с огромным опытом гарантирует качество каркаса, и как бы ни было приятно делать что-то своими руками, мы рекомендуем вам доверить строительство профессионалам.

Деревянно-каркасные дома в обзоре исторических зданий Америки


Перейти к: Введение | Коннектикут | Грузия | Мэн | Мэриленд | Массачусетс | Миссури | Новый Хэмпшир | Нью-Джерси | Новый Йорк | Род-Айленд | Вирджиния | Список используемой литературы

Библиография по деревянным каркасным домам (частично аннотированная)

Андерсон, Л.O. Деревянно-каркасное домостроение . Вашингтон, округ Колумбия.: Министерство сельского хозяйства США (государственная типография), 1975. 223 стр.; иллю. [ЛК позывной номер Th5818 .W6A52 1975]
Также опубликовано Dover Publications под заголовком How to Build a Wood Frame Дом , 1973. 223 с.; иллю.

Эндрюс, Жанмари. «Истории из дома Ипсвич». Ранний Американская жизнь , том. 32 нет. 3 (июнь 2001 г.): 52-60.

В центре внимания выставки «В этих стенах…» в Национальном Музей американской истории, май 2001 г. Открытия, послужившие основой для реставрации. Работа над деревянным каркасным домом Ипсвич из Массачусетса.

Бенсон, Тед. Строительство каркасного дома: возрождение забытого Крафт . илл. Джейми Пейдж. Нью-Йорк: Саймон и Шустер, 1995. около 1980 г. 211 стр.; иллю. [номер LC: Th5818 .W6B46]

Основное освещение всех аспектов практического столярного дела в диаграммах, включая раскладка бруса, гибка, резка, инструменты, отделка, сборка стропильных ферм, аспекты структурного проектирования, примеры планов.

Бенсон, Тед. «Обшивка шкурами». Пользовательский конструктор , об. 4 нет. 2 (февраль 1989 г.): 33–35.

Бенсон, Тед. Деревянно-каркасный дом: искусство и ремесло стоечно-балочной конструкции Дом . Ньютаун, Коннектикут: Taunton Press, 1999. 232 стр.; иллюстрировано, в основном в цвете. [номер LC Th5818 .W6B46523 1999]

Красочно иллюстрированная презентация 29 современных каркасных домов от Nova. От Шотландии до Британской Колумбии, со многими примерами Восточного побережья и Колорадо.Включает в себя обобщенные изометрические чертежи и планы.

Бенсон, Тед. Каркасный дом: проектирование, строительство, отделка . Ньютаун, Коннектикут: Taunton Press, 1997. 2-я ред. изд. 234 стр.; иллюстрированные, некоторые в цвете. [номер LC Th5818 .W6B464 1997]

Полезный обзор с изометрическими рисунками, показывающими эволюцию и анатомию деревянного каркаса, проектирование каркаса, детали, проектирование фундамента, электропроводка и освещение, сантехника. Включает библиографию и источники поставки.

Бинзен, Джонатан. «Требуется некоторая сборка». Этот старый дом , об. 7 нет. 3 (апрель 2002 г.): 92-104. илл. (цвет).

Детали реконструкции дома Уолпола, Массачусетс, построенного в 1790 году, в Новое место.

Бурер, Пэт и Синди Харрис. Из леса: экологическая древесина Дизайн рамы для самостоятельной сборки . Белфорд, Нортумберленд [Англия]: Machynlleth, Поуис [Уэльс]: Доверительный фонд самостоятельного строительства Уолтера Сигала; Центр альтернативных технологий, 2001.3-е изд. 120 стр.; иллюзия; некоторые в цвете.

Браун, Дж. Картер. «Спасение достопримечательности Род-Айленда: Соловей-коричневый 1972 г. Дом отреставрирован «дерево за деревом». Architectural Digest , об. 51 (февраль 1994 г.): 26-34.

Этот провиденсовский дом 1792 года традиционно называют самым большим деревянным каркасным домом. дом, чтобы выжить из Америки 18 века.

Брюйер, Кристиан и Роберт Инвуд. Загородный комфорт: новый поселенец Справочник . Нью-Йорк: Издательство Дрейк, 1976. 237 стр.; иллю. [Звонок ЛНР номер: Th5818 .W6B78]

Кларк, Сэм. Независимый строитель Real Goods: проектирование и строительство Дом по-своему . Проиллюстрировано линейными рисунками Сэма Кларка; фотографии Торстена Хортона. Узел Уайт-Ривер, штат Вирджиния: паб Chelsea Green, 1996. 522 с.; иллю. [номер LC: Th5815 .C5524 1996]

Страницы 186-210 относятся к деревянным каркасным домам; некоторые приложения с таблицами показывая значения, сильные стороны древесины.В основном книга по планированию дизайна для помогите представить потребности, деньги и время для строительства. Как составить план и понять как работают структуры. Не все примеры имеют деревянный каркас.

Каммингс, Эбботт Лоуэлл. Каркасные дома Массачусетского залива, 16:25-17:25 . Кембридж, Массачусетс: Belknap Press, 1979. 261 стр.; иллю. [номер LC NA730 .M4C85]

Отличное историческое и практическое исследование деревянного каркаса, с англ. влияние на сборку и отделку.280 иллюстраций, в том числе много изометрических рисунки. Включены многие дома, задокументированные HABS.

Дизенхаус, Сьюзен. «Мастерство деревянного каркаса». Новый Йорк Таймс , том. 14 нет. 51167 (24 мая 1998 г.), раздел 11: 1

Мастерство и стоимость деревянных каркасных домов; фон их популярности.

Эллиотт, Стюарт с Джеймсом Бруксом и Дугом Бэром. Планирование деревянного каркаса Книга . Чикаго: Современные книги, 1978.350 стр.; иллю. [Телефонный номер ЛК: Th5818 .W6 E43]

Эванс, Барри. «Деревянное строительство в американском стиле». Журнал архитекторов , об. 205 нет. 8 (27 февраля 1997 г.): 47-51.

Уроки, извлеченные из богатого опыта США в области деревянного каркаса, Связанный.

Семья Фэрбенкс в Америке. The Fairbanks Home [веб-сайт]. Дедхэм, Массачусетс: 2000
URL: www. dedham.com/fairbanks/house/default.htm

Информация о старейшем сохранившемся каркасном доме в Америке.

Гоц, Карл-Хайнц. Справочник по проектированию и строительству деревянных конструкций . Нью-Йорк: McGraw-Hill, 1989.
288 стр. [нет в LC]

Грегори, Ховард Кейт. Историческое деревянно-каркасное сооружение в Харродсбург-Мерсер Округ, Кентукки . Лексингтон, Кентукки: [sn], 1992. 162 стр .; иллю. [нет в ЛК]

Хакенберг, Ларри Майкл. Дом Гринвуда: Как спроектировать, построить и купить недорогой красивый дом Дом . Шарлоттсвилль: университет издательства Вирджиния Пресс, 1976.139 стр.; иллю. [Звонок ЛНР номер: Th5818 .W6h4]. Распродано, но доступно в виде бесплатного PDF-файла; свяжитесь с автором по адресу: [email protected]

Как строить каркасные дома . Нью-Йорк: Издательство Дрейк, 1973. 223 р; иллю. [Номер LC: Th5818 .W6H68]

Инвуд, Роберт и Кристиан Брюйер. Креативное загородное строительство: В гармонии с природой . Нью-Йорк: Издательство Дрейк, 2000. 288 стр.; иллю. [номер LC Th5815 .I56 2000]

Самостоятельные дома и методы строительства, ориентированные на индивидуальное творчество и решение проблем.Дизайнерские решения. Не все дома каркасные.

Ишем, Норман М. и Альберт Ф. Браун. Ранние дома Коннектикута . Нью-Йорк: Dover Publications Inc., 1965. 303 стр.; ил., карта, планы. [Звонок ЛНР номер NA7235 .C8I7 1965]

Тематические исследования отдельных домов в рамках исторического обзора; включает в себя 3 периода истории колонии Коннектикута и связанных с ними типов домов с главой по строительству, в том числе по дереву и каркасу. Шесть домов в г. тематические исследования задокументированы HABS: Benjamin House, Harrison-Linsley Дом, дом Стивена Хемпстеда, дом Мура, дом Томаса Пейнтера, и дом Джозефа Уэбба. Иллюстрации включают планы этажей, разрезы, обрамление подробности.

Джонс, Клейтон. «Тимбер!» Кристиан Сайенс Монитор , об. 91, нет. 227 (20 октября 1999 г.): 15. Рис. (цв.).

Сообщает о возрождении интереса к деревянным каркасным домам в Соединенных Штатах.

Келли, Дж. Фредерик. Ранняя домашняя архитектура Коннектикута . Нью-Йорк: Dover Publications, Inc., 1963. 210 стр., илл., диаграммы, планы. [ЛК номер телефона: NA7235.C8K42 1963]
Также опубликовано: Йельский университет, 1924.

Полезное графическое исследование, в котором основное внимание уделяется примерам ранних кадров. дома; некоторые дома, задокументированные HABS, включены в чертежи. 48 тарелок и 242 иллюстрации, изображающие планы, разрезы, детали и т. д. В разделе на каркасах домов показан типовой план каркаса.

Кирби, Ян. «Врезной и шип: Букварь». Журнал столяра , об. 26 нет. 6 (декабрь 2001 г.): 32-40; 4 схемы.

Описывает три основных способа использования врезного шипового соединения.

Книффен, Фред Бауэрман и Генри Х. Гласси. Здание из дерева в Восточная часть Соединенных Штатов: перспектива места и времени . Нью-Йорк: американский Географическое общество, 1966. 66 с.; иллю. [нет в LC]
Также включено в Geographical Review , vol. 56, нет. 1: 40-66. [ЛК номер вызова: G1 .G35]

Меррилис, Дуг и Эвелин Лавдей. Недорогое строительство столбов .Rev. и дополнено Ральфом Вудом. Шарлотта, штат Вирджиния: паб Garden Way, 1980. 182. стр., илл. Ориг. издание 1975 г. [номер LC: Th211 .M47 1980]

Руководство по изготовлению деревянного каркасного дома: упрощенный метод. Национальное здание Агентство и Ассоциация исследований и развития лесоматериалов . Ланкастер, Англия и Нью-Йорк: Construction Press, 1980. 102 стр.; иллю. [Звонок ЛНР номер: Th5818 .W6M26]

Моррис, Майкл и Дик Пироццоло. Книга планов деревянного каркаса .Поваренная соль Лейк-Сити: Гиббс Смит, 2000. 126 стр .; иллю. (какой-то цвет). [Телефонный номер ЛК: NA7205 .M6795 2000]

Оберг, Фред Р. Тяжелые деревянные конструкции . Чикаго: американский технический Общество, 1972.

О’Коннелл, Трейси Дэвис и Смит, Пол М. «Североамериканский лесоматериал Промышленность каркасного домостроения». Журнал лесных товаров , январь 1999 г. об. 49, нет. 1 (январь 1999 г.): 36.

Обзор отрасли; опрос 301 компании США и Канады; Результаты обследования.

Оригиналы . Сиэтл, Вашингтон: Lindal Cedar Homes, 1994. 266 стр.; иллюстрировано, в основном в цвете. [Номер LC: NA737 .L49A4 1994]

Проекты и планы строительства из красного кедра.

Озелтон, Э.К. и Дж. А. Бэрд. Руководство проектировщика древесины . Лондон: Crosby Lockwood Staples, 1976. 656 стр.; илл. [номер LC: TA666 .O93] 1984 г. изд. нет в ЛК

Руководство с советами, ярлыками и фактами о деревообработке.Материалы, уровни напряжения, нагрузка, конструкция и типы балок, конструкция колонны, соединения, фермы. Включает в себя таблицы, рисунки, рисунки.

Паркер, Гарри. Упрощенное проектирование деревянных конструкций . Нью-Йорк: John Wiley and Sons, Inc., 1994. 5-е изд. 265 с., ил. [Номер LC: Th2101 .P37 1994]

Обсуждает использование дерева в конструкциях, методы проектирования, включая проектирование балок. и поведение, фермы, колонны. Приводит примеры проектов деревянных домов. с иллюстрациями.

Пироццоло, Дик и Линда Корзин. Внутренняя отделка деревянным каркасом . Поваренная соль Лейк-Сити: Гиббс Смит, 2000. 187 стр. ; цветные иллюстрации. [Телефонный номер ЛК: NK2004 .P63 2000]

«Размышления деревянного мастера: Эд Левин делится своим опытом…» Дизайн Дух , об. II, нет. 1 (зима/весна 1990 г.): 21–26.

Один из основателей Гильдии лесопромышленников Северной Америки и влиятельный лидер в этой области, Эд Левин резюмирует свой опыт работы с деревянными каркасами и изменения в поле в интервью вопросов и ответов.

Деревянный каркас Riverbend. Планирование дома из деревянного каркаса: пример дизайна . Блиссфилд, Мичиган: Деревянный каркас Ривербенд, 1997. 10-е изд. Иллюстрированные, некоторые в цвете. [нет в ЛК]

Робертс, Надин. Как построить каркасный дом с нуля . Blue Ridge Summit, Pa.: Tab Books, 1981. 432 стр.; иллю. [Номер LC: Th5818 .W6R62]

Робак, Алан Д. Как построить свой собственный каркасный дом и хижину . Саммит Голубого хребта, Пенсильвания. : Tab Books, 1979. 377 стр.; иллю. [Номер LC: Th5818 .W6R63]

В этом варианте представлены некоторые аспекты деревянного каркасного строительства. вид постройки без грунтового основания. Дает десять типов конструкций стен, восемь видов конструкций домов. Практические процедуры по строительству, таблицы, показывающие нагрузку на пиломатериалы.

Шнайдер, Кейт. «В поисках будущего в далеком прошлом: маленькая забота Возглавляет возрождение лесного хозяйства.» The New York Times , декабрь. 22, 1987, том. 137 стр. 8, А20, цв. 1.

Шервуд, Джеральд Э. и Роберт С. Стро. Строительство деревянного каркасного дома: Руководство «Сделай сам» . Армонк, Нью-Йорк: Sterling Pub. Ко., 1992. 306 стр.; иллю. Издание 1989 г., также опубликованное Superintendent of Documents, США, Государственная типография; 260 стр.; иллю. [Номер LC: Th5818 .W6W658 1992]

Симс, Дэвид. «Создание для другого барабанщика». Смитсоновский институт , об.33 нет. 1 (апрель 2002 г.): 100–111.

Возрождение деревянно-каркасной архитектуры. Технические аспекты ; подготовка древесины обрамление.

Скиннер, Тина и Ханслин, Тони. Дома в стиле амбара: идеи дизайна для Каркасные дома . Атглен, Пенсильвания: Schiffer Pub., 2001. 192 стр.; иллюстрированный, в основном по цвету. [Номер LC: NA7173 .S58 2001]

Собон, Джек и Роджер Шредеры. Деревянная каркасная конструкция: все о Здание столбов и балок .Pownal, Vt .: Паб Garden Way, 984. 204 стр .; иллю. [Номер LC: Th5818 .W6S63 1984]

Исторический обзор; детали, входящие в состав деревянного каркаса; этапы резки, сборка и подъем.

Стивенс, Уильям Х. Постройте свой собственный недорогой дом из бруса и бруса . [Брентвуд, Теннесси]: Authors Book Nook, 1999. 130 стр.; иллю. [не я 2 апреля 2014 г. Энциклопедия деревянного каркаса и плотницких работ . Гаррисберг, Пенсильвания: Национальное историческое общество, 1990, 1902 гг.Стр. 297-404; проиллюстрировано, некоторые в цвет. [нет в ЛК]

Гильдия производителей лесоматериалов Северной Америки [веб-сайт]
URL: http://www.tfguild.org

Эта некоммерческая организация, основанная в 1985 году, занимается образованием и презентация деревянного каркаса для публики.

Вальфельдт, Бетт Гальман. Деревянное каркасное домостроение: иллюстрированное руководство . Blue Ridge Summit, Pa.: TAB Books, 1988. 262 стр., илл. [Номер LC: Th5818 .W6W34 1988]

Практическая информация по выбору плана. Включает изометрические чертежи детали, здания зачислены в USDA.

Уильямс, Генри Л. и Оттали К. Уильямс. Путеводитель по старому американцу Дома, 17:00-19:50 . Нью-Йорк: Bonanza Books, 1967. 168 стр.; иллю., карта, планы. [Номер LC: NA7205 .W5]

Деревянный дом: когда реставрировать, когда переделывать, как реконструировать. Ценные исследования ранних типов домов, таких как центральный каминный дом.Главы о восстановлении древесины и о строительстве репродукционных домов.

Деревянные каркасные дома: строительство и обслуживание . Нью-Йорк: Стерлинг Паб. Ко., 1981. 223 с; иллю. [Номер LC: Th5818 .W6W66]


Подготовлено: Мэрилин Ибах, справочным специалистом. Прошлой пересмотрено: май 2003 г.
Перейти к:

№ 779: Дома из воздушных шаров

Сегодня мы изобретаем новый дом для новой земли.То Инженерный колледж Хьюстонского университета представляет эту серию о машинах, которые делают наша цивилизация управляется, и люди, чьи изобретательность создала их.

Вы удивитесь, когда я Назовите первую уникальную американскую архитектуру. Наш все здания были производными до 1833 года. Колониальная архитектура имела неповторимый колорит, нет. сомневаться.Но это все же была адаптация европейского стили.

Две вещи отличали строительство здесь. Один был обилие древесины. Другой заключался в том, что труд был драгоценны, а у нас не было искусных мастеров. У нас были быть мастерами на все руки.

Европейские дома использовали каменную кладку и тесаный камень. Это отнял много труда.Они также опирались на тяжелые бревна, точно подогнанные под сложные стыки «ласточкин хвост». Это также стоило труда, и это взяли опытных плотников.

Сначала мы попытались скопировать камень с деревом. Вы найдете каменные вершины колонн, карнизы и камины все имитация дерева. Вы бы даже нашли дымоходы из дерева, обмазанного глиной.

Мы использовали древесину со скоростью, которая была бы невозможно в обезлесенной Европе.Это означало, что мы также нужные гвозди. Поэтому мы изобрели автоматизированное производство гвоздей. С 1776 по 1842 год мы снова урезали стоимость гвоздей. и опять. Наконец-то мы можем делать гвозди дешевле чем один только налог на европейские гвозди.

Примерно тогда Чикаго превратился в наши новые ворота в Запад. В 1833 году Августин Тейлор построил собор Святой Марии. церковь в соседнем форте Дирборн. Ему удалось поставить церковь 36 на 24 фута для невероятно низкой цена 400 долларов, с использованием плотников-самостоятельных.

Что сделал Тейлор, так это устранил старый врезной балки и арматура. Он заменил их светом 2x4s и 2x6s установлены близко друг к другу. Он использовал шпильки и поперечины. Он держал все вместе с гвоздями — без соединений. Обычные плотники клялись его снесло бы сильным ветром. Но это не так.

Итак, первое крещение у св.Мэри уже была встревоженный звуком молотка в соседней двери. Идея Тейлора прижилась.

Старожилы называли это «воздушным строительством». Это казалось легким и невесомым, как воздушный шар. Говорили с презрением, но термин прижился. Эти здания были похожи на воздушные шары, или, может быть, больше на плетеные корзины. Они были легкими, гибкими и жесткий.Стрессы накапливались на протяжении всего структура.

Нам рассказывают о торнадо, сбивающих воздушные шары от их основ. Но дома бы иногда скатываются неразрывно, как перекати-поле. Ты мог перевезти один на бортовом грузовике. Никогда не пытайтесь что со старой европейской деревянной структурой.

Итак, вы когда-нибудь видели такой дом? Ну да, ты имеют! Они захлестнули Америку.И ты, наверное, живя в модифицированной версии одного прямо сейчас. я являюсь. Жилье, наиболее знакомое всем нам сегодня, — это адаптация именно этого уникального американского ответа на совершенно новые обстоятельства.

Я Джон Линхард из Хьюстонского университета. где нас интересует, как изобретательные умы работай.

(Музыкальная тема)

Филд, В., Повторное рассмотрение изобретения Каркас из воздушных шаров. Журнал Американского общества историков архитектуры , Vol. 2, №№ 1-4, январь-октябрь 1942 г., стр. 3-29.

Woodward, GE, Страна Вудворда Дома . Нью-Йорк: гео. Э. Вудворд, 1865 г.

Peterson, F.W., Дома в Хартленде: Фермерские дома на воздушном шаре Верхнего Среднего Запада, 1850-1920 .Лоуренс, KA: Университет Канзас Пресс, 1992.

Sprague, PE, Chicago Balloon Frame. Технология исторических американских зданий (HW, Jandl, изд.). Вашингтон, округ Колумбия: Фонд Технология консервации, 1983, стр. 35-61.

Для контраста и для лучшего понимания какой огромный обрамление аэростата вылета было, вы мог бы взглянуть на любую из двух книг о более ранних деревянно-каркасная конструкция: Benson, T. , Каркасный дом: проектирование, строительство, Отделка . Ньютаун, Коннектикут: The Taunton Press, 1988 год; или Brown, R.J., Деревянно-каркасные здания. Англии . Лондон: Роберт Хейл, 1986.

Я благодарен Маргарет Калбертсон, UH Библиотека архитектуры, за предложение этой темы и за изготовление собственных и библиотечных материалов доступно мне.Я также ценю совет Жан Крчнак, Архитектурный колледж UH Slide Библиотека.

Существуют некоторые разногласия относительно того, был ли Августин Тейлор или Джордж Вашингтон Сноу должны быть указаны с изобретением каркаса из воздушных шаров. Снег мог образоваться такой дом годом раньше, но Уокер (вверху) перебирает записи и приходит к выводу, что он на самом деле не мог этого сделать. я соответственно отдал пальму первенства Тейлору. надеюсь не обманул Снег при этом.

Распространенный современный вариант воздушного шара. Каркас называется дом-платформа. Главный разница в том, что в рамке воздушного шара два на четыре стрингера проходят вверх по этажам. В платформенной конструкции каждый этаж построен отдельно на тот, что ниже. (Моя благодарность Пьеру Lauzon за то, что указал мне на это.)
клипарт

Типичный современный каркасный дом — на самом деле это близкий родственник старого каркасного дома из воздушных шаров. каркас платформы — та же идея, но делается этаж за этажом.

Двигатели нашей изобретательности Copyright © 1988-1997 Джон Х. Линхард.


Предыдущий Эпизод | Поиск эпизодов | Индекс | Дом | Далее Эпизод

Деревянно-каркасная конструкция – SWISS KRONO для здорового образа жизни в собственном доме – SWISS KRONO

Деревянно-каркасное строительство — это современный, гибкий метод строительства, обеспечивающий здоровый образ жизни и выполняющий любые пожелания в отношении архитектуры и дизайна. Что это включает? Конструкция из соединенных между собой деревянных стоек, которые в совокупности называются каркасом или каркасом дома, с обеих сторон облицована древесными плитами для усиления и стабилизации таких элементов, как стены, потолки и секции крыши.

Основным преимуществом является то, что эти элементы в значительной степени могут быть изготовлены заранее на заводе или в столярной мастерской. Все, вплоть до изоляции и окон, можно установить заранее.Затем все, что нужно, это собрать элементы на строительной площадке, что занимает лишь часть времени, необходимого для строительства обычным способом: весь дом можно собрать и загерметизировать на месте за считанные дни. Поскольку строительство деревянного каркаса сокращает время высыхания (в отличие, скажем, от строительства из кирпича или бетона), последующие работы также могут сразу же приступить к работе над интерьером.

Гибкая конструкция с деревянным каркасом для максимальной гибкости конструкции


Деревянно-каркасное строительство может удовлетворить любые пожелания по планировке, этажности и дизайну наружных стен: у вас есть полная свобода для реализации ваших идей. Планируете ли вы отдельный дом на одну семью, дом с террасой или многоквартирный дом, возможности практически безграничны.

Еще одним преимуществом деревянного каркаса является то, что он позволяет вам выполнять большую часть работы самостоятельно, например, все интерьеры. Если вы хорошо разбираетесь в инструментах и ​​любите проекты «сделай сам», вы можете сэкономить пакет таким образом. И если в какой-то момент вы поймете, что места не хватает, всегда есть возможность расшириться вверх, добавив еще один этаж, что является простым делом.В частности, в центре города вертикальные пристройки в полной мере используют преимущества деревянного каркасного строительства как быстрого и сухого подхода с использованием относительно легких материалов.

Экологичность и энергоэффективность при деревянно-каркасном строительстве


Поскольку древесина является возобновляемым природным ресурсом, строительство деревянного каркаса является экологически безопасным и устойчивым подходом, который превосходит все остальные. Деревянные дома имеют превосходный экологический след, выдающуюся энергоэффективность, а также чрезвычайно полезны для здоровья. Когда вы строите из дерева, вы не только приносите пользу окружающей среде, но и своему собственному здоровью. Дома из дерева характеризуются, прежде всего, отличным микроклиматом в помещении и комфортной приятной атмосферой. Люди, страдающие аллергией и/или астмой, получают особенно большую пользу от улучшения качества воздуха в помещении.

Хорошая теплоизоляция снижает затраты на электроэнергию, отлично защищая от холода зимой и от жары летом: температура в помещении остается приятной и постоянной круглый год.Сборно-каркасные дома значительно превосходят требования очень строгого Постановления об энергосбережении Германии, несмотря на то, что наружные стены довольно тонкие. Побочным эффектом этого является то, что доступное внутреннее пространство увеличивается на десять процентов по сравнению с обычными конструкциями из бетона и кирпичной кладки — это может составлять эквивалент целой дополнительной комнаты. В Германии и некоторых других странах также возможно получение государственных субсидий на строительство высокоэнергоэффективных домов.

Сегодня деревянно-каркасное строительство ничем не уступает массивным методам строительства еще в одном отношении: защита от огня. Современный деревянный дом может удовлетворить те же требования, даже если он многоэтажный, и при этом стоит не больше, чем традиционные подходы.

Поэтому, если вы хотите построить свой дом экологично, экономично и быстро, применяя дальновидный подход, деревянно-каркасное строительство — это ответ.

Краткий обзор всех преимуществ деревянно-каркасного строительства:

  • Крупногабаритная сборная конструкция для быстрого строительства на месте
  • Нет времени на сушку, поэтому можно сразу приступить к последующей обработке внутренней части.
  • Подходит для всех целей, включая энергоэффективные дома
  • Полная гибкость в отношении архитектуры и дизайна
  • Также подходит для многоэтажных зданий и подземных сооружений с большими помещениями (строительные классы 4 и 5 в Германии)
  • Сохранение ресурсов
  • Экологически чистый и устойчивый
  • Экономия затрат
  • Здоровый образ жизни

Для получения дополнительной информации по этой теме:

Деревянно-каркасная конструкция с плитой SWISS KRONO OSB Long

Facit Homes, Wikihouse и фанерный каркас

Сборные или заводские конструкции часто рекламируются как более продвинутый и современный способ строительства. Все остальное, что вы покупаете, было построено на фабрике, почему ваш дом должен быть другим? » — частая тема для разговоров энтузиастов сборных домов. Но чаще всего сборные дома строятся точно так же, как и их аналоги, построенные на месте. «Фабрика» часто представляет собой не что иное, как большой склад, где строители, электрики, сантехники, гипсокартонщики и т. д. вручную строят дома по одному или два за раз, используя тот же метод сборки, материалы и инструменты, которые они использовали бы. местный.Исключением являются высокоавтоматизированные производственные предприятия, такие как AutoVol (и даже там автоматизированная работа, вероятно, составляет относительно небольшую часть общих усилий).

Большая часть сборных конструкций начинается с существующей строительной системы (как правило, с легким деревянным каркасом или тонкой сталью) и пытается найти способ построить ее на заводе и отправить на строительную площадку. Но вы также можете сделать обратное — начать с конкретной производственной технологии или производственного процесса и выяснить, как заставить ее выдать строительную систему.

Оригинальная рама воздушного шара представляет собой такую ​​систему. Вместо лучшего способа построения стоечно-балочной конструкции продукты промышленного производства (габаритные пиломатериалы и гвозди) были объединены в совершенно новую строительную систему. 3D-печать — это другое дело: 3D-печатные дома переживают некоторый момент.

Другой такой системой является фанерный каркас с ЧПУ. И в то время как каркас из воздушных шаров вездесущ, и я не могу прожить неделю, не прочитав историю о 3D-печатных домах, фанерные каркасы в основном неизвестны, спрятанные в уголке строительной индустрии.Что очень жаль, так как это увлекательная часть технологии.

Фанерные рамы

Фанерные рамы используют тонкие листы фанеры [0] в качестве материала для всей структурной системы. Листы фанеры пропускаются через фрезерный станок с ЧПУ, который разрезает фанеру на специально разработанные формы. Затем фигуры соединяются вместе с помощью прорезей и выступов (которые устанавливаются с помощью больших молотков) для формирования различных структурных элементов — стен, коробчатых балок, портальных рам, колонн, — которые затем собираются (используя дополнительные прорези, выступы, зажимы и клинья) для формирования надстройки здания. Жесткие допуски обработанной фанеры означают, что все детали плотно прилегают друг к другу, что позволяет выполнять большую часть работы простыми фрикционными соединениями (хотя на практике большинство людей, использующих эту систему, также добавляют некоторые механические крепления).

Иногда его называют крупномасштабным лего, но лучшим описанием может быть крупномасштабный U-Gear.

Фанера имеет давнюю историю использования в конструкциях: напряженные панели обшивки и фанерные коробчатые балки появились еще в 1930-х годах, и она была ключевым элементом знаменитого De Havilland Mosquito.Но фанерные рамы с ЧПУ — относительно недавнее изобретение — насколько я могу судить, они были впервые описаны в 2006 году Ларри Сассом, профессором архитектуры Массачусетского технологического института. В его статье «Грамматика деревянного каркаса: генеративная система для цифрового производства» описывается метод разложения трехмерной структурной модели на серию двумерных фигур, которые можно собрать из разрезанной фанеры. Последующие разработки исследовали наилучшие структурные элементы для использования и способы их наилучшего соединения вместе, но не сильно отклонились от этой первоначальной идеи.

Разложение конструкции на формы, вырезанные из фанеры (из Sass 2006)

Фанера может показаться далеко не идеальным материалом для поддержки веса всего здания, но у этой системы есть некоторые привлекательные особенности. Это древесина, что означает, что она легкая, дешевая (до этого года!), легко вставляется в крепеж, легко модифицируется с помощью простых ручных инструментов и не содержит углерода. Он доступен почти везде в больших количествах, его можно плотно упаковать и отправить по дешевке. Поскольку это искусственный материал, он более точен (размеры для фанеры или OSB идут с шагом 32 дюйма), стабилен по размерам и прочнее, чем обычные пиломатериалы.Если вы можете предотвратить коробление (а большая часть разработки системы связана с выяснением того, как это предотвратить), секция фанеры может выдержать тысячи фунтов на фут. Она более устойчива к проблемам с цепочками поставок (до этого года!!!) — фанера производится на десятках заводов по всей стране, и если грузовик сломается, вы сможете забрать ее в Home Depot.

Важно отметить, что оборудование для изготовления рам (фрезерный станок с ЧПУ) широко доступно и относительно недорого.В то время как фрезерный станок с ЧПУ, способный резать фанеру, будет стоить десятки тысяч долларов или больше, что-то вроде профилегибочного станка CFS будет стоить сотни тысяч, если не миллионы, и будет гораздо менее гибким [1].

Разработка системы

В той мере, в какой она вообще существует, энтузиазм в отношении фанерных каркасов был сосредоточен на относительной простоте их изготовления и изготовления. Требуется сравнительно немного опыта, чтобы получить материал, разрезать его и собрать структурный каркас.Большая часть усилий по развитию (например, более поздняя работа Сасса или аналогичная работа в Университете Клемсона) была сосредоточена на предоставлении сообществам и отдельным лицам инструментов для производства и строительства собственных домов.

Из всех подобных проектов наиболее развитым является wikihouse. Основанный в 2011 году в Англии, wikihouse является некоммерческой организацией, целью которой является «предоставить инструменты и знания для проектирования, производства и сборки красивых, недорогих зданий с низким уровнем выбросов углерода в руки каждого гражданина, общества и бизнеса».Он предоставляет полный набор файлов 3D-моделей с открытым исходным кодом для дома с фанерным каркасом, а также инструкции/скрипты для их экспорта на фрезерный станок с ЧПУ, все они размещены на github.

Непонятно, сколько построено викидомов, вроде бы по Европе разбросано не меньше нескольких десятков. Дизайн дома постепенно развивался с течением времени, поскольку они устранили недостатки системы (в настоящее время они развертывают то, что кажется третьей итерацией), и, что соответствует проекту с открытым исходным кодом, существует несколько параллельных ответвлений. разрабатываются аффилированными группами.

Коммерческий интерес к системе довольно ограничен. Я знаю только две компании, которые продадут вам каркасный дом из фанеры — U-Build и Facit Homes, обе расположены в Великобритании.

U-Build, соответственно, отправит вам комплект фанерной рамы с ЧПУ, который вы сможете собрать самостоятельно (используя простоту сборки, а также возможность плотной упаковки компонентов в плоской упаковке). Вы размещаете свой заказ, U-Build отправляет вам грузовик раскроенной фанеры, набор инструкций по сборке, и вы отправляетесь на гонки.У них есть несколько готовых моделей для небольших сараев и крошечных домов, но они также спроектируют (и отправят!) полноценный дом для одной семьи.

Facit Homes

Наиболее развитая версия системы фанерного каркаса используется Facit Homes. Компания Facit, основанная в 2007 году архитекторами и промышленными дизайнерами, ставит своей целью помочь архитекторам более точно воплотить их идеи в реальность. Используя программное обеспечение и цифровое производство, они стремятся исключить этап «интерпретации на месте», который происходит, когда подрядчики и бригады на месте читают набор планов, и гарантировать, что будет построено то, что они спроектировали.

Купольная крыша из фанерных коробчатых секций на Facit Home

Компания Facit спроектировала свою строительную систему таким образом, чтобы максимально использовать компоненты, которые можно изготовить с помощью программируемого оборудования. Не только несущую раму (состоящую из фанерных секций для стен, пола и крыши), но и солнцезащитные козырьки, лестницы, двери, полы, облицовку и все остальное, что может быть построено машиной, читающей файл dxf. Часто они изготавливаются из фанеры, но Facit также использует фермы перекрытий, конструкционную сталь, ICF и множество других систем и технологий, иногда производя их самостоятельно, иногда на субподряде.

Для крупных проектов Facit фактически доставит мини-цех по производству (в комплекте с фрезерным станком с ЧПУ) прямо на строительную площадку внутри транспортного контейнера и изготовит компоненты прямо там. Если какой-то детали не хватает или необходимо внести изменения, они могут просто немедленно изготовить новый компонент, не замедляя доставку.

Чтобы обеспечить точную реализацию своего архитектурного видения, Facit действует как единая точка контакта с клиентом, контролируя и включая все строительные услуги в свой проект.Этот уровень контроля означает, что они точно знают, где будут работать системы и оборудование, что избавляет их от необходимости выяснять или переделывать вещи на месте. Стены собираются с вантовыми шлагбаумами, а ниши оставляются для механических систем, освещения, окон и т. д. Этот уровень согласования поддерживается библиотекой пользовательских компонентов, которые параметрически настраиваются в зависимости от размеров здания ( в отличие от многих промышленных строительных систем, каждый дом Facit проектируется по индивидуальному заказу).

Благодаря такому уровню контроля компания Facit значительно уменьшила неопределенность и изменчивость в процессе строительства. Это позволяет им указывать предварительные цены на свои проекты и строить с использованием контрактов с фиксированной ценой (впечатляет для строителя, который строит только дома на заказ). Их текущие цены составляют чуть более 300 долларов за фут2.

Это высокая цена, и Facit поставляет элитные дома. Обладают высокими энергетическими характеристиками (чему способствует плотная посадка коробов из обработанной фанеры), способными поразить пассивные дома.Окна с тройным остеклением, вентиляция для восстановления сердечной деятельности, полы с подогревом и высококачественная отделка входят в стандартную комплектацию. Это делает их чем-то похожим на Bensonwood (и, вероятно, миллион европейских строителей, о которых я не знаю), еще одну фирму, использующую заводские методы производства для строительства высококлассных домов с высокими эксплуатационными характеристиками.

Facit Homes — относительно небольшой застройщик — они строят менее 10 домов в год, все по индивидуальному заказу. И хотя они используют передовые технологии производства, они, похоже, не особенно заинтересованы в каком-либо массовом производстве.Их цель прямо противоположна — использовать их в качестве инструментов, помогающих архитекторам реализовать свое видение и освободить их от ограничений традиционного строительства.

Потенциал цифрового производства

Компания Facit Homes демонстрирует большую часть потенциала, который цифровое производство может предложить строительной отрасли. В типичном строительстве архитектор сначала создает свои чертежи здания. Те распределяются по различным инженерным дисциплинам, которые создают свои собственные комплекты чертежей для различных строительных систем — структурных, электрических, механических и т. д.Все эти чертежи распределяются среди различных субподрядчиков, которые затем создают ДРУГОЙ набор чертежей — рабочие чертежи, которые фактически могут быть использованы для изготовления компонентов, заливки бетона и т. д. Каждый материал или дисциплина будет иметь свой собственный набор рабочих чертежей, которые должны быть согласованы со всеми остальными.

Все эти чертежи вместе представляют собой набор инструкций, которые рабочие будут использовать при строительстве здания на месте. Этот повторяющийся процесс перевода и сопоставления цепочки зависимостей занимает невероятно много времени и подвержен ошибкам, и это большая часть того, почему строительство зданий занимает так много времени.Всякий раз, когда что-то не совпадает между различными наборами рисунков или намерение неясно, оно должно распространяться обратно вверх по цепочке для внесения изменений, а затем снова возвращаться вниз.

Facit Homes показывает потенциальный способ избежать всего этого. Для них информация о чертеже, кажется, хранится в одном месте и интерпретируется их программным обеспечением (известным как D-процесс) непосредственно в инструкции по изготовлению, считываемые фрезерным станком с ЧПУ, лазерным резаком и т. д. Затем эти компоненты могут быть установлены без посторонней помощи. необходимо выяснить, что именно должно быть построено.

Это открывает множество интересных возможностей. Это позволяет создавать/изготавливать компоненты, которые было бы слишком сложно или дорого создавать вручную. Теоретически это снижает затраты на координацию между дисциплинами (меньше усилий, затрачиваемых на обеспечение того, чтобы все было построено так, как задумано), позволяя экономить трудозатраты, такие как встроенные электрические шезлонги, блоки для механических систем и т. д. Он может упростить сборку с помощью хорошего DFMA — на Facit Homes. , соединители между деталями устроены таким образом, что вещи можно прикрепить только одним способом, что предотвращает неправильную установку.И это позволяет значительно сократить время цикла [2]. Вместо того, чтобы тратить недели на внедрение изменений, Facit может внести изменения в свои модели за час и начать их сборку в тот же день.

Разрубание сборного узла

Традиционно сборные конструкции были ограничены рядом труднопреодолимых ограничений. Вы либо строите для небольшого местного рынка (примерно в нескольких днях езды) с небольшим объемом ручного производства, либо строите большой дорогой завод и пытаетесь заполнить его достаточным объемом, чтобы оправдать расходы, надеясь, что будете производить что-то. достаточно недорого, чтобы компенсировать транспортные расходы.Ни один из этих методов до сих пор не привел к резкому снижению стоимости строительства.

Но технологии цифрового производства потенциально позволяют обойти это. Оборудование достаточно недорогое и достаточно распространенное, чтобы вы могли изготовить большую часть своего здания либо самостоятельно по относительно низкой цене, либо через местного производителя. А поскольку процесс является гибким (фрезерный станок с ЧПУ будет резать все, что он вам скажет, и каждый раз может вырезать другую форму), он в некоторой степени освобождает вас от необходимости производить большое количество одинаковых изделий.Вместо того, чтобы выделять место на нашей диаграмме размера и сложности компонентов, он переосмысливает всю предпосылку.

[0] — Я буду использовать слово «фанера» ​​в качестве сокращения для любого вида производства конструкционного листового дерева — фанеры, ОСП и т.д.

[1] — Вальцевые станки CFS обычно могут производить только узкий диапазон профилей.

[2] — Думаю, это недооцененное преимущество такой системы. Чем быстрее вы сможете вносить изменения в дизайн, тем меньше незавершенного проектирования у вас будет, тем меньше затраты на «инвентарь» дизайна, увеличится пропускная способность и станет намного эффективнее общий процесс проектирования.

Как самостоятельно построить каркасный дом своими руками. Комплект каркасного дома своими руками

Каркасно-панельная технология одно из перспективных направлений в строительстве как жилых домов, так и производственных зданий.   Наличие местного сырья, простота современных технологических процессов при изготовлении и сборке, использование эффективных теплосберегающих материалов — причины их высокой популярности.Проекты по оказанию помощи при стихийных бедствиях и программа «Доступное жилье» основаны на использовании этой технологии.

Домокомплект каркасного дома — что это такое


Комплект каркасного дома это комплект деталей для сборки здания на стройке.   К каждому набору прилагается спецификация с подробным перечнем продукции, указанием места, вида маркировки детали.

Сопроводительная документация включает:

  • Каркасный дом проект  — инструкция по сборке, чертежи и пояснения к ним, описание используемых материалов, тип фундамента, вид отделки.
  • Планы  — расположение сооружений, коммуникаций.
  • Чертежи  — все схемы соединения отдельных конструктивных частей друг с другом от фундамента до конька крыши.
  • Смета  — количество и стоимость материалов и оборудования по проекту.

Производство домокомплектов для каркасных домов

Процесс изготовления современного каркасно-панельного дома основан на принципе конвейера.Для достижения высокого качества всех компонентов используется высокоточное оборудование. Домокомплекты производятся специализированными фабриками и мастерскими.

Широкое распространение получило строительство домов по «канадской» и «финской» технологии. Современный технологический процесс состоит из следующих операций.

Домик «Канадка»


Домокомплекты изготавливаются из SIP-панелей.   Панели обладают повышенной жесткостью, что позволяет обойтись без специального каркаса.

  • SIP — панели изготавливаются путем склеивания двух панелей OSB — Ориентированно-стружечная плита, бруски внутреннего каркаса и утеплителя. Пенополистирол широко используется в качестве утеплителя. Толщина утеплителя — от 150 мм. Толщина всей плиты от 170 мм. Жесткость плиты достигается за счет вклеивания в нее деревянных брусьев.
  • Процесс изготовления домокомплекта происходит на высокотехнологичном оборудовании на заводе.
  • Все детали вырезаются из плиты по чертежам проекта на специальном раскройном оборудовании с компьютерным управлением.
  • При резке вырезаются проемы под двери и окна.
  • На торцах деталей и проемов делается паз, куда вставляются бруски дерева.
  • Для удобства и аккуратности соединение панелей на торцах выполнено замок шип-паз.
  • Все элементы дома выполнены из панелей:
  • Наружные стены.
  • Панели пола.
  • Потолки
  • Кровельные панели.
  • Межкомнатные перегородки.

SIP — панели изготавливаются со следующими характеристиками:

  • Панели перекрытия — 1250*3200*200 мм.
  • Стеновые панели — 1250*2500*160 мм.
  • Для индивидуальных проектов размеры толщины могут отличаться.
  • Максимальная осевая нагрузка на стену из СИП-панелей составляет от 3160 до 4080 кг/м 2 , при высоте стены 2500 мм.
  • Прогибающая нагрузка при длине панели от 240 до 360 мм и общем пролете от 4000 до 5500 мм составляет от 95 до 454 кг/м 2 .
  • Теплопроводность — 0,05 Вт/м.К.
  • Плотность — 15−17м/м 3 .
  • Звукопоглощение –74 дБ.

В качестве утеплителя можно использовать пенопласт различной толщины.

Остальные детали дома изготавливаются из хвойного бруса в размерах по принятому проекту. Все молдинги строгаются, высушиваются и распиливаются по размеру. Окна могут быть любого дизайна, как в деревянных, так и в ПВХ рамах. Все детали дома обработаны специальными составами от грибка и плесени, а также огнезащитной обработкой.

Домик «Финский»


Традиционно финская технология подразумевает высокое качество продукции с использованием натуральных, экологически чистых материалов. Панели и панели изготавливаются на основе дерева, базальтового утеплителя или эковаты для внутренних слоев панели. Для наружного слоя утепления можно использовать пенополистирол.

Стандартная стеновая панель компонуется по схеме:

  1. Наружная плита   — из OSB — Ориентированная — ДСП OSB -3.Толщина −15 мм. Плита имеет хорошую жесткость, влагостойкость. Хорошо обрабатывается.
  2. Базальтовая изоляция   — IsoBox-Inside. Толщина слоя −150 мм. Базальтовый утеплитель нетоксичен, долговечен, обладает хорошими звукоизоляционными и теплоизоляционными свойствами. Не горит.
  3. Пароизоляционная мембрана  — Tyvek предназначена для защиты от ветра, пароизоляции и гидроизоляции стен и крыш. Предотвращает накопление конденсата.
  4. Внутренняя плита  — гипсокартонная плита толщиной −10 мм.Он состоит из 15% древесной стружки, 2% воды и 83% гипса.
  5. Каркас стойки — из сухой строганной доски 45*145 мм. Монтируется между внутренней и внешней панелями с шагом 400-500 мм. Служит для придания жесткости раме.
  6. Торцевая планка  — все панели по периметру зашиты планкой. В проемы окон и дверей с торца также укладывают планки для крепления к ним ответных частей.


Для усиления теплозащиты и отделки к наружной стене можно прикрепить лист пенополистирола ПСБ-25Ф.Поверх нее декоративная фасадная штукатурка. Между фасадным листом и утеплителем устанавливается вертикальная обрешетка для вентиляции фасада.

  • Перегородочные панели имеют аналогичную конструкцию, но толщина уплотнителя –100 мм. Отсутствует пароизоляционная мембрана.
  • Панели основания   с обеих сторон обшиты цементно-стружечной плитой толщиной –16 мм. Печь экологически чистая, не горит, имеет низкую звукопроводность.Обладает высокой прочностью.
  • Толщина уплотнительного слоя  -200 мм.
  • Панели пола   — обе стороны изготовлены из цементно-стружечной плиты толщиной –20 мм. Толщина изоляции –100 мм.
  • Панель крыши   — имеет более сложную конструкцию:
  • Внутренняя плита  — гипсоволокнистая плита толщиной 10 мм.
  • Пароизоляционная мембрана.
  • Стропила.
  • Ящик  — из деревянного бруса.
  • Базальтовая изоляция  -200 мм.
  • Гидроизоляционная мембрана.
  • — из бруса 40*40 мм.
  • Кровля

Все элементы домокомплекта изготавливаются на заводе точно по чертежам проекта. В отличие от канадской технологии, в финской отсутствуют клеевые соединения. Все слои панелей сшиты оцинкованными гвоздями и скобами. Панели обладают паро- и гидроизоляцией. Детали из дерева обрабатывают антисептиками и антипиренами.

Домокомплекта каркасные дома для самостоятельной сборки


Любой комплект для дома, кроме крупнопанельного, можно собрать самостоятельно, следуя инструкции. Самостоятельная сборка потребует больше времени и усилий. Заводы и столярные мастерские производят комплекты для заказчиков, желающих построить дом самостоятельно. Вы можете заказать набор различных элементов контента.

В стандартный комплект входят:

  1. Нижняя рейка  — в ней выбраны пазы для установки вертикальной и горизонтальной шипо-пазовой части.
  2. Балка верхняя с технологическими насечками шип-паз.
  3. Вертикальная балка   с шиповыми замками – паз.
  4. Бревна верхнего и нижнего этажей.
  5. Стропила.
  6. Пиломатериалы для изготовления панелей — изготавливаются по размеру согласно проекту. Вы можете заказать готовые панели с утеплителем или без него.
  7. Пиломатериал для нижней и потолочной плиты   — размер проекта.
  8. Элементы обрешетки крыши.
  9. Крепеж.
  10. Конструкторская документация с чертежами, схемы и способы крепления, подробная инструкция по сборке.

Все детали комплекта должны иметь четкую маркировку. Спецификация отражает расположение частей.

Выбор материалов для потолка и пола, кровельных материалов, внутренней и внешней отделки предоставляется застройщику.

Недостатками данного метода строительства являются:

  1. Долгий срок строительства.
  2. Большая трудоемкость.
  3. Зависит от погоды.

профи малобюджетный проект и строительство.   Другие виды домокомплектов также можно собрать самостоятельно и сэкономить на бригаде строителей.

Как правильно выбрать домашний комплект

При выборе проекта и материалов для каркасного дома необходимо учитывать:

  • Погодно-климатические условия места проживания  — от этого зависит выбор материала стен, утепления, толщины стен, потребность в повышенной гидроизоляции.
  • Сейсмическая активность  — использование армированных конструкций и тип фундамента.
  • Тип грунта   — зависит от типа фундамента.
  • Уровень грунтовых вод  — возможность устройства подвалов, необходимость гидроизоляции, тип фундамента.
  • Индивидуальные требования к дизайну и интерьеру  — выбор сложности конструкции здания, материалов внутренней и внешней отделки.
  • Объективные положительные или отрицательные отзывы.  человек, проживающих в таких домах. Их рекомендации.
  • Личные навыки в строительных и отделочных работах — при выборе комплекта для самостоятельной сборки.

Производители обычно предлагают четыре типа комплектов для дома.

Отличаются комплектацией:

  • Бюджетный — включено только самое необходимое для возведения несущего каркаса. В обвязочной и несущей частях выполнены шипо-пазовые замки. Погонажные изделия выпиливаются по размеру из атмосферного бруса.Изоляционные материалы и отделка отсутствуют.
  • Эконом  — В комплект входят все детали конструкции, стеновые панели с утеплителем. Щиты в деревянной раме. Перекрытие из бруса. Внутренние стены — деревянный каркас без обшивки и утепления. Материалов для внешней и внутренней отделки нет.
  • Стандарт  — Полный комплект всех деталей для строительства дома, включая материалы внутренней и внешней отделки.
  • Suite  — Полный набор деталей в модульной конструкции.Накладки панелей с заполнением. Усиленная жесткость, влагозащита. Материалы для наружной и внутренней отделки, канализации и инженерных коммуникаций.

По желанию заказчика возможно комбинирование оборудования. По технологии изготовления производство каркасно-панельных домов подразделяется на:

  • Панель малая  — все элементы набора выполнены такого размера и веса, чтобы их могли перемещать и монтировать два-три человека.
  • Крупнопанель — строительные элементы выполняются крупными блоками, что значительно увеличивает скорость монтажа. Количество стыков между панелями уменьшается, но требуется использование грузоподъемных механизмов.

Приняв решение о покупке домашнего комплекта, необходимо посетить производителя. Получите квалифицированную консультацию по изготовлению, доставке, установке. Проверьте качество используемых материалов. Увидеть процесс в действии. Заказать проект дома.

Где заказать или купить домокомплект каркасный дом.Цена.


В любом регионе есть несколько предприятий, занимающихся жилищным строительством. Выбор производителя зависит от факторов:

  1. Удаленность завода от строительной площадки . Стоимость доставки домашнего комплекта может быть высокой.
  2. Какие домокомплекты выпускает предприятие.
  3. Какие материалы  используются при изготовлении и их качество.
  4. Каким оборудованием оборудована мастерская.
  5. По какой технологии работает завод.
  6. Наличие конструкторской документации .
  7. Наличие гарантийных обязательств перед заказчиком. Комплекты корпусов поставляются в непромокаемых непромокаемых мешках. Заводской брак можно обнаружить при установке.
  8. Наличие выездных специалистов для установки или консультации на строительной площадке.
  9. Цена комплекта дома и стоимость услуг.

Домокомплекты Стоимость каркасных домов в регионах разная. Это зависит от многих факторов:

  • Наличие собственного сырья для производства.
  • Использование в производстве импортных материалов.
  • Наличие собственных технологических разработок и производств.

В среднем цена домокомплекта каркасного дома без чистовой внутренней и внешней отделки составляет:

  • «Малобюджетный»  — от 2000 до 4000 рублей за 1м 2 .
  • «Эконом»  — от 4500 до 7000 руб. за 1 м 2 .
  • «Стандарт»  — от 7500 до 12000 руб. за 1 м2.
  • Люкс  — от 13500 до 28000 руб. за 1 м

При индивидуальном проекте дома цена может увеличиться на 25%.

Стоимость установки выездной бригадой увеличивает стоимость на 30%.

Выезд специалиста для помощи в монтаже дома — до 7% от стоимости домокомплекта.

Комплект для сборки каркасного дома своими руками. Пошаговая инструкция


При оформлении заказа на изготовление домашнего комплекта необходимо получить копию чертежей и подробный план размещения помещения. Проверьте на плане все размеры внешнего периметра и расстояния между внутренними стенами. Эти данные нужны для обустройства фундамента.

Строительство типового дома из готовых панелей состоит из следующих этапов:

  1. Фундаментное устройство. Под каркасный дом применяются облегченные типы фундаментов — мелкозаглубленный ленточный, столбчатый, свайный. Фундамент делается строго по чертежам проекта. Выводить поверхность нужно строго горизонтально. Проверьте все углы и параллельность стен. Оставьте несколько технологических отверстий для доступа к этажам снизу. Установите гидроизоляционный материал.
  2. Складское хранение Комплект для доставки на дом. Укладка производится на ровную площадку через прокладки. Ко всем элементам нужен свободный доступ.Стропила складываются вертикально.
  3. Монтаж дома. После того, как фундамент полностью готов, начинается монтаж дома. Все используемые материалы включены. Все стыки заделываются пенопластом или ленточным джутовым утеплителем. Последовательность установки:
  • Составные панели пола . Можно сделать дополнительную гидроизоляцию мастиками. На замок шип-паз наносится монтажная пена или джутовый утеплитель. Панели крепятся между собой анодированными саморезами с обеих сторон панели.По торцам панелей укладывают обвязочные бруски, обеспечивающие жесткость.
  • Установка обвязки нижней балки.   Проверяет точность маркировки. По шаблону стеновой панели укладывается брус и крепится к полу в шахматном порядке саморезами. Шаг монтажа 400 мм. Через брус, панель перекрытия, в фундамент просверливаются отверстия с шагом 1 метр. Ставятся анкерные болты. Дизайн собран.
  • Монтаж стеновых панелей.  Начинается с угловой панели. Панель укладывается вертикально по отвесу на обвязочную балку. Устанавливается вторая угловая панель. Стык герметизируется и панели крепятся к нижней обвязке и друг к другу саморезами необходимой длины. Таким же образом устанавливаются следующие панели. В процессе сборки можно использовать временные упоры.
  • Установка внутренних панельных перегородок.   Устанавливаются, как и настенные. Перегородки каркасного типа крепятся к стеновым панелям и друг к другу с помощью металлических перфорированных пластин и кронштейнов.
  • Балки перекрытий. При наличии второго жилого этажа устанавливаются балки перекрытия. Они повышают прочность и жесткость конструкции. Балки могут быть из профилированного бруса или сборные. Устанавливается по чертежам проекта с использованием перфорированных пластин.
  • Монтаж потолочных плит.  Потолочное или напольное перекрытие  устанавливается так же, как половое. Для большей жесткости плиты перекрытия крепятся к балкам перекрытий или перегородкам.
  • Монтаж фронтонных панелей. Торцы потолка зашиты брусом. Устанавливается обвязочная балка. Стык герметизируется и панели устанавливаются на место. Крепится к обвязочной балке.
  • Монтаж конькового бруса. Коньковая балка крепится к фронтонным панелям и нескольким вертикальным опорам балки. Монтаж происходит с помощью металлических перфорированных пластин.
  • Промежуточные опорные балки. Врезаться в панели фронтона параллельно коньковой балке. Служат для предотвращения прогиба панелей крыши.Они крепятся к фронтонным панелям и нескольким опорам из бруса.

Коньковая балка и опорные балки являются несущими элементами кровли.

  • Монтаж кровельных панелей.   Торцы фронтонных панелей заделаны и зашиты брусом. Кровельные панели укладываются с заделкой швов и крепятся к фронтонным панелям, коньковому брусу и опорным балкам саморезами. Торцы крайних панелей проклеиваются монтажной пеной и сшиваются брусом.
  • Установка оконных и дверных блоков. Изготавливается по стандартной технологии.
  • Монтаж кровли. Оценка: 4.5 2 голоса

Домокомплект — комплект деревянных элементов силовой конструкции дома: деревянные двутавровые балки перекрытий, стойки наружных стен, внутренние перегородки, стропильная система, кронштейны. Балки перекрытий и стойки вырезаются по размеру. Некоторые элементы поставляются 6-метровыми – если стропильная система по конструктивным особенностям проекта выполнена из сухого строганного бруса.InterCity разрабатывает конструктивные решения проектов и изготавливает на их основе комплекты домов для самостоятельной сборки или сборки наемной бригадой.

Комплект каркасного дома для сборки:

Зачем нужен домокомплект каркасного дома из двутавра

Уже 5 лет работаем с пиломатериалом, перерабатываем его для своих нужд: делаем из него заготовки для двутавра, используемого для строительства каркасных домов. Сушим, строгаем доски сами, пропитываем биозащитой Неомид, чтобы не было проблем с некачественной древесиной.50 % материала, привезенного от поставщиков леса, как правило, не соответствует ГОСТу: материал не просушивается, а пролежав пару дней в теплом помещении, скручивается; «шурупы» образуются за счет внутреннего напряжения еще не замершего леса; доска уже формуется непосредственно в конструкции. Скручивание лаг пола, деформация под нагрузкой в ​​расчетном положении вызывают скрипы, провисание и вибрацию.

Защиту от подобных проблем мы гарантируем: пиломатериал, подготовленный нами в специальной сушильной камере, соответствует необходимым нормам и ГОСТам.

При разработке каждого отдельного проекта дома-комплекта мы рассчитываем нагрузки, подбираем сечения балок, с особой тщательностью продумываем ключевые решения: важно, чтобы даже человек, далекий от строительства, смог прочитать и понять проект. Использование двутавра в проекте сокращает использование простых пиломатериалов, тем самым мы гарантируем надежную конструкцию дома и долговечность.

Наша компания предлагает всем желающим приобрести комплект каркасного дома для самостоятельной сборки по самым доступным ценам в регионе.Вы можете купить готовые детали и элементы будущей конструкции и самостоятельно провести строительные работы, что обойдется намного дешевле, чем наем специалистов.

Преимущества

Наши проекты очень разнообразны, что удовлетворит потребности любого заказчика. Предлагаем домокомплекты для одно-, полутора-, двухэтажных домов с мансардой и террасами.

Благодаря нашим наборам каждый сможет самостоятельно построить свой дом, который будет теплым, уютным и максимально экономичным.К основным преимуществам зданий из СИП-панелей можно отнести:

  • надежность;
  • быстрое и простое строительство в любых климатических условиях;
  • сила
  • ;
  • высокие показатели тепло-, шумо-, гидроизоляции;
  • доступная стоимость;
  • легкая транспортировка;
  • рентабельность;
  • экобезопасность;
  • отсутствие дополнительных трудозатрат и оборудования.

Каркасный дом из СИП панелей реально построить за полтора месяца усилиями трех человек.При правильном уходе и своевременной замене изношенных деталей срок службы здания можно увеличить с 70 лет до бесконечности.

Оборудование

В домашний комплект для самостоятельных строительных работ входит:

  • рама;
  • фундаментные устройства;
  • детали кровли, утепления, отделки;
  • SIP-панели для стен, полов, потолков;
  • металлические уголки;
  • балки, обвязки;
  • крепеж, пластины;
  • полный проект инструкции.

Все элементы и детали для удобства покупателя пронумерованы, правильно распилены и обработаны. Вам не придется использовать какие-либо дополнительные инструменты, чтобы подогнать комплект под нужный размер. Все делают за вас на заводе специалисты на современном оборудовании.

Приобретая комплект, вы экономите на лишнем материале, крое, транспортировке.

Мы продумали все, чтобы облегчить строительство СИП-дома, сборка которого происходит по схеме дизайнера.Нужны только руки, голова и время.

Возвращаемся домой поэтапно. Все элементы аккуратно соединены и закреплены. Если вы впервые строите каркасный дом, вам следует предварительно внимательно прочитать инструкцию и изучить информацию об этом на нашем сайте.

Купить у нас

Купить комплект каркасного дома для самостоятельной сборки можно по телефону или через наш сайт. Также есть полноценная возможность посетить наш офис и лично оформить заказ. Для ознакомления с проектами на сайте предусмотрен каталог.

Мы предлагаем:

  • приемлемые цены;
  • высокое качество;
  • по желанию клиента, доставка и установка;
  • удобная форма оплаты;
  • гарантия
  • ;
  • большой ассортимент;
  • возможность регулировки;
  • большой выбор размеров, планировок.

Если вы не уверены в своих силах или доверяете только профессионалам, наши специалисты помогут осуществить строительство в кратчайшие сроки по ценам ниже рыночных.

Сложно ли построить дом? 7 вещей, которые нужно знать – Руководство по домашней эффективности

Я никогда не обрамлял дом целиком, но свою долю гаражей, стен и надстроек я обрамлял определенно. Я также ремонтировал дома и сдавал новые дома. Итак, приступим.

Строительство дома требует тщательного планирования и тяжелого труда, но его можно облегчить, проведя собственное исследование и воспользовавшись современными строительными технологиями, такими как гвоздезабивные пистолеты. Если вы работаете сами, наличие опыта работы в строительстве также облегчит вам задачу!

В этой статье я расскажу о том, что усложняет каркас дома, а также другую важную информацию, которую вам следует знать о каркасе.

Сложно ли построить дом?

Любые строительные работы тяжелы для тела, но возведение дома требует и ума. Для создания каркаса требуется умение читать и интерпретировать чертеж, знание строительных норм и правил, умение безопасно и правильно использовать инструменты и многое другое.

Это первый шаг по размещению 2D-планов в 3D-пространстве, который, естественно, требует некоторого воображения.

Хотя просто следовать шагам не так уж сложно, опыт работы с каркасными домами поможет сделать весь процесс более плавным и менее утомительным.Достижения в технологии гвоздезабивных пистолетов упростили создание каркаса, но это все еще сложно.

Совет для профессионалов: если вы серьезно относитесь к изучению основ каркаса, я рекомендую вам прочитать «Полное наглядное руководство по строительству дома» (ссылка на Amazon). Это иллюстрированное руководство дает отличное представление об основах.

Что нужно знать о каркасе дома

Прежде чем пытаться построить дом, есть вещи, о которых вы должны знать, чтобы получить наилучшие результаты от вашей работы, материалов, времени и денег.

1. Вы не можете быть квалифицированы, чтобы сделать это самостоятельно

Построить собственный дом мечтают многие. Есть что-то в том, что вы построили свой дом своими руками, что дает чувство удовлетворения на всю жизнь, но вы, возможно, не сможете сделать это самостоятельно.

Строительство собственного дома требует много времени, надзора за субподрядчиками, приобретения материалов и тяжелой работы с вашей стороны. Не все готовы к большому количеству стресса и работы, и нет ничего постыдного в том, чтобы нанять генерального подрядчика, который сделает эту работу за вас.

2. Вы можете сэкономить много денег, делая это самостоятельно

Если вы решите построить свой собственный дом, вы можете сэкономить много денег. Благодаря разумным исследованиям и проницательным навыкам ведения переговоров вы сократите стоимость рабочей силы, а также материалов, если покупать их из правильных источников. Обычно у подрядчиков есть оптовые источники материалов, к которым у вас нет доступа, поэтому вы не можете сэкономить там деньги.

Существует естественная надбавка к опыту подрядчиков; многие строят дома десятилетиями, что видно по их дорогим моделям ценообразования.Если вы уверены в своих навыках и способностях, вы можете сократить большую часть этих расходов из общей стоимости каркаса вашего дома.

3. Вы должны знать строительные нормы и правила

Независимо от того, возводите ли вы каркас самостоятельно или нанимаете подрядчика для выполнения легких работ, вы должны знать строительные нормы и правила. Делая это самостоятельно, вы должны быть в состоянии гарантировать, что работа выполняется для кода и для вашей собственной безопасности. Желательно, чтобы вы превышали нормы кодекса, но это не всегда возможно.

Более дешевые и менее добросовестные подрядчики будут экономить на некоторых этапах строительства.К сожалению, именно вы страдаете позже, если из-за этого что-то пойдет не так. Даже если подрядчик делает для вас каркас, знание строительных норм и правил поможет вам определить, выполняет ли подрядчик работу по коду, а не срезает углы, чтобы сэкономить деньги.

4. Если вы работаете сами, начните с малого

Если вы полны решимости построить свой дом самостоятельно, подумайте о том, чтобы сначала выполнить небольшую работу по созданию каркаса, чтобы получить представление о работе. Сарай может быть отличным способом понять основную механику каркасных стен и даже некоторых ферм крыши.Вы потратите гораздо меньше денег на материалы и гораздо меньше времени на каркас, чем на дом.

Лучше попытаться построить сарай и обнаружить, что это немного выше ваших навыков — гораздо хуже попытаться начать строить дом и обнаружить, что это не для вас!

5. Используйте гвоздевые пистолеты

До того, как пневматические гвоздезабивные пистолеты стали широко распространены, для изготовления каркаса требовалось много молотков, что является очень физически трудоемкой задачей, как вам скажет любой строитель.

Гвоздезабивные пистолеты

берут на себя выполнение задачи, высвобождая время и энергию, которые можно лучше использовать для других задач.Воспользуйтесь преимуществами технологий, чтобы лучше обставить свой дом!

Если вы нанимаете подрядчика, вы должны, по крайней мере, убедиться, что он использует гвоздометы для процесса обрамления, если нет, спросите, почему. Подрядчик должен сделать работу как можно проще и эффективнее для рабочих и, таким образом, удешевить для вас затраты на оплату труда.

6. Соединения имеют ключевое значение

Когда вы строите дом, качество работы и количество денег, которые вы тратите, будут зависеть от связей.Хороший подрядчик, например, должен иметь под рукой обширный список субподрядчиков, квалифицированной рабочей силы и оптовых поставщиков материалов. Со временем подрядчик завоевал доверие с помощью этих контрактов, что позволяет им заручиться поддержкой и получать материалы намного дешевле.

Когда вы выполняете работу самостоятельно, у вас, скорее всего, нет такого уровня контактов и связей. Полезно иметь опыт работы в сфере генерального подряда — в этом случае вы, вероятно, по крайней мере знаете нескольких человек, которым вы можете позвонить, чтобы получить материалы и рабочую силу.

7. Убедитесь, что разрешения в порядке

Разрешение на строительство жизненно важно при осуществлении любого строительного проекта, от реконструкции до строительства особняка. Независимо от того, создаете ли вы сами или позволяете подрядчику позаботиться об этом, вы обязаны убедиться, что все необходимые разрешения позаботились.

Если вы создаете каркас самостоятельно, вам нужно будет изучить, какие разрешения вам нужно подать, прежде чем начинать строительство. Обычно это включает ожидание в офисе округа, оформление документов и оплату.

Подрядчики обычно заботятся о разрешениях при приеме на работу, но в ваших интересах убедиться, что они делают это правильно. Если они не подают правильные разрешения, вы несете ответственность за все, что пойдет не так. И наоборот, наличие разрешений отвечает интересам подрядчика для выполнения работы самого высокого качества.

Последние мысли

Строительство дома — тяжелая работа, независимо от того, делаете ли вы ее сами или нанимаете подрядчика. В любом случае, вы должны быть осведомлены о правилах и, по крайней мере, поверхностно знать о жизненно важных аспектах процесса.

Добавить комментарий

Ваш адрес email не будет опубликован.
