Технология производства цемента

На сегодняшний день цемент является одним из важных компонентом в строительной промышленности. Технология производства цемента заключается в добыче сырья, дроблении и сортировке, а также в обжиге в шахтных печах. Шахтные печи бывают:

  • пересыпными — послойное перемешивание короткопламенного топлива с сырьем;
  • печи с выносными топками для твердого длиннопламенного топлива;
  • печи, работающие на газовом топливе.

Технология производства цемента


Для обращения сырья в вяжущее вещество, необходимо его измельчить до такой степени, чтобы удельная поверхность помола составляла — 2000-3000 см2/г.

Технология производства цемента способом дробления плотного сырья включает в себя несколько способов:

  • путем использования щековых дробилок — для крупного и в некоторой степени среднего дробления твердых материалов
  • путем использования валковых дробилок — для среднего и мелкого дробления: мела, глин, угля, известняка, мергелей, клинкера и т.
    д.

Основным процессом в технологии производства цемента является обжиг продукта. Во время этого действия в сырье протекают сложные минералогические и физико-химические обращения, в результате чего обожженный продукт в измельченном состоянии приобретает способность взаимодействовать с водой и благодаря этому он быстро схватывается, твердеет и превращается в камень.

Для сохранения химической активности полученного продукта цемент хранят в закрытых от атмосферного воздуха складах — силосах. Выгрузку вяжущих веществ из силосов и их транспортирование к упаковочным машинам наиболее удобно производить с применением аэрожелобов и пневматических винтовых насосов.

Готовый продукт упаковывают в бумажные мешки, его транспортируют в цистернах железнодорожных и автотранспортных вагонах, а также в крытых товарных вагонах — хоппрах.

Технология производства цемента сухим и мокрым способами, схема процесса

Производство цемента — одно из перспективных направлений бизнеса. При благоприятных условиях оборудование быстро окупится и обеспечит стабильно высокую чистую прибыль. Особенно выгодно открывать завод поблизости от карьера, где можно добывать глину и известняк.

Оглавление:

  1. Состав порошка
  2. Технология изготовления по шагам
  3. Бесклинкерная методика
  4. Список оборудования

Сырье для создания цемента

Используют смесь из двух типов компонентов:

  • Карбонатные породы. К ним относятся: мел, известняк-ракушечник (не имеющий вкраплений кремния), доломитовые породы, мергелистый известняк, известковый туф.
  • Глинистые породы. Глина, суглинки с высокой концентрацией песка, лесс, лессовидные суглинки, глинистые сланцы.

Выбор сырья зависит от местонахождения завода и доступности тех или иных пород. Разработку месторождений производят открытым методом с поверхности. Мягкие породы добывают экскаватором, мел и глину иногда гидромеханическим способом — путем вымывания под давлением струи воды.

На заводе рекомендуется иметь запас сырья для поддержания непрерывного процесса в случае временного прекращения поступления материалов.

Стандартное соотношение компонентов: на 3 части известняка 1 часть глины. Для регулирования срока схватывания на последнем этапе в состав вводят гипс (до 6 %). Дополняют смесь железистыми добавками, флюоритом, фосфогипсом, кремнефтористым натрием, гранулированными доменными шлаками, золой уноса или угля, осадочными или вулканическим и горными породами.

Описание технологии производства

Основные этапы изготовления:

  • Измельчение и смешивание глины и известняка.
  • Получение шлама — суспензии или порошка для обжига.
  • Обжиг шлама, получение клинкера — гранулированной массы.
  • Помол охлажденного клинкера с добавлением гипса и других дополнительных компонентов.

Для частного строительства теоретически можно использовать цемент собственного производства, но получить качественный продукт в домашних условиях невозможно.

1. Измельчение сырьевых материалов.

Получение предельно однородного клинкера — необходимое условие изготовления качественного портландцемента. Этой цели можно добиться лишь при максимально тонком измельчении сырья. Чем меньше размер частиц и больше их общая поверхность, тем полнее происходит реакция между компонентами смеси. Куски могут иметь изначальный размер до десятков сантиметров, поэтому дробление производят по сложной схеме в несколько этапов, добиваясь высокой степени измельчения.

2. Способы получения шлама.

2.1. Мокрый.

Твердые сырьевые компоненты в два-три этапа измельчают в дробилке до размера частиц не более 10 мм. Мягкие глину или мел сначала дробят до размера 100 мм, затем распускают в воде. Сырье подают в емкость небольшими порциями вместе с жидкостью. По этой схеме получается шлам — суспензия с влажностью до 40 %. Его перекачивают в емкость для помола с известняком. Отрегулировать химический состав в процессе измельчения невозможно, поэтому его корректируют в специальных бассейнах.

Шлам сначала поступает в первый — вертикальный, где берутся пробы. Во второй — тоже вертикальный, заливают шлам с составом, подобранным таким образом, чтобы от корректировать основной. Из этих бассейнов составы поступают в третий — горизонтальный, где происходит механическое перемешивание.

Преимущества мокрой технологии:

  • меньше затраты на измельчение сырья;
  • значительно меньше пылеобразование;
  • проще и экологически безопаснее транспортировка и корректирование шлама;
  • возможность использования химически неоднородного сырья.

Недостатки:

  • больше затраты энергии на обжиг шлама из-за высокой его влажности, часть печи работает как сушильный аппарат;
  • низкая производительность оборудования, сравнительно высокая себестоимость готового продукта.

2.2. Сухой способ.

Принципиальное отличие этой схемы от мокрой технологии заключается в том, что шлам поступает на обжиг уже в сухом виде. После раздельного измельчения известняк и глина попадают в разные сушильные барабаны (смешивают уже высушенные компоненты). Затем смесь подают в мельницу, после нее отправляют на гомогенизацию (тщательное перемешивание для достижения полной однородности). Все последующие операции проводят так же, как и при мокром методе.

Преимущества:

  • намного ниже затраты энергии на обжиг;
  • высокая производительность печей;
  • меньше выброс печных газов;
  • нет необходимости в наличии источников технологической воды.

Недостатки:

  • намного больше пылеобразование;
  • сложнее конструкция печей;
  • выше требования со стороны оборудования к химической однородности сырья;
  • повышенная трудоемкость помола компонентов шлама.

2.3. Комбинированный способ.

Для компенсации недостатков сухого и мокрого применяют такой метод. Существуют две схемы:

  • В сухую смесь известняка и глины для гранулирования добавляют до 14 % воды.
  • Шлам, полученный по мокрой технологии, до поступления в печь высушивают фильтрами до влажности не выше 18 %.

3. Получение и помол клинкера.

Для обжига шлама используют специальные вращающиеся печи, их устанавливают под наклоном. Жидкий или сухой шлам подают со стороны поднятого конца. Снизу поступает топливо, при сгорании которого образуются раскаленные газы. Они движутся навстречу шламу и нагревают его до 1450°С и выше, сами при этом охлаждаясь. При мокрой методике процесс начинается с испарения влаги из жидкого состава.

На выходе из печи получаются гранулы клинкера — камнеподобные зерна темно-серого или зеленовато-серого цвета. Этот полуфабрикат с температурой до 1100°С отправляют в холодильник. Ремонт холодильников тут можно заказать очень дешево.

Здесь он остывает до 180—300°С и его перемещают на хранение. Затем клинкер подвергают помолу. Его осуществляют в несколько этапов в трубной мельнице. В процессе добавляют гипс и другие добавки. Высокой тонкости добиваются за счет того, что крупные зерна возвращаются на домол до достижения нужного размера частиц. Готовый портландцемент — очень тонкий темно-серый порошок с температурой до 120°С.

Его отправляют для охлаждения в силосы.

Бесклинкерная технология

Основные недостатки всех способов производства из клинкера:

  • дорогостоящее оборудование;
  • высокая степень загрязнения окружающей среды;
  • большие затраты энергии.

Поэтому была изобретена альтернатива. Себестоимость готового продукта ниже в три раза при полной идентичности свойств. Вместо клинкера используют гидравлический или доменный шлак.

Оборудование

Линия по изготовлению цемента:

  1. Дробилка для измельчения известняка и других твердых ингредиентов.
  2. Мельница-мешалка (болтушка) для измельчения глины, мела или других мягких компонентов шлама. Внутри нее установлены грабли.
  3. Сушильный барабан — только при сухом способе.
  4. Трубная мельница для смешивания измельченных известняка и глины.
  5. Вращающаяся печь. Печи для мокрой технологии длиннее, чем для сухой, в два раза, так как процесс начинается с испарения влаги из жидкого шлама.
  6. Холодильник барабанный, колосниковый или рекуперативный. Барабанные применяют в комплекте с вращающимися печами старой конструкции.
  7. Шаровая трубная мельница для дробления клинкера. Она состоит из двух-четырех камер. Сначала полуфабрикат попадает в камеры грубого помола, затем в камеры тонкого. Измельчение происходит за счет мелющих тел, находящихся внутри. Для грубого помола это стальные шары, для тонкого — цилиндры. При вращении мельницы они поднимаются вверх и падают, истирая гранулы клинкера.
  8. Силосы — емкости цилиндрической формы на опорном каркасе, предназначенные для хранения цемента. Разновидность — гомогенизационный (смесительный) силос.
  9. Оборудование для фасовки в мешки.
  10. Шламбассейн — емкость, оснащенная приспособлением для перемешивания шлама до получения однородности, требуется только мокрой технологии.

Выбор конкретного типа зависит от схемы получения шлама и вида сырья: если используются только твердые компоненты, то мельница-болтушка не нужна, если только мягкие — не понадобится дробилка. Окупаемость мини-завода по выпуску портландцемента — от 6 лет.




Технология производства цемента мокрым способом «АТОМ Цемент»

Мы подготовили ВИДЕО о технологии производства цемента мокрым способом «АТОМ Цемент» в г. Сысерти Свердловской области УРФО.

ООО «Атомстройкомплекс Цемент» является молодым, динамично развивающимся предприятием. Использование передовых технических решений в процессе производства цемента позволяет в полном объеме обеспечить спрос региональных потребителей высокомарочного цемента.

Миссия предприятия заключается в обеспечении строительного рынка высококачественным цементом для возведения комфортной недвижимости, удовлетворяющей всем современных требованиям и тенденциям.

Цели:

·Выпуск продукции стабильно высокого качества, отвечающего всем требованиям потребителей;
·Удержание и расширение доли рынка в регионе присутствия;
·Эффективное использование сырьевых ресурсов, производственного оборудования и потенциала персонала предприятия;
·Соблюдение законодательства РФ и полное соответствие требованиям охраны труда и экологической безопасности для предприятий цементной промышленности;
·Создание новых рабочих мест и обеспечение социальных гарантий работникам предприятия.

Задачи:

·Своевременное выполнение договорных обязательств перед покупателями и поставщиками;
·Формирование и поддержание клиентской базы, привлекая крупнейших потребителей цемента региона;
·Обеспечение бесперебойной работы оборудования и недопущение незапланированных простоев и соблюдение качественных требований потребителей к продукции;
·Вывод на рынок наиболее востребованной товарной номенклатуры;
·Обеспечение полным перечнем услуг – высококачественным цементом, услугами логистики и круглосуточной технической поддержкой клиентов.

О производственной линии высококачественного цемента на заводе «АТОМ Цементе»:

Поставку основного оборудования, такого как мешалки для глиноболтушек и горизонтальных шламбассейнов, сырьевые и цементные мельницы, вращающаяся печь, осуществляет ОАО «Волгоцеммаш». Частично поставку оборудования осуществляют фирмы Германии: Claudius Peters, Christian Pfeiffer, Aumund, Ibau, а также фирмы «Zvvz-enven engineering», Чехия и фирма Elex, Швейцария. Так же, часть оборудования, в том числе металлоемкого, изготавливается в России, по чертежам указанных выше фирм. Новая технологическая линия производства цемента предусмотрена с полным технологическим циклом от приёма сырьевых материалов до отправки готовой продукции.

В отделении помола сырья предусмотрены две шаровые сырьевые мельницы 3,2х15 м, производительностью 74 т/ч каждая. Для производства глиняного шлама предусмотрены две глиноболтушки 7,8 м производительностью 11 т/ч. Хранение, усреднение и корректировка шлама производится в девяти вертикальных шламовых бассейнах диаметром 7,0 м, ёмкостью 340 м³. Окончательное перемешивание и подготовка шлама для подачи в печь осуществляется в двух горизонтальных шламовых бассейнах диаметром 25 м и ёмкостью 2500 м³ каждый. Производство клинкера на новой технологической линии предусмотрено в печи Ø4,5х170 м производительностью 55 т/ч или 1320 т клинкера в сутки.

Для помола клинкера предусмотрены две шаровые цементные мельницы максимальной общей производительностью 120 т/ч. Предусмотрен склад клинкера, состоящий из четырёх силосов диаметром 20 м по 1700 м3 каждый. Для хранения цемента предусмотрены четыре силоса диаметром 12 м. Емкость силосов составляет 16000 т. В силосы установлено современное оборудование для отгрузки цемента в автотранспорт.

В состав технологической линии входят следующие основные производственные объекты:

• Производственный корпус. Участок приготовления сырьевого шлама;
• Производственный корпус. Вертикальные шламбассейны с насосной;
• Горизонтальные шламбассейн с насосной;
• Приемные устройства сырья с галереями;
• Приемное устройство гипса с галереей;
• Печное отделение. Узел питания печи;
• Печное отделение. Вращающаяся печь;
• Электрическая очистка газов;
• Дымовая труба Н-80м;
• Печное отделение. Клинкерный холодильник;
• Очистка отходящих газов холодильника;
• Склад клинкера с галереями;
• Производственный корпус. Участок помола цемента;
• Цементные силосы с отгрузкой в автотранспорт;
• ЦПУ и лаборатория;
• Компрессорные;

Цемент технологии и производство

Цемент получают тонким измельчением клинкера и гипса. Клинкер — продукт равномерного обжига до спекания однородной сырьевой смеси, состоящей из известняка и глины определённого состава, обеспечивающего преобладание силикатов кальция.

При измельчении клинкера вводят добавки: гипс СaSO4∙2h3O для регулирования сроков схватывания, до 15 % активных минеральных добавок (пиритные огарки, колошниковую пыль, бокситы, пески, опоки, трепелы) для улучшения некоторых свойств и снижения стоимости цемента.

Обжиг сырьевой смеси проводится при температуре 1470°C в течение 2-4 часов в длинных вращающихся печах (3,6х127 м, 4×150 м и 4,5х170 м) с внутренними теплообменными устройствами, для упрощения синтеза необходимых минералов цементного клинкера. В обжигаемом материале происходят сложные физико-химические процессы.

Вращающуюся печь условно можно поделить на зоны:

  • подогрева (200…650 °C — выгорают органические примеси и начинаются процессы дегидратации и разложения глинистого компонента). Например, разложение каолинита происходит по следующей формуле: Al2O3∙2SiO2∙2h3O → Al2O3∙2SiO2 + 2h3O. Далее при температурах 600…1000 °C происходит распад алюмосиликатов на оксиды и метапродукты.
  • декарбонизации (900…1200 °C), где происходит декарбонизация известнякового компонента: СаСО3→ СаО + СО2. Одновременно продолжается распад глинистых минералов на оксиды. В результате взаимодействия основных (СаО, MgO) и кислотных оксидов (Al2O3, SiO2) в этой же зоне начинаются процессы твердофазового синтеза новых соединений (СаО∙ Al2O3 — сокращённая запись СА, который при более высоких температурах реагирует с СаО, а в конце жидкофазового синтеза образуется С3А), протекающих ступенчато.
  • экзотермических реакций (1200…1350 °C) завершает процесс твёрдофазового спекания материалов. Здесь окончательно формируются минералы С3А, С4АF (F — Fe2O3) и C2S (S — SiO2) — 3 из 4 основных минералов клинкера;
  • спекания (1300→1470→1300 °C), где идет частичное плавление материала. В расплав переходят клинкерные минералы, за исключением C2S, который взаимодействует с оставшимся в расплаве СаО, образуя минерал АЛИТ (С3S).
  • охлаждения (1300…1000 °C) температура понижается медленно. Часть жидкой фазы кристаллизуется с выделением кристаллов клинкерных минералов, а часть застывает в виде стекла.

В качестве топлива используют природный газ, реже мазут и твердое топливо в виде угольной пыли. Стоимость топлива составляет до 26 % себестоимости готового цемента, поэтому на цементных заводах много внимания уделяется его экономии.

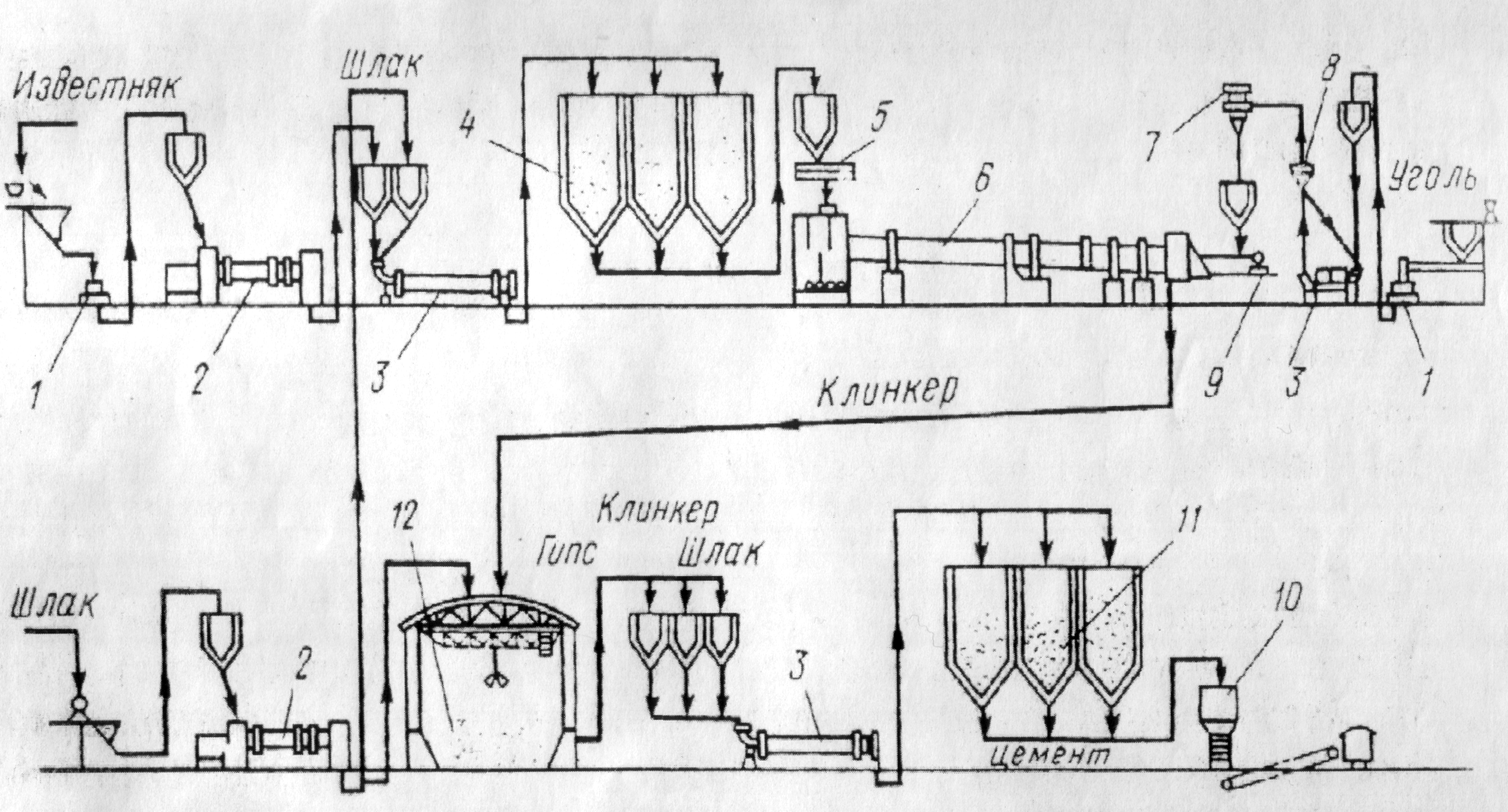

Технология производства портландцемента в основном сводится к приготовлению сырьевой смеси надлежащего состава, ее обжигу до спекания (получают клинкер) и помолу в тонкий порошок.

Сырьевую смесь приготовляют сухим или мокрым способом. В соответствии с этим различают и способы производства цемента — сухой и мокрый. В России преобладает мокрый способ производства цемента, но все шире внедряется сухой. Важнейшим преимуществом сухого способа производства является не только снижение расхода теплоты на обжиг в 1,5…2 раза, чем при мокром, но и более высокие удельные съемы в печах сухого способа.

Обжиг сырьевой смеси чаще осуществляют во вращающихся печах, но иногда (при сухом способе) в шахтных.

Вращающаяся печь  представляет собой сварной стальной барабан длиной до 185 м и более, диаметром до 5…7 м, футерованный изнутри огнеупорными материалами. Барабан уложен на роликах под углом 3…4° к горизонту и медленно вращается вокруг своей оси.

Благодаря этому сырьевая смесь, загруженная в верхнюю часть печи, постепенно перемещается к нижнему концу, куда вдувают топливо, продукты горения которого просасываются навстречу сырьевой смеси и обжигают ее.

Характер процессов, протекающих при обжиге сырьевой смеси, приготовленной сухим или мокрым способом, фактически одинаков и определяется температурой и временем нагревания материала в печи. Рассмотрим эти процессы.

В зоне сушки поступающая в верхний конец печи сырьевая смесь встречается с горячими газами и постепенно при повышении температуры с 70 до 200 °С подсушивается, превращаясь в комья, которые при перекатывании распадаются на более мелкие гранулы. По мере перемещения сырьевой смеси вдоль печи происходит дальнейшее постепенное ее нагревание, сопровождаемое химическими реакциями.

В зоне подогрева при 200-700 °С сгорают органические примеси, удаляется химически связанная вода из глинистых минералов и образуется безводный каолинит Al2O3-2SiO2. Подготовительные зоны (сушки и подогрева) при мокром способе производства занимают от 50 до 60 % длины печи. При сухом же способе подготовки сырья длина печи сокращается за счет зоны сушки.

В зоне декарбонизации при температуре 700-l 100 °С происходит процесс диссоциации карбонатов кальция и магния на CaO, MgO и СО2, алюмосиликаты глины распадаются на отдельные оксиды SiO2, A12O3 и Fe2O3 с сильно разрыхленной структурой. Термическая диссоциация СаСО3 — это эндотермический процесс, идущий с большим поглощением теплоты (1780 кДж на 1 кг СаСО3), поэтому потребление теплоты в третьей зоне печи наибольшее. В этой же зоне оксид кальция в твердом состоянии вступает в реакцию с продуктами распада глины с образованием низкоосновных силикатов, алюминатов и ферритов кальция (2CaO-SiO2, СаО-АШ3, 2CaO-Fe2O3).

В зоне экзотермических реакций обжигаемая масса, передвигаясь, быстро нагревается от 1100 до 1300°С, при этом образуются более основные соединения: трех-кальциевый алюминат ЗСаО-А12О3(С3А), четырехкальциевый алюмоферрит 4CaO-Al2O3-Fe2O3(C4AF), но часть оксида кальция еще остается в свободном виде. Обжигаемый материал агрегируется в гранулы.

В зоне спекания при 1300 — 1450 °С обжигаемая смесь частично расплавляется. В расплав переходят С3А, C4AF, MgO и все легкоплавкие примеси сырьевой смеси. По мере появления расплава в нем растворяются C2S и СаО и, вступая во взаимодействие друг с другом, образуют основной минерал клинкера — трехкальциевый силикат 3CaO-SiO2(C3S), который плохо растворяется в расплаве и вследствие этого выделяется из расплава в виде мелких кристаллов, а обжигаемый материал спекается в кусочки размером от 4 до 25 мм (это и есть клинкер).

В зоне охлаждения (заключительная стадия обжига) температура клинкера понижается с 1300 до 1000 °С, происходит окончательная фиксация его структуры и состава, включающего C3S, C2S, C3A, C4AF, стекловидную фазу и второстепенные составляющие.

По выходе из печи клинкер необходимо быстро охладить в специальных холодильниках, чтобы предотвратить образование в нем крупных кристаллов и сохранить в не-закристаллизованном виде стекловидную фазу. Без быстрого охлаждения клинкера получится цемент с пониженной реакционной способностью по отношению к воде.

После выдержки на складе (1-2 недели) клинкер превращают в цемент путем помола его в тонкий порошок, добавляя небольшое количество двуводного гипса. Готовый портландцемент направляют для хранения в силосы и далее на строительные объекты.

Сухой способ производства цемента значительно усовершенствован. Наиболее энергоемкий процесс — декарбонизация сырья — вынесен из вращающейся печи в специальное устройство — декарбонизатор. Здесь процесс протекает быстрее и с использованием теплоты отходящих газов.

По этой технологии сырьевая мука сначала поступает не в печь, а в систему циклонных теплообменников, где нагревается отходящими газами и уже горячей подается в декарбонизатор, где сжигают примерно 50 %  топлива, что позволяет почти полностью завершить разложение СаСО3. Подготовленная таким образом сырьевая мука подается в печь, где сжигается остальная часть топлива и происходит образование клинкера.

Это позволяет повысить производительность технологических линий, снизить топливно-энергетические ресурсы, примерно вдвое сократить длину вращающейся печи, соответственно улучшить компоновку завода и занимаемой им земельной территории.

Внедрение новой технологии позволит сократить удельные расходы топлива, резко повысить производительность печей и помольного оборудования.
