Монтаж электропроводки своими руками. Прокладка проводки

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем. Это очень важно для правильного размещения розеток и выбора их количества.

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку.

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10.5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см).

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Способы прокладки проводов

Существует 3 метода прокладки проводки:

  1. Скрытый

  2. Открытый

  3. Комбинированный

Самым распространенным считается скрытый метод, когда проводка прокладывается под штукатурным слоем в штробах, либо же в гипсокартонных перегородках в специальном рукаве.

Однако он и самый непрактичный, так как для ремонтных работ придется разрушать штукатурный слой.

Комбинированный способ наиболее распространен в офисных помещениях, а открытый — в домах (обычно очень старых или деревянных), где невозможна скрытая прокладка.

Как прокладывается скрытая проводка

Скрытая проводка располагается в специальных пустотах элементов здания: перегородках, подвесных потолках, в полу, плитах перекрытия. Для прокладки проводки в квартире нужно проштробить канавки глубиной до 2 см и сделать углубления для выключателей и розеток. Далее штроба заштукатуривается предварительно приготовленным раствором.

Очень удобно, когда провод проложен в защитном рукаве.

Это позволяет в дальнейшем без разрушения штукатурного слоя заменять или ремонтировать проводку.

При прокладке проводов в ванной, нужно обязательно защитить их ПВХ-оболочкой.

Важно! Защита проводов оболочкой из металла или стальными трубами — является грубейшим нарушением электробезопасности.

Как прокладывается открытая проводка

Открытая проводка располагается в плинтусах или пластиковых трубах на любой удобной высоте. Все, что нужно при прокладке такой проводки — это максимальная защита от возможного возгорания во время различных неполадок.

Обеспечить такую защиту можно, выполняя следующие правила:

  • Не компонуйте вместе силовой, слаботочный и осветительный провода

  • Выбирайте плинтус из электроизоляционных негорючих материалов

  • Не размещайте провода в местах частого перемещения людей

Установка УЗО — устройств защитного отключения

Установка УЗО в современной квартире стала обязательной, поскольку благодаря им повышается электробезопасность и скорость ремонта неполадок в электросети.

  1. Выбирая УЗО для ванной комнаты, нужно смотреть только на приборы класса А, которые могут выдержать силу тока до 30 мА.

  2. Для розеток нужны автоматы класса B на 25 А и на 30 А.

  3. Для осветительной линии нужны УЗО класса B на 10-16 А.

Наиболее удобными являются УЗО, совмещенные с автоматическим выключателем, который сможет обезопасить электролинию от кроткого замыкания и утечки.

Как правильно выбрать провод

Для прокладки электропроводки лучше всего выбирать медный провод, так как он обладает самой лучшей электропроводностью, лучше гнется и при этом считается менее ломким.

В квартире понадобится несколько типов таких проводов:

ВВГ-5*6 — 5-жильный провод с сечением в 6 мм2 (для 3-фазного питания).

ВВГ-3*2.5 — 3-жильный провод с сечением 2.5 мм2 (соединяет щиток с распределительной коробкой, а распределительную коробку с розетками).

ВВГ-3*1.5 — 3-жильный провод с сечением 1.5 мм2 (необходим для соединения распределительной коробки с выключателями и осветительными приборами).

ВВГ-2*6 — 2-жильный провод с сечением 6 мм2 (соединяет распределительный щит со щитом освещения).

Монтаж скрытой и открытой электропроводки

Монтаж скрытой проводки в квартире

Для монтажа скрытой проводки нужно проштробить отверстия в стенах. Для этого понадобятся соответствующие инструменты: болгарка с алмазным диском, режущим бетон, молоток и монтажное зубило.

При помощи этих инструментов выдалбливаются углубления в стене с такими параметрами:

После того как углубления будут подготовлены, необходимо нарезать все кабеля на нужные куски кабеля (+10 см к каждому куску для соединения их между собой). Все кабеля после нарезки затягиваются в гофру.

Теперь все кабеля нужно вставить в штробу и закрепить в ней при помощи строительной смеси. Смесь укладывается небольшими отрезками — через каждые 50 см.

В тех местах, где провода будут отходить к выключателям и розеткам, производится установка распределительных коробок.

После установки распределительного короба, в него заводятся, соединяются и изолируются все провода.

Затем провода протягиваются к розеткам и выключателям и заводятся в подрозетники, которые после этого обмазываются вокруг раствором.

Монтаж открытой проводки

При монтаже открытой проводки нужны будут специальные короба или же кабель-каналы. Именно в них будет укладываться провод.

Первое, что нужно сделать — это наметить места прокладки проводов и просверлить отверстия под дюбели на промежутках по 0.5 метра. Затем можно поставить короба, проложив в них провод, и закрепить их саморезами.

Далее устанавливаются розетки, выключатели и распределительные короба — все точно так же, как и в случае со скрытой проводкой, разве что не нужно штробить отверстия.

Важно!

После соединения всех проводов (и для закрытой, и для открытой проводки), нужно обязательно проверить верность прокладки проводки тестером, а уже потом закрывать короба крышками и подключаться к общей сети.

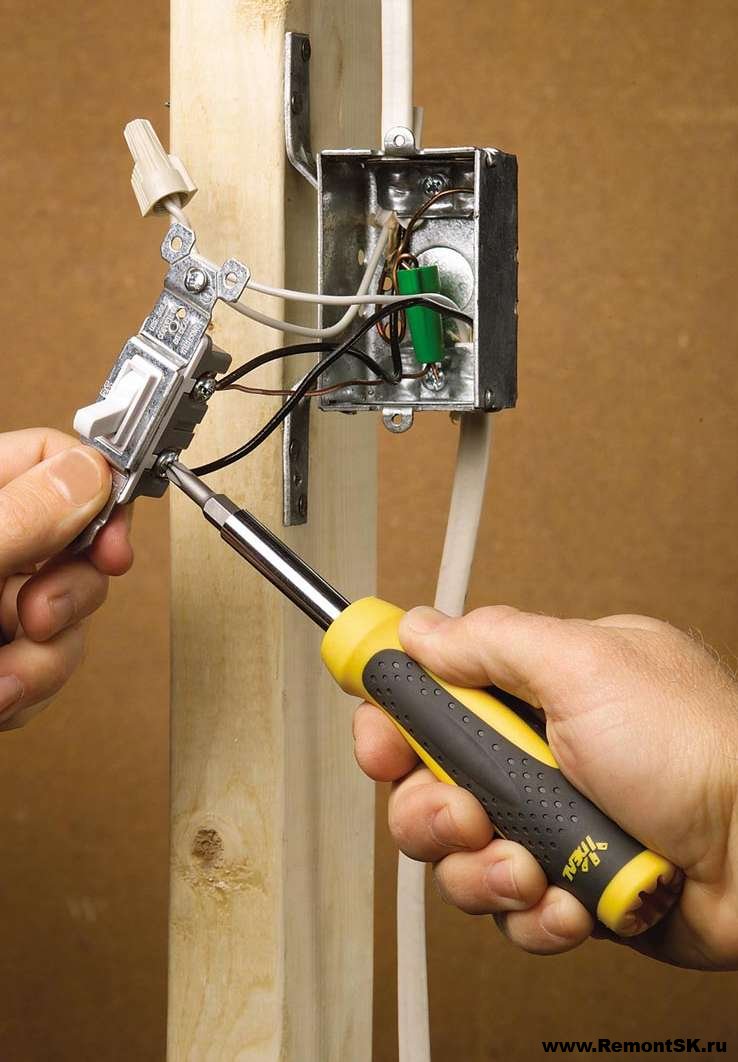

Как устанавливаются розетки и выключатели

Монтаж розеток и выключателей также разделяется на: открытый и скрытый способы.

При скрытом при помощи специальных насадок на перфораторе выдалбливаются отверстия. Размер насадок подбирается в соответствии с размерами подрозтеника.

При открытом способе подрозетники просто крепятся к стене на клей или при помощи саморезов, шурупов.

Подключение к общей электросети

Чтобы в доме, наконец, появилось электричество, и все труды на прокладку проводку оправдали себя, нужно подключиться к общей электросети. Для этого нужно получить разрешение на подачу электроэнергии и напряжения. Как это сделать? Для этого потребуется заключить договор с компанией, которая проведет приемо-сдаточное испытания и вынесет решение о подключении дома к источникам электроэнергии.

Все приведенные здесь указания являются общими, поэтому каждый владелец квартиры или дома должен, прежде всего, ориентироваться на индивидуальные особенности своего жилища, и в соответствии с ними начинать прокладку электропроводки.

Видео по монтажу проводки

В помощь каждому хозяину 4 части видеоролика о правильной прокладке проводки. Подробный и понятный пошаговый курс.

Часть I:

Часть II:

Часть IV:

Больше информации

Задать вопрос

Монтаж электропроводки своими руками. Прокладка проводки

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем. Это очень важно для правильного размещения розеток и выбора их количества.

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку.

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10.5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см).

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Способы прокладки проводов

Существует 3 метода прокладки проводки:

  1. Скрытый

  2. Открытый

  3. Комбинированный

Самым распространенным считается скрытый метод, когда проводка прокладывается под штукатурным слоем в штробах, либо же в гипсокартонных перегородках в специальном рукаве. Однако он и самый непрактичный, так как для ремонтных работ придется разрушать штукатурный слой.

Комбинированный способ наиболее распространен в офисных помещениях, а открытый — в домах (обычно очень старых или деревянных), где невозможна скрытая прокладка.

Как прокладывается скрытая проводка

Скрытая проводка располагается в специальных пустотах элементов здания: перегородках, подвесных потолках, в полу, плитах перекрытия. Для прокладки проводки в квартире нужно проштробить канавки глубиной до 2 см и сделать углубления для выключателей и розеток. Далее штроба заштукатуривается предварительно приготовленным раствором.

Очень удобно, когда провод проложен в защитном рукаве.

Это позволяет в дальнейшем без разрушения штукатурного слоя заменять или ремонтировать проводку.

При прокладке проводов в ванной, нужно обязательно защитить их ПВХ-оболочкой.

Важно! Защита проводов оболочкой из металла или стальными трубами — является грубейшим нарушением электробезопасности.

Как прокладывается открытая проводка

Открытая проводка располагается в плинтусах или пластиковых трубах на любой удобной высоте. Все, что нужно при прокладке такой проводки — это максимальная защита от возможного возгорания во время различных неполадок.

Обеспечить такую защиту можно, выполняя следующие правила:

  • Не компонуйте вместе силовой, слаботочный и осветительный провода

  • Выбирайте плинтус из электроизоляционных негорючих материалов

  • Не размещайте провода в местах частого перемещения людей

Установка УЗО — устройств защитного отключения

Установка УЗО в современной квартире стала обязательной, поскольку благодаря им повышается электробезопасность и скорость ремонта неполадок в электросети.

  1. Выбирая УЗО для ванной комнаты, нужно смотреть только на приборы класса А, которые могут выдержать силу тока до 30 мА.

  2. Для розеток нужны автоматы класса B на 25 А и на 30 А.

  3. Для осветительной линии нужны УЗО класса B на 10-16 А.

Наиболее удобными являются УЗО, совмещенные с автоматическим выключателем, который сможет обезопасить электролинию от кроткого замыкания и утечки.

Как правильно выбрать провод

Для прокладки электропроводки лучше всего выбирать медный провод, так как он обладает самой лучшей электропроводностью, лучше гнется и при этом считается менее ломким.

В квартире понадобится несколько типов таких проводов:

ВВГ-5*6 — 5-жильный провод с сечением в 6 мм2 (для 3-фазного питания).

ВВГ-3*2.5 — 3-жильный провод с сечением 2.5 мм2 (соединяет щиток с распределительной коробкой, а распределительную коробку с розетками).

ВВГ-3*1.5 — 3-жильный провод с сечением 1.5 мм2 (необходим для соединения распределительной коробки с выключателями и осветительными приборами).

ВВГ-2*6 — 2-жильный провод с сечением 6 мм2 (соединяет распределительный щит со щитом освещения).

Монтаж скрытой и открытой электропроводки

Монтаж скрытой проводки в квартире

Для монтажа скрытой проводки нужно проштробить отверстия в стенах. Для этого понадобятся соответствующие инструменты: болгарка с алмазным диском, режущим бетон, молоток и монтажное зубило.

При помощи этих инструментов выдалбливаются углубления в стене с такими параметрами:

После того как углубления будут подготовлены, необходимо нарезать все кабеля на нужные куски кабеля (+10 см к каждому куску для соединения их между собой). Все кабеля после нарезки затягиваются в гофру.

Теперь все кабеля нужно вставить в штробу и закрепить в ней при помощи строительной смеси. Смесь укладывается небольшими отрезками — через каждые 50 см.

В тех местах, где провода будут отходить к выключателям и розеткам, производится установка распределительных коробок.

После установки распределительного короба, в него заводятся, соединяются и изолируются все провода.

Затем провода протягиваются к розеткам и выключателям и заводятся в подрозетники, которые после этого обмазываются вокруг раствором.

Монтаж открытой проводки

При монтаже открытой проводки нужны будут специальные короба или же кабель-каналы. Именно в них будет укладываться провод.

Первое, что нужно сделать — это наметить места прокладки проводов и просверлить отверстия под дюбели на промежутках по 0.5 метра. Затем можно поставить короба, проложив в них провод, и закрепить их саморезами.

Далее устанавливаются розетки, выключатели и распределительные короба — все точно так же, как и в случае со скрытой проводкой, разве что не нужно штробить отверстия.

Важно! После соединения всех проводов (и для закрытой, и для открытой проводки), нужно обязательно проверить верность прокладки проводки тестером, а уже потом закрывать короба крышками и подключаться к общей сети.

Как устанавливаются розетки и выключатели

Монтаж розеток и выключателей также разделяется на: открытый и скрытый способы.

При скрытом при помощи специальных насадок на перфораторе выдалбливаются отверстия. Размер насадок подбирается в соответствии с размерами подрозтеника.

При открытом способе подрозетники просто крепятся к стене на клей или при помощи саморезов, шурупов.

Подключение к общей электросети

Чтобы в доме, наконец, появилось электричество, и все труды на прокладку проводку оправдали себя, нужно подключиться к общей электросети. Для этого нужно получить разрешение на подачу электроэнергии и напряжения. Как это сделать? Для этого потребуется заключить договор с компанией, которая проведет приемо-сдаточное испытания и вынесет решение о подключении дома к источникам электроэнергии.

Все приведенные здесь указания являются общими, поэтому каждый владелец квартиры или дома должен, прежде всего, ориентироваться на индивидуальные особенности своего жилища, и в соответствии с ними начинать прокладку электропроводки.

Видео по монтажу проводки

В помощь каждому хозяину 4 части видеоролика о правильной прокладке проводки. Подробный и понятный пошаговый курс.

Часть I:

Часть II:

Часть III:

Часть IV:

Больше информации

Задать вопрос

Проводка в квартире своими руками от щитка: как сделать все самому?

Проводка в квартире своими руками от щитка – многоэтапный процесс, требующий особого внимания и навыков для реализации, однако легкий в осуществлении, если следовать четким рекомендациям специалистов.

Необходимость замены электрической магистрали может возникнуть по ряду причин, среди которых:

  • ремонт помещения;
  • перепланировка территории;
  • поломка элементов линии электропередач;
  • увеличение количества потребляемой электрической энергии, приводящей к перегрузке сети;
  • повышение требований к системе электроснабжения.

Конечно, проводка электропроводки в квартире легко осуществляется при помощи специальных служб, однако это неэкономично. Многие компании проводят закупку элементов по завышенной цене, что существенно увеличивает конечную стоимость работ, а стремительный рост количества фирм, работающих в данной сфере, затрудняет поиск квалифицированного специалиста.Именно поэтому вопрос «как провести электропроводку в квартире своими руками» беспокоит почти каждого хозяина жилья.

Подготовка

Прокладка электрики в квартире своими руками реальна и осуществима. Единственная рекомендация: перед началом ремонтных работ обязательно подкрепить свои знания теорией и закупить все необходимые инструменты.

Вам понадобятся:

  • кусачки с изоляцией, пассатижи;
  • индикаторы контроля питания сети;
  • алебастр;
  • розетки;
  • тумблеры;
  • коробы распределения и установки;
  • изоленты;
  • элементы освещения.

Для наглядного примера подойдёт просмотр фото электропроводки в квартире своими руками.

Планирование и проектирование

Электрическая проводка в квартире своими руками осуществляется открытым, скрытым и комбинированным способом. Скрытый тип используют для установки электролиний над потолками навесного типа, в пустотах и перегородках между элементами каркаса зданий и замоноличенных трубах. Открытый способ предусматривает прокладку проводки по стенам, в плинтусах и в каналах из пластика. При необходимости возможен смешанный тип организации электропередачи. Фото электропроводки в квартире помогут вам выбрать способ в соответствии с вашими пожеланиями и потребностями.

Электропроводка в новой квартире своими руками требует тщательного расчета электрической магистрали. Выбирая кабели и провода, обязательно учитывается их сечение и материал. Медные провода способны выдержать более сильную нагрузку, чем изготовленные из алюминия. Выполняется просчет минимальной мощности всей встроенной в квартиру аппаратуры. Мощность каждого прибора указывается в паспорте изделия. Прокладка электрики в квартире своими руками обязывает самостоятельно рассчитывать длину проводов. Этот параметр зависит от количества точек монтажа в сети. Всевозможные тумблеры и коробы для соединений требуют минимум десять сантиметров площади на каждый элемент.

Проводка электричества в квартире своими руками требует выполнения такой важной задачи, как разработка ее схемы в соответствии с планировкой.

На этом этапе вы уже должны знать, где будут размещены розетки, выключатели, где будут располагаться  электроприборы повышенной мощности и устройства освещения. Для решения этого вопроса можно использовать фото схемы электропроводки в квартире до ремонта.



Прокладка электропроводки в доме из бруса в целом похожа на прокладку электропроводки в квартире, однако все же имеет ряд отличительных особенностей. С технологией электрооснащения зданий из бруса можно ознакомиться здесь. О подключении проходного выключателя читайте здесь.

Прокладка электропроводки

Как же быстро и качественно осуществить монтаж электрики? На первом этапе выполняются мероприятия по подготовке отверстий под провода. Выполняют все прорезы под выключатели и розетки, для кабелей делаются штробы. Для выполнения этого этапа следует обзавестись штроборезом и электрической дрелью.

Проводка в квартире своими руками по стандарту регламентирует все этапы прокладки кабелей. Вначале прокладывается путь для основного пучка шнуров. Все участки, параллельные полу, располагают на расстоянии двадцати сантиметров от потолка. При повороте размер угла должен быть равен 90 градусам. Схема проводки в квартире своими руками позволяет легко наносить разметку на стены при помощи шнура.

Фото электрики в квартире наглядно демонстрируют, что выключатель следует размещать со стороны ручки на двери, следя за тем, чтобы при открытии дверь не задевала его. В местах спуска к тумблерам устанавливают коробки ответвления.

При монтаже тумблеров высота от пола должна быть от восьмидесяти до ста пятидесяти сантиметров, но при установке розеток уровень высоты выбирается полностью исходя из собственных соображений.

Чтобы проводка розеток в квартире своими руками выполнялась качественно, следует соблюдать некоторые правила. В кухонном помещении лучше установить розетку тройную. Нельзя осуществлять монтаж гнезд для кабелей питания в местах, где рядом установлены газовые и электрические плиты, поверхности для мойки и трубы водопровода.

Для обеспечения безопасности в помещениях повышенной влажности прокладка проводки в квартире своими руками требует установки штепсельных розеток, которые защищаются УЗО, – устройством, прекращающим подачу электротока при его утечке или значительном перепаде мощности. Расстояние от умывальника и ванны должно быть не менее двух с половиной метров.

Монтаж электропроводки в квартире своими руками с использованием данных рекомендаций сведет на нет риск короткого замыкания и убережет ваше помещение от возгорания.

Прочтите также:
— Выключатели света: разновидности, характеристики, цены
— Дистанционный выключатель света с пультом
— Ретро проводка в деревянном доме
— Как подключить проходной выключатель?
— Какой провод использовать для проводки в доме?
— Замена проводки в квартире


←Вернуться

Прокладка проводки в квартире своими руками

Прокладка провода сквозь стену

Ситуация, когда необходимо провести провода через встречающиеся препятствия, будь то кирпичная стена или бетонная, встречается очень часто. Важно понимать, что нельзя укладывать провода  через отверстия сквозь отверстия без защитной оболочки.

Для защиты кабеля от механических повреждений, в стене размещается кусок трубы пластиковой, ПВХ или пластиковой гофры. В стене нужно просверлить  отверстие, диаметр отверстия ненамного больше, чем пластиковая труба. В отверстие вставляется кусок трубы. Не забываем заполнить пространство между стеной и защитной оболочкой (гофрированная труба), используйте алебастр или штукатурку. Подождите пока зраствор схватится и после этого начинайте проводить провода через гофрированную трубку.

Читайте также Укладка проводов в гипсокартонные перегородки

В случае, если нужно провести кабель через оконную раму (деревянную раму), в этом случае сверлится отверстие совпадающее с диаметром кабеля, после чего туда продевается кабель.

Для герметичности оконной рамы, следует с каждой стороны кабеля продеть резиновые муфты, которые заткнут пространство между кабелем и деревянной рамой. Вместо резиновых муфт (если таковых не оказалось под рукой), следует с закупорить пространство изолентой.

Внимание! Нельзя прокладывать проводку через пол в штробе, под линолеумом, в ковре или в другом покрытии.

Примеры прокладки кабеля

Иногда нужно провести провод через дверную коробку, обвести ее по периметру, если кабель проводки проходит по низу стены. Современные дверные коробки имею специальные канальцы для укладки через них проводки, кабеля, они прикрываются сверху наличником, тем самым маскируя уложенную проводку. Так же есть специальные отверстия, расположенные вверху коробки. через них так же можно прокладывать провода.

Укладка кабеля вокруг дверной коробки.

При укладке проводов можно использовать специальный плинтус под электропроводку.

ВАЖНО! Провод не должен прокладывать вблизи поверхности пола.

Провода должны быть монтированы в пол на безопасной глубине.

Читайте также Проводка телевизионного кабеля в квартире

Узнать подробно про принципиально разные подходы прокладки проводов рассказано в других статьях:

Замена проводки с чего начать

Электропроводка своими руками

В связи с затянувшимся кризисом замена электропроводки своими руками сегодня достаточно популярная тема. Проблемы в экономике коснулись практически каждого. Если раньше у большинства населения был хороший принцип – «каждый должен заниматься своим делом», водитель должен управлять автомобилем, учитель – учить, врач – лечить, электрик – менять и ремонтировать проводку. Но наш российский народ очень трудолюбив и не боится трудностей, поэтому может самостоятельно взяться за любую работу, в том числе за замену проводки своими руками. Отговаривать я никого не буду, хотя электропроводкой должны заниматься профессионалы, просто расскажу о проблемах, путях их решения, и о расходной части которая Вас подстерегает в этом непростом деле.

Составление плана работ

Если вы читаете эту статью, то прежде чем приступить к замене электропроводки своими руками уже перелопатили множество сайтов по этой тематике. Сразу хочу предупредить, и скажу это словами одного известного врача «интернет – это большая помойка», не все что написано на сайтах истина в последней инстанции. Большинство «писателей» обычные копирайтеры ничего не понимающие в электрике, а просто излагающие своими словами то, что написано их коллегами на тематических ресурсах. Так что принимая какое либо утверждение в работу, попросите ссылку на пункт правил, где об этом написано.

Составление плана замены проводки
Составление плана электромонтажных работ начинается с определения количества электрооборудования которое будет использоваться в квартире. Должны быть прочитаны инструкции по подключению бытовой техники, определены способы подключения и сечение кабеля.

Например: стиральная, посудомоечная машина и гидромассажная ванна должны быть запитаны отдельным кабелем 1,5-2,5мм2  и защищены УЗО(устройством защитного отключения). Электроплита подключается кабелем 4,0-6,0мм2 и правила не требуют обязательно установки УЗО. Таких моментов в замене электропроводки огромное количество, что то ПУЭ (правила устройства электроустановок) требует в обязательном порядке, а что то рекомендует. Скажу честно, если придерживаться не обязательных рекомендаций, то проводка в квартире доже сделанная своими руками окажется золотой. Поэтому я в своей работе выполняю только обязательные условия правил или инструкции по подключению.

Вывод 1
Выполняя не обязательные к исполнению рекомендации и слушая «дельных советчиков» можно потратить на материалы необоснованно много!

Приступаем к разметке и монтажу проводки

Инструкции прочитаны, план нарисован, теперь можно приступать к разметке. Разметка наносится на стены с помощью фломастера или маркера. В отличии от карандаша линии видны значительно лучше и практически не затираются. Наносим на стены места расположения установочных и распределительных коробок, трассы и магистрали прокладки кабелей. Эта работа достаточно несложная, выполняется в процессе замены проводки своими руками без помощников. Для ровной установки розеток и выключателем используем уровень. Так де рисуем на стене направление и размер будущих штроб.

Прокладка кабельных трасс
Кобели должны проходить строго вертикально и горизонтально вверх, вниз или в сторону от установочных и распределительных коробок.

Знаете, может это кого то и огорчит, но способ прокладки кабеля, вертикально, горизонтально или по диагонали не в одних правилах не прописан. В принципе, вы можете прокладывать кабель как угодно, это не будет нарушением. На строительных площадках делается исполнительная схема, с местами закладки электропроводки. В частной квартире можно просто сфотографировать стены после монтажа проводки и у вас будет очень наглядная и точная исполнительная схема. Благо современные фотоаппараты и даже телефоны дают достаточно высокое разрешение. А прокладка строго горизонтально и вертикально, это из области корпоративной этики электриков. Каждый электрик понимает, что при дальнейшем обслуживании объекта найти неисправный провод проложенный по диагонали будет проблематично, а монтажной схемы под рукой наверняка не окажется.

Штробы под проводку своими руками

Начинается замена электропроводки с изготовления штроб. Самый простой способ штробления это молоток и зубило. Если есть неделька другая свободного времени и желание пару раз ударить себе по руке, то вполне можно использовать. А если стена бетонная, то через пару часов работы поймете что это не реально. За зубилом идет перфоратор, многие электрики при небольших объемах применяют этот инструмент для штробления. Сначала сверлят отверстия по всей длине штробы и выбивают перемычки лопаткой. Перенести самому две три розетки конечно возможно, а убрать в стены 200-300 метров кабеля в трехкомнатной квартире тоже можно, но потратите на это целый отпуск. Остается одно, болгарка или штроборез. Могу не порадовать, нарезать шробы своими руками будет не так просто. Скорость работы зависит от нескольких факторов, материала стен, используемого штробореза и качества алмазного диска. Последний, пожалуй, основная проблема. Большинство дисков в строительных магазинах для общестроительных материалов, хотя и маркируются – для бетона. Они пилят только легкие материалы, гипсолит, штукатурки, пустотелый кирпич. А если попадется бетон содержащий гранит, типа домов 137 серии, или монолит, диск «залижется» через 3-4 метра и практически перестает пилить. Скорость проходки реза падает до уровня перфоратора, плюс дополнительная нагрузка на штроборез, что может привести к поломке.

Вывод 2
Если нет опыта и профессионального инструмента экономия от самостоятельного штробления может наоборот привести к дополнительным расходам.

Далее рассмотрим монтаж проводки и расходную часть

Продолжение следует……….

Работа с электрикой не подходит для начинающих.

A : Марго в интересном положении. Я предполагаю, что это финансовая проблема, когда она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять появление чувства бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я связалась со многими домами, в том числе с новым домом моей дочери в штате Мэн. Важно понимать, что фактический аспект крепления коробок и установки кабелей не требует чрезмерных физических усилий.Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала или превышала требования Национального электротехнического кодекса (NEC) Национальной ассоциации противопожарной защиты. Эта книга представляет собой сборник с трудом заработанных стандартов безопасности, которым многие посвятили свою жизнь, чтобы вы и я могли воспользоваться преимуществами электроэнергии.

Я не знаю, видел ли я когда-нибудь в новостях сюжет, в котором человек утонул в своем доме из-за протечки трубы, но каждую неделю копайтесь в национальных новостях, и вы найдете истории о людях и домашних животных, умирающих от пожаров, связанных с проблемами с электричеством.Вы должны понимать, что если вы решили установить электрический провод, вы действительно играете с огнем.

История продолжается под рекламой

Тем не менее, я не хочу отговаривать вас от попыток. Еще один ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета проволочную гайку и когда использовать. Домовладелец может успешно и безопасно установить электропроводку в жилом доме, имея дельный совет, помощь электрика и большую дозу здравого смысла.

Я мог бы часами писать о мелких нюансах, связанных с квартирной проводкой. Прежде всего, давайте поговорим о размере проводников или проводов в кабелях. Катушка кабеля — это то, что вы видите в домашнем центре, и здесь, в Соединенных Штатах, она обычно содержит два изолированных провода и неизолированный провод заземления из оголенной меди.

NEC требует, чтобы определенные цепи в доме питались проводами, рассчитанными на максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать 20 ампер.Для электрической сушилки для белья почти всегда требуется кабель, рассчитанный на 30 ампер. Вашей электрической плите/духовке может понадобиться 40 или 50 ампер. NEC допускает, чтобы во многих обычных розетках в доме было 15 ампер.

Вы не можете смешивать и подбирать размеры проводов в цепях. Все провода/кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номиналу выключателя. Вы еще не запутались? Думаю, вы видите, к чему все идет.

Продолжение истории под рекламой

В игру вступают вещи, о которых вы даже не подозревали.Расположение просверленных отверстий в стойках стен и балках пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы винты для гипсокартона или отделочные гвозди протыкали кабели. Также важно количество кабелей, которые можно уложить друг на друга, прибив их гвоздями к деревянной стойке.

Вам необходимо понять, сколько проводников или отдельных проводов допускается внутри определенных коробок. NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников.На некоторых современных коробках указано максимальное количество. Голова еще не закружилась? Нам еще так много нужно обсудить!

Разводка трехпозиционных и четырехпозиционных выключателей несложная, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видеоролика, показывающих, как подключать каждый коммутатор, и они размещены на AsktheBuilder.com. Я предпочитаю использовать специальный кабель, называемый трехпроводным, между этими переключателями. Этот кабель содержит дополнительный провод, который обычно имеет красную изоляцию.Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

История продолжается под рекламой

Вам необходимо полностью разобраться в различных автоматических выключателях, которые в настоящее время требуются NEC. Я хорошо помню годы назад, когда в кодекс был введен прерыватель цепи замыкания на землю (GFCI). Мало того, что вы должны использовать их в определенных местах с повышенной влажностью, NEC также теперь требует дополнительного прерывателя цепи дугового замыкания (AFCI) во многих других цепях.

Вот мой совет. Серьезно подумайте о том, чтобы нанять электрика, который позволит вам выполнять множество рутинных работ, таких как забивание коробок, прокладка кабелей между ними и даже позволит вам подключить многие выключатели и розетки после того, как будет установлен гипсокартон. Но позвольте электрику сделать все действительно сложные аспекты, которые приходят только с многолетним опытом.

Не забывайте, что провода зачищаются и накручиваются на винты розеток и выключателей особым образом.Напутайте это, и вы, вероятно, станете мрачной статистикой.

Как сделать электропроводку в квартире

Ремонт квартиры всегда хлопотное дело. Особенно это касается электромонтажных работ. Одного знания физики здесь недостаточно; потребуются навыки работы с инструментом и знание некоторых хитростей.

Как сделать проводку в квартире

Инструкции

Шаг 1

Главное в ремонте электропроводки – это соблюдение правил безопасности и предельная аккуратность. Стоит ошибиться в подключении проводов, и короткое замыкание неизбежно. Также хорошо, если вы находитесь в своей квартире, иначе можно весь подъезд оставить без электричества.

Шаг 2

Для начала нужно решить, действительно ли необходимо менять проводку. В квартирах со старой проводкой основная проблема не в износе алюминиевых жил, а в изоляции или оплетке, которые со временем могут приходить в негодность. Оголение проводов в большинстве случаев приводит к короткому замыканию.Поэтому лучшим решением в данной ситуации будет замена алюминиевой проводки на медную.

Шаг 3

Если оплетка проводов сохранилась и не изношена, то можно ограничиться минимумом электромонтажных работ, то есть просто поменять выключатели и розетки на более новые и современные. Это решение подходит для случая, когда вы планируете ограничиться поверхностным ремонтом в квартире.

Шаг 4

Если речь идет о капитальном ремонте жилого помещения с последующим современным евроремонтом, то целесообразна полная замена электропроводки на медь. Имейте в виду, что такое решение может влететь вам в копеечку.

Шаг 5

С чего начать замену электропроводки? Сначала подумайте, какие электроприборы и где именно у вас будут стоять. От этого зависит количество розеток и выключателей, необходимых для установки. Помните о безопасности и удобстве использования конечных устройств.

Шаг 6

Когда определитесь с этими пунктами, смело нарисуйте схему подключения. Отнеситесь к этому этапу работ внимательно, чтобы потом не пришлось вскрывать оштукатуренную стену и прокладывать дополнительные провода, которые не были предусмотрены заранее.

Шаг 7

Перед прямым подключением отключите электричество на соответствующем электрощите. Не помешает и табличка, предупреждающая о том, что включать выключатель запрещено.

Шаг 8

Желательно вывести проводку в стену и потолок. Для этого предварительно перфоратором делают специальные бороздки. Глубина канавок должна быть не менее двух сантиметров. Ваша задача — найти кратчайший путь от выключателей к розеткам.

Шаг 9

Используйте провода с тройной оплеткой.Если в доме есть заземление, понадобится три провода, если заземления нет, то достаточно будет двух. Будьте очень осторожны при проводке. Лучшим способом соединения проводов является сварка. Соединяемые провода должны быть надежно изолированы.

Шаг 10

Если вам нужно соединить между собой медный и алюминиевый провода, вам понадобится специальный переходник. Такие провода не могут быть соединены напрямую.

Шаг 11

Если у вас есть сомнения в своих силах, и вы чувствуете себя неуверенно в роли электрика, то обратитесь за помощью к профессионалам.В итоге может выйти дешевле.

Как проложить провод от счетчика до коробки выключателя

Если вы новичок, этот пост будет для вас лучшим, если вы задаетесь вопросом, как проложить провод от счетчика до коробки выключателя.

В этой статье вы будете руководствоваться пошаговой процедурой. Мы начнем с инструментов, которые вам понадобятся, правильной техники или методов, а также безопасного способа сделать это, чтобы снизить риск поражения электрическим током, поражения электрическим током или травм.

Следуя этой пошаговой процедуре, вы получите необходимые знания о проводке от счетчика до панели выключателя, поэтому обязательно внимательно прочитайте шаги.

Вещи, необходимые для этого урока

1. Отвертки (крестовые или плоские)

В зависимости от типа головки винта, используемого в коробке выключателя, вам понадобится отвертка, чтобы открыть лицевую панель или крышку коробки выключателя.

Используйте отвертку соответствующего типа, чтобы избежать ослабления резьбы на головках винтов. При этом подключение коробки выключателя к счетчику будет эффективным, а вы избавите себя от лишних расходов, которых можно избежать

2.Молоток или резиновый молоток

Поскольку мы работаем над проектом, который в основном касается электричества, использование молотка с металлической ручкой не всегда является хорошей идеей. Поскольку металл является хорошим проводником электричества, вы должны быть очень осторожны, чтобы избежать поражения электрическим током.

Итак, лучше использовать резиновый молоток с резиновым покрытием на конце; это также уменьшит вероятность появления вмятин на ваших устройствах или компонентах.

3. Проводной кабель

Если вам нужно чистое рабочее место, вам обязательно нужен проводной кабель.Аккуратное место гарантирует, что ненужная электропроводка от счетчика до коробки выключателя, которая является чрезмерной или запутанной, будет уложена на место.

Упорядоченное размещение ненужных проводов даст вам лучший обзор рабочей зоны, а также обеспечит безопасную рабочую поверхность.

4. Вольтметр

Приборы для тестирования необходимы при работе с электропроводкой от счетчика до коробки выключателя. Ознакомление с устройствами электрики — хорошая идея, если вы работаете с электротехникой.

Мы будем использовать вольтметр для проверки номинального напряжения ваших компонентов. Он может измерять напряжение как постоянного, так и переменного тока. Изолента

Изолента в основном служит дополнительной мерой безопасности. Мы не хотим, чтобы эти открытые провода соприкасались друг с другом или даже могли случайно коснуться вас.

5. Автоматический выключатель

Большинство автоматических выключателей можно купить в магазинах электротоваров или в хозяйственных магазинах. Убедитесь, что выбранная вами марка прошла стандартное электротехническое испытание в вашей стране.В большинстве стран вы можете найти знак качества или его эквивалент, означающий, что продукт прошел тщательную проверку перед поступлением в продажу.

6. Электрический провод

Для этого проекта вам понадобится медный провод № 4 AWG. В зависимости от номинального тока и напряжения счетчика и выключателя настоятельно рекомендуется использовать медный провод №4 размера AWG.

Обеспечивает эффективность проводимости; это также предотвратит ненужную потерю мощности, короткое замыкание, повреждения и даже неисправности проводки, которые могут привести к опасностям.

6 простых шагов для прокладки провода от счетчика до коробки выключателя

Шаг 1: Подготовка

Подготовьте все необходимые инструменты, необходимые для подключения основания счетчика к коробке выключателя. Убедитесь, что все они находятся в хорошем рабочем состоянии. Поступая таким образом, вы эффективно максимизируете свои движения, если ваши инструменты находятся поблизости.

Также рекомендуется ознакомиться с используемыми инструментами и/или оборудованием. Убедитесь, что вы знаете, как использовать их правильно и эффективно.

Обратитесь за помощью к профессионалам, если у вас возникли трудности с ознакомлением с использованием инструментов и оборудования.

Шаг 2. Выключите выключатель питания

Сначала найдите главный выключатель в вашем доме. Главный выключатель обеспечивает подачу электроэнергии во всем вашем доме, поэтому, выключив его, вы избавите себя от неприятностей с электрическими повреждениями во время работы.

Для этого отвинтите крышку главного выключателя с помощью отвертки.Необходимо использовать отвертку соответствующего типа. После этого вы обычно увидите пару переключателей; обязательно отключите их.

Для проверки используйте вольтметр. Вольтметр имеет два щупа, один должен быть подключен к шине заземления, а другой к одному из винтов коробки прерывателя. Если знака напряжения нет, значит, вы успешно отключили выключатель.

При прокладке проводки от счетчика к панели выключателя сначала необходимо отключить главный выключатель. Это делается для того, чтобы избежать травм от проводов под напряжением, например, удара током или пожара.Помните, что безопасность является высшим приоритетом, когда бы вы ни выполняли работу.

Шаг 3. Подсоедините провод заземления

Для этого шага, чтобы избежать случайного повторного подключения основного питания, если это произошло, у вас должны быть дополнительные защитные меры.

Найдите заземляющий провод от вашего счетчика, затем соедините его с шиной заземления коробки выключателя. Выключатель должен иметь существующую внешнюю опору заземления, чтобы избежать электрического повреждения или травм в случае аварии.

Просто отвинтите заземляющую шину обоих компонентов, прикрепите концевую полоску медного заземляющего провода и затяните ее с помощью отверток. Если нет существующей внешней заземляющей опоры, используйте резиновый молоток, чтобы установить ее снаружи дома, а затем прочитайте нашу предыдущую статью об установке заземляющего провода от панелей.

Шаг 4. Подсоедините нейтральный провод

Хотя использование нейтрального провода не требуется, в отличие от провода заземления, это может быть сделано для повышения эффективности вашей цепи.Использование нейтрального провода заключается в том, чтобы не допустить, чтобы в системе оставался избыточный или ошибочный ток, а также отбрасывать его обратно в цепь.

Как правило, нейтральные провода безопасны, но с ними следует обращаться так же осторожно, как и с проводами под напряжением, потому что они иногда несут электричество.

Для нейтрального провода следуйте указаниям так же, как при подключении заземляющего провода. Подсоедините одинаковые провода. Нейтральные провода в основном изолированы серыми или белыми оболочками.

Шаг 5. Подсоедините горячие провода

Найдите горячие провода, идущие от главного выключателя к счетчику.Горячие провода — это те, которые будут передавать электричество и мощность от источника к назначенному месту назначения, в данном случае от счетчика к распределительной коробке.

Вы должны идентифицировать каждый из 4 проводов, чтобы избежать путаницы. Есть 2 провода «горячего», 1 провод заземления и 1 провод нейтрали

Горячие провода должны быть подключены к назначенным клеммам от счетчика до выключателя. Для этого отвинтите гайки клемм горячих проводов выключателя, вставьте плюсовой греющий провод, убедитесь, что он прочно закреплен гайкой. Затем подключите отрицательный горячий провод, используя тот же процесс.

После этого закрепите все открытые провода изоляционной лентой и свяжите все лишние провода стяжками.

Шаг 6: Безопасный выключатель

Закрепите коробку выключателя, привинтив ее к жесткой и возвышенной поверхности. Накройте коробку выключателя и счетчик лицевыми панелями и плотно закрепите все гайками или болтами.

Заключение

После прочтения нашей статьи вы поняли, с чего начать свои задачи? Если это так, мы рады узнать об этом, так что в следующий раз вы будете знать, как проложить провод от счетчика до коробки выключателя. Дайте нам знать, что вы думаете об этом через нашу контактную страницу. Спасибо за чтение!

Домашняя электропроводка своими руками — Руководство по запчастям и инструментам

Это руководство по частям разбито на три раздела. Во-первых, это то, что вам понадобится для прокладки проводки во время строительства. Во втором разделе рассказывается о том, что вам нужно для завершения работы. Последний раздел предназначен для прокладки проводов в существующем доме. Вам не обязательно нужно все, что есть в этом списке, и вы можете обнаружить, что некоторые перечисленные здесь вещи (например, ручка) действительно очевидны.Тем не менее, я все равно перечислил их, потому что не иметь ручки в строящемся доме, который находится в 20 милях от вашего нынешнего дома, — это не весело.

Табурет стремянка

Есть много причин, по которым вам понадобится стремянка или лестница, и табуретку легче носить с собой. Вам понадобится табурет для закрепления проводов вдоль балок в подвале, ловли проводов через потолок, монтажа проводов датчика движения высоко. .. Табурет-ступенька полезнее лестницы, потому что его легче носить с собой.

Лестница стремянка 6 или 8 футов

Иногда табуретка-стремянка не подойдет. Помните, что вы можете прокладывать провода над потолком. Потолочные динамики первого этажа будут располагаться вдоль балок второго этажа. Если у вас 9-футовые потолки, расстояние от первого этажа до второго на самом деле составляет 10 футов (с 1-футовыми балками, поддерживающими второй этаж).

Аккумуляторная дрель

Вам понадобится дрель, чтобы проделать отверстия в стойках и полах для прокладки проводов. С сетевой дрелью вам не нужно беспокоиться о батареях, но вы не можете быть уверены, что в вашем доме будет электричество даже тогда, когда вы подключаете его.Розетки в стене не будут завершены, пока не будет сделан гипсокартон, поэтому в лучшем случае у вас может быть розетка в подвале.

Сверла 1″ и 1/2″

Конечно, вам нужны биты, чтобы пойти с дрелью. Бита 1/2″ пропускает только пару проводов, и ее будет недостаточно для всех ситуаций. Бита 1″ подойдет почти (но не совсем) для всего. Лопастные (плоские) сверла по дереву (вверху на картинке) дешевле, когда требуется сверло большего размера, но они могут вызвать проблемы. Лопатки легче застревают, и они затрудняют сверление прямой линии, что может быть проблемой, если вы просверливаете несколько шпилек.Если вам нужно просверлить два 1-дюймовых отверстия рядом друг с другом, чтобы проложить толстый провод (например, кабель DVI), лопаточное сверло не подойдет, потому что оно всегда заклинит.

Удлинитель

Вам понадобится электричество, если вы собираетесь заряжать аккумуляторы на дрели. Вам также может понадобиться электричество для освещения. Если у вас есть работающая розетка в подвале, возможно, подрядчики строителя уже используют ее. Возьмите с собой удлинитель с несколькими розетками или удлинитель, чтобы и у вас, и у подрядчиков было электричество.Вам также понадобятся очень длинные удлинители, если единственным источником питания является электрощиток в подвале, а вам нужно освещение на втором этаже.

Кабельная катушка

Кабельная катушка облегчает натяжение проводов, чтобы они не запутались. Катушка для кабеля может быть такой же простой, как приподнятая штанга, и может вмещать несколько катушек с кабелем. Я даже видел, как люди забивают шпильку отверткой и используют ее для катушки с кабелем. Важно отметить, что катушка с проволокой должна вращаться, когда вы натягиваете проволоку.Если вы просто стянете провод с верхней части катушки, он будет скручиваться, и его будет очень трудно запускать.

Проволочные скобы

Проволочные скобы служат двум целям. Во-первых, они предотвращают случайное выдергивание проводов из электрической коробки. Во-вторых, они держат ваши провода аккуратными и плотно закрепленными под потолком в подвале.

Молоток-гвоздодер

Вам понадобится молоток для крепления электрических коробок к шпилькам. Вы также можете использовать молоток, чтобы забить проволочные скобы, если у вас нет степлерного пистолета.Молоток с когтями также можно использовать для удаления скоб. Его также можно использовать с долотом.

Проволочные (молнии) стяжки

Стяжки также можно использовать для аккуратного хранения проводов. Вы должны получить 12-дюймовую нейлоновую разновидность. Если у вас слишком много проводов для скобы, вы можете использовать скобу для проволоки, чтобы прикрепить стяжку к балке, а затем пропустить провода через стяжку.

Кусачки для проволоки

Вам понадобятся хорошие кусачки, чтобы перерезать провода, и вы также можете использовать их для очистки стяжек.

Электрические коробки Кодекс вашего города может требовать или не требовать электрических коробок, если вы используете неэлектрический провод (например, провод динамика), но лучше, если вы используете их. Сначала убедитесь, что с вашим строителем все в порядке, потому что мастерам гипсокартона придется вырезать отверстие для каждой коробки. Я предпочитаю синие пластиковые электрические коробки. Их легко монтировать и пропускать через них провода, а также они имеют выемки, указывающие, где их следует размещать на шпильке. Убедитесь, что у вас есть план проводки и вы знаете, сколько 1-ганговый, 2-ганговый… коробки вам понадобятся. При выполнении работ до установки гипсокартона используйте электрические коробки New Work, которые крепятся непосредственно к стойке. Ящики низкого напряжения

Вы также можете рассмотреть возможность установки коробки низкого напряжения вместо электрической коробки для проводов, не являющихся силовыми. Проверьте с местными нормами, чтобы узнать, приемлемо ли это. С этими коробками иногда легче работать, так как у них нет спинки. Я бы не стал использовать их на наружных стенах, потому что они не могут быть герметичными, и через них может проходить холодный наружный воздух.

Т-образный квадрат / линейка

В разных городах могут быть особые требования, но обычно электрические коробки монтируются на высоте 12-16 дюймов над полом. Примечание. Существуют разные правила для подвалов, где может возникнуть проблема затопления. В моем доме коробки были ровно в 12 дюймах от пола, а использовать 12-дюймовый квадрат намного проще, чем рулетку, для измерения высоты коробки, поэтому возьмите ее, если она у вас есть. В противном случае вы можете использовать рулетку и отметить все места расположения электрических коробок спереди. Вы хотите убедиться, ваши электрические коробки имеют ту же высоту, что и коробки электрика строителя, иначе коробки будут выглядеть странно рядом друг с другом.Иногда электрики просто используют высоту своего молотка, чтобы убедиться, что каждая коробка имеет одинаковую высоту.

Расширяющаяся пена

Пенопласт (например, Great Stuff) используется для заполнения отверстий в электрических коробках, чтобы изолировать дом и предотвратить сквозняки. Прежде чем использовать пенопласт, убедитесь, что вы абсолютно уверены в том, что сделали электропроводку в этой коробке. Убедитесь, что полученный вами тип пенопласта можно использовать для проводки в электрических коробках. Пена может увеличиться в 10 раз по сравнению с первоначальным размером, поэтому перед использованием пены в электрической коробке вам следует протестировать ее, чтобы ознакомиться с ней.Вы можете сохранить этот шаг до тех пор, пока не закончите подключение.

Вспышка

Если вы в конечном итоге работаете поздно ночью, вы пожалеете, что не взяли с собой фонарик. Флуоресцентный фонарик или хороший фонарь будут работать лучше, чем точечный свет.

Галогенный свет

Если вы знаете, что в подвале есть электричество, вы можете установить там галогенную лампу. В подвале быстро темнеет без света, и именно там вы будете выполнять большую часть своей работы.

Шарпи и ручка

Не забудьте взять с собой ручку и маркер/маркер.Используйте Sharpie для маркировки шипов и нанесения меток. Ручка предназначена для заметок.

Этикетки Как только вы переедете, вам захочется узнать, куда идут все эти провода в вашем подвале. Я использую стандартные компьютерные метки, чтобы указать, какой провод какой, используя буквенно-цифровой код. См. мой первый и второй проекты проводки для примера. Я также маркирую провода в электрической коробке, если есть более одного провода этого типа. Блокнот

Используйте блокнот или буфер обмена, чтобы было легче делать заметки.Я пытался взять с собой только бумагу, чтобы писать, но в строящихся домах становится очень влажно, и бумага портится. Ноутбук лучше. Вы захотите записать информацию о каждой фотографии и местоположении всех проводов, не используя электрические коробки.

Рулетка

Для любого провода, который не находится в электрической коробке (сигнализация, встроенный динамик, провода гаражных ворот …), вам придется копаться в гипсокартоне, чтобы найти его. Имейте рулетку, чтобы записать, где провода относительно ближайшего угла.Запишите расположение провода, высоту от пола, а также укажите, с какой стороны стойки находится провод.

Цифровая камера

Если у вас есть цифровая камера, используйте ее, чтобы снимать все подряд. Поскольку все комнаты без стен выглядят одинаково, вам также следует записать, какой комнате и в каком направлении изображена каждая картинка. Никогда не знаешь, когда эта информация пригодится (и не только для целей разводки).

Отвертка

Вам может понадобиться плоская отвертка, чтобы удалить проволочные скобы, если вы не можете использовать когти молотка.Вам также понадобится отвертка, чтобы закрыть электрические коробки электрическими пластинами после установки гипсокартона.

Пустые электрические пластины

Строительные нормы вашего города, вероятно, потребуют, чтобы электрические плиты покрывали все электрические коробки, чтобы пройти электрическую проверку перед закрытием, даже если в этих коробках нет проводов, по которым проходит электричество. Я использовал дешевые глухие настенные пластины, а затем заменил их через некоторое время после закрытия. Вы также можете использовать надлежащие настенные панели и отключать все перед закрытием, но тогда город может увидеть это, и это может повлиять на вашу окончательную оценку.Убедитесь, что ваши настенные пластины снабжены винтами, иначе вам придется покупать их отдельно.

Защитные очки

Всякий раз, когда вы используете расширяющуюся пену для молотка, вы должны надевать защитные очки.

Маска

Если вы работаете с изоляцией или если строители устанавливают изоляцию, пока вы находитесь дома, вы должны носить маску.

Перчатки

Предупреждение на этикетке гласит, что при работе с пенопластом следует носить перчатки.

Проволока И, конечно, вам нужна проволока. Создайте свой план проводки, чтобы увидеть, сколько и какого провода вам нужно.Не забывайте подсчитывать расстояние по вертикали при измерении длины провода и всегда добавляйте дополнительное расстояние, чтобы убедиться, что у вас не будет недостатка. Не забудьте получить провод, рассчитанный на установку в стене на нескольких этажах. Пример провода слева представляет собой структурированный провод, который содержит коаксиальный и интернет-кабели в одном. Это дороже, чем покупка отдельных проводов, но с этим проще иметь дело. Искатель шипов

Если ваши провода не заканчиваются в электрической коробке (провода динамиков), то вы, вероятно, просто скрепили конец провода между двумя шпильками.Используйте искатель гвоздей, чтобы убедиться, что вы знаете, где находятся гвозди, прежде чем пробить отверстия в стене или потолке. Вы не хотите вырезать шаблон для динамика и обнаружить, что часть вашего отверстия находится над шпилькой.

Кусачки/стрипперы

Для зачистки провода динамика или сетевого кабеля. Вы также можете использовать лезвие бритвы для некоторых целей.

Инструмент для зачистки коаксиального кабеля Коаксиальный кабель должен быть зачищен определенным образом, как описано в разделе «Обработка». Это можно сделать с помощью обычных инструментов для зачистки проводов, но намного проще использовать специальный инструмент для зачистки коаксиальных кабелей.Коаксиальный обжимной станок

Существуют специальные обжимные устройства для коаксиального кабеля. Вам следует искать тот, который поддерживает разъемы RG59 и RG6. Это также должен быть инструмент с храповым механизмом, а это означает, что инструмент не откроется, пока вы не сожмете его достаточно сильно.

Обжимной инструмент RJ-45/RJ-11

Вам также потребуются специальные обжимные клещи для разъемов Cat-5e Data/Internet (называемых RJ45) и телефонных разъемов Cat3 (называемых RJ11). Примечание. Пробойники и некоторые настенные пластины не требуют обжима разъема на конце кабеля, поэтому этот инструмент может не понадобиться.Вы можете найти один инструмент, который подходит для обоих типов кабелей.

Лицевые панели Вы можете либо получить пустые лицевые панели и защелкнуть разъемы, либо получить готовые лицевые панели с уже установленными на них разъемами. Из вашего плана проводки определите, сколько пластин вам понадобится и сколько отверстий в каждой, а затем приобретите их оптом. Соединители для настенных панелей Подсоедините разъемы к настенным панелям, опять же, в соответствии с вашим планом проводки. Концевые соединители Вам также потребуются концевые разъемы RG6 (коаксиальный кабель), RJ45 (данные категории 5e) и RJ11 (телефон категории 3) для монтажной панели.Микро отвертки

Для монтажа розеток и настенных панелей, а также для подключения системы сигнализации.

Панель проводки Как вы можете видеть из моих примеров проектов, я избегаю использования готовых монтажных панелей. Вы можете инвестировать в один, если у вас нет подвала, и ваши провода будут видны в комнате или шкафу. Я считаю, что панели проводки не поддерживают большое количество проводов, которые я хочу проложить, и не стоят сотни долларов. Пиломатериал

Альтернативой монтажной панели является монтаж всего на доске.Теперь вы можете получить доски 2’x4′, которые как раз подходят по размеру. Вы также можете использовать 2 «x 4», чтобы доска не крепилась непосредственно к бетонной стене. Таким образом, каждый раз, когда вы пробиваете доску, вы не упираетесь в бетон.

Монтажные винты

Для фундамента вам понадобятся шурупы или грузила по бетону и сверло по каменной кладке. Для установки гипсокартона вам понадобятся крепления для гипсокартона или просверлите отверстия непосредственно в стойке (предпочтительно).

Рыбная лента

Катушка из жесткой стали, используемая для протягивания проволоки через стены после установки гипсокартона.Сначала пропустите рыбную ленту через стену, прикрепите (прикрепите) к концу проволоку, затем протяните рыбу обратно через стену.

Гибкое сверло

Эти гибкие сверла обычно имеют длину от 3 до 6 футов и позволяют просверливать несколько стоек, балок или верхнюю/нижнюю стеновые пластины, и вам нужно всего лишь вырезать одно маленькое отверстие в гипсокартоне. Просто убедитесь, что вы смотрите, прежде чем сверлить.

Изолента

Вам понадобится изолента, чтобы прикрепить провода к рыбной ленте.

Пила для замочной скважины из гипсокартона

Для вырезания отверстий в гипсокартоне для новых розеток или динамиков.

Долото

Возможно, вам придется использовать молоток и долото, чтобы прорезать отверстия в шпильках или балках, если вам нужно провести провод по стене или потолку.

Старые рабочие электрические коробки

Старые рабочие электрические коробки не прибиваются прямо к стойке. Вместо этого у них есть клапаны, которые расширяются и зажимают гипсокартон после того, как вы вставите коробку в отверстие.

Старый рабочий ящик низкого напряжения

Коробки низкого напряжения не имеют задней панели, и с ними может быть легче иметь дело, когда много проводов.Не используйте эти коробки для проводов питания. Кроме того, я бы не стал использовать их на наружных стенах, потому что они не могут быть герметичными и могут пропускать холодный воздух в дом.

Подземная проводка — HomeOwnersHub

Дэйв,

 Показать цитируемый текст

Как правило, вам нужен алюминиевый кабель 4/0 или медный кабель 3/0 на 200 ампер. Медь сейчас очень дорогая, а алюминий обычно используется чаще всего. для подземных служб во всяком случае. Вам просто нужно использовать антиоксидант наклейте на концы кабеля, где он соединяется с панелью выключателя.
Однако в разных областях действуют разные требования, поэтому уточните агентство, которое регулирует электрические разрешения в вашем районе (вам понадобится разрешение установить панель в квартире все равно). Они смогут сказать вам какой размер и тип провода вам нужен.
Где-то здесь (штат Вашингтон) мы обычно используем кабель, предназначенный для подземные служебные входы. Обычно это огромный рулон, стоящий на пол в домашних центрах (обычно слишком большой и тяжелый для их проводов стойки). Он состоит из трех отдельных алюминиевых тросов 4/0, один из которых имеет полосу, указывающую, что это нейтральная линия.
Недавно я установил новую подземную службу в доме моей свекрови. я там тоже использовали алюминий, за исключением короткой подачи между счетчиком на снаружи их дома и панели внутри. 3/0 медь была гораздо более гибкая для подачи через изгибы кабелепровода, чем алюминий кабель был бы.

 Показать цитируемый текст

Мы попросили энергетическую компанию установить пьедестал в земле. Тогда у нас есть отдельные линии метро (и связанные с ними служебные входы), которые беги в наш гараж, в наш дом и в нашу насосную.Три здания являются полностью раздельные услуги, с общим только электросчетчиком (на столб на дороге).
Мы использовали этот подход, потому что различные здания были построены на протяжении многолетний период, и мы не хотели беспокоиться о попытках накормить одно здание от другого. Это также позволяет нам иметь полные 200 ампер услуг в каждом здании и упрощает добавление новых услуг в будущее. Несколько лет у нас был передвижной дом на участке, который связывал также в пьедестал.
Я бы порекомендовал вам обратиться в вашу электрическую компанию. У них обычно есть инженерная оценка нового входа. Они придут на сайт, посмотреть, что вы запланировали, рассказать, какие у них требования (отдельные от государственных электротехнических требований), и взимать с вас несколько сотен долларов. 🙂 Это все довольно дорого, но вы делаете это только один раз.
У нас было несколько мест на участке, где мы установили трубопровод. до того, как мы на самом деле проложили кабель. Один находился под подъездной дорогой, ведущей к на стройплощадке до того, как мы начали строить.Мы использовали 4-дюймовый серый ПВХ, с соответствующими втулками на каждом конце, чтобы не врезаться в кабель. Трубопровод пролежал в земле за пару лет до того, как мы на самом деле снова выкопал и протянул через него кабель.
Энтони

Как подключить свой дом с помощью Ethernet-кабеля Cat5e или Cat6

Хотя беспроводная связь для многих проще, из-за совместного использования мультимедиа, пропускной способности домашней сети и паранойи по поводу безопасности беспроводной сети вы можете использовать проводное решение для домашней сети.Наличие проводной сети дома позволяет вам иметь частную высокоскоростную сеть для доступа в Интернет, обмена файлами, потоковой передачи мультимедиа, онлайн-игр, IP-камер безопасности и многого другого.

Этот пост перепечатан из Instructables .

Вот пошаговое руководство по подключению дома кабеля Ethernet Cat5e или Cat6. (Если вы не уверены в разнице между ними, ознакомьтесь с этим сообщением.)

Шаг 1: Первоначальные соображения и планирование

Существуют определенные аспекты проектирования, которые необходимо учитывать в зависимости от ваших потребностей.

  1. В каких комнатах мне нужен провод? У меня есть квартира с двумя спальнями, поэтому я знал, что обе спальни должны быть подключены к проводам. У меня также есть ниша для телевизора, где находится мое кабельное телевидение, так что мне показалось, что это хорошее место для проводки (особенно для таких вещей, как игровые приставки). Имея кабельное телевидение в каждом из этих мест, казалось логичным относиться к сети так же.
  2. Сколько портов мне нужно в каждом месте? С несколькими игровыми консолями и сетевым проигрывателем Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум три соединения позади моего телевизора.Поскольку настенные панели поставляются в конфигурациях с 1, 2, 4 и 6 разъемами (для одиночной группы), я выбрал 4. Зачем прокладывать один кабель, когда почти так же легко проложить 4, верно? Вместо того, чтобы менять количество, я просто провел 4 точки в каждом месте, чтобы обеспечить максимальную гибкость без необходимости использования локальных (внутри комнаты) коммутаторов. Три местоположения с четырьмя портами в каждом = всего 12 портов.
  3. Где лучше всего разместить дистрибуцию? Для меня логичным местом была моя прачечная, потому что мое кабельное телевидение уже подключено к ней и разделено на каждую комнату.Важно отметить, что мой интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу свой кабельный модем сюда, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, — это количество места, необходимое для установки полки для размещения сетевого оборудования.
  4. По какому пути должны идти кабели? Это, пожалуй, самое сложное соображение. Для меня моя квартира находится на втором (верхнем) этаже, и у меня есть доступ к моему чердаку. Мое кабельное телевидение распространяется через чердак, поэтому мне показалось хорошим решением провести через него и мою домашнюю сеть.Для одноэтажных домов с подвалом подвал может быть лучшим путем. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант, или через старый желоб для белья. (Я не буду подробно рассматривать все возможные варианты, а только свои собственные обстоятельства.) Другим соображением, связанным с кабельным трактом, является длина кабеля. Максимальная длина кабеля для скорости до гигабита по медному кабелю UTP составляет 100 метров (~300 футов). Это должно обеспечить достаточную гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.
  5. Какая скорость сети мне нужна? В основном это сыграет роль в выборе типа переключателя. Я использовал коммутатор на 10 Мбит/с, потому что получил его бесплатно, и он по-прежнему быстрее, чем у большинства домашних интернет-соединений (вероятно, вы можете купить действительно дешевый — возможно, даже бесплатный — в магазине подержанных компьютеров). Но если вы собираетесь что-то делать по сети — например, играть в игры, передавать файлы между компьютерами или что-то в этом роде — мы определенно рекомендуем приобрести гигабитный коммутатор.Если вы покупаете новый коммутатор, в наши дни он не так уж и дорог, поэтому нет особых причин не переходить на гигабит.

Далее, инструменты и материалы!

Шаг 2: Необходимые инструменты и материалы (и стоимость)

Ваши инструменты и материалы (и стоимость) могут сильно различаться в зависимости от ваших потребностей и того, что у вас уже есть. Я позаимствовал много следующих инструментов, но вот очень простая примерная разбивка:

Инструменты

  • Инструмент для обжима Ethernet (только если вы надеваете заглушки на концы).Стоимость: 13 долларов на Amazon.

G/O Media может получить комиссию

  • Дрель (в основном для сверления отверстий в верхних плитах стен, но также ускоряет завинчивание). Стоимость: варьируется (у меня уже был один).
  • Сверло или кольцевая пила (размер зависит от количества проложенных кабелей). Стоимость: обычно около 20 долларов.
  • Остроконечная ручная пила (облегчает вырезание отверстий для монтажных коробок/настенных пластин). Стоимость: обычно около 15 долларов.
  • Прочная бечевка или рыболовная лента. Стоимость: 30 долларов на Amazon.

G/O Media может получить комиссию

  • Производитель этикеток (по желанию).
  • Карандаш.
  • Маркер типа Sharpie.
  • Линейка.
  • Искатель шпилек. Стоимость: 13 долларов на Amazon.

G/O Media может получить комиссию

  • Инструмент Punchdown (дополнительно). Вместо этого я использовал маленькую отвертку.
  • Ноутбук или кабельный тестер (для проверки каждой капли). Я использовал свой ноутбук.

Материалы

  • 1000-футовая катушка Cat5e или Cat6, рекомендуется Cat6 (более или менее в зависимости от ваших потребностей).Стоимость: 105 долларов на Monoprice.
  • Одноместные модифицированные коробки (такие, которые крепятся к гипсокартону, с открытой задней частью). Стоимость: 0,25 доллара за штуку.
  • Гнезда и пластины RJ45 (возьмите то, что вам нужно, возможно, дополнительные или два). Стоимость: 0,35 доллара за тарелку; 14 долларов за 12 валетов.
  • Вилки RJ45 (дополнительно). Стоимость: 5 долларов за 10 штук.

G/O Media может получить комиссию

  • Пластиковая втулка (дополнительно, придает кабелям профессиональный вид). Стоимость: 0,60 доллара США.
  • Патч-панель (дополнительно, еще один профессиональный штрих).Стоимость: 33 доллара и выше на Amazon (я вытащил его из мусорного бака на работе).

G/O Media может получить комиссию

G/O Media может получить комиссию

  • Маршрутизатор (дополнительно, может потребоваться вашему интернет-провайдеру). У меня уже был один, и у большинства из вас, вероятно, тоже будет.
  • Застежки-липучки для прокладки кабелей (дополнительно). Стоимость: 3 доллара за рулон.
  • Короткие соединительные кабели (дополнительно). Стоимость: 5 долларов, но зависит от длины.

Теперь, когда у нас (надеюсь) есть все необходимое, давайте установим настенные пластины!

Шаг 3. Установите настенные пластины

На изображении выше: Кабель и новые кабели Ethernet проходят по стене в одном и том же месте между стойками.Обратите внимание на дополнительную длину кабеля на случай ошибки!

Поскольку я знал путь, по которому шло мое кабельное телевидение, и оно находилось во всех тех же местах, где я хотел иметь свои разъемы Ethernet, я просто нашел свои разъемы кабельного телевидения для начала. Используя искатель шпилек, я смог определить, на какой стороне кабельного разъема находится шпилька. Стойки расположены на расстоянии 16 дюймов друг от друга почти во всех домах, и я знал, что хочу, чтобы мой Ethernet проходил в той же полости стены, что и кабельное телевидение.

После того, как вы решили, где установить коробку, вам нужно нарисовать стену, чтобы установить новую коробку, и разрежьте трюм остроконечной ручной пилой.Остроконечная пила должна быть в состоянии довольно легко протолкнуть сухую стену без необходимости сверлить стартовые отверстия.

После того, как вы проделали отверстие в стене, вы можете вставить одинарную коробку в отверстие и прикрутить зажимы, удерживая ее на месте, прижав к задней части сухой стены. Повторите это для каждого места, куда вы хотите бежать.

На фото вверху: отверстие для втулки. Это приятный профессиональный штрих.

Пока не будем снимать настенные пластины.

В это время вы также захотите прорезать дыру в стене в распределительной комнате. Здесь нужно вырезать отверстие, в которое войдет пластиковая втулка.

Далее: мы можем проложить кабели.

Шаг 4: Измерьте и проложите кабели

На фото выше: отверстие, просверленное в верхней пластине стены. Веревка упала с привязанным к ней болтом, чтобы я мог натянуть тросы.

Это можно сделать несколькими способами. Вы можете оценить, измерить по планам этажей, запустить один и т. Д.Я использовал метод run one. Чтобы найти длины, необходимые для каждой прокладки, я протянул по одному кабелю в каждую комнату из распределительной, вытащил его и сделал еще три таких же. После этого можно запускать все четыре вместе. Вы также захотите пометить оба конца каждого кабеля маркером. Таким образом, вы можете пометить порты на обоих концах.

Прежде чем вы сможете это сделать, вам нужно просверлить верхние пластины стены, чтобы вы могли пропустить кабели в стены, где вы прорезали отверстия. Найти правильное место для сверления в верхней пластине (чтобы убедиться, что вы получаете правильный 16-дюймовый зазор между шпильками) может быть непросто.Это еще одна причина, по которой я решил использовать коаксиальные кабели для кабельного телевидения. Я проследил кабельное телевидение через этот чердак, а затем просверлил новые отверстия в верхней пластине рядом с отверстиями для кабельного телевидения. Для этого вам понадобится мощная дрель и либо лопастное сверло, либо кольцевая пила. Кольцевая пила проще, но лопастная коронка дешевле. Я использовал лопастное сверло 1 1/4 дюйма, и его было трудно контролировать, и время от времени дрель напрягала. Вы также можете просверлить несколько небольших отверстий и использовать по одному для каждого троса, хотя это немного усложняет их работу, поскольку вы можете Не связывайте связку вместе.

После того, как вы просверлите верхние отверстия, вы можете протянуть кабель, чтобы измерить его длину для каждого прогона, затем отрезать еще три одинаковых отрезка за один прогон и снова протянуть кабели. Не забудьте сделать их достаточно длинными, чтобы у вас не было лишних деталей после зачистки и обжима. Всегда легко заправить лишнюю длину в стену.

Далее: подключение.

Шаг 5. Подсоедините провода к разъемам и коммутационной панели

На изображении выше: схема разъема RJ-45.

Теперь, когда у нас есть кабели, мы можем проложить кабели к коммутационной панели и к разъемам.В материалах я отметил, что патч-панель не обязательна. Вы можете вывести необработанный кабель прямо из стены, надеть на него вилку RJ-45 и подключить непосредственно к коммутатору. Но для стационарной установки я считаю гораздо более профессиональным установить патч-панель.

На фото вверху: Кабели пробиты до задней части коммутационной панели.

Это довольно просто. Большинство патч-панелей и разъемов имеют схемы с цветовыми схемами проводов для общих стандартов проводки T568A и T568B.Честно говоря, я не знаю, будет ли работать любой из них. Я уже видел букву «A», используемую для ISDN, но, взглянув на цветовую шкалу T568B, я узнал, что она такая же, как тонны патч-кабелей, которые я делал раньше. Так что я пошел с ним. Убедитесь, что вы используете то же самое на обоих концах. Вы можете использовать перфоратор или маленькую отвертку, чтобы пробить отдельные провода.

После подключения всех кабелей можно прикрепить коммутационную панель к стене и вставить разъемы в соответствующие настенные пластины на других концах.Вы также можете прикрутить настенные пластины к монтажным коробкам.

На фото вверху: короткие соединительные кабели до коммутатора. Алюминий — это дно полки, на которой стоит переключатель.

Теперь мы можем убедиться, что все работает!

Шаг 6. Проверьте свои соединения

На изображении выше: Тестирование 1,2,3…

Прежде чем приступить к подключению большинства сетевых компонентов, необходимо проверить все соединения, чтобы убедиться, что все работает. . Это можно сделать несколькими способами.Если у вас действительно есть сетевой тестер, то вы, вероятно, знаете, что делаете. Ты сам по себе. Метод, который я использовал, был немного другим.

Я подключил короткий коммутационный кабель от коммутационной панели к каждому порту коммутатора и включил его. Поскольку это управляемый коммутатор, я установил для каждого порта значение «вверх/вверх» и «автоматическое согласование». Неуправляемые коммутаторы не нужно будет ничего настраивать.

Следующим шагом будет взять еще один соединительный кабель и ноутбук и подключить его к каждому порту в каждой комнате. Проверьте коммутатор после каждого порта и убедитесь, что индикатор «link» горит.Возможность установить соединение проверяет физический уровень (т. е. отсутствие оборванных проводов, все тугие обжимки, отсутствие перекрещенных проводов), а также уровень канала передачи данных (т. е. согласование между сетевой картой и портом коммутатора). Никакой IP-адресации или чего-либо необходимого для тестирования.

На фото выше: Аккуратные и чистые этикетки для каждого порта на самом деле идут туда, куда заявлено. MB = Главная спальня, SB = Вторая спальня и т. д.

Также самое время убедиться, что маркировка на обоих концах совпадает.Например, вы можете убедиться, что «Порт 2 главной спальни» на вашей коммутационной панели действительно подключен ко второму порту в главной спальне.

Теперь к Интернету и не только!

Шаг 7: Подключитесь к Интернету

На фото вверху: Кабель разделяется на: 1. Основной телевизор, 2. Кабельный модем, 3. Второй разветвитель. Второй разветвитель идет в каждую спальню. усилители не нужны

Теперь, когда у нас есть эта модная сеть, мы хотим подключить ее к Интернету, верно?

Первое: установка кабельного модема.Поскольку я переместил свой кабельный модем из моей второй спальни (офиса) в распределительную комнату, мне нужно было изменить способ разделения кабеля. Вместо того, чтобы основной кабель в доме был разделен на три части, я разделил его немного по-другому. Входящий кабель разделяю сначала тройным разветвителем: один к основному телевизору, один к двухстороннему разветвителю для ТВ в спальнях, а другой к кабельному модему. Я подключил сплиттеры с помощью бочкообразного разъема «папа-папа».

Теперь, когда кабельный модем находится в нужном месте, мы можем продолжить настройку сети.В зависимости от вашего интернет-провайдера некоторые из этих настроек могут отличаться. (Я собираюсь обсудить специфику только своей среды, но по мере возможности буду давать советы другим.)

Из Ethernet-порта кабельного модема я подключился к «Ненадежному» порту на моем маршрутизаторе/брандмауэре. Из «доверенного» порта я подключился к первому порту коммутатора на моем коммутаторе. Если он есть на вашем коммутаторе, вместо этого подключите его к порту с надписью «Uplink». В зависимости от коммутатора или кабельного модема и/или маршрутизатора вам могут понадобиться (или уже есть) перекрестные кабели для этих подключений.Теперь, когда мой маршрутизатор/брандмауэр настроен как DHCP-сервер, я могу предоставить каждому порту доступ к Интернету. Кроме того, вся моя сеть защищена от внешнего доступа брандмауэром.

На фото сверху слева: брандмауэр, кабельный модем, беспроводная точка доступа, 24-портовый управляемый 100-мегабитный коммутатор, укладка кабелей и коммутационная панель.

Хотя это не является неотъемлемой частью данной инструкции, я также подключил точку беспроводного доступа к своему коммутатору, чтобы иметь доступ к беспроводной сети.Поскольку моя беспроводная сеть зашифрована и имеет фильтрацию MAC-адресов, я чувствую себя комфортно с ней на «доверенной» стороне моего брандмауэра. Если бы по какой-то причине я хотел предоставить открытый беспроводной доступ, но при этом защитить свою сеть, мне понадобилась бы другая конфигурация соединений. (Я не буду вдаваться в подробности об этих изменениях, но я хотел отметить их в зависимости от целей вашей сети и того, как они могут включать беспроводной доступ.)

Таким образом, мой брандмауэр получает мой единственный статический IP-адрес от моего кабеля интернет-провайдера. модем.Он также действует как маршрутизатор и предоставляет IP-адреса DHCP всем другим хостам в моей частной сети через коммутатор и кабели, которые мы только что установили.

Что, черт возьми, нам теперь с ним делать?!? СЛЕДУЮЩИЙ!

Шаг 8. Заставьте своих друзей-гиков пускать слюни с помощью этих крутых опций

Есть несколько крутых дополнений, которые вы можете добавить в свою домашнюю сеть, и ваши друзья-гики вызовут зависть.

1. Файловый сервер или NAS. Я добавил и смонтировал файловый сервер высотой 1U в комнате распространения, на котором хранятся все мои мультимедиа.Это включает в себя зеркальный RAID с 1 ТБ хранилища для музыки, фильмов, телешоу и т. Д. (RAID — это , а не для резервной копии, но я чувствую себя лучше, не теряя свои медиафайлы, если жесткий диск делает дамп). С этим я могу транслировать media на любые компьютеры в моей сети! Устройство SOHO NAS, такое как ReadyNAS от Netgear, также хорошо работает здесь, но я обнаружил, что их сетевая производительность (устройств NAS, а НЕ ReadyNAS, о котором я слышал, что это tha’ bomb ) не приближается к гигабитным скоростям. их сетевые интерфейсы могут согласовываться. *Примечание редактора: узнайте, как превратить старый компьютер в NAS здесь .


2. XBMC. У меня есть оба моих Xbox (да, оригиналы, нет 360 , но ) софтмодифицированные с загруженным на них XBMC. Они также оснащены удаленными DVD-ресиверами для Xbox, поэтому я могу управлять ими с Harmony. Это позволяет мне транслировать все мультимедиа с моего сервера на любой из моих телевизоров! Больше не смотрю Hulu или другие медиа, ограниченные только экранами моего компьютера.

*Примечание редактора: узнайте все, что вам нужно знать о создании крутого медиацентра XBMC здесь .

3. Гигабитный коммутатор. Я уже упоминал об этом раньше, но переход на гигабитный коммутатор позволяет сверхбыстро обмениваться файлами между машинами в вашей домашней сети. Это, наверное, излишество, но Bugatti тоже, и мы все хотим иметь такой. Если вы не можете позволить себе одну с достаточным количеством портов для всей вашей сети, вы можете разделить две сети.С помощью патч-панели вы можете подключить порт один и два из каждой четырехпортовой точки к гигабитному коммутатору, а два других — к более медленному коммутатору. Но да ладно, вы могли бы спустить деньги и получить всю эту ерунду!

4. Видеорегистратор в любом месте. С настроенным файловым сервером вы также можете установить в него несколько карт DVR. Каждая карта может записывать различные шоу с вашего кабеля и сохранять их на файловом сервере. Затем вы можете смотреть записанные передачи на любом телевизоре в вашем доме с помощью XBMC.Предполагая, что вы настроили маршрутизацию и/или VPN-доступ, вы можете получить доступ к этим шоу с ноутбука с приличной пропускной способностью в любом месте .

*Примечание редактора: не знаете, какой ТВ-тюнер подойдет для вашего цифрового видеорегистратора, сделанного своими руками? Мы можем помочь .

5. IP-телефоны. Некоторые производители выпускают IP-телефоны, которые могут подключаться к Интернету. У кого еще есть домашний телефон!?! Но если он вам нужен, по крайней мере, вы можете пропустить счет телефонной компании.

6.IP-камеры. Вы можете разместить камеры видеонаблюдения в любой комнате, к которой подключены сетевые соединения, и записывать их на файловый сервер. Больше не нужно беспокоиться, если няня трясет ваших детей или шныряет в вашей спальне.

*Примечание редактора: Нужна помощь в настройке системы наблюдения? Все, что вы должны знать, это здесь .

7. Творите!

Как подключить кабель Cat-5 (или 6) к сети Ethernet в вашем доме | Instructables


Instructables — это место, где вы можете исследовать, документировать и делиться своими творениями.Семена Instructables проросли в Медиа-лаборатории Массачусетского технологического института, когда будущие основатели Squid Labs создавали места для обмена своими проектами, общения с другими и оказания влияния на мир.

Ремикс изображения с AptTone (Shutterstock).

Хотите увидеть свою работу на Lifehacker? Электронная почта Тесса .

Руководство для арендатора-сделай сам по ремонту жилья

Люди часто думают, что аренда квартиры или дома отдает их на милость арендодателя или супервайзера, когда дело доходит до ремонта.Это просто неправда. Есть множество проектов «сделай сам», которые вы можете взять на себя, и ваш домовладелец был бы более чем счастлив отказаться. С базовым набором инструментов и небольшим количеством локтей вы можете быть удивлены тем, чего вы можете достичь (и не дожидаясь этого супер-неявки).

Прежде чем приступить к каким-либо работам по благоустройству арендуемого дома, всегда лучше проконсультироваться с владельцем или с управляющей компанией. Более чем вероятно, что они оценят любую помощь и улучшения, которые вы внесете в их дом, а иногда они могут даже предложить помощь или оплатить материалы.Без одобрения владельца вы рискуете потерять залог или понести расходы, связанные с возвратом вещей, как того хотят владельцы, когда вы съезжаете.

Если у вас есть бездельник-арендодатель, который медленно отвечает или не отвечает на ваши звонки и письма с просьбой о ремонте, вашим последним средством может быть применение средства правовой защиты «вычесть и отремонтировать». В нем говорится, что после надлежащего уведомления арендатор может вычесть деньги из арендной платы в размере до суммы арендной платы за один месяц для оплаты ремонта дефектов арендуемой квартиры.Это особенно полезно, когда у вас есть срочный ремонт, такой как утечка газа или прорыв водопровода, и вы должны платить из своего кармана. Ознакомьтесь с вашими местными законами, касающимися вычетов и ремонта, и убедитесь, что вы документируете каждое общение с вашим арендодателем, прежде чем удерживать арендную плату.

Электрика

Хосе Луис Пелаес IncGetty Images

Лампочки : Основные электротехнические работы начинаются с замены перегоревших лампочек. Светодиодные лампы — отличный вариант, теперь они доступны по более разумной цене и имеют цвет, очень похожий на традиционные галогенные лампы. Светодиоды служат намного дольше, чем традиционные лампочки, и потребляют гораздо меньше электроэнергии. Если вы подозреваете, что лампочка нестандартного размера, вытащите перегоревшую лампочку и принесите ее с собой в местный хозяйственный магазин или магазин осветительных приборов, чтобы подобрать подходящую.

Розетки : Замена накладок на настенные панели , закрывающие выключатели, — это простой способ обновить комнату.Белые пластиковые крышки могут испачкаться, и есть множество вариантов настенных панелей, которые могут внести небольшие изменения в комнату. Единственный необходимый инструмент — это отвертка, чтобы снять и заменить пластину.

Следующий шаг — замена выключателя диммером или настенным выключателем , активируемым движением . Эти продукты включают в себя электрические схемы, но вам может понадобиться несколько проволочных гаек и изоленты . Убедитесь, что вы отключили питание переключателя от коробки выключателя и используйте мультиметр для определения горячих проводов.Ознакомьтесь с нашим руководством по установке выключателя, это очень простая работа своими руками.

Неисправность выключателя : Если вы заметили, что в какой-то части вашего дома или квартиры отключилось электричество, возможно, какой-то прибор отключил выключатель. В краткосрочной перспективе, как правило, нет необходимости связываться с арендодателем, чтобы исправить это. Выключите прибор, найдите коробку выключателя и верните выключатель обратно во включенное положение. Долгосрочное решение может потребовать визита электрика, но знание того, как управлять коробкой выключателя , поможет вам быстро восстановить электропитание.

Лучше оставить это арендодателю : Если вы планируете установить джакузи или мощное зарядное устройство для электромобиля, вам может потребоваться повысить напряжение в доме со 110 до 220 В. Эту работу лучше оставить вашему арендодателю. Добавление дополнительных розеток или выключателей — это также работа, которую должен выполнять только лицензированный электрик.

Сантехника

Говард ШутерGetty Images

Засор раковины или унитаза – одна из самых частых бытовых проблем.К счастью, даже начинающие мастера обычно могут решить эти проблемы, не обращаясь за помощью, следуя некоторым простым методам и используя правильные инструменты.

Раковины : Чтобы прочистить раковину, сначала нужно залезть в слив/утилизацию и убедиться, что ему ничего не мешает. Если вы чувствуете комок волос или еды, удалите его и посмотрите, решит ли это вашу проблему. Если это не так, используйте вантуз для раковины и несколько раз прокачайте слив, чтобы очистить его.

Убедитесь, что раковина заполнена водой, и если у вас двойная раковина со сливами в обеих, одну сторону стока следует заблокировать полотенцем, чтобы обеспечить надлежащее уплотнение, иначе вы просто будете выталкивать воздух через другой сток.В этом видео показано, как очистить кухонную раковину с двойным сливом.

Туалеты : Забитый унитаз можно прочистить с помощью туалетного вантуза , который идентифицируется по расширенному фланцу на конце. Этот фланец создает уплотнение по краю при перекачивании и будет наиболее эффективным при устранении засорения. В крайнем случае можно использовать шнек , если туалет все еще не очищается.

Работающий унитаз также является очень распространенной проблемой, которую обычно можно решить, отрегулировав натяжную цепь или заменив откидной клапан , что является простой задачей своими руками.

Ванна и душ: Волосы обычно являются причиной засорения слива в ванне или душе, поэтому, чтобы предотвратить слив, всегда используйте ловушку для волос. Если у вас засор, снимите сливную крышку и попытайтесь прочистить ее, используя пластиковую сливную молнию, которая проще для ваших труб. Если это не сработает, можно использовать химический очиститель канализации, но только в умеренных количествах, так как он оказывает агрессивное воздействие на трубы. Ручной или моторизованный шнек можно использовать для глубокого проникновения в трубы и устранения засоров. Будьте осторожны при его использовании и не заставляйте его огибать трубы.

Радиатор : Шумный радиатор можно отремонтировать, просто подняв одну его сторону, чтобы сместить воздушный карман внутри, и если это не заглушит его, вы можете заменить вентиляционное отверстие, которое представляет собой небольшой выпускной клапан. в верхней части радиатора. Вот видео, показывающее, как снять вентиляционное отверстие, а также как заделать отверстие, если вентиляционное отверстие сломалось. Перед выполнением каких-либо работ с радиатором убедитесь, что ваш термостат полностью выключен, чтобы отключить систему отопления.

Лучше доверить это домовладельцу : Затопление из-за поломки труб или водопровода следует оставить на усмотрение домовладельца, как и большинство проблем, связанных с водонагревателем, стиральной и посудомоечной машинами.

Стены

Westend61Getty Images

Картина :

Покраска стен — лучший способ освежить пространство, и пока вы не выберете темный цвет, вам или домовладельцу будет легко снова сделать их белыми.(Нанесите темно-красный цвет, и вы будете проклинать себя, когда для покрытия потребуется три слоя грунтовки.) Перед покраской убедитесь, что ваша мебель и полы должным образом покрыты защитной одеждой, и у вас есть хорошая вентиляция. Следуйте этим 13 советам по рисованию от профессионалов, которые сэкономят вам время и деньги.

Вешалки : У нас есть отличное руководство для подвешивания картины , а также ремонта дыр или повреждений на стене . Небольшая простая шпаклевка прекрасно подходит для заполнения отверстий от гвоздей, а набор сеток и свежая краска могут использоваться для ремонта больших отверстий.

Для картин меньшего размера вы можете использовать раствор без отверстий , который не повредит ваши стены и выдержит что-либо весом менее полуфунта.

Лучше оставить это арендодателю : О больших дырах, которые нелегко устранить с помощью комплекта сетки, или о любых структурных повреждениях стоек или потолочных стоек следует сообщить домовладельцу для ремонта. Прокладка кабелей и проводов за вашими стенами также может быть сложной задачей, и лучше оставить это на усмотрение вашего арендодателя, чтобы решить, что делать.

Ковры и напольные покрытия

Билл ОксфордGetty Images

Обычно лучше доверить замену изношенного ковра профессионалу, но мы собрали 10 советов по чистке ковра , которые помогут вам избавиться от самых неприятных пятен.Для тщательной глубокой очистки вы можете арендовать пароочиститель , который удалит гораздо больше грязи, чем ваш пылесос.

Линолеум : Виниловые и линолеумные полы можно чистить с использованием натуральных или химических чистящих растворов. Не забудьте промыть и высушить пол, когда закончите уборку. Полы, выложенные плиткой, можно мыть мягким моющим средством и чистой водой. Перед очисткой лучше всего отремонтировать или заменить сломанные виниловые панели или плитку — эта работа лучше всего подходит для вашего арендодателя.Как только плитка и затирка начинают ломаться, проблема со временем может усугубляться.

Затирка : Если ваша плитка цела, но затирка стирается, вы можете заново залить затирку в области самостоятельно. Эта работа требует много времени, но стоит экономии средств.

Древесина : Деревянные полы, которые потеряли свой блеск, могут быть очищены с помощью чистящего средства для деревянных полов после уборки пылесосом, но полностью изношенные деревянные полы могут потребовать повторной отделки .Это требует покупки надлежащего полиуретанового покрытия и аренды шлифовальной машины для пола, но это работа, которую может сделать каждый. Из-за затрат и трудозатрат это еще одна задача, о которой следует уведомить арендодателя. Ремонт скрипучих деревянных полов , с другой стороны, это то, с чем вы должны справиться самостоятельно и с небольшими затратами. Царапины на деревянном полу можно устранить с помощью восковой пасты для деревянных полов и тряпки, чтобы вытереть остатки.

Лучше оставить это домовладельцу : О поврежденных полах всегда следует сообщать домовладельцу.Они могут представлять угрозу безопасности, если кто-то споткнется о них или поскользнется на них.

Windows

МаскотGetty Images

Грязные окна лучше всего очищать с помощью капли средства для мытья посуды в ведре воды и швабры , но разбитые окна или экраны требуют больше работы. Если окно разбито по вашей вине, вероятно, вам придется заплатить за это, поэтому, если вы можете сделать это самостоятельно, вы сэкономите немного денег.Наденьте перчатки, удалите осколки стекла и срежьте старый герметик канцелярским ножом. Сделайте тщательные замеры вашего окна и посетите мастерскую по ремонту стекла или хозяйственный магазин и возьмите новый кусок стекла, а также герметик для установки нового окна.

Скрипучие петли — еще одна распространенная болезнь, которая скорее раздражает, чем доставляет неудобства. Быстрый спрей WD-40 может решить многие проблемы, но пара выстрелов смазка на основе ПТФЭ может быть более эффективной, так как она не притягивает пыль или грязь.

Лучше оставить это арендодателю : Старые дома с разбитыми оконными стеклами часто труднее отремонтировать, и любой ремонт окон, который требует замены окна, должен быть представлен на утверждение домовладельцу. Вы можете не заботиться о несоответствующем окне, но домовладелец будет.

Тимоти Даль Сделай сам редактор Тимоти — пожизненный энтузиаст «сделай сам», который зациклен на умных домашних технологиях, красивых инструментах и ​​​​мучении на своем Land Cruiser FJ62.

Добавить комментарий

Ваш адрес email не будет опубликован.
