Электропроводка в новостройке своими руками

Проводка в новостройке

После покупки квартиры вам необходимо приступить к монтажу проводки. Перед тем как приступать к монтажу, вам необходимо составить схему. Схема должна содержать в себе чертеж от ввода и до конечных устройств. Вот пример схемы проводки в однокомнатной квартире.

Необходимые инструменты для монтажа.


Перфоратор. Болгарка. Тестер. Шуруповёрт. Плоскогубцы. Кусачки. Набор отвёрток, включая индикаторную. Перед монтажом, нужно на стенах начертить точное место желаемого прохождения провода и установки всех его узлов.

После, по чертежу при помощи болгарки и перфоратора вырезать путь глубиной в 2 см, в который после положится кабель, применяя там, где нужно коронку (насадка перфоратора, для сверления мест под розетки). Да и не забудьте одеться подобающе, ведь пыли будет очень много.

Этапы проведения электропроводки

Как и любой монтажный процесс, связанный со строительством, электрическая проводка делится на несколько основных этапов. Основное требование – соблюсти точную последовательность их проведения, учитывая все нюансы, касающиеся правильного расчета схемы и кабелей, плюс – сделать грамотно монтаж. То есть, необходимо соблюсти все требования пошаговой инструкции.

Зачем ремонт в новостройке?

Во время хрущевской оттепели с брежневским «благосостоянием» массовость жилищного строительства обеспечивалась казарменным единообразием квартир и заложенным в проектах халтурным расчетным сроком эксплуатации – 40 лет. Вот догоним и перегоним Америку, нынешнее поколение людей будет жить при коммунизме (при котором у каждого рабочего будет 3, не 2 или 4, а именно три костюма), тогда и начнем строить солнечные города будущего. А пока – читайте, товарищи, Ефремова со Стругацкими, в любой библиотеке есть. Можно еще Кларка, он хоть и капиталист, но вроде в нашу сторону склоняется.

1 Проектируем электропроводку в квартире

Прокладка проводки в квартире своими руками начинается с составления плана, как и в любой другой строительной сфере. Только после этого можно переходить к практическим работам по монтажу кабелей, розеток, выключателей. При составлении плана нужно изобразить чертеж дома (провести проектирование), обязательно указав места подключения розеток и выключателей, бытовых приборов. Чтобы провести данные работы максимально качественно, разбейте этапы на группы (например, подключение розеток и осветительных ламп проводится отдельно).

Монтаж электропроводки своими руками в новостройке

Всегда электропроводка в новостройке становится причиной множества вопросов. Порой они не слишком очевидны перед ремонтом, но могут существенно усложнить задачу после завершения отделочных работ. Чаще всего новые жильцы даже представления не имеют, чего они хотят. В результате могут возникать две неприятные ситуации: сохранение базовой схемы с неудобным расположением выключателей, розеток и осветительных приборов или полная переделка схемы, требующая больших затрат.

Услуги частного электрика в Краснодаре.

Составление плана электропроводки. Прокладываем электропроводку.

Заказать монтаж электропроводки вы можете телефонам: +7 989 808 25 98,  +7953 106 8 107 ,  или оставить заявку по форме обратной связи для вызова специалиста на объект.

ЦЕНЫ НА ЭЛЕКТРОПРОВОДКУ!

Правило монтажа электро проводки в квартире или доме.

Всегда перед капитальным ремонтом в квартире или перепланировкой обязательно нужно проводить монтаж электропроводки своими руками или с помощью специалиста. В старой проводке, как правило, плохие контакты, а также она имеет испорченную изоляцию и становится небезопасной.

Именно по этим причинам стоит обратить внимание на этот вопрос.

Давайте вместе разберемся со всеми шагами и тонкостями при замене проводки в квартире самостоятельно. Дело это нелёгкое и требует специальной подготовки или, по крайней мере, подсказок со стороны специалистов.

Из азбуки по электрике желательно запомнить сокращение ПУЭ, означает это «Правила устройства электроустановок». Отсюда вы сможете узнать, как правильно проводить монтаж, и в какой последовательности.

Составление плана электропроводки.

Почти во всех сферах сначала составляют план, а только потом переходят к конструированию или строительству. Так и здесь — длятого, чтобы монтаж электропроводки в доме своими руками был произведён правильно, нужно составить план.

В плане вы должны изобразить чертеж квартиры в масштабе с указанием узлов расположения розеток и выключателей, а также мест, где будут находиться лампы.

Для более качественной работы желательно все разбить на отдельные группы.

То есть, розетки подключаются отдельно, лампы — отдельно и так далее. Делается это для того, чтобы при выходе из строя, например, ламп, всё остальное оборудование работало исправно.

Также значительно можно сэкономить на самом кабеле. Имеется в виду, что понадобится кабель потоньше, а вследствие, он будет дешевле.

Очень важно то, как правильно сделать электропроводку в ванной комнате.

Дело в том, что ванная имеет повышенную влажность, поэтому требования к проводке должны быть намного жёстче. Для ванной рекомендуется устанавливать устройство защитного отключения (УЗО).

Принцип работы заключается в том, что при утечке тока происходит обесточивание всей комнаты.

Есть несколько видов УЗО: одни реагируют только на утечку постоянного тока; другие — на утечку постоянного и переменного. Рекомендуется устанавливать именно второй вариант.

Если вы задались вопросом, как самому сделать электропроводку, то необходимо хорошо подготовиться. В первую очередь вам необходим автомат для квартиры. Сегодня сложно представить электропроводку без автоматического выключателя, именно поэтому наряду с УЗО стоит поменять и автомат.

При выборе автомата нужно учитывать несколько моментов: для розеток нужно устанавливать автомат с номинальным током в 20 А; для освещения квартиры — 16 А.

В обоих случаях нужно применять систему автоматического выключения типа В. Класс устройства выбирается в зависимости от нагрузки. В квартире применяют класс общего назначения, так как нет мощных двигателей и прочего оборудования.

Прокладываем электропроводку.

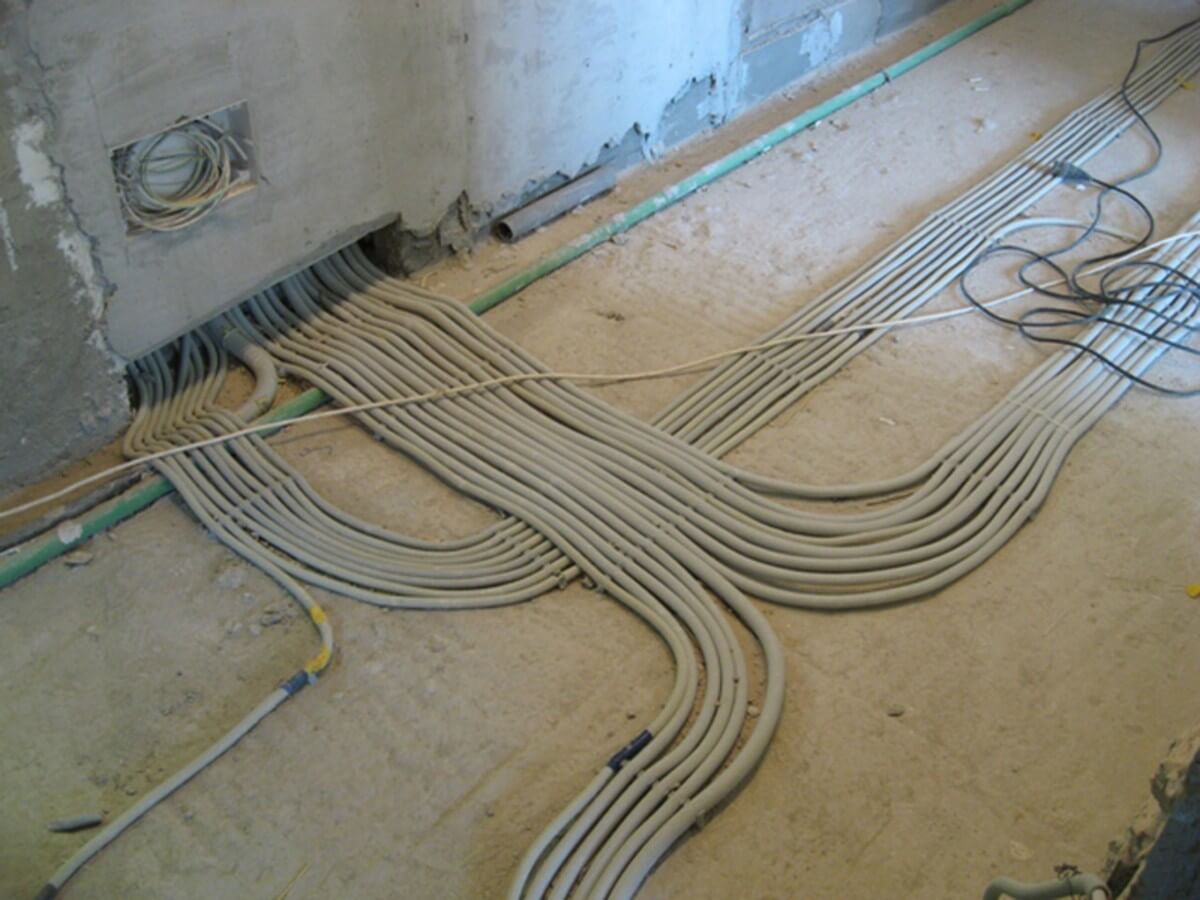

После удаления старой негодной проводки нужно произвести монтаж электропроводки в деревянном доме или квартире. Сегодня существует несколько способов монтажа проводки:

Первый — это открытый способ, он не подходит для квартир с точки зрения креатива, а в ванную комнату устанавливать такую проводку запрещено.
Второй способ — это сокрытие проводки в стенах. Чаще всего применяется в квартирах.
И третий — это укладка проводки в рукава плинтусов. Последний, чаще всего, применяют в офисах и прочих кабинетах.

Для того чтобы освоить технологию монтажа электропроводки в квартире, понадобится не один день. Но стоит помнить, что лучше применять скрытую проводку. Для этого предварительно нужно сделать штробы в стенах дома. С этой целью обычно применяется перфоратор.

Важно знать, что ни в коем случае нельзя прокладывать проводку по диагонали, угол обязательно должен быть прямым.

Проложенную проводку по штробам закрепим алебастром или чем-то схожим.размещение розеток на высоте 300 мм от пола

Также нам нужно проделать специальные углубления в стенах для наших розеток и выключателей, а также распределительных коробок. Чтобы это сделать, нам опять же пригодится перфоратор со специальными коронками.

Иногда углубления могут получиться слегка неровные, но не стоит по этому поводу переживать — при нанесении штукатурки на стены, ситуация исправится.

Многие штробят стены в вечернее или утреннее время, тем самым вызывая возмущения соседей. Стоит знать, что данную операцию лучше всего проводить в рабочее время, так как звук работ слышит практически весь дом. Нужно еще уделить внимание высоте выключателей и розеток.

Розетку нужно устанавливать по стандарту в
30 сантиметрах от пола, а выключатель — на расстоянии от полов в 90 сантиметров. Конечно, это не обязательный стандарт, вы можете
сделать всё под себя, чтобы было удобно.

Выбираем провода для электропроводки квартиры.

Не рекомендуется соединение алюминия и меди, при таком контакте происходит стремительное разрушение контакта с последующим выходом из строя.

Мы определились, что провод будем брать медный. Теперь нужно решить, какую марку нужно выбрать для более качественной и правильной работы. Чаще всего, для жилых помещений применяют провод ВВГ НГ, где НГ — это негорючий провод.

Для розеток берем трёхжильный кабель с сечением более 2,5 квадратных миллиметра, для освещения можно взять 2х жильный кабель ВВГ с сечением не менее 1,5 кв. миллиметра.

Наша компания предлагает любые услуги электромонтажа, включая ремонт и подключение различной бытовой техники. Наш электрик, отличный специалист своего дела, окажет необходимые Вам услуги быстро и качественно.

Заказать монтаж электропроводки вы можете в разделе контакты по указанным телефонам или оставить заявку по форме обратной связи для вызова специалиста на объект.

Нужно ли менять проводку в новостройке

Сегодня мы подготовили статью на тему: «нужно ли менять проводку в новостройке», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Помогите решиться: менять электрику в новостройке или нет

Udochkin написал :
Помогите решиться: менять электрику в новостройке или нет

З.Ы. 3 комнаты, я правильно понял? Тогда 146% менять.

StargazerV написал :
З.Ы. 3 комнаты, я правильно понял? Тогда 146% менять.

а если 2или 4 комнаты 215 % не менять?
как определили что все ТАК плохо (146%)?

Название темы не раскрывает сути вопроса.

Udochkin написал :
Помогите решиться: менять электрику в новостройке или нет

тут мы вам не советчики.
если вы эту квартиру купили например для перепродажи, то ничего делать не надо

если вам нужно по – другому разместить точки – меняйте, пока отделку не сделали. потом жалеть будете. ну и учтите качество материалов при замене.

естественно, если для себя квартиру взяли и надолго там обосноваться собираетесь.

Udochkin написал :
Помогите решиться: менять электрику в новостройке или нет

а Вас собственно что не устраивает?

Интересно, так разводит кто нибудь линии к потребителям как на второй картинке?

luzgin написал :
как определили что все ТАК плохо (146%)?

Программа максимум по претензиям:

  1. Розетки ВСЕХ комнат на одну линию, 16А на всех. На одну комнату такое канает, но не на три же!
  2. Освещение без автомата и УЗО. Электроплита без УЗО.
  3. Отдельный автомат под холодильник (чтобы отключать все, кроме холодильника при отъезде) отсутствует.
  4. Бойлер будет? Где на него отдельная линия?
  5. Посудомойка будет? Где на нее отдельная линия?
  6. Стир. машина будет? Где на нее отдельная линия?
  7. Теплые полы? Тож заслуживают линии.
  8. Реле напряжения не думали поставить?
  9. Кондиционерчики?

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

А дальше классика – сечение проводов. Какое оно у вас – номальное, или как всегда от застройщика?

Songo написал :
Интересно, так разводит кто нибудь линии к потребителям как на второй картинке?

все так разводят ,кроме пользователей мастерсити.

Udochkin написал :
Помогите решиться: менять электрику в новостройке или нет

а что не устраивает ?

Songo написал :

Интересно, так разводит кто нибудь линии к потребителям как на второй картинке?

Комбинаты панельного домостроения. Не исключено что такие чудеса повторяют и равшаны.

Квартиру купил для себя
Монолит
Холодильник, стиралка, посудомойка, водонагреватель, теплые полы в санузлах и в районе эркера буду
Сечение проводов написано (2,5 – розетки, 1,5 – свет)
Смущают только дополнительные затраты. Не могу оценить стоит оно того или нет. Как вариант вижу оставить все как есть ипроложить в ближайший к щитку санузел и кухню дополнительные провода на всю эту радость

Udochkin написал :
Квартиру купил для себя

Ну тогда для себя и определитесь: будет ли вам удобно жить с теми розетками что предусмотрел застройщик.

Если да – то на усмотрение вашего мастера проводку можно оставить и добавить только необходимые линии.
будет бюджетный вариант.

Udochkin написал :
Смущают только дополнительные затраты. Не могу оценить стоит оно того или нет. Как вариант вижу оставить все как есть ипроложить в ближайший к щитку санузел и кухню дополнительные провода на всю эту радость

Дело в том, что сейчас у вас тот редкий момент, когда можно сделать нормально малой кровью. Потом будете уже жить – так не выйдет (будет отличнейший погром). Сделайте сейчас нормально. И да, не экономьте на электрике и сантехнике – козленочком станете.

Udochkin написал :
Сечение проводов написано (2,5 – розетки, 1,5 – свет)

Ненене, вы возьмите штангенциркуль и померяйте фактический диаметр и посчитайте фактическое сечение. 1.5 свет, 2.5 розетки – это норм, если это действительно 2.5 (а не какие-то 1.8). И не забывайте, что у вас ВСЕ комнаты на одной дохлой линии (3.5 КВт) – и так не ОК, а если еще и сечение г-вно.

Теплые полы в санузлах – на линии этих санузлов. Бойлер со стир. машиной на одну линию не вешать. Посудомойку на отдельную линию от остальной кухни.

Как лучше менять электропроводку в новостройке, интересует последовательность действий. Знакомый советовал сначала демонтировать старую, произвести штукатурку стен и только потом монтировать новую. Насколько правильна такая последовательность действий?

Для начала надо проанализировать существующую проводку, новостройки все разные. Они отличаются самим отношением застройщика к выполнению работ (это материал и рабочие) В некоторых домах был заложен китайский провод с плохими техническими данными, на Богатырском пр. проводка в трубах была затоплена водой, и т.д.). Далее вам надо составить план квартиры с обозначением точек. Если старая проводка плохая, то её не надо убирать бездумно, иногда с её помощью протягиваем новый кабель, что уменьшает стоимость работ. Что касается штукатурки, то в новостройках это неактуально, стены более менее ровные и все ровно придётся делать штробы в стенах. Это в старых домах при выравнивании стен бывает слой свежей штукатурки 5 и более см. А так очень много разных нюансов, а их знают электрики как с спец. образованием и опытом обслуживания домов. Будьте внимательнее. Удачи.

он правильно делает так и нужно

не слушайте знакомых пишите мне я всё исправлю.Я лучше чем ваши знакомые .

Чем лучше? Древний анекдот ” Армяне, лучше, чем Грузины. Чем? ,чем грузины( можно на оборт).

Забыть про старую

Старую вообще нет большого смысла демонтировать,если она не мешает и не создаёт опасности.Что касается новой надо определиться каким способом вы хотите её смонтировать.В случае- скрытой проводки ,совсем необязательно сначала штукатурить,скорее даже наоборот.Сначала смонтировать,а потом заштукатурить.

Для начала надо проанализировать существующую проводку, новостройки все разные. Они отличаются самим отношением застройщика к выполнению работ (это материал и рабочие) В некоторых домах был заложен китайский провод с плохими техническими данными, на Богатырском пр. проводка в трубах была затоплена водой, и т.д.). Далее вам надо составить план квартиры с обозначением точек. Если старая проводка плохая, то её не надо убирать бездумно, иногда с её помощью протягиваем новый кабель, что уменьшает стоимость работ. Что касается штукатурки, то в новостройках это неактуально, стены более менее ровные и все ровно придётся делать штробы в стенах. Это в старых домах при выравнивании стен бывает слой свежей штукатурки 5 и более см. А так очень много разных нюансов, а их знают электрики как с спец. образованием и опытом обслуживания домов. Будьте внимательнее. Удачи.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Полностью согласен, решать должен только специалист. У меня ” старая” проводка в новостройке простояла до монтажа потолков. Получилась экономия на переносках, временном освещение и проч.

+1 Надо знать, что нужно в итоге получить и от этого отталкиваться, а с чего начать и как почитайте тут форум, позовите электрика. И главное пусть доходчего объяснит, что он делает )

Демонтаж, разводка новой, штукатурка, стяжка и т. д. Электрик с 20 летним стажем

1) Снять старую проводку 2) Установить новую 3) делать остальные работы

Намного целесообразней штробить по новой,а старую оставить на месте. Так проще,и никаких нарушений.

Небольшое дополнение. И потом демонтировать старую, то , что мешает дальнейшей отделке.

сначала установить новую потом штукатурить,старую можно или убрать или оставить,разницы нет

Если старая проводка не мешает, то оставить. А так, прокладывать новую и штукатурить.

Правильнее будет развести проводку и потом штукатурить чтоб она была в стенах. Смысл оштукатурить а потом резать штробы.

1. разводим новую проводку. 2. Штукатурим стены. 3.Забываем о старой.

Нет сночало монтируем все а потом только шпаклевкой все стены

Штукатурка после проводки

Софья, не обязательно демонтировать старую, ее можно просто отключить и “похоронить” в стенах. Новую проводку проложить в штрабах если стены уже оштукатурены. Если не оштукатурены, то сперва проложить проводку, а затем оштукатурить (съэкономите на штраблении стен). Ну и по старой проводке, можно ее частично использовать если проложены нормальные и не поврежденные кабели.

сделать новую разводку электропровода и заштукатурить

знакомый вам правильно советует.

ДОБРЫЙ ДЕНЬ СОФЬЯ.ЕСЛИ ЕСТЬ ЖЕЛАНИЕ ЗВОНИТЕ 89261805563.ДЕЛАЮ РЕМОНТ КВАРТИРЫ НА ВЫСШЕМ УРОВНИ.ДОВЕРЬТЕСЬ ПРОФЕСИОНАЛУ И БУДЕТЕ СЧАСТЛИВЫ.НЕ ПОЖАЛЕЕТЕ.НИКОЛАЙ.МОСКВА.

убрать старую . заложить новую – штукатурка и прочее

В зданиях старой постройки электропроводка смонтирована для обеспечения электроэнергией в количестве, необходимом для питания приборов общей мощностью 1-2 кВт на квартиру. Такая мощность не отвечает потребностям современного человека, и проводку приходилось заменять на новую. В новостройках учитывается уровень потребления электроэнергии с учетом использования кондиционеров, компьютеров, стиральных машин и прочей техники. Применяются более надежные автоматы, современные УЗО, медные провода. Как же прокладывают электропроводку в современных зданиях?

Проводка в любой новостройке уже на стадии проектирования рассчитывается с учетом того, чтобы обеспечить бесперебойное, безопасное снабжение жилья. При этом проект электроснабжения учитывает устройство всей проводки в здании, включая телефонные линии, радиотрансляционные сети, сети пожарной сигнализации. Этот вариант используется, когда квартиры в новостройках сдаются «под ключ».

Второй вариант, по которому выполняется электропроводка в новостройке, предусматривает ввод в каждую квартиру только питающего кабеля, рассчитанного для снабжения потребителей необходимой мощности. Далее установка счетчиков, электроустановочных изделий (розеток, выключателей), разводка схемы проводки по квартире осуществляется владельцем жилого помещения самостоятельно. При этом либо привлекаются специалисты, либо работы производятся своими силами при наличии необходимых знаний и навыков. Такой вариант уместен, если помещения передаются владельцу без отделки, что очень часто практикуется на рынке современного жилищного строительства.

Создание проекта и монтаж электропроводки в новостройке осуществляется в строгом соответствии с требованиями норм, отмеченных в документации. Основными документами являются:

  1. Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий
  2. Правила устройства электроустановок (ПУЭ).

Последние редакции ПУЭ требуют, чтобы проводка, выполняемая скрытым способом в строящихся зданиях, обязательно была заменяемой, поэтому ее прокладка проводится в специальных электротехнических трубах из поливинилхлорида (ПВХ), которые заделываются в строительные конструкции.
В новостройках работы эти производятся сразу после возведения конструкции зданий и закрытия проемов. Очень часто они проходят параллельно с работами по устройству отопления.

Для начала работ потребуется схема электропроводки, на которой будут показаны места крепления розеток, выключателей, распределительных коробок, линии, по которым будут прокладываться провода. Также указываются параметры и характеристики проводки. Схема разрабатывается с учетом требований к будущей отделке помещений, так как некоторые решения при проектировании проводки, будут зависеть от материала конструкций и отделочных материалов.

Расположение электроустановочных приборов должно отвечать потребностям будущих владельцев новостройки, требованиям эргономики. При этом схема должна учитывать минимальные расстояния удаленности элементов проводки от сантехнических приборов, газопроводов. По согласованию со службами Энергонадзора возможна установка внутри квартир новостройки коммунальных щитков со счетчиками потребленной электроэнергии. Их расположение также должно быть отражено на схеме.

В соответствии со схемой, в квартирах новостройки размечают расположение будущей электропроводки, и устанавливают корпуса розеток, выключателей, распределительных коробок, распределительных щитов. Гнезда и ниши под них могут быть выполнены в стенах. При этом корпуса распределительных щитов должны быть выполнены из металла и заделаны в конструкции с использованием строительного раствора марки М150.

Далее все розетки, выключатели и места установки осветительных приборов соединяются ПВХ трубками в соответствии со схемой подключения. Трубки эти заглубляются в конструкции стен. При этом в несущих стенах из железобетонных панелей штробление не допускается. Трубки монтируются под слоем штукатурки. По потолкам проводка выполняется в трубах, замоноличенных в железобетон перекрытия, либо проводится в пустотах плит перекрытия. Если трубы не были замоноличены в перекрытия на стадии возведения коробки здания, то они также скрываются слоем штукатурки либо за конструкциями будущих подвесных или натяжных потолков в новостройке. На каждом участке трубки должны быть целыми, без стыков.

На следующем этапе работ все будущие распределительные коробки, розетки и выключатели соединяются между собой и с местами монтажа осветительных приборов кабелями указанного в схеме типа и сечения, протягиваемыми в трубках с использованием специальных протяжек. Концы кабелей помечаются, чтобы избежать путаницы при подключении.

Далее производится соединение проводов в распределительных коробках. Делать соединения вне распределительных коробок, а также в установочных коробках и корпусах розеток и выключателей не допускается.

В распределительных щитах устанавливаются автоматические выключатели для защиты каждой отдельной цепи. Для цепей во влажных помещениях устанавливаются устройства защитного отключения (УЗО) или дифференциальные автоматы.

В коммунальном щите вместе со счетчиком должен устанавливаться вводной автомат, который, так же как и счетчик, впоследствии пломбируется.

После устройства проводки в новостройке обязательно нужно составить исполнительскую документацию, отражающую расположение электропроводки по квартире. Когда собственник квартиры будет устанавливать мебель, предметы интерьера, проводить дополнительные коммуникации, делать отверстия в стенах, он должен знать расположение проводов. В противном случае их можно повредить, а ремонт потребует существенных затрат времени и денег.

Такая документация выполняется в виде актов на производство скрытых работ, составления схем, использования фотографий, изображающих элементы электропроводки до оштукатуривания.

Дополнительно к этому в распределительном щите маркируются и подписываются все автоматы и УЗО по назначению цепей, защищаемых ими.
Сведения, которые указаны в исполнительской документации впоследствии будут использованы при оформлении технического паспорта жилого помещения (квартиры).

Но не всегда существующий проект удовлетворяет собственника квартиры в новостройке. Владелец может быть недоволен качеством работ, надежностью прокладки, расположением счетчика или распределительного щитка. В этом случае возникает необходимость изменить электропроводку.

Менять розетки, выключатели, делать удобную разводку внутри квартиры новостройки можно без разрешения. Но в изменения схемы электропроводки вне квартиры просто так вмешиваться не стоит.

Если проводка в здании выполнялась в процессе строительства, всегда существует вероятность того, что владелец жилья в новостройке захочет изменить ее, ориентируясь своими соображениями о функциональности и удобстве.

Любые изменения в схеме электропроводки, касающиеся ее характеристик, считаются переустройством помещения, и должны производиться по согласованию с органами местного самоуправления на основании принятого ими решения. Это может быть изменение сечения проводов, замена автоматов, распределительного щитка, кабеля, подведение дополнительной линии питания и тому подобное.

Для этого собственник подает:

  • заявление о переустройстве;
  • договор купли-продажи, дарственная или другие документы, подтверждающие право на пользование квартирой;
  • проект переустройства;
  • технический паспорт;
  • согласие всех членов семьи нанимателя;

Заключение органа по охране памятников в случае новостройки вряд ли понадобится.

Решения придется ждать дольше месяца – 45 дней. Причем может прийти как разрешение, так и отказ. Отсчет начинается со дня представления собственником всех необходимых документов. Орган, уполномоченный проводить согласование, после принятия решения, выдает или высылает подтверждающий документ в течение 3 рабочих дней.

Полученный собственником документ впоследствии будет являться основанием, дающим право на переустройство помещения.

С этого дня разрешается проводить работы по изменению электропроводки. При этом надо помнить, что новые линии и параметры прокладки будут отмечены в техническом паспорте на квартиру.

Эта статья об основных путях работы с электрикой в квартире-новостройке — от простых и малозатратных до бескомпромиссных в достижении удобства и комфорта.

Приемка у застройщика

Возможности проверить в ходе приемки квартиры качество исполнения электропроводки довольно скудны. Однако же, на самотек пускать все равно не стоит. Как правило, жилье сейчас сдается с установленными розетками и выключателями, а вместо светильников висят патроны (иногда даже с лампочками).

Итак, что проверяем:

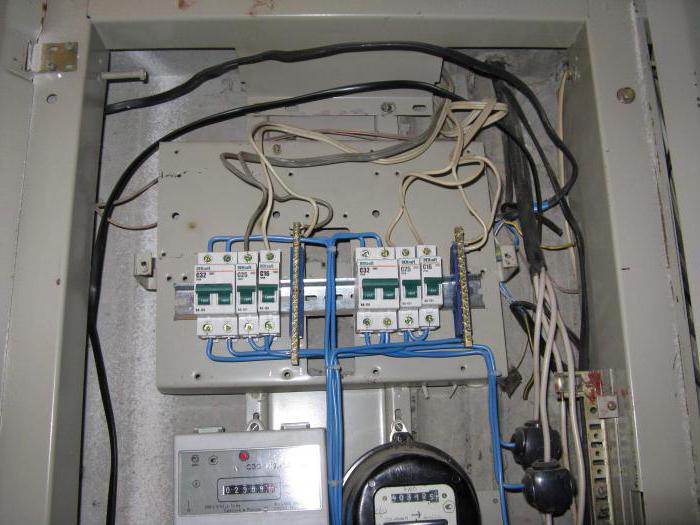

1. В этажном (квартирном, если он есть) щите — механическую исправность аппаратов защиты, включая и выключая каждый из них. Проверяем работоспособность УЗО и дифференциальных автоматов нажатием кнопки «Тест»: исправный прибор должен отключиться.
2. Работоспособность освещения. Во все патроны вворачиваем лампочки. Если где-то торчат свободные хвосты кабелей — вешаем на них патроны. Внимание: не подключайте никуда желто-зеленый проводник! Лампочка включается между синим (ноль) и каким-либо из «фазных» проводов — белым, серым, черным или коричневым. Щелкаем всеми выключателями.
3. Работоспособность розеток. Для проверки понадобится незатейливый электроприбор вроде настольной лампы.

Этим способы экспресс-проверки практически исчерпываются, однако отловить грубые ошибки монтажа они вполне способны.

Используем проводку «как есть»

Квартира под сдачу или просто жилье, где вы не собираетесь задерживаться надолго — причины не вмешиваться в сделанное застройщиком могут быть разные. Тем не менее, чтобы не встретиться через полгода-год с электрическими проблемами, стоит придирчиво исследовать электропроводку. Для этого в первую очередь внимательно осматриваем распаячные коробки — как правило, они весьма красноречиво говорят об отношении подрядчика к работе.

Внимание обращаем на поврежденную изоляцию и недокрученные проржавевшие СИЗ-ы (именно они чаще всего применяются для соединения проводов).
Внимание: не должно быть соединений проводов простой скруткой и свободно болтающихся хвостов!

Далее заглядываем в каждую розетку и выключатель. Вновь не должно быть порезов изоляции, а сами установочные коробки (или хотя бы монтажные кольца) — более или менее надежно держаться в стене.

Качество прокладки кабелей (точнее, отсутствие повреждений) без специальных средств оценить невозможно, однако косвенным признаком отсутствия проблем будут длительное время включенные и не срабатывающие без видимых причин УЗО (или диффавтоматов).

Дорабатываем под собственные нужды

Такой комплекс мер позволит получить удобную в использовании электропроводку и добавить уверенности в ее безопасности и надежности.

С чистого листа!

Монтаж штатной проводки может быть до крайности похабным, а материалы — такими низкопробными, что и дорабатывать-то особо нечего. К тому же появляется немалое число дополнительных соединений, а они как ни крути — потенциально проблемные места. В сухом остатке может оказаться, что много рациональнее сделать все заново. Действия принимают совершенно иной вектор: забываем все, что сделано до нас — считаем, что электропроводки просто нет. Планируем (сами или с помощью дизайнера) расположение будущих розеток, светильников и бытовой техники.

Остается выполнить монтаж — от резки штроб до установки последней розетки. Результатом будет удобная именно вам электропроводка без темных мест и поводов для сомнений.

Стоит ли оставлять электропроводку в новостройке от застройщика? Категорически нет, ели есть возможность лучше заменить проводку квартиры полностью Говоря простым языком сделать электрику с нуля. Электропроводка в квартире от застройщика полностью бюджетный вариант. В будущем могут возникнуть проблемы с подключением мощной бытовой техники. Рекомендуем полностью заменить проводку и выполнить электромонтажные работы с учетом современных требований.

Ремонт квартиры в новостройке обладает следующими недостатками, связанными с электрической проводкой:

В завершении ко всему вышесказанному можно добавить. в целях экономии застройщик нанимает дешевую рабочую силу для монтажа проводки. Строительная компания заключает договор с подрядчиком, который в свою очередь набирает практически с улицы работников (по большей части без должной квалификации) для выполнения заказа. Некачественный материал и монтаж проводки без должной квалификации получает в конечном итоге счастливый владелец новой квартиры.


Замена электропроводки в новостройке с нуля самый надежный вариант избавиться от недостатков электрики от застройщика. На каждый мощный бытовой прибор (духовка, стиральная машина, посудомоечная машина, кондиционер и т.д.) прокладывается независимая линия. На каждое помещение (комната, кухня, санузел и т.д.) и освещение квартиры подается отдельное питание от электрощита.

Рекомендуем при монтаже электропроводки использовать электрический кабель с маркировкой ГОСТ, не использовать кабель ТУ (сделан по техническим условиям). Не стоит экономить на материалах для электромонтажа в своем доме (кабель, розетки и выключатели, автоматика и электрический щит). За качество и безопасность электропроводки такого типа придётся раскошелиться и понести ощутимые расходы. Гарантийный срок эксплуатации увеличивается в десятки раз. Не стоит расстраиваться – необходимо понимать, заменив новую электропроводку, вы обеспечите себе безопасность на долгие годы.

Не хотите полностью заменить электропроводку (замена проводки с нуля) в новой квартире, предлагаем выполнить частичную замену электрики, прокладку дополнительных линий на мощные бытовые приборы. Электромонтажная организация «Домашний электрик» выполнит:

  • перенос розеток в удобное место
  • монтаж дополнительных розеток

Как правильно перенести розетки в квартире? Как добавить новые розетки в новостройке? Сколько стоит такая работа? Все это можно узнать в разделе

Заказываете новую кухню? Компания «Домашний электрик» выполнит перенос розеток в соответствии с планом кухонной мебели. Поможем поменять электропроводку и добавить новые розетки для кухни на заказ. Подробная информация и рекомендации в разделе

Многих владельцев квартир в новостройке не устраивают металлические электрические щиты и неудобное расположение. Мы поможем заменить щит на более эстетичный (компактный) и выполнить перенос квартирного щита в удобное для вас место. Подробности в разделе

Будь это новостройка или квартира на вторичном рынке недвижимости рекомендуем выполнять монтаж и замену электропроводки только качественными материалами, тогда конечный результат будет радовать вас долгие годы.


Электромонтажные работы в новостройках и квартирах на вторичном рынке недвижимости.

Электромонтажная организация
Домашний электрик
ИНН 7807154210 КПП 780701001
196626 г. Санкт-Петербург
Пушкинский район, п.Шушары
ул. Первомайская 26

Junior Member

Покинул форум
Сообщений всего: 55
Дата рег-ции: Апр. 2009
Репутация:
Карма 1

Стоит ли менять проводку в новостройке?
Какую проводку и какого сечения обычно используют застройщики?
Какую проводку и какого сечения лучше использовать в квартире со стандартным набором электроники?

(Отредактировано автором: 11 августа 2009 — 15:53)

Full Member

Покинул форум
Сообщений всего: 203
Дата рег-ции: Нояб. 2008
Репутация:
Карма 7

я считаю, безусловно надо. застройщики делают необходимый миниму электроточек, а для комфортной жизни этого недостаточно. хотя недостаточно – мало сказано – это действительно МИНИМУМ.

Вы 100% захотите подсветку потолка, где-то потребуется дополнительной освещение в виде бра, где-то (особенно на кухне) – доплнительные источники электропитания. к тому же неплохо было бы предусмотреть вывод отдельных групп (например, холодильника) на отдельный автомат, чтобы, например, уезжая в отпуск, была возможность отключить электричество во всей квартире, не отключая холодильник и т.п.

сечение кабеля необходимо выбирать, исходя из мощности приборов-потребителей электроэнергии. под духовку, водонагреватель, душевой бокс, стиралку кабель нужен бОльшего сечения, чем для света и розеток.

Newbie

Покинул форум
Сообщений всего: 14
Дата рег-ции: Март 2009
Репутация:
Карма 2

Количество розеток хозяин всегда добавляет по своему усмотрению по необходимости.
А проводку в новостройке менять следует в случае, если она не удовлетворяет потребительским качествам и требованиям пожарной безопасности.
Алюминиевые провода лучше сразу поменять на медные, независимо от сечения первых, ввиду более низкой пропускаемой мощности по сравнению с медными при одинаковом сечении. Есть также неудобства стыковки с медными при необходимости наращивания, переносах розеток. Наращивание медным проводом для исключение гальванопары необходимо производить через переходник или наращивать тоже алюминиевым проводом.
Если на розетки подведён медный кабель сечением 1,5 мм2, то лучше тоже поменять на 2,5 мм2. Не придётся задумываться в какую розетку можно включать нагреватель, а в какую не стоит. Использовать кабель необходимо с двойной изоляцией, тип кабеля обычно ВВГ 3х2,5 (плоский или круглый) для розеток с заземлением, можно и ПВС, но гибкий не всегда удобно и концы требуется залуживать. Практически для всех бытовых приборов, включая водонагреватели накопительного типа, достаточно сечения 2,5 мм2. Для проточного нагревателя – в зависимости от мощности, но не менее 4 мм2. Для электроплиты – 6 мм2.
На освещение больше чем 1,5 мм2 не требуется.

Тип кабельной разводки в квартирах новостроек сильно зависит от застройщика. Необходимо смотреть по факту, к примеру, в комплексе “Московский” разный тип кабеля даже в разных подъездах.
Используют и алюминий и 1,5мм2 в розетки засовывают. У коллеги при сдаче дома на светильники вывели 2,5, а в розетки 1,5мм2.
Смотрел дом у пенофлекса – 1,5мм2. Взял квартиру в Унистрое. Менять проводку не намерен, проводка устраивает, буду только переносить ии добавлять электроточки.

Junior Member

Покинул форум
Сообщений всего: 55
Дата рег-ции: Апр. 2009
Репутация:
Карма 1

Как рядовому гражданину можно определить размер сечения проводки?

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 2.9 проголосовавших: 21

Инструменты для электромонтажа

Как и любой проект, электропроводка без правильных инструментов не обойтись. Поскольку основные инструменты были с годами совершенствуются и разрабатываются новые специализированные инструменты, список выбора инструментов для электриков-любителей становится еще длиннее.

Тем не менее, есть краткий список «обязательные» инструменты, которые должен иметь каждый человек, выполняющий электромонтажные работы должен иметь. Что это за инструменты? И изменился ли список значительно в последние годы?

Недавнее исследование попросило Грейбара, Североамериканский поставщик электроинструментов, чтобы идентифицировать инструменты электрические подрядчики покупают больше, чем любой другой для электрических работай.

«Нет сомнений, что сегодняшняя подрядчик по электротехнике должен быть более универсальным, чем когда-либо, и легко и эффективно решать различные задачи, электрики нуждаются целый арсенал ручных и электроинструментов», — сказал Деннис Риз, специалист по работе с инструментами Graybar. специалист по продукту.

Однако во избежание загрузки со слишком большим количеством инструментов, выбор должен быть сделан мудро.

Рис объяснил: «Легче сузить выбор инструментов, признав, что наиболее важная рука и электроинструменты попадают в отдельные категории.Вот как мы организовали наш список «Инструментов, наиболее часто используемых современными Электрики. Покупка инструментов в первый раз или замена зарекомендовавшие себя фавориты, эти наборы инструментов могут помочь электрикам работать умнее».

Список лучших электрических инструментов:

• Плоскогубцы

• Отвертки и гаечные ключи

• Инструмент для зачистки проводов

• Универсальный нож

• Рыболовные инструменты

• Измерительные приборы

• Этикетировочные машины

• Электродрели и отвертки, молоток/сверла

• Электропилы

• Детекторы напряжения/мультиметры

РУЧНОЙ ИНСТРУМЕНТ

Базовая рука нужна каждому электрику инструменты для выполнения повседневных задач.К счастью, сегодняшние основы лучше, чем старые модели, обеспечивая больше комфорта и безопасности, чем их предшественники. Производители сделали инструменты более «эргономически правильный» и улучшенный дизайн помогают сократить количество ручных и травмы запястья, часто вызванные повторяющимися движениями. Кроме того, они облегчают выполнение одних и тех же движений снова и снова, потому что инструменты просто чувствуют себя более комфортно. Хотя сегодняшние конструкции могут обеспечить больше безопасности и комфорта, они по-прежнему являются основными ручными инструментами электрики используют годами.

Клещи

Два наиболее распространенных инструмента электрик не может работать без бокорезов и длинногубцев или острогубцы.



Кляйн — самая узнаваемая рука имя инструмента в электротехнической промышленности. Лидеры продаж включают классические модели, такие как боковые кусачки с высоким рычагом для тяжелых условий эксплуатации. для резки и обжима соединителей, а также шестидюймовые плоскогубцы с длинными губками. Эргономичные плоскогубцы Klein серии Journeyman также весьма популярны.Эти инструменты имеют контурные и амортизирующие рукоятки, податливая внешняя поверхность и твердый черный внутренний материал, обеспечивающий более удобный захват без ущерба для прочности инструмента и долговечность. У них также есть очерченная область большого пальца и расклешенный большой палец. отдых, который еще больше улучшает их ощущение и силу захвата.

Отвертки и гайки водители

Электриков нужно несколько отвертки и гайковерты для работы с различными видами крепежа и приложений.Для электриков, которым нужен один инструмент, который адаптируется к много применений, набор отверток/гаечных ключей Klein 10-в-1 с номерами 1 и 2 филипса; 1/4 дюйма, 3/16 дюйма с прорезями, 5/16 дюйма и 1/4 дюйма гаечные ключи; номера 10 и 15 TORX; и номера 1 и 2 биты с квадратным шлицем. Все влезает в такие же хромированные, термообработанный стержень с удобной рукояткой с подушечкой. Имеются сменные биты.

Инструмент для зачистки проводов

В этой категории Ideal Industries’ Линейка инструментов для зачистки проводов T-Stripper является бестселлером.

Они были отраслевым стандартом в течение почти 50 лет. Бестселлерами являются инструмент для зачистки проводов Reflex и Т-стриптизерша. Kinetic Reflex T-Stripper — это мощная новинка. дополнение к строке.

Эргономичный дизайн — одна из причин за их популярность. Изогнутые ручки предназначены для естественный захват электрика и уменьшить усталость от повторяющихся движений. Нескользящие текстурированные ручки из сантопрена обеспечивают больший контроль. большой палец направляющая способствует комфорту, фокусируя кинетическую энергию для более быстрой проволоки зачистки.

Нож-бритва (Универсальный нож)

Хотя некоторые люди используют канцелярские ножи для вещи, которые они не должны делать, например, зачищать проводку Romex, эти инструменты пригодятся. Вы обнаружите, что используете этот инструмент довольно немного во время вашего проекта проводки, даже если это просто открыть коробки.

Рыболовные ленты и удочки

Рыболовные ленты: Линейка рыболовных лент Ideal Tuff-Grip пользуется большой популярностью на сайте Graybar.

Ручки на ударопрочных корпусах большие и удобные, поэтому надежный захват может поддерживаться даже при ношении рабочих перчаток. Ленточные материалы подходят для любого типа работа.

Рыбные ленты используются больше для трубопровод / коммерческие приложения. Не вся жилая проводка проекту потребуется рыбная лента.

Удочка: Рыба инструменты для установки троса на опору облегчают протягивание троса в падении потолки, вниз по стенам или под фальшполами.Есть несколько Модели Greenlee, в том числе 12- и 24-футовые комплекты Fish Stix и новый 15-футовый Glo Stix, который светится для лучшей видимости в темноте среды. Легкая конструкция делает их более простыми в использовании, чем более тяжелые модели.

Опять же, удочка не требуется для всех проектов электропроводки. Для домашнего мастера имейте в виду этот инструмент доступен, если вы попадаете в ситуацию, когда это необходимо.

Измерительные устройства

Лазерные измерительные инструменты становятся более популярен, но ни один пояс для инструментов электрика не обходится без основной ленты для простых измерений.Те с редкоземельными магнитными наконечниками, которые прилипать к железным и стальным поверхностям позволяет быстро, одному человеку измерения. У большинства людей уже есть рулетка, но если нет можно подобрать в любом хозяйственном магазине или в интернете.

Этикетировочные машины

Надлежащая маркировка работы в установка экономит время при выполнении окончательных соединений. Маркировка проводов, включая электрические, Ethernet и коаксиальные, по мере необходимости. установка провода значительно ускоряет окончательные соединения панелей. Для маркировки этих проводов можно использовать этикетировочную машину. Он может также можно использовать для создания этикеток для вашей электрической панели, которая очень удобно.

ЭЛЕКТРОИНСТРУМЕНТЫ

Будь то проводной или беспроводной, современный электроинструменты обладают большей мощностью в небольших и легких моделях. Эргономика делает современные инструменты проще и безопаснее в использовании.

Аккумуляторные электроинструменты наслаждаются более широкое признание, поскольку конструкции инструментов и недавние улучшения в Технология аккумуляторов и зарядных устройств делает их более удобными и универсален, повышая производительность труда.

Наиболее часто используемые электроинструменты для электрики есть пилы и дрели, в том числе перфораторы/дрели.



Электродрели

Каждый электрик использует дрели, но тип необходимого инструмента зависит от приложения — что необходимые для одного работника, не обязательно нужны другому. Требуемая мощность зависит от просверливаемого материала. Для крепления работы, можно использовать беспроводную модель с более низким напряжением; для бурения в бетон молоток/дрель обеспечивает больший удар и может просверлить больше отверстий быстрее.

Универсальные инструменты уменьшают количество инструментов, необходимых для работы, лидеры продаж включают DeWalt 18-вольтовая аккумуляторная ударная дрель/сверло/шуруповерт XRP для тяжелых условий эксплуатации. В комплект входят два аккумулятора, зарядное устройство и чехол для переноски. Популярный функции включают в себя длительное время работы от батареи, максимальный крутящий момент от высокоэффективный двигатель, превосходная эргономика и металлический храповик патрон с твердосплавными губками для предотвращения соскальзывания или падения бит вне.

Пилы

Как и у дрелей, тип мощности пила, необходимая электрикам, зависит от выполняемой работы.Потому что универсальность и надежность, ручные сабельные пилы из самых популярных классов пилорамы. Спиральные пилы выполняют те же задачи, что и сабельные пилы, но вместо лезвие, они режут долотом с направленной вниз параболической канавкой. Другой Типы пил, используемых для электромонтажных работ, включают кольцевые пилы, отрезные пилы и переносные ленточные пилы.

Детектор напряжения / Мультиметр

Один инструмент, без которого я не могу обойтись проект электропроводки мультиметр.С мультиметром можно проверить напряжение или целостность цепи. Для устранения неполадок с проводкой это необходимо иметь.

Еще один инструмент большинства электриков любят носить на поясе с инструментами бесконтактный детектор напряжения. Детектор напряжения используется для быстрой проверки безопасности, чтобы увидеть, есть ли напряжение или ток. Некоторые из этих устройств являются автоматическими, а некоторые необходимо включать с помощью выключателя. Просто поместите конец индикатора рядом с проводом, выключателем или шнуром, чтобы проверить, находится ли он под напряжением.

Типы инструментов, которые сегодня лидеры продаж такие же, как и пять лет назад, и будут вероятно, будет таким же через пять лет, но с пометкой улучшения. Это потому, что электрические подрядчики разработали проверенные способы установки, и для них нужен определенный набор инструментов выполнять их.

Назад

Электромонтаж дома



Установка новой электрической службы

До мы начинаем — в качестве предостережения — никогда не работайте в прямом эфире провода! Ток силой 20 миллиампер через грудную клетку (т.е. удары током из одной руки в другую) может смертельно остановить человека сердце.

Установка временного источника питания

Перед установкой новой электрической сети на дома вам, как правило, потребуется временное питание. На самом деле, один из первые утилиты, которые вы захотите подключить на своем стройка это сила. Мы установили временное питание метр в земле рядом с трансформатором энергетической компании у нашей кабины (позвоните в коммунальную компанию и узнайте где они хотят, чтобы вы разместили его, если вы не знаете).Они будут Вы поместили временный пьедестал в землю вместе с медный заземлитель. Власть штата Юта взимала с нас минимальную плату, чтобы сделать связь. Я думаю, что это было порядка 30 долларов. Наш временный электросчетчик имел вилку на 240В (30А) и еще пару Розетки с защитой GFCI на 20 А — показаны ниже.

Установка нового электроснабжения — энергетическая компания Соединение

Для установки нового электроснабжения или постоянного электроснабжения в штате Юта компания Rocky Mtn Power требует, чтобы владелец проложил кабелепровод от источника энергокомпании к пункту обслуживания или приборному щиту на твой дом.Энергетическая компания за свои деньги устанавливает проводники, электросчетчик и ставит охранные пломбы на панель. Для требований к размеру кабелепровода, измерительной панели расположение и другие правила обслуживания см. www.rockymountainpower.net и нажмите «Информация для контрагентов».

Для нашего обслуживания 400A нам потребовалось проложить один 3-дюймовый кабелепровод. от зеленого ящика на нашей линии собственности до панели счетчика на нашем салон самолета. Трубопровод необходимо было закопать на глубину 24 дюйма. У нас было около 50 футов между зеленой коробкой и нашей приборной панелью. Это помогает иметь небольшой экскаватор или что-то еще при установке вашего новый электрический провод, но вы можете копать его вручную, если это не слишком далеко.

Вот наша измерительная панель GE 400A. Эта панель имеет основной 200A выключатель для питания 200-амперной панели в кабине, а также имеет 200-амперный панель выключателя встроенная.

Как выглядит служба электрики?

Четыре провода связаны с питанием основная панель с питанием.Три из них придут от утилиты компании, а четвертый (голый) провод идет откуда-то еще.

Неизолированный провод соединен с одним или несколькими длинными металлическими стержнями, забитыми в землю или к проволоке/арматуре, закопанной в фундамент (также известной как уфер земля), а иногда к водопроводной трубе (должна быть металлической, непрерывной до места магистральный водопровод, входящий в дом. Обратите внимание на гальванику проводимость действия «разрывается» (часто между медной и железной трубой). Это «заземлитель».Это нужно для того, чтобы убедиться, что третий штырек на ваших розетках соединен с землей. Этот провод нормально не пропускает ток.

Один из других проводов будет белым (или черным с белым или желтые полосы, а иногда и просто черные). это нейтральный провод. Подключается к «центральному отводу» раздатки. трансформатор питающий. Он связан с заземлитель только в одном месте (обычно внутри главной панели). Нейтраль и земля не должны быть соединены где-нибудь еще.В противном случае могут произойти странные и/или опасные вещи.

Кроме того, в системе должна быть только одна система заземления. дом. Некоторые коды требуют более одного заземляющего электрода. Они будут соединены вместе или подключены к нейтрали. в общей точке — еще одна система заземления. Добавление дополнительных заземляющие электроды, подключенные к другим частям дома проводка небезопасна и противоречит правилам.

Если вы добавляете подпанель, земля и нейтраль обычно выведены отдельными проводниками из основного щита и не соединены друг с другом в субпанели (т.е.: все еще только один соединение нейтрали с землей).Однако в некоторых ситуациях (некоторые категории отдельных зданий) вы на самом деле необходимо предусмотреть второй заземляющий электрод — проконсультируйтесь с вашим инспектор.

Два других провода обычно черные и являются «горячими». провода. Они подключены к распределительному трансформатору от вашей коммунальной службы. компания как хорошо. Два черных провода сдвинуты по фазе на 180 градусов. разное. Это означает, что если вы подключите что-то к обоим горячим проводам, напряжение будет 220 вольт.Если вы подключите что-либо к белый и любой из двух черных вы получите 110В. К некоторым панелям подходят только три провода. Это либо из-за того, что нейтраль и земля соединены вместе в другой точке (например, на метре или шесте) и один провод выполняет двойную функцию как нейтральный, так и заземляющий, или в некоторых редкие случаи, в сервисе есть только один горячий провод (только 110В) оказание услуг).

Требования к размеру площадки для служебного входа

Ссылка NEC 2008, таблица 250-66

Размер наибольшего незаземленного проводника служебного ввода или Эквивалентная площадь для параллельных проводников (AWG/тыс. мил) Размер проводника заземляющего электрода (AWG/ксмил)
Медь Алюминий или алюминий с медным покрытием Медь Алюминий или алюминий с медным покрытием
2 или меньше 1/0 или меньше 8 6
1 или 1/0 2/0 или 3/0 6 4
2/0 или 3/0 4/0 или 250 4 2
От 3/0 до 350 От 250 до 500 2 1/0
От 350 до 600 От 500 до 900 1/0 3/0
От 600 до 1100 От 900 до 1750 2/0 4/0
Более 1100 Более 1750 3/0 250

Измеритель мощности — необходимое рабочее пространство перед измерителем

Частью установки нового электроснабжения является монтаж главного блок питания или измеритель мощности.Мы использовали комбинированную панель, которая были оба. Коммунальным компаниям обычно требуется рабочее пространство перед вашего измерителя мощности, аналогично тому, что показано ниже. Этот позволяет специалистам по обслуживанию или электрикам удобно и безопасно работа со своим измерителем мощности и главной сервисной панелью.

Измеритель мощности — зазоры для здания, поддерживающего Накладная служба

На приведенной ниже диаграмме показано, что ваш измеритель мощности должен быть 3 фута. минимум от входной двери, газового счетчика или оконного проема. Счетчик также должен быть расположен в пределах 10 футов от переднего угла резиденция. Эти требования устанавливает ваша утилита компания, в нашем случае Pacific Power. Это довольно характерно для установка новых электрических сетей в других частях также страны.

Измеритель мощности — допуск для подземных работ

Электрика — Основы

Жилой Электротехнические правила и нормы

Черновая обработка Электрический и тяговый кабель

Общие электрические Схемы подключения

Выключатели и Предохранители

Калибр провода и напряжение Калькулятор падения

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999 годы)

Определение параметров электрооборудования Сервис

Электрика — установка основной линии обслуживания

Огонь/Дым Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Низковольтная проводка

Распиновка кабеля

Как сделать схему

Задумывались ли вы когда-нибудь о разнице между батареями и электричеством от настенных розеток или о том, как сделать электрическую цепь?

На этой странице вы узнаете об электронах и электрическом токе, батареях, цепях и многом другом!

Научные проекты схем

Собери цепь

Как сделать схему? Цепь – это путь, по которому течет электричество.Он начинается от источника питания, такого как батарея, и течет по проводу к лампочке или другому объекту и обратно к другой стороне источника питания. Вы можете построить свою собственную схему и посмотреть, как она работает с этим проектом!

Что вам нужно:

*Чтобы использовать фольгу вместо проволоки, отрежьте 2 полоски длиной 6 дюймов и шириной 3 дюйма. Плотно согните каждый из них вдоль длинного края, чтобы получилась тонкая полоска.)
**Чтобы использовать скрепки вместо держателей батареи, прикрепите один конец скрепки к каждому концу батареи с помощью тонких полосок скотча.Затем подключите провода к скрепкам.

Часть 1. Создание схемы:

1. Подсоедините один конец каждого провода к винтам на основании держателя лампочки. (Если вы используете фольгу, попросите взрослого помочь вам отвинтить каждый винт настолько, чтобы под него можно было поместить полоску фольги.)

2. Подсоедините свободный конец одного провода к отрицательному («-») концу одной батареи. Что-нибудь происходит?

3. Подсоедините свободный конец другого провода к положительному («+») концу батареи.Что теперь происходит?

Часть 2. Добавление мощности

1. Отключите аккумулятор от цепи. Поставьте одну батарею так, чтобы конец «+» был направлен вверх, затем установите рядом с ней другую батарею, чтобы плоский конец «-» был направлен вверх. Обмотайте середину батареек лентой, чтобы скрепить их.

2. Установите канцелярскую скрепку между батареями так, чтобы она соединила конец «+» одной батареи с концом «-» другой. Закрепите скрепку на месте узким куском ленты (не заклеивайте металлические концы батареи).

3. Переверните батареи и прикрепите один конец скрепки к каждой из батарей. Теперь вы можете подключить по одному проводу к каждой скрепке. (Внизу батарейного блока должна быть только одна скрепка для бумаги — не подключайте к ней провод.)

4. Подсоедините свободные концы проводов к лампочке.

(Примечание: вместо шагов 1-3 вы можете использовать две батареи в держателях батарей и соединить их вместе одним проводом.)

Что произошло:

В первой части вы узнали, как сделать цепь с батарейкой, чтобы зажечь лампочку.

Батареи обеспечивают электричество. При правильном подключении они могут «запитывать» такие вещи, как фонарик, будильник, радио… даже робота!

Почему лампочка не загорелась, когда вы подключили ее к одному концу батареи проводом?

Электричество от батареи должно выходить с одного конца (отрицательный или «-») и обратно через положительный («+») конец, чтобы работать.

То, что вы построили из батареи, провода и лампочки на шаге 3, называется разомкнутой цепью .

Чтобы электричество начало течь, вам нужен замкнутый контур . Электричество создается крошечными частицами с отрицательным зарядом, называемыми электронами .

Когда цепь замкнута или замкнута, электроны могут течь от одного конца батареи по всему периметру, через провода, к другому концу батареи. По пути он будет переносить электроны к подключенным к нему электрическим объектам, таким как лампочка, и заставлять их работать!

Во второй части вы добавили еще один аккумулятор.Это должно было заставить лампочку гореть ярче, потому что две батареи вместе могут дать больше электроэнергии, чем одна!

Скрепка на дне батарейного блока позволяла электричеству течь между батареями, усиливая поток электронов.

Вы видите, как работают замкнутые и разомкнутые цепи, чтобы позволить или остановить ток?

Изолятор или проводник?

Материалы, через которые может проходить электричество, называются проводниками вызова.Материалы, препятствующие протеканию электричества, называются изоляторами.

Вы можете узнать, какие предметы в вашем доме являются проводниками, а какие изоляторами, используя схему, которую вы сделали в последнем проекте, чтобы проверить их!

Что вам нужно:
  • Цепь с лампочкой и 2 батареями
  • Дополнительный провод с зажимом типа «крокодил» (или провод из алюминиевой фольги*)
  • Объекты для тестирования (из металла, стекла, бумаги, дерева и пластика)
  • Рабочий лист (дополнительно)
Что вы делаете:

1.Отсоедините один из проводов от аккумуляторной батареи. Подключите один конец нового провода к аккумулятору. У вас должно получиться два провода со свободными концами (между лампочкой и батарейным блоком).

2. Вы сделали обрыв цепи и лампочка не должна гореть. Затем вы проверите объекты, чтобы увидеть, являются ли они проводниками или изоляторами. Если объект является проводником, лампочка загорится. Это изолятор, он не загорится. Для каждого объекта угадайте, будет ли каждый объект замыкать цепь и зажигать лампочку или нет.

3. Подсоедините концы свободных проводов к объекту и посмотрите, что произойдет. Некоторые объекты, которые вы можете протестировать, — это скрепка для бумаги, ножницы (попробуйте лезвия и ручки отдельно), стакан, пластиковая посуда, деревянный брусок, ваша любимая игрушка или что-то еще, что вы можете придумать.

Что произошло:

Перед тем, как протестировать каждый объект, угадайте, загорится ли от него лампочка или нет. Если это так, объект, к которому вы прикасаетесь проводами, является проводником.

Лампочка загорается, потому что провод замыкает или замыкает цепь, и электричество может течь от батареи к лампочке и обратно к батарее! Если он не загорается, объект является изолятором и останавливает поток электричества, как это делает разомкнутая цепь.

Когда вы настроили цепь на шаге 1, она была разомкнута. Электроны не могли течь по кругу, потому что два провода не соприкасались. Электроны были прерваны.

Когда вы помещаете металлический предмет между двумя проводами, металл замыкает или замыкает цепь — электроны могут течь через металлический предмет, переходя от одного провода к другому! Объекты, которые замыкали цепь, заставляли лампочку загораться. Эти объекты являются проводниками.Они проводят электричество.

Большинство других материалов, таких как пластик, дерево и стекло, являются изоляторами. Изолятор в разомкнутой цепи не замыкает цепь, потому что через него не могут протекать электроны! Лампочка не загорелась, когда между проводами вставил изолятор.

Если вы используете провода или зажимы типа «крокодил», обратите на них пристальное внимание. Внутри они металлические, а снаружи пластиковые. Металл — хороший проводник. Пластик — хороший изолятор.Пластик, обернутый вокруг провода, помогает поддерживать движение электронов по металлическому проводу, блокируя их передачу на другой объект за пределами проводов.


Урок схемотехники

Что такое электричество?

Все вокруг вас состоит из крошечных частиц, называемых атомами.

Внутри

атомов есть еще более мелкие частицы, называемые электронами . Электроны всегда имеют отрицательный заряд.

Когда электроны движутся, они производят электричество!

Электричество — это движение или поток электронов от одного атома к другому.Не волнуйтесь, если это кажется сложным. Это!

Электроны называются субатомными частицами , что означает, что то, что они делают, происходит внутри атомов, так что это довольно сложная наука.

Вы помните, что узнали о магнитах? Они имеют положительные и отрицательные заряды, а противоположные заряды (+” и “-“) притягиваются друг к другу. Ну, то же самое и с электрическими зарядами. Отрицательно заряженные электроны пытаются совпасть с положительными зарядами других объектов.

Как электроны переходят от одного атома к другому?

Они плавают вокруг своих атомов, пока не получат достаточно электрической энергии, чтобы их можно было толкнуть.

Энергия, которая заставляет их двигаться, исходит от источника питания, такого как батарея или электрическая розетка.

Это работает примерно так же, как вода течет через шланг, когда вы включаете кран.

Когда вы включаете выключатель или подключаете электроприбор, электроны текут по проводам и выходят в виде электричества, которое мы иногда называем «мощностью».

Вы, наверное, знаете, что в некоторых электронных устройствах используются батарейки, а некоторые можно подключать к розетке.

Какая разница? Электричество, которое поступает из розеток в вашем доме, очень мощное — в нем много электронов, которые текут с большой энергией.

Он называется переменным током , или переменным током. Электроны в переменном токе перемещаются туда и обратно очень быстро (так быстро, как может двигаться свет) по проводам на сотни миль от крупных электростанций до розеток, встроенных в стены домов и зданий.

Поскольку переменный ток очень мощный, он также может быть очень опасным. Никогда не прикасайтесь к линии электропередач и не втыкайте пальцы или какие-либо предметы, кроме электрических вилок, в розетки. Вы можете получить сильный удар током, который может повредить вам от сильных токов, протекающих по проводам и розеткам.

Батареи

обеспечивают гораздо менее мощную форму электричества, называемую постоянным током или постоянным током. В постоянном токе электроны движутся только в одном направлении — от отрицательного (-) конца или клеммы к положительной (+) клемме, через батарею и снова обратно через «-» конец.

Ток, протекающий по проводам, подключенным к батареям, намного безопаснее, чем переменный ток.

Он также очень полезен для питания небольших устройств, таких как сотовые телефоны, радиоприемники, часы, игрушки и многое другое.

Все о схемах

Цепь – это путь, по которому течет электричество. Если путь разорван, это называется разомкнутой цепью, и электроны не могут течь по кругу. Если цепь завершена, это замкнутая цепь, и электроны могут течь от одного конца источника питания (например, батареи) через провод к другому концу источника питания.В цепи батареи положительный и отрицательный концы батареи необходимо соединить через цепь, чтобы разделить электроны с лампочкой или другим объектом, подключенным к цепи.

Переключатель — это то, что позволяет открывать и закрывать цепь. Если вы включаете выключатель в своем доме, вы замыкаете или замыкаете цепь. Внутри стены выключатель замыкает цепь, и электричество течет к свету. Когда вы выключаете свет, цепь размыкается (теперь это разомкнутая цепь ), электроны перестают течь, и свет гаснет.

Отрицательно заряженные электроны, о которых мы говорили выше, не могут «прыгать», чтобы совпасть с положительными зарядами — они могут только перемещаться от одного атома к другому. Вот почему цепи должны быть завершены, чтобы работать.

Жизнь без электричества

В вашем доме когда-нибудь отключалось электричество?

Иногда сильный ветер и буря могут обрушить линии электропередач (высокие столбы, удерживающие толстые провода, по которым течет электричество), нарушив поток электричества.

Когда это происходит, электроны перестают течь и не могут добраться туда, куда направлялись. Когда в ваш дом не поступает электричество, ни свет, ни розетки не будут работать!

Если на улице темно, то и внутри будет темно.

Компьютеры, телефоны, микроволновые печи, радиоприемники и другие устройства, которые должны быть подключены к сети, перестанут работать.

Если вы уже теряли силу, можете ли вы описать, на что это было похоже?

Вы делали что-то, что прерывалось?

Вам приходилось использовать свечи, чтобы видеть?

Если вы никогда раньше не сталкивались с отключением электроэнергии, попробуйте подумать обо всех делах, которые вы делаете каждый день и для которых требуется электричество.

Как бы изменился ваш день, если бы у вас не было электричества? Есть ли вещи, которые вы могли бы использовать вместо батареек?

  • Посмотрите этот урок естествознания, чтобы узнать больше об энергии и различных видах электричества.

Слова науки

Электроны – мельчайшие частицы внутри атомов, всегда имеющие отрицательный заряд. Именно они вызывают электричество.

Ток – поток электронов для производства электричества.

Разомкнутая цепь – сломанный путь, по которому не могут двигаться электроны.

Замкнутая цепь – непрерывный путь, по которому электроны могут течь от источника питания обратно к другому концу источника питания.

Безопасность электропроводки — пожарно-спасательная служба Центрального округа

Домашняя электропроводка своими руками не должна выполняться легкомысленно.

Несоблюдение надлежащих мер предосторожности или использование правильных инструментов может подвергнуть вас и вашу семью опасности.Общие риски включают поражение электрическим током и возможный электрический пожар.

Мы в CCFR настоятельно рекомендуем обращаться к профессионалам, чтобы эти проекты выполнялись безопасно и гладко.

Соединительные наконечники

Уверены, что знаете, что делаете? Обязательно помните об этих советах по безопасности, чтобы избежать опасностей во время проекта домашней проводки.

  1. Отключение питания
    Перед началом работы убедитесь, что питание на прерывателе отключено, и с помощью тестера напряжения убедитесь, что провода и/или электрические соединения
    полностью обесточены, прежде чем начинать работу с ними.Убедитесь, что
    все в вашем доме знают о проведении электромонтажных работ. Закрепите автоматический выключатель в выключенном положении.
  2. Будьте осторожны с тем, к чему вы прикасаетесь
    Никогда не прикасайтесь к водопроводным или газовым трубам при работе с электричеством, они часто используются для заземления электрических систем.
  3. Используйте правильные инструменты
    Прежде чем начать, убедитесь, что у вас есть план относительно того, какие розетки, выключатели и светильники будут задействованы в вашем проекте. Убедитесь, что у вас есть все необходимые инструменты, в том числе, помимо прочего: острогубцы, кусачки, инструмент для зачистки кабелей и проводов, полоски и цветная лента, тестер напряжения, тестер непрерывности, электрическая и угловая дрель.Вы можете арендовать часть этого оборудования в местном хозяйственном магазине.
  4. Покупайте подходящие детали
    Если вы устанавливаете новые розетки, убедитесь, что они подходят к проводке в вашем доме. Штамп AL-CU означает, что его можно использовать на алюминиевой и медной проводке. Если на нем нет маркировки или есть перерез через ШС, его следует использовать только на медной проводке.
  5. Включите распределительную коробку
    Никогда не сращивайте провода и не прячьте их в стене без распределительной коробки — для соединения проводов всегда следует использовать доступную распределительную коробку.
  6. Замена старой проводки с признаками износа или износа
  7. Устранение проблем с предохранителями и прерывателями
  8. Не перегружайте
    Перегруженные розетки или удлинители могут создать опасность возгорания.

Дома с алюминиевой проводкой
По данным CPSC, в домах с алюминиевой проводкой по «старой технологии» — изготовленных до 1972 года — в 55
РАЗ больше шансов иметь одно или несколько соединений, которые достигнут «пожароопасных условий», чем провод дома медный
.

Это происходит из-за процессов износа алюминия, вызывающих повышенное сопротивление потоку электричества
, что может привести к перегреву, иногда опасному уровню, при протекании тока в цепи.
Признаки проблем с электрической системой включают:
● горячие на ощупь лицевые панели розеток или выключателей
● мерцающие лампочки
● неработающие цепи
● запах горящего пластика в розетках или выключателях

Если в вашем доме проводка выполнена из алюминия, вы можете заменить или отремонтировать ее, чтобы навсегда снизить риск возгорания
из-за электричества в вашем доме.Мы рекомендуем проконсультироваться с электриком, чтобы определить, рекомендуется ли для вашего дома полная замена (с медной проводкой
) или ремонт COPALUM («косичкой»).

Заключительные мысли
Если вы сомневаетесь, обратитесь к подробному справочнику или найдите профессионала для выполнения этой работы. Даже если вы считаете, что правильно поняли проект
, одна ошибка может создать потенциальную опасность возгорания в ваших стенах. Уважаемый электрик разбирается во всех аспектах домашней электропроводки и может безопасно подключить ваш дом за меньшее время, чем вам потребуется для обучения.

Электрическая безопасность

Части под напряжением, которым может подвергаться работник, должны быть обесточены до того, как работник начнет работать с ними или рядом с ними, за исключением случаев, когда обесточивание частей создает дополнительную или повышенную опасность или невозможно из-за конструкции оборудования или эксплуатационных ограничений. Примеры повышенных или дополнительных опасностей включают прерывание работы оборудования жизнеобеспечения, отключение систем аварийной сигнализации, отключение вентиляционного оборудования в опасных зонах или отключение освещения зоны.Детали под напряжением, которые работают при напряжении менее 50 вольт на землю, не нужно обесточивать, если нет повышенного риска электрических ожогов или взрывов из-за электрических дуг.

Детали без напряжения

Когда сотрудники работают с обесточенными деталями или находятся достаточно близко к ним, чтобы подвергать сотрудников опасности поражения электрическим током, необходимо соблюдать следующие правила техники безопасности:

  • Рассматривать как находящиеся под напряжением любые проводники и части электрооборудования, которые были обесточены, но не были должным образом заблокированы или маркированы.
  • В то время как любой работник подвергается контакту с частями стационарного электрического оборудования или цепями, которые были обесточены, цепи, питающие части, должны быть заблокированы или маркированы, или и то, и другое. Кроме того, необходимо контролировать опасность поражения электрическим током; квалифицированный специалист должен проверить цепь на отсутствие питания от всех источников напряжения.
  • Перед обесточиванием цепей или оборудования необходимо определить безопасные процедуры обесточивания цепей и оборудования. Все источники электроэнергии должны быть отключены.Устройства цепи управления, такие как кнопки, электрические переключатели и блокировки, не должны использоваться в качестве единственного средства обесточивания цепей или оборудования. Блокировки не должны использоваться вместо процедур блокировки и маркировки.

Детали под напряжением

Работники считаются работающими с частями, находящимися под напряжением, или рядом с ними, если они работают с открытыми токоведущими частями либо путем прямого контакта, либо с помощью инструментов или материалов, либо когда они работают достаточно близко к частям, находящимся под напряжением, чтобы подвергаться любой опасности, которую они представляют.Только квалифицированный персонал может работать с частями электрических цепей или оборудованием, которые не были обесточены (блокировка/маркировка). Квалифицированные лица способны безопасно работать с цепями под напряжением и знакомы с правильным использованием специальных мер предосторожности, средств индивидуальной защиты, изоляционных и экранирующих материалов, а также изолированных инструментов.

Расстояния для квалифицированного персонала до переменного тока

Диапазон напряжения (между фазами)

Минимальное расстояние сближения

300 В и менее

Избегать контакта

Более 300 В, не более 750 В

1 фут

Более 750В, не более 2кВ

1 фут.6 дюймов

Свыше 2кВ, не более 15кВ

2 фута

Свыше 15кВ, не более 37кВ

3 фута

Свыше 37 кВ, не более 87,5 кВ

3 фута 6 дюймов

Старше 87 лет.5кВ, не более 121кВ

4 фута

Воздушные линии

При проведении работ вблизи воздушных линий необходимо обесточить и заземлить линии или принять другие защитные меры до начала работ. Такие защитные меры, как ограждение, изоляция или изоляция, должны предотвращать контакт квалифицированного лица, выполняющего работу, с линиями любой частью своего тела или косвенно через проводящие материалы, инструменты или оборудование.

Неквалифицированным лицам, работающим на возвышенности вблизи воздушных линий, не разрешается приближаться или брать в руки токопроводящие предметы, которые могут соприкасаться или приближаться к любой неохраняемой, находящейся под напряжением воздушной линии, чем на следующие расстояния:

Напряжение относительно земли

Расстояние

50 кВ или ниже

10 футов

Свыше 50 кВ

10 футов (плюс 4 дюйма)за каждые 10кВ свыше 50кВ)

Неквалифицированным лицам, работающим на земле вблизи воздушных линий, не разрешается подносить токопроводящие предметы или любые изолированные предметы, не имеющие надлежащего класса изоляции, к неохраняемым воздушным линиям, находящимся под напряжением, на расстояние, указанное выше.

Квалифицированным лицам, работающим рядом с воздушными линиями, будь то на возвышении или на земле, не разрешается приближаться или брать любой проводящий объект без одобренной изолирующей ручки ближе к открытым частям под напряжением, которые указаны в таблице выше, расстояние приближения для Квалифицированные лица, если a.) Человек изолируется от части, находящейся под напряжением, с помощью соответствующих перчаток, при необходимости с рукавами, рассчитанными на используемое напряжение, или b.) Часть, находящаяся под напряжением, полностью изолирована от человека, или c.) Человек токопроводящие объекты при потенциале, отличном от находящейся под напряжением части.

Чего ожидать от работы электриком?

Электрик — это любой квалифицированный специалист, который проектирует, устанавливает, обслуживает и ремонтирует электрические системы и изделия, используемые в жилых домах, на предприятиях и на фабриках.Электрики работают внутри или снаружи зданий, чтобы обеспечить безопасную и надежную работу освещения, промышленного оборудования и бытовой техники. Есть много специальных типов электриков, включая бытовых электриков, которые устанавливают проводку и решают проблемы с электричеством в домах, и внутренних электриков, которые обслуживают и ремонтируют системы управления, двигатели и электрооборудование на предприятиях и фабриках.

Обязанности


Как электрик, вы несете ответственность за подачу электричества от его источника в места, где его могут использовать частные лица и бизнес-потребители.Конкретные обязанности, связанные с этой работой, могут различаться в зависимости от области специализации, но они могут включать:

  • Планирование электрических систем для новых зданий, включая наилучшее расположение электрических розеток, осветительных приборов, отопительных розеток и систем вентиляции
  • Чтение и интерпретация архитектурных чертежей, принципиальных схем и другой технической документации
  • Установка электропроводки, освещения и систем управления в новых и существующих зданиях в соответствии с муниципальными нормами
  • Формирование электрических цепей путем соединения электрических проводов с компонентами и приспособлениями и испытания готовых цепей
  • Установка выключателей, панелей автоматических выключателей, реле и другого электрического контрольно-распределительного оборудования
  • Установка подвесов и кронштейнов для поддержки электротехнических изделий
  • Выполнение процедур технического обслуживания для поддержания проводки, освещения и систем управления в хорошем рабочем состоянии
  • Проверка автоматических выключателей, трансформаторов и других электрических компонентов на наличие неисправностей
  • Использование испытательных устройств для выяснения причин неисправности электрических изделий и систем
  • Ремонт, замена и модернизация неисправного или устаревшего электрического оборудования, приспособлений и проводки, включая устранение неисправностей для безопасного удаления и замены
  • Обучение других электриков и руководство ими для выполнения конкретных задач

Рабочая среда

Электрики могут проводить свое время, работая внутри строящихся или реконструируемых зданий или на открытом воздухе с системами электроснабжения и телекоммуникаций.Они могут работать в больших помещениях или в стесненных условиях. Эти рабочие среды часто связаны с электрическими проводами под напряжением, поэтому они могут быть довольно опасными, если не будут приняты надлежащие меры предосторожности. Часто электрики работают над проектами самостоятельно, но они также могут быть частью более крупной строительной бригады.

В отличие от многих сотрудников, имеющих постоянное место работы, электрики работают на удаленке в течение определенного периода времени, от одного дня до нескольких месяцев, прежде чем перейти на следующую работу.Рабочие места могут быть далеко от домов электриков. Электрики нередко уезжают за 100 миль и более от своего дома, чтобы завершить работу.

Расписание

Электрики пользуются круглогодичной работой. Их часы варьируются в зависимости от их роли. Электрики по обслуживанию обычно имеют постоянную работу, которую они выполняют в течение типичной 40-часовой рабочей недели. Большинство из них работают по обычному графику в будние дни и обычно не работают в выходные, праздничные дни или поздно ночью.Некоторые электрики работают по телефону по вызову и тратят дополнительные часы на устранение неотложных проблем.

Напротив, независимые электрики подрядчики и младшие электрики, которые работают под их началом, не имеют такого регулярного рабочего дня. У них может быть плотный график на одной неделе и несколько часов на следующей. Работа в качестве независимого подрядчика или консультанта по электротехнике дает электрикам наиболее гибкий график.

Какая квалификация требуется для работы электриком?

Образование

Работа электриком — одна из лучших работ, которую вы можете получить, имея только диплом средней школы или его эквивалент.

Вместо того чтобы учиться в школе, электрики получают образование на рабочем месте . Это часто достигается в рамках программы ученичества продолжительностью четыре или пять лет. Ученики должны быть не моложе 18 лет, иметь аттестат о среднем образовании или его эквивалент и один год изучения алгебры за плечами. Они также должны пройти тест на пригодность и скрининговый экзамен на злоупотребление психоактивными веществами.

Во время обучения электрики-стажеры должны пройти 144 часа в год технического обучения, где они узнают о чертежах, технике безопасности и оказании первой помощи, требованиях к электрическим нормам, математике и теории электричества.Кроме того, стажеры участвуют в 2000 часов практического опыта на рабочем месте каждый год.

Реже электрики посещают техникум . Их курсы охватывают основную электрическую информацию, технику безопасности и схемы. Выпускники техникумов обычно получают зачет по программе ученичества.

Большинство штатов США требуют, чтобы электрики имели лицензию. Веб-сайт Национальной ассоциации подрядчиков по электротехнике предлагает информацию о лицензионных требованиях каждого штата.

Электрики часто проходят постоянное обучение на протяжении всей своей карьеры. Это помогает им быть в курсе изменений в электротехнических нормах, новых методах безопасности и способах обращения с конкретными продуктами.

Опыт

Поскольку электрикам не нужна степень, их опыт важнее уровня образования. Вот почему опыт работы является основным компонентом программ ученичества по всей стране. Это также объясняет относительно большую заработную плату опытных электриков по сравнению с новыми сотрудниками.

Следовательно, электрики с опытом работы менее года составляют всего 2 процента рабочей силы. Составляя 31 процент рабочей силы, большинство электриков имеют опыт работы от 10 до 19 лет. Двадцать четыре процента электриков имеют опыт работы не менее 20 лет, 22 процента — от одного до четырех лет, а 21 процент — от пяти до девяти лет.

Это указывает на ценность, которую опыт электрика придает этой роли.Электрики, увлеченные своей профессией, должны найти множество возможностей на протяжении всей своей карьеры.

Навыки

Электрики полагаются на различные технические навыки и личные качества, чтобы преуспеть в своих должностях. Хотя эти качества обычно не указываются в должностной инструкции электрика, не стоит недооценивать их привлекательность для менеджеров по найму:

  • Понимание электрических стандартов – Электрики должны соблюдать общепризнанные стандарты при установке и ремонте.
  • Понимание математических и научных принципов — Хотя электрикам не нужны высокие математические и научные навыки, они будут применять в своей работе основные принципы этих дисциплин.
  • Хорошее понимание . Это поможет электрикам интерпретировать и понимать памятки, чертежи и техническую документацию, которую они получают на новых рабочих местах.
  • Острое зрение и зрительно-моторная координация – Работа с электротехническими изделиями, компонентами и системами – это точная работа, требующая уверенных рук и отличного зрения.
  • Независимый рабочий . Хотя электрики могут работать в составе более крупной строительной бригады, эта должность, как правило, является одиночной, которая подходит людям, предпочитающим работать в одиночку.
  • Тайм-менеджмент . Электрикам важно выполнять работу, чтобы хорошо управлять своим временем и выполнять проекты в срок.
  • Забота о безопасности – Электрики работают в опасной среде, где существует риск поражения электрическим током и ожогов, поэтому важно соблюдать осторожность.
  • Критическое мышление . После тестирования продуктов и систем электрики используют собранные данные для диагностики проблем и определения наилучших решений.
  • Навыки решения логических проблем — Когда электрические изделия и системы выходят из строя, электрики должны мыслить логически, чтобы найти решения этих проблем.
  • Навыки обслуживания клиентов – Представительное поведение помогает электрикам работать с жилыми и бизнес-клиентами.
  • Физическая выносливость . Электрикам часто приходится стоять или стоять на коленях в течение длительного времени, что может сказаться на теле.
  • Физическая сила — электрики нередко перемещают тяжелые компоненты весом до 50 фунтов.
  • Навыки лидерства . По мере продвижения по карьерной лестнице электрики будут призваны управлять учениками и младшими электриками на рабочем месте.

Зарплатные ожидания

Сколько зарабатывают электрики? Все зависит от их уровня опыта и местоположения.Электрики начального уровня обычно зарабатывают около 21,25 доллара в час. Зарплата резко возрастает в начале карьеры электрика. К тому времени, когда электрики имеют за плечами от 5 до 10 лет опыта, они обычно получают около 49 000 долларов в год. Средняя годовая зарплата составляет примерно 54 000 долларов. Однако электрики на некоторых из самых прибыльных рынков страны зарабатывают гораздо больше. Например, средняя годовая зарплата электрика в Бостоне, штат Массачусетс, составляет 86 000 долларов; 80 000 долларов в Чикаго, штат Иллинойс; и 89 000 долларов в Сиэтле, штат Вашингтон.

Перспективы работы для электриков

Прогнозируемый рост

Бюро трудовой статистики США прогнозирует рост числа рабочих мест лучше, чем в среднем по стране, за период с 2014 по 2024 год.В нем говорится, что за этот период будет создано 85 900 новых должностей для электриков, что представляет собой 14-процентный рост на рынке труда. Бюро предполагает, что этот повышенный спрос будет вызван увеличением потребности в проводке в домах и коммерческих помещениях. Многие работодатели уже изо всех сил пытаются найти квалифицированных кандидатов, поэтому у электриков должен быть выбор благоприятных возможностей.

Карьерная траектория

Многие электрики довольны своим положением и не стремятся к карьерному росту.Если они это делают, они, как правило, берутся за очень похожие рабочие места, работая сертифицированными электриками или подмастерьями электриками. Эти роли добавляют от 2000 до 3000 долларов к годовому пакету заработной платы электриков. Реже электрики могут стать руководителями строительных проектов, наблюдая за группой электриков и других строителей.

Стремительный рост занятости и перспектива долгой и стабильной карьеры делают работу электрика очень привлекательной для выпускников средних школ.Если вы логически мыслите со способностями к математике и естественным наукам, вам может подойти профессия электрика. Начните искать отличную роль электрика сегодня.


Найдите востребованную работу:

110 898+ инженерных вакансий

18 441+ вакансий в области машиностроения

72 177+ удаленных рабочих мест

Карьерные советы для других инженеров:

Инженеры-электрики

Промышленные инженеры

Инженеры-программисты

Связанные темы: должностей, сравнение зарплат, центр поддержки вакансий, консультации по вопросам карьеры, поиск работы

ЭЛЕКТРОБЕЗОПАСНОСТЬ – Прикладное промышленное электричество

Важность электробезопасности

С помощью этого урока я надеюсь избежать распространенной ошибки, встречающейся в учебниках по электронике, когда либо игнорируется, либо недостаточно подробно освещается предмет электробезопасности.Я предполагаю, что у тех, кто читает эту книгу, есть хотя бы мимолетный интерес к реальной работе с электричеством, и поэтому тема безопасности имеет первостепенное значение.

Еще одним преимуществом включения подробного урока по электробезопасности является практический контекст, который он устанавливает для основных понятий напряжения, тока, сопротивления и проектирования цепей. Чем более актуальной может быть техническая тема, тем больше вероятность того, что студент обратит внимание и поймет. А что может быть более актуальным, чем применение для вашей личной безопасности? Кроме того, с учетом того, что электричество является повседневным явлением в современной жизни, почти каждый может понять иллюстрации, приведенные в таком уроке.Вы когда-нибудь задумывались, почему птиц не бьет током, когда они отдыхают на линиях электропередач? Читайте дальше и узнайте!

Физиологические эффекты электричества

Большинство из нас сталкивались с той или иной формой «электрического шока», когда электричество причиняет нашему телу боль или травму. Если нам повезет, степень этого опыта ограничивается покалыванием или толчками боли из-за накопления статического электричества, разряжающегося через наши тела. Когда мы работаем с электрическими цепями, способными подавать большую мощность на нагрузки, поражение электрическим током становится гораздо более серьезной проблемой, а боль — наименее значимым результатом удара.

Поскольку электрический ток проходит через материал, любое противодействие току (сопротивление) приводит к рассеянию энергии, обычно в виде тепла. Это самый простой и простой для понимания эффект электричества на живую ткань: ток заставляет ее нагреваться. Если количество выделяемого тепла достаточно, ткань может быть сожжена. Эффект физиологический, такой же, как повреждение, вызванное открытым пламенем или другим высокотемпературным источником тепла, за исключением того, что электричество способно прожигать ткани глубоко под кожей жертвы, даже обжигая внутренние органы.

Влияние электрического тока на нервную систему

Еще одно воздействие электрического тока на организм, пожалуй, самое значительное с точки зрения опасности, касается нервной системы. Под «нервной системой» я подразумеваю сеть особых клеток в организме, называемых нервными клетками или нейронами, которые обрабатывают и проводят множество сигналов, отвечающих за регуляцию многих функций организма. Головной мозг, спинной мозг и сенсорные/моторные органы в организме функционируют вместе, чтобы позволить ему ощущать, двигаться, реагировать, думать и запоминать.

Нервные клетки взаимодействуют друг с другом, действуя как «преобразователи», создавая электрические сигналы (очень небольшие напряжения и токи) в ответ на ввод определенных химических соединений, называемых нейромедиаторами , и высвобождая эти нейротрансмиттеры при стимуляции электрическими сигналами. Если через живое существо (человека или иное) провести электрический ток достаточной силы, его эффект будет состоять в том, чтобы преобладать над крошечными электрическими импульсами, обычно генерируемыми нейронами, перегружая нервную систему и препятствуя рефлекторным и волевым сигналам в способности передаваться. привести в действие мышцы.Мышцы, спровоцированные внешним (ударным) током, будут непроизвольно сокращаться, и пострадавший ничего не может с этим поделать.

Эта проблема особенно опасна, если пострадавший касается руками проводника под напряжением. Мышцы предплечья, отвечающие за сгибание пальцев, как правило, развиты лучше, чем мышцы, отвечающие за разгибание пальцев, и поэтому, если обе группы мышц попытаются сократиться из-за электрического тока, проходящего через руку человека, «сгибающие» мышцы будут побеждать, сжимая их. пальцы в кулак.Если проводник, подающий ток к пострадавшему, обращен к ладони его или ее руки, это сжимающее действие заставит руку крепко схватиться за провод, что ухудшит ситуацию, обеспечив отличный контакт с проводом. Жертва будет совершенно не в состоянии отпустить провод.

В медицине это состояние непроизвольного сокращения мышц называется столбняком . Электрики, знакомые с этим эффектом поражения электрическим током, часто называют обездвиженную жертву поражения электрическим током «застывшей на цепи».Столбняк, вызванный шоком, может быть прерван только путем остановки тока через пострадавшего.

Даже когда ток остановлен, жертва может некоторое время не восстанавливать произвольный контроль над своими мышцами, так как химический состав нейротрансмиттеров пришел в беспорядок. Этот принцип был применен в устройствах «электрошокового оружия», таких как электрошокеры, которые основаны на принципе мгновенного поражения жертвы импульсом высокого напряжения, подаваемым между двумя электродами. Удачный удар током временно (на несколько минут) обездвиживает пострадавшего.

Однако электрический ток способен воздействовать не только на скелетные мышцы жертвы шока. Мышца диафрагмы, управляющая легкими, и сердце, которое само по себе является мышцей, также могут быть «заморожены» в состоянии столбняка электрическим током. Даже слишком слабые токи, чтобы вызвать столбняк, часто способны искажать сигналы нервных клеток настолько, что сердце не может нормально биться, вызывая состояние, известное как фибрилляция . Фибрилляционное сердце трепещет, а не бьется, и неэффективно перекачивает кровь к жизненно важным органам тела.В любом случае смерть от удушья и/или остановки сердца обязательно наступит в результате достаточно сильного электрического тока через тело. По иронии судьбы, медицинский персонал использует сильный разряд электрического тока, приложенный к груди пострадавшего, чтобы «запустить» фибрилляционное сердце и привести его к нормальному ритму.

Эта последняя деталь приводит нас к еще одной опасности поражения электрическим током, характерной для систем общественного питания. Хотя наше первоначальное исследование электрических цепей будет сосредоточено почти исключительно на постоянном токе (постоянный ток или электричество, которое движется в непрерывном направлении в цепи), современные энергосистемы используют переменный ток или переменный ток.Технические причины такого предпочтения переменного тока в энергосистемах не имеют отношения к этому обсуждению, но особые опасности каждого вида электроэнергии очень важны для темы безопасности.

Воздействие переменного тока на организм во многом зависит от частоты. Низкочастотный (от 50 до 60 Гц) переменный ток используется в домашних хозяйствах США (60 Гц) и Европы (50 Гц); он может быть опаснее высокочастотного переменного тока и в 3-5 раз опаснее постоянного тока того же напряжения и силы тока. Низкочастотный переменный ток вызывает продолжительное сокращение мышц (тетания), которое может приморозить руку к источнику тока, продлевая воздействие.Постоянный ток чаще всего вызывает одиночное судорожное сокращение, которое часто отталкивает жертву от источника тока.

Переменная природа

переменного тока имеет большую тенденцию приводить нейроны кардиостимулятора сердца в состояние фибрилляции, тогда как постоянный ток имеет тенденцию просто останавливать сердце. Как только ток разряда остановлен, «замороженное» сердце имеет больше шансов восстановить нормальную картину сокращений, чем сердце с фибрилляцией. Вот почему «дефибрилляционное» оборудование, используемое медиками скорой помощи, работает: импульс тока, подаваемый дефибриллятором, имеет постоянный ток, который останавливает фибрилляцию и дает сердцу шанс восстановиться.

В любом случае электрические токи, достаточно сильные для того, чтобы вызвать непроизвольное сокращение мышц, опасны, и их следует избегать любой ценой. В следующем разделе мы рассмотрим, как такие токи обычно входят в тело и выходят из него, а также рассмотрим меры предосторожности против таких явлений.

  • Электрический ток способен вызывать глубокие и тяжелые ожоги тела из-за рассеяния мощности на электрическом сопротивлении тела.
  • Столбняк — это состояние, при котором мышцы непроизвольно сокращаются из-за прохождения внешнего электрического тока через тело.Когда непроизвольное сокращение мышц, контролирующих пальцы, приводит к тому, что жертва не может отпустить проводник под напряжением, говорят, что жертва «застыла в цепи».
  • Диафрагма (легкое) и сердечная мышца одинаково подвержены воздействию электрического тока. Даже токи, слишком слабые, чтобы вызвать столбняк, могут быть достаточно сильными, чтобы воздействовать на нейроны кардиостимулятора сердца, заставляя сердце трепетать, а не сильно биться.
  • Постоянный ток (DC) с большей вероятностью вызовет мышечный столбняк, чем переменный ток (AC), в результате чего постоянный ток с большей вероятностью может «заморозить» пострадавшего в сценарии шока.Тем не менее, переменный ток с большей вероятностью вызовет фибрилляцию сердца пострадавшего, что является более опасным состоянием для пострадавшего после того, как ток разряда был остановлен.



Электричество требует полного пути (цепи) для непрерывного протекания. Вот почему удар, полученный от статического электричества, является только мгновенным толчком: течение тока обязательно кратковременно, когда статические заряды уравниваются между двумя объектами. Такие разряды самоограниченной продолжительности редко бывают опасными.

Без двух контактных точек на корпусе для входа и выхода тока, соответственно, нет опасности поражения электрическим током. Вот почему птицы могут безопасно отдыхать на высоковольтных линиях электропередач, не получая ударов током: они соприкасаются с цепью только в одной точке.

Рисунок 1.1

Для того чтобы ток протекал по проводнику, должно присутствовать напряжение, которое мотивирует его. Напряжение, как вы должны помнить, всегда относительно между двумя точками . Не существует такого понятия, как напряжение «включено» или «в» одной точке цепи, поэтому птица, контактирующая с одной точкой в ​​​​вышеприведенной цепи, не имеет напряжения, приложенного к ее телу, чтобы установить ток через нее.Да, несмотря на то, что они опираются на две ножки , обе ножки касаются одного и того же провода, что делает их электрически общими . С точки зрения электричества, обе ноги птицы касаются одной и той же точки, поэтому между ними нет напряжения, которое могло бы стимулировать ток через тело птицы.

Это может привести к мысли, что невозможно получить удар током, коснувшись только одного провода. Как и птицы, если мы обязательно коснемся только одного провода за раз, мы будем в безопасности, верно? К сожалению, это неправильно.В отличие от птиц, люди обычно стоят на земле, когда касаются «живого» провода. Много раз одна сторона энергосистемы будет преднамеренно соединена с заземлением, поэтому человек, касающийся одного провода, фактически устанавливает контакт между двумя точками в цепи (проводом и заземлением):

Рисунок 1.2

Символ заземления представляет собой набор из трех горизонтальных полос уменьшающейся ширины, расположенных в левом нижнем углу показанной цепи, а также у ног человека, подвергаемого удару током.В реальной жизни заземление энергосистемы состоит из какого-то металлического проводника, закопанного глубоко в землю для обеспечения максимального контакта с землей. Этот проводник электрически соединен с соответствующей точкой соединения на цепи толстым проводом. Связь жертвы с землей осуществляется через ноги, которые касаются земли.

В этот момент у ученика обычно возникает несколько вопросов:

  • Если наличие точки заземления в цепи обеспечивает легкую точку контакта для кого-то, кто может получить удар током, зачем вообще иметь ее в цепи? Разве незаземленная цепь не была бы безопаснее?
  • Человек, которого шокируют, скорее всего, не босиком.Если резина и ткань являются изоляционными материалами, то почему их обувь не защищает их, предотвращая образование цепи?
  • Насколько хорошим проводником может быть грязь ? Если вы можете получить удар током через землю, почему бы не использовать землю в качестве проводника в наших силовых цепях?

Отвечая на первый вопрос, наличие преднамеренной точки «заземления» в электрической цепи предназначено для обеспечения того, чтобы одна ее сторона была безопасна для контакта.Обратите внимание, что если наша жертва на приведенной выше диаграмме коснется нижней стороны резистора, ничего не произойдет, даже если ее ноги все еще будут касаться земли:

Рисунок 1.3

Поскольку нижняя сторона цепи надежно соединена с землей через точку заземления в левом нижнем углу цепи, нижний проводник цепи электрически общий с заземлением. Поскольку между электрически общими точками не может быть напряжения, на человека, контактирующего с нижним проводом, не будет подано напряжение, и он не получит удар током.По той же причине провод, соединяющий цепь с заземляющим стержнем / пластинами, обычно остается оголенным (без изоляции), так что любой металлический предмет, с которым он соприкасается, будет аналогичным образом электрически общим с землей.

Заземление цепи гарантирует, что по крайней мере в одной точке цепи будет безопасно прикасаться. Но как насчет того, чтобы оставить цепь полностью незаземленной? Разве это не сделало бы любого человека, касающегося всего лишь одного провода, таким же безопасным, как птица, сидящая только на одном проводе? В идеале да. Практически нет.Посмотрите, что происходит без заземления:

Рисунок 1.4

Несмотря на то, что ноги человека все еще соприкасаются с землей, прикосновение к любой отдельной точке цепи должно быть безопасным. Поскольку через тело человека от нижней стороны источника напряжения к верхней не образуется полный путь (цепь), ток не может пройти через человека. Однако все это может измениться из-за случайного заземления, например, если ветка дерева касается линии электропередачи и обеспечивает соединение с заземлением.Такое случайное соединение проводника энергосистемы с землей (землей) называется замыканием на землю .

Рисунок 1.5

Замыкания на землю

Замыкания на землю могут быть вызваны многими причинами, в том числе скоплением грязи на изоляторах линий электропередач (создание пути грязной воды для тока от проводника к опоре и земле во время дождя), просачиванию грунтовых вод в подземные проводники линий электропередач , а птицы приземляются на линии электропередач, соединяя линию со столбом своими крыльями.Учитывая множество причин замыканий на землю, они, как правило, непредсказуемы. В случае с деревьями никто не может гарантировать, какой провод может коснуться их ветвей. Если бы дерево задело верхний провод в цепи, это сделало бы верхний провод безопасным для прикосновения, а нижний — опасным — полная противоположность предыдущему сценарию, когда дерево касается нижнего провода:

. Рисунок 1.6

Если ветка дерева соприкасается с верхним проводом, этот провод становится заземляющим проводником в цепи, электрически общим с заземлением.Следовательно, между этим проводом и землей нет напряжения, но есть полное (высокое) напряжение между нижним проводом и землей. Как упоминалось ранее, ветки деревьев являются лишь одним из потенциальных источников замыканий на землю в энергосистеме. Рассмотрим незаземленную энергосистему без соприкасающихся деревьев, но на этот раз с двумя людьми, касающимися отдельных проводов:

Рисунок 1.7

Когда каждый человек стоит на земле и контактирует с разными точками цепи, путь ударного тока проходит через одного человека, через землю и через другого человека.Несмотря на то, что каждый человек думает, что безопасно коснуться только одной точки цепи, их совместные действия создают смертельный сценарий. По сути, один человек действует как замыкание на землю, что делает его небезопасным для другого человека. Именно поэтому незаземленные энергосистемы опасны: напряжение между любой точкой цепи и землей (землей) непредсказуемо, потому что замыкание на землю может возникнуть в любой точке цепи в любое время. Единственный персонаж, который гарантированно будет в безопасности в этих сценариях, — это птица, которая вообще не имеет связи с землей! Надежно соединив назначенную точку цепи с заземлением («заземлив» цепь), по крайней мере, безопасность может быть обеспечена в этой точке.Это является большей гарантией безопасности, чем полное отсутствие заземления.

Отвечая на второй вопрос, обувь с резиновой подошвой до действительно обеспечивает некоторую электрическую изоляцию, помогающую защитить кого-то от проведения ударного тока через ноги. Тем не менее, большинство распространенных моделей обуви не должны быть электрически «безопасными», их подошвы слишком тонкие и не из нужного материала. Кроме того, любая влага, грязь или токопроводящие соли от пота тела на поверхности подошвы обуви или через нее могут поставить под угрозу те небольшие изолирующие свойства обуви, которые она изначально имела.Есть обувь, специально предназначенная для опасных электромонтажных работ, а также толстые резиновые коврики, на которых можно стоять при работе с электрическими цепями под напряжением, но эти специальные элементы снаряжения должны быть в абсолютно чистом и сухом состоянии, чтобы быть эффективными. Достаточно сказать, что обычной обуви недостаточно, чтобы гарантировать защиту от поражения электрическим током от энергосистемы.

Исследование контактного сопротивления между частями человеческого тела и точками контакта (например, землей) показывает широкий диапазон цифр (информацию об источнике этих данных см. в конце главы):

  • Контакт с руками или ногами, с резиновой изоляцией: 20 МОм тип.
  • Контакт стопы через кожаную подошву обуви (сухую): от 100 кОм до 500 кОм
  • Контакт стопы через кожаную подошву обуви (влажную): от 5 кОм до 20 кОм

Как видите, резина не только является гораздо лучшим изоляционным материалом, чем кожа, но присутствие воды в пористом веществе, таком как кожа , значительно снижает электрическое сопротивление.

Отвечая на третий вопрос, грязь не очень хороший проводник (по крайней мере, когда она сухая!). Это слишком плохой проводник, чтобы поддерживать непрерывный ток для питания нагрузки.Однако, как мы увидим в следующем разделе, требуется очень небольшой ток, чтобы ранить или убить человека, поэтому даже плохой проводимости грязи достаточно, чтобы обеспечить путь для смертельного тока, когда имеется достаточное напряжение, как обычно находится в энергосистемах.

Некоторые поверхности земли являются лучшими изоляторами, чем другие. Асфальт, например, на масляной основе обладает гораздо большей устойчивостью, чем большинство видов грязи или камня. Бетон, с другой стороны, имеет тенденцию иметь довольно низкое сопротивление из-за содержания в нем воды и электролита (проводящего химического вещества).

  • Поражение электрическим током может произойти только при контакте между двумя точками цепи; при подаче напряжения на тело пострадавшего.
  • Силовые цепи обычно имеют обозначенную точку, которая «заземляется»: прочно соединена с металлическими стержнями или пластинами, закопанными в землю, чтобы гарантировать, что одна сторона цепи всегда находится под потенциалом земли (нулевое напряжение между этой точкой и землей).
  • Замыкание на землю — это случайное соединение между проводником цепи и землей (землей).
  • Специальная изолирующая обувь и коврики предназначены для защиты людей от ударов током через заземление, но даже эти части снаряжения должны быть чистыми и сухими, чтобы быть эффективными. Обычная обувь недостаточно хороша, чтобы обеспечить защиту от ударов, изолируя ее владельца от земли.
  • Хотя грязь — плохой проводник, она может проводить ток, достаточный для того, чтобы ранить или убить человека.

Распространённая фраза, связанная с электробезопасностью, звучит примерно так: « Убивает не напряжение, а ток ! ” Хотя в этом есть доля правды, нужно понять больше об опасности поражения электрическим током, чем эта простая поговорка.Если бы напряжение не представляло опасности, никто бы никогда не печатал и не вывешивал таблички с надписью: ОПАСНОСТЬ — ВЫСОКОЕ НАПРЯЖЕНИЕ!

Принцип «текущие убийства» по сути верен. Это электрический ток, который сжигает ткани, замораживает мышцы и вызывает фибрилляцию сердца. Однако электрический ток не возникает сам по себе: должно быть доступное напряжение, чтобы ток протекал через жертву. Тело человека также оказывает сопротивление току, что необходимо учитывать.

Взяв закон Ома для напряжения, тока и сопротивления и выразив его через ток при заданном напряжении и сопротивлении, мы получим следующее уравнение:

[латекс]\textbf{закон Ома}[/латекс]

[латекс]Ток=\фракция{Напряжение}{Сопротивление}[/латекс]                [латекс]I=\фракция{E}{R}[/латекс]



Сила тока через тело равна величине напряжения, приложенного между двумя точками на этом теле, деленному на электрическое сопротивление тела между этими двумя точками.Очевидно, что чем большее напряжение может вызвать протекание тока, тем легче он будет течь через любое заданное сопротивление. Отсюда опасность высокого напряжения, которое может генерировать достаточный ток, чтобы вызвать травму или смерть. И наоборот, если тело имеет более высокое сопротивление, при любом заданном напряжении будет течь меньший ток. То, насколько опасно напряжение, зависит от того, насколько велико общее сопротивление в цепи, противодействующее протеканию электрического тока.

Сопротивление тела не является фиксированной величиной.Это варьируется от человека к человеку и время от времени. Существует даже методика измерения телесного жира, основанная на измерении электрического сопротивления между пальцами ног и пальцев человека. Различное процентное содержание жира в организме обеспечивает различное сопротивление: одна переменная влияет на электрическое сопротивление в организме человека. Чтобы метод работал точно, человек должен регулировать потребление жидкости за несколько часов до теста, что указывает на то, что гидратация тела является еще одним фактором, влияющим на электрическое сопротивление тела.

Сопротивление тела также варьируется в зависимости от того, как осуществляется контакт с кожей: от руки к руке, от руки к ноге, от стопы к стопе, от руки к локтю и т. д. Пот, богатый солью и минералами , является отличным проводником электричества, будучи жидкостью. Как и кровь с таким же высоким содержанием проводящих химических веществ. Таким образом, контакт с проводом потной рукой или открытой раной будет оказывать гораздо меньшее сопротивление току, чем контакт с чистой сухой кожей.

Измеряя электрическое сопротивление чувствительным измерителем, я измеряю приблизительно 1 миллион Ом сопротивления (1 МОм) на руках, держа между пальцами металлические щупы измерителя.Измеритель показывает меньшее сопротивление, когда я сильно сжимаю щупы, и большее сопротивление, когда я держу их свободно. Я сижу здесь за своим компьютером, печатая эти слова, и мои руки чисты и сухи. Если бы я работал в какой-то жаркой, грязной промышленной среде, сопротивление между моими руками, вероятно, было бы намного меньше, что представляло бы меньшее сопротивление смертельно опасному току и большую угрозу поражения электрическим током.

Сколько электрического тока вредно?

Ответ на этот вопрос также зависит от нескольких факторов.Индивидуальная химия тела оказывает значительное влияние на то, как электрический ток влияет на человека. Некоторые люди очень чувствительны к току, испытывая непроизвольное сокращение мышц при ударах статическим электричеством. Другие могут высекать большие искры от разряда статического электричества и почти не ощущать этого, не говоря уже о мышечном спазме. Несмотря на эти различия, приблизительные рекомендации были разработаны с помощью тестов, которые показывают, что для проявления вредных эффектов требуется очень небольшой ток (опять же, см. в конце главы информацию об источнике этих данных).Все значения тока указаны в миллиамперах (миллиампер равен 1/1000 ампера):

ЭФФЕКТ ТЕЛА МУЖЧИНЫ/ЖЕНЩИНЫ ПОСТОЯННЫЙ ТОК (DC) 60 Гц 100 кГц
Небольшое ощущение в руке (руках) Мужчины 1,0 мА 0,4 мА 7 мА
Женщины 0,6 мА 0,3 мА 5 мА
Болевой порог Мужчины 5.2 мА 1,1 мА 12 мА
Женщины 3,5 мА 0,7 мА 8 мА
Болезненный, но произвольный контроль мышц сохраняется Мужчины 62 мА 9 мА 55 мА
Женщины 41 мА 6 мА 37 мА
Болезненно, не могу отпустить провода Мужчины 76 мА 16 мА 75 мА
Женщины 60 мА 15 мА 63 мА
Сильная боль, затрудненное дыхание Мужчины 90 мА 23 мА 94 мА
Женщины 60 мА 15 мА 63 мА
Возможна фибрилляция сердца через 3 секунды Мужчины и женщины 500 мА 100 мА

«Гц» обозначает единицу измерения Герц .Это мера того, насколько быстро меняется переменный ток, также известная как частота . Так, столбец цифр с надписью «60 Гц переменного тока» относится к току, который чередуется с частотой 60 циклов (1 цикл = период времени, когда ток течет в одном направлении, затем в другом) в секунду. Последний столбец, помеченный как «10 кГц переменного тока», относится к переменному току, который совершает десять тысяч (10 000) циклов туда и обратно каждую секунду.

Имейте в виду, что эти цифры приблизительны, так как люди с разным химическим составом тела могут реагировать по-разному.Было высказано предположение, что тока всего 17 миллиампер переменного тока через грудную клетку достаточно, чтобы вызвать фибрилляцию у человека при определенных условиях. Большинство наших данных относительно индуцированной фибрилляции получено в результате испытаний на животных. Очевидно, что проводить тесты индуцированной фибрилляции желудочков на людях нецелесообразно, поэтому имеющиеся данные отрывочны. О, и если вам интересно, я понятия не имею, почему женщины более восприимчивы к электрическому току, чем мужчины! Предположим, мне нужно было положить руки на клеммы источника переменного напряжения с частотой 60 Гц (60 циклов в секунду).Какое напряжение потребуется в этом состоянии чистой, сухой кожи, чтобы произвести ток в 20 миллиампер (достаточно, чтобы я не смог отпустить источник напряжения)? Мы можем использовать закон Ома, чтобы определить это:

[латекс]E = ИК[/латекс]

[латекс]E = (20 мА)(1 М \Омега)[/латекс]

[латекс]\textbf{E = 20 000 вольт или 20 кВ}[/латекс]

Имейте в виду, что это «наилучший сценарий» (чистая, сухая кожа) с точки зрения электробезопасности, и что это значение напряжения представляет собой величину, необходимую для возникновения столбняка.Гораздо меньше потребуется, чтобы вызвать болевой шок! Кроме того, имейте в виду, что физиологические эффекты любого определенного количества тока могут значительно различаться от человека к человеку и что эти расчеты являются лишь приблизительными оценками .

Побрызгав на пальцы водой для имитации пота, я смог измерить сопротивление рукопашного боя всего 17 000 Ом (17 кОм). Имейте в виду, что только один палец каждой руки касается тонкой металлической проволоки. Пересчитав напряжение, необходимое для возникновения тока в 20 миллиампер, получим такую ​​цифру:

[латекс]E = ИК[/латекс]

[латекс]E = (20 мА)(17 кОм)[/латекс]

[латекс]\textbf{E = 340 В}[/латекс]

В этом реалистичном состоянии достаточно 340 вольт потенциала от одной моей руки к другой, чтобы вызвать 20 миллиампер тока.Тем не менее, все еще можно получить смертельный удар от меньшего напряжения, чем это. При гораздо более низком показателе сопротивления тела, увеличенном за счет контакта с кольцом (золотая полоса, обернутая вокруг пальца, представляет собой превосходную точку контакта для поражения электрическим током) или полного контакта с большим металлическим предметом, таким как труба или металл. ручкой инструмента показатель сопротивления тела может упасть до 1000 Ом (1 кОм), что позволяет даже более низкому напряжению представлять потенциальную опасность.

[латекс]E = ИК[/латекс]

[латекс]E = (20 мА)(1 кОм)[/латекс]

[латекс]\textbf{E = 20 В}[/латекс]

Обратите внимание, что в этом состоянии 20 вольт достаточно, чтобы произвести через человека ток силой 20 миллиампер; достаточно, чтобы вызвать столбняк. Помните, было высказано предположение, что ток силой всего 17 миллиампер может вызвать фибрилляцию желудочков (сердца). При сопротивлении рукопашного боя 1000 Ом для создания этого опасного состояния потребуется всего 17 вольт.

[латекс]E = ИК[/латекс]
[латекс]E = (17 мА)(1 кВт)[/латекс]
[латекс]\textbf{E = 17 В}[/латекс]

Семнадцать вольт не так уж и много для электрических систем. Конечно, это «наихудший» сценарий с переменным напряжением 60 Гц и отличной проводимостью тела, но он показывает, насколько малое напряжение может представлять серьезную угрозу при определенных условиях.

Условия, необходимые для создания сопротивления тела 1000 Ом, не обязательно должны быть такими экстремальными, как то, что было представлено (потная кожа с контактом на золотом кольце).Сопротивление тела может уменьшаться при приложении напряжения (особенно если столбняк заставляет пострадавшего сильнее сжимать проводник), так что при постоянном напряжении удар может усилиться после первого контакта. То, что начинается как легкий шок — достаточно, чтобы «заморозить» жертву, чтобы она не могла отпустить, — может перерасти во что-то достаточно серьезное, чтобы убить ее, поскольку сопротивление их тела уменьшается, а ток соответственно увеличивается.

Исследования предоставили примерный набор цифр электрического сопротивления точек контакта человека в различных условиях:



Ситуация Сухой Влажный
Проволока, на которую нажали пальцем 40 000 Ом – 1 000 000 Ом 4 000 Ом – 15 000 Ом
Провод, удерживаемый рукой 15 000 Ом – 50 000 Ом 3000 Ом – 5000 Ом
Металлические плоскогубцы, удерживаемые рукой 5 000 Ом – 10 000 Ом 1000 Ом – 3000 Ом
Контакт с ладонью 3000 Ом – 8000 Ом 1000 Ом – 2000 Ом
1.5-дюймовая металлическая труба, удерживаемая одной рукой 1000 Ом – 3000 Ом 500 Ом – 1500 Ом
1,5-дюймовая металлическая труба, удерживаемая двумя руками 500 Ом – 1500 кОм 250 Ом – 750 Ом
Рука, погруженная в проводящую жидкость 200 Ом – 500 Ом
Ножка, погруженная в проводящую жидкость 100 Ом – 300 Ом



Обратите внимание на значения сопротивления двух условий, включающих 1.Металлическая труба 5 дюймов. Сопротивление, измеренное двумя руками, сжимающими трубу, составляет ровно половину сопротивления одной руки, сжимающей трубу.

Рис. 1.8

Двумя руками площадь контакта с телом в два раза больше, чем с одной рукой. Это важный урок: электрическое сопротивление между любыми контактирующими объектами уменьшается с увеличением площади контакта при прочих равных условиях. Когда трубу держат двумя руками, ток имеет два параллельных путей, по которым течет от трубы к телу (или наоборот).

Рис. 1.9.

. Как мы увидим в одной из последующих глав, параллельных путей цепи всегда приводят к меньшему общему сопротивлению, чем любой отдельный путь, рассматриваемый отдельно.

В промышленности 30 вольт обычно считаются консервативным пороговым значением для опасного напряжения. Осторожный человек должен расценивать любое напряжение выше 30 вольт как опасное, не полагаясь на нормальное сопротивление тела для защиты от удара. Тем не менее, держать руки в чистоте и сухости и снимать все металлические украшения при работе с электричеством — отличная идея.Даже при более низком напряжении металлические украшения могут представлять опасность, проводя ток, достаточный для того, чтобы обжечь кожу, если они соприкасаются между двумя точками цепи. Металлические кольца, в частности, были причиной более чем нескольких обожженных пальцев, устанавливая мосты между точками в низковольтной, сильноточной цепи.

Кроме того, напряжение ниже 30 В может быть опасным, если его достаточно, чтобы вызвать неприятные ощущения, которые могут вызвать рывок и случайный контакт с более высоким напряжением или какую-либо другую опасность.Я помню, как однажды жарким летним днем ​​работал над автомобилем. Я был в шортах, моя голая нога касалась хромированного бампера автомобиля, когда я затягивал контакты аккумулятора. Когда я коснулся металлическим ключом положительной (незаземленной) стороны 12-вольтовой батареи, я почувствовал покалывание в том месте, где моя нога касалась бампера. Сочетание плотного контакта с металлом и моей потной кожи позволило ощутить удар всего 12-вольтовым электрическим потенциалом.

К счастью, ничего страшного не произошло, но если бы двигатель работал и удар ощущался в моей руке, а не в ноге, я мог бы рефлекторно дернуть руку на пути вращающегося вентилятора или уронить металлический ключ на клеммы аккумулятора (вызвав большие величины тока через ключ с большим количеством сопутствующих искр).Это иллюстрирует еще один важный урок, касающийся электробезопасности; что электрический ток сам по себе может быть косвенной причиной травмы, заставляя вас прыгать или сокращать части вашего тела, нанося вред.

Путь тока, проходящий через человеческое тело, влияет на то, насколько он вреден. Ток воздействует на все мышцы, находящиеся на его пути, и, поскольку мышцы сердца и легких (диафрагмы), вероятно, являются наиболее важными для выживания, пути удара, пересекающие грудную клетку, являются наиболее опасными.Это делает путь ударного тока из рук в руки очень вероятным способом получения травм и летального исхода.

Во избежание подобных ситуаций рекомендуется работать только одной рукой с цепями под напряжением, находящимися под опасным напряжением, а другую руку держать в кармане, чтобы случайно ничего не задеть. Конечно, всегда безопаснее работать в обесточенной цепи, но это не всегда практично или возможно. При работе одной рукой правая рука обычно предпочтительнее левой по двум причинам: большинство людей правши (что обеспечивает дополнительную координацию при работе), а сердце обычно расположено слева от центра в грудной полости.

Для левшей этот совет может оказаться не самым лучшим. Если такой человек недостаточно координирует свою правую руку, он может подвергать себя большей опасности, используя руку, с которой ему наименее комфортно, даже если ударный ток через эту руку может представлять большую опасность для его сердца. Относительная опасность удара током одной рукой или другой, вероятно, меньше, чем опасность работы с менее чем оптимальной координацией, поэтому выбор руки лучше оставить на усмотрение человека.

Наилучшей защитой от поражения электрическим током от цепи под напряжением является сопротивление, а сопротивление телу можно добавить с помощью изолированных инструментов, перчаток, обуви и другого снаряжения. Ток в цепи является функцией доступного напряжения, деленной на общее сопротивление на пути потока. Как мы рассмотрим более подробно позже в этой книге, сопротивления имеют аддитивный эффект, когда они сложены таким образом, что существует только один путь для протекания тока:

. Фигура 1.10



Лицо, находящееся в непосредственном контакте с источником напряжения: сила тока ограничивается только сопротивлением тела.

[латекс]I = \frac{E}{R_{boot}}[/latex]



Теперь мы увидим эквивалентную схему для человека в утепленных перчатках и ботинках:

Рисунок 1.11



Лицо в изолирующих перчатках и сапогах;

Ток теперь ограничен сопротивлением цепи:

[латекс]I = \frac{E}{R_{перчатка}+R_{тело}+R_{сапог}+}[/latex]



Поскольку электрический ток должен пройти через ботинок и тело и перчатку, чтобы завершить свою цепь обратно к батарее, сумма ( сумма ) этих сопротивлений препятствует протеканию тока в большей степени, чем любая сопротивлений, рассматриваемых индивидуально.

Безопасность — одна из причин, по которой электрические провода обычно покрывают пластиковой или резиновой изоляцией: чтобы значительно увеличить величину сопротивления между проводником и кем-либо или чем-либо, кто может с ним соприкоснуться. К сожалению, было бы непомерно дорого заделывать проводники ЛЭП недостаточной изоляцией для обеспечения безопасности в случае случайного прикосновения. Таким образом, безопасность поддерживается за счет того, что эти линии находятся достаточно далеко от досягаемости, чтобы никто не мог случайно коснуться их.

Если возможно, отключите питание цепи перед выполнением каких-либо работ на ней.Вы должны обезопасить все источники вредной энергии, прежде чем система может считаться безопасной для работы. В промышленности обеспечение безопасности цепи, устройства или системы в этом состоянии обычно называется переводом их в состояние нулевого энергопотребления . В центре внимания этого урока, конечно же, электробезопасность. Однако многие из этих принципов применимы и к неэлектрическим системам.

  • Вред для тела зависит от величины ударного тока. Более высокое напряжение позволяет производить более высокие и опасные токи.Сопротивление противодействует току, что делает высокое сопротивление хорошей защитой от ударов.
  • Любое напряжение выше 30 обычно считается способным создавать опасные ударные токи. Металлические украшения определенно плохо носить при работе с электрическими цепями. Кольца, ремешки для часов, ожерелья, браслеты и другие подобные украшения обеспечивают превосходный электрический контакт с вашим телом и могут сами проводить ток, достаточный для того, чтобы вызвать ожоги кожи, даже при низком напряжении.
  • Низкое напряжение все еще может быть опасным, даже если оно слишком низкое, чтобы непосредственно вызвать поражение электрическим током.Их может быть достаточно, чтобы напугать жертву, заставив ее дернуться назад и коснуться чего-то более опасного в непосредственной близости.
  • При необходимости работы на «живой» цепи лучше выполнять работу одной рукой, чтобы не допустить смертельного рукопашного (через грудную клетку) пути ударного тока.
  • Если возможно, отключите питание цепи, прежде чем выполнять какие-либо работы с ней.

При работе с оборудованием отключите все источники питания перед выполнением любых работ.В промышленности удаление этих источников энергии из цепи, устройства или системы обычно называется переводом их в состояние нулевого энергопотребления . В центре внимания этого урока, конечно же, электробезопасность. Однако многие из этих принципов применимы и к неэлектрическим системам.

Защита чего-либо в состоянии нулевой энергии означает избавление от любого вида потенциальной или накопленной энергии, включая, помимо прочего:

  • Опасное напряжение
  • Давление пружины
  • Гидравлическое (жидкостное) давление
  • Пневматическое (воздушное) давление
  • Подвесной груз
  • Химическая энергия (легковоспламеняющиеся или химически активные вещества)
  • Ядерная энергия (радиоактивные или делящиеся вещества)

Напряжение по своей природе является проявлением потенциальной энергии.В первой главе я даже использовал приподнятую жидкость в качестве аналогии потенциальной энергии напряжения, обладающей способностью (потенциалом) производить ток (течение), но не обязательно реализующей этот потенциал до тех пор, пока не будет установлен подходящий путь для течения. и сопротивление потоку преодолевается. Пара проводов с высоким напряжением между ними не выглядит и не кажется опасной, даже несмотря на то, что они содержат достаточно потенциальной энергии между собой, чтобы пропустить через ваше тело смертельное количество тока. Несмотря на то, что это напряжение в настоящее время ничего не делает, у него есть потенциал, и этот потенциал должен быть нейтрализован, прежде чем станет безопасным физический контакт с этими проводами.

Все правильно спроектированные цепи имеют механизмы «разъединителя» для отключения напряжения от цепи. Иногда эти «разъединители» выполняют двойную функцию автоматического размыкания в условиях чрезмерного тока, и в этом случае мы называем их «автоматическими выключателями». В других случаях разъединители представляют собой устройства с ручным управлением без автоматической функции. В любом случае они предназначены для вашей защиты и должны использоваться должным образом. Обратите внимание, что устройство отключения должно быть отделено от обычного выключателя, используемого для включения и выключения устройства.Это защитный выключатель, который следует использовать только для защиты системы в состоянии нулевого энергопотребления:

. Рис. 1.12

Когда разъединитель находится в положении «разомкнуто», как показано на рисунке (обрыв цепи отсутствует), цепь разомкнута и тока не будет. На нагрузке будет нулевое напряжение, а полное напряжение источника будет падать на разомкнутые контакты разъединителя. Обратите внимание, что нет необходимости в разъединителе в нижнем проводнике цепи. Поскольку эта сторона цепи прочно соединена с землей (землей), она электрически общая с землей, и ее лучше оставить такой.Для максимальной безопасности персонала, работающего с нагрузкой этой цепи, можно установить временное заземление на верхней стороне нагрузки, чтобы исключить падение напряжения на нагрузке:

Рисунок 1.13

При наличии временного заземления обе стороны проводки нагрузки подключаются к земле, обеспечивая состояние нулевого энергопотребления на нагрузке.

Поскольку заземление с обеих сторон нагрузки электрически эквивалентно короткому замыканию нагрузки проводом, это еще один способ достижения той же цели максимальной безопасности:

Фигура 1.14

В любом случае обе стороны нагрузки будут электрически общими с землей, что не допускает наличия напряжения (потенциальной энергии) между любой стороной нагрузки и землей, на которой стоят люди. Этот метод временного заземления проводников в обесточенной энергосистеме очень распространен при ремонтных работах, выполняемых в системах распределения электроэнергии высокого напряжения.

Еще одним преимуществом этой меры предосторожности является защита от возможности замыкания разъединителя (включения, чтобы обеспечить непрерывность цепи), когда люди все еще контактируют с нагрузкой.Временный провод, подключенный к нагрузке, вызовет короткое замыкание, когда разъединитель будет замкнут, немедленно отключив любые устройства защиты от перегрузки по току (автоматические выключатели или предохранители) в цепи, которые снова отключат питание. Если это произойдет, разъединитель вполне может быть поврежден, но рабочие на нагрузке находятся в безопасности.

Здесь следует упомянуть, что устройства перегрузки по току не предназначены для защиты от поражения электрическим током.Скорее они существуют исключительно для защиты проводников от перегрева из-за чрезмерных токов. Только что описанные временные закорачивающие провода действительно вызвали бы «срабатывание» любых устройств перегрузки по току в цепи, если бы разъединитель был замкнут, но следует понимать, что защита от поражения электрическим током не является предполагаемой функцией этих устройств. Их основная функция будет просто использоваться для защиты рабочих с установленным закорачивающим проводом.

Структурированные системы безопасности: блокировка/маркировка

Поскольку очевидно, что важно иметь возможность зафиксировать любые разъединяющие устройства в разомкнутом (выключенном) положении и убедиться, что они остаются в этом положении во время выполнения работ на цепи, необходимо внедрить структурированную систему безопасности. место.Такая система обычно используется в промышленности и называется Lock-out/Tag-out .

Процедура блокировки/маркировки работает следующим образом: все лица, работающие с защищенным каналом, имеют свой собственный навесной замок или кодовый замок, который они устанавливают на рычаге управления отключающим устройством перед началом работы с системой. Кроме того, они должны заполнить и подписать ярлык, который они подвешивают к своему замку, с описанием характера и продолжительности работы, которую они намерены выполнять в системе.Если необходимо «заблокировать» несколько источников энергии (несколько разъединений, защита как электрических, так и механических источников энергии и т. д.), рабочий должен использовать столько своих замков, сколько необходимо для обеспечения питания системы. до начала работы. Таким образом, система поддерживается в состоянии нулевого энергопотребления до тех пор, пока не будет удалена каждая последняя блокировка со всех разъединяющих и отключающих устройств, а это означает, что каждый последний работник дает согласие, сняв свои личные блокировки. Если принято решение повторно включить систему, а замок (замки) одного человека все еще остается на месте после того, как все присутствующие сняли свои, бирка (метки) покажет, кто этот человек и чем он занимается.

Даже при наличии хорошей программы безопасности по блокировке/маркировке по-прежнему необходимо соблюдать осторожность и соблюдать меры предосторожности, руководствуясь здравым смыслом. Это особенно актуально в промышленных условиях, когда множество людей могут одновременно работать с устройством или системой. Некоторые из этих людей могут не знать о надлежащей процедуре блокировки/маркировки или могут знать о ней, но слишком самодовольны, чтобы следовать ей. Не думайте, что все соблюдали правила безопасности!

После того, как электрическая система была заблокирована и помечена вашим личным замком, вы должны перепроверить, действительно ли напряжение зафиксировано в нулевом состоянии.Один из способов проверить, запустится ли машина (или что-то еще, с чем она работает) при нажатии кнопки или переключателя start . Если он запустится, то вы знаете, что не удалось получить от него электроэнергию.

Кроме того, вы должны всегда проверять наличие опасного напряжения с помощью измерительного прибора, прежде чем прикасаться к каким-либо проводникам в цепи. В целях безопасности вам следует следовать следующей процедуре проверки, использования и последующей проверки вашего глюкометра:

.
  • Проверьте правильность показаний вашего мультиметра на известном источнике напряжения.
  • Используйте свой мультиметр для проверки заблокированной цепи на наличие опасного напряжения.
  • Проверьте свой измеритель еще раз на известном источнике напряжения, чтобы убедиться, что он по-прежнему показывает правильно.

Хотя это может показаться чрезмерным или даже параноидальным, это проверенный метод предотвращения поражения электрическим током. Однажды у меня был измеритель, который не показывал напряжение, когда он должен был, проверяя цепь, чтобы увидеть, не «разряжена ли она». Если бы я не использовал другие средства для проверки наличия напряжения, возможно, меня уже не было бы в живых, чтобы написать это.Всегда есть вероятность того, что ваш измеритель напряжения будет неисправен именно тогда, когда он вам нужен для проверки опасного состояния. Выполнение этих шагов поможет гарантировать, что вы никогда не попадете в смертельную ситуацию из-за сломанного счетчика.

Наконец, электрик подходит к точке процедуры проверки безопасности, когда считается безопасным прикасаться к проводникам. Имейте в виду, что после принятия всех мер предосторожности все еще возможно (хотя и очень маловероятно) наличие опасного напряжения.Последней мерой предосторожности, которую следует предпринять на этом этапе, является мгновенный контакт с проводником (проводниками) тыльной стороной руки , прежде чем схватить его или металлический инструмент, соприкасающийся с ним. Почему? Если по какой-то причине между этим проводником и заземлением все еще присутствует напряжение, движение пальца от реакции удара (сжатие в кулак) разорвет контакт с проводником. Обратите внимание, что это абсолютно последний шаг , который должен предпринять любой электрик перед началом работы с энергосистемой, и никогда не следует использовать в качестве альтернативного метода проверки опасного напряжения.Если у вас есть основания сомневаться в надежности вашего глюкометра, воспользуйтесь другим глюкометром, чтобы получить «второе мнение»

  • Состояние нулевого энергопотребления: Когда цепь, устройство или система защищены таким образом, что не существует потенциальной энергии, которая могла бы повредить кому-либо, работающему с ними.
  • Выключатели-разъединители должны присутствовать в правильно спроектированной электрической системе, чтобы обеспечить удобную готовность к состоянию нулевого энергопотребления.
  • Временные заземляющие или закорачивающие провода могут быть подключены к обслуживаемой нагрузке для дополнительной защиты персонала, работающего с этой нагрузкой.
  • Блокировка/маркировка работает следующим образом: при работе с системой, находящейся в состоянии нулевого энергопотребления, работник устанавливает личный замок или кодовый замок на каждое устройство отключения энергии, имеющее отношение к его или ее задаче в этой системе. Также на каждый из этих замков вешается бирка с описанием характера и продолжительности предстоящей работы, а также того, кто ее выполняет.
  • Всегда проверяйте, чтобы цепь была защищена в состоянии нулевого энергопотребления с помощью тестового оборудования после «блокировки». Обязательно проверьте свой измеритель до и после проверки цепи, чтобы убедиться, что он работает правильно.
  • Когда придет время фактически вступить в контакт с проводником (проводниками) предположительно отключенной энергосистемы, сделайте это сначала тыльной стороной одной руки, чтобы в случае удара током мышечная реакция оттянула пальцы от проводника. .

Безопасное и эффективное использование электрического счетчика, пожалуй, самый ценный навык, которым может овладеть электронщик, как в целях личной безопасности, так и для профессионального мастерства. Поначалу может быть сложно использовать счетчик, зная, что вы подключаете его к цепям под напряжением, которые могут содержать опасные для жизни уровни напряжения и тока.Это опасение небезосновательно, и всегда лучше действовать осторожно при использовании счетчиков. Небрежность больше, чем любой другой фактор, является причиной несчастных случаев с электричеством опытных техников.

Мультиметры

Наиболее распространенным электрическим испытательным оборудованием является мультиметр . Мультиметры названы так потому, что они имеют возможность измерять множество переменных: напряжение, ток, сопротивление и часто многие другие, некоторые из которых не могут быть объяснены здесь из-за их сложности.В руках квалифицированного специалиста мультиметр является одновременно и эффективным рабочим инструментом, и защитным устройством. Однако в руках кого-то невежественного и/или неосторожного мультиметр может стать источником опасности при подключении к «живой» цепи.

Существует много различных марок мультиметров, при этом несколько моделей, выпускаемых каждым производителем, имеют разные наборы функций. Мультиметр, показанный здесь на следующих иллюстрациях, представляет собой «универсальную» конструкцию, не относящуюся к какому-либо производителю, но достаточно общую для обучения основным принципам использования:

Фигура 1.15

Вы заметите, что дисплей этого счетчика относится к «цифровому» типу: отображение числовых значений с использованием четырех цифр аналогично цифровым часам. Поворотный селекторный переключатель (теперь установленный в положение Off ) имеет пять различных положений измерения, в которых он может быть установлен: два положения «V», два положения «A» и одно, установленное посередине с забавной «подковой». символ на нем, представляющий «сопротивление». Символ «подкова» представляет собой греческую букву «Омега» (Ω), которая является общепринятым символом электрической единицы измерения омов.

Из двух настроек «V» и двух настроек «A» вы заметите, что каждая пара разделена на уникальные маркеры либо парой горизонтальных линий (одна сплошная, одна пунктирная), либо пунктирной линией с волнистой кривой над ней. . Параллельные линии представляют «DC», а волнистая кривая представляет «AC». «V», конечно, означает «напряжение», а «A» — «ампер» (ток). Измеритель использует различные внутренние методы для измерения постоянного тока, чем он использует для измерения переменного тока, и поэтому он требует, чтобы пользователь выбрал, какой тип напряжения (В) или тока (А) должен быть измерен.Хотя мы не обсуждали переменный ток (AC) в каких-либо технических подробностях, важно помнить об этом различии в настройках счетчика.

Мультиметр Розетки

На лицевой панели мультиметра есть три разных разъема, к которым мы можем подключить наши тестовые провода . Измерительные провода — это не что иное, как специально подготовленные провода, используемые для подключения измерителя к тестируемой цепи. Провода покрыты гибкой изоляцией с цветовой маркировкой (черной или красной), чтобы руки пользователя не касались оголенных проводников, а наконечники щупов представляют собой острые жесткие куски проволоки:

Фигура 1.16

Черный измерительный провод всегда подключается к черному разъему на мультиметре: тот, который помечен как «COM» для «общего». Красные измерительные провода подключаются либо к красному разъему, отмеченному для напряжения и сопротивления, либо к красному разъему, отмеченному для тока, в зависимости от того, какую величину вы собираетесь измерять с помощью мультиметра.

Чтобы увидеть, как это работает, давайте рассмотрим пару примеров, демонстрирующих использование счетчика. Во-первых, мы настроим измеритель для измерения постоянного напряжения от батареи:

Фигура 1.17

Обратите внимание, что два измерительных провода вставлены в соответствующие разъемы на измерителе для напряжения, а селекторный переключатель установлен на постоянное напряжение «V». Теперь рассмотрим пример использования мультиметра для измерения напряжения переменного тока от бытовой розетки (розетки):

Рисунок 1.18

Единственным отличием в настройке измерителя является размещение селекторного переключателя: теперь он повернут в положение AC «V». Поскольку мы все еще измеряем напряжение, тестовые провода останутся подключенными к тем же розеткам.В обоих этих примерах обязательно не позволять наконечникам пробника соприкасаться друг с другом, когда они оба соприкасаются со своими соответствующими точками на цепи. Если это произойдет, произойдет короткое замыкание, создающее искру и, возможно, даже шар пламени, если источник напряжения способен обеспечить достаточный ток! Следующее изображение иллюстрирует потенциальную опасность:

Рис. 1.19

Это лишь один из способов, которым счетчик может стать источником опасности при неправильном использовании.

Измерение напряжения, пожалуй, самая распространенная функция, для которой используется мультиметр. Это, безусловно, первичное измерение, проводимое в целях безопасности (часть процедуры блокировки/маркировки), и оператор счетчика должен хорошо понимать его. Поскольку это напряжение всегда относительно между двумя точками, измеритель должен быть надежно подключен к двум точкам в цепи, прежде чем он обеспечит надежное измерение. Обычно это означает, что оба щупа должны быть захвачены руками пользователя и прижаты к соответствующим точкам контакта источника напряжения или цепи во время измерения.

Поскольку наиболее опасным является контактный путь удара током, удерживание измерительных щупов в двух точках высоковольтной цепи таким образом всегда представляет потенциальную опасность. Если защитная изоляция на зондах изношена или треснула, пальцы пользователя могут соприкоснуться с проводниками зонда во время испытания, что приведет к сильному удару током. Если для захвата зондов можно использовать только одну руку, это более безопасный вариант. Иногда можно «зафиксировать» один наконечник щупа на контрольной точке схемы, чтобы его можно было отпустить, а другой щуп установить на место, используя только одну руку.Для облегчения этого можно прикрепить специальные аксессуары для наконечников зондов, такие как пружинные зажимы.

Помните, что измерительные провода измерителя являются частью всего комплекта оборудования, и с ними следует обращаться с такой же осторожностью и уважением, как и с самим измерителем. Если вам нужны специальные аксессуары для ваших измерительных проводов, такие как пружинный зажим или другой специальный наконечник пробника, обратитесь к каталогу продукции производителя измерителя или другого производителя испытательного оборудования. Не пытайтесь проявить творческий подход и сделать свои собственные тестовые пробники, так как вы можете подвергнуть себя опасности в следующий раз, когда будете использовать их в цепи под напряжением.

Кроме того, следует помнить, что цифровые мультиметры обычно хорошо различают измерения переменного и постоянного тока, поскольку они настраиваются на одно или другое при проверке напряжения или тока. Как мы видели ранее, как переменное, так и постоянное напряжение и ток могут быть смертельными, поэтому при использовании мультиметра в качестве устройства проверки безопасности вы всегда должны проверять наличие как переменного, так и постоянного тока, даже если вы не ожидаете найти оба. ! Также при проверке на наличие опасного напряжения следует обязательно проверить все пары рассматриваемых точек.

Например, предположим, что вы открыли электромонтажный шкаф и обнаружили три больших проводника, подающих переменный ток к нагрузке. Автоматический выключатель, питающий эти провода (предположительно), отключен, заблокирован и помечен. Вы перепроверили отсутствие питания, нажав кнопку Пуск для нагрузки. Ничего не произошло, так что теперь вы переходите к третьему этапу вашей проверки безопасности: проверка счетчика на напряжение.

Сначала вы проверяете свой измеритель на известном источнике напряжения, чтобы убедиться, что он работает правильно.Любая близлежащая розетка питания должна быть удобным источником переменного напряжения для проверки. Вы делаете это и обнаруживаете, что счетчик показывает то, что должен. Далее нужно проверить наличие напряжения среди этих трех проводов в шкафу. Но напряжение измеряется между точками и , так где же проверить?

Рис. 1.20

Ответ — проверка всех комбинаций этих трех точек. Как видите, на иллюстрации точки обозначены «A», «B» и «C», поэтому вам нужно будет взять мультиметр (настроенный в режим вольтметра) и проверить точки A и B, B и С, А и С.Если вы обнаружите напряжение между любой из этих пар, схема не находится в состоянии нулевой энергии. Но ждать! Помните, что мультиметр не будет регистрировать напряжение постоянного тока, когда он находится в режиме напряжения переменного тока, и наоборот, поэтому вам нужно проверить эти три пары точек в в каждом режиме , всего шесть проверок напряжения, чтобы завершить!

Однако, несмотря на всю эту проверку, мы еще не рассмотрели все возможности. Помните, что опасное напряжение может появиться между одним проводом и землей (в этом случае металлическая рама шкафа будет хорошей точкой отсчета земли) в энергосистеме.Итак, чтобы быть в полной безопасности, мы не только должны проверить между A и B, B и C и A и C (как в режимах переменного, так и постоянного тока), но мы также должны проверить между A и землей, B и землей, и C & заземление (как в режимах переменного, так и постоянного тока)! Это дает в общей сложности двенадцать проверок напряжения для этого, казалось бы, простого сценария всего с тремя проводами. Затем, конечно, после того, как мы завершили все эти проверки, нам нужно взять наш мультиметр и повторно проверить его на известном источнике напряжения, таком как розетка, чтобы убедиться, что он все еще находится в хорошем рабочем состоянии.

Использование мультиметра для проверки сопротивления

Использование мультиметра для проверки сопротивления — гораздо более простая задача. Тестовые провода будут оставаться подключенными к тем же разъемам, что и для проверки напряжения, но селекторный переключатель необходимо будет повернуть, пока он не укажет на символ сопротивления в виде «подковы». Прикасаясь щупами к устройству, сопротивление которого нужно измерить, прибор должен корректно отображать сопротивление в омах:

Фигура 1.21

Очень важно помнить об измерении сопротивления: это должно выполняться только на обесточенных компонентах ! Когда измеритель находится в режиме «сопротивления», он использует небольшую внутреннюю батарею для генерации небольшого тока через измеряемый компонент. Почувствовав, насколько сложно провести этот ток через компонент, можно определить и отобразить сопротивление этого компонента. Если в контуре счетчик-вывод-компонент-вывод-измеритель имеется дополнительный источник напряжения, который либо помогает, либо противодействует току измерения сопротивления, создаваемому измерителем, это приведет к ошибочным показаниям.В худшем случае измеритель может быть даже поврежден внешним напряжением.

Режим «Сопротивление» мультиметра

Режим «сопротивление» мультиметра очень полезен для определения целостности проводов, а также для точных измерений сопротивления. Когда между кончиками щупов имеется хорошее прочное соединение (имитируемое касанием их друг к другу), прибор показывает почти нулевое значение Ω. Если бы в тестовых проводах не было сопротивления, оно бы показывало ровно ноль:

. Фигура 1.22

Если выводы не соприкасаются друг с другом или касаются противоположных концов оборванного провода, измеритель покажет бесконечное сопротивление (обычно пунктирными линиями или аббревиатурой «O.L.», что означает «разомкнутый контур»):

Рисунок 1.23

Измерение тока с помощью мультиметра

Безусловно, наиболее опасным и сложным применением мультиметра является измерение силы тока. Причина этого довольно проста: для того, чтобы счетчик измерял ток, измеряемый ток должен пройти от до счетчика.Это означает, что счетчик должен быть частью пути тока цепи, а не просто быть подключенным где-то сбоку, как в случае измерения напряжения. Чтобы сделать счетчик частью пути тока цепи, исходная цепь должна быть «разорвана», а счетчик подключен через две точки открытого разрыва. Чтобы настроить измеритель для этого, селекторный переключатель должен указывать либо на переменный ток, либо на постоянный ток «А», а красный измерительный провод должен быть подключен к красному разъему с маркировкой «А». На следующем рисунке показан измерительный прибор, полностью готовый к измерению тока, и цепь, подлежащая проверке:

Фигура 1.24

Теперь цепь разорвана для подготовки к подключению счетчика:

Рисунок 1.25

Следующим шагом является подключение измерительного прибора к цепи путем подключения двух наконечников щупа к оборванным концам цепи, черного щупа к отрицательной (-) клемме 9-вольтовой батареи, а красного щуп к свободному концу провода, ведущему к лампе:



Рисунок 1.26

В этом примере показана очень безопасная схема. 9 вольт вряд ли представляют опасность поражения электрическим током, и поэтому нечего опасаться размыкания этой цепи (голыми руками, не меньше!) и подключения счетчика к потоку тока.Однако с более мощными цепями это может быть действительно опасным занятием. Даже если напряжение в цепи было низким, нормальный ток мог быть достаточно высоким, что могло привести к опасной искре в момент установления соединения с последним измерительным щупом.

Еще одна потенциальная опасность использования мультиметра в режиме измерения тока («амперметр») заключается в том, что его невозможно правильно перевести в режим измерения напряжения перед измерением напряжения с его помощью. Причины этого связаны с конструкцией и работой амперметра.При измерении тока в цепи путем размещения измерителя непосредственно на пути тока лучше всего, чтобы измеритель оказывал небольшое сопротивление протеканию тока или не оказывал никакого сопротивления. В противном случае дополнительное сопротивление изменит работу схемы. Таким образом, мультиметр рассчитан на практически нулевое сопротивление между наконечниками измерительного щупа, когда красный щуп подключен к красному разъему «А» (токоизмерительный). В режиме измерения напряжения (красный щуп вставлен в красное гнездо «V») сопротивление между наконечниками щупов составляет много мегаом, потому что вольтметры рассчитаны на сопротивление, близкое к бесконечному (так что они не t потреблять любой заметный ток от тестируемой цепи).

При переключении мультиметра из режима измерения тока в режим измерения напряжения легко прокрутить селекторный переключатель из положения «А» в положение «В» и забыть соответственно переключить положение красного штекера щупа из «А» в положение «В». «В». В результате, если счетчик затем подключить к источнику значительного напряжения, произойдет короткое замыкание через счетчик!



Рисунок 1.27

Чтобы предотвратить это, большинство мультиметров имеют функцию предупреждения, с помощью которой они издают звуковой сигнал, если провод подключен к разъему «A», а селекторный переключатель установлен в положение «V».Какими бы удобными ни были подобные функции, они все же не заменят ясного мышления и осторожности при использовании мультиметра.

Все мультиметры хорошего качества содержат внутри предохранители, которые «перегорают» в случае прохождения через них чрезмерного тока, как в случае, показанном на последнем изображении. Как и все устройства защиты от перегрузки по току, эти предохранители в первую очередь предназначены для защиты оборудования (в данном случае самого счетчика) от чрезмерного повреждения и лишь во вторую очередь для защиты пользователя от вреда.Мультиметр можно использовать для проверки собственного токового предохранителя, установив селекторный переключатель в положение сопротивления и создав соединение между двумя красными розетками следующим образом:

Рисунок 1.28

Исправный предохранитель будет показывать очень низкое сопротивление, в то время как перегоревший предохранитель всегда будет показывать «O.L.» (или любое другое указание, которое эта модель мультиметра использует для обозначения отсутствия непрерывности). Фактическое число омов, отображаемое для исправного предохранителя, не имеет большого значения, если оно произвольно низкое.

Итак, теперь, когда мы увидели, как использовать мультиметр для измерения напряжения, сопротивления и силы тока, что еще нужно знать? Множество! Ценность и возможности этого универсального измерительного прибора станут более очевидными по мере того, как вы приобретете навыки и опыт его использования.Ничто не заменит регулярную практику со сложными инструментами, такими как эти, так что не стесняйтесь экспериментировать с безопасными схемами с батарейным питанием.

  • Измерительный прибор, способный измерять напряжение, силу тока и сопротивление, называется мультиметром .
  • Поскольку напряжение всегда относительно между двумя точками, вольтметр («вольтметр») должен быть подключен к двум точкам в цепи, чтобы получить правильные показания. Будьте осторожны, не соприкасайтесь оголенными наконечниками щупов при измерении напряжения, так как это приведет к короткому замыканию!
  • Не забывайте всегда проверять напряжение как переменного, так и постоянного тока при использовании мультиметра для проверки наличия опасного напряжения в цепи.Обязательно проверьте наличие напряжения между всеми парными комбинациями проводников, в том числе между отдельными проводниками и землей!
  • В режиме измерения напряжения («вольтметр») мультиметры имеют очень высокое сопротивление между выводами.
  • Никогда не пытайтесь измерить сопротивление или целостность цепи с помощью мультиметра в цепи, находящейся под напряжением. В лучшем случае показания сопротивления, которые вы получите от мультиметра, будут неточными, а в худшем случае мультиметр может быть поврежден, и вы можете получить травму.
  • Измерители тока («амперметры») всегда включены в цепь, поэтому электроны должны течь через счетчик.
  • В режиме измерения тока («амперметр») мультиметры практически не имеют сопротивления между выводами. Это предназначено для того, чтобы позволить электронам проходить через измеритель с наименьшими возможными трудностями. Если бы это было не так, счетчик добавил бы дополнительное сопротивление в цепь, тем самым влияя на ток.

Как мы видели ранее, энергосистема без надежного соединения с заземлением непредсказуема с точки зрения безопасности.Невозможно гарантировать, сколько или как мало напряжения будет существовать между любой точкой цепи и заземлением. Заземляя одну сторону источника напряжения энергосистемы, по крайней мере одна точка в цепи может быть электрически общей с землей и, следовательно, не представлять опасности поражения электрическим током. В простой двухпроводной системе электроснабжения проводник, соединенный с землей, называется нейтральным , а другой проводник называется горячим , также известным как под напряжением или активным :

. Фигура 1.29 Двухпроводная система электроснабжения

Что касается источника напряжения и нагрузки, заземление значения не имеет. Он существует исключительно ради личной безопасности, гарантируя, что хотя бы одна точка в цепи будет безопасной для прикосновения (нулевое напряжение на землю). К «горячей» стороне цепи, названной так из-за потенциальной опасности поражения электрическим током, прикасаться будет опасно, если напряжение не будет обеспечено путем надлежащего отключения от источника (в идеале, с помощью систематической процедуры блокировки/маркировки).

Этот дисбаланс опасности между двумя проводниками в простой силовой цепи важно понимать. Следующая серия иллюстраций основана на обычных бытовых системах электропроводки (для простоты используются источники постоянного напряжения, а не переменного тока).

Если мы посмотрим на простой бытовой электроприбор, такой как тостер с токопроводящим металлическим корпусом, мы увидим, что при правильной работе не должно быть опасности поражения электрическим током. Провода, подводящие питание к нагревательным элементам тостера, изолированы от соприкосновения с металлическим корпусом (и друг с другом) резиной или пластиком.

Рисунок 1.30 Отсутствие напряжения между корпусом и землей



Однако, если один из проводов внутри тостера случайно соприкоснется с металлическим корпусом, корпус станет электрически общим с проводом, и прикосновение к корпусу будет столь же опасным, как и прикосновение к оголенному проводу. Представляет ли это опасность поражения электрическим током, зависит от , к какому проводу случайно прикоснется:

Рисунок 1.31. Случайное контактное напряжение между корпусом и землей



Если «горячий» провод соприкасается с корпусом, это подвергает опасности пользователя тостера.С другой стороны, если нейтральный провод соприкасается с корпусом, опасности поражения электрическим током нет:

Рисунок 1.32 Случайный контакт без напряжения между корпусом и землей



Чтобы гарантировать, что первый отказ менее вероятен, чем второй, инженеры стараются проектировать приборы таким образом, чтобы свести к минимуму контакт горячего проводника с корпусом. В идеале, конечно, вы не хотите, чтобы какой-либо провод случайно соприкасался с токопроводящим корпусом прибора, но обычно есть способы спроектировать расположение частей, чтобы случайный контакт одного провода был менее вероятным, чем другого.

Однако эта профилактическая мера эффективна только в том случае, если можно гарантировать соблюдение полярности вилки питания. Если вилку можно перевернуть, то проводник, который с большей вероятностью соприкоснется с корпусом, вполне может быть «горячим»:

. Рисунок 1.33 Напряжение между корпусом и землей



Устройства, сконструированные таким образом, обычно поставляются с «поляризованными» вилками, при этом один штырь вилки немного уже другого. Розетки питания также спроектированы таким образом, один слот уже другого.Следовательно, вилка не может быть вставлена ​​«наоборот», и можно гарантировать идентичность проводника внутри прибора. Помните, что это никак не влияет на основные функции прибора: это делается исключительно в целях безопасности пользователя.

Некоторые инженеры решают проблему безопасности, просто делая внешний корпус прибора непроводящим. Такие приборы называются с двойной изоляцией , поскольку изолирующий кожух служит вторым слоем изоляции поверх изоляции самих проводников.Если провод внутри прибора случайно соприкоснется с корпусом, пользователю прибора ничего не угрожает.

Другие инженеры решают проблему безопасности, сохраняя токопроводящий корпус, но используя третий проводник для надежного соединения этого корпуса с землей:

Рисунок 1.34 Нулевое напряжение корпуса заземления между корпусом и землей

Третий штырь шнура питания обеспечивает прямое электрическое соединение корпуса прибора с заземлением, благодаря чему эти две точки электрически общие друг с другом.Если они электрически общие, то между ними не может быть падения напряжения. По крайней мере, так это должно работать. Если горячий проводник случайно коснется металлического корпуса прибора, он создаст прямое короткое замыкание обратно на источник напряжения через заземляющий провод, отключив все устройства защиты от перегрузки по току. Пользователь прибора останется в безопасности.

Вот почему так важно никогда не отрезать третий штырь от сетевой вилки, когда пытаетесь вставить ее в розетку с двумя штырьками.Если это сделать, корпус прибора не будет заземлен для обеспечения безопасности пользователей. Прибор по-прежнему будет функционировать должным образом, но если произойдет внутренняя неисправность, из-за которой горячий провод соприкоснется с корпусом, последствия могут быть смертельными. Если необходимо использовать розетку с двумя контактами , можно установить переходник для розеток с двумя контактами на три с заземляющим проводом, прикрепленным к заземляющему винту крышки. Это обеспечит безопасность заземленного устройства при подключении к розетке такого типа.

Однако проектирование электробезопасности не обязательно заканчивается на нагрузке. Окончательная защита от поражения электрическим током может быть установлена ​​на стороне источника питания цепи, а не на самом приборе. Эта защита называется обнаружение замыкания на землю и работает следующим образом:

В правильно работающем приборе (показанном выше) ток, измеренный через горячий проводник, должен быть точно равен току через нейтральный проводник, потому что в цепи есть только один путь для движения электронов.При отсутствии неисправности внутри прибора нет связи между проводниками цепи и человеком, касающимся корпуса, и, следовательно, нет удара.

Если, однако, горячая проволока случайно коснется металлического корпуса, через человека, прикоснувшегося к корпусу, пройдет ток. Наличие ударного тока будет проявляться как разность  токов между двумя силовыми проводниками в розетке:

Рисунок 1.35   Разность тока между двумя проводниками питания в розетке

Эта разница в токе между «горячим» и «нейтральным» проводниками будет существовать только в том случае, если через заземление протекает ток, что означает неисправность в системе.Таким образом, такую ​​разность токов можно использовать как способ обнаружения неисправности. Если устройство настроено для измерения этой разницы тока между двумя силовыми проводниками, обнаружение дисбаланса тока может использоваться для срабатывания размыкающего выключателя, тем самым отключая питание и предотвращая серьезный удар:

Рисунок 1.36 Прерыватели тока замыкания на землю

Такие устройства называются прерывателями тока замыкания на землю или сокращенно GFCI. За пределами Северной Америки устройство GFCI по-разному известно как предохранительный выключатель, устройство защитного отключения (RCD), RCBO или RCD/MCB в сочетании с миниатюрным автоматическим выключателем или автоматическим выключателем утечки на землю (ELCB).Они достаточно компактны, чтобы их можно было встроить в розетку. Эти розетки легко узнать по характерным кнопкам «Тест» и «Сброс». Большим преимуществом использования этого подхода для обеспечения безопасности является то, что он работает независимо от конструкции прибора. Конечно, использование устройства с двойной изоляцией или заземлением в дополнение к розетке GFCI было бы еще лучше, но приятно знать, что можно что-то сделать для повышения безопасности помимо конструкции и состояния устройства.

Прерыватель цепи дугового замыкания (AFCI) , автоматический выключатель, предназначенный для предотвращения пожаров, предназначен для размыкания при прерывистых резистивных коротких замыканиях. Например, обычный выключатель на 15 А предназначен для быстрого размыкания цепи, если нагрузка значительно превышает номинальные 15 А, и более медленно, если они немного превышают номинальные значения. В то время как это защищает от прямых коротких замыканий и нескольких секунд перегрузки, соответственно, это не защищает от дуги — аналогично дуговой сварке. Дуга представляет собой сильно изменчивую нагрузку, периодически достигающую пикового значения более 70 А, разомкнутую цепь с пересечением нуля переменным током.Хотя среднего тока недостаточно для срабатывания стандартного выключателя, его достаточно для возникновения пожара. Эта дуга может быть создана металлическим коротким замыканием, которое прожигает металл, оставляя резистивную распыляющую плазму ионизированных газов.

AFCI содержит электронную схему для обнаружения этого прерывистого резистивного короткого замыкания. Он защищает как от дуги «горячая на нейтраль», так и от дуги «горячая на землю». AFCI не защищает от опасности поражения электрическим током, как это делает GFCI. Таким образом, GFCI по-прежнему необходимо устанавливать на кухне, в ванной и на открытом воздухе.Поскольку AFCI часто срабатывает при запуске больших двигателей и, в более общем случае, на щеточных двигателях, его установка ограничена цепями спальни в соответствии с Национальным электротехническим кодексом США. Использование AFCI должно уменьшить количество электрических пожаров. Однако ложные срабатывания при работе устройств с двигателями в цепях AFCI представляют собой проблему.

  • В энергосистемах одна сторона источника напряжения часто подключается к заземлению для обеспечения безопасности в этой точке.
  • «Заземленный» проводник в энергосистеме называется нейтральным проводником , а незаземленный проводник называется горячим .
  • Заземление в энергосистемах необходимо для личной безопасности, а не для работы нагрузки(й).
  • Электрическая безопасность прибора или других нагрузок может быть повышена за счет правильной инженерии: поляризованные вилки, двойная изоляция и трехштырьковые вилки с «заземлением» — все это позволяет максимально повысить безопасность на стороне нагрузки.
  • Прерыватели тока замыкания на землю (GFCI) работают, обнаруживая разницу в токе между двумя проводниками, подающими питание на нагрузку.Разницы в токе быть не должно. Любая разница означает, что ток должен входить или выходить из нагрузки каким-либо образом, кроме двух основных проводников, что нехорошо. Значительная разница в токе автоматически размыкает механизм разъединителя, полностью отключая питание.



Обычно номинальная сила тока проводника является схемным пределом, который никогда нельзя намеренно превышать, но есть приложения, в которых ожидается превышение допустимой силы тока: в случае  предохранителей .

Что такое предохранитель?

предохранитель  представляет собой электрическое защитное устройство, построенное вокруг проводящей полосы, которая плавится и разделяется в случае чрезмерного тока. Плавкие предохранители всегда подключаются последовательно с компонентами, которые необходимо защитить от перегрузки по току, так что, когда предохранитель перегорает  (размыкается), он размыкает всю цепь и останавливает ток через компонент(ы). Предохранитель, включенный в одну ветвь параллельной цепи, конечно, не повлияет на ток в любой из других ветвей.

Обычно тонкий кусок провода плавкого предохранителя заключен в защитную оболочку, чтобы свести к минимуму опасность взрыва дуги, если провод прогорает с большой силой, что может произойти в случае сильных перегрузок по току. В случае небольших автомобильных предохранителей оболочка прозрачна, чтобы можно было визуально осмотреть плавкий элемент. В жилой электропроводке обычно используются ввинчиваемые предохранители со стеклянным корпусом и тонкой узкой полосой металлической фольги посередине. Фотография, показывающая оба типа предохранителей, показана здесь:



Фигура 1.37   Типы предохранителей



Предохранители картриджного типа

популярны в автомобильной промышленности и в промышленности, если они изготовлены из материалов оболочки, отличных от стекла. Поскольку предохранители рассчитаны на «отказ» размыкания при превышении их номинального тока, они, как правило, предназначены для легкой замены в цепи. Это означает, что они будут вставлены в какой-либо держатель, а не будут напрямую припаяны или прикручены болтами к проводникам цепи. Ниже приведена фотография, показывающая пару предохранителей со стеклянными картриджами в держателе с несколькими предохранителями:

.



Фигура 1.38 Предохранители со стеклянными картриджами Многофункциональный держатель предохранителей



Предохранители удерживаются пружинными металлическими зажимами, сами зажимы постоянно соединены с проводниками цепи. Основной материал держателя предохранителя (или блока предохранителей , как их иногда называют) выбран как хороший изолятор.

Другой тип держателя предохранителя патронного типа обычно используется для установки в щитах управления оборудованием, где желательно скрыть все электрические точки контакта от контакта человека.В отличие от только что показанного блока предохранителей, в котором все металлические зажимы открыты, этот тип держателя предохранителя полностью закрывает предохранитель в изолирующем корпусе:



Рисунок 1.39 Держатель предохранителя закрывает изолирующий кожух



Наиболее распространенным устройством, используемым сегодня для защиты от перегрузки по току в сильноточных цепях, является автоматический выключатель .

Что такое автоматический выключатель?

Автоматические выключатели — это специально разработанные выключатели, которые автоматически размыкаются для отключения тока в случае перегрузки по току.Небольшие автоматические выключатели, используемые, например, в жилых, коммерческих и легких промышленных помещениях, работают от температуры. Они содержат биметаллическую полосу (тонкая полоска из двух металлов, соединенных друг с другом), проводящую ток, которая изгибается при нагревании. Когда биметаллическая полоса создает достаточное усилие (из-за перегрева полосы сверхтоком), срабатывает расцепляющий механизм, и выключатель размыкается. Автоматические выключатели большего размера автоматически срабатывают под действием силы магнитного поля, создаваемого токоведущими проводниками внутри автоматического выключателя, или могут активироваться внешними устройствами, контролирующими ток в цепи (эти устройства называются защитными реле ).

Поскольку автоматические выключатели не выходят из строя в условиях перегрузки по току, а просто размыкаются и могут быть повторно включены путем перемещения рычага, вероятность того, что они будут подключены к цепи более постоянным образом, чем предохранители, выше. Фотография небольшого автоматического выключателя показана здесь:



Рис. 1.40 Малый автоматический выключатель

Внешне он выглядит не более чем как выключатель. Действительно, его можно было использовать как таковой. Однако его истинная функция заключается в работе в качестве устройства защиты от перегрузки по току.

Следует отметить, что в некоторых автомобилях используются недорогие устройства, известные как плавкие вставки , для защиты от перегрузки по току в цепи зарядки аккумуляторной батареи из-за расходов на предохранитель и держатель надлежащего номинала. Плавкая вставка — это примитивный предохранитель, представляющий собой не что иное, как короткий кусок провода с резиновой изоляцией, предназначенный для плавления в случае перегрузки по току, без какой-либо жесткой оболочки. Такие грубые и потенциально опасные устройства никогда не используются в промышленности или даже в жилых домах, в основном из-за более высоких уровней напряжения и тока.Что касается этого автора, то их применение даже в автомобильных схемах сомнительно.

Символ на электрической схеме предохранителя представляет собой S-образную кривую:

Рисунок 1.41 S-образная кривая

Номинальные характеристики предохранителей

Предохранители в основном рассчитаны, как и следовало ожидать, в единицах силы тока: амперы. Хотя их работа зависит от самовыделения тепла в условиях чрезмерного тока за счет собственного электрического сопротивления предохранителя, они сконструированы таким образом, чтобы создавать незначительное дополнительное сопротивление в цепях, которые они защищают.Это в значительной степени достигается за счет того, что провод предохранителя делается настолько коротким, насколько это практически возможно. Точно так же, как мощность обычного провода не связана с его длиной (одножильный медный провод 10 калибра выдерживает 40 ампер тока на открытом воздухе, независимо от того, насколько он длинный или короткий), плавкий провод из определенного материала и калибра будет дуть при определенном токе независимо от того, как долго это будет. Поскольку длина не влияет на номинальный ток, чем короче его можно сделать, тем меньшее сопротивление он будет иметь на всем протяжении.

Однако разработчик предохранителя также должен учитывать, что происходит после срабатывания предохранителя: расплавленные концы некогда непрерывного провода будут разделены воздушным зазором с полным напряжением питания между концами.Если предохранитель не сделан достаточно длинным в высоковольтной цепи, искра может перескочить с одного конца расплавленного провода на другой, снова замыкая цепь:

Рис. 1.42. Схема конструктора предохранителей.

Некоторые крупные промышленные предохранители имеют сменные проволочные элементы для снижения затрат. Корпус предохранителя представляет собой непрозрачный картридж многоразового использования, защищающий плавкую проволоку от оголения и защищающий окружающие предметы от плавкой проволоки.

Текущий номинал предохранителя — это больше, чем одно число. Если ток в 35 ампер проходит через предохранитель на 30 ампер, он может перегореть внезапно или с задержкой перед перегоранием, в зависимости от других аспектов его конструкции. Некоторые предохранители предназначены для очень быстрого срабатывания, в то время как другие предназначены для более скромного времени «размыкания» или даже для замедленного действия в зависимости от применения. Последние предохранители иногда называют плавкими предохранителями с задержкой срабатывания из-за их преднамеренных характеристик задержки срабатывания.

Классическим примером применения плавких предохранителей с задержкой срабатывания является защита электродвигателей, где пусковые  броски тока до десяти раз превышают нормальный рабочий ток каждый раз, когда двигатель запускается с полной остановки. Если бы в подобном приложении использовались быстродействующие предохранители, двигатель никогда бы не запустился, потому что нормальные уровни пускового тока немедленно перегорели бы предохранители! Конструкция плавкого предохранителя такова, что плавкий элемент имеет большую массу (но не большую силу тока), чем эквивалентный быстродействующий предохранитель, а это означает, что он будет нагреваться медленнее (но до той же предельной температуры) для любой заданной величины. тока.

На другом конце спектра действия предохранителей находятся так называемые полупроводниковые предохранители , предназначенные для очень быстрого размыкания в случае перегрузки по току. Полупроводниковые устройства, такие как транзисторы , как правило, особенно нетерпимы к условиям перегрузки по току, и поэтому требуют быстродействующей защиты от перегрузок по току в приложениях большой мощности.

Предохранители всегда должны размещаться на «горячей» стороне нагрузки в заземленных системах. Целью этого является полное обесточивание нагрузки во всех отношениях после срабатывания предохранителя.Чтобы увидеть разницу между предохранителем «горячей» стороны и «нейтральной» стороны нагрузки, сравните эти две схемы:

Рис. 1.44. Схема конструктора предохранителей. . Первая схема гораздо безопаснее.

Как было сказано ранее, предохранители не являются единственным типом используемых устройств защиты от перегрузки по току.Устройства, подобные переключателям, называемые автоматическими выключателями , часто (и чаще) используются для размыкания цепей с чрезмерным током, их популярность объясняется тем, что они не разрушают себя в процессе разрыва цепи, как это делают предохранители. Однако в любом случае размещение устройства защиты от перегрузки по току в цепи будет осуществляться в соответствии с теми же общими рекомендациями, перечисленными выше: а именно, «предохранить» сторону источника питания , а не , соединенную с землей.

Хотя размещение защиты от перегрузки по току в цепи может определять относительную опасность поражения электрическим током в этой цепи при различных условиях, следует понимать, что такие устройства никогда не предназначались для защиты от поражения электрическим током.Ни предохранители, ни автоматические выключатели не предназначены для размыкания в случае поражения человека электрическим током; скорее, они предназначены для открытия только в условиях потенциального перегрева проводника. Устройства максимального тока в первую очередь защищают проводники цепи от повреждения из-за перегрева (и опасности возгорания, связанной с чрезмерно горячими проводниками), а во вторую очередь защищают определенные части оборудования, такие как нагрузки и генераторы (некоторые быстродействующие предохранители предназначены для защиты электронных устройств, особенно чувствительных к к скачкам тока).Поскольку уровни тока, необходимые для поражения электрическим током или поражения электрическим током, намного ниже нормальных уровней тока обычных силовых нагрузок, состояние перегрузки по току не является признаком возникновения поражения электрическим током. Существуют и другие устройства, предназначенные для обнаружения определенных ударных воздействий (наиболее популярными являются детекторы замыкания на землю), но эти устройства служат только этой цели и не связаны с защитой проводников от перегрева.



  • Предохранитель представляет собой небольшой тонкий проводник, предназначенный для плавления и разделения на две части с целью размыкания цепи в случае чрезмерного тока.
  • Автоматический выключатель  – это переключатель специальной конструкции, который автоматически размыкается для прерывания тока в цепи в случае перегрузки по току. Они могут быть «отключены» (разомкнуты) термически, магнитными полями или внешними устройствами, называемыми «защитными реле», в зависимости от конструкции выключателя, его размера и области применения.
  • Предохранители
  • в первую очередь оцениваются по максимальному току, но также оцениваются по тому, какое падение напряжения они безопасно выдержат после разрыва цепи.
  • Предохранители
  • могут перегорать быстро, медленно или где-то посередине при одинаковом максимальном уровне тока.
  • Лучшее место для установки предохранителя в заземленной энергосистеме — это путь незаземленного проводника к нагрузке. Таким образом, при срабатывании предохранителя к нагрузке будет подключен только заземленный (безопасный) провод, что сделает присутствие людей более безопасным.
.

Добавить комментарий

Ваш адрес email не будет опубликован.
