Яндовая крыша стропильная система: что это такое, схема устройства кровли и тонкости монтажа

Содержание

что это такое, схема устройства кровли и тонкости монтажа

Ендова – внутренний угол кровли, который является фактическим местом стыковки пары скатов. Если такой угол в конструкции крыши образуется, он считается ключевой составной частью всей кровельной системы.

Определение

По сути, ендова является отводом для атмосферных осадков, которые попадают на скаты. Поэтому эта составная часть подвергается значительным нагрузкам. Воздействие, связанное с погодными условиями, на этот элемент оказывается большее, чем на все остальные части кровли.

Ендовая часть конструкции еще называется разжеблоком — это часть сооружения, которая комплектуется специальными деталями, отвечающими за внешний вид и функциональную составляющую.

Каждую составляющую надо исследовать по отдельности.

Например, в стропильной конструкции ендова представляет собой деревянный брус, который закладывается в системе в точке стыковки скатов, обычно под внутренним углом. Если ендова большая, то брус применяют усиленный.

Профессионалы рекомендуют использовать в стропилах два бруса, которые важно правильно состыковать между собой.

Лучшим материалом для устройства самой ендовы считается оцинковка в виде стальных листов. Свойства этого материала позволяют значительно продлить период эксплуатации не только ендовы, но и крыши. Чаще всего ендовы представляют собой обычные планки оцинковки, которые собираются в единую систему. Профессионалы выделяют планки нижней или верхней ендовы.

Нижняя планка – это та, что устанавливается на внутренней части углов, которые еще называются отрицательными. Монтаж этой детали выполняется в первую очередь — до установки основного кровельного материала.

Верхняя ендова играет роль декоративной детали. Благодаря ей стыки обретают более законченный вид, а кровля получает завершенный внешний лик. Эта часть укрепляется уже после того, как закреплен настил или другое финишное кровельное основание.

Форма ендовы может быть различной и выбирается в зависимости от выбранной кровельной основы. Например, деталь прямой формы предназначается для профнастила, а полукруглая деталь — для металлочерепицы. Рассмотрим другие особенности ендовы кровли подробнее.

Особенности и назначение

Несколько видов разных скатов обычно присутствует в сложных схемах крыш. С конфигурацией кровельной системы связано количество ендов, а конфигурация бывает крестообразная, буквой Т или Г. Еще число этих элементов связано с наличием таких составляющих, как мансардные и слуховые окошки или прочие элементы украшательства кровли.

Планки ендовы должны быть согнутыми под углом, совпадающим с примыкающими уклонами. Верхний декоративный элемент в некоторых вариантах может быть и неустановленным. Связано это с типом основания кровли, а также с особенностями кровли. Одна нижняя ендова способна обеспечить надежную гидроизоляцию конструкции. Главное — грамотно выполнить устройство.

Например, открытая ендова допустима в конструкциях крыш с небольшим углом ската. В открытой конструкции обязателен монтаж гидроизоляционного слоя.

Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.

Если скат кровли крутой, а его края расположены близко к желобу, к применению обязательна ендова закрытого типа. Стыки такой конструкции будут защищены лучше, и вид кровля получит более красивый. Основное преимущество открытого стока – обеспечение быстрого схода любого объема воды.

Существует еще один вид ендовы – переплетенный. Внешний вид устройства сходен с вариантом закрытого типа. Однако точки стыков могут перекрещиваться, образуя сплошную поверхность. Главный недостаток переплетенной конструкции – сложность в монтаже. Установка разжеблока займет больший период. Кровля будет накапливать сор. А в период весеннего таяния снега на кровле будут образовываться ледяные корки.

Любые виды ендовы делаются из той же основы, что и покрытие крыши. Например, если крыша шиферная, для ендовы нужен асбоцемент. Если крыша из металлической черепицы или профлиста, должна применяться листовая сталь, которая может быть оцинкованной или окрашенной.

Если на производстве кровельного покрытия применяется слой защиты для материала, ендова должна быть обеспечена такой же составляющей.

То есть все элементы кровли в сборе должны смотреться единым целым. В редких случаях доборные элементы из одного вида материала применяются для кровли из другого вида изделий.

Основной для внутренней ендовы, к примеру, может быть оцинкованная сталь. При этом уровень оцинковки должен в достаточном объеме обеспечить герметичность стыка на длительный период времени. Ендову с полиуретановым защитным слоем применяют для крыш из металлочерепицы. Также такая верхняя ендова подходит в качестве верхнего покрытия разжелоба кровли из полиэстера.

Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.

Любой изгиб станет причиной отслоения защищающего основания покрытия, что запустит коррозию.

Планки быстро разрушатся, герметизация кровли будет нарушена. Все элементы кровельного покрытия важно использовать правильно. Слой, который образуют ендовы, должен быть герметичным, надежно защищающим внутренности крыши от атмосферных явлений.

Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли. Для правильного обустройства ендовы нужно провести подготовительные работы. Изучим схему обустройства стропильной конструкции для крыши с ендовой подробнее.

Описание

Ендова – обязательный элемент зданий с крышей Т-, Г- или крестообразной схемы. Еще разновидности каркасного основания подразделяются на сочлененный и закрытый, а также открытый. Первый вариант нужен, когда угол наклона большой. Также он подходит для вариантов, на которые будут укладываться гибкие материалы, например мягкий ондулин. Для закрытой сочлененной ендовы обязательно нужна дополнительная гидроизоляция.

Определенный угол крепежа выбирается в зависимости от угла скатов. Способ крепления всегда связан с размерами стропильных деталей. Если стропила двухметровые или меньшего размера, можно воспользоваться гвоздями. Если все иначе, нужны специальные накладки из металла, которые усилят составляющие детали. В местах большей нагрузки можно будет установить подпорную укосину.

Устройство усиленной решетки потребуют места схода скатов. Вид выбирается в зависимости от типа кровельного покрытия. Например, металлочерепица требует дополнительных частей между частями основной обрешетки, которую закрепляют в самом стыке. Шаг обрешетки в месте стыка уменьшается вдвое.

Длина самой решетки должна быть больше, чем ширина ендовы.

Если на крыше планируются профлист, черепица или шифер, то вдоль оси сочленения монтируются дополнительные доски шириной около 10 см. Количество досок будет связано с шириной подложки. Возможно, досок нужно будет несколько с каждой стороны.

Если в качестве покрытия крыши выбирается ондулин, то потребуется по одной доске с каждой стороны ската, которые крепятся с примерным отступом в 75 см. В получившееся пространство должен поместиться элемент, называемый разжелобком.

Если кровельное покрытие выбирается мягкое, решетка из брусьев должна быть сплошной, поэтому усиления такая система не потребует. Еще важно выбрать вариант крепления стропильных ног. Они закрепляются под определенным углом в зависимости от угла уклона ската.

Стропильную часть кровли для ендовы несложно установить самостоятельно. Прежде чем начать работы своими руками, нужно выбрать брус правильной толщины, а также учесть надежность крепления. Крыша с ендовой, собранная по всем правилам, прослужит несколько десятилетий.

Как сделать самостоятельно?

На подготовленную конструкцию обрешетки монтируется нижняя деталь ендовы. Как уже говорилось выше, это листовая сталь со сгибом в центральной части и бортами с краю. Деталь можно отнести к доборным составляющим, и обычно она продается двухметровыми кусками.

Устанавливается планка по правилам снизу. Важно завести край составной детали за свес крыши. Должно получиться около 2–3 см ниже края. Из лишнего материала нужно сформировать отбортовку.

На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.

Если длины одной детали мало, последующая деталь ложится сверху встык на 20–30 см. Это место промазывается герметизирующими веществами или битумом. Важно промазать весь стык. Планка должна быть уложена на всю длину желоба, поэтому наверняка потребуется несколько листов. Лишние метры обрезают около конька. Оставшуюся часть нужно закрепить в виде желоба.

Для крепления используют специальные кровельные саморезы, а также кляймеры, которые цепляются за бортик. Главная задача ендовы – обеспечение герметичности. Крепление кляймерами выгоднее с точки зрения обеспечения непроницаемости. После этой работы не останется дырок в материале, пусть и защищенных заглушкой из резины.

Нижняя деталь должна быть обязательно с бортами. Примерная высота бортов около 2 см. Благодаря бортикам вода с уклона крыши не попадет под основное кровельное покрытие. Оно должно лечь так, чтобы до центральной части ендовы оставалось 6–10 см.

Ближе к центральной части ендовы располагать кровельные изделия не рекомендуется. Чтобы осадки не попадали под ендову, от места перегиба приклеивается специальная защитная лента. Она представлена в продаже на клеящейся основе, поэтому перед установкой достаточно снять покрытие и наклеить ленту на основу.

Если кровельный материал, обрезанный по краям, выглядит достаточно привлекательно, конструкцию можно оставить в получившемся виде. Если вид обрезанных частей не устраивает, применяется декоративная накладка. Она называется верхней ендовой и отвечает лишь за свое назначение. Достаточно часто деталь не применяют.

В некоторых вариантах уплотнительную герметичную полоску дополняют другими видами гидроизоляции. Она особенно не помешает, если в выступах покрытия кровли есть волны и в точках перегиба остается свободное место. Оно часто забивается сором зимой или подтаявшим снегом весной.

Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.

Чтобы декоративная деталь, укладывающаяся поверх, играла еще и герметизирующую роль, ее не нужно закреплять к решетке гвоздями. При этом стыковать элементы нужно так, чтобы по линии ендовы совсем не оставалось зазора.

Если ендова из ондулина, укладывать ее нужно так, чтобы получился своеобразный желоб. К этому желобу затем вровень прикладывается кровельное основание. Нахлест листов на нижнюю ендову должен быть не менее 15 см. Уложенные ондулиновые листы достаточно закрепить специальными кровельными гвоздями, которые должны быть покрашены, как покрытие. Гвозди должны быть закреплены как можно дальше от линии желоба ендовы.

Рекомендации по установке

Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.

К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.

Первая мембранная гидроизоляция раскладывается вдоль ендовы поверх обрешетки.

Это слой защитит древесину при образовании конденсата. Мембранный материал можно укрепить с помощью скоб. Этот слой нужно аккуратно обрезать по краю капельника (нижнего бортика ендовы). Далее мембрана раскладывается по скатам, а разные куски материала склеиваются двухсторонним скотчем.

Особенное внимание стоит уделить проклейке мембраны по краю желоба. Если эта работа будет сделана плохо, материал со временем растрепит ветер. Для гидроизоляции ендовы допускается использование рубероида. Подойдут другие материалы, которые обеспечат должный уровень защиты.

Общая схема монтажа будет выглядеть следующим образом:

  • кровельный материал;
  • обрешетка;
  • учащенный тип обрешетки;
  • уплотняющая лента;
  • гидроизоляционный материал;
  • накладка ендовая;
  • уплотнитель с универсальными качествами;
  • ендова плоская;
  • ендовые бруски.

Подготовьте заранее необходимые для вас инструменты. В соответствующих магазинах представлен широкий выбор товаров. Инструменты бывают ручные, полуавтоматические, автоматические.

Для монтажа ендовы могут потребоваться:

  • устройства измерения;
  • карандаши;
  • обивочная лента;
  • маленький шпатель;
  • молоток;
  • резак;
  • строительная сушилка;
  • монтажный пистолет;
  • различные крепежи;
  • бруски;
  • гидроизоляционные ленты;
  • шуруповерты;
  • резак по металлическим основам;
  • нивелир.

Выбирайте качественные инструменты, ведь успешность выполнения работ во многом связана с качеством используемых деталей. Например, полуавтоматической закаточной машинкой удобнее работать с бортиками ендовы. Машинку можно настроить для работы с материалом разной толщины. Бортики получатся качественными на всей протяженности листа. Полуавтоматическая машинка особенно эффективна, если предстоит работать с длинными скатами крыш.

Резак по металлу нужен с крупными или средними зубьями. Длина полотна должна быть больше толщины самой детали. Обычно применяют ножовку, полотно которой 45–50 см. Ножовку можно заменить современным электроинструментом. К примеру, электролобзик значительно облегчит работу.

При монтаже кровли важно использовать качественные разметочные инструменты. Удобны в применении специальные разметочные рейки. Ее можно сделать самому из подходящего не очень широкого бруска. Потребность в других инструментах определяется особенностями крыш.

Полезные советы

  1. Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
  2. Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
  3. Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
  4. Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
  5. После установки ендовы не стоит задерживать выполнение остальных работ надолго.
  6. При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
  7. Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
  8. Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
  9. Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.

Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.

Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства. Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции.

Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.

О монтаже ендовы смотрите в следующем видео.

Ендовая кровля — монтаж и устройство

Самые красивые и оригинальные кровли – это сооружения со сложной формой, множеством примыканий и архитектурными дополнениями. Своими руками собрать их невозможно, нужен опыт и профессиональная команда. Но, несмотря на все сложности популярность таких крыш огромна.

В нашей статье мы рассмотрим одну из таких крыш. Речь пойдет об ендовой кровле – крыше с внутренними углами на примыкающих скатах.

Содержание.

  1. Что такое ендовая крыша?

  2. Конструкция кровли.

  3. Стропильная система ендовой кровли

  4. Тонкости монтажа.

Что такое ендовая крыша?

Ендова – это угол между стыками двух скатов. Данный угол является внутренним, поэтому такие кровли невозможно спутать с никакими другими. Внешне такие углы смотрятся красиво и обеспечивают свободный сток всех осадков с крыши. Ендовая кровля может быть Т-образной, Г-образной и крестообразной (все зависит от формы самого дома).

Проектированием и устройством ендовой кровли должен заниматься профессионал. Малейшая ошибка приведет к протечкам кровельного «пирога» и даже обрушению элементов стропильной системы. Специалисты оценят все возможные ветровые и осадочные нагрузки, тип сооружения, вес кровельного материала и только тогда подготовят план крыши.

Традиционно ендовые кровли покрывались металлическими листами. Сегодня чаще всего используется металлическая черепица.

Конструкция кровли

Устройство ендова кровли может быть различным. Все зависит от типа используемой ендовы. Различают нижнюю планку ендовы и верхнюю планку ендовы. Нижняя планка показана в случаях, когда на стыке двух скатов образуется отрицательный угол. Главное назначение данной планки предотвращать попадание влаги встык. Проводить монтаж необходимо еще до того как будет начата работа по укладке кровельного материала.

Верхняя планка несет больше декоративное значение. Она необходима для того чтобы ендова скат кровли стыковался с другим скатом аккуратно и ровно. Ее установка производится на этапе внешнего оформления уже полностью собранной крыши.

Важно: место, где будет закрепляться ендова, необходимо выбирать с особым вниманием. Риск повреждения нижней части материала очень велик. В качестве крепежных элементов лучше использовать кровельные саморезы с прорезиненными прокладками (исключают возможность протечки).

Стропильная система ендовой кровли

Система имеет расширенную конструкцию, благодаря этому считается в строительстве одной из самых качественных и надежных. В ее состав входят висячие и наслонные стропила, уложенные в различном порядке. При проектировании должно быть строго установлено, где будут расположены все примыкания, дополнительные и основные прогоны, а также переплетения. Именно последние элементы и формируют ендову.

Самый сложный момент – сборка стропильной системы в районе ендовы. Ендову образуют диагональные стропила на месте стыков двух скатов (одинакового уровня). Стропила опираются верхней частью на конек, а нижней на мауэрлат кровли. Устанавливаются данные стропильные ноги таким же образом, как и диагональные стропила на кровлях вальмового типа.

В зависимости от формы строения (а именно от размера пристроек) внутренние углы кровли могут иметь разные значения. Уменьшать или увеличивать данное значение можно изменив параметр прогонов. Стропильная система ендовой кровли может сооружаться распорным или без распорным методом.

Важно: если система собирается распорным методом, то рекомендуется для снятия излишнего напряжения дополнительно произвести крепеж горизонтальной схватки в самой нижней части конструкции.

Тонкости монтажа

Прежде чем приступить к сборке ендовой кровли, советуем внимательно ознакомиться с данными правилами:

  • ерметизирующая лента для стыка должна быть установлена правильно, иначе в отверстие будет попадать вода и мелкий мусор.

  • Монтаж ендова кровли осуществляется только с обрешеткой.

  • Ендовые планки устанавливаются на капельниках, монтаж начинается сверху вниз.

  • Нижняя планка должна быть ниже карнизной линии (лишняя часть обрезается).

  • Кровельный материал, который стыкуется с ендовой, обрезается исключительно по предварительно сделанной разметке.

  • Прежде, чем производить крепление материала саморезом необходимо отметить место для отверстия.

  • После крепежа кровельный материал должен максимально плотно прилегать к планке ендовы.

  • Верхняя планка ендовы устанавливается с нахлестом в 10 см.

Монтаж ендовой кровли – пошаговая инструкция.

  • Устанавливается обрешетка – фронтальная. Гидроизоляционный материал прокладывается по всей длине деревянных ног. Если скаты кровли плоские, то потребуется дополнительный гидроизоляционный слой.

Важно: специалисты рекомендуют использовать в качестве гидроизоляции ендовый ковер с битумной пропиткой. Крепят ковер гвоздями с шагом в 20 см. Для особо ветряных участков можно дополнительно материал проклеить.

  • Устанавливается нижняя часть ендовы – еще ее называют фальшендова. Представляет собой пластину, которая образует угол. Пластина крепится саморезами к обрешетке. Крепеж осуществляется с шагом 30 см.

  • Если ендова состоит из нескольких частей, то ее сборка начинается снизу – край верхней планки ложится нахлестом на край нижней планки. Величина нахлеста 20 см.

Важно: стыки обрабатываются герметикам!

Добавить комментарий

Установка стропил с ендовой. Как выглядит стропильная система крыш с ендовой? Особенности крыши с ендовой

В современном частном строительстве крыша дома выполняет не только защитную функцию. Многоуровневая кровля с башенками и скатами украшает все здание, а ендова кровли, то есть примыкание двух скатов, становится объектом особого внимания при строительстве, ремонте и обслуживании дома. На сопряжение плоскостей приходится повышенная нагрузка в виде снежных масс и наледи. На этих участках усиливают гидроизоляцию для предотвращения протекания.

Ендова кровли: конструкция и материал

В частном строительстве часто используется ендова алюминиевая – это прочный и легкий материал. Также для покрытия этого участка применяется оцинкованная сталь – практичное решение, обеспечивающее длительный срок эксплуатации всей конструкции.

Конструкция подразумевает два слоя: ендова внешняя и ендова внутренняя. Нижний уровень устанавливает на стыках, образующих отрицательные углы.

Монтаж внешнего уровня осуществляется по завершении кровельных работ. Можно оставить этот участок открытым, а можно украсить его декоративной накладкой.

Особенности стропильной системы ендовой крыши

Стропильная система с ендовой отличается более сложной конструкцией по сравнению с классической двухскатной крышей. Два ската соединяются в этом участке под произвольным углом, а на участке их стыка монтируется стропильная нога. К этому элементу закрепляются стропила, служащие опорой для скатов.

Если линия ендовы не слишком длинная (менее 2 м), достаточно закрепить стропила гвоздями, а при внушительной длине примыкания этот участок усиливают металлические накладки.

Обрешетка на ендове кровли подлежит усилению, а ее устройство определяется выбором кровельного материала:

  1. Обрешетка под ендову для металлочерепицы требует монтаж дополнительных промежуточных планок, которые монтируются между основными. В результате расстояние между планками в два раза меньше стандартного, а длина дополнительных планок превышает ширину нижних основных планок.
  2. Для профлиста, керамической черепицы и шифера требуются дополнительные продольные планки, располагающиеся вдоль всего участка ендовы. Ширина таких планок должна превышать 100 мм, и прибиваются они вплотную по 2-3 с каждой стороны. Так создается достаточно сильная основа, готовая поддерживать тяжеловесный кровельный материал.
  3. Для ондулина требуются две доски шириной больше 100 мм. Их размещают с промежутком в 15 см от оси ендовы. В результате прямо по центру получается проем, куда укладывают ендовой желоб.
  4. Мягкая кровля требует сплошную обрешетку на всей кровле, в том числе и на ендове.

Монтаж ендовы

Монтаж этого участка зависит от материала, выбранного для покрытия кровли. Прежде чем определиться, как правильно сделать ендову на крыше, необходимо выбрать, чем она будет покрыта.

Металлочерепица

Устройство ендовы крыши из металлочерепицы предполагает не только установку дополнительных планок обрешетки, но и укладку доборного элемента – оцинкованного листа. Он окрашивается в основной тон кровли и продается кусками в 2 м длиной. Желоб проходит по его сгибу, а на его краях находятся небольшие бортики. Это ендова нижняя, защищающая уязвимый участок от проникновения влаги. Монтируется эта планка снизу, ее край заводится за свес кровли и обрезается на 20 мм ниже этого уровня. Из получившегося «хвостика» формируется бортик.

Между бортиком и сливным желобом не допускается промежуток, иначе дождевая вода будет проникать под кровлю.

Следующий лист нужно уложить поверх первого с заходом в 20-30 см. Получившийся стык промазывается герметиком (допускается также применение битумной мастики). Дальше укладываются еще листы, чтобы весь участок ендовы крыши был защищен.

Ендовые листы из металлочерепицы крепятся одним из двух способов:

  • саморезами;
  • кляймерами.

Для максимального обеспечения гидроизоляции ендовы рекомендуются кляймеры, поскольку при применении саморезов в кровле получаются отверстия. Даже если они защищены резиновыми прокладками, есть опасность проникновения влаги.

На закрепленную планку необходимо прикрепить уплотняющую ленту на самоклеющуюся основу в 20 см от перегиба. Поверх монтируется металлочерепица. Ее нужно срезать, не доходя 60 мм до центра ендовы.

Когда закреплены все листы покрытия, процесс накладки ендовы считается завершенным, однако некоторых владельцев не устраивает внешний вид этого участка, поэтому они прикрывают его декоративной накладкой. Это ендова верхняя, которая не только защищает стык, но и украшает кровлю.

Профнастил и шифер

Под кровельное покрытие этих видов вдоль всего участка ендовы требуется укладка дополнительных досок обрешетки, на которые укладывается гидроизоляционная полоса, закрепленная с мембранной. Стыки идут внахлест в 10-15 см, а соединяет их двухсторонний скотч.

Допускается сочетание уплотнительной ленты и герметика, который необходимо уложить с двух сторон от перегиба кровли. Зазор, который получается после монтажа кровли, заполнятся герметиком для предотвращения попадания воды и снега.

Когда кровлю покрывает профнастил, доступно несколько методов, как установить ендову:

  1. Открытый вариант, когда планка не покрывается. Не доходя до сгиба 60 мм, материал кровельного покрытия отрезается. Чтобы спрятать планку и срезы, к обрешетке крепится декоративный желоб.
  2. Закрытый вариант, когда лист покрытия обрезается непосредственно на линии стыка. Поскольку листы совмещаются плотно друг к другу, зазор между ними не образуется и не требует дополнительных декоративных элементов.
  3. Переплетенный вариант, когда листы материала, заходящие каждый на другую сторону по очереди, перекрывают участок. Узлы ендовы из с переплетением выглядят привлекательно, но осуществляется затруднительно и доступен только в случае с мягким типом кровельного покрытия.

Ондулин

При применении этого кровельного покрытия обрешетка в участке ендовы кровли не сплошная, поскольку промежуток в 15 см имеется между двумя соседними планками (каждая по свою сторону от стыка). Именно сюда и укладываются разжелобки на кровле. Их монтаж осуществляется в несколько листов, которые укладываются поочередно, начинаясь снизу. Первый укладывается на одном уровне с краем кровли и прибивается к обрешетке. Второй лист перекрывает первый внахлест на 15 см.

Когда покрыт желоб по всей длине, начинается монтаж кровельных листов. Материал обрезается с запасом в 5-6 см в два этапа: сначала приблизительно, потом точно. Уложенные листы закрепляют кровельными гвоздями с крупной шляпкой, имеющей цвет кровли.

Оформление слухового окна

Форма слухового окна может быть треугольной, вальмовой, арочной или иного вида. Оно предназначается для освещения подкровельного пространства и выхода на кровлю. Ендова на слуховом окне требует надежной защиты от влаги, поэтому следует усилить гидроизоляцию и герметизацию.

Этот участок требует особой защиты ендовы крыши: схема монтажа зависит от выбора кровельного материала и конфигурации слухового окна.

Часто предпочтение отдается ондулину, который укладывается следующим образом:

  1. Ширина обрешетки под этим материалом не меньше 30 см.
  2. Монтаж покрытия осуществляется до верхнего уровня слухового окна, доходя до ската.
  3. На участок стыка укладывается ондулин поверх кровли слухового окна.
  4. Вентилируемый заполнитель укладывается между кровлей и ендовой.
  5. К обрешетке слухового окна крепится нижняя часть покрытия ендовы.
  6. Количество ендов зависит от ширины слухового окна. Если она превышает 1 м, требуется монтаж двух и более ендов. Их укладка происходит с торцевым перекрытием в 15 см, а место нахлеста защищается монтажной лентой.
  7. Покрывающий фартук защищает нижнюю часть окна. Стык между фартуком и окном также покрывается монтажной лентой.

Необходимо качественно защитить ендовы со всех сторон от слухового окна, чтобы не допустить проникновения влаги.

При проектировании и строительстве частного дома необходимо знать, что такое ендовы на крыше и как они монтируются. Механизм укладки зависит от кровельного материала, но есть и общие черты, например, усиление обрешетки и гидроизоляции. Надежная ендова – это залог длительной эксплуатации кровли и всего здания.

Правила монтажа ендовы и анализ ошибок — видео

Ендова – внутренний угол кровли, который является фактическим местом стыковки пары скатов. Если такой угол в конструкции крыши образуется, он считается ключевой составной частью всей кровельной системы.

Определение

По сути, ендова является отводом для атмосферных осадков, которые попадают на скаты. Поэтому эта составная часть подвергается значительным нагрузкам. Воздействие, связанное с погодными условиями, на этот элемент оказывается большее, чем на все остальные части кровли.

Ендовая часть конструкции еще называется разжеблоком — это часть сооружения, которая комплектуется специальными деталями, отвечающими за внешний вид и функциональную составляющую. Каждую составляющую надо исследовать по отдельности.

Например, в стропильной конструкции ендова представляет собой деревянный брус, который закладывается в системе в точке стыковки скатов, обычно под внутренним углом. Если ендова большая, то брус применяют усиленный.

Лучшим материалом для устройства самой ендовы считается оцинковка в виде стальных листов. Свойства этого материала позволяют значительно продлить период эксплуатации не только ендовы, но и крыши. Чаще всего ендовы представляют собой обычные планки оцинковки, которые собираются в единую систему. Профессионалы выделяют планки нижней или верхней ендовы.

Нижняя планка – это та, что устанавливается на внутренней части углов, которые еще называются отрицательными. Монтаж этой детали выполняется в первую очередь — до установки основного кровельного материала.

Верхняя ендова играет роль декоративной детали. Благодаря ей стыки обретают более законченный вид, а кровля получает завершенный внешний лик. Эта часть укрепляется уже после того, как закреплен настил или другое финишное кровельное основание.

Форма ендовы может быть различной и выбирается в зависимости от выбранной кровельной основы. Например, деталь прямой формы предназначается для профнастила, а полукруглая деталь — для металлочерепицы. Рассмотрим другие особенности ендовы кровли подробнее.

Особенности и назначение

Несколько видов разных скатов обычно присутствует в сложных схемах крыш. С конфигурацией кровельной системы связано количество ендов, а конфигурация бывает крестообразная, буквой Т или Г. Еще число этих элементов связано с наличием таких составляющих, как мансардные и слуховые окошки или прочие элементы украшательства кровли.

Планки ендовы должны быть согнутыми под углом, совпадающим с примыкающими уклонами. Верхний декоративный элемент в некоторых вариантах может быть и неустановленным. Связано это с типом основания кровли, а также с особенностями кровли. Одна нижняя ендова способна обеспечить надежную гидроизоляцию конструкции. Главное — грамотно выполнить устройство.

Например, открытая ендова допустима в конструкциях крыш с небольшим углом ската. В открытой конструкции обязателен монтаж гидроизоляционного слоя.

Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.

Если скат кровли крутой, а его края расположены близко к желобу, к применению обязательна ендова закрытого типа. Стыки такой конструкции будут защищены лучше, и вид кровля получит более красивый. Основное преимущество открытого стока – обеспечение быстрого схода любого объема воды.

Существует еще один вид ендовы – переплетенный. Внешний вид устройства сходен с вариантом закрытого типа. Однако точки стыков могут перекрещиваться, образуя сплошную поверхность. Главный недостаток переплетенной конструкции – сложность в монтаже. Установка разжеблока займет больший период. Кровля будет накапливать сор. А в период весеннего таяния снега на кровле будут образовываться ледяные корки.

Любые виды ендовы делаются из той же основы, что и покрытие крыши. Например, если крыша шиферная, для ендовы нужен асбоцемент. Если крыша из металлической черепицы или профлиста, должна применяться листовая сталь, которая может быть оцинкованной или окрашенной.

Если на производстве кровельного покрытия применяется слой защиты для материала, ендова должна быть обеспечена такой же составляющей. То есть все элементы кровли в сборе должны смотреться единым целым. В редких случаях доборные элементы из одного вида материала применяются для кровли из другого вида изделий.

Основной для внутренней ендовы, к примеру, может быть оцинкованная сталь. При этом уровень оцинковки должен в достаточном объеме обеспечить герметичность стыка на длительный период времени. Ендову с полиуретановым защитным слоем применяют для крыш из металлочерепицы. Также такая верхняя ендова подходит в качестве верхнего покрытия разжелоба кровли из полиэстера.

Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.

Любой изгиб станет причиной отслоения защищающего основания покрытия, что запустит коррозию. Планки быстро разрушатся, герметизация кровли будет нарушена. Все элементы кровельного покрытия важно использовать правильно. Слой, который образуют ендовы, должен быть герметичным, надежно защищающим внутренности крыши от атмосферных явлений.

Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли. Для правильного обустройства ендовы нужно провести подготовительные работы. Изучим схему обустройства стропильной конструкции для крыши с ендовой подробнее.

Описание

Ендова – обязательный элемент зданий с крышей Т-, Г- или крестообразной схемы. Еще разновидности каркасного основания подразделяются на сочлененный и закрытый, а также открытый. Первый вариант нужен, когда угол наклона большой. Также он подходит для вариантов, на которые будут укладываться гибкие материалы, например мягкий ондулин. Для закрытой сочлененной ендовы обязательно нужна дополнительная гидроизоляция.

Определенный угол крепежа выбирается в зависимости от угла скатов. Способ крепления всегда связан с размерами стропильных деталей. Если стропила двухметровые или меньшего размера, можно воспользоваться гвоздями. Если все иначе, нужны специальные накладки из металла, которые усилят составляющие детали. В местах большей нагрузки можно будет установить подпорную укосину.

Устройство усиленной решетки потребуют места схода скатов. Вид выбирается в зависимости от типа кровельного покрытия. Например, металлочерепица требует дополнительных частей между частями основной обрешетки, которую закрепляют в самом стыке. Шаг обрешетки в месте стыка уменьшается вдвое.

Длина самой решетки должна быть больше, чем ширина ендовы.

Если на крыше планируются профлист, черепица или шифер, то вдоль оси сочленения монтируются дополнительные доски шириной около 10 см. Количество досок будет связано с шириной подложки. Возможно, досок нужно будет несколько с каждой стороны.

Если в качестве покрытия крыши выбирается ондулин, то потребуется по одной доске с каждой стороны ската, которые крепятся с примерным отступом в 75 см. В получившееся пространство должен поместиться элемент, называемый разжелобком.

Если кровельное покрытие выбирается мягкое, решетка из брусьев должна быть сплошной , поэтому усиления такая система не потребует. Еще важно выбрать вариант крепления стропильных ног. Они закрепляются под определенным углом в зависимости от угла уклона ската.

Стропильную часть кровли для ендовы несложно установить самостоятельно. Прежде чем начать работы своими руками, нужно выбрать брус правильной толщины, а также учесть надежность крепления. Крыша с ендовой, собранная по всем правилам, прослужит несколько десятилетий.

Как сделать самостоятельно?

На подготовленную конструкцию обрешетки монтируется нижняя деталь ендовы. Как уже говорилось выше, это листовая сталь со сгибом в центральной части и бортами с краю. Деталь можно отнести к доборным составляющим, и обычно она продается двухметровыми кусками.

Устанавливается планка по правилам снизу. Важно завести край составной детали за свес крыши. Должно получиться около 2–3 см ниже края. Из лишнего материала нужно сформировать отбортовку.

На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.

Если длины одной детали мало, последующая деталь ложится сверху встык на 20–30 см. Это место промазывается герметизирующими веществами или битумом. Важно промазать весь стык. Планка должна быть уложена на всю длину желоба, поэтому наверняка потребуется несколько листов. Лишние метры обрезают около конька. Оставшуюся часть нужно закрепить в виде желоба.

Для крепления используют специальные кровельные саморезы, а также кляймеры, которые цепляются за бортик. Главная задача ендовы – обеспечение герметичности. Крепление кляймерами выгоднее с точки зрения обеспечения непроницаемости. После этой работы не останется дырок в материале, пусть и защищенных заглушкой из резины.

Нижняя деталь должна быть обязательно с бортами. Примерная высота бортов около 2 см. Благодаря бортикам вода с уклона крыши не попадет под основное кровельное покрытие. Оно должно лечь так, чтобы до центральной части ендовы оставалось 6–10 см.

Ближе к центральной части ендовы располагать кровельные изделия не рекомендуется. Чтобы осадки не попадали под ендову, от места перегиба приклеивается специальная защитная лента. Она представлена в продаже на клеящейся основе, поэтому перед установкой достаточно снять покрытие и наклеить ленту на основу.

Если кровельный материал, обрезанный по краям, выглядит достаточно привлекательно, конструкцию можно оставить в получившемся виде. Если вид обрезанных частей не устраивает, применяется декоративная накладка. Она называется верхней ендовой и отвечает лишь за свое назначение. Достаточно часто деталь не применяют.

В некоторых вариантах уплотнительную герметичную полоску дополняют другими видами гидроизоляции. Она особенно не помешает, если в выступах покрытия кровли есть волны и в точках перегиба остается свободное место. Оно часто забивается сором зимой или подтаявшим снегом весной.

Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.

Чтобы декоративная деталь, укладывающаяся поверх, играла еще и герметизирующую роль, ее не нужно закреплять к решетке гвоздями. При этом стыковать элементы нужно так, чтобы по линии ендовы совсем не оставалось зазора.

Если ендова из ондулина, укладывать ее нужно так, чтобы получился своеобразный желоб. К этому желобу затем вровень прикладывается кровельное основание. Нахлест листов на нижнюю ендову должен быть не менее 15 см. Уложенные ондулиновые листы достаточно закрепить специальными кровельными гвоздями, которые должны быть покрашены, как покрытие. Гвозди должны быть закреплены как можно дальше от линии желоба ендовы.

Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.

К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.

Первая мембранная гидроизоляция раскладывается вдоль ендовы поверх обрешетки.

Это слой защитит древесину при образовании конденсата. Мембранный материал можно укрепить с помощью скоб. Этот слой нужно аккуратно обрезать по краю капельника (нижнего бортика ендовы). Далее мембрана раскладывается по скатам, а разные куски материала склеиваются двухсторонним скотчем.

Особенное внимание стоит уделить проклейке мембраны по краю желоба. Если эта работа будет сделана плохо, материал со временем растрепит ветер. Для гидроизоляции ендовы допускается использование рубероида. Подойдут другие материалы, которые обеспечат должный уровень защиты.

Общая схема монтажа будет выглядеть следующим образом:

  • кровельный материал;
  • обрешетка;
  • учащенный тип обрешетки;
  • уплотняющая лента;
  • гидроизоляционный материал;
  • накладка ендовая;
  • уплотнитель с универсальными качествами;
  • ендова плоская;
  • ендовые бруски.

Подготовьте заранее необходимые для вас инструменты. В соответствующих магазинах представлен широкий выбор товаров. Инструменты бывают ручные, полуавтоматические, автоматические.

Для монтажа ендовы могут потребоваться:

  • устройства измерения;
  • карандаши;
  • обивочная лента;
  • маленький шпатель;
  • молоток;
  • резак;
  • строительная сушилка;
  • монтажный пистолет;
  • различные крепежи;
  • бруски;
  • гидроизоляционные ленты;
  • шуруповерты;
  • резак по металлическим основам;
  • нивелир.

Выбирайте качественные инструменты, ведь успешность выполнения работ во многом связана с качеством используемых деталей. Например, полуавтоматической закаточной машинкой удобнее работать с бортиками ендовы. Машинку можно настроить для работы с материалом разной толщины. Бортики получатся качественными на всей протяженности листа. Полуавтоматическая машинка особенно эффективна, если предстоит работать с длинными скатами крыш.

Резак по металлу нужен с крупными или средними зубьями. Длина полотна должна быть больше толщины самой детали. Обычно применяют ножовку, полотно которой 45–50 см. Ножовку можно заменить современным электроинструментом. К примеру, электролобзик значительно облегчит работу.

При монтаже кровли важно использовать качественные разметочные инструменты. Удобны в применении специальные разметочные рейки. Ее можно сделать самому из подходящего не очень широкого бруска. Потребность в других инструментах определяется особенностями крыш.

  1. Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
  2. Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
  3. Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
  4. Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
  5. После установки ендовы не стоит задерживать выполнение остальных работ надолго.
  6. При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
  7. Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
  8. Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
  9. Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.

Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.

Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства. Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции.

Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.

О монтаже ендовы смотрите в следующем видео.

Завершение строительства ознаменовывается заключительным этапом по обустройству кровельного пространства.

Ендова устанавливается во внутренних углах крыши на стыке ее скатов.

От того, насколько грамотно произведены расчеты при проектировании, какому материалу отдано предпочтение и насколько профессионально произведен монтаж ендовы при , зависит ваш комфорт и долговечность конструкции.

Важнейшим элементом металлочерепичной кровли является обустройство ендовы — специализированного лотка-желоба во внутренних углах крыши на стыке ее скатов. Функционально ендова больше других конструктивных частей кровли подвержена большим нагрузкам, таким как сдерживание скопления снежных масс и отведение ливневых потоков. При неправильном монтаже и недостаточной герметизации ендовы в скором времени и дома начнет страдать от неприятных протечек вплоть до возможности обрушения крыши полностью.

К проектированию мест расположения и способу монтажа ендовы нужно подойти с особой ответственностью. И чем сложнее кровля, тем больше средств и времени придется потратить на ее правильное обустройство, и в обслуживании она будет сложнее. План проекта устройства ендовы должен предусматривать все особенности конструкции здания: веранду, примыкающую к дому террасу, мансардные и слуховые окна на кровле строения.

Необходимые материалы и инструменты

При попытках сэкономить на выборе материала для ендовы основным аргументом является то, что этот элемент кровли практически не виден и потому в особой эстетике и дорогих материалах не нуждается. Такой подход в корне неверен. Используя дешевые материалы, вы подвергаете не только самый важный элемент кровли риску коррозии, но ставите под угрозу всю конструкцию.

В силу того же обстоятельства, что ендова не видна, вы пропустите важный момент ее деформации, и последующий ремонт с полным демонтажем металлочерепицы и заменой элементов станет мероприятием, довольно ощутимым финансово.

Присутствие ендовы в месте скопления воды обуславливает необходимость выбора в качестве материала для нее более долговечных металлических листов, нежели для самой металлочерепицы, с плотность цинкового покрытия не менее 275 г/кв. м или же с прочным полиуретановым покрытием. Нужно помнить и о том, что планки ендовы желательно выбирать того же цвета, что и крыша.

Для монтажа ендовы нужно будет приобрести следующие материалы:

  • спе­ци­аль­ные скобки для кре­пления же­ло­бка;
  • по­ро­ло­но­вую са­мо­кле­ю­щу­ю­ся полосу для за­щиты от от снега, воды и пыли;
  • ка­че­ствен­ный мон­та­ж ендовы подразумевает применение по­ло­вин­ча­той че­ре­пи­цы;
  • лента для стыков ендовы;

Для качественного и аккуратного обустройства кровельной ендовы следует иметь под рукой все необходимые инструменты:

Для резки металлочерепицы и ендовых планок:

  1. Электропила с твердосплавными зубьями для резки металла большой толщины.
  2. Специальная насадка для дрели с функцией просечных ножниц для резки металла до1 мм.
  3. Ограниченные объемы можно обрезать с помощью просечных и рычажных ручных ножниц.

Для монтажа крепежных деталей:

  1. Электродрель или шуруповерт для вкручивания саморезов.
  2. Плоскогиб для монтажа крепежных контрукций желобов системы ендовы с толщиной металлической планки до 0,8 мм.
  3. Клепочник для гофрированных складок торцов водосточных конструкций.
  4. Пистолет для нанесения герметика для эффективной изоляции стыков.
  5. Степлер для крепления гидроизоляционного материала к обрешетке.

Проектирование ендовы

Изображение плана крыши состоит из квадратных и прямоугольных участков, обозначающих помещения здания, главных и второстепенных прогонов, а также линий, обозначающих места соединения основной кровли с углами пристроек. Все эти линии соединения являются местами дальнейшей установки ендовых конструкций.

На стыках скатов монтируются диагональные стропила. Учитывая уровень высоты крыш, концы стропил устанавливают на главном прогоне и мауэрлате — крайней нижней опоре для стропил. Размер углов скатов находится в зависимости от размера помещения.

Варьируя длину прогонов, можно добиться желаемой геометрической формы кровли: полувальмовой, вальмовой, шатровой. Но сложная многоскатная крыша потребует и более сложного монтажа ендовы с установкой дополнительных брусьев для крепления. Делая под разным углом наклон примыкания ендовы, также можно создать кровлю различных форм и размеров.

Конструкция ендовы лежит ниже кровельного покрытия крыши с вентиляционными зазорами для отвода пара. Стропила под ендову укрепляются настеленными на них сплошным массивом досками. Выше располагается супер­диф­фу­зи­он­ная мем­бра­на, под ней зазор оставлять не нужно.

Конструктивные детали ендовы

Ендова состоит из двух частей: верхней и нижней планок.

Нижняя часть, называемая фальшендовой, используется в виде ши­ро­кой пла­сти­ны, согнутой под углом, соответствующим углу со­еди­не­ния скатов крыши. Она устанавливается на стыках отрицательных углов и служит защитой подкровельного пространства от влаги, протекающей сквозь соединения скатов. Установка проводится до монтажа металлочерепицы. Для крепления нижней ендовы используются кровельные саморезы в грамотно выбранных для этого местах. Кроме того, во избежание протечки под ендову настилается специальный ендовый ковер — подкладочный слой.

Планка верхней ендовы служит для прикрытия функциональных частей конструкции в эстетических целях. Устанавливают ее в завершение монтажа кровельного материала. Часто для этих целей используют декоративные накладки, которые необходимо монтировать снизу вверх с минимальным нахлестом в 10 см без установки уплотнителя.

Важным этапом является монтаж стропильной системы для установки ендов, так как на нее ложится основная нагрузка кровельных плоскостей. Особое внимание нужно обратить на гидроизоляцию. Залогом долговечной непротекающей конструкции здесь будет грамотно составленный чертеж и точное следование ему при установке.

Устройство ендовы на стыке главного ската и плоской крыши веранды или мезонина при монтаже кровли требует особого внимания. После установки стропил монтируется металлочерепица с выводом на внутренние углы с использованием двух подкладочных слоев, накладываемых друг на друга.

Монтаж основы под ендову

Для грамотной укладки ендовы необходимо подготовить правильную основу под нее — гидроизоляционный материал на сплошную обрешетку.

Вдоль нижнего элемента фальш-ендовы для дополнительной герметизации укладывается еще один слой гидроизоляционного материала или уплотнитель. В роли дополнительного уплотнителя может выступить специальный ендовый ковер из гоф­ри­ро­ван­ной ру­лон­ной кровли или некор­ро­ди­ру­ю­щего металла. Изготавливается слой рулонного кровельного материала из полиэфирного волокна, пропитанного битумом высокого качества и покрытого с обеих сторон посыпками: сверху базальтовой, снизу песчаной.

Такой ковер эффективно защитит стыки от проникновения влаги, обладает высокой прочностью и превращает водоотводящий желоб в цельный элемент. Монтаж ковра проводится с помощью наклеивания или прибивается гвоздями через каждые 20 см.

Схема укладки ендового ковра: 1 — ось ендовы. 2 — самоклеющийся битумно-полимерный материал. 3 — ендовный ковер. 4 — подкладочный ковер.

Монтаж основы под ендову:

  1. Под ендовый ковер для предотвращения образования конденсата укладывают водостойкую мембрану.
  2. Гофрированная ру­лон­ная кровля укладывается в центре ендовы песчаной по­верх­но­стью вниз.
  3. Ен­до­вый ковер прижимается к гребню и фиксируется гвоз­дями с ин­тер­ва­лом в 2,5 см, начиная с внеш­них концов.
  4. Нижние кромки кровли под­ре­за­ют­ся. По обеим сто­ро­нам полосы кровли наносятся полосы пластичного цемента длиной в 10 см и в 1,5 мм тол­щи­ной. При стыковом со­еди­не­нии кровли верх­няя секция должна накладываться на нижнюю в 30 см и закре­пляться пла­стич­ным це­мен­том.
  5. Затем полоса гофрированного ру­лон­ного ендового ковра укла­ды­ва­ет­ся поверх преды­ду­щей также ли­це­вой сто­ро­ной наверх и укрепляется це­мен­том и гвоз­дя­ми.
  6. Перед укла­дкой кро­вель­ных панелей мелом проводятся две линии по длине ендовы с от­сту­пом по 10 см от каждой сто­ро­ны гребня.
  7. Под антикоррозийный металл или ендовый ковер укладывается водостойкая мембрана. Монтаж такого слоя гидроизоляции обеспечит максимальную защиту от влаги и конденсата и продлит срок службы кровли.

Этапы монтажа элементов ендовы

Монтаж ендовы производится от конька крыши до карниза и состоит из нескольких основных этапов:

  • монтаж дополнительной доски в ендове крыши;
  • установка планок снизу вверх с нахлестом в 20-30 см;
  • нижняя планка обрезается под карнизом и отделывается отбортовкой;
  • монтаж уплотнителя под коньком и отбортовками ендов;
  • после монтажа металлочерепицы процесс завершается установкой ендовы верх­ней с шагом крепления 3-5 см в верх волны;
  • узлы ендов изо­ли­руются гер­ме­ти­зи­ру­ю­щей лентой.

Для предотвращения протечек при креплении листов черепицы с ендовой в кровле необходимо соблюдать единое расстояние в 25 см от оси, а зазор между ними должен быть не менее 6-10 см с обеих сторон.

Основные правила крепления и соединения желобов ендовы.

При необходимости увеличения длины ендовы делается нахлест 20-30 см. Места соединения двух ендов фиксируют саморезами и герметиком. Основной скат монтируется листами над ендовым желобом таким образом, чтобы она расположилась между рядами при нахлесте около 20 см.

В месте примыкания скатов на сплошной обрешетке производится монтаж нижней ендовы с прокладыванием между планкой нижнего элемента и металлочерепицей самоклеящегося пористого уплотнителя.

Пластина фаль­ш-ен­до­вы кре­пит­ся к об­ре­шет­ке саморезами через каждые 30 см. Нужно, чтобы нижний край ендовы находился над кар­низ­ной доской. Если фальш-ендова имеет несколь­ко эле­мен­тов, то их мон­ти­руют снизу вверх, заделывая стыки гер­ме­ти­ком.

Места для установки кровельных саморезов необходимо выбирать крайне осторожно, стараясь не повредить среднюю часть фальш-ендовы.

Установив нижнюю элемент и слой гидроизоляции, приступают к монтажу верхней планки ендовы. Кроме функциональной защиты крыши путем отвода дождевых потоков с кровельных скатов верхняя часть выполняет декорирующую функцию. Поэтому материал для верхней планки выбирается того же цвета, что и металлочерепица.

Кровельный материал укладывается на две стороны от внутреннего угла на 10 см. В заключение монтируется верхняя ендова или заменяющая ее декоративная накладка. При этом нужно соблюдать те же правила, что и при установке нижней части ендовы: монтаж снизу вверх с нахлестом от 10 см.

Способы монтажа ендовы

Монтаж ендовы производится различными способами:

  • от­кры­тый;
  • за­кры­тый;
  • со­чле­нен­ный или переплетенный.

Вне зависимости от способа монтажа, ендова устанавливается в отрицательных углах стыков и скатов. Для этого по обе стороны от стыка производят укладку сплошной обрешетки и устройство гидроизоляции по деревянному желобу. Поверх крепят с помощью саморезов нижнюю часть ендовы.

При этом нужно учитывать следующие особенности:

  • при горизонтальных стыках элементов ендовы величина нахлеста выдерживается более 100 мм;
  • при плоскоугольных скатах необходимо устройство дополнительной гидроизоляции;
  • при металлочерепичной кровле в качестве уплотнителя рекомендуется использовать саморасширающийся уплотнитель.

Метод сочлененного укладывания используют для крыши с равными уклонами скатов. Для уплотнения при таком способе монтажа используют ширину ендового ковра около 90 см. Сверху накладывается гидроизоляционная мембрана, укрепляемая на стружечных или влагоустойчивых фанерных листах гвоздями. В случае переплетения гребневых стыков сначала монтируется кровельная плитка. Переплетенная или сочлененная ендова полностью закрывается кровельным материалом. при таком методе укладки ряды плитки переплетаются между собой и укладываются через ендову. Места соединения укрепляются битумной мастикой.

После установки гидроизоляционной системы, характерной для скатных крыш, полностью укладывается первый ряд кровельного материала до нижнего конца ендовы. Затем монтируется непосредственно сама открытая ендовая планка.

Устройство крутых кровель с соединенными встык соприкасающимися скатами подразумевает использование способа монтажа закрытой ендовы.

Прилегающий скат крыши нужно обозначить меловой линией, отойдя от межгребневого стыка на 5 см. Эта линия послужит границей для укладки плитки и забивания гвоздей при фиксации .

Перед укладкой кровельной плитки под ендову подкладывается гофрированный гидроизоляционный материал шириной в 90 см. Далее ряды плитки укладываются вдоль скатов и, продолжаясь через планку ендовы, на 30 см накладывается на прилегающий скат. Верхний угол кровельных панелей срезается по диагонали для улучшения отвода воды.

Основные правила устройства ендовы

  • для любого типа кровли подойдут трубчатые и решетчатые модели снегоудержателей;
  • строгий контроль отсутствия механических деформаций и надрывов герметизирующей ленты для стыков. В ней необходимо предусматривать небольшие зазоры для мелкого мусора и воды;
  • должен выполняться на обрешетку;
  • монтаж начинающейся на карнизе ендовы на капельники;
  • верхняя накладывается внахлест с расстоянием 10 см;
  • крепление саморезами не менее 25 см от осевого центра ендовы;
  • выравнивание и прилаживание производится резиновой киянкой;
  • монтаж планок ендов на кровле идет снизу вверх внахлест. Самая нижняя часть обрезается ниже карниза.

Устройство слухового окна

При наличии слуховых окон и других элементов на кровле монтаж имеет некоторые особенности:

  1. Начинается ендова и заканчивается на скатах.
  2. Лист металлочерепицы обрезается выше выхода ендовых планок на соединение скатов на 20 см, на него вдоль стен слухового окна наклеивается уплотнитель.
  3. Карниз слухового окна защищается планкой.
  4. Устройство ендовы, края которой обрезаются по карнизу и по краю ската. Последний должен плотно прилегать к листам кровельного материала, для чего его формируют вручную с применением усилия.
  5. При удлинении используется саморезы с герметиком, необходимо примыкание элементов ендовы с нахлестом не менее 25 см.
  6. Отбортовки ендовы укрепляются уплотнителем.

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

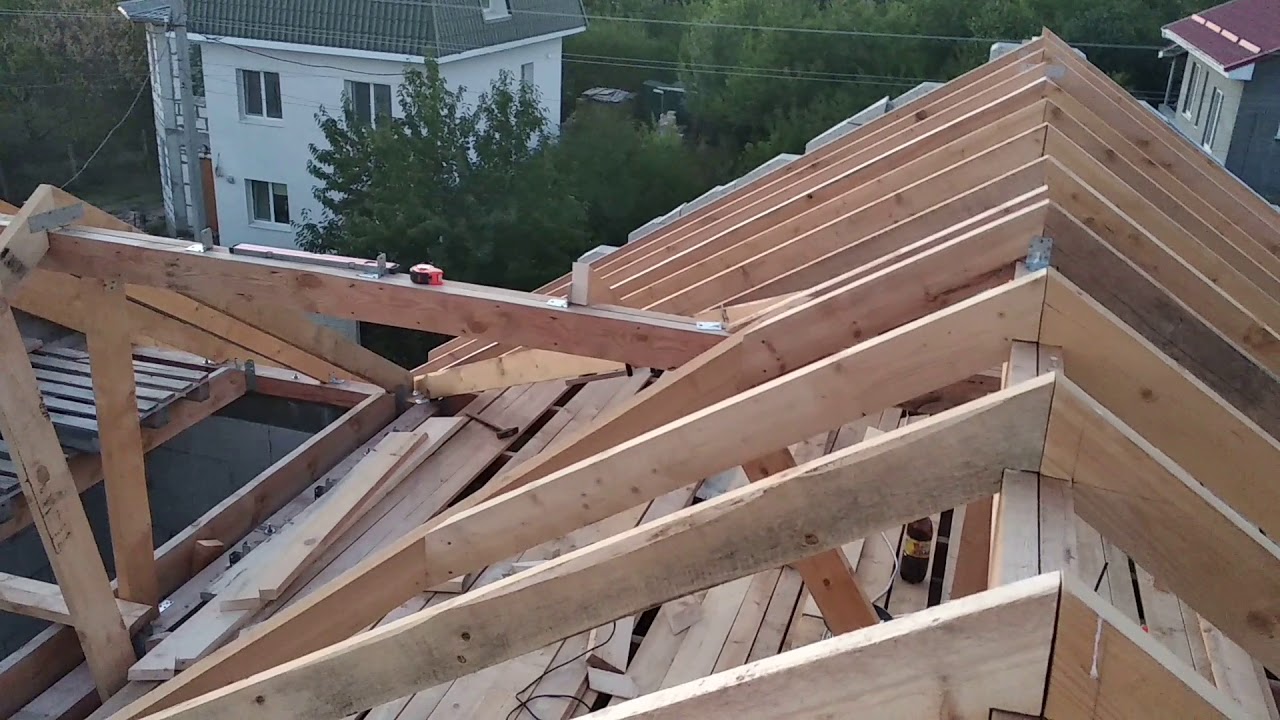

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

  • Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

  • специальными саморезами ближе к краю;
  • кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

  • Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.

Открытая ендова из профнастила

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Ендова кровли: устройство, монтаж своими руками, фото, видео


Как правильно должна быть сделана ендова кровли из металлочерепицы, пофнастила, ондулина и керамической черепицы. Правила устройства ендов, порядок работ.

Стропильная система крыши: особенности устройства

При строительстве частного дома, бани или хозяйственных сооружений особого подхода требует стропильная система крыши. Важно правильно выполнить расчеты и подготовить для монтажа качественный материал.

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если :

  • прочность конструкции полностью исчерпана и она разрушается;
  • прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны :

  • собственного веса;
  • ветрового давления;
  • веса снега;
  • веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать :

  • СНиПом кровельной конструкции;
  • таблицей расчета сечения стропильной ноги;
  • таблицей сечения стропильной затяжки;
  • климатической картой региона (определение ветровой и снеговой нагрузки).

Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.

Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы :

  • правильный выбор конфигурации стропильной системы;
  • прочность соединений в узлах конструкции;
  • точность инженерных расчетов при проектировании крыши;
  • правильный выбор и качество материалов;
  • качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется :

  • проектируемой формой крыши;
  • размерами перекрываемого пространства;
  • наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся :

  • узел опирания стропильных ног;
  • коньковый узел;
  • узел «стропило-подкос-стойка»;
  • узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы :

Укладка мауэрлата . Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

Установка фронтальных (крайних) стропил . Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.

В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.


Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Монтаж ендовы

Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков. По своей конструкции различаются ендовы :

Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.

Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.

Стропильная система крыши своими руками, устройство с ендовой, видео


Устройство и конструкция стропильной системы крыши. Очередность проведения монтажа стропильной системы и особенности устройства крыши с ендовой вместе с видео.

Стропильная система для крыши с ендовой

Сделать двухскатную или односкатную крышу довольно просто. Хотя она будет выполнять свою основную функцию, но с эстетической точки зрения, привлекательностью не отличается. В последнее время большую популярность завоевывают конструкции с несколькими скатами и выступами. В местах соединения двух скатов образуется узел, который называют ендовой. Эта часть кровли требует особой внимательности при конструировании и монтаже. Из статьи вы узнаете особенности ендовы и как ее сделать своими руками.

Конструкция и разновидности

Ендовой называют только внутренние углы крыши. Без этого элемента не обойтись на здания образующие Т или Г форму. Кроме того, подобные углы образуются в местах вывода слуховых окон, выступающих частей мансарды и других архитектурных изысках.

Основной задачей ендовы является защита чердачного помещения от проникновения влаги. Дело в том, что в этом месте крыша испытывает повышенные нагрузки из-за того, что там скапливается большое количество осадков. Зимой тут образуют сугробы и конструкция может просесть под повышенными нагрузками.

Внутренний угол собирается из двух планок, и каждая создана для своей цели:

  • Нижняя. В согласии со своим названием располагается под кровельным покрытием. Крепится саморезами к карнизной доске. Она выполняет основные защитные функции по сдерживанию влаги в месте сопряжения скатов.
  • Верхняя. Во внутреннем угле сложно красиво оформить схождения кровельного материала. Поэтому сверху монтируют вторую планку, которая несет только декоративную функцию.

Материал ендовы обычно совпадает с основным покрытием на крыше. В некоторых ситуациях можно заменить на лист оцинкованной стали. При этом важно выбирать металл с защитным покрытием, так как ему часто придется контактировать с агрессивными средами.

При устройстве ендовы важно следовать всем правилам строительства и устройства стропил. Если пренебречь одни из них, тогда появляется угроза обрушения каркаса. При этом нормы различаются для различных типов конструкции. В зависимости от применяемого кровельного материала применяют одну из двух разновидностей каркаса:

  • Сочлененная и закрытая. Используют на скатах с большим углом уклона и для кровель из гибкого материала, например, мягкой черепицы. Этот вид требует устройство дополнительных слоев гидроизоляции.
  • Открытая. Здесь скаты соединяются друг с другом под более пологим углом. Место сочленения закрывается специальным желобом, по которому стекают осадки. Такая конструкция не требует особых трат на устройство лишней гидроизоляции.

Особенности стропильной системы и обрешетки

В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.

Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:

  • Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
  • Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
  • Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
  • Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.

Устройство каркаса

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.

Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.

Стропильная система ендовы собирается следующим образом:

  1. К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
  2. Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
  3. От места крепления прогона к мауэрлату установите наклонную стропилину.
  4. К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.

Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.

Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.

Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.

Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.

Крыша с ендовой и стропильная система: как установить


Конструкция и разновидности стропильной системы для крыши с ендовой. Особенности укладки обрешетки и описание устройства каркаса.

Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров , выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды , образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

  • Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
  • Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

  • Открытая .Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
  • Закрытая . Стык плотный и прямой.
  • Переплетенная . Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Ендовы как доборный элемент тоже делятся по способу установки:

  • Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли , поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
  • Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов , полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты .

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали , позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

  • Встык . При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
  • Внахлест . Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей . Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия , что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Монтаж ендовы

Как правильно установить доборный элемент:

  • Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции . Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
  • Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка . Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
  • Производится монтаж нижней планки . Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
  • Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
  • Устанавливается верхняя планка.

Как сделать ендову на крыше

Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Ендова — что это такое (фото), монтаж соединения двух ендов на скате (верхняя и нижняя), устройство обрешетки и стропил


В этой статье вы узнаете, что такое ендова, а так же виды ендовы: верхняя и нижняя, внутренняя и внешняя. Схема устройства ендовых планок на крыше, рассмотрим соединение двух ендов на скате, конструкцию обрешетки и стропил. Поговорим о том, как правильно произвести установку ендовой крыши + фото.

Крыша – это один из самых главных функциональных элементов любого дома или здания, поэтому к вопросу кровли нужно подходить с особой тщательностью и предельной внимательностью. Кровля считается одним из самых сложных конструктивных элементов, для ее установки требуется хороший расчет знающего специалиста и высококачественные материалы. Ведущие архитекторы и дизайнеры нашей страны утверждают, что одной из самых надежных и современных видов крыш считается стропильная система крыш с ендовой.

Стропильная система крыш с ендовой на сегодняшний день считается самой надежной.

Стропильная система крыш с ендовой не только решает все функциональные проблемы, но и придает фасаду дома особый и неповторимый дизайнерский облик. Несмотря на то что ендову практически не видно, она своим неровным видом, буграми или заметной ржавчиной может испортить верхний вид фасада, но также с помощью ендовы можно подчеркнуть какие-либо элементы дизайнерской крыши.

Ендовой называется то место, где сходятся два ската крыши, в результате образуется внутренний угол. Ендова крыши необходима для схождения осадков и равномерного их стекания. Обязательное ее применение требуется в зданиях, которые построены буквой Т или Г или в местах, где ярко выражены скаты крыш. Обычно ендовы производят из металлических листов. Специалисты рекомендуют оцинкованную сталь для ендовы, с ее помощью можно продлить срок эксплуатации кровли.

В конструкции угла есть две планки, которые имеют важные функциональные решения:

  1. Нижняя ендова – ставится на стыках и образует отрицательные углы, она служит для ограды и защиты от проникновения осадков внутрь.
  2. Верхняя ендова – осуществляет художественно-эстетическую функцию.

Основные виды ендовы

Существует три основных вида ендовы: открытый, закрытый и переплетенный. Они отличаются между собой соединением панелей кровельных скатов.

  1. Конструкция открытой ендовы заключается в том, что все панели кровельных скатов совмещаются встык, применяются они для ликвидации осадков. Для монтажа открытой ендовы необходимо уложить полоску гофрированной рулонной кровли, ширина ее должна быть не менее 46 см. Ендовый ковер крепко придерживаем и с помощью гвоздей прибиваем с интервалом в 2,5 см. С двух сторон полосы наносятся цементом марки 400, толщина цемента должна быть около 1,5 мм. Затем полоса рулонной кровли стелется поверх предыдущей, далее крепится цементом.
  2. В случае крутых склонов крыши используются закрытые ендовы, они служат для равномерного стока осадков. Во втором случае так же, как и в первом, выкладываем гофрированную ленту шириной в 90 см. Плитка устанавливается вдоль ската.
  3. Суть переплетенной ендовы заключается в том, что все панели кровельных наклонов сцепляются между собой. Переплетенная ендова покрывается кровельным материалом. Некоторые линии плиток переплетаются друг с другом и устанавливаются через ендову.

Преимущества ендовы

  1. Для того чтобы установить ендову, не требуется много времени и сил, к тому же если это несложные конструкции крыш.
  2. Конструкция обладает повышенной безопасностью во время сильных дождей или снегопадов.
  3. Снег не превращается в лед, вместе с дождем он равномерным потоком льется с крыш.
  4. Ендовые крыши долговечны.
  5. Данные конструкции придают некую эстетичность.

Особенности монтажа

Для того чтобы смонтировать крышу с ендовой, понадобится наличие следующих материалов:

  • скобки, для того чтобы закрепить желобок;
  • гидроизоляционная самоклеящаяся полоса с поролоновой подложкой для защиты от влаги, грязи и осадков;
  • половинчатая черепица;
  • специальная лента для стыков.

При укладке крыши с ендовой используется специальная лента для стыков.

Для установки ендовы надлежит поставить обрешетки. Обрешетка должна быть фронтальной с двух сторон кровельных плоскостей. Во всю длину деревянного желоба нужно постелить гидроизоляционный материал, это нужно для предохранения проникновения влаги. Во многих случаях, когда скат плоский, укладывают вспомогательный гидроизоляционный слой, если пренебречь дополнительной гидроизоляцией, то узел преждевременно может выйти из строя, а это дополнительные траты, так как нужно снова делать ремонт узла и самой кровли.

Отличным гидроизоляционным материалом может служить ендовый ковер, он полностью пропитан качественным битумом. Верхняя часть такого материала сделана из базальтовой посыпки, а нижняя – песчаная. Чаще всего ендовый ковер приколачивают гвоздями через каждые 20 см. Но можно еще и приклеить наклейками. Данный гидроизоляционный материал обладает высокими качествами и прослужит вам долгие годы. После гидроизоляционного слоя монтируется нижняя часть ендовы, ее называют фальшендова.

Фальшендова представляет собой просторную пластину, которая опущена под углом (углы формируются при соединении скатов). Посредством саморезов пластина крепится к обрешетке через каждые 30 см. Ендова, состоящая из нескольких компонентов, складывается снизу, следовательно, край верхней части планки должен прикрывать край нижней на 15-20 см. Желательно стыки обработать герметиком – это, в свою очередь, повысит гидроизоляцию. Для верной установки необходимо кровельный материал уложить выше оси внутреннего угла с двух сторон на 8 -10 см. Верхняя часть монтируется так же, как и нижняя, ее необходимо уложить с нахлестом в 10 – 12 см. Крыша с ендовой должна быть тщательно спроектирована, чтобы избежать протечки во время осадков или даже полного ее обрушения.

Стропильная система крыш с ендовой

Стропильная система крыши считается одной из самых качественных и добротных благодаря своей расширенной конструкции, которая сочетает в себе различный порядок стропил, таких как висячие и наслоенные. На стадии планировки выполняется четкий план, где указаны все примыкания, в том числе и веранда, терраса, слуховые и мансардные окна. Ендовые крыши разветвляются на Т-образные, Г-образные и крестообразные крыши. Считается, что чем затруднительней в исполнении крыша, тем значительно больше времени и средств необходимо для ее устройства. На плане должны быть видны основные и дополнительные прогоны, тут же проявятся и переплетения, формирующие ендову, именно здесь и устанавливаются диагональные стропила.

Самым сложным моментом при сборке каркаса стропильной системы крыши является ендова. Обычно ендова образуется стропильной рамой, которая лежит на обрешетке, она базируется на верхней части стыков коньковых брусьев и прогоне. Для того чтобы избежать повреждений нижней ендовы, в процессе монтажа нужно хорошо выбирать места для креплений. В качестве креплений хорошо подойдут кровельные саморезы.

Во избежание протечек на монтажных стыках можно использовать специальные подкладочные слои.

При монтаже ендов должно соблюдаться несколько очень важных правил:

  1. Для начала нужно убедиться в том, что правильно установлена герметизирующая лента для стыка. Это необходимо для того, чтобы избежать попадания туда разного рода мусора и воды.
  2. Нужно дополнить монтаж ендовы обрешеткой.
  3. Устройство ендовых планок базируется на капельниках, а сама ендова начинается с карниза.
  4. Нужно приготовить достаточное количество планок для ендовы. Монтаж планок производится снизу вверх с нахлестом.
  5. Для того чтобы нижняя планка была ниже карнизной линии, необходимо ее обрезать.
  6. Монтаж планок во время установки ендовы нужно производить вдоль отбортовок.
  7. Кровельный материал, который граничит с ендовой, обрезается только по разметке.
  8. Нужно заранее отметить места, где будут находиться крепления, чтобы не испортить материал.
  9. Заданная конструкция крепится саморезами.
  10. После крепления саморезами кровельная поверхность должна вплотную примыкать к ендовой планке.
  11. Ни в коем случае нельзя крепить саморезы на отрезке меньше, чем 25 см от ендовой оси.
  12. Для того чтобы выровнять зарезки, в процессе укладки используется резиновая киянка.
  13. Монтаж верхней части ендовы производится с нахлестом в 10 см.

Конструкция каркаса стропильной системы крыши заканчивается монтажом стропил, далее происходит монтаж кровли. Только после всех этих разработок можно перейти к монтажу дверей, окон и т. д.

Некоторые особенности стропильной системы крыши с ендовой

  1. Стропильная система ендовой крыши может быть любой, но необходимо принять к сведению наклон листов кровли.
  2. Для качественной установки крыши нужно четко знать и наглядно видеть, какая конструкция кровли будет необходима для данного здания.
  3. Нужно тщательно подходить к выбору строительного материала. Для крыш необходим качественный материал, который способен выдерживать удары града, вибрацию снега и дождя, он должен быть долговечным и обладать антикоррозийными свойствами.
  4. Работа должна проходить от конька. Таким образом, можно отмерить необходимое вам расстояние и поддержать кровлю.
  5. После окончания работы нужно укрепить отсоединенные участки конька.
  6. Для правильного расчета нагрузки нужно обратиться к специалистам, которые не только помогут правильно рассчитать, но и подскажут, с чего начать монтаж ендовы.
  7. Стропильная система крыши должна быть установлена по правилам СНИПов и сделана из качественных материалов. Стропильная система крыши – это одна из самых главных конструкций любого здания. Для установки стропильной системы с ендовой нужны хорошие эксперты, без особых строительных навыков самому правильно установить ендову практически невозможно.
  8. После того как смонтирована стропильная система крыши с ендовой, обязательно нужно установить снегодержатель. Снегодержатель необходимо поставить правильно, в противном случае от него не будет пользы. Крепить следует его саморезами. Желательно цвет подбирать в зависимости от выбранного вами материала для крыши.

На сегодняшний день практически ни один дом не строится без крыши с ендовой, особенно в северной части земного полушария. Это обусловливается многочисленными осадками. Ведь чтобы защитить свое жилище от протечек и проникновения сквозняка, обязательно должна быть сделана качественная ендова.

что это такое, фото, схема, устройство

Чтобы вода не попадала под кровлю, используется специальный элемент под названием ендова.

На простой двухскатной крыше устанавливать его нет необходимости. Если кровля имеет сложную конфигурацию, то планки ендовы устанавливаются в обязательном порядке.

Этот конструктивный элемент необходим, чтобы обеспечить отвод осадков за пределы кровельной системы.

Назначение ендовы

Высокие темпы индивидуального жилищного строительства сформировали повышенный спрос на кровельные материалы и оригинальные проекты крыш.

Нередко, чтобы дом обладал индивидуальными особенностями, проектируется крыша сложной формы.

Собственнику дома приходится вникать и разбираться, что такое ендова кровли и каким способом такие элементы устанавливаются.

Важно уяснить, что при обустройстве внешне привлекательной крыши ендовы или разжелобки приходится устанавливать в обязательном порядке.

Несложный расчет показывает, что чем сложнее конструкция кровли, тем большее количество разжелобков приходится монтировать.

На этапе проектирования необходимо уделить особое внимание кровельной системе.

Монтажники на основе представленных чертежей должны однозначно представлять, как правильно установить ендовы в обозначенных узлах конструкции.

Любая кровельная система с полным основанием называется ендовая, когда у нее присутствует соединение скатов.

Чаще всего встречаются следующие виды примыканий, вид сверху:

  • Г-образное;
  • крестообразное;
  • Т-образное.

Конкретная схема выбирается при проектировании дома.

Видео:

При этом важно, чтобы стропильная система обладала достаточной жесткостью, иначе кровля будет постепенно расшатываться и пропускать дождевые и талые воды.

Применяемые конструкции

Кровля считается одним из основных элементов любого здания. Чем интереснее и привлекательнее внешние очертания крыши, тем сложнее ее монтировать.

Под стропильную систему выбирается определенное устройство ендовы.

На разжелобок, который расположен на стыке двух кровельных плоскостей, действует более высокая нагрузка, чем на другие участки крыши.

Чтобы обеспечить достаточную надежность кровли, применяются два вида этого элемента – ендова нижняя и верхняя.

Нижний элемент представляет собой пластину, которая имеет тот же угол сгиба, что и сопряжение кровельных скатов.

Ендова верхняя крепится на завершающем этапе и служит декоративным элементом.

Для изготовления ендовы чаще всего используется тот же материал, из которого собирается крыша. Если кровельным материалом выбран шифер, то изделие формуют из оцинкованного железа.

При монтаже кровельной конструкции используются ендовы следующие вида:

  • закрытая;
  • открытая;
  • переплетенная.

Установка ендовы закрытого типа выполняется на кровлях со скатами под большим углом наклона. При таком решении дождевая и талая вода равномерно стекает с крыши без помех и задержек.

Важно отметить, что в желобах, по которым отводятся потоки воды, не скапливается опавшая листва и прочий мусор, препятствующий нормальному водоотведению.

Устройство ендовы открытого типа обеспечивает сток воды по пологим скатам крыши (см. фото).

Как правило, стыки кровельных плоскостей имеют минимальный зазор. На всей длине стыка под кровельный материал укладывается и крепится разжелобок.

Когда крепится ендова для мягкой кровли, то специалисты рекомендуют проложить дополнительный гидроизоляционный слой из рубероида.

Когда кровельные листы переплетаются один с другим, применяется соответствующий тип разжелобка.

И при этом конструктивном решении гидроизоляция укладывается в обязательном порядке. Вид устройства ендовы крыши выбирается на этапе проектирования кровельной системы.

Монтажные работы

Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.

Весь процесс разделяется на следующие этапы:

  • установка стропильной системы;
  • фиксация обрешетки и крепление ендовы;
  • монтаж кровельного материала.

Эта классическая последовательность действий при возведении любого индивидуального дома.

В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.

Установка стропил

Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.

Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.

На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.

В процессе установки и крепления стропил особое внимание уделяется на участки примыкания мансардных окон, террасы или веранды.

Именно на этих местах и укладывается ендова, что важно помнить производителю работ.

Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.

С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.

Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.

Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.

Видео:

При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.

Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.

Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.

Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.

Монтаж кровли

Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.

Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.

Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.

Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.

По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.

Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.

Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.

Затем на этот желоб крепится нижняя ендова.

При монтаже выдерживается необходимая величина нахлеста и тщательно герметизируются стыки.

Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.

Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.

В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.

На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.

Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.

Видео:

Важные нюансы

Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями. Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.

Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.

Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.

Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.

Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.

Видео:

Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.

Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.

Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.

Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.

Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.

Яндовая крыша — устройство: как построить четырехскатную кровлю с эркером

В наше время широкую популярность при возведении частных домов приобрела такая архитектурная конструкция, как эркер. По своему внешнему виду эта форма представляет собой отдельное пространство, которое находится за пределом плоскости фасада. Зачастую свойства эркеров позволяют использовать их как лестничные клетки, иногда – своего рода оранжереи, а порой выполняют функции небольшого жилого помещения, оборудованного как пространство для отдыха.

Задумываясь над тем, как построить эркер, необходимо помнить, что его установка является довольно непростой, а еще большую сложность несет в себе устройство крыши эркера, которую принято называть яндовой. Обычно конструкция этих крыш является вальмовой, но при желании можно смонтировать и двускатную кровлю, особенно если это допускает эркерная форма.

Внешний вид эркера

По своему внешнему виду эркеры отчасти напоминают балконные крыши, оборудованные капитальными стенами. Форма таких эркеров может быть самой разной, как полукруглой, так и с множеством граней.

На форму крыши эркера обычно влияет уже имеющаяся конструкция.

Так, эркерные крыши бывают:

  • многощипцовыми;
  • полукруглыми;
  • вальмовыми, имеющими сложную систему;
  • декоративными, оснащенными различными элементами, например, башенками.

Обычно эркер принято застеклять по панорамному принципу, что сделать весьма непросто, но конечный результат работы будет гарантировать привлекательный внешний вид. Это существенным образом улучшит показатель освещенности внутри помещения, а также придаст всей конструкции легкость.

Как уже говорилось, решая, как построить эркер, важно тщательно продумать устройство крыши, поскольку сложность будет заключаться не только в ее форме, но и в установке дополнительных кровельных элементов – ендов и коньков. Крайне важно, чтобы проектированием яндовой крыши, а в особенности ее сложных вариантов, таких как четырехскатная крыша с эркером, занимался профессионал, поскольку этот этап является очень важным и ответственным, и от правильности его выполнения может зависеть дальнейшая эксплуатация всей системы.

Подготовительные работы по устройству яндовой крыши

Основная цель этого этапа работы – проектирование. Смонтировать эркер можно непосредственно во время строительства или пристроить его позднее, а затем нужно приступить к выбору категории крыши и материала для ее покрытия. Только после этого следует заниматься работами по изготовлению эркерного каркаса и возведению крыши.

Начальный этап монтажных работ заключается в установке особого армировочного пояса, в функции которого входит:

  • создание прочной опоры для всех до исключения балок, поддерживающих систему стропил;
  • осуществление разгрузки оконных перемычек, так как кирпичная кладка дополнительно усиливается армировочным поясом.

Основу такого армопояса составляет бетонный раствор, который усилен сеткой из металла. Подъем уровня эркерных стен над стенами дома при этом будет возмещаться меньшей толщиной балок под стропилами.

Материалы для устройства яндовой крыши

Обустраивая такой объект, как яндовая крыша, следует тщательным образом подготовить все материалы, необходимые в процессе строительства.

К ним относятся:

  • балки и доски из дерева, требуемые для изготовления системы стропил и подстропильной системы, а также обрешетки под покрытие кровли;
  • материала гидроизоляции, чаще всего представленный ПВХ мембранами или другими материалами;
  • крепежные элементы – саморезы, шурупы, гвозди и шпильки для кровли;
  • вязальная проволока;
  • особые пластины, выполненные из оцинкованного металла.

Кровельным покрытием может стать любой материал. Кровля может быть выполнена из металлопрофильных листов, но оптимальным вариантом станет применение керамической или мягкой битумной черепицы. Не стоит забывать и об элементах кровельного декора, в районе которых должен лежать такой материал, который будет соответствовать общему стилю сооружения.

Система стропил яндовой крыши

Дальнейшие работы по устройству яндовой крыши заключаются в изготовлении системы стропил и подстропильных балок. Материалом для этого служат обрезные доски и деревянные балки, скрепленные друг с другом при помощи саморезов и шурупов. Устраивать подстропильные балки нужно так, чтобы часть длины оставалась в запасе, а все лишние части можно обрезать уже после окончания установки.

Перед установкой крыши необходимо определиться с углом ее наклона, но при этом также крайне важно точно соблюсти все пропорции сооружения, иначе эркер будет выглядеть как минимум некрасиво.

Очень часто специалистами применяется технология трехмерного моделирования для того, чтобы наглядно представить будущий проект. При отсутствии опыта работы с такой программой можно просто выполнить на бумаге объемный чертеж. Во время работ рекомендуется придерживаться какого-то одного стиля, иначе помещение эркера будет неэстетично выделяться на фоне всего сооружения и потенциально может испортить всю его внешнюю красоту.

Изготовление кровельных стропил следует выполнять только на земле, а уже затем поднимать их на крышу и крепить к коньку саморезами и особыми пластинами на основе цинка, которые способны дополнительно укрепить стропильную систему. Фиксируются эти пластины особой прокатной машиной, но за неимением таковой можно воспользоваться и стандартным молотком, с помощью которого можно глубоко забить пластины в дерево.

Готовую систему стропил, образующую форму треугольника, следует прикрепить к балкам, расположенным под стропилами, что поможет придать всей конструкции большую надежность.

Монтаж обрешетки для яндовой крыши

Прежде чем начать устройство обрешетки, стропильную систему следует оснастить пленкой гидроизоляции. Ее ни в коем случае не нужно натягивать, поскольку от этого она может просто лопнуть, лишив всю систему гидроизоляции как таковой. Гораздо правильнее будет закрепить ее даже с некоторым провисом для того, чтобы при любых изменениях температур ее целостность и положительные свойства остались незатронутыми.

После этого следует приспать к монтажу обрешетку, которая выполняется из обработанной антисептиком обрезной доски. Более того, обработке должна подвергнуться и вся деревянная система стропил, что поможет защитить ее от вредного воздействия насекомых. Укладывать обрешетку нужно поперек стропильных ног, а шаг укладки должен соответствовать типу применяемого материала для кровли. Некоторые кровельные покрытия требуют устройства сплошной обрешетки, поэтому в данном случае сырьем будет выступать уже не обрезная доска, а ОСП плиты и устойчивую к влаге фанеру определенной толщины.

Безусловно, на устройство крыши во многом влияет используемый кровельный материал, поскольку для каждого покрытия характерна своя технология укладки, а также применение тех или иных материалов (паро-, термоизоляция и т.п.). Важно не забывать, что покрытие для кровли должно гармонично вписываться в общий стиль постройки и не должно каким-либо образом выделяться.

Так, можно сделать вывод, что яндовую крышу вполне можно смонтировать и самостоятельно, а при возникновении трудностей всегда можно обратиться за помощью к Интернету, где многочисленные строительные сайты предоставляют подробную информацию по установке такой кровли с детальными фото и видео всего процесса ее устройства.

что это такое, фото, устройство и монтаж

Оценивая внешний вид любого здания, глаза, как правило, в первую очередь останавливаются на крыше. Именно она придает строению характер и эмоцию. Однако, декоративная функция конструкции все же не является самой главной. Как не крути, а крыша – это защита внутренних помещений от внешних воздействий. И идеальным будет решение, когда архитектурное наполнение выполняется не в ущерб функциональности. Конечно же, имеют очень эффектный вид крышные конструкции со множеством примыканий и стилистических дополнений. Если в результате такого форматирования на примыкающих скатах образуется внутренний угол (ендова), то крыша называется ендовой. Именно устройство ендовы мы предлагаем обсудить прямо здесь и сейчас.

Что такое ендова и для чего она используется

Ендова является внутренним углом крыши, который образуется при стыковке двух скатов. Этот элемент также называют разжелобок. Основное назначение данной конструкции заключается в защите внутренних кровельных углов от попадания воды. Ендова нужна на стыках крыш с непростым геометрическим строением, а также на линии присоединения материала кровельного покрытия к вертикальному на мансарде в слуховых окнах.

Схема ендовы крыши:


Ендова является внутренним углом крыши Источник zen.yandex.tm

Размеры ендовы будут зависеть от того, насколько большой уклон у крыши – чем он меньше, тем более длинный и широкий нужен разжелобок. Также на данный элемент конструкции кровли влияют и погодные условия в местности строительства дома. Стандартная длина ендовы крыши 2 м, возможно изготовление конструкции в 3 м. Разжелобок большого размера, например 10 м, монтируется из нескольких планок, уложенных внахлест. При этом важно сохранить герметичность всех соединений.

Разжелобок часто путают с коньком крыши. Но это разные элементы – конек монтируется на внешний угол, а ендова на внутренний.


Конек монтируется на внешний угол, а ендова на внутренний Источник besplatka.ua

У использования ендовы есть ряд преимуществ, поэтому она является необходимым элементом при монтаже кровли:

  • организовывает стоки

    дождевых и талых вод на элементах крыши, что обеспечивает более длительную их сохранность;

  • увеличивает безопасность

    при сильных снегопадах – осадки не задерживаются, опадая маленькими пластами;

  • монтаж

    производится достаточно просто и быстро.

Крыша с ендовой предполагает стропильную систему, и сложности могут возникнуть с гидроизоляцией, поскольку это место в устройстве скатов кровли испытывает максимальные нагрузки. Для проведения успешного монтажа нужен точный чертеж. Особенно внимательно выполняются работы на стыке главного ската крыши и мезонина.

После того как завершено устройство стропил, производят укладку материала кровли, выводя его на внутренние углы. Используют два подкладочных слоя с нахлестом. Затем монтируется верхняя планка, придающая эстетичный вид конструкции. Стыки обрабатывают герметизирующей лентой.

Предназначение элемента

Можно с уверенностью сказать, что каждый человек, который далек от строительства не раз в своей жизни видел ендову, но вряд ли знал, что она так называется. Если говорить просто, то это своего рода стык на кровле. Ендова образуется на месте соприкосновения двух скатов друг с другом или при соприкосновении ската со стеной. Как правило, это внутренний угол между двумя плоскостями. Возведением кровли с ендовой должен заниматься профессионал, т. к. такой узел довольно сложно реализовать правильно. Такой элемент несет в себе определенную функциональную нагрузку. Среди основных моментов можно выделить:

  • герметичный узел примыкания;
  • отвод дождевой воды;
  • отвод талой воды.

Только благодаря ендове удается обеспечить герметичный узел примыкания, через который осадки не попадают под кровлю. Ее основной целью является отвод дождевой воды, чтобы она не скапливалась на кровле. Это относится и к талой воде, которая может быть результатом выпадения снега или обледенения. В силу своей конструкции ендова несет дополнительную нагрузку. Это связано с большими массами снега, которые скапливаются на ней. Часто чтобы убрать его используется кабельное отопление для кровли.

Обратите внимание! Если в процессе проектирования ендовы будут допущены определенные ошибки, тогда повреждены будут оба примыкающих ската кровли. Именно поэтому изготовление ендовы лучше не поручать новичку.

Виды ендовы

Ендова кровли состоит из планок, крепящихся снизу и сверху. Нижняя планка с загнутыми краями, что предотвращает затекание воды внутрь конструкции.


Верхняя планка представляет собой накладку Источник proroofer.ru

Разжелобок чаще всего бывает двух видов:

  • нижняя планка

    без верхней;

  • присутствуют оба составляющих

    элемента.

Нагрузку, главным образом, берет планка, которая снизу, поэтому она делается из крепкого металла. Верхняя часть обычно выполняется из такого же материала, как и все покрытие крыши.

Материалы, из которых производят разжелобок различны:

  • оцинкованная сталь

    ;

  • алюминий

    ;

  • сталь с полимерным покрытием

    ;

  • медь

    ;

  • армированный битумный материал

    .

Используется лист металла с рифлением. Так обеспечивается улучшенная защита от снега и уменьшается нагрузка на стоки для воды.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

  • Они должны соответствовать материалу, используемому для покрытия кровли.
  • Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
  • Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Монтаж ендовы для крыш из различных материалов

Поскольку ендова это конструкция на пересечении скатов крыши, она является самым слабым местом кровли. Сюда ложится наибольшая нагрузка. Монтировать ендову должны профессиональные строители или человек, знающий все тонкости работы с этим элементом и различными материалами.

Крыши из ондулина

Ендова для мягкой кровли требует выполнения дополнительной обрешетки. Для этого потребуются две обрезные доски, имеющие ширину не менее 20 см. Они крепятся с отступом в 5 см от оси разжелобка. Дерево лучше обработать антисептическим средством.


Надо следить, чтобы центр разжелобка расположился строго между досками Источник sargorstroy.ru

Установка на крыше из ондулина:

  • монтируется элемент обязательно снизу вверх

    ;

  • нахлест

    между частями разжелобка делают 15 см;

  • после примерки листов ондулина к месту перегиба кровли, их раскраивают

    нужным образом;

  • листы нужного размера монтируются

    на ендову с отступом 5 см от ее оси, их прикрепляют гвоздями к каждой волне.

Крыши из металлочерепицы

Под ендову на кровлях с данным типом покрытия делается сплошная обрешетка, что предотвратит ее провисание. Такая конструкция является жестким основанием под разжелобок. Ендова выполняется с двумя планками – вода стекает по нижней, а верхняя несет главным образом декоративное назначение, но также предотвращает коррозию на срезах листов покрытия кровли.


Планки ендовы Источник legkovmeste.ru

Это может быть интересно!
В статье по следующей ссылке читайте про узел прохода вентиляции через кровлю – разновидности конструкций и особенности их монтажа.

Разжелобок для кровли из металлочерепицы монтируется следующим образом:

  • нижние планки

    располагают с нахлестом порядка 15 см и закрепляют на обрешетке саморезами;

  • места стыков

    необходимо герметизировать;

  • немного с нахлестом на планку разжелобка укладывают листы

    металлочерепицы и крепят гвоздями, предназначенными для кровли;

  • на листы сверху стыка накладывается верхняя планка

    и фиксируется метизами.

Крыши из профнастила и шифера

Под эти покрытия для кровли при монтаже ендовы укладывается несколько досок. Далее на них крепится гидроизоляция, которая подлежит соединению с гидроизоляционной мембраной, проложенной на скатах крыши.


Нахлест в этом случае делают 15 см, а стыки фиксируются двусторонним скотчем Источник rico.zavuhotegi.ru.net

Далее разжелобок крепится следующим образом:

  • монтируется

    нижняя планка;

  • затем к ней прикрепляется

    уплотнитель, его рекомендуется усилить герметиком по сторонам от скатов кровли;

  • осуществляется монтаж

    покрытия крыши;

  • образовавшийся в выступах волны зазор заполняется

    герметиком.

Монтаж ендовы при кровле профлистом может быть выполнен в нескольких вариантах ее оформления:

  • Открытая

    . В таком варианте листы профнастила надо отрезать на расстоянии 6-10 см от линии сгиба. Планка и срезы становятся открытыми. Чтобы предохранить их от внешнего воздействия, на материал крыши монтируются декоративный желоб. Его крепят к обрешетке при помощи гвоздей.

  • Закрытая

    . Листы профнастила обрезаются четко по линии перегиба и стыкуются между собой без зазора. Использование никаких дополнительных элементов в этом случае не требуется.

  • Переплетенная

    . Этот способ доступен в основном профессионалам, самостоятельно такой монтаж осуществить сложно. Перегиб кровли перекрывают листами покрытия, заходящими на другую сторону по очереди. Такой способ редко используют для жестких покрытий, он больше подходит для кровли с мягкими видами покрытий.


Варианты оформления ендовы Источник legkovmeste.ru

Это может быть интересно!
В статье по следующей ссылке читайте про правильный контроль за ходом строительства — технадзор.

По сути, открытый и закрытый типы монтажа ендовы крыши из профнастила отличаются только методом, которым подрезается материал.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

Рекомендации по монтажу

При монтажа разжелобка можно воспользоваться такими рекомендациями:

  • На обрешетку надо положить слой гидроизоляционного материала

    и состыковать его с гидроизоляцией скатов, используя клейкую ленту.

  • Основа может выполняться из горизонтальных планок

    . Они должны состыковываться по центру перегиба скатов кровли в шахматном порядке.

  • В нижней планке

    , выполненной из металла, не стоит делать отверстия насквозь при креплении ее к обрешетке. Вместо этого к загибам присоединяются полоски-ушки, и именно они фиксируются на обрешетке.

  • Там, где ендова стыкуется между собой и с покрытием крыши, рекомендуется использовать специальные полосы

    для уплотнения и герметизации.

Узкое место всего дома

В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.

Неправильно построенная или неверно рассчитанная ендова может стать причиной начала разрушения кровли, при определенных обстоятельствах — всей крыши, а иногда и всего дома. Если непрофессионально, без расчетов и определенных знаний подойти к укладке ендовы, можно получить самые негативные последствия.Если мы знаем заранее от чего необходимо защитить дом, то можем сделать так, чтобы на долгие годы стык скатов был надежным соединением. Специалисты имеют большой опыт успешного проведения самых сложных кровельных работ , в том числе по устройству ендовы крыши. В компании можно заказать и комплексную услугу, включая проектирование дома , ремонт крыши и кровли, а также проектирование новой или реконструкцию существующей кровли, монтажный или полный цикл кровельных работ, который выполнят профессионалы.

Важные итоги

Устройство ендовы очень важный момент в завершении стройки дома, коттеджа или хозяйственной постройки. Принципиальным является то, что ее устройство имеет много технологических моментов, которые нельзя упускать:

  • качественная гидроизоляция нижней ендовы для сохранения целостности крыши и долговечности эксплуатации
  • соблюдение прочности конструкции обрешетки для недопускания обвисания или поломки ендовы

  • правильный подбор материалов для установки желоба, выбор этого материала с учетом максимально высокого качества и надежности, водонепроницаемости;
  • монтаж элементов ендовы специалистами или строителями-любителями с достаточным багажом знаний.

Если все эти моменты будут соблюдены, вы получите кровлю, где ендова будет выполнять свою главную функцию – защищать от разрушающей силы воды и хранить тепло и уют в вашем доме долгие годы без затратных и хлопотных внеплановых ремонтов.

Помочь провести правильную установку ендовы крыши вам поможет видео.

что это такое. устройство и монтаж ендовы

Классификация и устройство кровельных разжелобков

Монтаж ендов выполняют до укладки кровельных материалов на скаты кровли. В зависимости от сложности конструкции и способа обустройства разжелобки подразделяются на два вида:

  • нижние;
  • верхние.

Задача нижних элементов заключается в защите мест сопряжения скатов от попадания влаги в подкровельную зону. Они имеют подгибы по краям, благодаря чему при высоком уровне сточных вод предотвращается их перелив в чердачное пространство. Кроме того, дополнительную герметизацию кровли обеспечивают за счёт рулонной гидроизоляции, которую с достаточным запасом по ширине укладывают на обрешётку. Нижние планки выполняются из оцинкованной или нержавеющей листовой стали, алюминиевой полосы и т. д.

На нижней панели ендовы делаются отбортовки для защиты подкровельного пространства от протечек

Верхняя ендова, которая выступает над основным разжелобком на 15–20 см, служит в декоративных целях, скрывая неприглядную щель в месте стыка двух скатов.

Верхняя панель закрытой ендовы защищает разжелобок от попадания мусора и придаёт конструкции кровли завершённый вид

Чаще всего облицовочная планка выполняется из одноимённого кровельного материала и устанавливается на место после того, как крыша будет полностью укрыта.

По способу монтажа стыковочные элементы бывают:

  • открытыми;
  • закрытыми;
  • сочленёнными (переплетёнными).

Ендовы первого типа обустраиваются с использованием одной лишь нижней защитной панели, поэтому внешне они выглядят как неприкрытая зона сочленения смежных скатов. Являясь самым простым вариантом, открытый стык может использоваться на кровле с небольшим уклоном. Плюсы подобного решения — в эффективности водоотведения, скорости и простоте монтажа. К недостаткам можно отнести внешнюю непрезентабельность конструкции.

Закрытые разжелобки обустраиваются с использованием нижних и верхних панелей. Этот тип стыкования требует максимально плотного прилегания наклонных поверхностей и способен обеспечить защиту от протечек на крышах с крутыми скатами.

Сочленённой ендовой называется метод стыкования скатов, при которых кровельные листы переплетаются друг с другом, благодаря чему удаётся более надёжно защитить внутреннее пространство от попадания влаги.

В зависимости от способа монтажа ендовы делятся на открытые, закрытые и переплетённые

Преимущества закрытых и сочленённых разжелобков заключаются в максимально эффективной влагозащите и внешней привлекательности — крыша с такими ендовами выглядит монолитной и завершённой. К минусам относится более сложный монтаж и, как следствие, удорожание конструкции.

Распространенные размеры

Производительность водостока выбирают в зависимости от площади обслуживаемой части кровли, и она определяется размерами желобов и водосточной трубы. Независимо от компании изготовителя и материалов, соотношение между размерами сечения этих элементов у всех общее — диаметр желоба приблизительно в 1.4 — 1.5 раза больше диаметра трубы.

В качестве примера ниже представлены типоразмеры водосточных систем популярных на российском рынке производителей:

Производитель Материал Размеры водостока, мм
Aquasystem Металл 125х90, 150х100
GrandLine Металл (круглый профиль) 125х90, 150х100
GrandLine Optima Металл (прямоугольный) 127 мм (ширина)
GrandLine Optima Пластик 120х87
Ruukki Металл 125х87, 150х100
DÖCKE Пластик Серия Premium — 120.65х85.73 Серия Lux — 141х100
ТехноНиколь Пластик 125х80

depositphotos

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

  • Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Рекомендации по установке

Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.

К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.

Это слой защитит древесину при образовании конденсата. Мембранный материал можно укрепить с помощью скоб. Этот слой нужно аккуратно обрезать по краю капельника (нижнего бортика ендовы). Далее мембрана раскладывается по скатам, а разные куски материала склеиваются двухсторонним скотчем.

Особенное внимание стоит уделить проклейке мембраны по краю желоба. Если эта работа будет сделана плохо, материал со временем растрепит ветер

Для гидроизоляции ендовы допускается использование рубероида. Подойдут другие материалы, которые обеспечат должный уровень защиты.

Общая схема монтажа будет выглядеть следующим образом:

  • кровельный материал;
  • обрешетка;
  • учащенный тип обрешетки;
  • уплотняющая лента;
  • гидроизоляционный материал;
  • накладка ендовая;
  • уплотнитель с универсальными качествами;
  • ендова плоская;
  • ендовые бруски.

Подготовьте заранее необходимые для вас инструменты. В соответствующих магазинах представлен широкий выбор товаров. Инструменты бывают ручные, полуавтоматические, автоматические.

Для монтажа ендовы могут потребоваться:

  • устройства измерения;
  • карандаши;
  • обивочная лента;
  • маленький шпатель;
  • молоток;
  • резак;
  • строительная сушилка;
  • монтажный пистолет;
  • различные крепежи;
  • бруски;
  • гидроизоляционные ленты;
  • шуруповерты;
  • резак по металлическим основам;
  • нивелир.

Выбирайте качественные инструменты, ведь успешность выполнения работ во многом связана с качеством используемых деталей. Например, полуавтоматической закаточной машинкой удобнее работать с бортиками ендовы. Машинку можно настроить для работы с материалом разной толщины. Бортики получатся качественными на всей протяженности листа. Полуавтоматическая машинка особенно эффективна, если предстоит работать с длинными скатами крыш.

Резак по металлу нужен с крупными или средними зубьями. Длина полотна должна быть больше толщины самой детали. Обычно применяют ножовку, полотно которой 45–50 см. Ножовку можно заменить современным электроинструментом. К примеру, электролобзик значительно облегчит работу.

Система антиобледенения

Для борьбы с наледью на свесах крыши, с ледяными заторами в воронках и водосточных трубах используют электрические системы антиобледенения. Причины обледенения — суточные перепады температур, «теплая» кровля жилых и эксплуатируемых чердаков.

Условия для возникновения наледи возникают в ендовах, на свесах, в желобах, воронках и трубах. В ендовах происходит накопление снега естественным образом, днем он может подтаивать, а ночью замерзать. Свесы и водосточная система обдуваются ветром, поэтому их температура ниже, чем поверхности остальной части крыши. Именно здесь прокладывают нагревательный кабель системы антиобледенения.

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

  • Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
  • Закрытая. Стык плотный и прямой.
  • Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

ВАЖНО!

Отличие этих способов не в функциональности, а чисто внешнее.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Устройство ендовы

Ендовы как доборный элемент тоже делятся по способу установки:

  • Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
  • Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Вообще, ендова может быть:

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

  1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
  2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
  3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

  1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
  2. Накрыть слуховое окно листами металлочерепицы
  3. Вдоль стенок слухового окна уложить уплотнитель
  4. На карнизный свес окна нужно прикрепить карнизную планку
  5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
  6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

Уход за ендовой

Чтобы ендова служила долго и качественно выполняла свои задачи, за ней нужно тщательно ухаживать. Процесс обслуживания кровли должен войти в привычку каждого домовладельца.

Практические рекомендации:

В летний и осенний сезон следует тщательно очищать планки ендовы и водоприёмную воронку от скопившегося мусора, грязи, листьев и посторонних предметов. Для этого можно воспользоваться веником или щёткой с мягким ворсом. Очистка начинается со скатов, ендова обслуживается в последнюю очередь.
Периодически, несколько раз в год, осматривать состояние планок, плотность прилегания к кровельному материалу

При необходимости восстанавливать герметизирующие ленты и уплотнительные прокладки.
Зимой важно своевременно удалять снежный покров в момент его чрезмерного накопления. Это защитит планки ендовы от деформаций, в результате которых возникают протечки

Инструментом служит деревянная лопата или скребок с прорезиненной рабочей кромкой. Чем длиннее ручка кровельного скребка, тем удобнее им работать.

Выполнение работ производится в соответствии с правилами техники безопасности

Необходимый инструментарий для работы

Набор инструментов, нужный для работы не отличается кардинально от того, что требуется ля кровельных работ. Вот что понадобится для самостоятельного монтажа ендовы кровли:

  • Для разметки: карандаш, рулетка, строительный уровень и отвес, шнур.
  • Для обрезки материалов: резаки по дереву и металлу, ножовка.
  • Для закрепления материалов на месте: молоток, монтажный пистолет, шуруповерт, отвертки.
  • Для изоляции: герметик, гидроизоляционная и обивочная лента.

Стоит также позаботиться о нормальном, надежном основании, на котором можно стоять во время работы. Понадобятся надежные леса или козлы.

Как устроены разные типы ендов

Различают два вида ендов – нижнюю и верхнюю. Нижняя должна обеспечивать надежность и герметичность, а верхняя, в основном, выполняет декоративную функцию. Поэтому нижняя ендова выполняется из прочной оцинкованной стальной полоски, защищающей от воды пространство под кровлей. Края этой широкой фальшендовы (именно так ее еще называют) загнуты, чтобы вода не переливалась. А нижний ее край расположен над карнизом.

Планка нижней ендовы.

Ну, а верхняя планка, выступающая над нижней на 15 или 20 сантиметров, призвана красиво прикрыть места соединения. Ей ведь не обязательно быть прочной, и она обычно делается из материала кровли, а монтируется лишь после полной укладки покрытия крыши.

Планка верхней ендовы.

Чтобы ендова не провисала, под нее ставят сплошную обрешетку из обрезных досок, обработанных антисептиком. Это помогает выдерживать большие нагрузки (в виде снежных сугробов, например). В некоторых случаях на обрешетку настилают гидроизоляцию.

Устройство ендовы.

Стыки кровельных плоскостей, прикрытые ендовой, могут соприкасаться или соединяться тремя разными способами. Соответственно, и ендова по способу монтажа может быть открытой, закрытой или переплетенной (сочлененной).

#1. Ендова открытая – самое простое решение. Вот только использовать ее возможно лишь на кровлях, отличающихся не очень крутыми скатами. При таком способе монтажа кровельные стыки имеют зазор, в котором и располагается наш желобок. Его крепят кровельными саморезами, вкрученными через 30 сантиметров. Монтаж нижней ендовы начинают снизу вверх. Для надежности под низ подкладывают гидроизоляцию. В завершение монтируется декоративная ендова верхняя (снизу вверх, с десятисантиметровым нахлестом отдельных частей).

#2. Ендова закрытая используется на крышах, у которых углы между кровельными плоскостями острые. Стыки кровельного материала в данном случае плотно соединяются друг с другом, проходя над ендовой.

#3. Ендова переплетенная также полностью закрыта кровлей, но отдельные ряды листов кровли, на соседних плоскостях, переплетаются между собой.

Выбор типа ендовы зависит как от угла наклона ската и используемого кровельного материала.

О недостатках и преимуществах всех трех типов ендов

У открытой ендовы:

  • Простой и очень быстрый сток воды и стаявшего снега с крыши;
  • Монтаж отнимает немного времени;

Но:

Внешний вид открытого желоба не так презентабелен, как у элементов закрытого или сочлененного вида.

У закрытой или переплетенной ендовы:

Весьма привлекательный внешний вид.

Но:

Монтаж происходит дольше, чем при открытом способе.

Вот мы и рассмотрели, что такое ендова кровли. Как видите, у нее только название хитрое и не всем известное, а суть весьма проста

И без этого важного элемента кровли обойтись нельзя никак, иначе потечет крыша в очень скором времени

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

  1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
  2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
  3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

  1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
  2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
  3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
  4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Что представляет собой ендова и ее назначение

Итак, ендова – это соединительный элемент между двумя плоскостями сложной крыши в месте ее излома. Но, в отличие от конька, ее ставят там, где кровельные скаты стыкуются друг с другом, образуя отрицательный угол.

Назначение ендов простое: не допустить попадания под кровлю воды и различного мусора.

По сути, они служат своеобразными желобами, помогающими удалить всё это с крыши. Чем более сложной является конфигурация кровли, тем больше у нее стыков. Соответственно, и таких защитных желобов также потребуется больше.

Крыши, требующие монтирования таких элементов, могут быть самыми разнообразными. Обычно ендовы ставят на крестообразные крыши, а также на выполненные в виде букв «Г» или «Т». Популярнее всего Т-образные кровли. Не следует забывать и об изгибах кровли, которые могут иметься на выступающих окнах мансарды или слуховых окошках. Кстати, учтите, что увеличение сложности кровельной конструкции достаточно сильно отразится на стоимости работ. И обслуживать в дальнейшем затейливую крышу тоже будет не очень дешево.

Чтобы ничего не упустить, желательно составить подробный план, где указаны все примыкания крыши. Этот план затем разбивают на отдельные прямоугольные и квадратные части. Прямоугольник самого большого размера – это сам дом, а пристройки обозначены квадратиками и прямоугольниками меньшего размера. Обозначив прогоны, соединяют углы крыши дома с углами крыш пристроек. Вот так заранее и определяются места наших будущих желобов.

Важно: если неправильно продумать устройство ендовы, можно слишком дорого за это заплатить. Причем результатом могут стать не только ручьи воды с потолка, но даже обрушенная кровля

Такое вполне возможно, если снег не будет удаляться с крыши, а накопится на ней в больших количествах. Поэтому стоит посоветоваться со специалистами, которые учтут и ветровые нагрузки, и осадочные. Все ведь помнят поговорку о том скупом, который заплатил дважды.

Как устроить ендову

Кровля, в которой предусмотрена ендова, предполагает монтаж верхней и нижней ендовы. Для начала нужно правильно устроить основу. По обе стороны стыка двух скатов гидроизоляционный материал на сплошной настил.

Профессионалы рекомендуют вдоль нижней ендовы укладывать дополнительный слой гидроизоляции. В противном случае между фальшендовой и кровельным материалом укладывается еще уплотнитель. Для гидроизоляции зачастую используют ендовый ковер, состоящий из полиэфирного полотна, которое пропитано высококачественным битумом и обработано с обеих сторон посыпками.

Монтаж ендовы

Ендовая планка является линией пересечения скатов, образуя внутренний угол. Ендовая планка нижняя предназначается для водоотвода и предотвращения попадания во внутренне пространство кровли влаги. Ендовая планка верхняя является декоративным элементом для прикрытия среза кровельного материала.

Сверху ендовый ковер имеет посыпку из базальта, а снизу песчаную. Он надежно защищает стыки от протечек, а также обладает отличными прочностными характеристиками. Ендовый ковер крепится или при помощи наклейки, или при помощи гвоздей через 20 см. При использовании такого ковра желоб будет из прочного цельного материала.

Далее осуществляют устройство нижней ендовы, которая называется фальшендовой. Такая ендова представляется в виде широкой пластины, которая согнута под углом, который соответствует углу соединения скатов крыши. Данная пластина при помощи саморезов крепится к обрешетке через каждые 30 см

Необходимо обратить внимание, чтобы нижний край ендовы был над карнизной доской. Если нижняя ендова состоит из нескольких элементов, тогда их нужно монтировать снизу вверх

Для повышения гидроизоляции необходимо стыки фальшендовы заделать герметиком.

После монтажа фальшендовы и слоя гидроизоляции приступают к установке верхней ендовы. Данный конструктивный элемент выполняют функцию отводы дождевой воды со скатов кровли. Поскольку эта ендова находится на виду, ее рекомендуется выполнять с того же материала, что и вся кровля.

При монтаже кровли из профлиста или металлочерепицы материал укладывают на расстоянии 10 см по двум сторонам от линии внутреннего угла. В самом конце монтируется верхняя ендова или же декоративная накладка. Такая накладка монтируется, как и нижняя ендова с нахлестом 10-12 см снизу вверх.

Если же ендова монтируется между основным скатом и мансардными или же слуховыми окнами, тогда также устанавливают дополнительную доску в качестве сплошной обрешетки в месте соединения скатов.

Для устройства ендовы используют специальные скобки, при помощи которых крепится желобок. Также используют поролоновую самоклеющуюся полосу, которая защищает от от снега, воды и пыли. Для качественного монтажа ендовы используют половинчатую черепицу. Еще одним конструктивным элементом является лента для ендовы, используемая на стыках. Не следует также забывать и о том, что ендова должна быть одного цвета с крышей, а желательно из того же материала.

Ендова монтируется такими способами: открытый, закрытый и сочлененный.

30 различных типов кровельных ферм (показаны конфигурации)

Узнайте о 30 различных типах ферм с помощью этой серии из 30 схем ферм, на которых четко показаны все части и различные стили ферм, которые можно использовать для разных типов крыш.

Так же, как существует много типов крыш с множеством частей крыши, существует множество различных типов ферм крыши. В этой обширной статье с помощью серии пользовательских схем ферм объясняются различные конфигурации ферм, которые вы можете использовать для различных крыш.

Хотя эта статья посвящена конфигурациям, у нас также есть очень классный набор иллюстраций, демонстрирующих различные части (анатомию) ферм крыши.

Если вам нужно построить ферму, хорошей отправной точкой будет получение четкого представления о многих вариантах, конструкциях и конфигурациях.

Связанный: Типы черепицы | Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части водосточного желоба

A. Обзорная схема различных типов и наименований стропильных ферм

Мы добавили в наше эпическое руководство по фермам крыши обзорную диаграмму, иллюстрирующую различные названия ферм крыши.

B. Конфигурации треугольной фермы

Ниже приведена подробная разбивка и, в большинстве случаев, объяснение каждого типа фермы.

1. Ферма Studio с двумя точками опоры

2. Studio-три точки опоры

Используется на больших фермах и для создания наклонного потолка или дополнительного вертикального пространства.

3. Ферма для ящиков/лотков

Скатная ферма с наклонной (или не наклонной) вертикальной деталью внутреннего потолка.Он может принимать различные формы и часто используется в эстетических целях, добавляя высоту и акцентируя внимание на потолке. Этот тип ферм идеально подходит для столовой, гостиной, большой комнаты и кухни.

4. Ферма цилиндрического свода

Имеет характерный бочкообразный потолок. Чтобы придать потолку полуцилиндрический вид, этой ферме потребовалось бы множество маленьких кусочков дерева, скрепленных вместе. Этот декоративный тип фермы добавляет объем, сохраняет прохладу в помещении и имеет гипсокартон с относительно низкими эксплуатационными расходами.Его часто используют для подвалов и длинных коридоров.

5. Ферма Clear Story

Высокая стена между двумя наклонными сторонами с полосой узких окон. Эта структура позволяет свету и свежему воздуху проникать в комнату. В настоящее время он также используется в энергоэффективных зданиях.

6. Двойная консоль

Две горизонтальные балки, выходящие за пределы нагрузки, которую они несут, и закрепленные на одном конце. Двойная консольная ферма увеличивает высоту конструкции и придает легкий и изящный вид.Он часто используется в высотных зданиях, таких как выставочные здания и трибуны.

7. Три подшипника

8. Двойной шаг

Скатная ферма с двумя наборами сторон с разным наклоном. Они часто располагаются спереди и сзади друг друга, причем передний шаг обычно круче. Используется для двускатных крыш.

9. Модифицированные ножницы Queen

Как следует из названия, эта скатная ферма имеет комбинированный вид фермы Queen Post и фермы Scissors.Его конфигурация сети напоминает ферму Queen Post, а внешний вид напоминает ферму Scissors.

10. Ножницы Хоу

Ферма Howe Scissors названа так потому, что ее внешний вид напоминает открытые ножницы. Его нижние пояса соединяются на вершине, образуя скатный или сводчатый потолок. Естественно, эта ферма используется в зданиях для создания скатной крыши.

11. Ферма вальмовой балки

Шаговая ферма с усеченной или плоской вершиной, чтобы она могла выдерживать большую нагрузку.Шатровые крыши более устойчивы, чем двускатные, и более устойчивы к сильным ветрам и ураганам.

12. Шаговое бедро

Вариант вальмовой фермы и самый универсальный из типов. Он имеет такой же уклон, как и стандартные фермы, но с плоской вершиной.

13. Комната на чердаке

Это обычная ферма, внутреннее пространство которой превращено в комнату. Этот популярный тип смоляной фермы может быть универсальным и повышать ценность собственности. Его часто используют в гараже или гараже.

14. Вальмовая ферма крыши

Он имеет вид сарая и похож на Комнату на чердаке из-за использования со встроенной системой пола.

См. также нашу галерею вальмовых крыш.

15. Полинезийская ферма

Имеет увеличенный наклон с двойным симметричным верхним поясом.

C. Типы моноферм

1. Моноферма

Моноферма представляет собой односкатную ферму, образующую прямоугольный треугольник. Моноферменная крыша обеспечивает больше солнечного света и визуального пространства, имеет надлежащий дренаж и относительно дешевле.Его часто используют для навесов, гаражей или расширения существующей крыши.

2. Ножницы Mono

Это разновидность ножничной фермы, используемая в жилых, коммерческих и промышленных зданиях.

D. Распространенные типы ферм и пролеты

1. Кинг Пост

Простейшая ферма только с одной центральной вертикальной стойкой, двумя стропилами и затяжной балкой. Его часто используют в сарае, на крыльце и в гараже.

2. Королевский пост

В отличие от King Post, ферма Queen Post имеет две центральные вертикальные стойки, две стропила и балку.Он легче, чем King Post, и может использоваться для покрытия больших площадей.

3. Финк

Имеет двойную V-образную конфигурацию полотна и наиболее широко используется в жилых домах и пешеходных мостах.

4. Хоу

Разработанная Уильямом Хоу в 1840 году, эта обычная ферма с М-образной конфигурацией была очень популярна для строительства современных железнодорожных мостов.

5. Вентилятор

Имеет двойные комплекты конфигурации перемычки Queen Post или аналогичную конфигурации двойной V-образной перемычки фермы Fink.

6. Модифицированная Королева

По сути, это та же ферма Queen Post, но с несколькими панелями с обеих сторон.

7. Двойной Финк

Это ферма Fink с одинаковым рисунком, повторяющимся с обеих сторон, так что конфигурация полотна выглядит как W, а не как двойная V.

8. Дабл Хоу

Это конфигурация фермы Howe с дополнительной парой вертикальных стоек и диагональю с обеих сторон.

9.Модифицированный вентилятор

Ферма Double Fan с центральной вертикальной стойкой и дополнительной парой стоек и диагоналей.

10. Тройной Финк

Это ферма Финка с одним и тем же узором, повторяющимся трижды с обеих сторон, так что конфигурация полотна выглядит как три буквы V.

11. Тройной Хоу

Это конфигурация стропильной фермы Howe с двумя дополнительными парами вертикальных стоек и диагональю с обеих сторон.

12.Длинный пролет из трех частей

13. Приподнятый центральный отсек, состоящий из трех частей

Техническая информация — Truss Systems Hawaii

Apex :: Самая высокая точка фермы.

Чердачная ферма :: Ферма с мансардным помещением внутри фермы. Нижний пояс служит балкой перекрытия, а верхний — стропилом.

Обрешетка :: Обрешетка кровельная или потолочная. Обычно деревянные элементы крепятся к поясам фермы для поддержки черепицы или материала потолка. Также обеспечивает боковое ограничение фермы.

Опорная точка/точка опоры :: Точка, на которую опирается ферма. Ферма должна иметь две или более опор, расположенных в точках стропильных щитов.

Нижний пояс :: Элемент фермы, образующий нижний край фермы.

Стыковое соединение :: Соединение встык между двумя деревянными элементами.

Консоль :: Та часть фермы, которая выступает за пределы внешней основной опоры, не включая удлинения верхнего пояса или свесы.

Хорда :: Элементы фермы, образующие верхнюю и нижнюю кромки фермы.

Сосредоточенная нагрузка :: Нагрузка, приложенная в определенном положении, например, нагрузка, приложенная пересекающейся фермой.

Соединитель :: Легкие стальные пластины с зубьями, выступающими с одной стороны. При вдавливании в пересекающиеся деревянные элементы пластина соединяет элементы в жестком соединении.

Ползучесть :: Движение в результате длительного приложения нагрузки к деревянному элементу.

Постоянная нагрузка :: Постоянные нагрузки из-за веса материалов и собственного веса фермы.

Прогиб :: Перемещение фермы под действием приложенных нагрузок.

Расчетные нагрузки :: Различные нагрузки, на которые рассчитана ферма.

Распределенная нагрузка :: Нагрузки распределяются равномерно по стержню фермы.

Лицевая панель :: Отделка по краю карниза.

Фронтонная ферма :: Стандартная ферма треугольной формы.

Балочная ферма :: Ферма, предназначенная для поддержки одной или нескольких ферм.

Пяточное соединение :: Соединение фермы в месте соединения верхнего и нижнего поясов.

Пяточная точка :: Место на ферме, где нижний край нижнего пояса встречается с верхним поясом.

Вальма :: Пересечение двух плоскостей кровли над внешним углом здания.

Шатровая крыша :: Крыша, состоящая из стропил или ферм, расположенных по всему периметру стен.

Jack Truss :: Половина фермы и часть семейства ферм, образующих хипсет.

King Post :: Вертикальная стенка в центре фермы фронтона или вертикальная стенка на конце фермы половинного фронтона.

Боковая скоба :: Ограничитель жесткости, установленный под прямым углом к ​​стенке или поясу для предотвращения коробления.

Продольная стяжка :: Ограничитель жесткости, применяемый под прямым углом к ​​стенке или хорде для предотвращения коробления.

Текущая нагрузка :: Нагрузка в результате заселения или использования здания.

Свес :: Удлинение верхнего пояса за пределы опоры. Устройство карнизов на фронтонных фермах.

Панельная точка :: Точка, в которой несколько элементов фермы сходятся для образования соединения.

Точечное стыковочное соединение :: Стыковое соединение в поясе, совпадающем с пересечением стенки.

Шаг :: Угловой уклон пояса фермы, измеренный в градусах.

Прогон :: Кровельные прогоны. Обычно деревянные элементы крепятся под прямым углом к ​​поясам фермы для поддержки профнастила крыши. Также обеспечивает боковое ограничение фермы. Аналогичен рейкам, за исключением того, что они расположены на большем расстоянии друг от друга.

Стропила :: Элемент крыши, поддерживающий кровельные рейки или кровельные прогоны в традиционной конструкции. Стропила используют только прочность древесины на изгиб. Ферма крыши может также называться стропильной фермой.

Конек :: Самая высокая точка двускатной крыши.

Отступ :: Положение фермы, измеренное от внешней поверхности торцевой стены.Обычно используется для описания положения усеченных балок и стандартных ферм в вальме.

Пролет :: Расстояние по горизонтали между внешними краями опор фермы.

Перенесенный пролет :: Пролет стандартных ферм, поддерживаемых балочной фермой.

Упорный конец :: Описание фермы стандартной формы, но обрезанной до полного пролета.

Верхний пояс :: Элемент фермы, образующий верхний край фермы.

Ферма :: Каркас элементов, образующих легкую, прочную и жесткую конструкцию.Обычно это треугольная структура.

Долина :: Пересечение двух плоскостей кровли над внутренним углом здания.

Ферма долины или седельная ферма :: Часть набора ненесущих ферм для образования долины.

Web :: Внутренние элементы фермы. Обычно подвержены только осевым нагрузкам из-за действия фермы.

Ветровая нагрузка :: Нагрузка, действующая на крышу ветром.

Спросите MAKE: Как работают фермы?




Ask MAKE — это еженедельная колонка, в которой мы отвечаем на вопросы читателей, такие как ваши.Пишите на адрес [email protected] или в Twitter. Нам не терпится решить ваши загадки!

Варвара пишет:

Как женщине, которая ОБОЖАЕТ просматривать материалы make.com, и которая смелая, но иногда упускает из виду кое-что из физики, я хотела бы получить базовое (но подробное) объяснение физики ферм и того, как они распределяют нагрузку на крышу.

Отличный вопрос! Мы на самом деле тоже задавались этим вопросом, поэтому обратились к эксперту за помощью.Вот что сказал в ответ доктор Дранг (один из наших читателей):

Фермы, как и все конструкции, представляют собой устройства для передачи нагрузок оттуда, где они вам не нужны, туда, где они нужны. Стропильная ферма принимает на себя вес крыши и снега на крыше, если вы живете в таком климате, и переносит его на несущие стены вашего дома. Ферма моста принимает на себя вес проезжающих по нему автомобилей и грузовиков и передает его на опоры. Что отличает ферму от других конструкций — скажем, стропил для крыши или арок для моста — так это умный и эффективный способ, которым она несет нагрузку.Фермы, как правило, очень легкие, потому что они используют преимущества геометрии и законов статики. Давайте посмотрим на каждый из них…

Геометрия

Представьте, что у вас есть набор плоских палочек, таких как палочки от эскимо или фиксаторы языка, и вы просверливаете отверстия на концах каждой палочки, чтобы соединить их маленькими болтами. Если соединить три палки вместе в треугольник, получится конструкция, которая останется жесткой, даже если сильно не затягивать болты.

Если, с другой стороны, вы сделаете квадрат из четырех палочек, будет почти невозможно удержать структуру от превращения в ромб, когда вы будете нажимать на нее, как бы сильно вы ни затягивали.

В отличие от треугольника, жесткость этой конструкции зависит от жесткости соединений. Чтобы действительно сохранить квадрат жестким, вам нужно добавить диагональную скобку, чтобы создать два треугольника внутри квадрата.

Эта присущая треугольникам жесткость является геометрическим свойством. Треугольник — единственный многоугольник, внутренние углы и, следовательно, форма которого однозначно определяются длинами его сторон. Нет ничего лучше постулата о конгруэнтности сторон или закона косинусов для многоугольников более высокого порядка.

Итак, если вы хотите сделать конструкцию жесткой независимо от жесткости ее соединений, вы начинаете с треугольника и достраиваете его, добавляя палочки, чтобы получить больше треугольников. Это, в двух словах, ферма.

Законы статики

Идеальная ферма похожа на нашу сборку палочек от эскимо: набор прямых стержней или элементов, скрепленных вместе на концах, с усилиями, прикладываемыми только к соединениям. (Мы немного подойдем к соотношению между реальными и идеальными фермами.) В этих условиях каждый элемент фермы нагружается только на его концах. Некоторые нагрузки могут исходить от приложенных извне сил, а другие — от элементов, к которым они присоединены, но каким бы ни был их источник, нагрузки действуют исключительно на концах.

Применяя уравнения статики, можно показать, что если тело нагружено только в двух точках, результирующие силы в этих точках

  1. равны по величине;
  2. противоположны по направлению; и
  3. действуют вдоль линии между двумя точками.

Для наших элементов фермы это означает, что силы на элементах являются осевыми (то есть они действуют вдоль оси элемента), что приводит к их чистому растяжению или чистому сжатию.

В фермах, нагруженных направленными вниз силами, верхние элементы («верхний пояс») сжимаются, а нижние элементы («нижний пояс») растягиваются. Элементы, соединяющие верхний и нижний пояса («стержневые элементы»), могут быть на растяжение или на сжатие, в зависимости от их углов и распределения нагрузок.

Силы в стержнях можно рассчитать несколькими способами. Традиционными «ручными» методами являются метод соединений и метод сечений. Для анализа ферм с помощью компьютера стандартным методом является метод конечных элементов.

Эффективность

Тот факт, что силы, воздействующие на каждый элемент фермы, являются осевыми, является ключом к эффективности фермы. В стержне с осевой нагрузкой сила передается одинаково на каждую часть стержня — ни одна часть не теряется.

Сравните это с балкой.Когда вы нагружаете балку в центре, напряжения там намного выше, чем где-либо еще. Материал, удаленный от центра, просто не выполняет такой большой работы, снижая эффективность конструкции.

У тебя, кстати, инстинктивное понимание этого. Если кто-то протягивает вам карандаш и просит сломать его, вы кладете большие пальцы на середину и сгибаете его. Вы бы никогда не подумали о том, чтобы схватиться за два конца и потянуть или толкнуть. Так даже зубочистку не сломаешь.

Правильно подобрав элементы фермы, вы можете настроить ее так, чтобы она выдерживала огромные нагрузки при использовании очень небольшого количества материала.Вот как люди выигрывают соревнования по бриджу из бальсового дерева. Реальные фермы не могут быть оптимизированы так, как мост из пробкового дерева, потому что реальные фермы должны нести множество различных комбинаций нагрузок, а ферма, оптимизированная для одного набора нагрузок, не будет оптимальной для другого набора. Тем не менее, даже если их нельзя полностью оптимизировать, фермы обычно намного легче, чем альтернативные конструкции.

Теория и реальность

Говоря о реальных фермах, помните, как мы определяли нашу идеальную ферму? Прямые элементы, штифтовые соединения на обоих концах и нагруженные только в местах соединения.В реальной ферме крыши выполняется только первое из этих условий. Элементы верхнего и нижнего пояса часто являются непрерывными через соединения, а элементы стенки соединяются соединительными пластинами, а не штифтами.

Кроме того, верхний пояс нагружается кровельным покрытием по всей длине, а не только в местах стыков.

Эти отклонения от идеала на самом деле создают дополнительные напряжения за счет приложения изгибающих нагрузок к элементам фермы. К счастью, эти дополнительные напряжения — инженеры-конструкторы называют их «вторичными напряжениями» — не сильно меняют поведение фермы, и в большинстве случаев ими можно пренебречь.В фермах разница между теорией и практикой невелика.

Использование

Итак, если фермы прочные, жесткие и эффективные, почему они не используются для каждой крыши? На ум приходят сразу три причины:

  1. Они занимают место на вашем чердаке. Хотя общий объем пиломатериалов, используемых для стропильных ферм, меньше, чем общий объем, используемый набором стропил и потолочных балок, стержневые элементы фермы разрезают чердак и делают его менее пригодным для использования.
  2. Их сложнее адаптировать к некоторым планам крыш.Если на вашей крыше много ендов и вальм, ее легче обрамлять стропилами, чем фермами.
  3. Для установки требуется дополнительное оборудование. Ферма должна быть предварительно собрана, а затем поднята как единое целое на каркас. В этом нет ничего страшного, если вы строите целый квартал и можете нанять кран, чтобы делать несколько домов в день. Но если вы строите только один дом, стоимость аренды крана может быть непомерно высокой. Стропила могут быть установлены небольшой бригадой плотников.

Но фермы используются на многих крышах, как в жилом, так и в коммерческом строительстве. Склады и магазины складского типа почти всегда используют стальные фермы, потому что это самый дешевый способ удерживать большие открытые пространства крыши. В следующий раз, когда будете в Costco или Sam’s Club, взгляните наверх.

Усовершенствованный дизайн, производительность и установка ферм из холодногнутой стали

Быть в авангарде технологических достижений в строительстве — это то, как интеллектуальные клиенты и проектировщики максимизируют производительность строительства и увеличивают размер прибыли.

Потребность в быстром строительстве качественных зданий означает, что инженеры и архитекторы все чаще обращаются к инновационным материалам, которые просты в изготовлении и обеспечивают превосходные характеристики для максимально эффективного строительства.

Одним из таких материалов является холодноформованная сталь (CFS), которая быстро завоевывает популярность во всем мире в качестве предпочтительного конструкционного материала. Используемые в строительстве как в США, так и в Великобритании с 1850-х годов, ферменные системы CFS заменяют деревянные фермы в таких странах, как Китай и Юго-Восточная Азия, для создания экономичных домов, в Африке и на Ближнем Востоке, где не хватает качественной древесины и квалифицированной рабочей силы. а также в Австралии и Новой Зеландии, где ценится долговечность и простота конструкции.

Следует ли использовать кровельные фермы CFS? Каждый проект уникален и преследует разные цели, но в целом выбор стальных кровельных ферм является убедительным. Это лишь некоторые из причин, по которым стоит рассмотреть этот материал.

Улучшенные характеристики, дизайн и конструкция Фермы

CFS предлагают всю гибкость деревянных ферм, но они легче и обеспечивают повышенную долговечность, более быстрое и простое строительство и меньшее количество отходов.Затраты на проектирование сведены к минимуму, поскольку макет можно быстро разработать с помощью инженерных программ, которые также обеспечивают повышенную гибкость проектирования для любой желаемой формы или пространственного расположения. Предварительно спроектированные, предварительно спроектированные фермы означают, что оболочка здания может быть построена легко и быстро, а также возможна сборная сборка. Каждый компонент поставляется в своих точных размерах, экономя время и уменьшая количество отходов.

Экономичный

Еще одним преимуществом является экономия средств за счет использования кровельных ферм CFS.Из-за его негорючести такие меры безопасности, как спринклеры, могут быть исключены из проекта. Только на офисном здании площадью 52 000 кв. футов в Техасе владелец сэкономил 40 000 долларов США. Кроме того, по оценкам подрядчика, благодаря использованию ферм CFS было сэкономлено 5-6 недель времени строительства, что привело к 40-процентной экономии трудозатрат.

Идеально подходит для сложных задач

Сложная геометрия крыши и профили крыши могут быть реализованы с помощью системы стальных ферм крыши.Бесконечное сочетание предлагаемых профилей, глубин и шаблонов перемычек делает фермы CFS наиболее универсальной и эффективной из доступных систем каркаса. Проблемы с подшипниками и сложными линиями крыш в зданиях средней этажности и многоэтажных зданиях можно решить с помощью программного обеспечения для моделирования, которое также изготавливает каждый компонент с абсолютной точностью. Металлические кровельные фермы CFS можно легко интегрировать с другими системами поддержки и материалами с помощью специально спроектированных соединений.

Поддерживает стандартные конструкции

Большинство ферм спроектированы и изготовлены либо в виде линейной фермы, либо в виде фермы «спина к спине», которые также доступны при использовании CFS.Встроенные фермы CFS просты в изготовлении и транспортировке, проще в установке и не требуют раскосов во время монтажа, в отличие от ферм, соединенных спиной к спине. Тем не менее, спаренные фермы CFS изготавливаются быстрее, чем встроенные, и требуют меньше материала, а также имеют большие пролеты.

Узнайте больше о стальных фермах холодной штамповки

Стальные фермы

обладают значительными преимуществами по сравнению с деревянными фермами с точки зрения долговечности, простоты установки и экономичности. Этот проверенный, универсальный материал — это то, как дизайнеры и подрядчики модернизируют свои методы строительства, радуя клиентов более быстрыми сроками строительства при меньших затратах.В сочетании с полным, сквозным процессом, обеспечиваемым экспертами в этой области, ваши возможности проектирования и строительства будут преобразованы с использованием систем стальных ферм крыши.

Если вы хотите узнать больше о металлических кровельных фермах, загрузите наше руководство «Преимущества использования кровельных ферм из холодноформованной стали», в котором подробно рассматриваются преимущества использования холодногнутой стали.

Ферма крыши – обзор

5.4.2.2 Метод пропеллерного анемометра

Скорость дыма можно измерить на уровне фермы крыши с помощью нескольких пропеллерных анемометров, установленных на сетке.Выход анемометров можно подключить к самописцу, расположенному на уровне рабочего этажа. Опыт показал, что шести-восьми анемометров обычно достаточно, чтобы дать хорошее описание скорости шлейфа. Преимущество этого подхода заключается в получении как профиля скорости, так и средней скорости шлейфа. Объединенная информация о распределении скоростей и наблюдаемом размере шлейфа обеспечивает необходимые расчетные параметры для обеспечения удовлетворительных характеристик спроектированного колпака.Рис. 5.43 представляет собой график зависимости среднего расхода шлейфа, измеренного на уровне фермы крыши, от времени для типичной операции выпуска в электросталеплавильной печи. Проводить такие измерения скорости стандартным методом не рекомендуется, т. к. пары и пыль имеют тенденцию вредить подшипникам гребных винтов, выводя анемометр из строя после ряда испытаний.

Рисунок 5.43. Средний расход шлейфа на уровне фермы крыши при врезке.

Связь между потоком плавучести и потоком загрязняющих веществ:

Плавучесть Δ=gρ0−ρρ0≈gT−T0T0

Концентрация загрязнителя C=ggrainloadingρ0

Поток плавучести F=(Δmax2)×Q=const.

Поток загрязняющих веществ Cmax2×Q=const.

Для чистых плюмов распределение скорости, плавучести и концентрации одинаково.

umaxu(r)=ΔmaxΔ(r)=CmaxC(r)

Из исходного теплового потока q поток плавучести F равен

F=∫0∞Δ(r)u(r)dA= QGC0T0ρ0

C

= Локальная концентрация загрязняющих веществ, M S -2

C

C

C = Концентрация центральной линии шлейфа, взятая на капюшон лицо при использовании для недивенирования, M S -2

C μ = удельная температура температуры окружающей среды, J G -1 K -1 K -1

Q

= скорость потока шлейфа, M 3 S -1

Q

= источник тепло Flux, J S -1

R = Радиальная координата, М

T = Локальная температура шлейфа, K

T 0 = Температура окружающей среды, K

U = локальная составляющая скорости вертикального шлейфа, м с −1

Δ=локальная плавучесть шлейфа, м с −2 904 27

P = Локальная плотность жидкости шлейфа, G M -3

ρ

ρ

ρ

ρ

ρ 1 = капот-вытяжная плотность жидкости, G M -3

P 0 = плотность окружающей среды , г м −3

«Подкосы (Инженерные) Крыши» — Графиати

Реферат:

Система натяжных лент имеет множество преимуществ, которые включают, но не ограничиваются: повышение общей жесткости, контроль отклонений и снижение расхода материалов, что, в свою очередь, снижает нагрузку и стоимость.Тем не менее его применение обычно ограничивается мостами, в частности, пешеходными мостами; это может быть связано с недостаточным пространством, которое обычно имеется в зданиях для концевых опор и/или тросов с обратной вставкой, которые могут выдержать ожидаемые высокие усилия выдергивания, возникающие на концах тросов. В этой работе в качестве примера была выбрана крыша Västerås Travel Center, которая станет одной из самых длинных подвесных крыш в мире. Цель состояла в том, чтобы исследовать оптимальную технику моделирования ленточной системы пост-натяжения для конструкции крыши с использованием SAP2000, а также оценить любое возможное снижение вырывных усилий, прогибов и напряжений в бетоне.Затем с помощью SAP2000 было смоделировано обычную подвесную крышу с тросами и проведено сравнение с ленточной системой после натяжения, чтобы изучить потенциал последней. Кроме того, было изучено влияние температурных нагрузок и движений опор на окончательные расчетные нагрузки. На основе исследования авторы формулируют несколько практических рекомендаций, касающихся метода строительства и итеративного процесса проектирования, необходимых для удовлетворения архитектурно-геометрических требований. Результаты показали, что ленточная система пост-натяжения снижает напряжения в бетоне, общие прогибы и, что более важно, снижает силы отрыва до 16%, что существенно снижает расчетные усилия для опорных конструкций.Было обнаружено, что величина этих сокращений сильно коррелирует с прикладываемой силой предварительного напряжения, что делает размер силы предварительного напряжения ключевым фактором при проектировании.
Konstruktioner med spännbandsystem bestående av bärande huvudkablar medpålagda plattor, ofta av betong, har många fördelar. Dessa fördelar inkludermen begränsas inte to ökad totalt styvhet, kontrollerade nedböjningar och reduceradmaterialförbrukning, vilket minskar lasten och kostnaden. Deras användningär док vanligen begränsad to broar, särskilt gång- och cykelbroar, där det finnsutrymme for att förankra de höga utdragskraftna från huvudkablarna.Motsvarandeutrymme финны sällan я byggnader. Я йе föreliggande arbetet хар Taket до Вестероса Resecentrum Valts ет сом studieobjekt.Taket Kommer Att ли ETT пр väldens längsta kabelburna takkonstruktion.Syftet är Att undersöka ден optimala tekniken för Att modellera ETT efterspänt spännbandsystemför Taket мед hjälp ау FE-programmet SAP2000 оч Att bedöma eventuellaminskningar på utdragskraft, nedböjningar och betongspänningar. Däreftermodellerades en konventionell kabelburen takkonstruktion med SAP2000, och detjämfördes med det efterspända spännbandsystemet for att undersöka fördelarna avdet sistnämnda.Dessutom har effekten av Temperatureurlasten och upplagsrörelserundersökts på den slutliga modellen. Slutligen ges några praktiska rekommendationerom byggteknik och en iterativ Measurementingsprocess som är nödvändig förarchitekturgestaltning och dess krav på geometri. Resultaten visar att det efterspända spännbandsystemet gav lägre betongspänningar,mindre totaltnedböjning, och ännu viktigare, mindre utdragskraft. Krafterna minskade16%, vilket gav en minskning av konstruktionens horisontella upplagsreaktion.Storleken på reduktionen var direct propell mot spännkraften, så förspänningär en nyckelfaktor vid Dimensionseringen.

Ян Крыша — установка. Четырехскатная крыша с эркером: стропильная система, чертежи, фото Конструкция вальмовой крыши с эркером

конструкция различных типов (с эркером, с окнами, с балконом, с кукушкой), фото

Односкатная крыша – практичная и эффектная конструкция, придающая зданию стильный вид.Существуют различные варианты ломаных крыш, каждая из которых имеет свои особенности и типовые способы возведения. Все это необходимо учитывать при строительстве ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила свое название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в мансардном помещении образуется достаточно просторное помещение, идеально подходящее для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого дома и не требует особо сложного ухода в процессе эксплуатации.

Четырехскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определенные внутренние особенности. Одно из главных правил устройства такой крыши – ширина дома должна быть не менее 6 м. Это позволяет создать комфортное чердачное помещение и обеспечить надежность кровли. Для этой цели наиболее востребованы четырехгранные варианты, имеющие одно верхнее и два дополнительных боковых ребра.В любом случае конструкция ломаного типа включает в себя следующие основные элементы:


Особенностью ломаной крыши является наличие излома двух боковых скатов. Крыша такого типа может иметь и большее количество плоскостей, тогда усложняется стропильная система и образуются дополнительные ребра на пересечении соседних скатов. При ширине пролета более 6 м арматурные балки и стропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проемы для мансардного помещения.


Мансардные окна обычно располагаются в конце крыши

Односкатная крыша позволяет обустроить верхний жилой этаж без существенных затрат, необходимых при возведении полноценного двухэтажного дома. Помимо четырехскатных вариантов, есть и более сложные виды, например, шатровая крыша. В любом случае, чем больше количество ребер в зоне плоских изломов, тем сложнее проектирование и расчет параметров конструкции.

Типы ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, значительно усложняющие процесс ее возведения. Один из эффектных вариантов – ломаная крыша с эркером. Такая конструкция чаще имеет 4 ската, а на концах имеется выступ для окна.


Эркер хорошо вписывается в конструкцию наклонной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, оборудованный на крыше.В нем можно установить мансардное окно. стропильная система может предусматривать определенные особенности устройства этого элемента, например, усиленный каркас в районе эркера. Иногда выступ устраивают как часть верха стены, а крыше эркера придают ломаную форму. При этом каркас уступа можно сделать из того же материала, что и стены основной конструкции.


В месте устроения эркера крыша имеет ломаную форму

Ломаная крыша для мансарды может иметь окна.Их обустраивают с торца крыши или на поверхности скатов. В первом случае строительство предполагает подготовку обрешетки фронтонов с проемами для окон. При втором варианте в стропильной системе готовятся отверстия для окон, и обустройство кровли выполняется с учетом этих участков. Размер окон определяется в зависимости от площади откосов.


Окна на чердаке под ломаной крышей могут располагаться на фронтонах или на поверхности скатов

Обустройство ломаной крыши с балконом является популярным вариантом, т. к. такая конструкция практична и повышает функциональность и уют мансарды.Чаще всего балкон располагают в конце, потому что его проще монтировать на прямой стене. При расположении небольшого балкона на скатной части крыши требуется точный расчет и продуманное проектирование основания. В любом случае увеличивается нагрузка на стену, которая является основанием для балкона и требуется использование легких материалов.


Над балконом необходимо соорудить отдельную часть крыши, форма которой зависит от фантазии застройщика

На скатных или ломаных крышах различных типов можно создать кукушку.Эта деталь представляет собой небольшой выступ, в который монтируется окно. Такой элемент позволяет не делать окна наклонными, а создавать проемы вертикально и защищать их сверху кровельным покрытием. Но строительство кукушки приводит к снижению несущей способности стропильной системы. Это увеличивает риск протечек в месте примыкания двускатной крыши к основной кровле. Поэтому перед возведением кукушки необходимо выбрать оптимальную форму крыши над уступом и способ ее монтажа.


Перед возведением ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаной крыши

Основные этапы монтажа

Перед началом строительства необходимо определиться тип кровли с учетом габаритов здания и расчет нагрузки на стены. Все эти операции выполняются в процессе проектирования. Затем составляется чертеж, на котором указываются особенности соединения элементов фермы и их размеры.


Монтаж осуществляется по чертежу, в котором отражены размеры и конструктивные особенности

Стропильная система строится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обработаны специальной противопожарной пропиткой, что делает конструкцию более безопасной. Основные этапы работ следующие:


Видео: монтаж ломаной крыши

Крыша с ломаными скатами позволяет легко сделать здание необычным, а мансарду функциональной.Для достижения этих целей стоит выбрать подходящий вариант односкатной крыши и осуществить монтаж с учетом технологии и расчета всех параметров.

крыши.клуб

Стропильная система и стропила четырехскатной крыши с эркером + фото чертежей и схемы

Вальмовая (четырехскатная, четырехскатная) крыша — один из вариантов конструкции при устройстве дополнительных скатов на месте фронтонов.

Однако вальмовые конструкции получили широкое распространение, особенно в районах с частой сменой направления ветра.

Получается крыша, имеющая наклонные плоскости со всех сторон, что создает массу выгодных позиций:

  • Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
  • Ветровая нагрузка на склон значительно меньше, чем на вертикальную плоскость.
  • Стоимость отделки фронтонов не включена в общую смету ремонта.
  • В декоративном плане вальмовая крыша в собранном виде выглядит более солидно.

Недостатками данной конструкции являются:

  • Повышенная сложность конструкции стропильной системы.
  • Больший расход кровельного материала, что создает дополнительные опасные зоны возможных протечек.
  • Наличие распирающих нагрузок на несущие стены, обусловливающие необходимость связок нижних оснований откосов.

Вальмовая крыша: стропильная система

Основной конструктивной особенностью стропильной системы шатрового типа является наличие диагональных ребер, соединяющих угловые точки крыши с коньковой балкой, которая короче всей крыши (классическая вальмовая крыша вообще не имеет гребня, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию — мауэрлата, так и укороченных элементов — нарожников, соединяющих базовые и диагональные стропила.

Схема вальмовой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы вальмовой стропильной системы имеют более многочисленный состав, чем при двускатной конструкции. Стропильная система четырехскатной крыши состоит из следующих частей:

  • Мауэрлат.Брус укладывается по периметру несущих стен и является основой всей стропильной системы.
  • Подоконник. Горизонтальная балка того же сечения, что и мауэрлат, расположенная вдоль продольной оси крыши и служащая опорой для стоек прогона. Между потолком и кроватью обязателен слой гидроизоляции.
  • Шпренгель. Элемент, скрепляющий и усиливающий угловые соединения брусков мауэрлата. Он делается из того же бруса, что и мауэрлат, и устанавливается к нему по диагонали.
  • Слойка. Соединительные элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снять распирающую нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковую балку.
  • Выполнить. Коньковая балка.
  • Диагональное (угловое, косое) стропило. Он соединяет углы мауэрлата с концами прогона, образуя ребра – стык плоскостей крыши.
  • Стропила. Наклонные элементы на основе мауэрлата снизу и на прогоне сверху.
  • Нарожники. Это элементы, которые опираются на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Стойки. Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут отклоняться от общепринятой схемы в связи с необходимостью, вызванной конструктивными особенностями данного здания, но схема в целом почти всегда состоит из названных деталей и не имеет радикальных изменений.

Стропильная система вальмовой крыши: схема и фото ниже.


Схема стропильной системы


Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра, соединяющие плоскости скатов, называются диагональными (наклонными, угловыми) стропильными ноги.

Строго говоря, диагональные и косые не совсем идентичные элементы, так как первые крепятся снаружи углов мауэрлата, а вторые изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина по диагонали стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников с обеих сторон соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на стропила по сравнению с обычными. Их длина превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления наклонных досок их сплачивают – стыкуют по пласти в два слоя.

Это решает сразу несколько проблем:

  • Можно сделать балки любой желаемой длины.
  • Возможность использования одного модульного размера материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем расположение опоры не посередине, как может показаться на первый взгляд, а на расстоянии одной трети или четверть всей длины стропила, считая от верхней точки, так как именно в этой области находится место наибольшего напряжения.

ОСТОРОЖНО!

Стропила кровли, расположенные в ендах, имеют противоположное расположение точки максимального усилия — примерно от одной трети до четверти длины снизу.

Диагональные стропильные ноги

В качестве опоры для диагональных стропил могут использоваться как подкосы, так и вертикальные стойки из бруса или парных досок. Стойка может опираться прямо на потолок, через слой гидроизоляции и деревянную обшивку.

Для этого требуется достаточная жесткость и прочность перекрытия.Если таких условий нет, то используется подкос, опирающийся на станину и поддерживающий стропило в заданной точке.

Угол наклона стойки в данном случае роли не играет, главное место соединения, т.е. место концентрации нагрузки. При длине стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м необходима дополнительная стойка внизу.

Это может быть как опора на потолке, если позволяет, так и опора на шпренгеле — т.н.стропильная ферма — стойка, усиленная подкосами по бокам.


Опоры диагональных стропил

Устройство колдунов

В нижней части нарожники — это те же стропила, у них совершенно аналогичный способ крепления к мауэрлату, тот же шаг установки. Крепится строго под прямым углом к ​​основанию, верхняя часть – к угловой стропильной ноге.

Крепление осуществляется не менее чем двумя гвоздями или другими элементами. Верхняя часть коробки обрезается под прямым углом к ​​горизонтали и к диагональному стропилу, чтобы обеспечить более плотное прилегание и гарантировать устойчивость к нагрузкам.


Устройство фокусников

Шатровая крыша над эркером

Эркер — солидное на вид и украшающее сооружение, представляющее собой небольшую пристройку, выступ в стене, выполняющий в основном декоративные функции. Участок крыши над эркером может быть любого типа конструкции, но чаще всего используется вариант, наиболее подходящий по форме и сечению эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е.е. представлять собой половину вальмовой крыши, комплекс из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной крышей.

В любом случае возведение такой конструкции — сложная задача, причем сложность не в техническом смысле, а в проектно-расчетных работах. Объединение нескольких плоскостей в один ансамбль – сложная задача, требующая точных расчетов и тщательной вдумчивой работы.

ВНИМАНИЕ!

Отсутствие опыта в сочетании с поспешностью может привести к несоответствиям или просчетам, приводящим к нарушениям герметичности кровли и снижению прочности конструкции.

Есть важные моменты, играющие значительную роль – например, угол наклона эркерных скатов должен соответствовать углу наклона основной крыши, длина кобылок также должна гармонировать со всеми свесами крыши .

Главной особенностью является сочетание вальмовых и ендовных элементов, поэтому возведение основной стропильной системы следует вести параллельно или перед эркером во избежание нежелательных несоответствий геометрии системы.


Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнем с момента укладки мауэрлата, все предыдущие операции считаются завершенными, пол полностью готов.

Также выполнены все расчетно-конструкторские работы.

Имеется заготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящий для возведения стропильной системы по всем параметрам.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, допускающими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Это особенно важно для некоторых несущих элементов на основе мауэрлата.

Перемещение основания с фиксированными соединениями основных компонентов может привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы строительства вальмовой стропильной системы:

  1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, фиксируется шпильками. При необходимости отрезки соединяют по длине «полдерева», с усилением стыков гвоздями. Крепления устанавливаются сразу.
  2. Углы мауэрлата усилены шпренгелями.
  3. Установка кровати. На гидроизолированное основание укладывают одну или две (в зависимости от проекта) грядки.
  4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий каркас стропильной системы.
  5. Устанавливаются диагональные стропильные ноги. Сразу, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Стропила монтируются по проектным данным. Их сразу подгоняют по длине/углу и устанавливают шплинты. Все элементы при необходимости усиливаются распорками.
  7. Стропила в местах крепления к основанию и к прогону дополнительно усиливают скобами, деревянными брусками и другими креплениями.

Собственно, монтаж стропильной системы на этом этапе завершен. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, кровли и т. д.

Следует учитывать невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественная и надежная конструкция фермы система зависит, так как их много и все они достойны отдельного рассмотрения. Однако общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних этапах, становятся заметны значительно позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и сделать все максимально аккуратно. Вся конструкция держится на стыках деревянных деталей, поэтому желательно иметь опыт и навыки работы с деревом.

Без владения этими знаниями лучше обратиться за помощью к специалистам, так как слишком велика ответственность стропильной системы за сохранение функциональных качеств всего здания.

Шатровая крыша: чертеж стропильной системы ниже.


Чертеж стропильной системы

Полезное видео

В этом видео вы узнаете все о стропильной системе вальмовой крыши:

В контакте с

одноклассники

2017-02-07 90часа

эксперт 2017-02-07

pro

Варианты балконной крыши над эркером

Дома с эркером – аристократические постройки, получившие известность со времен строительства крепостей. Раньше эта деталь использовалась сугубо в практических целях — для удобства, для защиты крепости и лучшего обзора. Сейчас эркеры выполняют в первую очередь декоративную функцию. Эти постройки отличаются сложной конструкцией не только самого здания, но и его крыши. Именно поэтому мы рассмотрим варианты крыши для балкона над эркером.

Эркер характеристика

Эркер – это выступающая за пределы несущих стен конструкция, внешне похожая на балкон, но имеющая капитальные стены. Выполнить такую ​​конструкцию можно не только при возведении здания, но и пристроить эркерную конструкцию к уже готовому зданию.

Благодаря наличию эркера фасад дома выглядит потрясающе, а внутри обстановка меняется, благодаря уникальному дизайну стен.В такое помещение будет поступать максимум естественного света благодаря наличию большого количества окон на эркере. Также часто встречаются проекты, где окна расположены от пола до потолка, что позволяет наблюдать за пейзажем без каких-либо ограничений. За счет реализации эркера увеличивается полезная площадь дома, и его можно использовать как кабинет, столовую, детскую комнату или как-то иначе, в зависимости от желания владельца.

Самое сложное в проектировании эркера – это проектирование и устройство крыши над ним, поэтому на этом вопросе стоит остановиться подробнее.

Варианты эркерной крыши

Основным правилом при устройстве эркерной крыши является ее совмещение с основной кровлей здания. Сооружение такой крыши – довольно сложная задача. За такое берутся даже не все профессионалы, не говоря уже о новичках. Любая ошибка или дефект в конструкции эркерной крыши может плохо на ней отразиться и привести к плачевным последствиям.

Эркер по своей форме может быть округлым, прямоугольным или многогранным. Исходя из формы его конструкции, строится тот или иной вариант крыши.Конфигурации крыши над эркером могут быть следующими:

Первые два варианта отличаются сложностью конструкции, поэтому для их возведения обязательно понадобится человек, имеющий достаточную квалификацию и опыт подобных работ. Последнее можно сделать самостоятельно, но, опять же, теми, кто знает основы строительных работ по устройству крыш на эркерах. Но в любом случае лучше доверить работу профессионалу, чтобы не переживать о возможности неправильной установки и проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство кровли

В первую очередь стоит отметить, что стропила для такой крыши изготавливаются из бруса меньшего сечения, так как нагрузка на эркер будет намного меньше, чем на основную крышу. Как уже было сказано, конструкция крыши для эркера может быть разной, но она либо отдельная, либо соединенная с основным зданием. В любом случае крыша предварительно проектируется и рассчитывается.

Итак, строительство крыши для эркера происходит по следующему алгоритму с четким соблюдением технологии процесса:

Заключение

Созданная по технологии эркерная крыша будет радовать своих владельцев оригинальным внешним видом и надежной защитой от внешних воздействий .Если уверенности в себе нет, то лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную прослужить долгие годы.

Сегодня они считаются очень модными, но при возведении таких возникают сложности в процессе оформления крыши над ними. Устройство крыш должно гармонировать с дизайном общего строения и дизайном основной кровли, дополняя и улучшая стиль. В зависимости от формы используются разные виды крыш, но наиболее распространенной считается вальмовая.

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При его строительстве можно обустроить жилое мансардное помещение, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, которые наклонены во все стороны. Два из них считаются основными, а два — боковыми, расположенными между первыми двумя.В зависимости от типа конструкции уклонов может быть больше.
  • Классическая модель вальмовой крыши имеет две наклонные пары сторон, две из которых имеют форму треугольника, а две – трапеции. НО конструкция крыши имеет две вершины, соединенные коньком.
  • Самый трудоемкий и ответственный процесс – возведение вальмовой крыши с эркером. Малейшая ошибка в расчетах и ​​составлении чертежа приведет к возможной деформации конструкции крыши.
  • Вальмовая крыша с эркером может быть самостоятельной, а может сочетаться с каркасом крыши всего строения.

Важно! Стропила имеют меньшее сечение, чем основные стропильные ноги основного каркаса крыши, это связано с тем, что на эти элементы действует наименьшая нагрузка.

Преимущества и недостатки

Вальмовая крыша с эркером имеет следующие преимущества:

  • Конструкция крыши имеет привлекательный и оригинальный дизайн, что делает конструкцию необычной.
  • Вальмовая крыша устойчива к ветровым нагрузкам, за счет отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше влияние ветра на стропильный каркас.
  • Обтекаемая форма со всех сторон обладает хорошей устойчивостью к различным осадкам.
  • Процесс утепления такой кровли упрощается тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и уклона сторон крыши возможно использование внутреннего пространства для оформления жилого помещения.
  • Конструкция крыши может быть с большим свесом, что обеспечивает дополнительную защиту стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши нагрузка на фундамент дома распределяется равномерно, а также становится намного меньше.

Недостатки:

  • Недостатком таких конструкций является сложность их возведения. Если будет допущена даже малейшая погрешность, надежность конструкции окажется под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Шатровая крыша делится на несколько видов в зависимости от формы ее конструкции.

классический вид

Диагональные ребра конструкции опираются на коньковый прогон, а свесы на одной высоте.

шатровая крыша

Без конькового хода. Все ребра структуры сводятся к одной точке. Этот тип кровли не подходит для оформления зданий с эркером, так как форма коробки дома должна быть квадратной.

Полушахтный вид

Отличается от классического вида наличием фронтонов, в которых установлены окна для обустройства жилой мансардной комнаты. Этот тип делится на подвиды, и некоторые из них можно использовать для оснащения зданий с эркером.

ломаная крыша

Этот тип состоит из сложной конструкции, так как все стороны имеют разный размер, с расхождением под разные уклоны. Этот вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров.Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного места для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед возведением крыши с эркером необходимо составить проект, предусматривающий составление схемы будущего строения, а также расчет площади необходимые строительные материалы. Расчет и составление схемы выполняется в следующей последовательности:

Выбор угла наклона сторон

Выбор угла наклона скатов крыши производится с учетом следующего критерии:

  • В каких климатических условиях находится здание, а также ветровая нагрузка.При большой нагрузке уклон крыши должен быть максимально пологим. Чем ниже уклон, тем прочнее конструкция.
  • При большом количестве осадков уклон крыши должен быть, наоборот, максимально высоким, чтобы они своевременно скатывались, тем самым не затрагивая поверхность крыши.
  • Разновидность кровельного материала, так как каждый вид имеет свои требования к обрешетке, а также имеет разный вес. Для каждого вида существуют некоторые ограничения по крутизне ската:
Разновидности кровли Оптимальный наклон в градусах Нюансы при укладке материала
Шифер от 13 до 60 При использовании с уклоном менее 13 градусов в зимний период может просочиться влага или снег, что сократит срок службы кровли.
Черепица керамическая от 30 до 60 При укладке черепицы на кровлю с уклоном менее 25 градусов необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица Минимальный уклон 15, максимальное значение не определено
Шифер битумный Минимальный уклон 5 градусов, максимальный не определен Шаг обрешетки зависит от уклона сторон, для укладки битумного шифера.При угле уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша Минимальное значение 20 градусов. Нет максимума
Черепица битумная Минимальный уклон 12 градусов, максимальный не определен Данное покрытие повторяет форму любой кровельной поверхности, что удобно при устройстве крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой покупку дополнительных стройматериалов.Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

С учетом всех особенностей можно переходить к проектированию конструкции крыши с составлением чертежа и расчетом строительных материалов. Для этого нужно:

  • Измерить параметры домика и карниза: высоту, ширину и длину.
  • Схематично изобразите фасад и торец здания на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выберите тип вальмовой крыши.
  • Определившись с высотой крыши, по вышеуказанным критериям нарисуйте на одном из эскизов несколько моделей каркаса крыши. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого нужно использовать транспортир.
  • Далее на чертеж наносят расположение стропил, отмечая их точками. Для этого длину стены делят на равные отрезки, которые и будут шагом между линиями.
  • Шаг между линиями также зависит от сечения и характеристик используемой древесины.
  • Необходимость утепления крыши. При этом расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должны быть указаны стропила эркера.
  • Если тип крыши предусматривает коньковый прогон, то необходимо учитывать, что он должен соединять пару балок стропильной системы. На одном из чертежей нужно обозначить равные участки с каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который также пригодится в дальнейшем для расчета материалов.

Важно! Наличие проекта и схематическое изображение конструкции является хорошим подспорьем в закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как рассчитывается площадь?

Расчет строительных материалов осуществляется по определенным формулам с учетом уклона кровли и площади кровельной поверхности.

Для расчета также потребуются следующие данные:

  • Наличие дымоходов и мансардных окон в крыше. Их наличие увеличивает расход строительных материалов.
  • Длина ската, его расчет производится от конька до края карниза.
  • Рассчитываются параметры брандмауэрных стен, свесов, парапетов и других частей.

Для получения точных данных при расчете рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в Интернете.При решении выполнить расчет самостоятельно рекомендуется разделить поверхность кровли на отдельные участки, что позволит легко вычислить их площадь. После этого все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будут затраты на приобретение лишних стройматериалов.

Совет! Для получения надежной и прочной конструкции крыши для ее возведения необходимо приобрести хорошо просушенные брусья.

Строительный инструмент

Для возведения вальмовой крыши с эркером потребуется следующий инструмент:

  • уровень;
  • карандаш;
  • рулетка;
  • шнурок для маркировки; ножовка
  • ;
  • степлер;
  • молоток;
  • электродрель;
  • ножницы для резки;
  • заклепочник.

Подготовка материалов и инструментов осуществляется перед процессом монтажа, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения измерений и для их точности рекомендуется заменить рулетку мерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности процесса монтажа

Любой строительный процесс имеет свои особенности, и возведение вальмовой крыши с эркером не исключение.

  • Перед началом монтажа каркаса все пиломатериалы рекомендуется обработать антисептиком.
  • Для изготовления и крепления стропильного каркаса необходимо подготовить мауэрлат, который укладывается поверх стен, по всему периметру здания. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Поскольку промежуточные стропила имеют крутой уклон, в отличие от стропил, для их изготовления используются доски с параметрами не менее 5*15 см.
  • При возведении стропильного каркаса сначала устанавливаются вертикальные стойки, поддерживающие коньковый прогон.Стойки крепятся к центральной балке с помощью системы скатов.
  • Крепление коротких стропил осуществляется не к коньковому брусу, а к наклонным элементам каркаса. Углы ската промежуточных и коротких стропил должны совпадать.
  • Эркерная стропильная система, фото схемы которой представлены выше, должна гармонировать с общей конструкцией, но при этом может иметь меньшее сечение балок, так как нагрузка, создаваемая внешними климатическими факторами, намного ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое поперечное сечение. При соблюдении этого требования конструкция будет прочной и не произойдет ее преждевременной деформации.
  • Промежуточные стропила крепятся к коньковому прогону и верхней части обвязки.
  • При возведении кровли небольшой высоты необходимо установить дополнительные стойки-опоры.
  • Для получения прочной конструкции крыши рекомендуется использовать пиломатериалы их хвойных пород, без дефектов и сучков.
  • При высоких ветровых нагрузках диагональные и центральные стержни должны быть толстыми.
  • После возведения каркаса производится его гидро- и теплоизоляция, на заранее изготовленной обрешетке.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед возведением стропильной системы необходимо составить проект, предполагающий составление чертежа и расчет строительных материалов.Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения различных функциональных задач. Нередко строительные компании предлагают для строительства варианты дома с эркером – небольшим пространством внутри здания, выходящим за пределы фасада строения. С точки зрения технологии устройство такой конструкции не вызывает проблем, но здесь особое внимание стоит уделить крыше.

Обычно эркер представлен в загородном домостроении в виде крытого балкона. При этом его стены являются неотъемлемыми частями перекрытий дома. Форма конструкции эркера зависит от конструктивного решения, но в большинстве случаев она полукруглая, многогранная, трапециевидная. Кроме того, можно выделить типы форм крыш, обычно устанавливаемых в частных домах над эркером:

  • Мультищипцы;
  • бедро;
  • декоративный;
  • В форме полусферы.

Важно! Предпочтение часто отдают вальмовой крыше с эркером, потому что она, по мнению профессионалов, самая простая в исполнении.

Такая конструкция не требует серьезных финансовых и трудовых затрат, а также достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.

Процесс подготовки

Определиться с выбором крыши над эркером необходимо на этапе проектирования планировки дома.Крыша в основном многоскатная, поэтому обязательно придется делать различные коньки, желоба и прочие сопутствующие элементы конструкции, предназначенные для отвода дождя и мусора.

Изначально стоит отметить, что возведение ендовной кровли достаточно сложный процесс, требует много труда, поэтому лучше всего доверить эту задачу высококвалифицированным специалистам. Самостоятельно выполнять эту работу не рекомендуется. Как и на любой современной крыше, здесь обязательно потребуется надежная стропильная система, а сделать ее самостоятельно без должного опыта и навыков достаточно сложно.

На начальном этапе подготовки устройства крыши над эркером необходимо сделать армированный пояс. Изготавливается из цементного раствора и прутьев арматуры или металлической сетки. Этот ремень выполняет следующие функции:

  • Выступает в качестве опоры для балок, поддерживающих стропильную систему. Без таких лучей он просто не может функционировать.
  • Также укрепляет кирпичную кладку и разгружает перемычки оконных конструкций.
  • Кроме того, пояс необходим для усиления стен эркера, что достигается привязкой их к стенам дома.

Важно! При выборе кровельного материала стоит исходить из экономических возможностей и личных предпочтений, не забывая при этом о его функциональных качествах.

По мнению специалистов, в роли кровли для эркеров частных домов наиболее оптимальным решением будет выбор одного из видов современной черепицы (натуральная, битумная, металлочерепица и так далее). Этот тип крыши способен идеально гармонировать с дизайном эркера.

Устройство стропильной системы

Стропильный каркас необходим для большинства типов крыш, и эркерные крыши не являются исключением. Сооружается эркерная стропильная система, она может быть из деревянных досок и брусьев. Они соединяются друг с другом и со всеми остальными элементами конструкции при помощи саморезов, шурупов и других крепежных элементов. Стропильная система должна состоять из балок необходимых размеров, размеры стоит выбирать с запасом, чтобы срезать лишнее непосредственно в процессе монтажа.Принципы выполнения работ по созданию стропильного каркаса в случае с эркером мало чем отличаются от обычных работ при монтаже стропильной системы вальмовой крыши. Вдоль армированного пояса укладывается мауэрлат, а к нему крепятся стропильные ноги.

Монтаж стропильных ног следует проводить на начальном этапе. Их нужно вывести из плоскости стен. Так в дальнейшем можно будет легко сформировать карнизные свесы, что предотвратит стекающую с крыши влагу от негативного влияния на материал стен.Для крепления различных деревянных элементов кровли обычно используют традиционные саморезы или специальные крепления, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Важно! Стропильная система может быть собрана непосредственно на самой крыше, вне зависимости от ее устройства.

Возможен вариант, при котором некоторые отдельные элементы стропильной системы будут собираться на земле. От конструктивного решения и проекта зависит — будет ли крыша с эркером достаточно самостоятельной конструкцией, или она выступает продолжением крыши дома.В тех ситуациях, когда стропильный каркас ендовной крыши собирается отдельными фермами, то после поднятия их на крышу их необходимо крепить не только к мауэрлату, но и к коньку. К последним они обычно крепятся стальными пластинами.

Сейчас вы можете найти в интернете множество фото различных вальмовых крыш с эркером, получить подробную информацию о конструкции стропил для любой из них и прочитать массу советов по процессу их возведения.Но перед началом работы все же стоит посоветоваться со знающими людьми во избежание лишней траты денег, времени и нервов.

Коробка этого дома (11х13,5 м) должна быть покрыта двускатной вальмовой крышей, а эркер закрыт четырехскатной крышей. Эркер расположен со стороны торцевой стены.

По верхнему уровню стены 2 этажа устраивается армопояс, к которому будет крепиться мауэрлат.

Установка мауэрлата

Сначала нужно установить мауэрлат и грядки.Делается это из бруса сечением 200х200 мм.

Монтаж мауэрлата и грядок

Мауэрлат устанавливается по периметру короба, а грядки вдоль внутренних стен. Между армопоясом и мауэрлатом необходимо установить гидроизоляцию в виде двух слоев рубероида или другого гидроизоляционного материала.

После этого необходимо прочно закрепить мауэрлат и станины к армопоясу.

Монтаж основных балок вальмовой крыши

Устанавливаются балки основной кровли сечением 100х200 мм.Со стороны эркера устанавливается брус из бруса 200х200 мм. Подпереть вальмовые веточки необходимо со стороны эркера.

Установка перекладин

Установлены эркерные балки.

На данном этапе работ необходимо обеспечить одинаковый свес карниза со стороны эркера и со стороны основного дома, который должен быть равен 0,5 м.

Обшивка карниза крыши

Подшивка карниза

Монтаж несущих рам и стропильной системы вальмовой крыши

Затем необходимо установить базовую раму.Высота опорной рамы соответствует высоте крыши.

Установка базовой рамы

Вверху коньковый прогон из доски сечением 50х200 мм. Нужно сказать, что кровлю можно монтировать как поэлементно, так и комплексно.

ферма крыши

При сборке стропильной фермы, которая затем устанавливается в проектное положение поворотным способом. Но для этого необходимо иметь достаточное количество рабочих (min — 4 человека), а при поэлементном монтаже достаточно 2 человек.

Со стороны эркера также имеется коньковый прогон и подкос, а на центральной стойке эркера центрирующий стержень, на котором будут сходиться все стропила эркера.

Коньковый прогон со стороны эркера

Этот центрирующий элемент имеет ширину 30 см и высоту примерно 50 см.

На следующем этапе устанавливаются стропила основной крыши.

Если стропила больше 6 м (брус стандартного размера), то их придется сращивать.Делается это вверху, где будет меньше всего усилий.

Следующий этап – установка угловых стропил – двух с одной стороны и двух с другой стороны. Далее устанавливаются защитные ограждения. Стропила и стропила на основных скатах имеют сечение 50х200 мм. Сечение тазобедренного сустава 50х150 мм. Снега здесь не будет, поэтому особо массивные конструкции предусматривать не нужно.

Затем устанавливаются эркерные стропила. Их верхний край сходится к центрирующему стержню.

Установка ребер жесткости вальмовой крыши

На следующем этапе устанавливаются связи жесткости — подкосы, опоры, затяжки. Это всевозможные элементы кровли, обеспечивающие жесткость и устойчивость кровли.

Установка ребер жесткости крыши

Анкеры жесткости крыши

Внутри этой фермы есть проем размером примерно 2,2 х 5,5 м и этого вполне достаточно для комфортного чердака. На этом этапе каркас крыши можно считать завершенным.

Все элементы кровли должны быть жестко соединены между собой, а все деревянные конструкции должны быть обработаны антипиренами и антисептиками для повышения их огнестойкости и долговечности, т.е. устойчивости к гниению.

обрешетка крыши

Следующим шагом будет установка ящика. Сначала обшивается основная крыша, затем устанавливается ендов для сопряжения основной крыши и крыши эркера.

Для владельцев домов с эркером важным моментом является монтаж кровли.Какой вариант крыши над карнизом выбрать и как правильно ее смонтировать – вот вопросы, которые возникают в первую очередь.

Коротко о главном. Что такое эркер?

Эркер — это выступающая часть здания, имеющая форму полукруга или многоугольника. Оснащают несколькими проемами для окон или делают остекленными по всему периметру. Как правило, для него делается отдельная крыша. Эта конструкция отличается от закрытого балкона наличием капитальных стен, как и у остальной части здания.Его можно украсить дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • эстетика . Делает более привлекательным внешний вид отдельных помещений или здания в целом. Облагородить таким образом жилье можно не только снаружи, но и внутри. Такие решения делают интерьер стильным и оригинальным.
  • Увеличение полезной площади . Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища.Такие решения особенно актуальны в небольших домах. В таких помещениях можно оборудовать кабинет, чайный уголок, небольшую библиотеку, творческую мастерскую. Ниши, расположенные под окнами, прекрасно подходят для хранения различной сезонной одежды или вещей.
  • Дополнительный источник естественного света . Поскольку эркеры изготавливаются полностью или частично остекленными, их можно использовать как одно большое дополнительное окно.

Варианты кровли над эркером

Кровля любого здания должна не только защищать внутренние помещения от осадков, ветра и пыли, но и украшать дом.

Существует несколько основных типов:

  • купол;
  • Прямоугольный;
  • Многогранный.

Крыша над уступом может быть или не быть конструктивно связана с основной. Во втором варианте брус для изготовления стропил можно брать меньшего сечения. Это связано с тем, что стропила «декоративной крыши» не должны выдерживать большие нагрузки. Изготовлена ​​независимая крыша из тех же материалов, которые использовались для верха основного строения.Сейчас для кровли часто используют: металлочерепицу, профлист, гибкую кровлю или обычный шифер.

Вот пример вариантов крыш над карнизом:

Инструкции по устройству крыши

В первую очередь важно определиться с проектом будущей крыши, необходимыми для ее возведения материалами и крепежными элементами, а также их количеством. Вы можете рассчитать примерный бюджет работ.
Монтаж самой конструкции начинается с возведения фундамента под стропила .Это так называемый усиленный пояс. Он сделан из бетона, армированного металлической сеткой, и повторяет контуры стен. Его задача не только создать дополнительную основу для стропил, но и снять лишнюю нагрузку с хрупких оконных проемов и укрепить всю конструкцию в целом.

Следующий этап — монтаж стропильной системы . Как правило, они собраны на земле и уже готовы к подъему. Нижние концы балок должны на некоторое расстояние выступать за внешний край стены.Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашей постройки, но и устойчивость.

Далее следует монтаж обрешетки, на которую впоследствии будут крепиться гидроизоляционные И кровельные материалы. В качестве гидроизоляции можно использовать обычный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какое покрытие для эркерной крыши вам необходимо.Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженный (ячеистый). В последнюю очередь устанавливаются торцевые пластины. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и не попадет грязь, что позволит слою гидро- и шумоизоляции прослужить вам гораздо дольше. Примерно по такому же алгоритму делается прямоугольная или вальмовая крыша дома.Отличие будет только в форме стропил и их количестве.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
