Как пользоваться пистолетом для монтажной пены? Как правильно снять с баллона, как использовать

Для проведения ремонтных и строительных работ используется множество различных материалов и инструментов. В этом деле не обойтись без пистолета для монтажной пены. Применение данного устройства помогает сэкономить значительное количество времени. Профессионалы из вышеуказанной сферы активно используют этот инструмент для точного нанесения и выгодного расходования состава. В нашей статье пойдет речь о том, как правильно пользоваться этим прибором.

Особенности

В процессе установки дверных коробок, а также окон ПВХ (металлопластиковые модели) без использования монтажной пены не обойтись. Профессионалы заявляют, что наносить продукт ручным способом очень сложно. Специальное оборудование позволяет провести монтаж в максимально короткий срок.

Специализированные магазины предлагают богатое разнообразие различных моделей инструмента для практичного и удобного использования состава. Отличительные характеристики имеют и сами баллоны пены.

Несмотря на богатый ассортимент, большинство видов продукции является универсальными. То есть для большинства пистолетов подходят практически все выпускаемые баллоны.

При работе с пеной необходимо обязательно подумать о личной безопасности. Профессионалы настоятельно рекомендуют надеть перчатки и защитить глаза строительными очками.

Также следует внимательно изучить инструкцию по использованию товара, особенно если вы не имеете должного опыта в обращении с ним.

Разновидности материала

Прежде чем переходить к описанию процесса использования пистолета, необходимо рассказать коротко о расходном материале.

В продаже имеется две его основные разновидности:

  • Обычная пена. Судя по названию, несложно догадаться, что первый вариант предназначен для повсеместного пользования. Это идеальный вариант для тех, кто решил провести работу своими руками, без привлечения специалистов. В комплекте с баллончиком идет навинчивающаяся трубка.
  • Профессиональная. Конструкция изделия устроена таким образом, чтобы баллон можно было соединить с пистолетом. Упаковка оснащена специальным наконечником.

Других особенностей в строении упаковки не имеется.

Профессиональная монтажная пена имеет повышенные показатели износостойкости и прочности. Ее использование несколько сложнее, по сравнению с обычным составом.

Кроме особенностей упаковки и технических характеристик, монтажная пена делится на сегменты по сезонам. Выделяют три основные группы: летняя, зимняя и демисезонная (продукт можно использовать в любое время, в зависимости от погодных условий). Данная характеристика очень важна, если работа будет проводиться снаружи помещения.

Также на баллоне производители указывают сферу применения продукции. Составы используют для стыковки трубопровода, установки входных дверей, утепления конструкций и других работ. Продукция отличается по компонентам в составе, практичности, износостойкости и прочим аспектам.

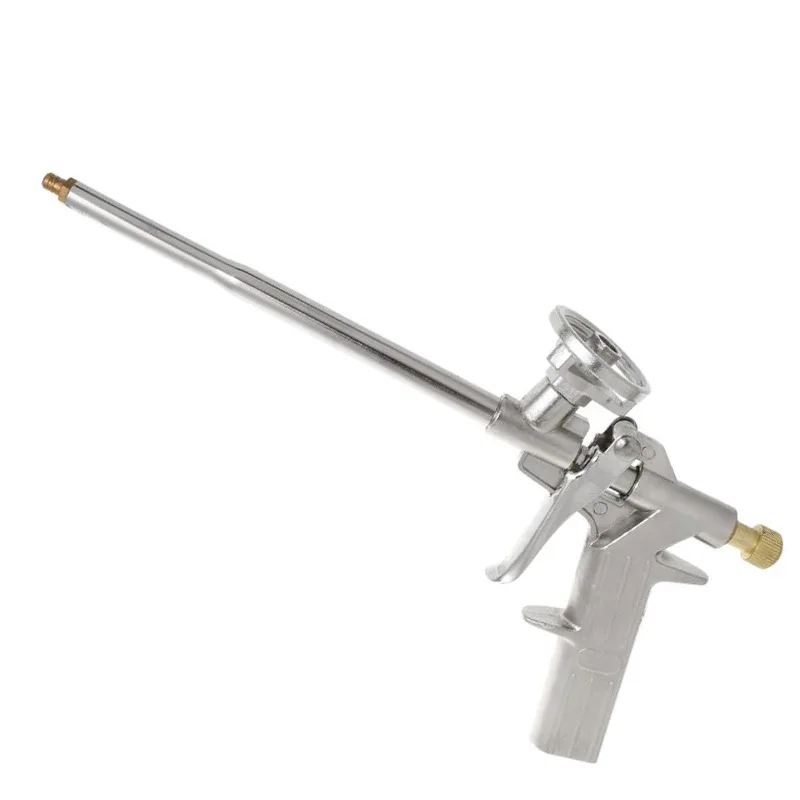

Конструкция устройства

Рассмотрим вкратце, как устроен этот инструмент, и из чего он состоит. Стоит отметить, что его конфигурация очень проста. Несмотря на огромное множество моделей на современном рынке, все они очень похожи между собой.

Рассмотрим основные элементы устройства:

  • Трубка. Данная деталь имеет два наконечника, которые также называются соплами. Трубка и сопла имеют разный диаметр, за счет чего пена подается под высоким давлением.
  • Ствол. Без него не обойтись при работе с глубокими отверстиями. Его длина может составлять 20 сантиметров. Выделяют два вида конструкции элемента – разборная и цельная. Первый вариант намного удобнее чистить после использования.
  • Адаптер (он же редуктор). Деталь соединяет емкость с расходным материалом с монтажным пистолетом.

В процессе использования именно на этот элемент выпадает самая большая нагрузка.

  • Регулировочный болт. Судя по названию, несложно догадаться, что с помощью винта выбирают необходимую скорость потока пены и ее объем. Очень полезная деталь при выполнении крупных ремонтных работ.
  • Крепеж. Эта часть ответственна за размещение и крепление баллончика внутри пистолета. Внешне напоминает обычную гайку.
  • Регулировочный рычаг. Данный механизм предназначен для ведения контроля над скоростью выхода расходного ресурса, зависящей от силы нажатия.
  • Рукоять. Центральный элемент опоры, выступающий в роли фиксатора остальных элементов. Для ее изготовления используют металл или сверхпрочный пластик. С целью повышения удобства пользователей на нее наносят специальные выемки под пальцы.

Пользуясь инструкцией к прибору, работать с инструментом сможет даже новичок.

Рабочий процесс

Зарядка

На каждом баллончике есть защитный колпачок для герметичного хранения расходного материала. Перед началом использования его нужно снять и вставить баллон внутрь держателя устройства. Запомните основное правило – во время работы необходимо обязательно держать емкость в перевернутом состоянии

(то есть держатель должен находиться внизу, как и рукоятка, а адаптер – сверху).

Установить емкость в конструкцию пистолета не составит труда. В процессе вкручивания необходимо держать инструмент одной рукой, а второй устанавливать баллон постепенными вращательными движениями.

Чтобы состав приобрел однородность, сосуд необходимо взболтать. Делать это желательно в стандартном положении (рукоять сверху).

Необходимо провести около 15-20 встрясок.

Нанесение пены

Перед тем как наносить пену на определенный участок, необходимо его смочить. Влага необходима для набухания, чтобы данный процесс проходил быстрее и эффективнее.

Наконечник направляется ко шву. Нажимайте на курок бережно и аккуратно, без резких движений и рывков. В этом случае возможность поломки курка будет минимальной, а качество пены на выходе – выше. Отверстие заполняется материалом полностью. Во время работы делайте соплом движения из стороны в сторону, в форме зигзага.

Используйте регулировочный винт, чтобы менять количество пены, которое подается на ствол. Объем зависит от размеров и глубины шва.

Чтобы состав не терял однородности, не забывайте время от времени его встряхивать.

Как заменить баллон?

Поменять емкость с пеной – простой процесс, который не требует специальных знаний, учений, предварительной подготовки и прочих манипуляций. Рано или поздно пена заканчивается и приходится менять опустившую емкость на полный баллон.

Процедура замены проводится таким образом:

  • Ствол прибора необходимо направить в ведро или другую глубокую емкость.
  • Чтобы избавиться от остатков расходного материала, следует нажать на курок и дождаться, пока остатки пены выйдут.
  • Далее устройство переворачивают так, чтобы рукоятка была сверху, и попросту выкручивают пустую емкость.
  • Жидким специальным составом следует тщательно очистить место крепления и произвести установку нового сосуда. Теперь устройство заправлено, и его можно использовать снова.

Окончание работ

Как только ремонтные работы подошли к концу, следует плотно закрыть регулировочный винт, чтобы максимально преградить доступ кислорода к пене. Если в емкости осталась пена, а следующее применение запланировано на ближайшее время, то снимать неполный баллон не нужно. Наоборот, специалисты рекомендуют оставить его внутри инструмента. В этом случае пена не будет высыхать из-за нахождения под постоянным давлением.

До окончания использования продукта следует обработать кончик сопла специальной жидкостью. Данная процедура предотвратит высыхание расходного ресурса. Последующее применение будет проходить намного проще и комфортнее, без обязательной очистки перед использованием. Если старый баллон опустел, а нового под рукой нет, необходимо изъять флакон, тщательно прочистить строительный пистолет и оставить его на хранение до следующего использования.

Как очистить инструмент?

Многие ошибочно считают, что процедура очистки пистолета является необязательной и более того – бессмысленной. Однако специалисты из сферы ремонта категорически не согласны с таким утверждением. Удаление монтажной пены, застывшей по все длине ствола, – сложный, трудоемкий и проблематичный процесс.

Чтобы не столкнуться с этой проблемой, необходимо чистить устройство сразу, после окончания ремонтных работ.

Для начала следует отвернуть ствол в противоположную от себя сторону. Емкость с расходным ресурсом выкручивается, а вместо него в держателе размещают чистящее средство. Нажимаем на рычаг и ждем, пока трубочка заполнится очищающим составом. На эту процедуру нужно уделить от 10 до 15 секунд, после этого средство удаляется, и проводится повторная промывка.

При снятии емкости с раствором, следует нажать на курок для очистки устройства от его остатков. Когда чистка закончена, плотно закрутите и зафиксируйте регулировочный винт до упора.

Хранение инструмента в чистом виде сохранит его внешний вид и продлит срок эксплуатации.

О том, как запенить труднодоступные места пистолетом для монтажной пены вы можете узнать, посмотрев следующее видео.

Удаляем шарик из пистолета для пены

Всем привет! Сегодня поговорим о способе устранения проблемы, нередко возникающей при эксплуатации пистолетов для монтажной пены. Вначале кратко о назначении и устройстве пистолета.
Пистолет предназначен для доставки специального состава (пены) в труднодоступные места – монтажные стыки, щели и проёмы, подлежащие герметизации. Для этого пистолет имеет тонкий удлинённый ствол, конец которого оборудован соплом и запорным клапаном. Управление клапана осуществляется подпружиненным штоком, который перемещается при нажатии на курок.

В верхней части пистолета расположен специальный адаптер (резьбовой штуцер) для присоединения баллона с пенным составом, находящимся под избыточным давлением. После присоединения баллона к адаптеру, давление распространяется на всю внутреннюю часть ствола пистолета. При нажатии на курок клапан сопла открывается, и пена под собственным давлением доставляется в нужное место.
Внутри адаптера находится шариковый пружинный клапан, который и является предметом сегодняшнего разговора. Он открывается под воздействием давления пены и работает в одну сторону. При снятии баллона с пистолета шарик прижимается к отверстию клапана пружиной и препятствует обратному выбросу остатков пены через адаптер, остающейся в стволе под давлением. Функция, безусловно, полезная.
Проблема заключается в том, что, несмотря на соблюдение инструкции по эксплуатации и регулярной очистке пистолета после окончания работы, остатки пены в шариковом клапане засыхают, препятствуя в дальнейшем поступлению пены из очередного баллона.
Выход напрашивается сам собой – просто демонтировать этот вспомогательный клапан.
Итак, приступаем.

Необходимый инструмент


Для выполнения работы нам может понадобиться:
  • электродрель;
  • набор свёрл разного диаметра;
  • отвёртка или тонкий стальной стержень для использования в качестве воротка.

Содержание работы


Откручиваем съёмную часть адаптера, к которой крепится баллон. Если это не удаётся сделать руками, используем вороток.

Искомый клапан находится внутри выкрученного адаптера. Сам клапан представляет собой пластиковую втулку с отверстием. Внутри втулки расположен шарик, прижатый к отверстию пружиной.

Как показывает мой опыт, достать втулку клапана, просто подцепив её чем-то, обычно не удаётся. Поэтому будем клапан высверливать. Подбираем сверло подходящего диаметра. Сверло должно быть тоньше отверстия в металлическом корпусе адаптера, чтобы не повредить его, но при этом иметь достаточную толщину, чтобы высверлить пластиковый клапан.

Аккуратно производим сверление на небольшую глубину, после чего остатки пластиковой втулки с пружиной и шариком легко извлекаются. На этом основная часть работы закончена.

При необходимости следует очистить внутреннее отверстие адаптера от остатков засохшей пены и прикрутить его на своё место.

Пистолет вновь готов к работе.

Предупреждение


При эксплуатации пистолета в таком виде, смена баллона может сопровождаться разбрызгиванием остатков пены. Во избежание этого, при снятии баллона (особенно недоиспользованного) следует в нужный момент нажать на курок для стравливания давления в стволе, при этом ориентировав ствол и адаптер пистолета в безопасном направлении.
