Установка розетки в ванной комнате: 7 главных правил

Когда среднестатистический россиянин заселяется в новую квартиру или планирует ремонт старой, он понимает, что установка розетки в ванной комнате — одна из самых первейших задач. Часто одной дело не ограничивается. Итак, можно ли сделать это самостоятельно?

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

  • Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

  • При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

  • Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
  • Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
  • Не ближе 60 см от дверок закрытой душевой кабины.
  • Минимальная высота — не менее 130 см от уровня пола.

«Правильная» розетка  имеет специальное влагозащищённое исполнение

  • Пункт 7. 1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:
  1. Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
  2. Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
  3. Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
  4. Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

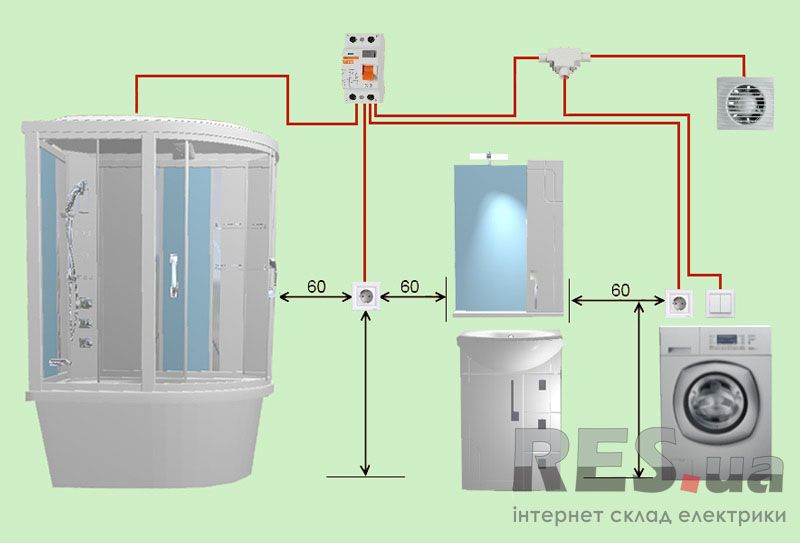

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

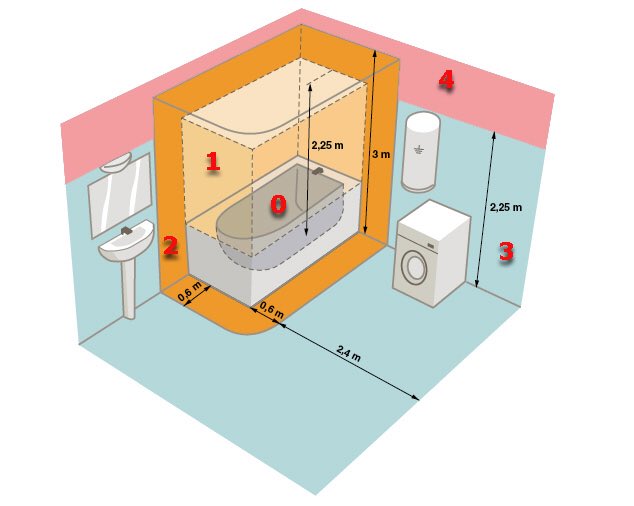

Зоны опасности

Максимальное значение тока утечки УЗО для душевой комнаты— 30 мА. На практике прибор сработает точнее, когда значение не превысит необходимого для подключаемых приборов. Для большинства стиральных машин достаточно 20-25 мА, данные должны быть указаны в паспорте. Сечение выбирается исходя из предполагаемой нагрузки. Рекомендуем использовать только медный кабель сечением 3х2,5 мм3 для электропитания стиральной машины и водонагревателя и 3х1,5 мм2 для бытовых приборов и светильников.

Таблица подбора сечения кабеля.

Наверное, всем понятно, что ванная комната — помещение, где электробезопасности необходимо уделять повышенное внимание. Хозяева городской квартиры не имеют права реконструировать электропроводку, не получив разрешения в эксплуатационной службе. А работы должна выполнять только организация либо ИП, обладающие соответствующей лицензией. Теоретически требование пользоваться услугами только лицензированных мастеров распространяется и на частных застройщиков, однако контролировать их за неимением ЖЭСа некому. На практике мало кто соблюдает эти требования. Что в городе, что в деревне, каждый сам себе мастер. Если вы дока в домашней электрике и точно знаете, как установить розетку, почему бы не сделать эту ответственную работу самому? Однако, если вы не имеете достаточных знаний, рекомендуем обратиться в специальную организацию: безопасность стоит потраченных денег.

Пригодилась статья? Расскажите друзьям:

Установка розетки в ванной комнате

Еще несколько лет назад никто не мог подумать об установке розеток в ванной. Однако современные технологии и обширные знания о мерах предосторожности позволяют производить монтаж в помещениях даже с повышенным уровнем влажности. К ним относится и ванная комната. Розетка в ванной дает возможность удобно пользоваться такими электрическими приборами, как бритва, фен, утюжок для волос и др. К тому же, нередко в ванных домов и квартир установлены стиральные машины, а их работа предполагает наличие розетки.

Основные правила установки розеток в ванной

Перед тем, как приступить к монтажу розеток, следует помнить:

  • в них должно быть предусмотрено заземление. При использовании маломощных технических средств можно использовать распределительные трансформаторы
  • в помещениях с высоким уровнем влаги недопустимо проведение открытой проводки. Она должна быть только скрытой, с изолированными местами соединений проводов
  • на стенах со скоплением влаги розетку размещать запрещено
  • удаленность розетки от душевой кабины или биде должна составлять минимум 60 сантиметров
  • для ванной комнаты лучше выбрать особые влагостойкие розетки, не пропускающие воду и конденсат внутрь. Если вы подключаете электроприборы с высокой мощностью, лучше применять для данного процесса УЗО (устройство защитного отключения). Здесь имеется в виду, например, стиральная машина. Для приборов подобного типа подходят розетки с 3 контактами и проводом с 3 жилами. Применять обычный бытовой удлинитель крайне нежелательно

Как установить розетку в ванной?

Если вас интересует создание новой розетки в ванной, помните:

  • монтаж новых устройств и замена действующей проводки предполагает выделение электропроводки в особую категорию. Ее запитывают электрокабелем
  • устанавливается автомат защиты и УЗО
  • на трехпроводном кабеле для монтажа розеток в ванной присутствует защита и двойная изоляция
  • на новых устройствах должен быть контакт заземления

Также стоит помнить, что розетки, которые располагаются от душевой кабины, ванны или раковины на расстоянии от полуметра до 2,4 метра обязательно снабжают защитными крышками. Сколько сантиметров еще может составлять расстояние, лучше уточнить у специалиста.

Установка дополнительной розетки

Монтаж дополнительной розетки можно сделать двумя способами. Это:

  • проводка заземления от линии электропроводов и правильная установка разделяющего трансформатора
  • протягивание линии проводки (новой) от электрического щита. При этом за защиту линии будут отвечать либо УЗО и специальный автомат, либо отдельное устройство. Стоит добавить, что существуют так называемые дифференциальные автоматы, которые выполняют как работу устройства защитного отключения, так и обычных автоматов

Расстояние дополнительной розетки от ванны или душевой кабины также должно составлять

60 сантиметров. Информацию о том, каким должно быть расстояние для установки стиральной машины, лучше получить на консультации у мастера. Стоит также дополнить розетку крышкой для защиты и позаботиться о полугерметичном корпусе.

Если у вас большой дом и, соответственно, ванная комната имеет крупные габариты, вполне возможно правильно установить розетки без герметизации удаленностью от 2,4 метра и более от ванны. При этом обязательны контакты заземления, которые подключены к проводнику защиты.

Помните, что заземление не должно проводиться с использованием труб и арматуры из металла.

Зоны установки розеток

Согласно одному из пунктов Правила устройства электроустановок, или ПУЭ, по схеме ванную комнату разделяют на 4 зоны. В каждой из них должны быть соблюдены особые требования, связанные с использованием электрических приборов. Итак, это зоны:

  • 0 – место в самой душевой кабине, умывальнике, душе. Здесь можно устанавливать приборы с полной защитой от воды, имеющие источники питания за пределами зоны. Размещение розеток строго запрещено
  • 1 – зона над ванной, раковиной. Розетки здесь также отсутствуют. Необходимо размещать светильники и нагреватели воды с защитой и подключением защитного
    0
  • 2 – место, располагающееся в удалении 60 см и более от душевой, за первой зоной. Допускается установка светильников с защитой от влаги, а также вентиляторов. Запрещены розетки
  • 3 – зона ванной, которая находится в 2,4 м от второй зоны. Допустимы влагостойкие розетки и светильники, у которых есть контакт заземления. Подключение должно осуществляться через специальный трансформатор, либо УЗО

Техническая составляющая установки розеток

Что касается проведения ремонтных работ при подключении новых розеток по схеме, то их выполняют с использованием особых инструментов. В домах старого фонда практически не предусмотрены розетки, но установка, к примеру, стиральной машины необходима практически всем.

Как правило, стены ванной комнаты выполнены из кафеля, поэтому логично применить:

  • специальные коронки для керамики
  • сверла и дюбели из пластика для создания отверстий
  • буры и коронки по бетону
  • перфоратор

Что касается самих розеток, то у них должен быть максимальный уровень защиты от влаги. Цифра, отвечающая за данный показатель, должна быть больше

4.

Важно, что подключение розеток лучше производить в просторных помещениях. Если площадь ванной комнаты меньше 8 м2, делать новые розетки и вовсе не рекомендовано. Однако при наличии качественной герметичной розетки с классом защиты IP44, схемы и хорошего багажа знаний в данном вопросе можно отойти от рекомендаций и провести розетку, особенно если она необходима для того чтобы поставить стиральную машину.

Розетка в ванной | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п.1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Итак, приступим…

Розетки в ванной устанавливать можно!!!

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети. Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7.1) и ГОСТ Р 50571.11 от 1996 года.

Что же там говорится?

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в  ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

  • зона 0
  • зона 1
  • зона 2
  • зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В отдельную статью я вынес расшифровку всех кодов степеней защиты IР электрооборудования и электрических изделий — знакомьтесь!

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

  • питание линий производится через разделительный трансформатор
  • линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.



Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А  у Вас розетки в санузле установлены по всем перечисленным требованиям?»

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Розетка в ванной и туалете, розетка для ванной комнате

Розетки в ванной комнате в наши дни – это суровая необходимость. И есть правила их эксплуатации, нарушив которые, можно нанести вред своему здоровью.

Из-за влажности помещения для розетки в ванной нельзя использовать проводку с металлорукавами. Это такие металлические трубки, внутри которых провод – для долговечности и пожаробезопасности.

Еще проводка в ванной должна быть оборудована УЗО — устройством защитного отключения в случае замыкания.

Металлорукав для монтажа розетки в ванной комнате
УЗО для ванной комнаты

В ванную и туалет нужно устанавливать только розетки с высоким уровнем защиты от внешних воздействий – их маркировка начинается от IP44 и выше.

К материалу для розеток особых требований нет. Главное, чтобы наружная поверхность розетки была из материалов, обладающих низкой электропроводимостью. Например, из пластмассы, стекла или керамики. Формы розеток тоже продаются различные – выбирай на свой вкус!

Розетка для ванной комнаты

По конструкции специальные розетки для ванной имеют одну особенность. Это влагозащищенные розетки, так как у них подпружиненные крышки. Такое устройство предохраняет от попадания брызг: если вынуть из розетки «вилку», то крышка мгновенно захлопнется. Существует множество сайтов и обычных магазинов, где можно купить такие розетки для ванной комнаты. Есть в продаже и пластиковые заглушки для розеток – вставил их как вилку, и туда не попадет влага.

Расположение розеток в ванной

В ванной комнате розетка должна быть удалена от ванны, душевой кабины или умывальника минимум на 60 см.

Случается, что вода заливает пол. Поэтому высота розетки в ванной от пола должна быть 18-20 см. С туалетом проще – можно устанавливать розетку там, где удобно. Если санузел совмещенный, то не забудьте про правило удаленности розетки от ванной на расстоянии 60 см.

Общий совет для ванной и туалета: не стоит монтировать розетки на стены, соседствующие с подъездом. Эти стены интенсивней покрываются конденсатом.

Виды розеток по назначению

Розетка для гидромассажных ванн. Гидромассажная ванна обладает высокой мощностью. Для нее нужны розетки, которая рассчитана на силу тока 16 Ампер.

Розетка для стиральной машины. Стиральная машина тоже обладает высокой мощностью. Понадобится розетка на те же 16 Ампер.

Розетка для бойлера. Для бойлера устанавливаются такие же розетки как для гидромассажных ванн и стиральных машинок. Розетку для бойлера и сам бойлер лучше установить в туалете, т.к. там меньше брызг.

Розетка для зеркала в ванной, розетка для полотенцесушителя, розетка для светильника – это по сути, одна и та же розетка. Такие приборы, как светильники, полотенцесушители, плойки, фены обладают более низкой мощностью. Для них устанавливают розетки, рассчитанные на силу тока 8 Ампер.

Установка розетки

Установка розетки в ванной производится в несколько этапов.

Установка розетки в ванной комнате
  • Вначале делается отверстие нужного размера.
  • В отверстие устанавливается розеточная основа.
  • Затем к отверстию подводят провода и устанавливают саму розетку.
Проводка проводов к розеткам в ванной комнате

Все это часть работы по установке электропроводки. Подробнее об этом можно прочесть на нашем сайте в статье «Электропроводка в ванной — инструкция».

Установка розеток в ванной комнате в Москве цена за работу

Ванная комната – это то место в квартире, где установке и монтажу розеток нужно уделить особенное внимание. Электрики нашей компании произведут работы по установке розеток оперативно и качественно, у них есть все необходимые допуски и современный электромонтажный инструмент, они готовы произвести электромонтаж розеток любой сложности.

Еще пару десятков лет назад к установке розеток и монтажу электропроводки в ванной комнате относились с опаской, поскольку считали, что возникает риск коротких замыканий и пожаров. Да и необходимость в установке розеток в ванных комнатах возникала довольно редко. На сегодняшний день ситуация кардинально изменилась, теперь невозможно представить эти помещения без благ цивилизации – сушилок для рук и полотенец, ванн-джакузи, стиральных машин и прочих приборов, пользуясь которыми можно получить электротравму.

О тонкостях работ по электромонтажу в ванной комнате

Требования к установке и монтажу розеток в этом помещении зависят от того, какие приборы будут в них подключаться. Ведь понятно, что для электробритвы и для стиральной машины требования совершенно разные.

Для начала рассмотрим первый вариант. Согласно требованиям безопасности, розетки в ванной комнате должны иметь заземление. Но в зданиях старой постройки заземление не предусматривалось изначально. Поэтому для питания маломощных приборов (например, электробритв) можно использовать разделительные трансформаторы.

Мы устанавливаем розетки с учетом мер безопасности: поскольку в помещении повышенная влажность, то делаем монтаж скрытой электропроводки, тщательно изолируем все места соединений проводников. На холодных стенах, где есть вероятность образования конденсата, работы по монтажу розеток производить не стоит. Их следует располагать как можно дальше от раковины и ванны (согласно ПУЭ, не ближе чем 60 см).

Мы устанавливаем в ванной специальные влагозащищенные розетки, которые дороже простых, но полностью оправдывают себя. Такие розетки для ванных комнат снабжены крышками и специальными уплотнителями, не пропускающими внутрь механизма влагу.
Что же касается более мощных приборов, то при работах по их подключению наши электрики используют УЗО, чтобы снизить риск поражения током. Инструкции к стиральным машинам диктуют необходимые требования к установке. Розетка в первую очередь должна быть 3-х контактной, а провод, соответственно, трехжильным. При подключении стиральных машин запрещено пользоваться бытовыми удлинителями.

Кроме того, во время работ наши электрики тянут отдельную линию, защищенную УЗО с током утечки в 10 мА. Во время монтажа также обязательно устанавливают автоматические выключатели, рекомендованные фирмой-производителем.

Как производится установка и монтаж розеток в ванных комнатах

Как было сказано выше, розетка в ванной должна находиться от умывальника, душевой кабины, ванны, а также от пола на расстоянии как минимум 60 сантиметров. Слишком низкая установка розеток в ванной, т.е в помещении с повышенной влажностью, недопустима, поскольку в случае затопления может возникнуть короткое замыкание и обесточивание всей электролинии.

На холодных стенах, где может выпадать конденсат, производить электромонтаж розеток тоже нельзя. У розеток и прочей электрики в ванных комнатах в обязательном порядке должно быть заземление.

Чтобы правильно установить в ванной комнате розетки, наши электрики во время работ проводят замер сопротивления изоляции. Для стандартной однофазной влагозащитной розетки показатели следующие: сила тока 6-10 А, напряжение 230-250 В. Электрики нашей компании советуют при установке и монтаже розеток отдавать предпочтение евроизделиям, у которых имеется третий провод для заземления. При случайном затоплении третий провод такой розетки спасет не только вашу квартиру, но и жизнь.

Что касается технологии установки розеток в ванной комнате, то здесь есть свои особенности. Как правило, стены в ванной обычно кафельные, то есть из весьма хрупкого керамического материала. Поэтому наши электрики при установке розеток  пользуются специальными коронками по керамике и соответствующими сверлами при сверлении отверстий под дюбели. В обоих случаях на перфораторе выставляется безударный режим, резка должна быть влажной, по мере работы подливается вода, чтобы отвести тепло от инструмента.

После завершения сверления кафеля для производства дальнейших работ по установке розеток можно перевести перфоратор на ударный режим и пользоваться обычными бурами и коронками по бетону.

Можно ли устанавливать розетки и выключатели OneKeyElectro в ванной комнате?

У многих новоселов, готовящихся делать капительный ремонт или уже находящихся на этапе черновой отделки квартиры или дома, возникает вопрос – какие выключатели и розетки можно устанавливать во влажных помещениях — ванной комнате и санузлах?

Можно ли в ванной комнате устанавливать розетки OneKeyElectro?

Давайте поставим все точки над «i» в вопросе установки розеток в ванной и санузлах.

Сразу ответим на самый главный вопрос – розетки OnekeyElectro в ванной устанавливать не только можно, но и нужно, соблюдая все правила, описанные в ПУЭ и ГОСТ 50571. 11-96 и продиктованные здравым смыслом.

Какие нормативные документы описывают установку розеток и выключателей во влажных помещениях квартир и индивидуальных жилых домов и о чем в них говорится?

Установку розеток в ванных комнатах квартир и индивидуальных жилых домов регламентируют два документа:
  1. ПУЭ («Правила устройства электроустановок»)
  2. ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».
Из этих документов следует, что нельзя устанавливать розетки:
  • внутри ванной, раковины или в душевом поддонее
  • над или под ванной, раковиной или душевым поддоном
  • ближе, чем в 60 см от края ванной, раковины или душевого поддона.
Во всех остальных случаях во влажных помещениях можно устанавливать любые розетки, при условии, что они защищены рабочим УЗО с током утечки 30 мА.  Выключатели света рекомендуется вынести за пределы влажных помещений.

Подробнее в расположении розеток в ванных комнатах можно почитать в нашей статье «Здравый смысл при установке розеток во влажных помещениях».


Есть расхожее мнение, что если в ванную комнату устанавливать розетки IP44, то это обеспечит полную безопасность. Что они собой представляют?

Степень защиты (пылевлагозащита) — это четко определенный технический термин, позволяющий сделать вывод о том, где можно применять прибор, а где нельзя.

Как бы странно это не звучало, но не всякий пылевлагозащищенный прибор полностью защищен от пыли и влаги. Нельзя сказать, что если розетка пылевлагозащищенная, то в нее ни при каких условиях не попадет вода.

Идея понятия «пылевлагозащита» описана в ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)».

Представим себе, что у нас есть некий электроприбор, чувствительный к попаданию в него пыли или влаги. Он заключается в оболочку, которая не дает твердым частицам или каплям воды попадать внутрь прибора. Защитить прибор можно по-разному.

Например, если говорить о защите электроприбора от влаги, то некоторые оболочки защищают прибор от попадания в него брызг, а некоторые обеспечивают защиту при погружении прибора в воду.

Для того, чтобы описать, насколько защищен прибор от пыли и влаги, в ГОСТе введен код IP с двумя цифрами.

Первая цифра характеризует защиту прибора от твердых частиц, например, от пыли или мелкой металлической или деревянной стружки на производстве. Вторая цифра характеризует защиту прибора от влаги.

На обычные розетки вода попадать не должна, у них нет защиты от влаги. При этом в промышленности применяются герметичные электрические разъемы, обеспечивающие защиту контактов при постоянном погружении в воду.

О пылевлагозащищенных розетках со степенью защиты IP44

Розетки IP44 – это самые часто встречающиеся пылевлагозащищенные розетки для установки внутри помещений.

Цифра «4», указанная на втором месте, соответствует защите механизма розетки от обрызгивания с разных сторон. Если на розетку попадут капли воды, то они не попадут внутрь розетки, и не более того.

Если розетку со степенью защиты IP44 или IP54 установить около крана, то возможна ситуация попадания на розетку не брызг, а струи воды. От воздействия струи воды розетка IP44 не защищена.

В этом случае неаккуратному или невезучему владельцу помещения придется уповать только на качество УЗО, которым защищена пылевлагозащищенная розетка IP44.

Примечание №1. В ГОСТ 50571.11-96 и ПУЭ указано, что в ванной комнате нужно использовать пылевлагозащищенные электроприборы, но про пылевлагозащиту розеток нет ни слова. Это логично, зачем рисковать, проще просто установить розетки подальше от источников воды.

Примечание №2. Для того, чтобы пылевлагозащищенные розетки сохранили заявленную производителем степень защиты, их еще нужно правильно и аккуратно смонтировать с полным соблюдением инструкции производителя.

Какие типы розеток и выключателей OneKeyElectro мы рекомендуем устанавливать в ванную комнату?

Мы рекомендуем устанавливать в ванной комнате розетки с защитными крышками. Защитная крышка оберегает электрические контакты розетки от случайного попадания брызг воды.

Розетки с защитными крышками Florence OneKeyElectro

При этом розетки нужно устанавливать подальше не только от постоянных источников воды, но и учитывать расположение кранов и вентилей, чтобы в случае, если кран или шланг под напором сорвет, струя воды не била бы в розетку.

Какие еще помещения в квартире можно отнести к влажным?

К влажным помещениям можно отнести все помещения, где есть кран с водой. Например, все те же самые правила необходимо применять при установке розеток в кухне.

Особенно это касается розеток, устанавливаемых на кухонном фартуке или встраиваемых в столешницу в непосредственной близости от кухонной мойки.

Желаем Вам приятного ремонта и будем рады ответить на Ваши вопросы!

Розетки в ванной комнате — Статьи об энергетике

Еще недавно розетка в ванной комнате считалась абсолютно ненужной. Однако в наше время в ванной комнате обойтись без розетки практически невозможно. Подключение к питающей сети стиральной машины, душевой кабины, фена, электрической бритвы или щетки требует наличия розетки в ванной комнате. Многие «домашние электрики» до сих пор считают розетку в ванной комнате просто опасной из-за большой влажности в комнате, брызг воды, металлических трубопроводов. Сейчас же выпускается огромное количество различных розеток для ванной комнаты с защитой от брызг и влаги.

Любая розетка для ванной комнаты имеет защиту от брызг – подпружиненную крышку, а для розеток с наружной установкой обязательным является наличие герметичного прорезиненного кабельного ввода. Степень защиты розетки для ванной комнаты должна соответствовать международной маркировке степени защиты не ниже IP44. Кроме того для мощных электрических приемников (стиральная машина) необходимо использовать розетки в комплекте с УЗО с номинальным током утечки 10 мА.

Монтаж розетки в ванной комнате можно осуществлять закрытым и открытым способом, однако последний является нежелательным. Под запретом находится открытая электропроводка, уложенная в металлорукав. В качестве кабеля для подключения розетки применяется трехжильный медный кабель сечением 2,5 кв. мм. Располагаться розетка в ванной комнате должна не ближе 0,6 м от непосредственно ванны или душевой кабины на высоте не менее 0,18-0,2 м.

Защита линии, питающей розетки в ванной комнате при наличии трехпроводной сети с проводником РЕ не вызовет затруднений. В качестве устройства защиты применяется автоматический выключатель (дифференциальный или простой в комплекте с УЗО). Для двухпроводных сетей следует применять автомат + УЗО.

Установка розеток в ванной комнате может быть сопряжена с рядом неудобств. Одно из них – кафельное покрытие стен в ванной комнате. Кафель представляет собой достаточно хрупкий керамический материал. Поэтому для установки корпуса розетки следует применять специальные коронки по керамике и соответствующими сверлами. При работе перфоратором следует устанавливать безударный режим работы.



Всего комментариев: 0


Rapid SLX Element для унитаза, монтажная высота 1,13 м, со встроенной розеткой и подключением для унитаза-биде

1 Резьбовой болт 4276400М
2 Комплект для подключения входа и выхода унитаза 37311K00
2.1 Крепление раковины 43511SH0
2.2 Соединитель 37119000
3 Отвод ПП Ø 90 мм 42327000
4 Редуктор 42242000
5 Поддержка выходного изгиба 42243000
6 Ревизионная шахта для малых клавиш смыва 40911000
7 Заправочный клапан 42583000
7. 1 Рычаг 43734000
7.1.1 Тюлень 4377000М
7.2 Головка клапана 43536000
7.3 Мембрана 4375800М
7.4 Винтовой крышкой 43735000
7,5 Поплавковый клапан, 5 шт. 4379100М
7.6 Комплект пломб 43722000*
8 Устройство поддержки 42246000
9 Соединительный шланг 42233000
9.1 Уплотнительная шайба 0319100М
10 Выпускной клапан с двойной промывкой AV1 42320000
10.1 Удлинитель для переливной трубы 42313000
10. 2 Пневматический шланг 42319000
10.3 Тюлень 42310000
11 седло клапана 42593000
12 Настенные кронштейны 3855800М*
13 Настенные кронштейны Xtra, гибкое размещение 38733000*
14 Комплект для защиты от шума 37131000*
15 Аксессуар 39607000*
16 Набор высоты Rapid SLX 200-350 мм 38629001*

Реконструкция 101: расположение электрических розеток, выпуск для ванны

Ванные комнаты могут быть маленькими, но их потребность в электроэнергии невелика.Ограничения по пространству, объем работ и сырость — все это требует осторожности при планировании места установки электрических розеток (и их количества). Вот ключ к нахождению идеального баланса между полезностью и эстетикой при включении вашей ванны.

У вас есть оригинальное решение для электрической розетки? Пожалуйста, поделитесь в комментариях ниже.

Вверху: в ванной комнате Cape Cod, спроектированной архитектором Шейлой Нарусавой, электрические розетки расположены по обеим сторонам стойки, что устраняет проблему шнуров, змеящихся над раковиной, и позволяет двум пользователям небольшой бытовой техники делить пространство.Посмотреть весь дом можно в книге Remodelista . Фотография Мэтью Уильямса.

1. Знать правила и ограничения по электротехнике.

Прежде всего, необходимо ознакомиться с требованиями и ограничениями, установленными Международным жилищным кодексом, Национальным электротехническим кодексом (NEC) и любыми местными нормами. Хорошей новостью является то, что правила в первую очередь сосредоточены на минимальных требованиях к размещению розеток (по количеству футов между розетками и углами и т. д.). Эти минимумы могут быть превышены, поэтому вы обычно можете добавлять розетки там, где это необходимо и желательно.

Поскольку ванные комнаты влажные, к ним предъявляются особые требования к электропитанию, включая, помимо прочего, следующие.

  • Все розетки должны быть оборудованы GFCI (прерывателями замыкания на землю) для защиты от поражения электрическим током. Розетки GFCI предотвращают поражение электрическим током, отключая и отключая питание цепи, если они обнаруживают дисбаланс в протекании тока, что может быть вызвано, среди прочего, наличием воды.
  • Выход должен быть расположен в пределах 36 дюймов от края раковины.
  • Установка розеток лицевой стороной вверх на столешницу невозможна.
  • Розетки должны быть подключены хотя бы к одной выделенной цепи, не включающей свет, чтобы мощные электроприборы не отключали всю электрическую систему ванной комнаты и не оставляли вас в темноте.
  • Розетки не должны располагаться выше или ближе 36 дюймов к ванне.
Вверху: одиночная розетка Bocci 22, встроенная в стену ванной комнаты. фотография реконструкции 101: удивительная привлекательность электрических розеток заподлицо.

2. Оцените потребности вашей ванной комнаты в электроэнергии.

Какими электроприборами вы пользуетесь в ванной?

Расположение и количество розеток являются важными факторами. Легко недооценить свои потребности. Ручные инструменты для ухода и уборки заменяются высокотехнологичными электрическими устройствами, поэтому постарайтесь проанализировать сантехнику в настоящем и будущем.

Также подумайте, будут ли устройства с электроприводом работать одновременно; если это так, можно добавить больше цепей и розеток, чтобы справиться с нагрузкой.Например, есть ли у вас два подростка, которые одновременно включают фен? Нужны ли им также щипцы для завивки или выпрямитель для волос, подключенные к сети и нагревающиеся, пока они сушат волосы? Посадите свои розетки соответственно.

Куда должны доставать устройства со шнурами?

Меня больше всего раздражают отели, в которых розетки размещаются там, где фен не достает до зеркала. Не совершайте ту же ошибку в своей ванной. Подумайте, как и где вы используете каждое устройство, зависящее от шнура, и разместите розетки в месте их использования.Для некоторых это будет сосредоточено вокруг зеркала. Для других ключевым является расположение раковины. Также важно расположить источник питания так, чтобы шнуры не нависали опасно над источниками воды.

У вас общая ванная? Располагайте торговые точки рядом с каждым пользователем, чтобы свести к минимуму сражения за торговую недвижимость.

Вверху: удачный выход в Дневнике реабилитации: свободная спальня, превращенная в гламурную главную ванную; фотография Сары Шерман Сэмюэл.

Установка бритвы | DIY Советы, проекты и рекомендации UK

Краткое описание: Узнайте, как установить монтажную коробку и провод в штекер для бритья.

* Подлежащий уведомлению проект, требующий одобрения Строительного управления. Розетка для бритвы — единственная розетка, разрешенная в ванной комнате.

Хотя можно приобрести коробки для поверхностного монтажа, безопаснее установить бритвенную головку для скрытого монтажа. Точки бритвы могут быть либо подключены к ответвлению кольцевой магистрали через FCU, либо проходить от ответвления к цепи освещения.

FCU — это розетка со встроенным предохранителем, используемая для подключения к электрической цепи приборов высокой мощности, таких как плиты, вытяжные вентиляторы, таймеры центрального отопления и обогреватели.Вы можете подключить FCU к цепи тремя способами:

Чтобы уменьшить риск перегрузки цепи, приборы высокой мощности обычно работают в отдельной радиальной цепи.

Планирование и подготовка

  • Отключите питание соответствующей цепи от потребительского блока.
  • Убедитесь, что все металлические трубы и предметы в помещении правильно заземлены.
  • Если ваша цепь освещения не подключена к распределительной коробке над ванной комнатой, следуйте инструкциям по установке распределительной коробки в разделе «Удлинение цепей освещения».
  • Подготовьте трассу кабеля от распределительной коробки до точки бритвы.
  • Следуйте инструкциям в разделе «Удлинение цепей освещения», чтобы провести ответвление от цепи освещения к распределительной коробке.


Монтаж монтажной коробки

Самый безопасный способ установки монтажных коробок для блока FCU и выходной панели прибора – установить их заподлицо: вокруг него.

  • Установите сверло по камню на дрель и установите сверло на глубину, необходимую для монтажной коробки.
  • Пропылесосьте отверстие и область вокруг него, чтобы удалить пыль.

  • Если стена из гипсокартона, вырежьте отверстие ножовкой.
  • Выдавите пластиковый язычок в задней части монтажной коробки, чтобы сделать отверстие для кабелей.

  • Вставьте проушину или втулку в отверстие, чтобы предотвратить повреждение кабелей.
  • Пропустите оригинальный кабель(и) и новый кабель через отверстие в задней части монтажной коробки и вставьте коробку в отверстие.

  • Если вы устанавливаете монтажную коробку на кирпичную стену, отметьте отверстия для винтов, затем просверлите и заглушите отверстия, чтобы прикрутить монтажную коробку к стене.
  • Просверлите отверстия по контуру, чтобы упростить вырезание отверстия.

    Если вы устанавливаете монтажную коробку на каменную стену, отметьте отверстия для шурупов, прежде чем просверливать и затыкать их.

    Проводка в точке бритья

    • Подготовьте жилы другого конца кабеля.
    • Если заземляющие жилы неизолированы, покройте открытый конец зелено-желтой оболочкой.
    • Подсоедините нейтральный провод (черный или синий) к клемме N на лицевой панели, подсоедините жилу под напряжением (красную или коричневую) к L и соедините землю с клеммой заземления.
    • Если у вас металлическая монтажная коробка, убедитесь, что она заземлена: жила заземления должна проходить между монтажной коробкой и лицевой панелью. В пластиковых монтажных коробках кабель заземления должен быть помещен в пластиковую клеммную колодку.
    • Прикрутите лицевую панель к монтажной коробке.
    • Включите питание цепи освещения и проверьте работу бритвенного блока.
    • Если агрегат работает удовлетворительно, заштукатурить паз.

    Соединения в точке бритвы.


    Вернуться к началу страницы

    Выключатели и розетки во влажных помещениях

    Электрические стандарты, правила и примечания

    Консультативная записка 03/2021

    до: к:

    Лицензионные задания / Подрядчики / Электрическая промышленность

    от:

    Специалист Специалист, Parramatta

    Дата: августа 2021
    Область применения:

    Относится ко всем штатам Нового Южного Уэльса

    Цель

    Цель данного информационного бюллетеня состоит в том, чтобы проинформировать промышленность о некоторых распространенных несоответствиях, обнаруживаемых при проведении инспекторами добросовестной торговли инспекций электросчетчиков.

    Что такое несоответствие?

    Выключатели и розетки, устанавливаемые во влажных (зона 2) помещениях в ванных комнатах, прачечных и кухнях.

    Зазоры для исключения выключателей и розеток из влажных зон (зона 2) рассчитаны неточно. Коммутаторы во влажной зоне (зона 2) не имеют минимальной степени защиты IPX4. Таблица 61 изложены требования, в которых допускается установка выключателей и розеток.

    Таблица 6.1: Выбор и установка электрического оборудования для ванн, душевых и других фиксированных водных контейнеров
    0
    Зона 0 Зона 1 Зона 2 Зона 2
    6.2.4.2 — розетки Не разрешено Не разрешено

    (a) Розетка для бритвы; или

    (b) с защитой от УЗО и в шкафу (без специальной степени защиты IP).

    (a) <0,3 м не допускается

    (b) ≥0,3 м без степени защиты IP, но должны иметь:

    • УЗО; или
    • отдельное питание; или
    • Питание SELV или PELV.
    Пункт 6.2.4.3 — Выключатели / аксессуары Не разрешены Не допускается <0,3 м Не допускается
    ≥ 0,3 м IPX4
    <0,3 m Не допускается
    ≥ 0,3 м — Нет IP Rating
    • Рис. 6.13 и 6.14 ниже указаны зазоры для зоны 2 для емкостей с водой емкостью < 40 л и > 40 л.

    • На рис. 6.8 и 6.11 ниже схематичное пространство Зона 2 для душа с перегородкой и дверью на петлях.

    • На рис. 6.1 и 6.2 ниже показаны зоны зоны 2 для ванн.

    Что мы находим

    По многочисленным проверкам выключатели и розетки находятся в пределах ограниченных зон, создаваемых раковинами, душевыми, ваннами и стиральными бадьями, а выключатели не имеют требуемой минимальной степени защиты IPX4.Распространенные несоответствия показаны на следующих фотографиях.

    0

    Пример 1

    Подумайте о том, чтобы исключить выключатель из области зоны 2, имея клиренс 0,6 м от ванны (см. Рисунок 6.1 AS / NZS 3000: 2018) или коммутатор должен быть установлен с минимальной степенью защиты IPX4.

    Пример 2

    Рассмотрите возможность исключения коммутатора из Зоны 2 за счет зазора 0.15 м со стороны бассейна и зазор 0,4 м над бассейном (см. рис. 6.13 AS/NZS 3000:2018) или коммутатор должен быть установлен с минимальной степенью защиты IPX4.

    Пример 3 Подумайте о том, чтобы исключить выключатель из области зоны 2, имея разрешение 0,6 м от входа в душевую душу (см. Рисунок 6.8 AS / NZS 3000: 2018) или коммутатор должен быть установлен с минимальной степенью защиты IPX4.

    Пример 4

    Рассмотрите возможность исключения розетки из Зоны 2 за счет наличия зазора 0,15 м от края чаши и зазора 0,4 м над чашей (см. рис. 6.13 AS). /НЗС 3000:2018).

    Ссылка: AS/NZS 3000:2018 Правила электромонтажа

    Если не указано иное, содержимое этого сайта находится под лицензией Creative Commons Attribution 4.0 Международная лицензия. Чтобы просмотреть копию этой лицензии, посетите: https://creativecommons.org/licenses/by/4.0

    Электрика в ванной — это не работа своими руками

    Электрика в ванной — это не работа своими руками

    Если вы планируете обновить старую ванную комнату или установить ванную комнату в своей новой пристройке, есть несколько важных правил, касающихся электрики, о которых вы должны знать, прежде чем начать.

    Не так уж много лет назад вы могли самостоятельно установить в ванной розетку, душ или полотенцесушитель, но в 2005 году правила, регулирующие этот вид работ, резко изменились из соображений безопасности.Это известно из законодательства Части P и означает, что любые электромонтажные работы в ванной (и других специальных помещениях) должны выполняться «компетентным лицом», зарегистрированным в утвержденной правительством схеме. «Компетентное лицо» должно предъявить сертификат и зарегистрировать работу в соответствующем местном органе власти, чтобы доказать, что она была выполнена правильно.

    Учитывайте пространство, которое у вас есть

    Если вам не повезло иметь большое пространство для игр, большинство ванных комнат, как правило, довольно маленькие.Это, вероятно, будет означать, что ваша первоначальная проблема при проектировании / перепланировке пространства будет заключаться в том, что кажется невозможным иметь достаточное расстояние от воды, чтобы вообще использовать электричество. Правила пытаются предлагать различные варианты, однако вы должны иметь в виду, что из соображений безопасности вам может потребоваться компромисс.

    Что говорят правила

    Правила делят вашу ванную комнату на зоны в зависимости от риска электробезопасности и ограничений того, что вы можете делать в каждой зоне.

    • Розетки не должны быть в ванной комнате (если они не находятся на расстоянии 3 м от воды). Исключением являются специально разработанные гнезда для бритвы, длина которых может достигать 600 мм, если на них не будут попадать брызги.
    • Светильники должны быть закрыты, а также должны использоваться шнуры или настенные выключатели, расположенные за пределами ванной комнаты.
    • Электрический душ (который может иметь самый высокий спрос на электроэнергию из всех бытовых приборов) должен быть в своей собственной цепи, чтобы он с меньшей вероятностью был перегружен, а если это так, то он автоматически сработает и выключится.
    • Электрическое отопление должно быть постоянно подключено и находиться вне досягаемости для тех, кто находится в душе или ванне. Любые термостаты должны быть защищены от возможного разбрызгивания и защищены УЗО. (Устройство, предназначенное для предотвращения смертельного поражения электрическим током и автоматически отключающее электричество в случае неисправности.)
    • Также может потребоваться подходящая вентиляция для соответствия строительным нормам, например, вытяжной вентилятор, который также должен быть установлен электриком.
    • Если вы хотите вытолкнуть лодку и установить телевизор или гидромассажную ванну, оба они должны быть защищены от УЗО. Вам также нужно будет установить разъединитель снаружи ванной комнаты, чтобы включать и выключать их, подключать их и защищать от воды, где это необходимо.

    Не волнуйся

    Ваш электрик по части P несет ответственность за отчет о работе, и вам не нужно ничего делать, кроме как убедиться, что вы выбрали зарегистрированного электрика. Вы можете узнать, зарегистрирован ли ваш электрик, посетив Зарегистрированное компетентное лицо Электрическая схема .Мы никогда не рекомендуем вам использовать электрика, не сертифицированного по Части P для этого типа работ, однако в этом случае мы обычно можем помочь, поручив нашему компетентному лицу третью сторону проверить работу вашего электрика. Вам нужно будет подать нам заявку (включая оплату сбора) до , хотя работа будет начата, поэтому, пожалуйста, свяжитесь с нами для получения дополнительной информации.

    Расстояние между водой и точками электроснабжения

    Вода является отличным проводником электричества, что может быть очень опасным в таких местах, как кухня, ванная комната или прачечная.В Австралии существуют определенные правила и положения, регулирующие размещение выключателей и розеток по отношению к водовыпускам и светильникам. Их знание поможет вам решить, где наиболее безопасные места для размещения общих электрических розеток (GPO), когда вы начнете планировать планировку своей ванной комнаты или кухни. Если у вас есть какие-либо сомнения относительно того, куда что следует отнести, проконсультируйтесь с лицензированным электриком — они слишком хорошо знают эти правила и ДОЛЖНЫ быть привлечены для выполнения любых электромонтажных работ.



    Зоны для размещения электроприборов вокруг ванны.

    Ванные комнаты

    В соответствии с правилами электропроводки ванные комнаты разделены на четыре зоны в соответствии с Правилами электропроводки Австралии/Новой Зеландии (AS/NZS 3000:2007). Это следующие:

    Зона 0 — охватывает внутреннюю часть основания ванны или душа.

    Зона 1 — Эта зона разделена на три части в зависимости от того, что у вас установлено:

    • Ванна — для ванны зона 1 — это вертикальная зона от внутреннего края ванны до потолка или 2.5 м над краем, в зависимости от того, что ниже (обычно это также включает зону 0).
    • Душ над ванной — Зона с горизонтальным радиусом 1,2 м от стационарного сантехнического соединения душа (т.е. 1,2 м от выхода душа).
    • Душевая — Участок с горизонтальным радиусом 1,2 м от стационарного сантехнического подключения душевой. Вертикальные границы этой области простираются от пола до потолка или до 2,5 м над полом, в зависимости от того, что ниже.

    Зона 2 — это область с горизонтальным радиусом 0.6 м от Зоны 1 и на высоте 2,25 м над полом (или до потолка, в зависимости от того, что ниже).

    Зона 3 — это зона с горизонтальным радиусом 2,4 м от зоны 2. Вертикальные границы этой зоны простираются от пола до потолка или до 2,5 м над полом, в зависимости от того, что ниже.



    Проверка электробезопасности
    • Если в вашей ванной комнате есть ручной душ с барьером (например, дверью или занавеской для душа), хорошим советом для проверки электробезопасности является проверка расстояния до струи воды, когда барьер установлен.Если он может добраться до розетки или выключателя, то, вероятно, необходимо переместить выключатель или розетку.

    Зоны для размещения электроприборов в ванных комнатах с душем. Слева душ с шлагбаумом и неподвижной стенкой, справа душ только с шлагбаумом.



    Правила зональной проводки (розетки)

    Где можно разместить розетки и выключатели в ванной зависит от зоны:

    • Зона 0 — Розетки не допускаются.
    • Зона 1 — Розетки не допускаются.
    • Зона 2. Использование розеток запрещено, если только они не встроены в блок питания бритвы ИЛИ не защищены детекторами остаточного тока (УЗО) с фиксированным номиналом не более 30 мА, а также в шкафу (например, в туалетном столике), в котором поддерживается корпус розетки при нормальной работе подключенного оборудования.
    • Зона 3. Розетки разрешены при условии, что они установлены на высоте более 0,3 м над полом ванной комнаты и оснащены защитой от УЗО.



    Правила зональной проводки (выключатели)

    • Зона 0 — никакие переключатели не допускаются.
    • Зона 1. Не допускается использование выключателей, если они не установлены выше 0,3 м над полом ванной комнаты со спецификацией IPX4.
    • Зона 2. Запрещается использовать выключатели, если они не установлены выше 0,3 м над полом ванной комнаты со спецификацией IPX4.
    • Зона 3. Использование выключателей разрешено только в том случае, если они установлены на высоте более 0,3 м над полом ванной комнаты. Никакого специального рейтинга IP не требуется.



    Светильники со спецификацией IPX4 разрешены только в Зонах 1 и 2, тогда как для Зоны 3 не требуется специальный рейтинг IP.



    Кухня и прачечная

    Немного другие правила применяются в других помещениях дома, таких как кухни и прачечные вокруг раковин, бассейнов или других стационарных резервуаров для воды. Расстояние, на котором электрические розетки (GPO) могут находиться от раковины, определяется тем, сколько воды она может содержать. К раковинам, тазам или другим стационарным емкостям для воды, вмещающим менее 45 литров, применяются несколько иные правила, чем к тем, которые вмещают больше.

    Для стационарных емкостей с водой за пределами ванной комнаты определены две зоны:

    Зона 0: Зона внутри раковины или раковины, в которой ничего нельзя устанавливать.

    Зона 2: Определяется в зависимости от того, вмещает ли контейнер больше или меньше 45 л — никакие фитинги не допускаются внутри зоны 2.

    Для контейнеров вместимостью менее 45 л зона 2 определяется как 0,4 м над верхом контейнера и 0,15 м от краев контейнера для воды. Для тех, которые вмещают более 45 литров, это 1,0 м сверху и 0,5 м с любой стороны.

    Расстояния до электрических розеток для стационарных емкостей с водой.



    Обратите внимание, что эти правила применяются только к объектам групповой политики — другие «выключатели и аксессуары» вообще не допускаются в пределах 300 мм от стационарного резервуара для воды и должны иметь класс защиты IPX4, если они должны быть установлены на расстоянии, превышающем или равном 300 мм от стационарного резервуара для воды внутри зоны 2.Проконсультируйтесь с вашим электриком для получения точной информации.



    Аварийные выключатели

    Никогда нельзя быть слишком осторожным, когда дело касается чего-то столь нестабильного, как электричество, особенно в зоне повышенного риска, такой как ванная комната. Защитные выключатели контролируют поток электричества в цепи и автоматически отключают подачу питания, если обнаруживается утечка тока из-за неисправных переключателей или проводки. Хотя они не являются полной гарантией от поражения электрическим током, они работают, чтобы свести к минимуму нанесенный ущерб и могут иметь решающее значение.

    С 1992 года во всех новых домах в Австралии по закону должны быть установлены защитные выключатели. Доступны три типа защитных выключателей:

    • Защитные выключатели, устанавливаемые на распределительном щите . Это самые основные защитные выключатели, предназначенные для контроля стационарной проводки и электроприборов в вашем доме. По закону в каждом доме они должны быть установлены квалифицированным электриком.
    • Защитные выключатели вместо обычных розеток — эти выключатели заменяют ваши стандартные GPO и защищают любые подключенные к ним устройства.Их также должен устанавливать квалифицированный электрик.
    • Портативные выключатели безопасности — их можно использовать как в помещении, так и на улице, и они необходимы, если вы используете электроприборы, которые не защищены одним из перечисленных выше выключателей безопасности.



    И последнее предостережение: Все электромонтажные работы в Австралии ДОЛЖНЫ выполняться лицензированным подрядчиком-электриком, который должен должным образом проверить все электромонтажные работы и предоставить вам сертификат безопасности.

    Электрические розетки GFCI в ванной

    Если у вас есть проекты домашней электропроводки, где есть вода, вам необходимо установить электрическую розетку GFCI. GFCI расшифровывается как прерыватель цепи замыкания на землю. Это розетка со встроенным автоматическим выключателем, предназначенным для защиты вас от поражения электрическим током и предотвращения короткого замыкания панели автоматического выключателя в вашем доме. Вместо того, чтобы полагаться исключительно на предохранитель для срабатывания, который защищает дом от электрического пожара, розетка GFCI обеспечивает локальный автоматический выключатель, где опасность поражения электрическим током наиболее высока.

    Безопасность превыше всего
