Назначение компенсационных разрезов

Прочный и долговечный пол из цементного раствора не пластичен. Во время усадки при твердении или из-за перепадов температуры в процессе эксплуатации возникает внутреннее натяжение бетона, провоцирующее движение полотна. Это приводит к разрушениям в основе здания, негативно сказываясь на состоянии всего сооружения. Технологические разрезы повышают стойкость к динамическим нагрузкам, принимая на себя деформационные воздействия и предотвращая появление трещин в полу и стеновых ограждениях.

Эта защитная от эксплуатационных и усадочных влияний мера является обязательной при строительстве зданий с высокой нагрузкой и позволяет противостоять некоторым факторам:

  • колебаниям температуры;
  • усадочным изменениям;
  • химическим реакциям в толще материала;
  • изменению влажности окружающей среды;
  • ползучести цементной стяжки.

Деформационные швы устанавливаются, если:

  • в помещениях основание со сложной конфигурацией;
  • площадь стяжки превышает 40 м2;
  • одна из сторон комнаты длиной более 8 м;
  • температура бетонного пола превышает эксплуатационные нормы.

Виды технологических швов

В зависимости от выполняемых функций находятся конфигурация компенсационных зазоров и промежутки между ними. По решаемым задачам деформационные швы разделяются на 3 группы:

1. Изоляционные. Каждый строительный элемент должен быть независимым от граничащих с ним деталей. Это условие не позволит напряжению, возникающему в одном из фрагментов строения, передаваться другим структурам здания. То есть при наличии технологического зазора деформации цементной стяжки при расширении не оказывают давления на стены или фундамент, а при движении в ограждающих конструкциях или основании нет влияния на пол.

2. Усадочные. При созревании бетонного раствора в течении 25-28 дней из-за неравномерного высыхания залитых слоев цементной стяжки происходят деформации, которые компенсируются усадочными швами. В небольшой прямоугольной комнате рекомендуется их прорезать по диагоналям.

3. Разграничительные (конструкционные). Из-за технологических перерывов при монтаже пола в помещениях с большой площадью возникает необходимость объединить участки с неоднородной прочностью в сплошную поверхность. То есть обеспечить надежную сцепку бетонных покрытий разных сроков укладки.

Технология формирования швов и стоимость работ

Каждый вид зазора выполняется по определенным правилам.

  • Изоляционные полосы толщиной не менее 10 мм прокладываются до заливки цементной смеси на всю глубину вдоль стен и простенков помещения и вокруг колонн и фундаментов для оборудования. При их монтаже используются ленты из эластичных, способных сжиматься и принимать первоначальную форму материалов.
  • Конструкционные швы устанавливаются по окончании дневного объема работ и выполняются на расстоянии не менее 1 м от любого другого параллельного разреза. Самым распространенным методом формирования края такого стыка является принцип «шип в паз» с применением реек, шпилек, деревянных или металлических конусов. Во время заливки очередной порции раствора бетон прочно сцепится с уже застывшим участком.
  • Усадочные зазоры формируются двумя методами: с помощью вставки специальных реек в не застывший бетон и нарезкой через несколько часов после финишной перетирки поверхности. При составлении карты длина прямоугольных фрагментов не должна превышать ширину больше, чем в 1,5 раза. Промежутки между параллельными прорезями зависят толщины заливки и способа обустройства основания. СНиП рекомендуют нарезать продольные и поперечные усадочные зазоры на расстоянии, в 30 раз превышающем высоту пола.

Вокруг фундаментов для оборудования и колонн резка температурных швов производится в форме круга или развернутого на 45° относительно углов конструкции квадрата. Для их монтажа используются разные способы:

  • Прорезается зазор в схватившемся основании и ставится эластичная прокладка.
  • На предполагаемую высоту пола устанавливается опалубка, выкладывается раствор вокруг конструкции или за ее перегородкой. После схватывания опалубка демонтируется, прокладывается демпферная лента и заливается оставшаяся площадь.

Нарезка швов в затвердевшем основании проводится в промежутке от 24 до 72 часов. Специальным оборудованием возможно сделать зазоры в мягком бетоне через 4-12 часов после финишной обработки поверхности. Глубина штробы не должна быть меньше 1/3 залитого слоя или 4 см.

Для качественной стыковки деформационные полосы должны быть прямыми и чистыми. Защиту от попадания мусора, воды, химических веществ в технологические разрезы обеспечивает герметизация. Для заполнения углублений рекомендуется использовать разные по стоимости и назначению материалы:

  • Уплотняющий эластичный жгут из вспененного полимера. Прокладывается в 1-2 слоя и герметизируется.
  • Широкие стыки закрываются двусторонними накладными или встраиваемыми угловыми профилями с резиновой вставкой.
  • Полимерные или резиновые гидрошпонки (профилированные ленты) закладываются при заливке раствора.
  • Разнообразные акриловые, полиуретановые или латексные мастики.

Герметично закрытые вровень со стяжкой разрезы облегчают уборку пола и предотвращают края шва от деформаций. Стоимость 1 метра монтажных работ зависимости от способа прокладки, глубины, необходимого материала и региона.

В таблице приведена стоимость услуг одного из застройщиков Москвы.

Нарезка шва, обеспыливание, укладка материала, заполнение разреза герметиком Цена, рубли за 1 погонный метр
Вилатерм 200
Гидрошпонка 380
Накладной профиль 520

Постоянное движение, сужение и расширение внутри бетонной стяжки при отсутствии деформационных каналов приводит к разрушению цементного пола.

Температурные швы в бетоне на улице


Температурный шов в обычном бетоне

Комментариев:

Рейтинг: 24

Оглавление: [скрыть]

  • Деформационные швы: особенности
  • Несколько важных нюансов
  • Некоторые характерные проблемы
  • Гидроизоляция бетонных швов
  • Основные правила, которые нужно соблюдать при нарезке швов в бетонных полах

Для тех, кто решил самостоятельно залить фундамент своего дома, первой задачей будет решение вопроса о том, что обозначает температурный шов в бетоне? Ответ достаточно прост: подобные швы снижают появление деформации фундамента, когда изменяются внешние условия.

Это касается скачков температуры и изменения влажности.

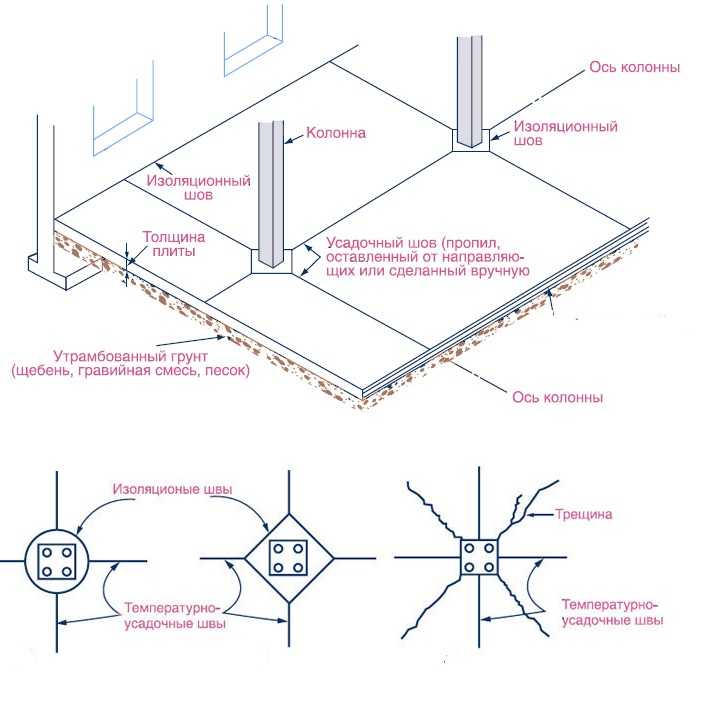

Схема расположения различных видов швов бетонной стяжки.

Деформационный шов в фундаменте — одна из главнейших составляющих, которая реагирует на изменения геометрии бетонной плиты. Отсутствие температурных швов может повлечь за собой некоторые изменения свойств фундамента:

  • появятся внутренние напряжения;
  • будет иметь место деформация;
  • образуются трещины.

Это все влияет на деформационные швы. Происходит уменьшение прочностных параметров, снижается срок эксплуатации конструкции. Устройство температурных швов помогает выполнить равномерное распределение дополнительных нагрузок.

Расположение температурных швов.

Самым долговечным в строительстве считается бетонный пол. За счет очень ровной поверхности происходит уменьшение водопоглощения. Однако заливка бетонного пола — процесс весьма трудоемкий и сложный. Его устройство связано со многими особенностями. Если такой пол сделан грамотно и по всем требованиям технологии, повышается его износостойкость, в разы увеличивается прочность.

Температурные швы подразделяются на несколько групп:

  • изоляционные;
  • усадочные;
  • конструкционные.

Все стены помещения обязательно имеют изоляционные швы. Они необходимы, чтобы не возникала передача деформации общей конструкции здания непосредственно к половой стяжке.

Деформационные швы: особенности

Когда повышается температура и происходит увеличение влажности, или когда эти параметры сокращаются, возникает деформация фундамента. Как результат — бетон начинает трескаться.

Схема деформационного шва.

Чтобы предотвратить появление трещин и защитить бетон от высыхания, его необходимо поливать водой первые 10 дней. Швы между плитами помогают предупредить появление трещин в стяжке пола, когда она начинает твердеть.

Таким образом, создаются специальные полосы слабины, которые регулируют растрескивание. Оно происходит только в определенном направлении. Нарезка швов обязательно должна быть выполнена по осевым линиям колонн.

Картина бетонного пола, полученная после усадки, должна выглядеть как квадрат. Длина пола должна быть больше ширины в 1,5 раза.

Температурные швы должны быть без ответвлений и абсолютно ровными.

Типы и назначение швов в бетоне.

Ширина шва прохода обязана соответствовать ширине стяжки. В том случае, когда дорожка усадочного элемента более 300 см, в середине обязательно делается продольное углубление. При бетонировании на открытых площадках такие углубления делаются с шагом в 3 м. Если температурный шов выполнен грамотно, вероятность появления растрескивания бетона уменьшается во много раз.

Углубления в конструкционных элементах делаются после всех дневных работ заливки бетона.

Вернуться к оглавлению

Заделка швов между плитами перекрытия должна делаться эластичным составом, предохраняющим от попадания посторонних веществ, причем совершенно не оказывая никакого влияния на свойства бетона. Нарезка проводится в определенное время.

Согласно технологии нарезка делается после того, как основание будет отшлифовано, смесь в этом случае не должна быть полностью затвердевшей. Если опоздать с такими работами, на твердом бетоне возможно растрескивание краев. Прочность бетона будет снижена.

Углубления делаются после окончания заливки. Выдерживаются 12 часов. Операции, осуществляемые в условиях низких температур, требуют проведения нарезки только через сутки.

Прежде чем начинать закладку, выполняется расчет толщины шва. Обычно она равняется третей части толщины положенной бетонной стяжки. Все работы проводятся при строгом выдерживании интервала между нарезками. В изготавливаемой сетке не должно существовать никаких внутренних дефектов. Именно в них происходит образование трещин во внутренних углах.

Схема деформационного шва с пластмассовой втулкой.

Шов не должен иметь Т-образную форму в местах соединений. В сетке не должно быть видно треугольных углов. Деформация начинается обычно с острых углов. В случае когда невозможно исключить вид треугольника, желательно сделать его равносторонним.

Получение швов дает возможность строителям образовывать участки слабины. Растрескивание бетона, таким образом, будет происходить не беспорядочно, а только в определенных местах. Шероховатость краев трещины не даст возможности появиться вертикальным смещениям.

Вернуться к оглавлению

Когда нарезка делается в свежеуложенной смеси, образование швов проводится специальным резчиком. Когда стяжка полностью затвердела, данные элементы делаются способом пропиливания.

Чтобы исключить появление температурных швов в других местах, нарезка должна выполняться очень быстро, что даст возможность предотвратить осыпание краев.

Устройство швов специальным бетонным резчиком позволяет делать меньшую глубину. Чтобы получить шаг нарезки, необходимо предельный размер в 24 см перемножить с толщиной стяжки. Например, 10 см стяжка должна иметь детали, которые будут разделять 240 см.

Иногда трещины возникают в температурных швах спонтанно, сами по себе. Причиной может быть жаркая погода, стоявшая в то время, когда укладывался бетон. Чтобы не возникали такие деформации, бетон должен иметь синтетические волокна, при монтаже основание необходимо поливать водой.

Если бетонный пол укладывается в помещении, где наблюдается высокая влажность, герметизация бетонных швов ставится на первое место. Если ее не делать, то укладываемое напольное покрытие обязательно начнет отслаиваться.

Иначе говоря, необходимо провести герметизацию температурных швов, чтобы предотвратить попадание воды, а также появление грибковых образований.

Вернуться к оглавлению

Существует несколько видов гидроизоляции бетонных швов:

Пропитка.

Поверхность обрабатывается средствами, в состав которых входят вещества нефтепереработки:

  • эпоксидная смола;
  • деготь;
  • полимеры;
  • универсальная пропитка.

Такая пропитка наносится только на хорошо высушенную поверхность.

Полимерная гидроизоляция.

Обработка поверхности выполняется полимерным составом. В основном применяются:

  • акриловая дисперсия;
  • антисептики;
  • пластификаторы.

Жидкая гидроизоляция.

Данный способ несколько отличается от пропитки. Величина проникающего состава имеет минимальные размеры. При таком способе происходит проникновение состава в малейшие поры бетона. Этот способ можно назвать капиллярной обработкой. В результате улучшается качество поверхности, она становится более эластичной.

Обмазочная гидроизоляция.

На территории строительной площадки разводятся сухие смеси. Так как такие составы имеют свойство быстро затвердевать, их разводят в минимальном количестве. Эта технология применяется только в самостоятельной жилой застройке.

Вернуться к оглавлению

Для получения хорошей бетонной стяжки требуется пользоваться только высококачественными материалами. Деформационные швы должны нарезаться своевременно и грамотно.

Нарезка швов должна проводиться сразу после укладки фундамента. Можно также проводить нарезку после набора бетоном нужной прочности. Таким образом будет предотвращено возникновение произвольных трещин.

Когда происходит влажная нарезка, необходимо подождать 12 часов после завершающей обработки бетона. Если соблюдать определенные условия, то нарезку швов вполне допустимо выполнять через одни сутки.

Если бетон очень сухой, нарезка должна проводиться быстро, чтобы исключить осыпание краев.

tolkobeton.ru

Зачем и как делаются температурные швы в бетоне: обзор технологии, виды швов и пошаговая схема работы

Поскольку сегодня цена всех строительных материалов постоянно увеличивается, необходимо думать о том, как делать по-настоящему качественные конструкции, чтобы потом не приходилось постоянно исправлять дефекты.

Не являются исключением и всевозможные бетонные конструкции – например, полы и отмостки вокруг здания. Если полы сделать неправильно, то они просто потрескаются, а это автоматом повлечет за собой деформацию финишного напольного покрытия.

Фото, на котором видно температурные линии в структуре бетонного пола

Что же касается отмостки, то она, по сути, отвечает за целостность и нормальное состояние фундаментной ленты. Если в отмостке появятся трещины, то туда будет проникать вода, которая в свою очередь попадет и в структуру фундамента. А это уже чревато серьезными последствиями.

Чтобы минимизировать риск образования трещин устраивается температурный шов в бетоне по СНИПу – с его наличием деформация маловероятна.

По сути, это своеобразные надрезы в структуре бетона, благодаря которым во время температурных перепадов бетон не трескается – так как ему как бы есть куда расширяться.

Правильно сделанная отмостка

На самом деле существует целая классификация защитных линий – и там есть не только температурные. Рассмотрим, какие они вообще бывают, а потом на примере монтажа полов и отмостки разберемся с тем, как устраиваются температурные швы в железобетонных конструкциях.

Виды швов в бетоне

Подробный обзор опубликован в таблице ниже.

Тип швов Описание
1.    Усадочные. Это, по сути, временные линии, которые устраиваются в зданиях из монолитного бетона непосредственно во время процесса заливки смеси. Дело в том, что бетон при высыхании имеет свойство сжиматься, а из-за этого могут появиться трещины. А так получается, что смесь сжимается, все давление идет на пустотную линию, которая под таким «нажимом» расширяется. После застывания всей массы усадочный надрез заделывается.
2.    Осадочные и температурные линии. Тут все понятно из названия. Такие надрезы предохраняют здание от дефорамации во время усадки и от температурных колебаний. Осадочные линии располагаются на всех элементах здания и в фундаменте также. Температурные же делаются везде кроме фундамента.
3.    Антисейсмические. Эти линии как бы разделяют здание на отдельные секции, блоки. При этом в месте прохождения таких швов делаются двойные стены или стойки, что значительно повышает уровень устойчивости всей конструкции в целом.

Такая вот классификация.

Обратите внимание на то, что устройство температурных швов в бетоне подразумевает их обязательную обработку – это не пустоты. Как правило, такие надрезы заделываются либо герметиками, либо специальными профилями или эластичными вставками. Если этого не сделать, то существенно ухудшается визуальный вид и, конечно, теряются теплоизоляционные качества конструкции.

Заполнения деформационной линии специальным профилем

Теперь можно перейти к тому, как именно делается подобная температурная защита.

Монтаж температурных швов

Как уже упоминалось, мы будем знакомиться с технологией на примере устройства бетонных полов и отмостки по периметру здания. Почему именно эти конструкции? Потому что в большинстве случаев именно их делают своими руками и с характерными ошибками (см.также статью «Сетка для бетона – виды и применение»).

А ошибки как раз и заключаются в том, что отсутствует защитная температурная линия.

Стяжка без защитных надрезов

Прежде чем начать – пару слов об особенностях данных конструкций, в каких случаях их нужно защищать подобной технологией.

Тип конструкции Особенности
1.    Полы. Температурную защиту здесь актуально делать в той ситуации, когда имеется большая площадь помещения. Это обычно встречается в производственных зданиях, в складских ангарах и т.п.

Кроме того надрезы нужно обязательно делать и по периметру колонн (если таковые имеются) в точках соприкосновения с полом.

2.    Отмостки. Поскольку лента отмостки располагается на улице, то она естественно напрямую подвержена перепадам температуры. Соответственно, делать защитные швы в этой ситуации – обязательно.

Обратите внимание на то, что устройство температурных швов в бетоне выполняется еще и в стенах. Причем даже в том случае, если они сделаны не из монолита, но и из обычных кирпичей или блоков.

Теперь можно приступать непосредственно к работе. Краткие инструкции по заливке пола и отмостки, в которых основное внимание будет уделено устройству швов.

Итак, начнем.

Защита отмостки

Заливка отмостки

Этот элемент дома делается примерно так:

  • По периметру здания делается траншея глубиной примерно 15 см. При этом ее ширина должна быть не меньшей, чем выступ козырьков на крыше.
  • Траншея засыпается щебнем, сверху камня прокладываются полосы рубероида.
  • Монтируется каркас из арматуры.
  • Совет: прутья арматуры нужно обязательно вставить в стены дома. Для этого выполняется такая работа, как алмазное бурение отверстий в бетоне, в которые и вставляются концы арматуры.

  • Заливается слой бетона с уклоном от стен.
  • Температурный шов делается как раз перед тем, как заливается бетонная смесь. Делается он по линии соединения стен и отмостки. Для того чтобы такие швы организовать – нужно всего лишь вставить между плоскостью стен и отмосткой не очень толстые доски.

    Кроме того швы делаются и поперек отмостки – тем же способом (с помощью досок поставленных на ребро). При этом расстояние между температурными швами в железобетоне такого типа должно быть примерно 1,5 – 2 метра.

    Опалубка для отмостки с учетом температурной защиты

    Получается, что смесь зальет все пространство, кроме тех линий, где установлены доски. После того, как бетон застынет, доски снимаются, а щели заполняются либо герметиком, либо лентой из вспененного полиэтилена.

    Здесь главное, проследить за тем, чтобы соединение между домом и отмосткой не получилось пустым – иначе в него будет проникать вода и соответственно толку от данной конструкции не будет никакого.

    Перейдем теперь к устройству полов со швами.

    Швы в бетонных полах

    Порядок заливки бетонного пола рассматривать не будем, так как температурные швы на такой плоскости можно устроить уже после первичного застывания смеси.

    Конечно, лучше это сделать до заливки, чтобы при высыхании бетона на поверхности не появились трещины, но, в принципе, это необязательно если делать защитные линии до того как бетон застыл на 100% . Как правило, полное застывание происходит за несколько недель – за это время можно успеть сделать швы, согласитесь.

    Защитный надрез в бетоне

    Итак, как делаются швы в стяжке.

  • Определяются линии, по которым будет выполняться резка железобетона алмазными кругами. Расстояние между ними высчитывается по очень простой формуле – 25 умножаем на толщину стяжки, например, это будет 10 см. Соответственно расстояние между параллельными линиями должно быть около 2,5 метров.
  • Болгаркой прорезаются швы, глубина которых должна быть равна примерно 1/3 от общей толщины стяжки. Что же касается ширины линий, то оптимальная цифра – максимум несколько сантиметров.
  • Из швов с помощью кистей и пылесоса удаляется вся грязь и пыль, а затем все пространство грунтуется.
  • После того, как грунтовка высохла, все прорезанное пространство заполняется мастикой, герметиком или каким-нибудь эластичным материалом. Кроме того существуют еще специальные профили, которые предназначены для закладки в такие швы.
  • Что мы получили в итоге, так это то, что теперь в случае расширения бетонной массы, деформация будет происходить на краях стяжки, по тем линиям, где проходят швы. В этих местах крайние линии бетона максимум немного потрескаются, но зато основное финишное покрытие пола останется абсолютно целым и невредимым.

    Швы крупным планом

    Что, конечно, сэкономит ваши деньги, так как не нужно будет тратиться на текущий ремонт.

    Собственно на этом наш обзор данной технологии закончен, и теперь можно подвести итоги.

    Вывод

    Получается, что устраивать на улице и внутри помещения температурные швы в структуре бетона – это очень желательное мероприятие, в результате которого значительно продлевается общий срок службы всей конструкции в целом.

    Выходит, что вложившись один раз в устройство таких деформационных швов в бетоне, вы еще и экономите на мелком текущем ремонте.

    Мы с вами разобрались в том, какие бывают защитные деформационные швы и в том, как устраивается защита от воздействия разных температур. Надеемся, что инструкция пригодится вам на практике. Ну а если хотите узнать еще больше сведений по этой теме, то советуем просмотреть дополнительное видео в этой статье.

    rusbetonplus.ru

    Когда нужно делать температурные швы при заливке бетонной площадки?

    Я так понял речь об открытой бетонной площадки, то есть нет контакта со стенами.

    Если площадь площадки (ориентировочная цифра) менее 40-а квадратных метров, то вообще можно обойтись без температурных швов, главное правильно залить площадку бетоном, без нарушения технологии.

    Если площадка большая, то температурные (компенсационные) швы, нужны.

    Швы можно делать и при заливки площадки бетоном, можно нарезать после заливки.

    Если во время заливки, то разделите площадку на фрагменты, один фрагмент не более 9-и квадратных метров.

    Шаг между швами 3-и метра.

    В качестве демпфера можно использовать, брус, стекло, специальные ленты, важно установить закладки на всю толщину бетона.

    Если после, то дождитесь первичного схватывания (что бы по бетону можно было ходить), далее прорези примерно на одну треть от толщины бетона, сам шов заделывается герметиками, или специальными мастиками (битумная, к примеру).

    Вывод:

    И до заливки и после заливки будет правильно, определитесь нужны ли они вообще (см. выше).

    www.remotvet.ru

    Устройство температурных швов в бетоне

    Температурные лучше нарезать в свежеуложенном бетоне. Пропиливание в сухом бетоне чаще всего приводит к трещинам.

    Деформационный шов — это очень важный этап при проведении работ по устройству бетонных полов.

    Устройство температурных на бетонных полах разделяют на три больших вида:

    • конструкционные;
    • усадочные;
    • изоляционные.

    Разновидности температурных

    Изоляционные устраивают вдоль всех стен помещения, а также вокруг громоздких сооружений в виде колонн. Данная процедура проводится для того, чтобы предотвратить передачу деформации конструкции здания к стяжке пола.

    Схема расположения различных видов.

    Деформационный создают, прокладывая теплоизоляцию вдоль всей конструкции здания, непосредственно перед тем, как заливается бетонная смесь. Усадочные же предотвращают хаотичное растрескивание стяжки пола во время ее затвердевания. Такой прием позволяет создать прямые полосы слабины, и растрескивание всегда происходит в заданном направлении. Эти швы обязательно должны быть нарезаны по осям колонн, они стыкуются с углами, которые расположены по периметру колонн. Карты пола, которые образуются из усадочных, должны быть квадратными.

    По возможности надо избегать L- образных карт. Длина должна составлять не более, чем 1,5 ширины. Усадочные должны быть ровными, ответвления должны отсутствовать. Швы в проходах и проездах должны быть равны ширине стяжки. Если дорожка достигает 300-360 см, то в центре она должна обязательно иметь продольное углубление. Если вы бетонируете дорожки на открытом воздухе, то помните, что каждые 3 метра должно быть выполнено углубление.

    Правильно сделанный температурный позволит уменьшить вероятность самопроизвольного растрескивания бетона. Нарезать усадочные углубления следует только после полной финишной обработки бетонной поверхности. Накладывать швы следует 6*6 в той последовательности, в которой укладывался и бетон. Глубина должна составлять 1/3 от толщины стяжки. Именно соблюдение этой пропорции позволяет создать слабую зону в бетоне. Благодаря этому при усадке бетон начинает растрескиваться именно там, а не в разные стороны. К тому же образованные трещины имеют шероховатые края, что позволяет конструкции оставаться на месте, а не смещаться вертикально (вертикальное смещение возможно только при очень широких растрескиваниях).

    Теперь о конструкционных. Данный вид углублений выполняется после проведения дневной работы по укладке бетона.

    Форма краев стяжки должна напоминать принцип шип – паз, для этого можно использовать рейки, которые располагают поперек. Устанавливайте рейки под правильными углами в середине глубины стяжки. Один край рейки следует смазывать битумом для того, чтобы его можно было беспрепятственно перемещать в стяжке. Конструкционный работает по принципу, похожему на усадочный. Он позволяет небольшой горизонтальный сдвиг бетона, но ни в коем случае не вертикальный. Отличным вариантом будет совпадение усадочного и конструкционного швов. Деформационные же выполняются в соответствии с проектом здания, если в процессе работы возникают какие-либо изменения, их нужно срочно согласовать с проектной организацией по месту жительства.

    Герметизация углублений

    Устройство температурных в стяжке пола.

    Если в помещении (где вы решили залить бетонный пол) постоянно высокая влажность, например, там находятся душ или ванна, то вам следует серьезно и ответственно отнестись к герметизации. Отсутствие герметика во влажном помещении (особенно при высоком температурном режиме) может привести к тому, что органические покрытия попросту отслоятся от плиты пола.

    Проводя работы по герметизации углублений, обязательно следует учитывать коэффициент температурного расширения, а также возможную усадку бетона и деформацию поверхности. Особое внимание уделите участкам сопряжения фундамента с полом (место для тяжелого оборудования, колонн и т.д.). Качественная герметизация убережет вас от проникновения воды и засорения, что поможет избежать появления различных грибков и скопления бактерий.

    Выбирайте герметики, учитывая особенности эксплуатации здания. Если бетонный пол будет подвергаться постоянной нагрузке, соприкасаться с водой, то на герметике экономить нельзя, выбирайте наиболее твердый и надежный материал. В то же время герметик должен быть пластичным, чтобы при необходимости выдерживать открытие / закрытие углубления.

    Уменьшение образования трещин

    Можно снизить объем воды при замешивании бетона. Такой прием позволит заметно уменьшить количество трещин, но усадки бетона все равно не избежать.

    Устройство деформационного в конструкции “теплый пол”.

    Как вы понимаете, усадки избежать не удается никогда, вот поэтому и рекомендуется дать возможность появляться трещинам там, где это необходимо. Трещина должна быть в виде прямой линии, это и является деформационным. Такие углубления создаются специальным инструментом – резчиком. Процедура проводится на свежеуложенном бетоне, если создавать швы в сухом бетоне, то высока вероятность того, что они будут пропиливаться, а случайные трещины не заставят себя долго ждать. Можно ли как-то уменьшить вероятность появления этих трещин ? Конечно, можно. Для этого следует помнить некоторые общепринятые правила выполнения работы. Нарезайте углубления вовремя, то есть на свежеуложенном бетоне. Сразу после шлифовки поверхности приступайте к данному этапу работы. Если же вы решили нарезать швы на сухом бетоне, то время должно составлять не более 12 часов после укладки. Спешите! Иначе края углублений неизбежно начнут осыпаться. Если же в помещении достаточно холодно, то возможно продлить время с 12 до 24 часов.

    Этапы ремонтных работ в местах деформационных швов.

    Ширина по правилам должна составлять 1/4-1/5 от толщины стяжки. Если швы выполняются по свежезалитому бетону, то допускается уменьшение глубины. Интервал при нарезке должен быть в пределах 25-35 см, умноженных на ширину стяжки. Например, на 10 см стяжки режутся швы на расстоянии 250-350 см друг от друга. Если бетон дает большую усадку, то рекомендуется приблизить интервал к нижней планке (250 см). Исключайте появление внутренних углов при помощи сетки. Исключайте Т-образного пересечения углублений, ведь оно может привести к огромным трещинам в бетоне. Все участки, которые ограничены швами, должны напоминать квадрат своей формой. В любом случае избегайте длинных и узких участков, трещины там появляются чаще всего. Избегайте образования треугольных участков. Все углы данного участка со временем растрескаются и испортят весь бетон. Если у вас нет выхода, то постарайтесь создавать равносторонние треугольники, чтобы хоть как-то обезопасить себя от преждевременного растрескивания. Если бетон заливался в сухую и жаркую погоду, то, чтобы предотвратить растрескивание, в течение нескольких дней (при затирке тоже) смачивайте его тщательно водой.

    Следуя этим несложным правилам, вы сможете избежать растрескивания бетона. Устройство температурных – не такой длительный и сложный процесс, как может показаться. На самом деле важна точность и аккуратность, чтобы придать более эстетичный вид, дабы он не заострял внимание людей, проходящих по бетонному полу. Если вы качественно выполнили работу, то можно акцентировать внимание на шве, используя цветной герметик, тогда ваш пол дополнительно будет являться элементом декора.

    o-cemente.info

    обзор технологии, виды швов и пошаговая схема работы

    Поскольку сегодня цена всех строительных материалов постоянно увеличивается, необходимо думать о том, как делать по-настоящему качественные конструкции, чтобы потом не приходилось постоянно исправлять дефекты.

    Не являются исключением и всевозможные бетонные конструкции – например, полы и отмостки вокруг здания. Если полы сделать неправильно, то они просто потрескаются, а это автоматом повлечет за собой деформацию финишного напольного покрытия.

    Фото, на котором видно температурные линии в структуре бетонного пола

    Что же касается отмостки, то она, по сути, отвечает за целостность и нормальное состояние фундаментной ленты. Если в отмостке появятся трещины, то туда будет проникать вода, которая в свою очередь попадет и в структуру фундамента. А это уже чревато серьезными последствиями.

    Чтобы минимизировать риск образования трещин устраивается температурный шов в бетоне по СНИПу – с его наличием деформация маловероятна.

    По сути, это своеобразные надрезы в структуре бетона, благодаря которым во время температурных перепадов бетон не трескается – так как ему как бы есть куда расширяться.

    Правильно сделанная отмостка

    На самом деле существует целая классификация защитных линий – и там есть не только температурные. Рассмотрим, какие они вообще бывают, а потом на примере монтажа полов и отмостки разберемся с тем, как устраиваются температурные швы в железобетонных конструкциях.

    Виды швов в бетоне

    Подробный обзор опубликован в таблице ниже.

    Тип швов



    Описание
    1.    Усадочные.

























    Это, по сути, временные линии, которые устраиваются в зданиях из монолитного бетона непосредственно во время процесса заливки смеси. Дело в том, что бетон при высыхании имеет свойство сжиматься, а из-за этого могут появиться трещины. А так получается, что смесь сжимается, все давление идет на пустотную линию, которая под таким «нажимом» расширяется.
    После застывания всей массы усадочный надрез заделывается.
    2.    Осадочные и температурные линии.















    Тут все понятно из названия. Такие надрезы предохраняют здание от дефорамации во время усадки и от температурных колебаний. Осадочные линии располагаются на всех элементах здания и в фундаменте также. Температурные же делаются везде кроме фундамента.



    3.    Антисейсмические. Эти линии как бы разделяют здание на отдельные секции, блоки. При этом в месте прохождения таких швов делаются двойные стены или стойки, что значительно повышает уровень устойчивости всей конструкции в целом.

    Такая вот классификация.

    Обратите внимание на то, что устройство температурных швов в бетоне подразумевает их обязательную обработку – это не пустоты. Как правило, такие надрезы заделываются либо герметиками, либо специальными профилями или эластичными вставками. Если этого не сделать, то существенно ухудшается визуальный вид и, конечно, теряются теплоизоляционные качества конструкции.

    Заполнения деформационной линии специальным профилем

    Теперь можно перейти к тому, как именно делается подобная температурная защита.

    Монтаж температурных швов

    Как уже упоминалось, мы будем знакомиться с технологией на примере устройства бетонных полов и отмостки по периметру здания. Почему именно эти конструкции? Потому что в большинстве случаев именно их делают своими руками и с характерными ошибками (см.также статью «Сетка для бетона – виды и применение»).

    А ошибки как раз и заключаются в том, что отсутствует защитная температурная линия.

    Стяжка без защитных надрезов

    Прежде чем начать – пару слов об особенностях данных конструкций, в каких случаях их нужно защищать подобной технологией.

    Тип конструкции Особенности



    1.    Полы.

















    Температурную защиту здесь актуально делать в той ситуации, когда имеется большая площадь помещения. Это обычно встречается в производственных зданиях, в складских ангарах и т.п.

    Кроме того надрезы нужно обязательно делать и по периметру колонн (если таковые имеются) в точках соприкосновения с полом.

    2.    Отмостки. Поскольку лента отмостки располагается на улице, то она естественно напрямую подвержена перепадам температуры. Соответственно, делать защитные швы в этой ситуации – обязательно.

    Обратите внимание на то, что устройство температурных швов в бетоне выполняется еще и в стенах. Причем даже в том случае, если они сделаны не из монолита, но и из обычных кирпичей или блоков.

    Теперь можно приступать непосредственно к работе. Краткие инструкции по заливке пола и отмостки, в которых основное внимание будет уделено устройству швов.

    Итак, начнем.

    Защита отмостки

    Заливка отмостки

    Этот элемент дома делается примерно так:

  • По периметру здания делается траншея глубиной примерно 15 см. При этом ее ширина должна быть не меньшей, чем выступ козырьков на крыше.
  • Траншея засыпается щебнем, сверху камня прокладываются полосы рубероида.
  • Монтируется каркас из арматуры.
  • Совет: прутья арматуры нужно обязательно вставить в стены дома. Для этого выполняется такая работа, как алмазное бурение отверстий в бетоне, в которые и вставляются концы арматуры.

  • Заливается слой бетона с уклоном от стен.
  • Температурный шов делается как раз перед тем, как заливается бетонная смесь. Делается он по линии соединения стен и отмостки. Для того чтобы такие швы организовать – нужно всего лишь вставить между плоскостью стен и отмосткой не очень толстые доски.

    Кроме того швы делаются и поперек отмостки – тем же способом (с помощью досок поставленных на ребро). При этом расстояние между температурными швами в железобетоне такого типа должно быть примерно 1,5 – 2 метра.

    Опалубка для отмостки с учетом температурной защиты

    Получается, что смесь зальет все пространство, кроме тех линий, где установлены доски. После того, как бетон застынет, доски снимаются, а щели заполняются либо герметиком, либо лентой из вспененного полиэтилена.

    Здесь главное, проследить за тем, чтобы соединение между домом и отмосткой не получилось пустым – иначе в него будет проникать вода и соответственно толку от данной конструкции не будет никакого.

    Перейдем теперь к устройству полов со швами.

    Швы в бетонных полах

    Порядок заливки бетонного пола рассматривать не будем, так как температурные швы на такой плоскости можно устроить уже после первичного застывания смеси.

    Конечно, лучше это сделать до заливки, чтобы при высыхании бетона на поверхности не появились трещины, но, в принципе, это необязательно если делать защитные линии до того как бетон застыл на 100% . Как правило, полное застывание происходит за несколько недель – за это время можно успеть сделать швы, согласитесь.

    Защитный надрез в бетоне

    Итак, как делаются швы в стяжке.

  • Определяются линии, по которым будет выполняться резка железобетона алмазными кругами. Расстояние между ними высчитывается по очень простой формуле – 25 умножаем на толщину стяжки, например, это будет 10 см. Соответственно расстояние между параллельными линиями должно быть около 2,5 метров.
  • Болгаркой прорезаются швы, глубина которых должна быть равна примерно 1/3 от общей толщины стяжки. Что же касается ширины линий, то оптимальная цифра – максимум несколько сантиметров.
  • Из швов с помощью кистей и пылесоса удаляется вся грязь и пыль, а затем все пространство грунтуется.
  • После того, как грунтовка высохла, все прорезанное пространство заполняется мастикой, герметиком или каким-нибудь эластичным материалом. Кроме того существуют еще специальные профили, которые предназначены для закладки в такие швы.
  • Что мы получили в итоге, так это то, что теперь в случае расширения бетонной массы, деформация будет происходить на краях стяжки, по тем линиям, где проходят швы. В этих местах крайние линии бетона максимум немного потрескаются, но зато основное финишное покрытие пола останется абсолютно целым и невредимым.

    Швы крупным планом

    Что, конечно, сэкономит ваши деньги, так как не нужно будет тратиться на текущий ремонт.

    Собственно на этом наш обзор данной технологии закончен, и теперь можно подвести итоги.

    Вывод

    Получается, что устраивать на улице и внутри помещения температурные швы в структуре бетона – это очень желательное мероприятие, в результате которого значительно продлевается общий срок службы всей конструкции в целом.

    Выходит, что вложившись один раз в устройство таких деформационных швов в бетоне, вы еще и экономите на мелком текущем ремонте.

    Мы с вами разобрались в том, какие бывают защитные деформационные швы и в том, как устраивается защита от воздействия разных температур. Надеемся, что инструкция пригодится вам на практике. Ну а если хотите узнать еще больше сведений по этой теме, то советуем просмотреть дополнительное видео в этой статье.

    Устройство температурных швов в бетоне

    Бетонные основания являются наиболее долговечными, надежными и прочными. Однако бетон — капризный материал при формировании конструкций, поверхностей и их эксплуатации. Нагрузки, действующие на материал и в материале, которые имеют разные причины, приводят к растрескиванию монолитной поверхности. Так происходит, если вовремя не принять меры по созданию компенсационных разрезов, которые препятствуют подобным явлениям.

    Блок: 1/7 | Кол-во символов: 421
    Источник: https://kladembeton. ru/poleznoe/kompensatsionnye-shvy-v-betone.html

    Температурные швы в бетоне на улице

    Бетон расширяется при повышении температуры и влажности и сокращается при уменьшении температуры и влажности. Если бетонные конструкции не могут свободно расширяться и сжиматься, то в результате перенапряжения бетон трескается. Бетон сжимается также и по мере твердения и высыхания, особенно в первые дни после укладки. Поливка и защита бетона от высыхания первые десять дней замедляют сокращение его объема и предотвращают появление трещин в нем.

    Крупные бетонированные площади надо разделять на мелкие участки температурными швами. Поверхности, находящиеся на открытом воздухе, например дороги, дорожки, платформы, должны иметь усадочные швы на расстоянии не менее 3,6 м друг от друга и расширительные (деформационные) швы через каждые 15-18 м. Полы внутри зданий должны иметь швы не реже чем через 6 м, обычно по осевым линиям расположения колонн и вокруг стен. Особенно большое внимание следует уделять швам в водонепроницаемых стенах или полах.

    «Усадочные швы» и «расширительные швы» делают различными способами. Простейший из них состоит в том, что для сокращения оставляют промежуток шириной от 6,4 до 9,5 мм, а для расширенияот 12,7 до 19,1 мм. После высыхания бетона промежуток заливают горячим битумом.

    Битум должен быть среднего сорта (пенетрация 50/60). Слишком мягкий битум плавится и вытекает из швов в жаркую погоду, а слишком твердый сокращается в холодную погоду. Следует проконсультироваться с поставщиками битума относительно сорта, наиболее пригодного для данных условий, а также относительно температуры, при которой его следует заливать в швы. Очень важно, чтобы битум прочно прилипал к стенкам шва.

    Деформационные швы можно делать также из готовых заполнителей толщиной от 12,7 до 19,1 мм и высотой в полную глубину шва или на 19,1 мм меньше глубины шва. Остающиеся пространства заливают битумом или мастикой. В сооружениях, предназначенных для наполнения водой, в швах используют медные полоски. В качестве усадочных швов могут служить также узкие прорези, сделанные на глубину, составляющую около одной трети толщины конструкции. В дальнейшем точно по прорезям образуются трещины. Возможно также шпунтовое соединение; чтобы нарушить связь, шпунтованные поверхности покрывают битумом.

    Деформационные швы делают на всю глубину и ширину бетонной конструкции. В заполняющем шов материале не должно быть отверстий, через которые мог бы вытечь бетон в период его укладки. Арматура не должна пересекать шов. Отделка поверхности бетона. Если не требуется специальной отделки, например штукатурки, обмазки, отески, вертикальные поверхности стен, колонн и балок затирают смоченным водой карборундовым или другим твердым бруском.

    Делают это сразу же после распалубки, но не позднее суток.

    При затирке удаляется «цементный камень», выступивший через щели и края формы, а образующееся жидкое цементное тесто заполняет выемки на поверхности и придает бетону однородный вид. Крупные углубления на поверхности следует заделать таким же раствором, какой вошел в состав бетона. Горизонтальные поверхности полов и платформ следует разровнять брусом и затереть деревянным мастерком.

    Если необходима особенно гладкая поверхность, применяют стальной мастерок (рисунок):

    См. также сооружение «гидропонного поддона» из монолитного бетона, и конструкция деформационного шва в нём

    Любые бетонные конструкции не являются 100% стабильными объектами.

    Блок: 2/10 | Кол-во символов: 3397
    Источник: https://stroyvolga.ru/%D1%82%D0%B5%D0%BC%D0%BF%D0%B5%D1%80%D0%B0%D1%82%D1%83%D1%80%D0%BD%D1%8B%D0%B9-%D1%88%D0%BE%D0%B2-%D0%B2-%D0%B1%D0%B5%D1%82%D0%BE%D0%BD%D0%B5/

    Как они выглядят?

    По внешнему виду они представляют собой надрезы в бетоне. Благодаря этим надрезам при резких и плавных перепадах температур растрескивания основания не произойдет. Это можно объяснить тем, что основание может расширяться, для этого достаточно места.

    Так, существует большое количество подобных защитных строительных конструкций. Классификация СНИП содержит не только температурные, но и много других видов швов.

    Блок: 2/10 | Кол-во символов: 430
    Источник: https://NaFundamente.ru/podgotovka/temperaturnye-shvy-v-betone.html

    Температурные швы перекрытий

    В железобетонных конструкциях зданий размеры перекрытий, как и размеры остальных элементов, могут меняться в зависимости от температурных перепадов. Поэтому при их монтаже необходимо обустройство компенсационных швов.

    Материалы для их изготовления, размеры, места и технология укладки заранее указывают в проектной документации на строительство здания.

    Иногда такие швы конструктивно делают скользящими. Для обеспечения скольжения в тех местах, где плита перекрытия опирается на несущие конструкции, под нее укладывают два слоя оцинкованного кровельного железа.

    Блок: 3/7 | Кол-во символов: 593
    Источник: https://zamesbetona. ru/betonirovanie/temperaturnyj-shov.html

    Материалы, используемые для заполнения швов бетонного пола

    В зависимости от размеров швов и назначения пола, для заполнения деформационных швов могут применяться следующие материалы.

    1. Металлические профили. Наиболее дорогие элементы, рекомендуются к применению в больших помещениях со сложной конфигурацией и большой нагрузкой бетонного пола. Укладываются во время заливки раствора, представляют собой сложный двухсторонний профиль с пластиковыми или резиновыми вставками. Одновременно компенсируют возникающие усилия и герметизируют шов.

      Профили для полов

    2. Уплотняющие полосы. Применяются на относительно небольших по площади полах, состоят из эластичного жгута или полос вспененного полимера. Для герметизации используется один или несколько слоев герметика.

      PenoProf, жгут

    3. Профилированные ленты. Закладываются в бетон в период закладки, материал изготовления – полимеры или модифицированная резина. Упрощают и ускоряют процесс заливки бетонного пола, универсального использования.

      Лента для деформационных швов

    4. Силиконовые герметики. Имеют широкое распространение в небольших по площади помещениях с невысокими нагрузками на половое покрытие. В зависимости от состава, могут быть однокомпонентными или двухкомпонентными. Первые проще в использовании, вторые имеют улучшенные эксплуатационные характеристики.

    Выбор технологии изготовления компенсирующих швов должен учитывать максимум характеристик объекта.

    Деформационные швы в бетонных полах

    Блок: 3/6 | Кол-во символов: 1444
    Источник: https://pol-exp.com/deformatsionnye-shvy-v-betonnyh-polah/

    Для чего деформационный шов?

    В соответствии с действующими строительными нормами и правилами РФ, деформационные швы в бетоне должны быть предусмотрены в случаях:

    • Общая площадь стяжки пола, отмостки или бетонной площадки другого назначения превышает 40 квадратных метров;
    • Бетонный пол имеет сложную конфигурацию;
    • Протяженность стены помещения превышает 8 метров;
    • Температурные швы должны быть по периметру монолитных стен, по наружному периметру дверного проема и в местах соединения бетонных конструкций;
    • На всех бетонных сооружениях, работающих в условиях перепадов температуры.

    Эмпирический анализ причин вызывающих объемные деформации, показывает, что ЖБИ имеющие деформационный шов в бетоне, эффективно выдерживают следующие неблагоприятные факторы:

    • Объемная усадка;
    • Регулярное изменение влажности окружающей среды;
    • Значительные перепады температуры;
    • Ползучесть бетона;

    Виды температурных швов в зависимости от вида бетонной конструкции:

    • В наливных полах, отмостках и бетонных площадках;
    • В плитах перекрытия;
    • В бетонных фундаментах;
    • В несущих стенах и межкомнатных перегородках;
    • В фасадах зданий.

    Блок: 4/10 | Кол-во символов: 1103
    Источник: https://stroyvolga.ru/%D1%82%D0%B5%D0%BC%D0%BF%D0%B5%D1%80%D0%B0%D1%82%D1%83%D1%80%D0%BD%D1%8B%D0%B9-%D1%88%D0%BE%D0%B2-%D0%B2-%D0%B1%D0%B5%D1%82%D0%BE%D0%BD%D0%B5/

    Пошаговая инструкция по монтажу водонепроницаемого деформационного шва с металлическим профилем

    Шаг 1. Подготовка поверхности. Нанесите на пол метки, по которым будет монтироваться шов. При помощи длинного правила или отбивочной веревки с синькой нанесите продольные линии. Специальной машиной нарежьте линии внутри сделанных меток. Расстояние между нарезками-  примерно 2–3 см, чем оно меньше, тем легче потом будет вырубать канавки.

    Нанесение меток

    Нарезка штроб

    Процесс нарезки швов

    Шаг 2. Перфоратором прорубите канавки, следите, чтобы края были ровными.

    Вырубка с помощью перфоратора

    Шаг 3. Круглошлифовальной машинкой выровняйте дно канавки. При помощи лазерного нивелира проверьте глубину. Проверку следует делать в нескольких местах, чем чаще, тем точнее будут результаты.

    Чистовая обработка установочной поверхности

    Важно! Минимальная глубина канавки должна соответствовать высоте металлического профиля. Если на дне есть выступы, то их повторно следует срубить перфоратором и выровнять круглошлифовальной машиной.

    Контроль уровня с помощью лазерного нивелира

    Шаг 4. Залейте дно канавки небольшим слоем упрочненного полимербетона. Дождитесь его полного схватывания и еще раз выровняйте поверхность.

    Финишная обработка поверхности после полного схватывания упрочненного полимербетона

    Шаг 5. Установите профили в проектное положение. Перед этим необходимо вставить специальные болты в профили, надеть соединительные элементы и зафиксировать их гайками. Таким образом, два профиля соединяются в единую конструкцию, расстояние между ними может изменяться в зависимости от технического задания для деформационного шва. Обращайте внимание, чтобы нижняя плоскость профилей лежала ровно без перекосов в ту или иную сторону. Профиль должен входить в канавку без усилий.

    Установка профилей в проектное положение (болты М6 вставлены и зафиксированы гайками)

    Важно! На стыках профилей есть направляющий стержень и отверстие, такие приспособления обеспечивают прочность соединение нескольких профилей в одну линию. Перед соединением элементы рекомендуется намазать качественным клеем для металлов.

    Шаг 6. Закрепите алюминиевый профиль дюбелями. На широких горизонтальных плоскостях высверлите отверстия соответствующего диаметра по размерам пластиковых элементов дюбелей.

    Практический совет. Глубина высверливаемого отверстия должна на 2–3 см превышать длину дюбеля. Делается это для облегчения вбивания дюбеля. Дело в том, что сверлом невозможно удалить из отверстия всю бетонную пыль, а запас по длине в несколько сантиметров позволит пластиковой части дюбеля продавить ее в свободное пространство и войти до конца.

    Сверление отверстий под дюбели

    Электрической дрелью закрутите до упора металлические элементы дюбелей. Проверьте надежность фиксации. Расстояние между дюбелями — 40–50 сантиметров.

    Закрепление алюминиевых профилей деформационного шва дюбелями

    Шаг 7. Демонтируйте установочный комплект. Для этого нужно открутить гайки и снять металлическую стяжку. Она фиксируется при помощи втулок с внутренней резьбой. После выкручивания болтики располагаются ниже верхней плоскости деформационных профилей, срезать их нет необходимости. К этим болтикам в дальнейшем фиксируется декоративная вставка. Открутите гайки временной фиксации болтов на профилях.

    Демонтаж установочного комплекта

    Демонтаж гаек временной фиксации болтов М6

    Шаг 8. Приступайте к укладке эластичной сменной вставки. Раскатайте рулон вдоль профиля, начинайте укладку с торца. Положите вставку на профили и осторожно вдавливайте ее в посадочные выступы до упора. Следите, чтобы вставка правильно ложилась, не допускайте перекосов и пропусков. Если элемент уложен правильно, то поверхность будет идеально ровной. Лишний кусок вставки отрежьте при помощи монтажного ножа.

    Укладка эластичной сменной вставки

    Шаг 9. Установите декоративные накладки. Они могут быть алюминиевыми или из легированной нержавеющей стали. Второй вариант применяется для особо нагруженных полов, отличается увеличенными показателями износостойкости и физической прочности. Накладки имеют специальные технологические отверстия, в них входят торцы монтажных болтиков. Прикрутите элементы гайками. Отверстия вставок позволяют выполнять точную регулировку положения, за счет этого исключаются зазоры между двумя смежными элементами. Верхняя лицевая поверхность вставок защищена от механических повреждений самоклеящейся полиэтиленовой пленкой, снимите ее.

    Установка декоративных накладок из нержавеющей стали

    Снимается защитная пленка

    Стык профиля с направляющим стержнем

    Шаг 10. Установите на профиль защитный кожух. Он защищает конструкцию от загрязнения бетоном во время заливки пола. После застывания покрытия защитный кожух удаляется.

    Установка защитного кожуха перед заливной финишного слоя бетона

    Шов полностью готов, можно начинать заливку пола бетоном.

    Блок: 4/6 | Кол-во символов: 4807
    Источник: https://pol-exp.com/deformatsionnye-shvy-v-betonnyh-polah/

    Вертикальные температурно-усадочные швы зданий

    В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:

    • Температурных – для предотвращения образования трещин из-за изменения геометрических размеров конструктивных элементов здания вследствие перепадов температур (среднесуточных и среднегодовых) и усадки бетона. Такие швы доводят до уровня фундамента.
    • Осадочных швов, препятствующих образованию трещин, которые могут образовываться из-за неравномерной осадки фундамента, вызванной неодинаковыми нагрузками на его отдельные части. Эти швы полностью разделяют строение на отдельные секции, включая фундамент.

    Конструкции обоих видов швов одинаковы. Для обустройства зазора возводят две спаренные поперечные стены, которые заполняют теплоизолирующим материалом, а затем гидроизолируют (для предотвращения попадания атмосферных осадков). Ширина шва должна строго соответствовать проекту здания (но быть не менее 20 мм).

    Шаг температурно-усадочных швов для бескаркасных крупнопанельных зданий нормируется СНиП-ом и зависит от материалов, примененных при изготовлении панелей (класса прочности бетона на сжатие, марки раствора и диаметра продольной несущей арматуры), расстояния между поперечными стенами и годового перепада среднесуточных температур для конкретного региона. Например, для Петрозаводска (годовой перепад температур составляет 60°С) температурные зазоры необходимо располагать на расстоянии 75÷125 м.

    В монолитных конструкциях и зданиях, построенных сборно-монолитным методом, шаг поперечных температурно-усадочных швов (согласно СНиП) варьируется в пределах от 40 до 80 м (в зависимости от конструкционных особенностей здания). Обустройство таких швов не только повышает надежность строительной конструкции, но и позволяет поэтапно отливать отдельные секции здания.

    На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.

    В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.

    Блок: 2/7 | Кол-во символов: 2146
    Источник: https://zamesbetona.ru/betonirovanie/temperaturnyj-shov.html

    Температурные швы в отмостках фундаментов и бетонных дорожках

    Отмостки фундаментов, предназначенные для защиты основания дома от вредоносного влияния атмосферных осадков, также подвержены разрушениям вследствие значительных перепад температур в течение года. Чтобы этого избежать обустраивают швы, компенсирующие расширение и сжатие бетона. Такие зазоры изготавливают на этапе строительства опалубки отмостки. В опалубке по всему периметру крепят поперечные доски (толщиной 20 мм) с шагом 1,5÷2,5 м. Когда раствор немного схватится, доски извлекают, а после окончательного высыхания отмостки пазы заполняют демпфирующим материалом и гидроизолируют.

    Все вышеперечисленное относится и к обустройству бетонных дорожек на улице или парковочных мест возле собственного дома. Однако шаг деформационных зазоров можно увеличить до 3÷5 м.

    Блок: 5/7 | Кол-во символов: 831
    Источник: https://zamesbetona.ru/betonirovanie/temperaturnyj-shov.html

    А где нет отопления?

    Ширина температурного шва

    В этом случае эти цифры уменьшают на 20%. Чтобы предотвратить усилия, в случае неравномерного осаживания можно организовать осадочные швы. Также эта защита может выполнять роль температурной. Осадочный разрез должен создаваться до основания. Температурный – до верхней части фундамента. Ширина температурного шва должна составлять 3 см.

    Блок: 5/10 | Кол-во символов: 387
    Источник: https://NaFundamente.ru/podgotovka/temperaturnye-shvy-v-betone.html

    Защищаем отмостку

    Итак, чтобы выполнить температурные швы в отмостке, необходимо:

    • Выкопать по петиметру строения траншею. Глубина ее должна составить 15 см. Ширина траншеи должна быть больше кровельного козырька;
    • Засыпать на дно траншеи подушку из щебня, а сверху проложить по всему периметру рубероидом;
    • Провести монтаж каркаса на основе арматуры.

    Прежде чем перейти к бетонным работам на отмостке, выполним защитный шов. Делать его следует на той линии, где соединяются стены и отмостка. Для организации канавки достаточно установить между отмосткой и стеной доски небольшой толщины. Также эти канавки необходимы и поперек. Это делается все тем же методом. Нужно выдерживать расстояние в 1,5 м.

    После заливки бетонная смесь попадет туда, куда нужно, но там, где установлены доски, останутся канавки. После достаточного застывания раствора можно вытягивать древесину. Щели можно задуть герметиком или другим средством. Самое главное, чтобы надрезы не были пустыми, иначе защита будет нулевой.

    Блок: 9/10 | Кол-во символов: 994
    Источник: https://NaFundamente.ru/podgotovka/temperaturnye-shvy-v-betone.html

    Компенсационный шов в стяжке

    Схема расположения разных видов швов стяжки.

    Рисунок разрезов, которыми разделяется стяжка, зависит от площади и конфигурации помещения. Пристенные швы имеют глубину на всю высоту стяжки. Их заполняют эластичными прокладками толщиной до 10 мм, силиконом. Также плиты заливки перерезаются на уровне дверных проемов и коридоров, но не на всю высоту материала. Аналогичным образом ее необходимо отделять от лестничного марша.

    Если площадь помещения больше 30 м2 или если в нем есть Г-образные участки, она фрагментируется на прямоугольные (квадратные) составляющие со стороной не длиннее 6-ти метров. Установленные в помещении колонны также обособляются разрезами (в форме квадрата) у их основания. Когда стяжка содержит армирование, прорезание делается по границам листов арматурного каркаса.

    В середине монолита рассечения обычно привязываются, например, к габаритам плитки, укладываемой на пол (шов должен проходить между ними). В теплых полах стяжка разрезается по границам полей тепловыделяющих элементов. Глубина прорезания определяется ее высотой, а также она зависит от наличия греющих труб в полу. В таких случаях массив бетона рассекается на 1/3 — 1/2 его толщины.

    Вернуться к оглавлению

    Блок: 6/7 | Кол-во символов: 1220
    Источник: https://kladembeton.ru/poleznoe/kompensatsionnye-shvy-v-betone.html

    Защита в домах, где живут люди

    Температурный шов в жилом доме имеет древнюю историю. Использовать эти технологии начали еще в процессе строительства первой Египетской Пирамиды. Затем она стала использоваться при любых каменных сооружениях. С помощью этой хитрости люди научились сохранять свое жилье от скачков температуры и других природных катаклизмов.

    Эксплуатация жилых домов часто приводит к различного типа разрушениям основания и фундамента. Среди множества возможных причин можно выделить движение грунта под домом. Это сигнал нарушения гидроизоляции. Впоследствии – дом рано или поздно разрушится.

    Блок: 6/10 | Кол-во символов: 607
    Источник: https://NaFundamente.ru/podgotovka/temperaturnye-shvy-v-betone.html

    Как это делается

    У каждого дома найдется перфоратор. Так, при помощи бура нужно сделать горизонтальный разрез в стене. Затем необходимо провести герметизацию шва при помощи толи, пакли и в конце следует сделать специальный замок и из воды, песка, глины и соломы. Этим составом необходимо хорошо заделать температурный шов.

    Блок: 7/10 | Кол-во символов: 323
    Источник: https://NaFundamente.ru/podgotovka/temperaturnye-shvy-v-betone.html

    А если дом из кирпича

    Шов в кирпичном доме

    Здесь такие средства защиты должны быть предусмотрены еще на этапе проектирования. Для того чтобы обустроить разрез, применяют шпунт в кирпичной кладке, который будет обложен двумя слоями толя. Затем все стягивается слоем пакли и снова требуется все замазать замком на основе воды и глины.

    1. Шпунт создается на этапе возведения здания. Однако, если его нет и не предусмотрено, а сделать такое защитное средство очень нужно, то все можно выполнить при помощи перфоратора, но работать нужно очень аккуратно. Что такое шпунт? Это технологическая выемка. Размеры такой выемки составляют высотой в 2 кирпича и глубиной в 0,5.
    2. На этом этапе необходимо обложить будущий температурный шов в кирпичной кладке все тем же толем и забить все той же паклей. Благодаря своим уникальным свойствам эти материалы никак не реагируют на температурные скачки, и кладка, в свою очередь, тоже реагировать на них не будет.
    3. Теперь пора закрыть эту канавку. Большинство людей применяют для этого бетонный или цементный раствор. Однако, замазка на основе глины подойдет для этих целей гораздо лучше. Эффективность обусловлена тем, что глина это отличный теплоизолятор и гидроизолятор. Также глина несет еще и декоративную функцию.

    Блок: 8/10 | Кол-во символов: 1246
    Источник: https://NaFundamente.ru/podgotovka/temperaturnye-shvy-v-betone.html

    Технология

    Мы разобрались с технологией устройства рабочих швов, но не затронули способы выполнения компенсационных и усадочных.

    Собственно, метода всего два.

    Блок: 10/10 | Кол-во символов: 161
    Источник: https://stroyvolga.ru/%D1%82%D0%B5%D0%BC%D0%BF%D0%B5%D1%80%D0%B0%D1%82%D1%83%D1%80%D0%BD%D1%8B%D0%B9-%D1%88%D0%BE%D0%B2-%D0%B2-%D0%B1%D0%B5%D1%82%D0%BE%D0%BD%D0%B5/

    А что с бетонным полом?

    Температурные швы в полах можно выполнять даже уже после того, как смесь достаточно застыла. Конечно, лучше озаботится ими еще до процесса заливки.

    Чтобы выполнить такую защиту в полу, нужно:

    • Определить линии для порезки бетона. Расстояние можно легко и просто посчитать. Так, 25 нужно умножить на размер толщины пола;
    • Прорезать канавки при помощи электроинструмента. Глубина при этом будет составлять 1/3 толщины. Оптимальные размеры по ширине – пара сантиметров;
    • Удалить из канавок всю пыль и загрунтовать;
    • Когда высохнет, прорезы следует заполнить любым, предназначенным для этих целей, материалом.

    Эти действия ни у кого не вызовут сложностей. Что получилось? Если пол будет деформироваться, то эти процессы пойдут по линиям швов. Здесь стяжка может немного растрескаться, но чистовое напольное покрытие останется идеально целым.

    Выходит, что подобные мероприятия и простые технологические операции, как на улице, так и в доме или любой другой постройке, позволяют защитить здание. Если один раз при помощи недорогих материалов и перфоратора создать температурный шов в плите, полу и где угодно, можно значительно сэкономить в дальнейшем и продлить сроки службы строения.

    Блок: 10/10 | Кол-во символов: 1214
    Источник: https://NaFundamente.ru/podgotovka/temperaturnye-shvy-v-betone.html

    Кол-во блоков: 25 | Общее кол-во символов: 36296
    Количество использованных доноров: 6
    Информация по каждому донору:
    1. https://zamesbetona.ru/betonirovanie/temperaturnyj-shov.html: использовано 3 блоков из 7, кол-во символов 3570 (10%)
    2. https://kladembeton.ru/poleznoe/kompensatsionnye-shvy-v-betone.html: использовано 2 блоков из 7, кол-во символов 1641 (5%)
    3. https://pol-exp.com/deformatsionnye-shvy-v-betonnyh-polah/: использовано 4 блоков из 6, кол-во символов 10401 (29%)
    4. https://stroyvolga. ru/%D1%82%D0%B5%D0%BC%D0%BF%D0%B5%D1%80%D0%B0%D1%82%D1%83%D1%80%D0%BD%D1%8B%D0%B9-%D1%88%D0%BE%D0%B2-%D0%B2-%D0%B1%D0%B5%D1%82%D0%BE%D0%BD%D0%B5/: использовано 5 блоков из 10, кол-во символов 7764 (21%)
    5. http://vest-beton.ru/stati/temperaturnye-shvy-v-betone-na-ulice.html: использовано 1 блоков из 5, кол-во символов 7719 (21%)
    6. https://NaFundamente.ru/podgotovka/temperaturnye-shvy-v-betone.html: использовано 7 блоков из 10, кол-во символов 5201 (14%)

    Деформационный шов в бетонной стяжке

    Монолитные бетонные покрытия пола или кровли обязательно имеют деформационные швы, которые обеспечивают целостность полотна при сжатии и расширении материала под воздействием разных факторов.

    Назначение деформационных швов в стяжке

    Бетон, из которого в большинстве случаев выполняют стяжку, не пластичен и в результате воздействия перепадов температур, смены влажности подвержен растрескиванию, скалыванию и частичному разрушению. Чтобы избежать нарушения целостности конструкции пола, предусматривают компенсационные разрезы разной конструкции, которые позволяют фрагментам стяжки двигаться без угрозы повреждений.

    Разновидности швов

    Различают 2 основных вида компенсационных зазоров, устраиваемых в стяжке:

    1. Изоляционные. Они защищают монолитный пол от давления стен, в которых так же происходят усадочные процессы.
    2. Усадочные нужны для предотвращения растрескивания поверхности в результате застывания бетона.

    Принципы устройства

    Швы в бетонной стяжке устраивают 2 способами:

    1. В процессе заливки. Поверхность делят на секции и устанавливают деревянные маяки, бетон укладывают в получившиеся сегменты. Дерево – мягкий материал, рейки позволяют бетонному камню двигаться, компенсируя давление.
    2. В процессе высыхания раствора производят нарезку площади на сегменты, зазоры армируют, герметизируют.

    Выбор того или иного вида устройства швов зависит от устраиваемой площади, толщины слоя, вида бетонной смеси.

    Виды заполнения

    При заливке пола используют деревянные рейки, которые после высыхания останутся в зазорах в качестве заполнителя. Их устраивают по периметру комнаты и внутри площади с расчетным шагом.

    В нарезанных зазорах используют современные виды заполнения:

    • Полиуретановый герметик эластичен, износостоек, хорошо адгезирует с бетоном. Его укладывают с помощью пистолета в загрунтованное углубление и выравнивают поверхность пола.
    • Применение уплотнительного жгута и гидрошпонок – самый дешевый способ заполнения, одновременно с этим эффективный.
    • Системы из металла и пластика различного профиля имеют прорезиненные гидроизолирующие вставки, компенсирующие движение бетонного полотна. Такие заполнители хорошо защищают деформационный разрез и сочетаются с любым видом чистовой отделки покрытия.

    Заполнение швов определяется на этапе проектирования покрытия.

    Температурный шов в бетоне

    Температурный шов в бетоне представляет собой необходимую составляющую этого типа конструкции. Их следует делать по той причине, что при застывании бетона, а потом при температурном перепаде и изменении уровня влажности происходит сжатие или расширение бетонной плиты. Если температурный шов отсутствует, то из-за появления внутренних напряжений могут возникнуть разнообразные деформации конструкции, трещины, из-за чего снижается прочность и долговечность. Благодаря таким решениям удается равномерно распределить появляющиеся дополнительные нагрузки, предотвращая деформационные процессы.

    Температурный шов делают при создании строений любых типов, мостов и тротуаров. Со временем он может забиться пылью или камнями, из-за чего не будет выполнять возложенные на него защитные функции. По этой причине следует проводить периодическую очистку швов. Можно заделывать температурные швы в бетоне с использованием специальных эластичных материалов, предохраняющих их от загрязнения, но это не повлияет на их свойства. Перед заливкой бетона обычно производят расчеты коэффициента расширения поверхности, определяют ширину и длину швов, а также дистанцию между ними.

    Нарезая температурный шов, необходимо руководствоваться определенными рекомендациями:

    — Производить процедуру своевременно. В технологическом плане правильным решением можно назвать их нарезку в свежеуложенном бетоне непосредственно после того, как будет отшлифована поверхность. Если работы проводить намного позже, то есть когда материал затвердеет, то по краям могут появиться трещины, ухудшающие пространственные характеристики материала. Именно поэтому швы рекомендуется нарезать спустя 12 часов после заливки либо через сутки, если работы осуществлялись при пониженной температуре.

    — Температурный шов в здании должен иметь расчетную глубину, колеблющуюся в пределах одной трети-одной четверти от всей толщины полученной стяжки.

    — Нарезка должна производиться с обязательным соблюдением интервала.

    — Нарезаемая сетка не должна содержать внутренних швов, так как в первую очередь образование трещин происходит во внутренних углах.

    — Температурно-усадочные швы не должны перекрещиваться Т-образно, так как такое соединение часто становится причиной образования трещин, пересекающих полученный шов.

    — На сетке не должно быть участков, имеющих треугольные углы, так как деформации чаще всего начинаются на концах острых углов. Если не удалось избежать треугольной формы, то фигуру следует сделать равносторонней.

    Температурный шов предназначен для предохранения стен от возникновения трещин во время температурных деформаций. Можно по следующим данным судить, насколько велики такие деформации: каменное здание, которое при уровне температуры +20 градусов имеет длину 20 метров, при уровне температуры -20 градусов становится на 10 миллиметров короче. Выполняют шов в виде шпунта, глубина которого должна быть примерно 5-10 миллиметров.

    Строительные швы: назначение, устройство, герметизация

    В процессе и после строительства конструкционные элементы бетонных сооружений меняют свою геометрию под воздействием температуры, осадки грунта и других внешних факторов. Даже минимальные и визуально незаметные изменения вызывают напряжения в конструкции. Деформационные строительные швы в зданиях и железобетонных конструкциях компенсируют напряжения. Если они устроены правильно, неизбежное растрескивание проходит в заданном направлении и в допустимых масштабах.

    Что такое деформационный шов и для чего его делают

    Есть разные виды строительных швов — наружные межпанельные, стыковые, подвижные, соединительные, изоляционные, усадочные, конструкционные, антисейсмические и другие.

    Деформационный шов строительной конструкции — запланированный подвижный разрыв в монолитном или ж/б элементе. Его задача — компенсировать напряжения в результате деформации здания.

    Устройство деформационных швов зависит от их локации и назначения. Рассмотрим основные.

    Осадочные — деформационные швы в стенах, перекрытиях, фундаменте. Разрезы делают на всех частях здания, чтобы компенсировать сдвиговые напряжения от осадки.

    Температурные — деформационные швы здания в надземных частях, от подошвы фундамента до кровли. Они снимают напряжения от температурных перепадов.

    Усадочные — деформационные швы для пола, отмостки. Исключают хаотичное растрескивание элемента в процессе твердения и усадки бетона или раствора.

    Конструкционные — швы для компенсации небольших горизонтальных подвижек. Оптимально, если они совпадают с усадочными.

    Через сколько метров делают деформационные швы

    Расположение и параметры швов зависят от назначения и размеров конструкции. При расчетах используют основные рекомендации по деформационным швам:

    • наружные температурные швы делают с шагом в 2–3 м, площадь цельного куска не должна превышать 9 м2;
    • отмостку рассекают поперечными линиями, оптимальный шаг равен удвоенной ширине укладки, но не более 6 м;
    • внутреннюю стяжку нужно делить, если ее площадь превышает 30 м2, при соотношении сторон более 1:1,5 и обязательно при длине одной из сторон более 25 м.


    Расположение усадочных линий продумывайте заранее, так как деформационный шов плиты нужно сделать сразу после заливки бетона — в течение 24 часов. В противном случае возможно появление хаотичных трещин вследствие усадки. Осадочные и температурные швы рассчитываются еще на стадии проекта и обязательно согласуются в архитектурно-строительном надзоре.

    Герметизация строительных швов: чем заделать разрезы и стыки

    Все швы необходимо защищать от воздействия химических, механических и других видов нагрузок. К наиболее эффективным способам относится обработка герметиками. Это пастообразные составы с универсальными свойствами. Они обеспечивают гидроизоляцию, а также позволяют шву двигаться. Герметик легко наносится через строительный пистолет для заполнения швов. В дополнение к удобству — экономный расход и, соответственно, снижение затрат на герметизацию.

    Для заделки деформационных швов в стенах здания, стяжках, фундаментах, отмостках и прочих конструктивных элементах оптимальны составы с повышенной пластичностью. Например, SikaFleх® Precast — полиуретановый герметик для строительных швов. Легко выдерживает подвижку шва до 25 %, удлиняется до 4 раз.

    При выборе изоляционного состава нужно учитывать вид и локацию шва. Полиуретановый герметик для деформационных швов в бетоне универсален. Большинство из них можно использовать внутри и снаружи на любых пористых основаниях. Силиконовые композиции имеют высокие водостойкие свойства и хорошую адгезию к гладким материалам. К примеру, Sikasil® Pool отлично изолирует швы в бассейне, а Sikasil® Universal прочно соединяется с алюминием, стеклом, керамикой.

    Как правильно заделать строительные швы: порядок работы

    • Очистите швы от грязи и пыли кистью или пылесосом.
    • Загрунтуйте и просушите поверхности швов на всю глубину.
    • Нанесите герметик с помощью строительного пистолета.


    Важно: изоляция низкого качества со временем обнажает швы, поэтому экономить на защите нельзя. Рекомендуем использовать продукты Sika®. Надежные герметики для швов — подвижных, наружных, внутренних, сантехнических и прочих — эффективно и надолго изолируют полости, препятствуют их разрушению и растрескиванию всего бетонного элемента.

    Ремонт бетонных компенсаторов: причины и следствия

    Категория: Полы | Опубликовано: 28 июля 2017 г.

    Если у вас есть бетонный пол в вашем коммерческом здании, вы знаете, что компенсационные швы необходимы для обеспечения естественного расширения и сжатия, возникающего при изменении температуры. Без этих соединений по полу могут пройти большие трещины, что приведет к дорогостоящему повреждению. Хотя компенсационные швы бетонного пола предназначены для поглощения и рассеивания нагрузки от расширения, в крайних случаях сами швы могут треснуть.

    Необходимо понимать, что когда стыки вашего бетонного пола трескаются, они на самом деле работают так, как задумано, и защищают сами плиты. Замена треснувших бетонных плит является дорогостоящей и трудоемкой задачей, в то время как замена деформационных швов в бетоне является гораздо более легкой задачей. Как только вы обнаружите трещины в суставах, важно их быстро отремонтировать. Несоблюдение этого требования может привести к дальнейшему растрескиванию не только швов, но и самого бетонного пола.

    Замена и ремонт деформационных швов в бетонных плитах — это задача, которую лучше всего доверить профессионалам. Попытка исправить неисправный компенсатор в бетонном полу без необходимых знаний, материалов и инструментов может привести к увеличению ущерба и ненужным затратам. Найм профессиональной компании для оценки вашего ремонта компенсатора — ваш самый безопасный и мудрый курс действий. Также будет выявлена ​​причина выхода из строя компенсаторов. Таким образом, вы можете предпринять шаги, чтобы предотвратить будущие повреждения.

    Что вызывает растрескивание деформационных швов в бетоне?

    Самым большим фактором, вызывающим растрескивание деформационных швов в бетоне, является температура. Почти всегда преждевременное растрескивание происходит из-за плохого планирования и неправильного выбора материала. Инженеры разрабатывают компенсаторы с учетом движений, вызванных физическими силами, возникающими в результате колебаний температуры. Это включает реактивные силы расширения при повышении температуры и силы сжатия при понижении температуры.

    Бетон – сложный строительный материал. Инженеры, специализирующиеся на бетонном строительстве, тратят много времени на изучение его свойств, чтобы заливать плиты, способные выдерживать перепады температур. Основным методом проектирования бетона является указание компенсационных швов с контролируемым расширением через определенные промежутки времени, которые учитывают конкретные материалы для компенсационных швов, которые работают в сочетании с монолитными бетонными плитами.

    Люди, не знакомые с бетоном, могут подумать, что это твердое вещество в основном инертно, но это далеко не так в бетонном строительном бизнесе.Бетон – предсказуемое вещество. Его физические свойства и допуски хорошо известны опытным инженерам.

    Бетон движется с определенной скоростью в зависимости от температуры окружающей среды. Коэффициент теплового расширения составляет 0,0000055 на погонный дюйм бетона на 1 градус по Фаренгейту изменения температуры. Инженеры компенсируют ожидаемое движение бетона, чтобы определить ширину и расположение компенсационных швов. Толщина бетонного покрытия не имеет значения.Бетон равномерно реагирует на линейное перемещение независимо от толщины плиты.

    Например, 100 погонных футов бетонной плиты при температуре 100 градусов по Фаренгейту имеют коэффициент расширения 0,66 дюйма. Если вы повысите температуру плиты того же размера до 160 градусов по Фаренгейту, ее коэффициент расширения составит 1,06 дюйма. В качестве примера представьте себе бетонную дорогу. Миля бетона имеет коэффициент расширения 34,85 дюйма при 100 градусах, в то время как коэффициент расширения той же мили при 160 градусах равен 55.76 дюймов.

    Вот почему на бетонных дорогах так много компенсационных швов. Постоянное расширение и сжатие в результате циклов нагревания и охлаждения отрицательно сказывается на материале шва. Непрерывное движение приводит к нормальному износу, что приводит к высоким затратам на техническое обслуживание и преждевременному выходу из строя соединения.

    То же самое происходит с бетонным полом в коммерческом или промышленном здании, хотя и в меньшем масштабе. Существует пропорциональная зависимость от компенсационных швов в бетонных полах.Инженеры оценивают колебания температурного диапазона, ожидаемые в здании, затем математически рассчитывают расстояние между компенсационными швами и ширину шва. Они также рассчитывают оптимальные варианты материалов для заполнения компенсационного шва.

    Вторым ведущим фактором, вызывающим растрескивание бетонных компенсаторов, является неправильный выбор материала для самих швов. Материалы для деформационных швов должны быть совместимы с типом бетона, с которым они соединяются. Соединительные материалы также должны выдерживать условия окружающей среды, для которых они предназначены.

    Доступно множество различных составов бетонных смесей. В зависимости от области применения некоторые бетонные смеси содержат большое количество коррозионно-активных добавок, таких как кальций и летучая зола. Эти химикаты могут быть очень разрушительными для материалов компенсаторов, если они не выбраны должным образом. Кроме того, некоторые материалы для бетонных компенсаторов не предназначены для сред, в которых масло, топливо и другие летучие загрязнители вызывают разрушение материала.

    Чтобы лучше понять, почему компенсационные швы в бетоне выходят из строя и трескаются, полезно знать, какие материалы для швов обычно используются.Также полезно знать свойства каждого материала, чтобы не совершить ошибку, отремонтировав или заменив компенсаторы неправильным материалом.

    Обычно используемые материалы для деформационных швов бетона

    Если вы посмотрите на компенсационные швы вашей текущей плиты, вы обязательно узнаете форму, цвет и текстуру. Но вы можете не знать материал и подходит ли он для вашей строительной среды. Это наиболее распространенные материалы для компенсационных швов, используемые в строительстве бетонных плит, и ситуации, когда они лучше всего подходят:

    • Асфальтовые компенсаторы Асфальт является наиболее часто используемым материалом для компенсационных швов, используемым в бетонных плоскостях. Асфальт является самоуплотняющимся материалом, поэтому редко требует дополнительного герметика. Он хорошо переносит разливы нефти и агрессивные чистящие средства. Это невпитывающий материал, хорошо защищающий от проникновения воды. Вы часто найдете асфальтовые компенсаторы на открытом воздухе и в условиях высокой влажности.
    • Волокнистые компенсаторы Волокнистые компенсаторы представляют собой усовершенствованную форму стандартных заполнителей асфальтовых швов. Они состоят из ячеистых волокон, химически связанных жидким асфальтом, а затем охлажденных до полутвердой формы.Материал является очень гибким и универсальным, с отличными свойствами памяти, чтобы противостоять постоянным силам расширения и сжатия. Волоконные компенсаторы хорошо работают как внутри, так и снаружи помещений.
    • Компенсаторы Ceramar® Ceramar® представляет собой наполнитель для компенсаторов, изготовленный из эластичной пены. Это фирменный наполнитель, состоящий из плотно закрытых ячеистых структур, смешанных с изомерными полимерами. Ceramar® можно узнать по характерному светло-серому цвету.Он прост в установке, очень гибок и имеет чрезвычайно высокую скорость памяти. Он также хорошо вступает в реакцию с большинством коммерческих уплотнителей и герметиков. Ceramar® — популярный выбор во всем мире.
    • Губчатые резиновые компенсаторы : Губчатая резина отлично подходит для применения в условиях быстрого изменения температуры. Губчатая резина — это продукт химического производства, обладающий огромной эластичностью. Он также обладает высокой теплостойкостью и морозостойкостью, что делает его отличным материалом для компенсационных швов в различных зданиях, от литейных цехов до холодильных складов.
    • Пробковые компенсаторы :  Пробка представляет собой природный органический продукт, получаемый из пробковых деревьев. Это один из самых эластичных компенсаторов. Производители смешивают гранулированную пробку с фенольной смолой, чтобы получить невероятно гибкий и прочный шовный материал. Одной из популярных форм является саморасширяющаяся пробка, которая хорошо сочетается с быстро сжимающимися плитами, такими как морозильные камеры. Пробка будет растягиваться далеко за пределы своего инертного состояния, не нарушая связи с соседними бетонными материалами.
    • Пластиковые компенсаторы Пластик также используется в качестве материала для бетонных компенсаторов. Хотя большинство пластиковых компенсаторов плохо поддаются изгибу, пластик может быть идеальным материалом в умеренно стабильной среде. Пластиковые соединения более эстетичны по сравнению с некоторыми другими вариантами, что делает их популярными в демонстрационных залах и на сборочных предприятиях, где важна чистота. Популярными торговыми марками пластиковых компенсаторов являются Speed-E-Joint®, Deck-O-Joint®, Snap Cap® и Keyway®.

    Долгосрочные преимущества бетонных компенсаторов

    Поддержание бетонных компенсаторов в первозданном виде имеет много преимуществ. В долгосрочной перспективе здания и другие конструкции из бетонных плит с правильно спроектированными и обслуживаемыми компенсационными швами в сочетании с совместимыми материалами для заполнения швов будут работать без проблем. Правильно загерметизированные и обслуживаемые компенсаторы должны работать должным образом. Они не должны быть обязательствами или текущими расходами.

    Как владелец здания или менеджер, который зависит от бетонных плит для производства или хранения, у вас есть более важные вещи, о которых нужно беспокоиться, чем проблемы с расширением и сжатием бетона.Если у вас есть правильно спроектированные и заполненные швы, вы найдете несколько преимуществ для своего бизнеса. Долгосрочные преимущества деформационных швов для бетона включают:

    • Пиковая производительность :  Правильно обслуживаемые, отремонтированные или замененные компенсаторы бетона работают с максимальной эффективностью, позволяя плитам естественным образом расширяться и сжиматься в соответствии с любыми колебаниями температуры, которые вы можете ожидать. Не будет никаких повреждений от коробления или расщепления.
    • Отличная гигиена :  Компенсаторы, которые остаются герметичными, обеспечивают превосходные гигиенические преимущества. Они закрывают трещины в швах и не пропускают загрязняющие вещества, попадающие в труднодоступные места. Это особенно полезно, если вы работаете в фармацевтической или пищевой промышленности, где должны соблюдаться высокие санитарно-гигиенические стандарты.
    • Экономический возврат :  Вы можете рассчитывать на экономическую выгоду от использования правильных компенсаторов и материалов.Если построить, отремонтировать или заменить правильно, ваши соединения должны служить годами без наличных расчетов. Надежные инвестиции в техническое обслуживание и ремонт компенсаторов позволяют вам зарезервировать свой операционный капитал для будущих инвестиций в ваш бизнес.
    • Превосходная безопасность :  Без сомнения, профессионально спроектированные или отремонтированные компенсаторы обеспечивают превосходную безопасность для ваших сотрудников. Хорошие компенсационные швы в бетонных плитах сводят к минимуму опасность споткнуться.Они делают движение вилочного погрузчика более плавным и уменьшают эффект сотрясения, возникающий из-за плохо построенных или плохо обслуживаемых компенсаторов.
    • Низкие эксплуатационные расходы :  Профессиональные бетонные компенсаторы дают вам большое преимущество, поскольку они не требуют особого ухода. Если ваши компенсаторы установлены, отремонтированы или заменены профессиональной компанией, которая специализируется на работах с компенсаторами, вы определенно снизите объем работ по техническому обслуживанию в долгосрочной перспективе.В свою очередь, это позволяет вашему рабочему месту работать на пике своей чистоты с превосходной гигиеной и превосходной безопасностью, что дает очевидную выгоду от положительной экономической отдачи.

    Обслуживание компенсаторов

    Надлежащее техническое обслуживание компенсаторов является ключом к обеспечению их долговечной работы. Профилактическое техническое обслуживание поможет отсрочить любой ремонт, который может потребоваться со временем, и продлит срок службы ваших компенсаторов. Регулярная проверка состояния ваших компенсаторов гарантирует, что вы сразу же обнаружите проблему.Проводя регулярные проверки, вы заметите проблемы и сможете сразу же их устранить.

    Есть шаги, которые вы можете предпринять, чтобы сохранить деформационные швы бетонного пола в исправном состоянии, в том числе:

    • Очистка: не допускайте попадания грязи и мусора в компенсаторы. Мусор может способствовать проникновению влаги в ваши компенсаторы, вызывая их растрескивание.
    • Сушка: не оставляйте стоячую воду на компенсаторах слишком долго. Всегда удаляйте воду, чтобы она не проникла в трещины и под бетонные плиты пола.
    • Сорняки и рост растений: если вы видите сорняки и растения, растущие в ваших компенсаторах, немедленно удалите их. Их корни могут быстро повредить ваши суставы и напольное покрытие.

    Если вы обнаружите трещины в швах, процесс замены компенсационных швов в бетонном полу будет относительно простым. Вам нужно выбрать правильный заполнитель шва, чтобы создать новый компенсационный шов, который будет одновременно прочным и гибким.

    Никогда не заполняйте треснувшие компенсационные швы бетоном.Это лишает их гибкости и может привести к тому, что весь пол треснет. Вместо этого нанесите промышленный герметик или наполнитель для бетонного пола, предназначенный для предотвращения растрескивания, расширения бетона и предотвращения проникновения воды под пол.

    Когда ремонтировать треснувшие компенсаторы

    Лучшее время для ремонта треснувших компенсаторов, как только вы узнали о проблеме. В большинстве ситуаций это не будет внезапным событием, требующим вашего немедленного внимания. Вместо этого компенсаторы трескаются медленно и неуклонно.Точно так же расширение и сжатие бетона само по себе является медленным и постоянным процессом.

    Несмотря на это, вы все равно должны знать о первых признаках трещин в компенсаторах, требующих ремонта, в том числе:

    • Микротрещины, превращающиеся в более крупные каверны
    • Кусочки компенсационного материала начинают отслаиваться и смещаться
    • Обесцвечивание и задержка воды во время регулярной очистки

    Не ждите, пока небольшие ситуации превратятся в большую проблему — ремонтируйте треснувшие компенсаторы сразу же, как только они станут очевидными.Это решение более безопасно для ваших работников, чище для вашей продукции и финансово обосновано.

    Вопрос не в том, предпринять ли действие, а в том, какое действие предпринять. Это решение о том, следует ли просто отремонтировать существующие бетонные компенсаторы или полностью удалить их и заменить их подходящими продуктами. Если вы решите их удалить, важно, чтобы новые устанавливались лучшими профессионалами в области производства бетонных компенсаторов.

    В конечном счете, вам решать, что делать.Главное – сделать правильный выбор и сделать его, опираясь на наилучшую информацию. Вот почему Houck — ваш лучший выбор как для замены, так и для ремонта деформационных швов бетонного пола.

    Замена и ремонт компенсаторов бетонного пола

    Независимо от того, заменяете ли вы компенсаторы бетонного пола или ремонтируете их, очень важно обратиться к специалисту в этой области. Работа с командой профессионалов гарантирует, что вы получите наилучшее обслуживание, а работа будет выполнена правильно и безопасно.Когда вы делаете это самостоятельно, вы рискуете совершить ошибки новичка, исправление которых в долгосрочной перспективе может дорого обойтись.

    Компания Houck придерживается принципов безопасности, качества и производительности. Благодаря многолетнему опыту работы в отрасли у нас есть решения, необходимые для обслуживания и ремонта бетонных полов. Мы можем выполнить любой ремонт промышленных и коммерческих полов. Позвоните в нашу профессиональную команду сегодня, и мы позаботимся о том, чтобы ваши компенсаторы были должным образом отремонтированы и готовы к многолетнему использованию.

    Компенсационные швы в бетоне: характеристики и назначение

    Бетон не является эластичным веществом, поэтому он не изгибается и не растягивается без разрушения. Эта конкретная характеристика полезна, а иногда и вредна в некоторых случаях. Высокая прочность на сжатие и твердость делают бетон пригодным для применения в строительстве. Однако при расширении и усадке бетон перемещается, из-за чего элементы конструкции немного смещаются.

    Почему необходимы компенсационные швы в бетоне

    Для предотвращения вредного воздействия движения бетона в бетонную конструкцию включают несколько компенсационных швов, включая фундаменты, стены, компенсационные швы крыши и тротуарную плитку.Эти соединения должны быть тщательно спроектированы, расположены и установлены. Гибкие компенсаторы в основном предназначены для смягчения изгибающих напряжений. Эти напряжения возникают из-за вертикальных движений приложений, примыкающих к жестким компонентам фундамента, таким как колонны или фундаменты. Если плита расположена рядом на поверхностях, превышающих одну грань, потребуется компенсационный шов для снижения напряжений. Например, если плита расположена между двумя конструкциями, обязательно наличие деформационного шва, примыкающего к фасаду одного здания.Герметик для бетона можно использовать для заполнения зазоров, образованных трещинами.

    Изображение предоставлено: commons.wikimedia.org

    Характеристики компенсаторов

    Компенсаторы допускают тепловое сжатие и расширение, не вызывая напряжений в элементах. Компенсационный шов предназначен для безопасного поглощения расширения и сжатия некоторых строительных материалов, поглощения вибраций и обеспечения движения грунта из-за землетрясений или оседания грунта. Компенсационные швы обычно располагаются между секциями мостов, тротуарной плиткой, железнодорожными путями и системами трубопроводов.Изменения погоды в течение года приводят к колебаниям температуры, которые вызывают расширение и сжатие бетонных тротуарных плит, фасадов зданий и трубопроводов. Компенсаторы включены, чтобы выдерживать нагрузки. Компенсационный шов — это просто соединение между сегментами из одних и тех же материалов. В конструкции из бетонных блоков деформационные швы выражаются в виде контрольных швов.

    Компенсационные швы дорог и мостов

    Бетонные компенсационные швы на дорогах и мостах создаются в асфальте или бетоне, чтобы материал мог расширяться и сжиматься из-за изменений температуры или движения дороги или моста.Стыки в конструкциях вырезаются с одинаковыми интервалами, чтобы предотвратить развитие трещин или расколов. Дорожные компенсационные швы обычно герметизируются горячим гудроном, холодным герметиком или компрессионными герметиками. Кроме того, эти соединения создаются путем блокировки металлических кромок. Арматурные стержни также используются для обеспечения движения. В большинстве случаев, если движение предотвращено, дороги или мосты могут треснуть или деформироваться. Компенсаторы обеспечивают контролируемое движение.

    Изображение предоставлено: Commons.wikimedia.org/magninhugo

    Установка компенсационных швов

    Площадка подготовлена ​​для заливки бетона и устройства компенсационных швов в плитах. Индивидуальный компенсационный шов создается путем вставки гибкого материала, который проходит по всей длине шва. Подходящие инструменты используются для проделывания канавок в залитом бетоне для укладки материалов для швов. Глубина деформационного шва обычно составляет одну четверть толщины плиты или больше, если это необходимо.Зазор компенсационного шва зависит от типа плиты, например, плавающей плиты пола, автомобильного покрытия, тротуара или фундамента из монолитной плиты. На него также влияют размеры плиты, тип бетона и используемые армирующие материалы. Трещины в бетоне могут возникать в деформационных швах из-за неправильного приготовления бетонной смеси или отверждения. Эти условия вызывают усадку между деформационными швами и могут образовываться трещины.

    Ссылки

    Бетонная кладка, Университет Дели

    Компенсационные швы в зданиях, National Academic Press

    Контрольные швы, Университет Сиднея

    Благодаря неудачной установке (не одной из наших бригад) мы имели удовольствие восстановить деформационные швы в бетоне в местной церкви.Если вы не знаете, как отремонтировать бетонные компенсаторы, или ищете более простой способ сделать это, вы попали в нужное место. Мы покажем вам, что пошло не так во время этой установки, и дадим вам несколько советов по ее устранению, прежде чем она станет действительно дорогостоящим решением.


    Почему следует ремонтировать бетонные компенсационные швы, пока не стало слишком поздно

    В нашем проекте первоначальный установщик использовал комбинацию опорного стержня из пенопласта и заполнителя бетонных компенсационных швов, которые были слишком жесткими для применения.Поскольку нужно было склеить только две стороны стыка, а не дно, подрядчику заплатили за некачественную работу, которая оставила неприглядные трещины в шпаклевке менее чем через год после осадки здания.

    Без цикла ремонта края в конечном итоге начали бы обнажаться. Это приведет к медленной эрозии сторон компенсатора. Поскольку этот эффект «Большого каньона» со временем разрушает стороны, в конечном итоге он достигает точки, когда ремонт становится непомерно дорогим.

    В маленькой церкви эрозия идет очень медленно.Но на складе, в магазине или в других местах с интенсивным движением оборудование ломается по бокам и в углах гораздо быстрее. Мы слышали истории о ежегодных затратах на техническое обслуживание вилочных погрузчиков в размере 1 миллиона долларов исключительно из-за серьезных ударов от постоянного наезда на поврежденные компенсаторы.

    Вы можете выполнить стандартный ремонт компенсатора диаметром примерно до 1 дюйма. Как только вы выходите за рамки этого, процесс становится гораздо более болезненным для вашего кошелька. Вам нужно начать с вырезания зазора шириной около 4 дюймов, восстановить слой бетона и вырезать новый компенсационный шов.Такой ремонт компенсатора стоит почти 20 долларов за погонный фут.

    Надеюсь, ваш объект еще не достиг этого уровня.

    Тяжелый способ восстановления бетонных компенсационных швов

    Один из распространенных способов ремонта бетонных компенсационных швов включает в себя некоторые основные инструменты и много времени.

    1. Используйте скребковый инструмент, например, 5-в-1, чтобы соскрести старый заполнитель бетонных компенсационных швов.
    2. Пропылесосьте бетонные компенсационные швы.
    3. Используйте пистолет для герметика с выбранным вами наполнителем и повторно заполните швы.
    4. Очистите стороны и верхнюю часть соединений, чтобы оставить чистую поверхность.

    Даже на небольшом участке требуется много времени, и большую часть времени вы стоите на коленях.

    Простой способ восстановления бетонных компенсационных швов

    Этап 1. Выпиливание и очистка швов

    Чтобы удалить старый заполнитель бетонных компенсационных швов, мы начали с пылесборника US Saws Dust Buggy Mark III. Эта пила использует 8-дюймовый алмазный диск, который режет до 2 дюймов в глубину. Нам нужно было срезать всего 1 дюйм, а используемое нами полотно шириной 1/4 дюйма могло очистить стык за один проход.

    Имея объективные данные, пила соответствует требованиям OSHA, не требует воды и работает от стандартной розетки 120 В, 20 А. Вам нужно 25 CFM на каждый 1″ диаметра лезвия, поэтому вам нужен пылесос не менее 200 CFM. Мы использовали модель US Saws с 220 CFM, оставив наши поверхности такими чистыми, на которые вы можете надеяться.

    Это не только быстро (вы можете пройти до 10 000 погонных футов за 8-часовую смену), но и позволяет работать стоя и с гораздо большей точностью, чем другие варианты.

    По сравнению с ручным соскабливанием или ручным электроинструментом, это невероятно быстро, чисто и удобно для вашей спины.


    Этап 2. Пропылесосить стыки

    На этом этапе изменений нет. Просто проведите пылеудаляющим аппаратом по стыкам, чтобы собрать более тяжелые частицы, которые он пропустил во время пиления.

    Этап 3: Заполнитель деформационных швов для бетона

    Выбор правильного заполнителя для деформационных швов является ключом к получению наилучших результатов. Хотя в нашей церкви нет такого трафика, как на складе, мы выбрали Metzger McGuire Spal-Pro RS 88 — двухкомпонентную полимочевину промышленного уровня.Он отлично подходит для условий, которые остаются в диапазоне от 32 ° F до 120 ° F.

    Этот заполнитель для деформационных швов достаточно жидкий, чтобы проникнуть в трещины от осадки здания, но при этом достаточно быстро схватывается, чтобы закончить его через 10–15 минут. Вы можете сочетать или контрастировать с напольным покрытием в широком диапазоне цветов.

    Перед смешиванием наклеиваем малярный скотч с обеих сторон стыков.

    Для нанесения наполнителя мы обратились в компанию One Man Polymer Pump компании US Saws. Это дает возможность одному человеку правильно смешать и нанести наполнитель.Как и в Dust Buggy, вы можете не стоять на коленях, а ползать по полу. Легко наносится и быстро заполняет суставы.

    Мы использовали двухпроходную систему для нанесения нашего Spal-Pro RS 88. Первый позволяет заполнителю компенсационных швов осесть в шве и заполнить любые трещины под ним. Второй проход заполняет шов и немного переполняет его лентой, защищающей пол. Даже с двумя проходами паре пятен потребовалось немного больше, чтобы устранить провалы.

    Шаг 4: Завершение ремонта бетонного компенсатора

    На последнем этапе мы использовали самодельный скребок. Он намеренно длинный и тяжелый, чтобы мы могли получить за собой некоторую массу из положения стоя. Чтобы закончить процесс, просто возьмите скребок и сделайте надрез под лентой. Он срезает верхнюю часть заполнителя бетонного компенсатора заподлицо с верхней частью пола и одновременно удаляет ленту.

    Для нашего Spal-Pro RS 88 мы дали 15 минут на настройку, прежде чем очищать его.Проверьте документацию на ваш наполнитель, чтобы точно знать, как долго вам следует ждать.

    После того, как вы закончите процесс очистки, следуйте инструкциям производителя по отверждению, прежде чем снова разрешить трафик.

    Список оборудования

    Уход за деформационными швами в бетонном полу

    Учитываете ли вы компенсационные швы в бетонном полу?

    Веришь, да? Соблюдение компенсационных швов в бетонном полу имеет решающее значение для успеха укладки пола из керамической плитки .

    Если вы не соблюдаете их, а вместо этого предпочитаете игнорировать, вас ждет (предотвратимый) кошмар, который в конце концов вернется и будет преследовать вас, установщика, долгое время.

    На самом деле они не проходят, они только ухудшаются .

    Уважайте эти компенсаторы или столкнетесь с отказом навсегда

    Я не преувеличиваю.

    Что такое компенсатор?

    Сначала давайте определим компенсатор.

    Американский национальный институт стандартов (ANSI) A108.01 раздел 3.7 дает следующее объяснение:

    «Компенсационный шов: (1) Разделение, предусмотренное между соседними частями конструкции для обеспечения возможности движения, когда расширение может превысить сжатие; (2) разделение между плитами дорожного покрытия на грунте, заполненными сжимаемым наполнителем; (3) изолирующее соединение, предназначенное для обеспечения независимого движения между соседними частями».

    ANSI A108.01, раздел 3.7.1.1, говорится;

    «Отверстия для деформационных швов должны проходить полностью и непосредственно через плитку до опоры конструкции.

    Это предложение означает, что при укладке плитки на бетонный пол, содержащий компенсационные швы, при укладке плитки непосредственно над швом в бетоне необходимо нанести герметик (также известный как заделка швов).

    The Tile Council of North America (TCNA) Справочник , далее говорится;

    «Швы через плитку непосредственно над структурными швами никогда не должны быть уже, чем структурный шов».

    Это означает, что если компенсационный шов в бетоне имеет ширину 3/8 дюйма, то герметизирующий шов в плитке должен быть такого же размера.

    >> См. Зачем нужны компенсационные швы при укладке плитки?

    Игнорирование наличия компенсаторов

    Теперь проблема.

    К сожалению, некоторые монтажники игнорируют наличие деформационных швов в бетонном полу, заполняя пространство тонким застывающим раствором и укладывая плитку поверх шва.

    На данный момент установка выглядит хорошо, и установщику платят.

    Проблема возникает, когда здание перемещается из-за изменения температуры и/или влажности.Когда плита расширяется или контактирует, этому движению некуда идти, кроме как вверх через плитку .

    Как выглядит отказ

    Полученная трещина генерирует обратный вызов, который требует от установщика вернуться, чтобы восстановить треснутую плитку за свой счет, надеясь, что для завершения ремонта есть подходящая плитка.

    Чтобы проиллюстрировать смысл этой статьи, посмотрите на изображение выше.

    Это яркий пример плитки размером 24 x 24 дюйма, которая была уложена поверх деформационного шва в бетоне.растрескивание неуклонно последовательно.

    Посмотрите внимательно.

    Когда вы это сделаете, вы увидите, что трещины в плитке расположены очень близко к швам .

    Представь. Если бы установщик сдвинул расположение плитки север/юг всего на 6 дюймов влево и переместил расположение плитки восток/запад на 2 дюйма к северу, швы затирки были бы на одной линии с бетонным швом, что предотвратило бы появление этой бельма на глазу.

    Если вы будете следовать рекомендациям и соблюдать компенсационные швы в бетонном полу, у вас не будет таких проблем с клиентами в вашей голосовой почте.

    Что мешает соблюдать деформационные швы в бетонных полах?

    Дайте мне знать.

    Вот ссылки на две другие статьи по теме компенсаторов:

    >> См. Быстрые и легкие подвижные суставы… правильный путь

    >> См. Как работать с нелинейными компенсаторами

    Если вы являетесь установщиком и вам все еще интересно, узнайте больше о программе сертифицированного установщика плитки.

    Спасибо за прочтение. Расскажите своим друзьям, где вы нашли эту информацию.

    Скотт

    Деформационные швы в бетоне [ почему когда как ]

    Компенсационные швы в бетоне должны быть предусмотрены в конструкциях для компенсации расширения вследствие теплового воздействия. Бетон расширяется, когда поглощает тепло, и сжимается, когда тепло теряется.

    Существуют различные рекомендации по расчету ширины компенсационного шва в зависимости от типа конструкции.

    Разработанный здесь метод проектирования компенсационных швов основан на руководстве « Компенсационные швы в зданиях, Технический отчет № 65 » Постоянного комитета по проектированию конструкций Федерального совета по строительству.

    Они предоставили диаграмму, которая может быть использована для определения длины конструкции, которая может иметь компенсационный шов, в зависимости от типа конструктивной формы.

    Однако они также дали уравнения для расчета длины здания в зависимости от изменений температуры.

    На следующем рисунке можно найти максимально допустимую длину здания без использования компенсаторов для различных расчетных изменений температуры.

    Следует отметить, что значения, полученные из диаграммы, должны быть изменены в соответствии с условиями, указанными ниже диаграммы.Кроме того, это не ограничивается деформационными швами в бетоне.

    В соответствии с директивой, приведенная выше таблица непосредственно применима к зданиям балочной и колонной конструкции с петлями в основании и с отапливаемым интерьером.

    Если условия отличаются от указанных, необходимо внести следующие изменения в значения, полученные из таблицы.

    • Если здание будет только отапливаться и будет иметь шарнирные основания колонн, используйте допустимую длину, указанную в таблице.
    • Если здание будет кондиционироваться, а также отапливаться, увеличьте допустимую длину на 15 процентов (при условии, что система контроля окружающей среды будет работать непрерывно).
    • Если здание не будет отапливаться, уменьшите допустимую длину на 33 процента.
    • Если в здании будут фиксированные основания колонн, уменьшите допустимую длину на 15 процентов.
    • Если здание будет иметь значительно большую жесткость против бокового смещения на одном конце размера в плане, уменьшите допустимую длину на 25 процентов.

    Когда выполняется одно или несколько условий, возьмите алгебраическую сумму.

    Кроме того, мы можем рассчитать ширину компенсатора с учетом факторов, указанных в руководстве.



    Использование контрольных швов в конструкции

    Посмотрим правде в глаза. Бетон треснет.

    Но устранение этих трещин с помощью правильно спроектированных контрольных швов для эстетического улучшения плиты «это то, что отличает мужчин от мальчиков», по мнению многих современных мастеров, которые делают себе имя в области декоративного бетона.

    «Трещины не привлекательны», — отмечает Ли Левиг, президент Concrete Works в Фэрфилде, Калифорния.

    «Если вы занимаетесь декоративными работами, это то, что вы не хотите вводить… так что стыки — это ключ. Мы никогда не пытаемся предотвратить трещины. Цель состоит в том, чтобы контролировать их, а затем замаскировать их самым декоративным образом».

    Поскольку стыки — это просто заранее спланированные трещины, вся хитрость, отмечает он, состоит в том, чтобы «обмануть глаз» и заставить видеть красоту, а не несовершенство.

    «Мне нравится использовать суставы как часть украшения», — добавляет Левиг.«Если вы потратите время и подумаете, что происходит, это не так сложно. Все дело в подготовке и инструментах. Чем больше вы его вырезаете, тем меньше случайных трещин».

    «Вы должны спланировать трещины», — вторит Бад Стегмайер, менеджер и партнер Stegmeier Corp. в Арлингтоне, штат Техас. «Основная функция швов состоит в том, чтобы разбивать плиту на геометрические узоры, чтобы она растрескивалась равномерно. Делаете ли вы обычный или декоративный бетон, швы должны выглядеть красиво.”

    Превращение этих совместных «узоров» в отличительные украшения стало отточенным мастерством для многих бетонных мастеров по всей стране. Вместо холста и кистей сегодняшние мастера по бетону используют преимущества недавно разработанных промышленных продуктов и придумывают творческие методы, чтобы превратить бетонные заливки в произведения искусства.

    Но мода никогда не должна отступать на второй план, предупреждают многие. Швы выполняют жизненно важную функцию в бетонных работах. Что делает звездный бетон, так это то, что архитектор / подрядчик может сочетать как функцию, так и украшение вместе, чтобы создать красиво обработанную плиту из бетона.

    Ричард Смит из компании Richard Smith Custom Concrete в Уэст-Хиллз, штат Калифорния, говорит об этом так: «Мы не говорим бетону, что делать, — он говорит нам, что делать. Но нет ничего невозможного».

    В зависимости от типа шва, окружающей среды и условий заливки практикующие врачи используют различные техники, продукты и методы для достижения желаемого эффекта. Они могут надрезать или вырезать, они могут добавить цветную печать или они могут использовать технику канавки, чтобы смягчить резкие линии.Некоторые подрядчики даже обращаются к новым шовным материалам, чтобы создать стилизованный декоративный вид. Компания Artflor компании Tri-Co, базирующаяся в Сан-Дейго, недавно начала использовать такие металлы, как латунь, медь и нержавеющая сталь, в качестве соединительных компонентов.

    «Это сделано исключительно для эстетики, но все же функционально», — отмечает Пенни Стюард, директор по продажам и маркетингу. «Это действительно улучшает дизайн… и придает бетону великолепный вид». Стюард отметил, что по мере того, как ночные клубы становятся «крупными игроками» в использовании декоративного бетона как части своего декора, разрабатываются всевозможные передовые технологии.

    «Сейчас там происходит много интересного», — говорит представитель компании из Лас-Вегаса. «Наши ребята смотрят на свою работу как на вид искусства… и стараются быть инновационными в том, что делают».

    Шовный шов
    Во всех бетонных работах в основном используются три типа швов — конструкционные швы, деформационные швы и деформационные швы.

    Строительные швы — это поверхности, на которых встречаются два разных слоя бетона. Усадочные швы используются для создания ослабленных плоскостей и контроля расположения трещин, возникающих в результате изменения толщины.Компенсационные швы отделяют плиты от других частей конструкции и обеспечивают независимое перемещение между частями, помогая свести к минимуму растрескивание при ограничении движения.

    Для создания соединений используются различные методы. Одним из наиболее распространенных является нанесение канавок на бетон с помощью инструмента для нарезки канавок или соединения. Режущая кромка инструмента для нарезки канавок имеет форму «V», так что V-образный шов можно частично прорезать в бетоне. Это уменьшает толщину плиты, что позволяет локализовать растрескивание. Когда бетон высыхает и сжимается, шов расширяется, чтобы приспособиться к изменению объема.Заглушку можно установить после окантовки бетона и перед отделкой поверхности.

    Декоративные швы чаще всего выполняются путем надрезов и распиловки. В эстетических целях разрезы должны быть глубиной всего 1/4 дюйма, но для выполнения своей функции они должны составлять около 25 процентов плиты.

    Надрез выполняется с помощью инструмента для нарезки канавок, когда бетон свежий. Линии надрезов можно разрезать прямо, но можно и по диагонали к краям. И наоборот, распилы выполняются, когда бетон затвердеет.Геометрические формы можно вырезать на плите, а затем окрасить, чтобы создать контрастный вид.

    В последние годы подрядчики начали выполнять резку швов с помощью электрических или бензиновых пил, оснащенных небьющимися абразивными дисками или дисками с алмазной оправой. Лезвие разрезает шов в затвердевшем бетоне, как только оно касается поверхности, чтобы не разорвать или иным образом не повредить бетон режущим действием. Продолжается разработка новых, более быстрых и чистых версий, что делает пилы все более привлекательными для использования в декоративных работах.

    Но ремесленники вроде Левига предпочитают вырезать все суставы вручную.

    «Нам нравится, чтобы суставы выглядели более естественно, — говорит он. «Мы обрезаем и заглаживаем прямо по закругленному краю, чтобы придать ему более потрепанный вид, стараясь не закрыть стык. Вы можете штамповать его, и он станет частью рисунка или образа. Это не похоже на ручную работу; он выглядит естественно, почти как сланец или необработанный камень».

    Хотя многие подрядчики никогда не берутся за изогнутые соединения, Левиг говорит, что иногда это стоит делать ради дизайна.

    «Вы всегда рискуете, когда поворачиваете сустав, потому что трещина может пойти не туда, куда вы хотите, — говорит он. «Если вы делаете это, вы должны делать это вручную. С некоторыми мне нравится создавать резервную копию области и уменьшать ее для большего совместного контроля. Затем вы берете 1/8-дюймовый кусок стали — почти как долото — и в качестве последнего шпателя разбиваете бетон, пока он еще влажный, чтобы он сломался там, где вы хотите, чтобы он сломался».

    После выполнения швов поверхность можно текстурировать, предпочтительно сразу после исчезновения водяного блеска и непосредственно перед тем, как бетон станет непластичным.Чтобы получить желаемую текстуру, некоторые подрядчики используют такие методы, как перетягивание мешковиной, перетаскивание искусственного газона, проволочное зачесывание, накатывание канавок роликом или гребнем со стальными зубьями или комбинацию этих методов. Выбранный метод зависит в первую очередь от среды, а также от скорости и плотности ожидаемого трафика.

    Чтобы герметизировать стык, производители, такие как Vinylex Corp., разрабатывают продукты, которые облегчают выполнение декоративных работ. Одним из самых эффективных, по словам Майка Митчелла, менеджера по продукции компании, является VX-Seal.Продукт, который поставляется в различных цветах, создает устойчивое к истиранию уплотнение шва, которое проще и дешевле в установке, чем традиционные герметики. Он имеет отрывную верхнюю часть с углублениями для превосходной стойкости к истиранию и отделки. Использование продукта также устраняет необходимость в других традиционных герметиках.

    «Он устанавливается во время заливки и является постоянным», — говорит Митчелл. «Итак, когда бетон залит, все готово».

    Самое приятное, добавляет он, это то, что «это длится весь срок службы бетона.”
