Монтаж реечного потолка: пошаговая инструкция

Реечные потолки – это относительно новая разновидность потолочных покрытий. Такие потолки часто используют во влажных помещениях, так как они обладают хорошей устойчивостью к воздействию воды. При этом обширный выбор дизайнерских решений позволяет использовать этот вид потолков и в других помещениях. В этой статье мы рассмотрим особенности монтажа реечных потолков.

Для монтажа реечного потолка не потребуется большого количества специальных инструментов, все работы можно провести своими руками.

  • Пассатижи нужны, чтобы отгибать различные элементы на профилях.
  • Шуруповерт потребуется для крепления подвесов и профилей к стенам. Желательно, чтобы на инструменте была предусмотрена функция реверса, которая позволит откручивать некоторые метизы для регулирования уровня подвесов.
  • Дрель с насадкой «Балеринка» позволяет сделать круглые вырезы под монтаж светильников. Также дрель поможет сделать отверстия под саморезы в кафеле.
  • Строительный нож потребуется для небольших надрезов, которые наносят, чтобы согнуть панель.

Необходимые материалы

Для крепления реечного потолка потребуется набор комплектующих. Производители комплектуют наборы для устройства реечных потолков, но все детали можно купить и отдельно.

  • Рейка (декоративные панели) – основной элемент потолка, который отвечает за внешний вид покрытия. Рейки цепляют за гребенки направляющих. Панели могут отличаться формой, цветом и фактурой.


Рейки в зависимости от формы обычно имеют определенные названия: панели с прямыми углами называют немецкими, с закругленными углами – итальянскими, изделия нестандартной формы – дизайнерскими.


  • Уголок или П-образный профиль крепят по периметру помещения, он создает плотное прилегание реечного потолка к стене. Соответственно правильно рассчитать длину уголка можно, измерив длину и ширину помещения.


У разных производителей можно встретить различные наименования элементов реечного потолка.


  • Направляющие (шина, стрингер, гребенки) – основные несущие элементы реечного потолка, закрепляются на основании с помощью пружинных подвесов или минподвесов. Они опираются на уголковый профиль и идут с шагом не менее 1200 мм.

Направляющая опирается на П-образный профиль.


В помещениях с повышенной влажностью крепежные элементы надо покрыть защитным слоем краски


  • Промежуточные элементы (раскладка) – элемент, который занимают свободное пространство между рейками. Таких элементов может и не быть, тогда рейки делают с зазорами или объединяют в единое покрытие.

Промежуточные вставки для реечного потолка.

  • Пружинный подвес – крепежи, которые закрепляют на основании потолка. Они удерживают направляющие и всю остальную часть конструкции.

Подготовка основания

Подготовку основания следует начать с очистки поверхности от загрязнения. Проверьте потолок, чтобы на нем не было хрупких частей, которые могут отвалиться. Если это не первый ремонт в помещении, то предыдущее финишное покрытие надо удалить.

Крупные трещины и щели надо заделать, для этого можно воспользоваться монтажной пеной или шпатлевкой. Швы, оставшиеся от установки перекрытий, также надо герметизировать.

Перед началом монтажа надо завершить все работы по закреплению коммуникаций (вентиляция и электричество), они не должны упасть на потолочное покрытие.

Ход работ

Монтаж реечного потолка надо начинать с разметки, сначала надо обозначить места креплений уголка (П-образного профиля). Этот элемент устанавливают по периметру помещения. Расстояние от потолка до уголка выбирают произвольно. Если планируется установка освещения, то расстояние должно быть таким, чтобы светильник вошел в подпотолочное пространство.

Закрепление П-образного профиля.


Длина пружинного подвеса позволяет отрегулировать расстояние от основания потолка в диапазоне от 10 до 40 см. Если закреплять направляющие напрямую, то потолок будет иметь толщину не более 5 мм.


  • Плоскость чернового потолка может не иметь идеальной горизонтали, поэтому расчеты следует начинать от наиболее ровной части.

  • Расстояние между подвесами и направляющими не должно превышать 1200 мм, когда линия размещения уголка отмечена, можно обозначить места креплений подвесов.
  • П-образные профиль прикрепляют к стене с помощью саморезов. Для закручивания рекомендуется использовать шуруповерт. Если стена покрыта кафельной плиткой, то крепежные элементы не должны попадать в межплиточный шов.

Уровень потолка выравнивают по направляющим, подвесы можно подкручивать под нужную высоту.


  • Направляющие укладывают на несущие уголки, от стены необходимо отступить 10 см. При использовании П-образных профилей, чтобы поставить направляющий профиль, нужно отогнуть пассатижами верхнюю часть крепежа на расстоянии от края 1,5 см.
  • Монтаж реек начинают с края стены, первая панель вставляется в П-образный профиль. Нужно легко надавить, чтобы замок рейки защелкнулся.

Некоторые производители наносят маркировку с указаниями по направлению монтажа на защитную пленку реек.


  • Рейки должны зацепиться замком за гребенки направляющих. Промежуточные вставки также цепляются за гребенку.

  • При необходимости последнюю рейку подрезают, чтобы она уместилась. Для этого нужно нанести на нее разметку. Сначала наносят линию сгиба, через 14 мм от неё размечают линию реза. По линии сгиба только проводят ножом, не разрезая саму планку.


Чтобы рейка не погнулась, от края до линии сгиба делают надрезы ножницами. Надрезы делают каждый 30 см.


  • Врезки под светильники делают с помощью насадки «Балеринка» на дрель. Также отверстия можно сделать, ножницами, вырезав сектора из окружности.

Вывод

Монтаж реечного потолка под силу осуществить своими руками без сложного оборудования. Для получения качественного результата не стоит пренебрегать рекомендациями производителя.

Что нужно знать о реечном потолке в ванной комнате ? | Сан Ваныч

Одной из наиболее распространенных и популярных потолочных систем, которую используют для своих технических санузлов миллионы людей, является реечный подвесной потолок. Неспроста реечный потолок в ванной комнате называют подвесным, ведь он действительно подвешивается к основному потолку.
Имея уникальную форму и структуру, он заменяет различные интерьерные покрытия, в которых можно разместить выходы для воздуховода, кинуть через панели электрические кабеля или иную проводку, а также встроить различных форм светильники.

Структура реечного потолка
По своей структуре реечные потолки для ванной – это своего рода тонкие алюминиевые панели, которые очень просто и легко стыкуются между собой (для этого не нужно иметь специальные крепежные механизмы), с помощью установки на специальные траверсы. Чаще всего монтаж таких потолков производят с помощью профилированных реек, которые по-другому называют – «раскладки». Рейки из алюминия устанавливают между подвесными панелями для более привлекательного и эффектного вида, также их используют, как неотъемлемую часть интерьера помещения.

Статья:

 Основные характеристики
Почему же потолок реечный в ванную комнату обладает столь большим спросом среди покупателей? Ответ на этот вопрос можно получить, изучив его основные характеристики:

  1. Высокая огнеупорность материала.
  2. Стойкость и морозоустойчивость.
  3. Эластичность панелей. Они легко изгибаются, что дает возможность придать им необходимую форму и структуру.
  4. Легко разместить и скрыть под панелями воздуховоды, просто провести электрические кабеля и другую проводку, а также встроить интерьерные осветительные лампочки.
  5. Современный дизайн и различные формы.
  6. Потолок реечный в ванную комнату выступает, как дополнительная возможность увеличить теплоизоляцию.
  7. Алюминий, из которого изготовляют реечные потолки, имеет высокую стойкость к коррозии и проникновению влаги.

Особенности и элементы конструкции
Благодаря своей простой структуре реечные потолки легко установить в ванную, ведь для их монтажа не нужно иметь какие-то специальные знания и навыки. Простота этой конструкции заключается в том, что она состоит все из нескольких элементов:

  1. Основной элемент – это рейки. Они бывают нескольких типов: закрытие, открытые и со специальными вставками. Каждые из них имеют свои особенности, так закрытые рейки стыкуются без отверстий, а при монтаже открытых реек образуются небольшие щели. В зависимости от предпочтений и структуры потолка, можно приобрести рейки различной шириной: 0,9 см, 10 см, 15 см или 20 см, длинной: 300 см или 400 см и толщиной – 0,5 мм (это оптимальная толщина для нормального функционирования и исключения деформации). Конечно, если необходимы рейки нестандартных размеров, их можно сделать под заказ или же порезать с помощью специальных электрических ножниц.
  2. Несущая шина (стрингер). Данные траверса используют для удерживания реек на подвесном потолке в одной плоскости. Они бывают 3-х или 4-м метров длиной. Для каждой конструкции устанавливают отдельные стрингеры.
  3. Профиль пристенный. Данный элемент необходим для эффективного прилегания реек к несущим стенам. Чаще всего его изготовляют в форме уголка или же в форме буквы «П». Наиболее распространенным и качественным является вариант пристенного профиля в виде уголка.
  4. Подвесы – регулированные элементы, которые помогают эффективно прикрепить реечный потолок к перекрытиям. В их структуру входят две спицы (одна с ушком, другая с крючком) и крепежная пружина. В данную пружину вставляются спицы с обеих сторон, что дает возможность регулировать высоту расположения траверса.

Читать: Карниз для ванной: особенности выбора и установкиСтатья:
Достоинства конструкции реечных потолков
Кроме уникальных характеристик, современной конструкции и инновационных особенностей, реечный потолок в ванной комнате имеет и ряд достоинств, среди которых можно выделить:

  1. Материал, который используется для изготовления реечного потолка. В основном это алюминий или нержавеющая сталь. Оба эти материалы имеют высокую стойкость к коррозии и эффективно воздействуют влаге. Они покрыты дополнительным слоем никеля или же хрома, что помогает выдерживать сильные морозы, а также увеличивает теплоизоляцию ванного помещения на протяжении многих годов.
  2. Уникальная конструкция. Благодаря небольшим зазорам, которые получаются при монтаже панелей, образуется вентиляция за потолком.
  3. Зеркальное отражение. Это достоинство позволяет добавить эффект пространства в маленькие ванные комнаты. Кроме того, реечный зеркальный потолок для ванной имеет эстетичный вид и добавляет в ванное помещение дополнительный комфорт и удобство.

Недостатки конструкций реечных потолков
Конечно, такие реечные потолки для ванной комнаты обладают и недостатками, но их немного и они совсем незначительные. К минусам данной конструкции можно отнести:

  1. Высокая стоимость. На реечные потолки для ванной цены значительно выше, нежели на другие подвесные конструкции, к примеру, из пластика. Это объясняется более эффективным материалом (алюминии или нержавеющая сталь), высокой надежность, многофункциональностью, долговечность, высоким качеством и легкостью в установке. Поверьте, реечные потолки прослужат Вам намного дольше, нежели потолки из пластика или из другого материала, поэтому цена более чем рациональна и справедлива.
  2. Снижение уровня потолка. Установив потолок реечный в ванную комнату, Вы значительно уменьшите высоту помещения на 10-15 см, что сделает ее более низкой. Но это не критический недостаток, особенно для санузла.

 Что необходимо знать перед покупкой реечного потолка
Изначально, перед покупкой реечного потолка в санузел, Вам необходимо измерять параметры Вашего санузла, а точнее его размеры по длине и ширине. Знания об этих параметрах помогут Вам приобрести точное количество алюминиевых реек, а также узнать их размеры, структуру и форму.
Кроме того необходимо купить интерьерные уголки, которые при монтаже реек надо будет установить по всему размеру санузла, а также купить современные подвесы и специальные несущие элементы.

Не забудьте, что лучше всего сразу же приобрести светильные конструкции, что бы наверняка знать и просчитать расстояние, на которое надо будет опускать всю реечную конструкцию.
Читать: Фото натяжного потолка в ванной, примеры
Особенности установки каркаса реечного потолка
Установка конструкции данного потолка в санузле состоит из нескольких этапов, которые стоит учитывать для нормального функционирования будущего строения.

1 Этап: Определения необходимых размеров
На этом этапе важно точно и правильно отметить размеры планируемого потолка, учитывая при этом размеры строенных светильных элементов, ширину труб воздуховода, прохождение коммуникативных кабелей, размеры вентиляции и других компонентов, что будут установлены на подвесной потолок.

Очень важно помнить, что размеры должны быть поставлены на высоте не выше чем в 5 см от уже установленного потолка.
2 Этап: Разметка подвесного потолка
Любая работа по ремонту начинается с выставления уровня и соответственных отметок на объекте, ведь это в будущем будет влиять на ровность Вашего потолка. Чаще всего разметки выставляется с помощью специального уровня (лазерного, строительного).
Не забывайте, что это один из самых главных этапов, ведь неправильная разметка может привести к неровной и не эстетичной поверхности.
3 Этап: Выбор направления для установки реек
На этом этапе очень важно выбрать сторону направления реек. Это делается для того, что бы перпендикулярно к их направлению выставить несущие шины, которые будут удерживать всю конструкцию.
Помните, что промежуток между несущими шинами должен быть меньше, чем 1,2 метра (если промежуток будет больше, то вся конструкция будет неустойчивой и склонной к прогибам).
Что бы ни прогадать с размерами, необходимо нарисовать на потолке две параллельные и одинаковые линии, после этого нужно помереть между ними расстояние, если оно будет больше, нежели 1,2 метра, Вам придется дорисовать необходимое количество линий, дабы выдержать между ними заданий размер. Так же нужно сделать и с линиями, которые будут размещены перпендикулярно.

4 Этап: Точки крепления
Предыдущий этап был необходим для того, что бы определить точки крепления подвесов, ведь с их помощью происходит установка подвесного потолка в ванном помещении. В заранее намеченных точках необходимо сделать небольшие прорезы диаметром до 5 мм, а также закрепить специальные зажимы на потолке, используя при этом металлические шурупы и пластиковые дюбеля.
Очень важно перед монтажом загнуть спицы подвесов, на величину планируемого отступа от начального потолка. Для этого лучше всего натянуть нитку по уровню, тогда Вы точно не ошибетесь.
5 Этап: Установка декоративного уголка
На этом этапе проводят монтаж декоративных уголков по разметке периметра помещения, придерживаясь расстояния между их креплениями 35-45 см. Необходимая длина декоративного уголка вырезается с помощью электрических ножниц, а после в них проделывают небольшие отверстия диаметром 4 мм, которые потом переставляют на стенку. Данное крепление устанавливается с использованием саморезов и дюбелей.
Важно помнить, что стыковку в заданных углах теоретически можно устанавливать и под 90 градусов, но учитывая неровности стен, лучше всего состыковывать декоративные уголки на месте, постепенно срезая углы горизонтальной полочки.
6 Этап: Несущие шины
На этом этапе необходимо вырезать ножницами стрингеры заданных размеров. На несущих шинах имеются небольшие крепежные выступы. Так вот, в том месте, где Вы планируете начинать установку реек – выступы убирать не стоит.Читать: Как сделать отделку потолка в ванной

7 Этап: Монтаж направляющих стрингеров
На этом этапе необходимо закрепить направляющие шины на зажимах. Дабы конструкция была устойчивой и надежной, данную процедуру необходимо делать перпендикулярно к тому направлению, в котором будет устанавливать подвесной потолок Вашего санузла.

Проделав все вышеуказанные этапы, Вы закончите монтаж подвесного потолка в своей ванной комнате.

Важно знать, что ванные комнаты небольших размеров не нуждаются в крепежных подвесах. В таких случаях можно обойтись установкой стингеров в интерьерные уголки (тонкие рейки очень легкие и не создают великих нагрузок на структуру каркасной системы).

Особенности облицовки каркаса реечного потолка
После окончания всех этапов установки каркасной конструкции подвесного потолка, Вам нужно будет осторожно и главное точно вырезать готовые алюминиевые панели необходимых размеров. Кроме того, их следует хорошенько закрепить на уже встроенных отраслях крепежной системы, расположенных на вмонтированных несущих шинах.
Кроме того, Вам нужно будет придерживать нескольких правил и рекомендаций:

  1. Точно, правильно и аккуратно измерять и нарезать панели. Для этого необходимо использовать специальные строительные инструменты (угольники, уровни).
  2. Дабы установить рейку на несущем профиле, Вам нужно будет прижать ее в месте крепления до звука щелчка.
  3. Монтируя подвесной потолок, помните, что светильники в отверстия панели нужно устанавливать сразу же. Делается это так: берется обычная дрель, и с помощью насадки «коронка» высверливается нужный размер отверстий по периметру всей панели, в данные отверстия устанавливаются светильные элементы, крепятся на основе потолка и подключаются к проведенному кабелю.
  4. Если крайняя панель не помещается по размеру, не бойтесь ее урезать. Данные рейки тонкие и изготовлены из алюминия, материала который отлично режется. Как это делается:
  • на не лицевой стороне панели делается отметка линия для обрезки;
  • после к этой линии прилаживается уровень и электрическим ножом проделывается глубокий надрез по заданному размеру;
  • далее берутся ножницы по металлу и делаются небольшие перпендикулярные надрезы с частотой в 10 см;
  • ну и в заключение эти небольшие кусочки отламываются, не оставляя зазубрин и неровностей.

В заключение важно сказать, что реечные потолки для ванной комнаты являются лучшей потолочной конструкцией, ведь они универсальные, простые и легкие в установке, многофункциональные, качественные, а также обладают универсальными качествами.

Так же рекомендуем:

Реечный потолок своими руками — Пермский информационный портал — 59i.ru

Реечные потолки стали так называть, благодаря его основным компонентам, которые изготовлены в виде реек. Внешне реечный потолок это поверхность, составленная из отдельных металлических реек.

 Реечные потолки по конструкции довольно простоты, благодаря чему их удобно монтировать. Купить реечный потолок можно в любом строительном магазине. Потолочная система состоит из узких, длинных реек из металла, покрытых лаком, и система крепления, монтируемая к потолочному перекрытию с помощью специальных спиц. В состав системы крепления входят несущие профили, подвесы и торцевой профиль. Стрингер это металлическая планка, которая имеет специальные пазы для установки панелей. Благодаря такому устройству между потолком и реечной конструкцией остается незанятое пространство, которое дает возможность провести скрытые коммуникации.

Виды реечных потолков

Реечные потолки отличаются по способу соединения панелей, существуют открытые реечные конструкции, в которых между рейками есть 16 мм зазор. Чаще всего, такое крепления используют в больших и высоких помещениях. Часто у этих потолков стыки меду отдельными рейками заполняют специальным декором, благодаря этому такой потолок становится идеальным для ванной или кухни. Закрытые потолки оборудованы креплением, в котором отдельные рейки накладываются друг за друга. Реечные потолки безщелевые это плотно собранные в одну конструкцию рейки, в результате получается монолитная поверхность потолка. При установке этих потолков необходимо использовать специальные траверсы.

Основной элемент конструкции реечного потолка — угловой профиль. Благодаря нему определяется, на какой высоте будет установлен потолок и он закрывает по периметру стык между стенами и потолком. Траверс это планка с пазами, изготовленная из оцинкованной стали. Пазы используются для монтажа конструктивных выступов реек потолка. Особенностью монтажа с траверсами является простой демонтаж и повторная установка потолочных реек. Использование различных траверсов позволяет использовать разные виды реечных потолков. В отдельных случаях, применяют регулируемые европодвесы, которые позволяют точно выставить потолочный подвес.

Из недостатков подвесных реечных потолков можно назвать только одно — после полного монтажа, становится невозможным частичный демонтаж. Это говорит о том, что перед установкой подвесных потолков нужно очень внимательно продумать как будут размещаться коммуникационные системы.

Секреты реечного потолка: nekusturica — LiveJournal


Посвящается А. А.))
Предположим, вам сделали реечный потолок. Как оценить качество монтажа? На примере покажу вам на что нужно обратить внимание, обозначу три главные причины (хотя их больше) из за которых я бы работу не принял. Расскажу как должен выглядеть идеальный реечный потолок и дополню секретами монтажа.


Начну с того, что  не важно какого он производства, цена и ширина реек, с вставками он или без, не важно какого он качества. Абсолютно любой потолок можно собрать так, чтоб он не вызывал вопросов — тут уж поверьте моему опыту. Поэтому для иллюстраций я взял фотки с последнего санузла, исполненного в эконом варианте, в том числе и рейки выбраны самые простые и экономичные из Леруа Мерлен. Потолок без вставок, «французский вариант».

Первое на что я смотрю это стыки направляющих. В большинстве случаев п-профиль стыкуется под прямыми углами буквой Г, реже (уникумы) запускают один профиль в другой.

Оба варианта самые простые, но, конечно же это неправильно.
Профили стыкуются под 45*  как потолочные плинтусы. Здесь есть один нюанс, который, я так понял, многие не знают. Как подрезаться и высчитать угол, чтоб на примыкании не было щели?
Да легко. Профили подрезаются по месту.

Так мы получаем красивый стык направляющих.

Здесь есть еще нюанс. Чтобы прорезаться было удобно верхнее ребро профиля изначально режется как ниже на картинке.
Так у вас появляется свободный коридор для ножниц. Удобно!

Теперь вторая причина, почему я бы потолок не принял. Конечно же это щели.
Поднимите руки у кого есть реечный   и в нем нет ни одной щели!)
Это беда большинства потолков, которая никак не оправдывает монтажника. Потому что избежать их очень простои для этого не нужно, как некоторые, закидывать на рейки куски плитки и придумывать велосипеды.

Все решают обрезки того же самого п-профиля.

Начнем с первой планки. Профиль и стрингеры уже установлены.
Вставляем. Что мы видим?

Естественно рейки коробятся. Поэтому вставляем в каждое соединение нарезанные кусочки п-профиля. Я советую в первую планку загонять профили по всей длине.

Эти защелки не только  избавляют от щелей но и предотвращают их появление в будущем.  Они придают жесткость всей конструкции, никаких щелей не образуется при замене лампочек, к примеру, или реек, и при дальнейшем монтаже, когда к первым рейкам уже будет не добраться.

Поэтому нужно вставлять их в каждую планку, даже если примыкание хорошее.
Это надежно и качественно, обычные нарезки профиля решают все вопросы.
Теперь еще один нюанс сборки. Как вставить последнюю планку и при этом без щелей? Ведь почти всегда она подрезается вдоль, а учитывая материал- коробится.
Решение простое. Последней вставляется предпоследняя рейка. Это закон! Других вариантов нет!
Перед этим нужно высчитать и установить последнюю планку, обычно она по всей своей длине зажимается защелками, которые исключают появление щелей.

Затем в п-профиль для последней рейки наживляются кусочки вставок, которые будут поджимать завершающую планку. Ведь теперь доступа к межпотолочному пространству уже не будет.

Вставляем последнюю, корректируем .
Все.

Третий самый распространенный косяк -герметик. Чаще всего им обмазывают швы прилегания п-профиля к стенам и пытаются замаскировать щели.
Скажу так — любое присутствие герметика на потолках исключено. Если я его вижу — я больше не смотрю на потолок. В моем понимании это порнография, я никогда бы не принял потолок с герметиком. По сути это признание не то , что бы непрофессионализма а элемент колхозного исполнения.

Еще два момента на которые стоит обратить внимание.
Первый- это затирка. Затираться стены (хотя бы в области потолка) должны перед монтажом. В теории можно аккуратно подвестись и после, но это сразу заметно, во всяком случае я замечаю сразу.
И второй — это прилегание встроенных светильников. Часто из них сквозит свет, это косяк.

Теперь единственный момент в защиту и он касается монтажа французских вариантов без вставок. Да, часто через  планки просматриваются щели, в которые можно даже разглядеть контуры стрингеров. Здесь вариантов нет, сам стрингер регулирует плотность прилегания планок, поэтому если существует выбор- вставки выглядят более привлекательными.

Откуда я все это знаю? Несколько лет я работал чисто на ванных комнатах, когда натяжные потолки только появлялись а реечные считались в моде.  Учитывая что каждый санузел делается в одиночку минимум 14 дней (при форсировании) и до 3-ех недель, переделал столько потолков что наизусть знаю все алгоритмы. Стандартный потолок я собираю за 5 часов, и собирать его иначе просто не умею. Все вышеупомянутые косяки можно предъявлять монтажнику, они обоснованы.

Пользуйтесь советами. Это все.

FINE

Реечный потолок, виды, применение

Реечные потолки получили широкое распространение на рынке отделочных материалов благодаря привлекательному виду и интересному дизайну, доступной цене и простоте монтажа.

Реечные панели подвесного потолка выпускаются различных расцветок.
Самый распространенный цвет потолочной рейки — белый (это обусловлено не только ценой, но и потребительским вкусом). Поверхность в данном цвете может быть как матовая, так и глянцевая.
Реечные потолки в  глянцевом варианте распространение получили цвета «хром» и «супер хром» (у последнего наиболее зеркальная поверхность), и гораздо меньше, «золото» и «супер золото». Если хочется раскрыть фантазию, то можно украсить потолок помещения красным, голубым, салатовым, черным, в общем, практически любым цветом по таблице RAL.
Панели реечного подвесного потолка, кроме того, могут быть перфорированными. Это особенно актуально в местах с повышенной или 100% влажностью (душевые, бассейны и т.д.), а также в помещениях, где требуется хорошая акустика.

Особенности конструкции реечных потолков:

Реечный подвесной потолок состоит из следующих деталей:

  • Основная панель (рейка)
  • Декоративная вставка или щелевой профиль (используется при необходимости)
  • Траверс или стрингер (шина для закрепления рейки)
  • Угловой профиль (по периметру помещения)
  • Регулируемый подвес (для закрепления стрингера к основному потолку)

Применение:

Реечные подвесные потолки применяются как в жилых домах, квартирах, так в офисах, магазинах, спортзалах, на складах, в медицинских, образовательных учреждениях, ресторанах, кафе. Реечные потолки незаменимы в помещениях с повышенной влажностью, а также там, где требуется регулярная влажная уборка всех поверхностей. Реечные потолки могут стать важным элементом дизайна, кроме того, реечные потолки  позволяют скрыть в меж потолочном  пространстве электропроводку, коммуникации климатических систем.



Виды реечного потолка:

В зависимости от конструкции панелей, каркасов реечные потолки могут быть: открытого или закрытого типа.

Реечные потолки открытого типа в собранном виде имеют промежутки между панелями, которые заполняют меж реечными вставками. Вставки того же цвета, что и панели, позволяют создать однородное потолочное покрытие, модели других оттенков помогают подчеркнуть особенности расположения элементов, светильников, сделать акцент на отдельных зонах.

У реечных потолков закрытого типа имеется язычок, закрывающий пространство между рейками. Использования меж реечной вставки для них не требуется.

Преимущества реечных потолков

Преимущества реечных потолков объясняются особенностями их конструкции. Самым главным достоинством такого потолка является простота монтажа и ухода. На сегодняшний день это один из наиболее недорогих вариантов оформления помещения. Реечные потолки очень прочные и надежные, обладают максимально длительным сроком эксплуатации даже в самых сложных условиях, влагостойкие. Кроме того, потолки обладают привлекательным и эстетичным внешним видом, предлагают широкий выбор цветовых оттенков, фактур, сочетая которые можно добиться необычного и изысканного дизайна.

Одним из серьезных преимуществ реечных потолков является высокий уровень огнестойкости – потолки данного типа производят из негорючих материалов, которые даже при горении всего, что находится в помещении, под воздействием высоких температур не выделяют вредных для человеческого организма веществ. Это дает возможность использовать реечные потолки для оформления помещений с повышенной пожароопасностью

Монтаж реечного потолка своими руками – этапы работы и видео

Реечные потолки являются отличным элементом для создания уникального дизайна. Монтаж реечного потолка довольно прост и возможен как в жилых, так и в общественных помещениях. Чтобы сделать всё своими руками, понадобятся минимальные навыки строительства и несколько инструментов.

Конструкция реечного потолка

По своему типу реечный — это подвесной потолок, который состоит из реек и системы для их крепления. Обычно устанавливаются панели, толщина которых находится в диапазоне от 0,4 до 0,7 мм, ширина от 50 до 300 мм, а длина достигает 6 метров. Они могут быть алюминиевыми, пластиковыми или же стальными.

Ассортимент реек для подвесного потолка достаточно широк. С их помощью можно не только сделать привлекательный дизайн, но и визуально увеличить или же уменьшить помещение, расположив панели вдоль или поперек потолка.  К примеру, в удлиненной, но узкой комнате рекомендуется располагать рейки поперек длинной стороны комнаты. По форме есть прямоугольные и закругленные панели. Их поверхность может быть матового или глянцевого типа, при этом возможны десятки различных цветовых оттенков. Также имеются текстуры, имитирующие дерево или кожу.

Монтаж реечного потолка различают по междуречным стыкам. Возможен открытый, закрытый и стык без щелей. В первом случае между панелями остается зазор в 1,5 см, на который крепится декоративный алюминиевый профиль. При закрытом стыке по правилам рейки налаживаются друг на друга, а при безщельном монтируются вплотную.

Схема реечного потолка

Для монтажа подвесной системы понадобится регулируемый подвес, гребенка и угловой профиль. Гребенка производится из оцинкованной стали. В ней имеются фиксирующие пазы, которые закрепляют рейки. Регулируемый подвес включает в себя скобы, которые крепятся к гребенке, и стержень, крепящийся к потолку. Таким образом создается расстояние от потолка до подвесной системы, которое обычно равно 50–120 мм.

Этапы установки реечного потолка

Предлагаем вам следующую инструкцию по установке реечного потолка своими руками. Если вы занимаетесь подобным первый раз, то для получения дополнительных знаний вам будет полезно посмотреть видео с описанием всех нюансов, которые могут возникнуть при монтаже реечного потолка своими руками.

Прежде чем приступить к работе, необходимо подготовить следующие инструменты: строительный уровень, линейку, рулетку, перфоратор, ножницы по металлу, дрель, маркер, нож и саморезы с дюбелями.

Сборка направляющих

В первую очередь нужно сделать разметку подвесного реечного потолка. На расстоянии как минимум 50 мм от обычного потолка отмечается начало нового, и при помощи строительного уровня отметка проводится по периметру комнаты с шагом 1 м. Сделав замеры, можно рассчитать, сколько необходимо углового профиля, и нарезать ножницами по металлу нужное количество.

Замеры и подготовка профиля

Теперь следует приложить профиль к стене, сделать дрелью отверстие и вкрутить шуруп с дюбелем. После полного закрепления алюминиевого профиля проверяем его ровность. На внутренних углах крепление делается встык, а на наружных — с соблюдением угла 45 градусов.

Монтаж подвесов

При помощи рулетки отмечаем точки для крепления гребенки. Первая точка ставится в 30–40 см от стены, все последующие на расстоянии 90–100 см друг от друга. После этого нужно закрепить подвесы. Делается это при помощи шурупов с дюбелями в заранее просверленных отверстиях.

Закрепление подвесов

Крепление гребенки

Установка гребенки производится перпендикулярно рейкам, при этом нужно соблюдать с прибитым по периметру профилем один уровень. Используя шуруповёрт, прикручиваем гребенку к подвесам. Рекомендуется соблюдать расстояние 1–1,2 м между траверсами. После прикручивания важно проверить ровность конструкции, ведь от этого будет зависеть внешний вид всего подвесного реечного потолка, сделанного своими руками.

Устанавливаем гребенку

Стоит отметить, что если расстояние между новым и старым потолком небольшое, то гребенку можно крепить прямо на основной потолок, не используя регулируемые подвесы. В случае если расстояние от гребенки до алюминиевого профиля 1 см, подвес нужно закрепить в начале следующего траверса. Каждый последующий траверс прикручивается встык с предыдущим.

Монтаж реечного потолка

Теперь конструкция готова к выполнению последнего шага. Для этого освобождаем рейки от пленки и обрезаем, соблюдая размеры помещения. При этом важно учесть, что длина планок должна быть на 3–5 мм меньше, чем расстояние от стены до стены. Теперь нужно поочередно вставить каждую рейку в направляющие, где они защелкиваются в фиксаторы траверса. В процессе можно регулировать высоту гребенки, корректируя глубину вкручивания подвесов или саморезов, если крепление производилось прямо на потолок.

Монтаж реек

При монтаже последней рейки может возникнуть проблема с её шириной. В таком случае нужно отметить маркером лишнюю часть и провести по ней ножом. Теперь рейку нужно сгибать пока она не переломится. Закончив монтаж последней планки, её следует закрепить при помощи алюминиевого профиля.

После того как монтаж реечного потолка своими руками закончен, по инструкции нужно скрыть оставшиеся зазоры плинтусом. С его помощью можно не только спрятать зазоры, но и придать сделанному потолку завершенный и аккуратный вид.

Особенности эксплуатации подвесного реечного потолка

Установленный на кухне подвесной реечный потолок будет загрязняться значительно быстрее, однако уход за ними очень прост. Для мытья как алюминиевых, так и пластиковых панелей достаточно смоченной в мыльном растворе губки, так как они не боятся воды.

Но идеальным для кухни будет всё-таки монтаж своими руками алюминиевого потолка, потому что ему не страшны перепады температуры и влаги, а для монтажа не потребуется подготовка поверхности. Такой сделанный своими руками потолок будет выглядеть очень эстетично и сможет скрыть все недостатки основного потолка.

При выборе реечного потолка лучше не экономить и приобрести качественные рейки с защитной пленкой. Она будет беречь потолок от высокой температуры и возможных загрязнений.

Еще статьи по теме:

Реечный потолок. Комплекты реечного подвесного потолка для ванной. Доставка.

Реечный потолок


Реечный алюминиевый французский потолок ППР КФ числится среди востребованных реечных конструкций. Этот реечный стильный потолок можно собрать из плоских панелей шириной 25, 100, 150 мм. Каждый подвесной реечный элемент легко сочетается между собой. Благодаря наличию широкой цветовой гаммы подбирается не только ритмический рисунок потолка (чередование навесных панелей различной ширины), но и цвет. К одним из самых выгодных популярных вариантов относится модель потолков ППР КФ 100 мм без вставки. При монтаже реечного потолка ППР КФ остаются небольшие зазоры между панелями. Они способствуют вентиляции потолков, препятствуют образованию грибка, плесени, что особенно важно, если потолки крепят в ванную комнату.

Модель ППР КФ 150 мм находится в числе самых доступных вариантов реечных потолков. Это объясняется тем, что большая ширина подвесной панели сокращает расход материала реечного потолка. Чтобы максимально точно провести расчет потолков, предлагаем воспользоваться специальным калькулятором. Реечный потолок французского дизайна ППР КФ выгодно отличается от китайских аналогов. Этот реечный потолок обладает улучшенными механическими свойствами, качественным, безопасным, экологически чистым покрытием, стабильностью геометрии, идеальной формой панелей. Также навесные французские реечные потолки ППР КФ характеризуются высокой влагостойкостью и широко используются в ванной, туалетной комнате, на кухне.

Максимальная ширина панелей наблюдается в навесной модели реечных потолков ППР-165 Дуо. Это алюминиевый современный реечный потолок полностью отечественного производства – от дизайна до изготовления. Подвесные потолки ППР-165 Дуо изготовлены специально под требование клиентов компании, сочетают высокое качество и низкую стоимость материала. Цена обусловлена не только шириной панелей, но и тем, что потолки эти не алюминиевые, а из оцинкованной стали. Оцинкованный стальной подвесной потолок примечателен легкостью конструкции, высокой экологичностью, устойчивостью к коррозии, грибку, плесени. Панели реечного потолка ППР-165 Дуо монтируются в ванную, на кухню, другие помещения. После монтажа расстояние между панелями сокращается до минимально возможных зазоров, что не является помехой для вентиляции межпотолочного пространства. Реечные отечественные потолки, как и алюминиевые, заслуженно считаются долговечными.

Заказать отечественные подвесные реечные потолки ППР-165 Дуо со вставкой 35 мм можно на нашем сайте «Потолок онлайн», воспользовавшись специальной формой оформления заказа.

Потолок ППР-083 реечный со вставкой 17 мм разработан ведущими немецкими дизайнерами. Реечные потолки ППР-083 относятся к самым первым моделям, которые стала производить «Фирма Бард». Этот навесной реечный потолок – просто находка для тех, кто предпочитает безопасность, надежность, практичность. Это идеальный потолок для ванной, туалета, кухни, коридора, офисного помещения. Алюминиевый реечный немецкий потолок является отличной защитой от протечек сверху. Подвесная конструкция этих реечных потолков устроена так, что они сохранят свой внешний вид вне зависимости от обстоятельств. Также немецкий дизайн предусматривает открытый тип реечного потолка, что облегчает установку вентиляции (которую отлично маскируют подвесные потолки) и упрощает доступ к межпотолочному пространству. Это очень удобно для обустройства ванной комнаты, кухни, коридора, мест, где есть вентиляция, коммуникационные сети, проводка.

Подвесной потолок ППР-084 алюминиевый со вставкой 16 мм выделяется привлекательным дизайном, разработанным в Италии. Закругленные панели делают подвесные потолки итальянские реечные более уютными, мягкими. Реечные потолки ППР-084 помогают избежать однообразия и преображают интерьер. Это идеальный реечный потолок ванной, кухни и даже детской. Огромное разнообразие расцветок, есть даже реечные потолки под натуральное дерево. Широкий выбор оттенков Scandy (под дерево) – одно из самых важных достоинств алюминиевого итальянского реечного потолка. Современный реечный потолок ППР-084 – идеальное решение не только для ванной. Эти реечные оригинальные подвесные потолки способны преобразить любую комнату. Яркие или пастельные, экспериментальных или классических тонах, под дерево – выбор за Вами!

Подбирая реечные потолки для квартиры или офиса, Вы планируете удовлетворить сразу несколько требований:

  • отличный эстетичный вид помещения,
  • надежная защита от влаги и плесени,
  • удобная маскировка проводки и изъянов поверхности,
  • оригинальный стиль,
  • практичность и долговечность в эксплуатации.

Реечные конструкции, изготовленные ООО «Фирма бард», позволяют решить все вышеперечисленные задачи и установить высококачественные реечные потолки, оптимально соответствующие Вашим интересам.

Интернет магазин www.potolok-online.ru работает пн-пт: с 9:00 до 18:00. Купить реечные потолки в нашем магазине можно, оформив заказ по телефону +7 (495) 506-63-52.

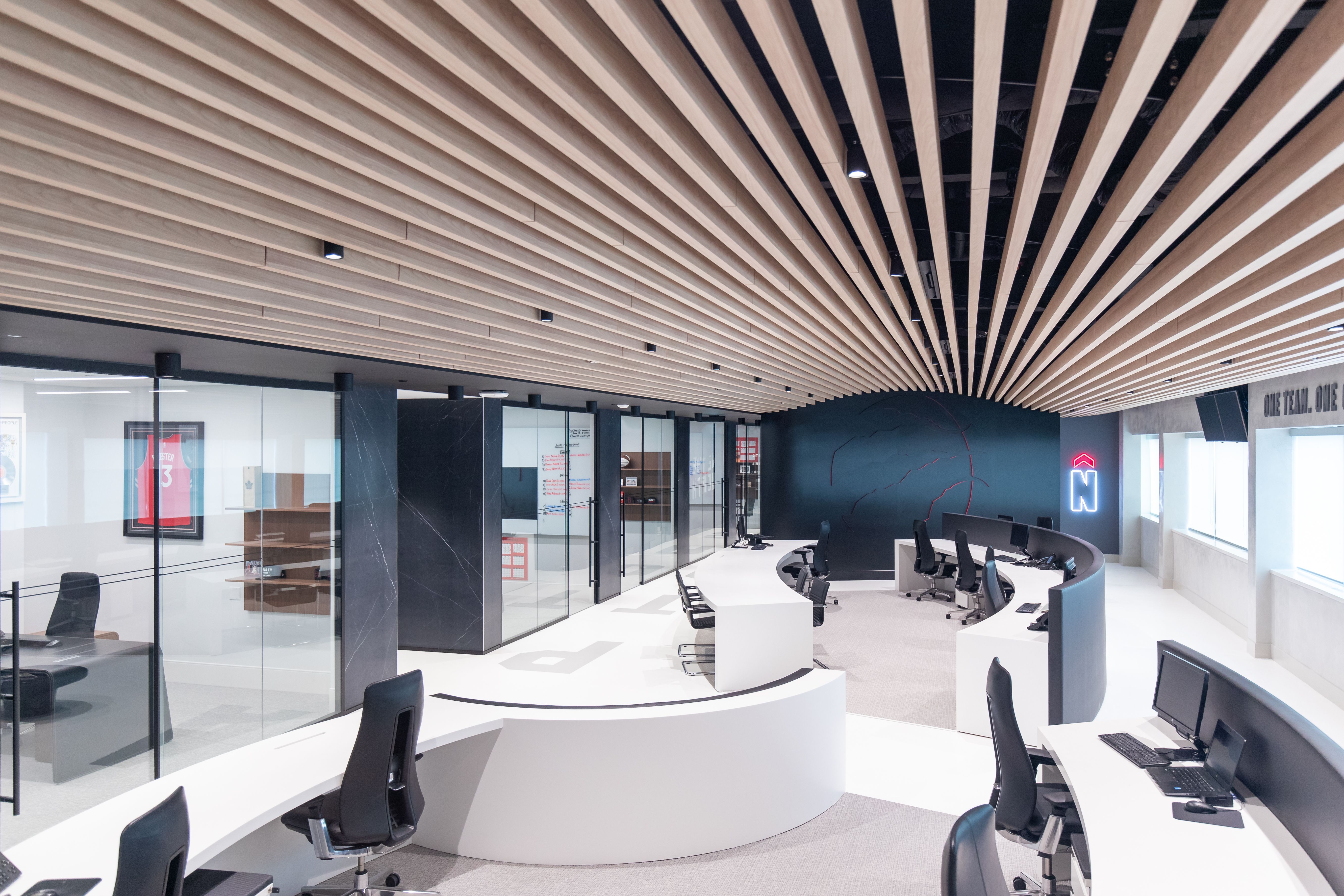

Эффектный подвесной потолок из деревянных реек в новом офисе штаб-квартиры FINSA

Реечный подвесной потолок из дерева – это, безусловно, решение из дерева, которое наилучшим образом сочетает в себе сдержанность и минимализм прямых параллельных линий с теплотой материала, столь традиционного и в то же время столь нового. Он не оставляет никого равнодушным.

Вот что происходит, когда вы едете в Сантьяго-де-Компостела и посещаете новую штаб-квартиру FINSA , нашего поставщика панелей из МДФ.Благодаря MRM Arquitectos , в 2016 и 2017 годах у нас была возможность участвовать в этом проекте с изготовлением впечатляющего подвесного потолка из деревянных реек площадью более 3000 ², который проходит через эту рабочую площадку. Проект предлагает широкое и заметное использование дерева: ламинированная деревянная конструкция, полы и отделка , подвесные потолки , панели, деревянные рейки , кованые стойки и панели и т. д. Остальные материалы были определены в белом цвете для дайте внутренним помещениям как можно больше света и создайте, таким образом, комфортную и безмятежную атмосферу.

Выбранная модель деревянная решетка была Spigoline 4-20-70-100, с черной верхней перекладиной, сечением ламели 20×70 мм, шириной решетки 500 мм и отделкой из дерева обече натуральным лаком. Б-с2, д0.

На следующих фотографиях вы можете оценить прекрасную эстетику и визуальный эффект работы.

Если вы хотите изучить возможность включения подвесного потолка из деревянных реек в свой проект, не стесняйтесь обращаться к нам по адресу [email protected]ком.




.

Если вам понравился этот пост о деревянных реечных подвесных потолках, вас также может заинтересовать:

.

– Нужен ли моему проекту акустический подвесной потолок? Откуда я знаю? Каковы мои варианты?

– Деревянный подвесной потолок, зачем его использовать? Какие преимущества он дает?

– Скульптурная инсталляция Hollow из деревянных реек и планок

– Красота подвесных досок и деревянных планок на потолках и стенах в холле отеля Hotel в Канберре, ACT, Австралия

Стеновые и потолочные деревянные панели для телевизора F50 Custom

Реечные панели CW Woodcraft® серии F50 предназначены для подвешивания к потолку или крепления к стене.Все наши продукты полностью персонализированы.

Наши изделия из дерева для стен и потолков всегда полностью готовы, прежде чем они покинут наш магазин.

УСЛУГИ ПО ПРОЕКТИРОВАНИЮ СТРОИТЕЛЬСТВА ПО ЗАПРОСУ

СТАНДАРТНЫЕ ОТДЕЛКИ (по состоянию на декабрь 2021 г.)
Орех, Flat Cut (Natural Clear)
Ясень, Flat Cut (Natural Clear)
Дуб Белый, Rift Cut (Natural Clear)

* ustom Пятна на этих материалах добавляют примерно 2 недели к сроку изготовления и 20% к стоимости.

ПОДКЛАДОЧНЫЕ МАТЕРИАЛЫ
Черный акустический войлок
Мраморный акустический войлок
Дополнительное шпонированное покрытие, подходящее к ламелям Опорная панель (продлевает срок поставки на 2 недели)

Интеграция освещения выполняется по индивидуальному заказу и будет разработана в соответствии со спецификациями заказчика.

ВАЖНОЕ ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО СРОКОВ:
Вся наша продукция изготавливается на заказ. Стандартный выбор в среднем занимает 2-3 недели с этой панелью, так как мы изготовим их из имеющихся на складе материалов. Тем не менее, большая часть настроек потребует времени выполнения заказа (например, окончательная отделка или окончательная панель поддержки). Это необходимо обсудить до оформления заказа.

Эти панели состоят из плоских планок толщиной 1/2 дюйма, собранных в панели размером 24 дюйма (ширина) x 96 дюймов (длина). Полностью настраиваемые, такие как сборка подложки и дюбелей, количество планок на панель, изменение высоты планки, отделка, акустическая / готовая подложка и система подвески.Эти панели также могут быть изготовлены в соответствии с образцом Architects.

СТАНДАРТНЫЕ ОТДЕЛКИ (доступны для быстрой сборки): белый дуб рифт, орех и плоский ясень. Также доступно более 100 дополнительных пород дерева и отделки по индивидуальному заказу (применяются увеличенные сроки изготовления)

Эти панели изготовлены из планок толщиной 0,50 дюйма.

Варианты отделки премиум-класса
Следующие материалы премиум-класса являются нашим стандартным выбором, для других может применяться увеличенное время выполнения заказа. Чтобы соответствовать отделке образца Architects, используйте вариант SKU [MATCH].

Акустическая подложка
Встроенная акустическая подложка CW Woodcraft® может быть адаптирована к любому цвету CW Feltcraft® Designer Board. Как правило, выбираются два стандартных варианта: черный или мраморный. Существует также возможность не включать акустическую подложку в конструкцию панели.

Дополнительная отделка шпоном, соответствующая ламелям Опорная панель

Подвеска Тип
Решетчатые панели крепятся непосредственно к монтажной поверхности с помощью винтов, зацепляются за металлическую решетку с помощью скрытых С-образных зажимов или подвешиваются на тросах с помощью кабельных захватов.

ПРИМЕЧАНИЕ. Визуализации/изображения продукта, показанные в этом списке, могут не относиться к этой конфигурации.

ПЕРЕВОЗКА ВКЛЮЧАЕТСЯ НА ВСЕ ЗАКАЗЫ НА СВЫШЕ 1000 ДОЛЛАРОВ США

Как смоделировать потолок с перегородками или потолок из деревянных реек в Revit — 8020 BIM

В последнее время мой офис стал свидетелем резкого роста числа осуществляемых внутренних проектов модернизации. Что очень приятно во многих этих проектах по внутренней отделке на данный момент, так это то, что нашими клиентами, как правило, являются крупные транснациональные корпорации, поэтому основное внимание уделяется высококачественной внутренней отделке.Это в сочетании с повышенным верхним пределом того, что они считают ценностью для проектов интерьера, и непреодолимым желанием соответствовать требованиям, предъявляемым конкурентами к комфорту и удовлетворенности сотрудников, означает, что мы получаем все больше и больше свободы дизайна. Однако на данный момент существует одна константа, которая представляет некоторую техническую проблему в Revit, и это стремление к потолкам с перегородками или деревянными планками. Revit не очень хорошо работает с Baffle или Timber Slat Ceilings при использовании стандартных потолочных инструментов, поэтому нам был задан следующий вопрос: Как мы можем точно и осмысленно создавать потолки Baffle и Timber Slat в Revit?

Короче говоря, после некоторых экспериментов мы обнаружили, что для нас лучший способ создать перегородочный потолок или потолок из деревянных реек в Revit — это использовать системы несущих балок в сочетании с пустым потолком-заполнителем.Самое замечательное в использовании системы структурных балок для создания потолка с перегородками или потолка с деревянными планками заключается в том, что вы можете изменять количество, шаг и тип перегородки / планки с очень небольшими усилиями по мере продвижения проекта. Это также означает, что мы можем получить точную длину для каждой перегородки независимо друг от друга, что может быть направлено в качестве графика субподрядчику по потолку. Ниже мы рассмотрим, почему этот метод оказался лучшим для нас при производстве потолков Baffle Ceilings / Timber Slat, и перечислим, какие преимущества мы получили от этого подхода, некоторые нюансы в настройке и одно или два незначительных предостережения, которые вы можете должны перемещаться, чтобы сделать эту работу.

Примечание. Я создал сопроводительное видео, иллюстрирующее шаги, перечисленные в этом сообщении «Как создать потолок с перегородкой или потолок из деревянных реек в Revit». Он встроен ниже, если это ваш предпочтительный формат обучения. Наслаждаться! Если нет, перейдите к видео для более линейного, пошагового описания процессов, связанных с созданием потолка с перегородкой в ​​Revit, а также некоторых элементов, которые подробно не рассматриваются в видео, таких как размещение манекена. потолок относительно потолка перегородки и как создать семейство профилей балок в Revit, которое можно использовать в качестве основы для создания каждой уникальной перегородки.

Для начала — как создать профиль семейства балок для вашего деревянного реечного потолка в Revit:

Итак, создание семейства балок с нуля — это отдельная статья, которая уже освещалась в этом блоге. Вы можете прочитать полное руководство по созданию семейства балок с нуля (вместе с видеоразбивкой) здесь. При этом мы можем кратко рассказать о создании семейства балок, чтобы вы получили общее представление, прежде чем погрузиться в кроличью нору.Вот краткий отрывок из поста о создании семейства балок, чтобы дать вам представление о процессе, после чего мы быстро перейдем к рекомендуемому процессу моделирования для создания перегородок и деревянных реечных потолков в Revit.

Для начала нам нужно открыть новое семейство Лучей. Для этого в Revit выберите «Создать» → «Семейство» → «Метрический несущий каркас — балки и связи». Когда новое семейство балок открыто, перейдите к боковому виду («Слева» или «Справа» в браузере проекта). Выберите Балку, а затем выберите «Редактировать экструзию».Как только вы увидите границу экструзии, вы можете свободно редактировать ее в соответствии с желаемым профилем. Вы также можете добавить опорные плоскости и параметры на основе размеров в этом диалоговом окне редактирования выдавливания, чтобы вы могли свободно управлять размерными свойствами вашего нового типа балки в вашем основном проекте после загрузки в него семейства.

Как создать в Revit перегородку или деревянный реечный потолок с помощью структурных балочных систем

Хорошо, давайте перейдем к сути поста.Каков наилучший способ моделирования перегородочного или деревянного потолка в Revit, который я нашел? Просто используйте систему структурных балок в сочетании с желаемым семейством перегородок/планок (также называемых структурным каркасом — балками и раскосами) в сочетании с пустым потолком-заполнителем, который вы можете использовать для заполнения информации о графике потолка для достижения результатов проекта. .

Чтобы приступить к моделированию реечного потолка или потолка с перегородками в Revit, сначала необходимо создать либо независимый уровень потолка, либо (предпочтительнее) базовую плоскость, которой мы можем назначить систему несущих балок.В нашем примере мы будем использовать базовую плоскость для управления уровнем потолка.

Чтобы разместить базовую плоскость, перейдите к нужному фасаду или разрезу. В этом представлении перейдите к Структура → Базовая плоскость (в качестве альтернативы введите RP, чтобы открыть режим редактирования базовой плоскости). Теперь поместите базовую плоскость на нужном уровне реечного потолка или потолка с перегородкой, который вы хотите создать в своей модели Revit. После размещения выберите опорную плоскость и в разделе «Свойства» → «Идентификационные данные» → «Имя» введите желаемую метку (в нашем примере — U/S BAFFLE CEILING).У вас должно получиться что-то похожее на следующее изображение.

Как вы можете видеть в нашем примере, базовая плоскость была размещена на отметке +3250 мм (10’8″) и переименована в узнаваемое и подходящее имя.

В этом примере я поместил RP на желаемый уровень нижней части потолка перегородки. Это связано с тем, что когда мы размещаем пустой фиктивный потолок в соответствии с этим уровнем, любые размещенные элементы на этом потолке будут визуально правильно размещены относительно того места, где вы прикрепите их к перегородкам / деревянным рейкам.Это решение зависит от проекта, вы можете захотеть разместить его на этаже выше, и в этом случае вы можете просмотреть это размещение и понять его относительно ваших собственных требований проекта.

После размещения опорной плоскости/уровня потолка мы собираемся смоделировать наш потолок с реечными перегородками в Revit. Для начала перейдите в меню «Вставка» → «Несущий каркас» → «Выбранное семейство балок» (или созданное вами новое семейство, в зависимости от требований вашей перегородки)

Затем на верхней панели инструментов выберите Структура → Балочная система, чтобы открыть интерфейс размещения и редактирования балочной системы.Затем перейдите в «Установить», и откроется диалоговое окно. Здесь, в разделе «Имя», мы перейдем к раскрывающемуся списку и выберем нашу опорную плоскость (в примере она называется U/S BAFFLE CEILING). Нажмите ОК.

Выберите новую опорную плоскость из показанного раскрывающегося меню.

Теперь взгляните на панель свойств, где мы можем назначить различные свойства, которые должны быть у потолка Revit Baffle, включая выбор семейства и интервалы для отдельных планок. В разделе Patter вы увидите «Fixed Spacing», который вы можете отредактировать в соответствии со спецификой вашего проекта.В нашем примере для этого мы назначили 150 мм C/C. Затем в разделе «Тип балки» убедитесь, что вы выбрали нужное или вновь созданное семейство балок, чтобы система балок заполнялась правильными типами планок.

Далее нам нужно набросать границы нашего желаемого перегородочного потолка. В этом примере мы хотим, чтобы наши потолочные планки оставались смещенными от стены на указанное расстояние, поэтому мы должны помнить об этом при создании эскиза. Нарисуйте границу с помощью команды «Линия» или, как в нашем примере, используйте параметр «Выбрать линии», чтобы выбрать ограничивающие стены.Я применил значение смещения 75 мм перед размещением граничных линий, чтобы оно соответствовало требованиям смещения для деревянных реек потолка. После завершения эскиза нажмите зеленую «галочку» на панели инструментов, чтобы завершить работу с балочной системой и выйти из интерфейса редактирования.

Эскиз границы перегородочного потолка, создаваемый в интерфейсе редактирования Structural Beam Systems — обратите внимание на символ направления пролета на северной границе, указывающий, что перегородки будут располагаться в направлении с востока на запад.

Теперь вы должны увидеть, что ваша система Revit Structural Beam правильно представляет ваши перегородочные перекрытия потолка.У вас может быть ряд обрамляющих тегов, которые запутывают план, поэтому просто выберите тег → Щелкните правой кнопкой мыши → Выбрать все экземпляры → Удалить. Теперь ваш план перегородочного потолка должен быть похож на этот:

. То, как балочная система, созданная для представления потолочных решеток, отображается после завершения режима эскиза.

Примечание: Система балок автоматически назначит балочные элементы вниз от плоскости/уровня, на котором они были созданы. В нашем примере мы дали нашей балочной системе смещение 150 мм, чтобы учесть глубину перегородок, чтобы нижняя сторона перегородок располагалась отвесно к нашей опорной плоскости потолка U/S перегородки.

Я бы не рекомендовал изменять смещение Z или значения самих элементов балки относительно балочной системы, так как если вы измените интервалы элементов балочной системы, вы введете новые балки, которым значения смещения придется задавать заново (см. видео Например).

Теперь вы можете увидеть лучшее, что можно сделать при создании потолка с перегородкой таким образом. Вы можете быстро и легко отредактировать расположение и тип независимых планок и в результате изменить весь дизайн потолка.Играйте с этим до тех пор, пока вы не будете удовлетворены тем, что потолок Baffle Ceiling соответствует требованиям проекта.

Как настроить и разместить «пустой» потолок для ссылки на ваш потолок с перегородками / деревянными решетками.

Чтобы создать потолок-заполнитель, который будет представлять ваш потолок-перегородку на плане потолка с отражением и соответствовать вашим требованиям к расписанию, вы моделируете стандартный потолок, как если бы вы моделировали любой другой потолок.

Перейдите к Архитектура → Потолок. Выберите уровень и смещения, необходимые для обеспечения того, чтобы нижняя сторона потолка-заполнителя совпадала с нижней стороной перегородок, которые мы ранее разместили.

В интерфейсе редактирования потолка в разделе «Свойства» выберите «Редактировать тип». Здесь продублируйте типовое семейство потолков и назовите новый потолок «Перегородочный потолок, тип 1» или следуйте требуемому соглашению об именах (помните, что этот потолок будет сообщать площадь, уровень и другие параметры, характерные для вашего перегородочного потолка, в спецификации потолка)

Дублируйте стандартное универсальное потолочное покрытие в модели Revit и назовите его подходящим образом, чтобы оно представляло дефлекторный потолок в файле Revit.В нашем примере мы просто назовем его «Перегородка потолка 1».

В свойствах нового потолка выберите раскрывающийся список материалов и найдите «Воздух», где должен появиться материал «Воздух». Скопируйте этот материал перед использованием в этом упражнении, если вы знаете, что он используется в другом месте вашего проекта.

На вкладке «Графика» выберите следующее.

  • Затенение → Установите прозрачность на 100%.
  • Шаблон поверхности→ Выберите поле с названием «<нет>» и перейдите к шаблонам моделей.Здесь возьмите образец вертикальной или горизонтальной линии (в зависимости от ориентации ваших перегородок) и продублируйте его. Затем создайте расстояние между линиями, чтобы оно соответствовало центральным расстояниям между деревянными планками потолка, которые вы разработали в системе Structural Beam (150 мм в нашем примере).
  • Параметры вашего материала Air должны соответствовать изображению ниже. ОК и применить изменения материала.
Как изменить настройки графики в вашем материале воздуха, чтобы они отражали ваш реечный потолок в плане, но не были видны ни в реалистичном, ни в визуализированном виде.Как видите, я применил повторяющуюся линию длиной 150 мм, проходящую в том же направлении, что и перегородки, чтобы номинально представить их осевые линии на планах отраженных потолков.

Далее нам нужно начертить линию границы для заполнителя Baffle Ceiling Placeholder. Как и в случае с системой несущих балок, используйте инструмент Draw Line или Pick Lines, чтобы создать желаемую границу. Это должно выглядеть как на изображении ниже.

Создайте границу для потолка Baffle Placeholder, чтобы она соответствовала форме границы Beam System, которую мы ранее разместили с помощью Beam System.Должно получиться похоже на это

Завершите редактирование потолка, и ваш потолок-заполнитель должен выглядеть как изображение ниже на любом виде в плане, который установлен как «Скрытая линия» или «Затененный».

Внешний вид потолка-заполнителя, иллюстрирующий центральную линию потолка-перегородки, которую мы ранее смоделировали с помощью балочной системы. Двойные линии в плане становятся слишком тяжелыми в зависимости от плотности потолочных планок, но это субъективно и зависит от проекта.


Вот и готов ваш дефлекторный потолок.Это адекватно представлено как в 3D-изображениях, так и в планах, но также поддерживает уровень функционального использования с точки зрения требований к графику и т. д. Прочтите ниже, чтобы понять преимущества этого метода, а также некоторые его недостатки.

В 3D-изображениях лучше всего сделать потолок-заполнитель высоким, чтобы он не накладывался поверх независимых перегородок/планок, созданных как часть балочной системы. Презентация в режиме «Скрытая линия» должна быть похожей на это.

Каковы преимущества создания перегородочного потолка/деревянного реечного потолка таким образом?

  1. Используя систему структурных балок для создания потолка с перегородкой, вы можете создать спецификацию балок, которая сообщает длину обрезки каждой перегородки или планки.Это бесценная информация для передачи субподрядчику по потолочным работам, а также очень важное преимущество для ценообразования, поскольку коммерческие перегородочные потолки могут быть очень дорогими в расчете на квадратный метр / кв. процесс проектирования.
  2. Использование балочной системы позволяет легко манипулировать установкой независимых планок, образующих потолок. Это также означает, что их можно легко заменить по всему потолку, просто выбрав другой тип перегородки, который вы создали из семейства балок, что сэкономит огромное количество переделок.Я был свидетелем того, как пользователи создавали перегородочные потолки, просто рисуя независимые перегородки в интерфейсе редактирования потолка — дальше по временной шкале проекта это никогда не срабатывало.
  3. К «фиктивному» воздушному потолку может быть добавлено большинство свойств, чтобы его можно было правильно отразить в расписаниях отделки потолка и помещения.
  4. Вы по-прежнему можете размещать семьи на основе потолка на невидимом фиктивном потолке.

Каковы предостережения при создании потолка с перегородкой / потолка из деревянных реек таким образом?

  1. Revit всегда будет распознавать перегородку/перегородку потолка, которую мы создали, как серию несущих балок, а это означает, что если вы когда-нибудь захотите скрыть «несущий каркас» в ненесущей модели, вы потеряете представление отдельных потолочные дефлекторы.Знание этого — лучший способ решить эту проблему, чтобы вы могли применить что-то вроде настройки видимости для конкретного фильтра, которая будет показывать все типы балок, за исключением потолочных балок с перегородками, которым мы присвоили определенное свойство фильтрации. .
  2. Как указано выше, система несущих балок не распознается как потолок, поэтому мы должны использовать предложенный выше обходной путь, чтобы гарантировать, что службы, установленные на потолке, могут быть размещены, а свойства потолка могут быть указаны в соответствующих расписаниях.
  3. Если вам нужен неоднородный/волнистый потолок с перегородками (обычно называемый «волной»), то этот метод не подходит из-за согласованности элементов и расположения перегородок. Для потолка с волнообразными перегородками вам нужно будет рассмотреть возможность использования различных инструментов для создания массы для создания требуемых перегородок и формы, но точность этого метода трудно достичь.

На этом мы завершаем руководство по созданию потолка с перегородкой или деревянного реечного потолка в Revit.Надеемся, что к настоящему моменту вы хорошо понимаете, что требуется для создания нужного вам проекта потолка Baffle, а также лучше понимаете, как балочные системы можно использовать неструктурно смещенными способами в среде модели Revit. Если у вас есть какие-либо комментарии или полезные советы/рекомендации, которые были пропущены выше, пожалуйста, оставьте комментарий ниже, и мы добавим его в этот пост со временем.

Обязательно подпишитесь на информационный бюллетень 8020 BIM, чтобы получать отличные уведомления о моих личных открытиях Revit и заметки о предстоящих полезных обучающих сообщениях, подобных этому.

Подпишитесь на информационный бюллетень 8020 BIM

Создание реечных потолочных систем Revit с проемами

Это легко сделать для 1 помещения, но это быстро замедлит Revit, если это делается для большого количества комнат в больших моделях проектов.Если вы используете менее эффективные методы, Revit будет рассматривать каждую планку как отдельный элемент, который вызывает специальный процесс Revit каждый раз, когда он рисуется или создается заново. Таким образом, вам понадобится правильный метод, чтобы предотвратить эту ситуацию и наилучшим образом использовать вычислительную мощность вашей рабочей станции.

  • Компоненты на месте: худший способ. Это не только заставляет Revit обрабатывать каждую планку по отдельности, но и открывает двери для потенциальных ошибок и случайных изменений геометрии планок.
  • Перила: немного более эффективны, но не позволяют создавать отверстия в решетчатой ​​системе для таких вещей, как колонны или осветительные приборы.Также странно моделировать потолок в виде перил!
  • Массивные и шторные панели на основе шаблона: можно придать любую желаемую форму и размер, но это слишком много для этой задачи и потребует еще больше вычислительных ресурсов. Категория элемента также будет неправильной.
  • Семейства с внешней нагрузкой: сначала кажутся неинтуитивными, потому что нам нужно, чтобы потолочная система адаптировалась к различным формам помещений, размерам и положениям потолочных светильников. Тем не менее, некоторые продвинутые методы редактирования семейства докажут, что этот метод является наиболее эффективным.

Поэтому сегодня мы покажем вам, как создать реечную потолочную систему, используя загруженное семейство Revit. Он будет полностью параметрическим и сможет работать с помещениями любых размеров и форм.

Наше семейство реечных потолков обладает основными преимуществами:

Категория Потолки. Ваши потолочные семьи будут в восторге!
Доступные параметры
  • Ширина, высота, длина и материал ламелей
  • Расстояние или ширина зазоров между ламелями

вариации размеров в пределах одной семьи.

Размер файла При размере всего 308 Кбайт большие модели станут гораздо более терпимыми!
Названия семейства и типа Общий, может быть переименован в соответствии со стандартами вашей компании.
Уровень детализации
  • При низком и среднем уровне: будет показана типовая 3D-панель с габаритными размерами потолка. Рисунок поверхности панели будет и может быть настроен, особенно если изменится Spacing, чтобы эффективно отображать планки в 2D-видах.Это сделано для увеличения производительности и скорости работы на таких видах, как отраженные планы потолка.
  • В отличном состоянии: отдельные ламели из выбранного вами материала будут отображаться и готовы для просмотра в перспективе и визуализации.
Прочее Не имеет избыточных ограничений, геометрии построения или подкатегорий.
Легко обновляется до Revit 2013 и более поздних версий.

Или выполните следующие шаги, чтобы сделать его самостоятельно. Вам потребуются знания Revit среднего уровня.

СОВЕТ ПРОФЕССИОНАЛА: Предпочитаете учиться, наблюдая?
Нажмите выше, чтобы узнать больше на нашем бесплатном обучающем канале YouTube !

Для начала создайте новое семейство общих моделей.

Затем откройте правый фасад и сделайте новое выдавливание. Нарисуйте в режиме эскиза прямоугольник, как показано на рисунке.

Пока вы здесь, добавьте 2 измерения, чтобы сообщить ширину и высоту этого прямоугольника.

Двигаемся дальше, пришло время преобразовать эти размеры в параметры.

Проверьте, работают ли эти параметры должным образом, а затем завершите эскиз.


Создайте еще один параметр для управления длиной и материалом планки, и вы будете готовы к шагу 2.

Создайте новую общую модель, которая будет содержать наш параметрический массив.

Загрузите семейство планок, которое мы создали на шаге 1, в это новое семейство.

Поместите планку в принимающую семью.

Затем создайте 2 базовые плоскости для управления шириной и длиной первого модуля реечного потолка и назначьте им параметры. Затем сделайте еще один для расстояния между планками.

Затем прикрепите планку по длине к ширине потолочного модуля. Сделайте то же самое для длины и ширины профиля планки.

Теперь пришло время создать линейный массив от 1-й планки до 2-й планки.

Привяжите количество элементов массива к приведенной ниже формуле:

Измените все созданные параметры на значения, характерные для желаемого типа потолка.

Отредактируйте 1 группу в массиве, выберите элемент планки внутри и установите его настройки видимости следующим образом:

Затем создайте экструзию, которая будет отображаться с уровнями детализации грубого и среднего вместо реальных планок:

Создать и применить параметр «Грубый материал» для этой экструзии.

Отрегулируйте материалы для ламелей и их грубое изображение по своему вкусу. Грубый материал должен иметь рисунок поверхности, который представляет собой проекцию всех планок в модуле. Не забудьте обновить этот шаблон, если Spacing изменится.

Откройте модель вашего проекта и создайте контекстный компонент категории «Потолок».

Загрузите вашу сказочную группу потолков в проект и поместите ее внутрь компонента «Потолок».

Используйте параметр по умолчанию «Смещение», чтобы установить желаемую высоту потолка.

Завершите редактирование локального компонента и просмотрите все 3 уровня детализации, чтобы проверить, работает ли семейство.

Мы создадим образец круглого проема в этом потолочном модуле, начиная с базового шаблона семейства моделей на основе лица.

Затем создайте круговое выдавливание, радиус эскиза которого привязан к параметру.

Измените его толщину, чтобы он полностью проходил через основание.

Измените выдавливание на твердое тело и прорежьте отверстие в основании.

Загрузите это семейство проемов в проект и поместите его на верхнюю поверхность потолочного модуля.

Скопируйте отверстие и используйте разные значения радиуса, и у вас получится что-то вроде этого.

Таким же образом можно создавать и добавлять проемы и другие формы и размеры. Вот это интересно!

Не можешь перестать учиться?

Ознакомьтесь с нашим бесплатным учебным каналом Revit на YouTube ниже!

До следующего раза, счастливого Revit-ing!

Чугунный потолочный ролик с 6 планками в викторианском стиле для разгрузки одежды

Наш потолочный кухонный чугунный шкив для одежды Airier в викторианском стиле с 6 планками вмещает до 65 фунтов белья, экологически чистый, легко крепится к потолку и сушит одежду в любых погодных условиях, используя натуральные материалы вашего дома. тепло и обогрев.Теперь доступны в красивых цветах коллекции Heritage. Компания Cast In Style является лидером в производстве потолочных вентиляторов уже более 35 лет и предоставляет на свои сушилки 5-летнюю гарантию.

* Нажмите [Добавить информацию] выше для получения дополнительной информации
* Оригинальная, лучшая чугунная потолочная сушилка, прямо из Великобритании
* Теперь доступны новые цвета коллекции Heritage как эмаль
* Мы предлагаем только роскошные полностью чугунные шкивы, а не те, что с пластиковыми колесами
* Кронштейн в викторианском стиле раздвигает ваши сушильные планки дальше друг от друга для лучшей циркуляции воздуха
* Airer 24.2 дюйма в ширину/12 дюймов вниз от потолка при полном подъеме

Основной продукт в Европе, потолочные крепления быстро завоевали популярность в США. Когда белье поднято к потолку, оно сохнет быстрее, используя теплый восходящий воздух. Высушить одежду совсем несложно. Опустите сушилку, повесьте белье на планки и/или используйте вешалки (прищепки не нужны), поднимите сушилку к потолку, и все готово. Идеально подходит для людей, которые не могут тянуться высоко. Установите эту сушилку в любом месте, где есть место под потолком!

Кронштейны в викторианском стиле уникальны для Cast in Style.Этот кронштейн раздвигает сушильные планки дальше друг от друга, обеспечивая лучшую циркуляцию воздуха и позволяя загружать более толстые предметы. Все компоненты кондиционера Kitchen Maid первоклассные. Чугунные кронштейны, шкивы и шипы отлиты вручную, а затем покрыты порошковой краской. Шкивы рассчитаны на прочность и долговечность (имитации часто ломаются во время установки). Шкивы имеют более длинные винтовые стержни для снятия потолочной изоляции и съемную резьбу, которая НЕ сломается. Бельевая веревка с подкладкой из органического хлопка и нейлоновой веревкой на всю жизнь настолько прочна, что ее можно использовать в лодке.Наконец, наши планки из лиственных пород производятся из возобновляемых лесов на востоке США.

Простота установки. Вам нужно будет определить свое местоположение, длину планки, длину каната и шкивы; Стандартный (канат 30 футов; 1 одинарный/1 двойной блок) или модернизированный (канат 49 футов; 1 одинарный/2 двойных блока). У нас также есть другие стили в списке. Свяжитесь с нами для получения помощи.

ПОСТАВЛЯЕТ В КОМПЛЕКТЕ ВСЁ, ЧТО ВАМ НЕОБХОДИМО – ПРОСТО ПРИОБРЕТИТЕ И ДОБАВЬТЕ ПЛАНКИ
2 чугунных скобы выбранного вами цвета
1 цельнолитые чугунные колеса с одним шкивом и опцией Deluxe, все в выбранном вами цвете
1 цельнолитое чугунное колесо Чугунные колеса с двойным шкивом с опцией Deluxe все в выбранном вами цвете
1 x крюк для шипа выбранного вами цвета с крепежными винтами
1 x 32 фута (или увеличить до 49 футов) качественный нейлоновый трос с подкладкой из натурального органического хлопка
Полная инструкция по установке

ИНФОРМАЦИЯ О ШКИВЕ

:
В отличие от других шкивов, наши шкивы специально разработаны для обеспечения прочности и долговечности.Подделки более низкого качества довольно часто ломаются при установке. Наши шкивы соответствуют строительным нормам и имеют более длинные винтовые стержни для очистки потолочной изоляции, обычно встречающейся в новых домах. Мы на 100% гарантируем, что наша прочная стальная «съемная» резьба НЕ сломается. Наши шкивы легко адаптируются, мы единственная компания который поставляет шкивы со съемной резьбой, поэтому только воздуходувки Kitchen Maid® можно легко переставить на новое место.Если вы переезжаете или перемещаете воздуходувку, мы просто вышлем вам винтовые стержни на замену, чтобы вы могли переустановить одежду. airer, вам не нужно будет покупать новые шкивы и мы сделаем все это БЕСПЛАТНО.

ДЛИНА ПЛАНКИ НА ЗАКАЗ
Мы предлагаем планки длиной от 3 футов до 8 футов. Если вам нужна нестандартная длина, например 3 фута 4 дюйма, закажите следующий размер (в данном случае 4 фута) и укажите желаемую длину в соответствующем поле. Отрежем на заказ до нужной вам длины. Нажмите ниже, чтобы заказать ламели:

Длина до 4 футов         Длина до 5 футов         Длина до 6 футов

Длина до 7 футов         Длина до 8 футов

Идеи дизайна деревянных реечных потолков

Внутренний дворик с деревянным потолком и деревянными решетками на алюминиевой основе, обеденный стол из цинкового сплава на светло-серой брусчатке.

Джут Дизайн интерьера

Красный торшер на поворотном кронштейне освещает детскую кровать с изголовьем из деревянных реек на акцентной стене с изображением карты мира.

Хэдли Уиггинс

Современный черный потолочный вентилятор установлен на крытом потолке патио в деревенском стиле над журнальным столиком с тиковыми планками, на котором сидит современный серый диван с черно-серыми подушками с принтом под зебру и два современных серых стула.

Дома на заказ Татум Браун

Лестница ведет в корабельную прихожую, заполненную встроенными шкафчиками с дверями из тиковых досок, расположенными над укромным уголком, заполненным выдвижными старинными металлическими баками.

Хэнли Девелопмент

Общая спальня мальчика украшена голубыми обоями из травяной ткани, деревянной сланцевой двухъярусной кроватью и набором круглых белых табуретов с деревянными ножками.

Элис Лейн Дом

Реечные двухъярусные кровати из окрашенного дерева, расположенные лицом к лицу, в общей спальне мальчиков с белыми постельными принадлежностями и синими тканевыми обоями.

Элис Лейн Дом

Невероятный домик у бассейна со стенами и потолками, обшитыми деревянными панелями, и полами, выложенными плиткой из натурального камня.

Дэн Скотти Дизайн

Шикарная спальня может похвастаться подвесным подвесным стеклянным шаром, расположенным над деревянной решетчатой ​​кроватью, заправленной черно-белыми гостиничными постельными принадлежностями, напротив промышленного стола из дерева и металла с современным стулом середины века.

Лаура Джолиет

Красивый уголок для завтрака со сводчатым потолком, украшенным металлической подвеской в ​​виде барабана, нависающей над обеденным столом в фермерском доме, окруженным встроенной скамейкой, которая служит сиденьем у окна, и белыми стульями Salt.

Эрик Олсен Дизайн

Приятная веранда, защищенная голубым потолком из гипсокартона и серо-коричневым сайдингом на стенах.

Философия интерьера

Великолепная прибрежная кухня с белыми деревянными стенами и белыми кухонными шкафами от пола до потолка в сочетании со столешницами из белого каррарского мрамора.

Эрика Бернс Интерьеры

Кухня открытой планировки с белыми шкафами в стиле шейкер с защелками и петлями, а также столешницами из белого мрамора с прямолинейным фартуком из мраморной плитки.

Брукс и Фалотико

Мечтательная сине-коричневая пляжная кухня с деревянными шкафами цвета коряги и белоснежным островом и кварцевыми столешницами.

Фиби Ховард

Потрясающий душ с потолочным окном над стенами, тремя настенными насадками для душа и утопленными нишами, облицованными мини-мозаичной плиткой цвета слоновой кости, и бетонным полом, увенчанным реечным табуретом x-base.

Александр Дизайнс

Латунные фонари и шарообразные фонари свисают с потолка из деревянных досок в коридоре, оклеенном серыми обоями цвета омбре.

Лаура Брофи Интерьеры

Пляжная кухня с наклонным потолком из досок и стенами цвета слоновой кости.

Пляжный шикарный дизайн

Впечатляющая кухня со шкафчиками кремового цвета в сочетании с черной столешницей и фартуком из плитки метро со скошенной кромкой.

Шоп Рено Уортон

Великолепная спальня с изголовьем из переработанных деревянных реек и белой регулируемой настольной лампой.

Крест Декор и Дизайн

Под потолком из деревянных досок стилизованные деревянные полки освещаются современной матовой черной подсветкой и закреплены над белыми шкафами с деревянной столешницей.

Интерьеры Риты Чан

В доме открытой планировки имеется синий диван с подлокотниками, стоящий на синем сетчатом ковре под сводчатым потолком из окрашенных деревянных досок, отделанным потолочным вентилятором.

Марк Д. Сайкс

Реечный потолок своими руками | DIYIdeaCenter.com

В настоящее время нет изображений от других мастеров.

закрыть

Положения и условия

Вы должны заключить настоящее Соглашение, если хотите отправлять цифровые изображения или другой контент в Prime Publishing через Совместное использование изображений клиентов («Сервис»). В настоящем Соглашении «мы» или «Prime Publishing» означает Prime Publishing, LLC. и «вы» означает физическое или юридическое лицо, отправляющее материалы в Prime Publishing. Любое физическое или юридическое лицо, которое хочет использовать Сервис, должно принять условия настоящего Соглашения без изменений.НАЖИМАЯ КНОПКУ ПРИНЯТЬ ПОЛОЖЕНИЯ И УСЛОВИЯ, ВЫ СОГЛАШАЕТЕСЬ СОБЛЮДАТЬ ВСЕ УСЛОВИЯ НАСТОЯЩЕГО СОГЛАШЕНИЯ, а также ВСЕ СПЕЦИФИКАЦИИ И РУКОВОДСТВА, ПРИМЕЧАННЫЕ ССЫЛКОЙ.

1) Право на участие . Вы можете отправлять в Сервис только Материалы, в отношении которых у вас есть все права на интеллектуальную собственность. Другими словами, если вы отправляете нам цифровое изображение, вы должны владеть всеми правами на такое изображение или иметь разрешение лица, которому эти права принадлежат. Услуга предоставляется только сторонам, которые на законных основаниях могут заключать и формировать договоры в соответствии с применимым законодательством.Несовершеннолетние лица не могут отправлять Материалы в Сервис. Кроме того, вы не можете предоставлять какую-либо личную информацию о любом ребенке в возрасте до 13 лет.

2) Определения . В настоящем Соглашении (а) «Аффилированные лица» означает любое лицо, контролируемое, контролирующее или находящееся под общим контролем с Prime Publishing, (b) «Материалы» означает весь контент, который вы отправляете в Prime Publishing, включая все фотографии, иллюстрации, графика и текст, и (c) «Средства массовой информации» означает любые средства передачи информации, известные сейчас или изобретенные в будущем.

3) Предоставление лицензии на материалы . Настоящим вы предоставляете Prime Publishing и ее Аффилированным лицам всемирное, неисключительное, безвозмездное, бессрочное право и лицензию на (а) воспроизведение, распространение, передачу, публичное исполнение и публичную демонстрацию Материалов, полностью или частично, любым способом и Медиа, (b) изменять, адаптировать, переводить и создавать производные работы на основе Материалов, полностью или частично, любым способом и Медиа, и (c) сублицензировать вышеуказанные права, полностью или частично, любой третьей стороне, с оплатой или без.

4) Удаление материалов . Если вы решите удалить свои Материалы из Сервиса, вы можете направить письменное уведомление Prime Publishing, либо удалив изображение через интерфейс Prime Publishing, либо связавшись со службой поддержки Prime Publishing, и Prime Publishing удалит такие Материалы из Сервиса. в разумный срок.

5) Лицензия на имя, товарные знаки и подобия . Настоящим вы предоставляете Prime Publishing, ее Аффилированным лицам и сублицензиатам неисключительную, всемирную, безвозмездную лицензию на использование всех товарных знаков, торговых наименований, а также имен и изображений любых лиц, фигурирующих в Материалах.Вы предоставляете Prime Publishing, ее Аффилированным лицам и сублицензиатам право использовать имя, которое вы указываете в связи с Материалами.

6) Спецификации и рекомендации . Вы соглашаетесь предоставлять нам Материалы в соответствии со всеми инструкциями по использованию Сервиса, опубликованными на веб-сайте Prime Publishing или о которых вы иным образом уведомлены («Руководство»), поскольку эти Правила могут быть изменены в будущем.

7) Заявления, гарантии и компенсации .Вы заявляете и гарантируете Prime Publishing и ее Аффилированным лицам, что (а) у вас есть права, полномочия и полномочия, необходимые для заключения настоящего Соглашения, полного выполнения ваших обязательств по настоящему Соглашению и предоставления лицензий, изложенных в пунктах 3 и 5 выше. , (b) вы будете полностью соблюдать все условия настоящего Соглашения, (c) Материалы, представленные вами в Prime Publishing, и осуществление Prime Publishing и ее Аффилированными лицами своих прав по настоящему Соглашению, не нарушают и не будут нарушать, неправомерно присваивать или нарушать любые права интеллектуальной собственности, включая, помимо прочего, права на товарные знаки, авторские права, неимущественные права и права на публичное использование любой третьей стороны, (d) вы обладаете всеми правами, необходимыми для воспроизведения, распространения, передачи, публичного исполнения, публичного показа и другого использования Материалов Prime Publishing и ее Аффилированных лиц в соответствии с настоящим Соглашением, (e) Материалы не являются порнографическими, непристойными, клеветническими, клеветническими, неправомерными или иным образом незаконными, и (f) все фактические утверждения, представленные вами, точны и не вводят в заблуждение.Вы соглашаетесь возмещать убытки, защищать и ограждать Prime Publishing и ее Аффилированных лиц от любых претензий, обязательств, убытков и расходов (включая, помимо прочего, разумные гонорары и расходы на адвокатов), возникающих в результате нарушения вами любого заявления или гарантии, изложенных в этот абзац.

8) Ограничения . Вы соглашаетесь с тем, что не будете предоставлять Материалы, которые являются незаконными, порнографическими, клеветническими, клеветническими, неправомерными, непристойными или неприемлемыми по расовому, этническому или иному признаку, или которые иным образом нарушают общие стандарты сообщества Prime Publishing.Мы прямо оставляем за собой право удалять или не предоставлять любые Материалы, которые мы считаем нарушающими настоящее Соглашение, применимые законы или стандарты нашего сообщества, по нашему собственному усмотрению. Вы соглашаетесь с тем, что не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать нам или нашим Аффилированным лицам Материалы, которые содержат программные вирусы или любой другой компьютерный код, файлы или программы, предназначенные для прерывания, уничтожения или ограничения функциональности любого компьютерного программного обеспечения или оборудование или телекоммуникационное оборудование.

9) Нет обязательств . Несмотря на то, что мы имеем право включать ваши Материалы в Сервис или на любые Средства массовой информации, мы не обязаны это делать. Мы можем по своему усмотрению и по любой причине отказаться от Материалов или удалить их из нашего Сервиса в любое время.

10) Изменения к Соглашению . Мы оставляем за собой право изменять любые условия настоящего Соглашения или любые Спецификации или Руководящие принципы, регулирующие Сервис, в любое время по нашему собственному усмотрению.Все изменения вступают в силу после публикации в Сервисе. Однако для всех изменений в настоящем Соглашении, за исключением Спецификации и Руководств, мы публикуем уведомление об изменении в течение тридцати (30) дней. Вы несете ответственность за ознакомление с уведомлением и любыми применимыми изменениями. ВАШЕ ПРОДОЛЖЕНИЕ ИСПОЛЬЗОВАНИЯ ЭТОЙ УСЛУГИ ПОСЛЕ РАЗМЕЩЕНИЯ НАМИ ЛЮБЫХ ИЗМЕНЕНИЙ БУДЕТ ОЗНАЧАТЬ ВАШЕ ПРИНЯТИЕ ТАКИХ ИЗМЕНЕНИЙ.

11) Интеллектуальная собственность Prime Publishing . Без нашего предварительного письменного согласия вы не можете каким-либо образом использовать нашу интеллектуальную собственность, включая, помимо прочего, наши товарные знаки, фирменные наименования, фирменный стиль или материалы, защищенные авторским правом.

12) Связь . Prime Publishing и ее Аффилированные лица могут общаться с вами в связи с Сервисом в электронном виде и на других носителях, и вы соглашаетесь на такие сообщения независимо от любых «Предпочтений в отношении связи с клиентами» (или аналогичных предпочтений или запросов), которые вы могли указать на веб-сайтах. Prime Publishing или ее аффилированных лиц или любым другим способом.

13) Отказ от прав . PRIME PUBLISHING И ЕЕ АФФИЛИРОВАННЫЕ КОМПАНИИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ КОСВЕННЫЙ, СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УБЫТОК (ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ТАКОЙ УЩЕРБ, ВОЗНИКАЮЩИЙ В РЕЗУЛЬТАТЕ НАРУШЕНИЯ ДОГОВОРА ИЛИ ГАРАНТИИ ИЛИ ИЗ НЕБРЕЖНОСТИ ИЛИ СТРОГОЙ ОТВЕТСТВЕННОСТИ), ВОЗНИКАЮЩИХ ИЗ НАСТОЯЩЕГО СОГЛАШЕНИЯ ИЛИ В СВЯЗИ С ним. ДАЖЕ ЕСЛИ НАМ БЫЛО ИЗВЕСТНО (ИЛИ ЗНАЛИ ИЛИ ДОЛЖНО БЫЛО ЗНАТЬ) О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

14) Отказ от ответственности . PRIME Publishing ПРЕДОСТАВЛЯЕТ УСЛУГИ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ.

15) Разное . Настоящее Соглашение регулируется законами Соединенных Штатов Америки и штата Вашингтон без ссылки на правила, регулирующие выбор права. Любые действия, связанные с настоящим Соглашением, должны подаваться в федеральные суды или суды штата, расположенные в Сиэтле, штат Вашингтон, и вы безоговорочно соглашаетесь с юрисдикцией таких судов.Вы не можете переуступать настоящее Соглашение в силу закона или иным образом без нашего предварительного письменного согласия. С учетом этого ограничения настоящее Соглашение будет иметь обязательную юридическую силу для сторон и их соответствующих правопреемников и разрешенных правопреемников. Наша неспособность обеспечить строгое выполнение вами какого-либо положения настоящего Соглашения не будет означать отказ от нашего права впоследствии обеспечить соблюдение такого положения или любого другого положения настоящего Соглашения. Спецификации и рекомендации (включая все будущие изменения) включены в настоящее Соглашение посредством ссылки.Настоящее Соглашение дополняет, а не заменяет и не изменяет условия использования веб-сайтов Prime Publishing и ее Аффилированных лиц.

закрыть

закрыть

Обмен собственными изображениями

Кто может обмениваться изображениями?

Ты! Любой, кто является зарегистрированным и авторизованным пользователем.

Чем поделиться?

Пожалуйста, поделитесь изображениями, которые помогут другим посетителям.Например:

  • Изображения, которые подчеркивают особенности статьи («Вот элементы управления этого музыкального проигрывателя», «Посмотрите на застежку этого ожерелья», «Посмотрите на коробку, в которой оно пришло»)
  • Изображения, показывающие, как кто-то использует продукт («Вот я ношу этот шарф», «Установите чернильный картридж сюда»)
  • Изображения по теме («Моя собака Шкипер», «Отличный наряд», «Наша семья в Йеллоустоуне», «Как склеить стул с помощью зажима для шкафа»)
  • Изображения, которые показывают, как продукт работает («Я сделал этот снимок этой камерой», «Эта рубашка села после стирки», «Пильный диск после 100 разрезов»)
  • Изображения, которые дают представление о размере продукта («Этот холодильник на самом деле 6 футов в высоту», «Мобильный телефон размером с кредитную карту»)

Включите подписи к вашим изображениям.Хотя это и не требуется, они обеспечивают контекст для ваших изображений. Кроме того, вы можете использовать функцию «Примечания к изображению», чтобы выделить одну или несколько интересных областей изображения. Все увидят ваши заметки, когда наведут курсор на ваше изображение.

Чем нельзя делиться?

Ведите себя так, как если бы вы были гостем на званом обеде у друга: пожалуйста, относитесь к сообществу Prime Publishing с уважением. Не разделяют:

  • Нецензурные, непристойные или злобные изображения или любые изображения с наготой
  • Изображения, на которые у вас нет прав интеллектуальной собственности
  • Изображения с телефонными номерами, почтовыми адресами или URL-адресами.Вы можете пометить изображение водяным знаком с информацией об авторских правах.
  • Изображения с информацией о наличии, цене или альтернативной информации о заказе/доставке
  • Изображения с изображением внешних веб-сайтов, конкурсов или других предложений.
  • Любая личная информация о детях до 13 лет
  • Изображения с автомобильными номерными знаками, которые хорошо видны и легко читаются (допускаются изображения с размытыми или нечитаемыми по иным причинам номерными знаками).

Те же правила применяются к подписям и заметкам.

Какие форматы и размеры изображений поддерживаются?

Мы поддерживаем изображения JPEG, GIF и PNG. Файлы должны быть не более 1 МБ. Высота и ширина изображения должны быть в пределах от 60 до 3500 пикселей.

Могу ли я вместо загрузки изображения просто ввести ссылку на изображение?

Нет, все изображения должны быть загружены в Prime Publishing.Это гарантирует, что ваше изображение всегда будет доступно.

Сколько времени занимает загрузка изображения?

Время зависит от скорости вашего интернет-соединения и размера файла изображения. Например, для образа размером 400 КБ вы должны ожидать от 2 до 4 минут через модем 56 КБ и менее 1 минуты для DSL или кабельного модема.

Добавить комментарий

Ваш адрес email не будет опубликован.
