Недорогой насос для отопления: виды и характеристики

Центральная отопительная система не всегда на должном уровне справляется со своей задачей. Поэтому сегодня все больше людей предпочитают автономную форму отопления. Использование насосов в системе отопления позволяет обеспечить более эффективную работу котла. Что существенно сказывается на расходе топлива, позволяя неплохо сэкономить.

Сегодня ассортимент насосов очень большой. Поэтому у многих возникает вопрос, какой насос для системы отопления купить, чтобы и качество было хорошим и стоимость недорогая? Данная статья посвящена особенностям насосного оборудования, в ней рассмотрены недорогие, но качественные модели насосов.

Виды насосов для отопления

Насос для отопления осуществляет перекачивание по замкнутому контуру теплоносителя по отопительной системе. Благодаря этому тепловая отдача от теплоносителя становится более качественной.

В зависимости от сферы использования все насосы подразделяются на два вида: насосы бытовые для отопления и насосы промышленные.

Бытовые применяются в жилых и производственных помещениях, а промышленные – в промышленных установках.

Водяной насос для отопления

В современных отопительных системах чаще всего находят применения тепловые, циркуляционные, центробежные насосы. Есть и другие виды насосов: вихревые, шестеренные, насосы типа Д и т.п. На все виды насосов цена разная и зависит от устройства прибора, его технических характеристик. Например, на циркуляционный насос для газового котла цена будет зависеть от его конструкции.  Бывают мокрые и сухие насосы. Сухие стоят гораздо дороже.

Чтобы повысить эффективность обогрева используют водяной насос для отопления. Прибор создает принудительную циркуляцию в системе. Для двухэтажных домов потребуется насос, который будет стимулировать движение теплоносителя для более равномерного распределения тепла.

Надо отметить, что водяной насос не позволяет теплоносителю остыть.

Благодаря этому теплообменник не трескается. На насос водяной для отопления цена может быть разной и зависит от многих факторов.

Насос, повышающий давление

В системах централизованного и индивидуального отопления сегодня широкого распространения нашли насосы, повышающие давление. Они позволяют увеличить давление горячей воды.

А это способствует улучшению качества работы системы отопления. Сегодня купить насос повысительный для отопления не составляет труда: выбор широкий и представлен разными моделями, от разных производителей. К тому же можно приобрести устройство совсем недорого. Существуют разные типы таких насосов. В зависимости от способа управления, насос повышенного давления для отопления может быть двух видов: ручным и автоматическим.

Надо отметить, что покупать слишком дешевое оборудование не стоит. Поскольку в будущем это может привести к достаточно большим эксплуатационным расходам. Например, очень дешевый моноблочный центробежный насос для отопления дома имеет уплотнение с сальниковой набивкой.

Уплотнение периодически следует подтягивать и время от времени менять. Для того чтобы не возникало проблем в использовании, лучше подобрать необслуживаемый циркуляционный агрегат с плавающим ротором.

Термоэлектрический проточный насос

К сравнительно новому оборудованию, не получившему еще большой популярности, относится термоэлектрический проточный насос для отопления помещения. Монтаж такого насоса осуществляется между обратной и прямой отопительными трубами. Прибор способствует повышению эффективности использования тепла, которое уходит в обратную трубу, а также экономит электроэнергию.

Чтобы выбрать перекачивающий насос для отопления, качество которого будет хорошим, а цена приемлемой, надо разобраться, что влияет на стоимость агрегата и какие производители насосов отопления выпускают хорошие, долговечные изделия.

От чего зависит цена на насос для отопления?

На насос для отопления цена зависит от таких факторов:

  • площадь отапливаемого помещения;
  • теплопотери помещения;
  • необходимый для воздушного отопления объем воздуха;
  • тип насоса;
  • качество;
  • мощность прибора;
  • компания-производитель.

Зависит на насос отопления цена и от стоимости монтажа. Как правило, установка прибора состоит из перечня стандартных работ, и включает: определение мощности теплового насоса, сборку агрегата, монтаж насоса для отопления и ряд пуско-наладочных работ. Собираясь купить насос для газового котла, нужно внимательно изучить все характеристики модели, взвесить все плюсы и минусы, и найти оптимальное сочетание цены и качества. Альтернативой газовому котлу служит газовый конвектор, о котором мы писали здесь.

Насосы выпускаются сериями. Поэтому наделяются средними параметрами. В связи с этим подобрать такой тип, который будет полностью соответствовать конкретной отопительной системе достаточно проблематично. Часто возникает вопрос, какой купить для отопления насос, и из-за обилия производителей на современном рынке.

Высоким качеством отличается импортная продукция. Лучше отдать предпочтение насосам, которые производятся в Германии, Италии, Дании и Польше. Среди зарубежных производителей циркуляционных насосов можно выделить: «Halm», «Wilo» (Германия), «Lowara», «Pedrollo», «Ebara» (Италия), «Grundfos» (Дания), «AlfaStar» (Польша). Продукция данных производителей отличается надежностью, качеством и долговечностью. Если надо купить насос промышленного типа, то стоит обратить внимание на отечественных производителей. К примеру, компания Unipump специализируется на выпуске высококачественных насосов такого вида.

На насос для котла отопления цена у разных производителей разная. Есть как очень дорогие, так и варианты с приемлемой стоимостью. Надо отметить, что качественную модель можно подобрать и среди недорогих моделей. Слишком дешевые лучше не выбирать. Так как можно приобрести какую-нибудь китайскую подделку. Поэтому неплохо, прежде чем покупать ту или иную модель изделия, прочитать про выбранный насос для отопления отзывы пользователей. Для этого надо просто зайти на форум подобной тематики.

Лучшие недорогие насосы для отопления

Поскольку ассортимент насосов для систем отопления, как промышленных, так и бытовых, сегодня очень широкий, выбрать качественный и недорогой насос для отопления вполне реально.

Среди лучших циркуляционных насосов для отопительных систем на данный момент можно назвать Вило, Джилекс, Вестер и Грундфос. Цены на продукцию вполне приемлемые. Правда на насос циркуляционный для отопления Грундфос цена зависит от определенной модели. Есть как дорогие, так и недорогие варианты. Но все они отличаются хорошим качеством.

Среди недорогих насосов для систем отопления можно назвать агрегаты Калибр и Беламос. Калибр – насос, который можно использовать в условиях высокой наружной температуры. Корпус чугунный. Изделие отличается компактностью. Устанавливать можно вертикально или горизонтально. Производительность неплохая. Среди минусов можно отметить то, что сборка не особо качественная.

Беламос – насос, который подходит для разных систем отопления. Отличается неплохой производительностью. Электроэнергии потребляет мало. Можно устанавливать и горизонтально, и вертикально. В комплекте идут провод и гайки. Но качество у крепежа низкое. Поэтому и стоимость изделия невысокая.

Но все же многие пользователи отдают предпочтение насосам Вило и Грундфос, как недорогим и качественным изделиям. Поэтому следует рассмотреть их более подробно.

Насосы Вило

Производителем является знаменитый немецкий концерн. Благодаря тщательному подбору материалов, использованию уникального оборудования, большому и успешному опыту работы компании, насосы для отопления вило отличаются:

  1. высокой производительностью;
  2. надежностью;
  3. хорошей мощностью;
  4. долговечностью;
  5. демократичной стоимостью.

Оборудование этой компании пользуется большим спросом во всех странах мира. Есть модели и для промышленных зданий, и для стандартных жилых домов. Также стоит отметить, что насосы для отопительных систем вило постоянно дорабатываются и совершенствуются. Поэтому фирма занимает ведущие позиции на рынке.

Насосы Грундфос

Производителем является популярная датская компания. Отличительной особенностью данной фирмы является то, что в каталогах есть такие серии, которые специально созданы для использования в определенной области.

Все насосы для отопления грундфос имеют высокие технические характеристики.

Изделия отличаются компактностью и малым весом. Что упрощает установку. Среди прочих достоинств насосов этого производителя можно назвать:

  • бесшумную работу;
  • возможность выставлять параметры работы автоматически;
  • экономичность. Насосы потребляют мало электроэнергии;
  • надежность;
  • высокий уровень безопасности;
  • возможность использования при экстремальных показателях температуры, при высоком давлении.

Делая подбор насоса для отопления Grundfos, следует определить нужное количество теплоты, которое требуется для отопления помещения. Для вычисления данного параметра надо знать площадь здания, которое необходимо отапливать. На каждый метр квадратный одно-, двухкомнатной квартиры требуется подавать 100 Вт тепла. Для многоквартирных домов этот показатель составляет 70 Вт. Для зданий с улучшенной теплоизоляцией данные значения можно снизить до 50 Вт/кв. м.

Сегодня насосы Грундфос представлены в широком ассортименте на российском рынке. Любой покупатель может приобрести циркуляционные насосы Грундфос по вполне доступной цене.

Как выбрать насос для отопительной системы с оптимальным соотношением «цена-качество»?

Стоимость насоса для системы отопления зависит от типа оборудования. Выбирая насос, помимо затрат на покупку самого агрегата потребуются затраты на его монтаж. Вероятно, может потребоваться установка и дополнительного оборудования. Также необходимо учесть на какой из видов радиаторов отопления будет устанавливаться насос. Об алюминиевых радиаторах отопления можно прочесть здесь.

Прежде чем купить насос отопления, надо в обязательном порядке проконсультироваться со специалистом. Поскольку неправильно выбранная модель может в дальнейшем привести к большим финансовым потерям. Чтобы облегчить выбор, надо определиться с такими важными характеристиками:

  • производительность прибора. Данный параметр надо рассчитывать в условиях с самой маленькой загруженностью насоса;
  • напор, давление прибора;
  • особенности работы: площадь помещения, которую надо обогреть, температура теплоносителя, тип циркулирующей жидкости, диаметр трубы;
  • уровень шума, размер агрегата, простота эксплуатации.

Таким образом, благодаря большому выбору насосов для отопления на современном рынке, можно легко подобрать недорогую и качественную модель. Главное разбираться в технических характеристиках и покупать изделия известных, проверенных производителей.



Циркуляционный насос для отопления UNIPUMP UPС 25-80 180

Код товара: 20633

Пока нет отзывов

Насосы серии UPC — с «мокрым» ротором для перекачивания  жидкостей в системах отопления.

  • материал корпуса — чугун
  • монтажная длина — 180 мм
  • максимальная температура теплоносителя — до +110°С
  • максимальная температура окружающей среды — до +40°С
  • параметры сети — 230В, 50Гц
  • максимальное давление в системе — 10 бар





Описание

Перекачиваемые жидкости — чистая вода малой жесткости, чистые, маловязкие, неагрессивные и невзрывоопасные жидкости. Без твердых или волокнистых включений, примесей, содержащих минеральные масла.

Насосы  для перекачивания теплоносителя в системах отопления с постоянным расходом или слабо меняющимся расходом.

Насосы имеют три ступени мощности. Настройка мощности производится механическим трехпозиционным переключателем.

Характеристики

Производительность, л/мин

170

Мощность, Вт

225

Диаметр подключения, дюйм

1

Максимальный напор, м

6

Материал вращающихся деталей

Технополимер

Тип подсоединения

Резьба

Элекртопитание, в

1 x 230

Максимальное давление, бар

10

Тип оборудования

Циркуляционный насос

Максимальная рабочая температура, °С

110

Мощность, Вт

225

Производительность, м³/ч

10

Количество ступеней мощности

3

Присоединительный размер, дюйм

1. 5

Материал корпуса

Чугун

Монтажная длина

180

Гарантия

3 года

Страна производитель

Россия

Циркуляционные насос от 2 300 руб. Печи-Екб

Обращаем Ваше внимание на то, что система отопления должна монтироваться только специалистами.

Для твердотопливных котлов ( вид топлива-дрова, уголь, бриеты и т.п.)  диаметр резьбы подключаемых труб должен быть 32 (30),  для остальных котлов допускается использование резьбы диаметром 15,25.



Области применения циркуляционнов насосов

Циркуляционная отопительная система подходит для организации подачи ГВС и ХВС в жилых и производственных помещениях, чаще всего используется для организации отопления (насос для отопления выдерживает горячую воду и температуры до 110 °С). Некоторые виды применяются для канализации и стока.

Виды циркуляционных насосов

Циркулярные насосы делятся на две разновидности:

  • У агрегатов с ротором «мокрого» типа внутри находится нержавеющая капсула, и помещается он прямиком в воду. Такой можно установить в котел или трубопровод, и он будет работать почти бесшумно.
  • Устройство с «сухим» ротором охлаждается воздухом и отличается высокой производительностью. За счет этого оно может стоять в больших отопительных системах, хоть уровень шума с ним немного выше.

Второй тип также называется поверхностным, т.к. не погружается в воду. Он позволяет перекачивать грязную воду с примесями, грязью, песком и фекальными отходами. Это подходящий вариант для садов, дач и частных домов.

Как это работает?

Центробежный водяной насос заставляет воду под давлением циркулировать в замкнутом контуре, за счет чего она перемещается по трубам в доме. Работает он от электричества, есть модели разной мощности (220 Вольт и более). В отличие от устройств открытого типа, в закрытых вода не испаряется и не взаимодействует с кислородом, за счет чего образование ржавчины минимально.

За счет использования циркуляционного насоса мощность действия отопительной системы повышается, а потому можно сократить диаметр трубопроводов или присоединить систему к котлам с улучшенными теплоносителями. Дополнив систему циркуляционным насосом, вы сделаете ее универсальной.

Выбор подходящего насоса для вашей системы теплопередачи

Ваш насос оказывает огромное влияние на вашу систему теплопередачи. Это влияет на производительность, эффективность и может даже повлиять на срок службы вашей жидкости. Итак, что вам нужно знать при выборе насоса для вашей системы?

Для начала рассмотрим наиболее распространенные насосы, используемые в системах теплопередачи.

Рис. 1: Поперечное сечение центробежного насоса.(фото из Википедии)

Рис. 1: Поперечное сечение центробежного насоса. (фото из Википедии)

Центробежные насосы (рис. 1) очень распространены в системах с теплоносителями. Эти насосы в основном используют рабочее колесо с вращающимися лопастями для придания скорости жидкости и перемещения ее по системе.

Некоторые центробежные насосы изготавливаются специально для теплоносителей и используют более прочные материалы, закрытые рабочие колеса, более качественные уплотнения и поддерживают температуру до 850°F (454°C) для работы в самых сложных условиях.

Центробежные насосы

также позволяют выбирать между герметичной и бессальниковой конструкцией. В этой статье от Process Heating содержится полезная информация по этой теме.

Объемные насосы

(рис. 2) не так распространены, но обычно используются в небольших системах с электрическим обогревом. Эти устройства, также известные как шестеренчатые насосы, улавливают жидкость между блокирующими зубьями шестерни и выталкивают жидкость в остальную часть системы. Обычно они имеют механические уплотнения.

Независимо от того, какой тип насоса вы рассматриваете, уточните у производителя, подходит ли он для использования с теплоносителями.Также держитесь подальше от стандартных технологических насосов — они не так долговечны и, как правило, недостаточно хорошо работают с теплоносителями.

Рисунок 2: Объемный насос. (фото из Википедии)

Рис. 2: Объемный насос. (фото из Википедии)

Некоторые производители специализируются на насосах для теплоносителя. Dean Pump Division, MP Pumps, Inc. и Teikoku/Chempump — это лишь несколько примеров центробежных конструкций. Насос Viking – это один из возможных вариантов, если вам нужен объемный насос объемного типа.

Некоторые из этих производителей также предлагают услуги по индивидуальному проектированию и даже могут помочь определить правильный размер для вашей помпы. Здесь решающим фактором является размер — насос должен быть достаточно мощным, чтобы справиться с вязкостью жидкости и перемещать жидкость по всей системе. Если он меньше, насос не будет подавать достаточное количество жидкости в систему. Эта ситуация, широко известная как «низкий расход», может вызвать серьезные проблемы, включая кавитацию насоса, плохую производительность и более высокие, чем рекомендуемые, температуры пленки, что приведет к быстрому разрушению вашей жидкости.

Ключевым моментом является мощность — насос надлежащего размера должен иметь достаточную мощность для подачи в систему достаточного количества жидкости для эффективной работы.

Еще один важный момент, о котором часто забывают: убедитесь, что насос способен работать с вязкостью жидкости при температуре окружающей среды (пусковой), а не только при рабочей (выходной) температуре. Если ваш насос не может перемещать жидкость при температуре окружающей среды, вы рискуете перегреть жидкость.

Мы предоставили здесь некоторые основные рекомендации, но при выборе важно тесно сотрудничать с инженерами и производителями насосов.Вы также можете попробовать Pump Scout. Их сайт является отличным источником информации о различных конструкциях насосов, советов по покупке и терминологии.

Есть вопросы или комментарии? Пожалуйста, дайте нам знать.

Майкл Бейтс, технический директор

1-800-446-4910 доб. 111

Основы центробежных насосов — инженерное мышление

Узнайте основы центробежных насосов, как они работают, различные типы и где мы их используем.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube.

Государственная поставка

— ваш поставщик пара и гидравлических систем. компоненты системы отопления, такие как конденсатоотводчики, клапаны, органы управления и насосы (включая ведущие бренды отрасли, такие как Bell & Gossett, Taco и другие). Посетите сайт www.statesupply.com или позвоните нам по бесплатному телефону по телефону 877-775-7705 для беспрецедентного выбора продуктов, знающих специалисты и отличное обслуживание клиентов.

Посмотреть центробежные насосы ➡️ https://www.statesupply.com/pump/hydronic
Посмотреть видео по ремонту и обслуживанию насосов ➡️  https://www.youtube.com/statesupply
Загрузите это руководство ➡️  https://www.statesupply.com/boiler-inspection-checklist

Как выглядит центробежный насос?

Центробежные насосы бывают разных форм, цветов и размеров, но обычно они выглядят примерно так.

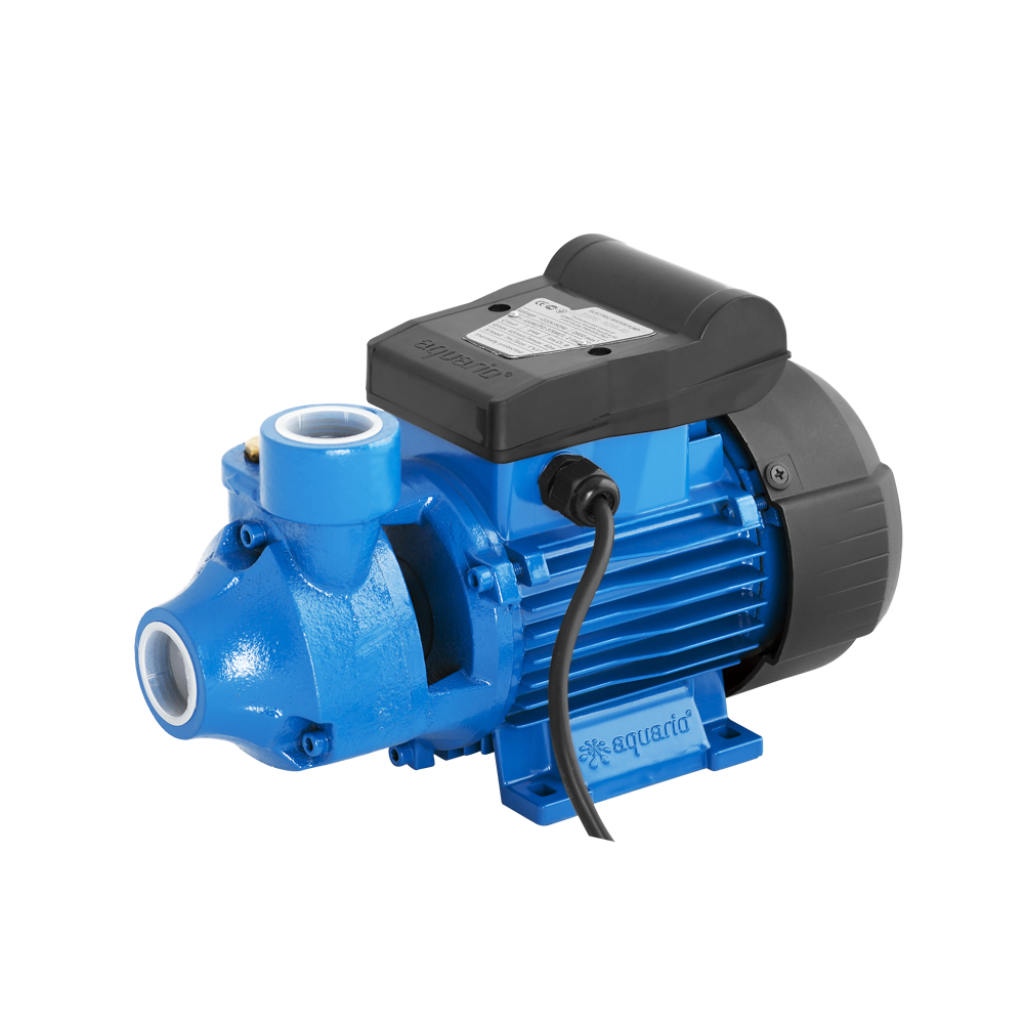

Центробежный насос

Насосы состоят из двух основных частей: насоса и двигателя. Двигатель представляет собой электрический асинхронный двигатель, который позволяет нам преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для привода насоса и перемещения воды.Насос всасывает воду через вход и выталкивает ее через выход.

Насос и электродвигатель центробежного насоса

Внутри центробежного насоса

Когда мы разбираем устройство, мы видим, что у нас есть вентилятор и защитный кожух, установленный на задней части электродвигателя. Затем внутри двигателя у нас есть статор, прикрепленный к корпусу двигателя, который удерживает медные катушки, и мы подробно рассмотрим это чуть позже в этом видео. Концентрично этому у нас есть ротор и вал.Ротор вращается, и вместе с ним вращается и вал. Вал проходит по всей длине от двигателя и в насос. Затем он соединяется с рабочим колесом насоса. Некоторые модели центробежных насосов, например эта, имеют отдельные валы для насоса и двигателя. Разделенные валы соединяются с помощью соединения, известного как муфта. Спаренные насосы обычно имеют корпус подшипника, в котором, как следует из названия, находятся подшипники.

Внутри центробежного насоса

Вал продолжается в корпус насоса. Попадая в корпус, он проходит через сальник, набивку и сальник, которые в совокупности образуют уплотнение. Затем вал соединяется с рабочим колесом.

Нагнетательный патрубок и всасывающий патрубок

Рабочее колесо передает центробежную силу жидкости, что позволяет нам перемещать жидкости, такие как вода, по трубе. Рабочее колесо заключено в корпус насоса. Корпус удерживает и направляет поток воды, когда крыльчатка втягивает и выталкивает его. Поэтому у нас есть всасывающий вход и выпускной патрубок.

Как работает центробежный насос?

Сзади электродвигателя мы видим, что вентилятор соединен с валом. Когда двигатель вращает вал, вентилятор также будет вращаться. Вентилятор используется для охлаждения электродвигателя и обдувает корпус окружающим воздухом для отвода нежелательного тепла. Если двигатель станет слишком горячим, изоляция катушек внутри двигателя расплавится, что приведет к короткому замыканию двигателя и его разрушению. Ребра по внешнему периметру корпуса увеличивают площадь поверхности корпуса, что позволяет отводить больше нежелательного тепла.

Плавники увеличивают площадь поверхности.

Электродвигатель поставляется в трехфазной или однофазной конфигурации, в зависимости от применения.

Мы рассмотрим три фазы, так как они наиболее распространены. Внутри трехфазного асинхронного двигателя у нас есть 3 отдельные катушки, которые намотаны вокруг статора. Каждый набор катушек подключен к другой фазе для создания вращающегося магнитного поля.

Трехфазный асинхронный двигатель

Когда мы пропускаем переменный или переменный ток через каждую катушку, катушка создает электромагнитное поле, интенсивность и полярность которого меняются по мере того, как электроны, проходящие через нее, меняют направление между прямым и обратным.

Переменный ток

Но если мы подключим каждую катушку к отдельной фазе, то электроны будут менять направление между прямым и обратным в разное время по сравнению с другими фазами. Это означает, что магнитное поле каждой катушки будет изменяться как по интенсивности, так и по полярности в разное время по сравнению с другими фазами.

Различные фазы

Чтобы распределить это магнитное поле, мы поворачиваем катушки на 120 градусов от предыдущей фазы и вставляем их в статор корпуса двигателя.Это создаст эффект вращающегося магнитного поля. В центре статора размещаем ротор и вал. Ротор будет подвергаться воздействию вращающегося магнитного поля и заставит его также вращаться.

Ротор и вал

Ротор соединен с валом, и вал проходит от вентилятора через ротор до крыльчатки. Таким образом, когда ротор вращается, вращается и крыльчатка. Итак, теперь, создавая вращающееся магнитное поле внутри двигателя, мы вращаем ротор, который вращает вал, а тот вращает крыльчатку.

Глядя на корпус насоса, мы находим канал, по которому течет вода, который называется улиткой. Эта улитка закручивается по периметру корпуса до выхода насоса, этот канал увеличивается в диаметре по мере продвижения к выходу.

Улитка

Вал проходит через уплотнения в корпус насоса, где соединяется с рабочим колесом.

Существует много типов крыльчаток, но большинство из них имеют загнутые назад лопасти, которые могут быть открытыми, полуоткрытыми или закрытыми кожухами.

Закрытые, полуоткрытые или открытые

Эти загнутые назад лопасти не толкают воду. Кривые вращаются, при этом внешний край движется в направлении расширяющейся улитки. Эти лопасти обеспечат жидкости плавный путь, по которому будет следовать вода. Мы увидим это чуть позже в видео.

Рабочее колесо погружено в воду. Когда крыльчатка вращается, вода внутри крыльчатки также будет вращаться. Когда вода вращается, жидкость радиально выталкивается наружу во всех направлениях к краю рабочего колеса и в улитку.По мере того, как вода движется наружу от крыльчатки, создается область более низкого давления, которая втягивает больше воды через всасывающий патрубок. Вода попадает в проушину крыльчатки и задерживается между лопастями.

Жидкость радиально выталкивается наружу

. Когда крыльчатка вращается, она сообщает воде кинетическую энергию или скорость. К тому времени, когда вода достигает края рабочего колеса, она достигает очень высокой скорости. Эта высокая скорость воды стекает с рабочего колеса в улитку, где она ударяется о стенку корпуса насоса. Это воздействие преобразует скорость в потенциальную энергию или давление. За этим следует больше воды, и поэтому развивается поток. Спиральный канал имеет расширяющийся диаметр по мере того, как он закручивается по окружности корпуса насоса. По мере расширения скорость воды будет уменьшаться, что приведет к увеличению давления. Таким образом, этот расширяющийся канал позволяет большему количеству воды присоединяться и преобразовываться в давление.

Таким образом, давление на выходе нагнетания выше, чем на входе всасывания.Высокое давление на выходе позволяет нам нагнетать жидкость по трубам в резервуар для хранения или по системе трубопроводов.

Нагнетает жидкость по трубам в резервуар для хранения

Толщина крыльчатки и скорость вращения влияют на объемный расход насоса, но диаметр крыльчатки и скорость вращения увеличивают создаваемое им давление.

НПШ

Вы услышите термин NPSH, который является аббревиатурой от чистого положительного давления всасывания. Мы кратко расскажем, что это значит.

NPSHR

В конце этой аббревиатуры есть две буквы: NPSHR и NPSHA. R – требуемый NPSH. Каждый насос проверяется на это значение, и его можно узнать у производителя насоса в рабочей таблице насосов. На данный момент не беспокойтесь об этой запутанной диаграмме, мы разберем ее и подробно рассмотрим в отдельной статье. Значение R в основном является точкой предупреждения или опасности. Когда вода поступает в насос и течет в отверстие рабочего колеса, она теряет энергию из-за трения, что приводит к падению давления.При определенных условиях вода, протекающая через эту секцию, может достигать точки кипения, когда это происходит, мы называем это кавитацией. Мы скоро узнаем об этом подробнее.

Значение R

Другой буквой была A, и это доступный NPSH. Это зависит от установки насоса и требует расчета. Он учитывает такие параметры, как тип установки и высота над уровнем моря, температура жидкости, точка кипения жидкости и т. д.

Значение NPSHA

Доступное значение должно быть выше требуемого. (НПША > НПШР)

Например, если у нас есть установка, и мы рассчитали, что NPSHA составляет 11, но для насоса требуется NPSHR, равный 4, тогда насос должен быть в порядке. Однако, если мы установили насос, требующий кавитационного запаса 13, доступного кавитационного запаса будет недостаточно, и возникнет кавитация.

Кавитация

Так что же такое кавитация? Как известно, вода может переходить из жидкого состояния в паровое или газообразное. Точка, в которой это происходит, известна как давление пара.

Мы знаем, что вода закипает при температуре около 100°C (212°F), потому что она находится на уровне моря, где атмосферное давление составляет 101,325 кПа (1 бар), но если мы поднялись на вершину Эвереста, то вода закипит всего при 71°C. °C (160 °F), поскольку атмосферное давление снизилось до 34 кПа (0,34 бар). По мере снижения давления воде становится легче кипеть.

Атмосферное давление

Итак, мы знаем, что на всасывающем патрубке насоса будет падение давления, и если это давление меньше, чем давление паров перекачиваемой жидкости, то вода может достичь точки кипения. При этом возникает кавитация.

Во время кавитации частицы воздуха в воде будут расширяться по мере достижения точки кипения, а затем очень быстро разрушаться сами по себе. Когда они разрушаются, они могут повредить крыльчатку, а также корпус насоса, при этом с поверхности удаляются мелкие частицы металла, и если это будет продолжаться, то в конечном итоге насос разрушится. Поэтому мы должны убедиться, что доступное давление выше, чем требуемое давление насоса.

Кавитация

Где мы используем центробежные насосы?

Мы повсеместно используем центробежные насосы.Мы используем их для перемещения жидкостей из одного резервуара в другой или по системе.

Например, мы можем использовать небольшой встроенный центробежный насос в нашем домашнем контуре отопления для перемещения нагретой воды по дому.

Использование центробежного насоса

Мы можем использовать большие центробежные насосы для перемещения воды из конденсатора чиллера в градирню на крыше как часть централизованной системы охлаждения.

Мы рассмотрим типы насосов и их применение в нашей следующей статье этой серии.


Центробежные насосы и характеристики насосов для систем отопления, вентиляции и кондиционирования воздуха и водопроводных систем

Версия для печати (PDF)
Центробежные насосы являются «сердцем» водяных систем отопления, охлаждения и водоснабжения. В течение следующих нескольких недель утренние протоколы Р. Л. Деппманна по понедельникам будут посвящены некоторым базовым и продвинутым темам сцеживания. Начнем с краткого обзора информации, содержащейся в кривой насоса.

В нашем примере мы будем использовать центробежный насос ITT Bell and Gossett модели 1510 с торцевым всасыванием, модель 5E, с номинальной скоростью 1750 об/мин.

По горизонтальной оси отложен расход воды в галлонах в минуту или галлонах в минуту. Вертикальная ось — ноги головы. На самом деле это футо-фунты/фунты, но общепринятым термином является футы головы.

Рабочая точка 1000 галлонов в минуту на высоте 95 футов имеет рабочее колесо 10-5/8”. Этот насос изготавливается с рабочими колесами, обрезанными с шагом 1/8 дюйма. Если бы мы показали все крыльчатки, вы бы больше ничего не смогли прочесть на кривой.

Кривые КПД, выделенные красным цветом, определены заводскими испытаниями. Этот насос имеет КПД 85,3% в рабочей точке. Обратите внимание, что при изменении рабочей точки в системе с переменным расходом меняется и КПД. Пунктирные линии слева направо обозначают BHP или тормозную мощность. BHP = (GPM X Ft HD) / (3960 X КПД насоса). Когда рабочая точка меняется, и мы двигаемся вправо и влево по кривой 10,625 дюйма, тормозная мощность меняется. При 500 галлонах в минуту насосу требуется 20 л.с., а при 1400 галлонах в минуту — около 32 л.с.Если бы насос был оснащен двигателем мощностью 30 л.с., он был бы перегружен при скорости 1400 галлонов в минуту. Большинство инженеров выбирают варианты без перегрузки, и поэтому этот насос будет поставляться с двигателем мощностью 40 л.с.

Последний пункт самый запутанный. NPSHr — это чистый положительный напор на всасывании, необходимый насосу для предотвращения вскипания жидкости в рабочем колесе. Он меняется в зависимости от потока и читается вправо. Напор NPSHr указан в футах, но является абсолютным числом. Например, 34 фута NPSHr будут отображаться на манометре как 0 фунтов на квадратный дюйм.

На следующей неделе мы рассмотрим выбор насоса.

Отказ от ответственности: R. L. Deppmann и ее аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, которые являются результатом этой информации.Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы.

Архивы – Щелкните здесь, чтобы просмотреть прошлые статьи

Выбор центробежного насоса для гидравлических систем (часть 1)

Вы выбрали скорость потока в галлонах в минуту и ​​напор насоса. Вы поправили головку для жидкости, как описано в последних нескольких статьях. Пришло время выбрать водяной насос. Почему вы выбираете один насос вместо другого и как вы, как инженер-заказчик, убедитесь, что представленный насос отдаленно близок к тому, который вы выбрали.В «Monday Morning Minutes» Р. Л. Деппманна это начинается сегодня.

Прежде чем рассматривать характеристики насоса, давайте решим, какой тип насоса использовать. Должен ли он быть встроенным, с торцевым всасыванием, установленным на основании, тесно соединенным, гибко соединенным двойным всасыванием, с вертикальной турбиной или любым количеством других типов. Часто это решение принимается за вас через офисные стандарты, но давайте рассмотрим преимущества каждого из них.



Циркуляционный насос B&G Series 100 из 3-х частей Моноблочный циркуляционный насос серии B&G PL



Линейные насосы ITT Bell and Gossett (B&G) бывают различных размеров и конструкций.Очень маленькие встроенные насосы, подобные тем, которые используются в жилых помещениях, отлично подходят для змеевиков AHU и вторичных насосов с низким расходом. Эти насосы доступны в трехсоставном циркуляционном исполнении или в моноблочном исполнении NRF или PL. Проблема, которую мы часто сталкиваемся с циркуляционным насосом из трех частей, — это подшипники с масляной смазкой. Эти подшипники обеспечивают бесшумную надежную работу, но требуют технического обслуживания. Многие из ваших клиентов предпочитают необслуживаемые циркуляционные насосы, поэтому мы предлагаем насосы NRF и PL для небольших применений.

Я бы порекомендовал вам выбрать насосы с мокрым ротором B&G PL или NRF для небольших систем отопления и охлаждения с низким напором мощностью менее ½ л.с. Эти нагрузки достаточно низки, чтобы эти насосы могли годами работать без сбоев без затрат на более крупную встроенную конструкцию насоса. На следующей неделе мы предоставим информацию о больших встроенных насосах. Нажмите ЗДЕСЬ, чтобы инженер по продажам связался с вами и предложил обновить технические характеристики вашего насоса.

* Товарный знак The Dow Chemical Company

Отказ от ответственности: R. L. Deppmann и ее аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, которые являются результатом этой информации. Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы.

Выбор насоса для вашей системы теплопередачи

Написано webfoot на . Размещено в ХТФ.

Джерард Бернальдо, инженер-специалист по жидкостям При выборе правильного насоса для систем теплопередачи необходимо учитывать несколько факторов.Насос должен соответствовать температуре, давлению и свойствам жидкости в системе. Неправильный выбор насоса может привести к неэффективной работе системы или даже к неисправности насоса, например, повреждению уплотнения насоса и утечке. Выбор лучшего насоса для вашего применения может быть сложной задачей, но знание того, какие типы насосов подходят для определенных ситуаций, может значительно облегчить решение. В системах с высокой теплопередачей используются два основных типа насосов. Насосы прямого вытеснения вытесняют жидкость, создавая полость между движущимися компонентами, в которую заливается жидкость.Затем жидкость вытесняется, когда механизм закрывает эти зазоры. Обратите внимание, что эта статья относится только к роторным насосам прямого вытеснения. Поршневые объемные насосы не предназначены для использования с теплоносителем. Центробежные насосы используют вращающееся рабочее колесо, двигатель или турбину для создания кинетической энергии, которая увеличивает статическое давление жидкости. Жидкость поступает в насос через рабочее колесо вдоль оси его вращения и выбрасывается радиально к выпускному отверстию. Насосы с магнитным приводом представляют собой уникальный бессальниковый вариант, в котором встроенные магниты приводят в действие друг друга, вращая вал, заключенный в канистру.Магнитные насосы аналогичны центробежным насосам в том, что приводные магниты также приводятся в действие двигателем. Каждый тип насосов имеет свои преимущества и недостатки, которые обсуждаются более подробно.

Таблица 1 Xceltherm® 600 вязкость при выбранных температурах

°F

°С

Вязкость (сП)

50

10.0

75.697

100

37,8

15.489

150

65,6

5,574

200

93,3

2.703

250

121,1

1,642

300

148,9

1.085

Одним из наиболее важных моментов при проектировании системы является вязкость жидкости. Если это должным образом учитывать, вы можете исключить насосы, которые не будут работать должным образом.Имейте в виду, что вязкость теплоносителя значительно увеличивается при низких температурах. См. таблицу 1. Рабочий диапазон теплоносителя  – это диапазон температур между точкой прокачиваемости и рекомендуемой максимальной рабочей температурой жидкости . Точка прокачиваемости определяется как температура, при которой вязкость жидкости достигает 2000 сантипуаз. В этот момент жидкость становится слишком вязкой, чтобы центробежные насосы могли поддерживать поток жидкости. Важно отметить, что прокачиваемость жидкости обычно является фактором только при запуске.Хотя жидкости-теплоносители технически могут использоваться при температурах, близких к точке их прокачиваемости, многие жидкости (особенно жидкости на нефтяной основе) теряют большую часть своей эффективности теплопередачи, если используются близко к точке их прокачиваемости. Центробежные насосы лучше всего работают с жидкостями с низкой вязкостью, обычно до 550 сП. В этом диапазоне центробежные насосы способны работать практически с большинством теплоносителей, представленных на рынке. Однако, поскольку они работают со скоростью двигателя, эффективность насоса и скорость потока значительно падают по мере увеличения вязкости.Это связано с повышенными потерями на трение в механизме насоса. Насосы прямого вытеснения превосходят других в этой категории. Они могут эффективно работать в широком диапазоне вязкостей и даже в исключительных случаях при высокой вязкости (некоторые могут работать до 1 000 000 сП!) Высоковязкая жидкость заполняет зазоры в полостях насоса, что улучшает работу насоса. И наоборот, объемные насосы, такие как шестеренчатый насос с внутренним зацеплением, показанный на рис. 1, не могут откачивать жидкость в больших количествах.Вместо этого поршневые насосы способны обеспечить постоянный, безпульсивный поток через систему, не зависящий от изменений давления в системе. Центробежные насосы могут эффективно работать при определенном давлении, но их эффективность значительно падает по мере увеличения давления в системе. Большинство систем теплопередачи предназначены для работы под давлением 50 фунтов на квадратный дюйм, и в этом случае можно использовать как центробежные, так и поршневые насосы. Центробежные насосы могут быть рассчитаны на напор до 55 фунтов на кв.) Следующим важным аспектом выбора насоса является производительность системы. Основным преимуществом центробежных насосов является их способность перекачивать большие объемы жидкости (до 120 000 галлонов в минуту). Технологические процессы могут даже предусматривать параллельное подключение нескольких центробежных насосов для максимального расхода жидкости. Чистый положительный напор на всасывании, чаще называемый «давлением в системе», представляет собой сумму нескольких факторов, определяемых конструкцией системы. NPSH определяется следующим:

*NPSH = HA ± HZ – HF + HV – HVP

Срок Определение Примечания
ХА Абсолютное давление на поверхности жидкости в расходном баке Обычно атмосферное давление (вентилируемый резервуар подачи), но может быть другим для закрытых резервуаров.Не забывайте, что высота влияет на атмосферное давление (HA в Денвере, CO будет ниже, чем в Майами, Флорида). Всегда положительное (может быть низким, но даже в вакуумных сосудах положительное абсолютное давление)
ГЦ Расстояние по вертикали между поверхностью жидкости в питающем баке и осевой линией насоса Может быть положительным, когда уровень жидкости выше центральной линии насоса (называется статический напор) Может быть отрицательным, когда уровень жидкости ниже центральной линии насоса (называется высота всасывания.) Всегда используйте самый низкий допустимый уровень жидкости в баке.
ВЧ Потери на трение во всасывающем трубопроводе Трубопроводы и фитинги действуют как ограничители, препятствующие протеканию жидкости к входному отверстию насоса.
ВН Напор на всасывающем патрубке насоса Часто не входит в комплект, так как обычно очень маленький.
ХВП Абсолютное давление паров жидкости при температуре откачки Необходимо вычесть в конце, чтобы убедиться, что давление на входе остается выше давления пара.Помните, что с повышением температуры растет и давление пара.
*Таблица и уравнение предоставлены www.pumpschool.com
После расчета доступного NPSH (NPSHA) можно выбрать насос с соответствующим требуемым NPSH (NPSHR). NPSHA должен быть больше, чем NPSHR, чтобы избежать кавитации насоса во время работы системы. Кавитация возникает, когда давление жидкости в жидкости падает ниже давления пара, что приводит к закипанию жидкости. Пузырьки пара создают шум и вибрацию насоса, вызывая точечное повреждение рабочего колеса и резкое снижение напора насоса и нагнетания.Если выбран насос с надлежащим номинальным значением NPSH, можно предотвратить кавитацию. После выбора правильного насоса для применения можно рассмотреть несколько вариантов уплотнения вала. Одной из первых форм уплотнений вала является набивка, состоящая из плетеных или формованных колец, сжатых в сальниковой коробке насоса. Этот тип уплотнения требует смазки либо жидкостью циркуляционной системы, либо внешней смазкой. Главное преимущество набивки в том, что она редко выходит из строя катастрофически. Он наиболее эффективно используется в приложениях с густыми неабразивными жидкостями.Эластомерные манжетные уплотнения также идеально подходят для подобных применений. Хотя они традиционно используются для систем низкого давления, технологические достижения в новых уплотнениях позволяют также работать в системах высокого давления (150 фунтов на квадратный дюйм или выше). Недостатком использования манжетного уплотнения является возможность катастрофического отказа, который может вызвать более серьезные проблемы с насосом. Механические уплотнения имеют тот же недостаток. По сути, механические уплотнения состоят из поверхностей, скользящих друг относительно друга, образуя уплотнение. Подобно набивке уплотнения, поверхности механического уплотнения обычно смазываются циркулирующей жидкостью или другими внешними способами.Наиболее заметным преимуществом механических уплотнений является большое разнообразие конструкций для работы с широким диапазоном жидкостей, вязкостей, давлений и температур. Кроме того, они спроектированы так, чтобы их можно было легко заменить или отремонтировать. Как упоминалось ранее в этой статье, бессальниковые насосы с магнитным приводом становятся популярным вариантом для трудноудерживаемых жидкостей. Хотя герметичные насосы являются более дорогостоящей альтернативой, они обеспечивают исключительную надежность и полное отсутствие утечек. В заключение, есть несколько факторов, которые следует учитывать при принятии решения о том, какой насос лучше всего подходит для вашей системы теплопередачи.Несмотря на то, что существует широкий выбор насосов, знание возможностей вашей системы может помочь вам сузить область поиска.
Внешние ссылки www.lightmypump.com www.pumpschool.com www.pump-zone.com Рекомендуемые производители/дистрибьюторы насосов Насос Дина  6040 Гион Роуд Индианаполис, IN 46254 Телефон: 317-293-2930 Факс: 317-297-7028 Дикоу Памп Компани, Инк. 1738 Сэндс Плейс Мариэтта, Джорджия 30067 Бесплатный номер: 877-952-7903 Телефон: 770-952-7903 Факс: 770-933-8846 Промышленные товары Goulds Pumps, корпорация ITT 240 Фолл-Стрит Сенека-Фолс, Нью-Йорк 13148 Телефон: 315-568-2811 Факс: 315-568-2418 Насосы Travaini США 200 Ньюсом Драйв Йорктаун, Вирджиния 23692 Телефон: 757-988-3930 Факс: 757-988-3975 Viking Pump, Inc. Подразделение корпорации IDEX 406 Стейт Стрит, П.П. Вставка 8 Сидар-Фолс, ИА 50613-0008 Телефон: 319-266-1741 Факс: 319-273-8157

Объемные насосы

Центробежные насосы

Магнитные насосы

Насосный отдел Дина

Х

Х

Dickow Pump Company, Inc.

Х

Насосы Goulds

Х

Насосы Travaini США

Х

Viking Pump, Inc.

Х

Х



Повышение температуры по сравнению сОбъемный расход

Нет идеальных насосов с 100% эффективностью. Энергия, теряемая на трение и гидравлические потери, превращается в тепло – нагревая жидкость, транспортируемую насосом.

повышение температуры можно рассчитать как

DT = P S (1 — μ) / (C P Q ρ) (1)

, где

дт = температура Поднимитесь на насосе = удельная теплоемкость жидкости (кДж/кг o C)

μ = эффективность насоса

ρ = плотность жидкости (кг/м 3 )

90 и потребляемая мощность для центробежного насоса:

Насос — Калькулятор повышения температуры

P s — тормозная мощность (кВт)

μ — КПД насоса

μ — C P P P P Удельное тепло (KJ / KG O C)

Q — Объемного потока (M 3 / S)

ρ — Плотность (кг / м 3 )

Пример — Повышение температуры в водяном насосе

Повышение температуры в водяном насосе, работающем при нормальных условиях с расходом 6 м 3 /ч (0.0017 м 3 /с) , тормозная мощность 0,11 кВт и КПД насоса 28% (0,28) можно рассчитать как

dt = (0,11 кВт) (1 — (0,42) / ( kj / кг o c) (0,0017 м 3 / с) (1000 кг / м 3 ))

= 0,011 O C

C

Удельная тепловая температура воды C P = 4,2 кДж/кг o С .

Если поток через насос уменьшается путем дросселирования нагнетательного клапана, повышение температуры увеличивается.Если расход уменьшить до 2 м 3 /ч (0,00056 м 3 /с) , тормозная мощность немного уменьшится до 0,095 кВт , а КПД насоса уменьшится до 15% (0,15) — температура подъем можно рассчитать как

dt = (0,095 кВт) (1 — 0,15) / ((4,2 кДж/кг o C) (0,00056 м 3 /с) (1000 кг/м 3 ) )

= 0.035 = 0,035 o C

с производственным документацией Высошение температуры против дросселирования может быть выражена как:

Индивидуальные производители центробежных насосов HVAC, поставщики, завод — Оптовая цена

Centrofugal Price имеет стабильную работу продукта и используется для транспортировки воды или жидкостей при температуре 100 ° C или ниже с физическими и химическими свойствами, подобными воде.

Основными областями применения центробежного насоса HVAC являются отопление, вентиляция и кондиционирование воздуха, промышленное нагнетание, водоснабжение и водоотведение.

Диапазон расхода: 5~1400 м³/ч; поднимать диапазон: 6~135м.

Максимальное рабочее давление насосной системы: ≤16 МПа.

Температура среды: ≤+100℃.

Введение компании:

Основная продукция нашей компании:

Горизонтальные одноступенчатые центробежные насосы с односторонним всасыванием серии NIX;

Серия NXH одноступенчатые центробежные химические насосы с односторонним всасыванием;

Одноступенчатые центробежные насосы с односторонним всасыванием и прямым присоединением серии NLB;

Одноступенчатые вертикальные трубопроводные насосы серии NLG;

Серия NSP одноступенчатые двойного всасывания Zhongkai насос;

Масляный насос для обесцвечивания серии GTP;

Санитарный центробежный насос серии GHP.

Наша продукция широко используется в нефтедобыче, водоочистке для защиты окружающей среды, металлургии, нефтяной, химической, водной, горнодобывающей, энергетической, фармацевтической, пожарной безопасности и других отраслях.

Они экспортируются в Юго-Восточную Азию, Северную Америку, Европу, Африку и на другие международные рынки и получили единодушную оценку пользователей. в энергосберегающем преобразовании и применении.

Стоит отметить, что наша компания самостоятельно разработала и изготовила NZB. роторные насосы широко используются в области олеохимии, защиты окружающей среды и транспортировки навозной жижи.Оборудование для отвода сточных вод в сочетании с роторными насосами используется на скоростных железнодорожных станциях, автовокзалах и других объектах. мест скопления людей, что надолго решает проблему сложного сброса нечистот. Наша сервисная сеть охватывает всю страну.

Заглядывая в будущее, компания всегда придерживается бизнес-философия «Качество прежде всего, клиенты прежде всего», придерживаясь основных ценностей «Честность, ответственность, инновации и взаимовыгодность», делая все возможное, предоставляя клиентам конкурентоспособные продукты и услуги, и возрождение китайской насосной промышленности и усердная работа.

Добавить комментарий

Ваш адрес email не будет опубликован.
