Как сделать откатные консольные ворота

Что такое откатные ворота, их преимущества и недостатки, а также варианты конструкций мы уже рассказали. Самое время рассказать, как же они изготавливаются. Даже если Вы никогда не захотите этого делать самостоятельно, данная статья поможет Вам определить, правильно ли действуют Ваши мастера.
Итак, неотъемлемыми элементами откатных ворот консольного типа являются 4 составляющие: каркас, обшивка, комплект роликового оборудования, а также фундамент.
Начнем мы, разумеется, с самого важного, т.е. с каркаса. Вес полотна откатных ворот на много больше веса распашных створок. Поэтому он, в отличие от каркасов последних, а тем более калиток, должен быть очень прочным и жестким.
Вы спросите, для чего ему нужна такая жесткость? Ответ очень прост – чтобы не деформироваться (т.е. провиснуть). Очень популярное заблуждение считать, что провиснуть полотну ворот не дает направляющая балка. Разумеется, это не так. Жесткость ворот задается именно каркасом, а направляющая балка может прогибаться даже под собственным весом.


Для достижения необходимой прочности, каркас необходимо делать исключительно с раскосами (внутренними диагоналями). Соответственно, обшиваться ворота могут как с одной, так и с двух сторон. Самый популярный вариант – именно двухсторонняя обшивка (для глухих ворот).
Еще одно популярное заблуждение считать, что решетка или кованый рисунок могут обеспечить нужную жесткость и раскосов можно не делать. Увы, отказ от внутренних диагоналей негативно сказывается на ресурсе ворот. Были случаи, когда решетка или ковка обеспечивали должную степень прочности, однако это справедливо лишь для небольших ворот.
С одинарной рамой, полагаем, все очевидно: весь каркас изготавливается из профтрубы одинаковой ширины (например, 40,50 или 60мм), варьироваться может лишь толщина внешних и внутренних профилей (например, 40х40 и 40х25, или 50х50 и 50х25).
Двойная рама представляет собой внешнюю раму из трубы большего размера, внутрь которой вварена вторая рама из меньшей по размеру трубы. Это делается для того, чтобы вложить обшивку внутрь внешней рамы и закрепить к внутренней. Таким образом, внешними краями полотна ворот является не края обшивки, а края рамы – о них сложно пораниться и выглядят они гораздо эстетичнее. Если ворота будут не глухими, а наоборот, прозрачными решетчатыми или с кованым рисунком, внутреннюю раму можно модернизировать и подогнать под стиль рисунка ковки, однако совсем отказываться от нее мы не рекомендуем.
Для изготовления рамы оптимально использовать стальные профильные трубы. Рассчитывая объем необходимого материала для внутренней рамы, учитывайте не только периметр каждой створки, но и внутренние диагонали. Без них створки ворот неминуемо провиснут сразу под весом обшивки или со временем от усталостных и эксплуатационных деформаций. Сразу стоит подумать о материале обшивки и том, со скольких сторон он будет устанавливаться – одной (обычно внешней) или двух. Для двойной рамы с односторонней обшивкой мы рекомендуем профтрубы размера 6х30 и 40х20, а для двойной с двухсторонней обшивкой – 60х30 или 60х40 и 20х20.

Определившись с обшивкой и каркасом и закупив металл, советуем сразу зачистить его от ржавчины и грязи (большинство металла на рынках и металлобазах в ужасном состоянии, после раскроя и сварки производить зачистку будет весьма затруднительно, да и работать с относительно чистым материалом гораздо приятнее). Оптимальным инструментом для этого является малая «болгарка» под круги диаметром 115 или 125мм и одеваемая на нее щетка-насадка с железным ворсом.

Подготовив металл можно начать его раскраивать. Делать это оптимально опять же «болгаркой» и чем большего диаметра, тем лучше. В идеале отрезным станком с дисками 350-400мм. После этого каркас можно сваривать, не забывая при этом проверять прямоугольность конструкции (диагонали прямоугольника всегда равны!) и ее ровность (лучше всего уровнем). После сварки не забываем зачистить все сварные швы.
Форма «хвоста»-противовеса рамы, который будет находиться над роликовыми опорами при закрытых ворота может быть треугольной или прямоугольной. В последнем случае внутренняя диагональ обязательна! Обшивать его или нет – на Ваше усмотрение. Оптимальной по трудозатратам и расходу материала является тругольный пустой хвост.

Когда каркас сварен, его можно красить сразу (минимум в два слоя с предварительным обезжириванием, например 646 растворителем), а можно после стыковки его с направляющей балкой. Учтите, что после этого, общий вес конструкции почти наверняка перевалит за 100 (а то и 200-300, в зависимости от размеров полотна ворот) килограмм и ее транспортировка даже на несколько метров станет затруднительной.
Поэтому нет ничего зазорного в стыковке рамы ворот с направляющей балкой (из комплекта оборудования для откатных ворот) прямо по ходу монтажа, иногда даже поставив последнюю на роликовые опоры.

Самые распространенные варианты обшивки – это профильный стальной оцинкованный и/или крашеный лист, а также обрезная доска или вагонка (всплошную или в разбежку – «штакетник»). Для крепления принято использовать либо саморезы по металлу (со сверлом на конце) под крестовую отвертку или 6-8-10мм головку («кровельные»), либо алюминиевые заклепки. Для последних помимо самих заклепок необходимо иметь дрель со сверлами (на 0,2-0,3мм больше диаметра заклепок), а также специальный «клёпальный» пистолет. Мы рекомендуем использовать кровельные саморезы со шляпками в цвет листа. Если для обшивки используется дерево, его следует обработать (проморить, покрасить) заранее.
Собственно обшивку каркаса ворот лучше производить после монтажа, поскольку необшитая рама легче обшитой( иногда даже в разы!) и гораздо удобней в транспортировке.
Пару слов о замках и ручках. На откатные ворота их ставят очень редко по одной простой причине – такие ворота принято сразу оснащать комплектом автоматики. Однако, если Вы находите это необходимым (хотя бы на крайний случай), на воротах можно разместить ручку и «ушки» под навесной замок (в районе концевого ролика и его улавливателя).
Особенности фундамента для откатных ворот, а также тонкостей их монтажа, все это темы для отдельных статей.

Консольные откатные ворота — откатные ворота консольного типа цена

 Наш партнёр компания Vorota750 — Откатные ворота консольного типа.



Наиболее востребованный тип воротных систем для частного сектора, предприятий, складов, гаражей и организаций – сдвижные конструкции. Самый удобный тип – консольные откатные ворота, преимуществами которых является компактность, легкость управления (передвигать полотно можно рукой или при помощи автоматики), бесшумность работы, надежность и прочность, простое обслуживание и долговечность.

Компания «Сталь-Монтаж» предлагает купить сдвижные конструкции под ключ от лучших производителей и по выгодным ценам. Создать и установить системы можно и собственными руками, для чего воспользоваться фото и видео инструкциями, схемами и чертежами, статьями, представленными на нашем сайте.

Откатные ворота консольного типа: этапы изготовления и монтажа

После выполнения расчетов, составления схем и чертежей, закупки материалов и подготовки инструментов, проводятся следующие работы.

  • Устройство фундамента. Для этого используется 20-й швеллер длиной 2 м, на который наваривается три ножки из арматуры. Конструкция погружается в яму, которая примыкает к опорному столбу, и заливается бетоном. Если планируется устройство автоматики, то предварительно под полками швеллера прокладываются провода, заключенные в гофротрубу.
  • Изготовление каркаса и рамы. Первый сваривается из профильных труб 40х60 мм – для основы, и 20х40 мм – для ребер жесткости. К нижней поверхности каркаса посредством точечной сварки прикрепляется направляющий рельс.
    Швы зачищаются, все металлические поверхности обрабатываются антикоррозийной грунтовкой и окрашиваются (кроме внутренней поверхности несущей балки).
  • Зашивка рамы. Материалом здесь может служить профнастил, сетка, дерево, поликарбонат, стальные листы и пр.
  • Монтаж механизма. Роликовые тележки насаживаются сверху на установочные пластины. Ролики помещаются в несущую балку и разводятся в соответствии со схемой, пластины привариваются к швеллеру. Проверяется ход створки. Монтируется концевой ролик, выставляются заглушки на направляющей, в верхней части опорного столба – направляющее устройство с роликами, а также улавливатели.
  • Установка автоматики, ручек и замков.

Чтобы получить ответы на интересующие вопросы и приобрести консольные системы для откатных ворот, либо готовые конструкции, следует позвонить по телефонам: ☎+7-(495)-642-40-61, ☎+7-(926)-555-37-93 нашим менеджерам.

Сертификаты

sertifikat-doorhan-f сертификат doorhan

Sertificat_ALUTECH-f сертификат ALUTECH

сертификат ролтэк сертификат ролтэк

сертификат nice сертификат nice

Калькулятор

Размер

{{ option. text }}- {{size.options[size.selectedIndex].price}} руб

Электропривод

{{ option.text }}- {{drive.options[drive.selectedIndex].price}} руб

Фундамент

{{ option.text }}- {{base.options[base.selectedIndex].price}} руб

Отделка

{{ option.text }}- {{decoration.options[decoration.selectedIndex].price}} руб

Предварительная
стоимость:

Заказать

Нужно выбрать размер!

Откатные системы — Воротные системы

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «Алюминиевые системы», расположенному по адресу 121596, Россия, г. Москва, ул. Горбунова, д. 2, стр. 3 согласие на обработку:

  • персональных данных, сбор которых ООО «Алюминиевые системы» осуществляет при использовании сайта в сети «Интернет» https://www. vorota365.ru: IP-адрес, информация из cookie, информация о браузере пользователя (или иной программе, с помощью которой осуществляется доступ к https://www.vorota365.ru), время доступа, адрес запрашиваемой страницы сайта https://www.vorota365.ru, адрес ранее посещенной страницы сайта сети «Интернет», в целях: Маркетинговая аналитика.
  • персональных данных, указанных мной на страницах сайта https://www.vorota365.ru в сети «Интернет», характер информации которых предполагает или допускает включение в них следующих персональных данных: ФИО, дата рождения, паспортные данные, адрес регистрации, контактный номер телефона, контактный адрес электронной почты, в целях: Ведение бухгалтерского учета, ведение базы данных клиентов, регистрация клиентов и потенциальных клиентов в базе данных клиентов..

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Монтаж откатных ворот. Комплектующие для установки консольных ворот

Оборудовать въезд на частную территорию для контроля и безопасности, ограничения въезда нежелательных или случайных транспортных средств и лиц и т.д. – естественная потребность большинства организаций, частных домов, бизнес и даже социальных объектов. Откатные, распашные, гаражные ворота – неотъемлемая часть системы контроля доступа на территорию.

Откатные ворота консольного типа – современное и практичное решение для организации оборудования въезда на объект. Консольные ворота удобны в использовании, не требуют установки обычных направляющих рельсов, «не боятся» российских снежных зим и наледи, безопасны при открывании. Установка консольных ворот позволяет эффективно использовать ограниченное пространство вокруг проема (причина невозможности установки распашных ворот). Сдвижные ворота  устанавливаются обычно с внутренней стороны территории, при этом монтаж ворот позволяет открывать створку или вправо, или влево — в зависимости от желаний заказчика и наличия свободного места

Современные откатные ворота наиболее функциональны, имеют эстетичный вид и множество вариантов отделки и дизайна и пользуются огромной популярностью.Полотно створки консольных ворот крепится на подвижной направляющей балке, которая при перемещении приводит в движение створку, жестко к ней прикрепленную. Монтаж откатных ворот консольного типа «упрощается» в виду отсутствия в проёме верхних и нижних направляющих рельсов

  Это также дает свои преимущества — отсутствие ограничений по высоте на габариты транспорта и перевозимого груза; отсутствие  препятствий под колесами проезжающих машин; нижняя направляющая не забивается грязью, которая мешает движению ворот.

 Откатные ворота при необходимом минимуме ухода сохраняют работоспособность при любых температурах и погодных условиях десятилетия. Специальная роликовая система обеспечивает легкость и бесшумность ворот. Все комплектующие изготовляются из прочных и надежных материалов, устойчивых к деформации и коррозии. Заказать изготовление консольных откатных ворот по определенным размерам возможно на любом этапе строительства.

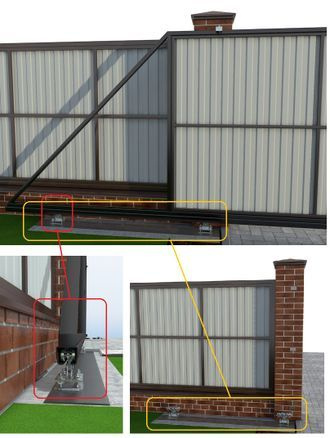

Схема установки консольных ворот с использованием комплектующих.



Конструкция откатных ворот



Широкий диапазон цен на откатные ворота обуславливается объектами их применения -от бюджетных и экономичных для среднего класса до дорогостоящих и элитных, в соответствии с тонкостями архитектуры и неповторимым дизайном. Выбрать можно материалы отделки, цвет, форму створки. Отделать ворота можно предварительно специально обработанным деревом, гладким или гофрированным пластизолом, коваными элементами. Для ворот предприятий чаще используются стальные листы и сайдинг.

Консольные откатные ворота состоят из створки — специального полотна, перемещающегося по консольным блокам, прикрепленным к прочному фундаменту. Движение створки ворот осуществляется над землёй за счёт рамной конструкции. При открытии раздвижных ворот проем освобождается полностью. Фундамент закладывается заранее справа или слева от проезда внутри огороженной территории.





Комплектующие откатных ворот:

  1. Рельс направляющий
  2. Тележки роликовые
  3. Подставка
  4. Заглушка
  5. Шина
  6. Улавливатель верхний
  7. Улавливатель нижний
  8. Ролик опорный

 1. К нижней части рамы ворот приваривается специальный направляющий рельс, который принимает на себя вес ворот составляет с ними единое целое. Рама откатных ворот консольного типа превышает размет ширины проезда в полтора раза.

 Т.е., при ширине проезда в 6 м необходимое пространство слева или справа от проезда будет составлять 9 метров.

 Рельс направляющий изготавливается из стального листа, является основным конструктивным элементом, воспринимающим все нагрузки. Имеет специальную конструкцию для обеспечения плавного и равномерного хода ворот по кареткам. К шине (рельсу) крепится обрамление ворот, крепление должно быть прочным и жестким.





    2. Задняя часть рамы используется для крепления ворот на консольных блоках. В нижней части полотна откатных ворот находится специальная профильная балка, в которой перемещаются 2 роликовые тележки. Роликовые опоры принимают полный вес ворот. Для монтажа опор к фундаменту чаще всего используются подставки, которые позволяют регулировать ворота. Крепление же самой подставки осуществляется либо сваркой (в этом случае необходимо заложить в фундамент швеллер или другой элемент для крепления), либо анкерными болтами.







 3.  Шина (кронштейн)  имеет пару поддерживающих роликов, обеспечивающих надежное и устойчивое вертикальное положение ворот.



  4. Верхний и нижний улавливатели и опорный ролик используются для обеспечения правильного положения ворот при закрытии, для предотвращения опрокидывания ворот и разгрузки ворот в закрытом положении.



Нижний улавливатель —  берет на себя весовую нагрузку, а верхний  и нижний — ветровую.

 Ролик опорный концевой располагается в направляющей балке, защищен от грязи и пыли



Подобрать комплектующие Вы можете в разделах Комплектующие для откатных ворот РОЛТЭК,  Комплектующие для откатных ворот ALUTECH и Комплектующие для откатных ворот Came.

Откатные консольные ворота из сэндвич панелей Ryterna

Откатные ворота в Алматы

Изготовление по индивидуальным размерам; Консольные (подвесные) откатные ворота; Длительный срок службы; Привлекательный внешний вид; Нет помех в проеме.

Когда заказывают себе ворота многие не задумываются об их эксплуатации. А зря….
Вот простой пример. Откатные ворота. Те, что «уезжают» в сторону вдоль забора. Вроде как удобно, хорошо, места не занимают лишнего. Красота да и только! А ведь и тут есть свои «подводные камни».
Обычно как делают — уголок на землю, пара роликов по нему — вот и откатные ворота готовы. Лето, тепло, все катается прекрасно. А потом наступает зима. Набивается снег, который превращается в лед. И вместо того, чтоб нажав кнопку спокойно поехать по делам берем в руки лом и долбим лед.

Хотя все давно «все придумано до нас» 🙂 Достаточно лишь чуть потратится и заказать консольные ворота. Те, что держатся на весу и никаких роликов, уголков и подобного не требуют для работы.

В общем все как обычно. Дешевле сейчас — дороже в разы потом. Чуть дороже сейчас — без проблем потом 🙂



Мы предлагаем своим клиентам консольные ворота с противовесом Польской компании Zabi. Ворота такой конструкции перемещаются вдоль двух роликовых опор, установленных с одной стороны проезда. При этом, в открытом состоянии ворот проезд остается полностью свободным. На работу консольных ворот значительно меньшее влияние оказывают снежные наносы и песчаные бури, что актуально для большей части территории Казахстана. В закрытом состоянии передний край полотна ворот располагается на ловушке, что позволяет разгрузить роликовые опоры и увеличивает их рабочий ресурс.

Рядом с откатными воротами может быть установлена отдельно стоящая калитка. Полотно калитки обшивается и окрашивается также, как и полотно ворот. Калитку можно изготовить и установить также и в том случае, если ворота вообще не предусмотрены.

Конструкция консольных откатных ворот

Ворота откатные самонесущие изготавливаются из рельса, профильной трубы и комплектов роликовых опор и ловушек. Для производства ворот мы используем только самые качественные комплектующие российского производства. Чем больше ворота по габаритам, тем более прочные рельсы и роликовые опоры используются при их изготовлении. Стандартная сетка размеров ворот предусматривает перекрытие проема шириной до 7 м, по индивидуальным заказам мы можем изготовить ворота для перекрытия проема до 12 м. Высота ворот при этом до 3 м.

otkatnye-konsolnye-vorota

Откатные ворота


Откатные ворота – это современное и практичное решение. Производство откатных ворот по своей сути не отличается от производства распашных ворот. Отличие заключается в том, что откатные ворота не распахиваются, а откатываются. Это происходит благодаря направляющему профилю и роликовым системам.
Откатные ворота могут быть консольными или подвесными. Консольные откатные ворота не ограничивают проезд по высоте и им не требуются рельсы в проеме для перемещения створки откатных ворот. Благодаря направляющей ворот, перемещающейся по роликовым опорам, стационарно закрепленным на специальном фундаменте, откатные консольные ворота отъезжают вдоль забора. И это, наличие консольной системы для откатных ворот, является главным отличием в конструкции откатных ворот от конструкции распашных ворот. Изготовление фундамента для откатных ворот, также ответственное и трудоемкое занятие. Но в процессе эксплуатации откатных консольных ворот понимаешь, насколько они практичны, освобождая огромное пространство внутри двора вокруг проема. Подвесные откатные ворота используются в помещениях. Такая конструкция откатных ворот наиболее распространена при производстве и установке, например противопожарных ворот. Подвесные откатные ворота подвешиваются над проемом на специальной подвесной системе, состоящей из роликов и направляющей. Вне зависимости от типа откатных ворот в комплект с воротами входят разнообразные ловушки и держатели. Ловушки принимают откатные ворота в конечном закрытом положении, являясь точкой опоры ворот, снимая излишнюю нагрузку с роликовых опор. Благодаря чему консольная система откатных ворот прослужит надежно в течение длительного срока эксплуатации. Держатели створки удерживают ворота от опрокидывания, для консольных откатных ворот, или от раскачивания, для подвесных откатных ворот.

Откатные ворота – это сложный механизм, но достаточно удобный, за счет чего и набрал огромную популярность и спрос. Такую конструкцию устанавливают не только для ограждения частных домов, но и для промышленных объектов.

Классифицирует три вида:

  • Консольные откатные ворота.
  • Подвесные откатные ворота.
  • Рельсовые откатные ворота.

Самая сложная конструкция у консольных ворот. Они подвешены на роликовые консольные блоки (отсюда и название), которые позволяют воротам не иметь ограничений по высоте и не контактировать с землей. В обязательном порядке конструкция оснащена направляющей балкой, которую в основном устанавливают внизу. Редко ее устанавливают вверху ворот или по центру. Такое возможно, если есть реальные основания, на основе которых балку невозможно установить именно внизу.

Преимущества консольных ворот:

  • Не занимают места. Створка открывается вдоль забора.
  • Нет риска повреждения транспорта. Его можно ставить впритык к створке.
  • Нет ограничений по высоте. Что позволяет проехать абсолютно любому транспорту.
  • Зимой работа ворот не выходит из строя. Так как специальный блок не соприкасается с землей.
  • Все элементы, отвечающие за передвижения створки, находятся внутри. Это обеспечивает безопасность от негативных факторов окружающей среды.
  • Высокий уровень прочности фундамента. Конструкция ворот тяжелая, поэтому основание должно быть по максимуму укрепленным.
  • Возможность установить дополнительные элементы, которые отвечают за безопасность. Актуально для всех промышленных объектов.

К минусам можно отнести сложную установку. Поэтому мы не советуем приступать к монтажу самостоятельность. Потому что нужны знания, опыт и специальные инструменты. Это все в совокупности влияет на качество.

Купить консольные откатные ворота вы можете в нашей компании. Мы предлагаем не просто большой ассортимент, но и высокое качество. Чтобы получить всю информацию о консольных откатных воротах, цене, качестве, доставке, вы можете позвонить нам по номеру телефона. Наши сотрудники ответят на все ваши вопросы. Ждем вас!

Примеры откатных ворот консольного типа

Автоматические приводы и открыватели ворот

Приводы откатных ворот являются дополнением к любой системе фурнитуры консольных ворот. Эти электрические или солнечные устройства открывания раздвижных ворот хорошо работают с фурнитурой DuraGates. Мы уверены, что вы найдете устройство для открывания ворот, отвечающее вашим потребностям, от жилых до промышленных и коммерческих помещений.

РУКОВОДСТВО ПО АВТОМАТИЗАЦИИ ВОРОТ

Наше руководство по автоматизации ворот — отличный ресурс по автоматизации откатных и распашных ворот. Мы создали наше руководство, думая о вас, о клиенте. В руководство включено руководство по безопасности DASMA, которое поможет вам понять важность выбора правильных устройств безопасности для ваших ворот. Мы демонстрируем наши приводы ворот вместе с предлагаемыми аксессуарами, чтобы упростить процесс выбора. Мы также предлагаем дополнительный контроль доступа, подъездные петли, выключатели и замки. Пожалуйста, загрузите руководство сегодня, чтобы помочь вам выбрать компоненты для вашего следующего приложения.

Скачать

ДЕЙМОС

Самый маленький привод ворот, Deimos, предназначен для жилых откатных ворот весом до 1100 фунтов.Мы продаем Deimos в комплекте, который включает в себя автоматический открыватель откатных ворот Deimos BT UL/CSA от BFT, один двухканальный передатчик скользящего кода MITTO2, совместимый со встроенными операторами приемника скользящего кода, и набор фотоэлементов FL 130B. Deimos предлагает интеллектуальные технологические функции, такие как электромеханические микропереключатели, которые контролируют конец хода, встроенный двухканальный радиоприемник с плавающим кодом и автономный блок панели управления с функциями самообучения и самодиагностики.

Магазин сейчас на: Locks4Gates.com

АРЕС 1500

Привод ворот BFT Ares 1500, более «среднетяжелая» модель, хорошо работает с прочными декоративными железными и/или промышленными откатными воротами, поскольку предельный вес створки составляет 3300 фунтов.Электродвигатель 24 В гарантирует максимальную точность управления крутящим моментом и скоростью и делает его пригодным для интенсивного использования ворот даже в промышленных установках.

Магазин сейчас на: Locks4Gates.com

ИКАРО БЫСТРО

Модель ICARO FAST от BFT — это привод откатных ворот для интенсивного использования.Он чрезвычайно прочен, а его эксклюзивная система контроля крутящего момента обеспечивает полный контроль над безопасностью. Благодаря датчику препятствий оператор меняет направление движения и предотвращает повреждение людей и транспортных средств в случае контакта.

Магазин сейчас на: Locks4Gates. com

МОДЕЛЬ 844ER

При максимальном весе створки 4000 фунтов и скорости ворот 38 футов/мин привод для рулонных ворот модели 844ER от FAAC является очевидным выбором для коммерческого/промышленного применения.Этот привод обеспечивает максимальную безопасность от защемления благодаря двухдисковой муфте в масляной ванне и электронной плате с энкодером для включения заднего хода при столкновении с препятствием.

Магазин сейчас на: Locks4Gates.com

ЗАМОК ДЛЯ РАЗДВИЖНЫХ ВОРОТ – там, где требуется безопасность, но не требуется автоматизация ворот.

Для тех случаев, когда автоматизация ворот не требуется, но требуется безопасность, мы предлагаем замок для раздвижных ворот Locinox. Этот замок для откатных ворот с ручным управлением имеет алюминиевый корпус и механизм из нержавеющей стали.Ригель используется для обхода кодовой панели и защиты ворот. Уникальный стопорный болт Twistfinger и саморегулирующаяся ответная планка обеспечивают запирание ваших раздвижных ворот. Стопорные болты подходят для профилей рамы ворот шириной от 1-1/2” до 4”. Работает с консольными воротами или системами с фиксированными роликами.

Магазин сейчас на: Locks4Gates.com

Архив рубрики «Модель» | DuraGates: универсальное решение для легких, средних и тяжелых откатных ворот

  • СГС — 500.8М
    ВЕС ПРИ ОТКРЫТИИ: до 1100 фунтов
    ОТКРЫТИЕ ВОРОТ: до 23 футов

    Малая каретка со встроенной системой привода подключается непосредственно к приводу ворот и скрывает механику внутри направляющей для безопасной и защищенной установки. 8 колес с бесшумными экранированными подшипниками защищают от пыли и увеличивают срок службы. Эта модель Small является предпочтительным решением для многих жилых домов и легких коммерческих помещений.Автоматизация готова!

    Подробнее
  • СГС-500.8P
    ВЕС ПРИ ОТКРЫТИИ: до 1760 фунтов
    ОТКРЫТИЕ ВОРОТ: до 26 футов

    Большая каретка со встроенной системой привода подключается непосредственно к приводу ворот и скрывает механика внутри гусеницы для безопасной и защищенной установки. 8 колес с бесшумным экранированием подшипники защищают от пыли и увеличивают срок службы. Модель Large — это хорошее решение для больших жилых ворот, большинства коммерческих и легких промышленных ворот. Автоматизация готова!

    Подробнее
  • СГС-500.8G
    ВЕС ПРИ ОТКРЫТИИ: до 2645 фунтов
    ОТКРЫТИЕ ВОРОТ: до 52 футов

    Комплект кареток Grande со встроенной системой привода подключается непосредственно к приводу ворот и скрывает механику внутри направляющей для безопасного и защищенного установка.8 колес с бесшумными экранированными подшипниками защищают от пыли и увеличивают срок службы. Модель Grande — это решение для тяжелых богато украшенных жилых ворот, тяжелых или широких коммерческих ворот, а также для тяжелых промышленных ворот с высокой цикличностью. Автоматизация готова!

    Подробнее
  • Раздвижные ворота | NPR Fence

    Привод Liftmaster CSL24UL с консольной направляющей Hi Motion

    Привод Liftmaster CSL24UL с консольной направляющей системой Hi Motion

    24-футовые стальные консольные ворота с наполнителем из кедра

    24-футовые стальные консольные ворота с наполнителем из кедра

    3

    3

    3 24-футовые раздвижные консольные ворота с горизонтальными накладными досками

    24-футовые консольные раздвижные ворота с горизонтальными накладными досками

    20’x8′ консольные ворота, декоративное железо, удлинённый верх с прессованными точечными пикетами

    20’x8′ консольные ворота, декоративное железо, расширенный верх с прессованными штакетниками из pt

    20’x8′ консольные ворота, декоративное железо, расширенные верхние прессованные pt-штакетники

    20’x8′ консольные ворота, декоративные железные, расширенные верхние штампованные pt-штакетники

    20’x4′ белые виниловые штакетники, раздвижные ворота

    20’x4′ раздвижные ворота из белого винила

    Раздвижные ворота 32′

    32′ автоматические раздвижные ворота

    24’ Автоматические ворота на солнечной энергии

    24’ Автоматические ворота на солнечной энергии

    Консольные раздвижные ворота

    Консольные раздвижные ворота

    Угловые автоматические ворота с двойным приводом

    Угловые верхние автоматические ворота с двойным приводом

    , 1×6 кедровый наполнитель, задняя сторона

    16 футов Раздвижные ворота, черная рама, 1×6 кедровый наполнитель, задняя сторона

    16’ x 6’ Раздвижные ворота, черная рама, 1×6 кедровый наполнитель

    16’ x Раздвижные ворота 6 футов, черная рама, заполнение из кедра 1×6

    Консольные раздвижные автоматические ворота 24 фута x 6 футов, рама 2 x 4.

    Заполнение сварной сеткой 6 калибра 2 x 2 вертикали

    Консольные скользящие автоматические ворота 24 фута x 6 футов, рама 2 x 4. Заполнение сварной сеткой 6 калибра, 2 x 2 вертикали

    Самостоятельное хранение Anthem, торговый центр Everett, 24 фута x 6 футов Консольно-скользящие автоматические ворота с заполнением сеткой 6 калибра, 2 x 2 вертикальные стойки

    Самостоятельное хранение Anthem, торговый центр Everett, 24 фута x 6 футов Консольные раздвижные автоматические ворота с заполнением из сетки 6 калибров 2 x 2 вертикали

    16 футов x 6 футов автоматические Консольные ворота с кедровыми досками 1×6

    16 футов x 6 футов автоматические Консольные ворота с кедровыми досками 1×6

    16 футов x Автоматические консольные ворота 6 футов с вертикальными кедровыми досками 1×6

    Автоматические консольные ворота 16′ x 6′ с вертикальными кедровыми досками 1×6

    16’x6′ e с кедровыми досками 1×6 Привод ворот RSL 12

    16′ x6’ автоматические консольные ворота с кедровыми досками 1×6 RSL 12 привод ворот

    24’ консольные откатные ворота с цепным звеном и гальванической рамой

    24’ консольные откатные ворота с цепным звеном и гальванической рамой

    оцинкованная рама

    Консольные откатные ворота в виде цепных звеньев 24 фута с оцинкованной рамой

    24 фута x 4 фута из оцинкованной стальной рамы с консольными воротами с заполнением 2

    24 фута x 4 фута из оцинкованной стальной рамы с консольными воротами с заполнением боровыми панелями 2

    24 фута x 4 фута, оцинкованная стальная рама с наполнителем из боровой панели, консольные ворота

    24 ′ x 4 фута, оцинкованная стальная рама с наполнителем из боровой панели, консольные ворота

    40’ консольные ворота, гальваническая рама, заполнение звена цепи

    40’ консольные ворота, гальваническая рама, звено цепи, заполнение

    Консольные автоматические раздвижные ворота Trex

    Консольные автоматические раздвижные ворота Trex

    Раздвижные ворота из винилового штакетника с валом

    Раздвижные ворота из винилового штакетника с валом

    Что такое консольные ворота? — Промышленные двери Нортон

    Компания Norton Industrial Doors поставляет ряд барьеров, в том числе турникеты, автоматические шлагбаумы и консольные ворота.

    Но что такое консольные ворота? В этом посте мы ответим на этот вопрос, а также рассмотрим некоторые преимущества этого типа ворот.

    Что такое консольные ворота?

    Ворота можно разделить на два основных типа: распашные и раздвижные. Консольные ворота относятся к категории скользящих ворот.

    Их называют консольными воротами, потому что они используют так называемую «консольную» систему. В этом типе системы конструкция нависает над краем чего-либо без внешней фиксации.В случае консольных ворот сами ворота свисают с земли, используя для поддержки два столба ворот. Ворота не касаются земли консольной системой, ни прямо, ни косвенно колесом, например. Другие типы откатных ворот обычно имеют колесо, которое катится либо по земле, либо по направляющей, установленной на земле. У консольных ворот нет колес, и они также не касаются земли — вместо этого они подвешены к монтажным столбам.

    Учитывая, что консольные ворота подвешены над землей, важно, чтобы они были правильно сконструированы и не падали.Они должны быть изготовлены из прочных материалов, способных противостоять силам ветра и гравитации. Обычно они имеют стратегически расположенные диагональные распорки, чтобы предотвратить провисание ворот вниз.

    В чем преимущества консольных ворот?

    Консольные ворота

    имеют ряд преимуществ перед другими типами ворот, в том числе:

    • Лучшее использование пространства. Консольные ворота эффективно используют пространство, потому что они скользят, а не распахиваются наружу.Это делает их идеальным выбором для небольших помещений, таких как подъездные пути.
    • Безопаснее. Консольные ворота, как правило, более безопасны, чем распашные ворота, потому что они имеют более простое движение. Консольные ворота просто скользят вперед и назад линейным движением, в то время как распашные ворота движутся по дуге в 90 градусов, что труднее обнаружить защитным устройствам, таким как фотолучи.
    • Дешевле. В некоторых случаях консольные ворота дешевле распашных. Например, если вам нужно было выбирать между автоматическими консольными воротами и автоматическими распашными воротами, то консольные ворота обойдутся дешевле, поскольку для них потребуется только один оператор ворот.
    • Требуют меньше обслуживания. Консольные ворота могут быть установлены с нейлоновыми роликами, которые не требуют смазки и не ржавеют. С другой стороны, распашные ворота требуют частой смазки, чтобы обеспечить их правильную работу.
    • Легко регулируется. Консольные ворота легко отрегулировать, если в дальнейшем потребуются изменения.
    • Универсальность. Консольные ворота чрезвычайно универсальны и имеют неограниченное применение.Поскольку ни одна часть ворот не касается земли, их можно устанавливать на неровной поверхности, на брусчатке, траве, гравии или даже на воде.
    • Не подвержен обломкам. Колеса некоторых типов ворот часто блокируются мелким мусором, например, камнями, снегом и льдом. Однако консольные ворота не имеют этой проблемы, потому что у них нет колес, которые могли бы заблокироваться.
    • Эстетично. Консольные ворота имеют элегантный внешний вид и эффективную конструкцию, которая обязательно будет отлично смотреться на любом участке.

    Консольные ворота Norton Industrial Doors

    Заинтересованы в приобретении консольных ворот для своего помещения или объекта? Не ищите ничего, кроме Нортона. Наши раздвижные консольные ворота просты в установке и идеально подходят для решений с ограниченным пространством. Наши индивидуальные решения могут соответствовать вашим существующим воротам/ограждениям, чтобы органично вписаться в вашу среду. Позвоните нам сегодня по телефону 0121 752 2927 для получения дополнительной информации.

    приводов консольных/откатных ворот в Шарлотте, Северная Каролина, с Hartsell Fence Co

    У консольных или рулонных ворот масса преимуществ.Ворота этого типа могут быть ручными или оснащены электродвигателем и системой управления воротами. В Hartsell Brothers Fence Company мы производим множество консольных и рулонных ворот на нашем предприятии в Шарлотте, Северная Каролина. Установка и техническое обслуживание рулонных или консольных ворот должны выполняться опытной командой профессионалов, таких как компания Hartsell Brothers Fence.

    Установка, техническое обслуживание и ремонт

    Технология

    нашла свое применение в новейших системах ворот, включая самые современные компоненты.Из-за этих сложностей ремонт и установка электромеханических замков требует детального знания этих систем. Есть общие неисправности, которые могут возникать время от времени. С течением времени погода может сказаться на операторе ворот. Суровые ветры, палящая летняя жара и холодный зимний бриз оказывают прямое воздействие на привод ворот. При возникновении проблемы наши специалисты могут отремонтировать приводы ворот всех ведущих производителей, в том числе:

    • ЛифтМастер
    • HySecurity
    • DoorKing

    Привод откатных ворот состоит из множества компонентов.Это также может привести к проблемам с ремонтом, если что-то не так. Вот некоторые из основных компонентов привода ворот:

    • Панель управления – В этой части привода находятся настройки, диагностика, а также напряжение и дисплей.
    • Диагностический дисплей – Эта функция позволяет легко понять сообщения, коды ошибок и любые неисправности.
    • Защитные элементы — Имеются защитные элементы для защиты от коррозии и износа, такие как стальное шасси и различные покрытия.
    • Источник питания – Наличие встроенного источника питания устраняет необходимость в прокладке высоковольтных линий.

    Комплексные решения по замене

    Если какой-либо из этих компонентов начнет ломаться, технический специалист компании Hartsell Brothers Fence может вмешаться и помочь. Всегда есть шанс, что привод ворот можно спасти с помощью какого-либо ремонта. Однако некоторые поломки не подлежат ремонту и требуют замены. Независимо от ситуации, мы можем предоставить решение, поскольку компания Hartsell Brothers Fence предоставляет услуги всем типам операторов ворот в Грейтере и Метро Шарлотте, Северная Каролина.

    Мы устанавливаем приводы для ворот от всех ведущих производителей отрасли, и мы изготавливаем многие наши ворота на собственном производстве. Наша команда техников может заменить любые автоматизированные средства контроля доступа на ваших консольных/раздвижных воротах.

    Почему выбирают алюминиевые консольные откатные ворота ZipTrack™ — Elite Fence Products, Inc


    ZipTrack
    Алюминиевые консольные раздвижные ворота

    Изготовлено компанией Elite Fence Products, Inc.должны соответствовать следующим спецификациям: FS RR-191/2D ​​Тип III и IV и ASTM F 1184-88.


    ПОЛНОСТЬЮ СБОРНЫЕ ВОРОТА

    Ворота должны быть изготовлены на заводе Elite Fence Product. Рамы и гусеницы изготовлены из профилей (6005-T5). Верхняя гусеница весит 5,816 # на фут, а нижняя — 3,331 # на фут. Верхняя и нижняя гусеницы должны быть приварены и/или скреплены болтами с размерами 2 x 2 дюйма x .125 стеновых труб по 1,106 # на фут вертикального каркаса. Каждая секция хвостовой части должна быть X-образно скреплена двумя (2) стеновыми трубами размером 2 x 2 дюйма x 0,125 с шагом 1,106 # на фут. Каждая передняя секция должна иметь одну (1) трубу 1 x 2 дюйма с диагональной распоркой 0,824 # на фут для декоративных ворот и (1) 2 x 2 дюйма x 0,125.

    Настенная труба с диагональной распоркой 1,106 # на фут для ворот с цепным звеном. Ворота, изготовленные для рабицы, могут быть отправлены с проволокой на месте или проволока может быть установлена ​​на рабочем месте.Ткань должна удерживаться на месте с помощью натяжных стержней, натяжных лент и болтов. Колючая проволока должна удерживаться на месте стяжками и болтами.


    ВОРОТА ИЗ ДЕКОРАТИВНЫХ ШТАТНИКОВ

    В верхней направляющей будут пробиты отверстия для принятых стенных штакетников размером 1 дюйм x 1 дюйм x 0,062, штакетники должны быть прикреплены с помощью 410 винтов из нержавеющей стали. Головки покрыты цинком и желтым хроматом, а затем окрашены в цвет ворот.Все ворота изготавливаются без штакетника в нижней части, чтобы соответствовать UL 325.


    ГРУЗОВИК В СБОРЕ

    Две (2) тележки поворотного типа, состоящие из цельного стального оцинкованного кузова с монтажной шпилькой 3/4 дюйма. Каждая из них имеет две (2) оси, запрессованные в основной корпус. Оси затем запрессовываются четырьмя (4 ) герметичные шарикоподшипниковые колеса с постоянной смазкой, установленные вертикально для откатывания ворот.Для выравнивания используются два (2) установленных сверху стальных горизонтальных колеса качения с герметичными подшипниками.


    НИЖНИЕ НАПРАВЛЯЮЩИЕ

    Два колеса на герметичных шарикоподшипниках с постоянной смазкой установлены на стойке ворот и должны располагаться вертикально по центру нижней направляющей. Все кронштейны и защелки ворот должны быть оцинкованы после изготовления.

    Консольно-раздвижные ворота, модель 400

    Являясь надежной первой линией защиты важнейших объектов инфраструктуры нашей страны, противоаварийные ворота B&B ARMR серии 400 представляют собой мощный визуальный сдерживающий фактор и максимальную защиту периметра от несанкционированного проникновения транспортных средств на объект с высоким уровнем безопасности.Благодаря прочности и долговечности устройства серии 400 отлично подходят для антитеррористической защиты и управления дорожным движением.



    Ворота B&B ARMR серии 400, сертифицированные по стандарту DOS и сертифицированные по стандарту

    , предназначены для обездвиживания транспортных средств весом до 15 000 фунтов (6 804 кг), движущихся со скоростью 30 миль в час (48 км/ч). Консольная конструкция обеспечивает простую установку без использования наземной гусеницы, подвесной гусеницы или нижних направляющих колес и может сливаться с существующей линией ограждения.Все моторизованные версии серии 400 приводятся в действие гидравлическим или электрическим реечным приводом и могут активироваться с помощью одного набора сухих контактов (считыватель карт, кнопка или автомобильный датчик).



    Электрогидравлические откатные ворота серии 400 разработаны с регулируемыми органами управления и потребностями управления. Нормальная рабочая скорость составляет 1,5 фута в секунду для стандартного отверстия шириной 12 футов (3,7 м). Уникальной для серии 400 является конструкция, препятствующая перелезанию, чтобы предотвратить взбирание ворот, и ее можно настроить с помощью пикетов, чтобы они соответствовали окружающим линиям забора.



    Дополнительные элементы управления и дополнительное оборудование для аварийных ворот серии 400 можно заказать для повышения производительности или работы ворот, включая главные станции управления со схемой блокировки, станции дистанционного управления для местного управления, детекторы транспортных средств, сигналы управления дорожным движением, фотоэлектрические лучи и нагреватели. .

    • Рейтинг K4
    • Консольная конструкция
    • Гидравлический, электрический и ручной операция
    • Доступны ворота нестандартных размеров
    • Индивидуальные противовзломные пикеты существующие линии ограждения
    • Идеально подходит для приложений с высокой видимостью
    • Максимальная защита периметра

    Особенность 400 400М 400Е
    Система гидравлического привода Стандарт
    Ручное управление Стандарт
    Система электропривода Стандарт
    ИК-лучи безопасности Стандарт Стандарт
    Основная и удаленная панель управления Опция Опция
    Операция аварийного закрытия Стандарт Стандарт
    Специальные пикеты против переползания Опция Опция Опция
    Светофор со столбом Опция Опция
    Встроенные сигнальные лампы Опция Опция
    Встроенный предупредительный сигнал Опция Опция
    Только луч Опция Опция Опция

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
