Конек крыши что это такое: Конек кровли это

Содержание

Что это — конек в строительстве? Виды, особенности и фото конька

Конек как составная часть конструкции крыши играет важную роль силового элемента, облегчая и выполнение технических операций на этапе монтажа. На него ложится высокая ответственность как несущего сегмента, но на этом его функции не заканчиваются. Например, что такое конек в частном доме? Это еще и элемент самой верхней части кровельного настила, который может вносить декоративные эффекты в общий облик здания. В обоих случая реализация конька может быть разной в зависимости от его технических параметров и дополнительных требований к конструкции.

Назначение конька

Необходимость применения конька или конькового профиля обусловлена конструкционным строением двускатных крыш. Любая кровля такого типа формируется в результате схождения двух плоскостей на одной линии смычки. Для понимания, что такое конек в строительстве, нужно исходить из этой задачи обустройства стыка двух сегментов крыши. Если его не оформить должным образом, то внутренние помещения будет заливать дождем и задувать ветрами. Значит ли это, что в конструкциях плоских крыш данный элемент отсутствует по определению? Формально это так – более того, конек в классическом его представлении не обнаружится и в некоторых видах скатных крыш, среди которых купольные, шатровые и луковичные. Другое дело, что есть множество подвидов коньковых элементов, которые выполняют примерно схожие задачи наружной защиты кровельных стыков. Это могут быть различные планки, удлиненные черепицы и обжимные сегменты. В каждом случае ставится одна ключевая задача – обеспечить возможность надежного конструкционного соединения двух кровельных пластов. Но в классической схеме роль конька увеличивается, так как сходятся не просто кровельные настилы, но и обрешетка стропильной системы, что повышает ответственность элемента.

Виды конструкций коньков

Даже если взять обычную двускатную крышу, то вариантов ее конструкционной реализации будет множество – в зависимости от типа стропильной системы, реализации кровельного настила, применяемых элементов соединения и т. д. Соответственно, различаются и варианты конструкций самого конька. К наиболее популярным его видам можно отнести следующие:

  • Прямой. Простейшее устройство, которое применяется в большинстве обычных крыш загородных домов. Что такое конек с прямой конструкцией? В сущности, это две планки, формирующие треугольный профиль. Их накладывают на место соединения двух скатов и фиксируют крепежным материалом.
  • Полукруглый. По большому счету аналог прямого конька, однако в данном случае накладывается не треугольник, а полукруг. С точки зрения эксплуатационного эффекта, это решение может быть более оправданным, так как позволяет стыковать скаты с проблемными кромками и почти всегда сам конек является монолитным, что исключает дополнительные операции по герметизации.
  • Врезной. Современное решение, особенностью которого является возможность удобной и надежной встройки конька в конструкцию кровельного покрытия за счет специальных пазов. Но у врезных моделей есть ограничение – они являются доборными элементами применительно к определенным конструкциям крыши. Как правило, изготовители их прилагают к металлической кровле, выдерживая один размерный формат.

Материал изготовления

Раньше коньки производили на основе асбестобетона, который при должной обработке мог противостоять негативным воздействиям извне и при этом сохранял достаточную степень конструкционной надежности. Сегодня же для данной функции используются более технологичные и функциональные материалы наподобие металлочерепицы, профлиста и композитной черепицы. Для понимания того, каким образом осуществляется подбор по типу материала, стоит вспомнить, что такое конек? Определение может быть таким: конструкционный элемент, который замыкает стык кровельных покрытий с разных сторон скатов. То есть лучше всего использовать материал самого покрытия. Для металлической кровли оптимальным выбором будет тонколистный конек с полимерным покрытием, который практически не дает нагрузку на стропильную систему, но в полной мере защищает от негативных климатических явлений. Что касается более сложных покрытий наподобие ондулина, шифера и черепицы, то в данном случае лучше применять жесткие и плотные коньки из металлочерепицы, которые органично войдут в общий комплекс крыши вместе с ее стропильной системой.

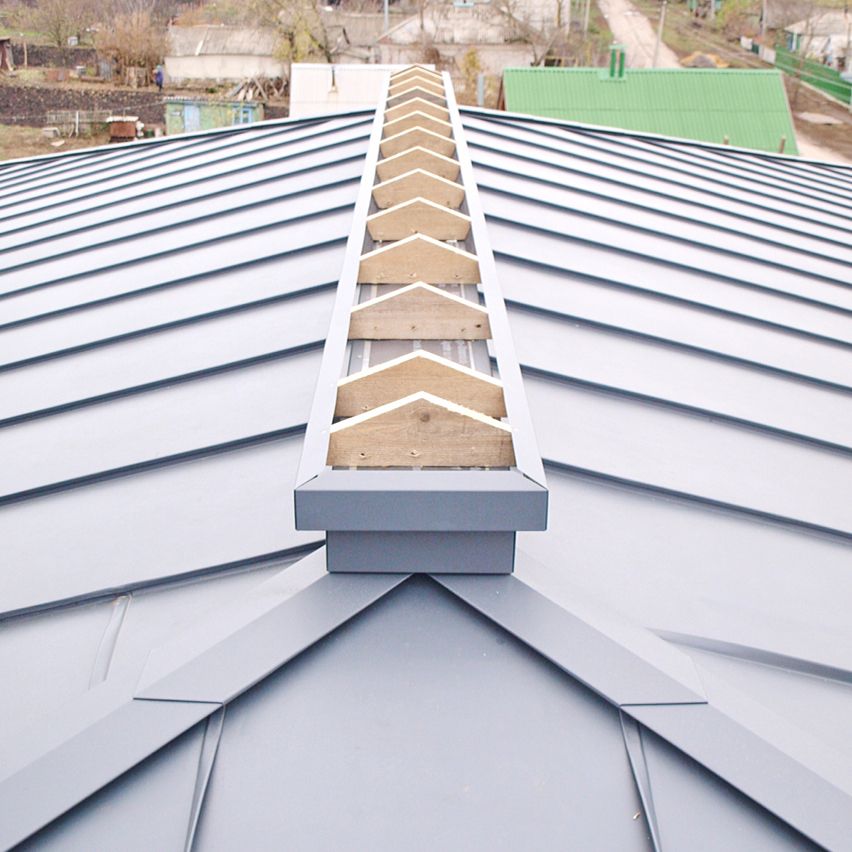

Конек в фальцевых крышах

Особенность применения коньковых профилей в крышах с фальцевой кровлей заключается в специфической системе соединения стыкующего узла. Две стороны ската скрепляются в линии шва, образуя герметичный стык. Конструкционно они практически не нуждаются в дополнительной защите со стороны конька, однако требуется герметизация зазора. Для этого и применяется внешняя накладка, но ее особенность скорее выражается в системе интеграции. Применяется именно конек врезного типа, конструкция которого позволяет осуществлять встройку в узел фальцевой смычки. Сложность этого способа, с точки зрения технической реализации, заключается в том, что сведение кровельных скатов и монтаж конька должен осуществляться в одном технологическом процессе.

Что такое конек в избе?

Как элемент конструкции, конек в традиционных русских избах выполнял ту же функцию переходной стыкующей части по отношению к узлу соединения двух скатов. Однако его декоративная нагрузка была значительно выше. Почти всегда это был и остается уникальный дизайнерский элемент с авторской резьбой, который выступал украшением фасада. И вновь стоит вернуться к вопросу о том, что такое конек крыши? Фото избы, представленное ниже, позволяет понять, что в системе кровельного покрытия конек выступает в качестве самого верхнего элемента. И тут же проявляется его значимость как символической детали. Так, согласно славянской мифологии, голова лошади оберегала от злых духов. Более того, иногда в конструкцию встраивались настоящие фрагменты черепа или зубы погибшего коня, что добавляло устройству «охранной» силы.

Как сделать конек в домашних условиях?

При строительстве крыш по упрощенной технологии с применением деревянной обрешетки и листового оцинкованного железа можно ограничиться использованием самодельного конька. Что такое самодельный коньковый профиль? Это или деревянная угловая конструкция из двух планок, закрепленных по краям в угловой форме, или металлический лист, согнутый под ту же форму. В первом случае важно будет позаботиться о герметичности стыка под коньком, подложив парогидроизоляционную подложку, а во втором – обеспечить необходимую жесткость длинного листа по всей линии стыка, используя металлические скобы и зажимы с поперечными перехватами и отступами в 1-1,5 м.

Как определить высоту конька?

Размеры конька и особенности его конструкции определяются на этапе проектирования крыши и ее стропильной системы. Высота является определяющим и фиксированным значением, которое напрямую зависит от угла ската. В технических нормативах приводится расчетная формула, по которой через специальный коэффициент можно определить конька на крыше дома. Что такое расчетный коэффициент применительно к коньковой планке? Это цифра, на которую помножается ширина дома по скатам. Величина коэффициента, в свою очередь, будет зависеть от угла – к примеру, 10-градусному уклону соответствует коэффициент 0,17, а 50-градусному – 1,22.

Подготовка к монтажу конька

Монтаж конька – это завершающий этап строительства крыши. К этому моменту должна быть готова стропильная система с несущими балками и опорными стойками. В некоторых конструкциях на обрешетке стропил предусматривается и дополнительная крепежная оснастка под конек кровли. Что такое монтажная обрешетка под коньком? Это бруски, зафиксированные на центральной балке, выступающей основой для фиксации скатов по двум сторонам. Крепеж самого конька по схеме накладки будет осуществляться как раз к вмонтированным брускам на этой балке. Также будет нелишним предусмотреть устройства для подъема монтажных материалов на крышу – лестничную конструкцию или лебедку, если дело касается массивных и тяжеловесных элементов.

Доборные элементы для конька

Самая высокая точка крыши и дома в целом – весьма привлекательное место для обустройства инженерно-коммуникационных систем. Например, речь может идти о дымоходе, вентиляционной трубе, дефлекторах и громоотводах. Сама основа конька никак не относится к функциональным частям данных устройств, а лишь обеспечивает свободный их выход по специальным приспособлениям, как показано на представленном ниже фото. Что такое конек с собственными доборными элементами? В данном случае применяются конструкционные детали и материалы, которые делают функциональнее само устройство конька. Это могут быть комплектующие детали, вентиляционная лента для крепежа, герметики, изоляционные средства и аэроэлементы.

Выполнение монтажных работ

Техника установки зависит от конструкции кровельного настила и конька. Обычная методика крепления сводится к фиксации планок по двум сторонам к обрешетке или специальным ребрам жесткости. Само крепление может выполняться или посредством саморезов, или с помощью строительного клея-герметика. Для правильного выбора способа фиксации надо вспомнить, что такое конек, с точки зрения его технических задач. Все же это не просто элемент герметизации и внешней защиты, а конструкционный стыковочный узел, который выполняет ответственную задачу удержания под собой двух краев от скатов. Поэтому будет оптимальным решением совместить технологию жесткого крепежа по сторонам метизами и обработку стыков герметиком.

Заключение

Существует огромное множество подходов к реализации верхней части скатной крыши, выбор среди которых определяется и характеристиками конструкции, и условиями ее эксплуатации. Например, что такое конек дома с обычной двускатной крышей на базе деревянной стропильной системы? С одной стороны, это может быть простая металлическая накладка с гидроизоляционной подложкой и усиливающими зажимными приспособлениями. С другой стороны, строительные инженеры все больше внимания уделяют специализированным конструкциям, которые конкретно подбираются под определенные кровли. И у кровельных листов, и у конька в данной системе будут соответствующие друг другу элементы крепления с сохранением возможности обустройства технологической вентиляции.

Конек кровли и конек крыши. Что это? | Кровельная компания РСК-24

Кажется, что это 2 одинаковых понятия, но на самом деле они абсолютно разные. В этой статье попытаюсь раскрыть Вам истинное значение этих понятий и их разницу.

Если два ската крыши принять за прямые линии, то их пересечение — это и есть конек. Он присущ не для всех видов крыш. Так, например, плоские крыши, а также кровли необычной формы (купольные, конусные) не имеют коньков.

Формируется конек во время устройства стропильной системы. Точный расчет и монтаж — залог ровного и качественного конька. Внешне конек может выглядеть по-разному:

1. Брус на вертикальных стойках. К основанию крыши вертикально крепятся стойки и на них укладывается брус. Не него опираются стропильные ноги.

2. Стропильные ноги скрепляются продольно досками. В точке скрепления стропил с двух сторон набивается доска под углом к друг другу, образуя конек.

Судьба узла зависит от выбранного кровельного материала. И тут в борьбу вступает конек кровли.

Конек кровли

В отличие от узла крыши конек кровли — это в первую очередь материал. Практически для каждого вида материала существуют кровельные коньковые элементы. Рассмотрим их:

  • Металлическая кровля

Для металлочерепицы или профлиста используются доборные элементы из металла аналогичного кровельному покрытию по толщине и цвету. Виды металлических коньков разные: фигурные, простые, радиусные и прочие. Композитные коньковые элементы отличаются от обычных планок только тем, что выполнен из композитного материала.

  • Гибкая черепица.

Гибкой черепице — гибкий конек. В комплектации к кровельному материалу идет специальная коньковая черепица.

Зачастую для фальцевой кровли используются планки, присущие для металлочерепицы или профнастила. Но встречается и фальцевое соединение в коньке крыши. Этот шов называется коньковый фальц.

  • Натуральная черепица

Как в случае с гибкой черепицей — для натуральной в комплектации идет свой глиняный или цементно-песчаный конек.

Работа на скатной кровле — занятие опасное. Без знаний ТБ, страховки делать на ней нечего. Доверяйте работы профессионалам. Таких вы найдете в компании ООО «РСК 24». Обращайтесь по номеру +7(495)191-21-47.

Конек на крышу из профнастила плоский 150*40*150 с доставкой.

Конек на крышу из профнастила.

Этот конёк может устанавливаться как на крышу из профнастила, так и на металлочерепицу. Помимо декоративной функции он ещё защищает вентиляционные зазоры в кровле от попадания осадков и препятствует срыву кровельных листов сильным ветром.

Завершающий этап всех кровельных работ – установка конькового ребра. Конек — это неотъемлемый элемент крыши любой формы, его, как правило, фиксируют на линии пересечения двух скатов. Данная работа выполняется легко, если говорить об профессионалах. Однако, если планируется выполнять работы самостоятельно, требуется учитывать некоторые монтажные тонкости.

Что такое конёк на крышу.

Запутаться в кровельной терминологии – легко. Довольно часто в строительстве одно слово означает одновременно несколько совершенно разных вещей. В качестве примера можно разобрать термин «конек». Он означает доборный элемент, конструкцию кровли.

Конек является частью кровли, а если быть точнее, то верхнее ребро, получаемое в результате пересечения скатов. Если крыша двухскатная, образуется одно пересечение, исходя из этого, монтируют только один конек.

Формирование конькового ребра

Коньковое ребро образуется в результате сопряжения стропил между соседними скатами. Соединить стропила можно несколькими методами:

  • Встык. Стропильные ноги в тех местах, где они будут соединяться, требуется срезать под таким же углом, под каким наклонена крыша. Фиксация осуществляется при помощи гвоздей, специальных соединительных накладок из дерева либо металла.
  • Внахлест. Верхние части требуется наложить друг на друга. Фиксация осуществляется гвоздями, болтами, шпильками.
  • Врубка. По краям стропил делают вырубку, чтобы она была равна 1⁄2 толщины используемого бруса, после накладывают друг на друга, осуществляют надежную фиксацию.

Слои должны быть выполнены в определенной последовательности – стропила, гидроизоляционный материал, обрешетка, коньковая планка.

Функции коньковой планки

Коньковая планка – наружный уголок, выполненный из стали. При необходимости в специализированных магазина можно найти элементы с полимерным покрытием. Преимущественно выбирают коньки под оттенок профилированного листа.

Коньковую планку используют для перекрытия имеющихся зазоров, в результате она выполняет несколько функций.

Защищает пространство под кровлей

Данная функция является самой главной, она не может быть реализована, если не использовать для этих целей конек. Влага, попадающая через зазоры, провоцирует появление коррозии, в результате обрешетка и стропилы приходят в ненадлежащее состояние.

Вентиляция

Монтируя планку, между подошвой и профилем оставляют зазор. Данный зазор будет выступать в качестве вытяжного отверстия. Воздушные потоки поступают через отверстия, имеющиеся в карнизе.

Декоративная функция

Благодаря использованию конька можно скрыть зазор, который образуется между скатами кровли, в результате чего крыша визуально выглядит полностью завершенной. Если выбрать конек в соответствии с оттенком кровельного материала, то он сольется с крышей и будет выглядеть продолжением кровли.

Форма конька

Для крыш, выполненных из профилированного листа, используют следующие формы:

Длина элементов варьируется от 200 до 300 см.

Правильный монтаж конька на крышу из профнастила.

Переходить к коньковой планке рекомендуется после того, как завершена укладка профнастила, которые не должны доходить до конькового ребра на 5-10 см. Благодаря такому решению воздух попадать в пространство под кровлей и зачем выходить в месте установленного конька. Закрывая зазор, можно существенно продлить эксплуатационный срок службы.

Пошаговый алгоритм установки конька выглядит следующим образом:

  • Работы выполняют с одного края конькового ребра. Укладка осуществляется в противоположную сторону от движения ветров.
  • Уплотнитель. В большинстве случаев его приклеивают на коньковую планку с внутренней стороны. Зачастую уплотнитель фиксируют сразу на профлист в том месте, где будет установлен конек.
  • Все элементы фиксируются вдоль конструктивного конька, перехлест варьируется от 15 и максимум до 20 см.
  • Элементы фиксируются в верхней гофре профилированного листа. Шаг крепления – 30-40 см. от края отступают несколько см.

Для фиксации предназначены кровельные саморезы, имеющие уплотнительные шайбы из резины. От гвоздей стоит отказаться, так как при сильных порывах ветра имеется высокая вероятность, что конек оторвется. Качественные материалы для покрытия кровли, фасада, для установки забора можно прибрести от производителя «Металл Профиль». С ассортиментом данной компании вы можете ознакомиться у нас на сайте.

Звоните!

Как установить конек на шиферную крышу?

Оглавление статьи:

Установка конька на шиферную крышу

Коньковое соединение обустраивается на последнем этапе строительства крыши, от результата выполненных действий зависит прочность и долговечность всей конструкции.

Перед тем, как своими руками сделать конек кровли, следует ознакомиться с функциями, которые возлагаются на этот участок:

  • Препятствие проникновению влаги. Если конек оставить открытым, то попадающая внутрь чердачного пространства влага может стать причиной загнивания и разрушения стропильной системы.
  • Вентиляция крыши. Конек кровельный, смонтированный с соблюдением особых правил, позволяет теплому воздуху вместе со скопившимися в нем водяными парами выходить наружу. Если циркуляция будет нарушена, то влага будет оседать на деревянных элементах крыши и на внутренней стороне кровельного материала. Это неизбежно приведет к порче всей конструкции.
  • Защита от проникновения насекомых и птиц. Очень часто можно наблюдать, как пернатые друзья проникают в пространство на чердаке и строят гнезда непосредственно в крыше.
  • Создание вида законченного строительства. Конек является декоративным элементом крыши, который делает всю конструкцию более эстетичной с видом завершенного строительства. Коньковая крыша собственного изготовления будет выглядеть нарядно, но разнообразия среди элементов, сделанных своими руками, почти нет. А вот готовые коньковые профили имеют достаточно широкий выбор цвета и формы. Очень важно, чтобы конек и кровельное покрытие были изготовлены одним производителем и желательно одного цвета.

Виды коньковой конструкции ↑

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил .

    Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил. Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных , в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

По месту установки различают три основных варианта конька:

    прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально; врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного; пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

Крепление конька

Конек сооружается на заключительном этапе строительства крыши. На коньковый брус укладывается гидроизоляция из толя или рубероида, предотвращающая гниение обрешетки. Но наилучшим решением будет использование коньковой ленты вместо толя и рубероида. Паропроницаемое геоволокно, из которого состоит лента, обеспечивает хорошую вентиляцию самого конька и ребер крыши, хорошо пропускает воздух, одновременно защищая подкровельное пространство от снега, дождя и насекомых. В качестве геоволокна может служить стеклянная или минеральная вата.

В месте установки конька кровельное покрытие лучше соединять неплотно, чтобы не нарушать естественный процесс вентиляции. С этой же целью нужно следить, чтобы подконьковое пространство не было плотно закупорено. Такое часто случается при заполнении этого пространства монтажной пеной и другими герметичными материалами.

Перед проведением работ по обустройству конька крыша освобождается от всех мешающих работе предметов. Материалы и инструменты поднимаются на крышу с помощью лебедки или верёвки.

В первую очередь в месте стыка скатов устанавливается коньковый брус сечением не менее 70х90 мм. Он прибивается гвоздями непосредственно на центральный брус кровли. Для удобства верхний край конькового бруса может быть закруглен. С обеих сторон от конькового бруса крепятся боковые обрешеточные брусья. Все деревянные детали обрабатываются защитными составами или окрашиваются масляными красками.

После этого получившаяся конструкция обшивается гидроизоляцией: толем, рубероидом, стекловатой или минватой, коньковой лентой. Элементы конька крепятся к коньковому брусу с помощью саморезов по металлу. В местах установки саморезов заранее желательно просверлить отверстия, чтобы шурупы лучше входили в металл и не гнули его. Кроме того, отверстия можно насверлить и в самом брусе.

Основной конек должен выходить за пределы крыши минимум на 1 см, лучше – на 2-3 см. Монтаж конька осуществляется с одного из торцов, постепенно двигаясь в направлении другого торца. Элементы конькового профиля крепятся друг к другу с нахлестом не менее 10 см. Полукруглые коньки соединяются между собой по специальным выштампованным линиям.

Коньковая планка из оцинкованного железа легко сгибается и разгибается при необходимости.

За счет этого можно добиться идеального совпадения угла конька и угла наклона скатов. Крепление конькового профиля к бурсу осуществляется саморезами с шагом не более 80 см.

Виды профиля

Выбор профиля для обустройства конька своими руками основывается не на эстетических вкусах, а на практических задачах, которые он должен выполнять. Поэтому коньковые элементы подбирают в зависимости от материала, которым покрыта крыша:

    Керамическая черепица. Конек для черепицы выглядит как полукруглый желоб, изготовленный из керамики методом формовки. Элементы имеют небольшую длину до 30-50 см. Для удобства монтажа один конец каждой детали имеет меньший размер. Коньковые элементы используют для обустройства вальм черепичных крыш. Укладка конька из черепицы трудозатратный, кропотливый процесс.

Чтобы сделать конек на крыше своими руками, следует приобрести специальную вентиляционную ленту, рубероид или высокодиффузную мембрану для гидроизоляции, кровельные саморезы, шуруповерт, строительный степлер.

Расчет длины и высоты

Чтобы конек крыши служил исправно, нужен внимательный расчет. Длину рассчитать просто. Она равна протяженности скатов, в которой добавляется нахлест коньковых составных деталей — он обычно составляет 50 мм.

Высота конька зависит от наклона крыши, ширины дома, высоты скатов. Для точного ее определения прибегают к специальной таблице коэффициентов. Такой коэффициент умножается на половину ширины здания.

Сложность заключается в том, что расчеты зависят от коньковых типов, способов крепления, прочих параметров, поэтому нет такого вычисления, которое будет верным для всех случаев. Лучше сделать предварительную раскладку на пробной планке перед основной работой, чтобы вовремя внести изменения.

Обустройство конька для шиферной крыши

Крыша из шифера предопределяет аккуратное и внимательно выполнение устройства кровельного конька. Необходимо поместить на коньке деревянный брус, а по обеим сторонам от него по всей длине прикрепить два обрешеточных бруса.

После того, как оба ската будут покрыты шифером, на деревянный брус, смонтированный на коньке, устанавливаются скобы, а к ним прикрепляются ходовые переносные мостики и коньковый брусок.

Прежде чем накрыть крышу кровлей для конька, верхняя грань установленного бруска согласно закругляется по радиусу конькового шифера. Брусок по всей длине покрывают рулонным материалом, и вот теперь уже можно начинать укладывать коньковый шифер.

Если вы укладываете шифер на крышу с одним скатом, вам еще проще. Здесь конек располагают к фронтону стороной широкого раструба и накрывают вторым коньком.

Далее производят разметку для отверстий крепления. После оба конька просверливают по продольной оси, а также делаю отверстия на отворотах каждого из коньков (они должны проходить через гребни волны у шиферных листов основного покрытия).

Скат крыши, который примыкает к ребру, нужно покрыть расклинками – это косые части листов с размерами, определяемыми на месте монтажа. ИХ укладывают очень плотно к реберному брусу и крепят на обрешетке так же, как обычные листы – шурупами либо шиферными гвоздями.

На ребрах обрешетки укрепляют ленту рулонного материала с шириной 35 см, после этого парами укладывают коньки снизу вверх. Укрепляются они точно так же, как и на самом коньке.

Особенности монтажа

При монтаже покрытия обязательно оставляется достаточное расстояние между слоями кровельного “пирога”, обеспечивающее свободный доступа воздуха. Технологически оправданной будет установка системы конькового аэратора, оснащенная защитной сеткой от насекомых.

Схема монтажа конька шиферной кровли

Для кровли из шифера или керамической черепицы определяется высота установки кровельного конька. Под него монтируется дополнительная третья опора, значительно продлевающая срок службы этой части конструкции. Ее высота равняется измеренному расстоянию от сопряжения стропил до внутренней части коньковой планки. В соответствии с полученными замерами вырезается доска, равная этой ширине, и крепится к стропилам крыши.

Для выполнения монтажных работ привлекают как минимум двух человек. Конек на металлочерепицу устанавливают в следующей последовательности:

  1. Проверить верхнюю линию примыкания скатов на ровность. Неровная коньковая ось значительно осложняет монтаж, поэтому кривизна более двух сантиметров не допускается.
  2. Даже при наличии коньковой планки с шириной более 20 сантиметров, установка в коньковые пазы уплотнителя убережет от атмосферных осадков все подкровельное пространство.
  3. Использование уплотнителя является обязательным условием правильности его монтажа. Это обеспечит нормальный режим эксплуатации кровли и её длительную эксплуатацию.
  4. Перед креплением коньков полукруглого сечения предварительно устанавливают заглушки с его торцов.
  5. Крепление коньковых планок начинают с торцов, что обеспечит максимально высокое качество установки.
  6. Конек на металлочерепицу закрепляют в один уровень с крайним из листов основного кровельного материала. При монтаже соблюдают пропорции и придерживаются линии оси с соблюдением минимального зазора.
  7. Тщательный контроль над перекосами и отклонениями коньковой планки относительно оси обеспечивает максимально высокое качество монтажа.
  8. Крепление конька к металлочерепице выполняют саморезами с резиновой шайбой.
  9. При установке нескольких коньковых планок выполняют перекрытие порядка 5-10 миллиметров.
  10. Каждый конек должен надежно крепиться к листам металочерепицы, это обеспечивает высокие эксплуатационные свойства и длительный срок службы.

Если вы впервые выполняете строительство крыши, тогда обязательно предварительно посмотрите обучающие видео уроки. Это обеспечит лучшее понимание основных приемов выполнения монтажных работ.

На схемах показаны тонкости монтажа конька крыши:

Чертеж конька мансардной крыши

Чертеж крыши из шифера

Конек вальмовой кровли

Монтаж конька из металлочерепицы

Организация вентиляции через конек

Структура конька крыши

Установка и монтаж конька крыши, дефекты крепления или почему под конек задувает снег?

28.02.2017 8,133 Просмотров

При использовании жестких кровельных материалов, таких как асбоцемент, металлочерепица и т.п., естественным образом возникает проблема герметизации соединений плоскостей и переходов.

Любой вариант сочленения образует щель, которая должна быть надежно укрыта, иначе она образует участок активных протечек.

Поскольку сам по себе кровельный материал — листовой, то для решения вопросов стыкования плоскостей выпускаются специальные элементы — доборы.

Они разрабатываются таким образом, чтобы обеспечивалась необходимая защита от попадания воды в подкровельное пространство, а также чтобы внешний вид соответствовал по всем параметрам исходному типу материала, создавая комплект из однотипных элементов. Одним из них является конек крыши.

Конек крыши — что это за кровельный элемент?

Конек крыши дома — это доборный элемент, предназначенный для оформления соединения скатов крыши в самой верхней позиции. Он занимает главенствующее положение, объединяя плоскости и логически завершая их стык.

Выполняет две основные функции:

  • Защита от протечек, проникновения дождевой или талой воды в подкровельное пространство.
  • Обеспечение необходимого зазора для вентиляции подкровельного пространства, чтобы происходил вывод паров из элементов кровельного пирога и имелась возможность просушки утеплителя.

Обе задачи, на первый взгляд, исключающие друг друга, успешно выполняются при правильном монтаже конька, который исключает попадание воды под покрытие крыши, организуя штатный отвод, и допускает свободный проход воздуха для удаления водяного пара из кровельного пирога. Одновременность действия по двум направлениям обеспечивается формой конька, разработанной в процессе многолетней эксплуатации в разных климатических условиях.

Конек на крыше дома: фото элемента

Виды коньков для крыши

В зависимости от типа кровли и способа ее монтажа применяются различные виды коньков. Производители выпускают следующие конструкции коньков:

  • Полукруглый. Не имеет четко выраженного ребра, образуя небольшую воздушную подушку во внутренней части купола, способствующую вентиляции подкровельного пространства. Торцы полукруглых коньков закрываются специальными заглушками, придающими добору законченный вид и исключающими попадание воды в торцевой срез конька.
  • Прямой. Самый простой вид конька, не требующий торцевой заглушки и пригодный для установки на разные конструкции крыши.
  • Узкий. Играет роль декоративного элемента при оформлении крыш беседок, шатровых крыш, покрытия шпилей и т.п.
  • Изогнутый (фигурный). Более сложный профиль усиливает вентиляционные возможности и позволяет более свободно подгонять добор к кровле.

Соединение прямых коньков осуществляется при помощи У- и Т-образных элементов, обеспечивающих герметичный и прочный переход профиля. Все существующие типы конькового профиля выполняют сходные задачи, разница между ними заключается в некоторых отличиях процесса монтажа, обусловленных разницей в конструкции.

Из каких элементов состоит конек для кровли

Узлы конька кровли имеют сложный состав. Кроме коньковой планки — доборного элемента, являющегося основной видимой частью узла, присутствуют элементы гидроизоляции, монтажные бруски, опционально применяется уплотнительный элемент.

Наличие тех или иных деталей в составе конструкции обусловлено несколькими факторами:

  • Размеры крыши.
  • Наличие/отсутствие вентиляции подкровельного пространства (если чердак не используется в качестве жилого или хозяйственного помещения, то кровля обычно не утепляется, вентиляция в этом случае не нужна).
  • Тип кровельного материала и конструктивные особенности доборных элементов, соответствующих ему.

Из обязательных элементов можно указать гидроизолирующий слой, как основной защитный барьер для воды. В местностях с частыми шквальными ветрами обязателен уплотняющий элемент, не позволяющий ветру проникать под коньковую планку и создавать угрозу срыва ее с опоры.

Из каких элементов состоит узел конька

Как рассчитать длину коньковой планки

Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.

Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.

К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.

Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.

Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.

Вентилируемый конек кровли

Монтаж конька на крышу

Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.

Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).

Установка конька крыши начинается с установки гидроизоляции:

  1. Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
  2. Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
  3. Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
  4. Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
  5. Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
  6. Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
  7. После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.

Уплотнитель и вентиляционная лента

Другие виды доборных элементов

Кроме коньков, изготавливаются:

  • Ендовы. Оформление стыков плоскостей во впадинах.
  • Стеновые уголки. Оформляют места примыкания кровли к стенам.
  • Карнизные и ветровые планки.
  • Оконные сливы.
  • Снеговые барьеры. Удерживают снежные массы от нештатного схода с крыши.

Все элементы, как коньковые, так и остальные, имеют четкое соответствие своему профилю материала. Варианты установки для каждого из них имеют свои нюансы и должны быть выяснены заранее, до монтажных работ. Сама по себе установка, при наличии знания материала и методики монтажных работ данного профиля, не вызывает особых проблем и вполне доступна для самостоятельного осуществления.

Полезное видео

Монтаж конька вы можете просмотреть на видео ниже:

Установка и монтаж конька крыши, дефекты крепления или почему под конек задувает снег?

28.02.2017 8,133 Просмотров

При использовании жестких кровельных материалов, таких как асбоцемент, металлочерепица и т.п., естественным образом возникает проблема герметизации соединений плоскостей и переходов.

Любой вариант сочленения образует щель, которая должна быть надежно укрыта, иначе она образует участок активных протечек.

Поскольку сам по себе кровельный материал — листовой, то для решения вопросов стыкования плоскостей выпускаются специальные элементы — доборы.

Они разрабатываются таким образом, чтобы обеспечивалась необходимая защита от попадания воды в подкровельное пространство, а также чтобы внешний вид соответствовал по всем параметрам исходному типу материала, создавая комплект из однотипных элементов. Одним из них является конек крыши.

Конек крыши — что это за кровельный элемент?

Конек крыши дома — это доборный элемент, предназначенный для оформления соединения скатов крыши в самой верхней позиции. Он занимает главенствующее положение, объединяя плоскости и логически завершая их стык.

Выполняет две основные функции:

  • Защита от протечек, проникновения дождевой или талой воды в подкровельное пространство.
  • Обеспечение необходимого зазора для вентиляции подкровельного пространства, чтобы происходил вывод паров из элементов кровельного пирога и имелась возможность просушки утеплителя.

Обе задачи, на первый взгляд, исключающие друг друга, успешно выполняются при правильном монтаже конька, который исключает попадание воды под покрытие крыши, организуя штатный отвод, и допускает свободный проход воздуха для удаления водяного пара из кровельного пирога. Одновременность действия по двум направлениям обеспечивается формой конька, разработанной в процессе многолетней эксплуатации в разных климатических условиях.

Конек на крыше дома: фото элемента

Виды коньков для крыши

В зависимости от типа кровли и способа ее монтажа применяются различные виды коньков. Производители выпускают следующие конструкции коньков:

  • Полукруглый. Не имеет четко выраженного ребра, образуя небольшую воздушную подушку во внутренней части купола, способствующую вентиляции подкровельного пространства. Торцы полукруглых коньков закрываются специальными заглушками, придающими добору законченный вид и исключающими попадание воды в торцевой срез конька.
  • Прямой. Самый простой вид конька, не требующий торцевой заглушки и пригодный для установки на разные конструкции крыши.
  • Узкий. Играет роль декоративного элемента при оформлении крыш беседок, шатровых крыш, покрытия шпилей и т.п.
  • Изогнутый (фигурный). Более сложный профиль усиливает вентиляционные возможности и позволяет более свободно подгонять добор к кровле.

Соединение прямых коньков осуществляется при помощи У- и Т-образных элементов, обеспечивающих герметичный и прочный переход профиля. Все существующие типы конькового профиля выполняют сходные задачи, разница между ними заключается в некоторых отличиях процесса монтажа, обусловленных разницей в конструкции.

Из каких элементов состоит конек для кровли

Узлы конька кровли имеют сложный состав. Кроме коньковой планки — доборного элемента, являющегося основной видимой частью узла, присутствуют элементы гидроизоляции, монтажные бруски, опционально применяется уплотнительный элемент.

Наличие тех или иных деталей в составе конструкции обусловлено несколькими факторами:

  • Размеры крыши.
  • Наличие/отсутствие вентиляции подкровельного пространства (если чердак не используется в качестве жилого или хозяйственного помещения, то кровля обычно не утепляется, вентиляция в этом случае не нужна).
  • Тип кровельного материала и конструктивные особенности доборных элементов, соответствующих ему.

Из обязательных элементов можно указать гидроизолирующий слой, как основной защитный барьер для воды. В местностях с частыми шквальными ветрами обязателен уплотняющий элемент, не позволяющий ветру проникать под коньковую планку и создавать угрозу срыва ее с опоры.

Из каких элементов состоит узел конька

Как рассчитать длину коньковой планки

Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.

Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.

К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.

Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.

Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.

Вентилируемый конек кровли

Монтаж конька на крышу

Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.

Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).

Установка конька крыши начинается с установки гидроизоляции:

  1. Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
  2. Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
  3. Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
  4. Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
  5. Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
  6. Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
  7. После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.

Уплотнитель и вентиляционная лента

Другие виды доборных элементов

Кроме коньков, изготавливаются:

  • Ендовы. Оформление стыков плоскостей во впадинах.
  • Стеновые уголки. Оформляют места примыкания кровли к стенам.
  • Карнизные и ветровые планки.
  • Оконные сливы.
  • Снеговые барьеры. Удерживают снежные массы от нештатного схода с крыши.

Все элементы, как коньковые, так и остальные, имеют четкое соответствие своему профилю материала. Варианты установки для каждого из них имеют свои нюансы и должны быть выяснены заранее, до монтажных работ. Сама по себе установка, при наличии знания материала и методики монтажных работ данного профиля, не вызывает особых проблем и вполне доступна для самостоятельного осуществления.

Полезное видео

Монтаж конька вы можете просмотреть на видео ниже:

Крыша из шифера своими руками: устройство, конек, обрешетка, минимальный уклон

Сегодня шиферная кровля может монтироваться не только из традиционных асбоцементных гофрированных листов. На рынке широко представлен легкий битумный еврошифер, а также шифер из полимерных материалов.

Современная крыша из шифера

В европейских странах асбоцементный шифер входит в категорию материалов, негативно влияющих на здоровье: асбестовая пыль может стать причиной серьезных заболеваний. На смену традиционному материалу пришел битумный и пластиковый еврошифер, к преимуществам которого относится:

  • устойчивость к гниению и коррозии;
  • стойкость к УФ-излучению;
  • малый вес;
  • простой монтаж;
  • высокое шумопоглощение;
  • способность выдерживать серьезные эксплуатационные нагрузки;
  • разнообразие цветовой гаммы;
  • возможность использования на крышах сложных форм;
  • длительный эксплуатационный срок.

Благодаря малому весу листов, под укладку пластикового или битумного шифера не требуется монтировать мощную стропильную систему, что ускоряет и удешевляет возведение кровли. Устройство крыши из еврошифера можно выполнить своими руками, технология монтажа не требует использования специализированного оборудования.

Устройство шиферной кровли из битумного материала

Когда крыша под еврошифер возводится своими руками, следует рассчитать оптимальный уклон скатов. Для битумного шифера минимальный уклон составляет 12°. Если для региона строительства характерны высокие снеговые нагрузки, рекомендуемый уклон составляет более 30°. Обрешетка под битумный шифер применяется как сплошная, так и разреженная. Следует учитывать недостаточно высокую жесткость листов кровельного материала – разреженная обрешетка монтируется на крутых скатах, а если уклон крыши составляет 12-15°, сплошная обрешетка обязательна.

Перед тем, как монтировать обрешетку, на стропильный каркас укладывается гидроизоляция – водонепроницаемая мембрана служит защитой деревянного каркаса крыши от влаги, продлевая срок службы всей конструкции. На этапе проектирования следует заранее определить место расположения дымохода, вентиляционных труб и других конструкций. При оборудовании дымохода, вокруг трубы необходимо предусмотреть специальную стропильную систему, к которой крепится гидроизоляция и покрытие кровли. Устройство дымохода на крыше с битумным шифером требует надежной термоизоляции трубы, чтобы снизить риск сильного нагрева кровельного материала.

Чтобы утеплить шиферную крышу, достаточно использовать стандартные материалы. Проще всего утеплить кровельный пирог рулонным или плитным минераловатным теплоизолятором. Выбирая, чем утеплить крышу, можно не придавать особого значения коэффициенту шумопоглощения. Битумный шифер хорошо гасит звуки, что дает возможность качественно утеплить крышу полимерными теплоизоляторами.

Монтируя своими руками различные узлы кровли, в том числе проходки вертикальных конструкций или примыкания скатов, необходимо помнить, что требуется надежная гидроизоляция всех стыков. Такие узлы, как ендовы, нуждаются в особом внимании. Ендовы представляют собой разжелобок, внутренний угол, образованный двумя плоскостями сложной кровли. Гидроизоляция ендовы шиферной крыши подразумевает создание усиленного ендового ковра из гидроизоляционной мембраны. Гидроизоляция предусматривает использование саморезов и битумного герметика. Для обустройства желобка ендовы могут применяться специальные фигурные элементы.

Крыша из шифера венчается коньковым элементом, который закрывает верхний стык скатов. Конек может выполняться из двух досок, сбитых под углом. Доски должны быть пропитаны антисептиком и огнезащитным составом. Также своими руками можно изготовить конек из стального листа, загнув его под необходимым углом. Проще всего смонтировать конек из готовых фасонных элементов, изготовленных из того же материала, что и еврошифер.

Битумный шифер крепится гвоздями с зонтичными шляпками либо саморезами. Важно использовать эластичные шайбы – герметизация мест крепления исключит попадание влаги внутрь кровельного пирога. Листы шифера необходимо укладывать с нахлестом в одну волну, каждый ряд должен начинаться со сдвигом в половину листа от предыдущего.

Если конек изготавливается своими руками, важно учитывать, что напуск на шифер и высота конька должны предотвращать задувание ветра под кровлю. Чтобы конек и кровельное покрытие имели долгий срок службы, при монтаже конькового элемента рекомендуется использовать нержавеющий крепеж, отверстия под который следует выполнить заранее.

Еврошифер отличается достаточно высокой хрупкостью. Чтобы материал на свесах крыши не повреждался под тяжестью сугробов снега, на кровлю монтируются снегозадержатели. Металлические снегозадержатели предотвратят скатывание большой массы снега. Выпускаются снегозадержатели различных моделей, при строительстве крыши своими руками есть возможность выбрать снегозадержатели, подходящие по дизайну к облику дома.

Шиферная кровля из непрозрачного ПВХ

Если предстоит возведение кровли своими руками, стоит обратить внимание на цветной шифер ПВХ, который очень легок и прост в монтаже. К преимуществам пластикового материала также относится:

  • материал сочных, ярких цветов не выгорает на солнце;
  • достаточно возведения легкой стропильной системы;
  • кровельное покрытие устойчиво к агрессивным средам и ультрафиолету;
  • длительный срок службы.

При выборе пластикового шифера следует обратить внимание на ширину листов и характеристики материала от конкретного производителя. В частности, на температурный диапазон, при котором шифер сохраняет свои эксплуатационные качества. Он может составлять от +60 °С до -50 °С, но в ряде случаев эти показатели скромнее. Чтобы срок службы пластикового кровельного покрытия был максимально велик, рекомендуется не экономить на качестве материала.

Следует отметить гибкость шифера ПВХ, что дает возможность использовать его для монтажа арочных и купольных конструкций. Но непрозрачный материал обычно применяется в качестве покрытия стандартных скатных крыш. На стропила укладывается гидроизоляция и монтируется обрешетка с шагом 35-40 см. Минимальный уклон ската должен составлять 8°. Чтобы утеплить кровлю, можно применять практически любые теплоизоляторы.

Шиферная крыша из пластикового материала пригодна для установки дымохода. Важно, чтобы высота дымохода позволяла избежать попадания случайных искр на кровлю. Труба дымохода надежно теплоизолируется. При возведении своими руками сложной шиферной кровли выполняется качественная гидроизоляция ендовы.

Конек на пластиковую шиферную крышу лучше всего выполнить из фасонных элементов от производителя кровельного материала. После того, как смонтирован конек, необходимо установить снегозадержатели. Шифер ПВХ достаточно скользкий, и если уклон крыши крутой, снегозадержатели не требуются. Но на более плоских кровлях снегозадержатели предотвратят разрушение свесов из пластика, который на морозе становится более хрупким.

Прозрачная кровля из шифера

Прозрачный шифер обычно используется при строительстве навесов, беседок, светопропускающих крыш хозяйственных построек. Прозрачный гибкий материал подходит и для возведения куполов и арок зимнего сада. Срок службы материала достаточно велик, применение прозрачного шифера, армированного стекловолокном, позволяет выполнить устройство надежных крыш сложной формы. Безусловно, данный материал не подходит для кровель, которые требуется утеплить.

Минимальный уклон крыши, имеющей деревянный или металлический каркас, должен составлять 8°. Обрешетка должна иметь шаг около 40 см. Если стропильная система и обрешетка выполнена из металла, то его необходимо покрыть белой краской либо закрыть алюминиевой фольгой, чтобы избежать перегрева на солнце.

Чтобы продлить срок службы прозрачного пластикового кровельного покрытия, узлы и стыки необходимо герметизировать. С этой целью используется прозрачный герметик. При монтаже сложных прозрачных шиферных кровель герметик требуется, чтобы гидроизолировать желоба ендовы. Рассчитывая арочные элементы необходимо учитывать, что ширина листа влияет на максимально возможную величину изгиба.

Шиферная кровля из пластика уступает по степени прозрачности поликарбонатным конструкциям, но ее возведение обойдется дешевле. Выполняя монтаж прозрачной шиферной кровли требуется использовать стандартный инструмент для резки и сверления деревянного и пластикового материала.

Конек на крышу: размеры, расчет высоты и монтаж

Строительство частного дома завершают возведением крыши. Это особенно важный этап, поскольку от грамотного выполнения этого процесса зависит надежность строения. Сам процесс строительства условно можно разделить на несколько этапов, начиная от установки мауэрлата до укладки кровельного покрытия.

При монтаже кровельного материала на скаты в месте их схождения в самой верхней части кровли, как правило, образуются щели. Поэтому необходим элемент, который, с одной стороны, защитит подкровельное пространство от проникновения осадков и талой воды, а с другой – обеспечит вентиляцию кровли. Это так называемый конек на крышу (фото ниже).

Данный элемент определяют следующим образом. Конек крыши дома – это верхнее ребро, расположенное по горизонтали в месте стыка скатов. К нему же относят различные доборные элементы , связанные с этим ребром. Таким образом, это – сборная конструкция, состоящая из совокупности нескольких фрагментов. Установка конька на крышу предполагает наличие небольшой теоретической подготовки и простейших строительных навыков, то есть, по сути, с этой задачей может справиться каждый.

Виды коньковой конструкции ↑

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил .

    Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил. Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных , в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

По месту установки различают три основных варианта конька:

    прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально; врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного; пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

Как рассчитать высоту конька двухскатной крыши ↑

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

Высота дымохода относительно конька крыши СНиП ↑

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

    на месте расположения трубы по отношению к коньку; уклоне скатов; на наличии вблизи дома объектов или деревьев, которые выше его; интенсивности нагрузок ветра и снега, характерных для данной местности.

Приведем оптимальные значения искомой величины для некоторых конструкций:

    Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра. Скатная кровля. Пусть L= расстояние от коньковой планки. При
    L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см; 1.5 L > 3 м, то параметр определяют по воображаемой линии, составляющей 10 ◦ с линией горизонта.

Как сделать своими руками ↑

Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

    Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов. Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.

    Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию. Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты. В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.

Как закрепить конек на крышу: из профнастила, на шиферной ↑

Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

    Шиферная кровля . Фасонные элементы из асбоцемента имеют форму желоба. Их укладывают на доски либо на прогон с нахлестом не менее 7 см. Качественный монтаж обеспечивает их неправильная геометрия – они немного больше с одного из торцов. Этим торцом накрывают следующий фрагмент из шифера. Для крепления используют шиферные гвозди , имеющие прокладки из резины. Первый элемент закрепляют противоветровой скобой.

Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.

    Кровля из профнастила . Более подробно остановимся на том, как установить конек на крышу из профнастила.
    Устройство кровли предполагает наличие между покрытием и верхом в области конька зазора примерно в 5 см, обеспечивающий вентиляцию. На том же участке параллельно оси по обе стороны кровли дополнительно монтируют бруски обрешетки.
    На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов. Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.
    Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

Устройство вентиляции ↑

Для создания вентиляции необходимо выполнить следующие операции.

    После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм; Вдоль стропил устанавливают обрешетку . Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге. Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат. По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.

Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.

0 0 голоса

Рейтинг статьи

Просел конек крыши. Причины, способы устранения

Проседание конька крыши из ондулина в большинстве случаев связано с ошибками в проекте и небрежностью в работе. Если в расчетах не учтены ветровая и снеговая  нагрузки, если сечение балки для конькового прогона взято «с потолка», то вероятность деформации конька и нарушения целостности кровли очень велика. При использовании некачественных пиломатериалов, а также при несвоевременной обработке антисептиками возможно загнивание конькового бруса и последующее разрушение стропильной системы.

Рассмотрим некоторые случаи проседания конька крыши из ондулина подробнее.

Проседание конька из-за ошибки в расчетах

Невыполненные расчеты на прочность и прогиб, неучтенные климатические нагрузки, желание сэкономить на пиломатериалах — одни из наиболее частых причин проседания конька. Недостаточное сечение и слишком большая длина конькового прогона без промежуточных стоек приводят к провалам, а порой и к разрушению крыши из ондулина.

Предотвращение и устранение проседания конька достигается несколькими способами:

1. Для разгрузки конькового прогона монтируются дополнительные балки. Они располагаются в непосредственной близости от основного бруса, или равномерно распределяются по скатам.

2. Для усиления конькового прогона и компенсации проседания устанавливается одна или несколько опорных стоек:

— опорные стойки устанавливаются равномерно по длине прогона, либо на стыках его составных частей;

— брусья конькового прогона сращиваются прямым стыком или косым прирубом;

— стойки опираются на лежень и связываются с коньковым прогоном накладками:

— лежень укладывается на кирпичные столбики или непосредственно на перекрытие над внутренней стеной дома. Независимо от способа монтажа, под лежень помещается гидроизолирующая подкладка из рубероида или аналогичного материала;

— чтобы сделать конструкцию более жесткой, в пролетах между стойками монтируются ветровые связи — доски толщиной 40-50 мм, стягивающие противоположные углы по диагонали.

Существует еще один способ усиления конькового прогона и компенсации прогиба:

— под коньком устанавливается опорный столбик из кирпича, на него настилается изолирующий материал и монтируется деревянная подкладка;

— на подкладку устанавливаются 2 подкоса, поддерживающие коньковый прогон. Подкосы монтируются под углом 45 градусов к горизонтали и упираются в накладки, закрепленные на нижней грани конькового прогона.

Проседание конька из-за ослабления бруса

Пренебрежение требованиями к обработке деревянных конструкций антисептическими препаратами — еще одна причина проседания конькового прогона. Прогиб балки и повреждение опорных концов в результате гниения могут привести к провалам и разрушению крыши из ондулина.

Чтобы предотвратить загнивание конькового бруса, необходимо:

— регулярно выполнять обработку стропильной системы антисептическими средствами;

— соблюдать периодичность обработки, рекомендованную производителем антисептика;

— обеспечить эффективную вентиляцию чердачного помещения.

При монтаже конькового прогона необходимо соблюдать следующие правила:

— для увеличения площади «дышащей» поверхности торцы бруса обрезаются под углом 60 градусов;

— концы бруса тщательно обрабатываются антисептиком и оборачиваются рубероидом, торцы оставляются открытыми;

— в нишах стен настилается рубероид, устанавливаются деревянные подкладки и заводится коньковый прогон. Концы бруса не должны касаться стен;

— после выравнивания прогона ниши замуровываются.

Ослабленные участки конькового прогона усиливаются деревянными или стальными накладками. Сгнившие участки удаляются и заменяются протезами.





как сделать и закрепить, устройство и самостоятельная установка


При сооружении конька крыши особое внимание обратим на следующие вопросы:
  1. Расчет высоты конька.
  2. Вентиляция.

Для начала определимся, что называется коньком крыши. Это ребро, располагающееся по горизонтали, которое образуется при пересечении скатов крыши и различных элементов, прилегающих к нему.

Попробуем разобраться: как обустроить конек крыши самостоятельно, как просчитать высоту конька, и как организовать вентиляцию кровли.

Ранее конек покрывали листами из асбестоцемента. Иногда с этой целью применялось кровельное железо, но случалось так крайне редко.

Для оформления конька самой распространенной четырехскатной вальмовой крыши, на данный момент, используется оцинкованное железо. В современном исполнении это наиболее востребованный вариант.

Для устройства такого покрытия конька могут быть задействованы уже готовые профили из оцинкованного железа. Их стандартная длина приблизительно два метра. Такие уголки покупают в магазинах, торгующих стройматериалами. Уголок можно изготовить своими руками из образовавшихся остатков оцинкованного железа.

Конёк кровельной системы, его назначение и виды

Кровля дома является основным устройством для защиты жилища от воздействия внешних факторов. Кроме того, она выступает как один из основных элементов экстерьера, участка и дома.

Подавляющее большинство кровельных систем имеет такой элемент, как конёк. Он образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом, подвергающимся нагрузкам и воздействиям при любых погодных условиях. Конёк образуется при углах наклона скатов более 180°.

Конёк образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом крыши

Зачем нужен конёк крыши

На старых кровлях коньком служило бревно, прижимающее основное кровельное покрытие — дранку, выполняя в основном эстетическую функцию. В современных кровельных системах это тоже учитывается, но основное назначение конькового устройства — функциональное, с учётом организации вентиляции кровельного пирога и подкровельного пространства.

На старинных кровлях коньком служило бревно, прижимающее основное кровельное покрытие

Функционирование жилого помещения связано с выделением большого количества влаги в виде пара от приготовления пищи, стирки или влажной уборки. Если не выводить эти продукты из помещения, в нём будет сыро и неуютно. Кроме того, в таких условиях развиваются различные грибки и бактерии, активно воздействующие на все элементы строения в виде плесени и загнивания деревянных конструкций.

Вторым, не менее важным предназначением конька для кровли, является защита места перехода скатов от воды и других осадков, а также ветра, для чего применяются различные уплотнители.

В зависимости от формы крыши и угла между скатами коньки бывают:

  • коническими;
  • угловыми;
  • рельефными;
  • фигурными.

Наиболее распространены коньки, изготовленные из металла. Но на отдельных видах кровельного материала могут применяться коньки из керамики (для черепицы). На камышовых и соломенных крышах для образования конька используется основной материал кровли.

На скатах, сходящихся под углом менее 180°, для защиты кровли применяются ендовы. Особенность их применения состоит в том, что они размещаются ниже уровня крыши и выводятся к системе водосбора.

Фотогалерея: основные виды коньковых планок


Плоский конёк надёжно соединяет противоположные скаты крыши


Форма перехода скатов крыши повышенной прочности


Прямоугольный конёк подходит для большинства видов кровельного покрытия


Скаты соломенной кровли соединяются основным материалом укрытия

Виды конька крыши с характеристикой

Конёк крыши — это прямая линия, образованная пересечением скатов щипцовой кровли. Формирование этой линии происходит в процессе установки стропильных ног под определённым углом. Поэтому решающим фактором для получения прямолинейного конька является правильная установка стропильной системы. Если это условие соблюдено, испортить конёк дальнейшими действиями невозможно.

Коньки для различных кровельных покрытий

Большинство современных кровельных покрытий комплектуются коньковыми элементами, предназначенными для использования именно с ними. Это коньковые планки специальной формы или коньковая черепица. Для изготовления деталей конька применяется такой же материал, как и для основного покрытия.

Конёк для металлочерепицы, профлиста и композитной черепицы

Материалом для изготовления коньковых деталей является стальной лист с оцинковкой толщиной от 0,7 мм. Часто поверх него наносится дополнительная защита из полимерных материалов. Цвет покрытия конька подбирается в тон к основному цвету кровли. Гамма расцветок соответствует шкале RAL.

Коньковая планка для крыши из профнастила изготавливается из оцинкованного стального листа толщиной 0,7 мм

Такие же коньки используются для кровли из композитной черепицы.

Установка коньков производится специальным крепежом с эластичными шайбами с применением уплотнителей. Крепёж часто входит в комплект кровельного материала, а цвет подбирается соответственно основному цвету покрытия.

Конёк для кровли из шифера

Учитывая свойства материала, конёк для него подбирается такой же, как для вышеупомянутых покрытий. Если применяется обычный серый шифер, используется конёк из обычной оцинковки. Крепление при монтаже производится специальными шиферными гвоздями с резиновыми прокладками.

Оцинкованные коньки наиболее подходят для шиферной крыши

В настоящее время шифер выпускается различных цветов. В таком случае и конёк подбирается в тон покрытию.

Для цветного шиферного покрытия можно подобрать соответствующий цвет коньковой планки

Конёк для ондулина и аналогичных материалов

При использовании этих материалов конёк поставляется в комплекте с кровлей. Материал изготовления тот же, что и для основного покрытия. А также по цвету подбирается крепёж.

Коньки для ондулина изготавливаются из того же материала, что и основное покрытие

Коньки для битумной черепицы

Для такого покрытия кровли производится конёк специальной формы, который включается в комплект поставки.

Для коньков используются те же изделия, что и для карнизного устройства. По перфорированию гонт карнизных вставок делится на три части, называемые коньковыми черепичками. При подготовке удаляется защитная плёнка с нижней стороны. При монтаже черепичка перегибается пополам и устанавливается перегибом по коньку кровли. Крепление производится четырьмя кровельными гвоздями — по два с каждой стороны.

Конёк для крыши из битумной черепицы устанавливается с перегибом и крепится гвоздями

Конёк на фальцевой кровле

Для фальцевой кровли конёк специально не производится. Его формируют в процессе установки кровли, и называется он коньковым фальцем. Устройство ровного фальцевого соединения на коньке крыши является показателем мастерства кровельщика.

На фальцевой кровле переход между скатами изготавливается в виде конькового фальца

Для других видов кровель, таких как сланцевые, камышовые или соломенные, материалом для конька служит, как правило, основной материал покрытия.

Фотогалерея: коньковые планки при использовании специфичных кровельных материалов


Для конька по ондулину применяется тот же материал, что и для основного покрытия


Для черепицы шинглас производится специальный конёк


Коньки черепичных кровель также изготавливаются из керамики


По драночной крыше конёк используется деревянный



Размеры конька крыши

Этот элемент имеет решающее значение для качественной изоляции кровли от осадков и создания вентиляционной системы подкровельного пространства и кровельного пирога. Современная индустрия строительных материалов предусматривает выпуск коньков, специализированных для каждого вида кровельного покрытия.

Плоская коньковая планка (треугольная)

Простейшее устройство с одним продольным сгибом. Стандартная длина детали составляет 2 метра, угол сгиба — 90°. Этот размер легко изменить в зависимости от угла схождения скатов. Рекомендуемая величина нахлёста при установке на кровлю — 10–15 сантиметров. Толщина металла составляет 0,7 и более мм.

Плоский конёк практически универсален для многих видов покрытий

Коньковая планка прямоугольная (фигурная П-образная)

Такая форма конька применяется для увеличения размеров вентилируемого пространства. Может применяться для монтажа коньков при большинстве видов финишного покрытия кровель. Ширина прямоугольного выступа может варьироваться в пределах 20–40 миллиметров. Изготавливается путём последовательного выполнения четырёх сгибов. Длина стандартная — 2 метра, величина нахлёста — 10–15 сантиметров.

Прямоугольная форма конька обеспечивает лучшую вентиляцию в пространстве под ним

Коньковая планка круглая

Планка такой формы чаще всего используется с кровлей из металлочерепицы. Стандартная длина 2 метра. Изготавливается способом штамповки из листового металла толщиной 0,45–1,0 мм. Для придания дополнительной жёсткости на детали делают поперечные рёбра жёсткости. Нахлёст определяется расположением крайних рёбер, поскольку при стыковке они совмещаются. Для круглых коньковых планок используются торцевые заглушки.

Круглая коньковая планка чаще всего используется с кровлей из металлочерепицы

Все виды и размеры коньковых планок комплектуются уплотнителями в зависимости от конструкции кровельного покрова.



Подготовка и сбор расходных материалов

Взвесив все особенности материала и определившись с его выбором, следует приобрести необходимое количество конька, а также его комплектующие и крепеж. Как правило, в состав конькового элемента входят вентиляционная перегородка и лента, крепеж под громоотвод и уплотнитель.

Для исключения расхождений в размерах при стыковке, а также для обеспечения качественных соединений необходимо приобретать все материалы для кровли у одного поставщика.

Для успешного выполнения поставленной задачи и сокращения времени на подготовку потребуется заблаговременно собрать требуемый инструмент и приспособления, а именно:

  • раздвижная строительная лестница;
  • строительный уровень и рулетка;
  • шуруповерт или дрель с набором сверл и бит для работы с кровельными саморезами;
  • капроновый шнур;
  • ножницы по металлу или болгарка.

Использование электрического инструмента значительно упрощает любой монтаж, однако при отсутствии соответствующегооборудования легко найти ему альтернативу из имеющегося в обиходе инструмента.



Расчёт высоты конька крыши

Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.

Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:

  • длина основания перевода между опорными точками стропильных ног;
  • угол наклона между стропильной ногой и переводом;
  • таблица значений тригонометрических функций.

Высота конька определяется соотношением: H = L : 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5 : 2 х 0,83 = 2,08 метра.

Высота конька определяется по формуле H = L : 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла

Расчёт высоты конька мансардной крыши

Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.

Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).

Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения

Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.

Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.

Применение уплотнителя

Вентиляционные зазоры, к сожалению, пропускают не только воздух. При сильном дожде (снеге) и ветре влага может попасть под конек и просочиться в подкровельное пространство. Также в зазоры может попадать мусор, пыль, насекомые и даже птицы (при высоком профиле). Особенно это присуще кровлям с пологими скатами, имеющими небольшой уклон.

Поэтому в зазор под конек устанавливают уплотнитель – пористый материал, имеющий свойство заполнять пустоты. Их существует нескольких видов:

  • Уплотнитель универсальный – представляет собой ленту из вспененного пенополиуретана, характеризующегося открытой пористостью. Одну сторону ленты часто делают самоклеющейся, что увеличивает удобство работы с ней. По заявлениям производителей универсальный уплотнитель не препятствует нормальной вентиляции конька, однако такое утверждение спорно и строители-практики подвергают его сомнению.
  • Уплотнитель профильный – фигурная лента из вспененного полиэтилена, имеет жесткую структуру с закрытыми порами. Повторяет профиль профнастила, поэтому полностью заполняет зазор между коньком и кровлей. Чтобы таким образом не перекрыть вентиляцию, в профильном уплотнителе предусмотрены отверстия (их можно оставить закрытыми, если вентиляция подкровельного пространства выполняется через точечные коньковые или скатные аэраторы).
  • Уплотнитель саморасширяющийся (ПСУЛ) – лента, поставляемая в рулонах. Изготавливается из пенополиуретана, пропитанного акрилом. Изначально уплотнитель поставляется в сжатом виде. Его расширение (до 5 раз!) происходит после монтажа ленты под коньком. Одна сторона ленты самоклеющаяся, имеет защитную полосу, которую снимают для возможности приклеивания на место монтажа.

Базовая информация про особенности коньковых уплотнителей озвучена в видео-ролике:

Монтаж конька крыши

Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.

Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.

Монтаж прямого конька

Установка прямого конька производится в следующем порядке:

  1. Часть сплошной обрешётки укрывается гидроизолирующей полиэтиленовой плёнкой. Её минимальная толщина должна составлять не менее 200 микрон.
  2. Поверх гидроизоляции прокладывается уплотнитель с отверстиями для обеспечения вентиляции пространства под коньком. Выбор материала для этого зависит от вида кровельного покрытия.
  3. Установка собственно коньковой планки производится самонарезающими винтами или шиферными гвоздями. При этом в любом случае необходимо использовать эластичные прокладки. Их нужно закупить при комплектации материала для крыши. Прокладки можно изготовить самостоятельно, используя транспортёрную ленту и трубчатую просечку. Её недостаток состоит в том, что она чёрного цвета и не всегда гармонирует с цветом основного покрытия. А это немаловажно для экстерьера здания.

    Установка коньковой планки производится самонарезающими винтами или шиферными гвоздями

Круглая коньковая планка

Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:

  1. Под планку устанавливается воздухопроницаемый уплотнитель. Его можно заменить стеклотканью или минеральной ватой, обеспечив продувы. Вентилируемое пространство под коньком образуется контробрешёткой.
  2. Крепление производится самонарезающими винтами из комплекта поставки с упругими шайбами соответствующего цвета.
  3. Торцы коньков закрываются заглушками.
  4. Возможен вариант с использованием дополнительной фиксации кровельного покрытия. При этом на стык укладывается брусок 50х100 миллиметров. Поверх него устанавливается металлическая лента толщиной до 0,5 миллиметра, которая крепится одновременно с краями конька саморезами.

    При монтаже круглого конька расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть

Прямоугольный (П-образный) конёк

Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.

Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов

Видео: монтаж конька крыши

Вентилируемая мягкая кровля

Сразу отметим, что подобная конструкция является не единственно возможной, поскольку такая разновидность кровли может использоваться и вариант без вентиляции. Он подходит в тех случаях, когда требуется накрыть небольшое хозяйственное помещение, беседку, гараж или какую-то неотапливаемую постройку.

Вентилируемый кровельный конек – решение для утепленных крыш, поскольку здесь требуется удалять конденсат, а лучшим способом для этого является обычное проветривание. В данном случае оно будет выполняться автоматически за счет разности высот между карнизом и верхней точкой крыши.

Первым делом на месте установки выполняется узкая прорезь шириной до 4 см. Если используется коньковый брус, то пропилы должны располагаться с двух сторон от него, а их ширина – до 1.5 см. Прорезь должна заканчиваться за 15 см до края ската, но нужно помнить и про вентиляционные или печные трубы. Перед дымоходом нужно оставить не менее 30-40 см.

Тот факт, что вентиляционный прорез заканчивается до трубы или конца ската никак не влияет на количество коньковых элементов. Они должны закрывать всю длину крыши или щипца вне зависимости от протяженности сделанного пропила. Точно также укладывается и защитная сетка, которая располагается под сборной конструкцией и монтируется перед тем, как устанавливать конек кровельный.

Количество используемых элементов зависит от протяженности кровли, а к работам можно приступать сразу, как приобретено все необходимое и доставлено оборудование. Обычно технология выглядит так:

  1. После того, как на очищенном от покрытия участке кровле выполнен пропил, производится удаление стружки и пыли.
  2. От края фронтона по центру сделанного отверстия монтируется конек. В ходе процесса нужно следить, чтобы элементы ложились ровно и не создавали щелей.
  3. Фиксация отдельных полос производится с помощью саморезов или гвоздей. Для этого предусмотрены специальные отверстия, позволяющие сильно упростить работу. Если работы выполняются при низкой температуре, то рекомендуется оставлять зазор между элементами до 3 мм, который позволит скомпенсировать температурные расширения. Данный момент лучше уточнять у продавца, поскольку каждый кровельный конек может вести себя по-своему.
  4. Последнюю полосу отрезают строго по краю фронтона.
  5. Завершает все работы монтаж коньковой плитки, которая выбирается в цвет с покрытием кровли. Это может быть и специальная полоса, фиксируемая клеевым составом.

как сделать и установить кровельный конек


Конёк для металлочерепицы – важный элемент декора, имеющий незаменимую практическую ценность: предохранение кровли и материала под ней от осадков, термоизоляция и вентиляция крыши. Также этим термином называют деревянный брус, скрепляющий скаты на стыке. Однако, сегодня мы рассмотрим первый вариант – покрытие для устранения зазора между металлочерепицами. Монтаж любого конька на металлочерепицу – едва ли не конечный этап в строительстве крыши. Но при этом достаточно ответственный, ведь от правильной установки зависит сохранность всей крыши.

Виды коньков на металлочерепицу

На сегодняшний день самым популярным кровельным материалом является металлочерепица. Если посмотреть на данный кровельный материал, то можно заметить, что он имеет большое количество сходств с черепицей. Особенностью является то, что для производства первого варианта используют листовую профилированную сталь, на которую наносят специальный полимерный слой. В местах стыков кровельных скатов в процессе осуществления монтажных работ рекомендуется устанавливать специальную металлическую планку.

Выбирая подходящий вариант, стоит учитывать, что необязательно конек для металлочерепицы будет полукруглый – форма может быть совершенно любой. На сегодняшний день выделяют следующие популярные модели коньков для металлочерепицы:

  1. Полукруглые изделия – данный вариант используют преимущественно в тех случаях, когда требуется оформить ребро, находящееся на верхней части ската крыши. Если присмотреться, то можно заметить, что полукруглые коньки, предназначенные для кровли из металлочерепицы, с внутренних сторон оборваны примерно на 1,5-2 см. Именно по этой причине рекомендуется использовать специальные заглушки, которые устанавливают с торцевой стороны. Благодаря таким заглушкам кровля из металлочерепицы приобретает законченный внешний вид.

  2. Прямые изделия – подобные варианты отлично подойдут для любых крыш, независимо от вида. Если сравнивать стоимость данного конька с предыдущей моделью, то она будет намного меньше. Однако не стоит забывать, что при низкой стоимости внешний вид такого конька так же будет уступать.
  3. Декоративные коньки – как показывает практика, такие модели небольшие, они довольно узкие и в большинстве случаев их используют для красоты, а не для выполнения определенных функций. Отдавая предпочтение подобным конькам, стоит брать во внимание тот факт, что под них легко могут проникнуть атмосферные осадки, пыль и грязь.

  4. Коньки в виде буквы Т и У – форма таких моделей изогнутая, при этом концы изделий могут быть прямыми либо щипковыми. Такие коньки для обустройства крыши из металлочерепицы используют преимущественно для того, чтобы скрепить между собой несколько кровельных материалов.

Перед тем как выбрать конек, рекомендуется предварительно оценить размер кровли. Например, если скат крыши будет небольшой, то отличным вариантом будет выбор декоративного конька. Обусловлено это тем, что широкие и массивные изделия будут смотреться неестественно.

Совет! Перед тем как установить конек на вальмовой крыше из металлочерепицы, рекомендуется предварительно осуществить соответствующие расчеты.

Что такое кровельный конек и зачем он нужен?

Под термином «кровельный конек» подразумевается верхний элемент кровли, устанавливаемый по ребру пересечения скатов.

Для металлочерепичной крыши выпускают коньки из металлической полосы в виде наружного уголка. На его кромках выполняют отбортовку (металл загибают внутрь конструкции по 1,5 см с обеих сторон) для исключения просачивания влаги под конек. Толщина стенок конька (металлического листа) обычно составляет 1,5 мм, реже встречаются конструкции с толщиной металла до 2,5 мм.

Главное назначение коньковой детали состоит в перекрытии зазора между скатами. Это обеспечивает защиту от попадания в подкровельное пространство атмосферной влаги, мусора, насекомых. Также перекрытие стыка выполняет декоративную функцию, то есть делает кровельное покрытие завершенным и гармоничным.

Ко всему прочему коньковая планка, установленная правильно, становится залогом качественной подкровельной вентиляции. Так как, благодаря профилю металлочерепицы, между ею и плоскостями конька образуются конструктивные зазоры, через них становится возможным выход воздуха из подкровельного пространства.

Какой конек лучше на металлочерепицу

На сегодняшний день в продаже можно найти не только вентилируемый конек для металлочерепицы, но и изделия, которые отличаются по форме и размеру. Довольно сложно дать однозначный ответ относительно того, какой конек для кровли лучше. Каждый вариант обладает определенными преимуществами, недостатками, особенностями, изучив которые, каждый потребитель принимает решение о покупке. Несмотря на то что популярностью пользуется плоский конек для металлочерепицы, это совершенно не означает, что полукруглые модели не заслуживают внимания.

Расчёт высоты конька крыши

Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.

Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:

  • длина основания перевода между опорными точками стропильных ног;
  • угол наклона между стропильной ногой и переводом;
  • таблица значений тригонометрических функций.

Высота конька определяется соотношением: H = L : 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5 : 2 х 0,83 = 2,08 метра.

Высота конька определяется по формуле H = L : 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла

Расчёт высоты конька мансардной крыши

Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.

Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).

Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения

Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.

Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.

Размеры конька для металлочерепицы

Для того чтобы понять, какого размера нужен конек на крышу из металлочерепицы, потребуется осуществить некоторые расчеты. Выяснить, какой высоты требуется конек для обустройства кровли из металлочерепицы можно по следующей формуле:

Н = 0,5 * В * К

В данном случае:

  • В – ширина жилого строения;
  • К – коэффициент, который полностью зависит от угла наклона ската.

Для того чтобы узнать конкретное значение, имеется возможность воспользоваться специальной таблицей. Например, если наклон кровли составляет 5 градусов, то коэффициент составит 0,08, а при наклоне в 45 градусов его показатель будет равен 1.

Таким образом, если ширина дома будет 6 м, а угол наклона кровли 35 градусов, то можно подставить значения в формулу и получить следующее:

Н = 0,5 * 6 * 0,79

Таким образом, высота конька в данном случае должна составлять 2,37 м.

При необходимости можно рассчитать и количество необходимых планок. В таком случае может быть использована следующая формула:

N = Lc / (Ln – 10)

В данном случае:

  • Lc – длина ската кровли;
  • Ln – длина используемой планки;
  • 10 – размер нахлеста, который измеряется в мм (данный показатель считается оптимальным).

В некоторых случаях допускается нахлест в 5 мм, но это случается крайне редко. В процессе выбора коньковой планки рекомендуется отдавать предпочтение тем изделиям, ширина которых от 15 см и больше. Данный выбор обусловлен тем, что если параметры будут меньше, то конек после установки на крышу из металлочерепицы не сможет справляться со своими обязанностями в полной мере.

Внимание! Независимо от размера, не стоит забывать про использование заглушек на конек металлочерепицы.

Разновидности


Виды коньковых элементов

Коньковые планки, применяемые при устройстве кровли, могут быть нескольких разновидностей, в зависимости от их формы и материала изготовления. Современный строительный рынок предлагает широкое разнообразие таких конструкционных элементов.


Металлический конек крыши

Коньковый комплект можно подобрать или изготовить для любого кровельного покрытия:

  • оцинкованной или/и окрашенной стали;
  • керамического состава;
  • битумного материала;
  • асбестоцементных изделий;
  • пластика.


Керамический

Обычно коньковый профиль подбирается из того же материала, что и сама кровля. Крыша, в этом случае, выглядит гармонично и эстетично. Формы конька могут быть самые разные, это зависит от архитектурной стилистики здания.

Коньковая планка для металлочерепицы

Коньковая планка при обустройстве кровли играет довольно большое значение. Осуществляя монтаж коньковой планки металлочерепицы, стоит брать во внимание то, что подобные элементы обеспечивают надежный уровень защиты подкровельного пространства от проникновения природных осадков.

На сегодняшний день существуют следующие популярные модели планок:

Все элементы имеют большое значение в обустройстве кровли, поэтому пренебрегать ими не рекомендуется.

Совет! При необходимости можно использовать аэроконек для металлочерепицы.

Дополнительные материалы

Во-первых, нам понадобится уплотнитель, заполняющий всё пустое пространство между планками металлочерепицы и деревянным брусом.

Выделяют три основных типа: универсальный, профильный и саморасширяющийся.

Первый рассчитан на стойкую защиту, достаточную вентиляцию и фильтрацию пыли, мелкого сора, Второй – когда важнее вентиляция, чем защита от влаги. Третий актуален в местностях, где постоянно выпадают осадки. Как правильно выбрать уплотнитель под металлочерепицу? Всё зависит от местности, рекомендаций производителя, а также личных предпочтений. Главное правило – на уплотнителе не стоит экономить.

Во-вторых, коньковая лента – элемент гидроизоляции. Смонтированный конёк каждодневно испытывает перепады температуры и, как следствие, накопление влаги в своей полости.

В-третьих, вентиляционная планка. Основное назначение – создание сквозного пространства для вентиляции крыши.

Уплотнитель под конек металлочерепицы

Для укладки конька на металлочерепицу можно использовать несколько видов уплотнителей. Среди них стоит выделить следующие разновидности:

  • универсальные;
  • фигурные;
  • профильные;
  • самоклеющиеся;
  • саморасширяющиеся.

Каждый вариант хорош по-своему, в результате чего перед покупкой рекомендуется предварительно изучить особенности каждого уплотнителя.

Причины


Место стыка между двумя скатами называется коньковым соединением. Как бы хорошо ни был осуществлен монтаж металлочерепицы, между листами все равно останутся небольшие щели и зазоры. Выглядит это не эстетично, и, кроме этого, не заделанный конек приводит к появлению неприятностей в процессе эксплуатации:

  1. В щели между листами металлочерепицы часто проникает влага. Дождь и снег просачиваются даже в самые маленькие зазоры, и со временем это приводит к разрушению оцинкованных листов, пирога кровли и каркаса стропил.
  2. Проникновение холодного воздуха. Через щели в коньке улетучивается тепло, которое предназначено для обогрева помещения. Эта проблема отражается не только на температуре в доме, но и на бюджете, так как для поддержания тепла приходится расходовать больше топлива.
  3. Нарушение вентиляции. Зазоры между скатом и коньком нарушают циркуляцию воздуха и часто приводят к появлению сквозняков, а это негативно влияет на долгосрочность эксплуатации крыши.
  4. Шум. При неплотно прилегающем коньке воздушный поток, проникающий в чердачное помещение, разделяется на потоки, из-за чего кровля повреждается и издает громкие хлопающие звуки.

Как установить конек на металлочерепицу

Установка конька на металлочерепицу должна осуществляться по определенному пошаговому алгоритму, который выглядит следующим образом:

  1. Стоит учитывать тот факт, что работы по установке конька необходимо выполнять после того, как обустройство кровли жилого помещения подошло к концу. Наращивать необходимые элементы рекомендуется в противоположном направлении относительно ветра.

  2. При обустройстве обрешетки на кровле потребуется внести некоторые дополнения. А именно, на самой верхней части конструкции потребуется установить подконьковые доски. Если сравнивать с основным материалом, то данные доски, как правило, должны быть примерно на 15 мм больше. Благодаря такому подходу после монтажа конька на крыше из металлочерепицы нижняя торцевая планка не просядет.

  3. Все зазоры под коньковыми планками на соседних скатах не должны быть меньше 7 см и больше 10 см. Такого расстояния, судя по отзывам специалистов, будет вполне достаточно, чтобы обеспечить полноценную вентиляцию. Крепление конька на крышу из металлочерепицы рекомендуется осуществлять строго по инструкции, которую прикладывает производитель при покупке готовой продукции.

Как уже говорилось выше, форма коньков может отличаться, в результате чего принцип монтажных работ будет иметь также некоторые отличия. А именно:

  • для прямых изделий требуется наличие дополнительного слоя уплотнителя и гидроизоляции, кроме этого, стоит учитывать также и уклон полки – она обязательно должна находиться под таким же углом, что и скат крыши, если данные показатели отличаются, то их следует подогнать;
  • несмотря на то что полукруглые изделия при необходимости можно гнуть, в процессе их установки делать этого не стоит, в противном случае уровень герметичности будет довольно плохим.

Как только работы по установке конька на металлочерепицу завершены, рекомендуется с торцевых сторон установить специальные заглушки, которые обрабатывают при помощи герметика – такой подход позволит добиться завершенного вида.

Важно! Монтаж конька на металлочерепицу для четырехскатной крыши и алгоритм работ практически ничем не отличаются.

Выбор уплотнителя

Профессиональные кровельщики советуют перед началом работ осмотреть состояние конькового паза. Если монтаж металлочерепицы выполнялся правильно, то в нем не должно быть зазоров толще 20 мм. В противном случае необходимо использовать уплотнитель. Для этого подойдут следующие виды:

Даже если стык между скатами кажется ровным, его изоляция с помощью уплотнителя перед тем, как начать крепление конька, никогда не будет лишней, ведь от герметичности соединений зависит срок эксплуатации крыши и сохранность внутренней отделки мансарды.

Советы и рекомендации по креплению конька на металлочерепицу

Важно понимать, что в процессе монтажа круглого либо плоского конька на металлочерепицу необходимо придерживаться определенных правил, благодаря которым можно получить желаемый результат:

  • первым делом рекомендуется максимально тщательно проверить коньковую ось, а именно, ее расположение – она обязательно должна быть прямолинейной, возможное отклонение может составлять 20 мм, но это нежелательно;
  • также стоит заранее подогнать все элементы конструкции, в данном случае углы у планки стоит подогнуть, планку необходимо сгибать до тех пор, пока крепежная полка и наклон ската не совпадут;
  • в том случае, если наклон угла составляет 45 градусов, то планку придется согнуть намного сильнее, но больше всего проблем существует с коньками, имеющими круглую форму, обусловлено это тем, что такие изделия в процессе сгибания могут поменять форму, в результате чего используемая заглушка может не подойти по форме;
  • устанавливать конек можно с любого торца – это не принципиально, коньковая планка должна находиться на линии стыка ската на уровне любого среза, нахлест конька на металлочерепицу должен быть примерно 10 см;
  • используемый уплотнитель обязательно должен быть расположен в пазах конька, фиксация также осуществляется под ним, крепежные элементы начинают устанавливать с центра изделия, после чего максимально тщательно контролируют расположение изделия с обоих концов;
  • крепление конька на металлочерепицу должно осуществляться через обрешетку, необходимо использовать саморезы, которые вкручивают через волну металлочерепицы в гребень, иначе деформации избежать не получится, в результате чего внешний вид готовой конструкции будет безнадежно испорчен.

Так как особой популярностью на данный момент пользуются самоклеящиеся вентиляционные ленты, то монтаж этих элементов обязательно должен быть осуществлен до того, как будут уложены коньковые планки.

Особенности монтажа

При монтаже покрытия обязательно оставляется достаточное расстояние между слоями кровельного “пирога”, обеспечивающее свободный доступа воздуха. Технологически оправданной будет установка системы конькового аэратора, оснащенная защитной сеткой от насекомых.


Схема монтажа конька шиферной кровли

Для кровли из шифера или керамической черепицы определяется высота установки кровельного конька. Под него монтируется дополнительная третья опора, значительно продлевающая срок службы этой части конструкции. Ее высота равняется измеренному расстоянию от сопряжения стропил до внутренней части коньковой планки. В соответствии с полученными замерами вырезается доска, равная этой ширине, и крепится к стропилам крыши.

Комплектующие и инструменты

После того как выбран кровельный материал, необходимо купить покрытие для кровли, конек, необходимые комплектующие и элементы для крепежа.

Перечень основных комплектующих конька:

  • Коньковая планка.
  • Вентиляционный материал (лента).
  • Крепеж-держатель для громоотвода.
  • Герметик.
  • Уплотнитель для конька.

Разумеется, что кроме комплектующих, необходимо заранее подготовить все необходимые инструменты:

  • Лестница с выступами для крепления на кровле.
  • Уровень.
  • Ножницы по металлу или маленькая болгарка.
  • Шуруповерт или дрель с головкой под кровельные саморезы.
  • Сверла необходимого диаметра.

Последовательность установки


Для того чтобы установить конек, понадобится высокая лестница и несколько помощников, так как выполнить монтаж самостоятельно довольно сложно. Далее нужно убедиться, что расхождение скатов не превышает 1-2 см, иначе устанавливать конек будет проблематично.

При установке уплотнителя не стоит сильно плотно утрамбовывать материал, так как циркуляция воздуха все же должна сохраняться. Достаточно небольшого слоя, ведь зазор все равно будет закрываться полками.

Начинать укладку следует с одной стороны конькового ребра. В процессе укладки помощник должен контролировать, ровно ли лежит полка с другой стороны. После того как вы убедитесь, что конек лежит правильно, его можно зафиксировать при помощи саморезов.

Далее возьмите леску и натяните по нижнему краю полок. По ней вы будете ориентироваться в процессе укладки следующих элементов.

Следующая часть конька должна идти внахлест в 5-7 см, при этом не забывайте выравнивать его по леске. Когда элемент конька установлен, его нужно закрепить с помощью шуруповерта.

После того как все коньковое пространство будет закрыто, необходимо установить заглушки, чтобы придать завершенный вид.

Анатомия крыши: 14 общих частей крыши

Не знаете, из чего состоит крыша, кроме черепицы? Используйте нашу пронумерованную схему крыши, чтобы ознакомиться с общими частями крыши и ее слоями, чтобы вы могли уверенно общаться со своим кровельным подрядчиком во время вашего следующего кровельного проекта.

Схема: Анатомия крыши – общие части и слои жилой крыши с битумной черепицей

Каковы общие части крыши?

  1. Конек крыши: Конек крыши или конек крыши — это горизонтальная линия, проходящая по всей длине крыши в месте соединения двух плоскостей крыши.Это пересечение создает самую высокую точку на крыше, иногда называемую пиком. Вальмовая и коньковая черепица специально разработана для этой части крыши.
  2. Вентиляционное отверстие конька: Вентиляционное отверстие конька представляет собой вытяжное вентиляционное отверстие, которое проходит горизонтально вдоль вершины крыши, позволяя теплому влажному воздуху выходить с чердака. Воспользуйтесь нашим калькулятором вентиляции, чтобы рассчитать потребность в вентиляции чердака и определить, сколько вытяжной вентиляции вам потребуется для надлежащей вентиляции крыши и чердака.
  3. Обшивка: Обшивка представляет собой металлический материал, устанавливаемый в местах соединений, вокруг дымоходов и любых слуховых и световых люков для предотвращения проникновения воды. Вы можете распознать вспышку по металлическим ступеням лестницы рядом с дымоходом или боковыми стенами на крыше.
  4. Вальма: Вальма на крыше представляет собой пересечение двух плоскостей крыши, которые встречаются, образуя наклонный гребень, идущий от вершины к карнизу. Вальмовая и коньковая черепица специально разработана для этой части крыши.
  5. Кровельный настил: Кровельный настил представляет собой несущую основу для кровельной системы и обычно изготавливается из дерева или фанеры.
  6. Кровельная подложка: Подкровельная подложка представляет собой слой материала, обычно синтетического или войлочного, который обеспечивает дополнительную защиту верхней части настила крыши и под черепицей. Синтетическая подкладка помогает отталкивать влагу и обеспечивает защиту от проникновения воды. Синтетическая подложка становится все более популярным материалом вместо войлока благодаря проверенным характеристикам водостойкости и долговечности.
  7. Долина крыши: Долина крыши представляет собой V-образное пересечение двух наклонных крыш, соединяющихся под углом для обеспечения стока воды.
  8. Многослойная архитектурная черепица: Многослойная архитектурная битумная черепица содержит более одного слоя выступов, которые придают кровле размеры, эксплуатационные характеристики и долговечность. Архитектурную черепицу иногда называют трехмерной черепицей или ламинированной черепицей. Противоположностью архитектурной черепицы является черепица с тремя выступами, которая изготавливается в виде одного слоя выступов и выглядит плоской или без размеров ламинированной черепицы.
  9. Фронтон крыши: Фронтон крыши представляет собой треугольную секцию внешней стены на пике крыши между наклонной крышей и карнизом. Фронтон крыши иногда называют граблями.
  10. Металлический капельник: Металлический капельник представляет собой узкую полосу из некоррозионного металла, используемую на скатах и ​​карнизах для отвода капель воды путем облегчения стока воды для защиты нижней части стены.
  11. Мансардное окно : Мансардное окно представляет собой приподнятую часть крыши.Мансардные окна обычно содержат окно, которое выступает вертикально через скат крыши.
  12. Защита от льда и воды: Защита от воды и льда представляет собой самоклеящийся гидроизоляционный материал, устанавливаемый вдоль карнизов, ендов, боковых стен и других уязвимых мест для защиты от повреждений льдом и дождя, вызванного ветром.
  13. Карниз: Карниз — это нижняя граница крыши, выступающая за стену, обычно расположенная на первых трех футах крыши.
  14. Вентиляционное отверстие под карнизом: Вентиляционное отверстие под карнизом — это воздухозаборные вентиляционные отверстия, расположенные под карнизом крыши, которые помогают направлять прохладный сухой воздух на чердак.Опять же, вы можете использовать наш калькулятор вентиляции, чтобы рассчитать свои потребности в вентиляции чердака и определить, сколько приточной вентиляции вам потребуется для правильной вентиляции вашей крыши и чердака.

Теперь, когда вы знакомы с основами анатомии крыши, везде, куда бы вы ни повернулись, вы начнете замечать слуховые окна и фронтоны. Что еще более важно, вы будете готовы вести информированный разговор со своим кровельным подрядчиком, когда придет время для вас, чтобы получить новую крышу.

Чтобы узнать больше о слоях кровли и компонентах, составляющих полную кровельную систему, посетите наш раздел сайта Total Protection Roofing System® или обратитесь за дополнительной информацией к своему подрядчику.Нужен кровельный подрядчик? Найдите подрядчика по кровельным работам рядом с вами в сети подрядчиков по кровельным работам Owens Corning.

Ridge Vents 101: зачем они нужны на крыше

Одним из компонентов вашей кровельной системы, который не подлежит обсуждению, являются коньковые вентиляционные отверстия. Установленные на вершине наклонной крыши коньковые вентиляционные отверстия помогают продлить срок службы вашей крыши, выпуская тепло и влагу, которые накапливаются на чердаке. Читайте дальше, чтобы узнать больше о важной роли коньковых вентиляционных отверстий в системе вентиляции вашего дома.

Важность вентиляции

Найдите минутку, чтобы подумать обо всех вещах, которые вы делаете дома и для которых требуется теплая вода: стирка, посуда, душ, мытье рук. Каждый раз, когда вы выполняете одно из этих действий, высвобождается теплый влажный воздух. Поскольку теплый воздух поднимается вверх, он неизбежно попадает на чердак. Когда этому воздуху некуда деваться, он будет проникать в вашу крышу, заставляя ее трескаться и преждевременно стареть. Влага, попавшая в маленькое чердачное помещение, может привести к росту грибка и плесени.

Как Ridge Vents помогает

Вентиляционные клапаны

решают проблему нагретого чердачного воздуха, выпуская его наружу. Они особенно полезны в летние месяцы, потому что снижают температуру на чердаке, поэтому кондиционер не должен работать так сильно. Они работают так же эффективно в снежную погоду, как и в ясную, потому что теплый воздух, выходящий из них, тает любой лед или снег, с которыми он соприкасается, предотвращая любые налипания или засорения.Коньковые вентиляционные отверстия не только помогают продлить срок службы вашей крыши, они делают то же самое для гипсокартона, изоляции и сайдинга, удерживая влагу и предотвращая преждевременное разрушение материалов.

Ridge Vents сочетают в себе красоту и энергоэффективность

При правильной установке опытным кровельщиком коньковые вентиляционные отверстия могут повысить энергоэффективность вашего дома и продлить срок его службы. Однако это не единственные преимущества. Коньковые вентиляционные отверстия также добавляют приятный визуальный элемент к эстетике вашего дома, добавляя красоту экстерьеру вашего дома и придавая ему большую привлекательность.

Вентиляционные клапаны

Ridge — это лишь один из многих различных компонентов, составляющих полную кровельную систему. Регулярное техническое обслуживание важно для поддержания прочности вашей крыши, поэтому, если какая-либо часть вашей крыши нуждается в помощи, свяжитесь с Muth & Company Roofing по телефону (614) 682-3060, чтобы запланировать ремонт крыши или водосточного желоба.

Muth & Company Roofing является сертифицированным генеральным элитным подрядчиком GAF, обслуживающим Колумбус, штат Огайо, и его окрестности, включая Вестервиль, Делавэр, Уортингтон, Дублин, Бексли, Гаханна, Нью-Олбани и близлежащие населенные пункты.Muth & Company предоставляет услуги по монтажу кровли, а также установку водосточных желобов, замену водосточных желобов, ремонт водосточных желобов, изоляцию чердака, установку световых люков и ремонт кровли. Мы рады предложить услуги по установке металлической кровли и финансированию металлической кровли.

Мы используем качественные, многофункциональные продукты, включая черепицу GAF American Harvest, а также полную кровельную систему GAF, чтобы обеспечить превосходную защиту и гарантии. Если вам нужна опытная, надежная компания по кровельным или водосточным желобам в Колумбусе, штат Огайо, не стесняйтесь звонить в Muth & Company для бесплатной оценки по телефону (614) 682-3060 сегодня!

Вентиляционная решетка конька крыши (за и против, руководство по проектированию)

Вот наши плюсы и минусы коньковых вентиляционных решеток, а также руководство по проектированию, включая информацию о том, что это такое, популярные типы и почему они могут понадобиться вашему дому.

Правильная циркуляция воздуха важна в вашем доме, поскольку она помогает регулировать температуру, а также поддерживает чистоту воздуха, которым дышит ваша семья. Одним из основных способов улучшить систему вентиляции в вашем доме является установка вентиляционного конька на крыше.

Ваша домашняя система вентиляции обеспечивает свободный поток воздуха по всему дому. Надлежащая циркуляция воздуха предотвращает скопление частиц пыли и плесени и обеспечивает легкое дыхание вашей семьи. Хорошая циркуляция воздуха также предотвращает появление запахов.

Что такое коньковая вентиляция на крыше?

Коньковая вентиляция – это стационарная коньковая вентиляция, устанавливаемая на коньке крыши. Смысл установки конькового люка на крыше заключается в обеспечении надлежащей вентиляции воздуха внутри здания.

После установки вентиляционного конька крыши; обычно он покрыт черепицей, чтобы соответствовать окружающей крыше. Хороший установщик позаботится о том, чтобы место установки вентиляционного отверстия было практически неотличимо от окружающей крыши.

Плюсы и минусы коньковой вентиляции

Плюсы

Улучшение циркуляции воздуха – Основные преимущества установки коньковых вентиляционных отверстий связаны с циркуляцией воздуха и энергосбережением.Как мы уже упоминали, коньковая вентиляция улучшит систему вентиляции вашего дома.

Контроль температуры – Надлежащая вентиляция позволит легче контролировать температуру в вашем доме. Он уравновешивает температуру, помогая сохранить прохладу в вашем доме летом и тепло зимой.

Предотвращает попадание влаги – Вентиляционное отверстие также предотвратит скопление влаги. Это позволит сэкономить электроэнергию, а также расходы на содержание дома.

Повышенная визуальная привлекательность и стоимость при перепродаже – Стильный вентиляционный конек крыши может улучшить дизайн линии крыши вашего дома.Кроме того, это может увеличить стоимость вашего дома при перепродаже за счет экономии потенциальных покупателей на затратах на электроэнергию.

Помогает уменьшить загрязнение воздуха в помещении – Вентиляционное отверстие на коньке крыши способствует циркуляции воздуха внутри помещения и выведению загрязняющих веществ из помещения. Это работает естественным образом, позволяя воздуху выходить из здания, когда ветер дует через вентиляционные отверстия.

Минусы

Может вызвать утечку – Однако одним из основных недостатков коньковых вентиляционных отверстий является то, что они могут привести к утечке. В некоторых случаях ветер может вызвать горизонтальное падение дождя.

Когда это произойдет, дождь может попасть в вентиляционные отверстия конька и в ваш дом. По этой же причине не рекомендуется устанавливать эти типы вентиляционных отверстий, если у вас плоская крыша.

Более высокая стоимость – Первоначальная стоимость установки конькового вентиляционного отверстия выше. Дополнительные расходы будут связаны с тем, что в дополнение к коньковым вентиляционным отверстиям потребуются софитные вентиляционные отверстия. Вентиляционные отверстия софита обеспечивают поступление воздуха для оптимального контроля температуры.

Неэффективен в более теплом климате – Коньковые вентиляционные отверстия также не рекомендуются для домов в более теплом климате.Они просто не так эффективны в уменьшении потока горячего воздуха.

Если у вас короткий летний сезон, коньковая вентиляция уменьшит количество горячего воздуха в вашем доме, но если у вас продолжительные периоды теплой погоды, есть более эффективные способы улучшить циркуляцию теплого воздуха в вашем доме.

Вентиляционное отверстие конька крыши Стоимость

Вентиляционные отверстия конька крыши будут стоить от 2 до 3 долларов за квадратный фут. Средняя остроконечная крыша будет иметь конек от 40 до 50 футов, так что это будет стоить около 8-150 долларов.

Дополнительные материалы для установки вентиляционных отверстий конька крыши будут стоить около 35-50 долларов США, а установщики будут брать около 45-75 долларов США в час. Таким образом, весь проект обойдется примерно в 400-500 долларов.

Посмотрите эти вентиляционные отверстия на хребте на Amazon [рекламная ссылка]

Различные типы вентиляционных отверстий конька крыши

Существует три распространенных типа коньковых вентиляционных отверстий.

Металлический конек крыши

Это самый распространенный тип коньковых вентиляционных отверстий, и, как вы можете догадаться по их названию, они сделаны из металла.Вентиляционное отверстие обычно представляет собой цельный металлический элемент, который затем покрывается черепицей, чтобы соответствовать окружающей крыше.

Алюминий

— популярный материал для металлического вентиляционного конька крыши. Алюминиевые вентиляционные отверстия обычно имеют слегка грибовидную форму с широкими фланцами с обеих сторон. Они предназначены для установки поверх черепицы, создавая пространство для циркуляции воздуха.

Алюминиевые коньковые вентиляционные отверстия можно установить отдельно или покрасить в цвет окружающей крыши. Однако, если вы действительно хотите, вы также можете покрыть их черепицей.

Вентиляционное отверстие конька крыши из гонта

Этот коньковый вентиляционный канал, также известный как кровельный люк, закрыт колпачками из битумной черепицы, которые помогают ему сливаться с окружающим пространством крыши.

Преимущество вентиляционных отверстий, закрывающих гонт, заключается в том, что многие люди находят их более привлекательными, чем обычные вентиляционные отверстия на крыше. Черепица служит своего рода камуфляжем, не давая вентиляционному отверстию нарушить линию крыши.

В зависимости от производителя вы, вероятно, найдете вентиляционные отверстия конька гонта из различных кровельных материалов, подходящих для вашей крыши.Вероятно, вы также можете заказать вентиляционные отверстия на заказ разных цветов или форм, но это будет стоить вам дополнительных денег.

Вентиляционные отверстия Off Ridge

См. этот вентиляционный люк на коньковой крыше на Amazon [рекламная ссылка]

Вентиляционные отверстия этого типа предназначены для установки вблизи гребня или конька крыши. Обычно они состоят из металлического приподнятого вентиляционного отверстия, прикрепленного к трем черепицам. Чтобы установить их, вы вырезаете отверстие размером с вентиляционное отверстие, а затем монтируете все это над отверстием.

Если у вас крыша с небольшой коньковой линией или без единой непрерывной коньковой линии, то это хорошая альтернатива. Просто установите несколько таких вентиляционных отверстий вдоль самой длинной длины вашей крыши.

Вентиляционные отверстия

Ridge Vent и Roof Vent: в чем разница?

Если вы искали домашнюю вентиляцию, вы могли столкнуться с терминами «коньковая вентиляция», а также «коньковая вентиляция», иногда в одной и той же статье или сообщении. Возможно, вы также встречали термин «вентиляция на крыше».

Если вы немного запутались в терминологии, не заморачивайтесь. «Коньковая вентиляция» или «коньковая вентиляция» — это одно и то же, вентиляция, установленная в коньке крыши. «Крышный люк» — это общий термин для вентиляционных отверстий, установленных на крыше для улучшения циркуляции воздуха.

Таким образом, коньковая вентиляция или коньковая вентиляция — это всего лишь вид вентиля на крыше. Другими примерами вентиляционных отверстий на крыше являются софитные вентиляционные отверстия, которые устанавливаются под свесом крыши, и фронтонные вентиляционные отверстия, которые устанавливаются рядом с фронтонами крыши.

Должна ли коньковая вентиляция полностью проходить через крышу?

Да.Если вы хотите максимизировать вентиляционный эффект, обеспечиваемый коньковым вентиляционным отверстием, оно должно проходить через конек или крышу вашего дома.

Однако, если ваша крыша не имеет сплошной коньковой линии, вам потребуется установить другой тип вентиляционного отверстия в стратегически важных частях крыши, чтобы обеспечить максимальную циркуляцию воздуха.

Некоторые люди также работают с комбинированными вентиляционными отверстиями на крыше. Все зависит от стиля вашей крыши и, в данном случае, от длины конька.

Нужна ли крыша конькового вентиляционного отверстия?

Крыша не обязательно нуждается в вентиляционном коньке, но для улучшения циркуляции воздуха в вашем доме потребуется какое-то вентиляционное отверстие.

Опять же, существует несколько типов вентиляционных отверстий на крыше, и, в зависимости от стиля вашего дома, некоторые из этих вентиляционных отверстий будут работать лучше, чем другие.

Например, крыша с пиком или коньком идеально подходит для конькового вентиляционного отверстия, в то время как, как мы уже упоминали, для плоской крыши потребуется другой тип вентиляционного отверстия.Другие примеры типов крыш смотрите здесь.

Что произойдет, если крыша не вентилируется?

Если вы хотите узнать, что происходит, когда крыша не вентилируется, посетите старый дом.
Во многих старых домах нет вентиляционных отверстий на крыше, тогда это не было проблемой. Из-за этого старые дома часто менее энергоэффективны.

Поскольку в старом доме нет вентиляционного отверстия или надлежащей системы вентиляции, регулировать внутреннюю температуру в этом доме сложнее.Неправильная вентиляция также является причиной накопления твердых частиц в воздухе, поэтому эти дома кажутся пыльными.

Главная проблема домов без вентиляционных отверстий, однако, заключается в том, что они более подвержены плесени и грибку. Накопление влаги происходит быстрее в невентилируемом доме, что обеспечивает идеальные условия для роста плесени и грибка.

См. этот отфильтрованный вентиляционный канал на Amazon [рекламная ссылка]

Как узнать, правильно ли вентилируется крыша?

Существует три основных способа оценить, правильно ли вентилируется ваша крыша.

Во-первых, вы должны увидеть небольшое снижение ваших счетов за коммунальные услуги, так как теперь вы тратите меньше на отопление и охлаждение.

Во-вторых, вы не обнаруживаете никаких признаков коробления или протечек на крыше. Это часто является признаком того, что влага попадает в ловушку, которую должна предотвратить надлежащая вентиляция крыши.

В-третьих, вы должны увидеть уменьшение популяции вредителей. Насекомые и грызуны предпочитают теплую и влажную среду. Правильно вентилируемая крыша сделает ваш дом менее «благоприятным для вредителей».
Могут ли коньковые вентиляционные отверстия протекать?

Да. Если погода не благоприятствует или они плохо установлены, дождь может просачиваться через вентиляционное отверстие на крыше. Вот почему важно проверять вентиляционные отверстия и области вокруг вентиляционных отверстий после сильного шторма.

Вам также следует обратить внимание на герметизацию или защиту от атмосферных воздействий места, где вентиляционное отверстие крепится к крыше, и осмотреть само вентиляционное отверстие на наличие трещин.

Является ли вентиляционное отверстие коньком лучшим для крыши?

Все зависит от крыши. Выше мы упомянули некоторые факторы, из-за которых коньковый вентиль хорошо подходит для определенных крыш и плохо подходит для некоторых других крыш.

Вам нужно посмотреть на свою крышу и оценить, действительно ли коньковый вентиляционный канал лучше всего подходит для вашей крыши или вам следует изучить другие типы вентиляционных отверстий на крыше.

Для получения другой статьи по теме посетите нашу страницу о типах черепицы.

Ridge Vent vs. Turbine Vent

Вентиляционные отверстия на крыше помогают поддерживать прохладу в вашем доме, предотвращают проблемы с влажностью и в целом способствуют здоровому притоку воздуха: без них ваша крыша просто не работает. Итак, давайте посмотрим на различия между коньковой вентиляцией и коньковой вентиляцией.вентиляционное отверстие турбины, два самых популярных стиля.

Вентиляционные отверстия конька

Вентиляционное отверстие конька, как следует из названия, расположено на коньках, где вершина крыши, и проходит вдоль вершины этих коньков. Вентиляционное отверстие имеет форму вокруг конька и покрыто соответствующим сайдингом или черепицей, так что оно очень ненавязчиво и обычно выглядит как набегающая крышка или часть дополнительной отделки крыши.

Коньковые вентиляционные отверстия имеют ряд преимуществ. При правильной установке они могут обеспечить большой объем воздушного потока на квадратный фут, поскольку весь конек действует как вентиляционное отверстие, а не только одно или два места на крыше.

Однако, сравнивая вентиляцию конька с вентиляцией турбины, помните, что вентиляция конька также требует точной и квалифицированной установки для правильной работы. Необходимо использовать защиту от непогоды и ветрозащитные экраны, чтобы влага не просачивалась обратно в конек, а также для создания важной зоны низкого давления, необходимой для отвода горячего воздуха. Конек должен быть установлен вдоль всей крыши, чтобы он был эффективным, и не на всех крышах достаточно коньков, чтобы этот метод работал. Для особо крутых вальмовых крыш даже вентиляционные отверстия с полным коньком могут не обеспечить достаточного притока воздуха.

Вентиляционные отверстия турбины

Вентиляционные отверстия действительно выглядят как небольшие ветряные турбины, установленные на крыше. Когда ветер дует по вашей крыше, он вращает эти турбины и вытягивает воздух из вашего чердака. Дополнительный источник энергии не требуется, а турбины доступны в самых разных размерах и стилях. Обычно на крыше используется две или три таких турбины, в зависимости от размера крыши.

Естественно, действие ветрогенераторов зависит от ветра.Когда ветер дует регулярно, эти вентиляционные отверстия могут перемещать больше воздуха, чем другие типы вентиляционных отверстий, но они неэффективны, когда воздух неподвижен. Кроме того, поскольку площадь установки турбинных вентиляционных отверстий намного меньше, чем у ребристых вентиляционных отверстий, их установка часто обходится дешевле.

При рассмотрении вариантов вентиляционных отверстий турбины помните, что они хорошо видны: если вы хотите, чтобы ваши вентиляционные отверстия имели низкий профиль, вы можете предпочесть ребристые вентиляционные отверстия. Важна также смазка и качественные материалы — в зависимости от климата некачественные турбины могут ржаветь или рассыхаться, издавая невыносимые скрипы и стоны.

Коньковые вентиляционные отверстия против турбинных вентиляционных отверстий: последние мысли

В то время как гребневые вентиляционные отверстия выигрывают за их утонченный внешний вид и функциональность, турбинные вентиляционные отверстия могут быть лучше в особенно жарком или влажном климате, где необходим более динамичный поток воздуха. Если вы не уверены, что использовать, проконсультируйтесь со специалистом по крышам, который может изучить потребности вашего дома и составить для вас план вентиляции. В некоторых случаях комбинация обоих вентиляционных отверстий может оказаться лучшим решением.

Источник фото: Flickr

Ridge Vent: «Мне установили новую крышу над вальмовой фермой…» — Гость (14.06.2002) | Процесс установки | Архив

В прошлом году у меня была установлена ​​новая крыша над системой вальмовых ферм в моем лагере / летнем доме. Когда я открыл здание этой весной, я нашел сосновые иголки и обломки деревьев на втором этаже по центральной линии здания. Внутренняя часть лагеря незакончена, и я уверен, что его задуло через вентиляционное отверстие на хребте. Должен ли быть экран или мембрана, препятствующая задуванию мусора? Как я могу сказать, правильно ли установлен коньковый вентиль?

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/677/find/
Большинство коньковых вентиляционных систем имеют очень маленькие отверстия для потока воздуха. Кроме того, у многих есть фильтр внутри вентиляционного отверстия, чтобы предотвратить попадание мусора внутрь. Я был бы обеспокоен тем, что, если мусор попадет внутрь, туда может попасть вода, а также насекомые и т. д. Правильная установка вентиляционного отверстия зависит от того, какой тип вентиляционного отверстия использовался и какая кровля установлена.Это металлическая крыша? Можете ли вы связаться с кем-нибудь (с подрядчиками или производителем вентиляционного или кровельного покрытия) и задать им эти вопросы? В любом случае проверьте «стык» между вентиляцией и кровлей. Она должна быть каким-то образом герметизирована – либо герметиком, либо, в случае некоторых металлических и черепичных крыш, металлической или пенопластовой закрывающей лентой.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/678/find/
Я также разделяю вашу озабоченность. У меня была металлическая крыша на новом гараже. Вентиляционное отверстие на металлическом коньке (когда вы стоите внутри здания и смотрите на вентиляционное отверстие) имеет 3-4-дюймовый зазор для вентиляции. Нет сетки, предотвращающей попадание мусора, насекомых и т. д. через вентиляционное отверстие.Кровельщик сказал мне просто забить пенопластом вентиляционное отверстие, чтобы ничего не попало внутрь. Это звучит контрпродуктивно по отношению к свободному потоку воздуха. Является ли их «книжным» решением? Кажется, я собираюсь прикрепить собственную экранировку к внутренней стороне вентиляционного отверстия. К счастью, вода не попадает.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/679/find/
Звучит так, как будто у вас есть гладкая металлическая крыша с вертикальными ребрами, которая, возможно, была оснащена сельскохозяйственными вентиляционными отверстиями, предназначенными для защиты от дождя, но не от жуков, иголок и т. д. При условии, что он использовал и установил надлежащую запорную ленту между вентиляционным отверстием и металлической крышей, есть несколько способов решить проблему.Обратитесь к оптовому продавцу кровельных материалов, так как у некоторых есть рулон стекловолокна шириной 6 дюймов, который не очень плотный. Вы можете вставить его в вентиляционное отверстие «T» сверху. клейкая стекловолоконная стыковая лента для гипсокартона. Размер ячейки такой же, как и у надлежащей спецификации вентиляционного отверстия, и будет держать жуков. После нанесения слегка распылите краску, которая запечатает и защитит ее. Удачи.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/680/find/
У меня проблемы с вентиляцией конька металлической крыши. Существует зазор около 1 1/2 -2 «для обеспечения естественной вентиляции. Помещение полоски пенопласта в зазор не обеспечит хорошей вентиляции (я полагаю). В большинстве случаев все в порядке, но один или два раза каждые зимой у нас сильные ветры и сухой снег, который забивает это пространство.Когда тает снег, в жилое помещение попадает вода, можно ли это остановить, поместив в зазор материал сетчатого типа?

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/681/find/
Во-первых, я бы дважды проверил, есть ли у вас вентиляционное отверстие в жилом помещении, и да, вы должны иметь возможность вставить вентиляционную сетку производства GAF, чтобы замедлить поток воздуха. Обычно, если чердак правильно вентилируется и потолок надлежащим образом изолирован, любой мелкий снег, попадающий внутрь, испаряется до того, как растает.Взгляните на вентиляцию вашего карниза и изоляцию. Надеюсь это поможет.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/682/find/

Что такое коньковые вентиляционные отверстия на крыше и как их устанавливать?

Если вы когда-нибудь задавали себе вопрос « Что такое коньковые вентиляционные отверстия на крыше ?» – Что ж, мы хотели дать вам простое описание и несколько фотографий коньковых вентиляционных отверстий, чтобы помочь вам отличить их от других типов кровельных вентиляционных отверстий.

Мы также хотели поделиться некоторыми профессиональными советами о том, какие функции следует искать в вентиляционном коньке крыши, чтобы убедиться, что он обеспечивает наилучшую возможную защиту от непогоды Миннесоты.

Коренные жители Городов-побратимов хорошо осведомлены о том, что погода в Миннеаполисе может быть внезапной и непредсказуемой. Местами даже разрушительно.

Поскольку мы каждый день разговариваем с домовладельцами об их крышах, мы заметили, что многие домовладельцы из Миннесоты остаются в своего рода серой зоне, когда дело доходит до , зная разницу между марками коньковых вентиляционных отверстий, какие из них лучше и почему они может иметь большое значение с точки зрения производительности , чтобы выбрать лучшие коньковые вентиляционные отверстия марки.

Начнем!





Что такое коньковые вентиляционные отверстия на крыше?

Чтобы ответить на ваш вопрос «Что такое коньковые вентиляционные отверстия на крыше?» Коньковые вентиляционные отверстия — это тип кровельной вентиляции, который, как вы можете видеть на видео GAF выше, устанавливается заподлицо с карнизом или козырьком крыши и позволяет горячему воздуху на чердаке выходить, одновременно втягивая свежий воздух, чтобы заменить его. Это.

Вентиляция чердака очень важна для продления срока службы вашей кровельной системы и предотвращения проблем, которые могут возникнуть при неправильной вентиляции чердака.Неправильная вентиляция чердака может привести к перегреву в летние месяцы, недостаточному отоплению зимой, скоплению влаги, ржавчине, плесени и бактериям, а также создать дополнительную нагрузку на ваши кондиционеры.



Как работают Ridge Vents?



Вентиляционные отверстия конька крыши проходят вдоль конька крыши, как правило, по всей длине крыши, на верхней части черепицы. С обеих сторон есть зазор, если конек срезается примерно на 1 дюйм вниз, чтобы впускать воздух, а затем коньковый вентиляционный канал устанавливается поверх конька, чтобы закрыть зазор и позволить воздуху проникать на чердак, защищая вас от непогоды и вредителей. .

После того, как вентиль установлен на коньке, он крепится с каждой стороны, а затем закрывается колпачками для гонта, которые подходят к существующим гонтам на вашей крыше.

Итак, как работают коньковые вентиляционные отверстия?

Коньковые вентиляционные отверстия работают, обеспечивая воздухообмен на чердаке, опираясь на пару естественных принципов, которые работают вместе после установки коньковых вентиляционных отверстий.

  • Тепловой эффект – Когда солнце нагревает вашу крышу, воздух на вашем чердаке нагревается и естественным образом поднимается наверх, выходя из вентиляционного отверстия конька через крошечные вентиляционные отверстия, похожие на отверстия сбоку вентиляционных отверстий конька.
  • Пассивная вентиляция: Когда горячий воздух покидает чердак, он создает отрицательное давление, которое втягивает свежий воздух через потолки, чтобы заменить его, создавая области высокого и низкого давления, тем самым обеспечивая устойчивую циркуляцию воздуха на чердаке. обмен свежим воздухом. Этот процесс известен как пассивная вентиляция; самый распространенный способ проветривания чердака.

Вентиляционные отверстия конька крыши того стоят?

Коньковая вентиляция во многих случаях превосходит фронтонные и жалюзийные дефлекторы, поскольку они обеспечивают непрерывный поток воздуха по всей длине крыши.Это обеспечивает более равномерный обмен по всему чердаку, а не только области воздухообмена, как предлагают другие стили вентиляционных отверстий.

Важно, чтобы опытный профессиональный кровельщик устанавливал вентиляцию конька, чтобы обеспечить правильный уровень вентиляции чердака для правильной защиты крыши и дома. Такие факторы, как направление ветра, форма вашей крыши, количество коньков, погода в вашем районе и т. д., будут играть роль в том, какой тип вентиляции лучше всего подходит для вашего дома и где должны быть размещены вентиляционные отверстия.

Если вам нужно экспертное заключение, Sellers Roofing Company — New Brighton всегда предлагает бесплатные осмотры и оценки! Имея более чем 12-летний опыт работы в области кровли жилых и коммерческих помещений, мы обладаем квалификацией и опытом, чтобы помочь вам решить, что лучше всего подходит для вашего проекта.



Что такое коньковые вентиляционные отверстия на крыше?

Вентиляционные люки для коньков крыши развивались с годами и теперь доступны с улучшенными характеристиками, предназначенными для защиты от дождя и сильного ветра, отпугивания нежелательных вредителей и т. д., с уникальными характеристиками, начиная от дефлекторов с внутренними погодными фильтрами и вентиляцией под карнизом, до экологически чистых моделей, изготовленных из 100% переработанного материала.

Были проведены тестовые исследования для проверки способности вентиляционных отверстий конька крыши противостоять дождю и сильному ветру, например, тест, проведенный Air Vent Inc., в видео выше, и такой тест, проведенный Международным университетом Флориды на воде. сопротивление инфильтрации и общие характеристики различных методов вентиляции крыши во время ураганов…

Но что это означает для меня как домовладельца из Миннесоты?

Ну, вот где наш многолетний опыт и наши отношения с домовладельцами Миннеаполиса окупились.

Выбор лучшего конькового вентиляционного отверстия для погоды в Миннеаполисе

Вот наш лучший выбор конькового вентиляционного отверстия для погоды в Миннеаполисе, а также особенности, которые делают их превосходными моделями: Air Vent Inc. определенно делает свою домашнюю работу, когда дело доходит до того, чтобы их продукция работала. Коньковые вентиляционные отверстия Shingle Vent ll оснащены внешней перегородкой и внутренним погодным фильтром, обеспечивающим максимальный воздухообмен и защищающим ваш дом от вредителей и суровой погоды.

2. Коньковая вентиляция из гальки от QUARRIX Building Products – Коньковая вентиляция из гальки – это еще одна модель коньковой вентиляции, о которой, по нашему мнению, стоит упомянуть. Эта модель оснащена запатентованной мембраной Storm-Stop®, которая предотвращает попадание дождя, пыли или снега на чердак.

Что такое коньковые вентиляционные отверстия на крыше? – Заключительные мысли

Таким образом, коньковые вентиляционные отверстия с проверенными методами защиты от дождя, пыли и снега лучше всего подходят для жителей Миннеаполиса. Если вы решите выбрать другую марку, отличную от той, которую мы упомянули, ищите усовершенствованные функции защиты от атмосферных воздействий или запатентованные технологии, чтобы вы могли быть уверены, что ваши коньковые вентиляционные отверстия готовы к неустойчивой погоде здесь, в городах-побратимах.

Опять же, если вы предпочитаете помощь профессионального подрядчика по кровельным работам, наши специалисты готовы прийти и встретиться с вами, чтобы обсудить ваш проект с вами в удобное для вас время. Позвоните нам по телефону (651)-703-2336 или нажмите любую из кнопок на нашем сайте, например кнопку ниже, чтобы запланировать бесплатный осмотр и оценку крыши.

как выглядит коньковая вентиляционная решетка

Руководство по установке коньковой вентиляционной решетки

Коньковая вентиляционная решетка имеет небольшие отверстия для выхода воздуха из внутренних помещений наружу дома или здания.Они устанавливаются на пике крыши. Эти вентиляционные отверстия позволяют влажному и теплому воздуху естественным образом выходить вверх из чердачного помещения. В коммерческих помещениях, таких как склады, коньковые вентиляционные отверстия улучшают циркуляцию свежего воздуха, позволяя горячему воздуху выходить через верхнюю часть конструкции.

Почему вентиляция хребта важна/необходима?

Качественная коньковая вентиляционная установка работает вместе с потолочными и фронтальными вентиляционными отверстиями в жилой кровле для естественного создания потока циркуляции воздуха на чердаке.Без коньковых вентиляционных отверстий влага из воздуха может конденсироваться на немного более прохладных поверхностях. Эта влага может в конечном итоге накопиться достаточно, чтобы вызвать повреждение водой, просочившись в дом внизу.

В коммерческих зданиях, особенно металлических, коньковые вентиляционные отверстия уменьшают образование конденсата, который может вызвать ржавчину и/или коррозию, разрушающую металл с течением времени. Еще одним преимуществом установки коньковых вентиляционных отверстий является то, что более прохладное верхнее воздушное пространство повышает эффективность систем кондиционирования воздуха внутри здания или дома.

Подготовка к установке конькового вентиляционного отверстия

Коньковые вентиляционные отверстия работают в сочетании с потолочными и фронтонными вентиляционными отверстиями. Софитные вентиляционные отверстия более эффективны, чем фронтонные, в увеличении циркуляции воздуха по всему чердачному пространству. Если этих вентиляционных отверстий нет, вентиляция конька крыши будет неэффективной. Они могут быть установлены до или после конькового вентиляционного отверстия, чтобы обеспечить правильное функционирование системы.

Удаление верхней черепицы

Первым шагом при установке конькового вентиляционного отверстия является удаление существующей черепицы конькового покрытия.Необходимо снять достаточное количество черепицы по всей линии конька, чтобы освободить место для установки вентиляционного отверстия на коньке конька.

Удаление деревянной обшивки

Линии распила отмечаются на деревянной обшивке мелом, чтобы убедиться, что они выровнены и соответствуют отверстиям, нужным для конькового вентиляционного отверстия. Важно, чтобы измерение открытого пространства было точным и достаточно большим (не менее одного дюйма в ширину), чтобы позволить воздуху выходить через вентиляционное отверстие конька.

Все гвозди, мешающие распиловке, удаляются. Распилы делаются аккуратно, чтобы быть максимально точными. Глубина пильного диска установлена ​​так, чтобы прорезать только деревянную обшивку и любую оставшуюся черепицу, но не прорезать какие-либо части опорной конструкции, такие как фермы крыши или коньковая доска.

Установка конькового люка на гонт

Существует два типа коньковых вентиляционных систем, устанавливаемых поверх черепицы.Они представляют собой черепицу над вентиляционным отверстием конька или алюминиевую крышку вентиляционного отверстия конька. Обе системы требуют одинакового создания вентиляционных отверстий конька, как описано в шагах выше.

Различие между двумя системами заключается в том, что при укладке гонта поверх коньковой вентиляционной системы гонты используются для покрытия конькового вентиляционного отверстия. Эта черепица соответствует другим черепицам, используемым для кровельных материалов. Вентиляционная крышка алюминиевого конька предназначена для готовой установки и не покрыта черепицей. Выбор между этими двумя вариантами зависит от эстетики и бюджета строительства.

Установка конькового вентиляционного отверстия на металле

Коньковые вентиляционные отверстия для металлических крыш поставляются в виде комплектов, содержащих соединители и торцевые заглушки. Правильная установка этих соединительных и отделочных элементов обеспечивает герметичность конькового выхода и проникновение вредителей в чердачное помещение. Для металлических крыш вентиляционное отверстие конька крепится над соответствующим отверстием с помощью клея и саморезов для металлических кровельных винтов с металлическими шайбами, чтобы надежно удерживать все на месте, которые также имеют неопреновую прокладку для предотвращения утечек воды.

Шаги:

  • Поместите металлический люк на козырек крыши и отметьте им каждый край крыши. Снимите металлическую вентиляционную решетку и вырежьте отверстия в нужных местах, оставив не менее одного дюйма металлической кровли под коньковой вентиляционной решеткой для нанесения клея.
  • Поместите клейкую ленту вдоль линии, которая будет проходить под коньковым вентиляционным отверстием
  • Поместите ребристое вентиляционное отверстие на место.
  • Закрепите все самонарезающими металлическими кровельными винтами, которые затягиваются до тех пор, пока неопреновая прокладка не выдавится из-под металлических шайб.

Коньковая вентиляция для жилых и коммерческих помещений имеет значительные преимущества. Качественная кровельная вентиляционная система, включающая в себя коньковый вентиляционный канал, является частью комплексной установки на крыше, которая необходима каждому дому для достижения наилучших результатов.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
