Как сделать правильно контур заземляющий: Как сделать заземление в частном доме

Содержание

Контур заземления — его конструкция и выбор заземлителя





Устройство так называемого заглубленного контура заземления внешне представляет собой электроды — металлические стержни, которые забиты в землю и соединены меж собой. Наиболее эффективной считается конструкция, в которой электроды располагаются в одну линию. Однако при благоприятных условиях вполне сгодится и конструкция, в которой стержни располагаются треугольником.

Устройство заземления в случае расположения штырей в одну линию


Устройство заземления в случае расположения штырей в виде треугольника

Расположение треугольником несколько хуже, поскольку электроды гораздо больше друг друга экранируют, а это значит, расход материала при организации такой конструкции при остальных равных условиях станет больше. С иной стороны на небольшом расстоянии треугольное расположение значительно уменьшает число земляных работ, и между собой соединять штыри с шиной значительно удобнее в яме треугольной формы, нежели в узкой траншее.



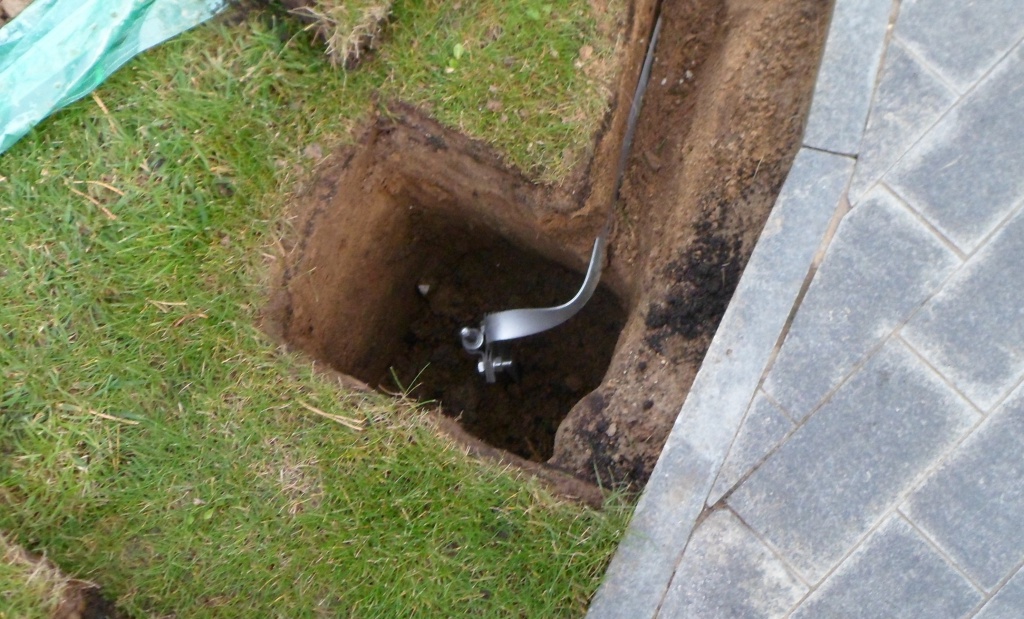

Конструкция контура глубинного заземления с помощью уголка: 1. Уголок из стали 50 на 50 на 5 миллиметров, 2. соединительная полоска из стали 50 на 5 миллиметров, 3. Стальная шина заземления 50 на 5 миллиметров.

Расстояние заземлительного контура от домовых стен должно быть не менее 1-ного метра.
Электроды заземления следует закопать на приличную глубину возможного промерзания грунта. Всё дело в том, что будучи замерзшим грунт весьма плохо проводит электрический ток. В частности, при замерзании самого верхнего грунтового слоя высотой полметра, сопротивление его увеличивается приблизительно в десять раз, а на глубине около метра — раза в три. Летом же поверхностные слои грунта (примерно до метра глубиной) заметно высыхают, что довольно резко повышает показатели его сопротивления. Потому и необходимо поглубже закапывать электроды в так называемые стабильные почвенные слои, которые залегают на глубине 1-2 метров. На подобной глубине грунтовые параметры грунта почти не меняются в течение всего года.

Конечно, вполне можно взять и более длинные электроды из металла, однако это увеличит материальный расход. Расчет заземлительного контура приведен в статье под названием «Расчёт заземления» на нашем ресурсе. Кроме того, стоит отметить, что забить вручную в землю стержни заземлителя свыше 2,5 метров длиной бывает довольно-таки проблематично.

Таблица 1-вая Коэффициенты применения 3-ёх электродов, которые размещены в ряд

Отношение расстояния между 3 стержнями

Коэффициент использования, η

Отношение расстояния между 3 стержнями

Коэффициент использования, η

0,5

0,62-0,68

2

0,85-0,88

1

0,76-0,8

3

0,9-0,92



Арматура Строительная не подходит для заземлительных стержней

В таблице 1-вой видно, каким образом расстояние меж 3-емя стержнями оказывает влияние на коэффициент их применения. Отношение расстояния меж стержнями является отношением используемой стержневой длинны к расстоянию меж ними. К примеру, если взять пару электродов длинной 2,5 метра, полностью углублённых в землю на необходимую глубину промерзания (используется вся их длина) и расположить их на расстоянии два с половиной метра от друг друга, то отношение их будет равно 1=2,5/2,5.

Глядя на таблицу, можно сделать такой вывод, что самое оптимальное расстояние меж стержнями заземлительного контура бывает равно обычно их длине. При увеличенном расстоянии эффективностный прирост будет небольшим при довольно большом объёме работ на земле и расходе материала на проведение соединения стержней шиной.

Для производства глубинных электродов использовать можно любые материалы, имеющие минимальные размеры, указанные в таблице 2.

Следует обратить внимание, что в таблице 2 не присутствует арматуры с так называемым периодическим профилем, которую обычно применяют для выполнения армирования бетона. Стержни такого рода арматуры совершенно не подходят для глубинного заземления, поскольку при вбивании в землю они разрыхляют её возле себя, что ведет к повышению сопротивления.


Таблица 2-рая Минимальные размеры электродов заземляющих с точки зрения механической и коррозионной стойкости

Материал

Поверхность

Профиль

Минимальный размер

Диаметр, мм

Площадь сечения, мм2

Толщина, мм

Толщина покрытия, мк

Сталь

Черный1 металл без антикоррозионного покрытия

Прямоугольный2



150

5



Угловой



150

5



Круглые стержни для заглублённых электродов

3

18







Круглая проволока для поверхностных электродов4

12







Трубный

32



3. 5



Горячего цинкования5 или нержавеющая сталь5,6

Прямоугольный



90

3

70

Угловой



90

3

70

Круглые стержни для заглублённых электродов3

16





70

Круглая проволока для поверхностных электродов

4

10





507

Трубный

25



2

55

В медной оболочке

Круглые стержни для заглублённых электродов3

15





2000

С гальваническим медным покрытием

Круглые стержни для заглублённых электродов3

14





100

Медь

Без покрытия5

Прямоугольный



50

2



Круглый провод

Для поверхностных электродов4



258





Трос

1,8

каждой проволоки

25



5

Трубный

20



2



Луженная

Трос

1,8

каждой проволоки

25



5

Оцинкованная

Прямоугольный9



50

2

40

1 Срок службы 25-30 лет при скорости коррозии в нормальных грунтах 0,06 мм/год.

2 Прокат или нарезанная полоса со скругленными краями.

3 Заземляющие электроды рассматриваются как заглублённые, когда они установлены на глубине более 0,5 м.

4 Заземляющие электроды рассматриваются как поверхностные, когда они установлены на глубине не более 0,5 м.

5 Может так же использоваться для электродов, уложенных (заделанных) в бетоне.

6 Применяется без покрытия.

7 В случае использования проволоки, изготовленной методом непрерывного горячего цинкования, толщина покрытия в 50 мк принята в соответствии с настоящими техническими возможностями.

8 Если экспериментально доказано, что вероятность повреждения от коррозии и механических воздействий мала, то может использоваться сечение 16 мм2.

9 Нарезанная полоса со скруглёнными краями.

Очевидно, что самыми дешевыми являются те электроды, что состоят из круглых, прошедших оцинковку стержней диаметром шестнадцать миллиметров. Но поскольку найти и приобрести их бывает довольно накладно, то зачастую контур заземления изготавливают из стандартного черного уголка из стали 50 на 50 на 5 миллиметров. Соединять уголок вместе следует стальной полосой, чьи размеры не менее 50 на 5 миллиметров.

Хомуты оцинкованные для проведения скрепления заземлителей


Осуществление соединения оцинкованного стержня с также оцинкованной полосой с помощью хомута на болтах

С целью соединения контурных стержней с шиной заземления и соединителями используются два способа:

— в случае использования оцинкованного проката можно применять соединение без применения сварки, при помощи обжимных резьбовых хомутов. Причём место соединения обязательно должно быть защищенным от коррозии при помощи антикоррозийного бинта, либо обмазки горячим битумом;

— при применении проката из черной стали без каких-либо покрытий он соединяется с помощью использования дуговой электросварки.


Проведение антикоррозийной обработки соединения на хомутах

Касаемо провода (так называемый защитный проводник), что подключают непосредственно к заземляющей конструкции (то есть к шине заземления), лучше всего применять провод из меди. Размер минимального сечения заземляющего провода следует выбирать по таблице 3. К примеру, если попросту подключить провод из меди к стальной шине при помощи резьбового оцинкованного соединения, причём соединение находится в распределительной пластиковой коробке, сам же провод скрыт в пластиковой гофре, то такого рода подключение надо считать плохо защищённым от коррозийного воздействия, поскольку оно напрямую контактирует с воздухом. Однако соединение заземлительного контура такого рода и проводника защищено механически, а значит минимально возможное сечение провода из меди будет равным 10 миллиметрам2. Детали по обустройству защитного домового заземления собственноручно приведены в статье под названием «Монтаж контура заземления самостоятельно».

Наличие защиты

Сечение провода мм2

Механически защищенные

Механически незащищённые

Защищённые от коррозии

6

16

Незащищённые от коррозии

10

25




Всего комментариев: 0


Контур заземления своими руками — правила



Контур заземления своими руками

На сегодняшний день огромное количество самых разных бытовых приборов начало занимать важную роль в нашей жизни. Сложно представить, что бы мы делали дома без телевизора или компьютера. Насколько осложнилась бы стирка и готовка, если бы не было микроволновой печи и стиральной машинки.

Даже не говоря о доме или квартире, стоит припомнить, насколько актуальной бывает проблема электрификации загородного дома или дачи.

Ведь здесь иногда нужна работа электроинструментов: нужно установить бойлер или же банально зарядить телефон.

Во всем этом есть и еще один нюанс, который с каждым днем становится все актуальнее: современная техника начинает не только больше потреблять электроэнергии, самих видов этой техники становится больше. Соответственно, возникает вопрос о необходимости заземления, а точнее, как правильно его подключить.

Если раньше заземление было актуальным только в магазинах или на промышленных объектах, то теперь это необходимо и в самом обычном жилом доме, квартире.

Сделать это можно своими руками, причем это не потребует много сил и времени, главное, все делать по инструкции, аккуратно и придерживаясь всех рекомендаций.

Как подключается провод заземления

Чтобы сделать контур заземления своими руками, следует уделить внимание различным мелочам и даже теории. Следует разобраться в основах.

Даже если вы не разбираетесь или же боитесь электричества – ничего опасного здесь нет. Вопрос только в правильности и последовательности предпринимаемых действий.

Итак, когда вы подключаете любое устройство в розетку, вы наверняка обратили внимание, что при этом контакт осуществляется в 2 местах. Это так называемый однофазный переменный ток. Первый контакт, собственно, и является фазой, второй же – это ноль. Оба эти провода берут начало от распределительного щитка.

Как он выглядит можно увидеть выше. Опять же, подключить стоит и третий кабель. Это и будет пресловутое заземление. Делается оно в обход распределительному щитку, сразу на контур заземления. Следует обязательно сказать, что сам щиток тоже нуждается в заземлении.

Как проверить выполненную работу

Чтобы сделать контур своими руками, не потребуется много времени или сил. Более того, сделать это может даже абсолютный профан.

Есть и одна сложность в этом деле. Чтобы проверить качественно ли, удачно ли была выполнена работа, потребуется специальный прибор – омметр.

Омметр

Купить его будет бессмысленной тратой денег, так как замер вы будете проводить разово. Вполне возможно, что решить подобную проблему будет достаточно просто: найти электрика и одолжить у него этот прибор, взять в аренду.

Замер делается следующим образом: берутся два электрода и разносятся на расстояние друг от друга до 25 метров. Между ними и контуром проводятся замеры. Сам замер делать достаточно просто. Если у вас будет прибор на руках, всю работу можно выполнить менее, чем за час.

В это время включается и изучение инструкции к прибору. Теперь следует перейти к непосредственному монтажу.

Как произвести монтаж контура заземления

Если говорить о необходимости заземления сети небольшого загородного дома, то этот процесс выглядит следующим образом:

  • нужно взять 3 электрода;
  • соединить их между собой;
  • вбить в землю на определенную глубину.

Эти 3 стальных электрода в идеале вбить на глубину 1.5-2 метра. Между собой электроды соединяются при помощи сварки стальной полосой или же арматурой. В результате вы должны будете получить треугольник.

Чертеж контура

Далее при соединении электродов на один из них следует наварить болт с гайкой – это будет будущее крепление, соединительная точка для кабеля заземления, идущего от дома.

Расстояние, на которое следует выносить контур, может составлять от 3 до 4 метров. Но все же, настоятельно рекомендуется отнести контур подальше. Вживую подготовка грунта выглядит как на рисунке ниже.

Подготовка почвы

Что касается размеров получившегося треугольника, насколько далеко стоит устанавливать стержни – электроды, зависит от грунта. Если говорить точно, все зависит от того, насколько грунт влажный. Чем выше этот параметр, тем ближе друг к другу можно вбивать электроды и на значительно меньшую глубину. Если же почва сухая, соответственно, глубина должна быть большой, расстояние между прутами и ребра треугольника – длиннее.

Если вам лень выяснять глубину самостоятельно, можно просто посетить ближайшую государственную службу, обратиться не к чиновникам, а к рядовому дежурному электрику.

Он сможет сказать вам глубину, необходимую по контуру в вашем регионе, и сможет вас проконсультировать, дать точные данные. Если у вас нет возможности сварить контур, его можно купить. В продаже доступны омедненные готовые контуры разборного типа. Их эффективность достаточно высока, но и цена, к сожалению, соответствующая.

Маленькие и полезные советы в установке

В случае, если грунт очень сухой, например, песчаный или известняковый, повысить его влажность можно искусственно. Достаточно лишь проделать в нем несколько скважин в том месте, где будет устанавливаться контур, и залить их водой.

В случае, если вы устанавливаете контур на дачном участке, стоит порекомендовать не вбивать электроды, а предварительно сделать углубления, в которые вы и опустите конструкцию.

Скважины для контура

Кроме того, оставшиеся свободные ниши можно засыпать грунтом, перемешанным с солью. У такого способа есть как свой плюс, так и свой минус:

  • подобное позволит повысить эффективность контура за счет уменьшения его сопротивления;
  • такой способ приведет к коррозии метала.

Тем не менее, можно смело пользоваться данным методом, поскольку коррозия будет образовываться в течение долгого срока.

Опять же, монтаж контура стоит производить летом, особенно в самый жаркий его период. Именно в это время вы сможете получить данные о максимальной сухости почвы, которая как раз и приходится на этот период.

Подобный метод имеет еще ряд преимуществ: так вы не только сможете выяснить минимальное значение сопротивления контура, но и облегчите себе работу. Ведь копать такой грунт будет намного легче, чем зимой, когда он промерзший, а весной – впитавший влагу.

В качестве материалов для работы можно сражу же купить черный стальной уголок и такую же ленту. Еще одно уточнение: уголки не следует окрашивать.

Уголок для контура

Бытует мнение, что на участке следует выбирать то место, которое находится в постоянной тени и куда падает вся дождевая вода. Это сильнейшее заблуждение. Дождевая вода может проникать в почву на глубину 1-1.5 метра, а этого недостаточно для контура, он должен быть на большей глубине, где, кстати, уровень влажности более стабилен за счет грунтовых вод.

Вбивать арматуру может оказаться достаточно сложной задачей. Вы можете не достигнуть цели, лишь погнуть свои заготовки. Наиболее простым способом будет предварительно выкопать углубления.

Последовательность действий должна быть такова: сначала следует выполнить земельные работы, выкопать отверстия для установки штырей, установить их, соединить при помощи сварки, зафиксировать в грунте и только тогда подключить к системе вашего дома. Выглядеть оно должно приблизительно следующим образом.

Идеальная установка контура

Последний полезный совет: контур следует устанавливать со стороны тех помещений дома, которые являются наиболее опасными с точки зрения электробезопасности. Их легко вычислить по слабой проводке, большому числу устройств или же по устройствам, потребляющим большую мощность.

Видео – контур заземления своими руками

На представленном ниже видео вы сможете увидеть все перечисленные выше манипуляции, сможете воочию увидеть, как и что следует делать.

Как сделать контур заземления. Контур заземления своими руками. Детальная инструкция по монтажу контура заземления с приведением формул и таблиц расчета.Информационный строительный сайт |

Давно прошло то время, когда наличие защитного заземления было  прерогативой исключительно промышленных предприятий. С ростом количества бытовой техники в нашем жилище,  защитное  заземление стало  непременным атрибутом  любого частного дома.   И это неудивительно.  Любое  нарушение в изоляции  электроприборов  способно привести к  весьма серьезным последствиям для обитателей дома.



Лучший способ обезопасить себя – оборудовать заземление.  Нет необходимости привлекать к устройству контура заземления дома профессионалов.  С этой задачей вполне справится любой желающий. Главное – терпение и внимательность во время работы.



Предназначение и устройство контура заземления

Защитное заземление представляет собой  соединение между  токоведущими частями электроустановок и землей, выполненное преднамеренно.

При  нормальной работе электроприборов  их корпус не находится под напряжением. Работать с такими приборами безопасно. К сожалению, чем больше приборов, тем выше вероятность  выхода какого-либо из них из строя. Малейшее повреждение изоляционного слоя – и корпус прибора окажется под напряжением. Прикасаться к подобному прибору смертельно опасно.

Именно  такие ситуации и предотвращает  защитное заземление.  Всем известно, что электрический ток течет в сторону с наименьшим сопротивлением. Наличие контура  заземления в частном доме с низким  значением сопротивления – залог того, что ток направится в землю.

Самый распространенный вариант контура заземления  представляет собой  электроды, заглубленные в грунт. Они соединены между собой в виде замкнутого контура определенной формы. Нередко используется треугольная форма контура. Возможно выполнение контура заземления вдоль периметра здания.  Среди основных критериев выбора формы контура выделяют удобство его монтажа и  размеры территории, используемой  для его  устройства. Контур заземления присоединяют к  электрощиту при помощи специального кабеля заземления.

Оптимальным расстоянием между домом и контуром заземления считается  5 м. При этом расстояние ближе 1 м и дальше 10 м считается недопустимым.

Совет: минимальная глубина расположения контура заземления – 0,8 м. Контур, размещенный в границах промерзания почвы, зимой не работает.

Электроды заглубляются в почву на 1,5 – 3 м. Выбор глубины для каждого отдельного случая зависит от  структуры грунта и его влажности. Чем больше насыщен грунт водой, тем меньше  заглубляют электроды.

Материалы, необходимые  для монтажа контура заземления

Как правило контур заземления  делают из подручных материалов. Заземляющим электродом  способен послужить  любой стержень, выполненный из черного металла.  Выбор весьма широк. Главный критерий – удобство при забивании в грунт. В основном используются стальные уголки. Возможно использование арматуры  гладкой структуры, труб, двутавра. Единственное требование – сечение металла от 1,5 см2.

Для определения количества необходимых электродов, расчеты применяются крайне редко. В основном используют опытный путь. Самое распространенное количество электродов – три. Таким образом, получается контур заземления треугольной формы. Вершинами треугольника служат электроды. Расстояние между соседними электродами менее 1,2 м недопустимо. Его рассчитывают исходя из сопротивления грунта. Соединение электродов между собой осуществляется с помощью полос металла. Подобная полоса служит и для соединения контура с распределительным.

Перед монтажем контура заземления обязательно проконсультируйтесь с квалифицированным электриком, проживающем в этом же районе. Подобный специалист из опыта знает как сделать  контур заземления, идеально подходящий для  данного района:

  • каково должно быть расстояние от здания до контура;
  • каково должно быть расстояние между соседними электродами;
  • количество необходимых электродов;
  • глубина, на которую следует забить электроды;
  • глубина, на которой  следует расположить контур.

Неоспоримым преимуществом самодельной системы заземления является ее низкая цена.

Необязательно делать контур заземления только из  подручных материалов. В продаже появились специальные готовые системы заземления.

Комплект модульных систем заземления состоит из следующего:

  • стержни, изготовленные из высококачественной стали и покрытые медью.  Длина  стержней составляет около 1,5 м, диаметр – 0,14 м.  Каждый стержень снабжен нарезкой омедненной резьбы;
  • латунные муфты для соединения элементов контура заземления;
  • наконечники. Способствуют облегчению забивания стержня в грунт. Крепятся к стержню при помощи резьбы. Существуют наконечники нескольких видов. Предназначены для различных типов грунта;
  • зажимы для присоединения горизонтальных элементов к вертикальным;
  • антикоррозийная паста для обработки всех элементов системы заземления.

Преимущества модульных систем заземления:

  1. Стержни, изготовленные из нержавеющей стали и покрытые медью, менее подвержены коррозии.
  2. Нет необходимости в сварочных работах.
  3. Нет необходимости в специальном оборудовании при монтаже.
  4. Экономия площади. Для оборудования всей системы достаточно 1 м2.
  5. Долговечность.

Расчет заземления

Какой бы вариант системы заземления ни был выбран, обязательным этапом является предварительные расчеты параметров  заземления. Обычно заземление выполняют опытным путем. Этот способ поможет избежать множества сложных расчетов.

Алгоритм  монтажа контура заземления в данном случае следующий:

  • Строим на расстоянии 5 м от дома контур заземления треугольной формы. Длину электродов берем 3 м, расстояние между ними 2 м. Используем стержни из металла.
  • Соединяем электроды между собой.
  • Производим замер  сопротивления контура заземления. Для измерения сопротивления используем специальный прибор – омметр. Максимально допустимое сопротивление контура заземления  составляет 10 Ом. Оптимальное значение — 4 Ом. Сравниваем полученный результат  с оптимальным значением.

  • При несоответствии полученного  значения сопротивления оптимальному,  добавляем в контур еще один электрод.
  • Соединяем  все электроды в новый контур.
  • Вновь измеряем сопротивление контура.
  • Повторяем указанные выше процедуры до тех пор, пока не добьемся значения сопротивления контура  4 Ом.

Существует возможность определить количество необходимых электродов и длину горизонтального заземлителя при помощи расчетов:

  • При наличии на участке однородного грунта, определяем сопротивление одного электрода, используя формулу 1:

Для определения значения  удельного сопротивления грунта используйте таблицу 1.

При наличии на участке неоднородного грунта определим сопротивление одного электрода по формуле 2:

При этом значения сезонного климатического  коэффициента приведены в таблице 2:

По формуле 3 определим необходимое количество электродов без учета сопротивления горизонтального заземлителя:

Для определения нормируемого сопротивления заземления воспользуемся таблицей 3:

Определим  сопротивление  горизонтального заземлителя по формуле 4:

При этом для определения длины заземлителя используем формулу 5:

Рассчитаем сопротивление электродов с учетом сопротивления горизонтального заземлителя по формуле 6:

Определим окончательное количество электродов, необходимых для устройства контура заземления:

Для определения коэффициента спроса вертикальных заземлителей воспользуемся таблицей 4:

Окончательное значение количества электродов, полученное в результате приведенных выше расчетов, округляем до большего целого. Каким методом воспользоваться – опытным либо расчетным – личное дело каждого. Выбирайте любой, исходя из собственных предпочтений.

Как сделать контур заземления своими руками

После проведения всех предварительных расчетов и подготовки необходимых материалов приступаем непосредственно к  монтажу контура заземления.

Совет: лучшее время для монтажа контура  заземления – лето. И не только из-за того, что в теплое время года легче производить земляные работы.  Дело в том, что в сухом грунте  сопротивление  больше. Добившись оптимального значения сопротивления  в засушливую погоду, не стоит беспокоиться об ухудшении этого показателя в дальнейшем. Напротив, с увеличением влажности почвы сопротивление снизится.

Рассмотрим основные этапы монтажа  треугольного контура заземления, схема которого представлена на рисунке.

  • На расстоянии порядка 5 м от дома в удобном месте  выройте траншею в виде равностороннего треугольника. Глубина траншеи около 1 м, ширина – 0,5 м. Длина стороны треугольника должна соответствовать выполненным ранее расчетам. От любого угла к  распределительному щитку дома прокопайте траншею.

  • Вбейте в каждую из вершин треугольника  электроды. Концы электродов предварительно заострите при помощи болгарки.
  • При очень твердом грунте предварительно пробурите  скважины под электроды. Вставив в скважину электрод,  засыпьте ее смесью грунта и соли.
  • Не погружайте электрод в грунт полностью, оставьте верхушку над землей.
  • Соедините между собой электроды стальной  полосой, шириной не менее 40 и толщиной не менее 5 мм. Для крепления  электродов и полосы используйте сварку.
  • Соедините один из электродов с  распределительным щитком, проложив в ранее подготовленной траншее идентичную  стальную полосу.
  • Соедините полосу и  распределительный щиток при помощи 10 мм болта. Обязательно приварите болт к щитку.
  • Следующим этапом является измерение контура заземления. Для измерения воспользуйтесь омметром.
  • Если результат измерений соответствует оптимальному значению сопротивления – контур заземления смонтирован правильно. Можно приступать к закапыванию траншей.
  • Если же при измерении контура заземления выяснится, что сопротивление превышает нормативное значение – добавьте еще один электрод.
  • Для закапывания траншеи используйте исключительно однородный грунт. Наличие примесей щебня  и строительного мусора недопустимо.
  • Контур заземления готов.

Как сделать контур заземления — делаем заземляющее устройство

Контур заземления — это устройство, которое предназначено для того, чтобы заземлить различные части электрооборудования. Заземляющее устройство крайне важно для безопасности жильцов. Часто при покупке дачного участка или при строительстве коттеджа у владельца возникают проблемы с установкой ЗУ. Однако в реальности ничего сложного здесь нет.

Условия работы контура

Грунт для контура

На эффективность работы контура сильно влияют такие факторы, как свойства грунта, качество, количество и глубина залегания электродов. Поэтому перед тем,как сделать контур заземления, надо определить качество грунта.

ЗУ прекрасно работает в торфяных почвах, сырой глине и суглинке. А вот в скалистых и каменных породах он не функционирует.

Подготовка

Как устроен контур заземления Материалы для контура заземления Для установки контура заземления потребуется:
  • стальной уголок или электроды;
  • стальная полоса.

Необходимо вырыть рядом с вводным щитом дома траншею в виде треугольника со сторонами по 3 метра каждая. Ширина и глубина канавы должна быть в среднем полметра. Заземление должно обязательно располагаться ниже точки промерзания грунта, иначе оно перестает работать. Вершина треугольника должна быть обращена к дому.

Установка контура

Установка контура заземления

Стальные уголки будут служить вертикальными заземлителями в конструкции.

Длина такого уголка должна быть около 3 метров. Один из его концов надо предварительно заточить. По трем вершинам проделанной треугольной траншеи надо вбить уголки. (Заточка необходима для облегчения работы).

Траншея для ЗУ Теперь осталось только приварить к ним по периметру стальную полосу, и контур готов. Но это только само заземляющее устройство. Для того чтобы оно заработало, его надо еще соединить с силовым щитком дома. Поэтому от вершины треугольника до силового щита надо вырыть дополнительную траншею. По этой канавке при помощи стальной полосы надо произвести соединение контура со щитком. Траншея засыпается грунтом.

Сопротивление заземления должно быть не выше 4 Ом. Измерить его можно при помощи Ом — метра. Часто для большей эффективности делают два контура, которые потом соединяют в один и так же подводят к щитку.

Заключительные детали

Размеры контура

Вместо стальных уголков можно использовать также специальные стержни, предназначенные специально для оформления контуров. При выборе угловой и листовой стали важно обратить внимание на площадь ее поперечного сечения. Она должна быть более 150 кв. мм. Стальная труба должна иметь диаметр выше 32 мм.

Подключение к щитку

Заземляющий электрод, вне зависимости от материала, из которого он сделан, не должен быть менее 2 метров в длину. При этом на поверхности электрода не должно быть никаких покрытий. Обычная краска может сделать электрод непригодным для контура.

Для электродов чаще всего применяются стальные стержни и уголки. Однако, в некоторых случаях, допустимо использование меди и стали в медном покрытии.

Контур заземления необходим для защиты от удара током. Хотя полностью он, конечно, не гарантирует безопасности жильцов. Для того чтобы усилить действие ЗУ, можно увеличить количество заземляющих электродов, вбив дополнительно еще 2-3 уголка.

Контур заземления в фундаменте В частных домах можно установить контур в фундаменте. Как правило, при правильной проектировке дома контур заземления делается именно там, а потом через арматуру выводится к распределительному щитку. Однако если ЗУ не было спланировано заранее, то его можно сделать даже в огороде. При этом работать поблизости будет совершенно безопасно. В случае внезапного попадания тока заряд моментально рассеется в земле. Хорошее место для контура и подпол.

Для полной безопасности желательно установить также УЗО. Это устройства защитного отключения.

Изоляторы контура заземления

Изоляторы контура заземления

Изоляторы контура заземления используются для разрыва цепи постоянного тока для цепи заземления звукового экрана.

Задний план:

  • Аудио секция предварительного выхода головного устройства привязана к земле (точнее, к металлическому внешнему корпусу головного устройства). Это означает, что эталон аудиовыхода привязан к монтажной позиции головного устройства.

  • Вы уже знаете, что ВСЕ проводники имеют сопротивление.Это включает в себя металлическое шасси автомобиля. Каждый раз, когда ток течет по проводнику (который, как вы помните, имеет сопротивление), вы будете иметь падение напряжения на проводнике.

  • Любые аксессуары (электродвигатели фар и т. д.), которые заземлены на кузов, вызывают изменение напряжения на проводнике (корпусе автомобиля). Если бы вы могли измерить напряжение от земли вашего усилителя до земли головного устройства, вы бы увидели очень небольшую разницу в напряжении, даже если они оба заземлены.Что еще хуже, генератор переменного тока производит небольшие импульсы, которые не полностью отфильтровываются аккумулятором и/или конденсаторами. Эти импульсы создают шум, который зависит от частоты вращения двигателя (и, следовательно, генератора).

Примечание:
Следующий абзац станет мучительно излишним. Это попытка сделать концепцию понятной для тех, кто плохо знаком с автозвуком.

Контуры заземления:
Каждая часть автомобильного аудиооборудования имеет какой-либо тип схемы шумоподавления в цепи аудиовхода.Эти входные цепи в идеале должны полностью изолировать заземление экрана аудиосистемы от заземления шасси внутреннего соединения усилителя. Соединение входного экрана усилителя (при правильном проектировании) практически не будет связано с заземлением усилителя. Он должен принимать сигнал от центрального проводника кабеля RCA, сравнивать сигнал центрального проводника с экраном RCA (эталон) и усиливать разницу между ними. Помните напряжение, генерируемое в кузове (падение напряжения на шасси от других электрических аксессуаров)? Что ж, если усилитель использовал землю в задней части автомобиля (там, где установлен усилитель) в качестве эталона звука вместо заземления экрана (которое связано с землей в месте установки головного устройства) в качестве эталона, напряжение, генерируемое через тело станет частью усиленного сигнала.Усилитель будет усиливать разницу между сигналом на центральном проводнике кабеля RCA и землей усилителя (в задней части автомобиля). Некоторые производители используют плохо спроектированную входную схему, из-за которой заземление оборудования оказывает слишком большое влияние на сигнал (недостаточная изоляция). Это приводит к тому, что небольшое количество флуктуирующего постоянного тока протекает через звуковой экран, что позволяет шуму (из-за падения напряжения на шасси) проникать на путь прохождения сигнала.Два заземляющих пути создают контур заземления.

Хромая аналогия:
Для тех из вас, кто больше склонен к механике, попробуйте представить это как тормозной трос для задних тормозов велосипеда. Вы знаете, что есть внешний кожух и центральный кабель. Если бы не было наружного кожуха (только трос, соединенный с рычагом тормоза). Тормоза будут работать должным образом только тогда, когда руль находится в точно правильном положении (прямо вперед в этом примере). Если бы руль был повернут немного в одну сторону (скажем, влево), трос провисал бы и не мог затянуть суппорты на заднем колесе.Если бы руль был повернут достаточно вправо, трос натянулся бы, и тормоза сработали бы независимо от того, нажат ли тормозной рычаг или нет. Внешний кожух тормозного троса служит опорой для тормозной системы. Если внутренний трос на конце тормозного рычага сдвинется на 1 дюйм по отношению к корпусу, он сделает то же самое на другом конце (конце троса суппорта). Неважно, насколько два противоположных конца троса (в целом) сдвинуты (относительно друг друга).Кабель RCA обеспечивает эталон вместе с сигналом, чтобы убедиться, что сигнал точен, когда он достигает другого конца. Если вы хотите добавить к тормозной системе «контур заземления», представьте себе жесткую резиновую ленту, соединяющую тормозной рычаг с задним суппортом. Если вы отрегулируете тормоза так, чтобы они работали правильно с прямыми рулями, торможение не будет работать точно так же, когда вы повернете руль в любую сторону. Тормозной трос будет доминировать в операции торможения, и тормоза, вероятно, будут работать довольно хорошо, но не идеально, потому что будут две разные силы, пытающиеся управлять задним суппортом.Это сформирует механическую версию контура заземления.

Конструкция:
Изолятор контура заземления использует изолирующий трансформатор для каждого канала. Трансформаторы обычно имеют соотношение 1:1, которое не повышает и не снижает уровень звука. Обычно они двунаправленные (любой конец может быть и входом, и выходом), но есть и такие, у которых есть и вход, и выход. Когда вы увидите гнезда/вилки, помеченные как вход/выход, подключите их, как указано. В развязывающем трансформаторе звук магнитно связан через сердечник трансформатора.Поскольку постоянный ток не может течь через трансформатор, путь постоянного тока обрезается, и шум устраняется (если шум был вызван контуром заземления).

Ниже приведен пример универсального изолятора контура заземления.

Примечание:
Многие изоляторы контура заземления (особенно продаваемые на eBay) имеют номинальный ток. Шумовые фильтры уровня предусилителя (изоляторы контура заземления) практически не пропускают через себя ток. Для передачи аудиосигнала требуется очень небольшой ток, но он меньше 0.0005 ампер тока в большинстве случаев. Шумовые фильтры старого образца, которые используются в линии B+, должны пропускать ток, но они редко используются (а если и используются, то обычно бесполезны). Изоляторы контура заземления на уровне предусилителя имеют разъемы RCA и редко имеют соединения питания/земли. Если вы ищете изолятор контура заземления и видите на нем текущий рейтинг, вряд ли он изготовлен надежной компанией.

Эффекты Coda — петли заземления и гитарные педали

Вчера я получил электронное письмо от новичка, который решил сделать свою первую гитарную педаль.Мне всегда нравятся такие электронные письма, и ответы на вопросы являются частью игры. На этот раз он задал мне вопрос, который у меня возникал несколько раз: «моя схема зашумлена, может быть это контур заземления?»

Контуры заземления являются частью легенд и мифов, связанных с самодельными гитарными педалями. Когда вы спрашиваете о шуме в установке, это самый распространенный ответ, и предполагается, что он является основной причиной гула, шипения или других шумов, которые могут возникнуть на ваших первых схемах.


Поэтому я решил написать об этом пост, начиная с самого начала:

Что такое земля?

Заземление является контрольной точкой цепи с потенциалом 0 В.На схемах это представлено такими символами:

Очень важно, чтобы опорная точка была одинаковой во всей цепи, поэтому все соединения заземления должны быть соединены вместе!

Чтобы упростить задачу, ленивые проектировщики печатных плат вроде меня обычно добавляют так называемую «плоскость заземления» . Это большая проводящая поверхность, которая соединена с землей и позволяет легко соединять земли вместе.

На этом рисунке вы можете видеть плоскость заземления между компонентами и дорожками.Я обвел контактную площадку R21, которая подключена к плоскости земли:


Вы можете ясно видеть крестообразную площадку, которая соединяет его с заземляющей пластиной.

Итак, что произойдет, если вы не соедините заземляющие соединения вместе? Делая это, опорная точка не является одной и той же в каждом соединении с землей: вы создаете разность потенциалов, то есть напряжение! В большинстве случаев ваши схемы не будут работать, так что обратите на это внимание!

Итак, что же такое контур заземления?

В большинстве случаев земля соединена с «землей».Это третья вилка, которая обычно есть в ваших розетках. Это позволяет избежать поражения электрическим током, соединяя металлические части устройства с землей.

Тем не менее, иногда бывает так, что заземляющие соединения не соединены друг с другом . Это может вызвать небольшую разницу между опорными точками двух заземлений, создавая небольшое напряжение между двумя заземлениями!


Даже если эта разница, как правило, довольно мала, достаточно для генерации тока , если вы соедините эти два заземления с помощью разъема! Этот ток будет генерировать шум, обычно модулируемый частотой ваших розеток (50 или 60 Гц, в зависимости от того, где вы живете): это контур заземления!
В этом случае контур заземления будет вызван вашей электрической настройкой.Такое случается довольно часто на переполненных педалбордах в домах со старыми электроустановками.

Однако то же самое может произойти и между педалями эффектов! Иногда каждая педаль может иметь немного отличающуюся опорную точку и создавать ток в земле ! Вот почему обычно лучше использовать блоки питания с изолированными выходами.

Однако даже при самом лучшем доступном источнике питания контуры заземления могут возникать между заземлением разъемов. Вы понимаете, что это не простое решение!

Вот почему так важно разрабатывать педали, у которых нет такой проблемы.
Но как это сделать?

Контур заземления и проводка звездой

В идеале следует избегать множественных путей для соединения двух разных заземлений. Если множество цепей соединяют землю вместе, это может создать разность потенциалов, которая вызовет шум! Поэтому плоскость заземления не должна быть разделена на несколько частей.

Хорошей практикой, которую я всегда рекомендую для ваших самодельных педалей, является «соединение звездой»: соедините все соединения заземления в одной точке, в большинстве случаев к отрицательному контакту разъема питания.
Это то, что я рекомендую в своем посте о проводке педали гитары.

Земля и антенна

Как видите, все очень просто… Итак, добавим еще один уровень сложности: знаете ли вы, что заземление может вести себя как антенна?

Поэтому очень важно заземлить корпус. Поступая так, вы создаете клетку Фарадея, которая предотвращает паразитирование схемы внешними электромагнитными полями. Таким образом, для изготовления гитарных педалей необходим металлический корпус .Избегайте пластиковых корпусов и используйте алюминиевые корпуса, например корпуса Hammond.

Это также может стать серьезной проблемой при смешивании аналоговых и цифровых схем . Действительно, высокие частоты, используемые цифровыми чипами, могут приниматься аналоговой землей и создавать шум. Таким образом, очень важно физически отделить аналоговую землю от цифровой земли и соединить их только в одной точке.

Это была одна из основных трудностей, с которыми я столкнулся, когда проектировал печатную плату Montagne Tremolo.Было очень много работы, чтобы решить это!

Вот так, надеюсь теперь вам все понятно! Если нет, напишите комментарий!

Вам понравился этот пост? Поставьте лайк странице Coda Effects в Facebook, чтобы узнать больше, или подпишитесь на нас в Instagram.

Идти дальше


Иконки, использованные для оформления диаграмм в этом посте, взяты из проекта Noun и защищены лицензией Creative Commons.

Могу ли я сделать изолятор контура заземления? – nbccomedyplayground

Можно ли сделать изолятор контура заземления?

Создать простой изолятор контура заземления своими руками очень просто.Вы можете быстро создать работающую систему, которая отфильтровывает шум на выходе ваших динамиков или любого другого устройства расширения звука.

Как создать контур заземления?

Когда сигнальные кабели подключены между A и B, экран кабеля передачи данных обычно подключается к заземленному шасси оборудования обоих A и B. Это образует замкнутый контур с заземляющими проводниками шнуров питания, которые подключаются через проводка здания. Это контур заземления.

Что внутри изолятора контура заземления?

Шумоизолятор контура заземления имеет отдельный изолирующий трансформатор на каждый канал.Трансформатор магнитно передает звук, но не передает электричество. В результате устраняется шум постоянного тока, вызванный контуром заземления. Например, вы все еще можете получать шум заземления от вашего радио.

Как подключить изолятор контура заземления?

Как установить изолятор контура заземления

  1. Выключите систему. Откройте багажник или люк и найдите усилитель или найдите усилитель и его разъемы RCA, где бы они ни находились в машине.
  2. Отсоедините кабели RCA от усилителя.
  3. Подсоедините красный и белый кабели RCA, идущие от изолятора контура заземления, к усилителю.

Как изолировать шум контура заземления?

Контур заземления можно устранить одним из двух способов:

  1. Удалите один из путей заземления, таким образом преобразовав систему в одноточечное заземление.
  2. Изолируйте один из путей заземления с помощью изолирующего трансформатора, синфазного дросселя, оптического соединителя, симметричной схемы или частотно-селективного заземления.

Как подключить изолятор контура заземления?

Что такое изолятор контура заземления видео?

Изолятор контура заземления видеосигнала

предназначен для уменьшения «помех контура заземления» с сигналами видеонаблюдения и может быть легко установлен в новых или существующих системах. Предотвращает искажение видеосигнала, вызванное контурами заземления. Устраняет разрыв изображения, перекрестные помехи и вращение.

Нужен ли мне изолятор контура заземления?

Если у вас есть радио, iPod, MP3-плеер, bluetooth-ресивер или подобное аудиооборудование, подключенное к автомобильной стереосистеме с помощью аудиокабеля, и вы получаете гудящий звук, вызванный контурами заземления, вам нужен этот изолятор для совместной работы. чтобы вы могли наслаждаться музыкой высокого качества.

Где разместить изолятор контура заземления?

Первый способ — привинтить их к любому чистому металлическому месту в машине. Это заземлит изолятор контура заземления и устранит проблемы со звуком. Второй способ его заземления — вкрутить провода в минусовую клемму на усилителе.

Как работает изолятор контура заземления CCTV?

Изоляторы контура заземления для видеосигналов — это пассивные устройства, которые уменьшают помехи контура заземления сигналам видеонаблюдения и могут быть легко установлены в новых или добавленных к существующим системам камер видеонаблюдения.Эти устройства полезны там, где видеосигнал передается по коаксиальному кабелю между точками с разными потенциалами земли.

Могу ли я сделать изолятор контура заземления? – Rampfesthudson.com

Можно ли сделать изолятор контура заземления?

Вам понадобится небольшой проводной кабель для соединения и пайки различных деталей. Провод 16-го калибра идеально подходит для изготовления изолятора контура заземления. Моток хорошей проволоки 16-го калибра стоит менее 20 долларов.

Как создать контур заземления?

Когда сигнальные кабели подключены между A и B, экран кабеля передачи данных обычно подключается к заземленному шасси оборудования обоих A и B. Это образует замкнутый контур с заземляющими проводниками шнуров питания, которые подключаются через проводка здания. Это контур заземления.

Как подключить изолятор контура заземления?

Как установить изолятор контура заземления

  1. Выключите систему.Откройте багажник или люк и найдите усилитель или найдите усилитель и его разъемы RCA, где бы они ни находились в машине.
  2. Отсоедините кабели RCA от усилителя.
  3. Подсоедините красный и белый кабели RCA, идущие от изолятора контура заземления, к усилителю.

Как изолировать шум контура заземления?

Контур заземления можно устранить одним из двух способов:

  1. Удалите один из путей заземления, таким образом преобразовав систему в одноточечное заземление.
  2. Изолируйте один из путей заземления с помощью изолирующего трансформатора, синфазного дросселя, оптического соединителя, симметричной схемы или частотно-селективного заземления.

Как подключить изолятор контура заземления?

Что такое хороший изолятор контура заземления?

Лучший результат: Шумоизолятор контура заземления MW Audio NY. Шумоизолятор контура заземления MW Audio NY — наш лучший изолятор контура заземления. Он предназначен для работы как с автомобильными музыкальными системами, так и с домашней стереосистемой. Одной из причин, по которой мы оценили его как лучший изолятор контура заземления, является его компактная конструкция.

Что такое соединение контура заземления?

Пользовательский поиск. Контур заземления — это нежелательный путь прохождения тока в электрической цепи. Петли заземления возникают всякий раз, когда заземляющий провод электрической системы соединяется с заземляющей пластиной в нескольких точках.

Для чего используется изолятор контура заземления?

Изоляторы контура заземления используются для разрыва цепи постоянного тока для цепи заземления звукового экрана. Справочная информация: аудиосекция предварительного выхода головного устройства привязана к земле (точнее, внешнее металлическое шасси головного устройства).

Можно ли сделать изолятор контура заземления?

Изготовление простого изолятора контура заземления — простая задача. Имея подходящие материалы, инструменты и подробное пошаговое руководство, вы можете сделать изолятор контура заземления своими руками за считанные минуты. Тем не менее, не забудьте получить надлежащие материалы и инструменты для работы.

Как изолирующий трансформатор разрывает контуры заземления?

Разделительный трансформатор представляет собой устройство, которое в случае передачи сигналов по кабелю позволяет свободно проходить всем нужным сигналам, нарушая непрерывность заземления и тем самым разрывая контуры заземления.При использовании развязывающего трансформатора напряжение шума земли теперь будет появляться между обмотками трансформатора, а не на входе схемы.

Как лучше всего разорвать контур заземления?

Самый практичный и, как правило, наиболее экономичный метод для бытовых аудиоприложений — использование изолирующего трансформатора. Разделительный трансформатор — это устройство, которое в случае кабельных сигналов позволяет свободно проходить всем нужным сигналам, нарушая непрерывность заземления и, следовательно, разрывая контуры заземления.

Как избавиться от шума контура заземления?

Установка изолятора контура заземления — лучший способ избавиться от шума контура заземления. Тем не менее, есть и другие способы снижения шума контура заземления: За счет электрической изоляции цельнометаллических корпусов устройств вокруг радиоприемника. Что такое изолятор контура заземления?

Методы разрыва контура заземления

Убедитесь, что вы правильно проложили кабели между оборудованием.Правильные методы подключения аудиокабеля необходимы для избавления от шума. система. Техническое примечание Rane «Взаимосвязь звуковых систем» — очень хороший источник информации. как должна быть подключена аудиопроводка между оборудованием. это колодец стоит прочитать статью.

Разрыв контура заземления может быть выполнен многими способами, некоторые из которых лучше а некоторые менее хороши.

Опасный метод: разорвать заземление сети

Логически вы могли бы подумать, что вы можете устранить контуры заземления, отсоедините заземляющие контакты шнура питания на всем вашем оборудовании.Некоторые люди могут попытаться разорвать заземление, перерезав заземляющий штырь в разъеме, с помощью читерской вилки, обрезание заземляющего провода в оборудовании, заклеивание заземляющего разъема лентой и т. д.

Не делайте этого. Удаление заземления не правильно. Это противоречит правилам электробезопасности и потенциально очень опасны. Удаление заземления может нейтрализовать действия вашего фильтра помех или защиты от шипов внутри оборудования. Если соединение с землей будет разорвано, это приведет к нарушению изоляции внутри оборудования. вызвать опасное напряжение на корпусе оборудования вместо того, чтобы сжечь предохранитель.Удаление заземляющего соединения с оборудования, которое имеет его опасно, противоречит правилам электронной безопасности и вы рискуете повредить свое оборудование. Бег без заземления не приведет к автоматическому поражению электрическим током, но сделает это гораздо более вероятным, если что-то пойдет не так в вашей системе.

НИКОГДА не используйте переходник с трех проводов на два провода на ЛЮБОМ аудиооборудовании. где человек ВОЗМОЖНО может вступить с ним в контакт. Вы спрашиваете для хорошего 120-вольтового «сигнала» через чье-то тело.Да, это МОЖЕТ устранить гул, но есть НАМНОГО более безопасный способ сделать то же самое.

Является ли GFCI заменой заземляющего проводника?

Прерыватели замыкания на землю могут использоваться в качестве замены заземляющие соединения в трех контактных розетках в соответствии с NEC. NEC требует, чтобы розетки с тремя контактами без заземления которые защищены GFCI, должны быть помечены как таковые.

NEC, раздел 210-7(d), и CEC, раздел 26-700(9), вполне ясно, что GFCI являются законной заменой заземленной розетки в существующей установке, где нет доступного заземления в розеточную коробку.Но ваши местные коды могут отличаться.

Потому что NEC говорит только о существующих установках без заземления. кажется, что вы не можете использовать GFCI в качестве решения проблемы замыкания на землю, потому что ваша система уже имеет заземление (и GFCI является заменой заземления при установке без заземляющего провода).

Трансформаторная изоляция всей студийной системы

Вы можете полностью изолировать свою систему от энергоснабжающей компании с помощью специальный трансформатор. Но если вы собираетесь взять на себя труд это, вы могли бы также подумать о том, чтобы перемонтировать вашу студию с хорошей мощностью система, которая имеет надлежащее начальное заземление.Использование только профессиональное оборудование со сбалансированными аудиовходами и выходами и делай проводку правильно. Если вы все еще сталкиваетесь с проблемами, вы можете рассмотреть использование сбалансированной системы питания для питания вашего оборудования.

Решение проблемы шума контура заземления с помощью правильного контура заземления изолятор — это безопасный и эффективный способ устранения нежелательных шумов в доступная цена. Обычно проблемы с контуром заземления можно решить с подключенными аудиоизолирующими трансформаторами к звуковой линии. Есть также коммерческое распространение звука усилители, обеспечивающие эту изоляцию.

Независимо от того, какой метод изоляции контура заземления используется, помните, никогда не удаляйте заземляющий штырь на силовом кабеле . Это может работа в качестве временного решения, но личная безопасность не должна подвергаться риску.

Если вы не можете найти контур заземления и не хотите использовать изоляцию трансформатор, попробуйте заманить схему еще лучшая земля. Толстая проволока имеет очень мало электрическое сопротивление, поэтому меньший ток, вероятно, будет протекать через щит. Возьмите толстую проволоку и протяните ее от шасси вашего компьютера к шасси друг друга.На аудио оборудования, для этой цели обычно помечен винт. Вы должны услышать, как гул стихает, как только вы сделаете связь. Если мощные заземляющие соединения не остановят гул, вы необходимо использовать подходящий изолятор в этой звуковой линии.

Блоки прямого подключения (DI) для решения проблем контура заземления

Директ-боксы — это устройства, которые преобразуют несбалансированный инструментальный (или линейный) уровень в выходы на балансные микрофонные входы. Они широко используются в больших системах звукоусиления размером с арену, где клавишные, и т.п., расположены далеко от смесителя. Разница импеданса между клавиатурой и микшер запрещает прокладывать кабели непосредственно от басового усилителя клавиатуры к Смеситель.

Чтобы использовать Direct Box, нужно взять выход гитарного усилителя (обычно он находится сзади), и, используя 1/4-дюймовый соединительный кабель, подключите другой конец к прямому входу коробки. Убедитесь, что переключатель (если он есть) с надписью «Динамик/инструмент» находится на «Инструменте». Подключите обычный кабель XLR к выходному концу, а другой — к кабелю, который идет к миксер.

Если система заземлена на обоих концах, и потенциалы земли начинают протекать, вы получите контур заземления. Контуры заземления можно определить по низкому фону (60 Гц в США и 50 Гц в Европе). через звуковую систему. Первое место для проверки: прямой ящик. Директ-бокс обычно имеет переключатель с надписью «Ground Lift» для решения проблем такого типа. Переключатель Ground Lift поднимет землю (безопасно), и гул должен прекратиться. Если переключателя нет, используйте специальный кабель заземления на кабеле XLR.Ни в коем случае не отсоединяйте заземляющий контакт шнура переменного тока.

Как использовать нойзгейт для уменьшения шума

Шумовой гейт не пропускает звук через гейт, если звук не имеет уровень сигнала выше установленного порогового значения. Если проблематичным источником гула является какой-либо инструмент, а гул очень слабый нойзгейт может сделать менее раздражающим. Когда вы устанавливаете порог нойзгейта так что ворота не пропускают никакого сигнала, когда нет сигнала от инструмента, то гул не добавляется к основному миксу.Когда инструмент играет очень слабое гудение, которое довольно трудно заметить.

Коммерческие продукты для устранения контура заземления аудиолинии

  • ES034 Изолятор контура заземления — изолирующий трансформатор для автомобильной аудиосистемы от Scosche Industries
  • Изолятор заземления FGA-40 представляет собой аудиоизолирующий трансформатор 1:1 с импедансом 10 кОм от Monacor (Номер лучшего 06.4370)
  • Изолятор заземления LP (270-0054) от Radio Shack, предназначенный для автомобильной аудиосистемы.

Оборудование для удаления люминофора уже в сигнале

Что делать с контурами заземления | Устранение неполадок | Служба поддержки


Были ли у вас когда-либо проблемы с управлением технологическим процессом и электрическими приборами?
Источником могут быть контуры заземления.Что это?

Потенциально опасная петля, образованная, когда две или более точек в электрической системе, обычно имеющих потенциал земли, соединены токопроводящей дорожкой так, что одна или обе точки имеют разный потенциал земли». Нежелательные контуры заземления могут привести к неточным показаниям датчиков, отрицательно влияя на сигналы приборов.

Контур заземления возникает, когда цепь соединена с заземлением в двух или более точках. Поскольку потенциал земли варьируется от точки к точке, два или более соединения с землей вызывают протекание токов.Если ток течет по сигнальному проводу, результатом будет зашумленный, смещенный сигнал.

Классическим признаком контура заземления является датчик, который правильно считывает данные в буферах, но дает грубые ошибки при помещении в технологическую жидкость. В типичном технологическом измерении датчик pH подключается через технологическую жидкость и трубопровод к заземлению. Если схема анализатора pH будет подключена ко второму заземлению, ток будет протекать через электрод сравнения.На электроде сравнения возникает напряжение, пропорциональное току и сопротивлению электрода. Поскольку напряжение последовательно с другими напряжениями ячейки, ток контура заземления приводит к тому, что показания pH существенно отличаются от ожидаемого значения. Токи, создаваемые контурами заземления, часто нестабильны, поэтому показания pH, на которые влияют контуры заземления, часто оказываются зашумленными.



Проверка контура заземления

Если контрольно-измерительная система начинает работать странно или хаотично, убедитесь, что вы устранили все непреднамеренные соединения с землей.Или если ваши показания колеблются, когда вы касаетесь кабеля или перемещаете датчик. Это может произойти при добавлении или замене двигателя или мешалки. Любой электрический элемент, с которым проводятся работы, может нарушить баланс и требует повторной проверки.

Используйте следующую процедуру для проверки контуров заземления:

  1. Извлеките датчик pH из технологической жидкости.
  2. Калибровка датчика в буферах. Убедитесь в отсутствии прямого электрического соединения между контейнером, содержащим буфер, и технологической жидкостью или трубопроводом.
  3. Зачистите концы проволоки большого сечения.
  4. Подсоедините один конец провода к технологическому трубопроводу или, лучше, поместите его в технологическую жидкость. Поместите другой конец провода в контейнер с буфером и датчиком. Провод обеспечивает электрическое соединение между технологическим процессом и датчиком

Если показания pH изменяются или становятся шумными после выполнения соединения, существует контур заземления. Если симптомы не проявляются, контура заземления, вероятно, не существует.

Наличие контуров заземления не только искажает показания, но и приводит к поляризации и повреждению датчика.Поляризация датчика может привести к ошибочным показаниям даже после того, как он будет удален из состояния контура заземления. Поляризация может со временем исчезнуть, чтобы вернуться к более нормальному отклику, хотя из-за этого может потребоваться повторная калибровка. Со временем наличие контура заземления в месте установки датчика полностью разрушит его чувствительность и приведет к преждевременному выходу из строя. Эта ситуация требует немедленных корректирующих действий.

Что дальше?



  • Гораздо проще избежать контуров заземления во время установки и планирования проекта, чем диагностировать и устранять их в полевых условиях после установки.

  • Часто не одно и то же заземление и часто разнесены на большое расстояние

  • Не всегда только в контуре 4-20 мА

  • Учитывать неизолированные RS-485 сигнальных проводов

  • 9 Учитывать неизолированные мощность/выход входная мощность заземления

  • Потенциалы земли НЕ равны

  • RGND вызвано несколькими факторами, такими как:

Итак, если вы не можете устранить условия для контуров заземления, каков ваш следующий шаг? Вы можете использовать изоляторы сигналов.Эти устройства разрывают гальванический путь (непрерывность постоянного тока) между всеми заземлениями, позволяя аналоговому сигналу продолжаться по всему контуру. Изолятор также может устранить электрические помехи непрерывности переменного тока (синфазное напряжение). Есть несколько способов сделать это, но независимо от того, какой метод изоляции вы выберете, изолятор должен обеспечивать изоляцию ввода, вывода и питания. Если у вас нет этой трехсторонней изоляции, между источником питания изолятора и входным и/или выходным сигналом процесса может образоваться дополнительный контур заземления.



Устранение контуров заземления в будущем

Чтобы свести к минимуму опасность введения этих контуров в сложную сеть, следует использовать специальную шину заземления системы КИПиА и соединить заземление с общего сигнала, заземления шкафа и заземления питания переменного тока КИП. к этому. Автобус привязан к земле через заземление здания и сетку заземления растений. Но это может быть намного сложнее, чем кажется. Например, у вас редко будет только один инструментальный цикл.На самом деле, у вас могут быть сотни или даже тысячи. Многие из них упакованы вместе в поставляемые поставщиком шкафы для контрольно-измерительных систем. Как правило, они содержат общую шину сигналов постоянного тока и общую шину источника питания. Обычно изготовитель соединяет эти шины вместе внутри шкафов на главной шине заземления. Заземление шкафа — это защитное заземление, которое защищает оборудование и персонал от случайного поражения электрическим током. Он также обеспечивает прямую линию отвода любых статических зарядов или электромагнитных помех (ЭМП), которые могут повлиять на шкафы.Эта земля шкафа остается отдельной от земли сигнала постоянного тока до тех пор, пока она не оканчивается на главной шине заземления.

Служебное заземление переменного тока представляет собой одноточечное заземление системы питания переменного тока. Это заземление подключается к соединению нейтрали с землей на главном изолирующем трансформаторе питания переменного тока. Он также заканчивается в одной точке заземляющей сети предприятия (обычно это заземляющий электрод).

По всем вопросам, связанным с экстремальным анализом жидкости, обращайтесь к нам по телефону

Скачать

5 лучших изоляторов контура заземления для подавления раздражающих звуковых шумов

Когда вас прерывает статический жужжащий шум, когда вы настроены синхронизировать свои любимые треки по губам, это, несомненно, очень раздражает.Наиболее распространенной причиной этого прерывания является эффект контура заземления на вашей стереосистеме.

Эффект контура заземления возникает, когда существует неестественная разность потенциалов между двумя компонентами вашей стереосистемы, которые естественным образом должны иметь одинаковую разность потенциалов. Если вы не любитель науки с гаражом, полным электронного оборудования, вручную сбалансировать эту разность потенциалов может быть очень сложно.

К счастью, вы всегда можете избежать хлопот по ремонту всей стереосистемы, используя изолятор контура заземления.Эти удивительные устройства отфильтровывают любой жужжащий или жужжащий шум, который пытается нарушить ваше настроение, выдавая только высококачественный звук.

Проблема в том, что большинство этих изоляторов на рынке жалкого качества и их хватает всего на несколько дней. Те, которым удается прослужить достаточно долго, не работают должным образом, что делает их использование бессмысленным. Поэтому, чтобы помочь вам, мы составили обширный список лучших изоляторов контура заземления, которые долговечны, доступны по цене и не влияют на качество звука.Итак, без промедления, давайте сразу перейдем к вариантам.

1. Стереосистема с изолятором заземления BESIGN

Последнее обновление от 22 февраля 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Шумоизолятор контура заземления BESIGN является одним из лучших шумоизоляторов, доступных на рынке, и с более чем 2000 положительных отзывов клиентов легко понять, почему. Он создан максимально легким и весит всего 0,8 унции. Брелок или крошечный корпус, в котором находится электроника, стоит около 3.5 дюймов в длину и подключен к 8-дюймовому вспомогательному кабелю.

Благодаря миниатюрному форм-фактору и надежному качеству сборки он идеально подходит для использования в автомобилях, а также для домашнего кинотеатра. Пользоваться этим шумоизолятором очень просто. Все, что вам нужно сделать, это вставить дополнительный кабель в разъем 3,5 мм и подключить дополнительный кабель изолятора к стереосистеме.

При этом преимущества шумоизоляции контура заземления не ограничиваются простым исправлением нежелательного жужжания стереосистемы.Благодаря двунаправленному изолятору BESIGN вы можете не только слушать музыку без перерывов, но и соединить его с ресивером BlueTooth и наслаждаться потоковой передачей музыки без проводов.

2. Изолятор заземления MW Audio NY

Последнее обновление от 23 февраля 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Этот прочный и компактный изолятор контура заземления совместим с любым портативным динамиком постоянного тока с аудиоразъемом 3,5 мм. Его можно использовать, чтобы избавиться от постоянной проблемы с заземлением как в автомобильной, так и в домашней стереосистеме.

Ключевой особенностью этого изолятора контура заземления является высочайшее качество сборки. Брелок, в котором заключен трансформатор, представляет собой прочный блок, но при этом очень легкий. Так же, как изолятор заземления BESIGN, его также можно комбинировать с приемником BlueTooth, чтобы наслаждаться музыкой без жужжания фоновых шумов по беспроводной сети.

Отличие этого шумоизолятора в том, что он имеет выходное гнездо вместо фиксированного вспомогательного кабеля на одном конце. Это позволяет вам просто заменить вспомогательный кабель в случае его повреждения без необходимости замены всего изолятора контура заземления.

3. Шумоизолятор контура заземления Smof

Последнее обновление от 23 февраля 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Шумоизолятор Smof совместим со смартфонами, ноутбуками, планшетами и даже портативными MP3-плеерами. Как и другие шумоизоляторы, упомянутые выше, он действует как посредник между источником звука и динамиками.

Вы заметите быстрое и дискретное изменение качества звука сразу после прохождения через него звука.Несмотря на то, что он работает так же, как и вышеупомянутые шумоизоляторы, несколько отличий выделяют его среди конкурентов.

Этот изолятор контура заземления имеет прочную конструкцию, но при этом остается сверхмалым и легким. Его диаметр составляет лишь половину монеты в 25 центов, а вес – всего 0,81 фунта. Самое приятное, что он также поставляется с 24-месячным гарантийным периодом.

4. Удалитель PYLE PRO PHE400

Последнее обновление от 23 февраля 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Что делать, если вы слышите жужжание и шипение от усилителя переменного тока или высококачественных сабвуферов? Что ж, Pyle Pro PHE400 идеально подходит для устранения любых помех от таких высококачественных динамиков, которые работают напрямую от переменного тока.

Он работает без батареи и оснащен 14-дюймовым телефоном TRS и входом XLR, а также двумя выходными каналами. Его разделительный трансформатор 1:1 мгновенно разрывает контур заземления, что предотвращает гудение и обеспечивает кристально чистый звук, совершенно не влияя на качество звука.

Pyle Pro PHE400 также оснащен звуковой катушкой из жаропрочного алюминия для поддержки высокочастотных сигналов. Кроме того, он оснащен мощным конденсатором, обеспечивающим превосходную мощность до 240 Вт.

5. Внешний заземлитель iFi iDefender

Последнее обновление от 23 февраля 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Если вы используете USB-кабель для подключения телефона к стереосистеме или используете флешку для воспроизведения песен, вы все равно можете слышать те же жужжащие звуки. Устранитель контура заземления iFi Defendor — идеальное устройство для устранения таких помех. При подключении к источнику звука он автоматически обнаруживает и устраняет нежелательные контуры заземления.Это не только резко снижает уровень шума системы, но также увеличивает динамическую контрастность и разрешение вашей музыки.

Наиболее распространенная причина, по которой возникают проблемы с контуром заземления при подключении телефона через порт USB, заключается в том, что ваш телефон также получает питание от того же порта при передаче аудиосигналов. Этот изолятор контура заземления имеет дополнительный порт USB C, который можно использовать для зарядки вашего устройства во время потоковой передачи музыки с него, что исключает возможность создания дополнительного заземления.

Когда вы подключаете зарядное устройство к его изолятору, оно автоматически отключает передачу питания от ваших колонок к вашему телефону и питает его от самого зарядного устройства. Это делает его совершенно безопасным для вашего устройства-источника, поскольку оно не будет подвергаться перенапряжению.

Часто задаваемые вопросы

Здесь приведены ответы на наиболее часто задаваемые вопросы об изоляторах контура заземления.

Как работает изолятор контура заземления?

Изолятор контура заземления представляет собой простое устройство, состоящее из трех частей.Во-первых, это входное гнездо, трансформатор и выходное гнездо.

Входной разъем направляет все аудиосигналы в виде электричества на изолятор контура заземления. Трансформатор преобразует эти электрические сигналы в магнитные волны, которые затем отправляются в вашу стереосистему через выходной разъем.

Поскольку звуковые сигналы преобразуются в магнитные волны, исключена возможность возникновения неестественной разности потенциалов, что обеспечивает непрерывную потоковую передачу звука.

Как установить изолятор контура заземления?

Установка изолятора контура заземления очень проста. Для изоляторов контура заземления на основе AUX вы можете напрямую подключить один конец к порту AUX вашей стереосистемы, а другой — к смартфону.

Для аудиоизоляторов на основе USB сначала необходимо подключить устройство к USB-порту вашей стереосистемы. Теперь вы можете подключить свой телефон или флешку к входному порту USB шумоизолятора. Если вы используете телефон или mp3-плеер, вам также может понадобиться подключить шумоизолятор к зарядному устройству USB C через третий порт, чтобы полностью устранить любые помехи.

Вспомогательный (3,5 мм) Против. Аудиоизоляторы USB

Шумоизоляторы бывают двух видов. Один имеет входной и выходной разъем AUX (3,5 мм), а другой основан на портах USB.

Аудиоизоляторы на основе AUX выступают в качестве посредника между 3,5-мм портом AUX вашего смартфона и стереосистемой. Они фильтруют любые шумовые помехи, возникающие между этим соединением. С другой стороны, шумоизолятор на основе USB устраняет прерывания, возникающие из-за прохождения электрического тока через USB-соединение во время передачи аудиосигналов.Он имеет вход USB и выход USB вместо входа и выхода AUX.

Влияют ли изоляторы контура заземления на качество звука?

Изоляторы контура заземления не влияют на качество звука и отвечают только за устранение эффекта контура заземления. Однако некоторые шумоизоляторы также улучшают звуковое разрешение, но будьте уверены, они не оказывают отрицательного влияния на звук.

Где их можно использовать?

Изоляторы контура заземления

можно использовать с любым динамиком или усилителем, имеющим разъем 3.5-мм аудиоразъем или порт USB. Для приложений высокого класса вы также можете использовать шумоизолятор на основе переменного тока для одновременного подключения нескольких динамиков.

Какие есть альтернативы?

Если вы не уверены в наличии изолятора контура заземления, вы можете приобрести адаптер AUX с шумоподавлением Bluetooth. Он использует чип Bluetooth 5.0 для прямой потоковой передачи музыки через телефон без подключения телефона к кабелю AUX.

Еще одна отличная альтернатива — использовать блок питания для зарядки телефона, чтобы избежать нежелательных контуров заземления при подключении его к автомобильной стереосистеме с помощью кабеля AUX.

Подведение итогов

Подводя итог, можно сказать, что изоляторы контура заземления отлично справляются с устранением раздражающего жужжания музыки.

Добавить комментарий

Ваш адрес email не будет опубликован.
