Как изолировать трубу дымохода в перекрытии: Как изолировать трубу дымохода в перекрытии?

Содержание

Как заизолировать дымоход на крыше. Как изолировать трубу в бане – проверенные способы изоляции. Необходимые инструменты и расходные материалы

Строительство дымоходного канала в частном доме предполагает соблюдение правил герметизации и противопожарной безопасности. При сооружении печной трубы в доме или на выходе металлического дымоотвода в бане через кровлю изоляция дымохода – основной показатель правильной организации этого блока работ.

Стык дымохода с перекрытием и кровельными материалами остается уязвимым участком из-за возможного перегрева и возгорания крыши. Чтобы исключить вероятность возникновения пожара, изоляцию и герметизацию крыши важно организовать по всем правилам.

Изоляция трубы на стыке

Выпуск новых стройматериалов и разработка передовых технологий – гарантия эффективной термоизоляции. Выбор материалов для этой цели во многом определяет форма дымопровода, способ оборачивания трубы, отводящей горячие газообразные вещества при сжигании топлива.

Основная сложность – не давать излишне нагреваться материалам, прилегающим к дымоходу, чтобы они не воспламенились в постройке любого типа.

Большинство построек в частном домовладении имеют дымоход, идущий от:

  • твердотопливного котла;
  • камина;
  • печи;
  • плиты для приготовления пищи.

У них разная степень нагрузки и уровень прогревания до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоотвод, выпускаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб пластом базальтовой ваты. Он эффективен и для утепления, чтобы снизить вероятность образования конденсата, и в качестве защиты от перегрева кровельных материалов на выходе через крышу. Остается правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.


Комплект керамического дымохода

Перед тем как изолировать трубу в бане или жилом доме, стоит выбрать наиболее подходящий для своей конструкции вариант. Керамический дымоход не менее эффективен и долговечен, используется для камина или бани. В сборку готовой конструкции входят комплектующие элементы из противопожарных материалов. Часть из них примыкают непосредственно к трубе или охватывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места для вывода дымохода должно быть таким, чтобы облегчить изоляционные работы. Но труба должна возвышаться на 30-40см над коньком, во избежание обратной тяги при сильном ветре, поэтому трубу нередко выводят через конёк.

Как правильно выбрать место вывода дымохода


Пример наружного вывода дымохода

В домах старой конструкции, когда все печные дымоходы были из кирпичной кладки, круглые трубы выводят через квадратный проем перекрытия. Проходной участок в перекрытии оборудуют специальным коробом из дерева или металла, соблюдая достаточное расстояние до дымохода.

Это «окно» важно правильно изолировать, чтобы все промежутки были заполнены, а материалы на стыке были защищены от возгорания. Этот просвет наполняют минватой, используют и специальную огнестойкую штукатурку. В кирпичном дымоходе также применяют базальтовые и асбестовые блоки.

Безопасный и защищенный вывод трубы дымохода сквозь кровельный проем решается в 2-х направлениях:

  • противопожарная защита стропильного каркаса крыши в месте прохода трубы;
  • гидроизоляция отверстия от проникновения атмосферных осадков теми материалами, которые помогут изолировать трубу и максимально подходят к типу кровельного материала и его цвету.

Вывод трубы сквозь кровельный пирог по всем противопожарным нормам

Разделение дымохода и многослойного кровельного пирога (с утеплителм, гидро- и пароизолцией) производится по всем современным нормам:

  • для двойных металлических труб предусмотрена внутренняя изоляция минватой;
  • одинарную трубу обкладывают готовой изоляционной скорлупой требуемого диаметра и защищают извне;
  • в кирпичной кладке важно увеличить толщину стенок порядка (38-40 см) и защитить контактируемые поверхности специальной штукатуркой.

Короб под вывод дымоотводной трубы сооружают из поперечной балки и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Промежуток между ними заполняется базальтовой ватой.

В противопожарных нормативах указано, что в контактной окружности дымохода температура не должна быть выше 50ºС. Пленочные мембраны внутри кровельного пирога могут быть из воспламеняющихся материалов, поэтому между ними и трубой необходим зазор и дополнительная изоляция негорючей минватой.

Мембраны кровельного пирога, рассеченные в месте выхода трубы, должны быть аккуратно рассечены и завернуты. Затем их прижимают обрешеткой и закрепляют по краям короба гвоздями. Для полной герметичности кровли труба в этом месте должна обматываться специальной .

Когда дымоход идет по неотапливаемому чердаку, а не в жилой мансарде, то риск перегрева элементов кровли снижается. Полная герметичность изоляции необходима в любом варианте, но лучше трубу дополнительно обернуть специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после обустройства термической изоляции дымохода в отверстии кровельного перекрытия.


Вывод трубы через кровлю

Варианты изоляции печной трубы

В большинстве случаев хорошо организованная изоляция печной трубы на крыше противодействует протечке атмосферных осадков. Но есть 2 вида возможных протечек:

  • сверху, когда изолирующий колпак неверно установлен над кровельными материалами;
  • снизу, когда гидроизолирующие средства неверно уложены под настилом.

Простейший способ наружной изоляции дымовой трубы – установка готового изоляционного фартука или колпака.

Попробуйте вырезать подобное приспособление из листа оцинковки самостоятельно, чтобы устранить протечку в старой кровле, это сэкономит средства. При таком способе не нужна подгонка – учитываются все конструктивные особенности крыши и выходящей из нее трубы.

Изделия подобного типа также выпускаются из разных материалов.

Важно подобрать такой изоляционный колпак (фартук), который подходит по ширине металлической дымоходной трубы. Или подбирается полнокомплектный кровельный проход, который приобретают вместе с сэндвич-трубой.

Любая постройка и крыша постепенно дают усадку, поэтому жесткое крепление гидроизоляции не всегда эффективно. Визуально целостность кровли сохраняется, а на стыках постепенно появляются признаки разгерметизации. Специалисты рекомендуют в местах крепления колпака усилить изоляцию – эластичной термостойкой прокладкой.

Среди наиболее надежных конструкций для прохода трубы через кровлю считается специально изготовленный короб – по типу стропильной системы. Вместо древесины, которая относится к воспламеняемым материалам, его можно выполнить из кровельной оцинковки, но по той же схеме.

Конструкция модульных дымоходов имеет готовую термоизоляцию, но они отличаются по комплектации. Например, есть двойная труба со слоем базальтовой ваты или специальный керамический сердечник и внешний корпус из бетона. Сборка модульных блоков довольно простая – схема прилагается при покупке.

Возможна установка прокладки из асбеста с последующей герметизацией асбестовым раствором. Каждый новый блок модуля крепится над предыдущим этим же составом смеси. После завершения монтажа трубу изолируют от протечки в окне крыши любым описанным способом.

Современная кровля с профнастилом имеет свои особенности – здесь окно для дымохода лучше сделать чуть шире. Все стыкуемые поверхности точно также заполняют материалами с термоизолирующими свойствами. Дымоход, прежде чем обмотать базальтовой ватой, помещается в стальной короб. Пленочные слои паро- и гидроизоляции аккуратно рассечь, зафиксировать за края короба. Между ним и трубой обязательно сделать термостойкое заполнение.


Кровельная проходка

Далее проводится наружная гидроизоляция – герметизирующий колпак материал, соответствующий размерам трубы дымохода, надевается сверху, край крепится хомутом на клею.

Нижний край плотно подгоняется к кровельному материалу, жестко фиксируется герметиком. Стальной колпак зачастую входит в комплектацию такого дымохода. Их надевают на трубы округлой формы. Установка рекомендуются, когда дым от твердотопливного котла на выходе имеет температуру более 100°C.

Если вы правильно изолируете трубу дымохода, то вам не грозить сырость и прогнившее перекрытие.

Для производства работ по теплоизоляции труб дымохода потребуется выбрать наиболее подходящие материалы и правильно изолировать их. Как это лучше сделать? На этот вопрос, начинающие печные мастера найдут ответ в нашей статье.

Свернуть

Зачем нужна теплоизоляция дымоходов?

Сначала постараемся ответить на главный вопрос – зачем нужна негорючая теплоизоляция для печных труб?

Способы утепления печных каналов

Выбор материалов и технологии выполнения работ по теплоизоляции дымохода своими руками зависит от нескольких факторов. Разберем основные подробнее, указывая положительные и отрицательные качества теплоизоляторов.

Изоляция базальтовой ватой

Один из самых распространенных теплоизоляционных материалов – это обусловлено его достоинствами:

  • низкий уровень теплопроводности. По этой характеристики материал приравнивается к полистиролу, каучуку и пробке;
  • высокий уровень водоизоляции базальтового волокна. Вода легко смачивает наружный слой материала, но не может попасть внутрь. Возможна работа в условиях помещений с постоянной влажностью воздуха, с сохранением основных характеристик;
  • высокие показатели по огнестойкости. Вата выдерживает разогрев свыше 10000, без потерь качества слоя теплоизоляции;
  • внутри материала, волокна располагаются продольно и вертикально, такая особенность позволяет выдерживать высокие нагрузки на сжатие. Максимально допустимая деформация слоя – 10%.

Среди производителей, по отзывам покупателей, лидируют несколько компаний:

  1. «Rockwool» — теплоизоляция от Датских производителей. Опережает конкурентов по ряду характеристик, что позволяет обеспечивать качественную работу слоя при минимальных размерах по толщине. Рекомендуется использовать для утепления керамических дымоходов и каминов;
  2. «УРСА» — эта итальянская марка давно работает в России. Выпускается продукция для всего спектра работ в промышленности и частном домостроении;
  3. «Izovat» — плиты этой компании выпускаются с разным уровнем прочности. Производятся толщиной 30-200 мм и могут устанавливаться на небольшой дымоход для банной печи или для промышленных котельных установок;
  4. «Paroc» — шведские плиты выпускаются с середины прошлого века. Налажен выпуск по всему европейскому континенту. Характеристики материала позволяют использовать вату для защиты стальных трубопроводов. Серии продукции «Paroc Pro Section» и «Paroc Pro Bend» с наружным слоем имеет высокие показатели по теплоизоляции и защите стальных трубопроводов и поверхностей.

Применение каолина

Такие материал производят, используя передовые научные разработки. В муллитокремземистую основу добавляются неорганические связующие добавки в вакууме и последующей сушкой материала. Для увеличения прочности в них вносят глинистую связку.

Каолиновые волокна обладают рядом достоинств:

  • безопасны для здоровья человека. Не содержат асбест и не выделяют вредные вещества при разогреве;
  • высокий уровень безопасности от возникновения пожаров;
  • сокращаются потери тепловой энергии;
  • материал гарантированно не разрушается даже на 2001 пуске или остановки печи. Может использоваться в дачном домике с периодическим использованием печи;
  • плиты легко обрабатываются и монтируются;
  • низкая плотность при высоких показателях по теплоизоляции влияет на размеры плит и позволяет уменьшить толщину с сохранение рабочих характеристик.

Утепление минеральной ватой

Такая теплоизоляция обладает рядом достоинств:

  • свойства позволяют поддерживать оптимальную температуру потока в разные периоды года. Температура нагретых газов, выходящих из печи и внутри самого помещения, может значительно разниться. Такое свойство достигается составом и характеристиками материала. Может использоваться для теплоизоляции стен и трубопроводов.
  • вещество абсолютно не горючее. Способно не возгораться даже при температуре в 1000 0 и выше. Такой слой не позволяет развиваться очагу пожара и защищает из от открытого огня. Некоторые связующие вещества начинают испаряться при более низкой температуре;
  • при высоких температурах нагрева слой теплоизоляции сохраняет форму и способен выдерживать небольшие механические усилия. Такая особенность достигается внесением определенных добавок;
  • высокие показатели звукоизоляции. Такой материал препятствует прохождению звуков через поверхности защищенных стен. Между волокон образуются воздушные прослойки не позволяющие проходить звукам;
  • верхний слой ваты может намокать, но вода не проходит к трубопроводу и не перемерзает при низких температурах. Такая особенность не позволяет развиваться колониям грибков и плесени;
  • для производства используются экологически чистые материалы. Не оказывается вредное влияние на атмосферу и здоровье человека.

К недостаткам этого материала относятся несколько характеристик:

  • материал не самый дешевый. Если вам предлагают дорогостоящий материал по бросовой цене – значит, вам пытаются продать брак или подделку из некачественных материалов и произведенных в кустарных условиях;
  • большое выделение пыли при производстве работ. Работать рекомендуется в защитных костюмах и средствах защиты органов дыхания.

Среди производителей выделяют продукцию нескольких компаний:

  1. «ROCKWOOL» — каменная вата этой компании пользуется спросом среди отечественных и зарубежных потребителей. Среди ее достоинств выделяют несколько характеристик – высокий уровень прочности и долгий срок службы (минимум 15 лет). К этому добавим нанесение дополнительного защитного гидроизоляционного слоя и повышенные характеристики по звукоизоляции жилья;
  2. минеральный материал от компании «Технониколь». Для ее изготовления используется базальтовые породы. Обладает повышенным уровнем по тепло и звукоизоляции жилых помещений. Небольшой вес и простота в раскрое позволяет сократить сроки работы и выполнить такую защиту дымохода своими руками;
  3. известный утеплитель от компании «УРСА» известен, наверное, каждому потребителю. Материал скручен в рулоны – это облегчает его транспортировку и снижает количество отходов при монтаже. Материал не содержит в составе формальдегидов. Рекомендован к использованию в жилых, детских и школьных помещениях и больницах.

Какой материал выбрать?

На этот вопрос нет однозначного ответа. Все зависит от величины вложений, которые вы можете выделить на покупку материалов и комплектующих. Цена на теплоизоляционные материалы может значительно меняться, в зависимости от региона. Но среднюю цену нельзя игнорировать при покупке. Это качество позволит избежать покупку подделки. Если очень трудно выбрать — берите минеральную вату.

Вывод

Работы не сложные, но от внимательного их выполнения зависит сохранность вашего жилища от пожаров, порча отделочного слоя стены или потолка.

Ответственно подбирайте материалы, не экономьте при их приобретении. Только соблюдая все эти простые правила и технологию выполнения работ своими руками, вы сможете не только значительно сэкономить, но и сделаете атмосферу вашего дома комфортной и уютной.

←Предыдущая статья Следующая статья →

Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

В этой статье

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

  • труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
  • Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
  • Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

Соблюдение пожарной безопасности

Грамотная разделка печной трубы на крыше – одна из важнейших задач, которая лежит при обустройстве. От ее правильного исполнения зависит пожарная безопасность всего дома.

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

  • Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
  • Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:


Современный строительный рынок предлагает широкий выбор готовых разделок и проходок для различных типов дымоходов. Использование таких комплектов значительно упрощает монтаж трубы своими руками.

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

  1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
  2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
  3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
  4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
  5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

  • Пожарная безопасность дымохода;
  • Изоляция.

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Правильное проведение дымоходной трубы через чердачное перекрытие, стропильную систему и кровлю – не менее важно, чем соблюдение всех остальных требований при постройке самой печи. От того, насколько надежно обустроены эти узлы, будет зависеть противопожарная безопасность дома, а значит – и всех проживающих в нем, а также эффективность работы отопительного прибора.

Проход дымохода через деревянное перекрытие должен быть особенно надежным, так как в этой области нагретые стенки трубы находятся в непосредственной близости к горючим материалам. Для того чтобы обезопасить элементы перекрытия, могут быть использованы различные термоизоляционные материалы и специальные приспособления — сегодня на рынке в них нет недостатка.

К выполнению подобных работ необходимо отнестись с самой максимальной ответственностью. Поэтому, чтобы разобраться в этих вопросах, следует ознакомиться с действующими требованиями нормативных документов, рассмотреть сам процесс проведения дымохода через потолочное перекрытие, чтобы выполнить все строго по правилам, установленным контролирующими организациями.

Что по этому поводу говорят строительные нормы и правила (СНиП)

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления. Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам.

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

  • Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

  • Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
  • Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
  • Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
  • Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
  • При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм). Участок кровли в месте прохода должен быть только из негорючего материала.
  • При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка. Величина отступки также регламентируется требованиями СНиП:
Толщина стенки дымохода, мм Тип отступки Расстояние от наружной поверхности стенки печи или дымовой трубы до стены или перегородки из горючего материала, мм
— поверхность, не защищенная от возгорания — поверхность, защищенная от возгорания
120
(керамический обожженный кирпич)
Открытая 260 200
Закрытая 320 260
65
(жаростойкий бетон)
Открытая 320 260
Закрытая 500 380

Поверхность будет считаться защищённой от возгорания, если выполнены требования, о которых уже упоминалось выше – штукатурка нужной толщины или асбестово-металлический «пирог». При этом размеры участка, на котором выполнена подобная защита, должны быть больше габаритов печи или дымоходной трубы не менее, чем на 150 мм в каждую из сторон.

Данные требования необязательны только лишь для перегородок, выполненных из материалов с пределом огнестойкости REI 60 и выше (сохранение несущей способности, целостности и термоизоляционных качеств при 60-минутном прямом воздействии огня) и нулевым пределом распространения пламени.

  • При установке металлических печей заводского изготовления необходимо придерживаться рекомендаций, которые даны в документации от производителя. Если таковых нет – действуют общие правила.
  • Имеет важное значение и расстояние между самой печью (ее верхней стенкой) и потолочным перекрытием. Здесь действуют следующие нормативы:

А. Если перекрытие печи состоит из трех сплошных кирпичных рядов, то это расстояние должно быть не меньше:

для незащищенных потолков – 350 мм при периодической топке, и 1000 мм – для печей длительного горения.

— для потолков, защищенных штукатурным слоем или асбестом 10 мм + металл – 250 и 700 мм соответственно.

Б. Если перекрытие печи состоит только из двух сплошных рядов, то указанные выше расстояния до потолка должны быть увеличены в полтора раза.

В. Для металлических печей просвет между их верхней поверхностью и потолком помещения должен составлять минимум 800 мм, если перекрытие имеет упомянутую выше термозащиту, и 1200 мм – при отсутствии таковой.

  • Проходка металлических дымоходов через любые перекрытия или стены должна выполняться через гильзы из негорячего материала.

Заделку зазоров вокруг дымоходных труб необходимо производить негорючими материалами (класса НГ или, в крайнем случае, Г1), лучше всего – с минимально возможным коэффициентом теплопроводности Это обеспечит необходимый предел огнестойкости для ограждений.

Древесина, используемая для монтажа стропильной системы и чердачного перекрытия, относится по горючести к группе Г3-Г4. После обработки ее антипиренами она становится более стойкой к возгоранию, но, несмотря на это, остается горючей. Полагаться на «волшебные качества» рекламируемых пропиток, которые якобы полностью делает дерево негорючим, наивно. Именно поэтому и следует придерживаться норм, установленных СНиП, правильно располагая дымоход и другие отделы печи на указанных расстояниях от элементов конструкции дома.

Самодеятельность в этих вопросах, несанкционированное отступление от существующих правил, попросту допущенная небрежность могут привести к трагическим последствиям, так как перегрев примыкающих к печной конструкции элементов здания с большой долей вероятности закончится их воспламенением.

Итак, некачественно обустроенная проходка дымохода через деревянное потолочное перекрытие запросто может привести к пожару. Чтобы избежать трагических последствий, необходимо правильно термоизолировать разделку, обеспечив должный уровень пожаробезопасности.

Чтобы разобраться, как осуществить эти действия правильно, необходимо, держа в уме рекомендации СНиП, рассмотреть весь процесс поэтапно.

Так как дымоходная труба может быть металлической или кирпичной, необходимо отдельно рассмотреть монтаж того и другого варианта

Проходка для металлической трубы дымохода

Специальные приспособления и материалы для проходки металлического дымохода
Коробчатые потолочно-проходные конструкции

Обустройство прохода дымовой металлической трубы через конструкцию деревянного перекрытия можно провести с помощью готового потолочно-проходного узла, или же изготовленного самостоятельно, но с соблюдением нормативных размеров.

Если приобретается готовый вариант такой проходки, то ее размер выбирается по диаметру дымоходной трубы. Удобство использования заводского короба состоит в том, что в его конструкции уже предусмотрены все установленные СНиП размеры, поэтому над этим не придется ломать голову. Останется только выказать под проходку проем в перекрытии, а затем усилить его термозащиту поверхностей.

Сделать проходку-короб можно и самостоятельно. Она изготавливается из разных материалов — это может быть стальной лист толщиной не менее 0,5 мм, один или в комплексе с минеритом, асбестовым листом, с фольгированной с одной или двух сторон минеральной базальтовой ватой. Если короб приобретается или изготавливается из металла, то его нужно будет термоизолировать обычной или фольгированной минеральной ватой, вермикулитом, керамзитом.

Если принято решение изготовить подобную проходку самостоятельно, то диаметр отверстия в ее центральной части должен быть примерно на 0,5 мм больше внешнего диаметра трубы. Это делается с тем расчетом, чтобы металлическая труба свободно проходила через короб, но вместе с тем – зазор между ними не был бы слишком большим.

Для изготовления проходки можно воспользоваться размерами, показанными на иллюстрациями и представленными в таблице:

Буквенное обозначение элементов конструкции и размер в мм
d — диаметр отверстия L — длина стороны декоративной панели короба G — ширина сторон короба H — высота короба
205 580 370 310
215 580 370 310
255 580 450 310
285 580 450 310
  • Если проходной короб изготавливается только из фольгированной минеральной ваты толщиной в 50 мм, то раскрой элементов для него лучше всего производить по заранее изготовленным шаблонам. Сборка деталей в единую конструкцию осуществляется с помощью термостойкого фольгированного скотча. Выбрав такой вариант выполнения разделки, необходимо не забывать, что к ней потребуется еще приобрести или же изготовить одну или две металлические панели. Одна из них закрепляется к потолочной поверхности, вровень с ней, а вторая (необязательная) закрывает теплоизоляционный материал со стороны чердака.

  • Другим вариантом проходки может стать короб из металлического листа, утепленный той же фольгированной минеральной ватой. Этот утеплитель нарезается на полосы шириной равной высоте получающейся коробки и укладывается вдоль стенок на торец, фольгированной стороной к трубе. Свободное от трубы пространство короба должно быть плотно заполнено термоизолятором.
  • Короб также может быть изготовлен из минерита (фибробетонных плит) толщиной в 10 мм. Элементы конструкции также вырезаются по заготовленным шаблонам, а затем скрепляются между собой с помощью металлических уголков. В кожух из этого материала устанавливают и закрепляют короб меньшего размера, сделанный из металлического листа толщиной 0,5 мм.

Между стенками внешнего и внутреннего короба должен остаться зазор шириной в 10÷15 мм, который заполняется базальтовым утеплителем, а пространство вокруг трубы может быть заполнено вермикулитом, керамзитом мелкой или средней фракции или той же минеральной ватой. Отверстия, через которые будет проходить труба, в обоих коробах должны иметь одинаковый диаметр. Для эстетичного оформления проходки со стороны жилого помещения также можно использовать металлическую пластину, или же оставить фиброцементную плиту открытой. После завершения монтажных работ, плиту, выходящую в жилое помещение, будет несложно окрасить в цвет потолка.

Видео — Изготовление и установка самодельной коробчатой проходки для дымохода банной печи
Термостойкие материалы для изготовления проходки

Несколько минут внимания заслуживают характеристики термостойких материалов, которые используется для изоляции потолочной проходки. Они некоторыми своими качествами отличаются от обычного утеплителя, изготовленного на той же основе.

  • Минерит — это абсолютно не горючий материал, который по-другому еще называется фиброцементными плитами. Он часто применяется для облицовки стен в областях установки печей и прохождения дымоходов.

Цены на минерит

Этот материал обладает не только устойчивостью к экстремально высоким температурам, но и влагостойкостью, имеет хорошую механическую прочность, не способствует образованию колоний плесени и грибка. Минерит является экологически чистым материалом, поэтому при повышенных температурах не выделяет вредных для здоровья человека испарений.

Для изготовления экранов, устанавливаемых в разделке и на стенах вокруг печей и дымоходов, используются панели «минерит ЛВ». Кроме этого, такие панели также подходят для постройки огнестойких перегородок.

  • Негорючие плиты, изготовленные из базальтовой ваты и покрытые алюминиевой фольгой, используются для огнезащиты стен и проходов вокруг дымоходов.

Этом материал производится из экологически чистых компонентов и имеет высокую устойчивость к агрессивному биологическому и химическому воздействию. По своим термоизоляционным данным минеральная вата, безусловно, во много раз превосходит минерит, но уступает ему в механической прочности и долговечности.

Качественные базальтовые плиты не накапливают влагу, и в них не создается благоприятной среды для поселения грызунов и насекомых, появления колоний микрофлоры. Такой тип утеплителя относится к группе горючести Г1. (Да и это лишь за счет клеевого слоя, удерживающего фольгированное покрытие, так как в «чистом виде» базальтовый утеплитель можно отнести к полностью негорючим материалам). Базальтовые плиты разных производителей могут несколько различаться верхней границей температурного эксплуатационного диапазона. Но в любом случае она составляет от +750 до 1100 градусов, чего для дымоходного канала должно быть больше чем достаточно.

Цены на базальтовые плиты

базальтовые плиты

Монтаж проходки для металлической трубы

Прежде чем монтировать проходку в вырезанное для нее окно в чердачном перекрытии, его необходимо подготовить, дополнительно укрепив, если это необходимо, и изолировав от высоких температур.

  • Первым шагом необходимо дополнительно провести контроль состояния проема и окружающих его деталей потолочной конструкции. Это делается для того чтобы убедиться в том, что короб в нем будет надежно закреплен.

Коробчатая проходка должна быть прочно зафиксирована на конструкции потолка. Ее, безусловно, располагают так, чтоб она оказалась между балками перекрытия (понятно, что эти вопросы, касающиеся размещения печи в помещении, всегда продумываются заранее). Балки могут стать надёжной основой для крепления проходки располагаясь по бокам от нее.

Однако, нередко случается и так, что балки перекрытия расположены слишком далеко друг от друга и поэтому «пирог» перекрытия в области прохождения трубы не имеет нужной жесткости, и его потребуется укрепить. Другой вариант, с точностью до наоборот – слишком частый шаг установленных балок не оставляет достаточного свободного пространства для размещения коробчатой проходки.

В любом из этих случаев можно, после удаления нужного участка покрытия, смонтировать раму, в соответствии с размерами короба, используя деревянный брус. Поперечины этой рамы жестко врезаются в балки перекрытия. При необходимости, при слишком широко расставленных балках, можно использовать в раме и дополнительные продольные опорные брусья. Пример создания такой рамы показан на иллюстрации.

Подобные проверка и укрепление (доработка) каркаса будут необходимы, если монтируется в уже построенном доме. Однако, как правило, установка печей и, стало быть, монтаж дымоходов, планируются заранее. И в процессе монтажа балок перекрытия при возведении здания зхаблаговременно предусматривается такая рама для последующей установки коробчатой проходки.

  • Далее, все деревянные детали потолочной конструкции, расположенные по периметру вырезанного окна для проходки, необходимо обязательно дополнительно обработать специальной пропиткой. Входящие в состав антипирены повысят противопожарные характеристики создаваемого узла. К дальнейшим операциям переходят только после полного просыхания обработанных поверхностей.

  • Следующим шагом в вырезанный проем со стороны помещения монтируется короб проходки. Края ее донной части надежно прикручиваются саморезами на потолочной поверхности.

Но эта операция должна быть выполнена только после тщательного контроля расположения круглого отверстия для дымохода относительно отопительного прибора. Недопустимо, чтобы даже небольшое отклонение вызывало неровность, «излом» установленной трубы. Это создаст ненужные напряжения в ее стенках, вполне может привести к недостаточной герметизации в сочленениях.

Точную подгонку положения коробчатого прохода лучше всего проводить по отвесу, чтобы убедиться в вертикальности оси устанавливаемой трубы.

  • Далее нижняя часть дымоходной трубы собирается, начиная от выходного патрубка печи (котла).

Очень важно – каким бы ни было расстояние от печи до потолка, и какие бы ни применялись комплектующие, никогда, ни при каких обстоятельствах, соединение двух элементов (труб) дымохода не должно приходиться на перекрытие. Мало того, минимальное расстояние от подобного соединительного узла до поверхности перекрытия (неважно, снизу, в помещении, или сверху, со стороны чердака) должно быть не менее 300 мм.

Требования по правильному расположению узлов сопряжения отдельных труб важны, конечно, с позиций обеспечений визуального контроля. Но основным предопределяющим фактором такого немалого (300 мм) отступа от перекрытия является сохраняющаяся вероятность прорыва горячих газов в этих, скажем честно, остающихся наиболее уязвимыми местах сборного металлического дымохода.

  • Очередной этап работ может проводиться со стороны чердачного или жилого помещения, в зависимости от того, как удобнее монтировать следующий участок трубы. Если работы осуществляются со стороны чердака, то через отверстие пропускается следующая часть дымоходной трубы и закрепляется на нижнем, уже смонтированном участке.

  • Когда труба будет выведена в чердачное помещение, можно переходить к заполнению короба проходки теплоизолирующим материалом. Если выбирается один из сыпучих термоизоляционных материалов, а между трубой и границей круглого отверстия остались небольшие зазоры, их можно закупорить базальтовой ватой или пластичной глиной, а затем уже сверху засыпать утеплитель.

Из насыпных теплоизолирующих материалов лучше всего выбирать керамзит или вермикулит. Обычный песок используется для засыпки лишь в крайнем случае, так как он имеет слишком мелкую фракцию, большой вес и чрезмерно высокую для подобной функции теплопроводность. Вспученный перлитовый песок применять в таких условиях не особо удобно из-за его чрезмерно высокой «летучести».

Проще всего заполнить короб термостойкой базальтовой ватой, так как она имеет самую низкую теплопроводность. При использоании маты минеральной ваты, короб со стороны чердака не стоит заделывать капитально, чтобы иметь свободный доступ к трубе на всем ее протяжении. Если же труба выходит на второй этаж, то отверстие в его полу с утеплительным материалом вокруг дымохода можно закрыть металлическим листом, прикрутив его к полу.

В представленной ниже подборке фотографий демонстрируется монтаж самодельной коробчатой проходки, изготовленной из плотных плит фольгированного базальтового утеплителя.

— Первые два фрагмента: это готовая самодельная проходка с разных ракурсов.

— Третий фрагмент: в потолочном перекрытии вырезано окно для установки проходки. Обратите внимание: для обеспечения максимальной безопасности мастер заполнил минеральной ватой и образовавшийся просвет между покрытием потолка и чердачным полом.

— Четвертое фото: Коробка проходки вставлена в подготовленный проем и зафиксирована снизу.

— Пятый фрагмент: После монтажа участка трубы, выходящего в чердачное помещение, проходка закрыта снизу металлической панелью. Она надежно зафиксирована на потолке саморезами, полностью закрывает края окна проходного узла, хорошо удерживает теплоизолирующий короб в перекрытии и обеспечивает механическую защиту не отличающейся особой прочностью минераловатной панели.

— Шестое фото: Продолжение монтажа дымоходной трубы. Просвет между трубой и коробом будет плотно заполнен минеральной ватой. Так как чердак в данном случае – «обитаемый», тол узел прохода будет закрыт декоративной металлической пластиной.

А на видео, размещенном ниже, мастер обошелся вообще без создания коробчатой конструкции.

Видео: противопожарная распушка дымоходной трубы в проходе через деревянное перекрытие

Проход кирпичной трубы через перекрытие

Кирпичный дымоход, как правило, имеет конструкцию, в которой предусмотрена защита окружающих его горючих материалов от перегревания. Отдел трубы, который выкладывается при проходе ее через потолочное перекрытие, сам по себе уже является разделкой и называется «распушкой».

Эта конструкция дымохода является традиционной, давно опробованной, и чаще всего выбирается печниками.

  • «Распушка» начинается под самым потолком в жилом помещении (за три — четыре ряда кирпичей до него) проходит через всю толщину чердачного перекрытия. Иногда распушку поднимают до чистого пола чердака, в других случаях делают его заподлицо с черновым полом. И тот и другой вариант могут стать причиной придирок проверяющих – вспоминаем об уже рассмотренных выше пресловутых «70 миллиметрах».

Этот элемент конструкции и выполняет роль необходимого утолщения стенок трубы, ограждающего горючие материалы перекрытия от перегрева.

По сути, на конструкцию «распушки» напрямую влияют как раз те требования СНиП, которые были рассмотрены в первом разделе публикации. Чтобы не повторяться, можно привести схему, которая наглядно показывает, какие размеры и где должны быть соблюдены:

Можно ли самостоятельно выложить кирпичную дымоходную трубу?

Работа, на первый взгляд, несложная, однако, от ее качества зависит очень многое, вплоть до здоровья и жизни обитателей дома. Подробную информацию о можно прочитать, проследовав по рекомендуемой ссылке – проще будет разобраться, стоит ли брать это мероприятие на себя, или лучше пригласить специалистов.

  • Другой вариант обустройства проходки кирпичной трубы через потолочное перекрытие осуществляется почти таким же образом, как и металлической трубы. В этом случае, естественно, дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен. Тем не менее, все линейные параметры, установленные СНиП, соблюдаются.

Отверстие в потолке может быть закрыто металлическим листом или же плитой из фиброцемента. В середине термоизоляционной панели производится разметка окна, через которое и пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм.

При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака.

Следующим шагом, надетый на трубу лист поднимается, прижимается и фиксируется к потолку удобным в конкретном случае способом – саморезами или дюбелями.

Далее, работы производятся со стороны чердака или же второго этажа. По стенкам вырезанного для проходки проема укладываются полосы базальтовой ваты, отрезки асбеста или фиброцементных плит. Это «обрамление» должно закрыть всю толщину чердачного перекрытия. При необходимости материал можно зафиксировать на балках перекрытия.

Благодаря этим операциям, вокруг шейки трубы создается своеобразная коробка, которая и будет заполняться термостойким материалом. В качестве его можно использовать базальтовую вату, которой плотно заполняют весь объем. Если используется вата с фольгированным слоем, то его поворачивают в сторону стенок печи.

Вполне можно выполнить подобную термоизоляцию трубы керамзитом или вермикулитом, но перед засыпкой необходимо обязательно заделать оставшиеся между трубой и краями проема щели, особенно в том случае, если используется материал мелких фракций.

Конечно же, можно поступить и точно так же, как с металлической трубой, надев на кирпичный дымоход готовую проходку, изготовленную из стального листа. Этот вариант, наверное, будет надежнее и удобнее и в плане его монтажа и надёжной фиксации, и при заполнении коробки термоизоляционным материалом. Правда, обойдется подобный короб уже существенно дороже. Есть ли смысл – решайте сами.

Заполнив проходку утеплителем, ее сверху также закрывают металлическим или фиброцементным листом.

На этом работы по обустройству безопасной проходки дымохода через потолочное перекрытие можно считать законченными.

Ознакомившись с подробностями обустройства этой области дымоходной трубы, можно прийти к такому выводу:

Что особо сложных действий, подвластных только узким специалистам высокой квалификации, в этом процессе нет. Главное – это скрупулезно следовать установленным СНиП требованиям, выдерживая все необходимые размеры и соблюдая рекомендации. Если выполнить все по правилам, то можно не только обеспечить безопасную эксплуатацию отопительного прибора, но и избежать совершенно не нужных проблем с контролирующими органами. вы можете узнать по ссылке.


Евгений Афанасьев главный редактор

Автор публикации 28.10.2016

А его изоляция — это обязательный процесс при постройке, который преследует две цели: пожаробезопасность и защита от коррозии.

Если не сделать теплоизоляцию, то под действием температурных перепадов будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.

Утепленные дымовыводящие каналы быстрее прогреваются, благодаря чему работает намного эффективнее.

В зависимости, из чего сделан дымоход бани, применяются различные материалы для его теплоизоляции.

Существует несколько разновидностей уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются из нержавеющего металла. Хороший вариант — керамические секции, которые уже устанавливаются в керамзитобетонных модулях.

Для чего утеплять дымоход

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня .

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Материалы для утепления

Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.

Наиболее распространенными являются:

  1. Теплоизоляция дымохода базальтовой ватой и стекловатой . Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.
  2. Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
  3. . Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
  4. Изоляция дымовой трубы современными материалами из вспененного полиэтилена . «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.

Выбор утеплителя

К выбору утеплителя, для изоляции дымохода нужно подходить тщательно и серьезно. Не стоит приобретать самый дешевый, ведь он должен иметь хорошие теплоизоляционные свойства, быть удобным в работе, не требовать дополнительного усиления несущих конструкций крыши и перекрытий, быть нетоксичным и негорючим.

Каменная или базальтовая вата – это замечательная теплоизоляция, изготовленная из базальтовых пород камня.

Этот утеплитель выдерживает продолжительное воздействие достаточно высоких температур и не горит, даже при соприкосновении с открытым огнем. При нагревании он не выделяет никаких токсичных или неприятных запахов. Такой утеплитель можно смело называть экологически чистым материалом.

Стекловата – это разновидность минераловатного утеплителя, изготовленного на основе отходов стекольной промышленности. Между ее волокнами содержится большое количество пустот, поэтому она хорошо сохраняет тепло.

Стекловата не горит и не поглощает влагу, не подвержена гниению и грызунам. Она не дорога и проста в применении. Чаще всего выпускается в плитах и рулонах.

Теплоизол или фольгоизол – это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Он выпускается в рулонах и имеет толщину от 2 до 10 мм. Ими можно замечательно изолировать дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.

Монтаж утеплителя своими руками

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

Важно! Между слоем теплоизоляции не должно оставаться пустот, иначе утепление потеряет свою эффективность.

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.

Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.


Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.


Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.


Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

  • если больше 200мм, то правильный размер 1,0х1,0м;
  • если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка



Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

  • она должна быть не меньше 50 см в ширину;
  • при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
  • ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.
Наиболее правильными с точки зрения пожаробезопасности материалами являются:

  • кирпич;
  • лист нержавейки с базальтовым картоном;
  • плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

  • квадратный,
  • круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

  • Проходной узел пройден не сэндвичем, а одностенной трубой.
  • Сам короб набивают песком или землей,а не керамзитом или минватой.
  • Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.


Прежде чем начать установку, необходимо выполнить следующие работы:

  • Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
  • Обшить изнутри проход плитами минерита.
  • Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

  • На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
  • Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
  • Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
  • Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
  • Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
  • Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.


После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.
Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.


Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.


Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.


При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

  • На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
  • Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

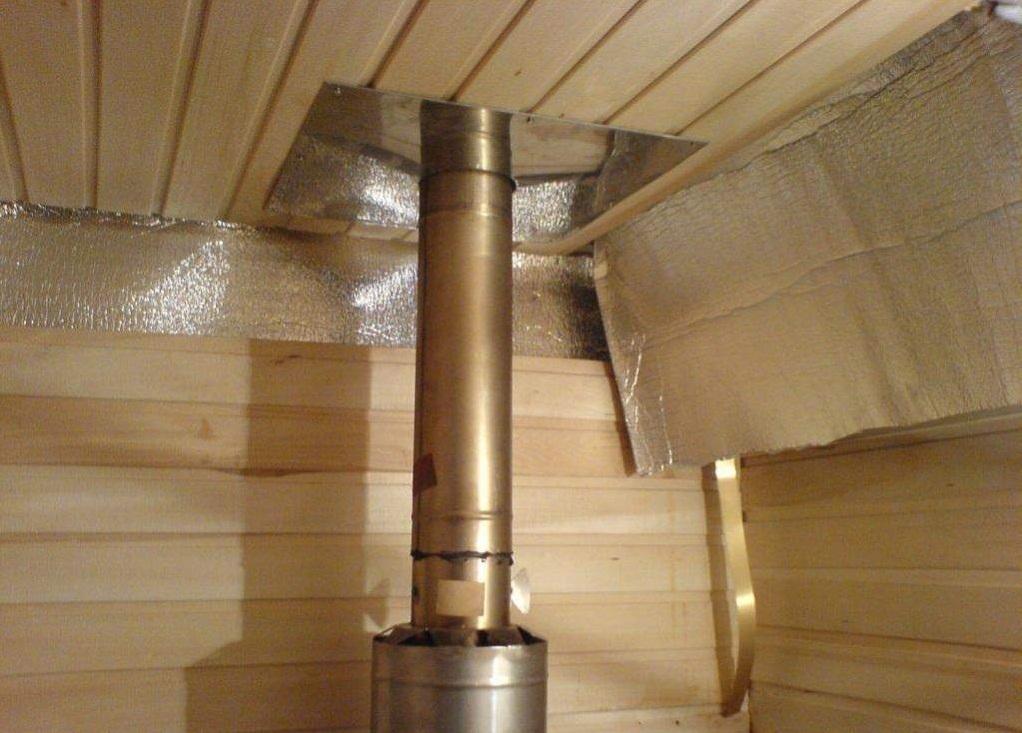

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.


Здесь разделка проводится в три этапа:

  • Подготовка места.
  • Установка защитного короба.
  • Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

  • для подбора нужно воспользоваться строительным отвесом;
  • чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

  • прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
  • монтаж сэндвич-трубы в месте проводки;
  • установка короба;
  • крепление металлической пластины;
  • теплоизоляция;
  • фиксация.

Порядок установки узла прохода через перекрытие

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

  • торцы покрываются термоизоляционным материалом;
  • в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
  • аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
  • закрепляем сборку при помощи саморезов или других крепежей;
  • выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
  • при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.


  • Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
  • Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
  • Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Проход кирпичной трубы через перекрытие: монтаж

При постройке и обустройстве камина или печи всегда необходимо соблюдать правила пожарной безопасности. Проход кирпичной трубы через перекрытие, сделанный правильным образом, не только обеспечит экологичность сооружения и безопасность помещения во время отопления, но и укрепит конструкцию, предотвратив появление нежелательных трещин на стенах и потолке.

Правила вывода отопительного элемента наружу

Согласно разделу СНиП 6.6 о «Печном отоплении», застройщику необходимо придерживаться следующих обобщенных правил:

  • При соблюдении правил расположения кирпичного дымохода исключается контакт дымохода с любыми горючими поверхностями и материалами. Для их осуществления, как правило, устанавливается проходной узел в потолке из негорючих материалов. Тут необходимо строжайшее соблюдение норм пожарной безопасности, в частности — отступ размером от 130 мм при проходе сквозь трудно горючие поверхности и до 500 мм для деревянного перекрытия (или любо другое, состоящее из легковоспламеняющихся веществ).
  • Важно соблюдать дистанцию между стенами, перегородками и отопительным элементом. В зависимости от типа кирпича, толщины стенок дымохода, скрепляющего раствора расстояние варьируется от 20 до 50 сантиметров.
  • Просвет между верхней поверхностью печи и потолком должен быть не менее 350 миллиметров при наличии термальной защиты и 1000 мм, если отсутствует. Цифры варьируются в зависимости от материала отопительного элемента, частоты пользования печкой, кровли.

Производители дымоходов и печей, строители обычно предоставляют документацию, материалы, в которых подробно описываются размеры отступов и правила установки.

Вернуться к оглавлению

Через крышу

Кирпичную конструкцию нужно возвести как можно ближе к самой высокой точке крыши дома.

Располагать дымоход рекомендуют ближе к наивысшей точке дома и возводить на 0,5 метра поверх нее. Размер швов, заполнение щелей, утепление самой трубы полностью зависит от подобранного материала. Монтаж отопительного элемента, как правило, происходит через профессиональное покрытие. Однако большинство случаев течи через кровлю, при всей ее надежности, оказываются именно в местах прохода отопительной трубы через профнастил. Чтобы этого избежать, можно прибегнуть к методам времен, когда большинство домов использовали именно отопление печью. Способ предполагает утолщение уникальной формы у основания дымохода, предотвращающее водосток по стенкам. Однако ныне такая методика не популярна, и чаще всего внимание уделяется правильной изоляции кровли вокруг основания трубы.

Вернуться к оглавлению

Примыкание к трубам с прямоугольным сечением

Чтобы изолировать кирпичный дымоход, в месте примыкания профлиста устанавливают специальный металлический пояс, называемый фартуком. Отдельные составляющие теплоизолирующего элемента заводят под профнастил на 1,5—2 сантиметра. В местах прохода трубы через потолок заливают специальное герметическое вещество. Это предотвращает образование чрезмерной влаги.

Вернуться к оглавлению

Через потолок из дерева

Если потолок из дерева, то в конструкции трубы должны быть сделана распушка.

Проход дымохода через деревянное перекрытие осуществляется с помощью нарочного утолщения внешних стенок дымохода, называемого «распушкой». Толщину определяет то, насколько часто и интенсивно будут топить. Кладка в пределах от одного кирпича до полутора. При соблюдении пожарных норм делается зазор размером в 3 сантиметра между краем проема и дымоходом. Торцы оббивают несколькими слоями войлока или асбокартоном толщины 10 мм. Затем штукатурят. Поверхность можно защитить плитами из асбоцемента толщиной в 40 миллиметров, которые крепятся армированной сеткой или проволокой на цементный раствор.

Упрощенный вариант предполагает покупку специального потолочного узла с усиленным коробом, наполнителем и утеплением. Конструкцию обкладывают асбестовым полотном снаружи и фольгированной минеральной ватой внутри. Толщина слоев примерно 3—5 см. Зазоры заполняются термостойким герметиком.

Вернуться к оглавлению

Когда обычный потолок

Проход трубы в таком случае делается так же, как и через деревянный. Однако выход трубы через обычный потолок не всегда представляется возможным. Выход из ситуации следующий:

  • Залепить края потолка жароупорным изоляционным материалом.
  • Закрыть их металлическими полосами или минеритом.
  • Зашить металлическим листом со стороны жилого помещения.
  • Пустоты с верхней стороны заполнить термовыносливым материалом.
Вернуться к оглавлению

Как подготовить место прохода?

Базальтовая вата может быть использована в качестве утеплителя для перекрытия.

Перед тем как вывести дымоход через крышу, поверхностям необходима подготовка. Перекрытия, соприкасающиеся с дымоходом, в будущем нужно поддать теплоизоляции с помощью базальтовой ваты или другого материала, выдерживающего температуру от 800 до 1000 °C. На потолке ставится разметка, обозначающая место и форму отверстия.

Вернуться к оглавлению

Монтаж трубы

Для того чтобы сделать выход трубы через проход, необходимо изготовить или купить готовый короб из нержавеющей стали с округлым отверстием посередине. Диаметр должен быть равен диаметру трубы. В потолке вырезается отверстие на несколько миллиметров шире, чем сам короб. Для безопасности помещения конструкцию окружают теплоизолирующими листами. Сверху крепится декоративное покрытие.

Вернуться к оглавлению

Завершающие работы

По окончании укрепления внешней и внутренней поверхностей, выводы отопительного элемента нужно изолировать трубу в коробе. Между стенкой дымохода и окружающей конструкцией следует засыпать огнеупорный материал до краев. Необходимую теплозащиту может обеспечить керамзит, глина и даже песок. Однако специалисты рекомендуют отдавать предпочтение первому из перечисленных материалов, поскольку габариты короба довольно внушительные.



Правила изоляции кирпичного дымохода в потолочном перекрытии и крыше

Подскажите пожалуйста, как изолировать проход кирпичной трубы дымохода в потолочном перекрытии и крыше (деревянные лаги и балки) и какие изоляционные материалы лучше использовать. У меня кирпичная печь периодического использования, а толщина стенок трубы 1/2 кирпича. Спасибо.

Здравствуйте! Правильная изоляция дымохода не только обеспечивает пожарную безопасность, но и надежно защищает стены строения от усадки. Выполнять ее необходимо в соответствии со следующими нормами СНиП 2.04.05-91:

  • Высота дымовой трубы от колосниковой решетки до устья должна быть не менее 5 м.
  • Дымовая труба на кровле из горючих материалов должна иметь искроулавливатель из металлической сетки с размером ячеек не более 5х5 мм.
  • Все зазоры между перекрытиями, стенами, разделками и перегородками обязательно должны быть заполнены негорючими материалами.
  • Если верхнее перекрытие печи выполнено из 3-х рядов кирпича, а потолок из горючих либо трудно-горючих материалов защищен штукатуркой по металлической сетке либо листом стали по асбоцементному картону, то расстояние между ними принимается 250 мм для печи с периодической топкой и 700 мм для печи длительного использования.
  • Если перекрытие печи выполнено из 3-х рядов кирпича, а потолок не защищен надлежащим образом расстояния между ними принимаются 350 и 1000 мм для печей периодического и длительного горения соответственно.
  • Для печей с перекрытиями из 2-х рядов кирпича указанные расстояния увеличиваются еще на 50%.
  • Очистку дымохода от продуктов горения и мусора необходимо выполнять перед началом и по окончанию отопительного сезона, но не реже 3-х раз в год.

На практике в местах прохода кирпичного дымохода через деревянные межэтажные и чердачные перекрытия при его кладке предусматривают специальное утолщение его наружных стенок – распушку.

Распушка – надежная изоляция кирпичного дымохода,которая выполняется при кладке

Толщину распушки принимают в один кирпич, если печь топится периодически, и в полтора кирпича для печи длительного горения.

По нормативам между дымоходом и краями проема в перекрытии необходимо предусмотреть зазор 250-350 мм. Торцы проема оббивают двумя-тремя слоями войлока либо листовым асбокартоном толщиной 10 мм и штукатурят.

Торцы проема в деревянном межэтажном оббивают войлоком или асбокартоном и штукатурят, а зазор между ними и трубой заполняют базальтовой ватой либо другим изоляционным негорючим материалом

Наиболее простой, но трудоемкий способ изоляции непосредственно кирпичной трубы – заштукатуривание цементно-известково-шлаковым раствором. Для этого на трубу необходимо установить арматуру или обтянуть ее металлической сеткой и приготовить смесь из цемента, извести и просеянной шлаковой крошки не крупнее 55 мм. Поверхность дымохода смачивают водой и выбрызгивают на нее тонкий слой жидкого раствора, а после высыхания последовательно наносят от 3 до 5 слоев тестообразной массы. Завершающий слой тщательно ровняют, затирают и окрашивают мелом либо известью. Этот способ снижает теплоотдачу на 25%.

Гораздо эффективнее, почти вдвое, можно снизить теплоотдачу, если выполнить изоляцию кирпичного дымохода асбоцементными плитами толщиной 40 мм. На армированную металлической сеткой или проволокой поверхность трубы плиты крепят на цементно-известковый раствор. Кроме существенного снижения теплоотдачи этот прием повышает плотность поверхности дымохода и надежно защищает его от разрушения.

В завершение несколько советов по эффективной эксплуатации дымохода:

  • ежемесячно проверяйте состояние дымохода и его изоляции;
  • не пытайтесь использовать тепло дымовых газов в качестве дополнительного теплоносителя;
  • для снижения концентрации вредных кислот и газов в дымоходе следите за температурой на выходе и поддерживайте ее на уровне 60-70 °С;
  • не сжигайте в топке печи клееную древесину, пластмассу и т. д., продукты горения которых повышают температуру на выходе и разрушают внутреннюю поверхность дымохода.
Оцените статью: Поделитесь с друзьями!

Как правильно изолировать трубу дымохода? | Теплодар — котлы и печи для отопления и бани

В результате нарушения технологии монтажа дымовой трубы возникает множество проблем с эксплуатацией печи. Самые опасные из них — это плохая тяга, промокание кровли, риск возникновения пожара. Для всех трех проблем существует единое решение, которое заключается в грамотной изоляции дымохода.

Наша компания производит отопительные и банные металлические печи в широком диапазоне мощностей. Мы расскажем о том, как изолировать трубу, чтобы потом не пришлось переделывать.

Скорость теплообмена между продуктами сгорания и уличным воздухом через стенки дымовой трубы напрямую влияет на количество конденсата, твердых и смолистых отложений на ее внутренних стенках, а также на стабильность тяги. Чтобы снизить скорость остывания потока газов, трубу защищают материалами с низкой теплопроводностью.

Способ теплоизоляции выбирают в зависимости от материала трубы:

1. Кирпич. Если труба сложена опытным печником, и швы заполнены раствором, ее собственной теплоизоляции вполне достаточно для стабильной работы. В некоторых случаях в качестве дополнительной защиты выполнят оштукатуривание или облицовку плитами из листовых негорючих материалов. Значительного снижения теплопроводности добиться не выйдет, зато расширяются возможности декоративной отделки: трубу можно обложить плиткой или покрасить.

2. Керамика. Если вы заказали дымоход в полной комплектации у проверенного производителя, в его составе будут все элементы для монтажа и изоляции: внутренняя труба из керамики, фасонные керамзитобетонные блоки с отверстием внутри, маты из базальтовой ваты или другого волокнистого теплоизолятора для заполнения межтрубного пространства. В дымоходных системах некоторых производителей вместо фасонных блоков используются тонкостенные трубы.

3. Металл. Самый доступный вариант дымохода — однослойная стальная труба. Обычно ее обматывают слоем минеральной ваты, который закрепляется вязальной проволокой. Снаружи надевают стальной бандаж, который стягивают хомутами.

Недостаток последнего способа — высокая трудоемкость. Кроме того, любой зазор в слое минеральной ваты помножит на ноль все старания. Поэтому, если нужна легкая металлическая конструкция, мы рекомендуем использовать сборные предизолированные сэндвич-дымоходы.

Элементы дымохода.

Элементы дымохода.

Пожаробезопасный проход трубы через стену или перекрытие

В местах прохода через перекрытие или стену устанавливается противопожарная разделка — коробчатая конструкция из металла. Она должна защищать возгораемые материалы от теплового контакта со стенками трубы. «Заводские» конструкции изготовлены в соответствии с правилами пожарной безопасности.

Если вы собираетесь делать проходку самостоятельно, помните, что расстояние от внешней стенки трубы до деревянной стены должно быть не менее 500 мм (во все стороны). Если между разделкой и перекрытием установить лист асбестового картона, расстояние можно сократить до 380 мм.

Крышная разделка

В месте выхода дымовой трубы через крышу деревянную стропильную систему защищают так же, как и возгораемые конструкции перекрытия или стены: монтируют противопожарную разделку. Если кровля покрыта ондулином, мягкой черепицей или другим материалом классов Г1-Г4, на оголовок трубы обязательно устанавливают искроуловитель — мелкоячеистую металлическую сетку.

Чтобы предотвратить протекание дождевой или талой воды через зазор между кровлей и трубой, его нужно герметизировать. Иначе вас ждут мокрый потолок, грибок в доме, гниение и разрушение несущих конструкций из дерева.

Существуют два основных способа герметизации:

1. Для трубы прямоугольного сечения. С каждой стороны дымохода устанавливается конструкция из металлических элементов: галстука с отбортовкой, внутреннего и внешнего пристенных профилей. Для крепления используют саморезы и герметик.

2. Для круглого дымохода. Самый простой и надежный вариант — приобрести готовую жесткую или эластичную проходку. Обратите внимание, что первый вариант нужно выбирать с учетом угла ската кровли. Второй — резиновая проходка с металлическим фартуком — универсален.

Если у Вас остались вопросы по изоляции дымохода, получить исчерпывающие ответы можно у сотрудников компании «Теплодар».

проход дымохода через деревянное перекрытие


Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

  • Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
  • Стенные дымоходы чаще всего встраивают в капитальную стену , но иногда их пускают по стене .
  • Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Соответственно, от того, какая труба устроена в вашей печи, будет зависеть и ее проход через перекрытие. Чаще всего для печей устраивается насадная труба.

Патрубок из металла

Как говорилось выше, проход может быть облицован разными материалами, но главное условие остается единым — они должны быть жаростойкими.

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра , вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

  • Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаме тр тр убы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

  • Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
  • Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

  • Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

  • На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

  • Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
  • Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

Другим вариантом изоляции трубы может стать минеральная вата, асбест и жаростойкий гипсокартон. Процесс работы проходит в аналогичной последовательности, что и с металлическим патрубком, только с использованием других материалов.

Проход из гипсокартона

  • В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20 — 25 см.
  • Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
  • Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
  • Через отверстие в листе устанавливается дымоходная труба.
  • В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
  • В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями. При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома. Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.

Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.

Расшивка прохода кирпичной трубы. Распушка

Этот элеме нт ст роения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами , например керамзитом, а сверху накладывают бетонный плинтус.

Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.

  • Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5 — 7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
  • Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
  • Раствор готовят из цемента , щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
  • Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово :

  • Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
  • Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом , кирпичи сдвигаются во внешнюю сторону от центра.
  • Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
  • Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
  • Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
  • Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
  • Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги , которые могут проникать в щели на стыке кровли и оголовка трубы.

Выдру, так же, как и распушку, можно устроить двумя способами — выложить из кирпича при строительстве трубы, или залить из бетона.

В случае кирпичной кладки она производится порядово следующим образом:

  • Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей , ( на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
  • На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
  • Третий ряд укладывается по рисунку первого ряда выдры.
  • Четвертый ряд выкладывается без сдвига кирпичей, т.е . размер возвращается к размеру стояка.
  • На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
  • Шестой ряд повторяет пятый.
  • Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
  • Восьмой ряд кладут по размеру седьмого, соблюдая схему.
  • Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
  • Десятый ряд укладывают, не отступая от схемы.

Работа по выкладыванию дымоходной трубы — не такая простая, как кажется на первый взгляд, а значение ее качественного выполнения очень важно. Поэтому эту операцию лучше доверить опытному печнику, который сложил в своей практике не одну трубу и легко справится с подобной работой.

Требования и нормы к монтажу

Все подробности получится найти в специально подготовленных документах, они всем известны по аббревиатуре СНиП 41-01-2003. Но я выделю основное правило, которое пригодится каждому хозяину, пожарная безопасность дымового канала при установке ППУ гласит следующее: приспособление для отвода вредных элементов сгорания не должно нагревать строительную конструкцию из горючих материалов выше, чем на 50 градусов.

Поскольку с прямым выходом достигнуть выполнения рекомендации не выйдет, то установка защитного элемента способна исправить ситуацию к лучшему. При использовании такого устройства можно рассчитывать на качественную изоляцию, если все этапы монтажа были произведены правильно.

Некоторые скептически настроенные люди утверждают, что если труба не соприкасается с перекрытием из горючего материала, риск сводится к «0».

Но это не так, температура внешнего контура незащищенного узла для дымохода способна вызвать обугливание, а затем тление, что приведет к возгоранию. Именно поэтому все участки конструкции оснащаются дополнительной изоляцией класса НГ.

Размеры отступки

Этот показатель представляет собой расстояние между поверхностью канала дымохода и плохо защищенными от возгорания материалами.

Зачастую размеры колеблются от 20 до 50 сантиметров, но не стоит забывать, что толстые стенки способны меньше нагревать предметы, которые находятся в непосредственной близости от дымохода, проходящего через стену или крышу.

Учитывая этот фактор, можно нивелировать отступки, делать их меньше или больше. По мнению большинства специалистов, самая удачная работа будет произведена с использованием таких составляющих как:

  1. Кирпич.
  2. Нержавеющий металл, дополненный базальтовым картоном.
  3. Плита фламма.
  4. Минерит.

Но нельзя забывать об одном нюансе, расстояние между негорючими составляющими и кровлей не должен быть меньше 7-10 мм.

Как строится разделка

Своеобразный короб для дымохода через крышу должен отвечать неким стандартам, в противном случае максимально обезопасить строительные материалы в каркасе не получится. Чтобы не допустить возможного возгорания советую пользоваться такими рекомендациями:

  1. Разделка конструируется так, чтобы ее ширина не была меньше 50 см.
  2. Если стена оштукатурена и стенки достаточно толстые, то этот участок можно сократить до 35 см.
  3. Высоту лучше подогнать на 7 см выше, чем используемый материал.

Каждый случай будет индивидуальным, поэтому необходимо провести ряд проверок и замеров, в противном случае добиться максимального результата защиты от возгорания не получится, а риск возникновения неприятных ситуаций останется.

Проход дымохода через деревянное перекрытие

Одним из самых трудных и ответственных моментов при монтаже дымохода считается обустройство прохода через перекрытия и крышустену. Во первом случае нужно обеспечить пожарную безопасность помещения, а во втором — и пожарную безопасность, и полную изоляцию от проникновения влаги. Если влага проникнет, то деревянная конструкция кровли со временем начнет разрушаться.

Чтобы проход перекрытия был безопасным необходимо соблюдать определенные правила. В статье мы расскажем основные шаги и правила.

Порядок монтажа ППУ (проходно-потолочного устройства) и требования к нему

1. Проходное устройство обеспечивает безопасный проход дымохода через перекрытия, стену или крышу.

2. Несмотря на то, что труба будет утеплена, она обязательно нагреется до высокой температуры. Поэтому необходимо сделать 26 сантиметровый вырез от диаметра внутренней трубы. Итоговый размер проема равен диаметру трубы по внутреннему контуру + 52см. Можно использовать лобзик или бензопилу. По периметру получившегося проема выкладывается негорючий материал Суперсил. Следом за ним — короб из негорючего материала Суперизол. Пример короба на изображении ниже.

3. Короб собирается из нескольких составных частей. Затем по углам части скрепляются саморезами или герметиком. Стоит отметить, что нельзя допустить касания саморезов и дерева, так как они передают тепло. Идеальным можно считать установку без саморезов.

4. Труба вставляется во фланец и продевается в проходное устройство. Отверстие снизу закрывается фланцем. Он представляет собой лист металла, в котором заранее вырезано отверстие под диаметр трубы. Нельзя забывать, что поверхность фланца нужно изолировать от деревянной поверхности потолка.

5. Далее пространство внутри короба набивают базальтовой ватой. И закрывают сверху фланцем.

6. Таким образом, безопасное потолочно-проходное устройство состоит из: Суперсила по всему периметру, короба из Суперизола, базальтовой ваты, самой трубы.

Задачи узла

Этот элемент можно с уверенностью назвать одним из самых необходимых в доме, к пожарной безопасности специалисты советуют относиться серьезно.

Потолочно-проходной узел дымохода или ППУ нужен для прохода дымовой трубы, через которую уходят газы по потолочным перекрытиям через крышу.

Хочу разобрать все существующие виды приспособления, подготовительные моменты и монтаж, а также насколько важна правильная герметизация, разобравшись во всех моментах, каждый человек не совершит фатальных ошибок на любом из этапов.

Визуально ППУ выглядит как круглый или квадратный короб со специальным отверстием внутри, главной задачей является защита от перегрева по отношению к деревянным перекрытиям.

Температура во время эксплуатации оборудования или печи на твердом топливе существенно повышается в проходе дымохода через кровлю, поэтому все составляющие перекрытия, находящиеся вблизи конструкции становятся подверженными этому фактору.

Есть возможность купить готовую продукцию или изготовить ее самостоятельно, но в первую очередь необходимо обращать внимание на такие моменты как:

  1. Диаметр трубы.
  2. Расположение печи.
  3. Конструкцию потолочных перекрытий.
  4. Наличие дымососа.

Специалисты советуют использовать в качестве теплоизоляции базальтовые рулоны, они достаточно практичны, а экран из фольги позволяет рассчитывать на высокую безопасность при повышении температуры.

Как делать нельзя.

1. Ранее в нашей стране активно применялись готовые ППУ из стали и базальтовой ваты. Подобные устройства в наше время считаются морально-устаревшими и не считаются безопасными!

Во-первых, они передают тепловую нагрузку от трубы на фланец и далее на деревянные конструкции. Во-вторых, не соблюдаются положенные по правилам пожарной безопасности отступы от внутренней трубы. Все это ведет к риску возникновения пожара. Особенно со временем. Когда изоляция внутри сэндвича спекается, уменьшается в объеме и проседает. Такая проходка превращается в бомбу замедленного действия.

Второе: однозначно нельзя делать как на фото ниже. Маленький выпил с некачественной и тонкой изоляцией. Это еще одна распространенная ошибка.

А на следующей фотографии последствия некачественного ППУ. В данном случае пожар удалось отследить практически сразу и оперативно потушить. К сожалению, так везет не всегда.

Как установить дымоход для дровяной печи через крышу

Раскрытие информации: мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Хотите насладиться комфортом дровяной печи, но у вас нет дома дымохода? Ничего страшного! Его просто установить. Прежде чем записаться на дорогостоящую профессиональную установку, позвольте представить пошаговое руководство по самостоятельной установке дымохода дровяной печи через крышу.

С подходящими инструментами и вниманием к деталям вы вполне можете сделать дымоход для дровяной печи своими руками.Это может быть утомительным процессом, но требует только основных строительных технологий. В двух словах, все, что вам нужно сделать, это:

  • Найдите, отметьте и прорежьте центральную точку трубы дымохода и вставьте в потолочную опорную коробку.
  • Для регулируемого оклада крыши повторите процесс на внешней стороне крыши.
  • Соберите вместе все компоненты трубы и проденьте ее через оклад.
  • Принять окончательные меры по изоляции и собрать дымовую трубу.
  • Установите его в потолочную опорную коробку для перехода с дымоходной трубой.

Вот оно! Прямая дровяная печь с дымоходом, проходящим через крышу.

Возможно, это прозвучало как кусок пирога. Тем не менее, вы должны быть осторожны. Это сводится к тому, насколько вы знакомы с методами строительства. При правильном руководстве вы сможете установить дымоход через крышу в кратчайшие сроки. Если вы хотите подробно изучить каждый шаг, продолжайте читать дальше!

Необходимые материалы

Прежде чем приступить к процессу, убедитесь, что у вас есть все необходимое.Хотя большинство режущих инструментов можно заменить в зависимости от наличия, следующие инструменты необходимы для надежной герметизации дымохода.

  • Труба дымохода и конструкция трубы дровяной печи.
  • Потолочная опорная коробка будет выступать вниз и обеспечивать удлинение обеих труб для перехода.
  • Отвес поможет найти и отметить центральную точку потолка.
  • Регулируемая обшивка крыши защитит любые открытые пути для прохождения нежелательных веществ через дымоход.
  • Штормовой воротник и дождевик на дымоход будут работать вместе, чтобы предотвратить попадание воды из воздуха или талого снега.

Расположение печи

Для начала вы должны определить точное положение вашей дровяной печи. Если вы уже установили его, пусть будет. Однако общее правило заключается в том, чтобы выбирать самое обитаемое место в доме, чтобы тепло использовалось эффективно.

Центральная точка

Поиск

Теперь поместите часть трубы дымохода непосредственно на соединение печи.Вытяните отвес от потолка, чтобы найти центральную точку трубы, чтобы пробить крышу. Вместо этого вы можете использовать коробку для мела. Согласно стандартам NFPA, труба должна находиться на расстоянии 18 дюймов от горючих материалов.

Конечно, для неопытных пользователей использование отвеса может вызвать затруднения. Чтобы помочь вам, вот небольшая визуальная помощь по использованию отвеса:

Маркировка

Вам нужно будет отметить точку, просверлив обшивку крыши.Позже во время резки отмеченный центр позволит добиться большей точности. Для этой цели используйте потолочную опорную коробку.

Резка

Вставьте опорную коробку в отверстие и прикрепите ее к потолочным балкам. Вставьте единственную дымовую трубу в коробку, чтобы определить, где вырезать отверстие на крыше. Кроме того, вы можете напрямую отметить диаметр отверстия на внешней стороне крыши.

Размеры должны соответствовать спецификациям компании и строительным нормам.В любом случае, теперь вы знаете, где резать. Используйте лобзик или Sawzall, чтобы прорезать.

Регулируемая крыша

Определение позиции

Поднесите регулируемый отлив к крыше и поместите его прямо над прорезанными отверстиями. Потяните его вниз на несколько дюймов и отметьте верхний край карандашом. Теперь возьмите несколько ножниц по металлу, прорежьте линию по ширине оклада с дополнительными 2 дюймами черепицы с каждой стороны, чтобы освободить достаточно места.

Регулировка

Теперь нужно отрегулировать обшивку крыши.Один из способов может заключаться в том, чтобы положить большое количество силикона, чтобы скользить оклад под черепицей. В завершение прикрутите его к настилу крыши и нанесите силикон на каждый винт.

Вы также можете использовать традиционную технику уплотнения, чтобы отрегулировать оклад. Отрегулируйте его положение и нанесите полдюйма герметика на основание. Нанесите еще одну половину по его окружности, край, который будет соприкасаться с поверхностью крыши. Нажмите на нее, и регулируемая крыша будет готова и установлена ​​на место.

Труба дымохода дровяной печи

Возьмите руководство по эксплуатации, продемонстрируйте свои навыки строителя и соберите дымоход для дровяной печи. Обязательно поместите переходник трубы в охватываемую часть трубы. Этот компонент представляет собой часть с утопленной изоляцией. Адаптер в дальнейшем облегчит установку печной трубы. Когда все будет готово, аккуратно вставьте первую секцию в опорную коробку через оклад.

Отделочные работы на крыше

Установка дождевика и штормового воротника станет вашим последним шагом на крыше.Используйте гаечный ключ 5/16 для крышки от дождя и достаточно толстый слой силикона, чтобы герметизировать воротник с трубой дымохода. Такие меры гарантируют, что нежелательные вещества, такие как вода, мусор и насекомые, не попадут в проход.

Одностенная печная труба

Спуститесь с крыши, зайдите внутрь и соберите одностенную печную трубу. Наденьте гайку трубы на болт адаптера трубы на трубе дымохода. Прикрепите все оставшиеся отрезки трубы и оборудования. Убедитесь, что ваша печная труба идет прямо к печке.

Завершите это декоративным кольцом вокруг опорной коробки, чтобы полностью герметизировать установку. Вы можете прикрутить воротник к коробке.

На этом процесс установки завершен, а практическая реализация остается за вами. Однако, помимо вашего национального строительного кодекса, в этом процессе есть еще несколько технических моментов. Когда мы обсуждаем их правила, обязательно учитывайте и их.

В то время как эти шаги охватывают установку дымохода, некоторые визуальные подсказки могут увеличить ваши шансы на успешную установку.В качестве мини-оговорки, видео не включает использование отвеса. Некоторые части также могут отсутствовать в нашем списке. Тем не менее, он по-прежнему удобен в качестве визуального руководства для выполнения описанных выше шагов.

Какой высоты должен быть дымоход дровяной печи над крышей?

В соответствии со стандартами дымоход дровяной печи всегда должен находиться на расстоянии 3 фута от верхней стороны крыши. Кроме того, он должен находиться на расстоянии 2 футов от любых препятствий, обнаруженных в радиусе 10 футов.Эти препятствия могут включать линию крыши, любые здания или даже нависающие деревья.

Должна ли труба дровяной печи идти прямо вверх?

Труба дровяной печи должна быть максимально короткой и прямой. По крайней мере, 80% его должно быть вертикальным. Если это так важно, можно сделать частью конструкции один или два угла 90˚, самое большее. Горизонтальная часть не должна возвышаться более чем на четверть от погонной ноги. Эти меры предосторожности необходимы для хорошего процесса черчения.

Необходим ли осмотр дымохода?

Каждый должен осмотреть свой дымоход перед его покупкой. После установки необходимо осматривать дымоходы каминов и вентиляционные отверстия один раз в 12 месяцев. Вы должны уделять внимание любой области, которая, по вашему мнению, нуждается в обслуживании во время проверки.

Что делать, если у меня уже есть дымоход?

Дровяную печь можно использовать с уже установленным дымоходом. Только имейте в виду, что печная топка или дымовая труба, которую вы приобретаете, должны соответствовать размеру дымохода.

Окончательный вывод

Единственное, что отделяет вас от идеально установленной трубы дымохода дровяной печи, это сила воли. Мы предоставили вам все детали, которые могут вам понадобиться. После небольшого исследования расположение дымохода не составит труда. Мы надеемся, что вы нашли статью информативной и проницательной.

Прежде чем вы уйдете, вас интересуют другие темы? Нужна помощь в утеплении сводчатого потолка? Посмотрите наш пост здесь.

Как насчет кострищ? Если вам нужно руководство о том, как начать, ознакомьтесь с нашим постом здесь.До скорого!

Fix-It Chick: установка изолированной трубы дымохода | Новости, Спорт, Работа

Отопление дровами может быть очень выгодным. Когда дымоход с надлежащей облицовкой невозможен, можно установить дровяную печь с изолированной трубой из нержавеющей стали класса А. Эти несколько простых шагов помогут вам понять ограничения и возможности установки теплоизоляционных печных труб.

Шаг 1: Тепло легко уходит через одностенную печную трубу. Использование одностенной трубы для перехода от печи к изолированной трубе дымохода — лучший способ улавливания тепла, когда оно уходит через стенки трубы.Одностенная печная труба требует минимального зазора 18 дюймов от горючих материалов, таких как стены и потолки.

Этап 2: Изолированная труба класса А должна находиться на расстоянии не менее 6 дюймов от потолка и стен. Трубопровод, проходящий через жилые помещения и складские помещения, должен быть огорожен. Между изолированной трубой и ее корпусом требуется зазор в 2 дюйма. Трубу, установленную снаружи дома или установленную в незанятом пространстве, не нужно ограждать.

Шаг 3: Установка слишком длинных или множественных изгибов может уменьшить поток воздуха и затруднить работу системы.Длина теплоизолированных дымоходов не должна превышать 20 футов. Эта длина должна быть уменьшена на 10 процентов для каждого поворота на 90 градусов и на 5 процентов для каждого поворота на 45 градусов в беге. Горизонтальные участки трубы должны быть наклонены на 1/4 дюйма на каждый фут участка, чтобы креозот и влага могли течь обратно к печи.

Этап 4: Дымоходы могут быть спроектированы так, чтобы они проходили прямо через потолки и чердаки, выходя на крышу выше, или они могут отходить под углом от дровяной печи, выходить через внешнюю стену и проходить вверх по внешней стороне дома.

Этап 5: Надлежащие опоры, экраны балок и изоляционные экраны чердака являются неотъемлемой частью надежной и надежной дымоходной системы.

Шаг 6: Изолированные трубы дымохода должны выступать на 3 фута над линией крыши и на 2 фута над любой вершиной в пределах 10 футов от открытой трубы дымохода.

Шаг 7: Для защиты системы от повреждений, вызванных погодными условиями, необходимо установить закругленный верх, штормовой воротник и гидроизоляционную оболочку.

Шаг 8: Ключом к любой установке дымохода является правильное планирование и проектирование.Перед началом сборки прочтите всю литературу по установке. Правильно установленный изолированный дымоход может прослужить всю жизнь, что делает его оправданным вложением времени и денег.

Монтаж дымохода для дровяной печи через плоский потолок (с видео) – Новости Матери-Земли

Установка отдельно стоящей дровяной печи требует установки дымохода для вентиляции дровяной печи. В этом пошаговом руководстве объясняется типичная установка дымохода и печной трубы при вентиляции через плоский потолок.Каждая установка отличается, поэтому, если у вас есть вопросы о вашей конкретной установке, мы будем рады помочь; Пожалуйста, свяжитесь с нами по любым вопросам, которые могут у вас возникнуть при установке дровяной печи.

Как установить изолированную дымоходную трубу класса А

Ниже мы подробно объясним, как установить изолированную дымоходную трубу класса А и черную печную трубу для вентиляции вашей дровяной печи через плоский потолок. После прочтения вы увидите, насколько проста установка, и узнаете основы того, как установить свою собственную.Мы также включили видео установки для визуального ознакомления.

1. Сначала найдите центральную точку, где дымоход будет проходить через потолок. Вы можете отметить это маркером. При использовании одностенной черной печной трубы вы должны находиться на расстоянии 18 дюймов от горючих материалов.

2. Как только центральная точка будет найдена, используйте опорную коробку для потолка, чтобы отметить потолок, чтобы сделать разрез. Проследите внешнюю сторону потолочной опорной коробки на потолке.

3.Следуя своей отметке, используйте пилу, чтобы вырезать отверстие в потолке.

4. Коробка потолочной опоры поставляется с двумя кронштейнами для крепления к потолочным балкам. С чердака вставьте потолочную опорную коробку через отверстие и прикрепите опорную коробку к потолочным балкам.

5. Теперь, когда мы проникли через потолок, нам нужно отметить отверстие, чтобы проникнуть через крышу. Вставив отрезок трубы одностенной печи через опорную коробку с прикрепленным к ней уровнем, вы сможете отметить, где центральная точка трубы будет находиться на крыше.Прокручивание винта через настил крыши позволит легко определить с крыши, где будет проходить центр трубы.

6. Переходя к крыше, возьмите регулируемый оклад крыши и отцентрируйте его вокруг винта, который вы только что вставили в настил крыши. Простой способ отметить отверстие — использовать обшивку в качестве трафарета и нанести аэрозолем внутреннюю часть черепицы, где вы будете делать надрез.

7. Как только отверстие будет отмечено на крыше, используйте пилу и прорежьте отверстие в крыше.

8. Для того, чтобы планка скользила под черепицей, вы должны обрезать гвозди в верхней половине круга. Используя ножницы по металлу, отрежьте черепицу на 2 дюйма в верхней половине круга. Это позволит прокладке скользить под черепицей.

9. Затем нанесите достаточное количество высокотемпературного силикона на заднюю часть фартука трубы дымохода. Вставьте регулируемый отлив крыши под верхнюю половину обрезанной черепицы.

10. Прикрутите кровельный отлив к кровельному настилу с помощью шурупов из нержавеющей стали.Силиконируйте все головки шурупов и область, где вы вставили оклад под черепицу, это создаст водонепроницаемое уплотнение.

11. Теперь пришло время собрать нашу изолированную дымоходную трубу Rock-Vent Class A. Найдите конец трубы с утопленной изоляцией. Это мужской конец трубы. Для перехода от изолированной дымоходной трубы класса А к одностенной черной печной трубе мы будем использовать универсальный переходник для трубы. Прикрепите переходник трубы к охватываемому концу трубы дымохода с помощью предоставленного оборудования.

12. После подключения универсального адаптера опустите первую часть трубы дымохода через оклад и опорную коробку. Нижняя часть универсального адаптера трубы дымохода проходит через опорную коробку.

13. Пока вы еще на крыше, прикрепите к трубе дымохода штормовой воротник. Не забудьте нанести силиконовый валик на воротник, где он соединяется с трубой дымохода. Это создаст водонепроницаемое уплотнение.

14. Изолированная труба дымохода класса А должна выступать над крышей не менее чем на 2 фута и отстоять от линии крыши на 10 футов.Прикрепите трубы необходимой длины для установки с помощью прилагаемого крепежа.

15. Теперь прикрепим заглушку дымоходной трубы. С помощью гаечного ключа 5/16 прикрепите дождевик трубы дымохода к верхней части трубы дымохода. Крышка дымохода предотвратит попадание воды, мусора и животных в дымоход, а также предотвратит попадание искр на крышу.

16. Мы закончили на линии крыши, давайте вернемся внутрь и установим одностенную черную печную трубу на изолированную трубу дымохода.Мы решили использовать телескопическую печную трубу для первой секции трубы, так как это исключает обрезку трубы и обеспечивает идеальную длину. Присоедините охватываемый конец телескопической печной трубы к охватываемому концу универсального переходника трубы с помощью прилагаемого крепежа.

17. Подсоедините оставшиеся отрезки трубы, необходимые для установки, и соедините последнюю секцию трубы с муфтой дровяной печи. Вы можете использовать уровень, чтобы убедиться, что труба прямая.

18. Чтобы завершить установку внутренней трубы, вам необходимо установить декоративную манжету вокруг опорной коробки.С помощью предоставленного оборудования закрепите его на потолке.

19. Поздравляем! Мы завершили монтаж трубы дымохода дровяной печи через плоский потолок!

Здесь вы можете найти изолированную дымовую трубу Rock-Vent Class A и одностенную черную печную трубу Rock-Vent, используемые в этом видео по установке дровяной печи. Как всегда, пожалуйста, прокомментируйте или свяжитесь с нами с любыми дополнительными вопросами — мы здесь, чтобы помочь вам сделать это самостоятельно и сэкономить.

Жаклин Уайт  — веб-маркетолог из Анн-Арбора, штат Мичиган.От помощи местным компаниям в расширении своего присутствия в Интернете до работы в Rockford Chimney Supply, обслуживающей США и Канаду, Жаклин любит постоянно меняющиеся способы работы в Интернете, потому что всегда есть что-то новое, что можно узнать и попробовать. Прочтите все посты Jaquelin в новостях о МАТЕРИ-ЗЕМЛЕ здесь.


Все блогеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блога и несут ответственность за точность своих сообщений. Чтобы узнать больше об авторе этого поста, нажмите на его ссылку в верхней части страницы.

Как установить дымоход с изоляцией DuraTech





Установочный ключ



1 DVL или DuraBlack 11 Тройник с заглушкой
2 Потолочная опорная коробка 12 Опора тройника
3 Настенный наперсток 13 Чейз Топ Мигает
4 Труба дымохода 14 Базовый тройник/двойной тройник
5 Чердачный теплоизоляционный экран 15 Анкерная пластина или анкерная пластина с демпфером
6 Мигает 16 Опора крыши
7 Штормовой ошейник 17 Отделочное кольцо
8 Крышка дымохода 18 Адаптер DVL, скользящий соединитель DuraBlack или адаптер с защелкой
9 Колено
10 Налокотник 19 Переходник для плиты

Будьте пожаробезопасны! Обеспечьте расстояние не менее 2 дюймов (воздушное пространство) до горючих материалов.Используйте надлежащую поддержку и распорки. Соблюдайте местные строительные нормы и правила и обратитесь к сертифицированному специалисту для осмотра дымохода.



Типовые установки



Используя типовые чертежи установки вентиляции, выберите соответствующие компоненты для вашей установки.

Переходник дымохода DVL/DuraBlack необходимо использовать при подсоединении трубы DVL к потолочной опорной коробке или отделочному хомуту. При подсоединении трубы DuraBlack необходимо использовать скользящий соединитель DuraBlack или переходник с защелкой.

Настенный наконечник

должен быть установлен с трубой дымохода соответствующей длины для всех горизонтальных установок через стену. Для размещения более толстых стен можно разделить телескопические части и установить удлинитель, изготовленный на месте.

Экран изоляции чердака

должен использоваться во всех установках, которые проходят через чердак, независимо от изоляции чердака.

Противопожарный экран

следует использовать, когда дымоход проходит через пол или потолок без опорной коробки.







Ниже вы найдете две иллюстрации того, как установить изолированную дымоходную трубу DuraTech.

Оба они иллюстрируют типичную установку DuraVent через потолок.

На первом рисунке показаны заглушка дымохода, настенный хомут, тройник с заглушкой, настенный наконечник, переходник и опора тройника.

На втором изображены заглушка дымохода, штормовая манжета, оклад, изоляционный экран чердака, противопожарный радиационный экран, регулируемый настенный ремень, труба дымохода, потолочная опорная коробка, переходник для дымохода DVL/DurBlack, труба DVO или DuraBlack и переходник для прибора. ПРИМЕЧАНИЕ. Стеновые ленты рекомендуется устанавливать через каждые 6 футов.

XpressFireplaceStoves.com является одобренным Duravent интернет-продавцом.

Герметизация воздуховодов и дымоходов

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Сертифицированные дома ENERGY STAR, версия 3/3.1 (Rev. 09)

Национальный полевой контрольный список оценщиков

Тепловой корпус.
4. Воздушное уплотнение (если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие проходы в некондиционируемое пространство герметизированы, с блокировкой / гидроизоляцией по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.



Готовый дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, отвечающих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.



2009 Международный кодекс энергосбережения (IECC)

Раздел 402.4.1. Тепловая оболочка здания должна быть прочно герметизирована, чтобы ограничить инфильтрацию… включая все стыки, швы и проникновения.

2012, 2015 и 2018 МЭКС

Таблица R402.4.1.1 Установка воздушной перегородки и изоляции, шахты/проходы: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны.

2021 МЭКК

Таблица R402.4.1.1 Шахты, проходки: Установка воздушного барьера и изоляции, Шахты/проходки: Шахты воздуховодов, инженерные проходки и дымовые шахты, выходящие наружу или в некондиционируемое пространство, герметизированы воздухом.Вокруг валов и проходов должна быть установлена ​​изоляция для поддержания требуемого значения R .

Модернизация: 2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021).Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.



2009 Международный жилищный кодекс (IRC)

Раздел N1102.4.1 Тепловая оболочка здания. Стыки (включая соединения краевых балок), чердачные проемы, проходы и все другие подобные отверстия в ограждающих конструкциях, которые являются источниками утечки воздуха, герметизируются герметиком, прокладкой, уплотнителем или иным образом герметизируются воздухонепроницаемым материалом, подходящей пленкой или твердым материалом. материал.

2012, 2015 и 2018 IRC

Таблица N1102.4.1.1 Шахты, проходки: Установка воздушного барьера и изоляции, Шахты/проходки: Шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу или в некондиционируемое пространство, герметизированы воздухом. Общие требования: Воздушный барьер и тепловой барьер: непрерывный воздушный барьер устанавливается в оболочке здания, включая краевые балки и открытые края изоляции. Разрывы или стыки в воздушном барьере герметизируются.Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала.

2021 IRC

Таблица N1102.4.1.1 Шахты, проходки: Установка воздушного барьера и изоляции, Шахты/проходки: Шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу или в некондиционируемое пространство, герметизированы воздухом. Вокруг валов и проходов должна быть установлена ​​изоляция для поддержания требуемого значения R .

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Руководство по дымоходным системам ShelterPro

Дымоход ShelterPro класса А

Установка

1 Прежде чем начать, определите внутренний диаметр дымохода.Обычно он имеет тот же размер (6 или 8 дюймов), что и дымоход на дровяной печи или топке. 2 Выберите тип установки, определив, где будет проходить ваш дымоход. См. иллюстрации различных типов установки ниже.

СТАНДАРТНЫЕ ПОТОЛОЧНЫЕ ОПОРЫ

Двухэтажный

Установка колена

Одна история

Крышка от дождя Deluxe

Крышка от дождя Deluxe

Крышка от дождя Deluxe

Секции дымохода

Секции дымохода

Секции дымохода

Штормовой ошейник

Штормовой ошейник

Штормовой ошейник Регулируемая крыша

Регулируемый отлив крыши

Регулируемый отлив крыши

Противопожарный/чердачный изоляционный экран

Колено из нержавеющей стали

Противопожарный/чердачный изоляционный экран

Дымоход должен быть в жилом помещении

Противопожарный/чердачный изоляционный экран

Потолочная опора Decorator

Переходник трубы печи

Потолочная опора Decorator с двойными стенками для печной трубы

Секции дымохода

Двустенная печная труба

Потолочная опора Decorator с двойными стенками для печной трубы

Переходник трубы печи

Переходник трубы печи

НАСТЕННЫЕ ОПОРЫ

ПОТОЛОЧНАЯ ОПОРА

Через софит

С опорной коробкой для потолка собора

Одна история

Крышка от дождя Deluxe

Крышка от дождя Deluxe

Секции дымохода Штормовая муфта Регулируемая обшивка крыши

Крышка от дождя Deluxe

Штормовой ошейник

Регулируемый отлив крыши

Секции дымохода

Потолочная опора собора

Настенный наперсток

Переходник трубы печи

Настенная лента

Переходник трубы печи

Переходник трубы печи

Настенная лента

Тройник WallThimble из нержавеющей стали, регулируемая опора для стены

Двустенная печная труба

Двустенная печная труба

Тройник из нержавеющей стали регулируемыйНастенная опора

Тройник длиной 12 дюймов или изолированный тройник

Тройник длиной 12 дюймов или изолированный тройник

9

10950 Linpage Place, Сент-Луис, Миссури 63132 • 800-325-7076

Сделано с помощью FlippingBook — профессионального решения для отображения документов по маркетингу и продажам в Интернете

Может ли изоляция из стекловолокна касаться вентиляционных отверстий печи? – Руководство по домашней эффективности

Будьте осторожны при установке изоляции из стекловолокна рядом с вентиляционными отверстиями печи.Да, вы хотите обеспечить энергоэффективный дом, но это особое обстоятельство. Может ли изоляция из стекловолокна касаться вентиляционных отверстий печи?

Изоляция из стекловолокна не может и не должна касаться вентиляционной трубы печи. Хотя стекловолокно не воспламеняется, оно может расплавиться, что может привести к пожару. Чтобы обойти эту проблему, вам необходимо установить барьер из алюминиевого фартука между вентиляционным отверстием и изоляцией.

В оставшейся части этого обсуждения мы углубимся в то, почему вам не следует устанавливать изоляцию из стекловолокна в непосредственном контакте с вентиляцией вашей печи.Мы также шаг за шагом рассмотрим, что вы должны делать вместо этого, поэтому обязательно прочитайте до самого конца.

Из чего сделана изоляция из стекловолокна?

Чтобы понять, почему изоляция из стекловолокна не должна соприкасаться с печными вентиляционными отверстиями, вам необходимо иметь общее представление о том, из чего состоит этот изоляционный материал.

Стекловолокно производится путем смешивания кварцевого песка, кальцинированной соды и известняка. Кварцевый песок используется для изготовления стекла, а кальцинированная сода и известняк помогают снизить температуру плавления, необходимую для производства материала.

Другие ингредиенты, такие как бура, магнезит, каолин и полевой шпат, также добавляются, но обычно они предназначены для улучшения характеристик получаемого материала.

После смешивания вышеуказанных ингредиентов их нагревают до 2500°F (1371,111 ° C). Полученное расплавленное стекло затем превращается в стекловату, волокна или нити.

Часто изделия из стекловолокна требуют дополнительных покрытий для улучшения характеристик. Примеры таких добавок включают антистатические агенты и смазочные материалы для снижения их абразивных свойств.

После добавления всех добавок стекловолокно формуется и упаковывается для отправки.

Почему вы хотите, чтобы изоляция из стекловолокна и вентиляционные отверстия печи соприкасались

При утеплении дома есть две основные причины, по которым изоляция из стекловолокна должна располагаться на одном уровне с вентиляцией печи.

Давайте обсудим их ниже.

Изолирующий фактор

Поддержание тепловой границы в вашем доме является неотъемлемой частью энергоэффективного дома.

Воздуховоды, водопровод и вентиляционные трубы создают небольшие отверстия, через которые может выходить воздух. Если вы знакомы с основами теплоизоляции, вы знаете, что это именно то, чего нам нужно избегать.

Когда кондиционированный воздух покидает ваше здание, любая энергия, используемая для его нагрева/охлаждения, тратится впустую, что увеличивает ваши расходы на отопление.

Снижает вероятность заклинивания льдом

Вторая причина, по которой вы хотите, чтобы изоляция из стекловолокна примыкала к вентиляционной трубе вашей печи, — это предотвращение повреждения наледи.Ледостав часто возникает при скоплении теплого воздуха на чердаке. Теплый воздух растапливает нижнюю сторону любого снега, который мог скопиться на вашей крыше зимой.

Затем расплавленный снег стекает по поверхности крыши, пока не находит холодное место (например, софит или карниз), где замерзает, образуя плотину. Поскольку это непрерывный цикл, снег продолжает накапливаться на этой плотине, пока не повредит черепицу, что приведет к утечке воды.

Почему изоляция из стекловолокна и вентиляционные отверстия печи не должны соприкасаться

Как мы уже обсуждали ранее, изоляция из стекловолокна в основном состоит из стекла, хотя есть и другие добавки.Все мы знаем, что стекло — негорючий материал, который не загорится даже при воздействии высоких температур.

Итак, что плохого в том, что стекловолокно прилегает к вентиляционному отверстию вашей печи, когда оно не загорается?

На самом деле существует несколько потенциальных проблем с такой настройкой:

Другие материалы в изоляции из стекловолокна не являются негорючими

В то время как стекловолокно не горит, этого нельзя сказать о фольге и бумажной основе, которые вы найдете на этом изоляционном материале.Они воспламенятся, если температура станет достаточно высокой, и вы не можете поручиться за то, что это произойдет в вентиляционном отверстии вашей печи.

Банка для расплава стекловолокна

Стекловолокно имеет температуру плавления около 1000°F (537,778°C). Вентиляционные отверстия печи сильно нагреваются и могут расплавить изоляцию из стекловолокна.

Подробнее об этом читайте в статье Может ли изоляция из стекловолокна загореться? Знай факты

Почему плавление стекловолокна является проблемой?

Во-первых, расплавленное стекловолокно может капать на другие легковоспламеняющиеся части вашего дома и воспламенять их, что может привести к пожару в вашем доме или превратить незначительный пожар в дымоходе в ад, который сложнее контролировать.

Во-вторых, стекловолокно обычно выделяет несколько газов при плавлении, и среди них кислород (кислород, вероятно, образуется из молекул кислорода в кварцевом песке, химическая формула которого — SiO2).

Если это происходит во время небольшого пожара, ожидайте, что он ускорится и распространится быстрее, потому что кислород обычно ускоряет возгорание.

Таким образом, хотя стекловолокно может быть негорючим, оно может ускорить или даже спровоцировать возгорание, если расплавится.

Как утеплить дом с помощью стекловолокна, не рискуя пожаром

Обратите внимание, что это общие рекомендации – проконсультируйтесь со специалистом в вашем регионе, чтобы обеспечить безопасную установку.

Тот факт, что изоляция из стекловолокна не должна располагаться на одном уровне с вентиляционным отверстием вашей печи, не означает, что вы должны полностью отказаться от изоляционного материала. Это также не означает, что вы должны оставлять воздушные зазоры между вентиляционным отверстием вашей печи и изоляцией, потому что это может поставить под угрозу изоляцию вашего дома.

Вместо этого это означает, что вам нужно оставить зазор в дюйм (2,5 см) между вашей стекловолоконной изоляцией и металлическими дымоходами (также известными как труба, которая направляет выхлопные газы вашей печи из здания).Если это каменный дымоход, это пространство должно быть два дюйма (Источник).

Затем вам нужно будет заделать этот зазор алюминиевой планкой и термостойким герметиком, чтобы предотвратить утечку воздуха. Вы также захотите построить металлическую дамбу, прежде чем возвращать изоляцию. Это помогает уберечь стекловолокно от часто горячей дымоходной трубы.

Вот как это сделать:

  1. Начните с обрезания алюминиевой планки до размера, который плотно прилегает к дымоходу . Если ваш вентиляционный канал имеет цилиндрическую форму, разрежьте отлив на два полукруга, которые перекрывают друг друга на 3 дюйма (7.62 см) посередине.
  2. Вдавите алюминиевый отлив в полоску термостойкого герметика, прежде чем скреплять его скобами или гвоздями на место . Если нет дерева, к которому можно было бы прибить или скрепить скобами, вы можете сделать это прямо на гипсокартоне; избегайте прибивания гвоздей или скоб через него.
  3. Заделайте пространство между алюминиевой планкой и дымоходом с помощью высокотемпературного герметика . Избегайте использования пены для распыления; он просто не идеален для этой цели.
  4. Соорудить изоляционную дамбу, чтобы изоляция из стекловолокна не касалась поверхности дымохода .Отрежьте кусок алюминия достаточной длины, чтобы обернуть его вокруг дымохода, оставив при этом дополнительные 6 дюймов (15,2 см). Затем прорежьте прорези глубиной 1 дюйм через каждые несколько дюймов вдоль верхнего края алюминия и загните выступы . Вырежьте аналогичные прорези на противоположном краю, но на этот раз глубиной 5 см. Отогните выступы. Теперь у вас есть плотина.
  5. Наконец, оберните плотину вокруг дымохода, прежде чем закрепить нижний край на месте, скрепив скобами/гвоздями через отогнутые петли .Теперь вы можете поставить изоляцию из стекловолокна обратно вплотную к алюминиевой дамбе.

Двустенная вентиляционная труба печи

Вы можете повысить безопасность вентиляции печи, используя вентиляционное отверстие с двойными стенками. Они входят в стандартную комплектацию многих распространенных систем, но если вы модернизируете вентиляцию печи в существующем доме, это настоятельно рекомендуется и фактически требуется строительными нормами в некоторых областях.

Вентиляционная труба с двойными стенками — это именно то, на что она похожа: внешний металлический кожух и закрытая металлическая труба.Такой подход снижает передачу тепла к внешним точкам контакта, таким как изоляция, кровельное покрытие и черепица.

Вы можете купить печную трубу с двойными стенками онлайн (ссылка на Amazon).

Подведение итогов

Изоляция из стекловолокна не должна касаться вентиляционных отверстий печи, поскольку она может расплавиться и вызвать/ускорить возгорание или вызвать воспламенение фольги и бумажной подложки.

Добавить комментарий

Ваш адрес email не будет опубликован.
