Инструмент для пайки меди: Инструменты и материалы для пайки

Содержание

Инструменты и материалы для пайки

Трубы из цветных металлов получили широкое распространение во многих отраслях промышленности, так как они обладают особыми характеристиками – не подвержены коррозии, у них максимальные показатели теплопроводности, они гибкие и прочные. Но при этом имеется достаточно большая проблема – их невозможно сварить при помощи стандартных сварочных инструментов, их необходимо только паять. Соединение должно производиться только при помощи специального оборудования для пайки труб и по особой технологии с применением припоев в том числе серебросодержащих припоев.

Как происходит пайка труб из меди, латуни и бронзы

Процесс пайки труб из цветных металлов основывается на том, что шов между трубой и раструбом или двумя трубами герметизируется при помощи специального припоя. Такой припой термопластичный, он расплавляется под действием высоких температур, после чего проникает в стыки между трубой и фитингом. Он покрывает полностью стыковочный слой.

Немаловажная особенность использования термопластичного состава в том, что после остывания происходит не только герметизация, но и фиксация места соединения труб и фитингов. При этом паяные стыки без особых проблем могут быть демонтированы – они просто нагреваются прибором для пайки труб, после чего можно без усилий разъединить соединение. Если обобщить, то при помощи пайки цветных металлов, в частности труб, можно получить водопровод высокой прочности, в котором сочетаются свойства разборных и неразборных соединений.

Что необходимо для пайки цветных металлов

Для того чтобы спаять медные, латунные и бронзовые трубы, необходимо позаботиться о наличии специальных инструментов и материалов для пайки, цена которых может быть различной. К подобным инструментам относятся портативные газовые горелки, газокислородные установки (посты для пайки) или электрические устройства. А также различные расходники для пайки в частности твердые и мягкие припои, флюсы. Все это можно найти в каталоге «Инструменты и материалы для пайки и сварки» нашей компании.

Припой для пайки цветных металлов

Припой для медных труб подразделяется на два вида твердый (высокотемпературный) припой или мягкий (низкотемпературный) припой. Выбор того или иного обусловлен спецификой применения трубопровода.

Мягкие припои. имеют температуру плавления ниже, чем у меди (обычно порядка 250 гр.). При использовании мягких припоев необходимо применение флюса или специальной пасты на его основе. За счет использования флюса в месте пайки улучшаются адгезионные свойства поверхности.

Твердые припои. Изготавливаются на основе меди с фосфором или серебром. Такой тип припоев подходит для пайки не только соединений медь-медь или латунь-латунь, но и для медь-сталь. Твердый припой более устойчив на разрыв и истирание.

Горелки для пайки меди, латуни, красной бронзы

Горелки могут быть мобильными и стационарными. Мобильные инструменты отлично подойдут для непрофессионального использования в домашних условиях, а стационарные (электрические или газокислородные) – для тех, кто специализируется на ремонте или монтаже систем водоснабжения на основе труб из цветных металлов.

Мобильные горелки со сменными одноразовыми баллонами, наполненными газовой смесью, очень просты в эксплуатации – достаточно только зажечь ее и навести на то место, которое необходимо спаять. Применяются с твердыми и мягкими припоями. Немаловажная их особенность в том, что они могут использоваться для бытовых нужд.

Газосварочные посты относятся к специальному оборудованию и находят применение при монтаже водопроводных труб или других аналогичных конструкций. Они мобильны и рассчитаны на продолжительное использование. В качестве газа используется стандартный пропан-бутан или ацетилен.

Подобрать и купить все необходимое оборудование, инструменты и материалы для пайки и сварки, расходники для пайки труб из цветных металлов можно в нашей компании. Все инструменты для пайки медных труб имеют фирменную гарантию. Мы же в свою очередь гарантируем высокое качество всей продукции, демократичную стоимость и возможность доставки как на объект заказчика так и в любой регион РФ.

Как и с помощью каких инструментов происходит пайка трубок из меди

Пайка медных труб – это простой и надежный способ неразъемного соединения трубопровода. Медь относится к тем металлам, которые отлично поддаются пайке. Однако, чтобы проводить работу своими руками, необходимо придерживаться правил безопасности и иметь определенные знания.

Пайка медных трубок

Чтобы понять, как паять медные трубы, нужно изучить технологию процесса пайки, перечень оборудования и инструментов для проведения работ.

Технология соединения трубопровода

Медь является отличным материалом для проведения таких коммуникаций, как водоснабжение, отопление и газопровод. Медные изделия имеют массу положительных характеристик, а именно:

  • Не поддаются коррозии;
  • Имеют гладкую поверхность;
  • Не боятся ультрафиолетового излучения;
  • Обладают бактерицидными свойствами;
  • Обладают высокой теплопроводностью;
  • Выдерживают высокую температуру;
  • Прочны;
  • Долговечны.

Несмотря на то, что медь – это сравнительно дорогой материал, ее все чаще выбирают при обустройстве коммуникаций. Чтобы трубопровод был прочный и долговечный, его лучше запаять. Согласно нормативным документам бывает две разновидности пайки:

  • Высокотемпературная;
  • Низкотемпературная.


Горелки для пайка медных труб

Высокотемпературная пайка применяется там, где необходимо особо прочное соединение деталей. В быту высокотемпературная пайка используется для ремонта изделий из меди и латуни в тех случаях, когда нет другой альтернативы.

Пайка медных труб своими руками – вполне выполнимая задача. Технология, с помощью которой осуществляется пайка изделий, подразумевает использование таких элементов, как:

  • Припой;
  • Флюс;
  • Щетка;
  • Горелка.

Особые случаи паечного соединения

Технология неразъемной пайки труб предполагает введение между ними припоя. Припой имеет температуру плавления несколько ниже, нежели медь. Пайка изделий предусматривает капиллярный эффект, при котором происходит смачивание и припой растекается по всей поверхности. Припой производится в виде проволоки.

Некоторую сложность представляет пайка меди со следующими металлами:

  • Алюминием;
  • Латунью;
  • Нержавейкой.

Технология, с помощью которой происходит соединение меди с алюминием, латунью и нержавейкой отличается от других, и предполагает использование специальных припоев и флюсов. Соединение меди с такими металлами нельзя запаять обычным способом ввиду того, что на поверхности изделий моментально образуется оксидная пленка.


Необходимые элементы для пайки

Для того чтобы спаять медь с алюминием, необходимо:

  • Удалить окисную пленку;
  • Покрыть поверхность изделий канифолью.

Также соединение меди с латунью осуществляют с помощью твердого медно-фосфорного припоя.

Для чего предназначен флюс

Флюс представляет собой специальную пасту либо порошок, который очищает поверхность изделий от грязи и окислов, а также способствует лучшему растеканию припоя. Еще одним важным моментом является то, что флюс выполняет защитную функцию от попадания кислорода в стыковочный шов. На сегодня существуют такие разновидности флюса:

  • Антикоррозийные;
  • Кислотные;
  • Бескислотные;
  • Активированные.

Флюс для пайки меди должен соответствовать следующим требованиям:

  • Иметь температуру плавления ниже температуры припоя;
  • Равномерно покрывать поверхность изделия в месте пайки;
  • Флюс должен полностью растворять окислы меди.


Флюс для пайки медных труб

Флюс необходимо использовать для защиты металла от взаимодействия с воздухом, благодаря чему получается качественное и надежное соединение деталей.

После завершения работы место соединения обязательно необходимо тщательно промыть и убрать остатки флюса, во избежание образования коррозии в месте соединения деталей.

Какой инструмент необходимый для пайки

Для того чтобы спаять детали из меди в домашних условиях, необходимо иметь набор инструментов. Главный инструмент – это паяльник, который выполняет функцию нагрева деталей. Также для работы потребуется следующий набор инструментов:

  • Труборез;
  • Фаскосниматель;
  • Расширитель для труб;
  • Молоток;
  • Рулетка.

В качестве паяльника чаще всего используется газовая горелка, работа которой заключается в том, что из встроенного баллончика подается газ. Благодаря системе нагрева жала, газовая горелка готова к работе уже через несколько секунд. Газовая горелка бывает таких видов:

  • Для одноразового использования;
  • Со стационарным баллоном;
  • Ацетилен-кислородная.


Газовые горелки для пайки медных труб

Газовая горелка отличается по следующим критериям:

  • Мощности;
  • Производительности;
  • Составу газа.

Для того чтобы осуществить соединение труб на строительных площадках или других объектах коммунального хозяйства, необходимо мощное оборудование – аппарат со стационарным газовым баллоном.

Для соединения труб в домашних условиях подойдет бытовой аппарат с одноразовым баллоном.

Такое оборудование отличается массой положительных достоинств:

  • Мобильностью;
  • Многофункциональностью;
  • Регулировкой скорости нагрева;
  • Безопасностью.

Качественная газовая горелка должна иметь ярко-синее пламя. Для заправки горелки подойдет обычный газ для зажигалок, которая работает по такому же принципу.

Состав газа отличается в зависимости от вида пайки. Существуют такие разновидности состава газовой смеси:

  • Газ – воздух;
  • Газ – кислород.


Газовая горелка для пайки медных труб

Газовая горелка

Основным рабочим инструментом сборщика медного трубопровода является паяльник или газовая горелка.

Инструмент состоит из следующих элементов:

  1. сопла, из которого выходит огонь, требующийся для разогрева труб в месте пайки;
  2. пробки, удерживающей сопло;
  3. капсуля, через который газ из баллона попадает в сопло;
  4. трубки, соединяющей сопло с ручкой-держателем;
  5. ручки;
  6. шланга, соединяющего горелку с газовым баллоном;
  7. запорно-регулирующего вентиля, предназначенного как для перекрытия газа, так и для ограничения количества его поступления;
  8. баллона с газом.

Основные элементы газовой горелки для пайки труб

Горелки, используемые для пайки медных труб, работают на следующих видах газовой смеси:

  • пропановой;
  • бутановой.

Любой газ можно дополнительно смешивать с кислородом, что приведет к снижению количества топлива, необходимого для выполнения работы.

Специалисты различают:

  • бытовые горелки;
  • профессиональные горелки;
  • ацетилен-кислородные аппараты.

Бытовые горелки

Бытовая пропановая горелка нагревает пламя до температуры 1000ºС – 1500ºС, что вполне достаточно для пайки. Такое устройство оснащено одноразовым баллоном небольшого размера.

Горелка для использования в быту

Преимуществами бытовой горелки являются:

  • мобильность. Устройство можно свободно перемещать в пространстве и паять даже в труднодоступных местах, например, при разводке системы водоснабжения в ванной комнате;
  • многофункциональность. Большинство горелок, предназначенных для бытового использования, дополняются различными видами сопел, что позволяет регулировать не только мощность выходящего пламени, но и скорость разогрева металлов;
  • безопасность при использовании. Максимальный уровень безопасности достигается путем установки на устройство обратного клапана, блокирующего подачу газовой смеси.

Бытовые горелки чаще всего используются для пайки труб небольшого диаметра, например, для сборки трубопровода к кондиционеру.

Профессиональный инструмент

Профессиональные горелки в отличие от бытовых инструментов способны нагреть пламя до температуры 1500ºС – 2000ºС. Кроме этого к устройству можно подключить многоразовый баллон, который, как правило, заправляется пропан-бутановой смесью. Для удобства использования профессиональный инструмент устанавливается в специальный ящик, который обеспечивает мобильность устройства. Дополнительно горелка оснащается:

  • вентилем перекрытия поступления смеси, который располагается на ручке-держателе;
  • редуктором для регулировки давления газа в горелке;
  • манометрами, по которым можно определить давление газа на входе и выходе из редуктора.

Газовая горелка с многоразовым баллоном

Профессиональный инструмент наиболее часто используется для пайки труб больших диаметров в промышленных масштабах или при необходимости получения более ровного и прочного шва, например, при сборке газопроводов.

Ацетилен-кислородные горелки

В отдельную группу выделяется газовая горелка, работающая на ацетилен-кислородной смеси. Такое устройство может быть как бытовым, так и профессиональным.

Преимуществами использования ацетилен-кислородной горелки являются:

  • увеличенная температура выходящего пламени;
  • экономичность, которая достигается за счет работы в более высоком температурном режиме.

Однако в ацетилен-кислородной горелкой требуется работать предельно аккуратно, так как:

  • в помещении, в котором происходит пайка труб, сильно увеличивается уровень загазованности, что приводит к необходимости соблюдения всех норм безопасности (открытые окна, отсутствие легковоспламеняющихся предметов и так далее), в том числе и индивидуальной;
  • вероятность перегрева металла, что приведет к деформации и возникновению дефектов.

Инструкция по использованию газовой горелки

Чтобы паять медные трубы, дополнительно потребуется набор для пайки, в который входят:

  • флюс – специальная смесь для предотвращения окисления металла, улучшения адгезии и повышения текучести припоя;

Состав для повышения качества пайки

  • припой – сплав, которым заполняется пространство между свариваемыми трубами.

Сплав для заполнения сварного шва

Флюс и припой могут быть высокотемпературными или низкотемпературными. Если применяется горелка для пайки твердым припоем, то выбирается соответственно высокотемпературный флюс и наоборот.

Горелка газовая используется следующим образом:

  1. если устройство оснащается одноразовым баллоном, то перед использованием баллон подключается к горелке. Если используется горелка с многоразовыми баллонами (профессиональная), то на первой стадии необходимо открыть газ для подачи в горелку;
  2. выходящая из сопла струя поджигается. В бытовых горелках для поджига используется обычная зажигалка, а профессиональный инструмент, как правило, оснащается пьезоэлементом.

Устройство готово к работе. Как использовать бытовую горелку с одноразовым баллоном, смотрите на видео.

При выборе оборудования стоит отдать предпочтение проверенным производителям.

Хорошо зарекомендовавшие себя торговые марки

Приборы для пайки в домашних условиях

Бытовые газовые горелки с одноразовым баллоном работают на смеси газ – воздух. Такой инструмент имеет небольшой вес и отлично подходит для пайки труб с небольшим диаметром. Смесь газ – кислород используется для заправки стационарных баллонов, там, где нужно профессиональное оборудование. Для того чтобы осуществить соединение труб, может также использоваться такое оборудование, как строительные фены.

Прежде чем использовать инструмент в домашних условиях, нужно внимательно прочитать инструкцию.

На сегодняшний день оборудование для пайки медных изделий выпускают как российские, так и зарубежные компании. Среди большого выбора можно найти, как профессиональное оборудование, так и небольшие горелки для использования в домашних условиях. Инструмент каждой фирмы отличается предназначением, качеством и ценой.

Электрический паяльник Rothenberger

Компаний, производящих электрооборудование для спайки медных изделий достаточно много. Особой популярностью пользуется продукция немецкой фирмы Rothenberger. Приборы этого производителя считаются надежными и практичными.

Модель электропаяльника Rotherm 2000 — самая популярная. Аппарат используется для пайки медных труб диаметром от шести до пятидесяти четырех миллиметров. Идеально подходит для эксплуатации на стройке.

Инструмент имеет следующие характеристики:

  • мощность — 2000 ватт;
  • напряжение сети — 230 вольт;
  • частота — 50/60 герц;
  • масса — 10.5 килограмм;
  • длина кабеля — 4 метра.

Высокая мощность устройства позволяет применять паяльник даже для высокотемпературной спайки. Прибор легко заменяет газовую горелку. Его можно использовать вблизи предметов, рядом с которыми нельзя применять открытое пламя.

Оборудование обладает автоматической системой отключения. Перегрев рукояток не допускается за счет охлаждающих ребер из нержавейки на рычагах клещей. Процедура замены электродных держателей и электродов — простая. Благодаря гибкому и достаточно длинному кабелю работать с применением этого аппарата можно даже в самых труднодоступных местах. Для высокомощного электропаяльника у этого прибора небольшой вес, что обеспечивает хорошую мобильность его применения.

В комплектацию оборудования входит:

  • паяльная паста и припой;
  • ершики для очистки труб изнутри;
  • чистящие губки.

Цена прибора Rotherm 2000 достаточно большая. Но лучше купить эту модель, чем использовать инструмент китайского производства, который нестабильно работает и быстро ломается.

Если речь идет о разовой пайки медных изделий, аппарат можно взять в аренду. Существует довольно много компаний, которые помогут вам в этом. Такая услуга серьезно выручает. Нет смысла покупать технику для разового применения, если можно взять прибор в аренду, и оперативно решить необходимую задачу.

Процесс соединения медных труб

Чтобы надежно запаять медные изделия, необходимо выполнить одно условие – работу провести максимально быстро и четко.


Пайка медных трубок с припоем

Для того чтобы запаять трубы, необходимо сделать следующее:

  • Труборезом обрезать трубу;
  • Обработать край фаскоснимателем;
  • Равномерно нанести флюс;
  • С помощью горелки нагреть соединение до необходимой температуры;
  • Добавить припой в зазор;
  • Запаять шов;
  • Очистить поверхность от остатков флюса.

Чтобы запаять медные трубы, не нужно дорогого оборудования и специальных навыков. При правильном проведении всех этапов, в итоге получиться абсолютно прочный и долговечный шов.

В процессе работы с паяльником очень важно придерживаться правил техники безопасности, а также использовать такие средства для защиты, как перчатки, спецодежда и очки.

Пайка медных труб своими руками – технология не сложная и вполне посильная даже новичкам.

Можно ли создать инструмент своими руками?

Если задаться целью, то любой инструмент можно сделать самостоятельно. Электрический паяльник для медных труб — не исключение. Но для решения этой задачи придется серьезно попотеть. Каждому элементу конструкции паяльной станции нужно уделить достаточно внимания.

Задача по созданию высокомощных электропаяльников сложная. Одно дело самостоятельно сделать прибор для работы с проводами. В интернете можно найти массу вариантов создания такого инструмента. Но конструировать самостоятельно прибор мощностью две тысячи ватт не рационально.

Любая допущенная ошибка может вылиться в серьезные неприятности. Это особенно касается безопасности применения электроинструмента. В крайнем случае, используйте для спайки труб специальные фены или газовую горелку. Если применять этот инструментарий нельзя, лучше возьмите в аренду нормальный заводской электропаяльник.

Смотреть видео:

Пайка медных труб – СтройМастерская


Как соединить медные трубы при помощи пайки, какие необходимы инструменты, фотографии и видео процесса пайки медной трубы и фитингов…

Водопроводом из меди уже ни кого не удивишь, однако,  медный водопровод считается одним из самых надежных,  и он легко реализуем в бытовых условиях.
Сегмент рынка медных фитингов и труб достаточно широко представлен в нашей торговле.
Соединения фитингов из меди  могут быть как под опрессовку, так и рассчитанные для пайки.

В этом материале рассмотрим соединение трубы и фитингов из меди при помощи пайки с капиллярным эффектом.

Для проведения работ по пайке медной трубы  нам понадобятся следующие инструменты
1. Переносная газов ая горелка
2. Припой
3. Металлическая губка или мелкая наждачная бумага

4.Приспособление для снятия фаски (грата)
5.Паста для пайки
6.Труборез для медных труб
7.Ерш металлический

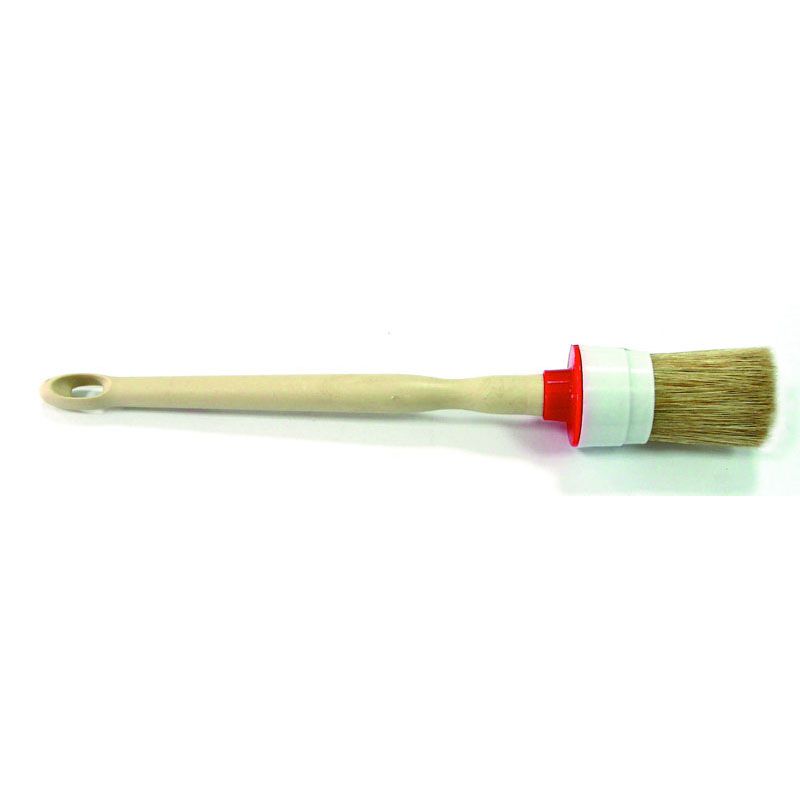

8. Кисточка для нанесения паяльной пасты

С помощью трубореза отрезаем трубу необходимой длинны. Место среза  должно быть прямое и ровное, а труба иметь правильную геометрию.

Приспособлением для снятия грата  тщательно снимаем фаску как с внутренней, так и с наружней части трубы.

Металлической губкой или мелкой наждачной бумагой  зачищаем внешнюю посадочную часть трубы ( место куда будет одеваться фитинг).


При помощи металлического ерша  зачищаем внутреннюю часть фитинга (место куда будет вставляться труба). Если в этом фитинге имеются отводы, то пайку всех ответвлений фитинга желательно производить одновременно.

Для этого подготавливаются все элементы труб (отрезанные по длине, зачищенные и обработанные паяльной пастой вставляются в фитинг) .

На зачищенную часть трубы и фитинга наносим тонким слоем паяльную пасту.

Вставляем в фитинг трубу (или несколько отрезков трубы). Излишки пасты удаляем при помощи ткани.

Разогреваем газовой горелкой фитинг с трубой, стараясь равномерно распределять тепло по всей площади фитинга. Как только температура нагрева фитинга станет достаточной —  при прикосновении прутком припоя к  месту пайки,  припой начнет  плавиться,  и  под воздействием   капиллярного эффекта  припой сам втянется  в зазор между трубой и фитингом.


Горячий припой в виде подтеков и капель можно тут же удалить,протерев влажной тканью  еще горячее  соединение.  Соединению необходимо время для охлаждения,  поэтому место пайки желательно не трогать, дав какое-то  время для затвердения припоя.

При нагреве фитинга и трубы будте внимательны, чрезмерный  и длительный перегрев может повлечь за собой деформацию медных деталей.


При недогреве припой не будет втягиваться в зазор, он будет ложиться неровными фрагментами, не растекаясь как ему положено.

Для более быстрого остывания соединенных частей к  месту пайки можно приложить мокрую ткань.

stroimasterskaya.ru

                 Смотреть видео, как паять медные трубы и фитинги


Читаем по теме:

статья — Технология монтажа обжимных фитингов

статья — Металлопластик, трубы и фитинги

статья — Как спрятать трубы в ванной?

Показать еще статьи из рубрики — Сантехника

ПОСЛЕДНИЕ СТАТЬИ

Обзор снегоуборочной техники

Российской зимы без обильных снегопадов не бывает. Для очистки от снега приусадебных участков, спортивных площадок, дворов, тротуаров все чаще используется специальная техника — снегоуборщики

Подробнее

Можно ли переделать помещение под холодильный склад

Собственный холодильный склад может потребоваться разным объекта, от крупных магазинов до предприятий занимающихся хранением и реализацией овощей и прочей сельскохозяйственной продукции.

Подробнее

Преимущества и возможности встраиваемого шкафа

В последнее время особой популярностью и востребованностью у покупателей пользуется такой удобный и функциональный вид мебели как встроенный шкаф-купе.

Подробнее

Глубинный виброуплотнитель , вибратор бетона

Как и из чего изготовить глубинный вибратор для укладки бетона своими руками…

Подробнее

Кованые оконные решетки

Как и любой другой вид решеток кованные так же имеют одно самое основное назначение – это защита помещений дома или квартиры от вторжения посторонних лиц…

Подробнее

Техноплекс 45 или Пеноплэкс: что лучше?

Эти два варианта утеплителя, используемых как в гражданском, так и в промышленном строительстве, являются двумя ярыми конкурентами. Можно ли сказать, что один из материалов гораздо лучше, чем другой? Вряд ли, но мы попробуем разобраться…

Подробнее

Мини-бункер

Бункер – оборонительное сооружение, используемое в военное время по прямому назначению, в мирный период – в качестве потенциального укрытия на случай военной угрозы или природных катаклизмов…

Подробнее

Как разрезать гипсокартон?

Гипсокартон занимает лидирующие позиции в сфере отделочных материалов, и недаром: он легко и быстро монтируется, недорого стоит и является прекрасной основой под другие покрытия…

Подробнее

Понятие о деформациях и напряжениях

Элементы конструкции балок подвержены воздействию внешних сил. Под нагрузкой они меняют размер или форму, что в итоге приводит к окончательному разрушению. ..

Подробнее

Квартира-студия

Что же такое квартира-студия? Дизайнеры так называют совмещённое пространство кухни и жилой комнаты…

Подробнее

Что такое пайка? Полное руководство (значение, определение и типы)

Пайка — это процесс соединения, используемый для соединения различных типов металлов путем плавления припоя. Припой представляет собой металлический сплав, обычно состоящий из олова и свинца, который расплавляют горячим утюгом. Железо нагревается до температуры выше 600 градусов по Фаренгейту, а затем охлаждается, создавая прочную электрическую связь.

Содержимое



Нажмите здесь , чтобы посмотреть наши последние технические подкасты на YouTube .



Припой плавится под действием тепла утюга, подключенного к регулятору температуры. Он нагревается до температур, превышающих его точку плавления, около 600 градусов по Фаренгейту, что затем заставляет его плавиться, а затем охлаждаться, создавая паяное соединение.

Помимо создания прочных электрических соединений, припой также можно удалить с помощью инструмента для удаления припоя.

Припой

представляет собой металлический сплав, используемый для создания прочных постоянных соединений; такие как медные соединения на печатных платах и ​​соединениях медных труб.Он также может поставляться в двух различных типах и диаметрах, свинцовом и бессвинцовом, а также может иметь размер от 0,032 до 0,062 дюйма. Внутри ядра припоя находится флюс, материал, используемый для усиления и улучшения его механических свойств.

Припои, используемые при пайке, когда-то были на основе свинца (свинцовый припой), однако в соответствии с правилами припои на основе свинца все чаще заменяются бессвинцовыми припоями, которые могут состоять из сурьмы, висмута, латуни, меди, индия, олова или серебра. .

Иногда в месте соединения присутствуют примеси, такие как масло, грязь или окисление, флюс помогает предотвратить окисление и иногда может химически очищать металл. В качестве флюса используется канифольный флюс , который улучшает механическую прочность и электрический контакт электрических соединений. Иногда также можно нанести «смачивающий агент» для уменьшения поверхностного натяжения.

Существует три типа пайки, при которых используются все более высокие температуры, что, в свою очередь, обеспечивает более прочное соединение:

  • Мягкая пайка (90°C — 450°C) — Этот процесс имеет самую низкую температуру плавления припоя из всех типов пайки и составляет менее 400°C. Эти припои обычно представляют собой сплавы, часто содержащие свинец, с температурой ликвидуса ниже 350°С.Из-за низких температур, используемых при мягкой пайке, он вызывает наименьшую термическую нагрузку на компоненты, но не обеспечивает прочных соединений и поэтому не подходит для механических нагрузок. Он также не подходит для использования при высоких температурах, так как этот тип припоя теряет прочность и плавится.
  • Твердая (серебряная) пайка (>450 °C) – Латунь или серебро являются связующим металлом, используемым в этом процессе, и требуется паяльная лампа для достижения температур, при которых происходит пайка металлов.
  • Пайка (>450 °C) – В этом типе пайки используется металл с гораздо более высокой температурой плавления, чем у металлов, используемых при твердой и мягкой пайке. Однако, как и при пайке твердым припоем, соединяемый металл нагревается, а не плавится. Как только оба материала достаточно нагреты, вы можете поместить между ними припой, который плавится и действует как связующее вещество.

Паяльник — это ручной инструмент , используемый для нагрева припоя , обычно от источника электропитания при высоких температурах, превышающих точку плавления металлического сплава.Это позволяет припою течь между заготовками, которые необходимо соединить.

Этот паяльник состоит из изолированной рукоятки и нагретого остроконечного металлического наконечника. Качество пайки зависит от чистоты жала вашего паяльника. Для поддержания чистоты пользователь будет держать паяльник и использовать влажную губку для очистки жала паяльника перед пайкой компонентов или выполнением паяных соединений.

В дополнение к паяльнику, s более старые присоски  являются важной частью паяльной установки.Если наносится слишком много припоя, эти небольшие инструменты используются для удаления припоя, оставляя только то, что нужно.

Паяльники используются в тех случаях, когда требуется больше тепла, поскольку утюги потребляют меньше энергии. Этот инструмент используется для соединения витражей, легкого листового металла и тяжелой электронной пайки. Когда вам нужно периодически паять, паяльник намного практичнее, так как он намного быстрее остывает.

Витражный паяльник, который дает вам больше контроля

Высокопроизводительный паяльник

Витражный паяльник — один из самых дорогих предметов в вашем наборе.Так и должно быть!

Это ложная экономия — покупать дешевый паяльник для витражей и обнаруживать, что он не паяет должным образом. Нет ничего более обескураживающего, и это может навсегда оттолкнуть вас от витражей.

На этой странице вы найдете:

  • полезные обзоры лучших паяльников, которые помогут вам сделать правильный выбор
  • важные функции, на которые следует обратить внимание перед покупкой

Лучший паяльник для витражей

Рекомендуется

Паяльник Hakko FX-601

Начиная с вершины, у нас есть королева паяльников для витражей, Hakko FX-601 (платная ссылка). Это помечает все обязательные поля и список желаний. Я долго ждал, чтобы купить свой, но теперь мне очень нравится его удержание тепла, адаптивность и легкость.

Плюсы

  • ЭФФЕКТИВНЫЙ. Температура контролируется термостатом, а утюг оснащен новейшим высокоэффективным керамическим нагревательным элементом
  • .
  • ПОДДЕРЖИВАЕТ ТЕМПЕРАТУРУ. Этот керамический нагревательный элемент позволяет паяльнику очень быстро достигать температуры и стабильно поддерживать ее в течение длительного времени.Индикатор мигает, когда достигается необходимое тепло.
  • НЕТ ХОЛОДНЫХ ЧАСТЕЙ. Это позволяет избежать тех раздражающих «холодных» пятен, которые вы иногда испытываете с другими паяльниками для витражей, когда они пытаются восстановить тепло.
  • ДЕШЕВО В ЭКСПЛУАТАЦИИ. Новая технология нагрева керамики также дешевле в эксплуатации, чем паяльники с более традиционными наконечниками с регулируемой температурой.
  • СЕЙЧАС СЕРТИФИЦИРОВАН ДЛЯ ИСПОЛЬЗОВАНИЯ В ЕВРОПЕ. В конце концов! Hakko представила полностью сертифицированную версию FX-601 для европейского рынка.Ура! Вы можете видеть это здесь. Теперь можно просто подключить и работать — понижающий трансформатор не нужен 🙂
Легко регулируемый
  • НЕСКОЛЬКО ВАРИАНТОВ. Удобный встроенный регулятор, который можно настроить на 6 разных температур. Для обычных задач пайки фольгой я использую 360 или 410 — иногда 460, если я делаю что-то быстро. Для ведущих проектов я использую 360. См. эту страницу для важного обсуждения температуры паяльника.
  • АДАПТИРУЕМЫЙ. Возможность легкого изменения температуры наконечника добавляет универсальности и означает, что утюг Hakko FX-601 можно использовать для всех типов витражей.
  • СВЕТ. Утюг очень легкий, что дает вам большой контроль над пайкой. Если вы часами паяете, вы не устанете его держать.

Минусы

Есть только пара случайных проблем:

1. Со мной такого не случалось, но я слышал, что иногда он страдает от «пригорания». Это когда наконечник сливается с железным стволом, который его держит. Чтобы избежать этого, я предлагаю сделать следующее, прежде чем включать его:

  • ослабить гайку
  • поверните как наконечник, так и ствол
  • стоит нанести МАЛЕНЬКОЕ количество противозадирной смазки
  • затем снова затяните гайку и закрутите

2.Некоторым людям не нравится длинный поводок, так как он запутывается. Мне нравится эта функция, поскольку она позволяет мне легко обращаться к более крупным проектам, но если вам не нравится длинный провод, ниже в разделе «Полезные ресурсы» есть отличное решение.

Все остальное в этом утюге просто фантастика.

Рейтинг
Паяльник профессионального качества Hakko FX-601* легкий, дешевый в эксплуатации, чрезвычайно быстро нагревается и прекрасно поддерживает температуру. 9 из 10 .(Честно говоря, я бы поставил 10/10, но не думаю, что вы мне поверите!!!)

Чем Hakko 601-01 отличается от 601-02?

Меня часто спрашивают, что означают цифры 02 и 01 при покупке утюга Hakko. Эти два числа используются для различения утюгов, подходящих для рынка Японии (100 В), и утюгов, подходящих для рынка Северной Америки (120 В).

Вы должны проверить наклейку на ручке. У меня Hakko FX-601- 02 , на фото выше — 120V-67W Сделано в Малайзии.
На наклейке Hakko FX-601- 01 написано что-то вроде 100V-47W Made in Japan.

01 — 110 В, 47 Вт.
02 — 120 В, 67 Вт.
Если вы находитесь в Северной Америке, вам подойдет 02.

Вот информация, полученная непосредственно от службы поддержки Hakko в Японии — более официальной информации быть не может!:

« FX601-01 рассчитан на 100 В для нашего внутреннего рынка (Япония), а FX601-02 — на 120 В для США.

Хорошие новости для тех, кто живет в Европе/Великобритании: теперь выпущена совершенно новая версия, созданная специально для рынка Европы и Великобритании*.Я использую понижающий трансформатор, так что я могу использовать свой североамериканский в Великобритании, но он не понадобится для этих новых утюгов.
Номер модели этого нового продукта:

.

FX601-17 и 230В.

Опыт читателей об этом утюге Хакко:

«Я обновил свой паяльник с помощью Hakko, который вы рекомендовали, и он делает процесс намного лучше . Правильные инструменты действительно имеют значение. Я чувствую, что мои работы выглядят лучше – с каждым шагом намного меньше разочарований .“

Полли Смит-Блэквелл США в штате Нью-Йорк/округ Чемунг.

*Знаете, если вы нажмете и купите по ссылке в течение 24 часов, я получу небольшой процент от Amazon (не вы!). Заранее спасибо, но не беспокойтесь, если у вас есть местный магазин — я всегда сначала поддержу их 🙂

Другие паяльники для витражей

Утюг Weller 100 Вт

Паяльники Weller 100 Вт идеально подходят для тех, кто только начинает свою работу и хочет иметь очень хороший утюг по приемлемой цене.Я использовал его годами, пока не купил Hakko FX-601.

Я до сих пор регулярно использую их как альтернативу.

Поставляется с наконечником 3/8″ 700 градусов.

Плюсы

— Эти паяльники нагреваются за пару минут.
– Паяльники Weller 100 просты в использовании для новичков, так как жало регулируется термостатом. Это означает, что вам не нужно ни регулировать температуру во время пайки, ни дорогой реостат (отдельный регулятор температуры).
— это самый популярный паяльник для витражей, к которому можно легко найти множество аксессуаров.
– Утюг легкий и простой в обслуживании.

Минусы

— Очень редко на этом утюге появляются холодные пятна. Это когда температура падает, и ему нужно будет отдохнуть в течение минуты или двух, чтобы восстановить тепло.
-Для изменения температуры нужно менять наконечник, а не крутить циферблат. Это требует времени и дополнительных расходов.

Рейтинг

Weller 100 легкий и хорошо сбалансированный. Он хорошо работает с различными типами припоя. Эти паяльники отлично подходят для тех, кто не хочет тратиться на Hakko. 8 из 10 .

The Studio 100 Iron

Studio 100 Iron — отличная вещь, но я не уверен, что этого достаточно, чтобы рекомендовать ее.

Основное различие между ним и Hakko FX-601, указанным выше, заключается в цене, температурной гибкости и эффективности работы.

Паяльники Studio 100 имеют терморегулируемое жало, которое имеет заданную (а не регулируемую) температуру – обычно около 750F – до которой паяльник достигает, а затем отключается.

После потери тепла наконечник должен снова включиться. Это приводит к тому, что «холодные» пятна мешают плавлению припоя.

Минусы

– Работать в качестве термостата дороже, чем утюги с керамическими нагревательными элементами.
– Возникли холодные пятна.

Рейтинг

Паяльники Studio 100 поставляются с годовой гарантией производителя и сменными наконечниками различных размеров, которые можно купить.
Тем не менее, при наличии часто встречающихся холодных мест я бы доплатил за Weller 100. 6,5 из 10 .

На что обращать внимание при выборе паяльника с витражами

Есть три ключевых момента, которые следует учитывать при выборе паяльников для витражей:

Во-первых, температура .

Теплоемкость вашего утюга должна составлять от 80 до 200 Вт.
— Исключением из этого правила являются утюги с керамическим нагревательным элементом, такие как Hakko FX-601 выше, которые представляют собой гораздо более эффективную технологию и, следовательно, требуют меньшей мощности.
— Когда вы паяете витражи, вы хотите, чтобы жало достигало определенной температуры и поддерживало ее, чтобы припой плавился равномерно.

Секунда, вес .

Возможно, вы используете утюг в течение длительного времени, поэтому важны его вес и баланс между ручкой и наконечником.

В-третьих, универсальность .

Существуют различные наконечники и температуры, необходимые для различных задач пайки.

– Лучшие утюги можно адаптировать для всех типов проектов.- Стандартное жало ¼” отлично подходит для медной фольги или свинца, а маленькие наконечники лучше подходят для декоративной пайки.

— Возможность регулировать температуру вашего утюга означает, что она может быть установлена ​​на точку плавления используемого припоя и дает вам идеальные результаты.

Полезные ресурсы

Совет от читателя Сида Рекса, если вы обнаружите, что длинный провод Hakko FX-601 запутался, повесьте шнур на крючок. Это также уменьшает вес и без того легкого железа.Спасибо за подсказку Сид.

Это полезное 2-минутное 30-секундное видео, объясняющее некоторые из различных советов, которые вы можете купить для паяльников для витражей. Он говорит вам, какие из них лучше всего подходят для того или иного проекта.

Шаг 1. Установите компонент . Начните с вставки выводов светодиода в отверстия на печатной плате.Переверните плату и согните выводы наружу под углом 45 футов. Это поможет компоненту лучше соединиться с медной площадкой и предотвратит его выпадение во время пайки.

Шаг 2: Нагрев соединения – Включите паяльник и, если он имеет регулируемый регулятор нагрева, установите его на 400°C. В этот момент коснитесь кончиком утюга медной площадки и провода резистора одновременно. Вам нужно удерживать паяльник на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.

Шаг 3: Нанесите припой на соединение – Продолжайте держать паяльник на медной площадке и выводе и прикоснитесь припоем к соединению. ВАЖНО – Не прикасайтесь припоем непосредственно к кончику утюга. Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении к нему. Если соединение будет слишком холодным, оно сформирует плохое соединение.

Шаг 4: Отрежьте выводы – Снимите паяльник и дайте припою остыть естественным путем.Не дуйте на припой, так как это приведет к плохому соединению. Когда он остынет, вы можете отрезать лишний провод от проводов.

Правильная пайка гладкая, блестящая и имеет форму вулкана или конуса. Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний провод или соединение.

Теперь пришло время показать вам, как спаивать провода. Для этого процесса рекомендуется использовать руки-помощники или другое зажимное устройство.

Начните с удаления изоляции с концов обоих проводов, которые вы спаиваете вместе. Если провод скрученный, скрутите пряди между собой пальцами.

Убедитесь, что ваш паяльник полностью нагрет и коснитесь жалом конца одного из проводов. Держите его на проводе 3-4 секунды.

Держите утюг на месте и прикасайтесь припоем к проводу, пока он полностью не покроется. Повторите этот процесс на другом проводе.

Держите два луженых провода друг над другом и прикоснитесь паяльником к обоим проводам.Этот процесс должен расплавить припой и равномерно покрыть оба провода.

Уберите паяльник и подождите несколько секунд, чтобы паяное соединение остыло и затвердело. Используйте термоусадку, чтобы закрыть соединение.

Преимущество использования припоя заключается в том, что его можно легко удалить с помощью метода, известного как удаление припоя. Это удобно, если вам нужно удалить компонент или внести исправления в вашу электронную схему.

Чтобы распаять соединение, вам понадобится фитиль припоя, также известный как оплетка для распайки.

Шаг 1 – Поместите кусок демонтажной оплетки поверх соединения/припоя, который вы хотите удалить.

Шаг 2 – Нагрейте паяльник и прикоснитесь жалом к ​​верхней части оплетки. Это нагреет припой ниже, который затем будет поглощен оплеткой. Теперь вы можете снять оплетку, чтобы увидеть, что припой извлечен и удален. Будьте осторожны, прикасаясь к оплетке, когда вы ее нагреваете, потому что она станет горячей.

Необязательный . Если у вас есть много припоя, который вы хотите удалить, вы можете использовать устройство, называемое присоской для припоя.Это ручной механический пылесос, который всасывает горячий припой нажатием кнопки.

Для использования нажмите на поршень на конце присоски. Нагрейте соединение паяльником и поместите кончик присоски на горячий припой. Нажмите кнопку спуска, чтобы всосать жидкий припой. Чтобы опорожнить присоску, нажмите на поршень.

БЕСПЛАТНАЯ ЭЛЕКТРОННАЯ КНИГА (PDF) – Узнайте, как паять (17-страничная электронная книга)

Инструменты для пайки, которые сделают вашу жизнь проще

Единственные инструменты для пайки, которые вам действительно понадобятся для начала пайки, — это паяльник и немного припоя.Если вы просто хотите начать, это то, что я рекомендую вам получить.

Несмотря на то, что с помощью паяльника можно многое сделать, несколько дополнительных инструментов могут облегчить задачу.

В этой статье я покажу вам основные инструменты для пайки.

Паяльник

Без паяльника много не паял.

Но паяльник не обязательно должен быть дорогим. Вы можете найти паяльники менее чем за 10 долларов, которые подойдут большинству начинающих.Но по мере того, как вы прогрессируете и хотите делать более продвинутые доски, вы, возможно, захотите вложить немного больше.

Я написал руководство о том, как найти лучший паяльник для ваших нужд. Прочтите эту статью, если вы хотите паять, но не знаете, какой паяльник выбрать.

Несмотря на то, что это не «инструмент», вам также понадобится припой для пайки.

Кусачки для проволоки

Кусачки — очень удобный инструмент для пайки. Используйте его для обрезки длинных ножек компонентов или для зачистки конца провода.

Они также называются заподлицо, бокорезы, электронные ножницы, машинки для стрижки и т. д.

Я никогда не вкладывал много денег в этот инструмент. Самый дешевый доступный, как правило, достаточно хорош для большинства вещей. Например этот от Hakko.

Я сторонник старой школы и предпочитаю использовать кусачки. Но вы также можете облегчить себе жизнь с помощью инструмента для зачистки проводов.

Инструменты для пайки

Иногда ошибаешься.Или вам нужно заменить компонент в цепи. Это означает, что вам нужно отпаять, чтобы исправить это.

Для распайки я использую два инструмента: присоска и фитиль .

Присоска для припоя

Присоска для припоя или насос для припоя представляет собой механический вакуумный насос. Он высасывает припой из места пайки. Просто нагрейте место пайки, чтобы припой стал жидким, а затем отсосите его припоем. Я использую этот инструмент, когда мне нужно удалить много припоя за один раз.

Вот хороший комплект с присоской и фитилем для припоя.

Фитиль для припоя

Фитиль для припоя — еще один инструмент для удаления припоя. Он состоит из медных нитей, которые будут поглощать припой из паяного соединения.

Я использую фитиль для удаления небольшого количества припоя. Например, чтобы удалить «перемычки» между выводами на микросхеме. Или если на большом паяном соединении осталось немного припоя, который просто не высосет припой.

Вот хороший комплект с присоской и фитилем для припоя.

Пинцет

Пинцет великолепен. Вы можете использовать их, чтобы удерживать компоненты на своих местах и ​​не обжечь пальцы при пайке.

Если вы когда-нибудь паяли компоненты для поверхностного монтажа, они очень пригодятся для размещения небольших компонентов.

USB-микроскоп

Мой USB-микроскоп оказал неоценимую помощь в некоторых ситуациях отладки компонентов с мелким шагом.С его помощью вы можете, например, обнаружить крошечные паяные соединения между выводами, которых там быть не должно. Это также очень полезно для людей, у которых есть проблемы со зрением.

Это не то, что должно стоить сотни долларов. Вы можете найти микроскопы, которые достаточно хороши менее чем за 50 баксов. Например, этот USB-микроскоп для электроники получил много хороших отзывов.

Влажная губка

Влажная губка очень удобна для чистки жала паяльника.Наконечник горячий, а это значит, что он очень быстро окислится и загрязнится. Чистый наконечник быстрее передает тепло и облегчает пайку.

Губка в любом случае очень дешевая, поэтому всегда держите ее вместе с другими инструментами для пайки.

Обратите внимание, что если вы покупаете подставку для паяльника, губка обычно входит в комплект.

Подставка для пайки

Паяльник сильно нагревается, поэтому важно безопасно размещать его между пайками. Для этого очень удобна подставка под паяльник.Поскольку он занимает много места, я не беру его с собой в путешествия, но он всегда есть у меня на рабочем столе в Норвегии.

Он стоит всего около 5 баксов, поэтому я думаю, что он стоит того. Вот подставка для паяльника от Elenco, которая идеально подходит для любителей.

Защитные очки

Пара защитных очков — это то, что я действительно рекомендую при пайке. Хорошо, я признаю, что сам не *всегда* использую их. Но последствия попадания горячего припоя в глаза могут быть ужасными.Поэтому, пожалуйста, используйте их. И я также сделаю все возможное, чтобы не забыть использовать их с этого момента.

Пара обычных очков лучше, чем ничего. Но если вы хотите выглядеть как ученый, вот пара по разумной цене от Amston.

Где вы покупаете инструменты для пайки?

Необходимые инструменты обычно можно купить в местном хозяйственном магазине. Но вы также можете купить инструменты в интернет-магазине. Я составил список рекомендуемых мест, где можно приобрести инструменты и компоненты для электроники.

Добавить комментарий

Ваш адрес email не будет опубликован.
